Как подключить проходной выключатель: пошаговая инструкция

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

• вход соединен с выходом 1;
• вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут.

Схема подключения проходного выключателя с двух мест

Такая схема удобна в двухэтажном доме на лестнице, в проходной комнате, в длинном коридоре. Можно применить ее и в спальне — выключать верхний свет у входа и возле кровати (сколько раз приходилось вставать, чтобы его включить/выключить?).

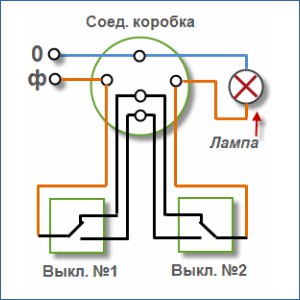

Электрическая схема включения проходного выключателя с 2 мест

Ноль и земля (если есть) заводятся сразу на светильник. Фаза подается на выход первого переключателя, вход второго заводится на свободный провод светильника, выходы двух устройств соединяются между собой.

Глядя на эту схему, несложно понять, как работает проходной выключатель. В том, положении, что на рисунке, светильник включен. Нажав на клавишу любого из устройств, цепь разрываем. Точно также, при выключенном положении, переведя любой из них в другое положение мы замкнем цепь через одну из перемычек и лампа загорится.

Чтобы было понятнее, что и с чем соединять, как прокладывать провода, приведем несколько изображений.

Расключение проводов на проходном выключателе

Если говорить о помещении, то прокладывать провода нужно примерно так, как на фото ниже. По современным правилам все они должны находится на расстоянии 15 см от потолка. Укладываться они могут в монтажные коробы или лотки, концы проводов заводятся в монтажные коробки. Это удобно: при необходимости можно заменить пробитый провод. Также по последним нормам все соединения происходят только в монтажных коробках и при помощи контакторов. Если же делаете скрутки, то лучше их пропаять, а сверху хорошенько замотать изолентой.

Возвратный провод лампы подсоединяется ко выходу второго выключателя. Белым обозначены провода, соединяющие между собой выходы обоих устройств.

Как разводятся провода по помещению

Как все соединить в клеммной коробке рассказано в видео.

Схема на 3 точки

Чтобы иметь возможность включать/выключать свет с трех мест, необходимо к двум выключателям купить перекрестный (крестовой) переключатель. От описанных ранее он отличается наличием двух входов и двух выходов. Он переключает сразу пару контактов. Как все должно быть организовано, смотрите на рисунке. Если разобрались с тем, что выше, понять эту просто.

Электрическая схема управления лампой с трех точек

Как собрать такую схему? Вот порядок действий:

1. Ноль (и заземление, если есть) заводится сразу на лампу.
2. Фаза подключается ко входу одного из проходных выключателей (с тремя входами).
3. Вход второго подается на свободный провод лампы.
4. Два выхода одного трехконтактного устройства заводятся на вход перекрестного переключателя (с четырьмя входами).
5. Два выхода второго трехконтактного устройства заводятся на вторую пару контактов переключателя с четырьмя входами.

Та же схема, но уже в другом ракурсе — куда подключать провода на корпусах.

Куда подключать провода

А вот примерно так разводить по помещению.

Проводка при управлении лампой из трех мест

Если вам нужна схема на четыре, пять и боле точек, то отличается она только количеством перекрестных переключателей (на четыре входа/выхода). Выключателей (с тремя входами/выходами) всегда в любой схеме два — в самом начале и в самом конце цепи. Все остальные элементы — перекрестные устройства.

Схема подключения проходных выключателей на 5 точек

Уберете один «перекрестник», получите схему управления из четырех точек. Добавите еще — будет уже схема на 6 мест управления.

Чтобы окончательно уложить все в голове, посмотрите еще это видео.

Двухклавишный проходной выключатель: схема подключения

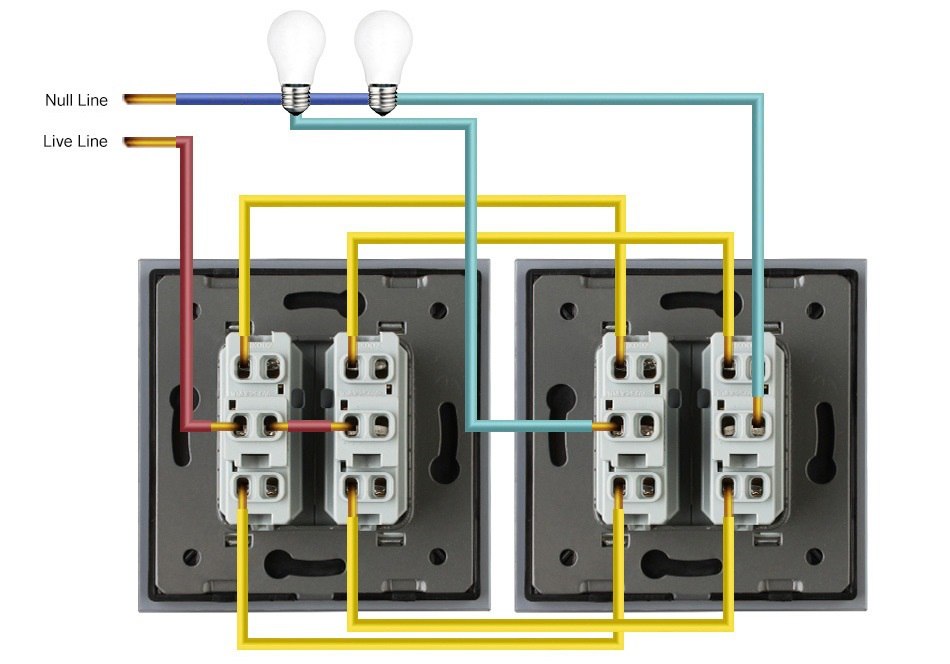

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Схема подключения проходного выключателя: Инструкция +Видео

Проходной выключатель: как подключить, особенности, разновидности. Перед тем, как выбрать и определиться с покупкой, стоит все-таки узнать – что такое проходной выключатель, для чего он требуется и в чем его отличительная особенность от стандартных одно-, двух- и трехклавишных переключателей. Одноклавишный выключатель проходного типа требуется для того, чтобы управлять лишь одной линией или контуром  для освещения из разных точек, которые расположены в нескольких частях квартиры или коттеджа. Получается, что одним выключателем при входе в коридор или комнату вы будут включать освещение, а другим, расположенным в ином месте, то же самое освещение сможете выключить.

Обычно подобное часто практикуется в спальной комнате, когда человек заходит в спальню и включает свет возле двери. Далее можно прилечь и у изголовья или тумбы отключить свет. В двухэтажных домах все проще – включите лампочку на первом этапе, поднимитесь по лестнице и сможете отключить свет со второго этажа.

Общие сведения

Подбор, конструкции и отличия выключателей проходного типа

Перед тем, как собирать подобную схему для управления, требуется обратить внимание на такие моменты:

1. Для монтажных работ проходного типа выключателя требуется трехжильный кабель – NYМ 3*1.5 мм² или ВВГнг-Ls 3*1.5 мм².
2. Не старайтесь собрать такую схему на выключателях обычного типа.

Основное отличие стандартных от проходных переключателей заключается в том, сколько в них контактов. Простые одноклавишник имеют лишь две клеммы, чтобы подключать провода (выход и вход), а проходного типа целых три! На обычном же электрическая цепь освещения или замкнута, или нет, и третьего просто не дано.

Обратите внимание, что проходной вариант лучше именовать не элементом для выключения, а переключателем, потому что конкретно он переключает электрическую цепь с одного работающего контакта на второй.

По внешнему виду спереди они могут казаться одинаковыми, но на клавише переходног

Схема подключения проходного выключателя с 2-х мест, а также с 3-х и 4-х

Часто ли вы, ложась спать, сожалели о том, что выключатель света находится возле двери, а не у изголовья кровати?

Доводилось ли вам идти по узкому коридору своей прихожей в кромешной темноте, чтобы включить свет на другом его конце? Вы живете в собственном двухэтажном доме, и вам лень бегать с одного этажа на другой, чтобы включить/выключить свет на лестнице?

Если все или что-то из вышеизложенного – про вас, советуем вам присмотреться к так называемым проходным выключателям.

Проходные выключатели

Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Иными словами, при такой схеме вы будете иметь два выключателя на одну лампочку.

Основное принципиальное отличие проходных выключателей от обычных одноклавишных заключается в количестве контактов. В то время, как у одноклавишных выключателей их два – на вход и выход, их проходные собратья имеют 3 контакта. Поэтому проходной выключатель, по своей сути, является не выключателем, а переключателем, перекидывающим электрическую цепь с одного рабочего контакта на другой.

На первый взгляд может показаться, что проходные выключатели работают по тому же принципу, что и двухклавишные, которые также имеют 3 контакта. Однако это не совсем так: при замыкании одного из контактов проходного переключателя, замыкается и другой, а положение, в котором обе цепи разомкнуты у нее просто отсутствует. Оба этих факта не имею никакого отношения к двухклавишным выключателям.

Проходные выключатели могут быть не только механическими, но и электронными, в частности сенсорными. Такие модели имеют более стильный вид и широкое многообразия дизайнерских решений. Современные сенсоры обладают высокой чувствительностью и срабатывают еще до прикосновения – достаточно всего лишь поднести руку на расстояние нескольких сантиметров от выключателя.

Проходные выключатели

Проходные выключатели могут также предусматривать возможность включения и выключения осветительных приборов посредством пульта дистанционного управления.

Как подключить проходной выключатель: схема подключения

Подключение проходного выключателя на 2 точки

Схема подключения проходного выключателя на 2 точки представлена на рисунке, по которому не сложно понять принцип ее работы и организации. При положении переключателей, изображенном на схеме, цепь разомкнута, т.е. светильник выключен. При нажатии на клавишу одного из переключателей, то есть при изменении его положения, цепь замкнется, запитав светильник, и лампочка в нем загорится.

Руководствуясь схемой подключения проходного выключателя с двух мест, можно произвести монтаж такой системы у себя дома.

На заметку. Учитывая сферу применения подобных схем, их еще называют коридорными схемами освещения.

Основные правила сборки такой схемы:

• фазный провод с автомата должен идти на общий проводник первого переключателя и выходить с общего проводника второго переключателя на прибор освещения;
• два других(вспомогательных) проводника, должны соединяться между собой в распределительной коробке;
• нулевая фаза изаземление подаются напрямую на прибор освещения, минуя выходные переключатели.

Но для начала необходимо установить сам выключатель. Если снять с него клавишу и накладные рамки,вашему вниманию представятся три контактных клеммы. Нужно выяснить, какая из них является общей.  Наиболее добросовестные производители проходных выключателей изображают на обратной стороне своих изделий схемы, по которым легко определить, где находится общая клемма.

Если же переключатель не снабдили этим приятным и облегчающим установку бонусом,можно воспользоваться тестером для так называемой прозвонки электрической цепи или специальной индикаторной отверткой с батарейкой.

Важно! Щупами тестера нужно поочередно прикасаться к каждому из контактов, изменяя положение клавиши переключателя. Клемма, на которой тестер при любом положении клавиши будет подавать сигнал (или показывать «ноль» — в зависимости от модели тестера), и будет являться общей.

На общую клемму подсоединяется фаза питающего кабеля. На две другие клеммы подключаются, соответственно, два оставшихся провода. Далее выключатель собирается и монтируется в подрозетнике.

Алгоритм подключения второго выключателя точно такой же. Резюмируя вышеизложенное, можно привести данный алгоритм к такому виду:

1. поиск общего контакта,
2. подключение к нему фазного проводника,
3. соединение двух других контактов с двумя другими проводами.

Далее необходимо осуществить подключение проводов к распределительной коробке. В нее должны заходить:

• питающий кабель из автомата освещения распределительного щитка,
• кабель на первый выключатель,
• кабель на второй выключатель,
• кабель осветительный прибор.

Начинать подключение целесообразно с нулевых проводников. Нулевую жилу с кабеля автомата, стоящего на вводе, необходимо соединить с «нулем», отходящим на светильник. При наличии в схеме заземления – соединяем все жилы заземляющего проводника. По аналогии с манипуляциями, производимыми над нулевыми проводами, «землю» с вводного кабеля объединяем с «землей» кабеля, идущего к осветительному прибору, подключая его к корпусу светильника.

Далее производим подключение фазных проводников. Фазу кабеля на вводусоединяем с фазой кабеля, идущего на общую клемму первого проходного выключателя. Общий же провод со второго проходного выключателя соединяем с фазной жилой кабеля, идущего к светильнику.

Если вы успешно справились с вышеописанными манипуляциями, то теперь остается только соединить между собой второстепенные жилы первого и второго выключателей.

Когда схема подключения проходного выключателя с двух мест полностью собрана, можно подать напряжение в сеть и проверить работоспособность системы освещения.

Подключение проходного выключателя на 3 точки

Схема подключения проходного выключателя на 3 точки, как понятно из ее названия, позволяет управлять освещением в комнате из трех мест. Например, вы сможете включить свет в начале и в конце коридора, а также на выходе из комнаты, дверь в которую расположена в середине коридора.

На три точки

Существуют также схемы подключения проходных выключателей с 4-х и более мест, но собираются они по тому же принципу, что и трехточечная. Подобные схемы нашли применения также на лестничных площадках многоэтажных зданий.

Итак, для обеспечения функционирования схемы проходных выключателей с трех мест понадобятся не только два проходных выключателя, но и один перекрестный.

На заметку. Перекрестные выключатели имеют не три контакта, как проходные, а четыре. Такая конструкция позволяет единовременно включать и выключать по два контакта. Следовательно, посредством такого выключателя одновременно замыкаются или размыкаются две питающие линии.

Принципиальным отличием перекрестных выключателей от их проходных коллег является тот факт, что перекрестные модели не могут использоваться в схеме подключения самостоятельно, применяясь только в комплекте с проходными. На участке сети, представляющей собой цепочку из выключателей, первым и последним всегда устанавливаются проходные выключатели, остальные же будут перекрестными.

Таким образом, в трехточечной схеме от четырех контактов (двух входов и двух выходов)перекрестного выключателя, идет по два провода к каждому из проходных выключателей.

Монтаж схемы с тремя включения осветительных приборов осуществляется по следующему алгоритму:

• «ноль» подключается непосредственно к лампе,
• заземление (естественно, при его наличии) также заводится прямо на лампу,
• фаза подключается на общий контакт одного из проходных выключателей,
• общий контакт другого проходного выключателя соединяется со свободным проводом лампы,
• свободные клеммы проходных выключателей попарно соединяются с контактами перекрестного выключателя.

В случае необходимости организации схемы, обеспечивающей включение и выключение света из четырех и более точек, к вышеописанным манипуляциям добавится процесс последовательного соединения перекрестных переключателей посредством коммутации двух соответствующих клемм каждого из них.

Проходной выключатель своими руками

Если брать во внимание стоимость проходных выключателей, то нет ничего удивительно в том, что у некоторых людей возникает вопрос, можно ли сделать проходной выключатель света своими руками и как это осуществить.

Самый простой вариант создания проходного выключателя – модернизация выключателя обычного двухклавишного. Перевернув замыкающее коромысло на 180 градусов и поменяв местами зажимы контактов, вы добьетесь своей цели. Две клавиши при этой нужно объединить в одну большую, так как контакты должны переключаться синхронно.

К сожалению, не все модели двухклавишных выключателей поддаются подобной реконструкции, и никто не гарантирует, что такой самопальный проходной выключатель станет корректно работать и прослужит долгое время.

Практичное решение для вашего дома

Как видите, электрические схемы, обеспечивающие возможность включать и выключать свет в помещении из разных мест, довольно просты в устройстве и могут собраны своими руками даже при наличии небольшого опыта в работе с электрикой.

При этом такие схемы способны привнести в вашу жизнь приятную долю комфорта, поэтому все чаще при организации систем освещения в современных домах и квартирах используются проходные и перекидные выключатели.

Выключатель проходной: схема подключения — советы и рекомендации

Практичный в эксплуатации выключатель проходной, схема подключения которого вполне доступна для самостоятельного обустройства, позволяет управлять осветительной системой из двух или более мест.

Однако, при подключении такого устройства нужно помнить, что все выключатели такого типа могут использоваться только в паре с другими приборами аналогичного назначения.

Проходной выключатель: принцип работы

Коммутационные аппараты на пару направлений или «проходные» выключатели относятся к приборам, замыкающим конкретную цепь в разных положениях.

При подключении к ним двух ламп, в одном из положений обеспечивается работоспособность первого источника света, а в другом – функционирование второго осветительного прибора.

Такие выключатели обладают тремя разъемами для подключения и, как правило, применяются в проходных схемах, если на одного потребителя необходимо выполнить подключение двух независимых выключателей.

Ценным достоинством проходного переключателя является возможность осуществлять управление работой любого количество светильников из нескольких точек. При этом, например, традиционными, самыми распространенными выключателями, выполняется простое прерывание электрической цепи посредством её размыкания.

Проходные одиночные устройства снабжены тремя контактами, что делает возможным их переключение. По своему принципу работы, такой коммутационный аппарат является системой на основе пары выключателей, монтируемых в самых удобных для эксплуатации местах. Благодаря такой особенности, потребитель может зажигать освещение с одного места, выключая его затем совсем в другой точке.

Если проходной выключатель снабжен несколькими клавишами и относится к категории многоклавишных, то количество контактов и переключающих схем многократно увеличивается, а управление может осуществляться для двух и более групп осветительных приборов.

Принцип работы проходного выключателя

Важно помнить, что основой принципа действия любых выключателей проходного типа является коммутационный процесс на базе реверсных проводников. Внутри распределительной коробки такие элементы объединяются при помощи стандартных клемм. На каждое коммутационное устройство должен идти питающего типа проводник, а второй выключатель, в этом случае, применяется для подсоединения проводного элемента на освещение.

Наличие фазы на двух проводниках предполагает обязательное применение исключительно трехжильного провода, а при установке осветительной системы на три точки управления потребуется использовать четырёхжильную проводку.

По способу управления, все выпускаемые в настоящее время коммутационные аппараты, относящиеся к «проходному» типу, как правило, представлены удобными в эксплуатации, клавишными устройствами.

Сфера использования

Проходные выключатели востребованы при обустройстве системы освещения в следующих случаях:

• длинные коридоры, в которых один из переключателей монтируется в начале помещения, а другой устанавливается в конце;
• многоэтажные жилые домовладения или общественные здания;
• межэтажное лестничное пространство, позволяющее устанавливать коммутационные приборы на разных этажах;
• спальные комнаты, где выключатели устанавливаются рядом с дверным проёмом, а также над спальным местом или рядом с ним.

Особенно востребованы проходные выключатели в уличном освещении, а также для устройства комфортного освещения в подвальных помещениях, террасах, верандах или беседках.

Виды

Выбор коммутационных устройств проходного типа не слишком обширный, тем не менее, при подборе оптимального варианта нужно учитывать видовые особенности таких переключательных аппаратов.

Основная классификация проходных переключателей не имеет существенных отличий от характеристик выключателей традиционного типа, поэтому такие приборы могут быть:

• одноклавишными устройствами, на один вход и два выхода;
• двухклавишными устройствами, на два входа и четыре выхода;
• трёхклавишными устройствами, на три входа и шесть выходов.

В зависимости от типа управления, проходные коммутационные аппараты могут быть разными, но наиболее распространенными представлены клавишными, сенсорными и с ПДУ-управлением моделями. Следует отметить, что при выборе нужно учитывать количество клавиш, которое обязательно должно полностью соответствовать числу групп светильников, способных в одновременном режиме включаться.

Важно помнить, что применение одноклавишных или двухклавишных переключателей перекрёстного типа на два входа и такое же количество выходов, целесообразно при управлении освещением из трёх или более точек.

Как подключить проходной выключатель: схема подключения

Автоматическое включение и выключение осветительных приборов вполне может быть организовано при помощи специальных таймеров, или датчиков, которые способны реагировать на перемещение.

Однако, такие устройства электронного типа отличаются высокой стоимостью, сложностью самостоятельного подключения и недостаточной долговечностью, поэтому намного проще и практичней выполнить своими руками монтаж проходного выключателя.

Схема подключения выключателя проходного одноклавишного

На этапе подготовки к установке нужно не только рассчитать количество потребителей и количество расходного материала, но также приготовить весь необходимый для монтажа инструмент, представленный:

• отверткой с крестообразными шлицами;
• отверткой с плоскими шлицами;
• монтажным ножом;
• бокорезами;
• строительным уровнем и рулеткой;
• отверткой-щупом, имеющей встроенный фазный индикатор.

Набор рабочих инструментов и основных расходных материалов может варьировать в зависимости от выбранного способа для прокладки кабель-каналов, а также в зависимости от характеристики строительно-отделочных материалов в помещении, где предполагается обустройство осветительной системы.

Cхема включения проходного выключателя

В деревянных домовладениях, с целью предотвращения аварийных и пожароопасных ситуаций, кабели в обязательном порядке протягиваются внутри медной или стальной трубы. Также допускается выполнять открытый монтаж электрической проводки.

Следует отметить, что использовать для электрических проводов гофрированные полимерные и металлические трубки запрещается, согласно нормам, установленным ПТЭЭП и ПУЭ, а укладка кабеля в негорючих конструкциях выполняется посредством штробления специальных каналов.

Управление освещением

В зависимости от типа предпочтительной системы освещения, осуществляется подключение проводки разными способами. Несмотря на то, что конструктивные особенности всех стандартных проходных выключателей однотипны, существует несколько отличий в схеме подключения системы с управлением двух и трёх мест.

Прежде чем приступить к самостоятельному монтажу, обязательно нужно отключить подачу электрической энергии, что продиктовано правилами безопасности.

Управление с 2х мест

Управление светом с двух мест часто бывает очень удобным решением.

Такой способ организации управления осветительными приборами чаще всего применяется при необходимости контролировать процесс включения/выключения источников света не только из самого помещения, но и из примыкающих комнат.

В этом случае, как правило, отдаётся предпочтение установке коммутационных аппаратов с целью управления пары групп потребителей:

• тщательное удаление декоративных покрытий в зоне выполнения проводки;
• нанесение разметки предполагаемой линии проведения проводки;
• штробление по выполненной разметке, начиная от щитка с учетом свободного расстояния до верхней кромки кабель-канала размерами ½ диаметра укладываемых проводов;
• проверка горизонтальности выполненных линий;
• укладка электрического кабеля. Вполне возможно выполнять фиксацию уложенных электрических проводов специальными крепежами без повреждения защитной оболочки;
• установка переключателей и распределительных коробки;
• подсоединение проложенных электрических проводников к клеммам в соответствии с цветовой маркировкой.

Схема управления освещением с двух мест

Собранная проводка вставляется в специальные монтажные коробки, после чего выполняется их надежная и долговечная фиксация встроенными выдвижными механизмами с заостренными элементами.

Только после того, как будет проведено тестирование и подтверждена работоспособность всей осветительной системы, осуществляется цементирование кабель-каналов, отделка стеновых поверхностей и установка рамок.

Управление с 3х мест

Самостоятельное обустройство управления с трёх мест – более сложная система, способная вызывать некоторые сложности у неподготовленных монтажников. Наиболее распространенной является электрическая схема, выполняемая на основе одного перекрестного и пары проходных переключателей.

Технология проведения работ:

• предварительная подготовка штроб для прокладки электрических кабелей при помощи перфоратора;
• укладка электрических кабелей оптимального сечения 2,5 мм² и более;
• подключение проводов к электрическому щитку;
• выбрать оптимальную, комфортную для эксплуатации коммутационного аппарата высоту расположения для монтажа выключателя;
• проштробить в соответствии с заранее выполненной отметкой отверстие, которое по ширине и глубине в полтора раза больше, чем диаметр устанавливаемого устройства;
• электрическая проводка подводится к переключательному устройству снизу, поэтому штроба обязательно выполняется на 50-100 см ниже, чем точка монтажа выключателя;
• укладка электрических проводов в подготовленные штробы с фиксацией элементов проводки при помощи маленьких специальных гвоздей;
• заведение зафиксированных в каналах электрических проводов в установочную коробку;
• обрезка проводов внутри монтажной коробки до длины 10-11 см при помощи бокорезов;
• удаление с проводов примерно 10-15 см изоляционного слоя;
• установка проходного переключающего устройства (выключателя) с подключением к клеммам, согласно их маркировки;
• установка перекрестного переключающего устройства с подводкой четырёх электрических кабелей соответствующей цветовой маркировки;
• подсоединение к верхним клеммам первой пары электрических кабелей от проходного переключателя, а оставшиеся два провода фиксируются на нижние клеммы;
• подсоединение последнего переключательного устройства при помощи проводов, идущих от коммуникационного перекрестного аппарата.

Подключение с трех мест

На заключительном этапе необходимо осторожно вставить механизмы приборов внутрь всех выполненных монтажных коробок, подогнув кабели к их основанию. Затем осуществляется фиксация устройств посредством специальных крепежей внутри монтажной коробки или «лапок» на зажимах. Далее прикладывается рамка, а затем монтируются клавиши переключательного устройства.

Проводка при управлении лампой из трех мест

Завершением самостоятельного монтажа выключателя для контроля системы освещения из трех разных точек является соединение осветительных приборов с электрическим кабелями, идущими от распределительной коробки, с проверкой работоспособности схемы и последующей декоративной отделкой.

Традиционная схема подключения проходного выключателя с 3х мест проста в подключении, нужно лишь следовать предложенной инструкции.

Как проверить напряжение в розетке мультиметром, читайте тут.

Знаете ли вы, что напряжение можно не только понижать, но и повышать? Как сделать из 12 Вольт 220, расскажем далее.

Советы и рекомендации

Устройства, представленные выключателями проходного типа, используются с целью обеспечения максимально комфортной эксплуатации всех потребителей электрической энергии.

При выборе такого устройства нужно учитывать конструкционные особенности, а также их функциональное назначение.

С целью реализации разнообразных схем управления потребителями электрической энергии, применяются переключатели двойного или тройного типа, а также стандартные перекрестные устройства.

Кроме всего прочего, по способу монтажа, коммутационные проходные аппараты могут устанавливаться внутренним или наружным способом. При этом нужно учитывать все достоинства и недостатки таких способов.

Чаще всего применяется внутренний монтаж, который отличается надежностью, эстетичностью и гарантированной безопасностью. В любом случае, главным условием правильной установки и безопасной эксплуатации является строгое соблюдение всей схемы подключения осветительных приборов.

Видео на тему

Проходной выключатель из обычного своими руками: 2 способа

Если вы установили прибор освещения в длинном коридоре и хотите, чтобы он выключался в обоих концов, вам понадобится специальный коммутатор, переключающий подачу напряжения с одного полюса на другой. Тот же принцип можно использовать если вы собрались запитать осветительный прибор при входе в комнату и у кровати или возле рабочего стола.

Тогда вы сможете отключить общее освещение уже лежа в постели или включив настольную лампу на рабочем столе. Камнем преткновения для реализации этой схемы является относительно высокая стоимость такого электрического прибора, а вам их понадобится два, поэтому куда выгоднее изготовить проходной выключатель своими руками.

Принцип работы проходного выключателя

В отличии от привычных для нас моделей двух- и одноклавишных выключателей для включения освещения, проходные коммутаторы выдают два включенных положения. Для работы схемы используются два проходных выключателя, которыми вы и оперируете работу ламп освещения.

Принципиальная схема работы такой электрической цепи приведена на рисунке ниже:

Рисунок 1: принцип действия проходного выключателя

Как видите, на схеме от электрической
проводки к выключателям подключается
фазный провод, а нулевой ведется напрямую к лампе или другому
осветительному оборудованию. Если проследить подсоединение от распределительной
коробки, то фаза подводится к вводу первого проходного выключателя. Далее двумя
независимыми проводами выводы А и Б первого устройства соединяются с
одноименными выводами второго коммутатора.
От выходной клеммы второго выключателя фаза подается к выводу лампы.
Второй вывод лампы соединяется нулевым проводом.

Разумеется, что приведенная схема подключения требует дополнительных затрат кабеля для соединения выключателей между собой, но ее функционал оправдывает их с лихвой. Из-за конструктивных особенностей такой коммутатор не разрывает цепь ни в одном из положений, поэтому правильнее его называть переключателем.

В быту, по причине использования таких коммутаторов на лестничных площадках для отключения пролетов с разных точек их еще называют маршевыми выключателями.

Если вы решили реализовать такую схему у себя дома или в офисе, но не хотите переплачивать за проходной выключатель, его можно изготовить и из более дешевого двухклавишного устройства. Далее мы рассмотрим две методики, которые позволят вам изготовить проходной выключатель своими руками.

Способ №1. Двухклавишный переключатель

Данный метод позволяет получить проходные
выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не
хотите тратить время на сложные изменения их конструкции или у вас нет
соответствующего инструмента.

Рис. 2. Двухклавишная модель проходного выключателя

Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.

Собрав все необходимое, выполните такую последовательность действий:

1. Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
2. Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
3. К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
4. От вводной клеммы второго коммутатора отведите провод к прибору освещения.

Если система освещения проводится в рамках
капитального ремонта и замены всех светильников и приборов в доме, то для
разводки электропитания штробятся стены. В противном случае можно обойтись
наружной прокладкой в кабельном канале. В случае большой протяженности между
точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для
промежуточного соединения проводов оптимально расходуется три провода.

Следует отметить, что вышеизложенный метод работает при одновременном переключении сразу двух клавиш, поэтому каждый раз вам нужно оперировать сразу двумя кнопками, переводя их в противоположные положения.

В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.

Способ №2. Одноклавишный переключатель

Если вы беретесь переделывать двухклавишный
выключатель в одноклавишный переключатель с конструктивным изменением положения
клемм, желательно использовать два коммутатора одного типа или хотя бы схожие
по конструкции и размеру. Обязательно обратите внимание, позволяет ли
конструкция развернуть подвижную контактную группу выключателя таким образом,
чтобы в первом положении они замыкали один контакт, а во втором
противоположный.

Порядок изготовления проходного выключателя с одной клавишей заключается в следующем:

1. Перед выполнением монтажных работ обязательно отключите электропитание на соответствующем участке цепи. Если вы отключаете только один автомат, обязательно проверьте отсутствие напряжение индикатором.
2. Если вы собираетесь снять действующий выключатель из коробки, сначала снимите фальшпанель и удалите фиксаторы. Затем ослабьте узлы крепления в коробке, достаньте сердцевину. Открутите провода подключения и удалите коммутатор из цепи освещения.
3. Если вы используете новый выключатель, можете пропустить предыдущий пункт. Тогда сразу переходите к демонтажу электрических контактов с полимерного или керамического основания.
4. При помощи отвертки разберите устройство, отделите металлические пластины – перекидные контакты.

Рис. 3. Разберите выключатель

В зависимости от конструкции выключателя
вам понадобится открутить болты, вытянуть пружины из станины или расцепить
замок.

• На
  керамическом или полимерном основании расположены неподвижные контакты. Одни из
  них потребуется развернуть на 180°, чтобы при переключении клавиши замыкался
  второй контакт.

Рис. 4: разверните один из контактов

Но такая манипуляция возможна не на всех
коммутаторах, в некоторых вариациях придется доработать контакты – припаять
дополнительную шину, чтобы удлинить ламели. Поэтому  в каждой модели нужно детально разобраться.

• На
  вводе фазного провода установите перемычку, чтобы приравнять потенциал на обеих
  клеммах.

Рис. 5: установите перемычку

• Ту
  же процедуру повторите со вторым выключателем, чтобы получились два проходных.
  Соберите все элементы в обратной последовательности, но вместо двух клавиш
  установите одну, которая по габаритам сможет свободно двигаться на имеющемся
  креплении.
• Установите
  оба переключателя в коробки под них. От выходных клемм одного подключите
  провода к аналогичным контактам другого. Пары контактов должны соединяться
  отдельными проводами.

Перед вводом в работу, желательно проверить качество замыкания при переключении. Для этого прозвоните цепь на обе пары контактов —  у вас должно получиться практически нулевое сопротивление в обоих вариантах.

В противном случае клавиша одного из проходных выключателей неплотно прилегает в определенном положении, соответственно, выключатель нужно будет перебрать и устранить неполадку. Если вы планируете прокладывать проводку, актуально использовать трехжильный провод  таким будет гораздо удобнее работать.

Видео идеи

Проходной выключатель как сделать. Самая простая схема подключения проходного выключателя

Watch this video on YouTube

Проходной выключатель своими руками для открытой проводки.

Watch this video on YouTube

Как работает схема подключения для проходного выключателя

Вопросы управления освещением или другими потребителями электрической энергии из разных мест для владельцев квартир и частных домов довольно актуальны.

В сельской местности домашний мастер может реализовать таким способом экономичное пользование наружными светильниками при переходах из жилого здания в зону хозяйственных построек, когда ему необходимо выполнить определенные работы, например, внутри гаража или мастерской.

Дистанционно управлять светом можно в городской квартире.

Принцип управления источником света из двух мест

Прилагательное «проходной», добавляемое к существительному «выключатель», а точнее — переключатель, обозначает условия его работы, когда «проходя» мимо этого устройства, создается возможность включить или погасить лампы освещения.

Проходные выключатели могут располагаться на значительном удалении от контролируемого источника света и размещаться в отдельных помещениях.

Рассмотрим пример квартиры, в которой обыкновенный электрический выключатель для освещения комнаты может создавать определенные неудобства. Мы привыкли, что его обычно располагают у входа в помещение около двери на высоте плеча.

Если проход внутрь помещения осуществляется через коридор, то в последнем требуется включать свет.

Снимаем в коридоре верхнюю одежду для улицы и заходим в спальню. Здесь тоже надо включить свой светильник. Теперь освещение коридора нам не нужно и его требуется погасить. Придется возвращаться в коридор и оперировать входным выключателем. Это довольно неудобно.

Можно немного подумать и спланировать новую схему электропроводки, добавив в нее проходные выключатели №1 и 2. Условия управления светом в коридоре упростятся, ходить в полусумраке по квартире уже не придется.

Установив два проходных выключателя внутри коридора и спальни, создается больше бытовых удобств. Оба коммутационных аппарата №1 и №2 позволят одинаково оперировать светом с любого из помещений.

Как работает схема подключения для проходного выключателя при управлении светом из двух мест

За основу работы системы освещения, созданной по этому принципу, используется обычный метод подключения проводов к люстре и выключателю. Защитный РЕ проводник от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.

Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.

Все включения светом осуществляются только за счет использования фазного проводника. Его можно определить с помощью указательного индикатора напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.

При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.

Особенности подключения проводов схемы к контактам проходного выключателя

Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.

При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.

Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.

Однако, при монтаже создаваемой системы освещения следует вызвонить все цепи электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.

Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала.

Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.

Виды проходных выключателей

По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Кроме клавиш для управления могут использоваться:

• сенсорное устройство;
• пульт ПДУ;
• другие технологии.

Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.

Анимированная схема, поясняющая принцип работы проходного выключателя

При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.

Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.

Оба проходных переключателя взаимосвязаны при работе.

Как работает схема подключения для проходного выключателя при управлении светом из трех мест

В предыдущем случае создано две внутренних магистрали между положениями переключателей. Когда требуется увеличить количество мест для управления, то в них дополнительно подключают коммутационные аппараты.

Для трехместного регулирования освещением создают добавочную конструкцию из спаренных проходных выключателей.

В остальном схема подключения проходного выключателя ничем не отличается от предыдущей. Она тоже находит применение в домашней проводке внутри квартиры или частного дома.

Следует заметить, что технически не сложно реализовать управление и с большего количества мест. Так и поступают внутри производственных помещений большой площади и протяженности.

Но, заниматься таким методом в домашней бытовой сети не совсем эффективно. Схема прокладки электрической проводки может значительно усложниться. При острой необходимости удаленного управления светом проще использовать другой способ, например, радиоканал и пульт дистанционного управления.

Этот метод описан применительно к светодиодной люстре. Он может хорошо работать и с другими источниками света.

Занимаясь ремонтом или реконструкцией системы освещения не забывайте об обеспечении ее электрической безопасности в скрытой проводке или проложенной открытым методом. Нельзя допускать пожара и создавать предпосылки для получения электротравм жильцами.

Для лучшего понимания темы рекомендуем к просмотру видеоролик владельца ЭлектроЛ Сервис, поясняющий монтаж и схему подключения проходного выключателя.

Можете задавать вопросы по прочитанной теме. Сейчас вам проще всего поделиться статьей с друзьями в соц сетях через специальные кнопки.

Полезные товары

Проходной переключатель — схема подключения. Подключение коммутаторов Legrand

Попадая в комнату, в которой нет уровня подсветки, сразу включаем свет. Для осуществления этой манипуляции есть специальное приспособление — переключатель. Казалось бы, что может быть проще? Но при тщательном изучении этого вопроса оказывается, что и в нем есть свои секреты.

В данной статье представлена ​​подробная информация о переключателях различных типов, указана область их применения.Также у вас есть возможность ознакомиться со схемой их подключения. Внимательно изучив весь изложенный ниже материал, вы легко сможете установить дома выключатель любого типа, главное — соблюдать все меры предосторожности.

Какие бывают переключатели

Переключатели (переключатели) бывают разные: в зависимости от функциональности, конструкции, способа установки и т. Д. Это устройство должно быть изготовлено из ударопрочного материала (обычно пластика) высокого качества, иметь гладкую поверхность. Устанавливайте переключатели в легко доступных местах.Это устройство работает как в скрытой, так и в открытой проводке.

Что касается конструкции выключателей, то она отличается разнообразием. Есть устройства классического типа. Есть модели, которые придают интерьеру определенной комнаты оригинальности, изюминки. Цветовая гамма переключателей способна удовлетворить самого требовательного покупателя, поэтому проблем с сочетанием мебели, обоев и других предметов интерьера с переключателем возникнуть не должно. Некоторые компании также производят переключатели с декоративными сменными панелями.После того, как устройство смонтировано, на него можно устанавливать различные накладки.

Переключатели бывают обыкновенные и проходные; одинарные, двойные и тройные. В этой статье мы поговорим о проходных переключателях, предназначенных для включения одной световой группы из двух или более мест. Также будет рассмотрена следующая важная тема: «Проходной выключатель — схема подключения этого устройства».

Проходной выключатель

В обычных выключателях присутствует ток в цепи прерывания.Напротив, переходные модели имеют три контакта с устройством, которое обеспечивает процесс переключения между ними. У двухпроходного переключателя таких контактов шесть.

Основным преимуществом переходного переключателя является то, что у вас есть возможность включать и выключать освещение из нескольких мест.

Сквозные переключатели также называются переключающими или дублирующими переключателями.

Область применения сквозных переключателей

Есть четыре основных области, в которых используются сквозные переключатели.

1. Лестница. В этом случае они должны быть на первом и втором этажах: вы можете включить свет на одном из этих этажей, а затем подняться / спуститься по лестнице и выключить то же освещение, но другим проходным выключателем.
2. Спальные комнаты. В этом случае одно устройство ставится сразу при входе в комнату, а другие — возле кровати. Это очень удобно, ведь чтобы включить свет перед сном, вам больше не придется вставать с постели и проходить через всю комнату.
3. Коридоры. В этом случае включение сквозного выключателя может происходить в начале коридора и в его конце.
4. Загородные дома. Переходные переключатели используются для того, чтобы можно было легко осветить двор и дорожки.

Проходной переключатель: схема подключения

Схема работы проходного устройства напоминает переключение железнодорожных стрелок, так как его можно использовать для любого положения клавиш, так как они переключаются с одной линии на другую.

Итак, сквозной переключатель: Схема подключения этого устройства поясняется следующим образом. Два проходных переключателя, один из которых принимает фазу, а второй движется к светильнику, необходимо соединить специальным проводом или кабелем. Но, как правило, они не подключаются напрямую, вместо того, чтобы помещать в распределительную коробку по три провода каждый, а два из них соединяются вместе.

Схема выключателя, к которому дополнительно при необходимости может присоединиться определенное количество кабелей, по сути, не меняется.Единственное отличие состоит в том, что первые два кабеля имеют только один входной контакт

Сквозная проверка подлинности Azure AD — Краткое руководство

• 13.04.2020
• Читать 9 минут

В этой статье

Развертывание сквозной аутентификации Azure AD

Сквозная проверка подлинности

Azure Active Directory (Azure AD) позволяет пользователям входить как в локальные, так и в облачные приложения, используя одни и те же пароли.Сквозная проверка подлинности выполняет вход пользователей, проверяя их пароли непосредственно в локальной службе Active Directory.

Важно

Если вы переходите с AD FS (или других технологий федерации) на сквозную аутентификацию, мы настоятельно рекомендуем вам следовать нашему подробному руководству по развертыванию, опубликованному здесь.

Следуйте этим инструкциям, чтобы развернуть сквозную аутентификацию на своем клиенте:

Шаг 1. Проверьте предварительные условия

Убедитесь, что выполнены следующие предварительные условия.

Важно

С точки зрения безопасности, администраторы должны рассматривать сервер, на котором запущен агент PTA, как если бы он был контроллером домена. Серверы агентов PTA должны быть усилены в соответствии с теми же принципами, что описаны в разделе «Защита контроллеров домена от атак

».

В центре администрирования Azure Active Directory

1. Создайте облачную учетную запись глобального администратора в своем клиенте Azure AD. Таким образом, вы можете управлять конфигурацией своего клиента, если локальные службы выйдут из строя или станут недоступны.Узнайте, как добавить облачную учетную запись глобального администратора. Выполнение этого шага крайне важно, чтобы вы не потеряли доступ к своему клиенту.
2. Добавьте одно или несколько пользовательских доменных имен в свой клиент Azure AD. Ваши пользователи могут входить в систему с одним из этих доменных имен.

В локальной среде

1. Определите сервер под управлением Windows Server 2012 R2 или более поздней версии для запуска Azure AD Connect. Если он еще не включен, включите TLS 1.2 на сервере. Добавьте сервер в тот же лес Active Directory, что и пользователи, пароли которых вам нужно проверить.

2. Установите последнюю версию Azure AD Connect на сервер, указанный на предыдущем шаге. Если у вас уже работает Azure AD Connect, убедитесь, что это версия 1.1.750.0 или более поздняя.

   Примечание

   Azure AD Connect версий 1.1.557.0, 1.1.558.0, 1.1.561.0 и 1.1.614.0 имеет проблему, связанную с синхронизацией хэша паролей. Если вы, , не собираетесь использовать синхронизацию хэша паролей в сочетании с сквозной аутентификацией, прочтите примечания к выпуску Azure AD Connect.

3. Укажите один или несколько дополнительных серверов (под управлением Windows Server 2012 R2 или более поздней версии, с включенным TLS 1.2), на которых вы можете запускать автономные агенты аутентификации. Эти дополнительные серверы необходимы для обеспечения высокой доступности запросов на вход. Добавьте серверы в тот же лес Active Directory, что и пользователи, пароли которых вам необходимо проверить.

   Важно

   В производственной среде мы рекомендуем иметь как минимум 3 агента аутентификации, работающих на вашем клиенте.Существует ограничение системы в 40 агентов аутентификации на одного клиента. Лучше всего рассматривать все серверы, на которых работают агенты аутентификации, как системы уровня 0 (см. Ссылку).

4. Если между вашими серверами и Azure AD есть брандмауэр, настройте следующие элементы:

   • Убедитесь, что агенты аутентификации могут отправлять исходящих запросов в Azure AD через следующие порты:

     Номер порта	Как это используется
     80	Загружает списки отзыва сертификатов (CRL) при проверке сертификата TLS / SSL
     443	Обрабатывает все исходящие сообщения со службой
     8080 (дополнительно)	Агенты аутентификации сообщают о своем состоянии каждые десять минут через порт 8080, если порт 443 недоступен.Этот статус отображается на портале Azure AD. Порт 8080 — это , а не , используемый для входа пользователей.

     Если ваш брандмауэр применяет правила в соответствии с исходными пользователями, откройте эти порты для трафика от служб Windows, которые работают как сетевая служба.

   • Если ваш брандмауэр или прокси-сервер разрешает занесение в белый список DNS, добавьте подключения к * .msappproxy.net и * .servicebus.windows.net . Если нет, разрешите доступ к диапазонам IP-адресов центра обработки данных Azure, которые обновляются еженедельно.

   • Вашим агентам аутентификации необходим доступ к login.windows.net и login.microsoftonline.com для начальной регистрации. Откройте брандмауэр и для этих URL-адресов.

   • Для проверки сертификата разблокируйте следующие URL-адреса: crl3.digicert.com:80 , crl4.digicert.com:80 , ocsp.digicert.com:80 , www.d-trust.net: 80 , root-c3-ca2-2009.ocsp.d-trust.net:80 , crl.microsoft.com:80 , oneocsp.microsoft.com:80 и ocsp.msocsp.com:80 . Поскольку эти URL-адреса используются для проверки сертификатов с другими продуктами Microsoft, возможно, эти URL-адреса уже разблокированы.

Необходимое условие для облака Azure для государственных организаций

Перед включением сквозной аутентификации через Azure AD Connect на шаге 2 загрузите последнюю версию агента PTA с портала Azure. Вам необходимо убедиться, что ваш агент имеет версию 1.5.1742.0. или новее. Чтобы проверить свой агент, см. Обновление агентов аутентификации

.

После загрузки последней версии агента следуйте приведенным ниже инструкциям, чтобы настроить сквозную аутентификацию через Azure AD Connect.

Шаг 2. Включите функцию

Включите сквозную аутентификацию через Azure AD Connect.

Важно

Вы можете включить сквозную аутентификацию на основном или промежуточном сервере Azure AD Connect. Настоятельно рекомендуется включить его с основного сервера.Если вы настраиваете промежуточный сервер Azure AD Connect в будущем, вы должны , чтобы продолжали выбирать сквозную аутентификацию в качестве параметра входа; выбор другой опции отключит сквозную аутентификацию на клиенте и переопределит настройку на основном сервере.

Если вы устанавливаете Azure AD Connect в первый раз, выберите путь выборочной установки. На странице входа пользователя в систему выберите Сквозная проверка подлинности в качестве метода входа .После успешного завершения агент сквозной проверки подлинности устанавливается на том же сервере, что и Azure AD Connect. Кроме того, на вашем клиенте включена функция сквозной аутентификации.

Если вы уже установили Azure AD Connect с помощью экспресс-установки или пользовательского пути установки, выберите задачу Изменить вход пользователя в Azure AD Connect, а затем выберите Далее . Затем выберите Сквозная проверка подлинности в качестве метода входа.После успешного завершения агент сквозной проверки подлинности устанавливается на том же сервере, что и Azure AD Connect, и эта функция включается на вашем клиенте.

Важно

Сквозная проверка подлинности — это функция уровня клиента. Включение этого параметра влияет на вход для пользователей в всех управляемых доменах вашего клиента. Если вы переключаетесь со служб федерации Active Directory (AD FS) на сквозную аутентификацию, вам следует подождать не менее 12 часов, прежде чем завершать работу инфраструктуры AD FS.Это время ожидания необходимо для того, чтобы пользователи могли продолжать входить в Exchange ActiveSync во время перехода. Для получения дополнительной помощи по переходу с AD FS на сквозную аутентификацию ознакомьтесь с нашим подробным планом развертывания, опубликованным здесь.

Шаг 3. Протестируйте функцию

Следуйте этим инструкциям, чтобы убедиться, что вы правильно включили сквозную аутентификацию:

1. Войдите в центр администрирования Azure Active Directory с учетными данными глобального администратора для своего клиента.
2. Выберите Azure Active Directory на левой панели.
3. Выберите Azure AD Connect .
4. Убедитесь, что функция сквозной проверки подлинности отображается как Включено .
5. Выберите Сквозная проверка подлинности . На панели Сквозная аутентификация перечислены серверы, на которых установлены ваши агенты аутентификации.

На этом этапе пользователи из всех управляемых доменов в вашем клиенте могут входить в систему с помощью сквозной аутентификации.Однако пользователи из федеративных доменов продолжают входить в систему с помощью AD FS или другого поставщика федерации, который вы настроили ранее. Если вы преобразуете домен из федеративного в управляемый, все пользователи из этого домена автоматически начнут входить в систему с помощью сквозной проверки подлинности. Функция сквозной аутентификации не влияет на пользователей, работающих только в облаке.

Шаг 4. Обеспечьте высокую доступность

Если вы планируете развернуть сквозную аутентификацию в производственной среде, вам следует установить дополнительные автономные агенты аутентификации.Установите эти агенты аутентификации на сервере (ах) , отличном от , на котором запущено Azure AD Connect. Эта настройка обеспечивает высокую доступность для запросов пользователей на вход.

Важно

В производственной среде мы рекомендуем иметь как минимум 3 агента аутентификации, работающих на вашем клиенте. Существует ограничение системы в 40 агентов аутентификации на одного клиента. Лучше всего рассматривать все серверы, на которых работают агенты аутентификации, как системы уровня 0 (см. Ссылку).

Установка нескольких агентов сквозной аутентификации обеспечивает высокую доступность, но не обеспечивает детерминированную балансировку нагрузки между агентами аутентификации. Чтобы определить, сколько агентов аутентификации вам нужно для вашего клиента, рассмотрите пиковую и среднюю нагрузку запросов на вход, которые вы ожидаете увидеть на своем клиенте. В качестве эталонного теста один агент аутентификации может обрабатывать от 300 до 400 аутентификаций в секунду на стандартном 4-ядерном ЦП и сервере с ОЗУ 16 ГБ.

Для оценки сетевого трафика используйте следующие рекомендации по определению размера:

• Каждый запрос имеет размер полезной нагрузки (0.5K + 1K * num_of_agents) байт, то есть данные из Azure AD в агент аутентификации. Здесь «num_of_agents» указывает количество агентов аутентификации, зарегистрированных на вашем клиенте.
• Каждый ответ имеет размер полезной нагрузки 1 Кбайт, то есть данные от агента аутентификации до Azure AD.

Для большинства клиентов всего трех агентов аутентификации достаточно для обеспечения высокой доступности и емкости. Вы должны установить агентов аутентификации рядом с контроллерами домена, чтобы уменьшить задержку при входе.

Для начала следуйте этим инструкциям по загрузке программного обеспечения агента аутентификации:

1. Чтобы загрузить последнюю версию агента аутентификации (версия 1.5.193.0 или более поздняя), войдите в центр администрирования Azure Active Directory, используя учетные данные глобального администратора вашего клиента.
2. Выберите Azure Active Directory на левой панели.
3. Выберите Azure AD Connect , выберите Сквозная проверка подлинности , а затем выберите Загрузить агент .
4. Выберите Принять условия и загрузить кнопку .

Есть два способа развернуть автономный агент аутентификации:

Во-первых, вы можете сделать это в интерактивном режиме, просто запустив загруженный исполняемый файл агента аутентификации и предоставив учетные данные глобального администратора вашего клиента при появлении запроса.

Во-вторых, вы можете создать и запустить сценарий автоматического развертывания. Это полезно, если вы хотите развернуть несколько агентов аутентификации одновременно или установить агенты аутентификации на серверах Windows, на которых не включен пользовательский интерфейс или к которым вы не можете получить доступ с помощью удаленного рабочего стола.Вот инструкции о том, как использовать этот подход:

1. Выполните следующую команду для установки агента проверки подлинности: AADConnectAuthAgentSetup.exe REGISTERCONNECTOR = "false" / q .
2. Вы можете зарегистрировать агент аутентификации в нашей службе с помощью Windows PowerShell. Создайте объект учетных данных PowerShell $ cred , который содержит имя пользователя и пароль глобального администратора для вашего клиента. Выполните следующую команду, заменив <имя пользователя> и <пароль> :

  $ User = "<имя пользователя>"
$ PlainPassword = '<пароль>'
$ SecurePassword = $ PlainPassword | ConvertTo-SecureString -AsPlainText -Force
$ cred = New-Object -TypeName System.Management.Automation.PSCredential -ArgumentList $ User, $ SecurePassword


3. Перейдите к C: \ Program Files \ Microsoft Azure AD Connect Authentication Agent и запустите следующий сценарий, используя созданный вами объект $ cred :

  RegisterConnector.ps1 -modulePath "C: \ Program Files \ Microsoft Azure AD Connect Authentication Agent \ Modules \" -moduleName "PassthroughAuthPSModule" -Authenticationmode Credentials -Usercredentials $ cred -Feature PassthroughAuthentication


Важно

Если на виртуальной машине установлен агент аутентификации, вы не можете клонировать виртуальную машину для установки другого агента аутентификации.Этот метод не поддерживается .

Шаг 5. Настройка возможности интеллектуальной блокировки

Smart Lockout помогает заблокировать злоумышленников, которые пытаются угадать пароли ваших пользователей или используют методы грубой силы для доступа. Настроив параметры Smart Lockout в Azure AD и / или соответствующие параметры блокировки в локальной Active Directory, можно атаковать могут быть отфильтрованы до того, как попадут в Active Directory. Прочтите эту статью, чтобы узнать больше о том, как настроить параметры Smart Lockout на вашем клиенте для защиты ваших учетных записей.

Следующие шаги

CCNA 4 Глава 1 V6.0 Ответы

1. Сопоставьте тип подключения с описанием. (Используются не все варианты.)

Кабель

=> использует традиционную видеосеть

DSL => использует традиционную телефонную сеть

муниципальный Wi-Fi => настроен городом для предоставления бесплатного доступа в Интернет

спутниковый Интернет => медленный доступ (скорость загрузки составляет примерно одну десятую скорости загрузки)

2.Сопоставьте тип устройства или услуги WAN с описаниями. (Используются не все варианты.)

устройств и внутренняя проводка, которые расположены на границе предприятия и подключаются к каналу связи => CPE

физическое соединение от клиента к поставщику услуг POP => Local Loop

клиентских устройства, которые передают данные из клиентской сети для передачи по WAN => DTE

устройств, которые предоставляют клиентам интерфейс для подключения к облаку WAN => DCE

3.Какое требование географического охвата будет считаться областью распределенной глобальной сети?

глобальный

индивидуальные встречи

один ко многим

многие ко многим

местный

региональный

4. Что может вызвать сокращение доступной полосы пропускания при кабельном широкополосном соединении?

подтвержденная скорость передачи информации

удаленность от центрального офиса провайдера

количество подписчиков

ячейки меньшего размера

5.Что требуется для сети с коммутацией пакетов без установления соединения?

Полная адресная информация должна содержаться в каждом пакете данных.

Виртуальный канал создается на время доставки пакета.

Сеть заранее определяет маршрут для пакета.

Каждый пакет должен содержать только идентификатор.

6. Какую технологию рекомендуется использовать в инфраструктуре общедоступной глобальной сети, когда филиал подключен к корпоративному сайту?

муниципальный Wi-Fi

Банкомат

VPN

ISDN

7.Какая функция используется при подключении к Интернету по DSL?

DSLAM

IEEE 802.16

CMTS

LTE

8. Какое утверждение описывает характеристику WAN?

Все последовательные каналы считаются подключениями WAN.

сетей WAN принадлежат поставщикам услуг.

WAN работает в той же географической области, что и LAN, но имеет последовательные каналы.

WAN обеспечивает подключение конечных пользователей к магистральной сети кампуса.

9. Какие две технологии используют сеть PSTN для подключения к Интернету? (Выберите два.)

дозвон

Frame Relay

MPLS

ISDN

Банкомат

10. Какая технология WAN устанавливает постоянное выделенное двухточечное соединение между двумя сайтами?

Frame Relay

ISDN

Банкомат

выделенных линий

11.Какой сетевой сценарий потребует использования WAN?

Сотрудникам необходим доступ к веб-страницам, размещенным на корпоративных веб-серверах в демилитаризованной зоне в их здании.

Рабочие станции сотрудников должны получать динамически назначаемые IP-адреса.

Сотрудникам филиала необходимо предоставить общий доступ к файлам в головном офисе, который находится в отдельном здании в той же сети кампуса.

Сотрудникам необходимо подключаться к корпоративному почтовому серверу через VPN во время путешествия.

12. Заказчику необходимо соединение WAN в городской зоне, обеспечивающее высокоскоростную выделенную полосу пропускания между двумя сайтами. Какой тип подключения к глобальной сети лучше всего удовлетворит эту потребность?

Ethernet WAN

сеть с коммутацией каналов

сеть с коммутацией пакетов

MPLS

13. Какие два устройства необходимы, когда цифровая выделенная линия используется для обеспечения соединения между клиентом и поставщиком услуг? (Выберите два.)

ДСУ

Коммутатор уровня 2

сервер доступа

CSU

модем коммутируемого доступа

14. Каковы два общих типа технологий WAN с коммутацией каналов? (Выберите два.)

Банкомат

ISDN

DSL

Frame Relay

PSTN

15. Что такое волоконно-оптическая технология передачи данных на большие расстояния, которая поддерживает SONET и SDH и распределяет входящие оптические сигналы на определенные длины волн света?

DWDM

MPLS

ISDN

Банкомат

16.Каковы два распространенных стандарта оптоволоконных сетей с высокой пропускной способностью? (Выберите два.)

СОНЕТ

ITU

Банкомат

ANSI

SDH

17. В чем преимущество технологии с коммутацией пакетов перед технологией с коммутацией каналов?

Сети с коммутацией пакетов не требуют дорогостоящего постоянного подключения к каждой конечной точке.

Сети с коммутацией пакетов менее чувствительны к дрожанию, чем сети с коммутацией каналов.

Сети с пакетной коммутацией могут эффективно использовать несколько маршрутов внутри сети поставщика услуг.

Сети с коммутацией пакетов обычно имеют меньшую задержку, чем сети с коммутацией каналов.

18. Какая беспроводная технология обеспечивает доступ в Интернет через сотовые сети?

спутник

LTE

WiMAX

муниципальный WiFi

19. Какое решение может обеспечить доступ к Интернету в удаленных местах, где нет обычных услуг WAN?

Ethernet

VSAT

муниципальный Wi-Fi

WiMAX

20.Новой корпорации нужна сеть передачи данных, которая должна отвечать определенным требованиям. Сеть должна обеспечивать дешевое подключение продавцов, разбросанных по большой географической территории. Какие два типа инфраструктуры WAN соответствуют требованиям? (Выберите два.)

частная инфраструктура

выделенный

Интернет

общественная инфраструктура

спутник

21. Какой метод подключения лучше всего подходит для корпоративного сотрудника, который работает дома два дня в неделю, но нуждается в безопасном доступе к внутренним корпоративным базам данных?

DSL

WiMAX

VPN

кабель

22.Небольшая компания с 10 сотрудниками использует одну локальную сеть для обмена информацией между компьютерами. Какой тип подключения к Интернету подойдет этой компании?

коммутируемое соединение, предоставляемое местным поставщиком услуг телефонной связи

Виртуальные частные сети, которые позволят компании легко и безопасно подключаться к сотрудникам

широкополосная услуга, такая как DSL, через местного поставщика услуг

частных выделенных линий через местного поставщика услуг

23.Домашний пользователь живет в пределах 10 миль (16 километров) от сети интернет-провайдера. Какой тип технологии обеспечивает высокоскоростную широкополосную связь с беспроводным доступом для этого домашнего пользователя?

муниципальный Wi-Fi

WiMAX

802,11

DSL

24. Компании необходимо соединить несколько филиалов в мегаполисе. Сетевой инженер ищет решение, которое обеспечивает высокоскоростной конвергентный трафик, включая голос, видео и данные в одной сетевой инфраструктуре.Компания также хочет легкой интеграции с существующей инфраструктурой локальной сети в своих офисах. Какую технологию следует рекомендовать?

Frame Relay

Ethernet WAN

VSAT

ISDN

25. Какая технология WAN основана на сотовой связи и хорошо подходит для передачи голосового и видеотрафика?

VSAT

Банкомат

Frame Relay

ISDN

26. Какое оборудование необходимо интернет-провайдеру для подключения к Интернету через кабельное телевидение?

DSLAM

CMTS

сервер доступа

CSU / DSU

27.Корпорация ищет решение для подключения нескольких недавно созданных удаленных филиалов. Что важно учитывать при выборе частного WAN-соединения, а не публичного WAN-соединения?

Более высокая скорость передачи данных

более низкая стоимость

поддержка веб-сайта и службы обмена файлами

безопасность и конфиденциальность данных при передаче

Настройка коммутаторов стека Cisco — ITAdminGuide.com

О стеке коммутаторов:

• В один стек коммутаторов можно подключить не более 9 коммутаторов.
• Среди множества коммутаторов, подключенных к стеку коммутаторов, один из коммутаторов-катализаторов управляет работой всего стека и называется Switch Stack Master. Все остальные являются членами стека.
• Один IP-адрес назначается всему стеку коммутатора (не назначается специально для Stack Master или какому-либо участнику стека). Если Switch Stack Master недоступен, другими участниками стека можно управлять с того же IP-адреса.
• Каждый член стека коммутаторов сохраняет копию конфигурации для резервного копирования.Это позволяет каждому коммутатору в стеке совместно использовать одну и ту же топологию сети, MAC-адрес и информацию о маршрутизации.
• На передней панели коммутатора Catalyst главный светодиодный индикатор становится ЗЕЛЕНЫМ, когда этот коммутатор становится мастером стека.

Коммутаторы стека

• поддерживают «горячую» замену — рабочий стек может принимать нового участника или удалять существующий без прерывания обслуживания, однако перед добавлением или удалением из стека необходимо выключить коммутатор.
• Когда вы хотите добавить новый коммутатор в стек, нет смысла настраивать новый коммутатор, так как новый коммутатор будет синхронизироваться со стеком, и вся его конфигурация будет перезаписана.

Необходимое условие для конфигурации стека:

• Все коммутаторы стека должны иметь одинаковую версию IOS и одинаковые наборы функций

Этапы настройки:

Мы предполагаем, что оба коммутатора Cisco Catalyst ws-C3750-48p работают под управлением одной и той же версии IOS. Теперь не следует подключать кабели стека.

Коммутатор

# sh версия
ПО Cisco IOS, ПО C37SOE (C37SOE-UNIVERSALK9-M), версия 12.2 (55) SE5

На коммутаторе, который вы хотите установить в качестве мастера стека, настройте, как показано ниже (убедитесь, что ВЫ НЕ В РЕЖИМЕ КОНФИГУРАЦИИ)

switch # switch 1 priority 15
ПРЕДУПРЕЖДЕНИЕ. Изменение приоритета коммутатора может привести к изменению конфигурации этого коммутатора.Хотите продолжить? [Y / n] y
switch # wr mem
switch # reload

После перезагрузки настройте подготовку коммутаторов (это необязательно, но лучше всего определять элементы стека. Коммутатор 2 еще не настроен, но вы можете определить его заранее)

Switch (config) #switch 1 provision ws-c3750-48p
switch (config) #switch 2 provision ws-c3750-48p

Убедитесь, что мастер стека готов принять этот коммутатор 2 в качестве члена, выполнив команду «show switch».Как только вы увидите Provisioned означает, что вы можете добавить коммутатор в стек.

switch # sh switch
MAC-адрес коммутатора / стека: 74a2.e635.f080 — Локальный Mac-адрес
Время ожидания сохраняемости Mac: неопределенное
H / W Current

Номер коммутатора Роль Mac-адрес Приоритет Версия Состояние

* 1 Мастер 74a2.e635.f080 15 V01 Готов
2 Участник 74a2.e663.7d80 1 V01 Предоставлено

На втором коммутаторе настройте как показано ниже

switch # switch 1 renum 2
ПРЕДУПРЕЖДЕНИЕ. Изменение номера переключателя может привести к изменению конфигурации этого переключателя.
Конфигурация интерфейса, связанная со старым номером коммутатора, останется подготовленной конфигурацией.
Продолжить? [Y / n] y
switch # wr mem
switch # reload

После перезагрузки настроить приоритет

переключатель # переключатель 2 приоритет 12
переключатель # wr mem
переключатель # перезагрузка

Теперь мы закончили настройку, выключили оба коммутатора и подключили кабели стека. Включите переключатель 1, подождите 1 минуту, а затем включите переключатель 2. Подождите не менее 5-10 минут, пока мастер стека и член будут готовы.

switch # sh switch
MAC-адрес коммутатора / стека: 74a2.e635.f080 — Локальный Mac-адрес
Время ожидания сохраняемости Mac: неопределенное
H / W Current

Номер коммутатора Роль Mac-адрес Приоритет Версия Состояние

* 1 Активный 74a2.e635.f080 15 V01 Готов
2 Резервный 74a2.
