Проводка в квартире схема: схемы электропроводки + как провести самому

Содержание

примеры типовых схем, требования и нормы

Содержание статьи:

Самостоятельная прокладка электролинии в квартире начинается на этапе черновой отделки. От наличия межкомнатных перегородок, бытовой техники, освещения зависит схема разводки электропроводки в квартире. При работе также учитывается стеновой материал, напольное покрытие, точки прокладки сети.

С чего начать разводку электролинии в квартире

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью

Монтаж электрики начинается с составления плана, на котором будет виден конечный результат. На проекте отображается общий дизайн, расстановка мебели и бытовой техники. В процессе составления можно проконтролировать вероятные точки «холодного резерва» – места вероятного скрытия розеток. После общей планировки выбирается схема прокладки электролинии.

Грамотное проектирование поможет избежать затрат времени и финансов.

Требования, правила, нормы

В квартире или доме разводка электрики производится только в соответствии с регламентами ПУЭ и соблюдением норм безопасности.

Выбор кабеля

Образцы кабеля ВВГ различного сечения

Для предотвращения возгорания проводки, травм человека и поломок бытовой техники по требованиям ПУЭ используют:

  • провода ВВГ-2 или ВВГ-5 сечением 6 мм2 – подключение квартирного ввода к распредщиту;
  • кабель ВВГ-3 сечением 2,5 мм2 – основные линии сети и подводка к розеткам;
  • провод ВВГ-3 сечением 1,5 мм2 – выключатели и осветительные устройства.

Сечение проводов позволяет выдержать максимально допустимую нагрузку.

7 редакция ПУЭ сообщает, что в жилых помещения нужно использовать только трехжильный медный проводник с нейтралью, фазой и заземлением. В зависимости от точки разделения нуля заземление реализуется по системе TN-S с разделением рабочего ноля N и TN-C-S с разделением защитного ноля PE.

Расположение элементов электросети

СНиП 23-05-25 указывает:

  • монтаж выключателей производят на расстоянии 10 см от двери со стороны ручки;
  • на каждые 6 квадратов устанавливают одну розетку, за исключением кухни;
  • в ванной комнате используются приборы с влагозащитой IP44, подключенные через УЗО, на расстоянии 60 см от душа и раковины;
  • розетки от газовой трубы удаляют на 50 см, от иных коммуникаций – на 4 см.

Минимальное удаление розеток от окна, двери, пола – 10 см, от потолка – 20 см.

Проводка, разводка, защита

Наружную проводку прокладывают в кабель-каналах

СНиП устанавливает следующее:

  • прокладка кабеля осуществляется только по горизонтали или вертикали;
  • скрытые провода монтируют под полом, в пустотах бетонных плит, маскируют штукатуркой или рукавом из металла;
  • наружные линии проводят в кабель-каналах;
  • защитные автоматы на 10 А подключаются на освещение, на 16 А – к розеткам, на 25 А – к мощной бытовой технике;
  • качественный УЗО должен срабатывать при токовой утечке в 100 мА;
  • разводка осуществляется шинами, радикальным и комбинированным способом.

Открытая проводка в квартире выглядит не эстетично, но вполне вписывается в гараж.

Для чего нужна схема электропроводки в квартире

Схема будущей разводки бытовой электропроводки в доме или квартире должна составляться только профессиональными электриками. Работы проводятся перед началом ремонта. Правильный чертеж, на котором обозначены основные узлы (выключатели, розетки, УЗО, осветительные устройства) позволит выбрать качественные материалы.

На схеме отражается группировка проводов, особенности распределения нагрузки, управления электросетью. Это гарантирует безопасность эксплуатации и комфорт проживания в квартире.

Варианты соединения элементов в электрических цепях

Последовательное и параллельное соединение в электросхемах

Перед планированием создания новой электролинии или замены существующей, следует подобрать тип соединения частей цепи:

  • последовательный – каждый узел замкнутой сети подключается к следующему, узловые контакты отсутствуют;
  • параллельный – все части сети располагаются в отдельных группах, при поломке одного узла остальные работают нормально;
  • смешанный – на разных участках используется различный тип соединения.

При поломке одного элемента в последовательной системе перестанет функционировать вся сеть.

Особенности электропроводки в помещениях с высокой влажностью

До 1996 года монтаж розеток в ванных и кухнях запрещался. Теперь это разрешено.

Электролиния в ванной

Зоны электробезопасности в ванной комнате

Комната с очень влажной средой, устройствами водозабора, токопроводящими трубопроводами сегодня оснащается средствами электробезопасности. Линия обустраивается так:

  • подключается через УЗО с пределом срабатывания до 30 мА;
  • защищается заземлением TN-S с электробезопасной нейтралью;
  • предусматривает розетки во влагостойком корпусе на расстоянии 60 см от душевой кабинки и 130 см от пола.

Стандартные светильники 220 В для ванной не подходят. Их заменяют аналогами на 12 А.

Электросеть кухни

Кухня не только находится в зоне воздействия влаги. На нее приходится больше всего нагрузки. Организация проводки подчиняется следующим условиям:

  • установка отдельного УЗО для мощной техники;
  • подключение электрики раздельным способом;
  • прокладка отдельных кабелей к высокомощным приборам;
  • размещение розеток на 50 см от газовой плиты;
  • расположение проводки на 40 см от газовых труб, батарей.

Хрущевка заземления не предусматривает, поэтому в ванной, на кухне и других помещениях прокладывается трехжильный кабель.

Как правильно выполнить разводку электрической проводки

Вариант схемы для частного дома

Чтобы правильно выполнить разводку электрики, понадобится:

  1. Выбрать тип разводки – в распредкоробке, в виде звезды или шлейфа.
  2. Составить план электрики. Выполняется в 2-х экземплярах, в первом должен быть план выключателей и точек освещения, во втором – розеток.
  3. Вычислить количество потребителей.
  4. Вычислить количество розеток.
  5. Разбить потребителей электросети на группы с указанием потребляемого тока и выделением отдельного автомата на 25-32 А.
  6. Создать схему расположения выключателей (90 см от пола) и розеток (слева от двери, в прихожей – на высоте 40 см, на кухне – на высоте от 95 до 115 см).
  7. Начертить план проводки с подключением к электрощитку. Кабели не должны пересекаться, быть на расстоянии 15 см от пола и 1 м от оконных и дверных проемов.
  8. Подсчитать метраж кабеля и количества автоматов.

Все вспомогательные автоматы подключаются к одному с мощностью не менее 63 А.

Разновидности схем разводки электрики

Существует три вида схем разводки электрической проводки в квартире:

  • В распредкоробке. В подъездном электрощите ставится счетчик и автоматы. Провод питания направлен в квартиру, доведен до распределительной коробки каждого помещения. Тип соединения распредкоробков – последовательный. От них кабели расходятся на освещение, выключатели, розетки.
  • Звезда. Прямое подключение каждой розетки к электрощитку и наличие автомата для каждого потребителя. Преимущества системы – ремонт на отдельном участке без выключения общей запитки квартиры. Минусы – понадобится много кабеля.
  • Шлейф. Потребители подключаются к щитку прямым способом. Перед этим их формируют в группы, отводя от каждой отдельный кабель.

Для эффективности электролинии комбинируйте типы разводки.

Расчет сечения кабеля по мощности

Схема электрической линии также информирует о силе тока и материалах.

Расчеты

Чтобы вычислить оптимальное сечение кабеля, используется формула I= P / U, где Р – суммарный показатель мощности техники, а U – напряжение. После вычислений можно использовать данные таблицы.

Сечение, мм2 Медный провод Алюминиевый провод
Напряжение Напряжение
220 В 380 В 220 В 380 В
Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт Ток, А Мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5 22 4,4 19 12,5
4 38 8,3 30 19,8 28 6,1 23 15,1
6 46 10,1 40 26,4 36 7,9 30 19,8
10 70 15,4 50 33 50 11 39 25,7

Материалы

Ввод электричества в дом гофротрубе

Для организации проводки чаще всего используют:

  • ВВГ-5х6 – пятижильный провод. Нужен для запитки электрощитка подъезда и квартиры в новостройке с трехфазным питанием.
  • ВВГ-2х66 – двужильный кабель для сетей с двухфазным питанием. Протягивает от подъездного до основного щита.
  • ВВГ-3х2,5 – трехжильный провод для квартирной разводки. Соединяет электрощит и распределительные коробки.
  • ВВГ 3х1,5 – трехжильный кабель. Соединяет распредкоробки с розетками, источниками света.
  • ВВГ-3х4 – трежильный провод, запитывает электрическую плиту.

Тип проводника указывается на схеме.

Типовые схемы

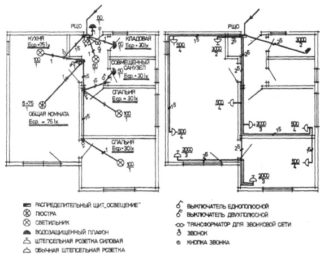

Принципиальная и монтажная схемы электропроводки 2-х комнатной квартиры

При монтаже электролинии руководствуются типовой схемой для квартиры с одной и двумя комнатами.

План обустройства электрики в однокомнатной квартире предусматривает разделение сети на две группы. В первую включаются приборы ванной и кухни, во вторую – жилого помещения и прихожей. Нагрузка разделяется на две высокомощные сети. Если одна выходит из строя, вторая работает в нормальном режиме.

Схемы, отражающие систему электроснабжения двухкомнатной квартиры, предусматривают электрический щиток рядом с дверью. Проводку делят на группы потребителей с отдельным автоматом. Аналогичным образом запитывается частный панельный дом или двухуровневый дюплекс.

Программы для проектирования разводки электрики в квартире

Компас

При отсутствии навыков черчения допускается пользоваться специальными сервисами.

Visio

Графическая программа с простым интерфейсом. В ней удобно работать начинающим мастерам. Доступ бесплатный, сервис русифицирован, но очень мало функций.

Компас

Профессиональное ПО с обозначениями и названиями всех узлов электросети. Пользователь работает бесплатно. Есть русскоязычная версия, опционал понятен специалисту, но сложен для новичка.

Eagle

Интерфейс программы Eagle

Графический редактор для составления чертежей проводки и печатных плат. Начертание осуществляется вручную или автоматически. Программа имеет платную и бесплатную версию. В последней меньше возможностей.

1-2-3

Бесплатный сервис с русскоязычным интерфейсом. Редактор удобен, а список обозначений можно распечатывать и наклеивать на электрощиток.

Autocad

Инженерный софт со множеством версий. В бесплатной можно начертить простейшую и сложную проводку. Редактор русифицирован, понятен и прост.

ArchiCAD

Чертежи в ArchCAD в слоях квартира

ПО для архитекторов-профессионалов, выстраивающих трехмерную модель помещения. Специальная «книга макетов» позволяет сохранять свои наработки. Также Архикад отражает изменения, которые нужно внести в проект.

Эльф

Обеспечение, при помощи которого проектировщики создают чертежи любой сложности. Элементы подбираются из базы данных. Сила тока в цепи рассчитывается программой, она предлагает тип автомата.

Самостоятельное проектирование

Таблица расчета сечения кабеля

Правильная электросхема получится только при наличии навыков и профессионального образования. Понадобится действовать по следующему алгоритму:

  1. Составить общий чертеж, где указывается планировка квартиры.
  2. Перенести на бумагу все части коммуникации с указанием расшифровки.
  3. По обозначениям нарисовать точки расположения электроприборов.
  4. Указать участки монтажа розеток, освещения, выключателей, связующих кабелей, разбив их на зоны.
  5. Упростить задачу – проложить проводку по полу или под покрытием, обозначив линии пунктиром.
  6. Рассчитать количество материалов.
  7. Вычислить силу тока по формуле и сечение кабеля по таблице.
  8. Указать длину провода с запасом 3 м.
  9. Обозначить место квартирного щитка для подключения (в прихожей).
  10. Начертить УЗО на 16 и 20 А.
  11. Указать количество розеток и распредкоробков.
  12. Внести в схему расходные материалы и составить их перечень.

Если составляется схема для электропроводки однокомнатной квартиры, где на кухне стоит электроплита, нужно добавить УЗО на 32 А.

Примеры схем для однокомнатной квартиры

Суммарная нагрузка электросети – не более 25 А, поэтому реализуемая схема предусматривает 1 контур на 1 автомат. Так подключалась хрущевка с силовыми розетками в советский период. В настоящий момент используются независимые отдельные контуры с индивидуальными УЗО.

Для двухкомнатной квартиры

Электрическая схема квартиры отличается от предыдущей по количеству контуров. Двухкомнатный тип жилья чаще всего компонуют:

  • розетками – выбирают по количеству комнат и разделяют на группы.
  • 3-мя линиями кухни – для источников света, мощной и вспомогательной бытовой техники.
  • 2-мя группами в раздельных санузлах.

Для СКУД прокладывается отдельная сеть.

Для трехкомнатной квартиры

Схема квартирной проводки отображает выход большого количества кабеля из одного распредщитка. В трехкомнатной квартире используются отдельные контуры блоков питания с собственными защитными устройствами на 25 и 40 А. Так проводка разделяется на зоны, а система становится удобной в эксплуатации.

Обустройство квартирной разводки под силу новичку, который разбирается в особенностях электрики. Главное условие работ – составление максимально подробной схемы, соблюдение требований нормативов и техники безопасности.

схема электропроводки в квартире, монтаж, выбор типа защиты

Разводка электрики в квартире — это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Проводка в квартире1

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

  1. Тип кабельно-проводниковой продукции под каждую задачу.
  2. Рекомендуемое расстояние до розеток и выключателей от пола.
  3. Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
  4. Нюансы при штроблении стен.
  5. Способ прокладки кабельно-проводниковой продукции.
  6. Рекомендуемое количество розеток в каждой комнате.
  7. Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Планировка проводки

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос — зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта — разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Основные правила хорошего плана

Планировка1

  1. Все розетки должны располагаться на высоте 30 см от чистого пола.
  2. Выключатели должны располагаться не ниже чем 90 см от пола.
  3. Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
  4. На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
  5. На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
  6. В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
  7. Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
  8. В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
  9. Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
  10. Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
  11. Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.

И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

Выбор типа защиты

УЗО

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Схема

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

  • В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
  • В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
  • В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
  • В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

  • В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
  • В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
  • В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
  • В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

УЗО и АВ

Основное различие между данными устройствами — это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование.

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

УЗО1

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке — это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Выбор кабельно-проводниковой продукции

Кабеля

Согласно требованиям нормативной документации ДБН, ПТЭЭП, ПУЭ и ПТБ:

  1. Для запитки розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо монтировать кабель ВВГнг 3х2.5 мм или ПВСнг 3х2.5 мм.
  2. Для подключения электроплиты и духового шкафа необходим кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
  3. Для цепей освещения будет достаточно ВВГнг 3х1.5 мм или ПВСнг 3х1.5 мм.
  4. Если выполняется замена проводки в хрущевке, вводной кабель с силового электрощита на лестничном марше в электрический распределительный щит квартиры должен быть выполнен кабелем ВВГнг (ПВСнг) 3х4 при условии, что у Вас нет электрической плиты, или кабелем ВВГнг (ПВСнг) 3х6 если на кухне установлен духовой шкаф или электроплита.

В чем различие между ПВСнг и ВВГнг

Кабеля2

Единственное различие между данными марками — это способ исполнения. Кабель ВВГнг (например 3х2.5 мм) представляет собой 3 монолитных жили с сечением 2.5 мм, а кабель ПВС представляет собой 3 жили, которые сплетены из множества мелких медных проволок.

Что означает маркировка «нг» в названии кабеля

Приписка «нг» означает что кабель не поддерживает горение. Таким образом при возникновении короткого замыкания в электропроводке, она сама потухнет тем самым защитит вашу квартиру от пожара.

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

Монтировка кабеля

Профессиональные электрики рекомендуют монтировать электропроводку исключительно в гофре. Естественно возникает вопрос почему? Ответ очень прост. При прокладке кабеля в гофре, Вы получите следующие преимущества:

  1. При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
  2. Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
  3. При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

Как расключить электропроводку в отдельных комнатах

Коробка

Рассмотрим пример, когда выполняется электропроводка в квартире своими руками. Допустим Вы уже собрали электрический щиток и провели от него кабеля в комнаты. Однако что делать дальше, если в комнату приходит 2 или 3 кабеля (освещение, розетки и кондиционер), а с розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

Для этого необходимо монтировать распределительную коробку. В данном электротехническом изделии все кабеля соединяются между собой с помощью сварки, пайки или специальных зажимов (например, WAGO).

Зажимы

Важно! Если Вы подключаете розеточную группу, то согласно маркировке и правильной коммутации в электрическом шкафу коричневый провод — это фаза, синий провод — это общий ноль и зеленый с желтым — это земля.

Что запрещено делать при замене электропроводки в квартире

  1. Соединять провода вне распределительной проводки.
  2. Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
  3. Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
  4. Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
  5. Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
  6. Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
  7. Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
  8. Монтировать электропроводку вблизи газопровода или труб водоснабжения.
  9. Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
  10. Делать горизонтальные штробы.
  11. Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
  12. Нарушать целостность конструкции несущей стены.

Выводы

Замена электропроводки в хрущевке — это ответственный процесс, который требует определенных навыков и знаний, поскольку от качества его выполнения, зависит безопасность не только Вас и вашей семьи, но а также всего бытового оборудования и приспособлений. И если Вы хотите, чтоб электропроводка в однокомнатной квартире прослужила как минимум 20–25 лет то лучше доверить данной дело проверенным электромонтажным организациям.

Видео по теме

Хорошая реклама




Самые популярные схемы электропроводки в квартире

При ремонте или покупке квартиры свободной планировки в черновой отделке обязательно возникнет вопрос разводки электрики. От того, где будут стоять перегородки, бытовые и осветительные приборы, каково назначение помещений, будет зависеть выбор схемы подключения, а также выбор используемых материалов. Нужно учесть материал стен, полов, где будет проходить электропроводка. Главное, правильно определить, что, в конечном счете, требуется получить. Только выяснив это, можно приступать к разработке схемы электропроводки. По существу, это монтажная схема, поэтому нужно учитывать требования, предъявляемые к монтажу.

Главные правила

Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.

Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.

Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки.
Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам. Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов. Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.

Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.

Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается. При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см. При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.

Кабели при любом типе электропроводки (наружной или скрытой) не должны соприкасаться с арматурой, закладными и другими металлическими частями строительных конструкций.

Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.

Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.

Способы разводки

Существует три способа разводки проводки в квартире:

  • звезда;
  • шлейф;
  • комбинированный.

Первая схема электропроводки типа «звезда». При такой разводке каждый прибор имеет свой автоматический выключатель защиты от перегрузок и кабель, идущий от распределительного щита до устройства. Такой вариант разводки хорош тем, что имеется возможность контролировать любой прибор и в случае его ремонта не надо отключать и другие устройства. Используется в системе «Умный дом». Она полезна при воспитании детей, можно установить время подключения того или иного прибора, отключить свет в определенное время; для отпугивания воров, запрограммировав включение и отключение осветительных приборов в отсутствие хозяев по определенному алгоритму. Имеет один недостаток – самый дорогой.

Следующая схема называется «шлейф». Этот тип разводки похож на предыдущий вариант, только на одном кабеле расположены несколько устройств. Значительно дешевле «Звезды».

Самый распространенный вариант схемы электропроводки – с распределительными коробками, сочетает в себе качества первых двух типов. От электрического щита несколько кабелей идут к распределительным коробкам, а от них к группе или отдельным приборам в квартире.

Зацикливаться на каком-то одном типе разводки нельзя. Например, если надо подключить мощного потребителя электроэнергии, то используется тип «звезда», если группа маломощных, то шлейф.

Перед проектированием электропроводки необходимо изучить, где пролегают другие инженерные системы, материал стен, полов и потолка; есть ли возможность обойтись без штробления стен; выяснить мощность, количество, местонахождение приборов. К примеру, если потолки сделаны из пустотных плит перекрытия, то ими можно воспользоваться как кабельными каналами.

Таким образом, выбор типа электропроводки зависит от финансовых возможностей, количества и типа электроустановок, их местоположения. Только получив эту информацию, можно понять какая схема электропроводки в квартире требуется, и приступить к проектированию.

Последовательность действий

Сначала нужно взять чертеж квартиры или сделать его самостоятельно в масштабе с расположением окон и дверей. Затем разместить на плане всех потребителей энергии по комнатам, указать их мощность, исходя из этого, развести по группам электропроводки. Это могут быть:

  • осветительная;
  • розеточная;
  • группа комнат и коридора;
  • группа санузла;
  • если в квартире имеется электроплита, то отдельная группа для нее.

В зависимости от количества комнат и нагрузок, будет определяться и количество групп. Так кухонные и коридорные розетки могут оказаться разведенными в две разные группы. Это необходимо для того, чтобы минимизировать затраты на провода и облегчить дальнейшее обслуживание электросети и ремонт.

Каждая группа должна подключаться через устройство защитного отключения УЗО ( обычно называют автоматом). Для осветительной группы предусматривается автомат на 16 А, для розеточной на 25-32 А, а для электроплиты – 40-63 А.

После того как определили по схеме положение всех устройств электропроводки, рассчитывается количество проводов и их сечение.

Схему проводки в квартире надо составлять в нескольких экземплярах, так как в процессе работы появляются непредвиденные моменты, которые нужно будет отметить на схеме. Кроме принципиальной схемы нужна монтажная для непосредственных исполнителей. По ней электрики работают и вносят изменения.

Монтажная схема со всеми изменениями после завершения работ становится исполнительной. Эта та схема, которую нужно запрашивать у предыдущего хозяина квартиры.

Что в ней указывают

В схеме должны быть указаны все размеры помещений квартиры, расстояния между различными электрическими устройствами. Это позволит точно рассчитать количество необходимых материалов и сократит время монтажных работ. Различные группы лучше рисовать разным цветом, схема становится более читабельной. Кроме этого, необходимо показать где какие розетки (одинарные, двойные), выключатели (одно, двух, трехклавишные) будут размещаться. Схема будет выглядеть примерно так.

Кроме этого к схеме прилагается перечень материалов и устройств, которые нужно смонтировать. Дополнительно нужно учесть расходные материалы, используемые в процессе монтажа, такие как пластиковые хомуты, колодки, дюбели, изолента, алебастр для крепления подрозетников в стене. Для определения точного количества необходимого кабеля придется провести замеры рулеткой, учесть высоту потолков.

При выборе кабеля, лучше остановиться на медном типа ВВГ, по сравнению с алюминиевым у него проводимость выше и гибкость замечательная, облегчается монтаж. В квартирах обычно прокладывают двух, трехжильный кабель сечением 2,5 мм2 для розеток, а подсоединение освещения производится 1,5 мм2 кабелем. От этажного электрического щита к квартирному осуществляют проводку 3-5-жильным кабелем сечением 6 мм2, для мощных приборов типа электроплиты, бойлера используют кабель сечением 4 мм2, чтобы не грелся.

Прокладка в полу и по потолку

Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.

Электропроводка в квартире своими руками

новая электропроводка в квартире

Если вы покупаете квартиру в старом доме или в новостройке, там уже будет проведено электричество и подключены розетки с выключателями. И до покупки недвижимости вы никак не сможете повлиять на их местоположение. Но как только вы становитесь собственником жилья, то имеете право переделать проводку в квартире своими руками совсем по-другому. Конечно же, это процесс длительный, сложный и материально затратный. Пытаясь как-то сэкономить, многие задаются вопросом – реально ли в новом жилье сделать всю электрическую часть самим? Реально, если вы не лентяи, неплохо учились в школе, дружите с физикой и электротехникой. Так что тема у нас сегодня актуальная – электропроводка в квартире своими руками. Пошаговая инструкция от составления схемы до монтажа проводов вам поможет.

Начало всех работ — схема

схема электропроводки в квартире

Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:

  1. Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
  2. Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
  3. В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
  4. И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.

Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.

Составление схемы

расположение розеток и выключателей и схема электропроводки на кухне

Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:

  • кондиционеры;
  • электрические варочные панели и духовые шкафы;
  • стиральная машина;
  • холодильник и морозильная камера;
  • посудомоечная машина, микроволновая печь;
  • вытяжная принудительная вентиляция;
  • котлы отопительной системы или водонагреватели.

Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.

план квартиры

план квартиры (кликните для увеличения)

Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:

  1. Коридор (прихожая, холл).
  2. Ванная комната.
  3. Кухня.
  4. Зал (гостиная).

Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.

Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.

Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.

Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.

Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.

Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.

Необходимые материалы

выключатели и розетки

По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.

Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.

Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м2, то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.

бухта кабеля ВВГ

По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм2 (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм2 для запитки розеток.

Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм2.

Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.

Распределительный щиток

Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.

Какие бывают щитки?

распределительный щиток

Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.

По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.

Чем щиток укомплектовывают?

Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:

  • Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.вводной автомат
  • DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.DIN рейка
  • Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.счетчик электроэнергии
  • Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.шина PE на DIN рейку
  • Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.автоматический выключатель
  • Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.УЗО
  • Соединительные провода или распределительные гребёнки.

Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.

Нагрузка в квартире

Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.

мощность потребляемая электроприборами

В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.

Рекомендуется выбирать автоматы следующей мощности:

  • для осветительной нагрузки – 10 А;
  • для розеток – 16 А;
  • для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
  • для ввода на квартиру – 50 А.

Как разделить общую квартирную нагрузку по группам?

Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).

Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)

разделение электропроводки на группы

Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).

Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.

От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

  • Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.открытая проводка
  • Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.скрытая проводка

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

разметка электропроводки на стенах

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

  1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
  2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
  3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

  1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
  2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
  3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
  4. Концы проводов выведите в подрозетники и распределительные коробки.
  5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Проводка и развод электрики в квартире своими руками

Менять старую внутриквартирную проводку на новую принято при капремонте жилья. Этот электромонтаж сопряжен со штроблением стен и обилием строительной грязи. После него все равно приходится полностью обновлять интерьерную отделку. Проложить электропроводку в квартире своими руками при наличии даже минимальных навыков в обращении с обычным инструментом не составит особого труда. Главное при монтаже проводов соблюдать меры безопасности, а при разработке проекта разводки четко придерживаться норм ПУЭ.

Содержание

  1. Особенности
  2. Планирование и схема
  3. Группировка
  • Способы прокладки
  • План работ
  • Меры безопасности
  • Варианты схем
  • Заключение
  • Особенности современной электрической разводки

    Раньше электропроводка в городских квартирах прокладывалась по упрощенной двухжильной схеме TN-C из алюминиевых проводов. Этот вариант был дешев и прост в исполнении, поэтому в советское время применялся практически повсеместно. Однако при такой разводке УЗО и автоматы функционируют не всегда корректно. Они нередко просто не срабатывают в аварийных ситуациях.

    В панельных домах чаще всего проводку прокладывают по диагонали в специальных каналах

    Сейчас принято использовать схему с заземлением TN-S либо TN-C-S и медные провода. Такую электропроводку отличает большая безопасность. Плюс она рассчитана на более высокие мощности потребления и стабильней работает при сбоях в электросети.

    Планирование и схема

    Прежде чем отправляться в магазин за электропроводами и иными расходными материалами, следует правильно распланировать схему разводку внутриквартирной электросети. Необходимо сделать план жилища с потребителями электроэнергии и разбивкой их на группы (каждая со своей выделенной мощностью). Сегодня на квартиру выделяется лимит порядка 5–10 кВт, в старых домах он и того ниже – от 1,3 до 2,5 кВт. И вот эти киловатты надо грамотно разделить на освещение и бытовые электроприборы, чтобы всем хватало энергии.

    Как рассчитать количество потребляемой электроэнергии в квартире

    Группировка потребителей

    Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

    Группировка потребителей электроэнергии в квартире

    Линия для стационарной домашней техники и розетки

    В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

    Варианты группировки осветительных приборов

    По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

    Линия для кухни

    Особый момент – кухня, в нее отдельно должны идти линии проводки на:

    • электрическую плиту;
    • освещение;
    • розетки для чайника, миксеров и другой бытовой техники;
    • розетки для посудомойки и стиральной машинки.

    Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

    Основные потребители электроэнергии на кухне

    Специальные линии электропроводки

    Отдельно делать линии в проекте электрики рекомендуется также для:

    • системы теплого пола;
    • электрического полотенцесушителя;
    • водонагревателя с ТЭНом и т.п.

    Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО. Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток.

    Электропроводка в помещениях с повышенной влажностью

    Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

    Группы потребителей и разметка электропроводки в ванной комнате

    Жилые помещения

    В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
    Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

    В качестве примера неправильно спроектированной схемы можно привести достаточно распространенную ситуацию с включением кондиционера в существующую старую розетку. Так делать нельзя, для сплит-систем следует прокладывать от щитка в квартиру отдельную обособленную линию электропитания.

    Способы прокладки

    Прокладку своими руками электрических проводов в помещениях можно осуществить открытым либо закрытым способом. Но если проводку в деревянном доме рекомендуется монтировать по первому варианту, то в квартире практически всегда используется второй. Для этого стены в комнатах придется штробить перфоратором либо прорезать каналы для кабелей в бетоне или кирпиче болгаркой. Зато потом вся электропроводка оказывается укрытой от глаз отделкой, что выглядит даже на фото более эстетично.

    Варианты прокладки проводки в квартире по потолку и по полу

    Открытый

    У наружного способа преимущества следующие:

    1. Дешевизна монтажных работ.
    2. Простота самостоятельного монтажа.
    3. Упрощенная возможность переделки разводки и формирования новых линий.

    Но при таком варианте электромонтажа провода остаются на виду и могут быть по неосторожности повреждены. В квартире разводку электропроводки открытым вариантом рекомендуется делать только в крайнем случае. Лучше потратить время и силы на штробление бетонных и кирпичных стен, но сделать все более красиво и безопасно.

    Скрытый

    Среди достоинств скрытого электромонтажа проводов числятся:

    1. Более высокая безопасность и долговечность проводки.
    2. Меньший риск возникновения пожара при перегреве и оплавлении проводов.
    3. Эстетичный вид интерьера.

    Однако за эти плюсы приходится платить большой трудоемкостью и увеличением цены монтажа электропроводки, а также сложностями при ремонте.

    Размер сечения проводов для открытого и закрытого монтажа электропроводки

    План работ

    Независимо от сложности схемы электропроводку в квартире практически всегда можно выполнить самостоятельно. Провода проложить в стенах или по ним в состоянии любой хозяин, обладающий минимальными навыками строительно-отделочных работ. Однако проектирование электрики с расчетами и подбором материалов и устройств защиты лучше доверить профессионалу.

    Общая пошаговая инструкция монтажа электропроводки выглядит следующим образом:

    1. Выполняется разметка с указанием на стенах линий укладки проводов и мест установки выключателей с розетками.
    2. В созданные каналы (штробы) укладываются электрические кабели.
    3. Устанавливаются и подключаются электротехнические изделия (розетки, распределительные коробки для электропроводки, выключатели).
    4. Производится монтаж защитных устройств в этажном электрощите и подсоединение к ним проводов из квартиры.
    5. Осуществляется проверка электросети на предмет коротких замыканий.

    Разметка, подготовка стен

    При разметке на стенах мест укладки проводов штробы и кабель-каналы следует делать прямыми и с изгибами только под прямым углом. Это облегчает поиск электропроводки в квартире впоследствии при необходимости выполнения ремонта, а также позволяет избежать по ошибке пробоя жил гвоздями или саморезами во время последующей отделки.

    Правила разметки электропроводки в квартире

    Монтаж и прокладка проводов

    Соединять жилы рекомендуется при помощи клемм. Паять их долго и сложно. А скрутку использовать следует только в крайнем случае, это самый ненадежный способ монтажа. При этом места таких соединений должны располагаться в распределительных коробках для электропроводки, чтобы до них можно было легко добраться при необходимости.

    Подключение автоматов и УЗО

    При наличии грамотно разработанной схемы электропроводки автоматы и УЗО по ней смонтировать в щитке можно без привлечения электрика. Однако для проверки, насколько правильной получилась в итоге сборка, все же стоит привлечь профессионала.

    По правилам окончательное подсоединение вводного кабеля должен производить электромонтер обслуживающей дом организации или сотрудник энергокомпании. А они при выявлении несоответствия защитной автоматики в электрощитке на этаже нормам ПУЭ подсоединять квартиру к электросети просто откажутся. И придется все заново переделывать.

    Как распределить УЗО в квартире по группам

    Подключение осветительных приборов и фурнитуры

    Самым простым этапом электромонтажа является подключение приборов освещения и фурнитуры. Для этого на каждом электротехническом устройстве имеются винтовые либо пружинные зажимы. Достаточно вставить в них оголенную жилу и зажать ее в такой клемме.

    Меры безопасности

    И главное – меры безопасности. Не стоит брать пример с горе-мастеров, которые начиная прокладывать проводку в доме своими руками, забыли проверить наличие напряжения в электросети и получили удар током. Лучше перед началом работ все несколько раз перепроверить, чем потом оказаться в больнице. И использовать при электромонтаже инструмент следует только тот, что имеет защитные резиновые ручки.

    Варианты схем для квартиры

    Многое при выборе схемы разводки проводов по квартире зависит от ее площади и количества комнат. Однако разбивку на группы потребителей осуществлять следует в любом случае. Даже для небольшой студии надо делать минимум три линии – одна на освещение, вторая на розетки, третья для санузла.

    Примерная схема электропроводки для однокомнатной квартиры

    В двух- и трехкомнатных квартирах групп придется выделять гораздо больше. Здесь электроприборов в разы будет больше. И запитывать их лучше всего по отдельным линиям, чтобы гарантировать себе безопасность и стабильности работы внутриквартирной электросети.

    Заключение

    При наличии опыта электромонтажа самостоятельно проложить в своей квартире электрические провода не составит проблем. На этом можно немало сэкономить при ремонте. Однако если навыков подобных работ нет, то лучше пригласить профессионального электрика. От правильности выполнения расчетов в проекте электрики и последующего ее монтажа зависит не только комфортность проживания в доме, но и общая электробезопасность. Ошибки здесь недопустимы.

    Смотрите также видео как сделать электропроводку в квартире:

    Читайте про другие наши материалы:

    Как правильно составить схему электропроводки

    Содержание статьи:

    Все работы, которые так или иначе связаны с электричеством в доме, потребуют от вас грамотного и серьезного подхода, поэтому схема электропроводки в квартире или частном доме обязана быть отлично продумана, а главное правильно и качественно изготовлена. Как раз со схемы электрики и ее монтажа будет начинаться ремонт в новом жилье или капитальный ремонт в старом. Последовательность действий по монтажу проводки в доме будет следующая. Во-первых, прокладывается по стенам проводка, которае в последующем будет закрыта штукатуркой и обоями. Под этой отделкой вся электропроводка пролежит много лет и не побеспокоит вас. Именно для этого до начала монтажа нужно очень внимательно просчитать весь план электропроводки квартиры.

    схема электропроводки в квартире

    Схемы электропроводки – с чего начинать?

    Чаще всего, когда подходит очередь прокладки электропроводки в доме или квартире, люди не представляют себе конечный результат. А схема проводки должна представляться в красках. Все потому, что от правильности схемы напрямую будет зависеть общая функциональность, а также правильность и логичность расположения выключателей, розеток, приборов освещения и т.п. Схема электропроводки дома или квартире всегда будет начинаться с одного – продумывания плана всей электрики. Поясним почему. Предположим, что вы выполнили ремонт без обдумывания конечного результата. Закончили весь ремонт, поставили мебель и бытовую технику и … Можете получить пачку проблем.

    Розетки и выключатели могут оказаться закрытыми диваном или шкафом, а так где она нужна ее нет и наоборот. И в подобных случаях вы начнете с удовольствием разматывать удлинители по всей квартире к нужным электроприемникам. Естественно, что вы не захотите подобной новой электропроводки в квартире. Ошибки в квартирах еще сравнительно терпимы. А вот если схема проводки дома выполнена неправильно в частном доме, то это обещает более серьезные проблемы. Это потому, что квартиры обычно подвергаются капитальному ремонту с заменой проводки раз лет в 20-25. А вот в частных домах это все выполняется либо намного реже, либо вообще никогда не делается. Предположите, что ошибка допущена в несколько этажном доме, то проблемы покажутся еще веселее.

    Для того, чтобы избежать всех подобных проблем нужно просто все спокойно продумать и определиться с тем, как поставить в доме бытовую технику и мебель. Также обязательно стоит отметить, что в ближайших планах вы будете покупать и будет зависеть от электричества. Все эти вопросы лучше всего обсудить с семьей, т.к у каждого будет свое видение обстановки, что не будет лишним.

    Статьи по теме:

    Как подключить розетку с заземлением

     –  Как подключить розетку с заземлением

    Схема монтажа электропроводки  – силовая часть

    Итак, вы все спокойно обдумали. Теперь нужно начинать излагать все появившиеся планы и идеи на бумаге. Рисуйте план вашего жилища. Для примера будем разбирать стандартную однокомнатную квартиру, но все точно также и для частного дома. Для того, чтобы выполнить монтажную схему электропроводки квартиры потребуется лист бумаги, ручка, линейка, цветные фломастеры или карандаши.

    На схеме нужно указать месторасположение дверных проемов и стен. Точных размеров не нужно, требуется выполнить только общее положение. Если вы еще не узнали, как правильно установить межкомнатную дверь, то советуем обратиться к одноименной статье.

    По примеру должна получиться следующая картина.

    схема электропроводки в квартире

    Для полного представления и простоты пронумеруйте и подпишите все помещения:

    • №1 – зал;
    • №2 – кухня;
    • №3 – ванная комната;
    • №4 – прихожая.

    схема электропроводки дома

    После этого нужно нанести на схему электрики места, в который будет находиться бытовая техника и мебель. Все предметы нужно пронумеровать, обозначить и выделить цветом потребителей электроэнергии.

    схема электропроводки дома

    Именно для потребителей электроэнергии, выделенных красным цветом, будут нужны розетки. Теперь необходимо упростить вашу схему, т.е. убираем все предметы, а в тех местах, где будет находиться электроника нанесем на план электропроводки обозначения розеток. Должно получиться примерно следующее.

    схемы электропроводки

    Не лишним будет нанести используемые в схеме условные обозначения во избежание путаницы.

    схемы электропроводки

    Конкретные размеры и местоположение розеток нужно будет указывать на схеме после того, как вы определитесь с точными местами нахождения электроники и мебели.

    Схема электрики в квартире – осветительная часть

    В рассматриваемом примере все осветительные приборы будут находиться по центру помещения. Будем начинать с первой комнаты – зала. Координаты нахождения светильников, если знаете точные размеры помещения, можно указывать в первую очередь. В нашем случае точных размеров у нас нет, поэтому все нужные замеры проведем в процессе первого этапа монтажа, т.е разметки. С определением центра, надеемся, проблем быть не должно. Но на всякий случай скажем, что для начала меряете ширину помещения, а полученное измерение разделяйте пополам.

    схема электропроводки квартиры

    То же самое нужно делать и с длиной помещения, т.е. меряете и делите вдвое. Таким образом вы получите координаты середины помещения. По этим полученным координатам нужно обозначить центр помещения и на схеме обозначаете крестиком.

    схема электропроводки квартиры

    Точно таким же способом обозначаете середины всех комнат.

    схема проводки

    Прихожая, которая является Г-образной по форме, требуется разделить на 2 части и тоже разметить.

    Если поменять нанесенные крестики на условные обозначения приборов освещения, то получится подобная схема электропроводки.

    схема проводки

    Для завершения схемы электропроводки дома своими руками требуется нанести выключатели. Для этого необходимо определиться с нахождением межкомнатных дверей. Кстати, посмотрите, как самостоятельно установить межкомнатную дверь, полезная статья. Здесь же нужно понять в какую сторону дверь будет открываться, т.е. вовнутрь или наружу, а также вправо или влево. Это нужно сделать для того, чтобы установленный выключатель не оказался за какой-нибудь дверью.

    схема электропроводки дома своими руками

    Следующим этапом будет нанесение на схему электропроводки выключателей. Обычно они располагаются внутри комнат таким образом, чтобы входя в комнату и открыв дверь можно было бы без проблем включить свет, а уходя – выключить. Исключением будут помещения, имеющие повышенную влажность – санузлы и ванные комнаты. Это связано с тем, что постоянное попадание влаги быстро будет выводить из строя выключатели, если, конечно же, не использовать специальные приборы с повышенной защитой.

    Нарисуйте выключатели на своей схеме, применяя условные обозначения. До того, как начинать монтаж электропроводки на схеме необходимо нанести точные размеры до выключателей – отступ от дверей, а также высоту от пола.

    схема электропроводки дома своими руками

    В итоге вы составите две схемы электропроводки – схему розеток и схему выключателей и светильников. Первый этап окончен. Теперь вы имеете основную часть электрической схемы.

    Схема прокладки проводов

    Сначала вам необходимо продумать и просчитать в доме весь маршрут прокладки проводов. Для этого необходимо провести осмотр в помещении, в котором планируются работы. Необходимо определиться также и отделочными работами, которые будут проведены. А именно нужно знать: какие будут потолки, будет ли выполняться штукатурка и ее толщина, где находятся несущие стены, нужно будет ли штробить стены. Рассмотрим все это на примере.

    К примеру, вы планируете выполнить натяжные потолки. В плане электропроводки этот вариант просто великолепный. В этом случае все работы по прокладке электропроводки можно выполнять самостоятельно, а также сэкономить много времени и сил, а также материалов. Это происходит за счет того, что можно использовать комбинированный монтаж электропроводки. То есть монтаж кабелей осуществляется на черновом потолке в гофрированных негорючих трубах, а спуски к выключателям и розеткам осуществляются в стенах – в штробах.

    У подобного способа монтажа электропроводки имеются следующие преимущества.

    В случае необходимости замены электропроводки все работы производятся без обновления штукатурного слоя, а также не требуется выполнения тяжелой работы по обустройству штроб. А ведь именно подготовка каналов для прокладки кабелей занимает основную часть рабочего времени. Также не нужно протягивать их через каналы потолочных перекрытий. Это тоже позволяет сэкономить ваши силы, т.к. каналы не всегда являются чистыми. К тому же здорово снижается расход проводов. Это связано с тем, что во время прокладки по стенам нужно обходить различные препятствия, а если будете прокладывать по потолку, то прокладка электропроводки осуществляется по самому короткому пути.

    Если же у вас прокладка электропроводки будет осуществляться стандартным способом по стенам, то нужно обратить внимание на следующие моменты.

    • Рекомендуем обходить бетонные перекрытия, которые находятся над дверями и окнами. Это объясняется тем, что делать штробы в них очень сложно, а второй причиной будут проблемы во время установки карнизов или гардин для навешивания штор.
    • Нужно правильно найти каналы в плитах межэтажных перекрытий, т.к. в них нужно будет прокладывать проводку для светильников.
    • Точно рассчитать нахождение распределительных коробок. Если это сделать правильно, то можно также существенно снизить расход материала   во время монтажа электропроводки.
    • Если ваш дом монолитно-бетонный, то нужно составлять схему выключателей и розеток таким образом, чтобы они не попадали на основные несущие конструкции, т.к. нарушать их целостность крайне нежелательно.

    После учета вышеописанных нюансов можно приступать к составлению схемы прокладки провода. Для этого нужно использовать схемы, которые получились на первом этапе подготовки. Схемы электропроводки должны быть наложены друг на друга и будет получена общая картина.

    схема электрики в квартире

    Начинаем с первой комнаты в доме. Тут будут располагаться обычные потолки под проведение покраски. Поэтому здесь монтаж будет проиводиться по стенам, а для люстры прокладываться в каналах потолочной плиты перекрытия. Также в этой комнате имеется две двойные розетки, выключатель и люстра. Провод следует протягивать от самого дальнего угла, т.к. там располагаются первая в цепи двойная розетка. Остановиться нужно у выхода из помещения, т.к. там будет находиться распределительная коробка.

    схема электрики в квартире

    Выполнять розетки шлейфом не рекомендуется, т.к. это намного будет сокращать мощность последней в цепи розетки. Надежнее и правильнее будет выполнить все соединения в распредкоробке. Поэтому нужно вести провод напрямую от каждой розетки к коробке. Нарисуйте маршрут кабелей от второй двойной розетки.

    монтажная схема электропроводки квартиры

    После этого зарисуйте провод от люстры до распределительной коробки.

    монтажная схема электропроводки квартиры

    Далее от выключателя до коробки.

    схема проводки дома

    Когда все кабели будут собраны в одном месте необходимо обозначить место для самой распределительной коробки.

    схема проводки дома

    Точно также нужно обозначить маршруты прокладки проводки в других комнатах. Электропроводка на кухне – тут можно применять каналы в плитах перекрытия для уменьшения пути провода от одной из розеток. Пропуская их через эти каналы, вы экономите и материал и свое время.

    схема электрики

    Делаете схему проводки в ванной комнате.

    схема электрики

    Схема в прихожей. В этом помещении запланирован монтаж подвесного потолка из пластика, а поэтому возможно электропроводку прокидывать по потолку в гофрированных трубках.

    план электропроводки квартиры

    После вышеописанных манипуляций обозначайте место для нахождения силового щита. Как правило, он находится рядом со входом в квартиру.

    план электропроводки квартиры

    Далее следует соединять силовой щит с распределительными коробками. От каждой коробки нужно прокидывать по 2 провода – один на освещение, а второй на розетки.

    Начинаем. От зала до щитка.

    схема монтажа электропроводки

    От кухни до щитка.

    схема монтажа электропроводки

    От ванной комнаты до силового щитка.

    схема электропроводки в квартире

    И в завершение от прихожей до щита.

    схема электропроводки дома

    Вот и составлена схема электропроводки квартиры или частного дома, а далее можно без оглядки воплощать ее в жизнь.

    Следующим этапом для монтажа электропроводки в доме будет расчет сечения провода. Подобным расчетом крайне нежелательно пренебрегать, т.к. каждое оборудование обладает своей потребляемой мощностью, которую питающий провод должен выдерживать. Ну, а уже после вам обязательно предстоит разобраться, как подключить розетку с заземлением.

    проводка в частном доме своими руками

    Каждый хозяин частной недвижимости, будь то дом, квартира или дача обязательно столкнется с необходимостью полной замены, частичного ремонта или монтажа «с нуля под ключ» электрической проводки в своем владении. Естественно, в любой из этих ситуаций человеку со средним достатком хочется максимально сэкономить, для чего он готов выполнить часть или всю работу собственными руками. Но следует знать, что без базовых знаний в области проектирования и монтажа электропроводки браться за такую работу не следует. Электрика требует профессионального подхода, в противном случае об экономии следует забыть, ведь скупой платит дважды!

    Схема 2

    Выполнить все работы по составлению схемы проводки и монтажу электрической разводки в квартире, частном доме или на даче собственными руками можно, но только в том случае, если хозяин готов разобраться в этом вопросе, изучить нормативные документы и строго следовать инструкциям по проведению работ. Если вы не готовы к этому, то лучше обратиться к специалистам. Для тех кто готов создать в собственном владении электропроводку своими силами и предназначена эта статья. В ней мы рассмотрим первый этап работ, а именно: проектирование электрической проводки в частном доме, квартире или на даче! Итак, приступаем!

    Зачем нужен план внутренней электропроводки

    Детальный план или схема электропроводки — это полный чертеж, на котором изображены все элементы системы внутреннего электроснабжения жилого или другого объекта: разводка проводов или кабелей, распределительные коробки, защитные устройства, приборы контроля, выключатели, розетки и если необходимо контур заземления. Для каждого объекта, будь то квартира, дача или частный дом, разрабатывается собственный план, если он построен не по типовому проекту. Но в любом случае схема электропроводки необходима. Ее наличие дает следующие преимущества при выполнении монтажных работ.

    1. Имея в своем распоряжении подробный план электрической разводки, можно заблаговременно составить список необходимых для выполнения работ по монтажу электросети комплектующих, оборудования и материалов. Это позволит без спешки подобрать и закупить продукцию по оптимальным  ценам, что в итоге приведет к существенной экономии.
      Схема 3
    2. Детальный план позволит реализовать оптимальное распределение мощностей сети. Чертеж наглядно покажет, где находятся узлы с наибольшей мощностью потребления электроэнергии, что позволит спланировать разводку так, чтобы исключить возможность перегрева проводов из-за излишней нагрузки. Такой подход обеспечит высокую пожарную безопасность сети в целом.

    К тому же наличие предварительно разработанной схемы позволит четко спланировать монтажные работы и разбить их на этапы, что не даст забыть смонтировать тот или иной элемент системы.

    План внутренней электрической сети в частном доме

    Прежде чем составлять схему, где будет указано месторасположение кабелей и проводов, необходимо составить детальный план размещения бытовой техники, приборов освещения и другого электрооборудования как в самом доме, так и на территории домовладения. Принципиальная схема электропроводки в частном доме разрабатывается основываясь именно на этих данных. Допустим, если в жилых комнатах достаточно нескольких розеток для подключения маломощной бытовой техники, то в кухню и ванную комнату необходимо заводить несколько отдельных линий для обеспечения электричеством мощных стиральных машин, микроволновых печей и так далее.

    Схема 4

    На основании этого плана разрабатывается принципиальная схема разводки электропроводки. Она считается основополагающим документом для проведения монтажных работ и закупки всех необходимых комплектующих и материалов. Схема дает возможность точно рассчитать длину необходимого кабеля и проводов, их сечение, количество разветкоробок, выключателей, розеток и других элементов электропроводки. Она не позволит запутаться при выполнении работ по монтажу и ошибиться в выборе комплектующих изделий по техническим характеристикам. Поэтапный план разработки схемы электропроводки в частном доме приведен ниже.

    Проводка

    1. На первом этапе необходимо определиться с типом электрической проводки. Существует всего два варианта: скрытая или наружная. Первый вид самый распространенный. В этом случае провода и кабели укладывают в специальные штробы, прорезанные в стенах, полах или потолке, после чего они замуровываются цементным раствором или другими строительными материалами. Наружная разводка, весьма популярная в далеком прошлом, сейчас используется в тех случаях, когда не рекомендуется прокладывать каналы в несущих конструкциях дома, а именно в деревянных строениях из бруса, оцилиндрованного бревна и так далее. Схема 6
    2. Далее следует разделить всю электропроводку по группам потребления. Вся сеть делится на следующие линии: для освещения, питания розеток, силовую, уличную и для хозпостроек. Каждая из линий прорисовывается на отдельном листе с указанием размеров помещений, толщины перегородок и стен и так далее. В заключительной фазе этого этапа, по подготовленным данным, рисуется общий план электропроводки частного дома со всеми элементами сети. Производится расчет необходимого сечения кабелей, количества комплектующих и материалов, необходимых для монтажа электропроводки в целом.

    Разрабатывая принципиальную схему электроразводки в частном доме, следует знать, что современные СНиП обязывают исполнителя планировать проводку раздельно по комнатам, с разделение линий розеток и осветительных приборов. Это связано с требованиями безопасной эксплуатации электрических сетей. К тому же по комнатное разделение внутренней проводки более удобно в эксплуатации. При проведении ремонтных работ нет необходимости обесточивать весь дом, достаточно отключить от сети одну комнату.Схема 7Разделение внутренней сети электроснабжения на линии по мощности и группам потребления позволяет использовать электрооборудование и кабельную продукцию с соответствующими техническими характеристикам. Например, для линии освещения можно применять провод с сечением 1.5 мм² и автоматический выключатель на 16 А. Этого достаточно для нормального функционирования нескольких светильников. А вот для подключения розеток необходимо использовать кабель с сечением 25 мм², соответственно и автомат большей мощности на 25 А. Все это позволяет оптимизировать технические характеристики всей внутренней сети и сократить затраты на приобретение материалов и оборудования.

    Важно! Сумма мощностей электроприборов, подключенных к одной линии, не должна быть выше 4.5 кВт — это оптимальный показатель. К примеру, если к одной цепи на кухне подключены бытовые приборы общей мощностью 4.2 кВт, а вы решили выполнить монтаж бойлера и электрической духовки общей мощностью 3 кВт, то к этому оборудованию необходимо подвести отдельную линию.

    Проводка 2

    Все линии проводов и кабелей подходят к электрическому распределительному щиту. Для каждой из них устанавливается автоматический выключатель соответствующей мощности и если необходимо УЗО (устройство защитного отключения). Электрощит является неотъемлемой частью всей системы внутренней проводки и его необходимо включать в принципиальную схему электроразводки в частном доме, квартире или на даче. Для частного дома, возможно, потребуется включить в схему электропроводки стабилизатор напряжения, так как параметры электрического тока, очень часто бывают нестабильными.

    Внимание! Стабилизаторы напряжения защитят вашу бытовую технику от перегорания и нестабильной работы. Они способны оптимизировать параметры электрического тока, главное правильно рассчитать мощность этого устройства, чтобы ее хватало при одновременном включение всех бытовых электроприборов и освещения.

    Правила проектирования электроразводки

    Следует сразу сказать, что свод правил, норм и требований к проектированию электрической проводки в частном доме, квартире или на даче опубликован в специальных документах и ГОCТАХ. Но в большинстве случаев нет необходимости пользоваться такой литературой, особенно при самостоятельном составлении плана разводки проводов. Достаточно выполнять самые необходимые нормы, перечень которых представлен ниже.

    1. Все выключатели на принципиальной схеме должны запитываться от верхней линии проводов, а розетки от нижней. Розетки необходимо располагать не ниже 30 см от уровня пола, при этом к ним должен быть обеспечен свободный доступ. Выключатели должны быть расположены у входа в помещение, желательно в месте, где он не будет перекрыт открытой дверью или другими интерьерными элементами. Согласно нормам розетки запрещено монтировать в ванных комнатах и туалетах, без включения в принципиальную схему электроразводки специальных защитных устройств по току или понижающих трансформаторов. Схема 9
    2. Все кабели о провода на принципиальной схеме необходимо разводить в горизонтальных и вертикальных направлениях, при этом угол поворота линий должен быть прямым в 90 градусов. Электропроводка не должна иметь никаких отводов по диагонали хотя такой монтаж позволяет экономить на материалах, но согласно нормам это недопустимо. На монтажной схеме скрытая проводка наносится с привязкой к стенам, полу и потолку, то есть указывается расстояние от нее до этих конструктивных элементов дома. План расположения скрытой проводки необходим при проведении различных ремонтных работ.
    3. Кабель или провода должны быть расположены на определенном расстоянии от конструктивных элементов дома и коммуникации. К примеру, для горизонтальных линий разводки это расстояние до потолка должно составлять более 15 см, от пола более 20 см, а между газовой трубой и кабелем оно должно быть не менее 40 см. Вертикальные линии проводки должны быть расположены не ближе 10 см от углов, дверных и оконных проемов. Между параллельно проложенными кабелями и проводами расстояние должно быть не менее 3 см и их необходимо укладывать в защитные короба или гофру, металлическую или пластиковую.Розетка
    4. Не допускается закладывать в план электроразводки использование проводов и кабелей из разных металлов. Если без этого не обойтись, то соединять проводники из разных металлов необходимо через специальную муфту, в противном случае они быстро окисляться и выйдут из строя. Для соединения линий или монтажа отвода от них, на принципиальной схеме электропроводки нужно обозначить места расположения специальных разветвляющих коробок, в которых осуществляется соединение проводников на специальных монтажных планках. Скрутку использовать не рекомендуется, так как это ненадежное соединение.

    Схема электрической разводки в квартире

    Схема 11

    Проектирование электропроводки в квартире практически ничем не отличается от тех же работ, выполняемых для частного дома. Схема проводки в квартире разрабатывается с учетом одних и тех же норм и правил. Различие заключается лишь в том, что в большинстве современных квартир уже смонтирован электрощиток на площадке в подъезде. Он оснащен прибором учета электроэнергии и необходимыми модульными устройствами: первичным автоматом и автоматическими выключателями по фазам. Внутренняя электроразводка также присутствует, но в некоторых случая ее необходимо менять или выполнять монтаж с нуля.

    В старых многоэтажных домах такие работы выполняются в случае несоответствия проводки современным требованиям, а в новых застройщики часто продают квартиры без внутренней сети, только с подводкой электроэнергии к электрощиту на площадке этажа. Вот во всех этих случаях и необходимо составлять принципиальную схему электрической разводки в квартире, для выполнения последующего монтажа. В верхней части стать даны рекомендации по разработке плана проводки в частном доме. Они полностью корректны и при проведении таких работ в квартире.

    Схема электропроводки в дачном домике

    Проектирование электропроводки в дачных домиках также подчинено общим правилам. Но так как эти объекты недвижимости не предназначены для постоянного проживания, разработка принципиальной схемы внутренней электроразводки имеет свои нюансы и заключены они в следующем.

    УЗО

    1. Дачные домики находятся, как правило, за городской чертой. Линии электропередач в такой местности имеют свои особенности. В основном они введены в эксплуатацию несколько десятилетий тому назад и не рассчитаны на современный уровень нагрузки. В результате этого случаются перебои в подачи электроэнергии, резкое повышение или понижение напряжения сети. Исключить негативные последствия от возникновения таких факторов можно включением в схему проводки стабилизаторов напряжения и надежных быстродействующих автоматических выключателей.
    2. Другая особенность дачных домов, которую нужно учитывать при разработке плана электропроводки, это временное проживание владельцев. В большинстве случаев дачи используются в летний период, а на зиму закрываются. В это время происходит сильное окисление проводов и контактов, что приводит к выходу из строя электропроводки. Поэтому в дачных домах рекомендуется проектировать открытую электропроводку, так как ее проще отремонтировать при появлении неисправностей.

    Проводка 3

    Во всем остальном проект электрической разводки для дачи, ничем не отличается от такой же схемы для квартиры или частного дома, только он намного проще, за счет небольшого размера строения и малого количества бытовой техники.

    Заключение

    Разработка проекта электропроводки в квартире, доме или на даче задача довольно трудная, но вполне решаемая. Необходимо просто досконально изучить нормативные документы, иметь элементарные знания электротехники и опыт монтажных работ. Но если вы неуверенны в своих силах, лучше пригласить опытного электрика!

    Видео по теме

    Хорошая реклама





    Схема подключения

    — все, что вам нужно знать о схеме подключения

    Что такое электрическая схема?

    Схема подключения — это простое визуальное представление физических соединений и физической компоновки электрической системы или цепи. Он показывает, как электрические провода соединяются между собой, а также может показать, где приспособления и компоненты могут быть подключены к системе.

    Когда и как использовать электрическую схему

    Используйте электрические схемы, чтобы помочь в создании или изготовлении схемы или электронного устройства.Также они пригодятся при ремонте.

    энтузиасты используют электрические схемы, но они также распространены в домостроении и ремонте автомобилей.

    Например, строитель дома захочет подтвердить физическое расположение электрических розеток и осветительных приборов с помощью схемы подключения, чтобы избежать дорогостоящих ошибок и нарушений строительных норм.

    Как нарисовать принципиальную схему

    SmartDraw поставляется с готовыми шаблонами электрических схем. Настраивайте сотни электрических символов и быстро вставляйте их в свою электрическую схему.Специальные ручки управления вокруг каждого символа позволяют при необходимости быстро изменять их размер или вращать.

    Чтобы нарисовать провод, просто нажмите на опцию Draw Lines в левой части области рисования. Если щелкнуть линию правой кнопкой мыши, можно изменить цвет или толщину линии, а также при необходимости добавить или удалить стрелки. Перетащите символ на линию, и он вставится и встанет на место. После подключения он останется подключенным, даже если вы переместите провод.

    Если вам нужны дополнительные символы, щелкните стрелку рядом с видимой библиотекой, чтобы открыть раскрывающееся меню, и выберите Дополнительно .Вы сможете искать дополнительные символы и открывать любые соответствующие библиотеки.

    Щелкните Set Line Hops в SmartPanel, чтобы показать или скрыть линейные переходы в точках пересечения. Вы также можете изменить размер и форму перемычек. Выберите Показать размеры , чтобы показать длину проводов или размер компонента.

    Щелкните здесь, чтобы прочитать полное руководство SmartDraw о том, как рисовать принципиальные и другие электрические схемы.

    Чем электрическая схема отличается от схемы?

    Схема показывает план и функции электрической цепи, но не касается физического расположения проводов.На схемах подключения показано, как подключены провода и где они должны располагаться в реальном устройстве, а также физические соединения между всеми компонентами.

    Чем электрическая схема отличается от графической схемы?

    В отличие от графической схемы, схема подключения использует абстрактные или упрощенные формы и линии для отображения компонентов. Графические схемы часто представляют собой фотографии с этикетками или подробные чертежи физических компонентов.

    Обозначения на стандартной электрической схеме

    Если линия, касающаяся другой линии, имеет черную точку, это означает, что линии соединены.Когда несоединенные линии показаны пересекающимися, вы увидите переход между линиями.

    Большинство символов, используемых на схеме соединений, выглядят как абстрактные версии реальных объектов, которые они представляют. Например, выключатель будет разрывом линии с линией под углом к ​​проводу, очень похоже на выключатель, который можно включать и выключать. Резистор будет представлен серией волнистых линий, символизирующих ограничение тока. Антенна представляет собой прямую линию с тремя маленькими линиями, отходящими на ее конце, как настоящая антенна.

    • Провод, токопроводящий
    • Предохранитель, отключается, когда ток превышает определенную величину
    • Конденсатор для хранения электрического заряда
    • Тумблер, останавливает ток при открытии
    • Кнопочный переключатель, на мгновение разрешает ток при нажатии кнопки, прерывает ток при отпускании
    • Аккумулятор, накапливающий электрический заряд и генерирующий постоянное напряжение
    • Резистор, ограничивает ток
    • Провод заземления, используемый для защиты
    • Автоматический выключатель, используемый для защиты цепи от перегрузки по току
    • Индуктор, катушка, создающая магнитное поле
    • Антенна, принимает и передает радиоволны
    • Устройство защиты от перенапряжения, используется для защиты цепи от скачков напряжения
    • Лампа, излучает свет при протекании тока через
    • Диод, позволяет току течь в одном направлении, указанном стрелкой или треугольником на проводе
    • Микрофон, преобразует звук в электрический сигнал
    • Электродвигатель
    • Трансформатор, изменяет напряжение переменного тока с высокого на низкое или наоборот
    • Наушники
    • Термостат
    • Электрическая розетка
    • Распределительная коробка

    Примеры электрических схем

    Лучший способ понять электрические схемы — это взглянуть на несколько примеров электрических схем.

    Щелкните любую из этих схем подключения, включенных в SmartDraw, и отредактируйте их:

    Просмотрите всю коллекцию примеров и шаблонов схем подключения SmartDraw

    .Схема подключения

    — прочтите и нарисуйте схемы подключения

    Эта статья поможет вам узнать об основах схемы подключения — какие символы использовать, как читать и как составлять схемы подключения.

    Что такое схема подключения

    Схема соединений — это тип схемы, в которой используются абстрактные графические символы для отображения всех взаимосвязей компонентов в системе. Электрические схемы состоят из двух элементов: символов , представляющих компоненты в цепи, и линий , которые представляют соединения между ними.Таким образом, из электрических схем вы знаете взаимное расположение компонентов и способы их подключения. Это язык, который инженеры должны изучать, когда работают над проектами в области электроники.

    Simplest Wiring Diagram

    Схема подключения VS. Схемы

    В схемах подключения и схемах легко запутаться. Схемы подключения в основном показывают физическое положение компонентов и соединений в построенной схеме, но не обязательно в логическом порядке.Особое внимание уделяется разводке проводов. Схемы подчеркивают, как схемы работают логически. Он сокращает интегральные схемы на подкомпоненты, чтобы упростить понимание функциональной логики системы. Это наиболее полезно для изучения общей работы системы.

    Электрические схемы

    Схема

    Источник: Quora

    Обозначения на электрических схемах

    Начните разработку схемы соединений, используя стандартные символы, которые все понимают.Вот символы, которые часто используются при создании схем подключения. Все символы ниже взяты из Edraw. Он частично показан из встроенной библиотеки электрических символов.

    Компоненты интегральных схем

    Трансформаторы и обмотки

    Как читать схему подключения

    Распознать символы на электрических схемах

    Чтобы прочитать электрическую схему, во-первых, вы должны знать, какие основные элементы включены в электрическую схему и какие графические символы используются для их представления.Общие элементы электрической схемы — это земля, источник питания, провода и соединения, выходные устройства, переключатели, резисторы, логический вентиль, фонари и т. Д. Список электрических символов и описаний можно найти на странице «электрические символы».

    Simple wiring symbols

    Линейная развязка

    Линия представляет собой провод. Провода используются для соединения компонентов. Все точки вдоль провода идентичны и соединены. В некоторых местах провода должны пересекаться друг с другом, но это не обязательно означает, что они соединяются.Черная точка используется для обозначения соединения двух линий. Основные линии представлены L1, L2 и так далее. Обычно для различения проводов используются разные цвета. На схеме подключения должна быть легенда, объясняющая значение каждого цвета.

    Contact and No Contact

    Типы подключений

    Обычно схемы с более чем двумя компонентами имеют два основных типа соединений: последовательное и параллельное. Последовательная цепь — это цепь, в которой компоненты соединены одним путем, поэтому ток течет через один компонент, чтобы добраться до следующего.В последовательной цепи напряжения складываются для всех компонентов, включенных в цепь, и токи одинаковы для всех компонентов. В параллельной схеме каждое устройство напрямую подключено к источнику питания, поэтому каждое устройство получает одинаковое напряжение. Ток в параллельной цепи течет по каждой параллельной ветви и повторно объединяется, когда ветви снова встречаются.

    Series and Parallel Circuit

    Советы по рисованию красивых электрических схем

    1. Хорошая электрическая схема должна быть технически правильной и понятной для чтения.Позаботьтесь о каждой детали. Например, схема должна показывать правильное направление положительной и отрицательной клемм каждого компонента.
    2. Используйте правильные символы. Изучите значения основных символов схемы и выберите правильные для использования. Некоторые символы внимательно рассмотрены. Вы должны уметь различать различия, прежде чем применять их.
    3. Соединительные провода нарисуйте прямыми линиями. Используйте точку для обозначения пересечения линий или используйте переходы для обозначения пересекающихся линий, которые не соединяются.
    4. Обозначьте такие компоненты, как резисторы и конденсаторы, их номиналами. Убедитесь, что размещение текста выглядит чистым.
    5. В общем, хорошо размещать положительный (+) источник питания вверху, а отрицательный (-) — внизу, и логический поток слева направо.
    6. Постарайтесь организовать размещение, уменьшив пересечение проводов.

    Начните с программного обеспечения для электрических схем

    Профессиональное программное обеспечение для монтажных схем позволяет создавать высококачественные электрические схемы с меньшими затратами времени.Программное обеспечение для электрических схем Edraw — это специально разработанное приложение, автоматизирующее создание электрических схем со встроенными символами. Он прост в использовании и совместим с платформами Windows, Mac и Linux. Обладая исчерпывающим списком электронных символов и компонентов, она использовалась как одна из наиболее полных, простых и полезных программ для рисования электрических схем. К нему скоро можно будет привыкнуть, потому что интерфейс достаточно привычен для программ MS. Легко маркировать компоненты, настраивать цвета линий и символов и экспортировать весь рисунок в другой формат, такой как PDF, PNG, SVG, Visio и т. Д.

    EdrawMax: швейцарский нож для всего, что вам нужно

    • С легкостью создавайте более 280 типов диаграмм.
    • Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
    • Интерфейс перетаскивания и прост в использовании.
    • Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
    • Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
    • Не стесняйтесь экспортировать, печатать и делиться своими схемами.

    Как рисовать электрические схемы

    Во-первых, убедитесь, что у вас есть инструмент, которым вы умеете пользоваться. Возьмем, к примеру, Edraw Max, и вам нужно знать, где найти электрические символы и как их правильно использовать.Хотя кажется, что все дело в перетаскивании, все же лучше изучить некоторые практические приемы, чтобы делать вещи быстро и плавно. Прочтите эти полезные моменты, прежде чем начинать новый дизайн:

    1. Посмотрите видео — Как нарисовать принципиальную схему. Он содержит пошаговое руководство по использованию программы для рисования электрических схем.
    2. Нарисуйте схему соединений в соответствии с темой Engine .
    3. engineer theme

    4. Найдите все символы электропроводки в библиотеке « Электротехника ».
    5. Некоторые символы могут изменять больше стилей, щелкнув плавающую кнопку в правом верхнем углу.
    6. Соединяйте компоненты соединителем, а не линией.
    7. Используйте кнопку «Текст», чтобы нарисовать новые текстовые поля.(Примечание. Щелкните верхнюю часть кнопки, чтобы нарисовать текстовые поля. Используйте инструмент «Блок текста» для редактирования существующих текстовых блоков на фигурах.)
    8. Установите стиль перехода к строке в меню «Макет страницы».
    9. Чтобы сохранить файл в другом формате, нажмите кнопку «Экспорт и отправка» в меню «Файл».

    Примеры монтажных схем

    1.Схема подключения жгута

    На этой схеме подключения жгута показано, как согласовать провода для каждого соединения с жгутом проводов.

    Harness Wiring Digram

    2. Схема электрических соединений

    Создайте электрическую схему подключения, чтобы отобразить соединения проводов и физическую компоновку электрической системы или цепи.

    Electrical Wiring Diagram

    3. Схема полупроводников и электронов

    Полупроводники широко используются в электрических цепях, и большинство из них представляют собой кристаллы, изготовленные из кремния.

    Semiconductor Electron Diagram

    Подробнее

    Создать план ремонта дома

    План домашней электропроводки

    Как читать электрические схемы

    .

    Как использовать программное обеспечение для проектирования дома | Программное обеспечение для технического рисования | Программное обеспечение для электрических чертежей и электрические символы

    Electrical Diagram Software *

    Электротехника и электроника — обширные области, посвященные исследованиям, проектированию, разработке, производству, тестированию и монтажу систем и устройств электричества, электроники, микроэлектроники, телекоммуникаций, энергетики и т. Д.Эти поля используют различные типы схем, схем, технических чертежей и требуют особой точности, аккуратности и внимания при их построении и использовании. Наличие современного специализированного программного обеспечения имеет большое значение для инженеров-электриков и специалистов по электронике, оно помогает им в рисовании электрических схем и диаграмм, электрических чертежей и схем электрических соединений, электронных схем и т. Д.

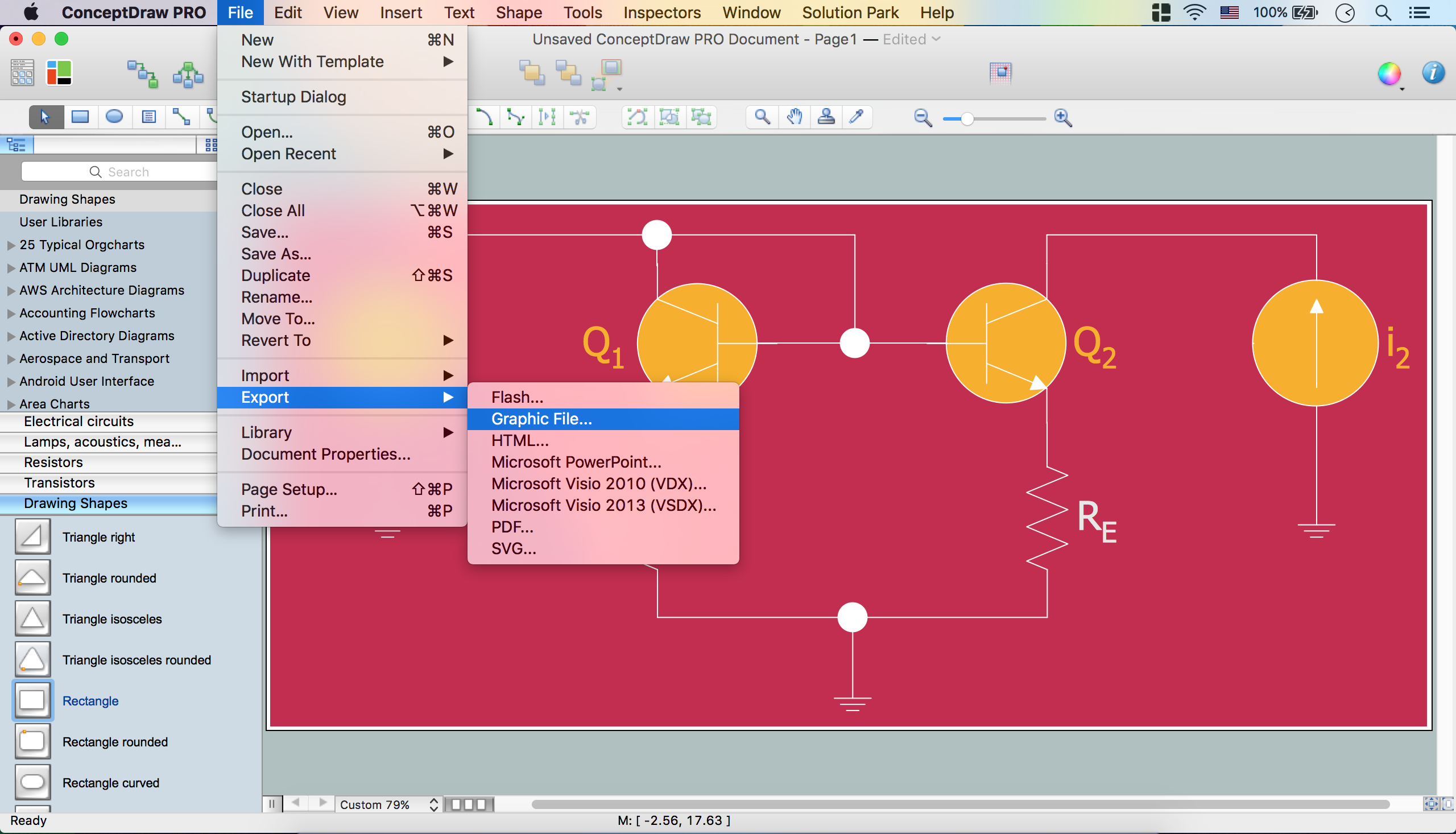

    Одним из таких программ является ConceptDraw DIAGRAM, дополненный пакетом Electrical Engineering Solution, который предлагает мощные инструменты рисования, широкий выбор образцов и библиотек с большим количеством предварительно разработанных электрических символов и векторных объектов электрических устройств.Все они помогают спроектировать с минимальными усилиями. Электрические схемы и чертежи любой сложности, теперь процесс рисования прост даже для новичков.

    Создать электрическую схему

    .

    Принципиальная электрическая схема квартирного домофона видеодомофон hd от Китайского производителя, завода, завода и поставщика на ECVV.com

    Светодиодный дисплей и ЖК-экран для опции.

    Встроенная камера CCD, она может регулировать угол обзора и ширину.

    Ночное видение, элегантный внешний вид.

    Клавиатура с функцией подсветки, клавиатура видна даже в темноте.

    Можно использовать блок управления для переключения видеосигнала наружного блока в центр управления.

    Можно использовать внешний сетевой контроллер для соединения всех наружных блоков в LAN.

    К зданию можно подключить максимум шесть наружных блоков.

    Поддерживает пароль, разблокировку ID-карты, ее также можно разблокировать с помощью внутреннего блока и центра управления.

    Работа с функцией голосовой навигации, это легко для пользователя.

    Он может быть совместим с аудиодомофоном.

    Технические параметры

    Рабочее напряжение: DC18V / 3A

    Ток: статическое состояние <25 мА, рабочее состояние <650 м

    Потребляемая мощность: в режиме ожидания <0,8 Вт, в рабочем состоянии <6 Вт

    Определение: 600 ТВЛ

    Время внутренней связи: около 90 секунд

    Параметры наружного блока видеодомофона:

    Упаковка и доставка

    Деталь упаковки: белая коробка с нормальной коробкой экспорта

    Режимы доставки: доставка морем, воздухом, экспрессом, поездом, грузовиком или любыми другими способами доставки.

    Наши услуги

    1. Мы можем предложить образцы бесплатно для тестирования на основе оптовых заказов, и клиенты должны оплатить фрахт.

    2. Гарантия два-три года

    3.
    Мы зарегистрированы на таможне и имеем право на
    Экспортно-импортный бизнес.И у нас есть профессиональные сотрудники,
    завершить все работы по экспорту и импорту.

    4.
    У нас есть центр обслуживания клиентов, вы можете попросить помощи у нашего клиента
    сервисный центр, и мы будем действовать соответственно. Или вы можете скачать
    данные информации из нашего центра. Подробности можно узнать на нашем
    интернет сайт.

    Информация о компании

    Девять лет опыта в индустрии безопасности
    Построено
    в 2005 году Zhuhai Sunrn Electronics занимается производством и продажей
    аудио- и видеодомофонов, а также другие средства безопасности
    продукты.Наша основная продукция включает аудио- и видеодомофоны,
    цифровые дверные глазки, домофоны для вилл, аудио и видео аварийные ситуации
    системы вызова и многое другое. Их широко применяют в многоквартирных домах,
    виллы, компании, больницы, банки, города и другие места.

    При поддержке инженеров-экспертов в различных областях
    Наши
    завод занимает площадь более 2000 квадратных метров, и у нас есть
    в настоящее время работает около 200 человек. В нашем отделе исследований и разработок более
    10 инженеров, и у нас есть программное обеспечение, структурное, электрическое и чертежное
    инженеры.Они позволяют нам преуспеть в конкретной области.

    Разработчик системы удаленного мониторинга и видеодомофона
    We
    также сотрудничал с China Telecom в 2008 году для разработки удаленного монитора.
    и видеодомофон в сочетании с финансовой системой, и это
    сегодня успешно работает во многих банках.

    Выполнение строгих шагов контроля качества: IQC, IPQC, FQC и OQC
    We
    иметь квалифицированную команду для контроля качества нашей продукции в каждом
    Станция контроля качества, такая как IQC, IPQC, FQC и OQC.Мы заботимся о самом высоком
    качество поддерживается от поступающих материалов до готовой продукции.
    Кроме того, на нашем заводе есть передовые средства тестирования, такие как испытание на старение.
    линии, тестеры вибрации, тестеры высоких или низких температур, испытательные панели,
    мультиметры, тестеры высокого напряжения и перегрузки по току. Эти ресурсы
    далее гарантируем, что наши продукты соответствуют самым высоким стандартам.

    Свяжитесь с нами по любым вопросам.

    Вопросы-Ответы

    Q: Каков срок гарантии?

    A: Гарантия 2 года.

    Q: что такое MOQ?
    A: 50 шт., Заказ образца является приемлемым.

    Q: какое время?
    A: Обычно образец заказа в течение 1-3 рабочих дней, оптовый заказ в течение 10-20 рабочих дней после получения оплаты.

    Q: какие условия оплаты?
    A: Приоритетные T / T и Western Union, Paypal и L / C также приемлемы.

    В: Приемлема ли печать OEM / ODM и LOGO?

    О: Да, мы сделали много крупных дел для клиентов.

    В: Почему вы выбираете нас?
    A: Более 10 лет профессионального опыта, очень конкурентоспособные цены, поддержка инженеров-экспертов в различных областях и так далее.

    .

    0 0 vote
    Article Rating
    Подписаться
    Уведомление о
    guest
    0 Комментарий
    Inline Feedbacks
    View all comments
