Регулировка батарей(радиаторов) отопления — балансировка системы

Регулировка батарей отопления позволяет не только создать в комнате комфортную температуру, но и сэкономить на обогреве. Особенно это актуально там, где плата за отопление берется согласно приборам учета. Мы расскажем, как отрегулировать батареи своими руками с помощью терморегулятора и дадим подробные советы по его установке.

Способы увеличения теплоотдачи радиатора

Мощность отопительных приборов не всегда определяет микроклимат в помещениях. Даже при правильном расчете и подборе радиаторов в системе могут возникнуть неисправности, снижающие теплоотдачу.

Некоторые способы, помогающие улучшить прогрев воздуха:

• замена приборов на более мощные;
• увеличение числа секций;
• реконструкция системы с изменением схемы подключения на более эффективную.

Но сначала стоит попытаться устранить небольшие недостатки, чтобы увеличить мощность радиатора менее радикальными и затратными методами.

Возможные неисправности

Теплоотдача батареи может ухудшиться в результате:

• засорения трубок с теплоносителем или запорной арматуры;
• образования воздушных пробок;
• изменения режима подачи в магистральном трубопроводе из-за действий соседей;
• неправильной установки заглушек;
• поломки вентиля.

В любом случае, прежде чем приступать к серьезному ремонту, нужно проверить систему на возникшие дефекты и попытаться их исправить:

• сбросить из радиатора воздух;
• промыть батарею;
• поменять кран.

Только после этого, если хорошая теплоотдача не возобновилась, можно проводить другие ремонтные работы.

Как регулировать температуру батарей

Если радиаторы греют хорошо, но в помещении слишком жарко, необходимо настроить подачу теплоносителя. Перегрев не только негативно воздействует на самочувствие человека, но и приводит к перерасходу энергии. Для спасения от жары жильцы открывают форточки, окна и балконные двери, согревая улицу за свой счет.

Оптимальной температурой в жилых комнатах считается около 20°С, в нежилых коридорах и вестибюлях — ±18°С.

Существует несколько методов для поддержания заданного режима:

• изменение температуры теплоносителя, что возможно только при индивидуальном отоплении;
• уменьшение подачи теплоносителя в радиаторы с помощью регулирующих устройств.

Последний способ популярен в квартирах с центральным отоплением, поскольку можно создать комфортные для себя условия независимо от работы ТЭЦ или бойлерной.

Регулировочные устройства

Это механические клапаны или автоматические приборы, с помощью которых можно изменять теплоотдачу радиатора. Монтируются как на одиночные батареи, так и их группы.

Краны шаровые

Применяются, чтобы открыть или прекратить подачу теплоносителя. Устанавливаются совместно с байпасами перед радиаторами или целыми участками отопительной системы.

Шаровый кран состоит из корпуса с внутренней металлической сферой. Внутри нее предусмотрено отверстие, которое в положении «открыто» не создает препятствий движению жидкости. При закрытии крана сфера поворачивается глухой стороной и перекрывает просвет.

Шаровый вентиль может работать и в промежуточном положении, но оставлять его в полуоткрытом состоянии надолго нежелательно. При высокой температуре теплоносителя шарик может прикипеть к стенкам, что в дальнейшем вызывает поломки.

Краны игольчатые

Вентили этой конструкции могут плавно регулировать расход жидкости, от которого напрямую зависит температура в радиаторе отопления. В литом корпусе расположен конусообразный шток, приводимый в движение рукояткой. При вращении ручки игла продвигается в канале, закрывая или открывая проход. Наконечник может быть не вращающимся, сферическим, с мягкой насадкой, что позволяет сделать регулировку более плавной.

Игольчатые краны могут управляться вручную или автоматически. Дополнительно оснащаются датчиками температуры и электроприводом.

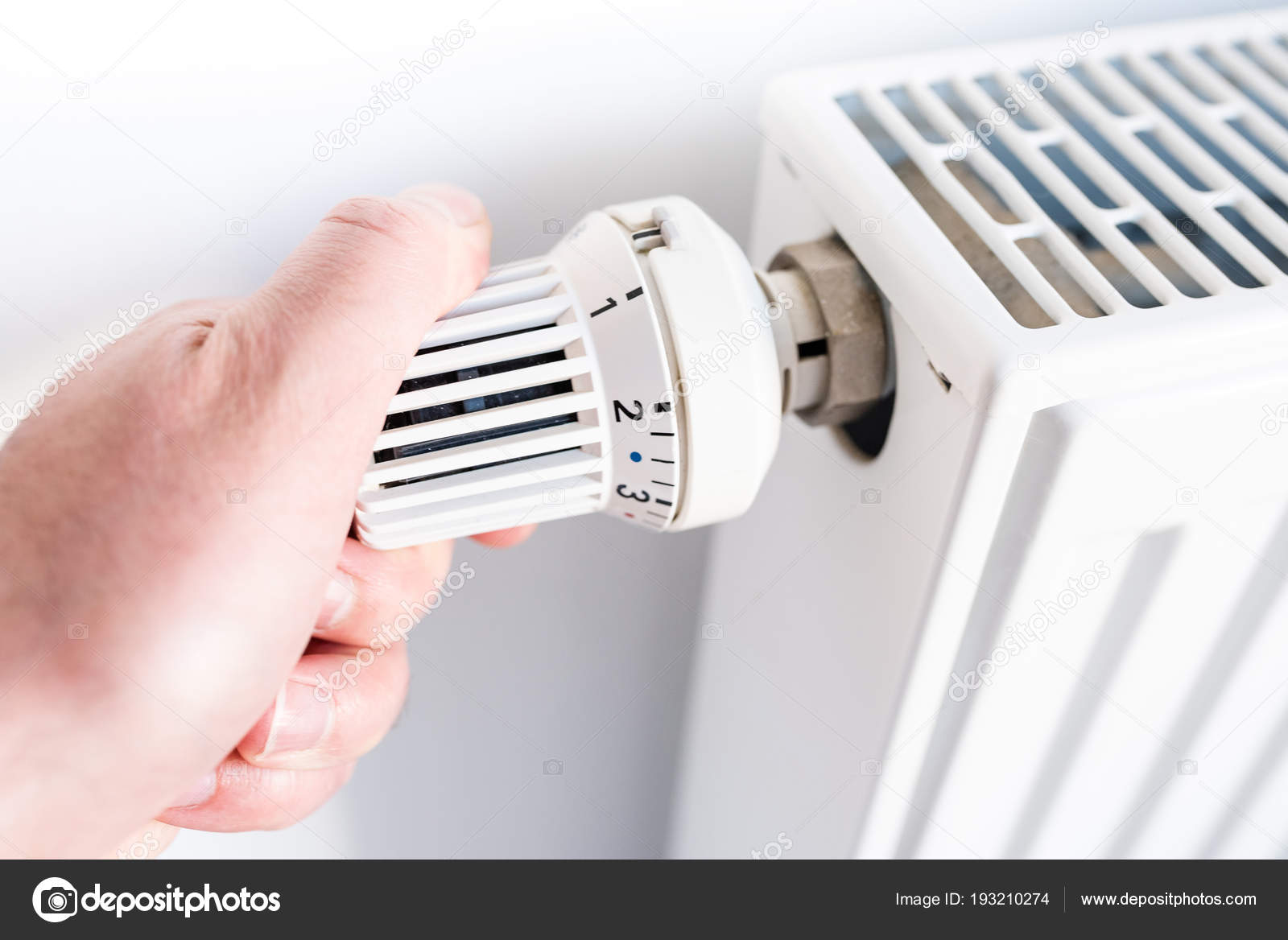

Терморегулятор механический

Предназначен для регулировки и постоянного поддержания заданной температуры в радиаторе. Представляет собой механический клапан, который врезается в трубу подачи теплоносителя. В верхней части устройства расположена термоголовка для выставления нужного режима.

Термостатическая головка — чувствительный к изменениям температуры элемент. Внутри него расположен упругий цилиндрический сильфон, наполненный газом или жидкостью с высоким коэффициентом температурного расширения. При нагреве он увеличивается в объеме и сдвигает шток, уменьшая тем самым просвет трубы. Интенсивность потока падает, радиатор охлаждается.

Механические терморегуляторы позволяют управлять микроклиматом в помещении без постоянного контроля человека. Заданный режим будет поддерживаться автоматически. Главные условия долговечной работы клапана — в системе должна циркулировать качественная незамерзающая жидкость или специально подготовленная вода, поскольку прибор чутко реагирует на загрязнения.

Автоматический терморегулятор с выносным датчиком

Такие устройства состоят из двух частей — механической термоголовки и датчика температуры, которые соединяются тонкой капиллярной трубкой длиной 1-10 м. Капиллярный механический термодатчик служит для поддержания заданной температуры в рабочем интервале от 30 до 90°С. Может применяться как для запуска клапанов, так и включения/отключения циркуляционного насоса.

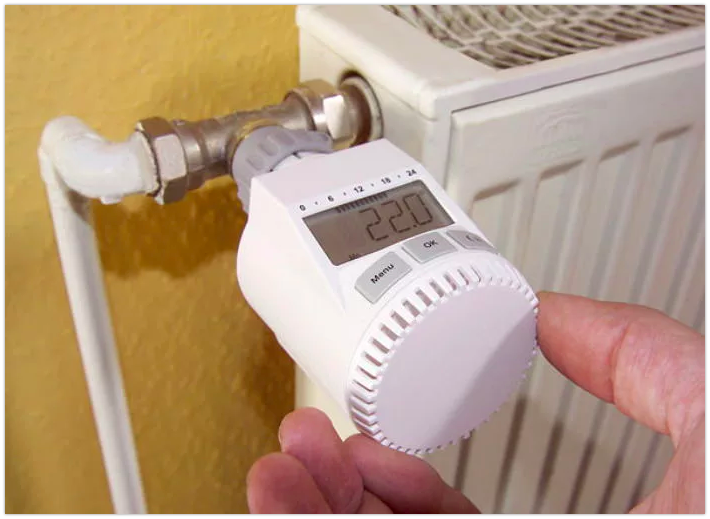

Электронный терморегулятор

Это приборы последнего поколения, позволяющие создать благоприятную температуру в помещении с помощью встроенного в термоголовку микропроцессора. Работают от батареек в двух режимах управления:

• в стандартном — поддерживается постоянная температура, которую можно установить сенсорными кнопками или по радио-каналу.
• в программируемом — датчик регулирует температуру по часам и дням недели, температурный график задается с радио-пульта или с помощью различных приложений от смартфона, планшета или компьютера.

Автоматические терморегуляторы с датчиками помогают снять лишнюю нагрузку с отопительной системы, сэкономить на обогреве помещений в отсутствие жильцов, сделать условия в каждой комнате максимально комфортными.

Особенности регулировки батарей отопления из чугуна

Коммунальные службы часто грешат тем, что устанавливают единую нормативную температуру теплоносителя на весь отопительный сезон. Холода могут наступить гораздо позже, зимой возможны оттепели, а весна приходит часто раньше графика. И все это время жители квартир мучаются от невыносимой жары.

В многоквартирных домах старой застройки стоят, как правило, чугунные батареи. Чтобы избавить себя от страданий, их вполне возможно немного модернизировать, установив на каждый радиатор или группу приборов терморегулятор.

Для батарей из чугуна автоматические термоголовки не применяются. Они дают большую погрешность из-за того, что чугун очень медленно реагирует на изменения температуры теплоносителя. Этот материал обладает большой тепловой инертностью — разогревшись, он долго остывает. Поэтому для регулировки батарей оптимально использовать механические терморегуляторы с ручной настройкой.

Регулирующие краны можно устанавливать не только на подачу, но и на обратку. При однотрубной системе ставится байпас с клапанами для сброса теплоносителя. Если вмешаться в работу отопления нельзя, придется снижать температуру воздуха в помещении другими средствами — защитой из теплоизоляционных коробов или экранов.

Как установить терморегулятор на батарею: пошаговая инструкция

Понадобятся:

• металлопластиковая труба диаметром 20 мм;
• 2 тройника с резьбой 1/2″;
• 6 металлопластиковых обжимных фитингов-американок;
• терморегулятор;
• шаровый кран.

Порядок действий:

Открутить разводным ключом гайку сгона и раскрутить старую обмотку.

Очистить резьбу сгона, чтобы стало хорошо видно место соединения радиатора и трубы.

Ту же операцию проделать с нижним соединением. Для удобства монтажа снять радиатор и положить на ровную горизонтальную поверхность. Удерживая футорку радиатора одним ключом, вторым раскрутить трубку.

После этого вычистить старый уплотнитель из отверстия, например, отверткой.

Теперь нужно собрать байпас с терморегулятором и шаровым краном. Смазать резьбу обжимного фитинга силиконовым герметиком, чтобы он заполнил все полости.

Взять 2 тройника и 2 ниппеля, скрутить вместе.

Прикрутить к ниппелю терморегулятор и шаровый кран.

Установить в тройник переходные муфты с металлопластика на металл. Должен получиться вот такой узел.

Вкрутить его в батарею.

Аналогично поступить с нижним соединением.

Для байпаса отрезать участок металлопластиковой трубы нужной длины, предварительно сняв гайки с обжимных фитингов и замерив расстояние.

Откалибровать кромки, то есть снять фаски калибратором.

Надеть на трубу гайку и обжимное кольцо, соединить с шаровым краном и терморегулятором.

То же самое проделать с другим концом трубы. Перемычка (байпас) готова. Соединить ее с радиатором.

Повесить батарею на старое крепление и соединить со стояком. Для этого подготовить 2 трубки из металлопластика. Не забудьте измерить длину сверху и снизу — она часто бывает разной.

Снять байпас с радиатора. Вкрутить трубки в верхний и нижний узлы.

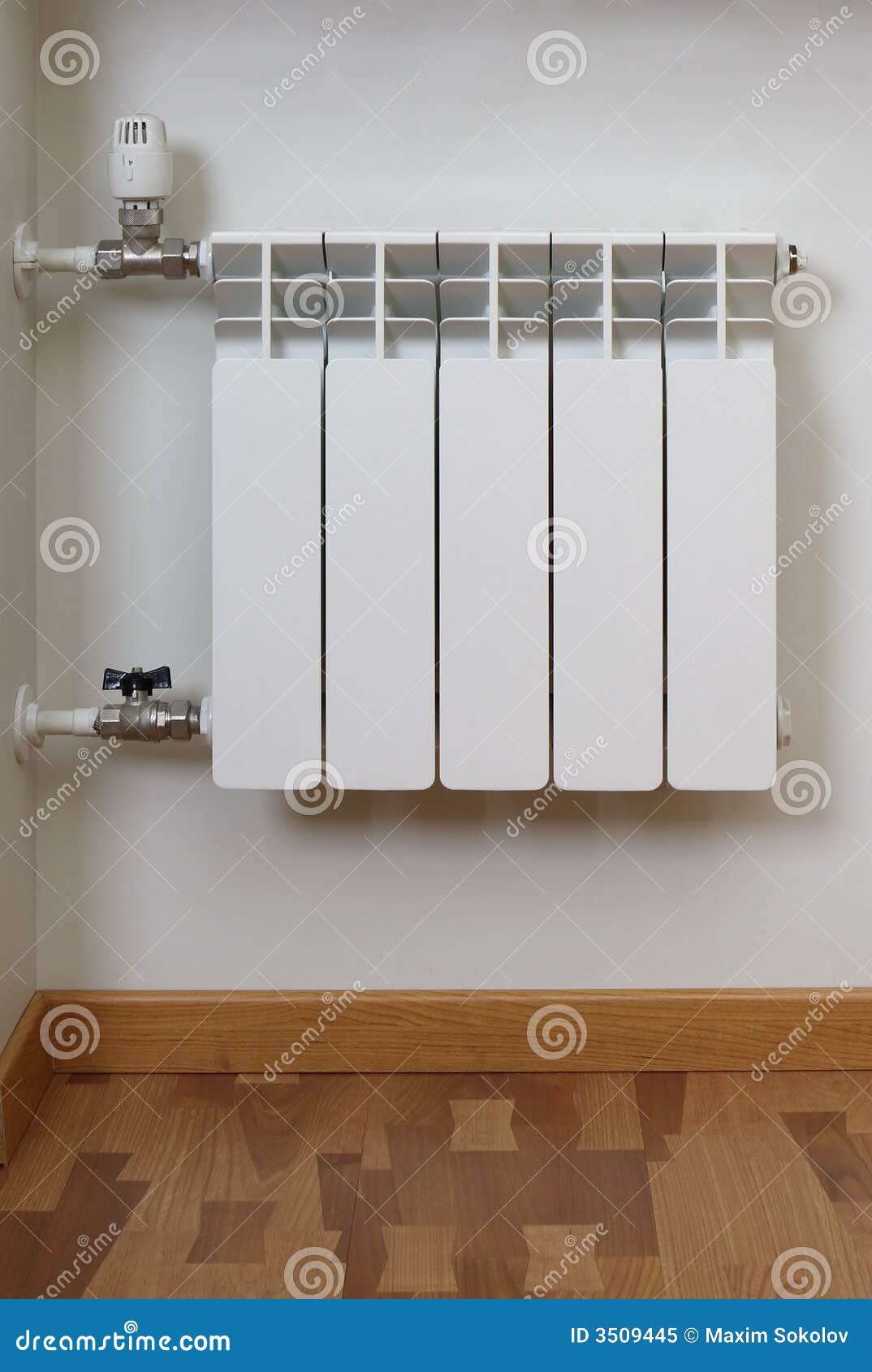

Установить байпас на радиатор, а трубки — в отводы стояка. Вверху стоит терморегулятор для отопления.

Внизу — шаровый кран.

Затянуть гайки разводным ключом. Радиатор с терморегулятором можно запускать в эксплуатацию.

Регулировка температуры батареи подачей или обраткой

Более глобально решить проблему перераспределения энергии в системе позволяет регулировка батарей подачей или обраткой. Теплоноситель направляется от более нагретых участков к менее нагретым с помощью балансировочных клапанов. Такое регулирование интенсивности называется гидравлической балансировкой системы отопления. Все работы проводятся, как правило, специализированной организацией.

Если в вашем доме в некоторых квартирах температура воздуха больше +25°С, а в других менее +15°С, налицо гидравлическая разбалансировка (нормативом считается +21°С). Еще один признак неполадок в системе — постоянный шум в радиаторах и трубах.

Балансировка классическим методом, то есть изменением настройки котельного оборудования, не приводит к какому-то положительному результату. Температура теплоносителя, соответственно и воздуха, либо падает во всех помещениях, либо поднимается. При этом установка терморегуляторов на все батареи в доме — задача трудоемкая и недешевая.

Гораздо быстрее и эффективнее можно добиться результата, если установить на трубах, длина которых превышает 10 метров, а также на удаленных от циркуляционного насоса участках специальные балансировочные клапаны. Они обеспечивают необходимый перепад давления на стояках системы, создавая препятствие прохождению излишнего объема теплоносителя и направляя его на участки с дефицитом.

Каждый клапан настраивается индивидуально. Перепад давления регулирует изменение проходного сечения клапана. Предварительный гидравлический расчет делает проектная организация. Доступа к балансировке у частных лиц нет, этой работой занимаются только строительно-монтажные бригады.

Заключение

Регулировка радиаторов отопления поможет создать в помещении комфортную температуру. Для этого используются терморегуляторы с ручным или автоматическим управлением. Наиболее совершенны — электронные устройства, которые могут поддерживать заданный температурный режим по часам и дням недели. Для чугунных батарей предпочтительнее механические клапаны с ручной регулировкой, поскольку автоматика неэффективна из-за большой инерционности радиаторов. Установить терморегулятор своими руками быстро и правильно вы сможете с помощью нашей пошаговой инструкции.

разновидности регулируемых радиаторов, краны и вентили

О регулировке температуры батарей отопления задумываются многие жители города, и на это есть причины — желание сэкономить и получить возможность контролировать качество отопления в доме. Холода часто наступают неожиданно, и каждый владелец квартиры хотел бы иметь терморегулятор, посредством которого получится создавать комфортные для проживания условия как зимой, так и в другое время года.

Имея возможность контролировать температуру батарей, можно существенно снизить расходы на отопление

Преимущества регулировки

О том, что существует регулировка батарей отопления в квартире, знают не все. Более того, не каждый понимает, для чего она нужна.

Однако регулировка температуры батарей отопления имеет минимум 3 преимущества:

1. Благодаря ей вода по трубам может свободно перемещаться. В результате этого значительно уменьшается вероятность появления так называемой завоздушенности. Отопительная система имеет высокий коэффициент полезного действия, при этом создается благоприятный микроклимат.
2. Регулируя температуру, можно уменьшать финансовые расходы на нагрев батарей. Если понизить температуру воздуха в комнате всего на один градус, можно добиться экономии свыше 5%.
3. Благодаря регулировке отопления в особо холодное время можно увеличить подачу тепла.

Следует помнить, что приступать к работе по изменению системы в квартире лучше всего летом, когда необходимость в отоплении еще отсутствует.

С принципом работы радиаторного термостата вы сможете ознакомиться в видео:

Температурные нормы

Когда есть возможность регулировать температуру в батареях, важно уметь правильно определить, в каких случаях и насколько сильно необходимо уменьшать или, наоборот, увеличивать градус в квартире. Главное — не сделать так, чтобы стало слишком жарко или чересчур холодно.

Необходимо научиться определять для себя комфортную температуру

Необходимо научиться быстро определять, какая температура будет наиболее комфортной для проживания. В деле по определению оптимальной температуры для квартиры может помочь СНиП. Для угловых комнат лучшая температура — чуть более +20°C, а вот для всех остальных помещений — наоборот, чуть менее этого значения. Зная об этом, владелец квартиры может без особых проблем изменять температуру воздуха в своих комнатах и чувствовать себя вполне комфортно.

Методы настройки

Не в каждом жилом здании установлены регулируемые батареи отопления, более того, их установка во многих случаях может быть попросту невозможной. Например, регулирующие вентили не могут быть установлены, если здание имеет вертикальную верхнюю разводку, т.е. когда подавать тепло начинают сверху. Следовательно, на верхних этажах всегда слишком жарко, и владельцам квартир приходится даже настежь открывать окна. При этом на нижних этажах батареи чуть холоднее.

Если же в здании имеется однотрубная система, такой проблемы не возникает, поскольку вода после прохождения по радиаторам возвращается обратно в центральный стояк. Благодаря этому теплый воздух равномерно распределяется по комнатам независимо от того, на какой высоте они находятся — хоть на первом этаже, хоть на двадцатом. При этом на подающей трубе у батарей имеются регулирующие клапаны.

Лучшим вариантом для подачи тепла и возможности его регулировать является двухтрубная система отопления. В ней имеются отдельные трубы как для подачи нагретой воды, так и для ее возвращения в систему. В этом случае радиаторы в каждой комнате регулируются отдельно, ведь у каждой из них имеются специальные клапаны.

Регулируя подачу тепла, можно создавать комфорт и значительно сокращать затраты на отопление

Главная цель, которую преследуют при регулировке теплоподачи, — достичь определенной температуры воздуха в комнате. Добиться этого можно одним из двух способов:

1. Качественным. Метод подразумевает изменение качества воды. Для этого нужно оказывать какое-либо влияние на ее нагрев.
2. Количественным. При его применении необходимо изменять скорость, с которой подается вода. Делается это посредством циркуляционного насоса или запорного механизма. Если объем подаваемой воды будет уменьшен, то это поспособствует снижению температуры. Если же, наоборот, увеличить скорость подачи воды, в комнате станет теплее.

Если в здании имеется качественное оборудование, возможно использование двух методов одновременно.

Разновидности устройств

Оказывать влияние на температуру воздуха в доме можно лишь при наличии специального регулирующего устройства.

Устройство, регулирующее подачу тепла в дом, может быть нескольких видов

Существует несколько их разновидностей:

1. Кран. Самый простой тип. Он прикрепляется к батарее и при поворачивании может уменьшать или увеличивать скорость подачи воды. Впрочем, краны, установленные на батареях, — это, скорее, не регуляторы, а средства защиты отопительной системы от аварийных ситуаций.
2. Вентиль. Это недорогое приспособление, которое действует по тому же принципу, что и кран. Поскольку на вентилях отсутствует какая-либо температурная шкала, регулировать с их помощью тепло в квартире можно лишь наугад — сначала повернуть, а потом подождать и посмотреть, что изменится.
3. Устройства с термической головкой.

Последний тип теплорегуляторов подразделяется на два подтипа. Они таковы:

1. Регуляторы прямого действия. Их основной элемент — наполненный газообразным веществом или особой жидкостью сифон. Этот элемент способен реагировать на любые малейшие изменения температуры воды, циркулирующей в системе. Если вода станет горячее, то газообразное вещество или жидкость внутри сифона начнет расширяться и оказывать давление на специальный клапан. Последний начнет перемещаться и перекрывать циркулирующей воде доступ в трубы. При уменьшении температуры воды в трубах будет происходить обратный процесс.

Терморегулятор для радиатора отопления — назначение, устройство, эксплуатация,клапан радиаторный запорный,как регулировать радиаторы отопления,регулировка радиаторов,принцип работы батареи,регулятор температуры на радиаторе,регуляторы температуры для батарей,термоголовка,термостат на батарею отопления,как пользоваться терморегулятором на батарее, батарея с регулятором температуры,регулятор температуры на радиаторе,термостатический клапан.

Наверное, знакомая многим картина – на улице морозная зима, а в некоторых квартирах многоэтажных домов открыты настежь форточки. Это говорит лишь о том, что хозяева подобным образом спасаются от слишком жаркой, удушливой атмосферы, создаваемой в помещениях работающими на полную мощность радиаторами отопления. Но ничего хорошего в подобном подходе нет: в квартире начинают гулять сквозняки, способные вызвать простудные заболевания, а выработанная котельными тепловая энергия выбрасывается, в буквальном смысле слов, на ветер.

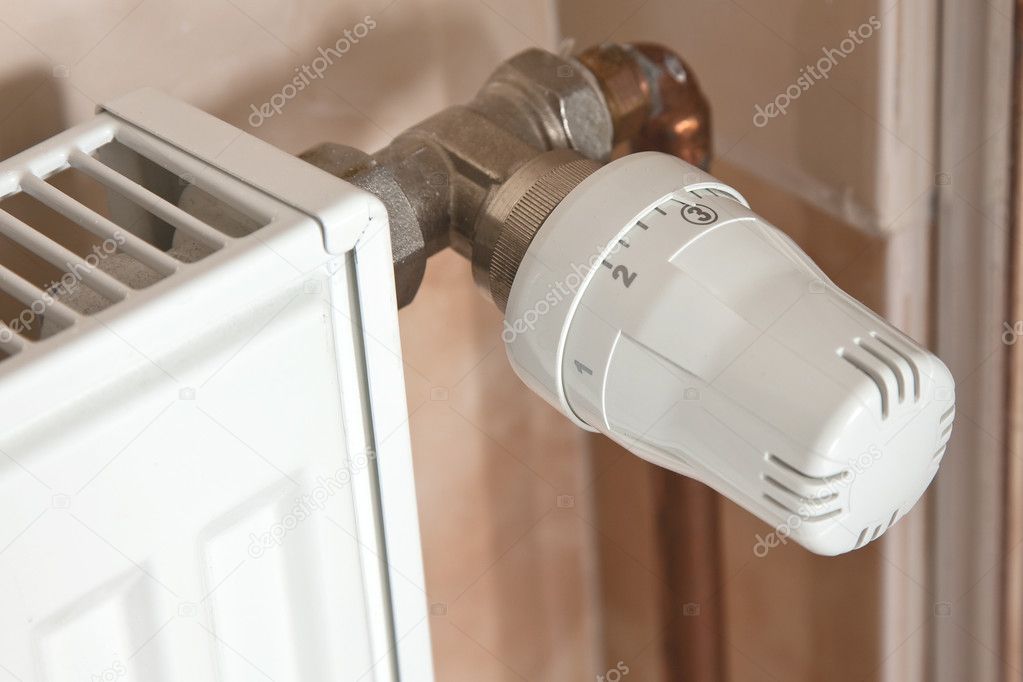

Терморегулятор для радиатора отопления

Всего этого можно избежать, если несколько модернизировать свою систему отопления – оснастить ее специальным прибором, который будет чутко реагировать на текущие показатели температуры в комнатах и вносить свои коррективы. Этот прибор называется терморегулятор для радиатора отопления. Он – доступен по цене, несложен в самостоятельной установке, прост в эксплуатации. И при всем этом терморегулятор создает в помещении оптимальный микроклимат для проживающих, принося еще и эффект нешуточной экономии средств за потребленную энергию.

Необходимость прибора для регулировки теплоотдачи радиаторами отопления

Содержание статьи

Любая система отопления должна создаваться на основании тщательно проведенных теплотехнических расчетов. При этом учитывается масса различных критериев, начиная от площади, высоты и других особенностей каждого конкретного помещения, до специфики климатических условия региона проживания. Естественно, что при проведении подобных вычислений проектировщики отталкиваются от наиболее неблагоприятных условий. Иными словами, даже в самую холодную декаду года отопление должно в полной мере справляться со своими задачами, то есть обязательно закладывается определённый эксплуатационный запас.

Но столь сильные морозы, параметры которых закладываются в расчет, чаще всего стоят на улице не дольше двух-трех недель за весь длительный зимний период. Получается, что в остальное время расчетная тепловая мощность отопительных систем остается невостребованной.

В любом регионе зимой может наступить и неожиданное потепление, в течение которого потребность в тепловой энергии резко снижается

Кроме того, ни для кого не секрет, что в любом регионе череда сильных морозов может смениться достаточно длительной оттепелью. Понятно, что в таких условиях потребность в поступающей тепловой энергии – резко уменьшается.

Можно еще вспомнить и суточные колебания температуры, особенно в помещениях, обращенных окнами на солнечную сторону. А такие перепады в погожие дни могут быть весьма внушительными – днем в комнатах становится неопрятно жарко. Вот и приходится открывать форточки настежь, хотя такая мера решает проблему лишь отчасти и способна принести больше вреда, чем пользы.

Централизованные системы теплоснабжения просто не в состоянии очень быстро, гибко реагировать на подобные изменения температуры воздуха. Мало того, многие из существующих систем разрабатывались еще под старые стандарты строительства, с однообразными радиаторами отопления и с повсеместной установкой обычных деревянных окон. Массовая установка жильцами новых качественных окон со стеклопакетами тоже внесла свои коррективы – теплопотери через них значительно меньше, плюс к этому – исчез один из путей естественной вентиляции воздуха в помещениях. При проведении ремонтов хозяева часто отказываются от старых батарей, устанавливая современные модели с повышенной теплоотдачей. Но если при этом не корректировать температуру, то это опять же путь к тем последствиям, о которых говорилось выше.

Неконтролируемый обогрев при недостаточной вентиляции – это и повышенная влажность в помещениях, сопровождающаяся обильным конденсатом на окнах. Отсюда – недалеко до поражения стен плесенью

Казалось бы, хозяевам частных домов с автономной системой отопления – намного проще, так как они в состоянии оперативно изменять тепловую мощность самого котла. Это действительно так, особенно если котельное оборудование оснащено современной системой погодозависимой автоматики. Однако, и это не решает проблемы полностью. В разных комнатах дома может требоваться и различный тепловой режим. Плюс к этому – уже упомянутые суточные колебания температуры. Кроме того, в некоторых помещениях нередко требуется временное создание совершенно индивидуальных условий, например, для хранения тех или иных продуктов, или материалов. Во временно необитаемых комнатах бывает нужен тепловой режим, который бы, к примеру, обеспечивал только гарантированную сохранность самой системы отопления. Одним словом, для всего этого необходимо иметь какое-то средство оперативно и точно управлять температурой непосредственно на самом приборе теплообмена – радиаторе.

Именно в таких целях и разрабатывался терморегулятор для радиатора отопления.

Видео — Терморегулятор для радиатора отопления: установка и настройка

Как устроен терморегулятор и в чем заключается принцип его работы

Принцип количественной регулировки тепла

Жидкость, циркулирующая по контурам отопления, не зря называется теплоносителем – эта формулировка в полной мере описывает ее предназначение. Принимая, за счет своей выраженно высокой теплоемкости, от котельного оборудования «тепловой заряд», она переносит его по радиаторам отопления, где отдает в помещения.

Естественным было бы предположить, что чем меньше теплоносителя пройдет в единицу времени через радиатор, тем меньше будет его общая теплоотдача. Именно на этом принципе – количественного регулирования потока теплоносителя, и построена работа большинства терморегуляторов для радиаторов отопления.

Этот принцип отнюдь не нов – его применяли всегда, в том числе – и установкой перед входом в радиатор отопления регулировочных кранов. По сей день в домах старой постройки можно встретить уже практически «антикварные», но все еще функционирующие чугунные батареи, оснащённые ручными кранами для регулировки и температуры.

Пример батареи отопления очень почтенного возраста, но все же оснащенной устройством регулировки потока теплоносителя на входе

Поступают так в бытовых условиях и сейчас – устанавливают на трубе подачи тот или иной запорный элемент, которым регулируют интенсивность проходящего через радиатор теплоносителя. Кстати, многие при этом допускают ошибку, монтируя только шаровой кран. Он уже по своей конструкции рассчитан на работу только в двух позициях – полностью открытый или закрытый. Промежуточное положение приводит к быстрому износу сферической задвижки и ее седла, приводящей к выходу изделия из строя. Если шаровой кран стоит на радиаторе (а так чаще всего в наше время и бывает), то это лишь для ремонтно-профилактических работ, связанных с полным отключением и даже демонтажем батареи отопления. И использовать его для регулировки – нежелательно.

Шаровые краны перед радиатором отопления служат лишь для полного его отключения. Применять их для регулировки температуры – нельзя

Иное дело – всем известные изделия вентильного типа, которые предназначены для регулировки потока проходящей через них жидкости. Поступательное перемещение пробки-задвижки параллельно потоку, от положения плотного ее прилегания к седлу до постепенного поднятия над ним, изменяет внутреннее сечение канала прохода жидкости. Долговечность таких запорно-регулирующих устройств – значительно выше. Забегая вперед, можно сказать, что именно подобная, вентильная схема, по сути, используется и в современных терморегуляторах.

Если уж использовать ручное устройство регулировки потока теплоносителя, то не шаровой кран, а сантехнический вентиль

Ручная схема регулировки – девственно, но крайне неудобна, так как хозяевам приходится постоянно вмешиваться в работу радиатора, внося необходимые коррективы в зависимости от исходных условий – текущей погоды, температуры воздуха в комнате и теплоносителя – в трубе подачи. Конечно, было бы гораздо удобнее, если прибор был в состоянии самостоятельно отслеживать изменения и регулировать поток теплоносителя с тем расчетом, чтобы в помещении поддерживалась заданная температура.

Подобные компактные устройства были изобретены и запущены в производство еще в середине прошлого столетия специалистами датской компании DANFOSS. Кстати, она и по сей день остаются лидером в сфере промышленной и бытовой тепловой автоматики, имеет производственные мощности по всему миру, а два завода успешно работают в России.

Принципиальных различий в строении большинства терморегуляторов различных известных производителей – практически нет. Мало того, большинство из них даже адаптированы под единые стандарты, и легко взаимозаменяются.

Возможно, вас заинтересует информация о том, как покрасить батарею

Устройство современных терморегуляторов для радиаторов отопления

По сути, любой терморегулятор для радиатора, который представлен в современной ассортименте, можно разделить на два основных узла. Один из них – это клапан, регулирующий поток теплоносителя, и термоголовка, управляющая работой этого клапана.

Основные узлы терморегулятора для радиатора отопления

Сам клапан (поз. 1) – это сборная конструкция, выполненная по схожей с обычным вентилем схеме

В транспортном ил нерабочем положении управляющую часть клапана с выступающим штоком закрывает защитный колпачок (поз. 3). В ряде моделей он может использоваться и для ручного управления клапаном, выполняя роль маховика, хотя многие производители такой подход не приветствуют. Да и долговечность этого колпачка при регулярной эксплуатации – весьма сомнительна.

Основным управляющим элементом является термоголовка (поз. З), которая устанавливается и фиксируется на клапане вместо снятого колпачка.

Схема сопряжения узлов может различаться, но в основном производители придерживаются единого стандарта, то есть термоголовки могут заменяться на другие. Соответственно, в магазине можно приобрести как готовый комплект, так и просто клапан, затем подобрав к нему наиболее понравившуюся и подходящую по параметрам термоголовку.

Термоклапан

Начнем с устройства клапана. Принципиальная схема показана на рисунке:

По такой принципиальной схеме устроено подавляющее большинство термоклапанов для радиаторов отопления

Корпус клапана (поз.1) исполняется из коррозиестойкого сплава – это может быть латунь, бронза или нержавеющая сталь. Цветные сплавы обычно покрываются хромированным или никелированным напылением. Приобретать дешевое изделие из силуминового сплава не стоит – оно долго не прослужит.

На корпусе на входе предусмотрена резьбовая часть (есть модели, снабжённые пресс-фитингом под соответствующие трубопроводы). На выходе – соединение со штуцером (поз.2), который обычно «запаковывается» в радиатор отопления, выполняемое с помощью накидной гайки-«американки», делающее такой узел разъемным. Штуцер с «американкой» должен входить в комплект клапана.

Широкими стрелками показано направление движения теплоносителя. На самом корпусе должен быть соответствующий значок, показывающий направление потока, и менять правильное расположение клапана – недопустимо.

Внутри корпуса расположено седло клапанной части (поз. 4). Проход жидкости закрывает или ограничивает сам тарельчатый клапан (поз. 5) с золотником из высококачественного синтетического каучука.

Тарелка связана со штоком (поз. 6), обеспечивающим поступательное движение клапанной части. В корпусе предусмотрена возвратная пружина (поз. 7), которая всегда направляет клапан в открытое положение, если на него нет управляющего воздействия.

Выше по оси штока расположен штифт-толкатель (поз. 8), который в исходном положении выходит из корпуса. Именно этот штифт и будет принимать на себя управляющее воздействие от любого вида термоголовки, передавая его на шток с тарельчатым клапаном, закрывающим или регулирующим поток жидкости. Безусловно, продуманы уплотнения – кольцевые (поз. 9) и сальниковые (поз. 10), предотвращающие протечку теплоносителя по оси штока. Это узел в нерабочем состоянии доложен быть прикрыт защитным колпачком (поз. 11).

Для тех, кто неважно воспринимает чертежи – аналогичный клапан, но уже в «живом разрезе».

Клапан в разрезе – хорошо заметно внешнее сходство с обычным сантехническим вентилем

По принципу своего устройства практически все клапаны – одинаковы. Однако и среди них есть специфические различия, о которых обязательно следует знать.

• Во-первых, клапаны различаются своими монтажными размерами. Так, например, в зависимости от диаметра подводки к радиатору отопления, модно приобрести термоклапаны с присоединительной резьбой на ½, ¾ и 1 дюйм.
• Во-вторых, может различаться и форма корпуса клапана. Различают прямые модели, обеспечивающие сквозной проток теплоносителя, и угловые, изменяющие направление потока на перпендикулярное. Понятно, что выбор будет зависеть от особенностей расположения и подключения трубы подачи.

Идентичные модели термоклапанов, но различающиеся формой корпуса

На рисунке показаны несколько основных вариантов исполнения примерно одинаковой по устройству модели клапана:

а – обычный прямой;

б – угловой вертикальный;

в – угловой горизонтальный;

г – угловой с размещение патрубков и головки клапана в трех перпендикулярных осях. При этом подобная модель может быть еще левого и правого исполнения.

• В-третьих, при выборе клапана следует обращать внимание на то, для работы в какой системе отопления он рассчитан. Здесь могут быть существенные отличия.

Даже внешне хорошо заметно различие: клапан для однотрубной системы всегда имеет более «толстый бочонок» (на иллюстрации – справа, с серым колпачком, что также является отличительным признаком)

Так, для однотрубных систем недопустимы большие показатели гидравлического сопротивления на регулирующей арматуре. Поэтому клапаны обычно имеют более широкий проход в сечении, да и внешне отличаются несколько большей объемностью. В принятой классификации они обычно помечаются буквенным индексом G, например, RTR-G. В принципе, подходят они и для двухтрубных автономных систем с естественной циркуляцией теплоносителя.

А для двухтрубных систем с принудительной циркуляцией, где давление проходящего теплоносителя может достигать немалых величин, применяются уже иные клапаны – с маркировкой N или D (возможны различные дополнительные сочетания).

Это – очень важный вопрос, так как при неправильном выборе можно прийти к крайне некорректной работе системы отопления в целом.

• Наконец, в-четвертых, термоклапаны для двухтрубных систем могут иметь еще и устройство предустановки его пропускной способности. Так, можно заранее выставить необходимое значение в допустимом диапазоне – от 0,04 дол 0,73 м³/час для клапанов ½ дюйма, или от 0,10 до 1,04 – для диаметров ¾ и 1 дюйм.

Регулировочное кольцо со шкалой, позволяющее произвести предварительную регулировку термоклапана

Такая мера позволяет уже предварительно выставить приблизительное значение необходимого расхода теплоносителя через радиатор – на термоголовку выпадет уже куда меньшая нагрузка, и она прослужит дольше и будет регулировать быстрее и точнее. Сама регулировка не представляет сложности и не требует никакого инструмента – достаточно расстопорить установочное кольцо и, поворачивая его в нужном направлении, выставить необходимое значение по имеющейся риске. В инструкции, прикладываемой к клапану, даются рекомендации, приводятся таблицы и диаграммы – всё для правильного определения необходимой позиции предустановки. Исходными величинами в этом вопросе будут тепловая мощность радиатора, к которому подключается термостатический блок, а также разница температур в трубах подачи и «обратки»

После такой предустановки, когда будет надета термоголовка, эта шкала настроек станет незаметной, труднодоступной для несанкционированного вмешательства.

Наконец, в термоклапанах с литером D предусмотрено еще и динамическое выравнивание давления. Особое устройство внутренних каналов и сопел поддерживает уровень падения напора в таком клапане на значении всего 0,1 бар. Это очень удобно и для теплотехнических расчетов, и для обеспечения стабильности потока теплоносителя, проходящего через радиатор отопления, независимо от положения клапана.

Термоголовки

Итак, как мы видели, все термоклапаны имеют выступающий из корпуса штифт-толкатель, который передает поступательное движение штоку с тарельчатым клапаном. Осталось разобраться, какое конкретно устройство будет передавать это усилие, и как это все связано с поддержанием необходимой температуры.

• Самое простое решение – это установка так называемой запорной рукоятки. Она имеет точно такую же систему сопряжения с корпусом клапана, как и любая другая термоголовка. Вращением установленной рукоятки можно изменять положение тарельчатого клапана, то есть, в принципе, дает возможность вручную проводить регулировку температуры.

На термоклапан можно установить обыкновенную рукоятку-маховик для ручной настройки, но, по сути, это становится сродни обычному сантехническому вентилю

Назвать такую рукоятку термоголовкой, безусловно, нельзя – устройство никак не будет самостоятельно реагировать на изменение температуры в помещении. Такой подход – это прямая аналогия с обычным сантехническим вентилем, поставленным на трубу полдачи, о чем уже упоминалось выше.

Впрочем, производителей и не позиционируют запорную рукоятку в качестве регулирующего элемента системы. Ее предназначение – надежное перекрытие клапана в случае необходимости проведения тех или иных ремонтных и профилактических работ. Это даёт возможность обойтись без дополнительного шарового крана на трубе подачи – снимается термоголовка, устанавливается упомянутая рукоятка, с ее помощью плотно закручивается клапан — и можно проводить демонтаж радиатора, не отключая систему полностью и не сливая из неё теплоноситель. Иметь такую «запчасть» дома – полезно, но использовать для эффективной терморегуляции – не имеет особого смысла.

• Самый популярный вариант — это использование термоголовок сильфонного типа, которые чутко реагируют на изменение температуры в помещении и создают то самое механическое усилие на выглядывающий штифт, через него – на шток, и далее – на сам тарельчатый клапан, полностью перекрывая или сужая канал прохождения теплоносителя.

А вот это уже – регулятор, работающий в автоматическом режиме, за счет головки с термочувствительным элементом – сильфоном

Так как с подобными термоголовками обычным потребителям приходится сталкиваться чаще всего, ниже будет рассмотрено их устройство несколько подробнее.

• Если система отопления дома полностью автоматизирована, или в тех случаях, когда необходимо разместить выносные датчики температуры в помещениях, может применяться головка с сервоприводом. Миниатюрный электродвигатель получает управляющий сигнал от блока управления и поступательно перемещает шток клапана вверх или вниз, обеспечивая открытие или перекрытие канала для движения теплоносителя.

Терморегулятор, укомплектованный головкой с сервоприводом, получающим управляющий сигнал с термостатического блока управления

Впрочем, используются такие сложные системы управления – нечасто. Обычно вполне достаточно установки термоголовки сильфонного принципа действия.

Как устроена сильфонная термоголовка

Основное достоинство термоголовок такого типа в том, что они способны работать в полностью автоматическом режиме, совершенно не требуя какого-либо питания. Принцип их действия основан на одном из базовых законов термодинамики – расширении веществ при повышении температуры.

Пример устройства автоматический механической термоголовки показан на иллюстрации:

Так примерно устроены все термоголовки сильфонного типа

Наверное, всем понятно, что в нижней части рисунка оказан разрез термоклапана, устройство которого мы «уже проходили». А вот к нему с помощью накидной гайки М30×1,5 (поз.1) крепится уже сама термоголовка. Некоторые производители практикуют и иные соединительные узлы собственной разработки: для установки головки не требуется ключа – она фиксируется в адаптере простым нажатием руки. Но все равно подбавляющее большинство термоклапанов имеет резьбовую часть, унифицированную именно под такой размер гайки – М30×15.

Сам прибор состоит из двух частей – неподвижной, которая и крепится к термоклапану, и подвижной, вращающейся относительно своей оси головки (поз. 2). Ее корпус, как правило, выполнен из прочного пластика. На головке обычно предусматриваются отверстия (круглые или щелевидные) для обеспечения контакта окружающего воздуха с термочувствительным элементом.

Этот чувствительный термоэлемент или сильфон (поз. 3) является, по сути, основной деталью всего прибора. Представляет он собой герметично закрытую цилиндрическую емкость, заполненную жидким или газообразным веществом (агентом). Корпус сильфона выполнен таким образом, что имеет возможность изменяться в объеме – чаще всего это достигается за счёт гофрированных стенок цилиндра (поз. 4).

Принцип действия – чрезвычайно прост. В зависимости от изменений температуры в помещении, жидкий или газообразный агент или увеличивается в объеме, или, наоборот, сжимается. Такое температурное расширение передается корпусу сильфона, который, в свою очередь, воздействует на поршень со штоком (поз. 5). Шток установлен строго соосно со штифтом-толкателем термоклапана, то есть передает ему механическое усилие на закрытие или открытие клапанной части. Соответственно, при повышении температуры канал для циркуляции теплоносителя сужается, вплоть до полного закрытия, при понижении – приоткрывается, чем достигается регулировка теплоотдачи от радиатора отопления.

Подвижная головка связана с неподвижной частью резьбовым соединением (поз. 6). Таким образом, вращая головку, можно поступательно изменять положение поршня, штока и сильфона относительно корпуса термоклапана. Этим дает возможность выполнять предварительную установку терморегулятора на поддержание определенной температуры. Для визуализации настройки на корпусе вращающейся головки нанесена шкала (поз. 8), а на неподвижной части – указатель (поз. 9). Нанесенные на шкалу цифры или пиктограммы позволяют выставлять необходимую температуру с точностью буквально до градуса.

Существуют и иные вариации исполнения термоголовки. Так, например, если требуется снимать показания температуры не прямо около радиатора, а в стороне, то применяется термоголовка с выносным зондом. Этот датчик-зонд связан с сильфоном термоголовки тонкой металлической капиллярной трубкой длиной порядка 2 метров.

Комплект для раздельной установки термоголовки и температурного датчика

Возможен и другой вариант. Например, в тех случаях, когда доступ к радиатору по тем или иным причинам затруднен, требуется не только вынесение датчика, но и механизма настройки. Для таких ситуаций предлагается комплект, включающий головку, выполняющую только роль привода для передачи усилия на штуцер клапана. А пульт управления с регулировочным маховиком выносится на стену в удобное для доступа и проведения настроек место. В таких устройствах два сильфона – рабочий, расположенный в самом пульте управления, и связанный с ним капиллярной трубкой сильфон привода, обеспечивающий работу клапанного устройства на радиаторе.

Слева – головка, выполняющая роль привода, справа – связанный с ней капиллярной трубкой выносной пульт управления

Бывают и более сложные сочетания – например, головка-привод, связанная с блоком управления, который, в свою очередь, также имеет выносной датчик температуры.

Видео — Анимированная демонстрация устройства и принципа действия терморегулятора для радиатора отопления

Электронные термоголовки

Несколько особняком стоят электронные термоголовки. Они также адаптированы для установки на стандартные термоклапаны, правда, отличатся более габаритными размерами, так как для работы им необходимо электропитание, и в корпусе предусмотрен батарейный отсек (обычно это – два элемент типа АА).

Электронные термостатические головки могут иметь смешанное управление – сочетание кнопочного с механическим, или чисто кнопочное (сенсорное)

Такие термостатические головки оснащены цифровым дисплеем, позволяющим точно задавать значение температуры. Современные модели очень часто предоставляют хозяевам возможность программирования режимов работы. Например, можно снижать температуру воздуха в помещении на период отсутствия людей в доме или квартире, с тем расчетом, чтобы комфортные условия были обеспечены только ко времени их прихода домой. Можно снижать температуру и на ночь – в прохладной атмосфере многим намного лучше спится, но чтобы под утро, к моменту подъема, обеспечился оптимальный микроклимат. Такие настройки проводятся и по дням недели, с учетом выходных или праздничных дней. Это может принести весьма ощутимый эффект экономии энергоносителей.

Многие электронные термостатические головки имеют и предустановленные режимы. Например, «отпуск», «экономичный», «защита от замерзания» и другие – перевод в такие режимы осуществляется простым нажатием соответствующих кнопок.

Установка параметров температуры может проводиться через общий центр управления, с которым термостатические головки обмениваются информацией по каналам беспроводной связи

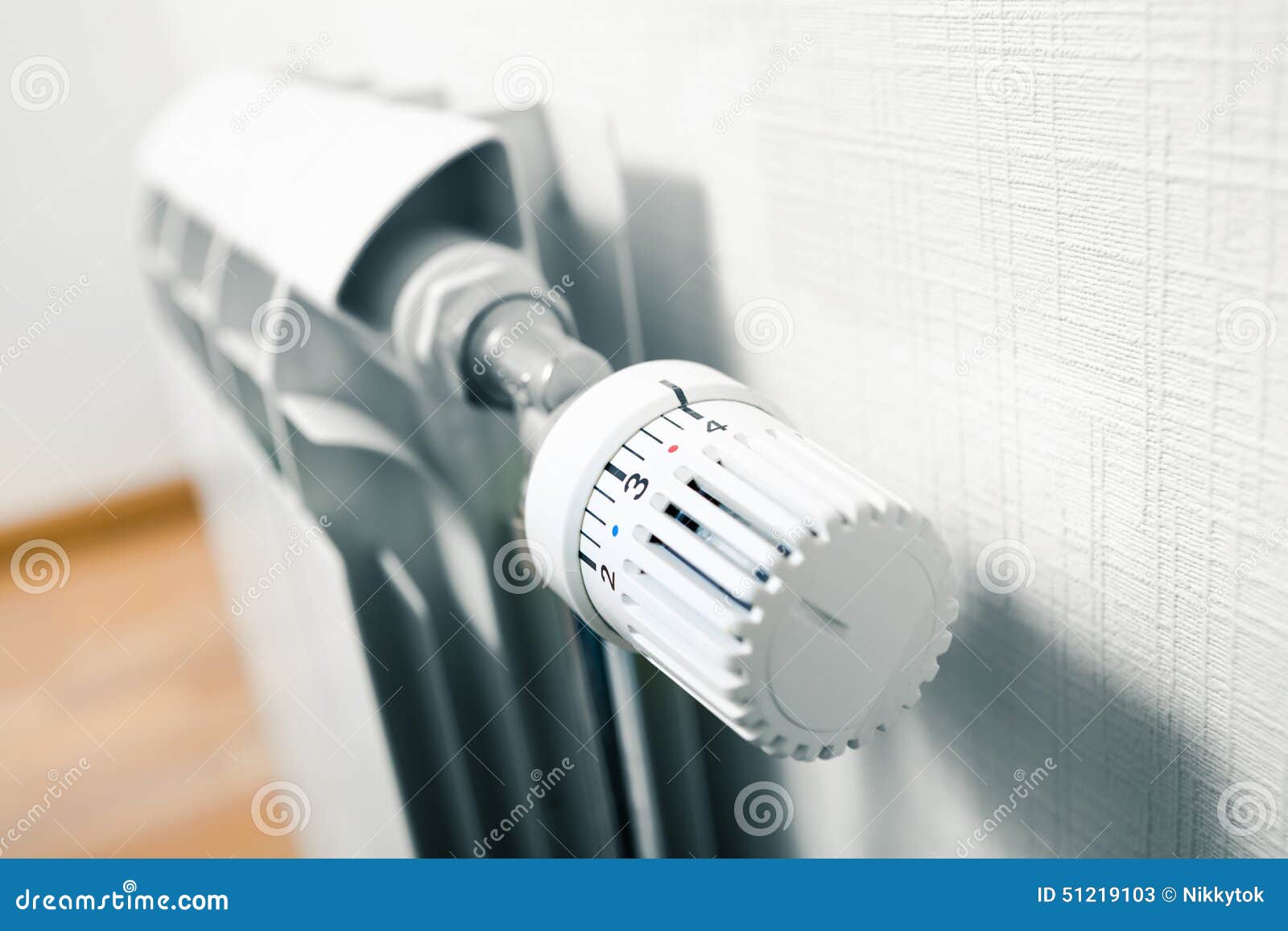

Регулировка тепла на радиаторе отопления шкала обозначения. Как без ошибок приобрести и использовать терморегулятор для радиатора отопления

1.
2.
3.
4.

Как известно, для того, чтобы качественно отопить любое помещение, требуется правильно отрегулировать температурные показатели, чтобы нагрев соответствовал оптимально комфортным условиям и обеспечивал благоприятный микроклимат в жилище. Поэтому следует более подробно рассмотреть особенности такого прибора, как регулятор температуры для радиатора отопления, который призван выполнять все эти функции. Кроме того, следует разобраться с тем, как регулировать температуру батареи отопления в различных постройках, включая частные и многоквартирные дома.

Необходимость установки терморегуляторов

Подобные механизмы применяются для следующих целей:

• экономия производимого отоплением тепла;
• поддержание комфортного показателя температуры в жилище.

Многие хозяева для решения второй задачи до сих пор пользуются традиционными способами, например, накрывают радиаторы покрывалом или открывают окна для проветривания. Однако гораздо более современным решением будет установка такого прибора, как регулятор температуры отопления, влияющий на расход теплоносителя в отопительной системе и способный функционировать как в ручном, так и в автоматическом режиме.

Очень важно помнить, что при монтаже крайне необходимо наличие специальной перемычки, расположенной непосредственно перед прибором отопления. Если ее не будет, то расход теплоносителя не получится регулировать через радиатор, так как делать это придется через общий стояк.

Говоря об экономии, этот фактор является актуальным для тех хозяев, жилое помещение которых оборудовано автономной отопительной системой, а также для служб жилищно-коммунального хозяйства, использующих приборы учета для оплаты тепла, поступающего от его производителей.

Установка температурных регуляторов в домах многоквартирного типа

Чтобы установить регулятор температуры радиатора батарей отопления в многоквартирном доме, необходимо разобраться с тем, что представляет собой учет тепла в такой конструкции.

Трубопроводы подачи и отдачи оснащены специальными подпорными шайбами, перед и после каждой из которых располагаются регулирующие давление датчики. Благодаря тому, что диаметр этих датчиков известен, появляется возможность рассчитать расход теплоносителя, циркулирующего через датчики. Как результат, разница, полученная между расходом воды в трубопроводах подачи и отдачи, будет отображать объем израсходованной жильцами воды.

Контроль на обоих участках призваны осуществлять температурные датчики. Поэтому, зная то, в каком объеме расходуется тепло и чему равна его температура, можно легко рассчитать то количество тепла, которое осталось в помещении.

Для того чтобы регулировать работу отопления было проще, требуется постоянно следить за состоянием температуры.

Сделать это поможет один из двух способов:

1. Монтаж запорного клапана
   . Такое устройство призвано частично перекрывать систему трубопровода в том случае, если температура обратки является выше заданной. Представляет собой обычный электромагнитный клапан. Подобный вариант станет подходящим тех домов, где система отопления является относительно простой и не отличается большим объемом теплоносителя.
2. Устройство клапана трехходового типа
   . Этот прибор также позволяет регулировать текущий расход теплоносителя, однако функционирует он несколько иначе: в том случае, если температура воды превышает норму, то она направляется сквозь открытый клапан в трубопровод подачи в большем количестве. Путем смешения с остывшей водой общая температура снизится, а необходимая скорость циркуляции сохранится.

Подобная конструкция может несколько отличаться в разных системах. Схема устройства может быть оснащена несколькими температурными датчиками, а также одним или двумя насосами циркуляции. Кроме того, могут присутствовать клапаны механического типа, с помощью которых можно осуществлять контроль над работой отопления без подачи какого-либо питания.

Монтаж механических регуляторов не несет в себе особой сложности. Чтобы установить такой прибор, требуется лишь соединить его с фланцем в узле элеватора. Немаловажным является и тот факт, что цена таких устройств является значительно более низкой по сравнению с электронными механизмами.

Монтаж регуляторов температуры в частных домах

Как правило, автоматический регулятор температуры отопления является неотъемлемой частью нагревательно

Норма и регулировка температуры батарей отопления в квартире

Большинство квартир отапливается с помощью централизованной системы, которая включает в себя расположенные в каждой комнате дома батареи. О качестве работы этой системы свидетельствует температура радиатора и температура воздуха в квартире.

Минимальные значения температуры

Нет ниодного документа, который бы определял нормы нагревания батарей. Есть документы, которые регулируют температуру теплоносителя и температуру в квартире. Это можно объяснить разной теплопроводностью материалов, применяемых для производства батарей отопления, а также конструктивными особенностями различных моделей.

Чугун, сталь, медь и алюминий (их чаще всего используют для изготовления радиаторов) имеют разную теплопроводность. Это означает, что батареи из этих материалов нагреваются и отдают тепло по-разному. То есть при условии температуры теплоносителя на входе, равной 100  °С, чугунный радиатор не нагреется до такой температуры. Медное устройство может (среди вышеназванных 4 материалов медь проводит тепло лучше всего).

Можно было бы установить нормы нагрева для радиаторов по конкретному виду материала. Однако ситуацию осложняют производители, которые используют различные хитрости во время разработки форм радиаторов, а также совершенствования теплоотдачи отдельного устройства. Поэтому разработать универсальные нормы температуры водяных батарей очень сложно.

Нагретые до одной температуры батареи с 5 и 11 секциями создают разный тепловой поток. Поэтому комната прогреется по-разному. На практике при планировании водяной системы отопления всегда рассчитывают оптимальные размеры и нужную мощность батареи отопления для каждого помещения. Поэтому при правильной работе всей отопительной системы батарея, имеющая датчик и терморегулятор, отдаст нужное количество тепла.

Лучше всего измерять температуру теплоносителя и проверять, соответствует ли полученный показатель норме. Сделать это можно разными способами. Некоторые из них включают измерение температуры радиатора и использование поправочных значений в зависимости от материала, примененного для изготовления отопительного устройства.

Минимальным значением температуры теплоносителя является +30 °С (согласно постановлению Госстроя от 27.09.2003 г. № 170). Такая вода должна циркулировать по системе, в которой теплоноситель движется по схеме «снизу-вниз», когда температура снаружи +10 °С.

Если за окном 0 °С, к радиаторам, имеющим датчик, а также устройство для регулировки нагрева, должна поступать вода, не холоднее +57 °С. Батарея может нагреваться почти до этой температуры.

Максимальные значения

Их регулирует документ СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Согласно ему, в радиатор, имеющий датчик температуры, надо подавать теплоноситель, нагретый не более:

• 95 °С – когда водная система отопления является двухтрубной;
• 105 °С – когда отопительная система является однотрубной;
• 85-90 °С – является рекомендованной верхней границей. Эта рекомендация базируется на том, что вода закипает при температуре 100 °С. Кипение воды в трубах недопустимо. Поэтому если подается такой теплоноситель, то управляющая организация вынуждена применять дополнительные меры, чтобы не допустить закипания.

Длительная циркуляция теплоносителя температурой 115 °С быстро выведет радиаторы из строя. Лучше подавать воду, нагретую до 80 или 90 °С.

Как измерить температуру теплоносителя и радиатора

Уровень нагрева воды определяют так:

1. Открывают кран.
2. Подставляют емкость с размещенным в ней термометром.
3. Наполняют емкость водой.
4. Ждут реакции измерительного устройства.

Конечный результат должен соответствовать норме. Возможны отклонения в большую сторону. Максимальное отклонение – 4 °С. Если на улице -6 градусов и теплоноситель должен быть нагретым до 80 градусов, а термометр показывает цифру 84, то все нормально. Если есть отклонения в меньшую сторону, то нужно отправляться в ДЕЗ и подавать жалобу. Если батареи квартиры завоздушены, то сначала следует пойти в ЖЭК.

Температуру батареи отопления можно измерить одним из 4 способов:

1. Берут термометр, прикладывают его к батарее или трубе отопления. К полученному результату прибавляют 1-2 градуса.
2. Используют инфракрасный термометр-пирометр. Это очень точное устройство. Благодаря специальным датчикам погрешность результата не больше 0,5 °С.
3. Берут спиртовой термометр, прикладывают к водяному радиатору и фиксируют, используя скотч. Термометр нужно обмотать поролоном или любым материалом с высокими теплоизоляционными свойствами. Зафиксированный термометр оставляют на длительное время и, глядя на него, контролируют температуру теплового потока и правильность работы отопительной сети, а также осуществляют регулировку работы батареи.
4. Пользуются таким электрическим измерительным прибором, у которого есть функция «измерить температуру». Пользование предусматривает фиксацию провода с термопарой и датчиком на источнике тепла. Далее его включают и получают реальную цифру.

Плохие результаты: что делать

В случае слишком низких показателей нужно:

1. Подавать жалобу в вышеуказанные организации.
2. Проверить, прошло ли устройство, которое принесет комиссия с собой, регистрацию и государственную проверку. Также у него должен быть сертификат качества.
3. Проверить правильность действий комиссии. Для этого следует ознакомиться с документом «Методы контроля» ГОСТ 30494-96.
4. Если система отопления работает правильно, нужно проверить радиатор. Если же причиной является слабый водяной поток, то есть неправильная работа тепловой сети, то искать таких же жителей дома, формировать коллективную жалобу и обращаться в суд.

Если же батарея нагревается больше, чем нужно, то можно воспользоваться терморегулятором с датчиком температуры.

Его нужно установить на входной штуцер и после осуществлять регулировку водяного теплового потока. Регулировка может быть ручной и автоматической. В первом случае датчик температуры можно не применять. Используется только вентиль.

Лучше применить автоматический терморегулятор. Он имеет свой датчик, который определяет, когда нужно осуществлять регулировку работы батареи отопления.

Перебои в системе отопления

Бывают случаи, когда движение воды по системе приостанавливается и остывает, не создавая теплового потока и не нагревая квартиру. Согласно нормирующим документам управляющая организация вправе делать временную приостановку. Однако она должна придерживаться следующих правил:

1. В течение одного месяца суммарное время перерыва не должно превышать 24 часов.
2. Продолжительность перерыва не может быть больше 16 часов, когда температура в квартире составляет 12-22 °С.
3. Продолжительность перерыва должна быть меньше 8 часов, если воздух квартиры прогрет до 10-12 градусов.
4. Перерыв 4 часа, если температура воздуха составляет 8-10 градусов.

Нормативы минимальной температуры в комнатах квартиры

Их следует знать в случаях, когда батарея, имеющая датчик нагрева, прогревается полностью, и показатели теплоносителя соответствует норме, а в квартире все равно холодно. Такая ситуация может свидетельствовать о малой мощности радиатора.

Для разных комнат квартиры установлен свой минимум. Температура не должна быть меньше:

• +16 °С на лестничной площадке, в вестибюле;
• +18 °С в жилых комнатах, на кухне;
• +20 °С в угловом помещении;
• +25 °С в ванной комнате;
• +4 °С на чердаке, в подвале.

Любая из цифр должна быть на высоте 1,5 м от пола и на расстоянии 1 м от внешней стены.

Термостат для теплого пола — Руководство для термостата поверхностного отопления

В этой статье мы расскажем о термостатах полов с подогревом или термостатах лучистого тепла или термостатах полов с подогревом, которые являются термостатами, предназначенными для управления системами теплого пола. Прежде чем углубляться в различные модели термостатов, давайте немного подробнее поговорим о теплых полах и используемых системах. «Полы с подогревом» или «теплые полы» в США часто называют «лучистым отоплением», и для обогрева полов до оптимальной температуры в зимний период устанавливаются системы подогрева полов.

Несмотря на то, что в большинстве домов в США используется отопление на основе центральной печи или тепловые насосы, энергия этих систем HVAC не нагревает полы должным образом. Системы отопления, вентиляции и кондиционирования воздуха (например, печи или тепловые насосы) предназначены для нагрева воздуха и циркуляции горячего воздуха по помещению. Они сохраняют тепло в помещении, но не нагревают пол до желаемой температуры. В таких ситуациях вам будет холодно!

Решением здесь является «полы с подогревом» — система обогрева устанавливается под полом для поддержания надлежащей температуры зимой.Для создания «теплого пола» доступны два типа систем — электрическая или водная (известная как водяное лучистое отопление). Эти системы теплого пола регулируются с помощью специально разработанных термостатов, известных как термостаты с подогревом пола.

Термостаты для теплого пола

Как вы знаете, система подогрева пола устанавливается отдельно, независимо от общей системы отопления, вентиляции и кондиционирования в вашем доме. Термостаты, которые вы используете для систем отопления, вентиляции и кондиционирования воздуха (например, центральная печь или тепловой насос), могут не подходить для регулирования вашей системы теплого пола.Однако есть некоторые модели, которые совместимы как с системами отопления, вентиляции и кондиционирования, так и с системами теплого пола. Термостат Nest — классический пример, который можно использовать для регулирования систем теплого пола (подходит только для водяных излучающих систем). С другой стороны, такие компании, как Honeywell, Nuheat и SunTouch, имеют модели термостатов, предназначенные для систем напольного отопления. Давайте посмотрим на некоторые из лучших термостатов для систем лучистого теплого пола и на то, чем они отличаются друг от друга!

2 типа — Электрические и гидравлические термостаты

Как мы писали выше, существует два типа систем теплого пола — электрическая и водяная.Термостат, разработанный для системы электрического теплого пола, не подходит для системы водяного / водяного лучистого отопления (и наоборот). Поэтому мы перечислили 2 типа отдельно, чтобы избежать путаницы.

Электрические термостаты для теплого пола

Давайте сначала познакомимся с некоторыми из лучших моделей термостатов электрического теплого пола. Система электрического теплого пола использует электричество для обогрева полов (под ним устанавливается хорошо изолированное электрическое гнездо). Обычно они работают от сетевого напряжения — 110 или 240 вольт.Итак, вам нужен термостат сетевого напряжения, совместимый с системами теплого пола.

Программируемый термостат для теплого пола

Давайте сначала познакомимся с лучшими программируемыми терморегуляторами для систем электрического теплого пола. Программируемые термостаты можно запрограммировать так, чтобы они следовали предпочтительному графику (в зависимости от вашего образа жизни) и соответствующим образом управляли вашей системой отопления. Существуют также модели термостатов с поддержкой Wi-Fi для систем теплого пола, которые вы можете увидеть ниже (термостат Nuheat WiFi № 3), которыми можно управлять через Интернет.

# 1 — Honeywell Th215-AF-GA / U — Термостат подогрева пола

Honeywell — Электрический термостат для подогрева пола

Honeywell (Th215-AF-GA / U) — один из самых продаваемых электрических термостатов для подогрева пола. Эта модель с 7-дневным программированием и поставляется с датчиком температуры пола (для лучшего контроля температуры) и GFCI (защита от замыкания на землю), который необходим для систем линейного напряжения. Эта модель предлагает три режима обогрева: окружающий, пол и окружающий с режимами пола, которые можно настроить в соответствии с предпочтениями вашей системы.

Проверить цену и просмотреть подробности

Термостат с датчиком температуры пола обеспечивает постоянное поддержание заданной температуры полов (не становится слишком холодным / горячим). Если датчик температуры пола отсутствует, существует редкая вероятность того, что полы перегреются или станут слишком холодными, в то время как система подогрева пола пытается достичь температуры воздуха.

Следует помнить о технических характеристиках:

• Этот термостат подходит только для систем электрического теплого пола.
• Только резистивная нагрузка — убедитесь, что тип нагрузки вашей системы теплого пола резистивная.
• Максимальный ток составляет 15 А (в любом случае 120 или 240 вольт). Если ваша система отопления потребляет более 15 А, этот термостат несовместим.
• Максимальная мощность составляет 1800 Вт при 120 В и 3600 Вт при 240 В. Проверьте требования к мощности вашей системы теплого пола и убедитесь, что она находится в пределах указанной номинальной мощности.

# 2 NuHeat Термостат излучающего пола (двойное напряжение)

Nuheat Home — Термостат излучающего теплого пола

Наш выбор №2 — это термостат NuHeat для систем электрического теплого пола.Эта модель программируется на 2 дня (будний / выходной), поставляется с 3,5-дюймовым цветным сенсорным дисплеем и совместима с двумя напряжениями (120 или 240 вольт). Эта модель поставляется с «Монитором использования энергии», который помогает контролировать потребление энергии в течение недели или месяца. Вы можете перепрограммировать свой термостат (на основе данных об использовании энергии), чтобы сэкономить электроэнергию и сэкономить на счетах.

NuHeat — Проверить цену

Хотя мы назвали Nuheat Home вторым выбором (из-за высокой цены по сравнению с Honeywell), эта модель на самом деле является одним из лучших термостатов для пола с подогревом.Модель Nuheat home имеет два датчика температуры, датчик температуры пола и датчик температуры воздуха. Включена защита GFCI для предотвращения поражения электрическим током из-за утечки тока снизу.

Основные моменты:

• Подходит для всех типов систем электрического теплого пола. Поддерживает двойное напряжение (120/240 вольт)
• GFCI — обнаружение и отключение замыкания на землю встроено и настроено на утечку 5 мА.
• Тип пола — подходит для полов из плитки и камня.Предел отсечки температуры установлен на 82 ° F для деревянных полов (ламинат и паркетные полы)
• Поддержка языков: английский / французский / испанский
• Настройки — например, установка часов в 12-часовой или 24-часовой режим, яркость экрана, отображение температуры в ° C или ° F и множество других параметров настройки.
• Автоматический / ручной режим — Выберите «автоматический» режим, чтобы следовать запрограммированному расписанию, и «ручной» режим, чтобы обойти запрограммированное расписание и установить собственную температуру.
• 3 режима измерения температуры — как и в модели Honeywell выше, этот термостат может регулировать окружающий воздух, температуру пола или и то, и другое вместе в комбинированном режиме.

# 3 WiFi термостат для обогрева полов от NuHeat

Nuheat Signature — Wi-Fi термостат для подогрева пола

Нашим выбором № 3 является вариант WiFi вышеупомянутой модели — NuHeat Signature беспроводной / WiFi излучающий термостат для теплого пола. Эта модель имеет дополнительную функцию WiFi наряду со всеми функциями вышеперечисленной модели №2.Если вы предпочитаете термостат с поддержкой Wi-Fi для вашей системы теплого пола, Nuheat Signature — это модель goto.

Проверить цену и подробности

Nuheat Signature совместим с Amazon Alexa, Google Home, а также поддерживает протоколы IFTTT. Если у вас дома есть термостат Nest, Nuheat Signature может использовать датчики присутствия (внутри Nest) для экономии энергии, когда никого нет дома.

# 4 SunTouch Command — Термостат для подогрева пола

SunTouch Command — термостат для подогрева пола

Наш выбор № 4 — это SunTouch Command, который представляет собой 7-дневный программируемый термостат с подогревом пола с сенсорным экраном.Эта модель также поставляется с датчиком температуры пола, и доступна опция измерения температуры воздуха. Цвет дисплея регулируется, а размер шрифта большой для удобства чтения.

Проверить цену и подробности

Регулируемый цветной дисплей и красочное кольцо можно настроить так, чтобы он соответствовал интерьеру вашего дома.

Основные моменты:

• 3,5-дюймовый сенсорный экран с ярким дисплеем, 7 дней программирования и мониторинг энергопотребления.
• Совместимость с электрическими системами теплого пола с номинальным током до 15 А.
• Совместимость с двумя напряжениями (120 В / 240 В) и защита GFCI включена.
• Доступны режимы измерения пола и воздуха.
• Датчик температуры пола — 15 футов 10K провод датчика, входящий в комплект поставки модели.
• К одному термостату можно подключить до 3 электрических матов для теплого пола (при условии, что комбинированная нагрузка находится в пределах спецификации)

Термостаты водяного теплого пола

Термостаты водяного теплого пола используются для регулирования водяных систем теплого пола, которые в основном являются системами водяного отопления.Системы водяного отопления обычно бывают двух типов: 1) Подземные системы — в которых трубы диаметром 1,6 см заглублены глубоко под полом; 2) Системы поверхностного монтажа — где трубы диаметром 1,2 см укладываются прямо поверх существующего пола. Гидравлические термостаты подходят для обоих типов систем водяного отопления, независимо от того, монтируются они под землей или на поверхности. Давайте посмотрим на некоторые из лучших доступных гидравлических термостатов.

# 1 Aube от Honeywell — Th240-28-01-B / U — Программируемый гидравлический термостат

Эта модель от Aube (от Honeywell) — наш выбор №1 среди гидравлических термостатов.Aube Th240-28-01-B / U — это 7-дневный программируемый многоцелевой термостат, подходящий для систем водяного теплого пола, милливольтных газовых каминных обогревателей, гидронных систем котлов, систем лучистого отопления и систем обогрева сетевого напряжения.

Давайте посмотрим основные моменты:

• Совместим с широким спектром систем — 120 В, 240 В, милливольт и 24 В (низкое напряжение).
• Подходит для систем водяного отопления, газовых каминов, систем сетевого напряжения (например, обогрева плинтусов).гидросистемы котлов и многое другое.
• Номинальный ток — 5А (резистивный)
• Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)
• Предупреждение о низком заряде батареи в течение 60 дней

# 2 Nest Smart Thermostat для систем отопления полов

Если вы хотите установить интеллектуальный термостат для вашей системы водяного отопления, Nest — лучший вариант. . Если у вас уже есть термостат Nest в вашем доме, вы можете использовать ту же модель для управления вашей системой водяного лучистого отопления.Термостат Nest оснащен функцией «истинное излучение» , которая специально встроена в системы лучистого отопления под полом или радиаторные системы отопления.

Nest — хороший выбор (особенно с функцией истинного излучения), если вы ищете интеллектуальный термостат для регулирования всей системы отопления вашего дома (в том числе системы лучистого отопления в полу). Вам не нужно покупать отдельный термостат для системы теплого пола, если вы выбираете Nest (который также можно использовать для обычной системы центрального отопления).

# 3 Aube by Honeywell Th235-01-B / U — Непрограммируемый термостат водяного отопления

Наш выбор № 3 — непрограммируемый термостат жидкостного отопления от Aube by Honeywell. Если вы предпочитаете недорогую модель (без возможности программирования), эта модель — лучший выбор, который вы можете получить со всеми основными функциями. Эта модель в основном очень похожа на нашу модель № 1 в гидравлических термостатах (Aube Th240-28-01-B / U) без возможности программирования.

Давайте посмотрим на основные моменты:

• Совместимость с системами водяного теплого пола, системами центрального отопления, милливольтными системами и электрическими нагревательными приборами, использующими реле.
• Номинальный ток: 2 А (индуктивная нагрузка)
• Термостат низкого напряжения — 24 Вольт R, W
• Функция удаленного входа — изменение температуры по телефону (если у вас телефонный контроллер)
• Индикатор разряда батареи — до 60 дней.
• Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)

Интеллектуальные радиаторные клапаны | Netatmo

& starf;
& starf;
& starf;
& starf;
& starf;

Работает!

Я только что переупаковал термостатический вентиль радиатора с этим продуктом.Монтаж и настройка заняли всего десять минут. Вы откручиваете один и накручиваете другой. Никакого плюминга. У меня уже было приложение Netatmo на моем телефоне, поэтому этот умный клапан было легко настроить. Лучше всего то, что он отлично работает прямо из коробки. Очень доволен

Боб Мак — 4 октября 2017 г.

Учить больше

& starf;
& starf;
& starf;
& starf;
& starf;

Brilliant smart радиаторные клапаны для термостата Netatmo

Отличный товар! Я только что купил 3 таких дополнительных клапана, чтобы помочь регулировать температуру в двух комнатах в моем доме, поскольку у меня уже есть термостат Netatmo.Их так легко установить, настроить, использовать, но, что самое главное, они так хорошо работают. Его \ «должно быть \» «Рождественское платье !!»

JS — 25 октября 2017 г.

Учить больше

Нагревательная плита — Универсальное решение для контроля температуры с режимами — Решения

Дни становятся короче, а температуры медленно падают. Лето в северном полушарии почти закончилось, и с этим многим снова приходится думать о том, чтобы согреться.

Нормальный человек включил бы термостат или зажег камин, но не энтузиаст домашней автоматизации!

Полностью автоматизированная система расписания обогрева — один из ключевых компонентов любой системы домашней автоматизации. В этом руководстве я расскажу вам об одной из возможных реализаций автоматизации отопления с помощью openHAB.

TL; DR; — Перейдите к «Окончательному результату», чтобы найти файлы конфигурации, используемые в этом руководстве.

ПЕРВАЯ ТЯГА

Имейте в виду, что руководство еще не закончено, и некоторые детали могут отсутствовать.На следующей неделе я буду путешествовать, и у меня не будет времени продолжать. Решил выложить скорее раньше, чем позже. Комментарии приветствуются!

Боковое примечание: рекомендуемые температуры

В целом можно согласиться, что у каждого свои предпочтения относительно идеальной температуры в конкретном помещении. Обширные рекомендации и онлайн-исследования предлагают несколько иные настройки. Большинство из них согласны с несколькими основными правилами:

• Не перегревать. Вы сжигаете деньги, а человеческое тело не нуждается в дополнительном тепле.Только увеличивайте до комфортных температур.
• Нагревайте только там, где это необходимо. Коридор или туалет не обязательно должны быть уютными. Теплая спальня не идеальна для сна. Составьте график температур для каждой комнаты.
• Не позволяйте дому остывать. Нагревание холодной мебели и стен требует больше энергии, чем поддержание температуры на определенном уровне в течение нескольких часов.
• Не опускайтесь ниже определенной точки. Даже при отсутствии на длительное время температура должна оставаться выше определенной температуры.В противном случае трубы могут замерзнуть или во влажных углах может образоваться плесень.

Помните: Настройки температуры и времени, а также преимущества и риски, а также потенциальная экономия затрат на электроэнергию зависят от вашего дома, поведения ваших соседей и членов вашей семьи. Составить идеальный график непросто, но некоторые полевые испытания быстро дадут результаты

В рамках этого урока мы будем работать со следующими температурами:

• 21 ° C — Комфортная температура для комнат, в которых мы проводим время
• 19 ° C — Комфортная температура для помещений, в которых мы работаем в более короткие сроки
• 17 ° C — Нормальная температура в течение дня, когда никого нет дома
• 15 ° C — Пониженная температура, когда никого нет дома несколько дней
• 13 ° C — Пониженная температура, когда никого нет дома длительное время

Реализация openHAB

В следующих частях учебного пособия описывается реализация нагревательной плиты в вашем доме.Поскольку каждый дом уникален и у всех разные предпочтения в отношении отопления, вам придется адаптировать, расширять и удалять части примера по мере продвижения.

Обоснование: Представленное здесь решение имеет сложность, позволяющую легко понять и воспроизвести. Многие аспекты того, как настраиваются или временно регулируются температуры, могут быть улучшены, что, в свою очередь, ограничит простоту использования. Учебник планировался как руководство для новых пользователей openHAB. Не стесняйтесь распространять идеи и публиковать свои результаты в комментариях ниже.

Предпосылка: приводы отопления

Ваши исполнительные механизмы нагревателя, термостат или элементы управления нагревом должны быть подключены к openHAB с помощью одной из бесчисленных привязок или любого другого поддерживаемого метода. В этом примере предположим, что следующие элементы могут контролировать вашу целевую температуру:

  Number LR_Heating_TargetTemp "Целевое значение обогрева жилой комнаты [% .1f ° C]" {/*... некоторая конфигурация привязки * /}
Number BE_Heating_TargetTemp "Целевое значение обогрева спальни [% .1f ° C]" {/*... некоторые настройки привязки * /}
Number BA_Heating_TargetTemp "Целевое значение обогрева ванной комнаты [%.1f ° C] "{/*... некоторая конфигурация привязки * /}


Многие доступные устройства, переносящие ваше отопление в openHAB, уже будут выполнять внутренний контроль температуры, оставляя нам канал «Целевая температура» для установки целевого значения гистерезиса управления. Однако не все решения могут обеспечить такой комфорт, см. Ниже, чтобы найти алгоритм гистерезиса контроля температуры, реализованный в openHAB. (TODO)

Для дальнейших идей автоматизации или красивых презентаций пользовательского интерфейса могут потребоваться другие свойства ваших нагревателей (например, текущая температура или настройка клапана) в качестве элементов.Для простого графика нагрева, представленного ниже, все, что имеет значение, — это целевые значения температуры.

Представляем режимы нагрева

Основная идея нагревательной плиты состоит в том, чтобы иметь одну настройку режима нагрева для всей настройки. Выбранный режим будет контролировать все целевые температуры в отдельных помещениях. Этой цели будет служить виртуальный предмет:

  String Heating_Mode «Общий режим нагрева [% s]»


Каждый из выбираемых режимов имеет свой особый случай использования, и шаблон Boilerplate подготовлен таким образом, чтобы его можно было легко расширить за счет новых режимов или использовать в сочетании с другими решениями (например, календарь или прерывание на основе местоположения).

Основной режим: нормальный график нагрева

Boilerplate включает один график обогрева Normal , который — при нормальных обстоятельствах — гарантирует, что в комнатах будет тепло, когда это необходимо. Идея не нова, и ее можно найти в большинстве других решений автоматизации. Этот подход работает для большинства домашних хозяйств и, вероятно, вы захотите использовать его в течение обычной недели.

Не беспокойтесь, исключения для определенных периодов времени или для отдельных комнат все еще могут быть смешаны в режиме Normal , примеры будут показаны ниже.

Если вы считаете, что вам нужно более одного регулярного расписания, идею «нормального» режима легко воспроизвести для второго или третьего набора времени и температуры.

Предустановленные элементы температуры
Сначала нам нужно определить виртуальные элементы для целевой температуры во время режима нагрева Нормальный . Они будут обновляться по правилам, чтобы отражать желаемую целевую температуру в течение дня. Использование дополнительных элементов отделяет график от фактического режима нагрева, активного в данный момент на отдельных нагревателях.Этот шаг дает нам больше гибкости.

Создайте один элемент заданной температуры для каждого нагревателя / помещения:

  Number LR_Heating_PresetTempNormal «Предварительная установка обогрева гостиной (нормальный режим) [% .1f ° C]»
Number BE_Heating_PresetTempNormal "Предварительная установка обогрева спальни (нормальный режим) [% .1f ° C]"
Number BA_Heating_PresetTempNormal "Предварительная установка обогрева ванной комнаты (нормальный режим) [% .1f ° C]"


Кроме того, мы собираемся определить один единственный элемент переключателя, который будет запускать последующие процедуры и, следовательно, воздействовать на исполнительные механизмы или контроллеры отопления:

  Переключатель Heating_UpdateHeaters "Отправка заданных значений температуры в нагреватели"


Определение расписания
Следующим шагом является определение фактического нормального расписания отопления, основанного на времени.Мы собираемся использовать самый простой способ, который позволяет нам openHAB, с помощью правил, запускаемых cron.

В этом примере для планирования обычного рабочего дня достаточно трех правил:

▼ 1. Нагревание кривошипа после работы (17:00)

  правило «17:00»
когда
    Время cron "0 0 17? * * *"
тогда
    LR_Heating_PresetTempNormal.postUpdate (21.0)
    BE_Heating_PresetTempNormal.postUpdate (17.0)
    BA_Heating_PresetTempNormal.postUpdate (20.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец


2.Повышение температуры вечером (20:30)

  правило «20:30»
когда
    Время cron "0 30 20? * * *"
тогда
    LR_Heating_PresetTempNormal.postUpdate (22.0)
    BE_Heating_PresetTempNormal.postUpdate (19.0)
    BA_Heating_PresetTempNormal.postUpdate (20.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец


3. Понизьте температуру нагрева перед сном (23:30)

  правило «23:30»
когда
    Время cron "0 30 23? * * *"
тогда
    LR_Heating_PresetTempNormal.postUpdate (17.0)
    BE_Heating_PresetTempNormal.postUpdate (17.0)
    BA_Heating_PresetTempNormal.postUpdate (17.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец


Уикэнды немного особенные, но их можно легко покрыть повторным использованием и расширением приведенных выше правил. В примере ниже мы просто добавим более высокую температуру в течение дня.

4. Суббота и воскресенье: комфортная температура днем ​​

  правило «9:00, выходные»
когда
    Время cron "0 0 9? * СБ-ВС *"
тогда
    LR_Heating_PresetTempNormal.postUpdate (21.0)
    BE_Heating_PresetTempNormal.postUpdate (17.0)
    BA_Heating_PresetTempNormal.postUpdate (21.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец


Еще один пример, который мне лично очень нравится:

5. Будний день: Уютная ванная с утра

  правило «8:00, будний день, санузел»
когда
    Время cron "0 0 8? * ПН-ПТ *"
тогда
    BA_Heating_PresetTempNormal.postUpdate (23.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец

правило «9:00, будний день, санузел»
когда
    Время cron "0 0 9? * ПН-ПТ *"
тогда
    BA_Heating_PresetTempNormal.postUpdate (17.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец


И все. Полная ежедневная неделя, сопровождаемая графиком отопления, который «просто работает».

Вы можете быть разочарованы тем, что руководство «График обогрева» для вашего умного дома закончилось таким жестким графиком. Вы правы, и тут в игру вступают другие режимы нагрева и исключения!

Специальные режимы нагрева

Режим отопления Normal подходит для нормальной недели.Однако жизнь не всегда бывает нормальной. Мы должны подготовиться к тому времени, когда мы хотим, чтобы отопление отключалось во время поездки на выходные или оставалось включенным, когда мы дома больны.

Boilerplate учитывает следующие режимы нагрева:

• НОРМАЛЬНЫЙ — Нормальный режим отопления представлен выше
• PARTY — Поддержание температуры в течение более длительного времени и в большем количестве комнат, сброс на НОРМАЛЬНОЕ в течение ночи
• SICKDAY — Нагрев до более высокой температуры в течение дня, сброс на НОРМАЛЬНУЮ в течение ночи
• WEEKEND_TRIP — Поддерживать нормальную температуру в выходные дни, сбросить на НОРМАЛЬНУЮ после
• AWAY — Для отпуска или длительных поездок температура понижается до безопасного значения, без сброса
• OFF_SUMMER — Все отопление выключено

Алгоритм переключения между этими режимами и отправки заданной температуры фактическим исполнительным устройствам отопления теперь довольно прост:

  правило «Реагировать на переключатель режима нагрева, отправлять целевые температуры»
когда
    Пункт Heating_Mode получил обновление или
    Пункт Heating_UpdateHeater получил команду ON
тогда
    Heating_UpdateHeater.postUpdate (ВЫКЛ.)
    logInfo ("heating_mode.rules", "Heating Mode:" + Heating_Mode.state)
    switch Heating_Mode.state {
        case "NORMAL": {
            LR_Heating_TargetTemp.sendCommand (LR_Heating_PresetTempNormal.state as Number)
            BE_Heating_TargetTemp.sendCommand (BE_Heating_PresetTempNormal.state as Number)
            BA_Heating_TargetTemp.sendCommand (BA_Heating_PresetTempNormal.state as Number)
        }
        case "PARTY": {
            LR_Heating_TargetTemp.sendCommand (21.0)
            BE_Heating_TargetTemp.sendCommand (15.0)
            BA_Heating_TargetTemp.sendCommand (19.0)
        }
        case "SICKDAY": {
            LR_Heating_TargetTemp.sendCommand (23.0)
            BE_Heating_TargetTemp.sendCommand (19.0)
            BA_Heating_TargetTemp.sendCommand (23.0)
        }


  кейс "WEEKEND_TRIP": {
            LR_Heating_TargetTemp.sendCommand (15.0)
            BE_Heating_TargetTemp.sendCommand (15.0)
            BA_Heating_TargetTemp.sendCommand (15.0)
        }
        case "AWAY": {
            LR_Heating_TargetTemp.sendCommand (13.0)
            BE_Heating_TargetTemp.sendCommand (13.0)
            BA_Heating_TargetTemp.sendCommand (13.0)
        }
        case "OFF_SUMMER": {
            LR_Heating_TargetTemp.sendCommand (0.0)
            BE_Heating_TargetTemp.sendCommand (0.0)
            BA_Heating_TargetTemp.sendCommand (0,0)
        }
        по умолчанию: {logError ("Heating_mode.rules", "Неизвестный режим нагрева:" + Heating_Mode.state)}
    }
конец


Последняя деталь, которой сейчас не хватает, — это автоматическое переключение из некоторых из этих режимов обратно в режим Normal в определенное время.

К настоящему времени это должно быть очевидным.

  правило «Завершить режим ВЕЧЕРИНКИ и ДНЯ БОЛЕЗНИ в 2:00 ночи»
когда
    Время cron "0 0 2? * * *"
тогда
    if (Heating_Mode.state == "PARTY" || Heating_Mode.state == "SICKDAY") {
        Heating_Mode.postUpdate ("НОРМАЛЬНЫЙ")
    }
конец

правило "Завершить режим WEEKEND_TRIP в 13:00 в понедельник"
когда
    Время cron "0 0 13? * MON *"
тогда
    if (Heating_Mode.state == "WEEKEND_TRIP") {
        Heating_Mode.postUpdate ("НОРМАЛЬНЫЙ")
    }
конец


Инициализация и восстановление виртуальных элементов

Теперь, когда расписание нагрева и режимы нагрева реализованы, мы должны позаботиться о случае, когда запускается openHAB или перезагружается конфигурация openHAB.Это следует учитывать со всеми правилами, чтобы избежать неожиданных состояний и плохого поведения.

После запуска, перезапуска или перезагрузки openHAB все последние состояния элементов теряются. Элементы, привязанные к Binding, обычно будут повторно инициализированы привязкой в ​​течение нескольких секунд, но элементы без канала привязки не будут инициализированы (технически правильно говоря, они инициализируются как NULL ).

Мы собираемся применить две концепции, чтобы убедиться, что представленные виртуальные объекты находятся в значимом состоянии, когда это возможно.Стратегия сохранения restoreOnStartup (например, с использованием mapDB) используется для сброса предыдущего состояния:

  Стратегии {
    по умолчанию = everyUpdate
}
Предметы {
    Режим_обогрева: стратегия = everyUpdate, restoreOnStartup
    Heating_PresetNormal_Group *: strategy = everyUpdate, restoreOnStartup
}


Если старое состояние не известно системе (например, при первой настройке), для инициализации элементов с безопасными значениями используется правило Система запущена :

  правило «Инициализировать неинициализированные виртуальные элементы»
когда
    Система запущена
тогда
    createTimer (сейчас.plusSeconds (180)) [|
        if (Heating_Mode.state == NULL) Heating_Mode.postUpdate ("НОРМАЛЬНЫЙ")
        Heating_PresetNormal_Group.members.filter [элемент | item.state == NULL] .forEach [item | item.postUpdate (19.0)]
    ]
конец


Окончательный результат

Вот пример того, как может выглядеть карта сайта со всеми данными и элементами управления. Я мог бы в конечном итоге опубликовать это. Спросите меня об этом, если вам интересно.

Чтобы решение работало в вашей системе, создайте следующие файлы с предоставленным содержимым и примените указанные изменения:

Файл конфигурации элементов

heating_mode.items

  Number LR_Heating_TargetTemp "Целевое значение обогрева жилой комнаты [% .1f ° C]" {/*... некоторая конфигурация привязки * /}
Number BE_Heating_TargetTemp "Целевое значение обогрева спальни [% .1f ° C]" {/*... некоторые настройки привязки * /}
Number BA_Heating_TargetTemp "Целевое значение обогрева ванной комнаты [% .1f ° C]" {/*... некоторые настройки привязки * /}

String Heating_Mode "Общий режим отопления [% s]"
Переключите Heating_UpdateHeaters "Отправлять заданные значения температуры в нагреватели"

Группа Heating_PresetNormal_Group
Number LR_Heating_PresetTempNormal "Предварительная установка обогрева гостиной (нормальный режим) [%.1f ° C] "(Heating_PresetNormal_Group)
Number BE_Heating_PresetTempNormal "Предварительная установка обогрева спальни (нормальный режим) [% .1f ° C]" (Heating_PresetNormal_Group)
Number BA_Heating_PresetTempNormal "Предварительная установка обогрева ванной комнаты (нормальный режим) [% .1f ° C]" (Heating_PresetNormal_Group)


1. Поиск и замена LR_Heating_ * и т. Д. На ваше собственное устройство / название комнаты
2. Дубликат LR_Heating_ * линий для большего количества устройств / комнат в вашем доме

Файл конфигурации правил

heating_mode.rules

  val Строка filename = "heating_mode.rules"

правило «Инициализировать неинициализированные виртуальные объекты»
когда
    Система запущена
тогда
    createTimer (now.plusSeconds (180)) [|
        logInfo (имя файла, «Выполнение правила« Система запущена »для отопления»)
        if (Heating_Mode.state == NULL) Heating_Mode.postUpdate ("НОРМАЛЬНЫЙ")
        Heating_PresetNormal_Group.members.filter [элемент | item.state == NULL] .forEach [item | item.postUpdate (19.0)]
    ]
конец

правило «Реагировать на переключатель режима нагрева, отправлять целевые температуры»
когда
    Пункт Heating_Mode получил обновление или
    Пункт Heating_UpdateHeater получил команду ON
тогда
    Heating_UpdateHeater.postUpdate (ВЫКЛ.)
    logInfo (имя файла, "Режим нагрева:" + Режим_обогрева.состояние)
    switch Heating_Mode.state {
        case "NORMAL": {
            LR_Heating_TargetTemp.sendCommand (LR_Heating_PresetTempNormal.state as Number)
            BE_Heating_TargetTemp.sendCommand (BE_Heating_PresetTempNormal.state as Number)
            BA_Heating_TargetTemp.sendCommand (BA_Heating_PresetTempNormal.state as Number)
        }
        case "PARTY": {
            LR_Heating_TargetTemp.sendCommand (21.0)
            BE_Heating_TargetTemp.sendCommand (15.0)
            BA_Heating_TargetTemp.sendCommand (19.0)
        }
        case "SICKDAY": {
            LR_Heating_TargetTemp.sendCommand (23.0)
            BE_Heating_TargetTemp.sendCommand (19.0)
            BA_Heating_TargetTemp.sendCommand (23.0)
        }
        case "WEEKEND_TRIP": {
            LR_Heating_TargetTemp.sendCommand (15.0)
            BE_Heating_TargetTemp.sendCommand (15.0)
            BA_Heating_TargetTemp.sendCommand (15.0)
        }
        case "AWAY": {
            LR_Heating_TargetTemp.sendCommand (13.0)
            BE_Heating_TargetTemp.sendCommand (13.0)
            BA_Heating_TargetTemp.sendCommand (13.0)
        }
        case "OFF_SUMMER": {
            LR_Heating_TargetTemp.sendCommand (0.0)
            BE_Heating_TargetTemp.sendCommand (0.0)
            BA_Heating_TargetTemp.sendCommand (0,0)
        }
        по умолчанию: {logError (имя файла, "Режим нагрева неизвестен:" + Heating_Mode.state)}
    }
конец

// ========================
// режим сбрасывается

правило "Завершить ВЕЧЕРИНКУ и режим ДНЯ БОЛЕЗНИ в 2:00 ночи"
когда
    Время cron "0 0 2? * * *"
тогда
    if (Heating_Mode.state == "PARTY" || Heating_Mode.state == "SICKDAY") {
        Heating_Mode.postUpdate ("НОРМАЛЬНЫЙ")
    }
конец

правило "Завершить режим WEEKEND_TRIP в 13:00 в понедельник"
когда
    Время cron "0 0 13? * MON *"
тогда
    if (Heating_Mode.state == "WEEKEND_TRIP") {
        Heating_Mode.postUpdate ("НОРМАЛЬНЫЙ")
    }
конец

// ========================
// НОРМАЛЬНОЕ расписание

правило «17:00»
когда
    Время cron "0 0 17? * * *"
тогда
    LR_Heating_PresetTempNormal.postUpdate (21.0)
    BE_Heating_PresetTempNormal.postUpdate (17.0)
    BA_Heating_PresetTempNormal.postUpdate (20.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец

правило «20:30»
когда
    Время cron "0 30 20? * * *"
тогда
    LR_Heating_PresetTempNormal.postUpdate (22.0)
    BE_Heating_PresetTempNormal.postUpdate (19.0)
    BA_Heating_PresetTempNormal.postUpdate (20.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец

правило «23:30»
когда
    Время cron "0 30 23? * * *"
тогда
    LR_Heating_PresetTempNormal.postUpdate (17.0)
    BE_Heating_PresetTempNormal.postUpdate (17.0)
    BA_Heating_PresetTempNormal.postUpdate (17.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец

правило «9:00, выходные»
когда
    Время cron "0 0 9? * СБ-ВС *"
тогда
    LR_Heating_PresetTempNormal.postUpdate (21.0)
    BE_Heating_PresetTempNormal.postUpdate (17.0)
    BA_Heating_PresetTempNormal.postUpdate (21.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец

правило «8:00, будний день, санузел»
когда
    Время cron "0 0 8? * ПН-ПТ *"
тогда
    BA_Heating_PresetTempNormal.postUpdate (23.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец

правило «9:00, будний день, санузел»
когда
    Время cron "0 0 9? * ПН-ПТ *"
тогда
    BA_Heating_PresetTempNormal.postUpdate (17.0)
    Heating_UpdateHeaters.sendCommand (ВКЛ)
конец


1. Поиск и замена LR_Heating_ * и т. Д. На ваше собственное устройство / название комнаты
2. Дубликат LR_Heating_ * линий для большего количества устройств / комнат в вашем доме
3. Адаптируйте график и температуру к вашим потребностям

Файл конфигурации сохраняемости

mapdb.persist

  Стратегии {
    по умолчанию = everyUpdate
}
Предметы {
    Режим_обогрева: стратегия = everyUpdate, restoreOnStartup
    Heating_PresetNormal_Group *: strategy = everyUpdate, restoreOnStartup
}


Файл конфигурации Sitemap

Добавьте следующее в существующий файл карты сайта:

мой дом.карта сайта

  Selection item = Heating_Mode label = "Режим нагрева []" сопоставления = [NORMAL = "Нормальный",
 PARTY = "Вечеринка",
 = "Больной день дома",
 WEEKEND_TRIP = "Уехал на выходные",
 AWAY = "Время приключений!",
 OFF_SUMMER = "Выкл.
