Расчет автомата по мощности: Онлайн расчет автомата по мощности

Содержание

Подбор автомата по мощности

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.



Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

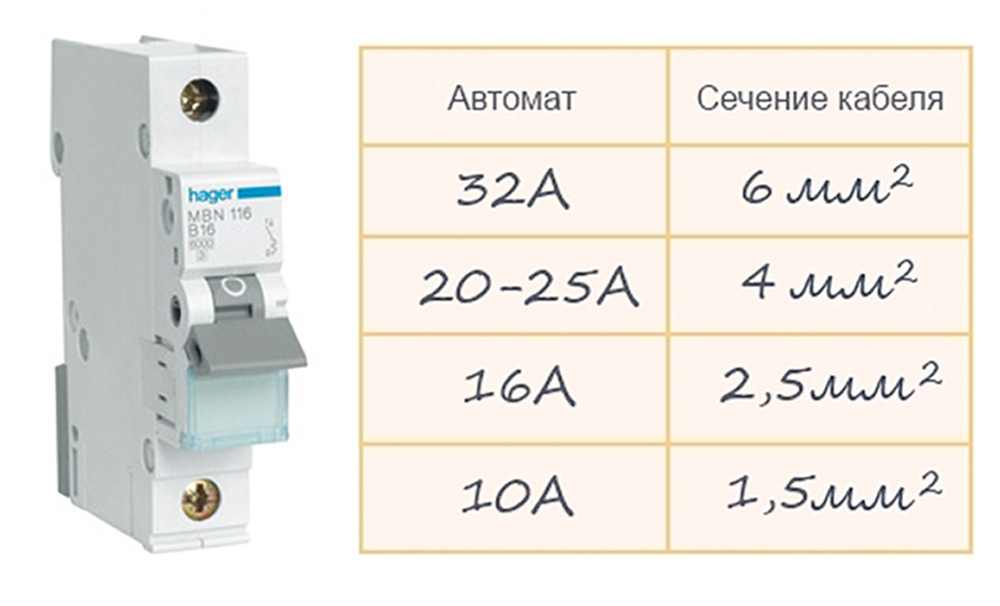

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.



Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

Выбор автомата по мощности нагрузки и сечению провода

Содержание статьи

Выбор автомата по мощности нагрузки

Для выбора автомата по мощности нагрузки необходимо рассчитать ток нагрузки, и подобрать номинал автоматического выключателя больше или равному полученному значению. Значение тока, выраженное в амперах в однофазной сети 220 В., обычно превышает значение мощности нагрузки, выраженное в киловаттах в 5 раз, т.е. если мощность электроприемника (стиральной машины, лампочки, холодильника) равна 1,2 кВт., то ток, который будет протекать в проводе или кабеле равен 6,0 А(1,2 кВт*5=6,0 А). В расчете на 380 В., в трехфазных сетях, все аналогично, только величина тока превышает мощность нагрузки в 2 раза.

Можно посчитать точнее и посчитать ток по закону ома I=P/U —  I=1200 Вт/220В =5,45А. Для трех фаз напряжение будет 380В.

Можно посчитать еще точнее и учесть cos φ — I=P/U*cos φ.



Коэффициент мощности

это безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Численно коэффициент мощности равен косинусу этого фазового сдвига или cos φ

Косинус фи возьмем из таблицы 6.12 нормативного документа СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»

Таблица 1. Значение Cos φ в зависимости от типа электроприемника

Тип электроприемника cos φ
Холодильное  оборудование
предприятий торговли и
общественного питания,
насосов, вентиляторов и
кондиционеров воздуха
при мощности
электродвигателей, кВт:
до 1 0,65
от 1 до 4 0,75
свыше 4 0,85
Лифты и другое
подъемное оборудование
0,65
Вычислительные машины
(без технологического
кондиционирования воздуха)
0,65
Коэффициенты мощности
для расчета сетей освещения
следует принимать с лампами:
люминесцентными 0,92
накаливания 1,0
ДРЛ и ДРИ с компенсированными ПРА 0,85
то же, с некомпенсированными ПРА 0,3-0,5
газосветных рекламных установок 0,35-0,4

Примем наш электроприемник мощностью 1,2 кВт. как бытовой однофазный холодильник на 220В, cos φ примем из таблицы 0,75 как двигатель от 1 до 4 кВт.
Рассчитаем ток I=1200 Вт / 220В * 0,75 = 4,09 А.

Теперь самый правильный способ определения тока электроприемника — взять величину тока с шильдика, паспорта или инструкции по эксплуатации. Шильдик с характеристиками есть почти на всех электроприборах.

Автоматические выключатели EKF

Общий ток в линии(к примеру розеточной сети) определяется суммированием тока всех электроприемников. По рассчитанному току выбираем ближайший  номинал автоматического автомата в большую сторону. В нашем примере для тока 4,09А это будет автомат на 6А.





ВАЖНО!

Очень важно отметить, что выбирать автоматический выключатель только по мощности нагрузки является грубым нарушением требований пожарной безопасности и может привести к возгоранию изоляции кабеля или провода и как следствие к возникновению пожара. Необходимо при выборе учитывать еще и сечение провода или кабеля.

По мощности нагрузки более правильно выбирать сечение проводника. Требования по выбору изложены в основном нормативном документе для электриков под названием ПУЭ (Правила Устройства Электроустановок), а точнее в главе 1.3. В нашем случае, для домашней электросети, достаточно рассчитать ток нагрузки, как указано выше, и в таблице ниже выбрать сечение проводника, при условии что полученное значение ниже длительно допустимого тока соответствующего его сечению.

Выбор автомата по сечению кабеля

Рассмотрим проблему выбора автоматических выключателей для домашней электропроводки более подробно с учетом требований пожарной безопасности.Необходимые требования изложены главе 3.1 «Защита электрических сетей до 1 кВ.», так как напряжение сети в частных домах, квартирах, дачах равно 220 или 380В.

Расчет сечения жил кабеля и провода



Напряжение 220В.

– однофазная сеть используется в основном для розеток и освещения.
380В. – это в основном сети распределительные – линии электропередач проходящие по улицам, от которых ответвлением подключаются дома.

Согласно требованиям вышеуказанной главы, внутренние сети жилых и общественных зданий должны быть защищены от токов КЗ и перегрузки. Для выполнения этих требований и были изобретены аппараты защиты под названием автоматические выключатели(автоматы).



Автоматический выключатель «автомат»

это механический коммутационный аппарат, способный включать, проводить токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания и перегрузки.



Короткое замыкание (КЗ)

э- лектрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу. Короткое замыкание может возникать в результате нарушения изоляции токоведущих элементов или механического соприкосновения неизолированных элементов. Также, коротким замыканием называют состояние, когда сопротивление нагрузки меньше внутреннего сопротивления источника питания.



Ток перегрузки

– превышающий нормированное значение длительно допустимого тока и вызывающий перегрев проводника.Защита от токов КЗ и перегрева необходима для пожарной безопасности, для предотвращения возгорания проводов и кабелей, и как следствие пожара в доме.



Длительно допустимый ток кабеля или провода

– величина тока, постоянно протекающего по проводнику, и не вызывающего чрезмерного нагрева.

Кабели ВВГнг с медными жилами

Величина длительно допустимого тока для проводников разного сечения и материала представлена ниже.Таблица представляет собой совмещенный и упрощенный вариант применимый для бытовых сетей электроснабжения, таблиц № 1. 3.6 и 1.3.7 ПУЭ.

Сечение
токо-
проводящей
жилы, мм
Длительно допустимый
ток, А, для проводов
и кабелей с медными жилами.
Длительно допустимый
ток, А, для проводов
и кабелей с алюминиевыми жилами.
1,5 19
2,5 25 19
4 35 27
6 42 32
10 55 42
16 75 60
25 95 75
35 120 90
50 145 110

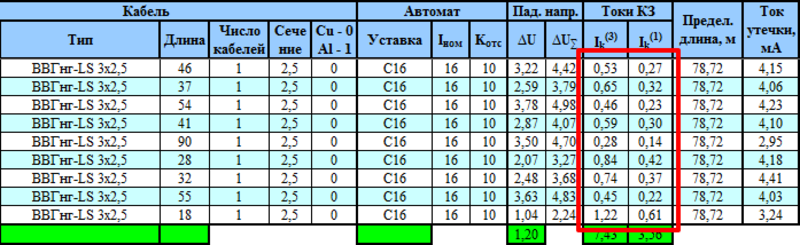

Выбор автомата по току короткого замыкания КЗ

Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т. п.

Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.

Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.

Выбор автомата по длительно допустимому току(ДДТ) проводника

Выбор автоматического выключателя для защиты от перегрузки или от перегрева проводника осуществляется на основании величины ДДТ для защищаемого участка провода или кабеля. Номинал автомата должен быть меньше или равен величине ДДТ проводника, указанного в таблице выше. Этим обеспечивается автоматическое отключение автомата при превышении ДДТ в сети, т.е. часть проводки от автомата до последнего электроприемника защищена от перегрева, и как следствие от возникновения пожара.

Провода ПУГНП и ШВВП

Пример выбора автоматического выключателя

Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,6 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.

Считаем общую нагрузку и вычисляем ток.

Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.

Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.

Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.

Смотрим шкалу номиналов выпускаемых автоматов — 0.5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.

Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А. ) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.

Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.

Номинальный ток автоматического выключателя, А. Мощность, кВт. Ток,1 фаза, 220В. Сечение жил кабеля, мм2.
16 0-2,8 0-15,0 1,5
25 2,9-4,5 15,5-24,1 2,5
32 4,6-5,8 24,6-31,0 4
40 5,9-7,3 31,6-39,0 6
50 7,4-9,1 39,6-48,7 10
63 9,2-11,4 49,2-61,0 16
80 11,5-14,6 61,5-78,1 25
100 14,7-18,0 78,6-96,3 35
125 18,1-22,5 96,8-120,3 50
160 22,6-28,5 120,9-152,4 70
200 28,6-35,1 152,9-187,7 95
250 36,1-45,1 193,0-241,2 120
315 46,1-55,1 246,5-294,7 185

Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.

Номинальный ток
автоматического
выключателя, А.
Мощность, кВт. Ток, 1 фаза 220В. Сечение жил
кабеля, мм2.
16 0-7,9 0-15 1,5
25 8,3-12,7 15,8-24,1 2,5
32 13,1-16,3 24,9-31,0 4
40 16,7-20,3 31,8-38,6 6
50 20,7-25,5 39,4-48,5 10
63 25,9-32,3 49,2-61,4 16
80 32,7-40,3 62,2-76,6 25
100 40,7-50,3 77,4-95,6 35
125 50,7-64,7 96,4-123,0 50
160 65,1-81,1 123,8-124,2 70
200 81,5-102,7 155,0-195,3 95
250 103,1-127,9 196,0-243,2 120
315 128,3-163,1 244,0-310,1 185
400 163,5-207,1 310,9-393,8 2х95*
500 207,5-259,1 394,5-492,7 2х120*
630 260,1-327,1 494,6-622,0 2х185*
800 328,1-416,1 623,9-791,2 3х150*

* — сдвоенный кабель, два кабеля соединенных паралельно, к примеру 2 кабеля ВВГнг 5х120

Итоги

При выборе автомата необходимо учитывать не только мощность нагрузки, но и сечение и материал проводника.

Для сетей с небольшими защищаемыми участками от токов КЗ, можно применять автоматические выключатели с характеристикой «С»

Номинал автомата должен быть меньше или равен длительно допустимому току проводника.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Расчет мощности автомата

При установке автомата необходимо знать, что назначение автоматических выключателей является защита линии от разрушения электрическим током, значения которого превышают расчетные значения для данной проводки.

Например электромонтаж розеток кухни выполнен кабелем ВВГ 3-2,5 предельное значение тока для которого является 25А. Теперь давайте подсчитаем какую сумарную мощность имеют электроприборы подключенные к этой линии и не будет ли ее превышения.

Расчет общей мощности электроприборов на кухне:

микроволновка 1. 6 kW + чайник 2.0 kW + холодильник 0.5 kW +телевизор 0.4 kW = 4.5 kW

Получившиеся киловатты переводим в Ватты:

4.5 kW * 1000 = 4500 W

Ваты переводим в Амперы:

P (мощность) / U(Напряжение) = I(сила тока)

4500 / 220 = 20.45А

Устанавливая автомат для кухни необходимо принять во внимание коэффициент спроса, который принимается от количества потребителей.

  • количество потребителей 2 — коэффициент 0,8
  • количество потребителей 3 — коэффициент 0,75
  • количество потребителей 5-200 — коэффициент 0,7

С учетом коэффициента рабочий ток составит 15,33 А

После определения рабочего тока проводки, подбираем автомат, который эту проводку будет защищать. Так как номинал автомата выбирается либо равным либо меньшим номинального тока проводки. Иногда используют автомат с номиналом немного превышающим рабочий ток проводки в нашем случае 16А.

Номинал автоматов по току: 6, 10, 16, 20, 25, 32, 40, 50, 63.

Уточняем сечение жил провода и сверяемся с таблицей, нет ли превышения максимально допустимого тока для данного проводника.










Сечение жилы, мм2 Для меди, А Для алюминия, А
0,75 11 8
1 15 11
1,5 17 13
2,5 25 19
4 35 28
6 42 32
10 60 47
16 80 60

Материалы, близкие по теме:

Выбор автомата по мощности нагрузки, сечению кабеля и по току: как рассчитать автоматический выключатель

Для организации безотказно действующего внутридомового электроснабжения необходимо выделить отдельные ветки.  Каждую линию нужно оснастить собственным прибором защиты, оберегающим изоляцию кабеля от оплавления. Однако не все знают, какое устройство приобрести. Согласны?

Все про выбор автоматов по мощности нагрузки вы узнаете из представленной нами статьи. Мы расскажем, как определить номинал для поиска выключателя необходимого класса. Учет наших рекомендаций гарантирует покупку требующихся устройств, способных исключить угрожающие ситуации при эксплуатации проводки.

Содержание статьи:

Автоматические выключатели для бытовых сетей

Электроснабжающие организации осуществляют подключение домов и квартир, выполняя работы по подведению кабеля к распредщиту. Все мероприятия по монтажу разводки в помещении выполняют его владельцы, либо нанятые специалисты.

Чтобы подобрать автомат для защиты каждой отдельной цепи необходимо знать его номинал, класс и некоторые другие характеристики.

Основные параметры и классификация

Бытовые автоматы устанавливают на входе в низковольтную электрическую цепь и предназначены они для решения следующих задач:

  • ручное или электронное включение или обесточивание электрической цепи;
  • защита цепи: отключение тока при незначительной длительной перегрузке;
  • защита цепи: мгновенное отключение тока при коротком замыкании.

Каждый выключатель имеет характеристику, выраженную в амперах, которую называют (In) или “номинал”.

Суть этого значения проще понять, используя коэффициент превышения номинала:

K = I / In,

где I – реальная сила тока.

  • K < 1.13: отключение (расцепление) не произойдет в течение 1 часа;
  • K > 1.45: отключение произойдет в течение 1 часа.

Эти параметры зафиксированы в п. 8.6.2. ГОСТ Р 50345-2010. Чтобы узнать за какое время произойдет отключение при K>1.45 нужно воспользоваться графиком, отражающим времятоковую характеристику конкретной модели автомата.

При длительном превышении током значения номинала выключателя в 2 раза, размыкание произойдет за период от 8 секунд до 4-х минут. Скорость срабатывания зависит от настройки модели и температуры среды

Также у каждого типа автоматического выключателя определен диапазон тока (Ia), при котором срабатывает механизм мгновенного расцепления:

  • класс “B”: Ia = (3 * In .. 5 * In];
  • класс “C”: Ia = (5 * In .. 10 * In];
  • класс “D”: Ia = (10 * In .. 20 * In].

Устройства типа “B” применяют в основном для линий, которые имеют значительную длину. В жилых и офисных помещениях используют автоматы класса “С”, а приборы с маркировкой “D” защищают цепи, где есть оборудование с большим пусковым коэффициентом тока.

Стандартная линейка бытовых автоматов включает в себя устройства с номиналами в 6, 8, 10, 16, 20, 25, 32, 40, 50 и 63 A.

Конструктивное устройство расцепителей

В современном присутствуют два вида расцепителей: тепловой и электромагнитный.

Биметаллический расцепитель имеет форму пластины, созданной из двух токопроводящих металлов с различным тепловым расширением. Такая конструкция при длительном превышении номинала приводит к нагреву детали, ее изгибу и срабатыванию механизма размыкания цепи.

У некоторых автоматов с помощью регулировочного винта можно изменить параметры тока, при котором происходит отключение. Раньше этот прием часто применяли для “точной” настройки устройства, однако эта процедура требует углубленных специализированных знаний и проведения нескольких тестов.

Вращением регулировочного винта (выделен красным прямоугольником) против часовой стрелки можно добиться большего времени срабатывания теплового расцепителя

Сейчас на рынке можно найти множество моделей стандартных номиналов от разных производителей, у которых времятоковые характеристики немного отличаются (но при этом соответствуют нормативным требованиям). Поэтому есть возможность подобрать автомат с нужными “заводскими” настройками, что исключает риск неправильной калибровки.

Электромагнитный расцепитель предотвращает перегрев линии в результате короткого замыкания. Он реагирует практически мгновенно, но при этом значение силы тока должно в разы превышать номинал. Конструктивно эта деталь представляет собой соленоид. Сверхток генерирует магнитное поле, которое сдвигает сердечник, размыкающий цепь.

Соблюдение принципов селективности

При наличии разветвленной электрической цепи можно организовать защиту таким образом, чтобы при коротком замыкании произошло отключение только той ветви, на которой возникла аварийная ситуация. Для этого применяют принцип селективности выключателей.

Наглядная схема, показывающая принцип работы системы автоматических выключателей с реализованной функцией селективности (выборочности) срабатывания при возникновении короткого замыкания

Для обеспечения выборочного отключения на нижних ступенях устанавливают автоматы с мгновенной отсечкой, размыкающие цепь за 0.02 – 0.2 секунды. Выключатель, размещенный на вышестоящей ступени, или имеет выдержку по срабатыванию в 0.25 – 0.6 с или выполнен по специальной “селективной” схеме в соответствии со стандартом DIN VDE 0641-21.

Для гарантированного обеспечения лучше использовать автоматы от одного производителя. Для выключателей единого модельного ряда существуют таблицы селективности, которые указывают возможные комбинации.

Простейшие правила установки

Участок цепи, который необходимо защитить выключателем может быть одно- или трехфазным, иметь нейтраль, а также провод PE (“земля”). Поэтому автоматы имеют от 1 до 4 полюсов, к которым подводят токопроводящую жилу. При создании условий для расцепления происходит одновременное отключение всех контактов.

Автоматы в щитке крепят на специально отведенную для этого DIN-рейку. Она обеспечивает компактность и безопасность подключения, а также удобный доступ к выключателю

Автоматы устанавливают следующим образом:

  • однополюсные на фазу;
  • двухполюсные на фазу и нейтраль;
  • трехполюсные на 3 фазы;
  • четырехполюсные на 3 фазы и нейтраль.

При этом запрещено делать следующее:

  • устанавливать однополюсные автоматы на нейтраль;
  • заводить в автомат провод PE;
  • устанавливать вместо одного трехполюсного автомата три однополюсных, если в цепь подключен хотя бы один трехфазный потребитель.

Все эти требования прописаны в ПУЭ и их необходимо соблюдать.

В каждом доме или помещении, к которому подведено электричество, устанавливают вводной автомат. Его номинал определяет поставщик и это значение прописано в договоре на подключение электроэнергии. Предназначение такого выключателя – защита участка от трансформатора до потребителя.

После вводного автомата к линии подключают счетчик (одно- или трехфазный) и , функции которого отличаются от работы автоматического и дифференциального выключателя.

Если в помещении выполнена разводка на несколько контуров, то каждый из них защищают отдельным автоматом, мощность которого . Их номиналы и классы определяет владелец помещения с учетом существующей проводки или мощности подключаемых приборов.

Счетчик электроэнергии и автоматические выключатели устанавливают в распределительном щите, который отвечает всем требованиям безопасности и легко может быть вписан в интерьер помещения

При выборе места для размещения необходимо помнить, что на свойства теплового расцепителя влияет температура воздуха. Поэтому желательно располагать рейку с автоматами внутри самого помещения.

Расчет необходимого номинала

Основная защитная функция автоматического выключателя распространяется на проводку, поэтому подбор номинала осуществляют по сечению кабеля. При этом вся цепь должна обеспечить штатную работу подключенных к ней приборов. Расчет параметров системы несложен, но надо учесть много нюансов, чтобы избежать ошибок и возникновения проблем.

Определение суммарной мощности потребителей

Один из главных параметров электрического контура – максимально возможная мощность подключенных к ней потребителей электроэнергии. При расчете этого показателя нельзя просто суммировать паспортные данные устройств.

Активная и номинальная компонента

Для любого прибора, работающего от электричества, производитель обязан указать активную мощность (P). Эта величина определяет количество энергии, которая будет безвозвратно преобразована в результате работы аппарата и за которую пользователь будет платить по счетчику.

Но для приборов с наличием конденсаторов или катушки индуктивности есть еще одна мощность с ненулевым значением, которую называют реактивной (Q). Она доходит до устройства и практически мгновенно возвращается обратно.

Реактивная компонента не участвует при подсчете использованной электроэнергии, но совместно с активной формирует так называемую “полную” или “номинальную” мощность (S), которая дает нагрузку на цепь.

cos(f) – параметр, с помощью которого можно определить полную (номинальную мощность) по активной (потребляемой). Если он не равен единице, то его указывают в технической документации к электроприбору

Считать вклад отдельного устройства в общую нагрузку на токопроводящие жилы и автомат необходимо по его полной мощности: S = P / cos(f).

Повышенные стартовые токи

Следующей особенностью некоторых типов бытовой техники является наличие трансформаторов, электродвигателей или компрессоров. Такие устройства при начале работы потребляют пусковой (стартовый) ток.

Его значение может в несколько раз превышать стандартные показатели, но время работы на повышенной мощности невелико и обычно составляет от 0.1 до 3 секунд. Такой кратковременный всплеск не приведет к срабатыванию теплового расцепителя, но вот электромагнитный компонент выключателя, отвечающий за сверхток КЗ, может среагировать.

Особенно эта ситуация актуальна для выделенных линий, к которым подключают оборудование типа деревообрабатывающих станков. В этом случае нужно посчитать ампераж и, возможно, имеет смысл использовать автомат класса “D”.

Учет коэффициента спроса

Для цепей, к которым подключено большое количество оборудования и отсутствует устройство, которое потребляет наибольшую часть тока, используют коэффициент спроса (ks). Смысл его применения заключается в том, что все приборы не будут работать одновременно, поэтому суммирование номинальных мощностей приведет к завышенному показателю.

Коэффициент спроса на группы электропотребителей установлен в п. 7 СП 256.1325800.2016. На эти показатели можно опираться и при самостоятельном расчете максимальной мощности

Этот коэффициент может принимать значение равное или меньшее единице. Вычисления расчетной мощности (Pr) каждого прибора происходит по формуле:

Pr = ks * S

Суммарную расчетную мощность всех приборов применяют для вычисления параметров цепи. Использование коэффициента спроса целесообразно для офисных и небольших торговых помещений с большим числом компьютеров, оргтехники и другой аппаратуры, запитанной от одного контура.

Для линий с незначительным количеством потребителей этот коэффициент не применяют в чистом виде. Из подсчета мощности убирают те устройства, чье включение одновременно с более энергозатратными приборами маловероятно.

Так, например, мало шансов на единовременную работу в жилой комнате с утюгом и пылесосом. А для мастерских с небольшим числом персонала в расчет берут только 2-4 наиболее мощных электроинструмента.

Вычисление силы тока

Выбор автомата производят по максимальному значению силы тока, допустимому на участке цепи. Необходимо получить этот показатель, зная суммарную мощность электропотребителей и напряжение в сети.

Согласно ГОСТ 29322-2014 с октября 2015 года значение напряжения должно быть равным 230 В для обыкновенной сети и 400 В – для трехфазной. Однако в большинстве случаев, до сих пор действуют старые параметры: 220 и 380 В соответственно. Поэтому для точности расчетов необходимо провести замеры с применением вольтметра.

Измерить напряжение в домашней сети можно с помощью вольтметра или мультиметра. Для этого достаточно воткнуть его контакты в розетку

Еще одной проблемой, особенно актуальной для , является предоставление электроснабжения с недостаточным напряжением. Замеры на таких проблемных объектах могут показывать значения, выходящие за определенный ГОСТом диапазон.

Более того, в зависимости от уровня потребления соседями электричества, значение напряжения может сильно меняться в течение короткого времени.

Это создает проблему не только для функционирования приборов, но и для . При падении напряжения некоторые устройства просто теряют в мощности, а некоторые, у которых присутствует входной стабилизатор, увеличивают потребление электричества.

Качественно провести расчеты необходимых параметров цепи в таких условиях сложно. Поэтому либо придется прокладывать кабели с заведомо большим сечением (что дорого), либо решать проблему через установку входного стабилизатора или подключение дома к другой линии.

Стабилизатор устанавливают рядом с распределительным щитом. Часто бывает, что это единственный способ получить нормативные значения напряжения в доме

После того как была найдена общая мощность электроприборов (S) и выяснено значение напряжения (U), расчет силы тока (I) проводят по формулам, являющихся следствием закона Ома:

If = S / Uдля однофазной сети

Il = S / (1.73 * Ul) для трехфазной сети

Здесь индекс “f” означает фазные параметры, а “l” – линейные.

Большинство трехфазных устройств используют тип подключения “звезда”, а также именно по этой схеме функционирует трансформатор, выдающий ток для потребителя. При симметричной нагрузке линейная и фазная сила будут идентичны (Il = If), а напряжение рассчитывают по формуле:

Ul = 1.73 * Uf

Нюансы подбора сечения кабеля

Качество и параметры проводов и кабелей регулирует ГОСТ 31996-2012. По этому документу для выпускаемой продукции разрабатывают ТУ, где допускается некоторый диапазон значений базовых характеристик. Изготовитель обязан предоставить таблицу соответствия сечения жил и максимальной безопасной силы тока.

Максимально допустимая сила тока зависит от сечения жил проводов и способа монтажа. Они могут быть проложены скрытым (в стене) или открытым (в трубе или коробе) способом

Выбирать кабель необходимо так, чтобы обеспечить безопасное протекание тока, соответствующего расчетной суммарной мощности электроприборов. Согласно ПУЭ (правила устройства электроустановок) минимальное , используемых в жилых помещениях, должно быть не менее 1,5 мм2.

Стандартные размеры имеют следующие значения: 1,5; 2,5; 4; 6 и 10 мм2.

Иногда есть резон использовать провода с сечением на шаг больше, чем минимально допустимое. В этом случае существует возможность подключения дополнительных приборов или замена уже существующих на более мощные без дорогостоящих и длительных работ по прокладке новых кабелей.

Расчет параметров автомата

Для любой цепи должно быть выполнено следующее неравенство:

In <= Ip / 1.45

Здесь In – номинальный ток автомата, а Ip – допустимый ток для проводки. Это правило обеспечивает гарантированное расцепление при длительном превышении допустимой нагрузки.

Неравенство “In <= Ip / 1.45” является основным условием при комплектовании пары “автомат – кабель”. Пренебрежение этим правилом может привести к возгоранию проводки

Рассчитать номинал автомата можно как по суммарной нагрузке, так и по сечению жил уже проложенной проводки. Допустим, что существует схема подключения электроприборов, но проводка еще не проложена.

В этом случае последовательность действий следующая:

  1. Вычисление суммарной силы тока подключенных к сети электроприборов.
  2. Выбор автомата с номиналом не меньше, чем вычисленная величина.
  3. Подбор сечения кабеля по номиналу автомата.

Пример:

  1. S = 4 кВт; I = 4000 / 220 = 18 A;
  2. In = 20 A;
  3. Ip >= In * 1.45 = 29 A; D = 4 мм2.

Если проводка уже проложена, то последовательность действий другая:

  1. Определение допустимого тока при известном сечении и способе прокладки проводки по предоставленной производителем таблице.
  2. Подбор автоматического выключателя.
  3. Вычисление мощности подключаемых устройств. Комплектование группы приборов таким образом, чтобы суммарная нагрузка на цепь была меньше номинала.

Пример. Пусть проложены два одножильных кабеля открытым способом, D = 6 мм2, тогда:

  1. Ip = 46 A;
  2. In <= Ip / 1.45 = 32 A;
  3. S = In * 220 = 7.0 кВт.

В пункте 2 последнего примера есть незначительное допустимое приближение. Точное значение In = Ip / 1.45 = 31.7 A округлено до значения 32 A.

Выбор между несколькими номиналами

Иногда возникает ситуация, когда можно выбрать несколько автоматов с разными номиналами для защиты контура. Например, при суммарной мощности электроприборов 4 кВт (18 A) была с запасом выбрана проводка с сечением медных жил 4 мм2. Для такой комбинации можно поставить выключатели на 20 и 25 A.

Если схема разводки электрики предполагает наличие многоярусной защиты, то нужно выбирать автоматы так, чтобы значение номинала вышестоящего (на рисунке он справа – 25 A) было больше, чем у выключателей более низких уровней

Плюсом выбора выключателя с наивысшим номиналом является возможность подключения дополнительных приборов без изменения элементов контура. Чаще всего так и поступают.

В пользу выбора автомата с меньшим номиналом говорит тот факт, что его тепловой расцепитель быстрее среагирует на повышенный показатель силы тока. Дело в том, что у некоторых приборов может возникнуть неисправность, которая приведет к росту потребления энергии, но не до значения короткого замыкания.

Например, поломка подшипника двигателя стиральной машины приведет к резкому увеличению тока в обмотке. Если автомат быстро среагирует на превышение разрешенных показателей и произведет отключение, то мотор не сгорит.

Выводы и полезное видео по теме

Конструкция автоматического выключателя и его классификация. Понятие времятоковой характеристики и подбор номинала по сечению кабеля:

Расчет мощности приборов и выбор автомата с использованием положений ПУЭ:

К выбору автоматического выключателя нужно отнестись ответственно, так как от этого зависит безопасность работы электросистемы дома. При всем множестве входных параметров и нюансов расчета необходимо помнить, что основная защитная функция автомата распространяется на проводку.

Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в расположенном ниже блоке. Делитесь полезной информацией, которая может пригодиться посетителям сайта. Расскажите о собственном опыте в выборе автоматических выключателей для защиты дачной или домашней электропроводки.

Таблица автоматов по мощности и току. Выбор автомата по сечению кабеля таблица

Друзья приветствую всех на сайте «Электрик в доме». Мне на почту часто приходят письма с просьбой разъяснить правильно ли выбран автомат. Я понял, что для вас этот вопрос актуален, поэтому в данной статье будет таблица автоматов по мощности и току, по которой Вы с легкостью сможете выбрать автоматический выключатель под свою нагрузку и сечение кабеля.

Главной функцией автомата является защита электропроводки от перегрузки, которая приводит к разрушению изоляции электрического кабеля, короткому замыканию и пожару. Для того чтобы избежать проблем с электропроводкой в обязательном порядке устанавливают автоматические выключатели.

Конструктивно такой аппарат состоит из теплового и электромагнитного механизмов отключения (расцепителей).

Главной задачей электромонтажника является грамотный расчет характеристик автомата для его долговечной, стабильной работы и выполнения тех функций, которые на него возложены.

Ремонтные работы вследствие выхода из строя электропроводки – сложное и очень дорогое дело. Более того, от правильного выбора защитных устройств зависит жизнь и здоровье человека, поэтому важно подойти к этому вопросу очень ответственно.

В этой статье будет представлен правильный алгоритм выбора автоматических выключателей в зависимости от номинала и других характеристик.

Шкала номинальных токов автоматических выключателей

На корпусе автоматических выключателей производителем всегда указываются главные характеристики устройства, его модель, серийный номер и бренд.

Главной и самой важной характеристикой автомата является значение номинального тока. Она показывает максимально допустимый ток, который может долго проходить через автоматический выключатель без его нагрева и отключения. Значение тока измеряется и указывается в Амперах (А). Если номинальный ток, протекающий через устройство, будет превышен, то защитный автомат отключится и разомкнет цепь.

Модели автоматов имеют стандарт значений номинального тока и бывают 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А. Бывают и более мощные приборы, но в быту они не используются и предназначены только для специальных задач в промышленности.

Согласно нормативно-технической документации номинальный ток для любого автоматического выключателя указывается для работы прибора при температуре окружающей среды +30 градусов Цельсия.

Устанавливают автоматы в электрощитах на дин-рейку по несколько штук в зависимости от количества защищаемых линий. При одновременном расположении нескольких устройств вплотную друг к другу они «подогревают» друг друга, это приводит к уменьшению значения тока, который они могут пропустить без отключения. В связи с этим в каталогах и инструкциях к приборам защиты производители часто указывают поправочные коэффициенты для размещения групп выключателей.

Важность время-токовой характеристики

Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.

Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.

Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового.

Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат.

Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА.

Тепловой расцепитель – это пластина, состоящая из двух различных металлов. При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается. Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата.

Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току.

Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D.

Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения.

Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений.

В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик:

  1. B – превышение в 3 — 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.
  2. C – превышение в 5 — 10 раз от номинального тока, самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.
  3. D – превышение в 10 — 20 раз от номинального тока, используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.

Почему автомат С16 не отключится при токе 16 Ампер?

Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.

Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.

Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.

Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.

Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.

Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.

Номиналы автоматов по току таблица

Для того, чтобы защитить линию от перегрузки и короткого замыкания нужно тщательно и правильно выбрать номинал автомат по току. Вот, например, если вы защищаете линию с кабелем 2,5 кв.мм. автоматом на 25А и одновременно включили несколько мощных бытовых приборов, то ток может превысить номинал автомата, но при значении меньше 1,45 автомат может работать около часа.

Если тока будет 28 А, то изоляция кабеля начнет плавиться (так как допустимый ток только 25А), это приведет к выходу из строя, пожару и другим печальным последствиям.

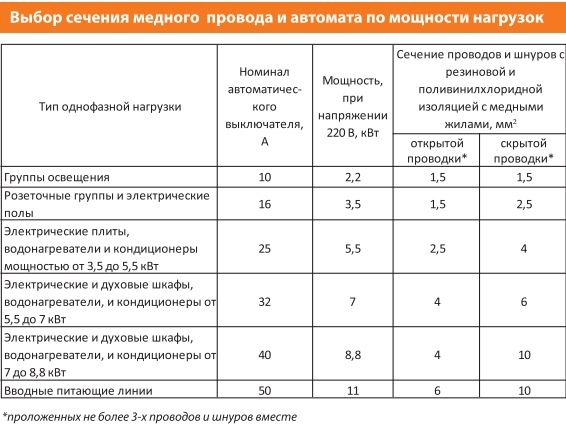

Поэтому таблица автоматов по мощности и току выглядит следующим образом:







Сечение медных жил кабеля, кв.мм Допустимый длительный ток, А Номинальный ток автомата, А Максимальная мощность (220 В) Применение
1,5 19  10  4,1  Освещение
2,5 25 16 5,5 Розетки
4 35 25 7,7 Водонагреватели, духовки
6 42 32 9,24 Электроплиты
10 55 40 12,1 Вводы в квартиру

ВАЖНО! Обязательно следуйте значениям таблицы и указаниям нормативной электротехнической документации!

Какой автомат выбрать для кабеля 2.5 мм2?

Для потребителей, суммарная мощность которых не будет превышать 3,5 кВт рекомендуем использовать медный кабель сечением 2,5кв.мм и защищать эти линии автоматом на 16А.

Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ длительный допустимый ток 27А. Исходя из этого, можно подумать, что к такому кабелю подойдет автомат на 25А. Но это не так. Кстати кто не знает где искать публикую данную таблицу:

Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высокая температура для постоянных режимов работы.

Еще важно понимать, что не все производители изготавливают кабель согласно ГОСТ и его сечение может быть ниже заявленного. Так что сечение может быть 2,0 кв.мм вместо 2,5 кв.мм. Качество меди у разных заводов тоже отличается и вы не сможете гарантировано точно сказать о том, какое качество кабеля имеете.

Поэтому очень важен запас в защите кабеля для избегания проблем в процессе эксплуатации электропроводки. Выбор автомата по сечению кабеля осуществляют следующим образом:

  • кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А;
  • кабель 2,5 кв.мм часто используется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превышать 3,5 кВт. Ему соответствует номиналы автоматов по току 16А;
  • кабель 4 кв.мм используют в быту для подключения духовых шкафов, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему покупают автомат номиналом 25А;
  • кабель 6 кв.мм нужен для подключения серьезных мощных потребителей: электрических плит, электрических котлов отопления. Номинал автомата 32А;
  • кабель 10 кв.мм обычно максимальное сечение используемое в быту, предназначено для ввода питания в квартиры и частные дома к электрощитам. Автомат на 40А.

Для расчета электрической сети у себя дома смело и строго руководствуйтесь предоставленной выше таблицей и руководством. При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет вам неудобств и проблем.

Выбор автомата по сечению кабеля таблица для 220 В и 380 Вольт

Многие путают и думают, что автоматические выключатели защищают электрические приборы. Это ошибка.


Автоматический выключатель всегда защищает только силовую линию — кабель! Автомат защищает не нагрузку, не розетку, а питающий кабель и только его. Это нужно запомнить!

Задача автомата – уберечь кабель от повреждения, перегрева и последствий. Поэтому выбирать автомат нужно руководствуясь следующими советами:

1. Сначала вычисляем максимальную нагрузку на каждую линию (суммируем максимальную мощность потребителей), по закону Ома I=P/U вычисляем максимальный ток.

Например, имея на кухне чайник 1кВт, холодильник 0,5 кВт, мультиварку 0,8 кВт и микроволновую печь 1,2 кВт суммируем их максимальные мощности:

1+0,5+1,2+0,8 = 3,5 кВт;

вычисляем силу тока:

I=3500/220=15,9А

2. Исходя из мощности и тока, рассчитываем сечение кабеля или выбираем его из таблицы. Для дома обычно выбирают 1,5 – 10 кв.мм. в зависимости от нагрузки.

Для нашего примера выбираем кабель с жилами 2,5кв.мм.

3. Далее выбираем номинал автоматического выключателя, опять же по таблице в соответствии с выбранным сечение кабеля. Автомат должен отключаться раньше, чем перегреется кабель. В нашем случае это автомат номиналом 16А.

4. Подключаем все в правильной последовательности и пользуемся.

Если электрическую проводку вы будете использовать старую, то учитывайте состояние кабеля и его сечение и подбирайте автомат под него, но номиналом не более 16А! Лучшим решением при ремонте является полная замена всей проводки и защитных устройств.

Автоматические выключатели лучше всего выбирать известных производителей, тогда вы будете уверены в надежности и долговечности их работы.

Самыми распространенными и качественными импортными устройствами на данный момент считают: ABB, Legrand, Shneider Electric, hager.

Единственный их минус – высокая цена, но, конечно, она соответствует качеству продукции. Отечественные приборы фирм IEK и КЭАЗ уступают по качеству, но имеют доступную цену. Желательно покупать автоматические выключатели в электрический щиток одного производителя, чтобы система работала однородно и не было несоответствий в характеристиках защитных устройств.

Важно! Выбирайте электрические компоненты и защитные устройства в специализированных магазинах и проверяйте сертификаты на продукцию!

Монтаж и разводка электропроводки в доме – это сложный и ответственный процесс, в котором важны все тонкости и нюансы, и которые требуют правильного расчета всех составляющих. Именно поэтому если вы не уверены в том, что вам такая работу будет по плечу, то лучше наймите профессионального электрика.

На этом все друзья, надеюсь данная статья помогла вам с решением такой проблемы как выбрать автомат по сечению кабеля, если остались вопросы задавайте в их в комментариях.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как производится расчет автоматического выключателя

Те времена, когда на электрических щитках квартир или частных домов можно было встретить традиционные керамические пробки, уже давно прошли. Сейчас повсеместно применяются автоматические выключатели новой конструкции – так называемые автоматы защиты.

Для чего предназначены эти устройства? Как правильно произвести расчет автоматического выключателя в каждом конкретном случае? Конечно, основная функция этих устройств заключается в защите электросети от коротких замыканий и перегрузок.

Автомат должен отключаться, когда нагрузка существенно превышает допустимую норму или при возникновении короткого замыкания, когда значительно возрастает электрический ток. Однако он должен пропускать ток и работать в нормальном режиме, если вы, например, одновременно включили стиральную машинку и электроутюг.

Что защищает автоматический выключатель

Прежде чем подбирать автомат, стоит разобраться, как он работает и что он защищает. Многие люди считают, что автомат защищает бытовые приборы. Однако это абсолютно не так. Автомату нет никакого дела до приборов, которые вы подключаете к сети – он защищает электропроводку от перегрузки.

Ведь при перегрузке кабеля или возникновении короткого замыкания возрастает сила тока, что приводит к перегреву кабеля и даже возгоранию проводки.

Особенно сильно возрастает сила тока при коротком замыкании. Величина силы тока может возрасти до нескольких тысяч ампер. Конечно, никакой кабель не способен долго продержаться при такой нагрузке. Тем более, кабель сечением 2,5 кв. мм, который часто используют для прокладки электропроводки в частных домовладениях и квартирах. Он попросту загорится, как бенгальский огонь. А открытый огонь в помещении может привести к пожару.

Поэтому правильный расчет автоматического выключателя играет очень большую роль. Аналогичная ситуация возникает при перегрузках — автоматический выключатель защищает именно электропроводку.

Когда нагрузка превышает допустимое значение, сила тока резко возрастает, что приводит к нагреванию провода и оплавлению изоляции. В свою очередь, это может привести к возникновению короткого замыкания. А последствия такой ситуации предсказуемы – открытый огонь и пожар!

По каким токам производят расчет автоматов

Функция автоматического выключателя состоит в защите электропроводки, подключенной после него. Основным параметром, по которому производят расчет автоматов, является номинальный ток. Но номинальный ток чего, нагрузки или провода?

Исходя из требований ПУЭ 3.1.4, токи уставок автоматических выключателей которые служат для защиты отдельных участков сети, выбираются по возможности меньше расчетных токов этих участков или по номинальному току приемника.

Расчет автомата по мощности (по номинальному току электроприемника) производят, если провода по всей длине на всех участках электропроводки рассчитаны на такую нагрузку. То есть допустимый ток электропроводки больше номинала автомата.

Также учитывается время токовая характеристика автомата, но про нее мы поговорим позже.

Например, на участке, где используется провод сечением 1 кв. мм, величина нагрузки составляет 10 кВт. Выбираем автомат по номинальному току нагрузки — устанавливаем автомат на 40 А. Что произойдет в этом случае? Провод начнет греться и плавиться, поскольку он рассчитан на номинальный ток 10-12 ампер, а сквозь него проходит ток в 40 ампер. Автомат отключится лишь тогда, когда произойдет короткое замыкание. В результате может выйти из строя проводка и даже случиться пожар.

Поэтому определяющей величиной для выбора номинального тока автомата является сечение токопроводящего провода. Величина нагрузки учитывается лишь после выбора сечения провода. Номинальный ток, указанный на автомате, должен быть меньше максимального тока, допустимого для провода данного сечения.

Таким образом, выбор автомата производят по минимальному сечению провода, который используется в проводке.

Например, допустимый ток для медного провода сечением 1,5 кв. мм, составляет 19 ампер. Значит, для данного провода выбираем ближайшее значение номинального тока автомата в меньшую сторону, составляющее 16 ампер. Если выбрать автомат со значением 25 ампер, то проводка будет греться, так как провод данного сечения не предназначен для такого тока. Чтобы правильно произвести расчет автоматического выключателя, необходимо, в первую очередь, учитывать сечение провода.

Расчет вводного автоматического выключателя

Система электропроводки делится на группы. Каждая группа имеет свой кабель с определенным сечением и автоматические выключатели с номинальным током удовлетворяющему этому сечению.

Чтобы выбрать сечение кабеля и номинальный ток автомата, нужно произвести расчет предполагаемой нагрузки. Этот расчет производят, суммируя мощности приборов, которые будут подключены к участку. Суммарная мощность позволит определить ток, протекающий через проводку.

Определить величину тока можно по следующей формуле:

  1. Р — суммарная мощность всех электроприборов, Вт;
  2. U — напряжение сети, В (U=220 В).

Несмотря на то, что формула применяется для активных нагрузок, которые создают обычные лампочки или приборы с нагревательным элементом (электрочайники, обогреватели), она все же поможет приблизительно определить величину тока на данном участке. Теперь нам нужно выбрать токопроводящий кабель. Зная величину тока, мы по таблице сможем выбрать сечение кабеля для данного тока.

После этого можно производить расчет автоматического выключателя для электропроводки данной группы. Помните, что автомат должен отключиться раньше, чем произойдет перегрев кабеля, поэтому номинал автомата выбираем ближайшее меньшее значение от расчетного тока.

Смотрим на величину номинального тока на автомате и сравниваем ее с максимально допустимой величиной тока для провода с данным сечением. Если допустимый ток для кабеля меньше, чем номинальный ток, указанный на автомате, выбираем кабель с большим сечением.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Расчет автомата по мощности 380

Расчеты электропроводки выполняются еще на стадии проектирования. Прежде всего рассчитывается сила тока в цепях, исходя из этого подбираются автоматические защитные устройства, сечение проводов и кабелей. Особое значение имеет расчет автомата по мощности 380, защищающий от перегрузок и коротких замыканий. Слишком большой номинал может привести к выходу из строя оборудования, поскольку устройство не успеет сработать. Низкий номинальный ток автомата приведет к тому, что защита будет срабатывать даже при незначительных перегрузках в часы пик.

Как рассчитать мощность электротока

В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.

С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).

Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.

Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.

При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей. Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке.

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Расчет мощности онлайн-калькулятором

В первую очередь необходимо ввести исходные данные в соответствующие графы. На калькуляторе эти показатели включают количество фаз, напряжение сети и мощность нагрузки. Первые два пункта известны заранее, а вычисления мощности приборов и оборудования осуществляются вручную.

Напряжение для однофазной сети выставляется 220 вольт, для трехфазной – 380 В и выше. После ввода параметров остается лишь нажать на кнопку «Рассчитать» и получить требуемый результат. В соответствующем окне появятся данные о номинальном токе автоматического выключателя, наиболее подходящего для данной сети.

Энергопотребление стиральной машины (мощность), советы по энергосбережению

Стиральная машина Калькулятор энергопотребления:

Введите мощность стиральной машины в ваттах, часы работы и удельную стоимость. Затем нажмите кнопку «Рассчитать», чтобы получить данные о потребляемой мощности стиральной машины и счетах за электроэнергию за час, день, месяц и год.

По умолчанию мы добавили стиральную машину LG 7KG мощностью 2100 Вт, работающую @ 30 минут.

Стиральная машина Формула энергопотребления:

Стиральная машина — еще одно электрическое оборудование, используемое для стирки одежды.Энергопотребление стиральной машины в кВт / ч равно произведению мощности и количества часов работы, разделенных на 1000. Формулу можно записать как

.

кВтч = мощность x час работы / 1000.

Для расчета ежемесячного потребления равняется 30-кратному дневному потреблению.

кВтч в месяц = ​​30 x мощность x час работы / 1000.

Для годового потребления равно 365-кратному дневному потреблению.

кВтч в месяц = ​​365 x мощность x час работы / 1000.

В случае, если вы используете стиральную машину на основе минутных средств, формула потребления энергии будет изменена,

кВтч = мощность x рабочие минуты / 60,000

Потребляемая мощность стиральной машины равна произведению мощности в минутах на 60000.

Расчет энергопотребления стиральной машины:

Мощность стиральной машины
Производитель Объем (кг) Мощность
LG 8 2100
IFB 6.5 2200
Самсунг 7 2400
Bosch 7 2000

Мощность стиральной машины

Давайте посчитаем энергопотребление полностью автоматической стиральной машины с фронтальной загрузкой Bosch 7 кг (WAK24168IN, Silver, встроенный нагреватель) Amazon, и она проработала 45 минут в день.

Согласно даташиту стиральная машина потребляет 2400 Вт в час.посмотрите таблицу энергопотребления за день, за месяц и за год.

Стиральная машина Энергопотребление -45 минут
Расход Всего (Вт-ч) кВтч
Почасовая 2400 2,4
День 1800 1,8
Месяц 54000 54
Ежегодно 648000 648

Следовательно, наше общее потребление электроэнергии в год составит 648 кВтч или 648 единиц.

Для расчета счета за электроэнергию нам нужно умножить общее количество единиц на удельные расценки.

Энергопотребление стиральной машины LG:

Стиральная машина LG

доступна до 10 кг как для полуавтоматической, так и для полностью автоматической машины. Давайте посчитаем потребление электроэнергии как полуавтоматической, так и полностью автоматической стиральной машиной.

Стиральная машина LG Полуавтоматическая:

Полуавтоматика — это не что иное, как все работы нужно выполнять вручную, то есть заливать воду и сушить. Основным преимуществом является то, что машина поставляется с низкой стоимостью, обычно от 8000 до 20000, и она намного дешевле, чем машина с полной автоматизацией на 50%.

Возьмите полуавтоматическую стиральную машину с вертикальной загрузкой LG 8 кг 5 звезд (P8035SGMZ, серый цвет, скребок с воротником), работающую 30 минут в день, и рассчитайте потребление электроэнергии.

Согласно даташиту, стиральная машина потребляет 2900 Вт в час.

Полуавтоматическая стиральная машина Энергопотребление -30 минут
Расход Всего (Вт-ч) кВтч
Почасовая 2900 2.9
День 1450 1,45
Месяц 43500 43,5
Ежегодно 522000 522

Посмотрите на таблицу, стиральная машина потребляет 261 единицу в год при использовании стиральной машины.

LG Полностью автоматизированная стиральная машина Потребление энергии:

LG Полностью автоматическая машина мощностью

Полностью автоматическая машина оснащена автоматической функцией наполнения водой, сушки ткани, возможностью возобновления питания и т. Д.

Для расчета потребления электроэнергии возьмем полностью автоматическую стиральную машину с вертикальной загрузкой LG 8,0 кг (F12U1TCN4, Middle Free Silver), которая работает 30 минут в день.

Согласно спецификации, стиральная машина LG потребляет 2100 Вт в час. Но мы работаем с машиной 30 минут, следовательно, дневная потребляемая мощность будет 1050 Ватт-час, преобразовав ее в единицу, получается 1,05 единицы.

Полностью автоматическая стиральная машина Энергопотребление -30 минут
Расход Всего (Вт-ч) кВтч
Почасовая 2100 2.1
День 1050 1,05
Месяц 31500 31,5
Ежегодно 378000 378

Следовательно, ваше чистое энергопотребление будет 378 единиц в год.

Стиральная машина IFB Энергопотребление:

Давайте посчитаем другой пример потребления электроэнергии стиральной машиной IFB 6,5 кг в день, в месяц и в год и счета за электроэнергию в день, в месяц и в год.Аппарат работает 45 минут в день и считает тариф за единицу как 4,5 / -.

Согласно техническому паспорту стиральная машина потребляет 2200 Вт в час.

Энергопотребление стиральной машины IFB -45 минут
Расход Всего (Вт-ч) кВтч Счет
Почасовая 2200 2.2 9,9
День 1650 1,65 7,425
Месяц 49500 49,5 222,75
Ежегодно 594000 594 2673

Посмотрите на приведенную выше таблицу потребления, машина потребляет 594 единицы в год при работе 45 минут в день.

Оценка стиральной машины:

Фронтальные погрузчики (барабанного типа) — Хлопок 60 градусов
Действительно с 8 марта 2019 г. по 31 декабря 2020 г.
Звездный рейтинг Потребление энергии (E) за цикл
кВтч / кг / цикл
1 звезда 0.16
2 звезды 0,14
3 звезды 0,11
4 звезды 0,09
5 звезд E ≤ 0,09
Фронтальные погрузчики (барабанного типа) — Хлопок 30 градусов
Действительно с 8 марта 2019 г. по 31 декабря 2020 г.
Звездный рейтинг Потребление энергии (E) за цикл
кВтч / кг / цикл
1 звезда 0.0171
2 звезды 0,0158
3 звезды 0,0145
4 звезды 0,0132
5 звезд E ≤ 0,0132

Советы по энергосбережению стиральной машины:

Стиральная машина — это технология, используемая для стирки одежды, на которую приходится почти 10% вашего потребления электроэнергии.Однако вы можете сэкономить на потреблении электроэнергии, следуя приведенным ниже инструкциям.

  1. Избегайте откачивания воды стиральной машиной: таким образом вы можете сократить потребление электроэнергии почти на 50%. После завершения стирки просто выньте одежду из машины, отожмите ее самостоятельно и поставьте на солнце.
  2. Никогда не используйте горячую воду для стирки одежды, так как цикл горячей воды требует гораздо больше времени для стирки одежды. Согласно BEE, чем больше время стирки, тем выше потребление электроэнергии.
  3. Купите 5-звездочную стиральную машину, например, 5-звездочную стиральную машину LG 7 кг с фронтальной загрузкой потребляют 0,09 кВтч за цикл, а та же стиральная машина LG 4-звездочной категории 7 кг потребляет 0,105 кВтч за цикл. Практически вы получите 15% экономии энергии, купив 5-звездочную стиральную машину.
  4. Количество циклов увеличивает потребляемую мощность, следовательно, избегайте большего количества циклов.
  5. Не запускайте машину под нагрузкой, дождитесь полной загрузки машины. (Запустите машину по кратчайшему циклу).
  6. Выключите машину: машина потребляет от 5 до 10 Вт в автономном режиме, поэтому отключите машину от сети после завершения стирки ткани.

Если у вас есть другие советы по энергосбережению, дайте мне знать.

Энергопотребление стиральной машины

В этой статье мы увидим, как рассчитать ежемесячное энергопотребление вашей стиральной машины и итоговый счет за электроэнергию, который вы получите за ее использование. Также мы проведем сравнение между стиральной машиной с фронтальной загрузкой и стиральной машиной с верхней загрузкой.

Энергопотребление стиральной машины зависит от двух основных компонентов: один — это электродвигатель, который вращает барабан, а второй — нагревательное оборудование, которое подает горячую воду для очистки.
Из них отопительное оборудование потребляет значительную часть энергии (70%), а остальные двигатель, насос, дисплей потребляют значительно меньше энергии (30%).

Для обычной стиральной машины массой 7 кг требуется максимальная мощность 2000 Вт — 2500 Вт при использовании на полной мощности со смесью горячей воды для стирки одежды. Но если вы не нагреваете воду, основное потребление электроэнергии приходится на электродвигатель, который обычно составляет 500 Вт.

Следовательно, если вы нагреете воду в стиральной машине для стирки одежды, то потребление энергии за один час работы составит 2 кВтч или 2 единицы электроэнергии.

Но если не нагревать воду, то потребление электроэнергии за один час работы составит всего 0,5 кВтч или единицу электроэнергии.

Номинальная мощность стиральной машины:

Прежде чем мы начнем с расчета энергопотребления вашей стиральной машины, сначала нам нужно узнать общую номинальную мощность всей вашей стиральной машины и электродвигателя, оба они указаны в серебре. наклейка, скорее всего, на задней стороне стиральной машины.

Если вы не можете найти его, посетите веб-сайт производителя стиральной машины, там вы найдете технические характеристики своей стиральной машины или перейдите на сайт Amazon, найдите свою стиральную машину или аналогичную вам и проверьте ее номинальную мощность в описании продукта.

Хотя, если вы в настоящее время хотите модернизировать свою старую машину, я думаю, что этот список завершает самые энергоэффективные стиральные машины в Индии на сегодняшний день. Тем не менее, я по-прежнему призываю вас научиться рассчитывать общее количество единиц, потребляемых вашей стиральной машиной, в зависимости от ее номинальной мощности, чтобы иметь возможность рассчитать эксплуатационные расходы этого важного устройства в долгосрочной перспективе. Мощность 2200 Вт

Как рассчитать энергопотребление стиральной машины:

Теперь, когда вы знаете номинальную мощность стиральной машины, давайте посмотрим, как рассчитать ее энергопотребление.

Энергопотребление стиральной машины определяется двумя основными устройствами: первое — это нагревательное оборудование, которое подает горячую воду в машину, а второе — электродвигатель, который вращает барабан, который очищает одежду, другие вспомогательные электрические компоненты, такие как насосы, автоматические клапаны и цифровые панели управления потребляют лишь небольшую часть энергии.

В среднем стиральная машина массой 7 кг имеет номинальную мощность 2000 Вт , включая мощность для работы стиральной машины с полной нагрузкой и использования смеси горячей воды для стирки одежды. (использовать горячую воду)

Стиральная машина 7 кг при работе с холодной водой (обычная) имеет номинальную мощность 500 Вт , включая мощность для работы всего в машине, кроме нагревательного оборудования. (используйте обычную холодную воду)

Прежде чем мы начнем с расчетов, вот простое уравнение для расчета энергопотребления любого устройства.

Потребляемая мощность (кВтч) = Номинальная мощность (кВт) x Время работы (часы)

  • Случай 1: Стиральная машина массой 7 кг, которая обеспечивает горячей воды для очистки , имеет номинальную мощность 2000 Вт ( 2 кВт), и если он используется в течение 1 часа, он будет потреблять 2 кВт X 1 час = 2 кВт-ч (2 единицы) электроэнергии.
  • Случай 2: Стиральная машина массой 7 кг, используемая с обычной водой (без нагрева) , имеет номинальную мощность 500 Вт (0,5 кВт), и если она используется в течение 1 часа, она потребляет 0,5 кВт X 1 час = 0,5 кВтч (0,5 Единицы) электроэнергии.

Из приведенного выше расчета видно, что , если мы используем стиральную машину для нагрева воды перед стиркой, тогда она потребляет 2 единицы электроэнергии в час, тогда как та же стиральная машина работает только с обычной холодной водой (без нагрева). потребляет 0.5 единиц электроэнергии в час.

Если вы не понимаете, что такое ватт, киловатт, киловатт-час, прочтите эту статью.

У General Electric есть отличная статья о том, почему следует использовать холодную воду для стиральной машины. проверьте здесь

Счет за электроэнергию за пользование стиральной машиной:

Чтобы рассчитать сумму счета за электроэнергию, которую вы получите за
используя свою стиральную машину, вы можете использовать это простое уравнение:

Сумма счета за электроэнергию (Rs, $) = потребляемая мощность (KWH) (единицы) x тариф на электроэнергию (Rs, $ / единица)

Итак, если ваша стиральная машина использует 2 единицы электроэнергии в час, и ваш тариф на электроэнергию составляет 10 рупий за единицу, тогда

Сумма счета за электроэнергию (Rs) = 2 X 10 = 20 рупий.

Вы можете использовать приведенный ниже калькулятор для расчета энергопотребления вашей стиральной машины.

Влияние нагрева воды на стиральную машину Потребление электроэнергии:

Каждый производитель перечисляет энергопотребление своей стиральной машины с разной тканью, скоростью, температурой воды, нагрузкой на машину, вы можете проверить это на веб-сайте производителя. Ниже вы можете увидеть технические характеристики моей стиральной машины BOSCH. Предоставлено BOSCH: Энергопотребление моей стиральной машины BOSCH

с фронтальной загрузкой 7 кг. Из этих данных очевидно, что использование вашей стиральной машины с горячей водой значительно увеличивает ее энергопотребление.Следовательно, лучше всего избегать использования функции нагрева для максимального нагрева воды, эта стена наверняка сэкономит вам много денег.

Если вы одержимы точными цифрами и хотите точно знать, сколько энергии потребляет ваша стиральная машина, тогда есть способ и для этого, однако это будет стоить вам немного денег.

Расчет энергопотребления стиральной машины с помощью Kill A Watt Meter :

Kill A Watt Meter — это простое устройство, используемое для расчета энергопотребления любого устройства.

Вы можете купить его на Amazon по этой ссылке. Монитор потребления электроэнергии Kill A Watt

Для использования счетчика Kill A ватт сначала необходимо подключить вилку стиральной машины к счетчику Kill A Watt, а затем подключить счетчик Kill A ваттную розетку.

Затем начните пользоваться стиральной машиной, и вы сможете в реальном времени увидеть, сколько кВтч (единиц) электроэнергии потребляет ваша стиральная машина.

Рекомендуется снимать показания в течение 3-7 дней, чтобы получить точное значение энергопотребления.

Посмотрите этот обучающий видеоролик с сайта altE, чтобы понять, как использовать счетчик киловатт для отслеживания энергопотребления вашего прибора. Любезность — канал AltE на YouTube

Советы по снижению энергопотребления стиральной машины:

После расчета мощности стиральной машины Если вы обнаружили, что оно очень высокое, следуйте советам, чтобы снизить энергопотребление стиральной машины и сэкономить на счете за электричество.

  1. Как можно чаще стирайте одежду в прохладной воде .
  2. Пятна для предварительного замачивания.
  3. Дождитесь полной загрузки (стирка три раза в неделю).
  4. Запустите машину по кратчайшему циклу (режим Eco или быстрый режим) .
  5. Отключите питание на стене (без режима ожидания).

Вы можете ознакомиться с этой статьей, чтобы узнать больше — Советы по снижению энергопотребления стиральной машины.

Стиральная машина с верхней загрузкой и стиральной машиной с фронтальной загрузкой:

При покупке стиральной машины каждый из нас сталкивается с дилеммой, покупать ли стиральную машину с верхней или фронтальной загрузкой. Что касается энергопотребления, то стиральная машина с фронтальной загрузкой потребляет гораздо меньше электроэнергии и воды для стирки того же количества одежды, чем стиральная машина с верхней загрузкой, но первоначальная стоимость машины с фронтальной загрузкой довольно высока по сравнению с верхней загрузкой.

Вот небольшое сравнение между стиральной машиной с верхней и фронтальной загрузкой

Характеристики стиральной машины с верхней загрузкой:

  • дешевле
  • меньше функций
  • более высокое обслуживание
  • жесткая одежда

фронтальная загрузка особенности стиральной машины:

  • дороже
  • больше роскошных функций
  • более энерго- и водосберегающих
  • бережнее относится к одежде
  • лучше очищает
  • меньше вибраций и шума.

Прочтите эту статью, чтобы узнать больше о различиях между стиральной машиной с верхней и фронтальной загрузкой, а также о том, когда использовать какую из них.

Заключение по потребляемой мощности стиральной машины:

В стиральной машине основное потребление электроэнергии происходит от нагревательного устройства, которое нагревает воду (70%), а остальное — от электродвигателя, насосов, регулирующих клапанов, цифрового дисплея (30%). .

Чтобы рассчитать энергопотребление стиральной машины, сначала необходимо узнать номинальную мощность всей стиральной машины и электродвигателя.

Потребляемая мощность стиральной машины = номинальная мощность всей стиральной машины x часы работы.

Использование горячей воды в стиральной машине увеличивает потребление энергии почти в 3 раза, поэтому всегда рекомендуется использовать обычный слив и по возможности избегать нагрева воды.

Если вам понравилась эта статья, поделитесь ею в Facebook, WhatsApp, Pinterest, Reddit.

Свои предложения или вопросы пишите в разделе комментариев.

Спасибо 🙂

Артикул:

Сколько энергии потребляет моя стиральная машина?

Наличие стиральной машины в вашем доме является незаменимым удобством для многих из нас, особенно в больших семьях. Это лучше, чем таскать одежду туда и обратно в прачечную, и это, конечно, лучше, чем идти к ближайшему ручью со стиральной доской. Но сколько энергии потребляет стиральная машина? В зависимости от типа стиральной машины и того, как она используется, потребление энергии может быть значительным.

Сколько ватт потребляет стиральная машина в час?

Для многих устройств только мощность может дать вам довольно точную оценку фактического потребления энергии. Со стиральными машинами все не так просто, но мы вернемся к этому чуть позже.

Мощность стиральной машины

варьируется в широком диапазоне: от менее 300 Вт в час для наиболее эффективных моделей до более 1500 Вт для реальных энергозатрат. Возраст вашей стиральной машины — важный фактор, потому что современные стиральные машины в целом более эффективны, чем старые модели.Стандарты энергоэффективности стиральных машин ужесточаются каждые несколько лет; последнее изменение вступило в силу в 2018 году.

Чтобы узнать, сколько ватт потребляет ваша машина, обратитесь к ее оригинальной документации или найдите этикетку «UL» где-нибудь на машине. Это может быть наклейка или металлическая пластина, обычно она находится на задней панели устройства, поэтому вам может потребоваться отодвинуть ее от стены. Если у вас есть номер модели, вы также можете найти эту информацию, выполнив поиск в Интернете.

Вы можете приблизительно рассчитать стоимость эксплуатации стиральной машины в час, переведя мощность машины в киловатты. Ваш поставщик электроэнергии выставляет вам счет за киловатт-часы (кВтч), то есть количество киловатт, израсходованных в час. Чтобы перевести в киловатт-часы, разделите мощность стиральной машины на 1000. Это количество энергии в киловаттах, которое ваша машина потребляет каждый час. Проверьте свой последний счет за электроэнергию, чтобы узнать тариф за кВт / ч, затем умножьте это значение на почасовое потребление киловатт вашей машины.Это дает вам приблизительную оценку затрат на эксплуатацию стиральной машины, но, как вы увидите, это еще не все.

Эффективность горячей воды и стиральной машины

Когда в стиральной машине используется только холодная вода, наибольшая потребность в электроэнергии приходится на двигатель, который взбалтывает и вращает барабан. Другие электрические компоненты, такие как насосы, автоматические клапаны и цифровые панели управления, потребляют совсем немного энергии. Но когда вы добавляете в смесь горячую воду, потребление энергии резко возрастает.По данным сайта coldwatersaves.org, на нагрев воды может приходиться до 90 процентов от общего потребления энергии в цикле стирки горячей водой.

Стиральная машина может использовать горячую воду двумя разными способами. Если рядом со стиральной машиной есть штуцер для горячей воды, вы можете подсоединить шланг для подачи горячей воды напрямую. Это означает, что потребление энергии при стирке в значительной степени зависит от энергоэффективности вашего водонагревателя.

Некоторые стиральные машины имеют внутренние нагреватели, которые пригодятся, если в вашей прачечной есть только холодная вода.В этих машинах водонагреватель не играет роли, но возраст и эффективность стиральной машины могут существенно повлиять на эксплуатационные расходы.

Итак, если вы сосредоточены на экономии энергии и денег, самый простой способ добиться прогресса — всегда стирать в холодной воде. А если вы все же настаиваете на стирке в горячей воде, сделайте своим приоритетом переход на энергоэффективную стиральную машину с фронтальной загрузкой. Если вы используете подключение к горячей воде, также важно иметь в хорошем состоянии энергоэффективный водонагреватель.

Когда обновлять стиральную машину

Нет двух абсолютно одинаковых моделей стиральных машин, но есть два общих правила модернизации стиральных машин: новые машины более эффективны, чем старые, а стиральные машины с фронтальной загрузкой более эффективны, чем стиральные машины с верхней загрузкой. Это касается как электрического, так и водного КПД.

Итак, если у вас старая модель или машина с верхней загрузкой, как узнать, когда пора обновиться? Во-первых, рассмотрим недавние изменения в федеральных стандартах энергоэффективности.Более высокие стандарты для обоих типов стиральных машин применяются к приборам, проданным в 2015 году или позже, а в 2018 году эти стандарты снова повысились для машин с верхней загрузкой. Поэтому, если у вас есть машина, приобретенная до 2015 года, или погрузчик с верхней загрузкой, приобретенный до 2018 года, вы можете значительно повысить эффективность за счет обновления.

Но поскольку средний срок службы стиральной машины составляет около 11 лет, обновление может быть оправдано в ближайшее время. То есть, если только ваша стиральная машина не имеет мощности ближе к 1000 Вт — как только вы попадете в этот диапазон, экономия энергии от обновления стиральной машины может иметь большое значение для компенсации стоимости новой машины, которая будет лучше для окружающая среда и лучше для вашей одежды.

Нужна помощь в поиске энергоэффективной стиральной машины? Ищите этикетку ENERGY STAR в рознице или ищите сертифицированные модели на веб-сайте ENERGY STAR.

Энергопотребление стиральных машин

Работа стиральных машин на инверторе

Современные стиральные машины на удивление энергоэффективны. Если вы используете солнечную систему и ищете новую, вот несколько моментов, которые следует учитывать:

1) Купите систему с подключением к горячей и холодной воде и с программой, по которой вы можете обеспечить свою собственную горячую воду, а не устройство, которое нагревает воду собственным элементом!

2) Ярлык со звездочкой может ввести в заблуждение, если вы учитываете только потребление энергии, а использование воды не является для вас большой проблемой.Это потому, что Star Label предполагает, что вы используете электричество для нагрева воды. Это означает, что стиральные машины, которые используют изрядное количество воды, имеют низкий рейтинг в звездочках (из-за того, что вся вода теоретически нагревается).

3) Несмотря на то, что большинство стиральных машин используют только 50-150 Втч на загрузку (по нашим измерениям нескольких моделей), все же может потребоваться довольно большой инвертор, скажем, 1200 Вт, для питания его в течение нескольких минут, пока он находится в рабочем состоянии. режим отжима и т. д.

4) В верхних погрузчиках Fischer & Paykel Smart Drive используется двигатель постоянного тока с плавным пуском.Обычно они работают от инвертора мощностью 800 Вт.

5) Большинство современных стиральных машин имеют много электроники и нуждаются в синусоидальном инверторе для работы. Не запускайте их на дешевых хитроумных генераторах!

6) Не загружайте стиральную машину на полную мощность. Полная нагрузка требует более высоких пусковых токов.

Некоторое энергопотребление, которое мы недавно проверили:

A) Simpson Ezi Wash 6,5 кг потребляет 106 Втч при одной полной нагрузке. Он имеет рейтинг воды AAAAA.

B) Fischer & Paykel Smart Drive Excellence 7.5кг. Эта машина для наших сотрудников использовала 140 Втч для большой нагрузки рабочей одежды одного из наших установщиков. Он использовал 80 Втч для меньшей нагрузки. Он использует 240 литров воды при самом низком уровне воды.

C) LG 5кг. Модель Fuzzy Logic WF-T502TH: эта машина потребляла только 36 Втч при малой нагрузке и 54 Втч при большой нагрузке. Было замечено потребление 17-22Вт при заливке; импульсы 160Вт при перемешивании; 35-60Вт на откачку; 23-54 Вт при подъеме и 440 Вт в режиме отжима. Мой Energy Monitor 3000 показал пиковую / импульсную мощность 1443 Вт.

Некоторые измерения на более старых моделях включают:

D) Fischer & Paykel Smart Drive серии 600 107 Вт · ч / нагрузка.

E) Hoover Gemini 4 кг: используется 110 Втч / нагрузка и работает от инвертора мощностью 500 Вт

F) Hitachi 5 кг — модель 10-летней давности — используется только 50 Вт-ч на загрузку и 150 литров воды

G) Asko 6 лет фронтальный погрузчик использовал 90 Втч за «короткий» цикл. Максимальная мощность 600Вт.

H) Большой 7-килограммовый клапан Electrolux Ecovalve использовал 114 Втч в цикле холодной стирки и 360 Втч при температуре, установленной на 60 градусов.Максимальная мощность всего 400Вт.

Суммируя результаты всех загрузок на всех стиральных машинах, общее среднее значение составило 85 Втч / загрузка.

Если вы хотите измерить энергопотребление вашей машины, купите один из наших мониторов энергии!

Запуск LG 8013f на инверторе

Мы также купили LG 8013f по вашей рекомендации, когда у нас был кризис с водой. Старый ковшовый погрузчик с интеллектуальным приводом потреблял 140 литров на стирку. С оставшимися катушками мы проходили около 10 загрузок в неделю.В сухом климате много воды. Поэтому мы решили купить фронтальный погрузчик, чтобы сэкономить воду. Нам повезло: у нас избыток электроэнергии, поэтому, когда мы ходили по магазинам, эффективность использования воды была на первом месте в нашем списке. Хотя LG потребляет больше энергии, чем старый верхний погрузчик, это не так уж и плохо.

Некоторые фронтальные погрузчики имеют высокий пусковой импульс. Это подтвердилось, когда мы попытались использовать старый фронтальный погрузчик моей тещи. Он отказался начинать стирку при подключении к инвертору на 1200 Вт, но отлично работает на Selectronic SE32 (2400 Вт непрерывно).Я предполагаю, что это связано с мощностью, необходимой для начала наполнения барабана влажной стиркой.

LG будет работать на инверторе Selectronic SE22 (12 вольт). Это устройство имеет максимальную непрерывную мощность 1200 Вт. У меня нет инвертора меньшего размера, чтобы попробовать его, поэтому я не могу точно сказать, насколько маленьким вы могли бы пойти. Я измерил большинство разумных циклов на LG и могу посоветовать, что программа quick 30 использует 36 ватт-часов, максимальную мощность 685 ВА, максимальный ток 2,9 ампера (переменный ток).

Длительный цикл, установленный на холоде, потребляет 135 ватт-часов, максимальная мощность 812 ВА и ток 3 ампера.Нагрев воды до 30 градусов имеет большое значение — 259 ватт-часов, максимальная мощность 2170 ВА и 9 (!) Ампер.

Эти измерения были выполнены с помощью измерителя мощности Energy Monitor 3000. Он (измеритель) у меня только какое-то время и должен предполагать, что заводские калибровки точны. Интересно, что у стиральной машины коэффициент мощности постоянно меняется от единицы в некоторых точках цикла до ужасных 0,13 в других. Одна из приятных особенностей моего измерителя — это индикация того, является ли нагрузка индуктивной или емкостной.

Одной из основных проблем при использовании фронтальных погрузчиков с солнечными энергосистемами является их склонность к внутреннему нагреву воды. Я не знаю, как отключить внутренний нагреватель, и мне еще не удалось заставить эту штуку использовать горячую воду прямо из-под крана. Замена труб с горячей и холодной водой означает, что в цикле полоскания также используется горячая вода. Имея солнечную горячую воду, у нас есть избыток подходящей горячей воды, но я хотел бы найти способ подавать часть этой воды в машину и не тратить энергию на ее нагрев.

Работа стиральной машины Bosch на генераторе

Сага о стиральных машинах Bosch продолжалась — мы провели испытания генератора в фирме, специализирующейся на электрооборудовании, в Тувумба. Их комментарий был примерно таким: «Не тратя еще несколько тысяч долларов, это лучшее, что вы можете получить от генераторной установки. Это одна из лучших синусоид, которые мы видели от такого генератора». Они не могли понять, почему это может вызвать проблемы для стиральной машины, и сказали, что синусоидальная волна определенно не была «обрезана» (на одном этапе технический специалист Bosch сказал, что это, вероятно, проблема — но другой техник, с которым мы был почти уверен, что это был пример продолжающейся проблемы со стиральными машинами Bosch).

Генераторная установка — это Dunlite 2500L, и мы купили ее (7 лет назад), потому что, как говорили, у нее хорошая синусоида, которая не вызовет проблем с электронным оборудованием. Помимо полного отсутствия проблем с любым другим оборудованием, кроме машины Bosch, он был невероятно надежным — долгое время он был нашим единственным источником энергии и использовался по несколько часов каждую ночь.

После того, как результаты тестирования генераторной установки были переданы в Bosch, они посоветовали нам обратиться к продавцу (Харви Норман) за возмещением.Харви Норман связался с Bosch и после обсуждения проблемы согласился с полным возмещением.

Технический специалист Bosch сказал нам, что это обычная проблема для стиральных машин Bosch — «сложная электроника в стиральных машинах несовместима с генераторами или солнечными энергосистемами, без затрат нескольких тысяч долларов на получение очень хорошей производительности от источник энергии »был бы справедливым резюме многих дискуссий с ним. Он также спросил одного из их продавцов, будет ли выпущена модель без этих проблем, и ему сказали, что этого не произойдет в обозримом будущем.

На веб-сайте Bosch или в их гарантийном документе нет ничего, что сообщало бы об этой проблеме.

Я думаю, что урок из этого состоит в том, что любой, кто намеревается купить 4-звездочную стиральную машину с водо- или энергетическим рейтингом любой марки для использования на генераторе или солнечной энергии, должен связаться с производителем, чтобы получить четкое заявление о ее способности работать в предполагаемых источник питания.

Я хотел бы отметить, что компания Bosch всегда была полезна и открыта во всех этих вопросах — и что стиральная машина была фантастически безвредной для окружающей среды вещью — 4 звезды как за воду, так и за электроэнергию, и хорошо стирала.

Вт, используемые промышленными машинами

Обновлено 26 сентября 2017 г.

Шон Гримсби

Ватт — это международная единица измерения электрической мощности. Киловатт равен 1000 ватт. Энергопотребление промышленного оборудования обычно измеряется в киловаттах или киловаттах в час. Киловатт в час или кВт / час — это количество киловатт, используемое для поддержания работы машины в течение одного часа. Эта информация обычно указывается на паспортной табличке машины как кВт или кВт / ч.

Центробежный охладитель жидкости на 500 тонн

Центробежные охладители жидкости — это промышленные блоки HVAC, используемые для охлаждения больших коммерческих помещений. Обычное эмпирическое правило гласит, что номинальная тонна кондиционирования воздуха обеспечивает достаточно охлаждения примерно для 500-600 квадратных футов строительного пространства. Следовательно, центробежный чиллер на 500 тонн будет использоваться для охлаждения здания площадью от 250 000 до 300 000 квадратных футов. Эта машина оценивается производителем в 0,48 кВт или 480 Вт на тонну охлаждения.Это означает, что этот чиллер, работающий на полную мощность, должен потреблять приблизительно 240 кВт или 240 000 Вт в час.

Машина непрерывного нагрева для термоплавления

Эта машина используется для промышленной теплопередачи. Он работает непрерывно с постоянным нагревом и скоростью ленты 8,7 метра в минуту и ​​способен плавить материалы шириной до 600 миллиметров. У этой машины есть обогреватель (обогреватели — печально известные обжоры), который рассчитан на 4,2 кВт или 4200 Вт. Он также имеет двигатель с номинальной мощностью.60 кВт или 600 Вт. Следовательно, эта машина при нормальных условиях потребляет примерно 4800 Вт в час или 4,8 кВт / ч. Вы должны убедиться, что учитываете энергопотребление всех компонентов машины, пытаясь определить ее потребление в ваттах.

Машина для литья пластмасс под давлением

Эта большая машина предназначена для литья под давлением как товарных пластмасс, так и инженерных пластмасс, которые являются более прочными и более термостойкими. Эта машина имеет пять зон нагрева общей мощностью 66 кВт и мощный насосный привод мощностью 111 кВт.Взятые вместе, общая номинальная мощность этой промышленной машины составляет 177 кВт или 177 000 Вт в час.

Промышленная стиральная машина емкостью 400 кг

Эта машина обычно используется на текстильных фабриках для предварительной стирки тканей. Он приводится в движение мощным двигателем мощностью 11 кВт или 11 000 Вт в час. Обратите внимание, что в этой промышленной стиральной машине нет электрического нагревательного элемента. Если бы в эту машину был включен какой-либо электрический нагреватель, потребляемая мощность была бы значительно выше.

Важно помнить

Показатели использования электроэнергии для этих промышленных машин являются лишь средними базовыми показателями. На фактическое потребление мощности машинами влияет множество факторов. Эти факторы включают, но не ограничиваются этим, процент мощности, с которой машина работает, и то, как часто машина останавливается и запускается резервным копированием в заданный период.

Расчет использования энергии: как затраты влияют на экономию — Урок


Автор: Мо Рубенцаль, исполнительный директор по интернет-маркетингу

Аннотация: Потребители часто не знают о стоимости энергии, используемой электронными устройствами.На самом деле стоимость электроэнергии зачастую превышает закупочную цену оборудования в течение года! Простые расчеты показывают затраты на электроэнергию устройства и способствуют экономии. В этой заметке по применению обсуждается, как точно рассчитать затраты на электроэнергию, и представлен онлайн-калькулятор, который делает расчет еще проще.

Почему важен мониторинг энергопотребления

Эксперты сходятся во мнении, что наиболее действенная тактика борьбы с изменением климата, загрязнением окружающей среды и потреблением энергии — это сокращение количества потребляемой нами энергии.«Ватты, которые мы не используем» — всегда самый дешевый источник энергии и гораздо менее затратный, чем строительство новых электростанций, независимо от того, являются ли эти новые электростанции традиционными или используют альтернативные источники энергии.

Шаг первый — осознание: подумайте об экономии энергии. Как потребители, мы, естественно, думаем о крупных бытовых приборах, таких как холодильник и печь. В офисе мы думаем об освещении, настольных компьютерах и заводском оборудовании. Но устройства меньшего размера, которые работают большую часть дня, могут на самом деле тайно потреблять большие объемы энергии!

Генеральный директор Максима с удивлением обнаружил, что медиа-сервер в его доме стоит 473 доллара (U.Долларов) в год в электричестве. Всего за год устройство стоило ему больше мощности, чем его покупная цена! Как потребители и инженеры, мы задаемся вопросом, серьезно ли проектировщики этих устройств учитывают затраты конечных пользователей на электроэнергию.

Зная стоимость использования энергии приведет к экономии энергии . Ясно, что мы можем сэкономить деньги себе и нашим клиентам, если сделаем правильный выбор дизайна для окружающей среды — часто без особых жертв.

Расчет затрат на энергию

Как известно каждому инженеру, расчет энергии прост.Единицей электрической энергии является киловатт-час (кВтч), который определяется умножением потребляемой мощности (в киловаттах, кВт) на количество часов, в течение которых потребляется мощность. Умножьте это значение на стоимость киловатт-часа, и вы получите общую стоимость энергии.

Общая стоимость энергии = (Мощность в ваттах / 1000) × часы работы × стоимость за кВтч

Калькулятор стоимости энергии от Maxim делает расчет еще проще.

Хотя расчет энергии прост, есть переменные, которые следует учитывать.Вам необходимо учитывать:

  • Различные тарифы на электроэнергию
  • Разница между номинальной и реальной мощностью
  • Сколько часов в день работает устройство
  • Различные режимы работы (например, рабочий и резервный)
Различные ставки

В большинстве сообществ затраты на энергию непостоянны. Ставки на жильё часто бывают «многоуровневыми». Чем больше вы используете, тем больше платите. Некоторые коммунальные предприятия взимают плату даже в дневное время, а в непиковые часы — по более низким тарифам.

Вы должны рассчитать затраты на уровне , ваш наивысший коэффициент использования (т. Е. Ваш самый высокий «уровень»). Это то, сколько вы платите за каждый киловатт-час, который вы добавляете или вычитаете из своего текущего использования. Это сумма, которую вы сэкономите, если сократите использование. Средняя ставка для жителей США по стране составляет около 11,5 центов за кВтч (данные Министерства энергетики США за ноябрь 2008 г.), но вы можете платить 36 центов или больше за каждый дополнительный кВтч! Чтобы определить расценки, посмотрите свой счет за электричество или посетите веб-сайт вашей коммунальной компании.

Вам также необходимо учитывать время суток, если ваши ставки меняются в часы пик и непиковые часы.

Для получения дополнительной информации об использовании электроэнергии и ее стоимости в США посетите: Управление энергетической информации.

Потребляемая мощность

Далее необходимо узнать, сколько энергии потребляет устройство. Самый точный способ — измерить использование с помощью измерителя мощности (доступен в США по цене от 20 до 60 долларов).

Как вариант, вы можете посмотреть этикетку на продукте. Но маркировка часто бывает не очень точной, поскольку показывает максимальную мощность.Многие устройства потребляют намного меньше, чем указано на этикетке. Для устройств с фиксированным питанием, таких как лампочка, этикетка является точной.

Наконец, не забудьте произвести расчет на прилагаемые аксессуары, например, дисплей компьютера.

Возможно, вам потребуется выполнить некоторые математические вычисления, чтобы рассчитать потребление в ваттах:

Мощность (ватт, Вт) = ток (амперы, А) × напряжение (вольт, В)

Например, устройство, рассчитанное на ток 2,5 А и работающее от домашнего тока в США (120 В), использует 2.5 × 120 = 300Вт.

Часы работы и режимы

Некоторые устройства работают с полной нагрузкой 24 часа в сутки. Многие устройства потребляют питание даже в выключенном состоянии. Зарядные устройства, которые остаются подключенными, пока устройства, которые они заряжают, отключены, все еще могут потреблять электроэнергию, особенно в старых моделях.

Медиа-сервер особенно расточителен: диск вращается, и все блоки питания работают на полную мощность, даже когда медиа-сервер бездействует.

Некоторые устройства различаются потребляемой мощностью в зависимости от того, как они используются.Рассмотрим, например, кофейник. Он потребляет 800 Вт, но только в течение 10 минут, затем переходит в режим подогрева посуды на один час и потребляет незначительную мощность. Если вы делаете одну чашку кофе в день, ваша потребляемая мощность составляет 0,133 кВтч в день или 4 кВтч в месяц. Эта энергия стоит всего 40 центов в месяц.

В спящем режиме компьютер будет потреблять меньше энергии. Лампа мощностью 25 Вт, которая горит весь день, потребляет больше энергии, чем тостер мощностью 1500 Вт, который включен утром на 40 секунд.

Рабочий цикл

Наконец, рассмотрите рабочий цикл для устройств, которые меняют свое использование в течение дня.Нагреватель, управляемый термостатом, потребляет энергию только тогда, когда он включен.

Эффекты второго порядка

В помещении с кондиционером потраченная впустую энергия обходится вам вдвое! Дополнительный ватт энергии, производимый в охлаждаемом помещении, увеличивает нагрузку на кондиционер. Это сложно подсчитать, но если вы будете помнить об этом, это поможет вам расставить приоритеты в деятельности по энергосбережению.

Сила сбережения

Как только вы узнаете, какие устройства потребляют больше всего энергии, вы сможете найти способы снизить потребление.Самая большая экономия — это просто удаление устройства, которое вам больше не нужно.

Самая легкая экономия может быть получена за счет отключения устройств, которые вы на самом деле не используете, особенно таких элементов, как медиа-сервер или свет, который работает весь день. Вычислительное оборудование, такое как принтеры, можно выключить. Разветвители питания и таймеры (или контроллеры домашней автоматизации) могут отключать неиспользуемые предметы. Но будь осторожен. Использование удлинителя для отключения питания аналогично отключению устройств от сети; некоторые устройства могут выходить из строя или терять данные, если они часто отключаются без использования переключателя питания.

Во многих случаях замена старого оборудования может сэкономить вам деньги. Рассмотрите все электронные устройства вокруг вас и внимательно посмотрите на самых опытных пользователей. Затем воспользуйтесь калькулятором энергии, чтобы определить, что сэкономит более энергоэффективная замена.

© 18 марта 2009 г., Maxim Integrated Products, Inc.

Содержимое этой веб-страницы защищено законами об авторских правах США и зарубежных стран. Для запросов на копирование этого контента свяжитесь с нами.

ПРИЛОЖЕНИЕ 4448: 18 марта 2009 г.

Учебник 4448,
AN4448,
AN 4448, г.
APP4448,
Appnote4448,
Appnote 4448

Расчет потребления энергии: как движутся затраты

Аннотация: Потребители часто не знают о стоимости энергии, используемой электронными устройствами. На самом деле стоимость электроэнергии зачастую превышает закупочную цену оборудования в течение года! Простые расчеты показывают затраты на электроэнергию устройства и способствуют экономии. В этой заметке по применению обсуждается, как точно рассчитать затраты на электроэнергию, и представлен онлайн-калькулятор, который делает расчет еще проще.

Почему важен мониторинг энергопотребления

Эксперты сходятся во мнении, что наиболее действенная тактика борьбы с изменением климата, загрязнением окружающей среды и потреблением энергии — это сокращение количества потребляемой нами энергии. «Ватты, которые мы не используем» — всегда самый дешевый источник энергии и гораздо менее затратный, чем строительство новых электростанций, независимо от того, являются ли эти новые электростанции традиционными или используют альтернативные источники энергии.

Шаг первый — осознание: подумайте об экономии энергии. Как потребители, мы, естественно, думаем о крупных бытовых приборах, таких как холодильник и печь.В офисе мы думаем об освещении, настольных компьютерах и заводском оборудовании. Но устройства меньшего размера, которые работают большую часть дня, могут на самом деле тайно потреблять большие объемы энергии!

Генеральный директор Максима с удивлением обнаружил, что медиа-сервер в его доме стоит 473 доллара США в год за электроэнергию. Всего за год устройство стоило ему больше мощности, чем его покупная цена! Как потребители и инженеры, мы задаемся вопросом, серьезно ли проектировщики этих устройств учитывают затраты конечных пользователей на электроэнергию.

Зная стоимость использования энергии приведет к экономии энергии . Ясно, что мы можем сэкономить деньги себе и нашим клиентам, если сделаем правильный выбор дизайна для окружающей среды — часто без особых жертв.

Расчет затрат на энергию

Как известно каждому инженеру, расчет энергии прост. Единицей электрической энергии является киловатт-час (кВтч), который определяется умножением потребляемой мощности (в киловаттах, кВт) на количество часов, в течение которых потребляется мощность.Умножьте это значение на стоимость киловатт-часа, и вы получите общую стоимость энергии.

Общая стоимость энергии = (Мощность в ваттах / 1000) × часы работы × стоимость за кВтч

Калькулятор стоимости энергии от Maxim делает расчет еще проще.

Хотя расчет энергии прост, есть переменные, которые следует учитывать. Вам необходимо учитывать:

  • Различные тарифы на электроэнергию
  • Разница между номинальной и реальной мощностью
  • Сколько часов в день работает устройство
  • Различные режимы работы (например,г., рабочий и дежурный)

Различные ставки

В большинстве сообществ затраты на энергию непостоянны. Ставки на жильё часто бывают «многоуровневыми». Чем больше вы используете, тем больше платите. Некоторые коммунальные предприятия взимают плату даже в дневное время, а в непиковые часы — по более низким тарифам.

Вы должны рассчитать затраты на уровне , ваш наивысший коэффициент использования (т. Е. Ваш самый высокий «уровень»). Это то, сколько вы платите за каждый киловатт-час, который вы добавляете или вычитаете из своего текущего использования. Это сумма, которую вы сэкономите, если сократите использование.Средняя ставка для жителей США по стране составляет около 11,5 центов за кВтч (данные Министерства энергетики США за ноябрь 2008 г.), но вы можете платить 36 центов или больше за каждый дополнительный кВтч! Чтобы определить расценки, посмотрите свой счет за электричество или посетите веб-сайт вашей коммунальной компании.

Вам также необходимо учитывать время суток, если ваши ставки меняются в часы пик и непиковые часы.

Для получения дополнительной информации об использовании электроэнергии и ее стоимости в США посетите: Управление энергетической информации.

Потребляемая мощность

Далее необходимо узнать, сколько энергии потребляет устройство. Самый точный способ — измерить использование с помощью измерителя мощности (доступен в США по цене от 20 до 60 долларов).

Как вариант, вы можете посмотреть этикетку на продукте. Но маркировка часто бывает не очень точной, поскольку показывает максимальную мощность. Многие устройства потребляют намного меньше, чем указано на этикетке. Для устройств с фиксированным питанием, таких как лампочка, этикетка является точной.

Наконец, не забудьте произвести расчет на прилагаемые аксессуары, например, дисплей компьютера.

Возможно, вам потребуется выполнить некоторые математические вычисления, чтобы рассчитать потребление в ваттах:

Мощность (ватт, Вт) = ток (амперы, А) × напряжение (вольт, В)

Например, устройство, рассчитанное на ток 2,5 А и работающее от электросети США (120 В), потребляет 2,5 × 120 = 300 Вт.

Часы работы и режимы

Некоторые устройства работают с полной нагрузкой 24 часа в сутки. Многие устройства потребляют питание даже в выключенном состоянии. Зарядные устройства, которые остаются подключенными, пока устройства, которые они заряжают, отключены, все еще могут потреблять электроэнергию, особенно в старых моделях.

Медиа-сервер особенно расточителен: диск вращается, и все блоки питания работают на полную мощность, даже когда медиа-сервер бездействует.

Некоторые устройства различаются потребляемой мощностью в зависимости от того, как они используются. Рассмотрим, например, кофейник. Он потребляет 800 Вт, но только в течение 10 минут, затем переходит в режим подогрева посуды на один час и потребляет незначительную мощность. Если вы делаете одну чашку кофе в день, ваша потребляемая мощность составляет 0,133 кВтч в день или 4 кВтч в месяц. Эта энергия стоит всего 40 центов в месяц.

В спящем режиме компьютер будет потреблять меньше энергии. Лампа мощностью 25 Вт, которая горит весь день, потребляет больше энергии, чем тостер мощностью 1500 Вт, который включен утром на 40 секунд.

Рабочий цикл

Наконец, рассмотрите рабочий цикл для устройств, которые меняют свое использование в течение дня. Нагреватель, управляемый термостатом, потребляет энергию только тогда, когда он включен.

Эффекты второго порядка

В помещении с кондиционером потраченная впустую энергия обходится вам вдвое! Дополнительный ватт энергии, производимый в охлаждаемом помещении, увеличивает нагрузку на кондиционер.Это сложно подсчитать, но если вы будете помнить об этом, это поможет вам расставить приоритеты в деятельности по энергосбережению.

Сила спасения

Как только вы узнаете, какие устройства потребляют больше всего энергии, вы сможете найти способы снизить потребление. Самая большая экономия — это просто удаление устройства, которое вам больше не нужно.

Самая легкая экономия может быть получена за счет отключения устройств, которые вы на самом деле не используете, особенно таких элементов, как медиа-сервер или свет, который работает весь день.Вычислительное оборудование, такое как принтеры, можно выключить. Разветвители питания и таймеры (или контроллеры домашней автоматизации) могут отключать неиспользуемые предметы. Но будь осторожен.
