Расчет мощности по сечению кабеля и длине: Расчет сечения кабеля по мощности

Содержание

Онлайн расчет сечения кабеля, с помощью калькулятора! Формулы, таблицы, рекомендации от мастеров

Правильный расчет кабеля по мощности и длине позволяет избежать проблем с электрическими нагрузками. В результате этого удается избежать появления короткого замыкания и перегревание линии.

ООО «ЭнергоЩит» производит современное электрощитовое оборудование.

Электрический кабель различается по своей толщине и количеству жил внутри провода. Неправильно подобранный элемент может спровоцировать преждевременную поломку бытового прибора или возгорание проводки в жилом пространстве.

Как правильно произвести расчеты расходного материала? На что стоит обратить особое внимание в процессе выбора? Предлагаем вашему вниманию подробную инструкцию для расчёта сечения кабеля. Здесь представлены подробные формулы, которые облегчают поставленную задачу.

Краткое содержимое статьи:

Главные правила правильного расчёта

В процессе прокладки проводки используют специальный кабель с резиновым типом изоляции. Как правило, он способен выдержать напряжение, которое не превышает мощность 1кВ. В продаже представлены разные модели провода, которые можно использовать внутри пространства, для уличных цепей и плоскости стен.

Довольно часто эти изделия марки ВВг или АВВГ. Они отличаются по площади поперечного сечения и количеству металлических жил внутри кабеля. Для подсоединения электро питания к бытовым приборам применяют еще один тип с маркировкой ПВХ.

Перед тем как осуществить покупку, рекомендуется провести точный расчет сечения кабеля по нагрузке и площади по отношению к электроприбору. Сделать правильный выбор поможет информация о мощности тока, который будет распространяться по этому кабелю.


Главные рекомендации правильного подсчета содержатся в руководстве Правил устройства электрических установок. Сокращенное название материла (ПУЭ). Здесь представлено семь изданий, которые подробно описывают всю технику прокладки электрических проводов.

Неправильный монтаж сопровождается административными штрафами. Помимо этого, неверный расчет ведет к сбою электрической цепи и возгоранию бытовых приборов. Ущерб от возгорания составляет большие финансовые затраты и нанесение тяжкого вреда человеческому здоровью.

Основная формула расчёта

Многие начинающие электрики часто задаются вопросом: «Почему важен правильный расчет площади сечения электрического кабеля?». На самом деле все достаточно просто. Для этого вспомним законы физики.

Электрический ток передвигаясь по проводу начинает его нагревать. В этом случае, чем выше мощность, тем больше нагревается его поверхность. Активную мощность электричества, можно рассчитать по следующей формуле:

Р =UI cos y=I2*R.

R – выступает в качестве активного сопротивления. По данной формуле расчёта сечения кабеля видно, что мощность напрямую зависит от поперечного сопротивления и интенсивности тока. Простым языком, чем больше мощность, тем быстрее нагревается поверхность кабеля.

Сопротивление проводников напрямую зависит от материала из которого они изготовлены, а также его длины. Вычисления проводят по формуле:

R= p* Is

p – это показатель удельного сопротивления;

I – это величина измеряющая длину проводника;

S – выступает в качестве площади поперечного сечения.

По данным расчётам очевидно, что при меньшей площади проводника, больше его сопротивление.

При покупке кабеля, важно учитывать его диаметр и площадь. Рассчитать это можно по следующей формуле:

S = л * d2 /4.

Здесь d является диаметром. Помимо этого не рекомендуется забывать об удельном сопротивлении изделия. Алюминиевые жилы имеют более высокий показатель сопротивления в отличие от медных. Именно поэтому, изделия из алюминия лучше выбирать большего параметра.

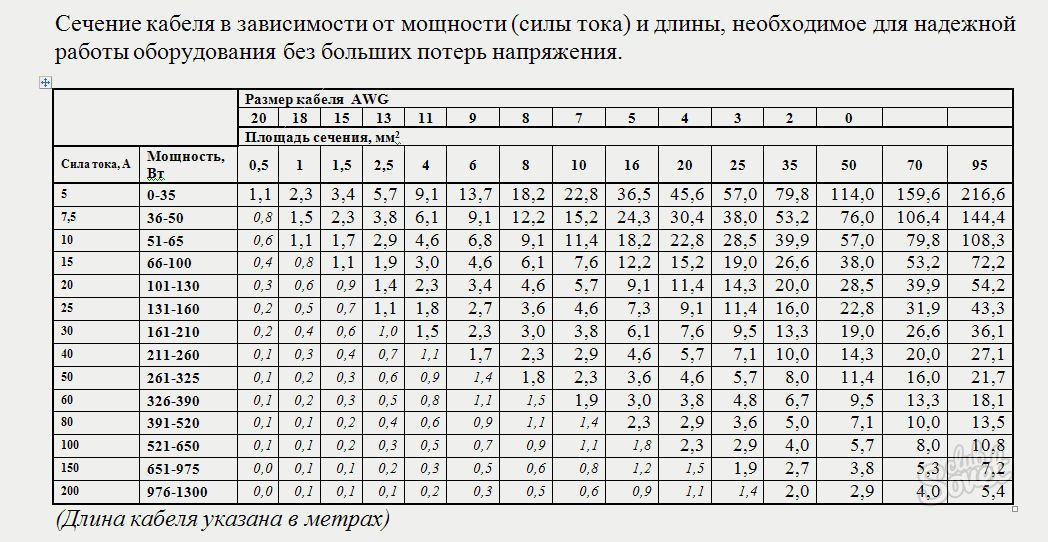

Облегчить процесс выбора помогают специальные таблицы для правильного расчёта сечений проводов.


Расчет по мощности и силе тока

Расчет сечения напрямую зависит от общей суммы потребляемой энергии. Если известна суммарная мощность, можно определить силу эклектического тока.

Для этого воспользуемся следующей формулой:

I=(PK)/(Ucosy):

  • P – это электрическая мощность измеряемая в Вт;
  • U = 220 Вт;
  • К – это коэффициент при одновременном включении всех приборов;
  • сos – коэффициент для одного электроприбора.

На сегодняшний день были разработаны специальные калькуляторы, которые значительно облегчают расчет величины. В процессе прокладки необходимо быть очень внимательным. Некоторые типы кабеля предназначены для закрытых помещений, а другие подойдут для уличных электролиний.

Как влияет длина электрической проводки на выбор подходящего кабеля?

Слишком длинная электрическая цепь сопровождается высокими потерями. Как правило, они провоцируют нагревание кабеля в процессе работы.

Вычислить этот коэффициент помогает формула:

U= (P*ro +Q* xo) *L /Uh

  • Р – это активная мощность устройства;
  • Q – является реактивной мощностью. Она измеряется в Вт;
  • ro – коэффициент активного сопротивления;
  • хо – выступает в качестве реактивного сопротивления;
  • Uh – показатель номинального напряжения. Оно показывает максимальное потребление бытового прибора.
  • L – это длина электрической цепи.

Для длинной цепи дополнительно используют автоматы предотвращающие преждевременное перегревание проводников. Они оснащены тепловым и электромагнитным расщепителем. Помимо этого, данные устройства сокращают риск появления короткого замыкания.

Онлайн расчет сечения кабеля

Длина линии (м) / Материал кабеля:

МедьАлюминий

Мощность нагрузки (Вт) или ток (А):

Напряжение сети (В):

Мощность1 фаза

Коэффициент мощности (cosφ):

Ток3 фазы

Допустимые потери напряжения (%):

Температура кабеля (°C):

Способ прокладки кабеля:

Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей

Сечение кабеля не менее (мм²):

Плотность тока (А/мм²):

Сопротивление провода (ом):

Напряжение на нагрузке (В):

Потери напряжения (В / %):



Фото разного сечения кабеля

Калькулятор онлайн расчета необходимого сечения кабеля и учёт потерь

Как правильно и точно сделать расчет сечения кабеля по потере напряжения? Очень часто при проектировании сетей электроснабжения требуется грамотный расчет потерь в кабеле. Точный результат важен для выбора материала с необходимой площадью сечения жилы. Если кабель выбран неправильно, это повлечет за собой множественные материальные затраты, ведь система быстро выйдет из строя и перестанет функционировать. Благодаря сайтам помощникам, где имеется уже готовая программа для расчета сечения кабеля и потери на нем, сделать это можно легко и оперативно.

Как воспользоваться калькулятором онлайн?

В готовую таблицу нужно ввести данные согласно выбранному материалу кабеля, мощность нагрузки системы, напряжение сети, температуру кабеля и способ его прокладки. После нажать кнопку «вычислить» и получить готовый результат.
Такой расчет потерь напряжения в линии можно смело применять в работе, если не учитывать сопротивление кабельной линии при определенных условиях:

  1. Указывая коэффициент мощности косинус фи равен единице.
  2. Линии сети постоянного тока.
  3. Сеть переменного тока с частотой 50 Гц выполненная проводниками с сечениями до 25.0–95.0.

Полученные результаты необходимо использовать согласно каждому индивидуальному случаю, учитывая все погрешности кабельно-проводниковой продукции.

Обязательно заполняйте все значения!

 Расчет потери мощности в кабеле по школьной формуле

Получить нужные данные можно следующим образом, используя для подсчетов такую комбинацию показателей: ΔU=I·RL (потери напряжения в линии = ток потребления*сопротивление кабеля).

Зачем нужно делать расчет потерь напряжения в кабеле?

Излишне рассеивание энергии в кабеле может повлечь за собой существенные потери электроэнергии, сильному нагреву кабеля и повреждению изоляции. Это опасно для жизни людей и животных. При существенной длине линии это скажется на расходах за свет, что также неблагоприятно отразиться на материальном состоянии владельца помещения.




Помимо этого неконтролируемые потери напряжения в кабеле могут стать причиной выхода из строя многих электроприборов, а также полного их уничтожения. Очень часто жильцы используют сечения кабелей меньше чем нужно (с целью экономии),  что вскоре вызывает короткое замыкание. А будущие затраты на замену или ремонт электропроводки не окупают кошельки «экономных» пользователей. Вот почему так важно правильно подобрать нужное сечение кабелей прокладываемых проводов. Любой электромонтаж в жилом доместоит начинать только после тщательного расчета потерь в кабеле. Важно помнить, электричество — не дает второго шанса, а потому все нужно делать изначально правильно и качественно.

Пути снижения потерь мощности в кабеле

Потери можно снизить несколькими способами:

  • увеличением площади сечения кабеля;
  • уменьшением длины материала;
  • снижением нагрузки.

Часто с последними двумя пунктами сложнее, а потому приходится это делать за счет увеличения площади сечения жилы электро–кабеля. Это поможет снизить сопротивление. Такой вариант имеет несколько затратных моментов. Во–первых, стоимость использования такого материала для многокилометровых систем очень ощутима, а потому необходимо выбирать кабель правильного сечения, дабы снизить порог потери мощности в кабеле.

Онлайн–расчет потерь напряжения позволяет сделать это за несколько секунд, с учетом всех дополнительных характеристик. Для тех, кто желает перепроверить результат вручную, существует физико–математическая формула расчета потерь напряжения в кабеле. Безусловно, это прекрасные помощники для каждого проектировщика электросетями.

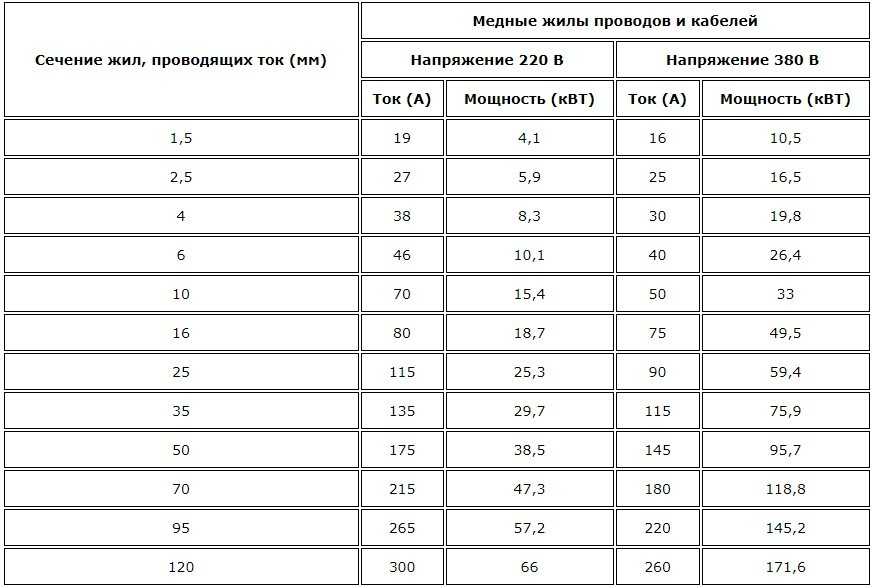

Таблица по расчету сечения провода по мощности

Сечение кабеля, мм2

Открытая проводка

Прокладка в каналах

Медная

Алюминиевая

Медная

Алюминиевая

Ток

Мощность, кВт

Ток

Мощность, кВт

Ток

Мощность, кВт

Ток

Мощность, кВт

А

220В

380В

А

220В

380В

А

220В

380В

А

220В

380В

0,5

11

2,4

0,75

15

3,3

1,0

17

3,7

6,4

14

3,0

5,3

1,5

23

5,0

8,7

15

3,3

5,7

2,0

26

5,7

9,8

21

4,6

7,9

19

4,1

7,2

14,0

3,0

5,3

2,5

30

6,6

11,0

24

5,2

9,1

21

4,6

7,9

16,0

3,5

6,0

4,0

41

9,0

15,0

32

7,0

12,0

27

5,9

10,0

21,0

4,6

7,9

6,0

50

11,0

19,0

39

8,5

14,0

34

7,4

12,0

26,0

5,7

9,8

10,0

80

17,0

30,0

60

13,0

22,0

50

11,0

19,0

38,0

8,3

14,0

16,0

100

22,0

38,0

75

16,0

28,0

80

17,0

30,0

55,0

12,0

20,0

25,0

140

30,0

53,0

105

23,0

39,0

100

22,0

38,0

65,0

14,0

24,0

35,0

170

37,0

64,0

130

28,0

49,0

135

29,0

51,0

75,0

16,0

28,0



Видео по правильному выбору сечения провода и типичные ошибки



Расчет сечения кабеля по мощности: диаметр и нагрузка

Каждый электрик, пусть даже с небольшим опытом, должен знать, как правильно сделать выбор сечения кабеля. Без осуществления правильного расчета кабеля, ожидать качественной безопасности эксплуатации электрических приборов и техники не представляется возможным. Давайте рассмотрим более подробно, в чем заключается важность осуществления корректного расчета.

Для чего учиться делать расчеты?

Прежде всего, осуществление таких математических действий требуется для обеспечения безопасности помещения. Любой кабель или провод являются основными средствами для передачи и распределения тока, подводящего к электрическим приборам.

Практически каждый день, электрику необходимо подключить где-то электрическую кухонную плиту, починить розетку, установить новый светильник. Одним словом, необходимость произвести расчет сечения провода обусловлено обеспечением постоянного притока электроэнергии и избежание различных неприятных ситуаций, которые включают в себя некоторые повреждения в самой электрической проводке.

Если осуществить подключение прибора по кабелю и сечение выбранных проводов будет небольшим, неспособным в нужных объемах обеспечивать нормальное функционирование прибора, в таком случае сам кабель будет перегреваться, что, в свою очередь, приводит к медленному разрушению изоляции. Как следствие возможного возникновения короткого замыкания. В результате снижения надежности и срока службы эксплуатации электропроводки в помещении резко упадет или, более того, исчезнет, то есть сгорит.

Следует отметить, что правильный выбор сечения провода обеспечивает пожаробезопасность и электробезопасность в помещении.

Наиболее распространенной бытовой ситуацией, на сегодняшний день, является попытка сэкономить на стоимости провода, что неизбежно приводит к возникновению коротких замыканий или пожаров.

Именно по этой причине, перед тем как осуществлять электрическую проводку кабеля, выбрать сечение используемых проводов по всей квартире необходимо определить:

  • количество бытовых приборов, которые будут находиться в квартире;
  • суммарную мощность и потребляемую нагрузку приборов с учетом небольшого запаса;
  • осуществить математические расчеты;
  • определить тип и сечение необходимых проводов.

к содержанию ↑

Какие факторы оказывают влияние на нагрев проводов?

  1. Площадь сечения жилы. Для более доступного представления простого человека следует отметить, что чем больше площадь сечения выбранного провода по своим размерам, тем больший ток оно может безопасно провести. Сечение используемых проводов можно определить 2 способами: по марке, измерить штангенциркулем.
  2. Материал производства. Следует учесть, что медные провода обладают меньшим сопротивлением. Из чего следует, что нагревание будет осуществляться медленнее, нежели по алюминиевому.
  1. Вариант исполнения проводки. Одиночный провод всегда может пропускать более высокий ток, чем по проводу, проложенному вместе с иными.
  2. Исполнение прокладки. Сечение проложенных проводов в трубе всегда будет нагреваться быстрее, чем в открытой проводке, так как она обеспечивает хорошее охлаждение.
  3. Изоляции. Качество и материал изоляции напрямую оказывают влияние на температурный диапазон, который может пропустить сечение выбранных проводов.

к содержанию ↑

Как делается приблизительный расчет потребляемой мощности?

Для того что бы узнать как определить сечение провода по мощности необходимо выполнить ряд последовательных действий:

  1. Делаем полный список используемых электрических приборов в данном помещении.
  2. Определить общую потребляемую мощность всего оборудования, которое находится в помещении. Для этого берем лист, на котором отмечен весь список приборов и помечаем напротив каждого его потребляемую мощность. Определить это значение возможно, сняв показания с этикетки на каждом приборе или изучить листок-вкладыш от техники.
  3. Суммируем все полученные значения.

  1. Определяем какие приборы будут находиться в непрерывной работе, сколько единиц в периодичной и число редко используемых. Такие мероприятия необходимы для расчета более точного значения сечение всех проводов.
  2. Суммируем мощность постоянно работающих приборов и периодически включающих. Определяем приблизительное время работы проводки с такой нагрузкой (если коэффициент работы составляет 70%, то при дальнейших расчетах необходимо брать значение 0,7).
  3. Делаем расчет сечения кабеля по мощности. Для этого общую мощность потребляемой энергии делим на коэффициент работы сети и получаем требуемое значение мощности провода. Используя специальную таблицу проводов, определяем сечение жил.

к содержанию ↑

Как определить точное значение потребляемой мощности в сети?

Чтоб определить точный расчет сечения кабеля по мощности в сети необходимо использовать данные о потреблении приборами тока с усредненного подсчета. Однако, следует учесть, что данные на приборах зачатую проставляются среднего значения. Поэтому к этой цифре следует сразу добавить 5 % от полного значения.

Некоторые электрики полагают, что для проведения проводов освещения точечных светильников вполне достаточно сечение кабеля 0, 5 мм², для люстр – 1,5 мм², розеток – 2,5 мм².

Только нерадивый специалист станет утверждать, что реализация такой электрической схемы и сечения купленных проводов смотрятся вполне приемлемыми для использования в бытовых целях. Однако, как же вам быть, если, к примеру, на кухне включили одновременно холодильник, чайник электрический, телевизор и микроволновку?

Такая же неприятная ситуация произойдет с вами если в одну розетку включите одновременно кофеварку, стиральную машину и мультиварку.

к содержанию ↑

Какие особенности расчета скрытой проводки?

Для использования провода в скрытой проводке необходимо остановить свой выбор на кабеле, в котором сечение будущих проводов необходимо рассчитать на 20–30% больше от полученного значения. В скрытой проводке опасность возгорания может увеличиться в результате быстрого нагрева. В случае, если по каналу проходит более одной токоведущей линии, то следует увеличить сечение используемых проводов на 35-40%.

Следует отметить, что значения потребляемой нагрузки тока является более важным показателем, и настоящие профессионалы именно по нему могут корректно осуществить сечение кабеля.

к содержанию ↑

Как осуществить правильный выбор сечения проводника?

Для точного определения максимальной мощности следует знать потребляемый ток и вид фазы (одно- или трехфазная сеть).

Для однофазной сети суммарная мощность будет равна Р= 220*I*1,3, где I— это потребляемый суммарный ток.

Для трехфазной сети расчет осуществляется немного по-иному: Р= √3*380* I*1,3.

Однако, необходимо учесть, что сечение используемых проводов должно соответствовать критериям:

  • длину токоведущей линии;
  • способ реализации электропроводки;
  • общие характеристики автомата.

Правильно подобранное сечение используемых проводов – это самый важный критерий для осуществления и прокладки надежной проводки в помещении. Всем известно, что только скупой платит дважды, и не только за кабель, но и за весь ремонт в целом.

Расчет сечения кабеля по мощности: диаметр и нагрузка

Расчет кабеля по мощности: калькулятор онлайн

Неправильно выполненные электромонтажные работы при строительстве или ремонте дома часто сопровождаются авариями, пожаром или получением электрических травм. Поэтому сразу на стадии их планирования необходимо использовать проводку, отвечающую требованиям безопасности.

В статье показываю, как выполнить расчет сечения кабеля по мощности: калькулятор и таблицы прилагаются. Информацию для новичков дополняю картинками и схемами, поясняющими основные электрические процессы.

Опытный электрик может не читать пояснения, а сразу через раздел содержания открыть онлайн калькулятор и сделать в нем нужные вычисления.

Содержание статьи

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

  1. стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
  2. от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

  • его отключение от защит;
  • или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.

Принципы выбора кабеля по току: какие процессы учитываются

Провода и кабели для домашней проводки выпускаются большим ассортиментом с разным сечением жил из меди или алюминия. Их поперечное сечение вычисляется по формуле площади круга через диаметр, который легко определить измерительными инструментами, например, микрометром.

Поскольку они предназначены для работы в разных условиях эксплуатации, то обладают различной конструкцией, каждая из которых имеет свое название, например, NYM, ПУНП, ПУНГП, ВВГ, ВВГнг, ПВС и другие обозначения.

Внутренняя конструкция любого из них состоит из металлических жил и изоляции. В качестве примера показываю картинкой кабель ВВГнг.

Любая жила обладает электрическим сопротивлением. При прохождении тока по ней выделяется тепло, описываемое законом Джоуля-Ленца. Оно зависит от величины нагрузки, времени ее протекания и сопротивления проводника.

При этом происходит нагрев:

  1. металла жилы;
  2. слоя изоляции;
  3. окружающей кабель среды.

С третьим вопросом предлагаю разобраться поподробнее.

Как влияют условия эксплуатации на работу проводки: особенности открытой и закрытой прокладки

Обратите внимание на то, что окружающая кабель среда может отводить тепло, снижая нагрев, либо повышать его температуру за счет локализации места прокладки расположенными в непосредственной близости теплоизолирующими материалами.

Поэтому расположенная на открытом воздухе проводка, благодаря естественной вентиляции (перемещения тепла вверх, а охлажденных масс вниз), охлаждается лучше, чем спрятанная в трубах или внутри строительных конструкций.

Изоляционные материалы хорошо работают при нагреве до допустимой температуры, а после достижения ею критических значений усыхают, теряя свои диэлектрические свойства. Тогда через них создаются токи утечек, приводящие к авариям или пожарам.

Поэтому для каждого типа провода уже выбраны температуры допустимого нагрева с учетом прохождения по ним длительных нагрузок. Поскольку сопротивление по закону Ома уже влияет на величину тока, то по нему и проводится весь расчет.

При пользовании этой методикой необходимо суммировать все нагрузки, которые могут проходить по жиле. Например, розетки, подключенные шлейфом, могут питать одновременно несколько бытовых приборов. Этот момент следует учитывать при выборе сечения питающего их кабеля.

Чтобы не усложнять этот процесс формулами на практике используются уже готовые таблицы. Привожу выдержку из них, необходимую для домашнего мастера.

Способ выбора сечения кабеля по току является базовым. Он:

  • основан на многочисленных научных экспериментах;
  • заложен в ПУЭ для обеспечения надежной и безопасной работы электрооборудования;
  • позволяет оптимально выбрать сечение проводки по цене.

Для обеспечения повышенной безопасности при эксплуатации допустимо создавать запас по площади, используя кабель с более толстыми жилами. А монтировать его с уменьшенным сечением опасно.

Как рассчитать кабель по мощности нагрузки простыми словами

У большинства современных бытовых приборов в сопроводительной документации указывается информация не о токе нагрузки, а о величине мощности потребления. Эти параметры электрической сети взаимосвязаны.

Их легко пересчитать по известным формулам, содержащихся в шпаргалке электрика.

Однако есть более простой и доступный путь: уже готовая табличная форма. Она избавляет человека от математических вычислений.

Здесь действует то же правило сложения мощностей всех подключенных приборов, как и ранее для тока нагрузки.

Разберем пример. В розеточную группу из трех последовательно подключенных розеток может быть одновременно вставлено три потребителя с нагрузкой 2, 1,5 и 1,0 кВт. Складываем их и получаем 4,5 киловатта.

Смотрим таблицу. Для проводки 220 вольт, проложенной открытым способом, достаточно использовать медь сечением полтора квадрата или алюминий — 2,5. При выборе закрытого способа монтажа потребуется увеличить медный провод до 2,5 мм кв, а алюминиевый — до 4,0.

К слову: на любые розеточные группы общепринято выполнять монтаж проводов с сечением от 2,5 миллиметров квадратных. Здесь действуют дополнительные требования к их механической прочности, требующей запаса по толщине.

Особенно актуально это
требование к алюминиевой проводке, обладающей пониженной механической прочностью. В этом не раз убедились многочисленные владельцы квартир в старых многоэтажных зданиях.

Создание небольшого запаса сечения кабеля в будущем может избавить владельца от непредвиденных проблем при приобретении и подключении нового, более мощного электрооборудования.

Выбор сечения кабеля по мощности и току: таблица справочных данных

Этот способ вобрал в себя две вышеприведенные методики расчета. Они просто сведены в общую таблицу.

Ей удобно пользоваться, имея любую информацию: по току нагрузки или потребляемой мощности, что позволяет не заниматься переводом одной величины в другую.

Однако во всех этих таблицах скрыт один параметр, а именно: очень длинная электрическая цепь. Она косвенно влияет на результаты расчета. Но об этом читайте в следующем подразделе.

Почему необходимо учитывать длину протяженной электрической магистрали в частном доме

Во всех приведенных таблицах учитывается итоговое действие электрического тока на нагрев металлической жилы. Его величина практически не меняется внутри пределов квартиры, где от вводного щитка до конечного потребителя расстояние редко превышает 15 метров.

Однако мы знаем, что электрическое сопротивление провода влияет на ток, а оно с увеличением расстояния всегда возрастает прямо пропорционально отношению удельного сопротивления к площади поперечного сечения.

На длинных участках дополнительно возникают потери напряжения, а все это необходимо учитывать в точных расчетах, что и применяется на практике в онлайн калькуляторе, приведенном в следующем разделе.

В качестве пояснения приведу пример такого влияния, применённого при монтаже точных измерительных цепей напряжения ТН на своей подстанции 330 кВ, где потери должны быть минимальными. С ними борются всеми доступными способами.

Эти ТН расположены на ОРУ-330 кВ. Они удалены от релейных панелей на дистанцию порядка 300-400 метров.

Сборка вторичных цепей выполнена в шкафу. Они к нему подаются от выводной коробки, расположенной внизу основания фарфорового изолятора коротким контрольным кабелем с жилами 1,5 мм кв.

Его длину можете оценить визуально по фотографии. Она не превышает несколько метров. Выходные кабели цепей напряжения, проложенные к панелям релейного зала, имеют повышенное сечение жил и превышают 16 мм квадратных.

Это хорошо видно на обратной стороне ввода релейной панели.

Сделано это для того, чтобы минимизировать потери напряжения на такой большой дистанции. Они не должны вносить погрешность большую 0,5%.

По самим же панелям разводка опять выполняется жилами 1,5 квадрата. Короткие расстояния от ТН к его шкафу и в релейном зале не оказывают существенного влияния на потери.

Приведенным примером я постарался показать, как длина протяженной магистрали может повлиять на выбор и расчет кабеля. Все это учтено в онлайн калькуляторе.

Калькулятор расчета сечения кабеля по мощности с учетом условий эксплуатации

Онлайн методика позволяет оптимально вычислить сечение, которое будет:

  • надежно работать при длительной полной нагрузке без каких-либо повреждений;
  • полностью выдержит возникающие в цепи короткие замыкания;
  • исключит потери напряжения в магистрали ниже допустимого уровня;
  • обеспечит работу защитных устройств при недостаточном качестве заземления.

Вычисления необходимо делать индивидуально для каждого кабельного участка. Они позволяют:

  1. определиться с условиями монтажа и видами нагрузок, которые будут протекать по его жилам;
  2. учесть минимальные размеры способом расчета по току;
  3. обеспечить надежную работу при возникновении температурных перегрузок от коротких замыканий;
  4. выявить допустимые габариты для снижения потерь напряжения;
  5. выбрать сечение, основываясь на импендансе петли из-за недостаточного заземления.

Для проведения расчета потребуется подготовить:

  • информацию о характере нагрузки;
  • условия работы в однофазной или трехфазной схеме питания;
  • тип тока: постоянный или переменный;
  • величину нагрузки в киловаттах;
  • полный и пусковой коэффициенты мощности;
  • протяженность рабочей магистрали;
  • способ прокладки и конструкцию кабеля, учитывающую температурные нагрузки.

А дальше вводим эти исходные данные в таблицу и жмем кнопку «Расчет». Для перехода к следующим вычислениям надо просто нажать кнопку «Сброс» и повторить выше перечисленные операции.

Еще раз обращаю внимание на то, что за основу любого расчета пропускной способности кабеля взят наибольший ток, который способен выдерживать кабель длительно с сохранением диэлектрических свойств изоляции без ее повреждений. По его величине определяется поперечное сечение.

Рекомендую по вопросу выбора проводки дополнительно посмотреть видеоролик владельца «Электроснабжение в Москве»

Видеоматериал автора «Elektrik-sam.info» объясняет подробные алгоритмы вычисления сечения кабеля (провода).

Много полезной информации можно увидеть в комментариях под этими роликами.

Вот в принципе и все, что я хотел объяснить про расчет сечения кабеля по мощности, калькулятор к которому значительно облегчает математические действия. Если вы желаете обсудить это материал, то воспользуйтесь разделом комментариев.

по мощности, силе тока, длине

В зависимости от потребляемой мощности оборудования, рассчитывается сечение кабеля, которое зависит от силы тока, напряжения и длине самого кабеля. Производители кабельной продукции предлагают рынку богатый ассортимент, разобраться в котором и выбрать то, что нужно не просто.

От правильного выбора зависит не только его стоимость, но и электробезопасность при эксплуатации электрооборудования. Если сечение кабеля рассчитано неправильно и оно значительно ниже требуемого, то это может привести к перегреву изоляции, короткому замыканию и возможному возгоранию, что приведет к пожару.

Затраты на устранение последствий от такой ситуации несоизмеримы с теми, которые нужны чтобы выполнить грамотный расчет проводки, даже с привлечением специалиста.

В этой статье предлагается простая методика расчета сечения проводника, которая окажет методическую помощь, желающим самим правильно рассчитать и смонтировать кабельную проводку.

Содержание статьи

Расчет по мощности электроприборов

Любой кабель или провод, в зависимости от материала из которого он изготовлен, может выдержать определенную (номинальную) силу тока, а она имеет прямую зависимость от его сечения и длины. Определить общую потребляемую мощность всех установленных приборов не сложно. Для этого составляется перечень всего оборудования с указанием потребляемой мощности каждой единицы. Все указанные значения суммируются.

Этот расчет выполняется по следующей формуле:
Pобщ = (P1+P2+P3+…+Pn)×0.8

Где:

  • Pобщ – общая сумма всех нагрузок.
  • (P1+P2+P3+…+Pn) – потребляемая мощность каждого оборудования.
  • 0,8 – это поправочный коэффициент, который характеризует степень загрузки всех приборов. Обычно приборы редко когда используются одновременно. Такие, как фен, пылесос или электрокамин, используются довольно редко

Полученная сумма будет использоваться для дальнейшего расчета.

Таблицы, по которым выбирается сечение кабеля

Расчет для алюминиевого проводаРасчет для медного провода

Выбрать нужное сечение по данным таблицы не так, сложно. По установленной мощности, величине напряжения и тока, выбирается размер сечения кабеля для закрытой и открытой проводки. Так же подбирается и материал, из которого изготовлен кабель.

На примере это будет выглядеть так: допустим общая потребляемая мощность электроэнергии в доме составила 13 кВт. Если это значение умножить на поправочный коэффициент 0.8, то номинальная потребляемая мощность составит 10.4 кВт. По таблице выбирается близкая по значению величина мощности. В данном случае для однофазной сети будет число 10.1 кВт, а для трехфазной 10.5 кВт. Для этих значений потребляемой мощности, выбирается сечение 6 мм2 и 1.5 мм2 соответственно.

Расчет сечения кабеля по силе тока

Если расчет по мощности не такой уж точный, то расчет по силе тока может дать самые оптимальные размеры сечения кабеля, что довольно важно, если используется медный кабель и в большом количестве.

Для начала необходимо определить токовую нагрузку на всю электропроводку. Она складывается из такой нагрузки для каждого из приборов и рассчитываются по таким формулам.

Для однофазной сети применяется следующая формула: I= P:(Uˑcos), а для трехфазной I=P÷√3×Uˑcos

Где:

  • I- сила тока
  • U – напряжение в сети
  • Cos – коэффициент мощности

Полученные таким способом расчета данные суммируются, и определяется токовая нагрузка на всю проводку. Из таблицы подбираются точные размеры сечения для всей сети. В таблице имеются значения для открытой и закрытой проводки. Они значительно отличаются друг от друга.

Таблица по выбору сечения кабеля в зависимости от силы тока.

Соотношения диаметра жил к токовым нагрузкам

Расчет по длине кабеля

В любом проводнике, сопротивление тока зависит от его длины. На этом свойстве и основан третий способ расчета сечения кабеля. Чем длиннее проводник, тем больше потери в сети. Если они превышают более 5%, то выбирают кабель с большим сечением.

Для определения сечения кабеля определяют суммарную мощность всех установленных приборов и силу тока, который будет протекать по проводнику. Для этого можно использовать, выше приведенную форму расчета. Далее выполняется расчет сопротивления проводки по следующей формуле:

  • R=(p×L)÷S, где p — удельное сопротивление проводника, которое приводится в специальных таблицах;
  • L – длина проводника в метрах, умножается на два, так как ток течет по фазному и нулевому проводу;
  • S- площадь поперечного сечения кабеля.

Далее производится расчет потери напряжения, где сила тока умножается на сопротивление, полученное при расчете. Полученное значение делится на величину напряжение в сети и умножается на 100%.

Если итоговое значение меньше 5%, то сечение кабеля выбрано правильно. В противном случае необходимо подобрать проводник большего сечения.

В любом случае при расчете сечения проводки, необходимо делать соответствующие поправки на перспективу. Возможно, появится желание приобрести более современные дополнительные бытовые приборы, которые будут потреблять больше электроэнергии. Поэтому желательно увеличить сечение проводки хотя бы на одну ступень. При этом вся проводка должна быть выполнена из медного провода.

Видео по расчету сечения кабеля

Понравилась статья? Поделиться с друзьями:

таблица, формулы, фото, видео разбор ошибок, допускаемых при выборе кабеля

Автор Aluarius На чтение 8 мин. Просмотров 345 Опубликовано

Расчет производственных электрических сетей проводится на основе нескольких технических показателей. Но когда дело доходит до бытовых линий, то обычно берется за основу один параметр – это мощность бытовых приборов и освещения. Поэтому расчет кабеля по мощности – единственно правильный метод грамотно собрать электрическую разводку дома. Конечно, придется учитывать и длину каждого шлейфа, ведь современные частные дома – это иногда целые дворцы, где проложено километры кабеля. Но в основе расчета все равно лежит мощность.

Начнем с того, что мощностные характеристики бытовых приборов можно обнаружить на самих приборах или в сопроводительной документации к ним (паспорт, инструкция и так далее). Обратите внимание, что на некоторых приборах указываются две величины: среднее значение мощности и максимальное. Для расчета необходимо именно второе.

Необходимо отметить, что некоторые бытовые приборы работают в разных режимах. К примеру, стиральная машина может потреблять всего лишь несколько десятков ватт в режиме полоскания, или сотни ватт в режиме стирки, ну и несколько киловатт в режиме нагрева воды и кипячения. То есть, в определенный момент машинка потребляет разную мощность. Определить, в какой точно момент будет производиться стирка с кипячением, никто не может, поэтому для того, чтобы произвести правильный подбор кабеля, необходимо взять за основу именно максимальный показатель мощности.

Кстати, точно также придется рассчитывать и электрическую проводку для кондиционера. Ведь этот прибор будет при режиме простой вентиляции потреблять всего лишь 50-60 ватт, а при кондиционировании 1,0-1,0 кВт.

Параметры для проведения расчета

Запомните один момент – электрическая сеть дома разбивается на участки (шлейфы), в которых необходимо провести расчет по отдельности. Плюс рассчитать сечение провода общего, подводящего к дому. Все дело в том, что количество бытовых приборов и источников света в разных комнатах будет отличаться. К примеру, на кухне их будет больше, в прихожей кроме освещения вообще ничего нет. К тому же современный подход к электроразводке требует разделения участков в комнатах на две группы: освещение и розетки. То есть, к каждой группе будет вести свой отдельный провод.

Давайте рассмотрим, как правильно провести расчет сечения кабеля по мощности в одной комнате, где используется несколько бытовых приборов. Итак, вводные данные.

  • Максимальная суммарная нагрузка всех потребителей. Как уже было сказано выше, эти показатели можно найти в паспорте изделия или на бирках самого прибора. Если ни того, ни другого не осталось, то единственная вам дорога – это Интернет. Сегодня в сети много сайтов, предлагающих таблицы с параметрами мощности каждого бытового прибора. Так что это сегодня не проблема.
  • Напряжение сети. Это или 220 вольт, или 380 вольт.
  • Материал, из которого изготовлен электрический провод. В принципе, разнообразие здесь небольшое, всего лишь две позиции: медь или алюминий. Не будем вдаваться в подробности, таблица соотношения сечения кабеля и материала в Интернете тоже есть. Единственное отметим, что при одинаковой мощности потребления можно устанавливать медный кабель меньшего сечения по сравнению с алюминиевым.

Расчет сечения

Итак, в первую очередь необходимо просуммировать мощности всех бытовых приборов. Это совсем просто, можно сделать даже в уме. К примеру, результат будет равен 7,5 кВт. Кстати говоря, это средняя величина нагрузки в большинстве городских квартир. Буквально лет так двадцать тому назад этот показатель не превышал 5 кВт. Все дело в росте количества используемых нами бытовых приборов. Теперь переходим к реализации выбора материала электрического провода. Сравнивая по таблице, можно сделать вывод, что в случае с медным кабелем значение сечения будет равно 4 мм², с алюминиевым – 6 мм². При этом медный сечением 4 мм² может выдержать нагрузку до 8,3 кВт, алюминиевый до 7,9 кВт. То есть, уже заложен определенный запас прочности, что повышает надежность эксплуатации электрической разводки.

Внимание! В независимости от того, что запас по мощности уже определен, рекомендуется сечение кабеля брать чуть больше (до следующего показателя). Это делается на будущее, ведь есть большая вероятность, что в доме появятся новые бытовые приборы, который увеличат суммарную нагрузку на сеть.

Теперь, что касается трехфазной сети. Во многих частных домах подводится именно три фазы, да и в некоторых городских квартирах они также присутствуют. В принципе, что такое трехфазная сеть? Это три фазы и ноль. То есть, получается так, что в дом заходит срезу три однофазные сети. Все расчеты, связанные с мощностью и сечением провода, проводятся точно так же, как с однофазной сетью. Правда, есть одно жесткое требование – распределить общую нагрузку нужно равномерно по фазам. Все тот же пример, где потребляемая мощность дома составляет 7,5 кВт. Так вот данный показатель на каждой фазе должна быть по 2,5 кВт.

О чем это говорит? Вспоминайте наш пример, где было рассчитано сечение кабеля на однофазную сеть при нагрузке 7,5 кВт. Было определено, что оптимальный вариант для этого – медный провод сечением 4 мм². Так как общая нагрузка сети разбита на три фазы, то соответственно на каждую из них необходим провод, сечение которого соответствует мощности 2,5 кВт. А это – 1,5 мм².

Зависимость площади электрического провода от его длины

Обычно сечение провода рассчитывается по мощности и длине. То есть, чем длиннее проводка, тем больше потерь по мощности в виду того, что металлический провод имеет сопротивление. И оно возрастает по мере увеличения длины кабеля.

Так как в частных домах шлейфы электрической проводки не столь длинные, то этим расчетом можно пренебречь. В промышленности все по-другому, зависимость длины кабеля и сечение через потери мощности явные. Поэтому для информации рассмотрим такой расчет для однофазной сети.

Дадим вводные данные, где определим общую потребляемую мощность, равную 3,8 кВт. После чего необходимо определить силу току, протекающую по этой сети. Ее находим по формуле:

I=(P/U)* cosφ, где

  • I – сила тока.
  • P – мощность.
  • U – напряжение.
  • cosφ – для бытовых сетей равен «1».

Из расчета получается, что сила тока будет равна 17,3 А. Теперь нам понадобятся таблицы из правил ПУЭ. Таблица номер 1.3.4 и номер 1.3.5, в которых показана зависимость сечения кабеля от силы тока. Здесь разбивка идет по металлу, из которого провод изготовлен. В бытовых сетях чаще всего используется медный, поэтому сечение будет равно 1.5 мм².

Теперь надо рассчитать сопротивление, которое, как было сказано выше, зависит от длины кабеля. Сопротивление рассчитывается вот по этой формуле:

R = p·L/S, где

  • R – это сопротивление.
  • P – это значение удельного сопротивления, которое зависит от материала (медь – 0,0175 Ом*мм²/м или алюминий – 0,0281).
  • S – площадь сечения.
  • L – показатель длины кабеля.

К примеру, величина длины кабеля равна 20 м, значит, сопротивление будет равно 0,232 Ом. Но придется учитывать тот факт, что однофазная сеть – это длина фазы плюс длина нулевого контура. А так как эта формула рассчитывает только сопротивление фазного контура, то общее сопротивление электрической сети надо удвоить. Получаем 0,464 Ом.

Далее, производится расчет потерь напряжения по формуле: dU = I·R, где

  • dU – потери напряжения.
  • I – сила тока.
  • R – сопротивление.

По нашим расчетам получается, что потери составляют 8,02 вольт. Это на двадцать метров длины кабеля. Затем необходимо найти процентное соотношение потерь от номинального напряжения сети.

Внимание! Если это соотношение не превышает 5%, то выбранный вами кабель может быть использован в электрической сети дома с нагрузкой, заложенной в расчет.

Итак, считаем соотношение: (8,02/220)*100=3,65%. То есть, все наши расчеты относительно длины кабеля и его площади при заданном параметре мощности были верны. Кстати, измерить необходимую длину провода можно, используя специальный прибор – счетчик длины. Это и просто, и очень удобно.

Заключение по теме

Итак, нами были рассмотрены два расчета, где присутствовала взаимосвязь между сечением кабеля и мощностью потребляемой сети, в которой он будет устанавливаться. А также было выведено соотношение длины кабеля и его площади. В принципе, сложности с мощностью нет никакой. Определить сечение по данному параметру достаточно просто. Расчет относительно длины кабеля немного сложнее. Но если разобраться с ним, то и его можно осилить самостоятельно. Правда, придется ознакомиться с ПУЭ, где заложены необходимые для расчета таблицы.

Расчет длины кабеля, емкости кабеля C и частоты среза затухание кабеля демпфирование высоких потерь микрофон емкость кабеля микрофона провода емкость XLR

расчет длины кабеля, емкости кабеля C и частоты среза затухание кабеля затухание высоких частот демпфирование потерь микрофона емкость кабеля микрофона емкость XLR — sengpielaudio Sengpiel Берлин

Речь идет не о коаксиальных кабелях, антеннах и спутниковых частотах.
Здесь мы рассмотрим обычный аудиокабель, микрофонный или микрофонный кабель.
Часто задаваемый вопрос: на какой частоте среза f c микрофонный кабель
имеет (-) 3 дБ потери высоких частот? Какие высокие частоты ослабляются? Который
длина d может у кабеля должно быть такое затухание? Как высокие частоты
ослабляется длиной кабеля?
Кабели характеризуются емкостью кабеля между жилами,
сопротивление, индуктивность кабеля вдоль жилы и сила тока,
которые повышают сопротивление на высоких частотах.Кабель микрофона обычно имеет
емкость от провода к проводу около C spec = 100 пФ на метр.
Сопротивление линии и индуктивность на практике обычно незначительны. Каждый провод
имеет неизбежную емкость кабеля, что приводит к затуханию высоких
частоты, называемые потерями в кабеле. Поскольку входное сопротивление (нагрузка) велико по сравнению с
малым выходным сопротивлением (источник), входным сопротивлением (нагрузкой) можно пренебречь.

Расчет частоты среза высоких частот f c кабеля

f c = частота среза при (-) 3 дБ потери высоких частот в Гц
Z out = Выходное сопротивление микрофона, полное сопротивление источника
C spec = Удельная емкость кабеля в пФ на м длины кабеля
d = длина кабеля в м C = C spec × d
1 пФ (Пикофарад) = 10 −12 Ф (Фарад)
Формула для частоты среза f c (-) затухания высоких частот на 3 дБ:

Еще один часто задаваемый вопрос — какой длины может быть микрофонный кабель,
без потери высоких частот?

Длина кабеля или длина линии

Расчет длины кабеля при ослаблении высоких частот 3 дБ

d = длина кабеля в м
f c = частота среза при (-) 3 дБ потери высоких частот в Гц
Z out = Выходное сопротивление микрофона, полное сопротивление источника
C spec = емкость в пФ на м длины кабеля C = C spec × d
1 пФ (Пикофарад) = 10 −12 Ф (Фарад)

Формула для длины кабеля d и заданной частоты среза f c :

Если вы хотите узнать, какой длины может быть кабель и разрешить затухание уровня
всего 1 дБ необходимо ввести двойное значение частоты среза.

Характеристическое сопротивление кабеля — это характеристика кабеля, которая составляет всего
действительно для радиочастотных сигналов. Мультиметры используют постоянный ток для сопротивления
измерений, поэтому вы не можете измерить сопротивление кабеля с помощью
мультиметр или другое простое измерительное оборудование.

Емкость C, частота f и емкостное реактивное сопротивление XC

Преобразование футов в метры и наоборот
для U.Только S.A. Лучше метрику — как и весь мир.

Чтобы использовать калькулятор, просто введите значение.
Калькулятор работает в обоих направлениях знака .

Кабель, провод и проводка — преобразование диаметра в площадь поперечного сечения

Калькулятор размера кабеля AS / NZS 3008

Калькулятор размера кабеля рассчитывает номинальный ток, падение напряжения и номинальное значение короткого замыкания в соответствии со стандартом Австралии и Новой Зеландии AS / NZS 3008.

См. Также

Параметры калькулятора

  • Напряжение (В): Укажите напряжение и выберите расположение фаз: 1 фаза переменного тока, 3 фазы переменного тока или постоянного тока.
  • Нагрузка (кВт, кВА, А, л.с.): Укажите нагрузку в кВт, кВА, А или л.с. Укажите cosF (коэффициент мощности нагрузки), если нагрузка указывается в кВт или л.с.
  • Максимальное падение напряжения (%): Максимально допустимое падение напряжения.
  • Расстояние (м): Длина кабеля в метрах от источника до нагрузки.Длина возврата автоматически включается калькулятором.
  • Ток короткого замыкания (кА): Ток короткого замыкания.
    • В цепях низкого напряжения обычно используется сквозной ток, т. Е. После защитного устройства (предохранителя, MCB или MCCB).
    • В цепях высокого напряжения обычно используются предполагаемый ток короткого замыкания и время резервной защиты, т. Е. Ток замыкания на первичной стороне автоматического выключателя, контактора или предохранителя.
  • Время отказа (кА, мс): Время отключения устройства защиты от короткого замыкания.
  • Количество кабелей на фазу: Обычно только один кабель на фазу, для одножильных или многожильных кабелей. Для сценариев с высокой нагрузкой можно выбрать более одного кабеля.
    Если тип кабеля одножильный, этот параметр означает, что задает кабелей. То есть набор из двух для однофазных. Набор из трех на трехфазный.
  • Тип кабеля: Количество жил в кабеле. Не обращайте внимания на заземляющий провод в трехфазных кабелях.
  • Тип изоляции: Тип изоляции.Обычно «Термопласт (ПВХ), 75 ° C» или «Термореактивный (XLPE), 90 ° C». В особых случаях «Термореактивный (XLPE), 110 ° C».
  • Установка кабеля: Способ установки кабеля. Рассмотрим худший вариант установки кабеля.
  • Тип проводника: Медь или алюминий.
  • Размер проводника: Выберите размер кабеля или выберите Авто. Auto автоматически выберет кабель наименьшего диаметра, который соответствует трем критериям: номинальный ток, падение напряжения и номинальный ток повреждения.

Допустимая нагрузка по току (номинальная)

Текущие рейтинги выбраны из таблиц 4–21 в AS / NZS 3008 (2009). Он зависит от типа кабеля, типа изоляции и способа прокладки кабеля.

Таблицы с 4 по 21 основаны на температуре окружающей среды 40 ° C и температуре грунта 25 ° C.

Калькулятор сечения кабеля поддерживает следующий провод:

  • Медь одножильная или многопроволочная.
  • Алюминий.

Гибкие кабели пока не поддерживаются.

Снижение номинального тока

Текущий рейтинг от Tales 4 до 21 в AS / NZS 3008 не снижается.

Во избежание снижения номинальных значений предполагается следующее:

  • Максимальная температура окружающей среды 40 ° C.
  • Максимальная температура грунта составляет 25 ° C.
  • Кабель устанавливается, как указано на Рисунке 2 и в Таблице 3 в AS / NZS 3008.
  • Есть только одна цепь.

Как использовать пониженные коэффициенты в калькуляторе:

Для более высоких температур необходимо снизить номинальные параметры в соответствии с AS / NZ 3008, таблица 27.

Для групп цепей необходимо снизить номинальные параметры кабеля в соответствии с таблицами 22–26.

Чтобы применить снижение номинальных характеристик, разделите нагрузку на коэффициент снижения мощности из таблиц с 22 по 27 и введите новое значение нагрузки в калькулятор.

Расчет падения напряжения:

Падение напряжения однофазного переменного тока рассчитывается как:

\ (V_ {d1 \ phi} = \ dfrac {I L (2 Z_c)} {1000} \)

Где I — ток нагрузки, L — расстояние, а \ (Z_c \) — полное сопротивление кабеля в Ом / км.2) \).
Этот метод рассчитывает импеданс для худшего случая коэффициента мощности, то есть когда коэффициент мощности кабеля и нагрузки одинаков.

В калькуляторе сечения кабеля используется сопротивление \ (R_c \) из Таблицы 35 в AS / NZS 3008 при 75 ° C.

Реактивное сопротивление для одножильных кабелей выбирается из плоского касающегося столбца таблицы 30 в AS / NZS 3008. Это худший сценарий.

Реактивное сопротивление для многожильных кабелей выбирается из столбца с круглыми проводниками в таблице 30 в AS / NZS 3008.2 \)

Где:

  • I — сила тока короткого замыкания в амперах,
  • t — продолжительность короткого замыкания в секундах.
  • S — площадь поперечного сечения проводника.
  • K — константа, выбранная из таблицы 52 в AS / NZS 3008.

K В зависимости от материала изоляции, начальной и конечной температуры проводника.
Значение 111 используется для кабелей из ПВХ, 143 используется для кабелей из сшитого полиэтилена под углом 90 градусов, а 132 используется для кабелей из сшитого полиэтилена под углом 110 градусов.В калькуляторе предполагается, что начальная температура проводника является максимально допустимой рабочей температурой для данного типа изоляции, то есть 75 ° C для ПВХ, 90 ° C для XLPE 90 ° C и 110 ° C для XLPE 110 ° C.
Максимально допустимая температура короткого замыкания из таблицы 53 в AS / NZS 3008 используется в качестве конечной температуры проводника, т.е. 160 ° C для ПВХ и 250 ° C для XLPE.

Рабочий пример расчета кабеля

Рабочий пример расчета кабеля

(см. рис. G69)

Питание установки осуществляется через трансформатор 630 кВА.Этот процесс требует высокой степени бесперебойности подачи электроэнергии, и часть установки может питаться от резервного генератора мощностью 250 кВА. Глобальная система заземления — TN-S, за исключением наиболее критических нагрузок, питаемых от разделительного трансформатора с конфигурацией IT ниже по цепи.

Однолинейная схема показана на Рис. G69 ниже. Результаты компьютерного исследования цепи от трансформатора T1 до кабеля C7 воспроизведены на рис. G70. Это исследование было выполнено с помощью Ecodial (программное обеспечение Schneider Electric).

Далее следуют те же расчеты, которые выполняются упрощенным методом, описанным в этом руководстве.

Рис. G69 — Пример однолинейной схемы

Расчет с использованием программы Ecodial

Рис. G70 — Частичные результаты расчетов, выполненных с помощью программного обеспечения Ecodial (Schneider Electric). Расчет выполняется в соответствии с Cenelec TR50480 и IEC 60909

.

Общие характеристики сети Кабель C3
Система заземления TN-S Длина 20
Нейтрально распределено Нет Максимальный ток нагрузки (A) 518
Напряжение (В) 400 Тип изоляции ПВХ
Частота (Гц) 50 Температура окружающей среды (° C) 30
Уровень отказа восходящего потока (MVA) 500 Материал проводника Медь
Сопротивление сети СН (мОм) 0.035 Одножильный или многожильный кабель Одноместный
Реактивное сопротивление сети среднего напряжения (мОм) 0,351 Способ установки F31
Трансформатор Т1 Выбранный фазный провод csa (мм2) 2 х 120
Мощность (кВА) 630 Выбран нейтральный провод csa (мм2) 2 х 120
Напряжение полного сопротивления короткого замыкания (%) 4 PE-провод выбран csa (мм2) 1 х 120
Потери нагрузки (PkrT) (Вт) 7100 Падение напряжения на кабеле ΔU (%) 0.459
Напряжение холостого хода (В) 420 Общее падение напряжения ΔU (%) 0,583
Номинальное напряжение (В) 400 Трехфазный ток короткого замыкания Ik3 (кА) 21,5
Кабель C1 Ток однофазного замыкания на землю Ief (кА) 18
Длина (м) 5 Распределительный щит B6
Максимальный ток нагрузки (А) 909 ссылку Prisma Plus G
Тип изоляции ПВХ Номинальный ток (A) 630
Температура окружающей среды (° C) 30 Автоматический выключатель Q7
Материал проводника Медь Ток нагрузки (А) 238
Одножильный или многожильный кабель Одноместный Тип Компактный
Способ установки 31F ссылку NSX250B
Количество слоев 1 Номинальный ток (A) 250
Выбранный фазный провод csa (мм²) 2 х 240 Количество полюсов и защищаемых полюсов 3П3д
Выбран нейтральный провод csa (мм²) 2 х 240 Расцепитель Micrologic 5.2 E
Выбранный защитный проводник csa (мм²) 1 х 240 Отключение по перегрузке Ir (A) 238
Падение напряжения ΔU (%) 0,124 Кратковременное отключение Im / Isd (A) 2380
Трехфазный ток короткого замыкания Ik3 (кА) 21,5 Кабель C7
Ток замыкания на землю Ief (кА) 18 Длина 5
Автоматический выключатель Q1 Максимальный ток нагрузки (A) 238
Ток нагрузки (А) 909 Тип изоляции ПВХ
Тип Masterpact Температура окружающей среды (° C) 30
ссылку МТЗ2 10Н1 Материал проводника Медь
Номинальный ток (A) 1000 Одножильный или многожильный кабель Одноместный
Количество полюсов и защищенных полюсов 4П4д Способ установки F31
Расцепитель Micrologic 5.0X Выбранный фазный провод csa (мм²) 1 х 95
Отключение при перегрузке Ir (A) 920 Выбран нейтральный провод csa (мм²) 1 х 95
Отключение с короткой задержкой Im / Isd (A) 9200 PE-провод выбран csa (мм²) 1 х 95
Время отключения tm (мс) 50 Падение напряжения на кабеле ΔU (%) 0,131
Коммутатор B1 Общее падение напряжения ΔU (%) 0.714
ссылку Prisma Plus P Трехфазный ток короткого замыкания Ik3 (кА) 18,0
Номинальный ток (A) 1000 Ток однофазного замыкания на землю Ief (кА) 14,2
Автоматический выключатель Q3
Ток нагрузки (А) 518
Тип Компактный
ссылку NSX630F
Номинальный ток (A) 630
Количество полюсов и защищенных полюсов 4П4д
Расцепитель Micrologic 5.{3}} {{\ sqrt {3}} \ times 400}} = 909 \, A} на фазу

Два одножильных медных кабеля с ПВХ-изоляцией, подключенных параллельно, будут использоваться для каждой фазы. Эти кабели будут проложены на кабельных лотках в соответствии с методом 31F.

Таким образом, каждый проводник будет выдерживать 455 А. Рисунок G21 показывает, что для 3 нагруженных проводов с изоляцией из ПВХ требуется с.с. составляет 240 мм².

Сопротивление и индуктивное реактивное сопротивление для двух параллельных проводов на длине 5 метров составляют:

R = 18.51 × 5240 × 2 = 0,19 мОм {\ displaystyle R = {\ frac {18,51 \ times 5} {240 \ times 2}} = 0,19 \, м \ Omega} (сопротивление кабеля: 18,51 мОм.мм 2 / м при 20 ° C)

X = 0,08 / 2 × 5 = 0,2 мОм {\ displaystyle X = 0,08 / 2 \ times 5 = 0,2 \, м \ Omega} (реактивное сопротивление кабеля: 0,08 мОм / м, 2 кабеля параллельно)

Расчетная схема C3

Контур C3 питает две нагрузки, всего 310 кВт с cos φ = 0,85, поэтому общий ток нагрузки составляет:

Ib = 310 × 1033 × 400 × 0,85 = 526A {\ displaystyle I_ {b} = {\ frac {310 \ times 10 ^ {3}} {{\ sqrt {3}} \ times 400 \ times 0.85}} = 526 \, A}

Два одножильных медных кабеля с ПВХ-изоляцией, включенных параллельно, будут использоваться для каждой фазы. Эти кабели будут проложены по кабельным лоткам по методу F.

Таким образом, каждый проводник будет выдерживать ток 263 А. На рисунке G21 показано, что для 3 нагруженных проводов с изоляцией из ПВХ требуется с.с. составляет 120 мм².

Сопротивление и индуктивное реактивное сопротивление для двух параллельных проводов на длине 20 метров составляют:

R = 18,51 × 20120 × 2 = 1.{3}} {{\ sqrt {3}} \ times 400 \ times 0.85}} = 238 \, A}

Для каждой фазы будет использоваться один одножильный медный кабель с ПВХ-изоляцией.

Кабели будут проложены по кабельным лоткам в соответствии с методом F.

Таким образом, каждый проводник будет выдерживать 238 А. На рисунке G21 показано, что для 3 нагруженных проводов с изоляцией из ПВХ требуется с.з. составляет 95 мм².

Сопротивление и индуктивное сопротивление для длины 5 метров составляют:

R = 18,51 × 595 = 0,97 мОм {\ displaystyle R = {\ frac {18.51 \ times 5} {95}} = 0,97 \, м \ Омега} (сопротивление кабеля: 18,51 мОм.мм 2 / м)

X = 0,08 × 5 = 0,4 мОм {\ displaystyle X = 0,08 \ times 5 = 0,4 \, м \ Omega} (реактивное сопротивление кабеля: 0,08 мОм / м)

Расчет токов короткого замыкания для выбора автоматических выключателей Q1, Q3, Q7

(см. рис. G71)

Рис. G71 — Пример оценки тока короткого замыкания

Компоненты цепи R (мОм) X (мОм) Z (мОм) Ikmax (кА)
Восходящая сеть среднего напряжения, уровень отказа 500 МВА (см. Рис. G36) 0,035 0,351
Трансформатор 630 кВА, 4% (см. Рис. G37) 2,90 10,8
Кабель C1 0,19 0,20
Итого 3,13 11,4 11,8 21
Кабель C3 1.54 0,80
Итого 4,67 12,15 13,0 19
Кабель C7 0,97 0,40
Итого 5,64 12,55 13,8 18

Защитный провод

Обычно для цепей с фазным проводом c.{2}}

Таким образом, достаточно одного провода сечением 120 мм², при условии, что он также удовлетворяет требованиям защиты от короткого замыкания (косвенный контакт), то есть его полное сопротивление достаточно низкое.

Защита от неисправностей (защита от косвенного прикосновения)

Для системы заземления TN минимальное значение Lmax определяется по фазе замыкания на землю (наибольшее полное сопротивление). Conventional_method детализирует расчет типичного замыкания фазы на землю и расчет максимальной длины цепи.{-3} \ times \ left (1 + 2 \ right) \ times 630 \ times 11}} = 90 \, m}

(Значение в знаменателе 630 x 11 — это максимальный уровень тока, при котором срабатывает мгновенное магнитное расцепление короткого замыкания выключателя на 630 А).

Таким образом, длина 20 метров полностью защищена устройствами «мгновенного» перегрузки по току.

Падение напряжения

Падение напряжения рассчитывается с использованием данных, приведенных в Рисунок G30, для симметричных трехфазных цепей, мощность двигателя в нормальном режиме (cos φ = 0.8).

Результаты представлены на Рис. G72:

Полное падение напряжения на конце кабеля C7 составляет: 0,73% .

Рис. G72 — Падение напряжения от различных кабелей

C1 C3 C7
c.s.a. 2 x 240 мм 2 2 x 120 мм 2 1 x 95 мм 2
∆U на провод (В / А / км)
см. Рис. G30
0,22 0,36 0,43
Ток нагрузки (А) 909 526 238
Длина (м) 5 20 5
Падение напряжения (В) 0,50 1,89 0,51
Падение напряжения (%) 0,12 0,47 0,13

Расчет падения напряжения при установившейся нагрузке

Использование формул

На рисунке G29 ниже приведены формулы, обычно используемые для расчета падения напряжения в данной цепи на километр длины (медный кабель с изоляцией из сшитого полиэтилена).{2} \ right)}}} для алюминия [1]

Примечание : R незначительно выше c.s.a. 500 мм 2

X = индуктивное реактивное сопротивление проводника в Ом / км

Примечание : X пренебрежимо мало для проводников переменного тока. менее 50 мм 2 . При отсутствии какой-либо другой информации принимаем X равным 0,08 Ом / км.

φ = фазовый угол между напряжением и током в рассматриваемой цепи, обычно:

  • Лампы накаливания: cosφ = 1
  • Светодиодное освещение: cosφ> 0.9
  • Люминесцентный с электронным балластом: cosφ> 0,9
  • Мощность двигателя:
  • При запуске: cosφ = 0,35
  • В нормальном режиме работы: cosφ = 0,8

U n = межфазное напряжение
В n = межфазное напряжение

Для сборных предварительно смонтированных воздуховодов и шин (системы шинопроводов) значения сопротивления и индуктивного реактивного сопротивления указываются производителем.

Рис. G29 — Формулы падения напряжения

Упрощенная таблица

Вычислений можно избежать, используя Рисунок G30, который дает, с адекватным приближением, межфазное падение напряжения на км кабеля на ампер в виде:

  • Виды использования схем: цепи двигателя с cosφ, близким к 0,8, или освещение с cosφ, близким к 1.
  • Тип схемы; однофазный или трехфазный

Падение напряжения в кабеле тогда определяется как: K x IB x L

K = указано в таблице,
IB = ток полной нагрузки в амперах,
L = длина кабеля в км.

Мощность двигателя колонны «cosφ = 0,35» из Рисунок G30 может использоваться для вычисления падения напряжения, возникающего во время периода пуска двигателя (см. Пример № 1 после Рисунок G30).

Рис. G30 — Падение межфазного напряжения ΔU для цепи, в вольтах на ампер на км

Медные кабели Алюминиевые кабели
c.s.a.
в мм 2
Однофазная цепь Симметричная трехфазная цепь с.s.a.
в мм 2
Однофазная цепь Симметричная трехфазная цепь
Мощность двигателя Освещение Мощность двигателя Освещение Мощность двигателя Освещение Мощность двигателя Освещение
Обычное обслуживание Пуск-

вверх

Обычная служба Запуск Обычная служба Запуск Обычная служба Запуск
cos ϕ

= 0.8

cos ϕ

= 0,35

cos ϕ

= 1

cos ϕ

= 0,8

cos ϕ

= 0,35

cos ϕ

= 1

cos ϕ

= 0,8

cos ϕ

= 0,35

cos ϕ

= 1

cos ϕ

= 0,8

cos ϕ

= 0,35

cos ϕ

= 1

1,5 25.4 11,2 32 22 9,7 27
2,5 15,3 6,8 19 13,2 5,9 16
4 9.6 4,3 11,9 8,3 3,7 10,3 6 10,1 4,5 12,5 8,8 3,9 10,9
6 6,4 2,9 7,9 5,6 2,5 6,8 10 6,1 2,8 7,5 5,3 2,4 6.5
10 3,9 1,8 4,7 3,4 1,6 4,1 16 3,9 1,8 4,7 3,3 1,6 4,1
16 2,5 1,2 3 2,1 1 2,6 25 2,50 1,2 3 2.2 1 2,6
25 1,6 0,81 1,9 1,4 0,70 1,6 35 1,8 0,90 2,1 1,6 0,78 1,9
35 1,18 0,62 1,35 1 0,54 1,2 50 1.4 0,70 1,6 1,18 0,61 1,37
50 0,89 0,50 1,00 0,77 0,43 0,86 70 0,96 0,53 1,07 0,83 0,46 0,93
70 0,64 0,39 0,68 0,55 0.34 0,59 120 0,60 0,37 0,63 0,52 0,32 0,54
95 0,50 0,32 0,50 0,43 0,28 0,43 150 0,50 0,33 0,50 0,43 0,28 0,43
120 0.41 год 0,29 0,40 0,36 0,25 0,34 185 0,42 0,29 0,41 0,36 0,25 0,35
150 0,35 0,26 0,32 0,30 0,23 0,27 240 0,35 0,26 0,31 0,30 0.22 0,27
185 0,30 0,24 0,26 0,26 0,21 0,22 300 0,30 0,24 0,25 0,26 0,21 0,22
240 0,25 0,22 0,20 0,22 0,19 0,17 400 0.25 0,22 0,19 0,21 0,19 0,16
300 0,22 0,21 0,16 0,19 0,18 0,14 500 0,22 0,20 0,15 0,19 0,18 0,13

Примеры

Пример 1

(см. рис. G31)

Трехфазный 35 мм медный кабель 2 длиной 50 метров питает двигатель на 400 В от:

  • 100 А при cos φ = 0.8 при нормальной постоянной нагрузке
  • 500 A (5 In) при cos φ = 0,35 во время запуска

Падение напряжения в исходной точке кабеля двигателя в нормальных условиях (т.е. с распределительным щитом Рисунок G29, распределяющим в общей сложности 1000 A ) составляет 10 В между фазами.

Какое падение напряжения на выводах двигателя:

  • В нормальном режиме?
  • Во время запуска?

Решение:

  • Падение напряжения в нормальных условиях эксплуатации:

ΔU% = 100ΔUUn {\ displaystyle \ Delta U \% = 100 {\ frac {\ Delta U} {Un}}}

Таблица Рисунок G30 показывает 1 В / А / км, так что:

ΔU для кабеля = 1 x 100 x 0.05 = 5 В

ΔU total = 10 + 5 = 15 V = т.е. 15400 × 100 = 3,75% {\ displaystyle {\ frac {15} {400}} \ times 100 = 3,75 \%}

Это значение меньше разрешенного (8%) и является удовлетворительным.

  • Падение напряжения при запуске двигателя:

ΔUcable = 0,54 x 500 x 0,05 = 13,5 В

Из-за дополнительного тока, потребляемого двигателем при пуске, падение напряжения на распределительном щите превысит 10 вольт.

Предположим, что подача на распределительный щит во время запуска двигателя составляет 900 + 500 = 1400 А, тогда падение напряжения на распределительном щите увеличится приблизительно пропорционально, т.е.е.

10 × 1,4001,000 = 14 В {\ displaystyle {\ frac {10 \ times 1,400} {1,000}} = 14 В}

ΔU распределительный щит = 14 В

ΔU для кабеля двигателя = 13 В

ΔU total = 13,5 + 14 = 27,5 В, т.е.

27,5400 × 100 = 6,9% {\ displaystyle {\ frac {27,5} {400}} \ times 100 = 6,9 \%}

значение, которое является удовлетворительным при запуске двигателя.

Рис. G31 — Пример 1

Пример 2

(см. рис. G32)

Трехфазная 4-проводная медная линия 70 мм 2 c.s.a. и на длине 50 м пропускает ток 150 А. Линия питает, среди прочего, 3 однофазные цепи освещения, каждая 2,5 мм 2 c.s.a. медные длиной 20 м, каждый пропускающий 20 А.

Предполагается, что токи в линии 70 мм. 2 сбалансированы и что все три цепи освещения подключены к ней в одной точке.

Какое падение напряжения на концах цепей освещения?

Решение:

  • Падение напряжения в 4-проводной линии:

ΔU% = 100ΔUUn {\ displaystyle \ Delta U \% = 100 {\ frac {\ Delta U} {Un}}}

На рисунке G30 показывает 0.59 В / А / км

ΔU линия = 0,59 x 150 x 0,05 = 4,4 В междуфазно

, что дает:

4,43 = 2,54 В {\ displaystyle {\ frac {4.4} {\ sqrt {3}}} = 2,54 В} фаза на нейтраль.

  • Падение напряжения в любой из однофазных цепей освещения:

ΔU для однофазной цепи = 19 x 20 x 0,02 = 7,6 В

Таким образом, полное падение напряжения составляет

7,6 + 2,54 = 10,1 В

10,1 В 230 В × 100 = 4,4% {\ displaystyle {\ frac {10,1 В} {230 В}} \ times 100 = 4. 1 2 Значения ρ в соответствии с IEC60909-0 и Cenelec TR 50480. См. Рисунок G38.

Расчет данных кабеля

Расчетный выход: Диаметр кабеля, общая емкость (мкФ), общий ток зарядки (амперы), параметры заряда на фазу (кВАр), реактивное сопротивление заряда (МОм * 1000 футов), индуктивность (мГн), реактивное сопротивление (Ом), переменный ток Сопротивление, соотношение X / R и импульсное сопротивление (Ом).

Основа расчета


Емкость кабелей, зарядный ток и зарядная реактивная мощность

Емкость одножильного экранированного кабеля определяется по следующей формуле:

Где:

C = Общая емкость кабеля (микрофарады) I заряда = Ток заряда кабеля
SIC = Диэлектрическая проницаемость изоляции кабеля (Таблица-3) D = Диаметр над изоляция (дюйм)
d = диаметр проводника (дюйм) В LL = рабочее напряжение системы в (кВ)
f = рабочая частота системы (Гц) L = длина Кабель в футах
I заряд = зарядный ток (амперы) кВАр заряд = однофазный кВАр или зарядный вар на кабель

Индуктивность и реактивное сопротивление кабеля

Индуктивность и индуктивное сопротивление трех однофазных кабелей рассчитываются по формулам ниже.Формулы предполагают конфигурацию кабеля, показанную на рисунке выше. Кроме того, поскольку индуктивность зависит от окружающего материала, используйте Таблицу 4, чтобы определить соответствующий коэффициент «K» (множитель) для индуктивности.

Где:

X L = Индуктивное сопротивление проводника (Ом) L C = Индуктивность кабеля (мГн)
L = Длина кабеля в футах A, B, C = Расстояние на цифра выше (дюймы)
K = Коэффициент поправки на установку, указанный в Таблице-4 d = Диаметр проводника (дюймы)

Сопротивление кабеля при рабочей температуре

Сопротивление жилы составляет 20 град.C в Таблице-1. При работе при другой температуре сопротивление меняется и рассчитывается по следующей формуле:

Где:

R AC = сопротивление проводника переменному току при рабочей температуре (Ом)
R AC20C = сопротивление проводника переменному току при 20 ° C (Ом)
T = рабочая температура проводник (° C)

Импеданс от скачков напряжения

Импеданс кабеля можно рассчитать по следующей формуле:

Где:

Z o = Импеданс кабеля (Ом)
L C = индуктивность проводника (мГн)
C = общая емкость кабеля (микрофарады)

Таблица расчета размера кабеля

— Eloquens

menu

    • Финансы keyboard_arrow_right
      • Бухгалтерский учет
      • Финансирование сельского хозяйства
      • Автомобильный бизнес
      • График амортизации

        Финансовый баланс

      • -scholes models

      • Анализ безубыточности
      • Бюджетирование excel
      • Бюджет капиталовложений
      • Скорость сжигания денежных средств
      • Денежный поток
      • Сравнительный анализ комп.
      • Строительство
      • Корпоративные финансы
      • Анализ затрат
      • График

      • Кредитная задолженность flow (dcf)
      • Модели дисконтирования дивидендов
      • Экономическая добавленная стоимость
      • Надстройки Excel
      • Excel
      • Excel vba
      • Финансовые рынки
      • Финансовое моделирование
      • Чемпионат мира по финансовому моделированию
      • Финансовые модели прогнозов
      • Фундаментальный анализ
      • Хедж-фонд
      • Финансовые показатели здравоохранения
      • Финансовые модели отелей
      • Отчет о прибылях и убытках
      • Отраслевые финансовые модели
      • Интегрированное финансовое планирование
      • Инвестиционный банкинг
      • Управление запасами
      • IPO
      • IT (информационные технологии) бизнес
      • Выкуп с использованием заемных средств (фунт.)
      • Погашение кредита
      • Производство
      • Слияния и поглощения (слияния и поглощения)
      • Образцы Modeloff
      • Моделирование методом Монте-Карло
      • Финансовые показатели в горнодобывающей отрасли
      • Чистая приведенная стоимость

        )

      • Нефть и газ
      • Ценообразование и оценка опционов
      • Личные финансы
      • Оптимизация портфеля
      • Частный капитал
      • Модели проектного финансирования
      • Финансирование недвижимости
      • Финансы возобновляемых источников энергии
      • Финансирование ресторанов 9 0230
      • Рентабельность инвестиций (ROI)
      • Финансирование розничной торговли
      • Анализ рисков
      • Финансовые показатели отгрузки
      • Анализ сценария
      • Анализ чувствительности
      • Финансирование проектов в области солнечной энергетики
      • Оценка запасов
      • Три финансовых модели отчета
      • Модели оценки Анализ отклонений
      • Венчурный капитал
      • Средневзвешенная стоимость капитала (wacc)
      • Управление капиталом
      • Финансирование проектов в области ветроэнергетики
    • Стратегия keyboard_arrow_right
      • Матрица Ansoff
      • Балансовая карта управления активами
      • Матрица доли роста Bcg
      • Бенчмаркинг
      • Развитие бизнеса
      • Холст бизнес-модели —
      • Бизнес-планы
      • Управление изменениями
      • Коучинг
      • Анализ конкурентов
      • Консультационное интервью
      • Консультационные предложения
      • Антикризисное управление
      • Цифровая трансформация
      • Комплексная проверка
      • Краткое содержание
      • Тепловые карты
      • Управление инновациями
      • Информационные панели Kpi
      • Логистика и управление цепочками поставок
      • Микроэкономический менеджмент 902
      • 2

      • Анализ рынка
      • Исследование рынка
      • Определение размера рынка
      • Фреймворки Маккинси
      • Фреймворки Маккинси 7-х
      • Переговоры
      • Матрица девяти ящиков
      • Анализ вредителей и пестов
      • Интеграция Porter 227 Пост-
      • )

      • Решение проблем
      • Дорожные карты
      • Продажи —
      • Умные цели
      • Стратегический анализ будущего
      • Стратегическое управление ключевыми клиентами
      • Стратегическое партнерство
      • Стратегическое планирование
      • Swot-анализ
      • Сумма l управление качеством
      • Создание ценности
      • Диаграммы водопада
    • Стартапы keyboard_arrow_right
      • Когортный анализ
      • Процесс дизайнерского мышления
      • Финансовые модели электронной коммерции
      • Freemium
      • Хакерство на протяжении всей жизни (ltv)

      • Маркетплейсы
      • Финансирование мобильных приложений
      • Привлечение капитала
      • Программное обеспечение как услуга (saas)
      • Доски для стартапов
      • Бизнес-планы для стартапов
      • Таблицы предельного размера стартапов
      • Финансовые модели стартапов
      • Образ жизни стартапа
      • Презентации для стартапа
      • Студии стартапа
      • Оценка стартапа
    • Маркетинг keyboard_arrow_right
      • Маркетинговый микс 4ps и 7ps
      • Реклама
      • E-mail Брендинг и управление брендом 902 деловые сети
      • Корпоративные коммуникации
      • Привлечение клиентов
      • Дизайн, ориентированный на клиента
      • Успех клиентов
      • Цифровой маркетинг
      • Маркетинговые планы
      • Исходящие продажи —
      • Запуск продукта
      • Публичные выступления
      • Входящий маркетинг
      • Поколение лидов Linkedin
      • Чистая оценка промоутера (nps)
      • Персональный брендинг
      • Ценообразование
      • Жизненный цикл продукта
      • Поисковая оптимизация (seo)
      • Социальные сети —
    • Юридическая информация keyboard_arrow_right
      • Соглашения с консультантами регистрация
      • Кодекс поведения
      • Соответствие
      • Контракты с сотрудниками
      • Соглашения об интеллектуальной собственности (IP)
      • Внутренний аудит
      • Соглашения о неразглашении информации
      • Операционные соглашения (или учредители)
      • Купля-продажа соглашения (спа)
      • соглашения акционеров
      • условия стартапа
    • руководство и кадры keyboard_arrow_right
      • карьерный рост
      • межкультурный менеджмент
      • CV (биографическая справка) / резюме
      • Эффективное общение
      • Здоровье и безопасность
      • Человеческие ресурсы
      • Интервью
      • Производительность

.
