Трехфазная схема распределительного щита — 5 разных вариантов

Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.

Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.

Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.

Вариант 1.

Здесь представлена самая простая трехфазная схема щита. На вводе обязательно должен стоять вводной автоматический выключатель. Он будет ограничивать потребляемый ток, каждого потребителя — дома или квартиры. Далее идет 3-х фазный прибор учета электроэнергии.

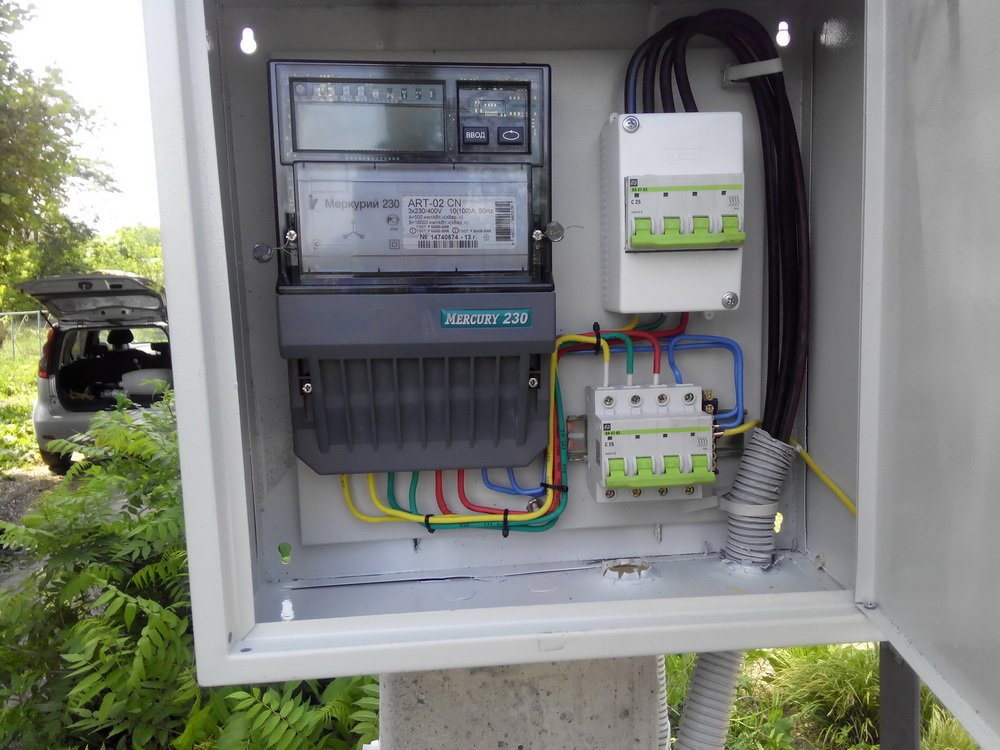

На самом деле места размещения счетчиков могут быть разные. Они могут устанавливаться на улице в щите учета для частных домов, в этажных щитах в многоквартирных домах или непосредственно в домашних щитах. Где ставить счетчики указываю в технических условиях на подключение местные сетевые компании или это строго определяется проектной документацией зданий.

Большинство бытовых потребителей подключаются к однофазной сети. Тут составляют исключения мощные варочные поверхности, проточные водонагреватели, электрокотлы и т.д. Такие потребители имеют возможность подключения к 3-х фазной сети.

После прибора учета электроэнергии необходимо всю однофазную нагрузку равномерно распределить по фазам. Для этого нужно сосчитать мощность приборов, количество однополюсных автоматических выключателей и постараться их разделить на три равные части.

В предложенном варианте трехфазной схемы щита для наглядного понимания на каждой фазе подключено по два. Рабочий ноль от счетчика подключается к общей нулевой шине, а нулевые защитные проводники подключаются к общей шине заземления. Фазы подключаются через групповые автоматы. Таким образом получается, что при отключении потребителя будет разрываться только один фазный проводник. Это стоит учитывать и следить, чтобы при подключении щита к сети на вводе не были перепутаны между собой фаза и ноль. С такими ошибками мне пару раз приходилось сталкиваться. Получалось, что ноль коммутировался автоматами, а фаза сидела на нулевой шине. При отключении автомата в розетки все равно оставалось опасное напряжение, что могло привести к плачевным последствиям. Будьте внимательны и осторожнее.

Вариант 2.

Данный вариант схемы по своей сути аналогичен с предыдущем вариантом. Тут только нет прибора учета электроэнергии и изображен 3-х полюсный автоматический выключатель для 3-х фазной нагрузки. Также тут изменено чередование однополюсных автоматов. То есть автоматы, подключенные к фазе «А» — это первый, третий и т.д. устройства. Чередование происходит через каждые два полюса. Тут так это показано для возможности использования 3-х фазной гребенчатой шины. Зубчики ее шины от одной фазы как раз имеют такое чередование. С ее помощью очень удобно соединять между собой несколько защитных устройств. Она исключает изготовления множества перемычек между ними.

Вариант 3.

Этот вариант схемы трехфазного электрощита уже больше отвечает современным нормам электробезопасности. В нем после счетчика стоит общее УЗО. В текущем примере показано устройство защитного отключение с током утечки на 30мА. Данная схема щита полностью защищает человека от поражения электрическим током. Но есть некоторые минусы у использования всего одного УЗО 30мА на вводе:

1. При его срабатывании будут одновременно отключаться все потребители в доме. Если это произойдет в темное время суток и поиск места утечки займет много времени, то это будет не очень удобно.

2. Есть возможность появления ложного срабатывания УЗО из-за естественных токов утечки, которые присутствуют в бытовых приборах.
В данной схеме также устанавливается одна общая нулевая шина после УЗО и одна общая шина заземления. Здесь с подключением кабелей от розеток сложно запутаться.

Вариант 4.

Вот в данном варианте уже можно немного запутаться с подключением нулевых рабочих проводников, так как тут стоит несколько УЗО. А мы знаем, что у каждого УЗО должна быть своя индивидуальная нулевая шина, иначе ничего работать не будет.

В текущей трехфазной схеме на вводе стоит уже противопожарное селективное УЗО на 300 мА. Оно будет защищать кабели от возгорания при замыкании фазы на землю. Для человека ток 300 мА уже опасен и поэтому для его защиты нужно ставить дополнительное УЗО на 10-30 мА.

Ниже на рисунке показано одно УЗО с током утечки 30мА только на первой фазе, к которому подключено два автоматических выключателя. У этого УЗО будет своя нулевая шина и поэтому нулевые рабочие проводники от других групп к его шине подключать нельзя. А шина заземления всегда и для всех потребителей будет одной общей.

В текущем варианте можно рассмотреть схему с установкой трех 2-х полюсных УЗО по одному на каждую фазу. Так все группы будут иметь защиту от утечек тока. Тогда здесь можно будет отказаться от общего вводного УЗО на 300мА, так как у вас и так все будет иметь защиту с уставкой 30мА.

Вариант 5.

В пятом варианте представлена схема трехфазного щита без вводного УЗО, но с использованием однофазных дифавтоматов на некоторые потребители. АВДТ ставится один на одну группу и поэтому их количество может быть равно количеству групп. Так все группы потребителей будут независимы друг от друга. То есть при возникновении утечки тока в одном приборе, отключится только дифавтомат, к которому он подключен. При использовании УЗО с 3-5 автоматами при срабатывании УЗО будет отключаться соответственно 3-5 групп. А это уже не очень удобно со стороны эксплуатации потребителей.

Вышеприведенные схемы имеют наглядный вид, чтобы донести саму суть подключений разных защитных устройств в одну общую схему электрощита. Также эти примеры очень элементарные и поэтому ваши схемы будут намного больше и сложнее.

Электромонтажные работы прайс-лист | Внутренние работы прайс-лист

Электромонтажные работы

в Хабаровске под ключ

Монтаж розеток, выключателей, датчиков, звонков

Установка светильников: (в зависимости от габаритов)

ВИДЫ УСЛУГ	шт/м. п	ЦЕНА
Установка светильников: (в зависимости от габаритов)
Люстра	шт	от 700 руб
Бра	шт	350 руб
Точечный светильник	шт	250 руб
Светильники ЛСП, ЛПО IP 65	шт	500 руб
Прожектора	шт	от 500 руб
Монтаж светильников «Армстронг»	шт	250 руб
Сборка светильника	шт	от 300 руб
Монтаж уличных светильников — цена договорная

Монтаж электрощитов

Монтаж силового электрооборудования

ВИДЫ УСЛУГ	шт/м. п	ЦЕНА
Установка 1/3-х фазного счетчика	шт	1000/2000 руб
Подключение счетчика под напряжением + 50% от стоимости установки
Установка и расключение автоматического выключателя марки ВА 47-63, ВА 47-100, ВА 63:
однофазного	шт	200 руб
2-3- х фазного	шт	350 руб
Установка и расключение УЗО, Дифференциального автомата.
2-х полюсного	шт	300 руб
4-х полюсного	шт	500 руб
Монтаж кабеля сечением 1.5-2.5 мм. открытым способом, в штробе	м.п	40 руб
Монтаж кабеля сечением 4-6 мм. открытым способом, в штробе	м.п	50 руб
Монтаж кабеля сечением 1. 5-4 мм. (5 жил) — 380 В	м.п	60 руб
Монтаж кабеля сечением 6-10 мм. (5 жил) — 380 В	м.п	80-100 руб
Монтаж кабеля в кабель канале 1.5-2.5 мм	м.п	40 руб
Монтаж кабеля в кабель канале 4-6 мм	м.п	50 руб
Монтаж кабеля сечением 1.5-2.5 мм. в ПВХ- гофра трубе/труба ПВХ	м.п	50 руб
Монтаж кабеля сечением 4-6 мм. в ПВХ- гофра трубе/труба ПВХ	м.п	60 руб
Монтаж кабеля в металлорукаве	м.п	60 руб

Монтаж слаботочных линий

ВИДЫ УСЛУГ	шт/м.п	ЦЕНА
Монтаж кабеля марки FTP-UTP -интернет	м.п	30 руб
Монтаж кабеля марки RG-6, РК — TV	м. п	30 руб
Монтаж кабеля марки КСПВ — телефон	м.п	20 руб

Стоимость монтажа кабельных трасс

ВИДЫ УСЛУГ	шт/м.п	ЦЕНА
Монтаж кабель канала шириной до 60 см:
бетон, кирпичь	м.п	60 руб
гипсокартон, дерево	м.п	50 руб
Монтаж металлического лотка:
Установка лотка	м	350 руб
Монтаж поворотов лотка	шт	200 руб
Крепление кронштейна ( консоли ) опоры лотка	шт	200 руб
Монтаж шпилек для лотков с креплением к потолку	шт	60 руб
Штробление стен:
Штроба шириной до 20 мм. (бетон)	м.п	200 руб
Штроба шириной до 50 мм. (бетон)	м.п	350 руб
Штроба от 20-50 мм. ( кирпичь, штукатурка )	м.п	250 руб
Выборка отверстий под розетки, выключатель. ( бетон )	шт	250 руб
Выборка отверстий под розетки, выключатель. ( кирпичь, гипс )	шт	200 руб
Выборка отверстий под распределительную коробку. (бетон)	шт	300 руб
Выборка отверстий под распределительную коробку. (кирпичь, гипс)	шт	250 руб
Выборка «ниш» под электрощитки	шт	от 1000 руб

ООО «Монтаж-220»

Наш адрес:  г. Хабаровск,

переулок Дежнева 18a, офис 234

Электромонтажные работы

в Хабаровске под ключ

Схема распределительного щита в частном доме и квартире

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдержать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению схемы распределительного щита. На этом проекте должна быть обозначена вся иерархия автоматических выключателей и УЗО, вплоть до розеточной группы. Помимо этого, на всей защитной автоматике должен быть указан номинал. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

Квартира

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

Однолинейный проект

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201), УЗО и групповых автоматов. Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной электросети запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7) и ряде других нормативных документов, поэтому этот вопрос вызывает множество споров. У каждого специалиста своё мнение на этот счет. С одной стороны совмещенный защитный и рабочий проводник рвать нельзя, с другой стороны без УЗО вообще никакого шанса на выживание не будет, если вы «хорошенько» влезете в «фазу». Установка УЗО в двухпроводную электросеть допустима как временная мера с будущим переходом на полноценную сеть с заземляющим защитным проводником (PE), типа – TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате, с током утечки не больше 30 мА, согласно ПУЭ п. 7.1.38.

Также напомним, что для питания электроплиты должен применяться кабель с сечением токопроводящих жил не менее чем 6 кв. мм, согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2). При этом учитывайте реальную мощность электрической плиты и проверяйте достаточно ли 6 кв. мм. сечения.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Частный дом

В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:

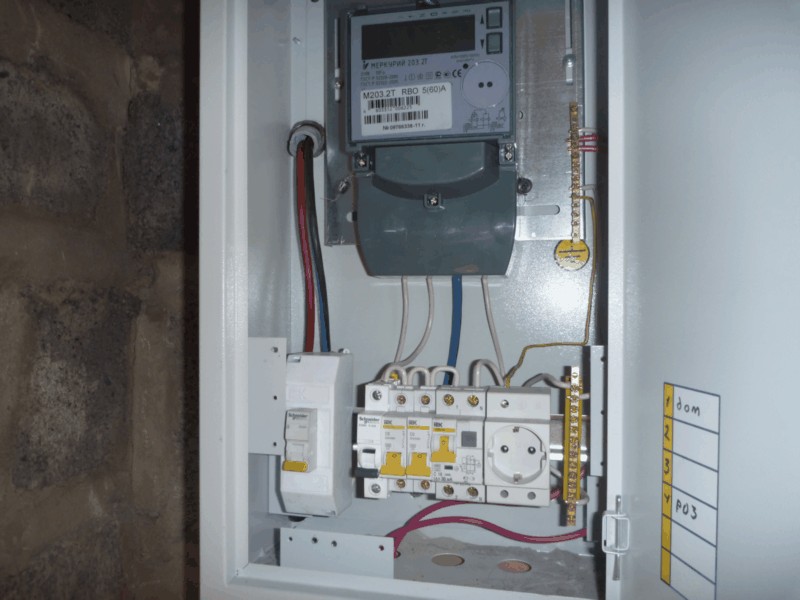

В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей. Все довольно просто и в то же время по ГОСТ, ПУЭ и требованиям остальных документов. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант. О том, как собрать трехфазный щит, читайте в статье: https://samelectrik.ru/instrukciya-po-sborke-trexfaznogo-elektroshhita.html.

Схема распределительно щита частного дома на 380 В, с использованием УЗО:

К этой электросхеме хотелось бы добавить небольшое описание:

1. Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража.
2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме!

Напоследок советуем просмотреть полезное видео, в котором показывается, как собрать электрический щит по схеме:

Нарушения правил электромонтажа – электрические щиты

Отсутствует маркировка щита

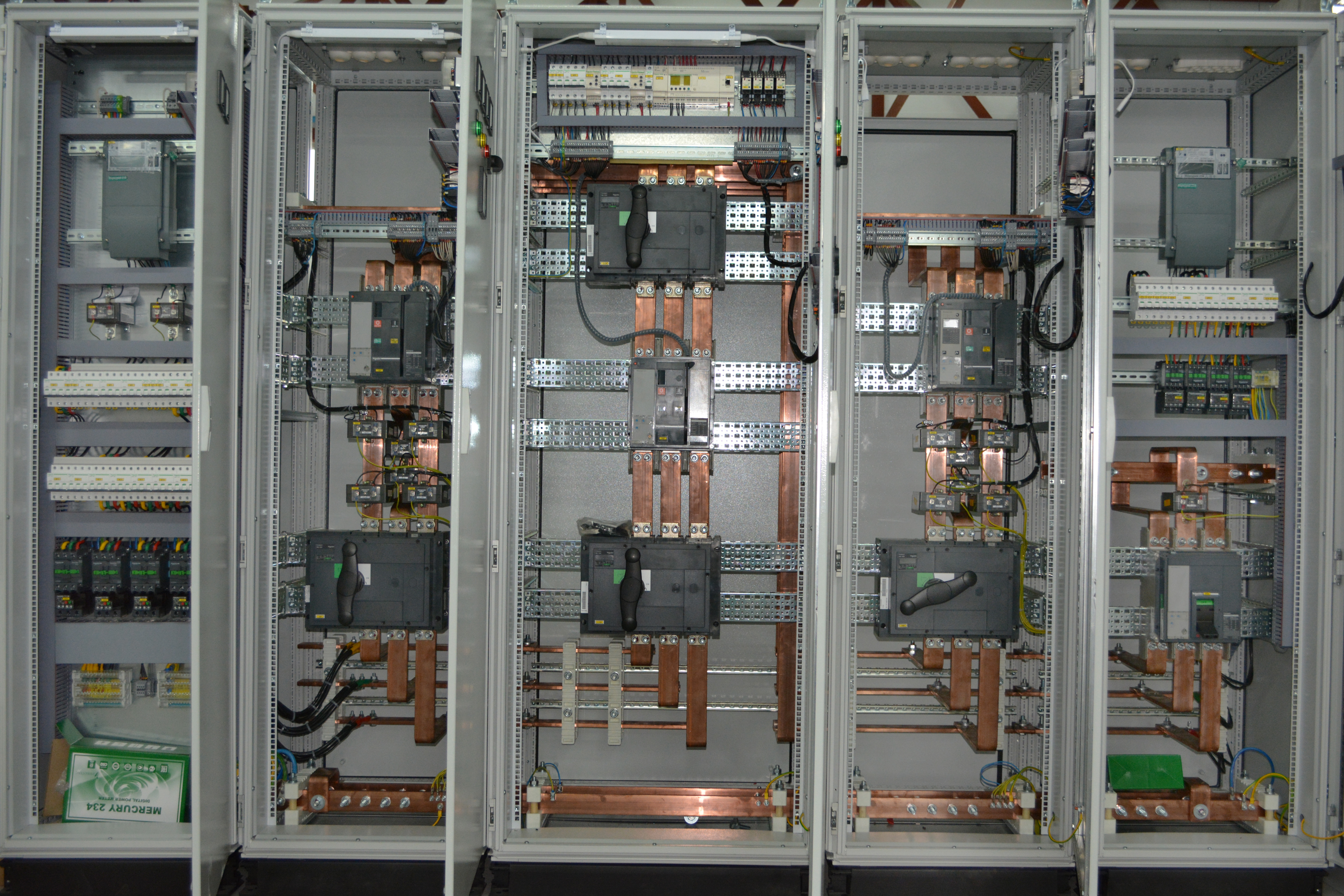

    Каждый электрический распределительный щит (также ВРУ, РЩ, ГРЩ, НКУ) должен иметь паспортную табличку, имеющую стойкую маркировку, расположенную на видном месте с наружной стороны. В зависимости от вида и назначения щита требования к содержанию таблички могут незначительно меняться. Но всегда указывают наименование изготовителя щита, обозначение типа, номинальные напряжение и ток, степень защиты оболочки щита, знак:

    для щитов класса II по ГОСТ Р МЭК 536-94, год изготовления щита.

    В некоторых случаях паспортную табличку размещают внутри щита, при условии, что при открытой двери или после снятия внешней оболочки она хорошо различима.

    На дверцах электрощитов необходимо наносить знак «Осторожно напряжение», форма и вид которого установлен в ГОСТ Р 12. 4.026.

Отсутствует эксплуатационная документация

    На каждый распределительный щит должна быть выпущена эксплуатационная документация (руководство по эксплуатации). Объем этого документа зависит от типа и назначения щита. Это не большой документ, в состав которого входит: наименование изготовителя, область применения и условия эксплуатации, номинальные частота, мощность и ток, номинальные токи всех аппаратов защиты, указания по монтажу, указания мер безопасности, данные по сертификации.

    Специализированные предприятия по выпуску щитового оборудования, как правило, представляют сертификат соответствия на весь щит, в том числе, если щит изготовлен в единственном экземпляре.

    Электромонтажные организации при изготовлении щита по индивидуальному проекту прикладывают сертификаты соответствия на все комплектующие (автоматические выключатели, УЗО, контакторы), полученные от поставщиков данного оборудования. Предоставляется первый экземпляр с синей (оригинальной) печатью поставщика оборудования. И копии, заверенные печатью электромонтажной организации. Скачанные из интернета сертификаты соответствия не имеют силы, так как они могут быть приложены и к контрафактному оборудованию.

Некачественный внутренний монтаж щита

    При использовании для внутренних соединений проводов их сечение должно выбираться исходя их номинальных токов аппаратов защиты с учетом снижающих коэффициентов (подробнее о выборе сечений проводников можно посмотреть в статье сайта Выбор сечения кабелей). Изоляция используемых проводов, как правило, должна быть рассчитана на напряжение не менее 660В переменного тока, см. например требования п. 6.7.3 в ГОСТ Р 51628-2000.

    Для болтовых соединений необходимо предусматривать меры, предотвращающие ослабление контакта, в том числе вследствие вибраций и сквозных токов короткого замыкания. Для этих целей используют контргайки, пружинные шайбы, тарельчатые пружины, предотвращающие самоотвинчивание гаек и другие меры (ГОСТ 10434-82 пункты 2. 1.7;  2.3.4). Во взрывоопасных помещениях все болтовые соединения электрических проводников должны быть защищены от самоотвинчивания. Используемые болты должны соответствовать диаметрам отверстий по ГОСТ 11284-75.

    При подключении жил кабелей (проводов) без оконцевания наконечниками необходимо предохранять провода от выдавливания из контактного соединения, используя для этого фасонные шайбы. В первую очередь это касается многопроволочных жил.  Для подключения однопроволочных жил сечением 25 мм² и более используют оконцевание жил наконечниками, либо жила может быть сформирована в плоскую зажимную часть, в которой делают отверстие под болт.

    Многопроволочные жилы сечением 16 мм² и более всегда подключают после оконцевания наконечниками. Но при меньших сечениях целесообразно также использовать наконечники, так как предотвратить их выдавливание из контактного соединения чрезвычайно сложно. (Подробнее об использовании наконечников см. ГОСТ 10434-82 п. п. 2.1.10; 2.1.11).

Монтаж распределительного щита в частном доме

Содержимое статьи:

ArthurCS › Блог › Электрощит для дачи/гаража — наглядно, просто, для всех

(Статья была написана моим сыном Qirex-RD для моего блога по просьбе моих читателей.)

В предыдущей статье по электрике (Автосервисная электрика — быстро, правильно, дешево) я показал как всё бюджетно но качественно сделал в 3-х фазной мелко-промышленной сети. После чего в комментариях пошли просьбы рассказать еще. Логично сделать это на примере квартирной/дачной/гаражной электрики. Ну собственно, вот оно…)))

Наступило лето и у многих встал вопрос с безопасным электроснабжением своих дач электричеством. А в чем собственно тут дело? Ну например в том что если это сделать неправильно, дача сгорит и хорошо если не с вами. Но тут есть нюанс…
Дачи в основном располагаются на землях СНТ, т. е. там где по определению нет никакого контроля ни за чем. Соответственно местные специалисты этот как правило безрукие алкаши. Так же СНТ это всегда заповедник ценового беспредела, где цены в 3 раза выше чем в столице России, а качество при этом разве что на уровне коровника (касается всего что связано со строительством). Т.к. эта статья непосредственно про электрощит, цен на проводку мы касаться не будем, а вот щита… Типовое что вы получите за 5000-7000р от местного электрика — три дешевых кое как прикрученных автомата, с гордым названием — электрощит (правильно — электроshit).

Т.е. это как раз тот случай когда лучше сделать самому чем доверить это непроверенному 3-м лицу, который называет себя электриком но по факту даже близко им не является. Тем самым все будет сделано гораздо качественней и надежней, а так же будут сэкономлены немалые деньги (фактически цена всего щитка!).

Как появилась эта статья

Знакомый видеоблогер под Ярославлем строит себе бюджетный мини-дом. Пытается прикидываться нищебродом, но у него плохо получается, то недешевые окна закажет, то на iEK щиток откажется собирать. Расточительный нищеброд короче.)))
В ходе строительства ему естественно понадобился простой однофазный электромонтаж. Найти наемных электриков он даже не пытался, поскольку заведомо в них разочаровался заглянув в чужие щитки, что к сожалению является вполне стандартной ситуацией для России вне зависимости от региона (90% электриков — быдло). В итоге он решил все делать сам, при этом не имея опыта и знаний. Естественно он обратился за советом ко мне. То что вы сейчас видите, по сути та инструкция которую я писал для него.
Для вас я покажу все это наглядно на тех же комплектующих, чтобы при желании вы могли легко собрать себе такой же.

!Все что вы делаете сами — вы делаете на свой страх и риск, отвечать за всё это только вам! Помните об электробезопасности (изучите в соответствующей литературе) и пользуйтесь здравым смыслом!

Техническое задание (ТЗ):

— высокая степень защиты и надежность
— простая и быстрая реализация (без спец инструмента)
— небольшой бюджет

Чтож, все более чем ясно, делаем!

Schneider Electric Easy 9 на 12 модулей. Качественный, дешевый, простой в работе, всё необходимое в комплекте.

Автоматы и УЗО:

Вводной — ABB Sh302L C25
Свет — ABB Sh302L C10
Розетки — ABB Sh302L C16

Автоматы двухполюсные (2Р), токовая характеристика С. Номинал вводного автомата зависит от выделенной мощности для вашего подвода, а так же от несущей способности вашего вводного кабеля (от столба). В щите что тут на фото — 25 ампер.
При условии что провода качественные (ВВГнг-LS либо NYM): розетки — 2.5мм2, свет — 1.5мм2.
Автоматы на розеточные группы — строго 16А. Автоматы на световые группы — 6-10А (в данном случаи 10А). Количество линии в соответствии с вашими потребностями.

УЗО — ABB Fh302 AC-25/0,03

Электромеханическое УЗО тип АС, срабатывание по току утечки — 30ма. Мощность УЗО в соответствии с рекомендациями АББ, номиналом вводного автомата или выше — 25А в данном случае. Тот факт что оно электромеханическое, позволяет подключать его с любой стороны и без соблюдения фазировки.

Гребенки для соединений:

ABB PSH 2/12 (“родные» для этой линейки автоматики). Это двухмодульные гребенки, которые соединяют как фазовый так и нулевой полюс автомата. Для этого щита потребуется две штуки.
На фото я использовал более продвинутые ABB PS 2/12, ибо они маркированы по фазно и будут наглядней для вас.

Автоматика ABB серий SH/FH – возможно самая подделываемая на рынке России. Покупать такую можно только и исключительно в крупных специализированных электро магазинах (никаких рынков!).

Данная сборка продемонстрирована именно на автоматике АББ. При использовании какой-либо другой автоматики сборка и конфигурация может/будет отличаться.

Устанавливаем автоматы на дин-рейку, и отмеряем нужные длинны гребенок.

Укорачивание гребенок это единственный «сложный» процесс в данном щите. Это лучше не делать в собранном виде, ибо медная стружка забьется в щели в самой гребенке, что может в последствии вызвать короткое замыкание. Посему резать их лучше в разобранном виде, вынув из них медные токоведущие части, с последующим удалением всех стружек, чтобы они в частности не попали а автоматы.

Чтобы вынуть медь, достаточно просто сдвинуть ее вбок, предварительно запомнив как оно стояло (сфотайте на телефон). Пилить/резать все это лучше всего мелким ножовочным полотном по металлу.

Как нарезали и почистили от стружки, ставите обратно медные шины и устанавливаете гребенки так чтобы они соединили вводной автомат и узо, а далее узо с остальными автоматами.
У узо есть соответствующие гнезда для гребенки, туда ее и запихиваете, тогда как у этих автоматов один ввод, ошибаться тут негде.

Лишь следите за тем что каждый шип гребенки зашел именно между контактом и прижимной скобой автомата, а не под прижимную скобу (такое бывает когда болты автомата закручены до того как в него что-то вставили).

Если вы взяли ящик с запасом (для дальнейшего расширения), то хорошим завершающим штрихом являются удержатели модулей, будь то дорогие и крутые Entrelec (АBB, серые), или дешевые iEK (металлические блестящие). В данном случае нужды в них нет.

Плотно затяните все болты и… готово!

Осталось только промаркировать всё удобным способом и поставить в дом/гараж, подключить к нему ввод (лучше при помощи электрика) и отходящие линии.

Соответствует ли это ТЗ?

Высокая степень защиты и надежность.

Благодаря 2Р автоматам данный щит не фазирован. Можно сколько угодно путать ноль и фазу местами, как на вводе так и на выводе — защите без разницы. Именно по этому и была выбрана такая схема, в ней невозможно ошибиться.

Щит имеет адекватные номиналы для отводящих линий, что обеспечит их защиту от кз и перегрузки.

В щите присутствует надежное групповое электромеханическое УЗО, которое обеспечивает как противопожарную функцию так и защиту от поражения электрическим током при косвенном прикосновении (тип АС) — т. е. от поражения электрическим током при прямом прикосновении к фазовому проводу/контакту. Смертельные нарушения работы сердца наступают как правило после 50ма тока при напряжении 220/230 вольт, так что с УЗО с током срабатывания 30ма шансы выжать в значительной степени увеличиваются.

Т.к. после узо стоят именно 2Р автоматы, в случаи утечки тока по одной из линий (т. е. срабатывание узо) очень легко диагностировать где именно утечка, путем последовательного включения/отключения автоматов с целью поиска неисправности. Это опять же одна из причин по которой выбраны именно 2Р автоматы. Со стандартными 1Р так не получится.

Благодаря использованию оригинальных гребенок с большой контактной площадью, никаких проблем с контактом быть не может (если конечно не забыть их затянуть!). Большая площадь проводника (10мм2) позволяет использовать гребенки до токов вплоть до 63А.

Простая и быстрая реализация (без спец инструмента).

У меня самого есть весь необходимый базовый инструмент, посему я могу собирать что угодно и как угодно.

Но так отнюдь не у всех, и именно по этому я и выбрал такой способ расключения. Для сборки представленного щита нужны лишь эти два инструмента: отвертка на крест и ножовка по металу. Минимальней не бывает! 🙂

Так что ДА, простая и быстрая реализация.

Небольшой бюджет.

Да, ибо тут использовался дешевый бокс и недорогая автоматика АББ серии SH и FH. Все надежное и необходимые функции выполняет, а значит и тут успех. 2Р соединительные гребенки хоть и не дешевые, но зато на все 100% себя оправдывают когда речь заходит о безопасности а так же удобстве в работе.

В зависимости от региона России (где вы все это будете покупать), такой щит обойдется в районе 5000р, что очень адекватно для вещи которая способна защищать вас и ваше имущество 20+ лет.

Совсем нет денег?

Тогда тоже самое, но вот так, и при этом моножилой если вам нечем обжать НШВИ наконечники на мягкие ПуГВ провода.

Вот и получился простой но надежный и качественный щиток. Если хотя бы такой был в каждом доме России, пожаров и смертей из-за неисправностей в электропроводке было бы в 10-ки раз меньше. Если у вас уже имеется некая проводка, но нет ее надежной защиты, имеет смысл этим озаботится в кратчайшие сроки. Естественно лучше найти опытного электрика, но если с этим никак, все что выше вам поможет.

Что можно улучшить/добавить? Из недорогих но нужных опций — реле напряжения. Это я продемонстрирую на примере квартирного щита в следующих статьях.

Видео с реализацией:

Для наглядности процесса сборки, можете посмотреть это видео. Это щиток как раз для того домика из-за которого все это и было написано. Щиток там точно такой же с поправкой на: размер бокса (18 модулей) вводной номинал (32А), мощности УЗО (40А) и количеством отводящих линий (5 а не 4), вот оно в реальной жизни…

А как же гараж?

Да легко, он и в гараж великолепно встанет. Единственное что лучше тогда заменить — бокс на тот что со степенью защиты IP55-65. Примеры — ABB Mistral 65, Schneider Electric Kaedra IP65, или бюджетный IEK КМПн IP55.

———————————————————————————————————————————-
Почему я опять не писал много и развернуто? Все просто — всё сложное будет в следующей статье про электрику в многоквартирных домах, в которую просто так лазить нельзя (совершенно другой уровень нежели чем у дачной или гаражной).
———————————————————————————————————————————-
Все остальные статьи по электрике вы найдете — ТУТ.

Если у кого-то есть вопросы, я Qirex-RD отвечу на них в комментариях.

5 вариантов трехфазной схемы распределительного щита.

Все распределительные щиты должны выполнять 3 основные задачи:

защита кабеля от перегрузок и КЗ

С этой целью в щитах монтируются автоматические выключатели. Они в первую очередь предназначены именно для защиты кабеля, а не подключенного к ним оборудования, как многие до сих пор думают.

защита человека от поражения электрическим током

Обеспечивается она путем установки УЗО или дифф.автоматов.

защита техники от перепадов напряжения

К сожалению, в наших сетях зачастую происходят скачки напряжения. Автоматы на это не реагируют, так как просто не рассчитаны на такую защиту.

УЗО также не приспособлено на срабатывание от перенапряжения. Для этого понадобятся модульные реле напряжения или УЗМ – устройства защиты многофункциональные.

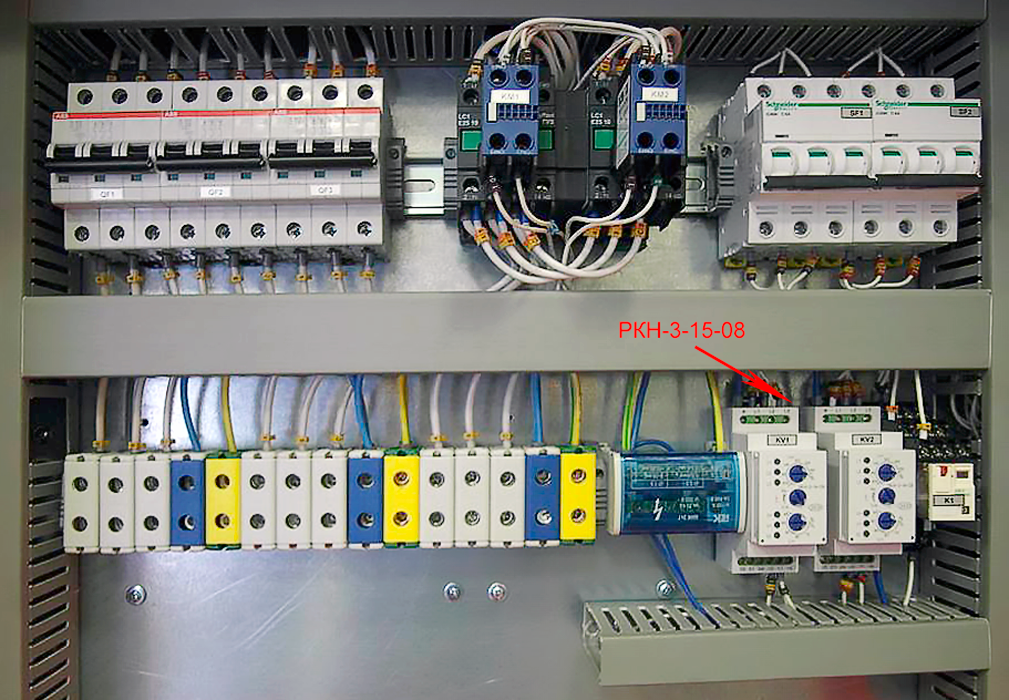

На них выставляются определенные верхние и нижние пределы по напряжению. Как только произошел скачок, или наоборот резкое снижение параметров эл.сети, данное реле (УЗМ) срабатывает и отключает питание.

Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.

Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы.

С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.

Причем не по своей вине или вине энергоснабжающей организации, а именно из-за вас.

Есть множество вариантов сборки и комплектации трехфазных щитков. Не будем рассматривать самые простейшие с минимальным количеством вводного оборудования.

Выберем более сложные по комплектации, но в тоже время достаточно универсальные. В связи с резким увеличением количества эл.приборов в наших квартирах и домах, они в последнее время приобретают все большую популярность.

Преимущества:

каждая линия защищена как от КЗ, перегрузок, так и от утечек. И все это одни аппаратом.

проще установить проблемную зону при повреждениях

отсутствуют нулевые шины

у вас полная свобода в группировке аппаратов в щите

легко распределять нагрузку по фазам

большие габариты щита и большое количество модульных устройств (от 72шт и более)

Дифференциальный автомат это оборудование, которое ставится на отдельную линию, как обычный автомат, но еще включает в себя и защиту от утечек (дифф.защиту).

Это хоть и самый лучший вариант, но и самый дорогой. Поэтому используется крайне редко.

Условно говоря, сколько у вас будет отходящих групповых линий, столько же понадобится дифф.автоматов.

При этом, чтобы при возможных авариях понять, от чего отключился такой автомат, от утечки или КЗ, рекомендуется использовать модели с индикацией причины срабатывания.

В начале схемы монтируется вводное устройство – рубильник. С него пускаете питание на реле напряжения.

Далее, через кросс-модули разделяете нагрузку на диффы. На каждый автомат пускаете по одной фазе.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую.

Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка.

Преимущества сборки:

требуется щиток небольших размеров (от 54 до 72 модулей)

не наглядная группировка линий

невозможность простого внесения изменений в перераспределении нагрузки по фазам

наличие нулевых шинок

Это один из простых и наиболее распространенных вариантов сборки и проектировании трехфазных щитков. Объясняется это конечно его дешевизной по отношению к остальным.

Однако это все предварительное деление. Так как реального потребления никто не знает. И только со временем, путем замеров можно увидеть фактическую картину. А она может существенным образом отличаться от ранее спроектированной.

И чтобы хоть как-то подравнять нагрузки, приходится переделывать чуть ли не половину всего щитка. Оставите как есть, и обязательно в будущем столкнетесь с проблемами:

перекос напряжения

нагрев нулевой шинки с возможным отгоранием ноля

перегруженные автоматы и последствия этого

Есть еще более упрощенный вариант данного способа комплектации.

Преимущества:

самый дешевый вариант

щит малого размера (до 32 модулей)

Недостатки:

практически отсутствует группировка линий

отсутствует возможность изменения нагрузки по фазам

присутствуют нулевые шины

возможно ложное срабатывание УЗО

Здесь используется всего одно УЗО на вводе (кроме не отключаемых потребителей) и уже далее, нагрузка распределяется через однополюсники. Согласно п.7.1.83 ПУЭ вы можете быть ограничены в выборе количества подключаемых линий.

Если же проигнорировать данное правило, то вполне вероятны ложные срабатывания УЗО. При этом вы долго будете ломать голову прикидывая, сработало оно от защиты или же ложно.

Поэтому лучше искать промежуточные варианты комплектации трехфазного щитка.

Преимущества:

возможность легко распределять нагрузку по фазам

наглядная группировка линий

удобное подключение питания и отходящих проводников

отсутствие нулевых шинок

габаритные размеры щитка (от 96 до 144 модулей)

относительно дорого

Когда вы собираете щит по первому варианту на дифф.автоматах, вы пропускаете через него фазный и нулевой проводник. Плюс отпадает необходимость в УЗО.

Если по экономическим причинам вы не можете себе позволить дифференциальные автоматы, группировать отходящие линии все равно придется на УЗО.

Однако для того, чтобы впоследствии все было ремонто-пригодно и легко вносились изменения в схему без ее кардинальных реконструкций и перемонтажа проводов, вместо обычных однофазных модульных автоматов достаточно применить двухполюсные.

Внешне они выглядят как собранные воедино два одинарных модульных однополюсника.

Для сборки схемы соединяете между собой нули в той или иной группе 4-х полюсных УЗО. Через них пропускаете все фазы и далее пускаете их на кросс модули.
После чего фазы распределяются по автоматам.

Преимущества:

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

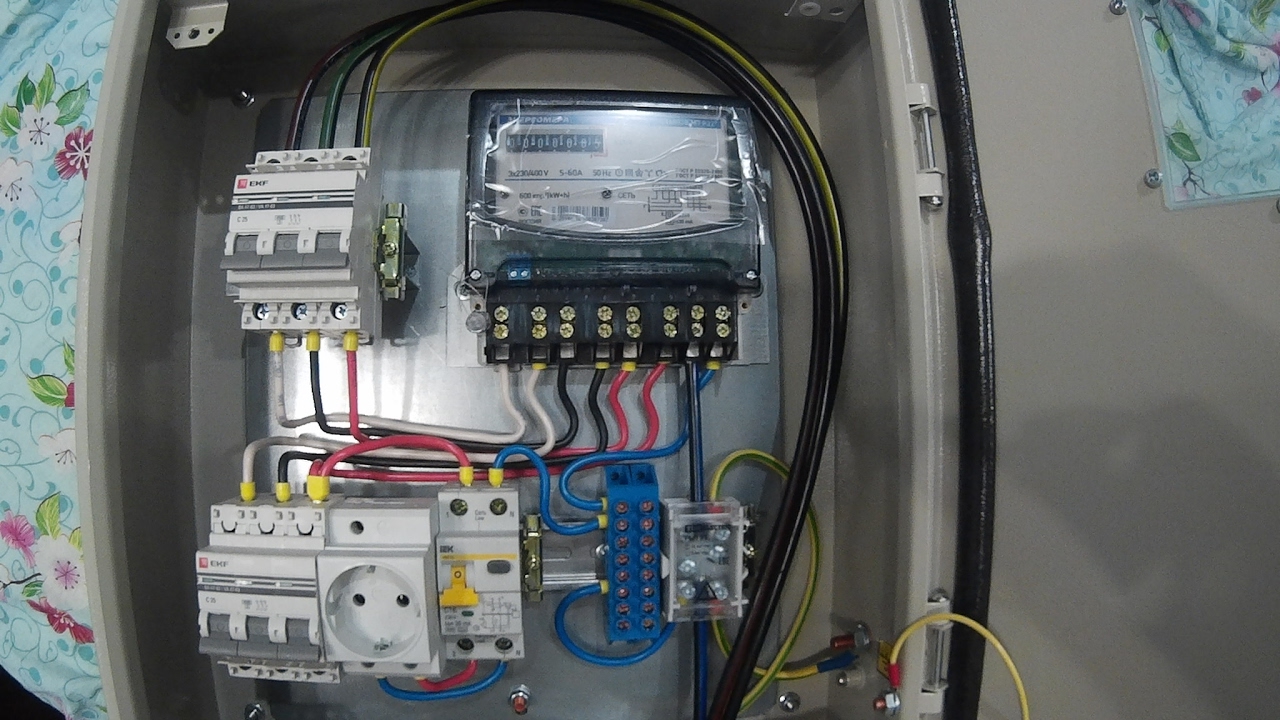

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Монтаж распределительного щита

Распределительный щит (РЩ) — это электрическое комплектное устройство, назначением которого является распределение принимаемой электроэнергии по групповым цепям (потребителям), обеспечение автоматической защиты при возникновении аварийных ситуаций: перегрузок, коротких замыканий, токовых утечек и значительных колебаний напряжения. Данное электротехническое оборудование предназначено для работы в сетях до 1 кВ, но фактически 99,9 % подобных изделий рассчитано на эксплуатацию с оборудованием на 220 В и 380 В (однофазным и трехфазным) в квартире, офисном помещении либо коттедже.

Однофазные РЩ используются для электроснабжения маломощных электроустановок — отдельных офисных помещений, квартир, частных домов эконом-класса, линий освещения на производственных, коммерческих, административных и гражданских объектах.

Область применения распределительных шкафов на 380 В — обеспечение электропитания более масштабных электроустановок — двух-трехэтажных коттеджей, многоквартирных таунхаусов, производственных цехов и других объектов с повышенными значениями потребляемой мощности либо наличием трехфазных электропотребителей — производственного оборудования, насосного, климатического, нагревательного и т. д.

Виды РЩ

Существует несколько разновидностей электрического распредщита, различающихся по назначению, способу монтажа, материалу корпуса, степени пылевлагозащиты, габаритам и количеству/типу электрооборудования, которое они способны вместить. По назначению РЩ подразделяются на ГРЩ (главные РЩ), обеспечивающие электроснабжение всего объекта либо значительной его части.

АВР (автоматический ввод резерва), служит как автоматический переключатель на резервную линию электропитания в случае прекращения электроснабжения от основной. ЩО (щиты освещения), используются для подключения линий электроосвещения. ЩС (щиты силовые), обеспечивают электроэнергией силовые потребители, а ЩЭ (щиты этажные), подключаются после вводно-распределительного шкафа либо ГРЩ. ЩК (щиты квартирные), это такие щиты, которые радиально подключаются к ЩЭ.

Существуют также разновидности учетно-распределительных шкафов, используемых не только для распределения электроэнергии, защиты электроцепей, но и для учета энергопотребления с помощью установленного электросчетчика.

Расчёт распределительного щита

Прежде чем начинать монтаж распределительного щита, необходимо набросать на бумаге его схему чтобы исключить различные неприятности в процессе работы, такие как нехватка соединительных клемм, места под автоматику, невозможность аккуратной укладки всех проводов в щите и проч. Рассмотрим один из стандартных вариантов схем, подходящих для двухкомнатной квартиры и небольшого одноэтажного дома.ит

В минимальной комплектации однофазный РЩ включает в себя двухполюсный вводной автовыключатель и группу однополюсных автоматов, от которых запитываются силовые и осветительные внутренние сети. Защитная автоматика подбирается исходя из максимально допустимого значения токовой нагрузки, которую способны выдержать подключаемые к ним провода. Принято выбирать токовые автоматы с запасом: согласно действующим европейским стандартам в бытовых осветительных цепях рекомендуется использовать медные разновидности электропроводки с сечением жил в 1,5 квадратных миллиметра, для защиты использовать 10-амперную автоматику.

Для организации силовых цепей рекомендуется применять провода сечением 2,5 квадратных миллиметра совместно с 16-20-амперными автовыключателями.

При выборе ампеража устройства защиты ввода следует учитывать не только пропускную способность питающего кабеля, но и значение выделенной мощности для вашего объекта, при превышении которого автомат должен срабатывать. Обычно бывает достаточным установить в частном доме, квартире вводного автомата на 40-50 ампер, используя для подключения медные кабельно-проводниковые изделия сечением 6-10 мм 2 либо алюминиевые сечением 10-16 мм 2 .

Используя графический редактор, составьте схему распределительного щита, чтобы на ней было принципиально изображены разводка и расположение элементов. Готовым примером послужит вот эта схема:

Действующие правила устройства электроустановок гласят: все новые объекты должны оборудоваться устройствами защитного отключения (дифференциальными реле), являющимися наилучшей защитой от поражения электротоком и обеспечивающим почти мгновенное отключение электропитания при обнаружении токовой утечки. Помимо минимизации вероятности получения травм, дифреле также способствуют сохранности дорогостоящего электронного бытового оборудования — блоков управления газовыми котлами, системами кондиционирования и некоторого силового оборудования.

Кроме дифавтоматов в РЩ рекомендуется устанавливать реле напряжения, предназначенное для защиты особо чувствительной к параметрам питающей сети электроники, холодильной компрессорной техники. Особенно учитывая, что стоимость этого модуля незначительна.

Выбор места под РЩ

При выборе зоны установки РЩ необходимо руководствоваться двумя основными принципами. Первый — соответствие ПУЭ и правилам ПБ. Например, нельзя монтировать щиток в непосредственной близости от газовых коммуникаций, приборов, мощных тепловых источников. Также не следует располагать шкаф в помещении с повышенной влажностью, под водопроводными трубами, особенно если он не влагозащищенного исполнения.

Второй принцип — удобство расположения. В небольших квартирах, частных домах РЩ обычно располагают в непосредственной близости от входной двери. Если необходимо смонтировать щит на стене в узком коридоре, рекомендуется отдавать предпочтение не навесной, а встраиваемой модификации — такое решение исключит его повреждение в процессе перемещения крупногабаритной мебели, холодильников, не препятствуя быстрому доступу для включения/отключения электроснабжения.

На значительных по площади объектах с большим числом отдельных помещений можно использовать другую схему: во входной зоне установить шкаф учета с вводным автоматом, а ЩР смонтировать в центральной зоне. Так удастся сэкономить на кабельно-проводниковой продукции, обеспечив радиальную схему подключения электропотребителей.

Какие нужны инструменты

Для осуществления монтажа распредщитка своими руками в соответствии с действующими регламентами уже недостаточно вооружиться ножом, кусачками и отверткой. Чтобы правильно соединить все элементы, подключить потребители, необходимо использовать: съемник изоляции, позволяющий быстро, эффективно и безопасно оголять концы проводов, ручной зажим для опрессовки наконечников, кусачки современного образца, с помощью которых можно добиться идеально плоского среза многожильного медного провода ПВ-3.

Также помимо набора изолированных отверток рекомендуется применять аккумуляторную отвертку для максимального ускорения процесса первоначальной затяжки винтов. Для монтажа некоторых моделей бытовых распредщитов требуется применение набора рожковых/торцевых гаечных ключей.

Покупка комплектующих

Для монтажа любого типа РЩ — и силового, и используемого для освещения, применяются схожие комплектующие. Таковыми являются: автоматика, клеммные шины (одна для заземления — РЕ, одна для «чистой» нейтрали и по одной для каждого дифреле). Также не обойтись без НШВИ (наконечников штыревых втулочных изолированных) и кабельных стяжек (пластиковых хомутиков) в случае использования перемычек из многожильного провода.

Приобретать все необходимое лучше всего в специализированных интернет-магазинах, которые готовы предоставить сертификаты соответствия своих товаров действующим нормам и гарантию. Причем автоматику, клеммные шины следует покупать ровно в требуемом количестве, а вот наконечники и кабельные стяжки рекомендуется заказывать с некоторым запасом, поскольку в процессе монтажа не исключены ошибки, которые потребуют переделки.

Оборудование какой фирмы предпочтительнее? Сегодня производство высококачественной автоматики сосредоточено на территории Европы. Одними из самых популярных среди изделий премиум-класса являются приборы торговых марок Legrand, Siemens, ABB. Значительно более доступной, притом совсем немного уступающей в качестве считается продукция российской торговой марки ИЭК (ИнтерЭлектроКомплект).

Процесс монтажа

1. Сначала рекомендуется установить все приборы автоматики/защиты, клеммники на DIN-рейки, добившись оптимального расположения каждого элемента. Устанавливая клеммные колодки в керамическом блоке, следует соблюдать осторожность по причине повышенной хрупкости последних.
2. Затем подготавливаются и подключаются гибкие перемычки. В бытовых электрощитах с автоматикой на 40-50 А в качестве последних используются отрезки изолированного провода ПВ-3 (6 мм 2 ), на концы которых напрессовываются НШВИ. При подготовке перемычек необходимо учитывать цвет изоляции — для фазных соединений обычно используются коричневые либо черные, для линий нейтрали — синие или белые. Для того, чтобы провода надежно держались внутри РЩ, легко просматривались, рекомендуется закреплять их с помощью кабельных стяжек.
3. Далее можно приступать к подключению вводного кабеля. Предварительно следует убедиться в отсутствии напряжения на его проводах. Если таковое имеется, обесточить кабель, приняв все предосторожности во избежание поражения электротоком в процессе подключения — на управляющем автомате/рубильнике повесить табличку «Работают люди», назначить наблюдателя. После чего присоединить проводники к соответствующим клеммам электрощита — фазный и нулевой к главному автомату (который обязательно должен быть в выключенном положении), а заземляющий — к соответствующей клеммной колодке.
4. Осталось подключить потребители, учитывая, откуда проложен провод и его цвет. Фазные провода, которые в кабелях типа ВВГ, ШВВП, ПВС и им подобным обычно маркируются черной, серой, коричневой либо красной изоляцией, присоединяем к нижним клеммам однополюсных автоматов. Нейтрали — синие либо белые — к нулевым шинам, соответствующим группе, а провода заземления — желто-зеленые, зеленые или желтые — к шине РЕ.

Первоначальная сборка, затяжка контактов может осуществляться посредством аккумуляторной электроотвертки — так можно сэкономить массу сил и времени. Но по окончании монтажных операций необходимо осуществить дотяжку вручную, используя для каждого конкретного соединения наиболее подходящую отвертку. Также необходимо помнить, что в первые недели в результате электротермического воздействия контакты ослабляются и по прошествии приблизительно одного месяца после начала интенсивной эксплуатации необходимо проконтролировать надежность каждого соединения, при необходимости подтянуть. В дальнейшем подобную процедуру достаточно выполнять раз в шесть-двенадцать месяцев.

Если у вас остались какие-либо вопросы касательно технологии монтажа ЩР, можете посмотреть одно из множества профильных видео, имеющихся в интернете.

Проверка работы РЩ

Расценка на монтаж шкафа распределительного включает в себя проверку работоспособности электроустановки. Производится она путем массового (последовательного) включения всех возможных потребителей, после чего необходимо пройтись по всему объекту, проверив каждую розетку с помощью какого-нибудь заведомо работоспособного переносного электроприбора. Если ни на одном из этапов автоматика не отключила питание линии, значит, монтаж осуществлен верно.

Затем необходимо некоторое время понаблюдать за РЩ в режиме полной нагрузке. Если наблюдается искрение, дым, слышится треск, чувствуется запах гари, это свидетельствует о ненадежном контакте в одном из соединений, вызывающим перегрев, либо о неисправности прибора автоматики, который требуется заменить.

В случае отсутствия вышеобозначенных явлений рекомендуется проверить работоспособность основных узлов, обеспечивающих безопасность эксплуатации внутренней электросистемы — УЗО. Для этого используется специальный тестер, создающий утечки нормируемой величины (10, 30, 300 мА). Цена данного прибора вполне доступна даже для частного мастера. Некоторые модели оснащены собственной кнопкой контроля, при нажатии на которую устройство должно мгновенно отключаться.

Сколько стоит работа по монтажу РЩ

В смете на монтаж электрощита прямо либо косвенно отражаются следующие факторы: сложность схемы, количество щитовых элементов и число присоединений, которые требуется осуществить.

Сборка электрощита в частном доме своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

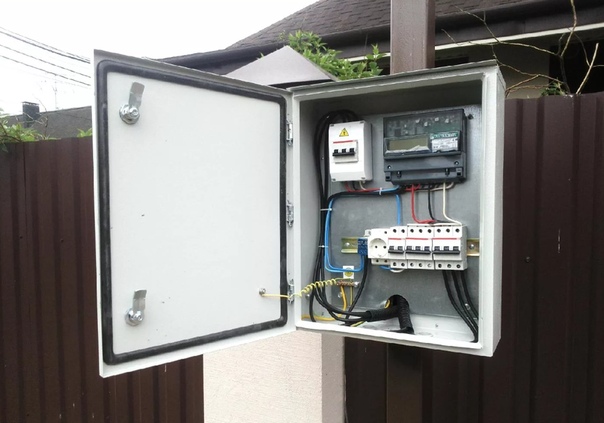

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

• Общей нагрузки, рассчитываемую по мощности каждой группы;
• Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
• Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
• Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм 2 . В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

Распределительный щит в частном доме своими руками

Содержимое статьи:

Электрощит для дачи/гаража — наглядно, просто, для всех

В предыдущей статье по электрике (Автосервисная электрика — быстро, правильно, дешево) я показал как всё бюджетно но качественно сделал в 3-х фазной мелко-промышленной сети. После чего в комментариях пошли просьбы рассказать еще. Логично сделать это на примере квартирной/дачной/гаражной электрики. Ну собственно, вот оно…)))

Наступило лето и у многих встал вопрос с безопасным электроснабжением своих дач электричеством. А в чем собственно тут дело? Ну например в том что если это сделать неправильно, дача сгорит и хорошо если не с вами. Но тут есть нюанс…
Дачи в основном располагаются на землях СНТ, т. е. там где по определению нет никакого контроля ни за чем. Соответственно местные специалисты этот как правило безрукие алкаши. Так же СНТ это всегда заповедник ценового беспредела, где цены в 3 раза выше чем в столице России, а качество при этом разве что на уровне коровника (касается всего что связано со строительством). Т.к. эта статья непосредственно про электрощит, цен на проводку мы касаться не будем, а вот щита… Типовое что вы получите за 5000-7000р от местного электрика — три дешевых кое как прикрученных автомата, с гордым названием — электрощит (правильно — электроshit).

Т.е. это как раз тот случай когда лучше сделать самому чем доверить это непроверенному 3-м лицу, который называет себя электриком но по факту даже близко им не является. Тем самым все будет сделано гораздо качественней и надежней, а так же будут сэкономлены немалые деньги (фактически цена всего щитка!).

Как появилась эта статья

Знакомый видеоблогер под Ярославлем строит себе бюджетный мини-дом. Пытается прикидываться нищебродом, но у него плохо получается, то недешевые окна закажет, то на iEK щиток откажется собирать. Расточительный нищеброд короче.)))
В ходе строительства ему естественно понадобился простой однофазный электромонтаж. Найти наемных электриков он даже не пытался, поскольку заведомо в них разочаровался заглянув в чужие щитки, что к сожалению является вполне стандартной ситуацией для России вне зависимости от региона (90% электриков — быдло). В итоге он решил все делать сам, при этом не имея опыта и знаний. Естественно он обратился за советом ко мне. То что вы сейчас видите, по сути та инструкция которую я писал для него.
Для вас я покажу все это наглядно на тех же комплектующих, чтобы при желании вы могли легко собрать себе такой же.

!Все что вы делаете сами — вы делаете на свой страх и риск, отвечать за всё это только вам! Помните об электробезопасности (изучите в соответствующей литературе) и пользуйтесь здравым смыслом!

Техническое задание (ТЗ):

— высокая степень защиты и надежность
— простая и быстрая реализация (без спец инструмента)
— небольшой бюджет

Чтож, все более чем ясно, делаем!

Schneider Electric Easy 9 на 12 модулей. Качественный, дешевый, простой в работе, всё необходимое в комплекте.

Автоматы и УЗО:

Вводной — ABB Sh302L C25
Свет — ABB Sh302L C10
Розетки — ABB Sh302L C16

Автоматы двухполюсные (2Р), токовая характеристика С. Номинал вводного автомата зависит от выделенной мощности для вашего подвода, а так же от несущей способности вашего вводного кабеля (от столба). В щите что тут на фото — 25 ампер.
При условии что провода качественные (ВВГнг-LS либо NYM): розетки — 2.5мм2, свет — 1.5мм2.
Автоматы на розеточные группы — строго 16А. Автоматы на световые группы — 6-10А (в данном случаи 10А). Количество линии в соответствии с вашими потребностями.

УЗО — ABB Fh302 AC-25/0,03

Электромеханическое УЗО тип АС, срабатывание по току утечки — 30ма. Мощность УЗО в соответствии с рекомендациями АББ, номиналом вводного автомата или выше — 25А в данном случае. Тот факт что оно электромеханическое, позволяет подключать его с любой стороны и без соблюдения фазировки.

Гребенки для соединений:

ABB PSH 2/12 (“родные» для этой линейки автоматики). Это двухмодульные гребенки, которые соединяют как фазовый так и нулевой полюс автомата. Для этого щита потребуется две штуки.
На фото я использовал более продвинутые ABB PS 2/12, ибо они маркированы по фазно и будут наглядней для вас.

Автоматика ABB серий SH/FH – возможно самая подделываемая на рынке России. Покупать такую можно только и исключительно в крупных специализированных электро магазинах (никаких рынков!).

Данная сборка продемонстрирована именно на автоматике АББ. При использовании какой-либо другой автоматики сборка и конфигурация может/будет отличаться.

Устанавливаем автоматы на дин-рейку, и отмеряем нужные длинны гребенок.

Укорачивание гребенок это единственный «сложный» процесс в данном щите. Это лучше не делать в собранном виде, ибо медная стружка забьется в щели в самой гребенке, что может в последствии вызвать короткое замыкание. Посему резать их лучше в разобранном виде, вынув из них медные токоведущие части, с последующим удалением всех стружек, чтобы они в частности не попали а автоматы.

Чтобы вынуть медь, достаточно просто сдвинуть ее вбок, предварительно запомнив как оно стояло (сфотайте на телефон). Пилить/резать все это лучше всего мелким ножовочным полотном по металлу.

Как нарезали и почистили от стружки, ставите обратно медные шины и устанавливаете гребенки так чтобы они соединили вводной автомат и узо, а далее узо с остальными автоматами.
У узо есть соответствующие гнезда для гребенки, туда ее и запихиваете, тогда как у этих автоматов один ввод, ошибаться тут негде.

Лишь следите за тем что каждый шип гребенки зашел именно между контактом и прижимной скобой автомата, а не под прижимную скобу (такое бывает когда болты автомата закручены до того как в него что-то вставили).

Если вы взяли ящик с запасом (для дальнейшего расширения), то хорошим завершающим штрихом являются удержатели модулей, будь то дорогие и крутые Entrelec (АBB, серые), или дешевые iEK (металлические блестящие). В данном случае нужды в них нет.

Плотно затяните все болты и… готово!

Осталось только промаркировать всё удобным способом и поставить в дом/гараж, подключить к нему ввод (лучше при помощи электрика) и отходящие линии.

Соответствует ли это ТЗ?

Высокая степень защиты и надежность.

Благодаря 2Р автоматам данный щит не фазирован. Можно сколько угодно путать ноль и фазу местами, как на вводе так и на выводе — защите без разницы. Именно по этому и была выбрана такая схема, в ней невозможно ошибиться.

Щит имеет адекватные номиналы для отводящих линий, что обеспечит их защиту от кз и перегрузки.

В щите присутствует надежное групповое электромеханическое УЗО, которое обеспечивает как противопожарную функцию так и защиту от поражения электрическим током при косвенном прикосновении (тип АС) — т. е. от поражения электрическим током при прямом прикосновении к фазовому проводу/контакту. Смертельные нарушения работы сердца наступают как правило после 50ма тока при напряжении 220/230 вольт, так что с УЗО с током срабатывания 30ма шансы выжать в значительной степени увеличиваются.

Т.к. после узо стоят именно 2Р автоматы, в случаи утечки тока по одной из линий (т. е. срабатывание узо) очень легко диагностировать где именно утечка, путем последовательного включения/отключения автоматов с целью поиска неисправности. Это опять же одна из причин по которой выбраны именно 2Р автоматы. Со стандартными 1Р так не получится.

Благодаря использованию оригинальных гребенок с большой контактной площадью, никаких проблем с контактом быть не может (если конечно не забыть их затянуть!). Большая площадь проводника (10мм2) позволяет использовать гребенки до токов вплоть до 63А.

Простая и быстрая реализация (без спец инструмента).

У меня самого есть весь необходимый базовый инструмент, посему я могу собирать что угодно и как угодно.

Но так отнюдь не у всех, и именно по этому я и выбрал такой способ расключения. Для сборки представленного щита нужны лишь эти два инструмента: отвертка на крест и ножовка по металу. Минимальней не бывает! 🙂

Так что ДА, простая и быстрая реализация.

Небольшой бюджет.

Да, ибо тут использовался дешевый бокс и недорогая автоматика АББ серии SH и FH. Все надежное и необходимые функции выполняет, а значит и тут успех. 2Р соединительные гребенки хоть и не дешевые, но зато на все 100% себя оправдывают когда речь заходит о безопасности а так же удобстве в работе.

В зависимости от региона России (где вы все это будете покупать), такой щит обойдется в районе 5000р, что очень адекватно для вещи которая способна защищать вас и ваше имущество 20+ лет.

Совсем нет денег?

Тогда тоже самое, но вот так, и при этом моножилой если вам нечем обжать НШВИ наконечники на мягкие ПуГВ провода.

Вот и получился простой но надежный и качественный щиток. Если хотя бы такой был в каждом доме России, пожаров и смертей из-за неисправностей в электропроводке было бы в 10-ки раз меньше. Если у вас уже имеется некая проводка, но нет ее надежной защиты, имеет смысл этим озаботится в кратчайшие сроки. Естественно лучше найти опытного электрика, но если с этим никак, все что выше вам поможет.

Что можно улучшить/добавить? Из недорогих но нужных опций — реле напряжения. Это я продемонстрирую на примере квартирного щита в следующих статьях.

Видео с реализацией:

Для наглядности процесса сборки, можете посмотреть это видео. Это щиток как раз для того домика из-за которого все это и было написано. Щиток там точно такой же с поправкой на: размер бокса (18 модулей) вводной номинал (32А), мощности УЗО (40А) и количеством отводящих линий (5 а не 4), вот оно в реальной жизни…

А как же гараж?

Да легко, он и в гараж великолепно встанет. Единственное что лучше тогда заменить — бокс на тот что со степенью защиты IP55-65. Примеры — ABB Mistral 65, Schneider Electric Kaedra IP65, или бюджетный IEK КМПн IP55.

———————————————————————————————————————————-
Почему я опять не писал много и развернуто? Все просто — всё сложное будет в следующей статье про электрику в многоквартирных домах, в которую просто так лазить нельзя (совершенно другой уровень нежели чем у дачной или гаражной).
———————————————————————————————————————————-
Все остальные статьи по электрике вы найдете — ТУТ.

Если у кого-то есть вопросы, я Qirex-RD отвечу на них в комментариях.

5 вариантов трехфазной схемы распределительного щита.

Все распределительные щиты должны выполнять 3 основные задачи:

защита кабеля от перегрузок и КЗ

С этой целью в щитах монтируются автоматические выключатели. Они в первую очередь предназначены именно для защиты кабеля, а не подключенного к ним оборудования, как многие до сих пор думают.

защита человека от поражения электрическим током

Обеспечивается она путем установки УЗО или дифф.автоматов.

защита техники от перепадов напряжения

К сожалению, в наших сетях зачастую происходят скачки напряжения. Автоматы на это не реагируют, так как просто не рассчитаны на такую защиту.

УЗО также не приспособлено на срабатывание от перенапряжения. Для этого понадобятся модульные реле напряжения или УЗМ – устройства защиты многофункциональные.

На них выставляются определенные верхние и нижние пределы по напряжению. Как только произошел скачок, или наоборот резкое снижение параметров эл.сети, данное реле (УЗМ) срабатывает и отключает питание.

Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.

Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы.

С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.

Причем не по своей вине или вине энергоснабжающей организации, а именно из-за вас.

Есть множество вариантов сборки и комплектации трехфазных щитков. Не будем рассматривать самые простейшие с минимальным количеством вводного оборудования.

Выберем более сложные по комплектации, но в тоже время достаточно универсальные. В связи с резким увеличением количества эл.приборов в наших квартирах и домах, они в последнее время приобретают все большую популярность.

Преимущества:

каждая линия защищена как от КЗ, перегрузок, так и от утечек. И все это одни аппаратом.

проще установить проблемную зону при повреждениях

отсутствуют нулевые шины

у вас полная свобода в группировке аппаратов в щите

легко распределять нагрузку по фазам

большие габариты щита и большое количество модульных устройств (от 72шт и более)

Дифференциальный автомат это оборудование, которое ставится на отдельную линию, как обычный автомат, но еще включает в себя и защиту от утечек (дифф.защиту).

Это хоть и самый лучший вариант, но и самый дорогой. Поэтому используется крайне редко.

Условно говоря, сколько у вас будет отходящих групповых линий, столько же понадобится дифф.автоматов.

При этом, чтобы при возможных авариях понять, от чего отключился такой автомат, от утечки или КЗ, рекомендуется использовать модели с индикацией причины срабатывания.

В начале схемы монтируется вводное устройство – рубильник. С него пускаете питание на реле напряжения.

Далее, через кросс-модули разделяете нагрузку на диффы. На каждый автомат пускаете по одной фазе.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую.

Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка.

Преимущества сборки:

требуется щиток небольших размеров (от 54 до 72 модулей)

не наглядная группировка линий

невозможность простого внесения изменений в перераспределении нагрузки по фазам

наличие нулевых шинок

Это один из простых и наиболее распространенных вариантов сборки и проектировании трехфазных щитков. Объясняется это конечно его дешевизной по отношению к остальным.

Однако это все предварительное деление. Так как реального потребления никто не знает. И только со временем, путем замеров можно увидеть фактическую картину. А она может существенным образом отличаться от ранее спроектированной.

И чтобы хоть как-то подравнять нагрузки, приходится переделывать чуть ли не половину всего щитка. Оставите как есть, и обязательно в будущем столкнетесь с проблемами:

• перекос напряжения

• нагрев нулевой шинки с возможным отгоранием ноля

• перегруженные автоматы и последствия этого

Есть еще более упрощенный вариант данного способа комплектации.

Преимущества:

самый дешевый вариант

щит малого размера (до 32 модулей)

Недостатки:

практически отсутствует группировка линий

отсутствует возможность изменения нагрузки по фазам

присутствуют нулевые шины

возможно ложное срабатывание УЗО

Здесь используется всего одно УЗО на вводе (кроме не отключаемых потребителей) и уже далее, нагрузка распределяется через однополюсники. Согласно п.7.1.83 ПУЭ вы можете быть ограничены в выборе количества подключаемых линий.

Если же проигнорировать данное правило, то вполне вероятны ложные срабатывания УЗО. При этом вы долго будете ломать голову прикидывая, сработало оно от защиты или же ложно.

Поэтому лучше искать промежуточные варианты комплектации трехфазного щитка.

Преимущества:

возможность легко распределять нагрузку по фазам

наглядная группировка линий

удобное подключение питания и отходящих проводников

отсутствие нулевых шинок

габаритные размеры щитка (от 96 до 144 модулей)

относительно дорого

Когда вы собираете щит по первому варианту на дифф.автоматах, вы пропускаете через него фазный и нулевой проводник. Плюс отпадает необходимость в УЗО.

Если по экономическим причинам вы не можете себе позволить дифференциальные автоматы, группировать отходящие линии все равно придется на УЗО.

Однако для того, чтобы впоследствии все было ремонто-пригодно и легко вносились изменения в схему без ее кардинальных реконструкций и перемонтажа проводов, вместо обычных однофазных модульных автоматов достаточно применить двухполюсные.

Внешне они выглядят как собранные воедино два одинарных модульных однополюсника.

Для сборки схемы соединяете между собой нули в той или иной группе 4-х полюсных УЗО. Через них пропускаете все фазы и далее пускаете их на кросс модули.
После чего фазы распределяются по автоматам.

Преимущества:

Сборка электрощита в частном доме своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

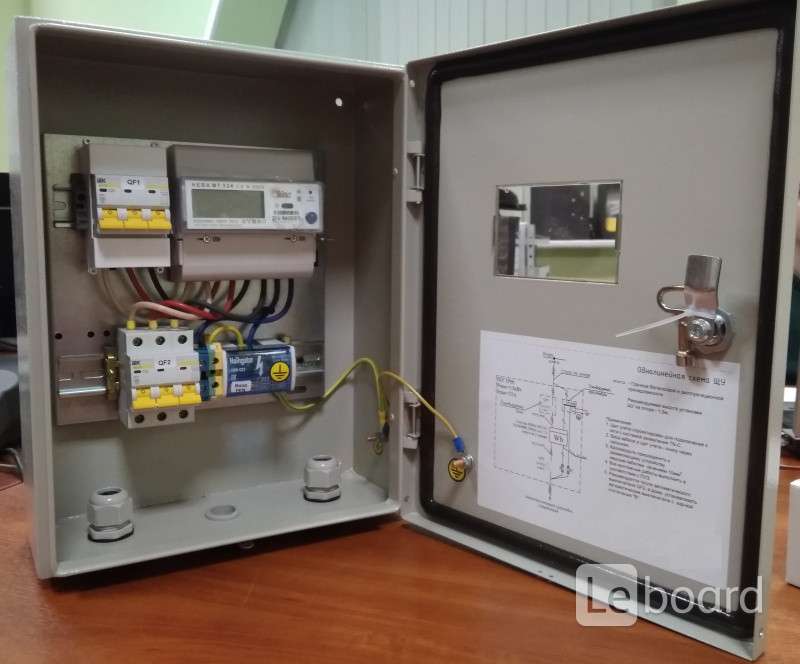

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

• Общей нагрузки, рассчитываемую по мощности каждой группы;
• Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
• Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
• Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм 2 . В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током.

На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Как собрать электрощиток своими руками

Наличие электрического щитка в жилом помещении или на даче позволяет решить две проблемы сразу: распределить нагрузку по всему помещению и защитить приборы при авариях. Желательно, чтобы этим вопросом занимались компетентные организации, но если имеются кое-какие навыки обращения с электричеством, то установить электро-щиток и произвести его подключение – не составит большого труда.

Как правило, главный автомат и счетчик подключает электро-снабжающая организация, а вот после счетчика разводку можно делать самому, только перед пуском придется пригласить представителей этой организации, чтобы они все проверили и все измерили. Естественно, что это будет стоить некоторые деньги, но все же, обойдется гораздо дешевле, чем, если бы разводку и установку электро-щитка осуществляли люди из соответствующей фирмы.

Единственное условие – это знание норм и правил проведения подобных работ. Ведь и щиток, и розетки и выключатели устанавливаются на определенной высоте.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами.

Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки.

В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения, которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире.

Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами.

В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался. При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее.

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый.

Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

услуги электриков, электромонтажные работы по монтажу и срочном ремонте электрики и проводки под ключ в частных домах и квартирах

Прайс-лист на электромонтажные работы

Предлагаем низкую стоимость на услуги электрика.

Прайс-лист на электромонтажные работы ниже поможет сориентироваться точнее.

Высокое качество и низкие цены на монтаж или замену электрики и проводки в частном доме или квартире с грамотной разводкой электрики — все это Вы найдете у нас!

Установка выключателя одноклавишного	шт.	350
Установка выключателя двухклавишного	шт.	380
Установка выключателя одноклавишного проходного	шт.	380
Установка выключателя двухклавишного проходного	шт.	400
Установка диммера, кнопки диммера	шт.	440
Установка розетки силовой	шт.	380
Установка розетки силовой для плиты	шт.	700
Установка регулятора электрического теплого пола	шт.	700
Подключение и установка вытяжного вентилятора	шт.	1200
Установка точечного светильника	шт.	от 350
Установка и подключение трансформатора 220/12	шт.	от 450
Установка светодиодной ленты в декоративную нишу	м.п.	280
Установка бра	шт.	от 650
Установка люстры, потолочного светильника	шт.	от 1100

Наименование услуги	ед. из.	цена	цена кирпич	цена бетон	цена ГКЛ
Штробление стены 25х25	м.п.		280	360
Штробление стены 40х40	м.п.		400	550
Устройство места подрозетника L-40	шт.		270	400	180
Устройство места подрозетника L-60	шт.		320	530	180
Замазка(установка) подрозетника	шт.		110	110	90
Монтаж распаечной коробки накладной (без расключения)	шт.	200
Проход сквозь стену L до 400 мм d до 25 мм	шт.		190	280	110
Проход сквозь стену L свыше 400 мм d до 25 мм	шт.		310	550	210
Устройство отверстия для точечного светильника круглого	шт.				480
Устройство отверстия для точечного светильника квадрат	шт.				620
Затяжка кабеля в гофру до 3х2,5	м.п.	15
Затяжка кабеля в гофру до 4 мм	м.п.	20
Укладка кабеля в штробе слаботочный и до 3х2,5 мм	м.п.	65
Укладка кабеля в штробе от 4 мм	м.п.	95
Монтаж кабеля в гофре по полу до 3х2,5мм	м.п.	75
Монтаж кабеля в гофре по потолку до 3х2,5мм	м.п.	120
Монтаж кабеля в гофре по полу от 4 мм	м.п.	90
Монтаж кабеля в гофре по потолку от 4 мм	м. п.	150
Монтаж кабель-канала	м.п.	140
Укладка кабеля в кабель-канале	м.п.	60
Расключение распаячной коробки	шт.	540
Установка и монтаж КУП	шт.	1400
Установка и монтаж ДСУП	шт.	2300
Монтаж патрона временного	шт.	130
Монтаж выключателя временного	шт.	210
Монтаж розетки временной	шт.	210
Монтаж муфты соединительной для вводного кабеля	шт.	2000

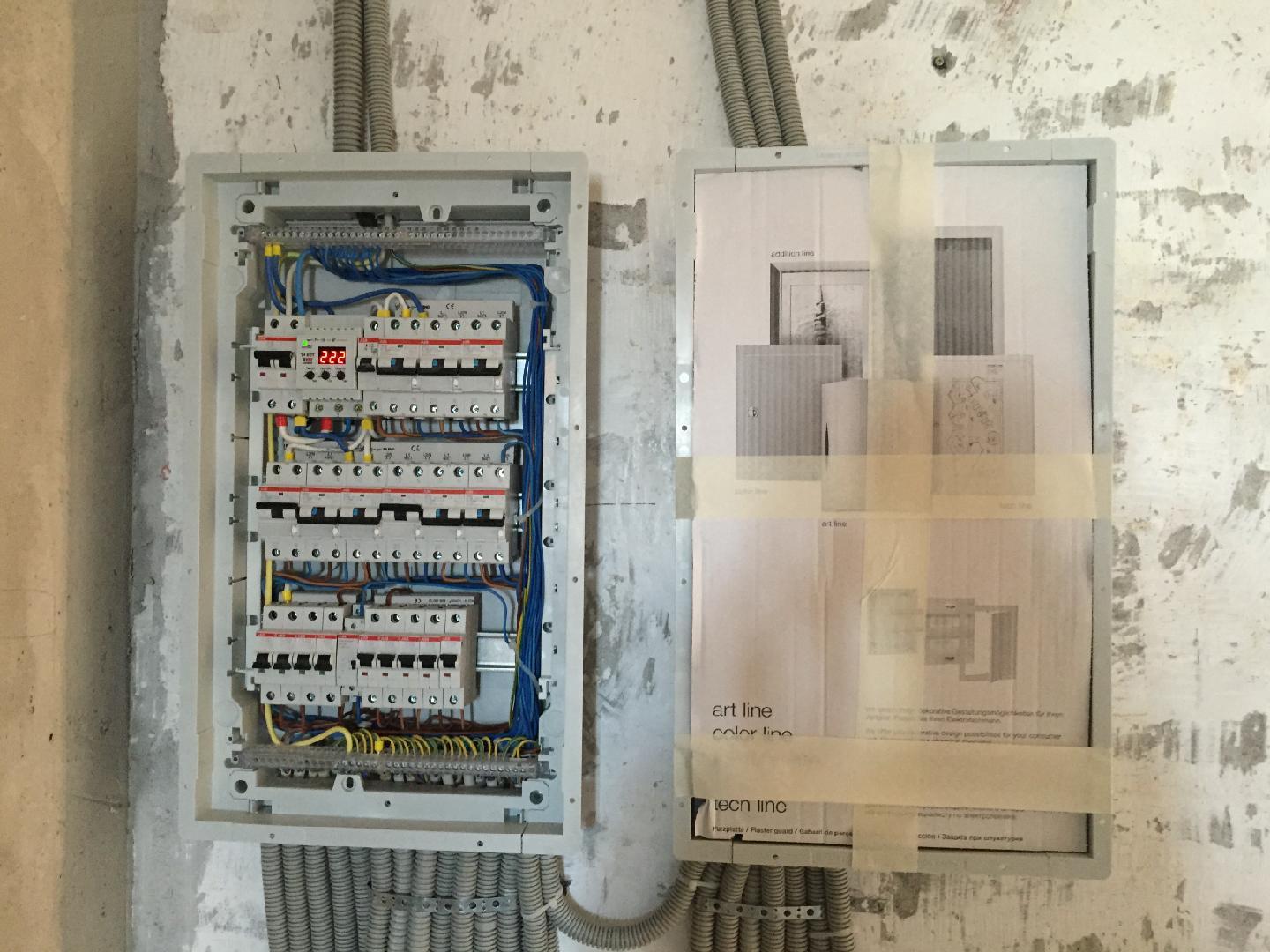

Устройство ниши под электрощит с установкой 12 мод.	шт.		2700	3600	2100
Устройство ниши под электрощит с установкой 24 мод.	шт.		3300	4400	2300
Устройство ниши под электрощит с установкой 36 мод.	шт.		3900	5200	2500
Устройство ниши под электрощит с установкой 48 мод.	шт.		4500	6000	2700

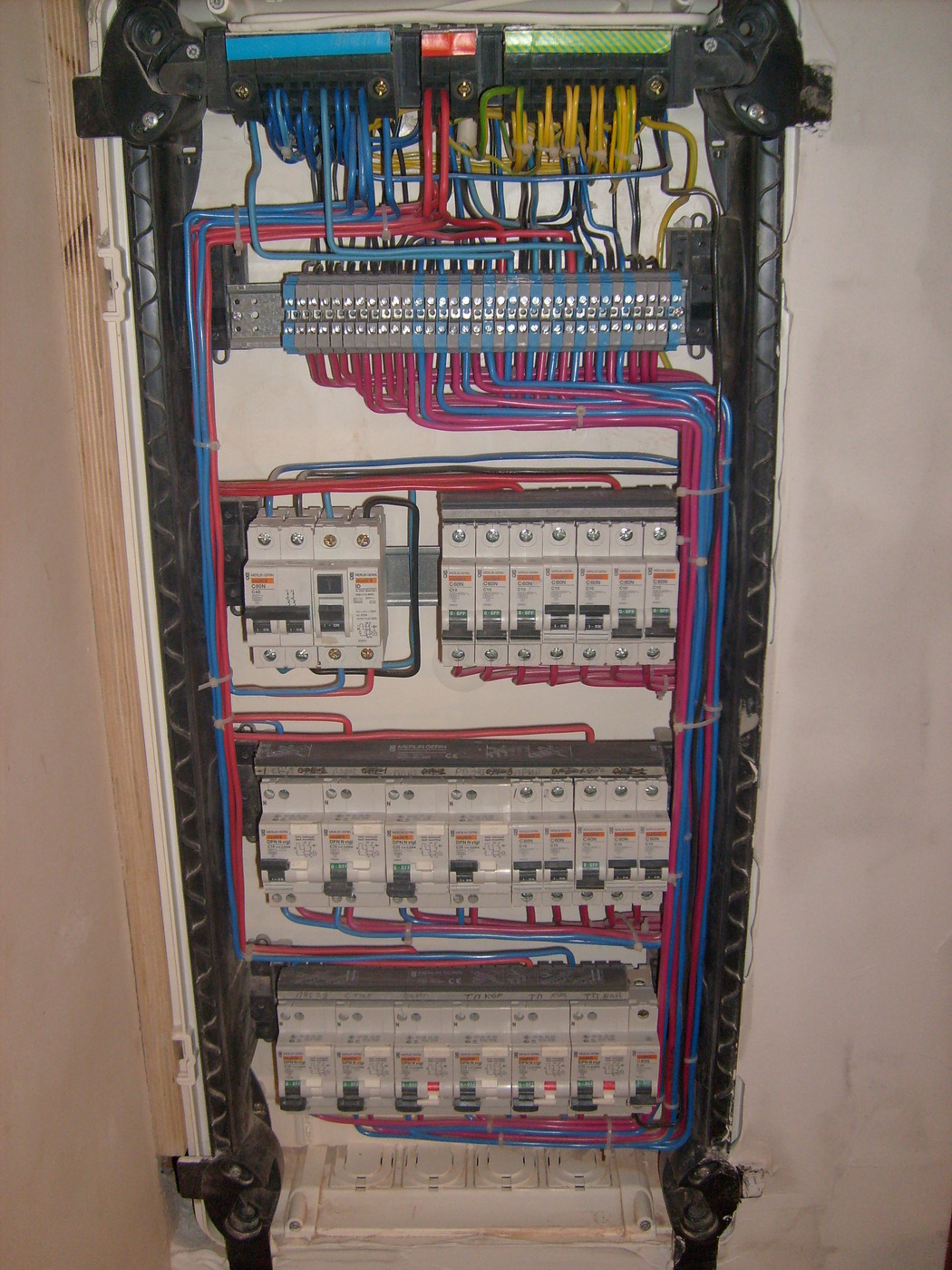

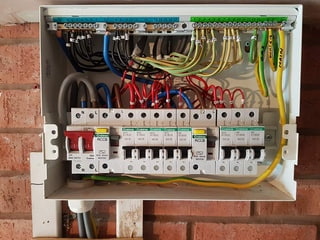

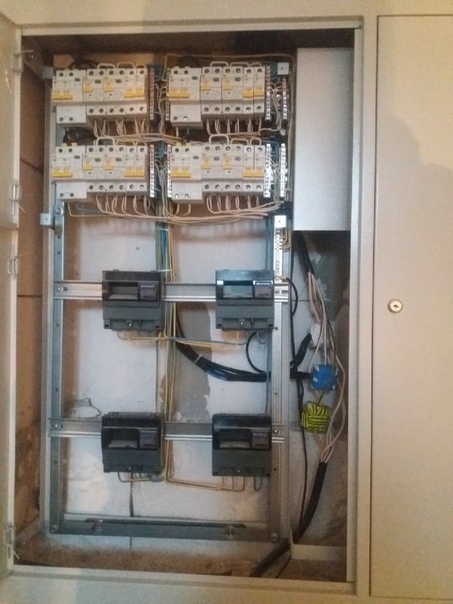

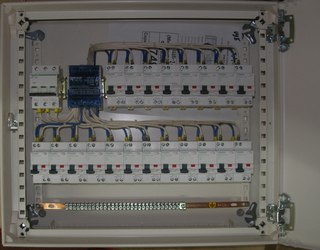

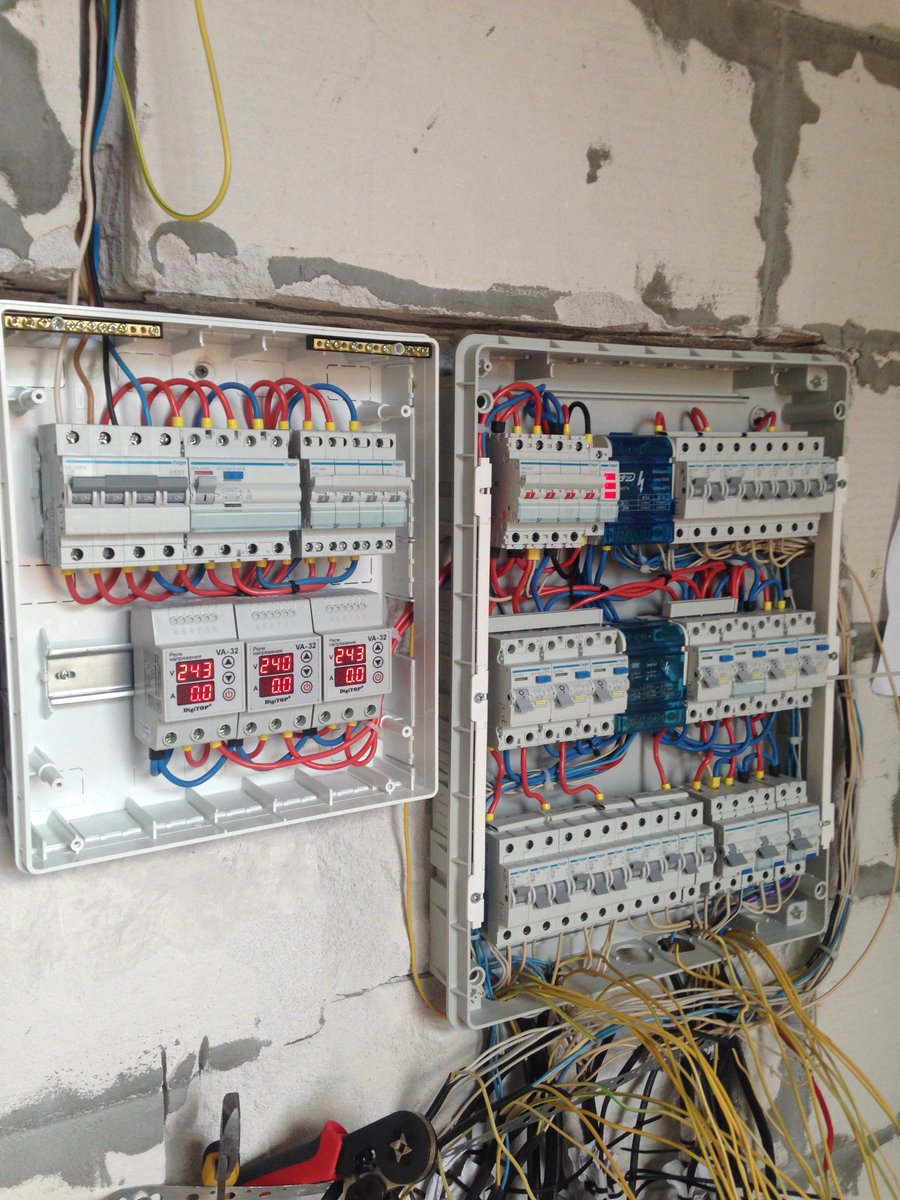

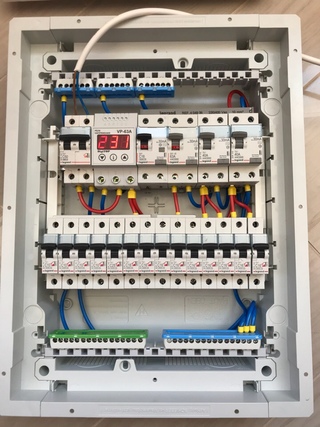

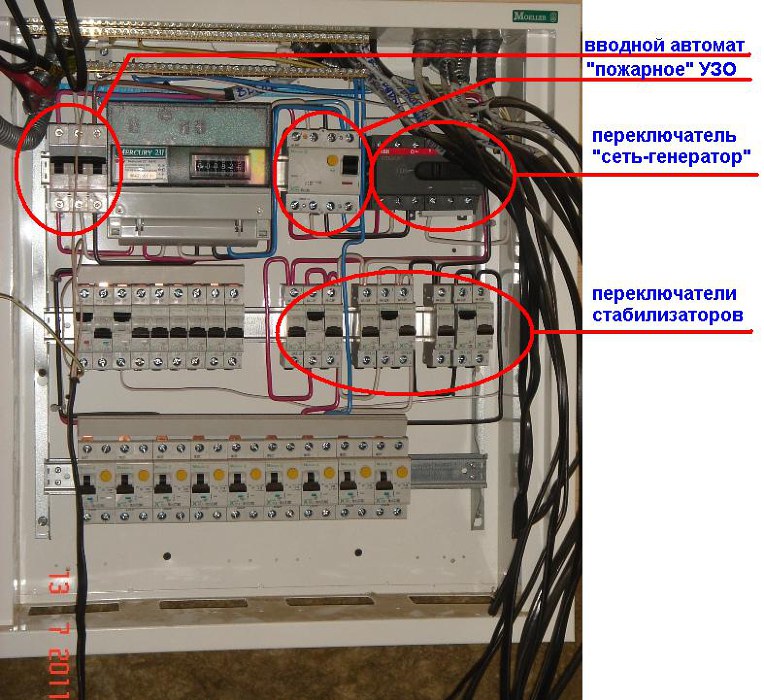

Комплексная сборка и расключение щита 12 мод.	мод.	600
Комплексная сборка и расключение щита 24 мод.	мод.	550
Комплексная сборка и расключение щита от 36 мод.	мод.	500
Монтаж щита накладного до 24 мод.	шт.		1200	1400	1600
Монтаж щита накладного до 36 мод.	шт.		1700	1900	2100
Монтаж закладного короба TV диаметр 40	м.п.		1600	2800	1500
Монтаж закладного короба TV 120х60	м.п.		2400	3800	2100

Замена и монтаж электрики в частном доме

Имея большой опыт в данной сфере, мы можем уверенно гарантировать, что разводка и монтаж, а также замена электрики в любом частном доме или другом здании будут выполнены на высоком профессиональном уровне исключительно обученными специалистами со всеми необходимыми допусками и инструментами для производства электромонтажных работ.

Разводка и монтаж электрики и проводки в частном доме, коттедже, загородном доме и любом другом здании под ключ: деревянные, каркасные, кирпичные, одноэтажные, двухэтажные и более, многоэтажные дома, новостройки и другие. Замена старой проводки и электрики в частном доме на новую.

Замена и монтаж электрики в квартире

Купили новую квартиру или делаете ремонт, но розетки и выключатели расположены не в том месте, где это нужно и удобно? К Вашим услугам разводка, монтаж или замена электрики и проводки в квартире под ключ: однокомнатные, двухкомнатные или трехкомнатные и более.

Замена старого и установка нового электросчетчика в квартире. Высверлим новые отверстия в стенах для подрозетников и распределительных коробок, подготовим стены и потолок для прокладки электропроводки, установим распределительный щит.

Монтаж открытой и скрытой проводки

Услуги электриков  включают в себя монтаж открытой и скрытой электропроводки в квартире или частном доме. Открытая прокладывается по потолку и стенам с использованием элементов труб, коробок, пластиковых плинтусов. Монтаж скрытой проводки делает ее незаметной глазу — она спрятана в трубах, строительных элементах, под натяжным потолком и прочее.

Установка розеток, выключателей, люстр и другое

Монтируем любое электрооборудование, в том числе и самое современное. Установка розеток и выключателей, светильников и люстр, вытяжных вентиляторов, регуляторов теплого пола и многое другое в Москве и Московской области (Раменское, Люберцы, Коломна, Жуковский, Подольск и другие города, районы и округа) по низким ценам — все это входит в услуги электриков нашей компании.

Заказать услугу
Проконсультироваться

Страница не найдена | Официальная служба поддержки Avast

Для оптимальной работы Центра поддержки необходимо включить JavaScript в настройках браузера

Когда вы совершаете покупку в магазине Avast, вы можете быть уведомлены о том, что вам необходимо включить JavaScript и/или файлы cookie в веб-браузере. Это связано с тем, что Avast Store не может загружаться и работать правильно, если эти настройки не включены.

Чтобы включить JavaScript и / или файлы cookie, обратитесь к информации в соответствующем разделе ниже в зависимости от вашего веб-браузера:

Гугл Хром

Включить JavaScript

Чтобы включить JavaScript для всех веб-сайтов, которые вы посещаете с помощью Google Chrome, см. инструкции в разделе Шаг 1. Включите JavaScript в следующей статье справки Google Chrome:

Если вы предпочитаете включать JavaScript , только для веб-страниц, которые являются частью avast.com , выполните следующие действия:

1. Перейти к ⋮ Меню (три точки) ▸ Настройки .
2. Нажмите Конфиденциальность и безопасность ▸ Настройки сайта .
3. В разделе Content нажмите JavaScript .
4. Нажмите кнопку Добавить рядом с Разрешено использовать JavaScript .
5. Введите [*.]avast.com и нажмите Добавить .

[*.]avast.com теперь отображается в вашем списке Разрешено использовать JavaScript . Это означает, что все веб-страницы с веб-адресом, начинающимся с avast.com (например, www.avast.com/store ), поддерживают JavaScript.

Включить файлы cookie

Чтобы управлять настройками файлов cookie в Google Chrome, см. инструкции в разделе Измените настройки файлов cookie в следующей статье справки Google Chrome:

Мозилла Фаерфокс

Включить JavaScript

JavaScript включен для всех веб-сайтов по умолчанию в Mozilla Firefox.Если вы отключили JavaScript с помощью надстройки браузера, которая позволяет настраивать параметры JavaScript, вам необходимо снова включить JavaScript с помощью этой надстройки. Дополнительные сведения о настройках JavaScript в Mozilla Firefox см. в следующей статье службы поддержки Mozilla:

.

Включить файлы cookie

Чтобы управлять глобальными настройками файлов cookie для всех веб-сайтов, которые вы посещаете с помощью Mozilla Firefox, обратитесь к следующей статье службы поддержки Mozilla:

Если вы предпочитаете включать файлы cookie , только для веб-страниц, которые являются частью avast.com , выполните следующие действия:

1. Откройте любую веб-страницу из домена avast.com в окне браузера (это любой URL-адрес, в начале которого есть avast.com ).
2. Щелкните значок щит слева от адресной строки.
3. Щелкните синий ползунок (ВКЛ) рядом с Улучшенная защита от слежения ВКЛЮЧЕНА для этого сайта , чтобы он стал серым (ВЫКЛ).

Файлы cookie теперь включены для всех веб-страниц, которые являются частью avast.com домен.

Сафари

Включить JavaScript

JavaScript включен для всех веб-сайтов по умолчанию в Safari. Если вы отключили JavaScript вручную, выполните следующие действия, чтобы снова включить его:

1. Убедитесь, что окно Safari открыто и активно.
2. Нажмите Safari ▸ Настройки… в левой части строки меню Apple.
3. Выберите панель Безопасность и убедитесь, что установлен флажок рядом с Включить JavaScript .

JavaScript теперь включен для всех веб-сайтов, которые вы посещаете с помощью Safari.

Включить файлы cookie

Невозможно включить файлы cookie для определенных веб-сайтов в Safari. Однако вы можете управлять глобальными настройками файлов cookie, которые применяются ко всем веб-сайтам, которые вы посещаете с помощью Safari. Дополнительные сведения о доступных параметрах см. в следующей статье службы поддержки Apple:

.

Microsoft Edge

Приведенная ниже информация относится к новой версии Microsoft Edge (версия 79.0,309 и выше).

Включить JavaScript

Чтобы включить JavaScript для всего домена avast.com , выполните следующие действия:

1. Перейти к … Меню (три точки) ▸ Настройки .
2. Выберите ☰ Настройки в верхнем левом углу.
3. Выберите Файлы cookie и разрешения сайта ▸ JavaScript .
4. Нажмите кнопку Добавить рядом с Разрешить .
5. Введите [*.]avast.com и нажмите Добавить .

[*.]avast.com теперь отображается в вашем списке разрешенных . Это означает, что все веб-страницы с веб-адресом, начинающимся с avast.com (например, www.avast.com/store ), поддерживают JavaScript.

Включить файлы cookie

Чтобы управлять глобальными настройками файлов cookie, которые применяются ко всем веб-сайтам, которые вы посещаете с помощью Microsoft Edge, обратитесь к следующей статье службы поддержки Microsoft:

Если вы предпочитаете включить файлы cookie , только для avast.com , выполните следующие действия:

1. Перейти к … Меню (три точки) ▸ Настройки .
2. Выберите ☰ Настройки в верхнем левом углу.
3. Выберите Файлы cookie и разрешения сайта ▸ Файлы cookie и данные сайта .
4. Нажмите кнопку Добавить рядом с Разрешить .
5. Введите [*.]avast.com и нажмите Добавить .

[*.]avast.com теперь отображается в списке Разрешить . Это означает, что все веб-страницы с веб-адресом, начинающимся с avast.com (например, www.avast.com/store ), разрешают использование файлов cookie.

Безопасный браузер Avast

Включить JavaScript

Чтобы включить JavaScript для всего домена avast.com , выполните следующие действия:

1. Перейти к ⋮ Меню (три точки) ▸ Настройки .
2. Перейти к Конфиденциальность и безопасность ▸ Настройки сайта .
3. В разделе Content нажмите JavaScript .
4. Нажмите Добавить рядом с Разрешить .
5. Введите [*.]avast.com и нажмите Добавить .

[*.]avast.com теперь отображается в вашем списке Разрешить . Это означает, что все веб-страницы с веб-адресом, начинающимся с avast.com (например, www.avast.com/store ), поддерживают JavaScript.

Включить файлы cookie

Чтобы включить файлы cookie для всего avast.com , выполните следующие действия:

1. Перейти к ⋮ Меню (три точки) ▸ Настройки .
2. Перейти к Конфиденциальность и безопасность ▸ Настройки сайта .
3. В разделе Содержание щелкните Файлы cookie и данные сайта .
4. Нажмите Добавьте рядом с Сайты, которые всегда могут использовать файлы cookie .
5. Введите [*.]avast.com и нажмите Добавить .

[*. ]avast.com теперь отображается в вашем списке сайтов, которые всегда могут использовать файлы cookie . Это означает, что все веб-страницы с веб-адресом, начинающимся с avast.com (например, www.avast.com/store ), разрешают использование файлов cookie.

Опера

Включить JavaScript

Чтобы включить JavaScript для всех веб-сайтов, которые вы посещаете с помощью Opera, обратитесь к инструкциям в разделе Управление JavaScript на страницах в следующей статье справки Opera:

Если вы предпочитаете включить JavaScript , используйте только для версии avast.com , выполните следующие действия:

1. Перейдите к Меню (значок O ) ▸ Настройки ▸ Дополнительно .
2. Нажмите Конфиденциальность и безопасность ▸ Настройки сайта .
3. В разделе Content нажмите JavaScript .
4. Нажмите кнопку Добавить рядом с Разрешить .
5. Введите [*.]avast.com и нажмите Добавить .

[*.]avast.com теперь отображается в списке Разрешить . Это означает, что все веб-страницы с веб-адресом, начинающимся с avast.com (например, www.avast.com/store ), поддерживают JavaScript.

Включить файлы cookie

Чтобы включить файлы cookie для всех веб-сайтов, которые вы посещаете с помощью Opera, см. инструкции в разделе Управление файлами cookie на страницах в следующей статье справки Opera:

Если вы предпочитаете включить файлы cookie , только для avast.com , выполните следующие действия:

1. Перейдите к Меню (значок O ) ▸ Настройки ▸ Дополнительно .
2. Нажмите Конфиденциальность и безопасность ▸ Настройки сайта .
3. В разделе Контент нажмите Файлы cookie и данные сайта .
4. Нажмите кнопку Добавить рядом с Сайты, которые всегда могут использовать файлы cookie .
5. Введите [*.]avast.com и нажмите Добавить .

[*.]avast.com теперь отображается в вашем списке сайтов, которые всегда могут использовать файлы cookie . Это означает, что все веб-страницы с веб-адресом, начинающимся с avast.com (например, www.avast.com/store ), разрешают использование файлов cookie.

• Все платные потребительские продукты Avast. Корпоративная — 32/64-разрядная версия
• Microsoft Windows 7 Домашняя базовая/Домашняя расширенная/Профессиональная/Корпоративная/Максимальная — Пакет обновления 1, 32/64-разрядная версия

Как временно отключить Bitdefender в Windows?

Как отключить все модули в решениях безопасности Bitdefender для Windows

В этой статье показано, как временно отключить все модули в Bitdefender для устранения неполадок.В конце не забудьте снова включить модули, которые вы изначально отключили.

ПРИМЕЧАНИЕ . Если ваш продукт Bitdefender не включает все функции, упомянутые ниже, отключите только доступные.

МОДУЛИ ЗАЩИТЫ

1. Нажмите  Защита  в левой части основного интерфейса. На панели Антивирус нажмите Открыть. На вкладке «Дополнительно» отключите Bitdefender Shield . При появлении запроса выберите в раскрывающемся меню, чтобы оставить его отключенным навсегда или до перезагрузки системы.Нажмите OK для подтверждения.

2. На вкладке Настройки в раскрывающемся меню выберите Отключено для:

• • Сканирование компакт-дисков и DVD-дисков
  • Сканировать флешки
  • Сканировать подключенные сетевые диски

3. Вернуться к защите. На панели Брандмауэр установите переключатель в положение ВЫКЛ.

4. На панели Антиспам установите переключатель в положение ВЫКЛ.

5. На панели Защита от программ-вымогателей установите переключатель в положение ВЫКЛ.

6. На панели Уязвимость установите переключатель в положение ВЫКЛ.

7. На панели Advanced Threat Defense нажмите Открыть. На вкладке «Настройки» отключите Advanced Threat Defense.

8. Вернуться к защите. В модуле Online Threat Prevention нажмите Настройки. На вкладке «Настройки» выключите:

.

• • Веб-защита
  • Советник по поиску
  • Зашифрованное веб-сканирование
  • Защита от мошенничества
  • Защита от фишинга
  • Защита сети
  • Защита электронной почты (используйте раскрывающееся меню, чтобы выбрать Не сканировать электронную почту)

МОДУЛИ КОНФИДЕНЦИАЛЬНОСТИ

9.Нажмите  Конфиденциальность  в левой части основного интерфейса. На панели Safepay нажмите Настройки. Во вкладке «Настройки» выключите:

• • Уведомления Safepay
  • Автоматически открывать Bitdefender Safepay
  • Использовать VPN с Safepay

10. Вернуться к конфиденциальности. На панели Password Manager установите переключатель в положение OFF.

11. На панели Anti-Tracker установите переключатель в положение OFF.

12. На панели VPN нажмите Открыть VPN и отключиться, если он подключен.

13. На панели Защита видео и звука нажмите Настройки. На вкладке «Настройки» выключите:

.

• • Защита веб-камеры
  • Монитор микрофона

14. Вернуться к конфиденциальности. На панели Parental Advisor нажмите Настроить. Bitdefender Central запустится в вашем веб-браузере по умолчанию. Войдите, если будет предложено. Нажмите ПРОСМОТРЕТЬ в дочернем профиле, связанном с вашим устройством. Если имя вашего компьютера отображается в списке, нажмите ⋮ рядом с Контролируется родительским контролем , затем Отменить назначение .

КОММУНАЛЬНЫЕ УСЛУГИ

15. Нажмите  Утилиты  в левой части основного интерфейса. На панели Профили нажмите Настройки. На вкладке «Профили» отключите Активировать профили автоматически .

НАСТРОЙКИ

16. Нажмите  Настройки  в левой части основного интерфейса. На вкладке «Дополнительно» отключите параметр Сканировать файл hosts .

Связанные статьи

Часть 2: Администратор безопасности — Плагин безопасности Shield WordPress

Одним из наиболее важных аспектов любого плагина безопасности WordPress является защита самого плагина от несанкционированного доступа.

Подумайте, что это значит, если он не защищен — любой, у кого есть доступ администратора к сайту WordPress, независимо от того, должен ли он иметь его или нет, может изменить ваши функции безопасности WordPress.

Для сайта с индивидуальным администратором это, вероятно, не слишком большая проблема. Но для сайтов с несколькими администраторами, имеющими разные роли, это может быть проблемой.

В этой статье я расскажу, что такое функция Security Admin , как она работает и почему вы обязательно должны ее использовать.

Что такое функция администратора безопасности?

Проще говоря, когда функция администратора безопасности включена, вы ограничиваете доступ ко всему плагину Shield. Только администраторы, которые знают ключ аутентификации, будут иметь доступ.

Когда он активен, пока вы не авторизуетесь, вы не сможете:

• просмотреть любые настройки плагина Shield,
• изменить любые настройки плагина,
• деактивировать плагин или
• удалить плагин

Это ограничение никоим образом не мешает нормальной работе самого плагина… оно будет продолжено в фоновом режиме, выполняя свои проверки и любые другие настройки, которые вы установили.

Какие параметры доступны для администратора безопасности?

В соответствии с принципами самого плагина администратор безопасности легко настраивается.

В настоящее время он доступен из раздела «Администратор безопасности» на панели безопасности Shield.

Функция администратора безопасности Shield

Возможны следующие варианты:

1. Включить/отключить модуль — полностью включит или отключит функцию администратора безопасности. Вы сможете включить или выключить его, только если у вас есть доступ. При первой установке плагина он будет отключен, и пароль аутентификации не будет установлен.
2. Тайм-аут администратора безопасности — это продолжительность доступа администратора, которая устанавливается с помощью файла cookie.После аутентификации (см. ниже) вам будет разрешен доступ к плагину на этот период времени (в минутах). Изменение этого параметра во время аутентификации изменит параметр только для следующего сеанса и не повлияет на текущий период доступа.
3. Третий вариант — PIN-код администратора безопасности. Если вы оставите это поле пустым, в ПИН-код не будут внесены изменения, но если вы укажете что-либо в этом параметре, он будет сохранен в качестве ПИН-кода аутентификации и будет использоваться для будущего сеанса администратора безопасности.

Функция администратора безопасности не может быть включена с пустым PIN-кодом аутентификации. Если PIN-код аутентификации пуст, опция будет отключена автоматически.

Как работает администратор безопасности?

Если этот параметр включен, плагин определяет, не прошли ли вы еще проверку подлинности, и если нет, вам будет представлен экран для ввода ключа аутентификации.

Форма аутентификации администратора безопасности

Этот экран, как показано выше, всегда будет отображаться всякий раз, когда вы пытаетесь получить доступ к любой странице из меню «Защита» без аутентификации.

В настоящее время эта функция работает путем установки флага в ваших файлах cookie, чтобы указать, что вы прошли аутентификацию. Будущие выпуски плагина сделают установленный файл cookie более надежным.

Почему вы должны использовать администратора безопасности?

Нет веской причины не блокировать безопасность WordPress с помощью другого, независимого от WordPress уровня аутентификации.

Это помогает ограничить как случайные, так и злонамеренные изменения вашей политики безопасности, и вы можете быть уверены в своих процессах управления изменениями, что вы или только те, кто знает PIN-код аутентификации, могут и могли изменить ваши настройки.

Мы рекомендуем всем пользователям Shield включить эту функцию сразу после установки. Это гарантирует, что ваша безопасность WordPress заблокирована с самого начала.

Помните, что если вы забудете свой PIN-код, вы всегда можете отключить весь плагин с помощью FTP.

Или, если вы

Что делать, если вы забыли PIN-код администратора безопасности?

Если вы забудете свой PIN-код, не все потеряно. Поскольку вы являетесь администратором веб-сайта, у вас есть власть над сайтом, которой нет у других.

Вы должны использовать описанный здесь процесс, чтобы восстановить доступ к подключаемому модулю. Это отключит функции плагина, не отключая весь плагин.

Пока функции отключены, включая систему доступа администратора, вы можете открыть модуль администратора безопасности и установить новый PIN-код. Просто сохраните настройки и снова включите плагин, удалив ранее созданный файл.

Предложения, идеи и отзывы

Мы приветствуем все ваши идеи и отзывы о плагине Shield… пожалуйста, оставьте комментарий ниже и дайте нам знать ваши мысли и любые предложения, которые могут у вас возникнуть, чтобы улучшить наш плагин и наш сервис.

Спасибо!

Как удалить рекламу на домашнем экране Nvidia Shield TV

Хотя на это ушел почти год, функция Android TV Discover от Google появилась на Nvidia Shield TV , а вместе с ней появилась новая большая рекламная панель прямо в верхней части дома. экран. Обновление приложения Android TV Home, которое управляет отображением главного экрана, появилось в большинстве случаев без предупреждения, и нет очевидного способа отключить рекламу или вернуться к предыдущей версии. К счастью, мы нашли способ удалить рекламу с домашнего экрана Nvidia Shield TV, который сохраняет (почти) все функции, к которым привыкли пользователи.

Как отключить рекламу на главном экране Nvidia Shield TV

Есть два способа избавиться от новой рекламы Spotlight на Nvidia Shield TV. Один из них, скорее всего, временный, но вернет домашний экран к его прежнему виду. Второе — это постоянное решение, но требует от пользователей установки совершенно новой программы запуска с новым (хотя и без рекламы) внешним видом.

Возврат Nvidia Shield TV к предыдущей версии

Простое возвращение программы запуска к предыдущей версии без рекламы — самое простое решение этой проблемы.Однако, скорее всего, это исправление не будет постоянным. Новое системное обновление может сделать предыдущую программу запуска несовместимой, и у расстроенных пользователей не останется иного выбора, кроме как использовать последнюю версию приложения.

Чтобы вернуть Android TV Home к более ранней версии:

• Откройте «Настройки»
• Выберите «Приложения»
• Нажмите «Просмотреть все приложения».
• Прокрутите список вниз и нажмите «Показать системные приложения».
• Выберите «Сервисы Google Play» и принудительно остановите их.
• Выберите «Очистить кеш».”
• Вернуться к списку системных приложений.
• Выберите Android TV Home
• Очистить кеш
• Очистить данные
• Выберите «Удалить обновления».
• Нажмите «ОК»
• Принудительно остановите Android TV Home
• Перезапустите Shield TV
• Вернитесь в «Настройки» → «Приложения» → «Просмотреть все приложения» → «Показать системные приложения» → «Сервисы Google Play».
• Повторное включение сервисов Google Play
• Быстро вернитесь на главный экран и откройте Google Play Store.
• Выберите шестеренку в правом верхнем углу
• Перейдите в «Автообновление приложений».
• Выберите «Не обновлять приложения автоматически».

Теперь домашний экран должен вернуться к своему первоначальному виду, но здесь есть несколько предостережений. После выполнения вышеуказанных шагов пользователям необходимо будет обновить все свои приложения вручную. Они также должны избегать обновления программы запуска Android Home TV. Кроме того, когда Nvidia выпустит новое системное обновление, новая программа запуска, скорее всего, будет установлена ​​снова, а реклама вернется на главный экран Shield TV.

Установите стороннюю программу запуска на Nvidia Shield TV

Пользователи также могут просто избавиться от проблемы с рекламой в программе запуска Nvidia Shield TV по умолчанию, установив стороннюю программу запуска.Новый лаунчер означает новый домашний экран и отсутствие рекламы, но выбор невелик. Кроме того, процесс установки новой программы запуска на Shield TV требует некоторой технической подкованности.

Самый большой недостаток стороннего лаунчера в том, что ни один из них не обладает всеми возможностями, которые есть у оригинального. Те, кто часто использует панель поиска в верхней части главного экрана, должны быть осторожны, поскольку Wolf Launcher не включает эту функцию. Тем не менее, те, кто хотел иметь минималистичный, настраиваемый интерфейс для своего Shield TV, обнаружат, что пожалели, что не установили новую программу запуска раньше.

Первое, что нужно сделать пользователям для установки новой программы запуска, — установить драйверы ADB на свой компьютер. Большая проблема здесь — помнить, где они распакованы.

Если у пользователей есть ADB, они должны открыть окно командной строки или терминала и выбрать каталог, в котором находится ADB.

Теперь включите сетевую отладку на телевизоре Nvidia Shield с помощью следующих инструкций:

• Перейдите в «Настройки» → «Настройки устройства» → «О программе». на экране написано: «Теперь вы разработчик!»
• Вернитесь в меню «Настройки устройства», прокрутите вниз и выберите «Параметры разработчика». ”
• Прокрутите вниз и включите отладку сети. Обратите внимание на отображаемый здесь IP.
• В окне командной строки или терминала введите adb tcpip 5555 , затем adb connect (IP-адрес Shield TV): 5555 . (Если пользователь работает на Mac или Linux, ему нужно будет продолжить каждую строку с "./" )
• Если пользователи получают сообщение о том, что соединение было отклонено, они должны найти всплывающее сообщение. Shield TV просит разрешить сетевую отладку.Выберите «ОК» и повторите попытку, и он должен подключиться.

Загрузите эти два файла (ищите их в Google):

• TDUK-FireTV-Cube-Helper
• FTVLaunchX

Пользователям также потребуется новый лаунчер. Здесь не так много отличных вариантов, но Wolf Launcher относительно гибкий и имеет простой интерфейс, поэтому мы его и использовали.

После того, как пользователи загрузили все три файла APK, они могут установить их через ADB с помощью этой команды:

adb install (имя файла). apk

После установки всех трех приложений пользователи должны перейти к списку своих приложений и запустить TDUK-LaunchX-Helper. Появится экран, и Shield должен снова запросить разрешение на отладку по сети. Нажмите «ОК» еще раз, и появится приложение LaunchX.

Последний шаг здесь — выбрать раскрывающийся список в приложении LaunchX и выбрать Wolf Launcher (или любую другую стороннюю программу запуска, которую установил пользователь). Когда пользователь нажимает клавишу «Домой», он увидит новый домашний экран без рекламы.

Возврат к начальному экрану Shield TV по умолчанию после установки стороннего средства запуска намного проще:

• Перейдите в «Настройки».
• Выберите приложения
• Прокрутите вниз до приложения LaunchX
• Нажмите «Удалить»

В следующий раз, когда пользователь нажмет кнопку «Домой», он перейдет на исходный домашний экран Nvidia Shield TV.

‘Pokémon Sword’: Как отключить надоедливый Exp Share, автосохранение и настройку звуков исключение.

Разработчик стремится обеспечить более чистый опыт, вводя автосохранения и настройки управления звуком, а также возвращая такие элементы, как Exp. Поделитесь, чтобы сократить время, затрачиваемое на измельчение. Но можете ли вы отключить эти дополнения, чтобы получить опыт Pokémon Sword and Shield , более близкий к классическим играм? Ну, почти.

Можно ли отключить Exp. Поделиться в

Меч и щит ?

К сожалению, нет возможности отключить Exp для всей команды. Делитесь в традиционном смысле, сколько бы вы ни прокручивали настройки.Чтобы избежать чрезмерного повышения уровня ваших покемонов, поместите каждого мона, которого вы хотите, чтобы он оставался на том же уровне, на вашем ПК, пока они не потребуются. Это немного хлопотно, но с всегда доступным ПК Pokémon Sword and Shield это выполнимо.

Можно ли отключить автосохранение в

Sword and Shield ?

Опытные игроки в покемоны часто ставят перед собой задачи, чтобы повысить уровень сложности игр про покемонов. Краеугольным камнем для некоторых из этих самостоятельных задач является возможность время от времени сохранять игру, что было бы невозможно с новой функцией автосохранения.К счастью, автосохранение можно отключить несколькими щелчками меню.

1. Нажмите кнопку X
2. Выберите «Настройки»
3. Прокрутите немного вниз, и переключатель включения/выключения автосохранения должен быть слегка прижат между переключателями «Горизонтальное управление камерой» и «Повседневное управление»

Nintendo / The Pokemon Company

Виола! После отключения вам придется сохранять вручную, добавляя немного более классического стиля вашему опыту с покемонами.

Можно ли изменить настройки звука в

Меч и Щит ?

В играх Let’s Go компания Game Freak представила настройки звука, позволяющие игрокам регулировать громкость криков покемонов, музыки и звуковых эффектов.Этот дополнительный уровень контроля возвращается для Pokémon Sword and Shield, , но на этот раз его нужно разблокировать.

Управление звуком можно разблокировать уже при первом посещении Мотосток-сити. Войдя в Мотосток, идите прямо, пока справа не увидите музыкальный магазин. Поговорите с человеком, стоящим перед магазином в шляпе газетчика. Он немного поболтает, а затем завещает вам ключевой предмет под названием «Высокотехнологичные наушники».

Nintendo/The Pokemon Company

Как только они окажутся в вашем инвентаре, меню настроек расширится и будет включать в себя настройки криков покемонов, музыки и звуковых эффектов.Теперь ты, наконец, владеешь собой! Если вам не нужны эти дополнительные опции, просто игнорируйте этого человека.

Pokémon Sword and Shield уже доступны для Nintendo Switch.

Pokémon Sword and Shield отключают некоторые телевизоры [обновление]

Скриншот: Nintendo (Pokemon Sword and Shield)

На выходных некоторые игроки сели играть в Pokémon Sword и Shield на своем Roku телевизоры только для того, чтобы они зависали на стартовом экране перед перезагрузкой. Roku сказал, что в настоящее время работает над решением проблемы.

«Нам известно о проблеме при использовании Nintendo Switch и последней игры Pokémon, затрагивающей ограниченное количество устройств Roku», — сообщил представитель Roku на Reddit. «Мы усердно работаем над решением этой проблемы».

Люди начали сообщать о проблемах на Reddit и в социальных сетях после выхода игры в пятницу. «Мой телевизор Insignia Roku застрял в цикле, когда он доходит до экрана с надписью «Insignia Roku», а затем выключается», — написал один человек.«Он делает это примерно с 10-секундным интервалом. Я удалил из него все подключенные устройства, попытался выполнить сброс, отключил его от сети более чем на 10 минут и даже попытался восстановить заводские настройки устройства, но все равно безуспешно».

Хотя Roku не подтвердил причину проблемы, текущий предлагаемый обходной путь компании включает в себя отключение Switch или перевод его в режим полета, что фактически удаляет его из домашней сети WiFi. Это означает, что для пострадавших в настоящее время людей невозможно одновременно использовать онлайн-функции Sword и Shield и их смарт-телевизоры.

Пока никто точно не знает, почему последние игры Pokémon плохо работают на некоторых устройствах Roku, есть некоторые предположения, что это может иметь какое-то отношение к тому, как функция Y-Comm ищет других местных игроков в сети. Что бы это ни оказалось, это еще одна причина, по которой я благодарен, что мой старый телевизор LG не имеет «умных» функций и не может подключиться к Интернету.

Roku и Nintendo не сразу ответили на запрос о комментариях.

[Обновление — 10:07a.m.]: Представитель Roku сообщил Kotaku , что в настоящее время развертывается исправление:

«Нам известно о проблеме при использовании Nintendo Switch и последней игры Pokémon, затрагивающей ограниченное количество устройств Roku. Мы выпускаем обновление программного обеспечения, чтобы решить эту проблему, и затронутые пользователи могут проверить наличие обновления, перейдя в «Настройки»> «Система»> «Обновление программного обеспечения».

Как отключить Avast Antivirus

В этом практическом руководстве объясняется пошаговый процесс отключения или выключения Avast Antivirus либо всех экранов одновременно, либо по одному :

Установка антивируса очень важна для защиты вашего компьютера от различных типов вредоносных программ и вирусов.

Вот почему большинство людей предпочитают приобретать антивирус после опробования пробной версии определенного бренда, чтобы обеспечить максимальную защиту своей системы.

Обзор антивируса Avast

Большинство доступных на рынке антивирусов способны защитить ваш компьютер. Но некоторые антивирусные программы довольно популярны среди пользователей из-за их надежности и эффективности.

Без сомнения, антивирус Avast является одним из них.Вот почему так много людей выбирают этот антивирус для длительного использования . Но бывают случаи, когда антивирусы блокируют загрузку определенных сайтов и могут блокировать установку или изменение системных файлов даже надежными приложениями.

Тем не менее, удаление всего антивирусного приложения только для этой цели может создать дополнительные риски для пользователей.

Антивирус Avast не позволяет неизвестным поставщикам услуг устанавливать что-либо на ваш компьютер, и это может привести к большой проблеме для вас в какой-то момент времени.Следовательно, вы должны знать, как отключить Avast, если хотите отключить его на время.

Но если вы хотите узнать, как полностью отключить Avast или отключить определенные экраны Avast, то в этом руководстве вы точно узнаете, как это сделать!

Как отключить антивирус Avast

Это может полностью отключить антивирусную защиту вашей системы, поэтому делайте это только тогда, когда вы собираетесь установить любое другое подобное программное обеспечение. Вот как полностью отключить Avast Antivirus, не удаляя приложение напрямую.

Отключение всех экранов одновременно

Шаг 1: Найдите оранжевый значок Avast на панели задач Windows, затем щелкните правой кнопкой мыши, чтобы открыть настройки антивируса Avast.

Шаг 2: Теперь перейдите к щитам Avast и выберите один из предложенных вариантов, т. е. отключение на 10 минут, на час, пока компьютер не будет перезагружен, или навсегда отключите щиты.

Шаг 3: Подтвердите выбранный вариант, нажав «ОК», и после этого все щиты будут приостановлены на выбранное вами время.

Шаг 4: Чтобы убедиться, что Avast действительно отключил все щиты, перейдите в главное окно антивируса. Теперь оставайтесь на вкладке состояния и подождите, пока не появится указанное ниже приглашение.

Если вы получили указанное выше сообщение, значит, вы успешно отключили все экраны.

Если случайно вам нужно перезапустить щиты, то просто нажмите на опцию «ВКЛЮЧИТЬ» в главном окне, и ваши щиты должны снова включиться.

Как отключить Avast Shields, по одному

Вам не придется полностью отключать защиту от вирусов на все случаи жизни. Отключение определенных щитов также может помочь. Это также имеет еще одно преимущество: если вы отключаете антивирусные службы Avast по одной, то вы сможете завершить свою задачу с некоторыми включенными службами защиты.

Шаг 1: Найдите значок Avast на панели задач, т. е. в правом нижнем углу. Дважды щелкните, чтобы открыть пользовательский интерфейс Avast.

Шаг 2: Оказавшись там, вы можете перейти на вкладку «Защита» , где вы найдете опцию «Основные щиты» . Теперь выберите опцию «Основные щиты».

Шаг 3: Внутри основных щитов вы найдете 4 типа щитов и их переключатели для отключения или включения щитов.

Шаг 4: Теперь вы можете переключить тумблер, чтобы отключить один из щитов. Теперь вас снова спросят, в какое время вы хотите отключить щиты, и вы можете выбрать любой из них.

Реактивация отключенных щитов

После завершения задачи вы можете включить «ВКЛ», чтобы включить щиты для установки полной защиты.

Отключение сканирования HTTPS в веб-экране антивируса

Сканирование HTTPS в антивирусе — это щит, который защищает вас от вредоносного вредоносного ПО, которое вы можете получить при посещении веб-сайтов, доставляющих вредоносное ПО через трафик, генерируемый с помощью TLS и SSL-шифрования сайта.

Рекомендуем прочитать =>> Лучшее программное обеспечение для удаления вредоносных программ

Хотя, если сканирование HTTPS отключено, система теперь открыта для доставки вредоносных программ через небезопасные сайты, и поэтому вам следует приступать к этому только в тяжелых ситуациях и когда вы доверяете другому сайту.

Вот руководство по отключению сканирования HTTPS:

Шаг 1: Перейдите к основному пользовательскому интерфейсу Avast.

Шаг 2: Нажмите кнопку МЕНЮ в правом верхнем углу.

Шаг 3: Выберите параметр настроек, как показано на снимке ниже.

Шаг 4: Выберите параметр «Основные экраны» и прокрутите его вниз, пока не найдете параметр «Настройка параметров экрана» .

Шаг 5: Теперь снимите флажок с надписью «Включить сканирование HTTPS» , и все готово. Если вы хотите включить сканирование, вам просто нужно включить этот параметр, выполнив шаги с 1 по 4.

Часто задаваемые вопросы

Вопрос №1) Как отключить Avast?

Ответ: Вы можете выполнить описанные выше шаги и отключить антивирус временно или до тех пор, пока вы не решите снова включить защиту.

В. 2) Как отключить Avast Antivirus при запуске?

Ответ: Откройте диалоговое окно «Выполнить», нажав одновременно клавиши Windows и R. В консоли введите «msconfig.exe» и нажмите Enter.

Выберите параметр запуска , как показано на снимке ниже.

Откройте диспетчер задач и прокрутите вниз до Avast, нажмите на него и выберите «Отключить» , чтобы убедиться, что Avast не запускается при запуске.

Вопрос №3) Как временно отключить Avast Antivirus на Android?

Ответ: Чтобы отключить антивирус Avast на устройствах Android, выполните следующие действия.

• Перейдите к опции «Приложения» (если не можете найти сразу, то ищите).
• Прокрутите вниз до пункта Безопасность Avast Mobile и выберите его.
• Вы найдете кнопку «Принудительная остановка» внизу экрана.
• Нажмите кнопку «Принудительная остановка», и ваше антивирусное приложение Avast для мобильных устройств перестанет работать, пока вы не решите его включить.

Рекомендуем прочитать =>> Лучшие антивирусные приложения для смартфонов Android

В. №4) Как включить антивирус Avast?

Ответ: Сначала убедитесь в следующем:

• Avast установлен в вашей системе.
• Версия приложения и описания вирусов обновлены.
• Ваша подписка на антивирус активна.

Теперь, когда вы удостоверились в этих трех вещах, перейдите в пользовательский интерфейс антивируса и выберите «Решить» , чтобы убедиться, что антивирус включен.

В №5) Почему я не могу удалить Avast Antivirus?

Ответ: Иногда антивирусное программное обеспечение Avast не может быть удалено стандартным способом.Чтобы удалить его правильно, откройте панель управления и просто используйте функции программы для удаления приложения. В таких случаях вы можете использовать программное обеспечение Avastclear только от разработчиков Avast.

Загрузите файл avastclear.exe на свой компьютер, перезапустите Windows в безопасном режиме, а затем запустите файл . exe, чтобы удалить Avast. Как только это будет сделано, перезагрузите компьютер.

В №6) Как отключить бесплатный антивирус Avast в Windows 10?

Ответ: Для этого выполните указанные выше подробные шаги.

Вопрос №7. Является ли Avast вредоносным ПО?

Ответ: Avast имеет тенденцию шпионить за ценными данными своих пользователей и историей посещенных страниц, что действительно может делать вредоносное ПО.

В. #8) Замедляет ли Avast работу компьютера?

Ответ: Да, но это то, что делают все антивирусы. Они используют много ресурсов процессора для того, что должны делать, т. е. для сканирования ваших файлов и постоянного мониторинга данных вашей системы.

Вопрос №9. McAfee лучше Avast?

Ответ: McAfee определенно лучше Avast по производительности, защите и интерфейсу.Платная версия McAfee также дешевле платной версии Avast.

Рекомендуем прочитать =>> Как полностью удалить McAfee из Windows

Q #10) Как отключить антивирус и брандмауэр Avast?

Ответ: Все антивирусы можно отключить, щелкнув их значки на панели значков панели задач Windows. Как только антивирусная защита поставлена ​​на паузу, вы можете перезапустить ее, зайдя в основную консоль антивируса.

Чтобы отключить брандмауэр, нажмите кнопку «Пуск» Windows, затем перейдите к настройкам, щелкнув значок засоренного колеса.Теперь перейдите в раздел «Обновление и безопасность», затем выберите «Безопасность Windows», а затем «Брандмауэр и защита сети».

Теперь откройте настройки безопасности Windows и выберите сетевой профиль. Отключите брандмауэр отсюда.

Вопрос №11) Сколько стоит антивирус Avast?

Ответ: Всего у Avast есть 3 типа планов подписки, как показано ниже.

• На год: $30 (одно устройство)
• На два года: 55 долларов США (одно устройство)
• На три года: 80 долларов США (одно устройство)

Q #12) Как отключить антивирус без администратора?

Ответ: Вот как можно отключить антивирусное программное обеспечение без каких-либо прав администратора:

• Запустите компьютер в безопасном режиме с помощью клавиши F8 в меню загрузки.
• Здесь выберите загрузку в безопасном режиме.
• Нажмите «Пуск», перейдите в панель управления и отключите брандмауэр на вкладке «Безопасность» (см. подробное объяснение выше).

Вопрос №13. Достаточно ли хорош бесплатный антивирус?

Ответ: Да, так как бесплатные версии хорошего и надежного антивируса имеют достаточную защиту, и вам редко приходится покупать план подписки, когда ваши данные очень конфиденциальны.

Вопрос №14. Всегда ли Avast Antivirus бесплатен?

Ответ: Да, бесплатная версия антивирусного программного обеспечения бесплатна навсегда.Вам не нужно покупать полную платную версию, если вы этого не хотите.

Заключение

Из этого руководства вы теперь знаете, как приостановить антивирусные экраны Avast в целом или выборочно отключить определенные экраны.

Дальнейшее чтение => Avast против Защитника Windows

Отключение антивируса — простой процесс, но его следует выполнять только в том случае, если нет других способов продолжить работу.
