Расчёт электропроводки в квартире своими силами

Вступление

Если вы ремонтируете, меняете, делаете новую электропроводку в квартире, нельзя обойти этап расчёта электропроводки. Этот расчёт даст требуемое сечение кабеля проводки и прояснит варианты защиты проводки.

Что включает расчёт электропроводки в квартире?

Давайте определимся, что включает полный расчёт электропроводки квартиры.

  • Во-первых, это расчёт сечения кабеля или кабелей необходимого для проводки.
  • Во-вторых, это вычисление длины необходимых кабелей.
  • В третьих, это подбор номиналов автоматов и устройств  защиты электропроводки.

Посмотрим подробно на каждый этап расчёта электропроводки подробно, но для начала выполним некоторые подготовительные работы.

Выбор типа проводки

На этом этапе вы должны определиться с типом электропроводки, а именно будет ли проводка скрытой или она будет открытой.

Скрытой электропроводкой считается проводка, монтируемая внутри строительных конструкций помещений. Иначе, скрытая проводка это проводка визуально не видимая глазу. При чём, невидимость распространяется не только на кабели, но и конструкции монтажа.

Например, кабель, уложенный в слой штукатурки в стене, считается скрытым, а кабель, уложенный в кабель канале плинтуса или кабель канале, относится к открытой проводке.

Открытой электропроводкой считается проводка визуально видимая глазу. При чём, кабель, уложенный в плинтусе, наличнике, видимом коробе, лотке, видимой трубе относится к открытой проводке.

Выбор типа проводки повлияет на расчёт сечения жил кабеля, о котором чуть ниже.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональна напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

таблица ПУЭ 1.3.4. таблица ПУЭ 1.3.5

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи.

Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты, нужно вспомнить, что это такое.

Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

  • УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
  • Устройство ставится в цепь после автомата защиты этой электрической группы.
  • Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Фото схемы установки узо

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки.

Фото схемы установки узо

Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры.

расчёт проводки

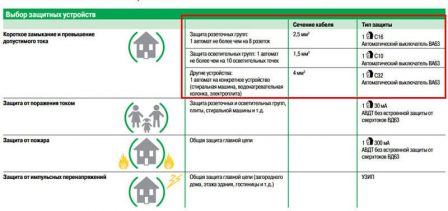

В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита.

Если вы делаете проводку для отдельной электро точки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт (по описанию).

Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В.

Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА.

Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер.

Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

Вывод

В этой статье я показал общий расчёт электропроводки в квартире своими силами. Конечно, расчёт всей электропроводки более сложен, но базироваться он будет именно на этих общих принципах.

©elektriksan.ru

Еще статьи

Онлайн калькулятор электромонтажных работ. Расчет проводки в доме: выполняем самостоятельно

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

  1. Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка). Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
  2. Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка. Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
  3. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

  • Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
  • На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
  • Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
  • Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится.

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

  • Типовая схема электропроводки в 3-х комнатной квартире
  • Калькулятор для расчета сечения кабеля
  • Как рассчитать количество точечных светильников

Определение мощности потребителей

Далее необходимо определить общую мощность потребителей, без этого грамотный расчет электропроводки не выполним.

Постараемся перечислить основные электроприборы, потребляющие электроэнергию:

– водонагреватель – 2кВт;

– электрический утюг – 2 кВт;

– электрический чайник – 2 кВт;

– стиральная машинка – 1 кВт;

– холодильник – 0,7 кВт

– телевизор – 1 кВт;

– микроволновка – 0,7 кВт;

– свет – 0,5 кВт;

– остальные бытовые электрические приборы.

Минимальное потребление электроэнергии при учете использования данной техники составляет приблизительно 12 кВт, на квартиру в среднем выделяется 15 кВт.

Для удобства и безопасности всю электропроводку необходимо разбить на группы, каждая группа будет подключена к отдельному автоматическому выключателю на электросчетчике. В первую очередь это обезопасит сеть от возможных перегрузов и сбоев, если, например, по какой либо причине, коротнет розетка на кухне, то приборы в комнатах из-за скачка электроэнергии не пострадают. Так же это удобно при ремонте. Меняя выключатели в одной комнате, не придется обесточивать всю квартиру, розетки остаются включенными в сеть.

Разделение на группы можно произвести следующим образом:

– розетки в комнате;

– розетки на кухне;

– розетки в ванны;

– розетки в коридоре;

– освещение.

Для энергоснабжения кухни необходимо учесть тот факт, что наибольшие потребители находятся именно здесь – холодильник, печь СВЧ, духовка, чайник и т.д. Также особое внимание нужно будет уделить автомату для кухни.

В ванной комнате розеток в принципе быть не должно, из-за влажной среды помещения. Водонагреватель и стиральная машина, как правило, подключены на прямую к автоматическим выключателям на счетчике. Розетка может быть одна для бритвы, но она монтируется особым образом и подключена на отдельный трансформатор.

Сечение кабеля

Прежде чем выбирать кабель, необходимо просчитать потребляемую мощность. Сечение кабеля напрямую зависит от этого фактора.

Итак, допустим, что у нас на кухне следующие приборы:

– электрический чайник 2,0 кВт

– печь СВЧ 0,7 кВт;

– холодильник 0,7 кВт;

2,0 + 0,7 + 0,7 = 3,4 кВт

Потребление на кухне составило  3,4 кВт.

Чтобы перевести в ваты, необходимо умножить на 1000:  3,4 кВт * 1000 = 3400 Вт.

Для нахождения силы тока переводим в амперы по формуле: мощность, деленная на напряжение (P / U = I)  3400 / 250 = 13,6.

Сила тока равняется 13,6А.

Теперь необходимо учесть коэффициент спроса, он учитывает количество электроприборов, в нашем случае их 3, значения коэффициента следующие:

2 электроприбора – 0,8

3 электроприбора – 0,75

5и более электроприборов – 0,7

И так наш коэффициент 0,7. Умножаем на полученную силу тока: 13,6 * 0,7 = 9,52 А

Таким образом, сила рабочего тока на кухне составила 9,52 ампер.

Зная рабочую силу тока, мы смело можем подобрать автомат и провода. Выбирать их нужно с небольшим зазором. Так нам подойдет автомат с рабочей силой тока в 10А

Кабель подбирается в соответствии с таблицей правил устройств электроустановок, таблицу приводим ниже.

Сечение провода в мм² Максимально допустимая сила тока для меди (А) Максимально допустимая сила тока для алюминия (А)
0,75 11 8
1,0 15 11
1,5 17 13
2,5 25 19
4,0 35 28
6,0 42 32
10,0 60 47
16,0 80 60

Исходя из таблицы, нам подойдет медный кабель сечением 0,75 мм²

Как уже говорилось выше кабель необходимо подбирать с небольшим зазором, это необходимо для избежания перегрева проводов.

Также при выборе кабеля большую роль играет среда, в которой он будет использоваться, а также условия эксплуатации. Например, в помещениях, где хранятся горючее материалы (гараж, склад и т.д.) используется кабель с негорючей обмоткой. В квартирах чаще всего применяют кабеля ПБПП, ПВС – гибкие, с многопроволочными жилами, или ВВГнг и ВВГ – жесткие, с однопроволочной жилой.

Необходимую длину кабеля также посчитать не сложно. Именно для этого мы изначально просили выполнять план квартиры с учетом масштаба. Единственный нюанс заключается в том, что к полученной длине необходимо добавить 15% – это стандартный запас.

Как на практике определить сечение

Методика вычисления сечения проводника на практике предусматривает два этапа:

  1. Вычисление суммарной мощности всех потребителей электроэнергии в доме по формуле: P = (P1+P2…+…Pn)×K×J, где P1+…+Pn – мощность каждого электроприбора, K – коэффициент (безразмерный) обозначающий процент задействованного оборудования (от общего числа наличного в доме), J – коэффициент запаса мощности (обычно J = 1,5… 2).
  2. Определение сечения по таблице.

В приведённой формуле коэффициенты определены путём практических исследований. В частности K обычно не превышает 0,8 (80%). Это значит, что наличная в доме техника не используется одновременно. В самом деле, не станете же вы включать кондиционер и обогревательный прибор одновременно.

Запас мощности (J) также необходимо учитывать на будущее. Ведь потребление энергии растёт с каждым годом. Если не учитывать роста, то через несколько лет может потребоваться усиление проводки.

Вычислив по формуле общую мощность всех потребителей, по таблице легко определить нужное сечение проводки.

Методика определения сечения домашней проводки

При расчете сечения жилы электрокабеля при монтаже домашней проводки учитывается множество факторов. Существуют специальные компьютерные программы, которые позволяют учесть все особенности дома и потребности его жильцов. Но определить необходимое для проводки сечение можно и самостоятельно, используя описанную методику.

Важно понимать, что диаметр проводов в квартире может отличаться от комнаты к комнате. На входе в электросчетчик он один, у распределительной коробки сечение провода уже может быть меньше, у розеток и светильников – ещё меньше.

На каждом участке электропроводки желательно определять необходимые для неё параметры, чтобы не переплачивать за излишне толстые провода.

Если нет желания рассчитывать сечение прокладываемой проводки, можно воспользоваться рекомендациями опытных электриков, которые утверждают:

Несмотря на рекомендации ПУЭ 7.1.34 проводить расчеты для всех электролиний, практический опыт показывает, что в большинстве случаев можно принять стандартные величины. Как правило ветки освещения в квартирах и домах прокладывают кабелем 3×1,5мм². Максимальной мощностью считается 4,1 кВт. Автомат на ветки освещения ставят с номиналом 10А. Линии электропитания для штепсельных розеток прокладывают кабелем 3×2,5мм². Максимальная мощность в пределах 5,9 кВт, автоматический выключатель нужен номиналом 16А. Для обеспечения подключения мощных потребителей, типа электрической плиты, духовки или МКЧ, применяется кабель 3×6мм². Максимум мощности до 10,1 кВт. Автомат нужен номиналом 32 А. Для ввода электросети в дом или квартиру используют кабель сечением 3×6мм². Однако сейчас из-за увеличения мощных потребителей в жилье все чаще для ввода применяется кабель сечением 3×10мм². Наиболее подходящим для устройства домашней проводки кабелем является ВВГнг-LS. В его составе незначительное включение галогенов, которые при тлении создают угрозу. Кабели с маркировкой ВВГ и ВВГнг запрещены для устройства электросети в доме или квартире. Их изоляция выполнена из ПВХ – полимера, выделяющего большое количество отравляющих веществ при горении/тлении. Сооружать электропроводку из кабеля с изоляцией из ПВХ запрещено из-за значительного содержания галогенов. Тление изоляции провода с малым их содержанием позволяет людям эвакуироваться, не получив серьезного отравления. Самым безопасным для жизни и здоровья владельцев жилого объекта считается кабель ППГнг-HF. В составе его изоляции нет вообще галогенов.

Расчет падения напряжения

От сечения электрокабеля зависит не только степень нагрева жилы, но и электрическое напряжение на дальнем конце провода. Бытовая техника рассчитана на определенные параметры электросети, а их постоянное несоответствие может привести к уменьшению срока эксплуатации оборудования.

При падении напряжения на котле желательно поставить стабилизатор, чтобы оборудование не испытывало дополнительных нагрузок из-за несоответствия эксплуатационных характеристик электросети.

При удлинении кабеля происходит падение напряжения. Этот эффект можно уменьшить, увеличив сечение проводки. Критическим считается понижение напряжение на конце провода на 5%, по сравнению с его значением у источника тока.

Рассчитать данный показатель можно по известной формуле:

Uпад = I*2*(ρ*L)/S,

где:

  • ρ – удельное сопротивление металла, Ом*мм2/м;
  • L – длина кабеля, м;
  • S – сечение проводника в мм2;
  • Uпад – напряжение падения, Вольт;
  • I – ток, протекающий по проводнику.

Если рассчитанное падение напряжения более 5% от номинального, то требуется использовать кабель с большим поперечным сечением. Это обеспечит стабильную работу техники.

Особенно чувствительны к значению напряжения отопительные котлы, стиральные машинки и прочие устройства с множеством реле и датчиков. Данную особенность нужно учитывать и при использовании переносок.

Как рассчитать электропроводку на участке

На придомовой территории, вдоль дорожек, иногда даже в саду и цветнике, а также по периметру участка всегда имеется какое-то освещение. И если некоторым особо экономным хозяевам удобнее пользоваться фонарями и декоративными светильниками на солнечных батареях, то традиционно к земельным наделам протянуты линии электропередачи от ближайшей подстанции. Это может быть воздушный кабель или подземный, в первом случае он проходит по изоляторам на верхушках столбов, а во втором – по специальной трубе из диэлектрика, закопанной глубоко в грунт.

Исходя из того, как подведено электричество, надо рассчитывать и продолжение линии на участке. Самое простое решение – из двух проводов, один из которых фазный, а второй нулевой, иногда на дом может приходиться три провода для обеспечения двух отдельных фаз. Четырехжильный ввод необходим в том случае, если есть необходимость в трехфазном варианте, при наличии соответствующего потребителя (промышленное и профессиональное оборудование, станок). Последний тип подключения может быть использован только после получения разрешения на него в предоставляющей электроэнергию организации.

Итак, остановимся на однофазном двухжильном соединении с подстанцией, которое еще нужно протянуть, если вы не хотите оплачивать работу специалистов. Перед тем, как рассчитать электропроводку, следует учесть, что протяженность кабеля от общей линии до вашего участка не должна превышать 25 метров, на большем расстоянии (а при сильных ветрах в вашей местности и на меньшем отрезке) нужно ставить опору. Высота расположения кабеля над проезжей дорогой – как минимум 6 метров, в дом заводить воздушную линию желательно на уровне 3 метров.

На выходе с подстанции, где стоит трансформатор, ток обычно уже имеет напряжение 220 В. Но падения в электрической сети – дело обычное, и может оказаться, что к вам поступает каких-то 160 В. Чтобы получать необходимый уровень напряжения, на входе кабеля нужно установить стабилизатор, а также автоматы, которые будут защищать сеть от перегрузки. Параметры их указываются в Амперах, то есть соизмеряются с потреблением тока. Укомплектовав распределительный щиток, помещаем его в таком месте, где нет сырости.

Ко всем хозяйственным постройкам, будь то сарай или летний навес, протягиваются провода, это можно сделать по воздуху и напрямую, так будет экономнее. Освещение вдоль дорожек лучше обеспечить подземным кабелем, причем фонари следует соединять параллельно, а не последовательно, чтобы перегорание одной лампы не отключало всю цепь. Берем план, и на нем отмечаем воздушную линию, соединяющую постройки с распределителем, и тянущийся от него же вдоль дорожек (и повторяющий все их изгибы) подземный кабель. Измеряем получившуюся разводку и умножаем ее длину на 2, поскольку нужны минимум два провода (на улице рекомендуется двойная изоляция), для фазы и нуля.

Расчёт проводки вне дома

Если вы проживаете в частном доме, наверняка не раз задумывались о том, как можно украсить приусадебное пространство. Один из вариантов — устанавливать наружные осветительные приборы. Кто-то использует фонарики с солнечными батареями, а кто-то проводит линии электропроводки. Провод можно проложить как глубоко под землёй, используя трубы из диэлектрика, так и над ней.

Выделяют несколько видов подключения:

  • однофазное;
  • двухфазное;
  • трёхфазное.

Электропроводка на участке напрямую зависит от типа подводки от дома. В большинстве случаев для минимальных затрат электричества хватает системы из двух проводов. Один будет — фазой, другой — нулём. Встречаются ситуации, когда для подведения кабеля от дома к участку необходимо три провода. Третий играет роль второй фазы. Если у вас на участке находится такой источник потребления питания, как, например, трансформатор или станок, вам нужно будет использовать трёхфазный способ проводки. Такой четырёхжильный ввод допустим только после соответствующего разрешения организации, которая поставляет вам электроэнергию.

Рассмотрим однофазное двухжильное соединение на участке дома.

Для начала дадим несколько рекомендаций:

  • перед тем как приступить к расчётам, необходимо учитывать протяжённость кабеля. Если расстояние от источника до участка превышает 25 метров, тогда нужно будет возводить дополнительное крепление для провода. Если в вашей местности наблюдаются значительные ветра, тогда это расстояние следует уменьшить до 15–20 метров;
  • если кабель проходит над проезжей частью, его высота должна быть не менее 6 метров над землёй;
  • подключить линию к дому рекомендуется на высоте не менее, чем 3 метра.

Как известно, от трансформатора ток отходит при напряжении 220 В. Но встречаются ситуации, когда происходят перепады напряжения, и к вам может доходить намного меньше — около 150 В. Для этого созданы стабилизаторы. Они монтируются на месте выхода электричества. Также оборудуйте систему автоматами защиты сети от перегрузки. Распределительный щиток необходимо расположить в сухом месте.

Вы можете прокладывать провод как под землёй, так и напрямую по воздуху. Последний вариант будет значительно экономнее. В случае с фонарями вдоль дорожек лучше обойтись подземной прокладкой кабеля. Лампочки необходимо соединять в параллельную цепь. Так вы исключите вариант отсутствия всего освещения в результате перегорания одной из них.

Чтобы выполнить расчёт провода, возьмите план участка и обозначьте все подземные и воздушные линии передачи электричества. Просуммируйте их длину и умножьте на два. Это нужно сделать потому, что вам понадобится два провода.

Расчёт электропроводки в квартире

В первую очередь необходимо помнить о том, что расчёт электропроводки в квартире начинается с составления схемы разводки.

Если вы решили заняться проведением проводки самостоятельно, вам необходимо особое внимание уделять таким вопросам:

  • определение сечения жил проводов;
  • при каких условиях будет прокладываться провод;
  • как подключить счётчик;
  • заземление;
  • суммарная мощность приборов;
  • защита электросети.

На среднюю однокомнатную квартиру полагается суммарная мощность в 15 кВт. Удобнее подсчитать потребляемую мощность, если условно разделить проводку на несколько групп.

Например, розетки для:

  • ванной;
  • комнаты;
  • кухни;
  • коридора.

И отдельно учтите освещение квартиры. Так вам легче будет подсчитать максимальную нагрузку электроприборов вашего дома. Если вы сомневаетесь, используйте специальный калькулятор, который сможете найти в интернете на строительных форумах.

Также при расчёте проводки постарайтесь максимально точно определить суммарную мощность, которую потребляют все крупные электроприборы в квартире. Для этого вам понадобится информация, которую предоставляет производитель в инструкции по эксплуатации или на коробках. Также дополнительные данные вы сможете найти в интернете.

Как видите, расчёт электропроводки можно провести и самостоятельно. Не забывайте придерживаться точности при любых подсчётах. Если вы сталкивались с такими расчётами, поделитесь комментариями под этой статьёй.

Установка контура заземления

Любой частный дом обязательно снабжается контуром заземления, который выполняет несколько задач:

  • Защищает обитателей дома при появлении напряжения на корпусе прибора.
  • Поддерживает безопасную работу приборов работающих во влажной среде (стиральные и посудомоечные машины, электрическая плита, бойлеры и проточные водонагреватели).
  • Снижает уровень шума (помех) в электросети.

Контур монтируется в грунте рядом с домом; внутрь заземление подводится на электрощит. Оно обязательно для:

  • электротехники высокой мощности;
  • источников света (групп цепи) в ванных.

Монтаж распределительного щита

Распределительные коробки

Распредкоробки необходимы для обустройства соединений электропроводов и распределения линий, ведущих к объектам разбора электроэнергии. В коробках провода могут быть соединены посредством скруток или фиксации болтами на специальных монтажных планках. Коробки ограничивают случайный доступ к местам соединений и препятствуют распространению горения в случае перегревов соединений и коротких замыканий.

Монтаж и коммутация кабелей и конструкций

Электропроводка в доме коммутируется между собой методом:

  • Спаивания. Пайка для внутридомового монтажа не используется, это дорогой и трудоемкий процесс.
  • Скручивания. Наиболее простой способ монтажа проводов из одинакового материала. Медь и алюминий скручивать нельзя – соединение будет греться.
  • Соединения на клеммных колодках. Надежный, простой и недорогой способ монтажа. Клемники различных видов, форм, типов и размеров существенно упрощают монтаж.

Подключение розеток осветительных приборов

Электропроводка в частном доме своими руками должна исключать путаницу: каждый провод, ноль-фаза-земля, обязан быть на своем месте, путать их нельзя. Чтобы этого не произошло, ориентироваться следует на различие цвета жил.

Монтаж элементов распределительного щита

После того, как схема подключения электричества в частном доме подобрана, а потребители разделены на группы, монтируется распределительный щит. В нем располагаются:

  • автомат защиты и УЗО – общие;
  • автоматы и УЗО – для выделенных групп;
  • счетчик;
  • нулевая шина и главная заземляющая шина.

На щите функцию жилы можно определить по цвету ее изоляции:

  • белая (иногда красная, черная или коричневая) соответствует фазе;
  • синяя – нулю;
  • желто-зеленая – защитному заземлению.

Окончательно распределительный щит для электропроводки в частном доме собирают после того, как закончен монтаж проводки.

Применяемая расцветка проводов

Монтаж электропроводки закрытого и открытого типа

Проводка в новом доме укладывается двумя способами – открытым и закрытым, причем первый вариант чаще выбирается при невозможности применения второго.

  • Открытая проводка. Она прокладывается поверх стен и при желании защищается кабель-каналами. Имеет свои преимущества – всегда доступна осмотру. При этом, как любой технический элемент в интерьере, «режет глаз». Исключение составляет дизайн помещений в стиле лофт или ретро, где такие решения приветствуются.

При открытом монтаже кабель крепится скобами на поверхность, затем его закрывают коробом. Углубления для розеток и выключателей делаются перфоратором или буром.

Короб (кабель-канал) для открытой проводки

  • Скрытая проводка. При скрытом монтаже приходится штробить стены (пробивать каналы), укладывать провода и прятать их за стеновой отделкой. Такой способ более надежный и долговечный, но одновременно трудоемкий и затратный при будущих переделках. Чтобы в будущем не задеть кабели при сверлении стен, стоит запастись планом расположения сети.

Электрическая проводка в доме делается по неизменному правилу: укладка производится строго горизонтально или вертикально, любой другой путь не допускается. Изгибы выполняются под прямым углом.

Перед монтажом в соответствии со схемой размечаются стены, горизонтальные и вертикальные участки. Это можно делать с помощью лазерного уровня или отвеса, смазанного мелом или углем. Можно сфотографировать стены с нанесенной разметкой. Памятка поможет в будущем не задеть проводку сверлом или гвоздем.

Надо зарисовать себе схему расположения проводов внутри стен

При скрытом монтаже штробы (канавки в поверхности стены) пробиваются долотом или болгаркой или специальным штроборезом. Провода укладываются в штробы, их закрепляют и маскируют гипсом или алебастром. Иногда скрытую проводку проводят не в штробе, а под плинтусом, что сохраняет доступ и возможность проверки.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

  • использовать некачественную продукцию без маркировки и сертификации;
  • производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
  • закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
  • в деревянных домах планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
  • проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
  • планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
  • составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Заключение

Наступил момент, которого так долго ждали, в электрическом щите включается автомат ввода. И при этом все прислушиваются и принюхиваются, не «коротит» ли где-то. Дальше последовательно включаются линии и все с замиранием сердца смотрят – не стрельнет ли какое-то УЗО. Но нет, все тихо. Все работает!

Если такой момент настанет у читателей нашего портала, то мы будем очень рады! Тогда у хозяина дома будет повод гордиться всю жизнь тем, что он своими руками сделал электропроводку своего дома. А у нас, коллектива авторов, будет повод гордиться тем, что наши советы в чем-то помогли.

Источники

  • https://samelectrik.ru/skolko-nuzhno-kabelya-na-elektrosnabzhenie-doma-libo-kvartiry.html
  • https://energy-systems.ru/main-articles/proektirovanie-elektriki/1347-raschet-provodki
  • https://zen.yandex.ru/media/asutpp.ru/kak-pravilno-proizvesti-raschet-secheniia-provodov-dlia-provodki-5d7685514e057700aee330be
  • https://sovet-ingenera.com/elektrika/provodka/sechenie-provoda-dlya-domashnej-provodki.html
  • https://remoskop.ru/kalkuljator-rascheta-jelektroprovodki.html
  • https://repaireasily.ru/volt/raschyot-elektroprovodki.html
  • https://m-strana.ru/articles/montazh-provodki-v-dome/
  • https://zen.yandex.ru/media/vodatyt/shemy-elektroprovodki-v-chastnom-dome-samostoiatelnyi-montaj-po-instrukcii-5e9aaaf165d5b620781ec51e
  • https://sovet-ingenera.com/elektrika/docs-elektrika/sxema-elektroprovodki-v-chastnom-dome.html
  • https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/elektroprovodka-v-dome-svoimi-rukami.html

[свернуть]

Как рассчитать сечение провода для домашней проводки

Монтаж бытовой электросети необходимо проводить так, чтобы пользователи без проблем могли одновременно включать несколько мощных электроприборов. Поэтому подбирать сечение провода для домашней проводки нужно на основании грамотного расчет параметров квартирной и домовой электросети.

Существует несколько методик расчета. Мы предлагаем ознакомиться с разными подходами и выбрать оптимальный вариант. Помимо технологии расчета сечения провода, в статье описаны основные параметры выбора электропроводки и указаны нормативные ограничения на максимальную мощность электроприборов.

Содержание статьи:

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток в 16 А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм2, что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

Различные сечения медных кабелейРазличные сечения медных кабелей

Параллельно увеличению площади поперечного сечения кабеля возрастает и его цена. Однако экономить на электропроводке не стоит – это может привести к гораздо большим финансовым затратам в будущем

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов.

В результате могут возникнуть следующие ситуации:

  1. Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
  2. Утечка тока при неполном оплавлении оболочки жилы. Это ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
  3. Незаметный . В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.

К таким относят:

  1. Материал жилы: медь, алюминий.
  2. Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
  3. Длина провода от источника тока до прибора.
  4. Способ прокладки провода: , скрытый в стене или с помощью кабель-каналов.
  5. Температурный режим в помещении.
  6. Количество фаз и напряжение сети.
  7. Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

Галерея изображений

Фото из

Одно- и многожильный кабель

Прокладка электрокабеля в гофре

Различные виды изоляции проводов

Трехжильный кабель для домашней проводки

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная п роводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.

Методика определения сечения домашней проводки

При расчете сечения жилы электрокабеля при учитывается множество факторов. Существуют специальные компьютерные программы, которые позволяют учесть все особенности дома и потребности его жильцов. Но определить необходимое для проводки сечение можно и самостоятельно, используя описанную методику.

Важно понимать, что диаметр проводов в квартире может отличаться от комнаты к комнате. На входе в электросчетчик он один, у распределительной коробки сечение провода уже может быть меньше, у розеток и светильников – ещё меньше.

На каждом участке электропроводки желательно определять необходимые для неё параметры, чтобы не переплачивать за излишне толстые провода.

Если нет желания рассчитывать сечение прокладываемой проводки, можно воспользоваться рекомендациями опытных электриков, которые утверждают:

Галерея изображений

Фото из

Несмотря на рекомендации ПУЭ 7.1.34 проводить расчеты для всех электролиний, практический опыт показывает, что в большинстве случаев можно принять стандартные величины. Как правило ветки освещения в квартирах и домах прокладывают кабелем 3×1,5мм². Максимальной мощностью считается 4,1 кВт. Автомат на ветки освещения ставят с номиналом 10А

Линии электропитания для штепсельных розеток прокладывают кабелем 3×2,5мм². Максимальная мощность в пределах 5,9 кВт, автоматический выключатель нужен номиналом 16А

Для обеспечения подключения мощных потребителей, типа электрической плиты, духовки или МКЧ, применяется кабель 3×6мм². Максимум мощности до 10,1 кВт. Автомат нужен номиналом 32 А

Для ввода электросети в дом или квартиру используют кабель сечением 3×6мм². Однако сейчас из-за увеличения мощных потребителей в жилье все чаще для ввода применяется кабель сечением 3×10мм²

Наиболее подходящим для устройства домашней проводки кабелем является ВВГнг-LS. В его составе незначительное включение галогенов, которые при тлении создают угрозу

Кабели с маркировкой ВВГ и ВВГнг запрещены для устройства электросети в доме или квартире. Их изоляция выполнена из ПВХ — полимера, выделяющего большое количество отравляющих веществ при горении/тлении

Сооружать электропроводку из кабеля с изоляцией из ПВХ запрещено из-за значительного содержания галогенов. Тление изоляции провода с малым их содержанием позволяет людям эвакуироваться, не получив серьезного отравления

Самым безопасным для жизни и здоровья владельцев жилого объекта считается кабель ППГнг-HF. В составе его изоляции нет вообще галогенов

Устройство групп освещения

Сооружение веток электропитания

Проводка для питания мощных потребителей

Электрощит на вводе проводки в дом

Приемлемый для домашней проводки ВВГнг-LS

Запрещенные для домашней электрики ВВГ и ВВГнг

Возгорание электрической проводки

Кабель с безгалогеновой изоляцией ППГнг-HF

Расчет по мощности приборов

Простейшим методом определения требуемого сечения провода является его расчет с учетом мощности эксплуатируемых электроприборов и корректирующих коэффициентов. Данная методика предполагает несколько этапов.

Этап №1. Суммирование мощностей электроприборов. В идеале нужно узнать номинальное потребление энергии каждым устройством, которое указано на его маркировке. Если жилое помещение ещё необустроенное, то рассчитать ориентировочную потребность в электроэнергии можно с помощью нижеприведенной таблицы №1.

Перечень мощностей бытовых приборовПеречень мощностей бытовых приборов

Одинаковая по функционалу и размеру бытовая техника может иметь отличающуюся в 2-3 раза потребляемую мощность, поэтому её значение нужно смотреть на каждом устройстве (+)

При расчете можно использовать также параметры устройств, которые находятся в аналогичных квартирах родственников или знакомых. Есть ещё один вариант – сходить в магазин бытовой техники, посмотреть её характеристики, а заодно и присмотреть подходящую модель оборудования для дома.

Этап №2. Определение коэффициента одновременности. Он может выражаться в процентах или в числовом значении от 0 до 1. Коэффициент показывает отношение потребления электроэнергии одновременно включенными в сеть приборами к суммарной мощности всех домашних устройств, рассчитанной на первом этапе.

Обычно коэффициент составляет 0,8, но можно рассчитать его самостоятельно, исходя из привычек домашних жильцов.

Одновременное включение электроприборовОдновременное включение электроприборов

Не стоит злоупотреблять переносными розетками, тройниками и удлинителями. Использовать желательно только оборудования со встроенным предохранительным механизмом, которое отключает электроэнергию при большом токе

Этап №3. Определение коэффициента запаса. Данный показатель учитывает возможный рост потребления электроэнергии через несколько лет. Обычно он принимается равным 1,5-2, но если в доме уже полный комплект электроприборов, то значение коэффициента можно взять 1,2-1,3. Главное, не пожалеть о малом сечении проводов в будущем.

Этап №4. Расчет предельно допустимой нагрузки.

Производится он по формуле:

P = (P(1)+P(2)+..P(N))*J*K,

где:

  • P – предельно допустимая нагрузка в Вт;
  • P(1)+P(2)+..P(N) – сумма номинальных мощностей всех электроприборов;
  • K – коэффициент одновременности;
  • J – коэффициента запаса.

Например, если суммарная мощность приборов составляет 7500 Вт, коэффициент одновременности – 0,8, коэффициента запаса – 1,5, то предельно допустимая нагрузка составит:

P=7500*0,8*1,5=9000 Вт.

Данный показатель будет использоваться в последующих расчетах.

Этап №5. Определение максимально допустимой силы тока.

Показатель определяется по простой формуле:

I=P/U,

где:

  • I – допустимая сила тока;
  • P – предельно допустимая нагрузка в Вт;
  • U – напряжение в сети – 220 В.

Используя данные четвертого этапа, можно определить максимально допустимую силу тока:

I=9000Вт/220В41А.

Методика расчета сечения кабеля по мощности и току подробно расписана в .

Этап №6. Расчет сечения кабеля по таблице. Так как на оптимальный выбор провода для домашней проводки влияют не только параметры приборов, но и внешние факторы (материал жилы, её оболочка, схема монтажа и т.д.), то для каждого случая существуют свои таблицы, которые рассмотрены далее.

Определение сечения электрокабеля по таблицам

Для определения оптимального сечения провода для домашней разводки существуют специальные таблицы. Все они ориентированы на величину допустимой силы тока, которая рассчитывается отдельно по вышеизложенной методике. Далее будут рассмотрены табличные варианты .

Расчет сечения обычных домашних проводов представлен в таблицах:

Расчет сечения для алюминиевых электрокабелейРасчет сечения для алюминиевых электрокабелей

Расчет сечения для медных электрокабелейРасчет сечения для медных электрокабелей

Из-за ломкости алюминия, провода из этого материала изготавливают лишь сечением от 2 мм. Также отсутствуют многожильные алюминиевые провода из тонких проволочек (+)

Ниже приведен расчет сечения проводов для переносок и удлинителей.

Расчет для переносок и удлинителейРасчет для переносок и удлинителей

Удлинители в магазинах редко бывают с сечением провода свыше 1,5 мм2, поэтому нагружать их мощными электроприборами не стоит (+)

Токовая нагрузка на электрокабель при открытой и закрытой прокладке различается. Но они считаются одинаковыми, если провод укладывается в земле в широком лотке. Это позволяет кабелю отдавать тепло окружающему воздуху и меньше нагреваться.

Расчет сечения для медных и алюминиевых жил, в зависимости от способа укладки кабеля, приведен в таблице.

Расчет сечения алюминиевой проводкиРасчет сечения алюминиевой проводки

Расчет сечения медной проводкиРасчет сечения медной проводки

Максимальный ток зависит и от количества жил в кабеле, потому что каждая из них генерирует тепло, суммирующееся под единой оболочкой (+)

Аналогичные таблицы применяются при расчете электропроводки и в промышленности. Бытовые кабели обычно устроены гораздо проще, поэтому и количество расчетных материалов для них довольно ограничено. Указанные в таблицах параметры не придуманы, а указаны в отраслевых стандартах, например в ГОСТ 31996-2012.

Расчет падения напряжения

От сечения электрокабеля зависит не только степень нагрева жилы, но и электрическое напряжение на дальнем конце провода. Бытовая техника рассчитана на определенные параметры электросети, а их постоянное несоответствие может привести к уменьшению срока эксплуатации оборудования.

Падение напряжения на конце проводаПадение напряжения на конце провода

При падении напряжения на котле желательно поставить стабилизатор, чтобы оборудование не испытывало дополнительных нагрузок из-за несоответствия эксплуатационных характеристик электросети

При удлинении кабеля происходит падение напряжения. Этот эффект можно уменьшить, увеличив сечение проводки. Критическим считается понижение напряжение на конце провода на 5%, по сравнению с его значением у источника тока.

Рассчитать данный показатель можно по известной формуле:

Uпад = I*2*(ρ*L)/S,

где:

  • ρ – удельное сопротивление металла, Ом*мм2/м;
  • L – длина кабеля, м;
  • S – сечение проводника в мм2;
  • Uпад – напряжение падения, Вольт;
  • I – ток, протекающий по проводнику.

Если рассчитанное падение напряжения более 5% от номинального, то требуется использовать кабель с большим поперечным сечением. Это обеспечит стабильную работу техники.

Особенно чувствительны к значению напряжения отопительные котлы, стиральные машинки и прочие устройства с множеством реле и датчиков. Данную особенность нужно учитывать и при использовании переносок.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчик устаревшей конструкцииЭлектросчетчик устаревшей конструкции

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования.

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье –

Выводы и полезное видео по теме

Видеоролики содержат практические советы электриков по выбору и покупке домашней проводки. Они помогут приобрести соответствующее кабелю оборудование, которое точно предохранит жилье от возможных проблем с перегрузками в сети.

Выбор сечения кабеля в магазине:

Соответствие сечения кабеля и параметрам автомата-предохранителя:

Выбор сечения кабеля и автомата:

Ошибки при выборе электрокабеля:

Основными факторами при выборе кабеля для домашней проводки являются мощность бытовой техники и ограничения электросетей, обеспечивающих подведение электрической энергии к квартире.

Правильно подобрав сечение провода, можно включать в сеть все необходимые электроприборы. Это избавляет от неудобств при эксплуатации техники и позволяет предупредить возгорание проводки.

Есть, что дополнить, или возникли вопросы по расчету сечения проводки? Пожалуйста, оставляйте комментарии к публикации, участвуйте в обсуждениях материала. Форма для связи находится в нижнем блоке.

Как рассчитать количество кабеля для электропроводки

Существует два основных метода расчета длины кабеля на проектирование проводки в помещении. Первый и в том же время правильный – опираясь на готовую схему электропроводки, второй – подсчет по суммарной площади комнат. Далее мы рассмотрим оба способа, чтобы Вы знали, как рассчитать количество кабеля для электропроводки в частном доме либо квартире.

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

Схема проводки комнаты

На подготовленном проекте должны быть указаны следующие моменты:

  1. Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка). Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
  2. Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка. Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
  3. Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм2, на розетки нужен кабель с более мощными жилами – 3*2,5 мм2. Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм(cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Разметка стены под проводку

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

  • Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
  • На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
  • Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
  • Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Подсчеты

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится.

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

Расчет электропроводки в квартире — Energy

Расчет электропроводки в квартире

Если вы переехали в квартиру, в которой уже установлена современная электропроводка – вам крупно повезло. Но к сожалению в большинстве квартир вторичного жилья проводка все же старая и при ремонте, первым делом необходимо поменять старые алюминиевые провода и счетчики с керамическими пробками, во избежания перегрева и короткого замыкания в будущем.

Самостоятельно проводить проектные и монтажные работы по электроснабжению квартиры категорически запрещается, информация в данной статье является не инструкцией, а носит исключительно ознакомительный характер.

Основные моменты расчета и проектирования электропроводки



Расчет электропроводки в квартире всегда начинается с составления планировки электропроводки в квартире. Во время проектирования электропроводки нужно помнить о следующих моментах:

— заземление;

— мощность потребителей;

— материалы проводки;

— сечение кабеля;

— прокладка кабеля;

— подключение счетчика;

— устройства защитного отключения.

Определение мощности потребителей

Далее необходимо определить общую мощность потребителей, без этого грамотный расчет электропроводки не выполним.

Постараемся перечислить основные электроприборы, потребляющие электроэнергию:

— водонагреватель — 2кВт;

— электрический утюг – 2 кВт;

— электрический чайник – 2 кВт;

— стиральная машинка – 1 кВт;

— холодильник – 0,7 кВт

— телевизор – 1 кВт;

— микроволновка – 0,7 кВт;

— свет – 0,5 кВт;

— остальные бытовые электрические приборы.

Минимальное потребление электроэнергии при учете использования данной техники составляет приблизительно 12 кВт, на квартиру в среднем выделяется 15 кВт.

Пример проекта электроснабжения квартиры



Для удобства и безопасности всю электропроводку необходимо разбить на группы, каждая группа будет подключена к отдельному автоматическому выключателю на электросчетчике. В первую очередь это обезопасит сеть от возможных перегрузов и сбоев, если, например, по какой либо причине, коротнет розетка на кухне, то приборы в комнатах из-за скачка электроэнергии не пострадают. Так же это удобно при ремонте. Меняя выключатели в одной комнате, не придется обесточивать всю квартиру, розетки остаются включенными в сеть.

Разделение на группы можно произвести следующим образом:

— розетки в комнате;

— розетки на кухне;

— розетки в ванны;

— розетки в коридоре;

— освещение.

Для энергоснабжения кухни необходимо учесть тот факт, что наибольшие потребители находятся именно здесь – холодильник, печь СВЧ, духовка, чайник и т.д. Также особое внимание нужно будет уделить автомату для кухни.

В ванной комнате розеток в принципе быть не должно, из-за влажной среды помещения. Водонагреватель и стиральная машина, как правило, подключены на прямую к автоматическим выключателям на счетчике. Розетка может быть одна для бритвы, но она монтируется особым образом и подключена на отдельный трансформатор.

Сечение кабеля



Прежде чем выбирать кабель, необходимо просчитать потребляемую мощность. Сечение кабеля напрямую зависит от этого фактора. Итак, допустим, что у нас на кухне следующие приборы:

— электрический чайник 2,0 кВт

— печь СВЧ 0,7 кВт;

— холодильник 0,7 кВт;

2,0 + 0,7 + 0,7 = 3,4 кВт

Потребление на кухне составило  3,4 кВт.

Чтобы перевести в ваты, необходимо умножить на 1000:  3,4 кВт * 1000 = 3400 Вт.

Для нахождения силы тока переводим в амперы по формуле: мощность, деленная на напряжение (P / U = I)  3400 / 250 = 13,6.

Сила тока равняется 13,6А.

Теперь необходимо учесть коэффициент спроса, он учитывает количество электроприборов, в нашем случае их 3, значения коэффициента следующие:

2 электроприбора – 0,8

3 электроприбора – 0,75

5и более электроприборов – 0,7

И так наш коэффициент 0,7. Умножаем на полученную силу тока: 13,6 * 0,7 = 9,52 А

Таким образом, сила рабочего тока на кухне составила 9,52 ампер.

Зная рабочую силу тока, мы смело можем подобрать автомат и провода. Выбирать их нужно с небольшим зазором. Так нам подойдет автомат с рабочей силой тока в 10А

Кабель подбирается в соответствии с таблицей правил устройств электроустановок, таблицу приводим ниже.










Сечение провода в мм²

Максимально допустимая сила тока для меди (А)

Максимально допустимая сила тока для алюминия (А)

0,75

11

8

1,0

15

11

1,5

17

13

2,5

25

19

4,0

35

28

6,0

42

32

10,0

60

47

16,0

80

60

Исходя из таблицы, нам подойдет медный кабель сечением 0,75 мм²

Как уже говорилось выше кабель необходимо подбирать с небольшим зазором, это необходимо для избежания перегрева проводов.

Также при выборе кабеля большую роль играет среда, в которой он будет использоваться, а также условия эксплуатации. Например, в помещениях, где хранятся горючее материалы (гараж, склад и т.д.) используется кабель с негорючей обмоткой. В квартирах чаще всего применяют кабеля ПБПП, ПВС – гибкие, с многопроволочными жилами, или ВВГнг и ВВГ – жесткие, с однопроволочной жилой.

Необходимую длину кабеля также посчитать не сложно. Именно для этого мы изначально просили выполнять план квартиры с учетом масштаба. Единственный нюанс заключается в том, что к полученной длине необходимо добавить 15% — это стандартный запас.

Способы монтажа электропроводки в квартире

 Существует три способа монтажа электропроводки: скрытый, открытый и смешанный (комбинация первых двух). Теперь подробнее.

— Скрытый метод прокладки кабеля

По сути, способ прокладки кабеля квартиры заложен в названии. Скрытый способ подразумевает скрытие кабеля в стенах под слоем штукатурки, подвесными потолками, гипсокартонном, плинтусам и так далее. Такой способ наиболее распространен, так как наиболее безопасен для эксплуатации. Отрицательным моментом является сложность в ее ремонте. Так как она скрыта, трудно найти ее месторасположение (именно поэтому план электропроводки не в коем случае нельзя выкидывать).

В основном такая проводка ведется в стенах. Делаются специальные технологические полости-трассы, выполняются эти работы с помощью перфоратора. Проделать такую работу, не имея специальных навыков, будет весьма проблематично. В проделанные штробы укладывается кабель, затем замазывается шпаклевкой. В деревянных помещениях скрытый метод проводки кабеля не выполняется.

— Открытый метод прокладки кабеля

Такой способ прокладки кабелей выполняется в основном как временная электропроводка либо в деревянных домах. Очевидный плюс такой проводки – это ее цена и скорость прокладки. Минус – безопасность и хрупкость (так как провода открыты, их легко случайно повредить, например, при перестановке мебели и т.д.).

При таком методе используются специальные провода с улучшенной изоляцией. Для большей безопасности провода можно спрятать в гофротрубу или специальные лотки.

Ниже вы можете воспользоваться онлайн-калькулятором для рассчёта стоимости проектирования сетей электроснабжения:

Поделитесь ссылкой



Дата публикации:
18.09.2014

Какой кабель нужен для проводки в квартире: расчет сечения

При проведении ремонта в доме или квартире нередко поднимается вопрос замены или модернизации электросети. Особенно он актуален для «хрущевок» и других зданий советской постройки. Ведь стандарты в те времена были другие, количество бытовой электроники — гораздо меньшим, да и были (если вообще были в продаже) все эти соковыжималки и микроволновки в дефиците. Нагрузка на сеть была другая, и сейчас адаптировать ее к современным реалиям жизненно необходимо. О том, как рассчитать сечение кабеля для проводки и выбрать оптимальный вариант, соблюдая технику безопасности, попробуем разобраться.

Важно! Все электромонтажные работы, согласно ТБ, должны проводиться специалистом, имеющим соответствующие познания, опыт и допуски. Конечно, ничего страшного при самостоятельном монтаже случиться не должно (прокладывать кабель — не АЭС обслуживать), но в таком случае крайне важно соблюдать все предписания и правила.

Читайте также: Как выбрать электродрель

Какой кабель нужен для проводки в квартире: выбираем материал

В продаже представлены два типа кабелей: алюминиевые и медные. Другие металлы распространены гораздо менее, и потому рассматриваться не будут. Если сравнивать медь и алюминий, то первый метал отличается большей прочностью, гибкостью, но стоит существенно дороже. Алюминий более доступен, но имеет меньшую прочность и электропроводность. Из-за этого кабели, сечением до 2,5 мм2, из алюминия вообще не производят. Точнее, китайцы могут делать и еще большие «чудеса», но никаким ГОСТ, ISO и другим стандартам такие творения соответствовать не будут, а их применение может быть оправдано лишь в низковольтных сетях.

Оптимальным решением для проводки в квартире своими руками является медный кабель. Он хоть и стоит дороже, но имеет лучшую проводимость, эффективнее отдает тепло при нагреве и проще монтируется. В местах соединений медь дает меньшие потери на сопротивление, так как ее оксидная пленка не так ухудшает контакт, как у алюминия. Да и паять скрутки на алюминии — задача непростая, требующая ограничения притока кислорода к месту пайки.

Читайте также: Перфоратор для дома: какой выбрать и на что обратить внимание при покупке

Проводка в квартире своими руками: расчет сечения кабеля

В первую очередь, следует привести схему, как рассчитать сечение кабеля самостоятельно для медных проводов, как более подходящих для проводки в квартире. Для удобства понимания и быстрого сравнения, результаты выведены в таблицу. Учитывая, что открытым способом проводку в жилых помещениях сейчас никто не монтирует, все значения приведены для скрытого монтажа (в трубках, гофрах, шахтах или штробах).

Аналогичная таблица (с поправкой на свойства материала) имеется и для алюминиевых кабелей. Однако, стоит повториться, если кабель покупается новый, и бюджет не сильно стеснен, лучше предпочесть медь.

Для того, чтобы рассчитать нагрузку, необходимо узнать мощность бытового оборудования, которое будет подключено к той или иной линии. Показатели в ваттах нужно разделить на 230 (напряжение), чтобы узнать силу тока, требуемого приборам. К примеру, чайник, мощностью 2,3 кВт (2300 Вт), и пылесос на 1,5 кВт (1500 Вт) вместе потребляют 16,5 А. Это значит, что сечение медного кабеля к розетке, в которую они включены, должно составлять не менее 2,5 мм2. Прокладывая проводку розеткам, учитывайте, какие приборы туда будут включены, а также берите запас около 50 % на всякий случай. То есть, если суммарная мощность позволяет использовать и кабель сечением 1,5 мм2, лучше проложить 2,5 мм2.

Основной кабель, идущий от щитка (счетчика), от которого будут ответвляться остальная проводка, желательно выбирать с большим запасом, на случай повышения энергопотребления в будущем. Чтобы рассчитать ток — сложите потребление всех приборов, которые могут быть включены в сеть одновременно, и разделите показатели в ваттах на напряжение в вольтах. К полученной цифре следует прибавить запас около 50 %. Как показывает практика, для квартиры достаточно основного медного кабеля, сечением 6 мм2, или алюминиевого 10 мм2. Для большого загородного дома может потребоваться 10 или 16 мм2, соответственно.

Выбор второстепенных кабелей, ответвляющихся от основного, определяет схема проводки в квартире, а также функциональность розеток. Желательно не особо экономить и везде подвести одинаковые жилы, но если бюджет ограничен — линии освещения можно запитать от недорогой медной жилы 1 мм2. Ведь современные светодиодные лампы потребляют очень мало электричества, всего десятки миллиампер.

Читайте также: Как выбрать и рассчитать светодиодное освещение

Как сделать проводку в квартире: важные нюансы

Проводка в квартире — вещь ответственная, поэтому важно обеспечить безопасность ее функционирования. При прокладке необходимо учитывать важные моменты. Перед работой стоит обесточить квартиру на щитке, чтобы исключить риск электротравмы. Также крайне желательно убедиться в отсутствии напряжения, проверив жилы отверткой-индикатором или мультиметром.

  • Места соединения. Места, где соединяются фрагменты кабеля, нельзя располагать в произвольном месте, например, посреди трубки. Запрещено вмуровывать в стену кабель, имеющий стыки. Все сочленения и ответвления, для удобства обслуживания и повышения безопасности, должны располагаться в специальных коробках.
  • Соединение кабелей. Нельзя соединять кабели простыми скрутками — это противоречит ПУЭ и правилам техники безопасности! В местах, где жилы просто скручены, контакт со временем ухудшается, что приводит к повышению сопротивления и перегреву. Особенно это актуально для соединений кабелей из разных металлов. Все стыки должны быть выполнены или с помощью специальных соединительных колодок, или качественно пропаяны под кислотой (иначе оксидные пленки могут мешать контакту).
  • Изоляция. Все места сочленений должны быть хорошо изолированы, для предотвращения КЗ. Для этого следует использовать термоусадочную изоляционную трубку, или синюю любую качественную изоленту.
  • Заземление. В старых домах при монтаже проводки нередко игнорировали потребность в заземлении, но если менять проводку самостоятельно — о нем обязательно нужно позаботиться. Для заземления можно использовать кабель меньшего сечения, но оно должно быть. В трехжильных кабелях заземляющая жила обычно имеет желто-зеленый цвет.

Читайте также: Как правильно выбрать генератор для дачи

Проводить все электромонтажные работы нужно в резиновых рукавицах, для профилактики электротравматизма. Не стоит спешить, так как допущенные в процессе монтажа ошибки — в будущем могут повлечь поражение током или спровоцировать пожар.

Расчет электропроводки в квартире и доме

Если проводка в доме функционирует в нормальном режиме, то избыточное тепло попросту рассеивается в окружающее пространство, не оказывая негативного влияния ни на электромеханические характеристики кабелей, ни на качество электропитания. А если расчет электропроводки был произведен неверно, то уже в первые дни ее функционирования вы можете обнаружить нарушение целостности токопроводящих жил и изоляционного слоя. Происходит это из-за банального перегрева, который был вызван вашей собственной непредусмотрительностью.

Содержание

Если вы сами взялись за монтаж проводки, необходимо все промерить и просчитать. Для этого вам понадобится обычная рулетка. Учтите все углы, выступы и ниши, посчитайте количество электроприборов, которыми будете пользоваться вы и ваши домашние и итоговую цифру умножьте на 15%. Это стандартный запас во время технических расчетов.

Примерный план электропроводки

Если желания бегать с рулеткой по трехэтажному коттеджу или квартире площадью 300 кв. метров у вас нет, но знать хотя бы примерную цифру вам все же нужно, то можно воспользоваться простым приближением: общую площадь всех жилых и нежилых помещений в квадратных метрах умножьте на 2. Ваша квартира имеет площадь 72 кв. м — нужно купить около 150 метров электрического кабеля. Точечные светильники, настенные бра, светодиодные ленты, люстры — все это требует безумного количество проводов.

[include id=»1″ title=»Реклама в тексте»]

А если нужен не один тип кабеля? Возьмите из расчета 1:2 — одна часть пойдет на освещение квартиры,  две других — на ее электроснабжение. Для прокладки отдельных кабелей «специального назначения», — до электроплиты, кондиционеров, стиральной машины придется производить точные замеры, а для мелких бытовых приборов можно будет купить обычный трехжильный провод.

Типы проводов и кабелей — выбор огромен

Делая расчет в доме, электрики предлагают купить трехжильные провода или кабели с алюминиевыми или медными жилами, заключенными в поливинилхлоридную изоляцию. Такие материалы идеальны для скрытой проводки — не нагреваются, могут служить десятилетиями. Для открытого способа монтажа эти кабели тоже подойдут — данный метод в настоящее время практически не используется.

Старая проводка — источник повышенной опасности

В таблице вы найдете данные о типе кабеля и предельной для него силе тока и использовать эту информацию при своих расчетах.

Таблица расчета сечения кабеля в зависимости от нагрузки

Пропускная способность электрической проводки определяется не в киловаттах, а в амперах. Когда заходит речь о расчете проводки для подключения участка цепи или какого-то прибора, нужно отталкиваться от мощности, то есть от киловатт. Взаимосвязь можно выразить следующей формулой:

P=U∙I∙cosφ ,

где P — присоединяемая мощность прибора (Вт), U — напряжение (В), а cosφ принимают за единицу, если расчет электропроводки в квартире производится для больших площадей, или же вообще его опускают, если квартира или дом имеют скромные размеры.

Выражаем силу, как отношение присоединяемой мощности к напряжению формулой:

I= P / U .

Рассчитаем  силу в однофазной цепи с подключенными к ней 10 стандартными лампами накаливания мощность по 100 Вт каждая, одной микроволновой печью мощностью 1 кВт и 2-киловаттным электрическим чайником.

Общая мощность всех приборов: 10х100+1000+2000=4000 Вт. Напряжение в сети 220 В (возьмем эталонную цифру). Разделив мощность на напряжение получаем 18,18 А. То есть на рассчитываемом нами участке электрической цепи сила тока равна 18,18 А. А теперь посмотрите в таблицу и определите сами, какой тип провода больше всего подходит.

Запас мощности при монтаже проводки учитывать нужно — все должно быть в разумных пределах. Некоторые электрики предлагают купить для обычной комнаты (детской или спальни) кабель с сечением 6 мм2, тогда как вводный кабель всего дома или квартиры имеет сечение жил 4 мм2. Объясняют запасливость просто: чем больше приборов в доме, тем больше нужен кабель.Этот запас мощности не нужен — он приведет лишь к дополнительным затратам на приобретение кабелей и их монтаж.

[include id=»2″ title=»Реклама в тексте»]

Верно выполненный расчет мощности электропроводки сэкономит деньги, при этом электромеханические характеристики токопроводящих жил не пострадают. Это касается не только сечения проводов, но  и строения линии. Однолинейная схема позволит уменьшить протяженность кабелей, снизятся сроки монтажных работ, материальные затраты.

Устройства защитного отключения мгновенно отключают сеть в случае обнаружения утечки сверх номинального значения. Для защиты всей сети нужно использовать автоматические выключатели, которые моментально среагируют на короткие замыкания или перегрузки и отключат сеть от питания.

Для типовой городской квартиры вам понадобится: медный или алюминиевый кабель сечением 1,5 мм2, рассчитанный на силу тока в 16 А (цифра может быть другой, в зависимости от вашего жилья), кабель сечением 2,5 мм2 для розеток, рассчитанный на силу тока в 25 А, автоматический выключатель — 10 А и 16 А. Потребляемую мощность электрических приборов вы можете узнать из технического паспорта.

Электрическая проводка в окончательном варианте (перед отделочными работами)

Существует масса других аспектов — поправочный коэффициент температуры окружающей среды, коэффициент для совместно прокладываемых приборов, которые обязательно должны учитываться при расчете электрической проводки. Поэтому для собственного спокойствия обращайтесь к специалистам, особенно в случае, когда в вашей квартире будут использоваться энергоемкие приборы и мощные электроприемники с реактивной нагрузкой. Проект полного электроснабжения вашего дома они рассчитают без особых проблем, вам останется только воплотить его в жизнь.

Калькулятор заполнения кабелепровода

| Southwire.com

Southwire

Навигация

  • Продукты

    Закрыть

    Продукты
    Ознакомьтесь с полным ассортиментом нашей продукции.
    Посмотреть наш каталог

    • Инструменты и оборудование

    • Алюминий, 600 В вторичного распределения

    • Верхняя передача и распределение из чистого алюминия

    • Строительный провод

    • Крытые антенные системы MV (CAMV )

    • Медь голая и покрытая

    • Гибкий трубопровод

    • Кабельные системы подземной передачи высокого напряжения

    • HVAC

    • Промышленные товары

    • Резиновый шнур

    • Международные продукты

    • Leadwire

    • Кабели низкого напряжения

    • Подземные первичные распределительные сети среднего напряжения

    • Кабель в металлической оболочке

    • Крытые кабели

    • Портативный шнур

    • Насос и орошение

    • Удочка

    • SCR ® Технологии

    • SIMpull ® Кабельный ввод

    • Подстанция

    • Телеком

    • Бронированные кабели CSA HVTECK

    • CSA HVTC Tray Cables

    • Кабель CSA Mining

    • Подводящий провод CSA

    • CSA TECK 90 Неэкранированные кабели

    • Провод здания CSA

.

Руководство по расчету платы за обслуживание квартиры

Каждое жилищное общество или ассоциация владельцев квартир на этапе своего становления должны принять решение о структуре сборов за обслуживание квартир, которые они будут собирать. через приложение для обслуживания квартир.

Шаг 1: В качестве первого шага необходимо определить сумму, которая будет взиматься, и основу для сбора суммы обслуживания квартиры. Плата за обслуживание квартиры, которая взимается с жителей, рассчитывается как сумма, которая требуется для текущего общего обслуживания Общества, сумма, которая зарезервирована для капитального ремонта, который может произойти в будущем, и инвестиций, сделанных от имени сообщества. для финансовой устойчивости.

Шаг 2: После определения суммы, которая должна быть получена со всех квартир / вилл в месяц, ассоциация или общество должны принять решение о том, на каком основании общественные сборы будут распределяться между каждой квартирой.

Шаг 3: Последний шаг — решить, как часто взимать сумму обслуживания с жителей.

Мы подробно рассмотрим каждый из трех вышеуказанных шагов в этом блоге.

Шаг 1: Сколько нужно собрать и по каким направлениям?

В Индии единственным законодательным актом, который дает существенное руководство в этом вопросе, является Закон Махараштры, утвержденный Комиссаром по сотрудничеству и Регистратором кооперативных обществ.

В соответствии с этим законодательством сборы постоянного общества должны быть распределены по следующим статьям законопроекта:

1. Расходы на ремонт и содержание здания (зданий) : По ставке, устанавливаемой время от времени генеральным органом, при условии, что минимум 0,75 процента годовых от стоимости строительства каждой квартиры для покрытия расходов на обычный периодический ремонт. Это означает, что это может взиматься плата за квадратный фут. базис, что косвенно свидетельствует о стоимости строительства квартиры.

2. Плата за обслуживание (уборка, охрана, электричество в местах общего пользования, оборудование) : делится поровну на количество квартир. Это означает, что это может взиматься по фиксированной ставке, когда каждая квартира платит одинаковую сумму независимо от ее площади.

3. Расходы на ремонт и техническое обслуживание лифта, включая расходы на эксплуатацию лифта: Равно всеми участниками, независимо от того, пользуются ли они лифтом или нет. Очевидно, что это фиксированная плата.

4. Амортизационный фонд: По ставке, установленной Генеральным органом, при условии минимальной стоимости строительства каждой квартиры в размере 0,25 процента в год. Это снова означает, что кв. Фут. исходя из пошлины., как в пункте 1.

Помимо вышеуказанных сборов, многие общества, жилые комплексы и закрытые сообщества взимают следующие сборы в рамках своего регулярного счета:

5. Плата за неиспользование: Этот сбор взимается за сдаваемые в аренду квартиры, рассчитывается как 10% от платы за обслуживание

6.Плата за парковку: Эта плата рассчитывается исходя из количества парковочных мест каждого участника

7. Налог на недвижимость (не применяется за пределами Махараштры, так как владельцы недвижимости платят его непосредственно муниципалитету)

8. Плата за воду: В соответствии с фактическим потреблением каждой квартиры или количеством водозаборов

9. Проценты за просрочку платежа: Это штраф за просрочку платежа. Эта сумма определяется Общим органом. Чаще всего используется метод расчета несвоевременной выплаты простых процентов, не превышающих 21% годовых.Однако Генеральный орган может решить иначе, исходя из того, что для них лучше всего подходит.

10. Сборы за страхование: Расходы, потраченные на страхование здания и оборудования, могут быть оплачены жильцами и включены в счет за обслуживание. Возможно, есть квартиры / магазины, за которые вам, возможно, придется заплатить дополнительную премию, вы можете передать эту дополнительную сумму таким квартирам / магазинам.

11. Арендная плата: Взимается из расчета за квадратный фут застроенной площади.

12.Прочие сборы: Они время от времени принимаются ассоциацией / обществом в соответствии с их конкретными требованиями.

Вышеизложенное может помочь вам составить счет на содержание, который лучше всего подходит для вашего общества.

Шаг 2: Выбор метода расчета содержания квартиры

Большинство дебатов вращается вокруг решения взимать плату на основе кв. Футов. каждой квартиры или на единой основе, когда каждая квартира оплачивает равные общественные сборы. Эта дискуссия становится более уместной в обществах с большим разнообразием в районе квартир.

Существует несколько популярных методов расчета платы за обслуживание. Они следующие:

A. Сбор за квадратный фут:
Это метод, который чаще всего используется для расчета платы за содержание жилищных обществ. В рамках этого метода взимается фиксированная ставка за квадратный фут площади квартиры.

Скажем, плата за обслуживание жилого комплекса за квадратный фут составляет рупий. 3,0 за квадратный фут в месяц. Следовательно, если у человека есть квартира площадью 1000 кв.футов, то плата за обслуживание составляет 3000 рупий в месяц. И по тому же расчету, человек, владеющий квартирой площадью 2000 кв. Футов, будет платить за обслуживание в размере рупий. 6000 в месяц.

Плюсы: Этот метод легко рассчитать и поддерживать
Минусы: Этот метод считается несправедливым по отношению к владельцам больших квартир или вилл, поскольку есть много объектов, которыми пользуются все жители, независимо от размер квартиры, в которой они живут, например, клубные дома, лифты, сады и т. д.

B. Равная плата за обслуживание:
Это предпочтительный метод, когда размер квартир почти одинаков. Получается общая ежемесячная плата за обслуживание, которая затем делится на количество квартир. Итоговая сумма взимается за квартиру каждый месяц в качестве платы за обслуживание.
Плюсы : Легко рассчитать и реализовать в обществах с квартирами одинакового размера.
Минусы : Для жилищных обществ, где квартиры имеют разные размеры, это считается несправедливым и обычно не принимается членами.

C. Гибридный метод
В этом методе часть платы за обслуживание взимается одинаково между всеми владельцами квартир. Вторая часть включает сборы по площади.

Сочетание купюр в разные головки обычно выглядит следующим образом:

a) Сборы на основе кв.футов : Пункты 1 и 4 Главы общественных счетов, упомянутые в Шаге 1 этой статьи. Затраты на ремонт и содержание здания И Амортизационный фонд.

b) Равные сборы: Пункты 2 и 3 Главы общественных счетов.Плата за обслуживание И расходы на ремонт и обслуживание лифта.

Плюсы: Считается справедливым методом расчета затрат на техническое обслуживание
Минусы: Это относительно сложно подсчитать, и обычно существует много разных мнений о том, как разделить расходы в общей категории расходов. и по районной категории расходов

Шаг 3. Какой должна быть частота выставления счетов в приложении для обслуживания квартир?

Общество Частота выставления счетов в Индии варьируется от ежемесячной, ежеквартальной, полугодовой и годовой.Периодичность может быть определена на основе трех критериев: Каждое жилищное общество или ассоциация владельцев квартир на этапе своего становления должны принять решение о структуре собираемых общественных сборов.

1. Частота счетов основных общественных расходов.

2. Готовность участников внести предоплату.

3. Минимальные административные усилия для управления выставлением счетов и сбором.

apartment maintenance charge

В то время как № 1 и № 2 выше чаще всего указывают ежемесячную периодичность, № 3 может быть склонен к ежегодному.Большинство обществ соглашаются на квартальную частоту, которая является золотой серединой.

После того, как вы перейдете к формуле выставления счетов за обслуживание, вы можете автоматизировать то же самое в приложении для обслуживания квартиры ADDA с модулем автоматизированного выставления счетов. Вы также можете активировать интегрированный платежный шлюз, чтобы жители могли легко оплачивать онлайн и получать мгновенные квитанции!

Какова структура и периодичность вашего законопроекта об обществе?

.

Нумерологический калькулятор

В нумерологии ваше Число жизненного пути считается самым важным показателем вашей жизни, и на удивление это самое простое число в вашей нумерологической таблице для расчета.

Число жизненного пути подскажет вам, какими чертами или навыками вы обладаете, и с какими серьезными жизненными проблемами вы можете столкнуться на своем пути.

Если вы просто хотите рассчитать свой номер жизненного пути и не хотите знать, как его вычислить, воспользуйтесь нашим калькулятором.

Как рассчитать число вашего жизненного пути

Число вашего жизненного пути рассчитывается с помощью простого математического сложения с двумя дополнительными правилами:

  1. Сгруппируйте числа вашего дня рождения перед сложением и
  2. Не уменьшайте основные числа от 11 или 22 до однозначного числа до окончательного расчета.

Звук просто? Это!

Часть 1: Группирование чисел вместе

Есть 2 способа сгруппировать числа: правильный и неправильный.

Давайте сначала укажем неправильный путь, поскольку мы видим, что это сбивает с толку людей. Неправильный способ — «просто сложить все вместе».

Сначала давайте посмотрим, как люди чаще всего неправильно вычисляют числа жизненного пути. Почему мы сначала показываем неверный путь? Легче понять, чего нельзя делать, а затем научиться делать.

Неправильный путь

Дата рождения: 4 мая 1977 г.

Май = 5

4 = 4

1977 = 1977

(5 + 4 + 1 + 9 + 7 + 7) = 33

В этот момент люди заявляют: «Я Мастер № 33!»

Но это неверно.

Правильный путь

Правильный способ вычисления числа жизненного пути — это сгруппировать месяц, день и год и сложить их по отдельности, уменьшить до одного числа для каждого, а затем уменьшить их до одного числа.

Например:

Дата рождения: 4 мая 1977 г.

Май = 5

4 = 4

1977 = (1 + 9 + 7 + 7) = 24 = (2 + 4) = 6

Затем сложите итоги из каждой группы выше

(5 + 4 + 6) = 15 = (1 + 5) = 6

Правильно: Жизненный путь 6

Обратите внимание, что год в приведенном выше расчете равен сокращается до одного числа перед добавлением к другим числам из месяца и дня.

В некоторых ситуациях окончательное число жизненного пути будет одинаковым, если все сделано правильно и неправильно, поэтому так важно всегда делать это правильно.

Вот еще один пример с использованием 2-значного месяца и дня:

Дата рождения: 21 декабря 1954 г.

Декабрь = 12 = (1 + 2) = 3

21 = (2 + 1) = 3

1954 = (1 + 9 + 5 + 4) = 19 = (1 + 9) = 10 = (1 + 0) = 1

(3 + 3 + 1) = 7

Правильно: Жизненный путь 7

Часть 2: Не уменьшайте мастер-числа 11 или 22

Теперь давайте посмотрим на второе правило.Не уменьшайте числа 11 или 22 (1 + 1 = 2 или 2 + 2 = 4), если они появляются в группах во время расчета, до окончательного расчета.

Числа 11 и 22 — особые основные числа в нумерологии и имеют дополнительные свойства и значения.

Например:

Дата рождения: 29 июля 1974 г.

июль = 7

29 = (2 + 9) = 11 (не уменьшать)

1974 = (1 + 9 + 7 + 4) = 21 = (2 + 1) = 3

(7 + 11 + 3) = 21 = (2 + 1) = 3

Правильно: Жизненный путь 3

Вот еще одна ситуация с Master Number для ясность

Дата рождения: 29 ноября 1975 г.

Ноябрь = 11 (не уменьшать)

29 = (2 + 9) = 11 (не уменьшать)

1975 = (1 + 9 + 7 + 5) = 22 (не уменьшать)

(11 + 11 + 22) = 44 = (4 + 4) = 8

Правильно: Жизненный путь 8

Другие вопросы по расчету жизненного пути:

Вопрос: В моей стране мы форматируем дату по-другому:

  • День / Месяц / Год
  • или Год / Месяц / День

Имеет ли значение, в каком порядке я их добавляю?

Ответ: Пока вы группируете месяц, день и год, числа всегда будут одинаковыми.

Вопрос: Я 11 или 2?

Или: 22 или 4?

Или: 33 или 6?

Ответ: Если правильно подсчитать и получить Мастер-число 11, 22 или 33, на самом деле вы оба. Ваш жизненный путь в основном будет отражать главное число, но вы также можете иметь некоторые черты вторичного уменьшенного числа. Жизненный путь 11 может иметь некоторые черты 2, но не все. Вот почему в отчетах вы можете увидеть, что это написано как 11/2 или 29/2, чтобы указать вторичные черты.

Если у вас есть Мастер Число, также прочтите описание Жизненного Пути для вашей вторичной черты.

Вопрос: Являются ли люди с жизненным путем 11 более духовно продвинутыми?

Ответ: Число жизненного пути не является показателем духовности. На самом деле часть 11-го жизненного пути не означает, что все будет хорошо, и у многих 11-го есть тернистый путь, который уводит их за пределы того, на что, по их мнению, они способны. У каждого жизненного пути будут свои индивидуальные испытания и возможности роста, и ни один из них не должен считаться лучше другого.

Не знаете, что делать дальше? Воспользуйтесь калькулятором вверху страницы, чтобы рассчитать свой Жизненный путь!

Что вы думаете?

.

Квартиры в аренду в Стамбуле на длительный срок

В этом разделе вы можете получить доступ к нашему широкому ассортименту из квартир в аренду в Стамбуле, Турции, и квартир в долгосрочную аренду в Стамбуле. Вы можете искать как меблированные, так и немеблированные квартиры. Если вы не можете найти то, что ищете, мы будем рады помочь вам в поиске новой недвижимости в соответствии с вашими потребностями и критериями.

Наши объекты недвижимости для аренды в Стамбуле расположены в районах Маслак, Бешикташ, Этилер, Сарыер, Джихангир, Нишанташи, Таксим, Каракёй, Меджидиекёй, Шишли, Бейоглу, Ортакёй, Бебек, Ускудар и Кадыкёй.

Почему вы должны выбрать нас с квартирами в долгосрочную аренду в Стамбуле?

  • От дешевого до роскошного, у нас есть квартиры в Стамбуле без мебели и полностью меблированные в аренду на долгий срок в престижных зданиях и комплексах.
  • Мы хорошо знаем, как связать арендаторов с правообладателями.
  • Благодаря нашему многолетнему опыту и широкой сети недвижимости, мы можем легко найти то, что вы ищете.
  • Наша компания занимается всеми подключениями, такими как электричество, вода, природный газ и подключение к Интернету.
  • Если вам нужна помощь с видом на жительство, мы подаем заявление и следуем юридической процедуре от вашего имени.
  • Наши консультанты помогут вам с переездом в новый дом.

Что следует спросить перед тем, как снимать квартиру в Стамбуле на длительный срок?

  • Сдается ли это квартира без мебели или меблированная в Стамбуле ?
  • Оплачивается ли арендная плата ежемесячно или ежегодно?
  • В цену включены счета или нет?
  • Сколько стоит обслуживание сайта?
  • Каков срок действия договора?
  • Сколько стоит залог?
  • Сколько стоит агентское вознаграждение?
  • Находится ли квартира рядом с остановками общественного транспорта?

Шаги по аренде квартиры в Стамбуле на длительный срок

Настоятельно рекомендуется выполнить эти шаги под руководством сертифицированного агента по недвижимости, когда вы решите снять квартиру в Стамбуле на длительный срок.

  • Проведите поиск и выберите апартаменты, наиболее соответствующие вашим критериям.
  • Организовать обзорную поездку и осмотреть недвижимость.
  • Обязательно назначьте агента по недвижимости, который займется этим процессом.
  • Сделайте предложение на квартиру, которая вам больше всего понравилась. По согласованию с домовладельцем инициируйте процесс аренды.
  • Убедитесь, что договор аренды подготовлен как на турецком, так и на английском языках. Внимательно прочтите и подпишите договор.
  • Обратитесь к нотариусу и заверьте турецкую версию договора аренды.
  • Сделать абонементы на воду, электричество, природный газ и интернет.
  • Зарегистрируйте договор аренды и членов семьи в руководстве сайта. Если у вас есть машина, попросите карту доступа или наклейку.
  • Если квартира не меблирована. Вы можете посетить такие мебельные магазины, как IKEA, MASKO, MODAKO, KOCTAS. Доставка займет от 10 до 15 дней.

Свяжитесь с нами, если вам понадобится дополнительная информация об аренде квартиры в Стамбуле на длительный срок.

.
