Размер блока фбс: Фундаментные блоки: маркировка по ГОСТ, размеры

Содержание

Фундаментные блоки: маркировка по ГОСТ, размеры

Маркировка фундаментных блоков несет в себе информацию для покупателя о размерах изделия и материала, из которого оно изготавливалось.

Различают 3 основных типа фундаментных блоков:

  • ФБС – блоки фундаментные сплошные.
  • ФБВ – блоки с продольным вырезом, предусмотренным для прокладки коммуникаций.
  • ФБП – блоки с полостью прямоугольной формы.

Габариты изделий – длину, ширину и высоту – принято указывать в дециметрах, округляя до них значения в метрах. Типовые размеры блоков позволяют подобрать изделия нужных габаритов для любого фундамента, без дополнительной подгонки.

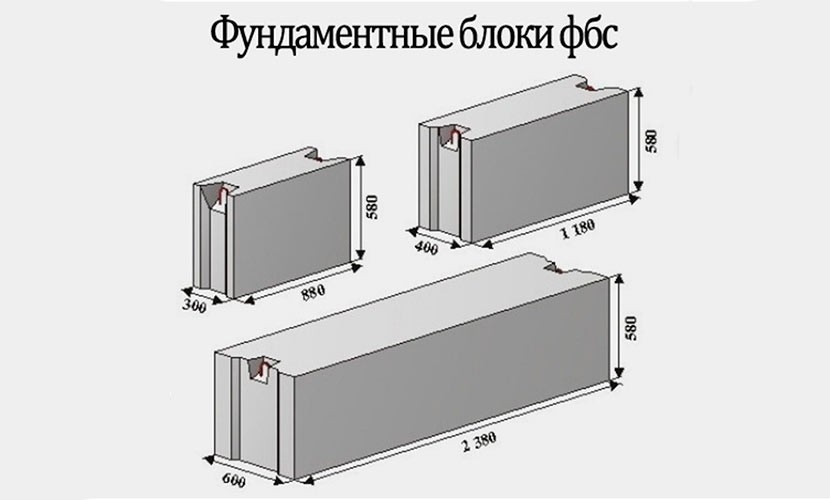

По ГОСТУ выделяют три вида типовых размеров блоков ФБС:

  • Блоки ФБС 2,38 м в длину. При этом высота составляет 0,58 м, а ширина – от 300 до 600 м.
  • Блоки 1,18 м в длину. Выпускаются с высотами 0,58 и 0,28 м, шириной значением 400 мм, 500 и 600 мм.
  • Блоки 0,88 м в длину. Высота составляет 0,58 м и выпускаются со значениями 300, 400, 500 и 600 мм по ширине.

При обозначении размера блока последовательно указываются: длина, ширина, высота. Например, блок 1,18 м в длину с шириной полметра и высотой 0,58 м будет иметь такое обозначение: 12-5-5.

Большинство блоков производят из бетона М-100 с известковым щебнем. Этот тип бетона имеет большую прочность на сжатие – самый важный параметр, учитывая область применения изделий. Чтобы обозначить материал, из которого сделан фундаментный блок, применяется буквенная маркировка. Так, буква «Т» обозначает тяжелый бетон, «С» — силикатный, «П» — пористый, «Л» — легкий бетон.

Таким образом, ФБС 12-3-6т расшифровывается: фундаментный блок сплошной, с длиной 1,18 м, 0,3 м по ширине и 0,6 м в высоту, изготовленный из тяжелого бетона.

По ГОСТу, допустимы следующие отклонения в заявленных размерах фундаментных блоков:

  • до 13 мм по длине;
  • до 3 мм по линейности;
  • до 8 мм по высоте и ширине.

Расчет количества блоков для закладки основания постройки довольно прост: объем будущего фундамента следует разделить на объем типового блока, который планируется использовать. При этом блоки выдерживают такую огромную нагрузку, что могут служить основой для возведения здания до 12 этажей.

При монтаже блоков главное, что нужно учитывать – отсутствие монолитности подобного фундамента. Поэтому перед установкой ФБС заливается армированный бетонный пояс в случае, если сами блоки не оснащены арматурой. Идеальный грунт для фундаментных блоков – крупный песочный при водоносном горизонте на глубине.

Звоните +7 (863) 296-39-51 и наши менеджеры ответят на все Ваши вопросы.

характеристики и размеры, расшифровка маркировки, цены

Фундамент принимает на себя нагрузку от стен, крыши, перекрытий и равномерно распределяет ее на землю. Выбор искусственного основания зависит от гидрологических и геологических условий, а также типа и массивности строения. Для участков с твердым грунтом и незначительной влажностью рекомендуется использовать фундаментные блоки строительные (ФБС). Что собой представляет такой базис, какие бывают размеры, вес и как дорого можно его приобрести? Чтобы ответить на все вопросы, подробно изучим особенности.

Оглавление:

  1. Технические параметры
  2. Маркировка и типовые размеры
  3. Плюсы и минусы
  4. Сфера применения и цены

Характеристики

Согласно ГОСТ 13579-78 в производстве используются тяжелые, керамзитные или плотные силикатные бетоны. Это сырье конструкционного типа, из которого получают литые изделия повышенной крепости и плотности. К соблюдению стандартных размеров и веса фундаментных блоков предъявляются самые строгие требования. От этого зависит прочность основания и долговечность всего строения.

Так как элементы испытывают нагрузку на сжатие, в них присутствует внутренняя арматура, предусмотрена закладка монтажных петель из гладкого горячекатаного прутка. Это необходимо для удобства перемещения и транспортировки плит ФБС.

Для придания строительному материалу соответствующей твердости применяют две технологии:

  • Просушка – схватывание бетона происходит естественным образом. Блоки располагают в крытом проветриваемом помещении и выдерживают в течение нескольких недель.
  • Пропарка – ускоренный способ обработки под воздействием высокого давления в условиях повышенной влажности. Достичь нормативной твердости в 70 % удается всего за сутки.

Качество изделий, полученных разными способами, совершенно одинаковое. Но из-за дорогой технологии цена пропаренных немного выше.

Условные обозначения

Аббревиатура ФБС дословно расшифровывается как фундаментные блоки строительные или сплошные. Под названием подразумевается цельная отливка с гладкими поверхностями. По форме она напоминает кирпич, только гораздо большего размера. В торцах имеются неглубокие вырезы, которые заполняют бетоном, соединяя элементы между собой во время монтажа.

Кроме типовых форм существуют другие виды, отличающиеся конфигурацией.

1. ФБВ – с отверстиями для прокладки инженерных коммуникаций и укладки перемычек.

2. ФБП – модули с пустотными камерами, открытыми вниз.

В нормативной документации предусмотрены такие типовые размеры блоков ФБС:

  • длина 600/900/1200/2400 мм;
  • ширина 300/400/500/600 мм;
  • высота 300/600 мм.

Вес изделий разных габаритов может колебаться от 0,25 до 2 тонн.

Маркировка включает в себя тип, размеры в дециметрах и вид бетона. Например, расшифровка ФБС12.3.6–Т выглядит так:

  • ФБС – фундаментные блоки сплошные;
  • 12 – длина 1180 мм;
  • 3 – ширина 300 мм;
  • 6 – высота 580 мм;
  • Т – тяжелый бетон.

Зная основные размеры, определяют, сколько всего штук нужно купить для строительства. Ориентируясь на вес, рассчитывают число модулей для перевозки в одной машине. Если в этих выкладках учесть актуальную стоимость, то нетрудно запланировать предварительную сумму расходов.

Преимущества и недостатки

Намечая строительство на основе ФБС, следует хорошо взвесить их сильные и слабые стороны. Это поможет утвердиться в целесообразности выбора основного материала.

Достоинства:

1. Высокая прочность. Бетонные блоки способны равномерно распределять и выдерживать значительные нагрузки.

2. Универсальность применения. Материал активно востребован в гражданском и промышленном строительстве.

3. Устойчивость к погодным условиям Независимость от времени года и атмосферных явлений позволяет проводить работы круглый год в любой климатической зоне.

4. Стандартные размеры. Типовые габариты позволяют делать точные расчеты стройматериала при закупке.

5. Сжатые сроки монтажа. При заказе готовой конструкции отпадает необходимость в трудоемком и длительном процессе изготовления монолитной плиты. Ускоренные темпы строительства снижают общую стоимость блочного объекта на 20-25%.

6. Простота укладки. Благодаря стальным петлям, закрепленным в бетоне, упрощается разгрузка краном и монтаж.

7. Конструктивность. Наличие пазов усиливает соединительные швы.

8. Долговечность. Расчетный срок службы построек из блоков составляет 40-50 лет.

Недостатки:

  • Необходимость привлечения бригады профессиональных строителей и специальной техники.
  • Большой риск проседания отдельных участков фундамента.

Где применяются ФБС?

Сплошные бетонные изделия предназначены для закладки фундаментов многоэтажных или массивных строений. Основания из блоков и монолитных плит находятся на одном качественном уровне. Однако использование первых значительно снижает стоимость и ускоряет строительство. Они активно применяются при сооружении цокольных этажей, погребов, подвальных, технических помещений, неотапливаемых объектов. Для кладки стен подходят пустотные модули ФБП, вес которых намного меньше.

Блоки, уже побывавшие в употреблении, продаются по стоимости, сниженной на 30-50 %. Поэтому их нередко применяют в качестве стационарного или временного ограждения различных объектов.

Маркировка изделий Масса, кг Цена, руб/шт
6-3-6 240-250 690-850
6-4-6 300-310 860-960
6-5-6 350-390 1010-1020
9-3-6 350-370 580-990
9-4-3 220-240 690-820
9-4-6 470-490 780-1230
9-5-3 280-300 750-970
9-5-6 590-610 980-1550
9-6-6 700-740 1230-1850
12-3-3 240-270 450-630
12-3-6 460-510 770-1280
12-4-3 310-330 530-1100
12-4-6 640-675 1060-1670
12-5-3 360-380 670-1360
12-5-6 790-800 1300-2070
12-6-3 460-480 810-1490
12-6-6 940-960 1580-2500
24-3-6 970-1025 1520-2350
24-4-6 1300-1350 2000-3000
24-5-3 790-1200 1700-2200
24-5-5 1560-1590 2690-3200
24-5-6 1630-1680 2500-3650
24-6-3 1000-1020 2040-3100
24-6-6 1960-1980 3000-3970

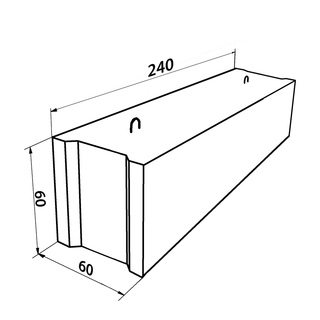

размеры ГОСТ, вес, блоки 24 (12) х 6 х 6, цена

Если вы хотите построить ленточное основание в сжатые сроки, то вам необходимы ФБС блоки для фундамента. Эта разновидность железобетонных изделий используется в обустройстве сборных ленточных конструкций из ФБС (фундаментных блоков сплошных), для возведения стены основания.

В этой статье мы расскажем вам о сортаменте фундаментных блоков, познакомим вас с нормативными документами, регламентирующими габариты подобных изделий, и опишем процесс сборки стены фундамента из ФБС.

Фундаментные блоки ФБС – что это такое?

Блок ФБС представляет собой прямоугольный параллелепипед, отлитый из армированного бетона. На боковых гранях (торцах) блока обустроены прямоугольные выемки, облегчающие процесс заливки вертикального шва в кладке.Блок изготавливается на заводе, производящем железобетонные конструкции.

Своими силами залить такой блок невозможно. Поскольку в производстве блоков используется технология вибропрессования. А массивное изделие (вес фундаментных блоков ФБС типа достигает полутора тон) можно спрессовать только на заводском стенде.

Сортамент  блоков

Сортамент ФБС блоков классифицируется по типу арматуры, используемой во внутренней решетке изделия, и типу раствора, который применяют при заливке ЖБИ.

По первому признаку блоки разделяют на:

  • Изделия с напряженным каркасом, сформированным из растянутой или закаленной арматуры.
  • Изделия с ненапряженным каркасом, сформированным из необработанной арматуры.

Причем, и в том, и в другом случае, на каркас расходуют арматуру из стали марок А1 или А111.

По типу бетона блоки бывают

  • Изделия из тяжелого бетона, которые изготавливают из раствора марки М250, М300, М400.
  • Изделия из легкого бетона, которые изготавливают из раствора марки В100 или В150.
  • Изделия из керамзитобетона, изготовленные из особого раствора, в котором в качестве армирующего наполнителя используется гранулированный керамзит.

От принадлежности к одной из единиц сортамента зависит и размер, и вес, и как следствие этого, цена фундаментных блоков ФБС типа.

Достоинства и недостатки использования изделий

В список достоинств ФБС блоков можно включить следующие характеристики:

  • Достаточно высокую несущую способность блока, сравнимую с характеристиками литого монолита.
  • Высокую сопротивляемость изделия негативному влиянию биологической среды. Спрессованный на вибростенде блок характеризуется высокой поверхностной твердостью и минимальной пористостью. Поэтому глубокое проникновение плесени в структуру блока – маловероятно.
  • Крупные габариты – ускоряющие процесс постройки основания. Ведь самый большой фундаментный блок ФБС — 24х6×6 дециметра по длине, ширине и высоте — заполняет почти четверть 10-метровой стены классического, ленточного основания. То есть, для формирования малозаглубленного фундамента нужно всего 16 блоков. А глубоко погруженное основание сложат из 32 боков (в два ряда).

К недостаткам ФБС блоков можно причислить следующие свойства:

  • Большой вес изделия. Даже самый небольшой фундаментный блок ФБС — 4 на 4 на 6 дециметров по габаритам – весит несколько сотен килограмм, что вынуждает использовать в процессе монтажа стен фундамента тяжелую строительную технику (кран и прочее).
  • Недостаточную герметичность кладки из ФБС блоков. В стене фундамента будут слабые места – швы кладки, которые буквально притягивают воду из грунта. Поэтому по внешней стороне блока, в обязательном порядке, обустраивают слой надежной гидроизоляции.
  • Недостаточную теплостойкость, которая, впрочем, характерна и для ленточной заливки.

Кроме того, как недостаток следует отметить и дороговизну процесса строительства основания из блоков. В среднем сборная конструкция обходится на 30-40 процентов дороже литого, ленточного основания.

Размеры фундаментных блоков ФБС

Габариты фундаментных блоков определяются особым нормативным документом – государственным стандартом (ГОСТ), в котором указаны не только главные размеры изделия (длина, ширина, высота), но допустимые отклонения от этих величин.

ГОСТ на фундаментные блоки ФБС типа – 13579-78 – разделяет сортамент на 14 типоразмеров. Причем по длине блока сортамент разделен на три позиции (изделия с габаритами около 24, 12 и 9 дециметров). По высоте сортамент разделен на три позиции (изделия с габаритами около 6 и 3 дециметров). По ширине сортамент разделен на четыре позиции (изделия с габаритами от трех до шести дециметров).

Кроме того, существуют изделия, оформленные по отраслевым стандартам. Примером такой продукции является фундаментный блок ФБС 6 на 4 на 6 дециметров по основным габаритам. Такие блоки позволяют построить основания с нестандартными габаритами.

Сборка фундамента из ФБС блоков

Монтаж сборного фундамента начинается с разметки и рытья котлована. Причем такие конструкции предполагают обустройство классического котлована (прямоугольной выемки), а не траншеи.

Разметка будущего места строительства ведется с помощью вех и проволоки, которыми очерчивают верхнюю границу котлована. Ее габариты будут больше соответствующих размеров фундамент на глубину погружения подошвы основания. Поскольку стенки котлована под сборное основание обустраиваются с уклоном в 45 градусов.

Этап земляных работ завершается подсыпкой песчаной подушки на дно траншеи, вырытой по периметру котлована. Ширина этой выемки должна совпадать с шириной подошвы фундамента.

Дальнейшая сборка основания выполняется следующим образом:

  • На песчаную подушку настилают ленту рубероида – она убережет основание от нежелательного контакта с грунтовой влагой.
  • На гидроизоляционную прослойку монтируют особый, блок ФЛ типа. Именно эти изделия, поперечное сечение которых напоминает трапецию, формируют подушку будущего фундамента.
  • На ФЛ блоки монтируют первый ряд ФБС изделий. Укладывая сплошные блоки от угла к центру. Вертикальные швы между блоками и горизонтальный шов между подошвой и первым рядом стены фундамента заполняют скрепляющим раствором.
  • Следующий ряд блоков укладывают по правилам кирпичной перевязки – верхнее изделие должно базироваться на двух нижних, перекрывая своим центром вертикальный шов.
  • По завершению монтажа стены на верхних гранях крайнего ряда блоков заливают монолитный ростверк (армирующий пояс).

Подобную схему строительства можно упростить за счет отказа от блоков ФЛ типа. В некоторых случаях сборные конструкции заменяют монолитной подошвой, залитой поверх гидроизолирующего слоя. Этот прием уменьшает смету строительства, но увеличивает продолжительность всего процесса сооружения основания.

размеры и ГОСТ железобетонных блоков

Самый распространенный и простой вид обустройства фундамента под дом – использование бетонных блоков. Фундаментные блоки не требуют опалубки, а прочность обуславливается заводским способом изготовления, посредством применения процессов вибрирования и пропаривания бетонной смеси. Кроме строительства оснований, блоки ФБС используют для обустройства пандусов, стенок подпорного характера, заборов, эстакад и платформ. Единым регламентным документом является ГОСТ 13579, допускающий применение в производстве изделий силикатные смеси легкого типа плотностью не менее 1800кг/1м3.

ФБС в строительстве

Блоки ФБС – это фундаментные блоки сплошные, представляющие собой бруски кубической формы, изготовленные из бетонной смеси, армированные

Блоки ФБС – это фундаментные блоки сплошные, представляющие собой бруски кубической формы, изготовленные из бетонной смеси, армированные. Материал показан для применения в строительстве частного малоэтажного типа и застройке объектов различных малых форм, позволяет снизить стоимость проектов и значительно повысить оперативность проведения строительных процессов.

Важно! При создании фундамента на слабом грунте, для перераспределения нагрузки, блоки ФБС необходимо опирать на «подушки», представляющие собой вид плит призматического типа.

Преимуществами использования продукции можно назвать следующие факторы:

  1. Снижение временных потерь для обустройства фундамента. Благодаря тому, что продукция не требует выдержки, как, например, основания ленточного типа, стеновые панели строения можно возводить практически сразу после выкладки фундамента.

Совет! Лучше всего заниматься обустройством основания из ФБС в теплое время года, выбрав период без дождей.

  1. Наличие специальных присадок в фундаментных блоках ФБС обеспечивает высокую морозостойкость и неподверженность агрессивной среде. Благодаря этому показателю, продукция стойко переносит большие перепады температурных режимов в течение суток.
  2. Модальное разнообразие. Широкий ряд типовидов позволяет подобрать размеры блоков ФБС по требованиям каждого застройщика, а качество гарантируется заводским образом изготовления железобетонных конструкций.

Важно! Изготовить самостоятельно блоки для фундамента нельзя. Отсутствие оборудования для вибропрессования приведет к нарушению технологического процесса и изделие не выдержит положенных нагрузок.

  1. Стандартизированные ГОСТ размеры помогают точно просчитать количество продукции, необходимое для обустройства несущей основы.
  2. При соблюдении условий монтажа, эксплуатации, блочный фундамент прослужит не менее 70-90 лет.

Совет! Несмотря на огромный ассортиментный и размерный ряд, фундаментные блоки ФБС имеют немалый вес, поэтому для подъема продукции и монтажа на место, потребуется техника.

Разновидности блочной продукции

Сегодня самым популярным материалом считается бетонный блок для строительства фундамента

Сегодня самым популярным материалом считается бетонный блок для строительства фундамента, обозначаемый аббревиатурой ФБС. Кубический продукт используется как для создания несущей основы, так и для обустройства наружных, внутренних, несущих стеновых панелей. Регламент ГОСТ стандартизирует размеры всего модельного ряда:

  • Железобетонные кубы при показателе длины 2380 мм могут быть 300-600 мм толщины (шаг изменений 100 мм), высота 580 мм.
  • Железобетонные бруски длины 1180 мм могут иметь толщину: 400, 500, 600 мм, высоту 580 и 280 мм.
  • Доборные блоки ЖБИ (укороченные) при длине 880 мм могут быть толщиной 300-600 мм, высоты 580 мм.

Весовая градация в зависимости от размерных градаций составляет 380-1960 кг, плотность 2400кг/м3.

Рекомендуем к прочтению:

И немного о других изделиях, которые имеют некоторую сходность с продукцией ФБС:

  1. ФБВ – это штучные изделия, выпускаемые малыми партиями. Отличие в том, что кубы оснащены продольным вырезом, особенно удобным для прокладки инженерных коммуникаций. Как правило, изделие имеет длину 88 см, ширину 40-60 см, высоту 58 см.
  2. ФБП – продукция облегченного типа, имеющая квадратные пустоты. Имея параметры длины 238 см, ширины 40-60 см, высоты 58 см, бруски идеально подходят для обустройства стен и перегородок внутреннего типа в подвальных помещениях, а также применяются для строительства оснований под тяжелые установки промышленного свойства.

Маркировка ФБС

Все блоки фбс изготавливаются в соответствии с ГОСТ и имеют свою маркировку

В соответствии с ГОСТ, обозначение параметров продукции округляется до 1 дм. Так:

  1. Сплошной блок с размерами стандартного характера обозначается ФБС 24.4.6 т (тяжелые бетоны). Минимальный вес 260 кг, максимальный 2 тонны (при плотности 2300 кг/м3).
  2. Если фундаментный блок изготовлен из легкого бетона, ставится маркировка «Л» или «П» (при использовании пористого наполнителя – керамзита). Минимальный вес такой конструкции будет 230 кг, максимальный 1470 кг при плотности 1800 кг/м3.
  3. Наличие буквы «С» после цифры, обозначает использование силикатного бетона в качестве одного из компонентов сырья. Масса минимум составит 163 кг, максимум 250 кг. При этом показатели длины 238 см, ширины 60 см. Плотность 2000 кг/м3.

Важно! Железобетонные кубы заводского изготовления всегда имеют пару проушин, изготовленных из стального проволочного прутка диаметром не менее 12 мм. Петли предназначены для облегчения монтажных работ.

Характеристики продукции

Фундаментные блоки выбираются по назначению материала

Кроме того, что фундаментные блоки выбираются по плотности и массе, есть немало свойств, влияющих на определение назначения материала:

  1. Типоразмер. Блоки под фундамент нужно определять по форме, назначению и маркировке:
  • В форме цилиндра с литерой «Ф» — продукция, используемая для оснований свайного, столбчатого типа.
  • Железобетонные изделия в форме трапеции применяются как опора под ленточное, столбчатое основание, имеют маркировку «ФЛ», параметры регламентированы ГОСТ 13580-85.
  • Элементы в форме прямоугольника, оснащенные ушками на торцах – это блоки ФБС, на фото показаны именно они, применяются для устройства ленточного фундамента, строительства цокольных этажей, возведения стен. Размерные градации указаны в ГОСТ 13579-78.
  • Пустотелые изделия, предназначенные для создания опалубки несъемного типа, обозначаются «ФБП». Показаны для строительства многоэтажек, в малоформатном частном домострое применение материала невыгодно – огромный запас прочности не будет использоваться полностью. ГОСТ 13579-78.
  • Балки в форме прямоугольника, трапеции имеют маркировку «БФ» и нормированы ГОСТ 28737-90.

Расшифровка обозначений довольно проста

Расшифровка обозначений довольно проста: обозначения цифр – это габариты элементов (дм): первая – размер длины, вторая – ширины, третья – высоты. Размеры и вес продукции предусматривают применение крана, лебедки, но производители предлагают малоформатные блоки для фундамента 20*20*40 см, которые, как правило, выпускает тот же завод, что и крупноформатную продукцию. Производство включает процессы вибропрессования, при этом используется раствор портландцемента, чистого песка и крупного заполнителя, благодаря чему достигается нужная плотность раствора.

Важно! Если заполнитель гравийного типа, блок называется бетонным, если керамзит –керамзитным.

Различаются малоформатные блоки для фундамента на полнотелые и пустотелые:

Рекомендуем к прочтению:

  • Полнотелые элементы показаны для обустройства оснований под малоэтажные (1-3 этажа) строения на прочных грунтах.
  • Пустотелые элементы идеальны для строительства стеновых панелей.

Важно! Удобство работы обеспечено малым весом кубов – до 40 кг, однако при выкладке фундаментной основы необходимо дополнительное армирование, например, дополнение в виде армировочной сетки по горизонтальному шву. В случае ненадежности грунта, создается армопояс увеличенной высоты.

  1. Морозостойкость. Определяется норматив только по сертификатам, которые выдаются на продукцию и исчисляется в количестве циклов полного замораживания/оттаивания продукции.
  2. Устойчивость к агрессивным средам – еще один параметр, необходимый для учета. Выбирать тип бетона в этом случае лучше с помощью предварительно проведенного теста почвы. Тестеры продаются в магазинах строительных материалов и стоят примерно $ 2. Проведя испытания, застройщик сможет подобрать стеновый или фундаментный материал с щебенным заполнителем – они намного прочнее, чем керамзитные и более стойкие к щелочным воздействиям кислых грунтов.

Цена блоков

Цена блоков от 10 до 35$ за штуку в зависимости от конфигурации

Точно определить стоимость блоков сможет только застройщик, который не поленится прозвонить производителей и уточнить, сколько стоит та или иная продукция. Однако, примерные ценовые градации очертить можно:

  1. Небольшой доборный элемент тяжелого бетона ФБС-6-3-6т стоит от $10 за штуку.
  2. Цена на продукт длиной 1,2 м (ФБС-12-3-6т) будет уже от $ 16 за штуку.
  3. Серия блоков длины 2,4 м и толщины в 0,4 м оценивается от $35 за штуку.

Важно! Предлагаемые на рынках жб изделия, бывшие в употреблении – не самый лучший вариант для застройщика, несмотря на весьма привлекательную цену. Наличие сколов, прочих дефектов может негативно отразиться на качестве и сроке эксплуатации готового строения. Однако, если предполагается возведение хозпостройки малого формата и рядом есть опытный застройщик, он поможет определить блочную продукцию с минимальным количеством изъянов и получится неплохая экономия на покупке стройматериала.

А вот чтобы визуально определить качество, достаточно проверить продукцию на:

  • Ровную геометричность форм.
  • Отсутствие сколов, кривизны.
  • Выяснение плотности, путем расчета веса, параметров: для керамзитных кубов плотность не должна быть ниже 1800кг/м3, для бетонов не ниже 2000 кг/м3. Только такие элементы можно использовать для создания несущей основы.

И последний тест – сбросить блоки с одинаковой высоты – рассыпались в труху, товар явно с нарушением технологии и состава сырья. Если же сколы минимальны, то ФБС действительно хорошего качества и такое основание прослужит невероятно долго, дом будет стоять не одно десятилетие и лишь порадует качеством фундамента.

Фундаментные блоки ФБС — сортамент, вес, размеры

Сортамент ФБС (фундаментные блоки стеновые)

Марка фундаментного блока Вес, т Размер фундаментного блока, мм
ФБС 24-3-6т 0,975 2380x300x580
ФБС 24-4-6т 1,3 2380x400x580
ФБС 24-5-6т 1,63 2380x500x580
ФБС 24-6-6т 1,96 2380x600x580
ФБС 12-3-6т 0,49 1180x300x580
ФБС 12-4-6т 0,64 1180x400x580
ФБС 12-5-6т 0,814 1180x500x580
ФБС 12-6-6т 0,98 1180x600x580
ФБС 9-3-6т 0,326 880x300x580
ФБС 9-4-6т 0,468 880x400x580
ФБС 9-5-6т 0,51 880x500x580
ФБС 9-6-6т 0,7 880x600x580
ФБС 12-4-3т 0,31 1180x400x280
ФБС 12-5-3т 0,38 1180x500x280
ФБС 12-6-3т 0,46 1180x600x290

Монтаж фундаментных блоков

Фундаментные блоки монтируются на 3 вида основания.

  • Сборные плиты ленточного фундамента
    Эти плиты маркируются индексом ФЛ и вместе со стеновыми блоками являются элементами сборного фундамента. Плиты фундамента укладываются на ровное уплотненное основание с выполненной гидроизоляцией.
  • Монолитная подушка под фундамент
    По уплотненной поверхности грунта с втрамбованным песком или щебнем выполняется бетонная монолитная подушка толщиной не менее 300 мм. В случае армирования, она выполняет функцию пояся жесткости. Эта подушка может быть шире блоков ФБС и выполнять роль ленточного фундамента с уширением.
  • Щебеночно-песчаное основание
    Фундаментные блоки монтируются на уплотненный слой песка или щебня толщиной 8-10 см. Перед монтажом, уплотненная поверхность проливается битумом для устройства горизонтальной гидроизоляции блока.

ФБС укладываются на цементно-песчаный раствор или бетон. Вертикальные швы заполняются бетоном. Для более надежного замоноличивания стыков ФСок, их торцы выполнены с углублениями для устройства бетонных замков. Для монтажа ФБС необходим автокран и бригада из 5-ти человек. Это из практических соображений, возможно, по технологии процесса требуется больше рабочих. Дело в том, что для укладки фундаментного блока нужно выполнить объемную постель из раствора или бетона. Даже при незначительном удалении смеси от места монтажа, это тяжелая работа. Поэтому в то время как 2 человека и кран задействованы на монтаже, 3 и более рабочих выполняют слой раствора или бетона под очередной блок фундамента.

Швы между блоками выполняются шириной до 40 мм. Для обеспечения устройства швов, длина и высота блоков меньше проектной на 20 мм. После сборки стены фундамента и замоноличивания замков, выполняется вертикальная гидроизоляция фундамента из обмазочных или оклеечных материалов.

Кроме сортаментов материалов для строительства фундаментов загородных домов у нас есть сборные плиты перекрытия.

Бетонные блоки ФБС размеры, вес и маркировка.

Бетонные блоки для стен подвалов.

Виды.

      Блоки стен подвалов подразделяются на три вида:
ФБС — сплошные;
ФБВ — сплошные с вырезом для укладки перемычек и пропуска коммуникаций под потолками подвалов и технических подпольев;
ФБП — пустотные (с открытыми вниз пустотами).
       Ниже подробнее описаны блоки сплошные ФБС из тяжелого бетона. Если Вас интересуют ФБС из бетона на пористых заполнителях (керамзитобетон) или из плотного силикатного бетона, а также блоки ФБВ или ФБП подробную информацию читайте в ГОСТ 13579-78* «Блоки бетонные для стен подвалов. Технические условия».

Блоки для стен подвалов сплошные (ФБС)

       Самое широкое применение в строительстве получили бетонные блоки ФБС из тяжелого бетона (индекс Т в конце маркировки). В основном из них выполняют сборные ленточные фундаменты, стены подвалов зданий, подпорные стены удерживающие грунт. Кроме монтажных петель арматура в блоках ФБС отсутствует.

Плюсы блоков ФБС:

1. Высокая прочность.

2. Высокая скорость монтажа стен.

3. Долговечность, (как вариант возможно использовать б/у блоки).

4. Широкое распространение.

5. Большой вес (при выполнении из блоков подпорных стен).

Минусы блоков ФБС:

1. Высокая стоимость.

2. Большой вес — для разгрузки и монтажа необходим кран.

3. Высокая теплопроводность от 0.9 до 1.75 Вт/(м•град).

Маркировка

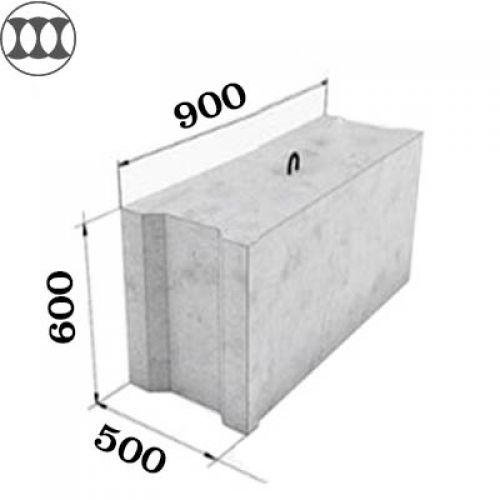

Размеры и вес блоков ФБС

       Блоки имеют стандартные размеры указанные в ГОСТ 13579-78. Ширина в зависимости от необходимой толщины стены бывает 300, 400, 500, 600 мм. Высота кратно 600 мм (580 мм блок плюс 20 мм толщина раствора) и кратно 300 мм (280 мм блок плюс 20 мм раствор). Длина 2380 мм, 1180 мм и 880 мм, вертикальный шов выполняется из раствора также толщиной 20 мм.

№ п/п Эскиз блока Марка изделия Размеры в мм Масса, т
Длина L Ширина b Высота h
1 ФБС24. 3.6-Т 2380 300 580 0,97
2 ФБС24.4.6-Т 2380 400 580 1,30
3 ФБС24.5.6-Т 2380 500 580 1,63
4 ФБС24.6.6-Т 2380 600 580 1,96
5 ФБС12.4.6-Т 1180 400 580 0,64
6 ФБС12.5.6-Т 1180 500 580 0,79
7 ФБС12.6.6-Т 1180 600 580 0,96
8 ФБС12.4.3-Т 1180 400 280 0,31
9 ФБС12.5.3-Т 1180 500 280 0,38
10 ФБС12.6.3-Т 1180 600 280 0,46
11 ФБС9.3.6-Т 880 300 580 0,35
12 ФБС9.4.6-Т 880 400 580 0,47
13 ФБС9.5.6-Т 880 500 580 0,59
14 ФБС9.6.6-Т 880 600 580 0,70

Что ещё почитать на сайте:

Фундамент из блоков ФБС пошаговая инструкция. Армирование ленточного фундамента, гидроизоляция.

Требования к ограждению строительной площадки. Примеры и фото ограждений.

Статья о том как проводить испытание свай динамической нагрузкой. Технология испытания грунтов динамической ударной нагрузкой забивными сваями.

Как правильно выбрать фундаментные блоки (ФБС) для

Как известно, без качественного фундамента невозможно построить ни одно здание. А прочность и договечность здания зависит от грамотного выбора материалов и профессионализма строительно-монтажных работ по обустройству.

При проектировании фундамента нужно рассчитать потенциальные нагрузки, а также учесть результаты геологических изысканий. Нагрузка зависит от высоты здания, его конструктивной системы и материала несущих конструкций.

 В настоящее время для возведения фундаментов зданий все чаще используются фундаментные блоки стен (блоки ФБС) вместо традиционного монолитного фундамента.







Данные железобетонные изделия обладают несколькими преимуществами перед монолитным фундаментом.

1. их качество и другие эксплуатационные характеристики не зависят от погодных условий (в отличие от монолитного фундамента, заливаемого на месте строительства под открытым небом). Качество блоков также обеспечивается  контролем соблюдения соответствующих стандартов по изготовлению (ГОСТ 13015).

2. монтаж блочного фундамента происходит значительно быстрее монолитного

3. блоки ФБС — универсальный материал. Они могут использоваться не только для фундамента, но и при возведении подвалов или каких-либо хозяйственных сооружений.





Как выбрать блоки ФБС

Блоки ФБС отличаются по целому ряду характеристик:  прочность на сжатие, морозоустойчивость, габаритные размеры и т.п. Выбор той или иной модели зависит  от конкретных условий строительства —  вида почвы, этажности здания и других особенностей возводимых конструкций.



Совет №1:
Качество материалов должно быть под контролем экспертов

Фундаментные блоки ФБС должны изготавливаться в заводских условиях.   Многие «кустарные» производители фундаментных блоков ФБС экономят на цементе, качестве щебня и песка.  Результатом таких махинаций является меньшая марка на сжатие (не соответствующая указанной). Поэтому рекомендуется выбирать известного производителя с хорошей репутацией.  К примеру, основным поставщиком блоков ФБС на территории Подольского района является  Подольский бетонный завод «Трансстрой-Бетон».
Попросите у вашего поставщика блоков ФБС копию паспорта на любую партию ФБС. В случае возникновения каких-либо проблем, эта информация позволит найти и наказать виновных.



Совет №2:
Точность геометрии фундаментного блока ФБС

Чем правильнее будет геометрия ФБС, тем меньше денег и времени Вы потратите на отделку стен. Точность ФБС зависит в первую очередь от технологии производства. ФБС могут изготавливаться в стационарных формах или по технологии немедленной распалубки. В первом случае  ФБС имеют геометрию формы: ровный образец – ровные блоки. Во втором случае блоки всегда будут иметь трапециевидное сечение, т. к. при немедленном снятии опалубки, блок дает осадку и нижняя часть блока уширяется. Уточните у поставщика, каким образом изготавливаются ФБС.

Выбор  размера блоков зависит от размеров здания, типа фундамента, а также характеристик грунта в месте укладки фундамента. Например, в случае опасности проседания грунта под фундаментом рациональнее использовать не прямоугольные, а трапециевидные блоки ФБС, обеспечивающие большую площадь опоры.



Совет №3
Помнить о местах коммуникации

Во время покупки фундаментных блоков нужно заранее определить те места, где будет проходить коммуникация, так как для этого понадобятся блоки ФБС с специальными отверстиями для коммуникации. Если этого не сделать, то в ближайшем будущем придется прибегнуть к бурению больших отверстий в надежных блоках ФБС, а это не дешевое удовольствие.



Совет №4
Правильный размер

Обычно размеры фундаментных блоков ФБС следующие: длина —  780, 1180, 2380 мм,  ширина — 300, 400, 500, 600 мм, при этом высота блоков 580 мм. На боковых гранях выполняются специальные пазы, забивающиеся впоследствии раствором из цемента.

При покупке блоков, особое внимание следует отдать моделям, чья длина составляет 2380 мм.  Использование этих блоков сокращает количество вертикальных швов и позволяет упрочнить фундамент. А это, в свою очередь, позволяет быстрее закончить строительство фундамента и снизить затраты на использования монтажников и автокрана.



В настоящее время составить смету на строительство фундамента можно не прибегая к помощи специалиста, достаточно зайти в интернет. Онлайн — магазин есть и у Подольского бетонного завода «Трансстрой-Бетон». Посетили сайта смогут изучить ассортимент предоставляемой компаниями продукции и самостоятельно рассчитать стоимость необходимых материалов; цены на бетон и блоки ФБС с доставкой соответствуют рыночной стоимости.

качество блоков также обеспечивается тщательным контролем соблюдения соответствующих стандартов по изготовлению блоков ФБС (ГОСТ 13015)

Фундаментные блоки (ФБС) от производителя

Фундаментные блоки используются при возведении стен подвалов и элементов ленточных фундаментов. Основное назначение фундаментных блоков — перераспределение всей нагрузки здания на фундамент.

Среди основных преимуществ фундаментных блоков:

  • Долговечный
  • Надежность
  • Высокое качество изделий

Фундаментные блоки сплошного сечения для стен подвала выполнены из тяжелого бетона марки В7,5 и морозостойкости F50.По дополнительному согласованию блоки могут изготавливаться из бетона другой марки.

ПРИМЕНЕНИЕ БЛОКОВ

Фундаментные блоки из бетона — разновидности железобетонных изделий, непосредственным назначением которых является закладка фундамента. Более того, их используют для строительства подвальных помещений, различных перегородок, навесов. Их используют в аграрном секторе, например, при строительстве комплексов. Блоки используются при возведении стен тоннелей. Есть еще несколько способов применения фундаментных блоков: защита дорог, ремонт дорог, рекультивация берегов в случае разрушительных наводнений.Военные используют блоки ФБС для возведения защитных сооружений, заграждений.

ПРЕИМУЩЕСТВА ФУНДАМЕНТОВ

  • Экономия времени, так как нет необходимости смешивать бетон и соблюдать пропорции. Установка очень быстрая;
  • Прочность конструкции. Некоторые типы могут иметь специальные врезки, укрепляющие конструкцию;
  • Блок устойчивы к морозам, кислым почвам подпитываются специальными средствами;
  • Специальные крючки позволяют облегчить установку основания.

НЕДОСТАТКИ

  • Это дорогой материал. Для его установки вам понадобится строительная техника.
  • Есть возможность просадки фундамента. Структура не цельная. Это означает, что каждый блок может вести себя по-разному.

ВИДЫ ФУНДАМЕНТОВ

  • бетон силикатный;
  • бетон керамзитовый;
  • армированный бетон.

При изготовлении силикатного бетона добавляется известь.Раствор будет умеренным по весу. Блоки маркируются буквой S . Вес продукта колеблется от 290 кг до 1,7 тонны. Согласно ДСТУ, данный тип нельзя использовать в условиях повышенной влажности, следовательно, нельзя использовать в качестве фундамента.

При изготовлении керамзитобетона в раствор добавляют керамзит (керамзит). Сам керамзит — это пористый материал. Поэтому эта пропорция самая легкая, вес блока от 250 кг до 1,5 тонны.Товар будет обозначен буквой L , то есть легкий. Низкая цена, высокое водопоглощение и невысокая прочность — все это свойственно керамзитобетону. Его можно использовать для строительства легких построек.

Железобетонные блоки имеют большой вес за счет плотности материала. Вес колеблется от 250 кг до 2 тонн. Он отмечен буквой Т, что означает тяжелый. Он предназначен для многоэтажных домов.

Фундаментные блоки различают по форме, профилю, размерам.У них разная маркировка:

  • Прямоугольные блоки с ямками называются ФБС. Их используют при устройстве ленточного фундамента, устройстве малоэтажных стен.
  • Для монолитного фундамента используются пустотелые блоки. Они помечены как FBP. Блоки используются для строительства многоэтажных домов.
  • Могут быть как трапециевидной, так и прямоугольной формы. Они обозначены BF.
  • Колонны цилиндрические для устройства изолированного фундамента и свайного фундамента.Они имеют маркировку F.
  • .

  • Блоки трапециевидной формы используются для ленточных и опорных фундаментов. Этот продукт отмечен знаком FO.

Цифры после блока — габаритные размеры в дециметрах. Первая цифра означает длину, вторая — ширину, а последняя — высоту.

различий по типу, размеру и маркировке

Фундаментные блоки различаются по типу, размеру и маркировке.

Типы блоков

Фундаментные блоки изготавливаются следующих типов:
1.ФБС — фундамент стеновой блок. Самый распространенный вид товара.
2. ФБП — фундамент пустотелый. Имеет квадратные впадины. Доступен одной стандартной длины — 2380 мм.
3. ФБВ — блок вырубки под фундамент. Отличительная особенность — специальный продольный вырез для прокладки коммуникаций.

Размеры блока

Размеры блоков ФБС регламентируются ГОСТ 13579-78. Ширина блоков — это главное геометрическое значение, а высота и длина — второстепенные.

Стандартные размеры фундаментных блоков следующие:
— длина 2380, 1180, 880 мм
— высота 580, 280 мм
— ширина 300, 400, 500, 600 мм.
Более востребованы блоки высотой 580 мм. Самый габаритный блок — 2400х600х580 мм, наименьший — 880х300х580 мм (блоки небольших размеров используются для «отделки» конструкции, чтобы не расколоть весь блок). Такие размеры блоков позволяют быстро установить фундамент.

Маркировка блока

Размеры и материал блоков являются ключевыми показателями при маркировке блоков. Например, фундаментный блок — ФБС 12-4-6т. Аббревиатура «ФБС» означает «фундаментная блочная стена» (по-русски: «-)». Следующие 3 цифры — это геометрические размеры в дециметрах (12 — длина, 4 — ширина, 6 — высота). Буква после цифр указывает, из какого бетона сделан блок. В данном случае «т» — «тяжелый бетон» (по-русски: «» — «»). Также различают «п» — бетон с пористым наполнителем (по-русски: «» -), «с» — силикатный бетон (по-русски: «» -).Выбор бетона может определяться условиями эксплуатации и климатом.

Стоит отметить, что все размеры блоков идут по собственному запросу и по потребности. Именно поэтому компания NEMP при разработке машин для производства бетонных блоков для изготовления фундаментных блоков уделяла особое внимание возможности производства блоков широкого диапазона размеров. Станки для производства бетонных блоков УПБ-СМ поставляются с набором форм для выпуска блоков 16 типоразмеров, а модель УПБ-ПМ — для выпуска 12 типоразмеров.Для производства блоков высотой 280 мм разработана универсальная машина для изготовления бетонных блоков УПБ-ФЛ, не имеющая аналогов в своем сегменте. Также здесь производятся железобетонные плиты ленточного фундамента (плиты ФЛ) самых популярных типоразмеров.

HyClone Defined Fetal Bovine Serum (FBS), происхождение из США

Заказы на закупку с указанием конкретных партий, котируемых резервов и / или заказов на возврат необходимо отправлять через службу поддержки клиентов.

Фетальная бычья сыворотка (FBS) — это обогащенная питательными веществами добавка для культивирования клеток с высоким содержанием факторов роста и низким содержанием антител по сравнению с нефетальной сывороткой.

Определенный FBS для достоверности и стабильности клеточной культуры

HyClone TM Defined FBS широко используется культиваторами клеток, которые озабочены вирусными контаминантами и требуют обширного биохимического профиля. Конечная сыворотка анализируется на более чем 50 компонентов, включая белки, гормоны, факторы роста, метаболиты и питательные вещества, важные для культуры клеток. Результаты анализа включены в сертификат анализа и список биохимических анализов. Также доступно дополнительное тестирование, включая тестирование на соответствие EMEA.

Исключительно низкий уровень эндотоксинов

Загрязнение эндотоксинами является серьезной проблемой при производстве продуктов, полученных из культур клеток, для использования на людях или животных. Присутствие эндотоксина в культурах клеток также может оказывать неблагоприятное и непредсказуемое влияние на рост, функцию и фенотип клеток, что может поставить под угрозу результаты исследований. Наш запатентованный метод сбора крови с замкнутой системой и строгий контроль качества гарантируют, что определенная HyClone FBS содержит ≤ 10 EU / мл эндотоксина и ≤ 10 мг / дл гемоглобина.Низкий уровень гемоглобина в конечном продукте является признаком того, что обширного лизиса клеток не произошло, подтверждая, что с кровью плода обращались надлежащим образом во время сбора и транспортировки.

Протестировано на вирусы и имеет гарантированное качество для снижения риска заражения

HyClone Defined FBS фильтруется через серийные фильтры с размером пор 40 нм (0,04 мкм), которые являются наиболее удерживающими фильтрами, используемыми в коммерческом производстве FBS. Этот тип фильтрации представляет собой практичный и экономичный метод снижения вирусной нагрузки.

Исследования показывают, что фильтрация 40 нм удаляет до восьми логарифмов вирусного заражения. Исследования показывают, что этот режим фильтрации не оказывает вредного воздействия на рост клеток. Перед раздачей каждая партия сыворотки объединяется с использованием технологии настоящего пула, чтобы обеспечить однородность и согласованность между флаконами.

Конечная сыворотка тестируется на вирусы в соответствии с 9 CFR 113.53, чтобы продемонстрировать отсутствие обнаруживаемых уровней определенных вирусов, патогенных агентов и гемадсорбирующих агентов.Тщательные испытания на стерильность дополнительно подтверждают, что конечный продукт не содержит обнаруживаемого роста бактерий или грибков (текущий USP) и микоплазмы.

Постфильтрация для дополнительной безопасности процесса

Доступны варианты FBS с гамма-облучением и инактивированной нагреванием для дальнейшего снижения риска случайных агентов, особенно при производстве продуктов для использования на людях или животных. Процесс облучения подтвержден для получения минимальной дозы 25 кГр.

Нормативно-правовая база и безопасность цепочки поставок

На протяжении десятилетий продукты Cytiva’s HyClone высшего качества бычьей сыворотки превосходили отраслевые стандарты качества, чистоты и соответствия нормативным требованиям. Процессы сыворотки HyClone сертифицированы Международной ассоциацией производителей сыворотки (ISIA). Кроме того, Cytiva решила одним из первых внедрить научную прослеживаемость Oritain, чтобы доказать страну происхождения своих премиальных продуктов из бычьей сыворотки из США, Австралии и Новой Зеландии.Были проанализированы образцы бычьей сыворотки премиум-класса из разных регионов, и Oritain создала базу данных уникальных «отпечатков пальцев происхождения», эксклюзивных для каждой страны происхождения. Узнать больше.

Читать меньше

Блокирующий ICC / IF: Novus Biologicals

Ссылки по теме

Выбор флуорохромов для многоцветного ICC / IF

Подготовка образцов для экспериментов ICC / IF

Фиксация и стабилизация

Блокировка для анализа ICC-IF

Отбор антител

в ICC / IF

Методы обнаружения ICC IF

Контроли для экспериментов ICC / IF

Противокрашивание и монтаж

Полезные ссылки

Многоцветный протокол ICC / IF

Поиск и устранение неисправностей ICC / IF

Вторичные антитела

Маркер для органелл

Посмотреть все протоколы

Справочник ICC

Какова цель блокирующего шага в ICC / IF?

В ICC / IF обнаружение антигена зависит от специфического связывания антитела с его эпитопом. Это связывание, в свою очередь, регулируется гидрофобными взаимодействиями, ионными взаимодействиями, водородными связями и другими межмолекулярными силами. Помимо облегчения специфического связывания антиген-антитело, те же силы / связи притяжения также могут способствовать неспецифическому связыванию. Этап блокировки сводит к минимуму неспецифические взаимодействия, которые приводят к фоновому и ложноположительному окрашиванию (артефактам). Важно использовать реагенты и условия блокирования, которые снижают неспецифическое связывание, но при этом оказывают незначительное влияние на специфическое связывание антиген-антитело.

Каковы наиболее важные аспекты блокирования буферов?

  1. Блокирующий буфер должен содержать инактивированную нагреванием нормальную сыворотку того же вида, что и хозяин вторичного антитела. Другие, менее предпочтительные блокирующие агенты включают фетальную телячью сыворотку (FCS), бычий сывороточный альбумин (BSA), казеиновый белок, обезжиренное сухое молоко и желатин.
  2. Чтобы облегчить проникновение в клетку и минимизировать эффекты неспецифических гидрофобных взаимодействий, важно добавить неионный детергент (Triton X-100 или Tween 20) в блокирующий буфер, разбавитель антител и промывочные буферы.Блокирующие буферы обычно содержат 1X PBS с 0,1% Triton X-100 (PBS-T).
  3. Чтобы уменьшить неспецифические ионные взаимодействия, мы рекомендуем увеличить ионную силу фиксатора и / или разбавителя антител. Однако это не рекомендуется для буферов, содержащих моноклональные антитела, которые распознают один эпитоп, поскольку это может отрицательно повлиять на аффинность связывания

Состав блокирующих буферов

Блокирующий агент

Примечания для пользователя

Нормальная сыворотка

Сыворотка обычно разводится до конечной концентрации 5-10% в PBS-T. При непрямом обнаружении сыворотка должна быть из того же вида, что и хозяин вторичного антитела, или в случае прямого обнаружения может использоваться козья сыворотка.

BSA

BSA обычно растворяют до конечной концентрации 1-5% в PBS-T. Важно использовать БСА, свободный от эндогенных молекул IgG, поскольку они имеют тенденцию перекрестно реагировать со вторичными антителами и вызывать усиление фонового сигнала.

Сухое молоко

Сухое обезжиренное молоко растворяют в PBS-T до конечной концентрации 1%. Блокирование с помощью молока не рекомендуется для обнаружения фосфорилированных белков из-за высокого содержания фосфопротеинов, которые могут мешать окрашиванию и способствовать высокофоновому окрашиванию.

CFP National Championship Game Day Guide

Банкоматы
Банкоматы больше не доступны на стадионе Hard Rock Stadium, так как наличные больше не принимаются в качестве формы оплаты на выходах на стоянку, в кассах, на концессиях и в торговых точках.

ЗНАМЯ, ФЛАГИ И ЗНАКИ
На Hard Rock Stadium запрещены баннеры, флаги или знаки (переносные или иные).

КАМЕРЫ
В знак уважения к опыту наших гостей на территорию Hard Rock Stadium не допускается размещение видеокамер, моноподов, штативов, селфи-палок, аудиозаписывающих устройств и профессиональных фотоаппаратов (включая телеобъективы или зум-объективы). Бывают также случаи, когда артист-исполнитель предпочитает выступать без телефона; это означает, что мобильные телефоны, умные часы, фотоаппараты и записывающие устройства будут запрещены.

ДЕНЕЖНАЯ КОНВЕРСИЯ
Наличные больше не принимаются в качестве формы оплаты на Hard Rock Stadium. Это включает в себя парковочные ворота, кассы, концессии и торговые точки. Наличные можно конвертировать в предоплаченные подарочные карты VISA в следующих торговых точках: South Gate Plaza Team Store, 144 Team Store, 244 Team Store и 346 Team Store.

СОТОВЫЕ ТЕЛЕФОНЫ
Гости могут носить с собой сотовые телефоны и пользоваться ими, если они не отвлекают других гостей от удовольствия от мероприятия.Гостей могут попросить включить свои мобильные телефоны во время проверки безопасности у ворот.

ЗАРЯДНЫЕ СТАНЦИИ
Одноразовые и портативные зарядные устройства для телефонов доступны для гостей у входных ворот и в штаб-квартиру Guest Experience (секции 115, 143, 215, 243, 315 и 343).

КОМПЬЮТЕРЫ / ПЛАНШЕТЫ
Компьютеры или планшеты (например, iPad) разрешены, если их размер меньше 12 «X 12» X 12 «, и могут быть включены во время проверки безопасности, если это необходимо, но не в футляре.

РНК фетальной бычьей сыворотки мешает внеклеточной РНК, полученной из культуры клеток

Обогащение специфических миРНК в эксРНК, полученной из клеток, вероятно, вызвано контаминацией РНК, полученной из FBS.

Несколько наблюдений показали, что FBS-ассоциированная РНК может мешать анализу exRNA. Во-первых, мы обнаружили высокие уровни miR-122, специфической miRNA, обильно экспрессируемой в печени, но не обнаруживаемой в других тканях 2,3 , в кондиционированной среде клеточных линий глиомы, культивируемых в виде монослоя или нейросфер (рис.1а). Принимая во внимание отсутствие экспрессии miR-122 в опухолях глиобластомы , 4, и культивируемых клетках глиомы (рис. 1a), мы предположили, что это открытие может быть объяснено либо необычно эффективной секрецией miR-122, либо, что более вероятно, культуральной средой в качестве основной источник этой miRNA. В самом деле, miR-122 была в большом количестве в свежей некондиционированной среде, используемой для культур клеток глиомы (рис. 1b), указывая на то, что большая часть miR-122 в кондиционированной среде происходит из компонентов среды, а не из секреции клеток.Другая специфическая микроРНК, miR-451a, экспрессируемая в различных клетках и тканях с наибольшим количеством в крови 2 , была описана как наиболее обогащенная микроРНК в EV, секретируемых различными типами клеток 5,6,7,8,9,10 , 11 . В соответствии с этими результатами мы обнаружили miR-451a, обогащенную гранулированными EV, выделенными из кондиционированной среды монослойных культур глиомы U251 и 20/3, выращенных в среде DMEM / 10% vdFBS (рис. 1a). Однако, когда одни и те же клеточные линии культивировали при той же концентрации глюкозы, но в бессывороточных условиях, стимулирующих нейросферу, miR-451a не была обнаружена в осадках ультрацентрифугирования (UC) / фракции exRNA (рис.1а). Чтобы лучше понять вклад различных культуральных сред, мы выделили общие exRNAs из свежей некондиционированной «однослойной культуральной среды» (2D-среда, содержащая DMEM / 10% FBS), 2D-среду с обедненной везикулой (vd2D, содержащую FBS через 24 ч UC) и «Нейросферная среда» (3D-среда, без сыворотки) и измеренные уровни miR-451a с помощью qRT-PCR. MiR-451a в изобилии присутствовал в среде 2D, немного уменьшился в среде vd2D и почти не обнаруживался в среде 3D (рис. 1b). Следует отметить, что уровни miR-122 и miR-451 в среде vd2D по сравнению с неочищенной 2D средой были снижены в разной степени, но не полностью устранены.Хотя нельзя исключать возможность того, что условия культивирования влияют на секрецию РНК, эти результаты предполагают, что истощение везикул на основе UC не полностью устраняет РНК из FBS / культуральной среды и что FBS-ассоциированная РНК может привести к ложным результатам и интерпретации, такой как ранее сообщалось об обогащении miR-451a exRNA.

Рисунок 1 РНК, полученная из

FBS, мешает РНК-анализу exRNA и клеточной РНК.

(a) Анализ qRT-PCR клеточной глиомы 20/3 и U251 и связанной с EV exRNA демонстрирует, что miR-122 и miR-451a высоко обогащены EV, когда клетки культивируются с FBS (2D-среда).miR-451a не обнаруживается в exRNA клеток, культивируемых в бессывороточной 3D-среде. N = 3 клетки на группу. (b) Уровни miR-122 и miR-451a определяли в свежих средах, включая среду 2D, содержащую 10% FBS, среду vd2D, содержащую 10% FBS, предварительно центрифугированную в течение 24 часов, и бессывороточную среду 3D. Низкие значения Cq соответствуют высоким уровням miRNA. N = 3 аликвоты среды. (c) Процент общей РНК, выделенной из фракций осажденного FBS и надосадочной жидкости после UC в течение 80 минут, 5 часов или 24 часов.N = 3 аликвоты FBS на группу с двусторонним t-критерием. (d) Анализ последовательности РНК показывает состав РНК в осадках или супернатантах FBS (24 часа UC). Считывания были сопоставлены с геномами человека или мыши, и данные показаны как среднее ± SEM RPM. N = 3 аликвоты FBS. (e) Кластерный анализ Пирсона логарифмически преобразованных данных на основе состава основной РНК показывает разделение трех образцов супернатанта (обозначенных как S) от трех образцов осадка (обозначенных как P). (f) Наибольшее количество микроРНК в осадке FBS и фракциях супернатанта (24 ч UC), как обнаружено с помощью RNA-seq.Следует отметить, что miR-451 не был секвенирован из библиотек малых РНК NEBNext. (g) Уровни выбранных микроРНК в осадках FBS и супернатантах определяли с помощью qRT-PCR. N = 3 аликвоты FBS на группу. (h) Специфическая miR-1246 для крупного рогатого скота и приматов обнаруживается с помощью qRT-PCR в культивируемых клетках мышей, но не в тканях мыши. N = 3 клетки или срезы ткани на группу. * р <0,05; ** р <0,01; NS, не имеет значения. Все столбцы представляют собой среднее значение ± стандартная ошибка среднего на рисунке.

РНК не может быть истощена из FBS с помощью ультрацентрифугирования.

Далее мы приступили к характеристике состава РНК FBS и исследовали, можно ли удалить РНК из сыворотки.РНК сыворотки связана с экзосомами и другими ЭВ, а также с немембранными липидными и белковыми РНП. Большинство исследователей используют от 70 000 до 110 000 г UC в течение 2–18 часов для получения vdFBS. Было продемонстрировано, что длительный UC удаляет большинство, хотя и не все электромобили, по данным NanoSight 12 . Однако неясно, в какой степени vdFBS обеднена РНК. Чтобы ответить на этот вопрос, мы центрифугировали образцы FBS при 100000 g в течение 80 минут, 5 часов или 24 часов и выделили общую РНК из гранулированных (т. е.EV-обогащенный) материал и супернатанты (т. Е. Обедненные EV). РНК также выделяли из неочищенного FBS на исходном уровне. Общая РНК 5–40 нг / мл была выделена из неочищенной FBS, варьировалась в зависимости от шкалы и партии и соответствовала предыдущим оценкам сыворотки крови человека 13 . Как показано на рис. 1c, даже длительный 24-часовой UC выходил за рамки описанных протоколов, удаляя только часть РНК (19–33%) из FBS (рис. 1c). В среднем препараты vdFBS содержали 34 нг / мл РНК, большинство из которых, скорее всего, было связано с невезикулярными комплексами, такими как РНП.Независимо от источника этой РНК (везикулярной или нет), она потенциально может загрязнять среду для культивирования клеток и совместно изолировать / осаждать EV культуры клеток в последующих процедурах.

FBS содержит разнообразный репертуар консервативных видов РНК, неотличимых от транскриптов человека и мыши.

Для дальнейшей оценки способности РНК FBS вмешиваться в эксРНК, полученную из культуры клеток, мы выполнили глубокое секвенирование РНК фракций FBS. Три разные партии FBS центрифугировали при 100000 g в течение 24 часов, и образцы РНК, выделенные из осажденных фракций, обогащенных EV, и супернатантов, обедненных EV, использовали для создания библиотек малых РНК NEBNext, а затем HiSeq 2000 RNA-seq. .Сопоставление чтения с версией hg19 человеческого генома было выполнено с использованием конвейера малых РНК-seq exceRpt V2.2.8 Genboree Workbench с параметрами по умолчанию 14 . В среднем 13,6% и 21,7% считываний из фракций «осадочная РНК» и «супернатантная РНК», соответственно, были картированы в геном человека, что позволяет предположить, что значительная часть FBS-ассоциированных транскриптов эволюционно консервативна и может способствовать ложно- положительные результаты при анализе клеток человека. Допускается точное отображение только без несоответствия, 9.2% и 13,2% считываний соответствующих фракций были сопоставлены с геномом человека. Основной состав РНК двух фракций, представленный в виде считываний на миллион картированных (RPM), показан на рис. 1d. Примечательно, что как обогащенные EV, так и обедненные EV фракции содержали различные виды РНК, включая мРНК, рРНК, миРНК и другие некодирующие транскрипты (антисмысловые, мяРНК, Y-РНК и т. Д.). Различия между двумя наборами фракций были в основном количественными: фрагменты миРНК и рРНК относительно обогащены в осажденных фракциях, а мРНК и мяРНК — в супернатантах.Основываясь на репертуаре РНК, кластерный анализ Пирсона продемонстрировал четкое разделение между фракциями, обогащенными EV, и фракциями, обедненными EV (рис. 1e).

От 5,2% до 12,9% считываний, картированных в геном человека, соответствовали miRNA. MiR-122 была самой распространенной miRNA в FBS, за ней следовали miR-1246, miR-423-5p, miR-148a-3p и семейство let-7 (рис. 1f). Высокие уровни этих miRNA в FBS были дополнительно подтверждены с помощью qRT-PCR (рис. 1g). Эффективности истощения, определяемые как соотношения численности между фракциями осадка и надосадочной жидкости, существенно различались для этих miRNAs, подтверждая их четкую ассоциацию с EVs и RNPs.Следует отметить, что все упомянутые выше miRNA, как сообщалось ранее, обогащены exRNA, полученной из клеточной культуры, по сравнению с клеточной РНК 8,10,15,16 . Возможно, стоит пересмотреть эти результаты, поскольку они не принимают во внимание РНК FBS и почти наверняка переоценивают секрецию и обогащение конкретных видов exRNA в кондиционированной среде. Считывания РНК FBS также были сопоставлены с геномом мыши (рис. 1f), что указывает на то, что РНК FBS может влиять на результаты анализа exRNA культур как человека, так и грызунов.Поэтому, несмотря на низкие уровни РНК FBS, ее вклад следует тщательно учитывать в исследовании exRNA, поскольку неверно аннотированные транскрипты крупного рогатого скота приведут к ложноположительным результатам и неправильной интерпретации, особенно когда исследуются детерминанты высвобождения РНК и обогащения внеклеточных комплексов.

Произведенная из FBS miR-1246 обнаружена в культивируемых клетках мыши

Дополнительный вопрос, имеющий более широкое значение, заключается в том, может ли FBS-ассоциированная РНК мешать анализу клеточной РНК. Ген MiR-1246, который кодирует одну из наиболее широко экспрессируемых miRNA в FBS, присутствует только у 4 из 223 видов, включая быков, людей, орангутангов и шимпанзе, но не у мышей или крыс 17 . В геноме мыши нет последовательностей, гомологичных hsa-miR-1246. Однако низкие уровни зрелой miR-1246 постоянно и воспроизводимо обнаруживались во всех тестируемых линиях клеток мышей, культивируемых с 10% FBS (рис. 1h), как с помощью анализа SYBR Green на основе LNA (Exiqon), так и анализа TaqMan (Thermo Fisher Scientific).Сигнал miR-1246 варьировался между линиями реципиентных клеток, что свидетельствует о разных уровнях захвата и / или процессинга в разных клетках. Сигнал miR-1246 был значительно снижен в клетках, которые были переведены на культуральную среду 10% vdFBS за семь дней до выделения РНК, и не определялся в тканях мышей (рис. 1h). Этот пример предполагает, что комплексы РНК FBS, связанные с EV и, возможно, также с невезикулярными RNP, могут захватываться культивируемыми клетками и мешать количественному определению клеточной РНК.Принимая во внимание высокочувствительные технологии профилирования экспрессии, обычно используемые в текущих исследованиях, которые способны обнаруживать фемтомоли РНК, необходим дальнейший углубленный анализ факторов, влияющих на РНК, связанных с FBS. На сегодняшний день нет данных, свидетельствующих о функциональной активности этой низкоуровневой бычьей РНК в клетках-реципиентах; тем не менее, для точного устранения его воздействия потребуется дополнительная работа.

Bovine-specific reads обнаружены в общедоступных наборах данных exRNA клеточной культуры

Чтобы дополнительно подтвердить, что FBS-производная РНК является обычным явлением для exRNA клеточной культуры, мы опросили несколько общедоступных наборов данных exRNA-seq и проверили, содержат ли они специфические для коров считывания.Всего было проанализировано 13 образцов экзосомальной РНК и 8 соответствующих образцов клеточной РНК человека из 4 различных типов клеток. Чтобы скорректировать переменную скорость картирования между образцами, отношение считываний, специфичных для крупного рогатого скота, к показаниям, специфичным для человека, использовали в качестве нормализованного уровня для заражения крупного рогатого скота. В экзосомах примерно 2,6–17,2% считываний (межквартильный диапазон) соответствовали транскриптам, специфичным для крупного рогатого скота. Как показано в таблице 1, бычьи-специфические считывания были обнаружены как в клеточной РНК, так и в exRNA, и exRNA содержали больше контаминации быка, чем соответствующая клеточная РНК.Хотя статистический тест не имеет смысла для каждого отдельного набора данных, ограниченный небольшими размерами выборки, мы выполнили непараметрический тест Манна – Уитни U для всех выборок вместе в качестве глобального сравнения. Заражение бычьей экзРНК было значительно более серьезным, чем клеточной РНК (точное значение p = 0,016). Таким образом, анализ общедоступных наборов данных указывает на обычное загрязнение РНК, полученной из FBS, в различных препаратах образцов exRNA.

Таблица 1 Считывания, специфичные для крупного рогатого скота, обнаруживаются в общедоступных наборах данных exRNA-seq.

Дальнейшие соображения, связанные с влиянием FBS / среды на исследования на основе клеточных культур

Эти данные заставляют нас рассмотреть несколько факторов, которые влияют на исследования exRNA на основе клеточных культур. Во-первых, состав среды, включая сыворотку, факторы роста и другие природные производные, будет влиять на результаты анализа exRNA. Как показано на рис. 1а, одни и те же клетки, культивируемые в различных средах, демонстрируют различные профили exRNA и «обогащение» различными видами exRNA, что, в действительности, вызвано загрязнением среды.Во-вторых, процедуры предварительной обработки FBS / среды по-разному влияют на истощение РНК. Напр., Как показано на рис. 1c, пролонгированные UC осаждают одни miRNAs более эффективно, чем другие. Различные типы роторов дополнительно вносят вклад в вариативность 18 . В-третьих, даже при идентичных экспериментальных условиях бренды и партии FBS и средств массовой информации представляют собой дополнительные смешивающие факторы.

Следует рассмотреть несколько средств контроля, чтобы минимизировать эти факторы. Во-первых, анализ эксРНК, полученной из культуры клеток, должен включать образцы РНК, выделенные с использованием той же процедуры из соответствующей свежей среды.Следует отметить, что различные типы и линии клеток секретируют совершенно разные количества exRNA в диапазоне от нескольких нанограммов до ста нанограммов на мл кондиционированной среды 8,19 . Например, количество EV РНК, которое мы выделяем из гетерогенных нейросфер глиобластомы, полученных от пациента, колеблется от 2,3 до 25 нг / мл. Поэтому в некоторых случаях ожидаемый вклад среды, содержащей vdFBS, будет незначительным, тогда как в других он может значительно исказить результаты. Во-вторых, исследование межклеточной коммуникации и эффектов EV на клетки-реципиенты должно включать соответствующие фракции EV, выделенные из свежей среды, в качестве отрицательного контроля.Такие фракции, полученные из среды, могут вызывать значительные физиологические эффекты в реципиентных клетках, включая изменение жизнеспособности и миграции 12,20 , что может быть частично связано с захватом РНК. Внутриклеточная стабильность интернализованных РНК-содержащих комплексов FBS / полученных из среды и их потенциальная активность еще предстоит исследовать. Кроме того, необходима разработка альтернативной полной среды, не содержащей РНК, для исследования exRNA.

Поскольку NCAA сосредотачивает внимание на численности персонала в колледже, исследование показывает несоответствия

В Нотр-Даме самый большой футбольный персонал в стране, согласно опросу NCAA, полученному исключительно CBS Sports.

А теперь немного в перспективе: число Нотр-Дама, полученное в результате предварительного анализа следующего крупного исследования NCAA в отношении амбиций американского футбола, определенно следует воспринимать с недоверием.

«Шесть или семь зерен соли», — сказал Боб Боулсби, председатель комитета по надзору NCAA, который первым попробует рекомендовать ограничения по численности персонала.

Согласно опросу, распространенному в Совете NCAA в прошлом месяце, у ирландцев в общей сложности 45 полевых тренеров, силовых тренеров, ассистентов и вспомогательный персонал.За Нотр-Дамом в пятерке лидеров следуют Техас (44), Джорджия (42), Оберн (41) и Мичиган (40).

Однако NCAA сообщило CBS Sports, что методология измерения численности персонала 127 школ FBS в 2016 году была получена на основе простого исследования веб-сайтов.

Тренеры и реформаторы выразили протест по поводу размеров персонала, поскольку они связаны с конкурентным преимуществом. Боулсби сказал, что в прошлом месяце размер штата будет одним из двух предварительных вопросов, которые его комитет должен всесторонне рассмотреть в этом году.

Во время телефонной конференции в прошлом месяце Боулсби упомянул неназванную программу, в которой участвовало 97 сотрудников.

Bowlsby и председатель совета NCAA Джим Филлипс подчеркнули предварительный характер результатов опроса. Это говорит о том, что опрос — помимо того, что он проводится на ранней стадии — в лучшем случае неполный, а иногда и неточный.

В тренерских кругах в основном считается, что самый большой штат имеет штат Алабама, а не Нотр-Дам. Согласно опросу, штат Алабама насчитывает 31 штат.Согласно опросу, это сделает Миссури и Оле Мисс шестым в SEC и 28-м в национальном рейтинге.

Багровому приливу приписывают только одного сотрудника по силе и кондиционированию. Быстрая проверка собственного веб-сайта Алабамы показывает, что в программе NCAA задействованы максимум пять силовых тренеров.

«Нам нужно кое-что сделать», — сказал Боулсби, комментируя предварительные результаты исследования.

Школам разрешено иметь максимум девять тренеров на поле, эти пять тренеров по силовой подготовке и четыре помощника выпускников.Однако в последние годы в состав вспомогательного персонала вошли так называемые аналитики, консультанты, специалисты по связям с игроками и типы персонала игроков — даже добровольцы.

Персоналу поддержки не разрешается взаимодействовать с игроками на поле во время тренировок или игр.

Количество добавленного вспомогательного персонала не ограничено. Фактически, некоторые утверждают, что NCAA должно ограничивать штат сотрудников, даже когда они пытаются определить, может ли такое ограничение быть введено в законном порядке.

«Понятно», — сказал Филлипс, также спортивный директор Northwestern. «Может быть, вы не можете ограничить [это], но идея состоит в том, как мы структурировали себя в прошлом. Вот почему у нас нет семи помощников тренеров по баскетболу».

Баскетбольный лимит Дивизиона I — три штатных помощника. В прошлом месяце NCAA утвердила 10-го штатного помощника тренера по футболу. Этот шаг вступит в силу в январе.

«Конечно, вы можете [ограничить штат сотрудников], — сказал Тодд Берри, исполнительный директор Ассоциации тренеров по американскому футболу.«… Есть основания полагать, что в связи с судебным разбирательством есть опасения. NCAA опасается, как и все остальные».

В опросе персонал делится на пять категорий: тренеры на поле, сила и физическая подготовка, ассистенты, футбольные операции и вне поля / набор персонала.

Первые три категории считаются статическими номерами, ограниченными NCAA. Последние две категории — футбольные команды и вне поля / рекрутинг — не ограничены.

Если судить только по этим номерам вспомогательного персонала, Грузия (23) занимает первое место.1 в обзоре, за ним следуют Клемсон (22), Мичиган (22), Техас (22) и Алабама (20).

Нотр-Дам приписывают 19 вспомогательных сотрудников.

«Я полагаю, что у всех нас есть паранойя, что кто-то другой делает что-то, что мне разрешено, и всем остальным разрешено делать», — сказал Ник Сабан репортерам в прошлом месяце, — «но вы выбираете это делать».

Тренер Техаса Том Херман ранее в этом месяце подробно рассказал журналистам о своем вспомогательном персонале из 17 человек: «четыре ассистента выпускников, четыре специалиста по контролю качества, трое на производстве, один в качестве нашего директора по развитию игроков, три на полной ставке в сфере набора персонала, три на полной должности. время в творческих медиа.«

В Техасе самый большой спортивный бюджет в стране — более 160 миллионов долларов.

«Ограничения не должны наказывать школы, которые могли бы получать больше доходов и позволить себе подобный персонал», — сказал Герман. «В какой-то момент это становится немного смешным».

Тренер из Вайоминга Крейг Бол сказал, что несколько лет назад среди тренеров было общее движение к тому, чтобы ограничить штат до 25 человек.

«Я не думаю, что сейчас это будет реальным числом», — сказал Бол.«Я думаю, что моя цель — просто убедиться, что тренерский номер тот же, количество ребят, которые могут покинуть кампус, такое же.

«В остальном, тот, у кого есть ресурсы, чтобы делать все, что они могут сделать, прекрасно».

Филипса спросили, можно ли заставить программы передавать информацию о численности персонала в NCAA.

«Я думаю, что крайне важно, чтобы люди были предельно честны в отношении того, сколько людей они работают с футболом», — сказал он.«Если люди хотят скрыть и сказать полуправду о том, какой на самом деле размер их штата, это не поможет нам найти хорошее место для всех».

Среди конференций Группы пяти, Темпл и Хьюстон были лидерами с общим числом сотрудников 30 человек. Тулейн и Толедо (28), а также Трой, Бойсе и Западный Кентукки (27) последовали за ними.
