Керамический кирпич: таблица размеров, состав, маркировка и технические характеристики

Несмотря на развитие рынка стройматериалов и появление более практичных и дешёвых аналогов, популярность кирпича не падает. Он продолжает применяться в многоэтажном и частном строительстве. Учитывая стабильный спрос, имеет смысл рассмотреть все технические нюансы, которыми керамический кирпич привлекает внимание покупателей.

Состав

В качестве основного компонента для изготовления используется мелкофракционная глина. Добывают сырьё в специальных карьерах, обязательно используя одноковшовые экскаваторы. Такие машины не перемешивают между собой слои глины, ровно снимая нужный пласт. К основному компоненту добавляют воду, для достижения нужной консистенции и пластичности.

Помимо базового сырья, в состав керамического кирпича часто включаются добавки, для достижения нужной структуры и повышения технических характеристик изделия. В частности:

• Песок, зола или шлак – помогают снизить вес и минимизировать усадку;

• Опилки, древесный уголь, торф – выгорающие компоненты, придающие кирпичу пористость;

• Песчаник, железосодержащая руда – регулируют термическую обработку, облегчают процесс формовки.

Cогласно нормам ГОСТ в керамическом кирпиче не содержится токсичных и химически активных веществ, поэтому материал является экологически безопасным.

Технология изготовления

Это довольно сложный и многоступенчатый процесс. Однако вне зависимости от производителя, применяются два способа изготовления стройматериала:

1. Пластическая методика – формовка изделия выполняется из глиняной массы с добавлением большого количества воды (17-30%). Чтобы получить готовое изделие применяется технология ленточного прессования с последующим высушиванием кирпича в специальных камерах. На заключительном этапе, сформированные блоки обжигают в печах.

2. Полусухое прессование – здесь можно отметить сравнительно небольшое количество воды (до 10%). Формовка выполняется прессом, который создаёт высокое давление – порядка 15 МПа.

В обоих случаях, кирпич обжигается при высоких температурах, в результате легкоплавкие компоненты глины надёжно связывают элементы не подверженные плавлению.

Основные виды и нормативные документы

• Керамические (красные, облицовочные, забутовочные, евро, модульные, поризованные): ГОСТ 530-2012;

• Силикатные: ГОСТ 379-2015;

• Кислотоупорные: ГОСТ 474-90;

• Огнеупорные (шамотные, печные): ГОСТ 8691-73.

Маркировка

Маркировка – это классификация готовых изделий по техническим характеристикам, которые определяют дальнейшую область применения. Для этого обычно используются буквенные и числовые обозначения. В случае с керамическим кирпичом, это выглядит так:

• КО – одинарный кирпич стандартного размера;

• КЕ – европейский формат;

• КУ – утолщённое изделие;

• КМ – модульный кирпич стандартного размера;

• КУГ – утолщённый, присутствуют горизонтальные пустоты;

• КГ – горизонтальные пустоты;

• КК – крупноформатные изделия.

Помимо этого, присутствуют такие обозначения:

Приведённая классификация определяет применение кирпича. Кроме этого, на каждом изделии имеется специальная маркировка, указывающая на технические характеристики:

1. М – марка прочности. Данное значение может варьироваться в пределах 75-300. Чем выше плотность кирпича, тем он устойчивее к динамическим нагрузкам. Например, М 75 подходит для возведения одноэтажных строений, М 300 – материал для строительства высотных зданий.

2. F – показатель морозоустойчивости. Здесь также применяется числовое обозначение в пределах 15-150. Цифры указывают на количество циклов замораживания/оттаивания, которые может выдержать кирпич без потери первоначальных свойств.

Пример расшифровки

КОРПО 1НФ 100/50 – одинарный кирпич стандартного размера марки 100, рассчитанный на 50 циклов замораживания/оттаивания. Такие изделия подойдут для строительства домов, высотой 2-3 этажа.

Таблица размеров

Определяются согласно ГОСТ 530-2007 (соответствует европейскому стандарту ЕН 771-1:2003)

Расход материала

Достоинства и недостатки

Неоспоримые преимущества керамического кирпича выглядят так:

• Экологически чистый материал.

• Отличные показатели прочности.

• Широкий размерный ряд.

• Правильная геометрия, позволяющая возводить строения любой сложности.

• Неплохие показатели звукоизоляции.

• Презентабельный внешний вид.

К явным недостаткам относятся такие моменты:

• Цена – на рынке присутствуют более дешевые материалы с лучшими техническими характеристиками.

• Теплопроводность – обязательно требуется дополнительное утепление.

• Вес – вне зависимости от этажности, зданию необходим прочный фундамент.

• Сроки строительства – возведение зданий из кирпича обычно занимает много времени.

• Химическая зависимость – на керамическом кирпиче часто появляются высолы: белые пятна выступившей соли.

Отметим, что для строительства кирпич закупается сразу, в необходимом количестве. Партии разных производителей могут отличаться по цвету.

Технические характеристики

Основные технические параметры керамического кирпича выглядят так:

• Пустотность – около 5%;

• Плотность – порядка 1 700 кг/м3;

• Влагопоглощение – 6-14%.

• Паропроницаемость – 0.14-0.17 мг/м*ч*Па;

• Усадка – 0.03-0.1 мм на метр кладки;

• Вес – 1.6-7.2 кг.

Здесь приведены средние значения, которые могут изменяться в зависимости от структуры и предназначения материала.

Различия между силикатным и керамическим кирпичом

Первое, чем отличаются две разновидности кирпича – это цвет. Керамический кирпич изготавливается из обожжённой глины, поэтому имеет красный оттенок. Силикатный – сочетание кварцевого песка и извести, что в совокупности даёт белый цвет.

Кроме этого, силикатный аналог всегда полнотелый – здесь не имеется пористой структуры и технических пустот. Такое строение подразумевает высокую потерю тепла, соответственно стены из силикатного кирпича имеют большую толщину, что создаёт дополнительную нагрузку на фундамент.

Различается и технология изготовления. В частности, керамический кирпич формуется, после чего подвергается обжигу под воздействием высоких температур. Силикатный аналог формируется в автоклавах, под воздействием высокого давления и горячего пара.

Наблюдается существенная разница в цене: силикатный кирпич намного дешевле.

Проверенные производители

• «Новомосковскогнеупор»

  Этот кирпичный завод вёдёт историю с 1933 года, считается одним из крупнейших производителей центрального региона страны. Визитная карточка производителя: широкий размерный ряд, где помимо стандартных изделий, присутствует торцевой, клиновидный и трапецеидальный кирпич.

• «Владимирский кирпичный завод»

  В отличии от большинства производителей, предприятие имеет собственные месторождения глины, что гарантирует высокое качество по доступной цене. Производственная линия полностью автоматизирована, состоит из итальянского оборудования. Годовой оборот – порядка 75 000 000 единиц кирпича в год.

• «Маркинский кирпичный завод»

  Производственные мощности находятся в Ростовской области, это один из ведущих поставщиков южного региона России. Компания использует сырьё различных природных оттенков, что обеспечивает широкую цветовую гамму без применения искусственных красителей.

• «Славянский кирпич»

  Компания работает совместно с немецкой компанией HANS LINGL, что делает её самым современным производителем не только в России, но и европейских странах. Производитель имеет два завода с общим выходом кирпича в количестве до 140 000 000 единиц в год.

• ООО «РиК»

  Сравнительно молодая компания, работающая в Московской области с 1995 года. Производитель предлагает потребителям качественный кирпич, различных форм и оттенков.

Отметим, что на территории России работает около 30 крупных предприятий по производству керамического кирпича. Поэтому проблем с выбором хорошего производителя возникнуть не должно.

Керамический кирпич — технические характеристики, размеры, виды, сравнения + Видео

Кирпичи из обожженной глины используются в строительстве с давних времен, а здания из этого материала отличаются завидной прочностью и долговечностью. Керамический кирпич, технические характеристики которого находятся на высоком уровне, производится из некоторых видов глины. Эксплуатационные свойства его определяются качеством сырья и точным соблюдением технологии производства.

Состав, производство и разновидности керамического кирпича

Изготовление данного вида строительного материала представляет собой сложный процесс, состоящий из нескольких этапов. В настоящее время применяются две технологии производства керамического кирпича.

1. Пластический метод предполагает формование блока из глиняной массы с содержанием воды порядка 17-30 %. Для реализации этого процесса используется ленточный пресс, затем кирпич сушится в специально оборудованной камере или под навесом. На последнем этапе производится его обжиг в печи или в туннелях, остывшие изделия помещаются на склад.

2. Технология полусухого прессования. Исходная масса при этом имеет влажность в пределах 8 -10 %. Процесс формования блока осуществляется путем прессования под высоким давлением до 15 МПа.

Производство кирпича осуществляется в строгом соответствии с национальными стандартами ГОСТ 7484-78 и ГОСТ 530-95. В процессе подготовки массы используются глинообрабатывающие машины вальцы, бегуны и глиномялки. Формование кирпича на современных предприятиях происходит на высокопроизводительных ленточных прессах. Однородная структура блоков и отсутствие пустот достигается за счет использования вибростендов.

Сушка сырого кирпича осуществляется камерным или туннельным способом. В первом случае партия изделий загружается в специально оборудованное помещение, где температура и влажность изменяются по заданному алгоритму. Во втором варианте вагонетки с сырцом последовательно проводятся через зоны с разными параметрами микроклимата.

Обжиг кирпича происходит в специальных печах при определенных условиях. Температурный режим подбирается в зависимости от состава сырья и его максимальные значения варьируются в пределах от 950 до 1050 °С. Время обжига подбирается с таким расчетом, чтобы по завершении процесса массовая часть стекловидной фазы в структуре кирпича достигала 8 – 10 %. Такой показатель обеспечивает максимальную механическую прочность изделию.

Сырьем для производства кирпича служит глина мелкой фракции, которая добывается в карьерах открытым способом с применением одноковшовых или роторных экскаваторов. Обеспечить надлежащее качество изделий возможно только при использовании материла с однородным составом минералов. Заводы для изготовления кирпича строятся вблизи месторождений для снижения транспортных расходов и надежного снабжения предприятия минеральным сырьем.

Основные виды кирпича керамического различаются по назначению и подразделяются на рядовой (другие названия: строительный или обычный) и лицевой.

Рядовой керамический кирпич.

Облицовочный керамический кирпич.

Лицевой в зависимости от технологического исполнения может быть нескольких типов:

• фасадный;
• глазурованный;
• фасонный;
• фигурный;
• ангобированный.

Керамический кирпич, кроме того, может быть монолитным или пустотелым, а его поверхности ложковые и тычковые делаются гладкими или рифлеными. При этом изделия одного вида часто сочетают несколько признаков, так рядовой блок изготавливается полнотелым или с полостями.  Кладка печей или каминов осуществляется из специального огнестойкого (шамотного) кирпича, а для мощения дорожек применяется его специальный вид – клинкерный.

Керамический кирпич и его структура.

Плотность керамического кирпича

Физико-химические свойства и технические параметры изделия во многом зависят от внутренней структуры. Одним из показателей, наглядно характеризующих названные качества керамического кирпича, является плотность. Она напрямую зависит от фракционного состава сырья, разновидности и пористости строительного кирпича.

Данные о плотности и некоторых других показателях кирпича керамического приведены в таблице:

Плотность керамического кирпича определяет его класс, который обозначается числовым кодом в пределах от 0,8 до 2,4. Приведенный показатель обозначает вес одного кубического метра строительного материала, выраженный в тоннах. Всего существует шесть классов изделий, введение данного показателя существенно упрощает учет и делопроизводство в строительной отрасли.

Знание такого показателя, как плотность необходимо для проведения расчетно-проектных работ и определения предельных нагрузок на фундаменты и несущие элементы здания. Однородная структура кирпича обеспечивает ему, с одной стороны, высокую механическую прочность, с другой — низкие теплоизоляционные свойства. В случае применения для возведения здания монолитного кирпича следует принимать дополнительные меры по утеплению стен.

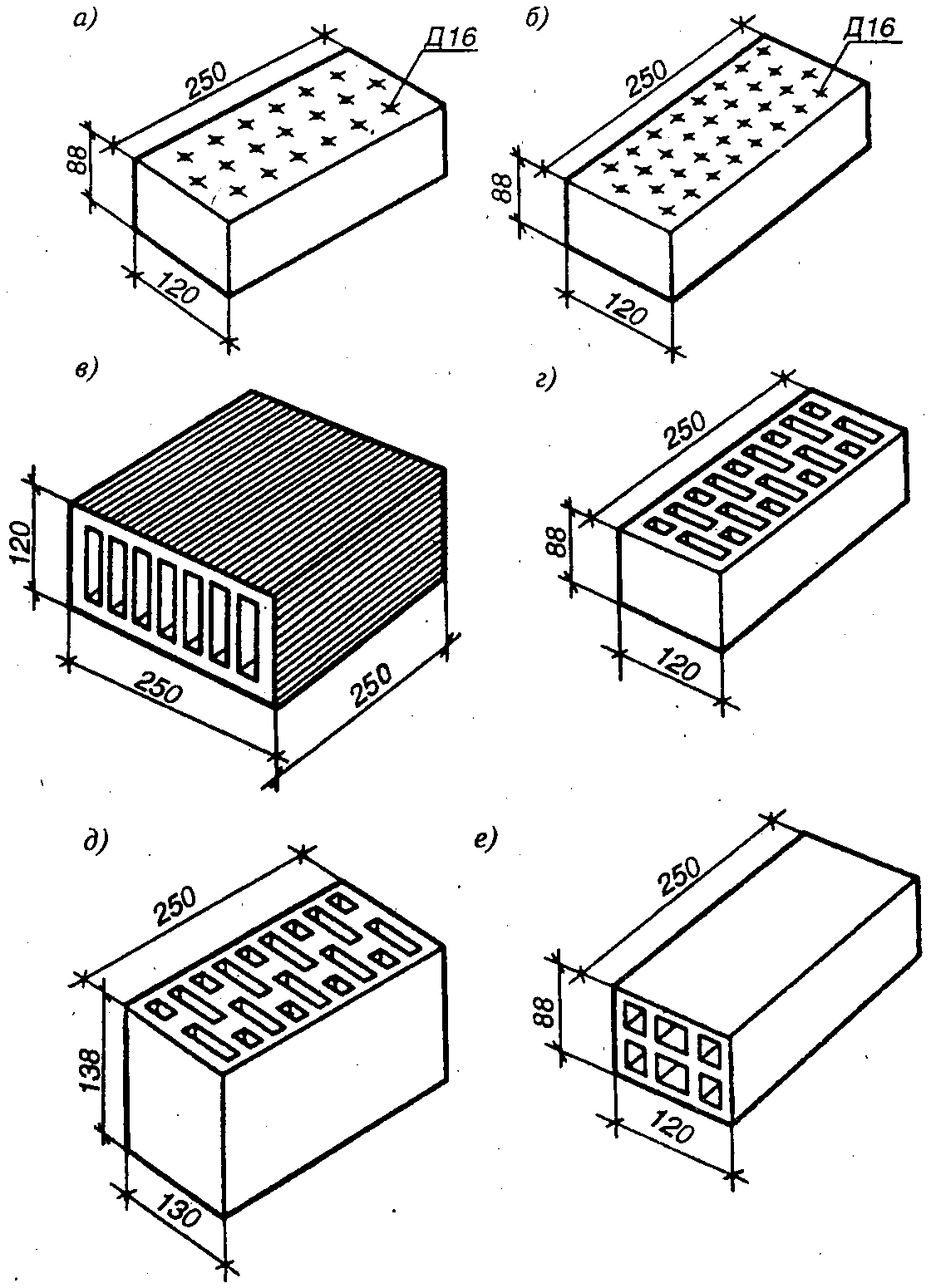

Пустотелость

В целях снижения массы изделия и его теплопроводности в нем оставляются полости разной формы. Пустотелым может быть как рядовой, так и облицовочный керамический кирпич. Форма и глубина отверстий задается технологией и может быть самой разной: круглой, щелевидной или прямоугольной. Пустоты в теле изделия располагаются вертикально или горизонтально, в некоторых разновидностях они делаются сквозными в других закрытыми с одной из сторон.

Направление отверстий по отношению к плоскости нагрузки оказывает заметное влияние на показатель механической прочности. Так, кирпич с горизонтальными пустотами нельзя использовать при кладке несущих стен, возможно его разрушение под действием массы строительной конструкции. При изготовлении пустотелых блоков экономиться до 13 % сырья, что снижает их стоимость и делает более доступными.

Улучшения теплотехнических характеристик кирпича возможно путем повышения его пористости. Для этого в сырую смесь добавляют определенное количество шихты: мелко нарезанной соломы, торфа или опилок. Включения в процессе обжига выгорают и в теле образуются поры, заполненные сухим воздухом. Это обстоятельство оказывает значительное влияние на теплопроводность строительного материала.

Полнотелый керамический кирпич.

 Пустотелый керамический кирпич с пустотами прямоугольной формы.

 Пустотелый керамический кирпич с пустотами прямоугольной формы.

Пустотелый керамический кирпич с круглыми полостями по центру.

Теплопроводность керамического кирпича

Физические свойства керамического кирпича в значительной мере зависят от его внутренней структуры. Теплоизоляционные возможности изделия характеризуются коэффициентом теплопроводности. Его значение показывает, какое количество тепла необходимо для изменения температуры воздуха на 1°C при толщине стены в 1 м. Коэффициент теплопроводности используется в процессе проектирования здания при проведении расчетов толщины наружных стен.

Наблюдается прямая зависимость между плотностью керамического кирпича и его теплоизолирующими свойствами.

В соответствии с данным показателем изделия могут быть отнесены к одной из пяти групп по теплопроводности:

Полнотелый керамический кирпич теплоизоляционные характеристики, которого сравнительно невысокие используется обычно для возведения несущих конструкций. Для стен сложенных из такого материала необходимо дополнительное утепление. Применение пустотелых или щелевых изделий позволяет в значительной мере уменьшить толщину ограждающих конструкции в малоэтажных строениях. Наличие сухого воздуха в пустотах существенно снижает потери тепловой энергии сквозь стены.

Влагопоглощение

Наличие пор в керамическом кирпиче может способствовать проникновению воды и паров в его структуру. Коэффициент влагопоглощения зависит от многих факторов и первую очередь от плотности и некоторых других характеристик материала. Для полнотелых изделий величина его колеблется в пределах от 6 до 14 %, что является довольно низким показателем. Это положительно сказывается на прочностных и теплоизолирующих характеристиках кирпича.

Сохранность кирпичных зданий и сооружений напрямую зависит от устойчивости отопления. Снижение температуры внутри помещения до уровня уличной способствует проникновению влаги в поры и накоплению в них воды. Кристаллизация ее при замерзании вызывает образование напряжений и микротрещин, которые постепенно разрушают материал строительных конструкций. Напрямую со способностью к влагопоглощению связан такой показатель, как паропроницаемость.

Паропроницаемость

В любом обитаемом помещении влажность воздуха повышается вследствие жизнедеятельности человека. В регулировании этого параметра участвуют кирпичные стены, которые способны активно поглощать и отдавать пары в окружающую среду. Данный показатель для керамического кирпича находится на уровне 0,14 — 0,17 Мг/(м*ч*Па) и этого достаточно для создания комфортного микроклимата в квартире, доме или офисе.

Паропроницаемость материала определяется специальным коэффициентом. Данный показатель характеризует плотность проникающего потока через поверхность площадью в 1 кв. м в течение одного часа.

Для сравнения в таблице приведены коэффициенты паропроницаемости для разных материалов:

Морозостойкость

Керамический кирпич широко используется при возведении зданий в разных климатических зонах нашей страны. Способность материала противостоять низким температурам называется морозостойкостью. В соответствии с национальным стандартом количественное выражение данного показателя определяется циклами. По сути, это количество лет, которые способна выстоять правильно возведенная стена.

Морозостойкость керамического кирпича указывается в виде буквенно-числового кода от 50 F до 100 F. Это означает, что при правильном выполнении кладки и постоянном отоплении в зимний период срок эксплуатации здания составит от 50 до 100 лет. Керамический кирпич отличается высокой стойкостью к внешним воздействиям и экстремальным колебаниям температур.

Огнестойкость

Пожарная безопасность зданий определяется способностью строительных материалов противостоять воздействию высоких температур и открытого пламени. Керамический кирпич относится к негорючим строительным материалам, а его огнестойкость зависит от вида. Данный показатель определяется временем, которое способна выдержать стенка минимальной толщины до начала ее разрушения.

Керамический кирпич имеет максимальную огнестойкость среди других строительных материалов свыше 5 часов. Для сравнения железобетон способен противостоять огню не более 2 часов, а металлоконструкции менее 30 минут. Важным параметром стойкости материала к огню является максимальная температура, которую он может выдержать. Для рядового кирпича она составляет 1400 °C, а для шамотного или клинкерного превышает 1600 °C.

Звукоизоляция

Данный строительный материал отличается способностью гасить акустические колебания в широком диапазоне частот. Звукоизолирующие свойства керамического кирпича соответствуют требованиям СНиП 23-03-2003, а также ГОСТ 12.1.023-80 , ГОСТ 27296-87, ГОСТ 30691-2001, ГОСТ 31295.2-2005 и ГОСТ Р 53187-2008. Керамические кирпичи превосходно гасят акустические колебания.

Керамический кирпич рекомендуется специалистами для возведения жилых, общественных и промышленных зданий. Изделия могут быть использованы для строительства следующих помещений:

• звукоизолирующих перегородок;
• специальных кабин для наблюдения и дистанционного управления технологическими процессами;
• акустических экранов (экранов).

Показатель звукоизоляции керамического кирпича учитывается при проведении акустических расчетов зданий и отдельных помещений. При этом принимается во внимании уровень звуковой мощности и расположение источников излучения. Стенка из пустотелого керамического кирпича имеет лучшие характеристики по данному параметру, нежели аналогичное сооружение из блоков с монолитной структурой.

Однако устройство толстых кирпичных стен с целью увеличения звукоизоляции не очень эффективно. Все потому, что при увеличении толщины стены в два раза уровень звукоизоляции увеличивается всего на несколько децибел.

Экологичность керамики

В настоящее время большое внимание уделяют влиянию материалов на здоровье человека и окружающую среду. Керамический кирпич является изделием, которое изготовленного из природного сырья: глины путем высокотемпературного обжига. Данный материал не выделяет вредных и отравляющих веществ в процессе эксплуатации жилых и производственных зданий и строений.

Кирпич керамический рекомендован для возведения практических всех видов сооружений:

• детские дошкольные, учебные и лечебные заведения;
• малоэтажные и многоквартирные дома для круглогодичного проживания;
• учреждения общественного питания;
• производственные помещения и многое другое.

В отношении экологичности данный материал способен конкурировать с натуральной древесиной и природным камнем. В помещениях, построенных из керамического кирпича, образуется здоровая среда, безопасная для обитания, здоровья и детей, и взрослых.

Размеры и точность геометрии

Производители строительных материалов предлагают обширную номенклатуру блоков разных видов. Всего промышленность выпускает почти пять типоразмеров керамического кирпича следующих форматов:

• нормальный или одинарный;
• «Евро»;
• утолщенный;
• модульный одинарный;
• утолщенный с горизонтальными отверстиями.

Размеры кирпича керамического определяются требованиями национального ГОСТ 530-2007, который соответствует европейскому стандарту ЕН 771-1:2003. Данные для удобства использования сведены в таблицу:

Стандарт жестко устанавливает предельные отклонения от номинальных размеров изделия. По длине керамический кирпич не должен отличаться от эталонного значения более чем на 4 мм, по ширине — 3 мм и по толщине – 2 мм. Допустимая погрешность изготовления по углу между перпендикулярными гранями составляет не более 3 мм. Такие требования к точности изделий дают возможность производить кладку крупных строительных конструкций с незначительными отклонениями.

Стандарт допускает изготовление керамического кирпича с иными номинальными размерами, которые не указаны в таблице. Такие изделия выпускаются по специальному заказу и при согласовании параметров между клиентом и производителем. При этом требования к точности линейных размеров и геометрии блока сохраняются в полном объеме.

Специальные виды керамического кирпича

Описываемый строительный материал широко используется для возведения конструкций самого разнообразного назначения. Специальные виды керамического кирпича применяются для кладки камер сгорания и топок печей и каминов. Другой тип изделий незаменим в мощении пешеходных дорожек во дворах индивидуальных домов и садово-парковых зонах. Указанные изделия отвечают определенным требованиям.

Огнеупорный кирпич

Огнеупорный или шамотный кирпич отличается высокой стойкостью к высокотемпературным воздействиям в пределах от 1400 до 1800 °С и открытому огню. В состав формовочной массы его вводится до 70 % тугоплавкой глины, которая препятствует разрушения изделия при остывании.

Существуют разные сорта огнеупорного керамического кирпича, которые определяются рабочей температурой и устойчивостью к разнообразным факторам внешней среды:

• Кварцевый. Предназначен для кладки сводов печей, выполняющих функции отражателя.
• Шамотный. Используется для кладки бытовых печей и каминов, наиболее распространенный вид огнеупорного кирпича.
• Основной. Изготавливается из магнезиально-известковых масс и применяется в металлургии для сооружения плавильных печей.
• Углеродистый. Используется в некоторых отраслях промышленности для строительства домен, в его состав входит прессованный графит.

Печной керамический кирпич.

Клинкерный кирпич

Клинкерный кирпич предназначается для облицовки фасадов и цокольных частей зданий, мощения полов во внутренних помещениях производственного назначения и дорожек на улице. Изделие отличается высокой механической прочностью, износо- и морозостойкостью, способно выдержать до 50 циклов охлаждения до экстремальных температур с последующим нагревом. Марка прочности изделия не менее М400 обеспечивается высокой плотностью и особыми требованиями к составу сырья.

Транспортировка и хранение керамического кирпича

Керамический кирпич допускается перевозить всеми видами наземного, водного и воздушного транспорта с соблюдением соответствующих правил. Для удобства транспортировки и обеспечения сохранности изделие пакетируется на стандартных поддонах установленного размера. Не допускается перевозка данного строительного материала навалом с последующим сбросом на грунт, такие действия приводят к повреждениям до 20 % изделий.

Длительное хранение кирпича керамического производится под навесом на площадках с твердым покрытием. Изделия могут располагаться на поддонах в один или несколько ярусов или в штабелях непосредственно на покрытии. Погрузочно-разгрузочные операции выполняются механизированным способом или вручную с соблюдением правил и мер безопасности.

Видео. Достоинства и недостатки керамического кирпича

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Размеры стандартного кирпича: масса длина ширина высота

В современном строительстве применяется много строительных материалов, у которых разные технические характеристики и особенности эксплуатации. Одним из наиболее популярных издавна считается кирпич. Кирпич по своей сути – это искусственный камень правильной формы. Он применяется в строительстве гражданских и промышленных объектов, имеет различный состав, параметры и области использования.

Посмотрим, какие существуют размеры стандартного кирпича исходя из его вида и где используется тот или иной его вид.

Стандартные размеры

Унификация кирпича произошла в 20-е гг XIX в.: именно тогда зафиксировали единый размер кирпича – стандарт, призванный облегчить его использование. Таким образом, с 1927г стандарты кирпича таковы: 250 х 120 х 65 мм. Эти данные стали считать базовым форматом.

Стандарты кирпича позволяют решить несколько вопросов, связанных с его использованием:

• просчитать материал, который требуется для кладки;
• сколько необходимо смешать строительного раствора;
• установить массу одного кирпича и на основании этих данных всей кладки.

От последних данных зависит несущие характеристики сооружения, которые необходимо учитывать при возведении здания.

Реальные размеры кирпича могут слегка отклоняться от установленных стандартов: допустимо расхождение до 4 мм по длине, 3 мм по ширине и высоте.

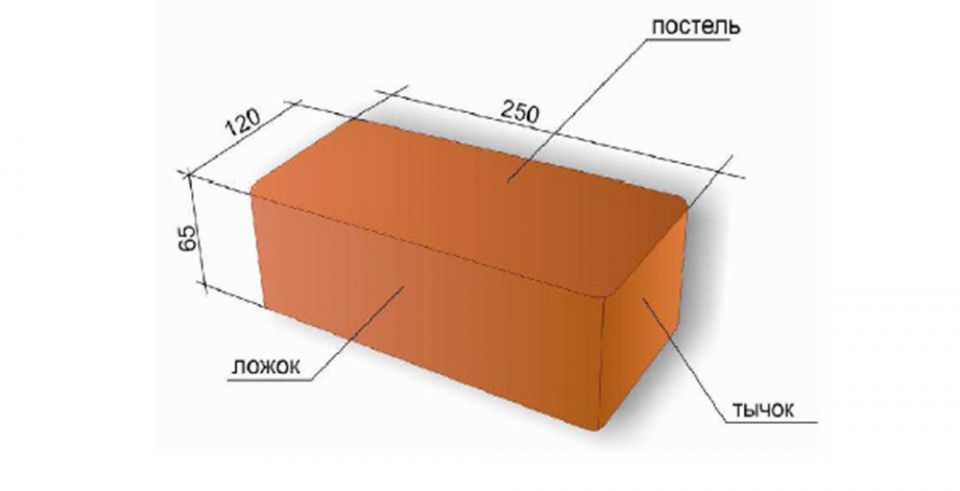

Габариты кирпича определяются с помощью составляющих плоскостей. У этих плоскостей кирпича существуют общепризнанные наименования:

• постель: боковая рабочая, с наибольшей среди всех площадью, расположена параллельно основанию сооружаемой кладки. На нее укладывают материал в кладке;
• ложок: средняя часть, боковая, перпендикулярная предыдущей;
• тычок: тыльная сторона, самая узкая.

Классификация кирпича по составу

Разный кирпич содержит в своем составе различное сырье, в соответствии с чем классифицируется на разные виды. Это влияет на классификацию готового материала и сферу его применения. Существует несколько разновидностей кирпича исходя из его составляющих:

• красный керамический: делается из красной глины и ее аналогов, технология производства – обжиг;
• белый силикатный: выпуск происходит с использованием извести и песка, а специальные добавки придают ему оттенок;
• облицовочный: применяется определенная глина, которая обжигается в печи при t 1000-1200°. Такой вид также называют гиперпрессованный – по названию используемой технологии;
• клинкерный: для производства берутся несколько видов огнеупорной шамотной глины с добавлением полевого шпата и глинистых материалов. Изготавливается путем запекания в печи при температуре 1200°.

Красный кирпич

Красный кирпич – самый распространенный и используемый стройматериал. Этот универсальный материал считается очень древним. Применяют при закладывании фундаментов, строительстве лестниц, сооружения стен, заборов, обустройства цокольных и подвальных помещений. С его помощью кладутся печи и камины.

Красный кирпич бывает рядовой и облицовочный.

Рядовой материал служит для установки стен, сооружения перегородок, кладки фасада (с условием последующей облицовки). У рядового материала высокий уровень прочности наряду с низкими требованиями к внешнему виду. Так, вполне допускаются сколы и трещины, при условии, что они не оказывают воздействие на качество.

Облицовочным кирпичом оформляются и декорируются здания. Он создает ровную поверхность, вследствие чего кладется как снаружи, так и внутри. Декоративный кирпич еще называют фасадным из-за этих данных. Стандартные размеры облицовочного кирпича равны обычному красному. Однако существуют объекты ручной работы с нестандартными габаритами: например, 210 х 100 х 50 мм, 210 х 100 х 65 мм. Из-за того, что они производятся не массово, а штучно, их цена соответственно высока.

Отдельной категорией выделяется печной кирпич: 250 х 125 х 65 мм. Это огнеупорный материал, к нему предъявляются повышенные требования. Все кирпичи имеют одинаковый размер. Для проверки на качество его простукивают: должен появляться звук, как при простукивании металла. При раскалывании распадается на отдельные куски. Цена огнеупорного материала выше.

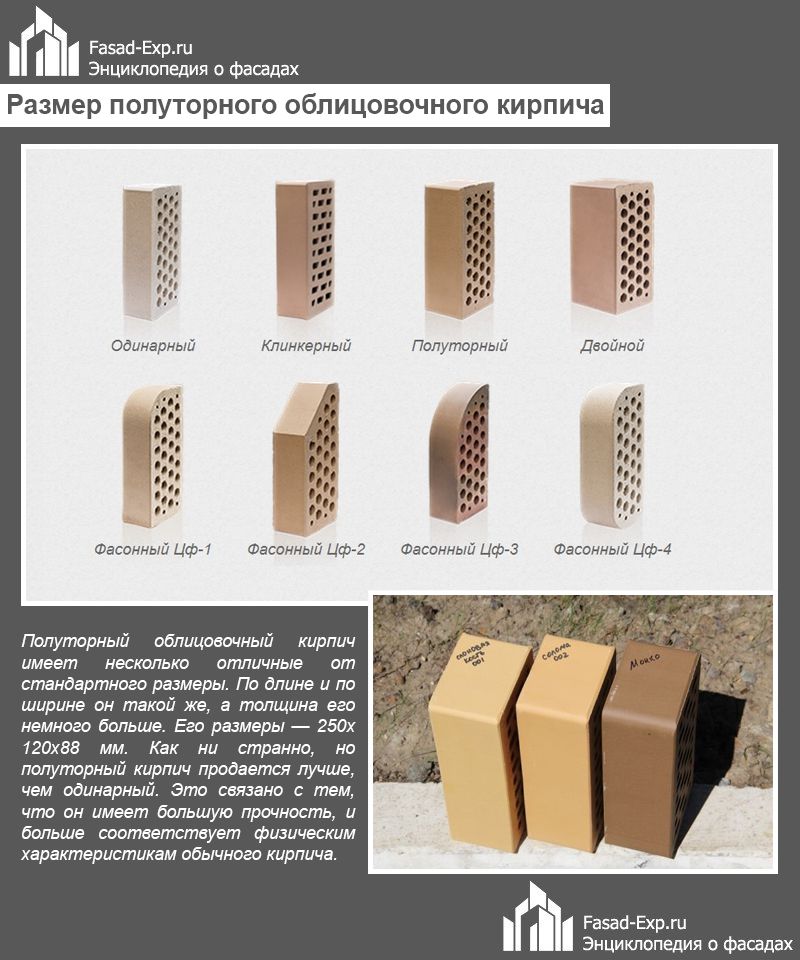

С учетом размеров красный кирпич разделяется на виды:

• одинарный;
• полуторный;
• двойной.

8 /Alt: Виды красного кирпича по размеру. Title: Как различается по размеру керамический кирпич/

Стандартные габариты красного кирпича обычно таковы:

• длина – 250мм;
• ширина – 125мм;
• высота кирпича – 65мм.

Керамический кирпич выпускают в следующих формах:

• пустотелый;
• полнотелый;
• поризованный.

Пустоты в керамическом кирпиче различаются по своей конфигурации:

• цилиндр с диаметром до 20 мм;
• квадрат со стороной до 20 мм;
• щель до 16 мм.

У горизонтальных пустот форма произвольная.

Сколько весит красный кирпич, зависит от его наполненности:

• полнотелый – до 3,6 кг;
• пустотелый – 2,3-2,7 кг.

Преимущества керамического кирпича

У красного кирпича масса неоспоримых преимуществ:

• прочный;
• с высокой плотностью и износостойкостью;
• с хорошей звукоизоляцией;
• низкий уровень влагопоглощения;
• экологичный материал;
• не поддается воздействию климатических условий

К недостаткам кирпича относится прежде всего его высокая цена, а также возможные высолы. Кроме того, важно, чтобы весь используемый кирпич был взят из одной партии, иначе видны различия.

Полуторный кирпич

Толщина кирпича полуторного в 1,35 раза больше одинарного стандарта. Параметры: 250 мм х 120 мм х 88 мм. Свойства такого материала позволяют делать кладку в ускоренном режиме. Масса кирпича пустотелого – 3-3,3 кг, полнотелого – 4-4,3 кг.

Двойной кирпич

В период бурного строительства сформировалась сильная нехватка строительного материала, имеющего такие высокие данные, чтобы разнопрофильные строительные объекты оперативно запускались в эксплуатацию. С целью решения этого вопроса внедрили двойной красный кирпич с размерами 250 х 120 х 138 мм. Толщина такого красного кирпича в 2,1 раза больше обычной ширины кирпича со стандартными параметрами.

Однако это существенно увеличило массу кирпича до 7,2 кг и вследствие этого значительно усложнило строительные работы по кладке. Выходом из ситуации стал выпуск двойного кирпича пустотелого. Так его вес уменьшился до 4,6-5 кг.

Силикатный кирпич

Следующий по популярности за красным кирпичом строительный материал – белый силикатный кирпич. Для технологического процесса берется известь, кварцевый песок, добавки для пластификации. Изготавливается белый кирпич прессованием, после которой обрабатывается водяным паром. Чтобы получить его в промышленных масштабах, применяют специальные автоклавы.

Силикатный кирпич производится полнотелым и пустотелым. В отличие от керамического кирпича, белый содержит пустоты зачастую цилиндрической формы, расположенные по центру объекта. Это делает его менее прочным, особенно по сравнению с керамическим материалом. Пустоты у керамики в большем количестве, более разнообразной конфигурации, распределены по всему объекту равномерно.

Силикатный кирпич производится одинарный, полуторный и двойной.

Размер кирпича силикатного одинарного составляет 250 х 120 х 65 мм. Такой материал обычно изготавливается полнотелым.

Размер кирпича белого полуторного – 250 х 120 х 88 мм. Этот вид кирпича является наиболее востребованным из всех силикатов. Полуторный пустотелый кирпич способствует снижению общего веса кладки, выпускается с пустотами различной конфигурации. Для возведения несущих конструкций используется исключительно полнотелый материал.

Для двойного силиконового кирпича характерны параметры 250 х 120 х 138 мм. Зачастую выпускается как пустотелый стройматериал: это делает процесс кладки более удобным.

Силикатный кирпич не применяется для возведения стен ниже нулевой отметки здания: силикатам свойственен высокий коэффициент водопоглощения, а значит, при взаимодействии с влагой они склонны разрушаться.

Преимущества силикатного кирпича

Перечислим преимущества белого силикатного кирпича:

• низкая цена, это немаловажно;
• экологичность;
• высокий уровень совместимости с растворами для кладки;
• высокие эстетические параметры;
• хорошая геометрия;
• высокая прочность;
• звукоизоляция;
• морозостойкость.

Как у любого материала, у силикатного кирпича имеются и минусы:

• он много весит. Поэтому при его применении нужен усиленный фундамент;
• вода негативно влияет на прочность и способствует разрушению;
• высокая теплопроводность;
• не стойкий по отношению к низким температурам;
• имеет только прямоугольную форму, без плавных форм.

Как выбрать стандартный кирпич

Перед приобретением кирпича следует определить, для какой цели он необходим. От этого напрямую будет зависеть, какими свойствами он должен обладать.

Самой важной характеристикой материала является прочность. Под этим показателем подразумевается устойчивость материала по отношению к воздействию внешних нагрузок. Величина прочности указывается на каждой партии своя. Для частных домов не выше 2-3 этажей достаточно показателя 100 кг/см.

Важно учитывать морозостойкость. Она устанавливается автономно для каждого вида. Ее измеряют в циклах. Цикл – когда продукт помещают на 8 часов в воду, после этого в морозильную камеру на аналогичное время. Процедура повторяется и прекращается только тогда, когда кирпич начинает внешне изменяться.

Оттенок кирпича дает глина, взятая для его изготовления. В материал может добавляться специальный пигмент, давая требуемый оттенок.

Чтобы улучшить сцепление с раствором для оштукатуривания, можно остановиться на кирпичах с рельефным рисунком на поверхности.

Заключение

Благодаря своей универсальности и возможности применяться в различных сферах, керамический и силикатный кирпич стали весьма популярным строительным материалом. Приведение размеров кирпича к единым стандартам упрощает работу с ними. Стандартизация делает возможными правильные расчеты кладки, позволяет просчитать общую нагрузку от всего сооружения.

Стандартные размеры и свойства керамического кирпича

Оглавление:

• Характеристики материала
• Технология кирпичной кладки
• Специальные модификации керамического кирпича
• Выбор кирпича при проектировании коттеджа

Единый стандарт на размер керамического кирпича появился в 1927 году. Для одинарных камней он регламентируется 25 х 12 х 6,5 см, в двойных модификациях толщина увеличена до 14 см, в полуторных до 8,8 см.

Схема блока керамического кирпича.

Помимо этого, в отечественных ГОСТах присутствуют другие габариты этого материала:

• «четверть» 6 см при стандартной толщине, ширине,
• «половинка» 12 см при прочих типовых размерах,
• «трехчетверка» 18 см в длину при сохранении высоты, ширины,
• одинарный модульный изменены длина, ширина (28,8 х 13,8 см соответственно),
• «евро» габариты камня составляют 25 х 8,5 х 6,5 см.

При проектировании формат обычного кирпича либо размеры поризованной керамики не учитываются. В отличие от крупноформатных конструкционных материалов, обычный кирпич легче подогнать в заданные размеры, конфигурацию стен, перегородок, оконных проемов. Материал легко раскалывается специальным инструментом: кирочкой, мастерком. Облицовочные модификации подрезаются УШМ («болгаркой») с диском по камню.

Характеристики материала

Для удобства проектирования зданий керамический кирпич маркируется аббревиатурой НФ с впереди стоящей цифрой, имеющей следующую расшифровку:

Названия сторон керамического кирпича.

• ¼ четверть,
• ½ половинка,
• ¾ трехчетверка,
• 1,3 одинарный модуль,
• 0,7 «Евро»,
• 2,1 двойной,
• 1,4 полуторный,
• 1 одинарный.

Грани материала именуются, согласно ГОСТ от 2012 года №530:

• тычок торцы камня,
• ложок боковые стороны,
• постель верхняя/нижняя плоскость изделия.

Существует две крупных категории керамики:

Виды керамического облицовочного кирпича: А – семищелевой светлый, Б – девятищелевой светлый, В – обыкновенный полусухого прессования, Г – вариант светлого семищелевого, Д – блок светлый девятищелевой, Е – красный семищелевой.

• лицевая применяется в виде наружной кладки в полкирпича для облицовки зданий, связывается с основной (несущей) стеной периодическими рядами сетки, арматуры,
• рядовая имеет низкую художественную ценность, требует декорирования фасадов, используется для несущих стен, межкомнатных перегородок.

Рядовой кирпич не имеет облицовочных граней, поэтому может располагаться внутри кладки плашмя, на ребро. Последняя технология позволяет снижать толщину перегородок без потери прочности, экономить рабочее пространство. Керамические модификации универсальны, СНиП допускается изготовление из них ленточного фундамента, стен подвальных, цокольных помещений. Окрашенный силикатный кирпич является лишь имитацией керамики, кладка отличается от обычной, не может заглубляться в землю.

Материал имеет следующие характеристики:

• прочность является основным параметром, выносится в маркировку, существуют модификации М150, М125 (15 МПа либо 12,5 МПа соответственно),
• стойкость к эрозии сопротивление выветриванию, выкрашиванию при механических повреждениях,
• плотность 2 т в кубе либо 1,9 т в кубе при ручной и машинной формовке соответственно,
• атмосферостойкость обожженная глина устойчива к солнечному ультрафиолету, осадкам, температурным перепадам,
• влагопоглощение ниже, чем у силикатных аналогов (3-14%),
• звукоизоляция соответствует нормативам СП 51. 13330 от 2011 года,
• морозостойкость материал выдерживает 75-100 циклов смены сезонов.

Размеры камня всегда стабильны, а вот цветов, в зависимости от состава глины, существует несколько:

Общий вид полнотелого и пустотелого керамического кирпича.

• красный,
• морковный,
• темно-бурый,
• коричневый,
• желтый.

Керамический кирпич имеет несколько недостатков: высокое качество раствора при изготовлении кладки, различия цвета в разных партиях, даже одного производителя, высокая цена. В первом случае при низком качестве раствора либо зимней кладке на стенах выступают высолы. Во втором варианте это связано с технологией изменения температурных режимов обжига продукта. Высокая стоимость обусловлена энергоемкими техпроцессами изготовления.

Технология кирпичной кладки

Схема кладки керамического кирпича: А – ложковой ряд, Б – тычковый ряд, 1-3 – последовательность действий.

Стандартный размер материала значительно облегчает технологию строительства. Камни укладываются порядно на цементно-песчаную смесь со смещением рядов относительно друг друга. Технология называется «перевязкой». Для обеспечения дополнительной прочности каждые 4-5 ложковых ряда перевязывают тычковым, в котором элементы стены расположены перпендикулярно предыдущим.

Керамический кирпич в углах перевязывается 1/3 либо ¾ камнями, смещение на прямых участках производится в половину длины (12 см). При использовании разного формата материала в основной, облицовочной кладке перевязка производится следующим образом:

• четыре ряда одинарного кирпича соответствуют по высоте трем полуторным,
• высота двух рядов двойного кирпича соответствует четырем одинарным,
• два двойных ряда связываются тычком с тремя рядами полуторного.

Размеры материала учитывают производители оконных, дверных блоков для облегчения монтажа светопрозрачных конструкций, входных групп. Это позволяет снизить теплопотери в местах примыкания стен.

Специальные модификации керамического кирпича

Для стен сложной конфигурации, оригинального дизайна, специальных конструкций (балюстрады, колонны, ограждения лестниц, заборы) производители выпускают материал необычных форм. В этом случае обычно сохраняется один размер, длина камня, изменяется форма. Примерами такого керамического кирпича являются форматы:

Схема облицовки стены керамическим кирпичом.

• витой,
• фигурный,
• закругленный (один или два угла),
• клиновидный (используется для арок печей, проемов),
• трапециевидный.

В этом случае используются размеры с ТУ предприятия, выпускающего керамику. Существуют модификации с облицовочными гранями, имитирующие каменную кладку, модели керамического кирпича для имитации «рваного» камня.

Керамический кирпич бывает полнотелым, пустотелым, поризованным. Первые модификации изготавливаются по схожей технологии различными формами, в которые наполняется глина. При производстве поризованной керамики используется уникальная технология:

• кирпич получается легче воды плотность составляет 0,79 т в кубе,
• увеличивается прочность материала на рынке присутствует материал М50-М150,
• повышается звукоизоляция за счет внутренней пространственной решетки,
• снижаются теплопотери теплопроводность кладки получается в пределах 0,11 единиц вместо обычных 0,5 единиц (пустотелый кирпич).

При изготовлении теплой керамики в глину добавляют каменноугольную пыль, полистирол либо опилки. В печах эти продукты полностью выгорают, образовавшиеся поры на порядок повышают стандартные характеристики. Для этого материала существуют собственные стандарты (ГОСТ от 2007 года №530), регламентирующие размеры:

Размеры фигурного (фасонного) облицовочного кирпича.

Обычный формат маркируется К, имеет габариты:

• 28,8 х 13,8 или 28,8 х 28,8 см при толщине 8,8 см,
• 25 х 25 см, 28,8 х 13,8 см, 25 х 12 см либо 25 х 18 см при толщине 14 см.

Крупный формат маркируется КК, имеет размеры:

• 38 х 25 см, 39,8 х 25 см, 51 х 25 см при толщине 21,9 см,
• 25 х 25 см, 38 х 25 см при толщине 18,8 см,
• 38 х 18 либо 38 х 25 см при толщине 14 см.

С горизонтальными пустотами маркируется КГ, имеет формат 25 х 20 х 7 см.

Продукт является симбиозом традиционного кирпича, блоков, значительно ускоряет сроки сдачи объектов, позволяет облегчить коробку здания, заложить в проект менее мощный фундамент, обеспечив снижение бюджета строительства.

Пустотелые модификации полнотелого кирпича полусухого прессования имеют собственное обозначение К-0, могут иметь 17, 11, 8 или 3 сквозных 20 мм отверстия либо 8 глухих отверстий диаметром 5 см. В этом случае отверстия являются технологическими. Пустотелые модификации маркируются КП (32 либо 19 отверстий, 8-28 щелей), применяются для облегчения конструкций.

Выбор кирпича при проектировании коттеджа

Некоторые отечественные и зарубежные производители в последнее время выпускают облицовочную керамику, имеющую произвольный размер (длина до 50 см). Поэтому, начиная строительство из керамического кирпича, необходимо учесть ассортимент рынка в регионе эксплуатации здания. Это позволит увеличить декоративную ценность фасадов, избежать мелкоформатных вставок в цельные ряды.

Европейским кирпичом достигается традиционная классика архитектуры, поскольку производители этих стран придерживаются соотношения DF, считающегося в России тонким (толщина камня составляет 5,2 см вместо стандартных 6 см, длина и ширина снижены до 11,5 см и 24 см соответственно). Нормальным европейским стандартом NF является формат 24 х 11,5 х 7,1 см, позволяющий экономить раствор, повышать производительность.

Поризованная керамика выделена в отдельную категорию конструкционных материалов, технология строительства при ее выборе тяготеет к блочной кладке.

Поэтому, закладывая в стены, облицовки фасадов комбинированные материалы, следует заказывать услугу строительства кирпичного коттеджа у специалистов. Профессиональные каменщики уверенно работают с любыми форматами материала, представленного на рынке, смещают подколы в наименее заметные участки стен.

Перевязка кирпичной облицовки с основными стенами осложняется наличием внутри силовых конструкций теплоизоляционного слоя, для которого важна непрерывность. Поэтому чаще применяется базальтовая вата, не оставляющая мостиков холода при использовании армирующей сетки, устанавливаемой через 5-7 рядов.

При использовании «теплой» поризованной керамики теплоизоляционные характеристики увеличиваются, что позволяет обойтись без слоя пенополистирола, каменной ваты, снизить бюджет строительства. В наружной облицовке фасадов наиболее популярны пестрые, текстурные, искусственно состаренные, глазурованные керамические камни. Клинкер, несмотря на схожий состав сырья, технологию изготовления, не относится к категории керамического кирпича, является самостоятельным материалом. Размеры клинкера различны у отдельных производителей.

Основные размеры керамического полнотелого кирпича

Оглавление:

• Основная классификация
• Требования к качеству
• Полнотелые бруски
• Хранение и транспортировка

Кирпич разделяют на 2 вида:

• силикатный,
• керамический.

Виды и назначение кирпича.

У них одинаковые размеры. В строительстве они регламентированы разными ГОСТами. Кирпич глиняный брусок, который обжигают в печах. Особенность силикатных брусков в том, что в них отсутствует глина.

Основная классификация

Специалисты выделяют несколько видов керамического кирпича:

• полнотелые (классический, строительный),
• пустотелые (дырочный, поризованный, самонесущий, щелевой),
• облицовочные (лицевой).

Последний вариант делится на фасонные, фигурные, ангобированные, глазурованные и фасадные изделия. Выделяют комбинированные бруски: фасонный подходит для облицовки и строительства, а фасадный изготавливают в пустотелом и полнотелом варианте. Изделия разделяют на рельефные и гладкие, учитывая фактуру поверхности граней ложка и тычка.

Таблица пределов прочности керамического кирпича.

Керамические бруски применяют при кладке каминов и печей, а для поверхностей, которые контактируют с пламенем, рекомендуется применять огнеупорные материалы. Отделочные работы выполняются с помощью «каминного» кирпича, а мостить дорожки специалисты рекомендуют клинкером.

Варианты производства керамического кирпича:

• полусухое прессование,
• пластический.

В первом случае сырец изготавливается из глины, влажность которой 8-10%, с помощью сильного прессования. Изделия, произведенные этим способом, не подходят для строительства объектов с расчетной высокой влажностью. Во втором случае используют глину влажностью 17-30%, которую выдавливают ленточным прессом, просушивают и обжигают.

Вернуться к оглавлению

Требования к качеству

ГОСТ 7484-78 и ГОСТ 530-95 регламентируют, что бруски для строительства должны:

1. Соответствовать указанным при маркировке параметрам прочности на сжатие. На рынке представлен керамический кирпич М75, М100, М125, М150, М200, М250, М300. Цифры величина предела прочности (кг/см²). Материал выбирают с учетом предполагаемой нагрузки на несущие конструкции.
2. Соответствовать указанной степени морозостойкости. На маркировке морозостойкость обозначена «F» (F15, F25, F35, F50). В регионах с теплым климатом применяют продукцию марки F15. ГОСТ предполагает использование этих брусков только в южных регионах с положительным опытом строительства из неморозостойких материалов.
3. Соответствовать нормам впитывания влаги: для полнотелого кирпича норма не менее 8%, а для пустотелых брусков не менее 6%.
4. Соответствовать заданной величине. Стандартный размер 250x120x65 мм. Размер утолщенных аналогов со сторонами равняется 250x120x88 мм. Размеры одинарных модульных кирпичей 288x138x63 мм, а у утолщенных модульных брусков размеры 288x138x88 мм. По ГОСТу допускается (по договоренности с потребителями) производство продукции нестандартных размеров и форм. Чаще всего производят полуторные и двойные бруски. Размеры первых изделий 250x120x103 мм, а размеры вторых 250x120x138 мм, но не допускается отклонения от стандартного размера более чем на ± 4 мм в ширину, ± 5 в длину, ± 3 в толщину. У облицовочных брусков не могут быть размеры с отклонениями более ± 3 в ширину, ± 4 в длину и ± 2-3 мм в толщину.

Размеры керамического кирпича.

В партии недопустимо наличие более 5% половняка. Визуально продукция должна соответствовать стандартам: ребра прямолинейные, поверхность граней плоская. Допустимы закругления радиусом до 15 мм вертикальных ребер. Полнотелый кирпич должен соответствовать экологическим требованиям. УФ-активность естественных радионуклидов не более 370 Бк/кг. В готовой продукции недопустимо наличие камней или извести. В сырье присутствует известь, но в измельченном виде. Крупные частицы впитывают влагу, разбухают и способствуют сколам.

Масса сухого готового бруска не должна превышать 4,3 кг. На лицевой стороне кирпича недопустимо наличие трещин, пятен, сколов, выцветов и повреждений, которые видны на расстоянии не менее 10 м при дневном свете на открытом пространстве.

Нарушения, допущенные при обжигании керамического кирпича, способствуют возникновению недопустимых дефектов. Признаки недостаточного обжига, который способствует снижению морозостойкости и влагостойкости изделия, глухой звук при ударе и поверхность горчичного цвета.

Усиленный обжиг способствует увеличению теплопроводности и плотности. Признаки подпалины, оплавленная форма.

Допустимые дефекты:

• отбитые части в области углов глубиной не более 15 мм, повреждения ребер длиной 10-15 и глубиной не более 10 мм (по 2 дефекта на единицу),
• сколы на поверхности глубиной 3-10 мм (не более 3 на ед. )

Вернуться к оглавлению

Полнотелые бруски

Объем пустот в них не превышает 13%.

Размер полнотелого кирпича составляет 250х120х65 мм, вес до 4 кг.

Размеры полнотелого кирпича.

Их применяют при строительстве несущих конструкций. Брусок должен быть прочным на изгиб, сжатие, морозостойкость. Последний показатель ограничен ГОСТом F50, но в продаже есть бруски F75.

Пористость способствует теплоизоляционным свойствам, паропроницаемости и обеспечивает качественное сцепление с раствором при укладке. Впитывание влаги в норме 8%. Теплопередаче они сопротивляются плохо, поэтому, если наружные стены построены из полнотелого кирпича, рекомендуется их утеплить.

Поверхность брусков довольно грубая, рекомендуется сразу оштукатуривать стены. Особенности полнотелого кирпича заключаются в следующем:

• устойчивость к агрессивному воздействию окружающей среды,
• простота использования,
• высокая прочность,
• долговечность,
• эстетичность.

Кирпич М100 производится из экологически чистого, безопасного для человеческого здоровья сырья. Он применяется для строительства зданий до 3-х этажей небольшого размера. М100 это один из наиболее распространенных видов строительных брусков.

М125 это высокопрочный материал, применяется при постройке несущих конструкций. Наружные стены из этого материала желательно оштукатуривать или покрывать облицовочным кирпичом. Поверхности можно отделывать керамогранитом. Керамогранит изготавливают с помощью полусухого прессования и последующего обжига. Материал укладывают только на специальные клеевые составы.

М150 это универсальный вариант полнотелого кирпича. Его производят с богатой цветовой палитрой, разной формы, с гладкой или с рифленой поверхностью. Применяют при строительстве многоэтажных домов. Преимущества долговечность, прочность, надежность. Марка М200 способна выдерживать нагрузку до 200 кг/м². Этот материал применяют для строительства несущих конструкций.

Вернуться к оглавлению

Хранение и транспортировка

Керамический кирпич подходит для приобретения впрок в любое время года благодаря атмосферостойкости. Желательно хранить продукцию, сложенную штабелями, с проходами, под навесом и зазорами в кладке для вентиляции. Хранение «россыпью» может способствовать повреждению брусков и снижению их качества.

Трещины, сколы и половняк возникают при неправильной транспортировке кирпича. Продукцию нельзя перевозить навалом и вываливать из самосвала.

Специалисты рекомендуют перевозить бруски строительные на поддонах, которые можно арендовать или приобрести у производителя. Перед приобретением продукции необходимо ознакомиться с сопроводительными документами сертификатами. Отсутствие документации может свидетельствовать о том, что качество, размеры, форма керамического кирпича не соответствуют стандартам.

Показатели морозостойкости, размеры и стандарты прочности импортной продукции могут не совпадать с отечественными аналогами. Толщина железобетонной продукции кратна по высоте продукции отечественного производства.

Кладочные размеры кирпича: расчеты и таблицы

Оглавление:

• Кирпич: стандартные размеры
• Элементы кладки и ее размеры
• Толщина кирпичной стены
• Высота кирпичной стены
• Размеры проемов в стене

Прочность и долговечность кирпичной кладки зависят от типа конструкции, расхода раствора, типа камня и системы его перевязки. Большое значение имеют размеры кирпичной кладки, их соответствие нормативным требованиям. При расчетах важно прежде всего определить, к какому типу относится кирпич и какие размеры он имеет, поскольку он бывает разных видов и габаритов.

Рисунок 1. Схема кирпичной кладки.

Но несмотря на то что этот материал такой разнообразный, с разными характеристиками и изготавливается из разного сырья, вычисление размеров стеновых конструкций выполняется аналогично, будь то кирпичные, крупно- или мелкоблочные постройки. Поэтому представленными ниже примерами вычислений можно пользоваться не только для строений кирпичных, но и для других видов каменных строений.

Кирпич: стандартные размеры

Прежде чем приступать к описанию способов расчетов кирпичной кладки, следует разобраться со стандартными габаритами этого материала. Кирпич состоит из 6 поверхностей: 2 тычков, 2 ложков и 2 постелей. Со стандартными его размерами можно ознакомиться в таблице 1.

Таблица указывает величины для красного глиняного и белого силикатного кирпича. Если необходимо произвести расчет для другого вида камня, то он осуществляется аналогично, учитывая при этом необходимую именно для данного камня толщину вертикальных и горизонтальных швов.

Вернуться к оглавлению

Элементы кладки и ее размеры

Таблица 1. Размеры кирпича.

Кирпич кладется в виде горизонтальных рядов. В основном укладка камней производится на широкую грань, так называемую постель, но иногда их укладывают и на ложок.

На рис. 1 представлена схема устройства стандартной кирпичной кладки.

Таким образом, укладывая ряды из камней, получится определенная сетка их перевязки.

Описание всех элементов кладки кирпичом:

1. Вертикальный шов раствор разделяет боковые грани камней, соприкасающихся между собой. Он может быть поперечным и продольным.
2. Горизонтальный шов раствор разделяет между собой горизонтальные кирпичные ряды.
3. Лицевая верста кладочный ряд, при котором камни выходят на фасадную сторону стен.
4. Внутренняя верста кладочный ряд, при котором камни выходят на внутреннюю сторону стен.
5. Забуткой называются ряды, которые размещаются между внутренней и наружной верстами.
6. Ложковый ряд камни укладываются ложками к наружной поверхности стены.
7. Тычковый ряд камни укладываются к наружной поверхности стены тычками.
8. Перевязка швов чередование тычковых и ложковых рядов в определенном порядке.
9. Ложковая кладка укладка камней производится ложком к фасаду постройки.
10. Тычковая кладка укладка камней производится тычком к фасаду постройки.

Таблица 2. Толщина кирпичной стены.

При устройстве кирпичной кладки необходимо делать ее ширину кратной четному или нечетному числу 1/2 кирпича.

На кладочные размеры влияют габариты, которые имеет кирпич, и толщина шва.

Существует несколько видов швов:

• вподрез раствор кладут на одном уровне по всей поверхности камней,
• впустошовку раствор под прямым углом заходит за поверхность камня,
• расшитый вогнутый с помощью специального инструмента расшивки убирается часть раствора, образуя при этом вогнутую поверхность,
• расшитый выпуклый для него используется специальная расшивка, и по отношению к поверхности стены он получается выпуклым.

На рис. 2 представлены виды кладочных швов.

Вернуться к оглавлению

Толщина кирпичной стены

Толщина стены может быть разной и выбирается в зависимости от расчетных нагрузок, назначения постройки и климатических условий.

Рисунок 2. Виды кладочных швов.

На рис. 3 представлены кладочные схемы в зависимости от толщины стены.

Размеры кирпича и способы их перевязки в кладке позволяют выделить ее стандартные величины. При возведении стен без каких-либо утеплителей или воздушных прослоек, их толщины и высоты соответствуют габаритам строительных материалов и нормированным толщинам раствора в кладке. В проектировании величины стеновых конструкций и колонн указываются с учетом общепринятой толщины раствора 10 мм (на практике же делается 8-12 мм). То есть участок кладки из двух уложенных тычком кирпичей будет равен длине кирпича, уложенного ложком. Например: 120 + 10 + 120 = 250 мм.

Значит, толщина кирпичной конструкции может быть равна 120, 250, 380, 510, 640, 770 мм и т.д. Иногда перегородки могут возводиться таким образом: кирпич кладется на ребро (ложок), то есть в 1/4 элемента. Тогда ее толщина будет самой минимальной, 65 мм, а не 120 мм.

Таблица 2. Толщина кирпичной стены

Если стеновая конструкция включает воздушную прослойку или утеплитель, то величина ее будет варьироваться в зависимости от данного утепляющего слоя. То есть к стандартным габаритам кирпичной стены следует прибавить толщину утеплителя.

Вернуться к оглавлению

Высота кирпичной стены

Рисунок 3. Кладочные схемы в зависимости от толщины стены.

Высоту кирпичной постройки можно вычислить аналогично указанным выше правилам. Однако следует знать, что кирпич может быть двух стандартов: с высотой 65 и 88 мм. Толщина шва между горизонтальными рядами в кладке при проектировании принимается 12 мм. При строительстве допускается наносить раствор толщиной 10-15 мм.

При армировании кладки или устройства ее электропрогрева в горизонтальные швы толщиной не менее 12 мм закладывается соответствующая арматура или электроды.

Разобравшись с этими параметрами, вы без труда сможете вычислить высоту постройки.

Высота стены, для возведения которой используется обычный кирпич по рядам:

1. 65+12=77.
2. 65+12+65+12=154.
3. 154+77=231 и так далее прибавлять по 77 мм к каждому ряду.

Если используется утолщенный кирпич, вычисления производятся аналогично:

1. 88+12=100.
2. 88+12+88+12=200.
3. 200+100=300 и так далее прибавлять по 100 мм к каждому ряду.

Все вычисления нужно производить в мм.

Каждый раз не производить эти расчеты поможет приведенная ниже таблица кратности кладочных размеров кирпича.

Вернуться к оглавлению

Размеры проемов в стене

Таблица кратности кладочных размеров кирпича.

Размеры дверных и оконных проемов полностью зависят от габаритов рам и коробок окон и дверей. В последнее время дома проектируются и строятся с учетом индивидуальной планировки, поэтому все перегородки с проемами возводятся уже после завершения строительства. При этом учитывается пожелание хозяина дома или квартиры. Однако если габариты окон и дверей уже заложены в проекте, то при строительстве оконные и дверные проемы необходимо делать на 20 мм больше рам и коробок. Так будет гарантирована качественная установка этих элементов в проем с утеплением и уплотнением.

Следует отметить, что можно и самостоятельно разработать таблицу кладочных размеров, хотя это и непростая задача. Для этого необходимо учесть несколько особенностей строительного материала:

• тип кирпича обыкновенный или утолщенный,
• кладочный раствор.

Кладочные растворы различаются по составу:

• цементно-песчаный раствор, в состав которого входит цемент, песок и вода, характеризуется высокой прочностью и долговечностью,
• глиняный раствор,
• известковый раствор,
• смешанный раствор, в состав которого входит цемент, песок, глина, известь вода и другие химические добавки, отличается долговечностью, подвижностью и доступной ценой.

Учитывая все вышеизложенные параметры и особенности материалов. вы сможете сделать свою расширенную таблицу кладочных размеров. И от того, насколько она будет точной, зависит конечный результат работы по возведению постройки.

Какой стандартный размер кирпича?

Посмотреть все размеры кирпича в Соединенных Штатах В Соединенных Штатах современные стандартные кирпичи имеют (контролируются Американским обществом испытаний и материалов, т. Е.

ASTM) примерно 8 × 3 5⁄8 × 2 1⁄4 дюйма (203 × 92 × 57 мм).

Чаще используется модульный кирпич 7 5⁄8 × 3 5⁄8 × 2 1⁄4 дюйма (194 × 92 × 57 мм).

Какой стандартный размер кирпича в дюймах?

— Quora www.quora.com ›Стандартный размер кирпича в дюймах www.quora.com ›Стандартный размер кирпича в дюймах с раствором 1/2 дюйма Раствор между кирпичами

Еще 6 рядов
Размеры, формы, типы и классы кирпича — archtoolbox.com www.archtoolbox.com ›материалы-системы› кладка ›bricksizes www.archtoolbox.com› материалы-системы ›кладка› bricksizes Поиск: стандартный размер кирпича с раствором Стандартный размер глиняного кирпича Стандартные кирпичи

Стандартный размер для согласования кирпичная кладка 225 мм x 112,5 мм x 75 мм (длина x глубина x высота).

Сюда входят 10-миллиметровые швы из раствора, поэтому стандартный размер самого кирпича составляет 215 мм x 102,5 мм x 65 мм (длина x глубина x высота).

Размеры кирпича — Designing Buildings Wiki www.designingbuildings.co.uk ›wiki› Brick_sizes www.designingbuildings.co.uk ›wiki› Brick_sizes Поиск: стандартный размер глиняного кирпича Стандартный размер стыка кирпича Включает 10 мм швы раствора, поэтому стандартный размер самого кирпича составляет 215 мм x 102,5 мм x 65 мм (длина x глубина x высота).

Это дает соотношение 3: 2: 1, означающее, что: При стандартном шве из раствора 10 мм повторяющаяся единица кирпича, уложенная в подрамник, будет иметь длину 225 мм и высоту 75 мм.

Размеры кирпича — Designing Buildings Wiki www.designingbuildings.co.uk ›wiki› Brick_sizes www.designingbuildings.co.uk ›wiki› Brick_sizes Поиск: стандартный размер кирпичного шва стандартный размер бетонного кирпича 12 ″ CMU

Размеры бетонных блоков и размеры CMU — archtoolbox.com www.archtoolbox.com ›материалы-системы› каменная кладка ›concblocksizes www.archtoolbox.com› материалы-системы ›кладка› concblocksizes Поиск: стандартный размер бетонного кирпича Стандартный размер брусчатки Наиболее распространенные размеры готовой брусчатки — 8 ″ x 4 ″ И 8 ″ x 8 ″.

Компания «Акме Кирпич» | Брусчатка и кирпич — Arcat www.arcat.com ›arcatcos› cos30 ›arc30100 www.arcat.com› arcatcos ›cos30› arc30100 Искать: стандартный размер брусчатки MortarClayjointConcretePaver

Какой стандартный размер кирпича в Индии?

В Индии стандартный размер кирпича составляет 190 мм x 90 мм x 90 мм в соответствии с рекомендациями BIS.При толщине раствора размер кирпича становится 200 мм x 100 мм x 100 мм, что также известно как номинальный размер модульного кирпича.

Какой стандартный размер кирпича в Непале?

Стандартный размер кирпича в Непале

Стандартный размер кирпича 240 x 115 x 57 мм с горизонтальными и вертикальными швами толщиной 10 мм является предпочтительным. Допуски -10 мм по длине, -5 мм по ширине и ± 3 мм по толщине являются приемлемыми для толстых стен в настоящих Обязательных правилах (MRT).

Какой размер модульного кирпича?

Согласно Википедии, в США: «Чаще используется модульный кирпич 7 5⁄8 × 3 5⁄8 × 2 1⁄4 дюйма (194 × 92 × 57 мм). Этот модульный кирпич 7 5⁄8 с швом из раствора 3⁄8 упрощает расчет количества кирпичей в данной стене ».

Сколько весит один красный кирпич?

Вы можете ожидать, что средний вес кирпича будет около 5 фунтов (2,27 кг) для стандартного красного глиняного кирпича.Стандартный размер — 8 дюймов на 2 1/4 дюйма на 4 дюйма. Кирпичи используются в качестве строительного материала для различных проектов, таких как стены, камины, внутренние дворики и пешеходные дорожки.

Какой размер и вес стандартного кирпича?

Обычно стандартный размер кирпича составляет 228 × 107 × 69 мм и 9 × 4,5 × 2,5 дюйма. Кроме того, стандартный вес кирпича составляет примерно 3,2 — 3,5 кг.

Какой размер кирпича в дюймах?

Стандартный размер кирпича составляет 190 x 90 x 90 мм (длина x глубина x высота), как предписано BIS.При толщине раствора размер кирпича остается 200 х 100 х 100 мм.

Сколько существует видов кирпича?

Согласно этой классификации, существует пять распространенных типов: Обожженный глиняный кирпич. Силикатный кирпич (силикатный кирпич) Бетонный кирпич.

Обожженный глиняный кирпич

• Кладка стен.
• Фонды.
• Колонны.

Сколько кирпичей в м2?

Одна кирпичная стена

Одна кирпичная стена требует 120 кирпичей на квадратный метр.Итак, первый этап — это просто измерить высоту и длину стены в метрах, умножить их вместе, чтобы получить площадь в квадратных метрах, а затем умножить это на 120.

Каков размер красного кирпича?

красных кирпичей, размер: 9 дюймов на 4 дюйма на 3 дюйма.

Чем отличается стандартный кирпич от модульного?

Обычные кирпичи — это кирпичи, которые изготавливаются из стандартных материалов для изготовления кирпича. т.е. часто изготавливается из обожженной глины. Модульные кирпичи — это кирпичи, которые производятся стандартного размера в соответствии со спецификацией кода IS.Вы можете посмотреть видео ниже, чтобы узнать о модульных и немодульных кирпичах.

Какова толщина кирпичной стены?

Для кирпичных стен общая толщина составляет 230 мм (9 ″), а для стен из бетонных блоков обычная толщина составляет 200 мм (8 ″), 150 мм (6 ″) и 100 мм (4 ″).

Керамическая плитка для стен, размер (в см): 30 * 60, 120 рупий / квадратный фут V.K. Enterprises

Керамическая плитка для стен, размер (в см): 30 * 60, 120 рупий / квадратный фут В.К. Предприятия | ID: 16035248597

Технические характеристики изделия

Описание продукта

Будучи лидером в отрасли, мы заняты предложением нашим клиентам качественного ассортимента Плитки из керамического кирпича .

Заинтересованы в этом продукте? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2017

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Оптовый торговец

Количество сотрудников До 10 человек

Годовой оборот До рупий50 лакх

Участник IndiaMART с июля 2017 г.

GST08AAOFV8892P1ZQ

Мы «VK Enterprises» занимаемся торговлей и оптовой продажей высококачественного ассортимента , , кирпичной плитки, облицовочной плитки, и т.д. 2017 at Ajmer (Rajasthan, India) и связаны с известными продавцами рынка, которые помогают нам предоставлять качественный ассортимент продукции в соответствии с глобальными стандартами.Под руководством «Мистер Девендра Кумар Шарма» (Партнер), мы достигли динамичной позиции в этом секторе.

Вернуться к началу

1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Керамическая плитка для стен, размер: средний, 380 рупий / коробка Selton Ceramic

Керамическая плитка для стены, размер: средний, 380 рупий / коробка Selton Ceramic | ID: 14596884012

Спецификация продукта

Описание продукта

Прочие детали:

• Четыре штуки в коробке
• Покрытие 15.5 Кв. Футов

Заинтересованы в этом продукте? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта

О компании

Год основания 2012

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников До 10 человек

Годовой оборот R.50 лакх — 1 крор

Участник IndiaMART с февраля 2013 г.

GST24AHZPV9556E1ZE

Год основания 2012, мы “Selton Ceramic” — это Фирма, занимающаяся производством, экспортом и оптовая торговля отличного качества Настенная плитка, глянцевая настенная плитка, и т.д. , (Гуджарат, Индия), у нас есть развитые просторные складские помещения.Под ценным руководством нашего наставника «Хирен Патель (владелец)», мы успешно продвигаемся вперед в этой конкурентной отрасли. Мы экспортируем нашу продукцию в стран Ближнего Востока, Европы, и африканских стран.

Видео компании

Вернуться к началу

1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

Клинкерный кирпич.Кирпич керамический и Кирпич силикатный. Клинкерный кирпич — это частично остеклованный кирпич, используемый при строительстве зданий Германия

Керамический кирпич по выгодной цене — Выгодные предложения на керамический кирпич от мировых продавцов керамического кирпича

Отличные новости !!! Вы попали в нужное место для покупки керамического кирпича.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший керамический кирпич в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили керамические кирпичи на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в керамическом кирпиче и думаете о том, чтобы выбрать аналогичный товар, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести керамический кирпич по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Керамическая плитка по выгодной цене — Выгодные предложения на керамическую плитку от мировых продавцов керамической плитки

Отличные новости !!! Вы находитесь в нужном месте, чтобы купить керамическую плитку под кирпич.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая керамическая плитка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили керамическую плитку на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в керамической плитке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести tile tile по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.
