КамчатскийВес и размеры уголка равнополочного горячекатаногоУголок, или угловой прокат — является катаным или тянутым профилем, один из базовых элементов металлических конструкций. Уголок представляет собой балку Г-образного сечения различных размеров из металла сортового проката, которое изготавливают на трубных станах из качественной конструкционной стали. Прокатный уголок применяют практически во всех отраслях, особенно широко его используют в строительной индустрии в качестве жесткой арматуры для усиления бетона (в сочетании с другими профилями: швеллером и двутавром и т. п.) в монолитных конструкциях высотных каркасных зданий, в тяжелонагруженных и большепролетных перекрытиях и покрытиях. Для расчета объема заказа нужно знать сколько кг в метре уголка и количество погонных метров угловой стали. Это сэкономит время на выполнение различных расчетов. Для начала необходимо разобраться с различными видами этого изделия. Сортамент уголка включает следующие размеры наиболее ходового металлического равнополочного уголка: 25х25 — 25х25х3, 25х25х4, 32х32 — 32х32х2, 32х32х3, 32х32х4, 35х35 — 35х35х3, 35х35х3, 35х35х4, 35х35х5, 40х40 — 40х40х2, 40х40х3, 40х40х4, 45х45 — 45х45х3, 45х45х4, 45х45х5, 50х50 — 50х50х4, 50х50х5, 63х63 — 63х63х4, 63х63х5, 63х63х6, 75х75 — 75х75х5, 75х75х6, 75х75х7, 80х80 — 80х80х5, 80х80х6, 80х80х7, 80х80х8, 90х90 — 90х90х6, 90х90х7, 90х90х8, 90х90х9, 100х100 — 100х100х7, 100х100х8, 100х100х10, 125х125 — 125х125х9, 125х125х10, 160х160 — 160х160х10, 160х160х12, 180х180 — 180х180х11, 180х180х12, 200х200 — 200х200х12, 200х200х14 мм. Наименьшими размерами и весом обладает уголок металлический 25х25х3. Он поставляется длиной шесть метров и применяется, в основном, для изготовления металлических решеток на окна небольших размеров. Из уголка 40х40 очень часто производят изготовление метаталлических заборов, поэтому он пользуется хорошим спросом в Украине. Стальной уголок 75х75х7 используется при изготовлении ворот и дверей. Вес метра погонного составляет 7,96 кг/м. Он может иметь размеры полки 5, 6, 7, 8, 9 мм по толщине и в выступать качестве опорного элемента. Для того, чтобы узнать сколько весит уголок (сколько кг в метре) воспользуйтесь таблицей равнобоких уголков по ГОСТ. Иногда нужно узнать, размеры уголка по ГОСТ, все эти сведения можно найти в таблице. Таблица уголков — Масса уголка равнополочного стального
В таблицах приведен вес 1 метра уголка согласно ГОСТ (теоретический вес) и сколько уголка в тонне, в реальности, как показывает практика, вес метра погонного у разных заводов- производителей имеет отклонения в большую или меньшую сторону. Для автоматического расчета массы стальных уголков воспользуйтесь «Калькулулятором металла» в разделе сайта «Сортамент металлопроката». Калькулятор массы уголка считает вес для разных марок сталей, что важно, если Вам нужно посчитать уголок из металла нержавеющего или оцинкованного. Металлический калькулятор уголок рассчитывает вес угловой стали по специальной формуле, которая считает длину развертки (по размерам полок и длине заготовок), и считает общую длину заготовок (по суммарному весу пакета уголков и размерам сечения).
| ||||||

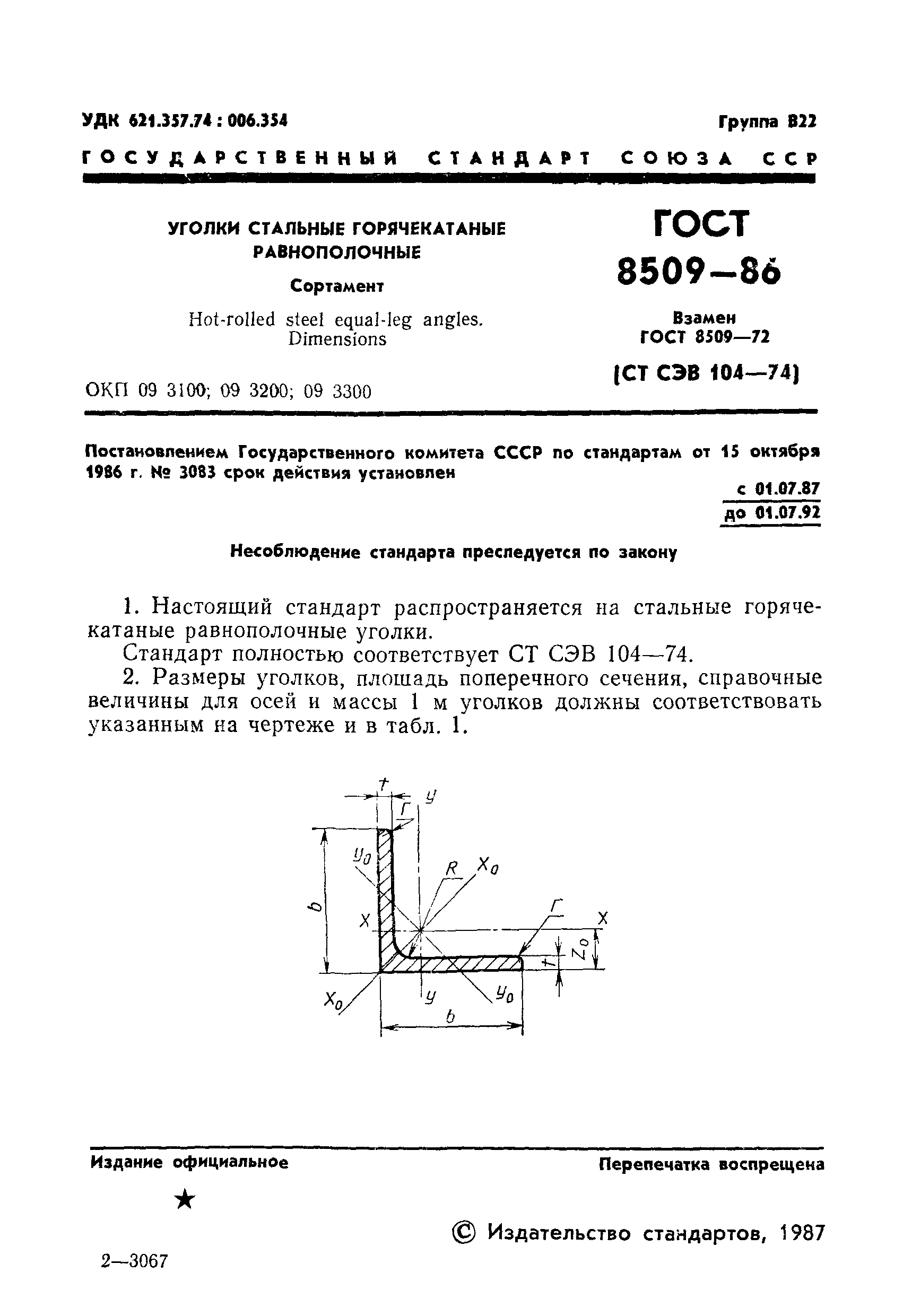

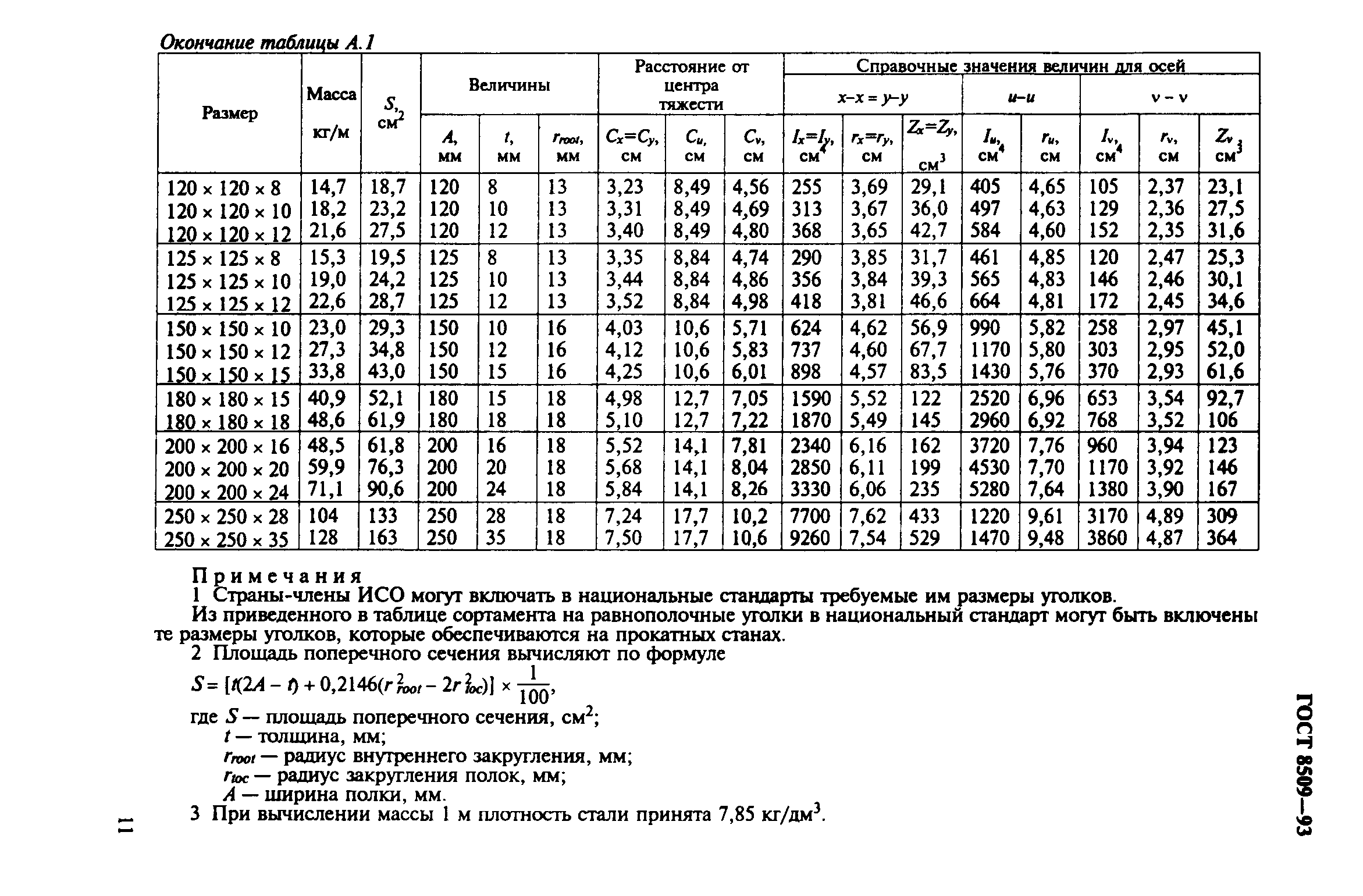

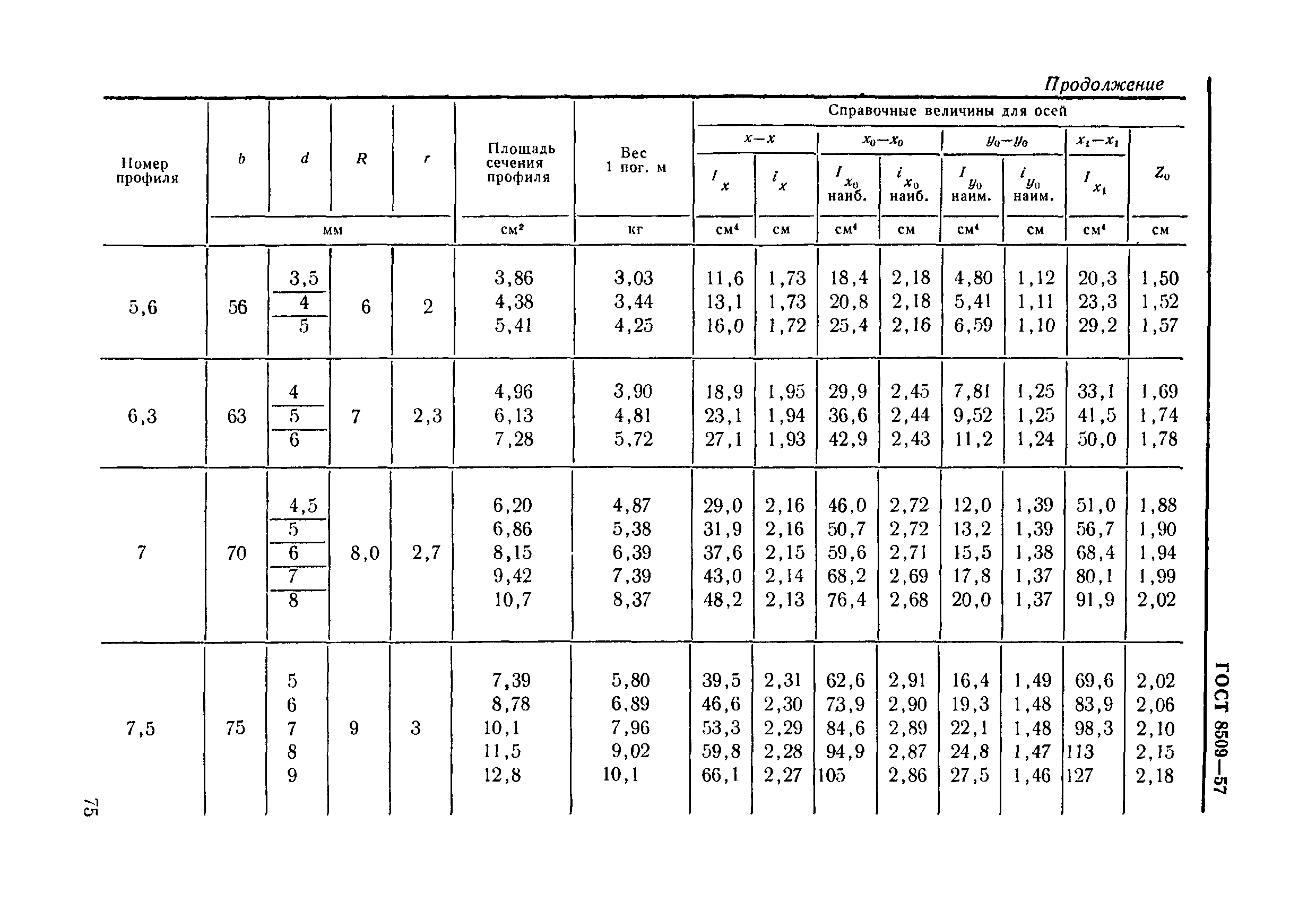

Размеры по ГОСТ 8509-93.
Там есть все размеры в соответствии с ГОСТом. Вы можете также воспользоваться онлайн-калькулятор веса уголка металлического. Металлокалькулятор автоматически посчитает вес уголка по вашему метражу. Когда нет Интернета, необходимо использовать обычный калькулятор и справочник металлопрката, это позволит все расчеты выполнить самостоятельно. Надеемся использование сервиса окажется максимально удобным и полезным для вас.
5
методы изготовления и особенности подбора строительных материалов
В соответствии с ГОСТ установлены определенные значения размеров и параметров металлических уголков.
При полном соответствии массы и габаритов стандартам, становится возможным точный расчет количества стройматериалов для строительства либо ремонта.
Стальной уголок представляет собой универсальное изделие из металла с характеристикой универсальности – материал применим практически для любой сферы жизнедеятельности.
Содержимое статьи
Виды стального уголка
Металлические уголки могут быть нескольких видов: равнополочными либо неравнополочными. Ширина стенок у первого варианта одинакова, у второго – отличается.
Неравнополочные изделия производятся с габаритами от 3 до 12 м. При необходимости можно заказать уголок с параметром длины около 21 м.
Стандартные размеры стальных уголков устанавливаются ГОСТом. В некоторых случаях допускаются небольшие отклонения от установленных стандартов, при условии, что такие отклонения не изменят кардинально готовый уголок.
В соответствии со стандартами производства ГОСТ, стальные уголки могут быть горячедеформированными (горячекатанными) или гнутыми.
Различие производится по технологиям производства. Горячекатанный метод подразумевает раскаление заготовки и раскатку прокатным станом, формирование под давлением необходимых параметров. Результатом будет высокопрочный стальной прокат.
Гнутые изделия создаются путём сгиба листового металлопроката, который уже имеет нужную форму, для чего используются специальные станы. Итог – изделие с маленькой массой, для которого характерны максимальная точность и разнообразный сортамент.
Выбирать изделие нужно исходя из сферы применения. При высокой влажности лучшим вариантом будет оцинкованный уголок, который, однако, будет иметь более высокую стоимость.
Способы покрытия уголков цинком: погружение в специальные расплавы либо напыление. Во втором случае слои цинка будут толще.
Также можно обратить внимание на фото металлического уголка.
Достоинства и недостатки горячекатанных уголков
Горячекатанный прокат имеет ряд достоинств, к которым можно отнести:
- сфера применения – в том числе на крупных предприятиях для объёмных и постоянных заказов;
- не ограничиваются размеры;
- характеристика производительности – максимальная скорость;
- могут быть обработаны изделия с толстой стенкой.
Помимо преимуществ имеются у горячекого проката и несколько недостатков. Во-первых, это высокая стоимость оборудования. Во-вторых, установка такого оборудования потребует наличие большого количества свободного пространства.
Достоинства и недостатки гнутых уголков
Гнутые уголки также имеют свои достоинства и недостатки. Плюсы:
- являются лучшим вариантом для небольшого и среднего производителя;
- недорогие;
- привлекательный внешний вид;
- компактность.
Минусами будут ограничение по толщине и другим параметрам.
Характеристика равнобоких уголков
В качестве сырья для производства используют сталь с точностью повышенного уровня, легированный металл либо стойкие, жаропрочные соединения.
Преимуществом является доступная цена, а также универсальность качества и широкая сфера применения. Более того, такие изделия устойчивы к коррозийным процессам, не деформируются, не подвергаются воздействию температуры и хорошо свариваются.
Применяться металлические уголки могут для крепежа, в машиностроении, монтаже конструкций из металла, для монолитной конструкции, в сельском хозяйстве.
Отличным вариантом равнобокие уголки являются для лестницы.

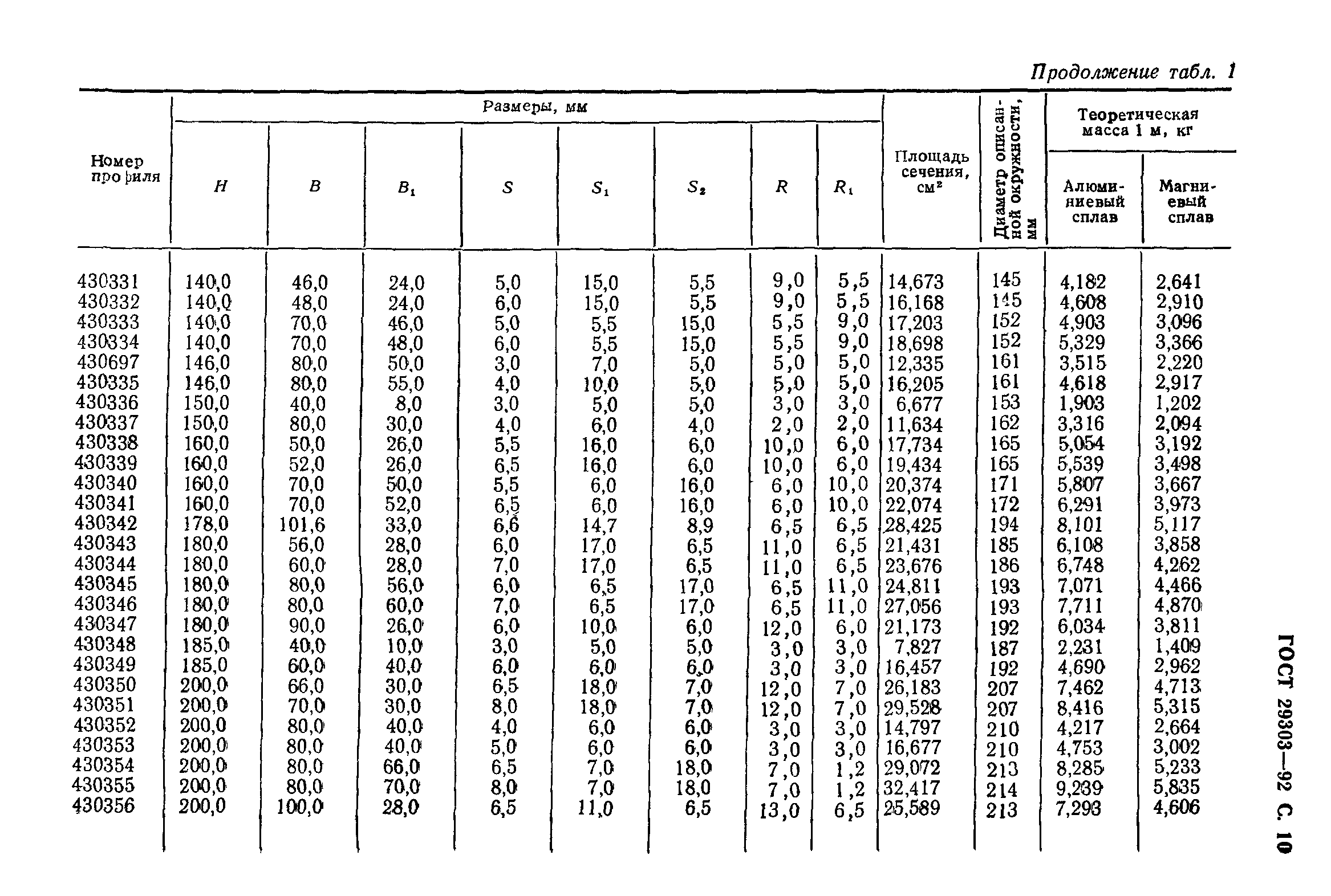

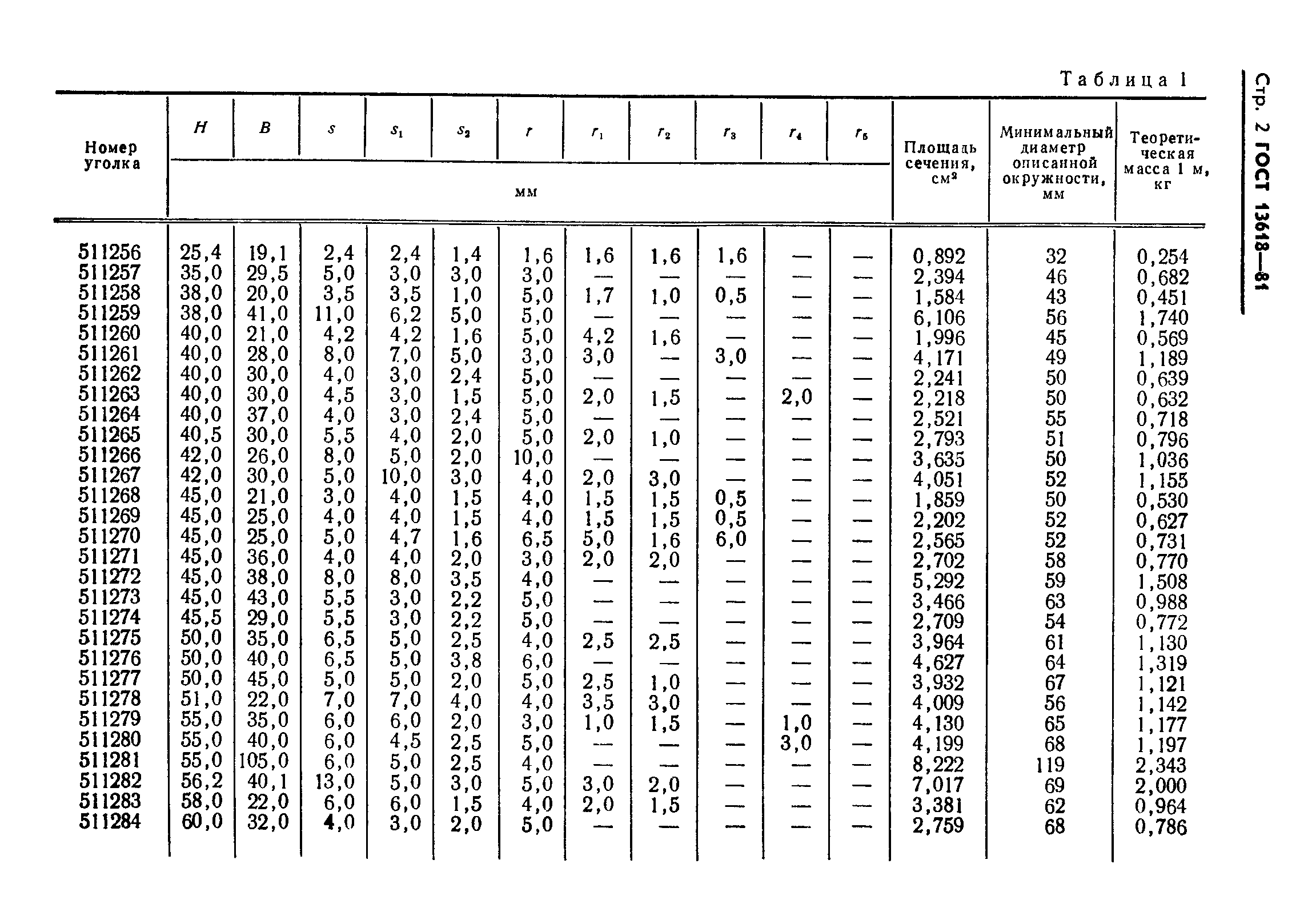

Уголок может быть произведен из цветных металлов, к примеру, это алюминиевые или магниевые изделия. Причем уголки из цветного металла будут прессованными либо гнутыми.
Характеристика неравнобокого уголка
Сфера применения не менее широка. Более того, металлические уголки часто используют в качестве декоративного дополнения.
Основным предназначением является использование для усиления различных конструкций. А также использование в производстве военной техники. Довольно популярными являются мебельные металлические уголки.
В качестве главного плюса хотелось бы назвать маленькую массу.
Стальной прокат на рынке
Рекомендации о том, как правильно выбрать металлический уголок.
В первую очередь, следует обратить внимание на следующее.
На рынок уголки поставляются в виде партий, товар обязательно имеет маркировки. Помимо этого для каждой партии выдаются сертификаты качества, подтверждающие соответствие ГОСТу и срок эксплуатации товара.
Каждая маркировка должна отражать из какой стали произведен прокат, какой партией поставляется, все габариты уголков, сколько товара имелось в одной партии, обязательно указание номера плавки проката.
Фото металлического уголка
Также рекомендуем просмотреть:
Вам понравилась статья?
Уголок стальной
Уголок стальной
| Номер | Название |
|
ДСТУ 2251-93 ГОСТ 8509-93)
|
Уголки стальные горячекатаные равнополочные.
|
|
ISO 657-1:1989 Е
|
Уголки равнополочные. Размеры
|
|
ДСТУ ISO 657.2-2001
|
Профили стальные горячекатаные. Часть 2. Уголки неравнополочные. Размеры
|
|
ГОСТ 8510-86
|
Уголки стальные горячекатаные неравнополочные. Сортамент
|
|
ДСТУ 2254-93 (ГОСТ 19771-93)
|

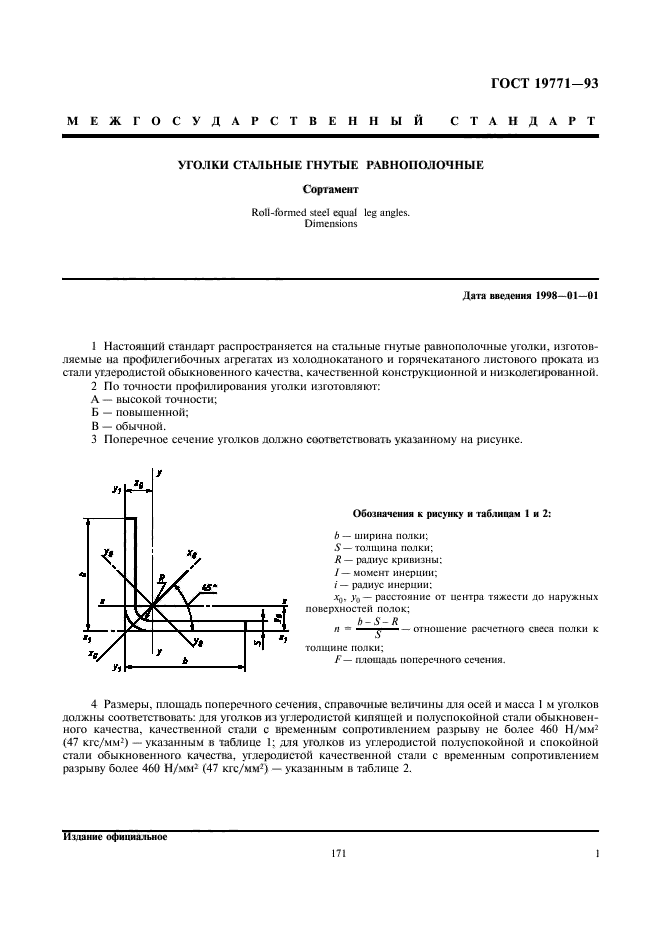

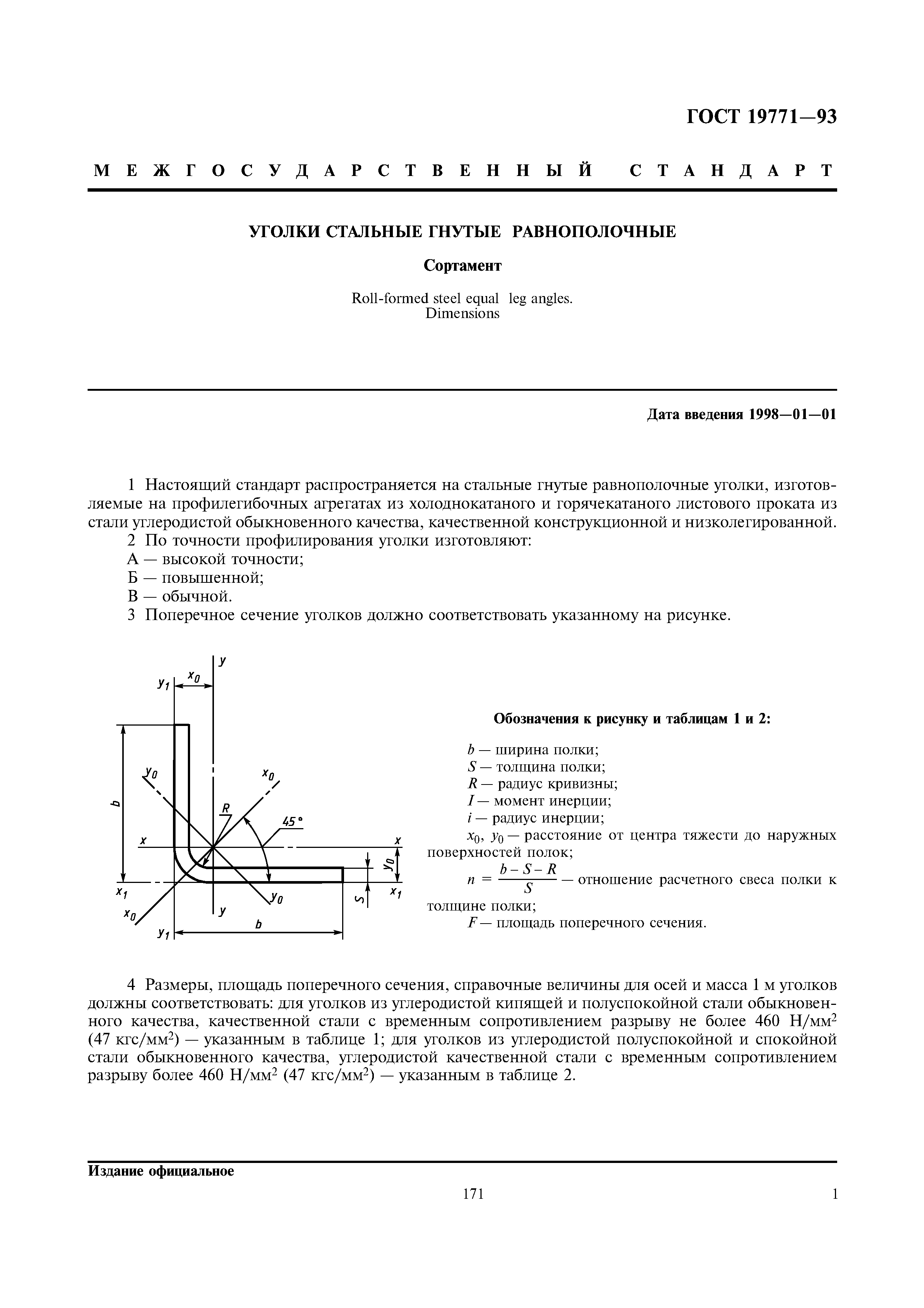

Уголки стальные гнутые равнополочные. Сортамент
|
|

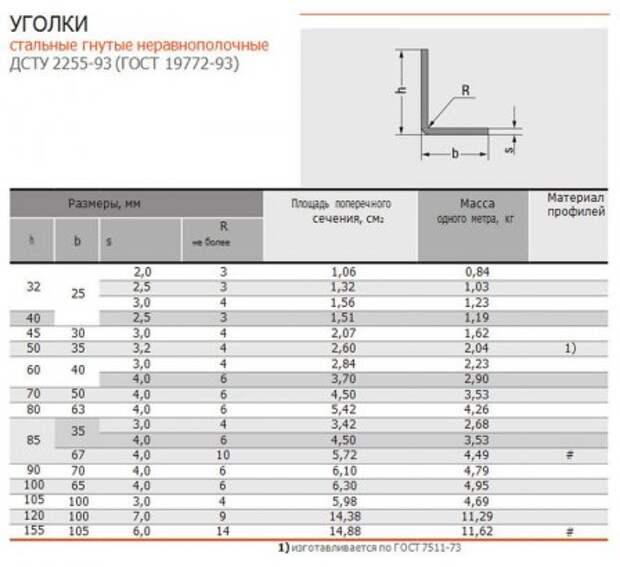

ДСТУ 2255-93 (ГОСТ 19772-93)
|
Уголки стальные гнутые неравнополочные. Сортамент
|

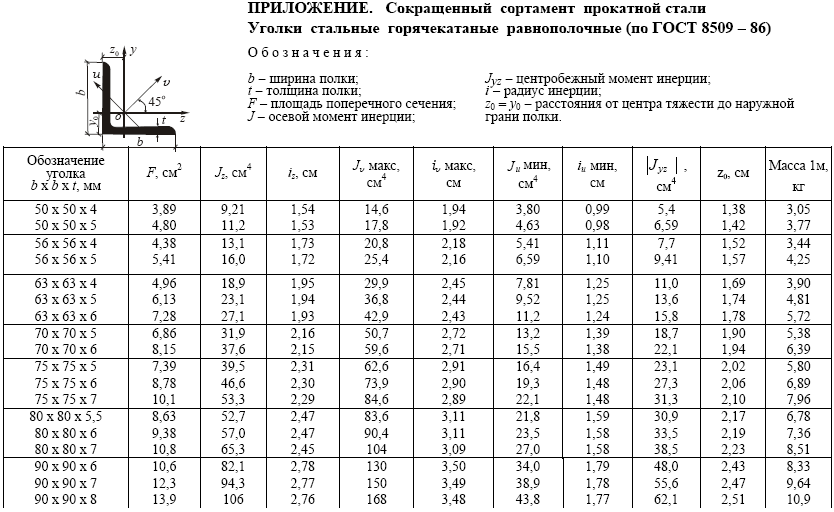

СортаментУголок горячекатаный равнополочный (по ДСТУ 2251-93 (ГОСТ 8509-93))

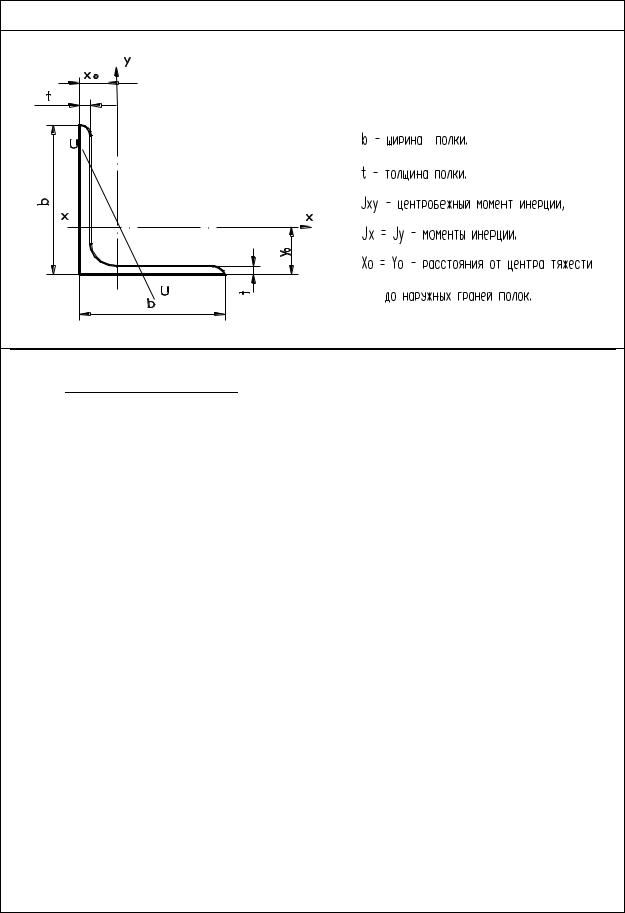

Рис.1. Уголок равнополочный по ДСТУ 2251-93 (ГОСТ 8509-93)
Условные обозначения:
A – ширина полки;
t – толщина полки;
r внутр.
– радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.

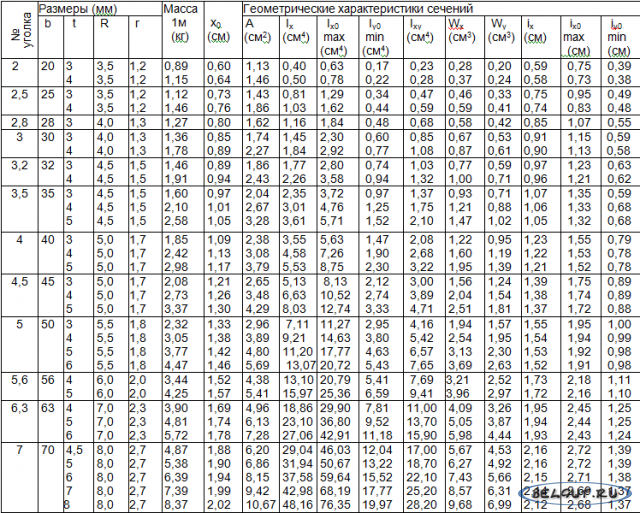

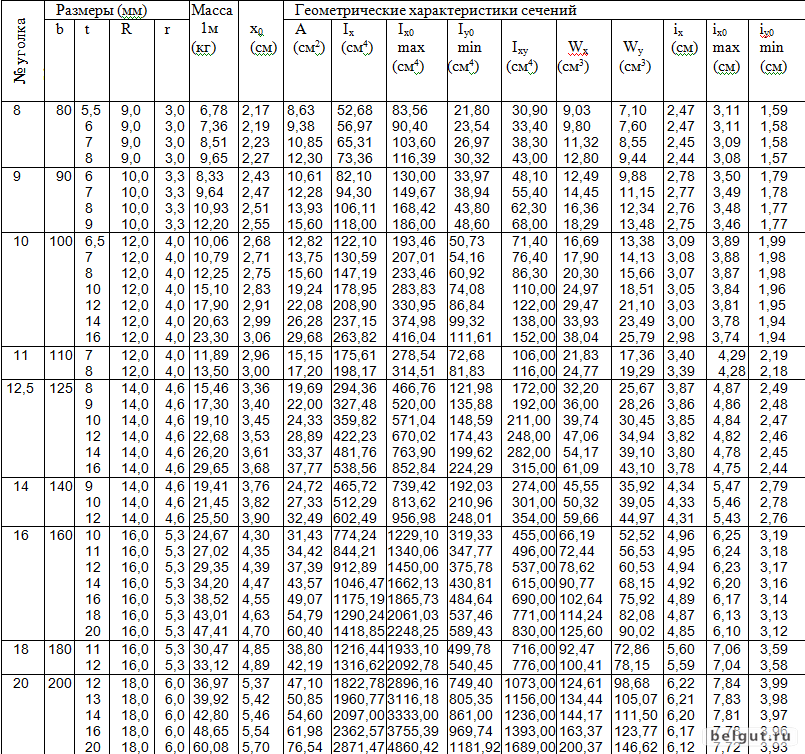

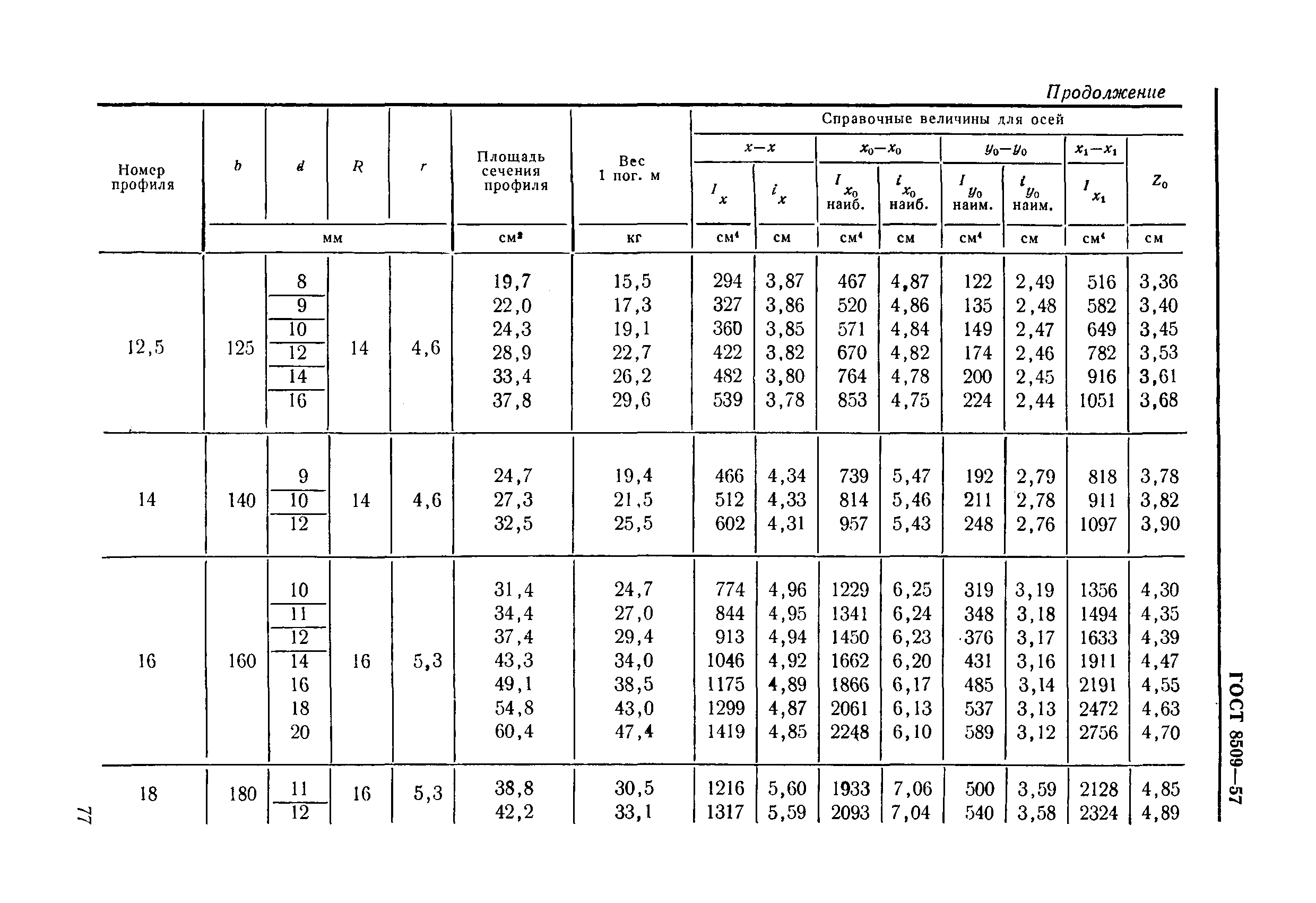

Таблица 1. Размеры и масса уголков по ДСТУ 2251-93 (ГОСТ 8509-93)
| Размеры AxAxt, мм | rвнутр., мм | rвнутр., | Масса 1 м уголка, кг |
Кол-во
метров
в тонне
|
|
уголок 20х20х3
| 3,5 | 1,2 | 0,8871 | 1127 |
|
уголок 20х20х4
| 1,146 | 872,5 | ||
|
уголок 25х25х3
| 1,123 | 890,8 | ||
|
уголок 25х25х4
| 1,460 | 684,8 | ||
|
уголок 25х25х5*
| 1,782 | 561,2 | ||
|
уголок 28х28х3
| 4 | 1,3 | 1,269 | 787,8 |
|
уголок 30х30х3
| 4 | 1,3 | 1,364 | 733,3 |
|
уголок 30х30х4
| 1,780 | 561,9 | ||
|
уголок 30х30х5*
| 2,180 | 458,7 | ||
|
уголок 32х32х3
| 4,5 | 1,5 | 1,463 | 683,5 |
|
уголок 32х32х4
| 1,911 | 523,4 | ||
|
уголок 35х35х3
| 1,604 | 623,3 | ||
|
уголок 35х35х4
| 2,099 | 476,4 | ||
|
уголок 35х35х5
| 2,578 | 387,9 | ||
|
уголок 40х40х3
| 5 | 1,7 | 1,846 | 541,8 |
|
уголок 40х40х4
| 2,419 | 413,4 | ||
|
уголок 40х40х5
| 2,976 | 336,0 | ||
|
уголок 40х40х6*
| 3,518 | 284,3 | ||
|
уголок 45х45х3
| 2,081 | 480,5 | ||
|
уголок 45х45х4
| 2,733 | 365,9 | ||
|
уголок 45х45х5
| 3,369 | 296,9 | ||
|
уголок 45х45х6*
| 3,989 | 250,7 | ||
|
уголок 50х50х3
| 5,5 | 1,8 | 2,324 | 430,2 |
|
уголок 50х50х4
| 3,054 | 327,4 | ||
|
уголок 50х50х5
| 3,769 | 265,3 | ||
|
уголок 50х50х6
| 4,467 | 223,8 | ||
|
уголок 50х50х7*
| 5,150 | 194,2 | ||
|
уголок 50х50х8*
| 5,818 | 171,9 | ||
|
уголок 56х56х4
| 6 | 2 | 3,438 | 290,8 |
|
уголок 56х56х5
| 4,247 | 235,5 | ||
|
уголок 56х56х6**
| 5,040 | 198,4 | ||
|
уголок 60х60х4
| 7 | 2,3 | 3,707 | 269,8 |
|
уголок 60х60х5
| 4,578 | 218,4 | ||
|
уголок 60х60х6
| 5,434 | 184,0 | ||
|
уголок 60х60х8
| 7,098 | 140,9 | ||
|
уголок 60х60х10
| 8,700 | 114,9 | ||
|
уголок 63х63х4
| 3,896 | 256,7 | ||
|
уголок 63х63х5
| 4,814 | 207,7 | ||
|
уголок 63х63х6
| 5,717 | 174,9 | ||
|
уголок 70х70х4,5
| 8 | 2,7 | 4,870 | 205,3 |
|
уголок 70х70х5
| 5,382 | 185,8 | ||
|
уголок 70х70х6
| 6,395 | 156,4 | ||
|
уголок 70х70х7
| 7,392 | 135,3 | ||
|
уголок 70х70х8
| 8,373 | 119,4 | ||
|
уголок 70х70х10*
| 10,29 | 97,20 | ||
|
уголок 75х75х5
| 9 | 3 | 5,797 | 172,5 |
|
уголок 75х75х6
| 6,889 | 145,2 | ||
|
уголок 75х75х7
| 7,964 | 125,6 | ||
|
уголок 75х75х8
| 9,024 | 110,8 | ||
|
уголок 75х75х9
| 10,07 | 99,3 | ||
|
уголок 80х80х5,5
| 6,777 | 147,6 | ||
|
уголок 80х80х6
| 7,360 | 135,9 | ||
|
уголок 80х80х7
| 8,513 | 117,5 | ||
|
уголок 80х80х8
| 9,652 | 103,6 | ||
|
уголок 80х80х10*
| 11,88 | 84,2 | ||
|
уголок 80х80х12*
| 14,05 | 71,2 | ||
|
уголок 90х90х6
| 10 | 3,3 | 8,327 | 120,1 |
|
уголок 90х90х7
| 9,638 | 103,8 | ||
|
уголок 90х90х8
| 10,93 | 91,46 | ||
|
уголок 90х90х9
| 12,21 | 81,88 | ||
|
уголок 90х90х10*
| 13,48 | 74,20 | ||
|
уголок 90х90х12*
| 15,96 | 62,67 | ||
|
уголок 100х100х6,5
| 12 | 4 | 10,06 | 99,38 |
|
уголок 100х100х7
| 10,79 | 92,64 | ||
|
уголок 100х100х8
| 12,25 | 81,66 | ||
|
уголок 100х100х10
| 15,10 | 66,21 | ||
|
уголок 100х100х12
| 17,90 | 55,87 | ||
|
уголок 100х100х14
| 20,63 | 48,47 | ||
|
уголок 100х100х15
| 21,97 | 45,51 | ||
|
уголок 100х100х16
| 23,30 | 42,92 | ||
|
уголок 110х110х7
| 11,89 | 84,08 | ||
|
уголок 110х110х8
| 13,50 | 74,06 | ||
|
уголок 120х120х8
| 4,6 | 14,74 | 67,84 | |
|
уголок 120х120х10
| 18,23 | 54,87 | ||
|
уголок 120х120х12
| 21,65 | 46,19 | ||
|
уголок 120х120х15
| 26,67 | 37,50 | ||
|
уголок 125х125х8
| 14 | 4,6 | 15,46 | 64,70 |
|
уголок 125х125х9
| 17,29 | 57,85 | ||
|
уголок 125х125х10
| 19,10 | 52,36 | ||
|
уголок 125х125х12
| 22,68 | 44,09 | ||
|
уголок 125х125х14
| 26,20 | 38,17 | ||
|
уголок 125х125х16
| 29,65 | 33,73 | ||
|
уголок 140х140х9
| 19,41 | 51,53 | ||
|
уголок 140х140х10
| 21,45 | 46,61 | ||
|
уголок 140х140х12
| 25,50 | 39,21 | ||
|
уголок 150х150х10
| 23,02 | 43,43 | ||
|
уголок 150х150х12
| 27,39 | 36,51 | ||
|
уголок 150х150х15
| 33,82 | 29,57 | ||
|
уголок 150х150х18
| 40,11 | 24,93 | ||
|
уголок 160х160х10
| 16 | 5,3 | 24,67 | 40,53 |
|
уголок 160х160х11
| 27,02 | 37,01 | ||
|
уголок 160х160х12
| 29,35 | 34,07 | ||
|
уголок 160х160х14
| 33,97 | 29,44 | ||
|
уголок 160х160х16
| 38,52 | 25,96 | ||
|
уголок 160х160х18
| 43,01 | 23,25 | ||
|
уголок 160х160х20
| 47,44 | 21,08 | ||
|
уголок 180х180х11
| 30,47 | 32,82 | ||
|
уголок 180х180х12
| 33,12 | 30,19 | ||
|
уголок 180х180х15*
| 40,96 | 24,41 | ||
|
уголок 180х180х18*
| 16 | 5,3 | 48,66 | 20,55 |
|
уголок 180х180х20*
| 53,72 | 18,62 | ||
|
уголок 200х200х12
| 18 | 6 | 36,97 | 27,05 |
|
уголок 200х200х13
| 39,92 | 25,05 | ||
|
уголок 200х200х14
| 42,85 | 23,34 | ||
|
уголок 200х200х16
| 48,65 | 20,55 | ||
|
уголок 200х200х18*
| 54,40 | 18,38 | ||
|
уголок 200х200х20
| 60,08 | 16,64 | ||
|
уголок 200х200х24*
| 71,26 | 14,03 | ||
|
уголок 200х200х25
| 74,02 | 13,51 | ||
|
уголок 200х200х30
| 87,56 | 11,42 | ||
|
уголок 220х220х14
| 21 | 7 | 47,40 | 21,10 |
|
уголок 220х220х16
| 53,83 | 18,58 | ||
|
уголок 250х250х16
| 24 | 8 | 61,55 | 16,25 |
|
уголок 250х250х18
| 68,86 | 14,52 | ||
|
уголок 250х250х20
| 76,11 | 13,14 | ||
|
уголок 250х250х22
| 83,31 | 12,00 | ||
|
уголок 250х250х25
| 93,97 | 10,64 | ||
|
уголок 250х250х28
| 104,50 | 9,57 | ||
|
уголок 250х250х30
| 111,44 | 8,97 |
Примечание:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
* – размеры, исключенные из последней редакции стандарта.
** – нестандартный размер.
Уголок неравнополочный (по ГОСТ 8510-86)

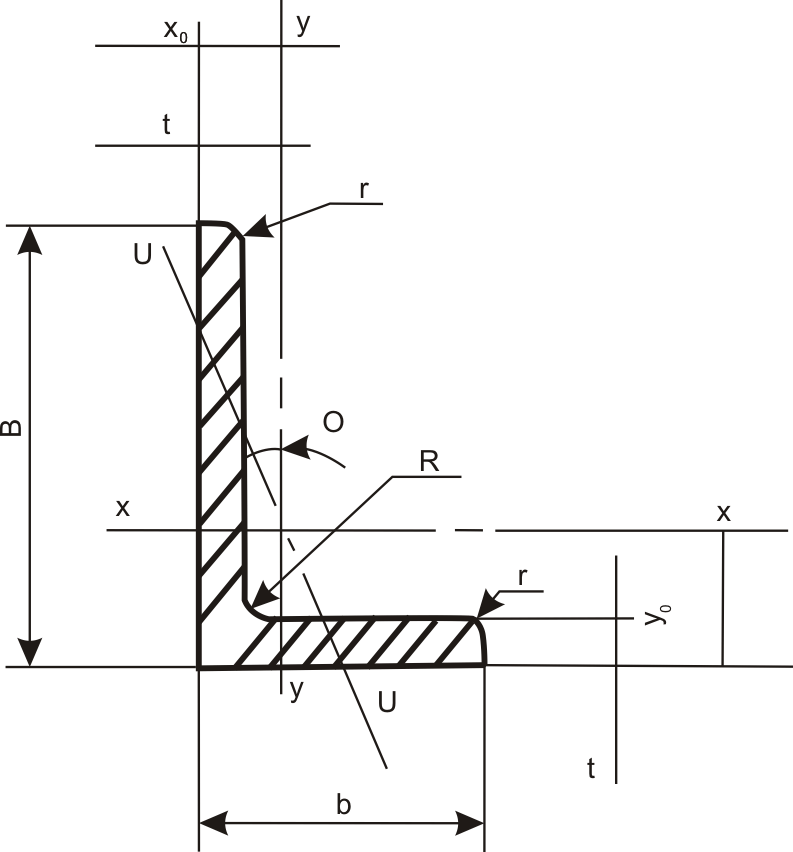

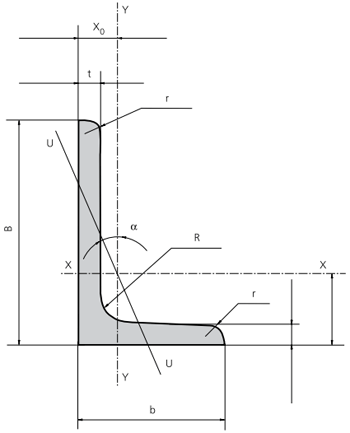

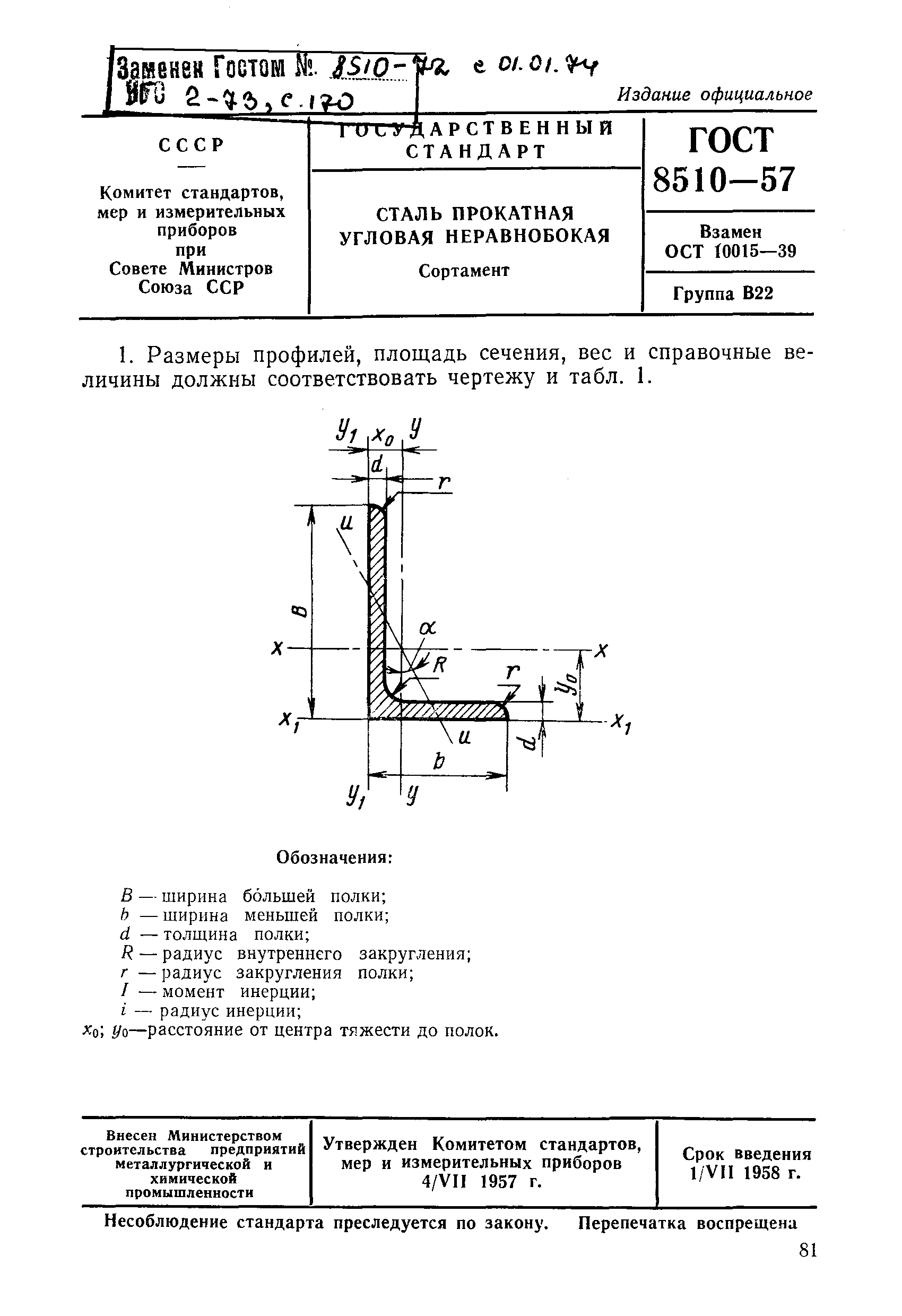

Рис.2. Уголок неравнополочный по ГОСТ 8510-86
Условные обозначения:
А – ширина большей полки;
B – ширина меньшей полки;
t – толщина полки;
r внутр. – радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.

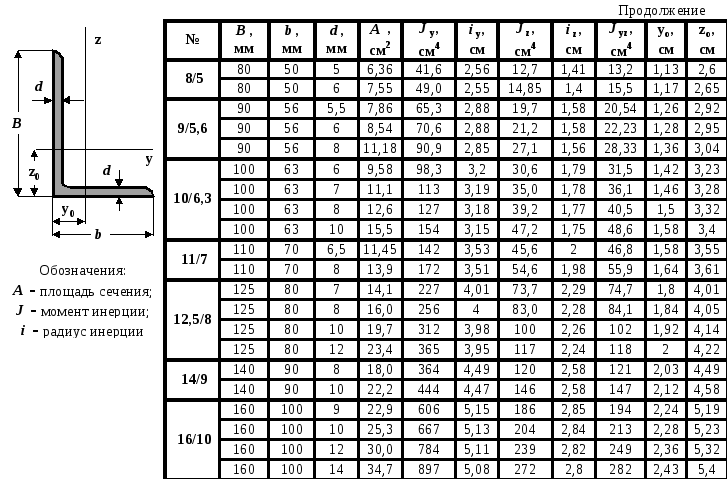

Таблица 2. Размеры и масса уголков по ГОСТ 8510-86
| Номер уголка | A, мм | B, мм | t, мм | rвнутр., мм | rвнешн., мм | Масса 1 м уголка, кг | Количество метров в 1 т |
| 2,5/1,6 | 25 | 16 | 3 | 3,5 | 1,2 | 0,9107 | 1098 |
| 3/2* | 30 | 20 | 3 | 3,5 | 1,2 | 1,123 | 890,8 |
| 30 | 20 | 4 | 3,5 | 1,2 | 1,460 | 684,8 | |
| 3,2/2 | 32 | 20 | 3 | 3,5 | 1,2 | 1,170 | 854,9 |
| 32 | 20 | 4 | 3,5 | 1,2 | 1,523 | 656,6 | |
| 4/2,5 | 40 | 25 | 3 | 4 | 1,3 | 1,481 | 675,1 |
| 40 | 25 | 4 | 4 | 1,3 | 1,937 | 516,4 | |
| 40 | 25 | 5 | 4 | 1,3 | 2,376 | 420,8 | |
| 4/3* | 40 | 30 | 4 | 4 | 1,3 | 2,094 | 477,6 |
| 40 | 30 | 5 | 4 | 1,3 | 2,573 | 388,7 | |
| 4,5/2,8 | 45 | 28 | 3 | 5 | 1,7 | 1,681 | 594,9 |
| 45 | 28 | 4 | 5 | 1,7 | 2,199 | 454,8 | |
| 5/3,2 | 50 | 32 | 3 | 5,5 | 1,8 | 1,900 | 526,2 |
| 50 | 32 | 4 | 5,5 | 1,8 | 2,489 | 401,7 | |
| 5,6/3,6 | 56 | 36 | 4 | 6 | 2 | 2,810 | 355,8 |
| 56 | 36 | 5 | 6 | 2 | 3,462 | 288,9 | |
| 6,3/4,0 | 63 | 40 | 4 | 7 | 2,3 | 3,173 | 315,1 |
| 63 | 40 | 5 | 7 | 2,3 | 3,911 | 255,7 | |
| 63 | 40 | 6 | 7 | 2,3 | 4,633 | 215,8 | |
| 63 | 40 | 8 | 7 | 2,3 | 6,031 | 165,8 | |
| 6,5/5* | 65 | 50 | 5 | 6 | 2 | 4,365 | 229,1 |
| 65 | 50 | 6 | 6 | 2 | 5,181 | 193,0 | |
| 65 | 50 | 7 | 6 | 2 | 5,982 | 167,2 | |
| 65 | 50 | 8 | 6 | 2 | 6,767 | 147,8 | |
| 7/4,5 | 70 | 45 | 5 | 7,5 | 2,5 | 4,391 | 227,7 |
| 7,5/5 | 75 | 50 | 5 | 8 | 2,7 | 4,793 | 208,6 |
| 75 | 50 | 6 | 8 | 2,7 | 5,688 | 175,8 | |
| 75 | 50 | 7 | 8 | 2,7 | 6,567 | 152,3 | |
| 75 | 50 | 8 | 8 | 2,7 | 7,431 | 134,6 | |
| 8/5 | 80 | 50 | 5 | 8 | 2,7 | 4,990 | 200,4 |
| 80 | 50 | 6 | 8 | 2,7 | 5,924 | 168,8 | |
| 8/6 | 80 | 60 | 6 | 8 | 2,7 | 6,395 | 156,4 |
| 80 | 60 | 7 | 8 | 2,7 | 7,392 | 135,3 | |
| 80 | 60 | 8 | 8 | 2,7 | 8,373 | 119,4 | |
| 9/5,6 | 90 | 56 | 5,5 | 9 | 3 | 6,172 | 162,0 |
| 90 | 56 | 6 | 9 | 3 | 6,700 | 149,3 | |
| 90 | 56 | 8 | 9 | 3 | 8,773 | 114,0 | |
| 10/6,3 | 100 | 63 | 6 | 10 | 3,3 | 7,526 | 132,9 |
| 100 | 63 | 7 | 10 | 3,3 | 8,704 | 114,9 | |
| 100 | 63 | 8 | 10 | 3,3 | 9,866 | 101,4 | |
| 100 | 63 | 10 | 10 | 3,3 | 12,14 | 82,36 | |
| 10/6,5* | 100 | 65 | 7 | 10 | 3,3 | 8,814 | 113,5 |
| 100 | 65 | 8 | 10 | 3,3 | 9,991 | 100,1 | |
| 100 | 65 | 10 | 10 | 3,3 | 12,30 | 81,31 | |
| 11/7 | 110 | 70 | 6,5 | 10 | 3,3 | 8,985 | 111,3 |
| 110 | 70 | 8 | 10 | 3,3 | 10,93 | 91,46 | |
| 12,5/8 | 125 | 80 | 7 | 11 | 3,7 | 11,04 | 90,60 |
| 125 | 80 | 8 | 11 | 3,7 | 12,53 | 79,81 | |
| 125 | 80 | 10 | 11 | 3,7 | 15,47 | 64,66 | |
| 125 | 80 | 12 | 11 | 3,7 | 18,34 | 54,53 | |
| 14/9 | 140 | 90 | 8 | 12 | 4 | 14,13 | 70,77 |
| 140 | 90 | 10 | 12 | 4 | 17,46 | 57,28 | |
| 16/10 | 160 | 100 | 9 | 13 | 4,3 | 17,96 | 55,69 |
| 160 | 100 | 10 | 13 | 4,3 | 19,85 | 50,38 | |
| 160 | 100 | 12 | 13 | 4,3 | 23,58 | 42,40 | |
| 160 | 100 | 14 | 13 | 4,3 | 27,26 | 36,69 | |
| 18/11 | 180 | 110 | 10 | 14 | 4,7 | 22,24 | 44,97 |
| 180 | 110 | 12 | 14 | 4,7 | 26,44 | 37,82 | |
| 20/12,5 | 200 | 125 | 11 | 14 | 4,7 | 27,37 | 36,54 |
| 200 | 125 | 12 | 14 | 4,7 | 29,74 | 33,62 | |
| 200 | 125 | 14 | 14 | 4,7 | 34,43 | 29,04 | |
| 200 | 125 | 16 | 14 | 4,7 | 39,07 | 25,60 |
Примечание:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
* – уголки изготавливают по требованию потребителя.
Уголок равнополочный по ISO 657.1-1989 Е
Рис.3. Уголок равнополочный по ISO 657.1-1989 Е
Условные обозначения:
A – ширина полки;
t – толщина полки;
r внутр. – радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.
Таблица 3. Размеры и масса уголков по ISO 657.1-1989 Е
| Размеры AxAxt, мм | rвнутр., мм | Масса 1м уголка, кг |
Количество метров в 1 т
|
|
уголок 20х20х3
| 3,5 | 0,8817 | 1134 |
|
уголок 25х25х3
| 3,5 | 1,117 | 895,1 |
|
уголок 25х25х4
| 3,5 | 1,455 | 687,4 |
|
уголок 30х30х3
| 5 | 1,363 | 733,5 |
|
уголок 30х30х4
| 5 | 1,779 | 562,0 |
|
уголок 35х35х4
| 5 | 2,093 | 477,7 |
|
уголок 35х35х5
| 5 | 2,572 | 388,8 |
|
уголок 40х40х3
| 6 | 1,844 | 542,4 |
|
уголок 40х40х4
| 6 | 2,417 | 413,8 |
|
уголок 40х40х5
| 6 | 2,974 | 336,2 |
|
уголок 45х45х4
| 7 | 2,742 | 364,7 |
|
уголок 45х45х5
| 7 | 3,378 | 296,1 |
|
уголок 50х50х4
| 7 | 3,056 | 327,3 |
|
уголок 50х50х5
| 7 | 3,770 | 265,3 |
|
уголок 50х50х6
| 7 | 4,469 | 223,8 |
|
уголок 60х60х5
| 8 | 4,568 | 218,9 |
|
уголок 60х60х6
| 8 | 5,423 | 184,4 |
|
уголок 60х60х8
| 8 | 7,088 | 141,1 |
|
уголок 65х65х6
| 9 | 5,909 | 169,2 |
|
уголок 65х65х8
| 9 | 7,730 | 129,4 |
|
уголок 70х70х6
| 9 | 6,380 | 156,7 |
|
уголок 70х70х7
| 9 | 7,377 | 135,6 |
|
уголок 75х75х6
| 9 | 6,851 | 146,0 |
|
уголок 75х75х8
| 9 | 8,986 | 111,3 |
|
уголок 80х80х6
| 10 | 7,338 | 136,3 |
|
уголок 80х80х8
| 10 | 9,630 | 103,8 |
|
уголок 80х80х10
| 10 | 11,86 | 84,32 |
|
уголок 90х90х7
| 11 | 9,608 | 104,1 |
|
уголок 90х90х8
| 11 | 10,90 | 91,71 |
|
уголок 90х90х9
| 11 | 12,18 | 82,08 |
|
уголок 90х90х10
| 11 | 13,45 | 74,37 |
|
уголок 100х100х8
| 12 | 12,18 | 82,11 |
|
уголок 100х100х10
| 12 | 15,04 | 66,51 |
|
уголок 100х100х12
| 12 | 17,83 | 56,08 |
|
уголок 120х120х8
| 13 | 14,71 | 67,97 |
|
уголок 120х120х10
| 13 | 18,20 | 54,95 |
|
уголок 120х120х12
| 13 | 21,62 | 46,25 |
|
уголок 125х125х8
| 13 | 15,34 | 65,19 |
|
уголок 125х125х10
| 13 | 18,98 | 52,68 |
|
уголок 125х125х12
| 13 | 22,56 | 44,32 |
|
уголок 150х150х10
| 16 | 22,98 | 43,51 |
|
уголок 150х150х12
| 16 | 27,35 | 36,57 |
|
уголок 150х150х15
| 16 | 33,77 | 29,61 |
|
уголок 180х180х15
| 18 | 40,90 | 24,45 |
|
уголок 180х180х18
| 18 | 48,60 | 20,58 |
|
уголок 200х200х16
| 18 | 48,50 | 20,62 |
|
уголок 200х200х20
| 18 | 59,93 | 16,69 |
|
уголок 200х200х24
| 18 | 71,11 | 14,06 |
|
уголок 250х250х28
| 18 | 104,0 | 9,614 |
|
уголок 250х250х35
| 18 | 128,0 | 7,811 |
Примечание:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
Уголок неравнополочный (по ДСТУ ISO 657.2-2001)
Рис.4. Уголок неравнополочный по ДСТУ ISO 657.2-2001
Условные обозначения:
А – ширина большей полки;
B – ширина меньшей полки;
t – толщина полки;
r внутр. – радиус внутреннего закругления;
r внешн. – радиус внешнего закругления полок.
Таблица 4. Размеры и масса неравнополочных уголков по ДСТУ ISO 657.2-2001
| Обозначение | Размеры |
|
| Масса 1 м уголка кг | Количество метров в 1 т | |
| A | B | t | rвнутр. | |||
| уголок 30х20х3 | 30 | 20 | 3 | 4 | 1,120 | 892,6 |
| уголок 30х20х4 | 30 | 20 | 4 | 4 | 1,458 | 685,9 |
| уголок 40х20х4 | 40 | 20 | 4 | 4 | 1,772 | 564,4 |
| уголок 40х25х4 | 40 | 25 | 4 | 4 | 1,929 | 518,4 |
| уголок 45х30х5 | 45 | 30 | 5 | 4 | 2,761 | 362,2 |
| уголок 50х30х4 | 50 | 30 | 4 | 4 | 2,400 | 416,7 |
| уголок 50х30х5 | 50 | 30 | 5 | 5 | 2,965 | 337,3 |
| уголок 50х40х5 | 50 | 40 | 5 | 5 | 3,357 | 297,9 |
| уголок 60х30х5 | 50 | 40 | 5 | 5 | 3,357 | 297,9 |
| уголок 60х30х5 | 60 | 30 | 5 | 5 | 3,357 | 297,9 |
| уголок 60х30х6 | 60 | 30 | 6 | 5 | 3,977 | 251,4 |
| уголок 60х40х5 | 60 | 40 | 5 | 6 | 3,759 | 266,0 |
| уголок 60х40х6 | 60 | 40 | 6 | 6 | 4,458 | 224,3 |
| уголок 60х50х6 | 60 | 50 | 6 | 6 | 4,929 | 202,9 |
| уголок 60х50х8 | 60 | 50 | 8 | 6 | 6,436 | 155,4 |
| уголок 65х50х5 | 65 | 50 | 5 | 6 | 4,348 | 230,0 |
| уголок 65х50х6 | 65 | 50 | 6 | 6 | 5,164 | 193,6 |
| уголок 65х50х8 | 65 | 50 | 8 | 6 | 6,750 | 148,1 |
| уголок 70х50х6 | 70 | 50 | 6 | 6 | 5,400 | 185,2 |
| уголок 70х50х7 | 70 | 50 | 7 | 7 | 6,251 | 160,0 |
| уголок 75х50х6 | 75 | 50 | 6 | 7 | 5,646 | 177,1 |
| уголок 75х50х8 | 75 | 50 | 8 | 7 | 7,389 | 135,3 |
| уголок 80х40х6 | 80 | 40 | 6 | 7 | 5,411 | 184,8 |
| уголок 80х40х8 | 80 | 40 | 8 | 7 | 7,075 | 141,3 |
| уголок 80х60х6 | 80 | 60 | 6 | 8 | 6,365 | 157,1 |
| уголок 80х60х7 | 80 | 60 | 7 | 8 | 7,362 | 135,8 |
| уголок 80х60х8 | 80 | 60 | 8 | 8 | 8,344 | 119,9 |
| уголок 90х60х8 | 90 | 60 | 8 | 8 | 8,972 | 111,5 |
| уголок 90х65х6 | 90 | 65 | 6 | 8 | 7,072 | 141,4 |
| уголок 90х65х8 | 90 | 65 | 8 | 8 | 9,286 | 107,7 |
| уголок 90х75х8 | 90 | 75 | 8 | 8 | 9,914 | 100,9 |
| уголок 90х75х10 | 90 | 75 | 10 | 8 | 12,22 | 81,82 |
| уголок 90х75х13 | 90 | 75 | 13 | 8 | 15,57 | 64,24 |
| уголок 100х50х6 | 100 | 50 | 6 | 8 | 6,836 | 146,3 |
| уголок 100х50х8 | 100 | 50 | 8 | 8 | 8,972 | 111,5 |
| уголок 100х50х10 | 100 | 50 | 10 | 8 | 11,04 | 90,55 |
| уголок 100х65х7 | 100 | 65 | 7 | 10 | 8,766 | 114,1 |
| уголок 100х65х8 | 100 | 65 | 8 | 10 | 9,944 | 100,6 |
| уголок 100х65х10 | 100 | 65 | 10 | 10 | 12,25 | 81,62 |
| уголок 100х75х8 | 100 | 75 | 8 | 10 | 10,57 | 94,59 |
| уголок 100х75х10 | 100 | 75 | 10 | 10 | 13,04 | 76,71 |
| уголок 100х75х12 | 100 | 75 | 12 | 10 | 15,44 | 64,77 |
| уголок 100х90х10 | 100 | 90 | 10 | 10 | 14,21 | 70,35 |
| уголок 100х90х13 | 100 | 90 | 13 | 10 | 18,15 | 55,11 |
| уголок 120х80х8 | 120 | 80 | 8 | 11 | 12,16 | 82,24 |
| уголок 120х80х10 | 120 | 80 | 10 | 11 | 15,02 | 66,59 |
| уголок 120х80х12 | 120 | 80 | 12 | 11 | 17,81 | 56,14 |
| уголок 125х75х8 | 125 | 75 | 8 | 11 | 12,16 | 82,24 |
| уголок 125х75х10 | 125 | 75 | 10 | 11 | 15,02 | 66,59 |
| уголок 125х75х12 | 125 | 75 | 12 | 11 | 17,81 | 56,14 |
| уголок 125х90х10 | 125 | 90 | 10 | 11 | 16,19 | 61,75 |
| уголок 125х90х13 | 125 | 90 | 13 | 11 | 20,72 | 48,27 |
| уголок 135х65х8 | 135 | 65 | 8 | 11 | 12,16 | 82,24 |
| уголок 135х65х10 | 135 | 65 | 10 | 11 | 15,02 | 66,59 |
| уголок 150х75х9 | 150 | 75 | 9 | 12 | 15,38 | 65,01 |
| уголок 150х75х10 | 150 | 75 | 10 | 12 | 17,00 | 58,83 |
| уголок 150х75х12 | 150 | 75 | 12 | 12 | 20,19 | 49,54 |
| уголок 150х75х15 | 150 | 75 | 15 | 12 | 24,85 | 40,24 |
| уголок 150х90х10 | 150 | 90 | 10 | 12 | 18,18 | 55,02 |
| уголок 150х90х12 | 150 | 90 | 12 | 12 | 21,60 | 46,30 |
| уголок 150х90х15 | 150 | 90 | 15 | 12 | 26,62 | 37,57 |
| уголок 150х100х10 | 150 | 100 | 10 | 12 | 18,96 | 52,74 |
| уголок 150х100х12 | 150 | 100 | 12 | 12 | 22,54 | 44,36 |
| уголок 150х100х16 | 150 | 100 | 16 | 12 | 29,51 | 33,88 |
| уголок 180х90х10 | 180 | 90 | 10 | 12 | 20,53 | 48,71 |
| уголок 200х100х10 | 200 | 100 | 10 | 15 | 22,95 | 43,56 |
| уголок 200х100х12 | 200 | 100 | 12 | 15 | 27,32 | 36,60 |
| уголок 200х100х14 | 200 | 100 | 14 | 15 | 31,62 | 31,62 |
| уголок 200х100х16 | 200 | 100 | 16 | 15 | 35,86 | 27,89 |
| уголок 200х150х12 | 200 | 150 | 12 | 15 | 32,03 | 31,22 |
| уголок 200х150х15 | 200 | 150 | 15 | 15 | 39,64 | 25,23 |
| уголок 200х150х20 | 200 | 150 | 20 | 15 | 52,00 | 19,23 |
| уголок 200х150х25 | 200 | 150 | 25 | 15 | 63,97 | 15,63 |
Примечание:
Масса 1 м уголка вычислена по номинальным размерам при условии, что радиус внешнего закругления полок равняется половине радиуса внутреннего закругления и при плотности материала 7850 кг/м3.
Рассчитанная величина является справочной.
Уголок гнутый равнополочный. ДСТУ 2254-93
(ГОСТ 19771-93)
Рис.5. Уголок гнутый равнополочный по ГОСТ 19771-93
Условные обозначения:
b – ширина полки;
S – толщина полки;
R – радиус кривизны.

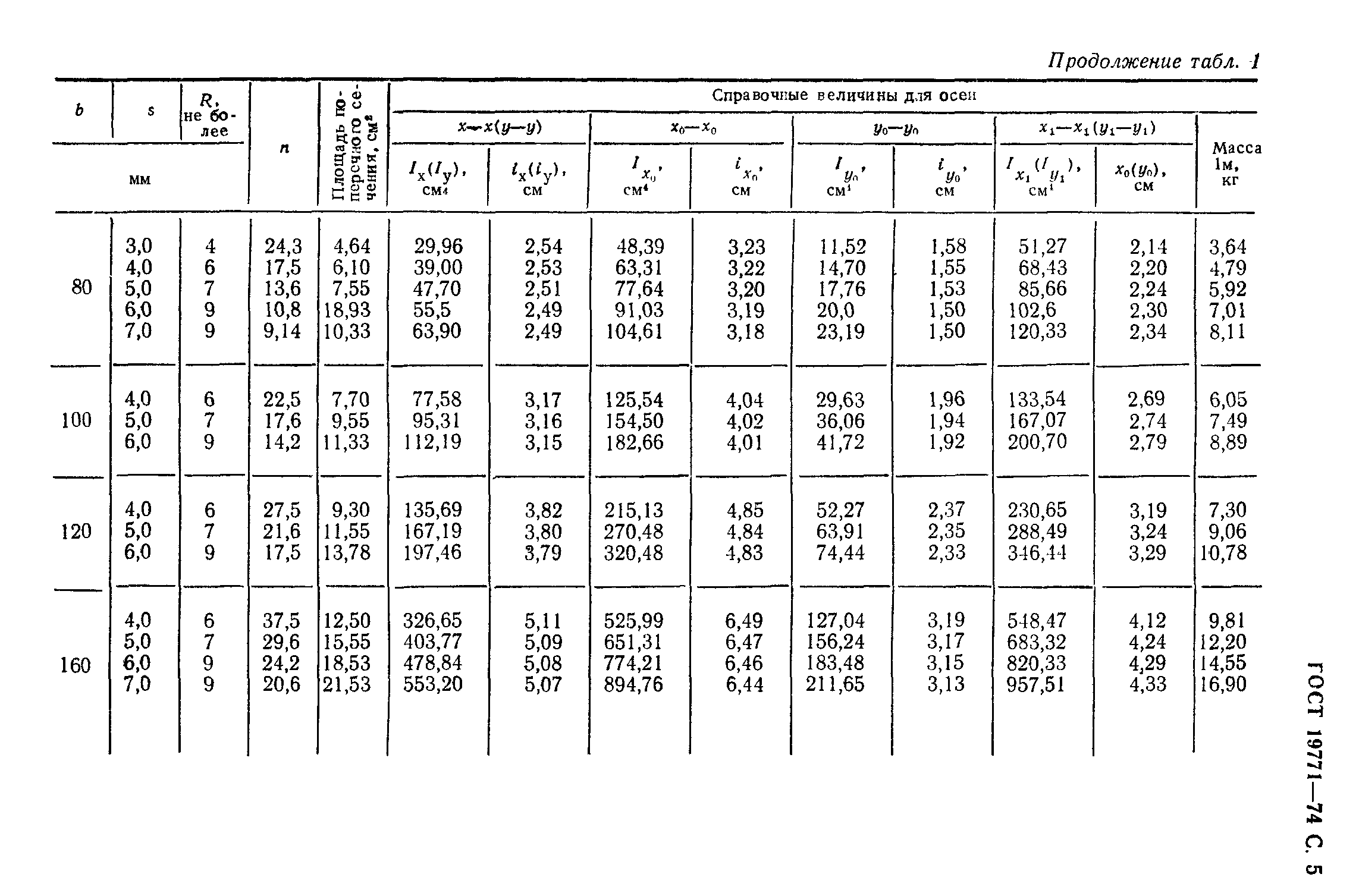

Таблица 5. Размеры и масса уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2
| b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
| 36 | 3 | 4 | 1,569 | 637,2 |
| 40 | 2,5 | 3 | 1,485 | 673,3 |
| 40 | 3 | 4 | 1,758 | 568,9 |
| 50 | 3 | 4 | 2,229 | 448,7 |
| 50 | 4 | 6 | 2,907 | 344,0 |
| 60 | 3 | 4 | 2,700 | 370,4 |
| 60 | 4 | 6 | 3,535 | 282,9 |
| 70 | 4 | 6 | 4,163 | 240,2 |
| 80 | 3 | 4 | 3,642 | 274,6 |
| 80 | 4 | 6 | 4,791 | 208,7 |
| 80 | 5 | 7 | 5,924 | 168,8 |
| 80 | 6 | 9 | 7,011 | 142,6 |
| 80 | 7 | 9 | 8,113 | 123,3 |
| 100 | 4 | 6 | 6,047 | 165,4 |
| 100 | 5 | 7 | 7,494 | 133,4 |
| 100 | 6 | 9 | 8,895 | 112,4 |
| 100 | 7 | 9 | 10,31 | 96,99 |
| 120 | 5 | 7 | 9,064 | 110,3 |
| 120 | 6 | 9 | 10,78 | 92,77 |
Таблица 6.
Размеры и масса уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 и низколегированной
| b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
| 55 | 3 | 7 | 2,434 | 410,9 |
| 60 | 3 | 7 | 2,669 | 374,6 |
| 70 | 4 | 10 | 4,109 | 243,4 |
| 80 | 4 | 10 | 4,737 | 211,1 |
| 80 | 5 | 10 | 5,873 | 170,3 |
| 100 | 4 | 10 | 5,993 | 166,9 |
| 100 | 5 | 10 | 7,443 | 134,4 |
| 100 | 6 | 14 | 8,794 | 113,7 |
| 120 | 5 | 10 | 9,013 | 110,9 |
| 160 | 4 | 10 | 9,761 | 102,5 |
Примечание к таблицам 5 и 6:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной
Уголки гнутые неравнополочные.
ДСТУ 2255-93
(ГОСТ 19772-93)
Рис.6. Уголок гнутый неравнополочный по ГОСТ 19772-93
Условные обозначения:
B – ширина большей полки;
b – ширина меньшей полки;
S – толщина полки;
R – радиус кривизны.
Таблица 7. Размеры и масса уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2
| В, мм | b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
| 32 | 25 | 2 | 3 | 0,8365 | 1195 |
| 32 | 25 | 2,5 | 3 | 1,034 | 967,3 |
| 50 | 35 | 3,2 | 5 | 1,984 | 504,1 |
| 60 | 40 | 3 | 4 | 2,229 | 448,7 |
| 70 | 50 | 4 | 6 | 3,535 | 282,9 |
| 80 | 63 | 4 | 6 | 4,257 | 234,9 |
| 85 | 35 | 4 | 6 | 3,535 | 282,9 |
| 90 | 70 | 4 | 6 | 4,791 | 208,7 |
| 100 | 65 | 4 | 6 | 4,948 | 202,1 |
| 105 | 100 | 3 | 4 | 4,702 | 212,7 |
| 115 | 65 | 5 | 7 | 6,709 | 149,1 |
| 120 | 100 | 8 | 12 | 12,88 | 77,63 |
| 180 | 140 | 6 | 9 | 14,55 | 68,74 |
Таблица 8.
Размеры и масса уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 и низколегированной
| В, мм | b, мм | S, мм | R, не более, мм | Масса 1 м, кг | Количество метров в 1 т |
| 40 | 25 | 2,5 | 6 | 1,165 | 858,0 |
| 70 | 50 | 4 | 10 | 3,481 | 287,3 |
| 85 | 67 | 4 | 10 | 4,485 | 222,9 |
| 90 | 70 | 4 | 10 | 4,737 | 211,1 |
| 110 | 90 | 5 | 10 | 7,443 | 134,4 |
| 115 | 65 | 5 | 10 | 6,658 | 150,2 |
| 147 | 125 | 8 | 20 | 15,93 | 62,77 |
| 152 | 100 | 5,5 | 12 | 10,37 | 96,44 |
| 155 | 100 | 6 | 14 | 11,38 | 87,84 |
Примечание к таблицам 7 и 8:
Масса 1 м уголка вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной
12
уголок стальной
Уголок стальной горячекатаный ГОСТ 8509-86, 8510-86
Стальные уголки (уголковые профили) — это вид стального проката, имеющий в поперечном сечении форму Г.
В настоящее время угол стальной считается одним из самых востребованных видов проката. Производят их на специальных прокатных станах. С помощью большого постоянного давления заготовке придается нужные форма и размер для дальнейшего пропускания через прокатный стан.
Уголки изготавливаются длиной от 4 до 12м, толщина варьируется от 3 до 20мм, а ширина от 0 до 200мм, однако по желанию заказчика изготавливаются изделия и нестандартных размеров.
Предлагаем широкий спектр углов г/к со склада, следующих типоразмеров:
Равнополочные углы по ГОСТ 8509-86 8510-86: 20х3 25х4 32х4 35х4 40х4 50х4 50х5 63х5 63х6 70х5 70х6 75х5 80х6 80х8 90х6 90х7 90х8 90х9 100х7 100х8 100х10 100х12 110х7 110х8 125х8 125х10 125х12 140х9 140х10 140х11 140х12 160х10 160х12 160х16 180х10 180х12 180х16 200х12 200х14 200х16 200х20 250х12 250х16.
Неравнополочные углы по ГОСТ 8509-86 8510-86 : 63х40х5 75х50х6 100х63х6 100х63х8 120х80х8 120х80х10 140х90х8 140х90х10 160х100х10 160х100х12.
При производстве применяются углеродистые стали обыкновенного качества (ГОСТ 380-88): СтО, СтЗкп, СтЗцс, СтЗпс, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Стбпс, Стбсп, и низколегированные стали (ГОСТ 19281-89): 09Г2, 12ГС, 16ГС, 14Г2, 17ГС09Г2С, 14ХГС, 15ХСНД, 10ХНДП, 17Г1С, 10Г2С1, 10Г2БД, 10ХСНД, 15Г2СФД, 14Г2АФ, 16Г2АФ, 15Г2АФДпс, 18Г2Афпс.
Уголок – это изделие металопроката, которое используется во многих отраслях: в машиностроении, широко используется данный вид металлопроката в строительстве для усиления монолитных конструкций в высотных сооружениях и зданиях разного назначения, перекрытий, и покрытий. Из-за небольшого веса и высокой прочности его использует везде где нужно обеспечить высокую жесткость при небольшом общем весе конструкции. Классификация уголков зависит от назначения, материала, способа изготовления, и формы готового изделия.
Способ производства:
• горячекатаный — заготовку прокатывают через валы прокатного стана, и под давлением формируется уголок нужных размеров и формы.
Чае всего он используется для изготовления различных металлоконструкций и соединений;
• гнутый — изготавливается из листа холоднокатаного или горячекатаного металла на специальных станках которые гнут форму уголка.
Горячекатаный уголок имеет более высокую прочность и вес по сравнения с гнутым уголком.
Вид сечения:
• равнополочный уголок металлический – ширина полки может варьироваться от 2 см и выше. Размер уголка соответствует номеру уголка.(в миллиметрах)
• неравнополочный уголок металлический.
Класс точности:
• буквой А обозначается высокая точность;
• В – обычная точность.
Длина:
• мерной длины – 4, 6, 9,12 метров;
• кратной мерной длины ограниченной в рамках мерной;
• немерной длины.
Существует два вида материалов из каторого изготавливается уголок:
• уголок стальной из стали обыкновенного качества;
• уголок стальной из стали повышенной прочности.
Размеры уголка задаются шириной его полок и толщиной полки в мм. Например, обозначение «уголок стальной 50×50×5» означает уголок с шириной полки 50 мм и толщиной 5 мм. Иногда толщину полки не указывают. Для неравнополочного уголка указывается ширина обеих полок, для равнополочного — одной. Стандартная длина уголка —4-12 м.
Применение уголка металлического:
Применяются стальные уголки в самых разных отраслях промышленности и строительства: изготовление металлоконструкций, крепление к ним кабелей, труб и необходимой аппаратуры, вагоно и автомобилестроении, а так же в производстве другой крупногабаритной техники, например кранов, при создании мебели, так как с его помощью можно идеально формировать прямые углы, для внешней отделки углов, в том числе при создании дверных и оконных проемов, иногда в качестве декоративного элемента сооружения, однако наиболее распространенное применение-это использование в качестве арматурного крепления и усиления бетона, например стен и перекрытий.
Очевидно, что материал для таких изделий должен быть устойчив к различного вида воздействиям и нагрузкам, поэтому помимо прочности он должен обладать и достаточной вязкостью, чтобы сопротивляться динамическим, ударным воздействиям, а для долговечной работы при постоянных знакопеременных напряжениях, например в условиях вибрации, он должен быть как можно меньше подвержен усталости, трущиеся же детали должны иметь хорошее сопротивление к износу. Исходя из всех этих требований, уголок стальной производят из сталей, соответствующих ГОСТу 380-94. Это значит, что такой уголок прослужит Вам долгие годы. При этом стальной горячекатаный уголок считается более прочным и устойчивым к внешним воздействиям нежели холоднокатаный, а если работа идет в условиях повышенной влажности, то стоит выбирать специальные нержавеющие уголки.Гнутые равнополочные уголки чаще всего используются в производстве мебели.

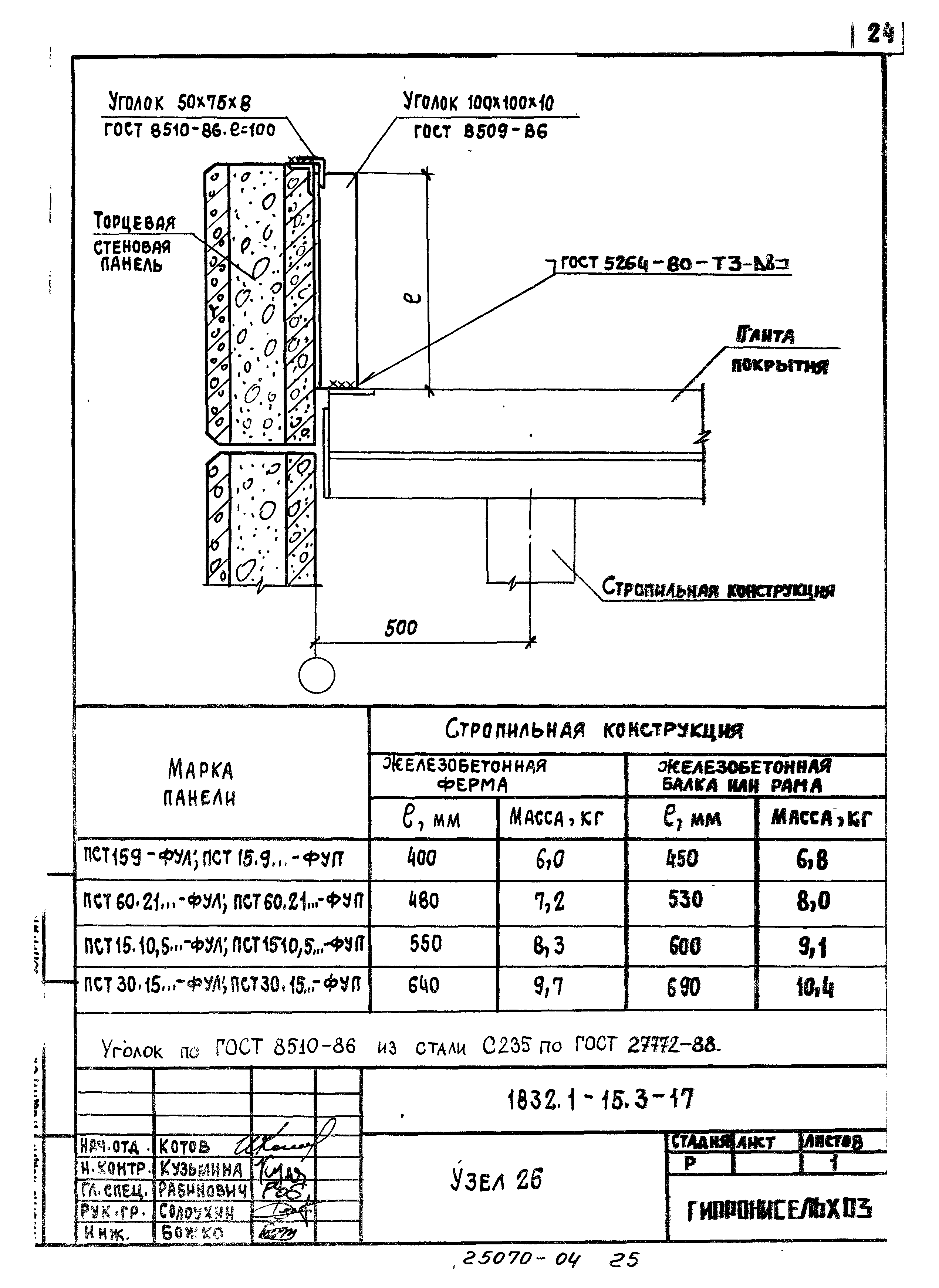

В строительстве с их помощью формируют откосы, дверные или оконные проемы. Неравнополочный металлический уголок отлично подходят для обрамления поверхностей с изгибом, например, арок.
Уголки из низколегированной стали применяют для монтажа каркасов, укрепления бетонных конструкций, создания площадок разного назначения. Холоднокатаные уголки из обычной стали используются для отделок, а горячекатаные — для несущих конструкций.
ООО «СтальТрест» реализует уголки по низким ценам, а также резку уголков в размер и доставку на объект. Чтобы купить уголок оформите онлайн заказ на сайте или позвоните нашим менеджерам (343) 252-24-50.
Уголок стальной. Вес. Таблица. | МеханикИнфо
Уголок стальной является незаменимой частью в построении металлоконструкций. Он удобен и многофункционален, имеет крепкую основу и сравнительно небольшой вес из-за чего он используется в строительстве. Уголок имеет форму г – образного профиля и изготавливается методом горячей прокатки из углеродистых сортов стали. Также изготавливают уголки с оцинкованным покрытием и нержавеющей стали, такие уголки используются в агрессивных средах.
Различают уголки равнополочные и неравнополочные. В первом случае длина полок профиля одинаковая, а во втором случае их величины разные. Бывает «гнутый» профиль уголка, это означает что его изготавливают из листа на профилегибочном станке, полки которого гнут за счет давления прессом под углом в 90 градусов, а в месте изгиба образуется округлая поверхность. В данном случае, его изготавливают из холоднокатаного и горячекатаного листового проката. Толщина стенок полки уголка варьируется от 20 до 200 мм, а его длина от 4 до 12 м. В зависимости от потребности заказчика эти размеры могут меняться. Существует такое понятие как параметр кривизны, для уголка он не должен превышать 0.4 % в соотношении длины.
По точности прокатки уголок делят на два типа: «А» — высокая точность и «Б» — обычная точность.
При расчете уголка, нужно знать какой именно уголок (равнополочный, неравнополочный, гнутый равнополочный, гнутый неравнополочный), для каждого из видов уголка формула будет разной.
Читайте также:
Алюминиевый уголок. Размеры и вес алюминиевого уголка.;
Вес стального швеллера. Таблица.;
Вес балки двутавровой. Таблица.;
Швеллер стальной горячекатаный ГОСТ 8240-97. Швеллер характеристики ГОСТ.
Уголок стальной. Вес. Таблица.
Формулы расчета уголка стального.
Уголок равнополочный ГОСТ 8509-93
Теоретический вес уголка равнополочного (ГОСТ 8509-93) рассчитывается по формуле:
Где:
А — ширина полки, мм;
t — толщина полки, мм;
r внутренний — радиус внутреннего закругления, мм;
r внешний — радиус внешнего закругления полок, мм;
ρ — плотность стали, 0,007850 кг/м.
Таблица 1
Теоретический вес уголка равнополочного (ГОСТ 8509-93).
Уголок неравнополочный ГОСТ 8510-86
Теоретический вес уголка неравнополочного (ГОСТ 8510-86) рассчитывается по формуле:
Где:
А – ширина большей полки, мм;
B — ширина меньшей полки, мм;
t — толщина полки, мм;
r внутренний — радиус внутреннего закругления, мм;
r внешний — радиус внешнего закругления полок, мм;
ρ — плотность стали, 0,007850 кг/м.
Таблица 2
Теоретический вес уголка неравнополочного (ГОСТ 8510-86).
Уголок гнутый равнополочный ГОСТ 19771-93
Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93) рассчитывается по формуле:
Где:
b — ширина полки;
S — толщина полки;
R — радиус кривизны;
ρ — плотность стали, 0,007850 кг/м.
Вес стального уголка.
Таблица 3.1
Теоретический вес уголка гнутого равнополочного (ГОСТ 19771-93).
Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2).
Таблица 3.2
Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2).
Уголок гнутый неравнополочный ГОСТ 19772-93
Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93) рассчитывается по формуле:
Где:
b — ширина меньшей полки;
B — ширина большей полки;
S — толщина полок;
R — радиус кривизны;
ρ — плотность стали, 0,007850 кг/м.
Таблица 4.1
Теоретический вес уголка гнутого неравнополочного (ГОСТ 19772-93).
Для уголков из углеродистой кипящей и полуспокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву не более 460 Н/мм2 (47 кгс/мм2).
Таблица 4.2
Для уголков из углеродистой полуспокойной и спокойной стали обыкновенного качества, углеродистой качественной стали с временным сопротивлением разрыву более 460 Н/мм2 (47 кгс/мм2).
Уголок стальной горячекатаный равнополочный ГОСТ 8509-93
Наименование — Уголок стальной горячекатаный равнополочный ГОСТ 8509-93
Применение — уголки стальные горячекатаные равнополочные имеют Г-образное сечение и используются в качестве элементов для изготовления металлоконструкций, каркасов, балок, ферм и т.
д.
Страна — производитель — Россия
Регламентирующий документ ( сортамент ) — ГОСТ 8509-93
Материал — сталь прокатная
Длина = 3 ÷ 12 м
Сертификат / паспорт ( по запросу )
Цена за метр / прайс ( по запросу )
| Фото | Чертёж |
Таблица: Технические характеристики и размеры
Наименование | Ширина | Толщина | Вес | Метров | Стоимость |
Уголок стальной 25х25х3 мм | 25 | 3 | 1.12 | 892.86 | цена за метр |
Уголок стальной 25х25х4 мм | 25 | 4 | 1.46 | 684.93 | цена за метр |
Уголок стальной 32х32х3 мм | 32 | 3 | 1.46 | 684.93 | цена за метр |
Уголок стальной 32х32х4 мм | 32 | 4 | 1.91 | 523.56 | цена за метр |
Уголок стальной 40х40х4 мм | 40 | 4 | 2.42 | 413.22 | цена за метр |
Уголок стальной 50х50х4 мм | 50 | 4 | 3.05 | 327. 87 | цена за метр |
Уголок стальной 50х50х5 мм | 50 | 5 | 3.77 | 265.25 | цена за метр |
Уголок стальной 63х63х6 мм | 63 | 6 | 5.72 | 174.83 | цена за метр |
Уголок стальной 75х75х5 мм | 75 | 5 | 5. | 172.41 | цена за метр |
Уголок стальной 75х75х6 мм | 75 | 6 | 6.89 | 145.14 | цена за метр |
Уголок стальной 100х100х7 мм | 100 | 7 | 10.79 | 92.68 | цена за метр |
5 ГОСТ 8509-93
2 ГОСТ 8509-93
80Основные виды стальных уголков:
• металлический горячекатаный равнополочный — ГОСТ 8509-93
• металлический горячекатаный неравнополочный — ГОСТ 8510-86
• металлический гнутый равнополочный — ГОСТ 19771-93
• металлический гнутый неравнополочный — ГОСТ 19772-93
Возврат в on-line каталог >>
Получить консультацию, узнать цены или оформить заявку, чтобы купить
этот товар Вы сможете, прислав запрос по электронной почте на адрес:
proton.
lm@mail.ru или позвонив по телефону в Москве: +7 ( 495 ) 641 16 85
ООО «ПРОТОН», Россия, Москва, проспект Андропова, д. 38
Официальный сайт: www.proton-st.ru, тел.: +7 (495) 641 16 85
Размеры металлического уголка
Металлический уголок — изделие, широко применяемое в промышленности, при строительстве зданий и сооружений, а также в других сферах народного хозяйства. Благодаря особой конструкции этот вид металлопроката имеет повышенную жесткость и может использоваться для сборки каркасов с большим запасом прочности. Он представляет собой уголок длинного стального изделия, в разрезе напоминающий букву «Г». Есть только два основных его типа: равный и неравный.В первом случае ширина «полочек» для продуктов одинакова, во втором — разная. Размеры металлического уголка, его вес и вид материала, из которого изготовлено изделие, регламентируют ГОСТ.
Классификация
Равные и неравные углы могут быть:
Первая разновидность — разная по прочности. Этот уголок обычно используют при возведении металлических конструкций, подверженных повышенным нагрузкам. Наиболее популярны изогнутые углы. Их используют везде. Их изготавливают методом гибки стальных лент на специальном прессовом оборудовании.
Также данные металлические изделия подразделяются на:
Первая разновидность маркируется буквой «В», вторая — «А».
Длина металлического уголка
По этому параметру изделия делятся на габаритные и огромные. Также существует уголок кратной длины и ограниченный. Измеряемые изделия могут быть длиной 6, 7, 9, 10, 11 или 12 м. Их стоимость зависит от веса (то есть потребитель платит не за единицу товара, а за общий вес покупки или хотя бы за метраж).Немагнитный уголок может иметь любую длину. В этом случае этот показатель варьируется от 4 до 12 м. Чаще всего строительные материалы такого типа бывают не слишком длинными, так как зачастую представляют собой просто обрезку габаритных изделий.
Иногда при изготовлении различного рода каркасов, несущих конструкций и т. Д. Требуется, чтобы размеры металлического уголка были нестандартными. В этом случае у потребителя есть возможность заказать продукцию длиной более 12 м.
Ошибки длины
Помимо прочего, ГОСТ также регулирует максимальное отклонение угла по этому параметру.Последняя не должна быть больше:
30 мм для угла длиной 4 м;
40 мм для изделий до 6 м;
70 мм для уголка от 6 до 12 м.
По желанию заказчика эти параметры могут быть изменены в сторону большей точности (40 мм для изделий 4-7 м плюс 5 мм на каждый метр длины более 7 м). ГОСТы регламентируют не только размеры уголков металла равных и неодинаковых, их вес и предельные отклонения, но и степень их кривизны.Ведь качественные изделия должны быть гладкими. Максимальное значение кривизны угла по ГОСТу не должно превышать 0,4% от длины. По желанию заказчика предприятия, занимающиеся производством металлопроката, изготавливают изделия с кривизной не более 0,2% длины.
Закручивание уголка по оси ГОСТ не допускает.
Ширина и вес полки
Какие, собственно, могут быть металлические размеры уголка? ГОСТ регулирует в первую очередь соотношение ширины полок этих продуктов, их толщины и веса.Первый показатель варьируется от 20 до 200 мм. Толщина изделий может достигать 16 мм. Каким именно должно быть соотношение ширины полок и веса 1 метра изделия смотрите в таблице ниже.
Ширина полки (мм) | Толщина используемой стали (мм) | Вес (кг) |
30 | 3 -4 | 1.36-1,78 |
35 | 3, 4 или 5 | 1,6, 2,1 или 2,58 |
40 | 3-5 | 1,85, 2,42, 2,98 |
50 | 3, 4, 5, 6 | 2,32, 3,05, 3,77 |
70 | 4,5, 5, 6, 7, 8 | 4,87, 5,38, 6. |
39, 7,39, 8,37Стоимость двухсторонних продуктов. Как видите, при одинаковой ширине полок их толщина может быть разной. Соответственно меняется и вес изделия. Размеры уголка металла неодинаковы, а точнее ширина его «полочек», тоже может варьироваться в пределах 20-200 мм. Соотношение этого параметра и веса продукции в этом случае регламентируется ГОСТом и указывается в специальных таблицах.
Марки стали
Прочность металлического уголка зависит не только от способа его изготовления, толщины и ширины полок.На влияние этого параметра также влияет материал, из которого изготовлено изделие. Изготавливают уголок из следующих марок стали:
В первом случае используются марки металла, эксплуатационные характеристики которых регламентируются ГОСТ 380-88. Качество низколегированных сталей, используемых для изготовления уголков, определяется ГОСТ 19281-89.
Самые популярные размеры металлического уголка
Самым популярным изделием данного типа являются гнутые из черного металла марки «Б».
Такой вариант дешевле уголка из нержавеющей стали класса «А». При этом такие уголки обладают достаточным запасом прочности, чтобы можно было собрать из них прочные и надежные конструкции.
Какие самые популярные размеры? Металлический уголок? 40 x 40 мм, 50 x 50, 70 x 70 и 100 x 100 мм — эта ширина полок наиболее популярна. Первый вариант изделий, например, можно использовать для изготовления навесов, беседок, скамеек, уличных столиков и т. Д. Для не очень ответственных конструкций этот уголок имеет достаточный запас прочности.
Изделия 50 х 50 мм можно использовать для сборки заборов, ворот, решеток, маленьких детских качелей и т. Д. Этот материал также используется в машиностроении, а также при сборке железнодорожных вагонов. Размеры металлического уголка 50х50х5 мм или 50х50х6 мм позволяют собирать разного рода каркасы, испытывая небольшие нагрузки. В других случаях можно использовать менее прочную версию 50 x 50 x 3 или 50 x 50 x 4 мм. Такой уголок больше весит, а значит и стоит дешевле.
Уголок стальной оцинкованный
Очень часто этот вид металлопроката используют для сборки металлоконструкций, в процессе эксплуатации, подверженных отрицательной влажности.Поскольку обычная сталь подвержена коррозии, в этом случае используется металлический уголок особого вида — оцинкованный. Этот вариант достаточно дорогой, но даже в самых сложных условиях может прослужить десятилетия. Размеры металлического уголка этой разновидности (ширина и толщина полочек) такие же, как и у обычного.
Продукция этой разновидности чаще всего изготавливается из углеродистой стали. Цинкование можно производить несколькими способами. При простом погружении уголка в расплав получаются изделия с толщиной защитного слоя 150 мкм.Иногда цинкование также проводят во вращающемся герметичном контейнере при высоких температурах. В этом случае цинк проникает в верхний слой стали и, хотя толщина его слоя также составляет 150 мкм, намного лучше. Сталь, покрытая этим металлом, также может распыляться.
В этом случае можно нанести гораздо более толстый слой цинка — до нескольких миллиметров.
p >>
ГОСТ 8509-93 / Auremo
ГОСТ 8509-93
Группа B22
Ассортимент
МКС 77.140,70
ОКП 09 3100, 09 3200, 09 3300
Дата введения 1997-01-01
1 РАЗРАБОТАН Украинским НИИ металлов
ГОССТАНДАРТ Украины
2 ПРИНЯТО Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 3 от 17 февраля 1993 г.)
За принятие проголосовали:
Название государства | Название национального органа по стандартизации |
Республика Армения | Армгосстандарт |
Республика Беларусь | Белстандарт |
Республика Казахстан | Государственный Стандарт Республики Казахстан |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Туркменистан | ТуркменГлавгосинспекция |
Республика Узбекистан | Узгосстандарт |
Украина | Госстандарт Украины |
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20 февраля 1996 г.
N 85 Межгосударственный стандарт ГОСТ 8509-93 введен непосредственно как государственный стандарт Российской Федерации с 1 января 1997 г.
4 ЗАМЕНИТЬ ГОСТ 8509-86
5 ПЕРЕСМОТР. Август 2012
1 Настоящий стандарт распространяется на стальные горячекатаные уголки равнополочные.
Рисунок 1 Размеры углов, площадь поперечного сечения, справочные значения для осей и масса углов 1 м
2 Размеры уголков, площадь поперечного сечения, справочные значения для осей и масса 1 м углов должны соответствовать указанным на рисунке 1 и в таблице 1, а для экспорта — приложениям А и Б .
Рисунок 1
Таблица 1
Кол-во углов | , см | Контрольные значения значений для осей | Масса 1 м, кг | |||||||||||||
мм | , см | , см | ||||||||||||||
, см | , см | , см | max, см | max, см | min, см | , см | min, см | |||||||||
2 | 20 | 3 | 3. | 1,2 | 1,13 | 0,40 | 0,28 | 0,59 | 0,63 | 0,75 | 0,17 | 0,20 | 0,39 | 0,23 | 0.60 | 0,89 |
4 | 3.5 | 1,2 | 1,46 | 0,50 | 0,37 | 0,58 | 0,78 | 0,73 | 0,22 | 0,24 | 0,38 | 0,28 | 0,64 | 1,15 | ||
2,5 | 25 | 3 | 3.5 | 1,2 | 1,43 | 0,81 | 0,46 | 0,75 | 1,29 | 0,95 | 0,34 | 0,33 | 0,49 | 0,47 | 0,73 | 1,12 |
4 | 3. | 1,2 | 1,86 | 1,03 | 0,59 | 0,74 | 1,62 | 0,93 | 0,44 | 0,41 | 0,48 | 0,59 | 0,76 | 1,46 | ||
2,8 | 28 | 3 | 4.0 | 1,3 | 1,62 | 1,16 | 0,58 | 0,85 | 1,84 | 1,07 | 0,48 | 0,42 | 0,55 | 0,68 | 0,80 | 1,27 |
3 | тридцать | 3 | 4.0 | 1,3 | 1,74 | 1,45 | 0,67 | 0,91 | 2. | 1,15 | 0.60 | 0,53 | 0,59 | 0,85 | 0,85 | 1,36 |
4 | 4.0 | 1,3 | 2,27 | 1,84 | 0,87 | 0,90 | 2,92 | 1,13 | 0,77 | 0,61 | 0,58 | 1.08 | 0,89 | 1,78 | ||
3,2 | 32 | 3 | 4,5 | 1.5 | 1,86 | 1,77 | 0,77 | 0,97 | 2,80 | 1,23 | 0,74 | 0,59 | 0,63 | 1,03 | 0,89 | 1,46 |
4 | 4,5 | 1. | 2,43 | 2,26 | 1,00 | 0,96 | 3,58 | 1,21 | 0,94 | 0,71 | 0,62 | 1,32 | 0,94 | 1,91 | ||
3,5 | 35 | 3 | 4,5 | 1.5 | 2,04 | 2,35 | 0,93 | 1,07 | 3,72 | 1,35 | 0,97 | 0,71 | 0,69 | 1,37 | 0,97 | 1.60 |
4 | 4,5 | 1.5 | 2,67 | 3,01 | 1,21 | 1.06 | 4,76 | 1,33 | 1,25 | 0,88 | 0,68 | 1,75 | 1. | 2,10 | ||
5 | 4,5 | 1.5 | 3,28 | 3.61 | 1,47 | 1,05 | 5,71 | 1,32 | 1,52 | 1,02 | 0,68 | 2,10 | 1,05 | 2,58 | ||
4 | 40 | 3 | 5.0 | 1,7 | 2,35 | 3,55 | 1,22 | 1,23 | 5,63 | 1,55 | 1,47 | 0,95 | 0,79 | 2,08 | 1,09 | 1,85 |
4 | 5.0 | 1,7 | 3,08 | 4,58 | 1,60 | 1,22 | 7,26 | 1,53 | 1,90 | 1,19 | 0,78 | 2,68 | 1,13 | 2,42 | ||
5 | 5. | 1,7 | 3,79 | 5,53 | 1,95 | 1,21 | 8,75 | 1,52 | 2.30 | 1,39 | 0,78 | 3,22 | 1,17 | 2,98 | ||
4,5 | 45 | 3 | 5.0 | 1,7 | 2,65 | 5,13 | 1,56 | 1,39 | 8,13 | 1,75 | 2,12 | 1,24 | 0,89 | 3,00 | 1,21 | 2,08 |
4 | 5.0 | 1,7 | 3,48 | 6,63 | 2,04 | 1,38 | 10,52 | 1,74 | 2,74 | 1,54 | 0,89 | 3,89 | 1,26 | 2,73 | ||
5 | 5. | 1,7 | 4,29 | 8,03 | 2,51 | 1,37 | 12,74 | 1,72 | 3,33 | 1,81 | 0,88 | 4,71 | 1,30 | 3,37 | ||
5 | 50 | 3 | 5.5 | 1,8 | 2,96 | 7,11 | 1,94 | 1,55 | 11,27 | 1,95 | 2,95 | 1,57 | 1,00 | 4,16 | 1,33 | 2,32 |
4 | 5.5 | 1,8 | 3,89 | 9,21 | 2,54 | 1,54 | 14,63 | 1,94 | 3,80 | 1,95 | 0,99 | 5,42 | 1,38 | 3,05 | ||
5 | 5. | 1,8 | 4,80 | 11.20 | 3,13 | 1,53 | 17,77 | 1,92 | 4,63 | 2.30 | 0,98 | 6.57 | 1,42 | 3,77 | ||
6-я | 5.5 | 1,8 | 5,69 | 13.07 | 3.69 | 1,52 | 20,72 | 1,91 | 5,43 | 2,63 | 0,98 | 7,65 | 1,46 | 4,47 | ||
5,6 | 56 | 4 | 6.0 | 2,0 | 4,38 | 13,10 | 3,21 | 1,73 | 20,79 | 2,18 | 5,41 | 2,52 | 1,11 | 7,69 | 1,52 | 3,44 |
5 | 6. | 2,0 | 5,41 | 15,97 | 3,96 | 1,72 | 25,36 | 2,16 | 6.59 | 2,97 | 1,10 | 9,41 | 1,57 | 4,25 | ||
6,3 | 63 | 4 | 7.0 | 2,3 | 4,96 | 18,86 | 4,09 | 1,95 | 29,90 | 2,45 | 7,81 | 3,26 | 1,25 | 11,00 | 1,69 | 3,90 |
5 | 7.0 | 2,3 | 6,13 | 23,10 | 5,05 | 1,94 | 36,80 | 2,44 | 9,52 | 3,87 | 1,25 | 13,70 | 1,74 | 4,81 | ||
6-я | 7. | 2,3 | 7,28 | 27,06 | 5,98 | 1,93 | 42,91 | 2,43 | 11,18 | 4,44 | 1,24 | 15,90 | 1,78 | 5,72 | ||
7-я | 70 | 4,5 | 8.0 | 2,7 | 6.20 | 29,04 | 5,67 | 2,16 | 46,03 | 2,72 | 12,04 | 4,53 | 1,39 | 17,00 | 1.88 | 4,87 |
5 | 8.0 | 2,7 | 6,86 | 31,94 | 6,27 | 2,16 | 50,67 | 2,72 | 13,22 | 4,92 | 1,39 | 18,70 | 1,90 | 5,38 | ||
6-я | 8. | 2,7 | 8,15 | 37,58 | 7,43 | 2,15 | 59,64 | 2,71 | 15,52 | 5,66 | 1,38 | 22.10 | 1,94 | 6,39 | ||
7-я | 8.0 | 2,7 | 9,42 | 42,98 | 8,57 | 2,14 | 68,19 | 2,69 | 17,77 | 6,31 | 1,37 | 25,20 | 1,99 | 7,39 | ||
8 | 8.0 | 2,7 | 10,67 | 48,16 | 9,68 | 2,12 | 76,35 | 2,68 | 19,97 | 6,99 | 1,37 | 28,20 | 2,02 | 8,37 | ||
7,5 | 75 | 5 | 9. | 3,0 | 7,39 | 39,53 | 7,21 | 2,31 | 62,65 | 2,91 | 16,41 | 5,74 | 1,49 | 23,10 | 2,02 | 5.80 |
6-я | 9.0 | 3,0 | 8,78 | 46,57 | 8,57 | 2.30 | 73,87 | 2,90 | 19,28 | 6,62 | 1,48 | 27,30 | 2,06 | 6,89 | ||
7-я | 9.0 | 3,0 | 10,15 | 53,34 | 9,89 | 2,29 | 84,61 | 2,89 | 22. | 7,43 | 1,47 | 31,20 | 2,10 | 7,96 | ||
8 | 9.0 | 3,0 | 11,50 | 59,84 | 11,18 | 2,28 | 94,89 | 2,87 | 24.80 | 8,16 | 1,47 | 35,00 | 2,15 | 9,02 | ||
9 | 9.0 | 3,0 | 12,83 | 66,10 | 12,43 | 2,27 | 104,72 | 2,86 | 27,48 | 8.91 | 1,46 | 38,60 | 2,18 | 10,07 | ||
8 | 80 | 5. | 9,0 | 3,0 | 8,63 | 52,68 | 9,03 | 2,47 | 83,56 | 3,11 | 21,80 | 7,10 | 1,59 | 30,90 | 2,17 | 6,78 |
6-я | 9.0 | 3,0 | 9,38 | 56,97 | 9,80 | 2,47 | 90,40 | 3,11 | 23,54 | 7.60 | 1,58 | 33,40 | 2,19 | 7,36 | ||
7-я | 9.0 | 3,0 | 10,85 | 65,31 | 11,32 | 2,45 | 10.60 | 3,09 | 26,97 | 8,55 | 1,58 | 38,30 | 2,23 | 8,51 | ||
8 | 9. | 3,0 | 12,30 | 73,36 | 12.80 | 2,44 | 116,39 | 3,08 | 30,32 | 9,44 | 1,57 | 43,00 | 2,27 | 9,65 | ||
9 | 90 | 6-я | 10.0 | 3,3 | 10,61 | 82,10 | 12,49 | 2,78 | 130,00 | 3,50 | 33,97 | 9,88 | 1,79 | 48,10 | 2,43 | 8,33 |
7-я | 10.0 | 3,3 | 12,28 | 94,30 | 14,45 | 2,77 | 149,67 | 3,49 | 38. | 11,15 | 1,78 | 55,40 | 2,47 | 9,64 | ||
8 | 10.0 | 3,3 | 13,93 | 106,11 | 16,36 | 2,76 | 168,42 | 3,48 | 43,80 | 12,34 | 1,77 | 62,30 | 2,51 | 10,93 | ||
9 | 10.0 | 3,3 | 15.60 | 118,00 | 18.29 | 2,75 | 186,00 | 3,46 | 48,60 | 13,48 | 1,77 | 68,00 | 2,55 | 12.20 | ||
10 | 100 | 6. | 12,0 | 4,0 | 12,82 | 122,10 | 16,69 | 3,09 | 193,46 | 3,89 | 50,73 | 13,38 | 1,99 | 71,40 | 2,68 | 10,06 |
7-я | 12.0 | 4,0 | 13,75 | 130,59 | 17,90 | 3,08 | 207.01 | 3,88 | 54,16 | 14,13 | 1,98 | 76,40 | 2,71 | 10,79 | ||
8 | 12.0 | 4,0 | 15.60 | 147,19 | 20,30 | 3,07 | 233,46 | 3,87 | 60,92 | 15,66 | 1,98 | 86,30 | 2,75 | 12,25 | ||
10 | 12. | 4,0 | 19,24 | 178,95 | 24,97 | 3,05 | 283,83 | 3,84 | 74,08 | 18,51 | 1,96 | 110,00 | 2,83 | 15,10 | ||
12 | 12.0 | 4,0 | 22.80 | 208,90 | 29,47 | 3,03 | 330,95 | 3,81 | 86,84 | 21,10 | 1,95 | 122,00 | 2,91 | 17,90 | ||
14 | 12.0 | 4,0 | 26,28 | 237,15 | 33,83 | 3,00 | 374,98 | 3,78 | 99. | 23,49 | 1,94 | 138,00 | 2,99 | 20,63 | ||
16 | 12.0 | 4,0 | 29,68 | 263,82 | 38,04 | 2,98 | 416,04 | 3,74 | 111,61 | 25,79 | 1,94 | 152,00 | 3,06 | 23,30 | ||
одиннадцать | 110 | 7-я | 12.0 | 4,0 | 15,15 | 175,61 | 21,83 | 3,40 | 278,54 | 4,29 | 72,68 | 17,36 | 2,19 | 106,00 | 2,96 | 11,89 |
8 | 12. | 4,0 | 17.20 | 198,17 | 24,77 | 3,39 | 314,51 | 4,28 | 81,83 | 19.29 | 2,18 | 116,00 | 3,00 | 13,50 | ||
12,5 | 125 | 8 | 14.0 | 4,6 | 19,69 | 294,36 | 32,20 | 3,87 | 466,76 | 4,87 | 121,98 | 25,67 | 2,49 | 172,00 | 3,36 | 15,46 |
9 | 14.0 | 4,6 | 22,00 | 327,48 | 36,00 | 3,86 | 520,00 | 4,86 | 135,88 | 28,26 | 2,48 | 192,00 | 3,40 | 17,30 | ||
10 | 14. | 4,6 | 24,33 | 359,82 | 39,74 | 3,85 | 571,04 | 4,84 | 148,59 | 30,45 | 2,47 | 211,00 | 3,45 | 19,10 | ||
12 | 14.0 | 4,6 | 28,89 | 422,23 | 47,06 | 3,82 | 670,02 | 4,82 | 174,43 | 34,94 | 2,46 | 248,00 | 3,53 | 22,68 | ||
14 | 14.0 | 4,6 | 33,37 | 481,76 | 54,17 | 3,80 | 763,90 | 4,78 | 199,62 | 39,10 | 2,45 | 282,00 | 3. | 26,20 | ||
16 | 14.0 | 4,6 | 37,77 | 538,56 | 61.09 | 3,78 | 852,84 | 4,75 | 224,29 | 43,10 | 2,44 | 315,00 | 3,68 | 29,65 | ||
14 | 140 | 9 | 14.0 | 4,6 | 24,72 | 465,72 | 45,55 | 4,34 | 739,42 | 5,47 | 192,03 | 35.92 | 2,79 | 274,00 | 3,76 | 19,41 |
10 | 14.0 | 4,6 | 27,33 | 512,29 | 50,32 | 4,33 | 813,62 | 5,46 | 210,96 | 39,05 | 2,78 | 301,00 | 3,82 | 21,45 | ||
12 | 14. | 4,6 | 32,49 | 602,49 | 59,66 | 4,31 | 956,98 | 5,43 | 248.01 | 44,97 | 2,76 | 354,00 | 3,90 | 25,50 | ||
16 | 160 | 10 | 16.0 | 5,3 | 31,43 | 774,24 | 66,19 | 4,96 | 1229.10 | 6,25 | 319,33 | 52,52 | 3,19 | 455,00 | 4,30 | 24,67 |
одиннадцать | 16.0 | 5,3 | 34,42 | 844,21 | 72,44 | 4,95 | 1340. | 6,24 | 347,77 | 56,53 | 3,18 | 496,00 | 4,35 | 27,02 | ||
12 | 16.0 | 5,3 | 37,39 | 912,89 | 78,62 | 4,94 | 1450,00 | 6,23 | 375,78 | 60,53 | 3,17 | 537,00 | 4,39 | 29,35 | ||
14 | 16.0 | 5,3 | 43,57 | 1046,47 | 90,77 | 4,92 | 1662,13 | 6.20 | 430,81 | 68,15 | 3,16 | 615,00 | 4,47 | 34. | ||
16 | 16.0 | 5,3 | 49,07 | 1175,19 | 102,64 | 4,89 | 1865,73 | 6,17 | 484,64 | 75,92 | 3,14 | 690,00 | 4,55 | 38,52 | ||
18 | 16.0 | 5,3 | 54,79 | 1290,24 | 114,24 | 4,87 | 2061.03 | 6,13 | 537,46 | 82,08 | 3,13 | 771,00 | 4,63 | 43,01 | ||
20 | 16.0 | 5,3 | 60,40 | 1418,85 | 125,60 | 4,85 | 2,248,26 | 6,10 | 589,43 | 90,02 | 3,12 | 830,00 | 4,70 | 47,41 | ||
18 | 180 | одиннадцать | 16. | 5,3 | 38,80 | 1216,44 | 92,47 | 5.60 | 1933.10 | 7,06 | 499,78 | 72,86 | 3,59 | 716,00 | 4,85 | 30,47 |
12 | 16.0 | 5,3 | 42,19 | 1316,62 | 100,41 | 5,59 | 2092,78 | 7,04 | 540,45 | 78,15 | 3,58 | 776,00 | 4,89 | 33,12 | ||
20 | 200 | 12 | 18.0 | 6,0 | 47,10 | 1822,78 | 124,61 | 6,22 | 2896,16 | 7,84 | 749,40 | 98,68 | 3,99 | 1073,00 | 5,37 | 36,97 |
13 | 18. | 6,0 | 50,85 | 1960,77 | 134,44 | 6,21 | 3116,18 | 7,83 | 805,35 | 105,07 | 3,98 | 1156,00 | 5,42 | 39,92 | ||
14 | 18.0 | 6,0 | 54,60 | 2097,00 | 144,17 | 6.20 | 3333,00 | 7,81 | 861,00 | 111,50 | 3,97 | 1236,00 | 5,46 | 42,80 | ||
16 | 18.0 | 6,0 | 61,98 | 2362,57 | 163,37 | 6,17 | 3755,39 | 7,78 | 969,74 | 123,77 | 3,96 | 1393,00 | 5,54 | 48,65 | ||
20 | 18. | 6,0 | 76,54 | 2871,47 | 200,37 | 6,12 | 4860,42 | 7,72 | 1181,92 | 146,62 | 3,93 | 1689,00 | 5,70 | 60,08 | ||
25 | 18.0 | 6,0 | 94,29 | 3466,21 | 245,59 | 6,06 | 5494.04 | 7,63 | 1438,38 | 172,68 | 3,91 | 2028,00 | 5,89 | 74,02 | ||
тридцать | 18.0 | 6,0 | 111,54 | 4019,60 | 288,57 | 6,00 | 6351.05 | 7,55 | 1698,16 | 193. | 3,89 | 2332,00 | 6,07 | 87,56 | ||
22 | 220 | 14 | 21.0 | 7,0 | 60,38 | 2814,36 | 175,18 | 6,83 | 4470,15 | 8.60 | 1158,56 | 138,62 | 4,38 | 1655,00 | 5.91 | 47,40 |
16 | 21.0 | 7,0 | 68,58 | 3175,44 | 198,71 | 6.80 | 5045,37 | 8,58 | 1305,52 | 153,34 | 4,36 | 1869,00 | 6,02 | 53,83 | ||
25 | 250 | 16 | 24. | 8,0 | 78,40 | 4717.10 | 258,43 | 7,76 | 7492.10 | 9,78 | 1942.09 | 203,45 | 4,98 | 2775,00 | 6,75 | 61,55 |
18 | 24.0 | 8,0 | 87,72 | 5247.24 | 288,82 | 7,73 | 8336,69 | 9,75 | 2157,78 | 223,39 | 4,96 | 3089,00 | 6,83 | 68,86 | ||
20 | 24.0 | 8,0 | 96,96 | 5764,87 | 318,76 | 7,71 | 9159,73 | 9,72 | 2370. | 242,52 | 4,94 | 3395,00 | 6.91 | 76,11 | ||
22 | 24.0 | 8,0 | 106,12 | 6270,32 | 348,26 | 7,69 | 9961,30 | 9,69 | 2579.04 | 260,52 | 4,93 | 3691,00 | 7,00 | 83,31 | ||
25 | 24.0 | 8,0 | 119,71 | 7006,39 | 391,72 | 7,65 | 11125,52 | 9,64 | 2887,26 | 287,14 | 4,91 | 4119,00 | 7,11 | 93,97 | ||
28 | 24. | 8,0 | 133,12 | 7 716,86 | 434,25 | 7,61 | 12243,84 | 9,59 | 3189,89 | 311,98 | 4,90 | 4527,00 | 7,23 | 10,50 | ||
тридцать | 24.0 | 8,0 | 141,96 | 8176,82 | 462,11 | 7,59 | 12964.66 | 9,56 | 3388.98 | 327,82 | 4,89 | 4788,00 | 7,31 | 111,44 | ||
35 | 24.0 | 8,0 | 163,71 | 9281.05 | 530,11 | 7,53 | 14682,73 | 9,47 | 3879,37 | 366,13 | 4,87 | 5401. | 7,53 | 128,51 | ||
5
5
30
5
01
0
0
5
0
0
0
0
07
5
0
94
5
0
32
0
0
61
0
06
20
0
0
0
06
0
01
0
68Банкноты
1.Площадь поперечного сечения и справочные значения рассчитываются по номинальным размерам. Плотность стали 7,85 г / см.
2. Радиусы скругления, показанные на рисунке 1 и в таблице 1, указаны для конструкции калибра и не контролируются по профилю.
Обозначения к рисунку 1 и таблице 1:
— ширина полки;
— толщина полки;
— радиус внутренней кривизны;
— радиус кривизны полок;
— площадь поперечного сечения;
— момент инерции;
— расстояние от центра тяжести до внешнего края полки;
— центробежный момент инерции;
— радиус инерции.
3 По точности прокатки уголки делают:
А — повышенной точности;
Б — обычная точность.
4 Максимальное отклонение от размера углов не должно превышать значений, указанных в таблице 2.
таблица 2
Кол-во углов | Предельные отклонения, мм | |||||||||
по ширине полки | Толщина полки | |||||||||
до 6 включительно. | от 6,5 до 9 включительно. | более 9 | ||||||||
A | AT | А | AT | А | AT | |||||
От | 2 | до | 4,5 | ± 1,0 | +0,2 | +0,3 | – | – | – | — |
« | 5 | « | 9 | ± 1,5 | +0,2 | +0,3 | +0,2 | +0,3 | +0,3 | +0,4 |
« | 10 | « | 15 | ± 2,0 | – | – | +0,3 | +0,4 | +0,3 | +0,4 |
« | 16 | « | 20 | ± 3. | – | – | – | – | +0,4 | +0,5 |
« | 22 | « | 25 | ± 4,0 | – | – | – | – | +0.4 | +0,5 |
05 По согласованию изготовителя с заказчиком допускается выполнение углов со смещением предельных отклонений по толщине полки в пределах допусков соответствующей точности.
6 По согласованию с заказчиком отклонение по толщине полки может быть заменено предельными отклонениями по массе согласно таблице 3.
Таблица 3
Кол-во углов | Предельные отклонения по массе,% | |
I класс | Класс II | |
От 2 до 7. | +3 | +3 |
Более 7,5 | ± 2,5 | |
5 включительно.7 Отклонение от прямого угла на вершине не должно превышать 35 футов.
По согласованию изготовителя с потребителем отклонение от прямого угла вверху не должно превышать:
1,0 мм — для углов с шириной полки до 50 мм включительно;
2,0 мм — для углов с шириной полки от 50 до 100 мм включительно;
3,0 мм — для углов с шириной полки от 100 до 200 мм.
8 Затупление внешних углов (включая угол вверху) не контролируется.
По требованию потребителя затупление внешних углов (в том числе угол вверху) не должно превышать:
0,3 толщины полки — для углов толщиной до 10 мм включительно;
3,0 мм — для углов толщиной от 10 до 16 мм включительно;
5,0 мм — для углов толщиной более 16 мм.
9 Уголки изготавливаются длиной от 4 до 12 м:
Габаритная длина
;
габаритная длина с несоразмерным количеством не более 5% от веса партии;
кратно измеренной длине,
кратно размерной длине с чрезмерным количеством, не превышающим 5% от веса партии;
неограниченная длина;
ограниченная длина в безразмерном.
9.1 По согласованию изготовителя с заказчиком уголки изготавливаются мерной и кратной размерной длины с безразмерной длиной более 5% от веса партии.
9.2 Допускается изготовление уголков длиной не менее 3 м и более 12 м.
10 Предельные отклонения по длине углов размерной длины или кратной размерной не должны превышать:
+30 мм — длиной до 4 м включительно;
+50 мм — на длину от 4 до 6 м включительно;
+70 мм — для длин более 6 м.
По требованию заказчика для углов длиной более 4-7 м предельные отклонения длины не должны превышать +40 мм, более 7 м — + 5 мм на каждый последующий метр.
11 Кривизна углов не должна превышать 0,4% длины.
По желанию потребителя изготавливаются уголки, кривизна которых не превышает 0,2% длины. Для углов от N 2 до 4,5 включительно кривизну проверяют на длине 1 м.
12 Размеры поперечного сечения уголков, затупление углов измеряют на расстоянии не менее 500 мм от конца стержня.
ПРИЛОЖЕНИЕ A
(рекомендуется)
Часть 1. Углы равны. Размеры (ISO 657-1-89 *)
________________
* Доступ к международным и зарубежным документам, упомянутым здесь и ниже по тексту, можно получить, перейдя по ссылке. — Примечание производителя базы данных.
1 Область распространения
Эта часть ISO 657 включает размеры горячекатаных равнополочных углов.
2 Этот стандарт содержит условия данной части ISO 657.На момент публикации эта публикация была актуальной.
Все стандарты пересмотрены, поэтому необходимо использовать стандарты последней редакции.
Страны-члены IEC и ISO должны быть обеспечены действующими международными стандартами.
ИСО 657-5-76. Профили стальные горячекатаные, часть 5. Углы равные и неодинаковые, предельные отклонения в метрической и дюймовой серии.
3 Размеры
3.1 Полужирным шрифтом выделены предпочтительные размеры.
3.2 Внутренние радиусы скругления приведены для информации и приведены в таблице А.1.
3.3 Радиус кривизны полок не определен, но при необходимости может быть рассчитан.
4 Свойства профиля
Масса, площадь поперечного сечения и справочные значения значений равнополочных углов приведены для информации в Таблице А.1 и рассчитаны при условии, что радиус закругления полок составляет ½ радиуса внутренняя кривизна.
5 допусков
Допуски на размеры приведены в таблице B.1 Приложения Б.
Таблица A.1
Размер | Масса, кг / м | , см | Значения | Расстояние от центра тяжести | Контрольные значения значений для осей | |||||||||||
, мм | , мм | , мм | , см | , см | , см | , см | , см | , см | , см | , см | , см | , см | , см | |||
20x20x3 | 0. | 1,12 | 20 | 3 | 3,5 | 0,598 | 1,41 | 0,846 | 0,392 | 0,590 | 0,279 | 0,618 | 0,742 | 0,165 | 0,383 | 0,195 |
25x25x3 | 1.12 | 1,42 | 25 | 3 | 3,5 | 0,723 | 1,77 | 1,02 | 0.803 | 0,751 | 0,452 | 1,27 | 0,945 | 0,334 | 0,448 | 0,326 |
25x25x4 | 1.45 | 1.85 | 25 | 4 | 3,5 | 0,762 | 1,77 | 1. | 1,02 | 0,741 | 0,586 | 1,61 | 0,931 | 0,430 | 0,482 | 0,399 |
30x30x3 | 1.36 | 1,74 | тридцать | 3 | 5 | 0,835 | 2,12 | 1,18 | 1,40 | 0,899 | 0,649 | 2,22 | 1,13 | 0,585 | 0,581 | 0,496 |
30х30х4 | 1.78 | 2,27 | тридцать | 4 | 5 | 0,878 | 2,12 | 1,24 | 1,80 | 0,892 | 0,850 | 2,85 | 1,12 | 0,754 | 0,577 | 0. |
35х35х4 | 2.09 | 2,67 | 35 | 4 | 5 | 1,00 | 2,47 | 1,42 | 2,95 | 1,05 | 1,18 | 4,68 | 1,32 | 1,23 | 0,678 | 0,865 |
35x35x5 | 2.57 | 3,28 | 35 | 5 | 5 | 1.04 | 2,47 | 1,48 | 3,56 | 1.04 | 1,45 | 5,64 | 1,31 | 1,49 | 0,675 | 1.01 |
40х40х3 | 1.84 | 2,35 | 40 | 3 | 6-я | 1,07 | 2,83 | 1,52 | 3,45 | 1,21 | 1,18 | 5,45 | 1,52 | 1,44 | 0,783 | 0,949 |
40х40х4 | 2. | 3,08 | 40 | 4 | 6-я | 1,12 | 2,83 | 1,58 | 4,47 | 1,21 | 1,55 | 7,09 | 1,52 | 1,86 | 0,777 | 1,17 |
40х40х5 | 2.97 | 3,79 | 40 | 5 | 6-я | 1,16 | 2,83 | 1,64 | 5,43 | 1,20 | 1,91 | 8.60 | 1,51 | 2,26 | 0,773 | 1,38 |
45х45х4 | 2.74 | 3,49 | 45 | 4 | 7-я | 1,23 | 3,18 | 1,75 | 6,43 | 1,36 | 1,97 | 10,2 | 1,71 | 2,68 | 0,876 | 1,53 |
45х45х5 | 3. | 4,30 | 45 | 5 | 7-я | 1,28 | 3,18 | 1,81 | 7,84 | 1,35 | 2,43 | 12,4 | 1,70 | 3,26 | 0,871 | 1,80 |
50х50х4 | 3.06 | 3,89 | 50 | 4 | 7-я | 1,36 | 3,54 | 1,92 | 8,97 | 1,52 | 2,46 | 14,2 | 1,91 | 3,73 | 0,979 | 1,94 |
50х50х5 | 3.77 | 4,80 | 50 | 5 | 7-я | 1,40 | 3,54 | 1,99 | 11,0 | 1,51 | 3,05 | 17,4 | 1,90 | 4,55 | 0,973 | 2,29 |
50х50х6 | 4. | 5,69 | 50 | 6-я | 7-я | 1,45 | 3,54 | 2,04 | 12,8 | 1,50 | 3.61 | 20,3 | 1,89 | 5,34 | 0,968 | 2,61 |
60х60х5 | 4.57 | 5,82 | 60 | 5 | 8 | 1,64 | 4,24 | 2,32 | 19,4 | 1,82 | 4,45 | 30,7 | 2.30 | 8,03 | 1,17 | 3,46 |
60x60x6 | 5.42 | 6.91 | 60 | 6-я | 8 | 1,69 | 4,24 | 2,39 | 22,8 | 1,82 | 5,29 | 36,1 | 2,29 | 9,44 | 1,17 | 3,96 |
60x60x8 | 7. | 9,03 | 60 | 8 | 8 | 1,77 | 4,24 | 2,50 | 29,2 | 1,80 | 6,89 | 46,1 | 2,26 | 12,2 | 1,16 | 4,86 |
65x65x6 | 5.91 | 7,53 | 65 | 6-я | 9 | 1,80 | 4.60 | 2,55 | 29,2 | 1,97 | 6,21 | 46,3 | 2,48 | 12,1 | 1,27 | 4,74 |
65х65х8 | 7.73 | 9,85 | 65 | 8 | 9 | 1,89 | 4. | 2,67 | 37,5 | 1,95 | 8,13 | 59,4 | 2,46 | 15,6 | 1,26 | 5,84 |
70x70x6 | 6.38 | 8,13 | 70 | 6-я | 9 | 1,93 | 4,95 | 2,73 | 36,9 | 2,13 | 7,27 | 58,5 | 2,68 | 15,3 | 1,37 | 5.60 |
70x70x7 | 7.38 | 9,40 | 70 | 7-я | 9 | 1,97 | 4,95 | 2,79 | 42,3 | 2,12 | 8,41 | 67,1 | 2,67 | 17,5 | 1,36 | 6,28 |
75х75х6 | 6. | 8,73 | 75 | 6-я | 9 | 2,05 | 5,30 | 2,90 | 45,8 | 2,29 | 8,41 | 72,7 | 2,89 | 18,9 | 1,47 | 6,53 |
75х75х8 | 8.99 | 11,4 | 75 | 8 | 9 | 2,14 | 5,30 | 3,02 | 59,1 | 2,27 | 11,0 | 93,8 | 2,86 | 24,5 | 1,46 | 8.09 |
80х80х6 | 7.34 | 9,35 | 80 | 6-я | 10 | 2,17 | 5,66 | 3,07 | 55,8 | 2,44 | 9,57 | 88,5 | 3,08 | 23,1 | 1,57 | 7,55 |
80х80х8 | 9. | 12,3 | 80 | 8 | 10 | 2,26 | 5,66 | 3,19 | 72,2 | 2,43 | 12,6 | 115 | 3,06 | 29,9 | 1,56 | 9,37 |
80х80х10 | 11.9 | 15,1 | 80 | 10 | 10 | 2,34 | 5,66 | 3.30 | 87,5 | 2,41 | 15,4 | 139 | 3,03 | 36,4 | 1,55 | 11,0 |
90x90x7 | 9.61 | 12,2 | 90 | 7-я | одиннадцать | 2,45 | 6,36 | 3,47 | 92,5 | 2,75 | 14,1 | 147 | 3,46 | 38,3 | 1,77 | 11,0 |
90x90x8 | 10. | 13,9 | 90 | 8 | одиннадцать | 2,50 | 6,36 | 3,53 | 104 | 2,74 | 16,1 | 166 | 3,45 | 43,1 | 1,76 | 12,2 |
90x90x9 | 12.2 | 15,5 | 90 | 9 | одиннадцать | 2,54 | 6,36 | 3,59 | 116 | 2,73 | 17,9 | 184 | 3,44 | 47,9 | 1,76 | 13,3 |
90х90х10 | 15.0 | 17,1 | 90 | 10 | одиннадцать | 2,58 | 6,36 | 3,65 | 127 | 2,72 | 19,8 | 201 | 3,42 | 52,6 | 1,75 | 14,4 |
100x100x8 | 12. | 15,5 | 100 | 8 | 12 | 2,74 | 7,07 | 3,87 | 145 | 3,06 | 19,9 | 230 | 3,85 | 59,9 | 1,96 | 15,5 |
100x100x10 | 15.0 | 19,2 | 100 | 10 | 12 | 2,82 | 7,07 | 3,99 | 177 | 3,04 | 24,6 | 280 | 3,83 | 73,0 | 1,95 | 18,3 |
100x100x12 | 17.8 | 22,7 | 100 | 12 | 12 | 2,90 | 7,07 | 4,11 | 207 | 3,02 | 29,1 | 328 | 3,80 | 85,7 | 1,94 | 20,9 |
120x120x8 | 14. | 18,7 | 120 | 8 | 13 | 3,23 | 8,49 | 4,56 | 255 | 3.69 | 29,1 | 405 | 4,65 | 105 | 2,37 | 23,1 |
120х120х10 | 18.2 | 23,2 | 120 | 10 | 13 | 3,31 | 8,49 | 4,69 | 313 | 3,67 | 36,0 | 497 | 4,63 | 129 | 2,36 | 27,5 |
120х120х12 | 21.6 | 27,5 | 120 | 12 | 13 | 3,40 | 8,49 | 4,80 | 368 | 3,65 | 42,7 | 584 | 4. | 152 | 2,35 | 31,6 |
125x125x8 | 15.3 | 19,5 | 125 | 8 | 13 | 3,35 | 8,84 | 4,74 | 290 | 3,85 | 31,7 | 461 | 4,85 | 120 | 2,47 | 25,3 |
125x125x10 | 19.0 | 24,2 | 125 | 10 | 13 | 3,44 | 8,84 | 4,86 | 356 | 3,84 | 39,3 | 565 | 4,83 | 146 | 2,46 | 30,1 |
125x125x12 | 22. | 28,7 | 125 | 12 | 13 | 3,52 | 8,84 | 4,98 | 418 | 3,81 | 46,6 | 664 | 4,81 | 172 | 2,45 | 34,6 |
150х150х10 | 23.0 | 29,3 | 150 | 10 | 16 | 4,03 | 10,6 | 5,71 | 624 | 4,62 | 56,9 | 990 | 5,82 | 258 | 2,97 | 45,1 |
150х150х12 | 27.3 | 34,8 | 150 | 12 | 16 | 4,12 | 10,6 | 5,83 | 737 | 4. | 67,7 | 1170 | 5.80 | 303 | 2,95 | 52,0 |
150х150х15 | 33.8 | 43,0 | 150 | 15 | 16 | 4,25 | 10,6 | 6,01 | 898 | 4,57 | 83,5 | 1430 | 5,76 | 370 | 2,93 | 61,6 |
180х180х15 | 40.9 | 52,1 | 180 | 15 | 18 | 4,98 | 12,7 | 7,05 | 1590 | 5,52 | 122 | 2520 | 6.96 | 653 | 3,54 | 92,7 |
180х180х18 | 48. | 61,9 | 180 | 18 | 18 | 5,10 | 12,7 | 7,22 | 1870 | 5,49 | 145 | 2960 | 6.92 | 768 | 3,52 | 106 |
200x200x16 | 48.5 | 61,8 | 200 | 16 | 18 | 5,52 | 14,1 | 7,81 | 2340 | 6,16 | 162 | 3720 | 7,76 | 960 | 3,94 | 123 |
200х200х20 | 59.9 | 76,3 | 200 | 20 | 18 | 5,68 | 14,1 | 8,04 | 2850 | 6,11 | 199 | 4530 | 7,70 | 1170 | 3,92 | |
88
08
607
42
38
47
09
60
85
63
9
2
7
60
6
60
6Радиус угла — обзор
Глубина декорирования: Радиусы углов квадратных или прямоугольных деталей должны как минимум соответствовать глубине декорирования (если глубина декорирования составляет 2 мм, минимальный радиус также должен составлять 2 мм). Минимальный уклон 10 градусов в направлении формования поможет отделить несущую пленку при открытии формы. Все радиусы формы должны быть отполированы. Это позволяет фольге двигаться при заполнении полости.
Минимальная глубина декорирования 0,020 должна соблюдаться даже в случае полностью плоских декорированных поверхностей.Это натяжение фольги за край детали приводит к натяжению держателя, что предотвращает образование складок фольги.
Для деталей неправильной формы литник должен располагаться по возможности по центру. Круглые детали в основном закрыты по центру, что помогает поддерживать допуск на диаметр. В случаях, когда требуется несколько вентилей, вентили должны быть расположены как можно ближе друг к другу, чтобы минимизировать влияние линий потока и сварки в детали.
Детали с текстурированной поверхностью могут быть получены с использованием фольги с текстурой и / или текстурированием поверхности формы.Текстурированная фольга IMD может быть матовой, матовой или иметь участки смешанного вида (это потребует отдельной операции во время производства), например, глянцевую и матовую вместе. Глубина рисунка на поверхности формы не должна превышать 0,006 с краями и углами с радиусом не менее 0,030 дюйма.
Пластик, подходящий для IMD. Предпочтительны смолы с высокой текучестью и легкостью плавления. (Лучше всего заполнять форму относительно быстро. Это помогает поддерживать равномерную температуру на поверхности фольги, позволяя клею приклеиваться к пластиковой детали).
Давление зажима формовочной машины должно быть как можно более низким. Это позволяет фольге немного двигаться в случае декорирования большой площади.
Удлинение фольги: Результаты испытаний показали, что растяжимость неметаллизированной фольги не должна превышать 20%.
Это было достигнуто при оптимальных условиях формования. Однако дизайн каждой детали следует оценивать отдельно, принимая во внимание ее материал, форму, размер и конкретное украшение.
Затворы должны быть как можно больше, чтобы облегчить равномерное и быстрое заполнение полостей.
Толщина стенки деталей должна быть не менее 0,040. Более тонкая стенка может не обеспечить надлежащего прилегания пленки к пластику.
Размещение детали (деталей) в форме; длинные или узкие детали следует располагать в форме горизонтально. Такая ориентация поможет сократить цикл пресс-формы.
2020 Rolls-Royce Ghost Обзор, цены и характеристики
Обзор
Rolls-Royce Ghost 2020 года — ваш ответ тем, кто жаждет сибаритической роскоши и острых ощущений от вождения в одном и том же сверхдорогом автомобиле.
Интерьер может похвастаться роскошными кожаными сиденьями и красиво обработанной деревянной облицовкой. 6,6-литровый двигатель V-12 работает почти бесшумно под длинным капотом Ghost и обеспечивает легкое ускорение — только не ожидайте, что резкое управление будет соответствовать этому.Подвеска Ghost настроена на комфорт, а его манеры вождения не только плюшевые. Мы уже наблюдали за тем, как проходит испытания совершенно новый Rolls-Royce Ghost 2021 года, и ожидаем, что серийная модель будет выпущена до конца 2020 года.
Что нового в 2020 году?
За исключением новой опции отделки темным полированным металлом внутренней отделки приборной панели Ghost, она осталась неизменной с модели 2019 года. Поскольку 2020 год станет последним модельным годом перед полным редизайном, Rolls-Royce выпускает Ghost с ограниченным выпуском модели Zenith.
Цены и какой купить
Заказ Ghost — или любого Rolls-Royce в этом отношении — очень личное дело, и вас ждет множество вариантов персонализации.
Однако мы бы порекомендовали использовать пружину для модели с увеличенной колесной базой. В конце концов, что такое Rolls-Royce без пространства для ног?
Двигатель, трансмиссия и характеристики
Капюшон Ghost увенчан культовым орнаментом Spirit of Ecstasy. Под ним живет твин-турбо, 6.6-литровый V-12 мощностью 563 лошадиные силы в паре со спутниковой коробкой передач. Эта установка использует данные GPS для считывания дорожного ландшафта впереди вас, чтобы предвидеть ваши потребности в вождении и переключать передачи точно в нужный момент. Модели Black Badge составляют еще 40 пони; Rolls утверждает, что максимальная скорость для каждой версии составляет 155 миль в час. Последний протестированный нами Ghost имел стандартный уровень мощности , но он все равно мог уверенно двигаться по прямой, даже несмотря на то, что он вел себя как парусник при поворотах.
Экономия топлива и расход топлива в реальных условиях
Рейтинги EPA по экономии топлива для Ghost невелики, но на самом деле, какой 12-цилиндровый двигатель не потребляет газ? Во время поездки по городу ваш водитель должен ожидать около 12 миль на галлон.
Поездка по шоссе на дальние расстояния должна дать около 18 миль на галлон. Мы не принимали Ghost в нашем 200-мильном тесте на экономию топлива на шоссе, но если мы это сделаем, мы дополним эту историю результатами.
Интерьер, комфорт и груз
Чтобы сесть на глубокое заднее сиденье Ghost Series II, попросите вашего личного помощника открыть заднюю дверь на петлях.Доступный с короткой или длинной колесной базой, Series II обеспечивает просторное пространство; однопроцентники будут рады узнать, что им будут предложены одни из лучших материалов для интерьера на планете. Кабину можно даже оснастить обшивкой потолка, воспроизводящей звездное ночное небо, в то время как два 9,2-дюймовых экрана дополняют систему кинотеатра на задних сиденьях Ghost.
Информационно-развлекательная система и возможности подключения
Все Ghosts оснащены большим сенсорным информационно-развлекательным экраном спереди с навигацией, но развлекательная система на заднем сиденье с двумя экранами — это опция, которая позволяет пассажирам управлять радио, навигацией и другими информационно-развлекательными функциями автомобиля.
удаленно.Стереосистема премиум-класса с 18 динамиками также доступна для замены стандартного автомобильного устройства с 16 динамиками.
Функции безопасности и помощи водителю
Ни Национальная администрация безопасности дорожного движения (NHTSA), ни Страховой институт дорожной безопасности (IIHS) не опубликовали данные краш-тестов для Ghost. Но пассажиры могут отдыхать спокойно, поскольку проекционный дисплей и камера ночного видения помогают водителю меньше отвлекаться и быть более внимательным ко всему, что может удариться в темноте.Ключевые функции безопасности включают:
- Стандартное предупреждение о лобовом столкновении
- Стандартные передние и задние датчики парковки
- Доступный адаптивный круиз-контроль и система камеры ночного видения
Гарантия и обслуживание Накопленные, Rolls-Royce предоставляет гарантийные обязательства и планы технического обслуживания на четыре года.
- Ограниченная гарантия распространяется на 4 года или неограниченное количество миль
- Гарантия на трансмиссию распространяется на 4 года или неограниченное количество миль
- Бесплатное обслуживание распространяется на 4 года или неограниченное количество миль
Технические характеристики
ТИП АВТОМОБИЛЯ: передний двигатель, задний привод, 4-5 пассажиров, 4-дверный седан
БАЗОВАЯ ЦЕНА: 291 350 долл.
США / 324 000 долл. США (SWB / EWB)
ТИП ДВИГАТЕЛЯ: 965 48-клапанный V-12 с двойным турбонаддувом и промежуточным охлаждением DOHC, алюминиевый блок и головки, прямой впрыск топлива
Рабочий объем: 402 куб. дюйма, 6593 куб. см
Мощность: 563 л.с. при 5250 об / мин
Крутящий момент: 575 фунт-фут при 1500 об / мин
ТРАНСМИССИЯ: 8-ступенчатая автоматическая
РАЗМЕРЫ:
Колесная база: 129.7-136,4 дюйма
Длина: 212,6-219,3 дюйма
Ширина: 76,7 дюйма Высота: 61,0 дюйма
Снаряженная масса ( C / D est): 5550-5700 фунтов
ХАРАКТЕРИСТИКИ ( C / D EST):
От нуля до 60 миль / ч: 4,7-4,8 с
-Миля стоя: 13,0-13,1 сек
Максимальная скорость: 155 миль / ч
ЭКОНОМИЯ ТОПЛИВА:
EPA город / шоссе:
13/20 миль на галлон
Требования к материалам для горячего цинкования по ГОСТ
Защита стали путем погружения в горячий цинк практикуется на протяжении нескольких столетий.
В 19 веке были впервые выведены требования к материалам, процессу, результатам. Сегодня все применимо и к горячему цинкованию, требования к которому, однако, ужесточились.
Компании обрабатывают сталь по ГОСТ 9.307-89. Государственный стандарт предусматривает полную регламентацию технологически грамотной работы. Большое внимание уделяется материалам. Цинкованию подвергается низкоуглеродистая сталь, отвечающая требованиям ГОСТ 27772-88, 1050-88, 380-94.Состав некоторых изделий из стали должен быть следующим: углерод, 0,25% кремния, 0,37%. Легированные стали перед цинкованием не допускаются.
При необходимости могут быть погружены в цинк из других марок стали. Обязательно проведите пробное погружение. Заказчик оценивает результат, принимает решение о дальнейшей работе.
Размеры изделия или металлического листа существенно ограничиваются размерами керамической ванны. Самый распространенный размер — 1,45 х 2,45 х 12 м.Детали, которые не входят в емкость, нельзя правильно оцинковать.
Небольшой размер изделия также служит препятствием. Не рекомендуется обрабатывать тонкие стальные элементы.
Конструкция может быть сложной, но цинк должен свободно течь по частям деталей при нанесении. Опасность — слишком узкая резьба — именно она больше всего подвержена коррозии из-за сложности нанесения защитного расплава. Барабаны, змеевики, заглушки в трубах, коробах или трубах могут мешать нанесению цинка.
Может стать препятствием при выполнении требований к горячему цинкованию для состояния продукта. Процесс приготовления следует проводить осторожно. На поверхности металлической конструкции не должно быть:
- насечек;
- ржавчины;
- весов;
- шлаков;
- масел;
- металлической стружки;
- графит;
- ;
- раз;
- трещин.
Маркировочная краска
Согласно требованиям ГОСТ, этап подготовки изделия к погружению в раствор цинка осуществляется многоступенчато с использованием щелочных, кислых реагентов определенной концентрации.
Очистка проводится при желаемой температуре. Обязательно выполните стирку. Пропуск любой стадии влечет за собой ненадежное прилипание расплава к структуре материала или коррозию стали остатками реагентов.
Цинк в керамической ванне нагревается до 450 градусов.Время выдержки продукта в растворе 3-10 минут. Важно разместить деталь внутри прядильного барабана — цинк ляжет на поверхность стали намного ровнее и прочнее.
Только при соблюдении всех требований к качеству результатов и долгому сроку службы конструкции.
Люк пожарный: конструкция, ГОСТ, размеры, установка
Пожарный люк — высоконадежная металлическая конструкция из высококачественной стали. Огнестойкие металлические изделия используются для плотного прилегания перекрытий выходов на чердак или подвал, электрощитов и инженерных коммуникаций, венткамеров и шахт лифтов.
Пожарный люк, обладающий повышенной защитой от распространения дыма, необходим в таких общественных местах как:
- Больницы, поликлиники и другие медицинские учреждения.
- Административные здания.
- Офисные здания и торговые центры.
- Мотели и гостиницы.
- Кинотеатры.
- Дошкольные и школьные учреждения.
Как правильно смонтировать сооружение, и кто имеет к нему доступ
Монтаж люков пожарных выходов производится исключительно организациями или ИП, имеющими соответствующую лицензию МЧС.По типу монтажной сборки изделия бывают настенные, потолочные и напольные. Из-за отсутствия постоянной нагрузки на люки в стене толщина дверного полотна и коробки у них меньше.
Люки потолочные комплектуются лестницей: вертикальной или наклонной. Что касается напольных конструкций, ведущих в подвал и подверженных значительным нагрузкам, то эти изделия изготавливаются с усиленным коробом и стальным листом толщиной до 2 мм. Ходить по люкам в полу совершенно безопасно, потому что они очень надежны благодаря своей прочности.Монтируем изделия согласно готовой проектной документации с указанием типа, предела огнестойкости и взаимодействия с другим противопожарным оборудованием.
Проектирование и изготовление ППЛ
Люки противопожарные из гнутого металлического профиля и стального холоднокатаного листа. Сама конструкция пожарного люка состоит из двух основных компонентов — коробки и двери, которая подвешивается и крепится к раме с помощью регулируемых петель. В этом случае полотно может быть выполнено из одной или двух стальных пластин.
В каркасе имеется полость, которая заполнена теплоизоляционным материалом.Он также находится между листами полотна, где важную роль играет само содержание и порядок укладки его слоев, поскольку это обеспечивает необходимую степень огнестойкости.
По периметру рамы люка оборудована термоуплотняющая лента, которая предназначена для усиления защиты от проникновения дыма. Под воздействием высоких температур он разбухает и расширяется, что делает его еще более надежным для предотвращения распространения горячего дыма. Сегодня по индивидуальному заказу производители могут изготовить люк пожарный:
- с вентиляционной решеткой или без нее;
- с одной или двумя дверцами;
- запирается или просто на защелку.
Противопожарные люки разных размеров
На самом деле, огнестойкие люки из стали такие же, как и металлические двери, но с меньшей площадью. Их размеры варьируются от 500 × 700 мм до 900 × 1100 мм, что, собственно, зависит от размера строительного проема
. Противопожарный люк ставят во всех случаях, когда нет возможности смонтировать дверь, а также при наличии подвала и чердака.
В зданиях типа F1, F2, F3 и F4 допускается установка второго типа противопожарного устройства для доступа на крышу или чердак с лестничных площадок.Это означает, что размер пожарного люка на чердаке должен соответствовать параметрам 0,6х0,8 м, при этом он должен быть оборудован откидной металлической лестницей. Установка обязательна для зданий с повышенными требованиями к правилам пожарной безопасности или с любой угрозой пожара.
По закону эти типы конструкций необходимы для установки в массово посещаемых помещениях. Стандартный чердачный противопожарный люк изготавливается из двух профилей с открытым сечением, а толщина стального листа должна быть строго 2 мм.
При покупке этот показатель следует проверять с помощью маркировки, подтверждающей соответствие приобретенного товара действующим критериям.
Люки пожарные, ГОСТ и критерии
Стоит отметить, что отдельного регламента, касающегося конкретно пожарных люков, нет. Под ГОСТ понимаются методы проведения необходимых испытаний металлических изделий на огнестойкость согласно действующим нормам и стандартам.
Максимальный порог огнестойкости люка, предусмотренный техническими условиями, составляет 60 минут.Что касается прилагаемых к открытию усилий, то нормой можно считать около 30 кгс. Установка люков как в потолке, так и в полу допускается только петлями наружу, так как конструкция должна открываться ровно вверх. Порог минимальной огнестойкости продукта — 6 минут.
В каких случаях помогает противопожарное оборудование
Большинство организаций и предприятий, согласно нормам закона, хранят в архивах своих учреждений огромные объемы бумажной документации.
Как правило, это постройки старого образца, в которых с годами не менялась электропроводка. Из-за этого повышенная нагрузка электрической сети грозит короткими замыканиями, из-за которых может возникнуть самовозгорание. В результате важная документация и другие дорогостоящие материальные ценности могут быть безвозвратно утеряны.
Менять электропроводку в комнате, сдавая в аренду, не рационально, и этот ремонт может вылиться в огромную копейку. Но, оборудовав такие постройки противопожарными люками, все же можно обеспечить их безопасность.
Техническое обслуживание конструкций
В техническое обслуживание установленных люков входят профилактические осмотры и осмотры, которые предполагается проводить не реже одного раза в квартал и внепланово после любой аварии. Требуются следующие виды работ:
- Проверить техническое состояние доводчика.
- Внешний осмотр люка и проверка состояния его подвижных частей.
- Устранение выявленных неисправностей.
Прочие проверки состояния подвижных частей всей конструкции состоят из внешнего осмотра, очистки от пыли и грязи и смазки.Очень важно своевременно устранять различные заедания механизма, которые могут наблюдаться при открытии. Противопожарные люки устанавливаются только в закрытых помещениях, где при температуре от -1 до + 40˚С и нормальной влажности срок их службы будет достаточно продолжительным.
Безопасность на службе у человека
Пожар — разрушительное и ужасное явление. И застраховаться от этого на 100% практически невозможно. Но это вполне доступно, чтобы значительно снизить риск возгорания и существенно снизить вероятность возгорания.А в этом поможет правильная и качественная установка пожарного люка. Грамотный монтаж конструкции может спасти не только имущество, но и человеческие жизни.
Швеллер стальной гнутый: ГОСТ, ДСТУ, ISO, DIN | Оптовые цены | Доставка по Украине
Наименование ;;; Цена
; Швеллер гнутый, Сталь 3 ПС ;;;
30х30х2,0 ;;; Договорная
40х20х2,0 ;;; Договорная
40х20х2,5 ;;; Договорная
50х30х2,0 ;;; Договорная
50х30х3,0 ;;; Договорная
50х32х2,0 ;;; Договорная
50х32х3,0 ;;; Договорная
50х38х2,5 ;;; Договорная
50х40х3,0 ;;; Договорная
56х32х3,0 ;;; Договорная
60х30х2,0 ;;; Договорная
60х30х3,0 ;;; Договорная
60х32х2,0 ;;; Договорная
60х40х2,0 ;;; Договорная
60х40х3,0 ;;; Договорная
60х50х3,0 ;;; Договорная
80х30х3,0 ;;; Договорная
80х30х4,0 ;;; Договорная
80х32х2,0 ;;; Договорная
80х40х2,0 ;;; Договорная
80х40х3,0 ;;; Договорная
80х40х4,0 ;;; Договорная
80х50х4,0 ;;; Договорная
80х60х4,0 ;;; Договорная
100х40х3,0 ;;; Договорная
100х40х4,0 ;;; Договорная
100х45х3,0 ;;; Договорная
100х50х3,0 ;;; Договорная
100х50х4,0 ;;; Договорная
110х50х4,0 ;;; Договорная
120х50х3,0 ;;; Договорная
120х50х4,0 ;;; Договорная
120х60х3,0 ;;; Договорная
140х60х3,0 ;;; Договорная
140х60х4,0 ;;; Договорная
140х60х5,0 ;;; Договорная
160х60х3,0 ;;; Договорная
160х60х4,0 ;;; Договорная
160х80х5,0 ;;; Договорная
180х50х3,0 ;;; Договорная
180х60х3,0 ;;; Договорная
180х60х4,0 ;;; Договорная
180х80х4,0 ;;; Договорная
180х80х5,0 ;;; Договорная
200х80х4,0 ;;; Договорная
200х80х5,0 ;;; Договорная
200х100х5,0 ;;; Договорная
; Загнутый угол ;;;
20х1,5 ;;; Договорная
20х2,0 ;;; Договорная
22х1,5 ;;; Договорная
22х2,0 ;;; Договорная
25х1,5 ;;; Договорная
25х2,0 ;;; Договорная
30х1,5 ;;; Договорная
35х1,5 ;;; Договорная
35х2,0 ;;; Договорная
35х25х2,0 ;;; Договорная
40х1,5 ;;; Договорная
40х2,0 ;;; Договорная
40х25х1,5 ;;; Договорная
40х25х2,0 ;;; Договорная
45х2,0 ;;; Договорная
45х3,0 ;;; Договорная
45х28х3,0 ;;; Договорная
50х28х3,0 ;;; Договорная
50х30х3,0 ;;; Договорная
60х4,0 ;;; Договорная
75х50х3,0 ;;; Договорная
; Швеллер гнутый, Сталь 09Г2С ;;;
30х30х2,0 ;;; Договорная
40х20х2,0 ;;; Договорная
40х20х2,5 ;;; Договорная
50х30х2,0 ;;; Договорная
50х30х3,0 ;;; Договорная
50х32х2,0 ;;; Договорная
50х32х3,0 ;;; Договорная
50х38х2,5 ;;; Договорная
50х40х3,0 ;;; Договорная
56х32х3,0 ;;; Договорная
60х30х2,0 ;;; Договорная
60х30х3,0 ;;; Договорная
60х32х2,0 ;;; Договорная
60х40х2,0 ;;; Договорная
60х40х3,0 ;;; Договорная
60х50х3,0 ;;; Договорная
80х30х3,0 ;;; Договорная
80х30х4,0 ;;; Договорная
80х32х2,0 ;;; Договорная
80х40х2,0 ;;; Договорная
80х40х3,0 ;;; Договорная
80х40х4,0 ;;; Договорная
80х50х4,0 ;;; Договорная
80х60х4,0 ;;; Договорная
100х40х3,0 ;;; Договорная
100х40х4,0 ;;; Договорная
100х45х3,0 ;;; Договорная
100х50х3,0 ;;; Договорная
100х50х4,0 ;;; Договорная
110х50х4,0 ;;; Договорная
120х50х3,0 ;;; Договорная
120х50х4,0 ;;; Договорная
120х60х3,0 ;;; Договорная
140х60х3,0 ;;; Договорная
140х60х4,0 ;;; Договорная
140х60х5,0 ;;; Договорная
160х60х3,0 ;;; Договорная
160х60х4,0 ;;; Договорная
160х80х5,0 ;;; Договорная
180х50х3,0 ;;; Договорная
180х60х3,0 ;;; Договорная
180х60х4,0 ;;; Договорная
180х80х4,0 ;;; Договорная
180х80х5,0 ;;; Договорная
200х80х4,0 ;;; Договорная
200х80х5,0 ;;; Договорная
200х100х5,0 ;;; Договорная
; Уголок гнутый, Сталь 09Г2С ;;;
20х1,5 ;;; Договорная
20х2,0 ;;; Договорная
22х1,5 ;;; Договорная
22х2,0 ;;; Договорная
25х1,5 ;;; Договорная
25х2,0 ;;; Договорная
30х1,5 ;;; Договорная
35х1,5 ;;; Договорная
35х2,0 ;;; Договорная
35х25х2,0 ;;; Договорная
40х1,5 ;;; Договорная
40х2,0 ;;; Договорная
40х25х1,5 ;;; Договорная
40х25х2,0 ;;; Договорная
45х2,0 ;;; Договорная
45х3,0 ;;; Договорная
45х28х3,0 ;;; Договорная
50х28х3,0 ;;; Договорная
50х30х3,0 ;;; Договорная
60х4,0 ;;; Договорная
75х50х3,0 ;;; Договорная
; Швеллер гнутый, Сталь 3 ПС ;;;
30х30х2,0 ;;; Договорная
40х20х2,0 ;;; Договорная
40х20х2,5 ;;; Договорная
50х30х2,0 ;;; Договорная
50х30х3,0 ;;; Договорная
50х32х2,0 ;;; Договорная
50х32х3,0 ;;; Договорная
50х38х2,5 ;;; Договорная
50х40х3,0 ;;; Договорная
56х32х3,0 ;;; Договорная
60х30х2,0 ;;; Договорная
60х30х3,0 ;;; Договорная
60х32х2,0 ;;; Договорная
60х40х2,0 ;;; Договорная
60х40х3,0 ;;; Договорная
60х50х3,0 ;;; Договорная
80х30х3,0 ;;; Договорная
80х30х4,0 ;;; Договорная
80х32х2,0 ;;; Договорная
80х40х2,0 ;;; Договорная
80х40х3,0 ;;; Договорная
80х40х4,0 ;;; Договорная
80х50х4,0 ;;; Договорная
80х60х4,0 ;;; Договорная
100х40х3,0 ;;; Договорная
100х40х4,0 ;;; Договорная
100х45х3,0 ;;; Договорная
100х50х3,0 ;;; Договорная
100х50х4,0 ;;; Договорная
110х50х4,0 ;;; Договорная
120х50х3,0 ;;; Договорная
120х50х4,0 ;;; Договорная
120х60х3,0 ;;; Договорная
140х60х3,0 ;;; Договорная
140х60х4,0 ;;; Договорная
140х60х5,0 ;;; Договорная
160х60х3,0 ;;; Договорная
160х60х4,0 ;;; Договорная
160х80х5,0 ;;; Договорная
180х50х3,0 ;;; Договорная
180х60х3,0 ;;; Договорная
180х60х4,0 ;;; Договорная
180х80х4,0 ;;; Договорная
180х80х5,0 ;;; Договорная
200х80х4,0 ;;; Договорная
200х80х5,0 ;;; Договорная
200х100х5,0 ;;; Договорная
; Уголок гнутый, Сталь 3 ПС ;;;
20х1,5 ;;; Договорная
20х2,0 ;;; Договорная
22х1,5 ;;; Договорная
22х2,0 ;;; Договорная
25х1,5 ;;; Договорная
25х2,0 ;;; Договорная
30х1,5 ;;; Договорная
35х1,5 ;;; Договорная
35х2,0 ;;; Договорная
35х25х2,0 ;;; Договорная
40х1,5 ;;; Договорная
40х2,0 ;;; Договорная
40х25х1,5 ;;; Договорная
40х25х2,0 ;;; Договорная
45х2,0 ;;; Договорная
45х3,0 ;;; Договорная
45х28х3,0 ;;; Договорная
50х28х3,0 ;;; Договорная
50х30х3,0 ;;; Договорная
60х4,0 ;;; Договорная
75х50х3,0 ;;; Договорная
; Швеллер гнутый, Сталь 09Г2С ;;;
30х30х2,0 ;;; Договорная
40х20х2,0 ;;; Договорная
40х20х2,5 ;;; Договорная
50х30х2,0 ;;; Договорная
50х30х3,0 ;;; Договорная
50х32х2,0 ;;; Договорная
50х32х3,0 ;;; Договорная
50х38х2,5 ;;; Договорная
50х40х3,0 ;;; Договорная
56х32х3,0 ;;; Договорная
60х30х2,0 ;;; Договорная
60х30х3,0 ;;; Договорная
60х32х2,0 ;;; Договорная
60х40х2,0 ;;; Договорная
60х40х3,0 ;;; Договорная
60х50х3,0 ;;; Договорная
80х30х3,0 ;;; Договорная
80х30х4,0 ;;; Договорная
80х32х2,0 ;;; Договорная
80х40х2,0 ;;; Договорная
80х40х3,0 ;;; Договорная
80х40х4,0 ;;; Договорная
80х50х4,0 ;;; Договорная
80х60х4,0 ;;; Договорная
100х40х3,0 ;;; Договорная
100х40х4,0 ;;; Договорная
100х45х3,0 ;;; Договорная
100х50х3,0 ;;; Договорная
100х50х4,0 ;;; Договорная
110х50х4,0 ;;; Договорная
120х50х3,0 ;;; Договорная
120х50х4,0 ;;; Договорная
120х60х3,0 ;;; Договорная
140х60х3,0 ;;; Договорная
140х60х4,0 ;;; Договорная
140х60х5,0 ;;; Договорная
160х60х3,0 ;;; Договорная
160х60х4,0 ;;; Договорная
160х80х5,0 ;;; Договорная
180х50х3,0 ;;; Договорная
180х60х3,0 ;;; Договорная
180х60х4,0 ;;; Договорная
180х80х4,0 ;;; Договорная
180х80х5,0 ;;; Договорная
200х80х4,0 ;;; Договорная
200х80х5,0 ;;; Договорная
200х100х5,0 ;;; Договорная
; Уголок гнутый, Сталь 09Г2С ;;;
20х1,5 ;;; Договорная
20х2,0 ;;; Договорная
22х1,5 ;;; Договорная
22х2,0 ;;; Договорная
25х1,5 ;;; Договорная
25х2,0 ;;; Договорная
30х1,5 ;;; Договорная
35х1,5 ;;; Договорная
35х2,0 ;;; Договорная
35х25х2,0 ;;; Договорная
40х1,5 ;;; Договорная
40х2,0 ;;; Договорная
40х25х1,5 ;;; Договорная
40х25х2,0 ;;; Договорная
45х2,0 ;;; Договорная
45х3,0 ;;; Договорная
45х28х3,0 ;;; Договорная
50х28х3,0 ;;; Договорная
50х30х3,0 ;;; Договорная
60х4,0 ;;; Договорная
75х50х3,0 ;;; Договорная
.
