Проектирование окосячки для сложных проемов

Получил от коллеги по работе вот такой вопрос:

Василий, добрый вечер! Спасибо Вам за видео. Но, если Вас не затруднит, учитывая Ваш опыт, подсказать мне одну вещь: — в данный момент я делаю окосячку оконного проема в доме и столкнулся с трудностью, на мой взгляд, я не могу понять — как правильно сделать одну из сторон (рисунок окна Вы можете посмотреть во вложенном файле). Буду Вам благодарен за помощь.
Заранее спасибо.

Я сразу же прикинул возможность записи видео по данному вопросу. Такой возможности на ближайшее время не предвиделось. Шпаргалка с рисунками у меня уже была подготовлена, так как этот вопрос я получал неоднократно. И тут в голове родилась светлая мысль – использовать программу SketchUp для показа на примере проекта как сделать деталь такой окосячки.

• Здравствуйте, Алексей.Видео пока нет. Редко такие проемы встречаются. Написал вот такую шпаргалку. Если не понятно, сделаю 3D модель.

Сделав 3D модель для примера, я стал думать дальше – как же помочь человеку реально. И придумал. Попросил выслать точные размеры проема в миллиметрах для создания реального рабочего проекта.

• Алексей, еще раз здравствуйте.3D модель сделал. Предлагаю вам дополнительную услугу: точный проект окосячки в 3D и 2D формате для Вашего окна с точными размерами всехдеталей. Для этого нужны точные размеры проема в мм.

Для примера высылаю Вам фото. Вот ссылка для просмотра проекта в формате видео:

А как изготавливать понятно из курса по работе с проектами по окосячке в программе SketchUp я думаю.

• Василий, добрый день!Прежде всего большое вам спасибо! По поводу оплаты полностью согласен!Если можно я завтра вам вышлю фото и размеры двух проектов (одно окно и окно с балконной дверью). Да и как лучше оплатить?

С уважением,
Алексей.

• Здравствуйте, Алексей. В работу войдет:

1. Сделаю проект. В программе SketchUp можно будет смотреть.
2. В слоях будут размеры и каждая деталь.
3. Для каждой детали сделаю фото с размерами.
4. Замки могу сделать простые и сложные.

Вопросы: Дом под обшивку? Окосячка простая или чистовая?

• Здравствуйте, Василий!  Дом делаю под обшивку, окосячка простая можно и чистовую. Замки если можно и сложные и простые.

Вот проект балконного блока. На фотках размеры узлов — замков. В проекте в слоях можно отключить детали и рассматривать подетально.
Для любой детали можно включить размеры в слоях. Думаю, сделать пояснительное видео как посмотреть. Спрашивайте, что не понятно —
подкорректирую.

Проект был сделан. На YouTube выложил пояснительное видео и отправил файл с фотографиями размеров детали окосячки и самим проектом.

Пришёл к выводу, что использование программы SketchUp будет хорошим подспорьем в работе мастеров по окосячке.

Области применения программы SketchUp для окосячки проемов:

1. С помощью построения 3D объектов можно наглядно объяснять клиентам тип окосячки, конструкцию и замки соединений деталей.
2. Проектирование окосячки любых типов.
3. Проектирование сложных проемов: балконных блоков и трапециевидных окон.
4. Вычисление точных размеров и углов любой детали конструкции окосячки.
5. Обучение основам построения деталей и узлов соединения окосячки.

 Даже с помощью видео не всегда удается передать все тонкости построения конструкции. А с помощью фотографий и чертежей и подавно. А 3D модель отлично помогает донести практически полную информацию по объекту. Рекомендую! Откройте для себя 3D!

Установка пластиковых окон в деревянном доме своими руками – рекомендации экспертов

Технология установки пластиковых окон в деревянном доме сложнее, чем в строениях из камня. Несмотря на это задача решаемая, причем решить её могут хозяева дома собственными силами. Для этого нужны среднего уровня навыки и опыт в проведении строительных и плотницких работ. При этом установка пластиковых окон в деревянном доме руками наемных мастеров часто невозможна или нерациональна. Одни мастера просто отказываются выполнять работу, а другие не готовы предоставить гарантии на монтаж, мол, в деревянных строениях ничего предсказать невозможно. За что же тогда платить деньги, как доверять результату? Поэтому и приходится браться за дело самому владельцу дома.

Установка окон ПВХ в деревянном доме и отличия от правил монтажа в каменных домах

Принципиальное отличие определяется тем, что деревянные строения, как принято говорить, «дышат» или «гуляют». В наибольшем объеме усадка происходит в первое время после строительства, но фактически изменения продолжаются десятки лет. Дерево реагирует на изменения влажности и температуры окружающей среды. К тому же происходят сезонные подвижки, пучения грунтов. А на них сруб реагирует совсем не так, как каменное сооружение.

Если монтаж пластиковых окон в деревянном доме производить просто в оставленный для них проем, то «гуляющий» сруб станет давить на раму окна, а рама деформируется. При незначительной деформации перестанут нормально открываться оконные створки. В худшем случае оконная конструкция и слой утеплителя по монтажному шву разрушатся настолько, что встанет вопрос полной замены.

Поэтому в каменном доме окна монтируют непосредственно в оконный проем. В деревянных домах вначале делают обсаду (окосячку), а в неё устанавливают металлопластиковое окно. Если речь идет о старом доме, можно использовать старую окосячку. То есть деревянное окно демонтируют, а обсаду оставляют. Но в этом случае рекомендуем для надежности её не только очистить, но и дополнительно обработать защитными составами.

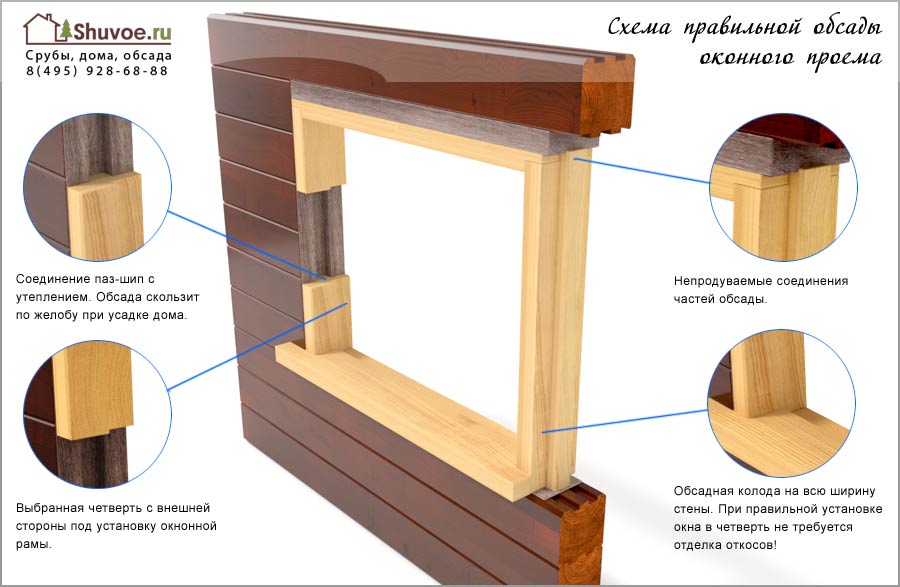

Обсада (окосячка) – пластиковые окна в деревянном доме особенности установки

Обсада – это прочный деревянный защитный контур, который по всему периметру оконного проема принимает на себя нагрузки от сруба. При этом смонтированное в окосячке окно заметных нагрузок не испытывает и надежно служит десятилетиями.

Снаружи готовая обсада выглядит как укрепленные по всем сторонам проема четыре толстых (от 50 мм) доски или бруса. В действительности конструкция элемента сложнее. Для надежного крепления обсады к стене используются «шипованые» соединения трех видов:

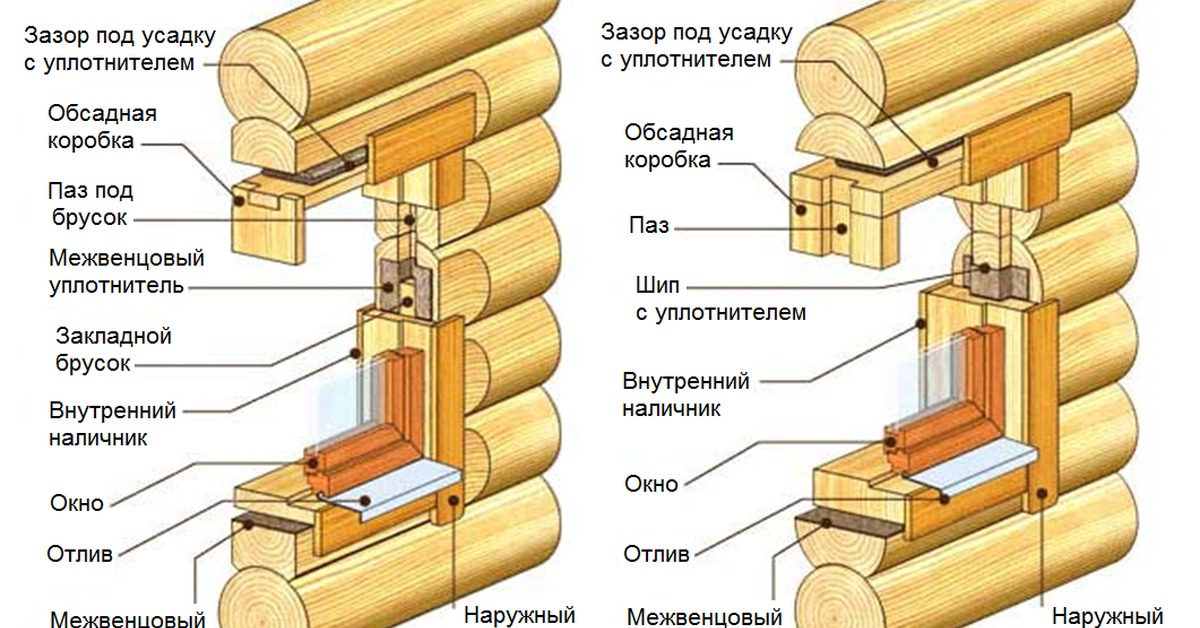

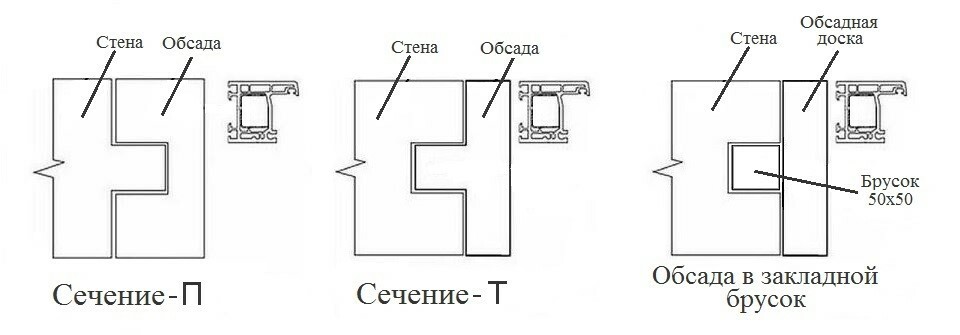

• В закладной брусок – наиболее простой в монтаже вариант
• В колоду
• В шип-монолит – самый сложный, но и наиболее надежный вариант

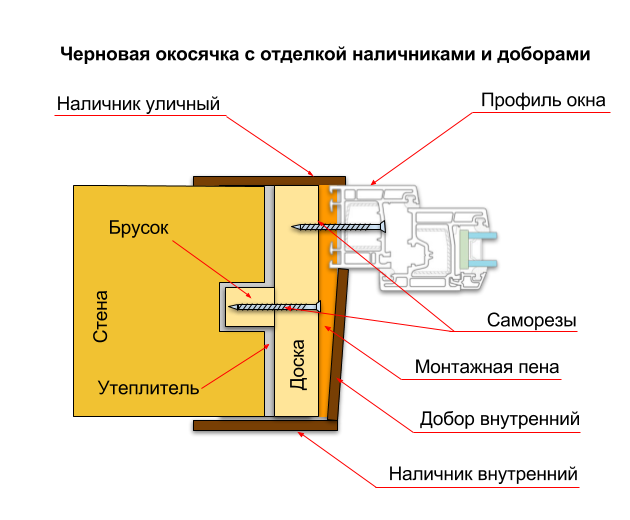

В простейшем случае с закладным бруском 5х5 см, схема установки пластиковых окон в деревянном доме подразумевает на первом этапе:

• Вырубание паза

В оконном проеме по центру торца стены с помощью бензопилы или ручной циркулярки, или топора, или стамески и молотка вначале вырезаются две параллельные полосы на расстоянии 5 см друг от друга. Затем выбирается древесина между ними для образования паза глубиной 5 см.

• Деревянный квадратный брусок 5 см с трех сторон для уплотнения и теплоизоляции оборачивают льноватином или джутом
• Средней обернутой льноватином стороной вперед брусок вбивается в паз
• На закладной брусок накладывается обрезная доска или брус толщиной не менее 5 см.

Ширина этой доски равна толщине стены. Доску или брус для обсады тщательно выбирают, они должны изготавливаться из качественной сухой древесины.

• Доска крепится через закладной брусок к стене дома саморезами

Достаточно двух саморезов в верхней и двух в нижней части доски. Важно утопить головки саморезов заподлицо, для этого рекомендуется заранее подготовить дрелью углубления.

Если самостоятельная установка пластиковых окон в деревянном доме проводится по более сложному варианту, то для обсады «в колоду» вырубается шип на торцах бревен или бруса в оконном проеме, для обсады «в шип-монолит» – выпиливаются Т-образные деревянные элементы. Дальше действия аналогичны описанным выше – уплотняем льноватином, вбиваем в пазы или надеваем на шипы, крепим саморезами.

Верхний элемент окосячки (вершник) устанавливается по особым правилам. А для его установки нужно правильно выбрать длину вертикальных элементов. Они должны заканчиваться в 8-9-ти сантиметрах от бруса или бревна над проемом. Тогда, после установки на них вершника толщиной 5 см, останется ещё 3-4 см – это необходимый усадочный зазор.

После установки вершника усадочный зазор утепляется. Для этого можно использовать разные материалы, но не монтажную пену. Утеплитель укладывается по стандартным правилам с пароизоляционной пленкой изнутри и ветрозащитной мембраной снаружи.

Монтаж окон ПВХ в деревянном доме всегда требует обсады?

Не всегда. Случаи, когда она не требуется, делятся на бесспорные и поддерживаемые лишь частью мастеров. Правила установки пластиковых окон в деревянном доме однозначно разрешают не использовать окосячку

• в каркасных домах
• в домах из клееного бруса

А разные мнения высказываются по поводу срубов, собранных 10 и более лет назад. Речь не о том, что замена и установка пластиковых окон в старом деревянном доме может проводиться с использованием имеющейся обсады. Часть мастеров утверждает, что за 10 лет в срубе завершаются основные усадочные процессы и дополнительных мер по защите окна предпринимать не нужно. Но мы рекомендуем не экономить и все-таки сделать окосячку. Ведь цена ошибки велика, а рисковать не хочется.

Правильная установка пластиковых окон в деревянном доме – о чем нельзя забывать

Главные принципы:

• Не рискуем, не устанавливаем окно без окосячки
• Нельзя заменять утеплитель в усадочном зазоре (между вершником и лежащей выше стеной) пеной

Пена обладает достаточной жесткостью, чтобы передать нагрузку и деформировать верхнюю доску обсады. В то же время внутри окосячки можно проводить утепление с использованием монтажной пены.

• Крепим обсаду к стене, а оконную раму к обсаде

То есть нельзя допускать, чтобы нагели, саморезы, которыми крепятся окна, прошли элемент окосячки насквозь и углубились в стену. В этом случае по крепежу на оконную раму будут передаваться деформирующие нагрузки. Правильно подобранный крепеж при полном вкручивании углубится лишь до середины элементов обсады.

• Особенно тщательно проводим замеры, выбираем размеры окна

Если «перестараться», рама не войдет в проем и его придется расширять. Это дело хлопотное и трудоемкое. Ошибка в другую сторону менее критична. Но не нужно заполнять пеной проемы шириной более 3 см. Используйте расширительные профили – это надежнее с точки зрения и прочности, и теплоизоляции.

Порядок установки пластиковых окон в деревянном доме

Отчасти излагать этот порядок мы уже начали, когда описывали варианты создания окосячки. Общий смысл этим не нарушается. Теперь нас интересует установка пластиковых окон в деревянном доме в готовую обсаду, тем более что многим хозяевам её монтажом заниматься не приходится – используется имеющаяся.

• Замеры и заказ окна

Технологией монтажа пластиковых окон в деревянном доме предусмотрены практически те же принципы, что и в каменном строении. Размер рамы по высоте и ширине выбирается примерно на 4 см меньше размеров проема с установленной окосячкой. Настоятельно рекомендуем проводить установку окна по классической схеме с подставочным профилем, учитывать его высоту при заказе окна.

Использование подставочного профиля создает условия для правильного монтажа отливов и подоконников.

• Разборка окна перед установкой

Этот процесс подробно описывать не будем, поскольку многое зависит от конструкции, функционала, используемой фурнитуры. Правильнее и удобнее проводить монтаж  легкой рамы, а затем устанавливать в ней тяжелые створки. Но в одних случаях снимают створки, в других (если такой возможности нет) вынимают стеклопакет.

• Подготовка рамы к установке

Сверлятся отверстия под нагели, удаляется защитная пленка. Также лучше сразу смонтировать держатели москитной сетки, экранов дренажных отверстий – позже это сделать сложнее. В этой части установка пластиковых окон в деревянном доме от инструкции для кирпичного или бетонного дома не отличается.

• Установка рамы

Сначала с помощью пластиковых или деревянных клиньев и уровня выравниваем по горизонтали. Боковыми распорками добиваемся размещения рамы по центру проема. Затем выравниваем раму по вертикали. Через ранее проделанные отверстия наживляем, а после проверки уровней закручиваем нагели. Начинаем с боковых стоек, с верхнего и нижнего отверстия.

• В закрепленную раму устанавливаем створки, стеклопакеты, закрепляем ручки, ставим защитные накладки фурнитуры.

• Наносим пену на монтажный шов по всему периметру окна.

Технология работы обычная – увлажняем поверхности, запениваем, делаем суточный перерыв.

В принципе, можно сразу же заняться установкой отлива, подоконника, но эти работы можно выполнить и позднее. В то же время с установкой отлива тянуть не следует – дождь может пойти уже сегодня. Тем более нельзя тянуть с отделкой монтажного шва, ведь пена нуждается в защите от воздействия ультрафиолетовых лучей. Понятно, что хозяева выбирают варианты отделки, исходя, в том числе из эстетических соображений. Но не забывайте о первенстве защитной функции – рекомендуем ленту ПСУЛ, которая не пропускает ультрафиолетовые лучи, но пропускает пар, испаряющуюся влагу.

Теперь процесс и порядок установки пластиковых окон в деревянном доме для вас перестал  быть секретом. Конечно, каждый объект имеет свои особенности, а любой мастер часть операций производит по-своему. Это нормально, главное не упустить ни одного принципиального момента.

Окосячка (обсада) в доме из бруса

Строительство дома из бруса должно выполнятся с учетом особенностей и свойств древесины. Обустройство окосячки при установке окон и дверей – одна из обязательных технологий, без которой никак не обойтись. Если ею пренебречь, или выполнить неправильно, уже в ближайшее время можно столкнуться с рядом проблем, многие из которых исправить будет невозможно.

Что такое окосячка? Можно ли обойтись без нее?

Окосячка – это деревянная конструкция, устанавливаемая по периметру оконных и дверных проемов в домах из бруса. Как правило, изготавливается из обрезной доски, толщиной не менее 50 мм. В оконном и дверном проеме может крепиться одним из нескольких способов, вкратце описанных ниже. Другие названия окосячки – обсадка или обсадная коробка.

Вот перечень проблем, которые могут появится в брусовом доме без правильно сделанной окосячки:

• деформация оконных рам и дверных коробов;
• нарушение функциональности окон и дверей;
• заклинивание конструкций в проемах;
• раздавливание стеклопакетов;
• выдавливание стен между проемами;
• сквозняки;
• плохая теплоизоляция;
• увеличенные расходы на отопление;
• образование конденсата в области окон и дверей.

Это лишь наиболее часто встречающиеся проблемы, с которыми можно столкнуться, если выполнить окосячку неправильно, или не сделать ее вообще.

Функции окосячки в брусовом доме

Изготовленная по современным технологиям обсадка в дверных и оконных проемах выполняет следующие функции:

• компенсирует усадку стенового материала;
• защищает оконные и дверные конструкции от заклинивания;
• герметизирует проемы;
• дополнительно фиксирует брус;
• повышает теплоизоляционные характеристики жилья;
• предотвращает образования конденсата и сквозняков.

Одна из главных функций окосячки заключается в том, что к ней непосредственно крепятся оконные рамы и дверные косяки. Если их зафиксировать к брусу, проблем просто не избежать.

Этапы обустройства окосячки в брусовом доме

Обсадные коробки под окна и двери устанавливаются в заранее подготовленные проемы. Если здание строилось из готового домокомплекта, изготовленного в заводских условиях, то такие проемы уже заложены в проект и реализованы в сборочных элементах. В противном случае они изготавливаются вручную, например, при помощи бензопилы.

Если делается проем под окно, то его размеры должны быть больше, чем заказанная оконная рама. По бокам это 2,5 см с обеих сторон. То же самое снизу. Сверху зазор должен быть в два раза больше, так как за счет него будет компенсирована интенсивная усадка деревянного дома.

Следующий этап обустройства окосячки – подготовка посадочного места. Технология зависит от того, какой способ крепления обсадной коробки выбран. После этого место стыка торцов бруса и обсадной коробки прокладывается теплоизоляционным материалом толщиной около 5-10 мм. Окосячка фиксируется саморезами.

 Сразу после этого можно устанавливать оконную раму или дверь. Конструкция крепится прямо к обсадной коробке при помощи пластин с перфорацией, саморезов, анкеров и так далее. Зазоры, ранее оставленные, как компенсационные, заполняются монтажной пеной.

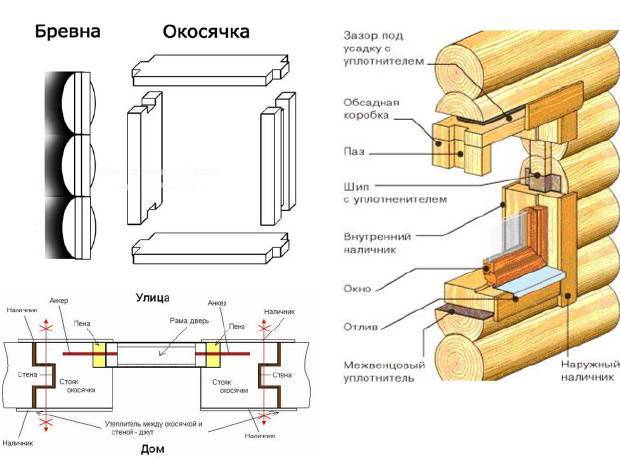

Способы обустройства окосячки в доме из бруса

Строительные компании обустраивают окосячки самыми разными способами. Чтобы быть готовым ко всему, рассмотрим наиболее популярные технологии. Во-первых, обсадные коробки могут отличаться количеством сторон. Окосячка может быть установлена как по всему периметру оконного проема, так и без нижней стороны. И так, и так – будет правильно, если все сделать грамотно.

Во-вторых, окосячки отличаются по способу монтажа к брусу. Кратко рассмотрим три самые распространенные из них:

1. На торцах проема проделывается 50-миллиметровый паз, в который вклеивается брусок соответствующего размера. Окосячка крепится к нему.
2. На торцах выпиливается 50-миллиметровый шип, а в окосячке ответный паз.
3. К обсадной коробке крепится металлический уголок, а в брусе делается ответный паз.

Завершение

Как видно из всего вышеописанного, окосячка в доме из бруса нужна. Более того, она должна быть выполнена правильно, с учетом особенностей поведения древесины в период интенсивной усадки и при дальнейшей эксплуатации в разные сезоны.

Технология устройства окосячки

Что такое обсада и для чего она

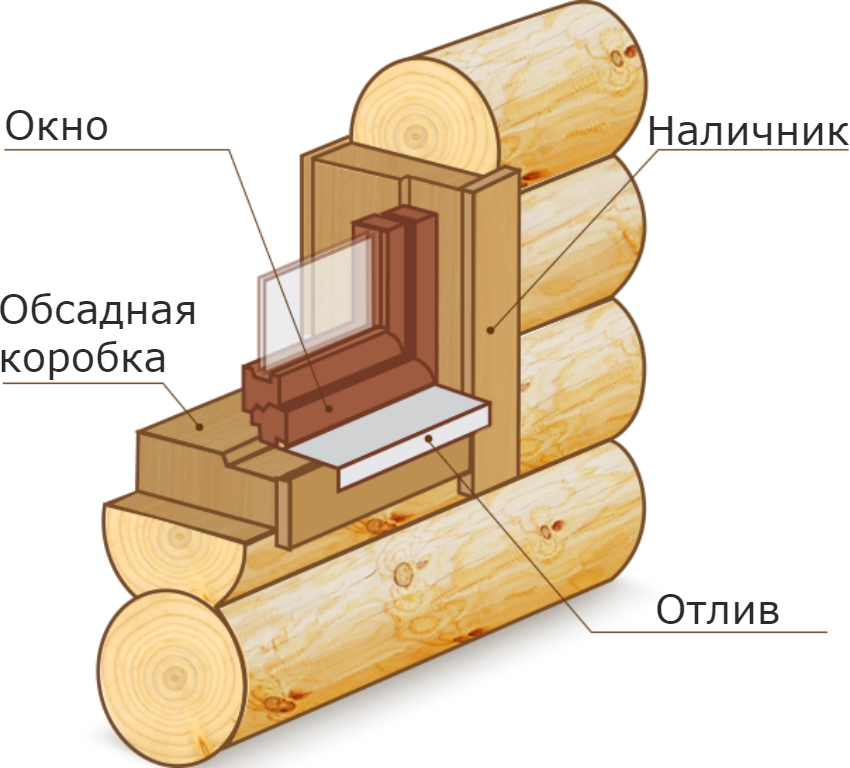

Окосячка или обсада — это деревянный короб, который устанавливается в оконные или дверные проемы. Монтаж окосячки производится только в деревянных домах: из сруба, оцилиндрованного бревна или профилированного бруса. Обсада выполняет несколько функций одновременно:

●     Защищает окна и двери от нагрузки, которая передается на раму от бруса.

●     Не противоречит естественной усадке и изменению размеров древесины от температурных воздействий.

●     Исключает подвижность бревен в горизонтальном направлении.

●     Улучшает устойчивость стен.

●     Дополнительное утепление исключает промерзание стен в местах примыкания рам к стенам.

●     Нижняя перекладина выступает в роли подоконника, тем самым несет дополнительную функциональность.

●     Улучшает теплоизоляцию и подавляет шумы с улицы в оконном проеме.

●     Придает завершенный дизайн для деревянного дома.

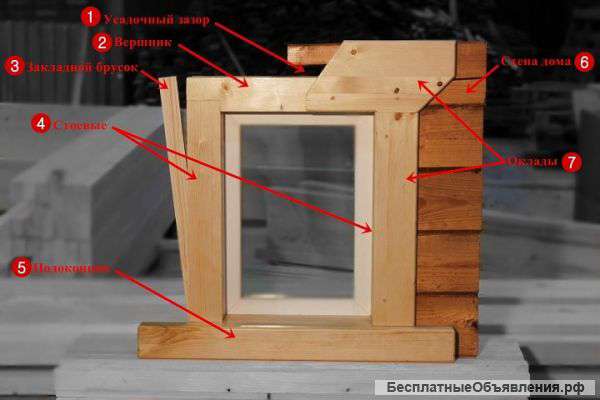

Элементы обсады

Обсада состоит из трех элементов:

●     Вершник — верхняя доска. Она не должна впритык ложиться на оконную или дверную раму. Между рамой и вершником остается компенсационный зазор, который заполняется эластичным утеплителем. Это позволяет беспрепятственно усаживаться стене.

●     Порог — нижняя доска, выступающая в роли подоконника. В случае установки дверей нижняя доска вовсе не ставится. А при работе с пластиковыми окнами ставится только нижняя доска и штатный подоконник из ПВХ. Рекомендуется нижник изготавливать из лиственницы, так как именно подоконник более всех подвергается воздействию осадков и быстрее сгнивает.

●     Две боковины — содержат в своей структуре четверти. Они бывают обратные(выборка) и прямые (выступ). Если окно вставляется снаружи здания, то применяется обратная четверть. Ширина четверти соответствует размерам оконной коробки. Глубина традиционно составляет 3 см, 2 из них оставляется на утепление, а 1 — под место для оконного блока.

Прямая четверть используется для установки окна изнутри дома. Оконный блок упирается в четверть шириной 3 см. Выступ можно выпилить из массива, приклеить или прикрепить брусок.

Четверть необходима как для чистовой, так и для черновой обсады. Так как пена может впоследствии отойти и вызвать появление сквозняков.

Виды окосячки

Обсада выполняет роль несущей конструкции, поэтому к ее выбору необходимо подходить ответственно. Для этого важно разобраться в видах и нюансах монтажа окосячки. Монтаж окосячки происходит в соединение шип-паз. И различие основных вариантов: П-образной и Т-образной состоит в расположении шипов. В Т-образной обсаде шип находится на окосячке, а в П-образной — на оконном проеме в стене

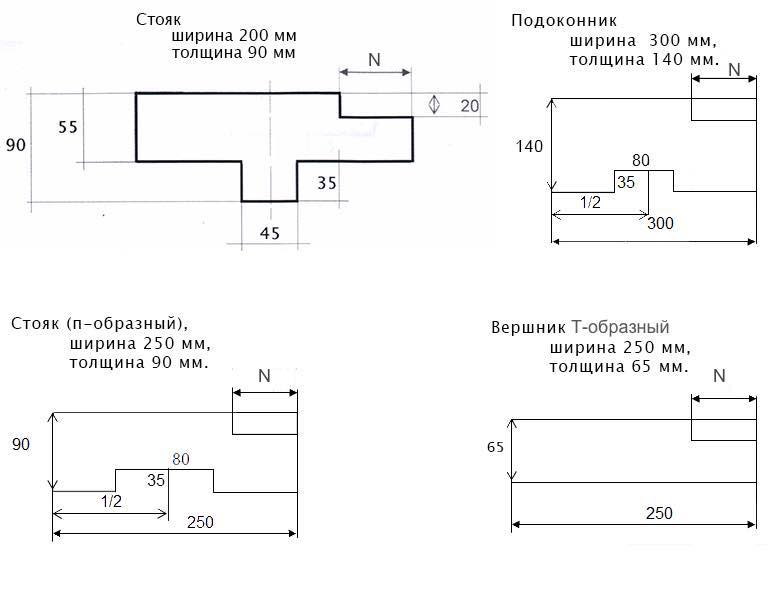

Т-образная обсада

Т-образная окосячка предполагает изготовление бруса из цельного материала, который вклеивается в основание заготовки. То есть в стене выпиливается паз для окосячки и в него вставляется брус из массива, который выпилен в форме буквы Т.

Толщина бруска составляет минимум 65 мм, чего достаточно для надежной защиты окон от возможной горизонтальной и вертикальной нагрузки. Усадка сруба не оказывает никакого влияния на окна и двери.

П-образная обсада

Изготавливается из цельного массива древесины или клееного бруса с большим сечением. В стене выпиливается выступающая часть для соединения шип-паз. А в бруске изготавливается углубление соответствующего размера.

Такая обсада подходит как для деревянных, так и для пластиковых окон большого размера, а также для входных металлических дверей.

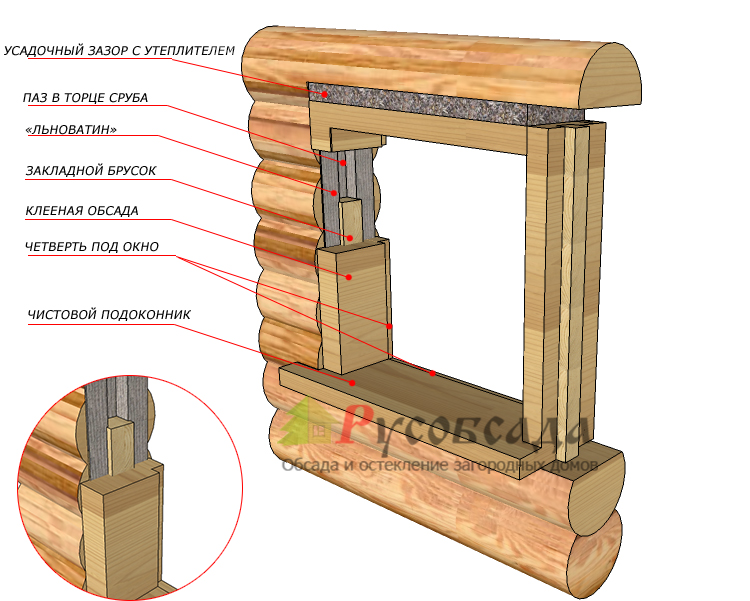

Обсада в закладной брусок

Способ монтажа предусматривает установку брусков в торцы проемов в специально выпиленные пазы. Брусок забивается через ждут или льноватин. К нему с помощью саморезов прикручивается доска толщиной как правило не менее 40мм. Сверху возводится еще одна доска соответствующих размеров.

Этот вид обсады считается самым дешевым, но ненадежным. Этот вид окосячки появился в основном от безысходности, так как во времена его появления качественную обсаду купить было нереально.

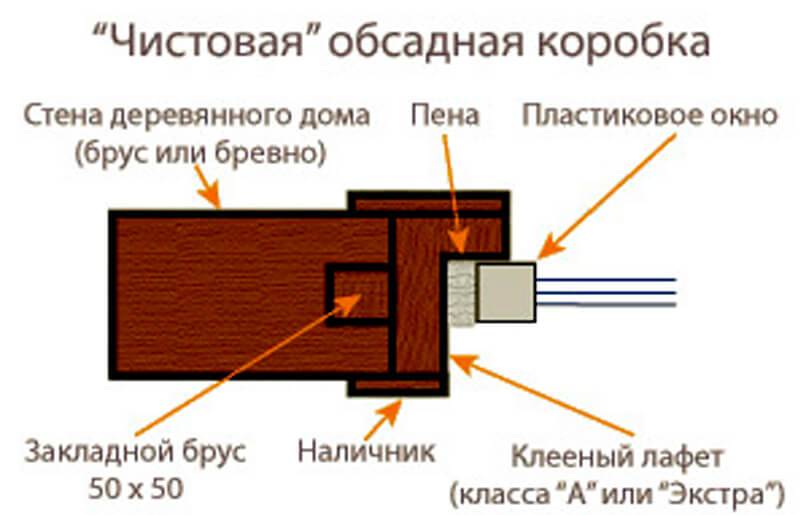

Различия черновой и чистовой окосячки

Также различают черновую и чистовую окосячку. Черновая обсада применяется для деревянных домов из нестроганного бруса. Для черновой окосячки не важен внешний вид, так как в дальнейшем предусматривается внешняя и внутренняя отделка. Главное — проследить за правильностью установки конструкции.

Чистовая обсада хороша для домов из клееного бруса или оцилиндрованного бревна, стены которых останутся в своем первозданном виде. Важно выбирать качественную обсаду, где угловые соединения деталей запиливаются вручную. Обращайте внимание, чтобы стыки в местах примыкания вершника, подоконника и стояков были практически незаметны. Иначе окно будет выглядеть небрежно и потребуется дополнительная отделка, что увеличит расходы.

Материал для изготовления окосячки

Окосячка изготавливается из северных древесных пород — лиственницы, сосны или дуба. Для качественной обсады брус обязательно должен быть сухим — как массив, так и ламели для склеивания. В этом плане тонкие ламели легче просушить, поэтому клееный брус не содержит внутреннего напряжения, не выкручивается и не коробит.

Особое внимание при выборе обсады из клееного бруса нужно обратить на используемый клей и правильность выполнения технологии склеивания. Используют экологически чистый клей, который отталкивает влагу и пыль, а также не боится ультрафиолетовых лучей и резких перепадов температур. Правильно склеенные ламели оказываются прочнее цельного массива.

Чистовая окосячка из клееного бруса идеально сочетается с деревянным домом из профилированного бревна.

При выборе массива обращайте внимание на трещины — их количество должно быть минимальным, на сучки — они должны быть здоровыми и не выпадать, и на отсутствие смоляных кармашков. Наличие даже одного смоляного кармашка портит внешний вид чистовой окосячки, особенно после первого летнего периода, когда смола начнет течь.

Изготовление окосячки из разных материалов различны по технологии:

●     Массив — бревна распиливают на лафеты 100-110 мм, которые в дальнейшем подвергаются камерной сушке до уровня содержания влаги 8-10%. Далее лафеты распиливают согласно чертежу и проводят обработку для получения необходимого профиля.

●     Клееный брус — обрезную древесину просушивают до 8-10% и согласно необходимым размерам сращивают по длине, в том случае, если нужна заготовка больших размеров. Ламели шлифуют на спецоборудование, склеивают и подвергают прессованию для улучшенной адгезии.

●     Комбинированный материал — используют наборно-клеевой подоконник и вершник с боковинами из массива.

Важно, чтобы древесина была обработана огне- био защитными растворами и гидроизоляционными составами.

Что происходит, если не поставить окосячку:

●     Образуются щели и трещины

●     Появляются сквозняки

●     Деформируются рамы

●     Заклинивают створки

●     Происходит выдавливание стеклопакетов.

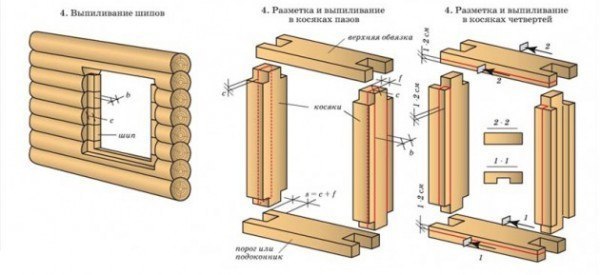

Этапы подготовки оконного проема к монтажу обсады

●     Вырезают оконный проем. Стандартно соблюдают расстояние от окон до пола — 90 см. Но важно индивидуально учитывать рост жильцов.

●     Далее в проеме выпиливается шип или паз согласно выбранному варианту обсады (технологию см. ниже).

●     Оконный проем обрабатывают антисептиками.

●     Компенсационный зазор утепляют. Для этого не подходит использование монтажной пены, так как она предотвращает естественное движение древесины. Лучше использовать джутовую или льняную паклю.

●     В завершении устанавливается вершник, боковины и подоконник. Для каждого вида обсады существуют свои нюансы установки.

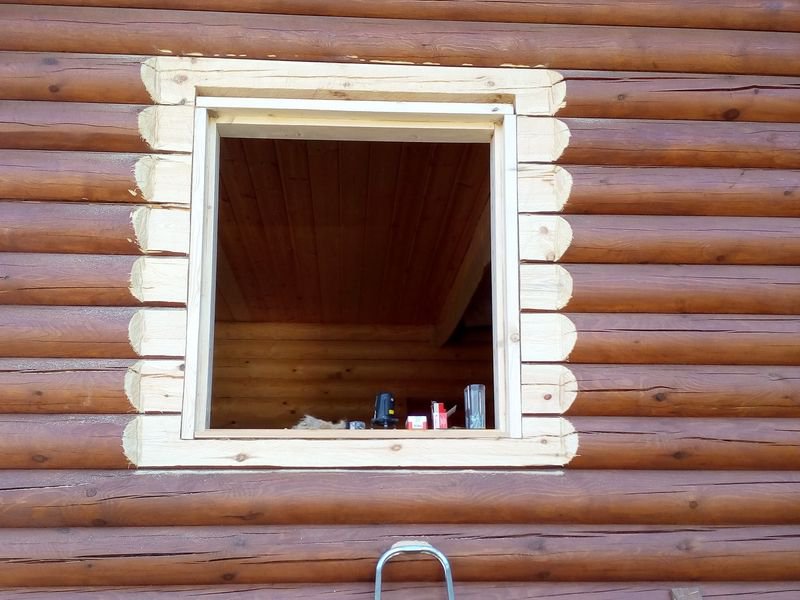

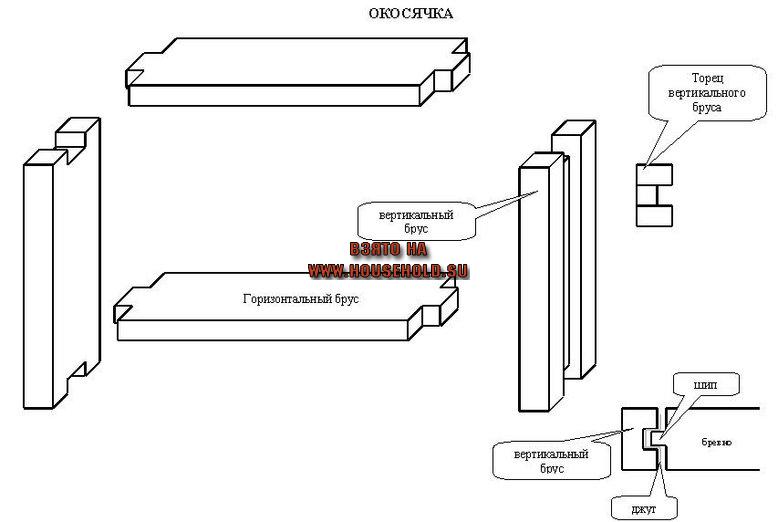

Выпиливание шипа для П-образной окосячки

Для этого в торце стены выпиливается шип, на него устанавливают боковину с пазом. Существует два варианта работы с выпиливанием шипа:

●     Выпиливаются шип и под его размеры изготавливается обсада.

●     Или выпилить шип под готовый паз.

В обоих случаях необходимо правильно разметить размеры шипа. Ширина и глубина шипа изготавливается на 5 им меньше паза для размещения утеплителя. Размечают размеры шипа на торцах проема (ширину) и пропиливать ее пилой или циркуляркой. На боковой поверхности стен размечают глубину и отпиливают боковины. Так остается одна выпуклая часть на оконном проеме — шип.

Важно выдержать вертикальность линий согласно уровню.

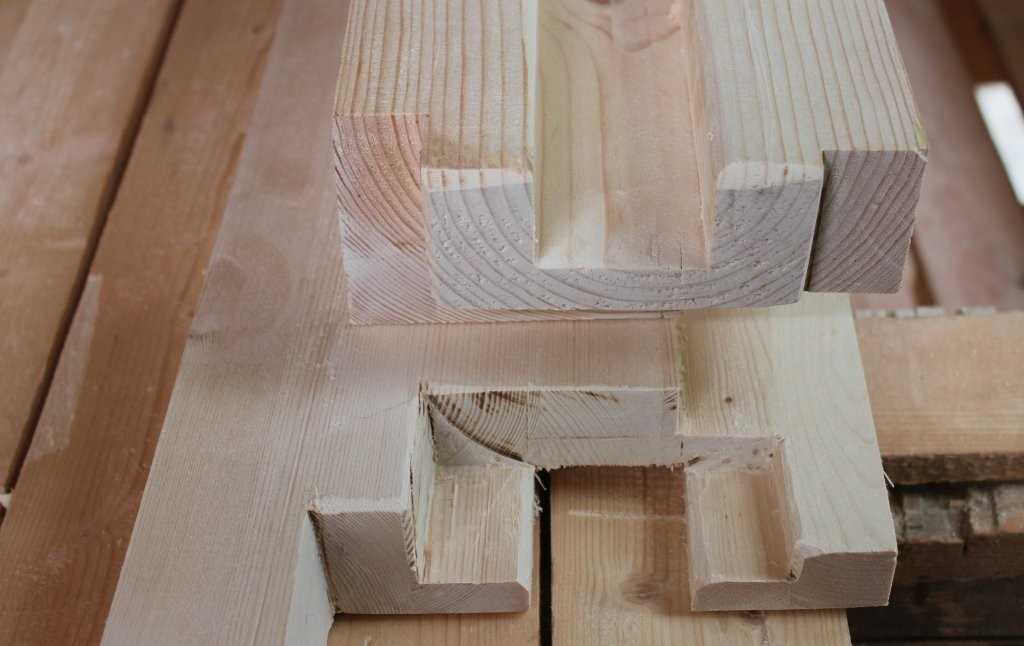

Изготовление паза для Т-образной обсады

В торце проема выпиливается паз. В него вклеивается Т-образный брусок. Важно не крепить брусок саморезами или гвоздями. Металлические детали в оконном проеме способствуют промерзанию и появлению трещин. Именно этот паз станет осью для движения бруса. Под подоконником изготавливают ветровой замок.

Паз выпиливать безопаснее, чем изготавливать шип в оконном проеме. В случае слишком глубокого пропила, можно удалить не всю сердцевину.  Для изготовления паза на торце размечают ее ширину, на поверхности стены — длину. В этом случае размеры паза больше на 5 мм, чем шип на окосячке, чтобы в паз поместились и шип, и утеплитель.

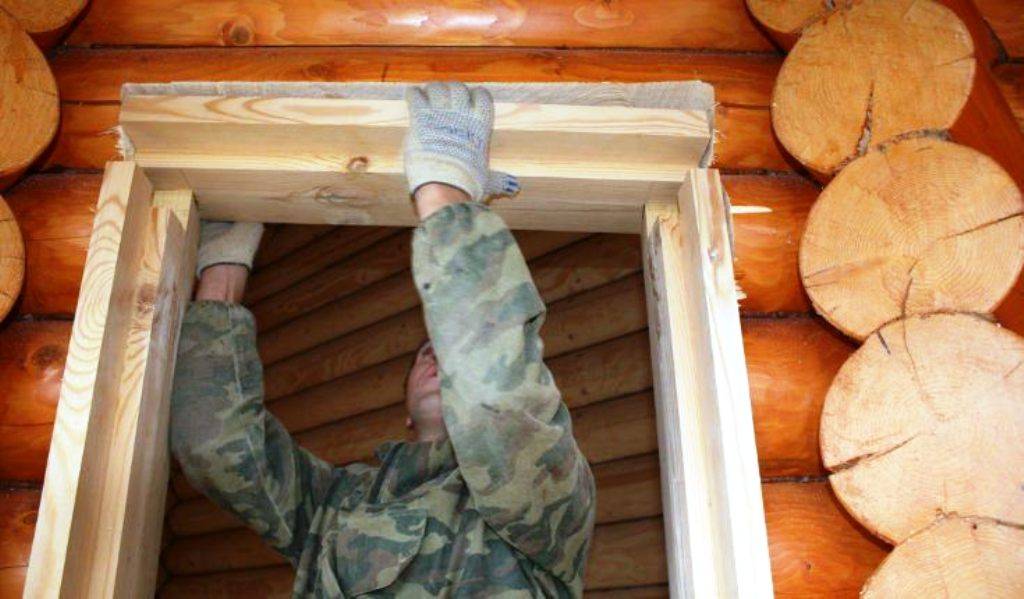

Установка обсадной коробки

Обсаду устанавливают до начала конопатных работ.

Когда оконный проем полностью готов: шип или паз вырезан, торец обработан антисептиком, то приступают к монтажу обсады.

Нижнюю планку или подоконник устанавливают на ровную поверхность. Для этого оцилиндрованные бревна распиливают на половину.

Под нижником рекомендуется изготавливать ветровой замок, также как и в местах соединения элементов обсадного короба. Важно, чтобы это соединение не пропускало сквозного воздушного потока. Поэтому не обязательно выпиливать слишком сложные конструкции. Достаточно обычного соединения шип-паз. В вертикальных блоках выпиливается углубление, а в верхней и нижней досках изготавливается шип.

На вершинке простой шип делается уменьшенным размером с одной стороны. Это позволяет не поднимать вершинник на всю длину над боковыми планками.

Боковые детали устанавливаются с компенсационным зазором на усадку древесины. Рекомендуемые размеры зазора:

●     В новый деревянный дом рекомендуется устанавливать окна по прошествии года после возведения сруба. В этот период происходит самый активный этап усадки. В этом случае размер усадочного зазора составит 60мм для дома из оцилиндрованного бревна, 50 мм для дома из бруса и 40 мм для профилированного клееного бруса.

●     Для бревенчатого дома, который отстаивался 5 лет — рекомендуется минимальный зазор 40 мм.

Первым устанавливается нижний элемент. Его крепят саморезами к венцу стены. Далее подготавливаются боковые элементы — в них выпиливается шип/паз. Для чистовой обсады выпиливается четверть. Это углубление для монтажа окна. Также боковые элементы предусматривают изготовление замка — соединения с подоконником таким образом, чтобы не возникало сквозных щелей. В итоге получаются боковые элементы с готовым шипом или пазом, четвертью и ветровым замком. Это достаточно сложная заготовка, поэтому ее изготовление лучше доверить специалисту.

Боковые элементы устанавливаются в оконный проем. Между стеной и обсадой закладывается джутовый утеплитель.

Вершник монтируется в завершающем этапе. Он устанавливается в распор и прикручивается к боковым доскам саморезами.

Обсада и окосячка в деревянном доме

Главная › Обсада и окосячка в деревянном доме

Загородные дома из дерева остаются популярными, несмотря на распространение других материалов. Это легко объяснить, ведь дерево имеет немало преимуществ, а также эстетично выглядит, поэтому его продолжают активно использовать для строительства. Однако есть свои особенности, которые связаны с монтажом оконных и дверных конструкций. Дело в том, что с деревянными домами происходит усадка, что влияет на общую геометрию строения. Поэтому нельзя просто установить окно на голый сруб — из-за усадки оно может деформироваться со временем. Чтобы этого избежать, применяется обсада или окосячка.

Особенности и назначение

В деревянном доме усадка — неизбежный процесс. Даже если дать отстроенной коробке какое-то время постоять под собственным весом, то есть, провести так называемую «зимовку», усадка все равно произойдет, хоть и в меньшей степени. Кроме того, дом из дерева набирает, а затем отдает влагу, что также приводит к некоторым колебаниям конструкции. Все это приводит к необходимости использования обсады или окосячки. Это дополнительная рама, которая крепится в срубе, чтобы ее можно было слегка двигать из стороны в сторону. Обычно этого достаточно, чтобы предотвратить влияние деформации непосредственно на окно.

Среди функций обсады можно выделить следующие:

• предотвращение смещения простенков между проемами;
• снижения риска потери герметичности и появления зазоров между различными элементами конструкции;
• обеспечение продолжительного срока службы стеклопакетов;
• сохранение геометрии сруба и поддержка для строения.

При изготовлении окосячки важно соблюдать определенные параметры ширины, поскольку это напрямую влияет на функциональные особенности конструкции. Слишком тонкие составляющие приведут к тому, что изделие не сможет выступать в роли опоры, а слишком толстые могут вызвать растрескивание дерева. Кроме того, важно использовать древесину с определенным уровнем влажности.

Окосячки могут отличаться, есть различные разновидности этих конструкций со своими особенностями, поэтому нужно подобрать обсаду в зависимости от ситуации и особенностей строения. Такая работа предполагает немало тонкостей, именно поэтому изготовление подобных изделий и дальнейшее выполнение монтажа лучше доверить специалистам, которые смогут сделать все грамотно и качественно.

Наше предложение

Мы изготавливаем не только оконные конструкции, но и различные дополнительные детали, в том числе и окосячку для них. Если вы являетесь владельцем деревянного дома, то без этой конструкции не обойтись, поэтому вы можете сразу же заказать ее при покупке окон. Наши специалисты выполнят все необходимые работы по установке.

Важно отметить, что мы изготавливаем чистовую окосячку — она не требует дополнительных работ с установкой откосов и упрощает процесс монтажа. По желанию заказчика изделия могут выпускаться из различных пород дерева — сосны, лиственницы, дуба. Вы сможете подобрать обсаду к вашим окнам, выбрав соответствующий вид древесины.

Также у нас можно заказать оконные конструкции из дерева. Возможно производство изделий любой сложности, включая нестандартные формы и размеры, с оригинальным остеклением. Окна могут быть покрашены в любой цвет из доступной палитры оттенков.

Работы выполняются под ключ, процесс осуществляется следующим образом:

• сначала вы оставляете заказ, подробности которого обсуждаются с менеджером. Вы можете предоставить свои эскизы, если хотите приобрести оригинальное окно, либо выбрать что-то из стандартных предложений. При необходимости специалист поможет вам сориентироваться с выбором;
• на производстве выполняется полный комплекс работ по изготовлению оконной конструкции со всеми ее составляющими. Наша компания имеет собственные цеха, поэтому может полностью контролировать рабочий процесс и гарантировать качество изделий;
• готовые окна доставляют по указанному адресу в удобное время, этот вопрос заранее оговаривается, при необходимости вы можете уточнить подробности у менеджера;
• на месте специалисты выполнят весь комплекс монтажных работ, включая прорезку оконного проема, его укрепление, установку окосячки и самого окна, подоконника, наличников и отливов.

После завершения всех работ вам останется только принять готовый результат, который не потребует каких-то доработок или дополнительных действий. У нас работают профессионалы, поэтому мы гарантируем качественное выполнение монтажа. Окна долгое время прослужат вам.

Вам нужны только деревянные окна без окосячки? Тогда Вам сюда: Цены на деревянные окна

Звоните и пишите нам:

8 (499) 391-06-48 Производство
8 (926) 256-63-30 Офис продаж
8 (926) 340-43-93 Для дилеров

Пишите нам : E-mail: okna33km@mail. ru
+7 926 25 66 330 WhatsApp
+7 926 25 66 330 Viber

Окосячка своими руками — сборка окосячки

Возрастающий интерес к строительству домов из натуральных материалов, бруса или цельных брёвен вполне объясним. Такой дом будет экологичным, уютным, прочным и эстетически привлекательным. Однако такое строительство имеет определенные особенности, которые чаще всего обусловлены свойствами древесины. Так, например, дом из бруса или бревна в процессе эксплуатации подвергается некоторой деформации из-за усыхания и проседания брёвен. Это может привести к тому, что в результате проседания и дверные, и оконные проемы со временем перекосит, и они просто перестанут открываться.

Однако выход из такой ситуации есть. Для этих целей в проемах строения монтируется специальная система, которую называют окосячкой или обсадой. Стоит сразу сказать, что окосячка в деревянном доме может быть изготовлена человеком, имеющим хотя бы базовые навыки и знания в строительстве.

Определение

Обсада для дверного проема с окном

Окосячка проема в деревянном доме, это своего рода основа под окно или дверь. Это каркас, который собирается внутри проема, внутрь которого в свою очередь вставляется окно или дверь. В результате получается, что бревна строения деформироваться могут, но окна и двери при этом останутся нетронутыми. Этот каркас состоит из составных частей, которые последовательно соединяются между собой.

Виды

Клеевая окосячка

В зависимости от технологии изготовления составных элементов обсады, можно условно выделить несколько различных ее видов.

• Цельномассивная. Это окосячка, которая как несложно догадаться, изготавливается из цельного дерева.
• Клеевая. При этом способе элементы изготавливаются из нескольких частей, соединенных между собой микрошипами, дополненными клеем.
• Комбинированный вариант. Особого описания не требует. Всё понятно из названия. Например, подоконник может быть цельномассивным, а остальные части изготовлены клеевым способом.

Однозначно сказать, что какой-то вид окосячки лучше или хуже — нельзя.

Окосячка оконных проёмов

Выпиливание оконного проема

Работы по окосячке оконных проёмов необходимо проводить в несколько этапов:

1. Начинать, как обычно нужно с подготовки. Стоит снять все необходимые размеры, приготовить нужные инструменты и материалы.
2. Далее необходимо определиться с типом установки окосячки. По большому счету их два. Их можно назвать П-образным и Т-образным. Первый вариант проще, поэтому к рассмотрению предлагается он.
3. Сначала устанавливается элемент подоконника. Его закрепляют саморезами к расположенному ниже венцу дома.
4. После этого боковые брёвна спиливают при помощи бензопилы так, чтобы получился вертикальный шип. Это нужно сделать с двух сторон проема. Если бензопилы нет, то работа может быть произведена при помощи стамески и молотка, но это значительно дольше.
5. Далее в составных элементах окосячки выбираются пазы, соответствующие по глубине полученным ранее шипам.
6. После этого на шип укладывается пакля, которая будет выполнять функции уплотнителя.
7. Затем на шип надевается составная часть окосячки.
8. Завершающим этапом монтажа окосячки является установка верхней ее части или, как его называют, вершника. Этот элемент конструкции вставляется враспор и фиксируется к боковым опорам саморезами.

Схема окосячки окна

В результате работ получается каркас, который будет предохранять оконную раму от перекоса, возникающего в процессе усадки бревен.

Что касается процесса установки элементов обсады по Т-образной технологии, то нужно сказать, что этот вариант мало чем отличается от уже описанного. Разница заключается в основном в том, что пазы выполняются в стене, а шипы в элементах конструкции.

Порядок установки оконной окосячки

Обсада дверных проёмов

Окосячка дверного проема

Говоря о проведении работ по установке обсады дверных проёмов, стоит отметить, что они несколько сложнее ввиду больших размеров, но в целом этапы проведения работ идентичны:

• Сначала выпиливается сам проем.
• Потом выпиливаются шипы и пазы.
• Затем устанавливается порог и притягивается саморезами.
• После этого укладывается уплотнитель, и устанавливаются элементы конструкции.
• Далее ставится вершник.

Стоит добавить, что при установке окосячки на дверном проеме нужно учитывать и то, что сама коробка также имеет определенную толщину, что должно быть непременно учтено при выпиливании межкомнатных дверных проемов и монтаже коробки в целом.

Изготовление дверного проема

Важно отметить, что при установке окосячки проемов, вне зависимости расположения, жесткое закрепление элементов, за исключением нижнего, недопустимо. Должна быть обеспечена возможность свободного вертикального движения бревен в процессе усадки и усыхания.

В остальном же, описанные работы являются вполне посильными для самостоятельного выполнения без привлечения наемных специалистов. К тому же работа, выполненная своими руками, всегда приносит удовольствие сама по себе.

Видео

Более подробно процесс описан и показан в видеоматериале:

Клееная окосячка обсада окон и дверей

ГлавнаяНаши объекты


Клееная окосячка обсада окон и дверей

Окосячка обсада в деревянном доме.

Предлагаем вашему вниманию фотоотчет о проделанной работе по производству и установке чистовой клееной окосячки обсады в баню, летнюю кухню и гараж.

На примере нашего объекта, поговорим на такие темы как:

1-Окосячка – обсада зачем нужна?

2-Изготовление окосячки

3-Размеры и чертежи окосячки

4-Различие окосячки обсады в оконный проем и дверной проем.

5-Правильная окосячка – правильный монтаж окосячки обсады.

6-Как заказать и столько стоит  правильная окосячка обсада в деревянный дом?

Окосячка – обсада зачем нужна?

Окосячка обсада  — призвана сделать оконный или дверной проем независимым от стен дома. Стены в свою очередь, в результате усушки древесины, изменяют свои геометрические формы и пропорции, тем самым,  воздействуя на рамы окна или двери. Задача окосячки обсады предотвратить воздействие стен на рамы окон и дверей.

Изготовление окосячки.

Наша компания занимается изготовлением чистовой клееной окосячки с 2007 года.  Производство клееной окосячки обсады состоит из нескольких этапов:

1-Подготовка и сушка заготовок из ели.

2-Обрезка  сухих заготовок по длине

4-Шлифовка заготовок с четырех сторон на станке

5-Склейка и опресовка заготовок

6-Вырез паза (четверти) для установки окон и дверей

7-Финишная шлифовка заготовки и маркировка согласно номеру заказа.

Размеры и чертежи окосячки

Наше производство чистовой клееной окосячки обсады готово предложить нашему заказчику чистовую окосячку любого размера и сечения.

Чистовая клееная окосячка обсада может быть любой ширины в зависимости от ширины стены 150мм, 190 мм, 200мм, 240 мм, 300мм, и так далее, размер может быть любой. Так же в зависимости от того, какой планируется оконный или дверной профиль, может быть отфрезерована любая четверть 70 мм, 60 мм или 78 мм и так далее.

Схема стандартной клееной окосячки в брусовой дом с шириной стены 200 вы можете видеть на схеме. По аналогии с данной схемой может быть оформлен заказ на клееную окосячку обсаду любого сечения и любой конфигурации.

Различие окосячки обсады в оконный проем и дверной проем.

Различий окосячки обсады в оконный и дверной проем нет. Разница может быть лишь в том, что при установке металлической  двери не всегда нужна четверть, по этому, окосячка для входной металлической двери может быть выполнена без четверти. В некоторых случаях имеет смысл использовать черновую окосячку обсаду вместо клееной окосячки.

Правильная окосячка – правильный монтаж окосячки обсады.

Правильная окосячка представляет из себя замкнутый короб из четырех заготовок и усадочный зазор сверху над коробом окосячки. Причем боковины окосячки должны иметь шип или паз для возможности вертикального «скольжения» бруса или бревна стены.

Если перед вам стоит задача сделать правильную окосячку обсаду с последующей установкой пластиковых окон, доверьте это дело профессионалам. Наша команда наряду с такими компаниями как  «Окна консалт окосячка» и Шувое окосячка, готовы предложить нашему заказчику правильную окосячку обсаду, а так же качественный правильный монтаж окосячки и пластиковых окон.

Как заказать и столько стоит  правильная окосячка обсада в деревянный дом?

Для заказа правильной клееной чистовой окосячки обсады вам необходимо позвонить по номеру 8-499-408-10-28 или прислать нам на почту задание на производство и монтаж окосячки в ваш сруб из бревна или бруса. Наши специалисты сделают вам расчет и посоветуют как правильно спроектировать размер окон относительно площади помещения.

Звоните или напишите нам прямо сейчас!

Окосячка обсада в деревянном доме.

Предлагаем вашему вниманию фотоотчет о проделанной работе по производству и установке чистовой клееной окосячки обсады в баню, летнюю кухню и гараж.

На примере нашего объекта, поговорим на такие темы как:

1-Окосячка – обсада зачем нужна?

2-Изготовление окосячки

3-Размеры и чертежи окосячки

4-Различие окосячки обсады в оконный проем и дверной проем.

5-Правильная окосячка – правильный монтаж окосячки обсады.

6-Как заказать и столько стоит  правильная окосячка обсада в деревянный дом?

Окосячка – обсада зачем нужна?

Окосячка обсада  — призвана сделать оконный или дверной проем независимым от стен дома.

Стены в свою очередь, в результате усушки древесины, изменяют свои геометрические формы и пропорции, тем самым,  воздействуя на рамы окна или двери.

Задача окосячки обсады предотвратить воздействие стен на рамы окон и дверей.

Изготовление окосячки.

Наша компания занимается изготовлением чистовой клееной окосячки с 2007 года.

 Производство клееной окосячки обсады состоит из нескольких этапов:

1-Подготовка и сушка заготовок из ели.

2-Обрезка  сухих заготовок по длине

4-Шлифовка заготовок с четырех сторон на станке

5-Склейка и опресовка заготовок

6-Вырез паза (четверти) для установки окон и дверей

7-Финишная шлифовка заготовки и маркировка согласно номеру заказа.

Размеры и чертежи окосячки

Наше производство чистовой клееной окосячки обсады готово предложить нашему заказчику чистовую окосячку любого размера и сечения.


Чистовая клееная окосячка обсада может быть любой ширины в зависимости от ширины стены 150мм, 190 мм, 200мм, 240 мм, 300мм, и так далее, размер может быть любой.

Так же в зависимости от того, какой планируется оконный или дверной профиль, может быть отфрезерована любая четверть 70 мм, 60 мм или 78 мм и так далее.

Схема стандартной клееной окосячки в брусовой дом с шириной стены 200 вы можете видеть на схеме.

По аналогии с данной схемой может быть оформлен заказ на клееную окосячку обсаду любого сечения и любой конфигурации.

Различие окосячки обсады в оконный проем и дверной проем.

Различий окосячки обсады в оконный и дверной проем нет. Разница может быть лишь в том, что при установке металлической  двери не всегда нужна четверть, по этому, окосячка для входной металлической двери может быть выполнена без четверти.

В некоторых случаях имеет смысл использовать черновую окосячку обсаду вместо клееной окосячки.

Правильная окосячка – правильный монтаж окосячки обсады.

Правильная окосячка представляет из себя замкнутый короб из четырех заготовок и усадочный зазор сверху над коробом окосячки. Причем боковины окосячки должны иметь шип или паз для возможности вертикального «скольжения» бруса или бревна стены.


Если перед вам стоит задача сделать правильную окосячку обсаду с последующей установкой пластиковых окон, доверьте это дело профессионалам.

Наша команда наряду с такими компаниями как  «Окна консалт окосячка» и Шувое окосячка, готовы предложить нашему заказчику правильную окосячку обсаду, а так же качественный правильный монтаж окосячки и пластиковых окон.

Как заказать и столько стоит  правильная окосячка обсада в деревянный дом?

Для заказа правильной клееной чистовой окосячки обсады вам необходимо позвонить по номеру 8-499-408-10-28 или прислать нам на почту задание на производство и монтаж окосячки в ваш сруб из бревна или бруса.

Наши специалисты сделают вам расчет и посоветуют как правильно спроектировать размер окон относительно площади помещения.

Звоните или напишите нам прямо сейчас!

Для более подробной информации Вы можете обратиться к менеджерам офиса окна Veka в Клину.



Соединительная система Micro-Fit — Molex

Это не окончательный список приложений для этого продукта. Он представляет некоторые из наиболее распространенных применений.

Для получения дополнительной информации обратитесь к местному торговому представителю Molex или менеджеру по продукции.

*Эта сводка применима только к позолоченным вариантам и розеткам и вилкам с накаленной проволокой

Полностью изолированные клеммы

— Защита от потенциального повреждения клемм при обращении и соединении
— Сведение к минимуму риска короткого замыкания из-за мусора

Доступны версии, совместимые с поверхностным монтажом, запрессовкой или поверхностным монтажом

Обеспечивает гибкость конструкции.Предлагает варианты для удовлетворения многих потребностей приложений

Стопорный выступ на клемме

Закрепляет клеммы в корпусах

Дополнительная функция контроля положения терминала (TPA)

— Сокращает количество ошибок при сборке, приводящих к выпадению клемм
— Однорядная: цельная конструкция со встроенным вторичным замком
— Двухрядная: двухкомпонентная конструкция TPA

Доступны монтажные гвозди и припаиваемые зажимы

Предлагает варианты фиксации коллектора и разгрузки от натяжения

BMI обеспечивает функцию самовыравнивания, встроенную в корпус

Допускается до 2. Несоосность 54 мм

В соединителях CPI используется конструкция с запрессовкой с игольным ушком

Обеспечивает надежное соединение

Клеммы RMF доступны с заводской смазкой

Увеличивает срок службы до 250 циклов сопряжения

Высокотемпературные коллекторы LCP

Выдерживает процессы пайки под действием инфракрасного излучения при температуре 260°C

Микрофит 3.0 Кабельная сборка TPA имеет максимальный номинальный ток 5,5 А и шаг 3,00 мм

Обеспечивает подключение с высокой плотностью и низким энергопотреблением. Уменьшенный выход клеммы

Жесткая фиксация

Обеспечивает надежное соединение

Полностью поляризованные корпуса

Предотвращает случайное неправильное соединение

Разъемы BMI «провод-провод» и «провод-плата»

Предлагает полный спектр опций для любого применения и ориентации

Соединители BMI и CPI совместимы со стандартным Micro-Fit 3. 0 гнездовые и вилочные обжимные клеммы

Устраняет необходимость в покупке или инвентаризации дополнительных терминалов

Клеммы RMF обеспечивают снижение сил зацепления и расцепления

Эргономика и удобный интерфейс

Клеммы RMF доступны в размерах от 20 до 30 AWG

Обеспечивает гибкость конструкции для широкого спектра применений

Руководство пользователя J-Link/J-Trace: разъемы

Главная  /  Руководство пользователя J-Link/J-Trace

На печатной плате можно установить несколько целевых разъемов для
получить доступ к целевой системе ARM.Вы можете физически подключать устройства, такие как
как J-Link или J-Trace, для программирования, отладки и трассировки оборудования
системы.

Следующие устройства работают как в JTAG, так и в Serial Wire.
режим:

• Разъем отладки Cortex (10 контактов, 0,05 дюйма)
• Разъем Cortex Debug+ETM (20 контактов, 0,05 дюйма)
• Стандартный разъем JTAG ARM (20 контактов, 0,10 дюйма)

Разъем отладки Cortex
(10 контактов, 0,05 дюйма)

Этот 10-контактный разъем Cortex Debug обеспечивает трассировку ITM и DWT.
Информация.Два вывода (SWD) используются для отладки, где один
двунаправленный контакт (SWDIO) используется для передачи информации и
второй контакт (SWDCLK) используется для часов. Третий штифт (SWO)
предоставляет данные трассировки при минимальных системных затратах. Серийный провод и
Выводы JTAG являются общими.

Примечание

• Позиция 7 не имеет штифта и служит только ключом для правильного
  сориентируйте разъем.
• 10-контактный разъем представляет собой 10-контактный разъем Samtec: FTSH-105-01-L-DV-007-K.Это
  размеры: 0,25 «х 0,188» (6,35 мм х 4,78 мм).

Отладка Cortex+ETM
Разъем (20 контактов, 0,05 дюйма)

Этот коннектор предлагает функции отладки, данные трассировки ITM и DWT, а также
а также трассировка инструкции ETM. Сигналы ЭТМ выводятся на дополнительные
четыре контакта (TRACEDATA). Пятый контакт используется для синхронизации трассировки.
(ТРЕЙСКЛК). Таким образом, ETM можно использовать как в режиме SW, так и в режиме JTAG. Этот
разъем представляет собой расширенный набор 10-контактного разъема Cortex Debug.То
первые 10 контактов на обоих разъемах идентичны.

Примечание

Стандартный разъем JTAG ARM
(20 контактов, 0,10 дюйма)

Этот разъем JTAG обеспечивает те же функции, что и
10-контактный разъем Cortex Debug.

Примечание

• Заголовок (например, Samtec
  TST-110-01-L-D) представляет собой 20-контактный разъем с шагом 0,10 дюйма (2,54 мм).
  с этими этими размерами: 1,3″ x 0,365″ (33 мм x 9.27 мм).

Связанные статьи базы знаний

живописных поездок по государственному парку Кастер

(SD шоссе 87 север)

Расстояние:  14 миль

Ожидаемое время в пути:  60+ минут

Туннели:
Туннель для игольчатых глаз (рядом с Игольным ушком), ширина 8 футов 9 дюймов и высота 9 футов 8 дюймов;
Туннель Айрон-Крик, 8 футов 9 дюймов в ширину и 10 футов 10 дюймов в высоту.

The Needles Highway — это захватывающая поездка через сосновые леса и еловые леса Блэк-Хиллз, луга, окруженные березой и осиной, и скалистые гранитные горы.

Название дороги происходит от игольчатых гранитных образований, которые, кажется, пронзают горизонт вдоль шоссе.

Проезжая часть была тщательно спланирована бывшим губернатором Южной Дакоты Питером Норбеком, который обозначил весь маршрут пешком и верхом. Строительство завершено в 1922 году.

Посетители, путешествующие по шоссе, проходят мимо озера Сильван и уникального скального образования под названием «Игольное ушко», названного в честь отверстия, разрушенного ветром, дождем, замерзанием и оттаиванием.

Шоссе

Игл закрывается для транспортных средств с первым снегом в этом сезоне и не открывается до 1 апреля или позже, в зависимости от условий.Тропа остается открытой для туристов, пешеходов, велосипедистов и лыжников.

Расстояние: 17 миль

Ожидаемое время в пути:  60+ минут

Туннели:
Туннель Доана Робинсона, 12 футов 0 дюймов в ширину и 11 футов 4 дюйма в высоту;
CC Туннель Гидеон, 11 футов 6 дюймов в ширину и 10 футов 9 дюймов в высоту;
Туннель Сковела Джонсона, 10 футов 9 дюймов в ширину и 11 футов 0 дюймов в высоту.

Железная горная дорога сама по себе является произведением искусства. Шоссе соединяет Государственный парк Кастер и Национальный мемориал на горе Рашмор и проходит через одни из самых красивых пейзажей Блэк-Хиллз, включая три туннеля, обрамляющих гору Рашмор на расстоянии.Дорога известна «мостами с косичками», которые позволяют путешественникам быстро снижаться или набирать высоту.

Шоссе было построено в 1930-х годах под руководством губернатора Питера Норбека, «это не должно быть супер-шоссе, чтобы отдать должное пейзажу, вы должны ехать не более 20 миль в час, и чтобы отдать должное, вы должны просто получить выйти и идти». Испытайте дорогу, которую, как однажды сказали инженеры, невозможно построить; вы будете счастливы, что сделали.

Железная горная дорога зимой периодически закрывается в зависимости от условий и того, насколько быстро дорога может быть безопасно расчищена.

Расстояние:  18 миль

Ожидаемое время в пути: 1 час 30 минут — время в пути зависит от «пробок дикой природы».
От пересечения Wildlife Loop Road и SD Hwy 87, US Hwy 16A находится в пяти милях к северу.

Wildlife Loop Road извивается и извивается через прерии и холмы, усеянные соснами пондероза, которые являются прибежищем для многих видов диких животных в парке. В большинстве дней гости встретятся лицом к лицу с главным обитателем парка, 1350 свободно гуляющими буйволами.Белохвостый олень, олень-мул и лось наиболее заметны рано утром и поздно вечером; если повезет, можно увидеть большерогих баранов, роющих сов, койотов и даже горных львов. Два самых ярких персонажа на этом пути — луговые собачки и группа диких осликов в парке.

Когда ехать:  Лучшее время для наблюдения за животными на Петлевой дороге дикой природы — раннее утро или поздний вечер, незадолго до захода солнца. Дорога открыта круглый год, но требует осторожного вождения в зимних условиях.

Пружины Муга | Детали подвески Moog

Пружины Moog | Детали подвески Moog

×
Предупреждение! JavaScript отключен. Без этого сайт не будет работать должным образом.

888-406-2330 | 8:00-17:00 пн-пт

Переключить навигацию

Если вы не смогли найти подходящие винтовые пружины для своего автомобиля, ознакомьтесь с таблицей винтовых пружин Moog , в которой перечислены все характеристики, необходимые для подбора подходящих пружин подвески.

Провисшие винтовые пружины могут повлиять на ваш дорожный просвет, а также на вашу управляемость, и это становится только хуже, чем больше они изнашиваются. В зависимости от состояния ваших оригинальных винтовых пружин вы можете значительно увеличить свой дорожный просвет, просто заменив их новыми пружинами. Если вы ищете спиральные пружины с двойным коэффициентом жесткости, которые могут уменьшить крен кузова при прохождении поворотов на высокой скорости в вашем автомобиле, или винтовые пружины для тяжелых условий эксплуатации, чтобы увеличить грузоподъемность или буксирную способность вашего грузовика или коммерческого автомобиля, этот список будет иметь что-то для тебя.

В этом каталоге винтовых пружин Moog указаны девять конкретных размеров для каждой винтовой пружины , чтобы вы могли найти именно то, что ищете. Следующие категории определяют различные характеристики и размеры цилиндрических пружин подвески, чтобы помочь вам решить, какой набор лучше всего подходит для вашего применения.

Если вам нужна помощь в поиске деталей, обратитесь к нашим специалистам по обслуживанию клиентов, которые помогут вам найти винтовые пружины, которые вы ищете.

Таблица размеров цилиндрической пружины Moog

Как измерить спиральные пружины

Тип конца

Спиральные пружины

имеют три типа концов: квадратные, тангенциальные и косички.Важно, чтобы вы выбрали винтовую пружину, которая соответствует ОБОИМ типам ваших концов, иначе спиральная пружина не подойдет. Ваша оригинальная винтовая пружина может иметь концы того же типа или их комбинацию.

Тип 1: Квадратный

С квадратным концом последняя катушка отгибается назад, чтобы касаться катушки перед ней. Самый простой способ узнать, квадратный ли у вас конец, — это поставить винтовую пружину прямо вверх. Квадратный конец позволит пружине ровно стоять на земле и стоять.

Тип 2: Тангенциальный

Тангенциальный конец выглядит так, будто он будет продолжаться вечно, если пружина продолжится.Последний виток не загнут назад и это не косичка (см. ниже). Вместо этого тангенциальная винтовая пружина выглядит так, как будто обычная спираль была только что срезана, иначе она продолжала бы наматываться вечно. Если бы вы попытались поставить его прямо, он бы упал.

Тип 3: Косичка

Косичку, вероятно, легче всего идентифицировать. Его отличительной чертой является форма свиного хвоста на конце. Последний виток имеет квадратную форму, но имеет гораздо меньший диаметр, чем остальная часть пружины.

Свободная высота

Свободная высота винтовой пружины — это длина пружины, когда она просто лежит на земле. Измерьте пружину от конца до конца без груза на витке, чтобы получить свободную высоту.

Монтажная высота

Высоту установки измерить немного сложнее. Установленная высота – это длина пружины при установке на автомобиль. Проще говоря, установленная высота — это свободная высота под нагрузкой.

Внутренний диаметр

Внутренний диаметр витка можно измерить рулеткой после снятия пружины.Измерьте расстояние по пружине от внутренней части витков.

Диаметр стержня

Диаметр стержня (толщина рулона) можно легко измерить с помощью цифрового штангенциркуля.

Скорость пружины

Жесткость пружин довольно сложно рассчитать без относительно сложной машины. Жесткость пружины — это величина веса, необходимая для отклонения пружины на один дюйм, когда она находится под нагрузкой. Другими словами, у вас должна быть машина, которая сначала сожмет пружину до высоты установки.Затем вам нужно будет увидеть, какой вес потребуется, чтобы сжать пружину еще на один дюйм. Чем выше жесткость пружины, тем жестче пружина. Чем меньше жесткость пружины, тем мягче пружина.

Загрузка

Нагрузка пружины — это величина веса, необходимая для сжатия цилиндрической пружины со свободной высоты до высоты установки. Это обычно рассчитывается производителями цилиндрических пружин с использованием веса передней (или задней) части автомобиля. Кондиционер, объем двигателя, вес капота и многие другие детали играют роль в определении того, какой вес будет испытывать пружина до того, как произойдет какое-либо перемещение и отклонение.В зависимости от того, какие пружины вы пытаетесь заменить, вам нужно знать вес передней или задней части вашего автомобиля, чтобы правильно подобрать винтовую пружину. Moog указывает в спецификациях количество веса, необходимого для перехода от свободной высоты к высоте установки на каждой из своих спиральных пружин (нагрузка).

Тип пружины

Moog предлагает два типа пружин для универсальной установки: с постоянной скоростью и с переменной скоростью.

Постоянная скорость

Пружины

Moog с постоянной скоростью возвращают вашему автомобилю первоначальные характеристики.Скорость, с которой пружина сжимается и отскакивает, остается постоянной независимо от величины нагрузки на пружину. Эти спиральные пружины проходят термообработку, имеют атмосферостойкую отделку и используют уретановую защитную трубку.

Переменная ставка

Винтовые пружины Moog Variable Rate

можно использовать в качестве оригинальной замены или модернизации для более тяжелых нагрузок. Сопротивление изменяется по мере сжатия пружины, становясь все жестче по мере увеличения нагрузки на пружины. Пружины включают «диапазон комфорта» с близко расположенными витками для обеспечения плавности хода и включают «диапазон нагрузки» с широко расположенными витками для минимизации прогиба и поддержания высоты шасси при увеличении нагрузки автомобиля.

Значение катетера косички против дренирования грудной клетки | Эльсайед

Робинсон Дж. О. Хирургический дренаж: историческая перспектива. Бр Дж Сур. 1986;73(6):422-6.

Зисис С., Циргогианни К., Лазаридис Г., Лампаки С., Бака С., Мпуховинас И. и соавт. Используемые дренажные системы грудной клетки. Энн Трансл Мед. 2015;3(3):43.

Дюрай Р., Хок Х., Дэвис Т.В. Управление грудной трубкой и дренажной системой. АОРН Дж. 2010;91(2):275-83.

Крауч JD, Киги BA, Делани DJ.Катетерный дренаж «косичка» в торакальной хирургии. Ам преподобный Респир Дис. 1987;136(1):174-5.

Плутински Дж., Биттер К., Талигова З., Либакова И., Петрас Д., Сабова Р. Катетерный дренаж «косичка» — когда его использовать. Евр Респир Дж. 2011; 38:597.

Хингорани А.Д., Bloomberg TJ. Дренирование злокачественных перикардиальных выпотов катетером «косичка» под ультразвуковым контролем. Клин Радиол. 1995;50(1):15-9.

Lin YC, Tu CY, Liang SJ, Chen HJ, Chen W, Hsia TC и другие. Катетер типа «косичка» для лечения пневмоторакса у пациентов, находящихся на искусственной вентиляции легких. Am J Emerg Med. 2010;28(4):466-71.

Махмуд К., Вахиди М.М. Выпрямление грудной клетки: какого размера, какого типа и когда. Клин Грудь Med. 2013;34(1):63-71.

Бентон И.Дж., Бенфилд GFA. Сравнение трубчатого дренажа большого и малого калибра для лечения спонтанного пневмоторакса. Респир Мед. 2009;103(10):1436-40.

Купфер Ю., Сеневиратне С., Чавла К., Рамачандран К., Тесслер С. Дренаж транссудативного плеврального выпота через грудную трубку ускоряет освобождение от механической вентиляции.Грудь. 2011;139(3):519-23.

Inaba K, Lustenberger T, Recinos G, Georgiou C, Velmahos GC, Brown C, et al. Размер имеет значение? Проспективный анализ размеров плевральной дренажной трубки 28–32 и 36–40 по шкале Франции при травмах. J Травма неотложной помощи Surg. 2012;72(2):422-7.

Ведам Х, Барнс Диджей. Сравнение межреберных катетеров большого и малого диаметра при лечении спонтанного пневмоторакса. Intern Med J. 2003;33(11):495-9.

Ritchie M, Brown C, Bowling M. Грудные трубки: показания, размеры, размещение и управление.Клин Пульм Мед. 2017;24(1):37-53.

Линь Ч., Лин В.К., Чанг Дж.С. Сравнение катетера косички с плевральной дренажной трубкой для дренирования парапневмонического выпота у детей. Педиатр Неонатол. 2011;52(6):337-41.

Liang SJ, Tu CY, Chen HJ, Chen CH, Chen W, Shih CM и др. Применение катетера косички под ультразвуковым контролем для дренирования плеврального выпота в отделении интенсивной терапии. Интенсивная терапия Мед. 2009;35(2):350-4.

Робертс Дж. С., Браттон С. Л., Броган ТВ. Эффективность и осложнения чрескожных катетеров типа «косичка» для торакостомии у детей.Грудь. 1998;114(4):1116-21.

Светлый RW. Лечение парапневмонических выпотов и эмпием. Curr Opin Pulm Med. 1998;4(4):227-9.

Хорсли А., Джонс Л., Уайт Дж., Генри М. Эффективность и осложнения малоразмерных дренажей грудной клетки с проводным управлением. Грудь. 2006;130(6):1857-63.

Пьерпойнт М.Дж., Эванс А., Моррис С. Дж., Харрисон С.К., Доулл И.Дж. Дренаж катетера «косичка» в лечении эмпиемы грудной клетки. Арч Дис Чайлд. 2002;87(4):331-2.

Чанг С.Х., Кан Ю.Н., Чиу Х.И., Чиу Ю.Х.Систематический обзор и метаанализ, сравнивающий катетер косички и плевральную дренажную трубку в качестве начального лечения пневмоторакса. Грудь. 2018;153(5):1201-12.

Маскелл Н.А., Медфорд А., Глисон Ф.В. Установка плеврального дренажа по Сельдингеру: проще, но не обязательно безопаснее. грудная клетка. 2010;65(1):5-6.

Макдафф А., Арнольд А., Харви Дж. Группа рекомендаций BTS по заболеваниям плевры. Лечение спонтанного пневмоторакса: Руководство Британского торакального общества по заболеваниям плевры, 2010 г. Грудная клетка. 2010;65(2):18-31.

Тупой К.Е., Флейшер ГР.Катетеры типа «косичка» по сравнению с плевральной дренажной трубкой большого диаметра при пневмотораксе у детей, получавших лечение в отделении неотложной помощи. Педиатр Неотложная помощь. 2002;18(4):265-7.

Кулватунью Н. , Эриксон Л., Виджаясекаран А., Грис Л., Джозеф Б., Фризе Р.Ф. и соавт. Рандомизированное клиническое исследование катетера косички по сравнению с плевральной дренажной трубкой у пациентов с травмами и неосложненным травматическим пневмотораксом. Бр Дж Сур. 2014;101(2):17-22.

Kuo HC, Lin YJ, Huang CF, Chien SJ, Lin IC, Lo MH, et al. Катетеры с косичками малого диаметра для лечения первичного спонтанного пневмоторакса у подростков.Emerg Med J. 2013;30(3):17.

Voisin F, Sohier L, Rochas Y, Kerjouan M3, Ricordel C3, Belleguic C и другие. Амбулаторное лечение обширного спонтанного пневмоторакса с помощью катетеров типа «косичка». Энн Эмерг Мед. 2014;64(3):222-8.

Бауман МХ. Грудная трубка какого размера? Какая дренажная система идеальна? И другие вопросы по управлению плевральной дренажной трубкой. Curr Opin Pulm Med. 2003;9(4):276-81.

Соединитель Power Query Adobe Analytics — Power Query

• Статья
• 19. 01.2022
• 3 минуты на чтение

Полезна ли эта страница?

Пожалуйста, оцените свой опыт

да

Нет

Любая дополнительная обратная связь?

Отзыв будет отправлен в Microsoft: при нажатии кнопки отправки ваш отзыв будет использован для улучшения продуктов и услуг Microsoft.Политика конфиденциальности.

Представлять на рассмотрение

Спасибо.

В этой статье

Резюме

Товар	Описание
Состояние выпуска	Общая доступность
Продукты	Power BI (наборы данных) Power BI (потоки данных) Power Apps (потоки данных) Customer Insights (потоки данных)
Поддерживаемые типы аутентификации	Учетная запись организации
Справочная документация по функциям	Adobe Analytics. Кубики

Предпосылки

Прежде чем вы сможете войти в Adobe Analytics, у вас должна быть учетная запись Adobe Analytics (имя пользователя/пароль).

Поддерживаемые возможности

Подключение к данным Adobe Analytics

Для подключения к данным Adobe Analytics:

1. Выберите Получить данные на ленте Home в Power BI Desktop. Выберите Online Services из категорий слева, выберите Adobe Analytics , а затем выберите Connect .

2. Если вы впервые получаете данные через соединитель Adobe Analytics, отобразится стороннее уведомление. Выберите Больше не предупреждать с помощью этого соединителя , если вы не хотите, чтобы это сообщение отображалось снова, а затем выберите Продолжить .

3. Чтобы войти в свою учетную запись Adobe Analytics, выберите Войти .

4. В появившемся окне Adobe Analytics введите свои учетные данные для входа в свою учетную запись Adobe Analytics.Вы можете указать имя пользователя (обычно это адрес электронной почты) или выбрать Продолжить через Google или Продолжить через Facebook .

   Если вы ввели адрес электронной почты, выберите Продолжить .

5. Введите пароль Adobe Analytics и выберите Продолжить .

6. После успешного входа выберите Подключить .

После установления соединения можно просмотреть и выбрать несколько измерений и показателей в диалоговом окне Navigator для создания единого табличного вывода.

Вы также можете указать любые дополнительные входные параметры, необходимые для выбранных элементов. Дополнительные сведения об этих параметрах см. в разделе Дополнительные входные параметры.

Вы можете Загрузить выбранную таблицу, которая перенесет всю таблицу в Power BI Desktop, или вы можете выбрать Преобразовать данные для редактирования запроса, который откроет редактор Power Query. Затем вы можете отфильтровать и уточнить набор данных, который хотите использовать, а затем загрузить этот уточненный набор данных в Power BI Desktop.

Дополнительные входные параметры

Когда вы выбрали данные Adobe Analytics, которые хотите загрузить или преобразовать, в диалоговом окне Power Query Navigator , вы также можете ограничить объем данных, выбрав набор дополнительных входных параметров.

Эти входные параметры:

• Диапазон дат — фильтр с диапазоном отчетов между установленной датой начала и датой окончания.

• Сегмент — фильтрация данных на основе всех сегментов, содержащихся в данных, или только выбранных вами сегментов.Чтобы изменить список сегментов, щелкните многоточие справа от списка Сегмент , затем выберите нужные сегменты. По умолчанию в данные включаются все сегменты.

• Top — фильтрация данных на основе основных элементов измерения. Вы можете ввести значение в текстовое поле Top или выбрать многоточие рядом с текстовым полем, чтобы выбрать некоторые значения по умолчанию. По умолчанию выбраны все элементы.

• Измерение — фильтрация данных на основе выбранного измерения.По умолчанию выбраны все размеры. Пользовательские фильтры измерений Adobe в настоящее время не поддерживаются в пользовательском интерфейсе Power Query, но могут быть определены вручную как M-параметры в запросе. Дополнительные сведения см. в разделе Использование параметров запроса в Power BI Desktop.

Ограничения и проблемы

Вам следует знать о следующих ограничениях и проблемах, связанных с доступом к данным Adobe Analytics.

• Adobe Analytics имеет встроенное ограничение в 50 тыс. строк, возвращаемых на вызов API.

• Если количество вызовов API превышает четыре в секунду, будет выдано предупреждение. Если число превышает пять в секунду, будет возвращено сообщение об ошибке. Дополнительные сведения об этих ограничениях и связанных с ними сообщениях см. в разделе Коды ошибок веб-служб.

• Время ожидания запроса API через adobe.io в настоящее время составляет 60 секунд.

• Ограничение скорости по умолчанию для компании Adobe Analytics составляет 120 запросов в минуту на пользователя (ограничение составляет 12 запросов каждые 6 секунд).

Импорт из Adobe Analytics будет остановлен и будет отображаться сообщение об ошибке всякий раз, когда коннектор Adobe Analytics достигает любого из ограничений API, перечисленных выше.

При доступе к своим данным с помощью соединителя Adobe Analytics следуйте рекомендациям, приведенным в разделе «Рекомендации».

Дополнительные рекомендации по доступу к данным Adobe Analytics см. в разделе Рекомендуемые рекомендации по использованию.

Следующие шаги

Вам также может быть полезна следующая информация Adobe Analytics:

%PDF-1. 5
%
297 0 объект
>
эндообъект

внешняя ссылка
297 111
0000000016 00000 н
0000003201 00000 н
0000003322 00000 н
0000004120 00000 н
0000004712 00000 н
0000005179 00000 н
0000005709 00000 н
0000005793 00000 н
0000006206 00000 н
0000006567 00000 н
0000007180 00000 н
0000007806 00000 н
0000008330 00000 н
0000008827 00000 н
0000008914 00000 н
0000009474 00000 н
0000009978 00000 н
0000010530 00000 н
0000010643 00000 н
0000010755 00000 н
0000010869 00000 н
0000010906 00000 н
0000011499 00000 н
0000011979 00000 н
0000012512 00000 н
0000013038 00000 н
0000013465 00000 н
0000014064 00000 н
0000016315 00000 н
0000019330 00000 н
0000022455 00000 н
0000022581 00000 н
0000026340 00000 н
0000029861 00000 н
0000033649 00000 н
0000033773 00000 н
0000037463 00000 н
0000037885 00000 н
0000040971 00000 н
0000041342 00000 н
0000042106 00000 н
0000045701 00000 н
0000048350 00000 н
0000048463 00000 н
0000049835 00000 н
0000050023 00000 н
0000050335 00000 н
0000050374 00000 н
0000054436 00000 н
0000054695 00000 н
0000055035 00000 н
0000055074 00000 н
0000059794 00000 н
0000060171 00000 н
0000060512 00000 н
0000060800 00000 н
0000061548 00000 н
0000065457 00000 н
0000070482 00000 н
0000074203 00000 н
0000076065 00000 н
0000080985 00000 н
0000085411 00000 н
0000085535 00000 н
0000118769 00000 н
0000118808 00000 н
0000152042 00000 н
0000152081 00000 н
0000152156 00000 н
0000152530 00000 н
0000152605 00000 н
0000152976 00000 н
0000153051 00000 н
0000153407 00000 н
0000153482 00000 н
0000153877 00000 н
0000153952 00000 н
0000154325 00000 н
0000154400 00000 н
0000154773 00000 н
0000154848 00000 н
0000154879 00000 н
0000154954 00000 н
0000155282 00000 н
0000155348 00000 н
0000155464 00000 н
0000155539 00000 н
0000155848 00000 н
0000156324 00000 н
0000156399 00000 н
0000156430 00000 н
0000156505 00000 н
0000156834 00000 н
0000156900 00000 н
0000157016 00000 н
0000157091 00000 н
0000157399 00000 н
0000157878 00000 н
0000157953 00000 н
0000158326 00000 н
0000158401 00000 н
0000158774 00000 н
0000158849 00000 н
0000159229 00000 н
0000159304 00000 н
0000159692 00000 н
0000159767 00000 н
0000160140 00000 н
0000160215 00000 н
0000160588 00000 н
0000002516 00000 н
трейлер
]/предыдущая 737987>>
startxref
0
%%EOF

407 0 объект
>поток
х KhaglM6l^-T
i5&mmM6 >BH DOVO=I^z=xGA:k~|>
В(
ХМ|, ,9\|>y`_l6v(;]
3Y}vNZ!l|b&]zPtpÝRR
wG=}qh@,IiA.
