Размеры шамотного кирпича для печи: Размеры шамотного кирпича (все основные марки)

Содержание

Таблицы размеров шамотного (огнеупорного) кирпича. Характеристики. Вес. ГОСТ

Кирпич – неотъемлемая часть практически любого строительства. Самым распространенным и узнаваемым является привычный красный кирпич. Однако, существует еще несколько видов кирпича, применяющихся в узкоспециализированных работах.

Шамотный кирпич – особый вид кирпича, применяющийся для кладки, подвергающейся воздействию высоких температур. Данный вид с успехом применяют для кладки топок печей, дымовых труб и других конструкций, имеющих прямой контакт с огнем. Благодаря своим огнеупорным свойствам, такой кирпич способен выдержать температуру до 1800°С.

Как делают огнеупорный кирпич. Состав

Производство заключается в обжиге специальной смеси, в среднем на 70% состоящей из каолиновой глины и на 30% из порошка шамота. Пропорции могут меняться в зависимости от вида изготавливаемого шамотного блока. Для придания изделию большей прочности, в смесь могут быть добавлены коксовые или графические примеси.

Обжиг производится при строжайшем контроле температурных и временных показателей, что позволяет получить светло-желтый блок с гладкими поверхностями (см.фото).

Для проверки «подлинности» блока можно несильно ударить по нему – если это настоящий шамотный кирпич, при ударе он «отзовется» звонким, слегка металлическим звуком.

Отклонения от технологии обжига недопустимы: если «пережечь» изделие – оно покроется прозрачной пленкой, препятствующей сцеплению с укладочным раствором при кладке.

Маркировка и условные обозначения по ГОСТу

Характеристики шамотных изделий четко регламентируются соответствующей технической документаций – ГОСТ 8691-73 и ГОСТ 390–96. В ГОСТах прописаны все технические характеристики и показатели, которым должны соответствовать шамотные блоки.

Для четкой классификации шамотных кирпичей существует определенная маркировка, отражающая основные характеристики изделия.

Маркировка состоит из 2 или 3 букв и цифр:

  • Первой идет буква «Ш», обозначающая принадлежность кирпича к шамотным изделиям.

  • Вторая буква символизирует класс огнеупорности блока. Согласно ГОСТу их существует всего три, каждый имеет определенный температурный максимум (см. таблицу ниже). Если вторая буква в маркировке отсутствует – это свидетельствует об изготовлении кирпича не по ГОСТу, а по ТУ – стандартам завода изготовителя.

  • Цифра, следующая за буквенным обозначением – геометрические размеры блока. Они фиксированы и определяются ГОСТом 8691-73.

  • Последние буквы в маркировке обозначают аббревиатуру производителя.







Марка огнеупорного изделия

Максимальная температура применения (градусов С)

ШАК, ША

1400

ШБ

1350

ШВ, ШУС

1250

ПБ

1350

ПВ

1250

Размеры и технические характеристики








Показатель Значение
Огнестойкость, °C 1100-1800
Плотность, кг/м³ 1700–1900
Коэффициент теплопроводности, Вт/м °С 0,6
Марка прочности 75–250
Марка морозостойкости 15–50
Пористость, % 3-85


Удельная теплоемкость шамотного кирпича равна 833 Дж/(кг·град) при 100°С и 1251 Дж/(кг·град) при 1500°С.

Современные производители предлагают массу разновидностей шамотных блоков, различающихся не только по виду, размеру или весу, но и по классу огнеупорности. Для удобства выбора достаточно знать основные характеристики изделий:

  • Размеры. Сегодня производители предлагают широкий «размерный ряд» шамотных блоков. Наиболее популярными считаются кирпичи размеров 230*114*65 мм и 250*124*65 мм.

  • Форма. Существует несколько типов форм шамотных блоков: стандартный в виде прямоугольника, трапециевидный, арочный или клиновидный.

  • Пористость. Этот показатель влияет на время нагрева кирпича и его теплоотдачу. Более пористые изделия быстрее нагреваются и медленнее отдают тепло, но обладают меньшей прочностью. Оптимальным считается показатель с плотностью 1700–1900 кг/м.






















Обозначение, марка

Размеры, мм

Форма

ШБ-5

230 х 114 х 65

прямой


ШБ-6

230 х 114 х 40

прямой (лещадка)


ШБ-8

250 х 124 х 65

прямой


ШБ-9

300 х 150 х 65

прямой

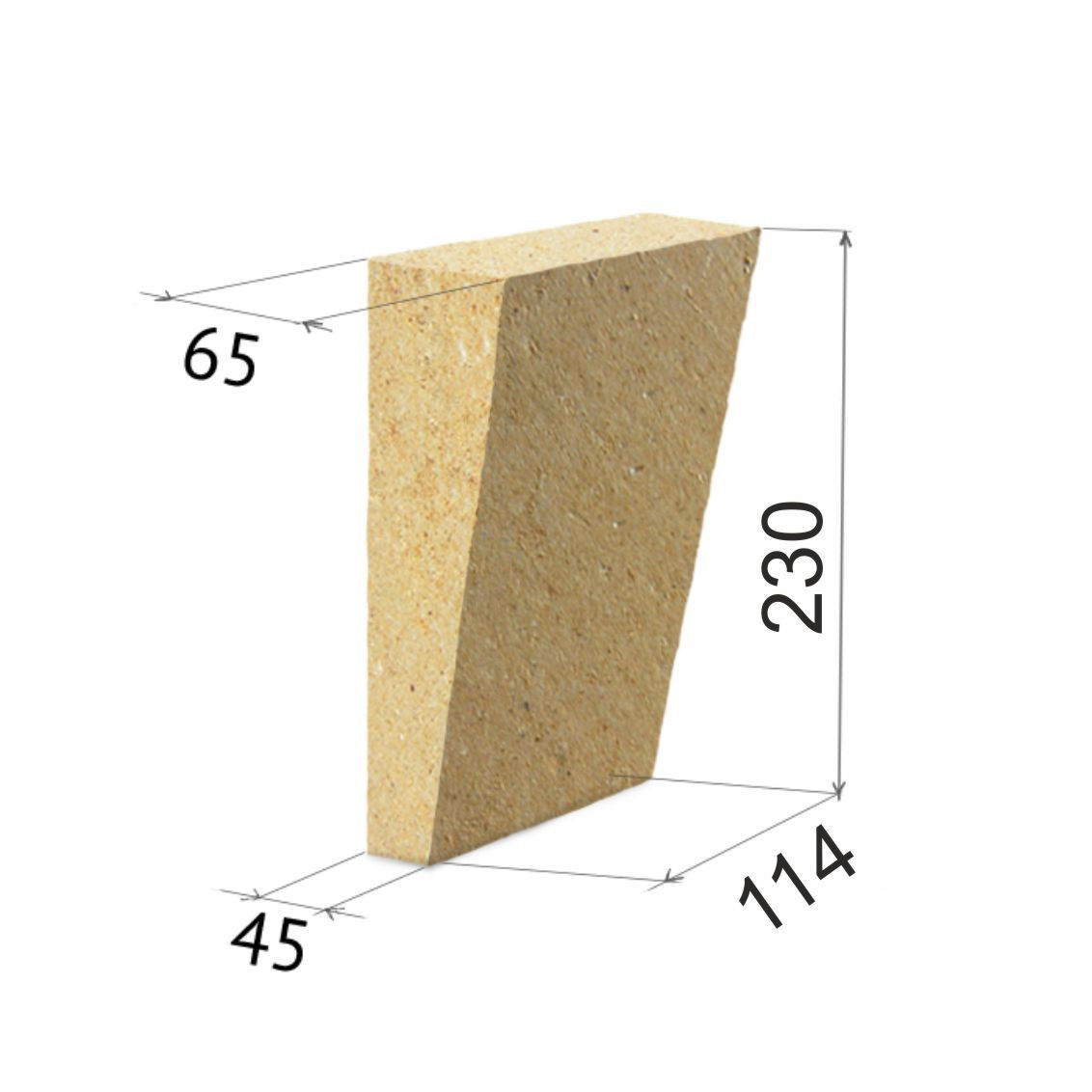

ШБ-22

230 х 114 х 65/55

клин торцовый


ШБ-23

230 х 114 х 65/45

клин торцовый


ШБ-25

250 х 114 х 65/55

клин торцовый


ШБ-44

230 х 114 х 65/55

клин ребровой


ШБ-45

230 х 114 х 65/45

клин ребровой


ШБ-29, 30

300 х 150 х 65/55 (65/45)

клин торцовый


ШБ-47

250 х 114 х 65/55

клин ребровой


ША-5

230 х 114 х 65

прямой


ША-6, ША-14

230 х 114 х 40

прямой


ША-8

250 х 124 х 65

прямой


ША-9

300 х 150 х 65

прямой


ША-22

230 х 114 х 65/55

клин торцовый


ША-23

230 х 114 х 65/45

клин торцовый


ША-25

230 х 114 х 65/45

клин торцовый


ША-29, ША-30

300х150х65/55

клин торцовый


ША-44, ША-45, ША-49

230 х 114 х 65/55 (65/45)

клин ребровый

Вес

Допустимая масса по стандартам – 3,7 кг. В зависимости от пористости и плотности изделия, выполненные по ГОСТу, могут весить от 2,8 до 3,7 кг, а кирпичи, изготовленные по ТУ – до 4,5 кг.



Размер

Вес одного кирпича (кг)

Вес кирпича на поддоне, (кг)/ (Количество штук)

Вес м3 кирпича, (кг)/ (Количество штук)

Одинарный

3,5 — 4

1350-1600 (385-400)

1745-2050 (513)

Какой раствор использовать при кладке?

Технология работы с шамотным кирпичом слегка отличается от технологии обычной кладки. Основное различие заключается в используемом для скрепления блоков растворе – для шамотной кладки потребуется специальная огнеупорная смесь, устойчивая к высокому температурному воздействию.

Основой такого раствора станет шамотный мертель – смесь, состоящая из шамотного песка, цемента и молотой огнеупорной глины. При использовании готовой сухой смеси понадобится чистая вода с минимальным количеством солей.

В сухую смесь добавляется вода из расчета 40 кг шамотного мертеля на 100 блоков. Раствор перемешивается до загустения, готовая смесь должна по консистенции напоминать густую сметану. Смешивать лучше всего электродрелью или специальным миксером – это значительно сэкономит время и силы.

После замешивания раствор необходимо оставить на час, затем снова тщательно перемешать. После этого можно приступать к работе.

Чем резать шамотный блок?

Для изготовления шамотных блоков нестандартных размеров на производствах используются камнерезные станки, обеспечивающие качественную резку в больших объемах и оснащенные системой подачи воды для охлаждения диска и предотвращения появления шамотной пыли.

В домашних условиях камнерезный станок – роскошь. Поэтому, для резки шамотного кирпича потребуется погрузить блок в холодную воду на 20 минут, а затем резать при помощи обычной болгарки, используя алмазный, отрезной или абразивный диск. Влага, впитавшаяся в кирпич, обеспечит легкую резку и отсутствие пыли. Перед тем как взять в руки болгарку настоятельно рекомендую ознакомиться с этой статьей >>>

Производители шамотных кирпичей

Очень часто производители кирпича вместо характеристик ГОСТа используют собственные ТУ (условия производства, разработанные фирмой-изготовителем), что вызывает массу вопросов у покупателей. Поэтому, выбирая кирпич для огнеупорной кладки, лучше ориентироваться на блоки, изготовленные по ГОСТу – так вы гарантированно получите качественные материалы, изготовленные с соблюдением всех стандартов и технологий.

Наиболее известным производителями шамотного кирпича и огнеупоров считаются:

  • Сухоложский огнеупорный завод.

  • ОАО «Новомосковскогнеупор».

  • Боровичский комбинат огнеупоров.

  • АО «Снегиревские огнеупоры».

  • ОАО «Семилукский огнеупорный завод».

Заключение

Кладка печей и других конструкций, подверженных воздействию высоких температур – ответственное дело, требующее специальных материалов. Выбирая шамотный кирпич, не стоит пытаться сэкономить и приобрести блоки от неизвестных производителей по низкой цене – такие изделия могут оказаться некачественными и привести к разрушению конструкции.

При выборе тщательно изучайте характеристики блоков, подбирайте шамотный кирпич, исходя из места его эксплуатации, и пусть ваша печь или камин прослужит вам максимально долго.

Отличные рекомендации по кладке даны на видео ниже:

Оцените статью: Поделитесь с друзьями!

Размеры огнеупорного кирпича

Размеры огнеупорного кирпича
Industriel par defaut pour les produits specifiques ! NO DELETE !

Огнеупоры — обобщенное название материалов любых видов и марок, используемых при строительстве сооружений, эксплуатация которых сопряжена с воздействием высоких температур.

Огнеупоры — обобщенное название материалов любых видов и марок, используемых при строительстве сооружений, эксплуатация которых сопряжена с воздействием высоких температур.
К подобным объектам относят печи как бытовые, так и промышленные, камины, дымоотводные каналы, дымовые трубы, топочные камеры.
Жаростойкие материалы имеют способность одинаково распределять тепло в помещении. Это увеличивает эффективность сгорания топлива.

Свойства, обязательные для материалов огнеупорного типа:

  • Устойчивость к жару. Кирпич не должен терять прочность при долгом нагреве.
  • Хорошая теплоемкость. Способность аккумулировать тепло.
  • Тепловая инерция. Черта, позволяющая медленно нагреваться и остывать кирпичной кладке.
  • Термостойкость. Сохранение прочностных характеристик в процессе многократного накаливания и остывания.
  • Слабая теплопроводность. Кладка обязана удерживать тепло внутри конструкции.

Разнообразие видов

Печи любого назначения считаются сложным инженерным сооружением. Размеры кирпича для печи и его конфигурации многообразны.

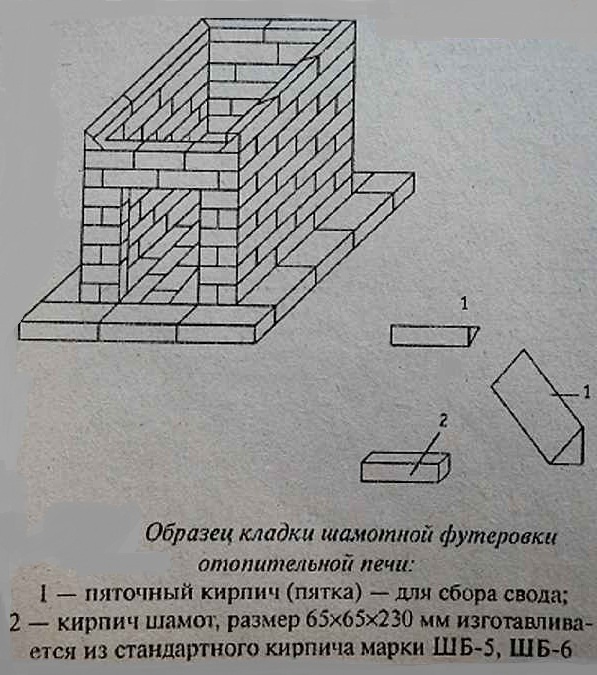

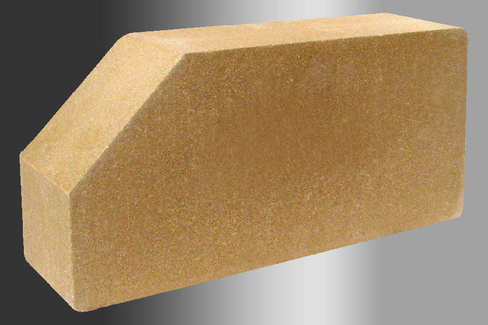

Есть специальные фасонные кирпичи. Подвесные, сводовые, оконные, пяточные изделия участвуют в выполнении архитектурных особенностей конструкции.
Например, сводовый подвесной кирпич имеет сложную конфигурацию. Им облицовывают внутренние поверхности печей, каминов.
В каждом случае обязательно соответствие стандарту размеров огнеупорного кирпича.
Чаще других в ход идут кирпичи в виде бруска — стандартный прямой кирпич. В качестве вспомогательных элементов при возведении сложных геометрических элементов привлекают блоки трапециевидной и клиновидной формы.

Маркировка и характеристики

Как правило, готовый кирпич имеет клеймо. В нем отражены технические данные изделия. Размеры кирпича для печи, отношение к определенному классу, геометрические показатели. Наносится название компании производителя.

Компоненты

Помимо формы огнеупорный кирпич различается и составом.

  1. Наиболее распространен шамотный (глиноземный) кирпич. Это обусловлено простотой его изготовления и доступностью материала коим является шамот — огнеупорная глина, обработанная по определенной технологии. Очень крепкий и надежный материал. Изделия из него тоже соответствуют стандарту размеров печного кирпича. Наивысшая температура, при которой шамот можно использовать зависит от класса и достигает 14000 С.
  2. Кварцевый кирпич делают из песчаника или кварца (отсюда название). Отличается однородностью, не имеет полостей и пор. Широко применяется при устройстве каминов.
  3. Специальный углеродистый — по сути, это прессованный кокс или графит. Выпускается для промышленного применения. Например, в доменных печах.
  4. Основной — встречается в металлургии. Из него возводят печи для обработки фосфористой руды, стеклодувные установки, устройства для обжига фарфора.

Габаритные параметры

Размеры огнеупорного кирпича, наиболее востребованного в бытовом строительстве:

Марка Длина Ширина Высота
Ш-5 230 мм 114 мм 65 мм
Ш-8 230 мм 124 мм 65 мм

Допустимы некоторые отклонения от нормы, они составляют 2-3 мм. Это не критично.
Помимо классического типа существуют кирпичи полуторный и трехчетвертной. Они схожи по форме с прямым огнеупорным, отличаются габаритами. Но эти параметры входят в стандарт размеров огнеупорного кирпича.

Наименование Длина Высота ширина

Прямой

230-300 мм 65-100 мм 65-150 мм

Полуторный

230-300 мм 65-75 мм 172-225 мм

Трехчетвертной

172-187 мм 65-75 мм 114-124 мм

Форма, размеры и стандарты печного кирпича закреплены нормами ГОСТ 8691–73. Химико-физические параметры регулирует ГОСТ 390–96.
Место хранения огнеупорных строительных материалов должно иметь навес, лучше использовать крытый склад. Особенно актуально для шамота. Попавшая на него влага ведет к потере свойств и разрушению.

Узнайте больше

особенности и стандарты изделий, размеры кирпича, его свойства и состав

При возведении стен применяется красный строительный кирпич. Но свойства его таковы, что для кладки камер печей, каминов, дымоходов он не подходит, нужен огнеупорный кирпич. Самым распространённым видом огнеупорного материала является шамотный. В бытовых целях применяется только этот вид огнеупорных изделий.

Свойства и состав шамотного блока

Производится шамотный кирпич путём обжига смеси 70% каолиновой глины с 30% порошка шамота. При обжиге с соблюдением температурных и временных параметров получается звонкое изделие с гладкими поверхностями, светло-жёлтое с вкраплениями оранжевого цвета. Очень плотный материал, при ударах не крошится, сколоть невозможно, от сильного удара блок просто разломится, но придать нужную форму не удастся.

Применяемый огнеупорный кирпич имеет температуру плавления выше 1600 градусов. Рабочая температура шамотных огнеупоров марки ШБ составляет 1250 градусов, в то время как красный строительный кирпич плавится при 1000. Поэтому самые горячие части печей и каминов выкладывают шамотными изделиями.

Если кирпич имеет недожог, он теряет свои огнеупорные свойства. Пережжённое изделие покрыто сверху стеклянным налётом и не принимает крепящий раствор.

Использование шамотного изделия при футеровке печных камер горения, каминов и дымоходов оправдано, так как основная кладка из красного кирпича будет защищена от высоких температур. Выкладывать всю конструкцию из шамотного материала невыгодно по экономическим показателям.

Стандарты изделий

Свойства шамотного блока не позволяют вести его подгонку по месту кладки. Поэтому изделия выпускаются различных форм со стандартными размерами. Проектировщики эту особенность материала учитываются и создают конструкции, в которых используются типоразмеры согласно ГОСТ 390–96 . Этот документ регламентирует все типы и формы изделий.

Соблюдаемая точность размеров является гарантом выполнения кладки без затруднений. С учётом того, что кладочный раствор не может наноситься слоем, толще 3 мм, на шамотный кирпич предусмотрены допуски по размерам:

  • длина блока — отклонение в 5 мм;
  • ширина — в 4 мм;
  • толщина — в 3 мм.

Линейное расширение при нагревании до температуры 1250 градусов должно быть не более 0,5% от линейных размеров.

Плотность изделий в зависимости от марок составляет 1700−1900 кг/куб. м. Она зависит от используемой глины, а она отличается на разных месторождениях, и температуры обжига. Плотность зависит от пористости изделия. ГОСТ допускает пористость от особо плотной, где пустоты в теле составляют не более 3%, до ультралегковесных блоков, с пористостью до 85%. Вес шамотного кирпича в зависимости от пористости может быть от 2 до 6 кг.

Способы формования блока применяются различные — литые, пластичного формования, горячепрессованные. Каждый способ формования блока привносит в изделия особые качества.

В дальнейшем формованный блок проходит термообработку, которая тоже подразделяется:

  1. Безобжиговые.
  2. Обожжённые в печах.
  3. Плавленолитые.

Теплопроводность шамотного материала вдвое выше, чем строительного того же размера.

Маркировка изделий

Форма и размер шамотного блока соответствует ГОСТ 8691–73 . Стандарт перечисляет все имеющиеся типоразмеры изделий. Общей в маркировке кирпича, является первая буква Ш. Если второй на маркировке стоит русская буква — означает, что кирпич выпущен по ГОСТу, сразу идёт цифра, изделие отвечает стандарту Т. У. Например , марка ШБ 5 означает, что шамотный кирпич отвечает ГОСТу по всем показателям и может быть использован в бытовых целях. Также есть марки ША, ШАК, ШУС и другие.

Размерный ряд

Используемый в быту шамотный кирпич ШБ 5 представляет прямоугольные блоки размером в 230*114*65 мм. Однако размерный ряд прямоугольных изделий широк. Только одинарный прямоугольный блок имеет приведённый размерный ряд. Цифра после буквенного изображения указывает, какая именно строчка, номер изделия, соответствует типоразмеру блока.

Также будут представлены размеры полуторных, клиновидных, торцовых, ребровых, пирамидальных изделий. Разновидности выпускаемой продукции позволяют выкладывать полукруглый свод топочной камеры, и футеровать различные геометрические плоскости под камеры сгорания.

Недостатки шамотного блока

Использование шамотов ограничено по многим показателям. Кирпич гигроскопичен, попавшая в поры вода станет разрушать материал при последующем нагревании. По этой же причине кирпич при промерзании также получает повреждение своей структуры. Поэтому печи с такой футеровкой при периодическом промерзании могут потерять часть футеровки.

Невозможность подогнать блок по месту и его высокая цена не позволяет использовать материал в качестве основного при возведении каминов и печей.

Огнеупорный кирпич — размеры и маркировка по ГОСТу + Видео

Многие согласятся с тем, что наиболее древний, надежный и проверенный временем строительный материал – это кирпич. И если для возведения построек ему можно найти альтернативу, то для печей, топок, каминов, дымоходов или даже просто очагов лучше кирпича пока ничего не придумали. Поэтому подробнее: огнеупорный кирпич – размеры, вес, маркировка, свойства и применение.

Что такое огнеупорный кирпич и для чего он применяется?

Это искусственный камень правильной формы, предназначенный для строительства, облицовки и изоляции очагов открытого огня. Другими словами это усовершенствованная форма обычного кирпича, при производстве которого добавлением шамотного порошка из огнеупорной глины и интенсивным обжигом достигается новые свойства материала:

  1. Высокая жаростойкость. Длительное воздействие отрытого пламени топки или жар раскаленных углей в печи абсолютно безопасны для огнеупорного кирпича, так как он может выдерживать до 1000-1200°C, а иногда и до 1600°C не теряя первоначальной прочности.
  2. Повышенная термостойкость. Благодаря этому свойству материал способен выдерживать много циклов от сильного нагрева и до полного остывания не меняя своих качеств и формы.
  3. Низкий уровень теплопроводности. Это означает, что кирпичная печь или камин долгое время хранят накопленное тепло, медленно и постепенно отдавая его поддерживают комфортную температуру в комнате.

Единственно, что ограничивает использование огнеупорного кирпича – это повышенная влажность (выше 80%), которая может разрушительно сказаться на его свойствах. А вот чтобы правильно выбрать подходящие кирпич в каждом конкретном случае, необходимо знать его технические и эксплуатационные характеристики.

Размеры, масса, маркировка

При строительстве промышленных печей используются огнеупорные кирпичи повышенной прочности, мы же поговорим о наиболее распространенных и популярных видах, применяемых в частном строительстве.

Для выполнения кирпичной кладки любого типа удобная простая форма параллелепипеда, которая может разниться только размерами и весом. Но иногда некоторые элементы печного дизайна, например своды, арки, колоны или закругления, требуют применение изделий другой конфигурации. И в таких случаях универсальной деталью считаются клиновидные кирпичики, позволяющие обыгрывать любые сложные повороты.

Таблица наиболее востребованных марок и размеры шамотного кирпича:

класс, марка ША

длина,

в сантиметрах

ширина,

в сантиметрах

высота,

в сантиметрах

вес,

в кг

5

23

11,4

6,5

3,5

6

23

11,4

4,0

2,4

8

25

12,4

6,5

4,2

9

30

15

6,5

6,2

10

34,5

15

7,5

7,8

Данные изделия обладают не только устойчивостью к высоким температурам, но и не подвержены разрушениям вследствие воздействия агрессивных сред – щелочей или кислот.

Способ изготовления и состав огнеупорного кирпича сказывается на его плотности, а следовательно и массе. Поэтому при его использовании нужно учитывать будущую нагрузку и продумать укрепление фундамента. Но, учитывая их вес, да и повышенную стоимость, такой материал чаще применяют для облицовки поверхностей, подвергающиеся накаливанию – внутренние стены и своды печей, топок, каминов. Это позволяет защитить следующий слой кирпичей от излишних перегревов, которые в противном случае вряд ли обошлись без разрушительных последствий.

Нужно также упомянуть и о марках огнеупорного кирпича клиновидных форм (торцевой, ребровой):

класс, марка ША

длина,

в сантиметрах

ширина,

в сантиметрах

высота,

в сантиметрах

высота,

в сантиметрах

вес,

в кг

44

23

11,4

6,5

5,5

3,3

45

23

11,4

6,5

4,5

3,1

46

25

12,4

7,5

6,5

4,6

Важно! Другая масса или объем кирпичей, при соблюдении необходимых размеров, согласно ГОСТу не считается браком, и продукция может быть использована в строительстве.

Также существуют еще один вариант печного оформления и облицовки нагреваемых поверхностей – шамотные плиты. Их удобно использовать в том случае, когда основной корпус теплонакопительных устройств выложен из обычного кирпича и дополнительное использование полноценных огнеупорных элементов будет громоздко и излишне. Также у них меньший вес и их проще  нарезать.

Итак, марки огнеупорных плит:

класс, марка ША

длина,

в сантиметрах

ширина,

в сантиметрах

высота,

в сантиметрах

масса,

в кг

94

46

23

6,5

16,7

95

57,5

17

8

16,4

96

60

23

9

26,1

Советы профессионалов

Приобретая огнеупорный кирпич, следует обращать внимание на следующие параметры:

  • звук при постукивании должен быть звонким и четким;
  • цвет не считается показателем качества и может быть практически любых природных оттенков глины – песочный, бежевый, серый, желтый или светло-коричневый.
  • большое количество пор увеличивает гигроскопичность материала, недопустимую для печного строительства, ведь такой недожженный кирпич может вскоре разрушиться сам и обрушить всю  конструкцию. Также не приветствуется стекловидный отблеск на изделиях, говорящий о том, что изделие было перекалено, а значит, его сцепление с раствором будет неплотным и ненадежным.

Большинство стран бывшего СССР придерживаются старых ГОСТовских размеров при изготовлении кирпичей, но, приобретая материал, все-таки стоит уточнить габариты элементов и их вес.

Огнеупорный печной кирпич: размеры, вес, маркировка

Кирпичи могут быть разными, в зависимости от запланированного бюджета и печи, где будут использоваться. Важно ориентироваться в том, какие они бывают, чтобы во-первых не переплатить, а во-вторых, чтобы сделать печку надёжной и долговечной.

О чем эта статья

Внешний вид

Чтобы партия приобретённых кирпичей соответствовала установленным стандартам и подходила для кладки, достаточно проверить материалы при покупке. Подделку легко определить визуально:

  • Цвет должен быть насыщенным, если образец бледный, значит его не дожгли на производстве.
  • Если на экземпляре присутствует налёт, значит его пережгли.
  • Должен быть металлический звук при постукивании о другой предмет.
  • Размер должен соответствовать стандарту.
  • Разделение на небольшие куски без пыли при сильном ударе.

Маркировка кирпича

Ниже более подробно описаны возможные комбинации. Исходя из описания понятно, что приведенный на примере кирпич ШБ-22 является шамотным кирпичом выдерживающим до 1350 °C и имеет клиновидную форму со сторонами 230*114*65/55 мм.

Тип кирпича

Тип жаропрочного шамотного кирпича определяется исходя из маркировки:

  • ША, ШАК — Шамотный кирпич класса огнеупорности А, выдерживающей температуру до 1400 °C.
  • ШБ — Шамотный кирпич класса огнестойкости Б, выдерживающий температуру до 1350 °C.
  • ШЛ — Шамотный кирпич легковесный, весит на 30–50% меньше чем ША и ШБ, выдерживает температуру до 1350 °C.

Размер, форма и вес

Размер и форму кирпича можно определить исходя из маркировки. Таблица маркировок приведена ниже. Исходя из нее кирпич марки ШБ-6 имеет прямоугольную форму со длиною 230 мм, высотой 40 мм и толщиной 114 мм, такой же размер будет иметь кирпич ША-6, ШЛ-6 и тд.

Что касается веса, в таблице указаны примерные веса кирпичей марок ШБ и ША, они могут немного отличаться в зависимости от производителей. Что же касается стандарта, то согласно ГОСТ шамотный кирпич ШБ размером 230 х 114 х 65 должен весить не более 3.7 кг. Обратите внимание, что в магазинах можно найти кирпичи произведенные согласно техническим условиям (ТУ), а не по ГОСТу, масса в этом случае иногда доходит до 4кг на тот же размер. Также, существует легковесный шамотный кирпич (маркировка ШЛ), для сравнения ШЛ-5 будет весит 1,65–1,85 кг.

Номер группы геометрических размеров Размеры, мм Вес Внешний вид
а а1 b b1 с
5 230 65 114 3,5
6 230 40 114 2,3
8 250 65 124 4,2
9 300 65 150 6
15 300 65 225 9
94 460 230 75 17,2
96 600 230 90 26,6
22 230 65 55 114 3,4
23 230 65 45 114 3,1
26 250 65 45 124 3,5
27 172 65 55 114 2,5
42 230 75 65 114 3,7
44 230 65 55 114 3,4
45 230 65 45 114 3,1
47 250 65 55 124 3,9
48 250 65 45 124 3,6

Все возможные комбинации типоразмеров описаны в ГОСТ 8691-73.



Шамотный кирпич |

Что составляет центр любого жилища? Очевидно и бесспорно – очаг. Огонь, горящий в очаге – это признак цивилизации, он объединяет, обогревает и создает комфорт. Поэтому неудивительно, что в продолжение длительного времени люди искали материал, который выдерживал бы высокую температуру и сохранял бы очаг в целости и сохранности. Такой материал был найден. Он вошел в группу огнеупорных материалов, среди которых имеет наивысшие показатели прочности.

Что такое шамотный кирпич: вкратце об изделии

шамотный кирпич фото

Речь идет о шамотном кирпиче.
Шамотным кирпич назвали из-за его состава. 70 процентов в нем – это огнеупорная глина, которую в народе называют «шамот».
Подвергается обжигу однородная смесь, в которую входит специальная измельченная огнеупорная глина и порошок-шамот; температура во все время обжига достаточно высокая. Кроме того, ее же добавляют в раствор кладки, чтобы печь не распалась от жара пламени. Есть, конечно, опасность, что шамотный кирпич покроется стекловидной пленкой. Это произойдет только в том случае, если он будет пережжен. При этом изделие станет прочнее (образуется так называемый железняк, казалось бы, что это хорошо?!), однако оно не подойдет для кладки каминов и печей. Кирпич будет иметь плохую связку с раствором, и отправить его можно будет только в закладку фундамента. Но, соблюдая технологию, шамотный кирпич не потеряет своих положительных качеств.

Производство шамотного кирпича отличается способами формования

  • литыми (литьем из шликера)
  • плавлеными (литые из расплава)
  • пластичного формования
  • полусухого формования
  • термопластичнопрессованными
  • горячепрессованными.

Широко известна стойкость этого кирпича и к высоким температурам, и к действиям щелочей и кислот. Как раз эти качества делают возможным его применение в металлургии и химической промышленности, теплоэнергетике и доменных печах. Не обойдутся без него и в стеклодувной и фарфоровой промышленности.

«Внешность», форма и размеры шамотного кирпича

Формы шамотного кирпича фото

Внешний вид шамотного кирпича говорит сам за себя: у него шероховатая поверхность и песочно-желтый цвет. Размеры могут быть следующие: 230 Х 113 Х 65 мм либо 230 Х123 Х 65; они способствуют созданию более гладкой поверхности и помогают ограничиться небольшим количеством швов. Размеров у этого строительного материала много, и все они разные, даже иногда делают кирпичи «под заказ».



Размеры и формы шамотных кирпичей бывают и такими:

  • Прямыми и клиновидными нормального размера;
  • Небольшими и большими;
  • Фасонными простыми, сложными, особо сложными, крупноблочными;
  • Специальными (промышленными и лабораторными – трубки, тигли и другие).

размер шамотного кирпича фото

Тем более, это касается формы: она может быть прямоугольная (широкоприменяемая), трапециевидная и замысловатая сложной конфигурации (к примеру, клиновидная – кладут из нее арки, своды разного радиуса кривизны).

 Для чего и где используется?

Применяется этот кирпич для кладки и футеровки топок для сжигания каменного угля, участвует в сооружении отопительных каминов и печей (главным образом – для топки, то есть там, где соприкасается непосредственно с огнем). Кладут из него и дымовые трубы. Чтобы дольше служила кладка, имеющая контакт с открытым огнем, нужен кирпич, которому не страшна высокая температура. Шамотный кирпич называют и «печной», огнеупорный. Ему под силу выдержать температуру в 1 6000С и выше.

Марки шамотного кирпича

Происходит подразделение на различные марки шамотного огнеупорного кирпича на : ШКУ – шамотные ковшевые; ШПД – шамотные доменные для горнов; ШЦУ – шамотные торцевые двусторонние для футеровки вращающихся печей; ШАВ – шамотные ваграночные; ША – огнеупорные кирпичи; ШБ – огнеупорные общего назначения и другие. Чаще используют кирпичи ШБ в частных застройках. Кирпичи ШБ и ША предназначены для каминов и топочных печей; их свойства и состав определяются ГОСТом 390-96. Что интересно: эти же марки используют и в промышленности – выкладывают ими своды печей там, где атмосфера обеднена кислородом, а в качестве топливных материалов используют нефть, пылевидные составы и другие.

Как построить гараж из кирпича своими руками — подробная фото и видео инструкция и рекомендации мастера.

Как найти и отобрать шамотные бракованные изделия

Брак для такого «ответственного» кирпича недопустим. Определить качественный кирпич можно по металлическому стуку, если постукивать по нему. Если ударить посильнее, то он не должен рассыпаться, а должен расколоться на крупные части. Рассыпавшийся на крошки и с глухим звуком при ударе по нему говорит о том, что его недообожгли. Ни в коем случае нельзя использовать его по назначению (то есть для кладки печи), так как развалится, или не будет обогревать и сохранять тепло, потому что кирпич приобретет неприятное свойство, выражающее в активном впитывании и удержании влаги. Такой (влажный) шамотный кирпич теряет свои качества на 75 процентов по сравнению с сухим.

Видео по отбору качественного кирпича:

Производят и выпускают шамотный (огнеупорный) кирпич намного меньше, чем силикатный или керамический. Это связано со спецификой этого специализированного строительного материала. Поэтому, чтобы выбрать его правильно, необходимо выслушать советы профессиональных мастеров, которые разбираются в качестве и знают поставщиков. По стоимости дороже обычного шамотный кирпич, но и требуется также его намного меньше. Не забывайте, что раствор для кладки обязательно должен содержать огнеупорную глину и измельченный шамотный кирпич.

Подробнее о Шамотном кирпиче можете посмотреть на данном видео
