Уголок металлический — размеры, ГОСТ, сортамент, вес

Уголком называют фасонный металлопрокат, имеющий сечение Г-образной формы. Металлический уголок выпускается в широком сортаменте и используется практически во всех отраслях народного хозяйства. По форме выделяют два типа этой продукции: равнополочную, наиболее распространенную, и неравнополочную, мало представленную на рынке. Стальной уголок производят двумя способами: горячей прокаткой и гибкой из холодно- или горячекатаного листа.

Сортамент горячекатаного уголка

Высокая прочность этой продукции обеспечивает ее применение для создания конструкций, работающих под воздействием серьезных нагрузок. Сортамент равнополочного горячекатаного уголка регламентируется ГОСТом 8509-93. Стандартом предусмотрены два класса точности прокатки:

  • А – повышенной;
  • В – обыкновенной.

В производстве углового проката используется углеродистая сталь обыкновенного качества и качественная конструкционная. Для изготовления ответственных конструкций и элементов машин и механизмов используют уголок из низколегированных сталей типа 09Г2С, 10ХСНД. Такая продукция может эксплуатироваться в широком диапазоне температур (-70…+450°C), поэтому востребована в регионах с суровым климатом.

Таблица размеров и массы наиболее распространенного сортамента стального равнополочного уголка по ГОСТу 8509-93





















Ширина полки, мм Толщина полки, мм Масса 1 метра, кг Ширина полки, мм Толщина полки, мм Масса 1 метра, кг
20 3 0,89 63 4 3,9
4 1,15 5 4,81
25 3 1,12 6 5,72
4 1,46 70 5 5,38
30 3 1,36 6 6,39
4 1,78 7 7,39
35 3 1,6 75 5 5,8
4 2,1 6 6,89
5 2,58 7 7,96
40 3 1,85 8 9,02
4 2,42 80 6 7,36
5 2,98 7 8,51
45 3 2,08 8 9,65
4 2,73 90 7 9,64
5 3,37 8 10,93
50 3 2,32 9 12,2
4 3,05 100 7 10,79
5 3,77 8 12,25
6 4,47 10 15,1



Основные характеристики равнополочного гнутого металлического уголка

Эта металлопродукция производится на профилегибочных станах из листовых горяче- или холоднокатаных заготовок без нагрева. Имеет меньшие прочностные характеристики, по сравнению с горячекатаными изделиями, и меньший вес (для малых партий эта разница незначительна). Внешнее отличие – наружные скругленные уголки, у горячекатаного уголка – четкие, прямые.

Сортамент углового равнополочного гнутого профиля регламентируется ГОСТом 19771-93. По точности профилирования различают три класса: А – высокой точности, Б – повышенной, В – обычной.

Основные области применения равнополочного горячекатаного и гнутого уголка: производство строительных конструкций, изготовление ограждений, навесов, ворот, калиток, элементов машин и механизмов, в мебельной промышленности, для реализации архитектурных и дизайнерских проектов.

Вес металлического уголка — формулы и таблица

Вес 1 м погонного равнополочного и неравнополочного уголка можно определить по таблице или по упрощенной формуле:

M = (A+B)*t*ρ, в которой

M – масса 1 м погонного, кг;

A – ширина полки, м;

B – ширина второй полки, м, для равнополочных изделий A=B;

t – толщина полки, м;

ρ – усредненная плотность стали, равная 7850 кг/м3.

Еще один вариант определения веса уголка – онлайн-калькулятор, который при введении данных показывает табличное значение массы металлоизделия. Если табличное значение отсутствует, калькулятор просчитывает массу по упрощенной формуле.

Таблица массы уголка горячекатаного равнополочного и неравнополочного




































Ширина полок уголка и их толщина, мм

Длина отрезка, м

Масса 1 м, кг

Масса отрезка, кг

25х25х3

6

1,12

6,72

25х25х4

6

1,46

8,76

32х32х3

6

1,46

8,76

32х32х4

6

1,93

11,58

35х35х4

6

2,1

12,6

40х40х4

6

2,42

14,52

50х50х5

6

3,77

22,62

50х50х5

11,7

3,77

44,1

63х63х5

6

4,81

28,86

63х63х6

6

5,72

34,32

63х40х5

6

3,91

23,46

70х70х5

6

5,38

32,28

75х75х5

6

5,8

34,8

75х75х6

6

6,39

38,34

75х75х8

6

9,02

54,12

75х50х6

6

5,69

34,14

80х80х6

6

7,36

44,16

90х90х6

12

8,33

99,96

90х90х7

12

9,64

115,68

90х90х8

12

10,93

131,16

100х100х7

12


10,79

129,48

100х100х8

12

12,25

147,0

100х100х10

12

15,1

181,2

100х63х6

6

7,53

45,18

100х63х8

6

9,87

59,22

125х125х8

12

15,6

187,2

125х125х9

12

17,3

207,6

125х125х10

12

19,1

229,2

125х90х8

12

13,5

162,0

140х140х9

12

19,41

232,92

140х140х10

12

21,45

257,04

160х160х10

12

24,67

296,04

200х200х12

12

36,97

443,64

Вес уголка, таблица расчета веса уголка стального, теоретический удельный вес 1 метра погонного металлического уголка

Размер и толщина полок уголка Вес 1 мп, кг Метров в тонне
B t
20 3,0 0,89 1123,60
20 4,0 1,15 869,57
25 3,0 1,12 892,86
25 4,0 1,46 684,93
28 3,0 1,27 787,40
30 3,0 1,36 735,29
30 4,0 1,78 561,80
32 3,0 1,46 684,93
32 4,0 1,91 523,56
35 3,0 1,60 625,00
35 4,0 2,10 476,19
35 5,0 2,58 387,60
40 3,0 1,85 540,54
40 4,0 2,42 413,22
40 5,0 2,98 335,57
45 3,0 2,08 480,77
45 4,0 2,73 366,30
50 4,0 3,05 327,87
50 5,0 3,77 265,25
50 6,0 4,47 223,71
56 4,0 3,44 290,70
56 5,0 4,25 235,29
63 4,0 3,90 256,41
63 5,0 4,81 207,90
63 6,0 5,72 174,83
70 4,5 4,87 205,34
70 5,0 5,38 185,87
70 6,0 6,39 156,49
70 7,0 7,39 135,32
70 8,0 8,37 119,47
75 5,0 5,80 172,41
75 6,0 6,89 145,14
75 7,0 7,96 125,63
75 8,0 9,02 110,86
75 9,0 10,70 93,46
80 5,5 6,78 147,49
80 6,0 7,36 135,87
80 7,0 8,51 117,51
80 8,0 9,65 103,63
90 6,0 8,33 120,05
90 7,0 9,64 103,73
90 8,0 10,93 91,49
90 9,0 12,20 81,97
Размер и толщина полок уголка Вес 1 мп, кг Метров в тонне
B t
100 6,5 10,06 99,40
100 7,0 10,79 92,68
100 8,0 12,25 81,63
100 10,0 15,10 66,23
100 12,0 17,90 55,87
100 14,0 20,63 48,47
100 16,0 23,30 42,92
110 7,0 11,89 84,10
110 8,0 13,50 74,07
125 8,0 15,46 64,68
125 9,0 17,30 57,80
125 10,0 19,10 52,36
125 12,0 22,68 44,09
125 14,0 26,20 38,17
125 16,0 29,65 33,73
140 9,0 19,41 51,52
140 10,0 21,45 46,62
140 12,0 25,50 39,22
160 10,0 24,67 40,54
160 11,0 27,02 37,01
160 12,0 29,35 34,07
160 14,0 34,20 29,24
160 16,0 38,52 25,96
160 18,0 43,01 23,25
160 20,0 47,41 21,09
180 11,0 30,47 32,82
180 12,0 33,12 30,19
200 12,0 36,97 27,05
200 13,0 39,92 25,05
200 14,0 42,80 23,36
200 16,0 48,65 20,55
200 20,0 60,08 16,64
200 25,0 74,02 13,51
200 30,0 87,56 11,42
220 14,0 47,40 21,10
220 16,0 53,83 18,58
250 16,0 61,55 16,25
250 18,0 68,86 14,52
250 20,0 76,11 13,14
250 22,0 83,31 12,00
250 25,0 93,97 10,64
250 28,0 104,50 9,57
250 30,0 111,44 8,97
250 35,0 128,51 7,78

Сортамент уголков – все виды и типоразмеры с ГОСТами + Видео

1 Все основные виды стальных уголков и ГОСТы сортамента на них

Стальной уголок производят следующих основных видов. По способу изготовления эту металлопродукцию делят на горячекатаную и гнутую, а по форме поперечного сечения (в зависимости от соотношения размеров полок) на равнополочную и неравнополочную. Таким образом, стальной уголок производят следующих основных 4-х видов и по соответствующим ГОСТам:

  • горячекатаный равнополочный – по стандарту 8509-93;
  • горячекатаный неравнополочный – по 8510-86;
  • гнутый равнополочный – по 19771-93;
  • гнутый неравнополочный – по 19772-93.

Горячекатаный равнополочный угол

Эти ГОСТы являются стандартами сортамента всех стальных уголков, производимых для отечественных потребителей. То есть в них приведены все стандартные типоразмеры (для соответствующего вида изделий) с указанием размеров и площади сечения, теоретической массы 1 погонного метра, длины проката, предельных отклонений от этих параметров и других характеристик.

Кроме того, при производстве горячекатаных уголков для отечественного рынка нередко используют еще 2 стандарта сортамента. Это нормативные документы так называемой «Международной организации по стандартизации». Их международная аббревиатура ISO, а отечественная – ИСО. И, таким образом, горячекатаные стальные уголки в зависимости от типа их полок производят еще по следующим стандартам сортамента:

  • равнополочные изделия – по ИСО 657-1-89
  • неравнополочные – по 657-2-2001.

ИСО 657-1 можно найти в приложении А нашего ГОСТ 8509, а ИСО 657-2 – только как отдельный документ.

Горячекатаный неравнополочный угол

Уголки, изготовляемые по этим 2-м стандартам, предназначены для поставки на экспорт. Поэтому этот прокат для отечественных потребителей производят только по их заявке.

Предельные отклонения от размеров и геометрической формы у уголков стандартов ISO 657-1 и 657-2 указаны в ISO 657-5-76. Этот документ тоже представлен в ГОСТ 8509 – в его приложении Б.

Таблицы сортамента всех типоразмеров для уголков вышеуказанных 6-ти стандартов приведены далее ниже. Теоретическая масса для 1 погонного метра у всех изделий была рассчитана исходя из того, что плотность стали составляет 7850 кг/м3 (в стандартах были указаны эквивалентные величины: 7,85 кг/дм3 или 7,85 г/см3).

Но следует отметить, что уголок изготавливают из довольно большого числа различных стальных сплавов, плотность ряда которых может существенно отличаться от 7850 кг/м3, принятых при расчете массы для 1 м. Соответственно, и теоретический вес 1 м таких изделий будет отличаться от табличного значения. Поэтому при необходимости, чтобы привести массу 1 м в соответствие с плотностью стали, можно сделать самостоятельный перерасчет веса уголка.

2 Полный сортамент стальной продукции – виды по назначению и марке стали

Помимо основного деления по типоразмерам и способу изготовления, приведенному выше, стальные уголки также подразделяют по назначению и соответствующим ему сплавам, из которых их производят. Это, разумеется, значительно расширяет общий сортамент стальных уголков, но уже исходя из данных критериев.

Стальной уголок

На каждый вид, определяемый назначением уголка, распространяется свой отдельный ГОСТ, в котором приведены технические условия изготовления металлоизделий. То есть указаны марки стали, используемые для производства данного определенного вида проката, его классификация и требования к качеству, прочности и прочим свойствам и параметрам готовой продукции. Причем эти ГОСТы технических условий распространяются не только на уголки, но также на другие изделия из стали. Последнее уже зависит от вида металлопродукции, на который распространяется стандарт технических условий.

Итак, все стальные уголки (и горячекатаные, и гнутые), то есть производимые по ранее перечисленным ГОСТ 8509, 8510, 19771, 19772 и ИСО 657-1, 657-2, по назначению изготавливают следующих видов и по соответствующим стандартам:

  • уголки для строительных и прочих стальных конструкций, собираемых (возводимых) со сварными и иными соединениями, а также для другого назначения – производят по ГОСТ 27772-2015;
  • уголки повышенной прочности из нелегированных качественных и низколегированных сталей, применяемые в изделиях и используемые для клепаных, сварных либо болтовых стальных конструкций – ГОСТ 19281-2014.

Уголки специального и общего применения

А горячекатаные изделия углового профиля (ГОСТ 8509, 8510 и ИСО 657-1, 657-2) помимо этого изготавливают еще и следующих видов по соответствующим стандартам:

  • уголки специального и общего применения, производимые из углеродистой, обладающей обычным качеством, стали – выпускают по ГОСТ 535-2005;
  • уголки для судостроения, изготовляемые из стальных сплавов с нормальными и повышенными прочностными характеристиками – ГОСТ 5521-93;
  • изделия углового профиля из низколегированных конструкционных стальных сплавов, применяемые для изготовления различных конструкций мостов, возводимых в обычных и северных климатических условиях – ГОСТ 6713-91;
  • уголки, изготовляемые из стальных сплавов с нормальными, высокими, а также повышенными прочностными характеристиками и применяемые для постройки морских и речных судов, причалов, нефтегазодобывающих платформ, понтонов, а также других конструкций со сварными соединениями (в том числе, предназначенных для эксплуатации в арктических условиях) – ГОСТ Р 52927-2015;
  • изделия углового профиля из конструкционных легированных стальных сплавов, применяемые для изготовления конструкций автодорожных, железнодорожных, а также совмещенных и раздельных городских и пешеходных мостов, предназначенных для эксплуатации в экстремальных климатических условиях (северные районы и зоны с максимальной сейсмичностью) – ГОСТ Р 55374-2012.

Как упоминалось ранее, во всех вышеперечисленных стандартах технических условий указан перечень марок стали, используемых для изготовления соответствующего по назначению вида уголков, а также ГОСТы, по которым производятся эти стальные сплавы. Кроме того, согласно некоторых стандартов технических условий уголки, производимые по ним, по согласованию заказчика с заводом-изготовителем могут выполняться и из других, не указанных в этом ГОСТе, марок сталей. Последние, разумеется, тоже изготавливаются по своим определенным стандартам. Это все вместе с количеством типоразмеров ГОСТ 8509, 8510, 19771, 19772 и ИСО 657-1, 657-2 и определяет многообразие видов и сортамента стальных уголков.

3 Сортаменты типоразмеров равнополочных стальных уголков

Как отмечалось выше, эти сведения приведены в 3-х стандартах: ГОСТ 8509, 19771 и ИСО 657-1. Таблицы сортамента для горячекатаной и гнутой продукции первых двух стандартов можно посмотреть в тексте ГОСТа либо в статье «Сортамент равнополочных уголков». Там же есть и другие характеристики этого вида проката, приведенные в ГОСТ 8509 и 19771.

Уголок стальной гнутый равнополочный

Для горячекатаных равнополочных изделий стандарта ИСО 657-1 (ISO 657-1), предназначенных для поставки на экспорт, размеры и масса 1 погонного метра должны соответствовать приведенным ниже на Рис. 1 и в Табл. 1. Более подробную информацию об этих уголках (площадь сечения, длины и др.) можно посмотреть непосредственно в этом стандарте, а предельные отклонения (допуски) от всех размеров и формы поперечного сечения в ИСО 657-5 или приложении Б отечественного ГОСТ 8509.

Условные обозначения к Рис. 1 и Табл. 1:

  • A – ширина полки уголка, мм;
  • t – толщина полок, мм;
  • rroot – радиус закругления между полками с внутренней стороны уголка, мм;
  • rtoc – радиус закругления на кромках полок, мм.
  • rtoc – радиус закругления на кромках полок, мм.

Радиус закругления на кромках полок не был определен составителями этого стандарта, но может быть рассчитан самостоятельно. Его значение равняется 1/2 величины радиуса закругления между полками с внутренней стороны уголка. Исходя именно из этих данных была рассчитана теоретическая площадь сечения, масса и другие справочные величины изделий ИСО 657-1.

Таблица 1

Обозначение (размер) уголка

Размеры, мм

Масса 1 м уголка, кг

A

t

rroot

20х20х3

20

3

3,5

0,88

25х25х3

25

3

3,5

1,12

25х25х4

25

4

3,5

1,45

30х30х3

30

3

5

1,36

30х30х4

30

4

5

1,78

35х35х4

35

4

5

2,09

35х35х5

35

5

5

2,57

40х40х3

40

3

6

1,84

40х40х4

40

4

6

2,42

40х40х5

40

5

6

2,97

45х45х4

45

4

7

2,74

45х45х5

45

5

7

3,38

50х50х4

50

4

7

3,06

50х50х5

50

5

7

3,77

50х50х6

50

6

7

4,47

60х60х5

60

5

8

4,57

60х60х6

60

6

8

5,42

60х60х8

60

8

8

7,09

65х65х6

65

6

9

5,91

65х65х8

65

8

9

7,73

70х70х6

70

6

9

6,38

70х70х7

70

7

9

7,38

75х75х6

75

6

9

6,85

75х75х8

75

8

9

8,99

80х80х6

80

6

10

7,34

80х80х8

80

8

10

9,63

80х80х10

80

10

10

11,9

90х90х7

90

7

11

9,61

90х90х8

90

8

11

10,9

90х90х9

90

9

11

12,2

90х90х10

90

10

11

15,0

100х100х8

100

8

12

12,2

100х100х10

100

10

12

15,0

100х100х12

100

12

12

17,8

120х120х8

120

8

13

14,7

120х120х10

120

10

13

18,2

120х120х12

120

12

13

21,6

125х125х8

125

8

13

15,3

125х125х10

125

10

13

19,0

125х125х12

125

12

13

22,6

150х150х10

150

10

16

23,0

150х150х12

150

12

16

27,3

150х150х15

150

15

16

33,8

180х180х15

180

15

18

40,9

180х180х18

180

18

18

48,6

200х200х16

200

16

18

48,5

200х200х20

200

20

18

59,9

200х200х24

200

24

18

71,1

250х250х28

250

28

18

104

250х250х35

250

35

18

128

Как указывалось ранее, уголки этих типоразмеров для отечественных потребителей изготавливаются только по согласованию с производителем. Дело в том, что прокатный стан предприятия-изготовителя должен обеспечивать возможность выпуска такой продукции.

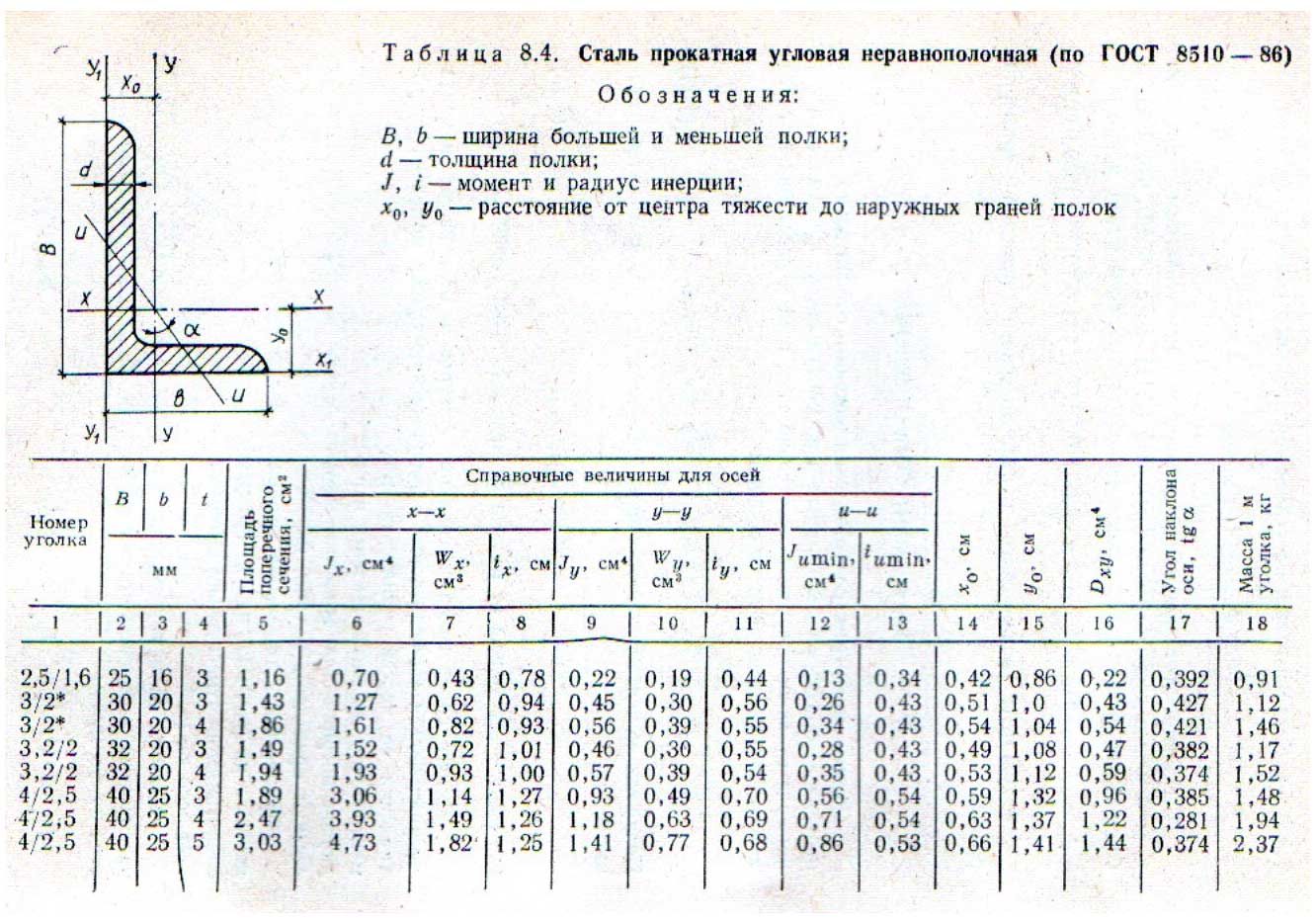

4 Сортамент типоразмеров неравнополочных горячекатаных изделий ГОСТ 8510

Размеры и масса 1 погонного метра неравнополочной горячекатаной стальной продукции стандарта 8510 должны соответствовать приведенным ниже на Рис. 2 и в Табл. 2. Более подробную информацию об этих уголках (площадь сечения, длины, предельные отклонения и др.) можно посмотреть непосредственно в этом стандарте.

Условные обозначения к Рис. 2 и Табл. 2, приведенным ниже:

  • B – ширина более широкой полки уголка, мм;
  • b – ширина менее широкой полки, мм;
  • t – обозначение толщины полок, мм;
  • R – радиус закругления между полками с внутренней стороны уголка, мм;
  • r – радиус закругления на кромках полок, мм.

Таблица 2

Номер уголка

Размеры, мм

Масса 1 м уголка, кг

B

b

t

R

r

2,5/1,6

25

16

3

3,5

1,2

0,91

3/2*

30

20

3

1,12

4

1,46

3,2/2

32

20

3

1,17

4

1,52

4/2,5

40

25

3

4

1,3

1,48

4

1,94

5

2,37

4/3*

40

30

4

2,26

5

2,46

4,5/2,8

45

28

3

5

1,7

1,68

4

2,20

5/3,2

50

32

3

5,5

1,8

1,90

4

2,40

5,6/3,6

56

36

4

6

2

2,81

5

3,46

6,3/4,0

63

40

4

7

2,3

3,17

5

3,91

6

4,63

8

6,03

6,5/5*

65

50

5

6

2

4,36

6

5,18

7

5,98

8

6,77

7/4,5

70

45

5

7,5

2,5

4,39

7,5/5

75

50

5

8

2,7

4,79

6

5,69

7

6,57

8

7,43

8/5

80

50

5

4,49

6

5,92

8/6*

80

60

6

6,39

7

7,39

8

8,37

9/5,6

90

56

5,5

9

3

6,17

6

6,70

8

8,77

10/6,3

100

63

6

10

3,3

7,53

7

8,70

8

9,87

10

12,14

10/6,5*

100

65

7

8,81

8

9,99

10

12,30

11/7

110

70

6,5

8,98

8

10,93

12,5/8

125

80

7

11

3,7

11,04

8

12,58

10

15,47

12

18,34

14/9

140

90

8

12

4

14,13

10

17,46

16/10

160

100

9

13

4,3

17,96

10

19,85

12

23,58

14

27,26

18/11

180

110

10

14

4,7

22,20

12

26,40

20/12,5

200

125

11

27,37

12

29,74

14

34,43

16

39,07

5 Сортамент типоразмеров неравнополочных горячекатаных изделий ИСО 657-2

Размеры и масса 1 погонного метра неравнополочной горячекатаной стальной продукции стандарта ИСО 657-2 (ISO 657-2) должны соответствовать приведенным ниже на Рис. 3 и в Табл. 3. Более подробную информацию об этих уголках (площадь сечения, длины и др.) можно посмотреть непосредственно в этом стандарте, а предельные отклонения (допуски) от всех размеров и формы поперечного сечения в ИСО 657-5 или приложении Б отечественного ГОСТ 8509.

Неравнополочные уголки

Условные обозначения к Рис. 3 и Табл. 3, приведенным ниже:

  • A – ширина более широкой полки уголка, мм;
  • B – ширина менее широкой полки, мм;
  • t – обозначение толщины полок, мм;
  • rвнутр. – радиус закругления между полками с внутренней стороны уголка, мм;
  • rвнешн. – радиус закругления на кромках полок, мм.

Радиус закругления на кромках полок не был определен составителями этого стандарта, но может быть рассчитан самостоятельно. Его значение равняется 1/2 величины радиуса закругления между полками с внутренней стороны уголка. Исходя именно из этих данных была рассчитана теоретическая площадь сечения, масса и другие справочные величины изделий ИСО 657-2

Таблица 3

Обозначение (размер) уголка

Размеры, мм

Масса 1 м уголка, кг

A

B

t

rвнутр.

30х20х3

30

20

3

4

1,12

30х20х4

30

20

4

4

1,45

40х20х4

40

20

4

4

1,78

40х25х4

40

25

4

4

1,93

45х30х5

45

30

5

4

2,76

50х30х4

50

30

4

4

2,42

50х30х5

50

30

5

5

2,97

50х40х5

50

40

5

5

3,36

60х30х5

60

30

5

5

3,36

60х30х6

60

30

6

5

3,97

60х40х5

60

40

5

6

3,77

60х40х6

60

40

6

6

4,47

60х50х6

60

50

6

6

4,92

60х50х8

60

50

8

6

6,44

65х50х5

65

50

5

6

4,35

65х50х6

65

50

6

6

5,16

65х50х8

65

50

8

6

6,75

70х50х6

70

50

6

6

5,40

70х50х7

70

50

7

7

6,25

75х50х6

75

50

6

7

5,64

75х50х8

75

50

8

7

7,38

80х40х6

80

40

6

7

5,41

80х40х8

80

40

8

7

7,08

80х60х6

80

60

6

8

6,36

80х60х7

80

60

7

8

7,36

80х60х8

80

60

8

8

8,34

90х60х8

90

60

8

8

8,97

90х65х6

90

65

6

8

7,07

90х65х8

90

65

8

8

9,28

90х75х8

90

75

8

8

9,91

90х75х10

90

75

10

8

12,22

90х75х13

90

75

13

8

15,57

100х50х6

100

50

6

8

6,84

100х50х8

100

50

8

8

8,97

100х50х10

100

50

10

8

11,04

100х65х7

100

65

7

10

8,77

100х65х8

100

65

8

10

9,94

100х65х10

100

65

10

10

12,25

100х75х8

100

75

8

10

10,57

100х75х10

100

75

10

10

13,04

100х75х12

100

75

12

10

15,44

100х90х10

100

90

10

10

14,21

100х90х13

100

90

13

10

18,15

120х80х8

120

80

8

11

12,16

120х80х10

120

80

10

11

15,02

120х80х12

120

80

12

11

17,81

125х75х8

125

75

8

11

12,16

125х75х10

125

75

10

11

15,02

125х75х12

125

75

12

11

17,81

125х90х10

125

90

10

11

16,19

125х90х13

125

90

13

11

20,72

135х65х8

135

65

8

11

12,16

135х65х10

135

65

10

11

15,02

150х75х9

150

75

9

12

15,38

150х75х10

150

75

10

12

17,00

150х75х12

150

75

12

12

20,19

150х75х15

150

75

15

12

24,85

150х90х10

150

90

10

12

18,18

150х90х12

150

90

12

12

21,60

150х90х15

150

90

15

12

26,62

150х100х10

150

100

10

12

18,96

150х100х12

150

100

12

12

22,54

150х100х16

150

100

16

12

29,51

180х90х10

180

90

10

12

20,53

200х100х10

200

100

10

15

22,95

200х100х12

200

100

12

15

27,32

200х100х14

200

100

14

15

31,62

200х100х16

200

100

16

15

35,86

200х150х12

200

150

12

15

32,03

200х150х15

200

150

15

15

39,64

200х150х20

200

150

20

15

52,00

200х150х25

200

150

25

15

63,97

Как и в случае с равнополочной продукцией ИСО 657-1, уголки этих типоразмеров для отечественных потребителей изготавливаются только по согласованию с производителем.

6 Сортамент типоразмеров неравнополочной гнутой стальной продукции ГОСТ 19772

Этот вид уголков, как и равнополочные гнутые изделия стандарта 19771, делится еще на несколько подвидов: по точности профилирования на 3 типа и по используемым для изготовления сталям – на 2. По точности профилирования выпускают продукцию:

  • A – имеющую высокую точность профилирования;
  • Б – повышенную;
  • B – обычную.

Изделия из полуспокойных и кипящих углеродистых сталей

Размеры и масса 1 погонного метра продукции стандарта 19772 должны соответствовать следующим данным:

  • для изделий, произведенных из полуспокойных и кипящих углеродистых сталей обыкновенного качества, а также качественных, обладающих временной сопротивляемостью разрыву не выше 47 кгс/мм2 (460 Н/мм2) – данным, представленным в Табл. 4;
  • для изделий, произведенных из полуспокойных и спокойных углеродистых сталей обыкновенного качества, а также качественных, обладающих временной сопротивляемостью разрыву выше 47 кгс/мм2 (460 Н/мм2) – данным, представленным в Табл. 5.

Более подробную информацию об этих уголках (площадь сечения, длины, предельные отклонения и др.) можно посмотреть непосредственно в ГОСТ 19772.

Поперечное сечение уголков этого стандарта должно соответствовать представленному на Рис. 4. Условные обозначения к Рис. 4, Табл. 4 и Табл. 5, приведенным ниже:

  • B – ширина более широкой полки уголка, мм;
  • b – ширина менее широкой полки, мм;
  • S – обозначение толщины полок, мм;
  • R – радиус закругления между полками с внутренней стороны уголка, мм.

Таблица 4

Обозначение (размер) уголка

Размеры, мм

Масса 1 м уголка, кг

B

b

S

R

32x25x2

32

25

2,0

3

0,84

32x25x2,5

32

25

2,5

3

1,03

50x35x3,2

50

35

3,2

5

1,98

60x40x3

60

40

3,0

4

2,23

70x50x4

70

50

4,0

6

3,53

80x63x4

80

63

4,0

6

4,26

85x35x4

85

35

4,0

6

3,53

90x70x4

90

70

4,0

6

4,79

100x65x4

100

65

4,0

6

4,95

105x100x3

105

100

3,0

4

4,69

115x65x5

115

65

5,0

7

6,71

120x100x8

120

100

8,0

12

12,88

180x140x6

180

140

6,0

9

14,55

Таблица 5

Обозначение (размер) уголка

Размеры, мм

Масса 1 м уголка, кг

B

b

S

R

40x25x2,5

40

25

2,5

6

1,16

70x50x4

70

50

4,0

10

3,48

85x67x4

85

67

4,0

10

4,49

90x70x4

90

70

4,0

10

4,74

110x90x5

110

90

5,0

10

7,44

115x65x5

115

65

5,0

10

6,66

147x125x8

147

125

8,0

20

15,93

152x100x5,5

152

100

5,5

12

10,37

155x100x6

155

100

6,0

14

11,38

7 Виды стандартных уголков из цветных металлов – из алюминиевых и магниевых сплавов

Из цветных металлов стандартные уголки производят только 2-х основных видов. Первый – это изделия, изготовленные из алюминия и его сплавов. Второй вид – уголки, произведенные из магниевых сплавов. Правильнее всю эту продукцию называть не «уголки», а «профили уголкового сечения». Именно так она именуется во всех ГОСТах на нее и в прочей технической документации.

Стальной гнутый метод гибки листовой заготовки

По способу изготовления уголковые профили из алюминия и его сплавов делятся еще на 2 вида:

  • гнутые – изготовляемые аналогично стальным гнутым методом гибки листовой заготовки;
  • прессованные – производимые способом горячего прессования.

Из магниевых сплавов производят только прессованные профили.

Сортамент типоразмеров представлен только для прессованной продукции. Производят следующие ее виды по форме сечения и типовым размерам по соответствующим ГОСТам сортамента:

  • прямоугольные равнополочные профили уголкового сечения, изготовляемые из алюминия и из его и магниевых сплавов – стандарт 13737-90;
  • прямоугольные неравнополочные профили уголкового сечения, изготовляемые из алюминия и из его и магниевых сплавов – стандарт 13738-91;
  • бульбообразные профили уголкового сечения, изготовляемые из алюминия и из его и магниевых сплавов – стандарт 13617-97;
  • косоугольные профили уголкового фитингового сечения, изготовляемые из алюминия и из его и магниевых сплавов – стандарт 13618-97;
  • косоугольные профили уголкового сечения, изготовляемые из алюминия и из его и магниевых сплавов – стандарт Р 50077-92.

Уголки из цветметаллов

В этих ГОСТах указаны только размеры и площадь сечения, две теоретических массы 1 погонного метра (как для изделий из алюминиевых, так и из магниевых сплавов) и важный для профилей из этих металлов параметр – диаметр описанной вокруг поперечного сечения окружности.

Причем теоретическая масса для 1 погонного метра во всех 5-ти стандартах (ГОСТ 13737, 13738, 13617, 13618 и Р 50077) была рассчитана для прессованных профилей из алюминия и его сплавов с принятой плотностью металла 2850 кг/м3 (в этих документах указана эквивалентная величина 2,85 г/см3), а для профильных изделий из магниевых сплавов – 1800 кг/м3 (1,8 г/см3).

Принятая при расчетах плотность для продукции первого вида соответствует марке алюминиевого сплава B95. А для профилей второго вида – плотности марки магниевого сплава MA14. Однако в конце каждого из этих стандартов приведены приложения с переводными коэффициентами, позволяющими произвести перерасчет массы 1 м для профилей из любого другого используемого для их производства алюминиевого либо магниевого сплава.

8 Сортамент продукции из цветных сплавов исходя из стандартов технических условий

Все остальные характеристики прессованных уголковых профилей (длина, предельные отклонения на нее и размеры, прочность, сплавы, используемые для изготовления, и др.) указаны в соответствующих ГОСТах технических условий:

  • для изделий из алюминия и его сплавов – в стандарте 8617-81;
  • для изделий из магниевых сплавов – в 19657-84.

Алюминиевые уголки

Эти ГОСТы распространяются не только на уголковые профили вышеперечисленных 5-ти стандартов, но и на все прессованные профили других видов (с иными формами поперечного сечения). Область использования продукции, изготовляемой по техническим условиям ГОСТ 8617 и 19657: различные нужды производства и народного хозяйства, а также поставка на экспорт.

Кроме того, прессованные профили из алюминиевых сплавов производят еще и по техническим условиям стандарта Р 56855-2016, который распространяется на продукцию, предназначенную для использования в судостроении. В этом ГОСТе указаны марки сплавов, применяемые для изготовления, физико-механические свойства (прочность) профилей и другие подобные параметры. Длина изделий и предельные отклонения от нее, размеров и формы сечения согласно стандарта Р 56855 должны соответствовать требованиям того же ГОСТ 8617.

Гнутые профили из алюминия и его сплавов производят только по одному ГОСТу – это стандарт технических условий Р 55411-2013. Согласно ему сортамент типоразмеров, то есть размеры, форму и площадь сечения, а также длину и теоретическую массу 1 погонного метра изделия устанавливает сам потребитель и согласовывает их с изготовителем. Выбор потребителя, утвержденный производителем, должен быть представлен в виде чертежей и/или каталогов с указанием в них всех этих характеристик и шифра либо номера профиля, в том числе изготовляемого по одному из выше приведенных стандартов, включая ГОСТы для стальных уголков. Или это может быть чертеж нестандартного, но отвечающего потребностям заказчика, изделия.

Перечень марок сплавов, указанных в стандартах технических условий для прессованных уголковых профилей, помноженный на количество типоразмеров последних по видам дает огромное разнообразие сортамента этого типа уголков. А для гнутых изделий стандарта Р 55411 сортамент и вовсе неограничен. Количество производимых по этому ГОСТу типоразмеров практически бесконечно. Ведь можно изготавливать не только типовые стандартные профили, но и разработанные в индивидуальном порядке с нужными размерами – по собственным либо чьим-то чертежам.

9 Сортаменты типоразмеров всех прессованных уголковых профилей

Как отмечалось ранее, номера профилей, их размеры и площадь сечения, а также массу 1 погонного метра и диаметр описанной вокруг поперечного сечения окружности следует смотреть в зависимости от вида изделия в соответствующем ГОСТе сортамента (13737, 13738, 13617, 13618 или Р 50077). В приложениях этих стандартов указано соответствие номеров уголковых профилей ранее использовавшимся обозначениям. Всю остальную информацию обо всей этой продукции следует смотреть в стандартах 8617, 19657 и Р 56855.

Прямоугольные равнополочные профили уголкового сечения ГОСТ 13737 производятся в соответствии с Рис. 5, условные обозначения на котором и в таблицах этого стандарта следующие:

  • H – ширина полок, мм;
  • S – обозначение толщины одной из полок, мм;
  • S1 – обозначение толщины второй полки, мм;
  • R – радиус закругления между полками с внутренней стороны профиля, мм;
  • R1 – радиус закругления на кромках полок с внутренней стороны профиля, мм.

Рисунок 5

Согласно стандарта 13737 эти профили производят с номерами от 410001 до 410231 (то есть всего более 200 типоразмеров) и с размерами в мм от H = 10, S = 1, S1 = 1, R = 1 и R1 = 0,5 до H = 200, S = 43, S1 = 43, R = 20 и R1 = 8. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Прямоугольные неравнополочные профили уголкового сечения ГОСТ 13738 производятся в соответствии с Рис. 6, условные обозначения на котором и в таблицах этого стандарта следующие:

  • H – ширина более широкой полки, мм;
  • B – ширина менее широкой полки, мм;
  • S – обозначение толщины более широкой полки, мм;
  • S1 – обозначение толщины менее широкой полки, мм;
  • R – радиус закругления между полками с внутренней стороны профиля, мм;
  • R1 – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
  • R2 – радиус закругления на кромке более широкой полки с внутренней стороны профиля, мм.

Рисунок 6

Согласно стандарта 13738 эти профили производят с номерами от 410502 до 412017 (то есть всего более 900 типоразмеров) и с размерами в мм от H = 9,5, B = 9, S = 3, S1 = 3, R = 0,5, R1 = 0,5 и R2 = 0,5 до H = 265, B = 130, S = 66, S1 = 113, R = 15, R1 = 10 и R2 = 10. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Бульбообразные профили уголкового сечения ГОСТ 13617 производятся в соответствии с Рис. 7, условные обозначения на котором и в таблицах этого стандарта следующие:

  • H – ширина более широкой полки, мм;
  • B – ширина менее широкой полки, мм;
  • S и S1 – одинаковая толщина обоих полок, мм;
  • R – радиус закругления между полками с внутренней стороны профиля, мм;
  • R1 – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
  • R2 – радиус закругления между более широкой полкой и бульбообразным утолщением на ее конце с внутренней стороны профиля, мм;
  • d – диаметр бульбообразного утолщения, мм.

Рисунок 7

Согласно стандарта 13617 эти профили производят с номерами от 710002 до 710049 (всего 32 типоразмера) и с размерами в мм от H = 13, B = 12, S и S1 = 1, R = 1,5, R1 = 0,5, R2 = 1 и d = 3 до H = 90, B = 40, S и S1 = 6, R = 6, R1 = 3, R2 = 15 и d = 16. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Косоугольные профили уголкового фитингового сечения ГОСТ 13618 производятся в соответствии с Рис. 8, условные обозначения на котором и в таблицах этого стандарта следующие:

  • H – ширина более широкой полки, мм;
  • B – ширина менее широкой полки, мм;
  • S – обозначение толщины менее широкой полки, мм;
  • S1 – толщина профиля между внутренним закруглением и внешней поверхностью более широкой полки, мм;
  • S2 – толщина более широкой полки, мм;
  • R – радиус закругления между полками с внутренней стороны профиля, мм;
  • R1 – радиус закругления на кромке менее широкой полки с внутренней стороны профиля, мм;
  • R2 – радиус закругления на кромке более широкой полкой с внутренней стороны профиля, мм;
  • R3 – радиус закругления между полками с внешней стороны профиля, мм;
  • R4 – радиус закругления на кромке менее широкой полки с внешней стороны профиля, мм;
  • R5 – радиус закругления на кромке более широкой полкой с внешней стороны профиля, мм.

Рисунок 8

Согласно стандарта 13618 эти профили производят с номерами от 511256 до 511343 (всего 83 типоразмера) и с размерами в мм от H = 25,4, B = 19,1, S и S1 = 2,4, S2 = 1, R = 1,6, R1 = 1, R2 = 1, R3 = 0,5, R4 = 1 и R5 = 1,5 до H = 166, B = 125, S = 35, S1 = 23,9, S2 = 15, R = 15, R1 = 5, R2 = 3, R3 = 10, R4 = 6 и R5 = 3. Размеры указаны не в соответствии с номерами профилей, а минимальные и максимальные.

Косоугольные профили уголкового сечения ГОСТ Р 50077 производятся 4-х видов и в соответствии с Рис. 9–12.

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12

Ввиду того, что эти изделия довольно со специфическими формой сечения и, соответственно, назначения, иные данные в рамках этой статьи о них не предоставляются. При необходимости все номера профилей и их размеры можно посмотреть в стандарте Р 50077.

Уголок стальной — производство и характеристики

Уголок стальной — это вид стального проката, с сечением Г-образной формы. Внутреннее полое пространство в его поперечном сечении отсутствует.

Благодаря качественным характеристикам, практичности и универсальности применение стального уголка широко распространено и на сегодняшний день спрос на стальной уголок достиг значительной популярности на рынках металлопроката.

Характеристика и классификация уголка стального

Изготовления уголка стального производится двумя способами:

  • Метод изгиба;
  • Горячий прокат.

Метод горячего проката осуществляется таким образом: стальную заготовку пропускают через вращающиеся валы (формируются нужные габариты изделия), а затем — через прокатный стан под давлением.

Не разрешается скручивание уголка вдоль оси, допустимый коэффициент кривизны уголка не должен превышать 0,4% длины, а предельные отклонения по длине уголков не превышают 0,75% длины уголка.

Гнутый уголок производится методом изгиба листового проката с использованием профилегибочных станков-прессов. Изгибать можно как горячекатаный, так и холоднокатаный листовой прокат.

Ассортимент уголка снижается так, как по отделке гнутого уголка имеются ограничения. Также гнутый уголок нельзя применить для многих конструкций.

Стандарты производства уголков стальных:

  • Равнополочный горячекатаный (г/к) — ГОСТ 8509-93;
  • Неравнополочный г/к — ГОСТ 8510-86;
  • Гнутый равнополочный — ГОСТ 19771-93;
  • Гнутый неравнополочный — ГОСТ 19772-93.

Уголок стальной по длине граней полок подразделяют на:

  • Равнополочный стальной уголок;
  • Неравнополочный стальной уголок.

По характеристике длины уголок стальной классифицируется:

  • Стальная мерная длина;
  • Стальная длина кратной меры;
  • Стальная немерная длина;
  • Ограниченная длина в пределах немерной.

По точности изготовления уголок стальной подразделяют на классы:

  • Класс «А» — высокой точности;
  • Класс «Б» — повышенной точности;
  • Класс «В» — обычной точности.

По эксплуатационным свойствам уголок стальной разделяют на группы:

  • Нержавеющие;
  • Оцинкованные;
  • Из черной или низколегированной стали.

Применение и особенности уголка стального

Стальные уголки находят применение в самых разнообразных отраслях промышленности и строительства:

  • Вагоностроении и автомобилестроении, а также в производстве крупногабаритной технике;
  • Использование при создании мебели;
  • Идеальное формирование углов при создании дверных и оконных проемов;
  • Использование в качестве декоративного элемента сооружения;
  • Изготовление металлоконструкций, прикрепление к ним необходимой аппаратуры,труб и кабелей;
  • Использование в качестве арматурного крепления и усиление бетона стен и перекрытий.

Уголок стальной устойчив к различным видам воздействия и нагрузкам, обладает высокой прочностью и достаточной вязкостью, имеет сопротивление к динамичным и ударным воздействием и хорошее сопротивление к износу.

Существует классификация по применению стальных уголков:

  • Равнополочный уголок чаще всего применяется в строительстве, производстве мебели и различных проемов при необходимости получения идеально ровного угла;
  • Неравнополочный уголок нашел применение в сложных конструкциях, например — арки.
  • По прочности первое место среди стальных уголков занимает горячекатаный уголок, который используется для узлов несущих конструкций, где прогнозируются большие натяжения материала;
  • Гнутый уголок заработал популярность из-за малого веса и технологичности монтажа, но он имеет и свой минус — отсутствие высокой прочности, что не дает возможности использовать его в некоторых конструкциях;
  • Уголок из нержавеющего материала применяется для помещений с условиями повышенной влажности среды;
  • Оцинкованный уголок используется в условиях агрессивной химической среды;
  • Уголки из низколегированной сталииспользуют в случаях особо высоких нагрузок и атмосферных воздействий;

Использование черной стали существенно понижает стоимость уголка.

Купить уголок стальной — прайс-лист

Компания «МИНПРОМ ГРУПП», предлагает широкий ассортимент стального уголка по приемлемым ценам, с которыми можно ознакомиться в прайс-листе.

Посмотрите цену в прайсе на уголок стальной в Днепре и Киеве.

Компания «МИНПРОМ ГРУПП» придерживается доступной ценовой политики, поэтому стоимость уголка стального достаточно низкая.

Размеры 40 уголка (равнополочный, неравнополочный, гнутый)


40 х 40 х 3 (мм):

— радиус внутреннего закругления: 5 (мм);

— радиус внешнего закругления: 1.7 (мм);

— вес погонного метра: 1.846 (кг);

— метров в тонне: 541.8 (м);

— сортамент: ГОСТ 8509-93.

40 х 40 х 4 (мм):

— вес погонного метра: 2.419 (кг);

— метров в тонне: 413.4 (м).

40 х 40 х 5 (мм):

— вес погонного метра: 2.976 (кг);

— метров в тонне: 336.0 (м).

40 х 40 х 6 (мм) :

— вес погонного метра: 3. 518 (кг);

— метров в тонне: 284.3 (м).

Размеры 40 неравнополочного уголка:

40 х 25 х 3 (мм):

— радиус внутреннего закругления: 4 (мм);

— радиус внешнего закругления: 1.3 (мм) ;

— вес 1 погонного метра: 1.481 (кг);

— метров в тонне: 675.1 (м);

— номер уголка: 4/2.5;

— регламентируется: ГОСТ 8510-86.

40 х 25 х 4 (мм):

— вес 1 погонного метра: 1.937 (кг);

— номер уголка: 4/2.5;

— метров в тонне: 516.4 (м).

40 х 25 х 5 (мм):

— вес 1 погонного метра: 2.376 (кг);

— номер уголка: 4/2.5;

— метров в тонне: 420.8 (м).

40 х 30 х 4 (мм) :

— вес 1 погонного метра: 2.094 (кг);

— номер уголка: 4/3;

— метров в тонне: 477.6 (м).

40 х 30 х 5 (мм) :

— вес 1 погонного метра: 2.573 (кг);

— номер уголка: 4/3;

— метров в тонне: 388.7 (м).

Размеры 40 гнутого равнополочного уголка:

40 х 40 х 2. 5 (мм):

— радиус кривизны не более: 3 (мм);

— вес 1 погонного метра: 1.758 (кг);

— метров в тонне: 568.9 (м);

— сортамент: ГОСТ 19771-93.

40 х 40 х 3 (мм):

— радиус кривизны не более: 4 (мм);

— вес 1 погонного метра: 1.758 (кг);

— метров в тонне: 568.9 (м).

Размеры 40 гнутого неравнополочного уголка:

40 х 25 х 2.5 (мм):

— радиус кривизны не более: 6 (мм);

— вес 1 погонного метра: 1.165 (кг);

— метров в тонне: 858.0 (м);

— сортамент: ГОСТ 19772-93.

Сортамент равнополочных уголков: виды, характеристики, ГОСТ

Довольно распространенным металлопрокатом можно назвать уголки равнополочные. При их изготовлении применяются стандарты, установленные в ГОСТ. За счет этого продукция представлена унифицированными видами. Рассматривая сортамент равнополочных уголков, следует учитывать тот момент, что вес и размеры имеют значение для проведения точных расчетов при разработке проектной или технической документации. Распространение материала можно связать с его исключительными эксплуатационными качествами, о чем далее поговорим подробнее.

Уголки равнополочные

Основные характеристики

В технической документации можно встретить самую различную информацию, которая может применяться при расчетах. Применяемая таблица позволяет определить нижеприведенные характеристики:

  1. Масса одного погонного метра. Вес уголка равнополочного учитывается при расчете того, какая будет оказываться нагрузка на создаваемую конструкцию. Вес стального уголка во многом зависит от размеров и типа применяемого материала при изготовлении. Плотность применяемого металла может варьироваться в достаточно большом диапазоне.
  2. Основные размеры. Уголок размеры может иметь самые различные. Они учитываются при расчетах. Размеры металлического уголка могут варьироваться в достаточно большом диапазоне, так как применяются при создании различных конструкций.
  3. Профиль металлического равнополочного материала может иметь самую различную площадь поперечного сечения. Этот параметр также указывает на то, какая будет оказываться нагрузка.
  4. Чертеж и другая техническая информация также содержит информацию о том, какой радиус закругления у профиля. Этот показатель не является контролируемым параметром, но применяется для калибровки изделия. Сортамент уголков стальных горячекатаных равнополочных может быть представлен материалом, который имеет ровные или разные полки. Неравнополочные варианты исполнения также получили широкое распространение.
  5. В таблице указывается толщина стенок полок. При увеличении показателя толщины момент сопротивления увеличивается, изделие становится способным выдерживать большую нагрузку. Однако, за счет применения большего количества металла вес изделия существенно возрастает.

Характеристики уголков по ГОСТ 8509-93

Уголок равнополочный может классифицироваться по показателю точности. Примером назовем следующие группы изделий:

  1. Обычная точность, маркируемая буквой «В».
  2. Повышенной точности, маркировка представлена буквой «А».

Показатель толщины полки может иметь отклонение в соответствии с табличными данными.
В нормативной документации также указывает то, какой длины заготовки могут отправляться заказчику. Примером назовем то, что показатель длины должен составлять 3-12 м. При предварительной договоренности может отпускаться материал большей длины.

Виды равнополочных уголков

Равнополочные варианты исполнения на сегодняшний день получили весьма широкое распространение. Выпускаются они в различных вариантах исполнения. Рассматривая виды металлических уголков отметим, что геометрические размеры и классификация изделий регулируется двумя основными нормативными документами:

  1. Уголок горячекатаный равнополочный получается при применении технологии, которая предусматривает оказание воздействия высокой температуры. В качестве нормативной документации применяется ГОСТ 8509-93. За счет применения особой технологии производства получаемое изделие обладает весьма высокими эксплуатационными качествами. Однако, производственный процесс связан с достаточно большим количеством технологических сложностей.
  2. Уголок стальной гнутый также получил широкое применение. Для стандартизации основных параметров в этом случае применяется ГОСТ 19771-93. За счет применения технологии холодной гибки существенно ускоряется производственный процесс.

Скачать ГОСТ 19771-93. Уголки стальные гнутые равнополочные. Сортамент.»

Отличительной особенностью равнополочных уголков назовем то, что полки у них имеют одинаковые геометрические размеры. Горячекатаные изделия производятся путем пропуска раскаленной заготовки через валики. При воздействии давления на размягченный сплав формируется геометрическая форма и определенные размеры.
При холодной гибке применяется специальное оборудование, которое способно оказывать существенно механическое воздействие. Стоит учитывать, что в данном случае в качестве заготовки может использоваться исключительно листовой прокат с относительно небольшой толщиной поперечного сечения.

Уголок горячекатаный
Уголок стальной гнутый

Горячекатаные изделия характеризуются следующими достоинствами:

  1. высокая прочность;
  2. более сложный профиль.

Гнутые обладают более точными геометрическими размерами, что также определило их распространение. Кроме этого, применение листового металла в качестве сырья позволило существенно снизить вес изделия и расширить сортамент.
Классификация проводится также по типу применяемого материала при изготовлении. От этого показателя зависят следующие моменты:

  1. Устойчивость материала к воздействию окружающей среды, к примеру, повышенной влажности.
  2. Прочность структуры и твердость поверхности.
  3. Плотность, которая определяет соотношение веса и геометрических размеров.
  4. Степень обрабатываемости.

При изготовлении равнополочного уголка могут применять следующие металлы:

  1. Стали повышенной прочности. Они обладают весьма большой прочностью, могут выдерживать существенное механическое воздействие. Стоит учитывать, что для достижения некоторых показателей проводится термическая обработка уже после получения требуемой формы и размеров.
  2. Легированные металлы с различной концентрацией примесей. За счет включения в состав различных веществ можно существенно изменить эксплуатационные качества изделия. К примеру, повышение концентрации хрома повышает коррозионную стойкость поверхности. При легировании металла учитывается, что получаемые равнополочные материалы должны обладать высокой прочностью.
  3. Сплавы, которые характеризуются высокой жаропрочностью, жаростойкостью или коррозионной устойчивостью. Некоторые равнополочные варианты исполнения строительных материалов могут применяться в особых эксплуатационных условиях. Для достижения требуемых качеств при их изготовлении могут применять высоколегированные сплавы.

Стальные уголки

Наиболее распространенным металлом, который применяется при производстве равнополочных уголков, является углеродистая сталь. Это связано с ее высокой прочностью и относительно низкой стоимостью, простотой получения.

Размеры уголков

Вопрос размеров был затронут ранее при рассмотрении основных показателей, которые характеризуют уголок стальной. При этом также следует отметить нижеприведенные моменты:

  1. Указывается вес изделия. Металлический уголки применяются при изготовлении ответственных изделий. Именно поэтому при расчетах учитывается также вес самого материала.
  2. Основные размеры равнополочного уголка указываются также для разработки проектной документации и подбора наиболее подходящего изделия.
  3. Уголки стальные равнополочные также характеризуются площадью сечения профиля, шириной полки, радиусом закругления, толщиной стенок. Все эти показатели выдерживаются в качестве стандартов и не указываются производителями, при необходимости их можно найти в справочной документации.

Равнобокий уголок может иметь самые различные размеры. Широкой сортамент позволяет подобрать наиболее подходящий материал для применения в конкретном случае.

Применение стального уголка

Металлы сегодня встречаются практически на каждом шагу. При сочетании легкости и высокой прочности материал стал практически незаменим, применяется при строительстве различных сооружений и механизмов. Стальные уголки могут изготавливаться при применении различных металлов. За счет особой геометрии они могут воспринимать большую нагрузку, чем, к примеру, листовой материал. Прокат угловой или уголок стальной гнутый применяют:

  1. При строительстве несущих конструкций. Для того чтобы сооружение могло воспринимать большую нагрузку в качестве основного материала может применяться рассматриваемое изделие. Примером можно назвать возведение складских помещений, когда в качестве обшивки применяется легкий листовой металл, который покрывает устойчивый каркас. За счет этого существенно снижаются расходы и повышается прочность сооружения.
  2. В машиностроении и станкостроении. Особая форма определяет высокую жесткость и способность гашения вибрационной нагрузки. Именно поэтому рассматриваемый материал применяется для создания усиливающего каркаса, несущей рамы и других элементов.

Применение равнополочных уголков

Широкая область применения определила то, что в продаже можно встретить уголок с различной формой профиля и размерами.

Государственные стандарты на уголки

Как ранее было отмечено, при производстве применяется система стандартизации основных показателей. К примеру, ГОСТ 8509-93 (уголки стальные горячекатаные равнополочные) определяет геометрические размеры профиля: радиус закругления, толщины полок и другие показатели. Обозначение различных параметров позволяет проводить точные расчеты при проектировании.

Скачать ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент.»

Госстандарт позволяет:

  1. Контролировать качество выпускаемой продукции. Отклонение от определенных параметров может привести к существенным изменениям эксплуатационных качеств. Именно поэтому все параметры должны контролироваться на момент производства материала.
  2. Упростить обозначение. Как ранее было отмечено, металлический угол обладает довольно большим количеством геометрических показателей. Для того чтобы не указывать все на проектном чертеже или в маркировке все они должны соответствовать установленным стандартам.
  3. Быстро найти наиболее подходящий вариант исполнения. Сортамент уголков равнoполочных (ГОСТ 8509-86) включает просто огромное количество различных изделий. Для того чтобы упростить поиск по основным параметрам применяются стандартные методы классификации.

ГОСТ используется для указания более одного десятка параметров. Для определения применяемых обозначений указывается чертеж поперечного сечения.
Гнутые равнополочные уголки, как и другие варианты исполнения рассматриваемого материала, имеют собственную таблицу классификации, по которой можно определить основные геометрические размеры и вес.
