Разводка электропроводки в квартире схема: типовые схемы и программы для расчетов

Содержание

Схема электропроводки в квартире грамотный подход

Любые работы, связанные с электричеством, требуют серьезного, грамотного подхода, поэтому схема электропроводки в квартире, должна быть хорошо продумана и качественно выполнена . Именно с электрики, начинается ремонт в новой квартире или доме. С нее же, следует начинать любой капитальный ремонт жилья. Основные этапы ремонта, выглядят следующим образом. Сначала, по всем стенам прокладываются провода, потом они обрастают грунтовкой, малярной сеткой, штукатуркой, шпаклевкой и обоями. Под этим толстым слоем,

электропроводка будет покоится не один десяток лет. Именно поэтому, перед ее монтажом, нужно очень тщательно продумать будущую схему электропроводки в квартире.

С чего нужно начинать выполнение

Как правило, на первых этапах ремонта, люди обычно, еще слабо представляют конечный результат. А для грамотной электропроводки, очень желательно, было бы его представить. Так как от этого, будет зависеть  функциональность и логичность расположения розеток, выключателей, освещения, да и вообщем-то, всей проводки в целом. Схема электропроводки в частном доме или квартире, всегда должна начинаться одинаково, с составления плана электрики. И вот почему. Допустим, сделали вы ремонт, при этом, не особо задумывались по поводу конечного результата, как электрик советовал, так и делали. Все готово. Расставили мебель по местам, расположили бытовую электронику и что же у нас получилось? Катастрофа! Все розетки, оказались в холодном резерве, одну загородил шкаф, другую диван, третью комод и четвертую тумбочка, даже возле телевизора и любимой стерео системы, как по закону подлости, не оказалось розеток в радиусе 3-4 метров. И вот здесь, начинается очень веселая и увлекательная игра, под названием, раскидай по всей квартире удлинители и пилоты. Спрашивается, зачем вы делали новую электропроводку, чтоб потом ходить и спотыкаться об удлинители? Разумеется нет. И в квартире, это еще пол беды, а вот неправильно выполненная схема электропроводки в частном доме, сулит более глобальные последствия. Ведь, если в квартирах, проводка меняется в среднем, раз 20-25 лет, то в частных жилых домах, намного реже или совсем никогда. Да и сколько удлинителей потребуется, на двух или трех этажный дом, а ведь их еще купить надо , сколько будет потрачено денег? А сколько нервов, будет тратиться каждый раз, как вы в очередной раз, споткнетесь об лежащий на полу провод пилота.

Что же делать? Сядьте, и спокойно подумайте, определитесь с расстановкой мебели и бытовой электроники. Обязательно отметьте, что нового из электроприборов, вы планируете приобрести в ближайшие годы.  Например: кондиционер, посудомоечная машина, морозильная камера, электрический водонагреватель, электрический духовой шкаф или варочную панель и так далее, и куда, после этих приобретений могут сдвинуться уже имеющиеся шкафы, диваны и тумбочки. Посоветуйтесь со своим семейством, женой и детьми, на практике, их советы, оказываются очень даже не лишними.

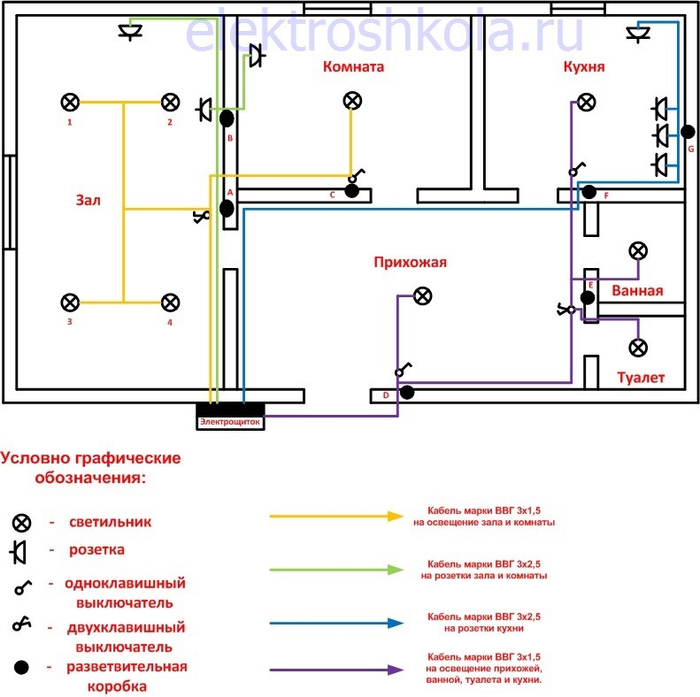

Рисуем схему — силовая часть

Максимально подробно, со всеми пояснениями и картинками, монтаж электропроводки от самого начала и до конца изложен в пошаговом руководстве Электропроводка в квартире своими руками пошаговая инструкция.

Итак, вы определились. Теперь, нужно изложить все идеи и планы на бумагу. Рисуем план вашего помещения. Как это сделать? Давайте, в качестве наглядного примера, возьмем стандартную однокомнатную квартиру. Для выполнения схемы нам понадобиться:

  • тетрадный лист
  • линейка
  • ручка
  • цветные карандаши или фломастеры

На схеме указываем, расположение стен и дверных проемов. Конкретных размеров не требуется,  только общая картина. Вот такая, у нас получилась схема квартиры. Просто и понятно.

Для того, что бы было понятно, о чем идет речь, я пронумерую и подпишу комнаты:

  • Комната 1 — зал
  • комната 2 — кухня
  • комната 3 — ванная
  • комната 4 -прихожая

Теперь, нам нужно нарисовать на нашей схеме, места расположения мебели и бытовой техники.

Комната 1 — зал:

  • 1 — шкаф
  • 2 — диван,
  • 3 — кресло
  • 4 — стерео система (домашни

Расположение проводки в панельном доме: схема перед заменой

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сих пор не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные — это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов — рано или поздно «выбивающие» пробки натолкнут на мысль о том, что проводку все же необходимо совершенствовать.

При этом схемы расположения проводников нельзя назвать универсальными. Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана — на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель при необходимости.

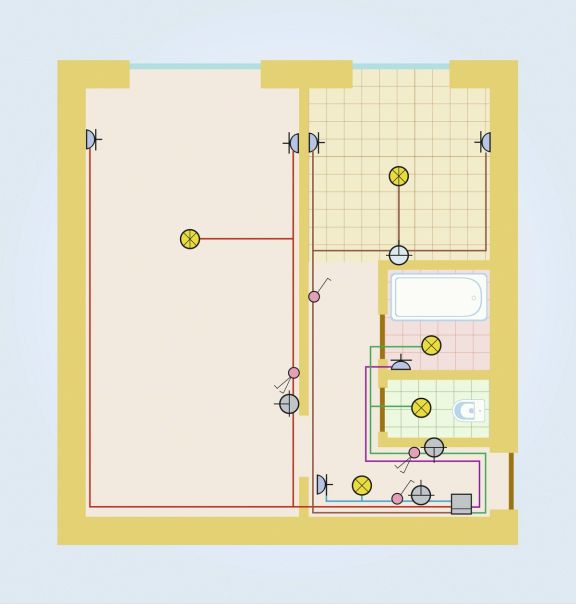

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

  1. «Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
  2. Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
  3. Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме — тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

  1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
  2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
  3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
  4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме,  необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

  • проводники идут только перпендикулярно или паралельно стенам;
  • расстояние провода от потолка и пола составляет не менее 15 сантиметров;
  • повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью. Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.

Видео по теме

Разводка электропроводки в квартире схема — советы электрика

Разводка электропроводки в квартире – схема, материалы и нюансы

Представьте себе, какой путь проделывает электрический ток, прежде чем попасть в розетку вашей квартиры.

Генераторы, трансформаторы, подстанции, несколько километров линий электропередач – и вот он проходит по вводному кабелю из распределительного щита, расположенного в подъезде многоквартирного дома. И казалось бы, все, на этом трудности закончены.

Но нет, они для хозяина дома только начинаются, ведь электрический провод в квартире необходимо распределить по нагрузкам, по участкам. А, значит, вам необходимо точная разводка электропроводки в квартире – схема, точнее будет сказано.

Как было раньше

Во времена социалистического хозяйствования электрическая разводка в квартирах была незамысловатой. Во-первых, о медных кабелях тогда и не слышали, разводка делалась из алюминиевого провода с одним слоем изоляции. Вводной провод подключался к входному пакетнику, а уже от него провод разводился по комнатам.

И если в квартире использовалась электрическая варочная плита, то сечение провода было 4 мм², если плита стояла газовая, то сечение кабеля было 2,5 мм². И это на всю квартиру, что сегодня, конечно, неприемлемо.

Кстати, что касалось групп электрической схемы, то они могли быть разными и чаще всего комбинированными. К примеру, на один шлейф замыкались кухня, коридор, ванная, туалет и даже прихожая.

Обратите внимание

При этом разделение на освещение и розетки не проводилось. Конечно, в те далекие времена, когда количество бытовой техники сводилось лишь к телевизору, холодильнику и утюгу, этого было достаточно.

То есть, электрическая схема разводки электропроводки выдерживала нагрузки от этих приборов без проблем.

Кстати, такого типа разводка и сегодня не редкость, где используется алюминиевый провод сечением 2,5 мм², соединенный в распределительном щите с автоматами на 16 А. правда, современные правила эксплуатации такого сочетания не одобряют.

И дело здесь не в том, что алюминиевый провода с одинарным слоем изоляции обладают низкой безопасностью, и даже не в том, что их сечение слишком мало для современных нагрузок. Все дело в том, что правилами запрещено делить шлейфы по комнатам, их надо делить по группам потребителей.

То есть, освещение отдельно, розетки отдельно, если есть в квартире стационарные приемники (электрическая варочная плита, например) отдельно.

Современная электрическая разводка

Теперь, что касается современной схемы разводки электропроводки в квартире.

Обратимся опять к правилам ПУЭ, в которых четко определено, что минимальное сечение вводного кабеля должно быть 2,5 мм², при этом учитывается, что этот кабель изготовлен из меди.

Но, как показывает практика, даже этого сечения сегодня мало ввиду большого количества бытовых приборов в современных квартирах. Поэтому рекомендуется использовать медные провода площадью или 4, или 6 мм².

Группы потребителей

Как было сказано выше, основное требование современной схемы электропроводки – это распределение нагрузок в сети по группам потребителей. С освещением все просто, потому что современный подход к экономии электроэнергии создал условия, при которых нагрузка на освещение очень мала ввиду использования в квартирах энергосберегающих источников света.

А вот с розетками немного сложнее.

  • Во-первых, сегодня в квартирах устанавливается большое количество розеток, так сказать, про запас. Это и понятно, потому что переносных электрических приборов в настоящее время используется много. И чтобы не было проблем с подключением всех, и устанавливаются розетки в каждой комнате от трех до шести, сдвоенные, строенные и так далее. Сюда же можно отнести переноски с большим количеством гнезд.
  • Во-вторых, проводится группирование розеток. И таких групп в каждой комнате может быть несколько.
  • В-третьих, для подключения их используется трехжильный кабель с сечением 2,5 мм², чаще всего марки ВВГнг 3х2,5.
  • В-четвертых, соединение розеток производится не напрямую между собой, как это делалось раньше, а через распаячные (ответвительные) коробки.
  • В-пятых, на каждую розеточную группу обязательно устанавливается один автомат номиналом 25 А.

Вернемся к освещению и автоматам для них. Как уже было сказано выше, современное освещение обладает минимальной мощностью потребления, поэтому не стоит использовать для его защиты автоматы большого номинала.

Специалисты уверяют, что автомат в 10 А – достаточная защита. Если после подсчета нагрузки от освещения 10-амперного автомата будет недостаточно, то не стоит устанавливать автомат на 16 А.

Оптимальный вариант – разбить электроразводку освещения на две группы.

Но и это еще не все. К примеру, однокомнатная квартира, где схема разводки проводов достаточно проста, к тому же она небольшая. Плюс использование экономичных ламп. Это дает возможность установить в распределительный щит именно на освещение автоматы номиналом три или шесть ампер. Для подключения же можно использовать трехжильный кабель сечением 1,5 мм², к примеру, ВВГнг 3х1,5.

Стационарные приемники

Говоря о стационарных электроприемниках, необходимо отметить, что их стационарность-то является относительной. То есть, никто не запрещает переносить их в другое помещение, для этого никаких разрешений не требуется.

Кроме вышеупомянутой варочной плиты, к стационарным потребителям можно отнести стиральную и посудомоечную машину, кондиционер.

И хотя все они включаются в обычную штепсельную розетку, требования к подключению у них более строгие и жесткие.

  • Если подключение производится через розетку в однофазной сети, то необходимо установить розетку соответствующего номинала (большей величины). Если к трехфазной, то необходима соответствующая розетка.
  • От распределительного щитка к каждому стационарному потребителю проводится свой шлейф, где используется кабель сечением не ниже 4 мм². Количество жил в кабеле может быть три при однофазном подключении, или четыре при трехфазном.
  • В распределительном щите обязательно на каждого потребителя устанавливается свой автомат, точно подобранный по мощности и номинальному току прибора.

Что лучше

Теперь понятно, что современная разводка электропроводки в квартире лучше. Но, как показывает практика, и сейчас многие электрики стараются проводить покомнатную схему. Конечно, с ее помощью многое экономится: время, материалы, трудозатраты уменьшаются. Ведь при таком варианте необходимо лишь завести кабель в комнату, а уже от него провести шлейфы на розетки и на освещение.

Проводка в квартире от щитка своими руками

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Дом должен быть уютным, чистым и безопасным. Именно последнему пункту стоит уделить предельное внимание, если речь идет об электропроводке. Старая квартира или новая – нужно, чтобы электричество было проведено по всем правилам и с учетом установленных норм. Проводка в квартире от щитка своими руками – это дело не очень простое, но вполне реальное, если узнать, как все нужно правильно делать, какие кабеля использовать и придерживаться техники безопасности. Для того чтобы все прошло гладко и без искр, мы предлагаем узнать об электропроводке больше.

Проводка в квартире от щитка своими руками

Содержание статьи

Видео: схема электропроводки в квартире



План

Прежде чем сделать проводку в квартире своими руками от щитка, нужно создать ее план. И к этому моменту надо подойти очень серьезно, ведь от правильности планирования, а впоследствии и реализации в натуре, будет зависеть безопасность всех жителей квартиры. Если есть хотя бы минимальное понятие, что собой являет электрический ток, то проблем в этом не будет. Нужно осуществить расчет нагрузки и сделать чертеж на бумаге. Для правильной идентификации всех электрических точек в квартире (розетки, выключатели, провода, вводы и вывод их) необходимо придерживаться стандартизированной разметки на плане. Такая схема поможет правильно проложить кабели, которые будут выдерживать ту или иную нагрузку. На этом же плане важно учесть место расположения бытовой техники: так, электрочайник и бойлер требуют проводов с большим сечением, а лампочка и телевизор в них не нуждаются.

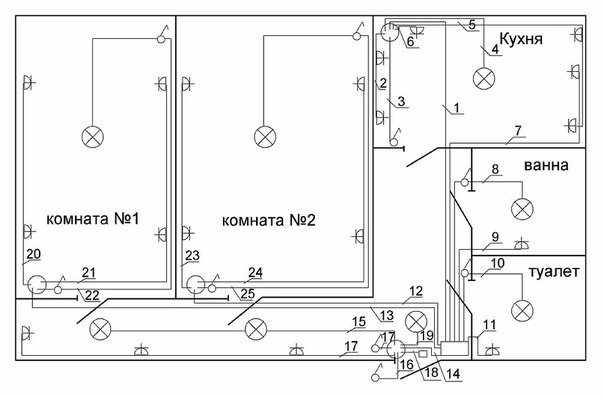

Пример схемы электрики на квартиру

На схеме необходимо обозначить точки разводки. Существует три типа разводки проводов – это параллельная, последовательная и смешанная. Именно последний вариант рациональнее всего использовать – он дешевле, чем все остальные в плане затраты материалов, к тому же самый эффективный. Для того чтобы прокладывать было легче, вот примерный план разбивки точек подключения:

  • Свет в кухне, коридоре, жилых комнатах.
  • Свет в туалете и ванной комнате.
  • Электропитание розеток в жилых комнатах и коридоре.
  • Электропитание розеток на кухне.
  • Электропитание розеток для электроплиты, если таковая есть. Также, если есть бойлер, его тоже лучше выделить на подключение по отдельному проводу прямо к щитку.

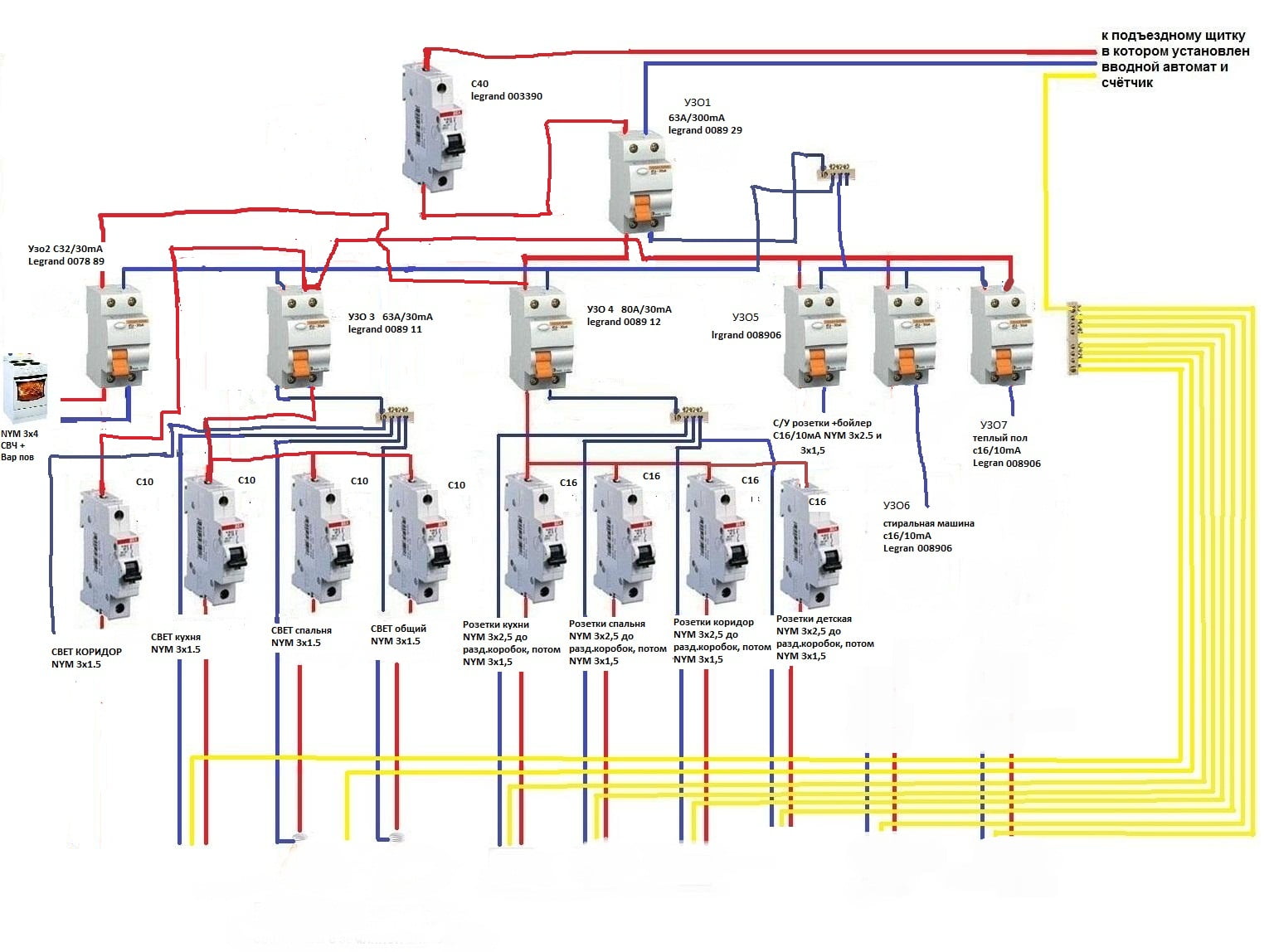

Распределение автоматов по функциональным группам электроприборов

Вышеуказанный план – это только пример, вариантов может быть масса, главное – просчитать нагрузки и правильно провести группировку точек подключения.

Расчет нагрузок на электропроводку

Только созданием плана подготовительная работа не заканчивается: его необходимо утвердить в соответствующих контролирующих органах, и только после этого приступать к работе по монтажу и разводке кабелей.

Методы монтажа

Проводку в квартире можно монтировать двумя способами: открытым и закрытым.

Различные варианты прокладки кабеля

Именно первый вариант чаще всего используют для квартир, все провода прячутся под слоем штукатурки в специальных выемках. Для этого необходимо штробить стены.

Штробление стен под электропроводку

Еще тут есть такие правила:

  1. Провода необходимо укладывать строго перпендикулярно.
  2. Глубина штробления стен 2 см, чтобы при необходимости замены можно было до них добраться.
  3. Кабели необходимо закреплять с помощью хомутов или дюбелей.
  4. Если средства позволяют, можно, и лучше всего, провести кабеля в специальном рукаве. В случае возгорания этот рукав вакуумирует провода, и опасность не распространяется дальше.

Открытый метод используется чаще всего в офисных помещениях, но и в квартирах его можно реализовать.

Открытый способ прокладки электропроводки

Изначально проводку прокладывают по поверхности стен и потолка без углублений, потом ее прячут в короба соответствующего размера. Если есть потолочные плинтусы и их ширина позволяет спрятать короб под них, то таким образом получится реализовать скрытую проводку, к которой можно добраться в любой момент с минимальной потерей внешнего вида интерьера.

Особенность открытой проводки в том, что и розетки не прячутся в стену, то есть не нужно делать специальные углубления для них.

Вести основной провод нужно от распределительного щитка, который размещен на лестничной площадке, его заводят в распределительную коробку, либо в щит, который располагается непосредственно в квартире, и уже от него осуществляют разводку по всем намеченным в плане точкам.

Электрический щит в подъезде дома

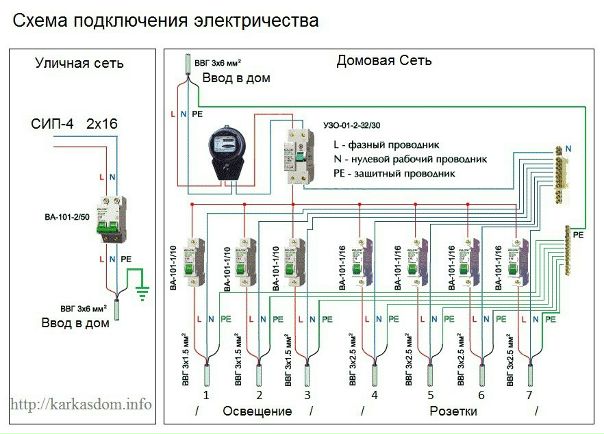

Схема разводки проводов из квартирного щитка

Для расчета необходимого количества шнура и его сечения нужно свериться с планом и потратить время на замеры расстояний в квартире. Но не берите провода впритык к расчетам, нужно всегда делать запас около 10 см с каждой стороны. Для расчета необходимого сечения кабеля воспользуйтесь калькулятором ниже.

Прежде чем штробить стены и отрезать провода, нужно сделать разметку на стене, где маркером или карандашом «провести» рисованные провода от основной распределительной коробки к точкам монтажа, то есть розеткам, светильникам, люстрам.

Разметка проводки с рекомендациями

Следующий этап – установка этих самых точек, это значит, что сначала подводят провод, а потом монтируют подрозетник, так же нужно поступить и с точками освещения.

Устройство гнезда под подрозетник

Устройство штробы под проводку

Подведение кабеля к гнезду

Готовая скрытая проводка

Статья по теме:

Автоматы, провода, безопасность

Если делается проводка электричества в квартире от щитка своими руками, то обязательно должны присутствовать автоматы, то есть автоматические отсекатели питания определенной группы точек в домашней сети. Так, для розетки автомат должен быть не меньше чем на 16 А, сечение провода, подключаемое к нему, – 2,5 мм². За освещение должен отвечать автомат на 10 А, провод, подключаемый к нему и к осветительным приборам, – 1,5 мм².

Используем автоматы на каждую группу потребителей

Одним из самых «сильных» приборов в квартире является электрическая плита и бойлер, к ним должны подводиться провода с сечением 4 мм², а их автомат – не меньше 20 А. Все это помещают в распределительный щиток, который размещают в коридоре. Важно: не используйте автомат больше, чем указано в перечне ниже, иначе провод просто сгорит.

Сечение кабеля – 1,5 мм², автомат 10 А, 2,5 – 16 А, 4 – 20 А.

Для подключения к автомату всех необходимых точек нужно использовать специальную шину и ни в коем случае куски проводов.

Шина для подключения к автомату всех точек

Каждый щиток должен иметь в своем составе автомат ввода (такой тумблер, который обесточивает всю квартиру). Это важный момент, так как используют его преимущественно в аварийных ситуациях, например, при пожаре или протечке водопровода с верхней квартиры.

Для квартиры или любого другого жилого помещения используют медные изолированные провода.

Используем только медные провода

Они не ломаются, поскольку алюминиевые не выдерживают изгиб, к тому же имеют способность лучше проводить ток.

Правила безопасности:

  • Перед монтажом проводки нужно отключить электричество.
  • Нельзя прокладывать кабель, когда он находится под напряжением.
  • Если необходимо осуществлять пайку проводов, то это нужно делать в специальных рукавицах.
  • Перед тем, как затягивать провода в трубку, нужно удалить все заусеницы из них.

Выводы

Проводка в квартире от щитка своими руками – дело ответственное, его нужно осуществлять только после предварительной теоретической подготовки и желательно – консультации электрика. В этом деле важно делать все четко и правильно и придерживаться техники безопасности.

Видео-урок о секретах сборки электрощита и выбора автоматов



Экономьте время: отборные статьи каждую неделю по почте

Электропроводка в квартире своими руками

Разводка электрики в квартире – важнейший момент, с которого начинается любой капитальный ремонт. Проложенные провода чаще всего располагаются под многослойным «пирогом» из штукатурки и декоративной отделки, и если не предусмотреть все нюансы заранее, неполадки в работе сети или подключение мощного прибора могут привести к новому ремонту. Поэтому рассмотрим поэтапно, как сделать проводку в квартире, а вот своими руками проводить работы или довериться профессиональному электрику – решать вам.

Составляем схему электропроводки в квартире

Главная ошибка начинающих мастеров – неправильное планирование предстоящей работы. При составлении схемы сети нельзя прикидывать «на глазок» расположение ламп и выключателей, необходимо предусмотреть каждую мелочь, чтобы квартире не пришлось обрастать тройниками и удлинителями. Поэтому без чертежей и расчетов никак не обойтись.

Электропроводка в квартире своими руками: пошаговая инструкция составления схемы:

1. Чертим общий план квартиры, помечаем расположение окон и дверей.

2. Схематически расставляем мебель, сантехнику и бытовую технику. Не забываем и про крупные аксессуары, чтобы зеркало или картина не оказалась на месте запланированной розетки или выключателя. Для большей наглядности, потребители электроэнергии можно выделить красным цветом. Например, так.

3. Упрощаем чертеж: убираем мебель и другие предметы, не нуждающиеся в подключении к сети, а на месте расположения электроприборов помечаем розетки (одинарные, двойные – все зависит от количества потребителей).

4. Для удобства, рекомендуем продумать схематическое обозначение для всех элементов сети или воспользоваться подсказкой.

5. В итоге мы получили силовую часть схемы электрики в квартире.

6. Теперь примемся за расстановку осветительных приборов. Обычно, люстры располагают в центре комнаты. Чтобы определить место вывода проводов для них, необходимо измерить и разделить пополам длину и ширину комнаты и отметить на схеме пересечение линий из этих точек. В помещениях с неправильной геометрией (Г или П-образных), нужно поделить комнату на 2 или 3 части и найти центр на каждом участке. Если предусмотрено дополнительное освещение с подключением к сети без использования розеток, обозначьте на схеме и эти приборы.

7. Осталось продумать расположение выключателей. Понятно, что они будут находиться при входе в комнату или около приборов зонального освещения, здесь главное – учесть, в какую сторону будет открываться дверь, чтобы зажжение света не превратилось в игру на ощупь в полной темноте. Выключатели удобно располагать по внутренней стенке помещения (исключение – ванная и туалет).

Результатом подготовительных работ станет общий рисунок, на котором будет совмещен план силовой линии, схема размещения выключателей и осветительных приборов.

Кстати, если вы не дружны с черчением, зато на «ты» с компьютером – можно все расчеты и планирование произвести в специальных программах, например «Электрик», «DIA», «sPlan», «AutoCAD», «Visio».

Нормы и стандарты, которые нужно учесть при прокладке проводов

По современным нормативам, разводка электроснабжения должна включать минимум 2 автономные линии – осветительную и силовую (розеточную). Причем к одной осветительной линии можно подключать не более 5-ти приборов, а розеточной – максимум 4 (для мощных потребителей типа микроволновки, электроплиты или стиральной машины рекомендуется выделить дополнительный провод).

Составляя схему проводки в квартире, не забывайте о стандартах:

Кабель должен проходить от потолка, оконных, дверных проемов и углов с отступом не меньше 10 см, от пола – минимум 15 см.

 Провода следует прокладывать по горизонтали и вертикали под прямым углом друг к дружке, соблюдая параллельность линий. Избегайте всевозможных переплетений и пересечений (зазор между проводами – от 3 мм). Также не стоит экономить, проложив провод по диагонали – слишком велика вероятность впоследствии забыть его точную дислокацию и нарушить целостность проводки банальным гвоздем.

Расстояние между отопительными коммуникациями и электропроводами должен быть больше 3 см.

 Выключатели и розетки удобно располагать на одной высоте. Определенных требований по стандартам здесь нет, но выключатели, обычно, размещают на расстоянии опущенной руки, а розетки – около 30 см от пола (исключение – высоко подвешенные приборы).

Провода к выключателям ведутся сверху, а к розеткам – снизу.

 Заземляющие контакты розеток ни в коем случае нельзя подключать к водным или отопительным коммуникациям или нулевому проводу – это опасно для жизни.

В идеале, в ванной не должно быть розеток, но если без них не обойтись, позаботьтесь о влагозащите.

Чтобы провести электропроводку в квартире своими руками, необходимо определиться с типом разводки.

Существует 3 наиболее распространенные схемы:
1. С использованием распаечных коробок – самый экономичный вариант. Щиток со счетчиком и автоматическим выключателем находится на лестничной клетке, а от него в квартиру заводится кабель питания. В этом случае проводка в квартире своими руками от щитка осуществляется через распределительные коробки, располагающиеся у входа в каждую комнату.

2. Бескоробочный способ или «звезда» – каждый электроприбор имеют выделенный провод (в идеале – и автоматический выключатель), который заводится в квартирный электрощиток. Этот вид разводки считается самым безопасным, не требует монтажа распределительных коробок и позволяет контролировать каждый элемент электросети. Но на практике он встречается редко, так как значительно увеличивает стоимость проекта (потребуется габаритный щит и втройне большее количество проводов, чем при коробочном подключении).

3. «Шлейф» – экономичный вариант «звезды» предусматривает последовательное подключение нескольких электроточек к общему проводнику, который заводится либо в распределительную коробку, либо сразу в щиток.

Наиболее часто используются комбинированные варианты, которые подбираются индивидуально для каждого проекта, исходя из особенностей планировки и энергоресурсов дома. Например, для маломощных приборов можно использовать подключение по типу «шлейфа», а для требующих больших энергозатрат – задействовать «звезду».

Чтобы было легче определиться с типом подключения, рекомендуется сгруппировать все электроприборы по мощности, специфике работы (освещение/электроснабжение) и месту установки.

Например, можно выделить в отдельные линии:
1) освещение жилых комнат;
2) освещение кухни и коридора;
3) электроснабжение кухни и коридора;
4) электроплиту, бойлер и другие мощные приборы;
5) электроснабжение жилых комнат;
6)электроснабжение и освещение санузла.

Это поможет избежать перегрузки сети и полного обесточивания всего помещения, если потребуется произвести частичный ремонт электрики в квартире. Для безопасности, на группу освещения и электроснабжения санузлов и кухни необходимо установить УЗО – выключатели дифференциального тока (а в идеале, нужно обеспечить ними все линии). В итоге должна получиться приблизительно такая схема проводки электрики в квартире.

Выбор проводов и фурнитуры

Если вы решили сделать электрику в квартире своими руками, обратите внимание на марку провода и его сечение. Для розеток понадобится провод 2,5-4 мм, а для выключателей – 1,5 мм.

Наиболее востребованы на сегодня два типа:
1) ВВГ – кабель с медными жилами, каждая из которых защищена отдельной поливинилхлоридной изоляцией.

Плюсы: разнообразие форм (бывает плоским, треугольным, круглым, секторным, квадратным), есть огнеупорная модификация (ВВГнг).
Минусы: высокая цена.

2) ПУНП (ПУГНП, АПУНП) – провода с медными изолированными жилами, заключенными в оболочку из ПВХ.

Плюсы: доступная стоимость
Минусы: материалы могут выйти из строя при нагреве, а форма провода – только плоская.

А вот провода с жилами из алюминия (АПВ, АППВ, АПРТО) не стоит использовать при обустройстве домашней электропроводки – они быстро выходят из строя от попадания влаги и со временем теряют прочность, что становятся причиной замыканий.

Помимо проводов, понадобится и фурнитура:
• Розетки и выключатели (оптимальный вариант – скрытого типа).
• Клеммные колодки.
• Распределительные коробки с защитой от возгорания.
• Автоматы с УЗО (для осветительной линии подойдет 10А или 16А, для электропитания – 25А или 32А, для электроплиты – 40А).

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков — подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.

2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.

7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

И последний совет: закончив разводку электропроводки в квартире, обязательно сохраните ее схему в архиве с документами – она еще не раз пригодится во время ремонта и не только.

Разводка электропроводки своими руками — как сделать в квартире или доме, схемы +видео

Монтаж электропроводки своими руками

Еще относительно недавно нагрузка на электросети были сравнительно небольшие, но на сегодняшний день рост использования бытовой техники провоцирует увеличение нагрузки во много раз. Старая проводка не всегда бывает способна выдерживать новую нагрузку и поэтому со временем возникает необходимость в ее замене.

Монтаж электропроводки своими руками в квартире или доме требует от выполняющего ее определенных умений и знаний. Прежде всего это относится к умению создавать  и читать различные схемы, определенным навыкам по электромонтажу, а также знаний правил по проведению разводки.

Естественно, выполнить разводку своими руками возможно, но нужно применять описанные в статье рекомендации и правила.

1.  С чего начинать монтаж;

2. Схема разводки электропроводки;

3. Монтаж электропроводки своими руками:

4. Видео. Разводка электропроводки своими руками

Прежде чем сделать электрику в доме своими руками, необходимо продумать маршрут прокладки, для того, чтобы была возможность замены или удаления необходимого провода и  при этом не наносить большие повреждения дому.

 Для этого нужно прокладывать электропроводку в специальных патрубках или через конструкции, предназначенных для этих целей.

Зазоры, которые будут образовываться между кабелями и трубами следует уплотнять и заделывать негорючими материалами, которые в случае необходимости можно было бы с легкостью удалить. Для этого прекрасно подойдут цемент, глина вместе с песком или цементом.

Стоит иметь ввиду, что запрещается производить монтаж электропроводки при температуре воздуха ниже 15 градусов. Приобретать лучше всего изолированные кабели, а провода рекомендуется с медными жилами и защитной оболочкой.

Схема разводки электропроводки

Работа по монтажу и прокладке электропроводки всегда начинаются со схемы и проекта разводки. Эти вещи будут основой для будущего электроснабжения жилья. На самом деле создание проекта и схемы весьма серьезное дело и желательно его поручать профессионалам. Причина – безопасность жильцов дома. Конечно же, это будет не бесплатно, но оно того стоит в плане безопасности.

Тому, кто любит выполнять все своими руками стоит соблюдать вышеописанные правила и делать чертеж и выполнять расчеты по нагрузке на сеть. Конечно, больших сложностей нет, особенно в тех случаях когда имеется представление, что такое электрический ток. Первая вещь, которая потребуется, это условные обозначения, приведенные ниже:

Применяя данные условные обозначения сделайте чертеж дома и отметьте точки освещения, все места, где будут установлены выключатели и розетки. Количество и места установок описывается выше согласно правил.

Основной задачей такой схемы является указание мест установки необходимых приборов, а также прокладки проводов. Во время создания схемы обязательно обдумайте места установок и количество бытовой техники.

Последующим этапом разработки схемы будет прокладка проводов к узлам подключения, указанным на схеме. Остановимся на этом подробнее.

Существует несколько типов подключения и разводки – последовательный, параллельный, смешанный. Смешанный является самым привлекательным, потому что экономит материалы и максимально эффективен.

Для упрощения прокладки проводов все указанные точки подключения необходимо разбить на несколько групп:

— Освещение жилых комнат, коридоров, кухни;

— Освещение ванной, туалета;

— Розетки жилых комнат, коридоров;

— Розетки кухни;

— Розетки для электроплиты.

Приведенный пример это лишь один из возможных вариантов. Главное понять то, что в случае группировки точек подключения, заметно уменьшается количество применяемых материалов, а также упростится и сама схема.

Для упрощения прокладки проводов к розеткам их можно укладывать под пол. Проводку для верхних светильников можно проложить внутри плит перекрытий. Эти способы пригодятся, если нет особого желания штробить стены. На схеме такую проводку следует отмечать пунктиром.

Во всех случаях в проекте необходимо указывать расчеты предполагаемой силы тока в сети и какие будут использоваться материалы. Расчеты выполняются по формуле:

I= P / U;

где P – общая мощность всех применяемых приборов (Ватт), U – напряжение в сети (Вольт).

К примеру, микроволновка 1 кВт, чайник 2 кВт, холодильник 400 Вт, 10 лампочек по 60 Вт. Напряжение 220 Вольт. В итоге (2000+(10х60)+1000+400)/220=16,5 Ампер.

На практике в современных квартирах сила тока не часто превышает 25 А. Исходя из этого факта и необходимо подбирать все материалы. В основном это будет касаться сечения электропроводки. Для облегчения процесса выбора приводим таблицу с указанием основных параметров проводов и кабелей:

В таблице описаны максимально точные значения, а т.к. сила тока очень часто колеблется, то необходимо выполнять небольшой запас для проводов или кабелей. В связи с этим вся разводка электропроводки своими руками должна выполняться из следующих материалов:

— провод ВВГ-5*6 – имеет пять жил с сечением 6 мм2, применяется в домах с трехфазной схемой питания для соединения основного щитка с щитком освещения;

— провод ВВГ-2*6 – имеет две жилы с сечением 6 мм2, применяется в домах с двухфазной схемой питания для соединения основного щитка с щитком освещения;

— провод ВВГ-3*2,5 – имеет три жилы с сечением 2,5 мм2, применяется для большинства элементов проводки от щитков освещения к распределительным коробкам и от ник к розеткам;

— провод ВВГ-3*1,5 – имеет три жилы с сечением 1,5 мм2, применяется для электропроводки от распределительных коробок до выключателей и точек освещения;

— провод ВВГ-3*4 – имеет три жилы с сечением 4 мм2, применяется для прокладки к электроплитам.

Для того чтобы определиться с длиной проводов необходимо пройтись с рулеткой по дому, а полученным измерениям прибавлять еще 3-4 метра для запаса. Все провода должны быть подключены к щитку освещения, устанавливаемому на входе.

В этом щиток устанавливаются автоматы защиты, а именно УЗО (устройство защитного отключения) на 20 и 16 Ампер. 16-амперные применяются для выключателей и освещения, а 20-амперные для розеток.

Для электроплит необходимо устанавливать отдельное УЗО на 32 А, однако если плита мощностью больше 7 кВт, то УЗО необходимо устанавливать на 63 А.

После всего этого нужно произвести подсчет необходимого количества розеток и распределительных проводов. Это все осуществляется с помощью имеющейся схемы. Кроме указанных выше материалов будут нужны разные расходные материалы – колпачки СИЗ для соединения проводов, изолента, трубы, короба, кабель-каналы, подрозетники.

Смонтировать электропроводку своими руками не так уж и сложно. Главное в этом деле соблюдать правила техники безопасности и выполнять требования инструкций. Всю работу можно произвести в одиночку. Понадобится следующий инструмент: перфоратор, тестер, болгарка, кусачки, дрель, пассатижи, отвертки, уровень.

Разметка и подготовка каналов для электропроводки

Монтаж нужно начинать с разметки. С помощью карандаша следует нанести метки, где будут прокладываться провода. При этом следует соблюдать правила расположения проводов. Затем необходимо делать отметки в местах установки розеток, выключателей, осветительных приборов и щитков освещения.

В новых домах щитки освещения располагаются в специальных ниша, а в старых они навешиваются на стены.

После разметки стоит приступать к монтажу электропроводки открытым способом или изготовлению штроб для скрытой прокладки.

Сначала с помощью перфоратора со специальной насадкой-коронкой делаются отверстия для установки выключателей, розеток и распределительных коробок. Для прокладки самих проводов делаются штробы перфоратором или болгаркой.

Глубина должна быть примерно 20 мм, а ширина произвольно, но достаточная для помещения всех проводов.

Стоит сказать несколько слов и о потолке. Существует несколько вариантов. Первый — в случае навесных потолков проводка прокладывается в перекрытиях. Второй – выполняется небольшая штроба. Третий – проводка скрывается в перекрытиях потолка.

После выполнения штроб следует последний этап подготовки к монтажу. Провода для заведения в комнаты нужно провести сквозь стены. Поэтому перфоратором необходимо пробивать отверстия. На практике такие отверстия выполняются в углу помещений. Еще нужно выполнить отверстие для заводки провода к щиту освещения от распределительного щитка. Окончив штробление переходим к монтажу.

Монтаж электропроводки открытым способом

Монтаж следует начинать с установки щитка освещения. Если есть возможность выполнить нишу, то следует разместить его там, если же нет, то просто вешаем на стену. В щиток устанавливается УЗО, количество определяется количеством групп освещения. Полностью собранный выглядит так —  в верхней части помещаются нулевые клеммы, в нижней части заземляющие, а между ними – автоматы.

Теперь можно проводить внутрь щитка провод ВВГ-2*6 или ВВГ-5*6. Внутри щита вводной провод следует подключать таким образом: синий провод подключается к нулю, белый – к верхнему контакту УЗО, желто-зеленый – к заземлению. УЗО соединяются между собой последовательно с помощью перемычек от белого провода. Теперь перейдем к разводке открытым способом.

По тем линиям, которые были отмечены прокладываем либо короба, либо кабель-каналы. Обычно при таком способе прокладки кабель-каналы размещают или возле плинтусов, или как можно ближе к потолку. Короба закрепляются саморезами на расстоянии 50 см. Первые и последние отверстия делаются 5-10 см от края короба.

Стоит сказать, что все выключатели, розетки, коробки распределения тоже навешиваются на стену. Для их установки достаточно приложить к стене, отметить место для крепления, просверлить отверстия и закрепить их.

После этого нужно приступать к разводке проводов. Начинать необходимо с монтажа основной магистрали и от щитка освещения к розеткам. Как уже говорилось выше, нужно использовать провод ВВГ-3*2,5.

  Для наибольшего удобства стоит начинать от точки подключения к щитку. На концах проводов нужно помещать бирку с указанием провода и точки подключения.

Затем прокладываются провода ВВГ-3*1,5 от осветительных приборов и выключателей к распределительным коробкам.

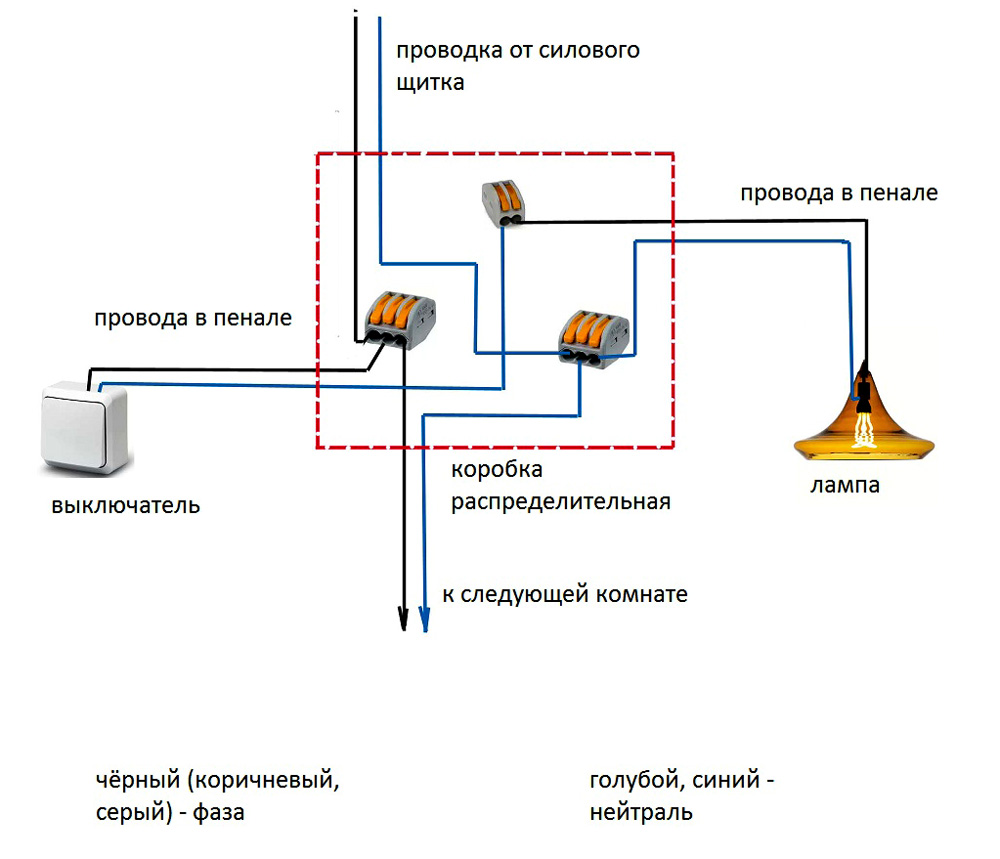

В распределительных коробках провода соединяются с помощью колпачков СИЗ или хорошенько изолируются.

Внутри щита освещения основной провод ВВГ 3*2,5 необходимо подключать так: красная или коричневая жила – фаза (подключаем снизу УЗО), голубой – ноль (к нулевой шине сверху), желто-зеленый – заземление (шина заземления снизу).

Тестером обязательно нужно прозвонить все проложенные провода для исключения ошибок. Если все в норме, то можно подключаться к распределительному щиту.

Монтаж электропроводки скрытым способом

Скрытая проводка также выполняется очень просто. Отличием от отрытой будет лишь то, что провода будут скрыты от глаз. Остальные действия по монтажу аналогичные.

Сначала устанавливается щиток освещения и УЗО, затем вводится и подключается вводной кабель от распределительного щита, сначала он тоже остается без подключения.

После этого в сделанные ниши устанавливаем подрозетники и коробки распределения.

После этих операция приступаем к разводке. Первым делом прокладывается основная магистраль проводом ВВГ-3*2,5. Затем прокладываем провод ВВГ-3*1,5 от точек освещения и выключателям к распределительным коробкам для подсоединения к основному проводу. Все точки соединений изолируются колпачками СИЗ или изолентой.

В завершение прозванивается вся цепь с помощью тестера, опять же на устранение возможных ошибок. После прозвонки подключаем к щиту освещения. Подключение соответствует способу для открытой проводки. После всех операций штробы заделываются шпатлевкой и электрик подключает распределительный щиток.

Видео. Монтаж электропроводки своими руками

Источник: http://postroy-prosto.ru/montazh-elektroprovodki-svoimi-rukami/

Разводка электропроводки в частном доме – ответы на все вопросы + видео

Разводка электропроводки в частном доме, квартире и других помещениях – весьма ответственный процесс, требующий повышенного внимания и определенных знаний. Ведь речь идет об электричестве, а оно, как все знают с детства, весьма опасно и не терпит ошибок.

Зачем менять электропроводку?

Существует множество причин, которые могут подвигнуть на подобный шаг, например, строительство нового дома, ведь он не может считаться жилым без должного электроснабжения.

Да и делая ремонт, лучше заменить всю старую проводку новой, особенно если ее монтировали более двадцати лет назад, как это зачастую и бывает.

Раньше медные провода были невероятно дорогими, впрочем, их стоимость и сегодня в разы выше, чем того же алюминия, да и процесс их изготовления считался небезопасным. Эти факторы повлияли на широкое распространение алюминия в качестве материала для электросети.

Однако со временем выяснилось, что данный металл совершенно не пригоден для проводки из-за своих характеристик. Во-первых, он теряет свои свойства и становится чрезмерно хрупким от воздействия тока.

В результате старые алюминиевые кабели буквально рассыпаются от малейшего прикосновения. Во-вторых, этот металл подвержен электрокоррозии, и если вдруг под оболочку таких проводов проникнет даже немного влаги, то они вскоре разрушатся.

И тогда на первый взгляд абсолютно целый кабель не сможет функционировать, что может привести к возникновению аварийных ситуаций.

И, в конце концов, алюминий относится к группе мягких металлов, таким образом, нередко встречается выдавливание его из-под клемм, скрутки могут ослабеть, а процесс пайки довольно трудоемкий. В общем, как видно, алюминиевые провода совершенно не целесообразно использовать для электросети.

Но не только качество кабелей может поспособствовать их полной замене.

Также стоит учитывать и развитие современных технологий, появляется все больше бытовой техники, без которой уже довольно сложно представить себе нашу жизнь, а нагрузка, на которую рассчитана старая проводка, значительно ниже, чем нужно сегодня.

Основные правила прокладки проводки

Так как все работы, связанные с электричеством, могут быть очень опасными не только для нашего здоровья, но и для жизни в целом, следует придерживаться нижеприведенных правил.

Розетки, выключатели, счетчики и распределительные коробки устанавливают в таких местах, чтобы добраться до них было достаточно просто взрослому, но не детям. Кроме того, для монтажа розеток выдвинуты строгие правила, прежде всего, их категорически запрещено ставить в туалетах.

Что же насчет ванных комнат, так там, конечно же, поставить этот узел сети можно, но только при условии, что за пределами этого влажного помещения будет установлен специальный безопасный трансформатор.

Также розетки устанавливаются на определенной высоте, которая не должна быть менее полуметра и более восьмидесяти сантиметров от пола.

Расстояние от них до электро- и газовых плит, котлов, колонок и иных заземленных элементов должно составлять минимум 50 сантиметров.

Количество же рассчитывается из соотношения 1 штука на 6 «квадратов», исключением является только кухня, в которой можно разместить столько розеток, сколько необходимо, независимо от площади.

Лучше, чтобы разводка электропроводки в деревянном доме своими руками производилась наружным способом, в этом случае она будет на виду, чем, естественно, немного подпортит интерьер, однако, безопасность намного важнее, нежели дизайн комнаты.

Правда, если с фантазией все в порядке, то можно ее красиво замаскировать, тем более, что сегодня выбор декоративных материалов невероятно велик.

Все провода должны прокладываться на определенном расстоянии друг от друга (минимум 3 мм), а также избегайте их контакта с любыми металлическими поверхностями.

Выбор материала для создания сети в доме

Выбирая строительные материалы для электропроводки, и делая ее монтаж, в обязательном порядке нужно соблюдать ГОСТ, а также СНиП.

Низкокачественные, ненадежные элементы могут послужить причиной перегрева, и это приведет к короткому замыканию.

Кроме того, некачественные розетки очень быстро могут расшататься, что приведет к плохому контакту с вилкой электроприборов и, возможно, даже спровоцирует возгорание. Так что экономить на данных материалах никак нельзя.

Подбирая же провода, следует учитывать мощность конечного потребителя. Ведь если она будет большей, чем та, на которую рассчитан кабель, то последний будет сильно перегреваться, обмотка расплавится, и, опять-таки, короткого замыкания не избежать. В случае же, когда сечение проводов больше требуемого, ничего страшного не произойдет, просто это немного отразится на бюджете.

Разводка электропроводки в частном доме – ход работы

Учитывая всю ответственность и важность данного этапа строительства, конечно, будет лучше довериться профессионалам в решении этого вопроса. Однако далеко не всегда, обратившись в строительную фирму, можно рассчитывать на высококвалифицированную помощь, поэтому не мешает ознакомиться с тем, как сделать разводку электропроводки самостоятельно.

Как говорилось выше, очень важно правильно рассчитать сечение проводов, для этого необходимо начертить план дома с размещением на нем всего электрооборудования.

Также следует точно указать места расположения выключателей, розеток, распределительных коробок, трасс и т.п.

Это поможет не только определиться с нагрузкой, но и в будущем, во время ремонтных работ, когда необходимо сделать в стене отверстие, например, чтобы повесить картину, не попасть в скрытый провод и тем самым не повредить его.

После того, как вы определились с местом расположения всех элементов и электрооборудованием в том числе, можно приступить непосредственно к монтажу. Однако чтобы работа проходила легко и быстро, необходимо подготовить весь строительный инструмент.

Нам понадобятся: перфоратор с насадками для работы с бетоном, индикатор, болгарка с диском по камню, паяльник, отвертки и пассатижи с изолированными ручками, монтажный нож, уровень, шпатель и переносная лампа.

Кроме инструмента, следует заранее приобрести и материалы: подрозетники, клеммники, кабель либо же провод нужного сечения, щиток и гофру.

Во время монтажа электропроводки дом будет обесточен, при этом необходимо обеспечить как нормальное освещение в комнатах, так и работу оборудования.

С этой целью берем толстую дощечку и крепим на нее тройную розетку, а также 16-амперный автомат с кабелем сечением 4 мм2. Подключаем это устройство к проводам счетчика, предварительно выключив автоматы на нем и выкрутив пробки.

Все скрутки должны быть надежными и хорошо изолированными. Теперь можно запитать и дом.

Это, пожалуй, самый неприятный и трудоемкий шаг, прежде всего, потому что он связан с пылью и громким шумом, появляющимися во время бурения стен. Все борозды должны идти строго в горизонтальном или же вертикальном направлении. Расстояние от потолка должно быть 0,5 метра.

Для этой работы потребуется устойчивый козел, так как обычная стремянка может с легкостью опрокинуться и привести к нежелательному травматизму. Лучше сначала расчертить на стенах линии, а затем прорезать их болгаркой. А сама канавка выбивается с помощью перфоратора.

Чтобы гофра ложилась плавно в местах сгиба, необходимо на внутренних углах лунок сделать косые срезы.

Прежде чем прокладывать провода, необходимо запустить их отрезки нужной длины в гофрированную трубку. Затем гофра помещается в канавку и крепится в ней с помощью алебастра. Подрозетники также устанавливаются на подушку из этого материала.

В них заводим одни края проводов, а другие – в щиток.

Верхняя изоляция имеет следующее цветовое обозначение: синий или голубой – ноль, фазные кабели могут быть коричневыми, красными, белыми или же черными, а защитные имеют желтый цвет с зеленой полосой.

Источник: https://remoskop.ru/razvodka-jelektroprovodki-chastnom-dome-kvartire.html

Электропроводка в квартире своими руками

Качественные электрические магистрали в квартире или доме – это залог надежной и безопасной эксплуатации.

Не имея на то специальных знаний и понимания процессов, происходящих во время распределения электричества – сделать их своими руками практически невозможно, или, в крайнем случае, не рекомендовано.

Однако, услуги профессионалов нынче дороги, поэтому многие собственники стремятся приложить свои усилия. Мы расскажем, как это сделать правильно.

Проект домашней электрической сети

Проектный эскиз расположения кабелей, розеток и выключателей – это рутинная, но крайне необходимая работа. Без понимания точного местоположения, устроить домашнюю безопасную электрику невозможно.

Нюансы плана в следующем:

  • Вся квартирная проводка делится на группы. Так, и монтировать легче, и система получит больше безопасности в случае нештатной ситуации. На эскизе группы проводов отмечаются разными маркерами для удобства и делятся на осветительные приборы, розетки, распределительные коробки, силовые кабеля и системы экстренного отключения.
  • Учитывается «влажность» помещения. Например, уделять повышенные требования к домашней сети нужно в ванных, санузлах и наиболее холодных местах квартиры – прихожие, подоконные пространства. Там высока вероятность скопления конденсата из-за перепада температур в зимний период.
  • Автомат, отвечающий за купирование тока, располагается внутри квартиры. Многие распределительные щиты находятся за ее пределами, поэтому придется повозиться, чтобы обустроить контрольный автомат внутри. Его монтаж несет большую пользу – в случае перенапряжения, обеспечить квартиру подачей тока не составит труда.
  • Весь проект выверяется заранее, с сопутствующими положениями из правил безопасности. Прокладка проводов осуществляется строго вертикально или горизонтально. Нанесение параметров длин желательно сразу, так ориентация пойдет много быстрее. Если для составления качественного проекта, нет знаний, то документ приобретают у специалистов.

Методы монтажа электропроводки в квартире

До недавнего времени, монтаж домашней электрической сети шел по одному сценарию – провода укладывались поверх финишного покрытия стены – обоям или штукатурке. В известной мере это не бросалось в глаза, особенно если применялся витой провод – некоторые интерьеры только выигрывали от этого, ретро, например.

Требования: для проводки этого типа характерны такие места установки, как плинтуса, гофрированные трубы. Укладывать вместе силовые и кабеля освещения нельзя.

Соприкосаемые поверхности должны выполняться из несгораемого материала.

Большей популярностью пользуется скрытая прокладка проводки. Кабеля монтируются в штробах – специальных канавках, выбранных в стене или расположенных в подвесных потолках.

Требований к кабелю больше, нежели для открытого метода. В их числе: прочное тело провода, выдерживающее не только силовые нагрузки, но и толщу бетона, влагу, механические повреждения, подвижки. Для прокладки используется гофра – стальные трубы укладывать в скрытые каналы нельзя.

Самостоятельная укладка начинается с разметки сети, в зависимости от выбранного способа. Отмечаются места установки силового узла и разводки от него.

Потребуются инструменты:

  • Рулетка, средства измерения и контроля – водяной и лазерный уровень. Укладка должна проводиться аккуратно, особенно если речь идет о наружном способе монтажа.
  • Кусачки для разрезания проводов. Все пучки будут спрятаны в гофрированные трубки.
  • Металлические приобретать не рекомендуется, провода помещают в надежную изолирующую полость.
  • Изолирующая лента для соединений проводов. Нож для зачистки концов.
  • Болгарка. Она пригодится для выведения штробы в бетоне при закрытом способе. К ней приобретается зубило, которым удобно работать в мягких стенах – гипс, пеноблок.
  • Штукатурный раствор для заделки штробы. Следовательно, потребуется инструмент для работы с раствором – шпатели, терки, емкости для замешивания.

Работа пойдет в обесточенной квартире, поэтому стоит заранее позаботиться о наличии удлинителя от силового кабеля под напряжением – провода отсоединяют от счетчика, подключая времянку. Длина его равна удобному передвижению по квартире.

Установка вводного щитка

Если общее напряжение находится вне квартиры, то потребуется лишь установка пакетников – системы УЗО (устройство защитного отключения). Ее, как правило, располагают недалеко от входной двери, ближе к потолку. Автоматов должно быть два – 16 А, для бытового пользования и 10 А – для освещения.

Штробление

Маркером или карандашом намечаются места для будущей укладки проводов. Они должны быть строго вертикальны и горизонтальны линии пола или потолка.

Ширина канавки согласно плотному вхождению гофрированной трубки с пучком проводов – ее не должно болтать. Соответственна и глубина. Болгаркой делают надрезы по бетону, а затем долотом или зубилом выполняют штробление.

Работу выполняют тщательно, дабы в будущем укладка кабеля прошла плотно.

Кроме штробы для провода, делают их и для подрозетников. Для этого требуется особая круглая насадка. Если ее нет, то по начерченной окружности, бетон или гипс выбивают. Работа шумная и пыльная, производится только в светлое время суток.

Резка и укладка проводов

Длина рассчитывается с запасом в 10–15 см, чтобы концы можно было свободно соединить между собой. Далее, укладка происходит на полу – общий пучок кабеля вкладывают в гофру, которую вкладывают в приготовленную самую толстую штробу. От нее пойдут ответвления.

Сразу готовят штукатурный раствор на основе гипса – он застывает быстро – и понемногу, закрывают штробу. Перерывы делают через каждые 50 см, дабы раствор успел схватиться.

Концы силового кабеля вводят через пакетник в общий щит. Здесь требуются знания, поэтому работу на этом этапе совершает электрик. Кроме того, самостоятельные действия чреваты штрафами от ресурсоснабжающей организации.

Вызвать мастера недолго, зато мороки меньше.

Установка розеток и выключателей

После того как закончена отделка – заштукатурена штроба, из стен выглядывают лишь концы проводов для розеток и монтажа выключателей, приступают к их устройству.

Есть несколько важных правил, соблюдение которых увеличит безопасность домашней электросети:

  • У пола розетки быть не должны. Расчет на внезапное подтопление или испарение конденсата. У низко установленных есть больше шансов отсыреть и выдать короткое замыкание. Поэтому расстояние до 10 см учитывают сразу при прокладке штробы.
  • Высота выключателей не имеет регламента. Однако для семьи с маленькими детьми это учитывается – ребенок в нежном возрасте не должен самостоятельно дотягиваться до интересующего его предмета. Учитывается рост школьника и свободное положение поднятой руки.
  • Нельзя устанавливать токопроводящие устройства вблизи «мокрых» источников – ванн, раковин. Минимальное расстояние на кухонном фартуке – 50 см, в санузле – 2,5 м. Это правило касается и «горячих» точек – водонагреватели, газовые плиты, духовки и прочие подобные места. Причина – оплавление изоляции с выделением токсичного газа.
  • При покупке внимательно осмотрите предлагаемый товар – розетки и выключатели должны быть полностью изолированы, иначе безопасности не будет. Подвижные части надежно укреплены. Хорошо поинтересоваться наличием сертификата качества.
  • Монтаж розеток и выключателей также идет двумя способами – скрытым и наружным. Первый отличается специальными коробами, куда вставляются элементы. Второй – обычный, пластиковые модели приклеиваются или прикручиваются к месту вывода проводов.

Полезные советы при монтаже электропроводки

Чтобы сделать свое жилье оснащенным качественной проводкой, следует внимательно отнестись к следующему:

  • Замену проводки планируют до начала ремонта и подготовки стен. Как видно из писанного, это трудоемкая работа, следовательно, вести ее после того, как стены получат финишную облицовку – нецелесообразно.
  • Планировать разводку следует при полном учете бытовой техники. Нельзя оставлять даже одну стену пустой. Вполне возможно, придет мысль переставить мебель и аппаратуру и точки, откуда возможно безопасное питание, там не окажется. Большое количество удлинителей приводит к несчастным случаям и травмам.
  • Встроенные светильники должны иметь простое управление, поэтому схему прокладки согласовывают с профессионалами заранее. Монтаж подвесного или натяжного потолка – недешевое удовольствие и переделка вышедшего из строя прибора обойдется в круглую сумму.
  • Лучше отдать предпочтение медному проводу, чем алюминиевому. Срок службы у него снижен в разы. Кроме того, даже новый кабель обладает хрупкостью, отчего при ручном монтаже на его поверхности появляются микротрещины. Они со временем под нагрузкой и постоянными перепадами температуры разрастутся, и кабель перестанет функционировать, что потребует его полной замены.
  • Вести проводку лучше с минимальными соединениями. Спайки и скрутки приведут к быстрому выходу из строя всего кабеля. От перегрева на этих местах спасают специальные короба, заделываемые в стены.

Последнее «напутствие» – если понимания и умения обращаться с опасной стихией – нет, рисковать не стоит. Это чревато несчастными случаями при монтаже или при эксплуатации в будущем. Профессиональная работа стоит недешево, но к ней как бонус предлагается гарантия, которая обеспечит вашу жизнь комфортом на долгие годы.

Видео по монтажу электропроводки своими руками в квартире

Источник: http://stroitelnyj-portal.ru/remont/obshie-sovety/elektroprovodka-v-kvartire-svoimi-rukami.html

Как сделать разводку электропроводки в квартире

Капитальный ремонт в квартире или доме подразумевает замену или реконструкцию проводки. Хотя многие забывают об этом важном этапе и спохватываются, когда материалы куплены и процесс отделки помещения уже начался.

Правильное выполнение электропроводки в квартире

Как правило, в старых домах проводка или неисправна, или близка к этому состоянию. А ведь исправные электропровода в доме – залог безопасности жизни и здоровья как жильцов квартиры, так и их соседей.

Кроме того, современные технологии позволяют защиту населения сочетать еще и с экономией электроэнергии.

Если у Вас есть накопительный водонагревательный бак, то Вы можете установить у себя переключатель «День-Ночь» для минимального использования электричества в ночное время.

Начинать разговор о проводке надо с того, что для каждого помещения она делается индивидуально.

Рассмотрим поэтапную прокладку электрических проводов в квартире.

Первым делом необходимо составить схему разводки электрической проводки. Для этого на плане квартиры указывается размещение распределительного щита. Далее высчитывается количество будущих розеток из расчета не менее 1 шт. на каждые 6 м2 (для комнат) и по 2 шт. на 6 м2 (для кухни и ванной), а также количество светильников и люстр.

Затем на плане обозначаются провода, соединяющие электрощит и осветительные приборы и розетки. Следом на схему наносятся точки электропотребления и можно переносить этот план на стены квартиры. Нужно постараться подобрать самую короткую трассу для кабелей, однако прокладываться они должны строго вертикально или горизонтально с соблюдением прямых углов не ниже 15 см от потолка.

Также на схему наносятся места установки распределительных коробок, в которых соединяются кабели. Их лучше располагать в труднодоступных местах и над выключателями. На одно помещение больше одной коробки вряд ли понадобится.

Если в помещении имеются деревянные полы и будет сделана стяжка, то лучший вариант монтажа проводки – по полу в металлических трубах.

Выключатели устанавливаются на расстоянии 90 см от пола, а розетки – не менее 30 см.

Желательно заранее определиться с местами расположения мебели и электроприборов (холодильника, стиральной машины и т. д.) для удобства подключения техники.

Следующим шагом является подача вводного кабеля в распределительный щит. Электрический щит представляет собой устройство для приема и распределения электроэнергии при напряжении менее 1 кВ переменного тока частотой 50–60 гЦ, а также для редкого включения и отключения линий групповых цепей и для их защиты при коротких замыканиях и перегрузках.

Распределительный щит может быть как внутренне установленным (располагаться в нише), так и накладным (монтироваться на стене). Лучшее место для этого устройства – сразу около входа в квартиру.

Электрощит включает в себя вводный выключатель нагрузки, счетчик электроэнергии, одно или несколько устройств защитного отключения (УЗО), автоматические выключатели и другие элементы.

Теперь можно приступать к штроблению стен и креплению электрического кабеля в них. В новых панельных домах под провода обычно выполняют специальные каналы, однако мало кому так везет.

Поэтому, если Вам приходится штробить стены самостоятельно, то каналы под кабель должны быть строго горизонтально на одном уровне с розетками .

А для выключателей траншеи необходимо делать вертикальными до уровня 10 – 20 см ниже потолка и далее горизонтально к щиту.

Глубина штробы – 1,5–2 см.

Крепление проводов осуществляется с помощью пластиковых хомутов или посредством замазывания алебастром.

После того как провода проложены и закреплены, их необходимо подключить к электрощиту. Подсоединение кабелей может быть выполнено тремя методами: пайкой, сваркой, скруткой, опрессовкой, клеммами и другими. Использование клемм – самый надежный, эффективный, удобный и быстрый способ. Для его применения не нужно быть специалистом и нет необходимости приобретать дополнительные инструменты.

Соединение скруткой по законодательству запрещено, однако проверка в квартиру вряд ли нагрянет, поэтому, если ничего другого не остается, этот способ можно применить. Но только при условии выполнения нескольких правил:

  • длину скрутки необходимо делать не менее 4–5 см;
  • соединяемые провода должны быть зачищены от изоляции и очищены от окисляемой пленки;
  • надо обеспечить плотный и ровный контакт между кабелями.

Рекомендации по выбору электрического кабеля

При замене какого-либо участка электропроводки или капитальном ее ремонте после составления схемы необходимо закупить электрические кабели. Но широкое разнообразие видов и материалов порой выбивает из колеи. Как определиться с типом проводов?

  1. Если встал выбор между алюминиевым и медным кабелем, то покупать лучше медный. Алюминиевые провода используются только для старой проводки, если необходимо заменить какой-либо ее участок.
  2. Обязательно надо обратить внимание на марку или тип электрокабеля. Самые распространенные типы в последнее время:
  3. ВВГнг – используется под штукатурку для скрытой электрической проводки, пожароустойчив; ВВГнг-LS – применяется для открытой прокладки проводов, например, под гипсокартон; должен быть закрыт коробом из ПВХ; не выделяет дыма, устойчив к воспламенению; NYMнг-LS – является более дорогим аналогом предыдущего типа, но отличается надежностью и удобством в использовании; ПВС – многожильный кабель, предназначенный для удлинителей и подключения электроприборов к сети. Для того, чтобы понять, что покупаете, внимательно прочитайте расшифровку марок кабелей:

    если первой стоит буква А, то внутри провода алюминиевая жила, если буквы А нет, то жила медная; В – указывает на то, что изоляция жилы сделана из ПВХ; В – означает, что общая изоляция кабеля выполнена из ПВХ; Г – обозначает, что дополнительный защитный покров отсутствует; нг – говорит о том, что изоляция выполнена из негорючих материалов; LS – свидетельствует о низком уровне выделения дыма при появлении высоких температур.

  4. Тип кабеля с медными жилами определен, теперь надо выбрать размер его сечения. Для квартир чаще всего применяется кабель с сечением 1,5 мм2, предназначенный для нагрузки не более 3,5 кВт.
  5. Теперь необходимо подумать, сколько жил должно быть в кабеле. Для старых домов и проводок подойдет двухжильный кабель, а вот для более новой, трехпроводной, лучше выбрать кабель с тремя жилами, а в частных случаях (например, для лампы с двухкнопочным выключателем) – и с четырьмя.

Правила техники безопасности

При контакте с электричеством шутить не стоит, поэтому соблюдение следующих правил является обязательным:

  • выполнение всех работ должно производиться в обесточенной квартире или доме;
  • не стоит менять «шило на мыло» и ставить по новой алюминиевые провода, кабели с медными жилами гораздо безопаснее и надежнее;
  • следует заранее разработать схему заземления, если оно еще не установлено;
  • оголенных проводов быть не должно в принципе;
  • все открытые участки проводов должны быть скрыты защитными коробами;
  • во время любых строительных работ план проводки должен быть под рукой, часто бывают ситуации, когда она случайно повреждается при сверлении, например.

Источник: http://trastroom.ru/dom/sovety/kak-sdelat-razvodku-elektroprovodki-v-kvartire.html

Проводка в квартире своими руками — как самостоятельно сделать, заменить электропроводку в квартире своими руками, видео и пошаговая инструкция

Делаем электропроводку в квартире самостоятельно

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка.

Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов.

Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.

Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

  • прокладка медных проводов;
  • переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
  • подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна.

Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются.

Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.

Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

  • составление схемы подключения электричества в своем доме;
  • создание плана разводки, а также его регистрация в уполномоченных органах;
  • сооружение времянки для проведения ремонтных работ;
  • прокладка электрических проводов;
  • подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.

Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению.

Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику.

Там будет наглядно показано, как проводится электропроводка своими руками.

Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

  • предварительно необходимо отключить электричество;
  • запрещено прокладывать кабель, если он находится под напряжением;
  • перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
  • пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
  • перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Оставьте заявку сейчас!

И получите лучшие предложения от проверенных мастеров и бригад.

  1. Сравните цены и выберите лучшие условия
  2. Отклики только от заинтересованных специалистов
  3. Не теряете время на общение с посредниками

Оставить заявку Более 10 000 исполнителей
ждут ваших заказов!

Источник: http://remont.youdo.com/articles/electric/elektroprovodkavkvartire/

Самостоятельная публикация. Электромонтаж в квартире: материалы, схема подключения

Если ваша проводка давно требует замены, то это мероприятие следует провести как можно скорее. Это занятие желательно приурочить к капитальному ремонту помещения. Можно сказать, что проводку своими руками поменять не так-то просто. Обычно этот кейс стоит брать только тогда, когда денег на профессиональную помощь не хватает. Средние цены по России за 1 кв. метр электромонтажа в многоквартирном доме от 800 руб. и выше.

«Золотые» правила

Перед тем как начать, следует ознакомиться с основными правилами установки. Здесь нет ничего сложного, но все это необходимо строго соблюдать и выполнять. Одно из таких требований — замена алюминиевых проводов на медные. Второй — это изменение схемы питания. Здесь имеется в виду замена слепозаземленной нейтрали на защитное заземление потребителей. И последнее требование — использование разводки отдельных ответвлений вместо разветвлений разветвлений.

Что касается алюминия, то он был чрезвычайно популярен в 1930-х и 1970-х годах по нескольким причинам. Во-первых, это считалось экологически чистым материалом, а во-вторых — достаточно дешевым и доступным для населения. Но вскоре выяснилось, что для постинга лучше не использовать. Это связано со следующими факторами:

  • За 20 лет использования алюминиевой проводки она становится очень хрупкой из-за происходящих химических процессов. В результате проводка становится не только ненадежной, но и в какой-то мере опасной.
  • При попадании влаги на алюминий начинается процесс электрокоррозии. Это приводит к полному обрыву провода и аварийной ситуации.
  • Алюминиевые контакты считаются одними из самых ненадежных. Во-первых, материал очень сложно паять, а во-вторых — он вреден.

Еще кое-что

По схеме электроснабжения, Используемая в советское время TN-C не идеальна. Более того, даже в старые времена его использовали не потому, что он был хорош, а потому, что он мог массово электрифицировать население без использования длинных линий и дорогих металлов.Можно сказать, что в настоящее время на территории Российской Федерации имеется большое количество многоэтажных домов со схемой подключения TN-C, проще говоря, незаземленных. Используя схему защиты населения TN-C-S, можно достичь безопасности пользователя независимо от состояния проводки. Часто этот момент упускается из виду местными властями, поэтому проводка монтируется и монтируется самостоятельно.

Что касается схемы разветвления, то это тоже вынужденная мера. Суть всей системы заключалась в подключении к более толстым (центральным) проводам квартирных комнат.Такие разветвления располагались в распределительных коробках. Большое количество скручиваний, клемм и других способов соединения привело к тому, что эти места стали уязвимыми из-за вероятности попадания влаги и закрытия. Поэтому сегодня электромонтаж своими руками делают несколько иначе. От каждого ввода к группе идет одиночный кабель без изоляции и клемм.

Электромонтаж в квартире своими руками: этапы работы

Затраты на время монтажа, а также финансовые затраты могут быть значительно сокращены.Но для этого необходимо соблюдать технологию и следовать инструкции. Все работы можно разделить на пять этапов:

  • разработка схемы;
  • составление плана и его утверждение, также утверждается схема электропроводки;
  • устройство ремонтное время;
  • монтажные работы;
  • установка механизмов: выключатели, розетки и др.

Перед установкой рекомендуется проведение земляных и нулевых работ. Электромонтаж электропроводки в квартире выполняется на последнем этапе и не представляет особой сложности.Но в любом случае можно говорить о значительной экономии. Если электрическая разводка в квартире своими руками выполнена полностью, то нужно только приобрести материал, а это уже 65% экономии. Если какую-то часть работы поручить специалистам, то можно рассчитывать на 20-50% экономии.

Схема питания

Этот рисунок в разделе носит чисто информационный характер. Тем не менее такая схема обязательна, и без нее сложно обойтись. Что касается терминов, то в первую очередь с ними разобраться: кВА — это счетчик, а УЗО — устройство защитного отключения.Также на рисунке видно, что используется однопроводное соединение. Пара косых линий на проводе говорит о том, что вместо одного кабеля два: фазный и нулевой. Их кладут вместе. Если используется трехфазный провод, штрихов будет три.

Любая такая проводка может быть адаптирована к вашим потребностям. Например, вы решаете, как распределять провода по точкам. В любом случае имеет смысл нарисовать свою схему, пусть даже на основе готовой. Если ничего не случилось, то работу можно поручить специалисту.Ему потребуются исходные данные, поэтому объем работы будет довольно большим. Однако проводка своими руками не обходится без заранее нарисованного шаблона.

Как думать о блоке питания?

Правильная проводка всегда зависит от выбранной мощности. Например, для коттеджных поселков выдается лимит в 10–20 кВт, а в квартирах такого чуда не увидеть. Если дом старый и проводка там еще советская, то максимальная мощность, которую выдержат провода, составляет 1,3-2,5 кВт. Если выключателя нет, то слишком большая часть входящего в комплект оборудования приведет к перегоранию проводки.Если на подъезде стоит автомат, то он будет постоянно выбиваться. Но с уверенностью можно сказать, что 2 кВт для современного потребителя — это очень мало, поэтому при расчете следует исходить из предела мощности не менее 4,3 кВт. В этом случае проводка еще должна держаться. Кроме того, здесь действует фактор случайности. Он заключается в том, что никто не включает одновременно всю бытовую технику, то есть если вы начали мытье, это не значит, что у вас будет пылесос, чайник, кондиционер и т. Д.

Технические характеристики на квартиру 40-100 кв.м следующие:

  • Главный автомат на 25-32 А (в зависимости от площади). При этом коэффициент запаса прочности по току должен быть не менее 1,3 А и не более 1,5 А.
  • Устройства защитного отключения (УЗО) — 50 А.
  • Две ветки сечением 4 мм должны идти на кухню 2 с автоматом на 25 А и УЗО на 50 А на каждую ветку.
  • Кондиционер (при наличии) — провод 2,5 мм 2 , автомат — 16А, УЗО на 20А.
  • Розетки ответвления и цепи освещения требуют использования провода 2,5 мм 2 . В этом случае можно обойтись без станка. В принципе, зная все эти данные, проводку производить можно.

Подготовка плана

Электромонтаж в доме своими руками начинается с составления плана. Все начинается с

Замена электропроводки в частном доме. Замена электропроводки в квартире

Если вы живете в старом доме, замена проводки просто необходима.Старые электрические сети плохо выдерживают нагрузки, оказываемые на них современным электрооборудованием. Они просто не соответствуют новым требованиям безопасности.

К протекторам, используемым для создания требований к протозоидам. Например, была заземлена только электроплита. Многие россияне регулярно делают ремонт в квартире, но до замены электрических сетей руки не доходят. Все работает нормально, так что проблем нет, но это не так. Они появятся, но будет поздно.

Замена электропроводки своими руками позволит сэкономить семейный бюджет и получить электрическую сеть, соответствующую современному электрооборудованию, иметь хорошие розетки и выключатели в нужном и удобном месте.

Работы по замене электросети должны выполняться с соблюдением всех правил и современных требований безопасности. Только так вы сможете гарантировать комфортное пребывание семьи в этом номере.

Условия монтажа электрических систем

Профессиональный электрик и домашний техник должны знать и соблюдать определенные требования при установке новых электрических сетей:

  1. Замена электропроводки в квартире производится полностью.При замене проводов по частям образуется много ненужных и ненужных соединений. На старых алюминиевых проводах при изгибе могут образоваться микротрещины, а это может привести к их выходу из строя, стену придется вскрывать и заново ремонтировать.

  2. Перед тем, как приступить к замене проводки, составляется план размещения розеток и выключателей, осветительных приборов. Определяются места, где будут энергоемкие устройства, для них используются отдельные линии, поэтому впоследствии переставить их будет непросто.

  3. Потребление электроэнергии на линию обязательно. Потребляемая мощность на каждую не должна превышать 5 кВт.

  4. Не стоит экономить на качестве розеток, выключателей и прочей мелочевки. Чем она качественнее, тем безопаснее жить в такой квартире.

  5. Электропроводку лучше поменять до начала штукатурных работ. Для укладки используются трубы, гофрированные или гладкие. В местах соединения проводов устанавливаются специальные коробки, они обеспечивают свободный доступ к ним.

  6. Замена электропроводки должна производиться по простой схеме, которая позволит без труда провести следующий ремонт. Алюминиевая проводка служит около 30 лет, медная — дольше.

Электропроводка частного дома

Замена электропроводки в частном доме мало отличается от замены проводов в квартире. Разница в том, что дома бывают двухэтажными и более. К этому добавляются различные источники подключения к электросети.

Электромонтаж квартиры подключен к распределительному щитуэлектричества, он находится на подъезде дома, а частный коттедж подключен от ЛЭП или от трансформатора поселка. Принцип разводки для частного дома такой же, как и в обычной квартире.

Составлена ​​схема размещения всех розеток, выключателей, бытовых и осветительных приборов. Демонтирована старая проводка и установлена ​​новая.

Электропроводка состоит из 2-х групп: осветительные приборы и розетки.Из-за этого он монтируется в помещении из двух разных частей. Один отвечает за осветительные приборы, другой — за розетки. Нагрузка на сеть также будет разной, поэтому провод часто используют по-разному. Использование двух проводов упрощает ремонт в случае аварии. Если вечером перестали работать фонари, можно включить дополнительные при помощи розетки.

Замена электропроводки в доме может быть открытой или скрытой, все зависит от материала, из которого сделан дом.Если в нем несколько этажей, то каждый должен подключаться отдельно. Желательно, чтобы каждая комната была подключена отдельно и имела два автомата. Один отвечает за розетки, другой — за осветительные приборы. При такой схеме подключения короткое замыкание в одном помещении не влияет на подачу электричества в другие помещения.

Согласно инструкции, все современные устройства должны быть заземлены, поэтому в частном доме необходимо иметь хорошую цепь заземления.Электрический кабель в таком владении проводится в вертикальном или горизонтальном направлении, не нужно уносить петлями и изгибами, они недопустимы.

Замена электропроводки в квартире

Многие россияне неохотно идут на такой шаг, как замену старой электропроводки. Только безвыходная ситуация заставляет их делать эту работу. Стоит отметить, что своевременная замена электропроводки позволяет обезопасить свой дом от множества проблем.

Проект замены электропроводки

При замене электропроводки помните, что все должно производиться согласно требованиям и нормам, предъявляемым к устройству электрических сетей в квартире. Главное, что нужно сделать в первую очередь, — это рассчитать будущую потребляемую нагрузку всего электрооборудования квартиры и выбрать подходящий электрический кабель.

Подготовительные работы

Первоначальные расчеты:

  1. Для энергоемких устройств запланируйте отдельную линию, способную выдержать максимальную нагрузку.

  2. Выбирайте наиболее удобные места для розеток и выключателей.

  3. Подберите светильники для всех комнат в квартире заранее.

  4. Рассчитайте потребление энергии, которое будет израсходовано всеми электрическими приборами и оборудованием, установленным в квартире. Это просто: на каждое устройство есть паспорт, в котором указаны необходимые параметры. Общий расход следует увеличить на некоторую величину (в случае добавления других электроприборов).

Во избежание возможных ошибок обратитесь к специалисту.

Замена электропроводки в панельном доме осуществляется двумя способами.

  1. Снимите старую штукатурку, снимите изношенную проводку и уложите новую в освободившиеся пазы.

  2. Оставить старую проводку в стенах, а для новой сделать канавки и вставить в них сваренный кабель.

Желательно первый вариант. Это позволит избежать ошибок, старая проводка смонтирована по всем правилам и принята специальной комиссией.

Приобретение необходимого оборудования

Работу следует начинать только после приобретения всех необходимых инструментов и мелочевки. Не экономьте, покупайте только качественное оборудование. Они будут располагаться в местах, доступ к которым затруднен, постоянного контроля над ними нет, поэтому должна быть уверенность в их работоспособности и технической исправности.

Для работ по замене электропроводки вам потребуются: кабель необходимого сечения и длины, трубы для прокладки в них электропроводки, устройства распределения и коммутации электропроводки, розетки, выключатели, необходимый инструмент, позволяющий производить работаем качественно и быстро.

Выбор инструментов и материалов

Первый шаг — определить, какой кабель будет использоваться — алюминиевый или медный. Можно использовать и то, и другое, но медь имеет лучшие технические характеристики электропроводности.

Выбор сечения кабеля лучше доверить специалистам, они сделают это профессиональнее домашнего мастера.

Перечень работ по замене старого кабеля

Замена электропроводки в хрущевке не отличается от порядка работы в обычной квартире.При замене старого кабеля используйте существующие и вновь проложенные канавки.

Устройство новой электропроводки

Работы по замене старых внутренних электрических сетей в квартире разделены на несколько этапов:

  1. Убираются старые и готовятся новые каналы для электропроводки.

  2. Места установки новых выключателей

Электросхема дома. Чаще всего используются схемы домашней электропроводки в Великобритании.

подсказок

  • По данным PriceDevils.com, средние затраты на полную реконструкцию трехкомнатного террасного дома 1930-х годов составляют 2750–3500 фунтов стерлингов.
  • Ремонт вашего дома должен выполняться обученным, квалифицированным электриком, который затем выдаст сертификат домовладельцу и уведомит строительный контроль — они записывают работу и выдают Сертификат соответствия строительным нормам.
  • При постоянно возникающих проблемах с перегоранием предохранителей или срабатыванием УЗО показывают, что с проводкой что-то не так.Чтобы избежать проблем с электричеством, лучше всего будет заменить проводку.

См. Также

Схема, наиболее часто используемая для домашней электропроводки в Великобритании.

Электросхемы дома, включая планы этажей в рамках электрического проекта, можно найти в этой части нашего сайта. Изучение этих рисунков поможет вам лучше понять основы домашней электропроводки и применить эти принципы на практике.

Многие из нас задаются вопросом, безопасна ли электропроводка в их доме, насколько хороши соединения и насколько безопасен блок предохранителей.Возможно, некоторые из нас хотели бы получить некоторые знания о том, как делать электропроводку в доме, прежде чем они обратятся в электрическую компанию с просьбой о расценке. Честно говоря, неплохо было бы получить некоторую основную информацию о ремонте электропроводки в вашем доме, о чем спросить электрика во время его первого визита и как не заставить их обмануть вас относительно цены.

Обратите внимание, что ожидается, что лицо, выполняющее работы в соответствии с данным руководством, будет компетентным для этого.

Схема подключения розеток

Для простых электрических подключений мы обычно используем эту домашнюю электрическую схему. На показанном примере вы можете узнать тип кабеля, используемого для питания каждой конкретной цепи в доме, тип и номинал автоматических выключателей — устройств, предназначенных для защиты вашей установки от перегрузки или короткого замыкания.

Схема подключения ламп

Как видите, вся установка разделена на 7 (может быть больше) различных цепей, чтобы обеспечить надежную изоляцию питания без необходимости прерывания питания других цепей.Убедитесь, что каждое устройство, используемое для изоляции, должно иметь четкую идентификацию, к какой цепи оно принадлежит, по прочным этикеткам, прикрепленным к потребительскому блоку. Проще говоря, вам нужно использовать только кабель Twin & Earth 2,5 мм для цепей розеток и кабель 1,5 мм для цепей освещения. Не подключайте световую цепь через кабель 2,5 мм и наоборот. Для кухонных плит или индукционных плит используйте кабель длиной не менее 6 мм или 10 мм в зависимости от потребления электроприборов, а для подачи корма в электрический душ следует использовать кабель 10 мм.

Типовая электрическая схема

В приведенном выше примере мы представили наиболее распространенную домашнюю электрическую схему для квартиры с 2 спальнями, показав электрическую схему для цепей освещения на другой схеме для облегчения понимания маршрутов прокладки кабелей через собственность. Электросхема для 3-комнатных квартир или 5-комнатных домов будет немного отличаться из-за размера собственности и количества установленных розеток.

© 2013 Все права защищены.

Как использовать программное обеспечение для планирования электричества дома | Программное обеспечение для планирования электрических и телекоммуникационных сетей | Схема подключения ПО этаж

Усилитель звука

ВЧ усилитель

Видеоусилитель

Стандартный автоматический переключатель

Стандартный A / V-переключатель

Базовый исходный компонент

Системные компоненты

Разъем для наушников

Инфракрасный приемник

Инфракрасный передатчик

Музыкальная клавиатура

Выход для моно динамика

Выход для стереодинамиков

Динамик потолочный

Настенный динамик

Динамик сабвуфер

Динамик всепогодный

Зуммер и сигнал

Пьезоэлектрический преобразователь

Микрофон

Наушники

Кабельный антенный вывод

Главный антенный выход

Регулятор объема

Регулятор объема

Блок внутренней связи

Главный переговорное устройство и телефонный справочник

Напольный выход для микрофона

Настенная розетка для микрофона

Потолочный динамик

Рупор

Настенный динамик

Позвонить на коммутатор

Потолочный пейджинговый динамик

Настенный пейджинговый динамик

Напольная розетка для передачи данных заподлицо

Напольная розетка для передачи данных заподлицо

Напольная розетка для передачи данных / телефонная розетка для скрытого монтажа

Напольная розетка для данных поверхностного монтажа

Напольная розетка для данных поверхностного монтажа

Напольная розетка для передачи данных / телефонного монтажа на поверхность

Выход данных

Телефонная розетка

Телефон, выход данных

Телефонная розетка настенная

Шкаф аппаратный

Напольная стойка для оборудования

Щит фанерный

Клеммный шкаф с фанерной основой

Настенная стойка для оборудования

Описание вашей домашней электросистемы

Предпосылки: понимание вашей электрической системы

При поиске и устранении неисправностей в электросети в доме вы можете избежать серьезных разочарований, изучая или просматривая сведения о своей электрической системе.Когда вы узнаете достаточно, вы будете готовы перейти на страницу для
Устранение этих проблем в вашем собственном доме.
Заявление об ограничении ответственности.

Меню страницы

См. Также: Как дела идут не так

Ваша домашняя электрическая система: Электроэнергия течет к вашим светильникам и приборам от энергокомпании через вашу панель, ее выключатели, через ваши цепи и обратно. Вот схематическое изображение всех основных частей вашей домашней электрической системы.

На этих путях есть много соединений, которые могут быть нарушены или выходить из строя, и есть много способов, по которым электричество может уйти туда, куда вы этого не хотите.Смотри мой
Электричество загадочно? статья и мой
Электрика как статья на втором языке.

Энергетическая компания: Электроэнергетическая компания и ее распределительная система обеспечивают электропитание по проводам, переключателям и трансформаторам от электростанции до точки подключения в вашем доме.

Сама система коммунального обслуживания может иметь проблемы, которые могут повлиять на вещи в вашем доме. Его встроенные функции безопасности могут вовремя останавливать подачу электроэнергии, но другие соединения, разорванные линии, штормы, недостатки или ошибки могут иногда приводить к возникновению необычных напряжений в вашей системе, что может привести к повреждению ее частей.Чувствительность домашнего электронного оборудования к этому заставила нас больше осознавать эту возможность, так что наши сетевые фильтры стали обычным явлением. Но от некоторых скачков напряжения сложно защититься, и они могут быть похожи по своим эффектам на удары молнии.

На этой диаграмме более подробно рассматривается источник 120 и 240 вольт в трансформаторе компании.

Ваша главная панель: Ваша центральная панель выключателя (или блок предохранителей) направляет электричество через ваш дом в виде нескольких отдельных цепей, каждая из которых выходит из своего автоматического выключателя (или предохранителя) по одному проводу и возвращается от того, что использует электричество к другому соединению в панели с помощью другого провода.Автоматический выключатель или предохранитель прервет ток (поток), если он когда-либо начнет приближаться к опасному уровню. На этой диаграмме сравнивается главная панель в том виде, в котором я ее до сих пор изображал, с тем, как устроена типичная панель:

В панели может быть отдельный «главный» выключатель, который может отключать питание большинства или всех цепей. Если нет, то он мог быть возле счетчика энергокомпании. Эти устройства автоматически отключают питание, но соединения в любой из этих точек — на счетчике, на главном выключателе, внутри главного выключателя — могут выйти из строя или стать ненадежными, частично или полностью отключив электричество в вашем доме.

Цепи: Цепь — это путь, по которому электрический ток может течь от источника электричества и к нему. Эта концепция нуждается в некотором пояснении. Если бы он всегда был таким же простым, как ток от источника, идущий только по одному возможному пути к одному свету и обратно по одному обратному пути, то работу или неисправность цепи было бы легко понять. Но не все так просто. Эта диаграмма позволяет проследить путь одной цепи по мере ее прохождения через вашу систему:

Код и соглашение определяют цепь в доме как имеющую источник на одном из автоматических выключателей или предохранителей дома.Тогда, взяв это за исходное место источника электричества, мы обнаружим, что большинство цепей в доме сложны и включают в себя ответвления, подобные ветвям дерева.

По коду, выделенная цепь используется для каждого из наиболее крупных приборов, таких как электрическая плита, электрический водонагреватель, кондиционер или электрическая сушилка; эти, а также электрические нагреватели будут иметь два (соединенных) выключателя, чтобы использовать 240 вольт вместо 120 вольт, используемых в большинстве других устройств. Для каждой посудомоечной машины, печи для утилизации отходов, газовой или масляной печи и стиральной машины обычно предусматривается выделенная цепь на 120 вольт.Большинство других 120-вольтовых цепей имеют тенденцию обслуживать несколько (от 2 до 20) лампочек и розеток. Обычно есть две цепи для розеток на кухне / столовой, и в них используется более тяжелый провод, способный к току 20 ампер.

Цепи, обслуживающие более одной розетки или света, передают питание в последовательные места с помощью соединений в самом устройстве или в коробке, в которой оно установлено. Таким образом, в любой одной цепи есть много мест, где электричество может не пройти — — от автоматического выключателя и его соединений, через ряд соединений в устройствах и коробках, через переключатели и на контактах розетки, в которую вы что-то вставляете.Устранение проблем с электричеством в вашем доме будет зависеть от базового понимания этих вопросов. (Нужна помощь по
Как маркировать схемы вашей панели?)

Иногда поведение электричества в доме объясняется сравнением с водопроводом. Вода и то, что она делает, менее абстрактны. Но аналогия очень ограничена. Это правда, что давление воды (напряжение) через трубу определенного размера или душевую насадку (сопротивление) может привести к определенной скорости потока (тока), и, таким образом, будет доставлено определенное количество галлонов (киловатт-часов).Но что будет означать схема — с точки зрения сантехники? Напор воды заканчивается у раковины или на лужайке за спринклерной системой. Возврат воды обратно в резервуар очень круговой. Электропроводка — это более плотная система, более закрытая система.

Провода: горячий, нейтральный, заземляющий: Чтобы понять, как работают разные провода в цепи, сначала рассмотрим использование нами терминов. Поскольку в доме подается переменный ток, термины «положительный» и «отрицательный» не применяются, как к постоянному току в аккумуляторах и автомобилях.Вместо этого энергокомпания предоставляет электроэнергию, которая будет течь туда и обратно 60 раз в секунду. Электроэнергия проходит через трансформатор, с одной стороны, и работающие предметы домашнего обихода, с другой стороны, по непрерывным проводным путям между ними.

Две клеммы трансформатора изолированы от земли, а третий заземлен. Мы называем эти изолированные провода «горячими» или «находящимися под напряжением», потому что все, что хоть немного связано с землей (например, мы!), При прикосновении к горячему проводу, вместе с землей создает случайный путь для прохождения электричества между этим проводом и «заземленный» вывод трансформатора.(Смотрите это очень хорошо
Изображение потрясений
по типу инженера).

Горячий провод цепи — это, можно сказать, половина пути, который проходит цепь между источником электроэнергии и рабочими элементами («нагрузками»). Другая половина, в случае цепи на 120 В, — это «нейтральный» провод. Для 240-вольтовой цепи другая половина — это горячий провод от другой фазы, а другой горячий провод идет от трансформатора. Когда они включены (работают, работают), нагрузки являются частью пути тока и там, где электричество выполняет свою работу.

Горячие провода разводятся в вашем доме от нескольких автоматических выключателей или предохранителей в вашей панели. Горячие провода обычно черные, иногда красные или даже белые, и никогда не зеленые или оголенные. Заземленные нейтральные провода в вашем доме также разводятся от вашей панели, но от одной или двух «нейтральных шин». Нейтральные провода всегда должны быть белыми. Контакт с ними обычно не должен шокировать вас, потому что они связаны с землей гораздо лучше (мы предполагаем), чем вы. Но контакт с горячим, даже белым, может шокировать вас.Даже когда они выключены, мы называем эти провода горячими, чтобы напомнить себе, что они будут, и отличить их от нейтрали и земли.

Помимо черного, красного и белого проводов, кабели в домах, проложенные с 1960-х годов, также содержат оголенный или зеленый провод «заземления». Как и нейтраль, он в конечном итоге подключен к заземленной клемме трансформатора, но этот провод не подключен, чтобы быть частью нормального пути обтекания цепи. Вместо этого он предназначен для соединения с металлическими частями осветительных приборов и приборов, чтобы обеспечить путь «к заземлению», если горячий провод должен контактировать с такими частями; в противном случае мы с вами могли бы быть лучшим из возможных путей.(На этой диаграмме посмотрите, можете ли вы изобразить различные пути, по которым проходит нормальный ток и короткое замыкание на землю 🙂

Другими словами, когда заземляющий провод действительно проводит ток, он заботится об опасной ситуации; Фактически, он обычно внезапно несет такой большой поток, что вызывает срабатывание выключателя цепи, тем самым предупреждая нас о том, что проблема требует внимания.

Переключение: По правилам, соглашению и уважительным причинам, предполагается, что коммутировать только горячие провода, а не нейтраль или землю.На этой схеме показано, как работает бытовой выключатель:

Выключатель — это устройство, которое продолжает нагревание горячего провода до, скажем, света или же прекращает это нагревание. Таким образом, черный или красный провод между переключателем и его индикатором не всегда бывает горячим; когда он не горячий, его цвет остается в силе, чтобы напоминать нам, что иногда он будет горячим. Существует форма переключения, при которой два или более переключателя могут управлять светом. Их обычно называют трехпозиционными переключателями. Обычно они работают за счет того, что один переключатель продолжает нагревать другой по одному или другому из двух «бегущих» проводов, которые проходят между переключателями; последний переключатель подключает либо горячего путешественника, либо незнакомого путешественника к свету, тем самым активируя свет или нет.Я даю больше
Обсуждение и схемы 3-х ходовых переключателей.

Другие специализированные переключатели включают диммеры, датчики движения, фотоэлементы, переключатели с таймером, термостаты и переключатели «умного дома» (X-10). Вы можете получить мои советы по этому поводу на
Автоматика управления.

Обзор схемы: Здесь вы увидите электрическую схему дома, но не всего дома. Есть схемы (вот
Предварительный просмотр) переключаемой розетки, трехпозиционных переключателей, серии розеток и всех связанных с ними выключателей и лампочек.Чтобы вы могли испытать все тонкости схемы на практике, возьмите
Тур. (Те, кто любит головоломки, найдут даже три задачи по устранению неполадок в конце тура). Затем, чтобы сравнить эту же схему, которая подключается в электрических коробках, с тем, как ее кабели будут проложены в определенной группе комнат в доме, перейдите к
Схема разводки. Я рекомендую вам просмотреть эти файлы; вы можете узнать в них то, что вы найдете в своем собственном доме.

Для продвинутых. Работая с более сложной проблемой, вы можете улучшить свое образование с помощью этого
Учебное пособие по подключению в электрических коробках. И у меня есть эта страница, полная
Диаграммы соединений, которые показывают большинство возможных способов подключения проводов к розеткам, осветительным приборам и распределительным коробкам.

«Лучше всего [черт возьми] позвонить или зайти к электрику, чтобы попросить БЕСПЛАТНУЮ помощь и совет — что мне неудобно! Это мало чем отличается от того, чтобы зайти в ресторан с собственной ветчиной и яйца !! (смеется) Точно так же, я не чувствую желания платить «полный фрахт» за звонок в службу поддержки — не потому, что я скряга, а потому, что я всегда ненавижу, когда меня «ущемляют» за то, что Я, вероятно, смог бы справиться с этим, используя лишь немного посторонних знаний и помощи! » -Rich

«Я подумал, что наверняка в Интернете будет куча информации о базовой домашней электропроводке? Проблема в том, что ЕСТЬ куча информации, но она не находится в одном месте и не легко доступна для непрофессионала.
