Разводка в ванной комнате: Разводка труб в ванной своими руками: проектирование, монтаж, схемы

Содержание

130 фото монтажных и проектировочных работ

Современная сантехника плохо уживается со старыми водопроводными трубами и их разводкой. Новые габариты выпускаемых моделей, варианты крепления и установки требуют замену старых коммуникаций. Неизбежность и необходимость заставляет рассматривать новые схемы разводки, так как старые никуда не годятся, и подключить к ним стиральную машину, раковину или унитаз становится проблематично.

Краткое содержимое статьи:

Проектирование

Делать разводку сантехники в ванной «на глаз» — неудачное решение,последствие которого – лишние проблемы. Наилучший вариант – с самого начала определиться, что где будет стоять, какие элементы трубопровода понадобятся для сборки схемы, какой их будет расход и стоимость.

Составляем список необходимой сантехники. Раздельные ванная комната и туалет нуждаются в детальной, проработанной единой схеме разводки водопровода и канализации. Не нужно их рассматривать раздельно.

Список необходимого обычно такой:

  • Стиральная машина.
  • Душевая кабинка, бокс, джакузи или ванна.
  • Унитаз.
  • Раковина.
  • Гигиенический душ или биде.

Помечаем, какого рода трубопровод (горячая, холодная вода, канализация) тянем к сантехническому устройству. Выполняем точные замеры помещения и всего что будет в нем находиться, составляем рабочий чертеж. Важно просчитать всё точно, чтобы стиральная машина или ванна вписалась в отведенное ей место.


Все сантехнические устройства подключаются к водопроводной сети последовательно одно за другим.

В первую очередь отмечаем на схеме место подключения унитаза к канализационному стояку.  Они будут соединяться фитингом.

Исключаем всевозможные изгибы и повороты канализационных труб, чтобы не провоцировать их засорение и забитие. Сливы остальных сантехнических устройств подключаем так, чтобы они проходили через разводку унитаза.

Важная задача – достичь комфортного размещения, избегать нагромождения.

Следует отметить, что сливы у такой сантехники как унитазы, ванны, поддоны душевых кабин могут быть типичного (одноуровневого) и нетипичного (наклонного, прямого) подключения.

Учитываем все возможные нюансы на стадии проектирования, изучаем техническую документацию, рассматриваем фотосхемы различных вариантов разводки сантехники и труб в ванной комнате.

Проектируем все так, чтобы помещением, мебелью и сантехникой было удобно пользоваться – ничто не мешало открытию-закрытию дверей, был свободный, незагроможденный  доступ к унитазу, ванной, раковине.

Классификация

Когда составление наглядного плана завершено, переходим к воплощению его в жизнь. Сложностей с разводкой труб в ванной своими руками не должно возникнуть, если понять как правильно это сделать.

Подбираем подходящую схему подключения:

  • С использованием проходных розеток.
  • Открытая (все коммуникации видны)
  • Коллекторная (параллельное подключение к общей магистральной трубе всех сантехнических устройств).
  • Закрытая (все трубы «замуровываются» штукатуркой или скрываются под обшивкой стен)
  • Последовательная, с использованием тройников.

Коллекторный вид разводки самый сложный и дорогостоящий. Но его громадное преимущество над последовательным – равномерное распределение воды между работающими приборами, не нужно полностью перекрывать воду в ванной комнате, чтобы провести ремонтные работы.

Что касается эстетики, то открытые водопроводные и канализационные трубы не смотрятся презентабельно в дизайне интерьера. Их можно скрыть под декоративной отделкой или заштукатурить, предварительно уложив в пробитые на поверхности канавки.

Когда они замуровываются в стены или «зашиваются» – возникают сложности с ремонтом (придется разрушать слой штукатурки или снимать панели, чтобы до них добраться), когда они начинают подтекать.

Важно, с самого начала стремиться к герметичности, жестко и прочно соединять все детали трубопровода, использовать гидроизоляцию в местах соединений.


Мелочи, на которые стоит обратить внимание

Собирая схему водопровода, обращаем внимание на следующие нюансы:

  • Стремимся к минимальному количеству соединений труб между собой. Чем меньше – тем лучше, надежнее вся конструкция.
  • Подбираем трубы и муфты для соединения из однородного материала.
  • Все коммуникации теплоизолируем.
  • Обеспечиваем легкий доступ к важным элементам водопроводной сети – фильтрам, кранам, счетчикам. Чтобы когда нужен ремонт, устранение неполадок не затопило пол-ванной комнаты и соседей снизу, пока не перекроете воду!

Важно также правильно подобрать материал, с помощью которого будет выполняться разводка. Современные элементы трубопровода изготовляются из:

  • Металлопластика
  • Полихлорвинила.
  • Нержавеющей стали.
  • Полипропилена.
  • Меди (бронзы).
  • Сшитого полиэтилена.

Наиболее широко применяются трубы из металлопластика и полипропилена. Стальные, полиэтиленовые и медные трубы – дорого стоят, менее распространены, требуют спецоборудования для монтажа. Самостоятельно, без посторонней помощи такими материалами схему разводки не собрать.

Канализационные трубы изготавливаются из пластика с разным диаметром и толщиной стенок. Собираются очень быстро, как детский конструктор, надежны, долговечны.

От того, как качественно и правильно сделается разводка труб в ванной комнате, будет зависеть дальнейшая эксплуатация всей сантехники. Важно с самого начала всё делать качественно, чтоб потом ни переделывать, ни устранять течи и прорывы.

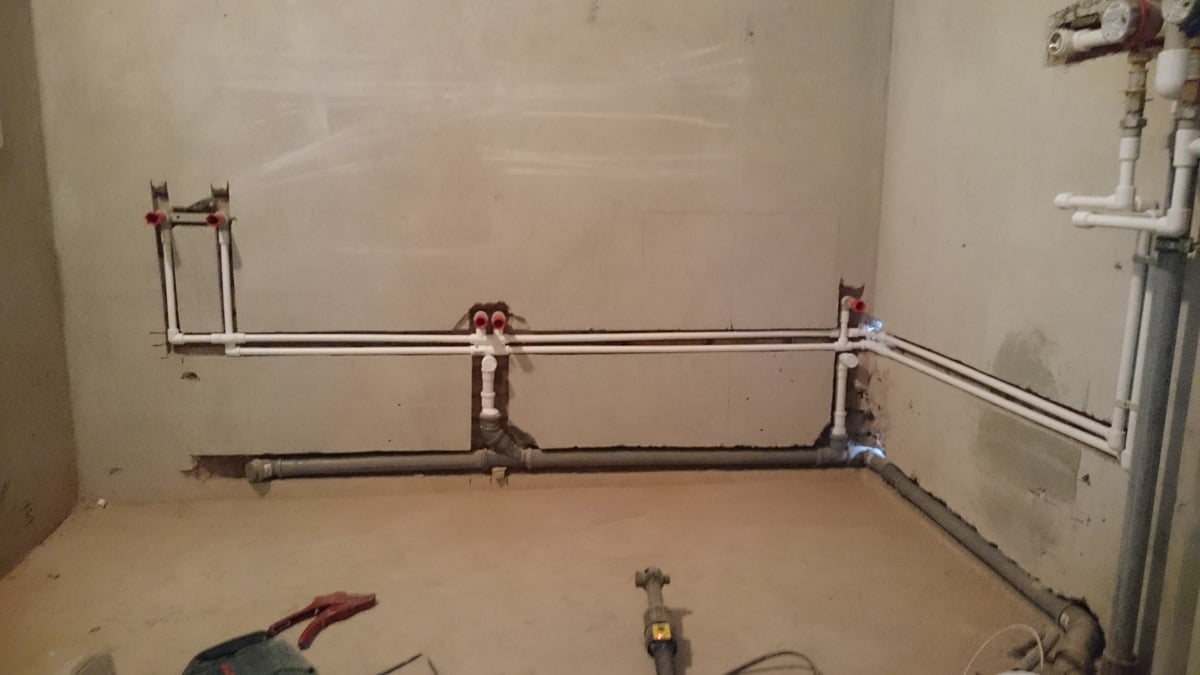

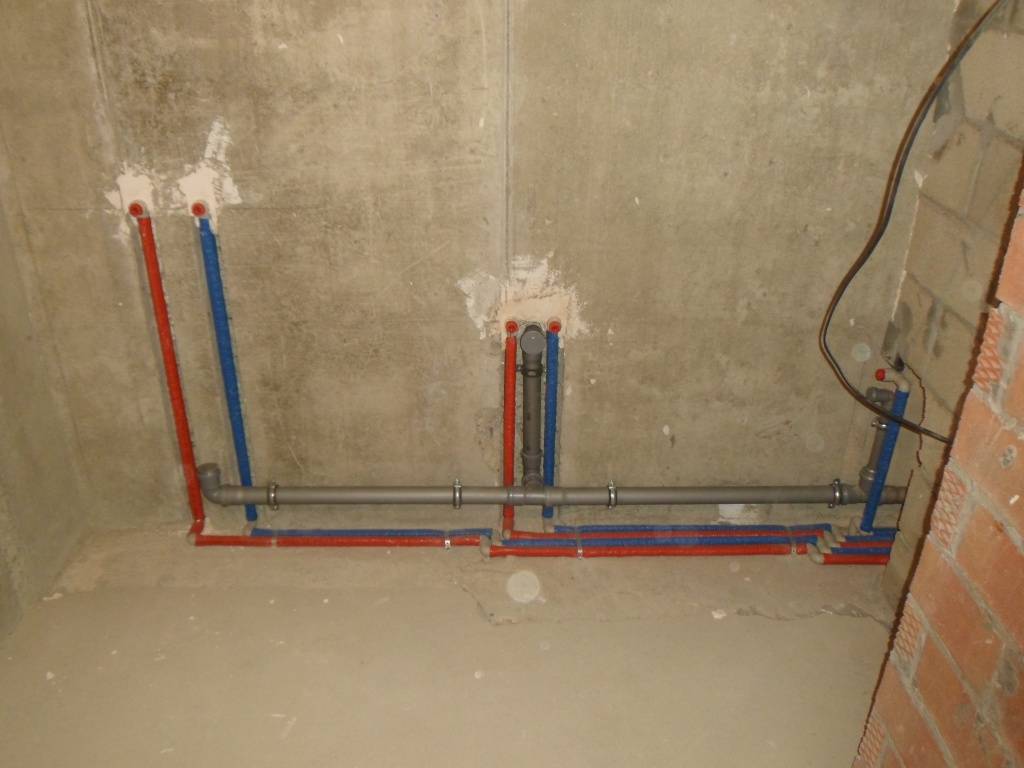

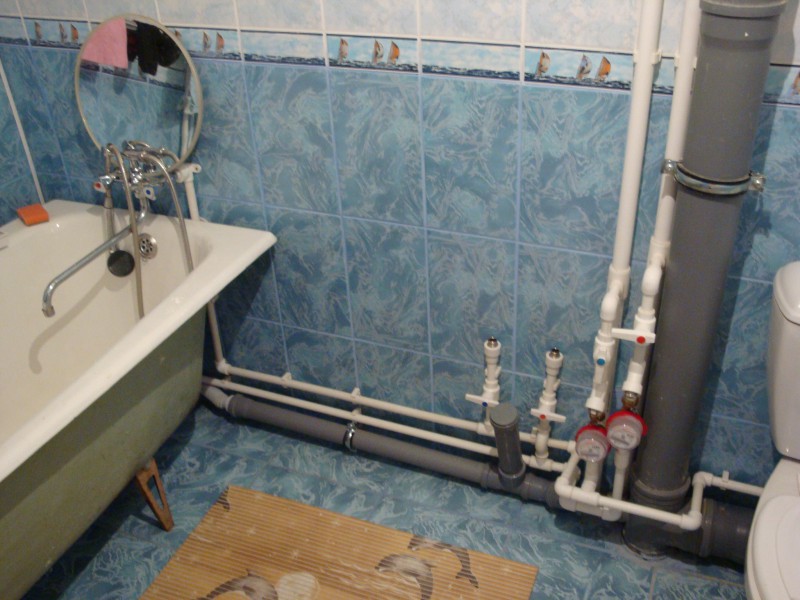

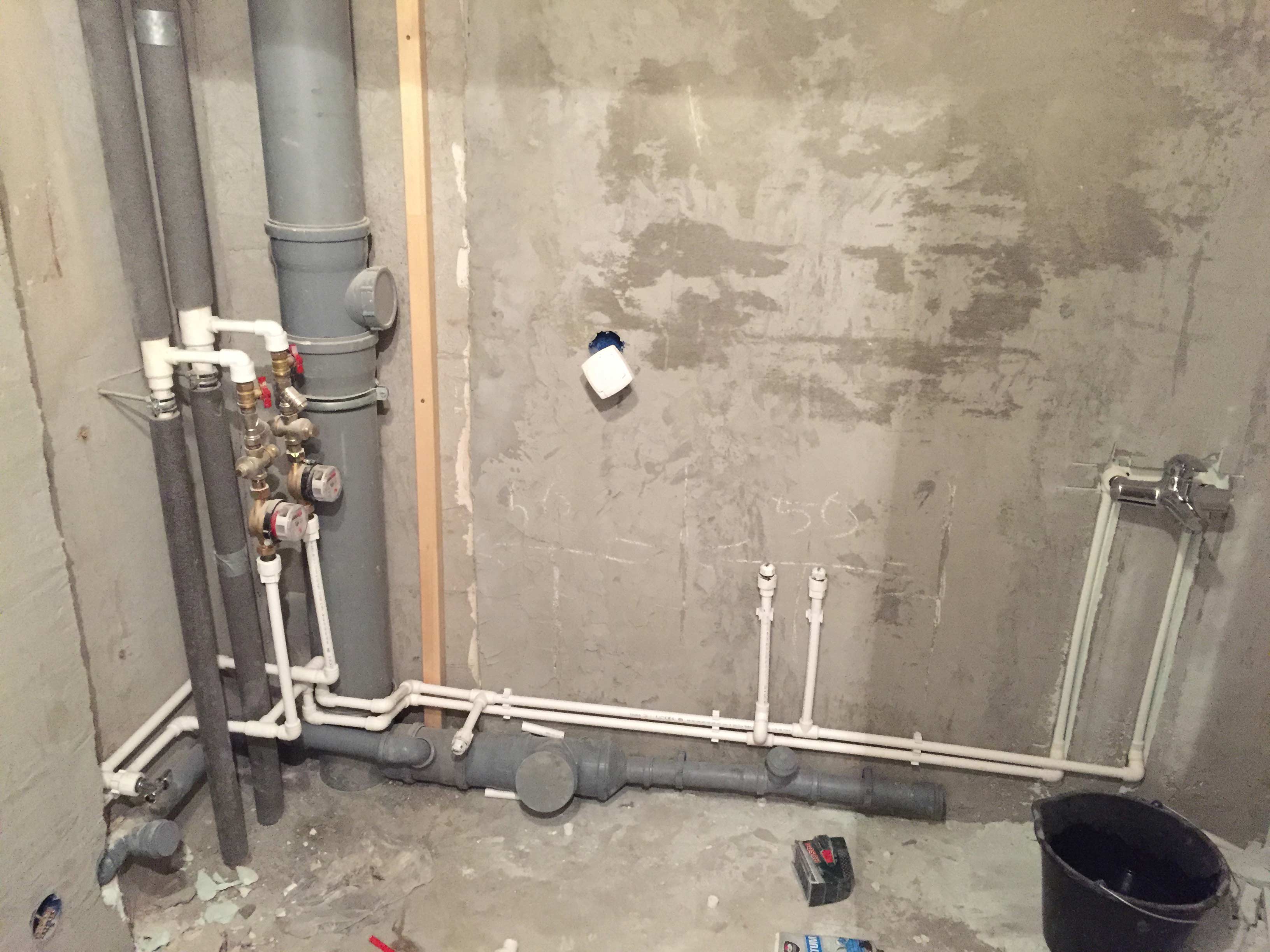

Фото разводки в ванной

Также рекомендуем посетить:

Разводка воды в ванной комнате, виды разводки труб.

Часто установка новых сантехнических объектов в доме подразумевает замену старых трубопроводов, т.к. современные устройства не уживаются со старыми трубами. Разводку труб водоснабжения в ванной и туалете можно доверить проверенному сантехнику, но можно и выполнить самому. Для этого нужно уметь ориентироваться в сантехнических делах и вооружиться некоторыми материалами и инструментами.

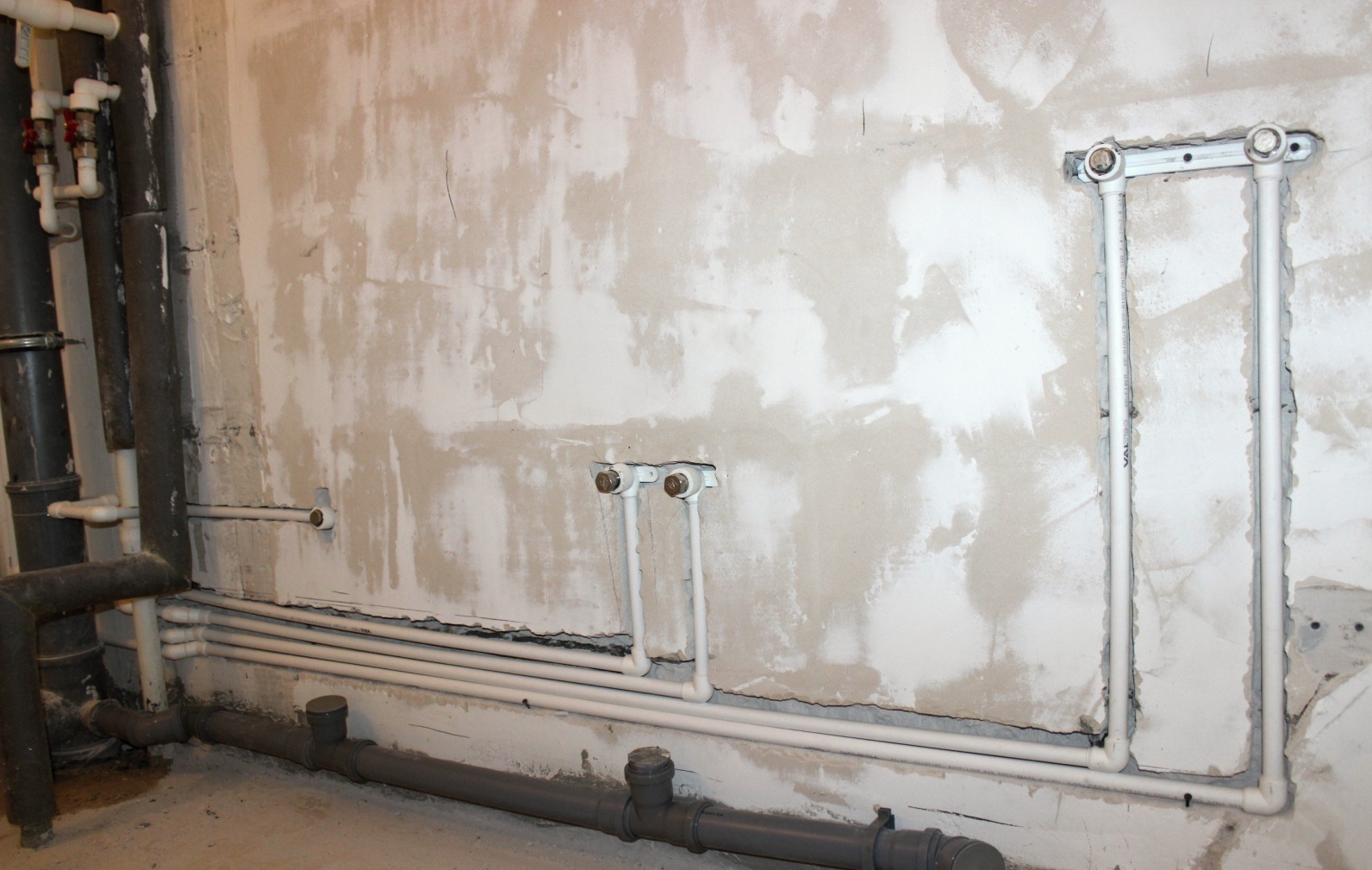

Разводка труб в ванной.

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

  • полипропилен;
  • ПВХ;
  • металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Полипропиленовые трубы.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

  1. В случае поломок можно легко отремонтировать поврежденные участки.
  2. В местах пайки нет зауженностей.
  3. Долговечность.
  4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

Разводка ПВХ труб дает такие же преимущества, как и использование полипропиленовых трубопроводов. Еще одним существенным плюсом в пользу ПВХ можно назвать нетоксичность выделяемых летучих соединений в случае горения труб из поливинилхлорида.

ПВХ трубы для разводки в ванной.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

Определяем способ монтажа

Разводку труб в ванной можно проводить следующими способами:

  • открытая прокладка;
  • скрытая укладка;
  • комбинированный способ.

Каждый может выбрать тот или иной способ, исходя из своих предпочтений.

Открытая прокладка

Этот способ подразумевает прокладку трубопроводов на стенах или непосредственно над полом. Преимущества этого способа следующие:

  1. Монтаж системы открытого типа доступен любому, т.к. не потребуется делать специальные углубления на стенах.
  2. Если на каком-то участке труба даст течь, то можно легко починить ее или заменить этот участок.

Наряду с преимуществами есть и существенные недостатки:

  1. Трубопроводы в открытой разводке могут быть неосторожно повреждены.
  2. Открытая прокладка труб смотрится неэстетично и портит общий внутренний вид ванной комнаты.

Скрытая укладка инженерных коммуникаций

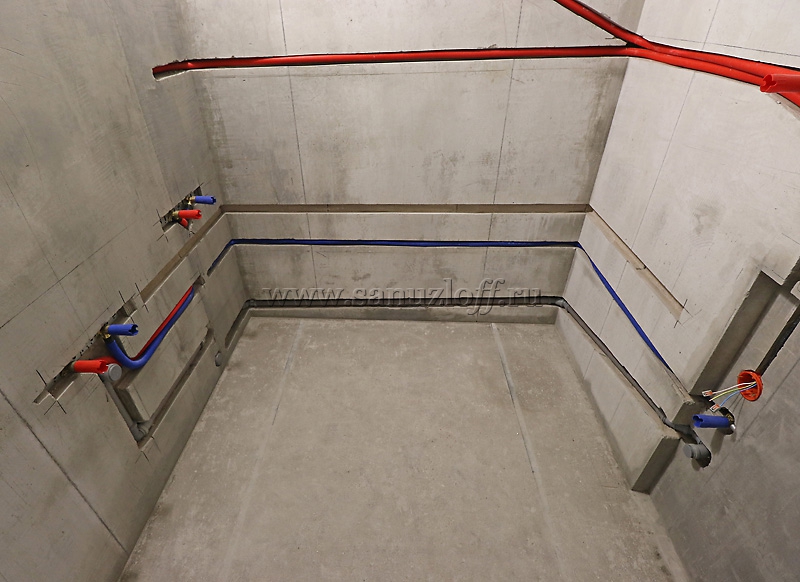

Скрытая разводка труб в ванной.

В этом случае трубопроводы помещаются внутри стены под облицовкой в заранее подготовленные каналы, а наружу выводятся только фитинги, через которые к системе подключаются сантехнические оборудования. Это не портит внутренний вид помещения, так как все трубы скрыты под облицовкой. К тому же элементы трубопровода не могут быть повреждены по неосторожности. Однако, в случае поломки придется вскрыть участок стены над поврежденным трубопроводом для устранения неполадки.

Трубы нельзя укладывать в несущих стенах, т.к. их штробить нельзя, это ставит под угрозу целостность всего здания.

Комбинированный способ

Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.

Особенности ввода коммуникаций в квартиру

Коммуникации в квартире.

Чтобы система водоснабжения в ванной и туалете работала без протечек и аварийных ситуаций, необходимо учесть следующие рекомендации:

  1. В новостройках на вводе трубопровода стоят специальные узлы. В старых домах следует вмонтировать запорные краны шарового типа. Это нужно, чтобы в случае ремонта иметь возможность перекрыть ток воды.
  2. После запорной арматуры устанавливают фильтр очистки. Он задерживает примеси в воде, что увеличивает срок службы приборов, потребляющих воду.
  3. Далее при необходимости монтируют приборы, измеряющие потребление жидкости.
  4. За ними устанавливают манометры, чтобы иметь возможность следить за напором воды. Манометры нужны в тех случаях, когда в квартире имеются проблемы с давлением жидкости в магистралях.

Особенности ввода коммуникаций в квартиру.

Виды разводки труб в ванной комнате

Существуют 2 варианта разводки труб в квартире: более простая в монтаже последовательная разводка и более сложная коллекторная. Каждый из них имеет свои плюсы и минусы

Коллекторная

В этом случае все сантехнические приборы подключаются к стоякам холодной и теплой воды параллельно через устройства, которые называются коллекторами. То есть каждое устройство в доме имеет свою индивидуальную магистральную линию, через которую он сообщается со стояком.

Коллекторное устройство оснащается запорными кранами шарового типа. Каждый такой кран отвечает за водоснабжение одного прибора в помещении. В случае неполадки можно закрыть тот кран, который отвечает за сломанный прибор, а все остальные устройства будут работать, как положено. Как выглядит коллектор с кранами, можно посмотреть на фото ниже. Это устройство полностью умещается в специальный шкафчик.

Плюсы здесь очевидны:

  1. Все приборы получают одинаковое количество воды.
  2. Если одно устройство вышло из строя, не нужно полностью перекрывать водоснабжение. Достаточно просто на коллекторе закрыть кран на выходе магистрали, ведущей в поврежденное устройство.
  3. Количества мест стыковок не так много. Поэтому можно проводить скрытую укладку трубопроводов, т.к. течь может возникнуть у коллектора или же на входе в само устройство. Эти места легко доступны.

Виды разводки труб в ванной комнате.

Из минусов такого способа отмечают затратность — придется потратить большее количество материала. Вследствие сложности такой разводки, это дело лучше доверить профессиональному сантехнику.

Последовательная

Этот метод предполагает отвод трубопровода от стояка к первому потребителю воды, а от него через тройник к следующему и так далее до самого дальнего. Этот вариант больше подходит для квартир, где предусмотрено эксплуатация малого количества приборов.

Последовательная разводка выполняется легко и требует малого количества стройматериалов. Все работы можно выполнить своими руками. Существенным недостатком можно считать невозможность отключения одного из приборов от стояка в случае его поломки. Придется отключить всю систему водоснабжения, закрыв запорный кран. Еще один недостаток: при одновременном включении всех приборов, давление в системе ослабевает, и вследствие этого напора жидкости может не хватить для тех устройств, которые находятся дальше остальных от стояка.

Зачем разрабатывать схему разводки

Чтобы водопроводная система в ванной функционировала без перебоев, необходимо, прежде чем приступить к монтажу, разработать схему разводки. Это поможет избежать возможных ошибок, которые могли бы быть допущены в случае, если работы проводить без предварительного чертежа всей системы. Правильное проектирование будущей системы — залог ее бесперебойного функционирования.

Схема разводки труб в ванной комнате.

В составлении схемы учитываются количество сантехнических приборов в помещении, их точное расположение и размеры, а также расстояние между устройствами. Все это нужно для того, чтобы правильно рассчитать количество требуемого материала и дополнительных элементов, протяженность трубопроводов и др., а значит, и затраты на весь процесс.

Схема разводки.

Схемы разводки санузла

Если туалет находится в одной комнате, а ванна — в другой, то при подготовке чертежа следует учесть нюансы, чтобы человек, пользующийся ванной, не лишил напора туалет в другой комнате. Если эти 2 потребителя находятся в одном общем помещении, то и здесь нужно учитывать некоторые детали.

Объединенный санузел

Объединенный (совмещенный) санузел — это вариант, когда ванна и унитаз находятся в одном помещении и подключены к общей канализационной трубе. В этом случае рекомендуется отдать предпочтение последовательному типу разводки, т.к. в помещении 2 прибора одновременно все равно не будут активироваться.

Схема разводки труб в ванной комнате с санузлом.

Туалет

Система разводки инженерных коммуникаций в туалетной комнате предполагает врезку в стояк и подключение к канализации. Когда кто-нибудь из членов семьи использует туалет, может снижаться напор в душевой кабине. Однако этим моментом можно пренебречь ввиду малого потребления жидкости унитазом.

Ванная

Разводка сантехники в ванной зависит от того, есть ли другие приборы в этом же помещении. Если есть стиральная машина, то она может снизить напор воды для ванны. Чтобы избежать этого, ее подключают к стояку отдельно посредством коллектора. Это же касается и душа.

Ремонт в ванной комнате: разводка труб и отделка

Перед началом ремонта нужно составить подробный план расстановки мебели и сантехнического оборудования в ванной комнате. На основании которого, определить места установки смесителей, раковины, стиральной машины и других необходимых приборов. После чего приступать к выполнению работ опираясь на следующую последовательность действий:

1. Разметка ванной комнаты. В идеале, за основу берется правильный угол в 90 градусов и от него отмечается вся площадь, чтобы получилось помещение правильной формы с прямыми углами.

2. Далее стоит определиться с материалами отделки стен и пола. Это играет большую роль, так как перед финишной отделкой будут подготовительные работы, которые зависят от выбранного материала.

3. Разводка труб водоснабжения и канализации. Так, как уже известно, где будут располагаться смесители, раковина и сама ванна, можно подвести к ним водопроводные и водоотводящие трубы. Стоит отметить, что разводка труб в ванной бывает скрытой (когда они установлены в стену) и открытой. При скрытом монтаже необходимо ответственно подойти к выбору материала, так как в последствие, устранить дефекты будет проблематично. Чаще всего для такого вида монтажа используют полипропиленовую или медную трубу. Канализацию укладывать внутрь стены категорически запрещается, так как она должна быть доступна к обслуживанию и замене.

4. Монтаж электропроводки. Проводка должна соответствовать нагрузке на сеть и обязательно с заземлением.

5. Заливка стяжки и подготовка пола и стен к финишной отделке. Здесь стоит отталкиваться от выбранного материала. Если планируется укладка керамической плитки, то нужно подготовить стены, путем оштукатуривания или другим методом, до идеального состояния. Если же стены будут отделаны пластиковыми панелями, то тщательная подготовка не требуется, так как перед монтажом панелей устанавливается каркас из направляющих профилей.

6. Грунтование стен и пола, гидроизоляция.

7. Укладка керамической плитки на пол. Если смонтирована система теплого пола, водяная или электрическая, необходима финишная стяжка, например можно использовать наливные полы.

8. Отделка потолка. Чаще всего сейчас применяется в ванной реечный или натяжной потолок.

9. Монтаж смесителей, канализации, подключение ванной, раковины и установка стиральной машины.

Следует отметить, что перед финишной отделкой стен и пола, необходимо провести о прессовку водопроводных труб и пролив канализации, чтобы избежать утечек при эксплуатации. А в случае их обнаружение произвести ремонт до зашивки труб и финишной отделки.

В данное время существует множество современных материалов отделки и декора, при их выборе стоит учитывать назначение и состав. Если нет должных знаний и опыта в проведении ремонта, лучше будет обратиться к профессионалам, которые выполнят все работы качественно и с гарантией.

Разводка труб водоснабжения в ванной и туалете своими руками

Водопровод – важнейший элемент в каждой квартире. Без подачи воды и ее отвода в канализацию полноценное проживание в доме невозможно. Поэтому так важна грамотная разводка труб водоснабжения в ванной и туалете. Монтаж канализационных и водопроводных коммуникаций должен усовершенствовать интерьер помещения и сделать санузел максимально удобным для использования.

Консультанты сайта «Сантехник Портал» помогут начинающим мастерам разработать схему разводки труб в ванной и расскажут, как правильно собрать систему водоснабжения своими руками, которая будет работать долго и без перебоев.

Правила расположения сантехники

Самостоятельно выполненная разводка сантехники в ванной труб в ванной должна быть надежной. Поэтому в процессе монтажа должны применяться только качественные материалы, например, полипропиленовые трубы, и инновационные инженерные решения. Иначе исправление ошибок, которые были допущены во время ремонта и прокладки трубопровода, обойдется очень дорого. Поэтому лучше сразу делать все правильно.

Правильная разводка воды в ванной комнате – залог надежной и безопасной эксплуатации трубопровода.

Итак, прежде всего, нужно определить, где и как будут располагаться сантехнические приборы. В небольших помещениях особо не разгуляешься, и приходится расставлять оборудование по типовой схеме, но в ванных комнатах побольше есть возможность обустроить ее на свой вкус, практически без ограничений. В любом случае стоит соблюдать общие рекомендации разводки сантехники в ванной своими руками:

  1. Первым от канализационного стояка следует располагать унитаз. Лучше, чтобы гофрированная труба (выпуск) из унитаза через фитинг попадала сразу в сток и имела, как можно меньше поворотов. Желательно, чтобы стоки от сантехнических приборов, расположенных дальше унитаза, проливались через него. Так существенно снижается вероятность засора.
  2. Душ и ванну с низким сливом также стоит разместить как можно ближе к канализационному отверстию, поскольку могут возникнуть проблемы с уклоном.
  3. Всю остальную сантехнику (раковину, стиральную машину, сушку) можно разместить дальше от слива.

Большинство сантехнических приборов подключаются следующим образом: оси канализационных выпусков и трубопровод располагаются на одной высоте. Однако современная сантехника может подключаться нетиповым образом. Поэтому стоит заранее изучить все оборудование, потребовать у продавца схему подключения и следовать ей.

Отдельного внимания заслуживает схема подключения унитаза, поскольку слив у этого прибора может направляться в стену или пол, быть прямым или под наклоном. При установке ванны или душевой кабины с поддоном, также изучите схему сборки и установки каркаса, подиума или поддона: развязка слива у такого оборудования не всегда происходит по традиционной схеме.

Перед началом работ рекомендуется сделать чертеж помещения, нарисовать примерное расположение сантехники, наметить разводку труб с соблюдением габаритов комнаты и оборудования. Причем начать лучше с места ввода канализационных и водопроводных коммуникаций в жилье. Рассмотрим этот этап более подробно.

Особенности ввода трубопровода в квартиру

Первым делом нужно установить запорный кран, чтобы можно было в любое время перекрыть водопровод. В новостройках, обычно, установлены краны неплохого качества, а вот в старых квартирах они полностью отсутствуют или стоят краны неудовлетворительного качества. Их стоить заменить на современные шаровые краны.

При этом стоить помнить, что при резком повороте рукоятки может провоцироваться гидроудар, который выведет из строя некоторые соединения и другие элементы трубопровода. Поэтому шаровые краны следует открывать и закрывать плавно. А еще лучше вместе с обычным краном установить систему защиты от протечек с управляемым запорным клапаном.

После крана, как правило, монтируются счетчики, а затем магистральный самопромывной фильтр, который служит для грубого отделения механических примесей. Смесители прослужат дольше, если также установить фильтр тонкой очистки со сменными картриджами, который избавит воду от мелкой взвеси и ржавчины. Могут применяться и другие фильтры для более тщательной очистки воды, но в типовых ванных такое оборудование не поместится.

Следующим элементом может стать регулятор напора водного потока, который стабилизирует давление воды. Для работы бойлера, посудомоечной и стиральной машины такой редуктор очень важен.

В самом конце выполняется монтаж коллекторов с двумя, тремя или четырьмя выходами. В случае необходимости изделия могут комбинироваться. Лучше, чтобы коллекторы были снабжены запорными вентилями. При последовательном методе прокладки труб для перехода к оборудованию используется тройник.

Теперь можно приступать к разработке плана или схемы разводки труб в санузле.

Как составить план разводки трубопровода?

Профессионально разработанная схема разводки труб в ванной комнате и туалете является ключевым моментом при проведении ремонта в санузле. Ведь это единая система, элементы которой связаны между собой так, чтобы использование любого из них в отдельности было максимально эффективным, удобным и функциональным.

Правильная разводка труб в ванной даже при самых скромных габаритах помещение способна превратить его в комфортный уголок. Поэтому сначала разрабатывается четкая схема, как будут расположены все сантехническое оборудование, к которому будет подведен канализационный или водопроводный трубопровод.

Стоить отметить, что если туалет находится в отдельной комнате, то разводка труб в санузле должна выполняться в комплексе с ванной.

Успех разводки во многом обеспечен правильно разработанной схемой. При этом необходимо учитывать указанные выше правила расстановки сантехники в санузле.

Способы монтажа сантехнических магистралей

После тщательно проработанной схемы разводки труб, нужно выбрать подходящий способ их монтажа. Особых трудностей данный этап вызвать не должен, поскольку разводка труб в ванной комнате может быть реализована одним из двух способов прокладки коммуникаций — открытым или скрытым.

  • Открытый способ предполагает, что сантехнические трубы будут находиться снаружи. Выполнять монтажные работы в этом случае очень просто, однако с эстетической точки зрения этот способ не так хорош. Очень некрасиво будут смотреться коммуникации, даже если трубы будут проходить как можно ближе к углу или полу.
  • Скрытый монтаж предполагает, что трубопровод будет спрятать в стену. С точки зрения эстетичности здесь все в порядке – коммуникации не будут видны. А вот со стороны практичности этот способ не очень удобен: выполнять монтаж и ремонт магистралей таким способом очень затруднительно.

Работа над схемой разводки продолжается. Теперь необходимо определить, каким методом будут проложены сантехнические трубы на практике: последовательно, коллекторно или с проходными розетками. Стоит сказать, что в квартирах и частных домах метод с проходными розетками практически не применяется, поэтому остановимся более детально на первых двух вариантах.

  1. Последовательная разводка. Достоинства этого метода в его простоте и доступности: трубопроводная магистраль прокладывается поэтапно, подсоединяя одно оборудование с другим. Отличный вариант с точки зрение легкости монтажа. Однако имеется один существенный недостаток – неравномерное распределение напора в трубопроводе в процессе эксплуатации, если используются несколько приборов сразу.
  1. Коллекторная разводка. Данный вариант предполагает, что на каждую трубу, ведущую к сантехническому оборудованию, будет установлен отдельный кран, то есть для каждого прибора будет создан отдельный участок трубопровода. В случае поломки это обеспечит возможность ремонта отдельного участка без отключения всей системы. Другое преимущество – в равномерном напоре на каждой водозаборной точке. А недостаток – сложность и длительность монтажа, дополнительные расходы на материалы.

Какой бы метод прокладки труб вы не выбрали, нужно соблюдать определенные условия: постарайтесь сделать как можно меньше соединений и изгибов, и как можно больше целостности развязки. Магистрали горячей и холодной воды могут быть перехлестнуты лишь в исключительных случаях сложной подачи.

Материалы для качественной разводки

Невозможно однозначно ответить, какие материалы использовать. Каждый решает по своему усмотрению и финансовым возможностям. При этом отметим, что наиболее часто для разводки магистрали с холодной водой применяют ПВХ и полипропиленовые трубы, а для транспортировки горячего потока используют металлопластиковые изделия. Полотенцесушитель из нержавеющей стали прослужит дольше, чем латунный.

  1. Стальные трубы, даже оцинкованные сегодня не устанавливает практически никто, поскольку они обладают низким сроком эксплуатации, при этом загрязняют воду и обойдутся недешево. Медные трубы более долговечны, если правильно выполнить пайку или обжим фитингов. Однако медь тоже подвержена разрушению под воздействием хлорированной воды. Поэтому лучше отдать предпочтение полимерным изделиям:
  2. Трубы из металлопласта очень удобно монтировать при любом способе и методе разводки, соединяются механически, но при скрытом монтаже фитинги нужно опрессовывать специальным инструментом. При открытом способе монтажа фитинги можно соединить вручную при помощи обычных ключей. Довольно пластичная трехслойная труба обладает высокой прочностью и низким показателем теплового расширения.
  3. Однослойные PEX трубы из полиэтилена не уступают металлопласту по прочности и коэффициенту расширения, однако намного жестче. Работать с такими трубами сложнее, но зато при их сгибании не возникает заломов и не заужается внутренний диаметр. Отлично подойдут также для прокладки трубопровода по системе «теплый пол».
  4. Полипропиленовые трубы еще жестче, не сгибаются и обладают более толстыми стенками. Существуют трубы для горячей и холодной воды, первые подвергаются термостабилизации. Соединяются при помощи сварки или клея. У нас большее распространение получил именно сварной метод, а в Америке – клеевой. Для сварки труб применяется специальный паяльный аппарат и набор насадок.

Нельзя отдать предпочтение тому или иному материалу, поскольку все полимерные трубы обладают схожими свойствами. Здесь определяющий фактор – удобство монтажа и затратность. Удобнее всего монтировать металлопластиковые трубы, а дешевле всего обойдется разводка полипропиленовых труб в ванной, выполненная по тройниковой схеме.

Монтаж водопровода из полипропиленовых труб

Пошаговая инструкция по пайке трубопровода для воды из полипропиленовых труб:

  1. Прежде всего необходимо подготовить отрезки трубы и фитинги, которые следует спаять.
  2. Далее на стене нужно наметить участки крепления трубопровода.
  3. После чего с помощью строительного уровня требуется проверить точность наметок.
  4. Теперь можно установить на стену так называемые клипсы или крепежные опоры.
  5. Затем необходимо отмерить отрезки трубы, которые потребуется соединить и отрезать их специальными ножницами или резаком.
  6. После этого надо подобрать насадку на паяльник. В комплекте есть несколько таких деталей, которые отличаются диаметром рабочей поверхности. Насадка подбирается в зависимости от сечения трубы и фитинга. Деталь крепится на устройство и включается паяльник.
  7. На корпусе прибора есть регулятор температуры, с помощью которого можно контролировать нагревание насадок. Для полипропиленовых изделий рекомендуется выбирать диапазон 250-270ºС.
  8. Потом необходимо зачистить концы муфты и трубы надеть на дорн фитинг, а с другой стороны паяльника вставить трубу в гильзу.
  9. Продержав около 5-10 секунд, трубки надо быстро снять и вдеть одну часть (строго в одно движение, без поворота по оси!) в другую и шов готов. Имейте ввиду, что на пайку уходит 15 мм трубы и при сварке 1 м нужно соответственно отрезать 1 м и еще 3 см.
  10. После того, как детали прогреются, их нужно снять с насадок и немедленно прижать друг к другу. При этом их нельзя скручивать или вращать.
  11. Прижатые друг к другу элементы следует удерживать около 30 секунд. За это время полимер застывает и можно отпустить спаянную деталь.

Таким образом, образуется прочное монолитное соединение двух узлов.

Качество насадок для паяльника имеет важное значение. Данные изделия покрываются специальным материалом – тефлоном, чтобы к ним не прилипал пластик. При частом использовании прибора тефлоное покрытие истончается, поэтому насадки необходимо периодически заменять.

При этом стоит отказаться от приобретения деталей с антипригарным покрытием вместо тефлона, поскольку к нему пластик прилипает и элемент тяжело будет снять с насадки. Соединение будет некачественным и увеличится вероятность появления течи в этом месте

Советы по монтажу трубопровода

При выполнении монтажных работ следует учитывать несколько важных моментов:

  1. Монтируя систему, для смесителей необходимо установить пластиковые планки с угольниками МРВ, которые крепятся к несущей стене саморезами.
  2. Лучше, чтобы выходные патрубки выступали. Так их можно будет доработать до необходимой длины при помощи наждака. Длина выступа должна составлять половину ширины бортика колпака смесителя + толщина отделки стены.
  3. Затем собираются участки труб и при помощи переходников МРВ или пластиковых вставок вводятся в штробы.
  4. При необходимости резки труб используйте только труборезку (для пластика и металла соответственно), и ни в коем случае не каленый нож или пилу.
  5. При сгибании металлопластика максимально допустимый радиус изгиба — 5 наружных диаметров трубы. Не стоит допускать угла, близкого к 90 градусам, иначе упадет проходимость трубы и возникнет остаточное напряжение.
  6. Для лучшей безопасности хорошо установить контрольный вентиль.
  7. Чтобы нормализовать давление, на точке подключения лучше установить трубы большего диаметра.
  8. Обязательно установите коллекторы с тройниками для переходов и запорные вентили.

Вам может казаться, что разводка труб водоснабжения в ванной и туалете – это очень сложно и сделать ее самостоятельно невозможно. Но если вы будете следовать советам и рекомендациям сайта santehnikportal.ru, а также специалистов на видео, то сможете без проблем сделать водопровод из полипропиленовых труб в санузле самостоятельно.

прокладка, монтаж своими руками, схема проводки в туалете, правильная установка пластиковых труб


Содержание:


Возникшая со временем необходимость замены старых коммуникаций в санузле нередко требует изменить схему разводки труб в ванной и туалете. Такая потребность может появиться, если новые сантехнические приборы отличаются от прежнего оборудования своими параметрами.


Правильная разводка труб в ванной и туалете способна обеспечить качественное функционирование инженерных систем в частном домовладении или квартире. Аналогичная схема также поможет домашнему умельцу, который решил проложить водопроводную систему впервые.



Перед тем, как выполнить монтаж труб в ванной своими руками, следует закупить все необходимые строительные материалы и сантехнику. Существует немало способов обустройства новой магистрали – важно выбрать наиболее удобный из них.

Варианты выполнения разводки труб в ванной комнате


Прежде всего, нужно измерить параметры сантехнических приборов.


На сегодняшний день применяют три технологии разводки труб:

  • последовательная;
  • коллекторная;
  • с проходными розетками.


Последний вариант по ряду причин используют крайне редко, поэтому в данной статье он не будет рассмотрен.

Технология последовательного монтажа


В данном случае разводка труб в ванной производится путем поэтапной проводки системы от одного сантехнического прибора к другому. При этом следует на каждую трубу, подключаемую к оборудованию, устанавливать запорные краны. Это необходимо, чтобы в процессе эксплуатации магистрали при необходимости можно было производить ремонтные мероприятия без выключения всех коммуникаций.



Основной минус этого способа состоит в том, что при одновременном включении всех имеющихся сантехнических приборов напор подачи воды будет нестабильным.

Коллекторная разводка труб


Согласно этой технологии, предполагается параллельное подсоединение каждого из элементов – крана, душевой кабинки, унитаза, биде, ванны – к коллектору при помощи индивидуального отвода, оборудованного вентилем. Читайте также: «Как сделать разводку труб в ванной и туалете – нюансы монтажа».



У данного варианта имеются как положительные, так и отрицательные моменты. С одной стороны обеспечивается равномерное распределение воды и ее постоянный напор, а с другой – необходимо приобретать большое количество стройматериалов. Читайте также: «Как выполнить замену труб в ванной своими руками – советы от специалиста».

Способы правильной укладки труб


Существует два метода прокладки труб в ванной комнате:

  1. Открытая разводка. Главное преимущество данного способа заключается в простоте проведения работ. Он является идеальным вариантом при условии, что монтаж выполняется своими руками. Что касается недостатка, то это не совсем эстетичный вид конструкции, поскольку трубопровод будет виден.
  2. Скрытая разводка. Плюс такого способа в том, что система становится незаметной. После завершения монтажа ванную комнату нужно всего лишь оштукатурить. Но подобная проводка труб в ванной комнате обладает и недостатками, среди которых значится сложная установка конструкции при самостоятельном выполнении работ. При этом нужно помнить, что штробирование в несущих стенах ванных комнат запрещено, и соединение элементов магистрали производят исключительно в доступных зонах. На элементах системы, которые располагаются в стенах, фиксируют гофрукав. Он не только защитит от механических воздействий и возникновения конденсата, но и компенсирует температурное расширение. Читайте также: «Как выполняется прокладка труб в ванной – от проектирования до монтажа».

Полезная информация


Неплохим вариантом для самостоятельного монтажа конструкции считается установка пластиковых труб в ванной, которая отличается простотой и легкостью. Для соединения деталей трубопровода потребуется использование фитингов, что значительно упрощает процесс. Однако при этом важно правильно сделать разводку с учетом потребностей членов семьи.


Разводка сантехники в ванной | Вызов сантехника в СПб

Разводка сантехники в ванной монтаж временного унитаза, клиент позвонил и сказал нужна бюджетная разводка, скинули мне по вацапу фотки помещения через два дня я им все сделал.

Там стандартная тройниковая разводка плюс монтаж фанины. На разводку сантехники в ванной туалете и на кухне ушло примерно четыре часа, но эти часы для меня были тяжелые. Дело в том что заказчица приехала с зятем из пригорода и все это время находилась вместе с ним в квартире.
Больше того ладно они сидели бы спокойно, так они выпивали и доставали меня разными вопросами.

Лезут вовсе дыры, указывают что делать, мне конечно по барабану (смотрите) но не лезьте в процесс работы! Еще выпить предлагали, жесть!!!
За восемнадцать лет работы, водки много предлагали а вот что выпить вовремя работы первый раз!
Странные люди конечно, но я выдержал все сделал и бежать от туда!

Тройниковая разводка вариант № 1Цена Полипропиленовые трубы
Тройниковая разводка под ключ ванна, туалет, ванная, кухня, стиральная/посудомоечная машина.5000 руб
Разводка канализации работа1000 руб
Материал для канализации трубы 100-50-40 диаметр, от 25см до 2х метров, тройники отводы 90-45, крепеж труб,1500 руб
Штроба до 1 м.,доставка материала, поднятия материала на этаж.0 руб
Что входит. Материал полипропиленовые армированные d20 — d25 трубы, углы 90-45, обводы, переходы, водорозетки, тройники, обводы, клипсы крепеж труб, саморезы,сарматы, лен сантехнический унипак паста.4000 руб
Материал весь Полипропиленовые трубы Экопластик из Чехии.
Договор гарантия до 5 лет.
Никаких предоплат — оплата по факту выполненных работ после проверки
Итого11500 руб

Правильная разводка труб в ванной комнате

Глобальные работы по замене водопроводных и канализационных труб неизбежны при капитальном ремонте ванной. Как же расположить и подключить трубы, чтобы на долгие годы перестать бояться протечек и наслаждаться комфортом?

Всю систему труб, как водопроводных, так и канализационных, а также сантехнику, смесители, счетчики на воду и фильтры грубой очистки, запорную арматуру и соединительные элементы (фитинги) называют разводкой.

Виды разводки

Существует всего 3 системы разводки труб:

Последовательная, наиболее распространенная в типовых квартирах, где труб и точек подключения немного. Все потребители подключаются к одной трубе посредством тройников. Разводка в ванной, собранная по такой схеме, более компактна, соединений (а, значит, и возможных мест протечки) в ней меньше. Еще один плюс – невысокая общая стоимость и простора сборки. Однако при последовательной схеме неизбежно происходит падение давления при включении нескольких кранов или приборов.

Коллекторная используется в квартирах и домах, где предусмотрено подключение большого количества точек водозабора: несколько раковин и унитазов, ванна или джакузи, стиральная, посудомоечная машины, бойлер или котел. При этой схеме в структуре разводки присутствуют коллекторы для холодной и горячей воды, подключенные к водопроводу, они не допускают падения напора воды в системе. От них уже вода по отдельным трубам поступает непосредственно к сантехническому или бытовому прибору, ее подачу можно перекрыть для любого потребителя без ущерба для остальных.

Смешанная, когда часть приборов подключены через коллектор (например, стиральная и посудомоечная машины, ванна), а часть – последовательно.

По способу прокладки разводка бывает:

  • открытой, когда все трубы расположены вдоль стен, на виду. При этом способе обслуживать и заменять их просто, а само прокладывание не требует проведения ремонта.
  • скрытой, при которой трубы спрятаны в стены (как описано тут). Этот способ более трудоемок и требует качественного соединения деталей, однако ванная комната выглядит современнее и красивее. Трубы укладываются в предварительно прошторбленные каналы, а перед этим, желательно, и в гофру.
  • комбинированной, когда трубы закрыты коробом или фальш-панелями.

Выбор материала и тонкости работы

При проведении современного ремонта абсолютное предпочтение отдается водопроводным и канализационным трубам из полипропилена. Для их соединения потребуется специальный инструмент, зато они будут надежными и долговечными. Также полипропилен устойчив к коррозии, и внутри таких труб не скапливаются отложения и ржавчина. При отсутствии инструмента можно сделать разводку металлопластиковыми трубами, которые собираются при помощи фитингов — вот по этой инструкции. Для последовательной разводки, помимо фитингов, понадобятся тройники для подключения сантехники и бытовых приборов. Диаметр канализационных труб для раковин и ванной – 50 мм, для унитаза – 100 мм.

Если выбрана коллекторная схема разводки, то стоит предпочесть коллектор с запорными вентилями, тогда можно будет перекрывать подачу воды к каждому конкретному потребителю. Эти устройства выпускаются с различным количеством выходов, от 2 до 4, и их можно объединять в группы. На холодную и горячую воду устанавливаются отдельные коллекторы.

Советы для качественной разводки труб:

  • Перед сборкой нужно еще раз проверить целостность труб, соединительных элементов, вентилей, а также их количество.
  • При прокладке канализационных труб по горизонтали, например от ванной или стиральной машины, нужно предусмотреть их уклон в 2-4 см на каждый метр длины по направлению к стояку.
  • Трубы при наружной схеме разводки необходимо крепить к стене хомутами, располагая их друг от друга на расстоянии около 10 диаметром трубы. Использовать лучше хомуты из пластмассы или металла с резиновыми уплотнителями, чтобы труба фиксировалась не слишком жестко.
  • Канализационные трубы не могут изгибаться на 90 градусов или располагаться строго параллельно полу, это приводит к засорам.

Разводка для вашей ванной

Проще всего сделать последовательную разводку. Это оптимальный по времени и экономичности вариант, если вы живете в квартире: труб понадобиться всего 2, а не 4 и более, как при коллекторном подключении. К тому же спрятать такую разводку в небольшой ванной типовой квартиры проще.

Перед покупкой труб и комплектующих необходимо сделать план санузла с размерами и расстояниями между приборами и проект разводки, чтобы точно высчитать метраж труб и количество соединений, тройников, вентилей и т.п. Начинается внутриквартирная разводка от стояков двумя вентилями на трубы с горячей и холодной водой, далее устанавливаются фильтры грубой очистки, счетчики на воду. На трубе с холодной водой далее следует тройник, от которого идет отвод на унитаз.

Разводка сантехники в ванной | Вызов сантехника в СПб

Разводка сантехники в ванной монтаж временного унитаза, клиент позвонил и сказал нужна бюджетная разводка, скинули мне по вацапу фотки помещения через два дня я им все сделал.

Там стандартная тройниковая разводка плюс монтаж фанины. На разводку сантехники в ванной туалете и на кухне ушло примерно четыре часа, но эти часы для меня были тяжелые. Дело в том что заказчица приехала с зятем из пригорода и все это время находилась вместе с ним в квартире.
Больше того ладно они сидели бы спокойно, так они выпивали и доставали меня разными вопросами.

Лезут вовсе дыры, указывают что делать, мне конечно по барабану (смотрите) но не лезьте в процесс работы! Еще выпить предлагали, жесть!!!
За восемнадцать лет работы, водки много предлагали а вот что выпить вовремя работы первый раз!
Странные люди конечно, но я выдержал все сделал и бежать от туда!

Тройниковая разводка вариант № 1Цена Полипропиленовые трубы
Тройниковая разводка под ключ ванна, туалет, ванная, кухня, стиральная/посудомоечная машина.5000 руб
Разводка канализации работа1000 руб
Материал для канализации трубы 100-50-40 диаметр, от 25см до 2х метров, тройники отводы 90-45, крепеж труб,1500 руб
Штроба до 1 м.,доставка материала, поднятия материала на этаж.0 руб
Что входит. Материал полипропиленовые армированные d20 — d25 трубы, углы 90-45, обводы, переходы, водорозетки, тройники, обводы, клипсы крепеж труб, саморезы,сарматы, лен сантехнический унипак паста.4000 руб
Материал весь Полипропиленовые трубы Экопластик из Чехии.
Договор гарантия до 5 лет.
Никаких предоплат — оплата по факту выполненных работ после проверки
Итого11500 руб

Правильная разводка труб в ванной комнате

Глобальные работы по замене водопроводных и канализационных труб неизбежны при капитальном ремонте ванной. Как же расположить и подключить трубы, чтобы на долгие годы перестать бояться протечек и наслаждаться комфортом?

Всю систему труб, как водопроводных, так и канализационных, а также сантехнику, смесители, счетчики на воду и фильтры грубой очистки, запорную арматуру и соединительные элементы (фитинги) называют разводкой.

Виды разводки

Существует всего 3 системы разводки труб:

Последовательная, наиболее распространенная в типовых квартирах, где труб и точек подключения немного. Все потребители подключаются к одной трубе посредством тройников. Разводка в ванной, собранная по такой схеме, более компактна, соединений (а, значит, и возможных мест протечки) в ней меньше. Еще один плюс – невысокая общая стоимость и простора сборки. Однако при последовательной схеме неизбежно происходит падение давления при включении нескольких кранов или приборов.

Коллекторная используется в квартирах и домах, где предусмотрено подключение большого количества точек водозабора: несколько раковин и унитазов, ванна или джакузи, стиральная, посудомоечная машины, бойлер или котел. При этой схеме в структуре разводки присутствуют коллекторы для холодной и горячей воды, подключенные к водопроводу, они не допускают падения напора воды в системе. От них уже вода по отдельным трубам поступает непосредственно к сантехническому или бытовому прибору, ее подачу можно перекрыть для любого потребителя без ущерба для остальных.

Смешанная, когда часть приборов подключены через коллектор (например, стиральная и посудомоечная машины, ванна), а часть – последовательно.

По способу прокладки разводка бывает:

  • открытой, когда все трубы расположены вдоль стен, на виду. При этом способе обслуживать и заменять их просто, а само прокладывание не требует проведения ремонта.
  • скрытой, при которой трубы спрятаны в стены (как описано тут). Этот способ более трудоемок и требует качественного соединения деталей, однако ванная комната выглядит современнее и красивее. Трубы укладываются в предварительно прошторбленные каналы, а перед этим, желательно, и в гофру.
  • комбинированной, когда трубы закрыты коробом или фальш-панелями.

Выбор материала и тонкости работы

При проведении современного ремонта абсолютное предпочтение отдается водопроводным и канализационным трубам из полипропилена. Для их соединения потребуется специальный инструмент, зато они будут надежными и долговечными. Также полипропилен устойчив к коррозии, и внутри таких труб не скапливаются отложения и ржавчина. При отсутствии инструмента можно сделать разводку металлопластиковыми трубами, которые собираются при помощи фитингов — вот по этой инструкции. Для последовательной разводки, помимо фитингов, понадобятся тройники для подключения сантехники и бытовых приборов. Диаметр канализационных труб для раковин и ванной – 50 мм, для унитаза – 100 мм.

Если выбрана коллекторная схема разводки, то стоит предпочесть коллектор с запорными вентилями, тогда можно будет перекрывать подачу воды к каждому конкретному потребителю. Эти устройства выпускаются с различным количеством выходов, от 2 до 4, и их можно объединять в группы. На холодную и горячую воду устанавливаются отдельные коллекторы.

Советы для качественной разводки труб:

  • Перед сборкой нужно еще раз проверить целостность труб, соединительных элементов, вентилей, а также их количество.
  • При прокладке канализационных труб по горизонтали, например от ванной или стиральной машины, нужно предусмотреть их уклон в 2-4 см на каждый метр длины по направлению к стояку.
  • Трубы при наружной схеме разводки необходимо крепить к стене хомутами, располагая их друг от друга на расстоянии около 10 диаметром трубы. Использовать лучше хомуты из пластмассы или металла с резиновыми уплотнителями, чтобы труба фиксировалась не слишком жестко.
  • Канализационные трубы не могут изгибаться на 90 градусов или располагаться строго параллельно полу, это приводит к засорам.

Разводка для вашей ванной

Проще всего сделать последовательную разводку. Это оптимальный по времени и экономичности вариант, если вы живете в квартире: труб понадобиться всего 2, а не 4 и более, как при коллекторном подключении. К тому же спрятать такую разводку в небольшой ванной типовой квартиры проще.

Перед покупкой труб и комплектующих необходимо сделать план санузла с размерами и расстояниями между приборами и проект разводки, чтобы точно высчитать метраж труб и количество соединений, тройников, вентилей и т.п. Начинается внутриквартирная разводка от стояков двумя вентилями на трубы с горячей и холодной водой, далее устанавливаются фильтры грубой очистки, счетчики на воду. На трубе с холодной водой далее следует тройник, от которого идет отвод на унитаз.

Если вы решили установить дополнительные фильтры (например, смягчающие воду), то делается это на данном этапе. Затем идут по очереди отводы на раковину и ванную, в зависимости от их расположения в помещении. Смеситель для ванной крепится на отвод, который приваривается или прикручивается непосредственно к трубам, смеситель на раковине обычно подключается через гибкие шланги. Далее следуют отводы на стиральную машину, на кухонную раковину.

При скрытой или комбинированной разводке в местах вентилей, счетчиков, крупных узлов нужно предусмотреть смотровые  лючки для ревизии.

Выполнять сложную разводку новичку может оказаться не по силам. Некачественная сборка может привести к протечкам и ущербу, как в своей квартире, так и в соседней, поэтому работу лучше доверить профессионалам.

Требования электротехнического кодекса для ванных комнат

Подобно проводке в других частях дома, электрическое обслуживание в ванных комнатах должно соответствовать требованиям правил, установленным вашим местным отделом инспекции зданий. С годами эти требования стали более строгими, поскольку кодекс стремится идти в ногу с растущими требованиями к электричеству в ванных комнатах.

Большинство требований электротехнических норм для домов основаны на NEC (Национальном электротехническом кодексе). NEC — это официальный документ, составленный комитетом электриков и специалистов в области строительства, целью которого является обеспечение минимальных стандартов безопасности для электромонтажных работ.Он пересматривается каждые три года (2014, 2017, 2020 и т. Д.), И хотя изменения, внесенные в новые редакции, обычно незначительны, рекомендуется всегда проверять последнюю редакцию NEC при планировании новой ванной комнаты.

Помните, что ваш местный код всегда заменяет NEC. Хотя большинство местных кодексов основаны на NEC, это не всегда так. Местные нормы могут иметь более мягкие требования, чем NEC, или, в редких случаях, они могут иметь более строгие стандарты.

Некоторые домовладельцы с удивлением узнают, что их существующая электропроводка в ванных комнатах не соответствует требованиям действующих норм.Обычно это не повод для беспокойства. Последний кодекс устанавливает требования, направленные на новое строительство или капитальный ремонт, когда площадь ванной комнаты увеличивается. Существующие ванные комнаты в старых домах редко будут соответствовать всем этим требованиям, и домовладельцам обычно разрешается проводить текущий ремонт и реконструкцию, не доводя всю ванную комнату до «норм». Например, в старой ванной комнате, обслуживаемой одной электрической цепью, обычно разрешается заменять осветительные приборы или розетки, не доходя до добавления дополнительных цепей, необходимых для нового строительства.

Когда профессиональный электрик выполняет работы с вашей ванной комнатой, он или она будет знать, какие типы обновления кода являются обязательными, и когда существующие конфигурации проводки могут остаться прежними. Если вы выполняете электромонтаж самостоятельно, проконсультируйтесь в местном отделе инспекции строительства.

Но каждый раз, когда вы делаете серьезную реконструкцию, вы должны следить за текущими требованиями к коду для нового строительства. Если возможно, приведение вашей ванной комнаты в соответствие с нормативными требованиями сделает ее безопаснее, а также сделает ее более привлекательной для будущих покупателей.

Количество контуров

Хотя ванная комната может показаться небольшим пространством, которое может эффективно обслуживаться расширением цепи из соседней комнаты, NEC теперь требует как минимум двух выделенных цепей для каждой ванной комнаты:

  • Штепсельная розетка на 20 А для подключаемых приборов. Все розетки должны иметь защиту AFCI и GFCI с помощью автоматических выключателей или отдельных розеток, обеспечивающих защиту AFCI и GFCI.
  • Светильники и настенные выключатели должны быть в отдельной цепи.Схема на 15 ампер — это минимум, но часто это схема на 20 ампер, особенно если в эту схему встроена тепловая лампа. Вентилятор может питаться от этой цепи.
  • Для гидромассажной ванны или любого другого большого приспособления или прибора в ванной требуется отдельный контур.

В то время как NEC предлагает, чтобы цепи ванных комнат были выделены для ванной комнаты, а не для обслуживания других комнат, ваша местная юрисдикция может разрешить это, поэтому проконсультируйтесь с местной инспекцией здания по этому поводу.

Освещение для ванной

Для NEC требуется как минимум один стационарный светильник в ванной комнате. Это может быть потолочный светильник, комбинированный вентилятор / осветительный прибор или светильник для умывальника.

Однако в большинстве ванных комнат есть по крайней мере еще один светильник, часто настенный светильник для умывальника над зеркалом или пара настенных бра по бокам от зеркала. Освещение является важной потребностью в ванных комнатах, и нередко используются три разных источника освещения: потолочный светильник, освещение тщеславия и третий свет в душе или интегрированный с вытяжным вентилятором.Если вы добавите свет в душевую кабину, не забудьте о необходимых водонепроницаемых линзах, чтобы защитить и вас, и лампочку.

Джордж Гутенберг / Getty Images

Вытяжной вентилятор

Большинство сообществ требует, чтобы в ванных комнатах было либо открывающееся окно, либо электрический вентилятор, который выводит влагу из ванной на улицу. В некоторых общинах может потребоваться вытяжной вентилятор, даже если в ванной есть окно. Вентилятор, безусловно, является хорошей идеей, какими бы ни были требования, поскольку отвод влажного воздуха — единственный лучший способ предотвратить рост плесени и грибка в вашей ванной комнате.

Вентилятор для ванных комнат должен быть достаточно мощным, чтобы адекватно выводить влагу из комнаты и выводить ее наружу. Вентиляторы измеряются в кубических футах в минуту. Обратитесь к местному продавцу, чтобы купить вентиляторный блок с мощностью CFM, которая соответствует площади вашей ванной комнаты.

Некоторые местные нормы и правила позволяют управлять вентилятором самостоятельно, в то время как другие требуют, чтобы вентилятор включал освещение. Доступны также комбинированные светильники, которые объединяют в себе освещение, вытяжной вентилятор и тепловую лампу или вентилятор-обогреватель.В зависимости от силы тока, потребляемой устройством, возможно, для этого устройства потребуется отдельная отдельная цепь.

Розетки розетки

Минимальное требование для розеток в ванной — одна розетка с защитой GFCI, обслуживаемая цепью на 20 ампер. Однако это минимум, и в большинстве ванных комнат будет по крайней мере две раковины, а часто и четыре или пять.

Выбирая раковины для ванной, помните о правильном их размещении.Вы должны держать емкость на расстоянии не менее 6 футов от края ванны или душа и не менее 1 фута от раковин. Избегайте размещения емкости над центром раковины, где шнуры от фенов и электробритв могут свисать в раковину. Сосуды лучше всего размещать в футе или около того слева или справа от раковины.

В зависимости от размера и глубины вашей ванной комнаты вы можете добавить общую розетку рядом с дверью, чтобы подключить пылесос. Если у вас есть столик для макияжа, включенный в план ванной комнаты, это отличное место для розетки.

СМОТРЕТЬ Фотография / Getty Images

Электропроводка в ванную комнату

Ванные комнаты влажные и могут потреблять много энергии. Это создает особые потребности, когда дело доходит до проводки. Эта статья поможет вам спланировать соответствующую электропроводку для освещения, вентиляции и устройств безопасности в вашей ванной комнате. Необходимо учитывать все: от водонепроницаемых осветительных приборов в зонах купания до эффективной вентиляции и выходов GFCI для обеспечения безопасности.

Освещение

Все мы знаем, что ванные комнаты — одна из самых темных комнат в доме.По этой причине необходимо установить много света, чтобы обеспечить достаточное общее освещение, а также улучшить такие зоны, как зеркала, душевые, туалеты и ванны.

В зоне ванны и душа обязательно должна быть специальная сантехника. Светильники для этих помещений имеют один из двух классов: влажные места и влажные места. Зона для купания, иногда называемая «душевой зоной», включает в себя саму ванну или душевую зону, а также площадь смежной комнаты, измеренную в трех футах по горизонтали от края ванны или душевой кабины (т. Е. Измеряемую прямо в комнату) и восемь ноги вертикально от края ванны (измеряя прямо вверх).Любой осветительный прибор в этой зоне должен быть, по крайней мере, рассчитан на работу во влажных помещениях. Однако, если прибор потенциально подвержен воздействию брызг из душа, он должен быть рассчитан на работу во влажных помещениях.

Когда дело доходит до освещения вокруг зеркала, лучше всего подходят габаритные огни. Верхнее освещение, особенно утопленное, оставляет ваше лицо в тени, когда вы приближаетесь к зеркалу. Они также подчеркивают, насколько ваши волосы редеют (разве не лучше не знать?). Боковые светильники, такие как настенные бра или светильники с вертикальной полосой, можно комбинировать с светильниками, установленными на стене над зеркалом, для более полного освещения.

Смотрите сейчас: какая электропроводка нужна для ванной?

Вентиляторы

Ванные комнаты известны своей влажностью, а в некоторых нет окон для удаления влаги и запахов. Даже если у вас есть окно, вытяжной вентилятор для ванной более эффективно выводит влагу и запахи, и вы не теряете столько тепла зимой. Вентиляторы необходимы во всех новых ванных комнатах и ​​при ремонте. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но у него другие требования к проводке, чем у стандартного вентилятора без нагревателя (мы вернемся к проводке через минуту).

Розетки

Вы можете обеспечить защиту GFCI с помощью автоматического выключателя GFCI или установив одну или несколько розеток GFCI в цепи розетки. При использовании одной розетки GFCI для защиты, она должна быть подключена для защиты «по нескольким точкам», чтобы она защищала все выходы ниже по потоку в одной цепи.

Предупреждение

Все розетки и розетки в ванной должны быть защищены GFCI. Это критически важное устройство безопасности, которое помогает предотвратить опасность поражения электрическим током, что очень важно в ванной комнате.

Схемы для ванных комнат

Базовый план электропроводки для ванной комнаты включает 20-амперную цепь с защитой GFCI для розеток и 15-амперную схему общего освещения для выключателей, осветительных приборов и вентиляционного вентилятора. В некоторых областях освещение и розетки должны быть подключены к разным цепям, чтобы при срабатывании выключателя в розетке свет не погас. В других областях допустимо устанавливать освещение, розетки и стандартный вытяжной вентилятор в одной цепи на 20 А при условии, что цепь обслуживает только ванную комнату и никакие другие комнаты.

Если вытяжной вентилятор имеет встроенный нагреватель, он должен иметь собственную цепь на 20 ампер. Это называется «выделенной» схемой, потому что она обслуживает только один прибор или прибор. Для нагревательных ламп, настенных обогревателей и других встроенных нагревательных приборов также могут потребоваться специальные цепи.

Узнайте о требованиях к электропроводке в ванных комнатах в вашем районе, связавшись с местным строительным отделом.

Как подключить новую ванную комнату | Руководства по дому

Подключить новую ванную комнату, пока у вас еще есть доступ к стеновым стойкам и потолочным балкам, совсем несложно.Вам понадобятся несколько инструментов, которые, скорее всего, уже есть в вашей мастерской. Это также хороший проект для тех, кто только учится делать свои собственные электромонтажные работы. Электромонтаж вашей собственной новой ванной комнаты сэкономит вам деньги и доставит вам удовольствие, зная, что вы сделали это сами.

Получите разрешение на электромонтаж

Национальный электротехнический кодекс (NEC) и местные строительные нормы и правила позволяют домовладельцу-резиденту делать практически все, что может делать лицензированный электрик, но он должен следовать тем же правилам, что и профессионал.Все новые электромонтажные работы требуют получения соответствующего разрешения на электромонтаж и проведения необходимых проверок вашей работы. Процедура подачи заявки может незначительно отличаться в зависимости от отдела соблюдения строительных норм и правил, поэтому сначала позвоните, чтобы узнать, какую информацию вам нужно будет предоставить в заявке. Каждый орган, имеющий юрисдикцию (AHJ), требует наличия чертежа, показывающего, где должны быть установлены все выключатели, розетки, осветительные и другие электрические устройства и как они должны быть подключены.Не обязательно готовить рисунок профессионального качества; будет достаточно нарисованного от руки плана этажа на миллиметровой бумаге.

Черновая обработка проводки

Отметьте расположение всех коробок на шпильках и просверлите все отверстия для кабеля. Вы можете провести новую проводку перпендикулярно к стойкам стены и потолочным стропилам через отверстия, просверленные в элементах каркаса, используя 1-дюймовую лопату. При сверлении этих отверстий убедитесь, что край отверстия находится на расстоянии не менее 1 1/4 дюйма от ближайшего края стойки или стропила, поскольку Раздел 310–4 NEC требует этого смещения.Вы также можете проложить трос Romex по бокам шпилек и стропил при условии, что он отведен как минимум на 1 1/4 дюйма от ближнего края стропил или шпилек. Когда вы проводите его по сторонам элемента каркаса, он должен поддерживаться скобами для кабеля в пределах одного фута от каждой распределительной коробки и с интервалами, не превышающими четырех с половиной футов.

Установите розеточные коробки для розеток, выключателей и осветительных приборов.

Как NEC, так и все местные нормы и правила требуют, чтобы ванная была оборудована как минимум одним 20-амперным прерывателем замыкания на землю (GFCI), защищенным ответвительной цепью для розеток.К этой цепи можно подключить освещение в ванной и вытяжной вентилятор, но рекомендуется предусмотреть отдельную 20-амперную цепь для питания цепей освещения и вытяжного вентилятора, особенно если вытяжной вентилятор содержит свет и обогреватель. Вы можете обеспечить защиту GFCI одним из двух способов: вы можете использовать розетку GFCI или можете установить автоматический выключатель GFCI на сервисной панели. Цепи освещения и вытяжного вентилятора не обязательно должны иметь защиту от GFCI, но, как и в ванной комнате, это рекомендуется из соображений безопасности.Установите все коробки непосредственно по бокам стоек и стропил таким образом, чтобы передняя кромка коробки была заподлицо с отделкой стен и потолка после ее установки.

Установите провод

Проложите весь кабель и вставьте концы кабелей так, чтобы они выступали на 6–8 дюймов от передней части коробок. Снимите внешнюю оболочку концов кабеля с помощью кабельного рыхлителя или канцелярского ножа и снимите 3/4 дюйма изоляции с проводов. Теперь вам следует позвонить, чтобы провести грубый осмотр.После установки отделки стен и потолка можно устанавливать выключатели, розетки и светильники. Подключите ответвленные цепи к выключателям GFCI и вызовите окончательную проверку перед установкой защитных пластин. Как только ваш проект будет отмечен «зеленой меткой», вы можете установить все крышки.

Ссылки

Писатель Биография

Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журналах «Family Handyman», «Popular Science», «Popular Mechanics. «Handy» и другие издания.Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста прикладных наук в области прикладных технологий электротехники в колледже Элвина.

Как подключить ванную комнату

Как подключить ванную комнату

Ванные комнаты уникальны для дома, когда дело касается электрооборудования. По своей природе ванные комнаты являются влажными, а вода и электричество — плохие гости.

Соображения по поводу электрических цепей для ванных комнат

Как и при любых других домашних электромонтажных работах, важно проконсультироваться с местными строительными нормами, прежде чем начинать электромонтаж в ванной.Строительные нормы и правила различаются в зависимости от района, но некоторые вещи являются общими. Например, обычно требуется, чтобы электрические розетки были в одной цепи, а вытяжной вентилятор и осветительные приборы — в другой.

Как и в других комнатах, установите выключатель света так, чтобы он находился примерно на уровне груди рядом с дверью.

Хотя в некоторых районах разрешено использовать освещение и розетки в ванных комнатах вместе с другими комнатами, это не всегда хорошая идея. Кроме того, большинство строительных норм и правил требуют, чтобы вся проводка в ванных комнатах была защищена GFCI.

Если горячая вода подается безбаквальным водонагревателем, строительные нормы и правила могут требовать, чтобы она была в собственном контуре.

Установка вытяжного вентилятора в ванной

Всегда полезно установить вытяжной вентилятор в ванной. Хотя местный строительный кодекс не требует этого, всегда полезно избавиться от влаги и выпустить ее наружу. Слишком много влаги способствует появлению плесени и грибка, что некомфортно в зимние месяцы, а ванные комнаты могут иметь свой специфический запах.

Установка и подключение вытяжного вентилятора для ванной комнаты аналогичны установке потолочного вентилятора, за исключением весового коэффициента.

Во многих случаях вентилятор подключается к тому же выключателю, что и свет, но не всегда. Если местный строительный кодекс не решает эту проблему, это зависит от архитектора или домовладельца. Время от времени вытяжной вентилятор и свет объединяются в одно целое.

Электропроводка светильников для ванной

Ванные комнаты должны быть хорошо освещены, поэтому важно предусмотреть как минимум два источника света — общее освещение, которое может быть встроенным в канистру или накладной светильник, и функциональное освещение у раковины / зеркала в ванной.

Общий свет может быть обеспечен низковольтной галогенной лампой или светодиодным прожектором. Любой из них обеспечит экономию энергии

Функциональное освещение обычно представляет собой ленточный осветительный прибор прямо над раковиной / зеркалом, но некоторые домовладельцы предпочитают размещать бра по обе стороны от зеркала. В конце концов, это просто вопрос выбора украшения.

В некоторых ваннах есть встраиваемый светильник с водонепроницаемой крышкой линз в душевой зоне, но в большинстве случаев в этом нет необходимости.

Электропроводка в ванных комнатах, розетки

Запланируйте установку хотя бы одной розетки на стене рядом с раковиной. Это должна быть розетка GFCI на 20 ампер, и ее следует располагать так, чтобы шнур фена или аналогичного прибора не свешивался над раковиной. Опять же, электричество и вода — не очень хорошие друзья! В большинстве случаев ванные комнаты недостаточно велики, чтобы требовать дополнительных электрических розеток. Ни в коем случае нельзя устанавливать его ниже уровня раковины.

Помните, что ванная должна быть уютной и хорошо освещенной.Проектирование ванной комнаты и планирование электропроводки с учетом этого приведет к успеху!

Добавление освещения и электропроводки в вашу ванную комнату — RSB Electrical

Сочетание воды и электричества смертельно опасно. Поэтому с точки зрения электробезопасности ванная может оказаться самым опасным и небезопасным помещением в доме. В ванных комнатах используется электричество, и в них влажная среда, поэтому для них требуется особая проводка. Независимо от того, проектируете ли вы ванную комнату для нового дома или реконструируете существующий, электропроводка потребует тщательного планирования.

Важно принять необходимые меры безопасности, чтобы предотвратить любые повреждения, вызванные проблемами с электричеством и проводкой в ​​ванной комнате. Правильная планировка имеет решающее значение для системы электропроводки в ванной при установке освещения, вентиляции, обогревателей, сушилок и других электроприборов. Вот несколько соображений по освещению и подключению, чтобы обеспечить безопасность электрической системы в ванной комнате для пользователей:

Вентиляция

Непроветриваемая ванная комната вызывает накопление влаги и влажности внутри.Слишком большая влажность приводит к росту вредной плесени и грибка. В некоторых ванных комнатах есть окна, но держать их открытыми не во всех климатических условиях. Вентилятор в ванной комнате более эффективно удаляет влажный и несущий запах застоявшийся воздух, чем окна. Он также предотвращает накопление влаги внутри ванной комнаты. Многие модели вентиляторов оснащены обогревателем. Электропроводка вытяжного вентилятора аналогична потолочному. он просто легче по весу.

Освещение

Ванная комната требует достаточного освещения как для безопасности, так и для эстетики.Хорошо освещенная ванная комната нуждается как в общем, так и в функциональном освещении. Общее освещение помогает ориентироваться в ванной. Выбор автоматического освещения с датчиками обеспечит дополнительный комфорт. Избегайте установки подвесных светильников и используйте вместо них закрытые потолочные светильники. Используйте рабочее освещение, чтобы осветить зеркала, шкафы и туалетные столики. Светильники для ванных комнат и душевых должны быть либо во влажном, либо во влажном месте. Услуги профессионального электрика помогут вам найти идеальное решение для освещения вашей ванной комнаты.

Обогреватели

Установите обогреватель на безопасном расстоянии от ванны или душа. Нужна постоянная разводка, а переключатель управления обогревателем должен находиться вне ванной.

Электрические схемы

Перед планированием электропроводки в ванной комнате необходимо знать местные строительные нормы и правила. Требования местного строительного управления могут различаться в зависимости от района. Некоторые коды требуют, чтобы свет и вентилятор были в одной цепи, в то время как некоторые требуют, чтобы они были в разных цепях от розеток.Большинство строительных норм и правил требуют, чтобы проводка была защищена GFCI, чтобы свести к минимуму электрические аварии, связанные с водой и электропроводкой. Как правило, в ванных комнатах есть цепь с защитой GFCI на 20 А для розетки и цепь общего освещения на 15 А для вентиляторов, осветительных приборов и выключателей.

Выключатели

Установите брызгозащищенные выключатели в ванной, чтобы избежать риска поражения электрическим током и короткого замыкания, даже если вы прикасаетесь к ним мокрыми руками. Они предотвращают попадание воды на систему электропроводки.

Розетки

Все розетки в ванных комнатах должны быть защищены GFCI для предотвращения поражения электрическим током. Вы можете установить розетки GFCI на розетку.

Ванная комната должна быть хорошо освещена и тщательно оборудована. Наем профессионального электрика, который позаботится о проводке вашей ванной комнаты, — лучший способ устранить любые инциденты, связанные с электричеством.

Если вам нужен быстрый и недорогой электрик для дома или офиса, позвоните в RSB Electrical по телефону 480-485-4284.

Электропроводка в ванных комнатах — Электрооборудование Уайта Индианаполис

Планируете ли вы новый дом или реконструируете свой нынешний дом, электропроводка требует тщательного планирования.Ванные комнаты — это то место, где особенно важно знать правила и стандарты безопасности, прежде чем пытаться выполнить проводку. Ванные комнаты влажные и часто потребляют много электроэнергии, поэтому у них есть особые потребности, когда дело доходит до проводки. Мы составили список того, о чем следует помнить при планировании соответствующей электропроводки в ванной комнате.

Какая электропроводка нужна для ванной?

Вентиляторы

Большинство ванных комнат влажные, и во многих нет окон для удаления влаги и запахов.Вентилятор для ванной более эффективно удаляет влагу и запахи даже с окнами.

Вентиляторы необходимы во всех новых ванных комнатах и ​​при ремонте. Вы можете установить вытяжной вентилятор со встроенным нагревателем, но он имеет другие требования к проводке, чем стандартный вентилятор без нагревателя. Если вентилятор имеет встроенный нагреватель, он должен иметь свою собственную цепь на 20 А, называемую выделенной цепью. То же самое касается нагревательных ламп, настенных обогревателей и других встраиваемых нагревательных приборов.

Освещение

Многие ванные комнаты не пропускают много естественного света, поэтому необходимо установить много освещения.В общем, габаритные огни лучше всего размещать вокруг зеркала. Верхнее освещение имеет тенденцию оставлять ваше лицо в тени, когда вы приближаетесь к зеркалу. Боковые фонари можно комбинировать с светильниками, закрепленными на стене над зеркалом, для более полного освещения.

В ванных и душевых помещениях должно быть специальное освещение. Светильники для этих мест имеют один из двух классов: влажные места и влажные места. Любая осветительная арматура в «душевой зоне» (ванна или душевая и прилегающая комната на расстоянии трех футов по горизонтали и восьми футов по вертикали от края ванны) должна быть по крайней мере рассчитана на влажные помещения.Однако, если на приспособление может попасть брызг из душа, его необходимо рассчитать для влажных помещений.

Электрические схемы

Как правило, основная электрическая проводка в ванной включает в себя схему с защитой от GFCI на 20 ампер для розеток и схему освещения на 15 ампер для выключателей, светильников и вентиляционного вентилятора. В зависимости от вашего географического положения может потребоваться, чтобы освещение и розетки находились в разных цепях. Таким образом, если розетка отключает автоматический выключатель, свет не гаснет.В некоторых районах допустимо устанавливать освещение, розетки и вытяжной вентилятор в одной цепи на 20 ампер, если цепь обслуживает только ванную комнату.

Розетки

Все выходы в ванной должны иметь защиту от GFCI. Розетка с защитой GFCI отключит подачу электричества, когда обнаружит, что электричество течет не через розетку (например, воду или тело человека). Это очень важно для предотвращения поражения электрическим током, особенно во влажных и влажных условиях ванной комнаты.

Вы можете получить защиту GFCI, используя автоматический выключатель GFCI или установив розетки GFCI в цепи розетки. Если вы используете одну розетку GFCI, она должна быть подключена для защиты «по нескольким точкам», чтобы она защищала все выходы ниже по потоку в одной цепи.

White’s Electrical предоставит вам все необходимое, когда дело доходит до электропроводки в ванной комнате.

Электропроводка не только в ванной (или любой другой комнате!) Потенциально опасна, но и требует знания норм и стандартов для прохождения проверки.К счастью, электрики White’s Electrical являются квалифицированными, лицензированными электриками, которые понимают процесс и юридические требования к электромонтажу в ванной комнате. Свяжитесь с нами на Facebook, отправьте эту онлайн-форму для связи или позвоните нам сегодня, чтобы узнать, чем мы можем вам помочь!

Электропроводка в ванной — Общие проблемы и советы по безопасности

По данным Управления пожарной безопасности США, сбои в электроснабжении входят в четверку основных причин пожаров в жилых домах в США в период с 2007 по 2016 год.Имея это в виду, всегда следует соблюдать меры предосторожности, когда речь идет о домашней электропроводке, особенно если она касается ванной комнаты.

Вода и электричество — опасная смесь

Это известный факт, что
вода и электричество — смертельная комбинация. Поскольку в ванных комнатах часто бывает сырость и сырость, один
можно только представить себе опасности в ванной, особенно когда
Проблемы с системами электропроводки игнорируются.

5 Основные меры предосторожности при электромонтаже в ванной комнате

Чтобы избежать рисков
от поражения электрическим током и обеспечения безопасности в ванной, вот пять
основные меры безопасности при электромонтаже в ванной комнате:

  • Используйте влагозащищенные выключатели.

Влага-брызги
защитные выключатели предназначены для предотвращения попадания воды в выключатель и
соприкасаясь с проводами внутри.

  • Убедитесь, что все розетки имеют защиту GFCI.

GFCI
розетки помогают снизить риск поражения электрическим током во влажных помещениях и уже
спас тысячи жизней. Национальный электротехнический кодекс в настоящее время требует
установка розеток GFCI в ванных комнатах, местах для прогулок и на кухнях среди
другие зоны в доме для защиты.

  • Правильно расположите выпускные отверстия.

Розетки
в ванной следует располагать соответствующим образом, а не где-нибудь
домовладелец хочет. Ваш
выходы в ванной должны располагаться на расстоянии не менее 6 футов от края душа или
ванна, и, по крайней мере, в футе от раковины. Розетку можно разместить сзади
или рядом, но никогда не поперек или над раковиной.

  • Установить вентиляторы.

Выхлоп
вентиляторы необходимы для эффективного предотвращения скопления влаги и
влажность внутри ванной комнаты, которая может представлять опасность для электропроводки
внутри.

  • Правильно распределите разные схемы в ванной.

Чтобы проблема в одной цепи не мешала работе другой цепи, важно распределить разные цепи в ванной и изолировать их. Например, светильники для ванных комнат должны иметь выделенную цепь, и то же самое касается выключателей и вентиляционного вентилятора.

.
