Реле день ночь: Фотореле (датчик день-ночь) купить в Москве не дорого с доставкой, цена, фото, отзывы, гарантия производителя, характеристики.

Содержание

устройство, технические характеристики и принцип действия

На чтение 7 мин. Просмотров 134 Опубликовано Обновлено

Владельцы загородных домов нередко хотят организовать на своем приусадебном участке автономное освещение. Существует два варианта обустройства – монтаж датчика освещения или астротаймера. Первое устройство считается более предпочтительным, поскольку имеет приемлемую стоимость и простую конструкцию с взаимозаменяемыми деталями.

Принцип работы и устройство датчика день-ночь для включения света

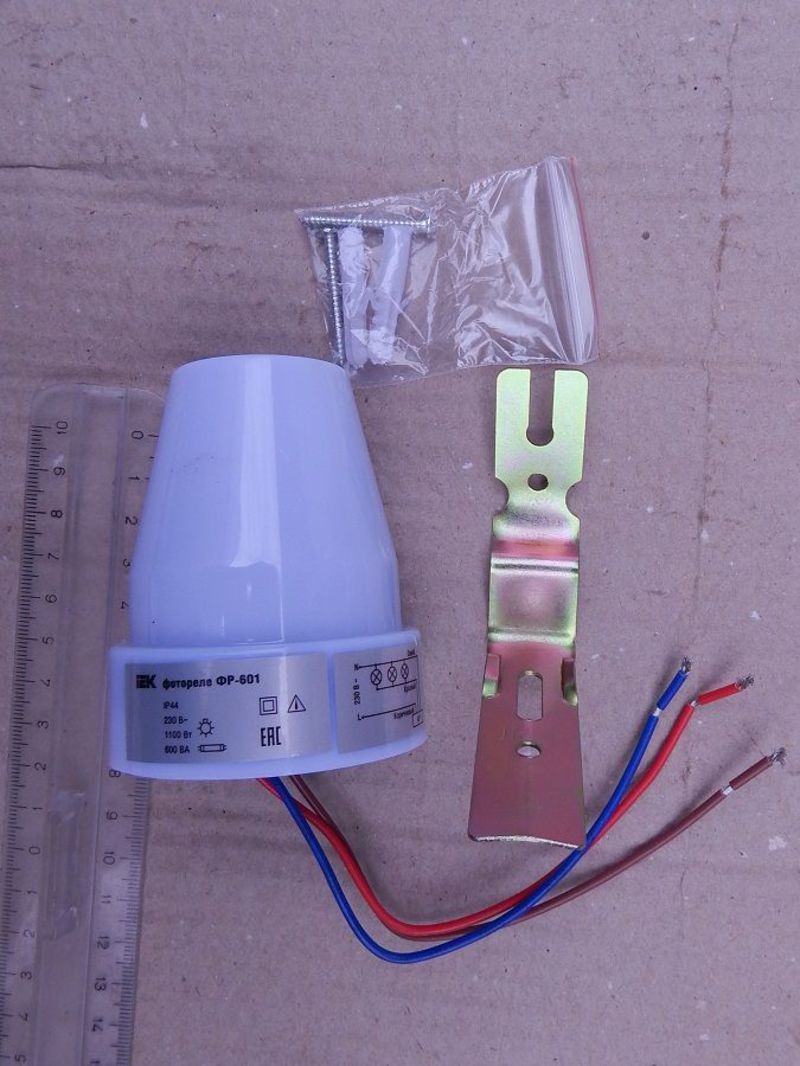

Внешний вид датчика для регулировки и включения уличного освещения

Датчик день-ночь имеет много названий, самое распространенное среди них – фотореле. Несмотря на большое количество наименований, задача остается одна – включать и отключать освещение на улице автоматически.

Принцип работы датчика освещенности основывается на способности некоторых элементов конструкции реагировать на интенсивность окружающего освещения. С этой целью чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. При снижении освещения с приходом вечера светочувствительность одной из этих деталей начинает изменяться. Как только изменения достигнут установленных параметров, срабатывает замыкающее реле, которое и обеспечивает бесперебойную подачу электроэнергии. С приходом утра происходят обратные процессы, контакты в реле размыкаются и освещение отключается.

Характеристики и критерии выбора

Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.

Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора. Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее.

Эксплуатационные характеристики

Классификация степеней защиты

Технические параметры возможных модификаций:

  • Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
  • Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
  • Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
  • Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.

Правильный выбор обеспечит бесперебойную и производительную работу таймера света.

Возможности настройки

Настройка чувствительности фотореле

Существует несколько регулировок, которые позволят настроить работу датчика для конкретной ситуации. Настройки оборудования на начальном этапе использования проводятся вручную путем проворачивания необходимого регулятора. Добиться одинаковых параметров практически невозможно.

  • Регулируемый диапазон освещенности. Благодаря этому параметру задается освещение, при котором реле замыкает и размыкает контакты. Диапазон может колебаться от 2 до 100 Лк при полной темноте, и от 20 до 80 Лк при сумерках.
  • Порог срабатывания позволяет уменьшить или увеличить светочувствительность. Снижать этот параметр рекомендуется зимой, когда на земле лежит снег и на него реагируют датчики. Также ее снижают, если в непосредственной близости расположены ярко освещенные объекты.
  • Задержка, измеряемая в секундах, на отключение и включение. При увеличении задержки на выключение сокращается количество ложных срабатываний, например, при попадании на датчик света от фар автомобиля. Задержка на включение, в свою очередь, не даст включить осветительный прибор при затемнении от тени птицы или от тучи.

Благодаря этим настройкам можно обеспечить корректный рабочий режим оборудования, продлить срок его эксплуатации и сэкономить электроэнергию.

Выбор подходящего места для установки таймера выключения освещения

При установке датчика необходимо учитывать свет из окон, который также способен изменить реакцию фотореле на предлагаемую обстановку

Для бесперебойной и корректной работы фотодатчика требуется правильно подобрать место для его установки. Учитываются следующие факторы:

  • На прибор обязательно должны попадать солнечные лучи. Конструкция должна находиться под открытым небом или навесом, но не в самом верху.
  • Лампы, фонари и окна должны быть расположены как можно дальше, поскольку они могут стать причиной частых ложных срабатываний.
  • Не рекомендуется, чтобы на датчик день-ночь регулярно попадало освещение от фар автомобиля.
  • Не стоит монтировать датчики слишком высоко. Это вызовет трудности при обслуживании и проведении профилактических мероприятий.

Распространены случаи, когда датчики устанавливают прямо на столбах, но это не всегда практично и удобно. Предпочтительнее крепить к стене дома и проводить питающий кабель.

Схемы подключения

Схема подключения фотореле к уличному светильнику

Подключение реле времени для уличного освещения не должно вызвать трудностей. На вход устройства заносится фаза и ноль, с выхода фаза заводится на нагрузку – осветительные приборы, ноль идет с автомата или шины.

Если установка будет проводиться с учетом всех правил и предписаний, проводные соединения будут выполняться в распределительной коробке. Если включать придется мощный осветительный прибор, схему рекомендуется дополнить пускателем (контактором). Если лампы должны загораться только с приходом человека, систему автоматического освещения дополнительно оснащают чувствительным датчиком движения.

Большинство моделей включают имеют три провода: черный или коричневый, красный и зеленый. Во время составления схемы важно учитывать следующее:

  • К черному или коричневому проводу требуется подавать фазу.
  • Красный провод необходим для соединения устройства с осветительными приборами.
  • К зеленому проводу подсоединяют нейтраль от кабеля питания.

При правильном соединении всех проводов будет получена полностью рабочая схема.

Как настроить реле времени для освещения на улице

Принцип работы фотореле

Светоконтролирующее оборудование чаще всего устанавливают в непосредственной близости с подсоединяемыми к нему осветительным приборам. Схема подключения в каждом конкретном случае разная, выбирать требуется в соответствии с инструкцией в сопроводительной документации. Она обязательна к ознакомлению перед выполнением работ.

Для проведения монтажных работ вовсе не обязательно иметь особые навыки. Важно лишь рассчитать распределяемую нагрузку таким образом, чтобы осветительные приборы не стали причиной перенапряжения сети. Датчик день-ночь практически не нагружает электрическую сеть. Однако в распределительном щитке УЗО и сам датчик должны быть выбраны, исходя из суммарной мощности подключаемых лампочек.

Специалистами выделено несколько простых рекомендаций для установки светочувствительных датчиков:

  • Если подключается большое количество лампочек, схему дополнительно требуется оснастить магнитным пускателем.
  • Запрещается электрическое приспособление устанавливать около легковоспламеняющихся материалов, химических сред и нагревательных элементов.
  • Часто неопытные люди допускают ошибку – устанавливают датчик верх ногами, чего делать категорически нельзя. На него могут падать лучи солнечного света, но с приходом темноты будет влиять искусственное освещение из комнат.
  • Сумеречный переключатель и всю систему осветительного оборудования рекомендуется подключать на отдельную линию от распределительного электрического щитка с защитным автоматом.

Главное условие корректной работы – свет от любых осветительных приборов не должен попадать на датчик. В противном случае работа будет некорректной, количество ложных срабатываний будет зашкаливать.

Датчик света для уличного освещения обеспечит удобство, экономичность


Грамотно оборудованная система уличного освещения на загородном участке создает максимальный комфорт, безопасность. Однако управление светильниками может создавать определенные сложности. Несвоевременно включенные фонари причиняют неудобства. Не отключенный уличный фонарь напрасно расходует энергию. Датчик света для уличного освещения исключает все проблемы. Его установка позволяет не заботиться о включении и выключении светильника, создать на участке комфорт, не расходуя электроэнергию напрасно.


Конструкция датчиков света, механизм их работы


Пользователи и даже специалисты по-разному называют эти приборы: фотодатчики, фотореле, фотоэлементы, светоконтролирующие выключатели. Но предназначение устройства от этого не меняется. Датчик обеспечивает автоматическое включение светильника при снижении интенсивности естественного света, его отключение при повышении показателя.



В основе принципа работы прибора положена способность некоторых материалов изменять свою структуру под воздействием солнечных фотонов. Реле день ночь оснащаются фототранзисторами, фотодиодами или фоторезисторами.


Попадание на прибор солнечных лучей вызывает изменение в параметрах элемента, прекращается подача тока к фонарю, свет отключается. Снижение интенсивности воздействия фотонов при наступлении сумерек приводит к обратным изменениям в фотоэлементе, контакты соединяются, обеспечивается электропитание светильника, включается свет.


Основные критерии выбора датчиков


Производители предлагают датчики света для уличного освещения в обширном ассортименте. Для того чтобы приборы безупречно справлялись со своим предназначением в течение нескольких лет, выбирать их нужно внимательно. Нужно учитывать следующие параметры:


  • величина напряжения;

  • выходная мощность;

  • степень защиты;

  • диапазон рабочего режима.


Уличные фонари могут работать с напряжением 12 или 220В. Датчик должен соответствовать источнику света по этому параметру.


Датчики могут обслуживать один или несколько светильников. Следует при выборе устройств ориентироваться на мощность источников света. Причем желательно приобретать модели, в которых выходной показатель выше требуемого. Это позволит избежать сбоев в работе датчиков.


Все электротехнические приборы имеют определенную степень защиты. Поскольку датчик будет работать на открытом воздухе, он будет испытывать на себе весь комплекс климатических воздействий. Показатель класса защиты IP в таких устройствах должен быть не ниже 44. У приборов с высокой степенью защиты имеется герметичный, прочный корпус, не позволяющий влаге проникать к рабочим элементам.


Уличный датчик рассчитан на определенный температурный режим функционирования. Этот показатель выбирается с учетом климатических условий региона. Как и в случае с выходной мощностью, следует выбирать устройства более широкого температурного диапазона, чтобы избежать проблем в случае непредвиденных сюрпризов погоды.


Дополнительные возможности приборов


Выбирая датчик освещения, стоит обратить внимание на дополнительные возможности этих приборов. В ассортименте некоторых производителей есть модели, оснащенные регулировкой чувствительности. Пользователь может по своему усмотрению изменять этот показатель. Диапазон пределов может быть различным от 10 до 100 Лк, от 2 до 100 Лк и др.


Наличие регулировки позволяет оптимально настроить работу прибора. К примеру, в зимнее время года снежный покров отражает естественный свет. При повышенной чувствительности этот эффект будет воспринят датчиком как наступление рассвета, освещение отключится ночью.



Есть в этих приборах еще один важный параметр. Датчики отличаются длительностью времени срабатывания. Устройство с коротким периодом может создать определенные неудобства. Например, светильник может отключиться в ночное время при случайном попадании на реле света от автомобильных фар. Этого не произойдет, если датчик света для уличного освещения оснащен опцией задержки срабатывания.


Правила грамотной установки прибора


Качественная работа устройства, безупречность выполнения функций во многом зависит от правильности его размещения. При этом учитываются условия, необходимые для функционирования датчика:


  • прибор должен располагаться в зоне, открытой для солнечного света;

  • свет от ламп, окон дома, фонарей не должен попадать на датчик;

  • желательно устанавливать устройство в месте, на которое не попадает свет автомобильных фар;

  • прибор должен находиться в доступном месте, что позволит удалять с него регулярно пыль, снег.


Грамотно выбрать место для монтажа устройства порой бывает непросто. Возможно, придется несколько раз менять его местоположение, прежде чем найдется оптимальный вариант.


Нередко пользователи фиксируют датчики на столбе фонаря. Если прибор располагается слишком высоко, это обязательно вызовет неудобства в регулярном уходе за устройством. Практика показывает, что оптимальным вариантом является монтаж реле в удобном месте, к примеру, на стене дома. Обеспечить автоматическую работу светильника поможет кабель питания.


Электрическая схема монтажа датчика света


К прибору подключается нулевой провод и фаза. Нулевой кабель проводится с шины, автомата, подключается к реле и источнику света. Фаза присоединяется к светильнику на выходе. Места соединений должны быть надежно защищены от климатических воздействий. Обеспечить такие условия поможет специальная распределительная коробка.


Источники света с высокой мощностью оборудуются дросселями. В таком случае желательно оснастить схему контактором. Особенность этого устройства заключается в способности положительно воспринимать пусковые токи, что позволяет сохранять работоспособность в условиях частых включений и выключений.


На загородном участке есть зоны, в которых постоянное освещение не требуется. В светильниках, расположенных в таких местах, целесообразно дополнительно устанавливать датчик движения. Он обеспечит включение света только при попадании в зону человека. Этот прибор монтируется после светочувствительного реле. Это обеспечивает срабатывание датчика движения только с наступлением сумерек.


В целях упрощения задачи для пользователей, решивших самостоятельно заняться подключением, производители оснащают датчики света для уличного освещения проводами разного цвета. Синий предназначен для «0», коричневый или черный для входа фазы, красный подсоединяется к источнику света. Пользователям, которые никогда не занимались электропроводкой, стоит обратиться к специалисту.


Настройка оптимальной работы устройства


После монтажа, подключения прибора следует заняться его настройкой. Регулятор предела срабатывания располагается на нижней плоскости кожуха. Он имеет вид диска из пластика. Настройка осуществляется вращением, стрелочки на корпусе показывают направление поворота диска для снижения и повышения чувствительности.



Установка нужного показателя выполняется при наступлении сумерек. Днем регулирующий диск устанавливается на точку минимальной чувствительности. Как только интенсивность солнечного света снизится до показателей, при которых требуется искусственное освещение, нужно медленно вращать диск до включения фонаря. Теперь датчик света для уличного освещения будет автоматически включать светильник при наступлении сумерек.


Астрономические таймеры


Обеспечивать удобное управление светильниками, экономичную работу систем могут и другие приборы. Автоматическим включением и выключением света управляет астрономический таймер. Но его устройство, принцип работы отличаются от конструкции, работы реле. Датчик света для уличного освещения реагирует на интенсивность света. Астрономический таймер учитывает временные периоды.


В приборе заложены данные о наступлении сумерек, рассвета в различных поясах в определенные сезоны и даже дни. После монтажа, подключения астротаймера в нем устанавливаются координаты GPS местонахождения прибора, а также текущее время, дата. Устройство начинает работать по заложенной программе, автоматически включает, выключает уличный свет, согласно условиям данного климатического региона.


У этого прибора есть определенные достоинства:


  • в отличие от датчиков света, таймер исключает ложное срабатывание, свет включается, выключается независимо от капризов погоды;

  • место монтажа не ограничено, так как устройству не требуется воздействие естественного света;

  • есть возможность отрегулировать часы включения выключения света, в разных моделях предусмотрено изменение показателей в диапазоне 2-4 часов.


Удобство астрономических таймеров неоспоримо. Но стоимость таких приборов высокая, что не способствует популярности. В ближайшие несколько лет, скорее всего, главным регулятором работы светильников будет датчик света для уличного освещения.


Каталог нашего интернет магазина в большом ассортименте предлагает фотореле для уличных фонарей. У вас есть возможность приобрести качественные, надежные приборы от ведущих мировых производителей с учетом специфики системы. Они обеспечат экономичное, комфортное освещение на участке, исключат любые неудобства в пользовании. Умеренная стоимость датчиков света обеспечивает доступность для каждого потребителя.

Фотореле для уличного освещения: выбор, схемы установки

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Содержание статьи

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр  — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.





Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

  • На него должен падать солнечный свет, то есть он должен быть под открытым небом.
  • Ближайшие источники искусственного света (окна, лампы, фонари и т.д.) должны находится как можно дальше.
  • Не желательно чтобы на него попадал свет фар.
  • Желательно расположить его не очень высоко — для удобства обслуживания (надо периодически протирать поверхность от пыли и смахивать снег).

    Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

  • красный провод всегда идет на лампы:
  • к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
  • к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.



Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

  • Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
  • Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
  • Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Фотореле день ночь AWZ-30

Есть в наличии

Цена: 678.53 грн.

Гарантия: 18 месяцев

Производитель: «F&F» (Польша)

Дополнительные изображения

Cкачать инструкцию

Описание

Назначение: Фотореле день ночь AWZ-30 служит для автоматического управления светом. С наступлением темноты включая его, на рассвета отключая.

Принцип работы: Датчик освещенности, встроенный в прибор, позволяет контролировать (отслеживать) уровень освещенности. В зависимости от её интенсивности он и срабатывает. Регулируется данная чувствительность путем поворота регулятора, имеющегося на корпусе фотореле. В сторону «солнца» — для включения при большей интенсивности, и «месяца» — при меньшей.

Применяется для: управления подсветкой билбордов, витрин магазинов, освещением заданной части территории или конкретного объекта.

Монтаж: Реле с датчиком освещенности прикрепляется на монтажную основу 2-мя шурупами. Изделие имеет степень защиты ІР65 и должно быть установлено там, где есть хороший доступ естественного освещения. При этом, фотодатчик не должен попадать под свет включаемого освещения.

Как купить: приобрести фотореле AWZ-30 можно просто добавив товар в корзину и оформив заказ, либо же позвонив нам по выше указанным телефонам. У нас вы также можете купить и датчики освещения на 16А.



Характеристики

Параметр Значение
Напряжение питания: 220В, 50Гц
Максимальный ток нагрузки: 30А
Порог включения, регулируемый: с 2 по 100 Лк
Гистерезис: около 15 Лк
Задержка включения: 1-15 сек
Задержка выключения: 10-30 сек
Потребляемая мощность: 0,8 Вт
Подключение: зажимы винтовые 4 мм2
Коммутационная износостойкость: 105циклов
Рабочая температура: от -25°С до +50°С
Степень защиты: IP65
Размеры: 70х86х35 мм
Монтаж: двумя шурупами на плоскость

виды, описание, схема подключения, изготовление своими руками

Иногда появляется необходимость поставить уличное освещение. Если светильник напрямую подключить к бытовой сети, то он будет работать постоянно. Это не интересно с точки зрения экономии электроэнергии, и совсем не нужно днем. Выходом из подобной ситуации может стать приобретение специального устройства для автоматического регулирования освещения. Один из возможных вариантов реализации – установка датчика день-ночь.

Что это такое

Суть работы подобного датчика — во включении света, когда на улице темнеет и его выключении, когда светлеет. Принцип действия заключается в свойствах электрических элементов изменять характеристики под воздействием солнечного излучения.

Чаще всего в качестве основы используется полупроводниковый фотоэлемент или фоторезистор. Когда освещенность уменьшается, сопротивление этих элементов меняется и при нужной величине смыкает контакты реле. Последнее подает питание на светильник. Утром, когда света становится достаточно, он выключается подобным образом.

Конструктивные особенности

Существуют несколько разновидностей датчиков, которые делятся на по предназначению. Датчик сможет нормально функционировать только в том случае, если он подобран правильно. Поэтому стоит обратить внимание на виды устройств:

  1. Реле на микроконтроллере с фотоэлементом и другим дополнениями.
  2. С фотодиодом в корпусе для наружного применения. Чаще всего такие датчики защищены от воздействия внешних факторов.
  3. С выносимых фотоэлементом. Позволяют его разместить отдельно, максимальная дальность 150 м.
  4. С регулируемым порогом срабатывания.

Сенсоры из бюджетного ценового диапазона дают возможность автоматизировать освещение на элементарном уровне. Но чтобы лампочка не светила до утра, некоторые производители предлагают устройства с более продвинутыми возможностями. Выделяют такие разновидности:

  • Устройство с сенсором движения. Свет включается только при условии начала движения в заданной зоне в темное время суток. Прибор обладает невысокой стоимостью, компактный, надежный. Но если в область его видимости попадают домашние животные или ветки растений, то высока вероятность, что он будет включаться, когда этого не нужно.
  • С датчиком движения и таймером. Настраивается так, чтобы он срабатывал в нужное время.
  • Реле с таймером. Отключает работу устройства, когда освещение не нужно, например, глубокой ночью.
  • Программируемое реле. Дорогие типы устройств, значительно превосходят другие по набору функций. Настраивают включение-выключение, в зависимости от множества факторов, в том числе и дня недели.

Для небольшого бюджета рекомендуется остановить свое внимание на прибор с таймером и датчиком перемещения. Оно в этом случае считается оптимальным.

Сферы применения

Светочувствительные датчики достаточно востребованы. Преимущественно, их применяют для освещения:

  • территории около дома;
  • дорожек во дворе;
  • уличных лестниц;
  • беседок с мангалом и террас;
  • калиток и части улицы возле них (включения света, когда кто-то пришел).

В организациях, включающие свет датчики, монтируются при необходимости освещения подъездов домов, торговых центров, различных площадок многоэтажек, подсветки рекламных стендов. Цель подобного мероприятия — экономия электроэнергии и продление жизни светильников и расходных материалов.

Важные характеристики

При покупке следующие параметры считаются основополагающими:

  • Напряжение (измеряется в вольтах). Выпускаются приборы, с напряжением питания 12, 24, 220 В. Рекомендуется выбирать последний тип, так как их можно подсоединить к домашней сети. Для остальных придется покупать специальные блоки питания.
  • Ток коммутации. Если его подобрать неправильно, продолжительность работы датчика снижается. Поэтому с числом и типом светильников нужно определиться до покупки датчика. Для получения наиболее допустимого тока коммутации следует суммировать потребляемую мощность лампочку и поделить на напряжение. Необходимо, чтобы номинальное значение было выше.
  • Порог включения (измеряется в люменах). Повышение этого показателя делает датчик более чувствительным. Мало чувствительный сенсор включает освещение сильно рано, очень чувствительный не дает ему включиться, когда на улице снег. Разные модели имеют не одинаковый диапазон настройки этого параметра.
  • Задержка срабатывания (в секундах). Диапазон является одной из базовых характеристик и указан в инструкции. Оптимально установить задержку в 5-7 секунд, чтобы освещение не включалось при любом шорохе.
  • Мощность (измеряется в ваттах). При низком этом показателе, прибор будет более экономичен. Обычно указывается два вида мощности: сколько потребляет прибор во время работы светильника, и в режиме ожидания.

Степень защиты. Датчики монтируются на улице, поэтому корпус должен иметь пыле и влагозащиту, не портится под действием ультрафиолета. Устойчивость должна составлять не менее ip44. Эта цифра может быть меньшей, если датчик в корпусе, который защищен от влаги.

Также следует учесть предельные температуры, при которых может работать датчик, особенно, если он устанавливается в регионе с суровой зимой.

Принцип работы и установка

Датчик функционирует довольно просто, его можно легко установить и использовать, при условии следования инструкции и обладая минимальным набором навыков электрика.

Как работает

В основе датчика — фотореле. Оно проявляет реакцию на яркость естественного или искусство света. При наступлении сумерек, фотодатчик включает реле, благодаря чему светильники начинают работать.

Если солнце начинает светить сильнее, фотореле разрывает контур и выключает светильник. Таким образом, реле управляет подключенному к нему световому прибору, что значительно уменьшает расход электроэнергии.

Есть несколько разновидностей подобных датчиков, но они имеют приблизительно один принцип работы.

Выбор места

Если сенсор подключить неправильно, практически наверняка адекватной работы ждать не стоит. Поэтому местоположение выбирается:

  • далеко от больших строений и предметов;
  • в зоне исключительно естественного освещения;
  • вдали от горючих веществ;
  • вне участков, которые подвергаются механическим или химическим раздражителям.

Схема подключения

Обычно контролирующий прибор монтируется около светильника, в инструкции модели имеется своя схема подключения. Последнюю необходимо перед монтированием изучить.

Для монтажа не требуется особых навыков, достаточно посчитать ток, чтобы светильники не вызвали перегруз линии. Однако фотодатчик подбирается с учетом количества светильников и их мощности. Нельзя чтобы она превышала максимально возможную, иначе устройство быстро выйдет из строя.

При монтаже необходимо учитывать некоторые нормы:

  • Рекомендуется выключатель и светильники подсоединить на отдельную линию от электросчетчика с автоматом.
  • Запрещается устанавливать датчик вверх ногами. Сверху на него падает свет солнца, снизу расположен светильник.
  • Нельзя прибор монтировать около горючих материалов.
  • Если светильников несколько, то актуально установить пускатель.

Как правильно настроить

После установки датчик настраивается. Для гравировки предела срабатывания в нижней части предусмотрен поворотный выключатель. Чуть выше на корпусе изображена стрелка, которая обозначает, в какую сторону поворачивать для настройки чувствительности.

В первую очередь чувствительность выставляется на минимальную. Для этого выкрутить ручку в крайнее положение, согласно инструкции. Вечером, когда достаточно темно для включения света, можно начать настройку. Медленно крутить регулятор, пока он не включиться и оставить там. Этого достаточно, можно устанавливать прибор.

Особенности монтажа и подключения

Преимущественно на устройстве имеется схема с цветовой маркировкой проводов, которые применяются для его подключения. Наиболее вероятно используется: коричневый цвет для фазы со щитка, синий для нуля, красный или чёрный на светильник.

Достаточно зачистить концы кабелей и подключить их в соответствии с предложенной схемой. При двух контактах подключается только фаза.

При подключении светильника используя пускатель, он подключается к фотодатчику вместо лампочки. Реле тогда замыкает пускатель, что позволяет минимизировать проходящий через датчик ток. Поэтому можно приобрести более дешёвый и мыло мощный прибор.

Как изготовить самостоятельно

При наличии навыков применения паяльника, можно сделать подобный сенсор самостоятельно. Для начала можно воспользоваться простой схемой.

Обозначение:

  • PR1 — фоторезистор;
  • R1 — переменный резистор на 10 кОм;
  • vd1-защитный электрический диод;
  • vt1,2 — npn транзисторы;
  • К1 — конденсатор на 10 милифарад;
  • к11 — переключатель.

На схеме транзисторы подключены как эмиттерный повторитель, который усиливает сигнал достаточно для управления реле. Диод предотвращает обратный ток.

Можно соединить ножки радиодеталей в определенном порядке или изготовить печатную плату. Чтобы убедится в функциональности прибора, проверить его с одной лампой. Резистор регулирует чувствительность. После его калибровки, можно впаять постоянный, что будет надежнее.

Астротаймер

Астрономический таймер — иной способ управления освещением во дворе. Принцип работы не такой, как у фоточувствительного реле. Но результат подобный — включение/выключение света.

На устройство занесены данные о заходе/восходе солнца в каждом регионе. В прибор вводятся данные о местоположении, дата, время и устройство начинает работает по встроенной программе. Его преимущества следующие:

  • нет зависимости от погоды, когда на улице пасмурно фотореле может часто ложно срабатывать;
  • место установки не принципиально.
  • допустимо перенести время включения на несколько часов.

Минус — значительная стоимость.

Правила эксплуатации

Датчик день ночь стоит устанавливать, придерживаясь всех правил, указанных в инструкции по эксплуатации. Если у прибора корпус защищен недостаточно, то его необходимо оберегать от влаги. Важно согласовать все элементы схемы между собой перед началом эксплуатации.

СУМЕРЕЧНОЕ РЕЛЕ FERON SEN26 ФОТОЭЛЕМЕНТ ДЕНЬ-НОЧЬ

Датчик освещенности Feron SEN26 (сумеречное реле) предназначен для автоматического включения и выключения источников света в соответствии с уровнем освещенности окружающей среды. Применяется с осветительными приборами для освещения территории в ночное время суток.

Именно такие фотоэлементы чаще всего ставят на столб, чтобы автоматизировать включение фонаря в темное время суток. Датчик небольшого размера, конусный, круговой, влагозащищенный, с регулировкой чувствительности — это делает его самой популярной моделью из всех сумеречных реле.

До того как появились светодиодные лампы, сумеречные реле на 10А считались маломощными. Сейчас все больше людей используют для освещения светодиодные прожекторы и лампы. Они имеют небольшую мощность и потребляемый ток очень маленький. Поэтому на одно фотореле SEN26 можно поставить до 40 прожекторов по 50Вт каждый! Поэтому для современного бытового использования вам 100% хватит мощности данного сумеречного реле.

В комплект поставки входит датчик Feron SEN26, Г-образный кронштейн для крепления, два дюбеля и два самореза, черный пакет для тестирования датчика, инструкция по установке, картонная коробка. Датчик устойчив к различным температурам окружающей среды и повышенной влажности, поэтому его можно устанавливать на открытом пространстве. Главное правило при выборе места монтажа — установить выше фонаря, чтобы свет от него не падал на датчик. Так же вы можете устанавливать сумеречное реле на удалении от светильника.

Подключение фотореле Feron SEN26 очень похоже на подключение датчика движения. Из корпуса выходят три провода: красный, синий, коричневый. Сетевое напряжение 220 вольт нужно подать на синий и коричневый провода. Фонарь подключать к красному и синему (он общий получается). Регулировку чувствительности ставьте в среднее положение.

После установки оденьте на датчик черный пакет. Таким образом вы создадите для него «ночь». Подождите 15 секунд. Свет включится. Снимите пакет, подождите 15 секунд — свет выключится. Зачем нужна эта 15-секундная задержка? Это защита от ложных срабатываний. Например, чтобы сумеречное реле не отключило освещение ночью, после того как на него попали лучи от фар автомобилей.

Достаточно часто получается, что купить сумеречное реле выгоднее, чем датчик движения. Почему так? При использовании светодиодных фонарей становится не так важно включать свет по движению. Важнее, чтобы ваш двор или территория вашего предприятия была хорошо освещена всю ночь. Чтобы там не происходило хищение, чтобы никто не спотыкался в темноте. Поэтому использование фотореле день-ночь оправдано для тех, кто ценит комфорт и автоматизацию.

Параметры Feron SEN26:

Источник питания: 230V 50/60Hz
Нагрузка активная/смешанная: макс. 10A
Освещенность, Lux: 5-15 (регулируется)
Цвет корпуса: белый
Степень защиты, IP: 44+

Если вам нужен датчик на больший ток, то вам подойдет  Feron SEN26. Он рассчитан на ток 25А. В остальных случаях мы рекомендуем купить сумеречное реле Feron SEN26.





Характеристики

Фотореле день ночь — это электронный выключатель



Фотореле день ночь — это электронный выключатель предназначен для непосредственного подключения к сети, что устраняет необходимость в низковольтном питании и, таким образом, сводит к минимуму стоимость и требования к эксплуатации устройства. Фотореле день ночь включает лампу, когда стемнеет, и снова выключается, когда становится светло. Переключение выполняется без реле, что позволяет избежать проблем с помехами по сети, вызванных переключением контактов и индуктивностью катушки.

Фотореле день ночь питается от сети через R10, C4, D3, D2 и C3. Опорное напряжение, D1, стабилизированное 8.2В до низкого напряжения, R2-P1. Когда интенсивность освещения падает, сопротивление LDR (фоторезистор) R2 увеличивается. Следовательно, напряжение на P1 падает, так что напряжение на затвор исток полевого транзистора T1 также падает. Когда переключатель S1 замкнут, постоянная времени R3-C2 заставляет напряжение затвора T1 изменяться медленнее, чем сопротивление R2. Это необходимо для предотвращения реакции цепи на быстрые изменения интенсивности окружающего освещения.

Компоненты T1, T2, R4, R5, R6 и R8 образуют триггер Шмидта. Обычно T1 проводит так, что T2 выключен. Когда напряжение затвора полевого транзистора падает ниже определенного уровня, T2 включается. Следовательно, T3 начинает проводить и подает ток затвора, необходимый для запуска тиристора Tri1. Нагрузка, лампа La1, затем включается. Когда интенсивность освещения увеличивается выше уровня, установленного с помощью потенциометра P1, T1 включается, а нагрузка выключается.

Переключатель S1 включен для отключения постоянной времени задержки во время регулировки. Резистор R9 служит для разрядки конденсатора С4 после отключения фотореле день ночь от сети.

ПРЕДУПРЕЖДЕНИЕ. Поскольку в схеме цепи находятся под опасным напряжением во многих точках, важно, чтобы была применена надлежащая электрическая изоляция. Никогда не работайте в схеме, когда к ней подключено электричество. Убедитесь, что к какой-либо части цепи нельзя прикоснуться при ее настройке, или использовании.

4 объяснения схем автоматического переключателя «день-ночь»

Все 4 описанные здесь простые схемы переключателя «день-ночь» с активированным светом могут использоваться для управления нагрузкой, обычно лампой 220 В, в ответ на изменяющиеся уровни окружающего освещения.

Схема может использоваться как коммерческая автоматическая система управления уличным освещением, как домашний контроллер освещения крыльца или коридора или просто может использоваться любым школьником для демонстрации этой функции на своей школьной выставке-ярмарке.В следующем материале описываются четыре простых способа сделать выключатель с включенным освещением разными способами.

1) Световой переключатель дня и ночи с использованием транзисторов

На первой схеме показано, как схема может быть сконфигурирована с использованием транзисторов, вторая и третья схемы демонстрируют принцип с использованием КМОП-микросхем, а последняя схема объясняет ту же концепцию, которая реализуется с использованием вездесущая IC 555.

Давайте оценим схемы одну за другой со следующими пунктами:

На первом рисунке показано использование пары транзисторов в сочетании с несколькими другими компонентами, например резисторами, для конструкции предлагаемой конструкции.

Транзисторы сконструированы как инверторы, то есть, когда T1 переключается, T2 отключается, и наоборот.

Транзисторы T1 подключены как компаратор и состоят из LDR через его базу и положительного источника питания через предустановку.

LDR используется для определения условий внешней освещенности и используется для запуска T1, когда уровень освещенности пересекает определенный установленный порог. Этот порог устанавливается предустановкой P1.

Использование двух транзисторов особенно помогает уменьшить гистерезис схемы, который в противном случае повлиял бы на схему, если бы был включен только один транзистор.

Когда Т1 проводит, Т2 выключается, как и реле, и подключенная нагрузка, или свет.

Обратное происходит, когда свет падает на LDR или когда наступает темнота.

Список деталей:

  • R1, R2, R3 = 4k7 1/4 Вт
  • VR1 = 10k предустановка
  • LDR = любой малый LDR с сопротивлением от 10 кОм до 50 кОм при дневном свете (в тени)
  • C1 = 470 мкФ / 25 В
  • C2 = 10 мкФ / 25 В
  • Все диоды = 1N4007
  • T1, T2 = BC547
  • Реле = 12 В, 400 Ом , 5 ампер
  • Трансформатор = 0-12 В / 500 мА или 1 ампер

2) Переключатель дневного света, активируемый светом, с использованием вентилей CMOS NAND, а НЕ вентилей

На втором и третьем рисунках показаны ИС CMOS для выполнения вышеуказанных функций и концепция остается довольно похожей.Первая схема из двух использует микросхему IC 4093, которая представляет собой четырехканальную ИС логического элемента И-НЕ с двумя входами.

Каждый из вентилей превращается в инверторы путем замыкания обоих входов вместе, так что теперь логический уровень входа вентилей эффективно реверсируется на этих выходах.

Хотя для реализации действий было бы достаточно одного логического элемента NAND, три логических элемента были задействованы в качестве буферов для получения лучших результатов и с целью использования всех из них, так как в любом случае три из них останутся неиспользованными.

Можно увидеть затвор, который отвечает за зондирование, вместе со светочувствительным устройством LDR, подключенным к его входу, и плюсом через переменный резистор.

Этот переменный резистор используется для установки точки срабатывания затвора, когда свет, падающий на LDR, достигает желаемой заданной интенсивности.

Когда это происходит, вход затвора становится высоким, следовательно, выход становится низким, делая выходы буферных вентилей высокими. В результате срабатывает транзистор и релейный узел.Подключенная нагрузка через реле теперь переключается на предполагаемые действия.

Вышеупомянутые действия в точности повторяются с использованием IC 4049, который также имеет аналогичную конфигурацию и довольно пояснительный.

Список запчастей

  • R1 = Любой LDR с сопротивлением от 10 кОм до 50 кОм при дневном свете (в тени)
  • P1 = предустановка 1 м
  • C1 = керамический диск 0,1 мкФ
  • R2 = 10 кОм 1/4 Вт
  • T1 = BC547
  • D1 = 1N4007
  • Реле = 12 В, 400 Ом, 5 ампер
  • ICs = IC 4093, как в первом примере, или IC 4049, как во втором примере

3) Релейный переключатель с активацией света с использованием IC 555

На последнем рисунке показано, как IC 555 может быть сконфигурирован для выполнения вышеуказанных ответов.

Видеоклип, демонстрирующий практическую работу схемы автоматического дневного ночного освещения на базе микросхемы IC555

Список деталей

  • R1 = 100k
  • R3 = 2m2
  • C1 = 0,1 мкФ
  • Rl1 = 12 В, SPDT,
  • D1 = 1N4007,
  • N1 —- N6 = IC 4049
  • N1 —- N4 = IC 4093 IC1 = 555

4) Схема автоматической ночной светодиодной лампы

Это Четвертый контур не только прост, но и очень интересен, и его очень легко построить.Возможно, вы видели новые фонари, изготовленные с использованием новых ярких и высокоэффективных светодиодов.

Идея состоит в том, чтобы добиться чего-то похожего, но с дополнительной функцией.

Функциональные особенности

Чтобы наша схема работала после наступления темноты, используется фототранзистор, так что при отсутствии дневного света светодиод включается.

Для того, чтобы схема была очень компактной, здесь предпочтение отдается батареям с одной кнопкой, очень похожим на те, которые используются в калькуляторах, часах и т.

Понимание схемы:

Пока фототранзистор освещается окружающим светом, напряжение на его эмиттерном выводе достаточно велико, чтобы база PNP-транзистора Q1 удерживала его в выключенном состоянии.

Однако, когда наступает темнота, фототранзистор начинает терять проводимость, и напряжение на его эмиттере падает, что приводит к медленному отключению фототранзистора.

Это побуждает Q1 начать смещение через резистор базы / заземления R, и он начинает ярко светиться по мере того, как темнота становится глубже.

Для управления уровнем окружающего света, для которого может потребоваться включение светодиода, значения резистора R могут изменяться до тех пор, пока не будет достигнут желаемый уровень. Установка потенциометра не рекомендуется, просто для обеспечения компактности и гладкости устройства.

Схема может потреблять приблизительно 13 мА, когда светодиод горит, и всего несколько сотен мкА, когда он выключен.

Работа схемы

Спецификация материалов для обсуждаемой автоматической светодиодной лампы с ночным управлением.

— 1 PNP BC557A
— Один совместимый фототранзистор
— 1 суперяркий белый светодиод
— 1 батарея 3 В, монета
— Один резистор 1 кОм

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, схемотехник / Разработчик, производитель печатных плат. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Цепь переключателя симистора, активируемого днем ​​и ночью

Целью обсуждаемой схемы переключателя, активируемой днем ​​и ночью, является автоматическое отключение определенных электроприборов и периферийных устройств в дневное время и наоборот, это может быть лампа, сигнализация и т. Д. .

Вообще говоря, это тип фотоэлектрического реле, которое приводится в действие непосредственно через электрическую сеть дома, без необходимости в каких-либо механизированных устройствах, таких как реле или другие компоненты.

Эта схема переключателя «день-ночь» с использованием симистора и LDR чрезвычайно проста, поэтому она недорогая и простая в сборке, есть только один конкретный недостаток, она не гибкая и не позволяет электронным регулировкам управлять или изменять переключатель.Это, кстати, не механический переключатель, а скорее тиристор или симистор.
Фотоэлектрическая релейная ячейка
Взаимосвязь фотоэлектрической релейной ячейки
Фотоэлектрические реле

Существует множество средств, разработанных для автоматического выключения ламп, как только стемнеет. Как правило, нам требуется источник питания постоянного тока и электромеханическое реле, однако, если вы придумаете схему, которая может быть напрямую подключена к источнику питания переменного тока, количество необходимых компонентов обычно минимизируется, и это именно то, что раскрывается в этом проекте. отображается ниже.

Ключевым компонентом схемы переключателя триака, срабатывающего день-ночь, является фоторезистор LDR с чувствительным сопротивлением, сопротивление в Квебеке может отличаться от его сопротивления. В зависимости от силы света, который он получает, он обладает сопротивлением 200 Ом в ночное время и в дневное время. несколько тысяч Ом.

Конденсатор C1 представляет собой делитель напряжения для фоточувствительного LDR и затвора симистора.

При нормальном освещении напряжение снижается по мере уменьшения сопротивления LDR, однако ночью сопротивление фоторезистора становится выше, что приводит к увеличению тока активации симистора, работы и освещения.

Список деталей

C1 = 105/400 В конденсатор PPC

R2 = 1 кОм, 1/2 Вт

LDR = высокочувствительный тип

Симистор = BT136

Реле развертки в ночь открытия

Хуан ДеЛеон Креатив

Сплит брассом Риса Уитли 50,83 позволил Кэлу добиться рекордной победы в чемпионате Pac-12 в эстафете из 400 смешанных рук.

MSWIM2 / 28/2021 19:03 | Автор: Cal Athletics

Cal открывает чемпионат Pac-12 парой побед в эстафетах

HOUSTON — Рекордное выступление в эстафете на 400 ярдов смешанным способом выдвинуло на первый план пару эстафетных побед для Калифорнии в ночь открытия мужского чемпионата по плаванию Pac-12 2021 года на CRWC в Хьюстоне в воскресенье.

Квартет Золотого Медведя из Брайс Меффорд , Рис Уитли , Райан Хоффер и Бьёрн Силигер выиграл эстафету с комплексным 400-м ходом за 3: 02,60, снизив рекорд 12-летнего Кэла в 3:03:30 по сравнению с 2009 годом. — поймав брасс 50,83 сплит Уитли, Медведи оказались на водительском сиденье. Показатель Кэла 3: 02,60 стал вторым по быстродействию в стране.

Кэл открыл ночь с победы со счетом 6: 11.98 в эстафете 800 бесплатных ставок. Destin Lasco и Daniel Carr проплыли первые два этапа соревнований.Поскольку Медведи отставали более чем на две секунды на полпути гонки, Trenton Julian проплыл решающий сплит 1: 31,52 в третьем этапе, чтобы подтолкнуть Кэла впереди. Затем Зак Йидон завершил его со сплитом 1: 32.96. Эта победа стала шестой подряд Кэла в эстафете 800 на чемпионате Pac-12 и стала третьей по скорости в стране в этом году.

С учетом очков за прыжки в воду Кэл занимает пятое место (102 очка) после первого дня чемпионата Pac-12 по плаванию.

ВВЕРХ ДАЛЕЕ
Второй день чемпионата Pac-12 по плаванию будет включать в себя 500 бесплатных, 200 IM, 50 бесплатных и 200 бесплатных эстафет. Отборочные турниры для трех индивидуальных соревнований начинаются в 9:00 по тихоокеанскому времени в понедельник. Финальные занятия начинаются в 16:00. PT в приложении Pac-12 Now и Pac-12.com.

ОСТАЛОСЬ РАЗМЕЩЕНИЕ
Чтобы получить полный обзор плавания и дайвинга мужчин Cal, подпишитесь на Bears в Twitter (@CalMenSwim), Instagram (@CalMenSwim) и Facebook (Facebook.ru / CalMensSwimmingandDiving).

976 Работаем водителю ночного реле сейчас нанимаем

Сортировать по:
релевантность
Дата

Провиденс, Род-Айленд 02904 (район Чарльза)

Удаленный

  • Поддерживает частую и своевременную связь с драйверами о состоянии отправленных вызовов.
  • Собирает данные и предоставляет оценку другим в…

Cold Freight & Dry Ice, Inc.

Остелл, Джорджия 30168

20 долларов в час

  • Диагностика проблем с реле в соответствующий отдел.
  • Ответ на телефонные звонки и электронную почту, ночью, и в выходные дни.
  • Пенсионный план (предлагается через 1 год).
  • Отвечает за безопасную эксплуатацию транспортного средства компании, а также за поддержание действующих водительских прав и записей вождения в соответствии с приемлемыми правилами компании.

20 долларов в час

  • Приоритет заказов в тот же день (из очереди в промежуточной зоне) для водителей в зависимости от местоположения и доступности водителя .
  • Направьте драйверы на соответствующие станции пересылки.
  • Служит связующим звеном между магазинами и Центром поддержки магазина, чтобы передать потенциальные проблемы с доставкой топлива.
  • Планирует откачку топливного бака, когда это необходимо.
  • Действующие водительские права CA.
  • Выполняет текущее техническое обслуживание электрооборудования, замену или изменение электропроводки, переключателей, контрольного оборудования и механизмов,…
  • Определить точное место происшествия или запрошенного звонка; отправка и отслеживание местонахождения сотрудников службы безопасности; поддерживать график транспортировки пациентов в несрочных случаях;…

Разные кадровые услуги

Канзас-Сити, MO 64132 (Восточный район Мальборо)

1000 долларов в неделю

  • У нас есть региональная водительская работа CDL класса A. Зарабатывайте 250-500 долларов за каждую загрузку дома каждые ночи, или каждую вторую ночь.
  • Требуются действительные водительские права класса А.

2640–3501 доллар в месяц

  • Требуется для работы в разные смены, включая праздничные дни, ночи, , выходные дни и сверхурочные часы в короткие сроки.
  • Переносные и мобильные радиостанции будут использоваться для ретрансляции и…

51 996–75 564 долларов в год

  • Получать запросы на информацию, касающуюся регистрации транспортного средства, записей о вождении, ордеров и реле соответствующих данных.
  • Диплом средней школы или GED.
  • Эффективно сообщать водителям о политике компании и ожиданиях в отношении услуг.
  • Координатная нагрузка реле для предотвращения отказов обслуживания с использованием предписанных инструкций…
  • Государственный парк Фронтенак в настоящее время ищет 1 сезонную должность помощника по паркам и тропам с частичной занятостью (24 часа в неделю).
  • Продажа разрешений на автотранспорт и регистрация кемперов.

1000–2000 долларов в неделю

  • Отвечайте на звонки из службы доставки , драйверы и ретранслируют любых аварийных ситуаций на соответствующие каналы.
  • Поддерживать связь с водителями во время смены и…
  • Централизованный транспортер доставляет пациентов во все отделения и обратно, а также контролирует пациентов для обеспечения комфорта и безопасности.

36 074–48 438 долларов в год

  • Назначенным лицам может потребоваться работа в любую смену, включая вечернюю , ночную , выходные и праздничные дни.
  • В дополнение к своим прямым клиническим услугам, DHS также управляет…

Будьте первым, кто увидит новые вакансии водителя реле ночного реле

Создавая оповещение о вакансиях, вы соглашаетесь с нашими Условиями.Вы можете изменить настройки своего согласия в любое время, отказавшись от подписки или как указано в наших условиях.

Купить DC 12 В инфракрасный PIR датчик движения датчик реле переключатель встроенный день ночь датчик онлайн

РЕЛЕ ПИР-ДАТЧИКА ДВИЖЕНИЯ ДЛЯ 12 В постоянного тока

Это автоматический сенсорный выключатель на основе инфракрасной технологии для сети 12 В постоянного тока, который может широко использоваться в коридорах, ванных комнатах, подвалах, лестницах, хранилищах, гараже и других местах для автоматического освещения.Это система переключения на основе реле, поэтому она может управлять почти всеми типами нагрузок до 10 А (1600 Вт).

Технические характеристики:

Рабочее напряжение: 12 В постоянного тока
Рабочая температура: -20 ℃ ~ + 50 ℃
Мощность нагрузки: до 120 Вт
Тип нагрузки: любая нагрузка до 10 А
Расстояние обнаружения: 0 ~ 7 м (в зависимости от установки)
Угол обнаружения: 110 ° ~ 140 ° (в зависимости от установки)
Задержка: 30-35 секунд примерно

Характеристики продукта:

1.Рабочее напряжение: 12 В постоянного тока.
2. Подключение может быть легко выполнено с небольшими знаниями, как показано на схеме, напечатанной на его корпусе.
3. Поддерживаемая нагрузка: энергосберегающие лампы, лампы накаливания, КЛЛ, лампы накаливания (лампы накаливания), электронные люминесцентные кольцевые лампы, прожекторы, трансформаторы, небольшие электрические приборы, система видеонаблюдения …. Практически все виды нагрузок!
4. Датчик дневного света: он может определять дневной свет и выключать свет в течение дня.

5. Эффективно предотвращает колебания мощности, более стабильную работу, более энергоэффективно и увеличивает срок службы лампы!

Установка изделия:

1.Перед установкой, пожалуйста, ознакомьтесь со схемой подключения (на корпусе продукта).
2. Для достижения эффективного расстояния срабатывания держите датчик на высоте 1,5 метра от земли.
3. Свет, например, лампа накаливания, которая излучает большое количество тепла, следует держать подальше от датчика, по крайней мере, на расстоянии одного метра, в противном случае он будет включаться / выключаться добровольно.
4. При первом подключении провода инициализация переключателя займет 1-3 минуты. Это нормально, что переключатель изначально включается / выключается добровольно.
5. Когда вы устанавливаете переключатель в дневное время, он включает и выключает нагрузку 3 раза и не обнаруживает никакого движения, потому что также имеет встроенный датчик день / ночь. Таким образом, в дневное время состояние переключателя по умолчанию будет отключать свет, даже если перед ним есть движение. Пожалуйста, держите детектор переключателя подальше от света, чтобы включить его. В темноте переключатель будет более чувствительным. Вы можете ВЫКЛЮЧИТЬ датчик день / ночь, чтобы использовать переключатель даже в светлое или дневное время.

6. По умолчанию задано фиксированное время задержки 30-35 секунд. Если у вас есть базовые знания в области электроники, мы можем посоветовать вам, как изменить задержку времени или как отключить датчик дня и ночи, чтобы использовать переключатель постоянно.

В комплект входит:

Переключатель датчика движения PIR, 1 x 12 В постоянного тока
* Примечания: Продукт не поставляется с коробкой, новый запечатанный элемент будет надежно упакован в пузырчатую упаковку.

Работа 12 В постоянного тока Задержка переключения 30 секунд Уровень переключения ВКЛ 16 люкс Коммутационная нагрузка 10 А макс. Внешний водонепроницаемый монтаж

Ищи:

Все категорииParadox Digiplex EVO192Paradox Magellan MG5050Paradox Spectra SP6000АксессуарыДистанционные устройстваБатареиПрограммное обеспечениеParadox Magellan MG6250ДетекторыПарадоксальные коммуникационные модулиНаружные лучи и детекторыPepper SprayCCTVE.T SystemsCenturion SystemsSliding ворота MotorsParadox SystemsSwing ворота MotorsGarage двери MotorsIntercom SystemsReceiverTransmittersCasingHousingSignal RepeaterControllersIDS X-SeriesIDS SMS DuoIDS SMS ModuleIDS Мощность SupplyIDS GlueIDS BattriesIDS TransformersSherlotronics TransmittersSherlotronics TimerKeyProxProximityProxNetFingerprint TerminalZKTecoKitsLicense Free RadiosUncategorizedParadox RemotesWired NetworkingWireless NetworkingStructured CablingFibreInstallation AccessoriesPower EquipmentVoice над IPNetworking ProductsWireless Интерком SystemsDVRParadox AccessoriesCommax видео EntryCommax аудио EntryCommax телефонной системы с входа станции Возможности Коммутационные станции Commax для квартирCommax Телефонный домофонCommax Аксессуары CommaxCommax НаборыCommax АксессуарыCommax Внутренние станции громкой связи LESWIRELESS РАСШИРЕНИЕ MODULESHARDWIRE РАСШИРЕНИЕ MODULESMagellan CONSOLEGSM MODULEMG5050 PANELWIRELESS KEYPADSHARDWIRED ПАНЕЛЬ & KEYPADSETSHERLOTRONICS REMOTESSPECTRA SP6000 ПАНЕЛЬ & KEYPADSSPECTRA SP65 ПАНЕЛЬ & KEYPADDIGIPLEX ОБНОВЛЕНИЕ KITREPEATER KIT (ВКЛ 7AH + М / коробка + ТРАНСФОРМАТОР) ИСТОЧНИК ПИТАНИЯ KITSPECTRA Hardwire РАСШИРЕНИЕ MODULESSpectra SP65 GSM MODULESPECTRA SP65 СПЕЦИАЛЬНОЕ MODULESFSK EQUIPMENTOLARMFUSESPARADOX-KEYPADSCONTROL ПАНЕЛИ И ACCESSORIESCABLEPARADOX БЕСПРОВОДНОЙ БЕЗОПАСНОСТИ SYSTEMSUNIVERSAL передатчиками и RECEIVERSGUARDCELLPARADOX Hardwire ДВИЖЕНИЯ DETECTORSPARADOX MG5050 KITSPARADOX СПЕКТРОВ SP65 KITPARADOX DF мощности серии PACKSPARADOX ОБЩИЕ СВЕДЕНИЯ ACCESSORIESOUTDOOR DETECTORSPOWER BACKUPSPARADOX Digiplex EVO-192 KITOLARM ДЛЯ PARADOXPARADOX MG5050 ОБНОВЛЕНИЕ KITPARADOX MG5050 ПОЛНЫЙ KITWIRELESS ПАРАДОКС ОБЩИЕ СВЕДЕНИЯ ACCESSORIESPARADOX КОНТРОЛЬ PANELSPARADOX пРОВОДНЫХ БЕЗОПАСНОСТИ ПАРАДОКС ОБЩИЕ ACCESSORIESPARADOX SP65 ОБНОВЛЕНИЕ KITPARADOX SP65 ПОЛНАЯ КИТБАТРИЯ.T. GSMGSM домофоны и онлайн-управление передатчикамиE.T открыватели гаражных воротСекционные и откидные приводы больших секционных гаражных воротE.T операторы откатных ворот TrafficHansa Speedo Gate Operators2500kg Gate Operators4000kg Gate OperatorsE.T Swing Gate OperatorsWingo Hi-speedЗарядные трансформаторыЭлектрическое ограждениеET-Blu Mix® 434MHET-Blu Mix® 404MHZУчебные приемникиПриятные приемникиE.T. ПередатчикиET-Blu Mix ® 434mhzКрасивые передатчики Принадлежности E.T. BatteriesInsulatorsWire натяжной systemsWall верхних кронштейнов и staysACCESSORIESENCLOSURESHARDWIRE ДВИЖЕНИЕ DETECTORSDIGITALGENERAL ACCESSORIESSMOKE ДЕТЕКТОРОВ INCL BASEHARDWIRE ДВИЖЕНИЕ DETECTORSANALOGUECONTROL панели и аксессуарыАксессуары & SOFTWAREHARDWIRE ДВИЖЕНИЯ DETECTORSMOTION ДЕТЕКТОРЫ ACCESSORIESGENERAL ACCESSORIESSIRENS & STROBESGENERAL ACCESSORIESPANIC BUTTONSGENERAL ACCESSORIESSWITCHESGENERAL ACCESSORIESLEDGENERAL ACCESSORIESMAGSGENERAL ACCESSORIESGLUEGENERAL ACCESSORIESTRANSFORMERSOFTWARE И ACCESSORIESPOWER ПИТАНИЕ ПК BOARDGENERAL ACCESSORIESRELAYSGENERAL ACCESSORIESPEPPER SPRAYCABLERIP CORDCABLESOLIDCABLESTRANDEDCABLEOTHERACTIVE BEAMSCONTROL панелей и ACCESSORIESDIGIPLEX EVO PANELCONTROL ПАНЕЛЬ ПАНЕЛИ УПРАВЛЕНИЯ И АКСЕССУАРЫDIGIPLEX EVO КЛАВИАТУРЫ ПАНЕЛИ УПРАВЛЕНИЯ И АКСЕССУАРЫDIGIPLEX EVO BUS ПАССИВЫПАНЕЛИ УПРАВЛЕНИЯ И АКСЕССУАРЫDIGIPLEX EVOМОДУЛИПАНЕЛИ УПРАВЛЕНИЯ И АКСЕССУАРЫУСТРОЙСТВО АВТОМАТИЗАЦИИ МЕНЬШЕ DETECTORSPARADOX WIRELESS SECURITY SYSTEMSMAGELLAN REMOTESPARADOX WIRELESS SECURITY SYSTEMSWIRELESS ДВЕРЬ CONTACTSSecurity energizersSecurity антидепрессант accessoriesSirens и lightsTools и testersElectric ограждения accessoriesCable: связи cablesCables (HT) Кабели ограждения провода: AluminiumGalvanisedStainlessGeneral accessoriesFree стоя и Omega systemsModulus кронштейны и accessoriesEnclosuresshock коробки и standsSolar panelsregulators и accessoriesCable трубопровод и accessoriesSmart HomeSmart LightingSmart Датчики PowerSmartКамерыСтиль жизниAmazon EchoAmazon FireНаушникиFacebookChromecastGoogleOculusRingAmazonAppleEchoFireBeats от Dr Dre’BoseЭстафета Дня Турции в этом году ВИРТУАЛЬНА.

На 2020 год вся регистрация будет онлайн — больше никаких бумажных форм. Каждый лыжник в команде должен зарегистрироваться индивидуально. Один человек не может заявиться один раз для всех трех членов команды. Пожалуйста, предоставьте ВСЮ запрашиваемую информацию, чтобы мы могли получить результаты!

Вот как будет работать гонка:

ВАЖНАЯ ИНФОРМАЦИЯ:

    • Каждый член команды должен зарегистрироваться индивидуально
    • Сборы за раннюю регистрацию действуют до 23:59 вечера среды, 25 ноября, после этого сборы увеличиваются.
    • Трассы будут отмечены для катания не позднее 9 утра в пятницу, 27 ноября.
    • Вы можете кататься на лыжах по трассе в любое время с 9:00 пятницы, 27 ноября, до 18:00 воскресенья, 29 ноября.
    • Вы сами несете ответственность за расчет времени (или у вас может быть тренер, друг или родители)
    • Каждый участник получит электронное письмо с URL-адресом, по которому он или она может ввести свое время онлайн.
    • Times необходимо ввести до полуночи, в воскресенье вечером, 29 ноября.
    • Организаторы гонки суммируют время трех членов команды, чтобы получить общее командное время.
    • Команды будут отсортированы по общему командному времени
    • Все три члена команды должны быть заявлены онлайн и оплатить свои вступительные взносы, чтобы иметь время в команде и быть оцененными.

Регистрационная информация

Вы можете зарегистрироваться в любое время до 18:00 воскресенья, 29 ноября

НАЖМИТЕ ЗДЕСЬ , чтобы перейти к онлайн-регистрации дневных эстафет в Турции.

Техника, дистанции, время начала

Обычно техника соревнований меняется от сезона к сезону. Однако, поскольку это ВИРТУАЛЬНАЯ гонка, вы можете кататься на лыжах, используя любую технику по вашему выбору.

Сезон 2019-20 Классическая техника
Сезон 2020-21 ВАШ ВЫБОР!
2021-22 Сезон Классическая техника
2022-23 Сезон Свободная техника
2023-24 Сезон Классическая техника
2024-2025 Сезон Свободная техника

Есть два варианта расстояний.
