Реле тепловое: принцип работы, конструкция, обозначение на схеме

Содержание

принцип работы, конструкция, обозначение на схеме

В виду высокой стоимости электродвигателей вопрос их защиты от повреждения при нарушении нормального режима работы стоит достаточно остро. Среди наиболее популярных нарушений перегрузка, обрыв одной из фаз, снижение рабочего напряжения. И все они характеризуются большими рабочими  токами, протекающими в обмотках электрической машины, что приводит к перегреву, ухудшению диэлектрических свойств изоляции и перегоранию жил, если ситуацию пустить на самотек. Для защиты электрических двигателей от перегревания в схему питания электропривода вводят тепловое реле.

Конструкция

Современный рынок электрооборудования предлагает огромный выбор тепловых реле различного принципа действия, как следствие, будет отличаться и их конструктивное исполнение. Однако, в соответствии с  п.3.2. ГОСТ 16308-84 все технические параметры конкретной модели должны соответствовать данному типу по габаритам, исполнению и принципиальной схеме этого типа. Наиболее распространенным вариантом за счет простоты исполнения и относительной дешевизны является электротепловое реле на биметаллической пластине. Конструкция которого приведена на рисунке 1.

Рис. 1. Конструкция теплового реле

Как видите, в состав механизма входят:

  • нагревательный элемент – токоведущая часть, пропускающая через себя рабочий ток электрической машины;
  • биметаллическая пластина – выступает в роли действующего индикатора, реагирующего на превышение температуры;
  • толкатель – выполняет функции жесткого рычага, передающего усилие от биметаллической пластины;
  • температурный компенсатор – позволяет внести поправку на температуру окружающей среды для стабилизации величины тока срабатывания;
  • защелка – предназначена для фиксации положения температурного реле;
  • штанга расцепителя – подвижная часть механизма, предназначенного для перемещения контактов;
  • контакты реле – передают питание в блок управления;
  • пружина – создает усилие для перемещения реле в устойчивое положение.

На практике существуют и другие типы реле, конструкция которых будет принципиально отличаться. Данный вариант приведен в качестве примера для наглядности протекания процессов и пояснения принципа работы.

Принцип работы

В основу работы положен принцип разности температурного расширения различных металлов, описанных законом Джоуля-Ленца. При нагревании биметаллической пластины, состоящей из двух металлов с различным коэффициентом теплового расширения, произойдет ее геометрическая деформация. Именно такая пластина и устанавливается в термореле, она реагирует на превышение температуры более установленного предела.

Для рассмотрения принципа работы температурного реле воспользуемся трехмерной моделью реального устройства, приведенной на рисунке 2 ниже:

Рис. 2. Принцип действия температурного реле

Как видите, подключенное в цепь электродвигателя тепловое реле пропускает основную нагрузку электрической машины через токоведущие шины. Если смоделировать ситуацию перегрузки, когда через них потечет ток в несколько раз превышающий номинальный, то шины начнут нагреваться и избыток тепла перейдет на биметаллическую пластину, подключенную к каждой из фаз электродвигателя. При достижении температуры уставки биметаллическая пластина изогнется и приведет в движение один из толкателей. Толкатель, в свою очередь, сместит рычаг защелки на несколько миллиметров, что отпустит пружинный механизм и даст ход штанге расцепителя.

После этого контакты теплового реле отключат питание цепи управления и перекроют контакты цепи сигнализации, которая оповестит об отключении защитного приспособления. После устранения причины перегрева реле возвращается в рабочее положение посредством нажатия механической кнопки. Следует отметить, что сразу после отключения теплового реле включить его не получиться, так как биметаллическая пластина еще не остыла и возможны ложные срабатывания. Поэтому процесс требует определенной выдержки времени, после которой электродвигатель можно запускать в работу.

Обозначение на схеме

При чтении схем важно ориентироваться в обозначении всех устройств, изображенных на них. Это позволяет обеспечивать точное подключение с соблюдением основных параметров работы электроустановки, селективности срабатывания защит и поддерживать нормальный режим электроснабжения. Изображение теплового реле на схемах определяется положениями двух нормативных документов. В соответствии с таблицей 3 ГОСТ 2.755-87 контакты данного вида оборудования изображаются следующим образом (рисунок 3):

Рис. 3. Изображение контакта термореле

В тоже время, само температурное реле имеет обозначение в соответствии с п.21 таблицы 1 ГОСТ 2.756-76, которое отображается на схеме следующим образом (см. рисунок 4):

Рис. 4. Воспринимающая часть электротеплового реле

Знание схематических изображений электротеплового реле позволит вам ориентироваться в принципиальных схемах уже действующих агрегатов. Или самостоятельно составлять и подключать оборудование через защитное приспособление.

Виды

Современное разнообразие тепловых реле охватывает довольно широкий ассортимент. Поэтому деление на виды производиться в соответствии с установленными критериями на основании п. 1.1. ГОСТ 16308-84. Так, по роду тока рабочей цепи все устройства подразделяются на две большие группы: реле переменного и постоянного тока. В зависимости от количества рабочих полюсов встречаются:

  • однополюсные – применяются для двигателей постоянного тока и других однофазных моделей;
  • двухполюсные – устанавливаются в трехфазную цепь, где контроль может осуществляться только по двум фазам;
  • трехполюсные – актуальны для мощных асинхронных агрегатов с короткозамкнутым ротором.

В зависимости от типа контактов вторичных цепей все тепловые приборы подразделяются на модели:

  • только с замыкающим контактом;
  • только с размыкающим контактом;
  • и с замыкающим, и с размыкающим контактом;
  • с переключающими;

В зависимости от способа возврата теплового реле в исходное положение существуют варианты с включением вручную или с самостоятельным возвратом. Также в моделях может реализовываться функция перевода с одного вида работы на другой.

Также существует разделение по наличию или отсутствию приспособления для компенсации температуры окружающего пространства. И модели с возможностью регулировки тока несрабатывания или с отсутствием таковой функции.

Назначение

Основным назначением теплового реле является защита электродвигателя от перекоса фаз, перегрева на затяжных пусках, заклинивании вала или подачи чрезмерной нагрузки. Для решения всех этих задач на практике выпускаются различные типы реле, имеющие узкую специализацию по конкретному направлению, рассмотрим далее более детально каждый из них.

  • РТЛ используется для защиты трехфазных асинхронных электрических машин от воздействия токов перегрузки, перегрева при обрыве или перекосе фаз, проблем с вращением вала. Может применяться как самостоятельно, так и с установкой на пускатель ПМЛ.
  • РТТ предназначено для работы с трехфазными агрегатами с короткозамкнутым ротором, обеспечивает полный охват аварийных режимов, приводящих к перегреванию обмоток. Также может устанавливаться на магнитный пускатель ПМА, ПМЕ или самостоятельно на монтажную панель.
  • РТИ – трехфазное тепловое реле с возможностью монтажа на пускатели серии КМТ, КМИ. Отличаются стабильным низким расходом электроэнергии, включаются в работу совместно с предохранителями.
  • ТРН – применяется для контроля пуска и режима работы электродвигателя, мало зависит от внешних температурных факторов. Является двухполюсной моделью, которую можно использовать для пуска двигателей постоянного тока.
  • Твердотельные — в отличии от предыдущих, не имеет контактных групп и перемещающихся элементов внутри. Применяется в трехфазных цепях, где устанавливаются повышенные требования к пожарной безопасности.
  • РТК – контролирует температурные показатели не через рабочие токи, а путем размещения датчика в корпусе мотора. Поэтому весь процесс взаимодействия осуществляется только по величине температуры.
  • РТЭ – представляет собой подобие предохранителя, так как отключение происходит за счет плавления проводника. Само тепловое устройство монтируется непосредственно с электродвигателем.

Технические характеристики

Корректная работа релейной защиты обеспечивается за счет соответствия параметров теплового устройства заданным условиям работы электрической машины. Поэтому важно изучить основные рабочие параметры реле еще до его приобретения. К основным техническим данным теплового реле относятся:

  • величина номинального  напряжения и частота на которые оно рассчитано;
  • время-токовая характеристика – определяет  время срабатывания при установленной кратности превышения;
  • время возврата теплового элемента в исходное положение;
  • диапазон изменения тока уставки;
  • тепловая устойчивость к превышению рабочей величины;
  • климатическое исполнение и степень пыле- влагозащищенности.

Схемы подключения

Подключение вышеперечисленных моделей тепловых реле может производиться по нескольким схемам, отличающихся в зависимости от конкретного типа оборудования. Рассмотрим наиболее актуальные из них.

Рис. 5. Схема включения теплового реле

Как видите на рисунке 5, трехфазное реле RT1 подключается последовательно к двигателю M. Питание к ним подается через контактор KM. В нормальном режиме работы контакты RT1 нормально замкнуты и через катушку КМ протекает ток. Как только возникнет аварийный режим, тепловая защита разомкнет контакты и катушка контактора обесточится, питание двигателя прекратиться.

Аналогичным образом происходит включение двухполюсного реле, с той разницей, что контакты защитного устройства включаются последовательно только в две фазы из трех, как показано на рисунке ниже:

Рис. 6. Схема включения двухполюсного реле

Помимо этого существует схема включения теплового реле для мощных электродвигателей, рабочий ток которых в разы превышает допустимый предел для защитного приспособления. В таких ситуациях используется трансформаторное преобразование, а схема включения выглядит следующим образом:

Рис. 7. Схема трансформаторного включения

Критерии выбора

Основным критерием при выборе конкретной модели является соответствие номинальной нагрузки допустимому интервалу самого теплового реле. Для нормальной работы электрической машины вам понадобиться срабатывание при 20 – 30% перегрузке не более, чем в 5 минутный интервал. Величина тока вычисляется по формуле:

Iсраб = 1,2*Iном

Это означает, что допустимый предел регулирования должен включать в себя полученную величину тока срабатывания. Затем, проверьте на время-токовой характеристике (см. рисунок 8), за какой промежуток времени будет срабатывать защита при такой кратности:

Рис. 8. Время-токовая характеристика

В данном случае время будет равно 4 минутам при 20% теплового превышения, что вполне удовлетворяет критериям поставленной задачи.

Использованная литература

  • Родштейн Л.П. «Электрические аппараты» 1989
  • Гуревич В.И. «Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера» 2011
  • Фигурнов Е. П. «Релейная защита» 2004
  • Басс Э.И., Дорогунцев В.Г. «Релейная защита электроэнергетических систем» 2002
  • Кацман М.М. «Электрические машины»  2013
  • Агейкин Д.И. Костина Е.Н. Кузнецова Н.Н. «Датчики систем автоматического контроля и регулирования» 1959

виды, основные параметры и сфера использования

Использование тепловых реле позволяет защитить электрические двигатели от токовой перегрузки: при превышении определенных параметров они отключают подачу электроэнергии.

При перегрузке в цепи происходит значительное повышение температуры. В некоторых случаях это может стать причиной неисправности или поломки оборудования. Применение тепловых реле дает возможность значительно продлить период эксплуатации аппаратуры, так как обеспечиваются нормальные условия для его функционирования.

Стоимость устройств варьируется в широком диапазоне. Во многом она зависит от особенностей эксплуатации, назначения и вида теплового реле. Например, РТЛ. Обеспечивают защиту электрических моторов от возможных перегрузок, исключают вероятность заклинивания ротора, перекоса фаз и затяжного пуска.

Цены на тепловые реле также зависят от того, какими технико-эксплуатационными характеристиками они обладают.

Основные параметры тепловых реле:

  1. Номинальный ток. При определенном значении ТР не срабатывает в течение длительного промежутка времени. В то же время превышение лимита не приводит к незамедлительному отключению цепи. Например, если значение больше номинального на 20 %, то ТР сработает примерно через 20-30 минут.
  2. Номинальное напряжение. Обычно бытовые модели предназначены для эксплуатации в однофазных сетях переменного тока (220 вольт и 50 Гц). При этом выпускаются и промышленные тепловые реле, которые могут быть рассчитаны на использование в трехфазных сетях.
  3. Эксплуатационные условия. Категория размещения тепловых реле определяется в соответствии с нормами ГОСТ 15150. Стандарт описывает возможные температурные значения и уровень влажности, а также устойчивость прибора к вибрациям, ударам, взрывоопасным газам.
  4. Граница срабатывания теплового реле.
  5. Количество и вид дополнительных контактов управления.
  6. Чувствительность к перекосу фаз.

ВИДЫ ТЕПЛОВЫХ РЕЛЕ, ИХ ПРИНЦИП ДЕЙСТВИЯ И СФЕРА ПРИМЕНЕНИЯ

Область применения такого оборудования — цеха промышленных предприятий, ремонтные мастерские, некоторые объекты сельского и коммунального хозяйства. Внедрение этих устройств позволяет защищать электроприводы от перегрузок.

Принцип действия реле основан на способности электрического тока повышать температуру проводника при прохождении через него.

Любой материал при нагреве увеличивает свой объем, но по-разному. Если нагреть две жестко соединенные пластины из разных металлов, то они деформируются. Движение передается на механическую защелку выключателя, который срабатывает и разъединяет электрические контакты.

Как правило, в тепловом реле используют 2 биметаллические пластины. Чаще всего это инвар, а также немагнитная или хромоникелевая сталь, имеющие разные коэффициенты расширения. Там, где пластины прилегают друг к другу, они жестко закрепляются путем штамповки, горячей прокатки или сварки. Когда происходит нагревание неподвижной части закрепленной пластины, она изгибается, что и приводит к срабатыванию — взаимодействию с контактным блоком реле.

Однако нагревание может происходить двумя способами. Например, тепло выделяется при прохождении через биметаллическую часть нагрузочного тока. Кроме того, нагрев возможен благодаря специальному нагревателю, также обтекаемому током нагрузки. Наиболее эффективно тепловое реле работает при комбинировании двух способов нагревания.

Разновидности применяемых в промышленности тепловых реле:

  • РТЛ;
  • РТТ;
  • ТРН;
  • РТП и др.

Серия РТЛ — устройства для защиты электродвигателей от длительных перегрузок или выпадения одной из фаз. Они применяются как в комплекте с пускателями типа ПМЛ, так и отдельно.

РТТ — тепловые реле для защиты промышленных асинхронных электромоторов (380 V) с короткозамкнутым ротором от затяжных перегрузок. Они также реагируют на выпадение фазы, иногда встраиваются в пускатели типа ПМА.

Серия ТРН — это двухфазные тепловые реле промышленного назначения. Они применяются в комплекте с магнитными пускателями и выполняют функцию защиты асинхронных электродвигателей от перегрузки.

РТП — тепловые реле с комбинированной системой нагрева биметаллической пластины. Конструкция устройства обеспечивает плавную ручную настройку тока срабатывания. Возврат якоря реле в исходное положение осуществляется двумя способами:

  • вручную, посредством кнопки;
  • автоматически, после остывания биметаллической пластины.

Особенности установки теплового реле

Обычно монтаж производится вместе с магнитным пускателем, который обеспечивает подключение и запуск электродвигателя. Некоторые тепловые реле устанавливаются как самостоятельные приборы на DIN-рейку либо на монтажные панели (ТРН или РТТ). Причем если у реле ТРН есть лишь пара входящих подключений, то фаз все равно 3.

Отключенный фазный провод выводится с пускателя к двигателю в обход устройства. Изменение тока будет происходить пропорционально во всех фазах, в результате чего достаточно контролировать только две из них.

Возможно подключение теплового реле и с помощью токовых трансформаторов, что целесообразно при использовании мощных моторов. Как бы там ни было, важно избегать ошибок при установке, например, нельзя подключать реле с параметрами, не соответствующими характеристикам электродвигателя.























Технические характеристики тепловых реле:
Номинальное напряжение переменного тока, В 660
Частота переменного тока, Гц 50 (60)
Время срабатывания при токе 1,2 Iном, мин 20
Время ручного возврата, мин, не менее 1,5
Время срабатывания при нагрузке 6-кратным Iном, с РТЛ-1000 4,5 … 9,0
РТЛ-2000 4,5 … 12,0
Термическая стойкость реле, с, при нагрузке 18-кратным Iном на ток: до 10А 0,5
свыше 10А 1,0
Тип реле Диапазон регулирова-ния номинального тока несрабатывания, А Мощность, потребляемая одним полюсом реле, Вт Тип реле Диапазон регулирова-ния номинального тока несрабатывания, А Мощность, потребляемая одним полюсом реле, Вт
Номинальный ток 25А
РТЛ-1001 0,10 . .. 0,17 2,05 РТЛ-1008 2,40 … 4,00 1,87
РТЛ-1002 0,16 … 0,26 2,03 РТЛ-1010 3,80 … 6,00 1,84
РТЛ-1003 0,24 … 0,40 1,97 РТЛ-1012 5,50 … 8,00 1,68
РТЛ-1004 0,38 … 0,65 1,99 РТЛ-1014 7,00 … 10,0 1,75
РТЛ-1005 0,61 … 1,00 1,8 РТЛ-1016 9,50 … 14,0 2,5
РТЛ-1006 0,95 … 1,6 1,8 РТЛ-1021 13,0 … 19,0 2,75
РТЛ-1007 1,50 … 2,60 1,8 РТЛ-1022 18,0 … 25,0 2,8
Номинальный ток 80А
РТЛ-2053 23 … 32 2,43 РТЛ-2059 47 … 64 3,69
РТЛ-2055 30 … 41 3,03 РТЛ-2061 54 … 74 4,38
РТЛ-2057 38 … 52 3,3 РТЛ-2063 63 … 86 5,62

КАК ПРАВИЛЬНО ВЫБРАТЬ НУЖНОЕ ТЕПЛОВОЕ РЕЛЕ

Для правильного выбора модели теплового реле нужно ориентироваться на мощностные параметры защищаемого электродвигателя. Основные характеристики устройства отображаются в условном обозначении. В маркировке теплового реле в обязательном порядке присутствуют следующие данные:

  • диапазон токов установки;
  • климатическое исполнение;
  • режим возврата теплового реле (ручной или автоматический).

При выборе теплового реле рекомендуем учитывать и такие аспекты:

  • некоторые разновидности имеют функцию недогрузки, позволяющую выявить уменьшение тока в цепи;
  • устройства могут иметь опцию компенсации температуры внешней среды — такие считаются самыми удобными и надежными;
  • выпускаются приборы, дополненные световыми индикаторами. Датчики или светодиоды отображают сигналы состояния и включения.

принцип работы, виды, схема подключения + регулировка и маркировка

Долговечность и надежность в эксплуатации любой установки с электрическим двигателем зависит от различных факторов. Однако в значительной мере на срок службы мотора влияют токовые перегрузки. Чтобы их предупредить подключают тепловое реле, защищающее основной рабочий орган электромашины.

Мы расскажем, как подобрать устройство, предсказывающее назревание аварийных ситуаций с превышением максимально допустимых показателей тока. В представленной нами статье описан принцип действия, приведены разновидности и их характеристики. Даны советы по подключению и грамотной настройке.

Содержание статьи:

Зачем нужны защитные аппараты?

Даже если электропривод грамотно спроектирован и используется без нарушения базовых правил эксплуатации, всегда остается вероятность возникновения неисправностей.

К аварийным режимам работы относят однофазные и многофазные КЗ, тепловые перегрузки электрооборудования, заклинивание ротора и разрушение подшипникового узла, обрыв фазы.

Функционируя в режиме повышенных нагрузок, электрический двигатель расходует огромное количество электроэнергии. А при регулярном превышении показателей номинального напряжения оборудование интенсивно нагревается.

В результате быстро изнашивается изоляция, что приводит к значительному снижению эксплуатационного срока электромеханических установок. Чтобы исключить подобные ситуации, в цепи электрического тока подключают реле тепловой защиты. Их основная функция – обеспечить нормальный режим работы потребителей.

Они отключают мотор с определенной выдержкой времени, а в некоторых случаях – мгновенно, чтобы предотвратить разрушение изоляции или повреждение отдельных частей электроустановки.

Токовое реле постоянно защищает электрический двигатель от обрыва фазы и технологических перегрузок, а также торможения ротора. Это главные причины, из-за которых возникают аварийные режимы

С целью не допустить понижение сопротивления изоляции задействуют устройства защитного отключения, ну а если поставлена задача предотвратить нарушение охлаждения, подключают специальные аппараты встроенной тепловой защиты.

Устройство и принцип работы ТР

Конструктивно стандартное электротепловое реле представляет собой небольшой аппарат, который состоит из чувствительной биметаллической пластины, нагревательной спирали, рычажно-пружинной системы и электрических контактов.

Биметаллическую пластину изготовляют из двух разнородных металлов, как правило, инвара и хромоникелевой стали, прочно соединенных вместе в процессе сварки. Один металл обладает большим температурным коэффициентом расширения, чем другой, поэтому нагреваются они с разной скоростью.

При токовой перегрузке незафиксированная часть пластины прогибается к материалу с меньшим значением коэффициента теплового расширения. Это оказывает силовое воздействие на систему контактов в защитном устройстве и активирует отключение электроустановки при перегреве.

В большинстве моделей механических тепловых реле есть две группы контактов. Одна пара – нормально разомкнутые, другая – замкнутые постоянно. Когда срабатывает защитное устройство, в контактах меняется состояние. Первые замыкаются, а вторые становятся разомкнутыми.

В электронных ТР задействуют специальные датчики и чувствительные зонды, реагирующие на повышение тока. В микропроцессоре таких защитных устройств запрограммированы параметры, определяющие ситуации, когда необходимо отключать подачу электропитания

Ток детектирует интегрированный трансформатор, после чего электроника обрабатывает полученные данные. Если значение тока в настоящий момент времени больше, чем уставка, импульс мгновенно передается прямо на выключатель.

Размыкая внешний контактор, реле с электронным механизмом блокирует нагрузку. Само устанавливается на контактор.

Биметаллическая пластина может быть нагрета непосредственно – за счет воздействия пикового тока нагрузки на металлическую полосу или косвенно, при помощи отдельного термоэлемента. Нередко эти принципы объединяют в одном аппарате тепловой защиты. При комбинированном нагреве прибор имеет лучшие рабочие характеристики.

После остывания пластина возвращается в исходное состояние. Коммутирующие контакты автоматически замыкаются либо нужно принудительно приводить их в замкнутое состояние

Базовые характеристики токового реле

Основной характеристикой коммутатора тепловой защиты является выраженная зависимость времени срабатывания от протекающего по нему тока — чем больше величина, тем быстрее он сработает. Это свидетельствует об определенной инерционности релейного элемента.

Направленное перемещение частиц-носителей заряда через любой электроприбор, и электрокотел, генерирует тепло. При номинальном токе его допустимая длительность стремится к бесконечности.

А при значениях, превышающих номинальные показатели, в оборудовании повышается температура, что приводит к преждевременному износу изоляции.

Обрыв цепи мгновенно блокирует дальнейший рост температурных показателей. Это дает возможность предупредить перегрев двигателя и предотвратить аварийный выход из строя электрической установки

Номинальная нагрузка самого мотора – ключевой фактор, определяющий выбор прибора. Показатель в интервале 1,2-1,3 обозначает успешное срабатывание при токовой перегрузке в 30% на временном отрезке в 1200 секунд.

Продолжительность перегрузки может негативно сказаться на состоянии электрооборудования — при кратковременном воздействии в 5-10 минут нагревается только обмотка мотора, которая имеет небольшую массу. А при длительных нагревается весь двигатель, что чревато серьезными поломками. Или вовсе может потребоваться замена сгоревшего оборудования новым.

Чтобы максимально уберечь объект от перегрузки, следует конкретно под него использовать реле тепловой защиты, время срабатывания которого будет соответствовать максимально допустимым показателям перегрузки конкретного электродвигателя.

На практике собирать под каждый тип мотора нецелесообразно. Один релейный элемент задействуют для защиты двигателей различного конструктивного исполнения. При этом гарантировать надежную защиту в полном рабочем интервале, ограниченном минимальной и максимальной нагрузкой, невозможно.

Повышение показателей тока не сразу приводит к опасному аварийному состоянию оборудования. Прежде чем ротор и статор нагреются до предельной температуры, пройдет некоторое время

Поэтому нет крайней необходимости в том, чтобы защитное устройство реагировало на каждое, даже незначительное повышение тока. Реле должно отключать электродвигатель только в тех случаях, когда есть опасность быстрого износа изоляционного слоя.

Виды реле тепловой защиты

Существует несколько видов реле для защиты электрических двигателей от обрыва фаз и токовых перегрузок. Все они отличаются конструкционными особенностями, типом используемых МП и применением в разных моторах.

ТРП. Однополюсный коммутационный аппарат с комбинированной системой нагрева. Предназначен для защиты асинхронных трехфазных электромоторов от токовых перегрузок. Применяется ТРП в электросетях постоянного тока с базисным напряжением в условиях нормальной работы не больше 440 В. Отличается устойчивостью к вибрациям и ударам.

РТЛ. Обеспечивают двигателям защиту в таких случаях:

  • при выпадении одной из трех фаз;
  • асимметрии токов и перегрузок;
  • затянутого пуска;
  • заклинивания исполнительного механизма.

Их можно устанавливать с клеммами КРЛ отдельно от магнитных пускателей или монтировать непосредственно на ПМЛ. Устанавливаются на рейках стандартного типа, класс защиты – IP20.

РТТ. Защищают асинхронные трехфазные машины с короткозамкнутым ротором от затянутого старта механизма, длительных перегрузок и асимметрии, то есть перекоса фаз.

РТТ могут быть использованы в качестве комплектующих частей в различных схемах управления электроприводами, а также для интеграции в пускатели серии ПМА

ТРН. Двухфазные коммутаторы, которые контролируют пуск электроустановки и режим работы мотора. Практически не зависят от температуры внешней среды, имеют только систему ручного возврата контактов в начальное состояние. Их можно использовать в сетях постоянного тока.

РТИ. Электрические переключающие аппараты с постоянным, хоть и небольшим потреблением электроэнергии. Монтируются на контакторах серии КМИ. Работают вместе с предохранителями/.

Твердотельные токовые реле. Представляют собой небольшие электронные устройства на три фазы, в конструкции которых нет подвижных частей.

Функционируют по принципу вычисления средних значений температур двигателя, осуществляя для этого постоянный мониторинг рабочего и пускового тока. Отличаются невосприимчивостью к изменениям в окружающей среде, а потому используются во взрывоопасных зонах.

РТК. Пусковые коммутаторы для контроля температуры в корпусе электрооборудования. Используются в схемах автоматики, где тепловые реле выступают в качестве комплектующих деталей.

Чтобы обеспечить надежную работу электрооборудования, релейный элемент должен обладать такими качествами, как чувствительность и быстродействие, а также селективность

Важно помнить, что ни один вид из выше рассмотренных приборов не является пригодным для защиты цепей от короткого замыкания.

Устройства тепловой защиты лишь предотвращают аварийные режимы, которые возникают при нештатной работе механизма или перегрузке.

Электрооборудование может перегореть еще до начала срабатывания реле. Для комплексной защиты их нужно дополнять предохранителями или компактными автоматическими выключателями модульной конструкции.

Подключение, регулировка и маркировка

Коммутационный прибор перегрузки, в отличие от электрического автомата, не разрывает силовую цепь непосредственно, а лишь подает сигнал на временное отключение объекта при аварийном режиме. Нормально включенный контакт у него работает как кнопка «стоп» контактора и подсоединяется по последовательной схеме.

Схема подключения устройств

В конструкции реле не нужно повторять абсолютно все функции силовых контактов при успешном срабатывании, поскольку оно подключается непосредственно к МП. Такое исполнение позволяет существенно сэкономить материалы для силовых контактов. Намного легче в управляющей цепи подключить малый ток, чем сразу отключать три фазы с большим.

Во многих схемах подключения теплового реле к объекту используют постоянно замкнутый контакт. Его последовательно соединяют с клавишей «стоп» пульта управления и обозначают НЗ – нормально замкнутый, или NC – normal connected.

Разомкнутый контакт при такой схеме может быть использован для инициализации срабатывания тепловой защиты. Схемы подсоединения электромоторов, в которых подключено реле тепловой защиты, могут значительно отличаться в зависимости от наличия дополнительных устройств или технических особенностей.

В стандартной простой схеме ТР подключают к выходу низковольтного пускателя на электрический двигатель. Дополнительные контакты прибора в обязательном порядке соединяют последовательно с катушкой пускателя

Это обеспечит надежную защиту от перегрузок электрооборудования. В случае недопустимого превышения предельных значений тока релейный элемент разомкнет цепь, моментально отключая МП и двигатель от электропитания.

Подключение и установку теплового реле, как правило, производят вместе с магнитным пускателем, предназначенным для коммутации и запуска электрического привода. Однако есть виды, которые монтируют на DIN-рейку или специальную панель.

Тонкости регулировки релейных элементов

Одним из главных требований к устройствам защиты электродвигателей является четкое действие аппаратов при возникновении аварийных режимов работы мотора. Очень важно правильно его подобрать и отрегулировать настройки, поскольку ложные срабатывания абсолютно недопустимы.

Электротепловое реле, которое оптимально подходит к конкретному типу двигателя по всем техническим параметрам, способно обеспечить надежную защиту от перегрузок по каждой фазе, предотвратить затяжной старт установки, не допустить аварийных ситуаций с заклиниванием ротора

Среди преимуществ использования токовых элементов защиты также следует отметить довольно высокую скорость и широкий диапазон срабатывания, удобство монтажа. Чтобы обеспечить своевременное отключение электромотора при перегрузке, реле тепловой защиты необходимо настраивать на специальной платформе/стенде.

В таком случае исключается неточность из-за естественного неравномерного разброса номинальных токов в НЭ. Для проверки защитного устройства на стенде применяется метод фиктивных нагрузок.

Через термоэлемент пропускают электрический ток пониженного напряжения, чтобы смоделировать реальную тепловую нагрузку. После этого по таймеру безошибочно определяют точное время срабатывания.

Настраивая базовые параметры, следует стремиться к таким показателям:

  • при 1,5-кратном токе устройство должно отключать двигатель через 150 с;
  • при 5…6-кратном токе оно должно отключать мотор через 10 с.

Если время срабатывания не соответствует норме, релейный элемент необходимо отрегулировать посредством контрольного винта.

Для корректной работы обязательно нужно настроить прибор на наибольший допустимый электрический ток двигателя и температуру воздуха

Это делают в тех случаях, когда значения номинального тока НЭ и мотора отличаются, а также если температура окружающей среды ниже номинальной (+40 ºC) более, чем на 10 градусов по шкале Цельсия.

Ток срабатывания электротеплового коммутатора уменьшается с повышением температуры вокруг рассматриваемого объекта, так как нагрев биметаллической полосы зависит от этого параметра. При существенных отличиях необходимо дополнительно отрегулировать ТР или подобрать более подходящий термоэлемент.

Резкие колебания температурных показателей сильно влияют на работоспособность токового реле. Поэтому очень важно выбирать НЭ, способный эффективно выполнять основные функции с учетом реальных значений.

ТР рекомендовано размещать в одном помещении с защищаемой электроустановкой. Их нельзя монтировать близко к теплогенераторам, нагревательным печам и другим источникам тепла

К реле с температурной компенсацией эти ограничения не относятся. Токовую уставку защитного аппарата можно регулировать в диапазоне 0,75-1,25х от значений номинального тока термоэлемента. Настройку выполняют поэтапно.

В первую очередь вычисляют поправку E1 без температурной компенсации:

E1=(Iном-Iнэ)/c×Iнэ,

Где

  • Iном – номинальный ток нагрузки двигателя,
  • Iнэ – номинальный ток рабочего нагревательного элемента в реле,
  • c – цена деления шкалы, то есть эксцентрика (c=0,055 для защищенных пускателей, c=0,05 для открытых).

Следующий шаг – определение поправки E2 на температуру окружающего воздуха:

E2=(ta-30)/10,

Где ta (ambient temperature) – температура внешней среды в градусах Цельсия.

Последний этап – нахождение суммарной поправки:

E=E1+E2.

Суммарная поправка E может быть со знаком «+» или «-». Если в результате получается дробная величина, ее обязательно нужно округлить до целого в меньшую/большую по модулю сторону, в зависимости от характера токовой нагрузки.

Чтобы настроить реле, эксцентрик переводят на полученное значение суммарной поправки. Высокая температура срабатывания уменьшает зависимость работы защитного аппарата от внешних показателей.

Реле тепловой защиты допускает ручную плавную регулировку величины тока срабатывания устройства в пределах ±25% от значения номинального тока электромеханической установки

Регулировка этих показателей осуществляется специальным рычагом, перемещение которого изменяет первоначальный изгиб биметаллической пластины. Настройка тока срабатывания в более широком диапазоне осуществляется заменой термоэлементов.

В современных коммутационных аппаратах защиты от перегрузки есть тестовая кнопка, которая позволяет проверить исправность устройства без специального стенда. Также есть клавиша для сброса всех настроек. Обнулить их можно автоматически или вручную. Кроме того, изделие комплектуют индикатором текущего состояния электроприбора.

Маркировка электротепловых реле

Защитные аппараты подбирают в зависимости от величины мощности электрического двигателя. Основная часть ключевых характеристик скрыта в условном обозначении.

Так выглядит маркировка тепловых реле завода КЭАЗ. Важно при выборе обратить внимание на значение номинального тока рассматриваемой модели, чтобы оно было достаточным

Акцентировать внимание следует на отдельных моментах:

  1. Диапазон значений токов уставки (указан в скобках) у разных производителей отличается минимально.
  2. Буквенные обозначения конкретного типа исполнения могут различаться.
  3. Климатическое исполнение нередко подается в виде диапазона. К примеру, УХЛ3О4 нужно читать так: УХЛ3-О4.

Сегодня можно купить самые разные вариации прибора: реле для переменного и постоянного тока, моностабильные и бистабильные, аппараты с замедлением при включении/отключении, реле тепловой защиты с ускоряющими элементами, ТР без удерживающей обмотки, с одной обмоткой или несколькими.

Эти параметры не всегда отображены в маркировке устройств, но обязательно должны быть указаны в техпаспорте электротехнических изделий.

С устройством, разновидностями и маркировкой электромагнитного реле ознакомит , с которой мы рекомендуем ознакомиться.

Выводы и полезное видео по теме

Устройство и принцип функционирования токового реле для эффективной защиты электродвигателя на примере устройства РТТ 32П:

Правильная защита от перегрузки и обрыва фаз – залог длительной безотказной работы электрического мотора. Видео о том, как реагирует релейный элемент в случае нештатной работы механизма:

Как подсоединить устройство тепловой защиты к МП, принципиальные схемы электротеплового реле:

Реле тепловой защиты от перегрузок – обязательный функциональный элемент любой системы управления электроприводом. Оно реагирует на ток, который проходит на двигатель, и активируется, когда температура электромеханической установки достигает предельных значений. Это дает возможность максимально продлить срок эксплуатации экологически безопасных электродвигателей.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Расскажите, как вы выбирали и настраивали тепловое реле для собственного электромотора. Делитесь полезными сведениями, задавайте вопросы, размещайте фотоснимки по теме статьи.

принцип работы, назначение, устройство, правильный выбор

Основное предназначение тепловых Основное предназначение тепловых реле — защита электрических потребителей от возможных перегрузок в сети. В некоторых моделях предусмотрена также возможность автоматического отключения при появлении асимметрии в разных фазах, а также при пропадании одной из них.

Превышение тока выше номинального значения приводит к перегреву проводников и, как следствие, разрушению изоляции. Грамотно подобранные тепловые реле способны также защитить, например, электродвигатель в случае заклинивания якоря. Их можно также использоваться для регулировки (поддержания) необходимой температуры, например, в холодильном оборудовании или бытовых приборах.

Принцип работы теплового реле

Наиболее широко применяются конструкции, в которых главным элементом является специальная биметаллическая пластина.

Последняя выполнена из двух слов металла с различными температурными линейными коэффициентами расширения. Благодаря этому при нагревании она деформируется (изгибается) и посредством специального рычага замыкает контакты. Как правило, для изготовления таких пластин используют инвар в паре с хромоникелевой или немагнитной сталью.

Так как эта процесс выполняется плавно, неизбежно возникновение электрической дуги между сближающимися контактами.

Чтобы предотвратить их выгорание и образование нагара, применяется «прыгающий» контакт, который резко срабатывает после достижения критических параметров.

Сама пластина нагревается за счет проходящего через нее тока или расположенного рядом нагревателя в виде спирали. Часто применяется и комбинированная схема. В любом случае температура нагрева находится в прямо пропорциональной зависимости от потребляемого электрооборудованием тока.

После срабатывания реле, в зависимости от конструктивного исполнения, возвращается в исходное состояние либо автоматически, по мере остывания, либо с помощью соответствующего переключателя (кнопки).

Правильный выбор тепловых реле

Основной характеристикой теплового реле является время срабатывания в зависимости от нагрузочного тока (так называемая времятоковая характеристика).

Главный критерий – номинальный ток потребления электрооборудования. Тепловое реле должно иметь соответствующие характеристики на 20-30 % выше, что обеспечивает ее срабатывание в течение соответствующей процентной перегрузки в течение 20 минут.

Влияние внешних климатических факторов на тепловые реле

Так как деформация биметаллической пластины зависит от ее фактического нагревания, время срабатывания реле находится в прямой зависимости также от температуры окружающей среды.

И при больших контрастах следует предусматривать в качестве дополнительной функции плавную регулировку. Также для снижения такого влияния следует подбирать реле с максимально возможной температурой срабатывания, а также располагать их в тех же помещениях, где находятся объекты, предназначенные для защиты.

Напоследок необходимо отметить, что тепловые реле не предназначены для предохранения оборудования от таких внештатных ситуаций, как короткое замыкание. В этом случае они сами нуждаются в специальной защите.

Всё о тепловых реле, расчет и выбор теплового реле для защиты двигателя

Всё о тепловых реле, расчет и выбор теплового реле для защиты двигателя

Тепловое реле — реле, которое реагирует на изменение тепловых величин (температуры, теплового потока и т.п.).

Тепловое реле выполняет функцию защиты от затяжных перегрузок, их работа похожа на работу теплового разъединителя в автоматических выключателей. В зависимости от величины перегрузки (отклонению от номинального режима – I/Iн) оно срабатывает через соответствующий промежуток времени, который можно вычислить по время-токовой характеристике теплового реле. Давайте подробно рассмотрим, что такое тепловое реле и как его правильно выбрать.

Назначение и принцип работы

При перегрузке электродвигателей повышается потребляемый ток, соответственно увеличивается его нагрев. Если двигатель перегревается – нарушается целостность изоляции обмоток, быстрее изнашиваются подшипники, они могут заклинить. При этом тепловой расцепитель автомата может и не защитить оборудование. Для этого нужно тепловое реле.

Перегрузки могут возникать из-за перекоса фаз, затрудненного движения ротора, вследствие как повышенной механической нагрузки, так и проблем с подшипниками, при полном заклинивании вала двигателя и исполнительных механизмах.

Тепловое реле реагирует на возросший ток, и в зависимости от его величины разорвет цепь питания через какое-то время, тем самым сохранив обмотки двигателя целыми. После последующего устранения неисправности, при условии исправности статора, двигатель может продолжить работу.

Если реле сработало по неизвестным причинам, и осмотр показал, что всё в порядке, вы можете вернуть контакты реле в исходное состояние, для этого на нем есть кнопка.

Реле может сработать и в случае затяжного пуска электродвигателя. При этом в обмотках протекают повышенные значения токов. Затяжной пуск – процесс, когда двигатель долго выходит на номинальные обороты. Может произойти из-за перегрузки на валу, либо из-за низкого напряжения в питающей сети.

Время, через которое сработает реле, определяется по время-токовой характеристики конкретного реле, в общем виде она выглядит так:

По вертикальной оси расположено время в секундах, через которое контакты разорвут цепь, а по горизонтальной – во сколько раз фактический ток превышает номинальный. Здесь мы видим, что при номинальном токе реле время работы реле стремится к бесконечности, при перегрузке уже в 1.2 раза оно разомкнется примерно за 5000 секунд, при перегрузке по току в 2 раза – за 500 секунд, при перегрузке в 5-8 раз реле сработает за 10 секунд.

Такая защита исключает постоянные отключения двигателя при кратковременных перегрузках и рывках, но спасают оборудование при длительном выходе за пределы допустимых режимов.

Принцип работы

В реле есть пара биметаллических пластин с разным температурным коэффициентом расширения. Пластины жестко соединены друг с другом, если их нагреть, то конструкция изогнется в сторону участка с меньшим температурным коэффициентом расширения.

Греются пластины за счет протекания тока нагрузки или от нагревателя, через который проходит ток нагрузки, на схеме изображено в виде нескольких витков вокруг биметалла. Протекающий ток нагревает пластину до определенного предела. Чем выше ток, тем быстрее нагрев.

Стоит учитывать, что если реле находится в жарком помещении – нужно выставлять ток срабатывания с большим запасом, ведь происходит дополнительный нагрев от окружающей среды. К тому же, если реле только что сработало – контактам нужно некоторое время, чтобы остыть. Иначе может произойти повторное ложное срабатывание.

Давайте рассмотрим конкретный пример. Выше вы видите устройство реле ТРН. Оно является двухфазным. Состоит из трёх ячеек, в крайних нагревательные элементы, посередине температурный компенсатор, регулятор тока срабатывания, расцепитель, размыкающий контакт, рычаг возврата.

Когда ток протекает через нагревательный элемент (1), его температура растёт, когда ток достигает установленного тока перегрузки биметаллическая пластина(2) деформируется. Толкатель (10) перемещается вправо и толкает пластину температурного компенсатора (3). Когда ток перегрузки достигнут, она выгибается вправо и выводит из зацепления защелку (7). Штанга расцепителя (6) поднимается вверх и контакты (8) размыкаются.

Виды тепловых реле

Тепловые реле могут подключаться на все три фазы или на две из трёх, в зависимости от конструкции. Большинство реле конструктивно разработаны для соответствия определенным магнитным пускателям, это нужно для удобства и аккуратности монтажа. Рассмотрим некоторые из них.

РТЛ – подходит для использования с пускателями типа ПМЛ. С набором клемм КРЛ используется как самостоятельный прибор защиты.

РТТ – подходит для монтажа с пускателями ПМЕ и ПМА. Также может использоваться как самостоятельное, если его смонтировать на специальную панель.

РТИ – тепловые реле для пускателей КМИ и КМТ. На лицевой вы можете видеть пару дополнительных блок-контактов, для реализации схем индикации и прочего.

ТРН – двухфазное тепловое реле. Устанавливается в трёхфазных двигателях, при этом подключается в разрыв двух фаз. Температура окружающей среды не влияет на его работу. На регуляторе тока есть 10 делений 5 на уменьшение, 5 на увеличение, цена одного деления – 5%.

На самом деле тепловых реле существует великое множество, но все они выполняют одну функцию.

Реле очень часто монтируют в специальный железный ящик. На фото пускатель ПМА 4-й величина на 63 Ампера, с трёхфазным тепловым реле.

К современным пускателям тепловое реле подключается так как изображено на фото ниже, получается цельная конструкция.

Красная кнопка «test» нужна для пробного отключения реле, и проверки возможности размыкания контактов.

Такой способ подключения позволяет экономить место на дин рейке.

Схема подключения

Как уже было сказано, тепловое реле защищает от долговременной перегрузки электрооборудование. Оно монтируется между источником питания и потребителем.

Контроллируемый ток протекает через нагревательные элементы (1), они выгибаясь размыкают контакты (2) теплового реле, в этой схеме использовано 2-хфазное тепловое реле. Его контакты размыкают цепь катушки контактора или магнитного пускателя, также как если бы вы нажали кнопку «СТОП». В собранном виде эта схема выглядит так:

На первом плане видно как от выходящих контактов пускателя подключены две крайние фазы. На заднем плане видно, что к катушке реле подключена клемма от контактов ТРН.

Если у вас используется реверсная схема магнитных пускателей, то подключение практически аналогичное, ниже это наглядно изображено. Контакты с маркировкой «10» и «12» подключаются в разрыв катушек пускателей КМ1 и КМ2.

Здесь видно что есть нормально-замкнутая пара и нормально-разомкнутый контакт. Это нужно, например, для индикации срабатывания тепловой защиты, т.е. к нему можно подключить лампочку-индикатор или подать сигнал на диспетчерский пульт или АСУ.

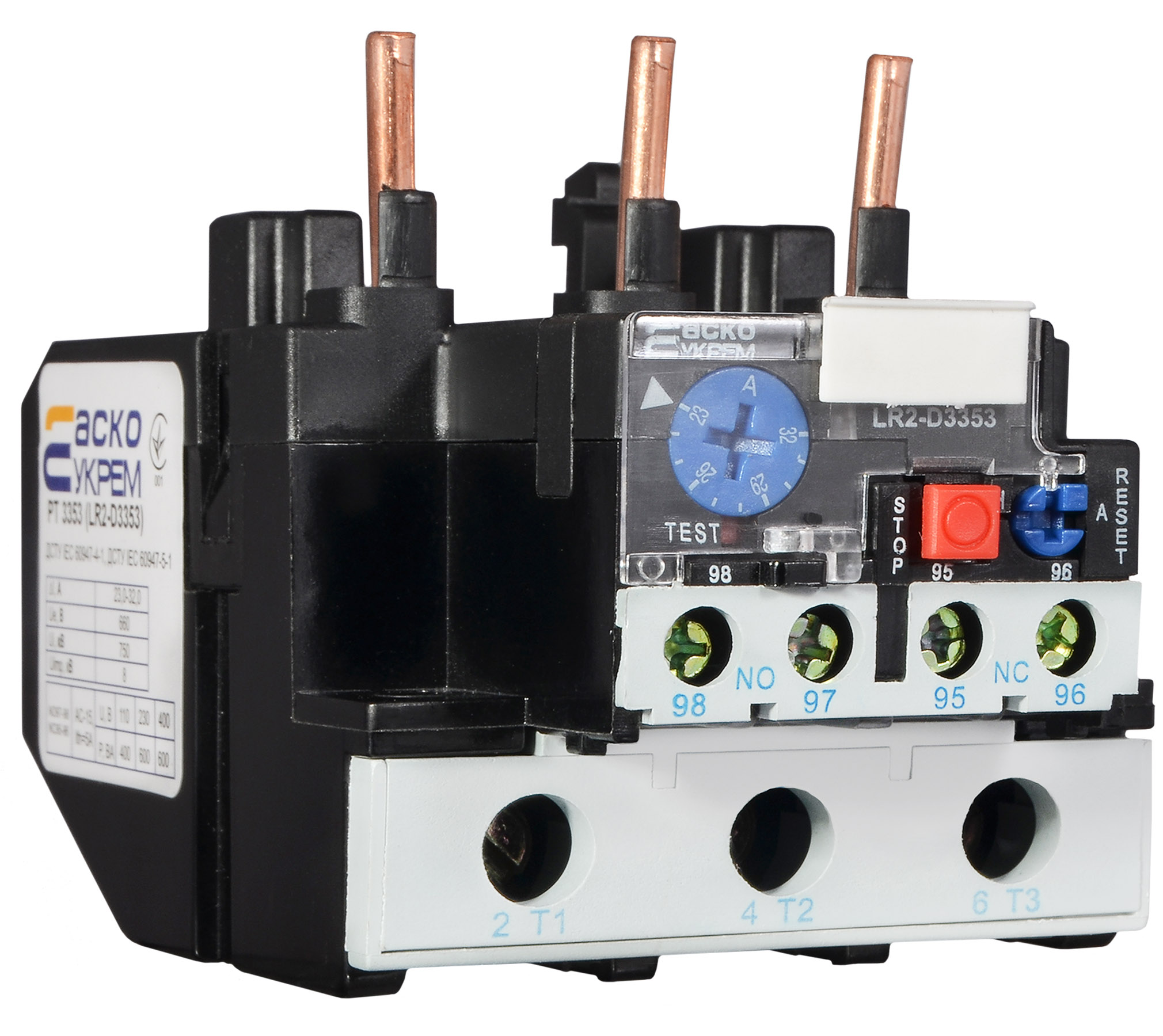

На реле РТИ эти контакты размещены на передней панели:

  • NO – нормально-открытый – на индикацию;
  • NC – нормально-закрытый – на пускатель.

Кнопка STOP принудительно переключает контакты. При срабатывании такое реле должно остыть и оно повторно включится. Хотя в конкретном примере возможно и ручное и автоматическое повторное включение. Для этого предназначена синяя кнопка с крестовидной прорезью справа на лицевой панели, при закрытой крышке она заблокирована.

Выбор для конкретного двигателя

Допустим, у нас есть двигатель АИР71В4У2. Его мощность 0.75 кВт. У нас есть трёхфазная сеть с линейным напряжением 380В. Двигатель рассчитан на 220В, если соединить обмотки треугольником и 380В, если звездой. Номинальный ток такого двигателя с обмотками соединенными по схеме звезды 1.94А. Полная информация содержится на его шильдике, который вы видите на фото ниже.

Отсюда следует, что нам нужно подобрать тепловое реле для двигателя с током в 1.94 А. Ток срабатывания теплового реле должен превышать номинальный ток двигателя в 1.2 – 1.3 раза. То есть:

Iреле=IН*1.2…1.3

Пусть двигатель работает в составе механизма, в котором допускаются кратковременные, но значительные перегрузки, например для подъёма малых грузов. Тогда ток уставки выбираем в 1.3 раза больше номинального тока асинхронного электродвигателя.

Iреле=1.94*1.3=2.522

Т.е реле должно сработать при токе 2.5-2.6А. Нам подходят такие реле:

  • РТЛ-1007, с токовым диапазоном 1.5-2.6 А;
  • РТЛ-1008, токовый диапазон 2,4-4 А;
  • РТИ-1307, токовый диапазон 1,6…2,5 А;
  • РТИ-1308, токовый диапазон 2,5…4 А;
  • ТРН-25 3,2А (с помощью регулятора можно понизить или повысить ток на 25%).

Методы регулировки реле

Шаг первый – определить уставку теплового реле:

N1 = (Iн – Iнэ)/cIнэ

где Iн — номинальный ток нагрузки электродвигателя, Iнэ — номинальный ток нагревательного элемента теплового реле, с — коэффициент деления шкалы (например, с = 0,05).

Шаг второй – введение поправки на температуру окружающей среды:

N2 = (T – 30)/10

где Т — температура окружающей среды, °С.

Шаг третий:

N = N1 + N2

Шаг четвертый – выставить регулятор на нужное число делений N.

Поправка на температуру вводится, если температура окружающей среды слишком высокая или низкая. Если на температуру в помещении где установлено реле значительно влияет температура на улице, то поправку следует производить зимой и летом.

Проверка

Рассмотрим на примере реле типа ТРН. Чтобы убедиться в исправности реле нужно:

1. Проверить состояние корпуса, нет ли на нем трещин или сколов.

2. Проверить при подключенной нагрузке с номинальным током.

3. Разобрать реле и проверить целостность контактов, остутствие на них нагара,

4. Проверить, не согнуты ли нагреватели.

5. Проверить расстояние между биметаллом и нагревательными элементами. Оно должно быть одинаковым, если нет, то отрегулировать с помощью крепежных винтов.

6. Подать номинальный ток через один из нагревателей, установить уставку в 1.5 раза больше номинального тока. В таком состоянии реле работает 145 с, затем постепенно поворачивают эксентрик регулировки в положение «-5», до срабатывания реле.

7. После активного охлаждения в течение 15 минут проверяют второй нагревательный элемент таким же способом.

Схема проверочного стенда:

Краткое резюме

Тепловые реле – важный элемент в защите электрооборудования. С его помощью вы защитите своё устройство от перегрузок, а его характеристики позволят переносить кратковременные скачки тока без ложных срабатываний, чего не может обеспечить автоматический выключатель.

Реле могут использоваться как вместе с магнитными пускателями соединяясь с его выходными клеммами напрямую, тем самым образуя единую конструкцию, так и в качестве самостоятельных защитных устройств, размещаться в щитке на дин рейке и в электрошкафах.

Ранее ЭлектроВести писали, что компания Schneider Electric, мировой эксперт в управлении энергией и автоматизации, представляет обновление линейки термомагнитных автоматических выключателей электродвигателей TeSys GV3 — TeSys GV3P73 и GV3P80, рассчитанных на токи 73 A и 80 A соответственно, которые дополнят серию GV3P и полностью заменят серию GV3ME80, снимаемую с производства.

По материалам: electrik.info.

Схема подключения теплового реле – принцип работы, регулировки и маркировка



Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключениев схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.

Содержание статьи

Основные характеристики тепловых реле


Основные характеристики теплового реле, учитываемые при выборе подходящего варианта:

  • Номинальный ток защиты. Выбирается в соответствии с номинальным током нагрузки. Номинальный ток термореле должен быть в полтора раза выше Iном защищаемого двигателя.
  • Интервал регулирования установки тока срабатывания.
  • Напряжение цепи и характер тока – постоянный или переменный. При выходе напряжения за допустимые пределы термореле выйдет из строя.
  • Номенклатура и число вспомогательных контактов управления. Некоторые ТР имеют дополнительные контакты, управляющие функционированием самого теплореле и обслуживаемой нагрузки.
  • Мощность коммутации. Важное свойство ТР, которое характеризует выходную мощность нагрузки.
  • Граница (порог) срабатывания. Это коэффициент, величина которого зависит от величины Iном. Чаще всего этот коэффициент находится в пределах 1,1-1,5.
  • Чувствительность к асимметрии фаз. Этот параметр равен отношению фазы с перекосом к фазе, по которой проходит Iном.
  • Класс отключения. Характеризует усредненный период срабатывания устройства.

Устройство и принцип работы тепловых реле


Для защиты электродвигателей и другого электрооборудования чаще всего применяют ТР с биметаллическими пластинами.


В конструкцию биметаллического теплового реле входят:

  • Биметаллическая пластина. Изготавливается из двух сплавов, обладающих разными коэффициентами термического расширения. Обычно это инвар (низкий Кр) и хромоникелевая сталь (более высокий Кр). Между собой их сваривают или соединяют прокаткой. Один из этих металлов нагревается быстрее, другой – медленнее. При перегрузке по току часть пластиныс высоким Кр прогибается ко второй частипластины, которая имеет меньший Кр. Такое движение влияетчерез толкатель на группу контактов.
  • Регулятор тока установки. С его помощью устанавливают максимальное значение тока, выше которого ТР обесточивает цепь. Ток срабатывания регулируется путем увеличения или уменьшения зазора между основной пластиной и толкателем.
  • Электрические контакты. Их подключают к обмоткам магнитного пускателя теплового реле. Обычно в ТР имеются два контакта – нормально замкнутый и нормально разомкнутый. При силовом воздействии биметаллической пластинки контакты меняют свое положение на противоположное.



Нагрев биметаллической пластины происходит по одной из двух схем: непосредственно из-за тока перегруза или косвенно, через отдельный термочувствительный элемент. В одном устройстве могут соединяться оба этих принципа, что значительно повышает его эффективность. При превышении критических величин тока потребителя реле разомкнет цепь и обесточит МП, а следовательно, защищаемое электрооборудование.


На срабатывание релейного элемента может повлиять повышенная температура окружающей среды. Для компенсации этого явления и предотвращения ложных срабатываний в конструкции ТР предусматривают дополнительные биметаллические пластины, которые прогибаются в сторону, противоположную пространственному положению основного элемента.

Виды тепловых реле


Производители предлагают несколько типов ТР, которые отличаются между собой конструктивными особенностями и видом применяемых МП.

  • ТРП. Однополюсный коммутационный аппарат, имеющий комбинированный вариант нагрева. Используется в сетях постоянного тока, в которых напряжение не превышает 400 В, для защиты асинхронных двигателей. Устойчив к ударным и вибрационным нагрузкам.
  • РТЛ. Защищает электромоторы от затянутого пуска, асимметрии токов, перегрузов, при исчезновении фазы.
  • РТТ. Обеспечивает защиту асинхронных трехфазных машин с КЗ ротором от перегрузок, затянутого старта и перекоса фаз.
  • ТРН. Используется в электросетях постоянного тока. Служат для контроля пуска электрических установок и рабочего режима двигателя.
  • РТИ.Функционирует совместно с автоматическими выключателями или предохранителями.
  • РТК. Предназначен для использования в цепях автоматики, контролирует температурный режим в корпусе электрического оборудования.


Перечисленные ТР не защищают электроцепи от короткого замыкания.

Схема подключения теплового реле


Подсоединение ТР к силовым установкам осуществляется в соответствии с инструкцией производителя. В большинстве случаев ТР к защищаемому устройству подключают через нормально замкнутый контакт, который последовательно соединяют с клавишей «стоп». Разомкнутый контакт включает теплозащиту при выходе тока за допустимые значения. Схемы подключения теплового реле в цепь двигателя или другого электрооборудованиямогут быть и другими, в зависимости от присутствия дополнительных устройств.


Стандартная схема подключения теплового реле



Тепловое реле устанавливают и подключают вместе с магнитным пускателем, выполняющим функции включения электрического привода. Возможны варианты, когда тепловое реле устанавливают на DIN-рейку или отдельную панель.


При подключении потребителя в сеть 220 В или 380 В все фазы после магнитного пускателя пропускают через тепловое реле, а затем уже подсоединяют к электродвигателю. При включении пусковой кнопки напряжение электропитания попадает на обмотку МП, который включает электродвигатель. Если ток нагрузки увеличивается до значения, превышающего критическую величину, тепловое реле срабатывает и отключает электродвигатель.


Тепловое реле ТРН имеет всего два входящих подключения. Неподключенный провод фазы в этом случае пускают непосредственно от пускателя к двигателю. Поскольку ток в электродвигателе изменяется пропорционально, допускается контроль только двух из них (любых).

Регулировка теплового реле


Для эффективного выполнения функции отключения электродвигателя или другого обслуживаемого аппарата необходимо правильно отрегулировать настройки ТР таким образом, чтобы вероятность ложных срабатываний была исключена. Настройку рекомендуется осуществлять на специализированном стенде способом фиктивных нагрузок:

  • Через термочувствительный элемент пропускают ток для моделирования реальной тепловой нагрузки.
  • С помощью таймера определяют время срабатывания. При проведении настройки с помощью контрольного винта при токе 1,5 Iн время срабатывания должно быть не более 2,5 минут, 5-6 Iн – не более 10 секунд.

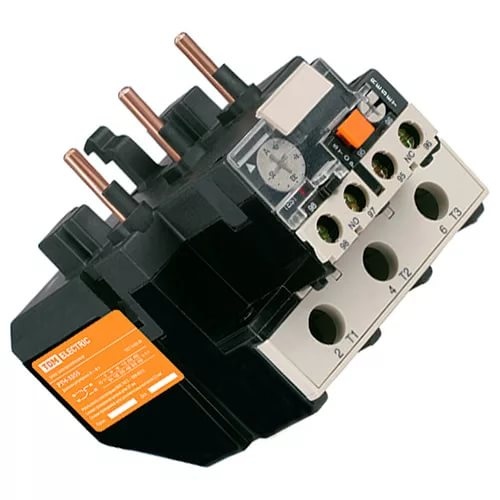

Маркировка тепловых реле


В маркировке указывается большинство важных характеристик ТР. Пример обозначения: РТЛ-Х1Х2Х3-Х4-Х5А-Х6А-Х7Х8, где

  • РТЛ – тип теплового реле;
  • Х1 – ном.ток, 1 – до 25 А, 2 – до 100 А, 3 – до 250 А, 4 – до 510 А;
  • Х2– 3 цифры (условно), обозначающие диапазон токовой уставки;
  • Х3–литера, характеризующая исполнение;
  • Х4– способ возврата: 1 – ручной, 2 – самовозврат;
  • Х5 – Iном, А;
  • Х6 – диапазон уставки по току, А;
  • Х7– климатическое исполнение;
  • Х8– торговая марка.

  • Тепловое реле – эффективный элемент защиты электродвигателей и другого электрооборудования, который выгодно отличается от входного автоматического выключателя тем, что не подвержен ложным срабатываниям при кратковременных скачках тока.


    Была ли статья полезна?

    Да

    Нет

    Оцените статью

    Что вам не понравилось?



    Анатолий Мельник


    Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.











    Выбор теплового реле

    В данной статье будет рассматриваться выбор теплового реле для асинхронного электродвигателя.

    Тепловое реле предназначено для защиты двигателя от длительных перегрузок свыше 5 – 20 % от номинальной мощности. Исходя из этого, формула по определению тока срабатывания теплового реле определяется по выражению:

    Iн.р ≥ 1,05-1,2* Iн.д.

    где: Iн.д. – номинальный ток двигателя, А.

    Тепловое реле целесообразно устанавливать только на двигатели с длительным режимом работы и равномерным характером нагрузки (рабочий период которых составляет не менее 30 мин.) [Л1, с.32].

    Если же двигатель работает с частыми пусками или с резко меняющейся нагрузкой применять тепловые реле нецелесообразно. Так например для двигателей с повторно-кратковременным режимом, от перегрева тепловое реле не защищает, но установка которого может привести к ложным отключениям. Из-за этого тепловое реле не применяется в крановых электроприводах, приводах быстрых перемещений металлорежущих станков и т.п.

    Пример

    Требуется выбрать тепловое реле для двигателя типа M2AA160MLB4 (фирмы АББ) мощностью 15 кВт со следующими техническими характеристиками:

    • коэффициент мощности cosϕ = 0,82;
    • коэффициент полезного действия, η = 89,2%;
    • номинальное напряжение Uном. = 380 В.

    Расчет

    1. Определяем номинальный ток двигателя:

    2. Определяем ток срабатывания теплового реле:

    Iн.р ≥ 1,2* Iн.д. = 1,2*31,2 = 37,44 А

    Выбираем тепловое реле типа LRE355 фирмы «Schneider Electric» с диапазоном уставки по току 30 40 А.

    Тепловая защита также может осуществляться автоматическими выключателями с тепловым расцепителем (например автоматические выключатели типа MS фирмы АББ), который действует аналогично тепловому реле.

    Литература:

    1. Защита асинхронных двигателей до 500 В. Е.Н.Зимин.

    Всего наилучшего! До новых встреч на сайте Raschet.info.

    Поделиться в социальных сетях

    Что такое тепловые реле перегрузки и какие компоненты они защищают?

    Тепло является основным фактором, влияющим на производительность и срок службы двигателя, и одним из основных источников нагрева двигателя является ток, протекающий через обмотки двигателя. Поскольку нагрев является неизбежным условием работы двигателя, важно защитить двигатель от перегрева или тепловой перегрузки.

    В предыдущем посте мы описали несколько типов датчиков, которые могут напрямую измерять температуру обмоток двигателя.Но в некоторых случаях — особенно для асинхронных двигателей переменного тока — нагрев двигателя можно измерить косвенно с помощью тепловых реле перегрузки, которые определяют температуру двигателя, контролируя величину тока, подаваемого на двигатель.


    Тепловые реле перегрузки подключаются последовательно с двигателем, поэтому ток, протекающий к двигателю, также проходит через реле перегрузки. Когда ток достигает или превышает заданный предел в течение определенного времени, реле активирует механизм, который размыкает один или несколько контактов, чтобы прервать прохождение тока к двигателю.Реле тепловой перегрузки классифицируются по классу срабатывания, который определяет время, в течение которого может произойти перегрузка, прежде чем реле сработает или отключится. Обычные классы поездки — 5, 10, 20 и 30 секунд.

    Учет времени, а также тока важен для асинхронных двигателей переменного тока, потому что они потребляют значительно больше, чем их полный номинальный ток (часто 600 процентов или более) во время запуска. Таким образом, если реле немедленно сработает при превышении тока перегрузки, двигатель будет испытывать трудности с запуском.


    Существует три типа тепловых реле перегрузки — биметаллические, эвтектические и электронные.

    Биметаллические тепловые реле перегрузки (иногда называемые нагревательными элементами) изготовлены из двух металлов с разными коэффициентами теплового расширения, которые скреплены или соединены вместе. Обмотка, намотанная на биметаллическую полосу или размещенная рядом с ней, проводит ток.

    В биметаллическом тепловом реле перегрузки нагрев из-за протекания тока заставляет биметаллическую полосу изгибаться в одну сторону, активируя механизм отключения.
    Изображение предоставлено: Siemens

    Поскольку ток, протекающий через реле (и, следовательно, через двигатель), нагревает биметаллическую полосу, два металла расширяются с разной скоростью, вызывая изгиб полосы в сторону с более низким коэффициентом термическое расширение. Когда полоса изгибается, она приводит в действие нормально замкнутый (NC) контактор, заставляя его размыкаться и прекращая прохождение тока к двигателю. Как только биметаллическое реле остынет и металлические полосы вернутся в свое нормальное состояние, цепь автоматически сбрасывается, и двигатель можно перезапустить.

    Эвтектические тепловые реле перегрузки используют эвтектический сплав (комбинация металлов, плавящихся и затвердевающих при определенной температуре), помещенные в трубку и подключенные к обмотке нагревателя. Ток питания двигателя протекает через обмотку нагревателя и нагревает сплав. Когда сплав достигает достаточной температуры, он быстро превращается в жидкость.

    В эвтектическом реле тепловой перегрузки нагрев из-за протекания тока вызывает быстрое разжижение эвтектического сплава, активируя механическое устройство, которое размыкает реле.
    Изображение предоставлено: Rockwell Automation

    В твердом состоянии сплав удерживает на месте механическое устройство, например пружину или трещотку. Но когда сплав плавится, механическое устройство срабатывает, размыкая контакты перегрузки. Подобно биметаллической конструкции, эвтектическое реле тепловой перегрузки не может быть сброшено до тех пор, пока сплав не остынет и не вернется в исходное твердое состояние.

    Электронные тепловые реле перегрузки более точны и надежны, чем конструкции нагревателей, и могут предоставлять данные для диагностики и профилактического обслуживания.
    Изображение предоставлено: ABB

    Электронные тепловые реле перегрузки измеряют ток электронным способом, а не полагаются на механизм нагревателя, и поэтому они нечувствительны к изменениям температуры окружающей среды. Они также менее склонны к «неприятным» или ложным срабатываниям. Электронные реле перегрузки могут предоставлять такие данные, как процент использования тепловой мощности (% TCU), процент ампер полной нагрузки (% FLA), время до отключения, текущий среднеквадратичный ток и ток замыкания на землю — информация, которая может помочь операторам проводить диагностику. и предсказать, когда реле может сработать.

    Электронные устройства также могут защищать двигатели от потери фазы (также называемой обрывом фазы), которая возникает, когда ток одной фазы равен нулю ампер, часто из-за короткого замыкания или перегорания предохранителя. Это заставляет двигатель потреблять чрезмерный ток на оставшихся двух фазах и приводит к значительному нагреву двигателя.


    Тепловые реле перегрузки обычно являются частью пускателя двигателя, который включает реле перегрузки с контактами. Важно отметить, что тепловые реле перегрузки предназначены только для защиты двигателя от перегрева и не срабатывают при коротком замыкании, поэтому для защиты цепи необходимы дополнительные предохранители или автоматические выключатели.


    Каков принцип работы теплового реле?

    Тепловые реле — это защитные электрические устройства, используемые для защиты двигателей или другого электрического оборудования и электрических цепей от перегрузки. При фактической работе двигателя, например, при перетаскивании производственного оборудования на работу, если машина неисправна или цепь ненормальная, двигатель столкнется с перегрузкой, скорость двигателя уменьшится, ток в обмотке увеличится, и температура обмотки двигателя повысится.Если ток перегрузки небольшой и время перегрузки короткое, а обмотка двигателя не превышает допустимого превышения температуры, перегрузка допустима. Однако, если время перегрузки велико и ток перегрузки велик, повышение температуры обмотки двигателя превысит допустимое значение, что приведет к старению обмотки двигателя, сокращению срока службы двигателя и даже сгоранию обмотки двигателя в серьезных случаях. . Поэтому такую ​​перегрузку мотор не переносит. Тепловое реле использует принцип теплового воздействия тока для отключения цепи двигателя в случае перегрузки, которую двигатель не может выдержать, чтобы обеспечить защиту двигателя от перегрузки.

    Тепловые реле Nader

    Структура теплового реле

    Тепловое реле состоит из нагревательного элемента, биметаллического листа и контакта, среди которых биметаллический лист является ключевым измерительным элементом . Биметаллический лист состоит из двух видов металла с разным коэффициентом теплового расширения. Сторона с большим коэффициентом теплового расширения называется активным слоем, а сторона с малым коэффициентом теплового расширения — пассивным слоем.Тепловое расширение биметаллического листа происходит после нагрева. Однако из-за разных коэффициентов теплового расширения двух слоев металла первые два слоя металла тесно связаны друг с другом, из-за чего биметаллический лист изгибается, как одна сторона пассивного слоя. Механическое усилие, создаваемое изгибом биметаллического листа из-за нагрева, заставит подвижный контакт разорвать цепь.

    Структура теплового реле

    Принцип работы теплового реле

    Когда двигатель работает нормально, тепловой элемент теплового реле не выделяет достаточно тепла для срабатывания функции защиты, и его нормально замкнутый контакт будет оставаться замкнутым состояние; когда двигатель перегружен, тепловой элемент теплового реле будет генерировать достаточно тепла, чтобы сработала функция защиты, и его нормально замкнутый контакт будет отключен, чтобы двигатель потерял мощность через цепь управления, чтобы защитить двигатель. После устранения неисправности необходимо сбросить тепловое реле, прежде чем можно будет перезапустить двигатель.

    Тепловое реле обычно имеет две формы сброса: ручной сброс и автоматический сброс. Преобразование двух форм сброса может быть выполнено регулировкой винта сброса. Когда тепловое реле поставляется с завода, производитель обычно устанавливает его в состояние автоматического сброса. При использовании, устанавливается ли тепловое реле в состояние ручного или автоматического сброса, зависит от конкретной ситуации в цепи управления. В целом, принцип заключается в том, что даже если тепловое реле автоматически сбрасывается после выполнения защитного действия теплового реле, защищенный двигатель не должен перезапускаться автоматически, в противном случае тепловое реле должно быть установлено в состояние ручного сброса. Это сделано для предотвращения повторного запуска двигателя и повреждения оборудования, если неисправность не устранена. Например, для цепи управления ручным запуском и ручным остановом, управляемым кнопкой, тепловое реле может быть установлено в режим автоматического сброса; для цепи автоматического пуска, управляемой автоматом, тепловое реле должно быть переведено в режим ручного сброса.

    Классификация тепловых реле

    Биметаллическая пластина: биметаллический лист, изготовленный путем прокатки двух видов металлов с разным коэффициентом расширения (обычно никелевый марганец и медная пластина), нагревается и изгибается, чтобы толкать несущий стержень, таким образом перемещаясь при контакте. Биметаллическая пластина широко используется и часто образует магнитный пускатель с контактором.

    Тип термистора: тепловое реле, сопротивление которого изменяется в зависимости от температуры.

    Тип плавкого сплава: используя теплоту тока перегрузки, чтобы плавкий сплав достиг определенного значения температуры, сплав плавится и приводит в действие реле.

    Руководство по выбору тепловых реле перегрузки

    Реле тепловой перегрузки являются защитными устройствами. Они предназначены для отключения электроэнергии, если двигатель потребляет слишком большой ток в течение длительного периода времени. Для этого тепловые реле перегрузки содержат нормально замкнутое (NC) реле. Когда через цепь двигателя протекает чрезмерный ток, реле размыкается из-за повышения температуры двигателя, температуры реле или измеренного тока перегрузки, в зависимости от типа реле.

    Тепловые реле перегрузки аналогичны автоматическим выключателям по конструкции и использованию, но большинство автоматических выключателей отличаются тем, что они прерывают цепь, если перегрузка возникает даже на мгновение. Реле тепловой перегрузки, наоборот, предназначены для измерения профиля нагрева двигателя; поэтому перегрузка должна произойти в течение длительного периода, прежде чем цепь будет прервана.

    Технические характеристики

    База данных GlobalSpec SpecSearch содержит информацию о различных технических характеристиках реле тепловой перегрузки, включая тип, электрические характеристики, сведения о переключателе и характеристики.

    Тип

    Покупатели могут выбирать между несколькими различными типами реле, включая биметаллическое тепловое , твердотельное или типа контроля температуры .

    Как следует из названия, биметаллические тепловые реле используют биметаллическую полосу для механического размыкания контактов. Биметаллические полосы состоят из двух соединенных между собой кусков металла, которые расширяются с разной скоростью при нагревании.Эта разница заставляет полосу изгибаться при нагревании. В тепловом реле полоса прикрепляется пружиной к контакту. Когда избыточное тепло от перегрузки по току заставляет полоску изгибаться и растягивать пружину, контакты размыкаются и цепь разрывается. Когда полоска охлаждается, она возвращается к своей первоначальной форме.

    Это видео демонстрирует использование биметаллического переключателя, при этом биметаллическая полоса выделена в середине видео. Когда пламя воздействует на выключатель, полоса изгибается, и выключатель размыкается.Обратите внимание, что когда полоска остывает, полоска возвращается в исходное положение, и переключатель замыкается.

    Видео предоставлено: Elektronaut / CC BY-SA 4.0

    Твердотельные реле — это электронные устройства, не имеющие движущихся или механических частей. Вместо этого реле вычисляет среднюю температуру двигателя, отслеживая его пусковой и рабочий токи. Твердотельные реле, как правило, быстрее электромеханических, а также имеют регулируемые уставки и время срабатывания.Поскольку они не способны генерировать искру, их можно использовать во взрывоопасных средах.

    Реле контроля температуры непосредственно измеряют температуру двигателя с помощью термистора или терморезисторного датчика (RTD), встроенного в обмотку двигателя. Когда достигается номинальная температура зонда, его сопротивление быстро увеличивается. Это увеличение затем обнаруживается пороговой схемой, которая размыкает контакты реле.

    Реле перегрузки из плавящегося сплава (или эвтектического) состоит из нагревательной катушки, эвтектического сплава и механического механизма для размыкания цепи. Используя катушку нагревателя, реле измеряет температуру двигателя, контролируя величину потребляемого тока.

    Электрические характеристики

    Электрические характеристики реле

    включают диапазон тока, информацию о срабатывании, фазу и управляющее напряжение.

    Отключение используется для описания размыкающего действия реле перегрузки и автоматических выключателей. Реле тепловой перегрузки могут включать в себя несколько спецификаций об этом действии.

    Диапазон тока полной нагрузки относится к диапазону значений тока, на который устанавливается реле.Паспортная табличка двигателя будет включать номинальный ток полной нагрузки для этого конкретного двигателя. Для срабатывания теплового реле перегрузки необходимо, чтобы точка тока полной нагрузки реле соответствовала значению, указанному на паспортной табличке.

    Диапазон температурного срабатывания применяется к реле, которые предназначены для измерения температуры вместо тока, например, твердотельные реле или реле контроля температуры.

    Класс отключения означает максимальное время в секундах, в течение которого реле может выдержать 6-кратный номинальный ток до отключения.Например, реле класса 10 может выдерживать 600% своего номинального тока в течение 10 секунд, пока не сработает. Класс отключения является важной характеристикой, поскольку цепь пуска двигателя увеличивает потребляемый ток на короткие периоды времени при каждом запуске двигателя. Реле перегрузки должно выдерживать эти высокие пусковые токи без отключения. Можно сказать, что синхронизация класса отключения позволяет реле «различать» обычно высокие пусковые токи и аномально высокие токи перегрузки.

    Термин «полюс» описывает количество отдельных цепей, управляемых переключателем.Количество цепей определяет количество контактов переключателя, которое, в свою очередь, определяет полюса, необходимые для замыкания или размыкания контактов. Выключатели обычно имеют от одного до четырех полюсов.

    Управляющее напряжение — важная спецификация, поскольку напряжение цепи управления часто отличается от заданного напряжения двигателя. Это известно как «раздельное управление». Управляющее напряжение обычно меньше напряжения двигателя, и реле перегрузки следует выбирать в соответствии с этой спецификацией.

    Характеристики

    Покупатели могут выбрать реле с рядом особых атрибутов.

    • Реле с автоматическим сбросом вернется в исходное «замкнутое» положение через заданный период времени. Если после сброса двигатель все еще будет перегружен, реле снова сработает.
    • Реле с компенсацией температуры окружающей среды эффективно работают в широком диапазоне температур окружающей среды.
    • Некоторые реле имеют различные степени контроля фазы .Эти продукты могут проверять обрыв фазы, реверсирование или дисбаланс. При обнаружении каких-либо проблем с фазами реле срабатывает и отключает питание двигателя. В частности, асимметрия фаз может вызвать опасные колебания напряжения или тока двигателя и привести к его повреждению.

    • Обнаружение недогрузки относится к способности реле обнаруживать падение тока в результате разгрузки. Это может произойти, если, например, насос начинает работать всухую. Эти реле предназначены для обнаружения этих различий и срабатывания, как при обнаружении перегрузки.

    • Реле с визуальными индикаторами — это изделия со светодиодами (светодиодами) или другими индикаторами состояния.

    Стандарты

    BS EN 60255-149 — Функциональные требования к тепловым электрическим реле

    Список литературы

    Качество электроэнергии и приводы — Класс реле перегрузки с выдержкой времени

    Изображение кредита:

    Eaton Corporation | Benshaw, Inc. | Низковольтная продукция АББ | Enasco | Излишек Skycraft

    Тепловое реле | Electricalunits.com

    Тепловое реле | Electricalunits.com

    Другая часть теплового реле показана на рисунке. Названия деталей приведены ниже: —

    1. Нагревательный змеевик
    2. Биметаллическая лента
    3. Изолированный контактный рычаг
    4. Контакт реле

    В этом тепловом реле биметаллическая полоса нагревается с помощью нагревательной катушки, питание которой подается через трансформатор тока.Точка срабатывания реле закреплена на изолированном плече, а пружина S подсоединена к концу изолированного плеча. Натяжение этой пружины можно изменять, вращая секторную пластину A, .
    В нормальных условиях биметаллическая полоса остается прямой, но когда полоса нагревается нагревателем, она изгибается и натяжение пружины ослабляется, поэтому рабочую температуру реле можно изменять, изменяя натяжение пружины. Пл, обратите внимание, что биметаллический элемент состоит из двух стальных полос, легированных никелем и сваренных между собой.Эти полосы обладают высокой термостойкостью и не подвержены вторичным тепловым эффектам.

    Последние сообщения

    Вопрос с множественным выбором (MCQ) для электроники стр. 17: 241. Какое из следующих утверждений верно?
    а) Напряжение насыщения V CF кремниевого транзистора больше, чем у германиевого транзистора.
    б) Напряжение насыщения V CE для германиевого транзистора больше, чем у кремниевого транзистора.
    c) Напряжение насыщения V CE для кремниевого транзистора такое же, как и для германия.г) Напряжение насыщения V CE для кремниевого транзистора ниже, чем для германиевого транзистора.

    Подробнее …

    Вопрос с множественным выбором (MCQ) для электроники стр. 16: 226. Какое из следующих утверждений является правильным?
    а) Внутренние электроны всегда присутствуют в полупроводнике.
    б) Связанные электроны всегда присутствуют в полупроводнике.
    в) Свободные электроны всегда присутствуют в полупроводнике.
    г) Внутренние и связанные электроны всегда присутствуют в полупроводнике.

    Подробнее …

    Вопрос с множественным выбором (MCQ) электроники стр.-15: 211. Материалы, электрическая проводимость которых обычно меньше 1 × 10 6 мхо / м
    а) Полупроводники
    б) Проводники
    в) Изоляторы
    d) Сплавы

    Подробнее …

    Вопрос с множественным выбором (MCQ) электроники стр.-14: 196. В каком из следующих устройств базовые резисторы не добавляются в корпус, а добавляются извне?
    а) UJT
    б) CUJT
    в) PUT
    г) Ни один из вышеперечисленных

    Подробнее…

    Вопрос с множественным выбором (MCQ) электроники стр. 13: 181. Проводимость в JEFT всегда определяется
    а) Основные перевозчики
    б) Миноритарные перевозчики
    в) Отверстия
    г) Электроны
    д) Дырки и электроны одновременно

    Подробнее …

    ТЕПЛОВОЕ РЕЛЕ ДРУГИХ ТИПОВ

    ТЕПЛОВОЕ РЕЛЕ ДРУГИХ ТИПОВ

    ТЕПЛОВОЕ РЕЛЕ
    СТРАНИЦА1 СТРАНИЦА2

    LR2 ТЕПЛОВОЕ РЕЛЕ

    LR2-D13

    LR2-D23

    LR2-D-33
    32-80А

    LR2-D-33
    80-93A

    Эта серия
    теплового реле можно использовать в цепи 50 Гц или
    60 Гц, номинальное напряжение изоляции 660 В, номинальный ток 0.1-93А для
    защита обрыва фазы при перегрузке электродвигателя.
    Реле имеет другой механизм и температурную компенсацию.
    может быть подключен к контактору переменного тока серии LC1-D. В настоящее время это
    самое современное тепловое реле в мире.

    Технические характеристики

    Тип Номинальная рабочая
    ток теплового реле
    Тепловой
    компонент
    Номинальный ток
    (А)
    Обычный или
    шкала номинального тока (A)
    LR2-D13 25 0.16 0,10-0,16
    0,25 0,16-0,25
    0,40 0,25-0,40
    0,63 0,40–0,63
    1,0 0,63–1,0
    1,6 1.0–1,6
    2,0 1,25–2,0
    2,5 1,6–2,5
    4,0 2,5-4,0
    6.0 4,0-6,0
    8,0 5.5-8.0
    10.0 7.0-10.0
    13,0 9,0-13,0
    18,0 12.0-18.0
    25,0 17,0-25,0
    LR2-D23 36 32 23,0-32,0
    36 28. 0-36,0
    LR2-D33 93 32 23,0-32,0
    40 30,0-40,0
    50 37,0-50,0
    65 48,0-65,0
    70 55.0-70.0
    80 63,0-80,0
    93 80,0-93,0

    Характеристика
    а. Основной параметр главной цепи
    (а). Номинальное напряжение изоляции 660В.
    (б). Номинальный рабочий ток 25,36,93А отдельно.
    (c). Пломба регулятора номинального тока уставки и уставки.
    (г). Ток тепловой составляющей (см. Список 1)
    б. Вспомогательная цепь
    (а). Есть одна пара замыкающих и замыкающих контактов с электроизоляцией
    (б). Номинальное напряжение изоляции 500 В
    (c). Номинальная частота 50-60 Гц
    (г). Используйте группу, номинальное рабочее напряжение, назначьте тепловой ток и номинальное
    текущий

    Используйте группу ACLL DCLL
    Номинальная рабочая
    напряжение В
    220 380 500 220 110
    Номинальная рабочая
    ток A
    4 3 2 0.1 0,22
    Назначен
    тепловой ток A
    5


    LA7-D1064

    LA7-D2064

    LA7-D3064

    ПРИМЕНЕНИЕ
    Термореле LR1-Dseries
    подходит для тепловой защиты в цепи переменного тока 50 или 60 Гц,
    напряжение до 660В, мощность двигателя до 45кВт и менее, имеет
    различное крепление и функция компенсации температуры, он может
    крепиться к контактору, а также может устанавливаться независимо.
    Товар изготовлен в соответствии с
    Тепловое реле IEC292-1 LR1-Dseries имеет виды: 9A, 12A,
    16А, 25А, 40А, 63А, 80А.

    ТЕХНИЧЕСКИЕ
    СПЕЦИФИКАЦИЯ

    ТЕПЛОВОЕ РЕЛЕ
    СТРАНИЦА1 СТРАНИЦА2

    Принцип работы теплового реле защиты двигателя

    Принцип действия

    Тепловое реле защиты двигателя содержит три биметаллических полосы вместе с механизмом отключения в корпусе из изоляционного материала.Биметаллические полосы нагреваются током двигателя, заставляя их изгибаться и приводя в действие механизм отключения после определенного хода, который зависит от настройки тока реле.

    Принцип работы теплового реле защиты двигателя (фото: andrem.pl)

    Механизм расцепления приводит в действие вспомогательный выключатель, который размыкает цепь катушки контактора двигателя ( Рисунок 1 ). Индикатор положения переключения сигнализирует о состоянии « сработал ».

    Рисунок 1 — Принцип действия трехполюсного биметаллического реле защиты двигателя с термической задержкой и температурной компенсацией

    A = Биметаллические ленты с косвенным нагревом
    B = отключающий ползун
    C = отключающий рычаг
    D = контактный рычаг
    E = компенсационная биметаллическая полоса

    Биметаллическая полоса может нагреваться напрямую или косвенно .В первом случае ток протекает непосредственно через биметалл , во втором — через изолированную нагревательную обмотку вокруг ленты. Изоляция вызывает некоторую задержку теплового потока, так что инерция тепловых реле с косвенным нагревом больше при более высоких токах, чем у их аналогов с прямым нагревом. Часто оба принципа сочетаются.

    Для номинальных токов двигателя более прибл. 100 A , ток двигателя проходит через трансформаторы тока .Затем тепловое реле перегрузки нагревается вторичным током трансформатора тока.

    Это означает, с одной стороны, что рассеиваемая мощность снижается, а с другой — повышается стойкость к короткому замыканию.

    Ток срабатывания биметаллических реле может быть установлен по шкале токов — путем смещения механизма срабатывания относительно биметаллических лент — так, чтобы характеристики защиты могли быть согласованы с защищаемым объектом в ключевой области непрерывного режима.

    Простая и экономичная конструкция может лишь приблизительно соответствовать переходной тепловой характеристике двигателя .

    Для пуска с последующим продолжительным режимом работы тепловое реле защиты двигателя обеспечивает идеальную защиту двигателя. При частых запусках в прерывистом режиме значительно более низкая постоянная времени нагрева биметаллических лент по сравнению с двигателем приводит к раннему отключению, при котором тепловая мощность двигателя не используется.

    Постоянная времени охлаждения тепловых реле короче, чем у обычных двигателей. Это также способствует увеличению разницы между фактической температурой двигателя и температурой, моделируемой тепловым реле при прерывистой работе.

    По этим причинам защита двигателей в прерывистом режиме недостаточна .

    Температурная компенсация

    Принцип действия тепловых реле защиты двигателя основан на повышении температуры .Следовательно, температура окружающей среды устройства влияет на характеристики отключения.

    Поскольку место установки и, следовательно, температура окружающей среды двигателя, который должен быть защищен, обычно отличается от температуры защитного устройства, промышленным стандартом является то, что характеристика срабатывания биметаллического реле является температурной компенсацией, то есть в значительной степени не зависит от окружающей среды. температура (см. рисунок 2 ниже).

    Рисунок 2 — Допуски срабатывания реле перегрузки с температурной компенсацией для защиты двигателя согласно IEC 60947-4-1

    I = Перегрузка, кратная установленному току
    δ = Температура окружающей среды

    — Предельные значения согласно IEC 60947-4-1

    Это достигается с помощью компенсационной биметаллической полосы , которая делает относительное положение механизма отключения независимым от температуры.

    Чувствительность к обрыву фазы

    Характеристика срабатывания трехполюсных реле защиты двигателя применяется при условии, что все три биметаллические полоски одновременно нагружены одинаковым током.

    Если при обрыве одного полюсного проводника нагреваются только две биметаллические полосы, то только эти две полосы должны создавать усилие, необходимое для приведения в действие механизма отключения. Это требует более высокого тока или приводит к более длительному времени отключения (характеристическая кривая c на рисунке ниже ).

    Типичные характеристики отключения реле защиты двигателя

    I e = Номинальный ток, установленный на шкале
    t = Время отключения

    Из холодного состояния:
    a = 3-полюсная нагрузка, симметричная
    b = 2-полюсная нагрузка с дифференциальным расцепителем
    c = 2-полюсная нагрузка без дифференциального расцепителя

    Из горячего состояния:
    d = 3-полюсная нагрузка, симметричная

    Если больше двигатели (≥10 кВт) подвергаются этим более высоким токам в течение более длительного времени, следует ожидать повреждения.

    Чтобы обеспечить защиту двигателя от тепловой перегрузки в случаях асимметрии питания и обрыва фазы, высококачественные реле защиты двигателя имеют механизмы с чувствительностью к обрыву фазы (дифференциальный расцепитель).

    Resource // Распределительное устройство низкого напряжения — Rockwell

    Тепловое реле

    — испанский перевод — Linguee

    Когда t h e тепловое реле o f t вентилятор включен, […]

    будильника звучит в течение одной минуты, и на дисплее отображается AL4.

    unimac.com

    Cuando se acti va el rel trmico d el v enti la dor, la […]

    alarma suena durante un minuto y la pantalla muestra AL4.

    unimac.com

    Встроенный мотор

    […]
    защита u si n g тепловое реле a n d управляющий электрод

    wilo.т.е.

    Защита двигателя

    […]
    inter ad a med ian te rel trmico yel ectr od o de control

    wilo.es

    Тревога автоматически

    […]
    отменяется, когда t h e тепловое реле i s c потерянный или отделочный […]

    выключен.

    unimac.com

    La alarma se cancella automticamente

    […]
    cuando s e ci erra e l rel trmico o se apag a la mangle […]

    планчадора.

    unimac.com

    Рекомендуется использовать из a тепловое реле i n t he тормозной резистор [. ..]

    схема.

    fe-frontrunners.eu

    Se reco mi enda usa r u n rel trmico en el circ ui to de […]

    la resistencia de frenado.

    fe-frontrunners.eu

    Традиционная система, используемая для этой цели, требует трех различных устройств:

    […]
    Выключатель

    для защиты от

    […]
    короткое замыкание s, a тепловое реле f o r защита от […]

    перегрузок и обрывов фазы или

    […]

    дисбаланса и контактор для переключения мотора.

    www05.abb.com

    El sistema tradicional que se emplea para este fin comprende tres dispositivos: un

    […]

    прерыватель для защиты от

    […]
    cortoci rc uito s, u n rel trmico pa ra p rote cc наоборот […]

    sobrecargas y falta o desequilibrio

    […]

    de fase, y un контактор для управления двигателем.

    www05.abb.com

    Во-первых, значительная экономия времени и места, а также денег за счет того, что это не

    […]
    необходимо использовать exte rn a l тепловое реле .

    www05.abb.com

    En primer lugar, un notable ahorro de tiempo, espacio y dinero, gracias al hecho de que no

    […]
    hace fal ta util iza r u n rel trmico ex ter no .

    www05.abb.com

    Это может

    […]
    вызвать срабатывание реле при токе ниже установленного значения для t h e тепловое реле .

    fe-frontrunners.eu

    Esto provocar que se active la

    […]
    Proteccin d el rel trmico p ara un a corriente inferior a la configur ad a en dic ho rel .

    fe-frontrunners.eu

    В дополнение к классическому

    […]
    автоматический выключатель / контактор от до r / тепловое реле c o mb ination, model […]

    S4 и выше двигателя SACE Isomax S

    […]
    Защитные автоматические выключатели

    можно комбинировать только с контактором (например, S5H с PR212 / MP и контактором модели A300-30 серии «A»)

    www05.abb.com

    Adems de la combinacin clsica

    […]
    interru pt orcon tac tor -rel trmico, lo s i nter ru ptores […]

    SACE Isomax S для защиты мотоциклов,

    […]

    — это часть модели S4, состоящая из комбинированного контактора с замедленным соединением (это соединение входит в S5H с контактором PR212 / MP y серии A, модель A300-30).

    www05.abb.com

    T h e тепловое реле m a y можно немного установить на текущее значение […]

    ниже значения полной нагрузки, когда электронасос определенно

    […]

    недогружен, но для защиты от тепловой перегрузки нельзя устанавливать значения тока, превышающие значения полной нагрузки.

    lowara.ru

    Est allowido c alib rar el rel trmico co n un val or de corriente […]

    ligeramente inferior al de carga mxima cuando la electrobomba

    […]

    est subcargada por cierto, pero no est permissionido calibrar la proteccin trmica con un valor de corriente superior al de carga mxima.

    lowara.ru

    T h e тепловое реле m a y быть сожжено […]

    , что означает, что он не может отключиться и, следовательно, не может защитить обмотки двигателя.

    grundfos.com

    E l rel trmico pue de e st ar quemado, […]

    lo que miga que no podr activarse y, por lo tanto, no puede proteger los bobinados del motor.

    net.grundfos.com

    Примеры

    […]
    показанные оснащены стопором и сбросом с ручной блокировкой для t h e тепловое реле , i .e . после термовыключения пускатели необходимо перезапустить вручную.

    ra.danfoss.com

    Los ejemplos ilustrados estn provistos de un

    […]

    dispositivo de parada y

    […]
    Задняя часть r et trmico blo qu eable manualmente, es decir , que l os arrancadores deben ser rearmados manualmente despus de una trmico 9034 9034 9034 9034 .

    ra.danfoss.com

    Пускатели электродвигателей

    […]
    оборудован wi th a тепловое реле h a vi ng три […]

    биметаллы косвенного нагрева.

    ra.danfoss.com

    Los arrancadores de motor estn

    […]
    equipados d e un r et trmico que tie ne tres bimetales […]

    calentados Indirectamente.

    ra.danfoss.com

    Через расчет (ETR

    […]
    = Electr на i c Тепловое реле ) o ft h e l 9034 9034 , на основе […]

    фактическая нагрузка и время.

    trane.com

    Медианте эль

    […]
    clculo de la car ga trmica ( ETR , rel t erm oel ectr ni co) basado […]

    en la carga actual y el tiempo.

    trane.com

    Контактор или t h e тепловое реле c a n быть сожжено на […]

    несколько фаз, которые могут вызвать как пониженное напряжение, так и разбалансировку.

    grundfos.com

    El inter ru ptor o e l rel trmico pue den e st ar quemados […]

    en varias fases, lo que puede causar una situacin tanto de baja

    […]

    tensin como de desequilibrio.

    net.grundfos.com

    Provi de a тепловое реле t o p защитите резистор, […]

    , который остановит и выключит привод.

    leroy-somer.com

    P REV r u n rel trmico pa ra la pr ot eccin […]

    de la resistencia, que cause la parada y la puesta fuera de tensin del variaador.

    leroy-somer.com

    опорные ножки для

    […]
    настенные консоли, low-n oi s e тепловое реле

    olsberg.com

    пирожки soporte para las cnsolas

    […]
    de mont aj e en par ed, rels trmicos de ba jo ru id o

    olsberg.com

    При подключении m ot o r тепловое реле t o t двигатель с […]

    длинный провод, ток высокой частоты может течь в паразитную емкость проводки.

    fe-frontrunners.eu

    En caso d e usar un rel trmico (pa ra pr ot eccin […]

    мотор) и кабель двигателя и вариатор es muy largo, puede aparecer

    […]

    — это верхняя частота вращения кабеля.

    fe-frontrunners.eu

    3 реле (реле будут подключены к 3

    […]
    контакторы) 1 тепловое реле ( o pt ional)

    fe-frontrunners.eu

    3 rels ( que a su vez harn conmutar 3

    […]
    contactores) 1 re l trmico (o pcion al )

    fe-frontrunners.eu

    Под контролем

    […]
    автоматический выключатель a n d тепловое реле .

    pierret.com

    Mando p или dis yunt or y rel trmico .

    pierret.com

    Гидравлический генератор защищен уровнем и температурой

    […]
    контроллеры, wi th a тепловое реле f o r двигатель насоса.

    viry.com

    Центральная водная среда, защищенная от контроля над территорией

    […]
    temperatura, as c omo p or un rel trmico pa ra el gr up o motobomba.

    viry.com

    Элементы дневного действия (DAE) от 0,5 до 1,5 кВт, напольные

    […]
    консоли. low-n oi s e тепловое реле , a ut omatic charge […]

    control US4 / ZG5 / WS4, встроенный комнатный термостат

    olsberg.com

    Resistencias de apoyo (DAE) от 0,5 до 1,5 кВт,

    […]
    cnsolas d e su elo, rels trmicos de bajo ru ido, […]

    Управление автомобилем US4 /

    […]

    ZG5 / WS4, интегрированный термостат

    olsberg.com

    Имеет t h e термическое o v erlo a d реле ped и ped открыл […]

    главный контактор?

    www05.abb.com

    E l rel d e sobr e car ga trmica di spa r y ab ri el […]
    Принципиальная схема

    ?

    www05.abb.com

    Главный выключатель

    […]
    установлен wi th a термический o v erlo a d реле 9034 назад 9034 9034 9034 9034 9034 из […]

    автомат защищает от перегрузки по току.

    retsch.jp

    El motor est protegido contra

    […]

    sobrecarga mediante un disyuntor ubicado en el lado posterior del aparato,

    […]
    que di sp one d e u n rel trmico de sobre co rriente.

    retsch.jp

    В течение

    […]
    соединение t h e термическое o v erlo a d реле 9034 9034 9034 9034 he3 9034 контактор, […]

    его вспомогательный контакт одновременно подключен к

    […]

    зажим катушки контактора, с помощью жесткого соединителя.

    lovatoelectric.es

    Durante l a conex in de l rel trmico al con act or , su contacto […]

    вспомогательный соединительный элемент, соединенный с клеммой, соединяющей средний контактор с клеммой.

    ловатоэлектрический.es

    Добавив три контактора с соответствующей мощностью и главный выключатель, а также быстро и просто выполнив внешнее подключение, вы сможете изготавливать пускатель по очень конкурентоспособным ценам. Нет необходимости устанавливать ll a тепловое реле , s ta кнопки включения / выключения, несколько световых индикаторов и амперметр.
