Ремонт светодиодных ламп 220 В за 4 шага

Современные Led светильники прочно входят в наш быт, позволяют значительно снижать потребление электроэнергии, но, в силу разных обстоятельств, периодически выходят из строя.

Поэтому простой ремонт светодиодных ламп 220 В своими руками в домашних условиях является актуальной задачей для любого умельца.

В статье я показываю поэтапный порядок его выполнения за 4 шага, доступных мастеру с начальными навыками электрика.

Содержание статьи

Чтобы отремонтировать неисправный Led светильник домашнему мастеру потребуется:

1. оценить его конструкцию;
2. выявить неисправность;
3. заменить отказавшую деталь.

Эта простая последовательность действий служит базой последующего описания.

Как конструкция светодиодной лампы 220 В влияет на ее ремонт: 3 важных особенности

Здесь важно четко понимать процессы, сопровождающие преобразование электрической энергии в световой поток, которые заложены в устройство светильника.

2 технологии создания светового потока источником света: 2 подхода к ремонту Led ламп

Все лед светильники на 220 В условно можно разделить на 2 класса, использующие:

• обычные твердотельные кристаллы на светодиодах DIP, SMD или COB типа;

• светоизлучающие нитевидные элементы типа «Filament», выполненные из большого количества последовательных цепочек светодиодных кристаллов.

Они обладают общими конструкторскими решениями:

• выполнены под единый стандартизированный тип цоколя, обычно Е 27 или Е14;

• имеют однотипную систему подключения полупроводниковых переходов к сети 220 вольт через упрощенный блок питания или драйвер.

Однако филаментная лампа имеет более сложное устройство:

• у нее цепочки светодиодных кристаллов собраны единой нитью, закрытой в стеклянной колбе с покрытием люминофора, корректирующим качество светодиодного освещения;
• филаментные нити так сориентированы в пространстве, что свет от источника излучается равномерно во все стороны, как у лампочки Ильича;
• вся осветительная конструкция помещена в герметично закрытый стеклянный корпус и заполнена гелием, улучшающим отвод тепла от полупроводниковых элементов;
• мощность одной нити подобрана так, что составляет 1 ватт. Это позволяет визуально оценивать потребление филаментного источника по их количеству.

Ремонт лампы Filament связан с вскрытием корпуса и нарушением его герметичности. Это ухудшает дизайнерский замысел, влияет на интерьер, несколько изменяет теплообмен, что незначительно сказывается на ресурсе отремонтированного светильника.

По этому вопросу существует другое техническое обоснование.

Альтернативное мнение: лампа Филамент, включенная без колбы, обеспечивает работу светодиодов с открытым внутренним пространством, обеспечивающим их охлаждение за счет естественной циркуляции воздуха.

Этот прием вполне можно использовать для источников света, расположенных в сухих помещениях, недоступных для случайного прикосновения человека. Впрочем, выбор вы можете сделать самостоятельно.

Когда какой-то кристалл нити филамента повреждается, то вся цепочка выходит из строя. Ее надо полностью заменять. Других вариантов ремонта нет, как и запчастей в продаже. Поэтому такие дефектные лампочки вначале накапливают, а затем собирают одну исправную из нескольких поврежденных.

С приведенной особенностью ремонта лед ламп с филаментовыми нитями приходится мириться. У домашнего мастера нет технических возможностей обойти эту проблему.

Обычные лампочки на SMD светодиодах допускают разборку корпуса и последующий ремонт любых элементов с полным восстановлением оптических и электрических характеристик завода изготовителя без потери качества.

Почему при ремонте Led светильника 220 В необходимо учитывать температурные условия его эксплуатации

Обратите внимание на то, что нагрев полупроводниковых переходов развивается комплексным действием трех факторов:

1. протеканием тока через цепочки светодиодов;
2. нагревом драйвера;
3. условиями внешней среды, когда светильник расположен в ограниченном пространстве с ухудшенными условиями теплоотвода.

Обычно последние два компонента являются основными причинами возникновения неисправностей. Их обязательно учтите.

Возрастание значения прямого тока через любой светодиод не только повышает световой поток источника, но и увеличивает тепловые потери, которые постепенно отклоняют реальную характеристику от идеальной прямой линии, ухудшая ее.

Нагрев же конструкции полупроводникового перехода значительно снижает общий ресурс светильника.

Чтобы предотвратить повышенный нагрев полупроводников, производители добавляют в конструкцию внутреннего теплоотвода внешние радиаторы охлаждения, которые дополнительно забирают повышенную температуру и рассеивают ее в атмосферу.

При ремонте поврежденных лед светильников необходимо обращать внимание на условия работы, которым они подвергались при эксплуатации. Вполне вероятно, что их учет позволит создать более совершенную конструкцию или продлить ресурс восстановленного источника.

Например, можно усилить внешний радиатор, сделать ему принудительную или естественную вентиляцию, что актуально для led ламп, встроенных в подвесные или натяжные потолки.

Ведь когда комфортная для человека температура на уровне пола достигает порядка +20 градусов, то в верхнем замкнутом пространстве она уже может вырасти до +30.

Если же эту лампочку поместить под навесом на улице, то зимний морозец в -30 на открытом воздухе сам создаст идеальные условия для ее охлаждения.

Учет возможного предела температурного нагрева и необходимости его ограничения — важное условие выполнения качественного ремонта светодиодных ламп.

Что надо знать про конструкцию драйвера для светодиодной и филаментной лампы 220 вольт при ее ремонте

Основная трудность, с которой сталкиваются производители — это ограниченный объем места, в котором необходимо вместить драйвер или блок питания светодиодов.

По этой причине они вынуждены:

• применять упрощенные малогабаритные блоки питания типа ASD JCDR 5,5W GUS.3, собранные на отдельной плате;

• или создавать дополнительную пластиковую вставку внутри колбы около цоколя и монтировать в этом увеличенном пространстве более совершенный драйвер. Один из вариантов его исполнения показываю ниже.

Как видите, схема драйвера, встроенного внутрь лед лампы 220 В, может значительно отличаться у каждой модели. Самый простой вариант имеет в своем составе:

1. резистивно-емкостной делитель напряжения, который, кстати, выделяет дополнительное тепло при прохождении тока по активному сопротивлению;
2. диодный мост;
3. сглаживающий пульсации напряжения конденсатор;
4. токоограничивающий резистор.

Это самая проблемная схема для Led ламп не только потому, что она нагревает полупроводниковые переходы, но еще и не обеспечивает стабилизацию тока в них.

А они очень чувствительны даже к незначительным колебаниям напряжения.

Поэтому качественный драйвер создается со встроенной схемой стабилизации тока.

Если же при ремонте возникает мысль упростить модуль питания за счет перехода от габаритной и дорогой конструкции к дешевой, то следует понимать, что полупроводники сразу станут работать в экстремальном режиме и долго не проживут.

Как выполнить ремонт светодиодных ламп 220 В своими руками за 5 шагов: подробная инструкция в картинках

Для работы потребуется не хитрый инструмент домашнего мастера:

• нож электрика, который можно заменить даже канцелярским;
• паяльник электрический с набором для пайки;
• мультиметр цифровой или даже старенький тестер;
• небольшой набор электронных компонентов. Их вполне можно взять из других перегоревших led ламп аналогичной конструкции.

Шаг №1. Особенности вскрытия корпуса и внутреннего осмотра схемы

Любая лампочка имеет защитный кожух, изолирующий электрические детали от внешней среды, предотвращающий их повреждение. Для ремонта его необходимо вскрыть без разрушения, чтобы иметь возможность восстановления работоспособности.

Корпуса светодиодных ламп чаще всего выполняются из пластика. Хотя встречается стеклянная колба, что характерно не только для ламп Филамент. Тонкое стекло хрупкое, а в разбитом состоянии оно очень опасно: можно порезаться.

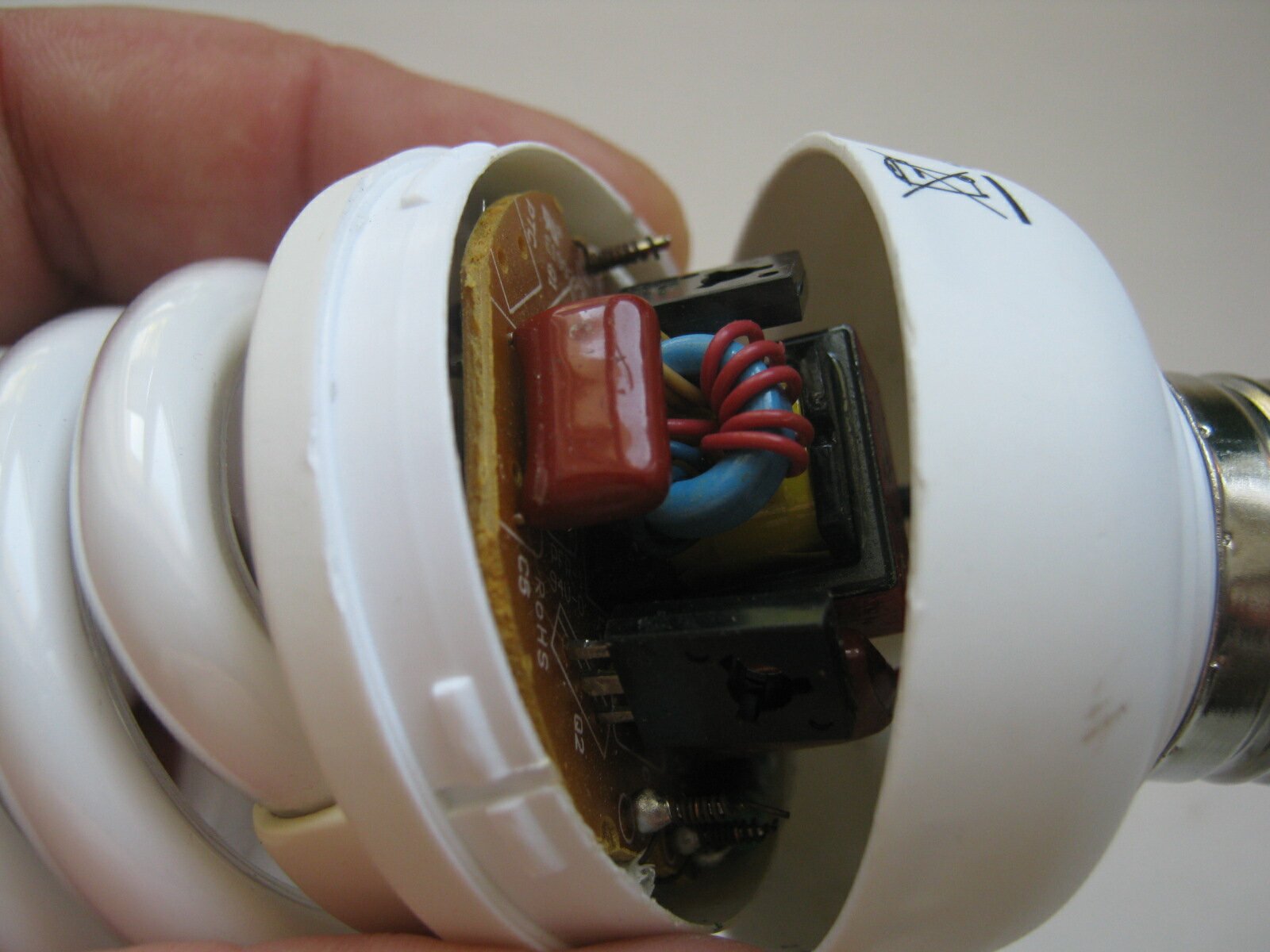

Как разобрать колбу из пластика

Вариантов сборки пластиковой конструкции довольно много. Корпус собирается из нескольких съемных частей и может крепиться:

• защелками;
• клеем типа силиконового;
• комбинированным способом.

Перед началом разборки его просто надо внимательно осмотреть и прощупать руками места стыковок. Мне рекомендовали их прогревать феном: клей разрушается, позволяя легко отсоединять детали.

Но я этот способ не стал проверять. Допускаю, что нагрев может повредить некачественный пластик. Тогда корпус будет безвозвратно поврежден.

Места стыков следует аккуратно прорезать тонким лезвием острого ножа. Хорошо подходит обычный канцелярский, предназначенный для реза бумаги.

Располагать его надо по линии стыка. Избегать сильных нажатий. Пальцы держать в стороне.

После нескольких прорезов рекомендую осматривать состояние стыка.

Металлическую деталь с цоколя можно снять с помощью любого электрического патрона. Лампа вкручивается в него, а затем движениями рук вытягивается металлическая вкладка из пластикового основания.

Однако надо учитывать, что там припаяны провода, подающие напряжение питания 220 вольт к драйверу питания.

Удаленный второй контакт лампочки также можно подклинить ножом и отсоединить колпачок. На нем тоже с обратной стороны припаян провод.

Вместо ножа удобно использовать инструмент стоматолога или сделать острый крючок. Им процарапывают стык склеенных деталей на небольшую глубину порядка двух миллиметров. Затем царапину углубляют по кругу несколько раз.

Периодически проверяют возможность разъединения деталей руками.

Обращайте внимание на способ крепления электронной платы с драйвером питания и светодиодами. Она тоже может быть приклеена силиконовым клеем, который будет мешать дальнейшей разборке. Его тоже следует удалить.

Как разобрать корпус из стекла

Попытки откручивания цоколя с помощью пассатиж, когда колба зафиксирована защитным покрытием в руке, обычно заканчиваются раздавливанием стекла и повреждением корпуса, который уже не подлежит восстановлению.

Относительно аккуратно можно срезать основание цоколя около пластиковой вставки фрезой бормашинки. Но, необходимо принять меры безопасности от получения травм стеклянной пылью.

Этот метод эффективнее, чем традиционный молоток или обмотка колбы толстой ниткой с керосином, последующим поджиганием, а затем резким охлаждением водой: стекло может лопнуть не в запланированном направлении.

Фреза позволяет сделать ровный срез, который обеспечит склейку колбы после ремонта.

Шаг №2. Как проверить целостность светодиодной сборки

По старой привычке некоторые мастера путают обычные светодиоды DIP типа и модули SMD.

Разница в том, что для современных осветительных приборов выпускаются готовые матрицы с несколькими полупроводниковыми кристаллами, чаще всего тремя и одним общим токоограничивающим резистором, а в светодиодных лентах они подключаются индивидуально.

Старые светодиоды DIP типа достаточно прозванивать мультиметром в режиме омметра или прозвонки.

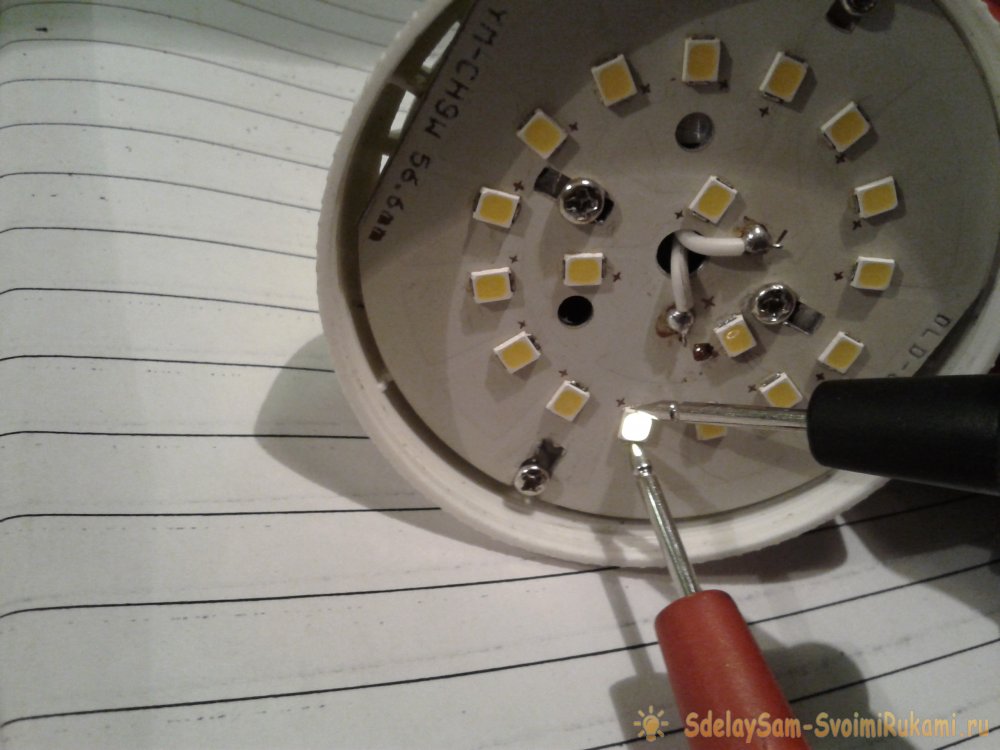

Проверка SMD матрицы

Схема включения такого SMD модуля тоже имеет два внешних контакта.

К внутренним точкам коммутации доступа нет. Если пытаться зажечь эти светодиоды от цифрового мультиметра, то его выходного напряжения 2-3 вольта просто не хватит для проведения качественной проверки.

Поэтому такую работу выполняют батарейкой «Крона» или блоком питания с выходным напряжением 9-12 В.

Касаться выводов каждого SMD проводами от батарейки необходимо кратковременно, только для выявления момента начала вспышки: ток свечения ничем не контролируется. Не забывайте проверять полярность подключения.

Неисправный SMD модуль нужно заменить другим, который можно взять с аналогичной дефектной лампы, выбранной для разборки.

В сети интернет встречаются рекомендации по шунтированию выводов перегоревшего светодиода. Тогда свечение восстанавливается. Но, общее сопротивление цепочки полупроводниковых переходов при этом уменьшается, что увеличивает нагрузку на драйвер и ток через все полупроводники.

Когда он не справляется с возросшей мощностью, то повышенный ток снижает ресурс всей схемы. Эту особенность надо учитывать. Поэтому рекомендую избегать таких ситуаций или впаивать простые диоды с похожими электрическими характеристиками.

Светодиодная матрица сборки по технологии COB

Здесь используется принцип размещения внутри тела одной матрицы на объединенной подложке довольно большого числа полупроводниковых кристаллов. Их сверху покрывают общим слоем люминофора, улучшающим оптические характеристики.

Проверку исправности светодиодов типа COB лучше проводить питанием от стандартного драйвера.

Аналогичным образом проверяют исправность филаментных нитей ламп Filament.

Шаг №3. Оценка технического состояния и ремонт драйвера питания

Стабильное свечение SMD модулей создает только хорошо стабилизированный ток без пульсаций. Его сглаживают на всех блоках питания полярные электролитические конденсаторы.

Они имеют один существенный недостаток: при нагреве и длительной эксплуатации электролит внутри них высыхает, что приводит к потере емкости, нарушению режима работы.

При внутреннем осмотре схемы всегда визуально оценивайте строгость геометрической формы электролитов. Показываю такой дефект конденсатора на фотографии импульсного блока питания.

Малейшие отклонения от идеального состояния свидетельствуют о его неисправностях.

У проблемных драйверов рекомендую всегда замерять емкость сглаживающих конденсаторов цифровым мультиметром.

При наличии свободного места на корпусе электролит лучше заменить более емким. Тогда риск его будущего повреждения значительно снижается.

Резистор RC делителя напряжения тоже станет лучше работать с сопротивлением такого же номинала, но повышенной мощности — возникнет меньшее выделение тепла.

Выходные параметры блоков питания необходимо оценивать электрическими замерами на рабочем режиме под нагрузкой, а не на холостом ходу.

Проверка электрических характеристик драйвера питания, выполненного по безтрансформаторной схеме подключения, относится к опасным работам под напряжением. Заниматься ей должен только обученный персонал.

Драйверы с трансформаторами на вторичной стороне обмотки имеют менее опасное напряжение.

Нанесение тонкого ровного слоя термопасты между соприкасающимися составными частями радиатора охлаждения снижает нагрев, улучшает теплоотвод.

Шаг №4: Проверка оптических и электрических характеристик: о вреде пульсаций и перенапряжений

Самый вредный для здоровья параметр светодиодных ламп сети 220 вольт: пульсации света

Занимаясь ремонтом важно заботиться о конечной цели восстановления рабочих характеристик, учитывать влияние освещения на глаза человека, создавать наилучшие условия зрению.

Очень многие лед светильники, особенно бюджетных моделей, обладают вредными пульсациями, а то и мигают во включенном состоянии.

Проверить этот параметр в домашних условиях можно визуально или с помощью цифрового фотоаппарата, который сейчас встроен практически в каждый смартфон или мобильный телефон.

Вредные для глаза пульсации будут заметны. Для более точного их определения существуют специальные измерительные приборы.

Светодиодные лампы с излишними пульсациями после ремонта нельзя вводить в эксплуатацию. Их конструкцию необходимо дорабатывать за счет модернизации драйвера питания.

Как защитить светодиодную лампу от перенапряжений при аварийных режимах

Рекомендую обратить внимание на этот вопрос, ибо светодиоды очень чувствительны к повышению напряжения и могут быстро выйти из строя. Особенно актуально это требование для дешевых блоков питания.

Они просто не могут содержать все элементы, обеспечивающие качество работы импульсных блоков питания.

Снизить долю риска повреждения полупроводниковых переходов позволяет модульная защита, устанавливаемая в любом месте перед светильником.

Конденсатор, варистор и резистор — вот и все детали, которые потребуются для сборки такого модуля.

Заканчивая материал, подчеркиваю: прекрасно понимаю, что цена на светодиодные лампы сейчас уже не такая высокая, как раньше. Кому-то проще пойти в магазин, купить новую лампочку взамен сгоревшей и не мучиться с ремонтом.

Тем более, что филаментная лампа белорусского производства обладает хорошим качеством, светит равномерно во все стороны также, как с нитью накаливания, а по цене практически не отличается от Led ламп, продаваемых из Китая.

Однако всегда есть умельцы, желающие делать все самостоятельно. Я описал ремонт светодиодных ламп 220 В своими руками для тех людей, которые ищут информацию по этому вопросу и желают его выполнить.

Эту же тему хорошо излагает владелец видеоролика ElENBlog

Рекомендую его посмотреть и напоминаю, что у вас сейчас благоприятное время для того, чтобы задать вопрос или прокомментировать статью.

Ремонт ламп своими руками — разборка, ремонт и сборка ламп в домашних условиях (фото + видео инструкция)

На данном этапе времени особую популярность приобрели светодиодные и люминесцентные лампы, которые обеспечивают жилище достаточным количеством света, и при этом сберегают электрическую энергию. Единственным недостатком таких ламп является их высокая цена, поэтому если лампа вышла из строя, многие люди начинают задумывать о ремонте ламп своими руками.

Краткое содержимое статьи:

Принцип функционирования светодиодных ламп

Функционирование ламп такого типа заключается в том, что переменный ток из электрической сети проникает в электронное устройство – драйвер, который отвечает за стабилизацию перепадов напряжения. В свою очередь, прямой ток движется к светодиодам, которые и обеспечивают излучение света, видимого человеческим глазом.

Ниже можно ознакомиться с фото схемы функционирования ламп такого типа.

Причины поломок светодиодных ламп

Прежде чем приступить к ремонту энергосберегающих ламп следует разобраться с причиной поломки. Если во время попыток включить источник света, он никак себя не проявляет, следует обратить внимание на состояние колбы.

Кроме того, ближе к истечению срока гарантии, выделенного производителем на функционирование лампы, происходит выгорание люминофора, в результате чего можно заметить, что свет стал менее ярким. В этой ситуации разбор корпуса лампы является бесполезным, поскольку колбу нельзя отремонтировать.

Если же работа осветительного прибора прекратилась гораздо раньше указанного изготовителем срока эксплуатации лампы, то, скорее всего, причиной поломки прибора можно считать перегоревшую нить электрода или же одного из механизмов, регулирующих пуск аппарата. В обеих ситуациях потребует осуществить разборку корпуса лампы.

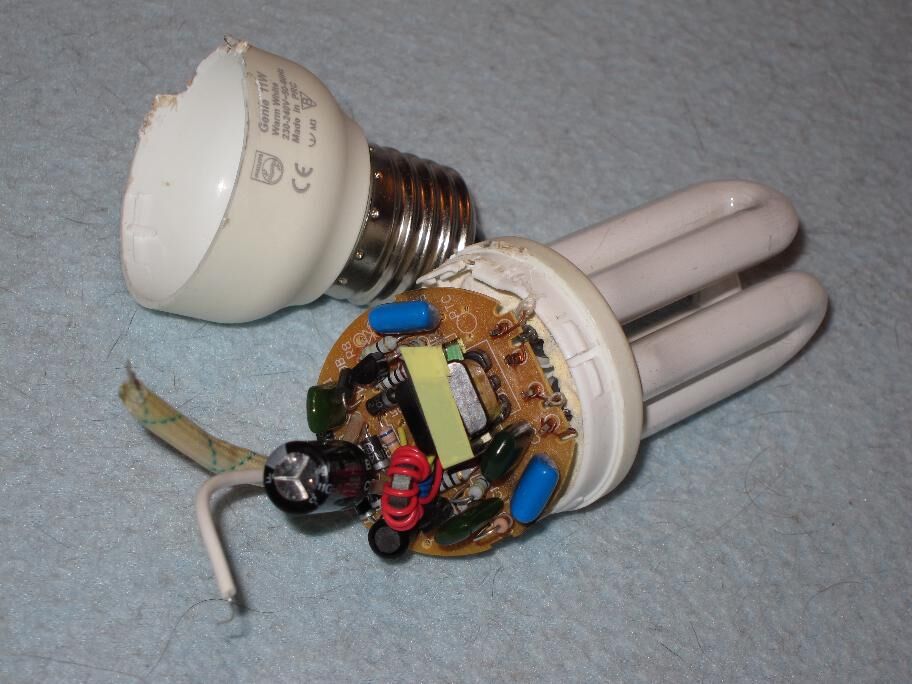

При детальном изучении конструкции прибора можно заметить, что в основании колбы расположен корпус, где находится пускорегулирующий аппарат, состоящий из двух частей. Его потребуется открыть, для этого достаточно воспользоваться специальными защёлками. Отсоединить остальные детали корпуса, можно используя простую отвертку.

Выполнять все представленные манипуляции необходимо медленно, поскольку существует риск повреждения кабелей. Функциональность электродов проверяется с использованием мультиметра. Как правило, сопротивляемость нитей варьируется от 10 до 15 Ом.

Кроме того, среди причин выходя из строя ламп можно выделить следующие:

• перепады напряжения – в таком случае светодиоды останутся неповреждёнными, но драйвер может перестать функционировать;
• неправильный подбор светильника – при отсутствии качественной вентиляции осуществляется перегрев драйвера, что негативно сказывается на его функционировании;
• наличие заводского брака – не стоит покупать слишком дешевые приборы, поскольку наверняка в них имеются какие-либо недочёты.

Ремонтные работы

Для того чтобы ремонт ламп такого типа прошёл успешно, требуется всё делать пошагово:

Сняв крышку рассеивателя осветительного прибора, нужно внимательно осмотреть состояние светодиодов. Если присутствует хоть одна чёрная точка, значит, элемент перегорел.

При желании можно осуществить выпаивание LED-элементов из ленты, но гораздо удобнее будет купить их отдельно. Во время их покупки нужно проконтролировать, чтобы характеристики светодиодов совпадали, а вот размер может быть разным.

Сгоревший элемент подвергается выпаиванию, после чего выполняется зачистка контактов и наноситься специальная паста. Элемент клеится к ней, что значительно упрощает процесс спайки.

По сточенному углу элемента можно определить местонахождение отрицательной клеммы. Если поменять местами полярность, то осветительный прибор не будет функционировать.

Светодиод прогревается с помощью паяльного или промышленного фена, а затем немного поджимается с помощью пинцета.

После этого, нужно только проверить работу лампочки. В представленной ситуации, проверка функционирования элемента выполняется без рассеивателя.

Как видно, отремонтировать светодиодную лампу совсем несложно, если нет возможности приобрести новые детали, то вполне можно воспользоваться сгоревшими лампами, осуществив выпаивание из них новых элементов. Из двух-трёх старых ламп вполне можно создать одну рабочую.

Причины неисправностей и ремонт люминесцентных ламп

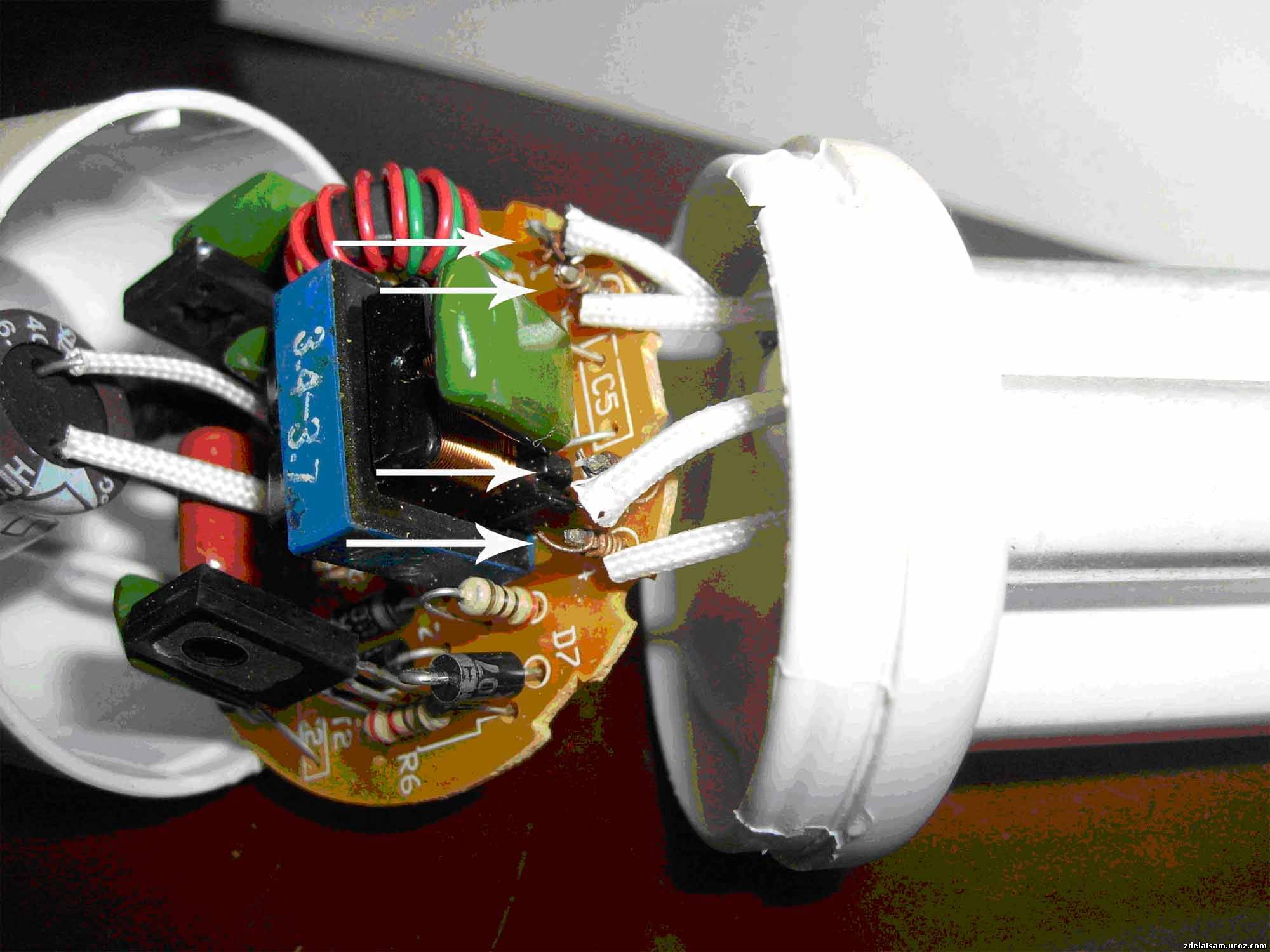

Самой частой причиной поломки ламп такого типа является потеря контакта, которая в ряде ситуаций провоцирует собой перегрев закрытого светильника, а как итог – разрушение разъемов и пластмассовых элементов крепления.

Довольно часто у таких ламп наблюдается перегорание дросселя. Определить наличие именно этой причины поломки можно даже при визуальном осмотре – потемнение цвета, клемма находится в расплавленном состоянии.

Ремонт люминесцентной лампы, вызванный этой причиной поломки, потребует осуществления, замени дросселя. Для того чтобы убедиться, что он не функционирует можно воспользоваться мультиметром.

Изредка отмечается поломка кабелей – из-за вибрации осветительного прибора возле ламподержателя или дросселя отламывается жила. В этой ситуации ремонтные работы заключаются в восстановлении контакта.

В результате можно выделить, что следуя инструкции, предписанной для ремонта такого типа ламп, можно значительно снизить свои растраты, отказавшись от приобретения нового оборудования.

Фото ремонта ламп своими руками

Ремонт люминесцентных светильников (дневного света): разборка лампы

СодержаниеПоказать

Люминесцентные лампы сейчас применяются в разных сферах. Распространение светодиодных светильников не смогло убрать их с рынка. Они обладают большим количеством преимуществ среди прочих осветительных устройств. Однако иногда возникают неполадки, вызванные различными факторами. Лучше заранее изучить проблемы и методы ремонта различных светильников.

Принцип работы люминесцентной лампы

Принцип работы люминесцентной лампы прост. На контакты внутри трубки подается напряжение, возникает эмиссия электронов в находящемся в трубке инертном газе и парах ртути. Появляется излучение в ультрафиолетовом диапазоне. Человеческий глаз увидеть такое свечение не может.

Схема люминесцентного прибора освещения

Чтобы получить видимый свет, трубку изнутри покрывают люминофором. Оттенок и температура свечения зависят от его состава.

Функциями управляет электронный блок, включающий в себя пускорегулирующее устройство.

Перечень неисправностей

Главным управляющим элементом любой люминесцентной лампы является пускорегулирующий балласт. Он может быть электромагнитным или электронным. В первом случае устройство включает в себя дроссель и стартер, во втором управление происходит иными компонентами.

В большинстве случаев поломка светильника связана с неисправностью электронной схемы, старением элементов или перегоранием. Любой ремонт начинается с выявления причины.

Тематическое видео: Варианты проверки лампы дневного света.

Светильник с дросселем

Для проверки светильника с дросселем можно подключит к схеме контрольную лампочку. Если:

• прибор не горит – обрыв в балласте, дроссель неисправен;
• горит ярко – межвитковое короткое замыкание в балласте;
• лампа моргает или светит недостаточно ярко – дроссель исправен.

Сам дроссель может быть иметь обрыв, замыкание разных обмоток, замыкание витков в одной обмотке или неисправность магнитопровода. Отдельно выделяют пробой на корпус.

Светильник с ЭПРА

В такой лампе проверяют саму лампу, целостность проводки, исправность патронов-держателей. Если каждый элемент исправен, надо заменить сам пускорегулирующий аппарат.

Зачастую отказывает именно он, когда перегорает транзистор, что видно невооруженным глазом. Если визуально неполадок не наблюдается, прозвоните контакты мультиметром.

В схеме слабым местом также считается низкоомный предохранитель. Иногда причина неисправности кроется в повреждении или перегорании диодного моста. Лампа в этом случае не включается.

Рекомендуем к просмотру: Ремонт светильника дневного света с ЭПРА

Мигание лампы

Традиционные лампы накаливания перегорают за одно мгновение и неожиданно. Люминесцентные лампы изнашиваются иначе. Сначала прибор начинает моргать во время включения, что говорит об изменении химического состава газа внутри колбы. Моргание вызывает перегорание электродов.

Потемневший участок на колбе

Нередко появляются потемневшие участки с нагаром. Исправить это практически невозможно. Однако некоторые простые манипуляции могут продлить срок службы лампы.

Причина мигания — неисправность ЭмПРА или ЭПРА. Для проверки подключите новый осветительный прибор.

В некоторых случаях моргание объясняется падением напряжения в сети. В исправных приборах подобного явления быть не должно, поскольку пускорегулирующий аппарат стабилизирует напряжение.

Разборка лампы дневного света

Для ремонта надо разобрать электроприбор. Разбирать люминесцентную лампу необходимо в том месте, где нанесена надпись с названием прибора и его техническими характеристиками. Надо поддеть корпус обычной плоской отверткой.

Разобранная лампа дневного света

Если на концах колбы заметны потемнения, лучше ее выкинуть. Обычно колбы выходят из строя примерно за 2 года.

Далее прозванивают контакты колбы омметром. Сопротивление должно быть несколько Ом и уменьшаться с повышением мощности.

Если элементы в порядке, надо осмотреть плату электронного балласта. Перегорание какого-либо элемента на ней в большинстве случаев видно сразу же. Особенно это касается сгоревших резисторов.

Читайте также

Как заменить лампу дневного света

Процесс ремонта люминесцентных светильников

Ремонт состоит из нескольких шагов:

1. Проверка напряжения в сети и качества контактов.
2. Замена лампочки на заранее исправную колбу.
3. Если мигание сохраняется, стоит заменить стартер и проверить дроссель или же полностью заменить балласт.

Для ремонта понадобятся паяльник, мультиметр и отвертки. Желательно иметь представление о работе электронных схем и технике безопасности.

Электромагнитный балласт

Починка прибора с балластом предусматривает:

1. Проверку конденсаторов. Конденсаторы снижают электромагнитные помехи и компенсиуют недостатки реактивной мощности. Нередко в них наблюдается утечка тока. Лучше всего подобную неисправность проверить первым делом, чтобы исключить ненужные затраты на дорогие конденсаторы.
2. Прозвонку балласта на наличие пробоя. Желательно использовать мультиметр с возможностью замера индуктивности. Если обнаружен пробой, поменяйте балласт или поставьте электронный аналог. Подойдет как новый компонент из магазина, так и исправный из другой лампы.

Электромагнитный балласт

Читайте также

Как отремонтировать энергосберегающую лампочку

Электронный балласт

ЭПРА могут отличаться схемами, однако принцип работы остается одинаковым. Используются нити накала с определенными показателями индуктивности, которые питают колебательный контур.  Имеются конденсаторы, катушки и инвертор с транзисторными ключами.

Для диагностики используется осциллограф или частотный генератор. Ремонт начинается с осмотра платы и поиска перегоревшего компонента. Сначала проверяется предохранитель, нередко становящийся причиной неисправности.

Электронный балласт

Из строя могут выйти любые компоненты балласта. Поэтому стоит последовательно проверить мультиметром конденсаторы, резисторы, транзисторы, диоды, дроссели и трансформаторы.

При проверке может потребоваться выпаять компоненты, поскольку без выпаивания достоверные показатели получить можно только проверяя на пробой.

Неисправные элементы заменяются на новые. Пайка проводится аккуратно, поскольку компоненты чувствительны к перегреву.

Самодельный ЭПРА

Опытные электрики и радиолюбители переходят со стандартных ЭмПРА на сделанные своими руками ЭПРА. В данном случае ремонт практически не отличается от починки покупного электронного балласта.

Самодельный ЭПРА

Как продлить срок службы лампы дневного света

Многие радиолюбители научились продлевать сроки эксплуатации перегоревших ламп дневного света, проводя запуск ростом напряжения, подающегося на электроды.

Это помогает получить при включении пик напряжения, превышающий показатель в 1000 В. Значения хватает чтобы запустить процесс холодной ионизации ртутных паров и создать необходимый разряд в газовой среде. Результатом является стабильное свечение даже при сгоревшей спирали.

Ограничить ток можно при помощи резистора или лампы накаливания. Подобный подход позволяет избежать быстрого перегорания люминесцентной лампы в процессе эксплуатации. Намотку резистора можно сделать самостоятельно нихромовой проволокой.

Читайте также

Как правильно подключить люминесцентную лампу

Ремонт светодиодных ламп своими руками: пошаговое руководство

Источники света этой категории очень востребованы современным рынком. Они расходуют небольшое количество энергии, отличаются долговечностью и устойчивостью к различным внешним воздействиям. Однако любое техническое устройство может выйти из строя в процессе эксплуатации. Нельзя исключить и заводской брак, который может проявится после завершения официального гарантийного срока. Квалифицированный ремонт светодиодных ламп своими руками поможет устранить проблему без лишних затрат. В данной статье приведены технологии восстановления работоспособности устройств в домашних условиях с пошаговыми инструкциями и пояснениями.

После аккуратной замены вышедшей из строя детали светильник будет выполнять свои функции в полном объеме

Читайте в статье:

Принцип работы и устройство светодиодной лампы 220 V

Filament LED

Следует сразу отметить, что лампы с такими светодиодами (филаментными) ремонту не подлежат. В них колба наполнена инертным газом, причем производители держат в секрете точный состав. Качественное воспроизведение промышленной технологии в домашних условиях невозможно.

Такие приборы вполне можно восстановить при поломке

Все они созданы из стандартных недорогих светодиодов, которые приобрести можно без лишних затруднений. Для проверки и выполнения рабочих операций подойдут типовые инструменты. Простейшие специальные приспособления для демонтажа и последующей сборки можно сделать своими руками.

Принцип работы светодиода

Подробно изучать физические процессы не имеет смысла. Достаточно отметить, что в данном случае источником света является специализированный полупроводниковый прибор. Он излучает свет при подаче постоянного напряжения в несколько вольт при относительно небольшой силе тока. Это значит, что понадобится выпрямление и ограничение соответствующих электрических параметров. Наличие p-n перехода свидетельствует о возможности уточнения работоспособности с применением типовой проверки обычного диода.

Устройство лампы

Драйвер – это электронная схема, которая выпрямляет напряжение, ограничивает силу тока номинальным значением. Необходимое количество светодиодов установлено на подложке с радиатором для отвода тепла. Рассеиватель устраняет неравномерности светового потока и чрезмерную яркость отдельных излучающих элементов.

Компоненты блока питания

В этой простейшей электрической схеме драйвера светодиодной лампы 220 В конденсатор C1 вместе с резистором R1 снижают напряжение до нужной величины. Ее определяет количество последовательно включенных светодиодов. На каждом из них падение напряжения составляет около 3 V (точная величина указана в техническом паспорте прибора). После диодного мостика оставшиеся пульсации сглаживает конденсатор C2. Резисторы R3, R4 ограничивают пусковой ток при подключении к сети питания. Когда лампа выключается, через R2 параллельный конденсатор быстро разряжается.

Основные причины поломок светодиодных ламп

В рассматриваемой схеме применены простейшие электронные компоненты, которые редко выходят из строя. По статистике чаще всего повреждается электролитический сглаживающий конденсатор. Проблемы возникают, если «экономно» применяют детали без запаса по номиналу напряжения.

Также встречается недостаточно качественные паяные соединения. Они разрушаются после нескольких циклов включения/выключения в результате температурного расширения/уменьшения. Ремонт светодиодных светильников может понадобится чаще, если они установлены в помещении с повышенной влажностью. В лампах этого типа нет контактных групп, которые повреждаются при образовании пленки из окислов. Поэтому здесь тоже причиной поломки будет бракованная пайка.

Иногда плохо организован отвод тепла. В таких условиях светодиоды не способны выполнять свои функции длительное время. Недопустимо, если вместо металлического радиатора установлена пластиковая подделка. Такие изделия имеет смысл ремонтировать только с полной заменой негодных частей конструкции. При некомпетентной сборке «экономят» термопасту или не используют ее вовсе. В этом случае даже качественный алюминиевый радиатор не выполнит свои функции с максимальной эффективностью.

Качественный ремонт светодиодных ламп своими руками

Если не горит одна лампочка, значит цепь питания исправна

Чтобы исключить сомнения, проверяют 220 V непосредственно в патроне. Для этого используют мультиметр, пробник фазы (отвертку с встроенным индикатором фазы), либо вкручивают другую работоспособную лампу.

К сведению! В следующих разделах статьи рассказано, как разобрать лампочки светодиодные других типов. Ниже приведены рекомендации по правильной диагностике и решению сложных проблем.

Как разобрать светодиодную лампу и выявить неисправности

В предыдущем разделе была рассмотрена простейшая ситуация. Но производители применяют различные виды соединений, что на практике значительно затрудняет демонтаж. Если рассеиватель не снимается рукой, его можно поддеть ножом. В крайнем случае придется сделать отверстие непосредственно в стыке для вставки острия инструмента.

Некоторые клеевые составы настолько прочны, что разборку выполнить невозможно. В таких ситуациях разрезают лампу по шву с последующим применением герметика в процессе сборки. Неровности снаружи зачищают мелкой шкуркой.

В этом примере нижняя часть корпуса отсоединяется без лишних сложностей, что упрощает ремонт светодиодной лампы

После такой операции освобождается доступ к диммеру. Проверку этой части начинают с визуального осмотра. Если отсутствуют почерневшие детали и обрывы проводов, с помощью мультиметра проверяют последовательно отдельные элементы.

Ремонт люстр светодиодных выполняют с учетом особенностей определенных конструкций

На этом фото стрелками отмечены отдельные блоки питания и управления. К ним подключены светодиоды (единичные или группы), которые заменяют при необходимости.

При ремонте светодиодных прожекторов мощные сборки из нескольких полупроводниковых приборов меняют на новые аналоги. Отдельные элементы в них исправить в домашних условиях невозможно

Замена светодиодов в ходе ремонта светодиодной лампы на 220 В своими руками

Извлечь из такой конструкции светодиод без повреждения с применением строительного фена невозможно

При любом направлении струи раскаленного воздуха возможен перегрев нескольких радиодеталей, что увеличит общую стоимость ремонта светодиодной лампы. Подобные сложности возникают при жестком креплении платы на металлическом радиаторе.

Для демонтажа и последующей установки применяют специальные насадки на паяльник

Аналогичное приспособление для ремонта ламп можно сделать в соответствии с монтажными размерами определенной модели светодиода и диаметром жала паяльника.

К сведению! Демонтировать неисправную деталь можно без насадки. Для этого вынимают иглой светофильтр, кладут в углубление немного припоя. Далее разогревают через это место выводы до нужной температуры. На соседние элементы платы при такой методике будет оказываться минимальное тепловое воздействие.

Устранение основных причин моргания светодиодных ламп

Холодная пайка

Такой дефект (отмечен стрелкой) сопровождается появлением щели с окислами. Вполне возможно прерывание электрического контакта. Выявить неисправность даже с помощью увеличительного стекла сложно. Поэтому ремонт светодиодных ламп своими руками заключается в повторной пайке всех посадочных гнезд. Процедура займет определенное время. Но с учетом относительно небольшой сложности схемы, сделать необходимые операции в домашних условиях будет не слишком сложно.

Вздутие – свидетельство неисправности электролитического конденсатора

Эта неисправность сопровождается морганием, так как не выполняется функция устранения паразитных колебаний. Также может наблюдаться снижения интенсивности свечения.

Чтобы уточнить необходимость ремонта светодиодной лампы проверяют исправность конденсатора по следующему алгоритму:

1. Выпаивают, извлекают деталь из платы. Разряжают, замкнув контакты отверткой.
2. Подсоединяют щупы мультиметра в режиме измерения сопротивления, соблюдая полярность (плюс к плюсу, минус к минусу).
3. Наблюдают за ростом значения до максимума по мере заряда. Если сразу отображается «1» – прибор неисправен (обрыв). Индикация «0» – короткое замыкание.

При наличии соответствующего режима (специальных гнезд) емкость конденсатора измеряют мультиметром

Особенности сложного ремонта светодиодных ламп: устройство, электрические схемы современных драйверов

Для более точного поддержания оптимальных электрических параметров и дополнительных возможностей регулировки блоки питания создают на основе специализированных микросхем.

Электрическая схема светодиодной лампы на 220В, оснащенной современным драйвером

Это устройство выполняет свои функции с помощью модуляции частотно-импульсного типа. После выпрямления диодным мостом и сглаживания паразитных колебаний конденсаторами постоянное напряжение подают на вход микросхемы. Это запускает процесс формирования импульсов на выходе «Gate». Они в свою очередь управляют работой мощного транзисторного ключа.

Если к выводу LD подключить резисторы, будут обеспечено плавное включение светодиода. Для аналогового диммирования (регулировки уровня яркости) в эту цепь вставляют переменный резистор. Внешнее управление организуют подачей сигнала (прямоугольных импульсов) на PWMD.

В этом варианте ремонт светодиодных ламп своими руками затруднен. Кроме более широких знаний в профильной области понадобится специализированное измерительное оборудование. Работоспособность импульсно-частотного модулятора проверяют с помощью осциллографа. В стандартном режиме величина тока через светодиод изменяется по пилообразному графику. Максимальные и минимальные значения зависят от индуктивности в схеме («L») и частоты колебаний на выходе («Gate»). Для проверки конденсатора, резисторов и других элементов применяют типовые методики.

Видео, как починить светодиодную лампу на 220 V:

Виды светильников и их ремонт в домашних условиях

Осветительные приборы играют очень важную, если даже ни ключевую роль не только для осуществления дизайнерских решений, но и дает возможность выполнения качественных работ в помещении. Так как выполнить работы в темноте или же при недостаточном освещении практически невозможно.
Все светильники можно разделить по типу крепления и по источникам светового потока, то есть лампах которые его излучают. Лампы, применяемые в светильниках, могут быть:

1. Накаливания;
2. Газоразрядные;
3. Светодиодные.

Одним из самых распространенных и применяемых в настоящее время светильников (70%) являются энергосберегающие лампы или как их ещё называют «экономки». По большому счёту это обычная люминесцентная лампа, она очень компактна и содержит в себе пусковое устройство. Хоть эти устройства, излучающие довольно неплохой световой поток, и имеют большой световой ресурс, наряду с хорошими показателями низкого потребления электроэнергии, но всё же иногда, как и вся электроника, да и механические устройства, они выходят со строя.

Ремонт энергосберегающих ламп и основные их поломки

Стоимость экономичных ламп выше чем ламп накаливания, поэтому выход со строя данного устройства освещения, не очень приятно. Ремонт настольной лампы стоит начать с проверки энергосберегающей лампочки, установленной в нее. Однако для того чтобы суметь отремонтировать лампочку нужно чётко понимать из чего она состоит, а это:

1. Газоразрядная колба, абсолютно различной формы, которая внутри покрыта специальным веществом — люминофором. В концах которой впаяны два электрода или спирали;
2. Пускорегулирующее устройство (балласт). Именно это устройство разжигает и поддерживает нужный электрический разряд для свечения люминофора;
3. Цоколь, для надёжного соединения и хорошего электрического контакта с питающим напряжением, самое распространённое напряжения питания для этих ламп это переменное напряжение 220 вольт.

Ремонт светильников, в которых установлена энергосберегающая лампочка начинается с проверки наличия напряжения питания, это можно выполнить либо мультиметром. Включенным на измерение напряжения переменного тока, либо другим любым указателем напряжения, рассчитанным на напряжение не ниже 220 вольт. Желательно проверить его на заведомо находящимся под напряжением устройстве или розетке.
Если напряжение питание есть и оно приходит и на сам источник света, то первым делом нужно осмотреть энергосберегающую лампу на наличие затемнённых участков, трещин, сколов и т. д. При обнаружении данных дефектов ремонт эконом ламп невозможен и она подлежит утилизации как любая газоразрядная лампа.
Основными самыми распространёнными и ремонтируемыми неисправностями ламп экономок являются:

• Пробой конденсатора фильтра и выход из строя ограничительного резистора. Причина повреждения – скачки напряжения. Необходима разборка корпуса. Ремонт заключается в замене конденсатора и (или) резистора.
• Перегорание одной из нитей накаливания люминесцентного светильника определяется мультиметром. Восстановить прибор можно: он будет работать на оставшейся нити, если вместо сгоревшей нити установить соответствующее (1 Вт, 5 Ом) сопротивление.
• Пробой элемента диодного моста выявляется прозвонкой с помощью мультиметра. Для этого вначале следует разобрать корпус устройства. Обрыв диода покажет бесконечность при измерении сопротивления (обрыв) в обоих направлениях. Сопротивление в прямом направлении исправного диодного моста должно быть равным 750 Ом.
• Разобранный прибор проверяют поэлементно (резисторы, диоды, транзисторы). Проверка транзисторов выполняется после их выпаивания, чтобы исключить влияние резисторов. Восстановление светильника выполняется заменой поврежденного элемента.

Разборка энергосберегающей лампы

Перед тем как приступить непосредственно к ремонту лампочки и выяснить причину её неисправности, нужно разобрать её корпус.
Для этого нужно очень аккуратно отсоединить цоколь от колбы. Эти элементы соединены защёлкой, поэтому стоит применить или нож, или острую отвёртку. Нужно знать что чаще всего одна из защёлок находится в том месте, где нанесена маркировка параметров этого источника светового потока. Учесть нужно также, что соединительные провода внутри её очень короткие, поэтому как только защёлки будут отсоединены не стоит резко рвать разделённые части.
Следующим шагом необходимо отсоединить две пары проводников, это и будут нити накаливания (электроды). Чаще всего они просто наматываются на проволочные штырьки в небольшое количество витков, без применения пайки, поэтому отсоединение их не должно быть большой проблемой. Проверить их можно омметром, который входит в состав мультиметра. Их сопротивление должно быть в пределах 10-15 Ом. Если с нитями накала всё в порядке и они работоспособны, то, скорее всего, причина поломки в балласте.

Ремонт электронного балласта эконом лампы

После того как удостоверились что нити накала в рабочем состоянии требуется внимательно и очень скрупулезно осмотреть все электронные элементы, находящиеся на печатной плате. Также не будет лишним осмотреть саму печатную плату, так как на дорожках могут быть трещины или механические повреждение, создающие электрический разрыв.

Все детали должны быть в нормальном состоянии без видимых обгоревших частей, а конденсаторы не вздувшиеся. Если нет видимых проблем то стоит придерживаться такого порядка ремонта:

• Проверить предохранитель или же это может быть просто ограничивающий ток резистор. Чаще всего его располагают в трубке под термоусадкой. Разрыв или перегорание такого элемента проверяется омметром и при этом его сопротивление не должно превышать 10 Ом;
• Проверка диодного моста. Данный элемент нельзя проверить в электрической схеме, его нужно распаять. Каждый диод проверяется отдельно с помощью того же омметра. Диод проводит ток только в прямом (одном) направлении, то есть при подключении к выводам омметра в одну сторону будет сопротивление около 500–750 Ом, а в обратном бесконечность. Если это правило не будет работать, то диод неисправен и подлежит замене;
• Самой частой и распространённой неисправностью можно считать выход со строя высоковольтного конденсатора, после его замены и прекращается ремонт настольной лампы. Именно при его поломке лампа не сможет зажечься, хотя и будет небольшое свечение в районе электродов. Проверка осуществляется омметром. Подключив к нему зажимы измерительного прибора, а потом поменяв их можно заметить изменение сопротивления, хотя эта проверка является косвенной, так как саму ёмкость данного конденсатора проверить не удастся. Лучше всего произвести замену его на новый, так как 90 процентов неисправностей и поломок энергосберегающих ламп связаны с выходом, со строя именно его.

В итоге, после завершения ремонта, нужно аккуратно собрать данную лампочку и она прослужит ещё довольно приличный срок.

Ремонт настольной лампы

Настольная лампа и её ремонт чаще всего начинается с замены самого источника света, которым является лампочка. Если даже новая лампа любого типа не горит, то стоит проверит напряжение питания, выключатель, а также соединительные провода. Чаще всего ремонт настольной лампы сводится к замене одного из вышеперечисленных элементом.

Видео ремонт энергосберегающей лампы

Ремонт светодиодных ламп, устройство и электрические схемы

Если лампы накаливания считаются неремонтопригодными, а в компактных люминесцентных светильниках можно восстановить только работу электронного балласта, то в светодиодной лампе можно отремонтировать абсолютно всё. Главное – выявить неисправную деталь и найти ей достойную замену. О ремонте светодиодных лампочек и пойдет речь в данной статье.

Устройство

Условно все светодиодные лампочки можно разделить на 2 категории: сделанные с учетом всех особенностей светодиодов и собранные без учета этих особенностей. К первой категории относятся дорогостоящие фирменные образцы, имеющие в своей конструкции качественный токовый драйвер и хорошую систему отвода тепла от чипов светодиодов.

Ко второй – дешевые изделия китайского производства без системы охлаждения, собранные с применением R-C-преобразователя напряжения. Об этом подробно рассказывалось в данной статье.

Ниже разберем все причины поломок лампочек из обеих категорий и расскажем, как отремонтировать неработающую LED лампу.

Стоит отметить, что в последнее время некоторые производители из первой категории выпускают LED-лампы высокой мощности с малоэффективной системой охлаждения. Это приводит к быстрой деградации светодиодов и, как следствие, потере яркости светильника.

Причины поломки

Несмотря на стремительно растущий ассортимент светодиодных ламп на 220В, их внутреннее устройство основано на общих принципах схемотехники. Визуальные конструктивные и схемные отличия носят исключительно экономический характер. Поэтому восстановив работоспособность одной лампы, ремонт каждой последующей будет проходить быстрее. Особенно это правило работает с дешёвыми китайскими светодиодными лампочками.

Конечно отличия между светодиодными лампами присутствуют. С них и начнём. Первое – это количество светодиодов в лампе. Оно зависит от мощности LED-лампы и типа самих светодиодов. В лампах и светодиодных светильниках первого поколения устанавливали светодиоды с линзой, сейчас же всё базируется на SMD элементах. Часто на плате размещают не более 10 одноваттных светодиодов, реже встречаются модели, внутри которых находятся около 50 светодиодов малой мощности. В любом случае все они соединены между собой последовательно. Это означает, что при выходе из строя одного светодиода, остальные перестают светиться. Почему светодиоды с заявленным сроком службы 30 тыс. ч. так быстро умирают? Причин несколько: использование элементной базы низкого качества, отсутствие стабилизации по току, перегрев кристалла, скачки сетевого напряжения. Некоторые производители изначально «перегружают» светодиоды, чтобы произвести впечатление на покупателя высокой яркостью от миниатюрного светодиодного светильника.

Ремонт

Какой бы ни была причина поломки, отремонтировать светодиодную лампу можно. Но чтобы выяснить причину поломки необходимо добраться до ее начинки. Разборка светодиодной лампы начинается со снятия рассеивателя. Он либо посажен на корпус с помощью герметика, либо держится на защелке. Если рассеиватель вращается отдельно от корпуса, то его легко снять путём надавливания. Если он приклеен, то вскрывается корпус с помощью тонкой отвертки.

Исключением являются LED-лампочки со стеклянной колбой. Как правило, разобрать светодиодную лампу такого образца без повреждения колбы сложно, поэтому в большинстве случаев они неремонтопригодны.

Замена светодиодов

Разобравшись с колбой, переходим к внимательному рассмотрению печатной платы. В идеале (в фирменных образцах) на ней расположены только SMD светодиоды. Хуже, если рядом с ними есть другие планарные элементы, а с обратной стороны запаяны конденсаторы. В таком исполнении плата быстро перегревается и одна из деталей выходит из строя.

Определить неисправный светодиод просто. Он или частично почернел или под люминофором появилась маленькая чёрная точка. В любом случае оставшиеся кристаллы нужно проверить мультиметром. В режиме прозвонки исправные светодиоды будут слегка светиться. Сгоревший элемент нужно заменить на аналогичный рабочий. Как правило, на плате указана модель установленных smd led. Замену лучше производить при помощи паяльной станции или промышленного фена.

Существует и другой способ ремонта. Если на плате много мелких светодиодов (около 60 штук), то отсутствие одного сильно не повлияет на работу оставшихся. Поэтому вместо перегоревшего элемента можно запаять перемычку в виде тонкого проводка.

Ремонт драйвера

Если при тестировании все светодиоды оказались рабочими, то придётся искать неисправность в драйвере. В дорогих и некоторых бюджетных вариантах драйвер выполнен в виде отдельной платы и находится в цокольной части. Как правило, ремонт led драйвера начинается со снятия платы со светодиодами либо с разборки металлического цоколя лампы.

Дальнейшие действия по ремонту не имеет точной инструкции, так как у каждого производителя схема светодиодной лампы своя. Придётся действовать исходя из особенности конструкции. Элементная база драйвера в разных лампах может сильно отличаться. Тем не менее основные детали можно диагностировать самостоятельно. С помощью мультиметра проверяем на отсутствие короткого замыкания выводы диодов и транзисторов, сравниваем номиналы резисторов.

Конденсаторы в неудовлетворительном состоянии лучше заменить на такие же новые. Если в схеме присутствует специализированная микросхема (интегральный драйвер), то нужно скачать её описание (даташит). Затем замерить напряжение на её выходе и сделать вывод о работоспособности.

В дешёвых лампочках, собранных по так называемому китайскому стандарту, все детали источника напряжения размещены на одной плате со светодиодами. Принципиальная схема такого псевдодрайвера очень проста, а его ремонт сводится к замене одного из конденсаторов.

Потеря ёмкости конденсатора является причиной мерцания светодиодной лампы.

Неисправный электролитический конденсатор визуально сверху вздут. Починить эту неисправность можно только заменой компонента. Рекомендуется использовать конденсатор ёмкостью не меньше чем 4,7 мкФ и напряжением 400В с максимальной рабочей температурой 105°C. Компонент с большей ёмкостью не поместится. Неисправность неполярного конденсатора может быть наглядно не видна. Поэтому определять её лучше экспериментально. Для этого мультиметром измеряют переменное напряжение на входе диодного моста и постоянное напряжение – на выходе.

Гораздо реже в недорогой светодиодной лампочки выходит из строя диодный мост и токоограничивающий резистор. Их пригодность легко проверяется без выпаивания. Номинал резистора должен соответствовать маркировке на его корпусе, а выводы диодного моста не должны звониться накоротко.

Прочие неисправности

Кроме стандартного набора поломок, есть вероятность столкнуться с нестандартными неисправностями. Например, так называемый эффект холодной пайки. Это когда визуально все элементы запаяны, а на самом деле один из контактов на плате имеет микротрещину, возникшую от некачественной пайки или перегрева. Опытные мастера всегда пропаивают сомнительные контакты, а также выводы элементов, которые в процессе работы сильно нагреваются.

Стоит отметить, что китайские лампочки славятся некачественной сборкой. В результате все элементы схемы могут быть рабочими, но светодиоды не зажигаются. Как правило, в этом случае ремонт led лампы сводится к внимательному осмотру всей конструкции и поиску отпавшего провода. Иногда в процессе сборки под корпусом остаются кусочки проводов или выводов от резисторов, которые становятся причиной короткого замыкания.

Ремонт светодиодной лампы своими руками – занятие несложное и под силу даже начинающим радиолюбителям. Стоит учесть, что какова бы ни была причина поломки, ремонт обойдется намного дешевле, чем покупка новой лампочки.

Как отремонтировать неисправную лампу

2. Дом и сад
3. Обустройство дома
4. Электропроводка
5. Как отремонтировать неисправную лампу

Если у вас лампа с незакрепленным патроном, из-за которого лампа мигает, чтобы было сложно включить или просто отказаться от зажигания, вы можете заменить патрон и дать лампе новую жизнь. Вы можете заменить розетку так легко, что, даже если это не ваша любимая лампа, вы, возможно, захотите починить ее и передать кому-нибудь другому, например, вашему любопытному соседу.

Запасные части лампы можно приобрести в любом хозяйственном магазине или на дому. Эти части стандартные; Вы можете купить шнур лампы за ножку, и вы можете использовать практически любой тип вилки, чтобы заменить вилку на старой лампе.

Вы можете найти несколько разновидностей выключателей патронов лампы. Вы управляете одними, нажимая на короткий вал сбоку переключателя, другие — вращая ручку, а третьи — с помощью тянущей цепи. Вам также необходимо подумать, есть ли в вашей нынешней лампе трехходовая лампа.Если вы можете включить лампу на несколько градусов яркости, обязательно приобретите выключатель, предназначенный для управления трехпозиционной лампой.

Вероятно, проще всего получить подходящие запасные части, разобрав лампу (в соответствии со следующими инструкциями) и принеся неисправные части в магазин, чтобы вы могли найти подходящие замены.

Чтобы заменить патрон лампы, выполните следующие действия:

1. Вынуть лампу из розетки.

2. Удалите абажур, лампочку и арфу (проволочную форму, которая удерживает абажур).

3. Отломите корпус гнезда от крышки корпуса гнезда.

   На большинстве розеток в двух местах на корпусе выбито слово Press. Сожмите оболочку в этих точках и потяните вверх, чтобы снять ее. Если корпус не сдвигается с места, протолкните конец отвертки между основанием гнезда и стороной корпуса, а затем потяните корпус вверх и снимите его с основания.

4. Вытяните гнездовой переключатель вверх из основания корпуса, чтобы открыть достаточную часть переключателя, чтобы увидеть два прикрепленных к нему провода.

   Если винты ослабли, затяните их и соберите лампу. Затянувшиеся винты могли быть единственной проблемой лампы. Если лампа заработала после закручивания шурупов — отлично! Если нет, снова разберите его и выполните следующие действия.

5. Откручиваем провода.

   Выключатель лампы имеет латунный винт, к которому прикреплен горячий (черный) провод, и серебряный винт, к которому прикреплен нейтральный (белый) провод. Однако в шнурах ламп нет цветных проводов.Итак, прежде чем отсоединять провода от старого переключателя, обратите внимание, к какому цветному винту подключен каждый провод.

6. Ослабьте установочный винт с головкой под торцевой ключ, затем отвинтите и выбросьте его вместе со старым корпусом и головкой.

7. Прикрутите провода к новому разъему.

8. Поместите новый корпус гнезда на гнездо и надавите на крышку, пока она не защелкнется в новой крышке корпуса гнезда.

9. Заменить арфу, лампочку и абажур.

Практические инструкции по ремонту или восстановлению лампы

Ремонт лампы и повторная шина

Это руководство по ремонту лампы проведет вас через пошаговые инструкции по восстановлению освещения с изображениями и письменными инструкциями. Мы разделим дешевую новую лампу для абажура, сохраним несколько деталей и повторно используем их на старой керамической основе в стиле ар-деко.

Для настольной лампы, представленной ниже, мы долго искали идеальный абажур. Наконец, я заметил высокий красный абажур на дисконтной настольной лампе в магазине Росс.Это было меньше 20 долларов. Принесла лампу домой и решила, что можно придать ей вид ар-деко сороковых годов.

На этой странице показано, как две лампы были разобраны и одна лампа была преобразована в настольную лампу в стиле ар-деко. Включены ресурсы для запасных частей лампы и множество изображений, иллюстрирующих процедуру.

Используйте это руководство по ремонту освещения, чтобы заменить шнур лампы любого старинного светильника, который у вас может быть.

Почему эту настольную лампу стоит отремонтировать?

Керамика — керамический цоколь для лампы Gonder эпохи сороковых годов, купленный через eBay, место, где я нашел всю свою керамику Gonder.Есть отличные формы и цветные глазури, которые делают Gonder узнаваемым. Глиняная посуда была произведена в период с 1941 по 1957 год, на дне нанесена надпись Gonder. Глазурь, разработанная Lawton Gonder, отличается отсутствием образования трещин и стойкостью к сколам. Поместите вазу со слоями грязи в горячую воду с мылом, и изделие очистится и приобретет новую блестящую поверхность, гладкую и яркую.

Я хочу сделать этот цоколь целым и снова работающим, и он будет идеально светиться в переднем окне.

На заставке показано, как выглядела старая лампа, когда я ее получил.Виден слой грязи. Внутри лампы находился болт длиной 3 дюйма со шнуром, пропущенным через него. Он был соединен с узлом с помощью гайки, которую я в конце концов открутил пальцами и плоскогубцами. Я закрепил шнур с помощью насадок, и керамическое основание освободилось.

Выше части на верхней части цоколя. Я брошу эти старые части лампы и шнур.

Очистка керамической основы

Затем я очистил керамическую основу в очень теплом мыле для посуды из слоновой кости. Я использовал мягкий скруббер, чтобы удалить грязь, и он выглядел как новый.Очень блестящий.

Сзади есть отверстие для шнура, а сверху — отверстие. Открыть снизу.

Разобрал новую лампу

Новая лампа, которую я не мог разобрать. Все секции были слишком тугими, чтобы я мог их ослабить. Шторка была установлена ​​на стойку под розеткой.

Я попросил мастера этого дома попытаться разобрать его. Он сделал это с помощью гаечного ключа и значительных усилий.

Один урок, который я усвоил на этом этапе; Лампа соединяется с сегментами, и для стабилизации каждой секции используется гайка.

Это фото, чтобы оценить нашу винтажную лампу в стиле ар-деко до и после реставрации.

Использование деталей лампы У меня есть

Это детали от новой лампы. Я повторно использую две части розетки слева. Я буду использовать новый шнур для перенастройки лампы.

Восстановление сборки колонны

Оригинальная полая труба и гайка в старом керамическом основании будут повторно использованы для внутренней отделки керамической посуды. После некоторых расчетов я решил, что мне нужна четырехдюймовая труба с резьбой на обоих концах, чтобы тень сидела на правильной высоте.

Поездки на местные ремонтные работы и в хозяйственный магазин не давали мне того, что мне было нужно. К сожалению, им не хватало серьезных деталей для ремонта ламп. Я понял, что ремонт ламп — это специализированный процесс, и поэтому запчасти для ламп можно купить в Интернете.

eBay — это то место, куда я отправился в поисках запчастей для ламп.

Как найти нужные мне детали лампы

Магазин, в который я зашел на eBay, был продавцом lamppartsguy. В магазине было то, что мне было нужно, и стоимость доставки разумная, и я прибыл через два дня.У них есть широкий ассортимент латунных деталей для ламп.

Решил приобрести новый шпиндель. Он такой же, как старый. Я также купил четырехдюймовый болт с резьбой на обоих концах. Изучите его магазин, чтобы узнать, что вам может понадобиться.

Ремонт лампы

Приступим к сборке.

STEP ONE

Пропустите конец нового шнура с проводами, которые нужно присоединить к розетке, через заднее отверстие в цоколе лампы.

Вилка для розетки находится на противоположном конце.

Новый шнур пропущен через полую трубку с резьбой с гайкой внизу. Я также положил на гайку кружок фетра, чтобы защитить керамику.

Продевание нового шнура в цоколь лампы

ШАГ ВТОРОЙ

Здесь верхний конец шнура проходит через верхнее отверстие.

Войлок находится рядом с отверстием, но его не видно.

Труба следует. Он выскользнет через отверстие в верхней части лампы. Кусок войлока окажется между гайкой и керамикой.Гайка — якорь.

Ремонт настольной лампы арт-деко, пока.

Фотография выше показывает шаги, о которых я говорил выше. Я начал с задней дыры в базе.

Добавление шпинделя лампы и якоря

ШАГ ТРЕТИЙ

Продолжайте наступать на шнур.

Сначала еще один фетровый круг, который надевается поверх трубы для защиты керамики.

Затем новый латунный шпиндель навинчивается на шнур и надевается на повторно использованную трубу.

Далее идет фитинг с гайкой.Он вкручивается в трубу. (У нас оказалась эта деталь.)

Необычная гайка имеет резьбу и будет затягиваться, чтобы удерживать повторно используемую трубу.

Столб и штора в сборе

STEP FOUR

Теперь новая полая 4-дюймовая труба надевается на шнур.

Этой трубе было уделено особое внимание. Высота абажура будет зависеть от длины этой трубы. Я измерил и пришел к выводу, что мне нужно 4 дюйма, чтобы разместить штору прямо над шпинделем.

Нижняя часть ввинчивается в причудливую гайку.Эта секция плотно затягивается для стабилизации стойки к основанию.

Теперь накрутите гайку, чтобы на нее опиралась штора. Поместите абажур на орех.

Блоки с головкой под винт

STEP FIVE

Затем идёт тень, затем нижняя часть штуцера; блок в форме чаши справа.

Корпус розетки плотно завинчен, поэтому абажур стабилен.

Электропроводка

ШАГ ШЕСТЬ

Почти готово.

Концы проводов электрического шнура, показанные здесь справа, будут подключены к следующей розетке.

На этом этапе завяжите два конца простым узлом сверху. Это называется андеррайтерным узлом.

Концы проводов проходят под ослабленными винтами.

Затяните винты.

Провода должны быть плотно закреплены винтами.

Осторожно потяните за шнур в нижней части цоколя лампы, чтобы вставить эту часть в чашу.

(Обратите внимание, что у меня нет узла страховщика. К сожалению, я забыл его, но важно, чтобы шнур оставался на месте под винтами.Это требуется для проверки UL.)

Наверните третью часть патрубка, на которой есть наклейка с предупреждением. Лампа готова к новой лампочке.

Наконец, я нанес четыре фетровых круга на нижние края керамической основы.

Лампа в комплекте. Взгляд изнутри. Смотрите фотографии готовой ретро лампы ниже.

Если у вас могут возникнуть вопросы по ремонту лампы, не стесняйтесь задавать их в разделе комментариев.

Новая лампа в стиле ар-деко

В десятилетие сороковых годов стиль представлял собой короткую основу с высокими оттенками.В начале сороковых годов наблюдался всплеск закупок ламп, и компания Gonder воспользовалась этим и разработала линейку ламп под названием Elgee Pottery Co.

Всплеск продаж ламп мог быть вызван обычными отключениями электроэнергии в военное время, когда требовались тяжелые занавески. К концу 30-х годов электрификация сельской местности была завершена, и, конечно же, после войны покупка предметов домашнего обихода увеличилась.

Я конечно хорошо провел время, восстанавливая лампу Гондера. Я надеюсь, что этот урок по ремонту ламп своими руками вам поможет.

Центр ремонта ламп Atlanta Expert Repair Service

Ремонтируем

Настольные лампы

Ремонтируем

Торшеры

Ремонтируем

Бра

Ремонтируем

Люстры

Почему выбирают нас

На протяжении нескольких поколений мы проектируем, производим и ремонтируем осветительные приборы по индивидуальному заказу. Наша любовь и страсть к ремеслу побуждают нас делать все возможное для каждого проекта. Независимо от того, нужна ли нашим клиентам быстрая переустановка проводов, ремонт уникального бесценного приспособления или индивидуальный дизайн уникального произведения искусства, мы относимся к каждому проекту с любовью и уважением.У нас было много клиентов, которые обращались к нам только после того, как попробовали других, которые не смогли отремонтировать свои приспособления, тогда как другие техники заявили, что это невозможно, и отказались. Эти же приспособления ремонтировались нашими техническими специалистами за несколько дней или даже часов. Когда вы приедете к нам, у вас будет преданная, профессиональная и дружная команда, которая позаботится о том, чтобы ваше приспособление выглядело великолепно и отлично работало.

Что мы делаем в центре ремонта ламп?

• Исправить сломанные лампы, светильники и люстры
• Восстановить антикварные лампы, светильники и люстры
• Запасные части для ламп, светильников и люстр
• Преобразование, конструирование и дизайн различных объектов с уникальными вариантами освещения
• Повторное подключение устаревших ламп, светильников и люстр
• Чистка хрустальных люстр
• Сверление керамики, стекла, дерева и хрусталя
• Европейская конверсия
• Ремонт всех типов галогенов

Почему с нами приятно работать?

• Наш опыт
• Наши доступные цены
• Наши возможности дизайна
• Наш собственный товарный запас
• Наша репутация
• Наша надежность
• Наше удобство
• Наши 3 места расположения
• Наше быстрое обслуживание

Центр ремонта ламп

предложит бесплатную оценку, быстрый ремонт, срочные заказы, а также предложения по дизайну и восстановлению в наших собственных сервисных центрах с удобным расположением!

Основное расположение

Внутри Доусона Джонса
Здание магазина

2960 Amwiler Road Северо-Запад

Атланта, Джорджия 30360

Телефон: (404) 247-2829

Варианты оплаты

Как отремонтировать свечу лампы | Руководства по дому

При поломке вилки лампы не пытайтесь ее отремонтировать.Из соображений безопасности следует заменить неисправную вилку на новую. В большинстве ламп используются поляризованные вилки, что означает, что одно лезвие на вилке шире другого. Поляризация помогает предотвратить утечку электричества из проводки на металлические части лампы и поражение электрическим током. В целях безопасности при замене штекера лампы соблюдайте полярность.

Винтовая клеммная заглушка

Отсоедините лампу от сети. Отрежьте старую вилку кусачком / ножом для снятия изоляции. Убедитесь, что шнур поляризован.Если это так, нейтральный провод будет обозначен ребристой изоляцией, белой полосой, белой изоляцией или проводом серебристого цвета, согласно журналу Family Handyman Magazine. Другой провод — это «горячий» провод. Разъедините два провода. Если шнур лампы не поляризован, разницы между проводами не будет.

Зачистите примерно 2,5 см изоляции с конца каждого провода с помощью ножа для снятия изоляции. Плотно скрутите оголенный конец каждого многожильного провода.

Вставить новую пробку. Отстегните или снимите клеммную крышку вилки, чтобы открыть клеммные винты.Ослабьте их. Присоедините оголенный конец нейтрального провода к клемме для широкого лезвия, обернув провод по часовой стрелке вокруг винта клеммы и затянув винт отверткой. Оберните оголенный конец горячего провода по часовой стрелке вокруг винта клеммы узкого лезвия и затяните винт. Установите на место крышку клемм вилки. С неполяризованной вилкой, у которой оба контакта одинакового размера, не имеет значения, какой провод идет к каждой клемме.

Вставьте новую вилку в электрическую розетку.Включите лампу и проверьте правильность работы.

Обжимной штекер

Отсоедините лампу от розетки. Отрежьте старую заглушку с помощью резака / съемника. Посмотрите на шнур, чтобы определить, поляризован ли он.

Подготовьте обжимной штекер для подключения шнура лампы. Отстегните или снимите крышку штыря вилки, чтобы открыть канал проводки вилки. Не зачищайте концы проводов лампового шнура, говорят специалисты Home Depot.
