Саморезы какой длины бывают: Виды саморезов под дереву, металлау, для ГКЛ, размеры, вес, выбор

Содержание

Виды саморезов под дереву, металлау, для ГКЛ, размеры, вес, выбор

Шурупы, винты, болты — эти типы крепежа используется давно, но есть еще саморезы. Что это такое и в чем их особенности? Какие бывают виды саморезов, как их выбирать?

Содержание статьи

Чем саморез отличается от шурупа

Давайте начнем с определений. Шуруп — это крепежный элемент с нанесенной на стержень наружной резьбой. При соединении деталей, наружная резьба шурупа совмещается с внутренней резьбой на отверстии в детали или деталях. Так что под установку шурупа необходимо заранее просверлить отверстие. От винта шуруп отличается тем, что имеет плавное сужение на конце и более редкие витки резьбы.

Чем отличается саморез от шурупа: резьбой и материалом

А теперь внимание. Саморез — это сокращенное от «самонарезной шуруп». Отличается тем, что для установки не требует наличия заранее просверленного отверстия. При вкручивании он сам нарезает требуемые канавки. Отсюда и термин — самонарезной. А чтобы саморез мог сам «вгрызаться» в материал, резьба у него треугольная, с острыми краями и, как правило, более «глубокая». Итак, саморез — это разновидность шурупа, который сам просверливает отверстие в материале по мере закручивания.

Саморез — это шуруп, который сам себе бурит отверстие

Если говорить о разнице между саморезами и шурупами, то саморез имеет более вытянутый и острый край. С такой формой проще «вгрызаться» в материал. Для установки саморезов обычно применяют шуруповерт, который позволяет проделать большой объем работ, в отличие от использования обычной отвертки. Преодолевать сопротивление материала при нарезании отверстия непросто.

Виды саморезов

Делят саморезы по области применения. Они бывают универсальные, по дереву, металлу. Это три основные и большие группы. Есть еще более узкоспециальные — по бетону, гипсокартону (ГКЛ) и гипсоволоконным листам (ГВЛ). Есть отдельные группы для оконного профиля и кровельных материалов.

Однако учтите, что если говорят о саморезах по металлу, имеется в виду листовой металл или профили из него. И то, в листах большой толщины часто предварительно сверлят отверстия. Так проще и быстрее установить крепеж, особенно, если качеством он не блещет.

Видов саморезов очень много. Так какие выбрать?

Мало того, в древесине тоже под саморезы часто сверлят отверстия. В плотной древесине — типа дуба — это почти непреложное правило. Плотность такой древесины высокая и иначе процесс идет слишком медленно. В мягкой древесине отверстия под установку саморезов сверлят по другой причине — чтобы не треснуло дерево. Когда саморезы ставят практически на краю, это возможно. Вот и страхуются. В любом случае, диаметр отверстия под установку самореза должен быть на 1-2 мм меньше диаметра крепежа. Только при таком условии и устанавливать будет несложно, и прочность соединения будет нормальной.

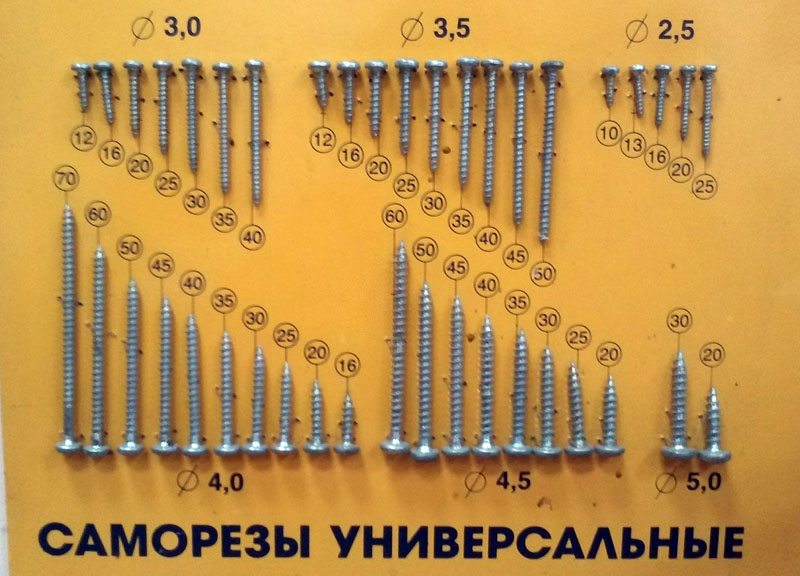

Есть еще универсальные саморезы. Но это не значит, что они «для всего». Это значит, что они оптимальны, когда надо соединить древесину и металл. А для соединения металл-металл, дерево-дерево — лучше брать свой узкопрофильный крепеж.

По дереву и металлу — разница

Чем отличаются саморезы по дереву и металлу? В первую очередь — разным шагом резьбы. Для установки в дерево резьба более редкая. Этого вполне достаточно, чтобы закрепиться в волокнистой структуре. Саморез по металлу имеет более плотные витки резьбы. Еще разница в применяемом для изготовления крепежа металле.

В чем разница между саморезами по дереву и металлу. Первое, что бросается в глаза — плотность резьбы. Второе — диаметр штыря, третье — высота профиля резьбы

Еще саморезы по металлу могут иметь не просто сужение с нанесенной резьбой, а дополнительные плоскости — сверло. Такой крепеж может сверлить отверстия в листовом металле до 5 мм толщиной. Чтобы край самореза не скользил по поверхности металла (да и дерева тоже), точку установки «накерняют». При помощи пробойника и молотка оставляют небольшую вмятину. Совсем не обязательно пробивать металл. Достаточно того, что винт самореза опустится в углубление.

Виды саморезов: головка и шлиц

Еще саморезы делят по типам головки. Видов много, но стоит помнить, что есть потайные, полупотайные и выступающие (полусферические, полуцилиндрические и т.д.). Также есть с шестигранными головками. Их применяют для установки кровельного материала, поликарбоната, крепления материалов на заборы, обшивки каркасов. В общем там, где важна жесткая фиксация. Именно саморезы с шестигранными головками обычно комплектуются уплотнительными шайбами с резиновыми прокладками.

Виды головок саморезов

Саморезы с потайными головками при установке прячутся в древесину. При этом не надо предварительно сверлить отверстия большего диаметра под шляпку. Чтобы заходила шляпка «как по маслу», берите потайные головки с насечками.

Виды шлиц на саморезах. Имеет смысл брать те, под которые у вас есть инструмент

На шляпках выполнено углубление под инструмент — это и есть шлиц. Этот параметр выбираем исходя из имеющегося инструмента или бит. Их — биты — можно, конечно, купить, но об этом стоит подумать заранее. И приобретать тогда и крепеж и биты. Если говорить о том, какой шлиц лучше, то на данный момент считается лучшим Torx (торкс), так как он лучше всего передает крутящий момент. Это важно при работе с жестким материалом.

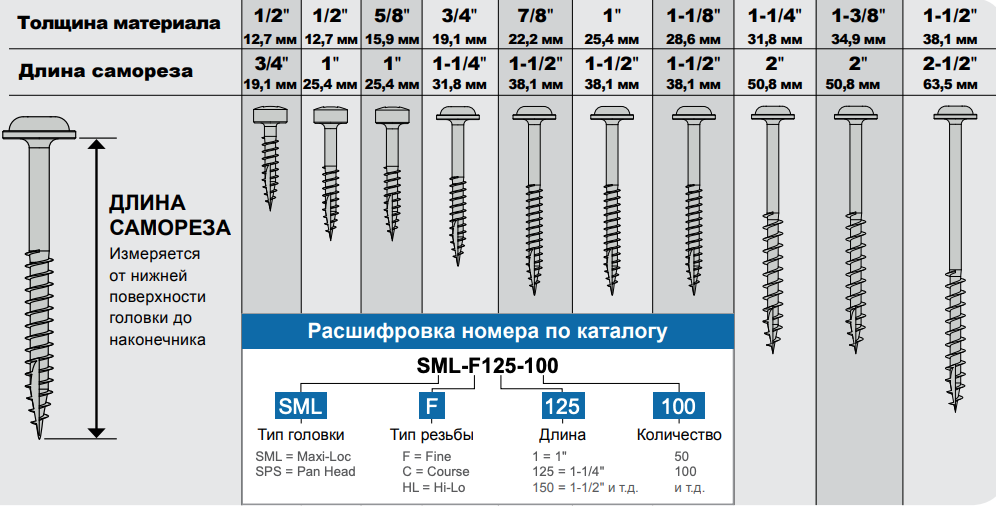

Выбор длины саморезов

Для выбора длины самореза существует несколько правил, которые применяют в разных ситуациях. При сплочении/соединении двух не очень массивных деталей, работают следующие правила подбора:

  • Чтобы вы не соединяли, острый конец самореза не должен торчать с другой стороны соединяемых деталей. То есть, в любом случае он должен быть короче соединяемых деталей. Причем, считается, что максимальная прочность будет, если до края нижней детали останется не менее 5-6 мм. Вот и считайте.

    Длину самореза подбирают в зависимости от скрепляемых деталей

  • С другой стороны, минимально саморез должен входит в нижнюю деталь не менее чем на 1/3 от толщины прикрепляемой детали. То есть, если крепите, скажем брус 100*100 мм, то минимальная длина самореза должна быть на 1/3 длиннее. Для этого бруса минимальная длина самореза 100 + 100/3 = 133 мм. Берут ближайшее большее. Если крепите доску 28 мм толщиной, то минимальная длина самореза 28 +28/3 = 37 мм (обычно выбирают 42 мм).

Если какую-то тонкую деталь крепят к массивному основанию, работает другое правило. Тогда длина крепежа должна быть в 2-2,5 раза длиннее прикрепляемой детали. Так надо подбирать длину самореза, если крепите что-то к стене, скажем, или к бетонному полу. В таком случае, чтобы закрепить ту же доску 28 мм к стене, длина крепежа — 56-70 мм. Вот такая вот разница.

Размеры саморезов: наиболее применимые варианты

Как выбрать длину саморезов, вроде должно быть понятно. Теперь о том, какими они вообще бывают. Здесь ситуация запутанная. Ни винты, ни саморезы не имеют общего стандарта. Есть несколько нормативов «затертых» годов выпуска, в которых прописаны размеры самонарезных винтов некоторых типов.

  • ГОСТ 1145-80. Самонарезные винты с потайной головкой.
  • ГОСТ 1144-80. Шурупы с полукруглой головкой.
  • ГОСТ 1146-80. Шурупы с полупотайной головкой.

Дело сегодня обстоит так, что каждый производитель выпускает собственные «линейки». Ориентируются они, понятное дело, на спрос. Ну, а параметры головок обычно делают в соответствии с тем или иным ГОСТом. Это хоть как-то стабилизирует ситуацию. Иногда и сортамент — диаметры и длины тоже делают по стандарту. В таком случае в описании саморезов указывают диаметры, в которых они вообще выпускаются, а потом идет приписка: соответствует такому-то ГОСТу. Это значит, что головки соответствуют указанному нормативу, а также, что соответствует сортамент.

Диаметры и длины саморезов с потайной головкой ГОСТ 1145-80 и полупотайной головкой ГОСТ 1146-80

Диаметр самореза, мм Длины самореза, мм Диаметр самореза, мм Длины самореза, мм
1,6 7, 10, 13 4,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0 7, 10, 13, 16 5,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5 7, 10, 13, 16, (18), 20, (22), 25, 6,0 (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0 10, 13, 16, (18), 20, (22), 25, 30 8,0 50, 60, 70, 80, 90, 100
3,5 10, 13, 16, (18), 20, (22), 25, 30, 35, 40 10,0 80, 90, 100

Как же тогда выбирают саморезы по длине и диаметру? Высчитывают/определяют длину, которая нужна, определяются с типом головки. Потом смотрят диаметры и делают окончательный выбор. Сразу скажем, что для древесины принцип «толще — значит лучше» не работает. Это можно применить для металла. Для древесины лучше более тонкие, но с хорошей резьбой и из хорошего металла. Вот это идеальный вариант.

Если параметры саморезов у производителя «свои», они указываются в описании

Но этого недостаточно. В магазине обычно предлагают до десятка вариантов одного размера, но разных производителей. И если с металлом и типом обработки определиться более-менее просто, то выбрать какой марки брать сложно. Есть, конечно, проверенные, но они стоят дорого. Хотя, если взять дешевые, в брак может уходить 30-50%. Какой брак? То гнутся, то шляпки отлетают. Это не всегда, но часто. Если вам «повезет» нарваться на такой крепеж, то получится, что купить «дорогие» было бы не дороже. Ну, или не намного дороже.

Длины и диаметры саморезов с полукруглой головкой по ГОСТ 1144-80

Диаметр самореза, мм Длины стержня в мм Диаметр самореза, мм Длины стержня в мм
1,6 7, 10, 13 4,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0 7, 10, 13, 16 5,0 13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5 7, 10, 13, 16, (18), 20, (22), 25 6,0 (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0 10, 13, 16, (18), 20, (22), 25, 30 8,0 50, 60, 70, 80, 90, 100
3,5 10, 13, 16, (18), 20, (22), 25, 30, 35, 40 10,0 80, 90, 100

Теперь сравните две таблицы. Они составлены по разным ГОСТам. Как видите, диаметры и длины совпадают. Вот это и облегчает жизнь. Если при производстве крепежа придерживались стандарта и по соотношению диаметра/длины, то все просто. Если же нет, то производитель в описании саморезов прикладывает таблицу с размерами (как на рисунке выше).

Как выбрать саморезы по дереву

Не стоит для крепления древесины использовать саморезы по металлу или универсальные. Универсальные хороши, когда надо скрутить дерево и металл. А при скручивании двух деревяшек они работают хуже. В том смысле, что специализированный крепеж будет держать древесину лучше. То есть, рассматриваем только саморезы по дереву. Поверьте, будет из чего выбирать.

Саморезы по дереву лучше желтые (да, дорогие) или белые (чуть дешевле)

Как уже сказали, саморезы по дереву имеют более редкую резьбу с более высоким профилем (канавки между витками глубже). Применяются они не только для древесины, но и для всех видов листовых материалов: ГВЛ, фанеры, ОСБ (ОСП), ДВП и ДСП. Теперь о том, когда какие лучше работают.

Резьба и другие «навороты»

Сперва надо выбрать тип шляпки. Потайная или с прессшайбой, цилиндрическая, полусферическая — подбирайте исходя из того, какое именно соединение вам надо осуществить. Рекомендуют также выбирать шлиц типа TORX, так как он лучше всего передает крутящий момент от электроинструмента. Далее по порядку.

  • Надо определиться с тем, должна быть резьба нанесена на весь стержень или нет. Если вам надо скрепить два деревянных куска и плотно притянуть их друг к другу, берите саморез с неполной резьбой. Это значит, что под шляпкой должна быть зона без резьбы. Длина равна толщине прикрепляемой детали или немного больше. За счет этой зоны и происходит «притягивание» одной детали к другой.

    Как выбрать саморезы по дереву: несколько фишек для быстрой и качественной работы

  • Чтобы облегчить вкручивание в твердые породы или листовой материал, есть саморезы по дереву с фрезой или мельницей. Фреза есть только на саморезах с неполной резьбой. Выглядит она как несколько насечек винтового типа, которые нанесены перед началом резьбы. Насечки размягчают древесину, после чего саморез лучше «идет».
  • Вообще, саморезы по дереву имеют более тонкое острие и этим предотвращают растрескивание древесины. Но есть и специальные «примочки» против растрескивания. Это могут быть:
    • канавки;
    • режущие грани в виде насечек на теле винта;
    • насечки на нескольких нижних витках резьбы.

Нужны ли эти навороты или это впустую потраченные деньги? Насчет неполной резьбы — это не новость. «Садится» одна деталь на другую гораздо плотнее. А остальные попробуйте. Только на собственном опыте поймете, работает это или нет, и что конкретно вам больше подходит.

И практический совет по выбору саморезов по дереву. Важно, чтобы резьба шла сразу от самого кончика. Если первый виток слишком далеко или кончик тупой — не берите. Будет сплошное мученье, а не работа.

Выбор саморезов по металлу

Виды саморезов по металлу более многочисленны, так что разбираться и разбираться. Их точно не делают из латуни — слишком мягкий металл. Саморезы по металлу делают из углеродистой и нержавеющей стали. Присутствуют все типы головок, шлицы тоже почти все в наличии. Наконечников есть два типа — с острым концом и буром. Еще их делят по области применения — для внутренних помещений и для улицы. Отличаются они толщиной защитного слоя. Для улицы покрытие должно быть толще. Рассмотрим самые распространенные виды саморезов по металлу.

Наиболее популярные виды саморезов по металлу

Саморезы с прессшайбой (семечки)

Отличаются головкой — она широкая и плоская. По ее краю сформирован валик, который и прижимает детали. Этот тип метизов применяют не только для крепления листового металла и изделий из него (к примеру, собирают каркас для гипсокартона). Его же можно использовать, если надо закрепить пластик, фанеру или ДВП к деревянным брускам, металлическому или деревянному каркасу. Плоская и широкая головка хорошо прижимает материалы в месте соединения.

Так выглядят саморезы с прессшайбой

Если посмотрите внимательно на головку крепежа на фото справа, увидите, что часть имеет скругленную и практически плоскую форму. Таких, кстати, большинство в магазинах и на рынке. Но это не лучший вариант этого крепежа, хоть и дешевый. Очень мало достойной продукции такого вида. Часто шлиц мелкий, металл без обработки, который ломается или гнется. Но самое главное то, что даже белые оцинкованные саморезы имеют очень тонкий слой оцинковки — 3 мкм. Он быстро разрушается и металл начинает ржаветь.

Саморезы с прессшайбой выпускают только в одном диаметре — 4,2 мм, а вот длина может быть разной

Если посмотрите на более дорогие саморезы по металлу с прессшайбой (на фото слева), у них головка трапециевидная. Она более высокая, что позволяет сделать более глубокий шлиц. Их еще называют «усиленные». Качество такого крепежа гораздо выше. Более глубокий шлиц способствует тому, что лучше передается крутящий момент. Это дает возможность даже без увеличения размеров самореза плотнее притянуть детали. За счет чего? За счет того, что усиленная конструкция выдерживает больший крутящий момент.

Размеры саморезов по металлу с прессшайбой разнообразием не радуют. Обычно есть только диаметр 4,2 мм, а длина может быть 13, 16, 19, 25, 32, 38, 41, 50, 57, 75 мм. Вес упаковки зависит от количества штук. Он же может быть одним из критериев оценки качества. Во всяком случае, плотности металла и того, насколько точно выдержаны размеры. Потому что очень часто стержень делают не 4,2 мм, а 3,8-4,0 м, также и по длине. И толщина шляпки меньше. В общем, обращайте внимание на вес саморезов.

Кровельные саморезы

Это тип крепежа для наружных работ. Это значит, что защитный слой более толстый. Кровельные саморезы легко отличить по внешнему виду. У них шестигранная головка и уплотнительная шайба. Шайба может быть резиновой или силиконовой. Силиконовая намного долговечнее, но и дороже. Хорошая резина, кстати, тоже десятки лет может не трескаться. Вот только определить хорошая она или нет сложно.

Кровельные саморезы бывают разных видов и предназначены они для крепления разных материалов к разным по жесткости каркасам. Есть такие виды кровельных саморезов:

Виды саморезов для кровли и область их использования

  • Остроконечные. Предназначены для крепления мягкого материала к деревянной обрешетке.
  • С коротким винтом. Этот тип для фиксации металлического листового материала к древесине.
  • С длинным винтом. Это для фиксации металл-металл. Чаще применяется для крепления профлиста к каркасу забора.

Длина и диаметр кровельных саморезов разных типов

Вид кровельного самореза Диаметр кровельного самореза, мм Длинны кровельного самореза, мм
Остроконечный 4,8 и 5,5 25, 38, 50, 65, 80 .
С коротким винтом 5,5 и 6,3 19, 25, 32, 38, 51, 64, 76, 102, 127 мм
Для 6,3 мм есть еще 70, 80, 90, 102, 130, 150 и 170 мм
С длинным винтом 5,5 и 6,3 25, 32, 38, 51 мм

Кровельные саморезы делают из оцинкованной стали. И лучше если цинкование гальваническое. Такое покрытие более долговечное. Поверх оцинковки иногда еще наносится краска. Цвет — в тон с покрытием. Шайбы делают или тоже оцинкованными или из алюминиевого сплава. Шайба, как говорили, имеет уплотнение из резины или силикона. Резина лучше EPDM, она и на открытом воздухе не теряет эластичности долгое время. Ходовые размеры кровельных саморезов приведены в таблице.

таблица. Как определить размер самореза для подрозетников? Универсальные размеры. Какими они бывают?

Ассортимент крепежных элементов, представленный в современных строительных магазинах, поражает воображение. Огромное количество изделий всевозможных форм, цветов и размеров различного назначения, которые продаются как объемными пакетами или коробками, так и поштучно. Не стали исключением и саморезы, давно уже потеснившие с полок и даже практически заменившие собой привычные старым ремонтам гвозди.

Но для того чтобы не растеряться и подобрать правильную деталь крепежа, стоит знать, для чего предназначен каждый из них, начиная от самых маленьких, заканчивая массивными металлическими саморезами с пластиковыми дюбелями в комплекте.

Какие бывают?

Как и у любого крепежного элемента, у самореза размерами являются их диаметр и длина. Для того чтобы при покупке в разных магазинах покупатель не приобрел по одной и той же маркировке разные изделия, все саморезы должны соответствовать определенным размерным стандартам. Для европейских производителей это:

  • DIN – немецкий стандарт;
  • ISO – международный стандарт;
  • ГОСТ – отечественный стандарт.

Во многом эти три норматива совпадают, хотя и имеют собственные нюансы. Производитель в описании товара обязан указывать характеристики в соответствии с одним из них. А для того чтобы было проще стандартизировать саморезы по типоразмерам, их подразделяют на несколько видов.

По дереву

Основным отличием таких саморезов является достаточно крупный шаг резьбы. Объясняется это невысокой плотностью и твердостью древесины, что позволяет выпускать более тонкие и длинные метизы (от слов «металлические изделия»). Их длина колеблется в широком диапазоне от 11 до 200 мм, а диаметр – от 2,5 до 6 мм. Чем дерево тверже, тем больший размер крепежного элемента приходится подбирать. Чаще всего саморезы для работы по дереву называют универсальными. При домашнем ремонте, чтобы закрепить плинтусы, коробки подрозетников или повесить полку на стену, достаточно самых недорогих саморезов с пластиковыми дюбелями.

В тех случаях, когда материал слишком плотный, перед креплением на саморез делают засверливание отверстия. Для того чтобы не испортить конструкцию, следует внимательно подбирать диаметр сверла. Сделать это можно с помощью небольшой таблицы.

По металлу

Саморезы для работы с металлом несколько отличаются от тех, что предназначены для деревянных конструкций. Их длина колеблется в диапазоне всего от 9,5 до 75 мм, а диаметр начинается от 3,5 мм и заканчивается уже на 4,2 мм.

Самые мелкие саморезы, которые обычно используются для скрепления гипсокартонных профилей, строители часто называют «семечки».

С прессшайбой

Такие элементы можно назвать универсальными, ведь они используются для крепления дерева, металла, пластика, сайдинга и многих других материалов. Их отличительной особенностью является большая шляпка, которую и называют прессшайбой. С ее помощью получается плотнее прижать закрепляемую конструкцию, не использую дополнительных шайб. Их длина – от 13 до 64 мм, а диаметр – всегда 4,2 мм.

Кровельные

Саморезы, которыми крепят полосы профлиста, металлочерепицу и другие виды кровли, имеют длину от 19 до 100 мм, а диаметр стержня – от 4,8 до 6,3 мм. Вместо обычной шляпки имеют крупную шайбу с резиновой прокладкой, которая не пропускает воду, что очень важно при устройстве кровли. Однако их часто используют и для крепления других конструкций, например, забора из профлиста или металлической дверной коробки гаража.

Мебельные

Такие саморезы называются «конфирматы», используются они при сборке различной мебели. Их длина составляет от 40 до 70 мм, а диаметр – от 4,72 до 6,05 мм. Такие саморезы всегда требуют предварительного просверливания намеченных отверстий специальным конфирматным сверлом; закручивают их специальным шестигранником, а не обычной отверткой.

«Глухари»

Такой крепеж применяется для монтажа тяжеловесных конструкций, где особенно нужна высокая прочность и надежность, например, при строительстве межэтажных перекрытий. Их длина обычно составляет 40 мм, а диаметр начинается от 6 и заканчивается на 10 мм. Шестигранную головку закручивают обычным гаечным ключом или специальной насадкой для шуруповерта.

Чтобы еще больше увеличить надежность такого крепления, используют пластмассовый дюбель.

Как определить?

Выучить на зубок все типоразмеры саморезов достаточно сложно, а кроме того, в этом нет никакой необходимости. Мебель или другие предметы интерьера зачастую продаются уже с подходящим крепежом, а чтобы узнать, какой саморез купить для того или иного строительного материала, достаточно посмотреть на его резьбу.

По типу резьбы различают следующие варианты.

В целом для подбора правильного размера самореза необходимо придерживаться нескольких простых правил.

  1. Длина метиза должна быть такой, чтобы прошить присоединяемый элемент насквозь и закрепиться в основе.
  2. Особое внимание длине самореза стоит уделить при выборе крепежа для деревянных конструкций. Крепление должно проходить насквозь детали и входить в заготовку не более чем на 1/3 от ее толщины в тех случаях, если она не закреплена уголками, и на 1/4, если закреплена.
  3. Цена самореза напрямую зависит от его длины, поэтому использование более длинных, чем это необходимо, креплений нерационально с точки зрения экономии.
  4. Чем тяжелее саморез, тем тяжелее общий вес конструкции. На это можно не обращать внимания при единичном использовании, но в определенных случаях строитель может использовать до нескольких сотен тысяч саморезов на конструкцию, а в таком случае их суммарный вес будет значительным.

Для того чтобы подобрать дюбель к саморезу, можно обратиться к продавцу магазина или воспользоваться следующей табличкой.

Как подобрать?

Мало просто определить правильные размеры необходимого крепежа – на самом рынке или в онлайн-магазине необходимо выбрать качественный саморез из всего многообразия вариантов. Для этого достаточно внимательно осмотреть предложенный товар.

Если он качественный, то будет соответствовать следующим критериям.

  1. Одна цветовая гамма всей партии. Цвет всех изделий, даже расфасованных по упаковкам, не должен отличаться даже по оттенку. Если цвет отличается, это говорит о разной обработке и условиях изготовления.
  2. Один размер. Изделия из одной партии не должны иметь различий в размерах, видимых человеческому глазу.
  3. Одна резьба. Расстояние между соседними витками резьбы качественного метиза всегда одинаковое.
  4. Один шлиц. Углубление в головке под отвертку на всех саморезах партии должно быть одинакового размера и глубины.
  5. Маркировка. Все заводские изделия имеют маркировку в виде заглавных букв латинского алфавита. Если ее нет, лучше не покупать такой товар.

В том случае, когда выбранный в магазине крепеж соответствует всем вышеописанным правилам, его можно смело использовать при монтаже конструкции любой сложности. Ведь качественное изделие сделает легче даже самый изнуряющий и затяжной ремонт.

О том, как выбрать саморез по дереву, смотрите в следующем видео.

виды, маркировка, вес, таблица размеров

Популярность саморезов в современном строительстве и ремонте обусловлена, прежде всего, возможностью сборки деревянной конструкции без предварительного засверливания. Саморезы по дереву, благодаря высокой твердости и прочности, могут использоваться для разъемного соединения любых пород древесины, ДСП, фанеры, МДФ, ДВП и других материалов.

В данной статье рассматриваются особенности конструкции, варианты термообработки, сфера применения, таблица размеров и технические характеристики саморезов по дереву. Кроме того, в соответствующих разделах, можно найти рекомендации по выбору крепежных изделий.

Виды саморезов по дереву

В зависимости от особенностей конструкции и условий эксплуатации, требования к крепежным изделиям могут существенно различаться. В настоящее время выпускается несколько типов саморезов по дереву, которые классифицируют по следующим признакам:

  • по цвету и особенностям обработки;
  • по типу резьбы;
  • по форме головки.

Рассмотрим более подробно каждую из этих категорий.

Классификация саморезов по цвету защитному покрытию

В этой категории представлены следующие виды саморезов:

  • фосфатированные;
  • оксидированные;
  • хромированные;
  • оцинкованные;
  • желтопассивированные.
Фосфатированные саморезы по дереву

Благодаря доступной стоимости, именно фосфатированные саморезы получили самое широкое распространение. Нанесение тонкого фосфатного покрытия придает изделию черный матовый цвет. Благодаря закалке черные метизы легко вкручиваются в мягкие породы древесины, однако при изгибе легко ломаются. Еще одним недостатком можно считать невысокую коррозионную стойкость.

Черные саморезы широко применяются в бытовых целях, для крепления листовых материалов к деревянному каркасу и при сборке слабонагруженных конструкций.

Оксидированные саморезы по дереву

Нанесение оксида магния придает изделиям черный цвет и слабый глянец. Коррозионная стойкость таких саморезов несколько выше чем у фосфатированных аналогов, однако недостаточна для использования в условиях повышенной влажности.

Область применения оксидированных метизов также ограничивается креплением листовых материалов и сборкой конструкций, работающих в помещениях с нормальной влажностью.

Хромированные саморезы по дереву

Обработка хромовой кислотой обеспечивает высокую устойчивость хромированного крепежа ко всем видам коррозии. Поверхность саморезов имеет характерный серебристый цвет и металлический блеск. Изделия не подвергаются закалке, поэтому могут выдерживать значительные изгибающие и скручивающие нагрузки.

Несмотря на устойчивость к коррозии, механическим нагрузкам и воздействию агрессивных сред, хромированные саморезы не получили широкого распространения в строительно-ремонтных работах из-за высокой стоимости. Такой крепеж широко применяются в мебельной промышленности и при декорировании интерьеров.

Оцинкованные саморезы по дереву

Цве

характеристики, конструкция, размеры, виды, материал, использование

Крепить детали можно не только с помощью сварки. Для соединения разных элементов допустимо использовать саморезы по металлу. В продаже можно найти разные метизы. Они различаются размерами, формой наконечника, шляпки, цветом, покрытием. Выбор зависит от толщины скрепляемых деталей, условий эксплуатации, требуемого качества соединения.

Саморезы по металлу

Размеры

Труднее всего выбрать саморезы по размеру. Они зависят от типа крепежа. Размеры саморезов по металлу:

  1. Черные остроконечные крепежи. Наружный диаметр — от 3,5 до 4,8 мм. Длина — от 19 до 152 мм.
  2. Острые, с прессшайбой. Наружный диаметр — от 3,5 до 4,2 мм. Длина — от 13 до 76 мм.
  3. Саморезы со сверлом. Наружный диаметр — от 3,5 до 4,2 мм. Длина — от 9,5 до 75 мм.

Это типовые размеры. Производители могут изготавливать нестандартные крепежи.

Конструкция

Саморезы состоят из нескольких частей:

  • шляпки;
  • основного стержня;
  • резьбы;
  • наконечника.

Наконечник может быть острым или в виде сверла.

Саморез (Фото: Instagram / alexey.sokolkov)

Технические характеристики

Характеристики саморезов по металлу:

  1. Резьбовой шаг — 20 мм. Длина — до 220 мм.
  2. Резьбовой шаг — 15 мм. Длина — до 1200 мм.
  3. Резьбовой шаг — 10 мм. Длина — до 100 мм.
  4. Резьбовой шаг — 5 мм. Длина — до 50 мм.

Диаметр крепежа — от 3,5 до 5 мм.

Любой производитель крепежных элементов должен изготавливать свою продукцию по государственным стандартам. Указываются они в документах ГОСТ 1144-80, ГОСТ 1146-80, ГОСТ 1145-80.

Классификация

Саморезы классифицируются на отдельные группы зависимо от разных критериев — типа головки и покрытия, вида наконечника, материала.

По типу головки

Виды крепежа:

  1. Саморезы по металлу с прессшайбой. Предназначены для соединения металлических листов толщиной до 1 см. Благодаря крупной шляпке детали надежно фиксируются.
  2. Полусферические. Крупные крепежные элементы, которые предназначены для фиксации разных металлических заготовок.
  3. Крестообразные. Считаются самыми надежными, универсальными. Для закручивания можно использовать стандартные крестовые биты к шуруповерту. Плотно входят в материал, не нарушая его структуру.
  4. Саморезы с прямым шлицом. Подобные крепежные элементы чаще применяются для соединения деревянных деталей.
  5. Шестигранная головка. Вкручиваются в разные материалы. Для закручивания понадобится специальный ключ или бита для шуруповерта.
  6. Потайная головка. Чтобы закрутить саморез, необходимо заранее просверлить дырку меньшего диаметра. Важно, чтобы шляпка плотно прилегала к материалу, не выступала наружу.
  7. Уменьшенная потайная шляпка. Головка небольшого диаметра. Ее легко спрятать в соединяемом материале.

Саморезы с прессшайбой (Фото: Instagram / anna_schelepneva)

По типу наконечника

Зависимо от типа наконечника, выделяется несколько видов крепежных элементов:

  1. Саморезы по металлу со сверлом. Наконечник у таких крепежей представляет собой сверло, состоящее из двух перьев. Подходит для закрепления металлических листов толщиной до 2 мм.
  2. Крепежные элементы с острым наконечником. На стержне присутствует резьба для удобного вкручивания. Подходит для закрепления листов металла толщиной до 0,9 мм.

По типу покрытия

Виды саморезов:

  1. Фосфатированные — черные метизы. Изготавливаются из углеродистой стали. Проходят дополнительную обработку фосфатами. Подходят для крепежа деталей, находящихся в условиях с повышенным уровнем влажности.
  2. Оксидированные — изготавливаются из углеродистой стали, имеют черный цвет. На металлические поверхности наносится защитная пленка.
  3. Оцинкованные — для изготовления применяется углеродистая сталь. Поверхности покрываются слоем цинка. Применяются для монтажа металлических деталей снаружи, внутри помещений.
  4. Оцинкованные желтые — изделия похожие на стандартные оцинкованные крепежи, но отличающиеся видом.
  5. Без покрытия — подходят для работ внутри помещений при нормальном уровне влажности.

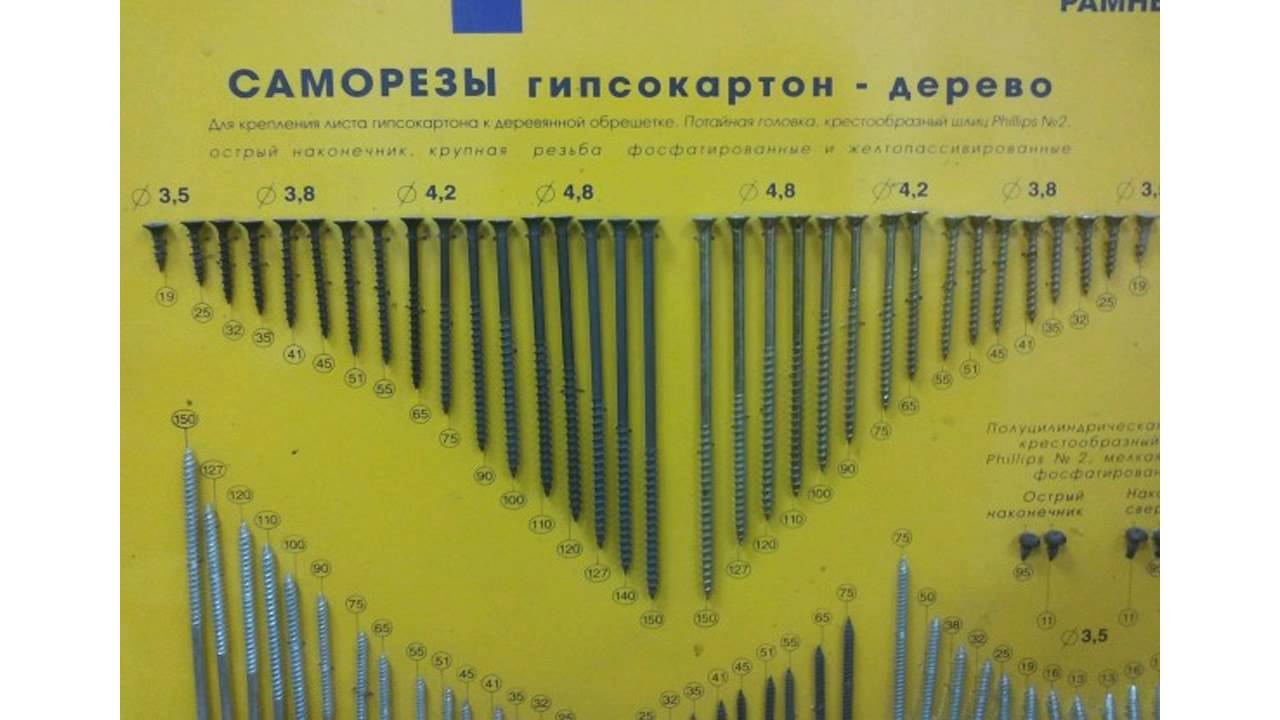

Саморезы разных видов (Фото: Instagram / stroi_s_nami82)

По материалу

Материал:

  1. Углеродистая сталь — сплав на основе углерода и железа, который не дополняется сторонними примесями. Выделяются высоким показателем прочности.
  2. Латунь — сплав на основе меди и цинка. Для изменения технических характеристик может добавляться марганец, свинец, никель, олово, железо. Крепежи из латуни выделяются высоким показателем износоустойчивости, надежности. Материал невосприимчив к длительному воздействию влаги, перепадам температуры.
  3. Нержавеющая сталь — материал, который содержит около 10,5% хрома. У нержавейки повышенный показатель прочности. Материал устойчив к образованию ржавчины.

Отличие от саморезов по дереву

Чем саморезы по дереву отличаются от крепежа для металлических деталей:

  1. Крепежные элементы для дерева редко проходят дополнительную обработку для защиты от воздействия внешних факторов.
  2. Размер резьбы у саморезов по дереву больше, чем для работы с металлом. Поскольку древесина мягче, для надежного соединения заготовок нужно использовать измененный крепеж.
  3. Метизы для дерева всегда имеют острый наконечник. Крепеж для металла может оснащаться сверлом.
  4. Наружный диаметр у метизов для дерева больше, чем для металла.

Крепежные элементы для дерева чаще имеют черный цвет, но могут изготавливаться саморезы и других цветов.

Принципы выбора

При выборе крепежных элементов нужно учитывать некоторые факторы:

  1. Количество, размеры крепежных элементов. Чем длиннее саморезы, тем больше они весят. Этого не заметно при соединении небольших деталей, но если крепежных элементов много, вес готового изделия увеличится.
  2. Нет смысла использовать самые длинные саморезы. Достаточно, чтобы крепеж прошил насквозь металлический лист.
  3. Тип покрытия крепежных элементов нужно выбирать зависимо от условий применения.
  4. Чтобы надежно закреплять профилированные листы, нужно выбирать саморезы со специальной прокладкой. Она должна закрепляться под шляпкой метиза. На самой шляпке должна быть маркировка. Качественная прокладка изготавливается из EPDM, некачественная — из резины.
  5. Лучше выбирать крепеж с оцинкованным покрытием. Это надежная защита от образования ржавчины.
  6. В продаже можно найти крепежи разных цветов. Оттенок выбирается зависимо от цвета профилированных листов.

Нужно осмотреть крепеж. Длина, внешний диаметр, расстояние между витками резьбы должны быть одинаковыми. Метизы должны быть ровным, шляпки — чистыми, без неровностей, чтобы их было просто вкручивать с помощью электроинструмента. Метизы с наконечником-сверлом не должны иметь неровностей, заусенцев на режущих частях.

Строительный магазин (Фото: Instagram / kubmaster1)

Принципы использования

Прежде чем начинать работать с крепежами нужно изучить особенности их применения:

  1. Важно правильно раскроить металлический лист, нанести разметку в требуемых местах.
  2. Если для скрепления деталей из металла применяются метизы с острым наконечником, делать отверстие в металлической поверхности не нужно. Следует использовать сверло, если толщина листа превышает 2,5 мм.
  3. Средний шаг между крепежными элементами должен составлять 50 см. Чем больше весят заготовки из металла, тем меньше шаг должны быть между саморезами.
  4. При закручивании крепежного элемента важно точно контролировать процесс. Метиз должен входить в металл строго перпендикулярно. Любой перекос приведет к снижению прочности крепления.

Саморезы по металлу можно найти в любом строительном магазине. Прежде чем приступать к выбору подобных крепежных элементов нужно изучить разновидности метизов, правила работы с ними.



Подробно о шурупах и саморезах

Технологии до появления саморезов

До того как саморезы поступили в продажу, процесс крепления обычными шурупами выглядел следующим образом:

  1. Высверливалось отверстие.
  2. Вкручивался шуруп, но только до половины. (Если вкрутить шуруп до конца, то вы непременно сорвете шлиц, и выкрутить его не удастся.)
  3. Далее вкручивался второй шуруп до конца и также выкручивался.
  4. Затем вкручивался третий, конечный шуруп.

Данная технология крепления неприемлема для современных требований к скорости монтажных работ.

Появление саморезов уменьшило временные затраты, повысило экономичность и качество работ.
На данный момент рынок перенасыщен различными крепежными решениями и в данной статье мы подробно рассмотрим основные виды и специфику крепежей.



Конструктивное исполнение шурупов (саморезов)

Основные конструкционные элементы шурупа:

  • Головка (Часть крепежа для образования опорной поверхности и передачи крутящего момента остальным частям конструкции)
  • Шлиц (Специальное углубление в головке шурупа, служащее для передачи крутящего момента от инструмента)
  • Стержень
  • Резьба стержня
  • Наконечник



Типы головок шурупа

  1. Коническая – предназначена для утапливания крепежа в материал.
  2. С насечками потайная – используется для крепежа дерева.
  3. Рожковая – используется для крепления гипсокартона.
  4. Полупотайная – используется для крепления дерева, ДСП, металла и пластика.
  5. Галетная (малая и большая) – используется с шабой для крепления листов металла.
  6. Полусферическая – используется для монтажа стальных фурнитур.
  7. Полуцилиндрическая – используется в мебельном производстве и для крепления листа стали.
  8. Шестигранная – крепеж с шестигранной головкой для закручивания ключом или специальной насадкой.
  9. Плоская – используется для монтажа деревянных и металлических конструкций.



Типы шлицов

Основные типы шлицов различаются по размерам. Например, популярный шлиц Phillips имеет размеры маркированные как Ph2, Ph3 и Ph4. Для каждого типа шлица и его размера требуется специальный инструмент.



Типы резьбы

Возможность скрепить различные материалы на прямую зависит от типа резьбы шурупа.

Типы резьбы отличаются диаметром, шагом резьбы и углом при вершине профиля α.
Для эффективного вкручивания в мягкие материалы (дерево, ДСП, гипсокртон) используется резьба с углом α=45°. Чем ниже градус, тем легче закрутить крепеж и следовательно нарезать резьбу.
Для твердых материалов используется крепеж с углом α=60°. Крепеж с данным углом более прочен и конструктивно рассчитан на крепление бетона и металла.



Несимметричный профиль

Также существуют шурупы с несимметричным профилем. Данное решение находится между шурупом и гвоздем. При монтаже крепеж забивается как гвоздь и поворачивается до упора как шуруп. При необходимости удаления — выкручивается.



Наконечник шурупа

Прежде всего, от используемого наконечника зависит эффективность работы с тем или иным материалом.

В общем наконечники можно разделить на 2 группы:

Острый наконечник – угол наклона стандартных шурупов составляет 40°, а у саморезов от 20° до 30°, что значительно облегчает процесс вкручивания. Также существуют варианты с режущей кромкой и «ложечная перка» разработанные для упрощения вкручивания крепежа.
Наконечник-сверло – такой крепеж при высверливании создает необходимое отверстие, что облегчает введение шурупа и экономит время монтажа твердых материалов.



Размеры шурупов

Так как в основании шурупа лежит цилиндрическое тело, разделяются они по диаметру и длине.

Основные встречающиеся размеры:

  • диаметры шурупов: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
  • длины шурупов: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.

Длина шурупов с потайной головкой измеряется по их полной длине, с выпуклой головкой — по длине от нижней части головки.



Покрытия крепежа

Покрытие крепежа используется для защиты металла от воздействия внешней среды.
Стоит отметить, что покрытие используется не только в защитных, но и в декоративных целях. А также для создания:

  • Теплопроводности
  • Электропроводимости
  • Электроизоляционных
  • Светоотражающих и светопоглощающих свойств
  • Магнитных и немагнитных свойств
  • Износостойкости

Всего разделяют два вида защиты, это механическая и электрохимическая защита.

Механическая защита осуществляется путем нанесения на крепеж специального покрытия, изолирующего металл от действий окружающей среды. Сюда входят :

  • Анодное покрытие
  • Неметаллическое
  • Лакокрасочное
  • Пластмассовое

Электрохимическая защита применяется в случае, если покрытие является анодом по отношении к металлу. К данному типу относится анодное и катодное покрытие.
Говоря простым языком, у каждого металла есть свой электрохимический потенциал. В случае контакта двух металлов с разным потенциалом происходит химическая реакция и в следствии окисление металла с меньшим потенциалом.

Анодное покрытие, выполняется материалом, потенциал которого имеет меньший потенциал защищаемого металла. Для железа, стали и чугуна используются покрытия из магния, алюминия, цинка и хрома.

Катодное покрытие, выполняется соответственно материалом, потенциал которого больший чем у защищаемого металла. Для железа, стали и чугуна используются покрытия из меди, свинца, олова, никеля, серебра и золота.

Обратите внимание, потенциал материалов может изменяться от воздействия внешних факторов. Например, луженая часть консервы всегда ржавеет снаружи, а не внутри. Все потому, что по отношению к воздуху и воде, олово является катодным, а по отношению к органическим соединениям анодным.

Номером один в мире покрытий металлов крепежей является никель. Такая популярность обусловлена высокой коррозийной стойкостью и анодной защиты материала при температуре до 70оС.

Для усиления защитных свойств, никелевые покрытия проходят процесс хроматирования, фосфатирования или оксидирование.

При первом варианте на изделии образуется защитная хромо-цинковая пленка устойчивая к царапинам и жестким условиям эксплуатации. Второй и третий вариант, применяют, как правило, перед окраской изделия.
Редко используются никелевое покрытие, хромирование и латунирование. Не смотря на хороший внешний вид изделия, значительно снижает защитные свойства и срок службы крепежа в следствие.



Окраска крепежа

Все крепежи могут быть окрашены необходимым цветом. В настоящее время окраска крепежа производится экологически чистой порошковой краской.
Для выбора необходимого цвета используется популярная цветовая схема Ranilla, разработанная одноименной финской компанией.

Более универсальная цветовая схема – немецкая система RAL. На сегодняшний день, данная система включает большое количество цветов и оттенков, мы же рассмотрим базовые цвета.

Компания «ЕвразияКреп» осуществляет производство и окраску крепежа. Более подробная информация в разделе услуги.



Полезные статьи:

  1. Виды болтов
  2. О шурупах и саморезах
  3. Монтаж анкеров
  4. Виды саморезов
  5. Прочность болтов

Размеры саморезов по металлу со сверлом и без, характеристики и ГОСТ

От выбора метизов, или крепежных элементов, зависит прочность и долговечность всей конструкции, это вам скажет любой строитель. Одним их видов таких крепежей являются саморезы. Их особенностью является отсутствие необходимости нарезать резьбу для соединения элементов. В случаи с саморезами по металлу предусмотрен вариант наконечника со сверлом для толстостенного металла, профильной трубы, уголка и тд., или острым наконечником для тонкого или листового металла, например кровельного.

Виды саморезов по металлу

Саморез по металлу может иметь острие как в виде наконечника с резьбой, так и в виде сверла. Кроме этого они делятся на несколько видов:

  • кровельные саморезы,
  • для крепления листов металла толщиной до 0,9 мм,
  • для крепления листов металла толщиной до 2,0 мм,
  • для гипсокартона,
  • для крепления гипсоволоконных плит.

Каждый их этих видов имеет свои характеристики: толщину, длину, ших резьбы, профиль “шляпки”, вид наконечника, марка металла. Все характеристики подобраны исходя из области применения данного метиза и усилия, которое он должен выдержать.

Виды по типу наконечника

Саморезы по металлу имеют два вида наконечников: острый с резьбой и наконечник со сверлом. Они применяются для крепления листа разной толщины.

Саморез с острым наконечником, размеры и характеристики

Саморез по металлу с острым наконечником

Этот вид метиза имеет заостренный наконечник с накатанной резьбой. Применяется для крепления металла толщиной до 0.9 миллиметра. Может использоваться для крепления элементов к металлу или пластику. Для крепления к дереву применяются саморезы с острым наконечником и большим шагом резьбы. Головка может быть оснащена прессшайбой (в том числе и окрашенной) или без нее.

Если необходимо осуществить монтаж металла толщиной более 0.9 мм этим видов метизов, необходимо предварительно провести сверление отверстия в месте соединения. Рекомендуется использовать сверло 3.2-3.5 мм диаметром.

Таблица 1. Размеры кровельных саморезов по металлу с острым наконечником

4,2×13 13,0 7,1 10,6 – 11,4 3,2 4,05 – 4,3 1,66
4,2×14 14,0 1,73
4,2×16 16,0 1,89
4,2×19 19,0 2,04
4,2×25 25,0 2,45
4,2×32 32,0 2,87
4,2×41 41,0 3,60
4,2×48 48,0 3,78
4,2×51 51,0 3,87

Саморезы со сверлом, размеры и характеристики

Саморез по металлу со сверлом

Этом вид крепежного элемента имеет острие в виде сверла на 2 пера. Применяется для крепления металла толщиной до 2 миллиметров. Может использоваться для крепления элементов к металлу или пластику. Применяется для внутренних и наружных работ.

Может быть как оцинкованным так и с окрашенной головкой. Головка может быть оснащена пресс шайбой.

Для окраски применяется порошковая краска, доступны все цвета по таблице RAL. Однако по своим качествам, особенно для наружных работ, более долговечны оцинкованные.

Таблица 2. Размеры кровельных саморезов по металлу с сверлом

4,2×13 13,0 7,1 10,6 – 11,4 3,2 4,08 – 4,22 4,5-5,8 3,35-3,5 1,85
4,2×14 14,0 1,87
4,2×16 16,0 2,05
4,2×19 19,0 2,26
4,2×25 25,0 2,61
4,2×32 32,0 3,05
4,2×41 41,0 3,71
4,2×51 51,0 4,10

Почему важно подобрать размер самореза правильно

Здесь важно придерживаться нескольких основных правил:

  • Длинна резьбовой части не должна быть меньше суммарной толщины соединяемых элементов- другими словами саморез должен пройти насквозь.
  • Использовать более длинные крепежи не рационально с экономической точки зрения. Цена самореза по металлу на прямую зависит от его длины. Достаточно если насквозь пройдет только наконечник со сверлом.
  • При использовании большого количества этих крепежей стоит понимать что более длинные саморезы так же имеют больший вес, например 13 мм саморез весит 1,85 грамма, а уже 25 мм весит 2,61 г. В единичном значении это не так много, но если метизы используются сотнями тысяч, это значительно увеличит общий вес конструкции. что может быть важно в определенных случаях.

Виды саморезов по качеству, покрытию

Всего можно выделить несколько видов по качеству этих крепежей:

  • черный металл оцинкованный,
  • черный металл крашенный,
  • черный металл без дополнительного покрытия,
  • цветной металл.

Оцинкованные саморезы применяют для наружных работ в местах с повышенной влажностью.

Окрашенные так же применяются для наружных работ, однако они менее долговечные чем оцинкованные.

Саморезы без покрытия используются для внутренних работ. Для наружных работ использовать можно, но срок службы их будет значительно ниже чем у других.

Метизы из цветных металлов в строительстве применяются крайне редко. Это обусловлено их ценой. основная область их применения это крепления декоративных элементов отделки. Могут использоваться как для наружных работ, так и для внутренних.

ГОСТ саморезов по металлу

Эти изделия должны строго соответствовать следующим стандартам: ГОСТ 1144-80, 1145-80, 1146-80, а также DIN 7981, 7982, 7983 где наконечник выполнен в форме сверла и ISO 7049. Эти нормы обусловлены требованием к качеству соединения элементов для наружных и внутренних работ.

Для изготовления применяется сталь марки С1018.

Infogalactic: ядро ​​планетарного знания

Винт — это тип крепежа, иногда похожий на болт (см. Раздел Различия между болтом и винтом ниже), обычно сделанный из металла и имеющий спиральный гребень, известный как наружная резьба (внешняя резьба ) или просто поток . Винт — это наклонная плоскость, намотанная на гвоздь. Некоторые винтовые резьбы предназначены для сопряжения с дополнительной резьбой, известной как внутренняя резьба (внутренняя резьба), часто в форме гайки или объекта, на котором сформирована внутренняя резьба.Другая винтовая резьба предназначена для вырезания винтовой канавки в более мягком материале при установке винта. Чаще всего винты используются для удержания объектов вместе и их позиционирования.

Винт обычно имеет головку на одном конце, которая имеет специальную форму, позволяющую его вращать, или приводим в действие с помощью инструмента. Обычные инструменты для заворачивания винтов включают отвертки и гаечные ключи. Головка обычно больше, чем тело винта, что предотвращает закручивание винта глубже, чем длина винта, и обеспечивает опорную поверхность .Есть исключения; например, болты с квадратным подголовком имеют выпуклую головку, которая не предназначена для вращения; установочные винты часто имеют головку меньше внешнего диаметра винта; J-образные болты имеют J-образную головку, которая не предназначена для забивания, а обычно погружается в бетон, что позволяет использовать их в качестве анкерного болта. Цилиндрическая часть винта от нижней стороны головки до наконечника известна как хвостовик ; он может быть полностью или частично нарезным. [1] Расстояние между каждой резьбой называется «шагом».

Большинство винтов затягиваются вращением по часовой стрелке, что называется правой резьбой ; распространенный мнемонический прием для запоминания этого при работе с винтами или болтами — это «правосторонний, левосторонний». Другое правило заключается в следующем: согните пальцы правой руки вокруг винта, указав большой палец в том направлении, в котором вы хотите, чтобы винт двигался. Если винт правый (большинство винтов), и вы поворачиваете винт в направлении пальцев, винт будет двигаться в направлении большого пальца.В исключительных случаях используются винты с левой резьбой. Например, когда винт будет подвергаться крутящему моменту против часовой стрелки (который будет работать, чтобы открутить правую резьбу), винт с левой резьбой будет подходящим выбором. Левая педаль велосипеда имеет левую резьбу.

В более общем смысле, винт может означать любое спиральное устройство, такое как зажим, микрометр, гребной винт корабля или винтовой водяной насос Архимеда.

Различия между болтом и винтом

Болт с квадратной гайкой

Конструкционный болт с шестигранной гайкой и шайбой.

Не существует общепринятого различия между винтом и болтом. Простое различие, которое часто верно, хотя и не всегда, заключается в том, что болт проходит через подложку и захватывает гайку с другой стороны, тогда как винт не требует гайки, потому что он ввинчивается непосредственно в подложку (винт ввинчивается во что-то Болт скрепляет несколько вещей вместе ). Итак, как правило, при покупке пакета «винтов» вы не ожидаете, что в комплект входят гайки, но болты часто продаются с подходящими гайками. Справочник по машинному оборудованию описывает различие следующим образом:

Болт — это крепежный элемент с внешней резьбой, предназначенный для вставки через отверстия в собранных деталях и обычно предназначенный для затягивания или ослабления путем затягивания гайки. Винт — это крепежный элемент с внешней резьбой, который можно вставлять в отверстия в собранных деталях, сопрягать с предварительно сформированной внутренней резьбой или образовывать собственную резьбу, а также затягивать или отпускать путем затягивания головки. Крепежный элемент с внешней резьбой, который предотвращается проворачивание во время сборки и который можно затянуть или освободить только путем затягивания гайки, представляет собой болт.(Пример: болты с полукруглой головкой, гусеничные болты, болты для плугов.) Крепежный элемент с внешней резьбой, имеющий форму резьбы, которая запрещает сборку с гайкой, имеющей прямую резьбу с несколькими шагами длины, представляет собой винт. (Пример: шурупы, саморезы.) [2]

Это различие согласуется с ASME B18.2.1 и некоторыми словарными определениями для винта [3] [4] и болта . [5] [6] [7]

Вопрос о том, что такое винт и что такое болт, не решен полностью с помощью различия Machinery’s Handbook , однако, из-за смешанных терминов, неоднозначного характера некоторых частей различия и вариаций использования. [8] [ не цитируется ] Некоторые из этих проблем обсуждаются ниже:

Крепежные винты

Стандарты

ASME определяют различные «крепежные винты» [9] с диаметром до 0,75 дюйма (19,05 мм). Эти крепежные элементы часто используются с гайками, но также часто забиваются в резьбовые отверстия (без гаек). Их можно рассматривать как винт или болт на основе различия Machinery’s Handbook . На практике они, как правило, в основном доступны в меньших размерах, а меньшие размеры называются винтами или, что менее двусмысленно, крепежными винтами, хотя некоторые виды крепежных винтов могут называться болтами для печки.

Винты с шестигранной головкой

Стандарт ASME B18.2.1-1996 определяет винты с шестигранной головкой диаметром от 0,25–3 дюйма (6,35–76,20 мм). Эти крепления очень похожи на болты с шестигранной головкой. Они отличаются главным образом тем, что изготавливаются с более жесткими допусками, чем соответствующие болты. Справочник по машинному оборудованию в скобках называет эти крепежные детали «Готовые болты с шестигранной головкой». [10] Разумно эти крепежные детали можно было бы называть болтами, но на основании документа правительства США «Отличия болтов от винтов » правительство США могло бы классифицировать их как винты из-за более жесткого допуска. [11] В 1991 г. в ответ на приток поддельных крепежных изделий Конгресс принял PL 101-592 [12] «Закон о качестве крепежных изделий». Это привело к изменению спецификаций комитетом ASME B18. B18.2.1 [13] был переписан, и в результате они устранили «Готовые шестигранные болты» и переименовали их в «Болт с шестигранной головкой» — термин, который существовал в обычном употреблении задолго до этого, но теперь также используется кодифицировано как официальное название стандарта ASME B18.

Болты проушины и болты с головкой

Эти термины относятся к крепежным деталям, которые предназначены для ввинчивания в резьбовое отверстие, которое является частью сборки, и поэтому в соответствии с разделением Machinery’s Handbook они будут винтами.Здесь общие термины расходятся с различием Machinery’s Handbook . [14] [15]

Тормозной винт

Стяжные винты, также называемые стягивающими болтами

Стяжные винты (США) или каретные винты (Великобритания / Австралия / Новая Зеландия) (также называемые болтами , хотя это неправильное название) — это большие винты для дерева. Стягивающие винты с квадратной и шестигранной головками соответствуют стандартам ASME B18.2.1, а головка обычно имеет внешний шестигранник.Типичный болт с растягиванием может иметь диаметр от 1 4 дюйма (6,35 мм) до 1 1 4 дюйма (31,75 мм) и длину от 1 4 до 6 дюймов ( От 6,35 до 152,40 мм) или длиннее, с крупной резьбой шурупа по дереву или шурупа по металлу (но большего размера).

Материалы обычно представляют собой основу из углеродистой стали с цинковым покрытием (для коррозионной стойкости). Цинковое покрытие может быть ярким (гальваническое), желтым (гальваническое) или тускло-серым, горячеоцинкованным.Стяжные болты используются для крепления деревянных каркасов друг к другу, для крепления опор машин к деревянным полам и для других тяжелых столярных работ. Прилагательное lag произошло от раннего основного использования таких застежек: крепления лагов, таких как посохи ствола и другие подобные детали. [16]

Эти крепежные детали представляют собой «винты» в соответствии с критериями Справочника машинного оборудования , а устаревший термин «болт с запаздыванием» был заменен на «винт с запаздыванием» в Справочнике . [17] Однако в сознании многих торговцев это «болты» просто потому, что они большие, с шестигранной или квадратной головкой.

Можно утверждать, что здесь нет неправильного названия. Это болты, потому что у них есть хвостовик (или заплечик), который необходим им для выполнения своей функции в качестве тренерского болта, то есть притягивать один кусок материала к другому, используя только резьбу. То же самое и с болтами.

Винт (любой винт), с другой стороны, имеет резьбу по всей длине, например, установочный винт.

Здесь произошла потеря истории, что привело к необходимости переименовать некоторые болты (старые) в винты, чтобы соответствовать новому определению.

Государственные стандарты США

Федеральное правительство Соединенных Штатов предприняло попытку формализовать различие между болтом и винтом, поскольку на каждый из них действуют разные тарифы. [18] Похоже, что этот документ не оказывает значительного влияния на обычное использование и не устраняет неоднозначный характер различия между винтами и болтами для некоторых резьбовых крепежных изделий.Документ также отражает (хотя, вероятно, не возник) значительную путаницу в использовании терминологии, которая различается между юридическим / законодательным / регулирующим сообществом и отраслью крепежа. В юридической / законодательной / нормативной формулировке используются термины «грубый» и «тонкий» для обозначения жесткости диапазона допуска, имея в виду в основном «высокое качество» или «низкое качество», но это плохой выбор терминов. , потому что эти термины в индустрии крепежа имеют другое значение (относящееся к крутизне шага спирали).

Исторический выпуск

Старые стандарты USS и SAE определяли винты с головкой под ключ как крепежные детали с хвостовиками, навинченными на головку, а болты — как крепежные детали с хвостовиками, у которых не было резьбы частично. [19] Связь этого правила с идеей о том, что болт по определению принимает гайку, очевидна (поскольку предполагалось, что участок хвостовика без резьбы, который называется рукояткой , будет проходить через подложку без резьбы Это). В настоящее время это устаревшее различие, хотя большие болты по-прежнему часто имеют участки хвостовика без резьбы.

Хотя нет оснований считать это определение устаревшим, поскольку далеко не ясно, что «болт по определению требует гайки». На примере тренерского «болта» (а он был «болтом» очень давно). Изначально он не предназначался для установки гайки, но имел хвостовик. Его цель состояла в том, чтобы пройти не через всю подложку, а только через одну ее часть, в то время как резьбовая часть врезалась в другую, чтобы втягивать и зажимать материалы вместе. Болт с кареткой был получен из этого и использовался больше для ускорения производства, чем для достижения другой функции.Болт с квадратным подголовком проходит через обе части материала и использует гайку для обеспечения зажимного усилия. Однако оба они все еще болты.

Путаница и двусмысленность между болтом и винтом возникли просто из-за желания США пересмотреть давнее определение.

Контролируемая лексика в сравнении с естественным языком

Указанные выше различия закреплены в контролируемом словаре организаций по стандартизации. Тем не менее, иногда есть различия между контролируемой лексикой и естественным языком использования слов машинистами, автомеханиками и другими.Эти различия отражают лингвистическую эволюцию, сформированную изменениями технологий на протяжении веков. Слова , болт и , винт , существовали еще до того, как появилось современное сочетание типов крепежа, и естественное использование этих слов изменилось ретронимно в ответ на технологические изменения. (То есть использование слов в качестве названий для объектов меняется по мере изменения объектов.) Крепежные детали без резьбы преобладали до появления практичного и недорогого нарезания шурупов в начале 19 века.Основное значение слова винт долгое время включало в себя идею винтовой резьбы со спиральной головкой, но винт Архимеда и канавка (например, штопор) предшествовали крепежу.

Слово , болт — тоже очень старое слово, и на протяжении веков оно использовалось для обозначения металлических стержней, которые проходили через подложку и закреплялись с другой стороны, часто с помощью безрезьбовых средств (скрепление, кузнечная сварка, штифт, заклинивание. , так далее.). Связь этого чувства с чувством дверного засова или засова арбалета очевидна.В XIX веке болты, закрепляемые с помощью винтовой резьбы, часто назывались болтами в отличие от стяжных болтов .

Обычно различие (не строгое) состоит в том, что винты меньше болтов, и что винты обычно имеют коническую форму, а болты — нет. Например, болты головки блока цилиндров называются «болтами» (по крайней мере, в Северной Америке), несмотря на то, что по некоторым определениям их следует называть «винтами». Их размер и их сходство с болтом, в который можно было бы вставить гайку, с лингвистической точки зрения перевешивают любые другие факторы в этой естественной склонности к выбору слов.

Прочие отличия

Болты были определены как крепежные детали с головкой, имеющие внешнюю резьбу, которая соответствует строгим требованиям к однородной резьбе болта (например, метрическая резьба ISO M, MJ, унифицированный стандарт резьбы UN, UNR и UNJ), так что они могут принимать неконусную резьбу. орех. В этом случае винты определяются как крепежные детали с головкой и внешней резьбой, которые не соответствуют приведенному выше определению болтов. [ необходима ссылка ] Эти определения винта и болта устраняют двусмысленность различия в руководстве Machinery.Возможно, поэтому некоторые люди их предпочитают. Однако они не соответствуют общепринятому использованию этих двух слов и не соответствуют формальным спецификациям.

Возможное различие состоит в том, что винт предназначен для нарезания собственной резьбы; он не требует доступа или воздействия на противоположную сторону компонента, к которому крепится. Это определение винта дополнительно подкрепляется рассмотрением разработок крепежных элементов, таких как Tek Screws для обшивки кровли, саморезы и саморезы для различных металлических креплений, винты для кровельных реек для усиления соединения между обрешеткой крыши и стропила, шурупы для настила и т. д.С другой стороны, болт — это охватываемая часть системы крепежа, предназначенная для установки в предварительно оборудованную головку (или гайку) с точно такой же резьбой.

Типы шурупов и болтов

Крепежные детали с резьбой имеют конический или неконический стержень. Крепежные детали с коническими стержнями предназначены для вбивания непосредственно в подложку или в пилотное отверстие в подложке. Сопрягающая резьба формируется в подложке по мере вбивания этих крепежных элементов. Крепежные детали с неконусным хвостовиком предназначены для сопряжения с гайкой или для вбивания в резьбовое отверстие.

Крепеж с коническим хвостовиком (саморезы)

Американское название Британское имя Описание
шуруп для ДСП
шуруп для ДСП
Подобен шурупу для гипсокартона, за исключением того, что он имеет более тонкий стержень и обеспечивает лучшее сопротивление выдергиванию в древесностружечных плитах, при этом компенсируя меньшее сопротивление сдвигу. Резьба шурупов для ДСП асимметрична.
шуруп по бетону
Tapcons
шуруп по камню
шуруп конфаст
шуруп для нескольких материалов
синий шуруп
саморез по камню
Titen
Винт из нержавеющей или углеродистой стали для крепления дерева, металла или других материалов к бетону или каменной кладке.Шурупы по бетону обычно синего цвета, с антикоррозийным покрытием или без него. [20] Они могут иметь плоскую головку Phillips или шестигранную шайбу с прорезью. Размеры головок варьируются от 0,1875 до 0,375 дюйма (4,763 до 9,525 мм) и длины от 1,25 до 5 дюймов (от 32 до 127 мм). Обычно установщик использует перфоратор, чтобы проделать пилотное отверстие для каждого винта в бетоне, и ударный отвертку с электроприводом, чтобы закрепить винт.
Палубный винт Аналогичен шурупу для гипсокартона, за исключением того, что он имеет улучшенную коррозионную стойкость и обычно поставляется с большим калибром.Большинство шурупов для настила имеют наконечник для нарезания резьбы типа 17 (шнековый) для установки в материалы для настила. У них есть горловины стекляруса, которые позволяют винту вдавить поверхность дерева, не ломая ее.
двухсторонний винт
дюбель
подвесной болт
Болт поручня Подобен шурупу по дереву, но с двумя заостренными концами и без головки, используется для создания скрытых стыков между двумя деревянными частями.
Подвесной болт имеет резьбу для деревянных шурупов на одном конце и машинную резьбу на другом.Подвесной болт используется, когда необходимо прикрепить металлическую деталь к деревянной поверхности.
приводной винт
молотковый приводной винт
В основном используется для крепления заводских табличек с техническими данными к оборудованию. Гладкая круглая или грибовидная головка с многозаходной резьбой на стержне, под которой находится стержень уменьшенного диаметра, который действует как пилот. Винт крепится ударом молотка по головке и не предназначен для снятия. [21]
шуруп для гипсокартона Специализированный шуруп с стекловидной головкой, предназначенный для крепления гипсокартона к деревянным или металлическим шпилькам, однако это универсальный строительный крепеж с множеством применений.Диаметр резьбы шурупов гипсокартона больше диаметра захвата.
винт с проушиной
ушко для винта
ушко для лозы
Винт с закругленной головкой. Более крупные иногда называют винтами с ушком. Предназначен для использования в качестве точки крепления, особенно для подвешенных к ней предметов.
Винтовая петля (по крайней мере, в Великобритании) похожа на винтовая петля, за исключением того, что у нее пропорционально более длинный стержень и меньшая петлёвая головка. Как следует из термина, ушки из виноградной лозы часто используются для прикрепления тросов по поверхности зданий, чтобы вьющиеся растения могли прикрепиться.
стопорный болт
стопорный винт [22]
тренер винт Подобен шурупу для дерева, за исключением того, что он обычно намного больше при длине до 15 дюймов (381 мм) с диаметрами от 0,25–0,5 дюйма (6,35–12,70 мм) в общедоступных (хозяйственных магазинах) размерах (не считая крупных горнодобывающих предприятий). и болты с запаздыванием в гражданском строительстве) и обычно имеет шестигранную головку привода. Стяжные болты предназначены для надежного крепления тяжелых бревен (столбов и балок, деревянных железнодорожных эстакад и мостов) друг к другу, а также для крепления дерева к кладке или бетону.Болты

Lag обычно используются с расширяющейся вставкой, называемой лагом в кирпичной кладке или бетонных стенах, лаг выполнен с твердосплавной оболочкой, которая врезается в стороны просверленного отверстия, а внутренний металл в лаге представляет собой более мягкий сплав свинца. , или цинк, легированный мягким железом. Крупная резьба болта лаг и лаг сетки и деформируются немного делает безопасным рядом водонепроницаемый анти нержавеющим механически прочное крепление.

винт зеркала Это шуруп для дерева с плоской головкой и резьбовым отверстием в головке, в которую вставляется хромированная крышка.Обычно используется для крепления зеркала.
винт для листового металла Имеет острую резьбу, врезающуюся в такой материал, как листовой металл, пластик или дерево. Иногда они имеют насечки на кончике, чтобы облегчить удаление стружки во время нарезания резьбы. Хвостовик обычно продевается до головки. Шурупы для листового металла являются отличным крепежом для крепления металлической фурнитуры к дереву, поскольку стержень с полной резьбой обеспечивает хорошее удержание в древесине.
Винт Twinfast Винт Twinfast — это тип винта с двумя резьбами (т.е.е. двухзаходный винт), так что он может вращаться в два раза быстрее, чем обычный (то есть одноходовой) винт с тем же шагом. [23] Винты для гипсокартона, обозначенные как мелкие, являются наиболее распространенными винтами с резьбой Twinfast. [24]
шуруп для дерева Винт по металлу с острым концом, предназначенный для соединения двух деревянных частей. Шурупы по дереву обычно доступны с плоской, плоской или овальной головкой. Шуруп по дереву обычно имеет частично нерезьбовой стержень под головкой.Ненарезанная часть стержня предназначена для скольжения через верхнюю доску (ближайшую к головке винта), так что ее можно плотно прижать к доске, к которой она прикрепляется.
Винт с предохранительной головкой Эти винты используются в целях безопасности и там, где вероятен вандализм и / или кража. Головку этого винта невозможно перевернуть. Для этого требуются специальные инструменты или механизмы, такие как гаечные ключи, трехстворчатые ключи, торцы, квадратные отвертки и т. Д.У некоторых винтов головку можно снять, сломав ее после установки винта.

Крепежные детали с неконусным хвостовиком

Американское название Британское имя Описание
болт анкерный Болт особого типа, который устанавливается в мокрый бетон, при этом резьба винтов выступает над поверхностью бетона.
отрывной болт Отрывной болт — это болт с полым стержнем с резьбой, который отламывается при ударе.Обычно используются для крепления пожарных гидрантов, поэтому они оторвут при ударе машины. Также используется в самолетах для снижения веса.
винт с головкой Термин «болт с головкой» относится ко многим различным вещам в разное время и в разных местах. В настоящее время это наиболее узко относится к стилю головы (см. Галерею ниже). В более широком смысле это относится к группе винтов: винты с буртиком, шестигранные головки, головки с потайной головкой, полукруглые головки и головки филлистера.В Соединенных Штатах винты с головкой под ключ определены в ASME B18.6.2 и ASME B18.3. [25] [26] В прошлом термин винт с головкой под ключ , как правило, относился к винтам, которые предполагалось использовать в приложениях, где гайка не использовалась, однако характеристики, которые отличали его от болты меняются со временем. В 1910 году Энтони определил его как винт с шестигранной головкой, которая была толще, чем головка болта, но расстояние между плоскостями было меньше, чем у болта. [27] В 1913 году Вулли и Мередит определили их, как Энтони, но дали следующие размеры: винты с шестигранной головкой до 7 16 дюйма (11.1125 мм) имеют головку, которая на 3 16 дюйма (4,7625 мм) больше диаметра хвостовика; Винты диаметром более 1 2 дюйма (12,7 мм) имеют головку, которая на 1 4 дюйма (6,35 мм) больше стержня. Винты с квадратной головкой до 3 4 дюйма (19,05 мм) имеют головку на 1 8 дюйма (3,175 мм) больше, чем хвостовик; винты размером больше 3 4 дюйма (19.05 мм) с головкой

Типы винтов

Типы винтов

НАЖМИТЕ ЗДЕСЬ ДЛЯ УКАЗАТЕЛЬНОЙ СТРАНИЦЫ

ВИДЫ ВИНТОВ -2

Райан В. 2002 —
2008

PDF ФАЙЛ
НАЖМИТЕ ЗДЕСЬ ДЛЯ УПРАЖНЕНИЯ НА ОСНОВЕ ПРОСМОТРЕННОЙ РАБОТЫ
НИЖЕ

Винты используются для крепления таких материалов, как ДСП,
МДФ и натуральное дерево вместе, хотя есть тип шурупа, называемый
саморез, который можно использовать для соединения тонких металлических листов.винты можно использовать для постоянного соединения материалов, хотя
их можно относительно легко не использовать, они также хороши как способ
временная фиксация материалов.

ВИНТ С ВЫСОКОЙ ГОЛОВКОЙ:
Используется для установки на дверные ручки и декоративные элементы, которые должны
хорошо выглядишь.

ВИНТ С КУПОЛЬНОЙ ГОЛОВКОЙ:
Может использоваться для установки таких приспособлений, как зеркала. «Кепка», которая
форма купола обычно хромированная или сделана из латуни, и это может быть хорошей особенностью. Это
также делает головку винта безопасной, поскольку у гибели нет острых краев, чтобы
поймать и порезать руки / пальцы.

ВИНТЫ ДЛЯ ДСП:
Резьба на этом типе винта проходит по всей длине.
Лучше всего использовать с ДСП

ВИНТ САМОРЕЗЬЯЩИЙ:
они обычно используются для нарезания резьбы в металле.Просверливается отверстие
металл на долю меньше ширины винта. В
Затем в отверстие ввинчивается саморез, нарезая резьбу.

СОЕДИНИТЕЛЬНЫЕ МАТЕРИАЛЫ С ИСПОЛЬЗОВАНИЕМ
ВИНТЫ

1. Отметьте положение винта в верхней части
дерево.
2. Просверлите отверстие с зазором в верхней части — такого же диаметра, как
хвостовик.
3. зенковка отверстия при использовании винта с потайной головкой.
4. Соедините два куска материала и просверлите отверстия меньшего диаметра.
отверстие во втором куске материала
5. Вставьте винт в первое верхнее отверстие и осторожно затяните
отвертка.

НАЖМИТЕ ЗДЕСЬ ДЛЯ УСТОЙЧИВОГО
ИНДЕКС МАТЕРИАЛОВ СТРАНИЦА

Саморез

— это… Что такое саморез?

  • Саморез — Саморез — это способность винта продвигаться вперед при повороте, создавая собственную резьбу. Саморезы обычно используются с деталями из листового металла и пластика. Эта способность иногда возникает из-за разрыва в непрерывности…… Wikipedia

  • винт-саморез — / саморез / винт, предназначенный для нарезания соответствующей внутренней резьбы во время забивания. Также называется самонарезающим винтом.* * *… Универсал

  • винт саморез — ˈ ̷ ̷ | ̷ ̷ ̷ ̷ существительное: самонарезающий винт * * * / саморез / винт, предназначенный для нарезания соответствующей внутренней резьбы при вращении. Также называется саморез … Полезный английский словарь

  • саморез — / ˌsɛlf tæpɪŋ ˈskru / (скажем .self tapeing skrooh) существительное винт, который способен нарезать внутреннюю резьбу в отверстии, в которое он ввинчивается. Кроме того, самонарезание… Словарь австралийского английского

  • саморез — существительное Винт с закаленной резьбой, который образует собственную внутреннюю резьбу при вбивании в относительно мягкий материал (например, листовой металл)… Wiktionary

  • саморез — Винт, который нарезает собственную резьбу при вставке в отверстие… Словарь автомобильных терминов

  • саморез. — См. Саморез. * * *… Универсал

  • саморез. — См. Саморез… Полезный английский словарь

  • саморез — прилагательное (винта), способное нарезать резьбу в материале, в который он вставлен… Словарь новых терминов английского языка

  • Винт — Эта статья о креплении. Для использования в других целях, см Винт (значения). Винты бывают разных форм и размеров для разных целей.Четверть монеты США (диаметр 24 мм) показана в масштабе. Винт или болт — это тип крепежа…… Википедия

  • винт — винтовой, прил. шуруповерт, н. безвинный, прил. винт, прил. / skrooh /, сущ. 1. металлическая застежка, имеющая конический хвостовик с винтовой резьбой и увенчанная шлицевой головкой, вбиваемой в дерево и т.п. путем вращения, особенно. с помощью отвертки. 2… Универсал

  • Самонарезающие винты — размеры отверстий

    Рекомендуемые размеры отверстий для метрических саморезов типа AB — согласно DIN 7975

    Следующие справочные значения действительны только для саморезов из закаленной стали, устанавливаемых в простое крепежное соединение с отверстиями с зазором.Моменты затяжки макс. 50% минимального тормозного момента. Необходимо провести предварительное испытание на использование других винтов или других материалов из листового металла. Перфорированные пилотные отверстия должны быть на 0,1–0,3 мм больше, а винты должны быть затянуты в том направлении, в котором было пробито отверстие.

    Диаметр резьбы Прочность материала Rm (Н / мм2) Толщина листового металла (мм)
    0,8 0,9 1 1.1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2 2,2 2,5 2,8 3 3,5 4 4,5 5
    СТ 2,2 из 100 1,7 1,7 1,7 1,7 1.7 1,7 1,7 1,7 1,7 1,7 1,8
    прибл. 300 1,7 1,7 1,7 1,7 1,7 1,7 1.8 1,8 1,8 1,9 1,9
    до 500 1,7 1,7 1,7 1,8 1,8 1,8 1,8 1,7 1.9 1,9 1,9
    СТ 2,9 из 101 2,2 2,2 2,2 2,2 2,2 2,2 2,2 2.2 2,2 2,2 2,3
    прибл. 301 2,2 2,2 2,2 2,2 2,3 2,3 2,3 2,4 2,4 2.4 2,4
    до 501 2,2 2,2 2,3 2,3 2,4 2,4 2,4 2,4 2,5 2,5 2,5
    СТ 3.5 из 102 2,6 2,7 2,7 2,7 2,7 2,7 2,7 2,7 2,7 2,8 2,9
    прибл. 302 2.6 2,7 2,7 2,7 2,7 2,8 2,8 2,9 2,9 3 3
    до 502 2,7 2,8 2,8 2.9 2,9 2,9 2,9 3 3 3,1 3,1
    СТ 3.9 из 103 2,9 2,9 3 3 3 3 3 3 3 3.1 3,2 3,3
    прибл. 303 2,9 2,9 3 3 3,1 3,1 3,2 3,2 3,2 3,3 3,3 3.3
    до 503 3 3,1 3,1 3,2 3,2 3,3 3,3 3,3 3,3 3,4 3,4 3,5
    СТ 4.2 из 104 3,1 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,2 3,3 3,4 3,5
    прибл. 304 3.1 3,2 3,2 3,2 3,3 3,3 3,4 3,4 3,5 3,6 3,6 3,6
    до 504 3,3 3,3 3.4 3,4 3,4 3,4 3,5 3,5 3,6 3,6 3,6 3,7
    СТ 4.8 из 105 3,6 3.6 3,6 3,6 3,6 3,6 3,7 3,8 3,9 4 4,1
    прибл. 305 3,6 3,7 3,8 3.8 3,9 3,9 4 4,1 4,1 4,2 4,2
    до 505 3,9 3,9 4 4 4 4,1 4.1 4,2 4,2 4,2 4,3
    СТ 5,5 из 106 4,2 4,2 4,2 4,2 4,2 4.4 4,5 4,6 4,7 4,8
    прибл. 306 4,3 4,4 4,4 4,5 4,7 4,7 4,8 4.8 4,9 4,9
    до 506 4,6 4,6 4,6 4,7 4,8 4,8 4,9 4,9 5 5
    СТ 6.3 из 107 4,9 4,9 4,9 4,9 5 5,2 5,3 5,4 5,5 5,6 5,7
    прибл. 307 5 5.1 5,2 5,3 5,4 5,5 5,6 5,7 5,7 5,8 5,8
    до 507 5,3 5,4 5,4 5.5 5,6 5,7 5,7 5,7 5,8 5,8 5,8

    Самонарезающие винты — размеры отверстий в дюймах

    Рекомендуемые размеры отверстий для дюймовых саморезов типа AB

    Следующие справочные значения действительны только для саморезов из закаленной стали, устанавливаемых в простое крепежное соединение с отверстиями с зазором. Моменты затяжки макс.50% минимального тормозного момента. Необходимо провести предварительное испытание на использование других винтов или других материалов из листового металла.

    Размер винта Число ниток на дюйм Размер отверстия (дюймы) Размер сверла Диаметр сверла (дюймы)
    Макс мин.
    0 48 0,049 0,043 56 0.0465
    1 42 0,063 0,055 53 0,0595
    2 32 0,077 0,067 49 0,073
    3 28 0,09 0,078 45 0,082
    4 24 0,103 0.089 41 0,096
    5 20 0,114 0,1 36 0,1065
    6 20 0,124 0,108 32 0,116
    7 19 0,138 0,12 30 0,1285
    8 18 0.148 0,128 29 0,136
    10 16 0,17 0,148 21 0,159
    12 14 0,194 0,169 14 0,182
    1/4 14 0,226 0,196 4 0,209
    5/16 12 0.289 0,251 я 0,272
    3/8 12 0,356 0,31 Q 0,332
    7/16 10 0,413 0,359 Вт 0,386
    1/2 10 0,48 0,418 29/64 0,4531

    Примечание. Поскольку приложения для крепления сильно различаются, приведенная выше информация носит ознакомительный характер и является правильной, насколько нам известно.Заказчик должен убедиться в эффективности крепежа и достоверности данных. TR Fastenings не несет ответственности за любые неисправности, которые могут произойти в результате использования этой информации.

    Когда самоизолироваться и что делать — Коронавирус (COVID-19)

    Что такое самоизоляция?

    Самоизоляция — это когда вы не выходите из дома из-за того, что у вас есть или может быть коронавирус (COVID-19).

    Это помогает остановить распространение вируса среди других людей.

    Самоизоляция отличается от:

    • социального дистанцирования — общий совет для всех избегать тесного контакта с другими людьми
    • экранирование — совет для людей с высоким риском заражения коронавирусом

    Информация:

    Закон требует самоизолироваться, если ваш тест положительный или если вам предложили пройти самоизоляцию в рамках программы NHS Test and Trace. Вас могут оштрафовать, если вы не изолируете себя.

    Когда проводить самоизоляцию

    Самостоятельно изолировать немедленно, если:

    Что такое пузырь поддержки?

    Пузырь поддержки — это место, где кто-то, кто живет один (или только со своими детьми), может встретить людей из еще одного домохозяйства.

    Узнайте больше о создании пузыря поддержки с другим домохозяйством на GOV.UK.

    Информация:

    Если вы считаете, что контактировали с кем-то, у кого есть коронавирус, но у вас нет симптомов и вам не велели самоизолироваться, продолжайте следовать советам по социальному дистанцированию.

    Как самоизолироваться

    Вы не должны выходить из дома, если вы самоизолировались.

    Не

    • Не ходите на работу, в школу или в общественные места — работайте из дома, если можете

    • не ездите в общественном транспорте и не пользуйтесь такси

    • не выходите за едой и лекарствами — закажите их онлайн или по телефону или попросите кого-нибудь принести к вам домой

    • , в вашем доме нет посетителей, в том числе друзей и родственников, за исключением людей, обеспечивающих основной уход

    • не выходите на прогулку — занимайтесь дома или в саду, если у вас есть

    Когда проходить тест

    Пройдите тест как можно скорее, если у вас есть какие-либо симптомы коронавируса.

    Симптомы:

    • высокая температура
    • новый непрерывный кашель
    • потеря или изменение обоняния или вкуса

    Тест необходимо проводить в первые 8 дней появления симптомов.

    Вам не нужно проходить тест, если у вас нет симптомов или если у вас другие симптомы.

    Сообщите людям, с которыми вы были в тесном контакте, что у вас есть симптомы.

    Вы можете сообщить людям, с которыми вы были в тесном контакте в течение последних 48 часов, что у вас может быть коронавирус.

    Что означает близкий контакт?

    Примеры тесного контакта:

    • близкий контакт лицом к лицу (менее 1 метра) в течение любого времени, включая разговор с ними или кашель на них
    • нахождение на расстоянии 1-2 метра друг от друга в течение более 15 минут — в том числе путешествие в небольшом транспортном средстве
    • , проводящее много времени в своем доме, например, уборка дома

    Им не нужно самоизолироваться, если с ними не свяжется служба тестирования и отслеживания NHS.Но им следует проявлять особую осторожность, чтобы следовать советам о социальном дистанцировании, в том числе часто мыть руки.

    Если у них появятся симптомы коронавируса, они должны самоизолироваться и как можно скорее пройти тест.

    Как долго нужно самоизолироваться

    Если у вас есть симптомы или положительный результат теста на коронавирус, вам, как правило, потребуется самоизолироваться не менее 10 дней.

    Обычно вам нужно самоизолироваться в течение 14 дней, если:

    • у кого-то, с кем вы живете, есть симптомы или положительный результат теста
    • у кого-то из вашего пузыря поддержки есть симптомы или положительный результат теста
    • вам сказали самостоятельно изолировать с помощью NHS Test and Trace

    Узнайте больше о том, как долго нужно самоизолироваться.

    Информация:

    Помощь и поддержка, пока вы остаетесь дома

    Пока вы изолируетесь:

    • вы можете получить помощь в повседневных делах, таких как сбор покупок или лекарств, от волонтера NHS
    • вы можете получить пособие по болезни или другие виды финансовой поддержки, если вы не можете работать

    Узнайте о помощи и финансовой поддержке в период самоизоляции.
