проекты, схемы, чертежи + фото

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Строительство туалета своими руками, Фотоотчет

Далеко не всякий дачный домик может похвастаться оборудованным современным санузлом, подключенным к септику, гораздо чаще дачники обустраивают туалет в углу участка, подальше от колодца и домика. Дачный туалет в этом случае – небольшое строение с выгребной ямой или просто емкостью. Тем не менее, даже в таком туалете можно создать комфортные условия, а если приложить фантазию, то дачный туалет может отлично вписаться в общий дизайн и даже стать украшением участка.

Дачный туалет своими руками

Чертеж дачного туалета предельно прост: это прямоугольный каркас, установленный на столбчатый фундамент, обшитый вагонкой, блокхаусом или сайдингом. Внутри для удобства выполняют полку, играющую роль сидения, оборудуют туалет дверью и небольшим вентиляционным окошком, подключают освещение. Построить такой туалет можно за выходные.

Чертежи дачного туалета

Конструкция дачного туалета предельно проста, и по приведенным чертежам можно заранее рассчитать материалы и собрать его своими руками, имея минимальные  плотницкие навыки.

  1. Каркас деревянного туалета выполнен из обрезной доски 100х50 мм и установлен на обработанные антисептиком полозья из бруса 150х150 мм. В регионах с холодным климатом туалет можно утеплить, для этой цели используют пенопласт толщиной 50-150 мм. Крыша – односкатная, с уклоном назад, ее можно покрыть любым кровельным материалом, например, мягкой черепицей.

    Чертеж дачного туалета

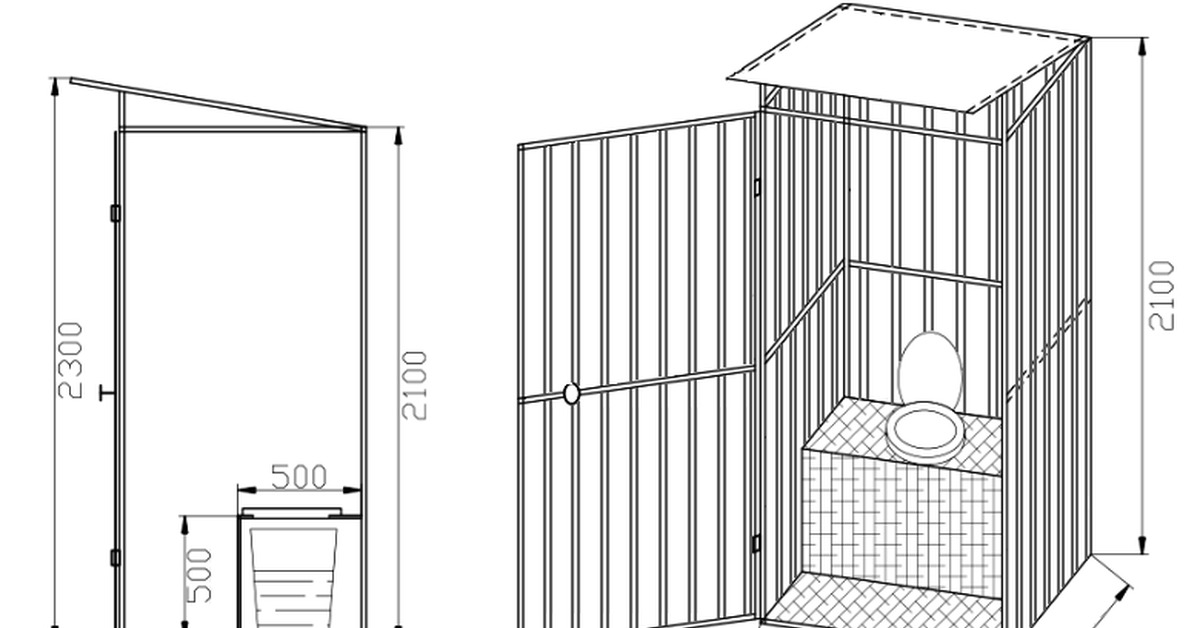

  2. Габаритные размеры туалета приведены на следующем чертеже. Высота туалета обычно составляет не менее 2 метров, ширина – не менее 120 см.

    Чертежи и размеры дачного туалета

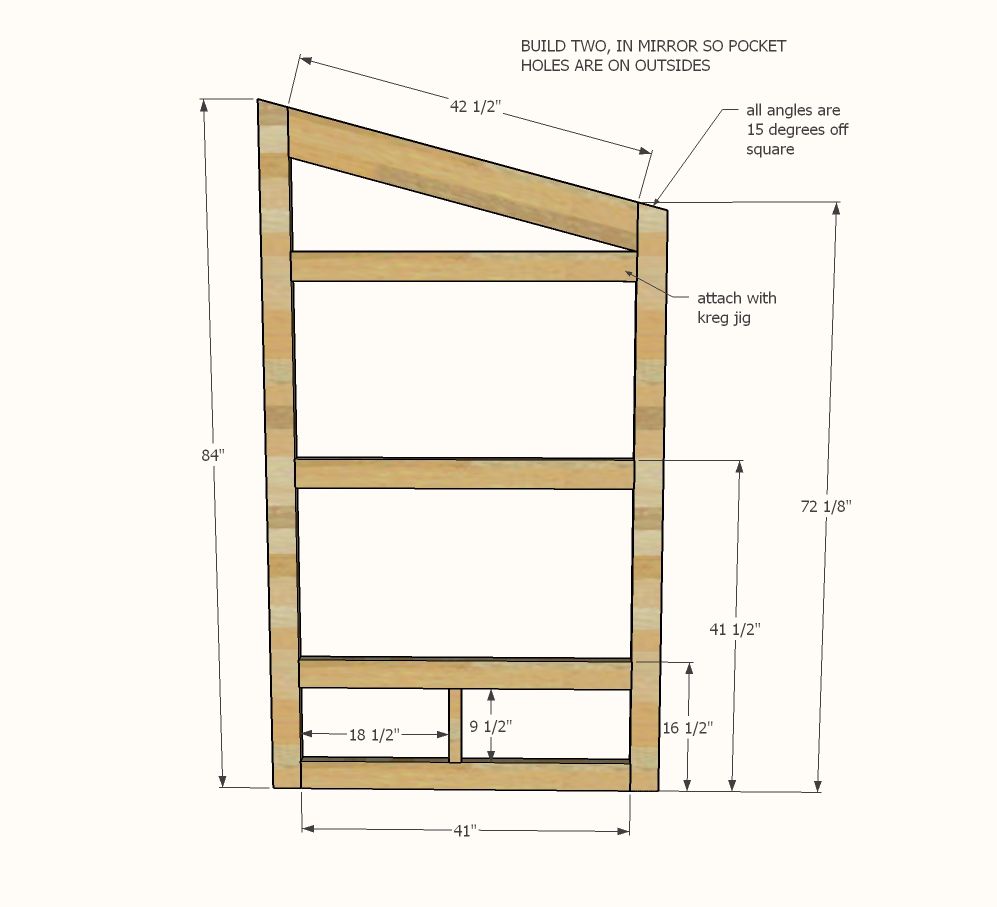

  3. Торцевая стенка туалета имеет прямоугольную форму и собирается из доски 100х50 мм на гвозди или саморезы в соответствии с чертежом. Боковые стенки выполнены в форме трапеции, в одной из стен сделано окно для естественного освещения и вентиляции. Фасадная стена сделана с учетом дверного проема. Стены выполняют по отдельности и скрепляют на готовом основании.

    Таблица раскроя досок правой стены

    Чертеж каркаса дворового туалета левой стены

    Чертеж стен туалета

    Чертеж стен туалета

  4. Полозья из бруса 150 мм обязательно обрабатывают антисептиком, соединяют их на шпильки или гвозди. Для увеличения жесткости в нижних полозьях выполнены пазы глубиной 50 мм и шириной 150 мм.

    Основа – брус с сечением 150×150, обработанный антисептиком

  5. Нижнее перекрытие сделано из досок 50х100 мм и зашито листами ОСБ, его также можно утеплить пенопластом. Если под туалетом предусмотрен выгреб, необходимо выполнить отверстие в задней части пола туалета.

    Таблица раскроя досок для нижнего перекрытия

  6. Каркас двери можно сделать из бруска 50х50 мм, соединив их для увеличения жесткости диагоналями. Дверь обшивают ОСБ изнутри, снаружи – тем же материалом, что и сам туалет.

    Таблица (чертеж) раскроя досок фассадной стены

  7. Стропильная система односкатной крыши – наслонного типа. Стропила выполняют из доски 100х50 мм, делают в них запилы и крепят к верхней доске каркаса стен на саморезы или гвозди. Шаг стропил – 40 см.

    Дополнительные стропила при утеплении пенопластом туалета

  8. Ниже приведена спецификация необходимых материалов.

    Таблица материалов необходимых для постройки туалета

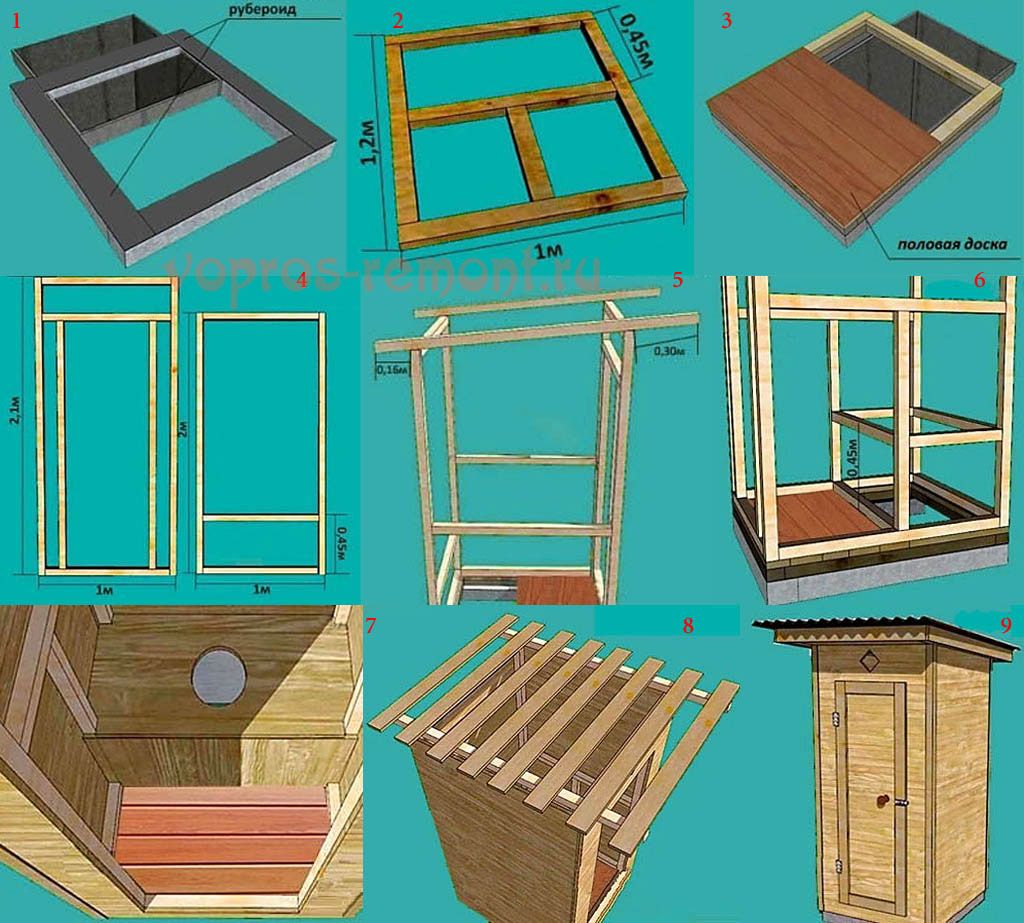

Технология постройки туалета на дачном участке

  1. Выбирают место для туалета, расположенное не ближе, чем на 25 метров от источника воды. Если расположить туалет дальше санитарной зоны невозможно, емкость для фекалий и стоков должна быть герметичной, без контакта с почвой.
  2. Выкапывают яму под емкость. Выгребная яма может быть любого размера, с выходом за пределы туалета или располагаться под ним. Стенки ямы можно выложить автопокрышками либо вкопать в землю металлическую бочку на 200 литров. Существуют также специальные емкости из пластика, армированные металлическими ребрами – можно использовать их. Проводят обратную засыпку ямы вокруг вкопанной емкости и трамбуют грунт.
  3. Устанавливают столбчатый фундамент под углами полозьев туалета. Его можно выполнить из кирпича или бетонных блоков. Поверх столбиков обязательно кладут слой рубероида.
  4. Выполняют основание туалета: из бруса 150х150 мм делают полозья по чертежу, скрепляют их на шпильки и устанавливают на столбчатый фундамент. Полозья обрабатывают антисептиком или отработанным маслом.

    Основание для туалета из бруса пропитанного антисептиком

  5.  Поверх полозьев настилают перекрытие пола. Для утепленного туалета пол выполняют так: с нижней стороны пол подшивают листами ОСБ, укладывают между досками каркаса утеплитель – пенопласт, после чего зашивают пол сверху листами ОСБ.В полу предусматривают отверстие для стока фекалий, прямо над вкопанной емкостью.
  6. По чертежу собирают стенки из доски 100х50 мм, скрепляя элементы на гвозди или саморезы. Устанавливают каркасы стен на основание и крепят с помощью уголков и саморезов.

    Собираем каркас туалета по чертежу

  7. Настилают стропила в соответствии с чертежом: делают запилы в стропилах, опирая их на верхнюю доску торцевой и фронтонной стены, после чего крепят стропила на гвозди или уголки. Крышу зашивают листами ОСБ снизу, между досками укладывают утеплитель – пенопласт. Поверх пенопласта настилают рубероид или другую рулонную гидроизоляцию, поверх крепят профнастил, шифер или другой подходящий кровельный материал.

    Делаем крышу для туалета

  8. Туалет зашивают снаружи – вагонкой, сайдингом, блокхусом. Между досками каркаса также можно уложить утеплитель.

    Обшиваем туалет вагонкой

  9. Дверь изготавливают из бруска размером 50х50 мм в соответствии с чертежом. Для придания коробке двери прочности ее стягивают по диагонали двумя брусками. Дверь зашивают аналогично стенам туалета. Навешивают дверные петли, крепят ручки и запоры.
  10. Вставляют в боковое окно стекло. Для этого на доску каркаса набивают брусок толщиной 20-40 см по периметру окна, вставляют вырезанное по размеру стекло и закрепляют с помощью штапиков.
  11. Внутри выполняют полку из бруска на уровне  40-50 см. Брусок крепят к каркасу боковых стен на уголки или гвозди. Выполняют внутреннюю обшивку туалета. Зашивают полку строганой доской 25 мм сверху и спереди, в верхней части делают отверстие по отверстию в стульчаке. Крепят стульчак с крышкой.

    Стульчак в туалете

  12. При желании проводят в туалет электричество и делают освещение.

Древесину для защиты от гниения нужно обработать антисептиком или специальными составами, краской, олифой. Чтобы при эксплуатации туалета избежать неприятного запаха, содержимое выгребной ямы нужно дезинфицировать с помощью природного антисептика – торфа, а раз в сезон откачивать из емкости скопившиеся в ней отходы. Если же вы хотите избежать чистки выгребной ямы, можно подключить туалет к септику, который также можно сделать самостоятельно.

Туалет готов

Туалет на даче своими руками чертежи размеры фото из профнастила

Главная » Разное » Туалет на даче своими руками чертежи размеры фото из профнастила

Чертеж дачного туалета: схемы и проекты лучших самоделок

Вы не решаетесь строить на даче полноценный санузел, а решили ограничиться удобствами во дворе? Согласитесь, было бы здорово, чтобы этой постройкой было удобно пользоваться и выглядела она прилично, а не только во время посещения на голову не капал дождь? Но на пути к реализации задуманного требуется чертеж, но вы не знаете, как его правильно выполнить?

Мы подскажем вам, как из обычного сельского сортира сделать комфортную уборную. Для этого стоит строить не «на глаз», а по заранее разработанному проекту. В статье мы подобрали самые простые решения, снабдив их подробными схемами и чертежами. Также рассмотрели популярные разновидности клозетов для дачи, их особенности и типы материалов, используемые для сооружения.

На самом деле, чертеж дачного туалета не обязательно делать самостоятельно, можно воспользоваться готовыми решениями, приведенными в нашей статье. Определитесь с ключевыми особенностями уборной, такими как используемые материалы и наличие выгреба, а потом подберите модель туалета, которая вам нравится. В помощь начинающему проектировщику мы привели подробное видео по созданию чертежа.

Особенности построения чертежа

Дачный туалет – не такая простая конструкция, как склонны думать многие начинающие строители. Существует ряд особенностей, которые важно учитывать при разработке проекта и построении чертежей.

Согласно санитарным нормам, дачный туалет не должен размещаться ближе, чем на расстоянии 12 м от жилого дома и 8 м от колодца или скважины

Правила устройства туалета:

  1. Размеры. Учитывайте размеры внутреннего помещения уборной. Минимально допустимая площадь –  1 х 1 м. Если сэкономить и сделать кабинку меньше, пользоваться ей будет неудобно. Также особое внимание стоит уделить выбору дачного унитаза.
  2. Высота. Имеется и ограничение по высоте. Нежелательно строить сортир меньше 2 м в высоту. Входить в него, согнувшись, очень скоро надоест.
  3. Уклон крыши. При устройстве односкатной кровли задняя стенка проектируется несколько ниже передней. Это делается для формирования уклона крыши и стока дождевой воды за постройку.
  4. Освещение. Если вы не планируете проводить электрическое освещение, обеспечьте попадание дневного света в ваш туалет даже при закрытой двери. Если нет желания возиться с окнами, вырежьте хотя бы небольшое отверстие в верхней части двери.
  5. Вентиляция. Дачный сортир – постройка плохо вентилируемая. Чтобы это исправить, по задней стенке пускают вентиляционную трубу.
  6. Тень. Чтобы в дачном туалете было не душно летом, разместите его в тенистом месте.
  7. Место на участке. Еще один совет по выбору места постройки: избегайте соседства септика или выгребной ямы с источниками водозабора, колодцами, скважинами. Это делается из санитарно-гигиенических соображений.

Если принять во внимание все эти рекомендации, составить проект дачного туалета самостоятельно будет на порядок легче.

По типу утилизации отходов отдельно стоящие туалеты подразделяются на накопительные и выносные. Накопительные варианты предполагают сброс продуктов жизнедеятельности в выгребную яму, септик или накопительную емкость Туалеты с выгребной ямой устраивают в удалении от домов, источников водоснабжения и границ соседних участков
Выносные биотуалеты — сантехнические устройства с небольшой накопительной емкостью не требуют устройства канализации. Отходы накапливаются и компостируются в небольшой емкости, находящейся непосредственно в сантехнике, нуждающейся в регулярном опорожнении. Павильон для биотуалета можно расположить в любом удобном месте Постройку, совмещающую туалет и душевую кабинку, целесообразно подключать к одной накопительной емкости. В этом случае потребуется регулярная откачка стоков по мере накопления резервуара Герметичную накопительную емкость, стоки из которой регулярно откачивают, располагать допустимо в 5 м от жилья. Этот способ сбора отходов не угрожает окружающей среде и грунтовой воде
Туалет на даче, посещаемой периодически лишь в летнее время, разумней будет возвести над выгребом без откачки. Такие ямы по мере наполнения закапывают, а сверху высаживают деревья. Возведенный над ним домик просто переносят на новое место Объем выгребной ямы, как и объем накопительной емкости, подбирают в соответствии с численностью проживающих и интенсивностью посещения Если на загородном участке устраивают туалет с накопителем или ямой, предполагающей откачку, то кроме удаления от дома и источников воды нужно учесть возможность подъезда для ассенизаторской техники Туалет на загородном участкеСооружение с выгребной ямойДомик для выносного биотуалетаБлок душ-туалет с общей накопительной емкостьюУстановка накопительной емкости для дачной канализацииВыгребная яма без проведения откачкиВыгребная яма для большого частного домаБетонированный накопительный резервуар

Выбираем подходящий тип проекта

Для проектирования чертежа нужно определиться с типом туалета. Это может быть сортир с выгребной ямой или без нее. Кроме того, выгребную яму можно использовать с пользой для хозяйства и производить в ней компост.

Постройка с герметичной емкостью вместо выгреба будет уместна на участке, где грунтовые воды располагаются слишком близко к поверхности земли.

№1 — классический дачный туалет с выгребом

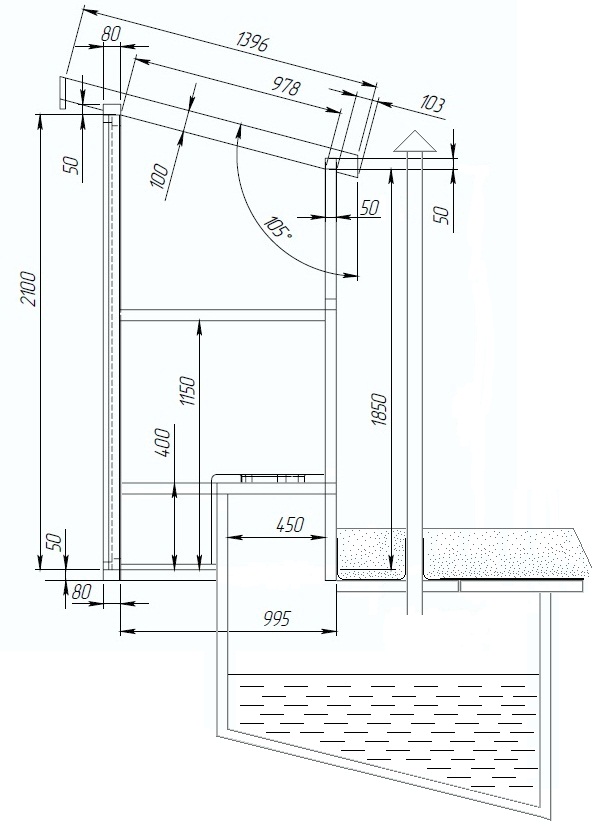

Самый распространенный и привычный проект простого туалета для дачи – модель с выгребной ямой. Принцип такой конструкции элементарный: все отходы попадают в глубокую яму, которая располагается непосредственно под туалетной будкой.

Если выгреб заполнился, вызывают ассенизатора, который откачивает все нечистоты, и туалетом можно пользоваться дальше.

Эта схема дачного туалета проверена временем. Основное ее преимущество – яму не нужно обслуживать довольно продолжительное время. Если сортир используют только в дачный сезон, можно и вовсе не столкнуться с необходимостью вызова ассенизатора

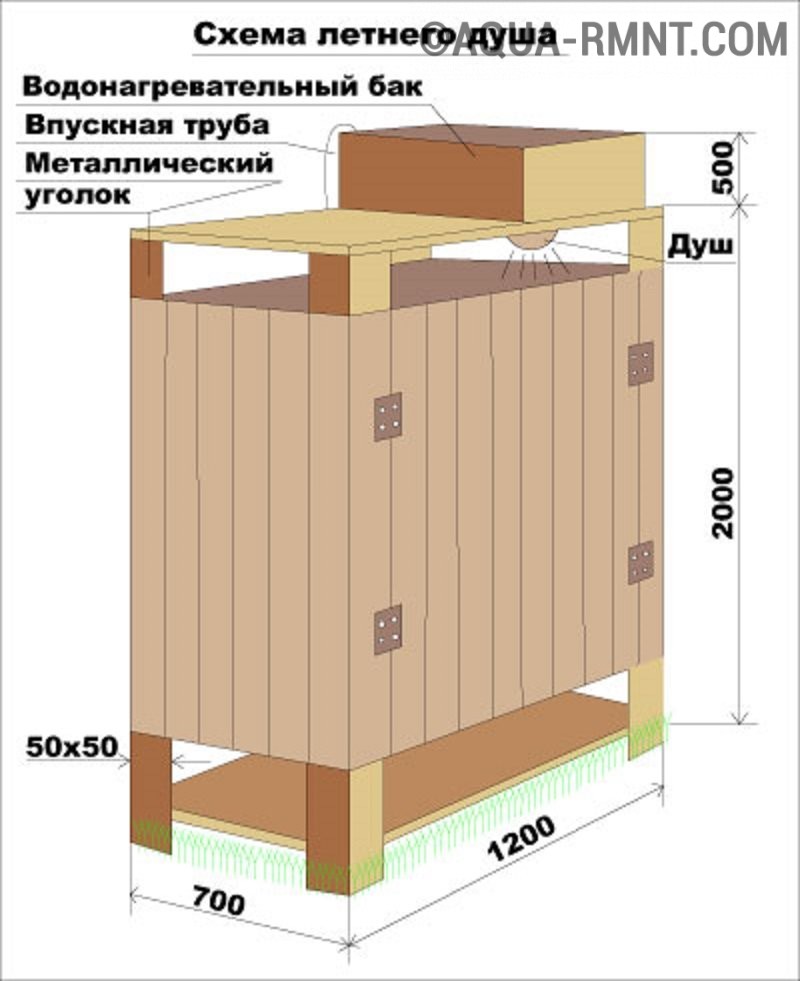

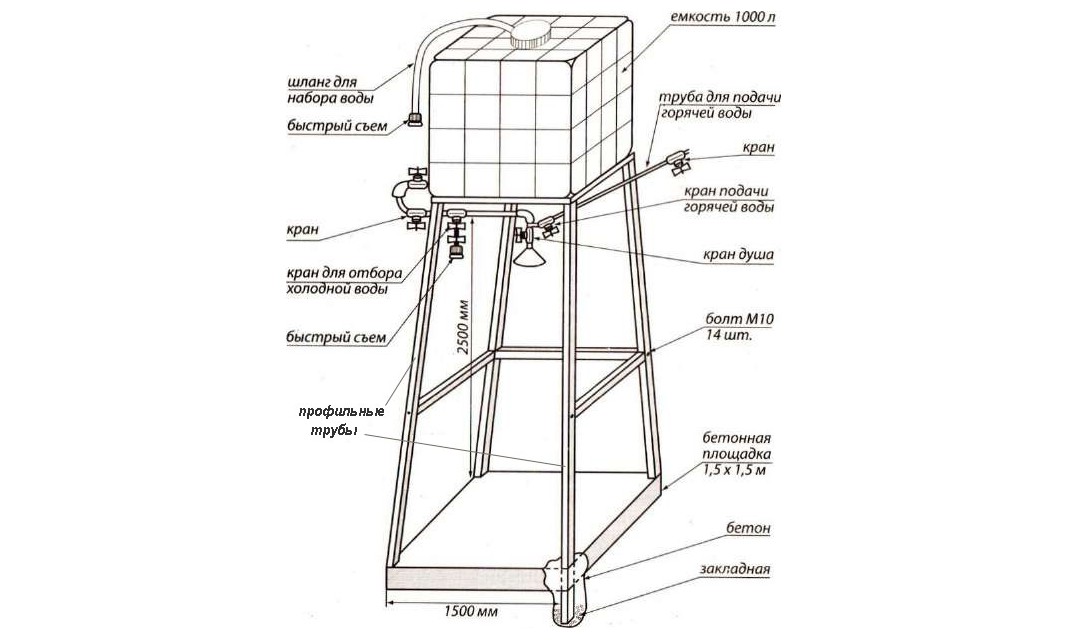

Поскольку душ на даче столь же необходим, как и уборная, некоторые пытаются совместить эти два проекта в один.

Если построить летний душ в одной части участка, а туалетный домик – в другой, вам придется изрядно поработать лопатой, ведь сточная яма нужна в обоих случаях.

Объединив удобства, можно значительно сократить трудозатраты на земляные работы и количество необходимых материалов.

№2 — пудр-клозет или сортир без ямы

Простой способ сделать чертеж туалета для дачного участка – спроектировать его по принципу пудр-клозет.

Такой вид сортира не предполагает наличия выгребной ямы, все отходы попадают в резервуар непосредственно под сиденьем унитаза. Это может быть пластиковый или металлический бак или ведро.

Поскольку главная беда подобных туалетов – неприятный запах, нечистоты присыпают (припудривают) адсорбирующими веществами, которые предохраняют уборную от появления специфического «амбре».

В туалетах подобного типа всегда присутствуют две емкости: для сбора отходов и для хранения присыпки. Емкости нужно регулярно очищать

В качестве адсорбента применяют древесную золу, торф, древесные опилки, песок. По большому счету, пудр-клозет с торфом является самодельной вариацией готовых биотуалетов промышленного производства, которые используют тот же торф в качестве наполнителя.

№3 — туалет с компостной ямой

Еще один вариант, идеально подходящий для дачного участка, – туалет, производящий компост. Как известно, компост – прекрасное органическое удобрение для растений.

Натуральное удобрение никогда не будет лишним, а специальная технология позволяет производить его ускоренными темпами практически из ничего.

Чтобы компост насыщался кислородом, его нужно регулярно рыхлить. Для этого предусматривается специальный рычаг для ручного перемешивания

Сортир оснащают компостной ямой. Лучше, если их будет две, так можно будет поочередно использовать каждую из них, пока компост созревает.

Ямы конструируются таким образом, чтобы можно было без труда извлекать готовое удобрение. Такой дополнительный функционал придется по душе тем, кто беспокоится об экологии.

Тонкости выбора стройматериалов

Когда решение по поводу типа конструкции туалета принято, нужно выбрать материал, который будет использоваться в строительстве. Выбор стройматериала имеет значение еще на этапе разработки чертежа.

Чаще всего применяют:

Это привычные материалы для дачника, с которыми умеет обращаться едва ли не каждый.

Самый распространенный вариант сооружения домика для туалета на даче предполагает использование каркасной технологии Каркас сооружают из пиломатериалов или металлопроката, стенки постройки могут быть сплошными или с вентиляционными зазорами в верхней части Чаще всего каркасы дачных туалетов, сооруженные из бруска, обшивают обрезной доской, вагонкой или блок-хаусом Быстро справиться с отделкой каркаса позволяет использование профнастила, который отлично работает в паре как с деревянным, так и с металлическим каркасом Интересно смотрится и превосходно работает отделка каркасной постройки сотовым поликарбонатом и пластиковым шифером Домик из бревна выглядит великолепно, но его сооружение потребует больших расходов по сравнению с каркасной конструкцией. Такой туалет необязательно утеплять для эксплуатации в зимний период Кирпичные туалеты требуют устройства массивного фундамента. Их не возводят над выгребными ямами ввиду внушительного веса Значительно быстрее, чем из кирпича, производится строительство туалета из пенобетонных блоков. Этот тип как и кирпичный требует устройства фундамента, предполагает установку биотуалета или вывод стоков в накопитель Каркасная технология в строительстве туалетаСооружение с частично проницаемыми стенкамиОбшивка каркаса туалета вагонкойПопулярная обшивка профнастиломФормирование стен из пластикового шифераТуалет на дачном участке из бревнаКирпичное сооружение для уборнойПрименение пенобетонных блоков

Вариант #1 — простой и надежный деревянный туалет

Когда речь заходит о дачном строительстве, в первую очередь представляются всевозможные постройки из дерева.

Доски и брус из недорогих, но достаточно прочных и долговечных хвойных пород дерева легко достать, а для работы не потребуется сложного оборудования. В крайнем случае, с деревом можно работать даже без применения электроинструмента.

В зависимости от того, как вы оформите свой туалет, по одному чертежу можно построить совершенно разные уборные. Один из вариантов – декор стен блок-хаусом или вагонкой

Если есть желание сделать сортир не просто практичным и функциональным, но и полноценным декоративным элементом на вашей даче, попробуйте построить его из сруба. Повозиться придется намного дольше, но результат того стоит.

Дачный туалет – не самая благоприятная среда. Дерево может гнить и разрушаться, если не обработать его специальными средствами. Пропитка антисептиком – обязательное условие при возведении уборной из пиломатериалов.

Строительство туалетного домика по каркасной технологии включает ряд традиционных этапов:

Вариант #2 — капитальное сооружение из кирпичей

Преимущества кирпичных построек перед деревянными известны всем еще из сказки про трех поросят.

Кроме прочности, кирпичный туалет обладает низкой теплопроводностью, что важно, если вы ездите на дачу в холодное время года. Кирпичный дачный туалет имеет вид домика с одно- или двускатной крышей. Могут быть запроектированы окна.

Не обязательно использовать обыкновенный кирпич. Более современные блочные материалы, такие как пенобетон, шлакоблок, газобетон станут прекрасной альтернативой

Проект такого сортира включает в себя не только чертеж надземной части туалета, но и фундамента. В этом случае обойтись без фундамента не получится, так как собственный вес постройки из кирпича достаточно большой.

Без опоры грунт в скором времени утрамбуется и просядет, что станет причиной возникновения трещин в стенах туалета.

Вариант #3 — туалет из металла

Металл – материал с высоким коэффициентом теплопроводности. В клозете из металлических листов будет невыносимо жарко летом и очень холодно зимой.

Без применения теплоизоляционных материалов железный сортир на даче может быть только временным проектом – до постройки основной уборной.

Чаще всего используют листы профнастила, нашитые на каркас из металлопрофиля. В данном варианте использован профилированный лист металла. Крыша из поликарбоната на металлическом каркасе

Добиться герметичности стыков такого тонкого и гибкого материала сложно. В углах будут щели, через которые домик будет продувать ветер, что также не добавляет уюта.

Если применить современные технологии и использовать в качестве стеновых материалов сэндвич-панели, можно получить вполне комфортную уборную. В качестве утеплителя монтируют пенопласт или минеральную вату.

Рекомендуем также изучить наш материал о том, как построить туалет на даче своими руками.

Готовые чертежи и схемы деревянного туалета

Когда вы определились с материалом надземной части домика для туалета, нужно разработать чертежи, чтобы узнать, сколько материала потребуется. Важно детализировать все элемент, чтобы не упустить ничего важного. Чтобы не изобретать велосипед, можно найти готовый чертеж.

Чаще всего используют такие модели домиков для уборной:

  • шалаш;
  • теремок;
  • скворечник.

Схема постройки деревянного туалета на даче выбирается, исходя из практических соображений.

№1 — схема «шалаша» с размерами и описанием

Дачный туалет-шалаш – это компактный и экономичный проект. Все элементы конструкции имеют простую геометрическую форму, что ускоряет процесс постройки и упрощает построение чертежа.

Постройки могут отличаться по размеру, используемым материалам, сложности оформления и дизайнерскому решению, но общий принцип проектирования остается неизменным

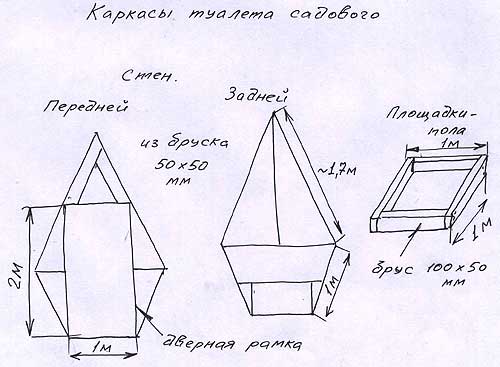

Начинают с фасада и задней стенки уборной. Делают каркас в форме треугольника с несколькими ребрами жёсткости по высоте. Длина поперечной балки – 150 см, ширина вертикальных стоек 15 см, шаг между промежуточными стойками – 30-40 см.

Высота угловых стоек составляет 177 см, промежуточных – 287 см. Наклонные элементы на данном чертежи подобраны длиной 312 см.

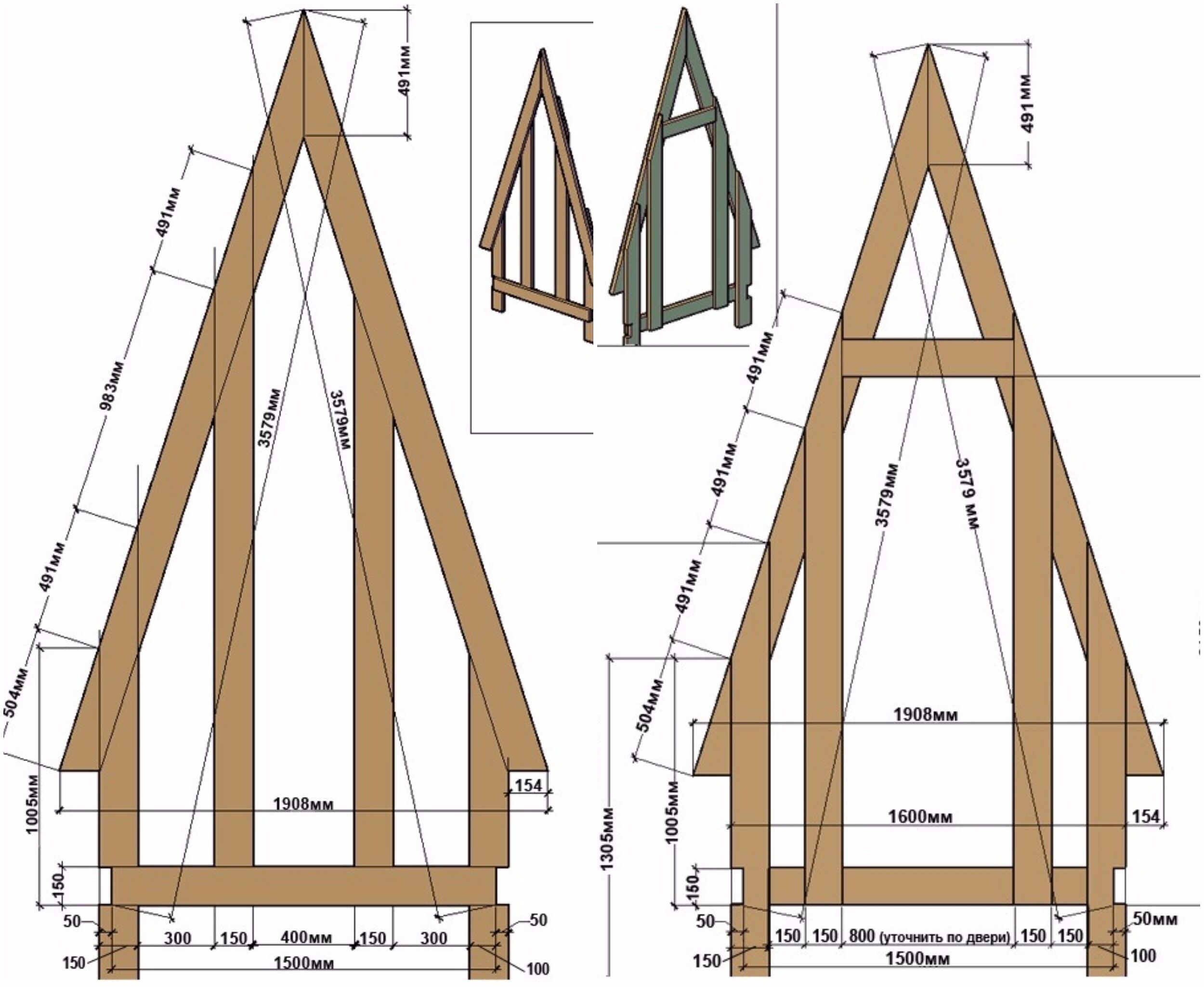

Слева изображена задняя стенка, справа – передняя, с проемом для двери. В углах изображены эти же элементы в пространственном виде

Чертеж передней стенки отличается тем, что вертикальные стойки расположены на большем расстоянии друг от друга. Это вызвано необходимостью установки входной двери.

Расстояние между стойками будет зависеть от конструкции двери. Обычно подходит проем шириной 70 см. Вверху проема устанавливают потолочину на высоте 2 м 15 см.

Остальные геометрические размеры самого каркаса совпадают с размерами на чертеже задней стенки.

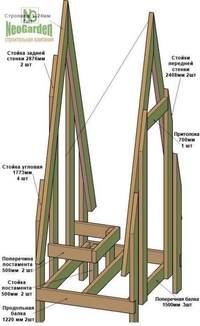

Чертеж каркаса дачного туалета типа «шалаш». Из бруса прямоугольного сечения или из обрезной доски достаточной толщины можно сконструировать достаточно прочную цельную конструкцию

Стенки соединяют продольными балками, длиной 122 см каждая. Посередине размещают еще одну поперечную балку длиной 150 см. Проект основной опорной конструкции готов.

Приступают к устройству постамента. Его высота выбирается в соответствии с пожеланиями дачника. Средний размер, подходящий в большинстве случаев – 50 см.

Устанавливают 2 полуметровые вертикальные стойки на уровне вертикальных промежуточных стоек задней стенки. Соединяют вертикальные элементы поперечинами. Их размер тоже составляет 50 см.

Вот такой аккуратный домик-туалет получится, если придерживаться данного проекта. Сверху над дверью есть отверстие для вентиляции

Такие размеры подходят для туалета средней величины. Стоит отметить, что полезная высота внутреннего помещения составляет 2,15 м. При этом общая высота постройки получится 3,5 м.

Это связано с тем, что скаты крыши соединяются под очень острым углом. На высоте 2,15 м зашивают потолок, так в уборной будет теплее и уютнее. Подробнее о процессе строительства такого туалета читайте далее.

№2 — чертеж «скворечника» с таблицей распила

Более сложная архитектурная форма – дачный туалет-скворечник. Этот вариант встречается чаще всего. На чертежах видно, что боковые стены имеют форму прямоугольных трапеций, а задняя и фасадная части – прямоугольников.

В отличие от «шалаша», такая уборная гораздо комфортнее и просторнее. Материала потребуется больше, чем для предыдущего варианта

Чтобы дерево не увлажнялось и не портилось от постоянного контакта с землей, рекомендуется делать туалет немного приподнятым.

Устанавливают специальные полозья для основы, высотой около 12-15 см. На чертеже видно, что задняя стенка короче передней. Сзади высота уборной составляет 2,08 м, а спереди – 2,78 м.

В качестве крыши автор предлагает сделать сплошной настил из листа ОСБ, на который в последствии будет уложена мягкая черепица

Таким образом, при длине здания 1,72 м, уклон кровли составит порядка 22 градуса. Ширина «скворечника», построенного по этому чертежу, составит 1,45 м.

Проектное решение с утеплителем:

На чертеже также учтена возможность дополнительного утепления кровли пенопластом. В таком случае проектируют еще один ярус стропил на 20 см ниже основного

Каждая стена проектируется и изготавливается отдельно, а затем их соединяют между собой в пространственную модель уборной. Каждая из стен подробно изображена на отдельных листах чертежа.

Очень важный нюанс – план распила досок. Такое дополнение значительно упрощает строительство.

На чертеже фасада присутствует проект входной двери в двух вариантах: при отделке туалета сайдингом или блок-хаусом

Особое внимание размерам отдельных элементов:

Часть досок распиливают с припуском 50 мм, остальные – с припуском 100 мм. Скос 15 градусов, крайняя доска подгоняется уже на месте

Противоположная стена без окна:

Левая стена проектируется аналогично правой, но на ней не предусмотрено окно, поэтому чертеж становится еще проще и понятней

Помимо стен, нужно позаботиться и о перекрытии. В данном случае используется только одно перекрытие – в нижней части туалета. На чертеже показан каркас этого элемента и таблица раскроя досок.

Кроме того, предусмотрен план раскроя стандартного листа ОСБ, которым может быть зашит пол.

Обработанный антисептиком брус собирают при помощи гвоздей или на шпильки. В последнем случае нужно предварительно просверлить отверстия под крепления

Необходимо продумать утепление:

Нижнее перекрытие тоже утепляют листами пенопласта. Автор проекта предлагает уложить 2 слоя пенополистирола, толщиной 50 см, после чего зашить теплоизоляционный слой листом ОСБ

Чертеж стропильной системы:

Строительство туалета из дерева предполагает определенный процент погрешности в размерах. Чтобы добиться точного соединения стропил с опорными балками, вырезы в них делают уже на месте

Таблица материалов помогает составить смету.

Таблица материалов включает даже такие мелочи, как дверные петли или заглушки. По ней видно, что для остекления нужно приобрести оконный блок 600х600 мм

Таблица материалов демонстрирует, что дачный туалет по проекту будет отделан сайдингом снаружи. Кровельное покрытие остается на усмотрение заказчика. Часто применяют шифер или профнастил, а так же рубероид или черепицу.

Проектирование кирпичного туалета с чертежами

Фундаментом для кирпичного туалета может служить железобетонный бордюр, углубленный в грунт, или бетонные блоки, расположенные по углам конструкции.

Стандартная небольшая кабина с площадью стен в пределах 8 квадратов потребует около 300 кирпичей для возведения. Расчет примерный и очень утрированный, но для общего понимания процесса этой информации достаточно.

Последовательность действий при укладке тычкового и ложкового рядов кирпичной кладки. Стены туалета должны быть прочными, ведь постройкой будут пользоваться не один год

Для такого объема кладки нужно запроектировать около 60 кг цемента для приготовления раствора. Размеры кирпичного дачного туалета можно взять с чертежа туалета-скворечника.

Если деревянные стены изготавливают по отдельности, то дачный сортир из кирпича выкладывается порядово по всему периметру.

Цементный раствор требует времени для набора прочности. Если выложить за раз все ряды кладки, на нижние будет приходится большая нагрузка, под действием которой не схватившийся раствор просто выдавится наружу из всех швов.

Чтобы этого не произошло, кладку осуществляют в несколько этапов. Оптимально – по 4-5 рядов в день. Строительство затянется, но результат будет гораздо лучше.

Проемы нужно отобразить на чертеже заранее, чтобы в процессе кладки не отвлекаться на лишние расчеты и подгонку

Кровля может быть односкатной, как в случае деревянного дачного скворечника-уборной, так и двускатной. В зависимости от этого меняется схема расположения стропильной сетки. Кроют туалет все тем же шифером, профнастилом или другими материалами покрытия.

Кроме перечисленных видов клозетов, на нашем сайте есть статья о том, как спроектировать и построить туалет с душем. Это особенно актуально, если территория дачного участка не слишком большая.

Выводы и полезное видео по теме

Как сделать проект деревянного дачного туалета в программе SketchUp:

Разработка проекта и чертежей дачного туалета – дело непростое, несмотря на скромные размеры постройки.

Следуйте приведенным выше инструкциям, и строительство дачного сортира любой сложности покажется проще пареной репы. Главное – подходить к работе с ответственностью и долей здорового энтузиазма.

Если вам доводилось самостоятельно возводить клозет на дачном участке, поделитесь, пожалуйста, своим опытом с нашими читателями. К комментариям можно прикладывать фото чертежей, расчетов и готовых построек. Также в блоке с комментариями можно задать интересующие вас вопросы по теме статьи.

Идея для туалета на даче: 100 фото, чертежи, схемы, инструкции

туалет для дачи

Хорошая идея. Без туалета на даче не обойтись. Если есть водопровод и канализация, почему бы не сделать нормальные удобства вместо тех самых, пресловутых, которые всегда «во дворе»? Это уже зависит исключительно от решения хозяев. Не обязательно прибегать к услугам профессиональных строителей, можно обойтись всего лишь советами специалистов.

Подвести воду и организовать канализацию, конечно, нужно уметь, но сделать это на даче всё-таки вполне возможно. Придется потратиться на коммуникации, да и процесс достаточно трудоёмкий, но результат того стоит. Строение, как видим, очень аккуратное внутри и снаружи, есть умывальник, зеркало, полотенце – комфорт и удобство прежде всего.

Классический дачный туалет своими руками

Конечно, отлично, если на вашей даче есть канализация, но чаще всего, это редкость, поэтому обычно строят деревянный классический дачный туалет с выгребной ямой. В общем, все зависит от условий и возможностей, но одно абсолютно ясно, без этой интересной постройки никуда. А так как туалет малая архитектурная форма, можете его сделать украшением своего участка. Все зависит от фантазии, но если таковая отсутствует, то построить мини-домик из брусков и досок над выгребной ямой сможет каждый, а дизайн, это уже вопрос второстепенный.

На этих пошаговых фото показано, как сделать классический дачный туалет. На картинках указаны все размеры, так что количество материала можно рассчитать. Кроме этого понадобятся шурупы для крепления фурнитуры и прочих деталей, пила, ножовка, стамеска – в общем, берите весь столярный набор. Постройку будку осуществляете, как показано на фото, в начале основание, каркас, затем обшивка, установка крыши и дверей.

Самое проблемная часть, выгребная яма, это дело не то, чтобы сложное, но трудоемкое. Ее глубина должна зависеть от того, как часто будут пользоваться заведением, но как минимум полтора метра, шириной метр на метр. На этой схеме показано, как это должно выглядеть.Возможны и другие варианты, это зависит от многих факторов, начиная от плотности грунта и заканчивая местоположением вашего участка. Например, если есть возможность откачивать содержимое выгребной ямы ассенизаторской машиной, тогда днище и стенки делают герметичными и такого размера, чтобы достал шланг для откачки. Правда, зимой могут возникнуть проблемы, так что придется подумать про обогрев не только помещения, но и содержимого ямы.Виды и конструкции туалетов и выгребных ям могут быть разные – пудр-клозеты, торфяные, биотуалеты, а если есть канализация, то все проще. Биотулеты, конечно, дорогое удовольствие, но вы можете сделать торфяной туалет, такая своеобразная альтернатива био варианту.Такую штуку легко сделать своими руками, это обычный ящик из фанеры и досок. На пошаговых фото можете посмотреть, как его изготовить. Делается короб, в него ставят ведро с торфом, и по мере наполнения удаляете содержимое в компостную кучу. Вот такая нехитрая схема круговорота веществ в природе.

Туалет на даче из подручных материалов своими руками

Основная задача этого необходимого помещения, скрыть от посторонних глаз, эстетика, это дело второе, поэтому для постройки подойдут любые материалы. Этот туалет на даче сделан из подручных материалов, и выглядит, как видите неплохо. Пригодился старый кирпич, несколько уголков, шифер и вагонка. Порядок работы хорошо отображен в пошаговых фотографиях. Несколько деталей, здесь использована обычная старая дверь, просто обшита листом профнастила, седушка сделана из бетона, ну и на пол нужно будет немного керамической плитки.

Источник: www.da4a.info

Идея для туалета на даче: 100 фото, чертежи, схемы, инструкции

туалет для дачи

Хорошая идея. Без туалета на даче не обойтись. Если есть водопровод и канализация, почему бы не сделать нормальные удобства вместо тех самых, пресловутых, которые всегда «во дворе»? Это уже зависит исключительно от решения хозяев. Не обязательно прибегать к услугам профессиональных строителей, можно обойтись всего лишь советами специалистов.

Подвести воду и организовать канализацию, конечно, нужно уметь, но сделать это на даче всё-таки вполне возможно. Придется потратиться на коммуникации, да и процесс достаточно трудоёмкий, но результат того стоит. Строение, как видим, очень аккуратное внутри и снаружи, есть умывальник, зеркало, полотенце – комфорт и удобство прежде всего.

Классический дачный туалет своими руками

Конечно, отлично, если на вашей даче есть канализация, но чаще всего, это редкость, поэтому обычно строят деревянный классический дачный туалет с выгребной ямой. В общем, все зависит от условий и возможностей, но одно абсолютно ясно, без этой интересной постройки никуда. А так как туалет малая архитектурная форма, можете его сделать украшением своего участка. Все зависит от фантазии, но если таковая отсутствует, то построить мини-домик из брусков и досок над выгребной ямой сможет каждый, а дизайн, это уже вопрос второстепенный.

На этих пошаговых фото показано, как сделать классический дачный туалет. На картинках указаны все размеры, так что количество материала можно рассчитать. Кроме этого понадобятся шурупы для крепления фурнитуры и прочих деталей, пила, ножовка, стамеска – в общем, берите весь столярный набор. Постройку будку осуществляете, как показано на фото, в начале основание, каркас, затем обшивка, установка крыши и дверей.

Самое проблемная часть, выгребная яма, это дело не то, чтобы сложное, но трудоемкое. Ее глубина должна зависеть от того, как часто будут пользоваться заведением, но как минимум полтора метра, шириной метр на метр. На этой схеме показано, как это должно выглядеть.Возможны и другие варианты, это зависит от многих факторов, начиная от плотности грунта и заканчивая местоположением вашего участка. Например, если есть возможность откачивать содержимое выгребной ямы ассенизаторской машиной, тогда днище и стенки делают герметичными и такого размера, чтобы достал шланг для откачки. Правда, зимой могут возникнуть проблемы, так что придется подумать про обогрев не только помещения, но и содержимого ямы. Виды и конструкции туалетов и выгребных ям могут быть разные – пудр-клозеты, торфяные, биотуалеты, а если есть канализация, то все проще. Биотулеты, конечно, дорогое удовольствие, но вы можете сделать торфяной туалет, такая своеобразная альтернатива био варианту.Такую штуку легко сделать своими руками, это обычный ящик из фанеры и досок. На пошаговых фото можете посмотреть, как его изготовить. Делается короб, в него ставят ведро с торфом, и по мере наполнения удаляете содержимое в компостную кучу. Вот такая нехитрая схема круговорота веществ в природе.

Туалет на даче из подручных материалов своими руками

Основная задача этого необходимого помещения, скрыть от посторонних глаз, эстетика, это дело второе, поэтому для постройки подойдут любые материалы. Этот туалет на даче сделан из подручных материалов, и выглядит, как видите неплохо. Пригодился старый кирпич, несколько уголков, шифер и вагонка. Порядок работы хорошо отображен в пошаговых фотографиях. Несколько деталей, здесь использована обычная старая дверь, просто обшита листом профнастила, седушка сделана из бетона, ну и на пол нужно будет немного керамической плитки.

Источник: www.da4a.info

Как сделать правильный туалет на даче своими руками: чертежи, размеры, этапы строительства

Нередко первое, о чем задумывается человек после покупки участка: как сделать простой уличный туалет на даче своими руками и готовые чертежи здесь придутся кстати, как впрочем и подробное описание всех этапов строительства, советы и нюансы. Одной из самых главных и жизненно необходимых построек на дачном или садовом участке является именно туалет. Потребность в нехитром сооружении возникает уже через несколько часов после приезда. И даже если у владельцев уже имеется санузел в уютном домике, уличные удобства никогда не будут лишними.

Туалет на дачном участке легко построить своими руками

Простота конструкции позволяет даже человеку без особого строительного опыта обустроить туалет для дачи своими руками. А если подключить фантазию, то домик для размышлений о

тлично впишется в дизайн участка и, возможно, даже станет его украшением.

Какой туалет построить: виды и особенности

Собственно здесь есть всего два варианта: с выгребной ямой или без нее.

  • Туалет с выгребной ямой – простое, проверенное опытом и временем сооружение, которое состоит из оборудованной выгребной ямы и туалетного домика над ней. По мере заполнения нечистотами яму вычищают вручную или заказывают ассенизаторскую машину. А бывает, просто переносят домик на другое место. Старую яму закапывают, а через лет 6-7 ее содержимое окончательно перегниет и можно снова ставить туалет обратно.
  • Люфт-клозет – разновидность уличного туалета с ямой для нечистот, но с той разницей, что она должна быть герметична. Такой туалет приходится строить, если он расположен близко к дому, источнику воды или когда грунтовые воды залегают высоко.

Схема: как устроен люфт-клозет

  • Туалет без выгребной ямы или пудр-клозет обустраивают, если грунтовые воды залегают очень высоко или если туалетом мало пользуются. В данном случае емкостью для сбора нечистот может быть все что угодно, кроме ямы (ведро, бочка, пластиковый бак). Нужный объем определяет интенсивность пользования санузлом.

После каждого похода в такой туалет нечистоты присыпают сухим торфом, иногда используют опилки или золу, поэтому в домике должен быть предусмотрен ящик для «маскирующей пудры». После заполнения, емкость извлекают вручную, а содержимое эвакуируют в компостную яму. Если нечистоты были пересыпаны торфом, то через время они становятся чудным удобрением.

Туалет без выгребной ямы (пудр-клозет)

Важно! Если грунтовые воды залегают ниже 2,5 метров, строить можно любой тип туалета, но если они расположены выше, то от выгребной ямы придется отказаться.

Где построить туалет

Для туалетов с выгребной ямой существует ряд санитарно-гигиенических норм и ограничений, от которых зависит их месторасположение на участке. Минимальные расстояния от туалета до других объектов:

  • До источников воды (колодцев, скважин, озер, рек) – 25 м;
  • До домов, погребов – 12 м;
  • До летнего душа или бани – 8 м;
  • До ближайшего дерева – 4 м, а до кустарников – 1 м;
  • До заборов – не менее 1 м.

Схема: правильное расположение туалета относительно других построек на дачном участке Важно! Выбирая место строительства, стоит учитывать не только объекты, расположенные на собственном участке, а и те, которые находятся на соседнем.

Чтобы летние вечера на террасе не были испорчены амбре, место выбирают с учетом розы ветров. Если участок расположен под уклоном, туалет лучше ставить в самой низкой точке.

Строительство выгребной ямы

После выбора и подготовки участка, начинают выкапывать выгребную яму. Как правило, она квадратной формы, глубиной не менее 2 метров. Выгребная яма бывает двух типов:

  • Герметичная. Дно такой ямы бетонируют, перед заливкой армируют, а чтобы арматура не утонула в бетоне, ее кладут на колышки. Стенки также герметизируют, шпаклюют раствором или замазывают швы битумом.

Герметичная выгребная яма для туалета

  • Поглощающая.Такую яму лучше копать до песка, тогда жидкая фракция нечистот будет быстрее уходить в грунт. Дно укрывают слоем крупного щебня или гальки.

Конструкция поглощающей выгребной ямы

Укрепить стены выгребной ямы можно несколькими способами:

  • Кирпичная кладка;
  • Бетонная конструкция;
  • Готовые железобетонные кольца;
  • Пластиковый бак.

Сверху яму накрывают, брусьями, шифером или бетонируют, оставляя открытым только участок под стульчаком, и приступают к сборке туалетного домика.

Строительство туалетного домика

Оптимальные размеры дачного туалета 1×1,5 м, высота – 2,2-2,5 м. В противном случае он будет просто неудобен, особенно для людей с крупными формами. Самостоятельно делать чертежи туалета необязательно, если нет особых требований и идей можно воспользоваться уже готовыми. В первую очередь, схема удобна тем, что позволяет правильно рассчитать количество стройматериалов и предварительную стоимость дворового санузла.

Возведение туалета над выгребной ямой (схема правильного размещения)

Основа каркаса

Туалетный домик, рекомендуют выдвигать на 2/3 вперед над выгребной ямой, обеспечивая, таким образом, к ней доступ для чистки за задней стенкой сооружения. Стойкость постройки может обеспечить неглубокий фундамент. Между ним и каркасом укладывают гидроизоляцию, 1-2 слоя рубероида. Но для легкой постройки из дерева он вовсе не обязателен. Основу достаточно установить на бетонные блоки.

Также можно поставить четыре опорных столба. Для этого, по углам будущей конструкции вырывают четыре ямы глубиной около 60 см, в мягких грунтах можно до 1 метра, и опускают в них асбестовые трубы. Яму на треть заполняют цементным раствором. После этого в трубу устанавливают опорную балку, а яму до конца заполняют бетоном.

Установка основания туалета на бетонные блоки

Сборка каркаса

Для сооружения каркаса достаточно будет брусьев сечением 50×50 или 80×80 мм, более габаритный материал брать нецелесообразно.

  • Сначала собирают прямоугольную опору с перемычкой, от которой будет подниматься передняя стенка стульчака, и прикручивают ее к фундаменту или опорным стойкам. Поверх настилают доску. Толщина напольной доски должна быть не менее 3 см.

Возведение деревянного каркаса для туалета

  • Из бруса собирают каркас передней, задней и боковых стенок. При этом передняя стенка должна быть выше задней не менее чем на 10 см, это обеспечит необходимый уклон крыши.
  • Для большей прочности конструкции на боковых и задней стенках рекомендуют сделать диагональные укосины.
  • На передней стенке обязательно делают укрепление для двери, соответствующего размера и оформляют отверстие под окно.
  • Каркасы стенок закрепляют на основании металлическими уголками, сверху и на уровне стульчака делают обвязку.

Укрепление каркаса туалета металлическими уголками

  • Следующим этапом будет сборка каркаса стульчака и его обшивка, если не предусмотрены альтернативные варианты, например, напольный унитаз.
Обшивка каркаса

Обшивают каркас деревянными досками. Вертикальное расположение позволяет значительно сэкономить материал, а горизонтальное имитирует сруб и смотрится интересней. Доски плотно подгоняют друг к другу и крепят к основе. Вместо дерева также используют листы профнастила, шифер или любой другой материал, соответствующий бюджету строительства.

Совет! Все деревянные элементы конструкции желательно обработать специальной антибактериальной пропиткой, которая защитит материал от влаги и вредителей, а после покрывают лаком или краской

Крыша

Крыша не должна выступать за пределы стен более чем на 30 см. Монтаж начинают с закрепления параллельных досок на небольшом расстоянии. После этого снизу зашивают козырек, прикрепляют доски снаружи по периметру. На подготовленное основание укладывают слой гидроизоляции, обычно, это рубероид, после чего покрывают конструкцию любым кровельным материалом (шифер, металлопрофиль, битумная черепица).

Для туалета достаточно возведения простой плоской крыши

Дачники, которых стандартная схема домика не устраивает, могут подыскать чертежи более интересных вариантов, сделать его самостоятельно или приобрести готовые туалетные домики, они собираются по типу конструктора, а для удобства к ним обязательно прилагается инструкция и все сопутствующие чертежи.

Вытяжная вентиляция

Вытяжная вентиляция в дачном туалете – представляет собой трубу, которая отводит запахи из выгребной ямы. Нижний ее край заводят в яму, а верхний должен подниматься над крышей не менее чем на 20 см.

Обустройство вентиляции дачного туалета

Для обустройства вентиляции подойдет пластиковая труба диаметром 100 миллиметров. Ее притягивают к задней стенке с внутренней или наружной стороны строения и фиксируют железными хомутами. Чтобы усилить тягу на оголовок устанавливают насадку-дефлектор.

Установка двери для туалета

Двери устанавливают обычные деревянные, готовые пластиковые или самодельные, из того материала, которым обшивался каркас. Навешивают дверь на 2 петли. Способ закрытия в принципе может быть любой, традиционно это защелка, шпингалет или крючок, снаружи и внутри. От более хитрых замочных систем, например, с защелками, лучше отказаться, поскольку их механизм будет подвергаться влиянию влаги и быстро поржавеет.

Для установки двери достаточно двух петель

Освещение

Для более комфортной эксплуатации удобств лучше заблаговременно позаботиться об их освещении. Это может быть настенный фонарик, который работает от аккумулятора. Как вариант можно подвести электропроводку и подключить небольшой осветительный прибор.

Варианты освещения дачного туалета

А днем освещать внутреннее пространство будет небольшое окошко. Вырезают его, обычно, над дверьми или в верхней части двери, но вариантов на самом деле больше, от фигурных окон на стенах и до прозрачной крыши.

Совет! Выгребная яма прослужит дольше, если в нее не бросать туалетную бумагу и другие гигиенические или бытовые принадлежности, поэтому обязательно в туалете должно быть ведро. Если позволяют размеры, удобно здесь установить обычный умывальник с подвесным носиком, тем более, что вы гребная яма уже готова.

Пудр-клозет: особенности сооружения

Отсутствие выгребной ямы является основным отличием в строительстве. Но есть и некоторые различия в конструкции домика. Придется подумать о способе извлечения емкости, в которой собираются нечистоты.

Схема: устройство пудр-клозета

Дверцей, обычно, оборудуют заднюю стенку домика или переднюю стенку стульчака. Внутри кабинки устанавливают специальный ящик под торф (золу, опилки). Без вентиляции здесь так же не обойтись, только труба опускается не в яму, а непосредственно под стульчак.

Строительство туалета на даче: видео

Как построить дачный туалет своими руками: фото

Туалет на даче своими руками. Поэтапное фото

Все мы любим комфорт в повседневной жизни, но редко когда он достается нам просто так, без приложения каких-либо усилий. Кто-то платит за ремонт в своем доме «специалистам», часто получая халтурно сделанную работу, а кто-то предпочитает делать все собственными руками, что без должного подхода, также может привести к возникновению проблем.

При этом любой путь предполагает существенные финансовые затраты, в связи с чем изначально правильно выбранный подход не только спасает ваши нервы в будущем, но и сохраняет семейный бюджет.

И если на данный момент, большинство квартир уже оборудованы всеми необходимыми удобствами, то у дачных участков дела зачастую обстоят несколько хуже, нередко люди приехав из города к себе на дачу, испытывают ряд неудобств, и одно из самых заметных – это отсутствие туалета.

В этой статье я бы хотел рассказать, как с помощью относительно дешевых материалов можно сделать туалет на даче своими руками. Углубится в тонкости данного процесса, объяснить все нюансы и сложности, ведь туалет на даче своими руками, фото которого вы увидите в статье – это совсем не роскошь, а необходимость.

Особенности строительства туалета на даче

Итак, как построить туалет на даче своими руками?

В первую очередь об этом процессе необходимо знать то, что строительство такого сооружения в наше время требует больших затрат, чем раньше, к сожалению, связанно даже не с веянием моды, а с новыми санитарными требованиями, которые жестко указывают на необходимость сохранения экологически чистой среды.

Вместе с тем, остро стоит вопрос об утилизации накопленных отходов жизнедеятельности, потому как необходимость регулярно очищать от них простой туалет на даче может превратить жизнь любого человека в кошмар. Данную проблему помогут решить современные технологии, которые теперь стали значительно дешевле и доступней, что позволяет большинству людей использовать их на своих участках.

Наконец, тут опять же вмешивается желание создать максимально комфортные условия для существования, мало кого теперь устроит небольшая покосившаяся будка с дыркой в полу, что вполне объяснимо, ведь подобные сооружения абсолютно не улучшают дачный отдых, а к тому же, портят вид участка в целом.

В связи с этим, становится понятно, что идеальный туалет для дачи должен быть безопасным для окружающей среды, удобным с точки зрения утилизации отходов, комфортным для пользования и красиво вписывающимся на дачном участке.

После определения основной задачи, необходимо решить ряд других немаловажных вопросов:

1.      Основываясь на условиях местности определить, как стоки будут сливаться, куда они будут отводиться, как будет происходить их утилизация.

2.      Отыскать подходящее место на дачном участке для установки туалета.

3.      Сделать выбор предпочтительного конструктивного решения – это может быть будка или кабина.

4.      Найти декоративное оформление, которое бы оптимально соотносилось по сложности строительства и внешнему виду.

5.      Определить необходимые на все расходы.

Все эти вопросы в значительной степени взаимосвязаны, поэтому решать их надо в комплексном порядке, думая над тем, как сделать туалет на даче своими руками. Вместе с тем, при строительстве будки можно позволить себе больше свободы, так как от нее зависит только внешний вид и удобство, а самым сложным и дорогим элементом здесь выступает основание.

Из чего строить туалет на даче?

В большинстве случаев лучше всего строить деревянный туалет для дачи, это связанно с дешевизной этого материала, кроме того дерево очень легко обрабатывать, оно имеет хорошие теплоустойчивые характеристики и при грамотном подходе не несет человеку никакого вреда. За счет правильной обработки можно сделать его стойким к погодным условиям и непригодным для развития на нем каких-либо бактерий или насекомых.

Кроме того, легкая деревянная конструкция позволяет сэкономить на фундаменте, который в ряде случаев вообще может не пригодиться, ведь размеры туалета на даче своими руками могут быть небольшими, в таком случае его кабину можно просто поставить на железобетонные монолиты или кирпичи.

Чтобы построить простой туалет на даче своими руками необходимо определится с видами материалов.

Для строительства каркаса зачастую используют обычный брус, пол и стульчак удобно покрывать шпунтованной доской, для внешней обшивки подойдут обрезанные или шпунтованные доски, а для обрешетки крыши хорошо подходят обрезанные и необрезанные доски.

В строительстве обшивки могут быть эффективны доски из водостойкой фанеры или ОСП, которую к тому же можно использовать в создании реек для обрешетки. Хорошим материалом может стать шпунтованная доска, которая при незначительно большей цене превосходит большинство других материалов по своим свойствам.

Для криволинейных участков оптимальным является использование морской шлюпочной доски, которая помимо всего еще и значительно дольше прослужит в той местности, где часто бывают осадки, однако по сравнению со шпунтовой доской она хуже сдерживает порывы ветра.

Все без исключения деревянные элементы должны быть обработаны сначала против гнили, после чего от сырости. Именно такая последовательность является наиболее правильной, при которой доски будут служить наибольшее время.

Те части туалета, которые будут обращены вовнутрь (в сторону выгреба и грунта), необходимо так же обработать битумной мастикой или горячим битумом.

Какой туалет на даче строить?

Даже если вы решили построить простой туалет на даче своими руками нельзя забывать о важности его внешнего вида. Существует целый ряд типов кабин, в виде домика, шалаша, избушки, скворечника. В конечном итоге, всегда можно поэкспериментировать с формами, сделать что-то совершенно необычное, тем не менее, в своей статье я остановлюсь на базовых вариантах, не заходя в области сложного дизайна.

Итак, в чем заключается разница между перечисленными видами кабин:

1.      При строительстве шалаша надо понимать, что он крепок, конструктивен, имеет хорошую устойчивость к осадкам и ветру, не требует больших затрат материалов, вместе с тем, он требует много места и страдает от ряда неудобств, в первую очередь от тесноты. Если попытаться сделать его больше, то пропадает выгода от экономии материалов. Сам дизайн примитивен, и может не подойти некоторым дачным участкам.

2.      По сложности строительства скворечник даже проще, чем шалаш, он не требует больших затрат материалов и занимает минимальное пространство. Тем не менее, он имеет слабую конструкцию, плохо удерживает температуры, подвержен сквознякам. Несмотря на недостатки, подобная конструкция может быть оптимальной, если предполагается уличный туалет для дачи на летний период.

3.      В строительстве домика можно добиться большей теплостойкости и прочности, чем у скворечника. Он так же требует немного земли и материалов, но к нему труднее установить водяной бак. Подобная конструкция позволяет использовать самые разные отделки и элементы оформления.

4.      Сложность в возведении избушки превосходит другие типы кабин, к тому же, она требует большего расхода материалов. Вместе с тем, ее граненая форма позволяет создавать очень прочные конструкции, которые хорошо защищены от неблагоприятных климатических условий. В соотношении функциональности и эргономики – это один из лучших вариантов. А возможности для дизайна практически бесконечны.

Когда окончательно выбран вид, необходимо определить размеры туалета на даче.

Для скворечника с домиком идеальными размерами пола и стульчака можно назвать минимум 1.2 метра по ширине и 1.5 метра по глубине. В случае с избушкой и шалашом глубину можно оставить на уровне 1.5 метров, а ширину взять в районе 0.9 метров.

Важно, чтобы от головы вошедшего человека до стенок было как минимум 40 сантиметров расстояния. При этом оптимальной высотой потолка можно назвать несколько метров. В целом, когда встает вопрос о том, как построить туалет на даче, важно помнить, что именно от ваших предпочтений будут зависеть многие его параметры. В связи с этим размер туалета можно корректировать в зависимости от собственного роста и т.д.

Почти все перечисленные выше виды кабин страдают от общего недостатка, а именно подверженности порывам ветра в том случае, если дверь туалета будет не закрыта. Чтобы бороться с этим, нужно просто установить дверь на амбарные петли. Для более прочных конструкций типа избушки можно использовать потайные петли.

Куда ставить туалет на даче?

Нельзя думать о том,  как сделать простой туалет на даче без учета таких важных аспектов как место его расположения, особенно если он предполагает наличие выгребной ямы, сооружение которой запрещается, если грунтовые воды расположены на отметке выше 2,5 метров.

Выбор места для строительства должен быть основан на целом ряде факторов, таких как вид грунта, предполагаемый фундамент, удаленность от дома и т.д. Все эти элементы тесно связаны между собой и требуют к себе серьезного подхода, ведь от этого зависит не только удобство, но и безопасность для вас и окружающей среды.

Существуют строгие санитарные нормы, которые запрещают расположение конструкций такого рода на расстоянии ближе, чем 12 метров от ближайшего жилья, а расстояние от водяного источника должно быть как минимум 20 метров. Кроме того, важно помнить и о соседях, которые вряд ли одобрят строительство туалета прямо у них под забором.

Для того чтобы построить туалет на дачу самому, следует сначала определиться, как далеко вы готовы ходить, в ряде случаев отдаление туалета от дома только положительно сказывается на атмосфере дачного участка, а близость дома к выгребной яме может быть совсем неприятной, например, из-за возможных запахов. При этом расположение туалета должно быть доступным для подъезда ассенизаторской машины, ведь максимальная длина ее шланга –  примерно 7 метров.

Хорошо, если есть возможность установить туалет в незаметном и уединенном месте, к примеру, в саду, где деревья закрывают его от общего вида. Важно также помнить, что расположение туалета в низине может привести к более быстрому заполнению выгребной ямы, в связи с тем, что большинство осадков будут попадать прямо в нее. А расположение такого строения на высоте может сделать его подверженным сильным порывам ветра.

После того как место было определенно необходимо решить, какой тип выгребной ямы для него подходит.

Разновидности выгребных ям для туалета на даче

Чтобы поэтапно построить туалет на даче важно выбрать правильный тип выгребной ямы. Они отличаются в основном по степени проникновения отходов жизнедеятельности в грунт, и делятся на герметичные ямы, а также ямы с фильтрующим дном.

Герметичные ямы требуют больших денежных трат, в связи с более частой необходимостью в их очистке. Ямы с фильтрующим дном стоят дешевле, однако чреваты загрязнением окружающей среды, кроме того их использование не позволительно с точки зрения санитарных норм.

Существуют разные типы стен для выгребных ям, они могут быть монолитными, кирпичными, пластиковыми, а также состоять из бетонных колец. Каждый вариант имеет свои достоинства и недостатки.

Кирпичные выгребные ямы нельзя назвать дешевыми, тем не менее, они достаточно прочны, их можно делать довольно глубокими, что позволяет сократить необходимость в частой очистке, они имеют достаточно хорошую герметизацию. Возможно создание, как герметичного варианта, так и конструкции с фильтрующим дном.

Пластиковые емкости вполне недорого стоят, однако из-за своих размеров будут требовать более частой очистки, при создании герметичной конструкции, у емкости срезают только верхнюю часть, при создании фильтрующей срезают также и нижнюю часть, при этом дно покрывают фильтрующим слоем.

Конструкции из бетонных колец не могут быть герметичными, потому как легко двигаются в грунте, их использование позволительно только в тех местах, где грунтовые воды располагаются на значительной глубине. После заполнения ямы кольцами ее дно либо закрывают бетонной стяжкой, либо фильтрующим слоем.

Монолитные выгребные ямы из бетона обладают хорошей герметизацией, но из-за особенностей строительства  их может быть сложно и дорого делать слишком глубокими, в связи с чем, придется часто их чистить.

Рассуждая о выгребных ямах, можно было бы подумать, что строительство такого рода сооружений чрезвычайно сложно, ниже вы увидите как можно построить туалет на даче, фото, инструкции, описание процесса.

Туалет на даче своими руками поэтапно с фото

Подойдя к вопросу как самому сделать туалет на даче основательно, возьмем относительно простую и комфортную конструкцию, сопровождая ее возведение фотографиями, ведь чтобы построить туалет на даче своими руками, чертежи не обязательны, это довольно просто сделать и без них.

Фундаментом будут выступать бетонные столбы, для них проделываем отверстия по 130 миллиметров на 0.8 метров. Внутрь вставляем трубы на максимально возможную глубину (например, старые водопроводные). После этого заливаем все раствором, используя рубероид и гильзы.

Обвязкой будет выступать брус 100 на 100, который мы прикрутим к уголкам.

Пол и стульчак покрываем шпунтованными досками. Конструкция для самого стульчака стандартная, ничего особенного, можно сделать ее съемной.

Стойки делаем из бруса 50 на 50.

Крышу делаем из струганных досок 25 на 120, добавляем к ним плоские листы оцинковки, загибая их по краям сзади и спереди, с боков закрываем доски оцинкованным профилем.

Для стен и стульчака берем 9 миллиметров ОСП, с внутренней стороны покрываем их лаком, для  уменьшения риска получения заноз, так же лаком покрывается сидение на унитаз.

Наружная обрешетка делается из бруска 25 на 50, подойдет практически любой, поверх него накладываем сайдинг.

В нижней части по периметру конструкции можно положить какие-нибудь обрезки от профнастила, это поможет создать нужный визуальный эффект.

Порог можно отделать оцинковкой.

Для окна у входа можно использовать поликарбонат, для создания вентиляции возможно допущение небольших щелей.

Дверь делается из листа ОСП, снизу и сверху прикладываются доски 25 на 120, с внешней стороны так же ставится доска, оставляется место под сайдинг, скрепить доски с листом ОСП можно простыми саморезами. Также небольшими саморезами к конструкции крепится сайдинг.

Надеюсь, что описание того, как сделать туалет на дачу своими руками, поэтапное фото этого процесса, вдохновят кого-нибудь на новые подвиги в улучшении жизненного комфорта, ведь именно от таких мелочей зависит получение полного удовольствия от дачного отдыха.

Теперь вы знаете, как сделать туалет на даче, какие с этим могут быть сложности и что нужно учитывать.

Туалет на даче своими руками. Видео процесса строительства.

Дачный туалет: проекты, схемы, чертежи + фото

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

К тому же по чертежу можно рассчитать количество необходимых материалов. Плюс, когда вы увидите, как будет выглядеть проект вашего дачного туалета на картинке, то сразу подберёте идеальное место для его возведения.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

  1. туалетный домик с выгребной ямой,
  2. биотуалет,
  3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:

  1. Шалаш — это оптимальное сочетание прочности и эстетичного вида. Неважно ветер на улице или дождь. Эта конструкция стойко выдерживает любые погодные невзгоды. Главный минус — неудобство. Он занимает много территории, при этом внутри каждый шаг сопровождается ударом головой о потолок.
  2. Скворечник или теремок. Данный проект уже был упомянут ранее, но есть ещё несколько важных фактов, которые нужно о нём знать. Это один из самых простых проектов дачного туалета. На него уходит минимум материалов. Главные минусы — плохо держит тепло и легко продувается. Подходит только для летнего использования.
  3. Домик — эта конструкция традиционно теплее и прочнее скворечника. Для создания такого проекта дачного туалета необходим минимум материалов. Уникальная форма позволяет сделать художественную отделку.
  4. Избушка — самый сложный проект дачного туалета. Он требует много материалов и труда, но в то же время обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно нужно отметить удобство в эксплуатации.

Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

чертежи и размеры двух основных частей, фото

Конструкция туалета на даче в целом состоит из двух основных частей. Ими является место для нечистот и наземная часть сооружения, в которой можно будет скрыться от глаз на время «процедуры». В этой статье вы узнаете как построить уборную, не прибегая к помощи специалистов.

Типы дачных туалетов

Чтобы разобраться и построить дачный туалет своими руками пошагово, нужно:

  1. Определится с типом отведения продуктов жизнедеятельности во внешнюю среду.
  2. Выбрать расположение для туалета на дачном участке согласно с местными условиями и рекомендуемыми нормами его расположения.
  3. Определиться с внешним видом наземного строения, выбрать материалы и декоративные части оформления.

Разделение на типы идёт как раз таки по месту для нечистот. Внешнюю часть можно построить своими руками в любом виде и из любых материалов, как только заблагорассудится, или на какие хватит денег и свободного времени. А вот по типу отвода нечистот можно выделить 4 вида:

  • пудр-клозет;
  • люфт-клозет;
  • выгребная яма;
  • биотуалет.

Итак, разберёмся как сделать туалет на даче, дабы подобрать подходящий вариант по типу отвода нечистот.

Пудр-клозет

Нечистоты в этом варианте поступают не в выгребную яму, а в ёмкость, которую устанавливают под стульчаком. Ею может выступать обычное ведро, ящик или бочка. Особенности такой конструкции следующие:

  1. Нет необходимости в оборудовании большой ямы, а следовательно, меньшие расходы на обустройство. Эту особенность можно перечислить к плюсам – простота и дешевизна. К тому же, если на дачном участке грунтовые воды залегают к поверхности, то и обустройство обычной выгребной ямы не рекомендуется.
  2. Ёмкость с отходами жизнедеятельности следует довольно часто очищать. Возможно, это минус для ленивых, но положительная сторона заключается в том, что помещение туалета не будет наполняться неприятными запахами. Их источник легко удалить своими руками без вызова ассенизаторской машины, а помещение – проветрить, просто открыв двери.
  3. После каждого посещения уборной необходимо присыпать нечистоты органическими наполнителями. Ими могут быть зола, сосновая кора, опилки или торф, как по отдельности, так и в смешанном виде. Видимо, из-за этого рассматриваемый тип туалета и называется «пудр-клозет». Вы как бы «припудриваете» продукты жизнедеятельности. Эти наполнители не будут давать распространяться запахам, а также будут способствовать активной переработке отходов. По мере накопления их можно переместить на дачную компостную яму, где после окончательного гниения нечистоты превратятся в удобрение.

Подытожим. Для построения пудр-клозета необходимо заботиться только о его наземном сооружении. Внутри же нужно оборудовать удобный высокий стульчак, под которым будет располагаться выносная ёмкость для отходов, и вентиляцию. Неплохо прямо в помещении организовать ящик для наполнителя.

Люфт-клозет

Преимуществом такого типа уборной для дачи является то, что его можно обустроить даже в доме. Особенности конструкции состоят в следующем.

  1. Выгребная яма. Её необходимо делать герметичной, и неважно, стульчак будет располагаться в доме или на улице. Из чего изготавливается стенки герметичной выгребной ямы рассмотрим далее. Пока учтём этот факт, чтобы грамотно расположить люфт-клозет.
  2. Располагать туалет нужно так, чтобы к нему был свободный подъезд для ассенизаторской машины. Кроме этого, должны быть учтены все требования по размещению туалета относительно соседских участков, дорог и остальные, которые будут описаны ниже.
  3. Грамотная вентиляция. В сети можно найти много чертежей, на которых очно демонстрируется, как создать систему вентиляции, чтобы неприятные запахи как можно меньше попадали в помещение со стульчаком. Чаще всего рассматриваются варианты с системой, которая работает на перепаде температур. Выгребная яма в этом случае должна иметь три отверстия:
    • Первое – это люк, через который ассенизаторская машина будет производить откачку нечистот.
    • Второе отверстие представляется в виде сточной трубы от стульчака или приёмной воронки.
    • Третье отверстие – канал вентиляции.

Хитрость конструкции состоит в следующем. Необходимо, чтобы конец сточной трубы от приёмной воронки находился гораздо ниже, чем конец трубы вентиляции, или по-иному люфт-канала, располагающегося у верхней границы ямы.

Его же стоит прокладывать рядом с обогревающим элементом – вертикальная труба отопления, печная труба. Таким образом, воздух в люфт-канале будет нагреваться от источника, создавая перепад температур, из-за которых запахи преимущественно будут выходить именно через него. В самом верху люфт-канал должен быть снабжён дефлектором.

Выгребную яму для люфт-клозета нужно располагать прямо под унитазом или немного под углом, который не будет препятствовать отходу нечистот в яму.

Чтобы запахи не проникали в помещение, унитаз или стульчак обязательно должен быть снабжён крышкой, а само помещение надобно сделать вентилируемым, особенно если речь о клозете внутри здания дачи.

Обустройство герметичной ямы

Размеры выбираются с учётом количества проживающих людей и активности использования туалета. Делать огромную выгребную яму нет необходимости, если вы прибываете на даче сезонно. Обычно расчёт идёт из 0,5 куб. метра на одного человека. Рекомендуемые размеры:

  • глубина — от полутора до двух метров;
  • ширина — от 80 сантиметров;
  • длина — от 2,5 до 3 метров.

Важным моментом является то, что дно ямы нужно делать под углом. Уклон должен идти от туалета, и составлять не менее 30 сантиметров по высоте. Таким образом, нечистоты будут концентрироваться под люком для откачки.

Закладывать выгребную яму этого типа необходимо кирпичом, по внешней границе которого будет находиться глиняный замок. Сделать это своими руками можно, если имелся опыт.

Для герметичных выгребных ям следует додерживаться нормы расположения касательно строений (речь, скорее, о соседях) и дорог (расстояние не менее 2-х метров), а также придерживаться санитарных норм касательно откачки загрязнений. В зависимости от количества проживающих вызов ассенизаторской машины на дачу необходимо производить от раза в квартал.

Подытожим. Люфт-клозет удобен в том, что его можно обустраивать в доме, который отапливается. Сделать это своими руками можно, но гораздо сложнее, чем установить люфт-клозет. Лучше располагать помещения уборной в удалённом месте от кухонных или спальных комнат. Необходимо выполнить работы по обустройству герметичной выгребной ямы с возможностью доступа к ней ассенизаторской машины, с вентиляцией, описанной выше, а также с дополнительной вентиляцией в жилом помещении.

Туалет с выгребной ямой

Самый простой и привычный тип уборной для дачи. Он не подойдёт, если почвы на участке сланцевые или известняковые, или если грунтовые воды располагаются близко к поверхности. Особенности этого типа туалета следующие:

  • глубина ямы — не менее 2-х метров;
  • ширина и длина составляют от одного метра, или от 2 метров по диаметру, если стенки ямы укладываются при помощи бетонных колец;
  • если для укладки стены выбрали кирпич, то его необходимо прокладывать с просветами, чтобы воды из нечистот впитывались в грунт. Таким образом, в выгребной яме останутся лишь твёрдые отходы, которые после удаляются при помощи ассенизаторской машины.

Санитарные нормы для мест расположение выгребной ямы с инфильтрацией в грунт

  • Расстояние до реки или ручья – не менее 15 метров;
  • расстояние до непроточных водоёмов и насаждений пищевых культур – не менее 30 метров;
  • до неплодовых деревьев, кустов – не менее 2-х метров, такое же расстояние до границ участка;
  • расстояние до строений и дорог – не менее 5-ти метров;
  • не менее 30 метров до источников водоснабжения.

Биотуалет

Биотуалеты по своему типу разделяются на биологические и химические уборные. В чём разница?

Химические туалеты используют для переработки нечистот сильные вещества — неорганические окислители или органические реагенты абиогенного происхождения. Такие наполнители дорогие, хотя их пропускная способность и поглотительная способность очень велика.

После использования, их необходимо отдавать на утилизацию в специальную организацию. Самостоятельно это сделать не представляется возможным, так как содержимое использованного картриджа является очень токсичным, и для его утилизации нужно соответствующее оборудование и обученные люди. По этим причинам в быту химические биотуалеты используются очень редко.

Биологический тип биотуалета имеет в качестве наполнителей торф, керамзит, опилки и другие сыпучие материалы, которые способствует переработке отходов жизнедеятельности. В принципе, это подобно к конструкции пудр-клозета. В продаже имеются как отдельные оборудованные сидения, чтобы соорудить домик для клозета своими руками, так и кабинка из пластика со всеми необходимыми девайсами. В зависимости от того, какие вещества биологических или химических используются в биотуалете, в комплекте идут контейнеры для веществ.

Впрочем, если вы решили остановиться на выборе именно биотуалета для дачи, то внимательно ознакомьтесь с его характеристиками, с материалами, которые используются для переработки отходов, с конструкцией туалета. Берите в учёт удобство использования, очистки отходов, а также стоимость самых наполнителей.

Наземная часть

Выбрав место для отведения нечистот и его конструкцию, можно переходить к оформлению домика. Разберёмся с теми типами дачной уборной, которые будут располагаться на улице.

Построить туалет на даче можно своими руками и практически из всех возможных материалов:

  • кирпич;
  • деревянные доски;
  • профнастил;
  • шлакоблок;
  • ОСП плиты;
  • полимерные плиты;
  • фанера и т. д.

Выбор тут ограничивается лишь финансовыми возможностями, а также расчётом того, как долго вы собираетесь использовать дачный туалет по назначению. Естественно, что из кирпича или шлакоблока кабинки будут дольше находиться в эксплуатации, нежели модели из дерева или фанеры. Хотя грамотная внешняя обшивка и качественная крыша смогут продлить срок эксплуатации и сохранность презентабельного внешнего вида на достаточно долгое время.

Чтобы выбрать для себя конкретную схему дачного домика, можно ознакомиться с чертежами клозета для разных моделей.

Естественно, что разнообразия форм относится к тем моделям, которая строится из каркаса, а затем обшиваются при помощи лёгких материалов. Начинающим из кирпича или из шлакоблока можно построить только лишь традиционный дачный скворечник.

А вот чтобы грамотно сделать постройки иных типов, можно поискать готовые чертежи, на которых будут поставлены все размеры, или создать свой, уникальный чертёж, если невозможно удержать свою фантазию.

Если вы решили создавать домик с нуля, то при разработке чертежа учитывайте, чтобы вы внутри него поместились все необходимые элементы, и чтобы при этом было комфортно там находиться. Учитывайте рост и комплекцию возможных посетителей этого помещения на вашей даче. Лучше сделать просторный домик, в которой смогут войти даже самое полнотелые из знакомых.

Сиденья для туалета может быть сделано как из деревянной подставки, так и в виде обычного туалета. Разве что только выбирайте такой, чтобы прохождение отходов жизнедеятельности в выгребную яму было беспрепятственное. Функция смывания для дачных помещений не предусматривается.

Модели туалетных домиков есть следующего типа:

  • шалаш;
  • домик с покатой крышей;
  • скворечник и иные.

В принципе, ничего сложного в этом нет. Нужно только собрать каркас, а затем обшить его при помощи выбранного типа материалов. Установка домика может идти прямо на грунт. Для него нет необходимости в фундаменте. Все, что нужно — это погрузить каркас примерно на 30 сантиметров в почву. То есть, заведомо сделать в каждом нижнем углу удлинённую ножку, чтобы можно было зафиксировать домик дачного туалета на земле.

Дачный туалет своими руками, устройство и строительство дачного туалета, оптимальный размеры, чертежи и фото

Дача – это место не только физического, но и эстетического отдыха. Здесь все должно выглядеть красиво и надежно, в том числе и такое неприглядное на первый взгляд место, как туалет. Хорошо, если кабинка для справления естественных нужд находится внутри дома и подключена к центральной канализации, но что делать, если в вашем распоряжении есть только старенький деревянный хозблок? Что ж,  его можно перестроить, сделав настоящей достопримечательностью.

Чтобы построить дачный туалет своими руками, вам понадобится чертеж, инструменты и положительный настрой на работу. Об остальном мы расскажем.

Строим дачный туалет своими руками, оптимальные размеры, составление чертежей

Проект дачного туалета включает в себя расчеты размеров и выбор конструкции, а также исследования, связанные с местом расположения хозблока и глубиной залегания выгребной ямы. Согласно действующим нормативам клозет должен находиться на расстоянии 30 метров от ближайшего источника воды и не ближе 15 метров от дома. Желательно, чтобы над кабинкой не было деревьев.

Прежде чем начинать строительство дачного туалета, необходимо определиться с его конструкцией. Наиболее востребованным является классический домик с выгребной ямой под ним. В среднем глубина септика не должна превышать 1,5 метров, а диаметр – 2,5 м. Если грунтовые воды залегают близко к поверхности, то такой вариант не подойдет. В данном случае идеальным решением будет торфяной туалет.

В качестве материала для дачного клозета часто используют обрезную доску. Между тем, построить красивый и функциональный дачный туалет без запаха получится и из бруса, фанеры, а также кирпича. В качестве вентиляции можно использовать стальную или пластиковую трубу. Для герметизации септика подойдет бетонное кольцо, какое используют в строительстве колодцев, цементный раствор и песок.

Завершаем создание проекта оформлением схемы. Многочисленные чертежи дачного туалета, которые можно найти в Интернете, дают следующие параметры кабинки:

  • длина – 1000-1500 мм;
  • ширина – 1000 мм;
  • высота – 2100 мм.

Высота двери, как и в любом помещении, составляет 1800-1900 мм. В нее или на место фронтона можно вписать матовое стекло, которое будет пропускать днем солнечный свет.

Как построить дачный туалет, заливаем фундамент, возводим каркас

Чтобы построить дачный хозблок, согласно схеме дачного туалета сделайте разметку на подготовленной площадке. В углах выройте ямки глубиной 300-500 мм, насыпьте на дно песок, а сверху положите арматурную сетку и влейте бетонную смесь. Финишным слоем четырех песчано-бетонных пирогов станут каменные блоки, на которые нужно положить листы рубероида. Фундамент готов, можно переходить непосредственно к устройству дачного туалета.

Следующим этапом в теории о том, как построить дачный туалет своими руками, является обустройство выгреба. Непосредственно под кабинкой выройте яму глубиной 1000 мм. Бетонное кольцо уложите в получившееся углубление, подгоните его по центру и засыпьте по периметру песком, чтобы зафиксировать. Дно залейте слоем бетонного раствора.

На блоки уложите подрезанные по размеру брусья с вырезанными заранее пазами и сделайте с их помощью нижнюю обвязку. Следом закрепите лаги для будущего пола и вертикальные стойки. Укрепите их горизонтальными перекладинами и обвязкой под кровлю. Завершите возведение каркаса укладкой кровельных стропил.

Чтобы чертеж дачного туалета материализовался окончательно, осталось обшить кабинку. Закрепите на каркасе доски или листы фанеры, сверху обшейте стропила древесиной. Внутри постелите пол и обустройте деревянный унитаз. Поверх кровельной базы положите рубероид, а на него листы шифера. Заполните дверной и оконный проемы, выведите вентиляцию. Оригинальные фото дачных туалетовпредлагаем посмотреть в нашей галерее.

Интересные факты, хитрости, советы

[vc_row][vc_column width=”1/1″]
[vc_toggle title=”Строительство туалета своими руками: полезные советы” open=”true”]

Строительства туалета своими руками дело не сложное. Вам нужны инструменты, чертеж и положительный настрой. Прежде всего, необходимо сделать расчет размеров и выбрать конструкцию, а также исследовать место для расположения хозяйственного блока и глубину выгребной ямы. При постройке туалета своими руками можно использовать готовую схему дачного туалета. Клозет согласно законодательству должен располагаться на расстояние не менее 15 метров от вашего дома. Под ним не должны расти деревья. Грунтовые воды не должны быть близко к поверхности. В качестве материала обычно используют обрезную доску.

[/vc_toggle]
[vc_toggle title=”Строим туалет для дачи: какой? как? почему?” open=”false”]
Итак, после того как мы определились с конструкцией туалета для дачи, и с тем, что выгребная яма соответствует нормам, определяем глубину ямы. Она должна составлять  1,5 метра, а в диаметре 2,5 метра. Если же все-таки устройство выгребной ямы,  соответствующей требованиям, не возможно, то лучше использовать торфяной туалет. Красивый дачный туалет, функциональный и без лишних запахов можно изготовить из кирпича, фанеры, бруса. Пластиковую или стальную трубу применяем в качестве вентиляции. Бетонное кольцо используем в качестве герметизации.
[/vc_toggle]
[vc_toggle title=”Как лучше построить туалет?” open=”false”]
Как сделать садовый туалет? Для начала оформляем схему проекта, т.е. создаем уникальный чертёж, который будет соответствовать всем вашим потребностям. Оптимальный размер туалетной кабины:  ширина – 1 метр, высота – 2 метра, длина – 1,5 метра. Как и в любом помещение высота двери должна составлять 1800 мм. В дверь можно вмонтировать стекло с матовым напылением, и оно будет прекрасно пропускать свет. Согласно схеме делаем разметку на площадке, которую заранее подготовили. По углам вырываем ямки, глубина которых 500 мм, насыпаем песок на дно, поверх накладываем сетку арматурную и заливаем бетонный раствор. Итогом станут блоки из камня, на которые укладываем рубероид. Все, фундамент у нас есть, можно продолжать воплощать в жизнь проект, как туалет построить. Подробнее смотрите на видео:
