Подключение Проходного Выключателя Схема С Двух Мест

Особенности подключения двухклавишного проходного выключателя описаны в этой статье.

Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.

Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест.
Схема подключения проходных выключателей из двух мест

Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Приобретаются необходимые аксессуары, материалы, крепёж.

При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.

Схема проходного выключателя. Подключение проходного выключателя с двух мест

Для чего может понадобится схема ПВ света на 2 выключателя?

Проходной выключатель на 3 места Возможно ли подключить большее количество переключателей для управления освещением одной лампы? Промежуточного положения в данном случае не предусматривается.

При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

В любом случае, необходимо обзавестись тестером для обнаружения кабеля под штукатуркой и проверить его наличие там, где Вы собираетесь что-то делать.

Обеспечиваем электрический потенциал через фазовый провод L. Используется с той же целью для управления тремя группами светильников.

Решение на три точки управления Организация систем проходной коммутации во многом определяется площадью помещений протяжённостью , количеством ходов дверей. Поднимаемся по освещенной лестнице вверх и выключаем свет Для освещения лестницы маршевые переключатели являются необходимостью: управление освещением в гостиной на первом этаже; три светильника на лестничном переходе; управление освещением на площадке второго этажа.

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Схемы с управлением более чем из трёх мест Число мест управления, в принципе, не ограничено.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы.
Как подключить двухклавишный проходной и перекрёстный переключатель с двух и более мест

См. также: Снип прокладка силового кабеля

Как выглядит проходной выключатель с 2 и более мест?

Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.

Пример устройства разводки для жилого помещения из категории стандартных проектов.

Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.

Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.

Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.

Подключение проходного выключателя

Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.

В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель

Примеры практического применения

Цифровой прибор следует перевести переключателем в режим прозвонки.

В этом случае одной и той же лампой можно будет управлять с каждого этажа и, при желании, с подвала.

Проходной выключатель позволяет замкнуть одну из двух цепей Как сделать проходной выключатель из обычного: порядок выполнения работ Не всегда удается быстро найти подходящую модель устройства, позволяющего управлять освещением сразу из двух точек. Соединение проводников с помощью специальных зажимов WAGO.

Посмотрим на следующую принципиальную схему: На ней изменились три вещи: К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения. Выделяют ПВ открытого для соединения с открытой проводкой и закрытого тип Для соединения с проводкой, идущей внутри стен. Схема с двумя проходными выключателями, допускающее управление двумя нагрузками Более детально разобраться со схемой подключения переключателя с двух мест поможет следующее видео: Здесь наглядно показано, как соединять провода в распределительной коробки, чтобы в процессе эксплуатации не возникало трудностей.

5 комментариев

Электрическое освещение — незаменимый спутник любой современной квартиры. Первое используется для подключения контакта на входе, второе — на выходе. Для их соединения в простейшем случае необходимо два двухжильных кабеля. При этом их функциональные возможности сильно отличаются.

Места использования Помимо спальни похожие ситуации могут возникать достаточно часто. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба. Перекрестное устройство подсоединяется между проходными. Выбирая подходящий вариант, следует покупать модель на одинаковое количество клавиш для каждой точки. В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели.

Разновидности перекрестных и проходных переключателей

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Для первого случая на монтаж потребуются подрозетники. Также выгодно использовать подобную схему в небольших домах, величиной этажей. Схема электрическая включения лампы из трех мест. Обычный выключатель только замыкает и размыкает цепь Установка двух обыкновенных выключателей в разных местах комнаты не позволит управлять лампой сразу из двух мест.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема. Выводы и полезное видео по теме Как происходит на практике применение схем по подключению проходных выключателей из нескольких мест, можно узнать из представленных видеороликов. Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест. Подобные решения пригодятся в больших домах и маленьких квартирах. Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя.
Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест.

Как сделать два выключателя на одну лампочку?

Обычно одна осветительная конструкция управляется одним электровыключателем. То есть, люстру, находящуюся в гостиной, можно выключить только из гостиной.

Кроме того, на одну комнату обычно устанавливается одно коммутирующее устройство, у входа. С его помощью и происходит управление электроосветительными лампами в данном помещении.

Но часто бывают случаи, когда такой способ управления светильниками неудобен.

Общая информация

Когда может быть неудобна классическая схема:

• На лестничных площадках, когда освещение включается только внизу на весь подъезд, или на каждой площадке отдельно для данного этажа.
• В длинных коридорах с двумя выходами. Если включить свет при входе, пройти насквозь коридор и выйти, свет останется гореть впустую. За сутки расход электроэнергии станет непомерно высоким.
• Для внешних фонарей у входа в здание. Часто бывает, что освещением крыльца можно управлять непосредственно от входа в здание. То есть, для того, чтобы включить фонарь в темное время суток, приходится идти до выключателя в темноте. Если же человек вошел в дом и зажег свет, ему придется или оставлять его на всю ночь, или выключать за собой и подниматься в квартиру впотьмах.
• В проходных помещениях. Если даже квартира невелика, встречаются ситуации, когда человек входит в одну комнату, включает электроосвещение. Проходит в следующую, включает лампу там и идет обратно, в первое помещение, чтобы выключить электросветильники, ставшие уже не нужными. Гораздо удобнее будет провести дублирующую клавишу управления в дальнюю комнату.
• У изголовья кровати, чтобы выключать верхнюю люстру. Бывают случаи, когда в спальне включено малое освещение – ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Чтобы этого избежать, можно установить дополнительный электровыключатель на люстру поблизости от кровати.

Итак, случаев, когда человек нуждается в дублирующих перекидных переключателях, довольно много. В каждом из них придет на помощь устройство, позволяющее включать и выключать светильники из разных помещений, разными клавишами и независимо друг от друга.

Такой способ очень практичен и помимо общего удобства помогает экономить электроэнергию. При помощи проходного электровыключателя не нужно оставлять свет, например, на крыльце, на всю ночь. Можно просто включить его с верхнего этажа по мере необходимости и выключить возле входной двери.

Проходной выключатель (переключатель) отличается от стандартного коммутирующего устройства одной конструктивной особенностью. Он имеет три, а не два контакта и может переключать фазу с одного контакта на другие два по очереди.

Осветительные лампы, подсоединенные по такому принципу, могут быть как люминесцентными, так и лампами накаливания. Кроме того, таким образом можно подключать любые приборы, помимо осветительных, нуждающиеся в подобной схеме включения/выключения.

Схематические особенности

Схема установки такого рода устройств не сложна, но требует внимательности.

ВАЖНО! На этапе создания проводки в местах, где планируется установка перекидных конструкций, нужно проложить трехжильный кабель до первых двух, а если вы хотите установить большее количество переключателей, до следующих нужно протянуть четырехжильный кабель.

Для создания данного типа управления освещением с двух мест потребуются проходные выключатели, имеющие два положения переключения и три контакта. При этом переключение должно иметь перекидной характер, то есть, первый узел будет общим для двух оставшихся. В одном из положений переключения он замыкает первый, а в другом – последующий контакт. Замкнутость трех соединений сразу в этой конструкции исключена.

Если рассматривать составляющие схемы электролинии с двумя перекидными коммутирующими конструкциями, то в нее входит:

• Соединительная коробка, иначе называется ответвительной. Служит для защиты соединений электрокабелей.
• Устанавливается в каждом помещении, а в больших комнатах их бывает несколько.
• Соединительные провода (двух, трех и четырехжильные)
• Два проходных коммутирующих устройства
• Непосредственно светильник

Примерная схема подключения проходных выключателей с двух мест выглядит так:

• Провод «ноль» идет от источника на ответвительную коробку, а после нее – на светильник.
• Провод «фаза» идет от того же источника на ту же коробку, а потом – на общий контакт первого переключателя.
• Перекидные контакты (два) переключателя 1 через разветвительную коробку соединяются с такими же деталями переключателя 2.
• Фаза от общего контакта выключателя 2 идет на другой электроузел светильника.

Примерная схема подключения проходного двухклавишного выключателя с двух мест представлена далее на фото:

Монтаж системы управления одним осветительным прибором из двух точек несложен. Он производится следующим образом:

• На требуемые места установить перекидные коммутирующие конструкции
• Вывести от них кабели трехжильные
• Монтировать электросветильник, или несколько, заведенные в параллельное соединение
• Вывести от него (них) двужильный кабель
• Установить соединительную коробку. Выбор места для нее определяется кратчайшей длиной кабеля и удобного доступа к самой коробке
• Завести в коробку провода от питания, перекидных конструкций и электроосветительных приборов
• Соединить их так, как описано выше

При таком соединении четыре контакта (две пары) с обоих точек соединяются между собой. Для включения освещения фаза идет к осветительному прибору с общего узла электровыключателя 2.

Для примера предлагаем вам посмотреть видео, в котором представлена схема подключения проходных выключателей с двух мест:

Пошаговый монтаж

Монтаж проходных выключателей возможен как при открытом, так и при скрытом типе проводки. Его можно выполнить собственными силами при соблюдении нескольких правил безопасности:

• Обесточьте квартиру перед началом работ.
• Внимательно проверяйте, где расположена фаза, а где ноль.
• Соединяйте провода аккуратной скруткой, обжимайте и изолируйте их.
• Жестко закрепляйте на поверхностях ответвительную коробку и электрофурнитуру.
• Определите мощность осветительного прибора и подбирайте трехжильный кабель соответствующего сечения, исходя из мощности потребления электроэнергии.

Схема включения проходного выключателя из двух мест:

За счет своей конструкции, дублирующие электровыключатели не имеют определенного положения «включено/выключено» своей клавиши. Два соединительных узла в данной конструкции находятся в положении «замкнуто/разомкнуто» в зависимости от положения электроконтактов другого выключателя. Следовательно, положение клавиши при выключенном свете всякий раз будет разным.

К этой особенности использования можно очень быстро привыкнуть и пользоваться проходными переключателями без помех.

Альтернатива

Альтернативой проходным дублирующим переключателям могут стать бистабильные реле или светодиодные электросветильники, оборудованные датчиками движения и освещенности.

Бистабильные реле выгоднее устанавливать, если требуется управлять освещением не двумя, а четырьмя и более электровыключателями. Светильники же с датчиками движения не настолько практичны, нежели проходной выключатель. Скорость перемещения, количество остановок и другие факторы будут влиять на постоянные включения/выключения электроосвещения, что крайне неудобно.

Удобство использования в быту проходных электровыключателей сделало вышеописанную схему управления лампами освещения очень популярной. В настоящее время сложно представить себе жилое или производственное строение, где не применяются перекидные коммутирующие конструкции.

Заметная экономия электроэнергии приводит к повсеместной установке подобных приборов.

Сделать в своем жилище такой тип управления электроосветительными приборами совсем несложно, если следовать рекомендациям, данным в нашей статье и соблюдать технику безопасности.

В заключение предлагаем вам посмотреть ещё одно познавательное и интересное видео о схеме подключения и установке проходных выключателей из 2 мест:

Схема подключения проводного выключателя с 2 мест. Знаете ли вы все преимущества и недостатки этой электросхемы? 3 важных нюанса подключения

ТЕСТ:

Если вы решили воплотить в жизнь электросхему, описанную в статье, вам будет полезно пройти небольшой тест, чтобы убедиться в том, что вы готовы к работе.

Сколько контактов имеет ПВ?

Пояснение: ПВ содержит три контакта. Один из них — «общий», а два прочих соединяются со следующим ПВ.

В помещении не горит свет. Сперва была нажата кнопка первого ПВ, затем второго, а после этого — вновь первого. Будет ли гореть свет после этих действий?

Пояснение: Да, т.к. после третьего действия фазовое напряжение достигнет лампочки.

Может ли быть реализована электросхема с ПВ для работы с двумя лампами?

Пояснение: Да для этого используются двухкнопочные ПВ.

Электрическое освещение — незаменимый спутник любой современной квартиры. Управление светом осуществляется с помощью переключателей: на один источник освещения (обыкновенную лампочку, или несколько ламп) приходится один переключатель. Но далеко не всегда это устраивает владельцев помещения по некоторым причинам. Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? В данном материале мы дадим подробный ответ на этот вопрос, а также приведем схему подобного включения, и расскажем, как работает ПВ схема.

Для чего может понадобится схема ПВ света на 2 выключателя?

Ситуации, когда в комнате или ином помещении необходима реализация подобной схемы проходного выключателя, бывают самыми разнообразными. К примеру, большая спальная комната. Очень удобно разместить переключатель света у каждой кровати, чтобы управление освещением было у каждого жильца. К тому же, вам не придется добираться в темноте до вашего спального места. Войдя в комнату, вы включаете свет, а уже после того, как заняли свое место в кровати, вы выключаете его.

Также выгодно использовать подобную схему в небольших домах, величиной 3-5 этажей. Если делать выключатель света в парадной для каждого этажа по отдельности, это выльется в необходимости сборки лишних схем управления.

При использовании проходного выключателя с двух мест, жилец дома включит свет, заходя в подъезд, и выключит его, находясь на своем этаже.

Другой пример — большой кабинет на несколько рабочих мест. Наличие возможности выключить/включить свет сразу с двух и более точек делает такой офис гораздо уютнее.

Как выглядит проходной выключатель с 2 и более мест?

Схемы проходных выключателей

Отличить внешне переключатель, подключенный к подобной схеме, по наружной стороне невозможно. Это обыкновенный однокнопочный выключатель/включатель. Существует двух- и более кнопочное исполнение, применяющееся тогда, когда освещение более сложное, и каждая кнопка включает конкретную лампу. Вместо кнопочного переключателя используется и сенсорный, но принцип действия остается прежним.

Преимущества и недостатки схемы ПВ с 2 мест

У таковой схемы включения есть преимущества и недостатки. Они вытекают из самой сути работы подобного переключателя. К преимуществам относят:

1. Повышение уровня комфорта. Из приведенных выше примеров исходит, что использование схемы позволяет избавиться от неудобств, возникающих в быту;
2. Простота исполнения. Данная электросхема очень проста в исполнении, и не требует применения какого-либо дополнительного специфичного оборудования;

Недостатком подобной реализации управления освещением называют только перерасход электроэнергии. Вспомним вышеупомянутый пример про подъезд. Войдя в него, человек включает свет, а уже поднявшись на свой этаж выключает его. Освещение будет продолжать работать на всех этажах, пока житель дома не нажмет на переключатель. Подобный расход нельзя внушительным, а когда речь идет о небольших помещениях, он и вовсе отсутствует.

Схема проходного выключателя с двух мест

Электросхема ПВ

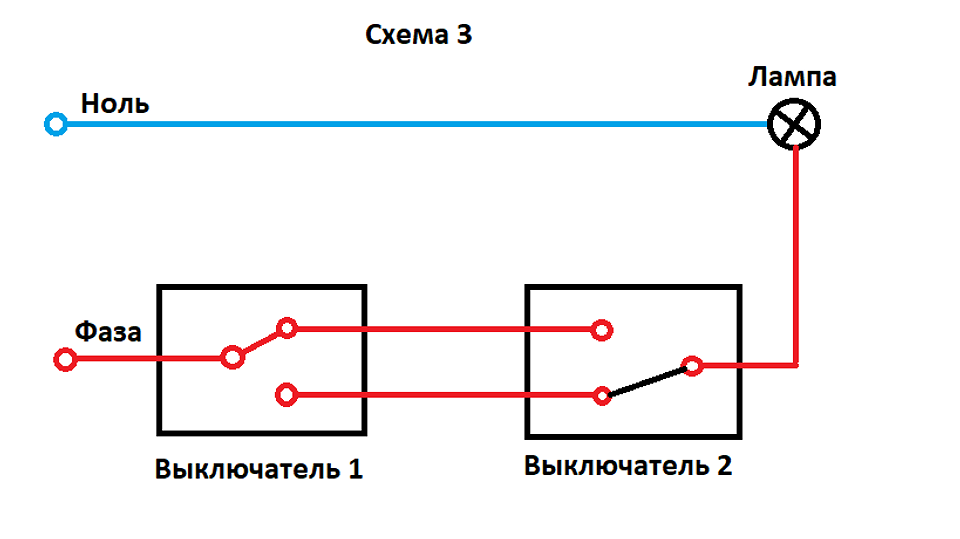

На рисунке представлена простейшая электросхема управления освещением с двух мест с помощью проходных выключателей. Под цифрами 1 и 2 обозначены сами переключатели. Красным цветом выделен фазный провод — то есть, провод, по которому идет напряжение. На схеме в качестве источника света упрощенно изображена одиночная лампа, но на ее месте допускается более сложное освещение.

На рисунке отображается то, как работает ПВ схема: при нажатии на любой из переключателей будет выключен/включена лампочка. Если первый переключатель передал напряжение на лампу, то нажатие на второй переключатель выключит свет — в этом месте фазный провод «прервется» Справедливо и обратное. На схеме изображена ситуация, когда оба переключателя выключены. Лампочка не будет активна при любых расположениях кнопок. Но что будет в других ситуациях? Рассмотрим каждый из возможных вариантов.

На этой схеме последовательно был нажат сперва первый переключатель, а затем второй. Зеленая стрелка показывает, как действует контакт, после нажатия второй кнопке. Он обрывает течение электрического тока, поэтому лампочка становится неактивной.

Вслед за этим был вновь включен первый переключатель. Лампочка вновь загорится — фазовое напряжение достигнет источника света. После нажатия на первую кнопку, лампочка погаснет.

Так и работает электросхема проходного выключателя с двух мест на одну лампу. Ее механизм достаточно прост и понятен, коротко его описывают так:

1. Если оба переключателя включены — источник освещения активен;
2. Если один из переключателей включен — источник освещения активен.
3. Оба переключателя выключены — источник освещения неактивен.

Как подключить проходной выключатель

Применение схемы включения с 2 мест

Каждый из переключателей имеет две клеммы. Для воплощения вышеописанной схемы в жизнь необходимо найти в каждой из них ту контактную клемму, где контакт закреплен одной стороной. Такую клемму называют «общей». В одном из переключателей к таковой подключается фазное напряжение, а в другом — провод от источника освещения.

Остальные клеммы соединяются между собой. Последовательность соединения любая. Синим цветом на схеме обозначается нулевой провод. Он проводится напрямую к источнику света от распределительной коробки.

В распределительной коробке находится пять соединений проводов.

3 нюанса по технике безопасности

При воплощении электросхемы в жизнь следует помнить о 3 нюансах:

1. Для того чтобы определить какой провод фазовый — используйте специальный пробник.
2. Не стоит использовать провода из различных металлов при их соединении «вскрутку». Из-за разности потенциалов провоцируется возгорание;
3. При работе используйте толстые резиновые перчатки.

Как избежать 2 основные ошибок при подключении

1. ПВ не устанавливается на «ноль». Он всегда соединяется с фазовым проводом. Иначе при необходимости проведения ремонтных работ, даже при отключении электричества,  ПВ не будет обесточен, что вызовет опасную ситуацию;
2. ПВ не имеет положений «Выключено» и «Включено». Положение кнопки лишь показывает одно из двух возможных состояний.

Простая схема подключения с четырех мест

Принцип действия остается прежним. Но в схему включается также два дополнительных перекрестных выключателя, необходимые для того, чтобы обеспечить соединения всех контактов.

ПВ схема подключения на 4 точки

Работа перекрестных переключателей независима от других. Они могут передавать напряжение на источник света даже если кнопки проходных переключателей находятся в неактивной позиции. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Верно и обратное.

Данная схема расширяется до любого количества мест управления освещения. Но главный принцип сохраняется: в начале и конце пути (до лампочки) фазового провода находится два проходных выключателя. Между ними располагаются перекрестные. Их количество равняется количеству желаемых точке управления освещением.

Пять самых часто задаваемых вопросов

Можно ли сделать управление несколькими источниками освещениям с двух мест с помощью ПВ?

Да, подобная реализация возможна. Схема двойного ПВ на две лампочки будет отличаться лишь тем, что у каждого переключателей будет не одна кнопка, а несколько (по количеству ламп). Каждая кнопка будет регулировать только работу соответствующей ей лампочки и не влиять на работу остальных.

Можно ли сделать управление лампочкой из трех и более мест с помощью ПВ?

Воплотить подобную схему в жизнь с помощью только лишь проходных выключателей невозможно. Для решения этой проблемы дополнительно реализуются параллельные переключатели, которые позволяют увеличить количество мест управления освещением до любого нужного числа.

Чем отличается проходной выключатель от обычного?

Принцип действия обычного выключателя достаточно прост — при нажатии на кнопку от либо прерывает электрическую цепь, либо наоборот передает электрический ток далее. ПВ работает сложнее. При нажатии на кнопку происходит переключение между различными контактами. Конечный результат (будет ли активирована лампочка или нет) зависит от положения других переключателей.

Чем отличается проходной выключатель от параллельного?

Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов. В ПВ всего три контакта, один — общий, а два других служат для передачи напряжения или разрыва электрической цепи — это зависит от положения кнопки.

На что нужно обращать внимание при выборе ПВ?

При выборе ПВ следует уделить пристальное внимание на конкретный тип устройства. Они могут различаться своими характеристиками, а также формой. Выделяют ПВ открытого (для соединения с открытой проводкой) и закрытого тип (Для соединения с проводкой, идущей внутри стен). Контакты устройства рассчитаны на конкретный электрический ток, поэтому при выборе модели следует ориентироваться на предполагаемую нагрузку.

Как подключить 4 ПВ?

Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше.

Заключение

В статье мы рассмотрели все часто возникающие вопросы на тему подключения проходных выключателей. Воспользовавшись этим материалом и пройдя тест для самопроверки вы без труда сможете воплотить приведенную выше электросхему в жизнь.

Как подключить две лампочки к одному выключателю

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Как: Замена лампы выключателя противотуманных фар 2-го поколения

Привет, ребята,

. Долгое время я не думал, что Тойота подсвечивает заводской выключатель противотуманных фар. Затем, после небольшого поиска, я обнаружил, что моя лампа выключателя противотуманных фар перегорела все время, пока я владел своим грузовиком. Сегодня я наконец нашел время, чтобы вставить новую лампочку в выключатель, и решил, что сделаю краткое описание того, как это сделать, так как я нигде не мог найти конкретную тему. Это действительно простая работа.Я закончил это примерно за 15 минут.

Причина, по которой мне нужно было это сделать:

Необходимые материалы:

-Из номера детали дилера Toyota

-01058
-Рыболовная леска (я использовал 20-фунтовая леска, оставшаяся после снятия бремени)
— Маленькая отвертка с плоской головкой
— (опционально) небольшой инструмент для зубочистки

Первое, что вам нужно сделать, это снять отсек для мелочей с левой стороны рулевого колеса. Это легко сделать, потянув за нее, пока она открыта. Отсюда просуньте руку под приборную панель и вытолкните переключатель управления зеркалом сзади.

Затем вам нужно намотать леску на переключатель противотуманных фар. Именно здесь я обнаружил, что кирка полезна для проталкивания лески под углы переключателя.

После этого я просунул правую руку в маленькую дырочку и нажал на заднюю часть переключателя противотуманных фар. Сзади туго.

Одновременно со средним натяжением потяните леску и нажмите на заднюю часть переключателя. Переключатель должен просто отжаться. После того, как он выйдет из строя, нажмите на зажим и отсоедините его.

Отсюда вы сможете увидеть лампочку. Используя плоскую головку, поверните ее на четверть оборота против часовой стрелки; он должен расслабиться и выйти прямо.

Лампа:

После этого полностью переверните весь процесс, и все должно быть сделано.ваш конечный продукт должен выглядеть примерно так:

Надеюсь, это поможет некоторым из вас, ребята. Будьте осторожны со всем. Пластик любит ломаться. Этот метод мне очень понравился, и мне не нужно было удалять всю нижнюю черту. Ах да, лампа обошлась мне чуть меньше 7 долларов после уплаты налогов от дилера.

PPT — Когда подключена последовательная цепь, показанная справа, лампа A ярче лампы B. Если положения лампочек w PowerPoint Presentation

Часть 2: Помогите мне Обратный инженер Светодиодная лампа

Почти месяц назад я начал попытки перепроектировать недорогую светодиодную лампочку с изменяемым цветом. С вашей помощью я нарисовал схему и взял лампочку под контроль. Но в этом маленьком поворотнике есть еще несколько загадок.Присоединяйтесь ко мне после перерыва, чтобы увидеть, что я сделал до сих пор, изучить схему и исходный код и помочь решить две оставшиеся загадки.

Чего я достиг

Прежде всего, спасибо всем, кто комментировал исходный пост. Благодаря этой помощи я многое понял об этой схеме. Примечательно, что код, который я сбросил, не использовался, потому что были установлены биты блокировки. Также было много конструктивных соображений и предположений по этому поводу, когда я поделился им на встрече Sector67 во вторник (хакерское пространство здесь, в Мэдисоне).

Я рад сообщить, что мне удалось запрограммировать чип ATtiny13, пока он был установлен. Я повредил первую лампочку, которую я расколол, просверлив индуктор. Во второй раз я был осторожнее и припаял ленточный кабель к каждому контакту микроконтроллера.

Я могу программировать этот чип, не снимая его с платы. Это достигается с помощью последовательного программирования высокого напряжения (HVSP), когда питание переменного тока не подключено. Я сбросил предохранители до заводских настроек, чтобы активировать контакт сброса, но мне не удалось запрограммировать это с помощью ISP.Но это не проблема. Диффузор был приклеен лентой, и я добавил разъем IDC для упрощения взаимодействия с лампой.

Прошивка, которую я написал, размещена на GitHub. У него есть несколько функций; по умолчанию в этот рождественский сезон цвет на крыльце меняется с красного на зеленый каждые 20 минут. Я расскажу о схеме ниже, но на устройстве есть два неиспользуемых контакта, и я добавил два тестовых режима, в которые можно войти, перемыкая контакт на землю на разъеме IDC.В одном из тестовых режимов фейдер красный / зеленый срабатывает каждые 2 секунды. Другой прокручивает основные и дополнительные цвета с задержкой в ​​1/2 секунды.

Итак, у нас есть микроконтроллер, который последовательно управляет двумя модулями светодиодов RGB. Этот чип имеет два доступных контакта и 1 Кбайт памяти для программирования. Так что превратить это в адресный модуль I2C должно быть относительно просто. В идеале это должно быть сделано без использования источника переменного тока, что вызывает один из вопросов, которые я задаю в конце сообщения.

Схема

Я отследил печатную плату и воссоздал схему, используя омметр и тестер цепи. Есть две отдельные схемы: одна для схемы управления светодиодами, а другая — для источника питания.

Как и ожидалось, в источнике питания используется пример схемы из таблицы LNK304. Выход 12 В подключается к двум точкам VCC на схеме контроллера, но земля или обратный путь немного необычны.Посмотрите на верхнюю часть схемы блока питания, которая включает R2, R3, R10 и C7. Я обозначил его как «GND (шина 5 В)», потому что он подключается к заземленной стороне ATtiny13. «GND (шина 12 В)» подключается к нижней стороне светодиодов, но она отделена от пути заземления микроконтроллера. Очевидно, стабилитрон ограничивает входную мощность для микроконтроллера (которому требуется 5 В), но я понятия не имею, как работает схема фильтра, ведущая обратно к переменному току.

Взгляните на список компонентов, а затем посмотрите, сможете ли вы помочь в решении двух вопросов.

• R1 — на одной линии с центральным проводом световода; ~ 0,5 Ом. Может быть предохранитель
• R2 — 1004
• R3 — 1004
• R4 — 3001
• R5 — 1302
• R6 — 1201
• R7 — 1Bx
• R8 — 270
• R9 — 270
• R10 — 1003
• Д1 — 1Н4007
• Д2 — 1Н4007
• D3 — R106 TF
• D4 — Похоже на стабилитрон
• D5 — светодиод RGB
• D6 — светодиод RGB
• D7 — JF S1J
• IC1 — PNP транзистор
• IC2 — PNP транзистор
• IC3 — PNP транзистор
• IC4 — LNK304GN Преобразователь постоянного / переменного тока
• IC5 — ATtiny13
• C1 — smd без этикетки
• C2 — 50V 22 мкФ электролитический
• C3 — 400 В 4. 7 мкФ электролитический
• C4 — 400V 4,7 мкФ электролитический
• C5 — 25V 100 мкФ электролитический
• C6 — smd без этикетки
• C7- smd без этикетки
• L1 — 102J ЦИК
• L2 — 102J ЦИК

Помогите решить эти два вопроса:

1. Как работает соединение GND для ATtiny13? Полный ответ объяснит, что на самом деле делает путь, включающий R2, R3, R10 и C7, и как он работает в сочетании с переключающим преобразователем.

2. Как проще всего запитать цепь управления постоянным током?

Не стесняйтесь оставлять комментарии со своими мыслями. Но если вы так склонны, я хотел бы прочитать более подробное описание, поэтому публикуйте свои мысли на своем собственном хосте и оставляйте ссылку в комментариях.

Следуй за мной

щис

Подвесное освещение, Проводка выключателя, Часто задаваемые вопросы домовладельцев

Часто задаваемые вопросы домовладельцев

Мой корпус подвесного освещения поврежден? Что я должен делать?

Его потребуется заменить, так как крышка лампы (кожух) защищает вас от прикосновения к деталям под напряжением.

Кабель от моей потолочной розетки отсоединяется, и я вижу кабель, что мне делать?

Из-за того, что заменять кабель неудобно, необходимо будет прийти электрику и заменить весь осветительный прибор, чтобы убедиться, что он безопасен для вас.

Я украшаю свой дом, могу ли я снять крышки переключателей?

Если вы просто отвинчиваете крышку переключателя, отодвигаете крышку от стены и не снимаете проводники, то сначала важно надежно изолировать эту цепь.Для этого просто выключите автоматический выключатель этой цепи. Теперь можно безопасно открутить крышки и немного отодвинуть их от стены. Перед включением цепи освещения убедитесь, что крышки надежно закрыты.

Если вы хотите полностью снять крышки выключателя со стены, чтобы украсить ее сзади, вы также должны сначала безопасно изолировать эту световую цепь, а также отметить, где проходят проводники. Если у вас есть промежуточный свет в комнате, и вы делаете это из-за большого количества кабелей, это может сбивать с толку. Если вам действительно нужно снять крышки, лучше всего позже вызвать электрика, чтобы проверить и проверить цепи, чтобы убедиться, что они в порядке.

Если вы обнаружите, что винтовые клеммы ослабли, не поддавайтесь соблазну просто затянуть винты с помощью стандартной отвертки. Стандартных отверток недостаточно, чтобы защитить вас! Отвертки VDE необходимы для надежной затяжки винтовых клемм. Отвертки VDE защищают вас с напряжением до 1000 В и с напряжением 230–240 В, которое может потенциально нанести вам вред, поэтому важно использовать правильные инструменты.

Я хочу заменить свой подвесной светильник на другой, что мне делать?

При замене любого осветительного прибора в вашем доме лучше всего обратиться за помощью к электрику. Проблемы часто возникают, когда вы хотите переключиться на современную систему освещения с 3 разъемами и блоком разъемов, но когда вы снимаете старый подвесной светильник, вы обнаруживаете, что их может быть до 6 проводов.

Определенные фонари необходимо устанавливать определенным образом, и домовладельцы сталкиваются с сложной и опасной работой, выполняющей ее самостоятельно.Просто протолкните все провода, как многие делали раньше, может означать, что у вас повышенный риск возгорания из-за небезопасных или неправильных подключений.

Обзор схемы 1. Когда две лампочки соединены последовательно 1. Через каждую лампочку проходит одинаковое количество тока. 2. Ток через каждый.

Презентация на тему: «Обзор схемы 1. Когда две лампочки соединены последовательно 1. Через каждую лампочку протекает одинаковое количество тока.Ток через каждую »- стенограмма презентации:

1

2

Обзор схемы

3

1. Когда две лампочки соединены последовательно 1.Через каждую лампочку протекает одинаковое количество тока. 2. Ток через каждую лампочку пропорционален удельному сопротивлению лампы. 3. Лампочки не будут работать, если в цепи нет предохранителя. 4. Есть как минимум две ветви схемы.

4

2. Когда перегорает одна лампочка в последовательной цепи, содержащей несколько лампочек… a. Другие лампочки горят ярче b. В остальной цепи ничего не меняется c.Ни одна из других лампочек не загорится

5

3. Когда резисторы соединены последовательно, их общее сопротивление a. Больше, чем у любого отдельного резистора b. Такое же, как сопротивление одного из резисторов c. Меньше, чем сопротивление любого из резисторов.

6

4. При параллельном включении резисторов их общее сопротивление равно a. Больше, чем у любого отдельного резистора b. То же, что и сопротивление одного из резисторов c. Меньше сопротивления любого из резисторов

7

5. Проволока длиной 5,0 м и диаметром 3,0 мм имеет сопротивление 100 Ом. На провод подается разность потенциалов 15 В. Какой ток в проводе?

8

6.Два прибора работают от одного и того же напряжения. Прибор A имеет более высокую номинальную мощность, чем прибор B. Как сопротивление на A по сравнению с сопротивлением B 1. Сопротивление A больше, чем B. Сопротивление 2.A меньше, чем сопротивление B. 3. Сопротивление A такое же, как сопротивление B.

9

7. Какое сопротивление у лампочки на 100 Вт, если она вставлена ​​в розетку на 120 В.?

10

8.Три резистора с сопротивлением 6 Ом, 12 Ом и 24 Ом включены последовательно.
