Схема котельной с гидрострелкой и коллектором: Гидрострелка чертеж и схема котельной

Содержание

Гидрострелка чертеж и схема котельной

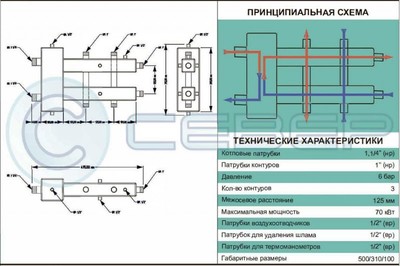

Чертеж Гидрострелки довольно прост.

Если есть сварочный аппарат и есть опыт сварки то самому сварить гидрострелку довольно  просто. Но, есть много подвохов.



Чертеж Гидрострелки можно найти в интернете, но они все разные, нет одного шаблона. Все чертежи гидрострелок отличаются. Строение Гидрострелки каждый видит по-своему, но есть одно правило, которое соблюдают все.

Гидрострелка это емкость из металла (т.е. профильная  или круглая труба), к которой приварены патрубки подключения к котлу (подача и обратка) и патрубки потребителей (подача и обратка).

Так же опционально могут быть патрубки для автоматического воздухоотводчика (или группы безопасности) на 1/2″ в верхней части гидрострелки.



В нижней части патрубок на 1/2″ для крана для отвода шлама и грязи.



Также где-нибудь может располагаться патрубок 1/2″ для подпитки воды в систему.









Основное правило которое нужно соблюсти это правило 3-х диаметров. Т.е. диаметр гидрострелки должен быть равен 3-м диаметрам патрубков. Чтобы гидрострелка несла основные функции которые для нее предназначены:



Назначение гидрострелки:

1. Отделяет шлам из системы.

2. Выводит газы из системы.

3. Выравнивает гидравлическую разницу в системе.

4. Подает котлу подогретую воду, тем самым продлевая жизнь котлу.





Некоторые пытаются сэкономить и изготовить гидрострелку из полипроиплена своими руками. Это мнение дилетантов которые, ничего не знают о работе и назначении гидрострелки подробнее тут…





Большинство гидрострелки и коллекторы выглядят по разному так как подстраивают эти изделия под определенные проекты в котельных.



Размеры котельных обычно малы и им мало место уделяют. Котлы выбирают тоже разные в котельных тоже разные Buderus, Baxi, Rinnai и т.д.



Размеры и строения коттеджей тоже разные 2-х, 3-х этажные, с бассейном и без. С теплым полом и без. С баней и другими постройками.



Поэтому чертеж гидрострелки выглядит везде по разному. И чертеж делают сразу с коллекторами отопления.

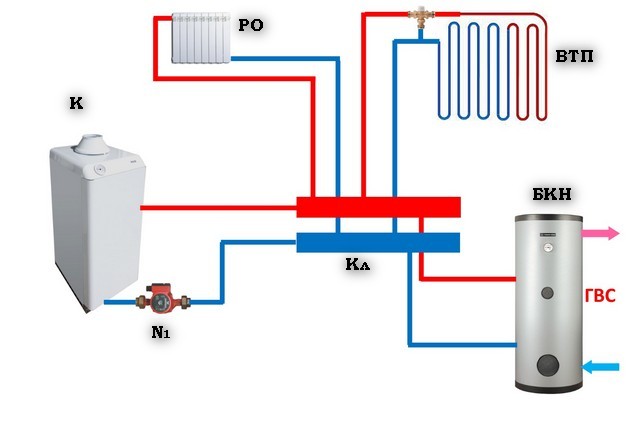

На данной схеме котельной видно расположение всех составляющих в котельной.









 Помимо Гидрострелки вам так же понадобится коллектор распределительный. В этом плане мы можем предложить уже готовое изделие: Это совмещенная Гидрострелка с коллектором в одном изделии, а так же гидрострелка с коллектором из нержавеющей стали.



Схема котельной вместе с Бойлером косвенного нагрева в разрезе





Схема подключения теплого пола



Схема отопления частного дома своими руками. / Гибкая подводка из нержавеющей стали

Схема отопления

Схемы отопления частного дома на базе готовых коллекторов, гибких подводок для воды, гидрострелок. И соединения без сварных работ своими руками.  Фото:

Система обвязки двух котлов с встроенными циркуляционными насосами. Гибкая подводка для соединения котлов и контуров 25 мм 1 дюйм. Гидрострелка. Коллектор отопления на 3 контура до 350 кВт или до 3000 кв. м. отапливаемой площади. Нерегулируемый контур для радиаторного отопления через распределительную гребёнку с отсечными кранами ( например для гаража, теплицы, подвала, 1 этажа, 2 этажа, 3 этажа,…. Или водонагревателя  косвенного нагрева). Регулируемый контур ( на фото ручной регулировки. Для автоматической устанавливается на 3-х ходовой адаптер и электропривод ) например для тёплого пола, вентиляции, радиаторного отопления.



 Фото:

Обвязка напольного котла с встроенным циркуляционным насосам. Гибкая подводка для соединения котлов и контуров 40 мм 1 1/2 дюйма. Гидрострелка. Коллектор для отопления на 3 контура. Нерегулируемый контур для радиаторного отопления через распределительную гребёнку с отсечными кранами ( например для гаража, теплицы, подвала, 1 этажа, 2 этажа, 3 этажа,…. Или водонагревателя  косвенного нагрева). Регулируемый контур ( на фото ручной регулировки для автоматической устанавливается на 3-х ходовой адаптер и электропривод ) например для тёплого пола, вентиляции, радиаторного отопления.

Схема отопления: коллектор отопления на 3 контура



Фото: Коллектор отопления котловой на 3 контура



Обвязка котла. Гибкая подводка для соединения котлов и контуров 40 мм 1 1/2 дюйма. Коллектор для отопления на 3 контура. Нерегулируемый контур для радиаторного отопления через распределительную гребёнку с отсечными кранами ( например для гаража, теплицы, подвала, 1 этажа, 2 этажа, 3 этажа,…. Или водонагревателя  косвенного нагрева). Регулируемый контур ( на фото ручной регулировки для автоматической устанавливается на 3-х ходовой адаптер и электропривод ) например для тёплого пола, вентиляции, радиаторного отопления.

Современное отопление дома можно разбить на несколько участков, 50% всей стоимости системы отопления составляет котёл и обвязка котельной. Котёл в свою очередь 30-60% стоимости котельной. Выбор котла зависит не только от цены, но и от энергетического ресурса данной местности. Например: электрические котлы, жидкотопливные котлы (дизельные),  твердотопливные котлы, пелетные котлы, пиролизные котлы, газовые и т.д.. Но перейдём к обвязки котельной к её основе. Все самые передовые возможности монтажа топочной собрала в себя коллекторная система отопления концепция первичного и вторичного кольца. В такой системе отопления легко совместить несколько котлов и несколько контуров, эти схемы отопления менее инерционны, они быстрее откликаются на потребности определённой точки в помещении. Итак представим себе центр отопительной системы огромную бочку из верхней части которой можно взять любое количество кипятка и  при помощи  циркуляционного насоса доставить на прямую в определённую точку (радиатор) тепло. А остывшую воду из радиатора вылить в нижнюю часть огромной бочки так примитивно работает вторичное кольцо. А первичное кольцо циркуляционным насосом из котла закачает новую порцию теплоносителя в верхнюю часть бочки. Сколько может быть таких вторичных колец, контуров до определённой точки потребления тепла? Например: первый этаж, 2-ой этаж, 3-ий этаж, бойлер, тёплый пол, гараж, зимний сад, теплица, система приточной вентиляции, обогрев бассейна и т.д.. Все эти разветвления недавно собирали при помощи тройников на месте что занимало много времени. Сейчас для этого есть готовое решение это великое множество сантехнических гребёнок, регулировочных коллекторов, распределительных коллекторов для быстрого монтажа котельного оборудования с разной мощностью и присоединительными размерами. Хорошо   собрали мы все ручейки в одно целое в коллектор отопления, но не присоединять,  же  теперь коллектор для котельной к неэстетичной огромной бочке. Максимально проработав дизайн, и максимально уменьшив размеры,   мы получим гидравлический разделитель (гидрострелку). Но чтобы сохранялось постоянным условие, что в верхней части гидрострелки  находиться кипяток его туда должен постоянно закачивать циркуляционный насос из генератора тепла (котел), а из нижней части гидравлического разделителя теплоноситель подаётся обратно в котёл или группу котлов, для нагрева охлаждённой жидкости. И так мы получаем своеобразную схему отопления в центре находиться гидравлическая муфта, с одной стороны от неё первичное кольцо (котлы), с другой стороны вторичное кольцо (радиаторы, тёплые полы, и т.д.). Благодаря гидравлическому разделителю кольца могут  работать  не зависимо друг от друга. Причём работая в связке гидрострелка выполняет функцию уравнивания. Так излишки нагретого теплоносителя которые не понадобились для радиаторов могут уходить через гидрострелку сразу в котёл, а не достаточное количество нагретого теплоносителя во вторичном кольце частично восполняется из нижней части коллектора  (обратки) через гидрострелку. В свою очередь временное перекрытие радиаторов, бойлера, тёплых полов… может увеличивать или уменьшать количество теплоносителя во вторичном кольце, эти другие процессы компенсирует гидрострелка. Да мы совсем забыли про твердотопливные котлы в них гидрострелку нельзя уменьшить, придётся оставить большую ёмкость в 1500 литров так как она служит и накопителем резкого нагрева теплоносителя в первичном кольце и постепенного распределения во вторичном кольце. В итоге мы получаем первичное кольцо, где по кругу движется теплоноситель от котла до гидрострелки и обратно до котла. И вторичное кольцо от гидрострелки до распределительного коллектора отопления и обратно до гидрострелки. Возможности коллектора отопления ограничены его сечением и во многом зависит от мощности котельной  ( нельзя изготовить его размером с ладошку ). Представим для простоты 10 этажный дом, контура разобьём по подъездам, стоякам ( сколько стояков столько и контуров ). Или другой вариант 1-ый контур на первый этаж, для этого понадобиться насос 25 х 40 и трубу 25 мм по которой доставим теплоноситель до другой гребёнки а там распределим это тепло, например сшитым полиэтиленом 16 мм по радиаторам. Но на десятый этаж мощности насоса 25 х 40 не хватит, нужен другой более мощный насос. Взяв более мощный насос ( если нет гидрострелки) он может начать вытягивать теплоноситель из соседнего контура для этого ставят на контурах обратные клапана и балансировочные клапана для регулировки объёма протока жидкости. Так же можно использовать 3-х и 4-х ходовые смесительные клапана. Но вернёмся к коллектору для отопления, мы видим, что проходное сечение такого коллектора для правильной работы схемы отопления, где отапливаемая площадь от 0 до 2500 кв. метров должно быть не менее вход 80х80 и обратка 80х80. А на контурах вход и выход не менее 25 мм(1 дюйм). Так что использование готовых коллекторов для монтажа котельных не только эстетично, но и намного дешевле, и проще  в монтаже котельного оборудования. Что хотели бы видеть монтажники в дополнении коллектора это присоединительные отверстия на 1/2″  например, для установки: крана для слива воды, термометров, манометров, предохранительного клапана, подпиточного клапана, расширительного бака, и других устройств. У гидрострелки дополнением служит сливной кран, автоматический воздухоотводчик, термоманометр. Одним из обязательных элементов монтажной схемы котельной является гидробак ( гидроаккумулятор, экспанзомат, мембранник,). Гидроаккумулятор принимает на себя увеличение и уменьшение объёма теплоносителя в системе отопления. Расчёт ёмкости расширительного бака приблизительно равен 10% от всей системы отопления. Но если экспанзомат не справиться, в действие вступает группа безопасности ( производители котлов не несут гарантийных обязательств если группа безопасности не стоит после котла и между котлом и группой безопасности стоит шаровой кран) в которую входит предохранительный клапан настроенный на 3 Атм. Некоторые монтажники для дополнительной страховки ставят еще один предохранительный клапан 6 Атм. При срабатывании предохранительных клапанов уменьшенное количество воды и соответственно давление в системе отопления нужно пополнить это сделает автоматически, подпиточный клапан, который настраивают на 2,8 Атм при снижении ниже этой величины он открывается и из магистральной трубы ХВС заполняет систему отопления. При подпитке системы образуются газы при окислении как следствие — накипь, коррозия, Чтобы этого избежать устанавливают воздухоотводчики и грязеуловители. Подключают заземление, электропроводку и бесперебойности для автоматики и циркуляционных насосов. В котлах нового поколения уже стоит большая часть автоматики. Все основные функции для безопасности и регулировки перечислим: 1) управление горелкой: уменьшение или увеличение подачи газа, а следовательно и температуры теплоносителя. 2) устройство безопасности котла автоматическое  отключение при перегреве, газовый датчик и т.д.  Но возьмем котел старого образца в нем можно производить регулировку только теплоносителя  и только на самом котле. Это неудобство, так как температура на улице и в помещении меняется несколько раз в сутки, надо постоянно ходить и крутить колесико. А теперь представьте автоматическую регулировку: Выносной датчик  со встроенным термостатом  и заданной температурой установлен в  эталоном помещении, что позволяет держать температуру одинаковой во всем доме. Если на улице стало  теплее на 2 градуса вам не нужно спускаться в котельную и уменьшать газ  автоматика котла сама на это среагирует .Автоматическое уменьшение газа постепенно складывается в денежную экономию. А если таких датчиков нет на котле или вы хотите управлять не всем потоком, а каждым контуром в отдельности по временным рамкам: с 6-7 часов 18 градусов, а с 9-10 часов 20 градусов да еще и с расстояния по телефону, тогда нужен контроллер, который управляет контурами, насосами, котлами. Но этот высший пилотаж рассмотрим чуть позже на оборудовании фирмы KROMSCHRODER. А пока вернемся к монтажу схемы системы отопления своими руками, это значит без сварки и сложной пайки. После котла производители  котлов рекомендуют 2-3 метра  трубопровода изготавливать из стальной трубы или из медной трубы. Это потому, что после временного перегрева котла вода инерционно попадет в трубу. Например синтетические трубы выйдут из строя. Заниматься сваркой на этом участке и вылавливать  соосность очень дорого, и нужны определенные навыки. Прогресс не стоит на месте, сейчас есть в продаже гибкая подводка для отопления из нержавеющей стали. Она удобна в обращении и имеет размеры от 15 мм до 65 мм, при ее монтаже не нужны углы для выравнивания соосности, американки для разъемного соединения, компенсаторы.  Это позволяет своими руками за 5 минут при помощи ключей соединить долговечно и надежно котел с оборудованием. Установив готовый распределительный коллектор для отопления мы как на елку навешиваем шаровые краны, обратные клапана, 3-х ходовые или 4-х ходовые клапана с сервоприводами или без. Как мы видим собрать систему отопления своими руками без сварки не так уж и сложно. Сейчас основная часть монтажных организаций по настоянию заводов- производителей котлов используют в коллекторных системах гидрострелку. Используя гидравлическую стрелку в системах отопления достигается постоянный равномерный поток теплоносителя через радиаторы и другие приборы отопления. В результате гидрострелка позволяет добиться максимальной сбалансированности котла и коллектора отопления, а значит и всей системы отопления.

Но существует и другой вариант для выравнивания гидравлических потоков между контурами. Этот способ монтажники подсмотрели из зарубежных журналов. Такая схема проще, экономичней и смотрится, гораздо компактней. В ней есть и плюсы, и минусы по сравнению с гидрострелкой.  Принцип её заключается в закольцовывании коллектора отопления для монтажа котельной. Для этого в коллектор вваривается байпас ( перемычка ) в конце коллектора отопления. Это перемычка позволяет забирать дополнительное  количество воды из обратки для контуров или перегонять лишний объём теплоносителя по коллектору прямым потоком от котла  обратно в котёл. Фото:

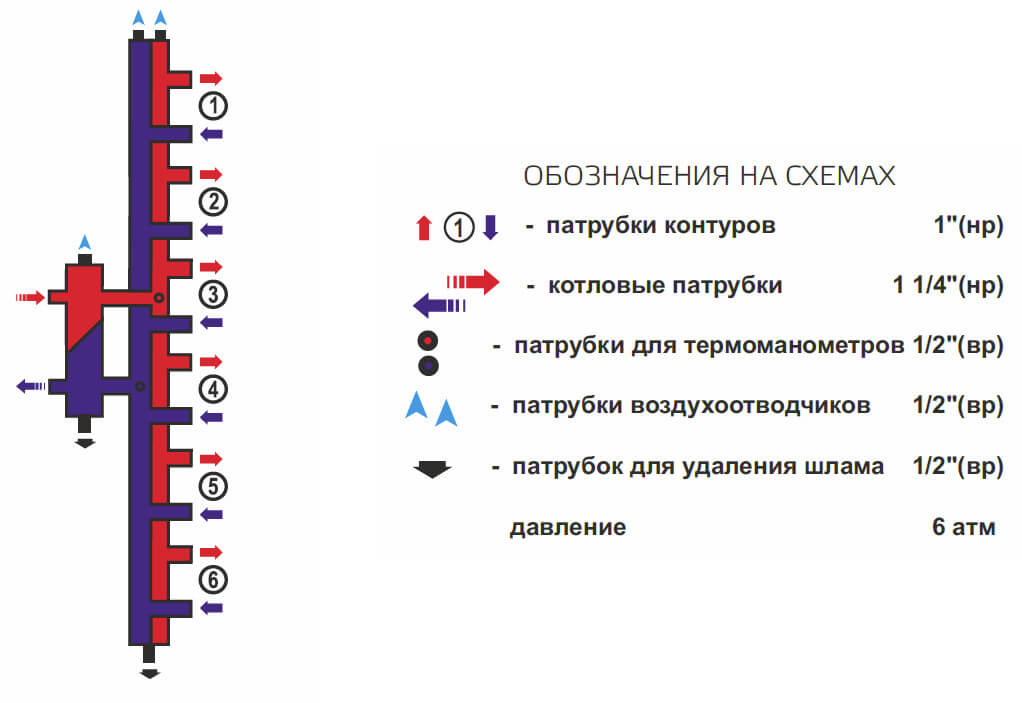

Коллектор отопления распределительный для монтажа котельной на 4 контура



Основные причины выбора монтажной компании для монтажа отопления в загородном доме заключаются в опыте и умении объяснить как устроена система отопления которая будет смонтирована в частном доме. Если монтажник по отоплению не понимает как будет работать схема которую он соберет. Навряд ли кто-то выберет таких мастеров. Цена отопительной системы на прямую зависит от используемых материалов. И так самый дешевый монтаж отопления включает в себя трубы и фитинги из полипропилена, конвекторы отопления , дешевые котлы например Газовый котел Конорд 12Н Comfort W, Газовый котел Конорд 12 Н Comfort S двухконтурный — 12 кВТ,  Напольный одноконтурный энергонезависимый котел Siberia — 11 кВт Котел напольный газовый Termotechnik КС-Г 014 СНК серии Жук — 14 кВт  Котёл газовый двухконтурный ЖМЗ АКГВ-11, 6-3 Эконом — 11 кВт Борино АОГВ-11,6 «сигнал» — 11,6 кВт,  Neva Lux 8618 — 18 кВт.  Причём схема отопления для частного дома до 70 кв. м. очень проста котёл отопления, трубы из полипропилена, ведро фитингов, от 4 до 5 радиаторов, радиаторы можно подсоединить последовательно или параллельно (однотрубное, двухтрубное,). Монтаж загородного дома который в два раза больше 140 кв. м. предусматривает уже два дешевых котла или один дороже. Много труб и фитингов, которые изначально все хотят спрятать в пол в стяжку или в стены под штукатурку. А значит, замурованные трубы должны быть качественными, и не должны иметь соединения, так как это основное место протечек. И чтобы спрятать трубы для отопления в стяжку и для более качественного монтажа отопления  надо использовать лучевую схему отопления. Более 20 лет назад монтажные организации перешли на новые схемы с лучевой разводкой отопления. Инженеры и дизайнеры имеют богатый опыт в проектировании коллекторных схем отопления. Теперь большинство монтируемых схем отопления выполнены на основе лучевых схем. Но для большой площади нужно большое количество радиаторов. И к каждому радиатору не большой ручеёк теплоносителя. А если таких радиаторов 70 соединив их в один большой поток получим огромную реку теплоносителя. Производители котлов не продумывают о таких объёмах внутри котла. Но при обвязки котельной на стадии монтажных работ по отоплению можно установить гидрострелку в которой к потоку из котла подмешивается часть теплоносителя из обратного потока, что увеличивает количество теплоносителя.  После применения гидрострелки в коллектор отопления будет поступать такой объем теплоносителя, который нужен для системы отопления. Но размеры гидрострелки, коллектора отопления, труб должны быть соответственными для данной системы отопления. Так же как ствол дерева на много больше в диаметре, чем ветки.

Поэтому в центре систем отопления находится мощный коллектор с увеличенными возможностями потока объёма теплоносителя и скорости. Такой коллектор отопления для монтажа котельной позволяет распределить по контурам нужное количество объёма и количество тепла. Это фактический расход воды в нашей коллекторной системе это помогает легко регулировать расход для каждой зоны для максимального комфорта и эффективности. Меж осевое расстояние на контуре 125 мм это позволяет использовать готовое решение в виде групп быстрого монтажа, или подобрать своё решение, что гораздо дешевле и функциональнее готовых решений.  Большинство хозяев загородных домов привыкли делать всё своими руками. Система отопления собранная своими руками более понятна. И при выходе из строя или небольшой поломки, когда на улице зима. Можно не дожидаться мастера из сервисного центра, а починить отопление своими руками. Согласитесь в условиях нашей зимы и сервиса, когда загородный дом может находиться далеко от города. За короткий промежуток может перемерзнуть система отопления. Сегодня можно много найти информации что-бы спроектировать и собрать систему отопления своими руками.

Гидрострелка группа безопасности в системе отопления

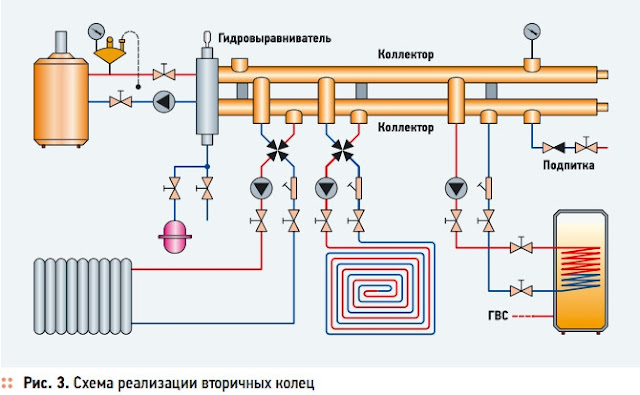

Схема отопления дома обвязка котла гидрострелкой и коллектором

Схема отопления дома обвязка котла  коллектором для котельной

Система отопления дома обвязка котла  коллектором для котельной

Система отопления дома обвязка котла гидрострелкой и  коллектором для котельной

Система отопления дома обвязка котла гидрострелкой и  коллектором для котельной

Схема отопления дома обвязка двух котлов гидрострелкой и  коллектором для котельной

Схема отопления дома обвязка котла гидрострелкой и коллектором для котельной

Гидрострелка и коллектор на 2 контура для системы отопления частного дома своими руками

Гидрострелка и коллектор на 3 контура для системы отопления частного дома своими руками

Гидрострелка и коллектор на 4 контура для системы отопления частного дома своими руками

Коллектор отопления распределительный 1 дюйм для системы отопления частного дома своими руками

На фотографии разукомплектованный коллектор под металлопластик проходная резьба 1 дюйм и выхода должны быть под 20 металлопластик. Там должно вставляться в эти штуцера с наружной резьбой типа евроконуса обжимное кольцо и гайка которая это всё затягивает. Поэтому у этих штуцеров получаются очень тонкие стенки и если к ним прикрутить гибкую подводку через прокладку то она просто войдёт во внутрь. Данный коллектор с такими тонкими стенками должны использоваться по назначению с металлопластиком ( поэтому на резьбе нет насечек под намотку). Но у нас их многие дорабатывают и используют как хорошие полноценные. Для этого нужно купить фум ленту из фторопласта удлинители длиной 10 мм или 15 мм или 20 мм в вашем случае диаметр 3/4 дюйма и ключ в виде шестигранника ( он вставляется во внутрь например удлинителя 3/4 х 10 ) Берем фум ленту наматываем на штуцер и при помощи шестигранного ключа накручиваем удлинитель получается широкий фальц под прокладку. Да если нет шестигранного ключа можно подобрать стамеску во внутрь и закрутить но лучше шестигранном ключом. Я прикрепил фото там правда коллектор с отсечными кранами проходной 1 дюйм и выходы под 16 металлопластик но это не важно 20 по той же схеме. Там разбираем коллектор 1) откручиваем гайку выбрасываем, 2) достаём обжимное кольцо выбрасываем, 3) достаём штуцер с конусом выбрасываем получаем ваш тонкостенный коллектор, 4) теперь накручиваем удлинитель 1/2 х 10 никелированный, 4) теперь через плоскую прокладку из фторопласта прикручиваем гибкую подводку.

Контур с 3-х ходовым клапаном для регулировки температуры тёплого пола в системе отопления

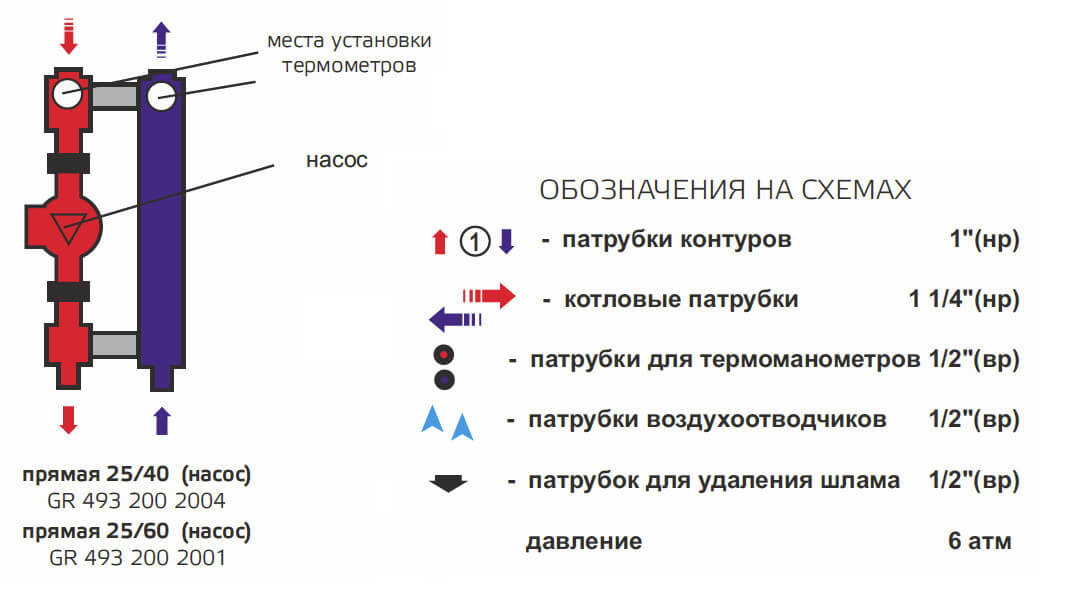

Контур для бойлера или радиаторов  в системе отопления

Гибкая подводка для воды из нержавеющей стали для обвязки котла с трубами системы отопления в котельных

В системе  отопления есть прибор, который нагревает теплоноситель и есть приборы, которые остужают его. Для этого очень важно правильно собрать трубопровод для теплоносителя. Сегодня зачастую вместо стальных или медных труб используется синтетические. Но нужно понимать, что технические характеристики зависят в полимерах и от давления и от температуры. Наглядно видно, что нагретый полиэтилен становится мягче и не выдержит давление, которое выдерживал в холодном более твердом состоянии.  Поэтому стенки в миллиметр как у медных труб не могут позволить синтетические трубы. Трубы из нержавеющей стали еще тоньше миллиметра. Размеры трубы указываются по наружному диаметру, а стенки в сумме могут  быть более 2 сантиметров. Это важно понимать для экономии цены на материалы. Когда вы собираете трубопровод полипропиленовой трубой 2 дюйма и соединяете его гибкой подводкой для воды 2 дюйма, то вы переплачиваете. У полипропиленовой трубы PN 25 проходное сечение 33,4 м у гибкой подводки для воды 2 дюйма 48 мм. Если взять гибкую подводку для воды 1 1/2 дюйма то самое маленькое расстояние будет равно 34 мм. Но это расстояние внутри между гофр гибкой подводки из нержавеющей стали. Хотелось бы обратить внимание на участок после котла отопления он должен быть на 1,5 метра, например из меди, связано это с выбросами перегретой воды. Да конечно котел отключится, но теплоноситель пройдет в трубопроводе не большой участок. Большинство котельных сейчас монтируются настенными котлами. Там выход вход диаметром 25 мм, и для соединения с коллектор отопления дешево и очень надёжно применить гибкую подводку для воды 1 дюйм. В этом случае не нужно вылавливать соосность и при замене  котла отопления не нужно дополнительных трат. Сегодняшний монтаж отопления и водоснабжения стал на много проще готовые гибкие подводки для воды из нержавеющей стали и коллекторные группы помогают сделать все компактно надёжно.

Гибкая подводка из нержавеющей стали для обвязки котла с трубами в схемах отопления

Система отопления частного дома это одно из первых условий в нашей климатической зоне. Оно должно быть надёжное и долговечное. Поэтому подбирая оборудование нужно определиться, что лучше и где на участке монтировать. Если это монтируется в труднодоступных местах, то это должно быть более надёжно. В принципе вся надёжность определяется материалами. Если в котле теплообменник из чугуна или нержавейки, то он прослужит в несколько раз дольше своего аналога из стали. А если это нужно демонтировать, то нужны разъёмные соединения и возможность регулировать расстояния до нового котла. Покупая через десять лет новый котёл, уже не найдётся той же модели, у другой наверняка будут другие расстояния входа и выходы. Очень удобно подсоединить котел к системе отопления гибкой подводкой из нержавеющей стали. Это новое оборудование, но с очень хорошими техническими характеристиками. Плюс это разъёмное соединение, которое изгибается под любыми углами. Длина и диаметр позволяют подключать любые котлы отопления. Гибкая подводка из нержавеющей стали производится с максимальным диаметром 65 мм. Что соответствует соединению с обычной сантехнической резьбой 2 1/2 дюйма. Гибкая подводка из нержавеющей стали это отличное решение для быстрого монтажа и демонтажа системы отопления. А такая линейка диаметров позволяет собрать любой трубопровод.

Контакты Гибкая подводка г Москва, Нагорный пр., 7, корп. 1, стр. 1, м. Верхние Котлы, +7 (499) 390-62-89

https://yandex.ru/maps/-/CCGSfI5f https://go.2gis.com/m0bxd

Гибкая подводка

Отопление

Схема подключения распределительного коллектора и гидрострелки

: Methods with the same name as their class will not be constructors in a future version of PHP; plgContentJw_sig has a deprecated constructor in

Deprecated: Methods with the same name as their class will not be constructors in a future version of PHP; plgContentMyextPagetitleContent has a deprecated constructor in /var/www/vhosts/u2163806. plsk.regruhosting.ru/gidruss-yug.ru/plugins/content/myextPagetitleContent/myextPagetitleContent.php on line 13

Deprecated: Methods with the same name as their class will not be constructors in a future version of PHP; plgContentSimplePopUp has a deprecated constructor in /var/www/vhosts/u2163806.plsk.regruhosting.ru/gidruss-yug.ru/plugins/content/simplepopup/simplepopup.php on line 24

Как подключить гидрострелку и не облажаться. В одной картинке







Какое оборудование использовано



1. Котёл ТТ (твердотопливный)

2. Гидравлический разделитель Gidruss GR-60-25

3. Два распределительных коллектора Gidruss DM-25-4

4. Бойлер ГВС

5. Радиаторы

6. Группа тёплого пола

7. Циркуляционные насосы Wilo Star-RS 25/4



Обвязка на 4 контура. Первый предназначен для радиаторов, второй для теплых водяных полов, третий вентиляционный, четвертый под бойлер. Принудительную транспортировку теплоносителя обеспечивают насосы. Максимальный напор составляет 4 метра, резьба Ду 25.



Котёл отопления твердотопливный соединяется со стрелкой через дюймовые патрубки. Обратите внимание, на обратке установлен насос. Можно обойтись без него при условии, что конструкция котла предусматривает подобный насос.



Лучше один раз увидеть, чем бесконечно обсуждать и пытаться объяснить на пальцах. Авторы этой схемы инженеры промышленной группы Gidruss. Именно эти специалисты создали чертеж гидрострелки и спроектировали балансировочный коллектор. Поэтому не доверять им мы не можем, как и тысячи благодарных покупателей, выбравшие для своей котельной недорогие и надёжные коллекторы отопления этой марки, отечественной между прочим. А это значит, что цена будет адекватной, качество гарантированно высоким, ассортимент широким. Как раз под вашу котельную.

Гидравлический разделитель (гидрострелка) — что это такое и для чего он нужен?

 В связи с ростом площадей частных домов и все большего вхождения в нашу жизнь современных мировых стандартов комфорта, отопительные системы  становятся все более совершенными, но при этом более сложными.

  Частная отопительная система, имеющая несколько независимых  циркуляционных контуров, связанных распределительным коллектором, давно уже стала  не исключением, а правилом качественного, профессионального монтажа при создании сбалансированной, комфортной и надежной системы отопления. И гидравлический разделитель (гидрострелка) является важным элементом современной котельной. Предлагаем рассмотреть его подробнее, на примере гидрострелки, производимой известным итальянским предприятием FAR Rubinetterie S.p.A.



ПРЕДНАЗНАЧЕНИЕ

Гидравлический разделитель (гидрострелка) предназначен для установки в системы отопления с  распределительным коллектором, оснащенные двумя или более циркуляционными насосами.

Его функция заключается в гидравлическом разделении первичного контура, исходящего  из отопительного котла,  от распределительного коллектора и вторичных контуров циркуляции,  распределяющих отопительные ветви, расходы которых имеют переменный характер.

 Постоянство параметров теплоносителя первичного циркуляционного  контура, как расхода, так и температуры, существенно увеличивает эксплуатационный ресурс отопительных котлов и циркуляционных насосов системы.

Гидравлический разделитель работает как байпас между первичным (котловым) и вторичными контурами циркуляции, защищая от паразитного влияния друг на друга  первичного (котлового) и вторичных (отопительных) циркуляционных насосов,  обеспечивая тем самым надлежащее расчетное функционирование каждого циркуляционного контура отопления.

Кроме того, гидравлический разделитель снабжен сепаратором сетчатого типа, фильтрующим любые примеси и отделяющим воздушные пузырьки в теплоносителе системы отопления, удаляя их из отопительной системы и, таким образом,  защищая  насосы от случайных повреждений.

 ПРИНЦИП РАБОТЫ

Как уже ясно, основная функция гидравлического разделителя (гидрострелки) – это разделение первичного и вторичных циркуляционных насосов,  для исключения их взаимного влияния и независимого надлежащего функционирования отопительных  контуров.

Если мы рассмотрим систему без гидравлического разделителя (гидрострелки), которая имеет 3 насоса, снабжаемых теплоносителем из одного трубопровода (рис. 2), мы видим, что, когда насосы 1 и 2 работают, они откачивают теплоноситель от распределительного коллектора  и, следовательно, перепад давления (Δp) между подающим и обратным коллекторами увеличивается. Это происходит даже в том случае, если включен один насос.

Следовательно, когда насос 3 выключен, теплоноситель в его циркуляционном контуре будет течь в противоположном направлении, приходя в движение под действием двух  других насосов, которые понижают давление в подающем коллекторе. Когда насос 3 включится, он будет работать в неблагоприятных условиях, что может привести к низкой скорости потока в его циркуляционном контуре, или даже прекращению циркуляции – это вполне может произойти в результате  разрежения в подающем коллекторе, создаваемого двумя другими циркуляционными насосами.



Эта проблема может быть решена с помощью гидравлического разделителя (гидрострелки), правильно подобранного для такой системы. Если он устанавливается между отопительным котлом и распределительными коллекторами, перепад  давления между подающим и обратным коллекторами не появляется  (Δp = 0), что исключает возможные  изменения  направления потока теплоносителя и появление противопотоков, несоответствующие проектным.

В зависимости от вида отопительной системы, существуют различные варианты работы гидравлического разделителя (гидрострелки).

В случаях, когда расход в первичном циркуляционном контуре выше, чем во вторичном (например, в низкотемпературной отопительной системе), небольшое количество теплоносителя перенаправляется в обратный трубопровод первичного циркуляционного контура (рис. 3). В этом случае  температура обратного трубопровода котла увеличивается, исключая образование  конденсата.

И наоборот, если скорость потока во вторичном циркуляционном контуре выше, когда выходы подающего коллектора требуют гораздо более высокую скорость потока, чем в первичном котловом, недостающий теплоноситель будет перенаправлен из обратного распределительного коллектора (рис. 4).

В этом случае температура теплоносителя, циркулирующего во вторичном циркуляционном контуре, будет ниже, чем температура в первичном,  это необходимо учитывать при проектировании отопительной системы.



 Гидравлический разделитель (гидрострелка) FAR состоит из центрального корпуса  с четырьмя боковыми соединениями,  для подключения  первичного и вторичного циркуляционных контуров. Прямоугольная  форма корпуса, площадь его сечения  точно рассчитаны, чтобы объединить хорошие гидравлические характеристики и простоту монтажа.

Внутри корпуса гидравлического разделителя расположена перфорированная пластина-фильтр, на которой отделяются из потока шлам и пузырьки воздуха.
Рис.5  изображает сечение гидрострелки, на котором можно увидеть внутреннюю пластину-фильтр. На рисунке также показаны потоки при нормальных условиях подключения, т.е. с высокой температурой  подаваемого телпоносителя в верхней части и с низкой температурой обратного теплоносителя в нижней части гидрострелки. Внутренняя пластина-фильтр, через которую течет теплоноситель (рис.6), замедляет пузырьки воздуха для того, чтобы они поднялись в верхнюю часть корпуса гидроразделителя,  откуда они далее удаляются автоматическим воздухоотводчиком.

Примеси и шлам оседают в нижнюю часть корпуса, откуда они  могут быть выведены через сливной кран (рис.7).

Воздушный клапан в верхней части корпуса гидравлического разделителя позволяет удалять весь воздух, находящийся в отопительной системе (Рис. 8).

Гидравлический разделитель имеет отверстие 1/2 »  на лицевой стороне корпуса, предназначенное для  установки  датчика температуры или манометра (Рис.9).

Гидравлический разделитель  должен устанавливаться в вертикальном положении, чтобы обеспечить правильную работу, а также работу воздушного клапана.



Купить гидрострелку Far





Типовые схемы отопления частных домов с фото

Отопление одного и того же дома, можно сделать различными схемами и с помощью различных систем (напольное, радиаторное отопление). В данной статье мы хотим описать наиболее встречающиеся схемы отопления от простых, до сложных комбинированных систем. В наших примерах мы предполагаем применение только современных одно- или двухконтурных котлов с двухтрубной разводкой труб отопления. Хотим также заметить, что данные схемы не являются законченным проектом и служат только для общего представления состава системы отопления.

Двухконтурный котел + радиаторная система отопления

Одна из самых первых современных систем отопления и наиболее распространенная система отопления частного дома в настоящее время. В основе системы находятся стальные, алюминиевые, биметаллические или стальные радиаторы, соединенные в сеть трубопроводов по которым от котла течет теплоноситель. Основные плюсы данной системы — простота, доступность и эффективность обогрева.

В такой, самой простой схеме, необходим котел, дополнительный расширительный бак на отопление, фильтр механической очистки и отсекающие краны, также желательно поставить дополнительные сливные краны. Все это подключается к трубам отопления и система готова к работе.

Двухконтурный котел + радиаторы + теплый пол

В самом простом случае (см. рисунок ниже), контур теплого пола подключается к трубам радиаторного отопления параллельно (т.е. с помощью тройников). Основной плюс данной схемы — простота и низкая стоимость. Насосно смесительный узел можно сделать в помещении котельной на базе термостатического вентиля ESBE VTA 322, а распределительный коллектор установить в любом удобном месте. Минусы схемы — гидравлическая неустойчивость, то есть может получиться так, что весь теплоноситель пойдет по контуру теплого пола, что приведет, к плохому нагреву радиаторов.

Лучшим вариантом для подключения нескольких контуров отопления к котлу (не важно, настенному, напольному, газовому или другому) — будет применение гидравлической стрелки и распределительных контуров. Такие схему всегда сбалансированы, котловой насос не перегружается, их всегда проще настроить. Однако для создания таких систем требуется большая квалификация рабочих и большие финансовые затраты.

Одноконтурный котел + отопление + бойлер косвенного нагрева

Для людей, которым необходима хорошая производительность по горячей воде или большая надежность, чем второй контур настенного котла или рециркуляция горячей воды — всегда выбирают схемы отопления с бойлером косвенного нагрева. Не правильное подключение бойлера приводит к длительному нагреву воды, при правильном же подключении вы практически ни когда не заметите перебоев в горячем водоснабжении.

При выборе схемы отопления с бойлером косвенного нагрева, нужно помнить два основных правила — для нагрева бойлера должна использоваться вся мощность котла и нагрев бойлера должен осуществляться в приоретете над другим отоплением (т.е. пока нагревается бойлер, другие контура отопления не должны работать).

Для настенных котлов наиболее популярным решением, при подключении бойлера косвенного нагрева к системе отопления, является трех-ходовой вентиль. При остывании питьевой воды в бойлере вентиль направляет весть поток теплоносителя через бойлер, при этом на нагрев радиаторов теплоноситель не подается. Многие производители настенных котлов закладывают возможность управления трех-ходовым клапаном с помощью собственной автоматики котла. В одноконтурном Baxi LUNA 3 Comfort такой вентиль уже заложен в корпус котла.

Так как в напольных котлах основной насос отопления устанавливается в не котла, то в таких схемах (с напольным котлом) предпочтительней применять схему с двумя насосами (вместо трех-ходового клапана).

При необходимости нагрева воды в бойлере, автоматика котла или другая автоматика, включает насос бойлера и выключает насос отопления. После нагрева — наоборот. Электрическую часть всех подключений смотрите в инструкции к котлу. В данном случае в бойлере необходимо установить датчик температуры или термостат, который будет давать сигнал котлу.

Сложные схемы с напольным котлом, гидрострелкой и распределительным коллектором

Такие схемы применяются в случай с большим количеством независимых контуров отопления. Например, радиаторы дома, теплый пол дома, отопление бани, бойлер косвенного нагрева, нагрев бассейна и др.

В качестве котла может быть абсолютно любой котел, настенный, напольный, газовый или электрический. Наличие гидравлической стрелки в таких схемах обязателен, т.к. выполняет достаточно функций (защита чугунного котла от холодной обратки, уравнивание перепада давлений, согласование работы насосов и др.). Более подробную информацию можно найти на страницах нашего сайта.

Данную схему можно немного изменить, а именно, бойлер косвенного нагрева можно подключить не от коллектора, а перед гидрострелкой, тем самым получив предыдущую схему с двумя насосами.

Принципиальные схемы, схема отопления, отопление, котельная, схема котельной, топочная, обвязка котельной, обвязка топочной, проект котельной, проект отопления, схема теплоснабжения, обвязка газового котла, обвязка электрического котла, ночной тариф, обвязка твердотопливного котла, схема с твердотопом, схема с тепловым насосом

Галерея принципиальных теплотехнических схем содержит наиболее популярные решения в области обвязки котельных и топочных разных мощностей с применением инновационного оборудования.

          Вариант №1.0 Котел, радиаторы, теплый пол, ГВС.

Система теплоснабжения мощностью максимум до 85 кВт с газовым (электрическим) котлом и отопительными контурами радиаторного отопления реализованного с помощью насосной группы серии UK 1″, и контуром теплых полов через смесительную насосную группу МК 1. Приготовление горячей воды происходи в бойлере косвенного нагрева EBS-PU посредством насосной группы UK 1″. Для гидравлической развязки котла и системы отопления используется гидрострелка Meibes MHK пропускной способностью до 3 куб.м. На подающем трубопроводе установлен сепаратор воздуха Flamcovent для защиты от коррозии и оптимизации работы горелки, на обратном трубопроводе сепаратор шлама Flamcoclean для улавливания микромусора из системы отопления.

   Для автоматизации всей системы используется погодозависимый контроллер отопления HZR-C, который поддерживает температуру в прямом контуре радиаторного отопления в погодозависимом режиме за счет горелки котла (мощности ТЭНа), а контур теплых полов за счет трехходового смесителя насосной группы МК. Автоматика выключает отопительные контура по достижению наружной температуры выше заданной. Гарячая вода поддерживается при заданной температуре и греется в приоритете по отношению к отоплению, для более быстрого нагрева бака ГВС. Контроллер HZR-C позволяет проводить недельное программирование отопительных контуров и нагрев ГВС, для сокращения потребления энергоносителей.






     Вариант №1.1 Конденсационный котел, радиаторы, теплый пол, ГВС.

 Система теплоснабжения мощностью максимум до 50 кВт с газовым конденсационным котлом и отопительными контурами радиаторного отопления и контуром теплых полов. Обвязка построена на смесительном блоке нового поколения RendeMIX, который позволяет котлу работать в любом режиме с обраткой минимальной температуры и соответственно с максимально возможным КПД, то есть с минимальным потреблением газа.

Идея насосной группы  RendeMIX в включении радиаторного отопления и теплых полов последовательно и как следствие максимальное выхлаждение обратки конденсационного котла, то есть даже при температуре подачи на радиаторы 75 оС обратка на котел будет ниже 45 оС.

Контур радиаторного отопления отсекается трехходовым клапаном по достижению комнатной температуры заданного значения и система продолжает поддерживаться только теплыми полами, то есть экономично и комфортно.

Горячая вода поддерживается при заданной температуре и греется в приоритете по отношению к отоплению, через трехходовой клапан котла (либо внешний клапан при отсутствии такового в котле).

Система работает под управлением погодозависимого контроллера HZR-C, с возможностью недельного программирования отопительных контуров.




           Вариант №1.2 Котел, солнечные коллекторы, радиаторы, теплый пол, ГВС.

Котельная идентичная первому варианту, отличие в поддержке нагрева  горячей воды двумя плоскими солнечными коллекторами MFK которые позволяют нагревать до 300 литров горячей воды за один день в бивалентном бойлере ESS-PU . Солнечные коллекторы обеспечивают самостоятельный нагрев горячей воды в межсезонье и летом, система позволяет на 80% ежегодно закрывать нагрев горячей воды за счет энергии солнца, экономя при этом до 500 куб. метров природного газа ежегодно и увеличивая срок службы газового котла, за счет уменьшения часов его работы. Электронный регулятор солнечной насосной станции S 3/4  имеет функцию обратного выхлаждения и защиты солнечных коллекторов от закипания, которые работают по принципу выброса из емкости избытка тепла в ночное время в реверсном режиме, для того что бы иметь возможность принять энергию солнца на следующий день.


       Вариант № 1.3 Тепловой насос, теплосеть, радиаторы, теплый пол.

Котельная с тепловым насосом типа Воздух-Вода который работает на покрытие нагрузки радиаторного отопления и теплых полов. Потребители работают под управлением погодозависимого контроллера HZR-C.

Тепловой насос включен на потребителей через бак аккумулятор с теплообменником, который может работать на прием тепла как от городской сети (рабочее давление 25 бар) так и от системы солнечных коллекторов. Бак аккумулятор может работать как в режиме зима-отопление так и в режиме лето-холод, главной задачей которого является уменьшение тактования воздушного теплового насоса.


       Вариант № 1.4 Теплосеть, Электрокотел — радиаторы, теплый пол.

Теплопункт объекта потребляющий тепловую энергию от городской теплосети (квартира, офис и т.д.) с возможностью догрева автономным электрическим котлом.

Объект отапливается городской теплосетью, включенной к системе отопления через разделительный теплообменник, что повышает безопасность и надежность внутренней системы отопления. При недостатке тепловой мощности автоматика Meibes выключит циркуляционный насос городской сети и запустит электрический котел для дополучения необходимой энергии, аж до момента когда температура теплоносителя в городской сети будет удовлетворять требуемой задаче отопительных контуров.

Система будет управляться в погодозависимом режиме, это означает, что генерироваться тепла будет ровно столько сколько будет требовать система отопления РО и ТП в данный момент.


Вариант № 1.5 Котел газовый, котел электричнеский, радиаторы, теплый пол, ГВС.

Котельная мощностью 35 кВт с газовым настенным котлом как основным теплогенератором и электрическим котлом как резервным/пиковым, отопительными контурами радиаторного отопления насосная группа  UK 1″, и контуром теплых полов смесительная группа МК 1. Для гидравлической развязки котлов и потребителей используется гидравлический разделитель Meibes MHK 25. Для автоматизации всей системы используется погодозависимый контроллер отопления HZR-C и модуль расширения HZR-Е.

       Преимущество данной схеммы в независимой работе радиаторного отопления и теплых полов, то есть возможность определить, что будет доминирующим источником тепла, радиаторное отполения или теплые полы. К примеру автоматика будет выключать радиаторы при температуре на улице 15 оС, а теплые полы будут продолжать работать до температуры на улице 20 оС, что позволит более комфортно и экономично отапливать обьект. Так же автоматика предусматривает автоматическое включение электрического котла при збоях в работе газового котла. При доукомплектации автоматики временным реле MICRO200 будет происходить автоматичекое переключение между  газовым и электрическим котлами по тарифным сеткам, к примеру газовый котел работает с 7-00 до 23-00, а электрический генерирует тепло в дешевом ночном тарифе с 23-00 до 7-00, причем котлы работают в экономичном погодозависимом режиме.


Вариант №1.6 Котел газовый/электричнеский, твердотопливный котел, радиаторы, теплый пол, ГВС.

Система теплоснабжения мощностью до 70 кВт на базе твердотопливного котла как основного источника тепла и газового настенного котла как вспомагательного. Для защиты котла от низкотемпературной коррозии используется насосная группа Meibes с ограничением температуры обратной линии серии MTRE которая защищает твердотопливный котел от разрушения и увеличивает эффективность его работы.

      Для накопления тепловой энергии используется аккумулятор тепла PSX-F, который так же помогает сгладить пики потребления тепла, уменьшить количество загрузок топлива и главное сократить расход топлива, за счет увеличения эффективности его сжигания. Потребления тепла происходит в погодозависимом режиме смесительными насосными группами МК 1 под управлением контроллера HZR-C. Смесительные группы и для радиаторов и для теплого пола используются с целью экономичного потребления тепла из буферной емкости.

Буферная емкость включена в схему по буферно-байпасной схеме через трехходовой клапан ЕМ3, и работает по принципу постоянного отслеживания температуры на обратной линии системы отопления и температуры в буферной емкости. Система питается всегда от буферной емкости если в ней теплоноситель более горячий нежели на обратке системы. При падении в буфере температыры, автоматика отсекает его и включается в работу газовый котел. Данная схема позволяет максимально глубоко охлаждать буфер.

Санитарная горячая вода готовится в бойлере косвенного нагрева EBS-PU от твердотопливного котла и от газового котла во втором приоритете.


          Вариант №1.7 Котел газовый, котел электрический в ночном тарифе, радиаторы, теплый пол, ГВС.

Котельная на базе настенного газового котла мощностью 35 кВт как основоного источника тепловой энергии работающего на отопление посредством радиаторного отопления и теплых полов. Для отопления в ночное время с 23-00 по 7-00 применяется электрический котел, который дешевой электроэнергией(коефициет 0,5) нагревает буферную емкость за 8 часов двузонного тарифа, и далее система потребляет в дневное время дешовую энергию из буферной емкости. При падении температуры в буфере ниже требуемой сиситеме, включается в работу газовый котел. Система полностью автоматизирована контроллерами Sol Max  и HZR-C.


          Вариант № 1.8 Котел электрический в ночном тарифе, радиаторы, теплый пол, ГВС.

 Отопление — Электрокотел работает в обход буфера на систему отопления в погодозависимом режиме генерируя ровно столько тепла сколько нужно системе отопления, как только наступает 23-00, автоматика переключает трехходовой и переводит котел в режим максимальной мощность, грея буфер до заданной пользователем максимальной температуры, за счет «дешевой» электрики, накапливая ее на дневное время, период когда действует более высокий тариф, и так включительно до 7-00, когда трехходовой снова переключает электрокотел на байпасирование буфера. Параллельно с этим трехходовой клапан установленный между гидрострелкой и коллектором переходит в режим потребление тепла из буферной емкости, аж вплоть до полного его истощения, то есть падения температуры до значения температуры обратной линии системы отопления.

Отопительные контуры и радиаторов и теплого пола со смесителем, управляемые по погоде, это сделано для того, чтобы экономно отбирать с буферной емкости тепло, причем оба отопительные контуры могут работать по заданной заказчиком недельной программе (например держим в доме 22 днем и 18 ночью).

ГВС — Автоматика держит бойлер ГВС по верхнему температурному датчику при минимальной комфортной температуре, при наступлении 23-00 контроллер перегревает бак санитарной воды до температуры 70-80 оС, что бы саккумулировать санитарную воду на период высокого тарифа.


          Вариант № 1.9 Схема аналогична предыдущей, отличается еще наличием твердотопливного котла, который обеспечивает систему отопления и ГВС энергией в первом приоритете по отношению к электрокотлу. Алгоритм работы аналогичен — твердотопливный котел греет сначала гидрострелку, а избыток мощности сбрасывает в буферную емкость. Далее электрокотел поддерживает комфорнтую температуру на стрелке и с наступлением «дешевого тарифа» выгревает до максимальной температуры буферную емкость.


          Вариант № 1.10 Котельная на базе настенного газового котла  как основоного источника тепловой энергии работающего на отопление двухэтажного дома посредством радиаторного отопления (либо теплых полов). Как аварийный источник тепла используется твердотопливный котел, включенный напрямую в систему отопления через группу стабилизации обратной линии MTR. Приготовление горячей воды осуществляется в бойлере косвенного нагрева EBS-PU, включенным в систему потребления ГВС через рециркуляционный контур, для обеспечения макисмального комфорта. Автоматика управляет всеми циркуляционными насосами по временным каналам и температурам.


          Вариант № 1.11 Принцип работы схемы c твердотопливным котлом и газовым котлом — при отсутствии топлива для твердотопливного котла систему полностью отапливает газовый котел, по мере прогрева буферной емкости и при поднятии температуры в буфере выше нежели температура обратной линии системы отопления, трехходовой клапан ЕМ3-25-12 переходит в режим буфера и система питается сугубо теплом буферной емкости, газовый котел только догревает при необходимости. Гарячая вода греется системой солнечных коллекторов и догревается вторым контуром газового котла, для подстраховки используется ТЭН. Избыток тепловой энергиии солненых коллекторов сбрасывается в буфер и используется для поддержки системы отопления за счет энергии солнечных коллекторов.


          Вариант № 1.12 Вариант включения твердотопливного котла в систему отопления и приготовления горячей воды газовым котлом.

Схема предусматривает управление контуроми радиаторов и теплыми полами в погодозависимом режиме с недельным программированием. Поддержка системы приготовления воды осуществляется солнечными коллекторами.


          Вариант № 1.13 Схема аналогична предудущей, но при данной схеме включения твердотопливного котла в момент запуска котла теплоноситель поступает сразу напрямую на гидравлический разделитель в обход буферной емкости, что гарантирует быстрое отключение газового котла при сжигании твердого топлива. По мере прогрева стрелки теплоноситель частично поступает  в буферную емкость и в итоге при нагреве буфера до требуемой температуры автоматика пускает ток обратного теплоносителя не на гидрострелку, а в буфер отбирая тепло там.


          Вариант № 1.14.Система отопления частного дома включающая 3 источника тепловой энергии — газовый конденсационный котел, твердотопливный котел и система плоских солнечных колекторов FKF 240. Все источники работают на систему радиаторного отопления, отопление теплыми полами, нагрев плавательного басейна и приготовление горячей воды в первом приоритете. Все источники розвязаны посредством гидравлического разделителя, что позволяет экономно потреблять тепловую энергию. Буферная емкость позволяет экономно сжигать твердое топливо, аккумулировать солнечную энергию, далее прционно раздавая ее потребителям. Солнечная система из 5 плоских коллекторов вырабатывает в год около 10 МВт тепловой энергии, что в традиционном топливе замещает 1500 куб.м природного газа, 3000 кг твердого топлива либо 13000 кВтч электрической энергии. Автоматика Майбес управляет полностью всей системой, работой источников тепла и потребителями. Применение погодозависимой автоматики экономит до 40% традиционного топлива.


                  Вариант № 1.15 Система отопления с газовым и электрическим котлами, работающими в режиме день-ночь с сменой приоритетности, работающих на покрытие нагрузки трех отопительных контуров — радиаторное отопление, теплые полы и вентиляции, построенных на насосных группах МК 1″ . Система солнечных коллекторов работает на нагрев бивалентного бака ГВС ESS-PU и плавательного бассейна в втором приориетете. Система предусматривает нагрев бассейна через последовательно включеный теплообменник типа вода-вода, позволяющий делать преднагрев, максимально используя энергию солнца круглогодично. Автоматика определяет какой из потребителей может быть нагрет системой солнечных коллекторов, анализируя температуры на солнечных коллекторах, в баке ГВС и плавательном бассейне.




         Вариант № 1.16 Котельная с четырьмя источниками тепловой энергии по приоритету: солнечные коллекторы, тепловой насос, пеллетный котел, газовый конденсационный котел.

Солнце по мере выполнения задач греет сначала санитарную воду, потом бассейн и только потом работает на поддержку системы отопления.

Тепловой насос включен в слоистый буфер аккумулятор в зоне с низкой температурой для увеличения его СОР. Приоритетность пеллетного котла и теплового насоса есть возможность менять, в зависимости от времени года.

Газовый котел включится в работу только тогда если все остальные источники не выполнять задачу по генерировании энергии.

Отопительные контура построены на смесительных группах, для экономичного теплопотребления энергии с аккумулированной в буферной емкости.


        Вариант № 1.17 Типовая котельная с воздушным тепловым насосом как основным источником энергии и газовым котлом как пиковым теплогенератором.

Воздушный тепловой насос работает в приоритете на нагрев бака косвенного нагрева и на систему отопления через буферную емкость. Бак аккумулятор нужен для того, что бы тепловой насос не тактовал в режимах небольшого теплопотребления, а так же как аккумулятор тепла для системы отопления, когда воздушный тепловой насос переходит в режим приготовления ГВС, в итоге получаем плавную работу на систему отопления без просадки по температуре. Буферная ёмкость подключается и отключается за счет трехходового по принципу буферно-байпасной схемы (большое/ маленькое кольцо). Отопительные контура отбирают тепло качественно за счет трехходовых клапанов под управлением погодозависимой автоматики и дозировано в зависимости от времени суток.

Горячая вода эффективно готовится тепловым насосом в низкотемпературном режиме на нижнем теплообменнике бивалентного бака косвенного нагрева и в случае проседания температуры догревается газовым котлом на верхнем теплообменнике.


    Вариант №1.18 Котельная с воздушным тепловым насосом как основным источником энергии для потребностей тепла и холода.

Воздушный тепловой насос работает через буферную емкость Flamco PS на систему отопления, нагрев бассейна и ГВС и в летнем режиме через буфер холода Flamco PSK на систему фанкойлов и теплых полов. Режим роботы тепло-холод тепловой насос определяет в зависимости от наружной темпенратуры и температуры внутри помещения. При активации режима — холод, гребенка фанкойлов и теплых полов (стен) отсекается трехходовыми клапанами от теплого буфера и подключается буфер холода.

Вспомагательным источником тепловой энергии проектируются солнечные коллекторы, которые позволяют уйти от включения тепловго насоса в летнем режиме на нагрев бассена и бака косвенного нагрева. Схема универсальная, позволяет как пиковый источник тепла включать на мультибуфер — газовый, электрический, твердотопливный котел.


                   Вариант № 1.19 Система отопления и приготовления горячей воды на базе воздушного теплового насоса и электрического котла.

Горячая вода греется в проточной станции 140 кВт с расходом горячей воды 45л/мин, преимущество данной станции — это экономия места топочной, экономное приготовление горячей воды, отсутствие бактерий при простое. Станция предусматривает наличие линии рециркуляции ГВС. Автоматика управляет в погодозависимом режиме системой отопления на базе радиаторов и теплых полов, а также нагревом плавательного бассейна. Автоматика предусматривает роботу теплового насоса Воздух-Вода как основного и электрического как пикового или резервного.

Буфер имеет гладкотрубный теплообменник на который работает самосливная солнечная система типа Drain Back, суть которой в опороженении солнечных коллекторов за счет гравитации в моменты когда нет запроса на нагрев или при отсутствии питания циркуляционного насоса. Как результат теплоноситель никогда не может закипеть и для такой системы не требуется предусматривать аварийный сброс  тепла при его избытке.


          Вариант № 1.20 Схема включения твердотопливного котла в систему отопления с газовым котлом с закрытой камерой сгорания. Принцип работы схемы — при отсутствии потенциала в буферной емкости трехходовой клапан EM3-25-8 отправляет обратку на газовый котел где и происходит его нагрев. При разогреве верхней точке буфера датчик F3 выше температуры обратной линии F7 активируется переключающий клапан и обратка направляется в аккумулятор тепла, где нагревается до температуры F3 и следует в обратную линию котла, далее в котле при необходимости происходит догрев или просто транзитом проходя теплообменник отправляется в систему отопления. Для экономного выноса тепла из буферной емкости необходиммо установить смесительный клапан на выходе из емкости и управлять им с помощью погодозависимого контроллера HZR-C, который так же контролирует горелку газового котла. Данная схема позволяет максимально глубоко выхолаживать буферную емкость, максимально принимая тепло твердотопливного котла.


          Вариант № 1.21 Котельная тепловой мощностью до 70 кВт с стальным газовым котлом, отопительными контурами радиаторного отопления, теплых полов и нагрева бойлера косвенного нагрева. Контроллер HZR-C  управляет всей системой в погодозависимом режиме прямым контуром и смесительным, автоматика так же защищает стальной котел от низкотемпературной коррозии.


        Вариант № 1.22 Комплексная система теплоснабжения с геотермальным тепловым насосом типа грунт-вода, электрическим котлом как вспомагательным или аварийным источником и плоскими солнечными коллекторами для нагрева горячей воды и поддержку системы отопления. Все источники тепловой энергии работают на слоистый накопительный бак-аккумулятор, который позволяет не перемешивать температурные слои полученные от разнотипных теплогенераторов. Верхняя часть буфера это запас энергии для контура ГВС и нижняя часть это теплоноситель контура отопления, для загрузки позонно используется два трехходовых клапана. Для приготовления горячей воды используется проточная станция ГВС LogoFresh, которая экономично и в большом обьеме (до 50 л/мин) готовит санитарную воду. Для покрытия нагрузки по горячей воде используются плоские солненчые коллекторы, которые могут принимать до 30 кВтч тепловой энергии в сутки. Отопительные контура работают в погодозависимом режиме под управление контроллеров eloDrive.


          Вариант № 1.23 Система мультитеплогенерации в которой теплоноситель готовится от твердотопливного котла, теплового насоса до точки бивалентности, газового котла как самого последнего в очереди приоритета и системой солнечных коллекторов работающих на нагрев санитаной гарячей воды и поддержку тепмпературы в плавательном бассейне в летнее время и межсезонье. Отопление обьекта комбинированное радиаторное плюс теплые полы, для поддержания климата в зоне бассейна применяется воздушное отопление.




Гидроразделитель













Нужна ли гидрострелка (гидроразделитель) для настенного котла, если он греет одни радиаторы, а горячая вода от второго контура?

Ответ простой: Ненужна!

Вы решили скомбинировать 2 котла например:

Газовый и электрический или

Твёрдотопливный и электрический чтобы они работали в паре (электрокотёл на подхвате)

Тут вам без гидрострелки не обойтись, каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить на три кольца.

Между первым котлом и разделителем

Между вторым котлом и разделителем

Между радиаторами и разделителем.

А также если у вас один котёл, но потребителей больше одного

Радиаторы и тёплый пол и ещё бойлер косвенный,

То тут гидрострелка придётся как нельзя кстати

Она обеспечит минимальное сопротивление циркуляции через котёл.

При разном или минимальном разборе тепла на коллекторе

Подача беспрепятственно вернётся в котёл.

Можно также ограничится одним кольцевым коллектором на 2-3-4 выхода,

Который успешно выполнит роль гидрострелки и коллектора в одном, и

Значительно удешевит конструкцию.























Мини Гидроразделитель (гидрострелка)

для соединения в систему отопления одного или двух котлов общей мощностью до

90кВт

например:

твёрдотопливного и электрического итд.

Стальная конструкция сварена из профильной трубы, окрашена в серый цвет.

ГИДРОСТРЕЛКА

(гидравлический разделитель, гидроразделитель) используется в системах отопления при монтаже между котлом и параллельным коллектором для выравнивнивания гидравлического сопротивления в системе, а также для соединения 2х котлов  Считается, что при включении в систему гидрострелки котёл работает мягче и легче. Многие прооектировщики утверждают что гидрострелка необходима только при использовании в крупных котельных начиная с 80 кВт, а для меньшей мощности от 30 кВт подойдёт кольцевой гидроколлектор  или

мини гидроразделитель до 40 кВт.

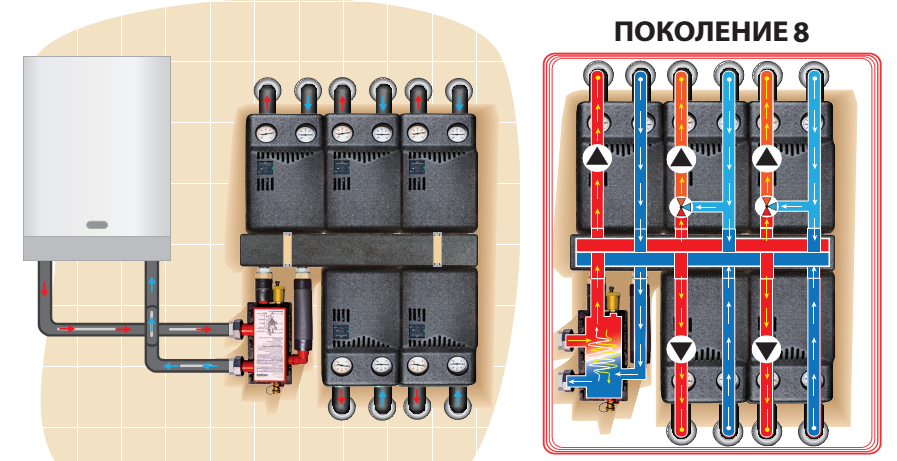

Также существуют коллекторы с гидрострелкой в одном корпусе, это значительно удешевляет конструкцию и упрощает монтаж.

Грамотная, экономичная работа системы отопления целиком и полностью зависит от грамотного и правильного распределения теплоносителя по системе отопления, правильного выбора скорости течения в гребёнке и гидрострелке.

Иногда гидрострелку называют — гидравлический разделитель, гидроразделитель, бутылка, термогидравлический распределитель, гидрораспределитель, ГС, гидравлическая стрелка. Все эти названия об одном и том же оборудовании для обвязки котла.

Гидрострелка представляет собой некую вертикальную емкость с сечением в виде окружности или квадрата. Гидрострелка обычно имеет 4 рабочих патрубка. 2 напротив друг друга или со смещением вверху и 2 напротив друг друга или со смещением внизу.

Также гидрострелки бывают разной мощности небольшие от 40 — 85 — 300 кВт и до нескольких Мегаватт.

Также есть специальные гидрострелки для объединения двух или более теплогенераторов-котлов.

гидроразделитель своими руками

Как работает гидроразделитель (гидрострелка)



принцип работы и расчет

Чертеж Hydro Arrow довольно прост.

Если у вас есть сварочный аппарат и есть опыт сварки, то сварить гидравлическую стрелу самостоятельно довольно просто. Но есть много подводных камней.

Рисунок Hydro Arrows можно найти в Интернете, но все они разные, единого шаблона нет. Все рисунки гидравлических стрелок разные. Все по-разному видят устройство Гидрострелки, но есть одно правило, которое все соблюдают.

Водяной пистолет — это металлическая емкость (т.е. профильная или круглая труба), к которой приварены патрубки подключения котла (подающая и обратная) и потребительские (подающая и обратная).

В качестве опции могут быть сопла для автоматического сброса воздуха (или группы безопасности) 1/2 дюйма вверху гидравлического переключателя.

В нижней части — патрубок 1/2 «под кран для удаления шлама и грязи.

Также где-то может быть труба 1/2 «для подачи воды в систему.

Главное правило, которое необходимо соблюдать — правило трех диаметров. Те. диаметр гидравлической стрелы должен быть равен 3 диаметрам форсунок. Чтобы гидравлическая стрела несла основные функции, которые ей предназначены:

Назначение гидрострелки:

1. Удаляет осадок из системы.

2. Удаляет газы из системы.

3. Уравнивает гидравлический перепад в системе.

4.Подает в котел нагретую воду, тем самым продлевая срок службы котла.

Некоторые пытаются сэкономить и своими руками сделать гидро стрелку из полипропилена. Это мнение любителей, ничего не знающих о работе и назначении гидростатического ружья

.

Схема котельной с бойлером косвенного нагрева в разрезе

Схема подключения теплого пола

Простые системы отопления состоят из минимального количества компонентов — это не большое количество труб, несколько радиаторов и бойлер.Для небольших построек и домовладений этого достаточно. Когда необходимо обеспечить теплом большое здание, задача усложняется необходимостью использования дополнительного оборудования — гидравлическая стрела для отопления обеспечит равномерное распределение тепла, снимет перепады давления и уравновесит работу системы отопления.

В этом обзоре мы рассмотрим:

  • Назначение гидравлической стрелы в системе отопления.
  • Конструктивные особенности гидростатических рычагов.
  • Простые расчетные схемы.

В материале будут схемы, полезные советы, подробные пояснения — все очень четко и понятно.

Что такое водяной пистолет

Гидрострелка — гидравлический сепаратор в системе отопления, устройство, предназначенное для правильного распределения теплоносителя по нескольким контурам и устройствам. Это своего рода буферный элемент между котлом и вторичными контурами. Теплоноситель течет от котла к гидрораспределителю, после чего распределяется в нескольких направлениях.

Самая простая система отопления не требует гидравлической стрелы. Здесь важно правильно выбрать циркуляционный насос и настроить его скорость для обеспечения необходимого давления. Теплоноситель течет от котла к батареям, отдает там накопленное тепло, а затем возвращается обратно в отопитель — ничего сложного и сверхъестественного. Но строится современный корпус с разветвленной схемой и вспомогательным оборудованием. Вот:

  • Несколько вторичных отопительных контуров (например, на группу помещений или на этаж).
  • Теплые полы — один или несколько контуров.
  • Бойлеры косвенного нагрева — используются для приготовления горячей воды.

И здесь мы можем столкнуться с ситуацией, когда один циркуляционный насос не может протолкнуть теплоноситель по всему контуру. Вода (или антифриз) потечет по пути наименьшего сопротивления, после чего вернется по тому же пути. Например, он пройдет через ближайший котел и частично проникнет в батареи, но для теплых полов этого может не хватить.

Гидравлическая стрела для систем отопления предназначена для обеспечения правильного распределения тепла в контурах и вспомогательном оборудовании. Это чрезвычайно простой гидравлический разделитель, состоящий из отрезков труб того или иного диаметра.

Конструктивные особенности гидравлической стрелы

Нагревательный прибор настолько прост, что в нем буквально нет движущихся частей, электроники или чего-либо еще. Взгляните на его схему — это круглая или прямоугольная труба, загерметизированная с двух сторон.Располагается вертикально или горизонтально. С одной стороны у него два патрубка для подключения к системе отопления, а с другой — два патрубка для подключения к котлу.

Так выглядит гидравлическая стрела для одноконтурной системы отопления. Внутри самой трубы ничего нет — абсолютно пустое место, которое впоследствии заполняется теплоносителем.

Снаружи видны гидравлические стрелки:

  • Подключение котла и отопления.
  • Кран для слива воды.
  • Автоматический воздухоотводчик.

Именно так работают простейшие гидравлические стрелы.

Гидравлическая стрела для систем отопления с несколькими контурами устроена не более сложно. Просто у него больше патрубков для подключения вторичных цепей. Сюда же подключаются котлы и системы теплого пола. Циркуляционные насосы подключаются к каждой подающей трубе через отводы — по одному на каждый контур. Здесь размещены термоманометры для контроля давления и температуры.

Гидрострель и его назначение

Водяной пистолет для обогрева легко собрать самостоятельно, используя сварочный аппарат и отрезки труб нужной длины. Для этого нужно найти подходящий рисунок и подобрать материалы.

Мы рассмотрели принцип работы гидравлической стрелы отопления — она ​​просто распределяет теплоноситель по нескольким контурам. Его основная задача — создание идеальных условий для работы вторичных и первичных цепей.В первичный контур входит отопительный котел, трубы которого подключены к гидравлическому выключателю. Вторичные петли — все остальное. При равном давлении во всем контуре котел работает в щадящем режиме — часть нагретого теплоносителя попадает в обратную трубу, что снижает нагрузку на источник тепла.

Если в системе установлен котел малой мощности, а отопление имеет большую мощность, создаются условия для подачи теплоносителя с обратного патрубка в подающий, в обход котла (частично).В этом случае оборудование работает практически на износ — теплообменники могут прийти в негодность в кратчайшие сроки.

Равномерное распределение тепла

Идеально сбалансированное отопление означает равномерную температуру во всем доме, одинаковое давление во вторичных контурах и сбалансированную нагрузку на котел. В этом случае задача гидравлической стрелки проста — она ​​«распределяет» теплоноситель по нескольким контурам, в каждом из которых есть циркуляционный насос. Регулируя его производительность и подачу охлаждающей жидкости, можно добиться равномерной температуры во всем доме.

Самое главное, что благодаря такой разводке в доме не будет контуров холода, так как теплоноситель будет стекать в каждую трубу, а не только там, где это намного проще.

Уравновешивание давления

Неуравновешенность системы отопления может повлиять на стабильность ее работы. Для длинного контура нужно одно давление, для более короткого — другое. То же касается теплых полов и бойлеров. Если бы в системе был один большой насос сразу на все контуры, были бы перегрузки в некоторых местах — могли бы сломаться трубы или теплообменник в накопительном водонагревателе. Гидравлическая стрелка распределяет давление и позволяет правильно сбалансировать все контуры.

Работа с несколькими котлами

Есть системы отопления с двумя или даже тремя котлами (иногда и больше). Подобные решения позволяют отапливать достаточно большую площадь или использовать один из котлов в качестве резервного. Если оборудование подключается не последовательно, а параллельно, то это делается через гидравлическую стрелку. В то же время помогает нейтрализовать взаимное влияние вторичных цепей друг на друга.

Гидрострелка позволяет добиться баланса в системах отопления любой сложности. Два-три котла, пять или семь контуров — степень может быть разной. Также раскрывается потенциал для расширения системы. Например, в будущем сюда можно подключить еще один бойлер, полотенцесушитель, летнюю кухню с отдельным отопительным контуром. Все эти работы можно выполнять даже в движении, не останавливая котельное оборудование, сохраняя при этом отопление здания.

Как устанавливается гидравлическая стрела

Оптимальный вариант установки гидравлической стрелы — вертикальный.Обычно внизу находятся краны для слива воды. В этой части оседает любой мусор, циркулирующий по системе отопления. Осторожно открываем кран — и он сливается. Горячий теплоноситель подается вверх, а обратная труба находится внизу. То же касается и патрубков для подключения вторичных контуров — они устанавливаются аналогично.

Купленные модели

Коллектор North-M5 является типичным примером. Работает в системах отопления до 70 кВт.Стоимость агрегата около 9,5 тыс. Руб.

Гидравлический пистолет в системе отопления представляет собой распределительное гидравлическое устройство, предназначенное для распределения охлаждающей жидкости по нескольким контурам. Его установка рекомендуется в случаях, когда мощность используемого котла превышает 50 кВт. Стрелка также применяется в сложных разветвленных системах со множеством вторичных цепей — она ​​нужна для балансировки. Вы можете купить или собрать самостоятельно.

Проще всего купить гидравлическую стрелу в готовом заводском исполнении.Самая простая модель, например SINTEK ST-35, обойдется в 2700 рублей, если брать ее напрямую у производителя. Он выдерживает давление до 6 бар и может быть установлен в системах отопления с тепловой мощностью до 35 кВт.

Коллектор отопления с гидравлической стрелкой на 5 контуров предназначен для разветвленных систем, о которых говорилось выше. К нему можно подключить бойлер косвенного нагрева, теплый пол в ванной, кухне и коридоре, а также три основных контура — на первом этаже, в подвале, а также на чердаке.

Другое торговое оборудование:

  • Гидравлический пистолет WOODSTOKE 331 — для отопления мощностью до 70 кВт на 7 контуров. Стоимость устройства 11 тысяч рублей.
  • Warme WGR 80 — это простой гидравлический пистолет с двумя соплами и двумя выходами для подключения вентиляционного отверстия и крана. Стоимость 4000 руб. Модель может работать в системах отопления до 80 кВт.
  • Proxytherm GS 32-1 — гидравлическая стрела выполнена в блестящем корпусе, так как выполнена из нержавеющей стали.Он предназначен для работы в системах отопления до 85 кВт. Стоимость около 7-8 тысяч рублей.
  • Gidruss BM — это целая серия гидравлических выключателей для систем отопления мощностью от 60 до 150 кВт. Они изготовлены из высококачественной конструкционной стали и выдерживают давление до 6 бар при температуре до +110 градусов. Стоимость варьируется от 9 до 30 тысяч рублей.

Готовых гидрострелок тысячи, есть из чего выбрать.

Преимущества магазинного гидравлического ружья очевидны.В первую очередь, они отличаются безупречным качеством сборки. Оборудование должно выдерживать солидное давление — до 3-4 атмосфер для автономного отопления и до 20-25 атмосфер для общего отопления дома. Изготавливается из проверенных марок стали, предназначенных для строительства отопительного оборудования и других систем.

Во-вторых, заводские гидравлические выключатели уже рассчитаны на использование в системах отопления с той или иной мощностью. Они многократно проверены, поэтому их использование не приведет к несчастным случаям.Также в магазинах будет предложено дополнительное оборудование для монтажа систем отопления. И тогда не будет проблем с гарантией на котлы и радиаторы.

Гидростатическая сборка своими руками

Самостоятельная сборка выполняется в несколько этапов:

  • Расчет гидравлической стрелы на отопление.
  • Подборка материалов.
  • Сварка готовых и расчетных элементов.

Для расчета лучше всего использовать специализированные калькуляторы, учитывающие множество параметров.В простейшем случае воспользуйтесь нашими расчетами.

Формула расчета

Внутренний диаметр d зависит от мощности котла P и разницы между подающей и обратной магистралью ∆t. Делим мощность в киловаттах на разницу температур, извлекаем из получившейся цифры квадратный корень и умножаем полученное значение на 49 — получаем диаметр гидравлической стрелки. Высота трубы составляет 6 диаметров, а расстояние между соплами в два раза больше внутреннего диаметра трубы.

В Интернете много чертежей гидравлических стрел, как простых, так и совмещенных с коллектором. Они позволят собрать то, что вам нужно, причем с минимальными расчетами. В любом случае, при сборке и внедрении гидрораспределителя специалисты советуют получить хоть какие-то знания по балансировке систем отопления. Что касается систем отопления больших зданий, то здесь задачу выбора гидравлической стрелы и балансировки отопления следует доверить профильным специалистам.

Собрать гидростатическую стрелу для отопления своими руками из полипропилена можно, но делать это не рекомендуется — она ​​может не выдержать нагрузки при использовании в больших отопительных системах.Тем не менее, многие мастера его практикуют.

Видео

Экология познания. Усадьба: Гидравлический разделитель — это устройство, о котором много мифов. Для того, чтобы понять, с какими задачами действительно способна справиться гидрострелка, а какие ее свойства являются лишь голословными заявлениями маркетологов, предлагаем подробно рассмотреть принцип действия этого агрегата и его назначение.

Гидравлическая стрела представляет собой колбу с установленным в верхней части автоматическим воздухоотводчиком.На боковой поверхности корпуса прорезаны патрубки для подключения магистральных труб отопления. Внутри гидравлическая стрела абсолютно полая, в нижней части можно разрезать резьбовой патрубок для установки шарового крана, предназначенного для слива осевшего ила с нижней части сепаратора.

Как работает гидравлическая стрела

По сути, гидравлический переключатель — это шунт, который замыкает подающий и обратный потоки. Назначение такого шунта — выравнивание температуры теплоносителя, а также его потока в генерирующей и распределительной частях гидравлической системы отопления.Чтобы получить реальный эффект от гидросепаратора, требуется тщательный расчет его внутреннего объема и точек соединения труб. Однако большинство представленных на рынке устройств производятся серийно без адаптации к конкретной системе отопления.

Часто считается, что в полости колбы должны присутствовать дополнительные элементы, такие как делители потока или сетки для фильтрации механических примесей или отделения растворенного кислорода. В реальности такие методы модернизации не демонстрируют значительной эффективности, и даже наоборот: например, при засорении сети полностью перестает работать гидравлическая стрела, а вместе с ней и вся система отопления.

Какие возможности присущи гидросепаратору

Среди теплотехников диаметрально противоположные мнения о необходимости установки гидравлических пушек в системах отопления. Масла в огонь подливают заявления производителей гидрооборудования, обещающие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплообмена. Чтобы отделить пшеницу от плевел, давайте сначала рассмотрим совершенно необоснованные утверждения о «выдающихся» возможностях гидравлических сепараторов.

КПД котельной никаким образом не зависит от устройств, установленных после соединительных труб котла. Благоприятный эффект котла полностью заключен в мощности преобразования, то есть в процентном соотношении тепла, выделяемого генератором, к теплу, поглощаемому хладагентом. Никакие специальные методы обвязки не могут повысить КПД, это зависит только от площади поверхности теплообменника и правильного выбора скорости циркуляции теплоносителя.

Многорежимный режим, который якобы обеспечивается установкой гидравлической стрелы, также является абсолютным мифом.

Суть обещаний сводится к тому, что при наличии гидравлической стрелы можно реализовать три варианта соотношения потоков в генераторной и потребительской частях.

Первый — это абсолютное выравнивание расхода, которое на практике возможно только при отсутствии шунтирования и в системе только один контур.Второй вариант, при котором расход в контурах больше, чем через котел, якобы дает повышенную экономию, однако в этом режиме переохлажденный теплоноситель неизбежно попадает в теплообменник через обратку, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный удар.

Существует также ряд аргументов, каждый из которых представляет собой бессвязный набор терминов, но по своей сути не отражает ничего конкретного.К ним относятся повышение гидродинамической устойчивости, увеличение срока службы оборудования, контроль распределения температуры и тому подобное.

Также можно найти утверждение, что гидравлический сепаратор позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается с точностью до наоборот. Если при отсутствии гидравлической стрелы реакция системы на изменение расхода в любой из ее частей неизбежна, то при наличии сепаратора она также абсолютно непредсказуема.

Реальный объем

Однако термогидравлический сепаратор далеко не бесполезен. Это гидротехническое устройство, принцип действия которого достаточно подробно описан в специальной литературе. Гидрострелка имеет четко очерченную, хотя и довольно узкую область применения.

Важнейшим преимуществом гидравлического сепаратора является возможность координировать работу нескольких циркуляционных насосов в генераторной и потребительской частях системы. Часто бывает, что контуры, подключенные к общему коллекторному блоку, снабжены насосами, производительность которых отличается в 2 и более раза.

При этом самый мощный насос создает настолько большой перепад давления, что забор теплоносителя остальными циркуляционными устройствами невозможен. Несколько десятилетий назад эта проблема была решена с помощью так называемой шайбы — искусственного снижения расхода в контурах потребителей путем вваривания в трубу металлических пластин с отверстиями разного диаметра.

Гидравлическая стрела шунтирует подающую и обратную линии, за счет чего нивелируется разрежение и избыточное давление в них.

Второй частный случай — это превышение производительности котла по отношению к потреблению в распределительных контурах. Такая ситуация типична для систем, в которых ряд потребителей не работают на постоянной основе. Например, бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются только время от времени, могут быть подключены к общей гидравлике.

Установка гидравлической стрелы в таких системах позволяет постоянно поддерживать номинальную мощность котла и скорость циркуляции, при этом излишек нагретого теплоносителя стекает обратно в котел.При включении дополнительного потребителя разница в затратах уменьшается, и излишки больше не отправляются в теплообменник, а в открытый контур.

Гидростатическая пушка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно различается.

Дополнительным эффектом работы гидравлической стрелки можно назвать защиту котла от температурного удара, но для этого расход в генераторной секции должен превышать расход в потребительской сети не менее чем на 20%.Последнее достигается установкой насосов соответствующей мощности.

Схема подключения и установка

Гидравлический переключатель имеет простую схему подключения, как собственное устройство. Большинство правил касаются не столько подключения, сколько расчета пропускной способности и распиновки. Тем не менее, знание полной информации позволит провести монтаж правильно, а также убедиться, что выбранная гидравлическая стрела подходит для ее установки в конкретной системе отопления.

Первое, что нужно четко понимать, это то, что гидравлическая стрела будет работать только в системах отопления с принудительной циркуляцией. При этом в системе должно быть не менее двух насосов: один в контуре генерирующей части и хотя бы один в потребителе. В других условиях разделитель с низкими потерями будет действовать как шунт с нулевым сопротивлением и, следовательно, закоротит всю систему.

Пример схемы подключения водяной стрелки: 1 — котел отопления; 2 — группа безопасности котла; 3 — расширительный бачок; 4 — циркуляционный насос; 5 — гидравлический сепаратор; 6 — автоматический дефлектор; 7 — запорная арматура; 8 — сливной кран; 9 — № контура.1 бойлер косвенного нагрева; 10 — контур №2 радиаторов отопления; 11 — трехходовой клапан с электроприводом; 12 — контур №3 теплый пол

Следующим аспектом является размер гидравлической стрелы, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчетного расхода в линии. За максимум можно принять расход теплоносителя либо в генерационной, либо в потребительской части системы отопления по данным гидравлического расчета.

Зависимость диаметра колбы сепаратора от расхода описывается отношением расхода к расходу теплоносителя через колбу. Последний параметр фиксированный и в зависимости от мощности котельной может варьироваться от 0,1 до 0,25 м / с. Частное, полученное при расчете указанного коэффициента, необходимо умножить на поправочный коэффициент 18,8.

Диаметр соединительных трубок должен составлять 1/3 диаметра колбы. При этом подводящие патрубки располагаются сверху и снизу колбы, а также друг от друга на расстоянии, равном диаметру колбы.В свою очередь, выпускные патрубки расположены так, что их оси смещены относительно осей вводов на два правильных диаметра. Описанные закономерности определяют общую высоту корпуса гидравлической стрелы.

Гидравлическая стрелка подключается к прямому и обратному магистральным трубопроводам котла или нескольких котлов. Конечно, при подключении гидравлической стрелы не должно быть намека на сужение условного канала ствола. Это правило вынуждает применять трубы с очень большим условным проходом в обвязке котла и при подключении коллектора, что несколько усложняет вопрос оптимизации компоновки оборудования котельной и увеличивает материалоемкость трубопровода.

О разделительных заголовках

Наконец, давайте кратко коснемся темы гидрошпонок с несколькими выходами, также известных как сепколлы. По сути, это коллекторная группа, в которой делитель подачи и возврата объединены разделителем. Такие устройства чрезвычайно полезны для согласования работы нескольких отопительных контуров с разными расходами и температурами теплоносителя.

Коллектор вертикального разделения позволяет создавать температурный градиент в выходных патрубках путем смешивания порций теплоносителя.Это позволяет напрямую подключить, например, бойлер косвенного нагрева, группу радиаторов и контуры теплого пола без смесительной группы: разница температур между соседними выходами Sepcoll, естественно, будет поддерживаться в пределах 10-15 ° C, в зависимости от циркуляции. режим. Однако следует помнить, что такой эффект возможен только в том случае, если обратный патрубок генераторной части расположен над обратными выводами потребителей.

По итогу дадим важную рекомендацию.Большинство бытовых систем отопления мощностью до 100 кВт не требуют гидравлического разделителя.

Гораздо более правильным решением будет подобрать мощность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного скачка подключить к сети байпасную трубку.

Если проектная или монтажная организация настаивает на установке гидравлической стрелы, это решение обязательно должно быть технологически обосновано. опубликовано Если у вас есть вопросы по данной теме, задавайте их специалистам и читателям нашего проекта.

Многие современные люди задаются вопросом, как устанавливается гидравлическая стрела с коллектором (схема изготовления ниже). При этом даже многие профессионалы со временем начинают понимать, что использование специализированных гидрораспределителей для подключения котлов — довольно эффективное средство, позволяющее значительно повысить эффективность установленной системы отопления.

Старые технологические проблемы

Многие знают, что котлы без подключенных насосов часто подключаются напрямую к коллектору, и именно вместо этого варианта чаще всего используется такая гидравлическая стрела с коллектором (схема изготовления ниже).Эти устройства просто сняли с котлов с насосами, в результате чего их установили на каждый отдельный отопительный контур, но на самом деле этот вариант можно использовать не во всех ситуациях, так как если на данный момент еще есть гарантия на котел, то в этом случае снять с него насосы не получится, а если речь идет о чугунном котле, то в случае такой разборки его составных частей, при первом включении отопления на нем могут взорваться даже отдельные секции котла, не выдержав такой разницы температур.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня применяется специализированная гидравлическая стрела с коллектором (схема изготовления представлена ​​в статье). Это устройство предназначено для отделения гидравлики, а точнее, оно отделяет котел непосредственно от остальной системы отопления. Так, например, гидравлическая стрелка с коллектором (показана схема изготовления) может обеспечить один насос в котле, в то время как в системе установлено еще несколько таких агрегатов разной мощности.

Как это работает

Устройство такого оборудования предельно просто. На данный момент мы не будем разбирать какие-либо высокотехнологичные устройства, а рассмотрим только основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный отрезок трубы, из которой сделан гидравлический пистолет (гидросепаратор). Расчет гидравлической стрелы позволит понять, какими основными характеристиками должно обладать такое устройство и какие материалы лучше всего использовать для его изготовления.

Каково ее назначение

В первую очередь конструкторы стараются исходить из того, что стрелка предназначена именно для разделения гидравлики. В подавляющем большинстве случаев производители сегодня стараются выпускать котлы, оснащенные собственными насосами, и такие устройства достаточно мощные.

Например, есть котлы с закрытой камерой сгорания, в которых установлены встроенные насосы. Мощность таких устройств может составлять примерно 300 Вт, но на самом деле этого будет недостаточно, чтобы полностью протолкнуть систему отопления, если требуется объект площадью 1000 м 2, а именно такое оборудование примерно рассчитано на такую ​​среднюю площадь обогрева. .

В связи с этим необходима установка дополнительных насосов, а также использование комбинированных систем. Именно в такой ситуации вместо помощи будет просто мешать насос, который изначально используется в котле, и именно в таких случаях можно использовать гидравлическую стрелку (назначение, расчет, изготовление — подробнее об этом позже в статья). При этом стоит отметить тот факт, что такое мощное оборудование в большинстве случаев изначально поставляется с заводской гидравлической стрелой в комплекте или, по крайней мере, имеется достаточно точная инструкция, как ее подключить.

Если брать котлы меньшего размера, то с ними в основном та же история, но в этом случае вам придется делать свои собственные.

Где установлена ​​

Гидравлическая стрела устанавливается на напольных котлах без встроенного насоса для обеспечения эффективной защиты котла от больших перепадов температур при первом запуске системы отопления. Например, с помощью этого оборудования стандартные стальные котлы можно защитить от образующегося конденсата, а чугунные устройства — от возможности выхода из строя отдельных секций.

Для исключения подобных неприятных ситуаций используется специализированная гидравлическая стрела. Чертеж и схема котельной в этом случае играют важную роль, так как в зависимости от характеристик отапливаемого объекта нужно выбирать подходящее оборудование. Единственное, на что стоит обратить внимание, так это то, что для различных напольных котлов нужно также использовать дополнительный насос.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на нее разумные деньги, и в этом случае все начинается с котла.Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет крепиться на стену. При этом нужно правильно понимать, что в подавляющем большинстве случаев для обеспечения нормального распределения теплоносителя в этой системе может потребоваться индивидуальный производственный коллектор отопления гидростатический. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться их насосы и что нужно делать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто демонтировать насос из котла, чтобы не испортить установленную гидравлику системы, но на самом деле конструкция некоторых устройств сделана таким образом, что сделать эту процедуру вряд ли удастся.Именно в таких ситуациях соединение котла и коллектора становится идеальным решением.

Как осуществляется установка в такой ситуации?

Изначально нарисована схема. В качестве примера рассмотрим следующую ситуацию:

  • Два контура теплых полов.
  • В системе будет использоваться отопительный контур, два запасных контура для теплового насоса или отдельного электрокотла, а также гидравлический стрелочный контур, то есть 5 контуров.

В данном случае нет ничего сложного в том, как нарисовать диаграмму коллектора — достаточно иметь хоть какое-то представление о том, как работает такая система.

Изготовление и расчет

Стоит отметить тот факт, что вы можете самостоятельно регулировать мощность, которую будет иметь ваша гидравлическая стрела. При расчете мощности нужно исходить непосредственно из характеристик вашего помещения и используемых устройств.

Если вам не нужна мощность приобретенного вами устройства, то в этом случае можно будет уменьшить диаметр резьбы, но при этом сделать более длинную стрелку.В некоторых ситуациях целесообразно снизить общую мощность закупаемого оборудования по мощности до двух раз, так как, например, устройства на 80 кВт нужны не в каждом доме, и в таких случаях вполне оптимальным будет оставить оборудование мощностью 40 кВт и более.

Как устроить

Некоторые, кто пользуется схемой изготовления гидравлической стрелы своими руками, предпочитают устанавливать ее в непосредственной близости от котла, но многие специалисты говорят, что установка этого устройства на коллектор также хороший вариант, который в итоге позволяет добиться законченного и гармоничного дизайна, который в дальнейшем будет удобен в использовании, проверке и обслуживании.

В этом случае котел можно смонтировать примерно за три метра до точки установки стрелки, а подводящий и обратный трубопроводы котла можно проложить через пол, если в доме есть пирог. Отличия в том, где будет крепиться ваша стрела, а главное, в этом случае это установка оборудования с подходящей мощностью и всегда в вертикальном состоянии. Если вы делаете гидравлическую стрелку для системы выше), в которой котел установлен без предохранительного клапана, в этом случае к верхней части устройства рекомендуется приварить дюймовую резьбу для крепления специальной группы безопасности.

Также рекомендуется приварить небольшую резьбу в нижней части для обеспечения надлежащего дренажа и заполнения стрелки. Обязательным практическим условием является вставка специализированных муфт для крепления термометров в систему «котел, гидравлическая стрела и коллектор». В процессе дальнейшей эксплуатации это может облегчить вам жизнь, так как позволит легко контролировать состояние системы отопления.

Как сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то самостоятельно сварить полноценную гидравлическую стрелу в этом случае нет ничего сложного.Однако нужно правильно понимать тот факт, что в процессе выполнения этой работы нужно учитывать большое количество тонкостей.

В наше время найти рисунок гидростатической стрелы нет ничего сложного, но при этом нужно правильно понимать, что все такие рисунки разные, и конкретного шаблона нет. Каждый специалист по-своему видит устройство гидравлической стрелы, но есть определенные правила, которых придерживаются абсолютно все.

Сама стрелка представляет собой некий металлический контейнер, к которому привариваются трубы, предназначенный для подключения к котлу и обеспечения подачи и возврата. Также в систему встроены потребительские трубы.

По желанию вы можете использовать соединения, предназначенные для автоматического вентиляционного отверстия в верхней части установленной стрелки. В нижней части установлена ​​отводная труба, обеспечивающая отвод различного шлама и грязи. Помимо прочего, в каком-то месте также можно поставить трубу для подпитки воды в системе.

Первое правило

Самым важным правилом, которое необходимо всегда соблюдать, является так называемое «правило трех диаметров», то есть диаметр установленной вами гидравлической стрелы должен быть в три раза больше, чем этот параметр для форсунок. Если вы хотите, чтобы гидравлический сепаратор мог полностью выполнять свои основные функции, а именно:

  • отделять отстой из системы;
  • удалить газы;
  • уравнять гидравлический перепад;
  • подает в котел нагретую воду, чтобы обеспечить его большую долговечность.

Многие предпочитают экономить и делать гидравлические стрелы из полипропилена своими руками, но на самом деле это абсолютно неправильное решение, принимаемое в основном людьми, мало разбирающимися в особенностях работы такой техники.

По этой причине стоит использовать только полноценные металлические трубы, которые позволят полностью реализовать потенциал такой технологии и действительно эффективно проявят себя на протяжении всего срока эксплуатации такой системы.

Hydro arrow для отопления — назначение, принцип работы и расчет

2 (40%) голосов: 1

Для того, чтобы система отопления работала с максимальной эффективностью, необходимо добиться хорошей балансировки всех ее компонентов, а также всего элементы хорошо справляются со своими функциями.Такая задача довольно сложная, особенно если речь идет о разветвленном механизме с большим количеством контуров.


Очень часто такие контуры имеют индивидуальные схемы термостатирования, собственный температурный градиент, отличаются пропускной способностью, а также необходимым уровнем давления теплоносителя. Чтобы все узлы объединить в единое целое. Решить эту проблему поможет водяной пистолет для отопления. О том, что такое заголовок с низким уровнем потерь и как он работает, мы расскажем в этой статье.

Узнать цену и купить отопительное оборудование и сопутствующие товары Вы можете у нас. Пишите, звоните и приходите в один из магазинов вашего города. Доставка по всей территории РФ и стран СНГ.

Гидравлическая стрела MEIBES MHK 32

Назначение гидравлического сепаратора

Если вы планируете установить в своем доме простую систему отопления закрытого типа, где не более двух циркуляционных насосов, то в гидросепараторе нет необходимости.

Когда есть три контура и насосы, и один из них необходим для работы с бойлером косвенного нагрева, то и здесь нельзя прибегать к установке гидрострелок… Гидравлическую стрелу желательно устанавливать в больших домах, где есть два и более контура отопления. Гидравлическая стрелка нужна для того, чтобы уравновесить уровень давления во всей котельной системе при изменении показателей в основном контуре. Такой агрегат отвечает за настройку трехконтурного варианта системы, в которую одновременно входят водонагреватель, радиатор отопления и теплый пол.

При соблюдении всех правил гидродинамики будет обеспечена стабильная работа в штатном режиме.

Кроме того, гидравлическая стрела выполняет роль своеобразного отстойника, в котором с охлаждающей жидкости удаляются различные отложения: накипь, коррозия. Это достигается только при полном соблюдении всех гидромеханических норм.

Эта функция гидравлической стрелы, сделанной как из нержавеющей стали, так и из других материалов, способствует долговечности многих элементов системы отопления. Кроме того, устройство удаляет воздух, образующийся в охлаждающей жидкости, тем самым уменьшая окислительный процесс в механических частях.

Традиционная версия заголовка с малыми потерями имеет только одну цепь. В случае отключения нескольких ответвлений потребление тепла в системе снижается. Именно поэтому температура теплоносителя после прохождения всего пути не сильно снижается. Гидрострел позволяет поддерживать стабильный уровень потребления тепла, тем самым обеспечивая стабильную циркуляцию в системе.

Чтобы ответить на вопрос: для чего нужна гидравлическая стрелка, следует понимать, как работает система отопления.Самый простой вариант системы принудительной циркуляции в упрощенном виде состоит из:

  • котел (К), здесь подогревается теплоноситель;
  • Циркуляционный насос

  • (N1), благодаря работе которого теплоноситель движется по подающим трубам (красные линии) и обратным трубам (синие линии). Насос монтируется на трубе или входит в конструкцию котла — особенно это характерно для настенных моделей;
  • радиаторов отопления (РО), за счет которых происходит теплообмен — тепловая энергия теплоносителя передается в помещения.

При правильном выборе циркуляционного насоса с точки зрения производительности и создаваемого давления в простой одноконтурной системе вам может хватить одного экземпляра, и вам не придется устанавливать вспомогательные устройства.

Циркуляционный насос — неотъемлемая часть системы отопления. Благодаря этому устройству повышается эффективность системы.

Для небольших по размеру домов такой простой планировки может быть достаточно. Но в больших помещениях очень часто приходится прибегать к использованию нескольких отопительных контуров.Усложним схему.

Гидравлический пистолет в системе с несколькими отопительными контурами

Как видно на рисунке, благодаря насосу теплоноситель циркулирует по коллектору Kl, откуда разбирается на несколько различных контуров. Это может быть:

  1. Один или несколько высокотемпературных контуров с обычными радиаторами или конвекторами (RO).
  2. Водяные полы с подогревом (ВТП), для которых температурный режим теплоносителя должен быть значительно ниже. Это означает, что вам придется использовать специально разработанные термостатические устройства.Чаще всего длина датчика контуров теплых полов в несколько раз превышает обычную разводку радиаторов.
  3. Домашняя система безопасности горячей воды с установкой (БКН). Здесь к циркуляции теплоносителя предъявляются совершенно особые требования, так как обычно температура нагрева горячей воды также регулируется изменением расхода теплоносителя, протекающего через котел.

Теперь возникает вопрос: сможет ли один насос справиться с такой большой нагрузкой и таким расходом теплоносителя? Навряд ли.Несомненно, на рынке можно найти высокопроизводительные и мощные модели, отличающиеся хорошими показателями создаваемого давления, но здесь стоит учесть возможности самого котла, которые нельзя назвать неограниченными. Он и патрубки рассчитаны на определенную пропускную способность и определенное возникающее давление. Если вы превысите заданные параметры, можно просто прийти к выводу, что ваш обогреватель выйдет из строя.

И если помпа всегда функционирует на грани своих возможностей, обеспечивая теплоносителем все контуры разветвленной системы, то прослужит недолго.Кроме того, работа будет сопровождаться громким шумом, а электрическая энергия будет потребляться в большом количестве.

Для решения этой проблемы необходимо разбить всю гидросистему не только на контуры конечного потребления, через коллектор, но и выделить отдельный контур котла.

Как установить гидравлическую стрелку

Именно для этого предназначена гидравлическая стрела, которая монтируется между котлом и коллектором.

Установка гидравлической стрелы в систему отопления позволяет избавиться от скачков температуры напора.

Что такое гидравлический разделитель и его устройство?

Гидравлический сепаратор представляет собой полый вертикальный резервуар из труб большого диаметра (квадратного профиля) с эллиптическими торцевыми крышками.

Размеры сепаратора определяются мощностью котла и зависят от количества и объема контуров

Корпус из тяжелого металла установлен на опорных стойках, чтобы избежать напряжения линии на трубопроводе. Компактные устройства крепятся к стене, ставятся на кронштейны.

Соединение емкостного водонагревателя и отопительного трубопровода осуществляется с помощью фланцев или резьбовых соединений.

Автоматический клапан сброса воздуха расположен в самой верхней части корпуса. Осадок утилизируют с помощью клапана или используют специальный клапан, который врезается снизу.

Материал, из которого изготовлен водяной пистолет — низкоуглеродистая нержавеющая сталь, медь, полипропилен. Кузов обработан антикоррозийным составом, покрыт теплоизоляцией.

Гидравлическое стрелочное устройство

Принцип действия

Теперь, когда мы знаем, для чего нужен водяной пистолет для обогрева, и разобрались с его конструкцией, можно переходить к особенностям его функционирования.

В процессе своей работы различают три основных режима.

Схема работы гидравлического разделителя

Режим один.

Система практически находится в равновесии. Расход «малого» котлового контура практически не отличается от суммарного значения расходов всех контуров, подключенных к коллектору или непосредственно к гидровыключателю.

Охлаждающая жидкость не задерживается в гидравлической стреле, а проходит по ней горизонтально, практически не создавая вертикального движения.Температура теплоносителя на подающих трубках (Т1 и Т2) одинакова. Естественно такая же ситуация и с патрубками, подключенными к «обратке» (Т3 и Т4). В этом режиме гидравлическая стрелка практически не влияет на работу системы.

Но такое положение равновесия — явление крайне редкое, которое можно заметить лишь изредка, поскольку начальные параметры системы всегда стремятся динамически изменяться.

В продаже имеются коллекторные модели со встроенным гидравлическим разделителем.Вы можете выбрать варианты для 2, 3, 4 или 5 контуров.

Второй режим.

На данный момент так сложилось, что суммарный расход по контурам отопления превышает расход в контуре котла.

Довольно часто приходится сталкиваться с такой ситуацией, когда все контуры, подключенные к коллектору, именно в этот момент требуют максимального расхода теплоносителя. Проще говоря — мгновенная потребность в теплоносителе превысила то, что может произвести котловой контур.В этом случае система не остановится и не выйдет из равновесия. Просто вертикальный восходящий поток от «обратной» трубы коллектора к подающей трубе сам сформируется в гидравлической стрелке. При этом горячий теплоноситель, циркулирующий по «малому» контуру, будет смешиваться с этим потоком в верхней части гидросепаратора. Температурный баланс: Т1> Т2, Т3 = Т4.

Коллектор с гидравлической стрелой на 3 контура позволяет безопасно и грамотно подключить радиаторы, бойлер и теплые полы.Он самый популярный в своем сегменте. Наличие 4-х контуров позволяет дополнительно подключить воздухонагреватель в вентиляцию. Для подключения резервного котла понадобится 5 контуров.
Режим 3.

Этот режим работы гидросепаратора, по сути, является основным — в грамотно спланированной и правильно смонтированной системе отопления именно он будет преобладать.

Расход теплоносителя в «малом» контуре превышает такой же суммарный показатель на коллекторе, или, другими словами, «спрос» на необходимый объем стал ниже «подачи».Для этого может быть много причин: — Оборудование термостатического контроля в контурах уменьшило или даже временно остановило поток хладагента от подающего коллектора к теплообменным устройствам.

Температура в бойлере косвенного нагрева достигла максимума, и давно не поступает горячая вода — прекращена циркуляция через бойлер. Отдельные радиаторы или даже контуры отключаются на какое-то время или на длительный период (необходимость в обслуживании или ремонте, нет необходимости обогревать временно неиспользуемые помещения и другие причины).Система отопления вводится в эксплуатацию поэтапно, с постепенным включением отдельных контуров.

Ни одна из вышеперечисленных причин не повлияет отрицательно на общую функциональность системы отопления. Избыточный объем теплоносителя при вертикальном нисходящем потоке просто уйдет на «обратку» малого контура. Фактически, котел будет обеспечивать несколько лишний объем, и каждый из контуров, подключенных к коллектору или непосредственно к гидравлическому переключателю, займет ровно столько, сколько требуется на данный момент.Температурный баланс для этого режима работы: Т1 = Т2, Т3> Т4.

При установке гидравлической стрелы в индивидуальных системах отопления чаще всего используются пластиковые модели, которые дешевле, и их устанавливают с использованием арматуры.

По сути, гидравлическая стрела имеет единый принцип действия, он обозначен цифрой три. Добиться идеального режима (показанного на первой схеме) невозможно, так как гидравлическое сопротивление ответвлений потребителей постоянно меняется из-за работы термостатов, и так точно подобрать насосы не получится.Действовать по второй схеме недопустимо, так как в этом случае большая часть теплоносителя будет циркулировать по кругу от потребителей.

В результате вы получите более низкую температуру в системе отопления, потому что со стороны котла в гидравлический пистолет будет подмешиваться небольшое количество горячей воды. Для повышения температуры придется прибегнуть к выводу теплогенератора на максимальный режим, что негативно скажется на стабильности работы системы в целом. Таким образом, остается третий вариант, при котором в коллекторы подается оптимальное количество воды необходимой температуры.А уже за его понижение в контурах отвечают трехходовые клапаны. Основная функция гидравлической стрелки в системе отопления — создание зоны с нулевым давлением, откуда можно будет отвести теплоноситель любому количеству потребителей.

Расчет гидро стрелы

Многие пользователи задаются вопросом: как рассчитать гидравлическую стрелу для отопления? Так как устройства, которые есть в продаже, рассчитаны на определенную мощность системы отопления.

Многие хотят сделать прибор своими руками, и тогда очень важно производить правильные и точные расчеты.

Приведем расчет в зависимости от мощности системы отопления.

Существует универсальная формула, описывающая зависимость расхода теплоносителя от общей потребности в тепловой энергии, теплоемкости теплоносителя и разности температур в подающем и обратном трубопроводах.

Формула для расчета расхода теплоносителя Q = Вт / (с × Δt)

Q — расход, л / ч;
Вт — мощность системы отопления, кВт
с — тепловая мощность теплоносителя (для воды — 4.19 кДж / кг × ° С или 1,164 Вт × ч / кг × ° С или 1,16 кВт / м³ × ° С)
Δt — разность температур подачи и возврата, ° С.

При этом расход при движении жидкости по трубе составляет: Q = S × V
S — площадь поперечного сечения трубы, м2;
В — скорость потока, м / с.

S = Q / V = ​​Вт / (с × Δt × V)

Экспериментально доказано, что для оптимального перемешивания в гидравлическом сепараторе, качественного разделения воздуха и осаждения шлама скорость в нем не должна превышать 0.1 — 0,2 м / с.

Поскольку единицей измерения является час, мы умножаем его на 3600 секунд. Получается 360 — 720 м / ч.

Можно взять среднее значение — 540 м / ч.

Если расчет производится на воду, то для упрощения формулы можно ввести сразу несколько начальных значений:
S = W / (1,16 × Δt × 540) = W / (626 × Δt).

Определив сечение, используя формулу площади круга, легко определить требуемый диаметр:
D = √ (4 × S / π) = 2 × √ (S / π) .

Подставляем значения:
D = 2 × √ (W / (626 × Δt × π)) = 2 × √ (W / (1966 × Δt)) = 2 × 0,02255 × √ (W / Δt) \ u003d 0,0451 × √ (Вт / Δt).

Поскольку значение будет получено в метрах, что не очень удобно, вы можете перевести его прямо в миллиметры, умножив на 1000.

В итоге формула будет выглядеть так:
D = 45,1 √ (Вт / Δt) — для скорости потока в трубе водяного пистолета 0,15 м / с.

Определив диаметр гидравлической стрелки, несложно рассчитать диаметры впускного и выпускного патрубков.

Поэтому водяной пистолет для отопления решает важные задачи. При необходимости его необходимо смонтировать.

3: Котельная с одним из изначально двух паровых котлов слева …

Контекст 1

… обусловлено отражателями закрытия желоба (см. Рис. 5.4 и рис. 5.5). …

Контекст 2

… На Рис. 2.39 продольный IAM подполя 2 RefleC пилотной установки остается близким к 1 до тех пор, пока í µí¼ƒ í µí ± ™ = 50 °.Это происходит из-за отражателей, закрывающих желоб (см. Рисунок 5.4 и Рисунок 5.5). …

Контекст 3

… белье стирается либо в одной из трех барабанных стиральных машин, либо в автоматической туннельной стиральной машине периодического действия (см. Рис. 5.2). После стирки плоское белье обрабатывают на катушках, а рубашки и верхнюю одежду обрабатывают в отделочных машинах и / или прессах. …

Контекст 4

… другие типы белья обрабатываются сушилками. Рисунок 5.2: Грязная сторона с тремя промышленными стиральными машинами (слева: загружаемый вес 50 кг; центральный фон: две машины по 25 кг) и туннельной моечной машиной периодического действия (правый фон) с конвейерной лентой загрузки (спереди). …

Контекст 5

… кВт каждый). Котельная представлена ​​на рисунке 5.3. …

Контекст 6

… быстрое впечатление о системе представлено на рисунке 5.6, где упрощенная гидравлическая схема включает в себя наиболее важные параметры системы….

Контекст 7

… Прототип и поле коллектора: Поле коллектора с общей апертурой ea í µí ° ´íµí ° ´í µí ± í µí ± = 56,6 м² показано на рисунке 5.4 . Единственное отличие прототипа от тестового образца R6 GF состоит в том, что прототип имеет вдвое большую длину, чем тестовый образец. …

Контекст 8

… поле состоит из двух строк, первая из которых состоит из двух LBM 8 GF без отражателей, а вторая из четырех LBM 8 GF с отражателями (см.Рисунок 5.5). Оба ряда имеют одинаковый уклон í µí »½ = 55 ° и ориентированы на 21 ° к востоку от южного направления. …

Context 9

… между баком питательной воды и экономайзером был установлен солнечный разрядный пластинчатый теплообменник (см. Рис. 5.3). Максимальная зарядка до 110 ° C является результатом максимальной температуры хранения 120 ° C в системе SPH, а также намерения не влиять на эффективность экономайзера. …

Контекст 10

… подпиточная вода может быть нагрета максимум до 90 ° C перед тем, как она попадет в бак питательной воды (см. рисунок 5.10). В этом резервуаре есть регулятор уровня заполнения, что позволяет получить описанный профиль потребности. …

Контекст 11

… машине большего размера требуется 125 л на партию, двум меньшим — 62,5 л (см. Рис. 5.2). Температурные уровни варьируются между программами стирки от 25 до 75 ° C. …

Контекст 12

… для разряда используется солнечный накопитель предварительного нагрева (см.Рисунок 5.7). Промывочная вода для горячего подключения машин всегда течет через этот накопитель, независимо от того, нагревается она солнечными батареями или нет. …

Контекст 13

… концепция: На Рисунке 5.6 показана упрощенная гидравлическая схема установки. Как упоминалось выше, размер системы определялся скорее перспективами на будущее, чем потребностями в тепле. …

Контекст 14

… в этом случае магазины подключаются последовательно. Красные переключающие клапаны видны на Рисунке 5.7 между первичной (слева) и двумя гидравлически параллельными вторичными (в центре) системами управляет поочередной зарядкой. Над клапанами находится солнечная станция (черный изолирующий ящик), включая насос контура солнечного коллектора, нагнетательный теплообменник, нагнетательный насос, обратные клапаны и соединение предохранительного клапана контура солнечного коллектора. …

Контекст 15

… по приоритету. 2 или 4, температура в первичном контуре падает ниже порога переключения, короткие выключения зарядного насоса (все 30 с) позволяют измерить имеющуюся температуру в контуре коллектора, чтобы проверить, происходит ли переключение обратно на первичный возможна зарядка накопителя.Рисунок 5.7: Централизованные компоненты пилотной системы RefleC с датчиками мониторинга. …

Контекст 16

… предотвращает нежелательную теплопередачу от питательной воды к, сначала, более холодному контуру нагнетания солнечной энергии (см. Подробную гидравлическую схему на рисунке E.5 и переключающий клапан на рисунке 5.3. ). …

Контекст 17

… устройства измерения освещенности показаны на рисунке 5.9. Мощность солнечного контура определялась на зарядном теплообменнике путем измерения температуры на входе и выходе и массового расхода….

Контекст 18

… таким же образом измерялись подполе плоской пластины и подполе RefleC 2 (восток) (поток подполя 2 и охладителя рассчитывался из общего потока). Рисунок 5.9: Положения трех пиранометров, используемых для мониторинга (2 CMP 11 и 1 CM 11, теневая полоса CM 121B). …

Контекст 19

… температуры на входе и выходе нагретых потоков на вторичной стороне были измерены для определения временных профилей работы поддерживаемых процессов (ср.Рисунок 5.10). Рисунок 5.10: Пластинчатый теплообменник для предварительного нагрева подпиточной воды котла солнечными батареями. …

Context 20

… были измерены входные и выходные температуры нагретых потоков на вторичной стороне для определения временных профилей работы поддерживаемых процессов (см. Рисунок 5.10). Рисунок 5.10: Пластинчатый теплообменник для предварительного нагрева подпиточной воды котла солнечными батареями. …

Контекст 21

… кабели датчиков собраны вместе в шкафу контрольных выключателей, изображенном на рисунке 5.11. Данные были автоматически переданы на сервер мониторинга, а оттуда на сервер проекта. …

Контекст 22

… выходные: На следующем рисунке 5.12 обсуждается работа системы в выходные дни на основе дневных энергетических балансов. Рисунок 5.12: Примерный уик-энд с ежедневным балансом контролируемой энергии для облучения, нагнетаемого и отведенного тепла, а также содержания энергии и температуры (вверху) хранилищ в конце дня (последняя точка данных 23:59:30 с.м.). …

Контекст 23

… выходные: На следующем рисунке 5.12 обсуждается работа системы в выходные дни на основе дневных балансов энергии. Рисунок 5.12: Примерный уик-энд с ежедневным балансом отслеживаемых энергий для облучения, нагнетаемого и отведенного тепла, а также содержания энергии и температуры (вверху) хранилищ в конце дня (последняя точка данных 23:59:30 вечера) . …

Контекст 24

… как показано на рисунке 5.13 показаны суточные вариации работы системы на субботу 21.08.2010. …

Context 25

… Ниже приводится анализ характеристик RefleC по сравнению с его приемником с плоской пластиной на этот день. Поэтому на рис. 5.14 показаны углы падения солнечного света на отверстия и полученные значения IAM для обоих типов коллекторов. …

Контекст 26

… IAM напрямую влияет на КПД коллектора, увеличение выходной мощности RefleC равно 1.4 между í µí¼ƒ í µí ± ¡= 0 и его максимальным í µí ° ¾ í µí ± при í µí¼ƒ í µí ± ¡= 25 ° (верно, только если í µí¼ƒ í µí ± ™, тепловые потери и í µí ° í µí ± ‘были идентичны). При сравнении температур на выходе из поля на рис. 5.13, помимо í µí ° ¾ í µí ± также должны учитываться различные массовые потоки поля (коэффициент RefleC на 1,9 выше, чем у плоских пластин) и различные тепловые потери (см. Рис. 3.7). считать. С 09:00 до 11:45, у планшетов больше, чем у RefleC. …

Контекст 27

… трассировка лучей такой 3D-IAM занимает очень много времени, были сгенерированы только í µí ° ¾ í µí ± -данные для этой полусферы коллектора. Таким образом, на рис. 5.14 показаны только результирующие í µí ° ¾ í µí ± (í µí¼ƒ, í µí¼ ™) для падения от í µí¼ ™> 0 °, т. Е. От направлений, где концевой отражатель отражает излучение на поглотитель и не затеняя (после 11:30 при í µí¼ƒ í µí ± ™> 0 °). …

Context 28

… установка, оснащенная исключительно коллекторами RefleC, для солнечного контура и зарядного контура рекомендуется насос с регулируемой скоростью, чтобы обеспечить постоянную температуру на выходе для технологического теплоснабжения.Измеренная и расчетная выходная мощность: На рисунке 5.15 измеренная выходная мощность RefleC и выходная мощность планшета сравнивается с теоретической выходной мощностью, рассчитанной на основе тестов кривой эффективности и результатов трассировки лучей. …

Контекст 29

… в дополнение к вышеперечисленным значениям, выходы датчика для температуры окружающей среды í µí ± ‡ í µí ±, а также глобального излучения на апертуру í µí ° º í Использовались µí ± ¡и диффузное излучение по горизонтали í íµí ° í µí ± ‘. Рисунок 5.15: Сравнение измеренной и рассчитанной мощности подполя 2 RefleC и подполя плоских пластин (в обоих одинаковое количество плоских пластин) в субботу, 21.08.2010. …

Контекст 30

… í µí ° º í µí ± í µí ± ¡затем взвешивается с í µí ° ¾ í µí ±, а í µí ° º í µí ± ‘í µí ± ¡аппроксимируется í µí ° í µí ± ‘и взвешивается с помощью IAM для изотропного полушария коллектора í µí ° ° í µí ±‘, í µí ± ’í µí ± š. Анализируемый период времени показан на Рисунке 5.13 и Рисунке 5.14 серыми стрелками.Анализ измеренной выходной мощности на рис. 5.15 показывает, что в течение выбранного периода времени поле RefleC имело значительно более высокую выходную мощность, чем плоские пластины. …

Контекст 31

… í µí ° º í µí ± í µí ± ¡затем взвешивается с помощью í µí ° ¾ í µí ±, а í µí ° º í µí ± ‘í µí ± ¡аппроксимируется í µí ° í µí ± ‘и взвешивается IAM для изотропного полушария коллектора í µí ° í í µí ±‘, í µí ± ’í µí ± š. Анализируемый период времени показан на Рисунке 5.13 и Рисунке 5.14 серыми стрелками. Анализ измеренной выходной мощности на рис. 5.15 показывает, что в течение выбранного периода времени поле RefleC имело значительно более высокую выходную мощность, чем плоские пластины. …

Контекст 32

… анализируемый период времени показан на рисунках 5.13 и 5.14 серыми стрелками. Анализ измеренной выходной мощности на рис. 5.15 показывает, что в течение выбранного периода времени поле RefleC имело значительно более высокую выходную мощность, чем плоские пластины….

Context 33

… плоские пластины, была взята кривая, измеренная при í µí ± ṧ = 35 кг / (м 2 ч), а для RefleC — кривая, измеренная при í µí ± = 72 кг / (м 2 ч) использовалось, поскольку кривая при 35 мкТ ± ˜ г / (м 2 ч) не была полностью определена (см. рис. 3.12, нет отклонения между обоими массовыми расходами, измеренными для RefleC ). Значения IAM для освещенности пучка í µí ° ¾ í µí ± обоих коллекторов показаны на рисунке 5.14 (для RefleC, как указано выше, использовалась трассировка лучей 3D-IAM, точно отражающая эффекты отражателя, закрывающего желоб)….

Контекст 34

… день, выбранный для примерного сравнения измеренного и рассчитанного выходного поля коллектора на рис. 5.16, является днем ​​с высокой полусферической освещенностью и сильно анизотропной диффузной освещенностью. Незаштрихованные пиранометры, показанные на рис. 5.9, определяют полусферическую освещенность по горизонтали í µí ° º и апертуру í µí ° í µí ± ¡. …

Контекст 35

… день, выбранный для примерного сравнения измеренного и вычисленного выходных данных поля коллектора на рисунке 5.16 — с высоким полусферическим излучением и сильно анизотропным диффузным излучением. Незаштрихованные пиранометры, показанные на рис. 5.9, определяют полусферическую освещенность по горизонтали í µí ° º и апертуру í µí ° í µí ± ¡. …

Context 36

… первые 15 минут на рисунке 5.15 наиболее подходят для сравнения из-за квазистационарных условий (почти постоянная освещенность и í µí ± ‡ í µí ± «, cp Рисунок 5.13). Для условий этого периода времени вариант «í µí ± ² í µí², í µí² ‰ í µí² † í µí²Ž = í µí ± ² í µí²ƒ» очень точно предсказывает измеренную мощность….

Контекст 37

… дополнительные преимущества отражателей: Рисунок 5.16 дает ежемесячный обзор средней дневной освещенности, а также конкретных коэффициентов усиления плоской пластины и RefleC за весь период мониторинга. …

Context 38

… это сравнение, для RefleC снова используются только измеренные коэффициенты усиления подполя 2, так как это подполе имеет собственный датчик массового расхода. Рисунок 5.16: Обзор всего периода мониторинга в 16 месяцев с учетом освещенности, удельного прироста плоских пластин и подполя 2 RefleC, а также ежемесячного дополнительного прироста энергии из-за отражателей….

Контекст 39

… 4.14: Увеличение годовой производительности коллектора с помощью бустеров в Вюрцбурге ………… 117 Рисунок 4.15: Годовая производительность RefleC 6 GF .. ………………………………………….. …………. 118 Рисунок 4.16: Месячный прирост LBM 4 GF и RefleC 6 GF в Вюрцбурге ……………… 119 Рисунок 4.17 : Ежемесячный прирост LBM 4 GF и RefleC 6 GF в Севилье ………………….. 119 Рисунок 4.18: Ежемесячный прирост LBM 4 GF и RefleC 6 GF в Вюрцбурге……………… 120 Рисунок 4.19: Ежемесячный прирост LBM 4 GF и RefleC 6 GF в Севилье …………….. …… 121 Рисунок 4.20: Годовой прирост коллектора RefleC и его плоского коллектора приемника в Вюрцбурге для разных уклонов коллектора. Рисунок 5.2: Грязная сторона с тремя промышленными стиральными машинами …………………………. 124 Рисунок 5.3: Котельная с одной из изначально два паровых котла ……………………….. 125 Рисунок 5.4: Коллекторное поле пилотной установки с восточного направления….

Контекст 40

… 4.14: Увеличение годовой производительности коллектора за счет бустеров в Вюрцбурге ………… 117 Рисунок 4.15: Годовая производительность RefleC 6 GF .. ………………………………………….. …………. 118 Рисунок 4.16: Месячный прирост LBM 4 GF и RefleC 6 GF в Вюрцбурге ……………… 119 Рисунок 4.17 : Ежемесячный прирост LBM 4 GF и RefleC 6 GF в Севилье ………………….. 119 Рисунок 4.18: Ежемесячный прирост LBM 4 GF и RefleC 6 GF в Вюрцбурге……………… 120 Рисунок 4.19: Ежемесячный прирост LBM 4 GF и RefleC 6 GF в Севилье …………….. …… 121 Рисунок 4.20: Годовой прирост коллектора RefleC и его плоского коллектора приемника в Вюрцбурге для разных уклонов коллектора. Рисунок 5.2: Грязная сторона с тремя промышленными стиральными машинами …………………………. 124 Рисунок 5.3: Котельная с одной из изначально два паровых котла ……………………….. 125 Рисунок 5.4: Коллекторное поле пилотной установки с восточного направления….

Контекст 41

… 4.14: Увеличение годовой производительности коллектора с помощью бустеров в Вюрцбурге ………… 117 Рисунок 4.15: Годовая производительность RefleC 6 GF .. ………………………………………….. …………. 118 Рисунок 4.16: Месячный прирост LBM 4 GF и RefleC 6 GF в Вюрцбурге ……………… 119 Рисунок 4.17 : Ежемесячный прирост LBM 4 GF и RefleC 6 GF в Севилье ………………….. 119 Рисунок 4.18: Ежемесячный прирост LBM 4 GF и RefleC 6 GF в Вюрцбурге……………… 120 Рисунок 4.19: Ежемесячный прирост LBM 4 GF и RefleC 6 GF в Севилье …………….. …… 121 Рисунок 4.20: Годовой прирост коллектора RefleC и его плоского коллектора приемника в Вюрцбурге для разных уклонов коллектора. Рисунок 5.2: Грязная сторона с тремя промышленными стиральными машинами …………………………. 124 Рисунок 5.3: Котельная с одной из изначально два паровых котла ……………………….. 125 Рисунок 5.4: Коллекторное поле пилотной установки с восточного направления….

Контекст 42

… 5.2: Грязная сторона с тремя промышленными стиральными машинами ……………………… …. 124 Рисунок 5.3: Котельная с одним из изначально двух паровых котлов ……………………….. 125 Рисунок 5.4 : Коллекторное поле опытной установки с восточного направления. …………………………… 126 Рисунок 5.5: Компьютерная графика поля коллектора на крыше прачечной. …

Контекст 43

… 126 Рисунок 5.5: Компьютерная графика поля коллектора на крыше прачечной. ………………… 126 Рисунок 5.6: Гидравлическая схема опытной установки (упрощенная). …

Контекст 44

… 126 Рисунок 5.6: Гидравлическая схема пилотной установки (упрощенная). ……………………………….. 128 Рисунок 5.7: Централизованные компоненты пилотной системы RefleC. …………………………… 129 Рисунок 5.8: Сухой застойный охладитель перед подполем плоской пластины. …

Контекст 45

… 126 Рисунок 5.6: Гидравлическая схема опытной установки (упрощенная). ……………………………….. 128 Рисунок 5.7: Централизованные компоненты пилотной системы RefleC. …………………………… 129 Рисунок 5.8: Сухой застойный охладитель перед подполем плоской пластины. …

Контекст 46

… их, виден прямоугольный кабельный канал датчика. ………………………………………….. … 129 Рисунок 5.9: Положения трех пиранометров, используемых для мониторинга…………………. 131 Рисунок 5.10: Пластинчатый теплообменник для предварительного нагрева подпиточной воды котла солнечными батареями. . …

Контекст 47

… их, виден прямоугольный кабельный канал датчика. ………………………………………….. … 129 Рисунок 5.9: Положения трех пиранометров, применяемых для мониторинга ………………… 131 Рисунок 5.10: Пластинчатый теплообменник для солнечного подогрева подпиточная вода котла. . …

Контекст 48

… 129 Рисунок 5.9: Положения трех пиранометров, применяемых для мониторинга ………………… 131 Рисунок 5.10: Пластинчатый теплообменник для предварительного нагрева солнечной энергии подпиточная вода котла. . 132 Рисунок 5.11: Контрольный распределительный шкаф с открытыми кабельными каналами. …

Контекст 49

… Рисунок 5.11: Контрольный распределительный шкаф с открытыми кабельными каналами. …………………………. 132 Рисунок 5.12: Примерные выходные с дневным балансом контролируемой энергии ……. …… 133 Рисунок 5.13: Суточный ход работы опытной установки в субботу, 21.08.2010. …

Контекст 50

… Рисунок 5.11: Контрольный распределительный шкаф с открытыми кабельными каналами. …………………………. 132 Рисунок 5.12: Примерные выходные с дневным балансом контролируемых энергий ……. …… 133 Рисунок 5.13: Суточный ход работы опытной установки в субботу, 21.08.2010. …

Контекст 51

… 132 Рисунок 5.12: Примерный уик-энд с суточным балансом контролируемой энергии …………. 133 Рисунок 5.13: Суточный ход работы пилотной установки в субботу, 21.08.2010. .. 136 Рисунок 5.14: Углы падения солнечного света на поле коллектора пилотной установки …………. 137 Рисунок 5.15: Сравнение измеренной и рассчитанной мощности подполя 2 RefleC и подполя плоских пластин. …

Контекст 52

… 132 Рисунок 5.12: Примерный уик-энд с дневным балансом отслеживаемых энергий…………. 133 Рисунок 5.13: Суточный ход работы опытной установки в субботу, 21.08.2010. .. 136 Рисунок 5.14: Углы падения солнечного света на поле коллектора пилотной установки …………. 137 Рисунок 5.15: Сравнение измеренной и рассчитанной мощности подполя 2 RefleC и подполя плоских пластин. …

% PDF-1.4
%
503 0 объект
>
endobj

xref
503 165
0000000016 00000 н.
0000005233 00000 п.
0000005366 00000 н.
0000005402 00000 п.
0000006858 00000 н.
0000006972 00000 н.
0000009128 00000 н.
0000010948 00000 п.
0000013012 00000 п.
0000015170 00000 п.
0000017331 00000 п.
0000018113 00000 п.
0000018912 00000 п.
0000018949 00000 п.
0000019061 00000 п.
0000019195 00000 п.
0000019837 00000 п.
0000020541 00000 п.
0000020684 00000 п.
0000021295 00000 п.
0000021971 00000 п.
0000022095 00000 п.
0000022267 00000 п.
0000022413 00000 п.
0000024472 00000 п.
0000027246 00000 п.
0000029530 00000 п.
0000032180 00000 п.
0000041206 00000 п.
0000049794 00000 п.
0000050142 00000 п.
0000050373 00000 п.
0000050749 00000 п.
0000051119 00000 п.
0000051350 00000 п.
0000052167 00000 п.
0000052215 00000 п.
0000052339 00000 п.
0000089687 00000 п.
0000089726 00000 п.
0000089955 00000 н.
00000

00000 п.
00000 00000 п.
00000

00000 п.
00000

00000 п.
00000

00000 п.
00000
00000 п.
0000091617 00000 п.
0000091740 00000 п.
0000091926 00000 п.
0000092269 00000 п.
0000092500 00000 п.
0000092648 00000 п.
0000092833 00000 п.
0000092981 00000 п.
0000093165 00000 п.
0000093349 00000 п.
0000093534 00000 п.
0000093721 00000 п.
0000093906 00000 п.
0000094092 00000 п.
0000094421 00000 п.
0000094593 00000 п.
0000094781 00000 п.
0000094967 00000 п.
0000095161 00000 п.
0000095345 00000 п.
0000095530 00000 п.
0000095761 00000 п.
0000096077 00000 п.
0000096225 00000 п.
0000096411 00000 п.
0000096559 00000 п.
0000096744 00000 п.
0000096931 00000 п.
0000097117 00000 п.
0000097302 00000 п.
0000097490 00000 п.
0000097676 00000 п.
0000097863 00000 п.
0000098251 00000 п.
0000098639 00000 п.
0000098810 00000 п.
0000098998 00000 н.
0000099184 00000 п.
0000099370 00000 п.
0000099558 00000 н.
0000099744 00000 н.
0000099930 00000 н.
0000100116 00000 н.
0000100302 00000 н.
0000100488 00000 н.
0000100674 00000 н.
0000100862 00000 н.
0000100982 00000 н.
0000101167 00000 н.
0000101551 00000 н.
0000101672 00000 н.
0000101859 00000 н.
0000102055 00000 н.
0000102227 00000 н.
0000102415 00000 н.
0000102611 00000 п.
0000102796 00000 н.
0000102919 00000 н.
0000103104 00000 п.
0000103225 00000 н.
0000103412 00000 п.
0000103800 00000 н.
0000103971 00000 н.
0000104156 00000 п.
0000104341 00000 п.
0000104532 00000 н.
0000104680 00000 п.
0000104868 00000 н.
0000105054 00000 н.
0000105238 00000 п.
0000105424 00000 н.
0000105595 00000 п.
0000105781 00000 п.
0000105953 00000 п.
0000106138 00000 п.
0000106332 00000 н.
0000106518 00000 п.
0000106706 00000 п.
0000107039 00000 п.
0000107237 00000 н.
0000107422 00000 н.
0000107614 00000 н.
0000108002 00000 н.
0000108379 00000 п.
0000108550 00000 н.
0000108737 00000 н.
0000108935 00000 п.
0000109125 00000 н.
0000109513 00000 п.
0000109761 00000 н.
0000109946 00000 н.
0000110094 00000 н.
0000110280 00000 н.
0000110428 00000 н.
0000110614 00000 п.
0000110800 00000 н.
0000111117 00000 н.
0000111265 00000 н.
0000111451 00000 н.
0000111637 00000 н.
0000111822 00000 н.
0000112210 00000 н.
0000112307 00000 н.
0000112494 00000 н.
0000112725 00000 н.
0000112848 00000 н.
0000113034 00000 н.
0000113422 00000 н.
0000113570 00000 н.
0000113761 00000 н.

Монтажные системы Flamco-Meibes | Сахара

Flamco-Meibes предлагает полный спектр гидравлических распределителей, комплектов насосов и запорной арматуры, необходимую для гидравлического подключения два небольших генераторов тепла и мощных котельных и тепловых станций.

Модульные системы до 85 кВт

Набор готовых гидравлических модулей Meibes для быстрого, компактного и эстетичного монтажа котельной на базе одного или нескольких котлов разного типа

Характеристики:

  • Уникальный, очень маленький гидравлический штанга с воздухоотделителем и шламоуловителем
  • Поставляется сразу готовой к подключению к коллектору
  • Большой выбор коллекторов, что позволяет создать гидрораспределитель от 2 до 7 контуров отопления
  • Монтаж групп на коллекторе возможен как сверху, так и под коллектором
  • Заводская коллекторная линия включает стандартные коллекторы, байпасные коллекторы и нержавеющую сталь.
  • Большой выбор насосных групп: прямые, со смешиванием, термостатические, с теплообменником, под счетчиками тепла и т. д.
  • Принадлежности, облегчающие установку и расширяющие возможности системы отопления
  • Эффективная теплоизоляция модулей
  • Широкое удобство использования, благодаря разному функционалу
  • Модульные системы до 2800 кВт

    Набор готовых гидравлических модулей Meibes для быстрый, компактный и эстетичный монтаж котлов и индивидуальных тепловых пунктов мощностью до 2,8 МВт

    Характеристики:

  • Упрощенная конструкция
  • Быстрая установка
  • Устранение ошибок на всех этапах оборудования
  • Подключение Victaulic — упрощает и ускоряет до монтажа элементов модульной системы
  • 2-х и 3-х петлевые делители
  • Угловое присоединение коллектора
  • Модульные насосные группы Ду25 — Ду65, широкий выбор насосов
  • Объем до 100 куб.м, тепловая мощность до 2.8 МВт
  • Дополнительно — комбинированное устройство с функцией газоразделения, отстоя и гидравлики стрелка
  • Гидравлические сепараторы DN 25-200

    Разделение контуров источника тепла и теплопотребления

    Особенности:

  • Интенсивная защита от коррозии система
  • Удалите осадок из системы. Магнитные ловушки для металлических примесей (опция)
  • Исключение взаимного гидравлического воздействия насосов
  • Повышение КПД котла
  • Продление срока службы системы отопления
  • Удаление воздуха из установки
  • % PDF-1.4
    %
    369 0 объект
    >
    endobj

    xref
    369 94
    0000000016 00000 н.
    0000003456 00000 н.
    0000003541 00000 н.
    0000003811 00000 н.
    0000004683 00000 п.
    0000004760 00000 н.
    0000004835 00000 н.
    0000004911 00000 н.
    0000004989 00000 н.
    0000005371 00000 п.
    0000005752 00000 н.
    0000006270 00000 н.
    0000012166 00000 п.
    0000012213 00000 п.
    0000012260 00000 п.
    0000012308 00000 п.
    0000012356 00000 п.
    0000012404 00000 п.
    0000012450 00000 п.
    0000012497 00000 п.
    0000013115 00000 п.
    0000013163 00000 п.
    0000013211 00000 п.
    0000013259 00000 п.
    0000013305 00000 п.
    0000013342 00000 п.
    0000013389 00000 п.
    0000015865 00000 п.
    0000018058 00000 п.
    0000019965 00000 п.
    0000021822 00000 п.
    0000023752 00000 п.
    0000026025 00000 п.
    0000026820 00000 н.
    0000027216 00000 п.
    0000027596 00000 п.
    0000028121 00000 п.
    0000033764 00000 п.
    0000035885 00000 п.
    0000036054 00000 п.
    0000036225 00000 п.
    0000036396 00000 п.
    0000036569 00000 п.
    0000038612 00000 п.
    0000041305 00000 п.
    0000041358 00000 п.
    0000041411 00000 п.
    0000041599 00000 н.
    0000042110 00000 п.
    0000043187 00000 п.
    0000043432 00000 п.
    0000044133 00000 п.
    0000044275 00000 п.
    0000044659 00000 п.
    0000044828 00000 п.
    0000044997 00000 п.
    0000045166 00000 п.
    0000045339 00000 п.
    0000045520 00000 п.
    0000045691 00000 п.
    0000045873 00000 п.
    0000046054 00000 п.
    0000046227 00000 п.
    0000046402 00000 п.
    0000046573 00000 п.
    0000047119 00000 п.
    0000048474 00000 п.
    0000049120 00000 п.
    0000050214 00000 п.
    0000050478 00000 п.
    0000051057 00000 п.
    0000051225 00000 п.
    0000051404 00000 п.
    0000051589 00000 п.
    0000077951 00000 п.
    0000081972 00000 п.
    0000082217 00000 п.
    0000082912 00000 п.
    0000083093 00000 п.
    0000083276 00000 п.
    0000083877 00000 п.
    0000084782 00000 п.
    0000084965 00000 п.
    0000085148 00000 п.
    0000085323 00000 п.
    0000085501 00000 п.
    0000086085 00000 п.
    0000087543 00000 п.
    0000088207 00000 п.
    0000089514 00000 п.
    00000 00000 п.
    00000

    00000 п.
    00000

    00000 п.
    0000002176 00000 н.
    трейлер
    ] >>
    startxref
    0
    %% EOF

    462 0 объект
    > поток
    x ڴ V] L [U? sіʒ CꔡY1e3.$ (dЉlz’НҲ
    ! L_̞nx11>, & $ {Dj «AX? 9?

    Мобильная котельная BIO-HOUSE Special Boiler House Design

    • Конструкция оцинкованной конструкции со спецификацией панелей PUR в соответствии с требованиями заказчика • Гидравлическая / ручная конструкция открытия бункера • Технология котла на биомассе Smart 150–500–1500 кВт • Возможность резервного котла на жидком / газовом топливе • Комплексные решения для бункеров древесной щепы и древесных гранул • Полные дымоходы и дымоход • Комплектное гидравлическое оборудование • Система измерения и регулирования • КПД 96% • Гибкость технических решений • Возможности окончательного внешнего дизайна + особые конструктивные особенности

    Типовой проект

    Варианты технического решения заводской котельной:

    С / без силоса
    Левая / правая конструкция биодома
    Гидравлическая / ручная крыша для котельной на древесной щепе
    Дизайн стеклянных / металлических дверей
    Специальные меры безопасности
    Внешний вид согласно особым требованиям заказчика

    Минимум — Максимальные размеры БИО-ДОМА:

    3 x 3 м — 9 x 9 м

    Стандартные цвета Варианты дизайна:

    Оборудование котельной:

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛОВ SMART
    Маркировка 150 200 220 250 300 350 400 450 500
    Номинальная мощность Pn кВт 150 200 220 250 300 350 400 450 500
    Частичная нагрузка (мощность) Pp кВт 40 45 55 65 75 90 100 115 140
    КПД котла по номеру % 95 95 95 95 95 95 95 95 95
    КПД котла на ПП % 96 96 96 96 96 96 96 96 96
    Класс котла 5 5 5 5 5 5 5 5 5

    Фото галерея

    Галерея неверно отображена

    Aqua Therm Kyiv — насосные группы Meibes MeiFlowTop S: новое поколение систем обвязки котлов!

    Новости

    Компания Meibes, лидер в производстве групп быстрого монтажа более 50 лет, выпустила обновление своей самой популярной системы привязки котлов и систем кондиционирования к 85 кВт.

    Эта система называется MeiFlowTop S («Поколение 9») и является эволюционным продолжением системы «Поколение 8».

    Основные преимущества систем Meibes MeiFlowTop S:

    • Увеличен ассортимент и техническое наполнение готовых насосных групп для решения большего количества задач по теплоснабжению и холодоснабжению различных объектов.

    • В насосных группах и распределительных коллекторах используется специальная изоляция с лазерной структурой, которая имеет более высокий класс энергоэффективности и стильный дизайн.

    • Линия подачи на смесительные группы обрабатывается независимо справа налево без дополнительных компонентов.

    • Наличие длинных насосных групп с дополнительными запорными клапанами на стороне источника тепла, чтобы упростить дальнейшее обслуживание объектов.

    • Специальные насосные группы для работы с холодильными системами.

    • На лицевой части теплоизоляции насосных групп имеется декоративная крышка белого цвета для стильного современного дизайна котельной.

    • Уникальная гидравлическая стрела, имеющая компактные размеры, дополнительно выполняет функции воздухоотделителя и шламоуловителя.

    • Группа с отдельным теплообменником тренн-системы (на базе пластинчатого теплообменника) для подключения нового конденсационного котла к старой системе и работы котла на чистом теплоносителе или для разделения контура котла и системы отопления с помощью антифриза.

    • Широкий выбор распределительных коллекторов, которые имеют от 2 до 7 посадочных мест для установки насосных групп.

    • Установка насосных групп на коллектор возможна как сверху, так и снизу, что максимально экономит место в котельной.

    • В комплекте с коллекторами поставляются новые консоли с 2-мя уровнями смещения стен.

    • Большой выбор насосных групп: прямые, смесительные, смесительные со встроенным термостатом, с отдельным теплообменником, с местом для установки теплосчетчиков, со встроенным сепаратором и др.

    • Все основные элементы (насосные группы, коллекторы, гидравлические стрелки) подключаются напрямую друг к другу без использования каких-либо дополнительных аксессуаров (все поставляется на заводе, включая кабели с угловыми заглушками для подключения насосов).

    Видеообзор можно посмотреть по ссылке: https://youtu.be/wTT6SlmsRm0

    Инжиниринговый центр «Теплостар» — мы выполняем проектирование систем отопления, поставку оборудования, монтаж и обслуживание индивидуальных тепловых пунктов (ИТП), солнечных электростанций, солнечных систем отопления, тепловых насосов и котлов всех типов, а также комплексную тепловую модернизацию зданий.

    Ознакомиться с полным перечнем оборудования и услуг вы можете на сайте: www.teplostar.in.ua

    .
