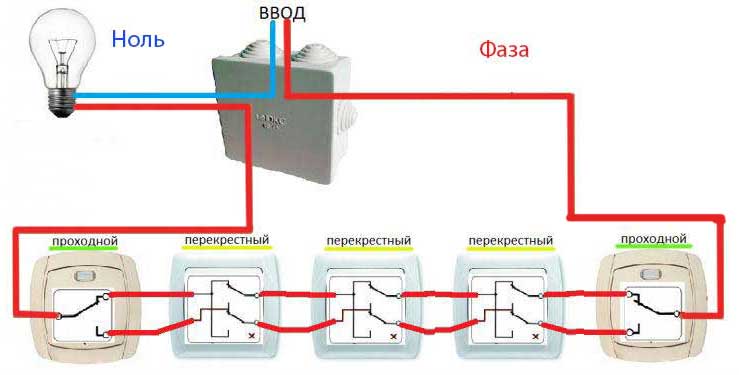

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений.
Подключение двухклавишного проходного выключателя

Двухклавишный проходной выключатель: схема подключения своими руками

Проходные выключатели в современном интерьере незаменимы. Самые сложные схемы управления ими позволяют создавать удобно расположенные точки освещения. Например, двухклавишный проходной выключатель поможет управлять светильниками и люстрами с нескольких мест.

Назначение

Под проходным (промежуточным, переходным) выключателем понимают устройство, при помощи которого можно выключать и включать свет, находясь в другом помещении или в любом участке комнаты. Обычно в доме, подъезде, на даче устанавливаются одноклавишные переключатели — ими можно управлять одной линией освещения или контуром из разных точек. Например, зайдя в подъезд, есть возможность включить свет снизу лестничной площадки и подниматься не в темноте, а по освещенной лестнице. Выключить свет возможно прямо возле своей двери — в целях экономии электроэнергии.

Проходные выключатели позволяют управлять освещением из различных местПроходные выключатели позволяют управлять освещением из различных мест

Двойной проходной выключатель более сложен в подключении и действии. Предназначается для отключения части ламп в одной точке освещения. Если в люстре имеется 10 ламп, будет возможность включать только половину из них, если нет необходимости в мощном освещении комнаты. С помощью проходного выключателя можно регулировать работу люстр в одной комнате с двух мест и более — у входа в комнату, у кровати, балкона. Чаще всего многоклавишные устройства рекомендуют ставить в помещениях с наличием разных входов и множества источников освещения. В противном случае лучше установить обычный проходной выключатель.

к содержанию ↑

Виды переключателей проходного типа

По количеству клавиш проходные выключатели бывают:

  • одноклавишными;
  • двухклавишными;

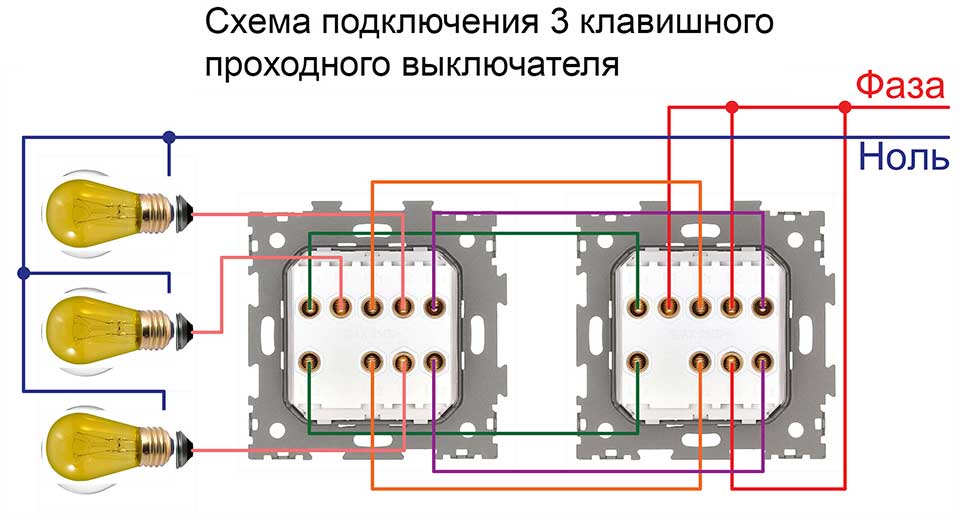

  • трехклавишными.

Наибольшую популярность имеют проходные выключатели на два направления. Трехклавишные переключатели менее популярны и сложны в подсоединении. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке.

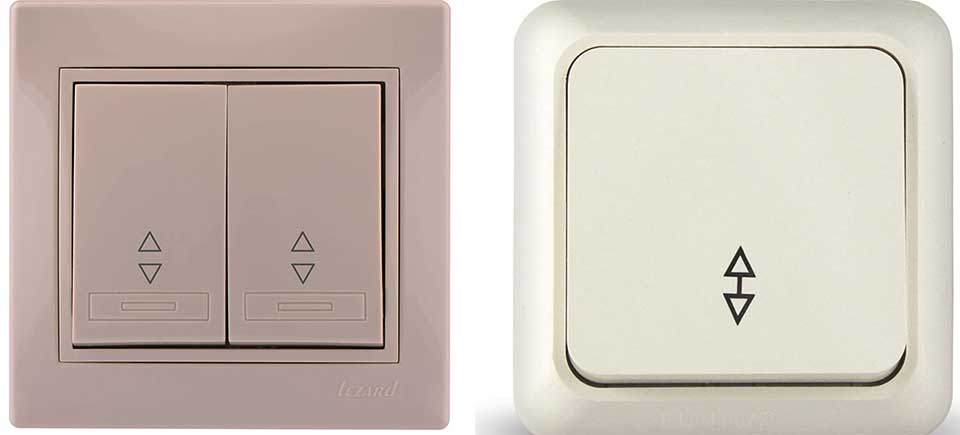

Устройство двухклавишного проходного выключателяУстройство двухклавишного проходного выключателя

к содержанию ↑

Как работает устройство

Функции проходного выключателя на две клавиши схожи с таковыми у переключателя с одной клавишей, но несколько расширены. В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. В момент включения клавиши на выключателе контакты перебрасываются, цепь замыкается, свет загорается. Напротив, расключение (переключение в обратную сторону) размыкает цепь.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. На кнопках указан стрелками порядок включения электричества.

Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор. Между собой они соединяются проводниками.

к содержанию ↑

Двухместная схема управления

Чаще всего применяется схема подключения двухклавишного проходного выключателя с двух мест. Эта схема установки считается довольно простой. Для начала следует приобрести трехжильный кабель, где оплетка проводов имеет разные цвета — это поможет правильно определить положение фазы, ноля, заземления во время подключения.

Правильная установка проходного устройства позволит ему функционировать по двум направлениям. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Каждый проходной переключатель содержит 3 контакта, поэтому кабелей необходимо 2.

Схема подключения двухклавишных проходных выключателейСхема подключения двухклавишных проходных выключателей

Схема подключения двойного проходного выключателя осуществляется параллельным способом, чтобы при перегорании одного осветительного прибора остальные работали. Распределительная коробка устанавливается в центре маршрута размещенных светильников.

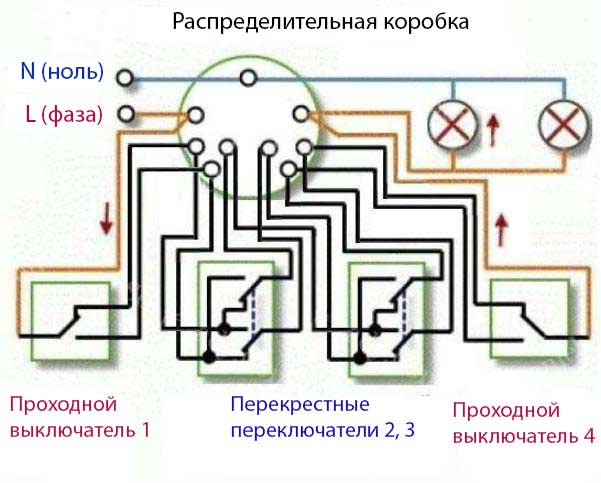

В ней сойдутся семь кабелей:

  • четыре — от выключателей;
  • два — от осветительных групп;
  • один — кабель питания.

Если нужно, проходной переключатель с двумя клавишами можно применять как перекрестный с одной клавишей. Для этого контакты перемыкают, клавиши соединяют для одномоментного срабатывания.

к содержанию ↑

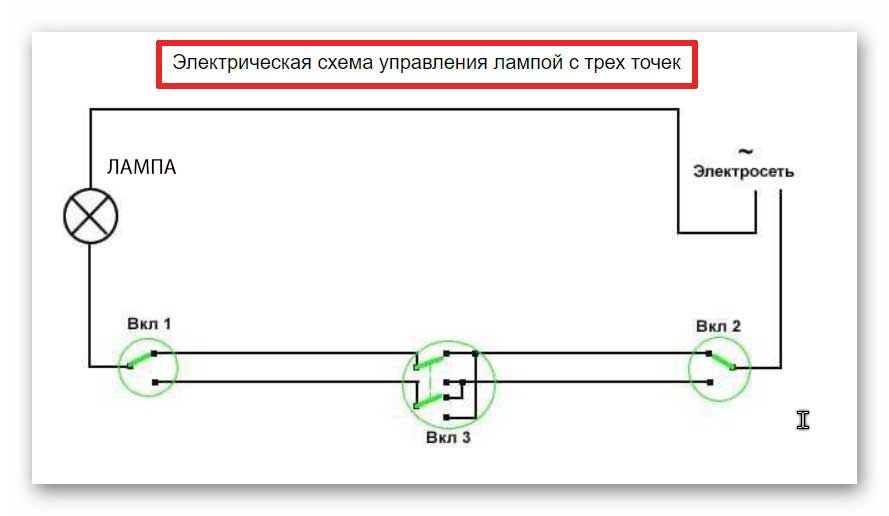

Схема управления трехместная

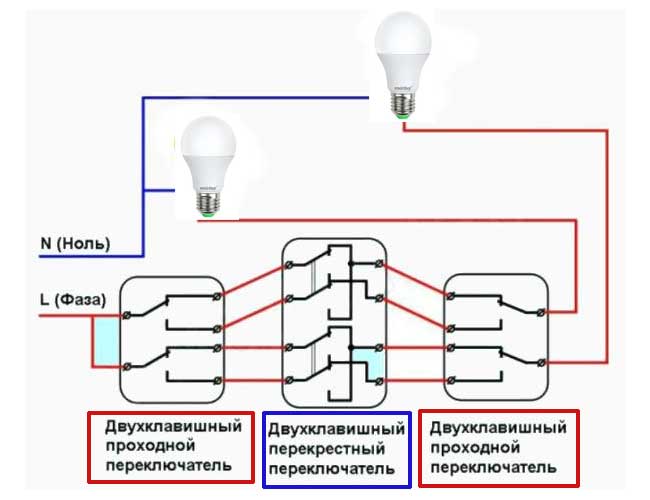

Используются аналогичные элементы, что и описанные выше, но добавляется перекрестный переключатель. В схеме с трех мест устройство находится в любой точке между двумя остальными. Лучше приобрести готовый выключатель перекрестного типа, но можно соединить под одним корпусом и два проходных переключателя с двумя кнопками.

На клеммах такого устройства перемычки стоят так, чтобы ток шел в нужном направлении. Крайние устройства соединяются с центральным четырехжильным кабелем. Ноль идет на 2 группы освещения, фаза — на оба входных контакта 1-го проходного выключателя. Вне зависимости от положения клавиш электричество проходит на два входа перекрестного устройства, через перемычку направляется на второй проходной переключатель.

к содержанию ↑

Монтаж проходного двухклавишного выключателя

Перед тем как подключить двухклавишный проходной выключатель, нужно учесть ряд важных моментов. Соединять между собой нужно лишь контакты одного типа, ведь при неверном соединении сеть не будет работать либо произойдет короткое замыкание. Нужно помнить об отсутствии положения «Включено» и «Выключено» у проходных устройств — тут клавиши просто последовательно переводятся в разные положения.

Монтаж проходных двухклавишных выключателейМонтаж проходных двухклавишных выключателей

Порядок монтажа проходного двухклавишного выключателя:

  1. Наметить места расположения будущих устройств.
  2. Обесточить квартиру, дом.
  3. Проштробить каналы для проведения кабелей к распределительной коробке, сделать при помощи насадки перфоратора углубления для подрозетников.
  4. Установить подрозетники, используя гипс, алебастр.
  5. Подвести кабель к каждому устройству, к светильникам.
  6. Закрепить клеммы соответствующих кабелей.
  7. Соединить концы кабелей в распределительной коробке, учитывая схему подключения.
  8. Установить декоративные панели устройств.

к содержанию ↑

Подключение устройства на 2 группы светильников

Каждый питающий провод (фаза), выходящий из выключателя, подводит электроэнергию к своему светильнику. При монтаже одинарного проходного устройства делают прокладку 3-жильного кабеля к каждому осветительному прибору. Двухклавишный переключатель требует протягивания пяти проводников к первому устройству и шести — ко второму (разница из-за наличия одной общей фазы).

На деле управление освещением более чем из 2 – 3 мест встречается редко, а с описанными схемами сможет разобраться даже начинающий электрик. Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

Двухклавишный проходной выключатель: схема подключения своими руками

Монтаж схемы двухклавишного проходного выключателя с 2х мест

Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

  • На парковых аллеях;
  • На стадионах;
  • Для освещения бассейнов и ледовых арен;
  • Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек. Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

ТЕСТ:

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

  1. Какое должно быть сечение жил от РЩ до распределительной коробки, если  две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2                                             б) не менее – 1.5 мм2

  1. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м                                                б) не более — 23 м

  1.   Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

  1. Правильный ответ «б»;
  2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
  3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Схема 2 проходных выключателей(далее П.В.) из 2х мест

Работу проходных двухклавишных конструкций следует рассматривать на базе принципа действия одноклавишного проходного переключателя. Это объясняется тем, что конструкция двухклавишных изделий содержит два одноклавишных, подключаются они   одинаково, по группам осветительных приборов.

Как работает 2х клавишный ПВ

Рассмотрим работу схемы при прохождении тока через цепи первой группы осветительных приборов.  Схема показывает, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит к лампам и через них на нейтральный провод.

Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснутЕсли нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснутРис. 2. Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

Теперь переключение клавиш на первом или втором элементе первой группы приведут к замыканию цепи через верхнюю или нижнюю линии. Таким образом управлять освещением можно с любого места. Цепь второй группы работает аналогичным образом, поэтому повторного описания не требуется.

Иногда чтобы не покупать простой переключатель при наличии проходного (ПВ), некоторые думают, как подключить ПВ двойной как обычный. Для этого надо задействовать на выключателе одну клавишу, два контакта фазу на вводной и любой из свободных подключить  к прибору освещения.

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Внешний вид двухклавишного проходного выключателя с лицевой стороныВнешний вид двухклавишного проходного выключателя с лицевой стороныРис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Пример крепления двухклавишного проходного выключателя в стенуПример крепления двухклавишного проходного выключателя в стенуРис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишамиШесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишамиРис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Фото 1

Фото 1

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

Монтаж, ПВ схема с двух мест на 2 точки/лампочки

На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

Рассмотрим классический вариант освещения  подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить  комфортные условия для пользователей. Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе. Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда  потребуется меньше провода от щита до коробки.

Последовательность операций, общие правила монтажа

Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

Сечение силового кабеля в зависимости от потребляемой в группе мощности:

Медные провода трехжильного кабеля

Мощность в кВт 1 2 3 3,5 4 6 8
Ток в Aмперах 4,6 9 13,5 16 18 27 36,5
Сечение провода в, мм2 1 1 1,5 2,5 2,5 4 6
Макс. длина кабеля в, м 34,5 17,5 17,5 24,5 21,5 23 25

Обязательно учитывайте количество ламп потребляемую мощность, допустимую при этом длину провода. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Такая сборка долго не послужит.

До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.  Для монтажа потребуется еще несколько элементов:

  • Распределительная коробка;
  • Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
  • Двухклавишные проходные выключатели – 2шт;
  • Осветительные приборы, плафоны, лампы дневного света или другие.

Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

маркировка кабелей ВВГмаркировка кабелей ВВГ

маркировка кабелей ВВГ

После приобретения всех комплектующих схемы можно приступать к монтажу:

  1. Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
  2. Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
  3. На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
  4. Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
  5. От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;
  6. Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
  7. В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются  в отверстия, фиксируются они гипсовым раствором;

Обратите внимание! Учитывая требования СНИП, ГОСТов и других нормативных документов при монтаже очень важно выполнять требования ПУЭ (правила устройства электроустановок)  п.1.1.29. и п.1.1.30. первой главы и ГОСТа Р 50462-92.

Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

  1. Синий, голубой цвет используются как нейтральная токопроводящая жила;
  2. Желто-зеленый для заземления;
  3. Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

Пример установки проходного выключателя в подрозетникПример установки проходного выключателя в подрозетникРис. 6. Пример установки проходного выключателя в подрозетник

  1. После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.

Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильниковСхема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильниковРис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

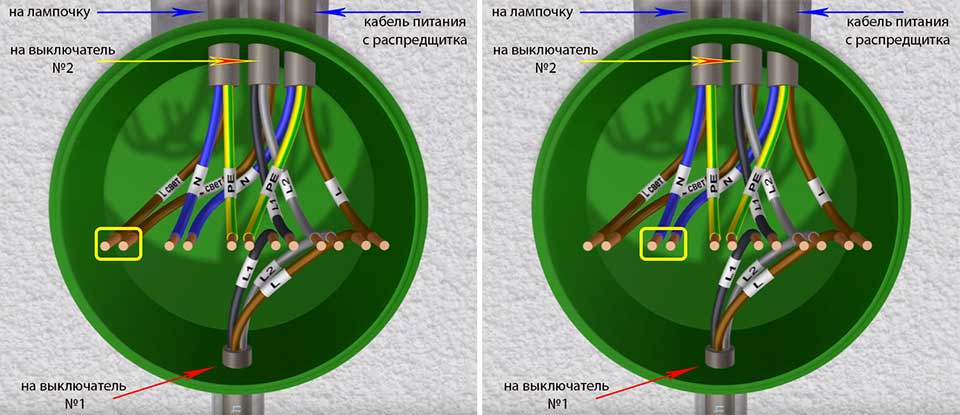

Обратите внимание! К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Пример подключения  первого проходного двухклавишного переключателяПример подключения  первого проходного двухклавишного переключателяРис. 8. Пример подключения  первого проходного двухклавишного переключателя

Противоположные концы через коробку подключаются к одноименным контактам  второго переключателя.

Пример подключения  второго проходного двухклавишного переключателяПример подключения  второго проходного двухклавишного переключателяРис. 9. Пример подключения  второго проходного двухклавишного переключателя

Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

Для более четкого понимания процесса сборки схемы просмотрите видеоролик

Еще важно знать некоторые нюансы:
  • В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см. С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

При более длинных концах, после соединения провода могут не поместиться в коробке,  короткие могут не доставать для качественной скрутки.

  • Лампы  групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.

Схема параллельного подключения лампСхема параллельного подключения лампРис. 10. Схема параллельного подключения ламп

Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

  1. Многоразовые зажимные клеммы WAGO

    Рис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробкеРис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробкеРис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке

  1. Очень удачно сделаны зажимы контактов на выключателях  werkel

Возможности и область применения схемы с 2-мя проходными двухклавишными выключателями

Возможности и область применения схемы с 2-мя проходными двухклавишными выключателями

Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к  контакту.

Для безопасности  участок линии от распределительной коробки к контактам РЩ подключается последним. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Проверку можно сделать обычным мультиметром, стрелочным тестером, пробником с батарейкой и лампочкой.

Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

3 часто допускаемые ошибки при монтаже выключателей

В процессе монтажа начинающие монтажники часто совершают стандартные ошибки:

  • Фиксируют на гипсовый раствор распределительные коробки и подрозетники до того как  заведены концы проводов;
  • Концы проводов, выведенные в подрозетниках и распределительных коробках не достаточно длинные;
  • На выключатель заводится не фазный, а нулевой провод;

5 часто задаваемых вопросов

  • Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0.75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

  • Какой марки выключатели лучше использовать?

Есть много различных производителей,  мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

  • Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически  корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

  • В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

  • Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

  • Установите прибор в режим прозвонки:
  • Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
  • Вкрутите в каждую группу по одной лампе накаливания;
  • Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

Назначение и монтаж двухклавишного проходного выключателя

Сэкономить на электричестве в проходных помещениях поможет двухклавишный проходной выключатель (ДПВ). Это устройство обеспечивает равноправное управление световыми приборами из нескольких мест, делая процесс более комфортным.

При установке ДПВ важно правильно спланировать размещение проводки, исходя из геометрии комнаты. Давайте вместе разберемся в особенностях подключения проходных двухклавишных выключателей

Содержание статьи:

Назначение и виды проходных выключателей

Суть проходных выключателей (ПВ) заключается в возможности включать и отключать лампочки независимо из нескольких мест. Поэтому схема работы этого оборудования подразумевает наличие минимум двух рубильников.

По функциональности бытовые проходные выключатели могут иметь от 1 до 3 клавиш, каждая из которых является независимым от других регулировочным механизмом.

Передняя панель двухклавишного проходного переключателяПередняя панель двухклавишного проходного переключателя

На передней панели проходного выключателя могут быть размещены светодиоды подсветки для лучше видимости расположения клавиш в темноте

Различные тумблеры переключателя контролируют разные цепи осветительных приборов, поэтому конкретно ДПВ предназначены для люстр или плафонов с двумя электроконтурами.

С увеличением точек контроля освещения резко возрастает количество участвующих в схеме проводов. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

По интерфейсу ПВ можно разделить на:

  • механические;
  • сенсорные;
  • дистанционные.

Последние редко используются из-за непрактичности, но в магазинах их встретить можно. Сенсорные переключатели хороши тем, что любое прикосновение к ним ведет к поочередному включению или выключению света. Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера.

Задняя панель двухклавишного проходного переключателяЗадняя панель двухклавишного проходного переключателя

На задней панели проходного выключателя размещена схема подключения проводов, которая позволяет не запутаться и присоединить их правильно

Визуальное исполнение ДПВ может быть самым разнообразным. В магазинах электрооборудования можно выбрать проходные выключатели нужного цвета, формы и дизайна. Внешние параметры устройства на его функциональность не влияют.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

Проходной выключатель в коридореПроходной выключатель в коридоре

Если провода обычных выключателей были проложены в гофре, то есть возможность заменить их на проходные без повреждения стен

Преимущественно ДПВ устанавливаются в таких местах:

  1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
  2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
  3. На лестничных маршах.
  4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
  5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

Устройство и рабочая схема ДПВ

Проходной выключатель вернее называть переключателем, потому что он не имеет определенного положения, при котором подается напряжение к осветительному прибору. Маркировка клавиш не имеет стандартных надписей «вкл»/«выкл» или значков в виде палочки и овала. Обычно на переключателе имеются лишь две разнонаправленные стрелочки, которые свидетельствуют о двойном предназначении тумблера.

Схема ДПВ с тремя точками контроляСхема ДПВ с тремя точками контроля

Если есть сомнения в правильности построения электрических цепей, их можно проверить мультиметром, подсоединив к входу в распредкоробку обычную батарейку

В отличие от стандартного , имеющего один вход и два выхода, ДПВ является симбиозом двух независимых одноклавишных схем, расположенных в одном корпусе. Двойной проходной переключатель обеспечивает раздельный контроль над двумя линиями освещения. Каждая электрическая цепь может быть замкнута независимо с любого из 2-3 устройств.

Схему работы ДПВ с размещением в двух местах удобно рассматривать на примере одной пары тумблеров. К выключателю от распределительной коробки подходит один питающий провод, а выходит из него два. В зависимости от положения клавиши, под напряжением обязательно оказывается какая-то из жил. Оба провода подходят ко второму переключателю, а выходит от него к осветительному прибору уже один.

Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой. В результате этого действия выключенный свет зажигается, а включенный тухнет.

Схема ДПВ с двумя точками контроляСхема ДПВ с двумя точками контроля

Сложность электрической схемы проходного выключателя не влияет на её надежность. Вероятность поломки такой системы при соблюдении техники безопасности минимальна

Приведенный пример показывает, что от каждого тумблера к распределительной коробке должно идти по три провода, то есть всего шесть проводов от каждого ДПВ. А к центральному переходному переключателю при трехзонном контроле подходит целых восемь жил. Всё это необходимо учитывать при планировании в доме.

Вариант #1 – двухзонное размещение

Установку ДПВ желательно производить перед внутренней отделкой помещения.

Ведь схема монтажа и подключения двухклавишного проходного выключателя предполагает наличие целых четырех штроб:

  1. Одна от источника электроэнергии к распределительной коробке.
  2. Две от распредкоробки к ПВ.
  3. Одна от коробки к источникам освещения.

После необходимо определиться с количеством необходимых кабелей и числом жил в них.

Схема монтажа проходного выключателя в квартиреСхема монтажа проходного выключателя в квартире

После оштукатуривания стен важно запомнить расположение всех электропроводов, чтобы при просверливании в стенах отверстий не наткнуться на них

Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Две жилы будут использованы для подведения напряжения к переключателю, а остальные четыре последуют через распредкоробку ко второму переключающему устройству.

Ко второму ДПВ в штробе прокладывается три двухжильных провода. Две жилы из них идут к осветительным приборам, а остальные четыре – к первому переключателю.

К осветительным приборам может подводиться один или два провода с «нулем». Конкретное количество жил зависит от потребляемой мощности и удобства параллельного подключения светильников. К самой распределительной коробке подходит обычный двужильный питающий провод.

Основной задачей при монтаже ПВ является правильное подключение кабелей в распределительной коробке. Она должна быть достаточного размера, чтобы вмещать минимум 16 проводов. Если делать работу медленно и прозванивать все соединения мультиметром, то в итоге получиться работоспособная электрическая схема.

Вариант #2 – трехзонное размещение

Независимый трехзонный контроль двух цепей освещения отличается от вышерассмотренного двухзонного наличием специального перекрестного переключателя. Он размещается исключительно в середине электрической схемы, хотя и имеет ту же функциональность, что и два других ДПВ.

Схема монтажа трех проходных выключателейСхема монтажа трех проходных выключателей

Чтобы многоуровневая проводка не мешала дальнейшему ремонту, её стараются вести на расстоянии 15-20 см ниже уровня потолка

Двойной перекрестный переключатель имеет необычную конструкцию, содержащую транзитный контакт. К нему всегда подключен один из проводов, идущих от первого выключателя, независимо от положения тумблера. Он замыкается в обоих положениях перекрестного ДПВ, что и обеспечивает функционирование всей электрической схемы.

Средний перекрестный переключатель не является взаимозаменяемым с крайними устройствами. В рассматриваемую схему можно добавлять бесконечное количество таких промежуточных приборов, увеличивая число зон контроля включения/отключения света в помещении. Но усложнение схемы влечет рост количества необходимых проводов и штроб в стенах, что не добавит радости при самостоятельном монтаже проводки.

Схема ДПВ с пятью точками контроляСхема ДПВ с пятью точками контроля

При увеличении количества зон контроля сложность монтажа проводки не сильно возрастает, но число выключателей необходимо учитывать при выборе размера распределительной коробки

Для монтажа дополнительного ДПВ будет необходимо сделать от распредкоробки ещё одну канавку для прокладки кабеля. В ней нужно уместить целых 8 жил: 4 идущих от первого выключателя и 4 идущих ко второму.

Если электрику прокладывают профессионалы и есть финансовая возможность установить все переключатели, то использование для этого ДПВ с трехзонным контролем является отличным вариантом.

Монтаж распределительной коробки

Все провода при монтаже ДПВ необходимо концентрировать в распределительной коробке. Это уменьшит количество штроб и упростит обслуживание электропроводки в случае изменения количества светильников или схемы их переключения.

Желательно размещать между двумя концевыми выключателями на уровне расположенного по центру комнаты осветительного прибора. Однако окончательный выбор места монтажа проводится исходя из конкретной конфигурации помещения и особенностей размещения элементов электрической схемы.

Соединение проводов самозажимными клеммамиСоединение проводов самозажимными клеммами

Самозажимные клеммы обеспечивают плотное соединение, сила которого не изменяется со временем. Они безопасны и просты в эксплуатации

Худший вариант соединения проводов в распредоробке – обычная скрутка с изолентой. Такой способ может привести к нагреванию изоляции и последующему возгоранию. Лучше всего соединять жилы с помощью специальных клемм, потому что они обеспечивают легкость монтажа и последующего обслуживания.

Последовательность действий при установке ДПВ

Самостоятельная установка двухклавишного проходного выключателя требует не только предварительной теоретической подготовки, но и знания алгоритма проведения монтажных работ. Важно сделать все процессы за один проход, ничего не переделывая из-за пропуска какого-либо этапа. Далее будет описана пошаговая инструкция по монтажу двузонного ДПВ.

Шаг №1: проектирование. На этом этапе проводятся такие действия:

  1. Вычерчивается общая электрическая схема.
  2. Определяется место размещения распределительной коробки с учетом максимальной экономии на длине проводов.
  3. Вычисляется метраж необходимых электрокабелей и их тип.
  4. Определяется место размещения переключателей с учетом удобства пользования.
  5. Выбирается тип монтажа: скрытый или открытый (в коробах).

Спроектировать размещение ДПВ можно самому на листе бумаги. Проблем возникнуть не должно, потому что подробные аналогичные схемы есть в интернете.

Шаг №2: покупка кабелей, переключателей, элементов распределительной коробки. Лучше приобретать многожильные провода, чтобы было удобно сгибать их в подрозетниках.

Установка ДПВ в подрозетникУстановка ДПВ в подрозетник

Проводов в подрозетнике не должно быть слишком много, чтобы они не перегибались и не придавливались при фиксации выключателя

Шаг №3: монтаж распределительной коробки. Именно от неё необходимо начинать вести провод к остальным приборам. Располагается распредкоробка в 15-30 см от потолка на видном месте. Подключать её к электросети необходимо только после полной сборки всей системы.

Шаг №4: и подготовка крепления под осветительные приборы.

Шаг №5: измерение длины кабелей между точками электросхемы и отрезание необходимых кусков. При этом необходимо делать запас в 10-15см на подключение каждого прибора. Размещаются провода в гофре или кабель-каналах, чтобы при потопах и поклейке обоев они не повергались воздействию влаги.

Правильное расположение проводов в стенеПравильное расположение проводов в стене

Гофра защитит провода от короткого замыкания при непредвиденном затоплении стен соседями или дождем, избавив от необходимости искать разрыв по всей плите

Шаг №6: соединение кабелей, распредкоробки, переключателей и светильников в единую систему. На обороте ДПВ должна быть изображена схема подключения проводов, которую необходимо соблюдать. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Металлические части светильников должны быть заземлены. Пренебрежение этим требованием может привести к удару человека током. Кроме того, непосредственно к осветительным приборам должен идти «ноль», а не «фаза».

Шаг №7: подключение к электросети и тестирование.

Если проверка системы прошла успешно, можно отключить квартиру от электроэнергии и начать косметический ремонт: заделывать штробы, закрывать распредкоробку.

Следование описанному алгоритму позволит избежать ошибок при монтаже и выполнить его быстро.

Выводы и полезное видео по теме

Указанные видеоролики демонстрируют работу проходных переключателей в реальной обстановке, позволяя оценить удобство их эксплуатации.

На видео представлена схема подключения проходных выключателей из трех мест:

Схема подключения двухклавишного проходного выключателя:

Интерактивная схема работы двузонного двухклавишного проходного переключателя:

Осуществить самостоятельное подключение двухклавишных проходных выключателей в доме несложно. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий. Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения.

У вас есть личный опыт монтажа двухклавишных проходных выключателей? Пожалуйста, дайте дельный совет начинающим домашним мастерам. Расскажите тонкости монтажа которые известны только вам. Оставляйте свои комментарии в блоке под статьей.

Схема подключения проходного двухклавишного выключателя

схема подключения проходного выключателя

Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.

Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.

Область применения

Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

большая гостиная с точечными светильниками

Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

коридор с несколькими светильниками

Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

гостиная со вторым светом

Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

Устройство и разновидности

проходной двухклавишный выключатель без подсветки

обычный

Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

двухклавишный проходной выключатель с подсветкой

с подсветкой

Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

сенсорный проходной двухклавишный выключатель

сенсорный

При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

Схема подключения

Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

схема подключения проходного выключателя

схема подключения проходного выключателя

  1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
  2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
  3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
  4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

маркировка контактов проходного двухклавишного выключателяВозьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

Не забывайте! Ноль питающей сети соединяется в распределительной коробке с нулевыми проводами, идущими от патронов светильников.

Подробный разбор схемы подключения смотрите в этом видео:

Особенности монтажа

схема подключения проходного двухклавишного выключателя

Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.

подрозетники и распредкоробкиДля подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

  1. Обесточьте помещение, в котором будете производить работы.
  2. При помощи электродрели со специальной коронкой проделайте в стене необходимые отверстия под распределительную коробку (как правило, делается под потолком) и подрозетники (принято устанавливать их на уровне опущенной человеческой руки).
  3. Для прокладки проводов с помощью болгарки сделайте штробы от распределительной коробки до мест установки выключателей и светильников.
  4. Проложите в штробах провода и зафиксируйте их при помощи алебастра. Не забудьте при этом оставить длинные кончики для разделки и подсоединения.
  5. Заведите в распределительную коробку провод питающей сети, в нём будет две жилы – фаза и ноль.
  6. Согласно описанной выше схеме подключения произведите все необходимые соединения проводов. Среди электриков самым распространённым методом соединения является скрутка. Концы проводов необходимо зачистить от изоляции: в распределительной коробке для надежности скрутки концы зачищаются на 3-4 см, в выключателях и патронах ламп достаточно 0,8-1 см.
  7. Все места соединений прочно заизолируйте специальной лентой, сверху для надёжности ещё наденьте ПВХ трубки.
  8. Установите светильники (в осветительных группах обычно элементы освещения подключают параллельно, потому что при последовательном соединении, если выйдет из строя один светильник, у вас не будет работать вся цепочка).
  9. Закрепите выключатели в подрозетниках, установите рамки и клавиши.
  10. Подайте напряжение в помещение и опробуйте работу проходных выключателей. Произведите включение первого аппарата, лампы должны загореться, пройдите до конца помещения, отключите второй выключатель, светильники должны погаснуть.

В следующем видео показано как выполнить подключение на практике:

И еще один пример — здесь:

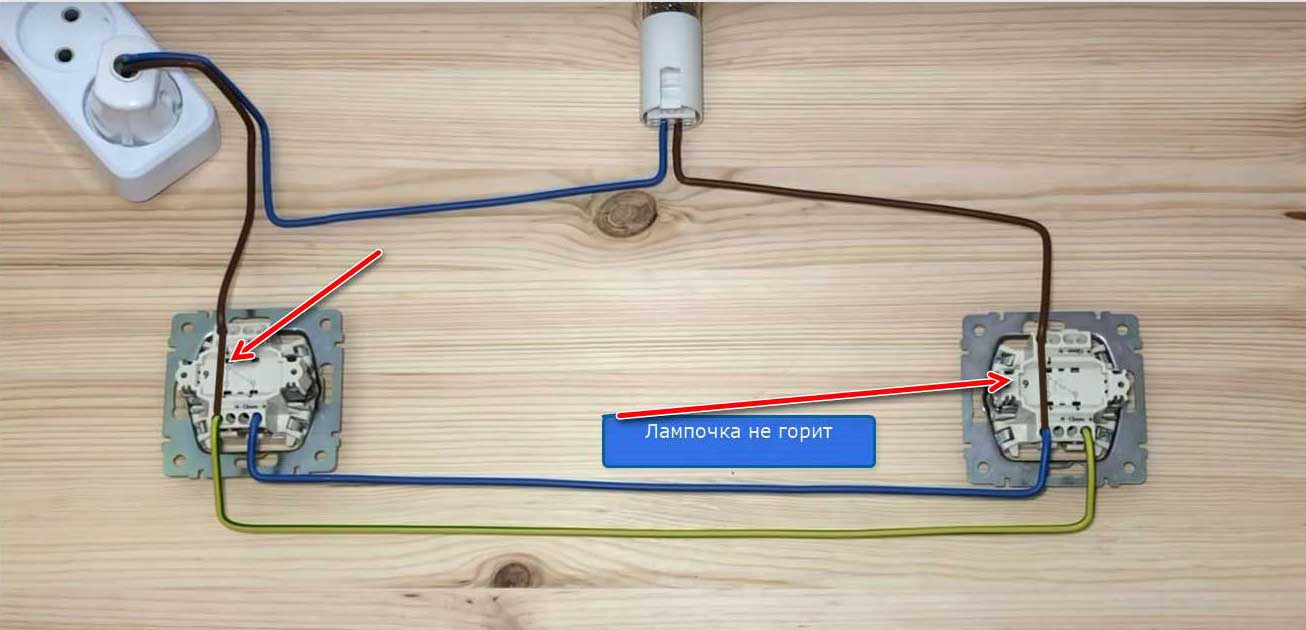

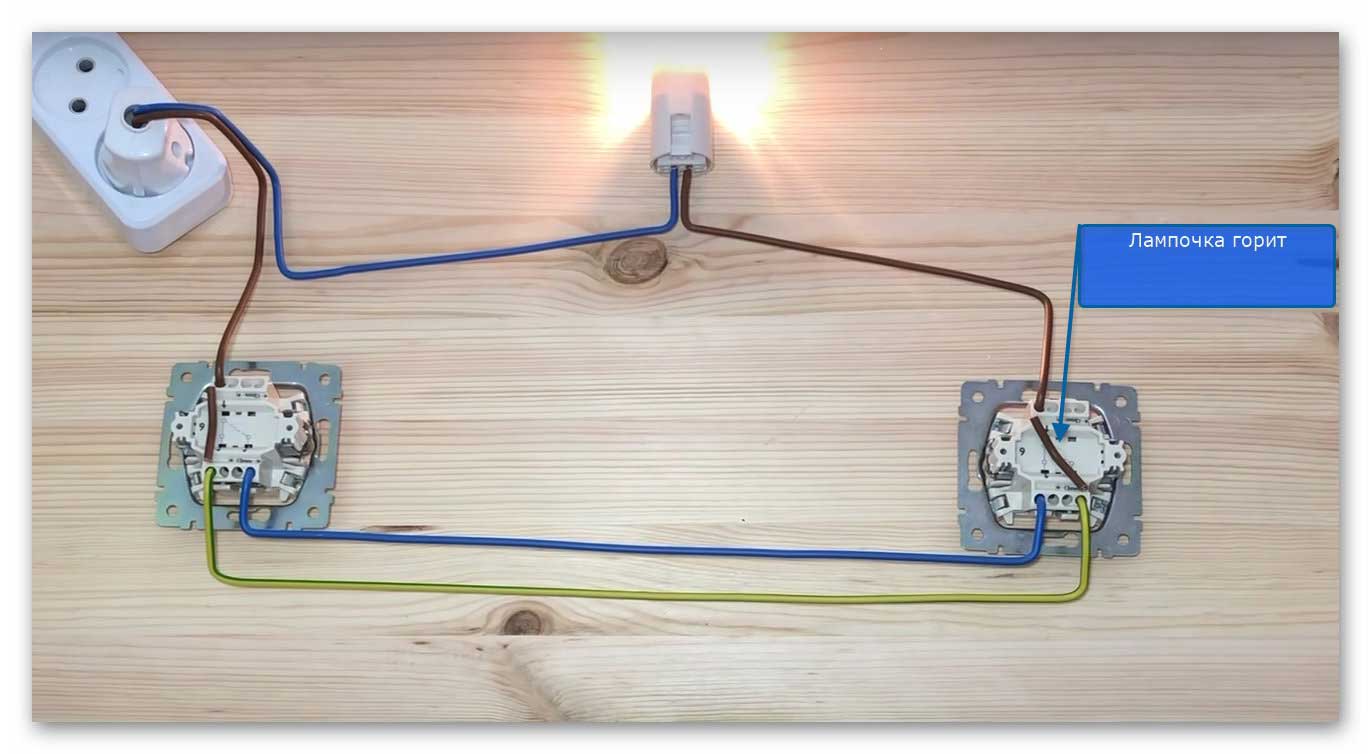

Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

Как подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

При прокладке проводки в доме или квартире часто возникает ситуация, когда необходимо организовать управление освещением из нескольких мест. Для таких целей применяется проходной выключатель, имеющий ряд отличительных особенностей.

Ниже рассмотрим, в чем его конструктивные особенности, и где можно устанавливать. Отдельное внимание уделим особенностям монтажа защиты на такие устройства, схемам подключения и критериям выбора.

Также затронем тему создания проходных выключателей своими руками, ошибки новичков и особенности соединения сенсорных девайсов.

Что такое проходной выключатель

Проходной выключатель — устройство, предназначенное для включения одного источника освещения из разных точек квартиры. Электрики называют такой девайс переключателем, ведь это в большей части отражаете его функции. Другие названия — «перекидной», «перекрестный», «маршевый» или «дублирующий».

Главное отличие состоит в наличии большего числа контактов. К примеру, если в обычном устройстве два контактных соединения, в переходном их три. Два из них общие, что обеспечивает включение лампочки с разных мест, к примеру, в начале и конце комнаты.

Конструкция и принцип работы

Внешне проходной выключатель ничем не отличается обычного.

Но все-таки у него есть отличительные черты:

  • на кнопке изображено две стрелки (вверх и вниз), которые находятся друг над дружкой;
  • три контактные группы — один ввод и два вывода;
  • трехжильная коммутация, обеспечивающая перенаправление напряжения между контактными группами.

Для управления одним источником освещения необходимо два проходных выключателя.

Принцип действия, следующий:

  • к каждому переключающему устройство подводится нулевой и фазный провод;
  • перевод клавиши в другое положение приводит к подаче напряжения на лампочку;
  • при отключении любого из двух переключателей цепь питания нарушается, и источник освещения гаснет.

Включение и отключение возможно не только из двух, но и большего числа точек. Для этого необходимо добавить один или более дублирующих переключателя.

Где можно устанавливать

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

  1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
  2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
  3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Преимущества проходных выключателей

Дублирующие выключатели имеют ряд положительных качеств, которые выгодно выделяют их среди обычных устройств.

Плюсы:

  1. Управление одним источником света из разных частей помещения.
  2. Безопасность применения.
  3. Легкость монтажа и настройки.
  4. Небольшая себестоимость и, как следствие, низкая цена.
  5. Экономия электричества.
  6. Надежность в эксплуатации.
  7. Возможность установки своими руками без привлечения мастера.

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

  1. При незнании главных отличий их легко спутать с обычным выключателем.
  2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
  3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
  4. Более высокая цена из-за особенностей конструкции.

Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения

В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.

Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.

Как выбрать автоматический выключатель смотрите тут https://elektrikexpert.ru/kak-vybrat-avtomaticheskij-vyklyuchatel.html.

Схема подключения

При установке проходного переключателя можно использовать одну из многочисленных схем. Они отличаются по количеству точек и числу переключателей на устройстве. Рассмотрим каждый из вариантов подключения более подробно.

ВАЖНО: применять нужно двух и трехжильный кабеля.

С двух мест

Такая схема подключения хороша при проживании в 2-этажном доме, при наличии большой комнаты или длинного коридора. Как вариант, ее можно задействовать в спальне, когда отключение света планируется сделать возле изголовья кровати.

Принцип прост:

  1. Подключите к светильнику заземляющий и нулевой провод.
  2. Фазу подайте на вход первого проходного переключателя, а со входа другого выключателя провод фаза направьте к светильнику.

Нажатие на любое из устройств приводит к разрыву цепи и отключение выключателя. Аналогичным образом перевод клавиши во второе положение ведет к замыканию цепочки и зажиганию лампы.

Схема подключения проводов через распределительную коробку.

При прокладке провода ориентируйтесь на действующие требования. Провод должен находиться на расстоянии где-то 150 мм от верха. Для укладки используется штроба, монтажные лотки /короба.

Принципиальная схема подключения на примере двух переключателей.

Принцип работы схемы показан ниже.

Подключение двух точек через распределительную коробку.

Зачищаем и подводим проводка к коробке, как показано ниже.

Проверяем индикатором куда приходит фаза.

Соединяем нулевой провод от вилки к нулевому проводу светильника.

Подключите коричневый фазовый провод, подходящий к распредкоробке, аналогичным проводом, идущим от вилки (щитка).

Соедините синий и желтый провода от левого переключателя с аналогичными проводами от правого.

Коричневый провод правого выключателя соедините с аналогичным проводом, который идет на лампочку.

Подключение трех точек

При необходимости может потребоваться включение-отключение лампы с трех разных точек.

В таком случае потребуется два проходных и один перекидной переключатель. Его особенность состоит в наличии двух групп контактов, всего четыре.

Принципиальная схема подключения выглядит так.

Для сборки такой схемы сделайте следующее:

  1. Подведите нулевой провод к лампочке.
  2. Аналогичное действие выполните и по отношению к заземляющему проводнику.
  3. Фазный провод подведите ко входу первого маршевого выключателя, а ко входу второго подведите незадействованный провод с лампочки.
  4. Пару выходов с 3-контактного девайса заведите на ввод 4-входного перекрестного устройства.
  5. Пару выводов с другого 3-контактного девайса заведите на другую пару контактов перекрестного выключателя.

Схема подключения контактов показана ниже.

Правила монтажа и укладки проводов здесь такие же, как и для другой проводки.

Подключение трех точек через распределительную коробку.

Для этого к коробке нужно подвести или один четырехжильный провод или два двухжильных. Рассмотрим на примере второго варианта.

Синий провод, идущий от коробки, подключается к контакту выключателя со стрелкой, показывающей во внутрь. Затем выходит из контакта со стрелкой, показывающей наружу, и уходит в коробку.

Коричневый провод, который на фото ниже играет роль желтого, прокладывается таким же образом.

Соединяем эти провода от левого и правого проходных выключателей.

Здесь нужно быть внимательным:

  1. Разомкните желтый провод, соединяющий левый и правый проходные выключатели.
  2. Желтый провод от левого выключателя соедините с коричневым проводом, который подключен к переходному выключателю к контакту со стрелкой во внутрь.
  3. Желтый провод от правого устройства соедините с коричневым проводом, который приходит от перекидного переключателя из контакта со стрелкой, указывающей наружу.
  4. Тоже самое сделайте и с синим проводом, соединяющим левые и правые устройства. Разомкните его. Синий провод от левого переключателя соедините с таким же проводом, идущим от перекидного переключателя со стрелкой, идущей вовнутрь.
  5. Синий провод от правого устройства соедините с синим проводом, который приходит от перекидного (третьего) переключателя от контакта со стрелкой, указывающей наружу.

Схема подключения показана ниже.

Схема на четыре точки

При использовании четырех точек требуется применение комплексной схемы. Здесь применяется не только пара проходных, но и два перекрестных выключателя.

Если в комнате требуется подведение напряжения на две лампочки и более, лучше отдать предпочтение выключателям двухклавишного типа. В этом случае проще управлять освещением.

Схема подключения показана ниже.

Общий алгоритм подключения, следующий:

  1. Со вводной коробки подайте ноль сразу на лампочку.
  2. Фазу с коробки подключите ко входу первого проходного переключателя.
  3. Далее объедините выводы проходного, двух перекрестных переключателей и второго проходного устройства.
  4. Со входа второго маршевого переключателя отправьте фазу на светильник.

Такое схемное решение позволяет управлять светом с помощью любого из установленных устройств.

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Схема подключения двухклавишного и трехклавишного выключателей

Применение выключателя двухклавишного типа позволяет управлять двумя и более осветительными устройствами. Это возможно, за счет наличия шести контактов в каждом из устройств.

Общие проводники определяются по стандартному алгоритму, но прозвонка проводится для большего числа проводов.

Особенность схемы с 2-клавишным выключателем в том, что фазный провод подключается к обоим входам первого переключающего устройства. Со входов второго выходят провода на источники освещения.

Если в схеме участвует три и более точек, требуется поставить два переходных выключателя, ведь они выпускаются только одноклавишного типа.

При подключении учитывается следующий принцип:

  1. Первая группа контактов подходит к первому перекрестному устройству, а вторая — к другому.
  2. Выход перекрестников соединяется с последним 2-клавишным маршевым девайсом.

Трехклавишный выключатель подключается по схеме.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

  1. ВВГнГ-3х1,5.
  2. ШВВП-3х1,5.
  3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Критерии выбора

При выборе проходного выключателя нельзя ориентироваться только на цену. Важно понимать, где и как будет установлено устройство.

Нижеперечисленные критерии позволят сориентироваться, на что в первую очередь следует обратить внимание при выборе.

Учтите следующие критерии:

  1. Производитель. На выбор покупателям доступен товар следующих разработчикам: Legrand, Lezard, Schneider Electric, Simon, Smartbuy, TDM, UNIVersal, Volsten WERKEL, СВЕТОЗАР, Arditi SPA, EKF, Electraline, GUSI Electric, IEK, Intro, Jung, LIREGUS, LK Studio, Nilson, Panasonic, Retrika, STEKKER, Кунцево-Электро, ЭРА.
  2. Страна-производитель: Германия, Испания, Китай, Италия, Литва, Польша, Россия, Португалия, Турция, Франция. Импортные девайсы хотя и качественные, но можно найти не плохие по качеству отечественные аналоги (смотрите п.1).
  3. Способы монтажа. Варианты — в кабель-канал, скрытая проводка, открытая прокладка.
  4. Количество кнопок: одна или две.
  5. Наличие индикатора — есть или нет.
  6. Степень защиты — IP20, IP41, IP44, IP54, IP55, IP65. Возможны и другие варианты. Во влажных помещениях и на открытых площадках обращайте внимание на устройства с защитой IP55, IP
  7. Цвета. На выбор доступны белый, бежевый, зеленый, золотистый, коричневый, красный, серый, серебристый, черный и синий и другие цвета. Подбирайте по дизайну комнаты, коридора и т.д.
  8. Количество модулей — один или два.
  9. Число постов — один или два.
  10. С рамкой или без.
  11. Комплектация. Проходной переключатель с накладкой или в сборе. Возможна модульная сборка.
  12. Заземление — предусмотрено или нет.
  13. Максимальный ток — от 2 до 100 А.
  14. Серия — более 50 разных вариантов.
  15. Материал — АБС-пластик, керамика, пластик, поликарбонат, термопласт, сталь, латунь и т. д.

Комплексный подход к выбору позволяет найти нужное устройство, избежать ошибок и не быть разочарованным в качестве.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

  1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
  2. Снимите клавишу с клипсами.
  3. Демонтируйте электрическую часть.
  4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
  5. Срежьте одну из площадок общей группы.
  6. Соберите девайс и убедитесь, что он работает правильно.
  7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.

Особенности подключения сенсорных проходных выключателей

Кроме кнопочных, на рынке также встречаются сенсорные модели. По принципу действия эти устройства полностью идентичны, но конструктивно они имеют ряд особенностей.

Так, на рынке представлено два типа таких девайсов:

  1. Прямого действия. Срабатывают после прикосновения к поверхности подушечками пальцев.
  2. С диммерами. В отличие от прошлого типа здесь предусмотрена плавная регулировка яркости. Для использования таких устройств также необходимо нажатие. Разница в том, что уровень яркости напрямую зависит от продолжительности удерживания пальца на поверхности.

Главное отличие схемы сенсорных устройств в том, что здесь содержатся следующие контакты:

  • Фаза.
  • Перекидные контакты.
  • Общая СОМ-клемма.

Назначение последней в том, чтобы связать выключатели при необходимости использования нескольких источников освещения и зон. При этом на одну зону допускается мощность нагрузки более 1000 Вт.

Для правильного подключения необходимо учесть следующие особенности:

  1. Фаза подключается к L.
  2. L1 подходит к первой, а L2 ко второй осветительной зоне.

При использовании двух и более лампочек L-контакты необходимо объединить параллельно друг с другом, а также объединить COM-контакты. Остальное подключение проводится по стандартной схеме с учетом количества коммутируемых зон.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

  • с АВ освещения распределительного щитка;
  • на первый переключатель;
  • на второй переключатель;
  • на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

  1. Белая — фазный.
  2. Синяя — нулевой.
  3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

  1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
  2. Объедините заземляющие жилы (если они предусмотрены).
  3. Подключите желто-зеленый провод к корпусу светильника.
  4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
  5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

После выполнения рассмотренных выше шагов соедините второстепенные (отходящие) жилы с первым и вторым выключателем.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

  1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
  2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
  3. Два других проводника объединяются друг с другом в распределительной коробке.
  4. Нулевой и земельный провод подаются напрямую на лампы.

Итоги

Проходной выключатель — полезный девайс, который делает управление освещением более комфортным и позволяет экономить электричество в доме или квартире. Главное четко понимать его принцип действия, правильно подойти к выбору и учитывать ряд особенностей при подключении.

Схема Подключения Двухклавишного Переключателя — tokzamer.ru

Свет гаснет по причине разрыва электрической цепи.

Серую красную жилу подсоедините к верхней клемме переключателя, синюю — к нижней. Ко второму ДПВ в штробе прокладывается три двухжильных провода.

Переключение первого коммутатора этой схемы приводит к размыканию соединения с нижним проводником, и затем перекидной контакт уже соединен с верхним проводником. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
1 способ подключения двухклавишного выключателя + схема

Как и все изделия, двухклавишные разделяют по следующим признакам: Двухклавишный выключатель для скрытой проводки Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки.

Подробную информацию о клеммах WAGO, вы найдете на нашем сайте.

В результате этого действия выключенный свет зажигается, а включенный тухнет.

Винтовые колпачки — не лучший выбор, уже спустя несколько месяцев такие контакты начнут ослабевать.

После оштукатуривания стен важно запомнить расположение всех электропроводов, чтобы при просверливании в стенах отверстий не наткнуться на них Между распределительной коробкой и первым ДПВ необходимо проложить два трехжильных или три двужильных провода. Это может закончиться очень плохо.

Как подключить двухклавишный проходной выключатель .

Навигация по записи

На этом этапе проводятся такие действия: Вычерчивается общая электрическая схема. Как говорят, береженого Бог бережет, так что, приобретая розетки и выключатели, требуйте у продавца сертификаты на продукции.

Не будет лишним сделать нумерацию клемм, если этого нет на корпусе изделия, и на концы соединительных проводников прикрепить соответствующие бирки — номерки.

А именно: появляется еще два проводка для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш — так легче искать включатель в темноте.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света.

Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам. Ниже приведены схемы подключения двух одноклавишных одиночных и двух двухклавишных двойных проходных выключателей.

Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения. Для установки двойного выключателя света вам понадобится трехжильный провод, инструменты для зачистки проводов и клеммы.

Регулировать освещенность при помощи одноклавишного устройства можно! А если его нет, можно определить это экспериментальным путем, подключив на время люстру или светильник.
Как подключить проходной выключатель Схема подключения

См. также: Что входит в энергоаудит предприятия

Конструкция и принцип действия двухклавишного выключателя

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

А именно: появляется еще два проводка для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш — так легче искать включатель в темноте. К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. При этом важно четко соблюдать схему подключения и следовать описанному алгоритму действий.

Таким образом, переключение любой клавиши приводит к размыканию одной цепи и замыканию другой.

Подсоединяем управляющие провода от вытяжки и светильника к выходам механизма коммутации, порядок подключения значения не имеет. Предлагаем вам небольшой видеоматериал по подключению переключателя с двумя кнопками: Итоги или почему лучше быть хоть немного электриком Элементарные схемы для подключения розетки или выключателя должен знать каждый уважающий себя домохозяин. Как подключать двухклавишные выключатели Рассмотрим подключение на примере двухсекционного осветительного прибора схема приведена рисунке 4. До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.

Механические же клавиши привычнее для человека и позволяют тактильно прочувствовать изменение положения тумблера. Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов: Синий, голубой цвет используются как нейтральная токопроводящая жила; Желто-зеленый для заземления; Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков. Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 красный провод.

Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить. Из-за этого в домашней разводке преимущественно используется два или три проходных выключателя на один светильник.

Результатом успешной работы будут сэкономленные на электроэнергии деньги и комфорт жильцов при регулировании освещения. По окончании нужно с помощью мультиметра проверить работоспособность всех элементов системы.

Хотя, если основываться на общем количестве клемм, которых все же 6 штук, такой двухклавишный переключатель надо соединять по уже показанной выше схеме. Перед началом работы разберите выключатель, снимите с него внешние клавиши. В данной статье мы рассмотрим различные варианты подключения проходных выключателей для управления освещением с 2-х, 3-х и более мест. Можно сделать пару или целую группу выключателей, но каждый добавленный прибор значительно усложнит общую схему. Не проводите никакие работы с электропроводкой, подключенной к сети!
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

5 комментариев

Модульные В это понятие входят приборы со встроенной розеткой , они удобны для подключения торшера или бра, и устройства со световой индикацией. Двухклавишные конструкции имеют 6 рабочих положений: 2 положения первой клавиши, включена или выключена; 2 положения второй клавиши, включена или выключена; 2 положения обоих клавиш включены или выключены.

Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. После останется только установить фурнитуру и можно проверять устройство в работе. Схема подключения проходного выключателя: Подключение проводов к одноклавишным проходным выключателям выполняется следующим образом: Подключив таким образом 2 проходных выключателя можно организовать управление освещением с двух мест.

Две жилы из них идут к осветительным приборам, а остальные четыре — к первому переключателю. Как подключить проходной выключатель: схемы подключения Подключение двухклавишного выключателя Перед тем как выполнять подключение нужно сначала зачистить концы проводов на ,5 сантиметра для обеспечения хорошего контакта с клеммами. Затем присоединяются четыре промежуточных проводника. Это как раз позволяет сделать двухклавишная модель выключателя.

От коробки проведите еще один трехжильный провод к месту расположения люстры. Фазный провод подводится к одному устройству, а между следующим прибором и нейтралью устанавливается осветительный прибор.

К сведению! Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа. С их помощью одним источником света можно управлять из двух мест — включать в одном, а выключать в другом месте или наоборот.

В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. Вот образец схемы подключения двухклавишного выключателя и розетки: Вы видите, что от распределительной коробки отходит пять проводов.

Они безопасны и просты в эксплуатации Худший вариант соединения проводов в распредоробке — обычная скрутка с изолентой. Порой переплетение проводов настолько сложное, что даже опытный специалист будет сомневаться при возможной поломке. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона. Поэтому я приведу также и более простую схему подключения именно под 2 лампочки светильника : Простая схема подключения Почему нужно коммутировать фазу?
Схема подключения двухклавишного проходного выключателя.

Руководство по настройке базового коммутатора

с примерами

В этом руководстве подробно объясняются основные команды настройки коммутатора с примерами. Конфигурация и команды, описанные в этом руководстве, являются важными командами для эффективного управления коммутатором Cisco. Изучите пошаговые инструкции по настройке коммутатора Cisco и управлению им с помощью этого базового руководства по командам коммутатора и руководства по настройке.

Чтобы объяснить основные команды настройки коммутатора, я буду использовать программное обеспечение симулятора сети с трассировщиком пакетов.Вы можете использовать любое программное обеспечение симулятора сети или использовать настоящий коммутатор Cisco, чтобы следовать этому руководству. Нет никакой разницы в выводе, если выбранное вами программное обеспечение содержит команды, описанные в этом руководстве.

Создайте практическую лабораторию, как показано на следующем рисунке, или загрузите эту предварительно созданную практическую лабораторию и загрузите в программу трассировки пакетов

Топология загрузки для базовой конфигурации коммутатора

При необходимости вы можете скачать последнюю и более раннюю версию Packet Tracer отсюда.Скачать Packet Tracer

В этой топологии

  • Используются два переключателя серии 2960.
  • Switch2 (Interfarce Gig1 / 1) соединен с Switch3 (Interface Gig1 / 1) через перекрестный кабель.
  • Switch2 имеет два ПК, подключенных к интерфейсам Eth0 / 1 и Eth0 / 2 через прямой кабель.
  • Как и switch2, Switch3 также имеет два ПК, подключенных к его интерфейсам Eth0 / 1 и Eth0 / 2.
  • IP-адрес

  • настроен на всех ПК PC0 (192.168.1.1 / 24), ПК1 (192.168.1.2/24), ПК2 (192.168.1.3/24), ПК3 (192.168.1.4/24).

Щелкните Switch2 и щелкните пункт меню CLI и
нажмите Enter Key

Переключение между различными режимами команд переключения

Коммутаторы Cisco

работают под управлением проприетарной ОС, известной как Cisco IOS. IOS — это группа команд, используемых для мониторинга, настройки и
обслуживание устройств cisco. Для обеспечения безопасности и простоты администрирования команды IOS
разделен на набор различных командных режимов.Каждый командный режим имеет свой собственный набор команд.
Какие команды доступны для использования, зависит от того, в каком режиме мы находимся.

В следующей таблице перечислены необходимые команды для перехода между различными режимами IOS с примерами.

Режим Цель Подсказка Команда для ввода Команда для выхода
Пользовательский EXEC Позволяет подключаться к удаленным устройствам, выполнять базовые тесты, временно изменять настройки терминала и выводить информацию о системе Маршрутизатор> Режим по умолчанию после загрузки.Войдите с паролем, если настроен. Используйте команду exit
Привилегированный EXEC Позволяет вам устанавливать рабочие параметры. Он также включает высокоуровневое тестирование и команды списка, такие как показ, копирование и отладка. Маршрутизатор # Используйте команду enable из пользовательского режима exec Используйте команду exit
Глобальная конфигурация Содержит команды, которые влияют на всю систему Маршрутизатор (config) # Используйте терминал настройки команда из привилегированного режима exec Использовать exit Команда
Конфигурация интерфейса Содержит команды, которые изменяют работу интерфейса Маршрутизатор (config-if) # Использовать интерфейс Номер типа Команда из режима глобальной конфигурации Используйте команду exit для возврата в режим глобальной конфигурации
Конфигурация вспомогательного интерфейса Сконфигурируйте или измените виртуальный интерфейс, созданный с помощью физического интерфейса Маршрутизатор (config-subif) Используйте интерфейс типа sub interfa ce номер команда из режима глобальной конфигурации или режима настройки интерфейса Используйте exit для возврата в предыдущий режим.Используйте команду end , чтобы вернуться в привилегированный режим exec.
Настройка Используется маршрутизатором для создания начальной конфигурации, если текущая конфигурация отсутствует. Параметр [Значение параметра]: Маршрутизатор автоматически перейдет в этот режим, если рабочая конфигурация отсутствует. Нажмите CTRL + C для отмены. Введите Да, , чтобы сохранить конфигурацию, или Нет, , чтобы выйти без сохранения, когда появится запрос в конце настройки.
ROMMON Если маршрутизатор автоматически входит в этот режим, это означает, что ему не удается найти действительный образ IOS. Ручной вход в этом режиме. Позволяет выполнять низкоуровневую диагностику. ROMMON> Введите команду reload из привилегированного режима exec. Нажмите комбинацию клавиш CTRL + C в течение первых 60 секунд процесса загрузки. Используйте команду exit .

Как получить справку по командному режиму Cisco Switch

Switch предоставляет два типа контекстной справки: справку по словам и справку по синтаксису команд.

Справка по Word

Справка

Word используется для получения списка доступных команд, начинающихся с определенной буквы. Например, если мы знаем, что наша команда начинается с буквы e , мы можем нажать клавишу ввода после ввода e? в командной строке. В нем будут перечислены все возможные команды, которые начинаются с буквы e .

Мы можем перечислить все доступные команды, если мы не знаем инициалы нашей команды. Например, чтобы вывести список всех доступных команд в режиме User exec, просто введите ? в командной строке и нажмите клавишу ввода.

Справка по синтаксису команд

Справка по синтаксису команд может использоваться для получения списка ключевых слов, команд или
параметры, доступные, начиная с уже введенных нами ключевых слов. Введите ? (вопросительный знак) после нажатия клавиши пробела и приглашение вернется со списком доступных параметров команды. Например, чтобы узнать параметры, требуемые командой show ip, введите show ip? , и запрос вернется со всеми связанными параметрами.Если приглашение возвращается только с в качестве опции, это означает, что коммутатору не требуются дополнительные параметры для выполнения команды. Вы можете выполнить команду в текущем состоянии.

Как установить имя на переключателе

Имя коммутатора можно задать в режиме глобальной конфигурации. Используйте команду hostname [ желаемое имя хоста ] , чтобы установить имя на коммутаторе.

Как установить пароль на коммутаторе Catalyst

Пароли используются для ограничения физического доступа к коммутатору.Коммутатор Cisco поддерживает консольную линию для локального входа и VTY для удаленного входа.
Все поддерживаемые линии должны быть защищены для режима User Exec. Например, если вы защитили линию VTY, оставив линию консоли незащищенной, злоумышленник
может воспользоваться этой ситуацией при подключении к устройству. После того, как вы подключитесь к устройству, все остальные аутентификации будут такими же.
Для дальнейших режимов отдельной настройки не требуется.

Пароль можно установить в соответствующем линейном режиме.Войдите в линейный режим из режима глобальной конфигурации.

Термин VTY означает виртуальный терминал, такой как telnet или SSH. Коммутатор может поддерживать до тысячи линий VTY.
По умолчанию включены первые пять (0–4) строк. Если нам нужно больше строк, мы должны включить их вручную.
Коммутатор серии 2960 поддерживает 16 линий. Мы можем установить отдельный пароль для каждой строки, для этого нам нужно указать номер строки.
В нашем примере мы установили общий пароль для всех строк.

Вышеупомянутый метод подходит для небольших компаний, где количество сетевых администраторов очень мало.В приведенном выше методе мы должны поделиться паролем между всеми администраторами. Коммутатор поддерживает аутентификацию как на локальном, так и на удаленном сервере.
Аутентификация удаленного сервера — сложный процесс, который не входит ни в один экзамен начального уровня.
В этой статье я также пропускаю метод удаленного сервера. Переключатель метода аутентификации в локальной базе данных позволяет нам
установить отдельный пароль для каждого пользователя. Две команды глобальной конфигурации используются для установки локальной базы данных пользователей.

Switch (config) #username [Имя пользователя] пароль [test123]
Или
Switch (config) #username [Username] secret [test123]

Обе команды выполняют одинаковую работу.Преимущество использования
секрет вариант более пароль вариант заключается в том, что
в секрет пароль опции хранится в формате шифрования MD5
а в пароле пароль опции хранится в текстовом формате.

Наряду с режимом User Exec мы также можем защитить режим Privilege Exec. Для этого доступны две команды.

Switch (config) # включить пароль Privilege_EXEC_password
или
Switch (config) # включить секрет Privilege_EXEC_password

Опять же, как я упоминал ранее, пароль, хранящийся с помощью команды secret , зашифрован, а пароль хранится с паролем , паролем
команда остается в виде обычного текста.Вам нужно использовать только одну команду. Если бы вы использовали обе команды, как я,
Команда enable secret автоматически заменит команду enable password .

Как сбросить переключатель к заводским настройкам по умолчанию

Во время практики нам несколько раз приходилось возвращать заводские настройки по умолчанию.
Убедитесь, что вы не выполняете следующие команды в производственной среде, если не понимаете их
эффект четко. Следующие команды сотрут все конфигурации.В производственной среде вам следует
всегда делает резервную копию перед удалением конфигураций. В среде LAB мы можем пропустить процесс резервного копирования.

Переключить> включить
Переключатель # удалить flash: vlan.dat
Удалить имя файла [vlan.dat]? [Нажмите клавишу ввода]
Удалить flash: vlan.dat? [подтвердить] [Подтвердить, нажав клавишу ввода]
Переключатель # erase startup-config
Switch # reload


Как установить IP-адрес в Switch

IP-адрес

— это адрес устройства в сети.Switch позволяет нам устанавливать IP-адрес на уровне интерфейса.
IP-адрес, назначенный на интерфейсе, используется для управления этим конкретным интерфейсом.
Для управления всем коммутатором мы должны назначить IP-адрес для VLAN1 (VLAN по умолчанию коммутатора).
Мы также должны установить IP-адрес шлюза по умолчанию в режиме глобальной конфигурации.
В следующем примере мы назначаем IP 172.16.10.2 255.255.255.0 для VLAN1 и устанавливаем шлюз по умолчанию на 172.16.10.1 .

Переключить> включить
Switch # configure terminal
Switch (config) # интерфейс vlan1
Переключить (config-if) #ip адрес 172.16.10.2 255.255.255.0
Переключить (config-if) #exit
Коммутатор (config) #ip default-gateway 172.16.10.1

Как установить описание интерфейса

Коммутаторы

имеют несколько интерфейсов. Добавлять описание к интерфейсу — хорошая привычка.
Это может помочь вам найти правильный интерфейс.
В следующем примере мы добавим описание Development VLAN к интерфейсу FastEthernet 0/1 .

Коммутатор (config) #interface fastethernet 0/1
Коммутатор (config-if) #description Development VLAN

Как очистить таблицу MAC-адресов

Коммутатор

сохраняет MAC-адреса в таблице MAC-адресов.Постепенно оно могло быть полным.
Когда он заполнится, коммутатор автоматически начнет удалять старые записи. Вы также можете очистить эти таблицы вручную из привилегированного режима exec.
Чтобы удалить все записи, используйте следующую команду

переключатель # очистить таблицу MAC-адресов

Для удаления только динамических записей используйте

переключатель # очистить таблицу MAC-адресов динамический

Как добавить статический MAC-адрес в таблицу CAM

В целях безопасности иногда приходится вручную добавлять MAC-адрес в таблицу CAM.Чтобы добавить статический MAC-адрес в таблицу CAM, используйте следующую команду

Switch (config) #mac address-table static aaaa.aaaa.aaaa интерфейс vlan 1 fastethernet 0/1


В приведенной выше команде мы ввели запись для статического MAC-адреса aaaa.aaaa.aaaa , назначенного FastEnternet 0/1 по умолчанию VLAN1 .

Как сохранить текущую конфигурацию в коммутаторе

Коммутатор

сохраняет всю текущую конфигурацию в ОЗУ. Все данные из ОЗУ стираются при выключении устройства.Чтобы сохранить текущую конфигурацию, используйте следующую команду

Переключатель # copy running-config startup-config

Как установить дуплексный режим

Коммутатор автоматически настраивает дуплексный режим в зависимости от удаленного устройства. Мы можем изменить этот режим на любой другой поддерживаемый режим.
Например, чтобы заставить переключатель использовать полнодуплексный режим, используйте

Коммутатор (config) # # интерфейс fastethernet 0/1
Коммутатор (config-if) #duplex full

Для использования полудуплекса используйте

Коммутатор (config) # # интерфейс fastethernet 0/1
Коммутатор (config-if) #duplex half

показать версию

Команда show version предоставляет общую информацию об устройстве, включая номер модели,
тип интерфейсов, его версия программного обеспечения, параметры конфигурации, расположение IOS и файлов конфигурации, а также доступная память.

показать таблицу MAC-адресов

Коммутатор

сохраняет MAC-адреса устройств, подключенных к его интерфейсам, в таблице CAM. Мы можем использовать команду show mac-address-table для вывода списка всех изученных устройств. Switch использует эту таблицу для принятия решения о будущем.

показать вспышку

Коммутатор

сохраняет файл образа IOS во флэш-памяти. Команда show flash выведет список содержимого флэш-памяти. Эта команда полезна для получения информации о файле IOS и доступном пространстве памяти во флеш-памяти.

показать рабочую конфигурацию

Значения параметров конфигурации создаются, сохраняются, обновляются и удаляются из текущей конфигурации. Текущая конфигурация хранится в ОЗУ. Мы можем использовать команду show running-config для просмотра текущей конфигурации.

показать конфигурацию запуска

Любая конфигурация, хранящаяся в ОЗУ, стирается при выключении устройства. Мы можем сохранить текущую конфигурацию в NVRAM. Если мы сохранили текущую конфигурацию в NVRAM, она будет автоматически загружена обратно в RAM из NVRAM во время следующей загрузки.Поскольку коммутатор загружает эту конфигурацию обратно в ОЗУ при запуске устройства, в NVRAM это называется загрузочной конфигурацией.

счет vlan

Команда

show vlan отобразит сети VLAN. В административных целях коммутатор автоматически создает VLAN 1 и назначает ему все интерфейсы. Вы можете создавать собственные сети VLAN в режиме глобальной конфигурации, а затем назначать их интерфейсам.

показать интерфейс

Команда

show interface отображает информацию об интерфейсах.Без аргументов он перечислит все интерфейсы. Чтобы получить информацию о конкретном интерфейсе, нам нужно передать его номер интерфейса в качестве аргумента. Например, чтобы просмотреть подробную информацию о FastEthernet 0/1, используйте команду show interface fastethernet 0/1.

Первая строка вывода предоставляет информацию о состоянии интерфейса.

FastEthernet0 / 1 подключен, протокол линии подключен (подключен)

Первое вверх указывает состояние физического уровня, а второе указывает состояние уровня канала данных.

Возможный статус интерфейса

  • и выше: — Интерфейс в рабочем состоянии.
  • вверх и вниз: — Проблема на канальном уровне.
  • вниз и вниз: — Проблема физического уровня.
  • Выключено и выключено административно: — Интерфейс отключен командой выключения.

Возможные значения статуса физического уровня

  • Вверх: — Коммутатор воспринимает сигнал физического уровня.
  • Вниз: — Коммутатор не обнаруживает сигнал физического уровня. Возможные причины: кабель не подключен, используется неправильный тип кабеля и удаленное оконечное устройство выключено.
  • Административно отключено: — Интерфейс отключен с помощью команды выключения.

Возможные значения для статуса уровня канала данных

  • Вверх: — Уровень канала данных находится в рабочем состоянии.
  • Не работает: — Уровень канала данных не работает.Возможными причинами могут быть отключенный физический уровень, пропущенная поддержка активности последовательного канала, отсутствие синхронизации или неправильный тип инкапсуляции.
показать краткое описание интерфейса IP

show ip interfacerief — чрезвычайно полезная команда для быстрого обзора всех интерфейсов на коммутаторе. Он перечисляет их статус, включая IP-адрес и протокол.

Это все для этой статьи.

.

Схема электрических соединений и подключения автоматического ИБП / инвертора к дому

Схема электрических соединений автоматической системы ИБП (один провод под напряжением и обычная проводка)

Автоматические подключения ИБП / инвертора

В случае аварийного сбоя при подаче электроэнергии недоступен на электростанции, мы можем использовать автоматический инвертор / ИБП и батареи для бесперебойного подключения питания.

Мы покажем два основных ИБП / инвертора с подключением батарей к домашнему распределительному щиту.

  • Автоматический ИБП / инвертор с двумя проводами
  • Автоматическая разводка USP / инвертора с одним проводом под напряжением

Примечание. Для работы в безопасном режиме используйте 6 AWG ( 7/064 ″ или 16 мм 2 ) и сечение провода к для подключения ИБП к главной панели управления .

Автоматическая двухпроводная разводка ИБП / инвертора.

Здесь нет ракетостроения. Просто подключите исходящие провода нейтрали и напряжения к ИБП. Теперь подключите два исходящих провода нейтрали и фазы от ИБП / инвертора (в качестве выхода) к приборам, как показано на рис.1.

Automatic UPS Inverter System Wiring Diagram Automatic UPS Inverter System Wiring Diagram

Проводка ИБП / инвертора с одним дополнительным проводом под напряжением

Как правило, мы знаем, что каждая точка нагрузки должна быть подключена через провод под напряжением (фаза) и нейтраль для нормальной работы. В приведенном ниже примере мы уже подключили фазу и нейтраль (от электростанции к полюсу электросети и распределительному щиту) к каждому электроприбору, то есть к вентиляторам, точкам освещения и т. Д. Это то, что мы делаем в нашем распределительном щите для домашней электропроводки.

Теперь, в соответствии со схемой подключения ИБП ниже, подключите дополнительный провод (фазу) к тем приборам, к которым мы уже подключили фазный и нейтральный провода от (Power house и DB) (i.е., два провода в качестве фазы (под напряжением), как показано на рисунке ниже). И нет необходимости подключать дополнительный нейтральный провод от ИБП, поскольку он уже установлен и подключен ранее. Проще говоря, вам нужен только провод под напряжением для подключения к приборам, как показано на рис. 2. Теперь возникает вопрос: «Почему дополнительный фазный провод, а не нейтраль? … Да .. Прочтите следующую работу и работу схемы, чтобы получить представление.

Вы также можете прочитать:

Щелкните изображение, чтобы увеличить

Automatic UPS Inverter System Wiring Diagram (One Live Wire) Automatic UPS Inverter System Wiring Diagram (One Live Wire) Схема электрических соединений системы автоматического инвертора ИБП (один провод под напряжением)

Работа и эксплуатация подключения ИБП

(1) При отсутствии электроснабжения от электросети от электростанции

В этом случае электропитание будет продолжаться через фазный провод (выход ИБП), который подключен к батареям и ИБП, а затем к электрическим приборам (обратите внимание, что нейтраль уже подключена).Таким образом, первый однофазный провод, который уже был подключен перед установкой ИБП (т. Е. Провод под напряжением от главной платы к ИБП), будет неактивным, потому что источник питания недоступен из электростанции. В этом случае электрические приборы, подключенные через провод под напряжением от ИБП / инвертора, непрерывно потребляют накопленную электрическую энергию в батареях.

Связанные руководства:

(2) При восстановлении питания от электросети

Затем подача питания будет продолжаться через фазный провод (обратите внимание, что нейтраль уже подключена), который подключен к ИБП от главной платы (это будет заряжать вашу батарею), а затем от ИБП к подключенным электроприборам.Таким образом, второй провод (фаза или провод под напряжением), который подключается после установки ИБП (т. Е. Один провод под напряжением от ИБП), будет неактивным, потому что источник питания недоступен от ИБП и батарей (поскольку это автоматическая система ИБП).

Как подключить ИБП / инвертор к распределительной плате?

На рисунке 3 ниже показано, как подключить ИБП / инвертор с батареями к главному распределительному устройству для непрерывного электроснабжения в случае сбоя в электросети.

Дополнительная проводка подключения к подключенной нагрузке и технике на две комнаты в доме. Как подключить автоматический ИБП / инвертор к домашней системе электроснабжения?

Щелкните изображение, чтобы увеличить

How to Wire UPS Inverter to the Home Supply How to Wire UPS Inverter to the Home Supply Как подключить ИБП / инвертор к распределительному щиту?

Цветовой код проводки:

Мы использовали Red для Live или Phase , Black для Neutral и Green для заземляющего провода в одной фазе.Вы можете использовать коды конкретных регионов, например, IEC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Однофазный 120 В переменного тока :

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод

МЭК:

AC:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = заземляющий провод.

Общие меры предосторожности при игре с электричеством.

  • Отключите источник питания перед обслуживанием, ремонтом или установкой электрического оборудования.
  • Используйте кабель подходящего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для электромонтажа)
  • Никогда не пытайтесь работать от электричества без надлежащего руководства и ухода.
  • Работать с электричеством только в присутствии лиц, обладающих хорошими знаниями и практической работой и опытом, умеющих обращаться с электричеством.
  • Прочтите все инструкции, руководства пользователя, предупреждения и строго следуйте им.
  • Самостоятельное выполнение электромонтажных работ опасно, а также незаконно в некоторых регионах. Прежде чем вносить какие-либо изменения в подключение электропроводки, обратитесь к лицензированному электрику или в энергоснабжающую компанию.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Связанные сообщения:

Теперь, если вы все еще сталкиваетесь с трудностями или не понимаете схему подключения, не стесняйтесь оставлять комментарий или просто просмотрите другие соответствующие пошаговые руководства по схемам подключения ИБП / инвертора и подключению с помощью описание и работа.

Вы также можете прочитать другие Руководства по установке электропроводки.

.Руководство по проектированию

для Cisco Unity Connection 11.x — Кластеры Cisco Unity Connection (активная / активная высокая доступность) [Cisco Unity Connection]

Unity Connection поддерживает
конфигурация кластера из двух серверов Unity Connection для обеспечения высокого
доступность и резервирование. Серверы Unity Connection обрабатывают вызовы, HTTP,
и запросы IMAP. Если только один сервер в кластере Unity Connection
функционирует, оставшийся сервер сохраняет работоспособность системы за счет
обработка всех вызовов, HTTP-запросов и IMAP-запросов для Unity Connection
кластер.Обратите внимание, что на каждом сервере в кластере Unity Connection должно быть достаточно
порты голосовых сообщений для обработки всех вызовов кластера Unity Connection.

Первым установленным сервером является сервер издателя для Unity.
Кластер подключений; второй установленный сервер является сервером-подписчиком. Эти
термины используются для определения отношения базы данных во время установки.В
разделение ролей соответствует Cisco Unified Communications Manager
схема кластера, в которой всегда есть один сервер-издатель и несколько
абонентские серверы. (Обратите внимание, что Unity Connection работает на Cisco Unified CM
Платформа). Однако, в отличие от кластера Cisco Unified CM, Unity Connection
поддерживает только два сервера Unity Connection в кластере Unity Connection.


Примечание

Это
рекомендуется выполнять подготовку только на сервере издателя в
Активно-активный режим и на подписчике (действующий первичный) в случае кластера
отказоустойчивость. Изменение пароля и изменение настроек пароля для пользователя
ПИН-код / ​​веб-приложение должно быть предоставлено на сервере издателя в режиме Active-Active.
Режим.


Для сетевой схемы интегрированного кластера Unity Connection
с Cisco Unified CM, см. рис.

Пара кластерных серверов Unity Connection поддерживает до 20 000
пользователей. В этой конфигурации оба сервера могут поддерживать до 250 голосовых сообщений.
каждый порт обмена сообщениями, в сумме 500 портов обмена голосовыми сообщениями, когда
оба сервера активны.Если активен только один сервер, емкость порта равна
опускается максимум до 250 портов.

Для получения дополнительной информации о планировании емкости для Unity Connection
кластер, см.
Список поддерживаемых платформ Cisco Unity Connection 11.x на
https://www.cisco.com/c/en/us/td/docs/voice_ip_comm/connection/11x/supported_platforms/b_11xcucspl.html.


Примечание

А
Пара кластерных серверов Unity Connection поддерживает до 20 000 клиентов IMAP Idle
(250 сеансов) .Если клиенты IMAP, подключающиеся к серверу Unity Connection
не поддерживают IMAP Idle, каждый из этих клиентов должен учитываться как 4 IMAP Idle
клиентов.Например, развертывание 4 бездействующих клиентов без поддержки IMAP аналогично развертыванию
развертывание 16 простаивающих клиентов IMAP. Увидеть
Клиенты IMAP, используемые для доступа к голосовым сообщениям Unity Connection
для обсуждения бездействующих клиентов IMAP и клиентов, не использующих IMAP.


.

Дамп ключей дешифрования с консоли коммутатора

Как сбросить ключи
================
Чтобы играть в игры в формате XCI или NCA, у вас должны быть необходимые ключи для их расшифровки.

## Процесс
Руководство о том, как получить ключи дешифрования.

  • Требования: Nintendo Switch, пригодный для взлома (вы можете проверить, можно ли взломать ваш Nintendo Switch здесь).
  • Карта Micro SD емкостью не менее 1 гигабайта.
  • Устройство чтения карт Micro SD.
  • Lockpick: включен по умолчанию в Kosmos CFW, если вы не используете его, вы можете скачать его здесь.
  • Необходимые инструменты (например, приспособление, скрепка и т. Д.), Необходимые для загрузки в RCM и навигации по Hekate
    меню.

  • TegraRCMGUI или TegraRCMSmash.

Вы можете перейти к шагу 3, если у вас уже есть настройка CFW.

  • Шаг 1: Выключите Nintendo Switch и подключите карту Micro SD к компьютеру.
  • Шаг 2: Загрузите последнюю версию Kosmos CFW (если она у вас уже установлена ​​или вы используете другое программное обеспечение CFW, загрузите последнюю версию Lockpick. И извлеките ее из папки «/ switch /») и извлеките zip-архив в корень вашего Micro SD Card.
  • Шаг 3: Вставьте SD-карту обратно в Nintendo Switch, загрузитесь в режиме RCM и введите последнюю полезную нагрузку Hekate * с помощью предпочитаемого инжектора полезной нагрузки.
  • Шаг 4a: С помощью сенсорного экрана перейдите к Информация консоли .
  • Шаг 4b: Выберите предохранители (не kfuse!) И нажмите кнопку Dump fuses , чтобы сохранить предохранители на карту Micro SD.
  • Шаг 4c: Вернитесь к Информация консоли и выберите Ключи TSEC и нажмите кнопку Дамп ключей , чтобы сохранить ключей TSEC на карту Micro SD.

Если у вас прошивка 7.x и выше, вам нужно будет вместо нее запустить полезную нагрузку Lockpick_RCM.

Для тех, кто старше 7.x

  • Шаг 5: Вернитесь в меню hekate и перейдите к Payloads , а затем выберите Lockpick_RCM.bin.
  • Шаг 6: После того, как это будет выполнено, перейдите к Шаг 7

Для title.keys (и prod.keys для младше 7.x)

  • Шаг 7: Загрузитесь в выбранный CFW и откройте меню Homebrew (приложение «Альбом»), нажав кнопку R на джойстике.
  • Шаг 8: Перейдите по меню и запустите Lockpick.
  • Step 9: Как только он скажет, что готово, выключите Nintendo Switch и подключите карту Micro SD к компьютеру.
  • Шаг 10: Найдите папку / switch / на карте Micro SD, где вы найдете два файла .keys; prod.keys и title.keys , скопируйте их и вставьте в папку & appdata & amp; / yuzu / keys / .

Готово! Поздравляю! Вы только что сбросили ключи шифрования и заголовка!

Поместите в:

C: / Users / yourusername / AppData / Roaming / yuzu / keys (для Windows)

~ /.local / share / yuzu-emu / keys (для macOS и Linux)

Схема, показывающая правильное расположение ключей дешифрования в пользовательском каталоге yuzu.
  «Каталог пользователей»
└── конфиг
└── ключи
    └─── prod.keys
    └─── title.keys
└── журнал
└── нанд
└── sdmc
└── sysdata


Если у вас возникнут дополнительные проблемы, обратитесь за поддержкой на официальный сервер разногласий yuzu.
Если у вас есть предложения по этому руководству, свяжитесь со мной по discord @ MysticExile # 1552

Кредиты:

  • CTCaer для обслуживания Hekate
  • Райкосто за создание и сопровождение TegraRCMSmash
  • AtlasNX для создания и поддержки Kosmos CFW
  • щмуэ для создания и сопровождения Lockpick

.

0 0 vote
Article Rating
Подписаться
Уведомление о
guest
0 Комментарий
Inline Feedbacks
View all comments
