Схема подключения электрического теплого пола: Подключение теплого пола к электричеству своими руками

Содержание

Как подключить тёплый пол к термостату: схема, особенности монтажа терморегулятора

Среди различных способов обогрева помещений в последнее время особенно популярными стали так называемые тёплые полы. Причём это не просто очередное веяние моды, а вполне рациональное и практичное решение, особенно это касается электрических вариантов. Ведь грамотное утепление помещения, монтаж и подключение тёплого пола к терморегулятору, а также его настройка обеспечат качественный, безопасный и экономичный обогрев.

Терморегулятор поможет сэкономить электроэнергию

Тёплые полы

Основная функция таких греющих полов — обогрев непосредственно пола и/или помещения. Существует два вида подобных обогревателей: водяной и электрический. Первый подразумевает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совсем безопасный вариант, так как в случае повреждения труб не только придётся снимать всё покрытие, чтобы отремонтировать течь, но и существует вполне реальный риск загубить ремонт полностью.

Что же касается электрической вариации, то здесь всё куда более благоприятно, хотя стоимость такого отопительного проекта будет дороже. Однако затраты быстро окупятся, ведь такая система:

  • безопасна;
  • очень удобна;
  • экономична;
  • в случае поломки ремонт значительно проще.

Некоторые боятся, что электрические варианты обогрева потребляют много электроэнергии, но на деле это не так. Ведь стоит учитывать, что основной расход приходится лишь на разогрев. Дальше электроэнергия требуется лишь для поддержания заданной температуры. А качественно и грамотно смонтированный и настроенный обогреватель не будет очень уж жадным потребителем.

Ещё больше понизить потребление электричества позволит смешанный тип отопления, то есть когда в помещении будет присутствовать и пол с обогревом, и основное отопление. Хотя и без последнего расход электроэнергии не станет большой проблемой.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

  1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
  2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
  3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
  4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
  5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

Когда проводится подключение терморегулятора к теплому полу плёночного вида, то гофрированные трубки не используют, так как здесь принцип замера температуры будет иным.

Схема подключения

Когда сам пол уложен, а все подготовительные работы выполнены, можно приступать к подключению электрического тёплого пола к терморегулятору. Сделать это несложно. Как правило, если покупать прибор в магазине, к нему всегда прилагается инструкция с описанием особенностей, настройки и монтажа. Схема, как подключить тёплый пол к терморегулятору, расположена и на задней части прибора.

Схема подключения теплого пола несложна, разобраться с ней сможет даже неопытный человек

Как видно из рисунка, первые два контакта используются для подключения электропитания 220 вольт. При этом крайне желательно подсоединить фазу и ноль так, как указано на схеме прибора.

Контакты под номерами 3 и 4 предназначены для подключения непосредственно потребителя. Здесь стоит быть крайне внимательным, так как неопытные мастера зачастую именно на эти клеммы подключают питающие провода, что всегда приводит к выходу прибора из строя.

Клемма под номером 5 (для данного примера) остаётся свободной, а вот 6 и 7 используются для подключения к ним датчика температуры. Здесь тоже нелишним будет предварительно его проверить. Для этого тестером (мультиметром) в режиме измерения сопротивления необходимо посмотреть, какие показания даёт термодатчик. Для данного примера это значение должно быть 10 кОм с возможным отклонением 5–10%. Если датчик показывает короткое замыкание или другие сильно отличные от указанных значения, то он явно неисправен.

Когда все провода подключены, прибор аккуратно располагают в подрозетнике, который предварительно должен быть вмазан в стену. После этого остаётся лишь проверить работоспособность всей системы: включить питание и задать соответствующие настройки. Теперь останется подождать, когда температура достигнет заданной и регулятор отключит систему. Подключить терморегулятор к тёплому полу не так уж сложно, главное учесть все нюансы и советы, после чего с энтузиазмом взяться за работу.

В этом видео вы узнаете о том, как подключить терморегулятор:

как правильно подключить, как включить одножильный теплый пол, схема подключения от полотенцесушителя

Теплые полы сегодня становятся очень популярными. С их помощью можно создать комфортные условия внутри любого помещения. Конструкции представляют собой сложные системы, которые не так просто монтировать. Перед тем как приступать к их обустройству, следует узнать тонкости подключения теплого пола.

Особенности

Теплый пол представляет собой отопительную систему, располагающуюся под напольным покрытием. Ее можно использовать в качестве вспомогательного или основного вида отопления.

Состоит такая конструкция из нескольких основных элементов:

  • Теплопроводы. В зависимости от способа нагревания, их разделяют на водяные и электрические. Последние сегодня стали применять намного чаще, так как работать с ними проще. Водяные полы не способны работать от электричества напрямую. Вода в них нагревается с помощью различных видов котлов, которые следует правильно подключить к трубам.
  • Системы контроля. Сюда относят все виды терморегуляторов, которые позволяют поддерживать температуру пола на одном уровне. Если их не включить в схему, тогда теплопроводы могут перегреваться или просто нагревать комнату довольно сильно.

Монтаж водяного пола – это сложная процедура, которую сможет выполнить не каждый специалист. Но, смонтировав данную систему, вы получите долговечную и экономичную конструкцию.

Схема подключения теплого пола

Теплый пол представляет собой конструкцию из труб или электрических матов, которые нужно подключить к источнику энергии. Существует несколько способов монтажа этой системы, которые желательно правильно использовать. Схема подключения электрических теплых полов зачастую выполняется с помощью температурного регулятора.

Он работает вместе с термодатчиком, позволяющим запускать нагрев, в зависимости от температурных изменений поверхности.

Здесь существует два способа организовать работу электрического пола:

  1. Использование механического терморегулятора. Он контролирует только температуру с помощью реостата. Недостатком является невозможность точной настройки системы.
  2. Электронные устройства. Регуляторы такого типа уже оснащаются несколькими реле. Более универсальные механизмы, так как дополняются специальными микропроцессорами, позволяющими программировать включение и выключение электрики, в зависимости от температуры или временного промежутка.

Обратите внимание, что подключение электрических полов практически идентично, независимо от расположения кабеля на поверхности. Здесь нужно только подсоединить выходы от нагревательных элементов к электрической сети с помощью посредника-термостата.

Что касается водяных полов, то здесь можно выделить 2 основных способа подключения:

  1. Соединение теплого пола с трубами централизованного отопления. Подходит для многоквартирных домов, где конструкции просто врезаются в трубы с горячей водой (от полотенцесушителя и т. д. ). Чтобы минимизировать потери тепла для остальных жильцов дома, специалисты рекомендуют подключаться к центральному отоплению на обратной трубе. Правда, здесь вода не такая горячая.
  2. Подключение к индивидуальной системе отопления. Этот вариант является более практичным и используется в частных домах. При желании можно использовать его и в квартире, но это будет довольно дорого и трудозатратно. Основным элементом здесь является нагревательный котел, к которому подключают систему распределения. С помощью такого подхода можно использовать его для организации обогрева пола, а также централизованного отопления в виде батарей.

Как правильно подключить?

Монтаж водяных и электрических теплых полов отличается только методом подключения к источнику питания. В первом случае нужно врезать трубы в систему отопления или к котлу, тогда как во втором варианте следует просто соединить электрические кабели с центральной системой электричества.

Процесс подключения водяного пола предполагает выполнение нескольких простых рекомендаций:

  1. Трубы от системы соединяются с отопительным котлом только с помощью специальных запорных клапанов. Если источник нагрева используется только для нагрева пола, тогда он непосредственно подключается к выходным и входным концам напрямую без коллектора.
  2. Формирование нескольких отопительных контуров предполагает монтаж сервоприводов. С их помощью можно контролировать температурный режим в каждой из отдельных зон. Устанавливаются сервоприводы между трубами пола и отопительным котлом.
  3. Когда котлы используются для нагрева батарей и встроенных конструкций, тогда желательно дополнять их гребенками и трехходовыми клапанами. Последняя конструкция нужна для правильного распределения воды. Она зачастую работает с механическим терморегулятором, который контролирует температуру теплоносителя. Здесь важно использовать котлы, которые будут обеспечивать нужную степень нагрева.
  4. Для более эффективной циркуляции на каждом независимом участке желательно применять циркуляционные насосы. Их можно устанавливать как на выходе, так и на входе теплоносителя в систему. Но первый вариант предпочтительней, так как позволяет добиться более равномерного смешивания.

Технически подключение водяного пола предполагает выполнение таких операций:

  • Укладка трубопровода и подводка его концов к котлу или соединительному коллектору.
  • Подключение. Соединение трубопроводов осуществляется с помощью специальных переходников. В большинстве случаев между этими системами еще встраивают терморегуляторы, насос, байпасы, а также специальные устройства, контролирующие давление внутри трубопровода.

Подключение электрических полов зачастую начинается с монтажа терморегулятора.

Подать на него ток можно несколькими способами:

  • Через розетку. Для этого от данной системы отводят кабели нуля и фазы. Их прокладывают к месту расположения регулятора. Если последний располагают внутри стены, тогда все провода желательно располагать внутри штробы.

Чтобы подключить кабели, следует их закрепить в специальных пазах регулятора. Они отмечены специальными метками. Обратите внимание, что таким образом можно подключить устройство к розетке без заземления. Если же оно все-таки нужно, тогда просто выводят кабель от терморегулятора на специальный выход в щитке или другом месте.

  • Используем щиток. Здесь нужно все 3 кабеля (фаза, ноль и заземление) подсоединить уже к коробке. Для этого желательно применять УЗО, к которому и подводят провода. После этого защитное устройство по специальной схеме уже подключается к электрической сети дома.

Рассмотрим боле подробно технологию подключения различных видов кабельных полов:

  • Пленочный пол. Этот материал состоит из тонких матов, которые размещают по всей поверхности напольного покрытия, выбрав одну из схем расположения. Между собой ленточные элементы желательно склеивать скотчем. Каждый лист подключается к электрической сети последовательно. Получается, что нам нужны два основных провода, которые будут отходить от терморегулятора или распределительной коробки.

После этого каждый отдельный мат соединяется с центральной жилой небольшими кабелями. Для их соединения используют специальные клеммы. Важно при этом не перепутать плюс и минус, так как это не позволит полу греться.

  • Стержневые полы. Данный вид пола также состоит из отдельных матов, но все проводники здесь располагаются параллельно. В первую очередь нужно все листы между собой следует соединить последовательно. Для этого также применяют кабели, но они уже крепятся к соответствующим выходам на самих матах.

Важно, чтобы после монтажа образовалась сплошная цепь.

Когда все готово, к первому мату следует подключить фазу и ноль. Это осуществляется также с помощью специальных термогильз. Обратите внимание, что если вы неправильно соедините маты, то это может привести к замыканию или система просто будет работать неэффективно и быстро выйдет из строя.

  • Кабельные полы. Особенностью этих конструкций является то, что они состоят из отдельного провода, который располагают по всему периметру комнаты. Сложностью их монтажа является выбор правильной раскладки и соблюдение расстояние между витками.

Здесь может использоваться одножильный и двухжильный провод. Если применяется кабель только с двумя жилами, тогда следует конец и начало его подключить к фазе и нулю электрической сети. А другой провод используют в качестве заземления.

Двухжильные кабели состоят уже из 3-х жил, которые подключить намного проще. Для этого используют только один конец провода. Каждую из жил подсоединяют к соответствующим клеммам на терморегуляторе или защитном автомате.

Обратите внимание, что монтаж подобных полов может осуществляться напрямую к электрической сети без применения термостатов.

Но такой подход не позволит качественно контролировать температуру пола, а также будет приводить к большим затратам энергии. Важно перед подключением обязательно ознакомиться с рекомендациями производителя, что позволит выбрать оптимальный вариант эксплуатации.

Настройка

Особое внимание здесь следует уделить водяным полам, которые нуждаются в проверке работоспособности. Их можно включать только через неделю-две после заливки стяжки. Нагрев при первом включении должен быть минимальным, так как это может навредить бетонному слою.

Чтобы настроить работу системы, следует выполнить несколько простых операций:

  1. Изначально желательно удостовериться, что все краны открыты, и вода сможет попасть в нужную точку пола.
  2. Установив минимальную температуру, следует включить циркуляционный насос. После этого с помощью расходомеров следует проверить, проходит ли поток по всем контурам. Если это не так, нужно искать место, где скопился воздух или закрыт кран.

Настройка электрических полов выполняется с помощью терморегуляторов. Здесь просто следует перевести устройство в определенный температурный режим, а затем проанализировать работу системы на протяжении определенного времени.

Если система выключается в нужное время, тогда можно в полном объеме эксплуатировать теплый пол.

Неисправности

Теплые полы очень часто выходят из строя, что приводит к затруднительному и долгому ремонту.

Водяные конструкции могут приходить в непригодность по следующим причинам:

  1. Повреждение трубы. Утечка воды является довольно опасным явлением, которую выявить сложно. Если такая проблема выявлена, следует сразу отключить насос и обогрев. После этого ищется место пробоя и устраняется поломка.
  2. Неравномерность нагрева. Эта проблема связана с разной длиной контуров, а также неправильной настройкой коллектора. Вода просто циркулирует в одном месте быстрей, чем в другом.
  3. Поломка циркуляционного насоса. Если данный механизм вышел из строя, вода будет прогреваться медленно. В таком случае пол будет теплым только в начале контура.

Что касается электрических полов, то все поломки можно свести только к двум явлениям:

  1. Повреждение кабеля. Выявить разрыв можно с помощью специальных устройств. Но восстановить работу не всегда удается, так как будет нужно устанавливать полностью новый пол или отдельный мат.
  2. Неисправности терморегулятора. Здесь также существует несколько вариантов повреждений. Одной из главных причин считается выход из строя датчика температуры. Это приводит к неравномерному нагреву, а также преждевременному отключению системы.

Советы специалистов

Монтаж теплых полов – это сложная процедура, которая зависит от нескольких факторов.

Чтобы получить надежную и долговечную систему, специалисты рекомендуют придерживаться следующих советов:

  1. Независимо от того, какой пол вы монтируете, следует избегать расположения теплоносителя под мебелью и другими уязвимыми к теплу конструкциями. Подбирайте правильные схемы размещения трубопровода или электрического кабеля.
  2. Обязательно рассчитывайте мощность котла или электрической сети. Это нужно, чтобы подобрать технические характеристики теплого пола.
  3. Применяйте только качественные материалы. В большинстве случаев трубы и кабель прячут под слоем стяжки, поэтому отремонтировать их быстро не удастся. Особенно это касается трубопровода, который может давать протечки.

Подключение теплых полов – это сложная задача, требующая предварительных расчетов и применения специального оборудования. Поэтому ее лучше доверять бригаде монтажников, гарантирующих длительную и надежную работу всей системы.

Подробную инструкцию по монтажу теплых полов смотрите в следующем видео.

Подключение теплого пола: схемы, пошаговые инструкции

Вопросы отопления домов с каждым годом все больше волнуют застройщиков по одной причине – постоянное увеличение стоимости энергоносителей. Такая тенденция, как прогнозируют аналитики рынка, будет сохраняться не только в среднесрочной перспективе, но и в дальнесрочной. Современные строительные технологии предлагают пользователям в качестве альтернативы к традиционному отоплению пользоваться системами подогрева полов. В чем их преимущества, и как осуществляется подключение таких систем?

Подключение теплого пола

Содержание статьи

Преимущества теплых полов

Системы обогрева пола имеют несколько весомых преимуществ перед центральным отоплением, благодаря которым их популярность растет с каждым годом.

  1. Высокий коэффициент полезного действия. Это один из основных плюсов, привлекающих застройщиков к таким системам отопления. Теплый воздух поднимается от пола к потолку, комфортная температура на уровне 1,5 м поддерживается с минимальными тепловыми потерями.

    Система теплого пола обеспечивает равномерное прогревание помещений

  2. Комфортность пребывания в помещениях. Это касается не только оптимальных показателей микроклимата, но и отсутствие печей, котлов, инженерных разводок по всем комнатам и т. д. Некоторые системы подогрева пола полностью скрыты, на стене есть только небольшая коробочка устройства регулировки температуры.

    Теплый пол — это отсутствие видимых коммуникаций в комнате и максимум свободного пространства

  3. Технологичность. Установка систем обогрева пола с технической точки зрения намного проще, чем монтаж батарей центрального отопления. Кроме того, такие системы намного безопаснее и надежнее, чем традиционные печки и котлы. Системы не надо периодически обслуживать, они почти не выходят из строя и т. л.

    Отдельные виды теплого пола требуют минимум времени и трудозатрат для монтажа

Но такой положительный эффект достигается лишь при одном условии – все работы по монтажу и подключению выполнены в строгом соответствии с существующими нормативными актами и рекомендациями производителей.

Виды систем обогрева полов

Строительная промышленность предлагает потребителям несколько видов теплых полов, каждый из них имеет свои положительные и отрицательные стороны. Для облегчения выбора необходимо кратко ознакомиться с их техническими данными, это даст возможность подбирать правильную схему подключения систем.

Таблица. Виды систем теплого пола

Вид системы подогрева Описание технических и эксплуатационных особенностей

Пленочный инфракрасный

Самая современная система, пользуется заслуженной популярностью и потребителей. Изготавливается из современных инновационных материалов, для проводников применяются карбоновые полосы. Это тонкие, гибкие и очень долговечные элементы, герметично защищенные от негативного влияния внешних факторов термопрочной полиэтиленовой пленкой.

Термоматы

Такие системы предшествовали появлению пленочных вариантов подогрева пола. Тепло выделяют проводники уменьшенного диаметра, за счет этого их можно сгибать и резать по нужным размерам.

Кабельный

Под полом монтируется электрический кабель с точным сечением и очень прочными оболочками. Температура нагрева изменяется за счет регулирования длины проводника. Довольно устаревшие конструкции, но самые дешевые их всех электрических систем подогрева пола. Универсального назначения, не имеют ограничения по применению.

Водяной

Под полом устанавливаются трубопроводы для циркуляции горячей воды. Забор теплоносителя может делаться из центральной системы отопления или от отдельного котла. Конкретное решение принимается на месте после анализа технических характеристик здания, видов и возможностей существующих отопительных систем.

Метод подключение теплого пола зависит только от вида теплоносителя: электрическая энергия или вода. Все остальные системы делаются по одинаковым схемам и никакого влияния на параметры пола с подогревом не оказывают.

Подбор мощности теплого пола

Как подключить пол с электрическим подогревом

Пол нагревается силиконовым греющим кабелем, температура нагрева регулируется в автоматическом режиме.

Важно. Все электромонтажные работы нужно выполнять с полным соблюдением требований ПУЭ и рекомендаций производителей.

Подготовительные работы

Шаг 1. Сделайте в стенах штробы для прокладки кабелей. Кабели должны располагаться только в вертикальном или горизонтальном направлении, категорически запрещается их монтаж под углами. Это надо для облегчения поиска проводки во время выполнения ремонтных работ, сверления различных технологических отверстий в стенах и т. д. Перед штроблением на стенах надо сделать разметку расположения соединительных коробок, разводок, электрического шкафа управления.

Делают штробы в стене для прокладки силового кабеля от распределительного щитка

Вначале следует выбрать место установки распределительного щитка, от него делается дальнейшая разметка. Терморегулятор для ванной комнаты и санузла должен монтироваться в соседних сухих помещениях, расстояние от уровня пола не менее 30 см.

Шаг 2. От терморегулятора подготовьте штробы для холодных кабелей и датчика температуры, устанавливаемого под поверхностью финишного напольного покрытия.

От терморегулятора вниз пробивают еще одну штробу, в которой будет располагаться кабель к датчику температуры

Шаг 3. Согласно прилагаемой инструкции, выполните гидро- и теплоизоляцию основания под теплый пол. Толщина утеплителей не менее 10 см, использование лишь алюминиевой фольги или тонких подкладочных материалов не обеспечит необходимой эффективности – большое количество тепловой энергии будет уходить к плитам перекрытия. Такое положение существенно уменьшает коэффициент полезного действия, что повышает затраты на отопление помещений. Если есть риски затопления комнат, то теплоизоляция должна защищаться специальными пленками.

Укладывают слой пенопласта, сверху настилают гидроизоляционную пленку

Шаг 4. Сделайте цементно-песчаную стяжку толщиной примерно 3–4 см, дайте время для ее полного застывания и высыхания. Это очень важное условие, никогда не укладывайте электрические кабели подогрева на сырые основания.

Заливают сверху цементно-песчаную стяжку и оставляют до полного высыхания

Шаг 5. На полу отметьте места, на которых подогрев пола монтироваться не будет. Это не только ванна или унитаз, но и тяжелая габаритная мебель. Разметку рекомендуется делать клейкой лентой, ее хорошо видно, линии не теряются во время выполнения монтажных работ.

Выполняют разметку расположения нагревательных элементов

Важно. Один из недостатков полов с подогревом – их нельзя размещать по всей площади помещения, существуют строгие ограничения, создающие трудности при необходимости изменить планировку.

Шаг 6. Закрепите на стяжке специальную металлическую ленту, она имеет прорези, в которые вставляется кабель. Такие ленты намного ускоряют и облегчают процесс монтажа, позволяют выдерживать одинаковые расчетные расстояния между витками. Элемент фиксируется к основанию дюбелями или специальными гвоздями по бетону. Гвозди забиваются пневматическими пистолетами, расстояние между лентами в пределах 30–50 см.

Согласно разметке на полу закрепляют специальную ленту для фиксации кабеля

На этом подготовительные работы закончены, можно приступать к установке и подключению системы электрического подогрева пола.

Монтажные и пусконаладочные работы

Шаг 1. Проверьте целостность кабеля, вначале надо рассчитать длину отрезка. На изоляции каждого кабеля указана мощность одного погонного метра и максимальная температура нагрева. Это исходные данные, их применяют во время определения технических параметров системы для каждого отдельного помещения. К примеру, есть спальная комната площадью 20 м2, надо сделать систему обогрева пола мощностью 150 Вт на метр квадратный. Общая мощность нагревателя должна быть 20×150=3000 Вт. Если кабель имеет мощность 20 W/m, то от мотка надо отрезать кусок длиной 15 метров.

С помощью прибора проверяют кабель

При помощи мультиметра или мегаметра проверьте сопротивление отрезанного проводника, оно должно равняться нормируемым показателям, указанным на этикетке. Если вы не умеете пользоваться такими приборами, то просто проверьте жилы провода на целостность. Делается это обыкновенной индикаторной лампочкой.

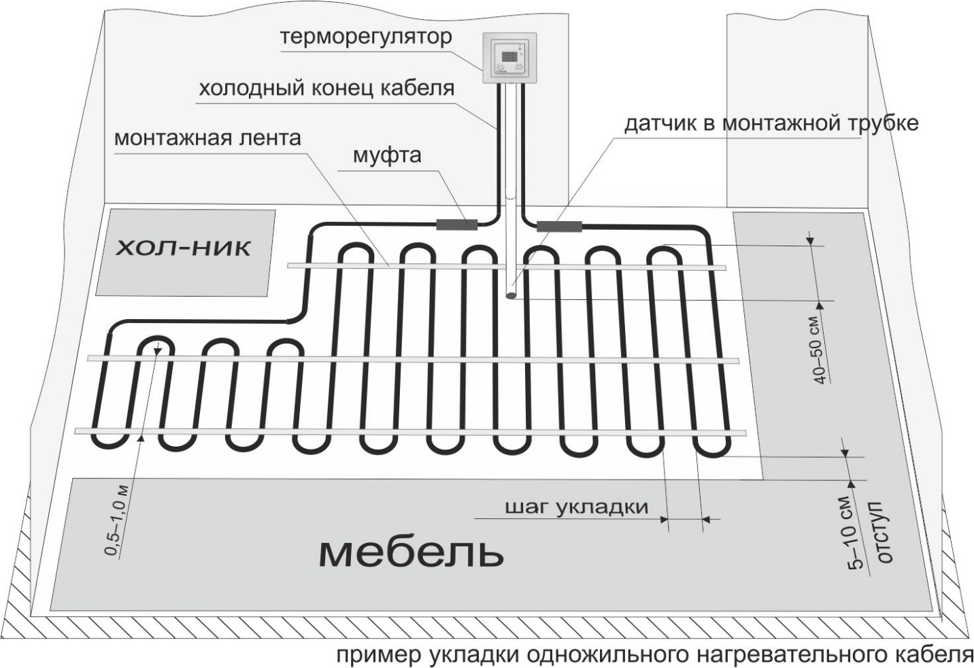

Шаг 2. Узнайте шаг укладки кабеля, для этого его общую длину разделите на площадь. Результат указывает, сколько сантиметров проводника надо класть на единицу площади. Кабель монтируется змейкой, начало должно быть напротив коробки с термостатом, к этому же месту надо подводить и второй конец. Во время укладки запрещается сильно изгибать элемент, радиус всегда должен превышать 6 диаметров. К примеру, если диаметр кабеля 1 см, то радиус изгиба не менее 6 см, в противном случае в этих местах проводник перегревается и быстро выходит из строя.

Выполняют укладку кабеля, начиная от места расположения коробки с термостатом

Шаг 3. Подключите к греющему кабелю холодные концы и выведите их к терморегулятору. Он может располагаться в этом или соседнем помещении, о чем уже было сказано выше. Концы холодных многожильных кабелей надо опрессовать и надеть наконечники. Для этих работ электрики имеют специальные инструменты, если у вас их нет, то концы можно запаять припоем.

Концы кабеля заводят в коробку, где будут подключены к терморегулятору

Шаг 4. Установите датчик температуры — от правильности его показаний во многом зависит процесс настройки. Не нужно слишком переживать, отклонения можно корректировать во время пусконаладочных работ, опытный электрик сделает это всего за несколько минут. Для защиты датчика от механических повреждений монтируйте его в гофрированной трубе, один конец которой выведите над уровнем пола, а второй заглушите. Провода датчика также должны быть в коробке терморегулятора. Жилы опрессовываются и маркируются.

Датчик должен размещаться в гофрированной трубке, расположенной на равном расстоянии между двумя витками нагревательного кабеля

Практический совет. Не ленитесь обозначать все концевики в коробке терморегулятора, делайте это любым удобным для себя методом. В дальнейшем метки значительно упрощают процесс подключения регулирующей арматуры.

Повторно прозвоните нагревательные кабели, выполнять это надо до заливки системы подогрева. Все в норме – заделывайте систему стяжкой и дайте время для застывания. Теперь осталось подключить автоматы и арматуру управления. Эксплуатировать теплый пол разрешается только после полного высыхания цементного раствора, для этого требуется не менее 28 дней. В противном случае раствор потрескается, в некоторых случаях может покоробиться, финишное напольное покрытие оторвется. Потребуется трудоемкий и дорогостоящий ремонт.

После подсоединения датчика снова проверяют сопротивление кабелей

Подключение терморегулятора

В подготовленную штробу уложите кабель от распределительного щита до коробки, в которой потом будет вмонтировано устройство регулировки температуры нагрева пола. Данные кабели должны отвечать подключаемой мощности и рассчитываются отдельно. Кроме того, на сертифицированных кабелях имеются специальные надписи с указанием технических параметров проводника, они должны отвечать расчетным значениям.

В штробы в стене укладывают силовой кабель

Допустимая мощность кабеля всегда должна минимум на 30% превышать максимальную мощность потребителя. Делается это по нескольким причинам.

  1. Всегда существуют риски ошибок во время расчетов, запас по мощности не допускает перегрева и короткого замыкания проводки.
  2. В дальнейшем мощность потребителей может увеличиваться, для их подключения не придется прокладывать новый силовой кабель.
  3. Не все производители строго выдерживают диаметр токопроводящих жил. Особенно много проблем с качеством у китайских и турецких производителей, разброс по диаметру жил на погонном метре у них очень большой, причем всегда в сторону уменьшения. Недобросовестные производители работают на устаревшем оборудовании и пытаются сэкономить дорогостоящую медь.

Шаг 1. К автомату подключите жилы токопроводящего кабеля, при этом обязательно обращайте внимание на фазу и ноль, не перепутайте цвет кабеля. L – фаза, N – ноль. Ноль, как правило, синего или с полосками зеленого цвета. Введите второй конец в монтажную коробку, концы очистите от изоляции.

Кабели маркируют, выполняют подключение к распределительному щитку

Важно. Некоторые системы электрического обогрева пола предусматривают помещение греющего кабеля в защитный металлический экран. Для подключения надо использовать трехжильный кабель, третья жила присоединяется к экрану и заземлению.

Шаг 2. Приступайте к подключению терморегулятора. Питание подведите к соответствующим клеммам, они имеют обозначение L и N.

Первым подключают силовой кабель

Шаг 3. Присоедините греющий кабель, обращайте внимание на маркировку. Она может немного изменяться в зависимости от производителя оборудования, подробная инструкция прилагается с устройством. Но в большинстве случаев используются стандартные обозначения L1 и N1. Болтики затягивайте с достаточным усилием. После соединения всех концевиков проверьте усилия затягивания метизов, они еще немного прокрутятся. Объясняется это тем, что после первого соединения токопроводящие жилы сели на свое место и освободилось пространство.

Греющий кабель подсоединяют к клеммам с обозначением L1 и N1

Шаг 4. Присоедините провода от термодатчика, на корпусе нанесена специальная маркировка «Sensor».

Провода от термодатчика соединяются с двумя крайними клеммами, обозначенными словом «Sensor»

Шаг 5. Зафиксируйте корпус термостата в пластиковой монтажной коробке.

Корпус термостата закрепляют в монтажной коробке

Теперь можно включить систему и проверить ее функционирование. Опытные мастера рекомендуют контролировать не температуру нагрева пола, а температуру в помещении. Делать это можно двумя путями:

  • устанавливать датчик не в полу, а на поверхности стены, можно в специальной коробке;
  • настроить моменты включения/выключения питания системы обогрева с учетом комнатной температуры.

Алгоритм подключения всех электрических полов полностью одинаковый, отличаются лишь материалы изготовления элементов.

Варианты подключения электрической системы

Как подключить пол с водяным подогревом

Эта система на сегодняшний день считается морально устаревшей, но некоторые застройщики по тем или иным причинам вынуждены ею пользоваться. Причина простая – водяной подогрев пола может работать в полностью автономных условиях от котла на твердом топливе, он не зависит от нагрузок в сети питания и т. д.

Система теплого водяного пола подключается к котлу и не зависит от подачи электроэнергии

Из каких операций состоит технология монтажных работ?

Монтаж надо начинать после установки греющих трубопроводов и монтажа специального коллектора. Работайте очень внимательно и аккуратно, протечки системы становятся причиной появления крайне неприятных ситуаций. Дело в том, что их трудно заметить, все архитектурные узлы длительное время работают в условиях повышенной влажности, что резко уменьшает срок их эксплуатации. Кроме того, ремонтные мероприятия требуют много времени и финансовых средств, в сложных случаях приходится полностью менять деревянные конструкции перекрытия, ремонтировать внешнюю отделку стен и т. д. Каждый контур подключается отдельно к своей арматуре и может функционировать независимо от других.

Коллекторная схема подключения

Шаг 1. На конец шланга оденьте специальное соединение, это так называемый евроконус. Каждый пластиковый шланг в месте изгиба нужно фиксировать специальным поворотником, он исключает резкий перегиб. В месте резкого изгиба шланга создается дополнительное сопротивление потокам воды, что изменяет температурный режим функционирования систем обогрева. Кроме того, пластик крайне негативно реагирует на большие точечные нагрузки, а в этих местах они всегда появляются.

В местах изгиба трубы крепят специальные элементы, препятствующие резким перегибам

Резьбозажимное устройство готовится в такой последовательности.

  1. Наденьте на трубу накидную гайку. Ее внутренний диаметр должен в точности отвечать внешнему размеру шланга.
  2. На поверхность шланга наденьте обжимное пластиковое кольцо. Оно имеет форму конуса с прорезями, при закручивании гайки ее поверхность сдавливает кольцо, а оно герметично зажимает шланг.
  3. Вставьте внутрь шланга металлическую упорную трубку. Именно к ее поверхности будет прижиматься шланг.

На трубу надевают гайку для подсоединения к коллектору

Шаг 2. Прикрутите гайку к соединительному штуцеру коллектора. Резьбу первое время затягивайте от руки, полная герметизация сделается немного позже после проверки правильности схемы подключения.

Аккуратно прикручивают гайку

Шаг 3. Одним ключом зафиксируйте положение затяжки, а вторым зажимайте соединение.

Зажимают крепление ключами

Важно. Не позволяйте прокручиваться затяжке – может сорваться резьба. Дело в том, что в настоящее время для изготовления распределительных коллекторов используется нержавеющий сплав силумин. Он имеет два положительных качества: не окисляется и имеет низкую стоимость. Что касается механической прочности, то она намного уступает другим традиционным, более дорогим нержавеющим сплавам.

Еще одна проблема силумина – физическая усталость. Даже при относительно небольших нагрузках металл через некоторое время без видимых причин трескается, появляются протечки. Неопытные мастера считают, что протечки появились из-за недостаточной герметизации резьбового соединение и начинают его сильнее затягивать. Как результат – штуцер полностью отламывается, небольшой его кусочек остается в резьбе металлической трубы. Выкрутить потом этот кусочек очень трудно, надо иметь специальные слесарные инструменты или делать их самостоятельно.

На входе труб в стяжку пола наденьте специальные полимерные утеплители длиной примерно 50 см. Они защищают их от механических повреждений цементным раствором, не позволяют стяжке перегреваться вблизи коллекторного узла.

На трубы необходимо надеть утеплители длиной до полуметра

Шаг 4. После того как все контуры подключены, можно начинать заполнение системы водой. Рекомендуется это делать не через насос, а с помощью кранов для спуска и наполнения, они размещены на заглушках распределительного коллектора. При этом краны подводки горячей и холодной воды от котла должны быть закрыты. Заполнение контуров делается по очереди, все остальные полностью закрываются при помощи специального ключа.

К коллектору подсоединяют шланг, чтобы заполнить контур водой

Шаг 5. К сливному крану прикрутите шланг подачи воды, на обратной гребенке установите отрезок для слива. После удаления воздуха из первого контура вентиль его перекрывается. Далее необходимо по такой же схеме заполнять все имеющиеся в помещении отопительные системы.

Второй конец шланга опускают в емкость

По завершении наполнения контуров надо открыть вентили подвода с котла и удалить остатки воздуха. Обязательно проверьте соединения трубопроводов на герметичность, для этого надо использовать специальный агрегат. Поднимите давление в системе, оно должно минимум в два раза превышать рабочее. Давление должно быть постоянным в течение трех часов. Если есть падение, то необходимо найти и устранить места протечек. Система готова к использованию, можно делать стяжку и устанавливать финишное половое покрытие.

Обязательно проверяют давление воды в системе до включения обогрева

После включения в работу делается окончательная регулировка температуры каждого контура в соответствии с ранее сделанными расчетами.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Подключение теплого пола

Теплый пол может работать как основной или дополнительный источник обогрева, теплоносителем бывает вода или электрическая энергия. В зависимости от назначения изменяется количество требуемой для подогрева энергии. В настоящее время большой популярностью пользуются электрические системы, но у них есть несколько существенных ограничений. Одно из них – большой расход электрической энергии. Как его правильно рассчитать, можно прочитать на страницах нашего сайта.

Схема подключения теплого пола: основные правила

Содержание:

1. Особенности подключения электрического обогрева

2. Подключение электрического пола через терморегулятор

3. Расчет необходимого количества терморегуляторов

4. Особенности подключения водяного обогрева

5. Схема контуров с жидким теплоносителем

6. Комбинированная схема подключения пола с обогревом

Напольное покрытие с обогревом, которое в последнее время стало так популярно в частном домостроении, бывает водяным или электрическим в зависимости от вида нагревательных элементов. Монтаж и подключение теплого пола к управляющей системе желательно доверить профессионалам, поскольку его обустройство требует наличия опыта проведения подобных работ. Чтобы грамотно их выполнить, необходимо иметь знания об основах гидродинамики или о правилах монтажа электроприборов.

Особенности подключения электрического обогрева

Одним из основных элементов, обеспечивающих оптимальное функционирование электрического теплого пола, является терморегулятор, он может быть:

  • механическим прибором – в нем желаемую температуру выставляют при помощи реостата;
  • электронным устройством – температурный режим устанавливается на нем благодаря использованию реле. В этих регуляторах теплого пола при наличии микропроцессорного программатора имеется возможность обеспечивать автоматическое управление процессом функционирования отопительной конструкции в соответствии с заданными параметрами.

И механические, и электронные терморегуляторы обладают способностью влиять на работу следующих электрических элементов систем обогрева пола:

  • нагревающего кабеля в надежной изоляции, имеющего большое сопротивление. Он вырабатывает тепло при прохождении через него электрического тока;
  • теплового мата – в данном случае кабель располагается на пленке теплоизоляции, предварительно выполнив расчет электрического теплого пола;
  • специальной тонкой пленки, излучающей термические волны (инфракрасные лучи). Ее толщина составляет не более 0,5 миллиметра. В слое пленки вмонтирована плоская полупроводниковая полоса, обеспечивающая нагрев.

Подключение электрического пола через терморегулятор


Чтобы обеспечить экономное расходование электроэнергии при обустройстве электрического пола для обогрева домовладения, его необходимо подключать к кабелю питания непосредственно через терморегулятор (как он выглядит видно на фото). Прочитайте также: «Схема подключения электрического теплого пола — варианты».


Обычно схема подключения теплого пола изображается производителем на корпусе данного терморегулирующего прибора или в паспорте на него. При наличии практических навыков и соответствующих знаний подключение терморегулятора к теплому полу вполне можно выполнить самостоятельно. Кабель электропитания к устройству подводят либо через проводку, либо непосредственно к розетке, соблюдая схему отопления с теплыми полами. При подключении терморегулятора к сети задействуют автоматический выключатель, специально для этого предназначенный.

Расчет необходимого количества терморегуляторов


Обычно в частном доме полы с электрическим обогревом обустраивают в нескольких комнатах и помещениях, поэтому монтировать терморегуляторы и датчики температуры нужно отдельно к каждому из отопительных контуров. Благодаря этому в процессе функционирования системы отопления удается не допускать излишних нагрузок на электрические сети. Поскольку обогреваемые помещения не всегда эксплуатируются в одном режиме, наличие отдельных терморегуляторов – разумное решение. Например, спальню можно прогревать непосредственно перед отдыхом и во время сна.

Особенности подключения водяного обогрева

Способы подключения водяного пола для обогрева отличаются от обустройства электрической системы.

Подачу жидкого теплоносителя можно обеспечить при помощи подключения конструкции к магистральному отоплению. Но подобный вариант не всегда приемлем, поскольку это, скорее всего, приведет к большим потерям тепла у соседей, если квартира расположена в многоквартирном доме. Без ущерба подобное устройство обогрева пола допустимо только для помещений, в которых стационарная система предусматривает обратное течение. Кроме этого, температура теплоносителя будет недостаточной для обеспечения комфортного пребывания в комнате.

Еще такая схема подключения теплого пола не позволяет осуществлять в полной мере регулировку температурного режима жидкого теплоносителя. Даже при условии установки задвижек на входе и выходе нагревательного контура температура воды зависит от степени нагрева ее в магистральной системе, но регулировка водяного теплого пола всё же необходима.

Что касается схем подключения водяного теплого пола к индивидуальным отопительным системам, то они практически не имеют недостатков при условии использования их в частных домовладениях.

Вариант первый.

Как правильно подключить теплый пол водяной наглядно видно на принципиальной схеме, на которой элементами системы отопления являются:


  • управляющий клапанный термостатический механизм – на него сигнал поступает от установленного в контуре датчика температуры. В случае достижения необходимого температурного режима, прибор останавливает подачу теплоносителя;
  • балансировочный клапан – данное устройство позволяет не допустить холостого прогона воды в контурах отопления. При отключении подачи теплоносителя, благодаря данному элементу источник тепла запускается по малому кругу, минуя котел;
  • циркуляционный насос – обеспечивает дополнительное давление подогретой воды для прохождения ее через нагревательные контуры;
  • предохранительный термостат – его устанавливают на входе теплоносителя в трубу системы для контроля над температурой воды;
  • коллектор водяной системы пола с обогревом – он обеспечивает распределение водяного теплоносителя по контурам;
  • электропривод клапанной группы на водяном коллекторе – отвечает за управление клапанами, расположенными на нагревательных контурах;
  • байпас (притворный клапан коллектора) – необходим для надежной циркуляции жидкого теплоносителя по малому системному кругу;
  • несколько выносных регуляторов температуры воды конструкции пола с обогревом – позволяет в индивидуальном порядке поддерживать нужный температурный режим в каждом эксплуатируемом помещении, в котором отопление производится при помощи данной системы.

Вариант второй.

Существует схема подключения теплого пола водяного своими руками с использованием гидравлического разделителя, который представляет собой накопительную емкость, предназначенную для накопления теплоносителя. Его обустраивают в специальном коллекторном ящике в оборудованной для этого нише в стене.

Вне зависимости от того, какой выбран вариант подключения обогреваемого пола с использованием жидкого теплоносителя, важным этапом проведения монтажных работ является установка коллектора. К этому устройству подводят все контуры водяной отопительной системы. Коллектор позволяет выполнять регулировку рабочего давления и температуры теплоносителя для каждого контура индивидуально.

Схема контуров с жидким теплоносителем

Когда проектируется схема подключения водяного пола, непременно просчитывают места нахождения отопительных контуров (детальнее: «Длина контура водяного теплого пола: правила расчета»). Они не должны располагаться в помещении там, где планируется установка стационарной техники.

Двумя основными схемами подключения контуров, обеспечивающих функционирование водяного обогреваемого пола, считаются «змейка» и «улитка» (ее еще называют «спиралью»). Специалисты рекомендуют использовать второй способ в регионах с холодным климатом, поскольку тогда напольное покрытие прогревается более равномерно и не подвергается деформации по причине значительных температурных колебаний.

Особенности подключения комбинированной системы отопления, подробное видео:


Комбинированная схема подключения пола с обогревом

Водяные полы с обогревом могут функционировать:

  • в качестве самостоятельной системы отопления помещения;
  • в совокупности с традиционно используемыми радиаторами.

В последнем случае к трубам, по которым транспортируется теплоноситель, подключают в первую очередь батареи отопления, а обратный ход подогретой воды направляют через контуры системы теплого пола.

Основными элементами комбинированной схемы подключения пола с обогревом являются:

  • отопительный котел;
  • насос для обеспечения надежной подачи и циркуляции теплоносителя;
  • радиаторы отопления;
  • бак, имеющий мембранную перегородку;
  • устройство управления;
  • запорные краны.

В заключении следует отметить, что даже, несмотря на умение выполнить подключение теплого пола своими руками, без соответствующей схемы это сделать невозможно.

как правильно подключить регулятор, схема, как соединить с датчиком


Содержание:


Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.


Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.


В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола


Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.


В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

  • Одножильный или двухжильный резистивный кабель.
  • Кабель с функцией саморегулирования.
  • Тепловые маты.
  • Углеродная или биметаллическая пленка.
  • Карбоновые стержни.


Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.



Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.


При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора


Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.


Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.



Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.


На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.



После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола


Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.


В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.



Последующие работы предполагают выполнение таких действий:

  • Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
  • Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
  • На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
  • Далее берут датчик и помещают его в пластиковую трубу.
  • Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
  • Заливается бетонная стяжка.


Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов


Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.


Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.



Укладка теплого пола из нагревательных матов выполняется следующим образом:

  • Пленку с кабелем распределяют на черновом бетонном полу.
  • Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
  • Укладывают финишное напольное покрытие.


Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.


Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.



После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.


Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов


Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.


Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.


Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.



Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.


Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.


Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.


В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.


Теплый пол электрический как подключить

Как теплый пол подключить к электричеству

На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

Схема последовательности работ при подключении теплых полов.

Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

Схема подключения терморегулятора.

Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.

Подключение пола к электричеству осуществляется через терморегулятор.

Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.

Монтаж и установка электрического теплого пола
Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.

Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.

Как подключить электрический теплый пол к сети

Схема укладки и подключения теплых полов.

Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.

Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.

Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.

Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.

Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.

При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

  • Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).
  • Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).
  • Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.
  • Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.
  • В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.

    Подключение кабельных систем (нагревательные секции и нагревательные маты)

    Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .

    Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.



    Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).

    Подключение инфракрасного, или пленочного, электрического теплого пола

    Схема подключения инфракрасного пола.

    Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.

    Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.

    Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.

    А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.

    Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:

  • Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).
  • Штроба (для высверливания отверстий в стене под провода).
  • Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).
  • Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.
  • Шурупы для крепления терморегулятора к стене (если их нет в комплекте).
  • Отделочные материалы или кабельные короба для маскировки проводов.
  • Техника безопасности
    Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.

    Подготовка, установка и подключение электрического теплого пола

    Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.

    Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.

    Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.

    Как подключить электрический теплый пол правильно?

  • Выровнять черновое покрытие и устранить дефекты в виде трещин.
  • Постелить теплоизоляцию фольгированной поверхностью к потолку.
  • Уложить саму систему теплого пола – кабель, нагревательные маты или инфракрасную пленку .
  • Кабель зафиксировать стяжкой, тепловые маты – клеевой основой. а на пленку можно сразу класть финишное покрытие.
  • На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.

    Установка терморегулятора

    Место для термостата нужно выбрать еще до начала монтажа пола. так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.

    Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.

  • Механического типа.
  • Программного типа.
  • Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.

    Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:

  • В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
  • Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
  • Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
  • После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.
  • Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.

    Подключение кабельной системы

    Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:

  • Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
  • Подключить провод от датчика к терморегулятору. а его самого зафиксировать между витками нагревательного элемента пола.
  • Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными. заявленными производителем в инструкции.
  •

    После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

    Читайте у нас на сайте о технологии и последовательности укладки теплого электрического пола под:

    А также узнайте в этой статье о том, как сделать электрический теплый пол своими руками.

    Присоединение тепловых матов

    Схема подключения нагревательных матов достаточно проста:

  • Определяется место, где будет установлен терморегулятор.
  • Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
  • Датчик температуры нужно уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.
  • Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.

    В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.

    Подсоединение пленочного пола

    Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

    Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:

  • Чтобы облегчить работу, рекомендуется установить распаечную коробку. а каждый провод пометить, если это не сделал производитель.
  • В коробе провода соединяются в соответствии фаза к фазе. ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
  • Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
  • Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах. а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.
  • С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.

    Как подключить теплый пол к электросети

    В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

    Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

    Установка терморегулятора

    Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

    • Поддержание заданной температуры в автоматическом режиме;
    • Нагрев пола в определенные временные промежутки;
    • Экономия электроэнергии;
    • Поддержание комфортной температуры круглосуточно.

    При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

    Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

    Подключение через розетку

  • 1

    Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.

  • 2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
  • 3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
  • 4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
  • 5 Осуществить подключение системы пола к термостату.
  • Подключение через щиток

    Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

      Подключение теплого пола без использования терморегулятора

    Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

    Подключение пленочного инфракрасного теплого пола к термостату своими руками

    Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

    Схема подключения электрического теплого пола:

  • 1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
  • 2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
  • 3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
  • 4 Зажать клеммы плоскогубцами.
  • 5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
  • 6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
  • 7 Изолировать клеммы битумным скотчем.
  • 8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
  • 9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
  • 10 Подключить провод термодатчика к термостату.
  • 11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
  • 12 Проверить работу системы.
  • 13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.
  • Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

    Подключение стрежневого теплого пола своими руками

    Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

  • 1 Разложить каждый мат параллельно друг другу.
  • 2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
  • 3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
  • 4 Подключить провод первого мата к терморегулятору.
  • 5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
  • 6 Подключить датчик к терморегулятору.
  • 7 Проверить работоспособность системы.
  • 8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.
  • Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

    В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

    Подключение кабельного пола своими руками

    Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

    Монтаж пола в виде отдельного кабеля:

  • 1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
  • 2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
  • 3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
  • 4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
  • 5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
  • 6 Контрольная проверка системы.
  • 7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.
  • Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

    Монтаж техники электрического теплого пола своими руками, фото и видео

    В настоящее время для устройств теплого пола все чаще стали использовать электричество. В этом случае используется специальный электрический кабель, с помощью которого происходит теплый пол. Сайт самостоятельного ремонта квартиры, произведен по инструкции по устройству, подбор и установка теплого пола своими руками с использованием фото материалов. Итак, приступаем.

    Аппарат электрический теплый пол

    Вариант подпольного покрытия, в котором используется электрический кабель, в отличие от системы водяного отопления, доступен как владельцам частных домов, так и тем, кто проживает в городских многоэтажках.Когда устройство электрического теплого пола не требует монтажа труб и подключения их к системе отопления, все работы заключаются в прокладке тонкого электрического кабеля и подключении его к электросети.

    Системой этого этажа управлять намного проще, так как существует множество разнообразных электронных устройств, которые позаботятся о том, чтобы температура поддерживалась на заданном уровне. Такие теплые полы можно использовать в самых разных помещениях, в том числе в загородных домах, в саду. Например, с помощью такой системы можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер на так, чтобы к моменту выезда из гаража помещение было прогрето, для определенного запуска двигателя.

    По своему электрическому устройству теплый пол во многом аналогичен системе отопления, в которой теплоносителем является вода. Способы укладки также не отличаются от монтажа водяного пола, разница лишь в том, что нагревательным элементом в данном случае является кабель.

    Как выбрать электрический теплый пол. Типы кабелей

    По принципу действия нагревательные кабели делятся на два типа:

    1. саморегулирующийся.
    2. резистивный.

    Вся система электрического теплого пола состоит из силовых проводов, проложенных для подключения системы (в основном они проложены в стене), и соответствующих кабелей, с помощью которых теплый пол. Для уменьшения сопротивления соединения и нагрева силовые кабели производятся со специальными муфтами, как показано на фото ниже.

    резистивный кабель

    Основным нагревательным элементом является резистивный проводник кабеля с высоким сопротивлением, проходящий по которому электрический ток преобразуется в тепловую энергию.Во избежание поражения людей электрическим током, нагревательный провод покрывают слоем изоляции, поверх которого накладывается металлическая оплетка. Эта оплетка заземлена и защищена экраном от электромагнитных полей, которые возникают в результате. Все эти слои покрыты внешней изоляцией. Резистивные кабели могут быть как одно, так и двухжильные.

    одножильный кабель

    Система

    , имеющая одинарный кабель, самая простая для электрических полов. Его установка заключается в прокладке кабеля по площади пола, что должно быть предусмотрено для подключения обоих концов кабеля к системе электроснабжения, т.е. кабель укладывается на полу в виде петли.Эта система, наряду с простотой, имеет один существенный недостаток, поскольку в результате протекания электрического тока на сердечнике кабеля формируется электромагнитное поле. Тесьма сглаживает физическое явление, и результат не всегда бывает удовлетворительным.

    двойной кабель

    В кабеле витая пара есть еще токоведущий провод, который проложен между двумя нагревательными проводами. Учитывая, что электрический ток течет в разных направлениях, электромагнитные поля, образующие разные провода, компенсируют друг друга.При прокладке кабелей сопротивления следует аккуратно заделать их в строительный раствор, чтобы не было перегрева, и кабель не шел вместе с системой.

    Саморегулирующиеся кабели

    Такие кабели лишены недостатков, то есть резистивных кабелей, так как здесь нагревательный элемент представляет собой полимерную матрицу. В случае перегрева одной порции происходит уменьшение силы тока, что сказывается на нагреве. Это снижение температуры происходит частично, в то время как остальная часть системы работает нормально.Саморегулирующиеся кабели стоят в несколько раз дороже обычных нагревательных кабелей, но гарантируют длительный срок службы.

    Инфракрасная пленка для теплого пола Прекрасный вариант, когда не получается сделать стяжку, можно положить под ламинат или ковролин. Преимущества очевидны, узнайте больше о кинематографе.

    • __TITLE__

      __ ОПИСАНИЕ__

    Правила расчета электрического теплого пола

    При покупке кабеля необходимо предварительно определить мощность всей системы отопления, на 1м 2 .Специалисты советуют придерживаться следующих параметров выбора:

    • Спальня — 100-150 Вт / м 2 ;
    • коридор, коридор, кухня — 150 Вт / м 2 ;
    • санузел, санузел — 180 Вт / м 2 ;
    • балкон, лоджия — 200Вт / м 2 .

    Используя эти данные, вы можете легко определить удельную мощность системы теплого пола. При расчете площади следует исключить, что она занята постоянно стоящими предметами (шкафами, диванами, ванной, холодильником и т. Д.)). Все эти предметы мешают нормальной циркуляции воздуха, а это вызовет излишний расход энергии, а в этих местах возможен перегрев кабелей и их выход из строя.

    Также следует иметь в виду, что электропроводка в жилом районе рассчитана максимум на 2 — 4 кВт, поэтому при расчете мощности отопления необходимо учитывать этот момент. В качестве альтернативы отдельный дисплей.

    Расчет силовых кабелей рассчитывается по следующей схеме. Если взять для примера площадь спальни 5 м 2 , при этом мощность должна быть 100 Вт / м 2 .Получим 100х5 Вт = 500. В магазине нужно подобрать кабель, имеющий соответствующую мощность. Ближайший, допустим, будет кабель длиной 24 м, мощностью 550Вт. Теперь нам нужно рассчитать шаг прокладки кабеля — 5х200 / 24 = 21 см (S теплораспределения x100 / длина кабеля). В этом поможет наш Онлайн-калькулятор для расчета мощности электрического теплого пола.

    Технология установки

    Перед тем, как приступить к монтажу электрического теплого пола, необходимо определиться с местом, в котором будет установлен термостат.Для этого в стене необходимо проделать отверстие, в которое устанавливается монтажная коробка. Обычно это делается на высоте 50 — 100 см. После этой процедуры необходимо к установке коробки подвести питание и заземление. В месте установки сделайте стенной паз, из которого будут выходить силовые провода до места соединения с греющим кабелем.

    Один из вариантов монтажа в комнате, в данном примере — ванная комната

    . После всех этих работ приступить к прокладке кабеля, предварительно сделав слой теплоизоляции примерно 2 см.Кабель укладывается на выровненную поверхность. При прокладке кабеля к нему следует соблюдать осторожность, чтобы ряды кабелей не соприкасались друг с другом. Кабель укладывается по схеме, полученной в расчете. Можно производить укладку как параллельными линиями, так и спиралью, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая подходит с шагом около 50 см. К терморегулятору необходимо провести силовые кабели, муфта всегда должна находиться в бетонной стяжке.После прокладки нагревательного кабеля устанавливается датчик температуры, его обязательно нужно смонтировать в пластиковой трубке. Перед окончательной заливкой пола проверьте качество кабельного тестера, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

    Для управления температурой предпочтение следует отдавать программируемым терморегуляторам, позволяющим использовать обогрев в то время, когда хозяева находятся в помещении.

    Теперь, когда все установлено на свои места, можно приступать к заливке стяжки.Если поверхность пола сплошная, толщина слоя стяжки должна быть больше 3 см, а если уложен изоляционный слой, то больше 5 см.

    К подключению нагревательного кабеля можно запустить, когда стяжка затвердела. Винтовые клеммы находятся на задней стороне термостата, к ним необходимо подключить провода датчиков, определяющих температуру пола, а также провода питания от греющего кабеля и проводки, по которой питается вся система. Важно подключение к электрическому щиту.Если вы не уверены, что сможете правильно подключить электрический теплый пол, советуем посмотреть видео-советы специалиста.

    • Серкеты для крепления пола Tenley

    • Ошибки монтажа теплого пола

    • Монтаж под плитку

    Монтаж электрического теплого пола на этом завершен. Для анализа и окончательного выбора внешнего вида системы, как сделать лучистый пол своими руками, технология крепления немного отличается.Возможно, вы хотите построить именно водяной пол. Если у вас остались вопросы, задавайте их в комментариях.

    Подборка видеороликов по выбору и установке электрического теплого пола

    Видео:

    Видео:

    Видео:

    Видео:

    элементов дизайна — Отборочные | План электрического этажа кафе | Элементы дизайна — Электротехника и телекоммуникации

    Крепление для светильника на потолке

    Светильник для закрытого потолка

    Настенный светильник

    1-световая полоса

    2-световая полоса

    4-световая полоса

    6-световая линейка

    8-световая полоса

    Зажигалка пуховая

    Освещение наружное

    Наружное освещение, столбик

    Рейка люминесцентная, 1 лампа

    Рейка люминесцентная, 2 лампы

    Рейка люминесцентная, 3 лампы

    Рейка люминесцентная, 4 лампы

    Поверхностный люминесцентный свет

    Модульный люминесцентный светильник

    Модульный люминесцентный светильник, инвертор

    Модульный люминесцентный светильник 2

    Выключатель со шнуром

    Аварийный свет

    Аварийный свет 2

    Знак аварийной

    Переключатель

    Переключатель, 1 полюс

    Переключатель, 2-полюсный

    Переключатель, 2-ходовой

    Многопозиционный переключатель

    Коммутатор промежуточный

    Диммерный переключатель

    Диммерный переключатель 2

    Розетка

    Разъем 2

    Розетка коммутируемая

    Розетка коммутируемая 2

    Двойная розетка

    Двойная розетка 2

    Розетка

    Телефонная розетка

    Телефонная розетка 2

    Стерео розетка

    Телеканал

    Сервисная панель, поверхность

    Сервисная панель, вставка

    Термостат

    Потолочный вентилятор

    Блок удержания в открытом положении

    Детектор

    Пожарная тревога

    Городская пожарная сигнализация

    Пост пожарной сигнализации

    Звонок пожарной тревоги

    Центральный пост пожарной сигнализации

    Устройство автоматической пожарной сигнализации

    Главное управление

    Земля

    Дверной звонок

    Кнопка

    Зуммер

    Оповещатель

    Рог

    Сигнальная вилка горничной

    Центральная станция связи

    Дверной звонок

    Трансформатор дверного звонка

    Магнитный дверной упор

    Домофон

    Телефонная система ключей

    Цифровая спутниковая система

    Внутренняя антенна

    Внешняя антенна

    Электродвигатели

    Однофазный

    Три многофазных

    Настенная распределительная коробка для оборудования

    Распределительная коробка для настенного телефона / данных для оборудования

    Система доступа к считывателю карт

    Кнопка аварийного отпирания

    Датчик движения

    Электрический открыватель двери

    Станция сторожа

    Центральный вокзал сторожа

    Аккумулятор

    Типы систем отопления ~ Электрическое ноу-хау

    В предыдущей теме «Типы электрических нагрузок » я перечислил типы систем отопления, которые являются системами центрального и местного отопления, и указал, что оборудование, используемое для выработки тепла в системах центрального отопления, следующее:

    1. Печь.
    2. Водогрейный паровой котел.
    3. Тепловой насос.

    В этой предыдущей теме я объясню печи, а сегодня я продолжу объяснять другое оборудование в дополнение к местной системе отопления следующим образом:

    2- Водогрейный и паровой котел:



    Котел — это компонент системы отопления, предназначенный для нагрева воды для распределения в различных помещениях здания. Поскольку воду нельзя использовать для непосредственного обогрева помещения, бойлеры используются только в центральных системах, где горячая вода циркулирует к устройствам подачи (например, радиаторам плинтуса, модульным обогревателям, конвекторам или установкам кондиционирования воздуха).Котлы

    обычно проектируются для использования двух из четырех основных источников тепла: сжигания на месте (уголь, нефть, природный газ, пропан) и электрического сопротивления.

    Категории котлов по принципу действия:

    1. Естественная тяга против принудительной тяги.
    2. Горячая вода против пара.
    3. Пожар в трубе против воды в трубе.
    4. Конденсационный котел.

    В
    В котлах этого типа воздух для горения засасывается естественной конвекцией и
    поэтому контроль над соотношением воздух / топливо практически отсутствует.

    В
    этого типа котла, количество воздуха для горения и воздушно-топливной смеси
    управляются воздуходувкой.

    это
    используется в небольших коммерческих зданиях, где вода нагревается до необходимого
    температура распределения (обычно 140–180 ° F). Эти системы часто
    «закрытый», практически без подпитки пресной водой. Водогрейные котлы
    часто предпочтительнее, потому что они обычно не нуждаются в операторе или специальном
    химический состав воды, и они работают с более высокой эффективностью преобразования топлива, чем
    паровые котлы.

    Эти
    котлы бывают разных конфигураций, но все служат одной
    цель: удерживать воду и превращать ее в пар путем применения
    высокая температура.

    В
    жаротрубные котлы, горячие дымовые газы проходят через трубы, погруженные
    вода. Пожарные котлы склонны к обрастанию.

    В
    водотрубные котлы, вода содержится в трубах, расположенных внутри топки
    а горячие дымовые газы проходят по трубам, нагревая воду, а затем выходят наружу.
    стек.

    А
    конденсационный котел сохраняет энергию за счет использования теплообменников, предназначенных для
    удалить дополнительную энергию из газов сгорания перед тем, как покинуть
    стек. Дымовые газы, производимые конденсационными котлами, имеют гораздо более низкую
    температуры, чем у котлов без конденсации, до такой степени, что
    водяной пар в дымовых газах конденсируется, высвобождая скрытое тепло и
    повышение КПД котла.

    Эти
    котлы не доступны в больших размерах. Для размещения большего отопления
    нагрузки, возможна установка нескольких конденсационных котлов.

    3- Тепловой насос



    Тепловой насос — это устройство, которое работает как кондиционер летом и как обогреватель зимой. Тепловые насосы выглядят и работают точно так же, как кондиционер, за исключением того, что у него обратимый цикл. Он содержит 4-ходовой реверсивный клапан, который позволяет переключаться между «кондиционером» и «обогревателем».»

    Для климата с умеренными потребностями в отоплении и охлаждении тепловые насосы представляют собой энергоэффективную альтернативу печам и кондиционерам.

    Одним из преимуществ теплового насоса является то, что он обеспечивает возможности нагрева и охлаждения в одном агрегате. обычно дополняется резервной системой, такой как излучающие обогреватели пола или плинтусы, на случай длительных периодов экстремально низких температур окружающей среды.

    Тепловой насос работает, перемещая имеющееся тепло из одной области в другую одним из следующих способов:

    1- Воздух-воздух:


    Использует воздух в качестве внешнего источника нагрева или охлаждения и обеспечивает нагрев или охлаждение воздуха в помещении.Конденсатор поглощает тепло из наружного воздуха (даже самый холодный воздух содержит некоторое количество тепла) и передает его внутреннему теплообменнику. Воздух в помещении нагревается в теплообменнике и циркулирует по внутреннему пространству. Летом процесс обратный, чтобы охладить и осушить дом.

    2- Вода-воздух:


    Использует воду в качестве источника нагрева / охлаждения, обеспечивает нагрев / охлаждение воздуха в помещении. Вместо извлечения тепла из наружного воздуха этот тип насоса поглощает тепло из грунтовых или поверхностных вод, например из фермерского пруда.

    3- Воздух-вода

    Использует воздух снаружи, воду внутри: используется там, где есть потребность в горячей воде, а также для охлаждения и осушения воздуха).

    4- Земля-воздух

    Также известный как геотермальная система, этот тип теплового насоса использует подземные контуры для поглощения тепла от земли. Геотермальные системы обычно устанавливаются в недавно построенных домах, но также могут использоваться в существующих домах.

    В полах с подогревом или под полом


    Под полом с подогревом понимается центральное отопление и охлаждение, при котором достигается контроль микроклимата в помещении для обеспечения теплового комфорта за счет теплопроводности, излучения и конвекции.

    Рис. (1): В системе подогрева пола

    В современных системах подогрева полов для обогрева пола используются элементы электрического сопротивления («электрические системы») или текучая среда, протекающая по трубам («гидронные системы»).Любой из этих типов может быть установлен как основная система отопления всего здания или как локальный подогрев пола для обеспечения теплового комфорта. Электрическое сопротивление можно использовать только для обогрева, поэтому, когда также требуется охлаждение помещения, используются гидравлические системы.


    Электрические нагревательные элементы или водопроводные трубы могут быть залиты в бетонную плиту перекрытия («система наливного пола», «мокрая система» или «система в полу» , см. Рис. 1 ). Их также можно разместить под напольным покрытием («сухая система» или «система под полом» см. Рис.2 ) или прикрепленные непосредственно к деревянному основанию пола («система чернового пола» или «сухая система»).

    Рис. (2): Система теплого пола


    секунда: Системы местного отопления

    Оборудование, используемое для отопления в местных системах отопления:

    1. Переносные электронагреватели.
    2. Встраиваемые электронагреватели сопротивления.
    3. Плинтусные электрические сопротивления.
    4. Инфракрасные обогреватели.
    5. Камины.
    6. Дровяные печи.

    Местные системы отопления

    1- Преимущества местной системы теплоснабжения над системой центрального отопления:


    • Локальные системы обычно бывают распределенными; здание, кондиционируемое с использованием локальной системы, может иметь дюжину (или сотню) отдельных и независимых единиц, расположенных по всему зданию.Распределенные системы, как правило, обеспечивают большую коллективную надежность, чем централизованные системы. Например, отказ одного из 12 отопительных агрегатов может вызвать дискомфорт в одной комнате здания, но есть еще 11 рабочих агрегатов, которые могут обеспечивать теплом остальную часть здания.
    • Поскольку локальные системы, вероятно, будут иметь небольшую мощность и не будут усложнены соединением с другими устройствами, обслуживание локальных систем, как правило, является простым и доступным через многочисленных поставщиков услуг.
    • В здании, где большое количество помещений может использоваться только от случая к случаю, например, в общежитии или отеле, местные системы могут быть полностью отключены в неиспользуемых помещениях, что обеспечивает потенциальную экономию энергии.
    • Локальная система отопления, вентиляции и кондиционирования воздуха может обеспечить больший комфорт для пассажиров за счет полностью индивидуализированных вариантов управления — если одной комнате требуется обогрев, а соседней — охлаждение, две локальные системы могут реагировать без конфликта.

    2- Недостатки местных тепловых систем:


    • Локальные системные блоки нельзя легко соединить друг с другом для обеспечения централизованного управления энергопотреблением.
    • Локальные системы обычно могут управляться централизованно в отношении функций включения-выключения посредством управления электрическими цепями, но более сложное центральное управление (например, ночной режим понижения или экономайзер) невозможно.
    • Локальные системы не могут получить выгоду от эффекта масштаба. Эффективность оборудования обычно увеличивается с увеличением производительности; поскольку каждый местный блок обычно имеет небольшую мощность; эффективность локальной системы относительно низкая.
    • Отсутствие взаимосвязи между блоками также означает, что нагрузки не могут распределяться в масштабах всего здания.Несколько центральных систем HVAC обеспечивают повышенную эффективность и снижение первоначальных затрат за счет распределения нагрузки по всему зданию.
    • Хотя обслуживание локальной системы часто может быть относительно простым, такое обслуживание может потребоваться непосредственно в занятых помещениях здания.

    В следующей теме я объясню типов, классификации и оборудования систем охлаждения (системы кондиционирования воздуха) . Итак, продолжайте следить.

    BEOK Комнатный термостат с сенсорным экраном для теплого пола TST70 EP | Температурные приборы |

    Российские покупатели должны прочитать: Пожалуйста, укажите свое полное имя в информации о доставке.Это очень важно для того, чтобы вы успешно получили посылку !!!

    TST70-EP Электрооборудование Пол Отопление Термостат

    TST70-EP Еженедельный термостат с цифровым программированием циркуляции с сенсорным ЖК-дисплеем, каждый день имеет 6 событий. Можно выбрать ручной режим и программируемый режим. Термостат рекомендуется для управления электрическими нагревательными приборами или приводом двухпозиционных клапанов, используемых в системах напольного отопления.

    Источник питания: 200 ~ 230 В, 50 ~ 60 Гц

    Текущая нагрузка <= 16A

    Потребляемая мощность <2 Вт

    Внешний материал: негорючий ПК

    Диапазон настройки: 5 ~ 90 Цельсия (можно регулировать до 35 ~ 90 Цельсия)

    Настройка ограничения: 5-60 Цельсия (заводская настройка: 35 Цельсия)

    Разница температур: 0.5-10 Цельсия (регулируется; заводская настройка: ± 1 Цельсия)

    Точность: +/- 0,5 по Цельсию

    Размер термостата

    86 * 86 * 38,5 мм

    Схема подключения

    Как к установке?

    Пакет продуктов

    1.Могу ли я получить посылку через 30 дней?

    Ответ: Мы не уверены. Иногда это быстрее. Иногда на это требуется больше времени. Мы отправляем вашу продукцию бесплатно в большинство стран, поэтому мы не можем позволить себе дорогую экспресс-доставку, такую ​​как DHL, UPS, FEDEX, TNT, EMS. Обычно мы выбираем заказную авиапочту Китая или авиапочту России. Расчетный срок их доставки составляет 15-35 дней. Но это также приблизительное время, может быть, оно будет еще больше во время отпуска или рекламного периода. Так что мы надеемся, что вы сможете его терпеливо дождаться.Потому что мы не принимаем никаких споров о медленной экспресс-доставке без связи.

    2. Мне нужно срочно получить товар, какой способ доставки я могу выбрать?

    Ответ: Да, если вам срочно, вы можете выбрать DHL, FEDEX или UPS express при заказе. Расчетный срок доставки составляет около 5-7 рабочих дней. Для российского покупателя вы можете выбрать Russia Express-SPSR, срок его доставки составляет 5-15 рабочих дней.

    3.Могу ли я выбрать термостат без логотипа?

    Ответ: Да, у нас есть термостаты с логотипом BEOK или без него. Если у вас есть требования к логотипу, пожалуйста, оставьте нам сообщение при заказе. В противном случае мы будем случайным образом отправлять товары с нашим логотипом или без него.

    Мы профессиональная фабрика термостатов.Мы производим термостаты более 10 лет !!!

    Все о лучистом напольном отоплении

    Хороший вопрос, но сложный, поэтому сначала я начну с простого — при питании от электричества между этими двумя системами практически не будет разницы в эксплуатационных расходах. Любая форма выработки тепла электрическим сопротивлением (полы с подогревом, печи, фены, чайники, обогреватели плинтусов и т. Д.) Будет стоить столько же по шкале «БТЕ на ватт».

    Имейте в виду, что бойлер для водяного пола может работать от электричества или газа, поэтому любая разница в эксплуатационных расходах будет определяться вашими местными тарифами на газ и электричество.Тарифы на электроэнергию в Квебеке одни из самых низких, а в Онтарио одни из самых высоких, по этой причине очень мало людей в настоящее время устанавливают источники электрического тепла в Онтарио, но это самый распространенный источник тепла в Квебеке. Житель Онтарио, устанавливающий теплый пол, вероятно, выберет водяную систему с газовым котлом.

    Что касается стоимости установки, вы можете найти системы электропроводки немного дешевле, но, чтобы быть уверенным, получите расценки на каждую из них. Если вы планируете сделать это самостоятельно, посмотрите несколько видеороликов, сделанных своими руками, и посмотрите, что вам будет проще, вот наше видео по установке гидронной трубы, это действительно довольно легко, но немного сложнее подключить коллектор и котел.

    Полы с подогревом могут быть сделаны с помощью электрических проводов, гидравлических труб, но есть также одна компания, которая устанавливает трубы с воздушным обогревом в плитах на фундаменте, работающем от электричества или газа.
