Подключение IP-камеры: схема, настройка, инструкции

Организация видеонаблюдения ‒ уже не роскошь, как было раньше. Сегодня это необходимость, без которой не может быть организована охрана предприятия или других объектов. Поэтому важно знать, как настраивать подключение IP-камеры. Отметим, что ничего сложного в этом нет и произвести настройку самостоятельно можно. Нужно лишь следовать простым советам.

Итак, IP-камера ‒ это обычная цифровая видеокамера, которая умеет передавать видеопоток в цифровом формате по Ethernet-сети с протоколом IP. У каждой такой камеры есть свой адрес IP. Собственно, это главные ее отличия от обычной камеры.

Расположение

Большинство пользователей, которые осуществляют подключение IP-камеры самостоятельно, обычно недовольны результатом ее работы. Нередки случаи, когда устройство работает с искажением или снимает видео с явной рассинхронизацией звука и видеопотока. Чтобы подобных неприятностей избежать, необходимо рассмотреть более подробно процесс подключения IP-камеры через роутер.

Проверяем качество приема сигнала

Самое первое, что нужно сделать, — правильно выбрать расположение камеры. Если вы нашли отличное место, где ее можно прикрепить и затем получать хорошую картинку, то необходимо проверить, есть ли возможность вообще получать сигнал (речь о беспроводных камерах).

Самый простой способ это выяснить ‒ поднести ноутбук или телефон к месту, где планируется расположение камеры и проверить уровень сигнала Wi-Fi. Если сигнал будет слабым или исчезнет вовсе, то и камера не сможет подключаться к сети и передавать сигнал. Более того, она не сможет постоянно передавать видеопоток. Помните, что бетонные перегородки ‒ это преграды на пути радиосигнала Wi-Fi.

Загруженность канала

Также отметим, что даже при отсутствии помех для сигнала Wi-Fi проблемы не исключены. И речь даже не в качестве самого сигнала, а в загруженности сети, посредством которой камера передает сигнал. Так что учитывайте это при подключении IP-камеры к компьютеру. Если такая проблема возникнет, и даже при нормальном уровне сигнала картинка будет “тормозить”, то необходимо в интерфейсе управления камерой проверить, есть ли на этом же канале сигналы от других сетей. Если они присутствуют, то сигнал камеры желательно переключить на другую сеть, но канал пусть остается прежним.

Все эти вопросы необходимо решить непосредственно перед подключением IP-камеры видеонаблюдения. Только после этого можно переходить к нашему вопросу.

Подключение IP камеры

В зависимости от того, какая камера будет использоваться, потребуется (или не потребуется) прокладка кабеля UTP. Как вы уже поняли, этот кабель нужен для проводной камеры, беспроводная работает по wi-fi интерфейсу. Ничего сложного в этом нет: подключаете кабель к компьютеру, устанавливаете драйвер (идет в комплекте), после чего камера определяется в системе. Инструкция довольно проста.

С беспроводным подключением приблизительно то же самое, только нет необходимости прокладывать кабель. То есть схема подключения IP-камер особо не меняется, изменения касаются лишь способа подключения.

Настройка

Чтобы обеспечить доступ к камере через локальную сеть или интернет, нужно запустить веб-сервер, используя программу WebcamXP или с помощью программной настройки роутера и камеры. Перед запуском сервера и организацией доступа к нему из интернета нам необходимо узнать свой IP-адрес. Если доступ к камере через интернет особо не нужен, то можно обойтись и без IP-адреса.

К слову, IP-адрес ‒ это уникальный идентификатор какого-либо устройства (это может быть компьютер, роутер или даже камера). Может быть локальным или внешним. Последние делятся на статические и динамические. Статические, в свою очередь, постоянно закрепляются за устройством, подключенным к интернету. Что касается динамических адресов, то они являются временными и обычно работают до момента завершения сеанса подключения.

Помните, что ваш подключенный к сети роутер должен иметь “белый” статический адрес, иначе вы не сможете получить доступ к камере через интернет. Если ваш провайдер предоставляет вам “серый” внутренний адрес, то либо запросите услугу выделенного ip-адреса, либо смените провайдера. Без этого подключение IP-камеры видеонаблюдения невозможно.

Для проверки адреса необходимо сначала посмотреть его в статусе подключения по локальной сети, а затем проверить его на сайте 2ip. Если два адреса совпадают, значит, у вас выделенный IP-адрес, и подключение IP-камеры возможно. В противном случае нужно обращаться к провайдеру.

Как подключить IP-камеру к интернету?

Подключение камеры обычно осуществляется через домашний роутер. Именно через него камера передает поток. Самый распространенный роутер ‒ TP-LINK TL-WR941. Покажем подключение камеры на его примере. Предполагается, что камера уже установлена на свое место и готова к передаче видеопотока. После установки драйвера камеры мы можем в меню в разделах Basic ‒ Network ‒ Information поменять порт с 80 на другой. Возьмем, к примеру, 20000. Также здесь нужно узнать адрес нашей камеры (он обычно начинается с 192. 168.0…)

Что говорит инструкция? С компьютера открываем настройки роутера (обычно нужно зайти на адрес 192.168.1.1 через браузер), там нас интересует раздел Port forwarding. В зависимости от модели роутера, он может называться по-другому. В популярных моделях TP-LINK нужно открывать раздел Forwardint ‒ Virtual Server. В появившемся окне необходимо создать новую запись. Вписываем в строку PORT значение 20000, в строку ‒ IP Adress ‒ адрес нашей камеры. Далее жмем кнопку Save.

Так мы создали виртуальный сервер, и подключение IP-камеры к компьютеру почти завершено. Если набрать в браузере адрес http://ваш_ip_адрес:20000, то вы сразу попадете в меню камеры, которую только что подключили. Теперь видеть трансляцию можно с любой точки, где есть интернет.

В настройках самой камеры можно установить пароль для доступа к ней. Это необходимо для того, чтобы никто не смог подключиться к ней через интернет. Доступ будут иметь только те пользователи, у которых есть пара «логин/пароль».

Дополнительные функции

Если камера будет работать круглые сутки, то простой видеосъемки достаточно. Многие другие функции могут и не потребоваться. Например, почти все более-менее нормальные камеры обладают функцией отслеживания передвижения, благодаря которой камера “спит”, но резко “просыпается” в случае обнаружения движения в кадре. При организации системы охраны требуется подключение большого количества камер. В этом случае не обойтись без программы IP Surveillance, которая поддерживает подключение до 16 камер. Следовательно, организация охраны офисов, складов и других помещений производится только с помощью подобных программ. Простого виртуального сервера средствами программ настройки роутеров недостаточно.

Заключение

Ничего принципиально сложного в подключении беспроводной или проводной IP-камеры нет. Трудность заключается лишь в монтаже и прокладке кабелей к сети и компьютеру (если это не беспроводная камера). А вся настройка занимает в среднем 10 минут, а иногда и меньше.

Как подключить ip видеокамеру к видеорегистратору.

В этой статье мы рассмотрим какие есть варианты для подключения одной или нескольких IP видеокамер к IP видеорегистратору, находятся они в одном помещении или в разных городах.

Стоит начать с того, что IP видеокамеры и видеорегистраторы NVR являются сетевым оборудованием, каждое из устройств имеет сетевой выход Ethernet. Для подключения этих устройств Вам понадобится обычный сетевой кабель «Витая пара», четырехпарный, а так же сетевые коннекторы «RG45»

Как обжать кабель для ip камеры

Для того, чтобы этот кабель можно было использовать в системах видеонаблюдения — его нужно обжать, проще говоря надеть на оба конца кабеля коннекторы «RG45». В системах видеонаблюдения используется прямой способ обжима кабеля тип В.

Как подключить ip видеокамеру к видеорегистратору Рис.1.

Здесь представлен хороший видеоурок.

Какой именно из разновидностей кабелей типа «Витая пара» выбрать? Здесь нужно руководствоваться относительно поставленной задачи. Если есть необходимость, например, организовать воздушную трассу проходящую по улице — то лучше использовать витую пару для наружной прокладки с металлическим тросом. Если речь идет о прокладке кабеля внутри помещения, то можно использовать внутренний кабель. Так же рекомендуем использовать экранированный кабель, он стоит несколько дороже, но защищает передаваемый сигнал от внешнего воздействия, а на качестве экономить не стоит.

После того как разобрались с кабелем можно перейти к вопросу: как подключить ip видеокамеру к видеорегистратору.

Существует несколько вариантов подключения IP камер к видеорегистратору NVR:

• Видерегистратор NVR — соединение через обычный коммутатор;
• PoE Видеорегистратор — соединение напрямую;
• Видеорегистратор NVR — соединение через PoE коммутатор;
• Смешанный вид соединения;

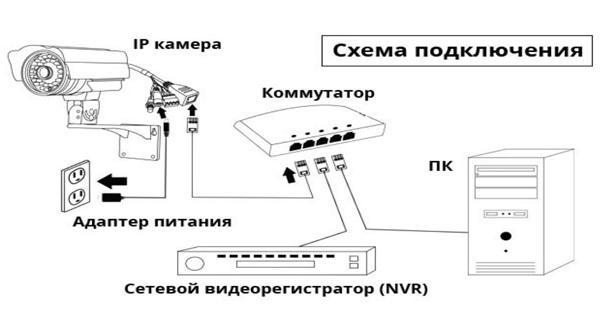

Видерегистратор NVR — соединение через обычный коммутатор. Данный тип подразумевает классическое использование оборудования, электропитание осуществляется дополнительными блоками питания. Строится по классической сетевой схеме. Для реализации могут использоваться любые IP видеокамеры и видеорегистраторы.

Как подключить ip видеокамеру к видеорегистратору Рис.2.

PoE Видеорегистратор — соединение напрямую.
Некоторые модели IP видеорегистраторов имеют встроенный PoE коммутатор. Такой видеорегистратор имеет обычный LAN порт и несколько PoE портов. Это дает возможность осуществить электропитание камер видеонаблюдения по витой паре, без использования дополнительных блоков питания. Имея такое устройство, Вы можете подключить напрямую несколько IP камер видеонаблюдения. Но так же можете использовать только часть PoE портов, а часть камер подключить через LAN, используя обычный коммутатор, по классической схеме.

Для воплощения данной схемы, необходим PoE видеорегистратор, а так же IP камеры видеонаблюдения с поддержкой PoE — обратите на это внимание, не все устройства поддерживают PoE.

Как подключить ip видеокамеру к видеорегистратору Рис.3.

Видеорегистратор NVR — соединение через PoE коммутатор.
Технологию Power Of Ethernet можно использовать и с обычным NVR. Для этого Вам понадобится дополнительный PoE коммутатор на 4,8,16 или более портов — в зависимости от планируемого количества подключаемых IP видеокамер. NVR соединяется с IP камерами через цепочку состоящую из коммутатора и PoE коммутатора. Таким же образом можно использовать PoE только на тех участках Вашей системы видеонаблюдения, где это необходимо.

Смешанный вид соединения. По факту это схема построения содержащая в себе участки с использованием технологии PoE и участки с классической подачей электропитания внешними источниками. В схеме используются и PoE коммутаторы и обычные свитчи. Такая гибкость построения IP видеонаблюдения играет на руку когда нужно установить камеру видеонаблюдения на участке где нет 220В, например.

Как подключить ip видеокамеру к видеорегистратору Рис.4.

В 2019 году любая система IP видеонаблюдения подразумевает удаленный онлайн мониторинг и просмотр видеоархива при помощи компьютера и мобильных гаджетов. Поэтому, естественно стоит предусмотреть наличие роутера для обеспечения выхода в интернет. Если Вас интересуют в целом варианты построения системы IP видеонаблюдения, то рекомендуем ознакомиться с одной из наших статей. Статья содержит в себе варианты построения, общие схемы и комментарии.

Также приглашаем Вас ознакомиться и с другими полезными статьями в нашем техно-блоге.

Варианты построения IP сетей на большие расстояния

1. Статьи
2. Источники питания
3. Варианты построения IP сетей на большие расстояния, организация питания видеокамер по РоЕ

21 августа 2013
Варианты построения IP сетей на большие расстояния, организация питания видеокамер по РоЕ

Данная статья будет полезна специалистам, переходящим от аналоговых решений к цифровым. Для визуального восприятия материала некоторые рисунки взяты из Интернета.

При всей простоте предлагаемых рынком IP решений существует определенное требования при подключения к сети Интернет – это максимальное расстояние от узла сети передачи данных до абонентского устройства не должно превышать 100 м. Данное условие необходимо соблюдать при построении сетей IP видеонаблюдения.

На рисунке ниже представлено стандартное решение IP системы удовлетворяющее выше указанным требованиям.

Варианты построения IP сети

Довольно часто при построении сети возникает необходимость установки IP камер на бОльшие расстояния от сервера и желательно, с подачей питания к камере по РоЕ. Для решения этих задач существует три варианта, каждый из которых будет зависеть от удаленности видеокамеры:

1. использование дополнительных компонентов сети, позволяющих передать видеоизображение и питание камеры на расстояние более 100 м. по витой паре;
2. прокладка оптико-волоконного кабеля;
3. использование существующей сети Интернет.

В зависимости от технических условий объекта и решаемых задач выбирается одно или несколько решений одновременно. При выборе решения необходимо так же учитывать потребляемую мощность оконечных устройств: видеокамеры (+ кожух), мощность РоЕ устройства и потери мощности в линии связи.

Сделаем небольшое отступление и остановимся подробнее на технологии РоЕ.

Power over Ethernet — это технология подачи электропитания через Ethernet к оконечным сетевым устройствам, которые для своей работы требуют и канала передачи данных, и источника питания. Это могут быть сетевые коммутаторы Ethernet, беспроводные точки доступа, IP-камеры и т. п. Преимущество технологии PoE состоит в том, что она использует только один комплект проводов как для передачи данных, так и для подачи питания. Текущий стандарт IEEE802.3af для питания оборудования через Ethernet, был официально утвержден в 2003 году.

Это позволяет снизить затраты времени на инсталляцию и сэкономить средства на стоимости силовых кабелей и других компонентов. Одна из главных особенностей РоЕ — возможность ее применения не только при организации новых сетей, но и при модификации уже существующих. Чаще всего при модернизации сети требуется установка активного конечного оборудования именно там, где поблизости нет источника питания, а электропроводка отсутствует. Благодаря РоЕ-технологии WiFi точку доступа, например, можно устанавливать в местах наилучшего приема сигнала, а IP-камеру монтировать в любом удобном для обзора месте.

С расширением применения PoE технологии потребность в более высокой мощности постоянно возросло и были утверждены несколько новых стандартов с различным уровнем мощности на один порт: IEEE802.3af (15.4W), IEEE802.3at PoE Plus (30W), Ультра PoE (60-80W), Mega PoE (95W).

Новый стандарт IEEE802.3at отличается от IEEE802.3af тем, что для увеличения передаваемой по сети мощности дополнительно используются две свободные пары кабеля 4-5 и 7-8.

Рассмотрим несколько вариантов построения протяженных сетей с использованием дополнительного оборудования различных производителей:

1. Установка одноканальных репитеров

Максимальная длина сегмента в сети 100Base-T составляет 100 м. Репитер PoE позволяет увеличить длину линии до оконечных сетевых устройств путём последовательного соединения сегментов. Репитер PoE восстанавливает двусторонний поток данных и передаёт напряжение питания следующему за ним устройству.

2. Применение одноканальных регенераторов, работающих по технологии SHDSL

Подключение IP-камеры к информационной сети на большом расстоянии производится через SHDSL интерфейс с использованием регенератора. Скорость в линии достигает 15296 кбит/c по одной паре. Питание камеры осуществляется дистанционно от SHDSL модуля. На линии может быть установлено до 3 регенераторов, питаемых со стороны базовой платформы SG-17R.

3. Удаленное подключение IP-камеры с подачей дистанционного питания по технологии PoDSL через SHDSL соединение с использованием регенератора

Подключение группы IP-камеры к информационной сети производится через Ethernet интерфейс. IP-камеры имеют встроенный Ethernet-коммутатор на два порта, что позволяет в целях оптимизации прокладки кабеля организовать их подключение «цепочкой» в режиме транзитного питания от одного порта Ethernet. Максимальное количество подключаемых камер при длине сегмента между устройствами 100 метров – до 5 штук.

4. Использование устройства представляющие собой модемы/ конвертеры, выполненные по технологии VDSL2

Данные изделия предназначены для организации систем IP-видеонаблюдения на удаленных объектах, то есть для передачи данных с IP-камер на расстояния более 100 м по двухпроводной медной линии (витой паре) или коаксиальному кабелю. Конвертеры имеют 1 или 4 порта Ethernet для подключения IP-камер и работают на дистанции до 1,7 км. Часто такие устройства называют Ethernet Extender.

5. Применение 1-канальных РоЕ инжекторов и сплиттеров мощностью 15W

Инжектор вводит питание в UTP кабель, а сплиттер выделяет его и подает на видеокамеру.

Многие IP-видеокамеры с питанием по РОЕ уже содержат встроенный сплиттер.

Это упрощает подключение, так как для подключения потребуется только инжектор.

Если блок питания совмещен с инжектором, то для питания IP камеры без функции РоЕ, потребуется только сплиттер.

6. Применение новой технологии «PoE Extender» позволяющей передавать данные и питание высокой мощности на сверхдальние расстояния

Эту функцию выполняет изделие под названием «Power Reach» или просто — РоЕ удлинитель.

Технология PoE Extender совместима не только со стандартным протоколом Ethernet и PoE IEEE802.3af/at , но также может осуществлять передачу питания до 60W до 500м. с поддержанием скорости 100 Mбит/с.

При каскадировании PoE удлинителей, можно увеличить дальность передачи РоЕ до 2 км., но при этом мощность в конце лини составит 3-5 ватт, а скорость передачи данных останется неизменной 100Мбит/с.

Вариант применения PoE удлинителей при построении протяженных сетей:

Вариант установки РоЕ удлинителя непосредственно в кожух. Полученной мощности 60W вполне будет достаточно для питания видеокамеры, обогрева кожуха, а в некоторых случаях и ИК подсветки.

Приведенный в статье перечень оборудования, предназначенного для передачи видео на большие расстояния и питания видеокамер по РоЕ разнообразен и далеко не полон. Выбор того или иного решения производится исполнителем исходя из поставленных задач и его предпочтений.

Александр Адушкин

Источник: Daily (.sec ru)

Подключение ip камеры

Подключение ip камеры

Опубликовано в рубрике Видеонаблюдение

Настройка ip камеры

IP камера это цифровая камера видеонаблюдения, которая может быть оборудована микрофоном, возможностью записи информации на флеш-память, с подключением дополнительных тревожных датчиков. Передача видеопотока происходит в цифровом формате по сети Ethernet, использующий протокол IP. Все ip камеры имеют собственный ip адрес и встроенное программное обеспечение. Для подключения камеры необходимо знать ip адрес камеры, маску локальной сети и немного терпения.

Для того чтобы подключить ip камеру к компьютеру необходимо предварительно произвести некоторые настройки на самом компьютере или ноутбуке. Подключаем ip камеру к локальной сети сетевым кабелем. Кабель для подключения ip камеры используют витую пару с 4-я парами (например U/UTP, кат. 5Е 4×2х24 АWGsolid,PVC)обжатую с двух сторон коннектором RG45. Если камера без РОЕ, то подключаем дополнительно блок питания.

Подключение ip камеры к компьютеру напрямую

Заходим на компьютере в панель управления/ Сеть и интернет/ Сетевые подключения/ Кликаем по свойствам и выбираем протокол интернета версии 4. Заходим в свойства TCP/IP4 и назначаем ip адреса в ручном режиме. В примере: IP-адрес 192.168.1.100, Маска подсети 255.255.255.0, Основной шлюз 192.168.1.1. Очень важно чтобы : IP-адрес камеры видеонаблюдения не совпадал с : IP-адресом других устройств на вашем компьютере. По завершению ввода данных жмем ОК.

Затем можно приступать к настройке браузера. Для просмотра информации с камеры необходимо использовать стандартный браузер Internet Explorer. Открываем браузер/ Жмем свойства/ Безопасность/ Надежные узлы/ Узлы/ Добавляем IP-адрес камеры в зону веб-узлов/ Закрываем. Затем переходим по кнопке «другой» и включаем все элементы Activex/ Ок. В адресной строке браузера вводим IP-адрес камеры и если все выполнено правильно, загружается меню камеры.

Схема подключения ip камер

Кабель подключения ip камеры

Для подключения ip камеры используют витую пару с 4-я парами (например U/UTP, кат. 5Е 4×2х24АWGsolid,PVC) пятой, или шестой категории. При прокладке кабеля вблизи силовых кабелей лучше использовать экранированную витую пару F/UTP.

Комментарии и размещение обратных ссылок в настоящее время закрыты.
Схема установки сетевой IP-камеры

для больших систем

Инструкции по установке для 32-канальных систем Admiral и 32-128-канальных систем Imperial.

Admiral Pro 32 канала Установка:

32-канальный Admiral Pro может поддерживать 32 IP-камеры, но имеет только 16 портов PoE на задней панели. Чтобы добавить камеры 17-32, их необходимо добавить через коммутатор PoE или коммутаторы, подключенные к сети. Взгляните на приведенную выше схему простой 32-канальной системы.На этой схеме показано 16 камер, подключенных напрямую к Admiral NVR. Благодаря расширенной опции передачи SCW эти 16 камер могут быть удалены на расстояние до 750 футов, а не на традиционные 325 футов.

Затем Admiral NVR подключается к маршрутизатору для доступа к локальной и удаленной сети. В той же сети коммутатор SCW с 16 портами PoE с увеличенной мощностью передачи и сетью с 16 камерами. Эти камеры можно добавить в NVR через их IP-адреса в сети. Служба поддержки SCW всегда рада помочь с назначением IP-адресов и добавлением их в NVR.

В этом конкретном сценарии все 16 камер подключены к одному коммутатору, однако 16 камер можно добавить к другим коммутаторам PoE, если все они подключены к одной и той же локальной сети. При подключении NVR и коммутаторов PoE им не обязательно возвращаться к одному и тому же прямому маршрутизатору или коммутатору — они также могут подключаться к другому сетевому оборудованию, если они находятся в одной локальной сети.

Имперская линия Установка

Наша линейка сетевых видеорегистраторов Imperial корпоративного уровня предлагает два гигабитных порта LAN в 32- и 64-канальной модели и 4 гигабитных порта LAN в модели 128. Каждый порт может создавать совершенно отдельную сеть, поэтому вам не нужно беспокоиться о том, что IP-камеры замедлят вашу основную сеть. Изолированные сети IP-камер упрощают управление IP-адресами и повышают безопасность, не позволяя IP-камерам напрямую подключаться к Интернету.

На приведенном выше примере схемы показана простая установка Imperial с 32 камерами. В LAN1 у нас есть соединение, идущее в основную сеть. Это может быть либо напрямую в сеть, либо через гигабитный Ethernet-коммутатор в сети.

В порт LAN2 подключаем нашу полностью обособленную сеть камер. Сеть камер состоит из двух коммутаторов PoE. Первый коммутатор PoE подключается к NVR с помощью одного из гигабитных восходящих портов. Второй коммутатор PoE подключается к первому коммутатору PoE через второй гигабитный восходящий порт. Эта установка в стиле «гирляндной цепи» может распространяться на несколько коммутаторов PoE, если каждый коммутатор может быть подключен через гигабитный Ethernet. Кроме того, вы можете подключить коммутаторы PoE к обычному гигабитному Ethernet-коммутатору, а затем подключить коммутатор к сетевому видеорегистратору.

Общий PoE против расширенной передачи

В 2018 году компания SCW представила наши сетевые видеорегистраторы и коммутаторы PoE линейки Admiral и Imperial, которые предлагали расширенную поддержку передачи, позволяя IP-камерам до 750 футов за один проход. По сути, это работает, ограничивая пропускную способность линии, устраняя типичные коллизии пакетов и потерю пакетов, которые происходят в стандартном Ethernet. Расширенная передача работает только с камерой SCW, подключенной напрямую к сетевым видеорегистраторам SCW Admiral или коммутаторам расширенной передачи SCW.Камеры сторонних производителей или непрямые методы подключения (LAN, удлинители PoE и т. д.) не поддерживаются.

Старые сетевые видеорегистраторы или сетевые видеорегистраторы без SCW не допускают расширенную передачу и имеют ограничение стандартного Ethernet, которое составляет 325 футов. Соединение Switch to Switch или Imperial to Switch должно быть подключено через стандартную сеть Ethernet.

Примечание: PTZ не поддерживаются расширенной передачей из-за повышенной мощности и внешнего инжектора PoE

Примечание о сетевых видеорегистраторах SCW при использовании камер без SCW:

Способ, которым камеры питания наших сетевых видеорегистраторов будут работать только с камерами марки SCW, поскольку эта мощность была откалибрована в соответствии с конкретными потребностями нашей камеры.Вы можете записывать с любой камеры, совместимой с ONVIF, с нашими сетевыми видеорегистраторами, но встроенное питание и автоматическая настройка не работают с камерами, не поддерживающими SCW. Вам потребуется подключить камеру без SCW — даже к нашим 4-, 8- и 16-канальным устройствам — способом, описанным для 32-канальной и 64-канальной систем.

IP-камер, инжекторы PoE, WiFi-мосты, маршрутизатор и NVR — SecurityCamCenter.com

На этой схеме подключения видеонаблюдения показана одна (или несколько) IP-камер, установленных по беспроводной связи вдали от регистратора (NVR) и маршрутизатора. Расстояние, на котором вы можете установить камеры, зависит от возможностей мостов WiFi. Оно может варьироваться от 500 метров до 10 км, если соединение установлено правильно.

Схема видеонаблюдения, обсуждаемая в этой статье, аналогична этой: Схема видеонаблюдения: Схема видеонаблюдения: IP-камера, инжекторы PoE, мосты WiFi, маршрутизатор (без NVR/DVR) . Разница в том, что здесь вместо одной камеры без NVR мы можем настроить несколько камер и подключить их к NVR, который может записывать видео удаленно.

Схема видеонаблюдения: IP-камера, коммутатор PoE-инжекторы, WiFi-мосты, маршрутизатор и сетевой видеорегистратор

Взгляните на электрическую схему. Для этой схемы подключения видеонаблюдения нам понадобится следующее оборудование:

IP-камера (или несколько IP-камер)

Как видите, на этой схеме видеонаблюдения вы можете использовать одну IP-камеру или несколько, все зависит от вашего проекта. Мы предлагаем потратить еще несколько долларов и приобрести хороших и надежных IP-камер видеонаблюдения . Поскольку он будет подвергаться воздействию элементов, найдите тот, который имеет класс защиты от атмосферных воздействий IP67.

Эти камеры могут поставляться со встроенными слотами для карт памяти microD или без них. В любом случае камера будет хранить отснятый материал на NVR, который будет удаленно подключен на другой стороне схемы.

Если в камере установлена ​​карта памяти microSD, это означает, что вы можете сохранить отснятый материал дважды, в самой камере и на видеорегистраторе. Если по какой-то причине NVR не может записывать (скажем, соединение не работает), вы можете получить отснятый материал с самой камеры.

В случае, если проект очень важен, приобретите камеры видеонаблюдения с картами microSD, просто чтобы быть уверенным, что независимо от того, что произойдет, кадры с камер будут сохранены.Обязательно приобретите рекомендованную CCTV карту microSD .

IP-камеры будут подключены к коммутатору PoE, что означает, что вам не нужно отдельно включать камеру, питание и данные будут передаваться по одному и тому же кабелю Ethernet.

PoE-коммутатор

Нам нужен коммутатор PoE, потому что к нему будут подключаться IP-камеры. Вы можете приобрести коммутатор PoE с 4 или 8 портами, это зависит от того, сколько камер вы планируете подключить.

В качестве рекомендации всегда покупайте надежный PoE-коммутатор от известного производителя.Не выбирайте анонимные бренды или производителей, которые не имеют хорошей репутации. В некоторых случаях неисправный коммутатор PoE может повредить и сжечь IP-камеры. На порт WAN коммутатора нужно подключить передатчик моста WiFi (при этом камеры идут на порты с маркировкой PoE на задней панели коммутатора).

WiFi-мост

Это устройство позволяет соединить две стороны вместе. Одна часть (называемая передатчиком) идет на сторону камеры, а другая (называемая приемником) — на сторону маршрутизатора.Расстояние, на которое может передаваться WiFi, зависит от модели WiFi Bridge. Оно может варьироваться от 500 метров до 25 км, и лучше находиться в прямой видимости.

На рынке представлено много оборудования WiFi-моста ( см. здесь ), по нашему опыту, оборудование Ubiquiti легко устанавливается и очень надежно для систем безопасности. Более того, их поддержка довольно хороша, если вы застряли, они могут помочь вам удаленно.

Как видно на схеме, передатчик моста WiFi подключается через инжектор PoE к коммутатору PoE, к которому подключены IP-камеры безопасности.Передатчик получает питание через инжектор PoE (или вы можете запитать его отдельно, если вам это подходит).

PoE-инжектор

Инжектор PoE подает питание на передатчик моста WiFi, «вводя» питание в кабель Ethernet. В этой статье подробно описывается, как работают инжекторы PoE. По сути, на этой схеме видеонаблюдения нам нужны инжекторы PoE для питания передатчика и приемника устройства моста WiFi. Инжектор PoE будет получать питание от сетевой розетки, а затем подавать питание на передающие устройства по кабелю Ethernet.

NVR (регистратор)

Нам нужен NVR, потому что мы добавим удаленные камеры к этому NVR. По сути, это то же самое, что иметь камеры в локальной сети и добавлять их одну за другой к регистратору. Вместо этого IP-камеры расположены на значительном расстоянии от NVR и будут добавляться по беспроводной сети.

Еще один момент, который следует иметь в виду, количество IP-камер, которые вы добавляете в NVR, зависит от того, сколько каналов поддерживает записываемый. Сетевые видеорегистраторы (, как показано здесь ) бывают 4-канальными, 8-канальными или 16-канальными.Итак, если вы устанавливаете 5 камер видеонаблюдения, вам нужен 8-канальный видеорегистратор.

В NVR можно установить жесткие диски, на которых будут храниться отснятые материалы. Многие сетевые видеорегистраторы поддерживают два или более жестких диска емкостью от 1 ТБ до 10 ТБ. Чем больше ТБ установлено, тем больше материала вы сможете записать. В качестве примечания всегда покупайте жесткие диски, предназначенные для систем видеонаблюдения.

Маршрутизатор

В этом случае Wifi Bridge по беспроводной связи (2-5 км) подключит IP-камеру к NVR, а затем к вашему локальному маршрутизатору. Через маршрутизатор вы можете подключиться (по беспроводной сети или нет) к своему ноутбуку, телефону или планшету и получить доступ к NVR, а оттуда к видеопотоку с камер.

Получив доступ к системе NVR, вы можете просматривать в реальном времени, воспроизводить, создавать резервные копии отснятого материала или выполнять другие настройки на NVR или на каждой камере по отдельности.

Как подключить оборудование

Как вы можете видеть на схеме подключения видеонаблюдения, показанной выше, IP-камеры подключаются к коммутатору PoE, который получает питание от розетки. Коммутатор поддерживает функцию PoE, поэтому вам не нужно отдельно запитывать камеры.Используя один и тот же кабель Ethernet (сетевой), вы передаете данные и питание.

К порту WAN коммутатора следует подключить кабель, идущий от инжектора PoE, который подключен к передатчику WiFi. Таким образом, инжектор PoE включает передатчик WiFi и подключает его к тому же коммутатору PoE, к которому подключены все IP-камеры безопасности.

На другой стороне сети вторая часть WiFi (приемник) получает питание через второй инжектор PoE, оттуда подключается прямо к одному из портов NVR.Сам видеорегистратор подключен к Интернету через маршрутизатор (подсоедините кабель от порта WAN вашего видеорегистратора к задней панели маршрутизатора).

Для настройки моста WiFi необходимо пройти через настройки передатчика/приемника WiFi. Обычно с устройствами Ubiquiti это делается легко и автоматически, две части связаны друг с другом с помощью собственного программного обеспечения. Кроме того, всегда берите с собой ноутбук на рабочую площадку, чтобы группа поддержки могла удаленно работать в случае возникновения проблем со связью.

Есть хитрость в том, как вы устанавливаете передатчик или приемники WiFi, между ними не должно быть препятствий, и чем выше вы их установите, тем лучше. Если на пути сигнала есть препятствия, изображение может быть прерывистым или эффективное расстояние может быть уменьшено. Всегда осматривайте рабочую площадку и консультируйтесь с производителем моста WiFi.

После этого вы можете получить доступ к системе видеонаблюдения NVR через свой ноутбук, планшет или смартфон. Оттуда вы можете просматривать прямую трансляцию с камер, воспроизводить их, создавать резервные копии или выполнять другие действия через сетевой видеорегистратор или на самих камерах.

Изображение будет медленным или прерывистым?

Весь смысл системы видеонаблюдения заключается в сборе видеодоказательств происшествий. Неравномерность или отставание изображения зависит от различных факторов. Например, передатчик и приемник WiFi должны «видеть» друг друга без серьезных препятствий между ними. Чем выше и ближе установлены части моста WiFi, тем надежнее будет передаваемый сигнал.

Другое дело, что для камеры с высоким разрешением потребуется большая полоса пропускания, что затрудняет правильную передачу сигнала.Вы можете настроить параметры для каждой IP-камеры, чтобы достичь идеального баланса между разрешением, частотой кадров, пропускной способностью и т. д. Изменяйте настройки удаленно (или локально), пока изображение не станет плавным и не прерывистым.

Как всегда, схема подключения видеонаблюдения, показанная в этой статье, может быть изменена в соответствии с вашими потребностями, вы можете добавить больше IP-камер безопасности или включить передатчик отдельно и т. д. Однако, если вам необходимо установить камеры безопасности в удаленном месте , эта диаграмма советует правильный способ сделать это.Имейте в виду, что эта диаграмма работает только для IP-камер, она не будет работать для аналоговых HD-камер, использующих цифровые видеорегистраторы.

Лучший способ пробивания разъема IP-камеры

Распиновка POE IP-камеры . Я хотел бы поделиться техникой распиновки IP-камеры POE, концепцией проводки и подключения IP-камеры POE, тем, как вы используете коммутатор POE, который является лучшим коммутатором POE для видеонаблюдения.

Коммутатор POE — это обычный коммутатор, но он также передает питание, то есть передает питание вместе с данными. Теперь я объясняю с помощью рисунка, как вы подключаете или как IP-камера POE распиновка с разъемом RJ45.

ip camera poe pinout Diagram

Схема подключения IP-камеры POE с использованием кабеля Cat5, кабеля Cat6 и разъема RJ 45

Как указано на рисунке, вы должны подключить разъем RJ45 к кабелям категории 5 или 6, и соединение называется T-568B. Как я упоминал выше, коммутатор POE передает данные и питание, поэтому вам нужно выяснить, какой цвет имеет питание.Поэтому для этого вам необходимо прочитать руководство пользователя коммутатора POE или оно написано на коробке коммутатора POE. используя этот способ, вы можете посмотреть распиновку POE IP-камеры .

КАК вы видите на изображении выше, 1-2 имеют (+) и 3-6 имеют (-). Кроме того, вы используете мультиметр напряжения для измерения фактического напряжения.

Теперь из статьи выше я извлек много очень полезных вопросов.

Вопросы. Зачем использовать коммутатор POE?

Ответ. POE имеет много преимуществ, таких как экономия времени, меньшая частота отказов, надежность и безопасность.

Вопросы. Могу ли я подключить IP-камеру напрямую к компьютеру?

Ответ. Да, вы можете подключить IP-камеру напрямую к компьютеру. Ранее я писал, как я подключаю IP камеру TVT к компьютеру.

Вы можете подписаться на этот пост.

IP-инструмент TVT

Вопросы. Какова максимальная длина кабеля для POE?

Ответ. Максимальная длина POE будет 100 метров, но вы найдете переключатель POE, который будет передавать до 250 метров

Вопросы. Как далеко вы можете запустить камеру POE?

Ответ. Эти ответы будут такими же, как и выше.

Вопросы. Когда нам нужен коммутатор POE с портом восходящей связи 10/100/1000?

Ответ.   Нужно, когда вам нужно установить больше камер, это будет более 25 камер или вам нужно установить камеру более 2 Мп.

Мы надеемся, что эта информация о распиновке POE IP-камеры будет вам полезна.Если у вас есть какие-либо вопросы или предложения, пожалуйста, напишите нам в поле для комментариев.

4 компонента, которые необходимы каждой системе

Примечание редактора. Эта запись в блоге была первоначально опубликована в марте 2020 г. и была изменена с учетом отраслевых новостей.

При установке любой системы видеонаблюдения (CCTV) для защиты интерьера и экстерьера вашего бизнеса лучше всего сосредоточиться на четырех основных компонентах этой технологии: камерах, системе записи, мониторе и программном обеспечении для управления видео (VMS). .

Также часто называемая видеосистемами , технология видеонаблюдения может быть добавлена ​​в коммерческих учреждениях, школах, малых предприятиях и правоохранительными органами для помощи в предотвращении преступности.

Поскольку вы решаете, что лучше всего подходит для ваших нужд, для полнофункциональной системы также необходимо вспомогательное оборудование, такое как силовые кабели, видеомагнитофоны, маршрутизаторы, блоки питания и многое другое.

Ниже мы рассмотрим категории оборудования этой технологии, программное обеспечение, вспомогательные аксессуары, способы использования и приложения и многое другое.

1. Рассмотрим камеры

Если вы строите систему камер видеонаблюдения, у вас есть два варианта камеры: интернет-протокол (IP) или аналоговая. Из-за совместимости с большинством приложений IP является предпочтительным выбором для современных возможностей. Рекомендуется выбирать аналоговую камеру, если у вас есть устаревшая цифровая система записи со старой технологией.

2. Два основных типа систем видеонаблюдения: NVR и DVR

При выборе видеорегистраторов наиболее распространены два варианта: сетевые видеорегистраторы (NVR) и цифровые видеорегистраторы (DVR). Хотя цифровые видеорегистраторы более распространены и, вероятно, более знакомы среднему потребителю, сетевые видеорегистраторы на самом деле лучше подходят из-за интеграции и совместимости с IP-камерами.

Сетевые видеорегистраторы

обычно стоят немного дороже, чем цифровые видеорегистраторы, но возможность работы с IP-камерами высокого разрешения в большинстве случаев перевешивает дополнительные расходы.

IP и сетевой видеорегистратор: лучшее сочетание

В сочетании технологии IP и NVR делают вашу систему видеонаблюдения простой, гибкой и ориентированной на будущее.

В сочетании технологии IP и NVR превращают вашу систему видеонаблюдения в простой, гибкий и ориентированный на будущее ресурс. Вместе эта комбинация обеспечивает беспроводные возможности, обеспечивает превосходное общее качество изображения и требует меньше кабелей. Между тем, для аналоговых камер требуется как минимум два кабеля на устройство, они имеют более низкое разрешение и могут быть более сложными в установке.

Чтобы обновить существующую систему DVR, вы можете перейти на гибридную систему. При синхронизации часто возникает проблема, поэтому лучше обратиться за помощью к надежному поставщику услуг безопасности.После того, как вы определились с технологией, пришло время выбрать монитор и вспомогательное оборудование.

3. Возьмите монитор или три

Монитор выполняет, пожалуй, самую важную функцию камеры слежения: просмотр захваченных изображений и отснятого материала. Выбранный вами монитор будет в основном зависеть от выбранной вами камеры и программного обеспечения для записи.

Если у вас установлены камеры с разрешением 1080p или 4k, вам понадобится монитор высокой четкости для четких деталей.Если у вас ограниченный бюджет или у вас более старые камеры, рассмотрите возможность использования компонентов с более низким разрешением для дополнительной экономии.

Решение о том, сколько мониторов вам понадобится, зависит от того, где и что вы будете отслеживать. Если вы не управляете крупным предприятием, хорошей отправной точкой будет от трех до пяти экранов. Вы также можете легко добавлять или удалять мониторы по мере изменения ваших потребностей.

4. Управляйте своим видео с помощью VMS

Как только вы выберете камеру, записывающую технологию и монитор, у вас будет надежная система видеонаблюдения, но это еще не все.Еще одним важным соображением является программное обеспечение для управления видео (VMS) для управления вашей системой записи NVR или DVR.

Решения для обеспечения безопасности бизнес-класса относятся к классу, отличному от базовых домашних систем DVR, но эта технология также может помочь вам найти, изолировать и выделить самые критические моменты.

При поиске наилучшего VMS варианты будут различаться в зависимости от вашего первоначального решения о выборе технологии NVR или DVR. Убедитесь, что программное обеспечение совместимо, а интерфейсы удобны для пользователя.

Кабели, блоки питания и маршрутизаторы

В зависимости от вашей системы вам потребуются различные вспомогательные технологии для бесшовной интеграции. Для аналоговых камер требуется коаксиальный кабель и дополнительный кабель питания для подключения к цифровому видеорегистратору.

И наоборот, IP-камеры могут подключаться к центру записи NVR для питания через Ethernet (PoE) одним кабелем. Для беспроводных систем также требуется маршрутизатор, а для проводных версий — нет.

Камеры: наиболее важный компонент

Первоначальное решение о том, какие камеры и записывающие компоненты использовать, больше всего повлияет на технологию поддержки вашей системы.Если ваш бюджет позволяет, выберите запись NVR и IP-камеры. Для старых существующих систем лучше всего добавить аналоговые камеры или перейти на гибридную.

После того, как камера и записывающее оборудование выбраны, изучите несколько мониторов, приобретите систему управления видео и купите кабели и аксессуары для подключения всего.

Проводная и беспроводная

Независимо от того, выбираете ли вы проводные или беспроводные камеры видеонаблюдения, обе подходят для большинства задач. Проводная работа через PoE лучше всего подходит для больших объектов, поскольку система позволяет нескольким устройствам работать на больших объектах, не нагружая вашу сеть.

Рассмотрите возможность использования беспроводных версий для более временных или небольших пространств, не требующих нескольких камер и расширенного охвата. Эта сеть также удобна отсутствием сверления отверстий или громоздких проводов. Если ваше помещение является временной или арендованной собственностью, эти камеры можно легко демонтировать и деинсталлировать без серьезного вмешательства и переделок.

Лучшее использование и применение

Камеры видеонаблюдения

в основном используются для коммерческих объектов и объектов общественной безопасности, а также подходят для больших жилых объектов, требующих дополнительных камер и сетевого покрытия.

Обратите внимание на следующие области, в которых камеры видеонаблюдения могут обеспечить дополнительную защиту:

• Витрины розничных магазинов и внутренние помещения: Для предотвращения преступной деятельности и контроля за производительностью труда сотрудников
• Гаражи: Мониторинг и защита от вторжений, краж
• Склады/погрузочные доки: Просмотрите протоколы отправки/получения и поставки
• Казино/отели: Предотвращение краж и других злонамеренных действий
• Рестораны/бары: Управление работой на дому и за пределами дома
• Офисная среда: Измерение активности и производительности сотрудников
• Стадионы: Мониторинг протоколов контроля толпы и социального дистанцирования
• Общественная безопасность: Помощь правоохранительным органам во время уголовных расследований и изучения дорожного движения

Помощь доступна

 За помощью в разработке системы, которая лучше всего подходит для вашего бизнеса, бюджета и предпочтений, лучше всего обратиться к надежному поставщику, такому как General Security.

General Security предлагает гибкие и многофункциональные системы видеонаблюдения для защиты вашей коммерческой собственности и малого бизнеса. Запросите бесплатную бесконтактную смету от нас сегодня.

Руководство пользователя PTZ IP-камеры Wi-Fi

Руководство пользователя IP-камеры PTZ WiFi

Список продуктов:

После открытия продукта убедитесь, что продукт и аксессуары соответствуют изображениям ниже:

Содержимое упаковки

Когда Вы открываете пакет, пожалуйста, отметьте, что товар и аксессуары соответствуют изображениям, указанным ниже:

PTZ камера DC12V / 2A адаптер

35 WaterPProf Cap Cap Set
пользователь Особенности Руководство

продукта:

характеристики продукта:

904 41

TFcardSlot
ИК. Датчик
массив светодиодов
Объектив
Мощность
LAN

Операция:

1 — Скачать приложение

Функционирование:

2 – Включите камеру

Установите TF-карту и подключите камеру к розетке.

3 — Конфигурация камеры

Вариант 1 — Конфигурация беспроводной сети:

1. Откройте приложение и нажмите «Войти».Если у вас нет учетной записи, вам необходимо сначала зарегистрироваться.
2. Щелкните значок «+» в правом верхнем углу.

Вариант 1 Продолжение…

2) Нажмите «Добавить устройство». Выберите свой маршрутизатор Wi-Fi и введите пароль маршрутизатора

Операция:

Функционирование:

Вариант 1 Продолжение…

4) После того, как вы услышите «Успешное подключение», вам будет предложено ввести пароль.
5) Нажмите «Подтвердить» и введите имя пользователя.

Вариант 1 Продолжение…

5) Нажмите «Сохранить», и вы перейдете к предварительному просмотру видео.Ваше соединение установлено успешно.

3 – Конфигурация камеры

1. После входа в систему щелкните значок «+» в правом верхнем углу вашего устройства. Выберите третий вариант «Добавить устройство в той же сети WI_AN».
2. Нажмите «Интерфейс поиска устройств», затем нажмите «xmjp_bullet_****».
3. Теперь камера будет отображаться как «в сети», что указывает на успешное подключение.
4. Вы можете щелкнуть значок продукта, чтобы изменить настройки.

Часто задаваемые вопросы:
В – Как вы сохраняете видео на камеру?

A – Камера поддерживает формат FAT32G Class6, Classic, TF Card с максимальным объемом памяти 128G.Когда память на TF-карте заполнена, она автоматически удалит самое старое видео
и циклическую запись

В – Как восстановить заводские настройки?

В – Камера не в сети – что делать?
A -1) Проверьте источник питания и соединение Wi-Fi. 2) Перезагрузите камеру. 3) Перенастройте камеру.

Примечание:

При использовании камеры измените пароль пользователя в целях безопасности. При установке оборудования убедитесь, что в помещении нет пыли и влаги.

Примечание:

При использовании камеры измените пароль пользователя для собственной безопасности. При установке оборудования
убедитесь, что в окружающей среде нет пыли и влаги.

Обязательно обновите приложение, когда появится соответствующий запрос. Обновления:
Обязательно обновите приложение при появлении запроса.

AIBOOSTPRO

Служба поддержки:
Электронная почта: [email protected]
Тел.: +1(707)520-0808
Номер модели: A12
Страна происхождения:
Сделано в Китае Сохраните эту информацию для дальнейшего использования.

Узнайте больше об этом руководстве и загрузите PDF:

Документы / ресурсы

Связанные руководства / ресурсы

Сетевой коммутатор PoE для обзора IP-камер

система.

Это позволяет IP-камере получать питание от централизованного источника питания, обеспечивая при этом передачу данных и энергии по кабелю Cat5. С момента быстрого развертывания системы IP-видеонаблюдения мы осознаем быстрое увеличение количества коммутаторов PoE.Компания Unifore рада представить свой POE4100P, 5-портовый PoE-коммутатор 10/100 Мбит/с.

POE4100P — это экономичный коммутатор PoE, предназначенный для работы с точкой доступа Wi-Fi (AP) и IP-камерой, он может упростить установку жилой и коммерческой сети.

Сетевой коммутатор PoE4100P поставляется с 5 портами 10/100 Мбит/с, из них 4 порта могут обеспечивать стандартное электропитание IEEE802.3af. Он имеет расширенную функцию автоматического определения для подачи питания на устройство 802.3ad, поэтому он не повредит нестандартные устройства или устройства, не поддерживающие PoE.Кроме того, когда устройства PoE отключены, коммутатор перестанет подавать питание. Простая и надежная конструкция POE4100P может автоматически распознавать устройство PoE, скорость, дуплекс и использовать тип сети AutoUplink.

POE4100P использует мощный промышленный набор микросхем PoE, его основной компонент для обеспечения функции PoE, коммутатор PoE может обеспечить пользователю интеллектуальное управление питанием, включая интеллектуальное распознавание устройства PD, номинальную мощность сетевого терминального оборудования, ступенчатое усиление питания, реальную линию электропередачи. мониторинг времени, которым управляет основной чип.В сетевом коммутаторе Unifore POE4100P используется микросхема Microsemi, полученная от израильской PowerDsine, которая была приобретена Microsemi в 2007 году.

PoE-коммутатор Unifore POE4100P, предназначенный для использования в сфере видеонаблюдения. Следовательно, совместимость становится критически важной функцией коммутатора PoE. Сетевой коммутатор PoE соответствует IP-камерам, которые могут быть разделены на два аспекта: во-первых, обеспечение питания, PoE-коммутатор Unifore POE4100P использует дизайн международного стандарта IEEE802.3af, источник питания по умолчанию использует режим 1236, соответствует параметрам PoE производства Hikvision, Dahua, Axis, BOSCH, Samsung. IP-камера; Еще одна функция передачи данных, видеонаблюдение предъявляет высокие требования к скорости передачи данных и задержке.Сетевой коммутатор Unifore POE4100P обладает отличной производительностью при передаче данных. Мы обсудим это в абзаце ниже.

Сетевой коммутатор Unifore POE4100P использует конструкцию с двойной вентиляцией тепла, во-первых, он использует алюминиевый радиатор для охлаждения чипа PoE. Кроме того, между чипом PoE и металлическим корпусом имеется теплопроводящая прокладка. Эта конструкция может эффективно охлаждать систему, обеспечивая стабильность и срок службы.

Unifore POE4100P — это неуправляемый 5-портовый сетевой коммутатор PoE, очень простой в использовании, просто подключите сетевой кабель и включите коммутатор, его можно использовать, он не требует дополнительной настройки.Мы проверили скорость передачи данных между двумя сетевыми устройствами, результаты оказались выше, чем у аналогичных продуктов, в течение нескольких дней тестирования мы не столкнулись с нарушением или нестабильностью сети.

IP-камера PoE Краткое руководство Техническая поддержка Схема подключения камеры Сетевой кабель Сетевой кабель
