Схема подключения переключателя перекрестного: Как подключить проходной выключатель: пошаговая инструкция

Содержание

Как подключить проходной выключатель: пошаговая инструкция

Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

Содержание статьи:

Выключатели проходного действия

Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

Все тонкости выбора и виды проходных выключателей описаны .

Принцип работы одноклавишной модели

Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

Подробная инструкция по монтажу одноклавишного выключателя представлена в .

Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

  1. На первый (C) контакт подключается общая линия.
  2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
  3. Устанавливают два прибора в ранее намеченных точках.

Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

Работа схемы тестируется следующим образом:

  1. Смонтированный участок цепи обеспечивают напряжением.
  2. Переводят клавишу первого выключателя в режим «Вкл».
  3. Осветительная лампа загорается.
  4. Следуют к точке размещения второго прибора.
  5. Меняют текущее положение клавиши второго устройства.
  6. Осветительная лампа отключается.

Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

Как выполнить реальный монтаж?

Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

Конструкции перекрёстного исполнения

Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

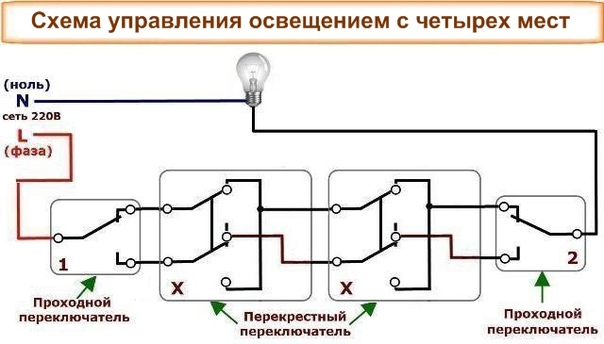

Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

О тонкостях монтажа перекрестных выключателей читайте .

Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

Схемные решения для практической эксплуатации

Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, приборов. Одноклавишный вариант рассматривался выше.

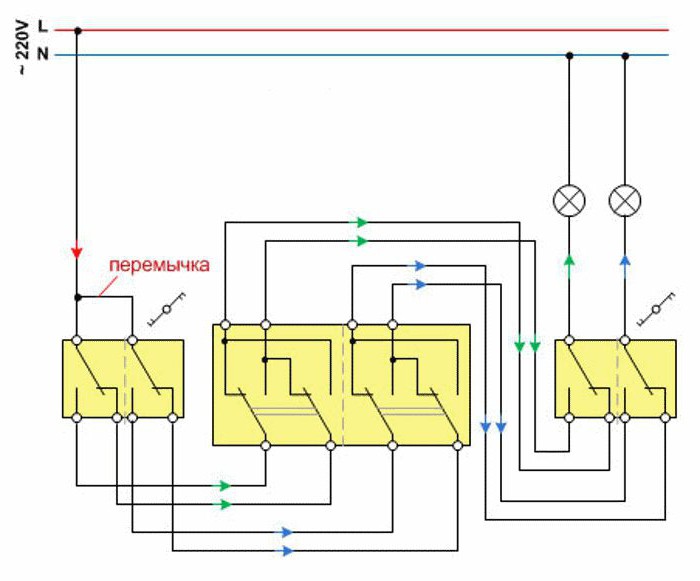

Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

  1. Необходимо схематично обрисовать монтаж системы.
  2. Выполнить работы по инсталляции РК и подрозетниц.
  3. Выполнить инсталляцию нужного числа световых групп.
  4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
  5. Подключить разведённые проводники согласно составленной схеме.

Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются и один – перекрёстным.

Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

Своеобразная инструкция подключения в этом случае выглядит примерно так:

  1. Создаётся схема разводки и расключений.
  2. Производятся работы по монтажу коробки распределительной и подрозетниц.
  3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
  4. Производится электромонтаж – подключение по схеме.

Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

Сенсорные модели выключателей

Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

Есть два вида переключателей сенсорного исполнения:

  1. Сенсорные прямого действия.
  2. Сенсорные с диммерами.

Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

Простая организация системы управления с одним сенсорным прибором выполняется так:

  1. Фазная линия соединяется с клеммой «L».
  2. Линия «L1» образует одну зону освещения.
  3. Линия «L2» образует вторую зону освещения.

Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

  1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
  2. После звукового сигнала снять касание и перейти к следующему прибору.
  3. Касание сенсора второго прибора.
  4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
  5. Отмена синхронизации – касание сенсора в течение 10 сек.

Для сенсорных конструкций есть некоторые ограничения по монтажу.

К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о , их разновидностях и маркировке.

Выводы и полезное видео по теме

Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

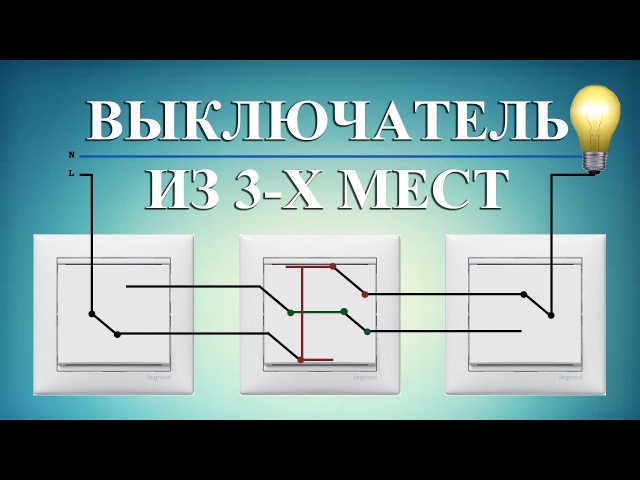

Схема подключения проходного выключателя с 3х мест

Далеко не все знают, что такое проходной выключатель и как его монтировать. Такой прибор более сложный в установке, чем стандартный, знакомый всем переключатель, ведь одной точкой освещения можно будет управлять с большого количества устройств. Схема подключения проходного выключателя с 3-х мест требует определенных знаний и сноровки при практической реализации.

Зачем нужны проходные выключатели

Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.

Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.

к содержанию ↑

Правильная схема проходных выключателей

Наиболее часто используется подключение проходных выключателей по схеме с трех мест. При монтаже нужно учесть все, что будет входить в схему:

  • коробка;
  • осветительные приборы;
  • провода;
  • выключатели.

На вид перекрестный переключатель — обычный прибор с одной клавишей, который только переключает контакты электрической цепи. Механизм в нем стоит посередине контактов (их три). Двухклавишный выключатель имеет 2 клавиши, 6 контактов. Схема подключения следующая.

У первого устройства один контакт идет для фазы, два контакта — для промежуточных кабелей. У третьего прибора первый контакт соединяется с промежуточным кабелем, два провода предназначены для выходной фазы. Второй выключатель перекрестный, у него есть 4 контакта, по два на каждое устройство. Свет будет загораться, когда один из промежуточных приборов замкнет цепь.

к содержанию ↑

Принцип работы перекрестного отсоединителя

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.

к содержанию ↑

Как работает схема освещения

В качестве примера можно описать следующий порядок работы проходных устройств:

  1. Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
  2. Выключение клавиши приводит к прекращению горения лампочки.
  3. После переключения переходного отсоединителя лампочка загорается.
  4. При повторном нажатии этой клавиши лампочка отключается.
  5. Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.

Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.

к содержанию ↑

Что понадобится для монтажа

Кроме собственно выключателей, монтажной коробки и кабеля нужной длины, монтажник должен иметь:

  • изоленту;
  • крестообразную и простую отвертки;
  • острый нож;
  • пассатижи;
  • гаечные ключи;
  • клеммы;
  • бокорезы.

Проще всего подключить приборы, если в комнате уже сделана качественная проводка. В этом случае придется только сделать штробы для вывода выключателей.

Если это невозможно, есть вариант выполнения открытой проводки в кабель-каналах. Для указанных целей понадобится перфоратор со специальной насадкой или кабель-канал, в зависимости от выбранного варианта подключения.

Для закрепления гофротрубы нужно купить алебастр, а для завершения ремонта — штукатурку. Лучший способ сэкономить время и деньги — делать монтаж проходных выключателей на этапе ремонта.

к содержанию ↑

Порядок монтирования

Выполнять подключение проходных устройств нужно так:

  1. Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
  2. Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
  3. Выбрать место будущего нахождения распределительной коробки, установить ее.
  4. Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
  5. Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
  6. Подсоединить проходные устройства.

Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.

Схема подключения проходного выключателя с 3х мест

Схема и подключение перекрестного выключателя

Здравствуйте, уважаемые читатели сайта sesaga.ru. В предыдущей статье мы рассмотрели устройство и схему подключения проходных выключателей, предназначенных для управления освещением из двух разных мест.

В этой статье мы познакомимся с устройством и схемой подключения перекрестного выключателя, предназначенного для совместной работы с проходными выключателями для управления освещением из трех и более мест.

Устройство перекрестного выключателя.

Устройство перекрестного выключателя практически такое же, как и устройство обычного двухклавишного выключателя. Он также имеет два контакта, такой же механизм переключения контактов, но отличается способом их переключения.

Если у двухклавишного выключателя переключение контактов независимое и оба контакта могут быть замкнуты или разомкнуты одновременно, или же один контакт может быть замкнут, а второй разомкнут. То у перекрестного выключателя переключение обоих контактов зависимое и происходит одновременно.

Схема перекрестного выключателя.

Электрическая схема перекрестного выключателя изображается на его корпусе с обратной стороны. Выключатель работает в двух положениях и имеет два контакта, которые замыкаются и размыкаются одновременно. Первый контакт обозначен выводами L1–1, а второй выводами L2–2.

Схема выключателя выполнена таким образом, что в одном его положении замкнуты выводы L1-1 и L2–2, а в другом положении вывод L1 замкнут с выводом 2, а вывод L2 замкнут с выводом 1. Т.е. происходит перекрестное переключение контактов.

На рисунке ниже показано состояние контактов перекрестного выключателя в первом положении, при котором фаза с вывода L1 проходит на вывод 1, а с вывода L2 на вывод 2. Стрелками указывается направление движения фазы.

На следующем рисунке контакты выключателя показаны во втором положении, когда происходит перекрестное переключение. Сигнал с вывода L1 первого контакта попадает на вывод 2 второго контакта, а с вывода L2 второго контакта на вывод 1 первого контакта.

Вот так происходит переброс контактов и таким образом работает перекрестный выключатель.

Подключение перекрестного выключателя.

Перекрестный выключатель работает только в комплекте с проходными выключателями и в схемах освещения включается между ними. Рассмотрим схему изображенную на рисунке ниже.

Фаза L подключается на клемму 2 проходного выключателя SA1. С клемм 1 и 3 выключателя SA1 фазные провода уходят на перекрестный выключатель SA2 и подключаются на его клеммы L1 и L2. С клемм 1 и 2 выключателя SA2 фазные провода уходят на второй проходной выключатель SA3 и подключаются на его клеммы 1 и 3.

Ноль N соединен с нижним выводом лампы EL1, верхний вывод лампы соединен с клеммой 2 проходного выключателя SA3.

Разберем работу схемы в разных положениях контактов выключателей:

В исходном состоянии контактов, изображенных на схеме 1, лампа горит.
Фаза L через замкнутый контакт 2-3 проходного выключателя SA1 зеленым проводом уходит на перекрестный выключатель SA2 и через его замкнутый контакт L2-2 зеленым проводом попадает на клемму 3 проходного выключателя SA3. С клеммы 3 через замкнутый контакт 2-3 фаза поступает на верхний вывод лампы EL1 и лампа загорается.

Теперь если нажать клавишу выключателя, например, SA1, его контакт 2-1 замкнется, а 2-3 разомкнется и лампа погаснет (схема 2). В этом случае фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-1 выключателя SA2 и остановится на клемме 1 выключателя SA3, так как дальше ей движения нет из-за разомкнутого контакта 2-1.

При нажатии клавиши, например, выключателя SA3, его контакт 1-2 замыкается, а 2-3 размыкается, и лампа загорается (схема 3). Здесь фаза L попадает на верхний вывод лампы через замкнутые контакты 2-1 выключателей SA1 и SA3, и замкнутый контакт L1-1 выключателя SA2.

Если нужно опять выключить лампу, можно нажать клавишу выключателя SA2.
В этом случае произойдет перекрестное переключение его контактов и вывод L1 первого контакта замкнется с выводом 2 второго контакта, а вывод L2 второго контакта замкнется с выводом 1 первого контакта (схема 4).

Тогда фаза L пойдет через замкнутый контакт 2-1 выключателя SA1, замкнутый контакт L1-2 перекрестного выключателя SA2 и остановится на клемме 3 выключателя SA3, так как его контакт 2-3 разомкнут.

Как видите, при любой комбинации положения контактов выключателей мы всегда сможем включить и выключить свет с любого из них. Вот таким образом работают в связке проходные и перекрестный выключатели.

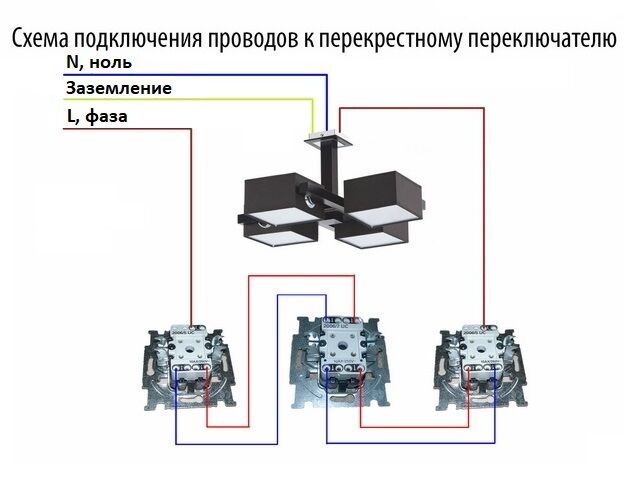

На следующем рисунке показан вариант монтажной схемы.

Для подключения проходных выключателей используется трехжильный провод, а для подключения перекрестного можно применить два двухжильных провода, либо один трехжильный и один двухжильный провода.

Все соединения производятся в распределительной коробке, и в нашем случае получилось семь соединений (скруток). Клеммы 1 и 3 выключателя SA1 соединены с клеммами L1 и L2 выключателя SA2 в точках 2 и 3, а клеммы 1 и 3 выключателя SA3 соединены с клеммами 1 и 2 выключателя SA2 в точках 4 и 5.

Фаза L в точке 1 соединяется с клеммой 2 выключателя SA1. Правый вывод лампы EL1 соединяется в точке 6 с клеммой 2 выключателя SA3. Ноль N в точке 7 соединяется с левым выводом лампы. Вот и весь монтаж.

Если же что-то осталось непонятно, посмотрите этот видеоролик.

Вот и все, что хотел сказать о схеме, работе и подключении перекрестного выключателя.
Удачи!

виды, особенности монтажа и принцип работы

Содержание статьи:

Переключатель трехклавишный проходной – это электрический прибор, предназначенный для управления одним источником освещения из разных мест. Визуально имеет много сходств с привычными переключателями, принцип работы одинаковый – замыкание и размыкание цепи освещения.

Зачем нужен трехклавишный перекрестный выключатель

Трехклавишный перекрестный выключатель

Тройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.

Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.

Конструкция и принцип работы

Схема тройного проходного выключателя внешне ничем не отличается от традиционных устройств. Единственное весомое отличие – первое оснащено рабочим узлом контактной группы, помещенным внутрь корпуса. В проходном переключателе при изменении положения клавиши одна цепь размыкается, а другая сразу же замыкается. Такой принцип перебрасывания контактов позволяет в паре работать нескольким переключателям, управляя одной лампочкой.

Принцип работы выключателя основывается на наличии в устройстве коммутации реверсных электрических проводников. Работа осуществляется следующим образом: при изменении положения клавиш одновременно происходит замыкание одной и размыкание другой цепи. Из-за таких особенностей устройства прибор было бы правильнее называть не выключателем, а переключателем. Также специалисты его именуют, как дублирующий, перекрестный и перекидной выключатель.

Регулирование освещения из двух мест

Одним источником освещения или целой группой можно одновременно управлять из нескольких удаленных мест. Часто перекрестные приборы устанавливают на приусадебных участках, в больших загородных домах и длинных коридорах. Для подсоединения потребуется стандартная схема подключения дублирующего электрического прибора.

В управлении освещением из двух мест задействовано три участка цепи:

  1. Кабель от сети (220 В) ведется от защитного автомата, расположенного в распределительном щитке, к коробке.
  2. Провод от одного перекрестного прибора к коробке расключения.
  3. Провод от второго перекрестного прибора к расключающей коробке.

В управляющую коробку заводится три электрических провода. Для управления освещением из двух мест используют схему подсоединения двухклавишных проходных выключателей.

Регулирование освещения из трех мест

Установить такую разновидность конструкции можно также в любом удобном месте. В схеме дублирующий прибор подключается между обыкновенными проходными переключателями. Применяться могут по любому желанию заказчика, например, на приусадебном участке, в лестных маршах, длинных коридорах.

Соорудить такое устройство можно и своими руками, не владея специфическими знаниями и навыками. Для этого требуется внести небольшие конструктивные изменения в двухклавишное перекрестное устройство. Выходные контакты оснащаются двумя перемычками, а клавиши объединяют в одну, достаточно просто их склеить друг с другом. Важно, чтобы при соединении крепежные разъемы на клавишах совпадали со штырями, расположенными на выключателе. Вовсе не обязательно изготавливать его самостоятельно в домашних условиях, в строительных магазинах продавец предложит большой ассортимент переключателей.

Пример использования

Использование перекрестного переключателя уместно при необходимости освещения большой территории

Например, вернувшись вечером в частный дом, нужно дойти до входной двери через темный двор. В этом случае уместно монтировать перекрестный переключатель в нескольких местах. Недалеко от распределительного щитка, расположенного в коридоре, монтируют распределительную коробку и один перекрестный переключатель. Для второго наиболее подходящее место – на заборе недалеко от калитки.

Осветительными приборами на улице могут стать небольшие фонарные столбы, установленные вдоль приусадебного участка. В строительных магазинах на отделах электротоваров есть большой ассортимент уличных «люстр» с разным дизайном.

Электрические кабели от уличного освещения предпочтительнее прокладывать в траншеях под землей в специальных пластиковых трубах. Оптимальная глубина залегания – не более полуметра. Учитывать глубину промерзания почвы не имеет смысла, поскольку медные электрические кабели не боятся низких температур.

Если в помещении висит одна большая люстра, оснащенная двумя группами ламп или вдоль коридора стоит несколько бра, лучше использовать не трехклавишные устройства, а двухклавишные перекрестные выключатели в сочетании с дублирующими. Схема подсоединения немного сложнее, но специалисты отмечают преимущества именно такого способа подключения.

Из недостатков электрического прибора можно отметить лишь высокую стоимость. Качественные переключатели имеют привлекательный внешний вид и длительный эксплуатационный срок, не вызывает сложностей в монтаже.

Приобрести электрические устройства можно в любом строительном или бытовом магазине, лучше отдавать предпочтение более дорогим моделям, поскольку они изготовлены из качественных материалов, в сравнении с бюджетными аналогами.

Как сделать проходной выключатель из обычного своими руками, схемы с видео

Стандартный выключатель расположен стационарно и включает/отключает свет с одной точки. Это не всегда удобно, особенно если площадь помещения велика, поэтому на помощь приходят проходные переключатели. Они помогают регулировать включение и выключение света независимо из разных мест, а сделать такие устройства можно своими руками.

Делаем проходной выключатель самостоятельно

Не все знают, что можно управлять источниками света из разных точек. Это актуально для продолжительных коридоров, переходов или внутренних лестниц, гостиных и спален большой площади. Согласитесь, удобно, когда можно не возвращаться к выключателю, чтобы погасить свет. Стандартный немодифицированный выключатель подобной функции не имеет. Проходной выключатель ещё называется переключателем, а также дублирующим выключателем. Секрет в том, что это устройство можно не покупать, а сделать самостоятельно.

Схема расположения выключателей в комнате

Смотрите также материал о технологии подключения перекрёстного выключателя: https://aqua-rmnt.com/ehlektrosnabzhenie/perekryostnyj-vyklyuchatel-dlya-chego-nuzhen-i-kak-ego-podklyuchit.html.

Отличие простого переключателя от проходного

Простой выключатель отличается от проходного тем, что у последнего имеется три электроконтакта с расположенным между ними переключающим механизмом. Кроме основного удобства — возможности гасить свет с разноудаленных точек, использование такого переключателя позволяет значительно экономить электроэнергию, и это несомненный плюс. В штробу или снаружи между переключателями прокладывается трехжильный провод. При подсоединении двухклавишных проходных переключателей таких проводов должно быть два. Мало в какой квартире такая проводка, поэтому для оборудования дома таким переключателем нужно прокладывать провод еще на этапе ремонтных работ, или штробить стену заново под трехжильные кабеля. В качестве источников света могут использоваться все виды ламп — от светодиодных до ламп накаливания. Кроме ламп, по этой схеме возможно подключать и остальные электроприборы, управлять которыми нужно из разных мест, например, бойлер.

Разновидности проходных выключателей

  • Одноклавишный (с подсветкой или без)
  • Двухклавишный (с подсветкой или без)
  • Трехклавишный
  • Промежуточный
  • Накладной
  • Встроенный

У этих механизмов два недостатка:

  1. По кнопкам невозможно определить, в каком положении устройство.
  2. Одновременно в нескольких точках свет не включается.

Схема подключения для управления с двух точек

В схеме нет ничего сложного, подсоединить провода сможет любой человек, умеющий держать отвертку. Отличие лишь в количестве соединительных клемм и проводимых проводов. Сам выключатель подсоединяется так, чтобы фаза шла на него, а не на источник света, на который подается ноль. Нужны два проходных выключателя одного размера и распаечная коробка. В распаечную коробку ведется трехжильный кабель выключателя и электропровод лампы. Одновременно в двух точках свет не включается.

Подключение проходных выключателей для одной точки освещения

Пошаговое руководство

Шаг 1. Присоединение фазы. От соединительной коробки фаза ведется к входному электроконтакту первого переключателя.

Шаг 2. Оба выходных электроконтакта состыковываются с аналогичными электроконтактами другого механизма.

Шаг 3. Входной электроконтакт второго переключателя соединяются с соединяющим проводом лампы.

Шаг 4. Второй проводок от лампы штукуется с нулем соединительной коробки.

Важно! Кабель для коммутации приобретается с учетом мощности приборов освещения.

Так выглядит коммутация приборов

Схема подключения для управления с трех точек

Иногда необходимо обеспечить три пункта управления для источников света. К примеру, на лестницах, в просторных комнатах или коридорах. Данную схему тоже можно внедрить, если кроме проходных переключателей пустить в дело еще и перекрестные. В них имеется четыре контакта — по два входных и выходных, составляющих две пары одномоментно переключающихся электроконтактов. Для подобной разводки понадобится четырехжильный электропровод.

Используются не только проходные, но и перекрестные переключатели

Монтаж данной схемы проходит в такой последовательности:
Шаг 1. Монтируются проходные выключатели, и из них выводятся трехжильные провода.
Шаг 2. Крепятся на места светильники, которые будут использоваться в параллели, а их провода подводятся к коробке.
Шаг 3. В удобном месте устанавливается коробка, в которую и приводятся все коммуникации. Из-за немалой численности электропроводов коммутация достаточно сложная, поэтому важно сразу разобраться в их маркировке.
Подключение выглядит так:
Входная пара электроконтактов первого по счету включателя присоединяется к электропроводам, идущим ко второй паре параллельного перекрестного переключателя, и так последовательно до светильника. Фазу подводят к входному электроконтакту первого включателя, а второй проводок осветительного прибора — к нулю монтажной коробки. К уже прикрученным проходным выключателям проводятся трехжильные кабеля, к перекрестным — четырехжильные.

О стандартах установки выключателей и розеток в квартире, а также о мерах безопасности читайте в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/ustanovka-rozetok-i-vyiklyuchateley.html.

Подключение без использования монтажной коробки

Можно подключить переключатели и без использования соединительной коробки.

Существует два варианта:

  1. Использование импульсных реле. В случаях, если электрощит расположен в пределах квартиры, и в нем найдется место для модуля, на DIN-рейку устанавливается импульсное реле. Сами выключатели соединяются параллельно, а провода от них и от источника света заводятся в электрощит напрямую. Нагрузкой будет управлять реле, а на сам выключатель ток не поступает, так что можно подобрать провод меньшего сечения. В случае, если места в щитке нет, можно приобрести реле для подрозетника или монтажной коробки в потолке.
  2. Использование проходных выключателей. Они замыкают и размыкают провод фазы от патрона осветительного прибора, и через их контакты проходит ток, для чего нужен провод, соответствующий нагрузке. Но вместо разветвительной коробки все коммуникации (питание от щитка, провод осветительного прибора и от второго выключателя) подводятся в идущий первым подрозетник. Его следует сделать более глубоким, чем обычный. Например, вырезать дно у стандартной коробки, чтобы поместились скрутки всех проводов. Земля и ноль провода из электрощитка соединяются с нулем и заземлением лампы, изолируются и прячутся в подрозетнике. Фаза лампы соединяется с фазой второго подрозетника и тоже изолируется там же. Все прочие провода присоединяются к клеммам переключателей.

Видео: как подключить проходной выключатель

Чтобы в темноте легко найти выключатель, нужна подсветка. Такие устройства есть в специализироаванных магазинах, а подключить его можно самостоятельно. Как это сделать, узнаете в нашей статье: https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-podsvetkoy.html.

Как сделать проходной выключатель из обыкновенного

Приобретается два выключателя одной фирмы — с одной и двумя клавишами. Удобней использовать выключатели, предназначенные для открытой проводки.
Чтобы переделать стандартный выключатель в проходной, приобретается такая модель, в которой есть возможность поменять местами клеммы. Это позволит размыкать и замыкать цепи независимо друг от друга. Таким образом, в одном положении будет активирована одна цепь, а в другом другая. На лицевой панели устанавливается одинарная клавиша, вместо двойной, и проходной переключатель готов.

Видео: проходной выключатель своими руками

При помощи схем подключения и инструкции разобраться в хитростях монтажа проходных выключателей будет не трудно. Главное, не запутаться в маркировке проводов и соблюсти последовательность подключения.

Оцените статью:

Поделитесь с друзьями!

Схема подключения перекрестного переключателя





Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?

Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.

Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.



Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.

Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:



В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.



На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.

По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.

Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя



а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.

Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.





Таким образом, промежуточный переключатель имеет два основных режима работы.

Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:

Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:

Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.



Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ.



Итак, подведем итоги:

1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.



2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.

Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.

Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.



3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.

4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.

Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Символы коммутатора

и символы коммутатора Cisco

Различные векторные символы для быстрого создания графики

Реальные символы переключателя

Сетевой коммутатор — это небольшое аппаратное устройство, которое объединяет несколько компьютеров в одну локальную сеть (LAN). Коммутатор обычно имеет множество портов, при этом большая часть или вся сеть подключена непосредственно к коммутатору или другому коммутатору, который, в свою очередь, подключен к коммутатору.

Сетевые коммутаторы кажутся почти идентичными сетевым концентраторам, но коммутатор обычно имеет больше интеллекта (и немного более высокую цену), чем концентратор. В отличие от концентраторов, сетевые коммутаторы способны проверять пакеты данных по мере их получения, определять устройство источника и назначения каждого пакета и соответствующим образом пересылать их. Доставляя сообщения только на назначенное подключенное устройство, сетевой коммутатор сохраняет полосу пропускания сети и в целом обеспечивает лучшую производительность, чем концентратор.

EdrawMax: швейцарский нож для всего, что вам нужно для построения диаграмм

  • С легкостью создавайте более 280 типов диаграмм.
  • Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
  • Интерфейс перетаскивания и прост в использовании.
  • Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
  • Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
  • Не стесняйтесь экспортировать, печатать и делиться своими схемами.

Символы коммутатора Cisco

Cisco использует собственный бренд из символов коммутатора . поскольку
Cisco широко представлена ​​в Интернете и проектирует широкий спектр сетей.
устройств, список обозначений является исчерпывающим. Для конкретных схем сетевых чертежей CISCO Edraw
поставляется со специальными символами переключателей CISCO.

Бесплатная загрузка программного обеспечения для построения сетевых диаграмм и просмотр
Все символы векторного переключателя

Примеры использования коммутатора

Различные модели сетевых коммутаторов поддерживают разное количество подключенных устройств.Большинство сетевых коммутаторов потребительского уровня обеспечивают четыре или восемь соединений для устройств Ethernet. Коммутаторы могут быть подключены друг к другу с помощью так называемого метода последовательного подключения для добавления все большего количества устройств в локальную сеть.

Больше по теме

Символы схемы сети Cisco

Основные сетевые символы

Детальные символы схемы сети

Схемы подключения

Схема подключения Описание
3226 381200, 416279 Две скорости, одна обмотка, ТН или ТТ M / S, одно напряжение
3233 Две скорости, одна обмотка, CHP M / S, одно напряжение
3251 344139, 416282 Две скорости, две обмотки, VT / CT / CHP M / S, одно напряжение
11658 344137, 416280 Соединение звезда-треугольник, одиночное напряжение
108323 Однофазный, двойное напряжение, 6 выводов, вращение против часовой стрелки
108324 Однофазный, однофазный, 4 вывода, вращение против часовой стрелки
109144 158802, 344136 Соединение звездой, двойное напряжение
109145 158803, 344122 Соединение треугольником, двойное напряжение
130274 381679 Соединение звездой, двойное напряжение, PWS на низком напряжении
137033 344138 Соединение звезда-треугольник, двойное напряжение
159833 344133 Соединение треугольником, двойное напряжение, PWS на низком напряжении
165975 377836, 416281, 896428 Соединение звездой или треугольником, одно напряжение, PWS
195759 96441 6 выводов, соединение звездой или треугольником, одно напряжение с полной обмоткой — начало через линию
356693 Однофазный, однофазный, 4 вывода, вращение против часовой стрелки
387151 7 выводов, две скорости, две обмотки, ТН / ТТ / ТЭЦ, одно напряжение
388299 Соединение звездой с нейтралью, одно напряжение
3

Соединение звездой, двойное напряжение, с термозащитой
414729 6 выводов, соединение звездой, одно напряжение, полная обмотка — начало через линию
434839 Одно напряжение звезда или треугольник с одним трансформатором тока
438252 438264 6 выводов, 1.Соотношение 73: 1, двойное напряжение или запуск по схеме звезда — треугольник при низком напряжении
453698 Однофазный, однофазный, 4 вывода, индукционный генератор
463452 2 скорости, 2 обмотки, одно напряжение, соединение звездой, с трансформаторами тока, грозовыми разрядниками и конденсаторами импульсных перенапряжений; Низкоскоростная обмотка
466703 12 выводов, пуск звезда — треугольник или одно напряжение PWS, собранный в кабельной коробке
488075 Соединение звезда, треугольник или PWS, 12 выводов, двойное напряжение
488076 Соединение звезда, треугольник или PWS, 2 полюса, 12 выводов, одно напряжение
499495 (дельта) 912113 Соединение треугольником, одно напряжение
499495 (звезда) 912113 Соединение звездой, одно напряжение
587-13816 423622, 978576 Соединение треугольником, трансформаторы тока
587-18753 423555, 958798 Соединение звездой, трансформаторы тока
779106 Две скорости, две обмотки, CT / VT / CHP M / S, ярд на обеих скоростях, одно напряжение
845929 Соединение звездой, трансформаторы тока, LA, SC, одиночное напряжение
872326 Две скорости, одна обмотка, яркость на высокой скорости, одно напряжение
897847 Подключение силового блока

1

Одна фаза, одно напряжение, 3 вывода, вращение по часовой или против часовой стрелки

3

Однофазный, 115/230 В, 7 выводов, с тепловой защитой, вращение по часовой стрелке
6 Соединение звездой, двойное напряжение, с термозащитой

0

12-проводный, двухполюсный, Y-D, ИЛИ 6-проводный, одиночный, Y-D
912540 Однофазный, двойное напряжение, 11 выводов, с термозащитой, вращение по часовой стрелке
912541 356692 Однофазный, одно напряжение, 5 выводов, с тепловой защитой, вращение по часовой стрелке
912577 108323 Однофазный, двойное напряжение, 6 выводов, вращение по часовой стрелке
915402 Две скорости, две обмотки, одно напряжение, PWS на обеих обмотках или полная обмотка — начало через линию
916220 Соединение треугольником, одно напряжение, с 4 трансформаторами тока, LA и SC
924243 Соединение звездой, двойное напряжение, PWS на оба напряжения
957238 Пуск, треугольник, звезда или подключение PWS, 12 выводов, одно напряжение
965105 Соединение треугольником, 9 выводов, ТН, 2 скорости, 1 обмотка, одно напряжение
987241 Соединение треугольником, одно напряжение, с трансформаторами тока, LA и SC
991905 Подключение двигателя с тройным расходом
2010950 Одно напряжение, соединение WYE, с частичной защитой трансформатора тока
2010964 Одно напряжение, соединение WYE, с частичной защитой трансформатора тока, грозозащитными разрядниками и конденсаторами импульсных перенапряжений
Воздуходувка Схемы подключения одно- и трехфазного вентилятора,
* Термозащита

Xilinx UG256, плата стартового набора Spartan-3 для PCI-Express Руководство пользователя v1.3

% PDF-1.4
%
1026 0 объект
>
endobj
1417 0 объект
> / Шрифт >>> / Поля [] >>
endobj
1487 0 объект
> поток
application / pdf

  • Содержит информацию по использованию платы Spartan-3 Starter Kit Board для PCI-Express
  • UG256, Spartan-3, PCI-Express, плата стартового набора
  • Содержит информацию по использованию платы стартового набора Spartan-3 для PCI-Express
  • .
    2013-03-11T04: 27: 57.625-07: 00

  • Xilinx, Inc.
  • Xilinx UG256, плата стартового набора Spartan-3 для PCI-Express Руководство пользователя v1.3
  • 2007-05-30T13: 48: 38-07: 002007-05-23T03: 45: 33-07: 002007-05-30T13: 48: 38-07: 00FrameMaker 7.2 / content / dam / xilinx / support / documentation /boards_and_kits /ug256.pdf/_jcr_content/renditions/original

  • поддержка: класс-документа / тип-документа / руководства пользователя
  • продукты: design-kit / spartan-3-pci-express-starter-kit
  • продуктов: device / fpga / spartan
  • продуктов: device / fpga / spartan-3
  • Приложения

  • : topic / bus-interface-and-i-o / pci-express
  • 2013-03-05T21: 51: 38.917-08: 00fbb3b2667fcf5a9842880187e77a1344c5b2bd79Acrobat Distiller 7.0.5 (Windows) Xilinx, Inc. «UG256, Spartan-3, PCI-Express, Starter Kit Board» 2006-2007Acrobat Distiller 7.0.5 (Windows) 8b-4fuid (Windows) -90c65f8669dauuid: 0e02c013-bd57-4d68-8637-c75ddcd1f7382006-2007

    конечный поток
    endobj
    1027 0 объект
    >
    endobj
    1041 0 объект
    >
    endobj
    1012 0 объект
    >
    endobj
    1013 0 объект
    >
    endobj
    1014 0 объект
    >
    endobj
    1015 0 объект
    >
    endobj
    1016 0 объект
    >
    endobj
    1017 0 объект
    >
    endobj
    1018 0 объект
    >
    endobj
    1019 0 объект
    >
    endobj
    1451 0 объект
    >
    endobj
    1462 0 объект
    >
    endobj
    1447 0 объект
    > / Font> / ProcSet [/ PDF / Text] >> / Rotate 90 / Type / Page >>
    endobj
    1445 0 объект
    > / ExtGState> / Font> / Pattern> / ProcSet [/ PDF / Text] >> / Rotate 90 / Type / Page >>
    endobj
    1443 0 объект
    > / ExtGState> / Font> / Pattern> / ProcSet [/ PDF / Text] >> / Rotate 90 / Type / Page >>
    endobj
    1436 0 объект
    > / ExtGState> / Font> / Pattern> / ProcSet [/ PDF / Text] >> / Rotate 90 / Type / Page >>
    endobj
    1421 0 объект
    > / Font> / ProcSet [/ PDF / Text] >> / Rotate 90 / Type / Page >>
    endobj
    1435 0 объект
    > поток
    HWn8} W.* W * It [ncmJn | گ ߙ! EYjTi 4GHz «s # ǿ5GfW = yV78. {ق rUOe} 7Φ7 | u4΃ 圶 vqbZlsˌ Ս 9, rDgXmE
    6umWOvÿk например] 3м> ил
    AɸT- & Nhktbvp] `A
    @ q1? QXrG ~,) = R9) 1’h {r @ 9 (Ag & zP] IZ @ nwEƀ ‘{2nZ> 𐍲 W) Ru (Z;
    & {‘Qn83QN $ M ֲ W) {& LdʥV @ 0 貛 G ٻ 1

    Подключение ПК с помощью перекрестного кабеля Ethernet

    Последнее обновление , Дэвид Уэбб
    .

    Соединение двух компьютеров с помощью перекрестного кабеля Ethernet — самый безопасный и простой способ передачи файлов, изображений, видео и музыки.Эта передача данных создает сеть для обмена данными и использования двух электронных ресурсов, что позволяет избежать отдельного сетевого устройства для каждого компьютера. В этом руководстве объясняется, как связать два компьютера с помощью кабеля Ethernet.

    Настройка сети между двумя компьютерами

    Первый шаг — подключить перекрестный кабель Ethernet к портам LAN (RJ45) обоих компьютеров. Теперь следуйте приведенным ниже инструкциям, работая с одним компьютером за раз.

    Запустите на рабочем столе ПК 1 и перейдите в Мой компьютер > Свойства > Имя компьютера .

    Измените имя компьютера на A и имя рабочей группы с на ABC . Нажмите ОК , чтобы сохранить изменения.

    Затем перейдите в Панель управления > Сетевые подключения . Щелкните правой кнопкой мыши ваше соединение LAN и выберите Properties .

    Выберите Интернет-протокол (TCP / IP) > Свойства и введите следующие значения:

    IP-адрес :

     192.168.0.1

    .

    Маска подсети :

     255.255.255.0

    .

    Все остальные поля следует оставить пустыми. Нажмите ОК , чтобы сохранить изменения.

    Теперь возьмите второй компьютер и перейдите в Мой компьютер > Свойства > Имя компьютера .

    Измените имя компьютера на B и имя рабочей группы на ABC . Затем нажмите ОК , чтобы сохранить изменения.

    Теперь перейдите в панель управления > Сетевые подключения . Щелкните правой кнопкой мыши подключение LAN и выберите Properties .

    Выберите Интернет-протокол (TCP / IP) > Свойства , а затем введите следующие значения:

    IP-адрес :

     192.168.0.2

    .

    Маска подсети :

     255.255.255.0

    .

    Оставьте все остальные поля пустыми и нажмите ОК , чтобы сохранить изменения.

    Проверить подключение к локальной сети

    После сохранения подключений и настроек оба ПК должны быть подключены по локальной сети. Возможно, вам потребуется перезагрузить оба компьютера, чтобы изменения вступили в силу.

    Вы можете проверить, работает ли соединение, отправив эхо-запрос одного компьютера с другого.

    Возьмите PC1 и направляйтесь к Start > Run > CMD > ping 192.168.0.2 .

    Затем на ПК2 перейдите к Start > Run > CMD > ping 192.168.0.1 .

    Оба компьютера можно просмотреть в My Network Places .

    Теперь вы можете использовать это LAN-соединение, чтобы играть в многопользовательские игры или обмениваться файлами. Вы также можете подключить диск на другом ПК к локальному, перейдя в Мой компьютер > Инструменты > Подключить сетевой диск и выбрав букву диска и сетевой путь к общей папке на другом ПК.

    Изображение: © wklzzz — 123RF.com

    Схема подключения динамиков и руководство по подключению — основы, которые вам нужно знать

    Нам всем нравится музыка, и динамики делают это возможным, но это сбивает с толку, если вы не уверены как чтобы правильно их соединить.

    В этом посте вы найдете четкие и подробные схемы подключения громкоговорителей, которые помогут (и которые вы тоже можете распечатать, если хотите!).

    Я подробно расскажу о том, как правильно и неправильно подключить динамики и правильно подключить их к стереосистеме или усилителю.На самом деле это довольно просто, если вы изучите основы.

    Схема подключения громкоговорителей для печати

    Щелкните изображение, чтобы увеличить его, или щелкните здесь, чтобы просмотреть версию Adobe .pdf, которую вы можете загрузить и распечатать.

    Основные сведения о динамиках и их разводка.

    1. Что такое импеданс динамика? (рейтинг «Ом»)

    Динамики, как и другие электромеханические устройства, обладают электрическим сопротивлением потоку электрического тока, как стандартный резистор, лампочка или многие обычные предметы, с которыми вы знакомы.

    Разница в том, как они ведут себя при прослушивании музыки, когда они подключены к какому-либо музыкальному усилителю.

    Значение сопротивления определяется длинной катушкой провода внутри каждого динамика, называемой звуковой катушкой . Звуковая катушка — это катушка из проволоки, которая, будучи помещена в магнитное поле, заставляет динамик двигаться и воспроизводить звук при управлении от усилителя.

    Динамики содержат длинную петлю из проволоки, называемую звуковой катушкой. Проволочные петли имеют свойство, называемое индуктивностью, которое влияет на значение сопротивления динамика в зависимости от воспроизводимой частоты (звукового диапазона).

    Поскольку они обладают электрическими свойствами, включая индуктивность и емкость, их «общее сопротивление» может незначительно изменяться в зависимости от музыки. Из-за этого требуется дополнительная математика, чтобы вычислить общее сопротивление.

    Слово, используемое для описания, называется импедансом .

    Импеданс динамика — это просто более продвинутый способ определения общего сопротивления, и по традиции он измеряется в единицах, называемых «Ом».

    Хорошая новость заключается в том, что вам не нужно слишком беспокоиться о деталях — это не имеет значения для базового использования динамика, и пока вы понимаете основные правила, все будет в порядке!

    2.Минимальные значения импеданса стереосистемы и усилителя

    Все усилители любого типа, включая автомобильный стереоусилитель, домашний стереоресивер, усилитель домашнего кинотеатра и т. Д., Имеют минимальное сопротивление (сопротивление). Важно, чтобы вы обращали внимание и не превышали минимальное номинальное сопротивление динамиков.

    Это связано с тем, что при понижении импеданса увеличивается электрический ток, и стереосистеме приходится выполнять больше работы. Это увеличивает количество стресса и тепла, с которым ему приходится справляться.

    Если ваша стереосистема помечена производителем как «совместимая с 8-омными динамиками» или аналогичная, это означает, что подключение динамиков с более низким импедансом может очень быстро вызвать чрезмерное нагревание и возможное повреждение.

    Например, подключение динамика с сопротивлением 4 Ом к усилителю, который помечен как работающий с динамиками с сопротивлением 8 Ом, будет означать, что он должен подавать на динамик удвоить электрического тока!

    Изображение задней панели домашнего стерео ресивера / усилителя.Рекомендуемые значения импеданса динамиков обычно указаны над выводами проводов динамиков. Например, домашняя стереосистема может часто указывать сопротивление 6-16 Ом как приемлемое для использования.

    Кроме того, попытка подключить два динамика на 8 Ом параллельно к стереосистеме на 8 Ом будет иметь такой же эффект. (Два 8-омных динамика, подключенных параллельно, равны 4 Ом, которые увидит усилитель)

    Я видел много попыток людей, у которых были друзья, которые утверждали, что они могут «увеличить мощность» или «получить больше мощности», как утверждали некоторые. трюк, но не работает. У них получился сгоревший усилитель.

    Усилитель может выдержать только определенное количество тепла и стресса, прежде чем он выйдет из строя, поэтому обязательно соблюдайте эти правила. Убедитесь, что вы подключили громкоговорители в соответствии с минимальным номинальным сопротивлением, которое вам нужно.

    Помните: не используйте импеданс динамика ниже номинального, указанного производителем. Это может привести к перегреву или необратимому повреждению. Я видела это!

    3. Какая полярность динамика?

    Динамики отличаются от других устройств тем, что они работают с использованием переменного тока (AC) вместо постоянного (DC).Это хорошие новости! Это означает, что в большинстве случаев вы не можете повредить динамики, поменяв местами положительную («+») и отрицательную («-») проводку.

    К сожалению, немного усложняется, когда мы используем более 1 динамика.

    Полярность разговора и почему вы должны согласовывать подключения громкоговорителей

    Как я уже упоминал, громкоговорители работают, перемещая конус вперед и назад для воспроизведения звука. Если вы подключаете 2 динамика к стереосистеме с различными полярностями (например, один имеет положительную и отрицательную полярность, как указано, а второй динамик имеет противоположное), происходит интересная вещь: они не совпадают по фазе, и некоторые звуки гаснут из .

    Результат — странное и плохо звучащее стерео. В большинстве случаев вы заметите отсутствие басов, и они не будут звучать так, как ожидалось.

    Когда динамики подключены противоположно друг другу, звуковые волны гасятся. При одинаковом подключении звуковые волны складываются для большего звука.

    Громкоговорители с другим подключением плохо звучат, так как большая часть звука прерывается. По сути, это просто потому, что звуковые волны от одного динамика движутся в противоположном направлении от другого динамика — и если они близки к одному и тому же времени и диапазону частот, они часто гасятся.

    Вот почему, когда 2 вуфера помещены в коробку и подключены параллельно, но с противоположным подключением друг к другу, они «не совпадают по фазе» и почти не имеют басов! Это потому, что они выполняют противоположную работу, а не работают вместе, чтобы произвести больше звука.

    Пока один движется вверх, другой движется в противоположном направлении и так далее.

    Итак, самое важное, что здесь нужно запомнить, — это подключать громкоговорители таким же образом, как и друг к другу .

    4. Подключение 2-полосных и 3-полосных динамиков

    Двухполосные динамики, такие как домашняя стереосистема или компонентные автомобильные аудиосистемы, — это динамики, которые поставляются в виде предварительно разработанного набора динамиков и используют кроссовер. Задача кроссовера (также называемого пассивным кроссовером , потому что он использует основные конденсаторы и катушки индуктивности, а не электронику) заключается в ограничении воспроизведения музыки, которую пытается воспроизвести каждый динамик.

    Например, твитеры не могут воспроизводить низкие частоты (и фактически могут быть ими повреждены), поэтому для предотвращения этого используется кроссовер 2-полосных динамиков.Точно так же низкочастотный динамик не может хорошо воспроизводить высокие звуки, и ему это мешает.

    В отличие от стандартных отдельных динамиков, 2-полосные и 3-полосные динамики с кроссовером могут использоваться только параллельно, а не последовательно .

    Это связано с тем, что, в отличие от отдельных динамиков без кроссоверов, в этом случае многие звуки будут отфильтрованы. Это означает, что при последовательном подключении еще одной двухполосной колонки звук будет практически отсутствовать.

    Поэтому, если у вас есть домашняя стереосистема или автомобильная стереосистема, в которой используются 2-полосные динамики, вам придется добавить дополнительные 2-полосные динамики (если общий импеданс может поддерживаться усилителем) или добавить дополнительный усилитель. каналы для большего звука.

    5. Удвоение количества динамиков или мощности не приводит к удвоению громкости

    В некоторых случаях можно добавить больше динамиков для увеличения громкости, которую вы можете получить, или для размещения динамиков в большем количестве комнат, большем количестве мест в вашем доме. автомобиль и так далее. Вы также, возможно, задавались вопросом, что бы произошло, если бы вы купили усилитель с мощностью в два раза большей, чем ваш нынешний.

    Однако следует понять одну важную вещь: , имеющий 2 или 3 динамика вместо одного, не увеличивает звук в два или три раза.Это увеличивает на несколько децибел (дБ) для каждого добавленного динамика.

    Удвоение мощности также не приводит к удвоению громкости.

    Это связано с принципом работы человеческого уха и физикой звука, а также с тем, как работают динамики и какую громкость они могут производить при заданной мощности.

    Вообще говоря, человеческое ухо будет слышать очень небольшое увеличение громкости при каждом удвоении акустической мощности: около 3 децибел (дБ). Для большинства людей небольшое увеличение громкости, которое вы замечаете при повороте ручки громкости на 1 ступень, составляет где-то около 3 дБ.

    Пример громкости, производимой типичным динамиком при разных уровнях мощности:

    • 1 Вт = 89 дБ
    • 2 Вт = 92 дБ
    • 4 Вт = 95 дБ
    • 8 Вт = 98 дБ
    • 16 Вт = 101 дБ
    • 32 Вт = 104 дБ
    • 64 Вт = 107 дБ
    • 128 Вт = 110 дБ

    Итак, как вы можете видеть, удвоение мощности, с которой вы можете управлять динамиком, не означает, что вы удвоите громкость. Это очень немного увеличивает его (что касается ваших ушей).

    Вы также можете видеть сверху, что для увеличения громкости требуется много энергии!

    Как добиться большей громкости от динамиков

    В большинстве случаев лучшие способы увеличения громкости:

    • Используйте более эффективные динамики (динамики, которые производят более высокий уровень громкости в дБ при мощности 1 Вт — чем больше, тем лучше)
    • Добавить больше динамиков, если у вас есть усилитель, который может его поддерживать
    • Используйте динамики с более высокой номинальной мощностью и усилитель мощности большего размера, если ваша цель намного больше

    Большинству людей нужен усилитель, который может производить достаточно громкости, чтобы заполнить комнату или автомобиль и время от времени увеличивайте громкость. Мне нравится использовать 50 Вт или выше на канал, как хорошее практическое правило при покупке усилителя.

    Как читать положительные и отрицательные метки динамиков (+ и -)

    Домашние стереосистемы и автомобильные динамики обычно часто используют красный знак или знак плюса «+» для обозначения полярности клемм проводки динамика, к которым вы подключаете проводку.

    Здесь также есть несколько вещей, которые нужно знать:

    • В некоторых случаях черная точка или красная или черная полоса используются для обозначения положительного вывода
    • Если динамик имеет выводы 2 разных размеров, больший из двух обычно является положительным.
    • Для динамиков с уже присоединенным проводом, как правило, медный или золотистый провод является положительным.
    • Для динамиков с подключенным проводом, но с проводами того же цвета, на большинстве из них есть небольшие надписи. положительный провод — обязательно внимательно проверьте

    Резюме

    Здесь я предоставил вам схему громкоговорителей, показывающую основные соединения, я объяснил несколько важных вещей, которые вам нужно знать о громкоговорителях и их проводке.Надеюсь, я дал вам больше понимания о том, как подключить динамики и получить от вашей системы максимум удовольствия.

    Есть вопросы, комментарии или предложения? Обязательно оставьте комментарий ниже или отправьте мне сообщение.

    Не знаете, как насчет твитеров? Вот полезное руководство, объясняющее, что такое твитеры и для чего они используются.

    Заинтересованы в шунтировании автомобильного усилителя? Узнайте, как подключить автомобильный усилитель в этом посте.

    Switch Mods — юзу

    Использование

    Для получения информации о том, как использовать моды, обратитесь к странице Game Modding.


    Animal Crossing: New Horizons

    Мод Описание Относится к Кредит
    Отключить DOF Обходной путь к черному туману на заднем плане. 1.1.4 1.2.0 1.2.1 1.3.0 1.3.1 1.4.0 1.4.1 1.4.2 1.5.0 1.5.1 theboy181, CJBok, Клод фон Риган
    Временное решение при сбое камеры Обходной путь, когда внутриигровые снимки камеры приводят к сбою игры. 1.2.0 1.2.1 1.3.0 1.3.1 1.4.0 1.4.1 1.4.2 1.5.0 1.5.1 CJBok, Lurve, Клод фон Риган
    сверхширокий Увеличивает размер игры до сверхшироких дисплеев. Мод в настоящее время настроен для дисплеев 2560×1080. 1.2.0 1.3.0 1.3.1 M&M, theboy181, Клод фон Риган

    #

    ARMS

    Мод Описание Относится к Кредит
    Отключить динамическое разрешение Отключает автоматическую настройку разрешения игры. 1.0.0 5.4.0 theboy181, M&M

    Байонетта

    Мод Описание Относится к Кредит
    1080p Mod Заставляет игру работать с разрешением 1080p 1.
