Схема подключения проходного двухклавишного выключателя: Схема подключения двухклавишного выключателя

Содержание

Lexman схема подключения проходного двухклавишного выключателя

Известно, что в просторных помещениях или длинных коридорах пользоваться только одним выключателем, установленным на самом входе, крайне неудобно. Какое-то время до включения прибора или после его отключения придется обходиться без света. Избежать этого неудобства можно только одним способом – установить на входе в помещение, а также на его выходе приборы особой конструкции (их называют проходными переключателями или коммутаторами).

Устройство и принцип работы

С помощью таких переключателей одним и тем же источником света удается управлять из двух точек и более, включая его в одном месте, а выключая – в другом (или наоборот). Благодаря чему во время перемещения коридор будет постоянно освещен на всем протяжении пути.

Вид с тыльной стороны двухклавишных проходных выключателей разных производителей показан на рисунке ниже.

Если в случае единственной клавиши коммутировалась только одна группа (лампа включалась и выключалась), то в цепочке с двухклавишным переключателем таких групп уже две. Согласно схеме проходных двухклавишных приборов в данной ситуации можно будет включать первую из 2-х лампочек, одновременно выключая вторую и наоборот.

Схема управления освещением с двух мест

При подключении двойных проходных выключателей удается управлять двумя лампочками поочередно из двух мест. Такая схема содержит пару двухклавишных выключателей, что позволяет включать одну из ламп при входе, выключая одновременно другую. При выходе из длинного коридора, например, второй прибор позволяет производить обратную операцию. Таким образом, управление освещением осуществляется поочередно из 2-х мест.

Важно! При этом направление передвижения по коридору не имеет принципиального значения.

Реализовать такой алгоритм управления удается только при наличии двойного проходного выключателя. Организованные таким образом системы заметно упрощают управление освещением в описанных выше условиях.

Порядок монтажа

Перед подключением проходных двухклавишных выключателей и осветителей сначала подбираются места для их установки (первые должны находиться у самого выхода-входа в помещение). После этого переходят к основным работам, производимым в следующей последовательности:

  1. Прежде всего, в выбранных точках специальной коронкой в стенах высверливаются установочные ниши, диаметр которых выбирается 72 или 80 мм (в зависимости от корпуса приборов).
  2. Затем в них фиксируются специальные пластиковые коробки (их называют «подрозетниками»).
  3. При наружной прокладке проводки корпуса коммутационных изделий крепятся на стене посредством саморезов.
  4. По завершении установки двухклавишных проходных выключателей переходят к монтажу двух групп осветителей, в каждой из которых лампы включаются параллельно (это исключит вероятность полного обесточивания цепи при перегорании одной из них).
  5. Затем от установленных люстр или плафонов до распределительной коробки прокладывают два фазных провода и один – нулевой.

Поскольку требованиями ПУЭ предписывается заземлять любую соединительную проводку с нагрузками – от светильников прокладывается кабель с тремя жилами.

Обратите внимание: Место для установки распредкоробки (РК) рекомендуется выбирать посередине помещения, что позволяет сэкономить на длине проводов.

Так как в конструкции двухклавишного проходного выключателя предусмотрено 6 контактных клемм – от него до РК потребуется проложить два 3-х жильных кабеля. При расключении элементов системы провода к РК должны подводиться согласно приведенной ниже схеме.

Предлагаем посмотреть видео – как подключить двухклавишные проходные выключатели без распределительной коробки.

Внимание! В этом варианте монтажа подрозетники должны быть глубокими.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями.

Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно. Для понимания того, как подключить тройной двухклавишный выключатель достаточно поставить перемычки на клеммы обычного перекрестного переключателя.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

  • Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
  • Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
  • Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
  • Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

На страницах сайта я уже публиковал материал как подключить проходной выключатель, где рассматривалась схемы подключения как одноклавишных, так и двухклавишных проходных выключателей с двух, трёх и более мест установки.

Кому лень переходить на другую страницу напомним схему подключения двухклавишного выключателя освещения в режиме нормальной работы. Ничего заумного. Перекидные контакты как в одноклавишном только на две разделённые группы

Так выглядит цепочка состоящая из двух одноклавишных и парочки двухклавишных проходных переключателей. Это для примера. Такая цепь может например применяться в длинных офисных коридорах. В ряде случаев его так и называют проходной коридорный выключатель света.

В данной статье речь пойдёт о схеме, по которой можно подключить двухклавишный выключатель проходного типа как обычный на две группы включения освещения.

Зачем это нужно? – опять же практика. Недавно проводя по заявке электромонтажные работы по переносу в квартире розеток и выключателей, на финишной прямой, когда дело дошло до установки коммутационных устройств выяснилось, что заказчик в спешке купил проходные двухклавишные выключатели, вместо обычных не обратив внимание на стрелочки указанные на клавишах. Ехать менять клиент не захотел, лишь прокряхтел – «Ну может как-нибудь, а?»

Помарковав со схемкой, подключил проходной двухклавишный выключатель Рис.1 в работу обычного, установив в штатной схеме перемычку между двумя контактными группами. Указательные стрелки на клавишах выключателя заказчика не смутили, а даже наоборот показались к месту. В общем все стороны остались довольны.

Может данная наглядная схема подключения проходного двухклавишного выключателя в режим обычного кому-нибудь и пригодится.

Собрать такую несложную схемку подключения с использованием одной перемычки своими руками сможет любой домашний мастер.

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.

Рисунок 1.

Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты.
Как подключить двухклавишный проходной выключатель

Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .

Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.

Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.

Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными.

подключение проходного двух клавишного выключателя

Схема управления с трех мест

Несомненное, это минус подобной системы. Смотрите также:. Обесточить квартиру, дом. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.

Установить декоративные панели устройств.

Порядок монтажа схемы с двухклавишными проходными выключателями Оба выключателя устанавливаются в подрозетники в стенах, к каждому из них подводится по два трехжильных кабеля контактов ведь 6 К каждому светильнику также подводится трехжильный кабель Концы кабелей соединяются внутри распаечной коробки согласно схеме подключения Как видите, здесь нет совершенно ничего сложного. Установить декоративные панели устройств.

К первому проходному двухклавишному выключателю подводиться фаза, а дальше согласно схеме и указаниям на самих выключателях. Рисунок 1.

Так как соединяемых проводов в распредкоробке будет четыре. Чтобы этого не делать, освещение в прихожей выключается таймером.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. В общем, вещь удобная и нужная.

Однако выключатель с тремя клеммами здесь уже не подойдет.
2 клавишные проходные выключатели из 3 х мест схема подключения

Назначение

Такая тенденция при увеличении количества подключенных проводов при монтаже проходного трехклавишного выключателя с управлением из трех мест, приведет к проблеме с большим количеством проводов. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

В этом случае самый простой и надежный способ отключить автомат освещения в щитке. И чем больше у вас светоточек, тем большее их количество будет в распредкоробках.

Чем характерна схема подключения проходного двухклавишного коммутатора? То же самое выполняет и двухклавишный выключатель. Если вы уже лежите в постели?

Как это сделать, читайте в статье » Беспроводной проходной выключатель. Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен. Однако выключатель с тремя клеммами здесь уже не подойдет. В шов закладывают трехжильный кабель и шпаклюют стену.

Используется с той же целью для управления тремя группами светильников. По сути, мы можем использовать в этой схеме два одноклавишных выключателя вместо двухклавишного. Глядя на обе схемы, сразу заметно, как подключен фазный провод. А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели?

Как работает 2х клавишный ПВ

На нижней части иллюстрации цепь замкнута, и свет включен. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. Это позволит избежать ошибок при монтаже. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей!

Это следует приять к сведению, прежде чем подключить двухклавишный коммутатор. Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек. Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют см. Материалы Подключение двухклавишного проходного выключателя Без проходных выключателей совершенно не обойтись в современном интерьере.

Установить декоративные панели устройств. Вот схема, поясняющая принцип работы такого устройства: Схема с перекрестным выключателем У него уже 8 контактов.
Двухклавишные проходные выключатели из 2-х мест. Схема подключения

Порядок монтажа схемы с двухклавишными проходными выключателями

Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Например схема подключения перекидного Legrand Valena: Естественно сам перекидной запихивать в распаечную коробку не нужно. Схема параллельного подключения ламп Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Сделав подключение, можно сэкономить значительные средства и обеспечить комфортное использование освещения в доме.

К сожалению, далеко не все производители указывают маркировку контактов на корпусе устройства. Инструкция по монтажу: Схема управления с двух мест Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга.

Что особенного в коммутаторе с двумя клавишами

При ее отсутствии придется воспользоваться мультиметром для выяснения размещения клемм изделия. В схеме с трех мест устройство находится в любой точке между двумя остальными. Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель.

Монтаж проходных выключателей при существующей проводке Вполне вероятно, что Вам захочется обустроить своими руками независимое управление светильниками при уже существующей электропроводке. Разберемся, в чем же состоит сложность этой ситуации: анализ приведенных выше схем поможет нам сделать несколько выводов: 1. Затем присоединяются четыре промежуточных проводника. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Разновидности перекрестных и проходных переключателей

Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Пример установки проходных выключателей в спальне Перед Вами вопиющий пример непредусмотрительности: в спальне нет проходных выключателей! Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов. По принципу работы такое устройство эквивалентно двум проходным двухклавишникам в одном корпусе, на схеме ниже это наглядно видно.

Глядя на обе схемы, сразу заметно, как подключен фазный провод. Два выключателя следует закрепить в подрозетниках, после — к проводке, ведущей к осветительным приборам, подсоединить трехжильный кабель. Выражаясь академическим языком, проходной выключатель — это устройство, которое обеспечивает независимое управление освещением из разных местоположений.
Подключение двухклавишного проходного выключателя

«>

Схемы подключения различных проходных выключателей с 2-х мест

Возможности и область применения схемы с 2-мя проходными двухклавишными выключателями

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

  • На парковых аллеях;
  • На стадионах;
  • Для освещения бассейнов и ледовых арен;
  • Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах).

Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек.

Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

  1. Какое должно быть сечение жил от РЩ до распределительной коробки, если  две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2                                             б) не менее – 1.5 мм2

  1. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м                                                б) не более — 23 м

  1.   Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

  1. Правильный ответ «б»;
  2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
  3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку.

    Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Работу проходных двухклавишных конструкций следует рассматривать на базе принципа действия одноклавишного проходного переключателя.

Это объясняется тем, что конструкция двухклавишных изделий содержит два одноклавишных, подключаются они   одинаково, по группам осветительных приборов.

Рис. 1. Схема соединения цепи двухклавишного ПВ с двумя с двух мест управления

Как работает 2х клавишный ПВ

Рассмотрим работу схемы при прохождении тока через цепи первой группы осветительных приборов.  Схема показывает, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит к лампам и через них на нейтральный провод.

Рис. 2.

Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

Теперь переключение клавиш на первом или втором элементе первой группы приведут к замыканию цепи через верхнюю или нижнюю линии. Таким образом управлять освещением можно с любого места. Цепь второй группы работает аналогичным образом, поэтому повторного описания не требуется.

Иногда чтобы не покупать простой переключатель при наличии проходного (ПВ), некоторые думают, как подключить ПВ двойной как обычный. Для этого надо задействовать на выключателе одну клавишу, два контакта фазу на вводной и любой из свободных подключить  к прибору освещения.

Конструктивные особенности 2х клавишного П.В

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами.

Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки.

На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются.

Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

Монтаж, ПВ схема с двух мест на 2 точки/лампочки

На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

Рассмотрим классический вариант освещения  подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить  комфортные условия для пользователей.

Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе.

Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда  потребуется меньше провода от щита до коробки.

Последовательность операций, общие правила монтажа

Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

Сечение силового кабеля в зависимости от потребляемой в группе мощности:

Медные провода трехжильного кабеля

Мощность в кВт 1 2 3 3,5 4 6 8
Ток в Aмперах 4,6 9 13,5 16 18 27 36,5
Сечение провода в, мм2 1 1 1,5 2,5 2,5 4 6
Макс. длина кабеля в, м 34,5 17,5 17,5 24,5 21,5 23 25

До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.  Для монтажа потребуется еще несколько элементов:

  • Распределительная коробка;
  • Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
  • Двухклавишные проходные выключатели – 2шт;
  • Осветительные приборы, плафоны, лампы дневного света или другие.

Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

После приобретения всех комплектующих схемы можно приступать к монтажу:

  1. Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
  2. Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
  3. На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
  4. Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
  5. От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;
  6. Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
  7. В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются  в отверстия, фиксируются они гипсовым раствором;

Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

  1. Синий, голубой цвет используются как нейтральная токопроводящая жила;
  2. Желто-зеленый для заземления;
  3. Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

Рис. 6. Пример установки проходного выключателя в подрозетник

  1. После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.

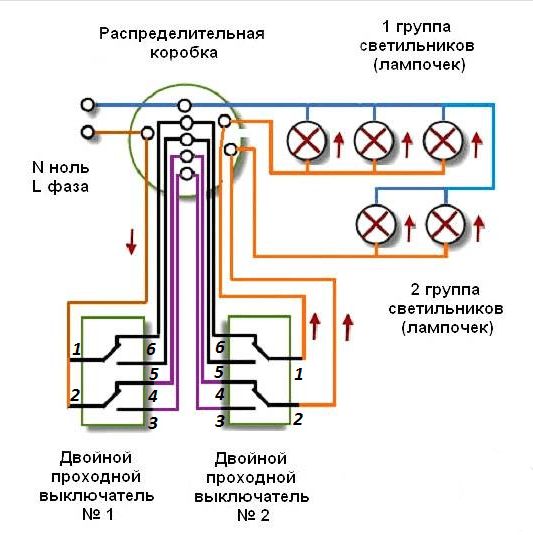

Рис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

Рис. 8. Пример подключения  первого проходного двухклавишного переключателя

Противоположные концы через коробку подключаются к одноименным контактам  второго переключателя.

Рис. 9. Пример подключения  второго проходного двухклавишного переключателя

Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

Для более четкого понимания процесса сборки схемы просмотрите видеоролик

Еще важно знать некоторые нюансы:

  • В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см. С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

При более длинных концах, после соединения провода могут не поместиться в коробке,  короткие могут не доставать для качественной скрутки.

  • Лампы  групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.

Рис. 10. Схема параллельного подключения ламп

Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

  1. Многоразовые зажимные клеммы WAGOРис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке
  1. Очень удачно сделаны зажимы контактов на выключателях  werkel

Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к  контакту.

Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

3 часто допускаемые ошибки при монтаже выключателей

В процессе монтажа начинающие монтажники часто совершают стандартные ошибки:

  • Фиксируют на гипсовый раствор распределительные коробки и подрозетники до того как  заведены концы проводов;
  • Концы проводов, выведенные в подрозетниках и распределительных коробках не достаточно длинные;
  • На выключатель заводится не фазный, а нулевой провод;

5 часто задаваемых вопросов

  • Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0.75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

  • Какой марки выключатели лучше использовать?

Есть много различных производителей,  мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

  • Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически  корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

  • В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

  • Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

  • Установите прибор в режим прозвонки:
  • Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
  • Вкрутите в каждую группу по одной лампе накаливания;
  • Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.

Источник: https://elektro220v.ru/pereklyuchateli/s-2-mya-prohodnymi.html

Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)

 Что такое проходной выключатель мы уже рассказывали в одной из наших статей «Как включить люстру из двух разных мест». Основной целью статьи было рассказать о том, что бывают такие проходные выключатели.

Они способны обеспечить питание лампы (люстры) из разных мест от 2 и более, но при этом в статье не были рассмотрены частные случаи. Под частным случаем мы понимаем возможность управлять не только одной лампой (группой ламп), но и включать – выключать и две группы.

Ведь бывают и двойные проходные выключатели. Именно о подключении двойного проходного выключателя мы  расскажем в нашей статье.

Двойной проходной выключатель и как он монтируется в стену

По сути двойной проходной выключатель является размноженной копией своего младшего собрата, то есть одинарного проходного. Разве что в одном корпусе их уже двое. То есть два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
 На нашем рынке это продукция довольно таки редкая.

Это мы к тому, что встречаются они не часто, но все же «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначениемна каждой из клавиш.

(значок проходного выключателя)
 Монтаж двойного проходного выключателя в стену ни чем не отличается от монтажа обычного одинарного либо двойного выключателя. Более подробно о процессе установки выключателя в стену можно узнать из статьи «Монтаж встроенного выключателя в стену».

После того как вы смонтировали выключатель, необходимо проложить проводку. То есть вам необходимо будет осуществить электрическое подключение двух проходных выключателей. Как раз о такой электрической схеме далее.

Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)

По логике происходящего здесь все также как и для одинарного двойного выключателя, но взятого два раза. То есть фактически необходимо осуществить подключение двух двойных выключателей, так как в случае если бы они были просто в разных корпусах. Только что они не в разных все же корпусах, а в одном корпусе.
Схема будет выглядеть следующим образом.

А если вы будете все монтировать в распределительные коробки, то соединения будете еще и следующими.

О том как лучше соединить провода можно узнать из статьи «Как соединить электрические провода в проводке дома».В принципе, здесь все так как мы и говорили, схема реализована с выключателями, словно это два независимых проходных выключателя.

В итоге у нас получается электрическая схема с двумя сдвоенными проходными переключателями, которые обеспечивают управления двумя лампами (группами ламп) в одном месте.

Подводя итог о подключении двойного проходного выключателя с 2-х мест для 2 ламп

 Итак, подводя итог нашей статьи можно сказать о том, что желающие управлять люстрой с двумя группами ламп с двух разных мест вполне могут реализовать свое желание на практике. Тому способствуют два фактора.

Первое, производители выключателей производят сдвоенные проходные переключатели.

Второе, воспользовавшись электрической схемой с нашего сайта вы сможете использовать 2 проходных выключателя, для управления двумя группами ламп из одного места.

Видео о подключении проходного выключателя

Источник: http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/736-skhema-podklyucheniya-dvojnogo-prokhodnogo-vyklyuchatelya-s-2-kh-mest-dlya-2-lamp

Какова схема подключения проходного выключателя с 2х мест?

Грамотно организованная схема подключения проходного выключателя с 2х мест позволяет создать систему управления освещением из разных точек вашей квартиры или частного дома. Привычные для всех модели выключателя, которые традиционно устанавливаются в каждой квартире, способны включать или отключать освещение из одного места.

К примеру, вы поднимаетесь по лестнице с тяжелыми сумками. Естественно, что лучше всего делать это при ярком освещении, а не в темноте.

В таком случае для организации питания ламп можно использовать выключатель с датчиками на фотоэлементах, но они отключаются через четко определенное время, за которое вы можете не успеть подняться по лестнице и будете вынуждены продолжать свой путь на ощупь.

Выход из данной ситуации один – создать управление освещением так, чтобы его можно было включить внизу, а выключить вверху лестницы. Такое действие трудно осуществить с помощью обычных выключателей, поэтому для решения этого вопроса используют двойной выключатель, который называют еще проходным.

Особенности использования проходных выключателей

Устройства данного типа часто используют для независимого управления освещением из нескольких мест одновременно. Такой способ контроля питания ламп не только практичен, но и позволяет уменьшить расход электроэнергии. Проходные выключатели подходят для систем освещения больших частных домов, длинных коридоров, лестниц и лестничных площадок, а также обычных квартир.

Еще один случай удачного использования проходных включателей – подключение с их помощью садового освещения. Используют устройства такого типа и в гаражах, подвалах с несколькими входами и выходами. В таком случае удобнее всего будет разместить по одному переключателю возле каждой двери, что даст возможность легко и быстро включить освещение в помещении и так же быстро его выключить.

Проходной выключатель правильнее было бы называть переключателем, ведь он совершает «перебрасывание» одного контакта на другой.

Общий вид схемы подключения проходного выключателя с 2х мест

Для осуществления схемы проходных выключателей вам понадобится несколько основных элементов, которые можно приобрести в любом строительном магазине:

  • два переключателя;
  • 3-жильный кабель, который предварительно прокладывается к месту подключения;
  • соединительная коробка.

Самая простая схема подключения двух проходных переключателей указана на рис. 1. Как можно из нее определить, нулевой провод идет от щитка до распределительной коробки, где соединяется с нулем, идущим к лампе.

Переключатели соединяются между собой трехжильным кабелем через коробку. Фаза к ним и от них к лампе подключается одножильным проводом.

Если вы подключаете не два, а три и больше устройств управления освещением, то количество жил в проводе увеличивают до 4-х, 5-ти и больше, в зависимости от количества выключателей.

Источник: http://OnlineElektrik.ru/eprovodka/rozetky/kakova-sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-2x-mest.html

Схема подключения проходного выключателя с 2х мест — порядок работ

Популярная и достаточно простая схема подключения проходного выключателя с 2х мест позволяет существенно повысить удобство эксплуатации системы освещения.

Как правило, именно единая осветительная конструкция, управляемая одним электрическим выключателем, является максимально эффективной в условиях частного домовладения.

Применение

Чаще всего схема управления системой освещения с задействованным выключателем проходного типа используется в длинных коридорах, проходных комнатах, а также на лестничных маршах.

В таких помещениях выключатель, как правило, монтируется рядом с дверью, но также могут выполняться другие способы установки устройства включения/выключения.

Посредством выключателя проходного типа осуществляется управление одиночным осветительным прибором или целой группой светильников.

В каждом конкретном случае подбирается оптимальный вариант устройства, который может быть представлен не только одноклавишным и двухклавишным, но также трехклавишным устройством.

Основной целью применения проходных выключателей является возможность обеспечить удобное управление системой освещения при снижении общих затрат на оплату расходуемой электрической энергии.

Принцип работы

Проходные выключатели своим внешним видом не имеют отличий от стандартных устройств для включения и выключения, а разница заключается в конструктивных особенностях контактной группы, скрытой под корпусом.

Простые выключатели способствуют замыканию и размыканию электрической цепи с применением одного провода. Принцип работы устройств проходного типа представлен размыканием одной и одновременным замыканием другой цепи в результате изменения положения клавиши.

Принципиальная схема работы проходного выключателя

Процесс перекидывания контактов в проходном выключателе способствует размыканию одного участка осветительной цепи и замыкания другого участка.

Следует отметить, что выключатели такого типа устанавливаются исключительно попарно с другими устройствами. С практической точки зрения вполне допускается подключение в схему выключателя проходного типа таким образом, чтобы устройство срабатывало как простое, но в этом случае будет полностью потерян смысл использования всех конструктивных элементов.

В плане технического решения такой вид элемента в системе освещения правильнее было бы обозначить не проходным выключателем, а классическим переключателем.

Схема подключения проходного выключателя с двух мест

Такой вариант подключения очень удобен для установки на лестницах в двухэтажных зданиях и в проходных комнатах. Схема стандартного подключения предполагает завод кабелей «земля» и «ноль» непосредственно на осветительный прибор.

Проходной выключатель — схема подключения на 2 точки

Фаза, в этом случае, должна подаваться на выход из первого переключающего устройства, а вход со второго выключателя потребуется завести на провод осветительного прибора, после чего выходы соединяются.

При соблюдении схемы подключения, нажатие на клавишу вызывает разрыв цепи, а изменение положения сопровождается замыканием, в результате чего подключенный осветительный прибор включается.

Схема подключения на две лампочки

Самостоятельная коммутация осветительных приборов из разных точек основана на сборке схемы с применением устройств, представленных:

  • проходным переключателем;
  • перекрестным переключателем;
  • двухклавишным переключателем проходного типа;
  • двухклавишным переключателем перекрёстного типа.

Схема подключения двухклавишного выключателя на две лампочки

Применение одного проходного переключателя позволяет осуществлять переключение света между парой ламп, а также включать и выключать всего один источник освещения.

Подключение одноклавишного выключателя

Монтажные работы при использовании одноклавишных выключателей начинаются с разметки под установку распределительного короба. Коробку нужно монтировать под потолком, на одинаковом расстоянии от выключателей.

От щитка к коробу проводится «ноль» и «фаза», после чего от распределителя до места установки выключателя прокладывается штроба под укладку трёхжильного кабеля.

Перфоратором и специальной насадкой в стене проделывается углубление для установки подрозетника, который фиксируется гипсовой шпаклёвкой.

Подключение двух одноклавишных переключателей

Внутрь подрозетника заводится кабель, одна из жил которого подключается к фазе и входу на арматурный электрический элемент, а пара других – на выход выключателя, и в коробку-распределитель, где выполняется соединение с выходами на втором выключателе.

На заключительном этапе подключения входной провод от второго выключателя заводится на элементы осветительного прибора. В результате такого монтажа, включение светильника обеспечивается одновременным подключением в единый контур пары выключателей.

Подключение одноклавишного выключателя позволяет задействовать все электротехнические приборы для включения освещения и его отключения.

Подключение двухклавишного выключателя

Самостоятельное выполнение установки двухклавишного выключателя отличается от монтажа одноклавишной конструкции только количеством кабельных жил, подводимых к устройству, а также количеством клавиш. Процесс подключения двухклавишных проходных элементов требует заведения пяти отдельных кабельных жил на первую конструкцию, и шести жил кабеля – на второе устройство.

На первый выключатель запитывается фаза. Подключение фазного провода осуществляется к паре клемм или одному контакту на вход. Группа на выход, как правило, представлена четырьмя клеммами, поэтому подключение выполняется по типу «кабельная жила – провод».

Схема подключения двухклавишного выключателя

Все подключаемые жилы должны подводиться к распределительной коробке, где выполняется подсоединение к четырём клеммам на входе второй конструкции.

В процессе подключения необходимо правильно распределить все пары электрических проводов. Очень важно пару кабельных жил от первого выключателя подсоединить к двум жилам второго арматурного элемента, используемого для включения осветительного прибора.

Пара выходов на втором подключаемом выключателе последовательно подсоединяется на отдельный осветительный прибор, и именно эти электрические провода отвечают за питание «фазы».

Выполнение монтажных работ

С целью самостоятельного выполнения монтажа необходимо подготовить основные рабочие инструменты, представленные:

  • перфоратором с установленной стандартной коронкой, посредством которой высверливаются посадочные места для выключателей, а также выполняется штробление для укладки электрических проводов;
  • плоскогубцами и кусачками;
  • стандартными бокорезами;
  • набором отверток.

Также необходимо приобрести необходимое количество выключателей, электрического кабеля, соединительных элементов, изоляционной ленты и распределительных коробок. Процесс прокладки электрических проводов в штробах заканчивается выполнением штукатурных работ, поэтому следует запастись алебастром или стандартным цементно-песчаным раствором.

Количество жил в электрическом кабеле подбирается в соответствии с используемой схемой для управления системой освещения. Простейшие электрические схемы предполагают использование стандартного трехжильного медного провода.

При использовании более сложной схемы подключения применяются пятижильные электрические провода, которые при необходимости можно заменить парой трёхжильных кабелей. Выбор сечения жил напрямую зависит от показателей нагрузки, но чаще всего используются провода, имеющие 2,5 кв.

Установка проходного выключателя

На первом этапе монтажа осуществляется разметка параллельной потолку и полу трассы для штробления. Все отводы по направлению к полу выполняются строго под углом в 90о.

При помощи перфоратора высверливаются гнезда под монтаж выключателей, а также осуществляется штробление для прокладки электрических проводов. Внутри установленных соединительных коробок выполняется подключение и последовательное скручивание электрических проводов в соответствии с электрической схемой.

После сборки выполняется предварительное тестирование мультиметром, после чего подаётся напряжение и осуществляется проверка работоспособности осветительной системы. На самом последнем этапе необходимо произвести отделочные работы.

Видео на тему

Источник: https://proprovoda.ru/provodka/vyklyuchateli/sxema-podklyucheniya-proxodnogo-vyklyuchatelya-s-2x-mest.html

Схема подключения проходного выключателя на 2 клавиши

Если включить в электроцепь помещения проходной выключатель на 2 клавиши, это создаст дополнительные преимущества в управлении освещением.

К примеру, при помощи данного выключателя, если установить его рядом с кроватью, можно включать освещение в комнате не вставая с постели.

Либо, к примеру, одной клавишей можно включить одну лампу в люстре, а при помощи другой включить еще две таких же лампы, что еще более усилит освещение. Кстати, сейчас на электромонтаж цена достаточно приемлемая. Доверяйте такую работу специалистам.

Разнообразие и формы проходных 2-х клавишных выключателей

Обычно в быту используются простые одноклавишные выключатели. Но часто по тем или иным причинам люди вынуждены заменить простой одноклавишный выключатель на 2-х клавишный.

У изделий данного вида множество всевозможных модификаций, но, как правило, все они работают по схеме типа «2 входа / 4 выхода». По идее получается, что это попросту два одноклавишных выключателя проходного типа, соединенных в одной конструкции.

Также следует заметить, что данные устройства, не смотря на их разнообразный внешний вид, работают лишь в паре. Включение в электроцепь только одного изделия абсолютно бесполезно.

Как функционирует проходной выключатель на 2 клавиши

Для того, чтобы верно включить данное устройство в цепь, нужно иметь понятие о том, как оно действует.

Вообще точным его названием является не «выключатель», а именно «переключатель», поскольку в тот момент, когда осуществляется нажатие на клавишу, контактная группа переключается (перебрасывается), и до этого разомкнутая цепь становится замкнутой или наоборот.

Для того, чтобы вникнуть в принцип действия 2-х клавишного выключателя, следует вначале разобраться как работает выключатель с 1-й клавишей, схема которого приведена ниже:

Их предоставленного чертежа становится понятно, что провод с фазой подведен лишь к одному устройству (Выкл. 1). Между следующим (Выкл. 2) и нулем цепи включен осветительный прибор. Оба устройства соединены посредством проводников.

При помощи переброса (переключения) контактов и становится возможным управлять освещением. Лампа будет загораться в том случае, если в каждом выключателе положение будет совпадать, поскольку только такой вариант будет способствовать замыканию электроцепи.

Гаснуть же она будет тогда, когда в одном из выключателей положение клавиши изменить, что приведет к перебросу контактной группы и к размыканию цепи.

Особенности 2-х клавишных выключателей

Рассмотрим следующий рисунок.
Как видно из него, к 1 устройству подведены 2 фазных проводника, потому и клавиш тут две. И поэтому промежуточных проводов между выключателями также должно быть в 2 раза больше, то есть – 4.

Порядок действий при подключении 2-х клавишного проходного выключателя

  1. Соединить контактные группы устройств меж собой.
  2. Присоединить осветительные приборы.
  3. Подключить к ним нулевой провод и линии от проходного устройства.
  4. Проверить правильность произведенной сборки схемы.
  5. Осуществить подключение фазного проводника.

Принципы подключения

Конструктивные особенности выключателей различных производителей могут несколько разниться, но в целом принцип их одинаков. Перед тем, как начать монтировать выключатель нужно изучить его визуально, чтобы определить его схему, что в большинстве случаев весьма просто, к тому же схема должна идти в комплекте с устройством.

Далее будут приведены схемы одного типа, но в разном графическом исполнении, из которых любой сможет выбрать более для себя понятную.

Управление из двух точек

Это простейшая схема. Для того, чтобы не запутаться желательно использовать кабель, каждая жила которого имеет оплетку разного цвета. Сколько должно быть жил? « — на выходы, 4 от выходов и пара запасных. Получается как минимум – 8 токопроводящих жил.

В том случае, если предусматривается заземление, то еще +2 штуки и того получается 10. Если по какой-то причине одна из жил выйдет их строя проще будет задействовать одну из запасных, чем полностью производить замену кабель, а потому запас никогда не помешает.

При управлении из двух мест схема подключения выглядит следующим образом:

Управление из трех точек

Такая схема посложнее и применяется весьма редко, к примеру, для включения освещения на лестницах, имеющих несколько пролетов, либо в просторных холлах, имеющих более чем две двери. В комнатах, где 1 проходной устанавливается у главной двери, а управлять освещением нужно и с других точек.

В данных случаях может потребоваться еще и перекрестный выключатель, который монтируют в цепь совместно с проходными.

Таким образом, видим, что сложного в установке и подключении 2-х клавишного проходного выключателя нет, главное определить где фаза, а где ноль, что легко сделать прибегнув к помощи простого индикатора.

Так же следует обратить внимание на следующем:

  • Устанавливая устройство следует соединять лишь однотипные контакты, поскольку при возникновении путаницы сеть может работать неправильно, либо вовсе не функционировать, а в некоторых случаях попросту может произойти короткое замыкание.
  • Разница таких выключателей от обычных заключена в том, что у первых нет четко означенных положений «выкл» и «вкл», управление осуществляется просто по методу переключения клавиши из одного положения в другое. А потому придется в первое время заново привыкать к таким приборам.
  • Во многих многоквартирных домах провод заземления (третий провод в кабеле электропроводки) отсутствует. Но там, где он имеет место, при монтаже осветительной сети с проходными выключателями о нем забывать не следует.
  • Если используются одноцветные проводники, их концы следует помечать, что может существенно облегчить монтаж.

При покупке кабеля в специализированном магазине следует перед использованием проверить его на предмет дефектов.

Как правило, повреждение оплетки и прочие наружные нарушения выявить не сложно, но внутренние повреждения обнаружить возможно только посредством тестера.

Нередко жилы внутри кабеля рвутся из-за неправильной намотки его на центральный барабан, либо жилу может перебить вследствие неправильной транспортировки бухты кабеля.

Видео: Схема подключения проходного выключателя

Источник: http://onlyforemont.ru/sxema-podklyucheniya-proxodnogo-vyklyuchatelya-na-2-klavishi-2.html

Подключение проходного выключателя, схема на 2 точки

Как приятно, окончив дневные труды, лечь в кровать, сладко потянуться, включить ночник, повернуться набок и, сладко зевнув, отправиться в объятия заслуженного ночного покоя и сна, но вот тут-то с ужасом и осознаёшь: нужно вставать и идти выключать верхний свет. Несколько шагов от кровати до выключателя и назад могут разогнать напрочь сладкую дрёму, полностью испортить столь желанный ночной отдых и сон.

Да и мало ли других ситуаций складывается в нашей жизни: и в быту, и на работе, и в общественной деятельности, когда один и тот же источник света надо включить в одном месте, а выключить в другом. Причём, имея возможность делать это в любой последовательности, в любом направлении движения, независимо от того, где свет включался или выключался последний раз.

Вдруг потребуется пересечь небольшое неосвещённое помещение или длинный тёмный коридор, подняться в тёмное время суток по лестнице в подъезде многоэтажки или частного дома, пройти по двору своего коттеджа, пересечь любую другую территорию или помещение — возникает необходимость включить освещение на ограниченный период. Подключать осветительный прибор на более длительное время или неразумно (лестница или двор), или неудобно (спальня) и во всех случаях неэкономично, а то и расточительно. Причём попытка обойтись без освещения невозможна, а установка датчиков движения может быть нецелесообразна.

Польза проходного выключателя

Схема подключения на 2 точки, позволяющая управлять одним источником света с двух разных мест.

Отличие схемы подключения на 2 точки проходного выключателя от обычного в том, что проходной выключатель не разрывает (не выключает) цепь фазного провода как обычный выключатель, а просто переключает (перекидывает) фазное напряжение с одного провода на другой, выполняя роль совсем не проходного выключателя, а проходного переключателя. Как он по праву и именуется в профессиональной среде, но и звание проходного выключателя с двух мест сохраняется за этим прибором.

Внешнего различия проходного переключателя от обычного выключателя нет, за исключением двухсторонней стрелочки на клавише проходного. Всё различие во внутреннем устройстве: обычный выключатель имеет два контакта, а проходной — три.

Все монтажные работы производятся при отключённом напряжении питания, цепь должна быть обесточена.

Схема подключения проходных выключателей с 2х мест

На примере, с которого начали — верхнее освещение в спальне. Первый переключатель установим у входа в помещение на удобных для включения высоте и месте, второй установим у изголовья кровати, место установки также должно быть таким, чтобы было удобно подключать или отключать освещение.

К входным контактам проходных переключателей должен быть подключён фазный провод, причём к одному из них подключается фазный провод от питающего кабеля, а ко второму подключается фазный провод от осветительного прибора, выходные контакты переходных выключателей должны быть соединены между собой двумя другими (цветными) проводами.

Тут нужно уделить внимание стандартной расцветке трёхжильного кабеля: белый (иногда чёрный или коричневый) — это фаза, жёлто-зелёный — это нулевая защита (заземление), синий (иногда красный) — рабочий ноль.

  • У переходных переключателей все контакты являются фазными, поэтому требования к расцветке предъявляются только ко входным контактам, выходные соединяются между собой оставшимися проводами.

Подключение проводов в монтажной коробке

Рабочий ноль и заземление подключаются сразу с входного кабеля на осветитель, фаза входного кабеля включается на входной контакт первого переключателя, а с входного контакта другого переключателя фазный провод соединяется с фазным проводом осветителя. А как всё это будет выглядеть в монтажной коробке?

Рассмотрим вариант с трёхжильным питающим проводом со стандартной расцветкой (смотри выше), кабель между переключателями и осветительным прибором трёхжильный, со стандартной расцветкой. Синий (красный) провод питающего кабеля соединяем с синим (красным) проводом осветителя. Жёлто-зелёный провод питающего кабеля с жёлто-зелёным осветителя.

Белый, чёрный или коричневый провод питающего кабеля с таким же проводом одного из проходных переключателей, белый, чёрный или коричневый провод другого проходного переключателя с белым, чёрным или коричневым проводом осветителя.

Синий (красный) провод одного переключателя с таким же другого, жёлто-зелёные провода обоих переключателей также соединяем между собой.

А как работает схема подключения проходного выключателя с двух мест, если питающий кабель двухпроводной, и провода одного цвета (белого)? Нужно с помощью индикаторной отвёртки определить фазный провод — при поданном напряжении индикатор загорается на фазе, запомнить и пометить его, отключить питание и производить монтаж проходного выключателя по схеме подключения на 2 точки, описанной выше, игнорируя защитный жёлто-зелёный провод осветителя.

Может возникнуть ситуация с непонятным назначением контактов проходного выключателя при схеме подключения на 2 точки, тут потребуется тестер или мультиметр.

  • Цепи между выходными контактами быть не должно вовсе, а между входным и выходным только в одном из положений клавиши, при переводе клавиши в другое положение цепь должна пропасть и появиться между входным и другим выходным контактом.

Всё, подаём питание, проверяем работу собранной системы освещения.

При правильно сделанном соединении и подключении схемы свет должен включаться и отключаться с любого из проходных переключателей в любой очерёдности включения или отключения.

Если свет горит, щёлкнули любым из двух проходных выключателей и свет погас, потом щёлкнули опять любым из двух и свет должен загореться. Любое переключение должно производить изменение в системе на противоположное независимо от направления.

Точно такую же схему подключения можно сделать и для включения других приборов с разных точек или мест, тут важно учитывать сечение используемого провода в зависимости от мощности потребителя.

Что делать, если осветительный прибор имеет две группы ламп? К примеру, нужно включать люстру, имеющую две группы ламп или даже просто подключать или отключать два разных осветительных прибора? В таком случае можно воспользоваться двухклавишными проходными переключателями фактически это два переключателя, объединённые в один корпус и имеющие два входных и четыре выходных контакта, придётся быть повнимательнее при монтаже, всё точно так же, только проводов побольше, причём двухклавишный также может использоваться при подключении других потребителей.

Схема подключения двухклавишного переключателя может показаться запутанной, но это не так. Присмотритесь получше — это просто два простых переходника, ведь легче смонтировать один двухклавишный, чем два простых — нужно только проверить соединение при подключении.

А вот если нужно подключать и отключать прибор из более чем двух мест простыми проходными и даже двухклавишными переключателями не обойдёшься, тут потребуются особые — перекрёстные переключатели на каждую новую точку.

Соблюдайте технику безопасности!

Монтажные работы производятся при отключенном питании электросети, сделать это очень просто — отключить автоматы на питающем кабеле.

Источник: https://instrument.guru/elektronika/podklyuchenie-prohodnogo-vyklyuchatelya-shema-na-2-tochki.html

назначение, схема и видео подключения двухклавишного устройства

Для создания максимального комфорта прибор для выключения или включения светильников в доме должен обладать не только функциональностью, но и практичностью. В сравнении с проходными устройствами с одной клавишей, двухклавишные выключатели благодаря своей универсальности более удобны.

Проходная конструкция двухклавишной модели выключателя — это не что иное, как два одинарных устройства объединённых в одном корпусе, которые функционируют по принципу переключателя контактных групп. Обычно такие приборы имеют 2 входных и 4 выходных контакта. При этом на корпусе изделия существует указатель, помогающий разобраться, в каком положении находится устройство — включённом или выключенном.

Основное предназначение проходного выключателя

Проходное устройство для управления освещением в доме по своему принципу полностью повторяет обычный стационарный аналог и поэтому выпускается с одной, двумя или тремя независимыми клавишами. Трудно не согласиться, что обычная конструкция выключателя установленного в начале лестничного пролёта или длинного коридора и пульт управления, размещённый в другом конце помещения очень удобны для решения вопроса освещения конкретно взятого участка дома.

Выбор проходной конструкции выключателя в первую очередь основывается на количестве клавиш прибора, так как это позволяет управлять сразу несколькими источниками света, подключёнными к такому устройству. В свою очередь, возможность дистанционной системы управления или сенсорный датчик — это дополнительные элементы, улучшающие комфортность в управлении светом в доме.

Многоклавишные выключатели проходного типа лучше устанавливать в больших помещениях, в которых присутствует несколько входов и разных источников света, которые нужно включать одновременно. В других ситуациях целесообразно устанавливать проходные приборы с одной клавишей, которые более удобны в использовании и имеют простейшую схему подключения.

Разновидности выключателей проходного типа

На рынке электротехники и сопутствующей ей аксессуаров существует множество моделей проходных выключателей и переключателей от зарубежных и отечественных производителей как простейших одноклавишных, так и многофункциональных моделей. Самыми популярными считаются двухклавишные устройства, которые могут управлять сразу несколькими осветительными приборами, находящимися в разных помещениях или в одном светильнике. Не такие популярные, но не менее эффективные выключатели с тремя клавишами, хотя схема их подключения намного сложнее.

Благодаря проходному принципу работы выключателя появляется возможность организовать управление одним светильником с разных точек дома или квартиры. Но для её воплощения потребуется несколько одноклавишных приборов и перекрёстный переключатель. А при использовании нескольких перекрёстных приборов можно добиться управления светильником сразу из четырёх точек в квартире.

Хочется отметить, что каждая дополнительная точка управления источником света значительно усложняет схему подключения выключателей проходного типа, что может привести к затруднению обслуживания и ремонта осветительных приборов в доме. Хитросплетение проводов может ввести в заблуждение даже опытного электрика.

Особенности схемы подключения проходных выключателей с двух мест

При правильной сборке схемы подключения двойных выключателей появляется возможность управления несколькими осветительными группами из двух мест независимо друг относительно друга. При этом оба выключателя с двумя клавишами проходного типа будут функционировать по двум направлениям, но для этого нужно выполнить следующие работы.

  1. Двухклавишные выключатели в количестве двух штук устанавливаются на заранее выбранных местах в подрозетниках.
  2. Монтируются светильники или многоламповые источники света, такие как люстра. К осветительным приборам подключают трёхжильный кабель с фазой, рабочим нулём и заземлением.
  3. Учитывая то, что на каждом переключателе по 3 контакта, то понадобится два трёхжильных кабеля соответствующей длины.
  4. Соединение проводов происходит в распределительном коробе согласно схеме.

Воплощение такой схемы, возможно, и с четырьмя одноклавишными проходными выключателями, но это не рационально в плане расхода дополнительных кабелей и коробок распределения.

При необходимости двойной проходной выключатель можно использовать в качестве перекрёстного аналога с одной клавишей. Для этого перемыкают соответствующие контакты, а клавиши соединяют друг с другом для одновременного срабатывания.

Особенности управления светильником с трёх мест

Двухклавишные переключатели проходного типа, как и аналоги с одной клавишей могут работать как перекрёстные приборы. Принцип переключения контактных групп имеет аналогичную схему с управлением светильником с двух мест. То есть, как и в предыдущем случае подключать нужно два двойных прибора и перекрёстный аналог в соответствии с определёнными этапами.

  1. Первым шагом будет установка выключателей в подрозетниках, закреплённых в стене. Эта схема подразумевает подключение 12 проводов в распределительной коробке.
  2. На следующем этапе выполняется установка двух отдельных источников света и прокладки к ним кабеля с задействованным нулём.
  3. Кабель обрезается по необходимой длине, при этом используют трёхжильный провод. К концевым выключателям подводится 6 жил, а двухклавишный проходной перекрёстный переключатель имеет 8 контактов.
  4. Фаза подводится к первому выключателю с двумя клавишами проходного типа, а дальше следуя схеме к остальным приборам.
  5. Подключение второго конечного выключателя проходного типа будет происходить непосредственно от осветительного прибора.
  6. Очень важно при прокладке схем повышенной сложности правильно промаркировать все кабеля и отдельные жилы. Чтобы не ошибиться в хитросплетении проводов, нужно выполнять пошаговую маркировку начиная с первого провода и продолжая от контакта к контакту. Нужно маркировать даже на первый взгляд простые в подключении кабели.
  7. Как стало известно из практики, монтаж такой схемы требует использования увеличенной коробки или спаренного её аналога. Это в первую очередь обусловлено тем, что в стандартном распределительном коробе попросту не хватит места для качественного соединения проводов или же из-за большого количества соединительных колодок не удастся закрыть крышку.

Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

Как подключить проходной выключатель на две группы светильников

Прежде чем переходить к монтажным работам, нужно разобраться с особенностями конструкции двухклавишного проходного выключателя. Как упоминалось ранее конструктивно это два прибора с одной клавишей собранные в одном корпусе. Разобравшись с этой особенностью, каждый желающий сможет понять принцип его работы и способы подключения, которое выполняются по аналогии с обычным выключателем с одной клавишей, за исключением пары нюансов:

  • На первую часть выключателя, а, точнее, на обе одинаковые его половинки подаётся электрическая энергия по одному проводу. На втором приборе, с которого будет осуществляться подсоединение источника света каждая из выходящих фаз будет питать свой светильник.
  • В случае с конструкцией одинарного проходного прибора выполняется прокладка трёхжильного кабеля к каждому устройству. Если же это двухклавишный аналог, то протягивают пять проводников к первому и на один больше ко второму прибору. Разница в количестве проводников обусловлена в общем фазном проводе.

Исходя из, выше рассмотренных вариантов подключения проходных выключателей с разным количеством клавиш и возможности использования их комбинаций, можно прокладывать самые разные схемы, которые позволяют управлять осветительными приборами из различных мест дома. Хотя исходя из практики, в быту редко встречается необходимость управления светильниками более чем из трёх разных точек в квартире.

Схема подключения двухклавишного выключателя и инструкции

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Как выбрать схему на две лампочки

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.

Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов.

    Обычно применяются:

  • самозажимные клеммы;
  • винтовые зажимы;
  • колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.

Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.

    Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:

  1. 2 отвертки – плоскую и крестовую;
  2. монтажный или канцелярский нож либо другое устройство для снятия изоляции;
  3. пассатижи либо бокорезы;
  4. уровень строительный.

В распред. коробку завели питание фаза-ноль, на выключатель спустили трехжильный провод. Фазная жила подключается на общий вывод выключателя, другие две жилы будут, является

Подключение двухпозиционного переключателя



Как подключить двухпозиционный переключатель. Подключение двухпозиционного переключателя почти так же просто, как и обычная домашняя проводка. Прежде всего нам нужно немного изучить терминологию, чтобы вы точно знали, что обсуждается.

Перейдите на страницу «Терминология коммутатора », где я обсуждаю термины, используемые для различных типов домашних электрических переключателей. Это также должно помочь понять функции каждого типа переключателя.

При подключении схемы двухпозиционного переключателя все, что вы на самом деле делаете, — это управление потоком мощности (выключение / включение) на нагрузку (свет, лампа, розетка, потолочный вентилятор и т. Д.).)

Теперь типичная схема будет содержать 3-проводной кабель , известный как romex. Кабель состоит из черного, белого и неизолированного медного провода.

Черный провод = питание или горячий провод
Белый провод = нейтраль
Голая медь = земля

При подключении схемы двухпозиционного переключателя все, что нам нужно сделать, это управлять черным проводом (горячим проводом), чтобы включать и выключать Загрузка. Эта простая диаграмма ниже поможет вам лучше понять, что делает эта схема.

На диаграмме выше источник питания входит слева. Обратите внимание, что черный провод — единственный провод, которым мы управляем через двухпозиционный переключатель. У вас есть входящий горячий провод (черный), идущий к одному винту (неважно, используете ли вы латунный или серебряный винт) на стороне двухпозиционного переключателя, и черный провод от другого винта на двухпозиционном переключателе собирается нагрузка (свет, потолочный вентилятор и т.д ..). Белые провода скреплены гайками, чтобы можно было продолжить цепь.

Теперь что касается провода массы. Очень важно также подключить к выключателю заземляющий провод. Зеленый винт на двухпозиционном переключателе предназначен для заземления, поэтому все провода заземления должны быть подключены, как показано ниже.

Все провода заземления (неизолированная медь) теперь подключены (входящее заземление, заземление нагрузки и заземление переключателя). Это обеспечивает безопасную защиту цепи, поскольку все заземления не повреждены.

Итак, чего мы добились. При подключении двухпозиционного переключателя на схеме ниже показана основная концепция подачи электроэнергии к нагрузке.Предположим, что управляемая вами нагрузка — это свет. Электричество проходит от горячего провода (черный) через двухпозиционный переключатель (показан в выключенном положении), а затем к свету и возвращается через нейтральный провод (белый). Это законченная схема.

Теперь, поняв диаграмму выше, перейдите к верхней диаграмме и, используя концепцию, показанную здесь, просто используйте указатель мыши на этой диаграмме и проследите за потоком от черного провода (горячий провод) к нагрузке и возвращайтесь через белый провод. (нейтральный).Это должно дать вам хорошее общее представление о том, как работает схема двухпозиционного переключателя, и поможет вам добавить или изменить двухпозиционный переключатель.

Итак, теперь, когда у вас есть базовая концепция подключения двухпозиционного переключателя, давайте посмотрим на следующие схемы двухпозиционного переключателя, чтобы увидеть, какой тип схемы у вас есть. После того, как вы вытащили выключатель из стены, провода в коробке и соединяемые с выключателем должны выглядеть следующим образом.

Базовая двусторонняя цепь — питание на коммутаторе


Базовая двусторонняя цепь — питание на световом индикаторе


Питание на коммутаторе — с 2 лампами в серии


Подача питания на свет — с 2 двухпозиционными переключателями и 2 световыми приборами


Питание на свету — с двухпозиционным переключателем и розеткой


Питание на выключателе / ​​розетке — с подсветкой


Разрешить Тима Картера из AskTheBuilder.com, чтобы показать вам несколько отличных советов по установке и подключению двухпозиционного переключателя.

% PDF-1.3
%
8006 0 объект
>
endobj
xref
8006 221
0000000016 00000 н.
0000004776 00000 п.
0000006428 00000 н.
0000006627 00000 н.
0000006714 00000 н.
0000006838 00000 н.
0000006929 00000 п.
0000007067 00000 н.
0000007139 00000 н.
0000007329 00000 н.
0000007392 00000 н.
0000007586 00000 н.
0000007649 00000 н.
0000007748 00000 н.
0000007844 00000 н.
0000007907 00000 н.
0000008014 00000 н.
0000008120 00000 н.
0000008183 00000 п.
0000008246 00000 н.
0000008375 00000 н.
0000008438 00000 н.
0000008501 00000 н.
0000008628 00000 н.
0000008691 00000 п.
0000008790 00000 н.
0000008889 00000 н.
0000009002 00000 н.
0000009065 00000 н.
0000009128 00000 н.
0000009252 00000 н.
0000009358 00000 п.
0000009421 00000 п.
0000009484 00000 н.
0000009623 00000 н.
0000009757 00000 н.
0000009820 00000 н.
0000009883 00000 п.
0000010026 00000 п.
0000010089 00000 п.
0000010152 00000 п.
0000010292 00000 п.
0000010355 00000 п.
0000010485 00000 п.
0000010547 00000 п.
0000010704 00000 п.
0000010766 00000 п.
0000010873 00000 п.
0000010935 00000 п.
0000011024 00000 п.
0000011086 00000 п.
0000011197 00000 п.
0000011259 00000 п.
0000011319 00000 п.
0000011377 00000 п.
0000012034 00000 п.
0000012432 00000 п.
0000012454 00000 п.
0000012602 00000 п.
0000012624 00000 п.
0000012774 00000 п.
0000012796 00000 п.
0000012947 00000 п.
0000012969 00000 п.
0000013120 00000 п.
0000013142 00000 п.
0000013292 00000 п.
0000013314 00000 п.
0000013465 00000 п.
0000013487 00000 п.
0000013638 00000 п.
0000013681 00000 п.
0000013703 00000 п.
0000013854 00000 п.
0000013876 00000 п.
0000014025 00000 п.
0000014047 00000 п.
0000014196 00000 п.
0000014218 00000 п.
0000014370 00000 п.
0000014392 00000 п.
0000014540 00000 п.
0000014562 00000 п.
0000014714 00000 п.
0000014736 00000 п.
0000014888 00000 п.
0000014910 00000 п.
0000015058 00000 п.
0000015080 00000 п.
0000015230 00000 п.
0000015252 00000 п.
0000015402 00000 п.
0000015424 00000 п.
0000015575 00000 п.
0000015597 00000 п.
0000015749 00000 п.
0000015771 00000 п.
0000015922 00000 п.
0000015944 00000 п.
0000016096 00000 п.
0000016118 00000 п.
0000016268 00000 п.
0000016290 00000 н.
0000016442 00000 п.
0000016464 00000 п.
0000016616 00000 п.
0000016638 00000 п.
0000016789 00000 п.
0000016811 00000 п.
0000016963 00000 п.
0000016985 00000 п.
0000017137 00000 п.
0000017159 00000 п.
0000017311 00000 п.
0000017333 00000 п.
0000017485 00000 п.
0000017507 00000 п.
0000017658 00000 п.
0000017680 00000 п.
0000017832 00000 п.
0000017854 00000 п.
0000018006 00000 п.
0000018028 00000 п.
0000018180 00000 п.
0000018202 00000 п.
0000018351 00000 п.
0000018373 00000 п.
0000018521 00000 п.
0000018543 00000 п.
0000018694 00000 п.
0000018716 00000 п.
0000018867 00000 п.
0000018889 00000 п.
0000019040 00000 п.
0000019062 00000 п.
0000019213 00000 п.
0000019235 00000 п.
0000019383 00000 п.
0000019405 00000 п.
0000019501 00000 п.
0000019526 00000 п.
0000061358 00000 п.
0000061383 00000 п.
0000102235 00000 п.
0000102260 00000 н.
0000150462 00000 н.
0000150487 00000 н.
0000198812 00000 н.
0000198837 00000 н.
0000228247 00000 н.
0000228272 00000 н.
0000244619 00000 н.
0000244644 ​​00000 н.
0000265927 00000 н.
0000265952 00000 п.
00002

00000 н.
00002

00000 н.
0000315500 00000 н.
0000315525 00000 н.
0000341181 00000 п.
0000341206 00000 н.
0000363758 00000 н.
0000363783 00000 н.
0000385255 00000 н.
0000385280 00000 п.
0000405717 00000 н.
0000405742 00000 н.
0000426279 00000 н.
0000426304 00000 н.
0000448980 00000 н.
0000449005 00000 н.
0000470202 00000 н.
0000470227 00000 п.
0000491512 00000 н.
0000491537 00000 н.
0000512253 00000 н.
0000512278 00000 н.
0000534361 00000 п.
0000534386 00000 п.
0000549427 00000 н.
0000549451 00000 п.
0000558925 00000 н.
0000558950 00000 н.
0000571206 00000 н.
0000571231 00000 н.
0000596022 00000 н.
0000596047 00000 н.
0000620929 00000 н.
0000620954 00000 н.
0000644652 00000 н.
0000644677 00000 н.
0000667583 00000 н.
0000667608 00000 н.
0000689070 00000 н.
0000689095 00000 н.
0000710423 00000 п.
0000710448 00000 н.
0000732681 00000 н.
0000732706 00000 н.
0000754324 00000 н.
0000754349 00000 н.
0000779183 00000 н.
0000779208 00000 н.
0000804355 00000 н.
0000804380 00000 н.
0000827500 00000 н.
0000827525 00000 н.
0000845645 00000 н.
0000845670 00000 н.
0000898873 00000 н.
0000898898 00000 н.
0000943964 00000 н.
0000943989 00000 н.
0000995371 00000 п.
0000995396 00000 н.
0001042235 00000 п.
0001042260 00000 п.
0001094804 00000 п.
0001094829 00000 п.
0000004879 00000 н.
0000006404 00000 п.
трейлер
]
>>
startxref
0
%% EOF

8007 0 объект
>
endobj
8225 0 объект
>
ручей
H Lgǟ ++] [€ R) zuY $ 6 [# h & Ș +
v, а
tҲECnlta, fd.˒ = w

Место подключения гитары III

Strat Mod

Чтобы посмотреть видео этого мода на YouTube, нажмите здесь.

Типичная гитара с 3 одиночными катушками имеет пять вариантов переключения — только шея, только середина, только бридж, шея и середина параллельно и середина и бридж параллельно.
Эта модификация позволяет гитаре с 3 одиночными катушками иметь два дополнительных варианта переключения — гриф и средний в серии и средний и бридж в серии.
S2 — это двухполюсный двухпозиционный переключатель, который меняет режим переключения с обычного 5-позиционного на последовательное.
S1 — однополюсный двухпозиционный переключатель, который последовательно выбирает шейку и середину, а также середину и мост. По сути, это переход от чего-то похожего на расположение шейного хамбакера к расположению бридж-хамбакера.

ВАЖНО: серийный звук будет работать только в том случае, если 5-позиционный переключатель звукоснимателя находится в
позиции 1, 3 или 5.
Переключатели S1 и S2 имеют центральное положение или .


3 контура отвода высоких частот

Вы могли заметить, что уменьшение громкости вашей гитары приводит к потере высоких частот.Некоторые гитаристы просто принимают это, но если вы хотите что-то с этим сделать, то эти 3 схемы, вероятно, вас заинтересуют.
Схема 1 — самая простая из этих трех модификаций, для нее требуется только один конденсатор и два паяных соединения. Емкость конденсатора в этой цепи обычно составляет около 0,001 мкФ (1 нанофарад или 1000 пикофарад). Вы можете выбрать более низкое или более высокое значение, потому что, в конце концов, это ваша гитара .
С этой модификацией все, что вам нужно сделать, это припаять конденсатор к этим двум клеммам и все.

У этой схемы есть одна проблема — при уменьшении громкости будет преобладать больше высоких частот, даже до такой степени, что гитара начинает звучать очень «жестко», когда громкость приближается к нулю.

Диаграмма 2 В этой схеме резистор соединен параллельно с конденсатором, и по мере уменьшения громкости более высокие частоты не так доминируют.
Что касается номиналов компонентов, то существуют разные мнения, но наиболее популярным из них является предложение Сеймура Дункана, который рекомендует 100K для резистора и.002 мфд для конденсатора.
Проблема с этой схемой в том, что она влияет на конусность потенциометра громкости.

Диаграмма 3 Здесь в серии помещен резистор с конденсатором, который, кажется, решает проблему конусности горшка громкости и «металлического» звука. Существуют разные мнения относительно номиналов компонентов, но большинство людей согласны с австралийским производителем звукоснимателей Крисом Кинманом, который предлагает использовать резистор 130 кОм последовательно с конденсатором 0,0012 мфд.

Прежде чем вы решите перенастроить гитару в соответствии со схемой 3, имейте в виду, что это может быть не , а то решение, которое вам нужно.
Существует три различных контура отвода высоких частот и множество различных рекомендуемых значений для компонентов. Кроме того, гитары имеют разные звукосниматели (высокий выход, низкий выход, хамбакер, одиночная катушка) и разные значения потенциометра (250K, 500K, 1 мегабайт). С другой стороны, тон гитары через один усилитель может сильно отличаться от звука другого усилителя.
И окончательное решение до у вас .


Электропроводка для стереогитары

На этой схеме показаны два звукоснимателя, подключенные стерео.
Переключатель представляет собой однополюсный переключатель с двухпозиционным переключателем типа ON.


2 конденсаторных регулятора тона

На этой схеме показан регулятор тембра с возможностью переключения для
выбор 2 номиналов конденсатора. Переключатель — однополюсный, двойной бросок
(SPDT). Предлагаемые значения для конденсаторов будут 0,02.
и .047 mfd.


Гитара с 3 звукоснимателями

Переключение на шею / все 3 / мост

Используемый переключатель представляет собой двухполюсный переключатель двойного направления (DPDT) с центральным включением.Перейти к
эта страница,
прокрутите вниз до DPDT Switch и посмотрите на диаграмму C. Это тип
переключателя, который вы хотите использовать.
Провода, показанные от шейного датчика, являются «горячими» проводами. Земля
провода не показаны, но они будут подключены друг к другу и
подключен к выходному заземлению.

Посмотрите на эту диаграмму, чтобы увидеть, как это работает :


Гитара с 3 звукоснимателями

Переключение шеи / середины / моста

Переключатель, который вы хотите использовать для этой схемы, — это переключатель DPDT on / on / on.Перейдите на эту страницу, прокрутите вниз до DPDT Switch и посмотрите
Схема D (совершенно другой тип переключателя, чем тот, который использовался на предыдущей схеме).
Провода от шейного датчика, среднего датчика и т. Д. Являются «горячими» проводами. Заземляющие провода не показаны, но они должны быть соединены друг с другом и подключены к выходному заземлению.
Посмотрите на эту диаграмму, чтобы увидеть, как это работает :


94 Вариант подключения звука

Эта модификация требует наличия на гитаре 3 звукоснимателей хамбакеров,

, каждый из которых подключен к последовательному / параллельному переключателю.
Да, у него действительно 94 различных механизма переключения звукоснимателей.
Конечно, каждый из 94 звуков не звучит полностью по-разному.
Однако в последнее время становятся популярными «составные» пикапы (для
Например, один звукосниматель параллельно с двумя другими последовательно). Это переключение
аранжировка позволяет вам попробовать все возможные аранжировки (составные и
в противном случае). Таким образом, вы, , можете решить, какие из них вам нравятся.


Вариант 94 звуковой схемы подключения

Некто по имени Джефф представил свою вариацию варианта звуковой проводки 94.Его проводка
использует одиночные катушки вместо хамбакеров и 5
SPDT центрирует переключатели
вместо 9 переключателей SPST.
Он также добавил 2 переключателя DPDT для тонов «не в фазе» и однополюсный тройной ход.
поворотный переключатель для выбора различных конденсаторов.
В результате получается 17 различных комбинаций датчиков (см. Таблицу ниже), с 22 дополнительных звука, активируемых переключателями фазы

звукоснимателей на грифе и бридже, и все это умножается на 3 схемы тона, создавая
невероятный монстр тонов .


Фазирование для всех 3 звукоснимателей

На приведенной выше диаграмме показана гитара с 3 звукоснимателями с переключателем фазы для
каждая, катушка. (Это могут быть одиночные катушки или хамбакеры.)
Этот рисунок основан на книге Джона Эчли.
«Индивидуальный
Модификация «Выбор звукоснимателя».
Каждый переключатель находится в положении ВЫКЛЮЧЕНО центр DPDT. (На самом деле, самое большее, вам нужно всего лишь 2
переключатели фаз, чтобы получить все возможные комбинации фаз, и вы могли
замените любой один из переключателей на SPST.Просто что-то
для размышлений.)
Поскольку переключатели находятся в центральном положении, вы можете выбрать 7 вариантов каждого
одиночная катушка, мидл и гриф, мидл и бридж, гриф и бридж и все 3.
Звуки вне фазы имеют свое место, но возможность получить все
возможные комбинации в фазе и вне фазы могут не стоить затраченных усилий.
Даже Джон Этчли, разработчик этой схемы, сказал : «Я бросил
построение этих конкретных модификаций, потому что я не нашел
поэтапно, чтобы быть тонально полезным.»

Кажется, перебор
относительно фазирования, но идея использования 3
SPST переключается для управления
подбор самовывоза очень удобен. Если вы хотите увидеть эти диаграммы,
перейдите на страницу 1 и посмотрите «3 одиночных катушки, подключенных параллельно» и
«3 одиночные катушки, соединенные последовательно».


Перейти на страницу подключения гитары 4

Вернуться на главную страницу

Авторские права © 1999 —

1728 Программные системы

Switch Basics — изучение.sparkfun.com

Введение

Один из самых простых и незаметных компонентов схемы — выключатель.

Коммутаторы

не требуют сложных уравнений для оценки. Все, что они делают, — это выбор между обрывом цепи и коротким замыканием. Просто. Но как мы могли жить без кнопок и переключателей !? Что хорошего в мигающей схеме без пользовательского ввода? Или смертоносный робот без аварийного выключателя? Что бы наш мир был без больших красных кнопок, которые вы никогда не должны нажимать.

рассматривается в этом учебном пособии

  • Переключатели мгновенного действия и обслуживаемые
  • Что означают SPST, SPDT, DPDT и т. Д.?
  • Разница между нормально закрытыми и нормально открытыми кнопками
  • Множество красивых картинок с кнопками
  • Важные параметры переключателя
  • Переключить приложения

Рекомендуемая литература

Перед тем, как погрузиться в это руководство, убедитесь, что вы усвоили самые базовые знания в области электроники.Если вы не знакомы со следующими концепциями, сначала подумайте о прочтении их руководств. Тогда возвращайся, и мы весело поговорим о кнопках.

Хотите изучить различные переключатели?

Мы вас прикрыли!

Ножной педальный переключатель

В наличии

COM-11192

Прижмите педаль к металлу этим металлическим ножным переключателем.Это тот же тип ножной педали, который вы можете встретить при переключении мощности…

1

Переключить переключатель

15 доступно

COM-09276

Это сверхмощный тумблер SPST — ваш основной тумблер включения / выключения.Рассчитан на 2 А при 250 В или 4 А при 125 В. Включает лицевую панель…

4

Ползунковый переключатель SPDT

В наличии

COM-09609

Это простой ползунковый переключатель SPDT — отлично подходит для использования в качестве кнопки включения / выключения или просто в качестве переключателя общего управления.Штифты спа…

.
