Схема подсоединения розетки и выключателя: Схема подключения выключателя и розетки от одного провода

Содержание

Подключение розетки и выключателя от одного провода

28.09.2019

Электрическая сеть каждого помещения состоит из стандартного набора компонентов: проводка, выключатели, розетки и осветительные приборы. Количество точек может быть разным в зависимости от ваших требований. Во время ремонта или строительства важно максимально рационально распорядиться материалами, чтобы сделать систему эффективной и доступной в финансовом плане. Раньше для каждой электрической фурнитуры требовалось вести отдельный кабель, сегодня ситуация изменилась. Подключение розетки и выключателя от одного провода позволяет значительно сэкономить. В этой статье мы расскажем, как это сделать и почему такой вариант набирает популярность.

Можно заметить, что в старых домах розетки и выключатели находятся на разных уровнях. «Советский стандарт» размещения этих устройств предусматривал установку электрических точек на высоте 90 см, а выключателей – 150-160 см. Сейчас многие предпочитают «европейский стандарт», когда все точки находятся в прямом смысле под рукой.

Давайте рассмотрим, какие преимущества имеет подсоединение розетки и выключателя на один провод.

  • Экономия на материалах. Нам не придется прокладывать отдельный провод для каждой точки.
  • Функциональность. В одном месте сосредоточены все необходимые элементы для управления освещением и подключения бытовых приборов. Это особенно актуально для коридоров, спален, подсобных помещений.
  • Дизайн помещения. Компактные модели в едином корпусе не занимают много места и хорошо вписываются в любой интерьер.

Если в процессе ремонта выяснилось, что используется алюминиевая проводка, рекомендуется заменить ее на медную. Это повлечет дополнительные затраты, но сделает домашнюю сеть более долговечной и безопасной.

Комбинированные устройства также имеют определенный недостаток. В случае каких-либо поломок модуль придется заменить целиком. Чтобы свести к минимуму такую вероятность, рекомендуем приобретать продукцию известных производителей.

Схема подключения

Если вы решили подключить розетку и выключатель от одного провода, важно учитывать энергопотребление бытовых приборов, которые будут подключены к этой точке. Когда речь идет о светильниках, то достаточно кабеля с сечением 1,5 мм2. К электрической части може быть подключена более энергоемкая техника, поэтому сечение должно составлять не менее 2,5 мм2.

Прежде чем приступать к электромонтажным работам, необходимо убедиться, что питание в сети отсутствует. Автоматические выключатели в электрощитке должны быть выключены.

На практике электрические розетки, совмещенные с выключателем, подключаются достаточно просто. Придерживаясь простых правил, выполнить правильное подключение можно собственными силами без помощи электрика. Наиболее популярны устройства с одной или двумя клавишами, рассмотрим их схемы подключения.

Одноклавишный выключатель с розеткой

Подключение фурнитуры с одной клавишей и розеткой выполняется в следующей последовательности:

  1. От щита автоматов подводится кабель к распределительной коробке. Если в доме присутствует заземление, используется трехжильный кабель. Если заземления нет, выполняется подключение от одного двухжильного провода.
  2. В распределительной коробке необходимо разделить жилы таким образом, чтобы на лампочки подавался нулевой контакт, а на фурнитуру «ноль» и фаза. В современных постройках присутствует заземляющий контур, поэтому он также прокладывается к розетке и металлическому корпусу люстры.
  3. Подключение проводов осуществляется к клеммам розетки. На обратной стороне механизма изображена схема, чтобы правильно подключить фазу, «ноль» и землю.
  4. К выключателю через перемычку подходит фазный контакт. На обратной стороне выходная клемма, провод из которой идет непосредственно к лампочке.

Такая схема подключения розетки и выключателя от одного провода предполагает, что розетка будет всегда под напряжением, а выключателем можно будет управлять освещением. Важно, чтобы размыкался именно фазный провод. Это необходимо для того, чтобы можно было безопасно заменить перегоревшую лампу, не отключая «автомат» в электрическом щите.

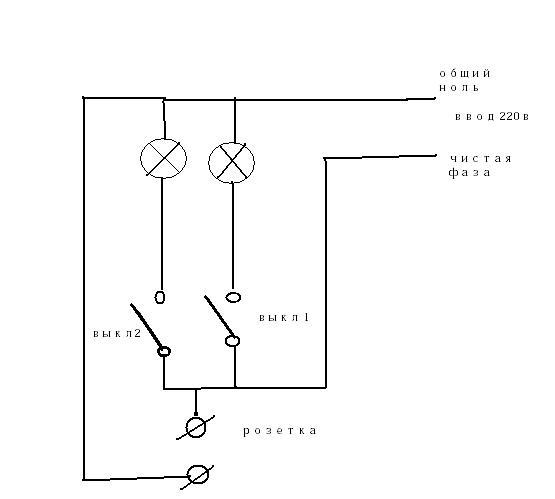

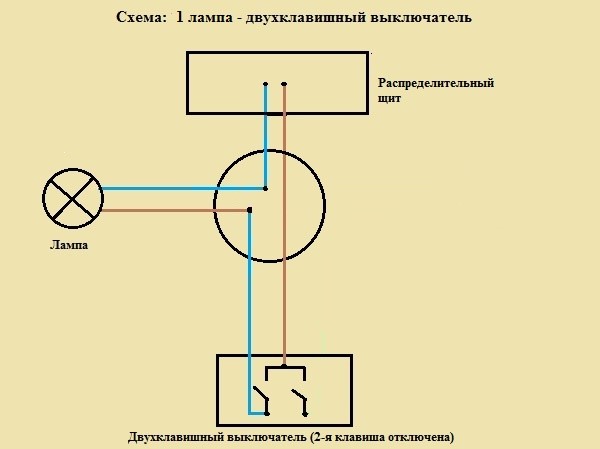

Двухклавишный выключатель с розеткой

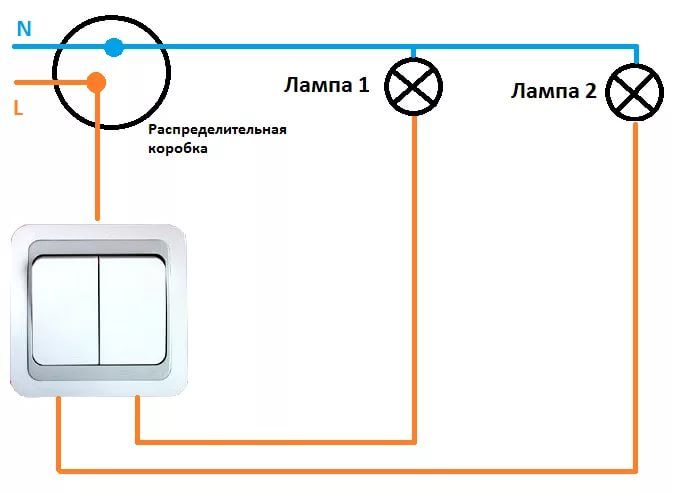

Двухклавишный выключатель позволяет включать и выключать сразу два отдельных осветительных прибора или управлять группами ламп в одной люстре. Эти устройства практичнее однокнопочных аналогов, при этом схема подключения ненамного сложнее.

Последовательность действий для подключения всех компонентов следующая:

  1. Силовой кабель заводится в распределительную коробку от автоматического выключателя. Рекомендуется использовать трехжильный кабель с заземлением.
  2. К механизму электрической точки подводятся жилы с фазой, «нулем» и заземлением. Подключение осуществляется в соответствии с маркировкой на корпусе механизма.
  3. Из распредкоробки на каждый осветительный прибор подводится «нулевая» жила. Если люстра имеет металлический корпус, рекомендуется подключить заземление.
  4. Между механизмами розетки и выключателя установлена перемычка, на которую подается фаза. Далее с двух свободных клемм выводятся провода к лампам светильника, бра или люстры.

Подготовительные работы

Изучив возможные варианты установки электрической фурнитуры, необходимо учесть несколько важных факторов. Работая с электрическим током, следует придерживаться ряда правил, которые диктуют ГОСТы и ПУЭ. Важно правильно разместить точки на стене, для этого нужно помнить:

  • проводка должна располагаться исключительно горизонтально или вертикально, наклоны не допускаются;
  • расстояние до дверного проема должно быть не менее 10 см;
  • оптимальная высота от уровня пола – 90 см;
  • минимальное расстояние между силовыми проводами и потолком – 20 см;
  • запрещено размещать электрические точки ближе чем на 50 см от радиаторов отопления и газовых труб;
  • если используются накладные розетки, открытую проводку необходимо защитить пластиковым или металлическим коробом.

Придерживаясь вышеперечисленных требований, можно приступать к созданию плана размещения всех компонентов электрической сети. Для этого на листе бумаги необходимо нанести план помещения и обозначить расположение всех электрических точек. Имея наглядный чертеж перед глазами, будет намного проще рассчитать оптимальные маршруты прокладки силовых кабелей.

Электромонтажные работы

Электромонтажные работы – та причина, по которой многие предпочитают обратиться к электрику. Основная сложность заключается в штроблении стен и высверливании отверстий для подрозетников, в которые устанавливаются внутренние розетки. Вооружившись терпением и некоторыми инструментами, можно справиться с работой самостоятельно.

Во время работы с перфоратором появляется большое количество пыли. Чтобы она не стала проблемой, мебель и технику необходимо накрыть строительной пленкой.

Начнем с того, какие инструменты и материалы нам понадобятся. В списке инструментов:

  • отвертка;
  • отвертка-тестер или мультиметр;
  • строительный уровень;
  • канцелярский нож;
  • карандаш;
  • перфоратор;
  • коронка по бетону с диаметром 70 мм;
  • насадка для штробления.

Материалы понадобятся следующие:

  • силовой кабель сечением 2,5 мм2;
  • выключатели;
  • монтажные коробки;
  • подрозетники;
  • клеммные зажимы или изолента;
  • гипсовая штукатурка.

Порядок выполнения электромонтажных работ выглядит следующим образом:

  1. В соответствии с ранее составленным планом размещения проводки и фурнитуры наносим разметку на стены. Для этого подойдет обычный карандаш. Чтобы прочертить горизонтальные линии, можно воспользоваться длинным строительным уровнем.
  2. С помощью перфоратора штробим стену на глубину, чтобы кабель свободно помещался и оставалось место для штукатурки. Далее высверливаем отверстия под электрические точки, диаметр 70 мм, глубина 50 мм. Важно, чтобы пластиковый стакан держался достаточно плотно.

Если стена не бетонная или кирпичная, этот шаг можно пропустить. В перестенках из гипсокартона кабель укладывается в пластиковый короб на этапе монтажа плит. В домах с деревянными стенами все элементы будут крепиться открытым способом.

  1. Кабель укладываем в каналы и фиксируем гипсовой штукатуркой. Можно использовать другие клеящие составы на ваш выбор. Отличие будет только во времени застывания раствора. Рекомендуется использовать кабель типа ВВГнг.
  2. Прежде чем приступить к подключению проводов, необходимо отключить питание на «автоматах» в распределительном щитке. Рубильник должен находиться в нижнем положении.
  3. Установив распределительную коробку, приступаем к последовательному соединению жил в соответствии с выбранной ранее схемой подключения. Для надежного контакта можно использовать специальные клеммы либо пропаять места контактов паяльником, после чего заизолировать.
  4. Провода, которые подходят к механизму розетки, необходимо зафиксировать в клеммах таким образом, чтобы оголенные провода не выглядывали из них. Контакт с металлическими элементами корпуса может привести к короткому замыканию или поражению электрическим током.
  5. Убедившись в надежности крепления, механизм фиксируется в подрозетнике. Дале крепим внешнюю накладку и клавиши выключателя.

В домах, где предполагается открытый монтаж, объем работ значительно ниже. Кабель укладывается в пластиковые каналы, которые фиксируются непосредственно на стене. Розетки и выключатели также крепятся с помощью винтов или саморезов.

Установка выключателей и розеток в одном корпусе. Подключение

Одними из основных частей электрической проводки в любом помещении являются приборы освещения, выключатели, розетки. Поэтому при проведении ремонтных работ в квартире, либо во вновь построенном здании необходимо знать, как осуществить монтаж схемы электрических устройств и их подключение. Некоторые из перечисленных устройств могут объединяться в один корпус или коробку, для удобства монтажа и пользования ими.

В настоящее время чтобы сэкономить электрические провода, а также площадь поверхности стен, изготовители некоторых устройств стали комбинировать в одном корпусе несколько устройств. Популярным исполнением подобного вида стала коробка, вмещающая в себя выключатель и розетку. Установка выключателей вместе с розеткой позволяет достичь наибольшей эффективности и практичности применения таких приборов.

Виды и особенности

Сейчас существует несколько вариантов принципиальных схем подключения таких электрических устройств, как выключатели и розетки по совмещению их в одном корпусе. Ранее такие варианты не были широко распространены, и подключение проводки выключателей, а также розеток производили в распределительных коробках без учета совмещения в одном корпусе этих устройств.

Теперь можно использовать такой вариант, если не хватает места для раздельного их монтажа, так как в торговой сети можно приобрести соответствующие совмещенные конструкции.

Достоинства раздельного подключения вышеперечисленных устройств:
  • Можно купить выключатель, либо розетку одиночного исполнения по низкой цене, и подключить совместно в одной коробке.
  • Простая установка выключателей и розеток позволяет выполнить все работы самостоятельно.
  • Раздельное расположение повышает безопасность применения выключателя, а также розетки, так как провода прокладываются отдельно, исключая возможность короткого замыкания.

Популярными стали схемы совместных блоков разных устройств. Схема подключения значительно упрощена. Это можно объяснить отсутствием надобности монтажа двух отдельных кабелей к выключателю и розетке.

Преимущества

  • Возможность простого переноса блока на другие места, без прокладывания отдельных кабелей.
  • Нет нужды размечать поверхность стены отдельно для каждого устройства, так как они находятся в одном месте.
  • Возможность применения снаружи и внутри зданий, так как имеются исполнения с качественной защитой от внешних воздействий.
  • Удобство применения на любых материалах поверхностей.

Серьезным недостатком совместного блока является тот момент, что нельзя заменить, например, неисправную розетку отдельно в этом блоке. Для этого придется заменить весь блок в сборе. Инновационные модели совмещенных блоков производят с выключателями, имеющими от одной до трех клавиш.

Установка выключателей и розеток

Для выполнения монтажа совмещенной коробки с электрическими устройствами понадобится некоторый инструмент и материалы, а также соблюдение простых рекомендаций.

Материалы и инструмент

Подготовительные операции при любом виде монтажа в основном сводятся к стандартным работам, проводимым перед монтажом и подключением электрических устройств.
  • Для начала необходимо обесточить электрическую сеть. Для этого в распределительном щите нужно выключить автоматические выключатели, либо другие коммутирующие устройства, которые подают напряжение в сеть, где вы проводите монтаж устройств.
  • Далее, на поверхности стены производится разметка.
  • Коронками нужного размера сверлятся отверстия для монтажа коробок.
  • Выдалбливается ниша, если проводка планируется скрытого типа.
  • На корпусе совмещенной коробки удаляются заглушки отверстий для проведения кабеля питания.
  • Прокладываются и закрепляются кабели и провода согласно схемам подключения (в случае, если нет проложенных проводов).
  • Коробка фиксируется на стене с помощью крепежных элементов.

На этом основные подготовительные работы закончены. Далее рассмотрим, как производится установка выключателей и розеток по разным схемам подключения в одной коробке.

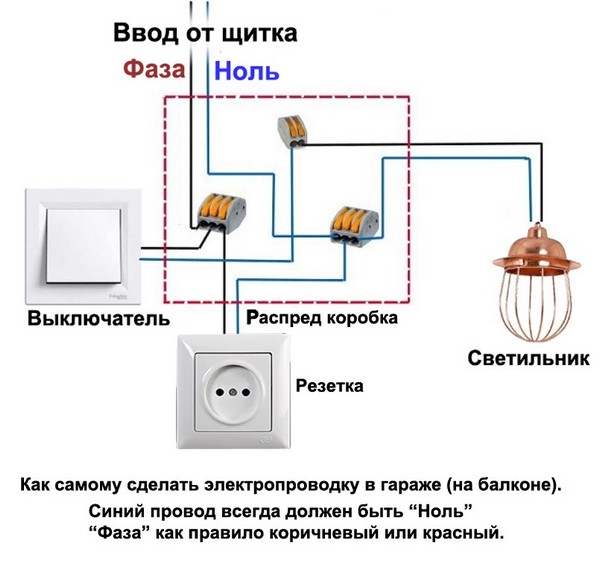

Подключение розетки через выключатель

Наиболее простым способом подключения розетки, которая будет подключаться с помощью выключателя, и расположена в одной коробке с выключателем, имеющим одну клавишу, является соединение проводов в распределительной коробке по определенной схеме. Для этого целесообразно следовать рекомендациям:

  • Накладные конструкции объединенных блоков в основном монтируют для открытой проводки, например, на деревянных стенах.
  • В распредкоробке должно быть шесть проводов, входящих в нее: по два провода от распредщита, выключателя и розетки. Каждая пара — фаза и ноль. В некоторых зданиях проведено заземление третьей жилой.
  • Сначала определяют фазу от распределительного щита, отключают питание.
  • Провод фазы соединяют к выводу выключателя, изолированные концы скручиваются, обматываются изолентой, либо изолируются термоусадочной трубкой, или пластиковым наконечником.
  • Нулевой проводник соединяют с одним из выводов розетки.
  • Два изолированных конца проводов, которые остались незадействованными, скручиваются друг с другом и изолируются способом, описанным выше.
  • По этой схеме работа выглядит следующим образом: фаза на розетку будет поступать, только тогда, когда будет включен выключатель. Это применяется при редком использовании розетки, либо, если в розетку будут подключаться электрические устройства, которые необходимо часто выключать и включать.

Это простая схема работы. Она эффективна при включении в розетку, например, удлинителя для освещения ремонтируемого помещения. Освещение будет отключаться одноклавишным выключателем.

Подключение независимой розетки и установка выключателей в одной коробке

Особенно популярными стали новые совмещенные блоки с выключателем и розеткой, действующих независимо друг от друга. Установка выключателей и розеток по такому варианту рекомендуется определенный порядок действий:

  • От главного электрического щита в распредкоробку прокладывается кабель питания.
  • В распредкоробку должны быть проложены также провода от лампочки, 3 провода от совмещенного блока, в котором расположены выключатель и розетка.
  • Фазный проводник в коробке, проведенный от щита, соединяют с одним из выводов розетки. От этой клеммы розетки делается перемычка на вывод выключателя.
  • Нулевой проводник лампы освещения и розетки соединяют с нулевым сетевым проводом.
  • Два незадействованные провода фазы от лампочки и выключателя соединяют между собой и изолируют.
  • Если в совмещенном блоке имеется клемма заземления, то необходимо к ней отдельно провести кабель, если заземление есть в вашем доме.

По такому варианту соединения розетка, находящаяся в одной коробке с выключателем, будет функционировать независимо от него. Выключатель будет работать по подключению освещения.

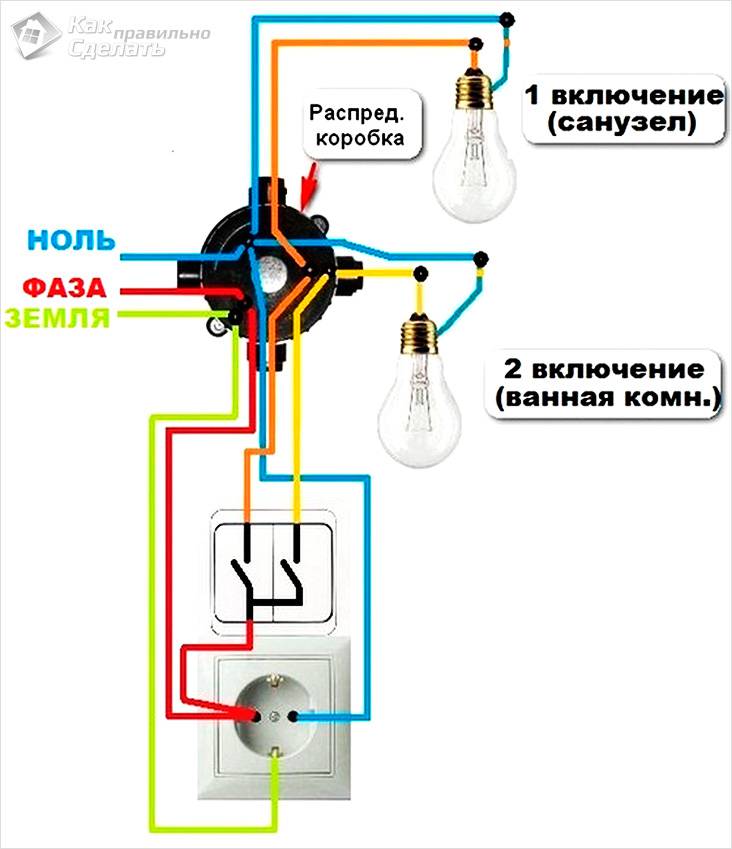

Подключение блока с двухклавишным выключателем

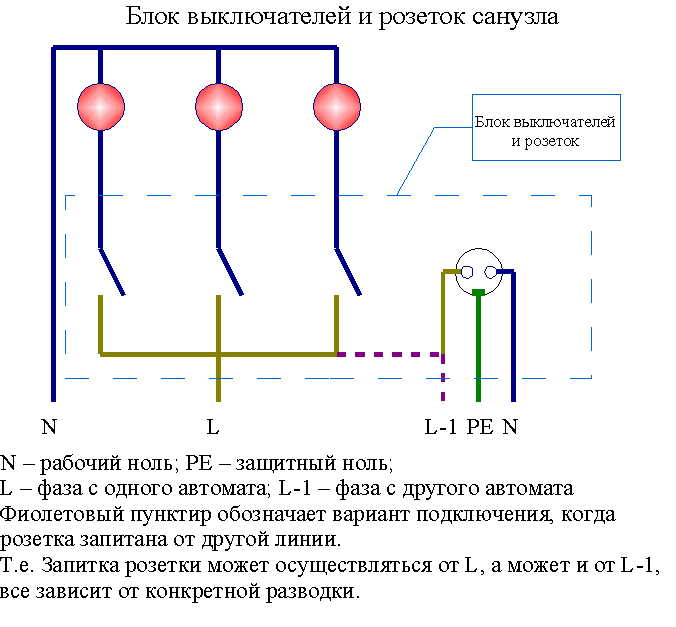

Чаще всего объединенные блоки ставят на стене в промежутке между ванной и туалетом. С помощью такого блока можно осуществлять управление освещением сразу двух помещений, а также подключать электрические устройства в розетку. Подключение выполняется за несколько шагов:

  • Схема соединений объединенного корпуса включает в себя прокладку 5-ти проводов из распределительной коробки в совмещенное устройство.
  • Провод заземления и ноля из распределительного щита соединяют на розетке.
  • Подключаем фазу на двухклавишный выключатель. Для подключения фазного провода на двойной выключатель, в корпусе блока есть предусмотренная перемычка.
  • Две незадействованные жилы проводов соединяют к двум клеммам выключателя, который будет производить подачу фазного питания к приборам освещения в комнатах ванны и туалета.
  • В распределительной коробке выполняют скрутки проводников, которые подают фазу через двухклавишный выключатель и свободных проводов, которые идут на лампы освещения туалета и ванной комнаты.
  • Нулевые проводники и провода заземления ламп освещения подключают в распредкоробке скручиванием, либо специальным винтовым клеммником со скрученными узлами, служащими для подключения розетки.
  • Если будет нужно поменять порядок работы клавиш выключателя, которые подают питание на лампы освещения в комнатах туалета и ванной, то нужно изменить подключения проводов на клеммах выключателя, ослабив винты крепления.

Если подробно разобраться, то схема соединения выключателей: двухклавишного и одноклавишного, объединенных в одной коробке с розеткой, имеют отличие только в числе проводников. Для одноклавишного выключателя применяется четыре проводника, вместе с заземляющим проводом, а для двухклавишного выключателя по схеме предусмотрено для подключения пять проводов.

Похожие темы:

Как правильно подключить розетку и выключатель

На данном рисунке представлена упрощённая электрическая схема подключения выключателя, розеток и ламп. Она является довольно распространенной и повсеместно используется при электрификации жилых квартир, подвальных, гаражных помещений, производственных, строительных объектов и т.д. А теперь давайте с Вами более подробней разберёмся с ней.

Для лучшего понимания схема подключения выключателя, розеток и ламп нарисована так, как она обычно располагается при своём монтаже. Начнём с электрощита. В каждом доме и квартире обязательно имеется щиток, к которому подходит ввод от основной электромагистрали (от ближайшего столба электропередач либо от основного распределительного щитка на площадке). На (в) этом щитке, как правило, находятся электросчётчик, УЗО, автоматические выключатели, предохранители и дополнительные устройства (к примеру, индикаторы сетевого напряжения, защита от перенапряжения и т.д.). Именно с него и происходит запитка всего помещения (частного дома, квартиры).

Предположим, что у нас имеется трёхкомнатная квартира. Обычно делается так: в каждой комнате устанавливается соединительная коробка (она на рисунке показана в виде круга). К ней подводятся провода (кабеля) от щитка и берётся электропитание с одного из автоматов на нём. Такие соединительные коробки являются местами коммутации всех силовых проводов электропроводки (от выключателей, светильников, розеток, кондиционеров и т.д.), что располагаются в данной комнате (помещении). Теперь, что касается самой схемы подключения выключателей и ламп. Как вы поняли (смотря на рисунок), в соединительной коробке имеется фаза (провод красного цвета) и ноль (синего цвета), которые приходят от щитка. Берётся фазный провод и к нему подсоединяется общий провод (также красного цвета) идущий к двухклавишному выключателю.

В разомкнутом положении выключателя фаза просто сидит на общей клемме и ждёт, пока нажатием на клавишу (клавиши) подадут её на провод, что соединен с одной из ламп. Провода, идущие к светильнику (лампам) обозначены зелёным цветом. В состоянии отключенного выключателя эти провода обесточены. Кстати, они проходят также через соед. коробку. Как Вы знаете, некоторые типы выключателей имеют неоновую подсветку. На рисунке она показана внутри выключателя в виде кружка с двумя меньшими кружками. Эта неоновая лампочка подключается через дополнительное сопротивление (последовательно). Данную подсветку следует включать так: один из её проводов прикручивается к общей клемме этого выключателя, а второй провод к одной из оставшихся клемм (на выключателе).

Эта подсветка будет светиться тогда, когда выключатель находится в положении разрыва контактов. Да, хочу напомнить, что такая подсветка хорошо работает с лампочками накаливания. С экономными лампами её нежелательно подключать (просто свет начнёт блымать даже при выключенном положении). Светильники, как правило, имеют несколько ламп. При раздельном подключении ламп (горит одна часть светильника, другая и обе сразу) соединение проводов происходит так: от каждой из ламп берётся по одному проводу и соединяются в одну скрутку. Вторые провода от этих ламп группируются по двум (фазным) скруткам. В итоге, первую общую скрутку соединяют с нулём, идущим от соединительной коробки, а сгруппированные остальные две скрутки садятся на два провода (зелёного цвета) идущие от выключателя.

Теперь, что касается схемы подключения розеток. Здесь все очень просто. Берётся два провода (фаза и ноль) идущие от соединительной коробки и подсоединяются к контактам на самой розетки. Далее от этой же розетки отводится второй провод (параллельно) и подключается к другой. Параллельно идущим проводом соединять розетки следует в том случае, когда эти розетки располагаются недалеко друг от друга (образовывая группу розеток). Если розетки находятся вдали между собой (к примеру, на противоположной стене комнаты), то их запитывают от другого провода (кабеля) идущего от общей соединительной коробки, принадлежащей этой комнате. Образовывая соединительные группы розеток, следует помнить и учитывать общую нагрузку на них (суммарный ток). Так как, соединив слишком много розеток в одной группе и запитав их от общего кабеля имеющего малое сечение, можно получить перегрузку по току на этот кабель и в итоге его нагрев.

Как подключить блок розеток или блок розетка + выключатель

Мы с вами рассмотрели, как подключается розетка 220 вольт. Настала очередь рассказа об установке блока из нескольких устройств.

Важно! В современные модульные блоки часто включают не только силовые розетки, но также компьютерные и телефонные.

Техника безопасности

До начала работ по установке блока (и любых других работ, связанных с электроустановочными устройствами) обязательно требуется отключить в электрощите автомат, к которому будет подключен этот блок. После выключения нужного автомата индикаторной отверткой необходимо убедиться, что напряжения нет. В жилых помещениях старой постройки, где автоматы не установлены, требуется вывернуть пробки.

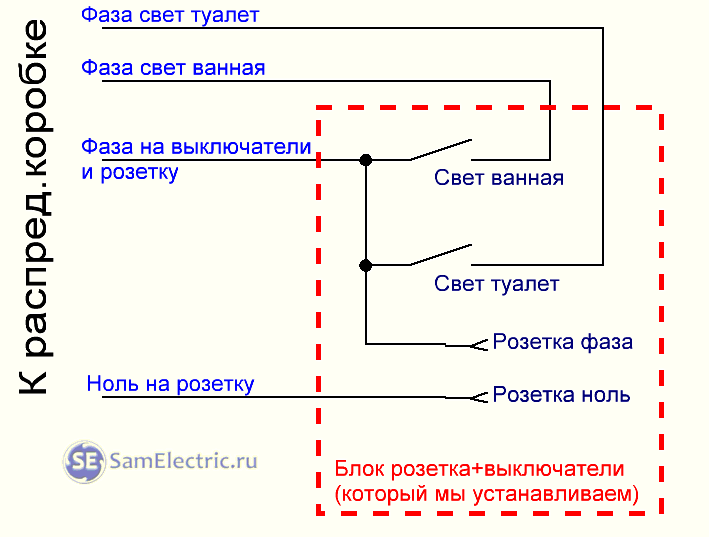

Подключение блока розетка + выключатель

«Штатное» место установки такого модульного изделия– в коридоре на перегородке, разделяющей ванную комнату и санузел. На одной панели размещены выключатели осветительных приборов в этих помещениях и розетка для электроприборов, которыми постоянно пользуются в ванной комнате. Изделие без защиты от влаги использовать в ванной комнате опасно, поэтому блоки без влагозащиты монтируют в коридоре.

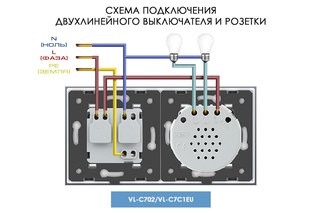

Для подключения блока с двухклавишным выключателем осветительных приборов в санузле и ванной комнате требуется проложить к нему пять проводов от распредкоробки.

  1. Заземляющий проводник на схеме показан светло-зеленым цветом, ноль – синим. Два эти проводника напрямую идут от распредкоробки до розетки.
  2. Фаза обозначена красным цветом. Этот проводник подключается к розетке, затем перемычкой – на общий контакт входящей фазы выключателя.
  3. Оставшиеся два провода подсоединяют на два коммутируемых контакта. Через них фаза подключается к осветительным приборам при нажатии клавиш. Это светильники в санузле и ванной комнате. Такая схема обеспечивает постоянную фазу, ноль и заземление на розетке, и фазу на нижнем контакте клавиш выключателя (ноль идет на осветительный прибор). На верхнем контакте фаза появляется при нажатии клавиш.

В распредкоробке делаются две скрутки проводов. На схеме они обозначены бежевым и желтым цветом. Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники. Ноль и заземляющий проводник берутся в распредкоробке с контактов, к которым подсоединена розетка в блоке.

Важно! Для изменения порядка срабатывания клавиш требуется поменять местами бежевый и желтый провода на выключателе.

Если предусматривается установка одноклавишного выключателя, из схемы нужно исключить бежевый или желтый проводники.

Использование трехклавишного изделия требует применение 6-жильного кабеля. Шестая жила кабеля подсоединяется на третий коммутируемый контакт сверху вместе с бежевым и желтым проводниками.

Подключение

При необходимости использования значительного числа электроприборов, компьютера и телефона устанавливают модульные изделия. Особенность их установки заключается в том, что все подключения в них сделаны параллельно.

Обычно их устанавливают в гостиной или на кухне. В гостиной традиционно прячут за телевизором, для кухни в последнее время появились очень интересные решения с утапливаемыми в мебель или в столешницу изделиями. Такие, прячущиеся в стол, модели могут использоваться и в других помещениях квартиры.

Как подключить розетки в модульном изделии?

Рассмотрим схему работы на примере блока из трех элементов.

Сначала из трех проводов делаются и заводятся в каждый подрозетник (в каждое посадочное место) перемычки не очень большой длины, чтобы в дальнейшем они не мешали установке.

Затем следует разобрать все установочные устройства. Провода или кабель, идущий от распределительной коробки, зачищаются. Зачищаются и перемычки между монтажными коробками.

Совет! Лучше при зачистке оставить небольшой запас кабеля, идущего от распределительной коробки. В будущем у вас будет возможность снова зачистить провода и сделать новое подключение.

Первое устройство подключается как обычное электроустановочное устройство на 220 вольт. Само устройство устанавливается в монтажной коробке по уровню. Провода одинакового цвета подключаются параллельно. Затем устанавливается второе устройство. К третьему подводятся три провода. Проверяется надежность установки всех устройств, монтируется общая планка и лицевые панели.

При установке блока в одну общую монтажную коробку от распредкоробки подключается первая розетка, остальные устройства подключаются к ней через винтовые клеммы.

Установка модульного изделия по трудоемкости лишь немногим сложнее подключения обычного электроустановочного устройства на 220 Вольт. Проявив внимание и аккуратность в работе, выполнить эту работу вполне по силам любому человеку.

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

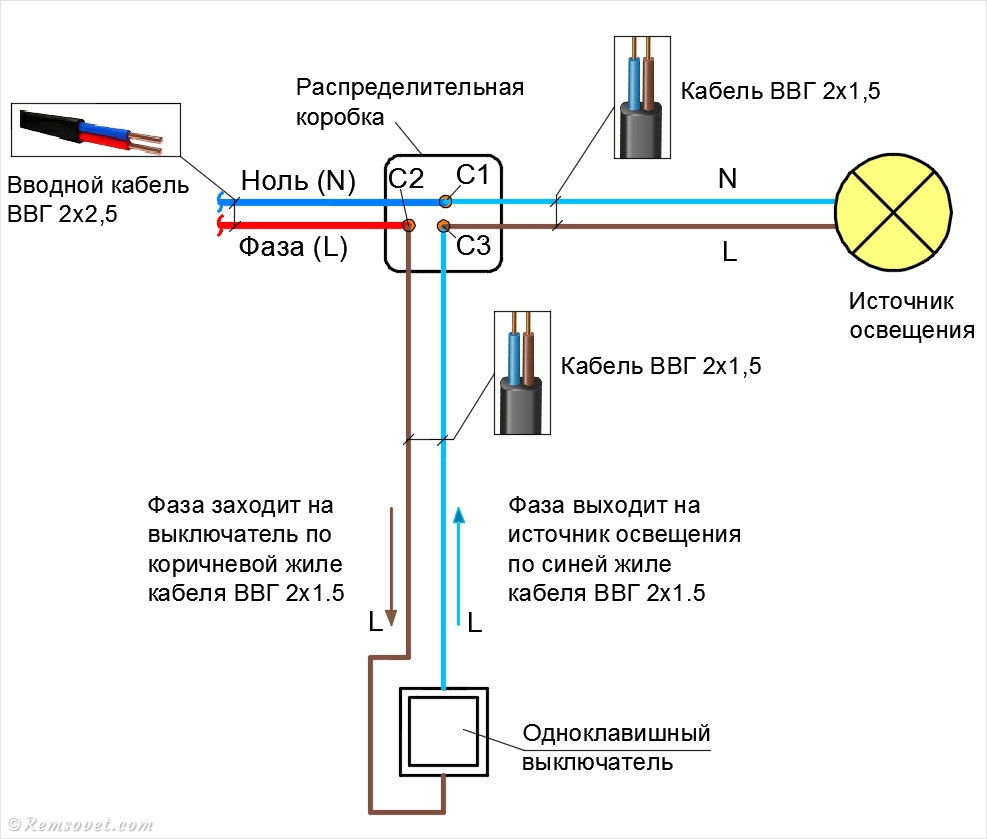

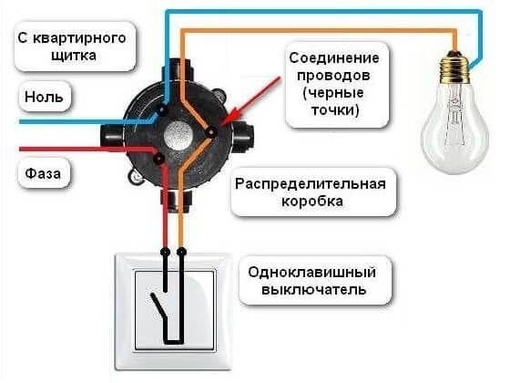

 Схема подключения одноклавишного выключателя

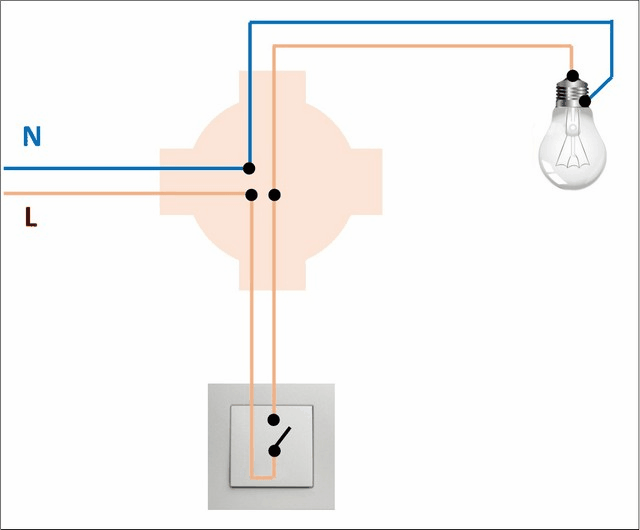

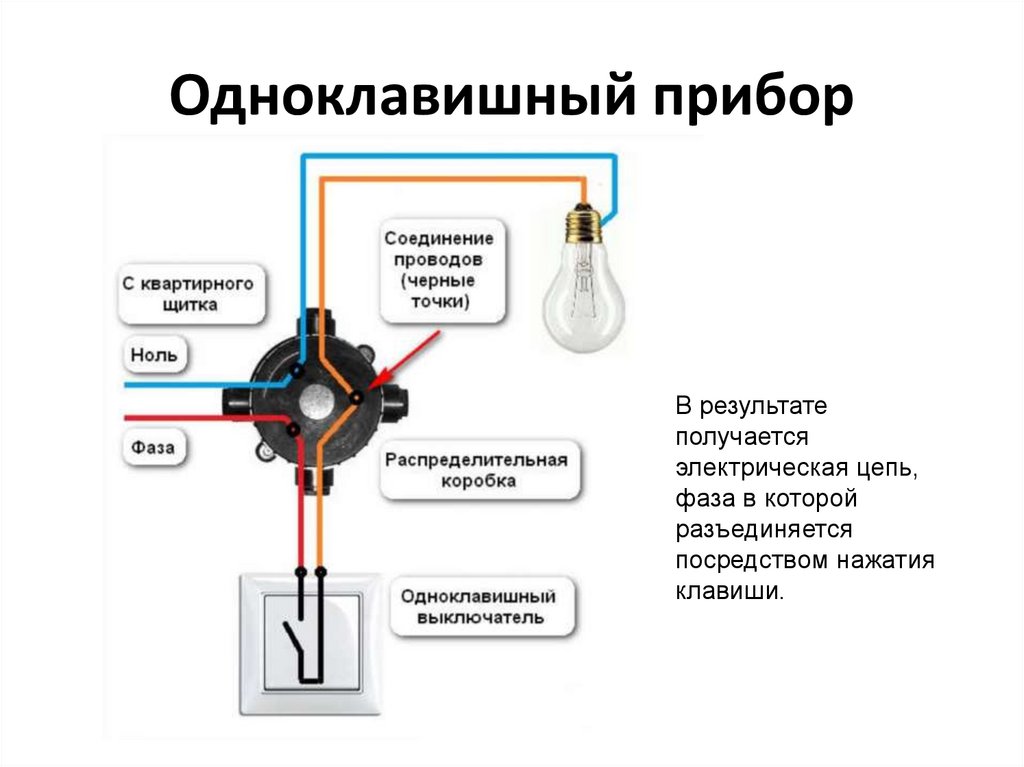

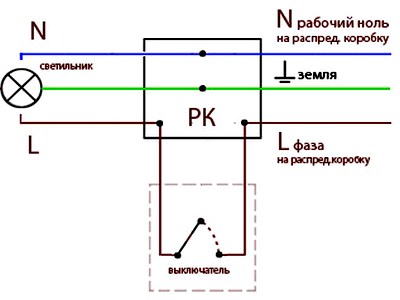

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все. ..

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

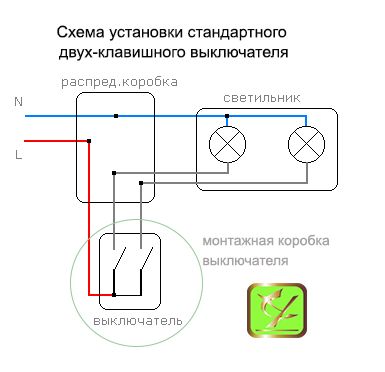

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Как подключить розетку и выключатель от одного двухжильного провода

Как правило, ни одна перепланировка или капитальный ремонт не обходятся хотя бы без частичных изменений в электропроводке. При монтаже схемы эл/снабжения жилых помещений в основном используются двужильные провода, то есть подразумевается, что подаются лишь одна фаза и ноль. А в домах старой постройки – исключительно они.

Разберемся, как и по какой схеме грамотно подключить розетку и выключатель одновременно от одного двухжильного провода.

Подразумевается, что схема электропроводки уже смонтирована. То есть осталось лишь произвести подключение розеток.

Основные правила монтажа

Выключатель – устанавливается только в фазной жиле, идущей к потребителю от распределительной коробки. Чем это обусловлено? Когда прибор переводится в положение «выкл», его контакты размыкаются и разрывают электрическую цепь. Тем самым обесточивается данный участок схемы, то есть с нагрузки снимается напряжение.

Это значит, что с ней можно производить некоторые манипуляции без риска получить поражение эл/током. Например, заменить лампочку в люстре, не отключая автомат на вводе в квартиру.

Розетка – для обеспечения функционирования любого оборудования, которое запитывается от промышленной сети через нее, на его вход необходимо подать фазу и ноль. Не нужно быть великим электротехником, чтобы понять – розетка подключается к двужильному проводу в параллель, то есть между нулем и фазой.

Это правило соблюдается независимо от того, как территориально в помещении располагаются розетка и выключатель – рядом друг с другом или они разнесены.

Что учесть при подключении

Если устанавливается блочная конструкция, то все имеющиеся в сборке розетки соединяются параллельно, то есть фаза и ноль являются общими.

Выключатель устанавливается в цепь питания конкретного потребителя. Значит, общим для нескольких он быть не может. Для этого существуют вводные или групповые защитные устройства (автоматы).

Для подключения розеток и выключателей используются разные фазы. То есть одна нагружена осветительными приборами, другая – бытовыми (холодильник, пылесос и так далее). К чему может привести пренебрежение такой особенностью составления схемы? Если не учитывать вероятную перегрузку на линии, то неудобств точно не избежать.

При выходе из строя какого-либо изделия (например, внутреннее короткое замыкание) вся квартира, в добавок, останется и без света. Искать и устранять неисправность в таких условиях – не самая приятная перспектива, особенно ранним утром или поздним вечером.

Ну а какие провода выбрать для подключения розеток, решать вам, уважаемый читатель. Все варианты кабеля для электропроводки рассмотрены здесь. При этом принимается во внимание особенность схемы эл/снабжения помещения, тип проводки (закрытая или открытая), удобство пользования перечисленными изделиями и специфика их монтажа (накладной способ установки или скрытный). Возможно, провод придется где-то удлинить, или сделать от него отвод. Но это уже детали, не имеющие принципиального значения для всей схемы.

Как подключить розетки и выключатели к домашней проводке

Во время монтажа или ремонта электропроводки домашний мастер сталкивается с техническими вопросами сборки электрической схемы внутри квартиры.

Они могут выполняться различными способами. Основная часть их систематизирована в этой статье.

Она позволит учесть особенности конкретных условий здания, чтобы:

Виды схем подключения электрических потребителей

На практике подать напряжения питания на несколько приборов домашней проводки от квартирного щитка можно всего тремя техническими приемами:

  1. последовательным подключением;
  2. параллельным соединением;
  3. по смешанной, комбинированной схеме.

Последовательный метод

На розетки подаются фаза и рабочий ноль от квартирного щитка проводами, подключёнными последовательно к каждому очередному объекту от предыдущего. Этот способ позволяет экономно использовать кабели для проводки за счет сокращения их общей протяженности.

Но, его недостатком является пониженная надежность схемы. Если на первой или второй розетке возникает неисправность, связанная с разрывом электрической цепи, то все подключенные за ними розетки тоже обесточиваются.

Параллельное подключение

Схема обеспечивают повышенную надежность эксплуатации потребителей. Когда к любому из них прекращается подача питания, то все остальные продолжают работать. При этом она требует расхода максимальной длины кабеля для монтажа.

Смешанные соединения

Они по надежности и стоимости занимают промежуточное место, встречаются довольно часто, сочетают приемы обоих методов.

Защитный РЕ-проводник

Обратите внимание на метод его прокладки. Какая бы ни была смонтирована схема подключения потребителей, он во всех случаях подводится одинаково: самым надежным параллельным методом.

В качестве экономии места и материалов допускается альтернативная прокладка шины РЕ-проводника по всем комнатам с подключением к ней потребителей индивидуальными магистралями.

Способы разводки проводов в домашней электросети

Рассмотренные выше схемы на практике реализуются прокладкой силовых и осветительных кабелей методами:

  • последовательной установки распаечных (распределительных) коробок;
  • применения схемы «звезда»;
  • использования шлейфа.

Способ распаечных коробок

Он относиться к старым, проверенным временем методам. Распределительные коробки перед началом монтажа схемы устанавливаются во всех комнатах. Их места заранее определяются проектом прокладки проводки.

Между квартирным щитком, распределительными коробками, выключателями, розетками, светильниками прокладывают кабель, концы которого подключают только внутри этих мест, не допуская посторонних сращиваний, ответвлений к другим устройствам.

Разводка электропроводки схемой звезды

Этот метод исключает применение розеточных коробок. Концы кабелей подключают с одной стороны непосредственно к автоматическим выключателям или устройствам защитного отключения, расположенным внутри квартирного щитка и прямо на розетки и выключатели с другой.

Кабель полностью закрыт заводским слоем внешней изоляции, которая нигде не нарушается, а вводится в электрический щиток и корпус розетки или выключателя. За счет этого метод является наиболее надежным для эксплуатации, но не считается экономичным. К каждому электрическому потребителю требуется подводить собственную линию от щитка, иметь в нем свои защиты.

В среде электриков этот метод называют еще радиальным способом.

Шлейф в домашней проводке

Этот метод позволяет подключить розетки и выключатели по принципам схемы звезды, но экономит место внутри квартирного щитка за счет комплектования потребителей на группы с учетом выполнения ими определенных функций и места расположения внутри квартиры или комнаты.

Каждая группа учитывается по номинальным и аварийным током и подключается в электрический щиток к своим автоматам.

Подбор технических характеристик защит под розетки и выключатели

На этом пункте следует заострить внимание: внутри электропроводки в любой момент может возникнуть аварийная ситуация. Причинами могут стать:

Для ликвидации токов перегрузок или коротких замыканий внутрь квартирного щитка устанавливают автоматические выключатели, номиналы которых необходимо правильно рассчитывать и проверять.

Возникающие в схеме при нарушениях изоляции токи утечек бывают очень опасны. Они могут стать причиной электрических травм. Правильно подобранные УЗО и дифференциальные автоматы защищают человека при их появлении.

Реле и ограничители напряжения блокируют схему от появления в ней высоковольтных импульсов при обрыве нуля или возникновении грозовых разрядов.

Защиты, которые используются для работы каждой розетки, устанавливают в электрический щиток. Они должны, как и выключатель, соответствовать параметрам подключенной к ней нагрузки.

Видеоролик дополняет материал статьи, но в нем есть небольшие спорные моменты. Если заметили их и возникли вопросы, то задавайте их в комментариях.

Сейчас у вас самое благоприятное время поделиться статьей в социальных сетях с друзьями.

Полезные товары Полезные сервисы и программы

Схемы подключения коммутируемых настенных розеток

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит несколько схем подключения переключателя для управления одной или несколькими розетками, включая раздельную розетку и несколько розеток, соединенных вместе.

Подключение переключателя к розетке

На этой схеме показана схема коммутируемой розетки с источником питания и переключателем в первую очередь. Горячий источник подключается к одной клемме переключателя, а другой подключается к черному проводу, идущему к горячей клемме на розетке. Нейтраль источника соединяется с клеммой нейтрали розетки, а заземление источника соединяется с землей на выходе.

Подключение раздельной коммутируемой розетки

Здесь розетка розетки разделена путем удаления перемычки между двумя горячими клеммами. Это разделяет розетку, поэтому каждая половина работает независимо. Трехжильный кабель идет от переключателя к розетке, обеспечивая два горячих провода к этому месту.

Источник, находящийся под напряжением на коммутаторе, соединен красным проводом кабеля с розеткой и косичкой с переключателем. В розетке красный соединяется с верхней половиной розетки.Черный провод кабеля идет от выключателя к нижней половине розетки

.

При таком расположении нижняя половина розетки управляется переключателем, а верхняя половина всегда горячая. Это удобно, если вы хотите иметь горячую розетку для подключения часов или другого устройства, которое требует постоянного питания, но при этом управляет ближайшей лампой с помощью настенного выключателя.

Подключение розетки к контуру переключателя

На этой электрической схеме показано добавление проводки для выключателя света для управления существующей розеткой.Источник находится на выходе, и к новому переключателю добавляется петля переключателя. Провод горячего источника удаляется из розетки и соединяется с красным проводом, идущим к переключателю. Черный провод от переключателя подключается к горячей розетке.

Нейтральный провод источника на розетке удаляется и присоединяется к белому проводу, идущему к переключателю, и к гибкому кабелю обратно к нейтрали розетки. На переключателе нейтральный провод закрывается, если он не нужен для питания интеллектуального переключателя, такого как новый диммер.Эта проводка теперь требуется в большинстве распределительных коробок с 2011 года.

Подключение разделенной коммутируемой розетки к коммутационному шлейфу

На этой схеме показано подключение разделенной половинной розетки, управляемой с помощью контура переключения. Язычок, соединяющий горячие клеммы на розетке, удаляется, и источник горячего подсоединяется к нижней половине. Нейтраль источника подключается к одной из нейтральных клемм розетки.

Белый провод в контуре переключателя используется для передачи тока от источника к переключателю и помечен черной лентой или краской, чтобы обозначить его как горячий.Черный цвет на шлейфе переключателя проходит от переключателя к верхней половине розетки. При таком расположении верхняя половина дуплекса управляется переключателем, а нижняя половина всегда горячая.

Это обновленная диаграмма для предыдущей схемы. Здесь нейтраль источника присоединена к розетке и к белому проводу, идущему к распределительной коробке, где его можно использовать для подключения переключателя, для которого требуется нейтраль, такого как интеллектуальный диммер или таймер. Нейтральное соединение, подобное этому, теперь требуется в большинстве новых распределительных коробок, поскольку в 2011 году код NEC изменился.

Схема электрических соединений выключателя настенной розетки

Здесь добавлен переключатель для управления существующей розеткой. Коммутатор получает тепло от средней розетки здесь, а 3-проводной кабель проходит оттуда к новому месту переключателя. Горячий источник на выходе подключается к черному проводу, идущему к переключателю, и горячим проводам, идущим к другим выходам в цепи.

Нейтраль источника остается подключенной к нейтрали розетки, и новый нейтральный провод добавляется к стыку. Таким же образом новый провод заземления вставляется в цепь в гнезде. Красный провод от шлейфа переключателя подключается непосредственно к горячей клемме розетки.

На переключателе черный провод подключен к одной клемме, а красный провод — к другой. Нейтральный провод в новой распределительной коробке закрывается гайкой, если это не требуется для интеллектуального переключателя или таймера.

При таком расположении все остальные розетки подключаются напрямую к источнику горячего питания, а переключатель управляет только средней розеткой.Белый нейтральный провод в новой распределительной коробке соответствует требованиям NEC 2011.

Схема подключения

для нескольких переключаемых розеток

На этой схеме показано подключение нескольких переключаемых розеток на одном коммутаторе. Источник цепи находится на переключателе, и 2-проводный кабель проходит к каждой розетке. На выходах каждый соединен с помощью косички для создания горячего и нейтрального соединений. При таком расположении все розетки будут включаться и выключаться одновременно.

Больше похожих на это в справке «Сделай сам».com

Как подключить распределительную коробку? Подключение электрического распределительного щита

Электропроводка распределительной коробки или электропроводка распределительного щита — это обычная схема электропроводки, используемая в большинстве домашних электропроводок или распределительных щитов. Данная схема представляет собой базовую проводку распределительного щита для выключателя света (одна лампа управляется одним выключателем) и 3-х контактной розетки с выключателем управления.

Как подключить коммутатор

На приведенной ниже схеме подключения фазовая линия подключается параллельно выключателю света и переключателю розетки. Здесь один полюс обоих однополюсных переключателей s1 и s2 подключен к фазной линии источника питания. Другой полюс переключателя S1 подключен к лампе, а другой полюс переключателя S2 подключен к фазному полюсу трехконтактной розетки.

Линия заземления подключается к полюсу заземления розетки, а нейтральная линия обычно распределяется между лампой и нейтральным полюсом розетки.

Здесь только одна лампа подключается от распределительной коробки.Количество нагрузок можно увеличить, добавив дополнительные нагрузки параллельно лампе. Но при параллельном добавлении дополнительных нагрузок следует учитывать емкость проводки и номинальные характеристики компонентов. Для независимого управления дополнительными нагрузками подключите нагрузки напрямую от фазы через другой переключатель.

Необходимые электрические компоненты распределительной коробки

Компонент спецификация Кол. Акций
MCB 250 В, 50 Гц, 5 А 1
Переключатель SPST, 250 В, 5 А 2
Лампа 230 В 1
3-х контактная розетка 230 В, 5 А 1

Схема подключения силовой розетки

Электропроводка розетки имеет схему, аналогичную нормальной 3-контактной розетке с переключателем.Но в отличие от обычной разводки электрических розеток, розетки подключены непосредственно к главной распределительной коробке. Кроме того, он не имеет параллельных соединений с фазой или нейтралью от других нагрузок или розеток.

Простая электрическая розетка — это удлинительное соединение от ближайшей фазы, нейтрали и полюсов заземления. Иногда для таких соединений используются трехжильные провода. Но при подключении к розетке питания трехжильные провода обычно не используются. Для соединения используются одножильные многожильные провода, в основном с медью.Потому что обычно точки питания используются для работы устройств с высокой номинальной мощностью с большими нагрузками, такими как компрессоры, нагреватели, инверторы, ИБП и т. Д.

Заземление очень важно для коробки розеток. Потому что это важно для безопасности и предотвращения удара металлическим корпусом или открытых контактов устройств.

Схема очень проста в подключении. Нейтраль и линия заземления от DB подключаются непосредственно к соответствующим полюсам «N» и «E» розетки.Фазовая линия подключается к полюсу «P» через переключатель SPST.

Чтобы упростить электромонтаж и избежать неправильных подключений, лучше промаркировать концы проводов. Кроме того, при выборе цвета проводов можно следовать стандартному цветовому коду.

В таблице ниже приведен общий стандартный цветовой код проводов, используемых для подключения силовых вилок.

Цвет Соединение
зеленый Земля
Черный нейтральный
Красный Фаза

3-контактная электрическая схема вилки и розетки

Вилка и розетка — это электрические устройства, используемые для подключения источника питания к различному оборудованию. Он помогает подключать и отключать электроприборы от розетки.

Вилка — это вилка, а розетка — это розетка цепи. Розетка — это источник питания, расположенный на распределительном щите или плате розетки, а вилка — это устройство или часть прибора, которая потребляет энергию.

2-контактные и 3-контактные разъемы являются распространенными типами вилок и розеток, используемых в проводке. 3-контактные типы имеют заземление, а 2-штырьковые — без заземления.

Прибор без металлического корпуса обычно не имеет заземления в вилке, такие двухконтактные вилки подходят как для заземленных, так и для незаземленных розеток.Некоторым устройствам требуется заземление в целях безопасности, такие кабели обычно подключаются с помощью 3-контактной вилки.

3-контактная розетка и штекер Клеммное соединение

Схема подключения вилки и розетки идентична друг другу. Обычно фаза и нейтраль подключаются соответственно с правой и левой стороны розетки, а земля — ​​вверху; согласно переднему виду розетки (изображение ниже). Таким образом, вид вилки спереди должен быть зеркальным отражением розетки: фаза слева и нейтраль справа.Это необходимо для того, чтобы фазовая линия в проводах была назначена для фазных линий в вилке и розетке.

Даже если обе линии поменяны местами, устройство работает нормально, поскольку источник переменного тока не имеет фиксированной полярности. Но стандартный способ и правильная практика — согласовать фазный и нейтральный провода розетки и вилки.

Почему? Предположим, если вы подключаете вилку расширительного блока к розетке, и фаза, нейтральные линии поменялись местами, тогда линия, подключенная через переключатель в удлинительной коробке, становится нейтральной линией.Таким образом, всякий раз, когда переключатель платы расширения включен / выключен, он просто разрывает нейтральную линию, идущую к розетке коробки расширения, но фазовая линия розетки всегда остается заряженной. Любые приборы, подключенные через такую ​​коробку расширения, будут ВЫКЛЮЧАТЬСЯ и ВКЛЮЧАТЬСЯ только из-за открытого или закрытого нейтрального соединения. У прибора всегда будет горячая линия для его компонентов, даже если переключатель находится в положении ВЫКЛ.

Это тот же случай, даже если устройство подключено напрямую к розетке, переключатель ВКЛ / ВЫКЛ устройства управляет только нейтралью, фазовая линия всегда остается заряженной.Так что постарайтесь избежать подобных проблем при электромонтаже.

Следуйте стандартному цветовому коду при подключении, общие цвета проводов, используемых для фаз, нейтрали и заземления: КРАСНЫЙ, ЧЕРНЫЙ и Зеленый соответственно. Синий, желтый провода для фазы, зелено-желтый провод для земли и т. Д. Также используются для проводки.

Общий метод выбора цветового кода проводов, изоляции, метода электрических соединений и т. Д. Зависит от страны или региона. Лучше строго соблюдать электрические стандарты и меры, рекомендованные в соответствующих регионах.Потому что во время технического обслуживания, обнаружения неисправностей и ремонтных работ электрикам будет легко понять электрическую схему и быстро определить точные провода.

Ссылка:

Как подключить электрические розетки и переключатели

Основы подключения устройства

Подключение электрических розеток (правильное название розеток) и выключателей включает в себя многие из тех же основных методов. Создание безопасных и долговечных соединений требует надлежащей подготовки проводов цепи, которые будут подключаться к устройству, и прикрепления каждого провода к правильной клемме.

Инструменты и расходные материалы, которые вам понадобятся

  • Комбинированный инструмент электрика или инструмент для зачистки проводов
  • Отвертки
  • Игольчатые плоскогубцы
  • Разъемы для проводов (гайки для проводов или вставные разъемы)

Выполнение правильных соединений с винтовыми клеммами

Стандартная передовая практика для подключения проводов схемы к переключателю или розетке — использовать винтовые клеммы, которые обычно расположены по бокам корпуса устройства. Чтобы сделать безопасное и надежное соединение с помощью винтовых клемм:

  1. Зачистите примерно 3/4 дюйма изоляции с каждого провода цепи (заземляющий провод может быть не изолирован) с помощью приспособлений для зачистки проводов.
  2. Согните оголенный конец проволоки в виде крючка или U-образной формы с помощью тонких плоскогубцев.
  3. Установите крючок каждого провода на соответствующий винтовой зажим так, чтобы конец провода находился с правой стороны винта. Изоляция провода должна быть близко к винту, но не под ним; только оголенный металл провода должен контактировать с любой частью винта.
  4. Плотно закройте крючок вокруг стержня винта с помощью тонких плоскогубцев.
  5. Затяните винт по часовой стрелке с помощью отвертки Phillips. Поскольку крючок наматывается на винт по часовой стрелке, затягивание винта закрывает крючок еще больше. Винт должен быть очень плотно затянут, надежно удерживая провод под головкой винта.

Электромонтаж розеток для промежуточных потребителей

Когда выходная розетка расположена в середине участка цепи — с другими розетками «вверх по потоку» и дополнительными розетками «ниже по потоку» — есть два способа подключения розетки.

Во-первых, вы можете подключить розетку так, чтобы входящие провода подключились к одной паре винтовых клемм под напряжением и нейтралью на розетке, а отходящие провода подключились к другой паре винтовых клемм. В этой конфигурации вся мощность схемы проходит через металлическую связь внутри самой розетки. Это упрощает подключение, но его недостатком является то, что если что-то пойдет не так с розеткой, нижняя часть цепи также отключится, поскольку через розетку не может протекать ток.По этой причине профессионалы обычно подключают розетки, если возможно, вторым способом.

Второй метод подключения розеток в середине участка — это подсоединение их к проводам схемы с помощью «косичек». Пигтейл — это короткий провод, идущий от винтовой клеммы под напряжением или нейтрали на розетке к проводам цепи, которые соединяются вместе в розетке с помощью соединителя. В этой конфигурации есть полный путь, проходящий через распределительную коробку к нижней части цепи; косички просто входят в горячую и нейтральную линии для подачи питания в розетку. Преимущество этой конфигурации очевидно: если розетка выходит из строя, остается непрерывный путь цепи, ведущий к розеткам и приспособлениям ниже по потоку от розетки.

Большинство электриков будут использовать вторую конфигурацию, в которой в коробке достаточно места для подключения разъемов проводов.

Поддержание правильной полярности

Home-Cost.com

Полярность является частью системы безопасности, которая поддерживает ток электричества в правильном направлении. В типичной домашней электрической цепи черные провода цепи (а иногда и красные) являются «горячими» проводами, по которым подается питание от источника к выключателю или розетке.Белые провода являются «нейтральными» и несут электричество обратно на панель обслуживания дома (блок выключателя) после того, как оно пройдет через все устройства или приспособления в цепи.

Для сохранения правильной полярности при подключении розетки подключите черный провод под напряжением к одной из клемм, окрашенных в горячий бронзовый цвет. Подключите белый нейтральный провод к одной из нейтральных клемм серебристого цвета.

При подключении стандартных переключателей оба провода, подключенные к переключателю, горячие. Если в электрической коробке есть нейтральные провода, их просто соединяют вместе с помощью соединителя проводов, минуя выключатель.

Со всеми переключателями и розетками подсоедините провод заземления схемы (голая медь или с зеленой изоляцией) к винту заземления устройства.

Использование правых вставных соединителей

Home-Cost.com

Многие переключатели и розетки имеют отверстия в задней части корпуса устройства для выполнения «врезных» соединений. Зачищенный конец провода вставляется в отверстие, а пружинный зажим внутри отверстия удерживает провод на месте.

У качественных устройств есть винты, которые можно затянуть после вставки провода для врезного соединения.Эти устройства обеспечивают безопасное соединение и приемлемы для использования. В дешевых устройствах таких винтов часто нет, и соединение полностью зависит от натяжения пружины внутри отверстия. По этой причине этот тип подключения не рекомендуется.

Если в устройстве нет винтов для зажима вставных соединений, используйте стандартные боковые винтовые клеммы вместо вставных соединений.

Подключение трехходовых переключателей

Home-Cost.com

Трехпозиционные переключатели управляют осветительной арматурой или розеткой из двух разных мест.Эти переключатели имеют два «бегущих» провода и один «общий» провод. Уловка при замене трехпозиционного переключателя заключается в том, чтобы пометить общий (или «COM») провод на старом переключателе перед тем, как отсоединить провода. Маркировать бегунковые провода не нужно, потому что любой бегунок можно подключить к любому разъему ходового винта на переключателе.

Чтобы подключить новый переключатель, подключите помеченный общий провод к клемме COM (обычно бронзового или темного цвета) на переключателе. Подключите каждый из двух других проводов к одной из светлых дорожных клемм.

Подключение розетки GFCI

Розетки GFCI (прерыватель цепи замыкания на землю) имеют два набора клемм: один имеет маркировку LINE, а другой — LOAD:

  • Если вы хотите, чтобы розетка обеспечивала защиту GFCI устройства (устройств) после розетки, используйте клеммы LINE и LOAD, следуя электрической схеме производителя.
  • Если вам не нужно обеспечивать защиту GFCI для других устройств, или если розетка находится в конце цепи (конец рабочего цикла), используйте только клеммы LINE, следуя электрической схеме производителя.Если эта розетка является розеткой посередине участка, используйте короткие гибкие провода, чтобы соединить провода схемы с клеммами LINE на розетке.

Схема подключения коммутатора | OBZOR Zlín

Схема подключения коммутатора | OBZOR Злин

Базовые схемы подключения не только для подключения светильников в доме / квартире.

Технические характеристики — коммутационные соединения

Электропроводка 1 выключатель

однополюсный переключатель

Используется для управления одним устройством или одной группой устройств из одного места.Для других переключателей и переключателей реверса рассматривается одно устройство в соответствующей цепи.

Электропроводка 2 переключателя

Двухполюсный выключатель

Обычно используется в областях, где требуется одновременное отключение рабочего и нулевого провода.

Электропроводка 5 переключателя

Переключатель серии (выключатель света), однополюсный переключатель для двух цепей с отключенным положением

Используется для управления двумя электрическими цепями из одного места.

Отдельная розетка

используется для подключения электроприборов к электросети

Также доступны

розеток с повышенным уровнем безопасности:
— детская розетка
— защитная розетка
— розетка IP44

двойной выход

Двойная розетка для подключения электроприборов к электросети

Электропроводка переключателя 6

лестничный выключатель (переменный переключатель), однополюсный двухпозиционный выключатель без отключенного положения

Стандартное управление освещением на лестничной клетке или в коридоре из двух мест.

Электропроводка переключателя 6 + 6

переключатель двойной лестницы (переключатель переменного тока)

Используется для управления двумя электрическими цепями из двух мест.

Электропроводка 6 + 7 + 6 переключатель

Переключатель переменного — Перекрестный переключатель — Переменный переключатель

Любое количество переключателей с проводкой 7 может быть вставлено между двумя переключателями проводки 6.

Copyright © 2015, Все права защищены OBZOR, výrobní družstvo Zlín, TEL.: 577 195 111

Дизайн и мощность

Этот сайт использует файлы cookie. Которые остаются на сайте, вы даете согласие на их использование
Принимать
Дополнительная информация

Помощь в понимании простых схем домашней электропроводки

Основы бытовой электропроводки

Планируете ли вы переехать в новый дом и почувствуете себя очень взволнованным тем, что самостоятельно проведете там какие-нибудь инновационные электропроводки? Идея звучит великолепно, поскольку это дает вам свободу настраивать дизайн домашней разводки, а также помогает сэкономить довольно много денег. Но это невозможно, пока вы не разберетесь с основами электропроводки и не научитесь правильно составлять домашние электрические схемы.

В этой статье мы познакомимся с различными общими электрическими компонентами, их символами, а также изучим различные основные конфигурации электропроводки, обычно используемые в каждой домашней электропроводке. Но перед этим давайте вкратце посмотрим, что такое электричество.

Что такое электричество?

Электричество : Электроэнергия, которую мы получаем в наши дома от электростанций в виде переменного тока и напряжения, на самом деле является электричеством.Любая электрическая проводка бесполезна без электричества и, таким образом, становится линией жизни всех электрических систем. Как правило, они составляют около 110 или 220 вольт в зависимости от того, в какой части земного шара вы находитесь. Аналогичным образом его частота будет примерно 60 и 50 Гц соответственно. Его основная линия называется фазой или живым сигналом, а другой приемный терминал — нейтралью. Прикосновение к фазовому терминалу может быть ФАТИЧНЫМ, в то время как нейтраль — это как раз наоборот и не даст никакого эффекта.

Не экспериментируйте

Важные электрические компоненты

**

Выключатель SPST : это самая основная и полезная часть любой электропроводки. Выключатель — это механическое подпружиненное устройство, используемое для ручного включения или отключения питания или питания (всегда фазы) подключенной нагрузки, чтобы его можно было активировать или деактивировать по желанию. SPST расшифровывается как Single Pole Single Throw, поскольку они могут подключать или отключать только одну линию питания (см. Символ).

(Щелкните изображение, чтобы увеличить)

Розетка : Их можно увидеть в виде сетевых розеток переменного тока над электрическими платами. Электропитание в розетку всегда осуществляется через переключатель, как описано выше. Внешние приборы можно подключить к розетке и включить для работы, и наоборот. Розетки бывают двух- или трехконтактного типа. В 3-контактных типах третий или верхний контакт предназначен для заземления или заземления. Он помогает заземлить или нейтрализовать любой опасный остаточный электрический потенциал, который может нависать над корпусом подключенного устройства.

Главный DPDT-переключатель : его можно рассматривать как вход или шлюз для электричества и, следовательно, он должен выдерживать огромные нагрузки. Это тоже своего рода выключатель, но он очень прочный и рассчитан на то, чтобы выдерживать большие токи через него. DPDT расшифровывается как Double Pole Double Throw, поскольку ими можно управлять вручную, чтобы изолировать оба провода линии питания одновременно для максимальной безопасности (см. Схему). Он также включает встроенный предохранитель для защиты всей проводки дома в случае короткого замыкания.

Электрическая нагрузка : Любое электрическое устройство, которое должно работать с использованием электричества, представляет собой электрическую нагрузку. Каждое электрическое оборудование, от лампы накаливания до холодильника, которое потребляет электроэнергию, чтобы оставаться в рабочем состоянии, является электрической нагрузкой.

На следующей странице будут рассмотрены различные схемы домашней электропроводки, поэтому давайте посмотрим, как мы будем их использовать.

Проектирование схем домашней электропроводки

Следующее объяснение поможет вам лучше понять, как проектировать схему домашней электропроводки:

Как подключить выключатель и нагрузку (лампочку) к электросети : Как видно на схеме, подключение довольно простое.Фаза неизменно применяется к одной клемме переключателя, другая клемма перемещается к одному из подключений нагрузки, а другая точка нагрузки продолжает заканчиваться на нейтрали линии питания. Переключение переключателя будет попеременно включать и выключать лампу.

(Щелкните изображение, чтобы увеличить)

Как подключить два переключателя параллельно для работы одной нагрузки : В приведенном выше примере, если дополнительный переключатель подключен к существующему параллельно, любой из них может использоваться для включения лампы. А при желании один выключатель может быть расположен далеко для удаленного управления светом. Но здесь, чтобы отключить нагрузку (лампочка), оба переключателя должны быть выключены.

Как соединить два переключателя последовательно для работы с одной нагрузкой : Если два переключателя подключены последовательно к указанной выше сети (см. Рисунок ниже)), оба из них должны быть включены для подачи питания на нагрузку, но , выключения любого из переключателей будет достаточно, чтобы погасить свет.

Как подключить розетку с выключателем к электросети : На приведенной ниже схеме показан простой метод подключения розетки с выключателем. Здесь фаза, как обычно и в обязательном порядке, подключается к одной клемме переключателя, а ее другая клемма подключается к клемме RIGHT со стороны розетки. ЛЕВАЯ клемма розетки LEFT подключается к нейтрали напряжения питания.

Как подключить коммутатор, вентилятор и регулятор вентилятора к электросети : С помощью рисунка (показанного ниже) можно легко увидеть простую концепцию соединения вентилятора, регулятора вентилятора и переключателя к электросети. электроснабжение.Идея проста, просто продолжайте последовательно соединять их друг с другом. Схема не требует пояснений (помните, что фаза всегда должна быть подключена к переключателю).

Основные схемы домашней электропроводки, описанные выше, должны были дать вам хорошее понимание. Надеюсь, это поможет вам самостоятельно спроектировать домашнюю электропроводку. Если возникнут какие-либо проблемы, не стесняйтесь обмениваться со мной своими мыслями (комментарии требуют модерации, и их появление может занять некоторое время).

Заявление об ограничении ответственности

Электропроводка в доме связана с опасным для жизни напряжением в сети, поэтому рекомендуется соблюдать особую осторожность при выполнении любой из вышеуказанных операций. Автор не несет ответственности ни при каких обстоятельствах.

Вы несете ответственность за соблюдение всех местных правил, касающихся домашней электропроводки. Если у вас возникнут вопросы, лучше всего начать с местного совета по зонированию.

Как подключить розетку? Схемы подключения розетки

Как подключить и установить электрическую розетку?

Что такое электрическая розетка, розетка или розетка?

Электрическая розетка (NEC) также известна как розетка, а чаще — розетка (IEC).Согласно NEC, розетка — это точка (точки) в системе электропроводки, где ток может приниматься и использоваться электрическими приборами и оборудованием, подключая их к ней.

Розетка, в которой установлена ​​одна или несколько розеток, или устройство контакта питания, установленное в розетке, для подключения электрической нагрузки через вилки и выключатели.

Обычная розетка или стандартная розетка имеет винты (клеммы) с обеих сторон. Латунные винты должны быть подключены к линейному проводу (под напряжением, под напряжением или фазе), а серебряные винты — к нейтральному проводу.Другими словами, горячий провод от главного выключателя должен быть подключен к клемме с узким ножом, а нейтральный провод должен быть подключен к клемме с широким ножом. Провод заземления подключается к клемме заземления (чаще всего винт зеленого цвета).

Имейте в виду, что латунные винты (для горячих клемм) электрически связаны друг с другом с помощью ребра (выступ), следовательно, подключение одного латунного винта к горячей проволоке будет подавать питание и на второй латунный винт. . В некоторых случаях вы можете удалить отрывной язычок между двумя латунными винтами (для горячего провода) и разделить розетку для другого конкретного применения (мы покажем на следующих схемах подключения).

В сегодняшних уроках по электромонтажу мы покажем, как подключать и устанавливать электрическую розетку разными способами.

Подключение нескольких розеток параллельно

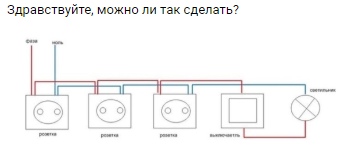

На этой простой схеме подключения несколько розеток подключены параллельно. Каждая розетка независима друг от друга, поскольку они подключены к отдельным кабелям. Имейте в виду, что последовательное соединение розеток противоречит кодексу NEC (также это не имеет смысла, как если бы один из выходных проводов перерезал или одна неисправная розетка сделала бы всю цепь бесполезной), за исключением розеток GFCI и AFCI.

Подключение нескольких коммутируемых розеток

На следующих схемах подключения показано, что несколько розеток подключены к однополюсному переключателю (переключатель SPST, односторонний или двусторонний в США). Как показано на рисунке, переключатель сначала устанавливается в проводку, горячая проволока от переключателя питает все другие параллельно соединенные розетки, следовательно, включением / выключением розетки можно управлять с помощью переключателя.

Подключение выключателя к розетке

В этой схеме выключатель добавляется к существующей розетке путем удаления горячего провода с латунного вывода розетки и подсоединения к первой клемме выключателя.Затем второй вывод переключателя снова подсоединяется к латунному выводу розетки. Таким образом, розетка подключается и управляется (ВКЛ / ВЫКЛ) с помощью переключателя.

Подключение розетки на 15 А с выключателем света

В этой разводке к существующей розетке добавлен выключатель света. Горячий вывод розетки подключен к первому выводу выключателя, а второй вывод выключателя подключен к точке освещения. Наконец, нейтральный провод от розетки подключается к лампочке.

Подключение раздельной коммутируемой розетки

В этой схеме работа розетки разделена на две части, то есть верхняя розетка управляется переключателем, а нижняя часть всегда горячая. Для этого просто снимите отрывной выступ (язычок) между латунными выводами (горячими), как показано на рис. Подключите выход переключателя (горячий) к верхнему латунному выводу, а нижний горячий вывод должен быть подключен к проводу входа переключателя.

Проще говоря, к первой клемме выключателя и нижней клемме розетки должен быть подключен общий провод под напряжением.Вторую клемму выключателя (горячую) следует подключить к верхней горячей клемме розетки. Наконец, подключите нейтральный и заземляющий провод соответственно, как показано на рисунке ниже.

Таким образом, включение / выключение верхней части (выхода) управляется переключателем, в то время как нижний выход всегда горячий и активный.

Подключение AFCI и GFCI к розетке

В этой схеме розетка подключена к клеммам нагрузки GFCI, а GFCI подключен к клеммам нагрузки AFCI.Стандартная розетка защищена как AFCI, так и GFCI. Вы можете использовать обе защиты AFCI / GFCI в одном устройстве вместо двух выходов для защиты AFCI и GFCI. Эта проводка также известна как проводка серии для розеток , что допустимо только в случае AFCI или GFCI.

Подключение двойных розеток от источника 240 В на 120 В

В этой схеме подключения горячие клеммы первой и третьей розеток подключены к линии 2 (синий), а клеммы подключения второй и последней розеток подключены к линии 1 (Красный).Нейтраль подключена от главного выключателя к клемме нейтрали всех выходов. К розеткам подключается заземляющий провод, как показано на рис. Таким образом, все двойные розетки подключаются к одной линии 240 В и могут подавать 120 В.

Комбинация проводки розетки 120 В и 240 В

В этой специальной проводке двойная розетка подключена как к 120 В, так и к 240 В, где верхняя часть обеспечивает 120 В, а нижняя розетка обеспечивает напряжение питания 240 В. В такой проводке используются специальные розетки 5031-I, 5842-I.

Для этого подключите линию 1 и линию 2 к нижним горячим клеммам соответственно. Подключите нейтраль и землю к латунной клемме и клемме заземления соответственно.

Имейте в виду, что вы не можете использовать ток более 20 А одновременно от одной розетки из-за номинальных характеристик переключателя (мощность = напряжение x ток). Например, если кондиционер на 15 А подключен к верхней розетке на 240 В, а нагреватель на 10 А, 120 В — к нижней клемме, общая сила тока превышает номинальное значение переключателя.В качестве альтернативы вы можете подключить лампочки мощностью 100 Вт к нижней розетке на 120 В, независимо от того, работает ли верхняя розетка 240 В, 15 А для кондиционирования воздуха, поскольку общая сила тока не превышает 20 А для указанной розетки.

Проводка на 20 А, розетка 120 В

В этой проводке розетка на 20 А, 120 В подключена к источнику питания 120 В через провод под напряжением, нейтраль и заземление.

Электропроводка 20А, розетка 240В

В этой проводке линия 1 и линия 2 подключены к латунным клеммам соответственно.Нет необходимости в нейтрали в 240 В. Провод заземления подключается к клемме заземления.

Проводка 30А, 240 В, розетка для осушителя

В этой проводке розетка на 30 А, 240 В подключена к осушителю, где также требуется нейтраль. Провода Line 1, Line 2, Ground и Neutral подключаются к соответствующим клеммам через 3-жильный кабель 10-го калибра от отдельного выключателя.

Электропроводка 50А, розетка 240В

Для высоких нагрузок и силы тока линия 1, линия 2, нейтраль и земля подключаются через трехжильный кабель калибра 6 от отдельного выключателя к соответствующим клеммам горячего 1, горячего 2, нейтраль и клемма заземления, как показано на рисунке ниже.

Общая информация об электрических розетках:

Примечание: мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.

  • Латунные винты должны быть подключены к горячему проводу (линия, фаза или фаза) (черный, коричневый или красный).
  • Серебряные винты должны быть подключены к нейтральному проводу (белый или синий)
  • Зеленый винт должен быть подключен к заземляющему проводу (зеленый / желтый или оголенный)
  • Если на розетках нет винтов с цветовой кодировкой, см. руководство пользователя или обратитесь к сертифицированному электрику.
  • Нейтральный провод не требуется для проводки розеток 240 В.
  • Если в розетке четыре контакта, необходим нейтральный провод, а четыре провода от выключателя должны быть подключены к розетке, то есть две горячие линии (линия 1 и линия 2), нейтральный провод и заземляющий провод.
  • Используйте переключатель с подходящим напряжением и силой тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.

Меры предосторожности:

  • Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать электрическую розетку.
  • Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
  • Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Соответствующие руководства по установке электропроводки:

Сделайте свою собственную плату расширения: 13 шагов (с изображениями)

Введение: сделайте свою собственную плату расширения

Здесь представлены инструкции по созданию вашей собственной платы расширения.Плата расширения используется во многих целях для удлинения линии электросети. Но необходимо иметь правильные знания о проводке в плате. В этой пошаговой инструкции я покажу вам проводку на плате расширения.

Добавить TipAsk QuestionDownload

Шаг 1: Материалы

1. Переключатель

2. Заглушка

3. Разъем

4. Удлинитель

5. Плата с винтами

Добавить TipAsk QuestionDownload

Шаг 2: Вилка

Теперь подключим провода к вилке.Для этого внимательно прочтите названия контактов на вилке, то есть L, N, заземление.

Мы подключим красный провод к L, черный провод к N и зеленый провод к точке заземления.

Добавить TipAsk QuestionDownload

Шаг 3: Разомкните

Прежде всего откройте вилку и выньте три провода из толстого пояса.

Теперь вы увидите три цветных провода, и мы будем выполнять электромонтаж на основе цветового кода, определенного ранее.

Добавить TipAsk QuestionDownload

Шаг 4: Подключение

Теперь подключите вилку.

L-красный провод

N-черный провод

Заземление-зеленый провод

Добавить TipAsk QuestionDownload

Шаг 5: Затяните

Теперь затяните болты и закройте вилку.

Добавить TipAsk QuestionDownload

Шаг 6: Plug Complete

Теперь вилка готова, и теперь пришло время подключить плату.

Добавить TipAsk QuestionDownload

Шаг 7: Плата

Теперь мы перейдем к подключению платы. Будем подключать через один выключатель и розетку.

Добавьте TipAsk QuestionDownload

Шаг 8: Снова откройте

. Выньте три цветных провода с другой стороны пояса и откройте плату, чтобы подключить его.

Добавить TipAsk QuestionDownload

Шаг 9: Подключение-1

Подключите провод от переключателя к L штепсельной розетки.

Добавить TipAsk QuestionDownload

Шаг 10: Подключение-2

Теперь подключите красный провод к другому разъему коммутатора

Добавьте TipAsk QuestionDownload

Шаг 11: Подключение-3

Подключите черный провод к N штифт вилки Socket.

Добавить TipAsk QuestionDownload

Шаг 12: Wiring-4

Теперь подключите зеленый провод к клемме заземления вилки.
