Схема подключения выключателя. Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

• — непосредственно сам выключатель;
• — распределительная коробка;
• — соединительные провода;
• — изоляционная ПХВ лента.

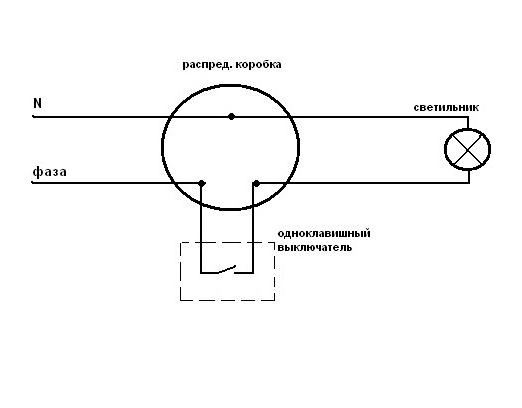

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как подключить две лампочки к одному выключателю

Часто при электромонтаже освещения зданий необходимо сделать так, чтобы лампы одного из помещений включались с двух выключателей. Обычно так устроена разводка на лестничных маршах. Выключатели такого вида называются проходными и наиболее сложны в монтаже. Но в обычной квартире нужды в подобных схемах нет.

Наиболее используемым в жилых помещениях является вариант, при котором несколько ламп включаются одновременно с одного выключателя. Это может быть и точечная подсветка с тремя и более светильниками, а возможно и несколько светодиодных лент. И вот тут при отсутствии знаний такого монтажа возникают трудности, хотя особых сложностей в этом нет.

Необходимо рассмотреть несколько возможных схем подключения потребителей, чтобы понять суть такой работы. К тому же и двойные выключатели имеют свои особенности подключения.

Обычный выключатель на одну лампу

Схема подключения лампы к обычному выключателю

Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.

Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.

Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.

Подключение двух ламп на один выключатель

Как подключить две лампочки к одному выключателю, можно понять по той же схеме монтажа, различий практически нет. Нулевой провод идет напрямую от распределительной коробки последовательно через все источники света. Фазу, проходящую через выключатель, нужно подсоединить ко вторым контактам ламп. Такое подключение называется параллельным.

Обязательно следует следить за тем, чтобы соединительные контакты проводов были скреплены надежно. По возможности желательно использование клеммных колодок, где соединение происходит посредством винтов, либо колодок типа WAGO, где провод зажимается при помощи пружины.

Также нужно знать, что при скрутке проводов не допускается соединение меди с алюминием, т. к. это грозит окислением и в результате ослаблением и нагревом контакта.

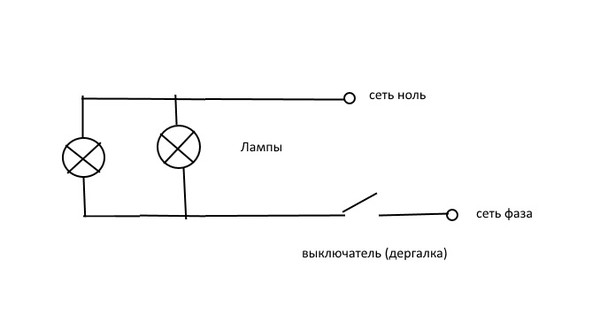

Схема подключения двух и более ламп к обычному выключателю

Таким образом обеспечивается подключение двух и более источников света к одному выключателю. На каждом из них есть маркировка предела нагрузки. Ее следует учитывать при подсчете общей мощности подключаемых ламп (схема подключения двух и более ламп показана выше).

Двухклавишный выключатель

Применение двухклавишного выключателя возможно в помещениях с раздельным освещением при подключении многорожковой люстры или раздельного санузла, где между дверями в ванную и туалет он и располагается. Естественно, не имеет смысла установка двух обычных выключателей рядом, если есть возможность размещения более компактного устройства.

Раздельное освещение помещения

Такое освещение чаще всего применяется в офисных помещениях, где возле окна больше естественного света, но в то же время рабочий день зимой недолог. Схема подключения в этом случае не сложна, но требует определенных знаний.

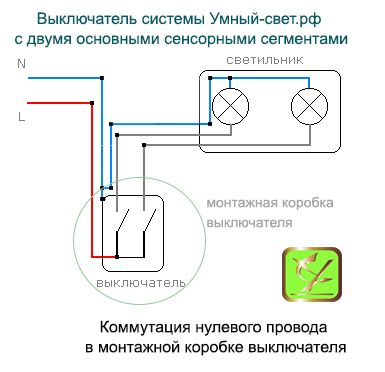

Схема подключения двухклавишного выключателя

Выключатель устанавливается также в разрыв фазного провода. Такие устройства имеют один контакт для ввода и два контакта выхода напряжения. Фазы, прошедшие через выключатель, распределяются по светильникам в зависимости от проекта или пожеланий хозяина.

Ноль же идет общий на все световые приборы помещения. Тогда при включении одной из клавиш питание будет подаваться только на подключенные к этой фазе приборы, в то время как остальные работать не будут. По подобной схеме подключаются и приборы освещения раздельного санузла.

Многорожковая люстра

При подключении многорожковой люстры через двухклавишный выключатель необходимо наличие трехжильного провода. Одна из жил укорачивается с таким расчетом, чтобы ее можно было завести в распределительную коробку (обычно над выключателем), а две другие доставали до самого устройства включения.

Как и в предыдущем случае, на прерыватель подается фаза, а отходящие провода фиксируются в клеммниках выключателя. В комплектности самой люстры присутствует вывод из трех проводов, один из которых нулевой, а два других, фазных, подключены (на примере пятирожковой) к двум и трем источникам света соответственно. Прямой ноль из распределительной коробки идет на нулевой контакт, а выходящие из выключателя провода соединяются с фазными от люстры.

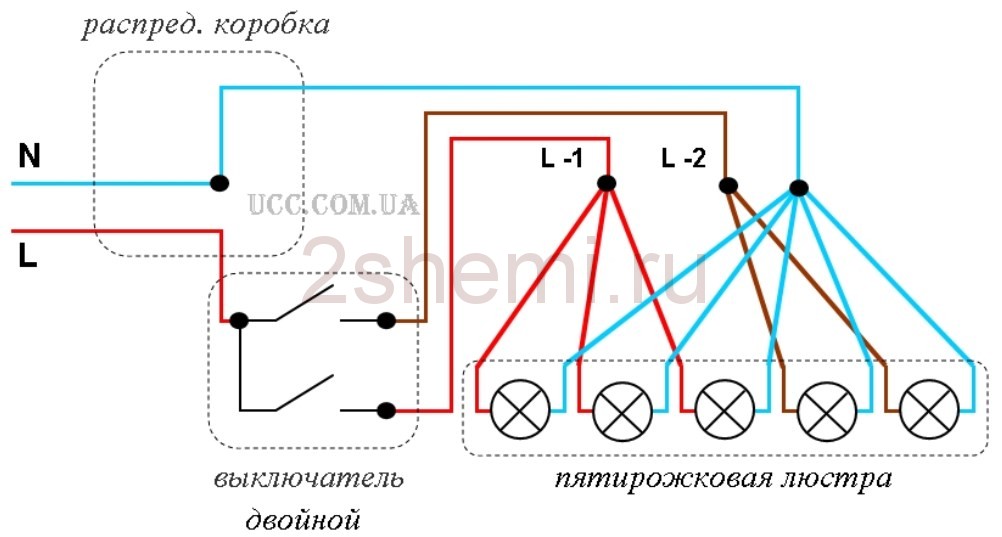

Схема подключения пятирожковой люстры

В итоге получается такое подключение, при котором, если действовать поочередно, нажатие одной из клавиш устройства обеспечивает включение лишь двух лампочек, а при нажатии другой включается три, ну а при необходимости более сильного освещения можно включить обе клавиши.

Таким образом, при помощи такого прерывателя производится три варианта интенсивности освещения, чем обеспечивается разнообразие подсветки.

В продаже существуют и выключатели, у которых три клавиши. Схема их монтажа немного сложнее, но подобна приведенным выше. С их помощью можно реализовать больше вариантов освещения.

Подключение от розетки

Но бывают случаи, когда необходимо подключить дополнительный светильник с отдельным выключателем. Тогда возможен монтаж проводки от существующей розетки. Выбор способа ведения (наружный или внутренний) сейчас разбирать не имеет смысла, к данной теме это не относится. Логичнее рассмотреть варианты подключения. При установке одноклавишного выключателя никаких сложностей не возникает, нужен лишь двухжильный провод и непосредственно само устройство включения.

Если прерыватель напряжения устанавливается над розеткой, то из нее выводится нулевой и фазный провода. Фаза прерывается внутри выключателя, при этом ноль остается целым. Остальное световое оборудование, подключающееся к схеме, питается согласно вышеприведенным схемам.

Схема подключения от розетки

При подобном монтаже двухклавишного выключателя потребуется три жилы провода (на выходе – ноль, фаза, фаза), а если клавиши у прерывателя три, то нужно 4 жилы (ноль и 3 фазы).

Подключение ламп с преобразователем

В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.

Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.

В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.

Подключение лампы с преобразователем

Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.

При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.

Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.

Что же в итоге?

Если обдуманно подойти к вопросу подключения, то каких-то особых сложностей такая работа не составит. Главное – не пренебрегать вопросами безопасности при проведении электромонтажных работ. Необходимо помнить, что все работы проводятся только при отключенном напряжении, ведь 220 вольт – опасный ток, удар которого может привести к летальному исходу или серьезным повреждениям организма.

Если же имеются хотя бы малейшие сомнения в том, что самостоятельный монтаж возможен, лучше обратиться за помощью к специалисту. Ведь при плохом качестве соединений возможно возгорание проводки и, как следствие, пожар в доме или квартире. А потому, как говорится, «семь раз отмерь – один раз отрежь».

Как подключить лампочку через выключатель: схемы и инструкции | Стройка/Ремонт (своими руками)

Схема подключения выключателя к лампочке может отличаться не только способом, но и типом монтажа. Каждый случай имеет свои особенности, и выбор зависит от ряда факторов. При выполнении работ меры безопасности предполагают полное обесточивание проводки. А ошибки, допущенные при этом, становятся причинно выхода из строй бытовых электроприборов, в случае замыкания. Но это не значить, что подключение выключателя собственными руками – слишком сложная задача.

Примеры подключения

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Выключатели бывают разными: сенсорными, с регулятором, многоклавишные, однокнопочные. Последний вариант пользуется наибольшей популярностью благодаря низкой себестоимости. Простейший способ запитки не предполагает использования распредкоробки, но придется вести отдельную ветвь проводки. Поэтому чаще используют схему, описанную далее.

Для этого потребуется:

Для этого потребуется:

• Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
• Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
• Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
• Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
• Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
• Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
• Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Соединение с использованием электрической распредкоробки

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту. При этом важно определить «фазу».

К работам приступают после того, как силовой подающий кабель будет обесточен. Только это будет гарантией, что мастер не пострадает от поражения током, если прикоснется к оголенному проводу или незаизолированному контакту. При этом важно определить «фазу».

Механический разрыв «нулевой» жилы приведет к травме. Если одновременно прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Результат – поражение электротоком.

Механический разрыв «нулевой» жилы приведет к травме. Если одновременно прикоснуться к ней и кабелю под нагрузкой, тело становится проводником. Результат – поражение электротоком.

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Индикатор или тестер укажет в какой из жил есть напряжение. Его и следует отсоединить на входе в помещение (дом, квартиру, офис, цех). Судя по схеме, выключатель располагается между вводом и лампой. Причем подключение выполняется таким образом, чтобы в положении «Выключено» обеспечивался разрыв токоподающего провода, тогда как «нулевая жила» остается целостной. Диод на индикаторе загорится, если коснуться его металлическим жалом.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Функциональное значение распределительной коробки заключается в распределении тока между розеточной группой, освещением, другими смежными помещениями. Одним из ответвлений является ввод силовых электрокабелей, протянутых от щитовой, электросчетчика с «пробками» или «автоматами». В большинстве случаев за это отвечает застройщик, а жильцы, выполняя ремонт, самостоятельно вправе только менять проводку, укладывать новые ветви, менять схему подключения ламп и розеток.

Соединение выключателя с электролампочками включенными параллельно

Схема 1Схема 2Схема 3

Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Коммутирование розетки и выключателя в электрораспределительной коробке

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Часто спрашивают, как подключать светильники к выключателю и розетку, которая также есть в комнате. Главное, чтобы они не были запитаны последовательно. Неправильно, когда выключая свет, вы будете обесточивать приборы, работающие от этой розетки.

Для этого после ввода в распредкоробке одну жилу направляют к ней, а другую, независимую тянут к включателю. «0-й» шнур также для каждого потребителя свой. Получается два независимых ответвления.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Особый случай, когда необходимо, чтобы питание, поступающее к розетке, прерывалось по желанию. Тогда используется последовательное подключение светильника с выключателем и разъема. Это значит, что выход включателя является входом для розетки. И только после провод тянут к распредкоробке. В результате после включения загорается лампа и ток поступает к розетке, а после выключения обесточиваются все подключенные потребители вместе со световым источником. В быту такая схема применяется редко.

Меры безопасности при работе с электро проводкой

Подключение лампы производится только после установки выключателя. Его нормальное положение – «Выключено». Перед началом работ комнату обесточивают. При необходимости отключают все здание. После отключения на рубильник надевают табличку «Не включать!». Но и даже после этого перед тем, как взяться рукой за оголенный провод, проверьте наличие тока щупом или на крайний случай тыльной стороной ладони. В противном случае мышечный спазм не позволит разжать пальцы и выпустить шнур.

Имеет смысл использовать токоизоляционные перчатки, пассатижи и отвертки с изолированными ручками. Если требуется нарастить провод из двух кусков, оголенные части плотно скручивают, а затем место сочленения тщательно обматывают изоляционной лентой. Можно пользоваться специальными разъемами, когда оголенные участки заводятся в отверстия, а затем зажимаются винтами. Перед тем, как подключить выключатель света, скачайте схему с проверенного сайта, которому доверяете. Если сомневаетесь в собственной компетенции, вызовите электрика.

Установка выключателя

Процесс простой, и не занимает много времени. Главное придерживаться последовательности в своих действиях.

А пошаговая инструкция подключения выключателя выглядит так:

• Прервите электроснабжение помещения.
• При помощи отвертки снимите крышку-клавишу.
• Открутите винты, откиньте декоративную рамку.
• Зафиксируйте устройство в стакане распорными болтами.
• Расслабьте шурупы, удерживающие контакты.
• Заведите оголенные концы проводов в гнезда.
• Затяните контактные зажимы, установите рамку.
• Поставьте на место кнопку-крышку.

Важно проверить правильность всего сделанного. Для этого дайте напряжение и воспользуйтесь включателем по назначению.

Подключение выключателя к сети

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля.

Когда нужно подключить лампочку через выключатель, схема – это не просто рекомендация. Это руководство к действию. Менять ее нельзя. Место установки последнего – разрыв «Нолевого» кабеля.

А пошаговый алгоритм выглядит следующим образом:

• Жила перед укладкой в контактный разъем зачищается от изоляции примерно на 1 см.
• Оголенную часть вставляют в отверстие до упора, заблаговременно послабив болты.
• Винты затягивают, пока не будет обеспечено надежное соединение. Провод обездвиживается.
• Те же действия выполняют со вторым кабелем. Последовательность мероприятий идентична.
• Внутренности выключателя укладывается в подстаканник, распорный механизм приводится в действие.

Перед постановкой рамки с кнопкой имеет смысл подать напряжение и проверить щупом его наличие, чтобы ток был в одном из соединений. Затем проверяют, загорается ли свет при положении «ВКЛ».

Перед постановкой рамки с кнопкой имеет смысл подать напряжение и проверить щупом его наличие, чтобы ток был в одном из соединений. Затем проверяют, загорается ли свет при положении «ВКЛ».

Пользуясь пассатижами и отвертками, не прикладывайте чрезмерные усилия. Металл мягкий, пластик хрупкий. В противном случае можно повредить узлы, что приведет к необходимости тратить деньги за приобретение нового устройства.

Однако, и слишком слабо зажимать контакты нельзя. Важно, чтобы шнур не двигался вдоль оси контактного отверстия, не выпадал, не заламывался, не перекручивался. Тогда включатель прослужит долго, и не будет требовать ремонта и замены.

Источник: https://vodatyt.ru/elektrika/podklyuchaem-svet-po-sheme.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

   У нас не заграница, и взывать по таким мелочам, как заменить выключатель в комнате на новый, электрика, далеко не каждый будет. Да и уровень технической подготовки славян не сравнить с иностранным. Поэтому попробуем сами подключить новый выключатель на свет, так сказать своими руками. Для начала рассмотрим возможные варианты схем подключения выключателей.

   Предупреждаем! Все работы по замене выключателей производите при отключенном напряжении сети!

   Электрическая схема подключения в проводку очень простая. Фаза (коричневый цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (2) подключается к нижнему (входному) контакту выключателя. С верхнего (выходного) контакта, уже пунктирной линией, фаза проводом (2) заходит в коробку и, соединяясь в коробке с жилой провода (3), приходит на лампочку. Ноль (синий цвет) проводом (1) заходит в коробку и, соединяясь с жилой провода (3), приходит на лампочку.

   Нулевой провод от распределительной коробки идет сразу на потолок к лампочке. К выключателю и от него на лампочку идет только фазная жила. Так предусмотрено правилами и сделано в целях безопасности и безопасной эксплуатации электрооборудования, чтобы при отключенном выключателе разрывалась именно фаза, а не ноль. Ведь если фаза останется подключенной к лампочке (люстре), то во время замены ламп на новые можно нечаянно каснуться металлического цоколя и получить удар током. Конечно это будет не смертельно, но упав с табуретки можно получить повреждения похуже…

   Но вернёмся к электромонтажным работам. Чтобы определить входной и выходные контакты, достаточно взглянуть на заднюю сторону выключателя. У двойного, как правило, имеются три вывода: два на одной стороне (L1 и L2) – выходные, и один на противоположной (L3) – входной.

   Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет. При подключении самой люстры учтите, что на резьбу подаётся ноль, а на цоколь — фаза. Очень часто их путают, подключая патрон «как придётся».

Проходной выключатель освещения

   Иногда в больших домах или магазинах (владельцы хрущёвок могут этот раздел не читать), нужно управлять светом из двух точек. Например, длинный коридор или лестница на второй этаж (в двухуровневых квартирах). Применение обычных выключателей неэффективно, так как включив свет при входе в помещение когда вы дойдете до другого конца помещения, вы уже не сможете выключить его.

Схема проходного выключателя

   Отличия проходного от обычного выключателя в том, что проходной выключатель – это переключатель. Чтоб разобраться с принципом работы и со схемой включения проходного выключателя, предлагаем рассмотреть схему его включения с двух мест.

   Если обычные выключатели просто разрывают цепь, то проходные выключатели переключаются с одной цепи на другую, то есть, в случае проходного выключателя с двух мест, необходимо чтобы на первый проходной выключатель приходило питание, а со второго проходного выключателя уходил один провод, который будет соединятся в распределительной коробке с проводом питающим лампочку. А между собой — эти два проходных выключателя соединяются обычным двужильным проводом.

   А как осуществить включение с трех мест? В этой схеме, между двумя проходными выключателями, нужно сделать еще один, правда, он отличается от первых двух. В предыдущей схеме у выключателей один входной контакт и два выходных, между которыми он и переключается, а в этом выключателе — уже должно быть два входных провода и два выходных.

   И последнее. Каким проводом нужно соединять включатели с лампой? На этот вопрос есть отдельный материал, в котором подробно описаны тип и области применения электромонтажных кабелей. В простейшем случае можно взять обычный провод ШВВП-2х0,75. Его хватит для питания ламп суммарной мощностью до 300 ватт.

Схема Подключения Лампочки Через Выключатель

Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке.

Поместить провода в клеммы рис. Разъяснение схемы подключения для упрощения понимания Опишем схему подключения выключателя, работающего с одним осветительным прибором, в нашем случае с лампочкой.

Он повышает сроки службы, минимизирует размеры их колб.

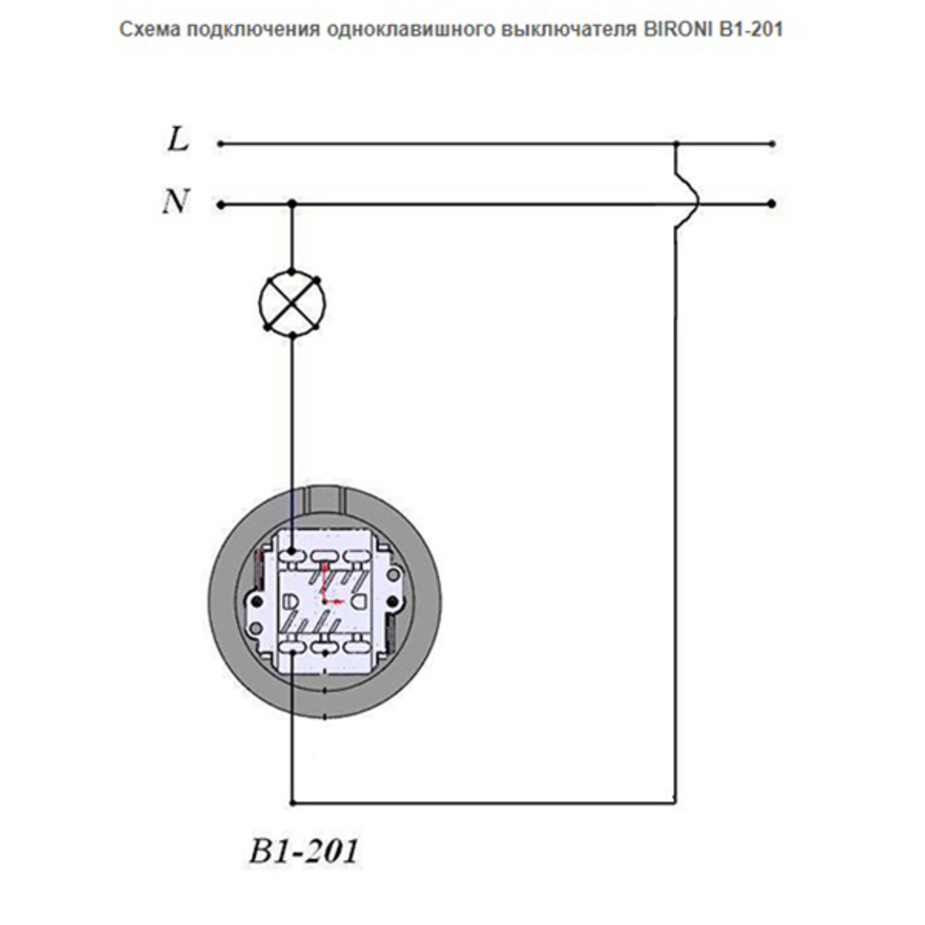

✅Подключение одноклавишного выключателя

Затем нужно проверить работоспособность еще. Если соединение выходит одновременно длинным и гибким, его складывают пополам, поджимая пассатижами.

Соединенные провода аккуратно укладываются внутри монтажной коробки.

Схема подключения Подключение к распределительной коробке Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке.

Нет, проверяем соединения.

Электропровод к лампочке, размещенной на потолке, идет по одному из таких желобов.

Подключение розетки и выключателя

Инструменты

Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем. Двойной выключатель проходной Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. Они также подключаются двумя проводами и могут подменять собой простые одноклавишные. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии.

Зачистка изоляции выполняется на расстояние мм от края жилы. Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию.

Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.

Одна из жил служит для создания непрерывной сети.

В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый.

Крепёжные элементы для прокладки проводки в строениях из дерева. Монтируется распределительный короб.

Схема подключения показана на рисунке ниже.
Подключение одноклавишного выключателя и розетки. Простой способ.

Еще по теме: Какие технические требования для сопротивления изоляции

Особенности разводки проводов

Отрезок провода, предназначенный для потолка, заводим в гофру и ведем к стене с выключателем.

В первом варианте светильник гореть сможет только полностью. Не применяйте для изоляции скруток изоленту типа ПВХ — со временем она приклеится к контактам так, что при необходимости ее трудно будет убрать Если коробка снабжена винтовыми клеммами, контакты тогда выполняются с участием них.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Правда, потребуется небольшая переделка на клеммах самого светильника. После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Соединенные провода нужно запаять и заизолировать.

Одну только скрутку использовать нельзя, она должна выполняться вместе с другим методом пайка, зажимы. Хочется отметить, что разбирать, как подключать каждое устройство по отдельности не имеет особого смысла, так как все они имеют общую схему, используемую при монтаже одноклавишного выключателя к лампочке от розетки. Схема подключения выключателя от розетки Практически все выключатели можно подключать по обобщённой схеме к источнику света — электрической лампочке.

Выполняем монтаж выключателя своими руками Монтаж начинается с установки выключателя. Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше. Для этого нет нужды проверять каждое. При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения.

На ввод идет фазный провод из распределительной коробки или от розетки. Оставив хороший запас, провод можно отрезать. Горит, можно пользоваться. Если на стене нет установленной распределительной коробки и проложенного провода, то придется тянуть его от общей распределительной коробки. Включение лампочки из разных мест Чтобы управлять светильником более чем из двух центров, дополнительно к проходным потребуются перекрестные одинарные выключатели.

При включении выключателя нагрузка подается на лампочку, при выключении прерывается. Потребуются инструменты и расходные материалы: отвертки — крестовая и плоская с индикатором для проверки наличия или отсутствия фазы, нож электрика, чтобы снять изоляцию, а также бокорезы и уровень.
Как подключить выключатель света и подключить розетку

Подготовка к подключению электроприборов

Подключение двух лампочек к одному переключателю. Перед монтажом нужно обесточить ремонтируемое помещение, для чего перевести автомат в распределительном щитке в нижнее положение.

Изоляционная лента для изолирования скруток. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения. Это делается на входном электрическом щитке отключением общего или соответствующего группового коммутатора.

То есть выключатель разрывает рабочую жилу электропроводки.

Остальные два провода фазы, предназначенные для светильников, закрепляются в колодках в соответствии с клавишами выключателя и затягиваются болтами крепления. Устройство разрыва электрической цепи. Основные этапы работы: установить проходные выключатели, где они необходимы к каждому светильнику подсоединить один 3-х жильный кабель: ноль N , фаза L , защитный земля ведем провода необходимой длины от выключателей и светильников до распредкоробки учитываем то, что к выключателям подводят шесть контактов, то есть, два трехжильных кабеля в распредкоробке соединить их, руководствуясь схемами рис.

Укороченной скрутке требуется меньше изоленты. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Спасибо за внимание!

Рекомендуемые кабели и провода Для новой прокладки домашних электросетей освещения рекомендуется использовать кабели ВВГнг с однопроволочными медными, 1,5 кв. Дистанционный выключатель работает похожим образом, только вместо кнопки выключателя используется любой пульт ДУ который есть у вас дома. Нулевой кабель соединяется в жилкой, идущей от лампочки. На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему.

Концы провода выключателя соединяются с рабочей жилой общей сети и с рабочей жилой лампочки. В строениях из камня или бетона электрические провода прячут в штробах под слоем штукатурки. Итак, от распределительного щита к коробке подходит два провода — красный фаза и ноль синий. Уложить их в разъём цокольного углубления и гнезда выключателя и прижать отвёрткой.

На картинке показаны различные схемы подключения ламп к выключателю Предварительно изучить принципиальную схему. Поэтому я написал несколько статей, в которых и рассказал о всех ньюансах их подключения. Их многообразие также впечатляет. Берем еще один отрезок провода, заключаем его в гофру и ведем к основной распределительной коробке. Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.
Монтаж распределительной коробки (распаечной коробки). Подключение двухклавишного выключателя.

Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно.
Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).
Размечая, придерживайтесь важных правил:
При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров.
Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.
Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров.

Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения

Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

• < Назад
• Вперёд >

Схемы подключения трех ламп и более

Здравствуйте, уважаемые читатели сайта sesaga.ru. Идею этой статьи подсказал Денис Ж, за что ему большое спасибо.

Люди, не сильно разбирающиеся в электричестве, сталкиваются с проблемой самостоятельного подключения обычных ламп накаливания количеством трех и более штук, а бывают ситуации, когда необходимо к существующей проводке добавить свою.

Например, Вы купили кухонный гарнитур или шкаф купе, и естественно все это с подсветкой. Ремонт в квартире сделан, а провода для подключения лампочек небыли предусмотрены, отсюда возникает вопрос, как все-таки сделать подсветку не нарушив целостности стен и обоев. Выход можно найти всегда.

Я покажу возможные варианты, а все остальное, будет зависеть от Вашей фантазии и умении применить на практике данные советы. Дополнительно можете прочитать статью о том, как правильно подключить люстру.

И так, поехали.
Предположим, что у Вас на кухне или в прихожей есть розетка, от которой можно взять питающее напряжение 220В. Сделать это можно двумя способами.

Первый самый простой, это когда вся схема подключается к розетке через обычную вилку. Здесь все просто, вилку вставили и про нее забыли, а включаете и выключаете свет обычным выключателем.
Второй способ отличается лишь тем, что Вам надо вскрыть розетку, и провода посадить непосредственно на ее клеммы.

Все работы производите только при отключенном напряжении питания 220В.

На рисунке ниже показана монтажная схема параллельного соединения трех ламп накаливания с одинарным выключателем, также подключаются светодиодные и энергосберегающие лампы, рассчитанные на напряжение питания 220В. Для более удобного восприятия, все элементы схемы я постарался изобразить так, как бы это выглядело в реальности.

Здесь от розетки к выключателю уходит двужильный провод, где фаза (L) подключается на нижний контакт выключателя и постоянно находится на нем, а нулевая жила (N) минуя выключатель, соединяется в точке (1) с проводом, уходящим на лампы.
При включении клавиши выключателя фаза (L) с верхнего контакта, уже как (L1), уходит на лампочки, и они зажигаются.

Недостаток такого способа ведения проводки заключается в том, что она получается наружной. Здесь Вам придется думать, как ее спрятать или замаскировать, соответственно и выключатель придется использовать накладной, можно и обычный установить, но тогда потребуется долбить под него дыру.

На следующем рисунке показана эта же схема, но здесь все лампы соединяются уже в одной точке. Это тоже самое параллельное соединение, просто иногда бывает удобно собрать схему именно таким способом, как раз так соединяют лампы в люстрах.

Теперь рассмотрим схему, где используется двухклавишный выключатель.
Здесь до выключателя идет обычный двужильный провод, а вот уже после него выходит тройной. Тут видно, что в середине расположена нулевая жила (N), являющаяся общей для всех ламп, а по краям идут фазные (L1 и L2).

Схема работает следующим образом: при нажатии, например, левой клавиши выключателя, фаза (L) приходя на нижний контакт выключателя, уже с его верхнего контакта как (L1) уходит на лампы HL1 и HL4 — они зажигается. Почему именно HL1 и HL4, потому что только они подключены к фазе (L1). Думаю понятно.

Теперь, если включить правую клавишу, фаза (L), уже как (L2), с другого верхнего контакта, приходит на лампы HL2 и HL3, и теперь они зажигаются. Как видите все просто.

Сейчас в моду вошли точечные светильники, в которых используются лампы, как с обычным 220В, так и с пониженным 12В напряжением питания. Как правило, к ним идет специальный преобразователь, который питает эти лампы. Помимо того, что он выдает стабилизированное напряжение для ламп, в нем еще предусмотрена задержка подачи питания на 1 – 2 секунды. Т.е. при включении, напряжение не сразу, а постепенно, с нарастающей подается на лампы, тем самым защищая спираль от быстрого износа, а значит, и лампочки будут служить дольше.

Давайте рассмотрим такую схему.
Конструкцию преобразователя, а также его входную и выходную части я показал условно, так как они будут отличаться в зависимости от производителя, но принцип работы таких преобразователей остается тот же.
Питание 220В на него подается через выключатель, а уже с выхода берется стабилизированное напряжение 220В или 12В.

Если Вы хотите установить двойной выключатель, то в схему нужно будет добавить еще один преобразователь, который надо запитать от второй клавиши, ноль (N) у них остается общим.

Можно вообще обойтись только одним преобразователем, но тут есть существенный недостаток, из-за которого этот вариант, возможно, не всем будет приемлемым. Здесь двойной выключатель подсоединяется к выходному напряжению преобразователя, а сам преобразователь остается постоянно включенным, что не очень хорошо.

Не забывайте, что каждый преобразователь рассчитан на определенную мощность, поэтому не сильно увлекайтесь с количеством ламп.

Теперь у Вас не должно возникнуть проблем при подключении трех и более ламп.
Вышла моя новая статья о подключении датчика движения для включения освещения. Рекомендую.
Удачи!

Электрические схемы переключателя лампы

— Do-it-yourself-help.com

На этой странице представлены электрические схемы для четырех различных типов бытовых ламп. Включена схема двухконтурного переключателя лампы для управления стандартным патроном лампы в верхней части лампы и меньшим патроном в основании для лампы малой мощности. Также включены схемы стандартного выключателя лампы, трехстороннего выключателя лампы и старинного торшера с 4 лампочками.

Определение полярности шнура лампы

Шнуры ламп обычно бывают одного цвета, поэтому стандартные рекомендации «черный-горячий» и «белый-нейтральный» бесполезны для определения полярности.Поэтому используются другие методы для определения полярности на шнуре лампы. Во-первых, внимательно проверьте изоляцию на проводах шнура, и вы найдете либо текстурированную бусину, либо тонкую цветную линию, проходящую вдоль одного провода, это нейтральный провод. Обычная проволока — горячая.

Если на шнуре нет бусинки, то жилы проволоки могут быть разных цветов, чтобы их можно было различить. В этих случаях провод серебристого цвета обычно является нейтральным, а провод цвета латуни — горячим.

Еще один ключ к определению полярности — это вилка на шнуре лампы, широкий контакт — нейтраль, а узкий — горячий. У большинства старых шнуров ламп есть штыри одинакового размера. Это связано с тем, что полярность электрических ламп не соблюдалась до разработки заземленных цепей. В этих лампах вилку можно вставлять в розетку в любом направлении, соблюдая полярность.

Подключение 2-х лампового переключателя лампы

На этой схеме показано подключение прикроватной лампы с двумя розетками.Верхний патрон A , вмещает стандартную лампу накаливания. Вторая розетка B обычно содержит небольшую лампочку малой мощности, похожую на ночную лампочку. Переключатель позволяет включить только верхнюю лампочку, только ночник, обе лампы одновременно или выключить обе лампы. Этот тип переключателя будет называться двухконтурным переключателем лампы при покупках в домашних магазинах. Не путайте это с трехпозиционным переключателем (изображенным ниже), они не работают одинаково.

Подключение кнопочного выключателя лампы

Здесь двухпозиционный кнопочный переключатель подключен к лампе с 2 лампочками.Эту схему можно использовать для замены старой кнопочной лампы новым переключателем. Горячий провод от шнура подключается непосредственно к черному проводу на переключателе, а нейтраль соединяется с нейтральным контактом на каждой розетке лампы. Красный и синий провода выключателя подключаются к горячему контакту одного из патронов лампы.

Подключение трехпозиционного выключателя лампы

Это электрическая схема стандартного трехпозиционного переключателя лампы. Розетка используется с трехсторонней лампой, содержащей 2 отдельных элемента, которые запитываются отдельно, а затем вместе, когда ручка переключателя поворачивается для разной степени света.Эти розетки имеют две клеммы: одну для горячего провода и одну для нейтрали. Третий контакт может присутствовать, но не используется в этой цепи.

Подключение одиночного выключателя лампы

На этой схеме показано подключение стандартной лампы с одной установкой. Эта розетка имеет две клеммы: латунную для горячего и серебряную для нейтрального провода. Шнур лампы подключается непосредственно к этим клеммам с соблюдением полярности, указанной в верхней части этой страницы.

Подключение винтажного выключателя торшера

Это электрическая схема винтажного торшера с 4 лампочками, одной основной лампой и 3 периферийными лампами, обычно меньшего размера. Основная лампа вставляется в стандартную розетку со встроенным выключателем, а три периферийных лампы подключаются к одному выключателю, обычно расположенному рядом с центральной розеткой. У вторичного переключателя могут быть провода, окрашенные в черный, синий и красный цвета, или, если это старый переключатель, для их различения можно использовать другие цвета или текстуру.

В этой схеме подключения лампы нейтральный провод на шнуре соединен с проводами, идущими непосредственно к клеммам нейтрали на всех четырех розетках. Горячий провод от шнура соединяется с проводом, идущим к горячему выводу на первичной розетке A и к горячему проводу на переключателе B .Коммутатор B будет иметь три провода: один для горячего источника и два для подключения к лампочкам. Один из них соединит горячую лампу одной, а второй будет соединен с горячей лампой двух других.

С этой лампой лампу A можно выключать и включать независимо, а выключатель B может включать лампочку 1 отдельно, лампы 2 и 3 вместе с лампой 1 выключены, лампы 1, 2 и 3 включены одновременно. раз, или все три выключены.

Больше похожих на эту в справке «Сделай сам».com

Электропроводка выключателя света — электрическая 101

Типовые соединения провода заземления

Все провода заземления и клеммы устройства соединены вместе в каждой розетке.

В каждой электрической коробке все заземляющие провода соединены вместе. Земля также подключается к клемме заземления устройства (выключателя, розетки, осветительной арматуры и т. Д.).

Типовая схема подключения провода заземления

Подключение нескольких переключателей света

Подключение нескольких переключателей, 3- , однополюсный

Схема электрических соединений обычного выключателя

Альтернативная (калифорнийская) электрическая схема выключателя света

Клеммные соединения переключателя взаимозаменяемы.

Обычная проводка переключателя света

При обычном подключении переключателя света с использованием кабеля NM, кабель NM подает линейное напряжение от электрической панели к розетке переключателя света.

Другой кабель NM соединяет эту распределительную коробку с коробкой осветительной арматуры. И линия, и нейтраль перемещаются от распределительной коробки к коробке осветительной арматуры.

Альтернативная проводка переключателя (в калифорнийском стиле)

С альтернативной проводкой переключателя света кабель NM подает линейное напряжение от электрической панели к розетке осветительной арматуры.

Другой кабель NM соединяет коробку осветительной арматуры с распределительной коробкой. На схеме внизу справа 2-жильный кабель NM , соединяющий осветительную арматуру с переключателем, содержит 2 линейных провода (одна линия и одна коммутируемая линия).

Белый провод передает линию, черный провод — коммутируемую линию. Так как белый провод горячий, на каждый конец кладут черный кусок изоленты.

Этот альтернативный тип проводки больше не разрешен NEC с 2011 года, если нейтральный провод отсутствует внутри каждой распределительной коробки.

Диаграммы, представленные на этой странице, упрощены для наглядности. В электрические розеточные коробки можно вводить и выводить множество кабелей NM. См. Фактическую проводку распределительной коробки.

Типовая схема подключения заземляющего провода модуля

показана ниже.

цепей: один путь к электричеству — Урок

Быстрый просмотр

Уровень оценки: 4
(3-5)

Требуемое время: 45 минут

Зависимость урока: Нет

Тематические области:
Физические науки

Резюме

Учащиеся начинают понимать явление электричества, изучая электрические цепи. Учащиеся используют основную дисциплинарную идею использования доказательств для построения объяснения, поскольку они узнают, что движение заряда по цепи зависит от сопротивления и расположения компонентов схемы. Студенты также изучают основные дисциплинарные идеи и сквозные концепции энергии и передачи энергии в контексте энергии от батареи. В одном из связанных практических занятий студенты строят и исследуют характеристики последовательных цепей. В другом задании учащиеся конструируют и собирают фонарики. Эта инженерная программа соответствует научным стандартам нового поколения (NGSS).

Инженерное соединение

Принципиальная схема — это язык электрического проектирования и инженерии. Эти диаграммы представляют собой карты, которые каждый может прочитать, чтобы увидеть, как построить схему. Когда инженеры проектируют или строят любую электрическую схему, они либо создают новую принципиальную схему, либо используют существующую. Интерпретация принципиальных схем — важный навык для инженеров-электриков и многих других инженеров.После постройки эти электрические цепи используются для освещения наших домов, питания компьютеров, запуска автомобилей и почти всех современных устройств, использующих электричество.

Цели обучения

После этого урока учащиеся должны уметь:

• Опишите, как изменяется ток в последовательной цепи, когда лампочка или аккумулятор добавляются или удаляются из цепи
• Поймите, что химическая энергия в батарее преобразуется в электрическую энергию в цепи, которая преобразуется в тепловую энергию и свет в лампочке.Кроме того, звуковая энергия может вырабатываться из электричества посредством движущегося диффузора динамика. В этом примере электричество преобразуется в механическое движение (для перемещения динамика), которое затем производит звуковую энергию в виде движущихся воздушных волн.
• Опишите связи между изображениями символов схем.
• Найдите напряжение последовательно соединенных батарей, суммируя напряжения отдельных батарей.

Образовательные стандарты

Каждый урок или задание TeachEngineering соотносится с одним или несколькими научными предметами K-12,
образовательные стандарты в области технологий, инженерии или математики (STEM).

Все 100000+ стандартов K-12 STEM, охватываемых TeachEngineering , собираются, обслуживаются и упаковываются Сетью стандартов достижений (ASN) ,
проект D2L (www.achievementstandards.org).

В ASN стандарты иерархически структурированы: сначала по источникам; например , по штатам; внутри источника по типу; например , естественные науки или математика;
внутри типа по подтипу, затем по классу, и т. д. .

NGSS: научные стандарты нового поколения — наука

Ожидаемые характеристики NGSS
4-ПС3-2. Проведите наблюдения, чтобы доказать, что энергия может передаваться с места на место с помощью звука, света, тепла и электрического тока.(4 класс) Вы согласны с таким раскладом? Спасибо за ваш отзыв!
Нажмите, чтобы просмотреть другие учебные программы, соответствующие этим ожиданиям от результатов.
Этот урок посвящен следующим аспектам трехмерного обучения NGSS:
Наука и инженерная практика	Основные дисциплинарные идеи	Сквозные концепции
Доказательства использования (e. g., измерения, наблюдения, закономерности) для построения объяснения. Соглашение о выравнивании: Спасибо за ваш отзыв!	Энергия может передаваться с места на место с помощью движущихся объектов, звука, света или электрического тока. Соглашение о выравнивании: Спасибо за ваш отзыв! Свет также передает энергию с места на место. Соглашение о выравнивании: Спасибо за ваш отзыв! Энергия также может передаваться с места на место с помощью электрического тока, который затем может использоваться локально для создания движения, звука, тепла или света.С самого начала токи могли быть созданы путем преобразования энергии движения в электрическую. Соглашение о выравнивании: Спасибо за ваш отзыв!	Энергия может передаваться различными способами и между объектами. Соглашение о выравнивании: Спасибо за ваш отзыв!

Международная ассоциация преподавателей технологий и инженерии — Технология

ГОСТ

Колорадо — наука

• Покажите, что электричество в цепях требует замкнутого контура, по которому может проходить ток.
  (Оценка
  4)

  Подробнее

  Посмотреть согласованную учебную программу

  Вы согласны с таким раскладом?

  Спасибо за ваш отзыв!

• Опишите преобразование энергии, происходящее в электрических цепях, в которых возникают световые, тепловые, звуковые и магнитные эффекты.
  (Оценка
  4)

  Подробнее

  Посмотреть согласованную учебную программу

  Вы согласны с таким раскладом?

  Спасибо за ваш отзыв!

Предложите выравнивание, не указанное выше

Какое альтернативное выравнивание вы предлагаете для этого контента?

Больше подобной программы

Цепи

Студенты знакомятся с несколькими ключевыми понятиями электронных схем.Они узнают о некоторых физических принципах схем, ключевых компонентах схемы и их распространении в наших домах и повседневной жизни.

Параллельная схема и закон Ома: много путей для электричества

Студенты изучают состав и практическое применение параллельной схемы по сравнению с последовательной схемой.Студенты проектируют и строят параллельные схемы, исследуют их характеристики и применяют закон Ома.

Электроны в движении

Студенты узнают о текущем электричестве и необходимых условиях для существования электрического тока. Учащиеся конструируют простую электрическую схему и гальванический элемент, чтобы помочь им понять напряжение, ток и сопротивление.

Сила еды

Студенты воображают, что они застряли на острове и должны создать как можно более яркий свет с помощью скудных принадлежностей, которые у них есть под рукой, чтобы привлечь внимание спасательного самолета. В небольших группах учащиеся создают схемы, используя предметы из своих «наборов для выживания», чтобы создать максимальное напряжение, измеряемое…

Предварительные знания

Батарея, простая схема, ток электричества, сопротивление, напряжение, ток

Введение / Мотивация

Рис. 1. Схема простой схемы. Авторское право

Copyright © 2012 Карли Самсон, Университет Колорадо в Боулдере

Спросите студентов, были ли у них когда-нибудь электронная игра или игрушка, для которых требуются батарейки? (Многие ответят утвердительно.) Спросите сколько батареек нужно для игры или игрушки? (Возможные ответы: одна, две, три или четыре батарейки.) Попросите учащихся подумать, почему для некоторых электронных игр или игрушек требуется больше батарей, чем для других игр или игрушек? (Возможные ответы: некоторым игрушкам нужно больше энергии, некоторым играм нужно больше электричества.) Три батареи AA, подключенные последовательно, могут обеспечить большее напряжение, чем одна батарея AA. Это связано с тем, что химическая энергия в батарее преобразуется в электрическую в цепи, и в цепи с тремя батареями AA «последовательно» доступно больше химической энергии, чем в цепи только с одной батареей AA.Электрические цепи, а также батареи могут быть «последовательно» или «параллельно». В ходе сегодняшнего урока мы узнаем, что означает «последовательно» и «параллельно».

Откуда инженеры-электрики знают, сколько батарей необходимо для работы электронной игры или игрушки? Один из способов определить необходимое напряжение и ток — это создать карту цепи. Инженеры-электрики могут использовать карту или принципиальную схему , чтобы определить, сколько энергии необходимо устройству для работы.

Спросите студентов, почему в некоторых устройствах используются батареи, а в других — розетка? (Ответ: Батареи вырабатывают ток другого типа, чем стенная розетка.) Ток, который исходит от батареи, называется постоянный ток (постоянный ток). Ток, который идет от розетки в наших домах или школах, называется переменного тока (AC). Объясните учащимся, что многие телевизоры, компьютеры, DVD-плееры и стереосистемы имеют внутри устройства оборудование (оборудование), которое преобразует переменный ток (AC) в постоянный (DC) для работы устройства.

Предпосылки и концепции урока для учителей

Что такое принципиальные схемы?

Принципиальные схемы — это графические изображения цепей или электрических устройств.Каждому компоненту схемы соответствует соответствующий стандартный символ (см. Рисунок 2). При отрисовке эти символы соединяются вместе, чтобы показать построение цепи; Получившаяся диаграмма представляет собой карту, которую каждый может прочитать, чтобы увидеть, как построить схему. Фактически, принципиальная схема — это язык электрического проектирования и инженерии. Когда инженеры проектируют или строят любую электрическую схему, они либо создают, либо используют существующую принципиальную схему. Интерпретация принципиальных схем — важный навык для инженеров-электриков и многих других инженеров.

Рис. 2. Выбор графических обозначений принципиальной схемы. Авторское право

Авторское право © Дарья Котис-Шварц, Лаборатория ITL, Университет Колорадо в Боулдере, 2004 г.

Провода с очень низким сопротивлением представлены прямыми или угловыми линиями, соединяющими электрические компоненты. Резистор — это устройство, используемое для регулирования силы тока в цепи. Существует множество различных резисторов с сопротивлением от нескольких Ом до миллионов Ом.Резистор обозначен зигзагообразной линией. Есть разные способы изобразить лампочку в цепи. В этом устройстве символ, используемый для лампочки, представляет собой круг с «x», как показано на рисунке 2. Ячейка, или электрохимическая ячейка, представлена ​​двумя линиями разной длины, расположенными перпендикулярно проводной линии, чтобы показать, что между положительной и отрицательной клеммами есть напряжение; более короткая линия — отрицательная клемма аккумулятора. Батарея состоит из нескольких ячеек.Обратите внимание, что символ батареи выглядит как две ячейки подряд или последовательно. Символ переключателя показывает, что электрическое соединение может быть разомкнутым и замкнутым на контакте.

Чтобы нарисовать принципиальную схему существующей последовательной цепи, нарисуйте макет схемы и соответствующий символ по мере того, как вы встречаетесь с каждым элементом схемы. Хотя провода в цепи обычно изогнуты, нарисуйте провода на принципиальной схеме в виде прямых или угловых, изогнутых линий.

Как электрические элементы соединяются в цепи?

В схемах можно использовать множество компонентов: батареи, лампочки, провода и переключатели.Части схемы могут быть соединены двумя разными способами. Когда они соединены так, что между ними есть один проводящий путь, они, как говорят, соединены последовательно. Схема слева на Рисунке 3 показывает два последовательно включенных резистора. Когда элементы схемы подключаются через общие точки, так что через схему проходит более одного проводящего пути, они подключаются параллельно . Схема справа на рисунке 3 показывает два резистора, включенных параллельно.Обратитесь к упражнению «Лампочки и батарейки в ряд», чтобы научить студентов строить свои собственные схемы из нескольких компонентов. Типичное электрическое устройство состоит из множества более мелких последовательных и параллельных частей. В общем, только очень простые цепи могут быть полностью последовательными. Рисунок 3. Два резистора, включенных последовательно (слева) и два резистора, включенных параллельно (справа). Авторское право

Авторские права © 2012 Карли Самсон, Университет Колорадо в Боулдере

Закон Ома и последовательные цепи

Закон Ома — это фундаментальное математическое уравнение, описывающее взаимосвязь между напряжением, током и сопротивлением.Фактически, закон Ома определяет сопротивление: R = V / I, где R = сопротивление элемента схемы, V = общее напряжение, подаваемое в схему источником питания (например, аккумулятором), а I = ток через схема. Уравнение можно изменить (V = I * R), чтобы спрогнозировать падение напряжения на элементе схемы с известным сопротивлением и известным током, проходящим через него. Напряжение, подаваемое в цепь, V, и полное падение напряжения во всей цепи V _T должны быть одинаковыми и противоположными.Это означает, что V + V _T = 0. Общее падение напряжения в цепи равно: I * R _T = V _T , где R _T — полное сопротивление в цепи. Мы рассмотрим, как найти полное сопротивление R _T , в этом уроке для последовательных цепей, а также в следующем уроке и упражнениях в этом модуле для цепей с параллельными элементами.

Последовательная цепь и ее схема согласования показаны на рисунке 4. Поскольку существует только один путь для движения заряда по цепи, ток во всей цепи одинаков.Когда электроны движутся по цепи, их потоку препятствует каждая лампочка, так что полное сопротивление движению заряда является суммой всех сопротивлений на пути. Из закона Ома (записанного в виде I = V / R) мы знаем, что полный ток равен напряжению, деленному на общее сопротивление. На каждой лампочке есть падение напряжения. Сумма падений напряжения равна напряжению источника питания, которым в данном случае является аккумулятор. Поскольку ток одинаков во всей последовательной цепи, падение напряжения на каждой лампочке прямо пропорционально сопротивлению этой лампочки (путем перестановки уравнения закона Ома V = I * R).

Рисунок 4. Последовательная схема (слева) и соответствующая принципиальная схема (справа). Авторское право

Авторские права © Джо Фридрихсен, Программа и лаборатория ITL, Университет Колорадо в Боулдере, 2003.

Когда батареи соединены последовательно, общее напряжение является суммой напряжений каждой батареи. Итак, если мы сделаем схему с тремя последовательно включенными батареями 1,5 В в качестве источника напряжения, общее напряжение составит 4,5 В, как показано на рисунке 5. Вот как производители батарей делают батареи с более высоким напряжением; они просто соединяют несколько батарей (с одинаковым потенциалом) последовательно.

Рис. 5. Когда батареи соединены последовательно, общее напряжение является суммой напряжений каждой батареи. Авторское право

Авторские права © 2012 Карли Самсон, Университет Колорадо в Боулдере

В чем разница между постоянным и переменным током?

Постоянный ток или постоянный ток означает движение заряда в цепи только в одном направлении. Батареи, фотоэлементы и некоторые генераторы обеспечивают постоянный ток. Например, в фонарике с батарейным питанием электроны покидают отрицательную клемму батареи и перемещаются по цепи фонарика к положительной клемме.Попросите учащихся построить свой собственный фонарик с помощью действия «Осветите свой путь: проектирование-создание серийной схемы фонарика». Многие повседневные портативные устройства работают на постоянном токе. Предложите учащимся применить свои знания о таких устройствах для проектирования и сборки своих собственных игрушек в упражнении «Построить мастерскую игрушек».

В переменном или переменном токе электроны движутся вперед и назад по цепи. Из-за этого электроны перемещаются только на небольшое расстояние вокруг относительно фиксированного положения в цепи.Хотя генераторы переменного и постоянного тока похожи, переменный ток оказался более эффективным способом передачи электроэнергии. Каждый раз, когда вы подключаете электрическое устройство к розетке, вы используете переменный ток. Направление тока меняется, потому что направление напряжения на электростанции меняется. В США мы используем ток, который меняет направление 60 раз в секунду, называемый током 60 Гц.

Сопутствующие мероприятия

Закрытие урока

На классной доске нарисуйте пример последовательной цепи, которая включает в себя несколько компонентов (например, см. Рисунок 4).Качественно сравните ток и напряжение в разных частях схемы. Попросите учащихся сравнить ток в трех последовательно соединенных лампочках с увеличивающимся сопротивлением. (Ответ: ток везде одинаковый во всей последовательной цепи.) Затем сравните напряжение на каждой из этих трех лампочек. (Ответ: напряжение падает, когда оно встречается с сопротивлением лампочки, поэтому первая лампочка будет иметь наибольшее напряжение, а каждая последующая лампочка будет испытывать меньшее напряжение.) Что происходит с общим напряжением при последовательном подключении аккумуляторов? (Ответ: общее напряжение — это сумма напряжений каждой батареи.)

Рис. 4. Последовательная принципиальная схема, показывающая провод, три лампочки, батарею и выключатель. Авторское право

Авторские права © Джо Фридрихсен, Программа и лаборатория ITL, Университет Колорадо в Боулдере, 2003.

Словарь / Определения

переменный ток: электрический ток, который через определенные промежутки времени меняет направление на обратное.Сокращенно AC.

принципиальная схема: графическое представление схемы с использованием стандартных символов для представления каждого компонента схемы.

постоянный ток: электрический ток только в одном направлении. Сокращенно DC.

передача энергии: движение энергии в системе. Может включать преобразование одного вида энергии в другой (с некоторыми потерями). Соответствующие примеры включают электричество для движения (вентилятор), электричество для света и тепла (лампочка) и электричество для звука и движения (звуковая система).

нагрузка: устройство или сопротивление устройства, на которое подается электричество.

параллельная цепь: электрическая цепь, обеспечивающая более одного проводящего пути.

резистор: устройство, используемое для управления током в электрической цепи путем обеспечения сопротивления.

Последовательная цепь: электрическая цепь, обеспечивающая единственный проводящий путь, так что ток проходит через каждый элемент по очереди без разветвлений.

Оценка

Оценка перед уроком

Вопрос для обсуждения: Запрашивайте, объединяйте и обобщайте ответы студентов:

• Почему в некоторых устройствах используются батареи, а в других — розетка? (Ответ: Батареи вырабатывают ток [постоянный ток], отличный от стенной розетки [переменного тока])

Оценка после введения

Голосование: Задайте вопрос «правда / ложь» и попросите учащихся проголосовать, подняв палец вверх за истину и вниз за ложь.Подсчитайте голоса и запишите итоги на доске. Дайте правильный ответ.

• Верно или неверно: три батареи AA, соединенные последовательно, обеспечивают большее напряжение, чем одна батарея AA. (Ответ: Верно.)
• Верно или неверно: Батареи могут быть включены «последовательно» или «параллельно». (Ответ: Верно.)
• Верно или неверно: инженеры-электрики используют принципиальную схему, чтобы определить, сколько энергии необходимо устройству для работы. (Ответ: Верно.)
• Верно или неверно: батареи вырабатывают ток того же типа, что и настенная розетка.(Ответ: Неверно. Батареи вырабатывают ток [постоянный] другого типа, чем стенная розетка [переменный ток].)
• Верно или неверно: ток, который исходит от батареи, называется переменным током. (Ответ: Неверно. Ток, который выходит из розетки в наших домах или школах, называется переменным током [AC]. Батареи имеют постоянный ток [DC].)
• Верно или неверно: (Звуковая энергия может быть получена из-за электричества или удара по столу? Ответ: Верно, что электрические источники, такие как батареи, могут питать небольшие динамики, и ваша рука может создавать звуковые волны, ударяясь о твердую поверхность стола.)

Итоги урока Оценка

Быстрый опрос: Раздайте студентам лист бумаги и попросите их записать ответы на следующие три вопроса.

• Что вам больше всего понравилось в уроке?
• Что можно было сделать лучше?
• Что вы узнали, чего не знали раньше?

Нумерованные головы: Попросите учеников каждой команды выбрать числа (или числа), чтобы у каждого члена был свой номер.Задайте учащимся приведенные ниже вопросы (при желании дайте им временные рамки для ее решения). Члены каждой команды должны работать вместе над вопросом. Все в команде должны знать ответ. Наберите произвольный номер. Студенты с этим номером должны поднять руки, чтобы ответить на вопрос. Если не все ученики с этим номером поднимают руки, дайте командам поработать еще немного. Спросите у студентов:

• Если вы удалите одну лампочку из последовательной цепи с тремя лампочками, цепь станет (n) _________ цепью.Открытый или закрытый? (Ответ: Открыто.)
• Что произойдет с другими лампочками в последовательной цепи, если одна лампочка перегорит? (Ответ: Все гаснут.)
• При добавлении дополнительных ламп к последовательной цепи каждая лампа становится _____________. Ярче или тусклее? (Ответ: Диммер.)
• При последовательном соединении аккумуляторов напряжение на них ____________. Увеличивается, уменьшается или остается неизменным? (Ответ: Увеличивается.)
• Нарисуйте принципиальную схему последовательной цепи с двумя батареями и тремя лампочками.(Ответ: он должен выглядеть, как на Рисунке 4, с переключателем, замененным на вторую батарею.)

Рисунок Рисунок Гонки: Напишите символы схемы на доске. Разделите класс на команды по четыре человека так, чтобы у каждого члена команды был другой номер, от одного до четырех. Позвоните по номеру и попросите учащихся с этим номером поспешить к доске, чтобы нарисовать правильную принципиальную схему. Дайте очко команде, чей товарищ по команде первым закончит розыгрыш. Попросите учащихся нарисовать принципиальные схемы следующего:

• Последовательная цепь с одной батареей и двумя лампочками
• Последовательная цепь с двумя батареями, одной лампочкой и одним выключателем
• Последовательная цепь с одной батареей, одной лампочкой и одним резистором
• Последовательная цепь с тремя батареями, двумя лампочками и двумя резисторами
• Последовательная цепь с одной батареей, двумя резисторами, двумя лампочками и одним переключателем
• Последовательная цепь с тремя батареями, четырьмя лампочками и одним выключателем
• Последовательная цепь с одной батареей, тремя переменными лампочками и резисторами и одним переключателем

Домашнее задание / Самостоятельная практика:

• Попросите учащихся подсчитать количество трансформаторов в их домах.Дополнительную информацию о трансформаторах см. В разделе «Действия по расширению урока».

Мероприятия по продлению урока

Изучите историю развития фонарика. В Музее фонарей можно найти множество фотографий старинных фонариков и портативных осветительных приборов по адресу: http://www.flashlightmuseum.com/.

Узнайте о трансформаторах: трансформатор — это электрическое устройство, используемое для преобразования мощности переменного тока с определенным уровнем напряжения в мощность переменного тока с другим напряжением, но с той же частотой.Значительное количество энергии теряется при передаче энергии по распределительной сети. Дополнительная энергия потребляется трансформаторами на подстанциях. Для многих бытовых электронных устройств требуются трансформаторы, которые всегда включены и потребляют электроэнергию, даже если никто не использует электрическое устройство.

• Попросите учащихся подсчитать количество трансформаторов, имеющихся у них дома . Трансформаторы могут быть прикреплены к компьютерам, принтерам, сканерам, динамикам, автоответчикам, беспроводным телефонам, зарядным устройствам для мобильных телефонов, электрическим отверткам, электродрелям, радионяням, модемам и видеокамерам.Трансформеры не всегда легко распознать; Очевидно, трансформаторы выглядят как коробки большего размера (обычно того же цвета, что и шнур), прикрепленные к концу шнуров в том месте, где вы подключаете устройство к электрической розетке.
• Если вы дотронетесь до теплого трансформатора, вы почувствуете, что электрическая энергия (потраченная впустую) превращается в тепловую. Попросите учеников подсчитать количество энергии, ежегодно теряемой трансформаторами в их доме. . Потребляемая мощность невелика — порядка от 1 до 5 Вт на трансформатор, но в сумме все равно.Допустим, у вас есть пять трансформаторов, каждый из которых потребляет 5 Вт. Это означает, что 25 Вт постоянно тратятся впустую. Если в вашем районе киловатт-час стоит 10 центов, это означает, что вы тратите 10 центов на каждые 1000 ватт-часов / 25 Вт = 40 часов. В году 8760 часов, поэтому 8760 часов / 40 часов = 21,90 доллара в год.
• Попросите учащихся подсчитать общее количество энергии, теряемой трансформаторами по всей стране . В Америке 100 миллионов семей. Если каждое домохозяйство тратит на эти трансформаторы 25 Вт, это 2.5 миллиардов ватт. По цене 10 центов за киловатт-час, это 2 500 000 000 ватт / 1000 ватт или 250 000 долларов в час. Это 2 190 000 000 долларов (2 миллиарда долларов), потраченных впустую каждый год.

Рекомендации

Берг, Эрик. Старший специалист по машиностроению, Колорадская горная школа, «Как работает трансформатор?» http://www.physlink.com/ Проверено 28 апреля 2004 г.

Хьюитт, Пол Г. Концептуальная физика . 8-е издание. Нью-Йорк, штат Нью-Йорк: Addison Publishing Co., 1998. Ралофф, Джанет. «Мы должны вытащить вилку?» Новости науки. 25 октября 1997 г.

Ропейк, Дэвид. MSNBC — Как сеть поддерживает континент . 23 января 2001 г. MSNBC News. http://www.msnbc.msn.com/id/3077316/ns/technology_and_science-science/t/how-grid-powers-continent/#.T4M6w_WfzTo, по состоянию на 7 апреля 2004 г.

Шнайдер, Стюарт. Музей фонарей . Wordcraft.net. По состоянию на 7 апреля 2004 г.

Сильберман, Стив. Wired News: подготовка к электросети . 14 июня 2001 г. Журнал Wired. www.wired.com По состоянию на 7 апреля 2004 г.

Авторские права

© 2004 Регенты Университета Колорадо

Авторы

Ксочитл Замора Томпсон; Сабер Дурен; Джо Фридрихсен; Дарья Котыс-Шварц; Малинда Шефер Зарске; Дениз В. Карлсон; Карли Самсон

Программа поддержки

Комплексная программа преподавания и обучения, Инженерный колледж, Университет Колорадо в Боулдере

Благодарности

Содержание этой учебной программы по электронной библиотеке было разработано за счет грантов Фонда улучшения послесреднего образования (FIPSE), U.S. Департамент образования и Национальный научный фонд (грант ГК-12 № 0338326). Однако это содержание не обязательно отражает политику Министерства образования или Национального научного фонда, и вам не следует предполагать, что оно одобрено федеральным правительством.

Последнее изменение: 1 мая 2021 г.

Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем.Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя. Если вы планируете реализовать аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Введение

Мы постоянно используем переключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют различные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д. Все переключатели выполняют простую задачу: либо прерывание потока электрического тока, либо отклонение потока тока.По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки.Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором — клеммы COM и L2.

Этот тип соединения обычно называется схемой «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который представляет собой просто замыкающее или размыкающее устройство.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключением переключателя, расположенного в верхней части лестницы.

Есть несколько способов установить двустороннее соединение коммутатора.Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Стандартная схема подключения двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей освещения с трехпроводным управлением (трехпроводное управление). Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе.Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету. Итак, учитывая все возможности, свет горит в двух случаях:

• COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
• COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если мы сравним эту настройку с цифровой электроникой, то это похоже на Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он использует больше провода.

Альтернативный метод подключения двухпозиционного переключателя

Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и на промышленных предприятиях. Его также называют двухпроводной схемой управления (2-проводное управление).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампы подключен к нейтрали источника переменного тока.

По умолчанию (как показано на схеме) свет выключен. Но когда один из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухпозиционным переключателем
