Если ваш выбор — видеонаблюдение по оптоволокну

Автор admin На чтение 4 мин. Просмотров 35 Опубликовано 11.12.2021

Контроль масштабных территорий с помощью IP-камер имеет определенные сложности, которые заключаются в обеспечении качества трансляции. Так необходимо предусмотреть защиту от помех и четкую картинку. Один из наиболее выгодных вариантов – это видеонаблюдение по оптике. Такой кабель способен передавать большие объемы информации на расстояния, превышающие 100 километров без потерь качества. Современные виды оптического волокна обеспечивают отличный сигнал, скорость которого достигает 1 Гбит/сек. Использование этого кабеля дает следующие преимущества системы:

• минимальные потери параметров сигнала;
• высокая пропускная способность системы;
• многоканальность;
• невосприимчивость структуры к электромагнитным помехам;
• пожаро- и взрывобезопасность;
• длительный срок службы;
• безопасность и стабильный функционал в широком диапазоне температур;
• возможность передачи сигналов различного назначения.

Но все достоинства системы видеонаблюдения на оптико-волоконном кабеле будут актуальны, если грамотно выбрана схема и осуществлен профессиональный монтаж.

Варианты схем подключения системы видеонаблюдения, протяженностью до 1000 км

Наиболее надежным, максимально защищенным вариантом системы является подведение оптико-волоконного кабеля к каждой камере, но это очень дорогое по исполнению решение. Вам потребуется сваривать кроссы и устанавливать медиаконверторы для каждой камеры, а в ядре системы использовать многопортовый коммутатор. Для упрощения и удешевления системы видеонаблюдения по оптоволокну схема предполагает другую конфигурацию. Типовая структура такова: к объектовым коммутаторам подсоединяются ближайшие камеры по медной паре, а по оптике – центральный коммутатор. Соединение ОК и ЦК может кольцевым и радиальным.

Кольцевое подключение

В этом случае с центрального коммутатора выходит кабель, который заходит в первый шкаф, где подключается через SFP-модуль. С аналогичного разъема выходит точно такой же кабель и идет на следующий шкаф по кольцу. Проходя все точки коммуникаций, оптика возвращается в центральный коммутатор, так система закольцовывается. Преимущества технологии в том, что при обрыве линии сегменты не выйдут из строя и продолжат работу. Выбирая эту схему, вы минимизируете расходы на покупку оборудования и монтаж. Но следует понимать, что слишком большое кольцо будет снижать скорость передачи информации, пропуская транзитом весь трафик.

Радиальное подключение

Это классическая схема для простых систем. В этой структуре к каждому коммутатору на объекте от центрального модуля идет пара кабелей. Система формируется либо выделенной линии, либо многожильным оптико-волоконным кабелям, в этом случае ответвления выполняются с помощью муфт. Второй вариант – наиболее популярный, поскольку позволяет формировать более простые кабельные структуры. Эта схема обеспечивает надежную доставку информации, позволяет использовать имеющуюся сеть и недорогие устройства. Но при обрыве линии, теряется связь с некоторыми узлами.

Как организовать питание видеосистемы

Питание IP-камер видеонаблюдения чаще всего осуществляется от объектного коммутатора по PoE. В стандартном варианте для этого используются блоки питания. Поэтому при выборе модели коммутатора следует обращать внимание не только на классификацию портов по PoE, но и на суммарный бюджет. Параметры модулей должны обеспечивать оптимальное питание для каждого устройства и всех устройств. Часто заявленные производителем номинальные характеристики являются предельными, и при полной загрузке мощности может не хватить на все камеры, поэтому некоторые могут отключаться.

Важно! Если вы хотите снизить эксплуатационные расходы системы видеонаблюдения, целесообразно рассмотреть вариант альтернативного питания – от солнечных батарей.

Как организовать подключение видеосигнала

Для подключения оптово-волоконного кабеля к коммутатору необходимы соответствующие модули. Есть модели устройств, в которых изначально предусмотрены порты для данного соединения. Но чаще коммутаторы имеют слоты SFP для установки такого входа. Такое решение вполне оправдано, поскольку позволяет формировать, как 1-портные, так и многопортные структуры. На некоторых моделях устанавливаются слоты SFP, рассчитанные на медные пары. Эти элементы классифицируются на три типа по режиму передачи по оптике:

• Duplex Rx Tx на 2 волокна;
• Simplex на 1 волокно;
• Duplex BiDi на одно волокно.

Важно! В теории все SFP слоты стандартизированы, и могут быть использованы с коммутаторами любых видов, но на практике инсталляторам часто приходится сталкиваться с несовместимостью, поэтому целесообразно доверять выбор технических устройств для конкретной системы специалистам.

Общая стоимость

Стоимость создания системы видеоконтроля над территорией зависит от таких факторов:

• площадь территории;
• необходимость выделения особо важных зон;
• количество устройств и их цена;
• выбор или отказ от варианта установки медиаконверторов к каждой камере;
• сложность схемы и работ.

Видеосистему на оптическом волокне сложно назвать доступной, но в результате вы получаете: отличное изображение, стабильную работу видеонаблюдения в течение всего года и возможность масштабировать структуру.

как подключить к компьютеру камеру видеонаблюдения по схеме? Установка уличных видеокамер на кронштейн

Видеонаблюдение — очень важная составляющая часть системы безопасности на большинстве объектов. Более того — без видеокамер невозможно вполне обеспечить защиту любого здания, любой территории. Но многое зависит от того, какое оборудование используется, и насколько грамотно оно смонтировано.

Выбор оборудования

Существует немало вариантов видеокамер наружного наблюдения. И не всегда можно выбрать их по отзывам. Вернее, отзывы важны, но нельзя им следовать бездумно. Каждая ситуация в чём-то особенная, и те системы, которые где-то проявили себя хорошо, могут не подойти в других случаях (и наоборот). Разрешение HD часто упоминается в рекламных материалах производителей.

Однако реклама умалчивает, конечно, что высокое разрешение создаёт значительную нагрузку на каналы связи. Да и ёмкость носителей информации тоже увеличивается. Всё это усложняет и удорожает систему, существенно затрудняя её монтаж. Поэтому надо тщательно разобраться, действительно ли нужно высокое разрешение или нет. Лучше иной раз проконсультироваться с профессионалами.

Вопреки популярному мнению, кстати, китайские видеокамеры могут работать очень даже хорошо. Главное, чтобы они были сделаны на солидном предприятии, которое обеспечивает высокое качество продукции. Переплачивать за покупку японских или европейских изделий нет необходимости. Тем более что многие из них также сделаны в КНР.

Беспроводные системы видеонаблюдения обычно дешевле и проще настраиваются. Однако надо тщательно разобраться, не будет ли сигнал заглушён по той или иной причине.

Цифровые камеры стандарта IP практически идеальны для крупных предприятий и организаций. А вот в частном жилище можно ограничиться и более дешёвой аналоговой системой. Также надо обратить внимание:

• на охватываемую территорию;

• радиус обзора;

• доступные интерфейсы;

• возможности при управлении и дополнительные функции.

Необходимые приспособления

В частном секторе и даже в многоквартирном доме, кабельные системы вполне оправданы.

Чтобы видеокамера наружного наблюдения стабильно давала приличную картинку, понадобится надёжный сетевой провод, соединяемый с блоком электропитания.

Также необходим кабель, по которому будет передаваться видеоинформация. Аналоговые камеры транслируют сигнал по коаксиальным каналам.

Важно: следует заранее ознакомиться с отзывами о различных моделях кабелей и с их техническими характеристиками.

Рекомендуется подавать питание, если только есть возможность, через соединительный кабель. Этот подход позволяет обеспечить питание аппаратуры от единого источника. Кабели подключают через выводные провода (но только в том случае, если нет подходящих разъёмов). В каком-то смысле «приспособлением» можно считать и программное обеспечение. Подбор этих программ определяется нюансами видеотехники.

Инструкция по установке

Перед началом монтажа надо убедиться, что в наличии есть все требуемые компоненты. Обычно необходимыми составными элементами оказываются:

• рекордеры;

• крепёжные приспособления;

• блоки питания и разветвители;

• кабели для трансляции сигналов и для сетевого питания;

• кабели для подсоединения к воспроизводящим устройствам.

Обычно для передачи изображения на компьютеры или иные экраны приходится устанавливать магистраль VGA-VGA. Но следует ещё проверить по технической документации, подойдёт ли такое решение или нет. Крепить сами камеры надо только там, где это предусматривает заранее составленная схема. Фиксация производится либо особыми шурупами, либо по технологии холодной сварки. Выбор между этими методами определяется тем, на какой поверхности будет производиться монтаж.

От холодной сварки придётся отказаться, если монтаж проводится на полипропиленовой, полиэтиленовой или тефлоновой поверхности.

Важно: купольные камеры придётся всегда ставить только на шурупы. Когда подбирается место для монтажа уличных камер своими руками, надо заранее убедиться, что нет «мёртвых зон». Особенно опасны те непросматриваемые участки, которые позволяют подобраться к самому наблюдательному оборудованию.

Знатоки советуют даже расставлять камеры со взаимным перекрытием секторов контроля и взаимным осмотром. Возвращаясь к самой установке камер, надо остановиться особо на методике холодной сварки. Поверхность, на которую будет прикрепляться насадка камеры, покрывают клеем. Конечно, перед этим избавляются от защитных плёнок. Приложив наблюдательное устройство к нужному месту, основательно придавливают его руками на 2–3 минуты.

Время установки объектива придёт через 10–15 минут после прикрепления кронштейна. Как только смонтирован объектив, нужно протягивать кабели и связывать камеру с рекордером. Рекомендуется заранее подготовить все требующиеся кабели и переходные узлы. Важно: изредка применяют раздельные рекордеры для звука и для изображения. Нельзя путать кабели для обмена информацией, которые к ним подключаются.

В некоторых случаях требуется скрывать провода внутри стены. Это делается чаще по соображениям эстетики, хотя целью прикрытия может быть и защита от неблагоприятных факторов. Но сверлить стены необязательно. На помощь приходят надёжные декоративные короба. Отыскать такие изделия легко в магазинах, торгующих электроникой, системами наблюдения либо строительными товарами.

Сами камеры оберегают от негативных факторов внешней среды при помощи защитных кожухов. Следующим шагом в любом случае будет протягивание кабелей для связки рекордера с видеовходом монитора либо телевизора. К сведению: нужные компоненты могут и не входить в комплект. Тогда их придётся приобрести самостоятельно. Лучше заранее ознакомиться со спецификацией, чтобы не допустить серьёзных ошибок.

Подключение и настройка

Подключить видеокамеру через кабель можно не всегда. Дело в том, что такой способ соединения многими компаниями считается устаревшим, и всё больше приоритет отдаётся беспроводному оборудованию. Но если всё же выбрано проводное соединение, могут применяться такие варианты:

• телевизионный тюнер;

• видеоплата для захвата отсылаемых файлов;

• конвертеры USB;

• подключение к видеорегистратору.

Чтобы максимально сэкономить, обычно используют системы с USB конвертерами. Дополнительным преимуществом такого оборудования оказывается простота установки и интегратора. Соответствующий узел очень похож на простую флешку, отличается от неё только наличием особых входов. Однако проблема в том, что качество изображения будет неудовлетворительное.

Обычная схема подсоединения плат захвата подразумевает их монтаж внутрь системных блоков. Для этой цели платы крепят в разъём PCI Express. Часто можно услышать, что подобный вариант не слишком удобен. Однако в сравнительно небольших сетях видеонаблюдения (включающих не более 16 камер) он вполне хорош. Поэтому для обеспечения безопасности в мелких и средних коттеджах подключение камеры к плате видеозахвата вполне достаточно.

Если надо связать видеооборудование не с монитором компьютера, а с ноутбуком, подход мало отличается. В таком режиме, между прочим, можно спокойно использовать даже аналоговые камеры. Обязательно придётся использовать устройство-посредник. В качестве его могут выступить:

• аналоговые регистраторы;

• независимые платы видеозахвата;

• прочие аналогичные системы.

Важно: попытки самостоятельно изготовить переходник ничего не дадут. Подходящее устройство может быть сделано только в заводских условиях. Если избран вариант с платой видеозахвата, кроме самого устройства, понадобится ещё и подходящий драйвер. Камеру и плату связывают коаксиальным кабелем. Для самой передачи и обработки сигнала потребуется установить фирменное программное обеспечение.

Универсальные бесплатные аналоги редко удовлетворяют всем требованиям. Иногда возникает соблазн подключить обычную «внутреннюю» плату для ПК к ноутбуку через дополнительный адаптер. Но делать так специалисты настоятельно не рекомендуют. Хотя бы потому что поиск соответствующего переходника труден. И не факт, что его удастся купить вообще.

Кроме того, качество картинки из-за двойного преобразования вряд ли окажется нормальным для полноценного видеонаблюдения. Плата захвата сигнала нуждается в ёмком канале связи и в значительном электропитании. Обеспечить то и другое вряд ли сможет даже порт USB 3.0. Вывод: заниматься такими экспериментами оправдано, если ничего другого не остаётся. Подключение видеокамеры к телевизору часто производится через «тюльпан».

Причина в том, что лишь редкие телеприёмники и видеокамеры не имеют такого разъёма. Вход VGA присутствует в основном на современных моделях телевизоров. Использовать такой канал хорошо из-за улучшенного качества картинки. Разъем типа SCART — профессиональный стандарт передачи телевизионного сигнала. Но за редким исключением подсоединить видеокамеру к такому порту получится через переходник. Важно знать и то, как подключается видеокамера к телефону.

Для этой цели используются:

Доступ к камерам видеонаблюдения в любом случае потребует использовать интернет по технологии 3G либо 4G. Второй вариант лучше, потому что критически важна скорость коммуникационного канала. Важно: слабым звеном может оказаться сам телефон. Но даже при использовании смартфонов последнего поколения характеристики канала связи вряд ли позволят получать сигнал с 4 камер и более. Сколько-нибудь реально подключение удалённо только к единственной камере.

Проверка

Оценить работоспособность созданного видеонаблюдения можно даже через интернет. Рекомендуется использовать ресурс portscan. ru или его аналоги. Успешное соединение свидетельствует о том, что все порты открыты и обработаны на виртуальном сервере полноценно. Проверка может быть произведена и через сам удалённый компьютер, с использованием ActiveX.

Необходимо только:

• узнать IP-адрес роутера;

• вписать его в строку адресации;

• добавить 81-й порт.

Бывает так, что регистратор не может нормально связаться с интернетом. Тогда придётся привязывать DNS адрес роутера. Необходимость в точной проверке связана с тем что провайдеры периодически перекрывают доступ для части портов. Потому попытки «оставить всё при заводских настройках» могут обернуться неработоспособностью системы. Чтобы гарантированно избежать проблем, надо обращаться к профессионалам.

Как установить камеру видеонаблюдения, смотрите в видео ниже.

Установка и монтаж камер видеонаблюдения советы от «Вектор-Видео»

Компания ООО «ГК Вектор-Видео» предлагает услуги по установке камер видеонаблюдения. Уличная или внутренняя видеокамера позволяет организовать наблюдение как жилых или коммерческих объектов, так и частных территорий. Передача видео осуществляется на компьютер и может отправляться на другие устройства при дополнительном подключении к регистратору, маршрутизатору, роутеру.

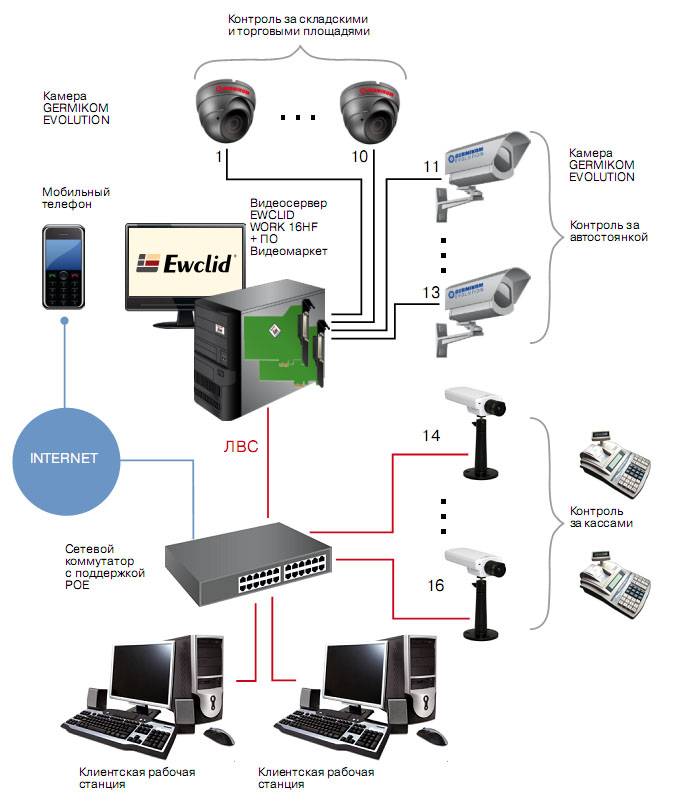

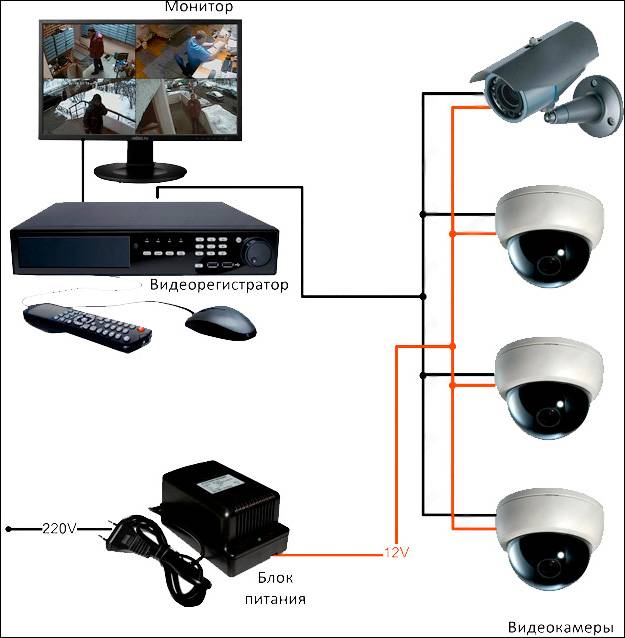

Из чего состоит система наблюдения

Монтаж камер видеонаблюдения предполагает установку и других элементов, без которых видеоконтроль невозможен. В числе основного оборудования:

• монитор;
• обрабатывающее устройство;
• кабели, соединяющие узлы.

Видеокамеры предназначены для считывания информации на территории, находящейся перед ней. Затем устройство транслирует сигнал на видеорегистратор по специальному кабелю. Прибор обрабатывает данные и выводит их на монитор, а также записывает информацию на собственную память или предусмотренный внешний жесткий диск.

Существует несколько вариантов обрабатывающих устройство. Наиболее распространены видеорегистраторы и платы видеозахвата. Первые приспособления имеют внутреннюю память и способны поддерживать протокол TCP/IP. Они подключаются к мониторам через VGA-выход, куда и выводят сигнал.

Плата видеозахвата не предназначена для самостоятельной работы. Для нее необходим компьютер, чтобы через его интерфейс выводилась видеоинформация. Поэтому платы стоят дешевле регистраторов, несмотря на небольшую разницу в разрешении, скорости записи, форматах сжатия, числе подключаемых камер.

Виды систем видеоконтроля

Сегодня возможна установка камер видеонаблюдения в рамках аналоговой или цифровой системы. Выбор того или иного варианта зависит от задач, которые предполагается ставить перед оборудованием.

Аналоговое оборудование предпочтительнее на небольших объектах, где не нужна круглосуточная непрерывная проверка, регистрация и архивация. Подобные системы нередко можно увидеть в кафе, частных жилищах, на автопарковках и пр.

Выгода от монтажа подобной техники заключается в простоте конструкции, низкой стоимости, легком уходе и эксплуатации. Но недостаток в том, что разные системы невозможно объединить в большую комплексную систему безопасности, оснащенную сигнализацией, оповещением и т. д.

Банки, крупные корпорации и прочие крупные объекты нуждаются в непрерывном круглосуточном контроле. Поэтому здесь чаще устанавливают цифровые системы. Они позволяют создавать глобальные сети контроля, жесткую охранную систему с широким спектром дополнительных функций.

На крупных объектах немаловажный фактор при выборе систем – защищенность информации. Ее может обеспечить только цифровое оборудование, в котором данные шифруются, а ознакомиться с ними могут лишь те, у кого есть доступ к личному кабинету.

Существует мнение, что со временем цифровые варианты полностью вытеснят аналоговые в силу того, что стоимость обоих версий стремительно сравнивается.

Этапы установки оборудования

Процесс установки техники состоит из нескольких ключевых этапов:

• приобретение приборов и материалов – сервер, регистратор, камеры, блоки питания;
• прокладка проводки согласно предварительно разработанной схеме;
• установка видеокамер;
• монтаж и настройка серверов;
• подключение сопутствующих приспособлений – БП, передатчики, коммутационные короба;
• настройка, отладка и тестирование работы системы.

Количество и вид оборудования зависит от места для организации контроля. Также на выбор камер влияет время суток, в которое предполагается ведение наблюдения. Когда необходимо вести съемку круглосуточно, стоит остановиться на камерах с режимом «день-ночь», а также оснастить их инфракрасной подсветкой. Если на территории плохое освещение, требуется дополнить ее осветительными приборами для обеспечения качественной картинки с цветной камеры.

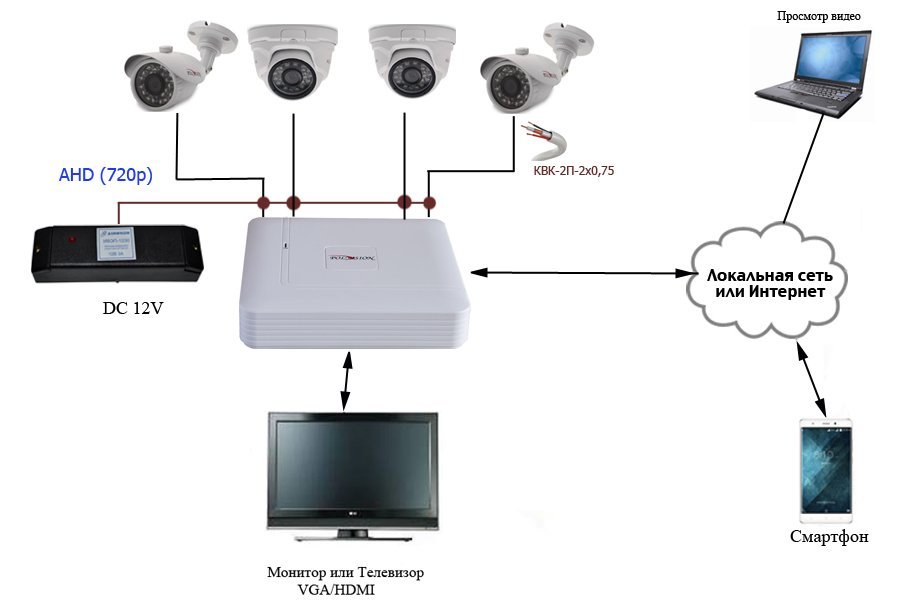

Особенности подключения к различным устройствам

• Роутер, маршрутизатор, коммутатор. Роутер – беспроводное устройство для передачи данных и подключения к интернету. Маршрутизаторы и коммутаторы также используются для этой цели, но они требуют только проводного соединения с камерой. К роутеру осуществляется подключение камер видеонаблюдения и компьютера, для чего используется прямая витая пара с коннектором на обоих концах. Для включения Wi-Fi на компьютере используется провод UTP. После этого проводится настройка параметров с введением пароля пользователя. Для подключения нескольких камер используется коммутатор с нужным количеством LAN-портов (4, 8 камер и больше). Изображение с камеры передается на расстояние не более 100 метров.
• Компьютер. Камеру можно подключить напрямую к компьютеру, телевизору, монитору или к ноутбуку. Для этого используется кроссовый кабель типа UTP (витая пара) для соединения однотипных устройств. Для подключения нужно знать адрес локальной сети компьютера и заменить IP-адрес камеры на тот, который указан в компьютере.
• Регистратор. Оборудование предназначено для записи данных с камеры на съемные носители после его оцифровки. Оцифровка проводится самим регистратором. Программное обеспечение позволяет управлять устройством удаленно. Ведение записи в стандартном режиме производится круглосуточно. Подключение камеры к видеорегистратору осуществляется через LAN-порт коммутатора. Работа установки обеспечивается собственными блоками питания. Некоторые модели снабжаются портами PoE, которые позволяют подключать камеры напрямую.

Купить камеры видеонаблюдения по отличной цене предлагает интернет-магазин «Вектор-Видео». Компания также предоставляет услуги монтажа камер видеонаблюдения и обслуживания техники. Доставка по Москве осуществляется курьером, по России – почтовыми службами. Описания товаров с фото, стоимостью и характеристиками представлены в каталоге. Менеджер поможет подобрать модель и оформить заказ онлайн.

Заказать

Установка видеонаблюдения в офисе в Москве, монтаж камер видеонаблюдения, скрытое IP видеонаблюдение в удалённых офисах

Установка камер видеонаблюдения в офисе – стандартная процедура для руководителей, которые заботятся о безопасности своих сотрудников и своего бизнеса. Установка видеонаблюдения в офисе позволяет предотвратить потери, связанные с несанкционированным проникновением в помещение, снизить расходы на организацию охраны в удаленных структурах, повысить интенсивность труда.

Правильно спроектированная система контроля, в том числе, установка скрытого видеонаблюдения в офисе помогает эффективно предотвратить:

• угрозу здоровью и жизни сотрудников;
• коммерческий шпионаж;
• хищение и порчу имущества фирмы и персонала;
• непроизводительный расход рабочего времени;
• нарушение режима рабочего дня;
• визит нежелательных посетителей.

С помощью подключения специальных камер через интернет и WiFi можно контролировать удалённый офис, различные подразделения и территории – автостоянку (в том числе – подземную), коридоры, лестничные марши, прилегающую территорию.

Полный комплекс услуг от «AVC»

Компания «AVC» в городе Москва и Подмосковье выполняет монтаж видеонаблюдения в офисе с любой конфигурацией системы безопасности, в том числе, проектирует и устанавливает IP видеонаблюдение в удаленных офисах.

Мы производим собственное оборудование – IP видеокамеры с различными характеристиками для бизнес-центров, отдельно стоящих офисных особняков и офисных структур одной фирмы, находящихся в разных районах города. Ознакомиться с отдельными моделями или готовым комплектом можно в каталоге нашего интернет-магазина. Доставка производится по всем регионам России.

Компания выполнит полный цикл работ «под ключ», в который по желанию клиента могут быть включены:

• обследование объекта;
• подготовка технического обоснования;
• расчет схемы безопасности;
• проектирование сети с учетом особенностей объекта;
• монтаж аналоговой схемы наблюдения в офисных помещениях;
• IP видеонаблюдение в офисе через интернет;
• скрытое наблюдение;
• оборудование удалённого рабочего места.

Наши преимущества

Предприятие действует на основании всех необходимых допусков и сертификатов для проведения работ по производству оборудования, проектированию и монтажу технических систем безопасности. Предлагаемое нами оборудование собственного производства и других фирм имеет сертификаты соответствия с гарантийными обязательствами.

В договоре фиксируются все условия сотрудничества, в том числе – стоимость работ, которая не меняется, если остальные условия остаются без изменения, гарантия на все виды установки и оборудования.

Компания формирует доступную стоимость монтажа в Москве за счет производства собственного эффективного оборудования, отказа от услуг посредников, развития собственной материально-технической базы, автопарка. Для корпоративных и постоянных клиентов действуют программы лояльности, предусматривающие систему скидок и льгот.

Стоимость установки скрытого видеонаблюдения или удаленного контроля зависит от выбора модели камер или готового комплекта.

Цена установки камер рассчитывается для каждого заказа отдельно в зависимости от схемы, модификации и набора оборудования, трудозатрат, расхода материалов.

Заказывайте монтаж камер в Москве и области, отправив сообщение по e-mail, позвонив по номеру телефона +7 (495) 308-04-50 или заполнив форму обратной связи на сайте. Таким же способом можно заказать и купить предлагаемое оборудование производства компании «AVC», других отечественных и зарубежных брендов.

Получить консультацию по установке видеонаблюдения в офисе:

Схема подключения камеры видеонаблюдения к видеодомофону.

Схема подключения камеры видеонаблюдения к видеодомофону. Зачем это делать и что это дает.

Зачем подключать к видеодомофону дополнительные камеры.

Иногда зоны обзора видеокамеры, встроенной в вызывную панель недостаточно для получения объективной и полной информации о том, что делается у Вас за дверью. Чтобы преодолеть этот недостаток к видеодомофону подключают дополнительные камеры.

Например дверь Вашего помещения выходит в длинный и узкий коридор. Одну дополнительную камеру Вы можете установить так, чтобы она просматривала коридор вдоль двери, а вторую поставить в лифтовой холл. Тогда Вы будете видеть всех кто приехал на этаж и ходит по коридору. Естественно нужно выбрать камеры с соответствующим углом обзора.

Или Ваш дом находится в глубине участка. Первая камера будет контролировать периметр забора, а вторая путь посетителя от калитки до дома. И если Ваш гость потопчет Ваши любимые клумбы, Вы знаете с кого спросить.

Как это работает?

Чтобы видеодомофон засек посетителя, показал его на мониторе и записал на карту памяти необходимо, чтобы камера подала на него специальный сигнал. Такой сигнал можно подать с внешнего датчика движения (на схеме) или настроить внутренний детектор движения видеодомофона. Сигнал о наличии движения в зоне обзора камеры дает команду на запись и экономит память устройства.

Куда подключать дополнительные камеры?

На обратной стороне панели видеодомофона есть специальные разъемы для подключения дополнительных камер.

Схема подключения видеодомофона с двумя вызывными панелями

Подведем итог.

Подключение дополнительных камер видеонаблюдения к видеодомофону увеличивает доступную Вам область просмотра и контроля. Тем самым Вы будете заранее предупреждены о приходе нежданного гостя. Это обеспечит Вам дополнительную безопасность и увеличит время для принятия решения о необходимости встречи с теми или иными людьми.

Если статья была полезна поделитесь ей в социальных сетях.

Как установить видеонаблюдение своими руками

Системы видеонаблюдения сегодня уже не считаются чем-то невероятным. Видеокамеры можно увидеть повсюду – в торговых и развлекательных центрах, в транспорте и офисах, а также на частных объектах. Главные мотивы применения этих устройств – это защита от злоумышленников и потребность контроля происходящего на объекте. Сегодня мы рассмотрим, что нужно для самостоятельной установки системы видеонаблюдения.

Установка видеонаблюдения в своем доме или квартире является законной, потому что она служит для охраны и защиты помещения, а не для организации слежения за каким-то определенным лицом. Но если вы собираетесь сдавать свое жилье в аренду, или в нем проживают третьи лица, то нужно заручиться их согласием на видеонаблюдение, потому что ваши действия могут расцениваться жильцами как вмешательство в их частную жизнь.

Удаленная система наблюдения, совмещающая в себе контрольные и охранные функции, технически вполне реализуема своими силами, но организационно сложнее на порядки. По правде говоря, если бюджет позволяет, лучше заказать ее в лицензированной организации.

Где установить систему видеонаблюдения?

В большинстве случаев, частное видеонаблюдение устанавливается для защиты от злоумышленников недвижимости либо автомобиля. В зависимости от этого и выбирается необходимое количество и место установки оборудования.  К примеру, в частном доме могут быть установлены: камера над входом, камеры по периметру дома, а также, если территория большая и установленное на доме видеонаблюдение охватывает не весь двор, то еще и камеры вдоль забора, у входа в гараж, у будки собаки.

В квартире: одна камера над входной дверью, вторая – для контроля балкона или окон, третья, при необходимости, в кабинете где хранятся ценности. Для дистанционного управления входом на «территорию» можно использовать менее тяжелое в установке решение как видеодомофон – это устройство подходит и для частных, и для многоквартирных домов. Другое дело, если цель установки камер – наблюдение детьми, престарелыми родственниками или персоналом (обслуживающим, строительным). Здесь без установки камер в комнатах не обойтись. Конкретное их расположение зависит от точных задач.

Что представляет собой современная система видеонаблюдения?

Система видеонаблюдения состоит из таких основных компонентов, как видеокамера, монитор, обрабатывающее устройство, которые между собой соединяются кабелем. Видеокамера необходима для считывания информации об изображении, которое находится перед ней, и передачи данных на видеорегистратор (обрабатывающее устройство) через видеокабель. Видеорегистраторы обрабатывают полученную информацию от камеры, выводят на монитор видео и записывают данные на съемный носитель или в свою память.

Обрабатывающее устройство представлено в нескольких вариантах. Наиболее распространенные приборы обработки сигнала – это платы видеозахвата и видеорегистраторы. Видеорегистраторы – это устройства с внутренней памятью и способностью поддержки сетевого протокола TCP/IP. Видеосигналы выводятся на отдельный монитор, к которому видеорегистратор подключен при помощи VGA- выхода.

Платы видеозахвата самостоятельно работать не могут. Обязательным условием для них считается наличие компьютера, его интерфейс они применяют для вывода видеоинформации. Видеорегистраторы дороже плат видеозахвата, независимо от того, что подобные характеристики, как скорость и разрешение записи, количество подключаемых видеокамер, формат сжатия для обоих устройств особенно не отличаются.

Какое оборудование выбрать?

Все эксперты в один голос твердят: оборудование надо выбирать, исходя из стоящих перед ним задач. Четкое понимание цели позволит купить именно то, что нужно и не переплачивать за лишние функции. Для наружного наблюдения важно: качественная матрица, угол обзора, фокусное расстояние, наличие ИК-подсветки, пыле-влаго-защищенность, обогрев. Для внутреннего наблюдения: качественная матрица, ИК-подсветка, угол обзора, корпус с максимально не привлекающим к себе внимание дизайном, микрофон.

Нельзя упускать из виду и то, какой сервис поддерживается камерой. Если попытаться сэкономить и купить камеру неизвестного производителя, то можно столкнуться с трудностями при настройке доступа, а также с тем, что язык приложения будет исключительно китайским.

Какие бывают типы оборудования по технологии обработки сигнала?

Современные системы видеонаблюдения делятся на аналоговые и цифровые. Аналоговый стандарт – несжатое видео передается в записывающее устройство.  Основные минусы в том, что разрешение ограничено стандартами PAL/SECAM (720pix), также нельзя программно улучшить изображение. Дорогая масштабируемость (потенциал увеличения камер) дополняется ограничением в передаче радиосигнала (питание к камерам надо подводить отдельным кабелем). У таких систем нет задержки сигнала, так как обработка происходит на устройстве приема. Такое изображение менее подвержено искажениям при съемке ночью.

Цифровой IP стандарт – это когда сигнал перекодируется в самих камерах и уже цифровым способом передается по сетевому кабелю. Основные минусы таких систем: для ночной съемки обязательна ИК-подсветка, сжатие до передачи сигнала приводит к задержке (на миллисекунды), более дорогое в сравнении с аналоговым оборудованием. Из плюсов IP-систем: разрешение более 1 Мп, цифровая обработка изображений, максимальная возможность масштабирования, возможность передачи по воздуху, для подключения питания часто не требуется дополнительный кабель, несколько систем можно объединить в одну.

Существует также TVI стандарт. В нем цифровой сигнал передается по коаксиальному кабелю. Стандарт используется как компромисс: при модернизации аналоговой системы видеонаблюдения не требуется замена кабельной инфраструктуры.

Как установить видеонаблюдение для дома своими руками?

Если вы немного разбираетесь в современной технике и когда-нибудь держали в руках дрель, то наверняка сможете самостоятельно осуществить установку видеонаблюдения в квартире.

Заметно упрощает работу выбор готового комплекта. Большим преимуществом готовых комплектов является возможность их самостоятельной установки. Обычно они поставляются с пошаговой инструкцией и имеют простую схему подключения. Обычно они состоят из видеорегистратора, нескольких камер (уличных и для внутренней установки), блока питания и деталей для монтажа. Такие системы выбирают те, кто не желает затрачивать большие средства и не имеет времени для выбора оборудования.

Существует масса нюансов, которые должны обязательно учитываться при установке систем самостоятельно. Это в первую очередь анализ особенностей помещения, исходя из которых выбирается модель видеокамеры. Они учитываются при разработке проекта и закупке оборудования.

И только пройдя эти этапы можно приступать непосредственно к монтажу. Он состоит из:

• Прокладки кабельных путей
• Размещения и инсталляции камер
• Отделки помещения (если устанавливалась проводная система)
• Настройки оборудования и отладки работы всей системы.

Как разместить камеры?

Для начала необходимо подготовить позиции для камер и установить на них камеры. Когда камеры будут надежно закреплены, необходимо подключить к ним сетевые провода и питание. Второй конец проводов следует подключить к сети. При самостоятельной установке камер следует придерживаться таких рекомендаций и правил установки видеонаблюдения:

• Если вы устанавливаете камеры наблюдения снаружи, на открытом воздухе и при этом используете блоки питания, следует помнить, что они не рассчитаны для применения на открытом пространстве. Поэтому их необходимо поместить в герметичную коробку. Также обратите внимание на герметичность отверстий при вводе проводов в эту коробку.
• Когда будете выбирать место установки для камеры, постарайтесь максимально защитить ее и соединительные коробки от возможного попадания солнечного света, снега, дождя, льда.
• Проверьте, чтобы освещение в наблюдаемой местности было распределено равномерно.
• Если видеонаблюдение будет проводиться ночью, следует убедиться, что на участке достаточно света. Также можно установить камеры со светодиодами или подсветкой.
• Когда будете устанавливать камеры, убедитесь, что вы лично можете добраться до них. Это необходимо для того, чтобы при случае можно было протереть ее от пыли, паутины, влаги и т.д.

Как подключить и настроить камеры видеонаблюдения?

После такого как вы установите камеры и протянете провода необходимо настроить оборудование и программу. Настройка видеорегистратора состоит в следующем: необходимо снять крышку видеорегистратора и установить жесткие диски, после чего приступать к самой настройке. Управление осуществляется при помощи компьютера, пульта или клавиш на самом оборудовании. Рекомендуется использовать компьютер, поскольку он считается наиболее удобным способом управления.

Многие производители камер и оборудования для видеонаблюдения кладут в комплект диск с необходимым для настройки программным обеспечением и инструкцией по установке. Часто диск содержит программу-мастера автоматической настройки. А клиентам некоторых фирм для подключения через мобильное устройство надо лишь отсканировать с экрана штрих-код, и настройки применятся автоматически.

Регистратор должен быть установлен в помещении, куда не имеют доступа посторонние, с целью избежать кражи данных. При заполнении всей памяти самые давние данные из архива заменяются новыми. Есть возможность использования как виртуального, так и физического жесткого диска.

После этого необходимо установить специальное программное обеспечение на своем компьютере, с которого вы можете осуществлять контроль. Как правило, программное обеспечение предоставляется вместе с комплектом видеонаблюдения. Когда вы запустите и установите эту программу, необходимо правильно настроить камеру. В процессе установки цифровой IP-системы видеонаблюдения вам понадобится коммутатор или маршрутизатор, и вы сможете наладить передачу данных через интернет. Это позволит осуществлять удаленный доступ к видео.

Юрий Алисиевич, Торговый портал Shop.by

Установка видеонаблюдения на даче под ключ

Хотите защитить свой загородный дом? Мы Вам поможем!

Москвичи все чаще предпочитают отдых на даче пыльному и шумному городу. Но, в будние дни и в холодное время года дом может остаться без присмотра. Именно это и привлекает воров как к скромным коттеджам, так и к солидным особнякам.

Времена, когда на дачу свозили весь ненужный хлам прошли, и сейчас — в домах, сараях и просто во дворе есть очень много дорогостоящих вещей от садовой техники и мебели до каминов и телевизоров.

Высокий забор, решетки на окнах и дверные замки никогда не помешают злоумышленникам в районах, где соседи так же, как и вы с Понедельника по Пятницу на работе.

Лучшим решением для владельца загородного дома является установка видеонаблюдения на даче.

Правильно рассчитанное количество камер поможет Вам получить полный видеоконтроль над происходящим 24/7 в режимах онлайн и записи.

В любой момент Вы сможете включить приложение на телефоне или компьютере и проверить, сработал ли полив, закрыли ли Вы окна, как продвигается строительство и тд.

Но, важным этапом является не только выбор оборудования, но и его непосредственный монтаж.

В идеале лучше заказать комплект видеонаблюдения для дачи под ключ, который будет включать подбор аппаратуры по Вашим потребностям и ее профессиональную установку.

Безусловно, можно сэкономить и самостоятельно смонтировать систему видеонаблюдения, но из нашего опыта, многие клиенты жалеют, что не заказали услугу установки видеонаблюдения на даче у нас.

Почему?

Во-первых, хороший специалист по монтажу видеооборудования не просто знает, как аккуратно протянуть кабель и просверлить отверстие в нужном месте, но и производит настройку оборудования

Во-вторых, он работает со специализированным инструментом, который Вам придется искать или покупать

В-третьих, то, на что у Вас уйдет целый день, он сделает за пару часов благодаря своему опыту и умениям.

Гораздо лучше провести еще один выходной с семьей, чем изучать схемы подключения и настройку роутера!

Мы всегда готовы предложить нашим клиентам установку видеонаблюдения на даче в Подмосковье и Московской области по доступным ценам.

Когда следует подключить видеонаблюдение на даче

Как правило, хозяева загородной недвижимости принимают решение поставить камеру видеонаблюдения на даче для защиты от воров и хулиганов, а также для возможности в любой момент проверить обстановку на участке. Это особенно важно в случаях, когда:

•
  Вы не приезжаете в коттедж регулярно
•
  В Вашем доме находятся ценные вещи
•
  Дачный кооператив не имеет собственный пункт охраны
•
  Участок находится на этапе застройки, и Вы переживаете за сохранность материалов и качество работы строителей.
•
  У Вас нет соседей или они отсутствуют так же часто, как и Вы.

Даже если Вы постоянно проживаете в своем доме за городом, безопасность Вашей семьи — это ключевой момент. Обеспечьте себе спокойный отдых с помощью современных систем наблюдения обратившись к специалистам нашей компании.

Выбор и установка камер видеонаблюдения для дачи

Для организации наблюдения на дачном участке Вам нужно будет приобрести IP или AHD-видеокамеры, жесткий диск для хранения видеозаписей, регистратор, бухту кабеля в зависимости от размеров объекта, разветвитель, а также необходимые расходные материалы.

План установки напрямую зависит от целей наблюдения, территории, формы и размеров коттеджа и наличия других построек на участке. Важно избежать слепых зон и расположить видеооборудование так, чтобы сигнал был качественным и не прекращался в случае перебоев с электричеством или плохих погодных условий.

Обычно видеонаблюдение на дачах устанавливается в следующих местах:

1.
   На входных группах (ворота, калитки)
2.
   По периметру дома
3.
   По периметру участка
4.
   Внутри дома.

Но, в зависимости от необходимости и бюджета, современный комплект может быть и на одну камеру.

Обязательно составляйте проект с учетом дополнительных строений, таких как беседки, бани и летние кухни, а также учитывайте количество входов на участок. Постарайтесь обустроить все так, чтобы максимизировать поле зрения системы.

Очень важным являются функциональные возможности оснастки. В зависимости от проблематики наши специалисты помогут подобрать нужное оборудование:

Конечно, любая видеокамера, которой предстоит быть установленной на улице должна быть устойчива к пыли и влаге. Для некоторых случаев актуальным будет антивандальный корпус.

Наши специалисты помогут Вам выбрать тот комплект, который будет максимально отвечать Вашим потребностям, а также качественно выполнят монтаж камер. Мы точно определим места крепления, проведем тестирование и покажем Вам, как пользоваться новой системой. Стоимость работ рассчитывается индивидуально.

Сделайте свой выбор в пользу безопасности уже сегодня!

.

Варианты установки и подключения видеонаблюдения

Варианты монтажа и подключения видеонаблюдения

Сегодня существует множество вариантов выбора качественной системы видеонаблюдения. Вы можете выбрать традиционную аналоговую систему, HD-SDI, HD-CVI или даже продукты безопасности на базе IP-сети.

У всех этих вариантов есть одна общая черта: вам, вероятно, придется проложить какой-то провод к камерам. Да, сегодня на рынке доступно несколько решений «Беспроводная камера безопасности», но если вы проведете некоторое исследование, вы обнаружите, что у беспроводных камер безопасности есть много ограничений. Большинство профессионалов видеонаблюдения, вероятно, не рекомендовали бы беспроводную систему в среде, где время безотказной работы и безопасность имеют решающее значение.

Я хочу отметить, что возможна надежная беспроводная передача видео с помощью такого устройства, как TP-LocoM5 — беспроводная точка доступа/мост, как показано на сайте www.securitycameraking.com.

Но даже в этом случае вам все равно потребуется провести провод питания к камере или локальный источник питания рядом с камерой, и это работает только с IP-камерами.

При этом мы будем говорить о полностью проводной системе в сочетании с устройством хранения, таким как DVR (цифровой видеорегистратор) или NVR (сетевой видеорегистратор).

НОВАЯ УСТАНОВКА
При установке совершенно новой системы безопасности вы можете захотеть, чтобы провода видео и питания шли из одного места, расположенного рядом с устройством хранения (DVR или NVR), как показано ниже.

АНАЛОГОВЫЕ СИСТЕМЫ

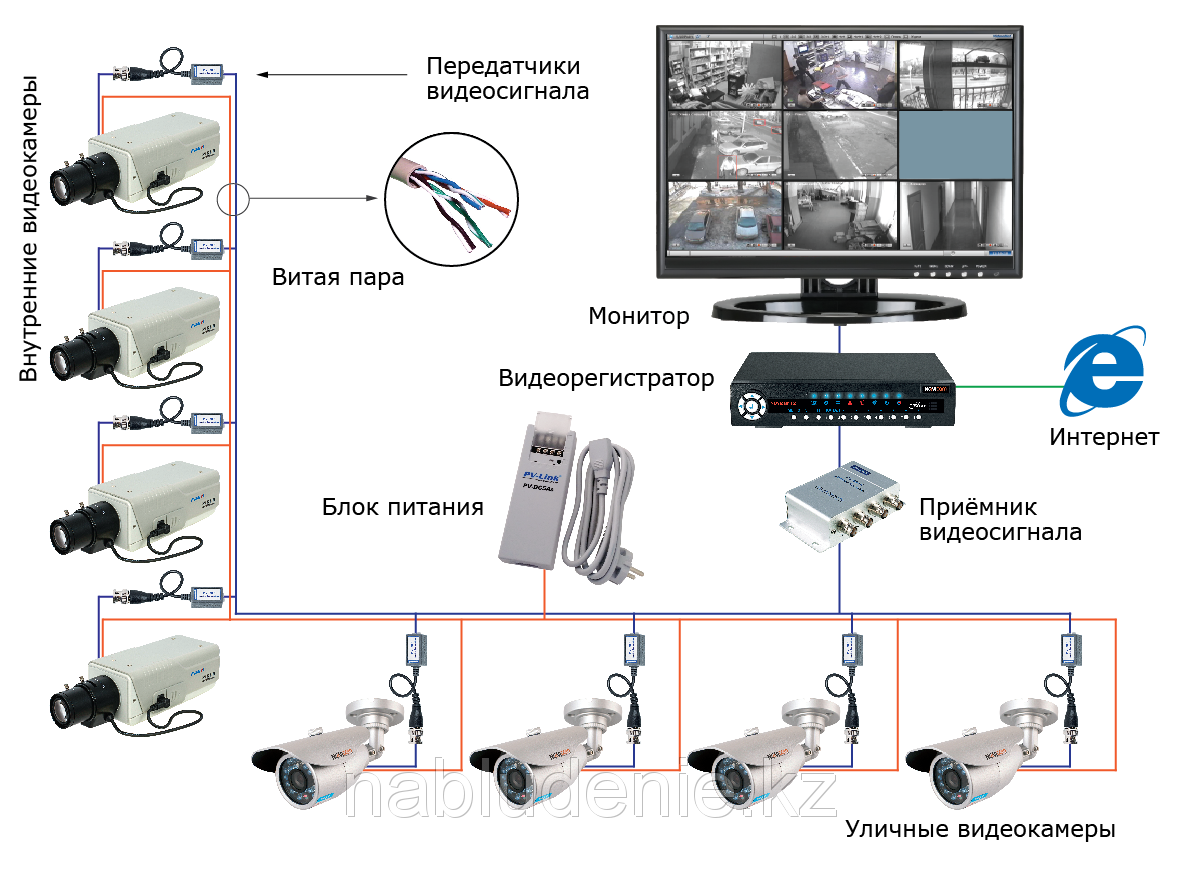

Для аналоговых камер, камер HD-SDI и HD-CVI потребуется два провода. Один для передачи видео и комплект силовых проводов для питания камеры. Вы можете проложить коаксиальный кабель и отдельные силовые провода, но большинство профессионалов видеонаблюдения предпочитают использовать «сиамский кабель». Сиамский кабель представляет собой промышленный коаксиальный кабель с набором силовых проводов, прикрепленных к нему. Провода питания могут быть отделены от коаксиального кабеля в тех случаях, когда источник питания может находиться не в непосредственной близости от записывающего устройства.

СЕТЕВЫЕ IP-СИСТЕМЫ
IP-камеры используют цифровую передачу видео по кабелю CAT5 или CAT6.В большинстве случаев вы передаете видео и питание камеры по одному и тому же проводу CAT5 или CAT6, при условии, что вы используете источник питания POE (Power Over Ethernet), такой как инжектор POE или коммутатор POE.

Некоторые сетевые видеорегистраторы поставляются со встроенным POE, но в большинстве случаев рекомендуется использовать внешний коммутатор POE, например POE-8MB1G от SecurityCameraKing. com. При использовании внешнего коммутатора POE все ваши CAT5 или CAT6 будут работать непосредственно с каждой камеры на коммутатор POE, подключенный к вашей локальной сети.Затем вы просто подключаете свой NVR к сети, и все готово.

Большинство IP-камер также поставляются с дополнительным проводом питания, если вы решите не использовать POE и питаете их от источника питания 12 В или 24 В, как показано ниже.

Если вы собираетесь питать свою IP-камеру от источника питания 12 В/24 В, вы все равно будете подключать все свои CAT5 или CAT6 от камеры к коммутатору без POE (обычно значительно дешевле, чем коммутатор POE), но вы проложите дополнительный комплект силовых проводов от источника питания к каждой камере.

ПРОКЛАДКА КАБЕЛЯ

Теперь пришло время проложить кабель. Далее будут рассмотрены 2 популярных сценария.

Сценарий 1 : Протяните кабель через чердак и установите камеры на потолке. Это распространенный вариант установки, при условии, что у вас есть доступ к чердаку, и ваши софиты также доступны.

Сначала вам нужно выбрать место для вашего рекордера и блока питания. Некоторые люди просто размещают их в офисе или комнате в своем доме.Другие предпочитают хранить их в более безопасном месте, например, в сейфе, спрятанном в шкафу или даже на самом чердаке.

На изображении ниже показаны рекордер и источник питания в комнате дома. Силовые и видеопровода проходят по стене на чердак к месту, где будет расположена камера, и выходят из небольшого отверстия в потолке, где будет установлена ​​камера.

Сценарий 2 : Другой вариант — проложить кабель через внешнюю стену, а затем использовать кабелепровод снаружи здания для прокладки кабелей от одной камеры к другой.Это отличный вариант для тех, у кого нет чердака или доступ к нему ограничен.

Установка камер

После того, как вы проложили провода в нужном месте, вы можете подключить камеру. В некоторых случаях, когда кабели выходят из софита, можно соединить провода вместе и спрятать соединения в полую область софита, а затем установить камеру непосредственно на софит.

В ситуациях, когда вы прокладываете провода через твердую бетонную или кирпичную стену, в которую невозможно заправить соединения, обычно устанавливается распределительная коробка.

Соединительные коробки и кабелепроводы
Соединительные коробки особенно полезны при прокладке кабеля через кабелепровод снаружи здания, поскольку они служат в качестве защищенного от непогоды контейнера, защищают силовые и видеосоединения от непогоды, а также обеспечивают плоская поверхность для крепления камеры.

Сначала протяните провода через отверстие на задней стороне распределительной коробки. Затем прикрепите распределительную коробку к стене.Возможно, вам придется просверлить достаточно большое отверстие в крышке распределительной коробки, чтобы через него можно было подключить камеру. Затем подключите камеру к источнику питания и видеоразъемам. Затем прикрутите крышку к распределительной коробке. Теперь вы можете установить камеру на распределительную коробку. См. диаграмму ниже.

При использовании на потолке распределительная коробка иногда может быть полезна для опускания и опускания камер под препятствиями, такими как глубокие бордюры, как показано ниже.

Как установить камеру видеонаблюдения

Установка камеры видеонаблюдения : Здесь мы собираемся обсудить как установить камеру видеонаблюдения .Перед началом установки необходимо наметить некоторые моменты. Суть установки видеонаблюдения разработана в виде чертежа. Очень сложно следить за каждой точкой вашего дома, поэтому выберите некоторые из этих основных точек, откуда вы можете следить и следить за действиями.

Вторым необходимым моментом является правильный выбор камеры для вашего помещения. На рынке доступно так много типов камер видеонаблюдения, и вам нужно выбрать правильный тип камеры видеонаблюдения. Вместо типа камеры видеонаблюдения вы также выбираете правильную марку камеры видеонаблюдения. Итак, приступим к установке камеры видеонаблюдения.

Вы также можете прочитать это. Лучший бренд камер видеонаблюдения в мире

Что такое камера видеонаблюдения?

Камера видеонаблюдения — это тип видеокамеры, которая используется для наблюдения или захвата определенной области с помощью монитора. Камера видеонаблюдения обычно используется в целях безопасности, но она также используется для экспериментальных целей, таких как наблюдение за растением. В настоящее время система видеонаблюдения используется во всем мире и является основным компонентом безопасности.В развитых странах камеры видеонаблюдения повсюду, как в торговых центрах, В больницах, В промышленности, В школах повсюду. Главное преимущество камеры видеонаблюдения – вы можете записывать отснятый материал и сохранять его. Это очень полезно для доказательства точки зрения.

Типы камер видеонаблюдения.

Вы можете классифицировать тип камеры видеонаблюдения следующим образом. Подробнее вы можете прочитать здесь. Типы камер видеонаблюдения

1. Аналоговая камера

• Купольная камера (внутренняя камера)
• Цилиндрическая камера (наружная камера)
• PTZ-камера (панорамирование/наклон/масштабирование)

2.HD-камера

• Купольная камера (внутренняя камера)
• Цилиндрическая камера (наружная камера)
• PTZ-камера (панорамирование/наклон/масштабирование)

3. IP-камера

• Купольная камера (внутренняя камера)
• Цилиндрическая камера (наружная камера)
• PTZ-камера (панорамирование/наклон/масштабирование)

4. Wi-Fi-камера

• Купольная камера (внутренняя камера)
• Цилиндрическая камера (наружная камера)
• PTZ-камера (панорамирование/наклон/масштабирование)

Как установить камеру видеонаблюдения

Существует три основных способа установки камеры видеонаблюдения.

1. Установка HD/аналоговой камеры
2. Установка IP-камеры
3. Установка камеры Wi-Fi

Итак, начнем с начала

Установка HD/аналоговой камеры

Для установки аналоговой или HD-камеры необходимо приобрести следующие аксессуары.

1. Камеры видеонаблюдения
2. Видеорегистратор
3. Кабель видеонаблюдения
4. Блок питания для камеры
5. Разъемы BNC
6. Соединители постоянного тока
7. Монитор или телевизор (с портом VGA или HDMI для HD-камеры)
8. Ящик для инструментов
9. A Сверлильный станок
10. Некоторые винты и седла

Шаг 1.

Выберите правильное место для установки видеорегистратора и блока питания для камеры. Помните, что место должно быть рядом с блоком монитора, если вы собираетесь использовать кабель HDMI для отображения. Поскольку кабель HMDI поддерживает только до 20 метров. Так что имейте это в виду, прежде чем делать проводку. Теперь предположим, что вам нужно установить восемь камер. На первом этапе прокладка провода видеонаблюдения для каждой камеры от видеорегистратора до камеры.

Шаг 2.

После завершения проводки. Просверлите все камеры на свои места и закрепите их с помощью винтов.Теперь пришло время затянуть разъемы со стороны камеры. Вам нужно сделать два разъема. Один — BNC, а другой — на выводе постоянного тока. Контакт BNC предназначен для передачи видео, а DC — для питания камеры. В контакте BNC у вас есть два провода: один для видео, а другой для земли. Соедините жилу провода видеонаблюдения с положительным проводом BNC, а заземляющий провод — с отрицательным BNC. Аналогичным образом в постоянном токе соедините плюс с красным проводом и минус с черным проводом. Изображение показано ниже.

Шаг 3.

Теперь перейдите на сторону DVR. Здесь вам нужно прикрутить один контакт BNC к проводу, как в шаге 2. Теперь подключите остальные провода к блоку питания. Блок питания имеет две клеммы, одна положительная, а другая отрицательная. В положительной клемме затяните красный провод, а в отрицательной используйте черный провод.

Шаг 4.

Теперь подключите все контакты BNC к цифровому видеорегистратору и включите цифровой видеорегистратор и блок питания. Теперь вы можете просматривать камеру на экране.Подключите монитор к цифровому видеорегистратору с помощью кабеля HDMI/VGA. Убедитесь, что все соединения выполнены правильно и затянуты. Все устройства включены.

Шаг 5.

Пришло время настроить вид камеры. Вы должны сделать некоторые настройки со стороны камеры. Когда камеры на экране, это дает представление в реальном времени. Таким образом, вы должны настроить вид, наклонив или повернув камеры.

Установка IP-камеры

Установка IP-камеры отличается от установки HD или аналоговой камеры. Для установки IP-камеры необходимы некоторые знания компьютерной сети. Если вы знаете, как соединить два компьютера через провод LAN, то подключить IP-камеры к NVR очень просто. Итак, давайте начнем с того, как установить IP-камеру видеонаблюдения.

Необходимое условие для установки IP-камеры.

1. LAN (кабель категории 6 или категории 5)
2. разъемы рдж45
3. Переключатель А(по количеству камер)
4. Источник питания A (если камеры не PEO)
5. Компьютер
6. Базовые знания компьютера

Шаг 1.Установите IP-адрес NVR

Просто включите сетевой видеорегистратор и установите IP-адрес в соответствии с существующим маршрутизатором или сетью. Предположим, что IP-адрес маршрутизатора — 192.168.0.1, тогда этот IP-адрес будет шлюзом для вашего NVR, а IP-адрес должен быть похож на 192.168.0.XXX. Чтобы узнать IP-адрес вашего маршрутизатора, просто перейдите к CMD на своем компьютере, введите « ipconfig » и нажмите Enter. Теперь он показывает вам всю информацию о сети. Если нет какой-либо существующей сети, вы должны установить IP-адрес для NVR в соответствии с вашим выбором.

Шаг 2 Установите IP-адрес для камер

После установки IP NVR. Вы должны изменить IP-адреса IP-камер в соответствии с IP-адресом NVR. Предположим, что IP-адрес NVR — 192.168.0.200, тогда серия IP-адресов камеры должна быть 192.168.0.xxx. Также помните, что все камеры имеют разные IP-адреса. Просто возьмем, например, IP-адрес NVR 192.168.0.200, и у вас есть 2 камеры, тогда IP-адреса камер будут 192.168.0.201 и 192.168.0.202.

Чтобы изменить IP-адрес камеры, вы можете использовать инструмент IP, предоставленный производителем камеры. Для TVT вы можете прочитать эту IP-камеру Connect.

Шаг 3 Повесьте все камеры и установите NVR на свои места

После того, как вы установили всю конфигурацию IP-адресов. Расставьте все камеры по своим точкам. Прокладка кабеля категории 6 от видеорегистратора к каждой камере и герметичные разъемы rj45.

Шаг 4 Добавьте камеры в NVR

Перейдите к опции ДОБАВИТЬ камеру в NVR, и здесь вы можете найти IP-адреса всех ваших камер.Просто нажмите кнопку ADD и добавьте камеры в NVR.

Примечание. Название опции должно отличаться в зависимости от компании-производителя NVR.

Шаг 5 Задайте виды

Теперь все камеры на вашем мониторе, и теперь вы можете настроить виды камер в соответствии с вашими потребностями. Просто дайте последний штрих системе, и речь пойдет о том, как установить камеру видеонаблюдения с помощью IP-системы.

Вы также можете прочитать это.Лучшая камера WIFI для дома

Установка камеры Wi-Fi

Это третий способ установки камеры видеонаблюдения.

На рынке доступно два типа Wi-Fi-камер. Один работает с NVR, а второй — с отдельной камерой. Здесь мы обсуждаем, как установить камеру видеонаблюдения Wi-Fi, которая является автономной. Этот вид камеры может напрямую работать на вашем мобильном устройстве через Интернет.

Необходимое условие для установки камеры WIFI.

1. Wi-Fi-камера
2. Устройство Android или ISO
3. Работающий интернет с Wi-Fi
4. базовые знания Интернета

Шаг 1. Найдите руководство пользователя

Конфигурация камеры Wi-Fi полностью зависит от компании-производителя камеры. Нет фиксированного метода для всех камер Wi-Fi. Поэтому вам нужно прочитать руководство пользователя, как установить Wi-Fi камеру видеонаблюдения. Просто внимательно прочитайте руководство пользователя.

Шаг 2.Загрузите соответствующее приложение

Вам необходимо получить заявление, предоставленное компанией. Просто найдите подходящее приложение для вашего мобильного устройства, загрузите и установите его на свой телефон.

Вы также можете прочитать это. Камера видеонаблюдения APP

Шаг 3. Настройка приложения

Следуйте инструкциям компании и настройте приложение. Как правило, приложение запрашивает штрих-код, который находится в Wi-Fi-камере.Просто отсканируйте его, и вы сможете просматривать изображение с камеры на своем мобильном телефоне

.

Шаг 4. Настройка записи

Теперь пришло время установить параметры записи в соответствии с вашими потребностями. Как правило, камера Wi-Fi поддерживает карту памяти SD или учетную запись FTP, предоставляемую компанией. Просто вставьте SD-карту в камеру или введите данные FTP, используя параметры настройки мобильного приложения.

Вы также можете прочитать это. Конфигурация FTP видеонаблюдения

Шаг 5.Установить вид

Почти готово. Вам просто нужно поместить камеру в место, откуда вы можете просматривать нужную область. Так что найдите хорошее место, поставьте камеру и установите правильный вид.

Все готово. Теперь вы можете наблюдать в режиме реального времени с вашей Wi-Fi-камеры на свой мобильный телефон, а также записывать действия.

Итак, это все о том, как установить камеру видеонаблюдения. Мы надеемся, что эта статья будет полезна для вас. Если у вас есть какие-либо вопросы или предложения, пожалуйста, напишите нам в поле для комментариев ниже.

Лучший бренд камер видеонаблюдения в мире

Лучшая камера видеонаблюдения для дома

Как подключить TVT DVR/NVR через Интернет

Как установить систему видеонаблюдения | Techcube

Купить комплект видеонаблюдения или отдельные компоненты?

Комплект видеонаблюдения поставляется со всем необходимым для установки видеонаблюдения и сразу готов к использованию, однако у комплектов видеонаблюдения есть несколько недостатков. Обычно они используют готовые кабели максимальной длины 18 метров.Существует ограничение, согласно которому DVR (цифровой видеорегистратор) или NVR (сетевой видеорегистратор) могут находиться на расстоянии не более 18 метров от камер, что часто не является идеальным. Недостаток готовых кабелей заключается в том, что вам нужно будет сделать большее отверстие в стене, поскольку на кабелях уже есть разъемы. Нам нужен кабель на 75 Ом, а готовые кабели на это обычно не способны. Ночью, когда включается ночное видение, для питания светодиодов камеры требуется более высокий ток (ампер), а готовые кабели не могут обеспечить для них требуемый ток, что приводит к затемнению светодиодов и более темным кадрам видеонаблюдения.

Профессиональные системы видеонаблюдения никогда не поставляются в виде комплекта, поэтому Techcube рекомендует покупать отдельные компоненты. Комплекты предназначены для систем начального уровня и обычно содержат компоненты низкого качества. Комплекты поставляются с нефирменными продуктами, которые не получили широкого признания, поэтому поддержка затруднена. Techcube часто сталкивался с продуктами без торговой марки, и еще одна проблема с ними заключается в том, что их трудно идентифицировать и, следовательно, поддерживать и поддерживать. Таким образом, вместо того, чтобы экономить деньги, клиент, как правило, переходит на фирменную камеру, видеорегистратор и так далее.

Покупка отдельных компонентов имеет много преимуществ, в том числе то, что вы можете купить именно то, что вам нужно для вашей системы видеонаблюдения и обстоятельств, и вы можете купить отдельные компоненты в соответствии с вашим бюджетом. Также, например, камеры имеют разные объективы для разных целей, ближнего и дальнего действия. При установке камеры в низком положении можно использовать антивандальную нательную камеру, чтобы камера не подвергалась актам вандализма, а ваша система сохраняла целостность. Вы можете смешивать и сочетать качество камер; иногда с использованием камеры 4K, для других областей — с помощью 2K-камер, а для других областей — с разрешением 1080p HD. Таким образом, вы можете сократить расходы на камеры с более низкими характеристиками, где высочайшее качество не является строго необходимым. Вы также можете купить камеры разной формы для разных целей, например, в форме пули и купола. Кроме того, вы можете выбрать камеры разного цвета, такие как белая, черная или серая, чтобы они соответствовали окружающему цвету, например, под дубовыми окнами или возле черных водосточных желобов вы можете выбрать черную камеру. Чтобы узнать больше о том, как работают камеры видеонаблюдения, пожалуйста, прочитайте нашу статью о объяснении видеонаблюдения.

С комплектом видеонаблюдения система подключения видеокабелей и силовых кабелей представляет собой одну камеру и одну распределительную коробку.Они должны быть защищены от атмосферных воздействий. Распределительные коробки могут выглядеть неприглядно, как показано на изображении ниже. С настраиваемой системой видеонаблюдения вы можете использовать базовое кольцо на камерах, которое обеспечивает чистоту и порядок кабелей, как показано на изображении ниже.

Цветовой код проводки камеры наблюдения

Установка камер видеонаблюдения в виде проекта «сделай сам» сложна, если у вас нет надлежащих знаний. Кроме того, эффективность техники проводки определяет качество наблюдения, а поиск подходящего подхода в сети тоже очень сложен.В камерах видеонаблюдения используется пять типов кабелей, и вы не можете найти подробные инструкции для них в Интернете. Если вы хотите узнать о подключениях и процедурах, мы здесь, чтобы помочь вам. Мы не путаем желтые, красные и черные провода, потому что в этой статье мы подробно расскажем о цветовом коде проводки камеры безопасности.

Сиамский кабельный соединитель и инструменты

Вас может смутить количество инструментов, необходимых для настройки проводных систем наблюдения и камер наблюдения .Те же инструменты, которые вам нужны, следующие:

Инструменты для снятия изоляции с кабелей

Будь то сиамский кабель или кабель Ethernet, вам понадобится инструмент, чтобы снять оболочку кабеля, чтобы обнажить внутренние проводники. Опять же, для них обоих следует использовать разные стриптизерши.

Инструмент для зачистки кабеля Ethernet

Было бы лучше, если бы вы использовали модульный обжимной инструмент для заделки кабеля Ethernet. Если вы настраиваете систему IP-камер безопасности, вам следует использовать Ethernet-кабель категории 5e для передачи питания и данных на вашу IP-камеру безопасности .

Узнайте больше: Как заблокировать камеру наблюдения соседа

Если вы хотите, чтобы в вашем ящике для инструментов было что-то меньшее, вы можете выбрать этот удобный съемник. Он доступен на рынке по цене 10 долларов и имеет диаметр от 0,18 до 0,25 дюйма без необходимости регулировки.

Вам нужно переключиться с одного кабеля на другое измерение, и он предназначен для кабелей Ethernet.

Мини-инструмент для зачистки проводов Сетевой перфоратор для зачистки проводов. ..

• Простая и безопасная в использовании, пробивка проводов на модульных разъемах. Отлично подходит для кабелей передачи данных CAT-5, CAT-5e и CAT-6. Может использоваться для зачистки, телефонных линий, сетевых линий, линий мониторинга и т. д.
• Высококачественное лезвие: мини-кабель для перфорации кабеля, резак для оболочки проволоки, изготовленный из высококачественного лезвия из марганцевой стали SK 110, легко и точно снимает зачистку, не повреждает сердечник провода, толстые линии, тонкие линии можно легко снять с кожи.
• КАК ИСПОЛЬЗОВАТЬ: 1) Вставьте кабель в паз и отрегулируйте его до нужного размера.2) Начните вращать мини-инструмент для зачистки проводов по кругу вокруг кабеля. 3) Ослабьте нож для зачистки и вытащите оболочку кабеля, кабель хорошо зачищается просто и идеально

Инструмент для зачистки кабеля Siamese

Если вы имеете дело с аналоговой системой видеонаблюдения, лучше использовать сиамские кабели. Этот инструмент для зачистки не похож на кабель Ethernet, поскольку он имеет два уровня: более широкий диаметр используется для зачистки внешнего разъема кабеля, а узкий диаметр используется для зачистки внутреннего изолятора.

Имеет текстурированный гребень для оплетки, который используется для вытягивания внешней медной оплетки. Для кабелей Ethernet требуются различные типы инструментов для зачистки кабелей; один специально разработан для диаметра коаксиального кабеля.

Предустановленный инструмент для зачистки коаксиального кабеля

Предустановленный инструмент для зачистки коаксиального кабеля используется для установки определенного размера, так как эти инструменты быстрее и просты в использовании. Этот стриппер менее гибкий и используется только для одного размера кабеля. Это просто, надежно, регулируемо, и его можно купить за 10 долларов.Этот инструмент станет отличным дополнением к вашему набору инструментов, если вы имеете дело с коаксиальным кабелем RG-59.

Регулируемый коаксиальный кабель

Не быстро использовать в качестве предустановленного стриппера и хорошо работает, если вы работаете с разными коаксиальными кабелями. К сожалению, линии, доступные для этой стриптизерши, слишком велики, чтобы их можно было использовать.

Распродажа

Коаксиальный кабель Gaobige Coaxial Compression Tool…

• Прочный и долговечный обжимной инструмент может регулировать F-образную головку и сжимать разъемы F: Он может обжимать rg6, rg59, rg11 и сжимать 75-5-7 видов метрических и имперских F-головок. Нескользящая ручка, более мягкая и удобная.
• Очень простое управление и регулировка с помощью винта с накатанной головкой: Регулируемое лезвие для снятия изоляции для различной толщины изоляции предотвращает повреждение экрана и проводников.
• Прочное лезвие для рафинирования стали может быстро резать и зачищать: оснащен устройством для зачистки коаксиального кабеля, инструментом для зачистки круглого кабеля, резаком и инструментом для зачистки плоского кабеля.Кассета двусторонняя, одна сторона доступна для rg 59/6, а другая сторона для rg 7/11.

Универсальный стриппер

Если вы работаете с кабелями Ethernet и сиамскими кабелями, лучше использовать мультистриппер для зачистки кабеля. Этот инструмент лучше всего подходит для телефонного/аудиокабеля, коаксиального кабеля, кабеля Ethernet. Инструмент для зачистки Ethernet настраивается, поэтому его можно использовать для проводов разных размеров. С другой стороны, приспособления для зачистки коаксиального кабеля перенастроены, но они по-прежнему могут работать с кабелями размеров RG 59, RG6/RG 6 Quad и RG 7/11.

Инструменты для добавления разъемов к кабелям

Когда вы зачистили кабели, пришло время добавить разъемы; вам нужны специальные инструменты. Вы должны использовать разъемы RJ45 для кабелей Ethernet, а для сиамских проводов вы будете использовать разъемы BNC.

Оба типа разъемов выглядят одинаково, но есть некоторые различия в зависимости от выполняемой ими функции.

Инструменты для обжима

Обжимные инструменты используются для соединения разъемов RJ 45 и BNC.Они оба работают одинаково, обжимая и раздавливая стороны разъемов в кабелях.

Распродажа

Обжимной инструмент для термоусадочных разъемов -…

• ПРОФЕССИОНАЛЬНЫЙ ОБЖИМНОЙ ИНСТРУМЕНТ — этот ручной обжимной инструмент имеет эффективный храповой механизм и обжимную матрицу профессионального уровня для надежного обжима каждый раз. Этот обжимной инструмент лучше всего работает с термоусадочными соединителями
• ТОЧНЫЙ ХРАПОВЫЙ МЕХАНИЗМ – соединители проводов обжимаются сжатием рукоятки в течение полного цикла храповика, пока рукоятка не освободится автоматически. Функция храповика позволяет зафиксировать проводной разъем, пока вы можете вставлять провода в обжим.
• РЕГУЛИРУЕМОЕ УСИЛИЕ ОБЖИМА — Инструмент имеет звездообразное колесо, которое позволяет регулировать высоту обжима, чтобы обеспечить нужное усилие обжима в зависимости от вашего проекта обжима. Специальный быстроразъемный рычаг позволяет открывать губки обжимного станка в любом положении

Обжимные инструменты RJ45

Этот инструмент также называется модульным обжимным инструментом и используется для соединения восьми проводников, проходящих через проводник в оболочку кабеля.

Набор инструментов для обжима RJ45, набор инструментов для обжима Cat5 Cat5e,…

• Набор обжимных инструментов Cat5 «Все в одном»>> Этот набор обжимных инструментов CAT5 включает 1 обжимной инструмент CAT5 CAT5e, 20 разъемов RJ45 CAT5, 20 крышек разъемов, 1 инструмент для зачистки проводов, 1 тестер сетевого кабеля (батарея 9 В не входит в комплект).
• Многофункциональный обжимной инструмент CAT5 CAT5e>>Это инструмент 3-в-1 для обжима/отрезания/зачистки, который подходит для разъемов RJ11 (6P4C)/RJ12 (6P6C)/RJ45 (8P8C).
• Широкое применение >> Инструмент для обжима Ethernet предназначен для любого кабеля Ethernet или телефонных линий, кабелей сигнализации, линий внутренней связи, проводов громкоговорителей и так далее.

Обжимные инструменты BNC

Инструменты

BNC соединяют концы сиамских кабелей и не требуют наилучшей установки для какой-либо конкретной системы.

TLS.Eagle BNC RG58 Обжимной разъем и…

• ➤【В комплект входит 】10 разъемов BNC RG58, 1 инструмент для зачистки коаксиального кабеля, 1 инструмент для обжима коаксиальных кабелей
• ➤【Инструмент для обжима BNC】Высококачественные профессиональные обжимные клещи, сверхмощный обжимной инструмент с храповым механизмом, качественная ручка для лучшего контроля. Совершенно новый обжимной инструмент с трещоткой для тяжелых условий эксплуатации для коаксиальных разъемов с размерами кабеля RG-58, 59, 141, 142, LMR195, LMR240, 8/x.
• ➤【Инструмент для зачистки коаксиальных проводов】 Работает с RG58/59/62/6/3v2v/4c/5c.Встроенная пружина помогает сэкономить усилия при использовании; Конструкция с двойными лезвиями позволяет зачищать коаксиальные провода различных спецификаций, отличается долговечностью, малым весом и малыми размерами.

Таблица цветов сетевого кабеля

Значение цвета кабеля, используемого в кабеле Ethernet, отличается для других целей. Это зависит от того, где и почему для предполагаемой среды. Например, правительство использует разные цвета для кабелей Ethernet в зависимости от выполняемых ими функций, например.г., желтый для совершенно секретных, красный для средних и синий для несекретных данных.

Серые кабели Ethernet	Серые кабели Ethernet представляют собой стандартное соединение Ethernet и используются в жилых и коммерческих целях.
Зеленый Ethernet	Зеленые кабели лучше всего использовать для классификации перекрестных соединений и подключения различных устройств и компьютеров.
Желтые кабели Ethernet	Желтые кабели Ethernet могут использоваться для питания через Интернет и обеспечивают ток мощностью 30 Вт при использовании в витом кабеле Ethernet.
Blue Ethernet	Функция Blue Ethernet для соединений терминального сервера. Терминальный сервер работает на связях многофункциональных систем без модемов и других сетевых интерфейсов.

Ethernet-кабель VS сиамские кабели

• Основное различие между кабелем Ethernet и сиамским кабелем заключается в том, что кабель Ethernet передает питание и видеоданные внутри одного и того же кабеля по витым парам. Напротив, сиамский кабель передает питание и видеоданные через два отдельных соединенных изолированных кабеля.
• Кабель Ethernet быстрее с точки зрения производительности, в то время как сиамские кабели являются лучшими по долговечности.
• Оба кабеля надежны и хорошо работают в разных системах.
• Кабели Ethernet дешевле, чем сиамские кабели.
• Кабели Ethernet лучше всего подходят для экономии времени и усилий; и наоборот, сиамские кабели подходят для более качественных видеосигналов и используют две разные линии для разных систем.

Полное руководство по цветам кабелей и их назначению

Камеры видеонаблюдения используют кабели для передачи данных в центральный узел; для этой цели используются дополнительные провода разных цветов.У этих проводов есть и другие функции, в зависимости от их положения, и вы должны правильно их подключить. Также важно понимать цветовой код проводки камеры видеонаблюдения.

Цветовые коды

В камерах слежения пять цветных проводов, один желтый два красных и два черных. В некоторых редких случаях можно встретить и белый цвет.

Желтый провод

Желтый провод в камере безопасности связан с передачей видеоданных и известен как положительный провод. Однако желтый провод внутри черного на 99,9% коаксиален.

Красный провод

Это два провода, электрические провода, рассчитанные на положительный ток 12 В постоянного тока, и называются положительными кабелями.

Черный провод

Черные провода — это отрицательные провода, используемые для передачи видео, а другой — для питания.

Проводка RJ 45 и кабели Ethernet

• Если вы планируете подключить кабель Ethernet к разъему RJ 45, используйте модульный обжимной инструмент.
• Вы должны выровнять восемь проводников, пропустив их через разъем и оболочку кабеля.
• Теперь вставьте кабель и разъем в обжимной инструмент.

Преимущества Siamese Cables

• Сиамские кабели можно использовать как для видео, так и для силовых кабелей.
• Видео может работать в кабелях RG 59, а питание — в паре 18 калибра.
• Изготовлен из твердого медного сердечника и имеет импеданс 75 Ом.
• Экранирующая оплетка из 95% меди.
• Вы можете обрезать кабели до нужной длины.
• Может работать с поворотными, обжимными и компрессионными разъемами BNC.

Преимущества кабелей Ethernet

• Скорость, обеспечиваемая соединением Ethernet , намного выше по сравнению с беспроводным соединением.
• В отличие от Wi-Fi, где существует высокий риск атак, соединение Ethernet имеет более высокий уровень безопасности.
• Соединения с кабелями Ethernet имеют более высокую надежность.
• Имеет хороший уровень эффективности.

Цветовой код проводки камеры видеонаблюдения: часто задаваемые вопросы

Как соединить провода для камеры слежения?

Для сращивания проводов снимите внешнюю изоляцию, чтобы освободить дюймы провода на конце каждого кабеля. Перед началом работы рекомендуется надеть кусок термоусадочной трубки на конец одного провода, чтобы, когда вы закончите, вы могли сжать ее, чтобы защитить и зафиксировать соединение.

Какой кабель используется для камер наблюдения?

Когда дело доходит до подключения камеры видеонаблюдения, вы должны передавать видео через какой-то кабель. Вы можете использовать кабель RG59, кабель RCA plug and play и кабель CAT5 в индустрии видеонаблюдения. Это три типа кабелей видеонаблюдения.

Какой цвет у проводов?

Защитное заземление зеленого или зеленого цвета с желтой полосой. Нейтральный — белый; горячие однофазные провода черного и красного цвета в случае второго акта.Трехфазные линии имеют красный, черный и синий цвета.

Заключение

Как только кто-нибудь завладеет тремя цветовыми кодами, будет легко их правильно соединить. Тем не менее, вы должны быть осторожны при подключении камеры, и если вы по какой-либо причине запутались, обратитесь за помощью к специалисту, потому что небольшие ошибки могут повредить вашу систему. Поэтому для выполнения этой работы необходимо иметь правильные инструменты и опытного человека. Надеюсь, вы узнали о цветовом коде проводки камеры видеонаблюдения.

Как установить камеру видеонаблюдения и видеорегистратор за 6 простых шагов

Установка системы видеонаблюдения может обойтись дорого. Не волнуйтесь, просто следуйте этим простым шагам и выполните установку самостоятельно.

Планирование перед установкой камеры видеонаблюдения

Наиболее важным аспектом установки системы камер видеонаблюдения является выбор правильных мест для камеры и цифрового видеорегистратора, чтобы максимизировать охват камеры и минимизировать длину кабеля (что, в свою очередь, снижает потери в линии, влияющие на качество видео).Для размещения лучших камер домашней безопасности в помещении выберите угол в комнате, откуда видно большинство точек входа в комнату. Розетка также должна быть в непосредственной близости. Для улицы выберите более высокое место, закрывающее дверь, подходы к окнам, гаражи и т. д. Выбирайте места выше 10 футов, чтобы его нельзя было легко сбить.

Если вы проживаете в Великобритании и ищете решение для круглосуточной камеры видеонаблюдения, вы также можете посетить Clacton Locksmith. Слесарь может помочь вам обеспечить дополнительную безопасность помимо камер видеонаблюдения.Они могут прийти и заменить все замки в вашем доме, удалив цилиндр из вашего замка и перенастроив его. Таким образом, у вас есть полный доступ и контроль над вашим домом. Кроме того, для получения бесплатного предложения и обзора ваших требований к безопасности видеонаблюдения в Ковентри, Уорикшире и Уэст-Мидлендсе нажмите здесь.

Установка камеры

Разместите блок камеры в нужном месте, сделайте ориентиры для сверления. Просверлите отверстия и забейте молотком резьбовые молдинги.Теперь надежно закрепите камеру. Вставьте кабель питания камеры в розетку.

Размещение видеорегистратора

Видеорегистратор видеонаблюдения — это место, где присутствует жесткий диск наблюдения. Таким образом, все ваши записи видеонаблюдения находятся внутри цифрового видеорегистратора. Настоятельно рекомендуется хранить цифровой видеорегистратор в запертом отсеке, чтобы, даже если злоумышленник заметит цифровой видеорегистратор, он не смог уничтожить записанное видео. Это жизненно важный шаг для обеспечения пуленепробиваемой системы безопасности для вашего дома.

Hikvision DS-7A04HGHI-F1 Турбо

Модернизированный 4-канальный HD Mini DVR

Х.264 / H.264+ и двухпотоковое сжатие видео, поддержка HDTVI / аналоговых и AHD-камер с адаптивным доступом, полноканальная запись с разрешением до 1080P lite.

Купить сейчас на Amazon

Управление кабелями

Изображение предоставлено: cabletiesandmore.com

Спланируйте путь для всех кабелей от камер к видеорегистратору. Используйте проволочные молдинги, чтобы держать провод управляемым и безопасным. Прибейте молдинги вдоль дорожки и вставьте внутрь сиамский провод наблюдения.

Соединение проводов

Шаги для подключения порта BNC:

Видеокабель подключен через порт BNC. Удалите около 1,5 см внешнего покрытия видеокабеля, теперь должны быть видны оплётки. Наденьте обжимную втулку на кабель так, чтобы больший диаметр был обращен к концу кабеля. Теперь снимите белый изолятор, закрывающий самый внутренний кабель. Теперь вставьте эти открытые кабели в порт BNC и закрутите обжимной цилиндр. Это обеспечивает безопасное соединение.Подключите выходной порт DVR к экрану, на который вы хотите транслировать видео.

Включите питание системы

Изображение предоставлено: wikimedia.org

Начните с включения камер, затем дисплея и цифрового видеорегистратора. Настройте цифровой видеорегистратор в соответствии с руководством пользователя, прилагаемым к цифровому видеорегистратору. Просмотрите канал каждой камеры, чтобы убедиться, что каждая камера работает правильно и обеспечивает желаемый угол обзора.

Если вы в настоящее время выбираете систему видеонаблюдения, обратите внимание на следующее:

Комплект камеры видеонаблюдения CP Plus Intelli Eye Full HD

4-канальный видеорегистратор для высококачественной записи видео

Это полный комплект, не требующий дополнительных компонентов.Этот комплект видеорегистратора лучше всего подходит для покупателей, которые ищут видеонаблюдение для своих магазинов, складов, офисов, школ.

Купить сейчас на Amazon

По любым вопросам, касающимся установки системы наблюдения, пишите в разделе ниже.

Рекомендации по загрузке…

JVSG: Программное обеспечение для проектирования видеонаблюдения


С помощью инструмента проектирования IP-видеосистем вы можете рассчитать как пропускную способность сети, так и объем памяти для 30 разрешений камер и нескольких методов сжатия, включая H. 264, H.265, Motion JPEG и MPEG-4. Инструмент проектирования IP-видеосистемы позволяет разработчику системы найти оптимальную частоту кадров и сжатие, соответствующие возможностям локальной сети, и автоматически вычислить необходимое пространство для хранения на жестком диске.

Это программное обеспечение помогает планировать размещение камеры видеонаблюдения . Инструмент проектирования IP-видеосистемы включает в себя калькулятор памяти и пропускной способности системы видеонаблюдения, калькулятор поля зрения, калькулятор фокусного расстояния объектива и плотности пикселей, а также многие другие инструменты видеонаблюдения, поэтому пользователи могут быстро, легко и профессионально проектировать систему видеонаблюдения.

Реалистичные 3D-модели помогают создавать визуально привлекательные предложения и проекты видеонаблюдения, которые действительно выделяются.

Функция импорта пользовательских 3D-моделей (версия Pro) позволяет импортировать бесплатные 3D-модели из Sketchup 3D Warehouse, а также из другого программного обеспечения для 3D, поддерживающего открытые форматы Collada или OBJ.

Что люди говорят об этом программном обеспечении?

— «Если вы введете в Google «калькулятор объектива», вам будет предложено число, которое вы можете использовать, или вы можете выбрать Инструмент проектирования IP-видеосистемы, маленькая неизвестная жемчужина .

Страницы 234, 235, книга «Цифровое видеонаблюдение и безопасность», второе издание, ISBN-10: 0124200427, Энтони К. Капуто, 2014 г.

— «Инструмент проектирования IP-видеосистем JVSG необходим любому проектировщику систем. Больше нет нужды в догадках. Используя это превосходное многофункциональное программное обеспечение, вы можете разработать детальную и точную систему, не выходя из своего офиса. Больше никаких слепых зон или неправильно рассчитанных размеров линз. Это действительно необходимо !‘

Стивен Кроншоу, инженер по продажам, Axis Communications

— «Я использую программное обеспечение JVSG для проектирования IP-видеонаблюдения с 2010 года. Покупка этого программного обеспечения была лучшей инвестицией в бизнес! Программа проста в использовании и очень удобна в использовании. Помимо калькуляторов, моей любимой функцией программного обеспечения является 3D-изображение. Я считаю, что программное обеспечение JVSG IP CCTV является лучшим инструментом проектирования на рынке, и я настоятельно рекомендую этот продукт проектировщикам видеосистем».

Дарио Джинич, BA, CAS, NCSO, P.GSC, Interior Safety Network Limited, Канада

— «Проектировать системы видеонаблюдения я начал относительно недавно.Вскоре после этого я понял, что мне нужно что-то, чтобы лучше оценить запланированный дизайн. Продавцы и Интернет предоставляют множество инструментов, но я был удивлен, что никто не мог показать вам, что вы действительно получите на экране оператора, и оценить эффективность размещения камеры. Инструмент IP Design Tool JVSG делает все это очень интуитивно понятным способом. »

Марко Дезиати, инженер по продажам и дизайну, Axians, Италия

— “ Мне нравится инструмент проектирования IP-видеосистем . Это позволяет мне предоставлять потенциальным клиентам сложную компоновку камер видеонаблюдения для многих приложений, таких как видеоаналитика, общее наблюдение, LPR и многое другое. Тот факт, что я могу рассчитать количество пикселей на фут, процент объекта от FOV, высоту, угол, расстояние до объекта и другие параметры, просто удивителен».

Грег Скарвелис, директор по развитию продаж
Verint Video Intelligence Systems, www.verint.com, США

Посмотреть все комментарии

Презентация в формате PDF :  Средство проектирования систем видеонаблюдения: Средство проектирования IP-видеосистем

Белая книга: от предварительной визуализации проекта с помощью видеонаблюдения до реализации — Джей К.McCormick PSP, CAHSO, ESCO Communications

Практический пример: LENSEC использует инструмент проектирования IP-видеосистем от JVSG для упрощения проектирования крупномасштабных систем наблюдения и лучшего взаимного понимания требований клиентов с помощью визуальных 3D-моделей — Джейми Брэдфорд, директор по решениям, LENSEC

Кто использует наше программное обеспечение?

Более 8000 компаний проектируют системы видеонаблюдения с помощью инструмента проектирования IP-видеосистем.

Как скачать 30-дневную пробную версию?

Чтобы загрузить версию 11.2, последняя версия [Windows 11, 10, 8, 7] или версия 10, пожалуйста, нажмите здесь.

Некоторые 3D-модели для версии Pro можно скачать здесь.

Инструкции для пользователей Mac OS.

Эта версия включает английскую, немецкую, французскую, испанскую, португальскую, итальянскую, шведскую, чешскую, голландскую, греческую, китайскую, корейскую, тайскую, японскую, русскую, польскую, болгарскую, турецкую, румынскую и вьетнамскую локализации.

Системные требования

Процессор: Intel Core i3 9300F или лучше.

Операционная система: Microsoft Windows 11/10/8/7.

Видеокарта

: рекомендуется NVidia GeForce 3050/2060/1660/1070/980 или аналогичная видеокарта Radeon. .

Графические карты Intel

НЕ рекомендуются для больших или средних проектов.

Карты Nvidia Quadro/NVS

не поддерживаются из-за плохой совместимости драйверов OpenGL.

Память: 12/16 ГБ ОЗУ для средних/крупных проектов видеонаблюдения.

Разрешение экрана: 1920×1080 (рекомендуется) или выше.4К поддерживается.

Виртуальные машины (кроме Parallels Desktop для Mac), удаленные рабочие столы, Citrix, серверы терминалов не поддерживаются.

Как купить?

Вы можете быстро и безопасно приобрести программное обеспечение с помощью кредитных карт или PayPal через нашего поставщика услуг электронной коммерции. Также можно использовать ACH, прямой дебет, заказы на покупку, Money Bookers, местный банковский перевод или международный банковский перевод.

См. также наше руководство по размещению камеры видеонаблюдения:

%PDF-1.4
%
28 0 объект >
эндообъект

внешняя ссылка
28 109
0000000016 00000 н
0000002933 00000 н
0000003013 00000 н
0000003962 00000 н
0000004009 00000 н
0000004223 00000 н
0000004272 00000 н
0000004444 00000 н
0000004783 00000 н
0000005005 00000 н
0000005364 00000 н
0000005814 00000 н
0000006105 00000 н
0000011313 00000 н
0000011357 00000 н
0000011742 00000 н
0000017190 00000 н
0000017591 00000 н
0000017794 00000 н
0000098032 00000 н
0000101896 00000 н
0000101962 00000 н
0000102028 00000 н
0000102100 00000 н
0000102166 00000 н
0000102552 00000 н
0000102942 00000 н
0000103333 00000 н
0000103376 00000 н
0000110172 00000 н
0000110470 00000 н
0000117706 00000 н
0000131521 00000 н
0000131783 00000 н
0000132169 00000 н
0000132582 00000 н
0000132968 00000 н
0000133188 00000 н
0000133404 00000 н
0000133668 00000 н
0000134086 00000 н
0000134470 00000 н
0000134856 00000 н
0000135271 00000 н
0000135489 00000 н
0000135753 00000 н
0000136174 00000 н
0000136440 00000 н
0000151812 00000 н
0000165721 00000 н
0000168656 00000 н
0000180853 00000 н
0000194078 00000 н
0000206636 00000 н
0000206772 00000 н
0000211402 00000 н
0000211621 00000 н
0000213710 00000 н
0000225881 00000 н
0000237561 00000 н
0000258431 00000 н
0000258853 00000 н
0000258900 00000 н
0000259311 00000 н
0000259693 00000 н
0000259740 00000 н
0000260124 00000 н
0000284205 00000 н
0000304696 00000 н
0000304835 00000 н
0000308655 00000 н
0000308791 00000 н
0000311858 00000 н
0000311998 00000 н
0000313428 00000 н
0000313669 00000 н
0000313791 00000 н
0000314027 00000 н
0000314260 00000 н
0000314393 00000 н
0000314623 00000 н
0000314881 00000 н
0000315007 00000 н
0000330726 00000 н
0000330920 00000 н
0000331279 00000 н
0000331622 00000 н
0000331866 00000 н
0000332044 00000 н
0000332239 00000 н
0000332431 00000 н
0000332590 00000 н
0000332838 00000 н
0000348779 00000 н
0000348817 00000 н
0000371577 00000 н
0000371615 00000 н
0000406156 00000 н
0000406194 00000 н
0000443114 00000 н
0000443152 00000 н
0000469380 00000 н
0000469418 00000 н
0000493099 00000 н
0000493137 00000 н
0000530369 00000 н
0000530407 00000 н
0000530460 00000 н
0000002476 00000 н
трейлер
]>>
startxref
0
%%EOF

136 0 объект>поток
xb«b` ̀

.
