Схема устройства водяного теплого пола: 5 Схем подключения водяного теплого пола

Содержание

Устройство водяного тёплого пола: состав системы отопления

Теперь разберём устройство водяного тёплого пола: что вообще входит в систему отопления тёплыми полами и как работает такая отопительная система.

Из чего состоит система отопления тёплым полом?

Устройство водяного тёплого пола обязательно включает в себя:

— коллектор,

— смесительный узел с циркуляционным насосом;

— «петли» или «ветки» тёплого пола.

А также то, без чего не работает никакая система отопления: котёл, трубы и некоторое вспомогательное оборудование.

— котёл (газовый, электрический, дизельный, пеллетный… настенный или напольный — не важно, лишь бы он был автоматический),

— вспомогательное оборудование (расширительный бак, блоки безопасности, расходомеры, автоматические воздухоотводчики и т. д.),

— трубы для участка «котёл — коллектор», которые могут быть из другого материала, чем петли самого тёплого пола.

Рассмотрим устройство водяного тёплого пола более детально на схеме.

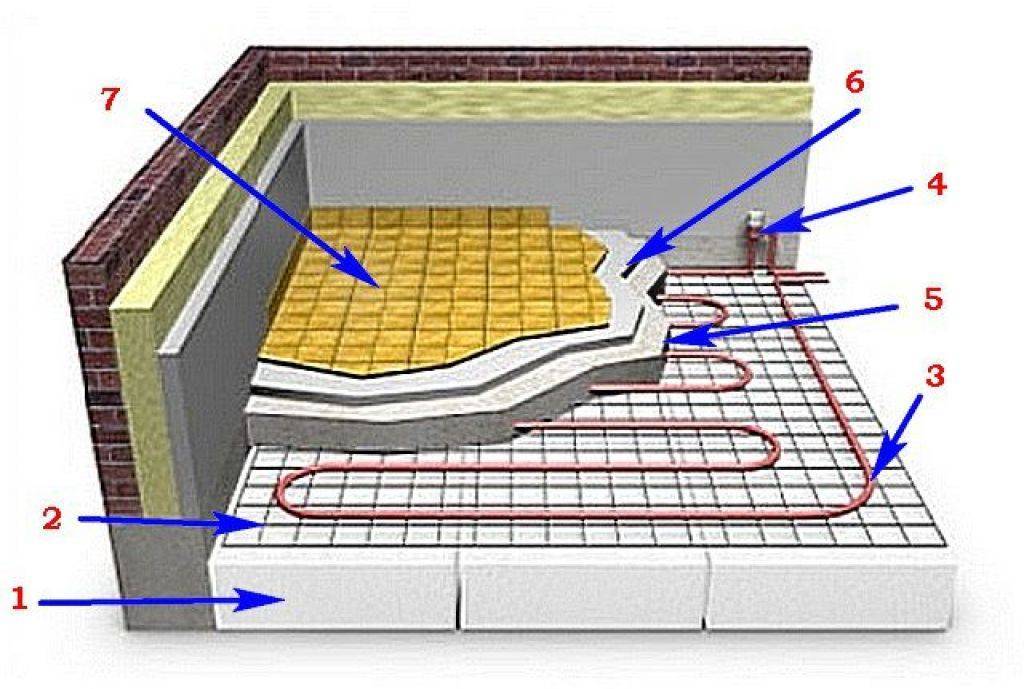

Схема системы отопления тёплым водяным полом

Устройство системы отопления водяным тёплым полом показано на следующий схеме:

1 — котёл; 2 — блок безопасности; 3 — запорные вентили; 4 — смесительный узел; 5 — коллекторы; 6 — петли тёплого пола; 7 — фильтр; 8 — циркуляционный насос; 9 — расширительный бак; 10 — подающая труба; 11 — обратка

Данная схема иллюстрирует устройство водяного тёплого пола одноэтажного дома. Если дом имеет два этажа, то просто на подающем трубопроводе ставим отвод (тройник), ведём трубу на второй этаж, где всё делаем точно так же: смесительный узел, коллектор, петли тёплого пола.

«Сердце» всей системы – отопительный котёл (1). Какой он будет у вас, настенный или напольный, газовый или нет, выбирать вам. Главное условие — котёл для тёплого пола должен быть автоматическим! (Есть несколько статей о выборе котла для тёплого пола).

Красным на схеме обозначена подающая труба, синим – обратка.

Чтобы распределить теплоноситель по «петлям» тёплого пола («петель» больше чем одна), устанавливают коллекторы (5; подающий и обратный) (в простонародии «гребёнки»).   Коллектор – это, просто говоря, труба с определённым числом выводов по количеству петель. Один коллектор ставится для подачи и один для обратки.

Как работает система водяного тёплого пола?

Котёл (1) нагревает воду. По подающему трубопроводу вода идёт к коллектору (5). Коллектор распределяет теплоноситель в каждую петлю тёплого пола (6). На выводах коллектора установлены вентили.

После прохождения по трубам-петлям тёплого пола теплоноситель  собирается в соответствующий коллектор и далее по обратке (11) возвращается в котёл, где снова нагревается.

Большинство напольных котлов не имеет встроенного вспомогательного оборудования (насоса, блока безопасности, расширительного бака),  особенно отечественные («Дон», «Сигнал» и т. п.), поэтому нужно отдельно приобрести все перечисленные устройства.

На схеме показаны циркуляционный насос (8), блок безопасности (2) (манометр, предохранительный клапан, автоматический воздухоотводчик), расширительный бачок (9). Автоматический воздухоотводчик может быть также на подающем коллекторе.

Ещё на схеме показан смесительный узел (4) – своего рода «перемычка», соединяющая подающую трубу и обратку. Это сделано для предотвращения перегрева тёплого водяного пола. То есть, при очень высокой температуре теплоносителя в подающей трубе, всегда есть возможность подмешать к нему более холодный теплоноситель из обратки.

Подводим итоги. Вот что нужно для устройства водяного тёплого пола:

  • котёл,
  • смесительный узел,
  • трубопровод «котёл — коллектор»,
  • коллектор,
  • петли водяного тёплого пола.

Дальше, в цикле статей рассматривается устройство водяного тёплого пола с бетонной стяжкой, на деревянном основании и т. д.

устройство водяного тёплого пола

Схема подключения тёплых полов: водяного, электрического, пленочного

Теплый пол это система, обеспечивающая обогрев помещения и состоящая из нагревательных элементов, расположенных под отделочным покрытием пола, если речь идет об электрическом или пленочном поле. Либо — система, состоящая из труб с теплоносителем, подсоединенных к котлу или системе центрального отопления, если речь идет о водяном теплом поле. Как же устроены разные виды отопления этим способом и какова схема подключения тёплых полов для каждого из них?.

Нюансы устройства водяного теплого пола

Водный теплый пол это низкотемпературный вид обогревательного устройства. Максимальная температура его теплоносителя составляет 55°С, при том, что он находится под толщей бетонного слоя, который покрывает трубы, и отделочного материала. (max t на поверхности пола будет составлять 35°С — при более высокой температуре возникал бы дискомфорт от прикосновения босых ног к горячему полу).

Теплый водный пол — экономична система обогрева помещения, потому что имеет невысокую температуру теплоносителя, которая благодаря большой площади «обогревающего элемента», то есть пола, выполняет свою функцию более эффективно, чем локальные источники тепла.

Способы подключения водного теплого пола

Водный пол может быть подключен к стационарной системе отопления, если квартира находится на первом этаже (при верхней разводке горячей воды) или на последнем (при нижней разводке). Поскольку в этом месте вода переходит на обратное течение, ею можно обогревать поверхность пола без убывания тепла в соседних квартирах. Да и температура подходящая: 50-55°С.

Еще одна схема подключения водяного теплого пола без ущерба для других пользователей — на базе стационарной системы горячего водоснабжения, но это возможно устроить только в ванной комнате или совмещенном санузле. В этом случае температура поверхности пола будет напрямую зависеть от температуры воды в сети и если она будет слишком горячей, соответственно, и пол будет прогреваться, не смотря на сезон и температуру в помещении. По этой причине на кухне теплый пол устраивать таким образом неосмотрительно.

В вышеописанных случаях подключения водного теплого пола, его температуру нельзя регулировать — она будет полностью подчинена температуре воды в системах отопления и горячего водоснабжения. Этого нельзя сказать про устройство теплого пола на базе индивидуальной системы отопления. Это может быть котел любого типа или одновременное подключение к нескольким котлам с возможностью переключения системы подачи тепла с одного на другой.

В этом случае схема подключения тёплого пола к системе отопления выглядит так:

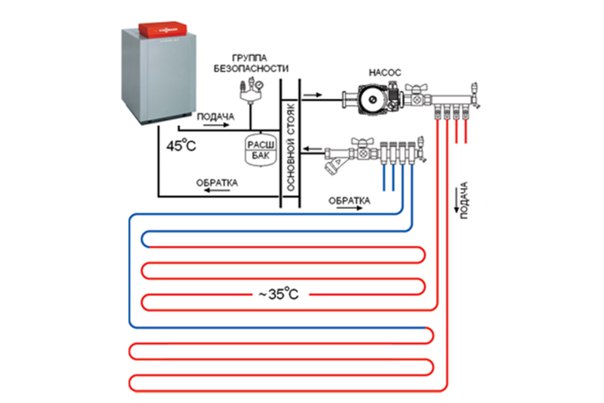

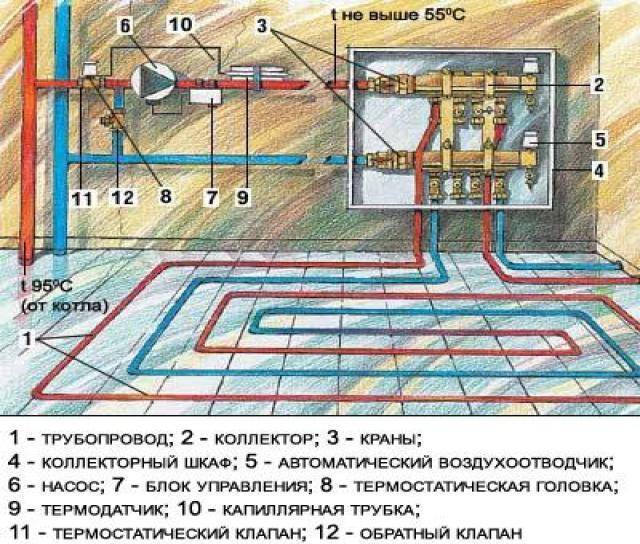

Схема подключения водяного теплого пола к котлу:

  1. Управляющий клапан термостатический, имеющий дистанционнный температурный датчик
  2. Клапан балансировочный
  3. Насос циркуляционный
  4. Термостат накладной предохранительный электрический
  5. Электропривод клапанов коллекторной группы
  6. Коллекторная группа теплого пола
  7. Байпас (притворный клапан) коллекторной группы
  8. Термостат (терморегулятор) комнатный

Их функции следующие:

  1. Управляющий клапан поддерживает на постоянном уровне требуемую температуру. При достижении теплоносителем оптимальной температуры, закрывает его подачу.
  2. Соединенный с термостатическим, балансировочный клапан дает возможность теплоносителю, после перекрытия его подачи, циркулировать по малому кругу (минуя котел).
  3. Насос обеспечивает циркуляцию воды по трубам.
  4. Предохранительный термостат служит для отключения насоса в случае, когда заданная температура превышается.
  5. Клапаны коллекторной группы управляют расходом теплоносителя с помощью электропривода, что обеспечивает необходимую температуру в помещении.
  6. Коллекторная группа служит для распределения потоков по контурам.
  7. Клапан байпаса нужен, чтобы вода могла циркулировать через байпасный узел по малому кругу.
  8. На терморегуляторах, расположенных в разных помещениях, можно задавать требуемую температуру для каждого из них. Температура может быть запрограммирована для каждого времени суток и дня недели по-разному. С помощью термостата управляется электропривод клапанов группы коллекторов (5 и 6).

Трубы наиболее подходящие для устройства теплого полова — из молекулярно-сшитого полиэтилена (PEX).

Полимерные трубы чувствительны к перегреву теплоносителя (т. н. гидроудару, который возникает при закипании воды в котле). Чтобы этого избежать в системе предусматривается емкость необходимого объема (гидравлический разделитель), через которую будет циркулировать теплая вода из котла и из системы отопления, препятствуя гидроудару.

Схема подключения теплого пола к котлу, с использованием емкостного гидравлического разделителя.

В системе коллектор-распределитель труб, несущих теплую воду в помещения и возвращающих обратно остывшую, прячется в специальный коллекторный шкаф, который монтируется в стену или скрывается гипсокартоном.

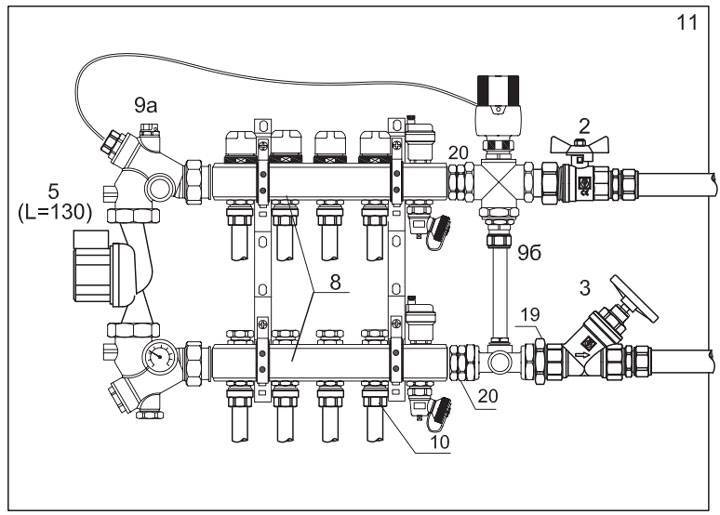

Схема подключения коллектора теплого пола

Разводка труб при устройстве водного теплого пола должна производиться с учетом в каждом помещении расположения мебели, окон, дверей. То есть мест, которые не нужно подогревать и наиболее холодных мест комнаты. Устраивая водяной теплый пол схема подключения может быть в виде спирали и в виде змейки. Первая предполагает равномерный подогрев пола в помещении, за счет чередования труб прямого и обратного тока теплоносителя. Вторая — больший подогрев левой и дальней части помещения. С

Система обогрева дома с помощью котла может включать в себя отопление как с помощью радиаторов, так и с помощью теплого пола. В этом случае также теплый пол подключается к обратному току воды, идущей от радиаторов.

Схема подключения водяного теплого пола к котлу, совместно с радиаторами, где:

  1. Циркуляционный насос
  2. Радиаторы отопления
  3. Котел отопительный
  4. Мембранный бак
  5. Пульт управления
  6. Шаровые краны

Теплые полы: электрический и пленочный

Водяной теплый пол, несмотря на сложность монтажа и запуска в работу является самым экологичным видом отопления, как и одним из самых экономичных в эксплуатации.

Однако не в каждом помещении может быть устроен водяной теплый пол, так как не везде существуют условия для подогрева воды.

Но везде, где проведено электричество, можно установить теплые полы, питающиеся электрическим током.

Главная сложность в эксплуатации электрического теплого пола это правильно подключить его к термодатчику и заземлить систему. В остальном же схема подключения теплого пола электрического подобна монтажу системы водяного теплого пола. За тем исключением, что первый можно проводить под любое напольное покрытие и его необязательно заливать бетоном, а нужно просто хорошо заизолировать.

Схема подключения электрического теплого пола

Электрические (кабельные) системы «теплый пол» использую как одножильный, так и двужильный нагревательный кабель. Каждой из систем требуется подключение к терморегулятору.

Схема подключения теплого пола к терморегулятору

Сравнительно новый вариант электрического теплого пола — пленочный теплый пол. Его нагревательным элементом является специальная пленка, ее же называют инфракрасной. Пленка бывает двух видов: на основе углеродных соединений или биметаллической (из алюминия и меди со специальными добавками).

Пленочный пол отличается простотой укладки. В случае надобности его можно собрать и переместить в другое место. Причем крепить пленочный пол можно также и к стенам, и к потолку.

Схема подключения инфракрасного теплого пола не слишком сложна. Система пленочного пола при подключении должна быть заземлена. Поэтому подключать его нужно через дифференциальный автомат или через УЗО (устройство защитного отключения).

Схема подключения пленочного теплого пола

Водяные теплые полы Watts — это очень просто


Автор статьи Усталов Д.С.

Главный специалист сервиса
Спроектируй.рф


Не воспринимайте название статьи как призыв к отказу от услуг специалистов. Для проектирования систем отопления нужны, как минимум, знания теплотехники и гидравлики. И заниматься этим должны специально подготовленные инженеры. Наша цель — сделать из вас грамотного потребителя — человека «в теме», точно знающего, что он хочет, и какое оборудование ему нужно. Благо, WATTS INDUSTRIES производит всю линейку оборудования для «теплых полов». А если вы обладаете пытливым умом, и умелыми руками — приведенных сведений будет достаточно для самостоятельного изготовления системы «теплый пол» в вашем доме.

Чем хорош «теплый пол водяной и электрический»


Ключевое слово — комфорт. Это главное достоинство «теплого пола». Помещение с такой системой отопления прогревается равномерно, в нем нет «холодных» и «горячих» зон. По такому полу приятно ходить даже босой ногой, особенно в морозные дни. Для пожилых людей это большой плюс. Ваша бабушка не ходила по дому в валенках? А в шерстяных носках? С «теплым полом» такой необходимости у нее бы не возникло.


Вторым большим плюсом является «невидимость» системы отопления «теплым полом». Большинство граждан стремятся спрятать приборы отопления за различными декоративными экранами, в строительных конструкциях и т.д. Забывая, что теплоотдача прибора при этом падает, зачастую в разы. При отоплении «теплым полом» такой проблемы не существует, и фантазия дизайнера ничем не ограничена.

Чем плох «теплый пол водяной»?


Основной недостаток «теплого пола» — высокая инерционность. Внешние условия постоянно меняются: меняется температура воздуха на улице, появляется/прячется солнце, в комнате то нет никого, то много людей, включаются/отключаются бытовые приборы и освещение. При этом мы хотим, чтобы температура воздуха в помещении оставалась постоянной. «Теплый пол» — это большое количество бетона, который медленно остывает и медленно нагревается. В помещении с «теплым полом» температура будет «гулять» вверх-вниз больше, чем в помещении с радиаторами, и с этим придется смириться. Частично проблему решают «умные» регуляторы для теплого пола, которые учитывают эту тепловую инерцию. О регуляторах мы поговорим ниже.


Еще один недостаток — мощность «теплых полов» ограничена. Мы не можем нагреть пол до высоких температур — нам будет не комфортно. Строительные нормы ограничивают температуру поверхности пола в 26 градусов для помещений с постоянным пребыванием людей и до 31 градуса для ванных комнат и прочих помещений с временным пребыванием. При такой температуре теплоотдача (грубо) составит от 55 до 112 Вт с квадратного метра.


В современных зданиях такой теплоотдачи достаточно для отопления большинства помещений. А вот если у вашего помещения высоченные потолки, или большая площадь остекления, или несколько наружных стен — теплоотдачи может не хватить, и придется устанавливать дополнительные приборы отопления. В этом случае лучше обратиться к специалистам для проведения теплотехнического расчета «по всем правилам».

Мифы о «теплых полах»


Последние несколько лет мы видим агрессивную рекламу производителей систем электрического обогрева, особенно тонкопленочных систем. Истории про молочные реки и кисельные берега слушать всегда приятно, только не надо забывать экономическую сторону вопроса. Если вы используете электрический обогрев — вы потребите ровно столько электрической энергии, сколько потеряет тепла ваш дом (или квартира). Количество этого тепла, или теплопотери, определяются температурами внутри помещения и на улице, а также конструкцией вашего здания (стены, окна, потолки), больше ничем.


Очевидно, что теплопотери практически не зависят от того, какая у вас система отопления — водяная или электрическая. Автоматика электрического «теплого пола» функционально не отличается от автоматики водяного, так что и здесь места для экономии нет. А вот стоимость одного кВт*ч электрической энергии в 5-10 раз выше, чем стоимость газа, необходимого для получения того же количества тепла. Вообще, электрическая энергия — самый дорогой вид энергии, хоть и самый удобный. Выбирая электрический «теплый пол», вы экономите на стоимости оборудования, но ваши ежемесячные платежи будут в разы выше любого другого варианта.

Как это делается? Водяные теплые полы своими руками. Укладка водяного теплого пола.

Трубы


Лучшее решение для водяных теплых полов — полиэтиленовые трубы. Обычный полиэтилен тут не подходит, необходимо использовать «сшитый» полиэтилен (PE-X) или термостойкий полиэтилен (PE-RT). Разницы между этими трубами нет, выбирайте любую.





Мы выпускаем оба вида труб в широком ассортименте: 12, 15, 16, 17, 18, 20 мм (диаметр наружный). Широкий ассортимент удобен специалистам — можно подобрать оптимальную по гидравлике трубу.






WATTS PE-RT DD (EVOH)




WATTS INTERSOL PE-X B



Если вы делаете «теплый пол» своими руками, без расчетов — выбирайте между 16 и 20 трубой. «Шестнадцатой» трубой вы можете «замотать» площадь до 20 м2, «двадцатой» — до 40 м2. Если ваш пол площадью более 40 м2 — необходимо разбить его на несколько частей, каждая из которых не должна превышать 40 м2. Самая длинная сторона вашего теплого пола не должна превышать 8 метров. Превышает — снова делите на части. Шаг укладки при использовании 16-й трубы составит 200 мм, 20-й — 250 мм.

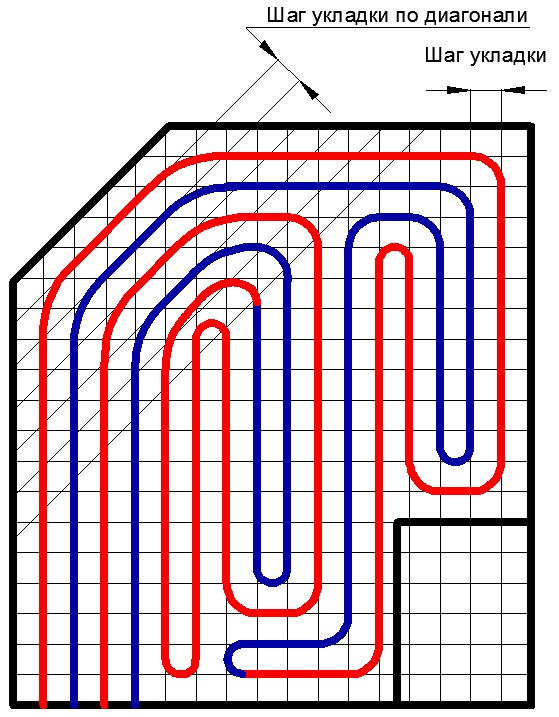

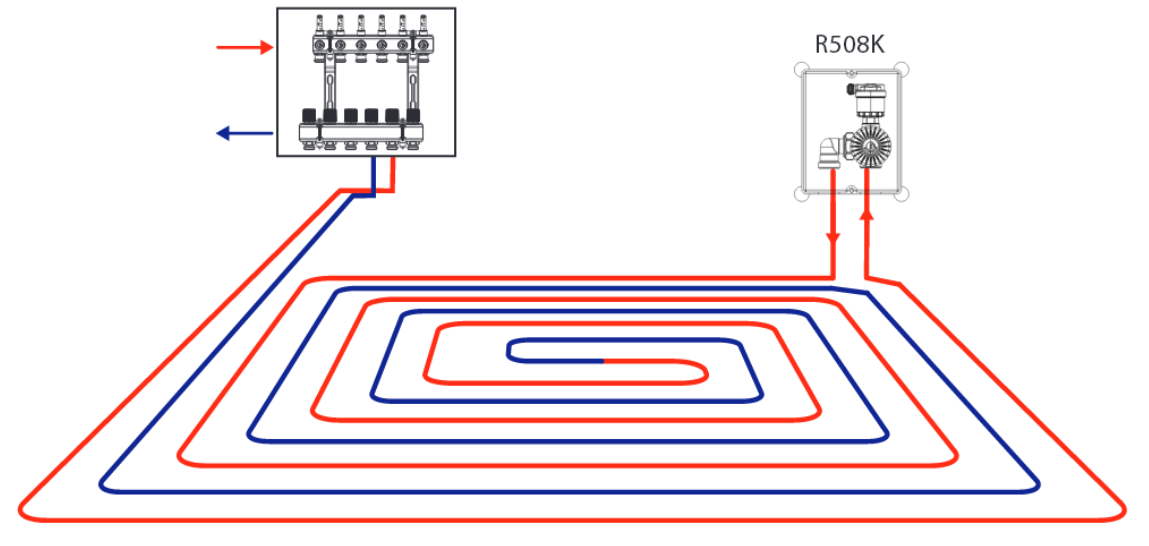

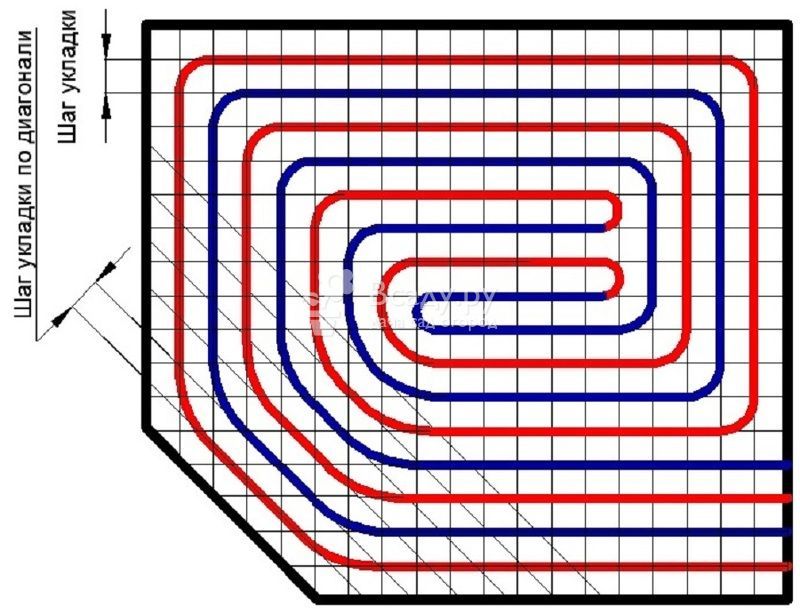

Наматывать трубу надо «двойной спиралью». Можно намотать и «змейкой», но нагрев пола будет менее равномерным, и нога это почувствует — никакого резона в такой намотке мы не видим.


Еще важный момент — есть трубы с защитой от кислорода (с добавлением EVOH в названии), есть без защиты. Если у вас чугунный котел, или в системе отопления есть стальные радиаторы — вам нужна труба с защитой. Если котел настенный, с медным или нержавеющим теплообменником, а приборы отопления без стальных элементов — используйте трубу без защиты.

Коллектор для водяного теплого пола


Каждое помещение с «теплым полом» — это как минимум один контур (одна петля трубы). Все эти контуры надо как-то объединить в один и присоединить к котлу или иному источнику тепла. Здесь нам на помощь приходят коллекторы. Мы выпускаем широкий ассортимент коллекторов для теплого пола, но выбор, как и в случае труб, достаточно прост. Начнем с материала. Коллекторы производятся из латуни или нержавеющей стали. Функционально разницы нет, но эстетически нержавеющие коллекторы выглядят лучше.


Теперь о начинке. Коллекторы, предназначенные для теплого пола, должны выполнять три обязательных функции: запорную (возможность отключить отдельную петлю «теплого пола»), регулирующую (возможность изменять количество теплоносителя, протекающего через петлю «теплого пола», в зависимости от температуры воздуха в помещении или температуры поверхности пола) и балансировочную (возможность отрегулировать гидравлическое сопротивление каждой петли «теплого пола»). В наших коллекторах все это есть. На «подаче» установлены запорные вентили (управляемые вручную), на обратке — запорно-регулирующие вентили для установки сервоприводов (ими управляет автоматика, а регулировка производится вручную специальным ключом).


Также у нас есть коллекторы с расходомерами, которые нравятся не только монтажникам (легко настраивать), но и вам потом удобно контролировать. Понятно, что дополнительное удобство — это дополнительные деньги. Все наши коллекторы имеют различное количество «выходов» — от двух до двенадцати. Вот и все, выбор за вами.

Насосно — смесительные модули. Смесительный узел для теплого пола.


Температура теплоносителя, который вы подаете в «теплый пол», не должна превышать 55 градусов. Это и соображения комфорта (чтобы пол не перегреть), и всяческие инженерные соображения (равномерность прогрева, гидравлика, дегидратация бетона при повышенных температурах, тепловые расширения конструкций и т.д.).


Чаще всего «теплый пол» работает в режиме 45/35 или близком к этому. Если ваш дом отапливается только «теплыми полами», и у вас установлен конденсационный котел — смесительный модуль вам не нужен. Во всех остальных случаях просто необходим. Функция модуля — понизить температуру, поступающую от источника тепла, за счет подмеса «обратки», поступающей от «теплых полов». И обеспечить циркуляцию теплоносителя через петли «теплых полов».


Есть у модуля и защитная функция — если регулирующий вентиль по какой либо причине выйдет из строя, и в полы пойдет перегретый теплоноситель — циркуляционный насос остановится и вашим полам ничего не угрожает.


Этот модуль подключается непосредственно к коллекторам, которые вы выбрали на предыдущем шаге. Мы предлагаем на ваш выбор четыре насосно-смесительных модуля.


Для небольших систем отопления (до 50 м2) мы предлагаем модуль FRG 3005F. Если ваша система больше — используйте модули FRG 3015F или ISOTHERM , они способны обслужить до 150 м2.


Между собой эти модули отличаются расположением патрубков для присоединения источника тепла, в первом случае они «смотрят» вертикально вниз, во втором — горизонтально, соосно коллекторам. Все вышеназванные модули поддерживают одну температуру, которую вы выставили на регулирующем вентиле модуля. Хотите реализовать управление температурой по временному графику (ночное снижение температуры), или «погодозависимое» регулирование — для вас модуль FRG 3015W2. В нем температурой управляет внешний контроллер.


А что делать, если у вас не просто дом, а дворец, и площадь теплых полов более 150 м2? Ответ прост — используйте несколько модулей.


Также всегда имеет смысл выделить теплые полы санузлов и ванных комнат в отдельный контур, со своим смесительным модулем. В этих помещениях температура поверхности пола выше, поэтому и температура теплоносителя должна быть выше.

Электротермические сервоприводы


Трубы мы с вами проложили, к коллекторам присоединили, смесительный модуль прикрутили, что дальше? Пора поговорить об управлении температурой. Начнем с устройств, называемых «исполнительными». С сервоприводов. Они устанавливаются на регулирующие вентили коллектора, и по команде некоего внешнего устройства управляют вентилями. Т.е. исполняют чужую волю, потому и «исполнительные».


Работает сервопривод как выключатель — полностью закрывает регулирующий вентиль, и движение теплоносителя через петлю «теплого пола» полностью прекращается. Нагрелось помещение — «теплый пол» полностью выключился и медленно остывает. Остыло помещение на полградуса — «теплый пол» включился «на полную» и поднимает температуру обратно. Т.е., если требуемая температура в помещении 20 градусов — реальная температура будет «плавать» в диапазоне от 19 до 21 градуса. Это вполне нормальный и комфортный режим регулирования. Точность поддержания температуры зависит от того самого внешнего устройства, которое дает команды сервоприводу, и речь о котором пойдет ниже.


Мы выпускаем сервоприводы двух типов: 22CX (Новинка) и 26LC. Первый компактнее, второй красивее, и со светодиодом, сигнализирующем о текущем состоянии. Есть модификации на 230В, есть на 24В. Есть нормально открытые, а есть нормально закрытые. Серия 26LC только нормально-закрытые. Давайте поговорим об этом подробнее.



Если привод нормально открытый — в отключенном состоянии (нет электропитания) регулирующий вентиль будет открыт. В случае, если привод неисправен, или неисправно устройство, дающее ему команды — «теплый пол» будет работать и помещение не остынет. Это плюс. Но температура воздуха в помещении при этом будет явно выше нормы, и вы заплатите больше денег. Это минус. Выбирайте сами, что больше не нравится.


Рачительные европейцы предпочитают не переплачивать, и их выбор — нормально закрытые приводы. В России, как правило, выбирают комфорт, и нормально открытые приводы. Или просто «не заморачиваются» и берут те, что есть в наличии.

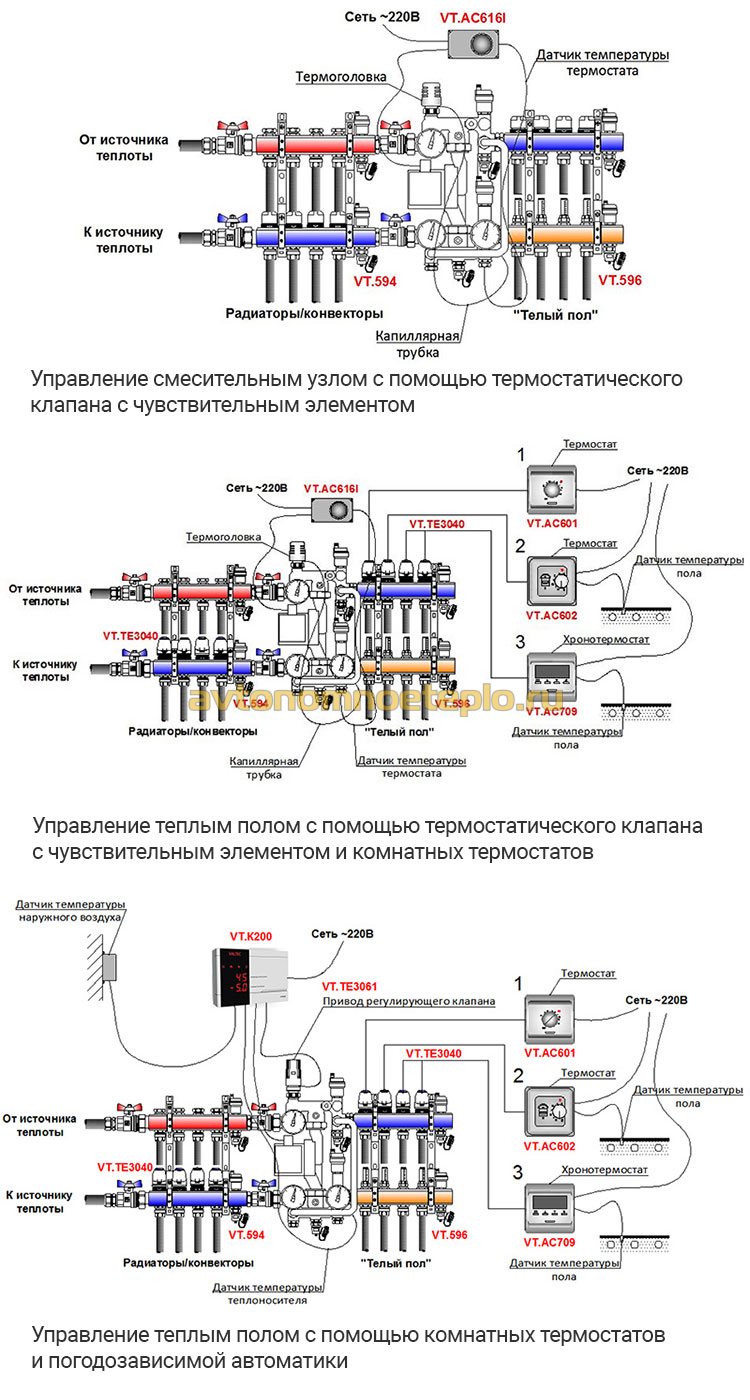

Автоматика и принципы регулирования. Термостат комнатный для управления температурой.



Вот мы и добрались до «мозга» системы отопления «теплыми полами» — до автоматики. Сначала немного поговорим о принципах регулирования.

В первую очередь нам важна температура воздуха — именно она определяет наше ощущение комфортности. Также нам важна температура поверхности пола — ноги хотят ощущать тепло. Эти две температуры жестко связаны. Нужно понимать, что пол ощутимо теплым будет только часть отопительного периода, значимую часть времени он будет холоднее, чем хочется.


Возможно, осенью или весной, когда теплопотери минимальны, захочется даже надеть тапочки. Большинству людей температура воздуха важнее тапочек, и они управляют «теплым полом» по температуре воздуха в помещении. Вам важнее ощущение тепла под ногами? Тогда вы должны задать комфортную для себя температуру поверхности пола, а температура воздуха уж какая получится.


Более сложный случай — в помещении не только теплый пол, но и радиаторы. Если эти две системы не имеют общей системы управления — будет бардак. Предположим, у вас на радиаторах установлены «термоголовки», а «теплый пол» управляется по температуре воздуха. В этом случае большую часть отопительного периода «теплый пол» будет выключен, поскольку мощности радиаторов будет достаточно для поддержания необходимой температуры воздуха. Вы ведь не этого хотели?


Можно сделать регулирование пола по температуре поверхности. При низких температурах «за бортом» все будет правильно — радиаторы будут включаться только при недостаточной теплоотдаче полов. А в те моменты, когда теплоотдача пола будет выше потребности в тепле — в помещении станет жарко. Тоже не хорошо. Мы считаем, что оптимальный алгоритм управления должен быть таким: полы управляются по температуре воздуха до тех пор, пока их теплоотдачи достаточно. Как только становится недостаточно — температура пола фиксируется, и сразу включаются радиаторы, которые управляются по температуре воздуха.


Для реализации всех этих алгоритмов у нас есть необходимое оборудование.

Термостаты


Устройства, которые поддерживают стабильную температуру чего либо, называются термостатами. Мы предлагаем вам множество разных термостатов. Рассмотрим их подробнее.

Проводные термостаты


Самый доступный вариант — проводные термостаты. Сам термостат располагается в помещении, коллектор с сервоприводом может находится как в том же помещении, так и где угодно (в котельной, например). Между собой эти устройства соединяются тонкими кабелями (3х0.5 мм2 достаточно в большинстве случаев).





Для коммутации термостатов и приводов мы рекомендуем использовать коммутационные управляющие модули WFHC. Кроме того, что они увеличивают надежность всей системы регулирования, они могут дополнительно управлять котлом и насосом. Один термостат может управлять несколькими сервоприводами, т.е. если у вас большое помещение, и в нем несколько петель «теплого пола» — вам все равно нужен только один термостат.


Коммутационный модуль WFHC на 6 термостатов



Во всех термостатах есть индикация текущего состояния («нагрев» или «не нагрев»). Диапазон регулирования температуры 5…30 гр.С. Точность поддержания температуры +/- 0.5 гр.С. Есть исполнения как для открытого (термостат устанавливается на поверхности стены), так и для скрытого монтажа (термостат монтируется в монтажной коробке, аналогично розеткам и выключателям).






WFHT-BASIC — самая простая модель. Этот термостат способен поддерживать одно значение температуры воздуха круглосуточно. Датчик встроен в корпус термостата





WFHT-BASIC + выглядит аналогично, и умеет поддерживать две температуры воздуха (дневной/ночной режим). Температура дневного режима устанавливается на рукоятке. Температура ночного на 4 градуса ниже температуры дневного. Переключение между режимами по сигналу внешнего таймера WFHC-TIMER, который приобретается дополнительно. Один таймер управляет всеми термостатами в доме.

WFHT-DUAL аналогичен предыдущему, и так же выглядит, но имеет возможность подключения датчика температуры поверхности пола (настройка 10…40 гр.С). Вы можете выбрать один из трех режимов регулирования:

  • по воздуху;
  • по поверхности;
  • о воздуху с ограничением температуры поверхности.





WFHT-LCD функционально аналогичен WFHT-DUAL, но вместо ручки со шкалой и переключателей имеет дисплей и кнопки. На дисплее вы можете видеть текущее значение измеряемых температур — «самое то» для любопытных.


Это все были электронные термостаты с питанием от сети. Есть еще термостаты «на батарейках», серии BT. Выглядят они более гламурно. Напрямую сервоприводами не управляют — требуется коммутационный модуль (располагается вблизи сервоприводов). Батареек «хватает» на два года. Благодаря тому, что к термостату не подводится высокое напряжение — их можно устанавливать в помещениях с повышенной влажностью. У этих термостатов чуть шире диапазон настраиваемых температур воздуха (5…35 гр.С).





Термостат BT-A близок модели WFHT-DUAL, но способен работать только «по воздуху» либо «по поверхности». И поддерживает только один температурный режим.





Более «продвинутая версия — термостат BTD. Он способен поддерживать 4 температурных режима (дневной/ночной/защита от замерзания/отпуск). Для каждого режима задается своя температура. Переключение между режимами осуществляется вручную — кнопками управления. Также есть режим таймера — «Поддерживать заданную температуру столько то часов или дней».

Самый «навороченный» термостат — BTDP. У него есть все, что есть у BTD, плюс встроенный программируемый таймер, т.е. вы можете настроить, в какие дни недели и в какое время какой режим включить. У таймера существует 9 заводских временных программ и 4 пользовательских. Заводские программы вида «Утро, вечер и выходные». Выглядит он так же, как BTD.


Беспроводные термостаты (радиотермостаты)


Этим термостатам не нужны провода — связь между термостатом и сервоприводом осуществляется по радио. Отличное решение в том случае, когда отделка уже сделана, и нет возможности проложить провода.


Все радиотермостаты имеют на своем корпусе пиктограмму антенны и работают «на батарейках». А некоторые термостаты имеют в комплекте подставку для установки на горизонтальную поверхность.


Сервопривод самостоятельно принять радиосигнал не может — поэтому рядом с коллектором устанавливается приемный радиомодуль, который принимает сигнал от термостата и, в свою очередь, управляет сервоприводами.


Для одиночного термостата — однозонный радиомодуль EHRFR 868 МГц для серии WFHT или BTR 868 МГц для серии BT.


Если термостатов несколько используем приемный радиомодуль WFHC-RF MASTER, который бывает на 4 или на 6 радиотермостатов с возможностью расширения до 8,10 или 12 зон.



В радиомодуль встроен таймер, что позволяет осуществить переключение дневного/ночного режима даже на самом простом радиотермостате.


Радиотермостаты, как и проводные, выпускаются в двух линейках: WFHT и BT. И визуально так же выглядят. Моделей в линейках поменьше.


WFHT-RF BASIC аналогичен WFHT-BASIC. Благодаря таймеру в радиомодуле он способен работать в дневном и ночном режиме. Температура в ночном режиме на 4 градуса ниже дневной.


WFHT-LCD-RF — полный аналог WFHT-LCD. Больше и добавить нечего.






Радиотермостаты серии BT: BTA-RF, BTD-RF и BTDP-RF полностью повторяют своих проводных собратьев, только работают на частоте 868МГц и имеют дальность передачи сигнала до 100м.


На фото радиотермостат BTA-RF.


Для организации одной температурной зоны мы применяем один радиотермостат серии BT и один однозонный приемный радиомодуль BTR.


Еще раз про совместную работу с радиаторами


Теперь вы знаете, как работают наши термостаты. Давайте попробуем решить задачку, о которой говорили выше: помещение отапливается теплым полом и радиаторами одновременно, нужно подобрать автоматику. Сами сможете? Давайте, мы расскажем, как бы мы это сделали, а вы себя проверите. Напомню, мы хотим поддерживать постоянную температуру воздуха. Пока мощности теплого пола достаточно — радиаторы должны быть отключены. А, как только стало недостаточно — тут же включились бы. Перегревать поверхность пола мы тоже не собираемся, и наша автоматика не должна допускать ее нагрева выше 29 градусов (значение для примера).


Первым делом накрутим сервоприводы на радиаторы и на коллектор с теплыми полами. Смотрим на термостаты — одним термостатом нам не обойтись, поскольку у него один выход, и управлять двумя системами по-разному никак не получится. Берем два термостата: «WFHT-BASIC +» и «WFHT-DUAL». Вешаем их рядышком в нашем помещении, термодатчик от DUAL монтируем в стяжку. Термостат DUAL переведем на управление по температуре поверхности пола. В то время, когда термостат BASIC будет нам давать сигнал о том, что воздух холоднее, чем надо. WFHT-DUAL сообщит о том, что поверхность пола холодна. Далее собираем простую релейную схему, которая:

  • отключит И пол, И радиаторы, если температура воздуха в норме;
  • включит нагрев пола, если температура его поверхности ниже максимума, и температура воздуха ниже нормы;
  • включит нагрев радиаторов, если температура поверхности пола максимальна и температура воздуха ниже нормы.


Говоря проще, BASIC включает нагрев, а DUAL работает как переключатель между режимами «только пол» и «пол + радиаторы». Схема эта достаточно проста. Если вы с электрикой не на «короткой ноге» — обратитесь к нашим специалистам, они вам и схему нарисуют, и все подробно объяснят. Само собой, подобную схему можно собрать и на других термостатах, в том числе радиотермостатах.



Смотреть релейную схему «WFHT-BASIC+WFHT-DUAL».
Смотреть релейную схему с примерением реле времени.

Выводы


В качестве вывода предлагаем вам посмотреть рисунок ниже. Там вы видите все устройства, перечисленные в статье, и схему их соединений. Все просто, не правда ли?



При перепечатке материалов статьи ссылка на сайт www.wattsindustries.ru обязательна!

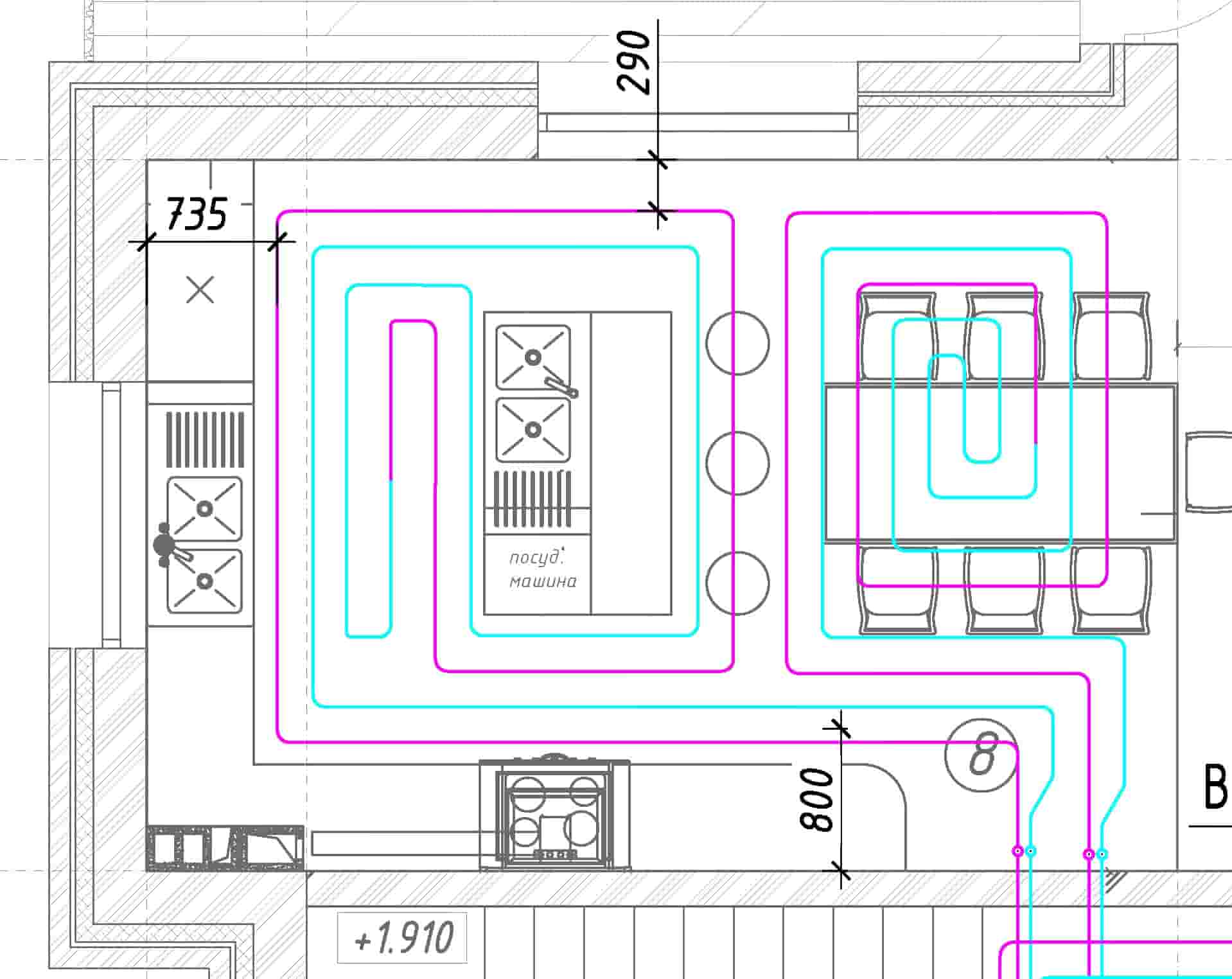

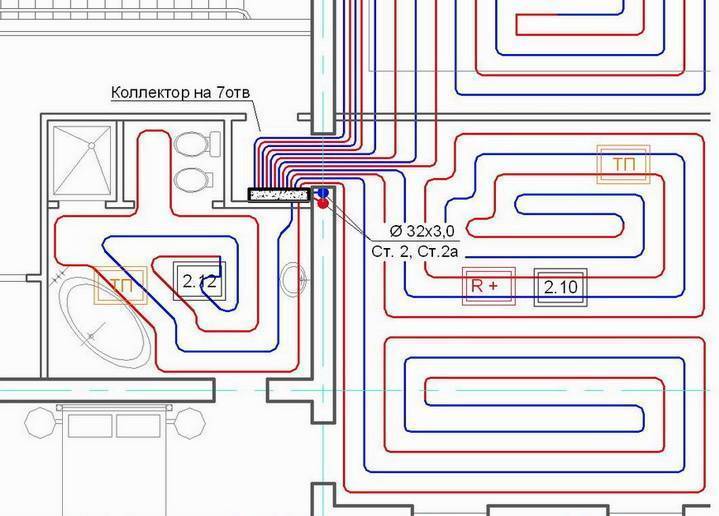

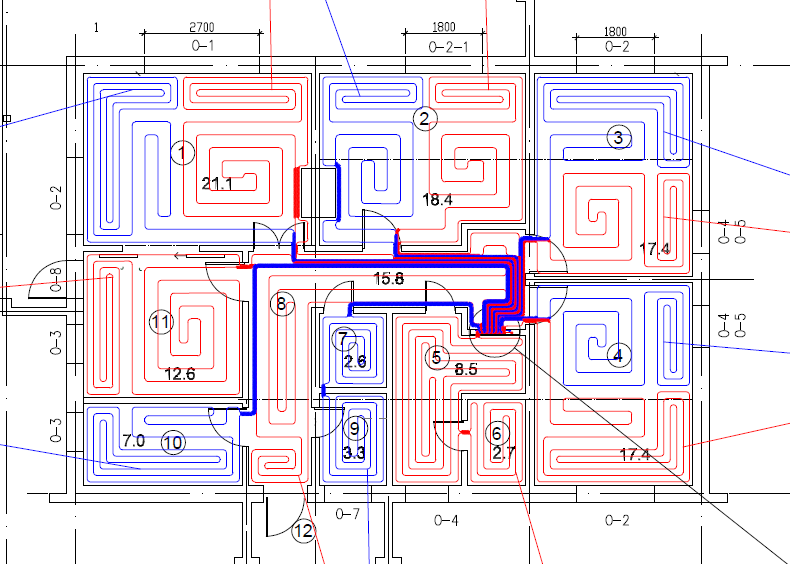

Схема водяного теплого пола. Схема укладки и подключения водяного теплого пола

В этой статье мы поговорим о проекте водяного пола. Здесь будут даны ответы на вопросы о том, зачем он нужен, и как его правильно реализовать. Также подробно описана схема водяного теплого пола.

Особенности составления

В одних случаях его наличие желательно, а в других обязательно. Лучше, чтобы он был, если теплый пол является вспомогательной (то есть не основной) системой.Также желательно сделать проект, когда он занимает небольшую площадь (до 20 кв.м.). Если этот этаж является основной системой отопления (или вспомогательной), но затрагивает большее пространство, то обязательным условием является составление схемы.

Что это такое?

При монтаже системы такого пола в новостройке, а также в некоторых других случаях требуется приемка в эксплуатацию. Если проект не скомпилирован, то можно получить отказ. Поэтому рекомендуется позаботиться об этом заранее.В противном случае, составлением проекта все равно придется заниматься, только уже «задним числом». Если речь идет об установке системы водяного теплого пола с привлечением профессиональных строителей, то лучше всего прибегнуть к оформлению договора. Он основан на проекте. Последнее является обязательной частью договора.

Ценовая политика

При отсутствии проекта стоимость и сроки выполнения работ в любом случае значительно увеличиваются. Дело в том, что в такой ситуации процесс монтажа или строительства будет неорганизованным.По подсчетам специалистов, на покупку системы и ее установку требуется до 60 евро на 1 кв. м. Исходя из этого, в доме предусмотрен теплый пол площадью до 100 кв. м., придется потратить до 6 тыс. евро. Таким образом, монтаж системы и цена оборудования соизмеримы со стоимостью самой конструкции. В этом случае нужно начинать экономить. Это касается работ, оборудования и материалов. Снизить стоимость последнего возможно.Это требует точного технического расчета. На его основе уже составляется схема водяного теплого пола. За счет этого исключается неоправданное завышение мощности обогрева. Кроме того, гарантировано обеспечение комфортных условий в доме. Планировка водяного теплого пола позволяет учесть все важные детали, а также сэкономить на покупке необходимого оборудования.

Особенности технического расчета

Как показывает практика, схема водяного теплого пола своими руками составляется редко.Для проектирования требуются определенные знания. Кроме того, нужно иметь представление о свойствах разных материалов, принципе работы системы отопления, а также о нормах и правилах монтажа. Схема устройства теплых водяных полов должна содержать технический расчет. Его выполнение является обязанностью дизайнера. Для расчета тепла дома необходимо предоставить специалистам следующую информацию:

  1. Информация о номерах ПЖО (указывается тип покрытия и место установки мебели).
  2. Расположение отводов и подступенков внутри конструкции.
  3. Информация о необходимой температуре в помещениях.
  4. Информация о материале наружных стен (здесь также указывается тип дверей и окон).
  5. Расположение котла и его высота над полом.
  6. Поэтажный план дома (указаны размеры наружных стен, дверей и окон).

Схема укладки теплых водяных полов выполняется на основании технического расчета.

Важная информация

Схема укладки теплых водяных полов включает очень много элементов. Стоит обратить внимание на то, что важные моменты не упущены дизайнерами и согласованы с владельцами дома.

Разбивка помещения на поля

Процесс деления на участки — очень важный момент. Если проигнорировать его, то, скорее всего, стяжка разрушится. Это зависит от его температурного расширения. Разделение на поля происходит как раз для его компенсации.Количество получаемых секций зависит от геометрии и площади помещения. При этом максимальная площадь генерируемого поля составляет не более 40 квадратных километров. М.

Компенсационные швы

Предусматриваются по границам полей, которые получаются после разбивки помещений. Это делается для того, чтобы стяжка не потрескалась. По сути, компенсационные швы представляют собой своеобразные зазоры. Их можно заполнить демпферной лентой, пенополиэтиленом или пенополистиролом. Для того чтобы осуществить прокладку трубы через компенсатор, ее помещают в защитный жесткий кожух. Последняя представляет собой гофрированную трубу, длина которой до 500 мм. Следует отметить, что через компенсационный шов может проходить только обратная или подводящая линия контура.

Технология монтажа

Этот момент необходимо согласовать с проектировщиком в обязательном порядке. Выбор материалов, используемых для укладки труб, будет зависеть от выбранного способа. В настоящее время наиболее распространены две технологии устройства теплого пола – «сухая» и «мокрая». Выбор верхнего финишного покрытия зависит от требуемой температуры нагрева труб.Например, максимальные параметры, разрешенные производителем, составляют 25 градусов. Указанной температуры обогрева пола может быть недостаточно. В некоторых случаях требуется смена верхнего декоративного покрытия. Возможна установка настенной системы отопления.

Что должно произойти после завершения проектирования?

Предполагается, что на руках у владельца будет поэтажный план системы отопления. На нем должна быть четко указана информация обо всех компонентах системы:

  1. Настройки автоматизации.
  2. Размещение труб (указаны длина и диаметр участков).
  3. Информация о требуемой мощности по каждому помещению (напольное или радиаторное отопление).
  4. Размещение и размеры радиаторов.
  5. Полная схема прокладки труб (указаны диаметр и длина каждого контура системы, температура теплоносителя, шаг расположения такого теплого пола).

Полная схема водяного теплого пола должна быть отражена на чертеже.Там же указывается толщина бетонной стяжки. Собственнику должна быть предоставлена ​​вся информация о специфике материалов и оборудования, с использованием которых будет монтироваться водяной теплый пол. Схема установки позволит избежать ошибок в процессе самой работы.

Необходимые инструменты и материалы

В соответствии с информацией, содержащей технический план и схему подключения водяного теплого пола, перед началом работ необходимо подготовить:

  1. Распределитель с расходомерами.
  2. Коллекторный шкаф.
  3. Пластификатор (добавляется в бетон, предназначен для заливки полов).
  4. Крепления для труб.
  5. Полный набор инструментов для деформационных швов.
  6. Полосы из пенопласта или демпферной ленты.
  7. Теплоизоляционный материал.
  8. Специальные трубы, предназначенные для конфигураций напольного отопления (должны быть кислородонепроницаемыми, устойчивыми к температуре и давлению).

На генплане также должна быть предусмотрена схема коллектора водяного теплого пола.

Дополнительные вопросы

На этапе проектирования необходимо знать следующее:

  1. Варианты отделочных покрытий.
  2. Варианты схем укладки труб.
  3. Жидкости для системы.

В процессе установки определить это будет уже поздно. Об этом лучше позаботиться заранее на начальном этапе проектирования.

Теплые полы водяные: схемы разводки

Разводка труб по основанию может осуществляться разными способами.В настоящее время используют два варианта: спираль и змейку. Любая другая схема устройства теплых водяных полов является вариацией одной из вышеперечисленных.

Змейка

Данная кладка подходит для большинства комнат, имеющих среднюю или маленькую площадь. Следует отметить, что начальный отрезок трубы будет иметь самую высокую температуру. По этой причине кладку следует начинать со стороны стены, имеющей наибольшую теплопотерю. Эта область называется границей или краевой зоной. Здесь шаг укладки уменьшен, чтобы иметь возможность компенсировать потери тепла.Чаще всего расстояние между трубами не превышает 300 мм. Дело в том, что при большем шаге может образоваться «температурная зебра». В краевой зоне расстояние уменьшается до 200 мм. Допустимо, если она еще меньше. При этом важную роль играет минимальный радиус изгиба трубы. Змеевидный контур характеризуется неравномерным распределением тепла. Чтобы избавиться от этого, необходимо сделать двойную укладку.

Спираль

Данная схема водяного теплого пола предполагает параллельное расположение подающего и обратного участков трубы.За счет этого компенсируется снижение температуры. Спираль отлично подходит для помещений с большим потреблением или большой площадью. Такая схема подключения теплого водяного пола рекомендуется при шаге менее 200 мм. Причина кроется в ограничении минимального радиуса изгиба конструкции.

Особенности кромочных зон

Необходимо помнить, что здесь укладка петель уменьшена. Это делается для компенсации потери тепла. Таких зон всего два вида: раздельные и интегрированные.Последний включается в одну петлю. Его образование связано с уменьшением шага мощения у наружных стен. В этом случае следует увеличить дистанцию ​​в зоне пребывания. Граничная область формируется с помощью отдельного контура. Если длина последнего более 100 м, для обогрева этого участка потребуется несколько подобных элементов. При наличии пограничной зоны этот вариант наиболее актуален. Это связано со значительными гидравлическими потерями в петле, если длина петли превышает 100 м.

Верхняя отделка Информация

Это очень важный участник теплопередачи всей системы пола. Материал покрытия необходимо выбирать очень тщательно. Стоит обратить внимание на его термостойкость. Рекомендуется использовать следующее:

  1. Ламинат.
  2. Линолеум.
  3. Деревянная доска (рекомендуемая толщина до 15 мм, это связано с низкой теплопроводностью этого материала).
  4. Паркет.
  5. Плитка керамическая (рекомендуемая толщина — до 30 мм.).

Особенности деревянной крышки

При этом может возникнуть большое количество вопросов. Дерево – гигроскопичный материал. В большинстве случаев покрытие несколько снижает относительную влажность воздуха непосредственно над полом. Это связано с тем, что температура последнего повышается. Для относительной влажности «самовыравнивание» необычно. Если будет повышение температуры в той или иной зоне, то она обязательно снизится.Для канадского теплого пола нельзя использовать канадский клен. Это относится и к буку. При изменении относительной влажности геометрические размеры этих сортов древесины сильно «прыгают». Все остальное можно использовать в системах водяного теплого пола. Рекомендуемая температура воздуха при укладке деревянного покрытия – +20 градусов. При этом относительная влажность воздуха должна быть в следующем диапазоне: 30%-60%. Применение любого типа покрытия предполагает обязательное ограничение температуры, которая подается в системы теплоносителя.Как правило, все рекомендации есть в прилагаемой инструкции производителя. Схема водяного теплого пола с термостатом предполагает установку оборудования для поддержания постоянной температуры в системе.

Информация о жидкостях

В систему водяного теплого пола можно заливать дистиллированную или простую воду, а также антифриз. Последний лучше всего использовать при неравномерном обогреве помещения в холодные периоды. Это должно быть отражено заранее в проекте системы.

Где лучше всего использовать?

Как правило, используется схема водяного теплого пола в частном доме. При установке системы в ограниченных по площади помещениях (спальня, кухня, ванная комната) проще всего использовать электрическую вариацию. Это связано с тем, что на небольшом пространстве трубы найти сложнее, чем кабель. В том случае, если такая система отопления станет основной, лучше всего использовать водяной тип конструкции. Стоит отметить, что в многоэтажном доме с централизованным отоплением запрещено использовать водяной теплый пол.Схема системы от отдельного контура в обязательном порядке согласовывается с соответствующими органами.

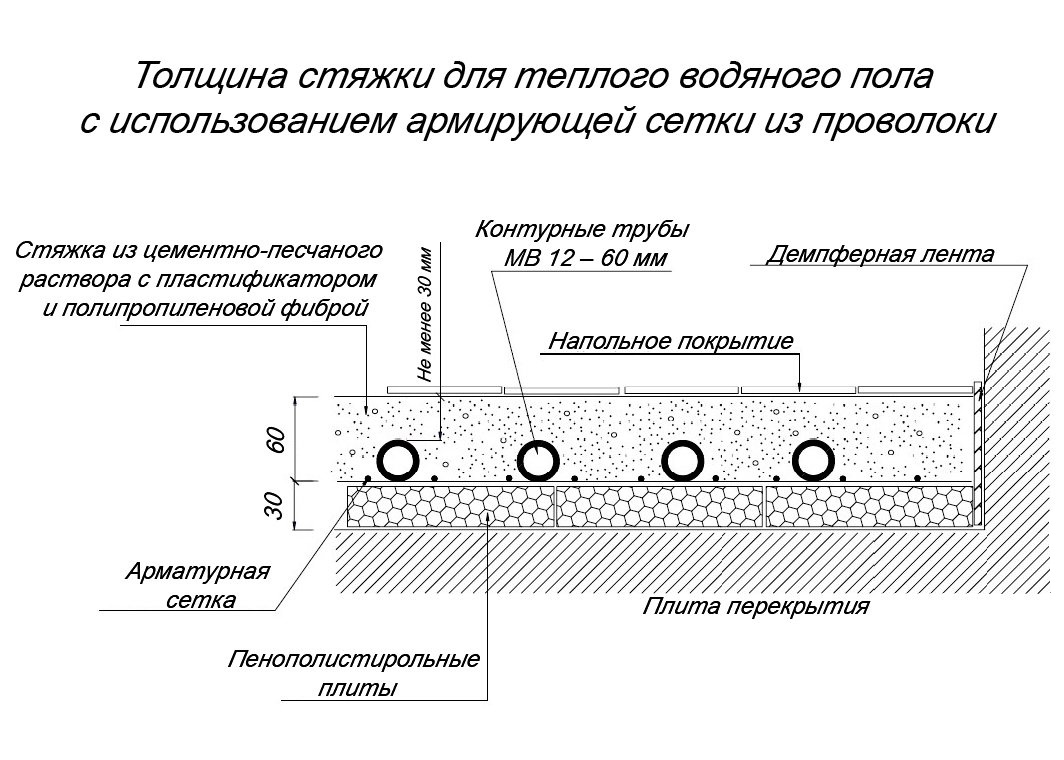

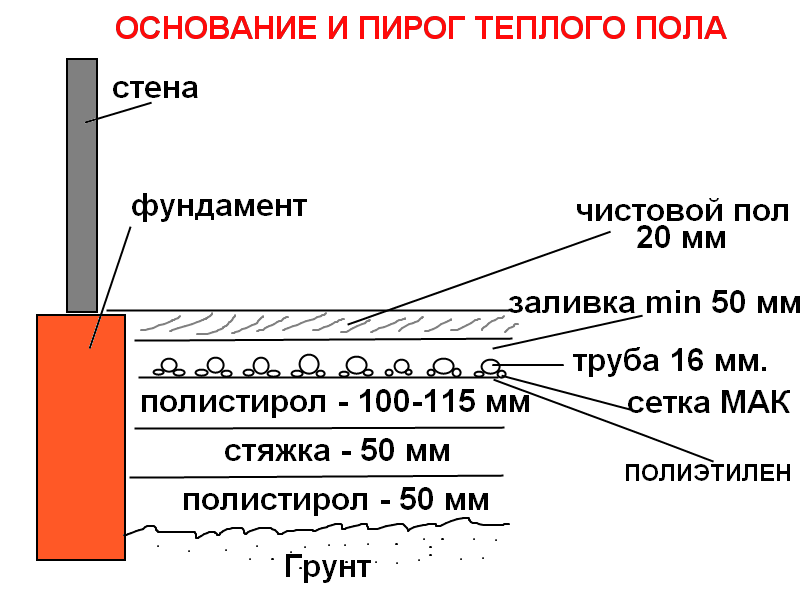

Слоистая конструкция

Схема устройства теплых водяных полов примерно следующая:

  1. Теплоизоляция (с использованием EPS или пенополистирола).
  2. Обмазочная гидроизоляционная или оклеечная.
  3. Основная плита.

дополнительная информация

В частном случае требуется расчет толщины теплоизоляции, которая будет у водяного теплого пола.Схема должна содержать эту информацию. Что касается рулонного утеплителя, имеющего алюминиевую поверхность, то рекомендуется использовать варианты с содержанием лавсана. Благодаря ему не произойдет взаимодействия бетонной стяжки и алюминия. Также стоит отметить, что трубы можно укладывать прямо на пенополистирол или пенополистирол. Таким образом, промежуточный слой пропускается. Следует обратить внимание на трубы водяного теплого пола и бетонную стяжку с добавлением пластификатора. Предполагается наличие армированной сетки с ячейками.Рекомендуемый диаметр проволоки до 4 мм. Толщина стяжки подобного пола (с учетом наличия труб) до 10 см. Существуют определенные рекомендации по применению пластификатора. Считается, что если добавить его в стяжку, то можно сделать так, чтобы ее толщина была 3 см, а ее армирование было необязательным. Это мнение не соответствует действительности. Применение пластификатора не избавляет от необходимости армирования стяжки. При этом его минимальная толщина должна достигать 5 см.В случае использования пластификатора его вводят в смесь строго по прилагаемой инструкции. Чрезмерное его количество приведет к «перегоранию» системы. Таким образом, могут появиться трещины. Армирующая сетка обязательно должна располагаться над трубами. Это позволит равномерно распределить рабочую нагрузку. В настоящее время часто можно встретить рекомендации о том, что сетка якобы может располагаться непосредственно над трубами. Однако в этом случае не удается выполнить свою конструктивную роль.Дело в том, что к сетке удобно крепить трубы. Делается это с помощью пластиковых зажимов. Итак, можно сделать вывод, что наличие сетки под трубами не отменяет необходимости ее расположения непосредственно над ними. Что касается отделки пола, то этот материал обязательно имеет маркировку о возможности его использования в устройстве теплого пола.

Схема подключения труб теплого пола. Необходимые инструменты и материалы. Особенности проекта

В этой статье речь пойдет о проекте водяного пола.Здесь будут даны ответы на вопросы о том, зачем он нужен, и как его правильно реализовать. Также подробно расписана схема водяного теплого пола.

Особенности проекта

В одних случаях его наличие желательно, а в других — обязательно. Лучше, чтобы он был, если теплый пол будет вспомогательной (то есть не основной) системой. Также желательно сделать проект, когда он занимает небольшую площадь (до 20 кв.м.). Если этот этаж является основной системой отопления (или вспомогательной), но затрагивает большее пространство, то составление схемы обязательно.

Для чего все это?

При монтаже системы такого пола в новостройке, а также в некоторых других случаях требуется проведение пуско-наладочных работ. Если проект не составлен, то можно получить отказ. Поэтому рекомендуется позаботиться об этом заранее. В противном случае вам все равно придется заниматься черчением, только уже задним числом. Если речь идет об установке системы водяного теплого пола с привлечением профессиональных строителей, лучше всего прибегнуть к проектированию.Он основан на проекте. Последнее является обязательной частью договора.

Ценовая политика

Если проекта нет, то стоимость и сроки работ в любом случае значительно возрастают. Дело в том, что в такой ситуации монтажный или строительный процесс будет неорганизованным. По оценкам специалистов, на покупку системы и ее установку требуется до 60 евро за 1 кв. м. Исходя из этого, на дом, имеющий площадь теплого пола до 100 кв.м., придется потратить до 6 тыс. евро. Таким образом, монтаж системы и цена оборудования соизмеримы со стоимостью самой конструкции. В этом случае нужно начинать экономить. Это касается выполненных работ, оборудования и материалов. Снизить стоимость последнего возможно. Для этого необходим точный технический расчет. На его основе составляется схема водяного теплого пола. За счет этого исключается неоправданный завышенный расход тепловой мощности. Кроме того, гарантировано обеспечение комфортных условий в доме.Планировка водяного теплого пола позволяет учесть все важные детали, а также сэкономить на приобретении необходимого оборудования.

Особенности технического расчета

Как показывает практика, схема составляется редко. Для оформления требуются некоторые знания. Кроме того, нужно иметь представление о свойствах различных материалов, принципе работы системы отопления, а также правилах и нормах монтажа. Схема устройства теплых водяных полов должна содержать технический расчет.Его реализацией занимается дизайнер. Для того, чтобы произвести тепловой расчет дома, необходимо предоставить специалистам следующую информацию:

  1. Сведения о помещениях СО (указывается тип покрытия и установка мебели).
  2. Расположение ответвлений и стояков внутри здания.
  3. Информация о требуемой температуре в помещениях.
  4. Информация о материале наружных стен (здесь также указывается тип дверей и окон).
  5. Расположение котла и его высота над полом.
  6. Поэтажный план дома (указать размеры наружных стен, дверей и окон).

Укладка теплых водяных полов выполняется на основании технического расчета.

Важная информация

Схема укладки теплых водяных полов включает очень много элементов. Стоит обратить внимание на то, чтобы важные моменты не были упущены дизайнерами и согласованы с владельцами дома.

Разбивка помещений в поле

Процесс деления на участки очень важный момент. Если его проигнорировать, то, скорее всего, произойдет разрушение стяжки. Это зависит от его теплового расширения. Разделение на поля происходит как раз для того, чтобы это компенсировать. Количество получаемых секций зависит от геометрии и площади помещения. При этом максимальная площадь формируемого поля составляет не более 40 квадратных метров. м

Деформационные швы

Предусматриваются по границам полей, которые получаются после разбивки помещения.Это делается для того, чтобы стяжка не растрескалась. По сути, деформационные швы представляют собой своего рода зазоры. Наполнить их можно пенополиэтиленом или пенополиэтиленом. Для осуществления прокладки трубы через нее помещают в защитный жесткий кожух. Последняя представляет собой гофрированную трубу, длина которой составляет до 500 мм. Необходимо обратить внимание на то, что через компенсатор может проходить только линия контура обратки или подачи.

Технология монтажа

Этот пункт обязательно согласовывать с проектировщиком.Выбор материалов, используемых для монтажа труб, будет зависеть от выбранного метода. В настоящее время наиболее распространены две технологии устройства теплых полов: «сухая» и «мокрая». Выбор верхнего финишного покрытия зависит от требуемой температуры труб отопления. Например, максимальные параметры, разрешенные производителем, составляют 25 градусов. Указанной температуры обогрева пола может быть недостаточно. В некоторых случаях требуется смена верхнего декоративного покрытия. Возможна установка системы настенного отопления.

Что должно произойти после завершения проектирования?

Предполагается, что в руках собственника будет поэтажный план системы отопления. В нем должна быть четко отражена информация обо всех компонентах системы:

  1. Настройки автоматизации.
  2. Размещение труб (указать длину и диаметр секций).
  3. Информация о необходимой мощности для каждой комнаты (напольное или радиаторное отопление).
  4. Расположение и размер радиаторов.
  5. Указана полная схема прокладки труб (диаметр и длина каждого контура системы, температура теплоносителя, шаг устройства такого теплого пола).

На чертеже должна быть отражена полная схема водяного теплого пола. Там же указывается толщина бетонной стяжки. Владельцу должна быть предоставлена ​​вся информация о специфике материалов и оборудования, с помощью которого будет производиться монтаж водяного теплого пола. Схема установки позволит избежать ошибок в процессе самой работы.

Необходимые инструменты и материалы

В соответствии с информацией, содержащей технический план и схему подключения водяного теплого пола, перед началом работ необходимо подготовить:

  1. Дозатор с расходомерами.
  2. Коллекторный шкаф.
  3. Пластификатор (добавляется в бетон, предназначен для заливки пола).
  4. Фитинги для труб
  5. Полный набор инструментов для компенсаторов.
  6. Полосы из полипропилена или демпферная лента.
  7. Теплоизоляционный материал.
  8. Специальные трубы, предназначенные для конфигураций теплых полов (должны быть кислородонепроницаемыми, устойчивыми к температуре и давлению).

К основному плану должна быть приложена и схема коллектора водяного теплого пола.

Дополнительные вопросы

На этапе проектирования необходимо знать следующее:

  1. Варианты отделочных покрытий.
  2. Варианты схем укладки труб.
  3. Жидкости для системы.

В процессе установки определится с этим слишком поздно. Об этом лучше позаботиться на начальном этапе проектирования.

Теплый пол: схемы разводки

Разводка труб по основанию может быть выполнена по-разному.На данный момент использую два варианта: спираль и змейка. Любая другая схема устройства теплых водяных полов является вариацией одной из вышеперечисленных.

Змейка

Эта установка подходит для большинства помещений средней или малой площади. Следует отметить, что начальный участок трубы будет иметь самую высокую температуру. По этой причине кладку следует начинать со стороны стены, имеющей наибольшую теплопотерю. Эта область называется границей или пограничной зоной. Здесь шаг укладки уменьшен, чтобы иметь возможность компенсировать потери тепла.Чаще всего расстояние между трубами не превышает 300 мм. Дело в том, что при большем шаге может образоваться «зебра температуры». В краевой зоне расстояние уменьшается до 200 мм. Действителен, если он даже меньше. При этом большую роль играет минимальный радиус изгиба трубы. Змеевидный контур характеризуется неравномерным распределением тепла. Чтобы избавиться от этого, необходимо сделать двойную укладку.

Спираль

Такая схема водяного теплого пола подразумевает параллельное расположение подающего и обратного участков трубы.За счет этого компенсируется снижение температуры. Спираль отлично подходит для помещений с большим потреблением или большой площадью. Такая схема подключения водяного теплого пола рекомендуется при шаге менее 200 мм. Причина кроется в ограничении минимального радиуса изгиба конструкции.

Особенности краевых зон

Необходимо помнить, что здесь шаг укладки петель уменьшен. Это делается для компенсации потери тепла. Таких зон всего два вида: раздельные и интегрированные.Последний включается в одну петлю. Его образование происходит за счет уменьшения шага кладки у наружных стен. При этом в зоне пребывания дистанцию ​​необходимо увеличить. Граничная область формируется с помощью отдельного контура. Если длина последнего больше 100 м, то для обогрева этого участка потребуется несколько подобных элементов. При наличии пограничной зоны этот вариант наиболее актуален. Это связано со значительными гидравлическими потерями в контуре, если длина контура превышает 100 м.

Верхняя отделка Информация

Это очень важный участник теплопередачи всей системы пола. Материал покрытия необходимо выбирать очень тщательно. Следует обратить внимание на его термостойкость. Рекомендуется использовать следующие:

Особенности паркета

В этом случае может возникнуть большое количество вопросов. Дерево – гигроскопичный материал. В большинстве случаев покрытие несколько снижает относительную влажность воздуха непосредственно над полом.Это связано с тем, что температура последнего повышается. Для относительной влажности «самовыравнивание» необычно. Если в той или иной зоне происходит повышение температуры, то она обязательно будет снижаться. Для водяного теплого пола использовать нельзя. Это относится и к буку. При изменении относительной влажности геометрические размеры этих пород древесины сильно «прыгают». Все остальное можно использовать в системах водяного теплого пола. Рекомендуемая температура воздуха при укладке деревянного покрытия +20 градусов.При этом относительная влажность воздуха должна быть в следующем диапазоне: 30%-60%. Применение любого типа покрытия предполагает обязательное ограничение температуры, которая подается в систему теплоносителя. Как правило, все рекомендации есть в прилагаемой инструкции производителя. Схема водяного теплого пола с термостатом предполагает установку оборудования для поддержания постоянной температуры в системе.

Информация о жидкости

В систему теплого пола можно заливать дистиллированную или обычную воду, а также антифриз.Последний лучше всего использовать, когда в холодные периоды происходит неравномерный обогрев помещения. Это должно быть отражено заранее в проекте системы.

Где лучше всего использовать?

Как правило, используется схема водяного теплого пола в частном доме. При установке системы в ограниченных по площади помещениях (спальня, кухня, ванная комната) проще всего использовать электрическую вариацию. Это связано с тем, что трубы разместить на небольшом пространстве сложнее, чем кабель.В том случае, если такая система отопления станет основной, лучше всего использовать водяной тип конструкции. Следует отметить, что в многоэтажном доме с централизованным отоплением запрещено использовать водяной теплый пол. Схема системы от отдельного контура должна быть согласована с соответствующими органами.

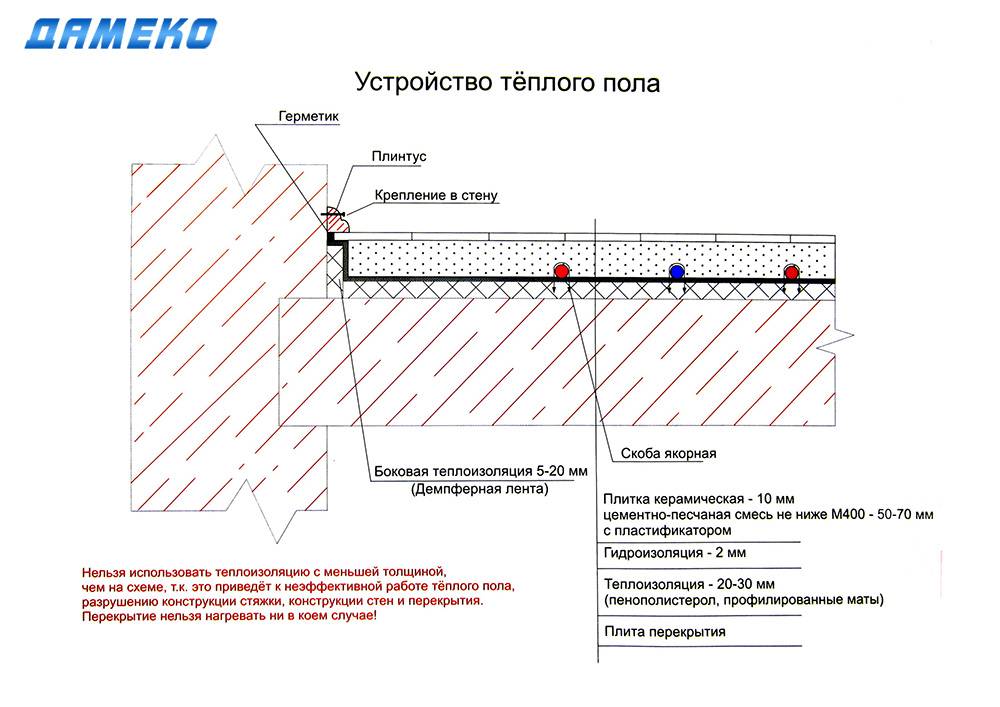

Слоистая конструкция

Схема устройства теплых водяных полов примерно следующая:

  1. Теплоизоляция (используется ЭППС или пенополистирол).
  2.  или кондитерские изделия.
  3. Основная плита.

дополнительная информация

В конкретном случае необходимо рассчитать толщину утеплителя, который будет иметь водяной теплый пол. Схема должна содержать эту информацию. Что касается рулонного утеплителя, имеющего алюминиевую поверхность, то рекомендуется использовать варианты с содержанием лавсана. Благодаря ему не произойдет взаимодействия бетонной стяжки и алюминия. Также стоит отметить, что трубы можно укладывать прямо на пенополистирол или пенополистирол.Таким образом, промежуточный слой пропускается. Следует обратить внимание на трубы водяного теплого пола и бетонную стяжку с добавлением пластификатора. Предполагает наличие армированной сетки с ячейками. Рекомендуемый диаметр проволоки до 4 мм. Толщина стяжки подобного пола (с учетом наличия труб) до 10 см. Существуют определенные рекомендации по применению пластификатора. Считается, что если добавить его в состав стяжки, то можно сделать так, чтобы ее толщина была 3 см, при этом ее армирование необязательно. Это мнение не соответствует действительности. Применение пластификатора не отменяет необходимости армирования стяжки. При этом ее минимальная толщина должна достигать 5 см. В случае использования пластификатора его вносят в смесь в строгом соответствии с прилагаемой инструкцией. Чрезмерное его количество приведет к «перегоранию» системы. Таким образом, могут появиться трещины. Арматурная сетка обязательно должна располагаться над трубами. Это позволит равномерно распределить эксплуатационную нагрузку. В наше время часто можно встретить рекомендации, что якобы сетку можно расположить прямо над трубами.Однако в этом случае выполнение его конструктивной роли невозможно. Дело в том, что трубы удобно крепить к сетке. Делается это с помощью пластиковых зажимов. Итак, можно сделать вывод, что наличие сетки под трубами не отменяет необходимости ее расположения непосредственно над ними. Что касается напольного финишного покрытия, то на этом материале обязательно маркируется возможность его использования в устройстве теплого пола.

По отзывам специалистов монтажных бригад практически все проблемы в эксплуатации водяных теплых полов связаны с нарушениями при монтажных работах.Причем сложность представляет не только процесс укладки, но и этап подготовки.

Недавно профессиональных монтажников попросили рассказать, как правильно уложить теплый водяной пол, проверить качество сборки, а также самые распространенные ошибки при монтаже системы отопления.

Как рассчитать длину напольной трубы

  Перед началом монтажных работ крайне важен общий объем расходуемого материала. Это связано с тем, что укладываемый в стяжку водяной контур должен быть сплошным, без стыков.

Расчет длины трубы для водяного теплого пола производится следующим образом:

  • Расчет трубы на 1 м² выполняется в зависимости от шага между спиралями. Если расстояние между витками контура 10 см, потребуется около 10 м.п. расходные материалы, 30 см — 3,4 м. Расход трубы для водяного теплого пола остается неизменным при любом способе монтажа. На разницу в метраже влияет исключительно расстояние между витками контура.
  • Максимальное количество счетчиков в одном водяном контуре не более 70 метров.При минимальном шаге 10 см достаточно 70 метров контура для установки системы отопления площадью 7 м². Следовательно, чтобы прогреть помещение площадью 20 м², потребуется три отдельных контура.
  • Будущая расстановка мебели также влияет на расчет количества труб. В том месте, где будет стоять мебель, укладывать полы не нужно. Водяной контур нельзя прокладывать вплотную к стенам и перегородкам. Минимальное расстояние не менее 20 см. Для расчета трубы необходимо от общей площади вычесть размеры отступов.Для стандартного номера площадью 20 м² это будет около 3,6 м².

Принимая во внимание все три аспекта: рассчитать максимальную периодичность укладки труб водяного теплого пола (10 см), количество контуров и неотапливаемую площадь, можно прийти к следующим результатам. На помещение 20 м² потребуется три отопительных контура по 55 м. трубы.

Допустимое расстояние между трубами водяного теплого пола от 10 до 30 см. Выбор шага зависит от диаметра трубы, климатических условий и интенсивности эксплуатации системы отопления.Итак, если вы планируете использовать пол в качестве основного источника тепла в доме, выбирайте минимальное расстояние между ступенями.

Виды укладки труб для теплого пола

Существует несколько основных способов укладки водяного теплого пола. Наиболее простая схема укладки труб для водяного теплого пола – «улитка», позволяет осуществить самостоятельный монтаж, без привлечения специалистов. Низкое тепловыделение и эффективность метода «улитка» несколько снижает его популярность.

Также есть вид укладки — «змейка».Осуществить правильный монтаж змейки достаточно проблематично и требует определенных профессиональных навыков. А вот при варианте укладки змейки есть возможность снизить расходы на отопление.

Каждый способ укладки имеет следующие преимущества и недостатки:

Ракушка или улитка

Укладка пола осуществляется по спирали. При этом получается, что между трубами подачи горячей воды есть обратка, в которой температура значительно ниже.Правильно уложить трубу напольной улиткой достаточно просто.

Единственным недостатком метода является появление холодных зон при большом шаге монтажа, что необходимо учитывать при расчете трубы при необходимости. Лучшим решением будет сделать шаг не более 10 см.

Змейка

Монтаж может выполняться рядовой или двойной укладкой трубопровода. Правильный монтаж труб змейки водяного теплого пола позволяет избежать появления холодных зон или неравномерного нагрева воздуха.Для облегчения процесса установки есть специальные коврики для крепления труб. Следуя инструкции по установке, вы сможете самостоятельно смонтировать систему отопления.

Для демонтажа трубной змейки используйте специальные фиксирующие элементы. Крайне важно, чтобы контур не был закреплен намертво. Труба под воздействием горячей воды будет расширяться и сжиматься. Важно избегать деформации водяного контура после установки.

При выборе способа укладки следует учитывать общую отапливаемую площадь помещения, наличие профессиональных навыков и соответствующего инструмента.Подключить систему водяного отопления правильно можно только строго соблюдая рекомендации и этапы установки, указанные производителем.

Последовательность укладки труб

Наибольшей популярностью сегодня пользуется бетонная система укладки. При этом способе трубопровод после монтажа заполняется цементным раствором со специальными пластификаторами.

Работы выполняются по следующей схеме:

Еще один эффективный метод монтажа «пенопласт». В этом случае монтаж осуществляется на теплоотражающие пластины.Основой для укладки трубы служат специальные маты с пазами и защелками.

Полистирольная система имеет ряд основных преимуществ:

Полное соблюдение правил укладки труб змейкой или улиткой делает самостоятельный монтаж полов водяного типа проблематичным и практически невозможным. Облегчить процесс монтажа позволит использование специальных ковриков.

Как крепить трубы водяного пола

При использовании пенополистирольной плиты вопрос крепления решается имеющимися пазами.Остается нерешенной проблема, чем крепить трубы, уложенные на армированную сетку. На этот вопрос есть несколько вариантов:

  1. Хомуты — самый дешевый способ уложить водяной контур на пластиковую или металлическую сетку. Для фиксации чаще всего используются хомуты, которые в обычной ситуации применяются в электрике для связывания проводов.
  2. Зажимы — эффективно заменяют защелки, используемые при монтаже полистирола. Стопорные зажимы обеспечивают достаточно места для расширения трубы при нагревании. При монтаже необходимо помнить, что рекомендуемый диаметр изгиба трубы равен ее толщине, умноженной на 8.

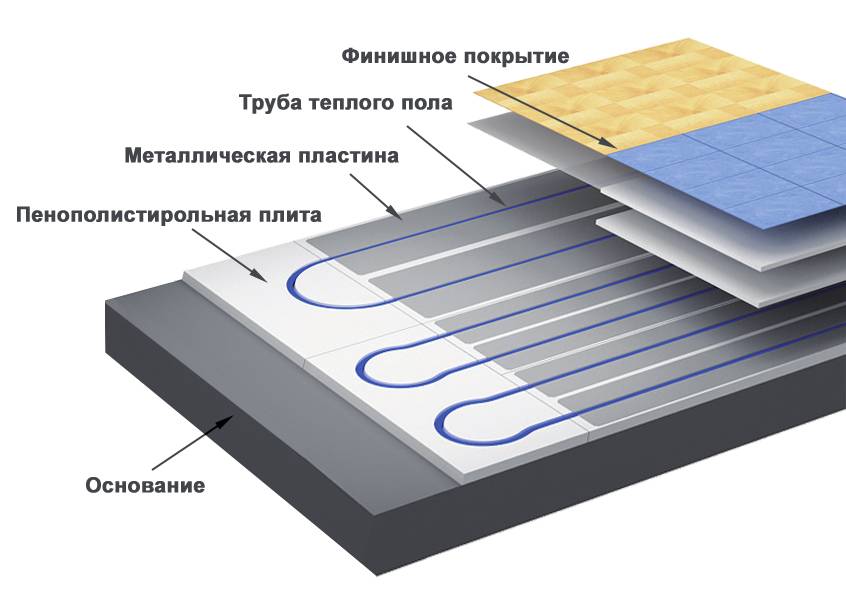

  3. Панели для укладки труб или крепежные пластины. Преимуществом панельного метода крепления является возможность быстрого выполнения монтажных работ. Рейки для крепления труб монтируются по заранее вычерченной схеме. Фиксация осуществляется с помощью защелок, что облегчает трудоемкость работы и ускоряет процесс укладки.

На решение о способе крепления труб влияет выбранный способ монтажа системы отопления и размер общей отапливаемой площади.Для больших помещений рекомендуется использовать укладочные панели и готовые клипсы. В небольших помещениях можно обойтись струбцинами.

Нужно ли делать опрессовку водяного пола

Как показывает практика, это необходимо. Опрессовывать трубы необходимо хотя бы по той причине, что не всегда укладка проходит с соблюдением необходимых норм и правил. Так, часто желая сэкономить, владельцы допускают монтаж не сплошного контура, а скрутки из нескольких частей трубы. И, после того, как была уложена шпаклевка и запущена система отопления, оказывается, что протечки есть.

При заливке труб бетоном чрезвычайно важна опрессовка. Трубы, находящиеся под рабочим давлением, немного расширяются и при заполнении цементной стяжкой в ​​таком состоянии не оказывают давления на окружающую стяжку при изменении температуры теплоносителя.

Обжим водяного теплого пола можно производить своими руками. Относительно небольшие трудности, связанные с проведением аудита, окупятся.

Как утеплить теплый пол

Сегодня оборудование для опрессовки уже не редкость.Причем, если раньше для этого использовались только промышленные установки, то теперь можно приобрести механический ручной опрессовщик.

Как выполняется эта процедура?

  1. Труба подачи горячей воды соединяется с обжимным устройством. Обратная труба остается подключенной к водосборнику, на котором запорный вентиль закрыт.
  2. Проводится прессование воздухом или водой. С помощью установки повышается давление в водяном контуре. Практика показывает, что достаточно создать давление в 5-6 атм.
  3. Замкнутый водяной контур оставлен на сутки с подключенным устройством. Это дает возможность поднять давление при опрессовке, если это необходимо.
  4. Через сутки проверяется давление в системе с предыдущими показателями. За это время изменений давления быть не должно.

Процедура обжима системы водяного теплого пола включает в себя проверку каждого отдельного контура, подключаемого к коллектору. При наличии свищей локализацию можно найти с помощью обычного стетоскопа, либо визуально, при опрессовке водой.

Основным инструментом для опрессовки труб является механический или электрический насос, создающий необходимое давление в системе и контролирующий работоспособность с помощью манометра.

Частые ошибки при прокладке труб

Есть несколько распространенных ошибок, которые допускают профессиональные строительные бригады, и начинающие монтажники. К ним относятся:

  • Превышение максимальной длины трубы. Чрезмерная длина контура создает проблемы при циркуляции теплоносителя, появление холодных зон, повышенные энергозатраты и т.д.Максимальная длина не должна превышать 70 м.
  • Укладка заменителей демпферной ленты или укладка полов без их использования. Часто приводит к образованию конденсата поверх напольного покрытия, появлению трещин на стяжке.
  • Неправильный выбор способа установки. Укладка теплого водяного пола на улитку оптимально подходит для самостоятельной укладки, особенно если работы будут проводиться с заливкой стяжки.
    Калькулятор расчета количества секций радиаторов

    Калькулятор расчета метража трубы водяного теплого пола

    Расчет тепловых потерь и производительности котла

    Расчет стоимости отопления в зависимости от вида топлива

    Калькулятор объема расширительного бака

    Калькулятор расчета отопления ПЛЭН и электрокотла

    Стоимость отопления котлом и тепловым насосом

    Калькулятор расчета подбора тепловых пушек

    Выбор стабилизатора напряжения

Сегодня полы с подогревом стали настолько популярными и доступными, что их используют в дизайне многих современных домов.Этот способ обогрева помещений, в отличие от традиционного центрального отопления, имеет огромное количество преимуществ. Следует сразу оговориться, что укладывать теплый водяной пол в квартире крайне не рекомендуется, так как различные незаконные подключения к батареям центрального отопления полностью запрещены. Другие варианты описаны в статье — «Укладка теплых полов. Опции. »

Укладка теплых водяных полов – преимущества и недостатки системы

Преимущества

  • Благодаря использованию теплых водяных полов возможно отопление.большие площади с очень значительной экономией тепловой энергии.
  • Обеспечивают равномерный обогрев помещения, без холодных или перегретых участков.
  • Они позволяют подобрать максимально комфортный для жизни человека температурный режим.
  • Не требуют специального обслуживания во время эксплуатации.
  • Борется с влагой, поддерживая оптимальный уровень влажности в помещении.
  • Теплый водяной пол, укладка которого занимает минимум времени, может прослужить не менее 50 лет.
  • Не создавать электромагнитные поля.
  • На единицу площади ограничен размер нагрузки. Как правило — меньше, чем инфракрасная пленка или напольный кабель.
  • При повреждении одной секции или секции и последовательном соединении трубопровода отключение этой части и дальнейшая работа системы невозможна. В таких случаях потребуется дорогостоящий ремонт.

недостатки

  • длительный и относительно сложный монтаж;
  • неудобство, связанное с длительной и кропотливой укладкой;
  • необходимость армирования трубы или стяжки;
  • необходимость использования гидроизоляционного слоя, то есть пленки;

Технология укладки пола

Способы укладки водяного пола

Монтаж теплого водяного пола можно произвести несколькими способами:

  • С полистирольной системой,
  • С помощью бетонной системы,
  • С помощью модульного или реечного типа соответствующей деревянной системы.

При укладке плитки наиболее оптимальным способом устройства водяного теплого пола считается бетонный вариант, тогда как алюминиевые плиты или пенополистирольные плиты рекомендуется использовать только в жилых помещениях или в тех, где есть ограничения по высоте пола .

Укладка водяного пола

Наиболее распространены две схемы укладки водяного теплого пола – спиральная (улитка) и змейка (зигзаг). Основным преимуществом «змейки» являются быстрые сроки и простота монтажа системы, а «спираль» позволяет обеспечить максимально качественный обогрев помещения.Последний вариант схемы идеален в тех случаях, когда необходимо интенсивное утепление сильно промерзающих зон (например, расположенных у окон).

Этапы установки

При использовании бетонного способа укладки теплого водяного пола в первую очередь необходимо установить теплоизоляцию. После этого по периметру помещения укладывается демпферная лента и расстилается полиэтиленовая пленка. Затем требуется установка армирующей сетки, необходимой для надежного крепления труб и их дальнейшего монтажа.

Трубы крепятся к армирующей сетке пластиковыми хомутами. Деформационные швы необходимо дополнительно защитить гофрированной трубой (что необходимо для надежной защиты от повреждений и теплоизоляции). Для придания дополнительной прочности можно использовать дополнительный слой армирующей сетки, расположенный поверх труб.

Основная схема укладки водяного теплого пола — укладка в виде змейки или спирали, при которой на 1 кв.м. Требуется около 5 метров трубы.Если требуется обогрев помещения с большой площадью, необходимо использовать несколько петель.

После завершения монтажа теплого пола необходимо обязательно провести гидравлические испытания. Это особенно важно в тех случаях, если монтажные работы проводятся своими силами.

Благодаря своевременной проверке можно заранее выявить различные повреждения труб или дефекты их монтажа, если таковые имеются. Гидравлические испытания проводят, как правило, в течение суток (не менее) под давлением 3-4 бар.

После этого собранную поверхность пола необходимо залить бетонной стяжкой, благодаря которой тепло будет равномерно распределяться по всей площади помещения. Стяжка должна располагаться над трубами не выше 15 см, но и не ниже 3 см.

Необходимо помнить, что теплый водяной пол нельзя включать до полного высыхания раствора. Скорость высыхания стяжки зависит от ее толщины.

Следующим этапом укладки водяного теплого пола является постепенное повышение его температуры.Как правило, на третьи сутки теплый пол приобретает максимально комфортную для проживания температуру.

Выбор напольного покрытия для укладки на теплый пол

Укладка водяного теплого пола предполагает использование в конце монтажа чистового напольного покрытия, качество и фактура которого во многом определяют комфорт пребывания в помещении. Одним из наиболее подходящих покрытий в таких случаях является керамическая плитка, обладающая высокими показателями стойкости к истиранию, хорошей теплопроводностью, а также устойчивостью к деформации в результате резких перепадов температур.

Теплый пол создается по определенным схемам, имеющимся в проектной документации, либо разрабатывается самостоятельно в соответствии с опытом строительства в аналогичных условиях.

В частных домах условия мало чем отличаются. Важно, чтобы общая площадь отапливаемых полов была аналогичной (преимущественно 80–250 кв.м.), а площадь отдельных комнат – 10–40 кв.м.

Оборудование, применяемое в частных домах однотипного, часто одно и то же — от одного производителя.Это дает возможность применять аналогичные конструктивно, схемы разводки теплых полов.

Торт теплый пол

Базовая конструктивная схема представляет собой «пирог» теплого пола. Существует определенная последовательность слоев. Здесь основная трудность в недопущении брака и отклонений от принятой схемы.

  • 7. Основание горизонтальное и сухое. перепад высот в помещении – не более 5 мм.
  • 5. Выравнивающая песчаная подсыпка (непрочная стяжка) под утепление.
  • 4. Утеплитель – плотный, прочный и водостойкий экструдированный пенополистирол.Толщина – не менее рекомендаций СНиП для утепления (100 – 220 мм), для межэтажных перекрытий – 35 мм.
  • Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому удалению воды из стяжки.
  • 3. Армирование — металлическая сетка 50 — 150 мм, из прутка 4 — 5 мм, приподнятая, то есть в толщину стяжки.
  • 1. Трубопровод — металлопластиковый, PERT и PEX, обычно диаметром 16 мм.
  • 2. Бетонная стяжка толщиной 8 см, разделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода во фрагменте стяжки).
  • 8. Деформационные швы, заполненные демпферной лентой шириной 5–15 мм, – разделить стяжку на фрагменты и отделить от стен.
  • 6. Пол   подходит для подогрева пола.
  • 9. Цоколь закрывает компенсационный шов.

Более подробную информацию по каждому слою можно найти на этом ресурсе.

Визуальная схема расположения элементов — конструкция, последовательность монтажа:

Укладка трубопровода

Трубопровод необходимо укладывать так, чтобы на поверхности стяжки не было температурной зебры.Также плотность упаковки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если таковой проводился). Максимальное расстояние между трубами — 250мм. Минимум 100 мм.

Основная схема укладки — улитка (спираль), в которой чередуются подающая и обратная трубы. Укладка змейки лучше подходит в помещениях, вытянутых по холодным зонам (угловых), узких и длинных.

Более плотная упаковка (100-150 мм) в холодных (краевых) зонах, протянувшихся вдоль наружных стен.Ширина краевой зоны обычно составляет 0,4 — 0,8 метра. Меньшая плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать более 80 метров, чтобы не превышать потери давления, возникающие при расходе теплоносителя, которые покрывают «средние» тепловые потери строительство.

Другими словами, чтобы не выходить за технические возможности насосов 25-40, 25-60, при этом покрывая теплопотери «обычного дома».

Трубопровод крепится к сетке пластиковыми хомутами, —

Водяной пол для дома

Размещение контуров водяного пола в доме должно выполняться в соответствии с проектом. Тепловые потери всего здания и учитывают каждое помещение, исходя из чего выбирают плотность укладки трубопровода, скорость теплоносителя, насос и т. д.

Но часто все сводится к однотипным контурам, протяженностью контуры 60 – 80 метров, которые применимы к хорошо утепленным домам.

Или к применению контуров длиной 40–45 метров, для которых применяется упрощенная гидравлика с ограничителями потока —

Типовая схема контуров. По расчету не все помещения плотно уложены в холодных зонах.

Примерно одинаковая плотность контуров по площади дома — шаг укладки 100 мм в краевой зоне и 200 мм в остальных нормально утепленных домах

Участки пола, загроможденные техникой, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабиной.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей сети отопления, как ответвление радиаторов — параллельно, через тройники.

Схема подключения водяного теплого пола выглядит следующим образом:

Необходимо обратить внимание на средства устранения. На схеме показаны:

  • Защитный термовыключатель, отключающий насос и устанавливаемый на подающем коллекторе.
  • Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость с возрастающим перепадом давления за счет покрытия контуров.
  • Контроллер насоса, отключающий его при закрытии сервоприводов на коллекторе.

На схеме также показаны средства автоматизации — термостаты в помещениях, сблокированные с сервоприводами регулирующих клапанов на коллекторе.

Работа смесительного узла и коллектора будет разобрана отдельно.

Как устроен смесительный узел с коллектором

Схема трехходового клапана.в котором смешивается подача от котла и обратка от теплого пола.

Работа клапана возможна только под воздействием насоса теплого пола, установленного в контуре коллектора (в любом месте).

На практике также может быть установлен двухходовой клапан, перекрывающий поток к смесительному узлу.

Клапан управляется с помощью автоматики — термоголовки, датчик которой устанавливается на подающей трубе и регулирует температуру, как правило, в пределах 30 — 50 градусов.

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на обратном коллекторе коллектора устанавливаются балансировочные клапаны, возможно с сервоприводами. На протоке — индикаторы протока с возможностью перекрытия. Но это дорогой сорт.

Самый дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с запорными шаровыми кранами (с дополнительно установленной балансировкой по кратчайшим петлям), с термоголовкой смесительного узла, регулируемой вручную .

  • Схема подключения теплого пола к источнику отопления
  • Коллектор в системе водяного теплого пола
  • Подготовительные операции к устройству теплого пола
  • Разводка труб водяного теплого пола
    • Виды разводок
    • Преимущественное использование спирали или зигзаг
  • Процесс укладки водяного теплого пола
  • Расчет водяного теплого пола

Монтаж системы водяного отопления на полу помещения предполагает расчет и проектирование расположения нагревательных элементов (труб) внутри пола. Наглядное изображение проекта в виде схемы водяного теплого пола позволяет представить себе работу системы отопления и отметить расположение элементов схемы на поверхности пола.

Теплый водяной пол создает комфортные условия, но для его монтажа требуются расчеты и предварительные чертежи схем укладки.

Схема монтажа теплого пола представляет собой изображение расположения водопроводных труб, обогревающих помещение. Правильный выбор схемы определяет эффективность теплого пола в качестве обогревателя.Существуют общие правила устройства системы водяного теплого пола.

Схема подключения теплого пола к источнику отопления

Рисунок 1. Схема подключения водяного теплого пола.

Вода, поступающая в помещение, имеет максимально возможную температуру. Величина температуры нагрева определяется мощностью отопительного котла. При движении по трубам, заглубленным в пол, вода передает тепловую энергию цементной стяжке, которая нагревает внутреннюю часть помещения. При такой схеме отопления теплый пол представляет собой радиатор.

Вода, выходящая из помещения, имеет более низкую температуру; поступает в котел для нагрева.

Вода циркулирует с помощью электрического насоса. В этой системе отопления источником энергии может быть как электрический котел, так и газовый, твердотопливный или любой другой источник нагрева воды в трубах. Поэтому водяной теплый пол универсален в выборе отопительного прибора и допускает замену одной печи на другую.

Встроенный манометр для контроля давления воды.Его показания при нормальной работе должны варьироваться в пределах от 1 до 3 бар.

Для обеспечения постоянного объема воды в системе предусмотрен расширительный бак. После спуска воды в трубы происходит ее нагрев, сопровождающийся тепловым расширением. Увеличение объема гасится бачком, в котором движется лишняя вода. При возможном испарении воды внутри системы недостаток теплоносителя восполняется из расширительного бака (рис. 1).

вернуться к содержанию

Коллектор в систему водяного теплого пола

Рисунок 2.С помощью кранов, установленных на каждой трубе, регулируется подача горячей воды, а значит температура.

На принципиальной схеме водяного пола принято обозначать горячую воду красным цветом, а выходящую прохладную — синим цветом. В каждую комнату отапливаемого помещения прокладывается отдельная ветвь – петля, выходящая из котла отопления и возвращающаяся к нему. Место системы водяного теплого пола, где одна труба делится на несколько отводов, соответствующих количеству отапливаемых помещений, называется коллектором.

Расположение коллектора определяется интерьером подсобного помещения, в котором находится котел. Возможно напольное и настенное размещение коллекторных переходов. Размещение настенного коллектора более удобно для пользователя. Пол – не создает излишних изгибов труб, поэтому более функционален для водяного теплого пола.

На каждой трубе от магистральной горячей трубы установлен кран для контроля количества поступающей воды. Управление количеством воды позволяет регулировать температуру цементного пола и воздуха внутри помещений разной площади.

Рис. 3. Трубы, выходящие из коллектора, перед входом в отапливаемое помещение изолируются для снижения потерь тепла.

Горячая вода, попадая в трубу, будет сильнее нагревать маленькое помещение, а помещение большого размера будет слабее. Поэтому для малой площади впускной клапан слегка закручивают на входе, ограничивая подачу горячей воды и снижая ее скорость в системе внутри этого помещения (рис. 2).

Трубы, проложенные в других помещениях, утепляются до входа в их отапливаемое помещение с целью снижения теплопотерь и сохранения максимально возможного количества тепловой энергии для конкретного помещения.Утепляющие элементы размещаются внутри цементной стяжки вместе с другими трубами, отапливающими помещение, в котором установлен котел напольного отопления (рис. 3).

Весь трубопровод системы водяного теплого пола расположен в одной горизонтальной плоскости. Это обеспечивает более свободный и равномерный поток воды внутри системы.

вернуться к содержанию

Подготовительные операции к установке теплых полов

Для устройства водяного теплого пола подложка сооружается из теплоизоляции и (при необходимости) гидроизоляции.Водопроводные трубы удобно крепить к выложенной поверх утеплителя сетке, которая является технологическим монтажным приспособлением. Вторая сетка может быть уложена поверх трубопровода отопления и выполнять армирующую функцию, если предполагается, что пол будет подвергаться значительным нагрузкам. Армирующая сетка равномерно распределяет оказываемое на пол давление по площади пола – радиатора, предотвращая появление щелей.

Рисунок 4. Схемы укладки водяного теплого пола

При горизонтальном расположении труб в системе водяного теплого пола перед монтажом утеплителя выполняется черновая выравнивающая стяжка, на которую укладывается утеплитель.Разница в высоте не должна превышать 1 см. В противном случае будет нарушен равномерный поток воды и будет наблюдаться разный нагрев салона.

Черновая бетонная стяжка в частном доме может совмещать функции утеплителя и основной опоры для теплого пола, если в ее состав входит глина, тир (опилки) или пенопластовая крошка.

Устройство водяного пола осуществляется трубами из металлопластика. Это самый популярный материал, используемый для обогрева полов в современном строительстве.Среди других материалов – сшитый полиэтилен (пластиковый полимер) и гофрированный металл.

вернуться к содержанию

Разводка труб водяного теплого пола

вернуться к содержанию

Типы макетов

Водяной пол можно укладывать двумя способами:

  • спираль или улитка;
  • зигзаг или змейка.

Укладка водяного пола спиралью имеет преимущество за счет меньшего количества изгибов трубы внутри помещения.

Схема разводки труб водяного теплого пола определяется формой помещения, расположением наружных стен, будущим расположением крупной мебели, назначением помещения (жилое или подсобное, хозяйственное).

Пространство вдоль наружных стен требует большего обогрева, поэтому, если они есть в помещении, входящая труба направляется к наружной стене, а затем размещаются ее завитки в направлении внутренних стен. Такой рисунок водяного пола называется «зигзаг» или «змейка» и чаще всего применяется в небольших помещениях (на рис.4, изображение №2).

Схема теплого пола

Зигзаг может обеспечить не только льготный, но и равномерный обогрев помещения. Для этого из двойной трубы укладываются отводы, в результате чего получается чередование входящей и выходящей (горячей и холодной) труб в схеме. Эта схема называется «двойная змейка» (на рис. 4, изображение №3).

Спираль всегда остается двойной, в которой красный горячий поток чередуется с холодным синим. Такая укладка водяного теплого пола применяется для больших помещений (на рис.4, изображение №1).

вернуться к содержанию

Предпочтительное использование спирали или зигзага

Рисунок 5. Схема спирали с уменьшающимся шагом вдоль одной стенки

Спираль имеет большое преимущество из-за меньшего количества больших изгибов. При меньших изгибах трассы вода более свободно течет по отопительному контуру. Иногда значительный угол изгиба трассы не дает возможности уменьшить шаг между трубами. В случае зигзагообразной укладки теплого пола минимально возможный шаг 200 мм, этого может быть недостаточно для обеспечения полноценного обогрева помещения.Более частые и крутые изгибы змейки делают ее укладку более трудоемкой.

Спиральная укладка позволяет располагать трубы на расстоянии 10 мм друг от друга. При этом упрощается процесс прокладки теплого водопровода, что немаловажно, если работы выполняются своими руками хозяина, не имеющего специальных строительных навыков.

В большинстве случаев для устройства теплого пола выбирают спиральный рисунок. Двойная змейка часто предназначена для помещений сложной конфигурации, где на полу установлены дополнительные конструкции, требующие прокладки трубопроводов.В таком помещении со сложным периметром разместить спираль по всему периметру часто не представляется возможным.

Рисунок 6. Постепенная размотка змеевика с конца трубы используется при укладке пола по спирали.

Одинарная змейка применяется в небольших помещениях с явно холодной наружной стеной. Хотя в этом случае целесообразнее выполнить теплоизоляцию наружной стены.

Можно использовать змею в угловых наружных комнатах здания.Затем входящая труба размещается в несколько оборотов вдоль 2-х наружных стен, после чего выполняется змейка посередине помещения.

Другим вариантом локального усиления обогрева пола, вдоль наружных стен или окон, является уменьшение шага (расстояния) между струями в нужном месте. При схеме укладки по спирали входящая труба наматывается по внешнему периметру вдоль стен, с шагом у окна и наружной стены небольшого (50-100) мм, а между такими же витками внутри помещения увеличивается (150-200 мм) (рис.5).

Спиральный способ укладки считается универсальным, его можно использовать в помещениях с разной формой периметра.

Схема и самостоятельный монтаж водяного теплого пола в частном доме

Наличие теплых полов позволит отказаться от других отопительных приборов, сэкономив на их стоимости и освободив полезную площадь. Как устроена схема водяного теплого пола в частном доме и как его смонтировать своими руками, поможет разобраться приведенная ниже информация.

Как теплые полы нагревают воздух?

Теплый пол – это новая система отопления, которая дополняет или заменяет традиционные конвекторы и батареи. Это система трубопроводов, по которым прокачивается нагретый теплоноситель, как правило, это обычная вода или антифриз. Трубы укладываются на подложку из бетона, полистирола или дерева, и только потом идут финишные покрытия.

Трубы, по которым осуществляется циркуляция, обычно полимерные. Теплоноситель подается от центрального отопления или системы, в которой отопление осуществляется индивидуальным котлом.

Теплый воздух, прогреваясь снизу от пола, поднимается к потолку помещения. Таким образом, тепло распределяется по всему помещению. Его нижняя часть прогревается больше, чем верхняя, находиться в таком помещении очень комфортно и полезно. Область применения водяных теплых полов есть практически только в частных домах, в квартире велик риск затопления нижних помещений в результате протечки трубы.

Система состоит из трубопроводов и узла смешения теплоносителя.Смесительный узел комплектуется термостатическим смесителем, насосом и коллектором. Иногда нужен термостат. Прикрепленные к полу трубы заливаются цементным раствором. Эта стяжка распределяет тепло, полученное от трубопровода.

Семь «за» в пользу теплого пола

По сравнению с традиционными системами отопления теплый пол с водяным теплоносителем имеет ряд положительных качеств:

  1. Рентабельность. Когда в помещении высокие потолки или большая площадь, то оптимальным выбором будет теплый водяной пол.Экономия может достигать до 50 процентов.
  2. Комфорт. Помещение с теплым полом прогревается более равномерно, создавая комфортные условия для человека. Когда отопление идет от радиаторов, жилище в нижней части плохо прогревается, потому что теплый воздух сразу уходит вверх.
  3. Безопасность. Циркуляция теплоносителя происходит в трубах под напольным покрытием, даже в случае протечки отсутствует риск обжечься.
  4. Привлекательность. Все элементы спрятаны и не портят интерьер.
  5. Совместимость. Водяные полы можно использовать под большинство отделочных материалов.
  6. Цена. Установка такой системы не потребует очень большого бюджета.
  7. Универсальность. Схемы подключения к системам теплого пола допускают варианты подключения к котлу или общей системе.

Недостатков у такой системы не так много. Главный недостаток — время установки, система многоуровневая, а некоторые требуют временной задержки.Сложность может возникнуть при появлении протечек, может потребоваться демонтаж напольного покрытия.

Разновидности схем разводки теплых водяных полов

По типу материала, в котором уложены трубы, можно выделить основные виды монтажа:

  • в бетонной стяжке;
  • на основе полистирола;
  • по деревянным рельсам.

Первый тип самый надежный и распространенный. На ровную поверхность укладывается слой тепло- и гидроизоляции. Для укрепления конструкции укладывается армирующая сетка. Далее укладываются трубы и фиксируются специальными скобами. Смонтированную систему заливают раствором смеси цемента и песка, также можно добавить пластификаторы для укрепления стяжки. Лучшим вариантом декоративного покрытия будет плитка или камень.


Не используйте теплый пол до полного высыхания стяжки, она может треснуть.

Следующий вариант – монтаж на основе полистирола. Этот вариант самый простой в установке.Трубы устанавливаются в специальные готовые формы. Для монтажа на одиночное основание они снабжены защелкивающимися замками и не требуют дополнительной фиксации. После укладки труб сверху закрепляют теплораспределительные плиты, а затем – чистовое напольное покрытие.

Последний вариант – установка на деревянную основу. Материал разный – обрезная доска, фанера или другие деревянные изделия. Из них делаются полосы и укладываются на деревянный пол, с зазорами под трубы. На этих промежутках трубопровод фиксируется специальными скобами. Далее поверхность покрывается полиэтиленом и слоем гипсоволокна, он будет равномерно распределять температуру и на него крепится финишное покрытие.

На видео : пошаговая инструкция по установке.

Подключение системы к подводу теплоносителя и установка коллектора

Чтобы разобраться, как подключить теплый пол к системе отопления, нужно понять, какие элементы системы при этом участвуют.Как и в классических схемах отопления, эти элементы:

  • Трубка подвода теплоносителя с подогревом;
  • обратка или обратка остывшего теплоносителя.


Когда система состоит только из одного контура, его можно подключить непосредственно к котлу. При наличии более одного контура для обеспечения равномерного распределения теплоносителя необходимо подключить коллектор теплого пола к подводу теплоносителя. К нему, соответственно, присоединяются контуры остальной системы.

Для начала нужно выбрать местонахождение сборщика. Есть несколько вариантов размещения:

  • устройство распределительного шкафа;
  • установка в нишу в стене;
  • подвесное настенное крепление.

Популярные модели коллекторов оснащены автоматической терморегуляцией. В комплект войдут датчики температуры и различные измерительные приборы. Процесс распределения теплоносителя происходит автоматически. Упрощенная схема коллектора теплого пола предусматривает наличие пары термометров и ручную регулировку.

Для начала к коллектору подключаются две трубы – обратка и подача. После этого соединяются «ветки» различных трубопроводов. Для более точного контроля и регулирования отопления необходимо подключить циркуляционный насос, трехходовой смеситель и регулирующую арматуру.


Для удобства ремонта и обслуживания в месте соединения труб смонтированы запорные вентили, а на конце коллектора предусмотрен сливной кран. Такая система питается от котла, а температура будет зависеть от температуры подачи теплоносителя.

Регулятор температуры в системе – правила установки

В системах теплого пола наличие термостата позволяет управлять сервоприводом и регулировать подачу теплоносителя в систему. Это позволит автоматически регулировать температуру в помещении, а также существенно экономить. В помещениях с несколькими системами отопления приветствуется наличие терморегулятора.

Они бывают электронными и механическими. Датчик температуры, входящий в комплект, измеряет нагрев воздуха.Монтируется на высоте до метра, недалеко от терморегулятора. Главное, чтобы рядом с датчиком не было посторонних источников тепла. После фиксации датчика прикрепите его к термостату. После запуска отопления зафиксируйте желаемую температуру в помещении на термостате.

Как выбрать схему прокладки трубопровода

Перед началом монтажа и обустройства системы «теплый пол» необходимо ознакомиться со схемами укладки водяного теплого пола, их преимуществами и недостатками. Таких схем несколько:

  • «Змейка» — трубопровод прокладывается параллельно друг другу от стены до стены. Прост в установке и дизайне, но при таком способе укладки есть небольшая разница в температуре поверхности на некоторых участках. Это немного снижает комфорт и уют. Чтобы купировать такой негативный момент, в конструкции предусмотрено ограничение разницы температур теплоносителя на подаче и обратке.
  • «Улитка» — трубопровод прокладывается по периметру помещения от стен к центру.Более сложный монтаж и конструкция. Но распределение тепла более равномерное, за счет чередования труб с горячим теплоносителем и охлаждаемым.
  • «Комбинированный » — когда оба этих способа используются в одном помещении.

Любая схема подключения теплого пола к системе отопления для укладки водяного теплого пола в частном доме позволяет использовать необходимые вышеперечисленные виды, несмотря на их плюсы и минусы.

Параметры и нюансы процесса расчета водяного теплого пола

Чтобы выполнить правильный расчет теплого пола водяного типа, нужно учесть массу параметров и условий:

  • основное или вторичное отопление;
  • планируется установка в доме или квартире;
  • что такое финишное покрытие?
  • какой объем комнаты;
  • каково назначение помещения;
  • какие теплопотери помещения.

Расчет теплопотерь помещения очень важен, особенно если подогрев полов является единственной системой отопления. Для этого нужно учесть нюансы:

  • вид строительных материалов стен и потолков;
  • тип оконных рам и остекления;
  • количество дверей и размер окна;
  • особенности климата вашего региона;
  • наличие альтернативных систем отопления.

Для помещений различного типа предусмотрена определенная температура нагрева покрытия, а именно:

  • жилые комнаты — 30 градусов;
  • в помещениях, где нужен сильный обогрев – 36 градусов;
  • при повышенной влажности – 33 градуса;
  • для натурального дерева — 27.


Выбор материала отделочного покрытия необходимо производить на этапе расчета, заранее. В противном случае мощность нагрева будет недостаточной или избыточной.

Особенности отопления теплыми полами подразумевают точный теплотехнический расчет мощности системы. Особенно это актуально для помещений с деревянными полами. Такая поверхность имеет низкую теплопроводность и при стандартной мощности системы нагрев будет слабее. Изучив все нюансы и обратив внимание на важные моменты, нужно произвести точный расчет производительности теплого пола, отопительного оборудования и рассчитать шаг между трубопроводом с учетом выбранной схемы разводки.Вся эта информация поможет вам сделать отопление теплыми полами в частном доме своими руками.

Ошибки монтажа водяного пола (2 видео)


Системы лучистого отопления под полом, сэкономьте тысячи

Описание нескольких типов систем лучистого отопления

, включая нашу предпочтительную систему.

Существует множество способов воспользоваться преимуществами лучистого отопления и охлаждения. Некоторым концепциям систем теплого пола уже не менее 100 лет. Наши системы лучистого отопления являются более новыми и инновационными. Мы призываем вас хотя бы взглянуть на эти современные системы. Более новые и инновационные системы напольного отопления могут предложить значительные преимущества.

Обратите внимание, что компания Radiantec часто рекомендует использовать бытовые водонагреватели вместо дорогих бойлеров. Нажмите здесь для получения дополнительной информации об этом использовании. Это возможность сэкономить тысячу долларов и при этом иметь лучшую и более энергоэффективную систему лучистого обогрева пола.

(тепло и горячая вода подаются непосредственно от одного теплового пункта)

«Открытая система прямого излучения» — это значительный прорыв в дизайне лучистого отопления. Open Direct Radiant System предлагает беспрецедентную эффективность при очень доступной себестоимости и является нашей предпочтительной системой среди всех систем лучистого отопления. Это единая система, которая работает двумя разными способами. Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону лучистого обогрева пола обратно в бак.Когда требуется горячая вода, вода вытекает из бака и направляется в прибор. Вся вода в системе остается питьевой.

Возможно, это самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из очень немногих исключений из правила, согласно которому лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.



Преимущества энергоэффективности открытой прямой системы.

  • «Открытая прямая система» использует лучистое отопление, которое существенно более энергоэффективно .
  • Конструкции двойного назначения имеют менее ½ потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор устранен, а другой уменьшен из-за эффективного использования.
  • Более низкая начальная стоимость дает возможность купить более совершенную и эффективную единицу .
  • «Открытая прямая система» совместима с солнечными батареями.
  • Бытовые водонагреватели потенциально более эффективны, чем бойлер.Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
  • Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит по трубам в полу, прежде чем попасть в резервуар.
  • Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества системы Open Direct.

  • Снижение расхода топлива
  • ЕСЛИ КОНДЕНСАТИРОВАТЬ ПАР В ВЫХЛОДЕ ДО ВОДЫ, ВЫ МОЖЕТЕ ПОВЫШИТЬ ЭФФЕКТИВНОСТЬ ЕЩЕ НА 10%. Значительное количество загрязняющих веществ растворяется в воде и безвредно уходит в канализацию вместо того, чтобы загрязнять воздух.

Другие преимущества системы «Open Direct»

Наша открытая прямая система исключительно доступна по цене

  • Наш дизайн простой и элегантный
  • В конструкции используется водонагреватель двойного назначения
  • Никакой бойлер не экономит тысячи долларов
  • В нашей конструкции используется на меньше деталей
  • Простая установка Экономия трудозатрат
  • Energy Efficiency снижает расходы на топливо.

Простота установки

Наша открытая прямая система имеет простую конструкцию и меньшее количество деталей по сравнению с другими системами.

Легко работать с

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему легкой для мастера на все руки или мастера «Сделай сам» .

Простота обслуживания

Наш дизайн прост для понимания.Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому работать с ней безопаснее, а наши материалы служат долго , поэтому они не нуждаются в постоянном уходе.

Легко получить детали для

Наша конструкция проста, а детали стандартны . Это может звучать не очень хорошо, но это так! Детали, которые мы используем, можно найти в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и обеспечивает качество нержавеющей стали.

Долговечный

Низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки делают систему долговечной и долговечной .

Энергоэффективный

Лучистое отопление естественно энергоэффективно.Наша система работает при более низких температурах, поэтому для нагрева воды требуется меньше топлива , а наши водонагреватели конденсируют дымовые газы для получения максимального нагрева от вашего топлива .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют более низкий уровень выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

Совместимость с солнечной батареей

Наша открытая прямая система совместима с солнечной батареей .Вы можете запланировать установку солнечных панелей изначально или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Сделай сам дружественный

Наша открытая прямая система представляет собой простую и элегантную конструкцию , в которой используются легко находимые общие детали. Многие из наших клиентов решили воспользоваться нашей бесплатной помощью в проектировании и установить систему самостоятельно, сэкономив при этом .
Подробнее об установке своими руками читайте здесь.

Соответствует коду

Наши системы соответствуют коду . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной при установке, использовании и обслуживании.

ВНИМАНИЕ, НЕГАТИВ

Здесь мы должны отметить, что инновации не всегда приветствуются теми, кто особо заинтересован в статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто наживается на продаже котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов от системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления разрешено всеми основными нормами. Никогда не было ни одного случая болезни легионеров, связанной с открытой прямой системой.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.



Щелкните здесь для получения дополнительной информации об открытой системе прямого излучения Radiantec .

(нагрев осуществляется косвенно через теплообменник)

Когда возникает потребность в лучистом обогреве пола, горячая вода для бытовых нужд подается насосом в теплообменник, где тепло передается теплоносителю на другой стороне. В то же время включаются насосы зоны теплого пола, которые обеспечивают циркуляцию теплоносителя там, где это необходимо.

Теплообменник отделяет теплоноситель от подачи питьевой воды. Это позволяет использовать непитьевую теплоноситель (например, антифриз). Эти системы лучистого отопления

Щелкните здесь, чтобы узнать больше о системе косвенного излучения Radiantec.



(В этой «традиционной» системе для нагрева воды используется бойлер или водонагреватель)

Закрытые системы лучистого отопления используют бойлер или водонагреватель исключительно для обогрева помещений .Затем вода (или гликоль) циркулирует по трубкам теплого пола. Когда используется котел, этот знакомый и традиционный подход хорошо принимается чиновниками строительных норм и правил.

Нажмите здесь для получения дополнительной информации о закрытой системе Radiantec

Radiantec поддерживает использование солнечной энергии везде, где это возможно, и отмечает, что за последние несколько лет эффективность солнечной энергии значительно улучшилась. На следующем рисунке представлена ​​солнечная система на основе горячей воды для бытовых нужд, которая особенно подходит для систем лучистого отопления.



Для получения дополнительной информации о нашей технологии солнечного отопления посетите сайт www. radiantsolar.com

Если вы видите незнакомые вам слова и выражения, обратитесь к этому разделу.

Понимание значения следующих фраз облегчит понимание вариантов вашей системы отопления.

БОЙЛЕР
Бойлер — это нагревательное устройство, которое спроектировано для приготовления очень горячей воды (до 250 градусов по Фаренгейту, под давлением) для радиаторов и плинтусов.Многие котлы плохо работают при более низких температурах, и для регулировки могут потребоваться дорогостоящие средства управления.

БЫТОВОЙ НАГРЕВАТЕЛЬ ГОРЯЧЕЙ ВОДЫ
Бытовой водонагреватель производит воду умеренной температуры и обычно имеет накопительный бак. Существует потенциал для более высокой эффективности водонагревателя из-за более низкой рабочей температуры и более низкой температуры выхлопных газов, но многие недорогие водонагреватели не используют этот потенциал.

ТЕПЛООБМЕННИК
Теплообменник представляет собой устройство, передающее тепло от одной жидкости к другой без смешивания жидкостей. Типичное использование состоит в том, чтобы отделить питьевую бытовую горячую воду от котловой жидкости.

ЗАКРЫТАЯ СИСТЕМА
Закрытая система отопления изолирована от окружающей среды, и ее теплоноситель заменяется только для технического обслуживания.

ОТКРЫТАЯ СИСТЕМА
Открытая система – это система, открытая для атмосферы или в которой часто заменяется теплоноситель. Бытовой водонагреватель представляет собой открытую систему, поскольку нагретая жидкость постоянно меняется. Открытые системы требуют различных механизмов и материалов.

ПИТЬЕВОЙ
ПИТЬЕВОЙ означает пригодный для питья.

ПРЯМАЯ СИСТЕМА
В прямой системе используется одна и та же вода для отопления и ГВС для мытья посуды, стирки, принятия душа и т. д. Между ними нет разделения.

НЕПРЯМАЯ СИСТЕМА
Непрямая система – это система, в которой тепло от отопительного агрегата проходит через теплообменник перед тем, как попасть в трубы напольного отопления.

Теплый пол Часто задаваемые вопросы

Как охладить дом лучистым теплом?

Хотя некоторые системы лучистого пола способны охлаждать за счет циркуляции холодной воды по трубам, в большинстве домов для обеспечения охлаждения потребуется отдельная система.Причина в том, что отопление идеально подается снизу вверх, а охлаждение лучше всего подается через воздуховоды, расположенные у потолка.

Радиационное охлаждение также не удаляет влагу из воздуха, что может быть недостатком в жарком климате. Кроме того, это может привести к конденсации влаги на прохладной поверхности бетонного пола.

В конечном счете, попытка выполнить обе функции с помощью одной системы сделает одну или другую менее эффективной. Кроме того, отдельная система только для охлаждения не будет такой дорогой, как комбинированная система отопления/охлаждения.

Найдите подрядчиков по бетонированию полов для установки лучистого отопления.

Каковы наилучшие настройки термостата для лучистого теплого пола?

Лучистое отопление пола обеспечивает комнатную температуру, очень близкую к идеальной: около 75 F на уровне пола, снижение до 68 F на уровне глаз, затем до 61 F на потолке.

По данным Radiant Panel Association, пол с лучистым подогревом обычно воспринимается как «нейтральный», температура его поверхности обычно ниже, чем нормальная температура тела, хотя общее ощущение комфорта.Только в очень холодные дни, когда система лучистого отопления включается на максимальную мощность, пол действительно «чувствует» себя теплым.

Лучистая температура пола гораздо приятнее, чем обдуваемый то горячим, то прохладным бризом, который часто ассоциируется с печами с принудительной вентиляцией.

Можно ли зонировать теплый пол?

Да. На самом деле большинство водяных систем имеют зональное управление, которое может регулировать уровень тепла, подаваемого в конкретную комнату или участок пола, либо путем управления объемом воды, протекающей через каждую трубную петлю, температурой воды, продолжительностью импульсов потока. или комбинация всех трех.Электрические системы обычно контролируются программируемыми термостатами с двойным датчиком, которые объединяют входной сигнал от датчика пола с термостатом комнатной температуры.

Области плана этажа могут иметь различную потребность в отоплении в зависимости от того, для чего используется помещение, как часто используется помещение и даже какое напольное покрытие используется. Квалифицированный подрядчик по устройству лучистого теплого пола решит вопросы «зонирования» на этапе проектирования проекта.

Недавняя новинка — беспроводная система зонирования климат-контроля, которая позволяет отдельно управлять каждой комнатой дома или здания.Разработанное для использования с водяным лучистым отоплением, беспроводное управление также устраняет необходимость прокладки проводов термостата через стены, что может значительно сократить время установки.

Сколько стоит установка лучистого теплого пола?

Затраты на оборудование и установку могут сильно различаться в зависимости от таких факторов, как тип системы (электрическая или водяная), размер отапливаемой площади, тип напольного покрытия, требования к зонированию и контролю, а также стоимость труд. Лучшей стратегией при сравнении затрат является получение оценок от нескольких установщиков лучистого отопления в вашем районе. Всего:

  • Установка новых бетонных полов обычно дешевле, чем модернизация или демонтаж и замена существующего пола.
  • Гидравлические системы обычно имеют более высокие первоначальные затраты, поскольку вам необходимо покупать дополнительное оборудование, включая бойлер и насос. Но если вы собираетесь отапливать большую площадь или весь дом, водяные системы могут оказаться более рентабельными в долгосрочной перспективе.
  • Электрическое лучистое тепло, с другой стороны, часто более рентабельно для обогрева небольших площадей, в зависимости от стоимости коммунальных услуг в вашем районе. По данным WarmlyYours, электрическая система для ванной комнаты среднего размера стоит от 400 до 700 долларов за установку (для электрического коврика, установленного в тонком цементном растворе).

Итоговая стоимость: В доме, где требуется система охлаждения, чистая стоимость получения лучистого обогрева пола будет равна стоимости системы лучистого обогрева пола за вычетом суммы, сэкономленной за счет отсутствия нагревательного агрегата на вынужденном система воздушного охлаждения.

Как работает теплый пол?

Подумайте, как приятно гулять по песчаному пляжу, весь день впитывающему лучи солнца. Даже ночью, когда воздух прохладен и солнце зашло, песок продолжает излучать тепло.

Ассоциация Radiant Panel

Как и песок, бетон является идеальным носителем лучистого тепла из-за присущей ему тепловой массы. Когда теплая вода циркулирует по трубам (или когда электричество нагревает нагревательные элементы), бетонный пол превращается в эффективный, незаметный радиатор.Как правило, системы лучистого отопления нагревают полы до температуры от 75 до 80 градусов по Фаренгейту. Затем теплая поверхность медленно излучает тепло вверх в жилое пространство, а не обдувает нагретый воздух. Этот естественный теплообмен более удобен и энергоэффективен.

Для систем лучистого обогрева бетонного пола трубы с теплой водой или электрические нагревательные элементы могут быть встроены в плиту на уровне земли (в любом месте от нижней части плиты до 2 дюймов от поверхности, в зависимости от конструкции и установки) техника) или крепятся к верхней части бетонного основания, а затем покрываются накладкой. Лучистое отопление также может быть установлено в тонких бетонных плитах, уложенных на фанеру, с нанесенным сверху слоем декоративного бетона (см. Метод установки лучистого тепла одним подрядчиком).

Может ли протечь трубка в гидравлической системе?

Утечки не являются проблемой, если система установлена ​​правильно. Срок службы труб PEX составляет более 100 лет, и все трубы тщательно проверяются перед тем, как покинуть завод-изготовитель.

Что такое тепловая масса?

«Тепловая масса» относится к способности материала удерживать тепло.Например, нагретый камень будет оставаться теплым намного дольше, чем деревянный брусок. Это потому, что камень плотнее, поэтому содержит больше массы. Массу земли можно использовать как маховик, когда она нагревается под лучистой бетонной плитой. Это накопление тепла может нести здание в то время, когда энергия недоступна. Там, где предлагаются «непиковые» тарифы на электроэнергию, использование излучающего пола в сочетании с накоплением тепла в земле под плитой может привести к очень низким счетам за электроэнергию.

Тепловая масса в отапливаемом цехе или полу ангара быстро реагирует на изменение температуры воздуха при открытии большой верхней двери. Все тепло, которое со временем «просочилось» в плиту, быстро высвобождается для борьбы с холодным воздухом, катящимся по полу. Это происходит из-за резкого резкого увеличения разницы температур между плитой и воздухом. Как только дверь закрывается, здание почти сразу же возвращается к своей обычной комфортной обстановке.

Ключом к любой системе излучающих панелей является обеспечение равномерной температуры поверхности, поэтому для распределения тепла по панели требуется некоторая масса.Эта масса может быть в виде гипса или другого вяжущего материала или металлических пластин в панельной конструкции.

Некоторые системы напольного покрытия просто полагаются на потоки воздуха в пространстве между балками и массу деревянного чернового пола для распространения тепла. При правильном проектировании эти системы являются хорошей альтернативой модернизации существующего здания.

Информация предоставлена ​​Radiant Panel Association.

подробный разбор монтажных систем и примеры монтажа своими руками

Для выполнения монтажа водяного пола вовсе не обязательно иметь большой опыт работы с системами водоснабжения или покупать специальное оборудование.Разберемся, как подключить систему самостоятельно.

Устройство водяного теплого пола

Теплый водяной пол представляет собой простую систему, состоящую из следующих элементов:

  • Гибкие пластиковые трубы . Представляют собой изделия, по которым движется теплоноситель.
  • Насос . Нужен для того, чтобы вода в системе циркулировала непрерывно.
  • Источник тепла … Вода, поступающая из централизованного водопровода, холодная.Перед подачей в инженерную систему его необходимо подогреть. Как правило, для этой цели используется газовый котел, к которому подключаются теплые полы.
  • Смеситель термостатический . .. Предназначен для поддержания заданной температуры в системе.
  • … Этот элемент нужен для того, чтобы система была регулируемой.

Из названия понятно, что теплоносителем в этой системе является вода, которая, проходя по контуру, отдает тепло. Соответственно, вода, выходящая из системы, имеет достаточно низкую температуру.Поэтому запрещается устанавливать такие инженерные конструкции в квартирах многоэтажных домов.

Исключение составляют только те жилые помещения, в которых оборудована автономная система отопления. Вне зависимости от того, есть в квартире автономное отопление или нет, следует обратиться в ЖЭК и узнать, можно ли установить теплый водяной пол. Если есть возможность, сотрудник ЖЭКа подскажет, что для этого нужно.

Гибкие трубы, по которым движется теплоноситель, после укладки заливают стяжкой.Соответственно, провести ремонтные работы достаточно проблематично. Первый шаг — разорвать галстук. Все дальнейшие действия равносильны установке системы. Поэтому следует выбирать качественные трубы.

Каждый контур (а их количество зависит от квадратуры помещения) должен состоять из сплошной трубы. Поэтому для водяных полов используют два вида труб: металлопластиковые и изделия из сшитого полиэтилена.

Достоинства и недостатки водопроводной системы

Перед тем, как перейти к особенностям монтажных работ, рассмотрим, какими достоинствами обладает данная инженерная система и в чем ее недостатки.

Преимущества водяного пола следующие:

  1. Монтажные работы не предполагают приобретения специального оборудования или инструментов. Следовательно, дополнительные затраты при монтаже сводятся к нулю.
  2. Водяной пол можно укладывать под любое декоративное напольное покрытие. Он совместим даже с такими деликатными поверхностями, как ламинат.
  3. Эта система экономична.
  4. Теплые водяные полы можно использовать как основной и единственный источник тепла.Особенно это актуально для помещений, где наружные стены полностью остеклены. Установленные возле окон традиционные батареи будут портить внешний вид помещения.
  5. Система не зависит от наличия источника питания.

Недостатки водяного пола следующие:

  • При нарушении целостности трубы есть риск затопления.
  • Ремонтные работы сопряжены с определенными трудностями.
  • Из-за того, что трубы находятся в стяжке, нет возможности следить за их состоянием.
  • Не всегда возможно получить разрешение на установку данного оборудования.

Теплые водяные полы имеют больше преимуществ, чем недостатков. А риск затопления можно свести к минимуму, используя при монтаже качественные материалы. Нарушение целостности металлопластиковой трубы, не боящейся агрессивной среды, может произойти только в результате изгиба при монтаже.

Основные виды теплых водяных полов

Существует два способа монтажа инженерной системы.Исходя из выбранного метода, водяные полы бывают двух видов: бетонные и напольные.

Чаще всего контур, по которому протекает теплоноситель, заливают бетонной стяжкой. Полы, уложенные подобным образом, называются бетонными. У них есть несколько недостатков. На высыхание стяжки уходит много времени. Приступать к укладке финишного покрытия можно только после его полного высыхания. Это может занять 20-28 дней.

Если вам нужно выполнить укладку в короткие сроки, то этот способ не подходит.Ускорить процесс высыхания стяжки можно, используя смеси, предназначенные для работы с водяными полами. Замешивание раствора и его заливка – довольно трудоемкие процессы.

При необходимости устранения течи стяжку придется демонтировать полностью. После завершения ремонтных работ нужно повторно залить пол раствором. Это не очень удобно и влечет за собой немалые финансовые затраты.

В защиту этого метода укладки можно сказать, что бетонная стяжка достаточно хорошо проводит тепло.Соответственно, система будет работать эффективно, а потери тепла будут минимальными.

Монтаж водяного пола плоским способом предполагает использование готовых материалов, которые укладываются поверх теплоносителя. Под напольное покрытие укладывается алюминиевая пластина, которая отражает тепло, получаемое от теплоносителя.

Этот способ укладки используется гораздо реже, чем бетонный. Как правило, строители используют его, когда плиты перекрытия слабы и значительно увеличить нагрузку на них невозможно.

Следует отметить, что при монтаже инженерной системы таким способом высота этажа существенно не увеличивается. Поэтому в помещениях с низкими потолками его можно укладывать и плашмя. Ну и последний аргумент в пользу плоского метода – отсутствие мокрых работ.

Делая выбор между бетоном и подогревом пола, необходимо знать, что стяжка будет остывать гораздо дольше, чем материалы, используемые при укладке напольным методом. Бетонный пол с подогревом остывает за 40-48 часов.Укладка такая же практически моментальная.

Технология монтажа водяного теплого пола

Технологию укладки условно можно разделить на несколько этапов. Первый подготовительный. Необходимо не только запастись всеми необходимыми материалами, но и произвести расчеты. Далее следует подготовка чернового основания, установка коллекторного шкафа и прокладка контуров. И, наконец, подключение системы.

Правила расчета водяного пола

Многие ошибочно полагают, что монтаж водяного пола нужно начинать с покупки труб и других строительных материалов.Но, прежде чем идти в магазин, нужно сделать расчеты. Ведь контур теплого пола должен быть цельным. Поэтому нужно точно знать длину контура.

Напрямую зависит от площади помещения. Специалисты рекомендуют устанавливать водяные полы в тех помещениях, площадь которых не превышает 40 м 2 . Если показатель составляет 50-60 м 2 , помещение целесообразно разделить на несколько зон и проложить несколько контуров. При этом необходимо разделить комнату на зоны так, чтобы все контуры были примерно одной длины.В противном случае температура пола в разных местах будет разной.

Помимо квадратуры, следует учитывать длину трубы. Эксперты сходятся во мнении, что длина одного контура не должна превышать 60 метров. В противном случае теплоноситель на выходе будет иметь температуру значительно ниже, чем на входе. Соответственно, напольное покрытие будет нагреваться неравномерно.

Составление схемы укладки водяного теплого пола

После окончания расчетов выполнить чертеж.Схема водяного пола должна максимально соответствовать всем нормам и требованиям. Особенно тщательно его нужно проектировать для комнаты, которая была разделена на несколько секторов. Контуры, расположенные в разных секторах, не должны иметь точек соприкосновения.

Укладываемые трубы должны находиться на определенном расстоянии друг от друга. Это расстояние называется «шагом». Размер шага может варьироваться от 10 до 30 см. Если шаг укладки превышает 30 см, система станет неэффективной. И нет смысла прокладывать теплоноситель с шагом менее 10 см.Это не сделает его работу более эффективной. И длина контура увеличится. При этом шаг должен быть одинаковым по всей поверхности помещения.

Также при составлении схемы стоит учитывать, что трубы нельзя размещать вплотную к стенам. Свободного пространства должно быть не менее 10 см. Вблизи наружных стен расстояние установки может быть уменьшено. Эта мера объясняется тем, что тепло здесь уходит значительно быстрее.

Что касается схемы укладки труб, то на сегодняшний день существует два варианта: улитка и змейка.Чтобы свести к минимуму гидравлические потери, рекомендуется использовать спиральную установку. Однако в помещениях со сложной геометрией не всегда есть возможность использовать этот метод. В этом случае трубы приходится укладывать змейкой. Что касается размеров комнаты, то для больших комнат больше подойдет улитка, а для маленьких – змейка.

Чтобы нарисовать схему водяного теплого пола, необходимо изначально изобразить помещение на бумаге. Далее нарисуйте линии, параллельные стенам. Расстояние между ними должно быть равно шагу укладки.Количество строк должно быть парным. Таким образом, на диаграмме должна быть сетка. Для таких особенностей будет достаточно просто нарисовать схему установки теплоносителя.

Подготовка основания к устройству водяного пола

В первую очередь необходимо очистить его от загрязнений и выровнять черновое основание. Его выравнивают, чтобы толщина укладываемой впоследствии стяжки была одинаковой. Если его толщина в разных местах помещения разная, то добиться равномерного прогрева пола не получится.

Затем на черновое основание необходимо уложить гидроизоляцию. Это делается для того, чтобы на систему не попала влага, которая присутствует в нижних уровнях. После укладки гидроизоляционного слоя на стены помещения наклеивается демпферная лента толщиной 10-15 см
. Далее нужно установить теплоизоляцию. Это делается для минимизации потерь тепла.

При укладке теплоизоляционного материала необходимо учитывать этажность помещения. Если он расположен на первом этаже, а под ним холодный подвал, то толщина такого слоя должна быть 23-25 ​​см.Если помещение находится на 2, 3 и т.д. этаже, то можно ограничиться толщиной слоя 3-5 см.

Установка распределительного шкафа

Коллектор является частью инженерной системы, обеспечивающей его регулируемость. На рынке можно найти коллекторы, стоимость которых достаточно низкая. Однако после установки такого элемента система становится практически нерегулируемой, так как в дешевых устройствах нет ничего, кроме запорного вентиля. Более дорогое оборудование оснащено регулируемыми клапанами.Стоит остановиться на этом варианте.

Чтобы сделать систему максимально управляемой, рекомендуется приобретать коллекторы с клапанами, оснащенными сервоприводами и премиксерами.

Также необходимо купить коллекторный шкаф. В нем трубы, в которые поступает теплоноситель, будут подключаться к системе теплоснабжения помещения. Также в коллекторном шкафу имеются регулировочные элементы. Поэтому к нему всегда должен быть свободный доступ.

При выборе места для коллекторного шкафа следует учитывать, что трубы каждого контура должны быть к нему подходящими.Он крепится к стене. Поэтому в выбранном месте необходимо сделать углубление, размеры которого соответствуют шкафу коллектора.

Укладка труб водяного теплого пола

По схеме должны быть уложены трубы. Чтобы они не сдвинулись при монтаже, можно предварительно постелить на пол армирующую сетку. К нему удобно прикрепить контур с помощью проволоки.

Не затягивайте провод слишком туго. В противном случае трубы могут деформироваться в процессе эксплуатации.А в местах деформации возрастает риск нарушения целостности. Но можно обойтись и без армирующей сетки. Трубы крепятся к теплоизоляции с помощью специальных зажимов и хомутов.

Один конец трубы вводится в распределительный шкаф. Остальной контур укладывается по схеме. После установки контура второй конец подается в шкаф коллектора, где впоследствии будет соединен с обратным коллектором.

При укладке труб необходимо соблюдать осторожность, чтобы не образовались перегибы, которые можно определить по беловатым полосам на изгибе.Радиус изгиба не должен превышать пятикратного диаметра трубы.

Подключение системы «водяной пол»

Каждый контур замкнут. Из котла в систему подается вода, которая, проходя по контуру, отдает тепло. Охлажденная вода возвращается в котел, нагревается там и снова поступает в систему. Для того чтобы происходило непрерывное движение жидкости, присутствует циркуляционный насос.

Запорная арматура должна быть установлена ​​на обоих концах трубы. Если этого не сделать, то при необходимости перекрыть подачу воды в систему не получится.Чтобы соединение между трубой и клапаном было надежным, используются компрессионные фитинги.

Затем следует подключить коллектор, который желательно оборудовать разветвителем со сливным краном и воздухоотводчиком. Чтобы облегчить себе работу, вы можете купить предварительно собранный коллектор со шкафом для коллектора.

Водяной пол своими руками почти готов. Остается только проверить работоспособность системы и залить ее стяжкой. При проверке воду пускают под давлением, немного превышающим рабочее.Если система функционирует нормально, то укладывается стяжка. В строительных магазинах можно найти решения, которые предназначены для теплых полов.

Как сделать водяной теплый пол — смотрите видео:

Чтобы успешно выполнить монтаж водяного пола, необходимо правильно рассчитать длину труб и составить схему. Все последующие действия требуют аккуратности. Особенно внимательно нужно действовать на этапе подключения системы.

Различные советы, как правильно устроить теплый пол, дают достаточно много полезной информации, но провести собственные расчеты на одном примере не получится.Поэтому от рук мастера будет зависеть эффективность функционирования конструкции.

Для начала работ по монтажу водяных теплых полов вам потребуются:

  • карандаш мягкий;
  • рулетка;
  • калькулятор;
  • линейка;
  • миллиметровая бумага.

Начертить на миллиметровой бумаге план помещения, взяв масштаб 1 см = 0,5 м. Здесь также важно указать как можно точнее места расположения дверей и окон.Нарисуйте проект размещения труб, по которым будет подаваться горячая вода, четко спланируйте расположение контура. Важно учитывать некоторые моменты.

  1. По техническим нормам зазор между трубами, размещенными по краям, и стеной должен составлять 20-25 см.
  2. В зависимости от диаметра шланга расстояние между «спиралями» или «змейками» должно быть 35-50 см.
  3. Трубу, выходящую из стояка, следует устанавливать вблизи места, откуда в дом поступает холод – двери или окна;
  4. Наружные стены должны иметь максимальную плотность размещения шланга, в центральной части помещения его можно прокладывать реже.Наиболее оптимальная схема установки выглядит так: рядом с окнами, входной дверью и наружными стенами шаг укладки 15 см, а на другом участке – 30 см.
  5. Чтобы сбалансировать входящий и выходящий потоки жидкости, крепление должно выполняться с шагом 10 см.
  6. Длина контуров теплоснабжения не должна превышать 100 м, так как возможны значительные гидравлические потери в системе.
  7. Крайний контур должен располагаться на расстоянии не более 15 см от стены.

Разработанный чертеж послужит основой для выбора необходимого количества труб и их длины.На миллиметровой бумаге нужно выбрать длину контура и согласно масштабу перевести значения в реальный размер. Для подвода системы к стояку потребуется еще 2 м. Их тоже следует учитывать. Таким образом, у вас будет необходимое количество для их установки в систему водяного теплого пола.

Для водных «ковров» нужен качественный шланг

Необходимо определить правильный диаметр шланга. Обычно он составляет от 16 до 20 мм. Иногда используют трубы диаметром 25 мм.Диаметр трубы также влияет на ее допустимый угол изгиба и толщину будущего пола.

Необходимые материалы для устройства

Исходя из показателя толщины стяжки, выполняемой после укладки системы отопления, потребуется определенный объем раствора, который также необходимо рассчитать. Объем воды определяют методом проб. Важно получить некапающую смесь. Однако раствор не должен быть очень густым, так как это может сказаться на сложности отделки и шлифовки поверхности.Песок и цемент берутся в пропорции 3/1. Состав стяжки всегда нужно составлять самому – можно купить специальную сухую смесь для наливного пола.

С целью теплоизоляции берут материал (алюминиевую фольгу) в том количестве, которое необходимо для конкретной площади помещения. Для этого нужно умножить ширину комнаты на ее длину – значение в квадратных метрах. Затем следует учесть товарообразование материала и провести последующий расчет.Оптимальными здесь считаются ламинированные листы. Фольга на алюминиевой основе позволяет равномерно распределять тепло и предотвращает потери тепла. Фольга является основой для основного утеплителя.

Все элементы для реализации системы отопления следует брать с запасом. Вам потребуется: саморезы

  • , дюбели
  • , крепеж для шланга
  • , маяки
  • .

Как работает система теплого водяного пола

Согласно схеме под напольным покрытием в помещении укладывается шланг.В систему поступает горячая вода или другая жидкость, которая передает тепло используемой поверхности. В качестве нагревательного компонента также используется этиленгликоль или антифриз. До того момента, пока пол не нагреется, носитель тепловой энергии распределяет и отдает тепловую энергию близлежащим материалам и элементам.

Теперь можно выполнять три вида устройства полов: на основе деревянных листов, из бетонного состава и полистирола.

В большинстве случаев при строительстве дома применяют бетонные покрытия, реже — деревянные блоки, в которые включают отопительный контур.Рассмотрим бетонный наливной пол.

Устройство бетонного пола с функцией обогрева

Такая система устанавливается на железобетонные капитальные перекрытия с будущим созданием цементно-песчаной стяжки. Среди мастеров этот вариант называют «заливным» или «мокрым». Надежность и эффективность метода на практике проявляется в высокой теплообеспеченности и отличных прочностных характеристиках.

Теплый водяной пол традиционный объединяет в себе следующие компоненты:

  • трубы;
  • гидроизоляция;
  • внахлест;
  • армированная стяжка;
  • теплоизоляционный материал;
  • верхнее покрытие.

Общая толщина устройства составляет от 7 до 15 см. Специалисты рекомендуют прокладывать по всему периметру помещения демпферную ленту, которая предотвратит потери тепла и укрепит стяжку в местах стыков со стенами. На полах с неровной поверхностью или в помещениях, имеющих продолговатую форму, имеет смысл делать компенсационный шов, чтобы компенсировать расширение стяжки при повышении и понижении температуры. Для частных домов обычно выполняется по линии дверного проема, прямо под порогом.

Теплоизоляционные материалы

Для устройства теплоизоляции можно взять следующие материалы:

  • полипропилен;
  • корковая основа;
  • пенополистирол;
  • профиль пенополистирол.

В большинстве случаев сейчас используется профильный материал с пароизоляционной пленкой, в состав которой входят специальные «бобышки», выполненные для крепления труб 18, 17 и 16 мм. Плиты имеют боковые замки, облегчающие соединение панелей. Сам материал дорогой, но в то же время с ним очень удобно работать.

Выбор труб

Основным компонентом всей системы отопления являются трубы. Именно от них зависит срок службы и качество функционирования всей водной конструкции.

Труба теплопередачи укладывается двумя способами: змеевиком или спиралью. По технологии монтажа второй способ проще и требует меньше работы насоса. В домах, где имеется линейный уклон, лучше использовать первый вариант, так как из шланга будет легче удалить воздух.

Материал для стяжки

При приготовлении смеси на основе цемента и песка для стяжки рекомендуется использовать пластификаторы. Если их не использовать, то придется укладывать слой не менее 5 см в толщину, а если применить, то это значение можно уменьшить до 3 см. Чтобы конструкция служила долго и надежно, нужно использовать армирующую сетку. В случае, когда площадь помещения больше 40 квадратных метров, советуют брать полипропиленовую фибру в качестве армирующего слоя.

Верхний слой

Если говорить о декоративном напольном покрытии, то наиболее эффективную теплоотдачу обеспечивают керамика и камень… Верхним элементом всего «пирога» могут быть полимерные и текстильные материалы, толщина которых не превышать 10 мм. Допускается и паркет, однако здесь стоит учитывать нормы влажности, так как можно столкнуться с набуханием и усыханием дерева.

Во всех вариантах важно учитывать значение покрытия — оно не должно быть выше 0.15 м²К/Вт.

Перед выполнением работ необходимо знать, что устройство такой системы отнимет у помещения пространство около 8 см от пола. Поэтапное обустройство теплого пола состоит из следующих пунктов:

Работа с основанием

Первоначально с поверхности чернового пола удаляют всю грязь, мусор, жирные и масляные пятна, а затем переходят к обустройству первый слой. Обычно в доме используется стяжка на основе смеси песка и цемента.Укладывается в строгом соответствии с горизонтальностью – по маякам. Допускается укладка наливных полов с использованием современных наливных смесей. Чтобы тепло распределялось равномерно, нужно сделать поверхность идеально ровной.

Схема-пример подключения водяного теплого пола

Выделенное место для стыковочных элементов, соединяющих трубы отопления и систему теплоснабжения дома, должно быть спрятано в специальный шкаф. Лучше всего создать нишу в целях экономии места.Примерные размеры шкафа: 600х400х120 мм. Это стандартные коммерчески доступные распределительные шкафы. В них можно разместить как суставы, так и определенные системы регуляции.

Крепление шкафа

Получите доступ к обратному шлангу и подающей трубе котла в шкафу. Прикрепите к ним запорную арматуру. Подсоедините коллектор и поместите заглушку на конец. Отличным вариантом будет установка разветвителя.

Вкрутите вентиляционное отверстие на одном конце и дренажный клапан на другом.Таким образом, вы сможете отключить систему отопления в том или ином помещении, если потребуется аварийный ремонт.

Укладка слоя теплоизоляции и гидроизоляции

  1. Укладка листов алюминиевой фольги или полиэтилена на бетонное основание:
  2. Закрепить демпферную ленту по периметру на 2 см выше уровня стяжки.
  3. В качестве теплоизоляционного материала возьмите плиты из минеральной ваты, пенополистирола, пенополистирола, пробки, пенобетона, пенопласта.По вашему желанию выбранный компонент должен характеризоваться достаточным значением термостойкости, которая в целом будет превышать все показатели нагревательных слоев.
  4. Дополнительная гидроизоляция не требуется, если в качестве теплоизоляционного материала вы использовали пенопласт с фольгой.
  5. Толщина слоя принимается в зависимости от мощности автономной системы отопления, наличия или отсутствия отапливаемого помещения этажом ниже, термического сопротивления пола.
  6. Теплоизолятор для теплых водяных полов имеет смысл приобрести, так как он имеет выступы для труб с одной стороны.

Проверка работы и изготовление бетонной стяжки

Перед выполнением стяжки важно проверить работоспособность системы. Только после проверки правильности работы всей системы можно укладывать наливной пол или цементный раствор, делая идеально ровную поверхность по установленным маякам. После того, как смесь застынет, нужно произвести еще одну проверку работы системы и только после этого браться за устройство настила.

Теплый пол — это система отопления, использующая горячую воду в качестве источника тепла для помещения.Принцип работы такой системы отопления достаточно прост: на поверхность пола устанавливаются специальные гибкие трубы, по которым распространяется горячий теплоноситель.

Источником тепла для такой системы отопления является система центрального отопления или газовый котел. Монтаж водяного теплого пола можно выполнить своими руками, но перед этим нужно будет правильно составить проект и определиться со способом подключения.

Система теплого пола, установленная в квартире, состоит из:

  • Водогрейный котел;
  • Циркуляционный насос;
  • Краны шаровые, устанавливаемые на входе в котел;
  • Трубы для разводки и прокладки теплотрассы;
  • Коллектор;
  • Системы регулирования и регулировки;
  • Фитинги, соединяющие коллектор с трубопроводом.

Котел, который необходимо подключить к самой системе водяного отопления, может быть:

  • Электрический;
  • Газ;
  • Твердое топливо;
  • Жидкое топливо.

Циркуляционный насос входит в комплект большинства моделей котлов, но перед его установкой следует произвести расчет и выяснить, хватит ли его мощности для системы теплого пола. В расчете учитывается мощность отопительного контура, (кВт) и температура теплоносителя.

Коллектор распределяет горячую воду по контуру отопления — используется для установки и регулировки теплых полов в квартире. Сделать и подключить коллектор с помощью металлопластиковых труб можно своими руками – это сэкономит средства на монтаже системы.

Пирог водяного теплого пола, укладываемого в стяжку, делится на три слоя – это:

  • Экранирующая подложка;
  • Отопительный контур;
  • Финишное напольное покрытие.

В качестве экранирующей подложки используется фольгированная пленка. Фольга защищает нагревательный контур от возможных потерь тепла.

Пирог водяного теплого пола без стяжки состоит из:

  • Первый этаж;
  • Теплоизоляционный слой, лучше всего — специальная пенополистирольная плита;
  • Пластины трубоукладочные алюминиевые;
  • Трубы отопительные;
  • Подложки;
  • Финишное покрытие.

Сравнивая водяные и электрические теплые полы, следует отметить, что:

  • Спроектировать и установить водяной пол сложнее и дороже, чем электрический пол, но его эксплуатация значительно дешевле.Отопление 10 кв.м., водяной пол потребляет всего 1,5 кВт электроэнергии в час.
  • Система водяного теплого пола плохо регулирует температуру в квартире. Наладить обогрев электрических полов достаточно просто.
  • Запуск теплого пола с водяной системой занимает гораздо меньше времени, чем с электрической.
  • При большой площади помещения можно сделать водяной пол основным источником обогрева; при небольшой площади помещения рекомендуется отапливать его электрическим теплым полом.

Проект теплого пола

h3_2

Оптимальная температура теплого пола.

Инструкция по составлению проекта требует исходных данных, включающих в себя уровень теплопотерь всего здания и каждого помещения в отдельности. Кроме того, необходимо заранее рассчитать значение температуры, которая должна быть в каждой комнате.

Технология ориентирована на усредненные данные, поэтому водяной пол генерирует в среднем 100 Вт/м2, что равно средним потерям тепла «среднестатистического здания».При составлении проекта необходимо учитывать, что теплый водяной пол в каждом помещении покроет различные потери тепла. Так, например, в спальне они 50 Вт/м2, в зале 100 Вт/м2, в ванной 75 Вт/м2.

Схема укладки труб

Трубы для системы теплопередачи изготавливаются из сшитого полиэтилена, полипропилена, меди, металлопластика или нержавеющей стали. Преимуществом полипропиленовых труб является их низкая стоимость. Изделия из металлопластика сохраняют стабильность формы и не деформируются.Медные трубы имеют длительный срок службы и высокую степень теплопроводности. Трубы из сшитого полиэтилена отличаются высокой термической стабильностью и прочностью.

Перед тем, как приступить к прокладке системы водяного теплого пола своими руками, необходимо выбрать шаг трубопровода. Здесь шаг – это расстояние между уложенными трубами, выполняющими подогрев пола. Расстояние между трубами влияет на то, насколько равномерно температура распределяется по поверхности пола.

Инструкция по укладке позволяет использовать шаг от 5 до 60 см, но чаще всего трубы укладывают с шагом 15-30 см.Выбор этого параметра необходимо производить в зависимости от типа и характеристик помещения, а также показателей его расчетной тепловой нагрузки. Например, систему труб с шагом укладки 15 см рекомендуется устанавливать в ванных комнатах и ​​всех тех помещениях, где важно равномерно распределить тепло по поверхности пола при отопительной нагрузке более 85 Вт/м2. Проложить трубы самостоятельно можно по следующим схемам:

При реализации схемы прокладки «улитка» трубопровод необходимо укладывать по спирали, которая раскручивается от центра помещения к стенам.«Улитка» — самый популярный и распространенный способ укладки труб своими руками. Конструкция такой схемы позволяет расположить подачу и обратку рядом, что способствует выравниванию средней температуры пола, при котором не возникнет холодных зон.

Такое расположение позволяет обогревать самые холодные участки вдоль наружных стен. Инструкция обратной петли позволяет монтировать ближе к центру комнаты. Можно производить монтаж змейкой в ​​помещениях с уклоном пола – важно правильно проложить отопительный контур в самой высокой части помещения.Это облегчит самостоятельный выпуск воздуха из трубопровода в коллектор.

Разводка труб двойной змейкой позволяет сгладить неравномерность прогрева пола. Для выполнения такой прокладки нужно сделать двойные петли подающей и обратной цепей. Технология укладки допускает сочетание схем «улитка» и «змейка» – трубы укладываются змейкой по периметру стен, а в середине помещения укладываются по спирали.

Все представленные способы напрямую зависят от особенностей помещения и угла наклона пола.

Совет! В наиболее холодных районах необходимо увеличить плотность змеиного шага до 10 см, особенно для участков у наружных стен.

Способы подключения системы теплого пола

Подключить водяной пол своими руками по схеме подключения труба-коллектор-котел. Наиболее распространенные варианты:

  • Коллекторные системы.
  • Подключение с помощью трехходовых смесителей;
  • Соединение с циркуляционным насосом.

При подключении с помощью коллектора система монтируется таким образом, чтобы обратная и подающая трубы свободно подсоединялись к шкафу коллектора. Далее к патрубкам присоединяются выходы коллектора бака, обеспечивающие подачу и возврат теплоносителя. Конструкция оборудована запорной арматурой с установленными в них термометрами для контроля температурного режима.

Крепление труб, арматуры и других элементов осуществляется с помощью компрессорных фитингов. Кроме того, коллекторы можно крепить к контуру водяного пола с помощью специальных соединений – латунной гайки, прижимного кольца или опорной втулки.На последнем этапе коллектор подключается к теплообменным трубам.

Если вы устанавливаете и подключаете систему с трехходовым смесителем, то его следует устанавливать на выходе обратного контура. Установить такую ​​систему можно своими руками, напрямую подключив трехходовой смеситель при помощи труб к котлу.

Коллектор должен комплектоваться разветвителем, на верхней стороне которого установлен воздухоотводчик. Этот элемент обеспечит удаление пузырьков воздуха из закрытой системы.Все компоненты цепи могут быть закреплены с помощью фитингов или зажимных колец.

Если в системе слабый напор воды и смеситель не нужен, то можно установить циркуляционный насос, оборудованный термостатом. Насос можно подключить к системе центрального отопления, однако делать это необходимо после согласования с разрешительными органами ЖЭКа. Насос целесообразно устанавливать на обратном контуре системы, так как при установке на подающем контуре он будет забирать лишнюю воду, что может нанести вред системе центрального отопления.

Как уложить теплый водяной пол со стяжкой

Система водяного теплого пола устанавливается в следующем порядке:

  1. Готовится основание — главное требование к черновому полу — ровная поверхность и сухость.
  2. Выполняется укладка гидроизоляционного слоя. В качестве гидроизоляции можно использовать обычную полиэтиленовую пленку. Пленка расстилается по всей поверхности и проклеивается скотчем в местах стыков.
  3. Проложена демпферная лента. Это необходимо сделать по всему периметру комнаты.
  4. Монтируется теплоизоляционный слой. Можно использовать вспененный пенополистирол, поверх которого укладывается фольгированная пленка.
  5. В соответствии с проведенной разметкой укладываются трубы.

После проведения гидравлических испытаний наступает очередь заливки бетона. Для того чтобы сделать армирование, следует использовать металлическую сетку с сечением проволоки 5 мм, с размером ячеек 10х10 или 15х15 см. Заливка чистовой стяжки может производиться из смесей для наливных полов, специальных строительных смесей. или раствор с добавлением пластификатора.При этом толщина бетонного слоя не должна быть более 30-35 мм.

Совет! Алюминиевая планка длиной до 2 м лучше всего подходит для выравнивания незатвердевших стяжек. Планка поможет быстро и качественно выполнить первичное выравнивание.

После завершения работ нужно дождаться полного застывания заливки, а затем укладывать декоративное покрытие.

Как выполняется укладка без стяжки

Теплый пол водяного типа можно укладывать без использования бетонной стяжки — под пенополистирольное основание или деревянный настил.

Укладка под полистирольную основу выполняется в следующем порядке:

  1. В соответствии с предварительной разметкой пенополистирольное основание укладывается в виде плит. Они крепятся друг к другу с помощью специальных замков-защелок.
  2. В пазы укладываются алюминиевые пластины

  3. , поверх которых укладываются трубы с ориентацией на план укладки отопительного контура.
  4. Поверх плит можно уложить гидроизоляционный слой – подойдет обычная полиэтиленовая пленка.
  5. Поверх плит укладывается финишное покрытие.

При использовании деревянных модулей выполняются следующие действия:

  1. Модули укладываются на лаги с соблюдением шага 600 мм.
  2. Между лагами укладывается гидроизоляционный и утепляющий слой.
  3. Модули скреплены между собой специальными замками.
  4. Металлические пластины укладываются поверх подготовленного слоя модулей.
  5. Поверх металлических пластин укладываются трубы по выбранной схеме.
  6. Если предполагается укладка плитки или линолеума под теплый деревянный пол, потребуется подготовить ровную поверхность – положить поверх металлических плит гипсокартон или ДСП, закрепить их и заделать все стыки и щели шпаклевкой.

Водяной теплый пол – достойная замена обычному радиаторному отоплению. Стоимость его монтажа, по сравнению с другими видами теплых полов, например, с электрическим, несколько выше, но эти средства полностью оправдываются в процессе эксплуатации.Все плюсы и минусы вы можете прочитать на странице «Выбор теплого пола», на этой же странице мы перейдем непосредственно к его установке, которая состоит из нескольких этапов:

Установка коллекторного шкафа

Определяем расположение коллектора и установить для него специальный коллекторный шкаф, примерные размеры которого 60х40х12. Внутри коллекторного шкафа трубы отопления будут стыковаться с остальным теплоснабжением дома. Также внутри него будут установлены элементы, регулирующие подачу воды и т.д.
Для установки распределительного шкафа необходимо разметить его размеры на стене и добавить 1-1,5 см зазора со всех сторон, затем прорезать

болгаркой с кругом по бетону по отмеченным линиям прорези. Это немного пыльная процедура, зато края ниши для коллекторной коробки будут более аккуратными; затем берется перфоратор, желательно помощнее, и выдалбливается сама ниша, в которую устанавливается тумба. Если у вас нет болгарки и перфоратора, то берете защитные перчатки, очки, стамеску, молоток и с помощью этих инструментов и «такой-то матери» выдалбливается ниша!!!

Сборка коллекторного шкафа

Итак, коллекторный шкаф установлен, в него вводим трубу, обеспечивающую горячую воду от котла и обратку — это труба, в которую возвращалась наша вода, подаваемая первым труба, которая отдавала тепло стяжке и охлаждалась.Затем снова поступает в котел, нагревается и возвращается обратно в первую трубу, которая подает горячую воду (подачу) с помощью циркуляционного насоса, что обеспечивает бесперебойную подачу воды. Запорная арматура должна быть установлена ​​на подаче и обратке.

При необходимости, закрыв оба вентиля, мы отключим нашу комнату от общей системы отопления дома или квартиры на случай непредвиденной поломки водяного теплого пола, его ремонта или просто в целях экономии. Компрессионный фитинг соединяет металлический клапан с пластиковой трубой.Далее устанавливаем коллектор – это блестящая трубка, похожая на непонятный духовой инструмент, имеющая несколько боковых выходов. Также коллектор имеет главный вход и выход. К вентилю подсоединяется основной вход, а на выходе ставится тройник, к которому с одной стороны подсоединяется сливной кран, а с другой автоматический воздухоотводчик, через который удаляются пузырьки воздуха, попавшие в систему отопления. В случае непредвиденного ремонта
можно слить воду через сливной кран.Трубы (контуры) нашего теплого пола будут присоединены к боковым выходам коллектора, соединенным компрессионными фитингами.
К коллектору можно также подключить систему водоснабжения ТЕПЛОГО ПЛИНТУСА

Подготовка помещения

В помещении, где планируется установка водяного теплого пола своими руками площадь размечается с учетом тепловое расширение стяжки при нагреве. Если черновой пол неровный, углубления следует выровнять цементным раствором, предварительно загрунтовав его грунтовкой для минеральных поверхностей, или провести предварительную стяжку основания, так как перепады высот по площади на виток не должны превышать 0.5-0,7 см. На этаже есть подвал, гидроизоляция.

Теплоизоляция

Чтобы свести теплопотери к нулю, в качестве подложки для труб необходимо использовать пенопласт, пенополистирол или пенополистирол. С помощью этих материалов трубы водяного теплого пола не будут прогревать черновой пол и тепло будет стремительно уходить вверх, прогревая наше помещение. Перед теплоизоляцией сначала укладываем пароизоляцию, то есть полиэтиленовую пленку, которая защитит утеплитель от влаги.Пленка укладывается внахлест 10-15 см и стыки проклеиваются скотчем. Вдоль стен укладываем демпферную ленту, которая должна выступать на 2-3 см над проектируемой высотой пола. Демпферная лента представляет собой полосу вспененного полимера толщиной 0,5 см и шириной 12-18 см, которая компенсирует тепловое расширение стяжки. Теперь укладываем теплоизоляцию. В случае холодного пола или когда нижнее помещение не отапливается (например, подвал), рекомендуемый слой теплоизоляции не менее 5 см.На перекрытие пола достаточно 2 см. Рекомендуемая плотность материала свыше 25 кг на 1м3. Очень удобно для этих целей использовать фольгированный (покрытый алюминиевой фольгой) плитный полистирол толщиной 3 см, так как на его поверхности имеются специальные пазы для крепления труб диаметром 16, 17, 18 см. Его нижняя поверхность имеет рельеф, способствующий сглаживанию неровностей и повышению звукоизоляции…

Трубоукладка

Лучше использовать трубы из сшитого полиэтилена высокой плотности (PE-X) или армированного пластика.

Если вы используете профильные теплоизоляционные плиты, то вам достаточно зафиксировать трубы в специальных пазах, просто вдавив их. Но если вы используете другой вид теплоизоляции, то отличным вариантом будет укладка армированной сетки с сечением проволоки 3 мм и размером ячеек 10×10 см, которая помимо армирования стяжки, сделает еще одну полезную вещь — можно привязать к нему трубы нашего теплого пола проводами или крепежными хомутами, но не очень туго, так как при нагреве трубы могут деформироваться из-за разного теплового расширения материалов (сама труба и провод).Также можно купить специальные зажимы или скрепляющие ленты, которыми трубы крепятся непосредственно к слою теплоизоляции. Трубы крепятся с шагом в 1 метр. Схемы, по которым укладываются трубы, разнообразны и в народе имеют разные названия: змейки, двойные змейки, улитки, зигзаги, спираль со смещенным центром и т. д., вы можете выбрать любую, более удобную для вас, но я остановлюсь о двух самых распространенных способах укладки труб водяного теплого пола своими руками.
1 укладка труб для водяного теплого пола в виде змейки.
Этот способ демонстрирует укладку труб рядом друг с другом в виде змейки, ее еще называют параллельной. Он хорошо подходит для небольших и средних помещений и укладывать его лучше со стороны окон или стен, выходящих наружу дома, так как самая высокая температура будет на входе трубы.
2 Спиральная укладка труб водяной теплый пол своими руками (в виде улитки)
Этот способ лучше всего использовать в местах с большим потреблением тепла или в помещениях с большой площадью м2.Большое преимущество этого метода заключается в том, что когда одна труба остывает, другая компенсирует ее нагрев, благодаря тому, что подающая и обратная трубы (подающая и обратка) проходят параллельно друг другу. Шаг укладки труб спиральным способом составляет от 10 до 30 см. То есть над основной площадью помещения устанавливается расстояние 30 см, а в местах больших теплопотерь (входные двери, окна) , шаг укладки уменьшается до 15 см. Когда трубы проходят вблизи стен, то минимальное расстояние между ними не должно превышать 8 см.

Соединение

После того, как вы уложили трубы предпочтительным для вас способом и закрепили их любым из вышеперечисленных способов, один конец трубы подсоединяется к подающему коллектору, а другой к обратному . Если помещение большое, то делают несколько контуров (таких петель) и соответственно подбирают коллекторы с необходимым количеством входов (выходов). Каждую петлю желательно делать из цельного куска трубы, так как дополнительные соединения увеличивают риск протечек.Также необходимо сделать деформационный шов в том случае, если длина вашего помещения более 7-8 метров. Этот шов необходим для компенсации теплового расширения и может быть выполнен из той же демпферной ленты, которую мы уже использовали ранее. Компенсаторы должны разделять каждый контур, если конечно он не один. В случае, когда компенсационные швы проходят через трубы теплого пола (подающего или обратного), необходимо предварительно надеть на эти трубы защитную гофру длиной 40-50 см.Если вы забыли это сделать при укладке труб, это можно сделать перед укладкой компенсатора, обрезав гофру поперек с одной стороны и наложив ее срезом вниз на трубу в том месте, где будет проходить компенсатор.

Проверка системы водяного теплого пола своими руками

Каждый контур должен быть поочередно заполнен водой через свой коллектор так, чтобы из него полностью вышел воздух. Для этого на каждом контуре открывают расходомеры и регулирующую арматуру.

Во время проверки системы автоматические воздухоотводчики должны быть полностью закрыты. Воздух должен выпускаться через дренажные клапаны.

Если монтировать водяной теплый пол своими руками , используя трубы из металлопластика, то систему надо проверять холодной водой, давлением 6 бар через 1 сутки. Если подаваемое давление на входе равно давлению на выходе, то все в порядке и вы все сделали правильно.

Трубы

PE-X (полиэтиленовые) испытывают несколько иначе.Система загружена давлением, превышающим рабочий показатель в 2 раза. При этом давление в трубах начинает снижаться. Через 30 минут он восстанавливается, а затем процедуру повторяют еще 2 раза.

Через 90 минут после последней процедуры систему оставляют в покое на сутки. Если за этот период давление в системе не упадет более чем на 1,5 бара и трубы не протекут, значит испытание прошло успешно.

Затем система проверяется на термическую стабильность.Теплые полы нагревают до +85° в течение 30 минут, при этом проверяют герметичность труб и соединений, особенно цанговых.

При необходимости подтяните их. Для снятия напряжения систему необходимо прогреть. После остывания труб заливается бетонная стяжка, но об этом позже, а пока представим, что наш водяной теплый пол своими руками готов, и нам нужно отрегулировать температуру в помещении.

Регулировка температуры водяного теплого пола

Для этого есть два распространенных варианта:
1) самый простой и распространенный вариант — регулирование подачи горячей воды с помощью вентилей на выходах коллектора, чем ниже подачи, тем ниже температура в помещении и наоборот.Для начала обычно прогревается помещение, а затем снижается подача горячей воды и поддерживается определенная температура.
2) с помощью автоматики, специально разработанной для водяного теплого пола.
Автоматика содержит два блока, первый это электроклапан установленный перед коллектором и суть его заключается в открытии и закрытии подачи горячей воды.
Управляет сервоприводом клапана, также термостат может иметь дополнительный датчик. Второй блок содержит электронный термостат, который крепится с внутренней стороны стены,
встроенный в стяжку.Вы даете термостату настройку температуры, и он наблюдает за ней, воздействуя на электрический клапан на основе показаний своих датчиков. Это так просто! Очень удобная вещь!!!

Стяжка водяного теплого пола своими руками

После того, как система водяного теплого пола своими руками прошла все испытания, приступаем к заливке стяжки. Минимальная ее высота должна быть не менее 3 см, а максимальная – не более 7 см. При использовании теплоизоляционного слоя слой стяжки должен быть не менее 5 см.Рекомендуемая толщина слоя стяжки над уровнем трубы – не более 3 см. Стяжка для теплого водяного пола – это очень ответственный этап, не менее важный, чем сам монтаж водяной теплый пол своими руками . Многие не придают этому значения, а зря, так как внешний вид и долговечность покрытия теплого пола, в том числе финишного, будут напрямую зависеть от качества стяжки. Например, если купить готовую цементную смесь некачественного производителя или сделать ее своими руками неправильно, то уже через короткое время после заливки стяжки она начнет деформироваться, трескаться и проседать из-за температурного воздействия , из-за чего верхний декоративный слой, например, плитка, тоже выйдет из строя раньше времени.
Для такой вещи, как водяной теплый пол, стяжка должна быть устойчивой к деформации при температурном воздействии и не трескаться, а также обладать высокой теплопроводностью, чтобы максимально передавать тепло, выделяемое трубами водяного теплого пола . Для того, чтобы вы сделали себе именно такую ​​стяжку, для вас подготовлена ​​статья, в которой описаны всевозможные вкусные рецепты цементно-песчаных растворов именно для стяжки пола с подогревом.

Купить штамп по бетону
На завершающем этапе финишного декоративного покрытия стяжки можно использовать более экономичный и менее банальный вариант, чем керамическая плитка, а именно нанести тонкий слой цементной смеси (0.6 — 10 мм) на подготовленную поверхность стяжки и, используя штампы для бетона, выдавить или отпечатать определенную выбранную вами фактуру. Вы существенно сэкономите на плитке и получите прочное, надежное покрытие с хорошей теплопроводностью и теплоотдачей. Подробнее об этом читайте на странице Тонкослойный декоративный бетон.

Все страницы этого раздела:

Артикул

К сожалению, система отопления нашего дома не всегда достойна теплых слов. А в холодное время года приходится использовать дополнительные источники тепла.Встраиваемые системы отопления становятся достойной заменой неэкономичным тепловентиляторам и обогревателям. Одним из таких является теплый водяной пол.

Если сравнивать водяное отопление со стандартными обогревателями и конвекторами, то теплый пол имеет ряд неоспоримых преимуществ: экономичность, безопасность, комфорт и эстетичность интерьера.

  1. Так как средняя температура теплоносителя низкая, а это до 50 ºС, потребление энергоресурсов снижается на 25%. В помещениях с высокими потолками этот показатель достигает более 55 % за счет того, что обогрев осуществляется только до высоты 2 м.5 м. Эффективность – главное преимущество этой системы.
  2. Недоступность нагревательных элементов, нет возможности обжечься или пораниться теплоносителем даже для детей.
  3. Прогрев осуществляется постепенно и равномерно по всей поверхности, создавая комфортную и здоровую среду обитания. Маленькому ребенку не будет холодно, играя на полу.
  4. При планировании и разработке дизайна помещения не будет помех в виде конвекторов или других элементов отопления, которые приходится прятать за декоративными панелями или менять в зависимости от стиля.

Следует отметить, что у теплых полов есть свои недостатки.

  1. Основным недостатком является сложность установки. Поверхность основания необходимо предварительно подготовить и выровнять. Многослойная структура также не добавляет легкости монтажа.
  2. Потенциал утечки. Найти течь бывает сложно из-за длины труб, иногда она может достигать 70–80 м. Для устранения такой неисправности потребуется снять напольное покрытие.
  3. Данный вид отопления может эффективно служить основным источником тепла только в помещениях с хорошей теплоизоляцией, надежными стеклопакетами и дверьми.При невозможности минимизации теплопотерь, а также в местах, где невозможно уложить водяной пол (лестницы, коридоры), придется устанавливать дополнительные источники тепла.

Специалисты считают, что качественный теплый водяной пол станет идеальным дополнительным источником тепла.

Схема подключения котла водяного теплого пола Схема подключения котла водяного теплого пола

Классификация систем водяного пола

Среди методик укладки водяного пола выделяют два варианта: бетонные и напольные системы.

Бетонный способ предполагает установку системы водяного отопления под слоем бетонной стяжки. Он связан с внушительным объемом работ и, соответственно, требует трудозатрат. Время высыхания, на которое растягивается работа, зависит от толщины бетонного покрытия, при этом помещение использовать нельзя. Только после полного высыхания можно укладывать финишное напольное покрытие.

Плоский метод характеризуется использованием готовых материалов, отсутствием бетонных работ и дополнительных финансовых затрат.Благодаря использованию готовых материалов время монтажа значительно сокращается. С другой стороны, вам придется потратить больше денег на покупной материал, который укладывается в несколько слоев. Плоский способ монтажа можно условно разделить по типу укладываемого основного материала: пенопластовый, деревянный модульный и реечный.

Видео — Устройство водяного теплого пола

Схема водяного пола

Устройство водяного пола не имеет технологических сложностей.Гибкий трубопровод под покрытием укладывают по определенной схеме, а для предотвращения повреждений заливают цементной стяжкой или покрывают другими материалами. Горячая вода, проходя по трубопроводу, отдает тепло бетонному слою с напольным покрытием и возвращается по коллектору на обогрев. Вода нагревается в стационарном бойлере или путем подключения системы к центральному отоплению. Устанавливается коллектор для подключения к существующей системе отопления. К коллектору подведены трубы, а также установлена ​​запорная арматура для возможности принудительного отключения водяного пола.

Эффективность системы зависит от расположения труб.

Самый простой макет в виде змейки. Трубы от коллектора прокладываются петлями от одной стены помещения к другой, возвращаясь к коллектору с другой стороны помещения. Такая схема позволяет разместить наиболее теплую зону в желаемом месте, например, у наружной стены или сбоку от балкона. Однако такой способ не позволяет равномерно прогреть помещение.

В схеме «улитка» теплый и обратный трубопроводы расположены рядом, что значительно снижает потери тепла при возврате воды в коллектор.Укладка происходит по периметру к центру. Подающая труба в центре помещения заканчивается петлей, от которой обратная труба прокладывается параллельно подаче, от центра по периметру к коллектору. Такая схема позволяет равномерно прогревать помещение.

В сложных случаях, когда большое помещение имеет наружные стены и балкон, схемы перекрытий можно комбинировать.

Видео — Водяной теплый пол своими руками

Выбор трубопровода

Качество трубы напрямую влияет на продолжительность комфортного использования водяных полов.

Медная труба «теплый пол» контур

Идеальным вариантом будет использование медной трубы. Медь имеет наилучшую скорость теплопередачи; трубы из этого материала практически вечные. Но цена устройства, стоимость работ и необходимость в дополнительном оборудовании для установки могут быть разорительны.

Металлопластик обладает высокими эксплуатационными характеристиками, имеет низкую стоимость, доступен и прост в монтаже. Благодаря гибкости такой трубы легко выдерживать необходимый шаг при укладке водяного пола.

Цена

Наименование Размер. Цифры типоразмера — наружный диаметр, толщина стенки металлопластиковой трубы , руб. Цена погонного метра указана
16 X 2,0 мм, 100 м
16 X 2,0 мм, 200 м
55
ТРУБА МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) VALTEC PEX-AL-PEX 20 x 2,0 мм, 100 м 83
ТРУБА МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) VALTEC PEX-AL-PEX 26 x 3.0 мм, 50 м 145
ТРУБА МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) VALTEC PEX-AL-PEX 32 x 3,0 мм, 50 м 215
ТРУБА МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) VALTEC PEX-AL-PEX 40 x 3,5 мм, 25 м 575
16 x 2,0 мм, 200 м
16 x 2,0 мм, 100 м
50
ТРУБА PEX-EVOH ИЗ СШИТОГО ПОЛИЭТИЛЕНА 20 x 2,0 мм, 100 м 69

Также следует отметить трубы из сшитого (PEX) и линейного (PERT) полиэтилена.Они обладают высокой износостойкостью и теплопроводностью. Труба очень гибкая и выдерживает несколько циклов заморозки. Они имеют низкую шероховатость и не подвержены коррозии. Отличаются простотой монтажа без применения специальных инструментов или клея, а также многократной стыковкой фурнитуры в одном месте.

Выбор трубы очень важен и будет влиять на технологию монтажа, трудозатраты и долговечность всей конструкции пола.

Видео — Трубы для теплого пола

Подготовительные работы

Подготовительный этап начинается с замеров и расчетов для определения мощности системы.Учитывается расположение комнаты, ее площадь, наличие балкона. Когда квартира расположена на первом этаже или имеет незастекленный балкон, теплопотери выше. Поэтому мощность водяного пола должна быть больше.

Изначально для коллектора готовится ниша в стене. Распределительный коллектор устанавливается в специальный шкаф, в который подведены все необходимые трубопроводы. При покупке коллектора учитывайте количество возможных подключений. Вместе с коллектором монтируются запорная арматура, воздухоотводчик и необходимые разветвители.Для правильной циркуляции воды в трубопроводе установлен насос.

Видео — Монтаж теплых полов. Установка коллектора

При обустройстве коллектора необходимо учитывать возможность комфортного проведения ремонтных или профилактических работ.

После завершения монтажа коллектора можно приступить к подготовке поверхности чернового пола. Полностью снимите старое напольное покрытие, очистите его от мелкого мусора и сколов.Проверьте уровень пола; необходимо устранить неровности основания. При значительных изъянах может потребоваться дополнительное выравнивание

Монтаж водяного пола

Когда поверхность готова, на нее укладывается слой гидроизоляции.

Защитит нижние этажи в случае протечки воды из системы отопления, а также предохранит пол от влаги с нижних этажей. Необходимые деформационные зазоры обеспечит слой демпферной ленты, наклеенной по периметру помещения.

Установка изоляционного слоя из экструдированного пенополистирола поможет снизить теплопотери и направить нагретый воздух в помещение. Слоя теплоизоляции толщиной до 50 мм будет достаточно для помещения, расположенного над отапливаемым помещением. Если помещение находится на первом этаже, слой пенополистирола должен быть 70–100 мм. При устройстве водяного пола в качестве дополнительного обогрева достаточно будет уложить слой вспененного пенопласта.

Бетонная дорожка

Бетонная стяжка теплого пола для жесткости и прочности, должна быть армирована.Для армирования используется сетка из металлического прутка сечением 4–5 мм, которая укладывается на слой теплоизоляции.

Трубы водяного отопления крепятся к армирующей сетке пластиковыми хомутами. Трубы укладываются по заранее выбранной расчетной схеме. Если помещение большое, монтаж осуществляется несколькими отдельными сегментами. При этом коллектор должен иметь возможность осуществить необходимое количество подключений. Когда весь трубопровод проложен и закреплен, его обязательно нужно испытать.

Испытания проводят днем ​​при давлении не менее 5 атмосфер.

Система заполняется водой и моделируется режим полного нагрева. Открытое моделирование позволяет увидеть место утечки, если таковая имеется, что дает возможность устранить ее без дополнительных затрат. Если с системой все в порядке, заливается бетонная стяжка. Для этого используется специальная сухая смесь для водяных полов. Важно точно следовать инструкциям производителя по применению.Во время заполнения в трубах должно поддерживаться рабочее давление, однако система не должна заполняться горячей водой. Стяжка должна полностью высохнуть перед укладкой финишного покрытия, которое обычно занимает 28-30 дней. В качестве финишного покрытия при устройстве бетона отлично подойдет керамическая плитка или ламинат. У них отличная теплопроводность.

Полистирольный метод

Этот метод характеризуется отсутствием «грязных» работ, связанных с выполнением бетонной стяжки.Это значительно сокращает время монтажа и облегчает саму конструкцию пола. Полистирольную систему можно использовать в помещениях с любым черновым полом.

При монтаже пенополистирольных изоляционных плит в них заделываются алюминиевые пластины. Их, в соответствии с проектным чертежом, углубляют в пенополистирольные плиты так, чтобы они покрывали не менее 80 % всей площади пола. Пластины имеют специальные пазы, в которые укладывается водопровод. Отличная теплопроводность алюминия при такой площади покрытия обеспечивает равномерный прогрев всей поверхности пола.Когда трубы уложены, проводятся испытания. Как и в случае бетонного метода, испытания проводятся под давлением в течение суток. Далее слой пенополистирола с уложенным трубопроводом покрывается гипсоволокнистыми листами, на которые укладывается финишное покрытие.

Установка направляющих для укладки труб водяного теплого пола

В отличие от полистирольного метода модули ДСП укладываются на теплоизоляционный слой. В плитах согласно установочному чертежу предварительно вырезают пазы для каналов трубопроводов.После укладки модулей в пазы устанавливаются алюминиевые пластины, которые будут удерживать водопровод. Этот метод предусматривает тщательное планирование схемы настила и точность его нанесения на плиты ДСП. При установке модули должны идеально подходить друг к другу.

Деревянная система реечная

Применяется для устройства водяного пола на 2-м этаже деревянного дома. В отличие от модульного аналога при монтаже используется более тонкий слой теплоизоляционного материала, который укладывается между балками перекрытия.Теплоизолятором может быть пенополистирол или минеральная вата. В соответствии со схемой монтажа по всему полу прибиваются рейки толщиной 25–30 мм и шириной 20 мм. В полученные таким образом зазоры укладывают алюминиевые пластины, в которых закрепляют водопровод.

Если вы задумались об установке водяных полов в своем доме, не спешите звать мастеров, видя возможные трудности при проведении работ. Надо признать, что это не самый простой способ обогрева, но и здесь нет ничего запредельно сложного.Чем бы вы ни занимались, комфорт и тепло, которые приносит эта технология, будут радовать вас очень долго.

Видео — Схема укладки водяного теплого пола

Лучистое нагревание – обзор

3 ОБЖИГ С ПОМОЩЬЮ МИКРОВОЛН

Компания EA Technology в настоящее время разрабатывает технологию, называемую обжигом керамики с помощью микроволн, как средство преодоления недостатков как обычного быстрого обжига, так и обжига с использованием микроволновой энергии. Обжиг с помощью микроволн использует комбинацию обычного газового или электрического элемента сопротивления вместе с микроволновой энергией для создания условий равномерного объемного нагрева продукта.По существу, микроволновая энергия нагревает компонент, в то время как обычный источник энергии поставляет окружающее тепло, необходимое для поддержания окружающей среды при той же температуре, что и компоненты. Это значительно упрощает управление системой и, в конечном счете, делает ее более подходящей для развития в рамках непрерывного производственного процесса.

Это иллюстрируют следующие схемы. На рис. 1 показан температурный профиль цилиндра диаметром 5 см из оксида алюминия и 20 массовых процентов оксида циркония, стабилизированного оксидом иттрия, обожженного со скоростью 5°C в минуту до 1650°C.Были зарегистрированы две температуры; температуры поверхности и центра с помощью термопары типа R. Градиент достигает максимальной разницы в 80°C от поверхности к центру примерно до 1200°C, где разница начинает уменьшаться за счет улучшения теплопередачи внутри цилиндра. На рис. 2 показан профиль температуры для того же цилиндра, когда используется постоянное количество микроволновой энергии (500 Вт) вместе с ограниченным количеством энергии поверхностного излучения. Разность температур свыше 270°С достигалась к 780°С, когда термические напряжения разрушили образец и эксперимент был остановлен.На рис. 3 показан температурный профиль, когда и излучение, и микроволновая энергия постоянно контролируются на протяжении всего цикла обжига, а на рис. 4 показана разница температур между поверхностной и центральной температурами, которая достигает максимум 6°C в пределах экспериментальной ошибки. Скорость повышения температуры составляет 5°С/мин по всему изделию и в печи.

На рис. 1 показан профиль температуры в цилиндре диаметром 5 см из оксида алюминия и стабилизированного оксидом циркония с содержанием иттрия 20 весовых процентов, обожженного со скоростью 5°C в минуту до 1650°C.Были зарегистрированы две температуры; температуры поверхности и центра с помощью термопары типа R. Градиент достигает максимальной разницы в 80°C от поверхности к центру примерно до 1200°C, где разница начинает уменьшаться за счет улучшения теплопередачи внутри цилиндра.

На рис. 2 показан температурный профиль того же цилиндра, когда используется постоянное количество микроволновой энергии (500 Вт) вместе с ограниченным количеством энергии поверхностного излучения. Разность температур свыше 270°С достигалась к 780°С, когда термические напряжения разрушили образец и эксперимент был остановлен

Рисунок 3.иллюстрирует температурный профиль, когда как лучистая, так и микроволновая энергия постоянно контролируются на протяжении всего цикла обжига.

На рис. 4 показана разница температур между поверхностью и центральной температурой.

Подобные эксперименты проводились на многих различных материалах. Еще одним примером является 5-сантиметровый цилиндр из 100% оксида алюминия (Alcoa 1000SG). Этот конкретный материал выдержал нагрев только в микроволновой печи, главным образом из-за более низкого поглощения микроволновой энергии этим материалом, что привело к максимальной разнице температур в 120°C при 1650°C. На следующих графиках 5a, 5b и 5c показан средний размер зерна. распределение только для лучистого (обычного) отопления, микроволнового нагрева и нагрева с помощью микроволн, а также действовать для подтверждения измерений температуры.Они показывают профиль, ожидаемый при обычном нагреве с более крупными зернами на поверхности. Микроволновый нагрев показывает значительно усиленный рост зерен в центре, в то время как образец, обожженный микроволнами, показывает равномерное распределение размеров зерен по всему объему. Это имеет потенциально важные последствия для широкого спектра материалов и компонентов, где для конечного пользователя важны однородность размера зерна, цвета, полная реакция в центре.

Что еще более важно, микроволновая энергия в сочетании с обычным газовым или электрическим лучистым нагревом, при котором микроволновая энергия нагревает компоненты, а традиционный газовый или электрический лучистый нагрев одновременно обеспечивает необходимое лучистое тепло окружающей среды, является более энергоэффективной и, в конечном счете, более дорогостоящей. эффективный.Приблизительно количество тепла, необходимое для повышения температуры компонента от комнатной до температуры обжига или спекания, равно

H=mcΔT

, где

m = масса компонента (компонентов). обжига

c = удельная теплоемкость материала

Δ T = разница температур между максимальной температурой обжига и комнатной температурой

примерно 16.5 терм на тонну. Используя данные из Программы лучших практик ETSU, руководства по энергопотреблению № 8 при обжиге керамической посуды, 70% предприятий, производящих фарфор, имели удельный расход энергии менее 500 терм на тонну, в то время как для фаянса 70% имели удельный расход энергии. энергозатраты менее 200 т/т. Хотя теоретическое значение энергии не включает мебель для печи, очевидно, что большая часть энергии, используемой при обжиге, не идет на нагрев компонентов, а большая часть используется для нагрева окружающей среды.Отработанная энергия теряется при нагреве печной мебели, изоляции, топок и т. д., а также через изоляцию. Последняя составляет основную потерю, а также зависит от температуры; чем выше температура, тем больше потери тепла.

Наконец, мы выполнили множество анализов энергопотребления для компаний, заинтересованных в использовании микроволновой энергии в дополнение к их обычному сжиганию. В этих анализах экономия энергии, как с точки зрения фактической экономии энергии, так и финансовых затрат, сравнивалась с затратами на установку микроволновых генераторов и источников питания.Как указано выше, количество энергии, необходимое для нагревания продукта по сравнению с потерями через изоляцию, относительно невелико; процессы периодического обжига обычно менее чем на 10% энергоэффективны, в то время как непрерывные процессы, особенно в больших печах с улучшенным контролем энергии, более эффективны. Количество необходимой микроволновой энергии на протяжении всего цикла обжига варьируется в зависимости от обрабатываемого материала и может быть рассчитано или измерено экспериментально.
