Схемы укладки теплого водяного пола: Схемы укладки водяного теплого пола: технологии монтажа своими руками

Содержание

Схема укладки и подключения теплого водяного пола

На сегодняшний день существует масса вариантов оборудовать у себя в квартире, в доме или на даче максимально эффективную систему отопления. В зависимости от целевого использования жилых помещений отопительные системы могут быть основными и вспомогательными. В каждом отдельном случае сами жильцы решают, каким образом отапливать свой дом. О преимуществе водяных полов сказано уже достаточно много. По своей эффективности и качеству обогрева водяной теплый пол является несомненным лидером среди существующих вариантов отопления. Однако не всегда подобная схема обогрева с технологической точки зрения подходит в качестве основного источника тепла в доме.

Напольный обогрев идеально подходит для частного сектора, загородных домов и дач, что нельзя сказать о городской квартире в многоэтажном доме. Однако есть и в данном случае выход из сложившейся ситуации. Для того, что бы оборудовать в своем доме или в квартире эффективную систему отопления, рассмотрим, как выглядит принципиальная схема теплого водяного пола.

Различные типы теплых полов. Принципиальные отличия

На практике в частных домовладениях сегодня осуществляется монтаж теплых полов трех типов:

  • бетонные;
  • легкие;
  • тонкие.

Каждый тип имеет свои технологические особенности, определенную схему подключения которые во многом определяются типом жилого помещения. Теплый пол на основе бетонной стяжки монтируется в домах и строениях, обладающих достаточно крепкими перекрытиями. Выбирая подобную схему отопления, важно помнить о существенных ограничениях с технологической точки зрения. Речь идет о дополнительной нагрузке на перекрытие и уменьшении внутреннего пространства за счет поднятия пола на 10-15 см.

Важно! При оборудовании системы отопления подобного типа важную роль играют технологические ограничения. Новая бетонная стяжка обладает значительным весом (200-300 кг/м2), поэтому при укладке теплого пола в обычной комнате площадью 15 кв. м. на перекрытие будет давить  бетонный монолит весом в 2-3 тонны.

На заметку: монтаж теплых полов с жидким теплоносителем в жилых помещениях многоквартирных домов запрещен. Основная причина запрета — технологический фактор. Трубопровод для водяного пола не в состоянии противостоять увеличенному гидравлическому сопротивлению. На функциональности системы отопления может сказаться некачественный теплоноситель. К тому же всегда высока вероятность нарушения целостности и выхода из строя водяного контура в результате гидроудара.

Для жилых домов с крепкой и надежной конструкцией бетонный водяной пол отличное решение обогрева жилых помещений. Для городской квартиры такой вариант выглядит проблематичным. Единственная возможность реализации подобной схемы отопления в городской квартире, использовать теплый пол в качестве вспомогательного, дополнительного источника отопления. Водяной контур можно уложить на пол в небольших по площади помещениях. К примеру, очень распространенный вариант —  теплые полы в ванной комнате и в детской.

Песчано-цементная стяжка, в которую запрятан водяной контур, будет хорошо защищать трубопровод от повреждений, и обеспечивать хорошую теплоотдачу.

Легкий водяной пол – схема отопления, специально рассчитанная для оборудования в домах деревянной конструкции. Основное преимущество в данном случае, минимальная нагрузка на перекрытия. В свою очередь легкие полы по типу напольного покрытия делятся на деревянные и полистирольные конструкции.

Третий тип водяных полов, используемых в быту  — это тонкие конструкции. Здесь основной упор делается на трубы небольшого диаметра, благодаря которым высота всего пирога составляет 25 мм.

Водяной пол – схема греющего пирога

В большинстве случаев жильцы частного сектора, владельцы загородных домов и коттеджей отдают предпочтение бетонному типу водяных полов. Этот вариант монтируется значительно быстрее. Расходы на оборудование значительно меньше. Да и сама система отопления отли

технология устройства, схемы + руководство по монтажу

Евгения Кравченко

Автор: Татьяна Захарова

Последнее обновление: Май 2019

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Схематичное изображение теплого водяного полаСхематичное изображение теплого водяного пола

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

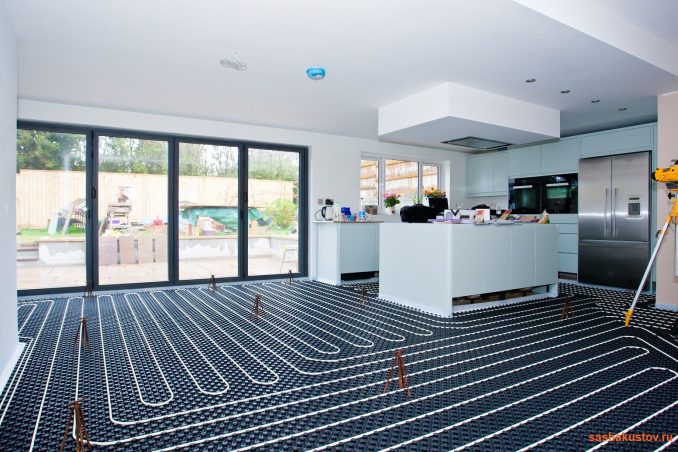

Трубы на ровном чистом полуТрубы на ровном чистом полу

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа нео

Водяной теплый пол своими руками под стяжку – технология монтажа

Система напольного обогрева – самый комфортный и экономичный вариант отопления частного дома. Обратная сторона медали – приличная цена комплектующих и монтажа сравнительно со стоимостью радиаторной схемы. Предлагаем существенно сэкономить – закупить материалы, смонтировать водяной теплый пол своими руками и залить цементную стяжку. В помощь предоставляем поэтапную инструкцию по устройству греющих контуров с наименьшими финансовыми затратами.

Тема напольного отопления довольно обширна, охватить все нюансы в рамках одной публикации просто нереально. Периодически мы будем направлять вас на другие статьи, подробно описывающие сложные моменты. Здесь речь пойдет о монтаже теплых полов (сокращенно — ТП) «мокрым» способом, предполагающим заливку бетонного монолита. Как делается «сухой» вариант ТП на деревянном перекрытии, читайте в соответствующем разделе.

Этапы работ

Устройство теплого пола в квартире либо частном доме – это комплекс мероприятий, выполняющихся в строгом порядке:

  1. Проектирование – расчет необходимой теплоотдачи, шага укладки и длины труб, разбивка на контуры. В зависимости от типа основания (перекрытия) подбирается состав «пирога» теплого пола.
  2. Выбор комплектующих и стройматериалов – утеплителя, труб, коллектора со смесительным узлом и прочих вспомогательных элементов.
  3. Подготовка основания.
  4. Монтажные работы – раскладка утеплителя и трубопроводов, установка и подключение распределительной гребенки.
  5. Заполнение системы теплоносителем, гидравлические испытания – опрессовка.
  6. Заливка монолитной стяжки на цементно-песчаном растворе, первичный запуск и прогрев.

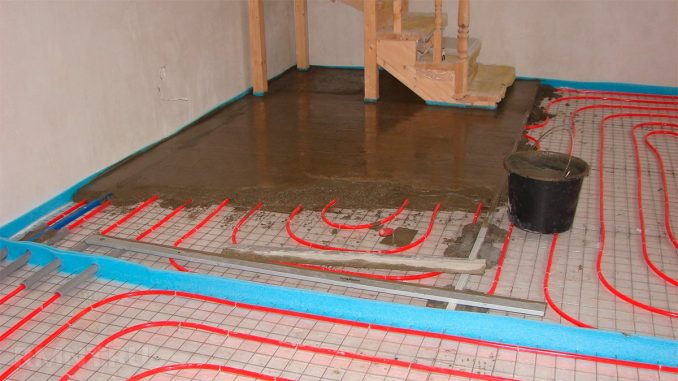

Монтаж напольного и конвективного отопленияМонтаж напольного и конвективного отопления

Рекомендация. Выполняйте монтаж ТП в процессе строительства здания, сразу после возведения перегородок между комнатами. Это позволит предусмотреть нужную высоту порогов и свободно уместить «пирог» под напольное покрытие. Если в жилых помещениях уже сформированы дверные проемы с низкими порогами, попробуйте выйти из ситуации предлагаемыми способами.

Перейдем к подробному рассмотрению каждого этапа обустройства нагревательных полов.

Расчет и разработка схемы напольного отопления

Чтобы правильно смонтировать теплый пол под стяжку своими руками, учтите ряд важных моментов и требований:

  • максимальная температура финишного покрытия – 26 градусов, более горячая поверхность часто вызывает у жильцов дискомфорт и ощущение духоты;
  • соответственно, вода в половых трубах нагревается максимум до 55 °С, так что напрямую к центральному отоплению квартиры подключаться нельзя;
  • под стационарной мебелью, например, гарнитуром на кухне, обогрев пола не делается;
  • длина трубы одного контура не превышает 100 метров (оптимально – 80 м), иначе получите неравномерное распределение тепла, чрезмерное остывание воды и расходы на более мощный циркуляционный насос;
  • чтобы соблюсти предыдущее правило, комнаты большой площади делятся на 2—3 греющих плиты, между которыми устраивается деформационный шов, как показано на рисунке.

Разделение на 2 греющих контураРазделение на 2 греющих контураВ данном случае общая протяженность нагревательной нитки составила 110 м, поэтому стяжка поделена на 2 плиты с деформационным стыком посередине

Сначала предложим более правильный, хотя и сложный вариант проектирования. Ознакомившись с нашей инструкцией, рассчитайте отопительную мощность любым из 3 способов – по объему, площади либо теплопотерям помещения. Затем определите схему укладки, диаметр и расстояние между соседними трубами, учитывая термическое сопротивление покрытия, – ламината, линолеума либо кафельной плитки.

Примечание. Методика вычисления шага укладки труб под плитку и другие виды покрытий разъясняется в следующем руководстве.

Изложим упрощенный вариант разработки схемы, практикуемый многими строителями:

  1. Если вы проживаете в регионах с холодным климатом, укладывайте трубу с интервалом 10 см. Для средней полосы и юга шаг принимается равным 15 см, в ванной под кафель достаточно 200 мм.
  2. Считаем длину трубопровода на 1 комнату. При расстоянии между нитками 100 мм на квадратный метр ляжет 10 м трубы, при шаге 15 см – 6.5 м. п. Если общая протяженность превысит 100 м, разбиваем площадь на 2 равных части – два отдельных греющих монолита.
  3. Среди существующих схем укладки — «улитка» и «змейка» — новичку лучше выбрать последнюю – ее проще монтировать.Схемы раскладки труб водяного подогрева половСхемы раскладки труб водяного подогрева полов
  4. Определяем число нагревательных контуров и подбираем коллектор с соответствующим количеством выводов. Более дешевый вариант – делаем гребенку самостоятельно.
  5. Размещаем коллектор в удобном месте жилища (например, коридоре). Рекомендуется выдержать одинаковое расстояние до всех помещений, пример смотрите на чертеже одноэтажного дома.Расположение водяных контуров в одноэтажном домеРасположение водяных контуров в одноэтажном доме
  6. Трубы в коридоре наверняка лягут слишком близко – их надо утеплить полиэтиленовым рукавом.
  7. Обязательно предусматриваем в полу двухтрубную разводку от котла к радиаторам отопления.

Важный нюанс. Рассчитывая протяженность ветвей теплого пола, не забывайте прибавлять расстояние от комнаты до точки монтажа гребенки с насосным смесительным узлом. Чтобы не ошибиться с длинами петель, просмотрите обучающее видео:

Поясним, зачем монтировать разводку для батарей. Уложив трубные петли без расчета, вы не знаете заранее, хватит ли мощности ТП в самые холодные зимние дни. Если проблема возникнет, нагревать теплые полы выше 55 °C не стоит, правильнее включить высокотемпературную радиаторную сеть.

Состав «пирога» теплых полов на грунте

шаг укладки, правильное крепление, секреты монтажа

Евгения Кравченко

Автор: Алена Слепакова

Последнее обновление: Апрель 2019

От схемы и шага укладки труб зависит производительность водяного напольного обогрева. Потому для устройства системы недостаточно только купить комплектующие, нужно еще и рассчитать теплоотдачу, выбрать оптимальный вариант расположения колец или витков трубопровода.

Согласитесь, никого не привлекает перспектива вложить деньги и не получить запланированный эффект. Все о проектировании напольного обогрева и схемах, согласно которым производится укладка труб теплого пола, вы узнаете из представленной нами статьи.

Ознакомление с проверенной и систематизированной нами информацией поможет устроить идеально работающий теплый пол. Базой для предложенных нами сведений являются требования строительных нормативных справочников.

Мы детально изложили принцип действия напольных обогревающих контуров, описали варианты устройства и технологии их реализации. Наглядно подтверждают представленные данные и облегчают восприятие процесса информативные фото и видео-руководства.

Содержание статьи:

Система водяной теплый пол

Отличительной чертой теплых полов является то, что в них нет внешних обогревательных конструкций, а сама система аккумулирует и излучает полученное тепло.

При правильном распределении тепла по поверхности настила можно сэкономить на расходе теплоносителя от 30% и больше.

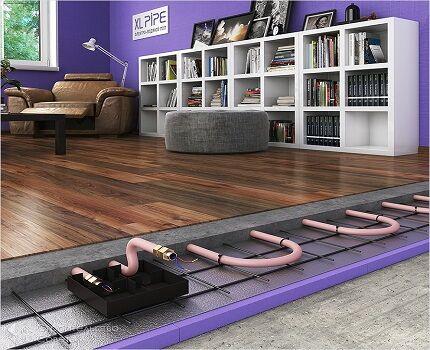

Виды теплых половВиды теплых полов

Система обогрева напольного покрытия может быть представлена одной из разновидностей: водяная, электрическая, пленочная, стержневая или электроводяная. Последняя считается новшеством, однако за счет обширного ряда преимуществ, уже успела завоевать немало поклонников

Для рационального использования системы обогрева полов рассмотрим дополнительные способы, помогающие экономить:

  1. Длина жидкостного контура не превышает 70 м. При выборе оптимального шага для укладки труб, транспортировка теплоносителя производится практически без потерь.
  2.  Смешивание горячего и холодного потоков. Применение воды из обратки дает возможность меньше тратить энергию котла.
  3. Составление детальной схемы размещения контура с точным расчетом шага. Предварительное распределение позиций мебели позволит сэкономить на расходных материалах, а соответственно, и на самом контуре.
  4.  При максимальном нагреве системы сбавить температуру на 20 °C. Такое действие поможет экономить 13% теплоносителя.

Для того чтобы получить наилучший результат, необходимо четко придерживаться технологии монтажа. Механизм обогрева такой системы состоит из нескольких слоев, каждому из них определена своя функция.

Подготовка основанияПодготовка основания

Обустройство системы обогрева с помощью теплых полов производится поэтапно. Работа над каждым из них займет определенное время, например, после заливки к последующим работам можно приступать только через 2-4 недели

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

  1. Гидроизоляция. Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
  2. Термоизоляция. Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
  3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
  4. Монтаж труб. Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
  5. Стяжка. При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
  6. Напольное покрытие. Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а

Теплые водяные полы, схема монтажа и установка своими руками

Статью опубликовал: Николай Стрелковский

Обновлено: 10.09.2019

Современная система тёплых водяных полов является очень эффективной конструкцией на основе труб, базовая задача которой состоит в качественном подогреве поверхности напольного покрытия с последующим максимально равномерным перераспределением тёплых воздушных масс по площади всего обогреваемого помещения.

Теплые водяные полы, схема монтажа и установкаТеплые водяные полы, схема монтажа и установка

Теплые водяные полы, схема монтажа и установка

Содержание статьи

Основные плюсы и минусы системы

Приверженцы тёплых полов отмечают наличие множества достоинств при использовании водяного обогрева помещений, основными из которых являются:

  • высокая степень экономичности энергоресурсов:
  • стабильные показатели надёжности и безопасности правильно смонтированной системы;
  • хороший потенциал использования в качестве основной отопительной системы;
  • отличная сочетаемость с любыми разновидностями современных напольных материалов, включая керамику, ламинированные и паркетные доски, а также все типы линолеума.

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещенияСистема «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Система «водяной теплый пол» представляет собой многослойный технологический «пирог», устанавливаемый на нижнем основании помещения

Кроме того, такая категория тёплых полов характеризуется незаметностью и отсутствием вредных показателей электромагнитного излучения в сочетании с высоким уровнем комфорта. Справедливости ради следует отметить, что монтаж таких полов отличается высокой стоимостью и требует привлечения специалистов определённой квалификации не только для установки системы, но и выполнения ремонтных работ.

Схематическое проектирование тёплых водяных половСхематическое проектирование тёплых водяных полов

Схематическое проектирование тёплых водяных полов

Компоненты системы

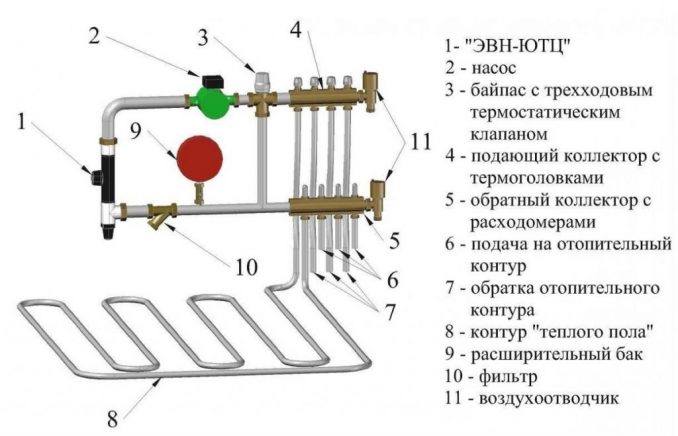

Схема коллектора для теплого водяного полаСхема коллектора для теплого водяного пола

Схема коллектора для теплого водяного пола

К коллекторам можно подсоединить от 2-х до 12-ти контуров теплого водяного полаК коллекторам можно подсоединить от 2-х до 12-ти контуров теплого водяного пола

К коллекторам можно подсоединить от 2-х до 12-ти контуров теплого водяного пола

Правильно спроектированная водяная система «тёплый пол» в стандартных условиях представлена водяным типом контура, оснащённого коллектором и тепловым узловым соединением, который включает теплообменник, гидронасос, расширительный бак и группу безопасности.

Трубы теплого водяного пола, уложенные на подложкуТрубы теплого водяного пола, уложенные на подложку

Трубы теплого водяного пола, уложенные на подложку

Водяной теплый пол своими руками: схема, расчет, инструкция

В последнее время многие делают отопление в жилище на основе теплого пола, что позволяет более оптимально распределять тепло по жилой площади. Пол с подогревом делается водяным или электрическим. Водяной пол сделать сложнее, поэтому он более затратный. Что касается электрического теплого пола, то монтируется он намного проще, а вот затраты на его эксплуатацию несколько выше. Если пол смонтировать самостоятельно, то водяной теплый пол получается более экономичным, так как затраты на его эксплуатацию минимальные.

Как работает теплый водяной пол

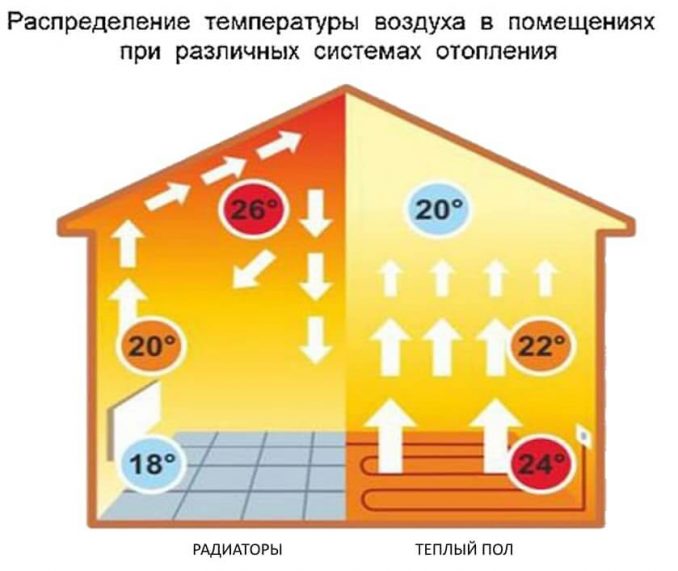

Распределение тепловых потоков при разных системах отопления

Чтобы получить подобные полы, необходимо воспользоваться системой труб, по которым прокачивается теплая вода. В основном трубы монтируются на этапе формирования стяжки, хотя существуют и сухие системы. Любой из этих вариантов предполагает применение труб небольшого сечения, которые укладываются под напольное покрытие или вмуровываются в стяжку.

Область применения

Как правило, подобная система отопления применяется в частных постройках, поскольку в многоэтажных домах, особенно возведенных в советские времена, довольно сложно реализовать подобную технологию. Несмотря на это, многим удается это сделать, хотя шансов на то, что система будет эффективно работать, совсем мало, тем более при наличии централизованной системы отопления. К тому же, в таких условиях вряд ли удастся получить соответствующее разрешение от управляющей компании на монтаж и подключение подобной системы.

Водяной теплый пол подразумевает большое количество труб небольшого диаметра

В некоторых постройках начали делать 2 системы отопления: радиаторную и для теплых полов, поэтому никакого разрешения на монтаж водяного теплого пола не требуется. В таких постройках система гидравлической подачи теплоносителя рассчитана и на применение теплых полов.

Технологические аспекты

В первую очередь необходимо ознакомиться с принципом работы теплых водяных полов, а также с их элементами, обеспечивающими необходимый режим работы.

Регулирование температуры

Чтобы получить комфортную температуру пола, порядка +27 градусов, необходимо иметь температуру теплоносителя не больше 45 градусов. Температура свыше +28 градусов не считается комфортной, как и более низкая, не дающая положительного эффекта.

Если говорить о централизованной системе отопления, то температура теплоносителя несколько выше и составляет порядка 60-65 градусов. Конденсационные газовые котлы более экономичные при низких температурах, поэтому их допустимо подключать непосредственно к теплым водяным полам.

Если применяются другие типы котлов, то в такую систему необходимо включать узел подмеса, который предназначается для подачи к горячей воде котла более остывшей воды из обратного трубопровода. Подобная схема теплого пола показана на рисунке ниже.

Схема устройства водяного теплого пола

Система работает следующим образом. Вода нагревается котлом, после чего она поступает на термостатический клапан, который и регулирует температуру теплоносителя. Если температура выше требуемого значения, то он открывается и происходит смешивание охлажденной воды из обратного трубопровода и нагретой воды, поступающей из котла.

На рисунке видно, что перед циркуляционном насосом имеется перемычка, с установленным на ней двух- или трехходовым клапаном. С помощью этого клапана осуществляется смешивание двух теплоносителей, за счет чего происходит регулирование температуры.

Работой клапана управляет термостат, который установлен сразу же за циркуляционным насосом. Если температура водяного потока соответствует заданной, то термостат закрывает клапан, а если она выше, то клапан открывается и в теплоноситель начинает поступать вода из обратки.

Распределение по контурам

После этого нагретая вода до нужной температуры поступает на гребенку, которая распределяет теплоноситель по контурам. Гребенка устанавливается в том случае, если контуров несколько. В случае, когда теплый пол смонтирован только в одном помещении и имеет только одну петлю из труб этот элемент не обязателен. Если теплые полы смонтированы в нескольких помещениях, то без гребенки не обойтись. Ее еще называют коллектором теплого пола и состоит этот узел из двух труб, одна из которой подключена на подаче, а вторая – на обратке. К этим трубам подключаются все входы и все выходы соответствующих контуров теплого пола.

Cхема теплого водяного пола от котла в частном доме

Автор Марат Григорьевич На чтение 9 мин. Просмотров 154

Водяной тёплый пол – это способ отопления помещения, при котором тепло исходит от напольной поверхности благодаря проходящим под ней трубам с теплоносителем.  При радиаторном отоплении тёплый воздух поднимается к потолку, создавая «мёртвые зоны» в углах и внизу помещения. Такой способ отопления снижает энергозатраты, экономит полезную площадь комнаты, не создаёт электромагнитных полей.

Схемы подключения водяного теплого пола

От котла

Прямое подключение котла к коллектору тёплого пола исключено по технике безопасности. Современные газовые настенные или напольные котлы должны иметь рабочую температуру выше 550С, иначе конденсат выпадает на теплообменнике котла или дымоходе. Прямое подключение возможно либо к конденсационному котлу, либо к котлам, адаптированным к работе с температурой ниже 550С при условии того, что отопительный контур включает только систему тёплый пол.

От радиатора

Подключение от радиатора подходит при способе укладки змейкой или улиткой. Для того чтобы подключиться к радиаторной системе, понадобится два крана: обычный радиаторный, установленный на подаче, и RTL вентиль с терморегулятором, ограничивающий температуру обратного потока. Термостат реагирует на превышение допустимой температуры и закрывается автоматически. При охлаждении жидкости до заданного значения происходит автоматическое открытие вентиля.

Схема подключения от радиатора такова:

  1. Наружу выведены две петли тёплого пола: подача и возврат остывшей жидкости. Петля подачи горячего теплоносителя соединена гибкой подводкой из нержавейки. На Pex-трубу устанавливают переходник с внутренней резьбой, куда насаживается гибкая подводка.
  2. На обратном потоке установлен переходник с наружной резьбой и аналогичной гибкой подводкой. RTL вентиль крепится по ходу движения теплоносителя, нужно сверить с направлением стрелки на корпусе.

Такая схема имеет ряд недостатков, в частности, снаружи торчат различные трубы и соединения, занимающие свободное пространство. Гораздо удобнее применить унибокс – устройство, состоящее из двухходового крана с терморегулятором, краном Маевского для отвода воздуха и резьбой для присоединения фитингов. Все элементы компактно размещены в монтажной коробке.

От насосно-смесительного узла

От насосно-смесительного узлаОт насосно-смесительного узла

Обязательным условием бесперебойной работы является следующее: между подачей и обратным движением температура перепада не должна быть выше 100С. Чтобы поддерживать необходимые параметры, на помощь приходит насосно-смесительный узел. Он позволяет дозировать подмес остывшей воды в нагретую.

Насосно-смесительный узел продаётся в комплекте, принцип его работы таков:

  1. Горячий теплоноситель из котла проходит через радиаторы в других помещениях и доходит до комнаты, где уложен тёплый пол. На месте стыка подающей линии из котла и отопительного контура устанавливается насосно-смесительный узел. Жидкость поступает в зону циркуляционного насоса. С другой стороны поступает жидкость из обратного потока. В месте смесительного узла происходит перемешивание вод разных температур.
  2. Для того чтобы контролировать количество поступающего остывшего теплоносителя, на трубу устанавливают перепускной байпас – обводной участок, оснащённый термостатическим клапаном с термо головкой, соединяющий патрубок поступления жидкости и отводящий патрубок. Если нужно остудить поступающий теплоноситель, байпас устанавливают на большее поступление воды обратного хода.
  3. Термостатический клапан соединён капиллярным датчиком с погружным элементом, вмонтированным в коллектор подачи. Через капиллярный провод подаётся информация на автоматическую термо головку о подающей температуре.
  4. Под клапаном устанавливают циркуляционный насос, разносящий жидкость подходящей температуры по петлям.
  5. Чтобы жидкость равномерно распределялась по петлям высокотемпературного контура, на патрубке устанавливают балансировочный клапан. Благодаря этому происходит увязка системы тёплого пола с обратным движением высокотемпературного контура. Иначе вся вода пойдёт по пути наименьшего сопротивления, т.е. в высокотемпературный контур.
  6. Чтобы случайно, например, при поломке термо головки, слишком горячий теплоноситель не попал в петли, устанавливают термостат. Он соединён с циркуляционным насосом, и автоматически отключает его работу в ситуации перегрева теплоносителя.

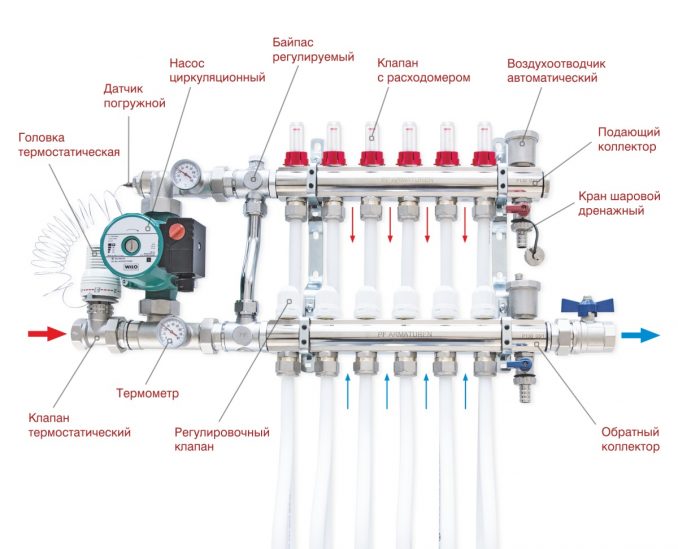

Устройство насосно-смесительного узла для теплого полаУстройство насосно-смесительного узла для теплого пола

ВНИМАНИЕ! Насосно-смесительный узел продаётся в комплекте с инструкцией по соединению и установке. Обратите внимание на следующее: термостатический клапан должен располагаться со стороны высокотемпературного контура, важно не перепутать патрубки подачи и обратки. Затем должен идти насос, потом байпас. Стрелка на балансировочном клапане была направлена в сторону подачи жидкости, а не наоборот.

От трехходового клапана

Нагретая вода поступает непосредственно от котла в распределительный коллектор, расходится по петлям и возвращается в котёл, настроенный на температуру «тёплого пола». Ситуация несколько усложняется, если в доме имеется дополнительно радиаторное отопление. Вода в радиаторах имеет температуру 700С, а в петлях она не превышает 35-450С. В этом случае понадобится трёхходовой термостатический клапан. Он устанавливается на циркуляционный насос и регулирует температуру подачи. Задача трёхходового клапана – соединить высокотемпературный отопительный контур и коллектор напольного обогрева.

ВНИМАНИЕ! Следите за правильностью установки! Термостатический смесительный клапан устанавливается на месте стыковки радиаторного модуля и контура тёплого пола, за ним монтируется циркуляционный насос.

От трехходового клапанаОт трехходового клапана

Регулятором является термостатическая головка с погружным датчиком либо привод с управляемым контролером. При превышении допустимой нормы воды автоматика блокирует подачу из котла. При остывании жидкости шток автоматически поднимается, позволяя горячей жидкости поступать в петли.

Схемы укладки водяного теплого пола

От правильно подобранной схемы выкладки зависит равномерность обогрева поверхности. «Змейка» применяется в том случае, когда не нужна одинаковая интенсивность нагрева напольного покрытия. Например, в жилой комнате не обязательно нагревать пространство под корпусной мебелью или шкафами-купе.

Схемы укладки водяного теплого пола - змейка

Укладка плитки и теплого пола в ванной своими руками — пошаговая инструкция и фото | Своими руками

Если старый пол в ванной пришел в негодность и ремонту не подлежит, то в ванной замена только одна — плитка, и чтобы было теплее, лучше для этого места теплые полы, т.к. Самый уютный в квартире вы найдете.

Для начала, как вести любой ремонт, нужно демонтировать старый пол, положить плитку «чистую», (хотя в некоторых случаях можно положить плитку и поверх старого, подробнее здесь).

Плитка из керамического материала всем известна (Подробнее здесь и здесь), мы и младенцы, наверное, первое, что увидели, это советская керамическая квадратная плитка белого или голубоватого цвета в роддомах …

Клинкерная керамическая плитка изготавливается просто: заготовки из глины прикрепляются друг к другу своими внутренними сторонами и подвергаются интенсивному обжигу в так называемых туннельных печах.

После обжига плитки отделяются друг от друга, после чего на обратной стороне на месте бывшего стыка появляются бороздки — это отличительная черта клинкерной керамической плитки.

Обжиг придает керамической плитке такие качества, как высокая степень водоотталкивания, отличная морозостойкость, поэтому ее часто используют для настила полов на верандах и террасах, а также на открытых балконах, а также на открытых и застекленных лоджиях. С одинаковым успехом используйте его в этих местах и ​​для облицовки стен.

Укладка плитки

После демонтажа старой плитки (а именно она) начали подметать основание. После этого на место залила самовыравнивающуюся стяжку, раствор которой готовился сразу из сухой смеси.

После высыхания стяжки ее тщательно загрунтовали.

Так как одна клинкерная плитка может незначительно отличаться от другой по размерам (десятые доли доли), швы при складывании своими руками делают шире, при укладке штампованной плитки можно делать обычные межпозиционные швы.

Ванная комната как видно на фото, здесь она достаточно большая, поэтому можно прибегнуть к незамысловатому, но довольно эффектному дизайнерскому приему — визуальному разделению пространства ванной за счет изменения рисунка укладки плитки — по диагонали и по прямоугольнику.

Унитаз, ванная и душ расположены по прямой, перпендикулярной схеме, а в зоне входа и под умывальником — по диагонали.

Я контрастирую с белыми переплетенными швами, такой способ укладки плитки заметно оживляет ванную комнату.


Связанные материалы: Укладка паркета у себя дома


Монтируем систему «теплый пол» своими руками

Сама клинкерная плитка теплая на ощупь, но этот эффект многократно усилится после самостоятельного монтажа системы теплых полов, состоящей из обычных сетчатых электронагревательных матов.

Установка проста — маты рулонами закатываются по полу ванной комнаты с учетом только будущего расположения мебели, под которую коврики не укладываются.

Подходя к стенкам сетки осторожно (не касаясь самого проводника) отрежьте желаемую конфигурацию, затем разверните и укладывайте в обратном направлении.

После укладки матов на них нанесите плиточный клей, который должен заполнить все ячейки нагревательного мата. Сделать это можно с помощью обычного зубчатого шпателя, который, как думаем, есть у всех домашних умельцев.

Этот клей очень эластичный, поэтому не делайте его толстым. Клей для теплого пола помимо своих адгезионных качеств также обеспечит дополнительную защиту системы от повреждений, что позволит эксплуатировать систему теплых полов в таких влажных условиях, как ванная.

Такой подход к устройству теплого пола своими руками позволит очень быстро и равномерно нагреть поверхность пола в ванной.


Ссылка по теме: Монтаж теплого пола своими руками — инструкция и фото


Плитка в ванной и установка в ванной системы «теплый пол» своими руками

1.Чтобы подготовить ровный фундамент под укладку плитки, используйте наливную массу.

2. Равномерно распределить по всей поверхности пола с помощью строительного шпателя.

3. Через три часа можно ходить по стяжке пола, а через сутки — укладывать плитку.

4. Для лучшего сцепления с плиточным клеем поверхность стяжки тщательно шлифуют валиком.

5. В стене имеется отверстие для ввода кабеля к электронагревательным матам.

6.Рулонные маты раскладывают и зачищают полосы, минуя место установки мебели.

7. Чтобы не повредить проводник, каждый следующий мат укладывается в направлении, противоположном предыдущему.

8. Перед окончательной укладкой и приклеиванием плитки ее можно примерить, уложив на пол.

9. Для теплого пола подойдет эластичный плиточный клей. Из сухой смеси готовится раствор …

10. … и кладем зубчатый шпатель на основание, заполняя все ячейки сетки.

11. При укладке керамической плитки оставляют достаточно широкие шовные зазоры.

12. При переходе от диагонали к прямой ширина зазора должна оставаться неизменной.

13. Для затирки швов используют раствор красноватого оттенка, приготовленный из двух смесей.

14. Широкие швы требуют гораздо большего количества затирки, чем узкие, но они лучше подходят для клинкерной плитки.

Мастер-класс: как правильно резать и ломать плитку

1.Плитка закрепляется в специальном плиткорезе, а угол надреза задается по градуированной шкале.

2. Алюминиевый профиль с направляющей опускается на плитку и фиксируется, плотно прижимаясь к ее поверхности.

3. Используя плиткорез, оснащенный алмазным режущим роликом, плитка разрезается по заданной линии.

4. На концах линии надреза помещают две конические опоры и прижимают их к плитке, получая ровный чистый разрыв.

Совет по устройству теплых полов, точнее матов — Включить на 180 °

Полосы ТЭНов необходимо укладывать непрерывно: у стен комнаты нужно развернуть мат на 180 ° и продолжить обратную упаковку .Для этого в точке поворота ножницами обрезается сетка (но не сам проводник).

Стяжка для теплых полов — делать или не делать ?

В некоторых случаях для пола требуется стяжка.

С одной стороны, это благо: в большинстве стандартных домов основания отличаются от угла к углу такой кривизной, что их в любом случае придется выровнять при настилке паркетной доски, ламината или плитки, как в нашем кейс. Кроме того, как уже было отмечено выше, стяжка обеспечивает равномерный прогрев.Установленные таким образом нагревательные элементы быстрее нагревают поверхность.
С другой стороны, стяжка длинная. В зависимости от скорости высыхания состава помещение нельзя использовать от недели до месяца. Это бесстрашно, если речь идет о новостройке или капитальном ремонте, но как о катастрофе, если планируется быстрый точечный ремонт и санузел. В таких случаях, безусловно, следует отдавать предпочтение системам, не требующим стяжки.

Примечание: ЭНЦИКЛОПЕДНЫЙ ТЕПЛОВЫЙ ПОЛ

Отопительный контур в подземном «пироге» разделен с помещением тепла не только эффективно, но и наиболее комфортно для человека.Самый теплый воздух находится у поверхности пола, что соответствует физиологическим потребностям человека. Поэтому в помещении с «теплым полом» можно поддерживать среднюю температуру на пару градусов ниже, чем при традиционном отоплении. Ведь ногам там всегда тепло.

Благодаря этому затраты на отопление снижаются на 15-20%. При этом подземный контур незаметен и, таким образом, не ограничивает дизайнерские пожелания домовладельца.

Такую систему обогрева часто используют как вспомогательную, но она может быть основной.Для этого необходимо, чтобы «теплый пол» был уложен на площади не менее двух третей от общей площади помещения, в «пироге» основания использовался утеплитель, а в качестве напольных покрытий использовались такие материалы, как плитка ( с хорошей теплопроводностью).

Факты:

Термостат позволяет контролировать микроклимат в доме и следить за работой системы

Главное преимущество отопления под полом — тепло всегда там, где оно больше всего нужно

Современные терморегуляторы с красивыми элементами интерьера

Электрический вариант теплых полов

Проще говоря, описать конструктивную сущность кабеля «теплый пол» можно следующим образом.Кабель, имеющий вид антенного, укладывается в толщу пола и подключается к электросети. Важным качеством этого кабеля является его способность преобразовывать почти 100% передаваемой мощности в тепловую энергию. Для этого кабель нагревают до 60-70 ° С, поэтому его необходимо надежно покрыть слоем теплоизоляционного материала.

Есть еще ультратонкие «теплые полы», или кабельные маты: тонкая сетка из пластиковых нитей, в которую вплетен нагревательный кабель.Их главное преимущество — упрощенный монтаж. Сетки укладываются в толстый слой клея для напольного покрытия, их можно разрезать на фрагменты (естественно, не нарушая целостности кабеля), устройство стяжки не требуется.

При укладке любого электрического «теплого пола» следует соблюдать правила и рекомендации производителей. В частности, необходимо учитывать нормативы расчета мощности на 1 м2 этажей, аккуратно обходиться без кабеля при прокладке, не допускать его растяжения, натяжения, укорачивания или удлинения.Также кабель нельзя перекручивать или гнуть с радиусом меньше разрешенного производителем. Во всех случаях система должна быть заземлена, а при устройстве «теплых полов» в ванной и других влажных помещениях — гидроизоляции.

Примечание

При укладке водяного «теплого пола» важно следить за целостностью труб

Сети кабельного мата можно разрезать на части. Главное не нарушить целостность троса

Ванная комната — одна из тех комнат, на теплый пол, которые задуманы в первую очередь

Оптимальный выбор для электрического «теплого пола» — это саморегулирующийся кабель, способный нагревать поверхность с разной интенсивностью.Это позволяет снизить энергопотребление.

Водный путь

Основным элементом водяного «теплого пола» является контур отопления из полимерных или металлопластиковых труб, по которому течет горячая вода или другой теплоноситель. Важным преимуществом такой системы является выбор источника тепла, используемого для нагрева теплоносителя. Итак, водяной «теплый пол» подключается к системе централизованного отопления, газовой или твердотопливной котельной, а также тепловым насосам и солнечным коллекторам.

Последний вариант особенно предпочтителен. Ведь «теплый пол» относится к низкотемпературным типам систем отопления. Теплоноситель должен подаваться в отопительный контур с температурой 35-45 ° С. А котлы, как правило, подают воду, нагретую до b0-70 ° С. Поэтому используйте буферную емкость или устанавливайте трехкомпонентную. ходовой клапан, с помощью которого горячая вода смешивается с охлажденной водой из обратной магистрали системы отопления. В свою очередь, тепловые насосы обеспечивают подачу теплоносителя контура «теплый пол» с заданными температурными параметрами.

Трубы монтируются на черновой пол до заливки стяжки. Есть два типа укладки. Параллельная (в виде змейки)

подходит для небольших помещений, а место входа теплоносителя в змеевик находится ближе к наружной стене здания. Спиральный режим больше подходит для больших помещений. Расположение подвода теплоносителя выбирать свободно, ведь по спирали горячие участки трубы соседствуют с холодными, а общая температура остается постоянной по всей площади.Важно убедиться, что строители качественно проводят теплоизоляцию «теплого пола».

Правильный выбор теплого пола

При прочих равных, приобретение и установка элементов водяного «теплого пола» обойдется дороже, чем электрического. Однако такая система будет более экономичной в использовании, к тому же ее можно будет подключить к тепловому насосу. Кабельное отопление менее экономично и зависит от стабильности электроснабжения.Зато стоимость электрического «теплого пола» меньше, а монтаж проще. И вы можете поставить его в уже существующий дом. Смонтировать водяной «теплый пол» сложнее, и это лучше делать при новостройке.

В заметке:

Пленочная инфракрасная система обогрева отличается низким энергопотреблением — всего 40 Вт / час

Установка этой системы не занимает много времени и не требует больших усилий. И самое главное — он под силу каждому

Твердое углеродное покрытие гарантирует 100% возврат тепла.Благодаря перфорации всей поверхности отличная адгезия материала

Разумный подход

«Теплые полы», как электрические, так и водяные, требуют надежного современного управления и контроля. Сделайте это с помощью терморегулятора — устройства, помогающего поддерживать определенную (заданную человеком) температуру. Этот элемент системы, в отличие от всех остальных, заметен. Более того, производители все чаще делают его в интересном и даже необычном футляре.Чтобы эта деталь вписалась в то или иное решение интерьера комнаты.

В быту применяются термомеханические и электронные регуляторы температуры. В первом случае, чтобы изменить параметры микроклимата вращательным движением, вручную установите необходимый режим, уменьшая или увеличивая интенсивность работы системы. Электронные устройства позволяют автоматически поддерживать температуру в помещении. А для самых современных устройств можно запрограммировать цикл обогрева на неделю вперед с учетом наличия и отсутствия людей в помещении.Это обеспечивает снижение потребления энергии.

К термостату подключите хотя бы один датчик наружной температуры. Это предотвратит быстрое нагревание воздуха в то время, когда пол еще холодный. Однако полнофункциональный термостат дополнительно оснащен датчиком воздуха, а в идеале — несколькими, в разных частях комнаты. Последнее будет полезно при условии, что в системе отопления под полом имеется несколько контуров. Тогда можно будет обеспечить более равномерный прогрев воздуха.

Фото Т.Филиппи

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Монтаж теплого пола своими руками в одной из комнат дома (+ фото) Как произвести монтаж теплого пола …
  • Монтаж водяного теплого пола своими руками из производитель — фото
    Как произвести монтаж водной системы…
  • Как сделать монтаж водяного пола своими руками — устройство и инструкция Самостоятельная установка водяного теплого пола …
  • Укладка теплого пола под ламинат своими руками — фото
    Как сделать систему самоулавливания …
  • Сушилка с вентиляторами своими руками Как сделать сушилку с вентиляторами Long …
  • Светильник из керамической плитки своими руками (фото + схема) Ночник с вашим своими руками из керамики …
  • Инструкция по установке душевой кабины своими руками
    Посмотреть полный альбом Монтаж душевой кабины…


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Заполните пропуски, используя нужные глаголы в правильной временной форме

    ЗАДАНИЯ НА 3 СЕМЕСТР ПО ДИСЦИПЛИНЕ «ИНОСТРАННЫЙ ЯЗЫК» ДЛЯ СТУДЕНТОВ ИМиТС ПО ИНДИВИДУАЛЬНОМУ ПЛАНУ ОБУЧЕНИЯ

    Составитель:

    ст. преподаватель

    кафедры иностранных языков Л.Ш. Галявиева,

    СПРАВОЧНЫЙ МАТЕРИАЛ К КОНТРОЛЬНОЙ РАБОТЕ

    СЛОВА, КОТОРЫЕ ИСПОЛЬЗУЮТСЯ В КОНТРОЛЬНОЙ РАБОТЕ

    КОНТРОЛЬНАЯ РАБОТА

    Посмотрите на рисунки, напишите инструкции, используя слова приведенные ниже.

    согнуть, закрыть, разрезать, вбить, захватить, ослабить, измерить, открыть, вытащить, надеть, надеть, ударить, взять, снять, затянуть, использовать.

    Образец: 1. Возьмитесь за гвоздь. Используйте плоскогубцы. 2. Вытащите гвоздь.

    Исправьте ошибки в предложениях.

    Образец: Вода закипает при 32 F. (замораживание). Вода не кипит при 32 F.Замерзает.

    1. Горячая вода опускается на дно бака, (подъем / верх)

    2. Холодный воздух поднимается вверх в комнату (раковина)

    3. Горячий воздух опускается в нижнюю часть комнаты (верхний / нижний)

    4. Солнечные лучи охлаждают воду в солнечной панели (тепло)

    Заполните пропуски в диалоге, употребляя глаголы, которые даны в скобках. Глаголы употребите в правильной временной форме.

    · Как работает термосифон (1) _______________ (работает)?

    o Скважина, холодная вода (2) ______ (вход) в систему через вход.Давление воды (3) _______ (толкает) воду по системе.

    · Итак, как (4) _________ (сделать) воду (5) ________ (стать) горячей?

    o Он (6) ________ (течет) в панель и солнечные лучи (7) _____ (нагревают) его. Теплая вода (8) ______ (поднимается) к верхней части панели и она (9) _______ (проходит) из панели в резервуар.

    · (10) ______ (есть) бак (11) _______ (есть) нагреватель?

    o Нет, это (12) _______ (не надо). Горячая вода (13) _______ (оставаться) в верхней части бака.Если вы (14) ________ (открываете) клапан, горячая вода (15) ________ (течет) из верхней части бака к выпускному отверстию.

    Определите по описанию, о каком предмете речь идет.

    кабель, вентилятор, помпа, радиатор, солнечная панель, термостат

    1. Преобразует энергию Солнца в тепло или электричество.

    2. Он проталкивает воду вокруг системы водоснабжения или двигателя автомобиля.

    3. Он обдувает радиатор автомобиля холодным воздухом и охлаждает воду внутри него.

    4. Он контролирует температуру воды или воздуха в системе отопления или охлаждения.

    Употребите глаголы в Present Continuous.

    Образец: I ’ m нажатие (нажатие) педали акселератора, но грузовик не едет (не едет) быстрее.

    1. Он _______ (потянет) рычаг назад, но вилки ______ (не поднимаются).

    2. Вы ______ (нажимаете) педаль тормоза, но грузовик _____ (не тормозит).

    3. Я _____ (сдвиньте) рычаг вперед, но вилки ______ (не наклоните) вверх.

    4. Он ____ (потянет) рычаг направления назад, но тележка _____ (не назад).

    5. Вы _____ (перемещаете) рычаг направления вперед, но грузовик _____ (не едет) далеко.

    Найдите антонимы (противоположные по значению).

    Образец: двухтактный

    Подъем, вход, внутрь, тяжелый, сильный, вход, вход, толкать, легкий, тянуть, тонуть, открывать, выходить, жесткий, жесткий, выходить, выход, мягкий, гибкий, закрывать, выходить, слабый, ломкий, спускаться, от, твердый, подниматься.

    Заполните пропуски, употребляя нужные глаголы в правильной форме.

    кипение, замораживание, растапливание, подъем, опускание, растяжение

    1. Если нагреть воду до 100 ° С, то _____________.

    2. Если охладить воду до 0 ° C, она __________.

    3. Если обогреватель нагревает воздух в комнате, воздух _________.

    4. Если кондиционер охлаждает воздух в комнате, воздух _________.

    5. Если стальные прутки нагреть до 1400 ° C, они ________.

    6. Если очень сильно потянуть за медный провод, то он.

    .
