Разное

Силового кабеля сечение: Калькулятор расчета сечения кабеля по мощности или току

Содержание

Занижение сечения жил силовых кабелей: ammo1 — LiveJournal

Оказывается, согласно ГОСТ 22483, фактическое сечение жил кабеля может быть ниже номинального (указанного). Разумеется, все производители, следуя ГОСТ, занижают сечение.

ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования» не нормирует сечение, а нормирует только сопротивление. Там даже есть пункт 1.4а.: «Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта.»

В Таблице 1 «КЛАСС 1 Жилы одножильных и многожильных кабелей и проводов» указаны следующие значения сопротивления километра медной жилы:

1.5 мм² — 12.1 Ом
2.5 мм² — 7.41 Ом
4 мм² — 4.61 Ом
6 мм² — 3.08 Ом

С помощью калькулятора сопротивления провода легко посчитать, какие реальные сечения соответствуют таким сопротивлениям:

1.5 — 12.1 Ом — 1.389 мм² (диаметр 1.3295 мм) — занижение 7. 4%;
2.5 — 7.41 Ом — 2.2673 мм² (диаметр 1.699 мм) — занижение 9.3%;
4 — 4.61 Ом — 3.644 мм² (диаметр 2.154 мм) — занижение 8.9%;
6 — 3.08 Ом — 5.455 мм² (диаметр 2.6352 мм) — занижение 9.1%.

Фактически, ГОСТ разрешает производителям занижать сечение жил кабеля на 7-9%, так что диаметр жил ГОСТовского кабеля должен составлять не менее:

1.5 — 1.3 мм;
2.5 — 1.7 мм;
4 — 2.2 мм;
6 — 2.6 мм.

С помощью цифрового штанген-циркуля я измерил жилы нескольких кабелей ВВГ. Для контроля измеряю диаметр хвостовика сверла 2 мм.

Кабель ВВГ 3×1.5 ГОСТ, купленный 10 лет назад, который использован у меня для проводки в квартире.

Сопротивление одного метра кабеля — 13 мОм.

Диаметр жилы 1.32 мм, сечение 1.37 мм². Соответствует ГОСТ.

Кабель ВВГ ПНГ (A) LS 3×2.5 ГОСТ. Производитель — ЭСК ЭлектроСиловойКабель, Нижний Новгород. Куплен неделю назад.

Забавно, что ГОСТ 31565-2012, указанный на этикетке, это всего лишь требования пожарной безопасности к кабельным изделиям, а не стандарт на сам кабель.

Сопротивление одного метра кабеля — 8 мОм.

Диаметр 1.69 мм, сечение 2.24 мм². Соответствует ГОСТ.

Кабель ВВГ 3×6 ГОСТ в магазине Касторама.

Диаметр 2.64 мм, сечение 5.47 мм². Соответствует ГОСТ.

Но в продаже есть кабели, произведенные не только по ГОСТу, но и по ТУ. Их сечение часто занижают вдвое (!). Недавно я рассказывал о проводе ПУГНПбм 2×1.5, реальное сечение которого оказалось 0.77 мм² (ammo1.livejournal.com/1043045.html).

А вот в том же магазине Касторама кабель ВВГбм-Пнг (А), 3×4 мм² ТУ.

Диаметр 1.93 мм, сечение 2.92 мм². Занижено почти на треть.

Практически все бытовые силовые кабели, продающиеся в России, имеют заниженное сечение. У кабелей, выпускаемых по ГОСТ, занижение составляет до 10% (и ГОСТ это разрешает), у кабелей, выпущенных по ТУ, занижение может быть до 50%.

Наверное, занижение по ГОСТ стоит просто «понять и простить», а точнее иметь ввиду, что реальное сечение кабеля, на котором написано 2.5 мм² будет около 2. 3 мм², а у того, на котором написано 1.5 мм² — около 1.3 мм². В ближайшее время я займусь проверкой, какие реальные токи нагрузки выдерживают эти кабели.

© 2019, Алексей Надёжин


Основная тема моего блога — техника в жизни человека. Я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё я делаю репортажи из интересных мест и рассказываю об интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Второй мой проект — lamptest.ru. Я тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.

Советы по выбору сечения кабеля

Подбирать сечение силового кабеля только исходя из силы тока непродуманно, и может привести к печальным последствиям.Чтобы избежать возникновения ситуаций, влияющих на безопасность линии и вашу, мы подготовили несколько правил-основ, которые необходимо учесть при выборе.

— Проходя по проводнику электрический ток нагревает кабель. Силовой провод рассчитан на работу при определённых температурах, но в тёплое время года, или если прокладка идёт пучком из нескольких проводов, температура нагрева повышается в несколько раз. В этом случае необходимо снизить величину максимально допустимого тока, иногда и до 2/3 от изначального показателя.

— Сечение провода должно быть соразмерно с его длиной. Чем длиннее кабель, тем сильнее сопротивление и, как следствие, больше потеря. При этом допустимый показатель потерь не более 5%. Поэтому для прокладки кабеля на большие расстояния выбирайте провод большего сечения.

При работе с трёхфазной сетью важно помнить, что нагрузка между ними распределяется неравномерно, за счёт этого выше потери, и требуется больший по площади сечения кабель.

Для расчетов можно воспользоваться специальным он-лайн калькулятором, или ознакомиться с нашей статьёй, где мы разбираем рабочую формулу.

И, помня о воздействии температур, необходимо закладывать «запас», то есть делать расчёт не для пяти, а для четырёх процентов.


12) Где купить кабель ВВГ

Среди всей кабельной продукции, представленной на рынке, выделяется силовой кабель ВВГ. Свою популярность он получил благодаря широкой сфере применения и доступной цене.

Выбирая поставщика кабельной продукции, компании сталкиваются с вопросом: где купить ВВГ? Да, точек продаж много, но в этом и заключается трудность. Ведь в таком многообразии сложнее найти качественную проводку, при том по выгодной цене.

Завод-производитель

Если вам нужна не маленькая партия, лучше остановить свой выбор именно на приобретении партии у производителя.

— в отличии от посредников, завод не накручивает цену в несколько раз, поэтому даже без скидок такой заказ получится значительно дешевле. А в случае постоянного сотрудничества специально под вашу компанию могут быть разработаны индивидуальные предложения, многократно снижающие стоимость покупки;

— завод как никто заинтересован в качестве производимого товара, и отслеживает его состояние на всех этапах: от подбора сырья до передачи клиенту. Поэтому риск нарваться на испорченный электрический кабель практически сводится к нулю;

— складские помещения завода обустроены под каждый тип производимой на нём продукции. То есть, в отличии от перекупщиков, каждый тип проводки здесь хранят правильно, исключая возможности повреждений;

— крупные партии делаются под заказ, и в отличии от магазинов, где силовые провода могут лежать годами, не всегда в соответствии с условиями хранения, такой провод прослужит вам дольше.

Можно ли заменить жилу кабеля 2,5 кв.мм. на две по 1,5? Параллельное подключение силового кабеля и требования ПУЭ | Строю для себя

Иллюстрация автора «Замена сечения жил кабеля»

Иллюстрация автора «Замена сечения жил кабеля»

Приветствую Вас, уважаемые гости!

О параллельном подключении жил силового кабеля

Если изучить от и до Правила устройства электроустановок (ПУЭ), то мы не найдем ответа на данный вопрос. К тому же, у нас вообще отсутствуют какие-либо нормативно-технические документы, которые бы разрешали или запрещали такой вид соединений. Следовательно, данный способ никак документально не нормируется , но есть другие особенности…

Получается, что это не запрещено, а значит разрешено?

В соответствии с требованиями Раздела 1, Главы № 1.3. Правил устройства электроустановок — подбор сечения каждой жилы необходимо производить по нагреву и допустимым длительным токам. В случае, если выбранное сечение удовлетворяет заданному условию, то подключение имеет место.

ПУЭ — Раздел 1, Глава 1.3

ПУЭ — Раздел 1, Глава 1.3

То есть мы видим, что ПУЭ вообще не волнует данный вопрос, и правила не запрещают параллельное подключение двух (или более) проводников, главное, чтобы были выполнены условия по допустимым токам. Так же, и закон Ома нам позволяет посчитать приходящуюся нагрузку на каждый кабель при наличии мощности оборудования на другом конце.

Но существует единственная реальная опасность такого монтажа как выход из строя одной из жил, и причин несколько: это может быть подгорание контакта одного из проводников, окисление или ненадежное соединение клеммы.

Фото, иллюстрирующее параллельное соединение (Автор: https://zen.yandex.ru/media/electromozg)

Соединения не качественны, отсутствует хороший контакт, в связи с чем существенно возрастает переходное сопротивление (Автор фото: https://zen.yandex.ru/media/electromozg)

Соединения не качественны, отсутствует хороший контакт, в связи с чем существенно возрастает переходное сопротивление (Автор фото: https://zen.yandex.ru/media/electromozg)

В таком случае, вся нагрузка будет приходиться на оставшуюся жилу, и по закону Кирхгофа, ток второй жилы возрастёт и увеличится нагрев. Хотя и этот вариант можно исключить, выделив для каждой из жил свой автоматический выключатель, но с таким расчетом, чтобы выключатели были зависимы между собой и отключались сразу оба при реакции на любом их них.

Иллюстрация автора «Закон Кирхгофа»

Иллюстрация автора «Закон Кирхгофа»

Если рассматривать всё в теоретических понятиях и идеальности монтажа, то при надежных соединениях запрета и не может быть. Длина равна, сечение одинаково — а значит и удельное сопротивление обеих жил примерно одинаково, соответственно и значение протекающих токов по этим жилам будет равно.

Так что вывод такой, что для корректной работы подобной схемы крайне необходимо организовать ХОРОШИЙ контакт и не допускать даже небольшого переходного сопротивления в местах соединений, иначе при наличии нагрузки, токи по жилам начнут распределяться неравномерно, в результате чего это может привести к перегреву одной из жил и плачевному результату.

О взаимозаменяемости сечений

Что касается сечения, то если верить Таблице 1.3.4 ПУЭ, берем кабель 2х2,5, допустимый длительный ток которого — 25 А на одну жилу. Под данное значение 25 А для замены жилы 2,5 кв.мм подходят варианты как (2х1) две жилы по 1 кв.мм (15+15 = 30 А), так и (2х1,5) две жилы по 1,5 кв.мм (18+18 = 36 А) и т.д.

Допустимый длительный ток по ПУЭ

Допустимый длительный ток по ПУЭ

«МОЖНО, но лучше НЕ НУЖНО»

Но хотел бы еще раз предостеречь, что несмотря на то, что данный способ соединения не запрещен, лучше подобные эксперименты не ставить и приобрести требуемый ОДИН кабель НУЖНОГО сечения, так как вы не всегда сможете постоянно контролировать состояние контактов и проводов!

Удачи Вам, берегите себя и близких!

1. Спайка проводов без паяльника! Рабочий способ.

2. Как быстро сделать скрутку проводов? Приспособление за 5 минут!

3. Запорный шаровой кран под давлением вышел из строя? Пошаговое руководство по замене.

Как определить сечение жилы провода (кабеля)

При проведении электромонтажных работ довольно часто возникает необходимость определения сечения жилы провода или кабеля. Для опытного электрика данная задача не вызывает особых сложностей, но человека, который в первые приступает к электромонтажным работам, данный вопрос может завести в тупик. Ниже рассмотрим способы определения сечения жил кабельно-проводниковой продукции, приведем наглядные примеры определения сечения.

Для начала отметим, для чего все-таки необходимо определять сечение кабеля или провода? Например, у вас есть в наличии кабель, но вы не знаете, какого он сечения и на нем нет соответствующих маркировок. В данном случае целесообразно определить сечение жил данного кабеля, чтобы в дальнейшем определить, подойдет данный кабель по нагрузке для той или иной линии электропроводки или нет.

К примеру, вы рассчитали, что для одной из линий проводки вам необходимо провести кабель сечением 2,5 кв. мм. В наличии есть кабель, визуально похож на кабель сечением 2,5 кв. мм, но фактически его сечение составляет 1,5 кв. мм. К чему может привести монтаж такого кабеля? Во-первых, данная линия электропроводки может повредиться по причине того, что ток нагрузки будет превышать максимально допустимый для кабеля. Согласно расчетам, номинальная нагрузка на данной линии электропроводки составляет 25 А. Для кабеля сечением 1,5 кв. мм данная нагрузка недопустима, так как она превышает номинальный ток нагрузки для данного кабеля на 10-12 А.

Бывают случаи, когда приобретенный кабель имеет сечение, которое несколько ниже заявленного. Например, вы приобрели кабель сечением 4 кв. мм, а фактически его сечение составляет 3,5 кв. мм. В таком случае нагрузочная способность кабеля также уменьшается, что также нежелательно и может в дальнейшем привести к негативным последствиям.

То есть в любом случае целесообразно определять сечение приобретенной кабельно-проводниковой продукции.

Итак, для определения площади поперечного сечения жилы необходимо знать диаметр данной жилы. Далее, используя формула для определения площади окружности: Sкр=п*r2 находим искомую величину. Для упрощения расчетов преобразуем формулу. Диаметр d в два раза больше радиуса r, исходя из этого, преобразуем формулу следующим образом: Sкр=(п*d2)/4, где п – постоянная величина, ее значение составляет 3,14. Произведем дальнейшее преобразование формулы для удобства проведения расчетов. Sкр=0,785*d2.
То есть для определения сечения жилы кабеля или провода необходимо взять диаметр этой жилы, возвести его в квадрат и умножить на 0,785.

Теперь рассмотрим, как определить диаметр жилы. Для определения диаметра используется специальный измерительный прибор – микрометр. Микрометр позволяет измерить диаметр жилы кабеля (провода) с высокой точностью.

Для определения диаметра используется специальный измерительный прибор – микрометр

Для определения диаметра используется специальный измерительный прибор – микрометр

Но, как правило, не у каждого в хозяйстве есть данный измерительный прибор. Что делать, если в доме нет штангенциркуля? Для электромонтажника, который очень часто сталкивается с необходимостью проведения замеров, приобретение штангенциркуля целесообразно. Но для человека, которому необходимо произвести замер всего один раз, в процессе монтажа домашней электропроводки, приобретать штангенциркуль нецелесообразно. Существует альтернативный способ определения диаметра жилы кабеля (провода).

Для этого понадобится карандаш и линейка. Если приложить линейку к разрезу жилы, то очевидно, что с ее помощью невозможно точно определить диаметр. Способ определения диаметра с высокой точностью следующий. Необходимо взять провод, диаметр которого необходимо узнать, и зачистить его на длину 30-40 см. Далее берется карандаш (трубка, ручка и другой подобный предмет) и наматывается на него зачищенный провод. Витки наматываемого провода должны лежать плотно друг к другу. Если между витками будут зазоры, то результат будет с большой погрешностью.

Альтернативный способ определения диаметра жилы кабеля

Альтернативный способ определения диаметра жилы кабеля

Далее считаем количество намотанных витков и замеряем их общую длину. Приведем пример. Вы намотали 21 виток провода, общая длина витков – 37 мм. Поделив общую длину витков на количество витков, получаем диаметр провода: 37/21=1,762 мм. Подставляем полученное значение диаметра в вышеприведенную формулу: Sкр=0,785*1,7622 и, округлив до сотых, получаем сечение жилы данного провода — 2,44 кв. мм. Следует отметить, что точность выполненных замеров диаметра зависит от количества наматываемых витков. Чем больше витков, тем меньше погрешность и соответственно точнее результат.

Если вы часто сталкиваетесь с необходимость определения сечения жил кабельно-проводниковой продукции, то для упрощения расчетов можно воспользоваться специальными справочными данными, в которых указываются сечения провода и соответствующие значения диаметров.

Как выбрать кабель для катера

Качественный морской кабель по своим характеристикам превосходит нормы всех существующих стандартов — UL, ISO или ABYC. Он дороже, чем купленный в ближайшем строительном магазине, но разница в цене незначительна по сравнению с затратами на ремонт и устранение неисправностей в будущем. Чтобы быть в уверенным в безопасности электрической системы на лодке, всегда покупайте только специальный кабель морского исполнения

Силовой кабель для катера или яхты должен соответствовать трем основным требованиям:

  1. Быть прочным, чтобы противостоять вибрации и ударам.
  2. Иметь стойкую в воздействию ультрафиолета, масла или топлива изоляцию, которая надежно противостоит утечке тока на землю
  3. Иметь сечение, препятствующее его чрезмерному нагреву и падению напряжения.

Содержание статьи

Конструкция кабеля

В бытовой электропроводке иногда применяют алюминиевый кабель. Но по сравнению с медным он имеет меньшую проводимость и на его поверхности быстро образуется  слой оксида, создающий дополнительное сопротивление, поэтому для использования на воде он не подходит. Единственный вариант для катеров и яхт — кабель с медными жилами.

Луженый кабель дороже обычного, но надежно служит на протяжении многих лет

Дополнительную защиту от коррозии медному кабелю придают протягивая перед сборкой нити меди через оловянную ванну. Луженый кабель дороже обычного, но надежно служит на протяжении многих лет, поэтому за рубежом строители катеров и яхт часто используют именно его.

Небольшое судно регулярно подвергается вибрации, а иногда и сильным ударам. Одножильный кабель в таких условиях может сломаться, поэтому на катерах используют только многопроволочные кабели. Стандарт ISO рекомендует два вида таких кабелей.  Тип А состоит из 19 нитей и подходит для кабельных линий общего назначения. Количества медных проволок в кабеле типа В больше и зависит от его сечения. Тип В используют,  когда прокладывают кабель в ограниченном пространстве с большим количеством изгибов

Стандартная изоляция не выдерживает регулярного воздействия воды, поэтому рано или поздно в кабеле возникают и развиваются утечки тока. Изоляция лодочного кабеля должна противостоять проникающему везде влажному и соленому воздуху, химическим загрязнениям и воздействию солнечных ультрафиолетовых лучей. По стандарту ISO изоляция должна быть огнезащитной.

Сварочный кабель

Сварочный кабель на катерах и яхтах иногда применяют для силовых цепей постоянного тока — высоконагруженных генераторов, инверторов напряжения и якорных лебедок большой мощности. Его главное достоинство — высокая гибкость и способность выдерживать вибрацию, например, при подключении к задней части генератора.

Однако преимущества сварочного кабеля оборачиваются его недостатками. Большая гибкость достигается мягкой изоляцией и сотнями медных нитей диаметром менее 1 миллиметра. Со временем между тонкими нитями накапливается влага и места ее наибольшей концентрации становятся очагами развития коррозии.  Изоляция сварочных кабелей как правило не рассчитана на то, чтобы противостоять загрязнениям и легко повреждается, а у некоторых марок растворяется дизельным топливом. Из-за этого сварочные кабеля лучше не использовать.

Токонесущая способность

Недостаточное сечение кабеля увеличивает сопротивление, падение напряжения и потери мощности. Устройства начинают работать в экстремальных режимах и преждевременно выходят из строя. Увеличивается риск пожара.

Пожар возникает из-за того, что при включенной нагрузке кабель превращается в источник тепла, энергия которого пропорциональна сопротивлению проводника и квадрату силы тока в нем. При определенном токе кабель становится настолько горячим, что способен вызвать огонь. Но если  сечение кабеля достаточно большое, то он выдержит ожидаемый в цепи максимальный ток и не нагреется до опасного уровня

Непрерывный ток

Большинство устройств потребляют более или менее одинаковый ток в течении всего времени работы. Но у электродвигателей или инверторов он зависит от режима эксплуатации. Например, 12 вольтовая якорная лебедка в нормальных условиях потребляет от 80 до 100 ампер. Однако, если использовать ее для снятия яхты с песчаной отмели, то ток возрастет до 400 ампер. Поэтому для двигателей максимальный ток — это ток при заблокированном роторе или в заторможенном состояния.

То же самое касается инвертора. Когда к нему подключено 1-2 лампочки переменного тока от 12-вольтовой электрической системы он потребляет несколько ампер. Но стоит включить микроволновую печь, как ток возрастает до 100 ампер. Чтобы справиться с такими ситуациями, кабель всегда рассчитывают на максимальную непрерывную силу тока в цепи, а не на «типичную» или «нормальную» рабочую нагрузку.

Максимальная непрерывная сила тока — первый ключевой фактор при выборе сечения кабеля

Окружающая температура

Предположим, что по кабелю течет ток определенной силы. Кабель нагревается и выделяет в окружающее пространство тепло. Чем горячее он становится, тем сильнее увеличивается разность температур между ним и окружающей средой. Возрастающий перепад температур ускоряет рассеивание тепла и через некоторое время наступает равновесие. Кабель начинает отдавать тепло так же быстро, как и генерировать и его температура стабилизируется.

Разница между температурами кабеля и окружающей среды не зависит от окружающей температуры.  Она одинакова для различных состояний равновесия. Это значит, что при заданной силе тока, равновесная температура кабеля окажется тем выше, чем жарче в окружающем его пространстве. Другими словами, чем выше температура помещения, через которое проходит кабель, тем меньший ток он должен нести, если мы хотим поддерживать его нагрев на безопасном уровне. Если кабель проходит через места с разной температурой например, через двигательный отсек и каюту, то безопасная токонесущая способность зависит от самой высокой из них.

Температура окружающей среды – это  второй ключевой фактор при выборе сечения кабеля.

Количество кабелей

На теплоотдачу влияет и количество кабелей в линии. Если два или более кабеля уложены вместе, особенно внутри общей оболочки или кабелепровода, тепло, генерируемое ими, возрастает. Следовательно, чем больше кабелей лежит вместе, тем ниже допустимая токонесущая способность каждого из них. Это третий фактор, который необходимо учитывать при выборе сечения кабеля. Однако согласно стандартам ABYC и ISO это условие применяется только к цепям, напряжением более 50 вольт, что для катеров и яхт означает только цепи переменного тока.

Температура изоляции

Токонесущая способность кабеля зависит от того, как его изоляция выдерживает нагрев медных жил. Чем выше номинальная температура изоляции, тем сильнее может нагреваться проводник и, следовательно, больший ток переносить. Максимальная безопасная рабочая температура изоляции характеризуется  ее температурным рейтингом. Во влажной среде его значение ниже, чем в сухой.

Большинство бытовых проводов и кабелей  рассчитаны на сухой воздух и температуру  60 ° C. Кабеля лучшего качества имеют температуру изоляции в 75, 85, 95  или 105 ° C. Стандарт ISO требует, чтобы температурный рейтинг кабеля, используемого на лодках, был не ниже 60 ° C.

Только учитывая все четыре фактора —  максимальную непрерывную нагрузку в цепи, температуру окружающей среды, способ укладки кабеля и температурные характеристики его изоляции можно принять решение о выборе сечения кабеля. Влияние всех факторов учтено в таблицах. Для простоты температура окружающей среды в них имеет только два значения — внутри двигательного отсека или вне его

Таблицы токонесущей способности

Токонесущая способность кабеля в зависимости от сечения и температуры изоляции

Таблицы токонесущей способности используют двумя способами. Во-первых, по заданному сечению и температуре изоляции определяют максимально безопасный для этого кабеля ток внутри и снаружи двигательного отсека. Во-вторых, зная потребляемый оборудованием ток, и место расположения кабеля узнают его сечение и температуру изоляции для данной нагрузки.

Выбрать кабель для стартового аккумулятора сложнее. Ток, потребляемый стартером, действует в течении нескольких секунд и его сложно точно установить. Поэтому на практике размер кабеля определяют исходя из падения напряжения, а не с помощью таблиц токонесущей способности. Несмотря на то, что сечение, подобранное таким образом, оказывается меньше рекомендуемого таблицами, кабель не нагревается и не создает опасность пожара из-за кратковременного действия стартового тока.

Падение напряжения

Таблицы токонесущей способности дают минимальное сечение и температурный рейтинг кабеля, необходимые для заданной силы тока внутри или снаружи двигательного отсека. Кабель, подобранный с их помощью, не аккумулирует опасное количество тепла. Но таблицы не отвечают на вопрос подходит ли кабель для выбранного оборудования.

Чем длиннее кабель, тем больше его суммарное сопротивление и, следовательно, тем больше теплоты выделяется при прохождении тока данной силы. Из-за этого может показаться, что у длинного кабеля безопасная токонесущая способность меньше. Однако это не так. Чем длиннее кабель, тем больше площадь поверхности рассеивающей тепло, и, следовательно, выше скорость отдачи тепла. При расчетах токонесущей способности длина кабеля не имеет значения – она одинакова для всех кабелей

Однако в низковольтных цепях длина кабеля чрезвычайно важна при подключении нагрузки. В длинном кабеле сопротивление возрастает и, поглощая энергию, уменьшает мощность, доступную для оборудования. Потери характеризуются падением напряжения. При заданном токе они тем больше, чем длиннее кабель. Единственный способ уменьшить падение напряжения  между участками кабеля – это увеличить его сечение

Таблицы падения напряжения

 Скачать таблицу выбора сечения кабеля в зависимости от нагрузки

Соотношения между силой тока, длиной кабеля и падением напряжения сведены в таблицы. Если известны сечение и длина участка, то по таблице определяют максимальную силу тока, которую кабель способен переносить не превышая заданного падения напряжения. Если задано падение напряжения (10% или 3%), то находят минимальное сечение кабеля для выбранного тока и расстояния

Опыт показывает, что некоторые нагрузки нормально работают при падении напряжения до 10%. Однако носовые лодочные электромоторы, инверторы, зарядные устройства тяговых аккумуляторов и электронику  подключают так, чтобы потери не превышали 3% от напряжения в электрической системе (например, 0,4 вольт в цепи 12 вольт).

В цепях постоянного тока напряжением до 50 вольт сечение кабеля, обеспечивающее падения напряжения в 3%,  больше, чем полученное по таблицам токонесущей способности. Поэтому для кабеля с температурой изоляции 105 ° C, рассчитанного на трехпроцентное падение напряжения, таблицы токонесущей способности можно не использовать

Однако для кабеля с более низкой температурой изоляции и/или падением напряжения 10% это не так. Между таблицами возникают расхождения, которые становятся особенно заметными для коротких кусков кабеля при высокой окружающей температуре (например, питание инвертора, установленного в двигательном отсеке). Таблицы токонесущей способности в этом случае дают большее сечение кабеля, чем таблицы падения напряжения.

Если падение напряжения выше 3% или температура изоляции кабеля ниже 105 ° C, то при коротких кабельных трассах необходимо повторно проверять сечение по таблицам токонесущей способности. Если между таблицами возникает конфликт, выбирают наибольшее сечение.

Расчет сечения кабеля

Сечение кабеля определяют исходя из максимального общего тока, потребляемого включенным в цепь оборудованием. Для главного питающего кабеля расчет может выглядеть следующим образом.

  1. Подсчитывают суммарную непрерывно действующую нагрузку
  2. Подсчитывают суммарную временно подключаемую нагрузку и вычисляют от нее 10%
  3. Из списка временно подключаемого оборудования выбирают самое мощное устройство и сравнивают потребляемый им ток со значением, полученным на шаге 2. Из двух чисел берут наибольшее
  4. Добавляют значение п.3 к непрерывной нагрузке (п.1) и выбирают кабель по таблице. Поскольку отрицательный проводник в цепи постоянного тока несет туже нагрузку его берут такого же размера
Непрерывная нагрузка (А) Подключаемая нагрузка (В)
Наименование Потребляемый ток, А Наименование Потребляемый ток, А
Навигационное освещение 5,5 Освещение кабины 10,0
Трюмная помпа 4,2 Сигнал 6,3
Стеклоочиститель 0,0 Дополнительная электроника 10,0
Радиостанция 2,5 Якорная лебедка 80,0
Эхолот 0,9 Насос 5,8
Радар 7,5
Фонарь 12,0
Панель приборов 2,3
Сигнализация 0,5
Холодильник 5,5
Прочее: Автопилот 3,5 Прочее: Микроволновая печь 60,0
Итого А, Ампер 44,4 Итого В, Ампер 172,1
Перенесено из В, Ампер 80 10% от В, Ампер 17,2
Общая нагрузка (А + В), Ампер 124,4 Максимальный ток в В, Ампер 80



Сечения кабеля всегда лучше выбирать с запасом, а не заставлять электрическую цепь работать на пределе своих возможностей. При таком подходе потери напряжения также оказываются минимальными.

Токонесущая способность кабеля для непрерывной нагрузки должна составлять 125% от тока в цепи. Другими словами, для непрерывной нагрузки токонесущую способность кабеля необходимо понизить до 80% от ее номинального значения.

Важно не использовать на пределе возможностей кабеля с высокой температурой изоляции (например, 105 ° C ). Это делается не для того, чтобы защитить кабель, а для того чтобы тепло, накопленное в компонентах, присоединенных к кабелю не повредило их. Даже если в наличии есть кабель с температурой изоляции  105 ° C, для непрерывной нагрузки правильнее выбирать его сечение по столбцу таблицы для изоляции в 60 ° C. В этом случае кабель гарантированно останется холодным в любых условиях.

Сечение для силового кабеля



Работу электрической схемы постоянного тока можно легко объяснить, применяя аналогию движения электронов по проводнику движению воды по трубопроводу. Электрическая цепь ведет себя аналогично гидравлической системе подачи воды под давлением. Электрический провод, по которому движутся электроны — это труба, по которой течет вода.


Аккумуляторная батарея аналогична водонапорной башне (или насосу), которая создает давление в системе. Разность давления воды между начальной точкой трубы, где установлен насос и ее конечной точкой заставляет течь воду по трубопроводу. Точно так же, разность потенциалов (напряжение) на концах проводника обеспечивает движение электронов по проводу. Количество воды, протекающее за определенный промежуток времени через сечение трубы называют расходом воды в трубе (литр/сек). Аналогично расходу воды, сила тока в проводнике определяется как количество электрического заряда, переносимого за определенный промежуток времени через сечение провода.



Если сила тока со временем не меняется, то такой ток называют постоянным. Трение, возникающее в процессе движения электронов о кристаллическую решетку проводника принято называть сопротивлением проводника. Сопротивление измеряется в Омах. По закону Ома для участка цепи сопротивление равно отношению напряжения к силе тока.


1 Ом = 1 Вольт / 1 Ампер


Сопротивление проводника вызывает его нагрев. Поэтому правильный выбор сечения кабеля является очень важной задачей. Чем больше сечение кабеля, тем меньше его сопротивление, и тем больший ток он сможет пропустить. Следует помнить, что с увеличением длины проводника сопротивление растет.

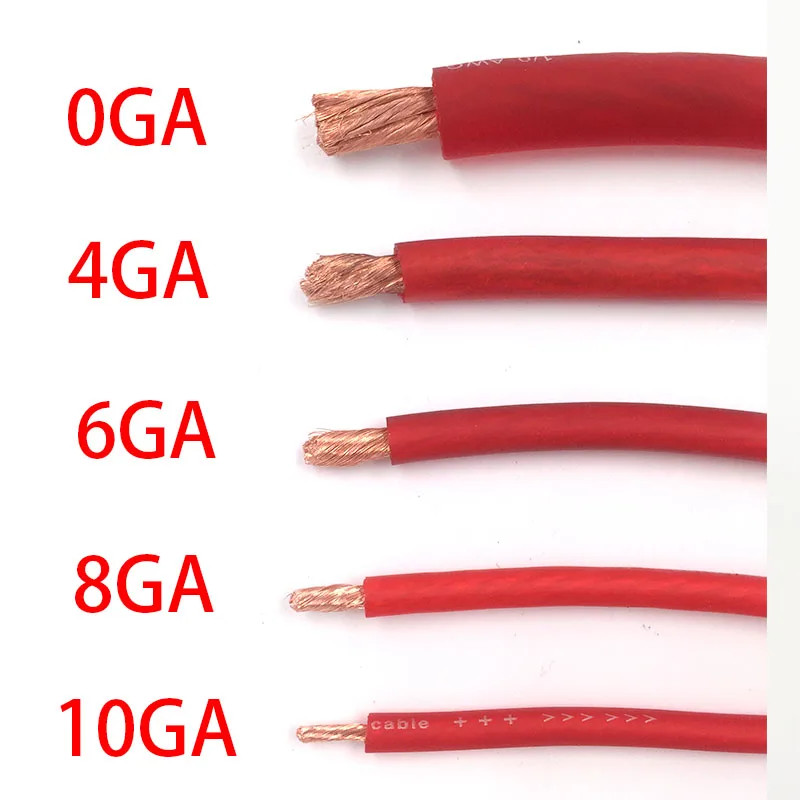

Автомобильные аудиосистемы потребляют большой ток, особенно если устанавливается несколько усилителей мощности. Напряжение в энергосистеме автомобиля постоянно и равно 12В, поэтому для обеспечения высокой мощности аудиосистема вынуждена потреблять большое количество тока. Усилитель является самым энергопотребляющим компонентом в звуковых системах. Поэтому для расчета сечения силового кабеля нам прежде всего необходимо будет определить максимальную мощность усилителя. Для начала надо в спецификации к усилителю прочитать его среднюю мощность при 2 Ом или 4 омной нагрузке. Допустим, что мы имеем четырехканальный усилитель, RMS мощность которого равна 35 Вт на канал. Полная RMS мощность равна произведению количества каналов на мощность одного канала:


35 Вт х 4 = 140 Вт (средняя мощность)


Зная, что средняя (RMS) мощность соответствует приблизительно 50% эффективности усилителя, то для определения максимальной мощности надо удвоить ее значение:


140 Вт х 2 ~ 280 Вт. (максимальная мощность)


Из физики известно, что мощность равна произведению силы тока на напряжение. Следовательно, сила тока равна:


Ампер = Ватт / Вольт


Напряжение в сети автомобиля известно и равно приблизительно 13В. Значит, ток потребляемый нашим усилителем будет равен:


280 Вт / 13 В = 21.53 A


Подобные вычисления следует произвести для каждого усилителя в аудиосистеме. После необходимо определить длину силового кабеля от аккумулятора до распределительного блока, а затем от этого блока до каждого компонента системы. Зная потребляемую силу тока и длину кабеля, обращаемся к специальной таблице подбора сечения и длины кабеля и подбираем необходимый калибр кабеля.

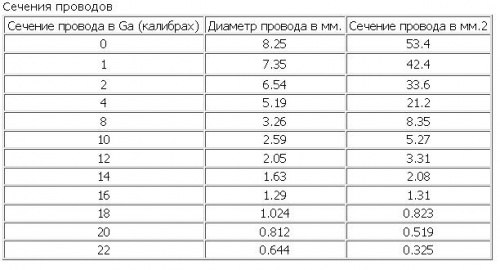

Данные в таблице учитывают тот факт, что силовой кабель, сечение которого подобрано удовлетворяет не только потреблению тока усилителем, но и рассчитано на питание остальных компонентов аудиосистемы. Сечение заземляющих кабелей должно быть такое же, как и сечение питающих проводов. Плюсовой провод и заземление желательно тянуть от аккумулятора, если это невозможно по какой-то причине, заземлять все компоненты системы нужно в одной точке, дабы исключить разность потенциалов между компонентами.

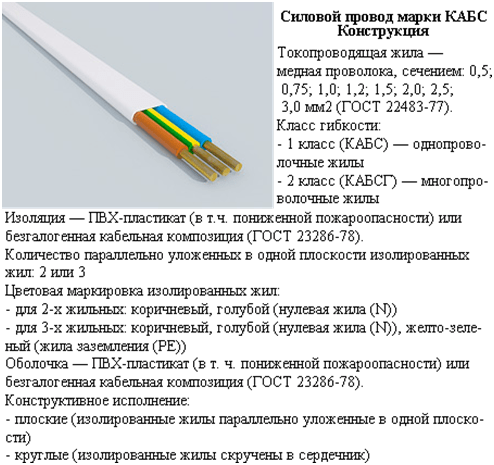

Расшифровки кабельных обозначений (маркировок) — Профсектор













ШОГ Шнур с параллельными жилами, с поливинилхлоридной изоляцией, особо гибкий, на напряжение до 300В для систем 300/300В. Шнур марки ШОГ может изготовляться в спиральном исполнении мерными длинами, при этом к марке шнура через дефис добавляют букву С»: ШОГ-С Для присоединения электробритв, массажных и других подобных приборов с номинальной токовой нагрузкой не более 0,2 А
ШВП То же, повышенной гибкости Для присоединения радиоэлектронной аппаратуры, бытовых осветительных приборов, электроприборов микроклимата, электромеханических бытовых приборов, электровентиляторов и других подобных приборов, если шнур часто подвергается легким механическим деформациям
ШВД Шнур одножильный, с поливинилхлоридной изоляцией, повышенной гибкости, на напряжение до 300В для систем 300/300В Для декоративных осветительных гирлянд, для неподвижного защищенного монтажа внутри приборов (установок)
ШВВП Шнур с параллельными жилами, с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий на напряжение до 380В для систем 380/380В Для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных
ШВЛ То же, со скрученными жилами
ПВС

Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Предназначен для армирования неразборной арматурой (вилками и т.д.).

Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, стиральных машин, холодильников, средств малой механизации для садоводства и огородничества и других подобных машин и приборов, и для изготовления шнуров удлинительных
ПВСн Провод со скрученными жилами с поливинилхлоридной изоляцией, с поливинилхлоридной оболочкой, гибкий, на напряжение до 380В для систем 380/660В. Не предназначен для армирования неразборной арматурой (вилками и т.д.).
ПВСП То же, с параллельными жилами
ШРО Шнур со скрученными жилами, с резиновой изоляцией, в оплетке из хлопчатобумажной швейной нитки, синтетической нити или из их комбинации, гибкий, на напряжение до 380В для систем 380/380В Для присоединения бытовых электроутюгов
ПРС Провод со скрученными жилами, с резиновой изоляцией, с резиновой оболочкой, гибкий, на напряжение до 380В для систем 380/660В Для присоединения электронагревательных приборов
ПРМ Провод со скрученными жилами, с резиновой изоляцией, с оболочкой из маслостойкой резины, гибкий, на напряжение до 380В для систем 380/660В Для присоединения электроприборов и электроинструмента по уходу за жилищем и его ремонту, средств малой механизации для садоводства и огородничества, электронагревательных приборов, контактируемых с маслами и смазками, и для изготовления удлинительных шнуров
ПСГ Провод одножильный или со скрученными жилами, с резиновой изоляцией, с усиленной оболочкой из маслостойкой резины, на напряжение до 450В для систем 450/750В Для передвижных токоприемников и механизмов

Сечение электрического кабеля в зависимости от номинального тока

В таблице ниже указаны номинальные значения тока для стационарной прокладки кабелей внутри зданий. Таблица основана на ПВХ-проводке и кабелях с ПВХ-изоляцией — однопроволочной, тонкопроволочной и многопроволочной.

9 2

МЕТОД УСТАНОВКИ A1 A2

A2 B1 B1
Установка
Установка Одноядерные кабели в изоляционные трубки, в термически изолированных стенках Multi Core оболочков, в изоляционных трубках, в теплоизолированные стены Одножильные кабели, в изоляционных трубках, на стенах Многожильные кабели или кабели в оболочке, в изоляционных трубах, на стенах

Количество жил

2 3 2 30007 2 3 2 2 3

(мм
(мм 2 )
Текущие рейтинги
(Ampere)
1. 5 15.5 13.5 13.5 15.5 13.0 17.5 15.5 16.5 15.0
2.5 19.5

18.0 18.5 17,5

24 21 23 20
4 26 24 25 23 32 32 28 30 27
6 34 31 32 29 41 41 36 38 34
10 43

43 39 57 50

52 46
16 61 56 57 52 76 68 69 62 9007 0
25 80 73 75 68 101 9009

89

9009
35 99 89 92 83 125 110 111 99
50 119 108 110 99 151 134 133 118
70 151 136 139 125 192 171 168 149
95 182 164 167 150 232 207 201 179
120 210 188 192 172 269 239 90 070

232 206
150 240 216 219 196
185 273 245 248 223
240 320 286 291 261
300 367 328 334 298
  • рабочая температура макс. 70 o C
  • температура окружающей среды макс. 70 o C
  • A1 — Одножильные кабели в кабелепроводе в теплоизолированной стене
  • A2 — Многожильный кабель или многожильный кабель в оболочке в кабелепроводе в теплоизолированной стене
  • B1 — Одножильные кабели в кабелепроводе или стене
  • B2 — Многожильный кабель или многожильный кабель в оболочке в кабелепроводе в стене

Выбор сварочных кабелей подходящего размера

Мне нужно заказать сварочный кабель для нашего магазина, но я не уверен, какой размер выбрать.Я видел несколько справочных диаграмм, но хотел бы объяснить, как их использовать.



Сварочный кабель представляет собой электрический проводник сварочного тока. Он состоит из ряда тонких медных нитей, обернутых в непроводящую прочную оболочку (обычно из синтетического или натурального каучука разных цветов). Тонкие медные жилы придают сварочному кабелю большую гибкость, чем другие типы электрических проводников, а изоляционная оболочка предназначена для того, чтобы выдерживать повторяющиеся движения по шероховатым поверхностям. По мере увеличения уровня тока (измеряемого в силе тока или амперах) диаметр сварочного кабеля и результирующая площадь поперечного сечения медной жилы должны увеличиваться. Концепция похожа на поток воды через шланг. Шланг большего диаметра необходим для того, чтобы нести больший объем воды. Вы используете меньший шланг для полива своего сада, в то время как пожарная часть использует гораздо больший шланг для тушения пожаров.

«Амкость» сварочного кабеля, также известная как допустимая токовая нагрузка или номинальная сила тока, относится к максимальной величине электрического тока, которую кабель может безопасно проводить.Помимо площади поперечного сечения, другими факторами, влияющими на допустимую нагрузку сварочного кабеля, являются его длина, номинальное сопротивление (т. е. номинальное сопротивление), температурные характеристики изоляционного материала и температура окружающей среды. Более короткие кабели могут нести больший ток, чем более длинные кабели того же диаметра. Сварочный кабель часто рассчитан на температуру проводника 75°C (167°F), 90°C (194⁰F) или 105°C (221°F). В то время как медный провод сам по себе может выдерживать высокие температуры, создаваемые более высокими токами, прежде чем получить повреждение, защищающая их изоляция расплавится.Сварочные кабели также часто рассчитаны на температуру окружающей среды 30°C (86°F). Более высокие температуры окружающей среды могут снизить их способность рассеивать тепло в окружающую среду и, таким образом, уменьшить их мощность. Кроме того, несколько кабелей, плотно уложенных вместе, также могут иметь пониженную способность рассеивать тепло. Несколько кабелей должны быть немного разведены в стороны.

Обратите внимание, что, хотя медь является отличным проводником электричества, она все же обладает определенным сопротивлением потоку электронов через нее.Следовательно, в кабеле будет происходить некоторый резистивный нагрев. Сварочный кабель правильного размера может быть теплым на ощупь после продолжительной сварки. Однако, если диаметр кабеля слишком мал для уровня тока, протекающего по нему, кабель будет перегреваться. Это может привести к потенциальной опасности возгорания, а также к повреждению самого кабеля (и, в конечном счете, к обрыву и выходу кабеля из строя). Пробой изоляционной оболочки также может привести к поражению электрическим током. И наоборот, кабель, размер которого превышает допустимый для данного уровня силы тока, проводит ток не более эффективно, чем кабель надлежащего размера.Однако кабель большего диаметра обычно стоит больше за фут или метр, чем кабель меньшего диаметра, из-за увеличенного количества медных жил. Таким образом, кабели большого сечения могут оказаться нерентабельными.

Электрический кабель

обычно классифицируется по размеру AWG (американский калибр проводов), где кабель меньшего диаметра имеет большее число. На рис. 1 перечислены размеры AWG. Калибровочные (или измерительные) размеры больше единицы равны нулю, также обозначаемому как 1/0 (произносится как «один шаг»), двум нулям, выражаемому как 2/0 (произносится как «два шага»), 3/0 и 4/0. Размеры кабеля от № 4 до № 4/0 обычно используются для сварочного кабеля.

Рис. 1. Примеры размеров проволоки

В метрической системе размер сварочного кабеля обычно выражается в квадратных миллиметрах (мм2), представляющих собой площадь поперечного сечения кабеля. На рис. 2 показано сравнение сварочных кабелей размеров AWG и метрических размеров.

Рис. 2. Сравнение размеров кабелей по стандарту AWG и метрических единиц

Теперь при выборе надлежащего размера кабеля для сварочного оборудования лучше всего выбрать кабель, который может работать с максимальной мощностью сварочного аппарата. Для этого нужно определить три фактора. К ним относятся:

• Общая длина сварочного контура
• Номинальная мощность источника сварочного тока
• Рабочий цикл источника сварочного тока

Цепь сварки — это общий путь, по которому проходит электричество.Он включает в себя источник питания, электродный кабель, электрододержатель (или горелку TIG, или устройство подачи проволоки и пистолет), электрическую дугу, рабочий кабель и рабочий зажим. На рис. 3 показан сварочный контур. Для определения правильного размера сварочного кабеля необходимо сложить полные длины кабеля электрода и рабочего кабеля. Кабель электрода подключается либо к электрододержателю, либо к горелке TIG, либо к механизму подачи проволоки. Рабочий трос крепится к рабочему зажиму. Обратите внимание, что последние два элемента часто ошибочно называют «заземляющим кабелем» и «заземляющим зажимом».Однако это неправильная терминология, поскольку «заземляющий» провод применяется только к первичной стороне сварочной цепи (т. е. к входному кабелю питания).

Рис. 3: Пример сварочной цепи

Обратите внимание, что полярность сварки не влияет на размер необходимого кабеля. Не имеет значения, в каком направлении протекает ток через сварочную цепь, будь то постоянный положительный ток (DC+), постоянный отрицательный ток (DC-) или переменный ток (AC).Полярность и направление тока влияют только на характеристики сварки и выбор электрода.

Номинальная выходная мощность источника питания — это просто максимальный ток или уровень силы тока, при которых предполагается использовать машину (обратите внимание, что некоторые источники питания могут кратковременно вырабатывать более высокие токи, чем их номинальная мощность). Этот номинальный выходной уровень обычно указывается в названии машины. Примеры включают «Idealarc® 250» (номинальная мощность 250 А), Power Wave® S350 (номинальная мощность 350 А), Flextec™ 650 (номинальная мощность 650 А) и т. д.

Рабочий цикл — номинальная мощность источника сварочного тока, выраженная в процентах (%). Это процент десятиминутного периода, в течение которого источник питания может работать при заданном уровне выходного тока, прежде чем превысит свой тепловой предел (т. е. обмотки станут слишком горячими) и отключится, если он имеет защиту от тепловой перегрузки. Как правило, по мере снижения уровня выходного сигнала рабочий цикл увеличивается (до 100 % или непрерывного выходного сигнала). И наоборот, по мере увеличения выходных уровней (до достижения максимальной выходной мощности) рабочий цикл уменьшается.Номинальные значения рабочего цикла указаны на паспортной табличке источника питания и/или в руководстве по эксплуатации. Рейтинг рабочего цикла источника сварочного тока обычно зависит от сварочных процессов, в которых он будет использоваться, его предполагаемого использования и от того, работает ли он от однофазного или трехфазного питания. На рис. 4 перечислены некоторые типичные различия между однофазными и трехфазными источниками питания, включая их типичные рабочие циклы.

Трехфазные источники питания

На рис. 5 приведен пример таблицы для выбора правильного размера сварочного кабеля. Другие таблицы можно получить у производителей кабелей и в справочниках по сварке. В качестве примера предположим, что у вас есть источник питания на 400 ампер с рабочим циклом 60%, и вам нужна общая общая длина электрода и рабочих кабелей 100 футов. Судя по таблице, правильный размер кабеля для выбора будет кабелем #2/0.Размеры кабелей увеличиваются для большей длины в первую очередь с целью сведения к минимуму падения кабеля. Для более высоких уровней тока часто рекомендуются два или более кабеля, которые должны быть подключены параллельно или вместе, чтобы разделить текущую нагрузку.

Рисунок 5: Выбор сварочного кабеля подходящего размера

Следует также отметить, что в дополнение к правильному выбору размера кабеля очень важно поддерживать сварочный кабель и кабельные соединения в хорошем состоянии.Любые трещины, порезы, места износа и т. д. в сварочном кабеле могут снизить его токонесущую способность и привести к возникновению точек перегрева. Кроме того, изношенные или изношенные кабельные соединения с рабочим зажимом, наконечниками или разъемами с поворотным замком также могут снижать способность проводить ток и создавать точки перегрева (см. примеры в , рис. 6 ). Все изношенные, изношенные и поврежденные секции должны быть немедленно отремонтированы для правильной работы и минимизации любых потенциальных угроз безопасности.

Рис. 6: Примеры изношенного и поврежденного сварочного кабеля

низковольтный изолированный сшитым полиэтиленом силовой кабель 5 Core Медный электрический кабель с площадью поперечного сечения

4-400 Скмм

Низковольтный кабель Xlpe 5 Core Медный электрический кабель с площадью поперечного сечения 4-400 Sqmm

Применения : Кабель с изоляцией из XLPE используется в качестве линии распределения и передачи энергии при номинальном напряжении 0.6/1кВ.

Строительство :

Медный проводник

Проводник согласно IEC 60228, класс 2
Круглый или фасонный проводник
Гибкий проводник (класс 5) опционально.
Изоляция XLPE (сшитый полиэтилен), рассчитанный на 90 ℃, многие цвета опционально
Металлический экран опционально Медная лента или оплетка из медных проволок дополнительно
Оболочка ПВХ или FR-PVC, тип ST2 в соответствии с IEC 60502, черный или красный, или по индивидуальному заказу


Рекомендации по заказу

Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество жил
Размер и конструкция проводника
Тип изоляции
Бронированный или небронированныйЕсли броня, тип и материал брони
Требования к оболочке
Длина кабеля и требования к упаковке
Другие требования


Технические данные: Номинальное напряжение: 0,6/1 кВ, низкое напряжение
Максимальная температура проводника: ниже нормы (90 ℃) , аварийное (130 ℃) или короткое замыкание не более 5 с (250 ℃) условия.
Мин. Температура окружающей среды. 0 OC, после установки и только при фиксированном положении кабеля
Мин. Радиус изгиба: 20 x внешний диаметр кабеля для одножильного кабеля без брони
15 x внешний диаметр кабеля.D для многожильного без брони
15 x кабель OD для одножильного с броней
12 x кабель OD для многожильного с броней

Стандарты: Международные: IEC 60502, IEC 60228, (IEC 60332-3 только для FR-типа )
Китай: GB/T 12706, (GB/T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA по запросу свыше 20 ℃. Если температура окружающей среды ниже 0 ℃, кабель следует предварительно нагреть.
2. Радиус изгиба кабеля должен быть не менее 8 раз.
3. После установки кабель должен выдержать испытание напряжением в течение 15 минут. 3,5 кВ постоянного тока

Технические параметры :


Ном. Сечение провода Толщина изоляции Толщина оболочки Прибл. О.Д. Прибл.
Вес
Макс. Сопротивление проводника постоянному току (20 ℃) ​​ Испытательное напряжение А.С Текущий рейтинг
5 × 4 0,7 1,8 14,5 349 4,61 3,5 34 45
5 × 6 0,7 1,8 15,8 460 3,08 3,5 43 57
5× 10 0,7 1.8 19,0 699 1,83 3,5 60 77
5 × 16 0,7 1,8 22,0 1013 1,15 3,5 83 105
5 × 25 0,9 1,8 25,0 1566 0,727 3,5 105 125
5 × 35 0. 9 1,9 28,0 2083 0,524 3,5 125 155
5× 50 1,0 2,0 31,0 2921 0,387 3,5 160 185
5× 70 1,1 2.1 36,0 3974 0.268 3,5 200 225
5× 95 1,1 2,2 39,0 5297 0,193 3,5 245 270
5 × 120 1,2 2,4 44,0 6638 0,153 3,5 285 310
5 × 150 1.4 2,5 49,0 8290 0,124 3,5 325 345
5 × 185 1,6 2,7 55,0 10215 0,0991 3,5 375 390
5 × 240 1,7 3,0 64,0 13130 ​​ 0. 0754 3,5 440 450
5 × 300 1,8 3,2 70,0 16670 0,0601 3,5 505 515

Упаковка и отгрузка: Мы способны соблюдать самые строгие графики поставок в соответствии с заказом на поставку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка в доставке кабеля может привести к общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных бобинах, гофрированных коробках и бухтах. Концы кабеля герметизированы самоклеящейся БОПП-лентой и негигроскопичными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана атмосферостойким материалом на внешней стороне барабана в соответствии с требованиями заказчика.





Послепродажное обслуживание


       Мы, Shanghai Shenghua Cable Group, специализируемся на исследованиях и разработках и производстве кабелей и проводов. Мы прошли международную сертификацию системы качества ISO9001:2008 (ZDHY), которая охватывает весь процесс управления предприятием. Внедрена комплексная система контроля качества, обеспечивающая соответствие продукции международным стандартам. Наш принцип: создать первоклассное предприятие, высококачественный продукт, отличный сервис и известный бренд. «Соблюдать гарантию качества, стремясь всегда предоставлять пользователям надежные продукты» — это наша приверженность качеству. Продукция нашей компании застрахована PICC (Народная страховая компания Китая).Кроме того, мы предлагаем следующие гарантии:

1. Мы гарантируем, что будем соблюдать требования гарантийного срока, указанные в договоре.

2. Мы будем производиться в соответствии с этой спецификацией, и что Товары будут новыми, неиспользованными, самых последних или текущих моделей. После того, как нас выберут, мы поставим Товар строго в соответствии с требованиями Контракта.

3. Гарантия остается в силе в течение двенадцати (12) месяцев после того, как Товары или любая их часть
, в зависимости от обстоятельств, были доставлены и приняты в конечном пункте назначения
, указанном в СУК, или в течение восемнадцати ( 18) месяцев после даты отгрузки из порта или места погрузки
в стране происхождения, в зависимости от того, какой из этих периодов наступит раньше.

4. В течение гарантийного срока Покупатель может заявить непосредственно производителю в письменной форме или через агента о любых проблемах с качеством Товара. Производитель выполнит ремонт или замену в разумные сроки и возьмет на себя все расходы, связанные с этим.


                                                                                     Shanghai Shenghua Co.

Программное обеспечение

, мощность силового кабеля

Номинальная нагрузка силового кабеля

Программное обеспечение CYMCAP предназначено для расчета допустимой нагрузки и повышения температуры силовых кабелей.Точность программного обеспечения обеспечивает повышенную уверенность при модернизации силовых кабельных установок и проектировании новых; максимизация выгод от значительных капитальных вложений, связанных с ними. Это также помогает повысить надежность системы и поддерживает надлежащее использование установленного оборудования.

Характеристики

Программное обеспечение CYMCAP предназначено для выполнения расчетов допустимой нагрузки и повышения температуры силовых кабелей.Определение максимального тока, который силовые кабели могут выдержать без ухудшения каких-либо своих электрических свойств, важно для проектирования электроустановок.

В нем рассматриваются характеристики кабелей в установившемся и переходном режимах в соответствии с аналитическими методами, описанными Neher-McGrath, и международными стандартами IEC 287 и IEC 853.

Это программное обеспечение было разработано совместно компаниями Ontario Hydro (Hydro One), McMaster University и CYME International под эгидой Канадской ассоциации электроэнергетики.

Проверка результатов, полученных с помощью программного обеспечения CYMCAP, обеспечивает повышенную уверенность при модернизации существующих силовых кабелей и проектировании новых, таким образом, максимизируя выгоды от значительных капиталовложений, связанных с ними.

Аналитические возможности

  • Итерационные методы, основанные на методах Neher-McGrath и IEC-60287©
  • Полное соответствие североамериканской практике и соответствие стандартам МЭК IEC 60287, IEC 60228, IEC 60853 и т. д.
  • Подробное графическое представление практически любого типа силового кабеля. Это средство можно использовать для изменения существующих данных кабелей и добавления новых данных в библиотеку кабелей. Сюда входят одножильные, трехжильные, ременные, трубчатые, подводные, экранированные и бронированные кабели
  • .

  • Различные условия прокладки кабеля, такие как прямое заглубление, термическая засыпка, подземные каналы или группы каналов
  • Трубчатые кабели, проложенные непосредственно под землей или в термической засыпке
  • Независимые библиотеки и базы данных по кабелям, блокам воздуховодов, кривым нагрузки, источникам тепла и установкам
  • Моделирование кабелей в воздухе на опорах стояка, групп кабелей в воздухе, миграции влаги, близлежащих источников тепла и радиаторов и т. д.
  • Различные типы кабелей в одной установке
  • Моделирование неизотермической земной поверхности
  • Циклические схемы нагрузки в соответствии с IEC-60853©
  • Несколько кабелей на фазу с точным моделированием взаимных индуктивностей оболочек, которые сильно влияют на потери циркулирующего тока и, таким образом, снижают допустимую нагрузку кабелей
  • Поддерживаются все типы соединений оболочек для плоских и треугольных конструкций с явным моделированием малых длин сечений, неравного расстояния между кабелями и т. д.

Анализ переходных процессов

Программа поддерживает опцию термического анализа переходных процессов, которая включает в себя следующее:

  • Сила тока с учетом времени и температуры
  • Анализ температуры с учетом времени и мощности
  • Время достижения заданной температуры с учетом емкости
  • Амплитудно-температурный анализ в зависимости от времени
  • Пользовательские профили нагрузки на цепь
  • Несколько кабелей на установку
  • Схемы можно загружать одновременно или по одной

Дополнительные модули CYMCAP

Установки

Дополнительные модули CYMCAP предлагают расширенные возможности программного обеспечения CYMCAP, позволяя моделировать больше установок, особенно нестандартных установок. Это включает в себя моделирование установок с несколькими блоками воздуховодов и засыпками, каждая из которых имеет разное тепловое сопротивление; расчет емкости и температуры кабелей в невентилируемых тоннелях; номинал кабелей как в заполненных, так и в незаполненных желобах; и номинал кабелей в одной или нескольких немагнитных оболочках.

Анализы

Дополнительные модули CYMCAP позволяют выполнять несколько анализов, представляющих интерес для кабельных прокладок, таких как оценка плотности магнитного потока в любой точке на земле или над землей подземной кабельной прокладки, определение импедансов прямой и нулевой последовательности и проводимости для всех кабелей, присутствующих в прокладке. , определение характеристик кабеля короткого замыкания, определение оптимального размещения нескольких цепей в группе воздуховодов с заданными ограничениями и расчет допустимой нагрузки двух пересекающихся цепей.

Несколько блоков воздуховодов и засыпки

Дополнительный модуль Multiple Duct Banks and Backfills (MDB) предназначен для определения стационарной допустимой нагрузки кабелей, проложенных в нескольких соседних банках каналов и/или засыпках с различным удельным тепловым сопротивлением. Модуль представляет собой уникальное решение, сочетающее в себе стандартные и нестандартные методы расчета. Модуль вычисляет значения T4 (внешнее тепловое сопротивление кабеля) с использованием метода конечных элементов, а затем рассчитывает допустимую нагрузку (или рабочую температуру) кабельной установки с использованием метода стандартизированного решения IEC.

Выделены следующие возможности:

  • Моделирование неограниченного количества прямоугольных областей с разным удельным тепловым сопротивлением
  • Моделирование до трех блоков воздуховодов в одной установке
  • Моделирование одного источника тепла или радиатора в установке
  • Расчет стационарной силы тока или температуры
  • Поддерживаются анализ переходных процессов, циклическая нагрузка и аварийные рейтинги
  • Расчет тепловых характеристик кабелей, проложенных в заполненных желобах

Кабели в туннелях

Дополнительный модуль «Кабели в туннелях» позволяет пользователю определять установившуюся температуру и допустимую нагрузку, циклическую нагрузку, аварийную характеристику и анализ переходных процессов для кабелей, проложенных в невентилируемых туннелях. Обратите внимание, что рассматриваются только одинаково нагруженные кабели одинакового типа и нагрузки. Этот дополнительный модуль поддерживает большое разнообразие кабельных соединений для одножильных (плоских форм или трилистников) и трехжильных кабелей. Основные особенности:

  • Моделирование большого разнообразия способов укладки: укладка на пол; висит на стене; в стеллажах лестничного типа; или в кабельных лотках
  • Кабели и группы кабелей могут быть одножильными или трехжильными. Одножильные кабели могут располагаться в виде плоских форм (вертикально или горизонтально) или в виде трилистника
  • Расчет стационарной силы тока или температуры.Циклическая нагрузка с использованием ежедневных, недельных и годовых коэффициентов нагрузки. Расчет аварийных рейтингов
  • Вентиляция в туннелях поддерживается для идентичных кабелей в форме трилистника или плоской конфигурации, как описано в стандарте IEC 60287-2-3 2017. Он включает отчет для просмотра температурного профиля вдоль вентилируемого туннеля.

Кабели в желобах

Тепловые характеристики кабелей, проложенных в незаполненных или заполненных желобах, определяются с помощью модулей CYMCAP/UNF и CYMCAP/MDB соответственно.

В этих модулях желоб (или траншея) определяется как длинная неглубокая выемка прямоугольной формы, стенки, дно и покрытие которой выполнены из бетона. Кабели могут быть установлены на полу, подвешены к опорам на стенах или стойках. Желоб можно заполнить материалом с хорошими тепловыми свойствами или оставить незаполненным (заполненным воздухом). Механизм теплопередачи различен для заполненных и незаполненных желобов, поэтому они рассматриваются независимо друг от друга.

Незаполненные корыта

Первоначально единственным вариантом оценки установок с незаполненными желобами было использование стандарта IEC.При таком подходе параметры кабелей рассчитываются так же, как и для кабелей на открытом воздухе, но температура внутри желоба рассчитывается в соответствии со стандартом IEC 60287-2-1. Модуль был значительно улучшен и включает три варианта в дополнение к стандарту IEC для моделирования данной установки желоба: метод Сланинки 1, метод Сланинки 2 и метод Андерса-Коутса.

В стандарте IEC не учитывается тепловое сопротивление грунта и покрытия желоба. С помощью метода Сланинки 1 учитывается тепловое сопротивление покрытия желобов.Метод Сланинки 2 учитывает как удельное тепловое сопротивление покрытия, так и грунта, окружающего желоб. При методе Андерса-Коутса помимо тепловых сопротивлений грунта и покрытия учитывается скорость ветра над желобом. Во всех вариантах пользователь может выбрать, подвергать желоб солнечному излучению или затенять. Все подходы основаны на полевых исследованиях независимых сторон и опубликованы в научных журналах.

Заполненные корыта

Заполненные желоба рассматриваются в модуле CYMCAP/MDB как множественные засыпки.Кабели в заполненных желобах оцениваются в программном обеспечении CYMCAP с использованием:

  • Метод конечных элементов для расчета внешнего теплового сопротивления кабеля T 4
  • Процедуры стандартов МЭК для эффективного расчета токовой нагрузки

Кроме того, модуль предлагает:

  • Вычисляет температуру и стационарную неравномерно нагруженную мощность, как обычно
  • Средства для опускания желобов и моделирования асимметричных желобов
  • Способность выполнять номинальную циклическую нагрузку за счет использования коэффициентов нагрузки

Несколько корпусов

Дополнительный модуль Multiple Casings (MCAS) позволяет пользователю определять стационарную неравномерно нагруженную допустимую нагрузку и/или номинальную температуру кабелей, установленных в одном или нескольких немагнитных кожухах. В программном обеспечении CYMCAP кожух определяется как большой немагнитный канал, заполненный воздухом, внутри которого могут быть проложены кабели в каналах и кабели не в каналах. Оболочки могут быть погружены в воду, размещены на морском дне или закопаны под землю. Никакой другой наполнитель, кроме воздуха, не допускается в кожухе(ах) или в воздуховоде(ах).

Модуль имеет множество средств моделирования, среди которых можно выделить следующие возможности:

  • Допускаются различные условия захоронения: в воде или под землей
  • Параллельное моделирование любого количества корпусов в одной установке
  • Моделирование любого количества воздуховодов внутри одного или нескольких кожухов одновременно
  • Возможность моделирования любого количества контуров внутри кожуха и воздуховода
  • Цепи в каналах и кожухах могут состоять из нескольких кабелей на фазу
  • Для моделирования воздуховодов и кожухов доступно несколько материалов, в том числе немагнитные металлические материалы (ПВХ, полиэтилен, фаянс, немагнитный металл и т. д.).)
  • Размеры воздуховодов и кожухов не ограничены

Модуль оптимизатора блока воздуховодов

Дополнительный модуль Duct Bank Optimizer позволяет пользователю определить оптимальное размещение нескольких контуров в группе воздуховодов. В частности, модуль может рекомендовать различные конфигурации цепей в блоке воздуховодов, чтобы:

  • Общая мощность блока воздуховодов, т. е. сумма мощностей всех цепей, максимальна
  • Общая пропускная способность блока воздуховодов, т.е.е. сумма токов для всех цепей минимизируется
  • Максимальная мощность любой цепи
  • Потребляемая мощность любой данной цепи сведена к минимуму

Для группы воздуховодов 3 на 4 с тремя трилистниками и одной трехфазной цепью (одна фаза на канал) существует до 665 280 возможных комбинаций. Проработанный математический алгоритм модуля исключает повторный расчет эквивалентных случаев, поэтому решение получается очень оперативно. Условия, представленные в правой части рисунка, показывают расположение кабелей для обеспечения максимальной нагрузки.

Магнитные поля

Модуль магнитных полей (EMF) является дополнительным модулем к программному обеспечению CYMCAP. После моделирования стационарной силы тока или температуры модуль вычисляет плотность магнитного потока в любой точке на земле или над землей подземной кабельной установки. Результатом является график (или таблица) плотности магнитного потока в зависимости от положения.Особенности моделирования включают в себя:

  • Двумерный подход с тонкой проволокой бесконечной длины
  • Рассмотрение изменяющихся во времени токов, создающих эллиптически поляризованный вращающийся магнитный вектор
  • Токи в трехфазной цепи могут быть несимметричными (по величине и фазе)
  • Все среды предполагаются однородными, изотропными и линейными
  • Наведенные токи не учитываются

Расчет импеданса кабеля

Дополнительный модуль расчета импеданса кабелей (ZMat) рассчитывает электрические параметры кабелей, необходимые для выполнения исследований потока нагрузки и короткого замыкания на частоте сети (50/60 Гц). Расчет импеданса выполняется после успешного завершения моделирования стационарной силы тока или температуры. Конечными результатами являются импедансы и проводимости прямой и нулевой последовательности для всех кабелей, присутствующих в установке.

В отчете отображаются все матрицы импеданса и полной проводимости: начиная с матриц примитивов по секциям для металлических компонентов, матриц соединений, затем матриц фаз и цепей и, наконец, результирующих матриц симметричных компонентов.Поддерживаются следующие функции:

  • Расчет полных сопротивлений последовательности для всех кабелей, присутствующих в установке
  • Расчет проводимости последовательности для всех кабелей, присутствующих в установке
  • Поддерживается несколько кабелей на фазу
  • Может быть представлен один или несколько нейтралов, которые учитываются в расчетах
  • Удельное сопротивление грунта может быть изменено

CYMCAP/SCR, номинал кабеля короткого замыкания

Дополнительный модуль Short-Circuit Cable Rating (SCR) предназначен для оценки кабелей по току короткого замыкания. Реализованный метод основан на стандарте IEC 60949 (1988) Расчет термически допустимых токов короткого замыкания с учетом неадиабатических эффектов нагрева. Программа CYMCAP вычисляет как адиабатические, так и неадиабатические характеристики. Модуль предлагает две возможности в соответствии с известными входными данными.

  • Вычислить максимальный ток короткого замыкания, который может выдержать компонент кабеля, учитывая время короткого замыкания вместе с начальной и конечной температурами
  • Вычислить конечную температуру, которой достигнет данный компонент кабеля при указанном токе короткого замыкания, начальной температуре и временном интервале

Номинальные характеристики короткого замыкания могут быть рассчитаны для всех металлических слоев, поддерживаемых в CYMCAP:

  • Проводник
  • Оболочка
  • Усиление оболочки
  • Концентрические нейтральные / скользящие тросы
  • Броня

Пересечение цепей

Дополнительный модуль Circuits Crossing (Xing) позволяет пользователю определить установившуюся мощность двух пересекающихся цепей.

Когда два контура пересекаются, каждый из них ведет себя как источник тепла для другого. Количество генерируемого тепла, расстояние по вертикали между цепями пересечения и угол пересечения являются основными параметрами, влияющими на рейтинг пересечения. При отсутствии расчетов пересечения общая практика состоит в том, чтобы использовать консервативный результат, когда цепи предполагаются параллельными. Когда цепи параллельны, тепловое взаимодействие максимально. Она достигает минимума, когда они пересекаются друг с другом под прямым углом.Консервативный подход излишне снижает номинальные параметры обеих цепей. Используя модуль Circuits Crossing, можно получить номинальные значения до 20 % выше, чем консервативные мощности, полученные на основе сценария параллельной установки. Особенности моделирования включают в себя:

  • Моделирование двух пересекающихся цепей в одной установке
  • Цепи, пересекающие непосредственно под землей, в подземных каналах и подземных трубах
  • Оценка в соответствии со стандартом IEC 60287-3-3©

Power Line Systems, Inc.

Кабельные модели Страница

Power Line Systems, Inc. Кабельные модели Страница


Следующие ссылки позволят вам просмотреть наш веб-сайт для проводников в зависимости от производителя, типа,
имя и/или размер. Когда это возможно, мы включили как линейные, так и нелинейные модели кабелей для вашего использования по мере необходимости.
Использование линейной модели кабеля может быть приемлемым для расчета нагрузок и провисов в исходной ситуации, например,
совместное применение или когда желательны линейно-упругие свойства и номинальная ползучесть.Использование нелинейных моделей кабелей настоятельно рекомендуется для проектирования линий передачи и распределения, где важны эффекты ползучести и постнагрузки.

Все модели кабелей Power Line Systems размещены на этом сайте . Если вы не нашли нужный кабель
затем вы можете связаться с производителем и попросить у него кабельный файл или создать свой собственный, как описано в разделе 9.2 руководства PLS-CADD.
Процедура создания проводников T2 доступна в Интернете.

Эти кабели совместимы с версией 13.00 и новее PLS-CADD. Версия 14.25 и более поздние версии позволяют импортировать их непосредственно из команды Sections/Cable and Concentrated Loads/Edit Existing Cable File… , как показано справа:

Как только вы найдете нужный проводник, просто нажмите на него, чтобы скопировать его на свой компьютер.

Провода Max Ice™

Провода

Файлы для медных и волоконно-оптических проводов

Просмотр библиотеки Описание
Общий кабель Содержит более 3400 файлов проводов с данными о провисании проводников General Cable и коэффициентом натяжения.
Общий нелинейный Эти проволочные файлы были разработаны с использованием опубликованных данных из общедоступных источников. Обновлены файлы теплоемкости 54/19 ACSR, август 2014 г. По возможности вместо этих файлов следует использовать данные о проводниках от производителя проводов.
СТС Глобал Пересмотрено в ноябре 2018 г. с обновленными и дополнительными моделями кабелей ACCC для обычных жил и жил ULS в соответствии со стандартами ASTM и IEC.Добавлены дополнительные кабели Ноябрь 2018 г.
Системы J-Power Файлы проводников с зазором, поставляемые J-Power Systems. Отредактировано 17 мая 2005 г.: за подробностями обращайтесь в компанию J-Power Systems.

Примечание. В разделе «Секции/модификация » убедитесь, что провисание проводника зазора выполняется с использованием исходной температуры и натяжения, при которых он будет натянут (в отличие от других проводников, очень важно, чтобы данные о провисании здесь совпадали с условиями, при которых он будет натянут). натянут, так как это влияет на температуру точки перегиба, при которой сердечник несет всю нагрузку).

Примечание. Производитель рекомендует не допускать сжатия алюминия в Criteria/Bimetallic Cable Model в PLS-CADD с этими проводниками.
Системы J-Power Инварные высокотемпературные напильники с малым прогибом, поставляемые J-Power Systems.

Примечание. Производитель рекомендует не допускать сжатия алюминия в Criteria/Bimetallic Cable Model в PLS-CADD с этими проводниками.
Системы J-Power Файлы для проводников с длинными пролетами, предоставленные J-Power Systems.
Кабели Brugg Файлы проводов OPGW, предоставленные Brugg Cables. Отредактировано 30 декабря 2010 г.
Модели кабеля 3M с армированным алюминиевым проводником (ACCR) PLS-CADD. ОБНОВЛЕНО 01.11.18, чтобы включить значения мощности для использования с IEEE 738-2012.
Телекоммуникации AFL Файлы проводов OPGW, предоставленные AFL Telecom. 144 оптоволоконных кабеля заменили 96 оптоволоконных кабелей в феврале 2012 г.
Присмиан Файлы проводов OPGW, поставляемые Prysmian
СФПОК файлы проводов OPGW, поставляемые Suzhou Furukawa Power Optic Cable Company.
ЗТТ Файлы Wire, поставляемые ZTT.
Наследие Southwire ACSS Устаревшие провода ACSS, поставляемые компанией Southwire Company, LLC
Southwire Max Ice™ поставляются компанией Southwire Company, LLC. Опубликовано в феврале 2017 г. – обновлено в марте 2017 г.
Southwire C7® C7® поставляются компанией Southwire Company, LLC. Добавлены дополнительные модели кабелей в апреле 2019 г.
Супериор Эссекс , поставляемые Superior Essex
Инкаб OPGW Напильники OPGW, поставляемые Incab America LLC

ЮРИДИЧЕСКАЯ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Эти файлы предоставляются на условиях «как есть».Power Line Systems, Inc. не несет ответственности за точность приведенных здесь данных, а конечный пользователь PLS-CADD несет ответственность за использование и проверку всех данных, полученных в этой библиотеке.


© 2020 Power Line Systems. Все права защищены.
