Обогрев водостоков греющим кабелем

Водосточная система кровли состоит из водосборных лотков, водосточных труб и ливневой канализации и может быть самостоятельным объектом обогрева (без края кровли). Это возможно в случае, когда конфигурация кровли позволяет избежать значительного скопления снежных масс и льда (достаточно крутой скат, хорошая теплоизоляция и т.д.).

Система антиобледенения препятствует засорам водостоков льдом, образованным в результате подтаивания снега на скатах кровли и в водосборных лотках, продлевая срок службы объекта.

Для обогрева обязательно используется кабель с UF-защитой, для предотвращения растрескивания оболочки и нарушения конструкции под действием ультрафиолетового излучения.

Кроме того для антиоблединительных систем используется только кабель с защитной оплеткой (экраном), чтобы исключить механические повреждения.

Состав системы:

1. Греющий кабель
2. Крепления
3. Система управления
4. Система питания

При проектировании обогрева водосточной системы кровли учитывается общая длина водосборных лотков/желобов, водосточных труб и количество других элементов (воронок, капельников, водометов). Исходя из этого определяется общая мощность и подбирается система управления обогревом.

Состав системы обогрева водостоков

Саморегулирующийся кабель

Резистивный или саморегулирующийся. Резистивный кабель дешевле, он продается готовыми секциями определенной общей мощности, которая напрямую зависит от его длины. Саморегулирующийся греющий кабель нарезается секциями любой длины, не боится перегрева и может использоваться даже без терморегулятора (если подключено не более 1 линии обогрева).

Подробнее о кабелях для водостоков

Крепления для греющего кабеля

Для монтажа системы обогрева в лотках и водостоках используется перфорированная монтажная лента, зажимы (в зависимости от количества ниток кабеля), трос или цепь для прокладки кабеля в водосточной трубе, а также саморезы.

Система управления обогрева

Система представлена чаще всего шкафом управления, выполняющего защитную функцию. Применение шкафа управления позволяет системе работать в автоматическом режиме при помощи датчиков температуры и терморегуляторов. В системах мощностью менее 1,5 кВт может быть применен только терморегулятор с датчиками температуры и влажности, но для большей надежности систему оснащают автоматами дифференциальной защиты.

Система питания

Сечение питающего провода определяется мощностью системы в момент старта (стартовым током).

Подробнее о стартовых токах системы обогрева

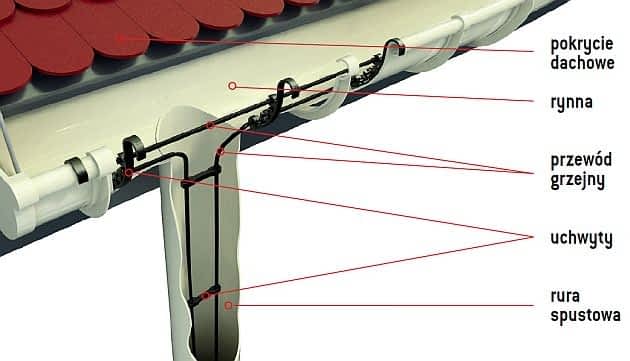

Пример укладки кабеля на водостоках кровли

Расчетная длина нагревательных секций

Режим работы системы обогрева водостока

Задача системы обогрева водостока – препятствие замерзанию воды и скоплению льда в водосборных лотках и водосточных трубах. Режим работы настраивается таким образом, чтобы снег стаивал по мере выпадения. Схематично это можно изобразить так:

Система управления настраивается таким образом, чтобы обеспечивать работу греющего кабеля в диапазоне -15°С…+5°С. В этом диапазоне температур наиболее вероятно выпадение осадков и стаивание происходит эффективнее.

• При температуре меньше -15°С работа системы не целесообразна, так как во первых – в мороз снегопады маловероятны, а во вторых при низких температурах мощность кабеля будет недостаточной для отведения талой воды. В этом случае подтаеный снег будет заледеневать, закупоривая водосточные трубы.
• В диапазоне -15°С…+5°С система включается и происходит стаивание снега. Датчики температуры устанавливаются на северной стороне здания.
• При температуре выше +5°С система отключается.

Выбор мощности саморегулирующегося греющего кабеля для водостока

В южных регионах возможно использование греющего кабеля 24 Вт/м, так как при отсутствии суровых морозов этой мощности достаточно для прогрева системы и успешного стаивания снега в водостоках.

Расчет длины греющего кабеля для водостоков

При расчетах учитывается длина всех обогреваемых водосточных труб и водосборных лотков, а также наличие дополнительных элементов (воронок, капельников, водометов и так далее). Исходя из принципов приведенных выше расчитывается общая длина кабеля, необходимого для системы обогрева.

Например, имеется:

общая длина пластиковых желобов диаметром 150мм – 54м,

общая длина 4 пластиковых водосточных труб высотой 6м диаметром 150 — 36м.

Укладываем кабель в водосборных лотках в 2 нитки, и в 1 нитку в водосточных трубах- получаем 108м+36м=144м греющего кабеля мощностью 30Вт/м.

Кроме того закладываем дополнительную длину для усиления нижней части водосточной трубы, прибавляя на каждый водосток по 1-1,5м греющего кабеля.

При расчетах системы необходимо учитывать максимальную длину секции греющего кабеля.

Для греющего кабеля 30 Вт/м с экраном – максимальная длина секции – 75м.

Для греющего кабеля 40 Вт/м с экраном – максимальная длина секции – 55м.

Исходя из максимальной длины рассчитывается количество отрезков кабеля, и далее подбираются комплектующие (соединительные коробки, комплекты для муфтирования, крепления и элементы управления).

Обогрев основных элементов водосточной системы

Обогрев водосборного лотка

Обогрев воронки

Обогрев капельника

Обогрев водомета

Саморегулирующийся кабель для кровли с UF-защитой

Саморегулирующийся кабель SRL 30-2CR

•
  Мощность:

  30 Вт
•
  Назначение:

  трубопровод
  /
  резервуар
  /
  кровля
•
  Тип:

  саморегулирующийся
•
  Вид:

  низкотемпературный
•
  Применение:

  без взрывозащиты
•
  Maкс. температура (рабочая):

  65 °C

Оптовый прайс

Саморегулирующийся кабель SAMREG 24-2CR

•
  Мощность:

  24 Вт
•
  Назначение:

  трубопровод
  /
  резервуар
•
  Экран:

  оплетка из луженой медной проволоки
•
  Тип:

  саморегулирующийся
•
  Вид:

  низкотемпературный
•
  Применение:

  без взрывозащиты

Цена производителя

Саморегулирующийся кабель SAMREG 30-2CR

•
  Мощность:

  30 Вт
•
  Назначение:

  трубопровод
  /
  кровля
  /
  резервуар
•
  Экран:

  оплетка из луженой медной проволоки
•
  Тип:

  саморегулирующийся
•
  Вид:

  низкотемпературный
•
  Применение:

  без взрывозащиты

Цена производителя

Саморегулирующийся кабель SAMREG 40-2CR

•
  Мощность:

  40 Вт
•
  Назначение:

  трубопровод
  /
  кровля
  /
  резервуар
•
  Экран:

  оплетка из луженой медной проволоки
•
  Тип:

  саморегулирующийся
•
  Вид:

  низкотемпературный
•
  Применение:

  без взрывозащиты

Цена производителя

В раздел

Примеры обогрева кровли и водостоков

Греющий кабель для кровли и водостоков

Общая мощность кабеля: 250-300 Вт/м2 кровли. Мощность также регулируется шагом укладки кабеля.

Мощность кабеля 30 Вт/м для (пластиковых труб) и 40 Вт/м (для металлических) в 1 нитку, более 150мм – в 2 нитки.

Водосборные лотки

Мощность кабеля 30 Вт/м для (пластиковых лотков) и 40 Вт/м (для металлических) в 2 нитки, более 150мм – в 3 и более ниток.

Мощность кабеля 30 Вт/м для (пластиковых лотков) и 40 Вт/м (для металлических и бетонных) в 2 нитки, более 150 мм – в 3 и более ниток.

Вне зависимости от конфигурации кровли и её материала, для обогрева чаще всего используется низкотемпературный резистивный или саморегулирующийся кабель мощностью от 17 Вт/м.

Греющий кабель для кровли и водостоков от производителя

SRG 30-2CR-UV

•
  Cаморегулирующийся с оплеткой
•
  Мощность:
  30 Вт/м
•
  Размер бухты:
  400х400х300мм
•
  *Повышенная UV-защита

Получить цену производителя

SAMREG 24-2CR

•
  Cаморегулирующийся с оплеткой
•
  Мощность:
  24 Вт/м
•
  Размер бухты:
  400х400х300мм
•
  *UV-защита

Получить цену производителя

SAMREG 30-2CR

•
  Cаморегулирующийся с оплеткой
•
  Мощность:
  30 Вт/м
•
  Размер бухты:
  400х400х300мм
•
  *UV-защита

Получить цену производителя

SAMREG 40-2CR

•
  Cаморегулирующийся с оплеткой
•
  Мощность:
  40 Вт/м
•
  Размер бухты:
  400х400х300мм
•
  *UV-защита

Получить цену производителя

Получить цену производителя

Получить цену производителя

Резистивный греющий кабель для кровли

Имеет одинаковое сопротивление проводника по всей длине, продается готовыми секциями.

Изменять длину секции резистивного кабеля самостоятельно категорически запрещено. Так как каждая секция имеет строго определенное сечение жилы, а следовательно и сопротивление.

Резистивный кабель достаточно гибкий, легко монтируется на любом участке кровли, подключается к терморегулятору или шкафу управления, в зависимости от сложности системы. В современных кабелях для кровли применяется специальное безмуфтовое соединение греющего провода с питающей частью типа SPLICE – обеспечивающее более надежную гидроизоляцию, чем обычное муфтирование.

Основным преимуществом системы обогрева на основе резистивного кабеля является её цена.

Саморегулирующийся кабель для кровли

Меняет сопротивление в зависимости от температуры окружающей среды, таким образом обеспечивается оптимальная теплоотдача на любом обогреваемом участке.

Основные преимущества саморегулирующегося кабеля:

• Исключение перегрева (даже при монтаже внахлест).
• Экономичный расход электроэнергии за счет саморегуляции.
• Возможность обрезать кабель в любом месте – требуется лишь выполнить заделку. концевой и соединительной части секции. Это значительно облегчает монтаж на объекте.

Оболочка кабеля имеет защиту от UV-излучения, а также оплетку из медных проволок, выполняющую функцию заземления и механической защиты от повреждений.

Основные характеристики саморегулирующегося и резистивного греющего кабеля для кровли

Максимальная температура (рабочая)	65°С
Максимальная температура (воздействия)	85°С
Минимальная температура монтажа	-40°С
Рабочее напряжение	220-240 В
Температурный класс	Т6
Макс. сопротивление защитной оплётки	≤18,2Ω/км
Сечение жилы	16 AWG
Габариты	13,1х6,5 мм.
Масса	7,5 кг.\ 100 м
Мин. R изгиба	60 мм

Доставляем кабель
в любую точку России!

Изготовление секции греющего кабеля

Нагревательные секции саморегулирующегося кабеля можно изготавливать прямо на месте монтажа. Это удобно при покупке кабеля на отрез (в бухтах).

Изготовление секций (муфтирование греющего кабеля) осуществляется при помощи термоусаживаемых трубок и металлических гильз – комплектов типа ТКТ.

В процессе муфтирования греющая саморегулирующегося кабеля необходимой длины соединяется с питающей при помощи соединительной муфты. Также конец греющего кабеля муфтируется концевой муфтой.

Видео инструкция по муфтированию греющего кабеля

Муфтирование кабеля – очень важный процесс, так как от надежности и герметичности соединений зависит безопасность и работоспособность системы. Соединения – самые уязвимые места в системе обогрева. Правила муфтирования указаны в инструкции, приложенной к комплектам ТКТ.

Готовые секции греющего кабеля

Резистивный греющий кабель продается только готовыми комплектами, длина секции определяется на этапе проектирования обогрева кровли. Далее подбирается комплект необходимой длины.

Саморегулирующийся кабель продается как на отрез, так и готовыми комплектами. Готовые комплекты очень удобны для бытовых систем обогрева, в состав комплекта входит инструкция по монтажу.

Комплектующие для греющего кабеля на кровлю

Помимо комплектов для муфтирования, при монтаже греющего кабеля на кровле используют различные крепления, в зависимости от участка обогрева (край кровли, водосток, ливневка), а также длины обогреваемых элементов. Комплектующие подбираются на этапе проектирования системы. Подробнее о необходимых креплениях в соответствующем разделе.

При разветвленной системе обогрева, имеющей несколько отходящих линий используют также соединительные коробки. При заказе готовой системы обогрева, комплектующие вносятся в спецификацию.

Лента

•
  Монтажная перфорированная 25мм

Получить цену производителя

Крепления

•
  Греющего кабеля на кровли

Получить цену производителя

Управление обогревом кровли

Управление обогревом кровли осуществляется при помощи терморегуляторов и датчиков температуры. Кроме терморегуляторов в систему управления обогревом входят также дифференциальные автоматы и контроллеры, также могут быть установлены дополнительные элементы, на пример устройство плавного пуска, которое выполняет ступенчатое включение системы и предотвращает перегрузку в момент холодного запуска.

Все элементы управления как правило располагаются в шкафу управления обогревом (ШУЭО). Чаще всего шкаф управления обогревом кровли размещается в отапливаемом помещении. В зависимости от количества отходящих линий, состав ШУЭО отличается по набору элементов.

Подробную информацию о шкафах управления вы можете найти в соответствующем разделе.

Шкаф управления ШУЭО-4/5-Т911-190819

•
  Назначение:

  кровля
•
  Материал корпуса:

  пластик
•
  Размещение:

  в помещении
•
  Тип дополнительного оборудования:

  нет
•
  Взрывозащита:

  нет
•
  Способ установки:

  настенный

Оптовый прайс

Шкаф управления ШУЭО-7/2-Т511-190704

•
  Назначение:

  площадка
•
  Материал корпуса:

  пластик
•
  Размещение:

  в помещении
•
  Тип дополнительного оборудования:

  нет
•
  Взрывозащита:

  нет
•
  Способ установки:

  настенный

Оптовый прайс

Шкаф управления ШУЭОк-4/5-Т911-160607

•
  Назначение:

  кровля
•
  Материал корпуса:

  сталь
•
  Размещение:

  в помещении
•
  Тип дополнительного оборудования:

  нет
•
  Взрывозащита:

  нет
•
  Способ установки:

  настенный

Оптовый прайс

Применение кабеля в малоэтажном строительстве

Изготовление секций нужной длины возможно прямо на месте монтажа. Система обогрева на основе саморегулирующегося кабеля может подключаться непосредственно к сети питания, в то время как системы на основе резистивного кабеля должны использовать термостат или терморегулятор для контроля температуры кабеля.

Кабель не требует специального обслуживания. Система экономична за счет саморегуляции греющего кабеля.

Применение кабеля в обогреве административных зданий

Греющий кабель Samreg подходит для любого типа кровли и водостоков, в том числе мембранной. Не нарушает покрытие кровли, срок службы системы обогрева более 10 лет. Она продлевает срок службы кровли и водостоков, а также предохраняет от образования наледи и сосулек, обеспечивая безопасность пешеходов.

Установка системы обогрева сокращает затраты на обслуживание кровли, а также предотвращает ее повреждение в результате некачественной очистки от снега и наледи.

Применение кабеля в обогреве промышленной кровли

Samreg имеет все необходимые сертификаты качества и успешно применяется в обогреве промышленных объектов. Обогреваются кровли производственных, цеховых, энергетических зданий, складских помещений и гаражей.

Характеристики греющего кабеля Samreg позволяют производить монтаж при температуре -40°С и может применяться с крепёжными элементами, выполненными из любых материалов (металл, стекловолокно, пластик и т.п.)

Преимущества работы с производителем

Лучшие цены на кабель Samreg

Производство Юж. Корея всегда в наличии

Проверенное качество 20 000 объектов с успешным применением Samreg

Срочная поставка
в любом объеме

Бесплатный подбор
комплектующих

Бесплатная
доставка

Доставляем кабель
в любую точку России!

Опыт применения греющего кабеля

монтаж системы обогрева своими руками

Автор: Инна Алексеева

Последнее обновление: Март 2019

Ранней весной и поздней осенью все домовладельцы сталкиваются с проблемой обмерзания кровельных скатов и замерзания внутри водостоков талой воды. Если ее своевременно не решить, безопасности людей, как и сохранности их имущества, будут угрожать срывающиеся с крыши крупные сосульки и смерзшиеся комья снега.

Хорошее решение – обогрев водостоков, что позволит предотвратить образование наледи. В этом материале речь пойдет о том, для чего нужно обустраивать систему водостока обогревом. Также мы расскажем о том, какие материалы для этого потребуются и подробно опишем суть процесса.

Содержание статьи:

Стоит ли греть водосток?

В зимние месяцы в большинстве регионов на территории нашей страны господствуют морозы и обильные осадки. В результате на кровле накапливаются большие массы снега. Повышение температуры провоцирует сначала их подтаивание, а позже и активное таяние.

Днем растаявшая вода сбегает на края крыши и в водостоки. Ночью она замерзает, что приводит к постепенному разрушению элементов кровли и водостоков.

Такая картина типична для межсезонья. Если не принять меры, лед и снег обрушатся на землю. При этом может быть поврежден фасад, водостоки, припаркованные внизу машины

На краях крыши скапливаются сосульки и конгломерат из смерзшегося снега и льда. Время от времени они срываются вниз, угрожая безопасности находящихся внизу людей и их имуществу, целостности водосточной системы и элементам декора фасада.

Предотвратить все эти неприятности можно только путем обеспечения беспрепятственного отвода растаявшей воды. Это возможно только при условии обогрева краев кровли и .

Бывает, что в целях удешевления стоимости системы обогрева ее укладывают только на поверхность кровли. Владелец пребывает в полной уверенности, что этого будет вполне достаточно.

Однако это не так. Вода будет поступать в водосточные желоба и трубы, где в конце дня и замерзнет, поскольку обогрева там нет. Водостоки окажутся забитыми льдом, поэтому не смогут принимать талую воду. Помимо этого появляется опасность их механического повреждения.

Таким образом, чтобы получить хороший результат, следует обустраивать обогрев кровли и окружающих ее водостоков. В большинстве случаев греющий кабель монтируется на кровельные карнизы, внутри желобов водостока и в воронках, на участках стыков фрагментов крыши, по линиям ендов.

Кроме того, обогрев обязательно должен присутствовать по всей длине водосточных труб, в водосборниках и дренажных лотках.

Галерея изображений

Фото из

Греющий кабель, уложенный в водосточную систему, необязательно задействовать непрерывно. Его можно включать по мере выпадения осадков, в ситуациях, угрожающих появлением ледяных пробок в системе

Греющий кабель в элементы водосточной системы укладывается прямыми параллельными линиями, змейкой или зигзагом. Крепление производится металлическими монтажными лентами, фиксируемыми к элементам системы в нескольких точках

Греющим кабелем, предотвращающим обледенение водосточной системы и прорыв ее ледяными образованиями, обустраивают как наружные, так и внутренние водосточные системы

Вокруг стояка внутреннего водостока греющий кабель укладывают так, чтобы по максимуму охватить устроенную с уклоном к воронке площадь

Укладка греющего кабеля возле водос

Обогрев водосточных труб греющим кабелем

Монтаж обогрева водостоков

При создании проекта кровли обычно стараются учесть вероятность нагрузки от осадков. Если такие расчеты проведены неправильно, то может произойти обрушение всей конструкции. В некоторые зимы снега выпадает больше, чем обычно. Чтобы не пострадать от этого, понадобится монтаж обогрева водостоков.

Почему скапливается лед

Причины появления наледи относятся к внешним и внутренним факторам:

• Частые изменения температуры. Это приводит к тому, что слой снега, который уже лежал, мог подтаять, после температура упала, он замерз и его накрыл следующий.
• Несоблюдение угла ската крыши. Он должен рассчитываться в согласии с климатическими особенностями конкретной территории.
• Непрочищенные сливные каналы. В осенний период желоба могло засыпать листвой. Она забивает отверстия, что препятствует оттоку воды.
• Недостаточное утепление чердачного пространства.
• Наличие мансардного помещения. При использовании чердачного помещения как жилого выделяется пар, кроме того, это приводит к повышению температуры настила. От этого снег подтаивает, и вода замерзает на морозе.
• Нерегулярная очистка крыши .

Чем грозит обледенение водостоков

Система обогрева водостоков обычно монтируется совместно с обогревом некоторых участков кровли. Перед устройством такого типа стоят следующие задачи:

• Удаление сосулек и намерзших наплывов на кровле.
• Предотвращение прогнивания кровельного настила вследствие скопления влаги.
• Освобождение отверстий от заторов для прохождения жидкости.
• Предотвращение резких перепадов температуры, что может привести к повреждению некоторых материалов.
• Уменьшение веса налегающего слоя осадков, чтобы снизить нагрузку.
• Продление срока службы настила и всей стропильной системы .
• Автоматизация очистки крыши.

Монтируется обычно вместе с обогревом крыши

Принцип действия системы обогрева

Система обогрева действует в автоматическом режиме. Вмешательство пользователя практически не требуется. Это обеспечивается тем, что в конструкции предусматривается наличие специального датчика, который непрерывно получает данные о температуре окружающей среды. Он передает сигнал к регулятору, который замыкает цепь подачи электрического тока и уже нагревательные элементы вступают в действие, разогревая слой снежного покрова или льда.

Состав системы обогрева

При необходимости активацию можно произвести вручную, обычно для этого предусмотрен дополнительный переключатель.

Выбираем тип греющего кабеля

Основой всего механизма является греющий кабель. Для кого-то это понятие является чем-то новым, но на самом деле такие решения применяются уже не один год.

Греющий кабель резистивный

Резистивный. По внешнему виду он напоминает обыкновенный одножильный или многожильный алюминиевый кабель в оплетке. Нагревание происходит за счет внутреннего сопротивления проводника. Температура легко поддерживается на одном уровне, что гарантирует надежность системы. Обычно он находится в доступной ценовой категории.

Саморегулирующийся. Строение этого проводника сложнее, а также выше его стоимость. Как следует из названия, этот кабель может функционировать автономно, без участия пользователя. Это значит, что на различных участках может быть разная температура. Объясняется это следующим механизмом: между двумя жилами находится изолятор, который в определенной мере пропускает электрическую энергию. Чем ниже температура, тем ниже сопротивление, тем больше тока проходит, и тем больше происходит нагревание. После разогрева сопротивление повышается и проходимость уменьшается.

Каждый из этих вариантов обладает своими сильными и слабыми сторонами. Резистивный:

• быстрый разогрев;
• простота монтажа двухжильного кабеля;
• простота расчета мощности на погонный метр;
• нет особых нюансов с подключением.

К недостаткам можно отнести:

• необходимость укладки конкретной заявленной длины;
• перерасход электроэнергии на неравномерных участках;
• в качестве проверки до монтажа доступно только измерение сопротивления.

К плюсам саморегулирующегося относятся:

• возможность использования без терморегулятора;
• монтаж отрезка произвольной длины;
• устойчивость к физическому воздействию;
• более экономичное потребление по сравнению с резистивным;
• устойчивость к перепадам напряжения;

• сравнительно высокая цена;
• медленный разогрев;
• высокая стартовая мощность.

В некоторых ситуациях ради экономии средств эти два вида комбинируют. Например, по скату крыши, где покров снега или льда примерно одинаковый, пускают резистивный, а в желоба, стоки и воронки укладывают саморегулирующийся кабель.

Проектирование

Монтаж системы обогрева

Кроме самой нагревательной основы еще понадобятся некоторые компоненты:

1. Датчик температуры. Лучшим вариантом будет небольшая метеорологическая станция. Она сможет отслеживать не только температуру, но и влажность, а также уровень осадков.
2. Терморегулятор. Для таких целей преимущество отдается электронному изделию. Он более точно отслеживает колебания и выдерживает достаточные нагрузки.
3. Холодный кабель. Обычно берется в двойной оплетке. Он будет служить силовым для подключения нагрузки. Сечение подбирается в зависимости от общего потребления системы.
4. Сигнальные кабеля. Применяются для датчиков температуры и влажности.
5. Автоматический выключатель. Количество полюсов будет зависеть от входящей сети.
6. Монтажные коробки. Одна понадобится для терморегулятора, одна для автомата, если он не будет установлен в общем щите и еще одна для метеостанции.
7. УЗО. Обязательный элемент. Это устройство позволит отслеживать малейшие утечки и сразу же прекращать подачу электрического тока, чтобы защитить всех жителей дома.
8. Муфты для герметичного подключения кабелей. Крепежный материал в виде саморезов, дюбелей, скоб для провода.

Схема подключения греющего кабеля

Теперь необходимо вычислить, какая длина греющего кабеля потребуется. Для этого нужно измерить длину всех горизонтальных и вертикальных участков. Обычно в водосточный желоб укладывается две нитки, поэтому полученный результат нужно умножить на два. Для вертикальной водосточной трубы также две, но нижнюю часть важно дополнительно утеплить, т. к. она находится ближе к земле и может сильнее промерзать. К получившемуся результату следует прибавить около 10% запаса. Он уйдет на то, чтобы сделать дополнительные витки в воронках. Длина отрезка, который будет находиться на крыше, зависит от того, какой способ монтажа будет выбран. Он может осуществляться в несколько ниток или змейкой. Высота петли змейки подбирается согласно рисунку уложенного настила, но она не должна быть меньше ширины, на которую обычно образуется наледь (в среднем это значение достигает 35‒40 см). Если на крыше есть внутренний угол (ендова), то в него также обязательно укладывается греющий кабель. Минимум его нужно на ⅔ ее длины в две линии.

Правильное размещение кабеля

Мощность кабеля для каждого конкретного случая рассчитывается индивидуально, но есть несколько усредненных значений:

• В нормальных условиях за отправную точку берется мощность в 22 Вт для резистивного и 30 Вт для саморегулирующегося кабеля на 1 погонный метр.
• Для мягкой кровли и пластиковых стоков мощность на один погонный метр не должна превышать 17 Вт.
• При возможности сильного обледенения для металлического желоба допускается применение двух ниток с мощностью в 50 Вт на погонный метр.
• При большой ширине канавки могут укладываться не две, а три и больше линий.
• Если чердак холодный, то хватит 70 Вт/м 2. В случае когда чердак используется под мансарду, тогда количество витков и линий рассчитывается так, чтобы получилось от 200 Вт/м 2 .

Теперь, зная общую протяженность всей магистрали и мощности каждого проводника, можно высчитать общее потребление. В соответствии с этим значением выбирается автоматический выключатель, сечение холодного кабеля и терморегулятор.

Рассчитываем необходимую длину

• Монтаж лучше всего осуществлять сверху вниз. Но начинать нужно не с греющего кабеля.
• Внутри помещения выбираем место расположения электрического щита. Если необходимо, при помощи перфоратора изготавливаем под него углубление. Сверлим отверстия и при помощи саморезов и дюбелей фиксируем бокс.
• Осуществляем установку автоматов для каждого отдельного контура. Здесь же монтируем терморегулятор.
• Делаем вывод сетевого кабеля. Тянуть его нужно до того уровня, где он будет соединяться с греющим.
• Под самой крышей устанавливается герметичная распределительная коробка. В нее заводится силовой провод.
• Далее необходимо тщательно вычистить все желоба и место на кровле, где планируется монтаж.
• Замеряется сопротивление греющего кабеля и значение проверяется на соответствие заявленному. Показания заносятся в паспорт.
• Монтаж обогрева кровли Начинается растягивание греющего кабеля. Первым этапом осуществляется укладка на кровле. Для того чтобы закрепить его, применяются специальные пластины со скобами или решетки. Они позволяют реализовать необходимый шаг и волну змейки или расстояние между параллельными нитками.
• Производится укладка в горизонтальные желоба. Для того чтобы обеспечить необходимый зазор между кабелями (он должен составлять не меньше 3 см), применяются специальные пластиковые растяжки или металлические скобы. Некоторые их виды подвешиваются на край канавки, другие необходимо зафиксировать при помощи заклепок.
• Вокруг воронки необходимо сделать несколько дополнительных витков. Здесь ни в коем случае не должно образовываться затора, это делается для быстрого оттока воды.
• Особенности монтажа Чтобы опустить провод в вертикальные трубы, применяется трос с пластиковой оплеткой. Кабеля не должны пересекаться между собой. Для этого их заблаговременно необходимо разделить при помощи специальных распорок. Внизу петля фиксируется с небольшим выступом. Сделать это можно просверлив четыре отверстия и при помощи стяжек зафиксировав проводник.
• Концы проводника подводятся к установленной коробке. Внутри осуществляется соединение с холодным проводом.
• Температурный датчик можно монтировать либо непосредственно возле стоков, либо на северной стороне дома, чтобы он мог улавливать максимально низкую температуру.
• Когда вся система смонтирована до пуска, нужно проверить УЗО. Далее подается напряжение и мониторится состояние уложенных магистралей.

Правила монтажа саморегулирующегося кабеля

В том случае когда сток воды происходит в ливневую систему, тогда кабель нужно прокладывать и в ней на глубину промерзания. Для плоских кровель необходимо будет дополнительно применять специальные воронки с подогревом, а также уложить кабель вокруг сливных отверстий таким же образом, как и в случае с обычными воронками. На протяжении всего процесса монтажа следите за тем, чтобы не была повреждена изоляционная оболочка. Если это произойдет, то в случае с резистивным кабелем придется заменить всю магистраль.

Перед приобретением кабеля обязательно ознакомьтесь со всеми его характеристиками, а также допустимыми температурами его применения. На этапе проектирования лучше посоветоваться с профессионалами, которые уже какое-то время занимаются подобными работами. На самом деле в процессе монтажа нет ничего такого, с чем вы не сможете справиться своими руками.

Вариант монтажа греющего кабеля для обогрева водостоков представлен в следующем видеоролике:

Как можно обогреть водостоки?

Климат многих регионов тяжело назвать мягким, зимние месяцы обычно достаточно суровые, снежные, температура может опускаться до довольно низких значений. При этом сильному влиянию оказываются подвержены кровли зданий, на которых скапливаются большие массы снега и наледи, а это чревато целым рядом проблем: на краях крыш образуются сосульки, опасные для здоровья и жизни человека, снег и лед на кровле способствуют тому, что конструкция крыши может разрушаться.

Обогрев водосточной системы своими руками необходим, чтобы растапливать снег и наледь.

Для того чтобы избежать подобных неприятностей, рекомендуется обогрев водостоков посредством специальных кабельных систем, которые позволяют растопить снег и лед в желобах и водосточных трубах, отвести талую воду на безопасное расстояние от дома и его фундамента.

Установка таких систем для кровли – достаточно сложное и затратное дело, но это полностью себя оправдывает. Многие предпочитают удешевлять работы, укладывая кабель только на поверхность крыши, считая, что этого вполне достаточно, но это далеко не так. Часто снег и лед полностью забивает желоба и водосточные трубы, и талая вода может только принести вред крыше, ей некуда спускаться, да и водосточные трубы, забитые льдом, могут просто лопнуть.

Обогрев водостоков может осуществляться несколькими методами, которые отличаются не только способом укладки кабеля, но и его типом. Такая система может быть уложена своими руками, но ее расчет и проверку перед запуском лучше всего доверить профессионалам, которые смогут гарантировать безопасность работы кабельного электрического обогрева.

Необходимость обогрева водосточных систем

Схема крепления кабеля водостока.

Так для чего же устанавливают обогрев водостоков, а не только поверхности кровли? Ответ достаточно прост: чтобы сохранить целостность водосточной системы, нужно позволить талой воде беспрепятственно сойти с крыши. Кабельный электрический обогрев необходимо устанавливать в следующих местах:

• водосточные желоба;
• карнизы на кровле;
• водосточные воронки. элементы желобов, места вокруг них;
• водосточные трубы на всем их продолжении;
• дренажные лотки, водосборники;
• по линии ендов, стыков отдельных участков крыши.

При этом обогрев водостоков должен быть спланирован вместе с обогревом всей крыши, так как по отдельности они будут неэффективными, да и просто бесполезными. Конструкция антиобледенительных систем включает в себя не только греющие секции из кабелей, но и терморегуляторы, датчики, систему распределителей, пульт автоматического управления.

При установке необходимо располагать кабели именно там, где будет протекать талая вода, фиксация должна быть очень надежной. При прокладке используют только водонепроницаемые секции, часто сверху водосточных труб ставят специальные ограничители натяжения кабелей.

Особенности обогрева водостоков дома

Обогрев кровли и водостоков зависит от многих факторов, которые включают в себя:

• тип электрического кабеля;
• вид крыши;
• климатические условия региона.

О типах нагревательного кабеля мы поговорим немного позднее, сейчас определимся с тем, какие основные виды крыш существуют и как это может влиять на установку антиобледенительной системы.

Структура кабеля для обогрева водостока.

Теплая кровля отличается недостатком изоляции, что становится причиной образования наростов льда. Такие кровли растапливают снег даже при минусовых температурах, после чего вода стекает на холодную кромку и замерзает. Именно поэтому для такого типа крыши необходима дополнительная прокладка отопительных секций по самой кромке петлями. Ширина таких петель составляет от тридцати до пятидесяти сантиметров, удельная мощность системы варьируется от двухсот до двухсот пятидесяти Ватт на квадратный метр.

Обогрев холодной кровли и водостоков несколько отличается. Такие крыши хорошо изолированы, тут часто имеется хорошо вентилируемое чердачное помещение. Для таких крыш монтируется только обогрев водостоков с линейной мощностью от двадцати – тридцати Ватт на каждый метр, при этом мощность должна постепенно увеличиваться до шестидесяти – семидесяти Ватт параллельно увеличению длины водостока. Все кабели необходимо оборудовать специальным защитным устройством для отключения.

Также особенностью обогрева водосточных систем и крыши необходимо назвать тщательное планирование длины и расположения кабелей, возможность укладки системы своими руками. При этом учитывается длина ендовы, всех частей системы, погонный метраж водосточных труб, их необходимое количество. На сто – сто пятьдесят миллиметров желоба необходимо примерно тридцать – шестьдесят Ватт мощности на погонный метр, для желоба шириной в сто пятьдесят миллиметров расчетная мощность при стандартных погодных условиях составляет двести Ватт на квадратный метр.

Типы кабеля для водостоков

Для обогрева кровли применяются различные типы кабеля, которые можно уложить своими руками после расчета системы и секций. Используются два типа кабеля: резистивный и саморегулирующийся.

Резистивный кабель отличается более низкой стоимостью и доступностью, принцип работы его заключается в следующем: токопроводящая металлическая жила нагревается за счет подаваемого электротоку внутреннего сопротивления. Обогрев водостоков таким методом довольно прост, эксплуатация системы не отличается сложностью и большими затратами. Среди преимуществ необходимо отметить:

• малую стоимость;
• отсутствие стартовых токов при запуске;
• наличие постоянной мощности.

Хотя последняя характеристика может стать и серьезным недостатком, так как потребность различных участков в тепле специфична, некоторые из них могут перегреваться, тогда как другим тепла просто не хватает.

Монтаж системы своими руками с резистивными кабелями отличается простотой, кабель может прокладываться вдоль желобов и труб либо обвивая их.

Более предпочтительным вариантом является прокладка зонального резистивного кабеля, который имеет специальную нихромовую нить нагрева. При этом погонная мощность кабеля не зависит от длины, его даже можно резать при необходимости.

Обогрев водостоков при помощи саморегулирующегося электрического кабеля является более надежным, но цена системы намного выше, а сам кабель имеет ограниченный срок годности за счет постепенного старения специальной нагревательной саморегулирующейся матрицы. Преимуществом подобной системы для обогрева водостоков является то, что прокладываемый кабель может менять свое сопротивление, то есть выделяемое тепло соответствует именно тому уровню, который необходим в данный момент.

Считается, что укладка саморегулирующихся систем более экономна в использовании, проста и надежна. Поэтому можете посмотреть стоимость подобных систем у разных производителей и выбрать тот вариант, который больше подходит под ваш бюджет.

Поделитесь полезной статьей:

Обогрев водосточной системы и кровли своими руками

В зимний период и ранней весной нередко можно увидеть огромные угрожающего вида сосульки, висящие на кровельных свесах домов, обледеневшие или, того хуже, выведенные из строя под массой льда водостоки. Правильно организованный обогрев водостоков способен предотвратить подобные явления – обезопасить жителей дома от падения льда с крыши, а систему водосточных труб защитить от необходимости в ежегодном ремонте.

В нашей статье мы разберем факторы, влияющие на появление наледи на кровельных свесах и водостоках, а также подробно опишем, как выбрать подходящий греющий кабель, схему его укладки и организовать обогрев кровли и водостока своими силами.

Наиболее эффективной считается схема, при которой кабелем осуществляется одновременный обогрев ендов, кровельного свеса и водосточной системы

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

1. Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
2. Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Совет от профессионала: Предотвратить нагрев кровли зимой можно посредством организации так называемой холодной крыши (с неотапливаемым вентилируемым чердаком), а также грамотного обустройства кровельного пирога – с правильно устроенным вентиляционным зазором и достаточной толщины утеплителем.

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

• Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

• Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

• Крепежных элементов.
• Щита управления, обычно состоящего из:

1. входного трехфазного защитного автомата;
2. устройства защитного отключения, как правило, 30мА чувствительностью;
3. четырехполюсного контактора;
4. однополюсных автоматов защиты на каждую фазу;
5. автомата защиты цепи управления термостата;
6. сигнальной лампы.

• Компонентов распределительной сети:

1. силовых кабелей, служащих для питания греющих кабелей;
2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
3. монтажных коробок;
4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

• Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Технология монтажа системы обогрева

Зоны прокладки греющего кабеля

Прокладывать нагревательный кабель следует в местах схода талой воды и на участках образования наледей:

• По всей длине водосточных желобов протягивают по одной или несколько нитей. Погонная мощность кабеля в зависимости от диаметров элементов водосточной системы выбирается от 200 до 300Вт на квадратный метр.

Обогрев водостоков монтаж системы обогрева своими руками

Содержание статьи:

Варианты для разных конструкций

Архитектура современных домов может быть очень замысловатой. Встречаются не только здания с необычными фасадами и планировкой, но и крыши нестандартной формы. Среди возможных вариантов – плоская, односкатная, двускатная, щипцовая, многощипцовая, вальмовая, шатровая, мансардная, купольная, сферическая, фигурная. Встречаются даже вогнутые кровли.

Чем сложнее форма крыши, тем больше на ней задерживается снежных масс и больше образуется льда и сосулек при таянии снега, и тем сложнее чистить её вручную.

Играет роль и другая классификация: холодные, теплые и горячие крыши.

• «Холодные» крыши — это поверхности с минимальным излучением тепла. Оно наблюдается в домах, где под кровельным пространством не организовано теплых помещений (кладовок, жилых комнат, зон отдыха). Снег тает только с естественным повышением температуры окружающей среды. Холодными крышами обычно бывают такие, под которыми мало свободного пространства. Это асимметричные двускатные, разные виды шипцовых, сложные фигурные кровли. Для них достаточно минимальной мощности обогревательной системы. Подойдет кабельное отопление с использованием резистивного одножильного кабеля до 20 Кв/м. Также неплохим решением может стать водяная система, поскольку ее КПД снижается по ходу цикла и максимальной эффективности не дает.

• «Тёплые» крыши — это поверхности, на которых снег начинает таять при небольшой минусовой температуре из-за теплопотерь. Такое происходит по нескольким причинам: слишком маленький угол уклона ската, плохо смонтирована изоляция, под крышей имеется техническое помещение, дом очень старый, бреши в теплоизоляции образовались естественным образом. «Тёплой» бывает крыша любой формы, но преимущественно это сферические, вальмовые и двускатные крыши, под которыми скапливается тепло. Наиболее эффективны в борьбе со снегом и льдом будет кабельный и ИК-подогрев. При маленькой площади крыши достаточно водяного контура.

• «Горячие» крыши – это поверхности с максимально большими теплопотерями. Нагреваться кровля может из-за неумелого монтажа изоляционной системы, наличия жилого помещения и отопительной системы в мансардном этаже, аварийного состояния кровли. Или она имеет уклон ската не больше 5 градусов.

В качестве жилых помещений обычно используются мансарды под высокими двускатными крышами и кровлями мансардного типа. Минимальный уклон встречается только у плоских крыш. Снег на них тает очень активно, даже если на улице -10 и ниже. Водяной контур для мансардных крыш неэффективен. В качестве антиобледенительной системы лучше использовать саморегулирующийся кабель с мощностью выше 20 Кв/м. Альтернативный вариант – отделка кровли изнутри рулонной ИК-плёнкой. Это одновременно поможет сохранить тепло внутри жилого помещения в мансарде.

Обогрев плоской крыши самый сложный. Помимо того, что снег с ровной поверхности никуда не скатывается и активно тает, некуда сливаться и образующейся жидкости. При минимальном уклоне она просто остается лужей на поверхности кровли, поэтому необходимо обустройство сливных воронок. Воронки тоже нуждаются в обогреве. Система водоотвода может быть двух типов: традиционная с использованием сливных отверстий и гравитационно-вакуумная.

В первом случае вода уходит в сливные отверстия самостоятельно, это происходит медленно и требует хоть какого-то уклона крыши. Во втором жидкость буквально всасывается в сливную систему за счет наличия сифонов.

Для плоской крыши подойдёт ИК-обогрев и комбинированная система. Плёнкой оборачиваются участки труб сливной системы, чтобы не промерзали, а кабель монтируется по поверхности кровли в нескольких местах. Или же трубы и кровля с нижней стороны оборудуются ИК-плёнкой. Мощность системы нужна максимальная.

Использование систем с резистивными кабелями

Обычно подогрев кровли осуществляется с использованием в системе резистивных кабелей, так как подобный вариант достаточно эффективен и отличается невысокой ценой. Принцип работы резистивного кабеля заключается в том, что токопроводящая металлическая жила нагревается за счет возникновения внутреннего сопротивления. Такая жила имеет покрытие в один или два слоя изоляции, далее идет стальной либо медный экран.

Схема крепления кабеля водостока.

Жил-проводников может быть несколько. При использовании одножильного кабеля необходимо предварительно провести греющий контур.

Электрический подогрев кровли при помощи таких кабелей отличается следующими преимуществами:

• относительно невысокая цена системы;
• непродолжительный монтаж;
• отсутствие стартовых токов;
• постоянная мощность.

Но в последнем плюсе имеется и минус, так как на различных участках кровли и желобов может требоваться разная мощность, а в этой системе она стабильна, теплоотдача кабеля одинакова. Это может приводить к тому, что на одних участках будет наблюдаться перегрев, тогда как на других мощности просто не хватит. Да и резать такой кабель при монтаже нельзя, может сильно снизиться его теплоотдача.

Система обогрева и ее функции

Обогрев кровли – это система поддержания температуры на поверхности кровельного материала, состоящая из нагревательных элементов, датчиков воды и осадков и реле управления, которые необходимо закрепить вдоль водосточных желобов, ендов и всех участков, где скапливается снег.

Кабельный обогрев крыши поддерживает заданную температуру, обеспечивая рав

монтаж антиобледенительной системы и саморегулирующегося кабеля

Кровля здания — своеобразный конструктор, состоящий из деталей, каждая из которых необходима для правильного функционирования конструкции.

Одна из таких незаменимых деталей — водосточная система, монтируемая из ряда стандартных элементов: желобов, труб, кронштейнов, углов, воронок и отводов.

Современные производители предлагают обширную линейку систем, изготовленных из разнообразных материалов: пластика, жести, оцинкованного металла и даже меди.

При выборе стоит опираться не только на внешний вид будущего водостока, но и на его долговечность, вес и, конечно же, цену. У каждого материала есть ряд достоинств и недостатков.

• Пластиковый водосток имеет малый вес, легко монтируется и не выгорает на солнце, но плохо реагирует на сильные мороз и жару, обладает высоким температурным расширением и не подлежит ремонту в случае повреждения.
• Металлические водостоки устойчивы к перепадам температур, подвержены незначительным температурным расширениям, ремонтопригодны, но при этом имеют большой вес и нуждаются в усиленном крепеже.

Диаметр будущей водосточной системы подбирается, исходя из размеров кровли, угла наклона скатов и т.д. Чем большее количество осадков придется отводить — тем больший диаметр стоит выбирать.

ВАЖНО!

Предназначение водостока в отведении воды с крыши, однако грамотно смонтированная водосточная система выполняет ещё несколько важных функций — продлевает срок службы кровельного покрытия, защищает стены, фундамент и придомовую территорию от размыва, повреждения сходящим снегом, наледью и, в конце концов, придает кровле завершенный облик.

Содержание статьи

Обледенение кровли

Каждый домовладелец рано или поздно сталкивается с проблемой образования на кровле сосулек и наледи. В зимнее время это явление способно доставить немало хлопот и существенного материального ущерба.

Речь идет не только об очевидной угрозе падающих сосулек, но и о скрытом от глаз вреде — разрушении кровельных узлов и покрытия кровельного материала. Застывший лед своей массой способен деформировать карниз крыши и повредить водосточную систему.

Владельцы домов часто задаются вопросом — почему наледь образуется не только в момент весенней оттепели, а в течении всей зимы? К этому приводит ряд причин:

1. Теплопотери дома через кровлю. Недостаточное, или же неправильно сделанное утепление кровли позволяет теплу уходить наружу через крышу. Кровельный материал нагревается, снег тает и превращается в наледь. При этом растаявший снег быстрее всего остывает на холодном карнизе, образуя сосульки.
2. Слишком сложная геометрия кровли. Многогранная кровля с многочисленными ендовами, углами, куполами и перепадами способна задерживать на себе очень большую массу снега, нижний слой которого будет неизбежно подтаивать, образуя наледь.
3. Неустойчивая погода. Краткие периоды оттепели и заморозков — самая частая причина обледенения кровли. В некоторых регионах такие периоды длятся всю зиму. Теплым днем кровля оттаивает, образуя целые ручьи, а ночью вся эта масса схватывается льдом.

Снег тоже способен доставить неприятности домовладельцу — большой объем снежных масс перегружает перекрытия кровли и может привести к перекосу всей конструкции, а лавинообразный сход снега с крыши — частая причина разрушения близлежащих построек, повреждения автомобилей и травм пешеходов.

Точка росы и замерзания влаги

Борьба с наледью и снегом

Первое, что приходит на ум — это очищение крыши вручную. Действительно — к чему лишние затраты, если можно взять лом или топор и сбить лёд самому?

Ручная очистка кровли часто влечет за собой самые неприятные последствия:

1. Опасность падения. Работы на крыше и в теплое время года сложны и опасны, а на обледеневшей поверхности малейшая ошибка может привести к травмам и падению.
2. Падение сосулек. Каждый год количество жертв от падающих сосулек увеличивается, при этом чаще всего страдают пешеходы, оказавшиеся под ударом именно в момент отбития с карнизов застывшего льда.
3. Повреждение, пробитие кровли. При механическом очищении льда и снега повреждается абсолютно любое кровельное покрытие. Металл царапается и впоследствии подвергается воздействию коррозии, шифер и керамическая черепица просто раскалываются, а мягкая кровля пробивается насквозь.
4. Забитие водостока частицами льда. Наледь, разбитая на части, легко проникает в водосточные трубы и желоба, образуя пробку, которая впоследствии нарастет льдом и вероятнее всего приведет к разрыву.

К тому же, очищение кровли, особенно имеющей большую площадь и сложную форму — тяжелая и времязатратная работа, которую придется выполнять снова и снова на всем протяжении холодного периода. Стоит ли подвергать свою жизнь и имущество такому неоправданному риску?

Обогрев желобов и водостоков — самый современный, доступный и технологичный вариант решения зимних проблем. Материальные затраты на покупку и укладку кабеля окупаются экономией на ремонте кровли и её составляющих, не говоря уже о предотвращении ущерба от протечек.

Схема таяния снега

Обогрев кровли и водостоков: антиобледенительные системы и другие технологии

Существует несколько методов обустройства подогрева:

Утепление кровли и обогрев водостоков

Суть этого метода в том, чтобы минимизировать теплопотери через крышу, максимально утеплив её и изолировав все возможные мостики холода.

Прокладка греющего кабеля змейкой по низу крыши и в водостоки поможет избежать ледяных заторов и предотвратить наледь на самом опасном участке — карнизе. Для дополнительной экономии средств в долгосрочной перспективе, можно проложить под кабель листы стали или меди, которые будут аккумулировать и передавать тепло нужным участкам.

Такой метод может снизить энергопотребление в пять и более раз. При выборе этой схемы обогрева встает другой вопрос — какой кабель использовать? На данный момент рынок предлагает два вида электрообогрева — резистивный и саморегулирующийся кабель.

• Резистивный кабель. Принцип работы резистивного кабеля в том, что преобразование электрической энергии в тепловую идет по всей его длине, следовательно весь кабель греется одинаково равномерно, вне зависимости от того, находится ли какая-нибудь часть кабеля в воздухе или на сухой и теплой части крыши. И расход электроэнергии в этом случае будет выше, так как система прогрева будет работать непрерывно, поддерживая одну и ту же заданную температуру.

ОБРАТИТЕ ВНИМАНИЕ!

Резистивный кабель нельзя обрезать и соединять заново, поэтому повреждение части провода выводит из строя весь кабель.

• Обогрев водостоков кровли саморегулирующимся кабелем. Основной плюс такого кабеля в том, что он автоматически регулирует мощность тока, обеспечивая нагрев именно там, где требуется. Энергопотребление такого устройства значительно ниже, чем у резистивного, а повреждения легко устраняются, оставляя кабель в строю и экономя средства потребителя. Минус же заключается в относительно высокой стоимости подобной системы.

Подогрев ливневого водостока

Антиобледенительные материалы и жидкости

Специальные составы и смеси, уменьшающие адгезию кровли и льда появились совсем недавно и плохо знакомы основной массе покупателей. Нанести такой состав не составит особого труда, но производить эту процедуру придется неоднократно в течении зимы.

Антилёд не содержит агрессивных химических веществ, способных причинить вред покрытию, он не вызывает коррозию и обладает противоскользящим эффектом, что снижает риск падения в процессе нанесения.

Минус этого подхода в низкой эффективности и невозможности обеспечить очистку крыши в полном объеме и предотвратить обледенение водосточных систем.

Электроимпульсная очистка крыши

Данный вид борьбы со льдом пришел из авиации и мореходства. Ещё половину века назад при помощи электрических импульсов очищали фюзеляжи самолетов и корпуса кораблей от наледи.

На данный момент импульсными установками обрабатывают павильоны метро и остановки общественного транспорта. Импульсные катушки, установленные на карнизах передают покрытию короткие колебания, вибрация от которых эффективно очищает поверхность от льда и снега.

Система срабатывает всего несколько раз в день, поэтому потребляет мало энергии в сравнении с предыдущими вариантами. Однако стоимость оборудования достаточно высока, что оправдывает использование подобного метода только на большой площади скатов.

Использование первого метода с применением электрического греющего кабеля — самый популярный у домовладельцев и самый эффективный по соотношению цена-качество вариант.

Обогрев плоской кровли

Особенность обустройства плоской кровли в том, что система водоотведения зачастую смонтирована не снаружи, а внутри кровельного пирога. Осадки, попадая на кровлю не могут покинуть её естественным образом, как в случае со скатными крышами.

Поэтому малейшая проблема водоотведения чревата для такой кровли катастрофическими последствиями. Тем сложнее, что материал плоской крыши достаточно деликатен и при перемещении подтаявших масс льда обязательно будет поврежден.

Для того, чтобы не ремонтировать крышу ежегодно — нужно грамотно проложить греющий кабель вокруг водосточных воронок, в водосточных трубах и, желательно, на возможном пути схода снега. Плоская кровля имеет обязательный наклон, поэтому отследить эти пути будет достаточно просто.

Обогрев плоской кровли

Монтаж обогрева кровли и водостоков

• Укладка кабеля на карнизе осуществляется змейкой шириной 40-50 см и с шагом между волнами 10-15 см. Другой, более экономичный способ — два ровных ряда кабеля параллельно карнизу, смонтированные через 10 см.
• Если диаметр водосточной системы 50-90 мм, то достаточно одной нитки кабеля, уложенной в желоб или трубу. При большем диаметре следует укладывать два ряда, не менее, чем за 10 см друг от друга.
• Для монтажа греющего кабеля используются специальные клипсы, сетки, тросы и клейкие ленты. Тип крепления зависит от покрытия и места размещения провода. Мягкую кровлю, покрытие плоских крыш и ендовы нельзя повреждать, поэтому используются клеи. мастики и крепежные ленты, а крепление на ребристых металлических листах легко осуществить при помощи специальных клипс.

Монтаж кабеля

ОСТОРОЖНО!

При самостоятельном монтаже греющего кабеля легко совершить ошибку, которая сведет на нет все усилия по обеспечению безопасности зимней эксплуатации крыши.

Типичные ошибки монтажа:

1. Передавливание или перелом провода. Излишнее усилие в месте крепления может привести к повреждению или даже разрыву кабеля.
2. Слабое крепление или крепление на неподходящий материал. Если провод закреплен ненадежно — снег и лед с легкостью сорвут его с места и нарушат целостность системы.
3. Использование кабеля без троса в водосточных трубах. Если в вертикальных трубах не усиливать провод специальным тросом — то под тяжестью наледи и при перепадах температуры он может оборваться.
4. Ошибки при изоляции соединений и окончания кабеля могут замкнуть цепь и вывести систему из строя.

Схема устройства

Конечно, стоимость обогрева кровли и сложность монтажа греющего кабеля могут оттолкнуть домовладельца от мысли об установке такой системы, но, как известно, скупой платит дважды.

Протечка крыши, падение сосулек, трещины подтопленного фундамента и разрывы в водосточной системе — проблемы, которые проще и дешевле предотвратить, чем бороться с последствиями.

Полезное видео

Наглядное видео пособие по обогреву водостока и кровли:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Предотвращение замерзания водостоков с помощью саморегулирующихся кабелей

Зимняя погода приносит с собой довольно красивые образы. Заснеженные пейзажи с покрытыми льдом ветвями деревьев, блестящими на солнце, сделают незабываемые фотографии. Однако одна фотография, которую мы не ждем с нетерпением, — это водостоки, окружающие наши дома, блестящие ледяными плотинами.

Эта зимняя неприятность возникает, когда водосточные желоба забиваются льдом, в результате чего вода, стекающая с крыши, задерживается плотиной.Эта вода в конечном итоге поддерживает крышу, попадает под черепицу и просачивается в дом.

Повреждение стен, потолка и изоляции может обойтись вам в тысячи долларов. Вот почему вы должны предотвратить замерзание желобов.

ИСТИННАЯ СТОИМОСТЬ ЗАМОРАЖИВАНИЯ ВОДОСТОЧНИКОВ И ПОЧЕМУ НЕОБХОДИМО ПРЕДОСТАВЛЯТЬ ЗАМЕРЗАНИЕ ЖЕЛОБОВ

Одна известная нам ситуация произошла пару зим назад.

Домовладелец столкнулся с попаданием воды в его дом из-за скопления льда в желобах.

Наблюдая за тем, как рабочие по обслуживанию стоят на крыше и по лестницам, раскалывая лед, он испытывал облегчение от того, что ему не нужно было быть тем, кто там на морозе.

К сожалению, это облегчение быстро сменилось ужасом, когда он увидел, как те же самые люди случайно разрывают водостоки, пытаясь убрать лед! С тобой такое когда-нибудь случалось? Вы хотите, чтобы был лучший и безопасный способ решения этой проблемы?

БЕЗОПАСНОЕ УДАЛЕНИЕ ЛЕДЯНЫХ ПЛОЩАДЕЙ

В сети опубликовано множество советов о том, как безопасно удалять ледяные плотины, если они образовались в желобах и на крыше.

Практически все эксперты сходятся во мнении, что осторожное удаление снега с крыши с помощью граблей или аналогичных приспособлений — это первый шаг.

Оттуда предлагаются вариации на тему избавления от ледяной плотины. Все, начиная от аккуратного вырубания канала в ледяной дамбе, чтобы вода могла протекать через нее, до заполнения ножки парного домика с хлоридом кальция и его укладки на крышу, чтобы он пересекал ледяную плотину и нависал над желоб.

Не проще ли вообще предотвратить возникновение этой проблемы? Хотя постоянное исправление, вероятно, потребует улучшения изоляции и вентиляции чердака, есть еще один вариант.

Enter, саморегулирующийся кабель, устанавливаемый внутри желобов и вдоль линии крыши.

ПРЕДОТВРАЩЕНИЕ ЛЕДЯНЫХ ПЛОЩАДЕЙ ПЕРЕД НАЧАЛОМ РАБОТЫ С САМОРЕГУЛИРУЮЩИМИСЯ КАБЕЛЯМИ

Здесь, в Warmup, мы предлагаем кабель для защиты от обледенения крыш и водосточных желобов, предназначенный для защиты ваших водосточных желобов и водосточных труб от образования льда. Нагревательный кабель направляет тающий лед через желоба и желоба в сторону от линии крыши, предотвращая дорогостоящие повреждения.

Безопасно в использовании и Простота установки Саморегулирующиеся кабели — это инвестиция, которая может сэкономить вам деньги и сэкономить ваши деньги предстоящей зимой.

Нагревательный кабель саморегулирующийся: виды, цена, производители

В настоящее время на рынке достаточно распространен саморегулирующийся нагревательный кабель для водопровода. Считается, что это лучшее из современного строительного дизайна. Далее узнаем, что представляет собой саморегулирующийся нагревательный кабель для труб.

Общая информация

Многие недовольны тем, сколько стоит нагревательный кабель (саморегулирующийся). Цена на такие изделия действительно выше простых устройств.Однако необходимо учитывать особенности этого развития. Тогда выгода от приобретения становится очевидной.

Основные характеристики продукта

Нагревательный кабель (саморегулирующийся) очень похож на обычный сетевой кабель. Однако у него неспроста уплощенная форма. В первую очередь, это зависит от расположения основных элементов работы. Все трое. Конфигурация этого кабеля устроена так, чтобы площадь нагретой трубки обкладывалась по возможности.Допустимая работа устройства совместно с другими объектами, среди которых следующие:

1. Изделия из пластика и металла.
2. Система «теплый пол».
3. Элементы для кровли.
4. Трубопроводная система.

Принципы работы

Нагревательный кабель (саморегулирующийся) довольно сложен. Он дает продукту возможность изменять собственную температуру. Кабель состоит из следующих элементов:

• Изоляция;
• Полупроводящая саморегулирующаяся матрица;
• Жилы медные теплопроводные.

Два медных проводника расположены параллельно в объеме экструдированного материала. Матрица находится между ними. Его основа — пластик или угольная пудра. Размер матрицы варьируется в зависимости от окружающей среды. Он имеет возможность контролировать разность потенциалов между проводниками. Таким образом, происходит изменение температуры. Рабочая система в термопластической изоляции. Внутри конструкции укладывается медная тесьма. Довольно редко можно увидеть греющий кабель внутри трубы.Саморегулирующийся провод чаще всего лежит снаружи. Благодаря этому используйте все его возможности. Такая продукция имеет ряд преимуществ, среди которых можно выделить следующие:

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но он эффективен только в определенных климатических зонах. Я…

Светоотражающая краска. Область применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, …

1. Универсалист.
2. Безопасность.
3. Надежды.
4. Экономия энергии (достигается за счет регулирования энергопотребления).
5. Простота использования.

Прочтите инструкцию

Инструкция необходима, потому что ее легко определить, подключив саморегулирующийся нагревательный кабель к водопроводу. Как правило, прилагается к комплекту. Благодаря ему вы можете узнать обо всех рабочих параметрах изделия. Кроме того, следует ознакомиться с подробной схемой подключения.

Препарат

К ней следует приступать только после детального ознакомления с руководством пользователя. Разработчики этого нагревательного кабеля позаботились о том, чтобы установку мог выполнить каждый.Это не требует больших усилий. Также нужно позаботиться обо всех необходимых элементах работы. В частности, нам потребуются следующие материалы и инструменты:

1. Нагревательный кабель (саморегулирующийся).
2. Инструменты слесарные с диэлектрическими ручками.
3. Гидроизоляция.
4. Скотч на основе фольги.
5. Рулонная изоляция.
6. Лента сантехническая.

Монтаж

Трубная паста по спирали. Делается это с помощью ленты на фольге.Запрещается использовать тканевый скотч.

Нагревательный кабель можно перемотать несколькими способами:

1. Спираль.
2. Форма волны.
3. Параллельно по поверхности. В нем используется один или несколько рядов, расположенных симметрично.

Нажимная спираль — наиболее распространенный метод. Также ожидается соблюдение одинакового расстояния между сегментами. Благодаря этому тепло равномерно распределяется по трубопроводу. К тому же вам нужно, чтобы он максимально плотно прилегал к поверхности.Лента из фольги наматывается на кабель несколько раз. Это обеспечивает его надежную фиксацию. Затем следует равномерно наложить изоляционный слой. Все стыки плотно подогнаны друг к другу. Таким образом, нет образования мостиков холода. Гидроизоляция — обязательный элемент подобного дизайна. От этого зависит надежность системы отопления.

Соединения

Может использоваться в обычном терминале. С их помощью греющий кабель подключается к источнику питания. Также можно использовать специальные переходники, имеющиеся в продаже.Прежде всего нужно подготовить кабель. Со снятой верхней изоляцией 4 см. Использование специфических клещей. Тесьму из меди нужно аккуратно скрутить в хвост. Соблюдая особую осторожность, удалили около 3 см внутренней изоляции. Предотвратить повреждение черного ядра матрицы невозможно. С силовых проводов снять изоляционный слой (до 4 см). Перед подключением оголенные жилы кабеля надеваются термоусаживаемыми трубками. Затем их нагревают феном. Далее поверх одинарной проволоки помещается аналогичная трубка большего диаметра.Затем его следует отодвинуть в сторону. Сверху устанавливаются клеммы. Для опрессовки используем специализированные инструменты.

Стоимость

В настоящее время приобрести саморегулирующийся нагревательный кабель достаточно легко. На рынке представлены модели с разными параметрами и характеристиками. Вы можете покупать товары разных производителей. Сейчас очень популярны модели Eltherm и Thermon. Цена модели RC начинается от 70 рублей. При этом средняя стоимость метра нагревательного кабеля — от 3 долларов.Некоторые модели могут стоить намного дороже. Лучше всего выбирать товары, относящиеся к средней ценовой категории.

Как не ошибиться с выбором?

Все зависит от расположения кабеля стекирования. Этот коэффициент должен быть базовым для расчета необходимой мощности продукта. Например, если кабель должен быть проложен сверху, то потребуется 17 Вт / м. Если шнур находится внутри трубы, достаточно и 10 Вт / м. Также следует обратить внимание на реле. В этом случае лучше всего отдать предпочтение представителям TSTAB или TR-35M.

Правила эксплуатации

В большинстве случаев в реле присутствует светодиодная лампочка. Она загорается, когда система выключается или начинает работать. После изменения температурных параметров очень важно проверить правильность работы светодиодных сигналов.

Что на самом деле означает «саморегулирование»

(часть нашего сборника статей обо всем, что вам нужно знать о нагревательном кабеле)

Один из наших продуктов, который вызывает больше вопросов, — это саморегулирующийся термокабель . Слово «саморегулирующийся», кажется, говорит о том, что кабель достигнет определенной заданной температуры и останется там до тех пор, пока он включен, что с пользой устранит необходимость в каком-либо термостате или других средствах контроля температуры. К сожалению, реальность саморегулирующегося кабеля более сложна. В некоторых случаях контроллер температуры не нужен, но в большинстве ситуаций важно включить его в систему, чтобы избежать потерь электроэнергии и денег, а также избежать неизбежных неудач.

Не совсем саморегулирующийся

Первое, что нужно знать, это то, что «саморегулирование» на самом деле является несколько вводящим в заблуждение термином, введенным много лет назад первоначальным создателем продукта. Более точный способ описать это — «самоограничение». Его главное преимущество перед стандартным нагревательным кабелем состоит не в том, что он поддерживает определенную рабочую температуру, а в том, что он не может нагреваться настолько, чтобы перегреться и вызвать повреждение. Другими словами, кабель построен таким образом, что по мере того, как он нагревается, он пропускает все меньше электричества, пока в какой-то момент — где-то ниже температуры, которая может вызвать повреждение кабеля — электричество полностью не перестанет течь и кабель перестает нагреваться.

Что именно он делает?

Нагревательный кабель состоит из четырех-пяти слоев из разных материалов:

Большинство этих слоев не требуют пояснений. Наружная оболочка (присутствует не на всех кабелях) служит для защиты кабеля от влаги и механических повреждений, а металлическая оплетка обеспечивает электрическое заземление кабеля. Внутренняя пластиковая изоляция фактически является основным слоем электрической изоляции между нагревателем постоянного тока и внешней стороной, а провода шины служат средством подключения нагревателя к источнику питания.

Проводящий сердечник — это то место, где происходит реальное действие самоограничения. Этот сердечник изготовлен из специального пластика, который является электропроводным при низких температурах и изолирует при высоких температурах. Такое поведение делает его так называемым элементом PTC, что означает «положительный температурный коэффициент» — это означает, что с повышением температуры растет и сопротивление. («Коэффициент» в этом случае — это k в уравнении R = kT , где R — сопротивление, T — температура, а k — постоянное отношение, связывающее два .Это уравнение является чрезмерным упрощением реальной работы, но оно иллюстрирует общую идею.) Тепло исходит от сопротивления пластика: когда электричество проходит через резистивный пластик, часть его поглощается пластиком и превращается в тепло, в значительной степени таким же образом электричество поглощается вольфрамовой катушкой лампы накаливания и превращается в свет.

Как это сделать?

Это довольно хитрая инженерная уловка и материал, из которого сделана сердцевина.Во-первых, обратите внимание, что положительный и отрицательный провода шины фактически не касаются друг друга. Это означает, что все электричество, необходимое для замыкания цепи, проходит через сам токопроводящий сердечник. Внутри этого сердечника миллионы микроскопических электрических путей протекают от одного провода шины к другому через матрицу сердечника, и каждая из этих цепей имеет небольшое сопротивление, что превращает ее в классический резистивный нагревательный элемент. Сердечник нагревается и начинает нагревать вашу рабочую нагрузку — и, как и большинство материалов, физически расширяется под действием тепла.Однако на микроскопическом уровне он расширяется несколько нерегулярно, открывая щели в матрице, и эти щели разрушают некоторые из крошечных электрических путей. Чем горячее становится сердечник, тем больше оно расширяется, тем больше в матрице открывается щелей и тем меньше замыкается контуров. Наконец, при некоторой температуре матрица слишком заполнена зазорами для пропускания любого тока, и кабель перестает выделять тепло.

Так зачем мне контроль?

Экономия энергии

Самая главная причина — энергия.Предположим, вы используете самоограничивающийся кабель, чтобы предотвратить замерзание водопровода. При правильной установке кабель наверняка не даст воде замерзнуть, но на этом не остановится. Он будет продолжать нагнетать тепло в трубу и воду; Между тем, большая часть этого тепла будет забираться обратно из системы из-за резкой разницы температур между трубой и наружным воздухом (если у вас нет очень толстой изоляции), а также воды, протекающей по трубе. И поэтому кабель не достигает температуры отключения.Фактически, он, вероятно, будет оставаться при довольно прохладной температуре — именно здесь он потребляет больше всего энергии. Ситуация еще хуже, если кабель находится в желобе или на крыше, обнаженный без изоляции. Если вы работаете от электросети, вы увидите шокирующе высокие счета за электричество; если вы работаете от батареи (скажем, от солнечной батареи), вы можете обнаружить, что батарея разряжена, а трубы замерзли утром.

Забывчивость

Другая причина — человеческая забывчивость.Когда становится тепло, нагревательные кабели в основном отключаются или отключаются (на время года или только на день) для экономии энергии. Нам всем хотелось бы думать, что мы не забудем снова включить кабель, когда станет снова холодно, но опыт научил нас, что человек, вероятно, является наименее надежным механизмом переключения из существующих. Стоит забыть только один раз, чтобы в конечном итоге остались замороженные трубы или ледяные дамбы, и в этот момент вы обычно уже прошли точку, в которой нагревательный кабель может вам помочь.

Стили регулятора температуры

Хотите знать, какое разнообразие доступных регуляторов температуры порой вызывает удивление? В этой статье объясняется, что их отличает.

точность

Последняя причина — точность. Саморегулирующийся кабель на самом деле довольно часто используется в промышленных приложениях, где необходимо поддерживать температуру в определенном диапазоне. В этих случаях он указан именно из-за присущей ему функции верхнего предела, которая устраняет опасения по поводу перегрева кабеля и его повреждения, а также рабочей нагрузки. Но было бы ошибкой думать, что «саморегулирующийся» кабель может регулировать систему точно до температуры, указанной в ее технических характеристиках, даже в пределах широкой зоны нечувствительности.Достигаемая точная температура зависит от многих сложных переменных, и неточное регулирование на стороне входа просто путем выбора кабеля никогда не позволит достичь точности, которую может предложить даже базовый термостат, измеряя фактическое выделяемое тепло.

В общем, единовременная стоимость регулятора температуры почти наверняка перевесит затраты на высокие счета за электроэнергию, время простоя, замену трубы или желоба и любые другие затраты, которые могут возникнуть из-за неконтролируемого нагревательного кабеля.Если вам нужна помощь в выборе правильного типа регулятора температуры или вы все еще хотите узнать больше, вы всегда можете связаться с нами: поговорите с инженером по телефону (866) 685-4443, , напишите нам по адресу info @ oemheaters.com, или отправьте нам одну из наших контактных форм. Мы готовы ответить на все ваши вопросы.

Нагревательный кабель, нагревательные ленты — Câbles chauffants autorégulants électrique ELTRACE

ЗАЩИТА ОТ ЛЬДА И ОБСЛУЖИВАНИЕ НИЗКОЙ ТЕМПЕРАТУРЫ ТРУБЫ..

Используя наши индикаторы типа TRACECO®, вы обеспечиваете лучшую систему электрообогрева. Они разработаны для предотвращения любого риска разрыва труб из-за замерзания. Саморегулирующаяся или саморегулирующаяся технология
обеспечивает простую и безопасную работу. Мощность меняется в зависимости от температуры и предотвращает перегрев.

В холодном состоянии полимер сжимается и облегчает прохождение тока, тем самым повышая температуру кабеля. По мере нагревания полимер расширяется и предотвращает прохождение тока: саморегулирующийся кабель нагревается меньше, чем раньше.

Наконец, «параллельная» технология позволяет отрезать кабель нужной длины прямо на месте. Длина нагревательного кабеля точно соответствует вашим потребностям.

Система хранения Box на катушке обеспечивает простоту использования, быструю и удобную работу. Этот продукт есть в наличии и может использоваться с системой быстрого соединения DomoClick®

.

ОПИСАНИЕ

Строительство саморегулирующегося нагревательного кабеля TRACECO

1. Провод шины Cu никелированный (2×1.25 мм²)
2. Саморегулирующийся нагревательный элемент
3. Оскорбление
4. Луженые медные провода защитного заземления с защитной алюминиевой фольгой
5. Thermoplastique (TPE-O) внешняя куртка (черная) re

Саморегулирующийся нагревательный кабель TRACECO — Кривая мощности

Паспорт нагревательного кабеля

• Номинальное напряжение 230В
• Допуски -0 / + 5 Вт
• Максимальная температура воздействия (под напряжением) 65 ° C
• Максимальная температура воздействия (без напряжения) 80 ° C
• Минимальная температура установки -35 ° C
• Температурный класс T6
• Минимальный радиус изгиба 25 мм
• Вес ок.90-105 кг / км (алюминий)
• Вес ок. 105-126 кг / км (плетеный)

Саморегулирующийся кабель Максимальная длина:

• ТРАСЕКО-10 …………. 215 м
• ТРАСЕКО-20 …………. 170 м
• ТРАСЕКО-30 …………. 140 м
• ТРАСЕКО-40 …………. 120 м

Сертификация продукции: CSTB, EAC, CE, IP67, RoHS, REACH, стойкость к УФ-излучению

Загрузить саморегулирующийся нагревательный кабель TRACECO Datasheet

le VINOCABLE — это электрическая система, обеспечивающая защиту вин, препятствующих желтым винам, которые несут в себе вина, отмеченные в Бургундии на проходе в Шаранте, Бордо, Шампанском и других регионах.

ELTRACE à mis au point une solution, эффективность на 99,9% способна выдерживать температуру -7 ° C при температуре окружающей среды до -2,5 ° C.

Une solution sans frais de maintenance, entièrement automatisée qui peut s’alimenter grâce à un simple groupe électrogène.

Aujourd’hui, lorsque la température baisse de trop, les viticulteurs doivent allumer des bougies aux pieds des vignes pour éviter que le gel ne se forment sur les bourgeons sinon toute la vendange de l’année risque d’être perdues.Негативные температуры преобразуют увлажнение в глас-сюр-ле-фель, солей-фаит-фон-ла-гас, маис-ла-глас-брюль-ле-фель. et c’est irréversible.

Существующие дополнительные методы не используются в Hélicoptère, в частности, при температуре 2 ° C макс. Il existe d’autres systèmes, загрязняющие частицы, onéreux et nécessitant beaucoup de main d’œuvre, telle que les bougies. L’aspersion peut aussi être utilisée à condition d’être à near source d’eau.

Le seul système, à la fois efficace, simple, automatique et qui ne nécessite aucune normane, est le système VINOCABLE benéficiant d’une efficacité prouvée avec un prix à l’hectare specific compétitif.

Grâce au système VINOCABLE vous bénéficiez:

• Sécurité totale contre les gelées jusqu «à -7 ° C,
• Système entièrement automatique,
• Aucune Perturbation électromagnétique,
• Pollution zéro,
• Preserve la nature et l’environnement,
• Па-де-реквизиты,
• Garanti sans Halogène

Appelez-nous dès maintenant et benéficiez des consils de nos meilleurs Experts.

• Телефон: 01 64 62 04 40
• Факс: 01 64 62 00 54

Зачистка, заделка, сращивание и герметизация кабелей с обогревом

Опубликовано 2 сентября 2016 г.

Решения для обогрева

• Крис Доддс: расчетное время считывания 8 минут

Теплообогрев

T&D, The Trace Специалисты по обогреву

Этот видео-блог мастер-класса продемонстрирует, как снимать изоляцию, заделывать, уплотнять, соединять и герметизировать кабели обогрева для защиты трубопроводов от замерзания или поддержания температуры в безопасных, промышленных и опасных отраслях промышленности.

Компания T&D, работающая совместно с Eltherm , подготовила следующий видеопост для информирования и повышения уровня качества монтажа кабелей и систем обогрева.

Eltherm — мировой лидер в производстве систем электрообогрева.

Видео 1: Концевая заделка и уплотнение кабелей для кабелей обогрева Eltherm (ELSR-N-BO)

Перед зачисткой и подготовкой кабелей обогрева важно выполнить быструю проверку инструмента и обеспечить правильное снятие изоляции с кабеля. а также инструменты для обжима, позволяющие разрезать и снимать оболочку и изоляцию кабеля обогрева.

Инженер по электрообогреву должен внимательно рассмотреть вопрос об обработке оплетки кабеля, чтобы обеспечить безопасное и надежное заделку луженой медной оплетки перед установкой кабельного ввода обогрева (M25).

Осторожно : Не повреждайте медные шины. Видео демонстрирует важность термоусадки изоляционных рукавов без подгорания или перегрева кабелей обогрева. В видео рассказывается о кабельных вводах греющих кабелей в распределительные коробки для подключения питания к системе обогрева.

Примечание — «Холодные» кабельные вводы и соединительные комплекты доступны для систем обогрева, которые должны быть установлены во взрывоопасных зонах с потенциально взрывоопасной атмосферой, где «горячая обработка» запрещена.

Видео 2: Концевая заделка кабелей электрообогрева Eltherm (ELSR-N-BO)

После того, как кабели электрообогрева проложены непосредственно к трубопроводу для защиты от замерзания или поддержания температуры технологического процесса, необходимо предотвращать попадание влаги на оголенный конец нагревательного кабеля и избегать возможных коротких замыканий.

Здесь инженер по электрообогреву показывает важность отрезания одиночной кабельной шины без повреждения изоляции отдельных шин. Затем нагревательные кабели просто заделываются с помощью изоляционной муфты вставного типа.

Видео 3: Сращивание (соединение) кабелей обогрева Eltherm (ELSR-N-AO)

В следующем видео подробно описывается процедура сращивания (соединения) кабелей обогрева. Часто системы обогрева требуют изменения маршрута или удлинения кабеля в рамках проектов обновления, изменения направления или модернизации трубопроводов.

На видео показаны этапы подготовки кабеля обогрева перед установкой термоусадочных изоляционных трубок. Чтобы не вносить потенциальные повреждения кабеля в систему обогрева, важно правильно соединить кабели.

Саморегулирующийся обогреватель

Как это работает?

Саморегулирующиеся кабели электрообогрева используют два параллельных провода шины, которые переносят электричество, но не выделяют тепло.Полупроводящий полимер покрывает два провода шины.

По мере того, как полимерный элемент нагревается, он пропускает меньший ток из-за изменения сопротивления. Кабели электрообогрева с разной выходной мощностью производятся за счет изменения количества углерода, используемого для изготовления кабеля.

Внутренняя оболочка отделяет провода шины от оплетки заземления. Обычно применяется внешняя оболочка, особенно для кабелей, используемых в суровых промышленных условиях или там, где они могут подвергаться воздействию химикатов.

Саморегулирующиеся кабели обогрева можно отрезать до нужной длины в полевых условиях, и они никогда не будут перегреваться. Все саморегулирующиеся нагревательные кабели имеют максимальную температуру воздействия.

Если кабели подвергаются воздействию температур выше этого уровня, они могут выйти из строя и не подлежат ремонту. Благодаря достижениям в области технологий теперь доступны кабели с температурой воздействия, приближающейся к 200 ° C.

Защита от замерзания труб, поддержание температуры технологических труб, обогрев резервуаров и барабанов, таяние снега на крыше / водостоке и очистка от снега и льда для обогрева рампы.

Защита от замерзания Системы обогрева стальных и медных труб

Защита от замерзания стальных и медных труб — одно из наиболее распространенных применений кабелей обогрева. При низких температурах окружающей среды трубопроводы могут замерзнуть, а затем разорваться.

Трубы малого диаметра замерзнут за считанные часы, особенно при минусовых температурах. Поэтому очень важно указать правильный силовой нагревательный кабель, а также теплоизоляцию правильного размера.

Как показывает практика, греющий кабель мощностью 10 Вт на метр считается достаточным для стальных и медных труб диаметром менее 100 мм. Тем не менее, это основано на минимальной температуре окружающей среды -10 ° C. Прошлой зимой в некоторых частях Великобритании были зарегистрированы низкие температуры до -20 ° C, и это необходимо учитывать при разработке системы обогрева для защиты от замерзания.

Для определения правильных требований к отоплению для любой системы защиты от замерзания необходимо выполнить расчеты теплопотерь.

Теплообогрев: кабели для защиты от замерзания труб, расположенных в безопасной и опасной зонах 1 и 2.

Защита от замерзания Теплообогрев для пластиковых труб

Защита от замерзания для пластиковых труб

При использовании следует учитывать дополнительные соображения электрообогрев для защиты пластиковых труб от замерзания. В отличие от металлических труб передача тепла осуществляется за счет тепловых свойств пластика.

Кроме того, пользователи также должны знать о возможной миграции химических веществ с трассирующего кабеля на пластиковую трубу и наоборот.

Чтобы решить обе проблемы, перед установкой кабеля обогрева на трубу следует прикрепить слой алюминиевой ленты. Это образует барьер между кабелем и трубой, а также способствует передаче тепла и рассеиванию поверхностного нагрева от кабеля к трубе.

Необходимо произвести расчеты, чтобы убедиться, что выбран правильный выходной кабель питания.

Например, нагревательный кабель мощностью 10 Вт на метр может обеспечить адекватную защиту от замерзания для 100-миллиметровой металлической трубы, но не для 100-миллиметровой пластиковой трубы.

Спирание кабеля обогрева на пластиковых трубах увеличивает соотношение Вт / м, или, в качестве альтернативы, можно использовать кабель большей мощности. Также необходимо учитывать максимальную температуру поверхности любого нагревательного кабеля в случае, если она превышает максимально допустимую температуру пластиковой трубы.

Зима по Великобритании, мороз, снег и лед. Очень низкие температуры. https://t.co/bebdvuGJVV Здесь, чтобы помочь. pic.twitter.com/KtmLVaHyvX

— Met Office (@metoffice) 15 января 2016 г.

Как установить обогреватель

Установка кабелей обогрева для защиты от замерзания в трубы для предотвращения замерзания является простой задачей при условии, что продумана конструкция системы.

После выбора компонентов системы можно выполнять следующие процедуры.

1) Определите трубы, которые должны быть защищены от замерзания

2) Найдите наиболее удобную точку для размещения термостата защиты от замерзания окружающей среды. убедитесь, что он надежно закреплен (стеклотканевой лентой или кабельными стяжками) на трубе между точками 16–20 часов.

4) Убедитесь, что кабель проложен в виде восьмерки над клапанами и фланцами, чтобы обеспечить легкий доступ для обслуживания.

5) Убедитесь, что вы оставили достаточно кабеля для защиты от замерзания на ответвлениях труб и в точках подключения (рекомендуется 0,5 м) для удобного подключения к распределительной коробке или термостату.

6) После того, как кабель защиты от замерзания прикреплен к трубе, установите распределительные коробки для каждого ответвления (при необходимости) и заделайте кабели, как показано в инструкциях.Убедитесь, что каждая длина кабеля защиты от замерзания проходит испытание на сопротивление изоляции, чтобы убедиться в отсутствии повреждений во время установки.

7) Выполните окончательное подключение к термостату защиты от замерзания окружающей среды и, при наличии источника питания, проверьте термостат с помощью спрея для замораживания труб.

Системы электрообогрева и кабели электрообогрева

Кабели электрообогрева , хранящиеся на складе и поставляемые Thorne & Derrick International , включают в себя электрические нагревательные кабели для поддержания температуры процесса, защиты от замерзания труб и резервуаров, а также для защиты от замерзания крыши и водостока. Применения для защиты от обледенения, где требуется удаление снега и льда — кабели и системы доступны для коммерческих, промышленных безопасных зон (безопасные зоны) и для обогрева опасных зон приложений с сертификатом ATEX .

Электрообогрев — это кабельная система, используемая для поддержания, повышения температуры и защиты технологических трубопроводов и резервуаров от отрицательных температур и связанного с ними повреждения морозом — кабели обогрева смягчают и противодействуют эффектам холодной погоды в рамках стратегии Winterization для промышленных и обрабатывать приложения при низких (минусовых) температурах окружающей среды как на суше, так и на море.

Системы электрообогрева с использованием саморегулирующихся кабелей , постоянной мощности и нагревательных кабелей с минеральной изоляцией (MI) доступны для обеспечения оптимальной системы электрического обогрева для вашего применения — мы предоставляем услуги по проектированию систем электронагревания.

Кабели электрообогрева: Рампа для обогрева | Отопление крыш и водостоков | Защита водопровода от замерзания | Бункерное отопление | Бак для отопления | Обогрев опасных зон | Пожарные лестницы

Кабельные системы электрообогрева и электрообогрева Специалисты | Thorne & Derrick

ElectroMelt — Нагревательные кабели — Саморегулирующиеся нагревательные кабели …

• Биоэнергетика
• Управление энергией
• Энергетический мониторинг
• Хранилище энергии
• Ископаемая энергия
• Геотермальный
• Hydro Energy
• Сжигание
• Распределение мощности
• Возобновляемая энергия
• Солнечная энергия
• Из отходов в энергию
• Энергия ветра

• Биоэнергетика

• Биотопливо из водорослей
• Альтернативные виды топлива
• Анаэробный биогаз
• Анаэробное пищеварение
• Пакетный биогаз
• Biochar
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Управление энергией

• Альтернативная энергетика
• окружающая энергия
• Управление золой
• Резервное питание
• Базовая мощность нагрузки
• Пакетная газификация
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Энергетический мониторинг

• Анализ золы
• Мониторинг батареи
• Анализ биодизеля
• Биоэнергетические испытания
• Анализ биотоплива
• Мониторинг биогаза
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Хранилище энергии

• Расширенное хранилище энергии
• Аккумуляторная батарея
• Управление батареей
• Коммерческое хранение энергии
• Аккумуляторы глубокого разряда
• Распределенное хранение энергии
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Ископаемая энергия

• Продвинутая ископаемая энергия
• Управление золой
• Авиационное топливо
• Анализ биотоплива
• Очистка котла
• Улавливание двуокиси углерода (CO2)
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Геотермальный

• Замкнутый цикл геотермальной энергии
• Коммерческая геотермальная энергия
• Глубокая геотермальная энергия
• Геотермальный
• Геотермальная скважина
• Геотермальное охлаждение
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Hydro Energy

• Архимедова винтовая турбина
• Фрэнсис Гидро Турбины
• Высоконапорная гидроэнергетика
• Гидрогенераторы
• гидрокинетическая сила
• Гидроэнергетика
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Сжигание

• Установленные на котле инсинераторы
• Каталитическое сжигание
• Отходы горения
• Контейнерное сжигание
• Крематоры
• Децентрализованное сжигание отходов
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Распределение мощности

• Резервное питание
• Прокладка кабеля
• Автоматические выключатели
• Децентрализованная власть
• Распределенная энергия
• Распределенная мощность
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Возобновляемая энергия

• Передовая возобновляемая энергия
• Улавливание двуокиси углерода (CO2)
• Чистая сила
• Градирни
• Распределенная возобновляемая энергия
• Отечественная возобновляемая энергия
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Солнечная энергия

• Двусторонний солнечный
• Строительство интегрированной фотоэлектрической системы (BIPV)
• Строительство интегрированной солнечной энергии
• CIGS Solar
• Коммерческие фотоэлектрические
• Коммерческая солнечная энергия
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Из отходов в энергию

• Измельчение электронных отходов
• Земля Энергия
• Производство энергии из коммунальных отходов (WtE)
• Плазменные технологии
• RDF Шрединг
• Услуги по измельчению
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

• Энергия ветра

• Сельское хозяйство Ветряная мельница
• Беспощадный ветер
• Распределенный ветер
• Внутренняя ветроэнергетика
• Ветряная турбина с горизонтальной осью (HAWT)
• Гибридный ветер
• …и больше
• Компании
• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения

Меню

Просмотреть все каналы

• Биоэнергетика

• Управление энергией

• Энергетический мониторинг

• Хранилище энергии

• Ископаемая энергия

• Геотермальный

• Hydro Energy

• Сжигание

• Распределение мощности

• Возобновляемая энергия

• Солнечная энергия

• Из отходов в энергию

• Энергия ветра

Биоэнергетика

• Биотопливо из водорослей

• Альтернативные виды топлива

• Анаэробный биогаз

• Анаэробное пищеварение

• Пакетный биогаз

• Biochar

• … и больше

• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Ролики
• Загрузки

Управление энергопотреблением

• Альтернативная энергетика

• окружающая энергия

• Управление золой

• Резервное питание

• Базовая мощность нагрузки

• Пакетная газификация

• … и больше

• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Ролики
• Загрузки

Мониторинг энергии

• Анализ золы

• Мониторинг батареи

• Анализ биодизеля

• Биоэнергетические испытания

• Анализ биотоплива

• Мониторинг биогаза

• … и больше

• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Ролики
• Загрузки

Накопитель энергии

• Расширенное хранилище энергии

• Аккумуляторная батарея

• Управление батареей

• Коммерческое хранение энергии

• Аккумуляторы глубокого разряда

• Распределенное хранение энергии

• … и больше

• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Ролики
• Загрузки

Ископаемая энергия

• Продвинутая ископаемая энергия

• Управление золой

• Авиационное топливо

• Анализ биотоплива

• Очистка котла

• Улавливание двуокиси углерода (CO2)

• … и больше

• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Ролики
• Загрузки

Геотермальная энергия

• Замкнутый цикл геотермальной энергии

• Коммерческая геотермальная энергия

• Глубокая геотермальная энергия

• Геотермальный

• Геотермальная скважина

• Геотермальное охлаждение

• … и больше

• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Ролики
• Загрузки

Hydro Energy

• Архимедова винтовая турбина

• Фрэнсис Гидро Турбины

• Высоконапорная гидроэнергетика

• Гидрогенераторы

• гидрокинетическая сила

• Гидроэнергетика

• … и больше

• Товары
• Сервисы
• Программного обеспечения
• Обучение
• Приложения
• Компании
• Новости

• События
• Статьи
• Книги
• Журналы
• Ролики
• Загрузки

Сжигание

• Установленные на котле инсинераторы

• Каталитическое сжигание

• Отходы горения

• Контейнерное сжигание

• Крематоры

.
