как правильно называется, гофра или сливная труба, выбор для ванной и кухни, боковой или смещенный вариант

Современный человек уже настолько привык к различным коммуникациям, что уже не вникает в то, как они действуют. Интересоваться теми или иными элементами коммуникаций люди начинают тогда, когда планируется либо совершается ремонт. Таким образом, даже установка обычного умывальника нуждается в наличии определённых знаний. Нужно знать, как осуществить выбор слива, выполнить крепление сифона и подключение системы.

Особенности

Под сливом подразумевается конструкция с изгибами, которая требуется для того, чтобы транспортировать лишнюю воду в канализацию. Рассматривая данную систему для раковины и ванны, стоит отметить их идентичность.

Слив включает в себя следующие элементы:

• специальный агрегат, который называется сифон. Благодаря ему происходит препятствие истощению противного запаха из канализации. Этот же элемент выступает в качестве защиты сливной трубы, оберегая её от возникновения засоров;
• трубу для слива, по которой направляются стоки воды в канализацию;
• понадобится также гофра и шланг.

Виды устройства

Механизм слива следует подразделять по различным критериям. По виду конструкции стоит выделить два варианта слива.

• Бутылочные. Они предусматривают, что водяной затвор погружается цилиндрами друг в друга. Это очень удобная конструкция, отличающаяся быстротой и простотой установки. Можно также оснастить конструкцию щелевым агрегатом. Бутылочный сифон назван так из-за того, что визуально он напоминает бутылку. Подобные конструкции отличаются лёгким процессом установки и комфортной эксплуатацией. Именно поэтому они на сегодняшний день пользуются особым спросом среди потребителей.
• Трубные. Они представляют собой двубортные конструкции, где гидравлический заслон выстроен с помощью колена трубы. В рассматриваемой ситуации труба выглядит подобно букве S или U. Трубный тип на практике используется сравнительно редко. Достоинством этого сливного устройства предстаёт то, что материал характеризуется гибкостью и мягкостью, благодаря чему можно придать любую форму трубе, фиксируя её в необходимом положении. В качестве недостатка стоит отметить то, что в сравнении с бутылочным вариантом, представленный вид характеризуется более сложным процессом установки, который требует от мастера наличия определённых знаний в данной области.

Также дополнительно выделяют такие виды:

• боковой;
• смещённый;
• скрытый;
• с задним и передним клапаном;
• горизонтальный;
• гибкий и другие.

Материалы

Сливные устройства также можно классифицировать по материалу, из которого они изготовлены. Здесь можно выделить металлические конструкции и те, что выполнены из полимерных материалов. Использование для создания слива ПВХ материала обусловлены его невысокой стоимостью и устойчивостью к возникновению коррозии. Тем не менее подобные изделия характеризуются коротким эксплуатационным сроком, при этом герметизация не очень хорошая. По этой причине все они снабжаются дополнительно резиновыми прокладками. В некоторых государствах Европейского Союза данный материал запрещён к бытовому использованию. Тем не менее ПВХ препятствует развитию бактерий на пластиковой поверхности, что является его определённым достоинством. Внутренние стенки изделий, созданных из данного материала, даже при продолжительном использовании не покрываются грязью либо слизью.

Особой популярностью пользуются металлические изделия, особенно те, что изготовлены из латуни, хрома либо бронзы. Они отличаются высокой прочностью и долгим сроком службы, однако, поддаются окислению.

Установка подобных конструкций может вызвать определённые сложности тогда, когда требуется укоротить отводную трубу. Выполнить это нельзя будет без использования специального инструмента и владения определёнными навыками. А также внутри трубы обязательно будет скапливаться слизь и грязь, образовываться заторы, препятствовать этому можно, выбирая изделия из металла, имеющие хромированную защитную плёнку.

Размеры

Сливная конструкция, как правило, имеет стандартный размер, который подбирается к диаметру труб, которые будут использоваться для отвода стоков. На сегодняшний день можно встретить в специализированных магазинах сливы диаметром от 50 до 75 мм.

Как выбрать?

При выборе сливной арматуры в первую очередь человек должен обратить внимание на качество её изготовления. Именно это обуславливает то, насколько исправно будет функционировать сантехника и насколько продолжительным будет её срок службы. Когда речь касается выбора обычного слива на кухне, осуществить его сравнительно просто, однако если раковина изготовлена по индивидуальному заказу, то имеются определённые сложности. Самым лучшим вариантом для выхода из подобной ситуации предстаёт заказ сливной конструкции у того же производителя, у которого приобреталась раковина. Выбирая ту или иную модель, необходимо проверить её размеры для того, чтобы при монтаже и использовании не возникало никаких сложностей.

То, насколько эффективно будет функционировать выбранный прибор, зависит то, как он изготовлен и собран. Огромную важность играет напор воды. Так, высокий напор обуславливает необходимость выбора более широкого по диаметру отверстия слива.

При осуществлении выбора арматуры необходимо обратить внимание на комплектность модели, надёжность всех предоставляемых деталей. Когда нет возможности приобрести высококачественную сливную арматуру из-за нехватки денежных средств, можно остановиться на стандартных моделях, изготовленных из белого пластика. Многие люди отдают предпочтение резиновым и пластиковым сливным устройствам, поскольку они отличаются дешевизной, лёгкостью в установке и устойчиво функционируют длительное время.

Вторым моментом при выборе сливной системы являются её размеры. Диаметр слива должен соответствовать сантехнической системе, расположенной на кухне или в ванной. На сегодняшний день особой популярностью пользуются простые в установке, лёгкие по весу и комфортные в применении бутылочные устройства слива, выполненные из пластика. Производители обычно предоставляют всё необходимое для того, чтобы установить подобную систему. Комплект включает нужные уплотнители и прокладки.

Рекомендации по монтажу

Нет сложностей в том, чтобы самостоятельно установить сливную систему. Каждое устройство обычно предусматривает наличие инструкции, где содержится необходимая информация и последовательность осуществления монтажа.

Обычно установка выполняется в несколько стадий.

• Выбор необходимых инструментов и материалов. Несмотря на то что сегодня существуют различные сливные устройства, технология их монтажа практически одинаковая. Независимо от типа слива можно разобраться с методом его установки. Как правило, комплект включает дополнительные детали.
• Чтобы определиться с тем, какие элементы и в какой последовательности нужно использовать, следует предварительно разложить все детали на столе либо на полу.
• Обязательно нужно обзавестись требуемыми инструменты для работы. Практически все из них есть в арсенале настоящего мужчины. Сюда относится плоская отвёртка, средства для герметизации, ёмкость, в которую будет стекать вода и другие. Если нужно будет выполнить обрезку трубы, то следует при себе иметь рулетку и ножовку, а также наждачную бумагу для осуществления шлифовки.
• Осуществление демонтажа старого сифона. Чтобы выполнить данную процедуру, необходимо открутить винт, который установлен в решётке. Она располагается в сливном отверстии. Часто случаются ситуации, когда отсоединить гайку от решётки практически невозможно, поэтому в первую очередь необходимо будет осуществить демонтаж нижней части сифона, оставив верхний патрубок нетронутым. Затем, посредством аккуратного вращения, можно освободить присохшую гайку.

• После того как старое устройство будет снято, необходимо будет тщательно очистить внутреннюю полость, убрав оттуда различную грязь и слизь.
• Прежде чем начинать установку новой системы, необходимо закупорить раструб, оберегая его от загрязнений.
• Нужно собрать элементы конструкции. Когда речь касается трубной сливной системы, то сборка осуществляется непосредственно при монтаже, накладывая один элемент к другому. Если работа происходит с бутылочным видом, требуется провести следующие действия перед началом установки:
• изначально устройство должно быть помещено под чашу, чтобы выполнить примерку и убедиться в том, что размеры были подобраны правильно;
• нужно проверить, насколько надёжны крепления. Для этого требуется открутить пробку по резьбе и осмотреть на наличие сколов и изъянов. Данным параметром ни в коем случае нельзя пренебрегать, поскольку очень часто бывают браки, которые не выдерживают высокое давление;
• если на поверхности замечены заусенцы, то можно аккуратно срезать их заточенным ножом. Если этого не сделать, то они испортят прокладку при установке.

• Если все элементы готовы, то можно приступить к сбору колбы. Чтобы соединения получились максимально надёжными, рекомендуется произвести установку кольцевой прокладки, которая вложена в паз. Этот участок нужно обработать с помощью герметика. Этим средством также можно покрыть нижнюю часть резьбового соединения. Далее, раковина должна быть установлена на посадочное место, после чего можно приступить к установке слива.
• Монтаж слива перелива. Если используются модели, которые оснащены переливами, то необходимо собрать данный элемент для того, чтобы установить высоту трубки. Данный параметр должен находиться в соответствии с глубиной чаши. Если всё соответствует, то трубку необходимо соединить с главным патрубком. Если перелив представляется не цельный, а должен собираться, то можно свободно регулировать её высоту. Когда речь касается гофрированной трубы, то её можно растянуть до требуемой длины и согнуть в нужном месте. Когда будет осуществлять установку, стоит обязательно поставить резиновую прокладку, которая будет препятствовать протеканию.

Установка слива включает следующие действия:

• в первую очередь необходимо отделить сливное отверстие и очистить его. При установке нужно установить защитную решётку, которая оснащена несколькими делениями;
• отводной патрубок необходимо оснастить прокладкой, изготовленной из резины, после чего его плотно нужно соединить с отверстием под слив в раковине;
• плотно состыковав верхний бортик, слив фиксируется посредством винта, который вставляется в защитную решётку. При закручивании данного винта обязательно следует убедиться в том, что он максимально плотно прилегает к поверхности;
• затем необходимо снять фаску с конца патрубка, что требуется для обеспечения свободной состыковки его с полостью сифона;
• чтобы состыковать патрубок для отвода с трубой, ведущей в канализацию, обычно используют резиновую манжету. Она позволяет плотно охватить трубу, предотвращая выход неприятных запахов стоков наружу;
• когда слив и труба имеют разные диаметры, нужно использовать специальные переходники из пластика.
• Завершающим этапом в процессе монтажа является проверка работоспособности установленной системы. Важно проверить герметичность всех соединений. Необходимо включить воду и наблюдать за тем, как она будет уходить в сливное устройство, попадая в канализацию. Нужно приложить салфетку к соединениям, поскольку это позволит сразу выявить наличие протечки. Если салфетка осталась сухой, то это свидетельствует о качественном выполнении работы.

Советы по уходу

Периодически потребуется проводить чистку сливного отверстия, которая выполняется в несколько этапов, такие как:

• откручиваются все винты;
• вынимается механизм;
• проводится чистка посредством помещения механизма в яблочный либо обычный уксус;
• слив тщательно промывается водой;
• плунжерный механизм помещается на своё прежнее место;
• выполняется закрепление посредством винтов.

Почистить сливное отверстие в домашних условиях совсем несложно. Достаточно эффективна очистка содой или уксусом.

О том, как собрать слив для раковины, смотрите в видео ниже.

Сифон для раковины: виды и размеры устройства

Установить сифон для раковины, служащий для отвода в канализацию сточных вод, – достаточно простая задача. Для ее выполнения совсем не обязательно прибегать к помощи профессиональных сантехников. Все, что потребуется – минимальный набор инструментов и знания о принципе работы и устройстве этого приспособления. Гораздо сложнее выбрать подходящую по всем параметрам модель. Рассмотрим плюсы и минусы разных модификаций и полезные дополнения к ним.

Строение

Сифон представляет собой металлическую или пластиковую конструкцию, в состав которой входят резервуар и несколько патрубков. Один соединяется со сливным отверстием раковины, другой – с канализацией. Именно в них поступает вода, когда мы умываемся или моем посуду. Первоначально жидкость из раковины попадает в сифон, а из него – по изогнутой трубе в общий канализационный стояк. Металлическая сеточка, расположенная у основания устройства, на отверстии раковины, исполняет роль мелкоячеистого фильтра, защищая систему от засоров.

Изогнутость сифона обеспечивает задержку некоторого объема жидкости, образуя гидрозатвор, не пускающий в дом канализационные запахи.

В приобретаемый комплект сифона обычно включен корпус, входной и выпускной патрубки, металлическая сетка, накладки и прочие расходные материалы. Специалисты рекомендуют приобретать модели, оснащенные переливом, который помогает избежать затоплений.

Какими бывают сифоны?

Существует несколько видов сливов для раковины, отличающихся между собой по конструктивным, внешним параметрам, а также материалу изготовления. Предлагаем разобраться в них.

Трубный сифон

Трубный – популярный вариант для  керамической раковины в ванной. Устанавливать его на кухне не стоит, поскольку прочистить его сложнее, чем другие устройства. Данные модели отличаются компактными размерами и привлекательным дизайном. Гидрозатвор образуется благодаря изогнутости трубы. Нижнее колено устройства, как правило, съемное. Для очистки его придется демонтировать.

К минусам такого сифона относят следующие моменты:

• Неглубокий водный затвор, из-за которого жидкость испаряется достаточно быстро, и если раковиной редко пользуются, в помещении может появиться неприятный запах.
• Жесткая конструкция требует тщательного подбора по размеру: сифонный отвод должен располагаться так, чтобы его можно было подключить к канализации, установка допустима только на стандартные дренажные трубы.

Бутылочный

Бутылочный сифон – самый популярный вид. Его конструкция вызывает ассоциации с колбой или бутылкой, отсюда и название. Выпускная труба может быть как жесткой, так и гибкой гофрированной.

Преимущества бутылочных приспособлений:

1. Устройство сифона позволяет без усилий демонтировать его наиболее засоряемую часть.
2. Такую модель легко обслуживать.
3. Бутылочный слив не нуждается в замене продолжительный период времени.
4. В гидрозатворе всегда есть вода, поэтому квартира надежно защищена от канализационного запаха.
5. При попадании мелких вещей в слив их можно будет без проблем извлечь, открутив колбу.

Имеет бутылочный вариант и некоторые недостатки: он накапливает загрязнения в сливной емкости (волосы, нитки, жир), а также больше других разновидностей склонен к подтеканию из-за большего числа соединений.

Гофрированный

Такое устройство просто в установке, состоит из выпуска и изогнутой гофротрубы.

Преимущества использования сифона для раковины с гофрой:

1. Можно подключить к мойке и канализационным стоякам даже при нестандартном их расположении.
2. Прост в установке и доступен по цене.
3. Изгиб для гидрозатвора формируется установщиком самостоятельно.
4. Благодаря отсутствию соединений вероятность протечки практически исключена.
5. Вне зависимости от расстояния, разделяющего раковину и пол, будет обеспечен качественный водоотвод.

Как и бутылочный, гофрированный сток имеет свои недостатки:

• из-за неровности внутренней поверхности на ней быстро образуются отложения мусора и грязи;
• горячая вода отрицательно влияет на прочности гофротрубы.

Плоский сифон

Разновидность бутылочного устройства. Главное отличие – компактный размер и плоская колба. Используется в случаях, когда для стандартного изделия просто нет места, например при установке раковины над стиральной  машинкой.

Преимущества плоского сифона:

• Благодаря своей компактности может устанавливаться в самых труднодоступных местах.
• Промывается так же легко, как и обычная бутылочная модель.
• Позволяет рационально использовать пространство под умывальником, например для установки бытового прибора или тумбы.

Дополнительные функциональные элементы

Сифоны, устанавливаемые под раковину, могут иметь следующие вспомогательные приспособления:

• Слив-перелив. Если умывальник оснащен вторым верхним сливом, под нее устанавливается сифон, оснащенный добавочной трубой (переливом). Это позволит избежать случайных затоплений.

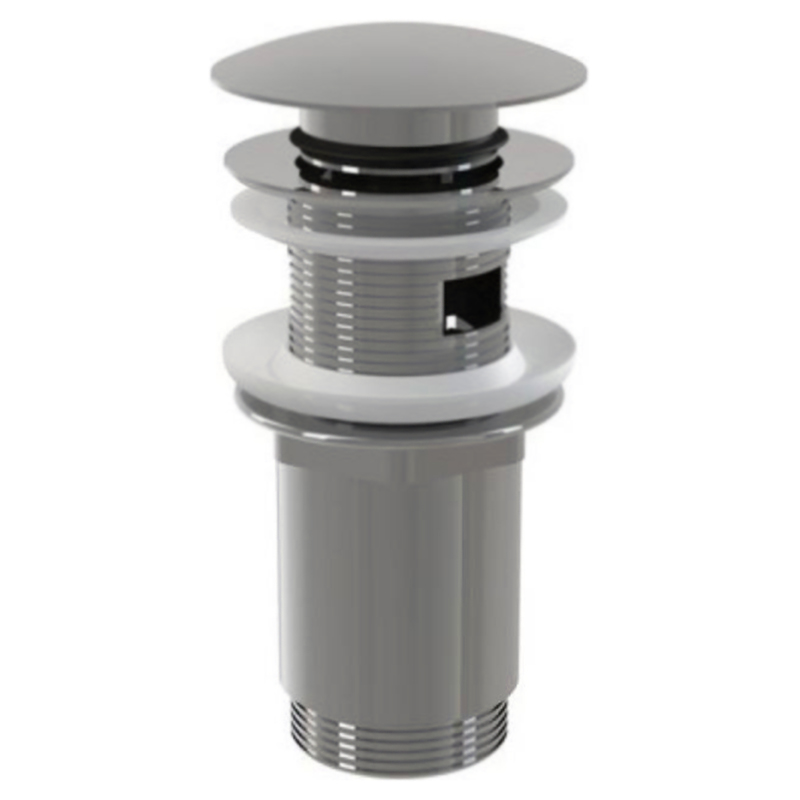

• Донный клапан. Механизм, устанавливаемый в сливное отверстие вместо решетки и выполняющий функцию пробки.

Возможные материалы изготовления

Материалы, используемые для создания сифонов:

• Металл. Изделия отличаются декоративной привлекательностью и повышенной прочностью, но со временем могут подвергнуться коррозии, а также окислению. Изготавливаются, как правило, из латуни, реже – из бронзы, меди, нержавеющей стали. Наиболее распространены модели с покрытием из хрома. Главный недостаток – сложности с подбором размера, ведь укоротить металлическую трубу будет непросто.

Хромированные изделия выбирают для подвесных и накладных раковин, установленных на столешнице. Находясь на виду, они не только не портят дизайн умывальника, но и выгодно дополняют его.

• Пластик. Благодаря своей демократичной цене и хорошим эксплуатационным показателям пластиковые изделия пользуются большим спросом и популярностью. Имеют малый вес, простую конструкцию, устойчивы к бытовой химии. В соединительных узлах пластиковый сифон  оснащается резиновыми уплотнителями, что увеличивает срок службы изделия и герметичность. В ассортиментном ряду многих производителей присутствуют модели со специальным антибактериальным покрытием внутренней полости, что препятствует оседанию жира и грязи и уменьшает скорость засорения.

Основные параметры выбора

При выборе модели сифона для раковины нужно учесть ряд параметров:

• Стандартность раковины. Если устанавливается типовой умывальник, подбор подходящего сифона – не проблема. А вот в случае монтажа модели мойки, изготовленной под заказ или установленной нестандартным способом, возможно, придется помучиться с выбором. В таких случаях наиболее подходящим вариантом является гофрированное устройство. Скорее всего, получится подключить и бутылочный сифон, а вот жесткий трубный подходит лишь для типовых случаев.
• Привлекательность исполнения. Выбор, представленный современными производителями, столь широк, что подобрать оптимальный дизайн можно даже для такого непримечательного устройства, как сифон.

Обязательно проверяйте комплектность, количество шайб и прокладок у понравившейся модели, иначе подключение может вызвать определенные сложности и неудобства.

• Пропускная способность. Этот показатель крайне важен, потому как при больших объемах спускаемой воды необходимы трубы крупного диаметра.

Если планируется подключение к устройству под раковиной дополнительных приборов, стоит заранее купить бутылочный сифон, оснащенный тройником, а также обладающий трубами большого диаметра.

• Система «слив-перелив». Наличие двух отводов (для основного стока и перелива) служит дополнительной страховкой от затопления.

• Расстояние между отводящим канализационным отверстием и горловиной раковины. Если этот показатель нестандартный, то придется докупать дополнительные переходники.
• Ценовой уровень. Разница в стоимости между пластиковыми и металлическими изделиями может быть весьма внушительной, при выборе нужно ориентироваться на собственные финансовые возможности. Но не стоит забывать, что скупой платит дважды. Выбирая самые простые и дешевые сифоны из полиэтилена, нужно быть готовым к тому, что скоро потребуется их замена.

Разобравшись в конструктивных особенностях и различиях основных видов сифонов для раковин, можно с легкостью подобрать подходящий вариант. Если изделие стандартное, то и установить его будет несложно, для получения необходимых знаний достаточно просто посмотреть несколько обучающих видео от опытных мастеров.

выбираем короткие и компактные изделия

В маленьких ванных комнатах обычно не хватает места для того, чтобы разместить там все необходимое. Приходится постоянно искать способы экономии пространства. Одним из хороших вариантов является плоский сифон для раковины. Его можно установить в самых труднодоступных местах, там, где не хватает места для стандартного сливного устройства. Благодаря плоской модификации стала возможной установка стиральной машины прямо под раковиной. Однако на этом отличительные особенности такого типа слива не заканчиваются.

Устройство плоского сифона

Сифон – неотъемлемая часть любого сливного устройства. С одной стороны, он позволяет воде беспрепятственно уходить, а с другой – предотвращает попадание запахов канализации в квартиру. Сливы устанавливают под умывальниками, ваннами, кухонными раковинами и душевыми кабинами. Компактные сифоны для раковины значительно расширяют возможности использования санузла, т. к. позволяют значительно сэкономить пространство.

Устройство состоит из множества элементов:

• корпуса;
• патрубка;
• отвода;
• переходника;
• защитной решетки.

В комплекте с ним идут специальные резиновые и пластиковые прокладки, которые препятствуют протеканию жидкости в местах соединения элементов между собой и с канализацией. Также обязательно наличие крепежных элементов и декоративных накладок, которые придают всей конструкции более приятный внешний вид, делают его завершенным.

Сифон для раковины может иметь дополнительный патрубок, к которому можно подключить слив стиральной машины.

Принцип работы и применение

Принцип работы всех сифонов схож: сначала вода из раковины и бытовой техники попадает в трубу, по которой стекает до корпуса слива. Затем она переходит в патрубок-отстойник, а оттуда перетекает в канализацию. При этом в сифоне образуется водяной затвор, который блокирует обратный ход воды из канализации, а также не дает просачиваться запахам стоков.

 «Аромат» канализации может появиться только в том случае, если мойка давно не использовалась, и вода из отстойника испарилась. В этом случае достаточно некоторое время спускать воду, чтобы восстановился затвор, и запах пропадет.

Плоские сифоны используются не только под раковиной. К области их применения относятся:

• душевые кабины с невысоким поддоном;
• ванны-джакузи;
• подвесные модели умывальников.

Преимущества плоского сифона

Использование устройства слива плоского типа имеет следующие плюсы:

• Плоский сифон успешно справляется с созданием гидрозатвора, препятствующего попаданию «ароматов» канализации в жилое помещение.
• Плоский сифон можно установить в любом самом труднодоступном месте, где минимум пространства и нет физической возможности использовать другой тип слива.
• Использование сливной конструкции такого типа позволяет с пользой использовать пространство под умывальником, установив туда стиральную машинку с фронтальной загрузкой или шкафчик.

• Несмотря на ограниченное пространство, слив не препятствует свободному стоку воды.
• Благодаря гладким стенкам и особенностям конструкции в устройстве почти не скапливаются грязь, слизь, задерживаются только крупные частицы и мелкие предметы.
• Современные модели легко разбираются и промываются. Самое главное – добраться до самого сифона.

У плоских моделей есть один минус: сложность прочистки. Дело в том, что обычно такие сливы устанавливают в самых сложных местах, и при необходимости добраться до конструкции может быть непросто.

Материал изготовления

Сливные устройства могут изготавливаться из различных материалов, от которых зависят эксплуатационные качества сифонов. Чаще всего используются:

• Пластик – самый популярный материал. Он легкий, прочный, дешевый, обладает отличными эксплуатационными качествами, устойчив к воздействию химикатов. На пластике почти не копится налет или грязь. Также пластиковые сифоны самые компактные.
• Латунь. Этот материал прочный и долговечный, но требовательный к уходу. Латунный сифон без покрытия сам по себе может стать оригинальным декоративным элементом или частью композиции. Но чаще всего встречаются хромированные латунные изделия, удачно вписывающиеся в интерьер большинства помещений.
• Бронза и медь встречаются на порядок реже. Обычно такие сливы устанавливают в ванных комнатах, где установлена сантехника из аналогичных материалов. Пристенный сифон из бронзы или меди удачно дополнит интерьер стилизованной кухни. Однако эти материалы требуют особого ухода.

На что обратить внимание при покупке сифона

Чтобы не разочароваться в приобретении, чтобы слив прослужил долго и не вызывал проблем, к его выбору нужно подойти с умом. При покупке нужно обратить внимание на следующие моменты:

• Наличие сертификата качества.
• Гарантийный срок эксплуатации – чем он дольше, тем больше производитель уверен в качестве своей продукции. Если гарантии нет или она с коротким сроком, то это серьезный повод задуматься, стоит ли вообще приобретать такой товар.
• Пропускная способность.
• Диаметры входной и выходной трубы.
• Назначение. Для чего предназначен тот или иной сифон: для ванн, моек, душевых кабин и т. д.
• Наличие дополнительного патрубка. Если планируется подключение стиральной машины или какой-либо еще бытовой техники, то выбирать нужно модель с дополнительным отводом.
• Материал. Здесь выбор полностью за потребителем, т. к. решение этого вопроса зависит от возможностей и задумок покупателя.
• Цвет – это вопрос интерьера комнаты.

Несколько важных моментов

Кроме всего перечисленного выше, при покупке сифона нужно обратить внимание на цвет и качество прокладок, а также материал крепежных элементов.

Черные резиновые прокладки используются в более дешевых моделях сифонов. Дело в том, что они довольно заметны. Поэтому выглядят не столь эстетично, как белые. Однако на этом разница между типами резины заканчивается. Долго и качественно служить может и черная и белая резина.

Желательно посмотреть, из чего изготовлены крепежные элементы. Самыми долговечными считаются болты и гайки из нержавейки. Они более устойчивы к воздействию сырости.

сборка и установка слива перелива

Современный человек настолько привык к коммунальным удобствам, что порой не вникает, как они работают. Интересоваться этим многие из нас начинают, когда назревает вопрос ремонта.

Так, установка того же умывальника требует определенных знаний, как выбрать слив для раковины, выполнить монтаж сифона и подключить систему к коммуникациям.

Каждый из этапов монтажа имеет свои нюансы, знание которых позволит уберечь сливную конструкцию от возникновения протечек в процессе эксплуатации.

Содержание статьи:

Предназначение и конструкция слива

Слив для раковины представляет собой изогнутую конструкцию, основными элементами которой выступают сифон и сливная труба.

При смыве вода через сливное отверстие сначала поступает в сифон и, продвигаясь по изогнутому «колену», опускается в общий сток

Наружным элементом сливного отверстия выступает металлическая решетка, которая защищает трубу от попадания волос и мелкого мусора.

Расположенный чуть ниже сливного отверстия сифон выполняет две ключевые функции:

• Защищает сливную трубу от засорения отходами, проникающими через отверстие в раковине.
• Препятствует распространению неприятного запаха, поступающего из канализационной трубы.

Главный секрет сифона – в его изгибе.

Благодаря такому конструктивному решению вода полностью не покидает трубу, образуя своеобразный водный затвор, который и препятствует распространению в помещении канализационных «ароматов».

Пластиковая модель одним сливным отверстием с диаметром трубы в 32 мм – самый простой вариант сифона для раковины

В комплектацию устройства входят такие элементы:

• корпус;
• выпускной патрубок;
• резиновые и пластиковые манжеты;
• декоративная накладка на отверстие;
• резиновые пробки;
• гайки и винты.

В случае засорения системы этот сифон легко снимается и прочищается механическим, химическим способом или посредством давления направленного потока струи. Чтобы предупредить такие ситуации производители рекомендуют приобретать сливы для раковины, оснащенные переливом.

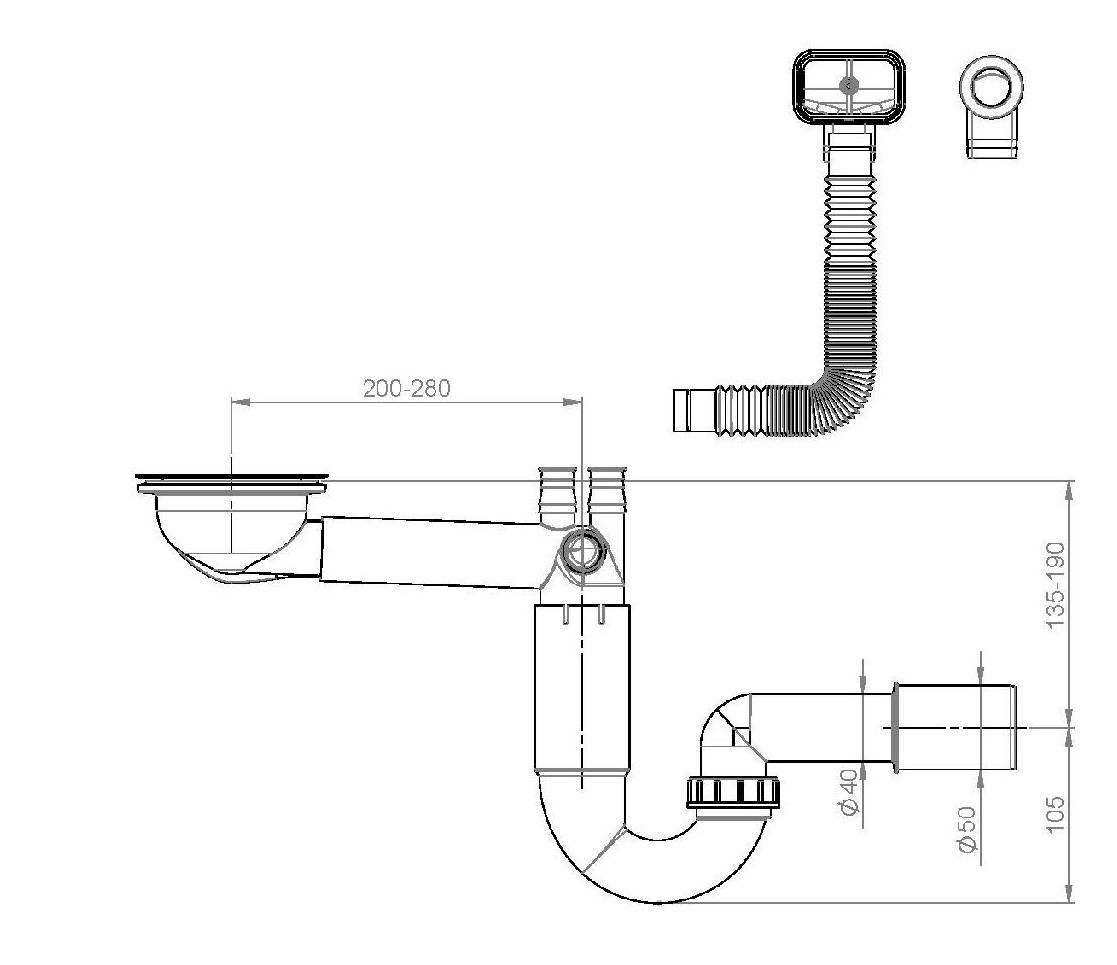

Конструкция системы отличается тем, что снабжена дополнительной трубкой, выполненной из гнущейся гофры или жесткого пластика. Она соединяет отверстие в верхней стороне бортика раковины с частью системы слива, которая расположена перед сифоном.

Фиксируется такая зигзагообразная трубка в нужном положении с помощью хомута из пластика.

Виды сливных устройств под раковину

По принципу устройства

Сливные системы для раковины делятся на два типа:

• Бутылочные. В сифонах бутылочного типа водяной затвор обустроен погруженными друг в друга цилиндрами. В полости колбы сифона обустроен отстойник. Продвигаясь вниз посередине внутренней трубы, стоки опускаются на дно сифона и затем, поднимаясь через щели внутреннего и наружного цилиндра, попадают в канализацию.
• Трубные. Сливные системы трубного варианта представляют собой двухоборотные конструкции, в которых гидрозаслон обустроен посредством колена трубы. Изгиб трубы может быть выполнен в форме «S» или «U».

Сифоны бутылочного типа свое название получили из-за формы, внешне напоминающей бутылку. Простые в монтаже и удобные в эксплуатации бутылочные устройства сегодня наиболее востребованы среди потребителей.

Благодаря тому, что вывод из сифона располагается примерно посередине колбы, гидрозатвор в системе не пересыхает долго. При необходимости подсоединения нескольких сливов, сифон может быть оснащен дополнительным элементом.

Конструкции бутылочного типа хороши еще и тем, что могут включать дополнительные патрубки для подключения стиральной машины

Сливные устройства трубного исполнения сегодня применяются довольно редко. Модернизированным вариантом устройств двухоборотного типа выступает конструкция, оснащенная гофрированной пластиковой трубой.

Мягкость и гибкость материала позволяет придавать трубе изогнутую форму, фиксируя ее в нужном положении.

В продаже встречаются также устройства смешанного типа.

Конструкции смешанного типа объединяют в себе элементы конструкций бутылочного типа и гофрированный шланг, входящий в комплектацию трубной системы

Используемый при обустройстве сливных систем смешанного типа гофрированный сифон является разновидностью изогнутой трубы. Отличие лишь в том, что часть с изгибом выполнена в виде подвижного шланга, а не сплошной трубы.

Существуют и варианты сифонов, разработанные для нестандартных раковин. Так, для подключения сливной системы под умывальник, оснащенный двумя чашами, можно приобрести сдвоенный сифон, который будет иметь два выпуска.

Отдельно стоит выделить сифоны скрытого монтажа. Они, хоть и стоят на порядок дороже описанных выше моделей, но идеально подходят для подключения раковин, установленных на открытых полках.

Сливные системы конструкций этого типа прячутся за декоративный экран в небольшую нишу.

В продаже представлены гофры с патрубками D32, D40 и D50 мм, но можно найти и универсальные изделия со ступенчатым концом излива, которые подходят под любые размеры

Универсальные гофры с патрубками оснащены накидными пластиковыми манжетами. Но стоит учитывать, что переходные манжеты не будут гарантировать такую надежность, как те же трубы расчетного диаметра.

По материалу изготовления

Материалом изготовления слива перелива для раковины могут выступать сплавы металлов или полимерные материалы. Главным преимуществом пластика является невысокая стоимость и устойчивость к образованию коррозии.

Срок службы ПВХ изделий сравнительно мал. Да и к тому же они не отличаются высокими герметизирующими свойствами. По этой причине все состыковочные элементы снабжены резиновыми прокладками.

В некоторых европейских странах изделия, выполненные из ПВХ материала, запрещены для бытового использования.

Ведущие производители сантехнического оборудования при создании полимеров включают в их состав компонент, который препятствует оседанию и росту бактерий на поверхности пластика.

Благодаря этому внутренние стенки ПВХ изделий даже в процессе длительной эксплуатации не покрываются слизью и слоем грязи.

Если выбирать среди металлических изделий, то наибольшей популярностью пользуются модели, выполненные из бронзы или латуни. Они более прочны и долговечны, но, в отличие от пластика, со временем поддаются окислению.

Монтаж по месту металлических конструкций может вызывать сложности в том случае, если необходимо укоротить отводную трубу.

Выполнить это можно лишь при наличии соответствующего инструмента и владения навыками обращения с ними.

Внутренние стенки металлических сливных устройств могут скапливать грязь, что нередко приводит к образованию засоров и пробок

Чтобы предупредить скопление по внутренним стенкам грязи и образование засоров, выбирайте металлические изделия, покрытые защитной пленкой хрома.

Особенности установки слива с переливом

В комплекте к каждому сифону прилагается инструкция, содержащая подробную информацию о том, в какой последовательности необходимо собирать слив. Так что трудностей со сборкой и монтажом устройства не возникнет даже у новичка.

Но мы все же остановимся на каждом этапе более подробно.

Для монтажа системы слива перелива потребуются:

• сифон;
• герметик;
• изоляционная лента;
• разводной ключ;
• плоская отвертка;
• хлопчатобумажная салфетка;
• ведро.

Герметик лучше выбирать на каучуковой или силиконовой основе, предназначенный для работ с сантехническим оборудованием

Сборка системы

Первым делом проводят соединение слива с раковиной. Для этого выбранный прибор помещают под раковину и производят предварительную примерку соответствия размеров.

Затем проверяют надежность соединения нижней пробки, поскольку именно она принимает на себя постоянное давление системы.

Для этого необходимо пробку отвернуть по резьбе и проверить на наличие повреждений: сколы, дефекты резинового уплотнителя.

Перед сборкой конструкции обязательно проверяют стыковочную поверхность корпусной резьбы. При обнаружении заусениц устранить их можно, аккуратно срезав острым лезвием или ножом.

При несоблюдении этого условия острые пластиковые заусеницы в процессе монтажа могут повредить кольцевую прокладку.

Перед монтажом проверяют качество стыковочных узлов, резьбового соединения, установленных прокладок, соединительных гаек

Собирают колбу прибора в такой последовательности:

• На резьбовое соединение верхней части сифона надевают кольчатую прокладку.
• Посредством резьбового соединения прикручивают дно сифона.
• На трубку-излив накладывают подходящую по размеру кольчатую прокладку и одевают две затяжные гайки.
• Вставив трубку-излив в верхнее отверстие корпуса сифона, насаживают его на необходимую высоту и неплотно затягивают гайку.
• Поместив в сифонную крышку большую резиновую прокладку, привинчивают гайкой к корпусу слив.

Вложенную в паз кольцевую прокладку покрывают тонким слоем герметика. Для большей надежности им обрабатывают и нижнюю часть резьбы пробки. Пробку ввинчивают на корпус до упора, не прилагая лишних усилий.

На стыке корпуса и крышки для герметизации соединения лучше использовать подмотку. Благодаря этому крышку будет легко снять в случае необходимости очистки системы.

Перед тем как собрать перелив, определяют высоту трубки. Она напрямую зависит от глубины выбранной раковины. Снабженную фиксаторами часть трубки соединяют с основным патрубком.

Собранную трубку крепят к раковине, не забывая проложить между поверхностями резиновую прокладку. Соединение патрубка перелива с отводом слива фиксируют гайкой.

Выполненную из пластика гайку необходимо закручивать вручную, не прибегая к использованию каких-либо инструментов.

Наглядно процесс сборки представлен в видео:

Монтаж конструкции

Для подключения системы первым делом перекрывают подачу воды.

Проверив совместимость защитной решетки со сливным отверстием раковины, соединяют элементы, разместив между ними резиновую прокладку

Для этих целей лучше использовать прокладку, толщина которой не более 5 мм. Если же размер решетки-фильтра превышает диаметр углубления раковины, установку лучше осуществлять без использования прокладки, но с применением герметика.

Параллельно на бортик отводного патрубка крепят резиновую прокладку. С другого конца патрубка снимают фаску, чтобы обеспечить его свободный завод в сифон.

Чтобы соединить патрубок с раковиной берут винт D6 мм и, вставив его в защитную решетку, прикручивают плоской отверткой.  Прежде чем затянуть винт, следует убедиться, что патрубок точно совпадает с отверстием в раковине.

После этого трубу водоотвода состыковывают с выходным патрубком. Главное в процессе монтажа – соблюдение герметичности соединений.

Хоть давление в сливных системах, как правило, низкое, но пренебрегать надежной герметизацией соединений точно не стоит. Получить герметичное соединение помогает также использование сантехнической подмотки.

К собранной конструкции колбы сифона по такой же технологии присоединяют подключенную к сливу трубу выпуска

На завершающем этапе монтажа соединяют систему слива с канализацией. Прежде чем вставлять установочную манжету в канализационный патрубок, ее стоит промазать герметиком.

В манжету вставляют выпускной конец отводящего трубопровода.

Подключение лучше выполнить в виде жесткой сборки. Для этого с помощью гайки и конусной прокладки соединяют выставленный под требуемым углом канализационный отвод с коммуникационной трубой.

Используя при подключении мягкую трубу, старайтесь длину горизонтальных участков делать такой, чтобы они не провисали при эксплуатации

Если размеры отвода и канализационной трубы не совпадают, при состыковке элементов используйте пластиковый переходник, приобрести который можно в отделе сантехнического оборудования.

Чтобы предупредить распространение запаха, идущего с канализации, раструб трубы следует снабдить специальной резиновой манжетой.

При выборе манжеты учитывайте, что ее внутренний диаметр должен быть чуть меньше наружного размера отводной трубы.

Проверка работоспособности

Проверить герметичность соединений можно, включив воду. Для наглядности можете застелить участок пола, размещенный непосредственно под сливной системой бумажной или тканевой салфеткой.

На ее поверхности быстро проявятся все пятна от стекающих капель воды.

Если вода, проходя через сифон, уходит в канализацию, а места соединения деталей не протекают – все в порядке. Убедившись, что система не дает протечек, можете считать, что слив полностью готов к работе.

Разветвленные сифоны, к которым подключают стиральные машины, монтируются по такой же технологии.

Отличие установки лишь в том, что к отводам сифона будут прикручивать гибкие шланги бытовой техники.

Видео: совет мастера, как подключить слив к канализации

Сифон для раковины: выбираем лучший вариант

Канализация является сложной и жизненно необходимой инженерной системой. Ее задача заключается в сборе и отводе сточных вод и отходов. Для обеспечения эффективной бесперебойной работы система оснащается высокотехнологичным оборудованием. Одно из таких специальных устройств – гидрозатвор (сифон). Данное изделие ничем особенным не выделяется, конструкция его достаточно проста, но без него комфортные условия проживания в квартире или доме невозможны.

В данной статье рассмотрим конструктивные особенности существующих гидрозатворов, плюсы и минусы различных моделей. Это позволит определиться с выбором, какой сифон под раковину, мойку или умывальник лучше купить.

Принцип работы гидрозатвора

Гидравлический затвор – это конструкция, применяемая для уменьшения нагрузки на канализационную систему при гидроударах и предотвращения проникновения в жилье неприятного запаха. Если выбор и монтаж оборудования осуществляются в соответствии с общепринятыми требованиями, канализация может много лет прослужить без ремонта.

В наши дни на полках магазинов представлен большой выбор гидрозатворов различной конструкции, основным элементом которых является труба изогнутой формы. Это обеспечивает постоянный водяной заслон. Некоторые сифоны дополнительно оснащаются специальными вспомогательными приспособлениями.

Главным условием бесперебойной работы является наличие воды в полости сифона. Ведь это своего рода преграда, препятствующая проникновению газов и запаха в помещение. Если на протяжении долгого времени не пользоваться гидрозатвором, вода начнет медленно испаряться, что может привести к появлению неприятных ароматов. При регулярной эксплуатации оборудования объем воды в сифоне постоянно находится на должном уровне.

Исходя из технических и конструктивных особенностей, можно выделить несколько разновидностей гидрозатворов. Рассмотрим каждый из этих типов.

Виды гидравлических затворов для канализации

При классификации данных устройств необходимо учитывать прежде всего особенности конструкции. Исходя из этого все гидрозатворы можно разделить на 6 разновидностей.

Коленные сифоны

Монтаж коленного сифона для раковины

Первыми в нашем списке идут трубные (коленные) сифоны. По внешнему виду они представляют собой изогнутую в форме буквы U трубу. Для изготовления трубных сифонов используется полимерный материал – полипропилен.

Коленные гидравлические затворы являются наиболее прочными, способными выдерживать максимально высокое давление воды в системе. Они монтируются чаще всего в местах слива сантехники, в частности унитаза и ванны. Нередко в таких ситуациях одного устройства оказывается недостаточно, в связи с чем устанавливаются сразу 2 сифона.

Коленные гидрозатворы могут иметь цельную или разборную конструкцию. Если в первом случае при поломке устройства придется его демонтировать и заменять новым, то во втором появляется возможность починить сифон своими руками. Фиксация оборудования выполняется посредством пластиковых хомутов или специальных гаек.

S-образный сифон под раковину устанавливают довольно редко

По такому же принципу работают гидрозатворы, имеющие S-образную форму. Их используют достаточно редко, когда важно обеспечить более надежный замок. Существуют также модификации, оснащенные впуском для подсоединения сливного шланга посудомоечной или стиральной машины.

Очистить коленные сифоны от засоров можно при помощи гибкого сантехнического троса или демонтировав изделие.

Бутылочные гидрозатворы

Для организации слива под раковиной также широко используются бутылочные сифоны. Каждый раз во время мытья посуды вместе со сточными водами в канализационную систему попадают кусочки пищи, приводящие к образованию мусорной пробки. Гидравлические затворы бутылочного типа удерживают пищевые отходы, поддерживая канализацию в работоспособном состоянии. Кроме того, они прекрасно выполняют свою главную функцию – не пропускают запахи в помещение.

Конструкция бутылочного сифона под раковиной

Устройство бутылочного сифона достаточно простое и представляет собой трубу, на которую дополнительно крепится контейнер – так называемая бутылка. Несмотря на то, что все части изделия сделаны исключительно из полипропилена, их соединения не так надежны и не способны выдержать такой же большой напор, как гидравлические затворы коленного типа. В связи с этим бутылочные сифоны, как правило, не применяются для установки в ванной или туалете, а ставятся только под кухонные мойки.

Несмотря на некоторые недостатки в плане повышенной вероятности возникновения протечек такие гидравлические затворы имеют и явные плюсы:

• упрощается процедура устранения засора канализации: достаточно снять «бутылку», открутив накладную гайку, и прочистить ее от скопившегося мусора;
• случайно упавшие в слив предметы также задерживаются внутри сифона, и при этом их легко можно оттуда достать, не разбирая конструкцию полностью.

Двухоборотные сифоны

Двухоборотные гидрозатворы очень похожи на устройства коленного типа, но имеют более сложную конфигурацию. Большинство из них оснащается фильтрующей решеткой и ревизионным отверстием для очистки системы.

По надежности двухоборотные сифоны лучше бутылочных: вероятность появления протечек в них минимальна. Если раньше гидрозатворы данного типа делались из чугуна, то в настоящее время его заменил не менее долговечный и прочный полипропилен. Встречаются и хромированные модели, имеющие схожие технические характеристики.

Гофрированные сифоны

По ряду показателей гофрированные гидрозатворы канализации не уступают ни одному другому из приведенных выше вариантов. Их конструкция достаточно пластичная и гибкая, что позволяет без проблем производить монтаж даже в маленьких помещениях. Одним концом гофрированная труба подсоединяется к сливу, а вторым – к выпуску канализации.

При всех своих преимуществах гидрозатворы данного типа обладают одним существенным недостатком: на ребристых стенках трубы застревают бытовые отходы, скапливается жир, оседает мусор. В связи с этим при установке гофрированного сифона рекомендуется дополнительно монтировать фильтрующее оборудование.

Следите за состоянием гофры и не забывайте периодически прочищать устройство доступными народными средствами. В противном случае сифон долго не прослужит: потеряет свою эластичность и прочность. Кроме того, на месте складок могут появиться трещины, что приведет к образованию течи.

Сифоны с переливом

Установка гидрозатворов с переливом позволяет предотвратить затопление квартиры в том случае, если кто-нибудь из домочадцев уйдет и забудет закрыть кран с водой. Такой сифон имеет дополнительную трубу для отвода воды в канализацию при достижении ею определенного уровня в мойке.

Конструкция сифона с переливом

Принцип работы сифона с переливом хорошо знаком всем, поскольку аналогичной системой оснащаются абсолютно все ванны. Хотя в наше время мало кто надолго оставляет воду открытой, ведь практически у каждого в квартире установлены водосчетчики.

При выборе следует обратить внимание в первую очередь на пропускную способность устройства. Если вода не будет успевать сливаться через перелив, то такой гидравлический затвор окажется попросту бесполезным.

Самыми прочными и дорогими моделями являются металлические. Их монтаж лучше доверить специалисту, в то время как пластиковые сифоны без особого труда можно установить самостоятельно.

Конструкция сухого затвора

В отдельную группу можно выделить устройства с сухим затвором. Они работают аналогично обычному ниппелю и представляют собой трубу, внутри которой находится обратный клапан. Вода, попадающая в слив, не может вытечь обратно, и запах из канализации также не проникнет в помещение даже в случае пересыхания коммуникаций при редком использовании.

Сухие затворы подразделяются на следующие виды:

• маятниковые, перекрывающие трубу практически моментально после прохождения воды;
• мембранные, закрывающие отверстие после слива жидкости в канализацию эластичной мембраной;
• поплавковые, работающие по принципу арматуры сливных бачков.

Не следует применять такие устройства для кухонных моек, поскольку из-за жира и остатков пищи при мытье посуды возрастает вероятность появления засора.

Какой сифон лучше выбрать

Сифон под раковиной, к которому можно подключить дополнительно 2 слива

При установке любой сантехники, будь то унитаз, ванна или раковина, требуется гидрозатвор. При выборе и покупке устройства следует учитывать множество факторов:

• наличие перелива;
• тип сифона;
• общее число подключений к системе или сливов;
• размеры;
• диаметры выпуска и входного отверстия;
• материал труб и крепежных элементов;
• защита от засоров канализации.

К примеру, выбирая между бутылочным и коленным сифоном для кухонной мойки, следует предпочесть первый вариант. Ведь постоянное мытье посуды и попадание в слив частичек пищи повышает риск появления засора, а конструкция «бутылки» позволяет задерживать весь мусор, не пропуская его дальше по трубам канализации.

Когда возникает необходимость в монтаже мойки с несколькими раковинами, целесообразно купить сифон с двумя или более точками слива. Работает он по тому же принципу, различается лишь конструкция.

Сифон для подключения нескольких моек одновременно имеет достаточно сложную конструкцию

Прежде чем пойти в магазин измерьте величину рабочего пространства. Случается, что гидрозатвор не вмещается, например, в тесный промежуток между полом и ванной.

Слив для раковины в ванной

Как устроена система слива для раковины в ванной комнате?

Современный человек настолько привык к высокому уровню комфорта и большому количеству бытовых приборов, значительно облегчающих жизнь, что уже просто их не замечает. Часто кажется, что сантехническое оборудование имеет очень сложную конструкцию, разобраться с которой непрофессионалу практически невозможно.

Однако, каждый домовладелец должен знать, как работает система слива для раковины, чтобы при необходимости иметь возможность самостоятельно разобрать и провести профилактическое обслуживание. В этой статье мы расскажем, как устроен слив в умывальнике в ванной.

Устройство и функции

Слив для раковины – сантехническое устройство, которое соединяет между собой сливное отверстие на дне чаши и вход в канализацию. Оно представляет собой изогнутую конструкцию, состоящую из сливной трубы и сифона. Слив – обязательный элемент, монтаж которого выполняют при установке мойки, ванны или душа. Он выполняет следующие функции:

Отфильтровывает легкий мусор. Решетка, которая надевается сверху на сливное отверстие в раковине выполняет не только декоративную функцию, но и защищает от проникновения мелкого мусора, волос, тем самым предотвращая образование заторов в канализации.

Важно! Главная особенность системы слива для мойки – изогнутая, сигмовидная труба. Благодаря особой форме, вода никогда не покидает изгиб сливной трубы, из-за чего образуется так называемый «гидрозатвор», который запирает канализационные запахи внутри, не давая им проникнуть внутрь ванной комнаты.

Конструкция

Система слива для раковин и моек – простейшая система, состоящая из сифона и сливной трубы, которая соединяет канализацию и сливное отверстие, расположенное на дне или стенке чаши. Это сантехническое изделие обычно изготавливается из пластика, металла или комбинации этих материалов. Слив раковины состоит из следующих конструктивных элементов:

• Корпус или «стакан».
• Выпускной патрубок.
• Манжеты и уплотнители из пластика или резины.
• Защитно-декоративная металлическая решетка на сливное отверстие.
• Пластиковые гайки.
• Фиксирующий винт.

Конструкция бутылочного сифона

Обратите внимание! Также существуют сливы для раковин с переливом, которые отличаются от обычных наличие дополнительного сливного отверстия, расположенного выше основного. Это отверстие соединяется дополнительной гофрой с корпусом сифона. Перелив предотвращает переполнение раковины и излитие воды из чаши, если вы забыли закрыть кран, или сливное отверстие засорилось.

Виды по принципу устройства

Конструктивно различные модели сливов для раковин в ванной сильно отличаются друг от друга, причем заметно это даже визуально. Выбор формы зависит от конфигурации раковины и вкусовых предпочтений домовладельца. Различают следующие виды сливов:

Бутылочные. Бутылочными сливными системами называют устройства, гидрозатвор в которых создается не за счет изогнутой, сигмовидной трубы, а благодаря конструкции из двух погруженных друг в друга цилиндров. Вода внутри такого приборе сначала передвигается по внутренней трубе колбы сифона, затем попадает в отстойник и только после этого поднимается через щель между цилиндрами в сливную трубу, а дальше в канализацию.

Раковины с боковым сливом. Боковой слив располагается не на дне чаши раковины, а на ее задней стенке или в место сопряжения стенки и дна. Он удобен тем, что позволяет вынести корпус сифона за пределы раковины. Это позволяет устанавливать мойку над стиральной машиной или тумбой. Однако, из-за такого расположения, вода не может полностью слиться из чаши, она оседает на дне, из-за чего образуется известковый налет.

Раковина с боковым сливом

Важно! Также в последнее время стали появляться новые модели сливов, предназначенные для скрытого монтажа. Они компактные, поэтому не занимают много места, поэтому их практически не видно из-за борта мойки. Однако, главный факторы, которые надо учитывать при выборе сифона – соответствие диаметра труб и пропускная способность прибора, позволяющая эффективно сливать воду из умывальника.

Видео инструкция
Как собрать систему слива (и слива-перелива) при монтаже раковины

Сборка и установка раковины производится в соответствии с инструкцией производителя, в которой указывается перечень необходимого инструмента для выполнения монтажных работ, а также схема подключения прибора к системе канализации. Следуя данному руководству, можно собрать и установить слив для раковины своими силами, не вызывая сантехника. Сливное отверстие в раковине должно обязательно перекрываться специальной металлической решеткой, защищающей канализационную трубу от попадания пищевых отходов при обработке сырья и мытье посуды. Для сбора мусора, проникающего сквозь решетку, в системе слива предусмотрено наличие пластикового сифона, который легко снимается после заполнения для проведения очистки. Помимо этого сифон, заполненный водой, препятствует проникновению неприятного запаха из канализационной трубы в помещение кухни или ванной. Чтобы не допустить переполнения мойки производители предлагают устанавливать слив для раковины с переливом. Дополнительная гофрированная или жесткая пластиковая трубка, соединяет отверстие в верхней части раковины с системой слива на участке, предшествующем сифону.

На данном видео показаны раковины с боковым сливом, которые используют в небольших помещениях. Для экономии места под ними располагают стиральные машины. Монтаж системы слива в этом случае лучше доверить профессиональному сантехнику.

Как устроена конструкция классического слива?

Так выглядит схема устройства слива кухонной раковины, не снабженной системой перелива.

Последовательное соединение всех комплектующих обеспечит нормальное функционирование слива

1. Защитная решетка.

2. Прокладка резиновая.

3. Отводной патрубок.

4. Соединительный винт.

5. Основание слива-выпуска.

6. Корпус сифона бутылочного типа.

7. Стяжная гайка.

8. Конусная прокладка.

9. Стандартный канализационный отвод.

13. Крышка сифона.

14. Резиновая прокладка.

Дополнительно: символами 1с, 3в, 12а, 12б обозначены прокладки, 1а – пластмассовая пробка для сливного отверстия.

Данную систему слива для раковины устанавливают в следующем порядке:

• сначала выполняют соединение с раковиной;
• затем проводят сборку основной части сифона;
• в последнюю очередь соединяют конструкцию с канализацией.

Защитную решетку, снабженную 5-6 делениями, устанавливают на сливное отверстие раковины, не забыв проложить между ними прокладку. Затем на бортик отводного патрубка крепят резиновую прокладку, толщина которой составляет 3-5 мм. У другого торца патрубка снята фаска, что обеспечивает его свободный завод в сифон. Плотно прижимая верхнюю часть патрубка к мойке, вставляют соединительный винт, имеющий 6-8 мм в диаметре, в защитную решетку и начинают прикручивать его плоской отверткой в гайку патрубка, которая плотно вставлена в специальную выемку. На этом этап соединения слива с раковиной можно считать законченным.

Сборку основной части сифона начинают с того, что надевают на отводной патрубок пластиковую стяжную гайку, а после этого – конусную прокладку. Далее вставляют в верхнюю часть корпуса сифона патрубок, насаживая его на нужную высоту. Затем опускают гайку и закручивают ее руками без применения инструментов. В сифонную крышку помещают плоскую большую прокладку, выполненную из резины, и привинчивают ее к корпусу.

Важно! Стакан (крышка) сифона часто забивается пищевыми отходами, поэтому его периодически снимают и промывают. По этой причине не рекомендуется применять силиконовый герметик для замазывания стыка между корпусом сифона и его крышкой. Для создания герметичного соединения можно использовать сантехническую подмотку.

Вид системы слива в сборе для кухонной раковины. В данной конструкции используется сифон (отстойник) бутылочного типа

Последний этап связан с соединением системы слива раковины с канализацией. Для выполнения этой операции необходимо соединить стандартный канализационный отвод, диаметр которого обычно равен 50 мм, с канализационной трубой, используя при этом гайку и конусную прокладку.

Важно! Если отвод или канализационная труба имеют размеры, не отвечающие принятому стандарту, то для их соединения используется готовый пластиковый переходник.

Раструб канализационной трубы необходимо снабдить специальной резиновой манжетой, с помощью которой будет сдерживаться запах, идущий из канализации. Внутренний диаметр манжеты должен быть меньше наружного диаметра отводной трубы. Это позволит манжете плотно обхватить трубу и не допустить проникновения неприятных запахов в помещение.

Особенности установки слива с переливом

Из инструментов понадобятся крестовая и большая плоская отвертки, причем последняя может быть заменена обычной монетой. Электролобзик требуется в том случае, если под мойку необходимо вырезать в столешнице посадочное место подходящего диаметра. В руководстве, прикладываемом производителем к выпускаемому оборудованию, имеется перечень всех комплектующих и схема их последовательного соединения. Чтобы лучше понять порядок сборки, надо разложить все детали на полу или на столе.

Схема сборки слива с переливом, взятая из инструкции производителя мойки, устанавливаемой в специальное посадочное место, вырезанное в столешнице

После тщательного изучения инструкции начинают собирать слив. На основание слива-выпуска, прилегающего снизу к мойке, укладывают толстую резиновую прокладку. Более тонкую и мягкую прокладку кладут под низ верхней части выпуска. Затем со стороны самой мойки в сливное отверстие помещают на прокладку металлическую часть выпуска. Соединяют обе детали пластиковым полым винтом, который закручивают широкой отвёрткой или монетой.

Важно! Перед тем как затянуть винт, необходимо проследить, чтобы патрубок перелива точно совпадал с отверстием для перелива, предусмотренным в раковине.

Сборка перелива начинается с регулирования высоты трубки, которая зависит от глубины устанавливаемой раковины. При этом черная часть трубки, снабженная фиксаторами, соединяется с белой частью в выбранном по высоте месте. Собранную трубку перелива крепят к мойке, не забывая про резиновую прокладку, располагаемую между поверхностями. Затем на белую часть переливного патрубка надевают гайку и конусовидную прокладку. Проводят соединение патрубка перелива с выпуском, затягивая вручную гайку. Вот так собирается слив перелив для раковины своими руками.

Соединение патрубка перелива с отводом слива проводится с помощью гайки, закручиваемой вручную без применения каких-либо инструментов, и резиновой прокладки

Далее остается собрать гидрозатвор, являющийся отстойником, и гофру. В паз вставляют прокладку и соединяют с выпускным патрубком, закручивая гайку от руки. Таким же образом прикручивают и гофру. После этого мойку устанавливают в посадочное место, предусмотренное в столешнице, и соединяют гофру с канализацией. На заключительном этапе вставляют в сливное отверстие сетку-заглушку.

Важно! Гофрирированные трубы лучше заменять обычными гладкостенными трубами, которые легче прочищать в случае засора.

Провести подключение раковины к канализации можно своими силами. Если по каким-либо причинам вы сделать этого не можете, обратитесь к профессионалам. Умелым мастерам даже не надо читать инструкции, потому что им известно, как собрать слив для кухонной раковины любого типа.

Сборка и монтаж сифона в ванной и на кухне: инструкция и схемы

Установка сифона своими руками – операция настолько несложная, что приглашать ради нее мастера-сантехника нет смысла. Сифоны современной конструкции рассчитаны на сборку руками, лишь в некоторых случаях может понадобиться отвертка. Еще пригодится миниатюрный светодиодный фонарик для подсветки плохо видимых мест.

Однако работа по установке сифона относится к числу опасных, и не зря: вам придется чистить канализационный патрубок и некоторое время держать его открытым. А чтобы в дальнейшем сифон не стал источником неприятностей, нужно использовать качественные материалы и точно соблюдать инструкцию по установке сифона.

Меры предосторожности

Фекальные воды и шлам – субстанция весьма ядовитая и химически агрессивная; канализационные газы, кроме того, еще и взрывоопасны. Опасность усугубляется тем, что ядовитые вещества могут проникать в организм через неповрежденную кожу.

Сантехники-магистральщики прекрасно об этом знают и техникой безопасности отнюдь не пренебрегают. Сантехникам-бытовикам редко приходится иметь дело с большими массами отравляющих веществ или выбросами газа из трубы, но в каждом таком случае последствия бывают тяжелыми как раз из-за пренебрежения мерами предосторожности.

Жильцам квартир бояться нечего: водяной затвор в колене сифона надежно запирает выход трубы. Но при замене сифона ее патрубок окажется открытым, и придется работать руками в непосредственной близости от налета шлама, и счищать его. Поэтому запаситесь латексными перчатками, пластиковым фартуком и респиратором-лепестком. Если вдруг на вашу долю придется тот самый 1 из 10 000 случаев, обойдется без вреда.

Материал сифона

Сифоны для стоков изготавливаются в основном из хромированной латуни, ПВХ или пропилена (полиизопропилена). Латунные – самые дорогие, их применение может быть оправдано только с точки зрения эстетики и престижа. В остальном они по всем параметрам уступают пластиковым, включая стойкость: при случайном ударе пластиковый сифон отыграет или помнется, а латунный может сломаться или вывернуться из патрубка.

ПВХ дешевле всего и имеет наименьшее гидравлическое сопротивление. Но при регулярном сливе горячей воды служит ПВХ сифон 5-7 лет. Пропиленовый сифон на 5-20% дороже аналогичного ПВХ, но при правильной установке продержится десятилетия. Гидравлическое сопротивление для сифона большой роли не играет, а прочный и химически стойкий пропилен можно многократно чистить крючком или тросиком, и миазмы из трубы его не разъедят. Особенно хорош пропилен для акриловой ванны: их коэффициенты температурного расширения практически равны.

При покупке пластикового сифона обязательно проверьте его комплектность и качество:

Нижняя сифонная пробка с резиновой кольцевой прокладкой. Только для бутыточного сифона.

Сливная труба

Сливные трубы применяются жесткие или гофрированные. С гофрированной трубой проще работать, особенно под ванной, но для кухонной мойки гофр не годится: во внутренних ложбинах гофра интенсивно накапливается шлам (слив с кухни самый грязный) и гофр внутри кухонного шкафа в соседстве с ведром или другими предметами легче повредить.

При установке сифона вам понадобится пластичный или полужидкий герметик. Наилучший по свойствам и недорогой – силиконовый. Нужно только проследить, чтобы он не оказался кислотным. Тест на химическую нейтральность очень прост: чуть выдавить и понюхать. Если несет уксусом – не годится, кислотный. Пригодный для сантехники герметик должен либо вовсе не иметь запаха, либо запах слабый и не резкий.

Изредка встречается в продаже герметик на основе натурального каучука («Гермепласт» и пр.). Он похож на сероватый или желтоватый липкий пластилин. Очень дорог, но о качестве говорит один лишь расчетный срок службы: 70 лет. При необходимости соединение можно разгерметизировать и герметик использовать повторно.

Присоединительные размеры

Присоединительные размеры канализационных парубков – 32, 40 и 50 мм. Перед покупкой сифона нужно промерить диаметр излива старого, и новый желательно брать с такой же посадкой. Если нет подходящего сифона нужного размера, придется покупать переходную манжету. Также в продаже имеются сифоны со ступенчатым концом излива, на все три размера. Лишнее отрезается, и нижний уплотнитель приобретается отдельно.

Уплотнительную манжету в последних двух случаях необходимо приобрести сразу же, пока сифон в руках, и тут же проверить, как она садится на излив, насколько упруга и прочна. Сифон с большими заусенцами на обрезе излива, не дающими посадить манжету, брать не следует: это говорит о низком качестве пластика. Производитель, скорее всего, «альтернативный» и штампует сантехнику из ПВХ общего назначения.

Подготовительные работы

Подготовка у установке сифона сводится к демонтажу старого и очистке внутренней поверхности канализационного парубка. Выполняя последнюю операцию, не стоит особо возиться в грязи: материал (специальная резина) манжеты рассчитан на посадку в шероховатое гнездо.

Сложности могут возникнуть, если меняется еще советский чугун, заделанный в патрубок на цементе. В таком случае придется поработать 50 г молотком и зубильцем или стамеской, чтобы выдрать прежнее чудище и удалить остатки цемента из патрубка.

Внимание: помните, что работаете с хрупким чугуном. И следите, чтобы обломки цемента не остались в трубе, они станут источником постоянных засоров. Выбирать обломки из трубы удобно пинцетом или плоскогубцами-утконосами.

Установка сифона на кухне одновременно и проста и сложна. Проста – потому что патрубок и раковина довольно легко доступны. Сложна – потому что нужный кухонный сифон может оказаться довольно сложной конструкцией. Для стиральной машины нужен сифон с дополнительным штуцером. Если на кухне есть еще и посудомоечная машина – с двумя. На мойку, если она двойная, понадобится сифон с двойным сливом.

Кроме того, в новых домах патрубок канализации расположен на стене и выходит прямо в стояк; стояков в таком случае несколько на квартиру. С точки зрения санитарии и гигиены это отлично, но выпуск сифона пойдет уже не вниз, а назад или вбок. Некоторые виды кухонных сифонов показаны на рисунке; по схеме слева можно просчитать размеры свободного пространства под сифон.

Инструкция по установке сифона на кухне

• Проверяем посадку решетки слива в раковине мойки. Может оказаться, что выштамповка в раковине слишком мелка. Это недопустимо: лужица вокруг выступающей решетки быстро станет рассадником инфекции. На такой случай желательно при покупке договориться с продавцом о замене. В крайности – ставить решетку без прокладки, на герметик.
• В канализационный патрубок ставим установочную манжету, смазанную герметиком. Установочная поверхность патрубка должна быть сухой.
• Проверяем торцевые (стыковочные) поверхности корпусных резьб. Острым ножом срезаем заусенцы и облой (они могут повредить прокладки) и им же или шабровкой (римером) снимаем фаски в 0,5-1 мм.
• Обрезаем в размер при необходимости выпускной конец сливной трубы, заводим в манжету, закрепляем. Если крепление – хомутом, понадобится отвертка, затянуть винт хомута. Резьбовый конец выпускной трубы должен быть обращен к телу сифона (бутылке или колену).
• Если излив идет вниз, на верхний конец выпускной трубы на герметике сажаем угольник.
• Монтируем в раковине мойки сливную решетку. Нижнюю прокладку из черной резины пока не ставим.

• Укладываем в паз пробки тонкую кольцевую прокладку и смазываем герметиком с захватом корневой части резьбы на 2-3 витка. Заворачиваем пробку.
• Вставляем в выпускной патрубок бутылки клапан, если он предусмотрен. Заслонка клапана должна открываться наружу.
• Подсоединяем бутылку сифона к выпускной трубе: ставим на герметике коническую прокладку на выпуск узким концом к бутылке, заводим в бутылку, наворачиваем на резьбу боковую гайку бутылки. Натуго не затягиваем.
• В канавку верхнего парубка бутылки на герметике укладываем нижнюю прокладку слива, подводим к сливному патрубку решетки слива, не туго заворачиваем верхнюю гайку бутылки.
• Слегка покачивая бутылку, попеременно затягиваем верхнюю и боковую гайки бутылки натуго.
• Если штуцеры стиралки и мойки пока не задействованы, заглушаем их резиновыми пробками, комплектными или подходящими по размеру. В противном случае – просто натягиваем на них сливные шланги.

Примечание: работу по установке сифона нужно сделать за один раз, пока герметик свежий. Герметик сохраняет пластичность, но если пошевелить стык уже спустя час после его нанесения, соединение будет ненадежным. При двойной мойке решетки сливов устанавливаются сразу обе, и окончательно затягивать придется три гайки.

В случае залива даже неухоженный, осклизлый клапан спасает квартиру: с ним дело обходится генеральной уборкой, а не ремонтом. Но клапан обрастает шламом, поэтому сифон с клапаном нужно периодически разбирать и чистить. Поэтому:

Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

Сифоны для ванны

При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

Инструкция по установке сифона с гофрированным переливом на ванну

• Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
• Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
• Подсоединяем перелив. Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
• Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

Умывальник

После кухни и, особенно, ванны, установить сифон для раковины умывальника – детская забава. Один слив, никаких штуцеров – всё, как на кухне. но без излишеств.

Сифон – важнейшее из сантехнических средств. Неисправность этого незатейливого устройства повлечет появление в квартире невидимой, но весьма вредоносной заразы. Поэтому при установке сифона нужно тщательно герметизировать и плотно, в несколько приемов с покачиванием, затягивать резьбовые соединения.

Видео: сборка сифона для раковины

08.08.2014 в 14:59

Добрый день.
Я в полном недоумении: на кухне под раковиной с 1998 года установлен «советский» бутылочный сифон с жестким коленом-сливом в боковую трубу (далее в канализацию). При прочистке трубы пришлось сифон разобрать. С удивлением обнаружила, что труба слива из раковины не входит внутрь сифона, а только примыкает к его отверстию. В месте примыкания есть коническая прокладка, плотно прилегающая к краям горла бутыли сифона. При закручивании фиксирующей гайки (которая, казалось бы должна сжимать это соединение) ничего не происходит, то есть после этого конец трубы слива раковины можно легко вынуть их бутыли сифона, его ничто не удерживает. Разумеется, никакой герметичности, именно из этого стыка и вытекает вода (даже при умеренном напоре). Что за ерунда? Как быть? Посоветуйте, пожалуйста.

13.05.2014 в 18:40

Пасиб! Собирал по инструкции изготовителя, там все рисунки такие мелкие — что пару прокладок просто перепутал. Как выяснилось)))

09.12.2013 в 15:16

Спасибо за предупреждение. Часто приходится чистить канализацию. На защитные меры вообще никогда не обращал внимания. Держал трос голыми руками. Через время начинал болеть. Видимо есть вред для организма. Теперь буду осторожней.

29.10.2013 в 02:13

сегодня чистил сифон из пластиковой гофрированой трубы, был забит грязью в месте сгиба, пришлось чистить тросиком. Разборные сифоны лучше будут в этом плане.

LOCAL Очистка забитой раковины | Раковина

1-866-99MRDRAIN

Найдите своего местного сантехника Mr. Drain® 24 часа в сутки

Пионеры в бестраншейной замене канализационных, водопроводных и газовых магистралей с минимальным повреждением участка

Сантехнические и дренажные системы

Как прочистить сток раковины | инструкции

• Приложение

• Смотреть вживую

• Полные эпизоды

• Войти
• • Профиль
  • Выйти
• Регистр

• Показывает
  • Основной
  • программа передач
  • Сделай сам
  • Показывает от А до Я
  • Хосты от А до Я

  Лучшие шоу

  • Barnwood Builders
  • Строит Большой пляж
  • Особняков со скидкой
  • Первые ласты
  • Холмс: новое поколение
  • Реабилитационный наркоман
  • Восстановлено
  • Утилизация
  • Возрождение каменного дома
  • Проект Vanilla Ice

  Хосты

  • Джейсон Кэмерон
  • Джефф Девлин
  • Джош Темпл
  • Мэтт Блашоу
  • Николь Кертис
  • Ванильный лед
  • Тамара День
  • Бретт Уотерман
  • Марни Оурслер
  • Скотт МакГилливрей

  Полные серии

  • Barnwood Builders
  • Строительство вне сети
  • Мэн Кэбин Мастерс
  • Pool Kings
  • Восстановлено
  • Texas Flip N Move

  Не пропустите:

  • Идеи озеленения переднего двора
  • 26 популярных домашних стилей
  • Стильное хранение в ванной
  • 35 переработанных поделок
  • Как построить набор козловой ямы
• Как

  Сделать и украсить

  • Отделка
  • Поделки
  • Развлекательные
  • Переработка
  • Свадьбы
  • Пет Проекты
  • См. Все

  Номера и помещения

  • Кухня
  • Ванная
  • Спальня
  • Место для хранения
  • Гараж
  • Этажей
  • Витрина экспертов
  • Креативные пространства
  • См. Все

  На открытом воздухе

  • Садоводство
  • Ландшафтный дизайн
  • Патио и террасы
  • Конструкции
  • Открытые площадки
  • Hardscaping
  • Ландшафтный дизайн
  • Места для детей
  • См. Все

  Техническое обслуживание и ремонт

  • Ремонт
  • Организация
  • Очистка
  • Устойчивость
  • Готовность
  • См. Все

  Навыки и ноу-хау

  • Инструменты
  • Мастерские
  • Каменная кладка и плитка
  • Плотницкие и деревообрабатывающие
  • Живопись
  • Электрооборудование и проводка
  • Сантехника
  • См. Все

  Не пропустите:

  • Идеи озеленения переднего двора
  • 26 популярных домашних стилей
  • Стильное хранение в ванной
  • 35 переработанных поделок
  • Как построить набор козловой ямы
• Лотереи
• Ролики

Конкурентоспособная цена антиблокировочная сливной фильтр сливного фильтра для мусора — Фильтр мусорного ведра для сливного фильтра раковины по конкурентоспособной цене

Наименование товара:

Конкурентоспособная цена Антиблокировочный слив сливной фильтр сливной фильтр Фильтр мусорного ведра

Цвет:

Белый, розовый, желтый или по запросу клиентов

Применение:

Кухня или санузел

Интерфейс:

Один размер подходит всем

Установка:

Внешняя установка

Тип:

Сетчатый фильтр-мешок для кухни и ванной комнаты

Материал:

Полиэстер, Спандекс

Транспортный пакет:

30ПК / сумка, 50ПК / сумка, 100ПК / сумка или в соответствии с требованиями клиентов

Технические характеристики:

9 * 9 см, 12 * 15 см или по запросу клиентов

.
