инструкция по монтажу и рекомендации профессионалов.

Погода часто бывает непредсказуемой и из-за большого количества осадков может пострадать как кровля, так и люди. Поэтому применяется монтаж снегозадержателей, которые защищают от внезапного падения больших скоплений снега. Но чтобы конструкция эффективно выполняла свою задачу, необходимо правильно установить ее. Выбрать и приобрести снегозадержатели можно на сайте завода производителя ДИРС https://ooodirs.ru/.

Проведение расчетов монтажа снегозадержателей

Установка и требования указаны в СНиП 2.0.10.07. Расчет работ необходимо проводить таким образом, чтобы они правильно сочетались с общими кровельными работами. В некоторых случаях снегоупоры устанавливают по всему периметру здания, в других – только в отдельных зонах.

Задержатели снега обязательно должны присутствовать рядом с:

• Балконами и мансардными окнами.
• Парковкой.
• Дорогами для машин и пешеходов.

Во время проведения расчетов обычно берут во внимание склон схода снега с кровли. Обычно он равен 45 градусам. Монтаж необходимо проводить на расстоянии 0,5-0,8 м от карниза кровли. Монтаж таких систем на свесах запрещается.

При проведении расчетов необходимо учитывать:

• Угол наклона крыши и вид кровли. Если угол большой, значит снег оказывает большее давление на систему. Если угол превышает 15 градусов, рекомендуется монтировать держатели трубчатого типа. Они будут более надежными.
• Площадь и вид кровли. Правила проведения расчета отличаются для шифера, металлочерепицы, профлиста и т.д.
• Интенсивность и частота осадков. Этот параметр невозможно спрогнозировать точно, но стоит прописать риски.

Только проанализировав данную информацию можно создать качественную схему и установка снегозадержателей на крыше будет правильной. Необходимо определиться с местом для установки разных элементов, порядком крепежа, комплектацией и цветом системы. Но независимо от расчетов монтаж проводится параллельно к карнизу. Первый ряд должен располагаться над несущей стеной. Все остальные ярусы монтируются в 1,5-2 м от самого первого.

Чтобы упростить процесс расчетов можно воспользоваться специальным калькулятором. В отдельные графы вносят длину ската, углы, тип крыши.

Правила монтажа

Монтаж снегозадержателей своими руками помогает задерживать снег, при этом разделяя его на части. Необходимо проводить монтаж конструкции в местах, где прогнозируется высокое скопление снега. При выборе системы необходимо учитывать ее строение и оформление. Цвет должен совпадать с тоном кровли. Также органично смотрится конструкция на 1-2 оттенка темнее, чем черепица или профнастил.

После проведения расчетов необходимо подготовить чертеж с изображением крыши и отметить на нем места для установки системы задержки снега. Первый снегозадержатель всегда устанавливается над несущей стеной. Это связано с тем, что в данном месте достигается наибольшая механическая прочность кровли. Оставшиеся изделия устанавливают на расстоянии 1-2 м от первого.

Если это решетчатая или зубчатая конструкция установка снегозадержателей проводится на крыше рядами. Уголковые и точечные можно монтировать в шахматном порядке. Чтобы определить расстояние между крепежами и ряды, необходимо учитывать длину и угол ската. Если уклон большой крепежные элементы необходимо располагать как можно ближе.

Фиксация саморезами проводится на крыше только с нижней стороны волны в профилированных материалах. Необходимо позаботиться и о герметичности. Все отверстия, в которых крепятся саморезы нужно укрепить резиновыми прокладками. Обычно они поставляются комплектом вместе с системой для крепежа.

Монтаж снегозадержателей должен проводиться только поверх сплошной обрешетки. Данную систему необходимо тщательно продумать еще до начала проведения кровельных работ. Если начинать установку снегоблокаторов поверх готовой крыши, может появиться необходимость разбирать отдельные части кровли. Также не рекомендуется проводить работы на кровле зимой.

Инструменты

Подготовку инструментов необходимо проводить после того, как выбран тип снегозадержателя. Но базовый набор обычно одинаковый. Он включает:

При этом не рекомендуется применение болгарки, потому что она негативно сказывается на качестве полимерного слоя. Если это конструкция для монтажа на металлочерепице, она включает: кронштейн универсального типа, гайки, болты, саморезы и уплотнители.

Подготовка

Прежде всего необходимо убедиться, что крепление снегозадержателей может выдержать монтаж конструкции. Для этого проводиться осмотр обрешетки и при необходимости уплотнение планками. Это помогает избежать ситуации, при которой саморезы попадают в пустоту под крышей.

Перед тем как монтировать снегозадержатель размечают кровлю. Если конструкцию устанавливают на металочерепицу, кронштейны должны упираться в волну 3-4 ряда. В случае с другими типами кровли допускается расстояние до свеса не менее 40 см. Линию установки всегда отмечают с помощью протягивания шнура. Также полезна разметка промежутков между кронштейнами по горизонтали. Также важно помнить, что рабочий, который занимается выполнением данных работ должен иметь монтажный пояс и страховочный трос.

Установка устройств разного типа

Особенности процесса зависят от системы снегоблокатора. Чтобы создать надежное крепление необходимо их учитывать.

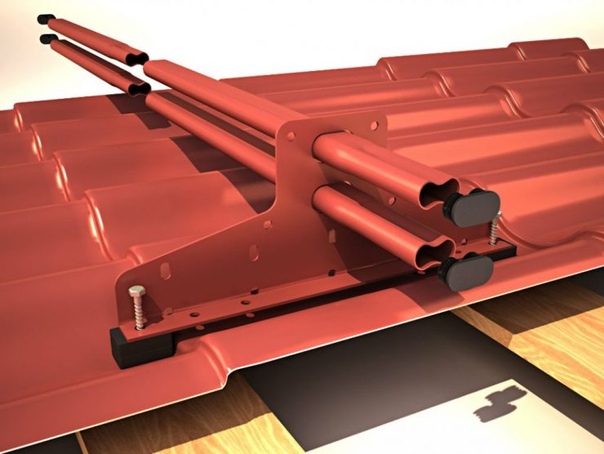

Трубчатый снегозадержатель. Монтаж является одним из самых популярных. Они соединяются друг с другом с помощью нескольких трубок шириной до 3 см. Также в данном случае используются металлические пластины для креплений. Сначала на кровле отмечают места для будущих креплений. Просверливать обрешетку при этом нет необходимости.

Затем в кронштейны вводят саморезы и закручивают их. Важно не забывать о резиновых уплотнителях, которые избавят от скачка профильных высот. После этого можно вводить трубы в закрепленные кронштейны.

Также часто используются уголковые конструкции. Их можно применять при небольшом угле наклона (20-30 градусов) и небольшом количестве осадков. В среднем высота такой системы составляет 6-10 см, а длина – 20-30 см. Монтаж проводится с использованием крепежных полочек. В вопросе, как установить снегозадержатели имеет значение угол наклона и длины крыши. Если скат не превышает 4 м, достаточно установить 2 ряда таких изделий. Но когда он составляет 5-6 м необходимо минимум 3 ряда. Во время крепления таких деталей на крыше в верхней части используются длинные саморезы, в нижней – короткие.

Монтаж проводится над несущей стеной, так нагрузка на кровлю будет минимальной. Как правило элементы монтируются в шахматном порядке, что позволяет правильно распределить нагрузку.

Еще используются точечные или бугельные конструкции. Как правило их монтаж является факультативным. Самостоятельно их можно монтировать на крыше с невысоким уклоном и шероховатой поверхностью. Сначала составляется эскиз, который поможет правильно распределить точки и установка снегозадержателей будет правильной. Оптимальный интервал между конструкциями 10-15 см.

Некоторые бугели для крыши имеют крючки, которые позволяют установить их на обрешетку. Крепление происходит максимально просто, без использования саморезов. Но, если кровля сделана из профнастила или металлочерепицы необходимо укреплять ее деревянными брусьями.

Иногда крайнее крепление обрешетки крыши может ослабевать. Чтобы избежать этого необходимо правильно соблюдать параметры выноса трубки (если это трубчатая система). Также необходимо обращать внимание на качественную герметизацию и другие советы в инструкции, тогда изделие качественно справится со своей задачей.

Похожие темы:

Снегозадержатели на крышу: установка, виды, для чего нужны | 5domov.ru

Снежные зимы несут много хлопот для коммунальных служб и хозяев частных домов, связанных с уборкой снеговых заносов. При чем это касается не только улиц и площадей, но также скатных крыш. Собирающийся там снег представляет потенциальную угрозу, так как в случае внезапного схождения способен царапать кровельный материал и наносить вред находящимся внизу объектам и людям. Один из способов уберечься от подобных явлений – применить снегозадержатели для крыши.

Оглавление:

Для чего нужны снегозадержатели (и нужны ли)

В первую очередь в снеговых барьерах нуждаются крыши со значительным углом ската, где в качестве кровельного покрытия используются профнастил, металлочерепица или фальцевые листы. Помимо гладкой поверхности, эти материалы обладают очень хорошей теплоемкостью, что провоцирует подтаивание снизу накопившегося на крыше снега. В результате эти массы под собственным весом начинают отрываться и «съезжать» вниз по металлическим скатам, как по лотку. Наличие образовавшегося слоя влаги между наледью и скользкой кровельной поверхностью только усугубляет ситуацию, позволяя снежной шапке обрушаться с большой скоростью.

Чем это опасно:

1. Повреждается кровля. В регионах со снежными зимами на кровлях скапливаются довольно внушительные массы снега (до сотен килограмм на м²). Во время быстрого схождения они оставляют глубокие царапины на поверхности скатов. Ситуация усугубляется еще и тем, что тот слой снега, который непосредственно соприкасается с кровельной поверхностью, обычно превращается в наледь: усиленная большим весом, она способна серьезно повреждать материал крыши. Если речь идет о металлическом покрытии (фальцевая кровля, профнастил), то на местах таких повреждений начинает появляться коррозия.

2. Деформируется стропильная конструкция. Так как речь идет о резкой смене равномерности нагрузки на крышу, это чревато перекосами, деформациями и даже переломами отдельных элементов стропильного каркаса.

3. Обрываются водостоки. В момент падения снежная шапка способна отрывать или деформировать водосточные трубы, желоба и прочие детали водоотводной системы.

4. Угроза для находящихся рядом с домом объектов. Если рядом со зданием, с крыши которого обрушивается снег, стоит машина, растут деревья и пр., они могут претерпеть серьезные повреждения. Особенно это касается многоэтажных домов со скатными крышами, когда падающая сверху снежно-ледяная масса успевает набрать приличную скорость.

5. Опасность для людей. К сожалению, в результате обрушения снега с крыши бывают случаи получения серьезных травм людьми (вплоть до смертельного исхода). Особенно от этого страдают дети или коммунальщики, производящие убо

Как правильно установить снегозадержатели на крышу

Установлено, что на крыше дома площадью всего лишь в 40 кв. м может накопиться около 5-8 тонн снега. Если на кровле не имеется снегозадержателей, то можно представить, что произойдет с проходящим мимо человеком, когда огромная масса снега внезапно обрушится на него. В данном случае владелец дома может понести наказание, вплоть до уголовной ответственности, поскольку согласно законам российского законодательства, хозяин недвижимости полностью отвечает за близлежащую территорию своего жилья. Кроме того, сход снега может нанести серьезный ущерб, как личному имуществу, так и чужому.

Виды снегозадержателей: уголковые, решетчатые, трубчатые.

Некоторые не придают особого значения противообвальным устройствам, беспокоясь о том, что они испортят дизайн крыши, но на самом деле это мнение ошибочно, поскольку такие системы наоборот вносят штрихи законченности. В связи с тем, что снегозадержатели являются устройствами безопасности, то пренебрегать их установкой ни в коем случае нельзя. Соответственно, у многих возникнет вопрос, как установить снегозадержатели на крышу правильно, ведь не у каждого есть возможность нанимать дорогостоящих специалистов. Тем более, иногда цена за их услуги намного превышает стоимость самого устройства. Прежде чем перейти непосредственно к монтажу снегозадержателей, следует разобраться, на какие типы они делятся.

Виды снегозадержательных систем

Наглядный пример работы снегозадержания.

1. Решетчатые снегозадержатели наиболее востребованные, поскольку считаются самыми эффективными. Это оптимальный вариант, как для высотных городских домов, так и для загородных частных усадеб. Немаловажным плюсом является то, что такого типа противообвальное устройство можно устанавливать практически на любую крышу, вне зависимости от того, каким кровельным материалом она покрыта. Данная система обычно изготавливается из металла и имеет вид решетки. Крепят ее либо на подвесных, либо на прибивных опорах.
2. На крышу из маталлочерепицы и профнастила можно крепить пластинчатые (уголковые) снегозадержатели, которые изготавливаются из такого же материала, что и покрытие. Это наиболее бюджетный вариант. Однако их установка возможна лишь на крышу, у которой угол ската не превышает 30 градусов, иначе они будут малоэффективны.
3. Снегостопоры внешне очень похожи на крюки. Установка снегостопоров осуществляется в основном на крышах с мягкой кровлей или же их используют как дополнительные элементы, усиливающие безопасность в зимний период. В настоящее время их стали изготавливать из прозрачного пластика, что делает их незаметными.
4. Трубчатые снегозадержатели ничем не уступают решетчатым и являются универсальным, современным и высокоэффективным устройством, предотвращающим внезапный сход снега с крыши. Эта конструкция представляет собой соединение нескольких труб специальными кронштейн-опорами. Их можно устанавливать на крышу из профнастила, черепицы, а также это отличный вариант для фальцевой кровли.

Таким образом, получается, что самыми оптимальными вариантами являются два типа противообвальной системы: решетчатые и трубчатые.

Для кого-то подойдет первая система, а для некоторых — вторая. Но, чтобы установить на крышу выбранный снегозадержатель, необходимо знать, что существуют индивидуальные правила монтажа для каждого вида. Если принято решение производить его самостоятельно, то нужно будет запастись стандартным набором инструментов, который подойдет для установки обеих устройств. В него входят:

• лестница;
• дрель;
• шуруповерт;
• рулетка;
• молоток;
• уровень.

Правила установки трубчатых снегозадержателей

Схема установки трубчатого снегозадержателя.

Установить данные противообвальные системы можно как на только строящуюся крышу, так и на готовую. Они могут располагаться на крыше в шахматном порядке и горизонтально в одну или несколько линий. Устанавливают их над мансардными окнами, подъездами или пешеходными дорожками. Ни в коем случае их нельзя размещать над карнизным свесом.

Трубчатые снегозадержатели крепятся перпендикулярно к обрешетке специальными кронштейнами, которые помимо крепежной функции, играют роль распределителя равномерной нагрузки на стропильную систему, что предотвращает “вырывание” снегозадержателей с крыши. Непосредственно кронштейны закрепляются саморезами по металлу. Они должны располагаться в местах, где находятся несущие стены. Расстояние между креплениями напрямую зависит от угла наклона крыши и длины ската. Обычно это где-то 0,5 м или 4 крепления на 3 метра. Монтировать их следует стык в стык, при этом необходимо выставлять их точно по уровню.

Если скат на кровле длинный, то такие системы безопасности необходимо устанавливать в несколько рядов. Когда осуществляется установка трубчатых снегозадержателей, между кровельным материалом и опорами должны быть размещены резиновые шайбы. Такая мера позволит обеспечить герметичность в местах, где проходит крепеж и предотвратит возникновение протечек. Кроме того, такие шайбы позволяют регулировать плоскость установки.

Правила установки решетчатых снегозадержателей

Последнее время с появлением трубчатых систем в частном строительстве решетчатые снегозадержатели все больше используются только для черепичной кровли. Чтобы установить решетчатые системы необходимо приобрести универсальные либо подвесные, либо прибивные опоры, посредством которых они размещаются на крыше. Прибивные опоры крепят к обрешетке кровли саморезами, а подвесные — путем навешивания на обрешетку, с помощью специального металлического крюка. В отличие от других снегозадержателей, решетчатые системы можно устанавливать непосредственно по краю карниза.

Как выбирать и правильно устанавливать снегозадержатели на крышу

Количество снега, выпадающего в зимний период в большинстве регионов России, весьма велико. Толщина снегового покрова местами доходит до 2 метров, и больше. Это становится серьезной проблемой для владельцев домов, так как возникает большая дополнительная нагрузка. Когда со скользкой поверхности крыши падают сотни килограмм плотного слежавшегося снега и наледи, могут серьезно пострадать люди или имущество, оказавшиеся под карнизом. Каждый квадратный метр крыши в московской области несет 180 кг наледи и плотного снега. Если площадь ската велика, сход всего пласта способен натворить много бед. Решить проблему помогает установка снегозадержателей на крыше, препятствующих одномоментному соскальзыванию больших объемов снега.

Назначение снегозадержателей

Основное назначение снегозадержателей понятно из их названия. Это элементы оформления кровли, образующие преграду для снеговых пластов и препятствующие сходу всей массы. Однако, снегозадерживающие устройства обладают более широким набором функций. Они способны организовать дозированный сход сравнительно небольших порций снега, чтобы уменьшить нагрузку на кровлю и стропильную систему. Некоторые конструкции вовсе не обеспечивают фиксацию пласта, выполняя его разделение на мелкие части. Когда сходит небольшое количество, опасность намного меньше. Такое разделение позволяет устанавливать наиболее подходящие устройства для данного региона и его снеговых условий.

Когда необходимо использовать снегозадержатели?

Монтаж снегозадержателей на крыше — не прихоть владельца дома. Это предписание СНиП II-26-76 или его актуализированной редакции СП 17.13330.2017. Согласно этим документам, снегоудерживающие элементы следует устанавливать на всех скатных кровлях с уклоном более 6°.  При наклоне свыше 60° элементы на кровле не устанавливают, так как на таких плоскостях снежные пласты не задерживаются. Согласно требованиям СНиП, установка снегозадержателей на крыше производится на расстоянии 0,6-1 м от карнизного свеса над несущими (наружными) стенами.

Внимание! Иногда стопперы устанавливают ближе к краю карниза — в 40-50 см. Это зависит от размеров карниза, от строения несущих стен и стропильной системы здания. Однако, делать установку ближе к краю крыши опасно, так как при этом пострадает система водостоков.

Основные виды

Существуют разные виды снегозадержателей, которые применяются в зависимости от условий эксплуатации, типа кровельного покрытия или угла наклона скатов. Разные регионы России отличаются по количеству выпадающих осадков, поэтому такое разнообразие ограждающих конструкций вполне оправдано.  Исходя из существующих условий, выбирают тот или иной тип снегозадержателей. Рассмотрим их внимательнее:

Универсальные трубчатые

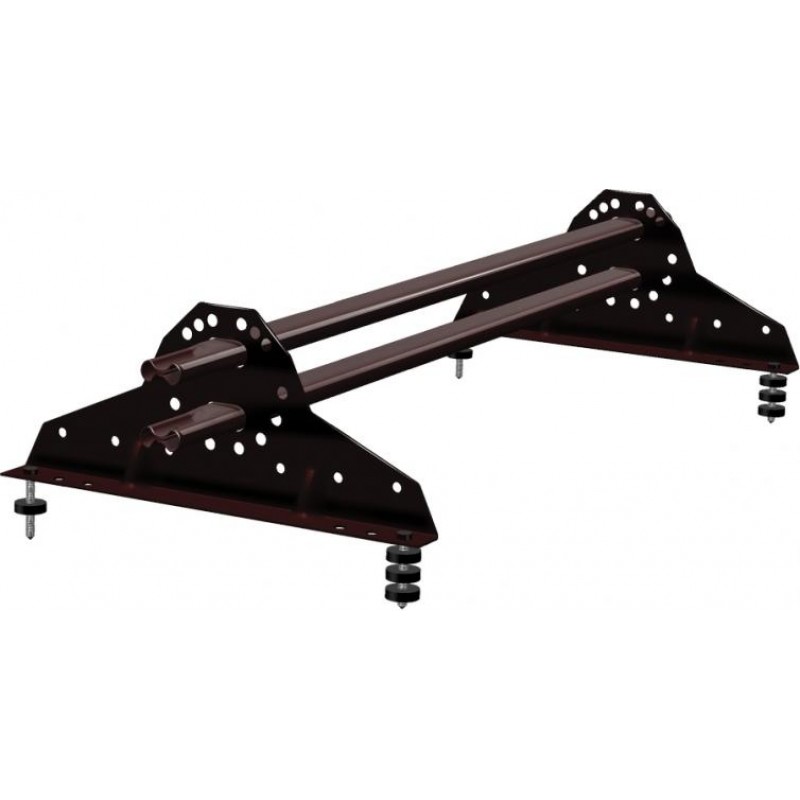

Трубчатые стопперы является самым популярным. Конструкция состоит из двух горизонтальных трубок, установленных одна над другой. Трубки удерживаются в неподвижном состоянии кронштейнами, которые крепятся сквозь кровельное покрытие к опорной системе (дощатому настилу, установленному на стропилах). Монтаж трубчатых ограждений допускается на любые виды кровельных покрытий, хотя выпускаются они в качестве комплектующих для металлочерепицы или профнастила. Высота нижней трубки над кровлей составляет около 8 см, что позволяет небольшим слоям свободно проходить под ограждением и падать вниз. При этом, кронштейны разрезают пласты, снижая их вес и устраняя опасность схода слишком больших количеств. Более толстые слои удерживаются на скатах крыши и тают прямо на поверхности кровли. Монтаж трубчатого снегозадержателя позволяет решить вопрос практически в любых условиях, но для слишком снежных регионов такие конструкции малоэффективны.

Решетчатые

Решетчатые конструкции обеспечивают более плотную преграду для снежного пласта. Они используются в регионах, где в короткое время выпадает много снега. Организовать постепенный сход нецелесообразно, так как за один раз ложится сразу толстый слой. Поэтому устанавливают прочные и сплошные барьеры, удерживающие весь снег на кровле, где он и тает при наступлении теплых дней.

Установка решетчатых ограждений может быть произведена даже при большом угле наклона кровли. Высота решетки составляет около 20 см, что позволяет удерживать в неподвижности любой сугроб.

Пластинчатые или уголковые

Эти элементы не обладают большой прочностью или надежностью. Монтаж подобных конструкций производят в малоснежных регионах, на кровлях с небольшим углом скатов. Внешне они напоминают уголок, установленный вершиной вверх так, что одна сторона оказывается вертикальной, а вторая обеспечивает упор. Высота элемента не превышает 5-8 сантиметров. Угловые элементы подходят для кровли с малой высотой волны. Устанавливаются в шахматном порядке в 2, реже в 3 ряда.

Точечные

Снегостопоры точечного вида используются, как правило, на металлочерепице. Однако, они вполне эффективны и на гонтовой кровле (мягкой битумной черепице). Она не имеет большого угла наклона скатов, а поверхность достаточно шершавая, чтобы снег держался на ней самостоятельно. Эффективное снегозадержание на крыше дома в таких условиях не имеет смысла. Однако, если владелец желает подстраховаться, точечные стопоры (бугели или крюки) станут идеальным вариантом. Они устанавливаются на монтажные пластины, уложенные под кровельное покрытие. Есть и другой вариант монтажа, когда элементы фиксируются на сплошной обрешетке сквозь покрытие при помощи кровельных саморезов.

«Подковы» для металлочерепицы

Это одна из разновидностей точечных элементов, входящая в состав комплектующих для металлочерепицы. Особенность этих стопперов состоит в том, что нижняя часть имеет форму, в точности повторяющую рельеф металлочерепицы. Они привлекательнее в любом отношении:

• каждый элемент имеет не 2, а 4 точки крепления, что увеличивает его прочность;
• благодаря своей форме, «подковы» не так выделяются на кровле.

Окраска элементов полностью соответствует цвету основного покрытия, что делает кровлю более привлекательной и аккуратной. Для регионов с небольшой величиной снегового покрова такие решения являются оптимальным вариантом.

Поликарбонатные «зубки»

Это новый вид стопорных элементов, который появился в продаже совсем недавно. Представляет собой еще одну разновидность точечных элементов, предназначенных для монтажа на металлочерепицу. Форма «зубков» позволяет размещать из как на вершинах волны, так и между ними. Материал, из которого изготавливают стопоры, обладает высокими эксплуатационными качествами, прочностью и долговечностью. Подобные элементы используются в районах с небольшим количеством осадков, на крышах с малым углом скатов.

Внимание! Существуют еще снегозадержатели из бревен. Они укладываются на кровле и удерживаются прочными крючьями. Вариант простой и доступный для самостоятельного изготовления. Подойдет для кровли любого типа, но долговечность бревен ограничена, поэтому их придется периодически менять.

Особенности выполнения

Если планируется самостоятельная установка ограждений, необходимо знать, как крепить снегозадержатели на тот или иной вид кровли. Кроме этого, надо уметь правильно подобрать тип и размер элементов, рассчитать их расположение на поверхности скатов.

Инструкция по самостоятельному монтажу снегозадержателей обычно прилагается к ним в комплекте поставки. В ней подробно описано, как правильно устанавливать тот или иной вид ограждений, особенности и тонкости процесса. Рассмотрим основные правила монтажа на разные типы кровли.

Установка на металлочерепицу

Монтаж снегозадержателей на металлочерепицу осуществляется путем закрепления кронштейнов в сплошной обрешетке. Для этого необходима установка усиленного дощатого настила под кровлей (если контробрешетка не сплошная), сверление отверстий в металлочерепице на нужном расстоянии от карнизного свеса. Необходимо использовать уплотняющие прокладки из специальной резины, иначе края просверленных отверстий начнут ржаветь, что быстро выведет эти участки кровли из строя. Практика по монтажу снегозадержателей показывает, что это самый проблемный участок работ. В остальном, процедура простая и не требует особой квалификации.

Внимание! Устанавливая снегозадержатели на крышу своими руками, необходимо строго соблюдать правила безопасности, поскольку работы выполняются в сложных и опасных условиях. Обязательно надо использовать страховочные средства, монтажный пояс и прочие приспособления.

Монтаж на фальцевой кровле

Установка стопперов для крыши фальцевого типа возможна без разрушения кровельного покрытия. Используются специальные зажимы, которыми закрепляют кронштейны на фальцах. Такая возможность увеличивает эксплуатационные возможности кровли, позволяет сохранить ее герметичность и прочность. Если конструкция кронштейнов или самих стопперов не позволяет выполнить щадящий монтаж, используют обычную методику (пробивной монтаж).

Установка на крыше с мягким покрытием

Для крыши с мягкой кровлей рекомендован подвесной монтаж снегозадержателей. Его особенность состоит в сохранении целостности элементов кровельного покрытия. Кронштейны для стопперов крепят под листы мягкой кровли прямо на обрешетку, после чего накрывают их следующими гонтами. Этот вариант исключает протечки и позволяет выполнять установку ограждений на эксплуатируемую крышу. Если подобный тип установки по каким-либо причинам невозможен, применяют обычный способ установки.

Расчёт снеговой нагрузки

Перед тем, как правильно установить снегозадержатели на кровлю, необходимо рассчитать величину предстоящих нагрузок. Это важный этап подготовительных работ, позволяющий подобрать наиболее подходящий тип конструкции ограждений. Определить количество снега можно с помощью специальной карты снеговых регионов России (есть в приложениях СНиП). На ней надо найти свой район и определить, к какому снеговому району он относится. Затем по таблице, которая прилагается к карте, определяют максимальную снеговую нагрузку на 1 м² кровли. Это основная величина, по которой определяют все параметры снегобарьеров.

Сколько нужно снегозадержателей?

Для определения количества стопперов рекомендуется использовать таблицу от фирмы Гранд Лайн. В ней по вертикали размещены значения угла наклона скатов, а по горизонтали — снеговой район и расстояния между кронштейнами. Имеется всего два варианта — 0,8 и 1,2 метра, но это самые распространенные значения. Остается найти свой угол ската и свой район, а на пересечении будет показана длина ската, при которой достаточно одной линии снегозадержателей. Если крыша больше, придется ставить два ряда стопперов.

Схемы расположения

Наиболее распространенными являются два варианта:

• сплошная линия ограждения по периметру крыши;
• элементы, расположенные в шахматном порядке.

Первый вариант типичен для регионов со средним и большим количеством снега. Второй способ применяют в регионах с относительно малым количеством осадков. Стопперы разрывают на две прерывистые линии, где один элемент нижнего ряда следует за элементом верхнего. Такой вариант позволяет разорвать пласт на части и обеспечивает его постепенный сход с кровли малыми частями.

Можно ли сделать своими руками?

Технические параметры снегозадержателей, указанные производителями, дают мало полезной информации. В основном, описываются размеры и способ крепления, а допустимые нагрузки указывают только зарубежные производители. Это усложняет расчет несущей способности ограждений. Кроме этого, стоимость готовых элементов достаточно велика — минимум 400 руб/метр. При большой величине кровли, обилии плоскостей и переходов, расходы на приобретение и монтаж могут оказаться весьма значительными. Поэтому, многие пользователи сами изготавливают стопперы. Чаще всего делают самые простые конструкци

Монтаж снегозадержателей |

Оглавление страницы

Прежде чем приступить к монтажу снегозадержателей, необходимо произвести все необходимые расчеты, на основании которых мы можем понять, прежде всего, какой тип снегобарьера нам нужен, какое количество этих элементов кровли необходимо установить, в каком месте крыши они будут расположены, на каком этапе работы с кровлей их необходимо устанавливать и как будет происходить сам процесс работы.

От чего зависит выбор снегозадержателя

На выбор типа снегозадерживающего элемента очень сильно влияет вид кровельного покрытия. Так, например, бугельные снегозадержатели или снегостопоры обычно устанавливают на кровлю из мягкой черепицы, а трубчатые или решетчатые снегозадержатели можно монтировать на все виды кровель.

На некоторые виды кровельного покрытия можно устанавливать все виды систем снегозадержания, а на некоторые, например, на крыши из профнастила Н-114, требуется устанавливать лишь узкоспециализированные системы, учитывающие особенности такой кровли.

Когда устанавливают снегозадержатели

Правильнее всего, конечно, выполнять монтаж систем снегозадержания вместе с монтажом всей кровли. При таком варианте сводится к минимуму риск повреждения кровельного покрытия вследствие, например, ошибки с определением местоположения стропил и обрешетки. Кроме того, сама установка производится более качественно.

Для некоторых видов снегобарьеров, например, для некоторых видов точечных снегостопоров для гибкой черепицы, производители настоятельно рекомендуют выполнять их монтаж именно в момент укладки кровельного покрытия.

В отдельных случаях при установке систем снегозадержания на уже готовую крышу могут возникнуть ситуации, требующие частичного демонтажа кровельного покрытия. Причиной этого обычно является необходимость установки дополнительных элементов обрешетки для закрепления кронштейнов.

Если говорить о времени года, то монтаж может осуществляться даже зимой. Но в зимних условиях такая установка происходит в единичных случаях, так как она всегда сопряжена с дополнительными финансовыми издержками.

Общие рекомендации по установке снегозадержателей

— Помимо периметра крыши, снегобарьеры следует устанавливать над элементами кровли, которые могут пострадать либо от схода большой снежной массы либо от давления собирающегося на них снега. Такими объектами, например, могут быть дымоходы, мансардные окна или вентиляционные выходы;

— если ваша крыша состоит из нескольких уровней, то снегозадерживающие системы следует монтировать на каждом из этих уровней;

— монтаж снегозадержателей по периметру крыши лучше всего осуществлять одной сплошной линией;

— для обеспечения необходимой устойчивости элементов снегозадержания, монтаж опорных кронштейнов следует осуществлять на обрешетку кровельной системы;

— при сходе снега с крыши над входом в здание или над подъездом к гаражу очень велика вероятность повреждения имущества или причинения ущерба здоровью людей. Именно поэтому в этих местах кровли снегозадержатели следует устанавливать в первую очередь;

— при большой длине ската кровли, большого угла ее наклона и ожидаемой высокой снеговой нагрузке следует установить дополнительную линию снегозадержателей;

— монтаж снегобарьеров всегда связан с работой на высоте и потенциально травмоопасен. В связи с этим установка систем снегозадержания всегда требует тщательного соблюдения соответствующей техники безопасности;

Необходимые инструменты

Стандартный набор инструментов как правило, включает в себя:

— аккумуляторный или сетевой шуруповерт,

— две штуки ключей (обычно это ключи на 13),

— бита,

— сверло,

— карандаш,

— рулетка.

Монтаж трубчатого снегозадержателя

Установка данного типа снегозадержателя начинается с монтажа кронштейнов. Кронштейны нельзя устанавливать непосредственно перед карнизом кровли. Необходимо сделать отступ от края крыши приблизительно на 60 см.

При установке снегозадержателя на металлочерепицу для выравнивания его уровня под разные стороны кронштейна подкладывают разное количество входящих в комплект уплотнителей. Под верхний край устанавливается только один уплотнитель высотой 7 мм, а под нижний край устанавливается два уплотнителя. Высота одного из них составляет 7 мм, а высота второго составляет 14 мм.

Для фальцевой кровли, черепичной кровли, кровли из натуральной черепицы, кровли из композитной черепицы, кровли из мягкой черепицы и кровли из профнастила с большой высотой профиля (Н-60, Н-75, Н-114) существуют специальные снегозадержатели с особой формой кронштейна, учитывающего особенности той или иной формы кровельного покрытия.

По общему правилу, кронштейны нельзя устанавливать друг от друга на расстояние большее 110-115 сантиметров.

После установки кронштейна, в его отверстия вставляются трубки, являющиеся основным рабочим органом снегозадержателя.

Для того чтобы создать один непрерывный ряд снегозадержателей, их соседние трубки вставляются друг в друга в месте специального обжима. Место соединения дополнительно фиксируется гайкой и шайбой.

Если возникла необходимость укоротить трубки, то для этого рекомендуется воспользоваться электролобзиком или ножовкой по металлу, но только не «болгаркой». Хотя на практике это требование-рекомендация очень часто монтажниками игнорируется.

Обращаем ваше внимание, что у дешевых снегозадержателей нет специальных обжимов на концах трубок снегозадержателя и отверстий для фиксации.

При монтаже последнего снегозадержателя важно следить за тем, чтобы расстояние от кронштейна до края трубки не было больше 30 сантиметров.

При одновременном монтаже на кровельное покрытие снегозадержателей и системы ограждения кровли, рекомендуется устанавливать снегозадержатели выше ограждения кровли. В крайнем случае их можно совместить друг с другом при установке.

Для кровли из профнастила с большой высотой профиля – Н-114, Н-60, Н-75 используются специализированные снегозадержатели. Основное их отличие заключается в наличии особых пластин, а также в наличии дополнительных снегозадерживающих крюков.

При монтаже таких снегозадержателей, сначала на волну профнастила устанавливается пластина, закрепляемая по бокам с помощью саморезов, а затем на нее устанавливается кронштейн.

Крюки исключают сход так называемых «копий снега», образующихся между волнами профнастила. В случае с обычным профнастилом подобные «копья снега» не представляют особой проблемы, но у кровли с профнастилом с высоким профилем они могут стать серьезной угрозой из-за своей большой массы.

Данные крюки необходимо устанавливать на нижний ряд трубок снегозадержателя таким образом, чтобы они оказались расположенными между двумя гребнями профнастила.

Снегозадержатели на крышу из мягкой кровли

На кровлю из гибкой черепицы обычно устанавливают либо точеные снегостопоры либо трубчатые снегозадержатели.

Большинство крыш с гибкой черепицей имеет две особенности. Во-первых, они имеют небольшой уклон кровельного ската. Во-вторых, само покрытие битумной черепицы само по себе обладает определенной снегозадерживающей способностью (исключение составляют коллекции, в которых каменная крошка отсутствует).

В связи с этим требования к мощности снегозадерживающих систем на кровлях из мягкой черепицы значительно ниже, по сравнению с аналогичными требованиями, например, для кровли из металлочерепицы.

Некоторые производители битумной черепицы, например, производитель торговой марки Катепал, даже допускают полное отсутствие снегозадержателей на своем кровельном покрытии.

Точечные разновидности снезадержателей для мягкой кровли представлены двумя основными типами: это снегостопор-ножка и обычный снегостопор, выполненный из металла или пластика.

И те и другие устанавливаются по всей площади кровли.

Расчет снегозадержателей для кровли из гибкой черепицы

При расчете необходимого числа точечных снегозадержателей на один погонный метр кровли необходимо учитывать, прежде всего, модель и тип снегозадержателя, характеристики гибкой черепицы, угол наклона кровли, способ крепления снегостопора к кровле (традиционный или с помощью клея), площадь кровли и рекомендации производителя.

Обычно в интернете можно встретить общую рекомендацию устанавливать от 4 до 5 снегостопоров на один погонный метр кровли из гибкой черепицы. Но это количество относится к среднестатистическому скату крыши с углом наклона от 30 градусов до 40.

При увеличении крутизны скатов требуемое на один погонный метр количество снегостопоров будет возрастать.

Относительно минимально необходимого количества рядов снегостопоров также существуют разночтения. Так, например, специалисты Borge рекомендуют устанавливать данный тип снегозадержателей в два ряда, в то время как специалисты компании Tegola говорят о минимально необходимых трех рядах, каждый из которых должен находиться друг от друга на расстоянии около 60 см.

Точечные разновидности снезадержателей для мягкой кровли представлены двумя основными типами: это снегостопор-ножка и обычный снегостопор, выполненный из металла или пластика.

Здесь также необходимо иметь в виду, что это данные усредненные и что на крутых скатах количество рядов должно быть больше.

Схемы установки снегостопоров Borge

Среди общих правил расчета необходимого числа и расположения снегостопоров особо можно выделить два правила.

Первое заключается в том, что точечные снегостопоры необходимо устанавливать в шахматном порядке.

Второе правило говорит о том, что этот вид снегобарьера не имеет смысла устанавливать в один ряд.

Монтаж снегозадержателей на гибкую черепицу

При одновременном монтаже кровельного покрытия и точечных снегостопоров типа «ножка», опору снегозадержателя закрепляют на сплошную обрешетку саморезами или гвоздями. После этого место крепления закрывается гонтом гибкой черепицы из следующего ряда.

Установку точечных снегозадержателей обычно производят начиная со второго ряда гонтов гибкой черепицы.

В тех случаях, когда установка снегостопора производится на уже готовую кровлю из гибкой черепицы, установка производится прямо на гонт. При этом применяют специальную герметизирующую прокладку, исключающую возможность протечки в точке монтажа.

Некоторые производители для дополнительной герметизации советуют использовать битумную мастику.

Крепление к кровле некоторых видов точечных снегостопоров из пластика может осуществляться не только с помощью традиционных саморезов или гвоздей, но также с помощью специального клея.

Плюсы использования таких клеев очевидны. Однако при работе с ними существует один минус, значение которого зависит от климатических особенностей конкретного региона и степени осторожности собственника дома.

Дело в том, что расчетная возможная нагрузка приклеенного снегостопора ограничена 550 килограммами, в то время как предельная нагрузка снегостопора, установленного с помощью саморезов, равна 1100 килограммам.

Монтаж планки снегозадержателя (уголкового снегозадержателя)

Планка снегозадержателя (или пластинчатый снегозадержатель) представляет собой изготовленный из металла треугольник. Он имеет две грани, у каждой из которых есть две полочки, предназначенные для фиксации планки на кровле.

Размеры планки у разных производителей могут быть разными. В нашей компании вы можете купить, например, планку снегозадержателя длиной 2 метра и высотой 65 мм (ПЗС-95x65x2000).

Также вместе с планкой снегозадержателя покупается усиливающий эту планку опорный элемент (ПСЗУ-550x30x2000). Он способен значительно увеличить сопротивляемость планки снеговой нагрузки.

Установка планки снегозадержателя ведется на уже смонтированную кровлю. Находящуюся под прямым углом сторону планки закрепляют на листе профнастила или металлочерепицы в вверх волны с помощью самореза. При этом саморезы устанавливаются в каждую волну. Обратите внимание, что данная сторона планки должна быть направлена в сторону конька.

Что же касается противоположной стороны планки, то ее закрепляют саморезами через одну волну.

Для лучшей герметизации создаваемых в кровельном покрытии отверстий, саморезы обязательно должны использоваться вместе с уплотнителями.

Установка снегозадержателей: монтаж на кровлю из профнастила

Меню

• Главная
• Рубрики
  • Все о крышах
  • Все о лестницах
  • Фундамент
  • Стены
  • Пол
  • Потолок
  • Отделка
  • Интерьер
  • Тепло в доме
  • Ландшафт
  • Недвижимость
  • Своими руками
  • Инвентарь
  • Интересное
  • Разное
  • Другое
• Карта сайта

• Главная
• Рубрики
  • Все о крышах
  • Все о лестницах
  • Фундамент
  • Стены
  • Пол
  • Потолок
  • Отделка
  • Интерьер
  • Тепло в доме
  • Ландшафт
  • Недвижимость
  • Своими руками
  • Инвентарь
  • Интересное
  • Разное
  • Другое
• Карта сайта

Требования к снегозадержателям

Содержание

• 1 Требования к снегозадержателям
• 2 Выбор конструкции
  • 2.1 Уголковые модели
  • 2.2 Решетчатые
  • 2.3 Трубчатые
• 3 Как правильно установить снегозадержатели на крыше из профнастила?
• 4 Типы снегозадержателей для профнастила
• 5 Решетчатые снегозадержатели
• 6 Выбор и установка снегозадержателей на крыше из профнастила
• 7 Меры безопасности
• 8 Виды и монтаж снегозадержателей на профнастил
• 9 Разновидности снегозадержателей
• 10 Трубчатые снегорезы
• 11 Решетчатые снегозадержатели
• 12 Бугельные снегозадержатели
• 13 Пластинчатые снегозадержатели
• 14 Точечные снегозадержатели
• 15 Гнутые или уголковые снегозадержатели
• 16 Бревенчатый снегозадержатель
• 17 Рассчитываем установку и составляем план
• 18 Крепим снегозадержатели на профнастил
• 19 Монтаж своими руками
• 20 Монтаж снегозадерживающих устройств на профнастил
  • 20.1 Установка барьерных конструкций
  • 20.2 Установка пропускных конструкций
• 21 Где устанавливать?
• 22 Меры безопасности
• 23 Как устанавливать снегозадержатели на профнастил?
• 24 Как сделать

Нужны ли снежные щитки для солнечных батарей?

Вы когда-нибудь сталкивались с лавиной солнечных батарей? Тогда читайте дальше, чтобы узнать, нужны ли вам снегозадержатели для солнечных батарей.

Хотя люди, живущие в более теплом климате, никогда бы не задумались о том, как снег может повлиять на их солнечную энергию, и даже не задались бы вопросом, нужны ли им снежные ограждения для солнечных панелей, тем, кто проживает в северных регионах США, всегда следует учитывать свою погоду, когда дело доходит до чего-либо. подвергается воздействию элементов.Неспособность принять во внимание материнскую природу часто имеет ужасные последствия, и то, как вы управляете своей солнечной установкой, ничем не отличается.

Естественно, ваши панели не будут вырабатывать много электроэнергии, если они засыпаны снегом, но в определенных ситуациях скопление на панелях может стать причиной реальной опасности. Если вы читаете это, потому что слышали о сходе лавины на солнечных батареях или видели одну из первых рук, и вам нужно подумать о безопасности своей семьи и ландшафтного дизайна, то, безусловно, стоит изучить возможность необходимости использования снегозащитных панелей на солнечных батареях.

Зачем нужны снегозадержатели для солнечных батарей?

Проблемы, связанные со снегом и солнечными панелями, связаны с материалами, используемыми при производстве самих панелей. Большинство панелей имеют верхний слой из стекла или пластика, чтобы панели были долговечными, при этом позволяя максимальному количеству производящего электричество света достигать солнечной пленки. Этот материал также легко чистится и позволяет без особых проблем устранить небольшие сколы и трещины.

Однако одна проблема, которую создает стекло, проявляется, когда на поверхности начинает скапливаться много снега.Как и в случае с металлическими крышами, стеклянная поверхность солнечной панели создает незначительное трение между крышей и снегом, и очень часто снег отрывается сразу и образует небольшую лавину, подобную той, что ниже.

А теперь не волнуйтесь и начинайте снимать панели прямо сейчас! Помните, что это вызывает беспокойство только во время сильных снежных бурь, которые вызывают большое накопление за короткий промежуток времени, и ваши панели находятся в зоне с интенсивным движением. Как правило, легкий снег просто тает или падает с панелей в короткие сроки, так как панели нагреваются от солнца и тепла, исходящего от дома.Но если у вас частые и сильные метели, и ваши панели находятся прямо над тем местом, где вы припарковали семейный мини-фургон, вы можете изучить возможность обхода этих проблем, чтобы избежать реальной угрозы нанесения ущерба вашей семье и личным лицам. свойство.

Примечание о крышах и углах панелей

Помните, что предотвращение накопления снега на солнечных батареях можно начать еще на этапе планирования. Если вы живете в снежной стране и ожидаете, что подобные снегопады будут встречаться регулярно, было бы разумно рассмотреть угол, который вы используете для своей системы или даже для вашей крыши, если вы строите новый дом с присоединенной солнечной системой.

Если вес снега не является проблемой при рассмотрении конструкции вашей крыши и долговечности панелей, вы можете использовать относительно плоскую крышу и угол панели, чтобы попытаться удержать снег на месте, пока он тает естественным образом. С другой стороны, наличие крыши и солнечных батарей под крутым углом может в первую очередь предотвратить накопление снега. Было бы полезно поговорить со своим строителем и специалистом по установке солнечных батарей, чтобы определить, что лучше всего подходит для вашей конкретной ситуации.

Основы Snow Guard: как они работают?

Несмотря на то, что сегодня мы говорим о солнечных панелях специально для наших целей, снегозащитные ограждения существуют уже довольно давно в той или иной форме, чтобы предотвратить скольжение снега со стандартной крыши. Снежные ограждения бывают разных форм, размеров и стратегий применения, но основная идея заключается в том, что вы прикрепляете систему блоков, которые будут либо удерживать снег на месте, пока он тает естественным образом, либо заставлять его падать с крыши небольшими партиями. .В любом случае вы избежите внезапного «лавинообразного эффекта», который может произойти без всяких мер предосторожности.

Одно из самых больших имен в области защиты от снега, Alpine SnowGuards, показывает, как некоторые из их продуктов прикрепляются к солнечным панелям на крыше, в видео ниже.

Стоимость зависит от производителя и модели. Производители обычно требуют, чтобы вы связались с ними для оценки стоимости, поскольку каждая установка отличается по размеру, форме и «опасным зонам». Однако, поскольку вам нужно установить снегозащитные ограждения только в потенциально опасных зонах, а не на всей солнечной установке, а снежные ограждения, не относящиеся к солнечным батареям, обычно стоят около 5 долларов за штуку (хотя, конечно, вам нужно будет установить более одного безопасный контроль над снегом), затраты должны быть довольно минимальными по сравнению с высокими больничными счетами или даже с неприятной (и холодной и мокрой) прогулкой по дороге на работу.

Хотя финансовая экономия, безусловно, играет важную роль в принятии решения о покупке снегозадержателей, имейте в виду, что их основная функция — не рентабельность (вы не собираетесь увеличивать производство, устанавливая снегозадержатели). Их главная функция — безопасность и благополучие вашей семьи. И цену этому трудно назвать.

Установка снегозадержателей

Независимо от вашей текущей крыши и солнечной установки, зачастую относительно легко установить систему снегозадержателей, которые помогут предотвратить внезапные падения снега с вашей крыши.При установке снегозадержатели для солнечных панелей начинают отличаться от своих крышек. С помощью снегозащитных ограждений только для крыши установщики стараются размещать блоки в местах, где обычно может перемещаться снег, например, в долинах и швах. Они также обычно устанавливают их по определенной схеме, которая помогает контролировать движение льда лучше, чем стационарный рельс.

Посмотрите на картинку ниже IceJax Snow Guards, чтобы понять, что я имею в виду:

Снегозащитные солнечные установки

работают немного по-другому, но идеи в основном те же: препятствовать падающему льду или предотвращать его движение.

Профессиональные опции

Если вы живете в районах с сильным снегопадом, вполне вероятно, что ваш установщик солнечных батарей имеет некоторый опыт установки снегозащитных ограждений, может помочь с установкой или, по крайней мере, дать некоторую информацию и рекомендации. Как видно на видео выше, ограждения обычно устанавливаются либо на сами панели с помощью зажима, либо между панелями с помощью рамы.

Установщики солнечных батарей

При обсуждении этих вариантов защиты от снега с установщиком солнечных батарей было бы благоразумно заранее также учесть общее влияние, которое снег может оказать на уровень вашей продуктивности.Если вы сдаете панели в аренду и получаете определенное количество электроэнергии в год или возврат денег, то для вас это может не иметь значения — вы сэкономите деньги, даже если ваши панели не работают. Однако, если вы являетесь владельцем своей системы, важно узнать все, что можно, о том, сколько падения электричества следует ожидать от накопления снега в целом. Сделайте свою домашнюю работу и убедитесь, что вы получаете качественный персонал, который знает, что они делают, и заботится о своих клиентах.

Обязательно спросите своего установщика, как снегозадержатели повлияют на таяние снега на вашей крыше. Будет ли снега хватить только на один-два дополнительных дня после установки снежных ограждений или на целую неделю? То, как этот снежный покров влияет на производство электроэнергии (и, следовательно, на финансовую экономию), зависит от того, сколько снега выпадает в вашем районе каждую зиму (как от частоты, так и от того, сколько обычно вываливается за один шторм).

В Денвере, штат Колорадо, где погода быстро меняется и снег обычно тает за день или два, влияние снежных ограждений на производство электроэнергии, вероятно, будет минимальным.Но в более северных штатах, где снег держится на недели или месяцы, он может серьезно помешать вашему производству, поэтому обязательно подумайте над своим умом установщикам, если установка солнцезащитных устройств является хорошей идеей для вашей ситуации!

Кровельщики

Если ваша система уже установлена, и возвращение оригинального установщика солнечных батарей для установки снегозадержателей неудобно или непомерно дорого, то поиск местных кровельщиков может быть более экономичным вариантом. Поскольку система уже существует, они не будут нести ответственности за техническую работу с вашими панелями, но все же было бы неплохо проверить ваши местные варианты, чтобы узнать, у кого есть некоторый опыт в выполнении этого типа работы.Нет причин пропускать эту простую часть процесса сбора информации и позволять кому-то потенциально нанести ущерб на тысячи долларов.

Опции для самостоятельной сборки

В конце концов, снегозадержатели относительно просто установить, если у вас есть подходящее оборудование для вашего применения, но при работе на крыше по-прежнему существует много опасностей. Выбирайте этот маршрут только в том случае, если у вас есть опыт работы в этой среде, и обязательно соблюдайте все меры предосторожности на крыше, такие как специальная обувь, соответствующие лестницы, ремни безопасности и помощник, присутствующий в случае чрезвычайной ситуации.

Никогда не работайте с панелями, если на крыше уже лежит снег или когда крыша промокла от дождя. В таких условиях крыша может быть очень скользкой.

Заключение

Безопасность — приоритет номер один для любого дома, потому что она защищает наше самое ценное имущество: нашу семью. Если у вас есть опасения, что ваша солнечная система может быть угрозой для этой безопасности, имеет смысл хотя бы изучить ваши варианты предотвращения снежных лавин на вашей крыше.

Поскольку это вопрос безопасности, не бойтесь обращаться к профессионалам, чтобы убедиться, что вы используете правильные детали для работы и что они правильно установлены. Профессиональная установка часто сопровождается некоторой гарантийной защитой, которая может принести дивиденды в случае, если что-то пойдет не так.

Каковы ваши впечатления от снега на солнечных батареях? Вы использовали снежные щитки? Есть ли лучший маршрут? Дайте нам знать об этом в комментариях!

Изображение предоставлено Amazon.com

С-5! Установка снегозадерживающего оборудования ColorGard

Установка ColorGard

Шаг 1. Перед началом работы
Натяните линию в месте зажима.

Чтобы проверить целостность вашего дизайна или помочь вам и вашему дистрибьютору в разработке дизайна, попробуйте наш калькулятор ColorGard.

ColorGard прост в установке. Во-первых, в желаемом месте протяните веревочную линию поверх швов панели — это создаст истинную линию для установки зажимов S-5! ®.Не рекомендуется измерять отдельно каждое место зажима от карниза.

При установке зажимов на панели крыши, в которых используется двухкомпонентный зажим для крепления панели, при желании зажим может быть установлен в месте зажима. Если в системе панелей используется цельный зажим, следует избегать установки в местах зажима.

Этап 2: Подготовка зажимов
Узел VersaClip ™ с отверстием для болта на верхнем конце зажима.

Если в сборке ColorGard используется VersaClip для крепления поперечины ColorGard, отверстие для болта в зажиме должно находиться на скошенном конце зажима.

Если в сборке не используется VersaClip, отверстие должно находиться на конце зажима, расположенном вниз по уклону. Определите, с какой стороны зажима нужно вставить установочные винты, и соедините все установочные винты со всеми зажимами, следя за тем, чтобы отверстие для болта было в правильной (восходящей или нисходящей) ориентации, а установочные винты были на правильной стороне шва.

С-5! зажим без VersaClip с отверстием для болта, показанным на нисходящем конце зажима.

Если в сборке не используется VersaClip, отверстие должно находиться на конце зажима с уклоном вниз.Определите, с какой стороны зажима нужно вставить установочные винты, и соедините все установочные винты со всеми зажимами, следя за тем, чтобы отверстие для болта было в правильной (восходящей или нисходящей) ориентации, а установочные винты были на правильной стороне шва.

С-5! доступны зажимы, которые подходят практически к любому шву. Инструкции по установке см. В разделе «Зажимы» на этом веб-сайте.

Шаг 3: Установка зажимов
Зажимы располагаются вдоль линии струны.

Расположите зажимы на шве панели надлежащим образом, ориентируясь по тросу.

Наконечник для универсального ключа входит в комплект поставки.

С помощью насадки под шестигранный ключ для отвертки 1/4 дюйма (входит в комплект) затяните и повторно затяните установочные винты по мере сжатия материала шва. На профилях с малым швом расстояние между зажимами не должно превышать 32 дюйма.

Угловые драйверы

можно приобрести у дистрибьютора S-5! ™.

Мы рекомендуем использовать угловую отвертку (можно приобрести у вашего дистрибьютора S-5!), Чтобы упростить установку и избежать повреждения панели.

ПРИМЕЧАНИЕ : Не беспокойтесь, если после установки зажим будет слегка «взведен» на шве панели. После установки ColorGard он распрямится.

Удерживающая сила С-5! зажимы сильно зависят от натяжения установочного винта. Проконсультируйтесь с S-5! Таблицы нагрузок

Для обеспечения максимальной удерживающей силы необходимо затянуть установочные винты и повторно затянуть их по мере сжатия материала шва. Натяжение установочного винта зажима следует проверять с помощью калиброванного динамометрического ключа в диапазоне от 160 до 180 дюймов на фунт при использовании для стали 22-го калибра и от 130 до 150 дюймов на фунт для всех других металлов и более тонких сталей.Опубликованные данные относительно удерживающей силы доступны.

ВНИМАНИЕ! : Пистолеты с батарейным питанием могут не обеспечивать стабильное натяжение винтов. Пистолеты для гипсокартона могут не обеспечить достаточного натяжения.

Шаг 4. Установка ColorGard
Вставьте цветную полоску в поперечину ColorGard.

Цветные полосы должны быть вырезаны из того же предварительно обработанного металла, что и панели крыши. Отрежьте полосы ровно до 2 дюймов шириной (8 или 10 футов в длину). Вставьте цветную полосу в поперечину ColorGard, как показано.Если длина полосы составляет 8 футов, ее можно предварительно установить в поперечину ColorGard. Если полоса 10 футов в длину, она будет вставлена ​​в ColorGard по мере установки.

Закрепите цветную полоску на ColorGard, зажимая фиксирующую кромку плоскогубцами.

Стыки в ColorGard при желании можно скрыть, смещая стыки цветной полосы от стыков ColorGard. Когда это будет сделано, стыки цветных полосок должны быть перекрыты примерно на 1/2 дюйма.

Каждая цветная полоска должна быть прикреплена к ColorGard где-нибудь по ее длине. Это делается путем зажима фиксирующей кромки ColorGard обычными плоскогубцами. Это можно сделать на одном конце секции ColorGard, как показано, или в любом месте по ее длине.

Прикрепите ColorGard к зажимам с помощью болтов и шайб из нержавеющей стали. Болты можно затягивать накидным ключом 9/16 ″ или храповым механизмом (слева). На более крупных работах электроудар с приводом 1/2 дюйма ускорит эту работу.Натяжные болты с усилием 20 футов на фунт (27 Н · м).

После прикрепления ColorGard к зажиму затяните болты зажима накидным гаечным ключом 9/15 ″ или храповым механизмом с усилием 20 футов фунтов.

Прикрепите ColorGard® к зажимам с помощью прилагаемых болтов и шайб из нержавеющей стали. Болты могут быть затянуты накидным ключом 9/16 ″ или храповым механизмом (внизу слева). На более крупных работах электроудар с приводом 1/2 дюйма ускорит эту работу. Натяжные болты с усилием 20 футов на фунт (27 Н · м).

Добавьте соединительные элементы на каждом стыке ColorGard, как показано.«Ямка» на соединительном элементе автоматически обеспечивает пространство 1/8 дюйма между соседними секциями, чтобы обеспечить линейное тепловое расширение ColorGard.

Снежные щитки Sno-Safe | Снегозащиты на крыше из поликарбоната и алюминия

ДЛЯ КОММЕРЧЕСКОГО И ЖИЛОГО ИСПОЛЬЗОВАНИЯ

ПРИМЕНЕНИЕ НА МЕТАЛЛ — РЕЗИНА — ТПО — ПВХ — И СТЕКЛЯННЫЕ КРЫШИ

КРЕПЛЕНИЕ ИСПОЛЬЗУЯ ТОЛЬКО КЛЕЙ-ГЕРМЕТИК ИЛИ ВИНТЫ И ГЕРМЕТИК

Sno-Safe имеет специально разработанные канавки квадратного сечения, обеспечивающие максимальную прочность сцепления.

Литой алюминий 4 доллара США.50

• ПРОЧНЫЙ: изготовлен из алюминия 319
• Квадратные канавки обеспечивают максимальную прочность соединения
• Возможна окраска порошковой краской

• Рекомендуемый клей для крепления снегозащитных ограждений к металлическим крышам
• Высокопрочное, гибкое, прочное и долговечное соединение
• На одну трубку Surebond 190 можно закрепить 30 снегозадержателей
• Для полного отверждения требуется 28 дней при температуре 50 ° F или выше.SB-190 затвердевает на 80% через 3 дня при температуре поверхности 50F или выше и на 90% затвердевает в течение 2 недель. Более низкие температуры замедлят процесс отверждения.


Surebond 190 не рекомендуется для кровли из ТПО. Щелкните здесь, чтобы просмотреть предлагаемые грунтовку и клей TPO

Галлонная канистра SnowGrip ™

• Отличная альтернатива традиционным снегозадержателям
• SnowGrip ™ — это абразивное покрытие для крыш, предотвращающее снежные оползни
• Может применяться при низких температурах до 0 °
• Прозрачное покрытие SnowGrip ™ обеспечивает удержание снега, а также защиту от воды.

SnowGrip держит снег

ПРЕИМУЩЕСТВА СНЕГОЗАЩИТНИКОВ SNO-SAFE

СИЛЬНЫЙ

• Конструкция со вставками и толстыми стенками для максимальной прочности
• Квадратные канавки для клея, повышающие прочность на сдвиг

ПРОДОЛЖИТЕЛЬНЫЙ

• Ингибитор ультрафиолетового излучения предотвращает обесцвечивание и разрушение из-за повреждения солнечным светом
• Устойчив к перепадам температур
• Практически не ломается от снега и льда

ИСПОЛЬЗУЙТЕ СНЕЖНЫЕ ЗАЩИТЫ ДЛЯ ПРЕДОТВРАЩЕНИЯ ЛАВИН НА КРЫШЕ И ЗАЩИТЫ ЖЕЛОБОВ

Sno-Safe Snow Guards ™ предотвращает снежные лавины на крышах.Они работают вместе, выполняя роль планок, равномерно удерживающих снег по поверхности крыши. Снежные щитки Sno-Safe распределяют вес снега равномерно, если они расположены по крыше ступенчатыми рядами. По мере таяния снега снежные ограждения помогают разбивать снег на мелкие кусочки, которые отслаиваются от крыши. Защитите людей, водостоки, проезды, тротуары, блоки HVAC и палубы с помощью снежных щитков Sno-Safe.

КОММЕРЧЕСКИЕ И ЖИЛЫЕ ПРИЛОЖЕНИЯ

Снежные щитки

Sno-Safe — это идеальное решение для удержания снега как на коммерческих, так и на жилых крышах.Низкопрофильный дизайн минимально отвлекает внимание. Может быть установлен на больших коммерческих крышах, карнизах, мансардных окнах и навесах. Sno-Safe — не менее хороший выбор для защиты жилых домов от снега, гаражей и сараев.

Прозрачные снегозащитные ограждения Sno-Safe, приклеенные к стеклянному навесу на крыше с уклоном в сторону здания

ПРОЧНОСТЬ — ПРОИЗВОДИТСЯ КАЧЕСТВОМ

Снежные щитки

Sno-Safe изготовлены из высококачественного поликарбоната, который также используется для изготовления безопасных стекол и пуленепробиваемых окон.Этот материал обладает прочностью и сохраняет прозрачность. Крепится только с помощью клея. Профиль Sno-Safe Snow Guard обеспечивает максимальное соотношение площади поверхности, удерживающей снег. Он включает в себя конструкцию со вставками и толстыми стенками для исключительной прочности. Ключевые особенности конструкции делают их практически нерушимыми от снега и льда.

Ингибитор ультрафиолетового излучения в поликарбонате предотвращает обесцвечивание и разрушение из-за повреждения солнечным светом.
Квадратные канавки с канавками
Компания Sno-Safe разработала канавки с квадратным профилем на нижней крепежной поверхности снегозадержателя для обеспечения механической прочности на сдвиг при креплении с помощью клеящего силикона.В дополнение к адгезионным свойствам силикона, эти канавки позволяют силикону прикреплять снегозадержатель к крыше, обеспечивая значительную силу сопротивления параллельно поверхности кровли.

УСТАНОВКА ПРОСТОЙ СНЕГОЗАЩИТНИКА

СДЕЛАНО В США

Снежные ограждения

Sno-Safe производятся в США на заводе Better Molded Products в Бристоле, штат Коннектикут, с использованием современных термопластавтоматов Krauss Maffei.

Снежные щитки Sno-Safe производятся в Better Molded Products, Inc.- 95 Valley Street Bristol, CT 06010

Нужны нестандартные пластиковые детали? Свяжитесь с нами, чтобы узнать о качественном моделировании и дизайне пластмасс под давлением американского производства.

Снежные щитки Sno-Safe для защиты от сильного снега дверного проема и палубы в Онтарио

Снежные щитки SnoJax

Снежные щитки SnoJax — это маленькие кронштейны, которые помогают решить обычную проблему ледяных горок. Эта опасная проблема возникает, когда снег и лед слипаются и в конечном итоге падают с крыши. Снежная охрана SnoJax решает эту проблему, создавая барьер для льда.Затем лед в конечном итоге тает, а не соскальзывает. Наши прозрачные снежные щитки SnoJax — ведущая технология в этой области. Они невероятно прочные, удивительно рентабельные и красиво спроектированные, что делает любую крышу более безопасной.

Снежная охрана SnoJax: гарантия

В любой местности, подверженной снегу и льду, всегда возможен ущерб от его скопления. Чаще всего это верно в случае крыш, которые не могут держаться за лед.Эту распространенную опасность можно просто предотвратить с помощью SnoJax Snow Guards. Вместо гладкой поверхности, по которой снег и лед могут просто соскользнуть, Snow Guard SnoJax добавляет барьер для сбора льда. У наших снежных стражей SnoJax есть сила удерживать этот лед, пока он не растает. Такой взнос жизненно важен для защиты ничего не подозревающих пешеходов от травм или лежащего в основе имущества от повреждений.

Еще одно очевидное преимущество SnoJax Snow Guards — это защита желобов. Будь то в жилых районах или на производстве, установка водостока может быть дорогостоящей.Местоположение проекта в этом вопросе тоже не имеет значения. Случайного ледяного шторма в любом южном штате может быть достаточно, чтобы полностью разрушить водосточную систему. Однако такой потери можно избежать, установив систему SnoJax Snow Guard.

Снежные ограждения и рельсы Berger

Berger имеет более чем 100-летний опыт производства одной из наиболее полных линий снегозадерживающих средств с защитой, подходящей практически для любого типа кровли и любого бюджета, включая шифер, тряпку, черепицу, черепицу и металлические поверхности крыш.

Berger предлагает самый широкий выбор снегозащитных кожухов практически для любого типа жилой или коммерческой кровли, включая металлическую, шифер, гонт и кедр. Они предназначены для уменьшения количества снежных и ледяных покровов, которые могут сходить с наклонной крыши и причинять значительный ущерб собственности и пешеходам. Снежные щитки Berger доступны из меди, нержавеющей стали, бронзы, гальванизированного железа, прозрачного поликарбоната, а также в широком ассортименте штампованных узоров и декоративных отливок.Бергеру также принадлежит Mullane Snow Guards .

Не знаете, какой снегозадержатель использовать? Мы предоставляем БЕСПЛАТНУЮ услугу разработки нестандартного макета , которая включает наши рекомендации, основанные на информации, которую вы предоставляете в нашей форме запроса.

Особенности и преимущества
• Помогите избежать дорогостоящих страховых претензий из-за
схода лавины и льда
• Помогите предотвратить образование ледяных завалов на краю крыши
• Помогите предотвратить повреждение водосточных желобов
• Многие стили подходят для жилых и коммерческих крыш

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА:

Наши технические консультанты могут ответить на многие вопросы по установке по телефону или по электронной почте.Для получения подробных рекомендаций по установке требуется план крыши с соответствующими отметками, чтобы правильно определить количество и размещение указанного продукта. Телефон: 800-523-8852 x 114 | Эл. Почта: [email protected] | Факс: +1 215-355-1023

Рекомендации по установке:

Модели

Mullane 100S , 200S и 300S

____ ____

Следующая рекомендация предназначена для типичного применения, сланца размером 12 x 18 дюймов с размером 7.Экспозиция 5 дюймов и уклон крыши 12/12 (45 градусов по Фаренгейту). Это типичный пример, который можно использовать и настраивать для различных условий, таких как высокие снеговые нагрузки или условия заноса. В этом примере длина стропил составляет 18 футов.

Ограждения устанавливаются горизонтальными рядами параллельно карнизу. Первый ряд должен быть установлен на третьем ряду шифера, и расстояние между рядами не должно превышать 24 дюйма. Последующие ряды должны быть расположены на расстоянии 30 дюймов по вертикали (4-й слой шифера), а ограждения должны быть смещены на 12 дюймов относительно нижнего ряда.Установите 6 горизонтальных рядов. Вышеуказанная техническая информация предназначена только для информационных целей и не предназначена для замены рекомендаций производителя для конкретного проекта. Планировки предоставим при получении плана крыши с отметками. Производитель не несет ответственности за неправильную установку или установку в недостаточном количестве.

ГАРАНТИЯ:

Berger Building Products, Inc (BBPI) гарантирует, что производимая ею продукция не будет иметь дефектов материала.Если какой-либо из продуктов окажется дефектным, обязательства BBPI по данной гарантии будут ограничиваться заменой дефектного продукта или, по нашему усмотрению, стоимостью продукта, изначально отправленного Berger. Эта гарантия прямо заменяет все другие гарантии, выраженные или подразумеваемые, включая гарантии товарной пригодности и пригодности для определенной цели. Нет никаких гарантий, выходящих за рамки описания на лицевой стороне настоящего документа. BBPI ни при каких обстоятельствах, будь то претензия, основанная на гарантиях, небрежности по контракту или иным образом, не несет ответственности за случайные или косвенные убытки.Berger Building Products, Inc (BBPI) не несет ответственности за неправильное использование или модификацию продукта, неправильный материал или дефекты, которые были очевидны во время установки. BBPI не несет ответственности за любой косвенный ущерб, задержки в графике, дополнительные затраты на рабочую силу или аренду оборудования. Любая претензия по гарантии на продукцию BBPI ограничивается исключительно Berger Building Products, Inc.

Системы удержания снега, распределение веса

Ветеран в собственности

Снегозадержание для:

• шифер
• Плитка Людовичи
• Асфальт
• Медь
• Постоянный шов

Снегозащитные ограждения из листового металла

Gough SnoGuards — оригинальный Snow Guard из листового металла, созданный Ф.К. Коди, который предоставил
Решения по удержанию снега с 1924 года. Gough Snow Guards — один из первых Snow Guard в стране.
производители.

Защита от снега — шифер, плитка, медь и др.

Gough SnoGuards — ваш универсальный магазин для удержания снега! Предоставляем смету и продажи для снега
Защитные ограждения, снежные ограждения, снегозадерживающие системы, ледовые ограждения, снежные ограждения, снегозадерживающие устройства, S-5! а также
Больше! Gough SnoGuards можно использовать на всех типах крыш, включая шифер, плитку Ludowici, асфальт, медь.
и стоячий шов металл.

Защита от падающего льда

Системы удержания снега используются для защиты от скольжения снега и льда, которые могут и будут соскальзывать с
крыши при перепадах температуры и погоды. Используйте снежные щитки Gough, чтобы не допустить схода снежной лавины
с ваших крыш. Помогите профилактическому обслуживанию и безопасности жизни. Помогите защитить свою семью и себя
от потенциальных опасностей, связанных с падением снега и льда, установив на крыше Gough SnoGuards.• Yahoo! Локальный листинг
Gough Snoguards находится в Брукфилде, штат Иллинойс, и обслуживает устройства для удержания снега по всей стране, включая
район Чикаголенд в Бервин, Оук-Парк, Дуб, Газон, Ломбард, Элмхерст, Харвуд-Хайтс, Парк-Ридж,
Эванстон, Дубовый лес и многое другое!

.
