Соединения для металлопластиковых труб: Соединение (фитинги) металлопластиковых труб | Статьи, Челябинск, +7 (351) 777-94-98

Содержание

Фитинги для металлопластиковых труб, их виды, устройства и разновидности

На чтение 10 мин. Просмотров 3.7k. Обновлено

Фитинги для металлопластиковых труб являются важной конструктивной деталью. Металлопластиковые (МП) трубы на данный момент применяют очень широко.

Высокая популярность этих материалов продиктована их уникальными возможностями. Они могут одновременно производить несколько функций: прогонять жидкости с температурой до +110 градусов по Цельсию и изменять направления трубопровода без потери его целостности.

Конструктивные особенности металлопластиковых труб, а именно – сочетание алюминия и полипропилена, стали подосновой того, что данный вид сортамента разрешают применять:

  • при прокладке систем «теплый пол»;
  • при скрытом варианте монтажа;
  • при подводке к отопительным приборам;
  • при сооружении дачных поливных систем и многое другое.

Преимущества данных изделий составляют большой перечень, вот основные из них:

  • Абсолютная экологическая чистота.
  • Продолжительный срок использования.
  • Сохранение пропускных возможностей на протяжении всего срока использования.
  • Небольшая масса.
  • Способность загиба, не несущего вреда целостному состоянию трубы.
  • Простая и быстрая установка.
  • Возможность протяжки скрытым методом в бетон и раствор из цемента.
  • Небольшой показатель проводимости тепла.
  • Хорошие показатели звуковой изоляции.
  • Привлекательный внешний вид
  • Доступная стоимость.

Несмотря на высокий показатель пластичности металлопластиковых изделий, при прокладке сложной конструкции для соединений применяют специальные фитинги. Среди потребителей эта линейка товаров пользуется самым высоким спросом, и все потому, что фитинги пригодны и для водопроводной и для отопительной магистрали.

Преимущества фитингов

Соединительные фитинги для металлопластиковых труб имеют много плюсов:

  1. Отпадает потребность в сварочных работах.
  2. Соединение осуществляется быстро, а самое главное без особых профессиональных навыков.
  3. Для установки не нужно обладать специальными знаниями и навыками.
  4. Нет надобности в приобретении дорогостоящего и сложного оборудование.
  5. При работе с этими соединительными деталями трудоемкость намного ниже, чем, например, в случае с медными, полипропиленовыми и стальными трубопроводами.
  6. Данные соединительные детали выпускают в различных формах, что позволяет установить их на трубопровод любой конструктивной сложности.

СОВЕТ. Эти фасонные части рекомендуют при прокладке конструкции, которую необходимо быстро демонтировать. Так же эти соединительные детали эффективны при необходимости быстрого техобслуживания, потому, что стык легко демонтируется если вдруг возникает необходимость.

Виды фитингов для металлопластиковых труб существуют разные. Например:

  • прямые устройства – они могут оснащаться переходом на внутреннюю или наружную резьбу;
  • тройники, данные виды также оснащаются переходом на внутреннюю или наружную резьбу;
  • тройники с креплениями, которые называют розетками;
  • угольники, эти виды так же имеют крепление;
  • крестовины.

Рассматривая виды данных фасонных элементов, важно отметить, что все они отличаются одним важным недостатком – высокой стоимостью. Она поднимается с увеличением объема изделия. Для водопроводной системы чаще всего ставят муфты на 16 и 20 мм.

В сравнении другими фасонными элементами их стоимость самая низкая. Но, в отопительной магистрали применяют изделия с объемом от 32 до 40 мм. И стоят такие виды куда дороже, чем предыдущие виды.

Но, кажущаяся на первый взгляд высокая стоимость фитингов для металлопластиковых труб, компенсируется затратами на монтажные работы. Ведь услуги мастеров, на которые не надо тратиться в данном случае, оказываются значительно выше от цены самого устройства.

Как устроены муфты

Устройство фитингов для металлопластиковых труб в каждом отдельном случае разное, хотя некоторые разновидности фитингов для металлопластиковых труб имеют конструктивные сходства.

Например, все пресс фитинги устроены одинаково:

  • Корпус. От него зависима форма той ли иной разновидности детали. По типу корпуса получается определенная модель устройства: муфта, уголки или тройники.
  • Гильза. Эту часть приспособления называют основной, она производится из нержавейки. На ее поверхностной части сжимают клещи, производя монтажные мероприятия. По окончанию прижатия гильзы, она уже не в состоянии принять прежние размеры, и этого не происходит не только во время монтажных работ, но и за период длительного использования.
  • Кольцевидная клипса. Она используется для состыковки гильзы и корпуса.

Смотреть видео: дешевый вариант как соединить МП трубы

При установке этой разновидности муфт, не нужно применять герметики или смазочные вещества. Нужный уровень герметичности обеспечивается посредством деформации втулки из стали.

Немного другим устройством отличаются такие разновидности фитингов, как пуш муфты. Устройство в данном случае следующее:

  1. Корпус, произведенный из полимера, его по показателю прочности можно сравнить с металлическими изделиями.
  2. Резиновые кольца – уплотнители. Они способны выдержать большую температурную нагрузку.
  3. Кольцо внутри, оснащенное пружиной. На нем лежит ответственность за фиксацию трубы в требуемом положении.
  4. Пластиковый кожух, он размещен на внешней стороне, и держит целую конструкцию.

Все описанные разновидности соединительных деталей на металлопластиковые трубы отличаются простою установки, что является их значимым преимуществом перед остальными аналогичными приспособлениями.

Цанговые детали

Цанговые фитинги для металлопластиковых труб при протяжке трубопроводов используют очень часто. Если стык цанговыми деталями произвести грамотно, и в соответствии ко всем требованиям, то о прочности и герметичности переживать не придется.

Так же важным становиться такой нюанс, что установочные работы в данном случае выполняются быстро и просто. Все, что потребуется для монтажа цанговых элементов: приспособления для снятия фаски; ножницы; гаечные ключи; калибратор.

Главное преимущество стыка, образованного цанговым соединительным элементом – это возможность последующих разборок в случае необходимости. Но, им потребуется постоянное обслуживание. Оно подразумевает постоянное подкручивание накидной  гайки.

Производят цанговые фитинги многие производители, и на рынке они предоставлены в огромном количестве. Так, например, только итальянских фирм, производящих продукцию этой линейки, можно насчитать более десятка, а китайских изготовителей представлено в разы больше.

Тройники

Фитинг – тройник для металлопластиковых труб является важной деталью для отводов и разветвления на магистралях. Эти варианты приспособлений дают возможность состыковать три трубопровода.

Смотреть видео – обзор пресс фитингов и правильная опрессовка

Тройники бывают равнопроходными и переходными. Переходной тройник ставят на стыке трубопроводов с разными объемами, а устройства равнопроходного типа ставят на магистралях с одинаковым объемом.

Одна важная особенность этих фасонных изделий, что они помогают площадь конструируемой магистрали свести к минимальным габаритам.

Стоимость тройников зависит от материала их изготовления. Чтобы функционирование этого механизма не оказалось опасным, стоит приобретать товар у проверенных производителей. Иначе качество тройника может оказаться низким, а для этого варианта это не  допустимо.

Американки

Фитинги американки для металлопластиковых труб называют самым удобным и популярным видом фасонных изделий. К этому добавляют и высокую надежность.

Это резьбовой вид соединения считают экзотическим, и говорят, что к его созданию причастны американцы. Отсюда, собственно говоря, и пошло название «американка».

По своей сути это муфта с накидной гайкой, которую можно демонтировать много раз. Чтобы выполнить стык с таким вариантом фасонных изделий, необходимо только закрутить гайку.

Видов американок существует несколько. Это: прямые, угловые, конусные и цилиндрические элементы. Универсальность соединений, выполненных посредством американки делает ее просто незаменимой при многих монтажных мероприятиях.

Так же мастера утверждают, что при помощи американки очень удобно производить действия с отопительными радиаторами.

На базе этого конструктивного элемента можно создать стык высочайшего уровня герметичности, по этим причинам данный вид соединения обширно используется в высокотемпературных системах с и таким же уровнем давления.

Краны

Краны – это фитинги для металлопластиковых труб, которые представляют собою ряд запорно-регулирующей арматуры. Их применяют для различных трубопроводов. Это могут быть магистрали с подачей холодной, а так же и горячей воды. При установке крана необходимо помнить, некоторые правила.

Вентиль или кран, который рекомендован для установки на холодный водопровод, нельзя ставить на место устройства для горячей воды. Точно также механизм, предназначенный для горячей воды не рекомендуют применять для подачи холодной воды.

Краны бывают следующих видов: прямые, угловые и комбинированные. С их помощью просто сконструировать систему высокой сложности.

Стоимость кранов отличается в зависимости от сложности их конструкции.

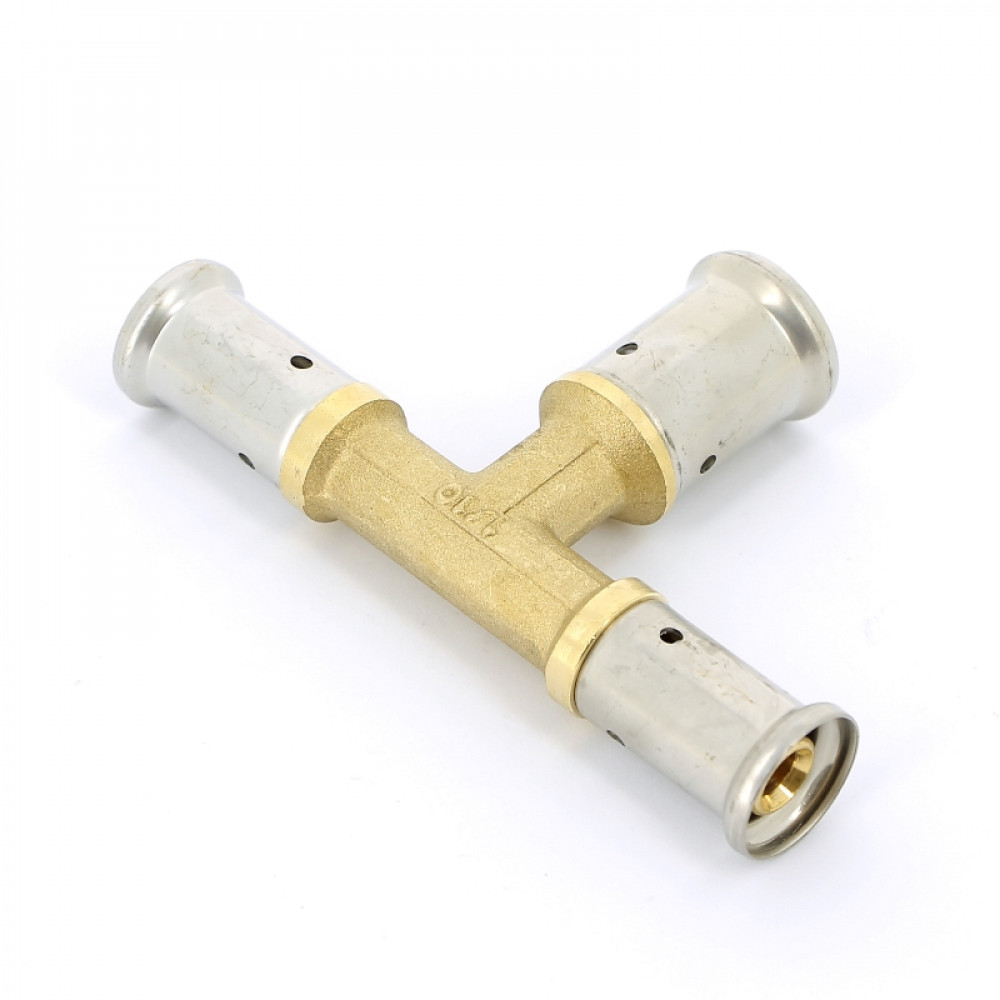

Пресс – муфты

Смотреть видео – прессовой или обжимной Ф

Фитинги опрессовочные для металлопластиковых труб называют пресс – фитингами. Устройство данного механизма описано немного выше, и такие муфты существуют в нескольких типах. Это позволяет посредством пресс – фитинга соорудить разводку всех конфигурационных вариантов.

Для разветвления и поворотов используют отводы, уголки и тройники. А для оформления линейной магистрали ставят переходники и состыковочные элементы. Кроме этого унификация этих фасонных устройств дает возможность состыковать металлопластиковые трубы с медными и другими видами сортамента.

Нужно отметить, что опрессовочные изделия для металлопластиковых труб создают неразъемное соединение, которое имеет свои значительные преимущества:

  • Высокий уровень прочности. На участке с установленным пресс – фитингом рабочий показатель давления составляет до 10 атмосфер.
  • Длительный период использования опрессовочных фасонных устройств на металлопластиковых магистралях. И высокие показатели соединения на протяжении всего сроки эксплуатации не изменяются. Производители уверяют, что пресс – фитинги в случае правильной установки могут служить более полувека.
  • Стыки не нужно обслуживать. Благодаря этому свойству стыки могут монтироваться скрытым способом.
  • Пресс – муфты не боятся температурных изменений.
  • Монтаж выполняются легко и за короткое время.
  • Использование опресовочных фитингов уменьшает расход трубного сортамента и арматуры, что по большому счету удешевляет протяжку магистрали.

Некоторые секреты установки зажимных муфтовых приспособлений

Несмотря на то, что зажимные фитинги для металлопластиковых труб монтируются просто, есть некоторые нюансы, которые нужно запомнить. Прежде всего – это правильно выбранные для работы клещи.

Без качественного этого инструмента, говорить о надежной работе магистрали не приходится. При покупке нужно обратить внимание не только на изготовителя инструментов для зажимных деталей, но и на то, что этот инструмент предназначается для работы только с определенным объемом трубопроката.

Хотя есть модели, которые позволяют работать с несколькими диаметрами зажимных механизмов. Новые усовершенствованные модели клещей для зажимных муфт имеют особую маркировку: ОРS, АРС и AРS. Так же потребители могут встретить в продаже ручные и гидравлические варианты спецоборудования для зажимных устройств.

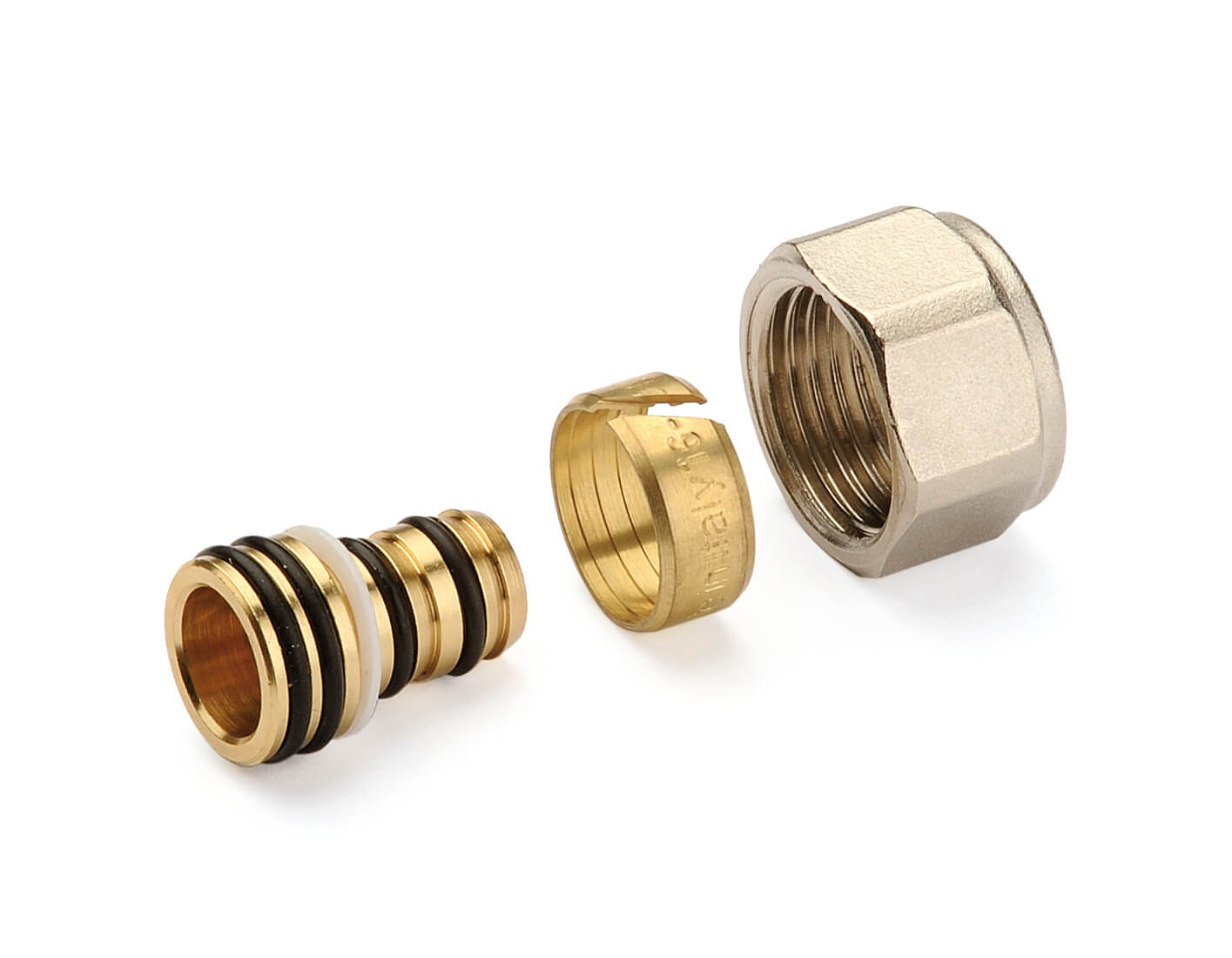

Компрессионные муфты

Компрессионные фитинги для соединения металлопластиковых труб на сетевых магистралях встречаются очень часто. Устройство компрессионного  элемента следующее: кольцо обжима, накидная гайка, штуцер.

Монтаж компрессионного фитинга осуществить не сложно. Его последовательность такая:

  • выравнивается трубная заготовка;
  • на ней аккуратно выполняется срез, для которого предварительно делается разметка;
  • зона среза обрабатывается разверткой, и трубному изделию придается округлая правильная форма;
  • на заготовку одевается гайка компрессионного фитинга и разрезанное кольцо;
  • увлажненный штуцер «садят» на трубу так, чтобы торцевая часть трубы упиралась в кромку муфты;
  • гайка закручивается до упора от руки;
  • затем гайку подтягивают ключом, делая не больше одного – двух оборотов.

Выполняя монтаж компрессионных муфт, не следует применять ключи, оснащенные дополнительными рычагами.

Пластиковые фитинговые элементы

Пластиковые фитинги для металлопластиковых труб являются современными, легкими и долговечными вариантами. Благодаря своим отличным качествам эти фасонные элементы ставят на металлопластиковых магистралях различного назначения.

Пластиковые изделия отличаются экологической безвредностью и их сертифицировали во многих странах мира. Эти соединительные элементы по праву называют наиболее универсальными.

Для монтажа пластиковых фасонных устройств не нужно производить сложных технических действий. Его можно произвести собственными руками, и обращаться за помощью к профессионалам не нужно.

Пластиковые фитинговые элементы производят различных видов, и их нужно подбирать в зависимости от предназначению.

Приобретая данные приспособления можно быть уверенным, что магистраль, смонтированная с их помощью, будет долговечной и надежной. Так же в этом случае их выгодно отличает доступная цена. А если они куплены у проверенного изготовителя, то это станет гарантией широкого спектра положительных характеристик эксплуатации.

Смотреть видео – обзор МП труб и Фитин.

Фитинги для металлопластиковых труб правильно выбрать не сложно. Главное, что нужно при этом – верно определить нужную конфигурацию. Если все это сделать по правилам, то надежность соединений магистрали будет обеспечена на все сто процентов.

Металлопластиковые фитинги — фитинги для металлопластиковых труб

Фитинги зажимные под металлопластик

Металлопластиковые фитинги являются одними из наиболее распространенных на рынке трубопроводной арматуры. Это легко объясняется их неоспоримыми достоинствами, например: удобство и высокая скорость монтажа, длительный срок службы, устойчивость к температурному и механическому воздействию извне и внутри системы, небольшой вес, разнообразие диаметров и исполнений, широкий ассортимент фитингов.

Фитинги под металлопластика, легко устанавливаются вручную, так как не требуют сварки, и гнутся, за счет чего можно создавать соединения различной сложности. Благодаря тому, что они имеют в основе внутреннего слоя сшитый полиэтилен РЕ-Хс, температура рабочей среды, выдерживаемая ими, может достигать не только заявленных +95°С, но и 110°С. Металлопластик также обеспечивает иммунитет трубы к ржавлению и коррозии. Данные системы способны выдерживать гидроудары, замерзание, на них не образовывается конденсат. Но самый главный плюс – низкая цена на металлопластиковые фитинги на сантехническом рынке в соответствии с их отличным качеством.

Безусловно, создание трубопровода для холодной и горячей воды, газа и прочих жидкостей и веществ невозможно без трубной фурнитуры. Именно простота монтажа вне зависимости от квалификации сделала фитинги под металлопластик такими популярными. За счёт никелированной латуни, из которой изготовлены тройники, муфты и угольники, возрастает срок эксплуатации всей магистрали, а не только её элементов. Производители данных изделий гарантируют их полноценную работу в течение 50-ти лет. Но в случае, если выбранная вами труба ненадлежащего качества, срок службы ее сокращается в 5 раз, а каждая последующая замена системы зачастую обходится значительно дороже. Вот почему так важно сделать первоначально правильный выбор.

Наиболее распространенные фитинги собраны на нашем сайте в удобном каталоге и прайсе. Подробные описания и фото изделий, достойный сервис и лучшие цены в мире сантехнической арматуры сделают вашу покупку приятной. Если у вас возникли вопросы относительно характеристик и применения металлопластиковых фитингов, пожалуйста, свяжитесь с нашими менеджерами по телефону: (044) 391-21-13. Мы поможем подобрать продукцию согласно всем вашим пожеланиям и купить товар быстро и с доставкой в Киев, Днепропетровск, Харьков, Одессу, Николаев, Житомир, Винницу, Ровно, Львов, Запорожье и другие города. Станьте нашим клиентом и оцените все преимущества сотрудничества с нами!

Ответы на наиболее популярные вопросы наших клиентов

✅ Основные типы металлопластиковых фитингов в нашем каталоге?

В ассортименте нашего магазина представлены следующие категории металлопластиковых фитингов:

  • Тип исполнения: неразборные и разборные;
  • Размер резьбы в дюймах: 1/2, 3/4, 1. 1/4;
  • Типу модификации: с переходом на резьбу, равнопроходные, переходные/редукционные, соединительные, установочные/настенные;
  • Применение: для смесителя, для подключения трубы к смесителю;
  • Типу резьбы: внутренняя и наружная.

✅ Условия оплаты за металлопластиковые фитинги?

Покупателям доступна оплата наличным и безналичным расчетом. Рассмотрим все способы оплаты:

  • Наличные;
  • Безналичный расчет с НДС;
  • Онлайн-оплата. Принимаются карты Visa и MasterCard через платежный сервис Liqpay;
  • Наложенный платеж. Доступно при сумме покупки от 1000 гривен с предоплатой от 10%.

✅ Условия доставки металлопластиковых фитингов?

Первый способ доставки металлопластиковых фитингов – самовывоз в пункте выдачи магазина. Он работает с понедельника по пятницу с 9:00 до 17:30. Второй вариант — посылки отправляются через службы «Новая Почта» и «САТ»..

Фитинги для металлопластиковых труб – виды, размеры, производители, цены

При подборе и покупке продукции обращайте внимание на:

  • гарантию производителя
  • макс. давление и температуру, которые могут выдержать фитинги при эксплуатации инженерной системы
  • вес изделия
  • маркировку
  • материал фасонной детали
  • отзывы о товаре в Интернете

Если фасонная деталь слишком лёгкая, значит вместо латуни для корпуса использован другой сплав. В качестве ориентира можно использовать массу продукции Valtec с содержанием меди не менее 54%, один экземпляр обжимного фитинга которой весит от 64 до 531 грамм.

На качественной детали маркировка равномерно выпуклая или глубокая, с четко различимыми буквами.

Изготовленный из нержавеющей стали хвостовик пресс-фитинга лучше, чем из алюминия: «нержавейка» со временем не «потеет», то есть не накапливает конденсат, и не тускнеет, выдерживает более высокое давление, в том числе гидроудары, и практически не деформируется. То же относится и к «сухарю» обжимного фитинга: «нержавейка» более прочная и надежная по сравнению с пластмассой.

Если сравнивать фитинги по видам, то достоинством обжимных и пуш-фитингов является возможность неоднократно разбирать соединения и использовать элементы повторно (нужно только заменить деформированное в процессе монтажа цанговое кольцо обжимного фитинга или блокировочную пружину push-fit и, в случае протечек, резиновые уплотнительные кольца – они продаются отдельно и стоят «копейки»). Монтаж пуш-фитингов при этом занимает минимум времени. Однако push-fit имеет довольно узкий размерный ряд, от 16 до 32 мм и менее доступен: эта разновидность фасонной детали появились на российском рынке недавно, по некоторым данным в 2010 году, и ее производит мало компаний.

В отличие от компрессионных изделий, требующих осмотра и подтяжки хотя бы раз в год, пресс-фитинги редко выходят из строя и не допускают протечек. Возможные ошибки монтажа видны сразу же при тестировании системы – в таких местах фитинги протекают – и «неправильные» элементы заменяются (однако, при демонтаже пресс-фитинг удаляется вместе с опрессованной трубой). Правильно смонтированный трубопровод можно без опаски залить в бетон – стену или пол. К тому же для установки опрессовочных фитингов не обязательно приобретать дорогостоящий пресс-инструмент – достаточно взять его напрокат или доверить монтаж профессионалам.

Обжимные фитинги Пресс-фитинги Пуш-фитинги
Возможность скрытого монтажа НЕТ ДА ДА
Многократное использование ДА НЕТ ДА

Отметим, что производители рекомендуют использовать фитинги и инструменты той же фирмы, что и трубы. При использовании в одной системе изделий разных изготовителей гарантия не предоставляется.

С показателями продукции некоторых популярных производителей вы можете ознакомиться в приведенных ниже таблицах.

Соединение металлопластиковых труб компрессионными фитингами

Монтаж трубы (рис. 10) осуществляется с помощью специальных обжимных латунных фитингов компрессионного типа. Эти фитинги состоят из штуцера, разрезного кольца и накидной гайки и обеспечивают надежное соединение труб и фитингов при помощи обычного гаечного ключа. При закручивании накидной гайки пресс-гильза (О-образное разрезанное кольцо) сжимается на трубе и обеспечивают плотность между штуцером и внутренней стенкой трубы.

Рис. 10. Соединение металлопластиковой трубы с компрессионным фитингом

Главным преимуществом данного соединения является то, что при монтаже не требуется никакого специального оборудования, а также при необходимости есть возможность демонтажа любого соединения. Однажды собранный узел теоретически можно разбирать и собирать повторно, но, как показывает практика, соединение лучше не трогать. Поэтому в случае ремонта трубопровода нужно вырезать поврежденную часть и вставить новую, соединив её фитингами. При соединении трубы на бывший в употреблении фитинг уплотнительные прокладки на нем нужно заменить новыми (рис. 11).

Рис. 11. Прокладки на штуцере фитинга

Трубу отрезают перпендикулярно оси специальным труборезом для композитных труб, в крайнем случае ножовкой с мелким зубом. Гнут трубу руками или с помощью специальной пружины — трубогиба. Используются два типа пружин: одни вставляются внутрь трубы (практически не применяются), другие — надеваются на трубу сверху. Минимальный радиус изгиба трубы без пружины — 5 наружных диаметров сгибаемой трубы, с пружиной — 3,5 диаметра.

На российском строительном рынке присутствуют практически все виды компрессионных фитингов, производящихся в мире. Принципиально их конструкции мало чем отличаются друг от друга, однако различие все же есть: фирмы-изготовители производят разъемные и неразъемные фитинги (рис. 12), но главное не в этом. При приобретении труб и фитингов к ним, изготовленных в разных местах, следует убедиться в их совместимости, так как у разных фирм-изготовителей наружные диаметры и толщина стенок труб, даже для одинакового номинального давления, могут не совпасть. Иными словами фитинги и трубы лучше покупать, если это возможно, от одного изготовителя.

Рис. 12. Схемы компрессионных фитинговых соединений различных фирм-изготовителей

При закреплении металлопластиковых труб требуется минимум зажимов и хомутов, т. к. трубы отлично сохраняют форму. Монтаж трубопровода осуществляется как по коллекторной, так и по тройниковой схеме монтажа. При устройстве тройниковых схем (на языке сантехников эта схема называется «гребенкой») фитинги можно последовательно присоединять к трубе или сначала смонтировать трубопровод, а потом врезать в него фитинги (рис. 13).

Разметить место установки фитинга

Разрезать трубу

Надеть на трубу утепляющую гофру (необязательный пункт)

Откалибровать трубу

Надеть на трубу накидную гайку и уплотнительное кольцо

Скрутить трубы с фитингом

Рис. 13. Пример присоединения компрессионного фитинга marley.ru

Последовательность соединения металлопластиковых труб с компрессионными фитингами:

  1. Выровняйте трубу, обеспечив прямой участок не менее 10 см до и после реза.
  2. Под прямым углом отрежьте трубу согласно разметке.
  3. Обработайте конец трубы разверткой, сначала калибровочной стороной со снятием заходной фаски не более 1 мм, затем другой стороной не менее чем до риски, обеспечивая правильную округлую форму трубы.
  4. Наденьте на трубу накидную гайку и разрезное кольцо.
  5. Увлажните штуцер.
  6. Посадите трубу на штуцер так, чтобы торец трубы всей плоскостью упирался в кромку фитинга. Закрутите накидную гайку от руки до упора на штуцер. Гайка должна легко закручиваться, если этого не происходит, значит, вы крутите ее не по резьбе. Дальнейшее силовое закручивание гайки приведет к порче резьбы и, как следствие, к течи соединения и последующей замене фитинга.
  7. Удерживая одним ключом за корпус фитинга, другим ключом дотяните накидную гайку на 1–2,5 оборота таким образом, чтобы оставались видны 1–2 нити резьбы. Применение ключей с дополнительными рычагами недопустимо — не прилагайте чрезмерного усилия и не перетягивайте гайку.

Во избежание запотевания труб или для их утепления на трубы надевают специальные гофрированные шланги, чаще всего, из вспененного полиэтилена. Если гофра по каким-то причинам не была установлена, а потребность в ней появилась, то ее можно смонтировать позже. Для этого гофрированную трубу разрезают повдоль и надевают на трубу, после чего укрепляют ее скотчем.

На рисунке 13 изображена установка тройникового фитинга, на самом деле ассортимент компрессионных фитингов достаточно богат, он позволяет собрать трубопровод практически любой сложности.

Фитинги маркируются по двум показателям: по внешнему диаметру присоединяемой металлопластиковой трубы и по размеру резьбы, которой фитинг присоединяется к металлической трубе, сгону, шаровому крану или другой трубной арматуре. Например, в пояснениях к рисунку 14 для ниппеля с внутренней резьбой стоят цифры 16×1/2, указывающие, что к этому фитингу с одной стороны прикрепляется металлопластиковая труба с внешним диаметром 16 мм, а с другой стороны — трубная арматура с резьбой 1/2 дюйма.



Фитинги для металлопластиковых труб, фитинги для металлопластика, актуальные цены

Металлопластиковые трубопроводные системы имеют ряд неоспоримых преимуществ, которые делают их популярными. При использовании фитингов для металлопластиковых труб не требуется применение сварки – это значительно экономит средства, снимает необходимость дополнительного оборудования и специалистов высокого уровня подготовки.

Фитинги монтируются просто и позволяют быстро собрать всю систему воедино. Для монтажа потребуется минимальное количество инструмента.

Систему, с использованием металлопластиковых переходников, можно подключать к канализационным и водоносным трубопродам, оснащенным другими видами труб: стальными, медными, пластиковыми. Для этого применяются специально созданные конфигурации фитингов.

Среди недостатков металлопластиковых фитингов, можно отметить то, что нельзя смонтировать монолитную систему – и каждый узел, скрепляемый переходником, повышает опасность протечки. Металлопластиковый трубопровод нельзя монолитить.

Деформирующие свойства полиэтилена – это еще одно слабое место металлопластиковых фитингов. Коэффициент теплового линейного расширения – у полиэтиленового, алюминиевого и клеевого слоев – разный. Под воздействием давления, в месте крепления фитинга, возникает деформация слоя трубы, и через 1 – 2 года в таком узле может открыться течь. Постепенное подкручивание гайки только усугубляет ситуацию, прожимая до алюминия более податливые слои, со временем это приводит к обламыванию участка трубы.

Трубы и фитинги из некачественного металлопластика намного быстрее изнашиваются, некоторые из них могут так же образовывать сквозные растрескивания материала, приводя к непредвиденным авариям.

Чтобы недостатки не проявлялись, и фитинги для металлопластиковых труб и систем служили верой и правдой, стоит соблюдать простые принципы, при покупке: отдавать предпочтение более дорогим продуктам известных брендов, использовать металлопластиковые фитинги наиболее подходящей конфигурации.

Изготовление соединений пластиковых и металлических труб

Способ соединения спринклерных труб может иметь огромное значение. Позвоните профессионалам в South Austin Irrigation Repair за квалифицированной работой.

Если вы думаете о внесении некоторых изменений в вашу ирригационную систему, связанных с подключением пластиковых труб к металлическим, вам необходимо знать о некоторых проблемах, которые могут возникнуть при таких подключениях. Пластиковые и металлические трубопроводы можно комбинировать; но вы должны быть осторожны, как вы это делаете.

Вы сделаете соединение пластмассы с металлом с резьбовыми соединениями.Используйте пластиковую наружную резьбу для соединения с металлической внутренней резьбой. Если вы сделаете обратное — используйте пластмассовый соединитель с внутренней резьбой и металлический соединитель с наружной резьбой — новое соединение, которое вы создадите, либо протечет, либо сломается. Это связано с тем, что пластики из поливинилхлорида (ПВХ) растягиваются намного легче, чем металлы. Фитинг из ПВХ с внутренней резьбой, соединенный с металлическим фитингом с наружной резьбой, нагружает фитинг с внутренней резьбой до такой степени, что он треснет и протечет.

Также важно знать, что стандартная резьба, используемая на трубах и фитингах, неодинакова по диаметру.Причина этого в том, что при навинчивании резьбы охватываемый фитинг сжимается, а охватывающий — растягивается. В результате получается очень плотное соединение, которое не протекает.

При создании резьбовых соединений между пластиком и металлом вам понадобится герметик / смазка. Это поможет смазать фитинги, упростив ввинчивание кольчуги в гнездо: это также поможет герметизировать соединение и защитит от протечек. Для этой цели вы можете использовать три продукта: тефлоновую смазку для труб, тефлоновую ленту или тефлоновую ленту.Если вы работаете с трубами, связанными с спринклерной системой, лучше всего подойдут тефлоновая или тефлоновая лента, потому что ваши трубы могут переносить остатки смазки для труб в спринклеры и забивать их.

Системы орошения требуют особого ухода и внимания, поскольку неправильный выбор может стоить вам времени и денег. Независимо от того, нуждаетесь ли вы в услугах по установке или ремонту / замене, преданные своему делу специалисты South Austin Irrigation могут помочь вам поддерживать ирригационную установку в отличном состоянии, так что полив станет одной вещью меньше, о которой вам придется думать.

Позвоните в отдел орошения Южного Остина по телефону (512) 534-7449, чтобы получить помощь сегодня.

Переиздано промоутером сообщения в блоге

Соединение пластиковой и металлической сантехники (Tips.Net)

Есть несколько случаев, когда вам может понадобиться соединить пластиковый и металлический трубопровод вместе.Может показаться, что это может быть особенно трудная задача, но на самом деле это замечательно легко выполнить. Если ваши трубы в хорошем состоянии, все, что вам нужно сделать, это следовать этим указаниям.

  1. Получите свои материалы. Соединение пластиковой и металлической сантехники потребует использования специальных материалов. Для этой конкретной задачи вам, как правило, понадобится состав для нарезания трубной резьбы, водопроводная лента, двухзаходные металлические переходники с внутренней резьбой, переходник с пластиковой резьбой с наружной резьбой, грунтовка для ПВХ и цемент для ПВХ. Большинство, если не все, из этих предметов можно легко приобрести в местном магазине товаров для дома.
  2. Посмотрите на трубы. Осмотрите трубы и убедитесь, что они в хорошем рабочем состоянии. В противном случае вам потребуется удалить, заменить или отремонтировать поврежденные участки трубы. При этом все, что вам обычно нужно сделать, это убедиться, что концы труб находятся в хорошем состоянии, поскольку это первые части трубы, которые ломаются.
  3. Используйте переходник. Оберните резьбу переходника с наружной резьбой из ПВХ лентой для сантехников, а внутреннюю резьбу металлического переходника с внутренней резьбой — герметиком. Убедитесь, что вы покрываете только те нити, которые будут соприкасаться друг с другом в это время. Поместите покрытые резьбы рядом друг с другом и начните скручивать переходники, чтобы они затянулись и образовали прочное уплотнение. Не затягивайте адаптеры слишком сильно, так как это может повредить адаптеры и, возможно, сломать их. Идеальным инструментом для затягивания адаптера является трубный ключ, но будьте осторожны, чтобы не повредить что-либо, что можно сломать.
  4. Наклейте ленту или компаунд. Приклейте водопроводную ленту или герметик на конец металлической трубы. Это лучшие материалы для крепления металлической трубы к адаптеру.
  5. Нанести грунтовку для ПВХ. Покройте внешнюю часть трубы из ПВХ и внутреннюю часть переходника трубы из ПВХ грунтовкой из ПВХ. Это поможет подготовить ПВХ-материал к процессу склеивания. После нанесения грунтовки повторите процесс с ПВХ-цементом.
  6. Присоедините трубу и переходник. Когда трубы и переходник подготовлены или каждая труба и переходник подготовлены, присоедините трубы и переходники, как описано в шаге 3. Еще раз, будьте осторожны, чтобы ничего не затягивать слишком сильно, поскольку это может потенциально повредить трубы, если вы это сделаете.

Повторите весь процесс столько раз, сколько необходимо, чтобы соединить все металлические и пластиковые трубы в вашем доме. Хотя вы можете найти металлические и поливинилхлоридные трубы по всему дому, есть несколько мест, где вы обычно можете найти эти два типа труб.Металлические трубы обычно можно найти прикрепленными к сливным отверстиям раковин, ванн и даже душевых. В остальной части дома часто можно встретить трубы из ПВХ или пластика.

Автор Биография

Ли Вятт

Автор многочисленных статей на сайте Tips.Net, Ли Вятт быстро становится постоянным «мастером на все руки». В настоящее время он является независимым подрядчиком, специализирующимся на написании и редактировании.Свяжитесь с ним сегодня по всем вопросам, связанным с написанием и редактированием! Щелкните здесь, чтобы связаться. Узнать больше о Ли …

Гипсокартон отделочный

То, что вы повесили гипсокартон, не означает, что вы закончили. Отделка гипсокартоном — это совсем другое …

Открой для себя больше

Мытье домашнего хорька

Мытье домашнего хорька может быть веселым и интересным мероприятием, если вы знаете, что делаете.Если вы …

Открой для себя больше

Как утеплить дом

Изоляция вашего дома — это не только случайная изоляция, которую вы получаете из местного дома …

Открой для себя больше

Дополнительные советы по благоустройству дома

Устранение утечек в трубах

Устранение мелких протечек в трубах не является трудоемкой задачей.Худшая часть работы может заключаться в том, что вам придется втиснуться в …

Открой для себя больше

Использование ручного шнека

Если у вас есть особенно неприятный засор в сливе, вы можете подумать об использовании ручного шнека. Ручные шнеки (или …

Открой для себя больше

Неприятный запах воды

Из крана идет неприятный запах? Это может быть вызвано рядом различных проблем, как описано в этом совете.

Открой для себя больше

Соединение металлической резьбы с пластиковой резьбой

Нас регулярно спрашивают, как лучше всего соединить металлическую нить с пластиковой.

Есть два основных варианта. Во-первых, используя стандартный резьбовой фитинг и металлическую резьбу, просто навинчивайте его прямо. Второй вариант — использовать специальные фитинги, представляющие собой составные штуцеры. В композитном соединении с одной стороны есть металл, а с другой — пластиковая розетка.

Одна из важных вещей, о которых следует подумать при соединении пластиковой резьбы с металлической резьбой, — это различия в материалах, особенно в расширении и сжатии этих материалов в зависимости от температуры.Если металлическую нить вставить прямо в пластиковую нить, при изменении температуры жидкости металл будет расширяться и сжиматься, а пластик расширяться и сжиматься; но они не делают это при одинаковой температуре и количестве. Таким образом, существует риск того, что одна сторона расширится больше, чем другая, и это нарушит герметичность резьбы.

Если ваша вода или жидкость имеют постоянную температуру, это не должно быть проблемой, однако люди часто удивляются тому, что при соединении металла с пластиком на стыках появляются слезы.Решение этой проблемы — использование штуцера.

Соединительный фитинг в разобранном виде полностью металлический с одной стороны и полностью пластиковый с другой, с уплотнением из EPDM внутри, которое будет обеспечивать уплотнение. В результате, если одна сторона расширится больше, чем другая, это вообще не проблема, потому что уплотнение из EPDM посередине будет удерживать уплотнение.

Эти композитные соединения доступны либо с внутренней резьбой на металлической стороне, либо с наружной резьбой на металлической стороне, и мы также поставляем их из нержавеющей стали, а не из латуни.

Если цена является существенным фактором, вместо того, чтобы использовать стандартный резьбовой фитинг из ПВХ и навинчивать его непосредственно на металлический фитинг, мы поставляем резьбовые фитинги, которые имеют усиливающее кольцо снаружи. Армирующее кольцо выполняет две функции. Прежде всего, если вам случится слишком сильно затянуть металлическую нить, что легко сделать, это придаст ей дополнительную прочность, и пластик не потрескается. Кроме того, если металлическая сторона расширяется на фитинге без армирующего кольца, он может треснуть.Усиливающее кольцо просто придает пластику немного большей прочности и делает его более щадящим.

Предпочтительный вариант — простой композитный переходник металл-пластик; однако, если вы собираетесь использовать резьбу, идущую прямо на металлическую нить из пластика, всегда используйте резьбу с усиливающим кольцом.

Если вы хотите посмотреть видео, объясняющее это немного подробнее, вы можете посетить наш канал YouTube и посмотреть видео!

Некоторые сантехнические материалы нельзя смешивать

Если вы проводите какие-либо работы по модернизации или ремонту сантехнической системы в старом доме, можно с уверенностью сказать, что вы столкнетесь с необходимостью перехода от трубы старого типа к одному из современных материалов.Это может быть переход от оцинкованных водопроводных труб с резьбой к медным трубам или от старых чугунных канализационных сетей к современным АБС.

К счастью для всех нас, эти переходы достаточно распространены, поэтому на рынке есть ряд фитингов, которые позволяют быстро, легко и безопасно соединять разнородные трубы. Фитинги легко доступны в домашних магазинах, хозяйственных магазинах и магазинах сантехники.

ТРУБКА МЕДНАЯ К СТАЛЬНОЙ РЕЗЬБЕ

Если вы просматривали раздел сантехники в домашнем центре, вы, несомненно, заметили, что есть фитинги для медных труб с резьбой, которые можно припаять прямо на конец трубы, и они будут навинчиваться непосредственно на старые оцинкованные водопроводы с резьбой.Так в чем проблема?

Проблема в том, что цинк, используемый для цинкования резьбовых водопроводных труб, не очень хорошо сочетается с медью. Если вы сделаете прямое соединение, эти два материала будут взаимодействовать в химической реакции, которая разъедет соединение и, в конечном итоге, вызовет утечку.

Для безопасного соединения меди и оцинкованной стали у вас есть два варианта. Поскольку латунь не взаимодействует ни с медью, ни с цинком, один из способов — убедиться, что у вас есть резьбовой охватывающий конец как на медной, так и на стальной трубах, а затем соединить их, просто вставив между ними короткий латунный ниппель с резьбой. .

Второй способ — использовать специальный переходной фитинг, называемый диэлектрическим соединением. Диэлектрический штуцер имеет на одном конце стальной фитинг с внутренней резьбой, который навинчивается на стальную трубу. Другой конец имеет медный контактный фитинг (без резьбы) с внутренней резьбой, который припаивается к медной трубе. Затем две половины соединения соединяются с помощью контргайки и двух изолирующих шайб, которые предотвращают контакт медной половины со стальной половиной. Фитинги стоят менее 10 долларов, и это не только облегчает выполнение перехода, но и оставляет вам стык на линии, который можно разобрать позже, если вам потребуется выполнить другие работы на линиях.

ПЛАСТИКОВАЯ ТРУБА К МЕДНОЙ ИЛИ СТАЛЬНОЙ ТРУБЕ

Соединение пластиковых труб, таких как АБС или ПВХ, с металлическими трубами, такими как медь или оцинкованная сталь, очень просто. Химические вещества, используемые при производстве любой из этих труб, не вступают в реакцию друг с другом, поэтому вам не о чем беспокоиться.

Соединение пластика и металла — это просто вопрос выбора резьбового фитинга подходящего размера и конфигурации для перехода.Помните, что на конец медной трубы сначала необходимо припаять фитинг с наружной или внутренней резьбой.

Например, предположим, что вы устанавливаете новую раковину и хотите использовать сифон из АБС-пластика диаметром 1/2 дюйма, соединенный со стальной трубой с внутренней резьбой диаметром 2 дюйма, которая в данный момент находится в стене. Фитинги для пластиковых труб бывают резьбовыми (доступны как наружная, так и внутренняя резьба) или скользящими (без резьбы для выполнения клеевых соединений). Сначала выберите 2-дюймовый фитинг из АБС-пластика с наружной резьбой на одном конце и внутренним скользящим соединением на другом и ввинтите фитинг в имеющуюся стальную трубу.Приклейте к нему переходник с наружной резьбой 2 дюйма x 1 1/2 дюйма с внутренней резьбой, затем приклейте ловушку на 1 1/2 дюйма.

При переходе между пластиком и металлом оберните резьбу тефлоновой лентой, чтобы уплотнить соединение, а также облегчить сборку. Не используйте смазку для труб на этих соединениях, так как это может испортить пластик. Кроме того, для герметизации будет достаточно двух витков ленты — большее количество слоев может вызвать нагрузку на соединение и фактически вызвать утечку.

ПЛАСТИКОВАЯ ТРУБКА К ЧУГУННОЙ ТРУБЕ

Также широко доступны переходные фитинги для адаптации трубы из АБС к чугуну.Фитинг, называемый ленточным зажимом, представляет собой просто толстую резиновую трубку с винтовыми зажимами на каждом конце. Чтобы использовать фитинг, наденьте один конец на внешнюю сторону чугунной трубы, а другой конец на пластиковую трубу, затем с помощью отвертки затяните зажимы на обоих концах.

Это всего лишь несколько примеров из сотен доступных переходных фитингов. Просто определите тип и размер труб, которые вы пытаетесь соединить, и ваш дилер может помочь вам выбрать лучший тип фитинга для работы.

Вопросы по модернизации и ремонту? Пишите Полю на [email protected]

***

Каково ваше мнение? Оставляйте свои комментарии ниже или отправьте письмо редактору. Чтобы связаться с автором, щелкните ссылку в верхней части статьи.

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек. Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

Вот что можно и чего нельзя делать при сборке стыков из ПВХ:

  • Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот для уверенности». Затяните пальцами плюс один или два оборота — не более.
  • Не наматывайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
  • Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
  • Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
  • Не затягивайте слишком сильно.
  • Затяните пальцами плюс один или два оборота.

На фитингах с наружной резьбой из ПВХ каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются.Это называется конусом, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разорвет фитинг с внутренней резьбой так же, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы.Поэтому резьбовые соединения меньшего диаметра легче разделить, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на один оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет.00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение неизбежно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1

Уровни деформации и растяжения ПВХ Резьбовые соединения

(График 40 и 80)

От руки + 2 оборота

Размер

Деформация / поворот

Напряжение / поворот

Максимально допустимый

Гидростатическое напряжение

(IPS)

(дюйм / дюйм)

(фунт / кв. Дюйм)

(фунт / кв. Дюйм)

½

0.00588

2352

6704

¾

0,00461

1844

5688

1

0,00447

1788

5576

1 ¼

0. 00349

1396

4792

1 ½

0,00302

1208

4416

2

0,00239

956

3912

2 ½

0.00287

1148

4296

3

0,00234

936

3872

4

0,0018

720

3440

Правильный способ сборки резьбового соединения из ПВХ — схема 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб. Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту нескольких толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами необходимо использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды нагнетается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и отверждающие пасты допускают появление утечки, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

И, наконец, герметик не должен смазывать соединение до такой степени, что допускается чрезмерное затягивание. Всем этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются слабыми.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Schedule 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, рейтинг всей системы должен быть снижен на 50 процентов.

Таблица 2

Максимальное номинальное статическое давление * для ПВХ типа 1120 при 73 ° F

Размер

График 40

График 80

(IPS)

Сварка растворителем

Сварка растворителем

Резьбовое соединение

½

600

850

425

¾

480

690

345

1

450

630

315

370

520

260

330

470

235

2

280

400

200

300

420

210

3

260

270

185

4

220

320

160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы. Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг типа резьбы

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по пазу напряжения или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Поперечная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают косые зазубрины на своих нитях как добавку прочности. Правда в том, что эти «контрфорсы» резьбы все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам из-за отсутствия V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.

Резьбовой пластик в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:

  1. Направляйте резьбу только на трубы с толщиной стенок, равной или большей, чем у трубы Списка 80.
  2. Для труб из ПВХ и ХПВХ с номинальным давлением уменьшите номинальное давление трубы с резьбой наполовину по сравнению с трубой без резьбы.
  3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
  4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
  5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица заводилась и двигалась под прямым углом к ​​оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попадать на резак. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
  6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
  7. При изготовлении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.
250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения. Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка натягивается на болт, гайка вращается свободно, и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не «свободно вращается», но обеспечивает сопротивление вращению или крутящему моменту.

Крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает усилие зажима к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение — ключевая часть успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинения более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до появления зажимных усилий коническая резьба «свободно вращается» до тех пор, пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, различается диаметром. По мере того, как наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, а охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, что герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что для каждого поворота после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Шаговый диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа из-за чрезмерной затяжки.

Чтобы понять, почему наибольшие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на внешнем диаметре охватывающей части меньше, чем на делительном диаметре, что указывает на то, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу из строя фитингов из ПВХ. Если мы затянем соединение на 3,9 оборота от руки, мы превысим прочность ПВХ и вызовем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. Рабочее давление трубы из ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм

В таблице ниже показано напряжение на один виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать пластиковое соединение фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ® , уменьшают трение, они будут маскировать нагрузки и напряжения, прикладываемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которого монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватывающего компонентов вместе.

Процедура изготовления герметичных соединений, которые не вызовут разъединение фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны с тефлоном ® , смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.

Советы и рекомендации по работе с пластиковой трубой

Безопасная, прочная и дешевая пластиковая труба является стандартом для линий водоснабжения, а DWV & lpar; слив & дефис; отходы & дефис; вентиль & rpar; система. Традиционно чугун, медь и сталь использовались во всех жилых и коммерческих зданиях, но в последние 50 лет или около того эти материалы были заменены ПВХ и поливинилхлоридом. и его пластиковых собратьев ХПВХ & lpar; Хлорированный ПВХ & rpar; и ABS & lpar; акрилонитрил-бутадиен-стирол & rpar ;.Различные трубы имеют разные «графики», которые относятся к толщине трубы и тому, какое давление она будет выдерживать.

Применение пластиковой трубы:

  • ПВХ используется как для водоснабжения, так и для водостока, но для трубопроводов водоснабжения, только если они рассчитаны на давление. В некоторых юрисдикциях он используется для подачи в здание, но не для распределения внутри здания. Никогда не используется для горячей воды. ПВХ поставляется в разных графиках в зависимости от области применения — наиболее распространенными являются & двоеточие; график 35 для канализации, график 40 для водоснабжения и DWV и график 80 для высокого давления.ПВХ и АБС, используемые для DWV, также доступны с пенопластом.
  • CPVC используется как для водоснабжения, так и для распределения, и, если это одобрено местными юрисдикциями, может использоваться для распределения горячей и холодной воды внутри здания. ХПВХ выпускается с медными трубками размера & lpar; CTS & rpar;, сортамента 40 и сортамента 80.
  • ABS обычно используется только для DWV.

Трубы из ПВХ, ХПВХ и АБС обычно соединяются с использованием одних и тех же методов цементирования растворителем, также известных как сварка растворителем.Если это звучит немного пугающе, не волнуйтесь & двоеточие; это безопасно и просто & искл; Если вы собираетесь приступить к собственному пластиковому проекту, у нас есть несколько советов, которые помогут вам добиться успеха.

Стоит отметить, что эти трубы также могут быть соединены с использованием механических методов, таких как компрессионные фитинги, переходники с наружной и нижней стороны на внутреннюю, резиновые втулки с зажимами и фитинги толкаемого типа с дефисом, хотя эти методы различаются для каждой трубы и обычно не считаются так же надежно, как и приклеивание & rpar ;.Чаще всего эти альтернативные методы используются для ремонта, а не для первичной сантехники.

Прежде чем начать

  • Если вам не нужно снимать застрявший фитинг или решать какую-либо другую случайную проблему, вам, скорее всего, понадобятся только основы, чтобы приступить к работе с пластиковой трубкой & двоеточием; резаки и ножницы для пластиковых труб, грунтовка для ПВХ и ХПВХ, а также клей для клея на основе растворителя. И не забудьте свое полотенце и искл.
  • В случае разреза «не & дефис; так & дефис» вам также может понадобиться инструмент для удаления заусенцев, сделанный для пластика, вы также можете использовать напильник, наждачную бумагу & sol; ткань или универсальный нож & rpar ;.Трубы большого диаметра часто лучше разрезать ножовкой, и в этом случае удаление заусенцев абсолютно необходимо.
  • Если у вас есть устойчивая поверхность для установки контейнеров, вы можете сэкономить время, открутив крышки для грунтовки и цемента. К крышкам следует прикрепить аппликатор или «мазок», который можно оставить внутри контейнера & двоеточие; вместо того, чтобы поворачивать и открывать контейнер при каждом использовании, вы можете просто быстро вытащить мазок. Просто не забудьте закрыть все, когда закончите & excl;
  • При соединении пластмасс нужно работать быстро, но при этом нужно быть в безопасности.Хотя на самом деле вам не придется напрямую контактировать с кожей с грунтовкой или цементом & lpar ;, благодаря тампоне & rpar ;, но рекомендуется носить нитриловые или другие химически стойкие перчатки. Убедитесь, что рабочая зона хорошо вентилируется, и не работайте вблизи источников высокой температуры или открытого огня.

Осторожно & искл; Существует множество различных цементов на основе растворителей & lpar; «клеи» & rpar; там, так что не забудьте внимательно прочитать этикетку того, что вы получаете.ПВХ, ХПВХ и АБС требуют разных цементов и полуфабрикатов; они не взаимозаменяемы. Существуют также переходные цементы для соединения различных материалов, а некоторые цементы специально разработаны для холодной погоды, быстрого высыхания и т. Д.

Рекомендации по измерению и резке трубы

Конечно, первый необходимый шаг к склейке труб — это отрезать куски нужной длины. Во всех типах пластиковых труб кусок необходимо обрезать под прямым углом, удалить заусенцы и снять фаску & lpar; или снять фаску & rpar; по внешнему краю перед приклеиванием.Удаление заусенцев позволит обеспечить плавный поток воды по водопроводу или плавный поток отходов через дренажную трубу, а снятие фаски упростит вставку трубы в фитинг и предотвратит выталкивание всего цемента. примерки. & lpar; При использовании механического фитинга снятие фаски предотвратит повреждение прокладки или уплотнительного кольца. & rpar;

Теперь вы, вероятно, думаете, что в этот момент вы можете собрать все вместе для своей спринклерной системы или другого проекта, чтобы вы точно знали, , сколько отрезать, сделать надрезы, а затем навсегда склеить все вместе.Отличная идея, верно & quest; К сожалению, это не работает — если вы установите пластиковые водопроводные соединения всухую с целью их измерения, вы получите неверные измерения.

Сухая труба проходит только часть пути в фитинг — цемент на основе растворителя & lpar; и небольшое скручивание & rpar; необходимо, чтобы труба вошла до конца внутрь, где она упирается в выступ или выступ, называемый «ступицей». Загляните внутрь пластикового фитинга, и вы увидите ступицу чуть дальше середины отверстия.Это расстояние называется глубиной раструба.

  • Пластиковые фитинги предназначены для соединения с пластиковой трубой с помощью посадки с натягом, также известной как прессовая посадка или посадка с трением. Это означает, что фитинг спроектирован так, что он не точно соответствует трубе — ступица фитинга на самом деле немного сужается, чтобы обеспечить максимально плотное прилегание, чтобы не было зазоров для заполнения клея и цемента.
  • Клей для пластиковой трубы, несмотря на название, вовсе не клей. На самом деле это растворитель, который разжижает пластик, поэтому труба и фитинг будут плавиться вместе.Думайте об этом как о сварке металла — та же идея, но с использованием химикатов вместо горелки. После затвердевания соединения труба и фитинг перестают быть отдельными частями, что делает правильно зацементированное соединение практически герметичным.
  • Если вам нужно точно знать, какую длину трубы вам нужно будет отрезать для вашего проекта, просто измерьте расстояние от ступицы фитинга до внешнего края, чтобы определить точную глубину раструба.

Pro Наконечник и двоеточие; Разные производители могут иметь немного разную глубину гнезда, поэтому, если вы приобретаете фитинги у нескольких поставщиков и вам нужна высокая степень точности, вы можете измерить каждый фитинг.Если вы закупаете все фитинги от одного производителя, вам не нужно проверять каждый фитинг, но мы рекомендуем проверять хотя бы один фитинг каждого размера и типа.

Подготовка трубы и фитингов к приклеиванию

Подготовка к приклеиванию труб у каждого типа немного отличается. Тем не менее, ВСЕ необходимо очистить от грязи, жира, масла, воска или других посторонних веществ, и ВСЕ должны быть сухими и помещенными через дефис.

  • Трубу и фитинги можно очистить наждачной бумагой или химическим очистителем.Учтите, что очиститель не заменяет грунтовку. Грунтовка начинает химическую реакцию трубы и фитинга, поэтому может иметь место надлежащее соединение. После очистки ПВХ и ХПВХ грунтуются и склеиваются. Приклеивается только АБС & полу; грунтовка не используется.
  • Чтобы обеспечить надежное клеевое соединение, трубопровод и фитинг должны быть установлены сухими и соединенными дефисом. После того, как труба будет очищена и снята фаска, вставьте ее в раструб фитинга на глубину от одной трети до одной половины раструба.
  • Если труба выходит за пределы дна & lpar;, то есть доходит до глубины раструба & rpar ;, тогда трубу и фитинг необходимо оценить, чтобы определить, какая из них выходит за пределы допуска, а затем снова начать с другой трубы или другого фитинга.

Примечания к грунтовкам

Некоторые клеи ПВХ и ХПВХ содержат праймеры, а некоторые праймеры содержат чистящие средства. Некоторые виды клея вообще не требуют грунтовки, обычно используемой для труб из АБС-пластика. И грунтовка, и цемент должны наноситься с соблюдением всех мер предосторожности и процедур производителя, чтобы гарантировать безопасность рабочего и герметичное соединение.

Следует проконсультироваться с местной юрисдикцией относительно их конкретных требований. Если специалист по ремонту или профессиональный сантехник использует продукт, для которого не требуется грунтовка на трубе из ПВХ или ХПВХ, им может потребоваться капитальный ремонт трубы, если инспектор сочтет, что грунтовка была необходима, но не была использовал.

Праймеры

могут быть фиолетового или прозрачного цвета. В некоторых юрисдикциях требуется, чтобы грунтовка была пурпурной и чтобы цвет был виден во время осмотра.Если допускается использование прозрачной грунтовки, у сантехника должна быть банка с грунтовкой на рабочем месте, чтобы инспектор мог ее оценить.

Как подсоединить трубы и фитинги

Фактический процесс соединения труб и фитингов из ПВХ, ХПВХ и АБС называется «сварка растворителем». Это довольно простая процедура — нужно просто двигаться быстро и стараться не навести беспорядок & excl;

  • Шаг 1 и двоеточие; Перед нанесением грунтовки и цемента всегда проверяйте, чтобы ваши срезы были квадратными и без заусенцев, даже при использовании резака для труб.Неровные порезы и случайные кусочки пластика делают сварные швы слабыми и могут вызвать проблемы на стыке в будущем. Труба должна быть сухой и очищенной от грязи и мусора.
  • Шаг 2 и двоеточие; Убедитесь, что срок годности клея и грунтовки не истек. Срок годности большинства очистителей, грунтовок и клея составляет три года. Срок годности клея ХПВХ составляет два года. Дата изготовления указана на банке. Цемент должен быть жидким, а не густым, как желе.
  • Шаг 3 и двоеточие; ТОЛЬКО для ПВХ и ХПВХ & lpar; ABS не использует грунтовку & rpar; — Нанесите грунтовку как на внутреннюю часть фитинга, так и на внешнюю часть трубы, начиная с фитинга.Вы захотите покрыть каждый на глубину гнезда. Не будьте скупы, но не используйте слишком много, чтобы он не растекся по лужам или не растекся. Удерживайте фитинг или трубу так, чтобы в случае капания грунтовки она капала вниз и из трубы фитинга, а не внутрь.
  • Шаг 4 и двоеточие; Когда вы закончите наносить грунтовку, быстро нанесите цемент на фитинг и трубу, пока грунтовка еще влажная. & lpar; Грунтовка иногда выглядит сухой, но она все равно будет влажной, если соединение будет выполнено в течение пяти минут.Это период, когда химические вещества в грунтовке испаряются. & Rpar; Нанесите большой ровный слой цемента прямо на загрунтованные участки.
  • Шаг 5 и двоеточие; Вставьте трубу в фитинг, медленно повернув ее на четверть оборота. Это приведет к растеканию цемента и созданию более прочного сварного шва. Полоса цемента должна образоваться вокруг нового шва, при этом излишки цемента будут вытеснены.
  • Pro Наконечник и двоеточие; Если ориентация фитинга имеет значение — например, с коленом или тройником — вставьте трубу фитингом на четверть или дефис от ее окончательного положения. Таким образом, фитинг будет идеально выровнен, когда вы повернете его для распределения цемента.
  • Шаг 6 и двоеточие; Крепко удерживайте новое соединение в течение 30 секунд, чтобы все оставалось на месте, пока растворитель делает свое дело. Через 30 секунд два куска пластика «расплавятся» в достаточной степени, чтобы их оставили в покое для полного отверждения. Аккуратно сотрите излишки цемента и грунтовки сразу после 30 секунд & полутвердого; оставив его включенным, можно повредить трубу.
  • Шаг 7 и двоеточие; Время схватывания см. В инструкциях производителя цемента.Большинству потребуется не менее двух часов, прежде чем соединение будет запущено.

Соединение пластика с другими материалами

Трубы из ПВХ и ХПВХ можно соединять друг с другом и с другими материалами трубопроводов, такими как медь и полиэтиленгликоль. Это можно сделать с помощью переходников «папа» и «мама». Если при использовании этого метода один из переходников металлический, рекомендуется, чтобы пластмассовая сторона соединения была наружной стороной. Если вы примените переходник с металлической вилкой к переходнику с пластиковой розеткой, фитинг с внутренней резьбой будет подвергаться нагрузке, может сломаться и потребовать замены.

ПВХ и ХПВХ могут соединяться с помощью компрессионных муфт и нажимных фитингов. Рекомендации производителей по сборке и ограничения в отношении расположения & lpar; т. Е. Внутри или снаружи зданий & rpar; следует строго соблюдать.

Трубопровод DWV из ПВХ и АБС

можно соединять с чугунным, медным DWV и оцинкованным вентиляционным трубопроводом с помощью гибких муфт. Муфты для материалов, которые могут быть соединены, будут проштампованы на фитингах. Некоторые экранированы лентой по периметру и закреплены несколькими дефисами для обеспечения стабильного перехода.Пластиковые трубы могут быть присоединены к разнородным металлическим фитингам с помощью прокладки типа «толкающий дефис», вставляемой в чугунный фитинг.

Как приклеить пластиковую трубу & lpar; Видеоурок & rpar;

Узнайте, как быстро и правильно загрунтовать и приклеить пластиковые трубы & lpar; PVC, CPVC, ABS и т. Д. & Rpar; для прочных стыков без протечек и дефисов.

Ассоциация пластиковых труб и фитингов

О фитингах

Пластиковые фитинги для труб изготавливаются из различных термопластов, включая:

  • ABS — акрилонитрил-бутадиен-стирол
  • ХПВХ — хлорированный поли (винилхлорид)
  • PE — Полиэтилен
  • PS — Полистирол
  • ПВХ — поливинилхлорид

Пластиковые трубы и фитинги:

  • Легче и дешевле в установке, чем металлические системы.Отличная текучесть благодаря гладкой внутренней отделке. Не гниют, не ржавеют, не разъедают и не собирают отходы. Сопротивляйтесь механическим повреждениям. Просты в обращении (загружать и выгружать может один человек).
    На черновую обработку уходит меньше времени, чем на металлические материалы.
  • Выдерживает земные нагрузки и транспортировку (при надлежащем обращении)

Использование и приложения

Пластиковая фурнитура применяется для:

  • DWV — Дренаж и дренаж (АБС и ПВХ)
  • Канализация и сток — (ПВХ и ПС)
  • Водопровод — (ПВХ)
  • Линии водоснабжения — (ХПВХ, ПВХ и ПЭ)
  • Орошение — (ПВХ и ПЭ)
  • Трубопровод — (ПВХ и ПЭ)
  • Спринклерный пожарный — (ХПВХ)
  • Различные промышленные применения (все)

См. Использование пластиковых труб для получения дополнительных сведений и описаний, касающихся приложений, работающих под давлением, и приложений, не работающих под давлением.Большинство пластиковых фурнитуры
может использоваться как в земле, так и над землей. Их также можно использовать на открытом воздухе, если материал содержит стабилизаторы и ингибиторы ультрафиолетового излучения для защиты от ультрафиолетового излучения, или если юрисдикция может требовать, чтобы система была
окрашен латексной краской на водной основе. Подробную информацию о местных правилах для каждого материала можно получить у поставщика фурнитуры.

Совместимость

Пластиковые фитинги доступны в различных схемах размеров, соответствующих всем следующим:

  • Медная трубка размером ¼ «-2» (CTS).Труба Schedule 40 до 12 дюймов (Sch50 / IPS / DWV). Труба Schedule 80 до 12 дюймов (Sch 80). Размер канализации и слива 3 «-12» +. Прокладка канализации и слива с прокладкой 6-12 дюймов +. Системы трубопроводов PE ¼ «-2» (SDR, Sch 40, CTS)
  • Механический для всех систем

Код Статус

Пластиковые фитинги признаны приемлемыми для использования во всех основных моделях сантехники. Для конкретных применений материала обратитесь к соответствующему сайту материала или обратитесь к разделу Строительные нормы и правила.Всегда
перед установкой проверьте местные правила сантехники.

Наличие

Пластиковые фитинги можно приобрести в магазинах сантехники, хозяйственных магазинах и домашних центрах по всей Северной Америке. См. Ссылки на нашем членском сайте.

Химическая стойкость

Большинство пластиковых материалов фурнитуры не подвержены воздействию обычной бытовой химии и чистящих средств. Обратитесь к соответствующим сайтам для получения информации о применении для конкретных материалов.
