Соединительные клеммы wago: Please Wait… | Cloudflare

By alexxlab

Содержание

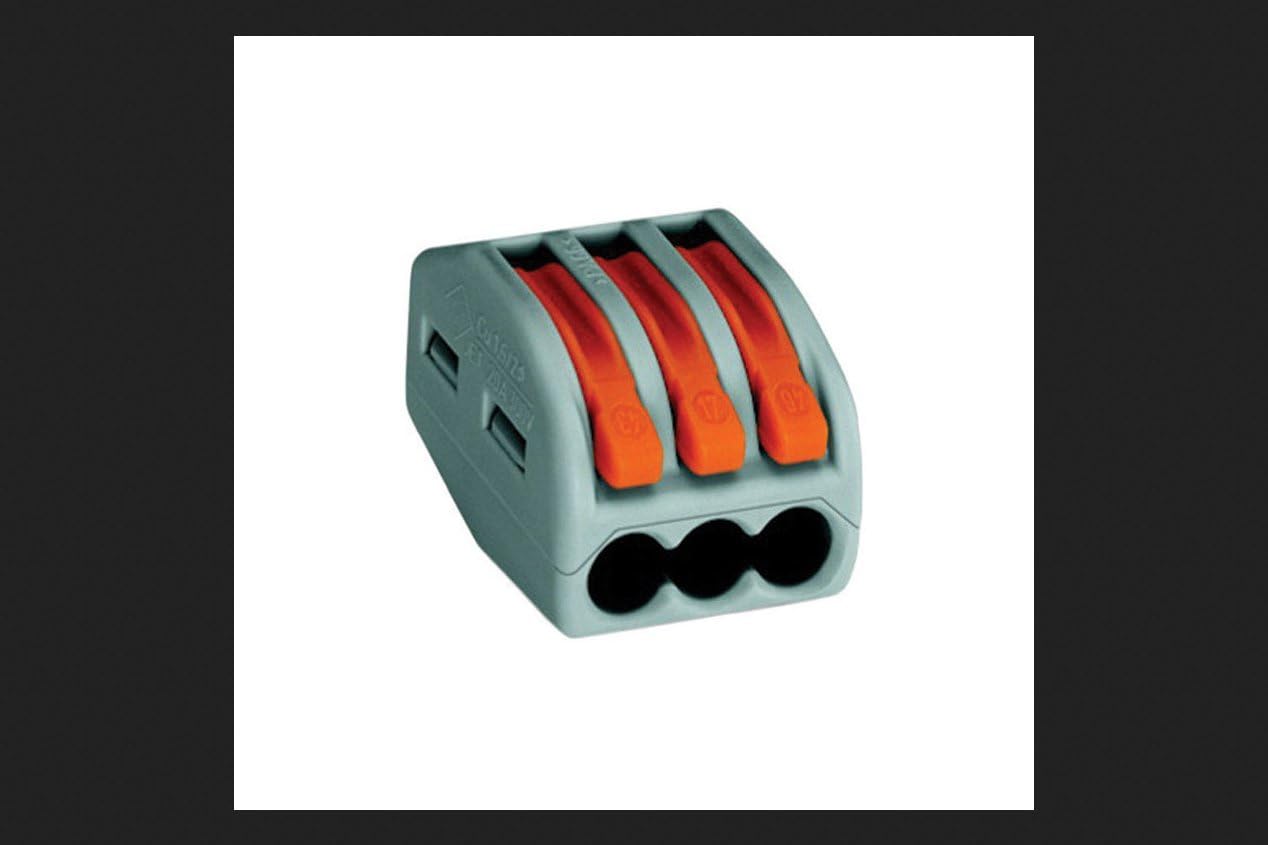

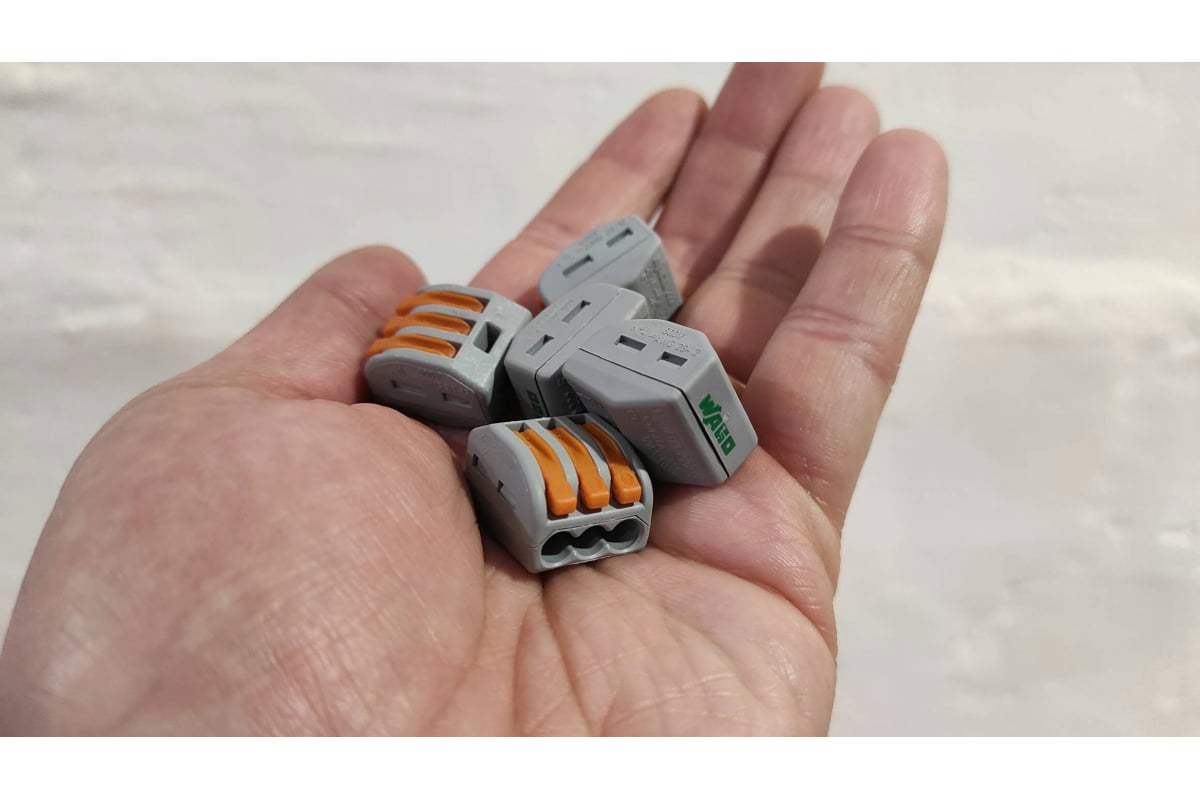

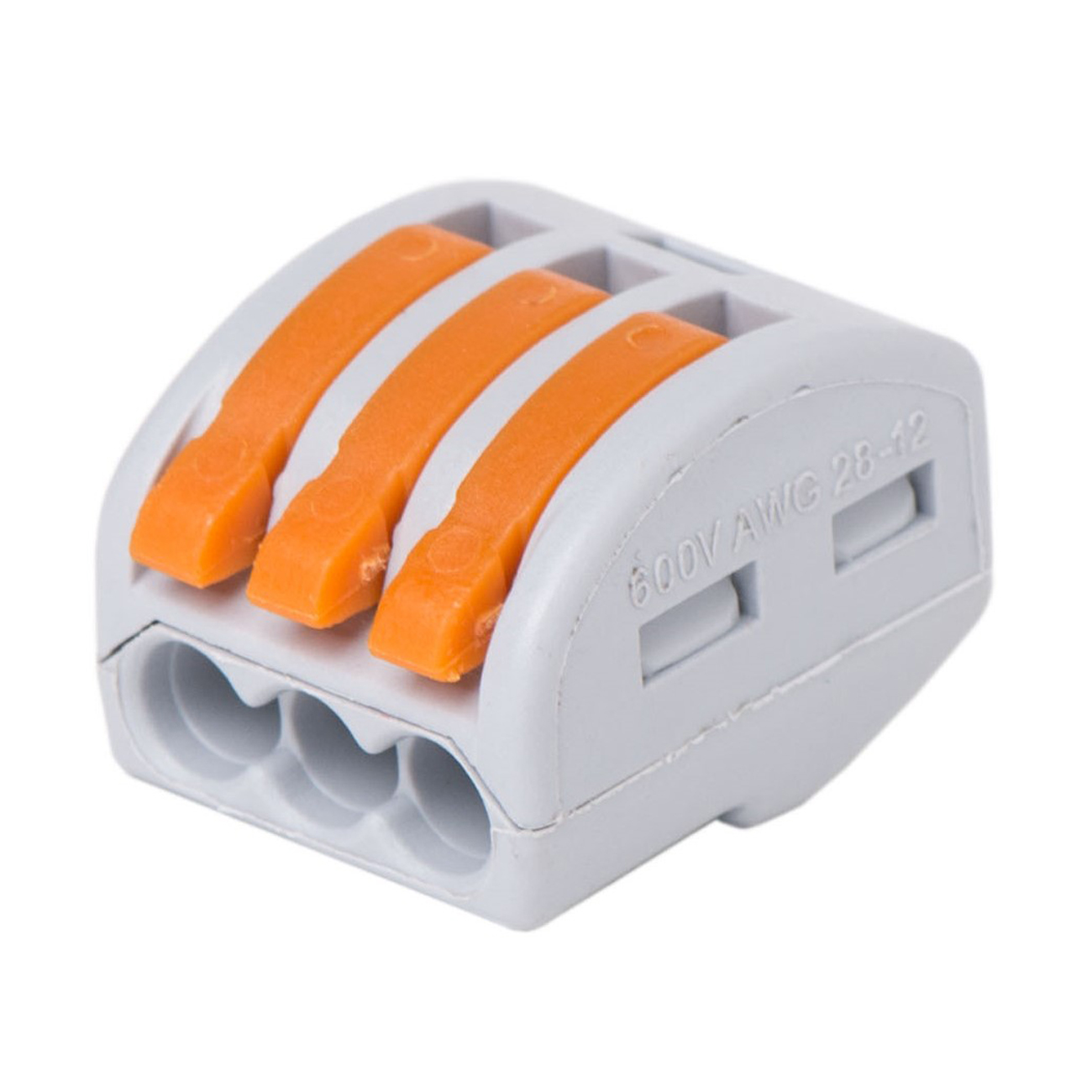

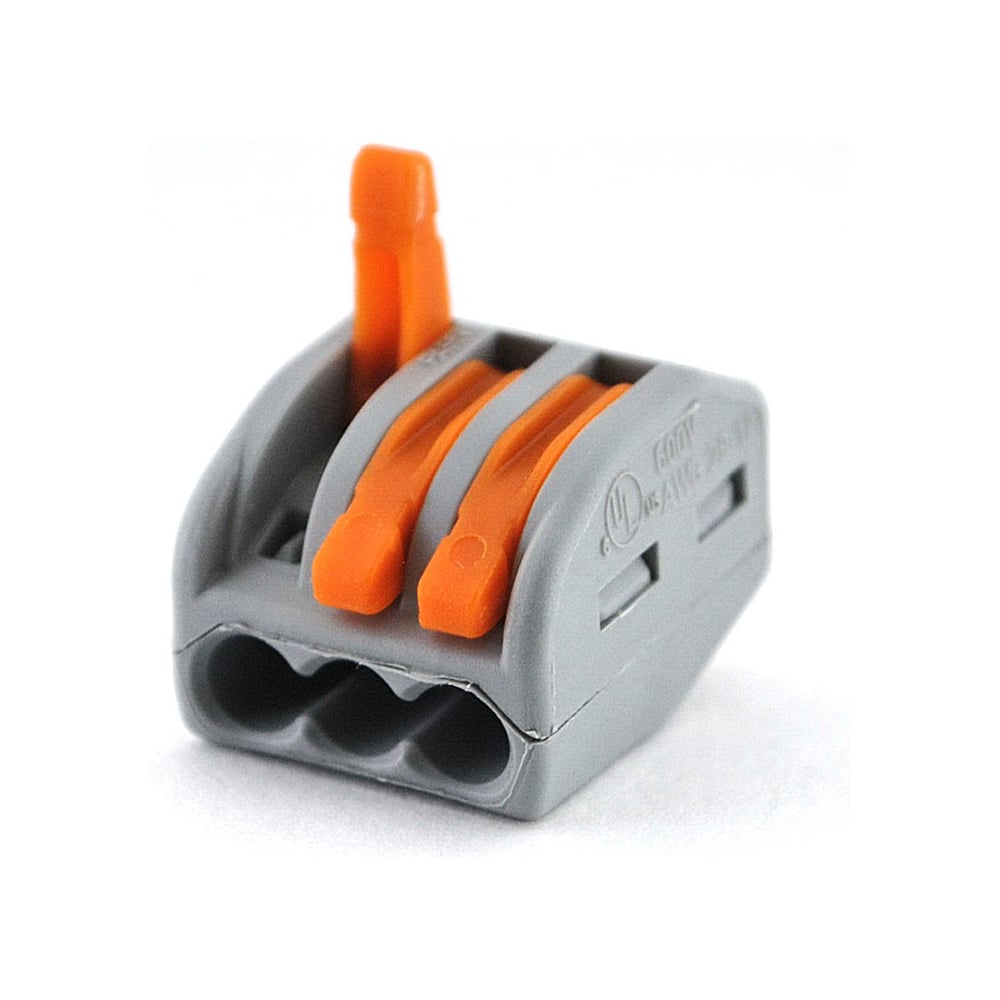

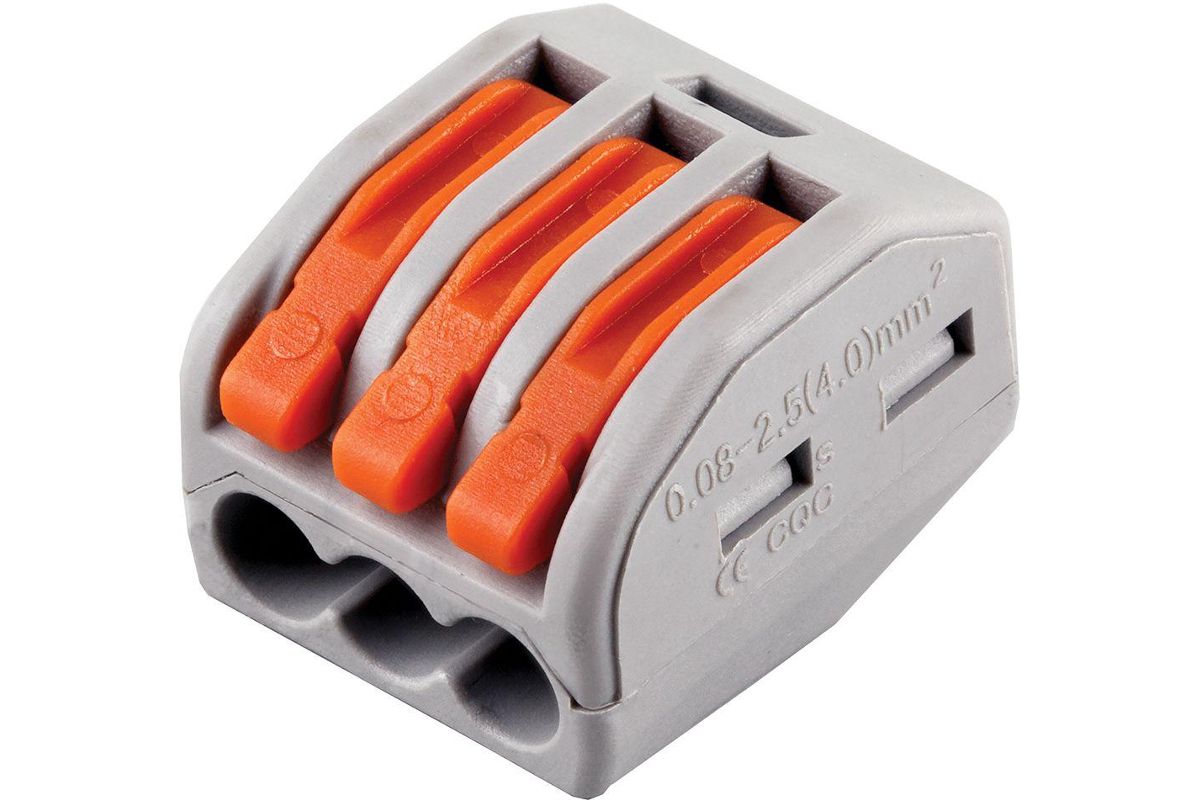

Клемма WAGO 222-413 (3 контакта) (упак 50шт)

Соединительные клеммы Wago 222 413 с CAGE CLAMP® COMPACT-зажимом захватывают 3 зачищенных тонкопроволочных проводника 3 х 0.08-2.5 мм² без инструментов. Благодаря утопленному рычажку клеммы Wago 222 413 исключено случайное неправильное нажатие на него при вкладывании в тесное пространство для встраивания. Дополнительная безопасность использования клеммы Wago 222 413 для всех видов проводников удостоверяется сертификатами (ENEC, UL). Знак ENEC имеет значение символа безопасности для всей Европы, в целом с 20 странами-участницами договора о стандартизации.

Применение клеммы Wago 222 413 ( 3 х 0.08-2.5 мм² )

Соединительная клемма Wago серии 222 применяется для подключения проводников в распределительной коробке, подключения светильников, индивидуального подключения низковольтных осветительных систем, соединения предустановленных элементов, например, в мобильных домиках, для подключения жалюзи, ставней, дверных приводов, переговорных устройств, насосов, громкоговорителей и многого другого.

Дополнительные возможности применения клеммы Wago 222 413 ( 3 х 0.08-2.5 мм² )

— подключение индуктивного детального переключателя
— Местный привод для пола с подогревом
— монтаж переговорных устройств
— предварительные подключения
— клеммы для подключения мотора
— балдахинные светильники
— подключение светильника
— счетчик низких напряжений
— отопительные приборы
— насосы для отопительной системы
— механизм управления воротами
— в осветительных полосах
— машинные подключения
— соединения потенциалов
— присоединение люстры
— присоединение фонтанного насоса
— перекидные присоединения ламп
— мобильные подключения (электролинии на стройке)
— соединения приборов и машин
— подведение рождественской иллюминации
— монтаж с заземлением на фонарь
— соединение комбинаций лапм, рулад
— жалюзи, линии громкой связи в жилых помещениях
— галогенные светильники, телефонные кабели, электроплиты, гирлянды
— присоединение вентилей моторов
— соединение пожарных и газовых сигнализаций
— соединение зональных вентилей в отопительных приборах
— в обзорных коробках с цифровыми и PIN станциями
— соединительные клеммы в сенсорике
— присоединение счетчиков
— в коробках передач для машин
— звездное небо

Технические характеристики клеммы Wago 222 413 ( 3 х 0. 08-2.5 мм² )

Наименование — Клемма Wago 222 413 ( 3 х 0.08-2.5 мм² )
Группа изделий — Клеммы с плоско-пружинным зажимом
Напряжение, V — 400
Сила тока, A — 32
Поперечное сечение, мм.кв — 3 х 0.08-2.5
Количество жил — 3
Количество подключаемых проводов — 3
Количество независимых цепей — 1
Способ монтажа клеммы Wago 222 413 — однопроводной + гибкий
Способ подключения — Соединение CAGE CLAMP®
Способ подключения проводов — С боковым подключением
Вес клеммы Wago 222 413, г. — 4,153
Цвет клеммы Wago 222 413 — серый
Размер клеммы Wago 222 413, мм — 14,5 х 17 х 20,5
Максимальная эксплуатационая температура клеммы Wago 222 413 — 85ºС
Размеры упаковки 50 шт, мм — 110х82х57

Страна изготовитель Германия

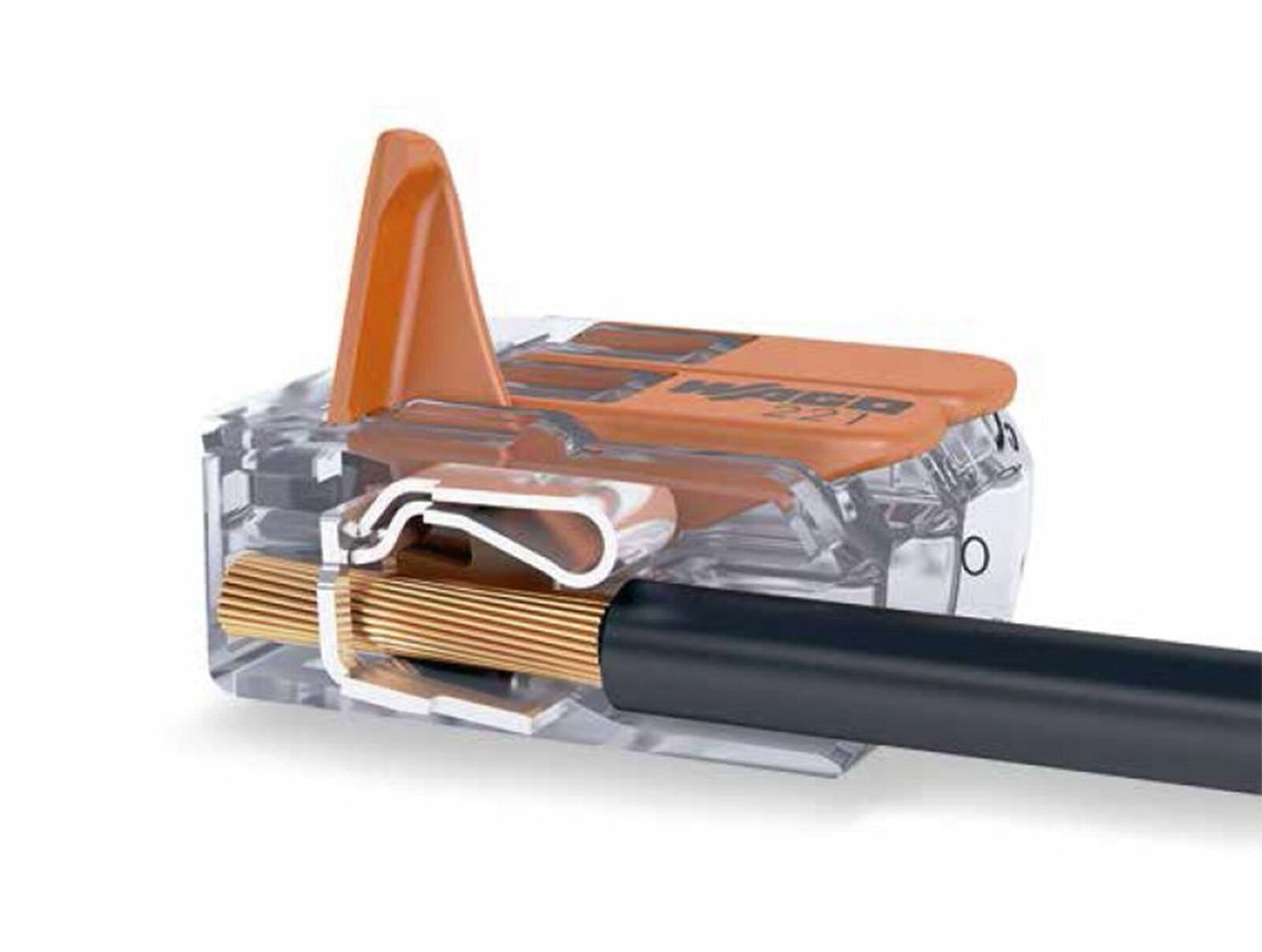

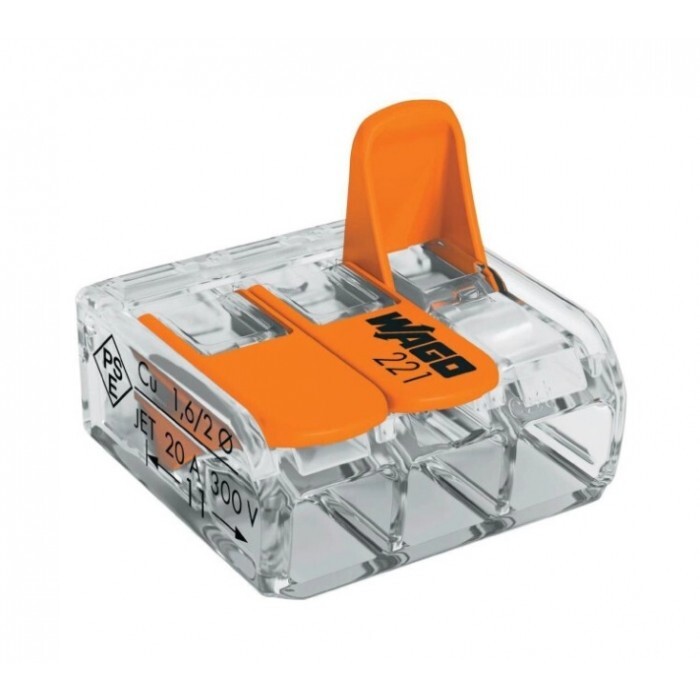

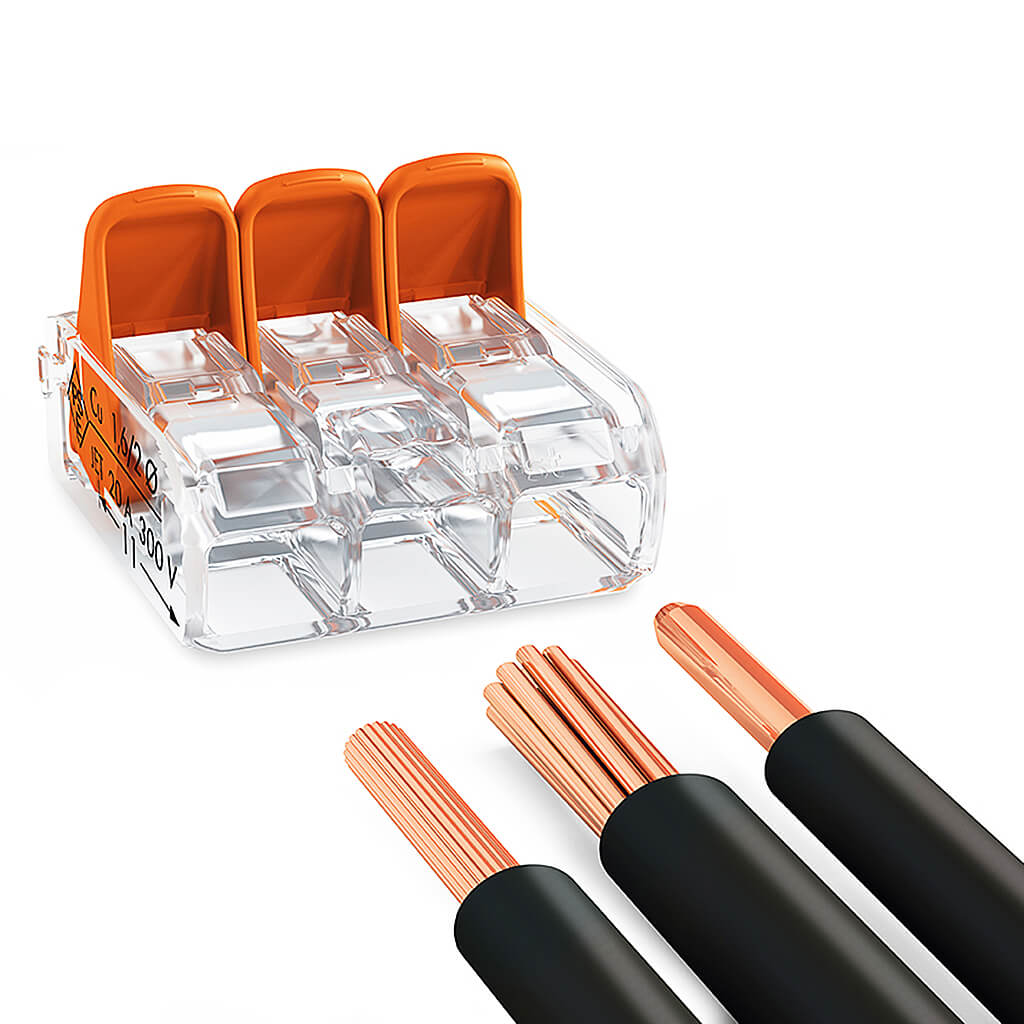

Клемма соединительная Wago 2-х проводная 221-412 20шт

Описание

Клеммы в прозрачном корпусе, без контактной пасты, предназначены для подключения одножильных/ многожильных медных проводников (до 3-го класса гибкости) При монтаже многожильных гибких проводов конец провода необходимо предварительно обжать при помощи втулочных наконечников Конструкция клемм предусматривает возможность монтажа медных проводников различного сечения(0. 5 до 2.5) в одной клемме Линейное расположение контактной группы экономит место в распределительной коробке, а также делает монтаж более удобным и быстрым Каждый проводник имеет отдельное клеммное место и не повреждается в результате монтажа Смотровые окна на корпусе клеммы дают возможность контролировать правильность зачистки проводников и защиту от касаний Конструкция корпуса клемм предусматривает тестовые гнёзда под все стандарты измерительных щупов Уникальная цветовая маркировка каждого типоразмера клемм позволяет быстро и правильно идентифицировать их при монтаже Возможность визуально определить сечение проводника и необходимую длину зачистки с помощью информации нанесенной на корпус клеммы Монтаж не требует использования инструментов Прозрачный корпус позволяет контролировать глубину захода жилы Надежная защита от случайного прикосновения к токоведущим частям соединения Гарантированная надежность контактов, исключающая короткое замыкание и разогрев в точке соединения Максимальное напряжение: 450 В»

В наличии 759 ₽

Характеристики

  • Размеры

  • Длина:

    125 мм

  • Ширина:

    100 мм

  • Высота:

    35 мм

  • Вес, объем

  • Вес нетто:

    0. 053 кг

  • Другие параметры

  • Мин. кратности поставки:

    10

  • Производитель:

  • Срок хранения(мес):

    300

  • Страна происхож.:

    Германия

  • Торговая марка:

Характеристики

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и
хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой
базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в
оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с
учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при
заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится
согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после
согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин
регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если
указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства,
пломбы, фабричные ярлыки, упаковка.

Доп. информация

Цена, описание, изображение (включая цвет) и инструкции к
товару Клемма соединительная Wago 2-х проводная 221-412 20шт на сайте носят информационный
характер и не являются публичной офертой, определенной п. 2 ст. 437 Гражданского
кодекса Российской федерации. Они могут быть изменены производителем без предварительного
уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик
товара. Для получения подробной информации о характеристиках данного товара обращайтесь
к сотрудникам нашего отдела продаж или в Российское представительство данного
товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Клемма соединительная Wago 2-х проводная 221-412 20шт в магазине
Санкт-Петербург вы можете в интернет-магазине «ВИМОС».

Статьи по теме

Стоит ли применять для соединения проводов wago клеммники?

Скрутка

Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.

Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла. Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.

Плюсы скрутки:

  • простая технология;
  • доступные материалы.

Минусы:

  • нельзя соединять провода из алюминия и меди;
  • не очень качественная стыковка.

Такой вариант подходит для временной проводки.

Скрутка проводов

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой. Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Пример 3. Ремонт распределительного узла

В этой (коробкой не поворачивается назвать) … В этом кубле проводов есть всё – и ввод из подъезда (проводки тоньше полторашки, переходящие в алюминий, переходящий в ШВВП с однослойной изоляцией, и провода жесткие, и гибкие, и медь, и люминь.

Как это работало? Не знаю. Хозяин вызвал меня, когда сам устроил КЗ, и пол квартиры осталось без напряжения. При этом подъездный советский автомат 25А не сработал, что закономерно.

Я временно восстановил питание (отгорели провода), применив два Ваго (222 и 773, можно рассмотреть в верхней части фото):

Ремонт старой алюминиевой электропроводки. Самое ужасное, что люди жили с этим много лет, это было просто заляпано штукатуркой, и автомат стоял на 25А!

Через пару дней пришёл ещё раз, для начала выкинул всё лишнее, и разобрался, что откуда и куда. Провода из подъезда тоже выкинул, буду потом прокладывать новые:

Ремонт старой алюминиевой электропроводки. Слева провода – свет туалет и питание всей квартиры. Вниз – выключатель туалет и ванная. Справа – свет ванная и питание кухни.

Теперь, используя отрезки жесткого медного провода и клеммники Ваго на разное количество и разные виды проводов, собираю схему:

Ремонт старой алюминиевой электропроводки. Снизу подходит кабель ВВГ3х2,5 из подъезда. Использованы Wago 222, Wago 773 с пастой и без.

Вот что получилось в итоге:

Ремонт старой алюминиевой электропроводки. Ваго выручают здорово!

Конечно, если всё делать по уму, надо полностью менять проводку во всей квартире. Но такая задача передо мной не стояла.

Я спокоен за свою работу и эту квартиру, особенно учитывая то, что питается она теперь через автомат 16А. А самые мощные потребители – стиральная машинка и холодильник.

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
Соединения Ваго должны быть доступны для осмотра.
Не стоит превышать номинальный ток клеммника

Лучше приобретать его с двойным запасом по мощности.
При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать

Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Достоинства клеммников

Wago клеммники обладают внушительным рядом преимуществ:

  1. Во время эксплуатации они не требуют никакого технического обслуживания.
  2. Для каждого из соединяемых проводов имеется отдельный клеммный зажим.
  3. Соединение не требует дополнительной изоляции.
  4. Во время эксплуатации самозажимные клеммники такого типа абсолютно безопасны, так как полностью исключают возможность прикосновения человека к токоведущим частям.
  5. В месте контакта соединение газонепроницаемо, что исключает любую возможность окисления оголённых жил.
  6. Для соединения проводов с помощью таких клеммников, электрику не нужно прилагать какие-то дополнительные усилия либо обладать специальными знаниями и навыками. Монтаж отличается быстротой и аккуратностью, не нужно пользоваться даже элементарной отвёрткой. Это является огромным преимуществом в тех случаях, когда проводку приходится монтировать в труднодоступных местах и больших объёмах, либо работать в условиях плохой освещённости.
  7. Зажим соединительный Ваго обладает компактными размерами.
  8. При необходимости соединение можно с лёгкостью переделать.
  9. За счёт пружин клеммники Вагo обладают ударопрочностью и высокой виброустойчивостью.
  10. Выдерживают избыточную влажность, воздействие агрессивной среды (к примеру, ГСМ) и высокую температуру (так как изготавливаются из материалов категории трудновоспламеняемых).
  11. Так как пружинные клеммы подстроены под определённое сечение жилы, то прилагаемое зажимное усилие является оптимальным. Благодаря этому исключена вероятность температурной деформации или повреждения проводов. Таким образом, клеммы Wago обеспечивают надёжное контактное соединение на весь период эксплуатации.
  12. В распределительной коробке с такими соединителями всегда гарантированы порядок и эстетичный вид.
  13. Ну и, конечно же, плюс, которым обладают все клеммники – возможность соединения проводов из разных металлов (к примеру, медь+алюминий).

Единственным минусом можно назвать то, что соединители должны располагаться в местах, доступных для осмотра и работ в любое время. Но таким недостатком обладают не только ваговские клеммы, он присущ абсолютно всем разъёмным соединениям.

Как использовать в работе

Отличительная особенность клеммников Wago — независимость качества соединения, которое они обеспечивают, от квалификации самого электрика и прилагаемой им физической силы. При монтаже достаточно зачистить провод примерно на 10–12 мм и вставить его до упора в клеммник. Если он одноразовый самозажимной, то этим дело и ограничится, если многоразовый «Кейдж кламп» (с рычажком), то достаточно будет опустить рычажок. Если это устройство 224 серии, предназначенное для люстр и тому подобного, то в самозажимной конец вставляется провод «из стены», в разъемный — от светильника. Никаких других операций вроде дополнительной изоляции или опрессовки не требуется.

Подключение клемм, установленных на DIN-рейку, осуществляется по тому же принципу «вставил — защелкнул — забыл». Если используется разъем Fit clump, то необязательно даже зачищать провод.

Распространенная ошибка многих домашних «горе-электриков» — через одну и ту же клемму они пускают и ноль, и фазу. С закономерным итогом.

Правила использования клеммников Wago

Для того чтобы «Ваго» прослужили как можно дольше, необходимо соблюдать определённые правила их использования, а именно:

Не перегружать проводку высокими токами, превышающими номинал клеммников.

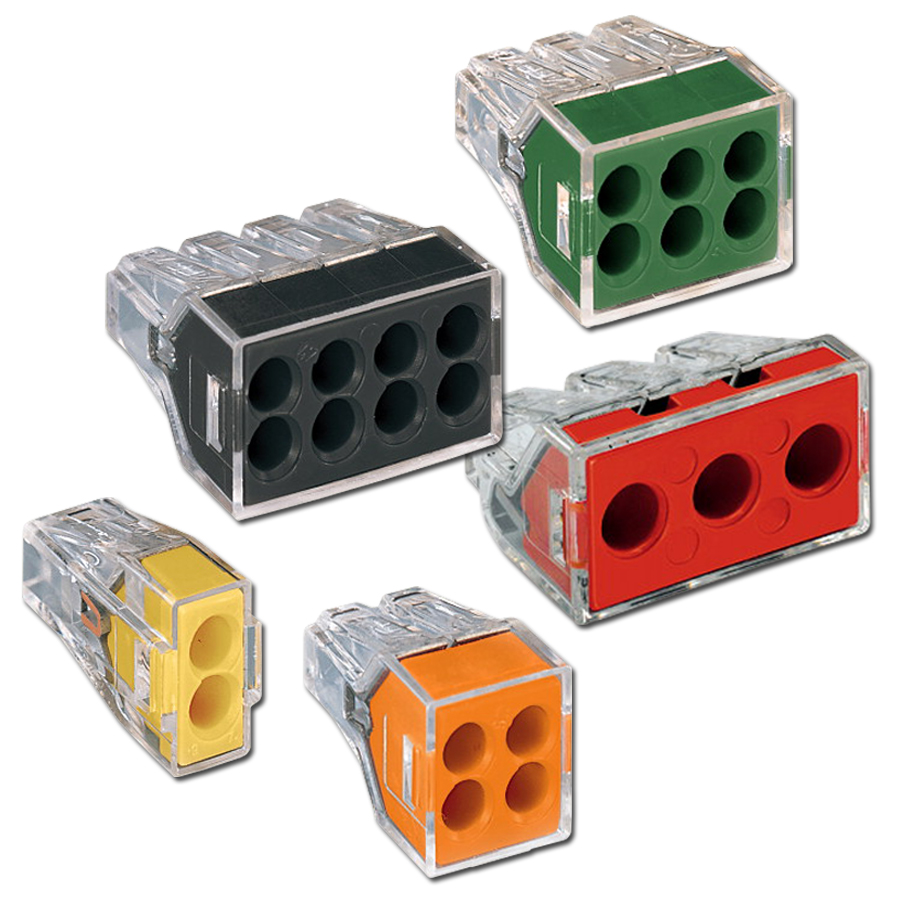

Использовать самозажимные плоскопружинные Wago серии 773 только для подключения осветительных приборов − как наиболее уязвимые.
При использовании серии 773 обращать внимание на материал проводки. Для алюминия используются клеммники, заполненные специальной пастой (в непрозрачном сером корпусе).
Для соединений силовой группы использовать только клеммники с рычажными зажимами серии 222 или 221.. ФОТО: sputnikmarket.ru«Ваго» серии 773 для алюминия изготавливается в сером цвете из непрозрачного пластика

ФОТО: sputnikmarket.ru«Ваго» серии 773 для алюминия изготавливается в сером цвете из непрозрачного пластика

Основные типы Ваго

Зажимы этой фирмы распределяются на три наиболее популярных категории, основным отличием между ними является тип пружины:

  • Плоскопружинные.
  • Cage Clamp.
  • Fit-Clamp.

Соединители с плоской пружиной

Удобны для скорого монтажа кабельной линии. Повторное применение таких зажимов не практикуется. Рекомендуется использовать для скрепления жестких одножильных проводников с площадью сечение от 0.5 до 4 квадратных миллиметров. Допускается применение с гибкими многожильными проводниками, но в таком случае наконечники проводов спрессовывают.

Такие клеммы хороши в случаях, когда необходимо максимально понизить падение напряжения в длинных проводниках, при монтаже силовых линий, для распределения потенциала шести миллиметрового провода.

Выпускаются двух типов:

  • Для медных проводов — зажимы без наполнителя (пасты). Позволяют соединять только медные провода с сечением до 2.5 мм². Клеммники на 2–8 кабелей.
  • Универсальные — соединения, которые позволяют использовать алюминиевые и медные провода. Кроме того, допускается соединение медь/алюминий. Специальная контактная паста внутри зажима защищает оголенные проводники от кислорода и воды, минимизирует вероятность окисления.

Cage Clamp

Чаще всего используют для подключения осветительных приборов, индуктивных датчиков передвижения, электрических моторов, электромашин, счетчиков, насосов, потенциалов, теплых полов, отопительных приборов, нагнетателей, а также распределительных коробок. Можно использовать многожильный провод без наконечников.

Подходят для многожильных и одножильных электропроводов с площадью сечения от 0.08 до 35 квадратных миллиметров. Можно комбинировать сечения разной площади.  Cage Clamp легко монтировать, они имеют долгий срок службы. Эти соединители считаются более дорогими.

Fit-Clamp

Зажимы с врезным контактом, электрику не нужно зачищать изоляцию кабеля перед монтажом. Эта технология делает соединение проводов еще более простым делом. Благодаря Фит-клэмп скорость и качество выполнения соединительных работ существенно возрастает.

Серии ваговских соединителей

Существует ряд серий разъемов Wago. Наиболее популярные из них: 224, 243, 273, 773, 2273, 222, 221. Рассмотрим самые популярные из них:

  • 773 — зажимы для одноразового соединения, с использованием предпочтительно одножильных электропроводов. Поставляются с наполнением техническим вазелином и без.

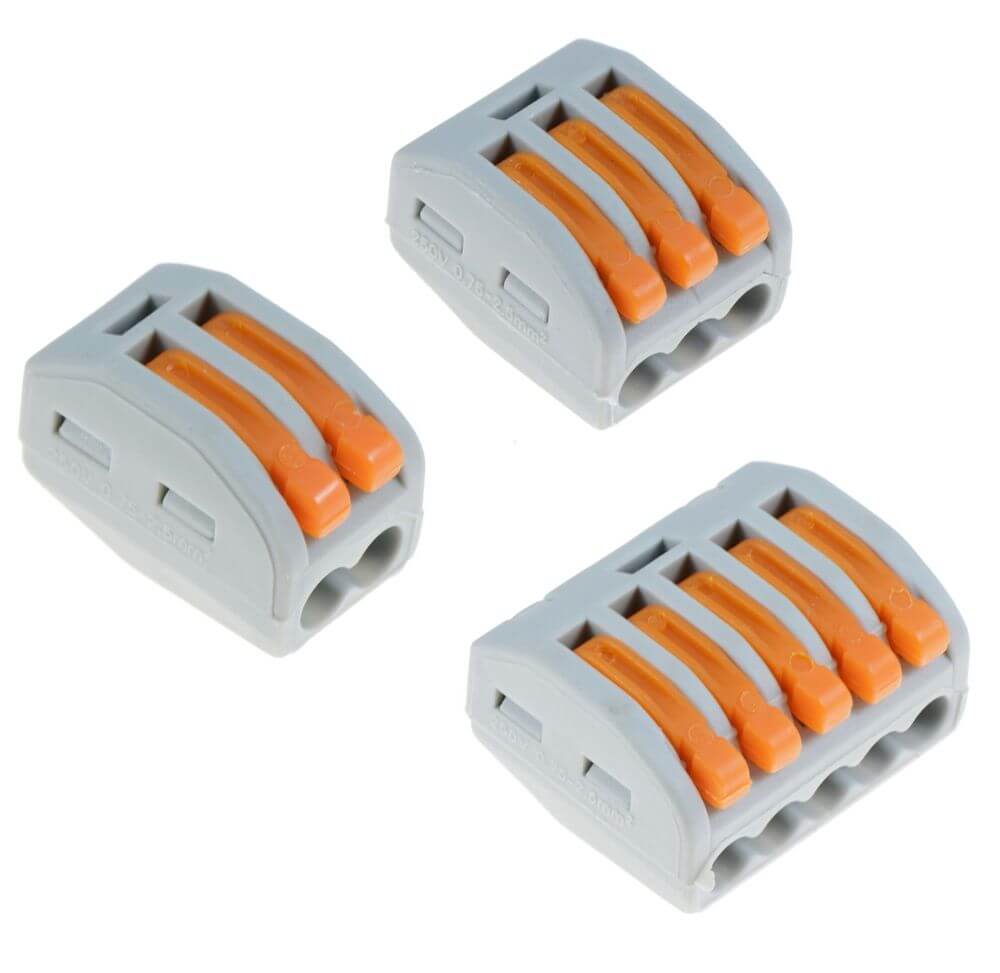

  • 222 — разъемы с закрывающим механизмом. Поставляются без пасты. Можно совмещать одножильные с многожильными проводниками. Выдерживают напряжение до 380 В, сечение до 4 квадратных миллиметров.

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

  1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
  2. Все соединения должны располагаться в доступных местах.
  3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
  4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
  5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

Выпускается множество разновидностей клеммников по назначению:

  • вставные;
  • гибридные;
  • мини и микро клеммы;
  • клеммы с предохранителями;
  • клеммы с размыкателями;
  • многовыводные;
  • многоярусные;
  • проходные и другие;

Для всех разновидностей правила монтажа едины.

Соединение проводов

Здесь Вашему вниманию будут предложены некоторые советы как правильно соединить провода в плане обеспечения надежного контакта. Если Вас интересует соединение проводов при монтаже электропроводки в соответствии с определенной схемой, то посетите эту страницу.

  • Общие требования к соединению проводов следующие:
  • Медные и алюминиевые провода непосредственно между собой соединять нельзя. При таком соединении они активно окисляются, электрический контакт при этом ухудшается, происходит нагрев, чреватый возгоранием проводки.
  • Необходимо обеспечить надежную изоляцию места соединения.
  • При наличии в месте его расположения влаги следует обеспечить необходимую герметичность.

Теперь, собственно, об основных способах, которые позволяют соединить провода удобно и надежно. Самый древний из них – скрутка. Повторяю, что таким способом можно соединять провода только из одинаковых материалов. Не самый лучший способ, но весьма распространенный.

Основное требование – обеспечить надежность контакта. Для этого провода следует навивать под достаточно большим углом, причем заканчивать процесс навивки следует пассатижами, прилагая достаточное усилие сжатия их губок.

Изоляцию можно выполнять разными способами, например изоляционной лентой, термоусадочной трубкой, полиэтиленовыми колпачками, но удобнее и лучше использовать соединительные изолирующие зажимы (СИЗ), которые помимо изоляции обеспечивают дополнительную фиксацию контакта.

Поскольку СИЗ имеет внутри винтовую пружину скручивать провода и накручивать на них СИЗ следует по часовой стрелке. Концы проводов на скрутке лучше ровно обкусить. Можно использовать винтовые клеммные соединители. На мой взгляд, не самый удобный и лучший способ соединить провода.

Привожу его потому, что он достаточно часто используется при подключении таких электробытовых приборов, как люстр, бра, других осветительных приборов. Достаточно удобны в работе соединители WAGO. В русской транскрипции они известны как ВАГО, ВАГА, ВАГИ. Для того, чтобы при их помощи соединить провода, достаточно вставить зачищенные проводники в соответствующие отверстия.

Соединители WAGO выпускаются под разное количество проводов, но следует помнить, что все посадочные места одного соединителя между собой имеют электрический контакт. Поэтому, чтобы, например, соединить ноль и фазу их потребуется две штуки. Не забывайте: соединители выбираются в зависимости от количества, сечения проводов, максимально коммутируемых токов, напряжений, мощностей.

Ну а, справедливости ради, надо заметить, что самое надежное соединение проводов – это сварка. Правда процесс этот более трудоемкий, поэтому о нем упоминают не часто.

5. Ещё пример применения Wago 773

Ниже приведено фото, на котором показано применение клеммников Wago при расключении проводов в распределительной коробке.

Применение клеммников Ваго. Ещё пример

Что можно сказать об этой фотографии?

1. Провод использован сечением 1,5мм2. Это означает, что защитный автомат, через который питается эта коробка, должен быть на ток 13А, а лучше – 10А.

2. На подключение светильника приспособлен клеммник Wago 773-302 с пастой, который реально держит бОльший ток, чем оранжевые клеммники 773-324, через которые идёт сила на розетки. Лучше наоборот, если есть возможность.

3. Силовые розеточные линии и линии освещения лучше разделять, поскольку в них протекают токи разной величины (отличие – на порядок). И соответственно разные защитные автоматы на разный ток. Плюс такого подключения ещё и в том, что если выбьет автомат из-за перегруза или кз в розетке, то свет в комнате гореть останется.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Клеммники Вага, характеристики

При проведении электромонтажных работ часто возникает проблема соединения вместе сразу нескольких проводов. Можно воспользоваться методом скрутки и спайки проводов, но такое соединение будет ненадежным и небезопасным. Место соединения в последствии может нагреваться и даже стать причиной возгорания проводки. Кроме того, соединение медных и алюминиевых проводов методом скрутки не допускается. Клеммы немецкого производителя WAGO избавляют от данных проблем и отличаются между собой по характеристикам.

В отличие от скруток и спаек, клеммники Ваго позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Работа с клеммами Wago не требует использования дополнительного инструмента. После зачистки провод просто вставляется в клеммник и фиксируется в нем.

Главная конструктивная особенность клеммников WAGO заключается в отсутствии традиционного винтового зажима. Принципиальное отличие безвинтового клеммника заключается в том, что при его монтаже не требуется каких-либо инструментов и навыков. Провод легко вставляется на свое место и надежно зажимается пружиной.

Внутренняя конструкция клеммы WAGO

Клеммы доступны в двух исполнениях: одноразовые, то есть не допускающие обратного изъятия провода, а также многоразовые, в которых он фиксируется путем отведения специального зажима. Клеммы WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 кв. мм. или три проводника сечением 2,5-4,0 кв. мм. А клеммники для светильников соединяют 2–3 проводника сечением 0,5-2,5 кв. мм.

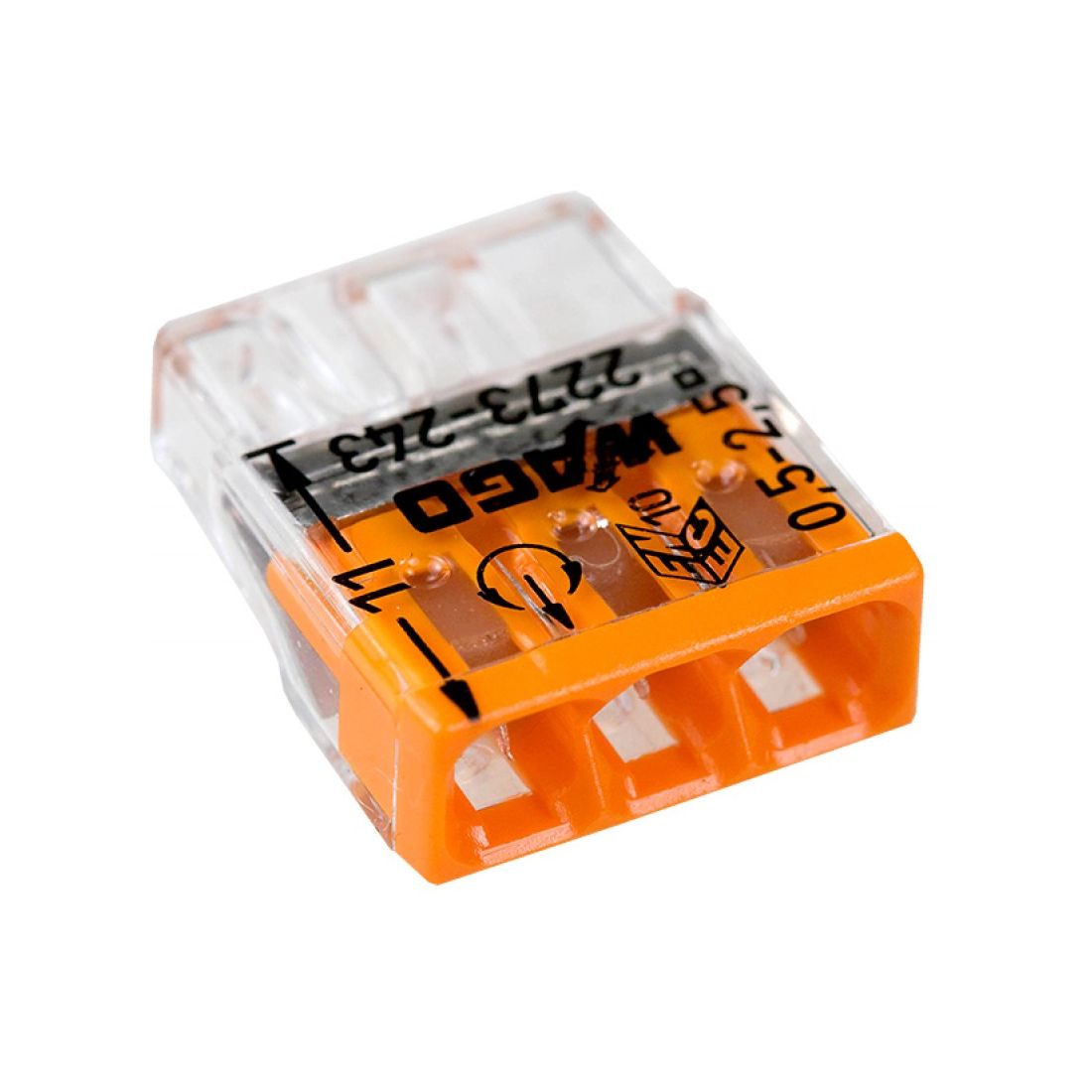

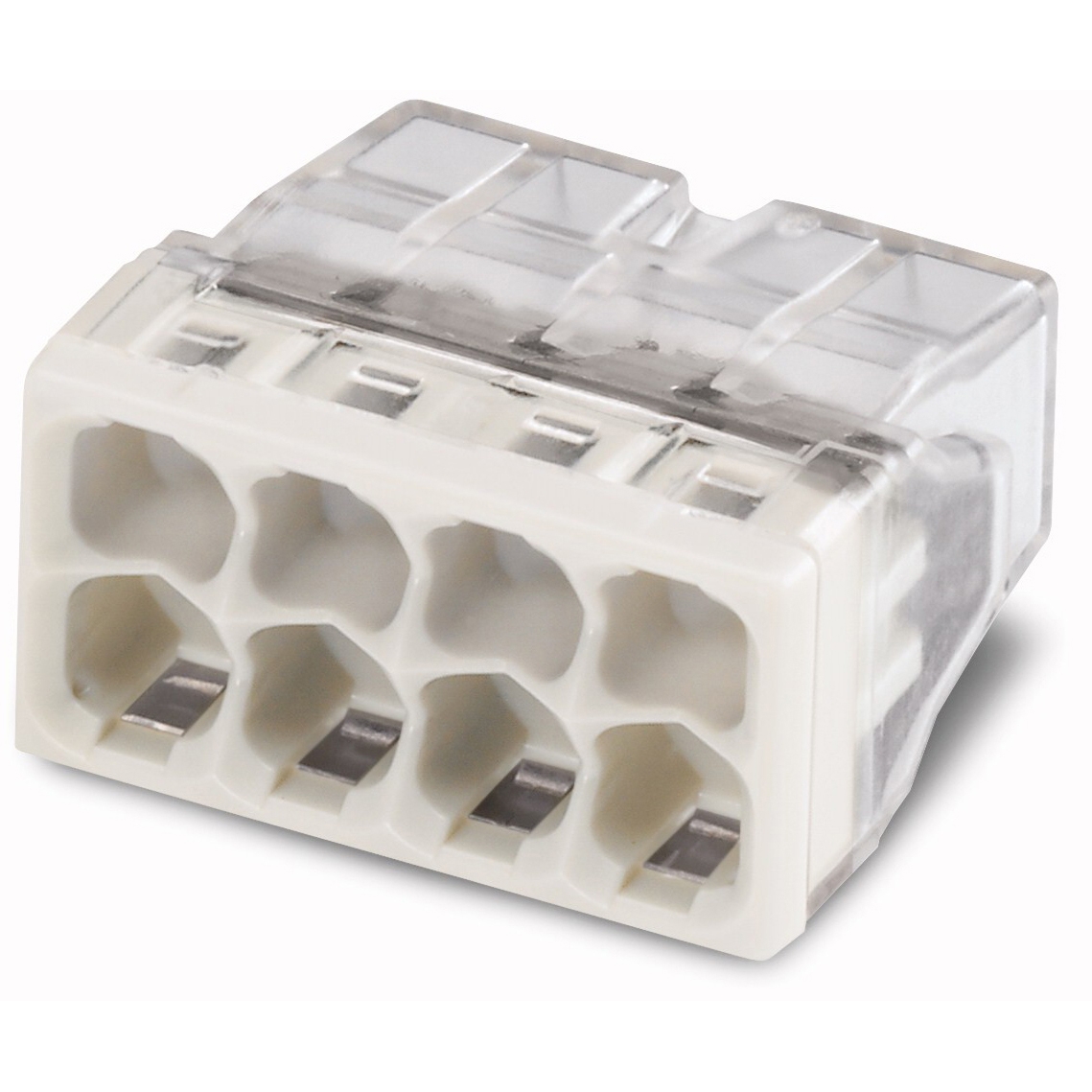

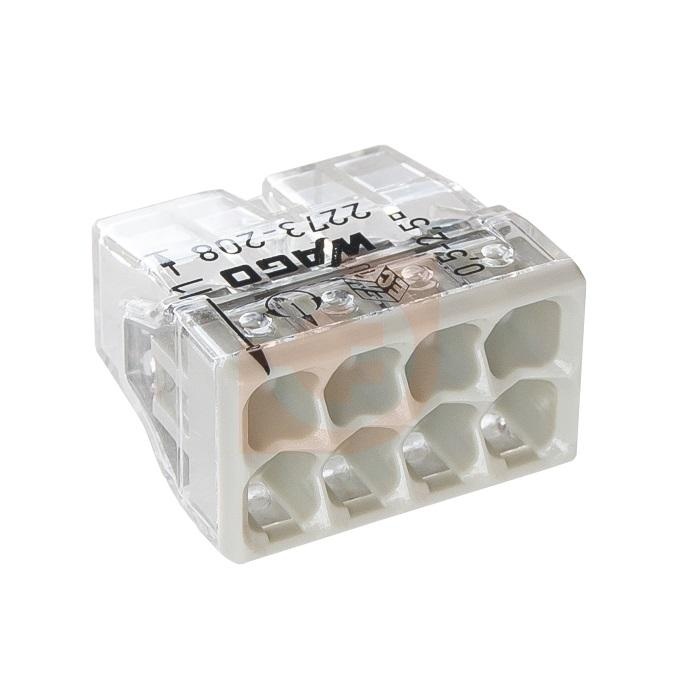

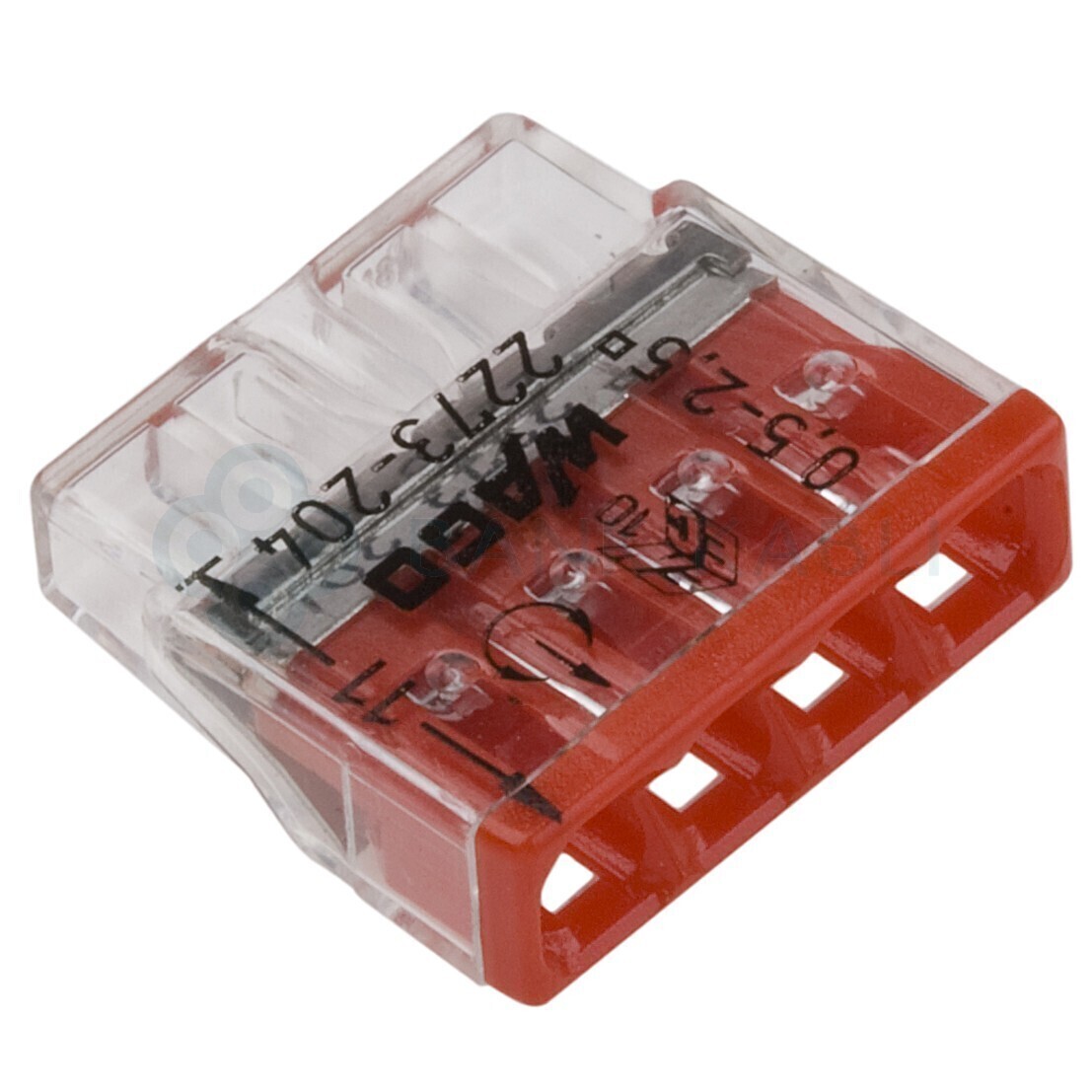

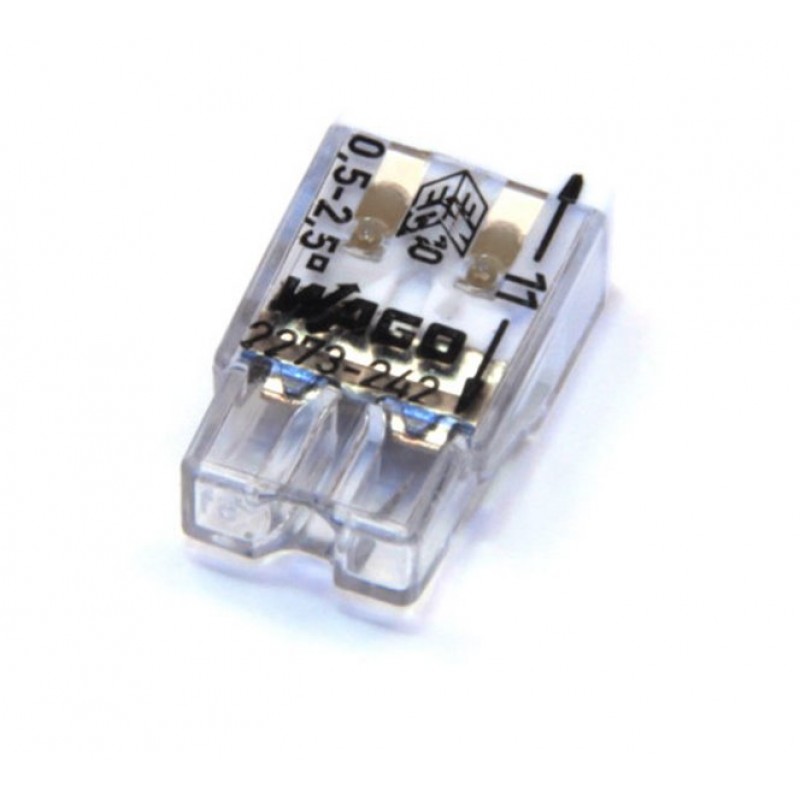

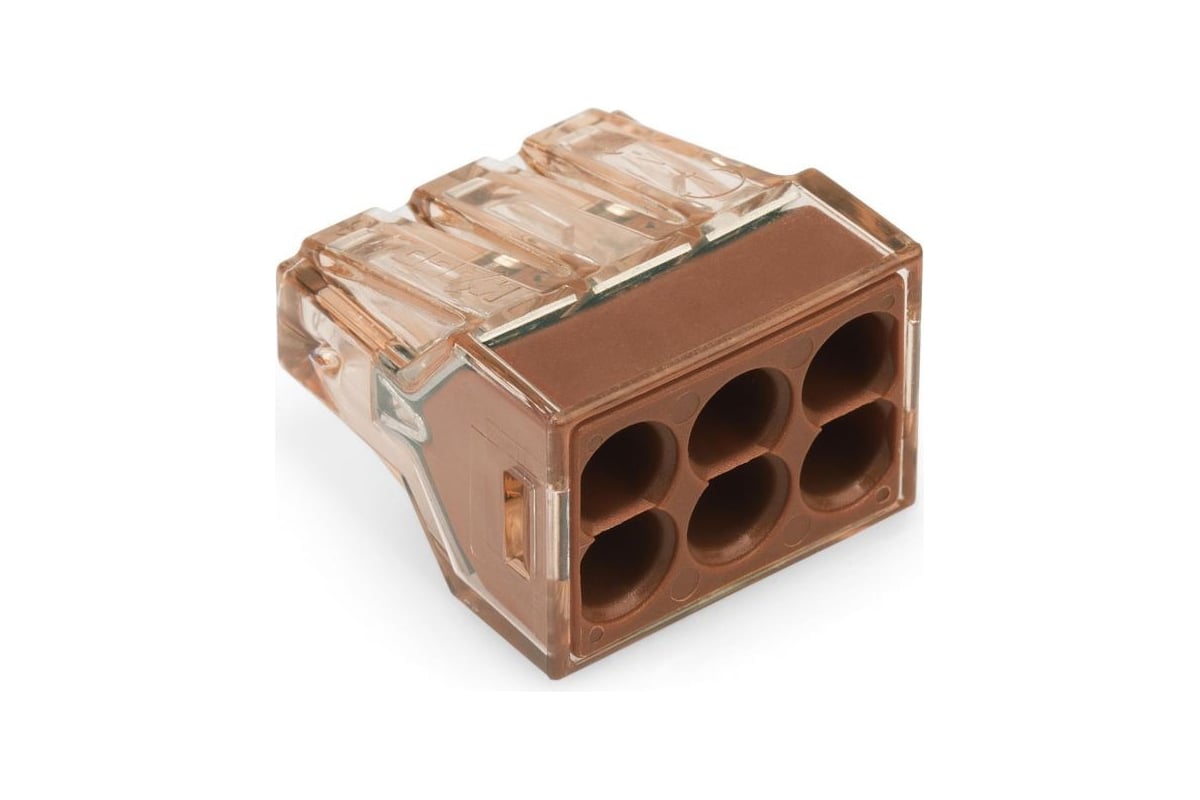

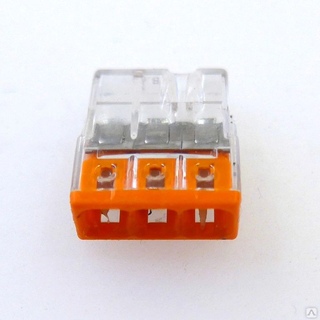

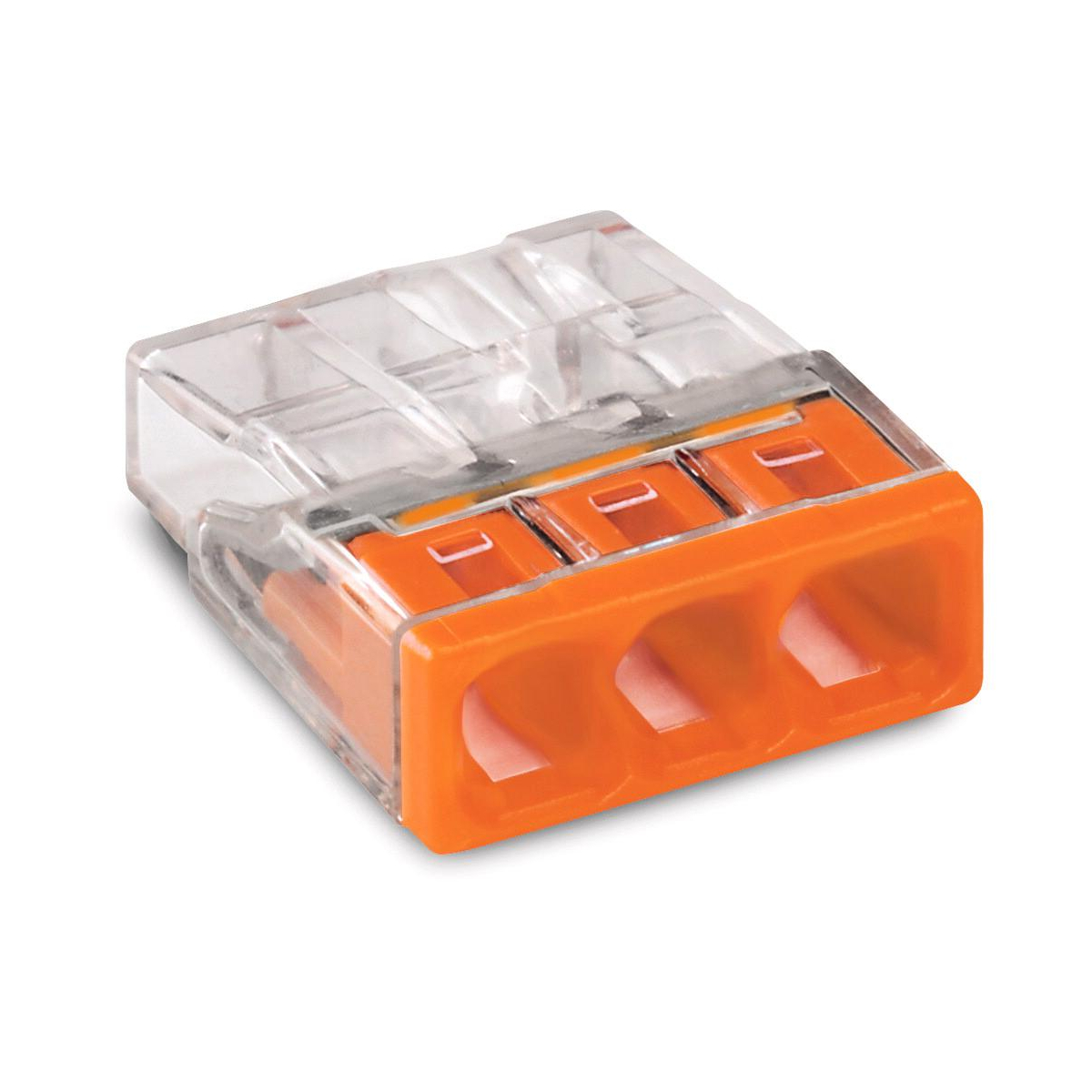

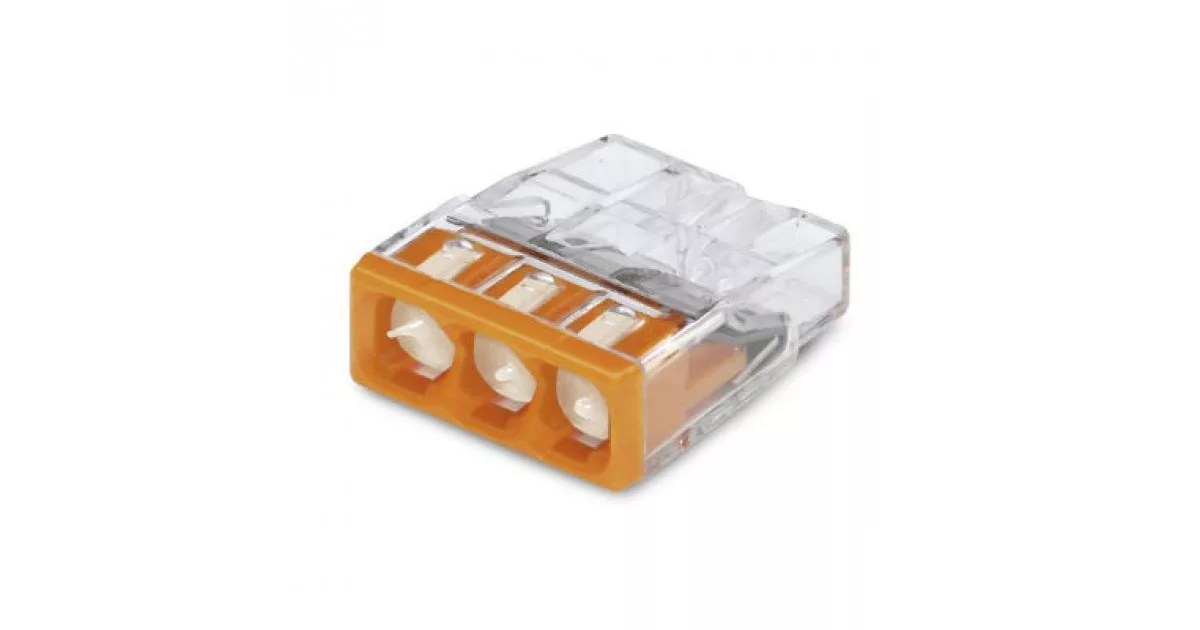

Клеммы WAGO 2273 серии предназначены для однократного соединения и только одножильных проводников. Используются для соединения и ответвления одножильных проводников из алюминия и меди или многожильного медного провода с наконечником в электрических цепях переменного тока. Применяются в распределительных коробках. Имеют надежную защиту от случайного прикосновения к токоведущим частям соединения.

Эти клеммники могут выпускаться с заполнением специальной токопроводящей пастой или без нее. Паста служит для предотвращения окисления алюминиевых проводов. Клеммы с пастой легко отличить, они выпускаются в черном или темно-сером исполнении.

Клеммы WAGO 224 серии используются для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, как одножильных, так и многожильных. Предусмотрена возможность измерения электрических параметров цепи без нарушения изолированности соединения.

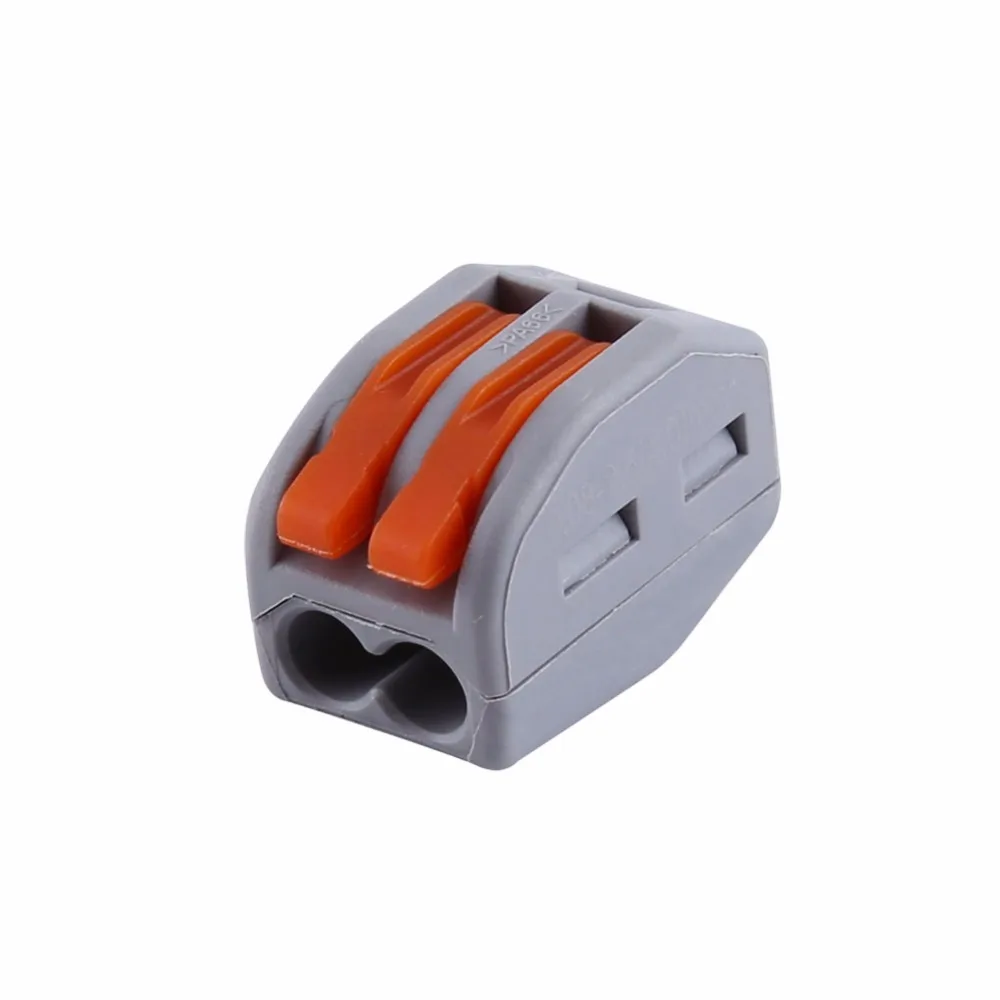

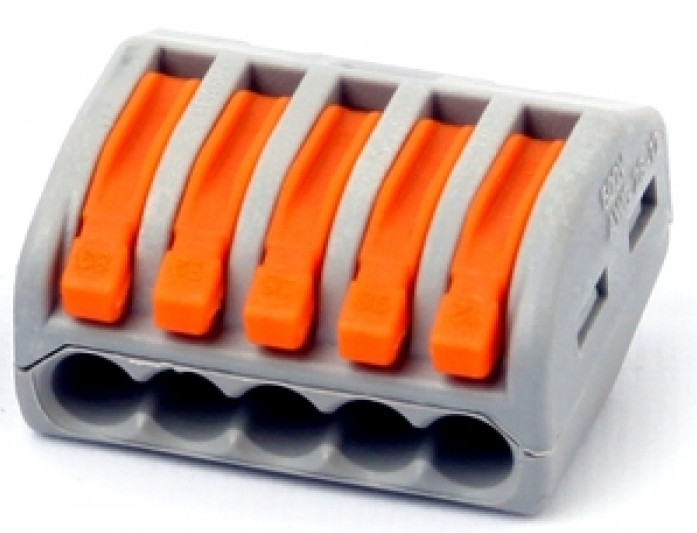

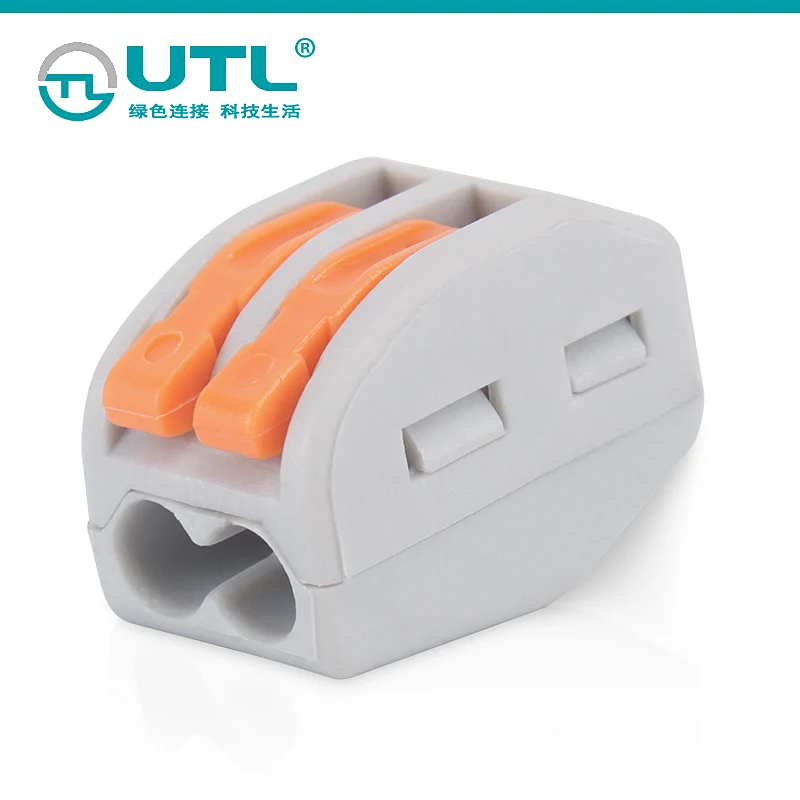

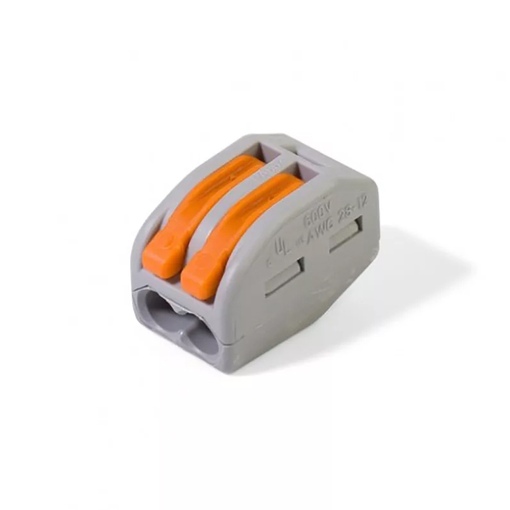

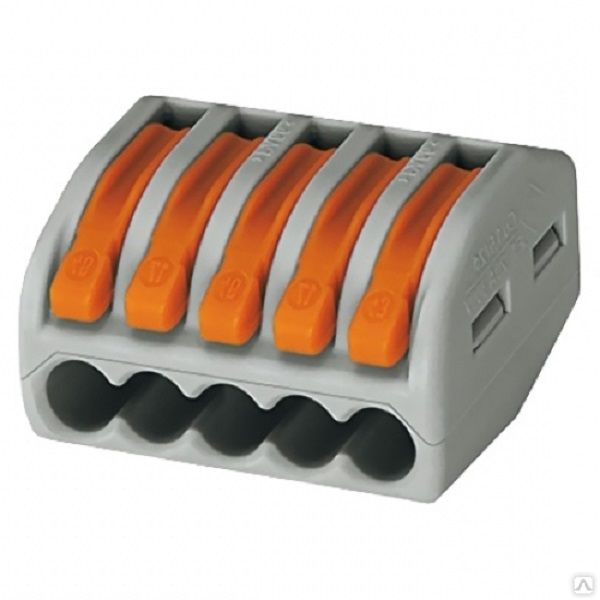

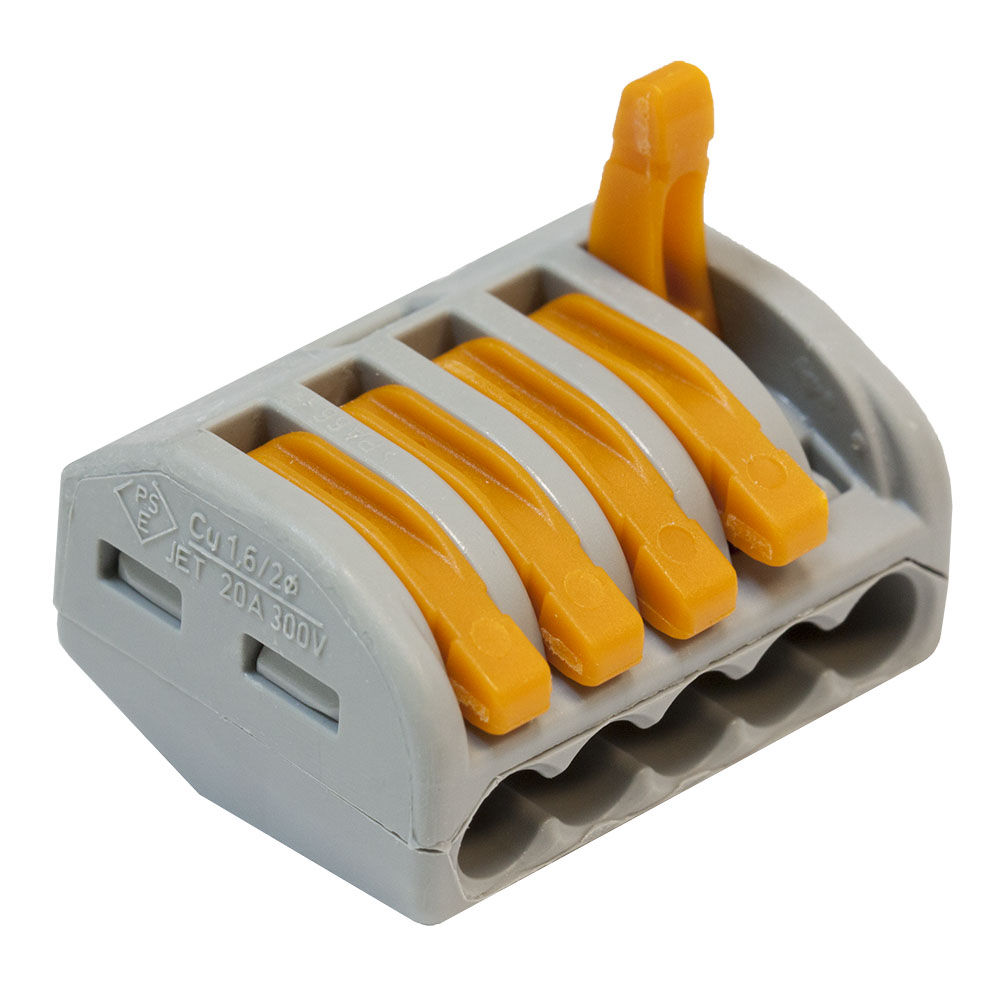

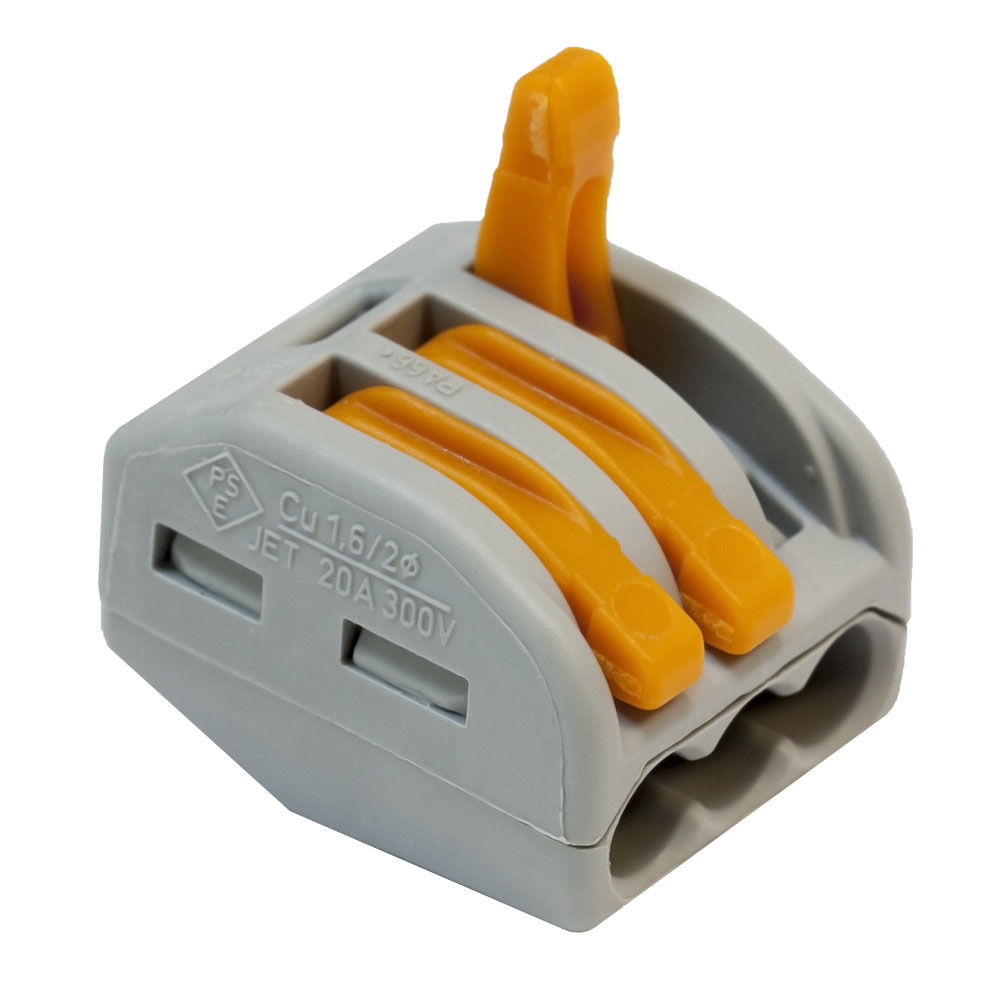

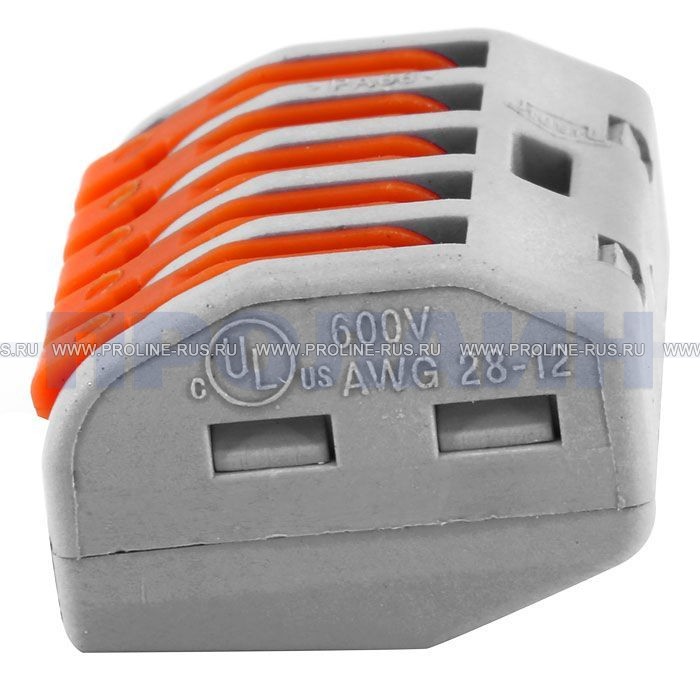

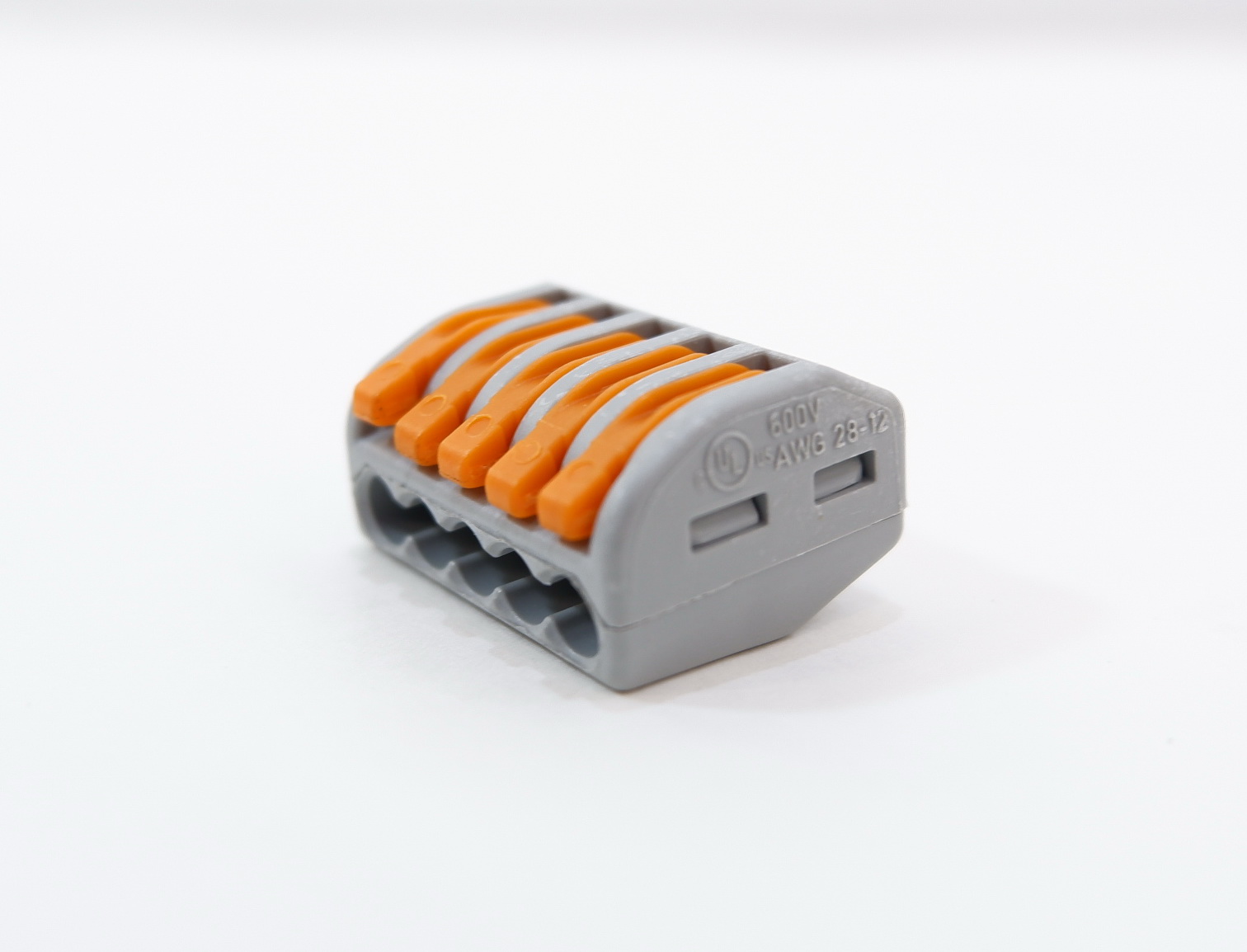

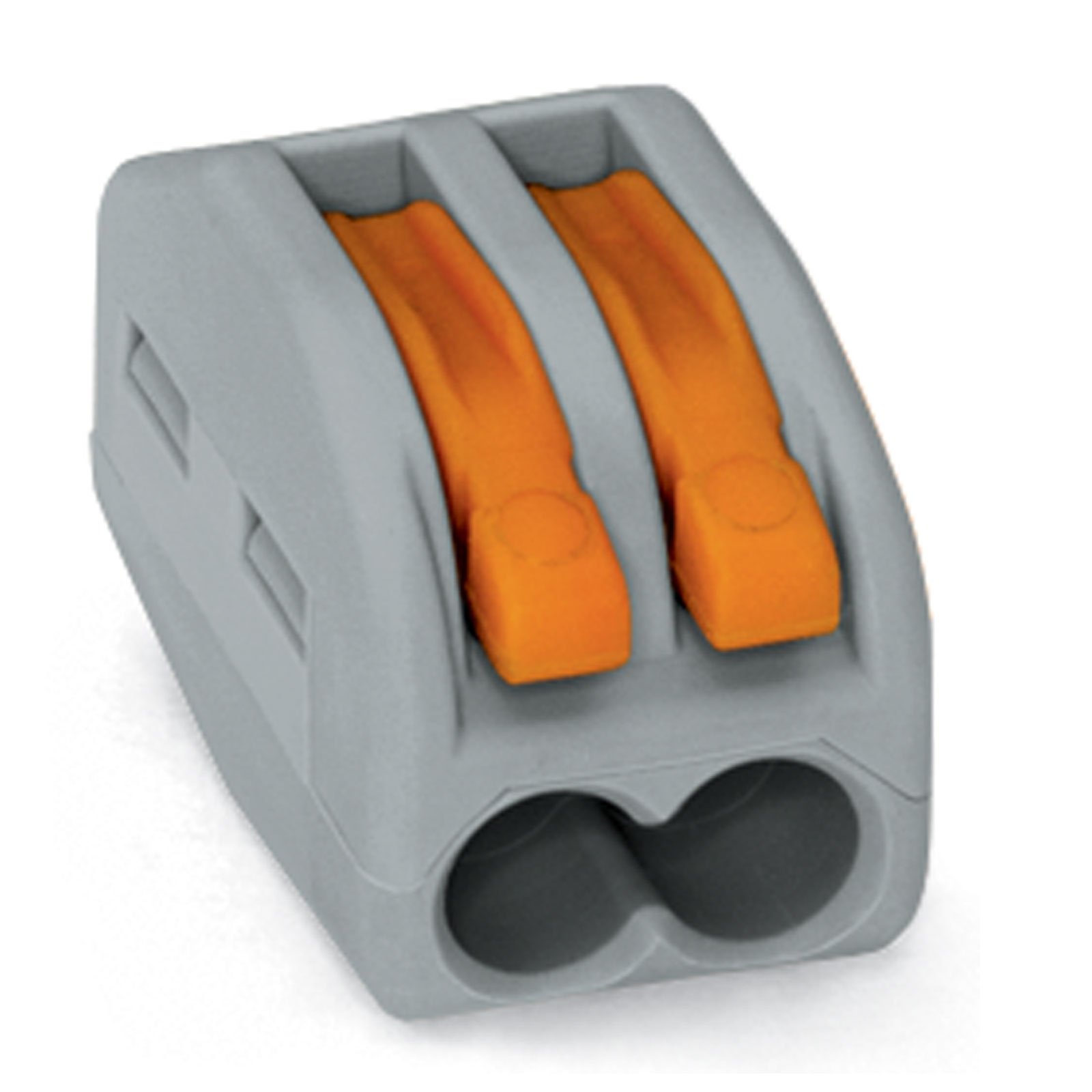

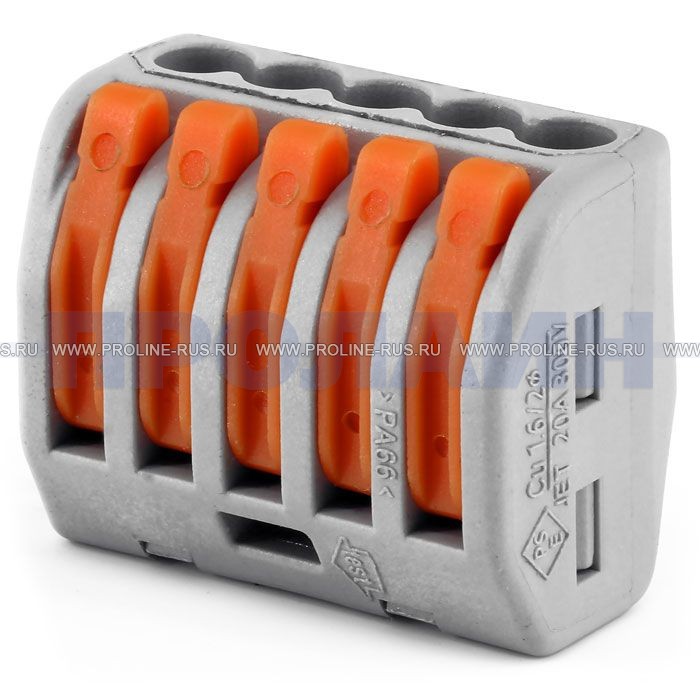

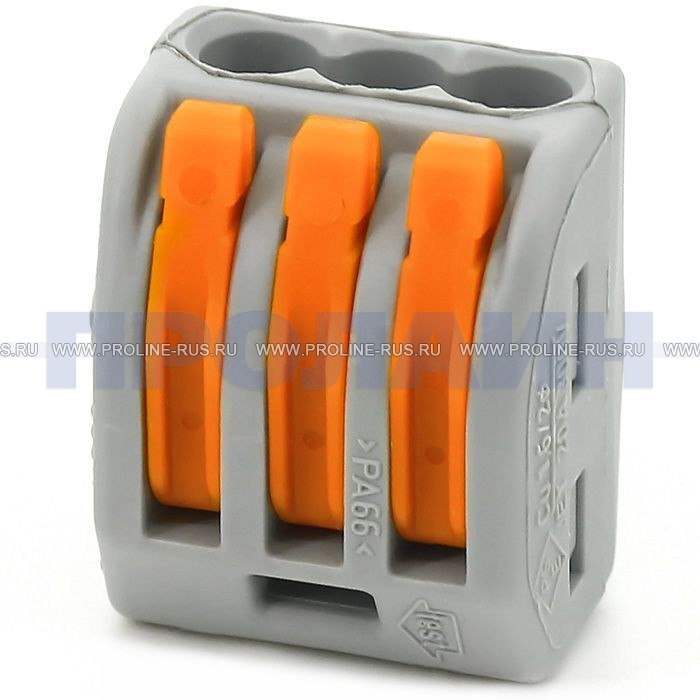

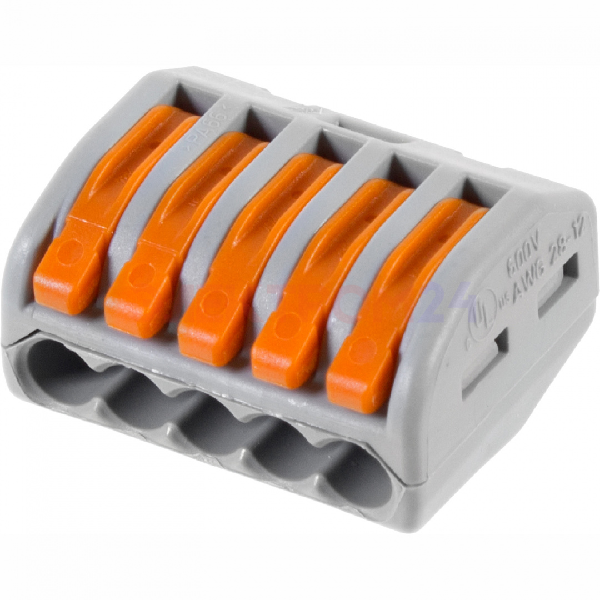

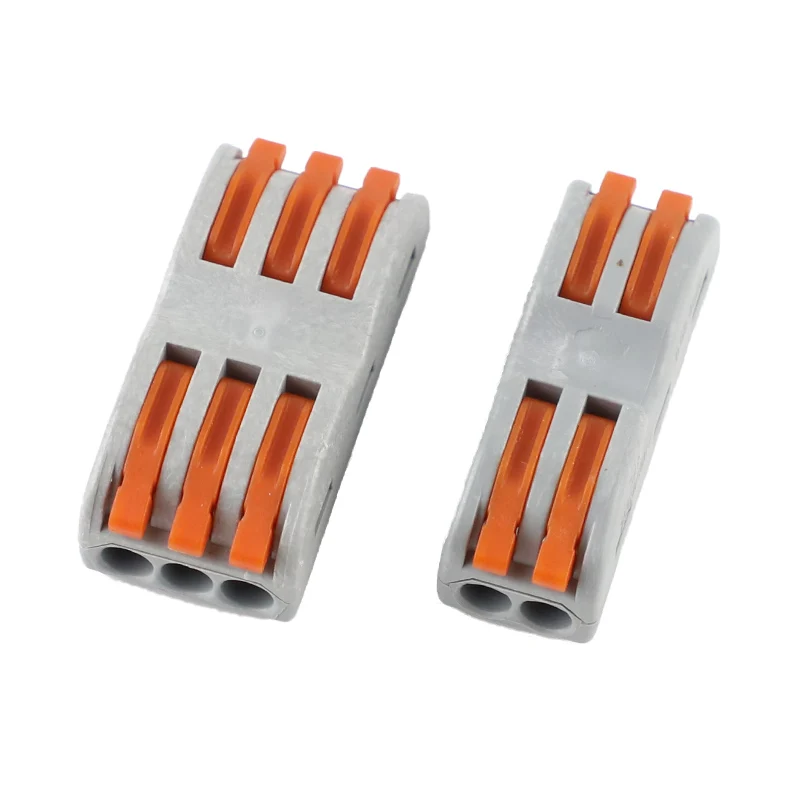

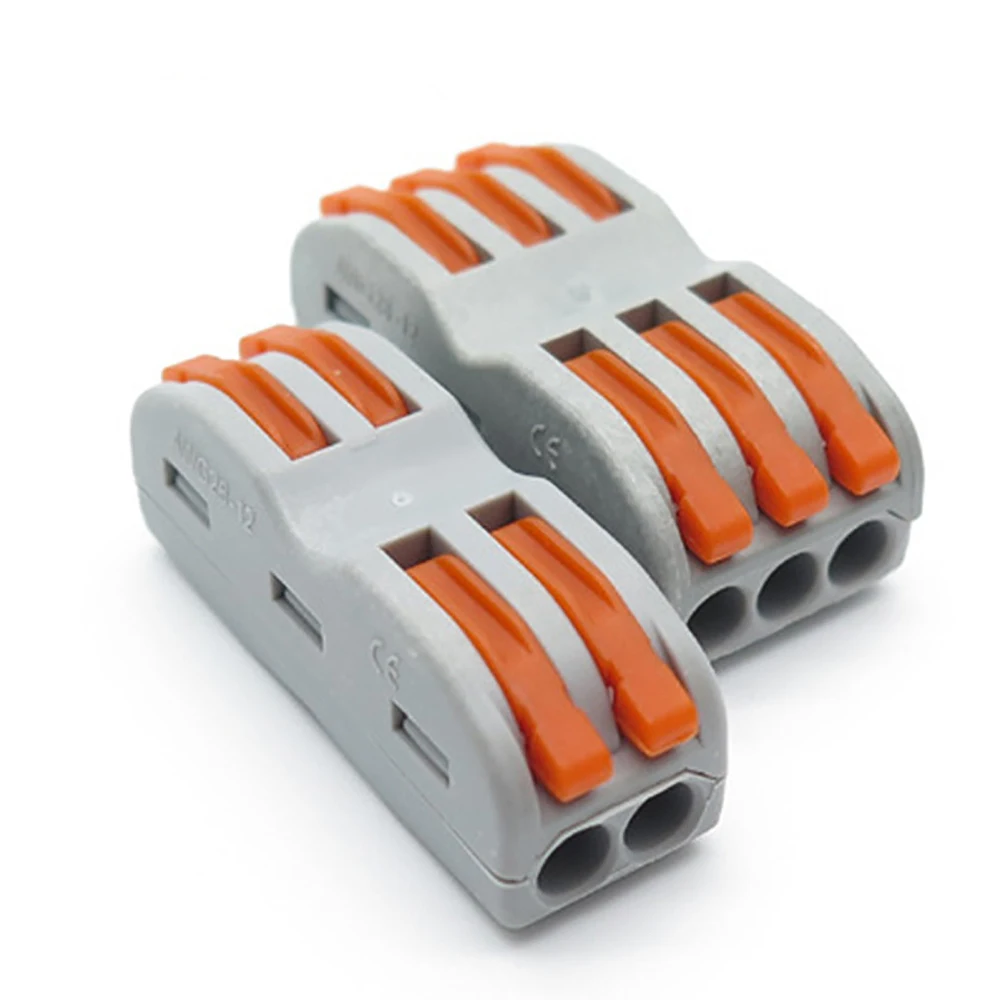

Клеммы WAGO 222 серии предполагают многоразовое использование. Для фиксации проводов используются специальные оранжевые рычажки. Они позволяют с легкостью разъединить контакт при переналадке схемы или проведении тестирования цепи. Эти клеммы предназначены для присоединения и ответвления одножильных и многожильных проводников из меди в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

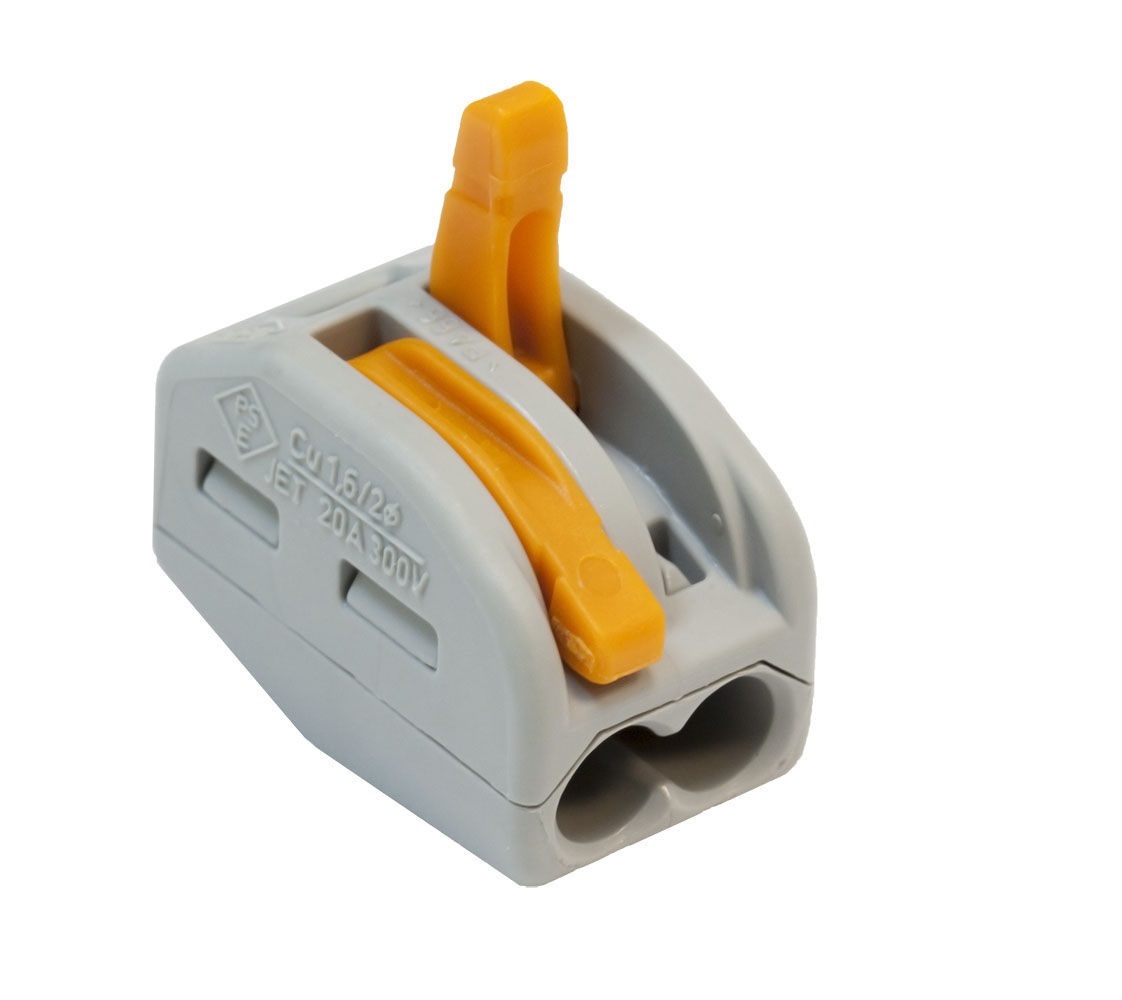

Для того, чтобы подсоединить проводник, нужно поднять оранжевый рычажок вверх до фиксации. При этом открывается окно для ввода проводника, затем необходимо ввести проводник со снятой изоляцией во входное отверстие клеммы и опустить рычажок в исходное положение. При этом становится невозможным самопроизвольное отсоединение проводников от клеммы.

Клеммы WAGO 243 серии предназначены для соединения медных одножильных проводников. Они широко используются в распределительных коробках слаботочных цепей систем видеонаблюдения, охранной сигнализации, пожаротушения, телефонии, телекоммуникаций и других. За счет пазов могут собираться в блоки из нескольких клемм.

Клеммы WAGO 862 серии используют для соединения медных одножильных и многожильных проводников. Применяются при подключении различных приборов и устройств. Крепятся на ровную поверхность при помощи саморезов.

  1. Преимущества клемм WAGO:
  2. Быстрый и легкий монтаж за секунды.
  3. Соединение не требующее дополнительной изоляции.
  4. Возможность соединять проводники различного сечения из различных материалов.
  5. При необходимости соединение может быть легко переделано.
  6. Возможность производить диагностику цепи без её разрыва.
  7. Аккуратность монтажа, соединение в стесненных условиях или если доступная часть провода слишком коротка.

Ваго

Как
лидер отрасли в области автоматизации и электрических соединений
решений, Wago Corporation предлагает полный набор
клеммные колодки, разъемы, источники питания и полевой ввод-вывод
системы для многих отраслей. Все продукты имеют
Пружинное напорное соединение Wago, не требующее обслуживания
Технология, обеспечивающая быструю установку, простоту в эксплуатации,
и максимальная безопасность — подходит даже для самых сложных
Приложения.

КЛЕММНЫЕ БЛОКИ

Специалисты HTE TECHTEAM понимают
особенности и области применения терминалов Wago и
соединители и могут помочь с внедрением в
ваши системы.После изучения ваших конкретных требований и
применения продукта, наши знающие TECHTEAM
участники могут помочь с любым начальным обучением или текущим продуктом
поддержка на протяжении всего процесса.

СОЕДИНИТЕЛИ ПРОВОДОВ

Нет
независимо от того, в какой отрасли вы работаете, соединители Wago и
клеммные колодки идеально подходят. Оптимальное решение для
светотехника и автоматизация зданий, их продукция
обычно используются в нефтехимии, производстве электроэнергии, отходах
и сточные воды, а также пищевая промышленность и производство напитков.Их
портфолио продуктов обеспечивает простоту эксплуатации, адаптируемость,
и энергоэффективность, что делает их совместимыми для
приложения большие и маленькие.

ИНДУСТРИАЛЬНАЯ АВТОМАТИЗАЦИЯ

промышленный
продукты автоматизации от Wago, включая системы ввода/вывода,
программируемые контроллеры, блоки питания и интерфейс
модули. Все автоматизированные продукты и системы Wago
100% протестировано и используется с пружинным соединением
технологии, предлагая вам безопасное и надежное решение каждый
время.

знающих членов HTE TECHTEAM являются
готовы помочь с обучением и поддержкой этих
продукты.Мы можем помочь вам лучше понять Wago
Компоненты промышленной автоматизации, экономящие ваше время и помогающие
использовать продукты в полной мере. От
первоначальная идея для реализации, HTE доступна для
помочь с любым запуском продукта или дополнительным
требования.

Корпорация Wago предлагает безопасное и инновационное крепление на рейку
системы клеммных колодок, вставные клеммные колодки, вставные
соединительные системы, разъемы для печатных плат, системы ввода-вывода, питание
расходные материалы и интерфейсные модули. HTE Automation — ваш Wago
дистрибьютор, если вы находитесь в Канзас,
Миссури или Иллинойс .

COMPACT-Соединительная клемма WAGO 221-2411 — Соединительная клемма 2 x 0,14-4,0 мм²

COMPACT-Соединительная клемма WAGO 221-2411 — Соединительная клемма 2 x 0,14-4,0 мм²

×

Общайтесь с нами!

Вы соглашаетесь с тем, что данные будут отправлены в Facebook

Хорошо, пообщайтесь сейчас

Заявление о конфиденциальности

×

Клемма подключения 2 x 0.

14-4,0 мм²

Целевая страна доставки

Афганистан Албания Алжир Американское Самоа Андорра Ангола Ангилья Антарктида Антигуа и Барбуда Аргентина Армения Аруба Австралия Австрия Азербайджан Багамские острова Бахрейн Бангладеш Барбадос Беларусь Бельгия Белиз Бенин Бермуды Бутан Боливия, Многонациональное Государство Бонайре, Синт-Эстатиус и Саба Босния и Герцеговина Ботсвана Остров Буве Бразилия Британская территория в Индийском океане Бруней-Даруссалам Болгария Буркина-Фасо Бурунди Кабо-Верде Камбоджа Камерун Канада Каймановы острова Центральноафриканская Республика Чад Чили Китай Остров Рождества Кокосовые острова (Килинг) Колумбия Коморские острова Конго Демократическая Республика Острова Кука Коста-Рика Хорватия Куба Кюрасао Кипр Чехия Кот-д’Ивуар Дания Джибути Доминика Доминиканская Республика Эквадор Египет Сальвадор Экваториальная Гвинея Эритрея Эстония Эфиопия Фолклендские (Мальвинские) острова Фарерские острова Фиджи Финляндия Франция Французская Гвиана Французская Полинезия Французские Южные Территории Габон Гамбия Грузия Германия Гана Гибралтар Греция Гренландия Гренада a Гваделупа Гуам Гватемала Гернси Гвинея Гвинея-Бисау Гайана Гаити Остров Херд и острова Макдональд Святой Престол Гондурас Гонконг Венгрия Исландия Индия Индонезия Иран, Исламская Республика Ирак Ирландия Остров Мэн Израиль Италия Ямайка Япония Джерси Иордания Казахстан Кения Кирибати Корея, Народно-Демократическая Республика Корея, Республика Кувейт Кыргызстан Лаосская Народно-Демократическая Республика Латвия Ливан Лесото Либерия Ливия Лихтенштейн Литва Люксембург Макао Македония Македония, бывшая югославская Республика Мадагаскар Малави Малайзия Мальдивы Мали Мальта Маршалловы Острова Мартиника Мавритания Маврикий Майотта Мексика Микронезия, Федеративные Штаты Молдовы, Республика Монако Монголия Черногория Монтсеррат Марокко Мозамбик Мьянма Намибия Науру Непал Нидерланды Новая Каледония Новая Зеландия Никарагуа Нигер Нигерия Ниуэ Остров Норфолк Северные Марианские острова Норвегия Оман Пакистан Палау Палестина, Государство Панама Папуа-Новая Гвинея Парагвай Перу Филиппины Питкэрн Польша Португалия Пуэрто-Ри co Катар Румыния Российская Федерация Руанда Реюньон Сен-Бартелеми Остров Святой Елены, Вознесения и Тристан-да-Кунья Сент-Китс и Невис Сент-Люсия Сен-Мартен (французская часть) Сен-Пьер и Микелон Сент-Винсент и Гренадины Самоа Сан-Марино Сан-Томе и Принсипи Саудовская Аравия Сенегал Сербия Сейшельские острова Сьерра-Леоне Сингапур Синт-Мартен (голландская часть) Словакия Словения Соломоновы острова Сомали Южная Африка Южная Георгия и Южные Сандвичевы острова Южный Судан Испания Шри-Ланка Судан Суринам Шпицберген и Ян-Майен Свазиленд Швеция Швейцария Сирийская Арабская Республика Тайвань, провинция Китая Таджикистан Танзания, Объединенная Республика Таиланд Тимор-Лешти Того Токелау Тонга Тринидад и Тобаго Тунис Турция Туркменистан Острова Теркс и Кайкос Тувалу Уганда Украина Объединенные Арабские Эмираты Соединенное Королевство Великобритании и Северной Ирландии Малые отдаленные острова США Соединенные Штаты Америки Уругвай Узбекистан Вануату Венесуэла, Боливарианская Республика Вьетнам Нам Виргинские острова, B ритские Виргинские острова, Ю. С. Уоллис и Футуна Западная Сахара Йемен Замбия Зимбабве Аландские острова

{{cartModalAmount}} x {{cartModalProductTitle}}

Технические данные

Блок Значение
Цвет корпуса оранжевый
Высота 8.9мм
Ширина 8,1 мм
Длина 35,5 мм

Блок мин. тип. макс.

Описание

Электрические характеристики

Номинальные характеристики согласно: EN 60664
Номинальное напряжение (II / 2) [В]: 450 В
Номинальное импульсное напряжение (II / 2) [кВ]: 4 кВ
Номинальный ток [А]: 32 A
Условные обозначения (номиналы): (II / 2) ≙ Категория перенапряжения II / Степень загрязнения 2
Тип проводки: Проводка с боковым вводом

Данные по подключению

Общее количество точек подключения: 2
Общее количество потенциалов: 1
Технология подключения: CAGE CLAMP®
Тип срабатывания: приводной рычаг
Подключаемые материалы проводников: Медь
Одножильный проводник: 0,2 … 4 мм² / 24 … 12 AWG
Длина зачистки: 11 мм / 0. 43 дюйма

Геометрические данные

Ширина: 8,1 мм / 0,516 дюйма
Высота: 8,9 мм / 0,027 дюйма
Глубина: 3,900 мм / 0,732 дюйма

2 Материал Данные

Цвет: Прозрачный
Обложка цвет: оранжевый
Класс воспламеняемости по UL94: V2
Вес [г]: 1,6 г

ВНИМАНИЕ: Соблюдайте инструкцию по эксплуатации, опасность для жизни и здоровья!

1. Использовать только квалифицированный персонал!
2.Не трогай пока жив!
3. Не используйте изделие не по назначению!
4. Соблюдайте соответствующие предписания!
5. Соблюдайте технические данные изделий!
6. Не используйте поврежденные продукты!
7. Соблюдайте длину зачистки!
8. Используйте только оригинальные аксессуары!
9. Вставьте провод до упора!

Вперед только с инструкцией по установке!

Срок поставки

Доставка в пределах Германии занимает 2-3 дня, начиная с момента получения оплаты, для поставок по счету, начиная с отгрузки, для поставок наложенным платежом, начиная с получения заказа. Платежи и поступающие заказы в нерабочее время позволяют начать доставку со следующего рабочего дня. Для поставок в другие страны ЕС срок доставки может быть увеличен до 3 недель. Срок доставки зависит от надлежащей доставки логистической компании, поскольку задержки доставки не вызваны нами. Действительность вышеуказанных сроков доставки требует наличия заказанного товара на складе на момент начала срока доставки.

Электрические кабельные разъемы и клеммы | Соединители проводов

При установке электрических проводов и кабелей экономьте время, используя соединители для соединения двух или более вместе.Электрические разъемы являются незаменимым инструментом для электриков.

Для чего используются электрические разъемы?

Соединители электрических кабелей обеспечивают безопасные и надежные точки подключения, экономя время на проводку и обеспечивая безопасность. Они могут работать как с твердыми, так и с многожильными и гибкими разъемами.

Какие существуют типы разъемов для проводов?

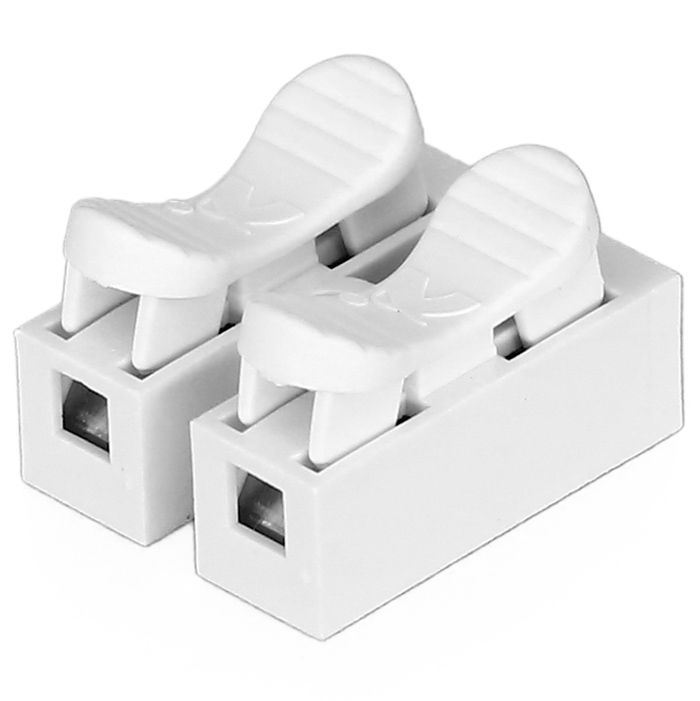

Доступны различные соединители проводов для различных работ; они часто имеют цветовую кодировку, чтобы облегчить выбор правильного.Просмотрите соединители для нажимных проводов с различными размерами портов, рычажные соединители, пружинные и компактные рычажные соединители. Вы также найдете наборы разъемов с выбором двух-, трех- и четырехпортовых вставных разъемов.

Что такое блоки электрических разъемов?

Это тип изолированного соединителя для соединения двух или более кабелей и обеспечения безопасного соединения между проводами и цепями. Они также известны как электрические соединительные планки, клеммные колодки, клеммные соединительные блоки и соединительные блоки.Здесь вы найдете их все, а также блоки для DIN-рейки и блоки для печатных плат.
На сайте Toolstation представлен широкий ассортимент кабельных разъемов, электрических разъемов и клемм от проверенных брендов, таких как Wago, Unbranded, Hylec, Bullet и Silver. Ознакомьтесь с нашими отдельными и составными комплектами, а также набором аксессуаров и компонентов, включая распределительные коробки, электрические обжимные пакеты и соединительные планки.

Ничего не найдено

Фильтр по

При установке электрических проводов и кабелей экономьте время, используя соединители для соединения двух или более вместе.Электрические разъемы являются незаменимым инструментом для электриков.

Для чего используются электрические разъемы?

Соединители электрических кабелей обеспечивают безопасные и надежные точки подключения, экономя время на проводку и обеспечивая безопасность. Они могут работать как с твердыми, так и с многожильными и гибкими разъемами.

Какие существуют типы разъемов для проводов?

Доступны различные соединители проводов для различных работ; они часто имеют цветовую кодировку, чтобы облегчить выбор правильного.Просмотрите соединители для нажимных проводов с различными размерами портов, рычажные соединители, пружинные и компактные рычажные соединители. Вы также найдете наборы разъемов с выбором двух-, трех- и четырехпортовых вставных разъемов.

Что такое блоки электрических разъемов?

Это тип изолированного соединителя для соединения двух или более кабелей и обеспечения безопасного соединения между проводами и цепями. Они также известны как электрические соединительные планки, клеммные колодки, клеммные соединительные блоки и соединительные блоки.Здесь вы найдете их все, а также блоки для DIN-рейки и блоки для печатных плат.

На сайте Toolstation представлен широкий ассортимент кабельных разъемов, электрических разъемов и клемм от проверенных брендов, таких как Wago, Unbranded, Hylec, Bullet и Silver. Ознакомьтесь с нашими отдельными и составными комплектами, а также набором аксессуаров и компонентов, включая распределительные коробки, электрические обжимные пакеты и соединительные планки.
