Способы укладки тёплого пола: укладка труб змейкой и улиткой

В одной из прошлых статей упоминалось о том, что вид укладки труб влияет на температуру тёплого пола. В этой статье узнаем, какие есть способы укладки тёплого пола и какой из способов когда лучше применять.

Способ укладки тёплого пола «змейкой»

Способ укладки тёплого пола «змейкой» применяется в помещениях с малыми теплопотерями. На рисунке показан этот вид укладки:

При укладке «змейкой» нужно помнить о том, чтобы подающий, более горячий поток воды,  был направлен к потенциально холодным зонам. Например, к внешним стенам.

На рисунке зелёной волнистой линией показан перепад температуры: более холодные зоны тёплого пола будут в сторону понижения этой линии. На следующей схеме это наглядней:

На следующем рисунке разновидность «змейки» — двойная «змейка»:

Здесь температура распределяется равномерней.

Надо сказать, что форма петель трубы на поворотах может зависеть от материала трубы. Так, если тёплый пол из pex-трубы, то выглядеть змейка будет, скорей всего, так:

Это нормально.

При укладке змейкой разность температур на входе и выходе должна быть в пределах 5 градусов.
Если перепад будет большим, то по мере удаления от коллектора пол не будет ощущаться как тёплый.

Плюсы и минусы укладки тёплого пола «змейкой»

Достоинство этого способа укладки тёплого пола – простота проектирования и монтажа.

Недостатки «змейки»:

— неравномерное распределение тепла, что видно на схемах, приведённых выше;

– трудность укладки с малым шагом, поскольку малые радиусы изгиба могут привести к перелому трубы: способ укладки «змейкой» рекомендуется исключительно для шага не меньше 300 мм. Если шаг между трубами меньше, применяем другой способ укладки тёплого пола — «улитку», при котором труба изгибается только на 90 градусов.

Где лучше укладывать тёплый пол «змейкой»?

Способ укладки тёплого пола «змейкой» больше подходит для небольших площадей, ибо на них перепад температур не будет слишком ощутим.

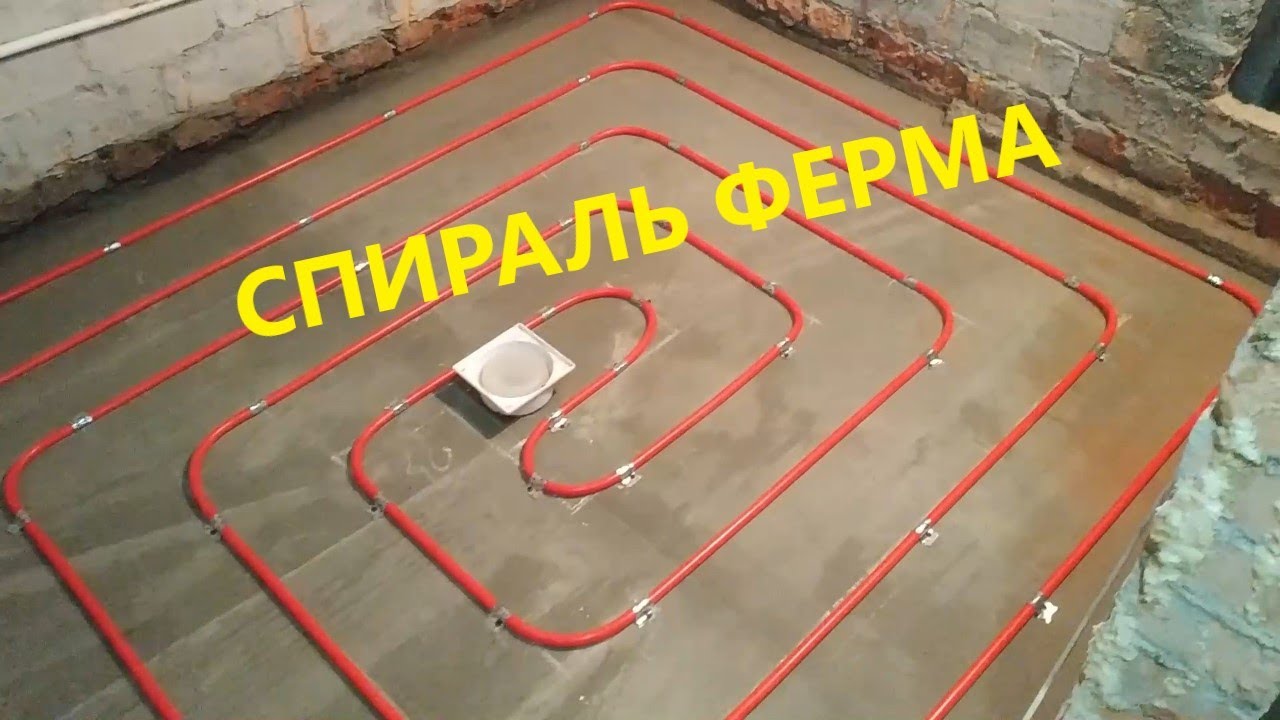

Укладка тёплого пола «улиткой»

Укладка тёплого пола «улиткой» (по-другому, спиралью) гарантирует получение равномерной греющей поверхности:

При укладке улиткой перепад температуры в подаче и обратке может быть до 10 градусов. Это объясняется тем, что при раскладке «улиткой» подающая и обратка чередуются:

Укладка тёплого пола улиткой даёт экономию трубы до 10…15% и выигрыш по гидравлическим сопротивлениям. Вблизи внешних стен шаг укладки нужно уменьшать. И труба, идущая непосредственно от коллектора и имеющая наибольшую температуру, должна располагаться как раз в таких зонах.

Способы укладки тёплого пола в краевых зонах

Краевые или граничные зоны — это области пола возле внешних стен, особенно если здесь есть окна либо двери.

Способы укладки тёплого пола в таких зонах те же, только труба укладывается с меньшим шагом. Шаг трубы в краевой зоне 75-150 мм, а в остальных зонах 150-300 мм:

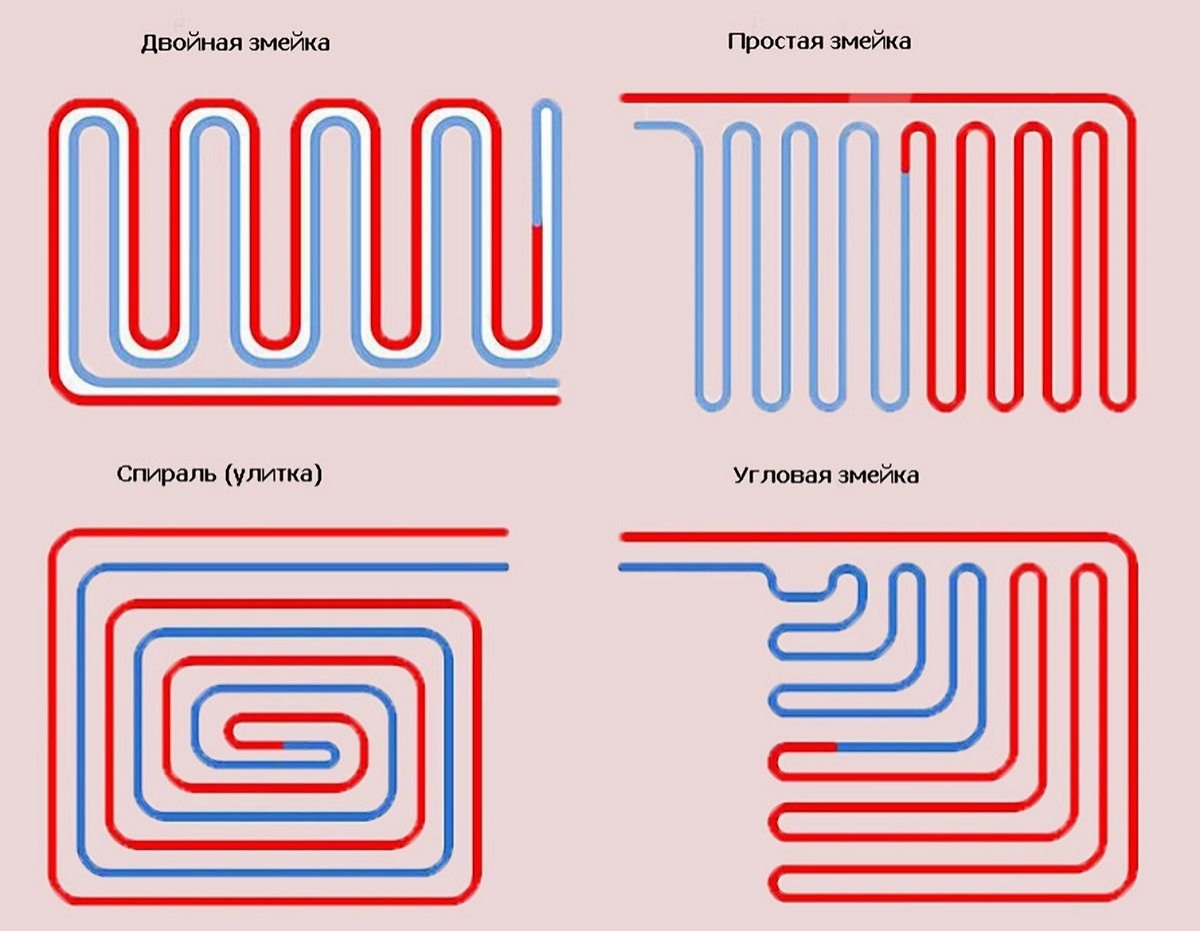

Можно уложить краевую зону угловой змейкой:

Вот и всё про способы укладки тёплого пола.

Итак, вы получили общее представление об устройстве водяного тёплого пола. Все эти моменты будут ещё рассматриваться, когда очередь дойдёт до проектирования и собственно монтажа. Но труба водяного пола – это, разумеется, далеко не всё, что нужно для работы системы отопления. Поэтому впереди несколько статей о других материалах и оборудовании.

способы укладки тёплого пола, укладка тёплого пола улиткой, укладка тёплого пола змейкой

Технология укладки водяного теплого пола своими руками пошагово! —

способы, как правильно это сделать, технология, проект

Оглавление статьи:

Теплые полы в последнее время приобрели значительную популярность. В отличие от центральной системы отопления технологии теплых водяных полов имеют массу преимуществ, главное из которых – обеспечение оптимальной температуры в нижней части помещения. Гораздо приятнее ощущать под ногами теплое покрытие, чем холодный ламинат. Процесс укладки теплого водяного пола достаточно сложен, а также требует значительных финансовых затрат со стороны хозяина дома или квартиры. Но все эти затраты при четком соблюдении всех этапов монтажных работ гарантируют вам комфортное и долговечное половое покрытие в вашем жилище.

Плюсы и минусы теплых полов

Теплые полы характеризуются несколькими преимуществами. Благодаря данной технологии можно обогревать достаточно большую площадь, не повышая резко расход теплоэнергии. Система водяного пола обеспечивает равномерный прогрев помещения, где отсутствуют перегретые или холодные участки. В случае с центральной системой отопления воздух у батарей постоянно перегревается, а внизу у пола остается холодным. Использование теплого водяного пола помогает создать в помещении комфортные для проживания условия.

Если теплый пол сделать с соблюдением всех технических требований, то прослужит он вам очень долго, а также поможет сохранять в комнате оптимальный уровень влажности и бороться с сыростью, что продлит срок службы напольного покрытия и внутренней отделки помещения. Специальное техническое обслуживание для таких полов не требуется.

У теплых водяных полов есть и существенные минусы. Монтаж такого покрытия представляет собой сложный процесс, включающий использование гидроизоляции, укладку армирующего материала и самой трубы, заливку стяжки. Выход из строя одного из участков пола приводит к тому, что использовать систему нагрева дальше нельзя. Ремонт теплого пола является очень неприятным и затратным мероприятием, так как для устранения поломки придется вскрывать все покрытие.

Технологии укладки

Если вы решили сделать дома теплое покрытие, то следует внимательно познакомиться с существующими вариантами укладки пола и схемами укладки трубы. Технология укладки теплого пола бывает двух видов: бетонная и настильная. При возведении теплых покрытий используется либо одна, либо другая – в зависимости от размеров комнаты, типа пола, материала перекрытия и уровня прочности несущих конструкций.

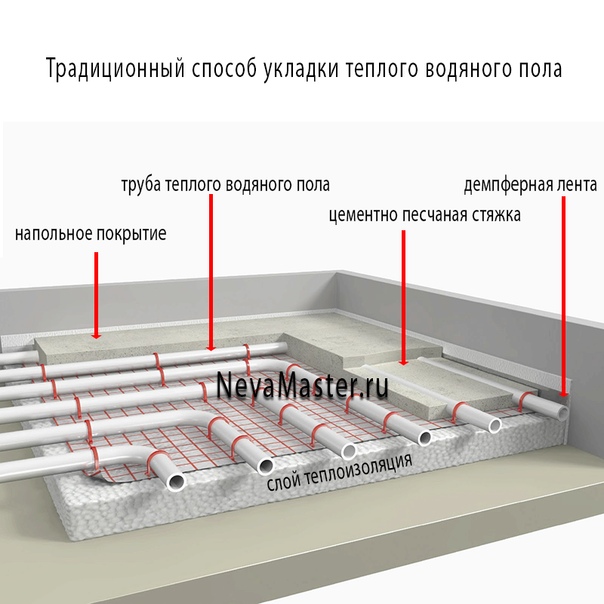

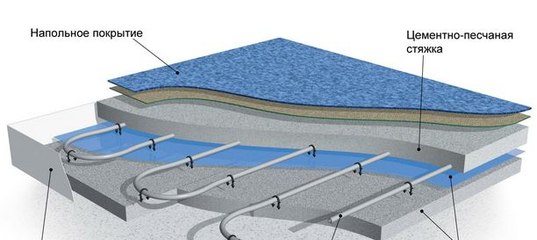

Схема конструкции

Бетонная система пола включает в себя использование бетонной стяжки, которая делается поверх трубы-теплоносителя. Стяжка в данном случае является средой, которая распределяет тепло от трубы по всех поверхности. Использование бетонной стяжки в качестве распределителя тепла вполне оправдано: этот материал характеризуется высокой теплоемкостью, прочностью и плотностью. Он не только распределяет тепло на весь пол, по и защищает теплоноситель от механического воздействия извне.

Минусом бетонной стяжки является ее вес.

Такое покрытие делает конструкцию пола тяжелой, а слой бетона поверх трубы забирает на себя сантиметры высоты комнаты. Если помещение имеет низкие потолки, а плиты перекрытия не рекомендуется дополнительно нагружать, в качестве решения проблемы применяется настильная система теплого пола.

Проект возведения теплого водяного пола предполагает также выбор схемы укладки трубы-теплоносителя. Двумя самыми распространенными схемами считаются «спираль» и «змейка». «Змейка» монтируется довольно просто и быстро, этот способ укладки трубы используют при ограниченных сроках работ. Схема «спираль» обеспечивает более равномерный прогрев комнаты, поэтому ее используют в помещениях, где имеются промерзающие зоны.

Бетонная система укладки пола

Монтаж теплого водяного пола включает в себя несколько этапов, первым из которых является подготовка основания под укладку теплоносителя. В ходе подготовительных работ измеряют размеры комнаты и разделяют ее на отдельные участки эти участки в дальнейшем необходимо отбить деформационными швами, чтобы исключить риск растрескивания бетона при высыхании раствора.

Перед укладкой теплого пола старое покрытие следует полностью удалить, а основание под ним очистить от мусора и обработать строительным пылесосом, чтобы удалить всю пыль.После очистки важно проконтролировать горизонтальность поверхности.

Если на поверхности основы есть перепады, их требуется устранить, используя стяжку. Почему следует уделить внимание этому этапу? Каждый этап работ должен быть выполнен максимально правильно, так как любое нарушение технологии приведет к некачественной работе теплого пола. Если не убрать перепады уровней на основании, то при укладке трубы некоторые ее участки окажутся ниже необходимого уровня, и пол в этих местах будет плохо прогреваться.

Способы укладки конструкции пола несколько отличаются между собой, но для любого теплого пола следует позаботиться о гидроизоляционном слое. Чаще всего для этого используется полиэтиленовая пленка, стыки которой проклеиваются с помощью клейкой ленты. Стены комнаты по периметру оклеиваются демпферной лентой, задача которой – предотвратить потери тепла через стены и уберечь их от теплового расширения бетонного слоя.

Извините, ничего не найдено.

На пленку укладывается теплоизолирующий материал, в качестве которого может выступать минвата, пенополистирол, пеноплекс и другие современные утеплители. Размер слоя теплоизоляции напрямую зависит от типа основы для пола. Если пол будет монтироваться по грунту или на холодный подпол, то специалисты рекомендуют настилать утеплитель слоем в 10 см. Если под полом будет находиться отапливаемое помещение, то толщина теплоизоляции может быть гораздо меньше.

Материал для теплоизоляции.

Вместо полиэтиленовой пленки можно использовать материал с фольгированным слоем. Фольга будет выполнять свойства отражателя, тем самым сохраняя тепло внутри помещения. После того как монтаж гидро- и теплоизоляции закончен, поверх них укладывают армирующий материал. Чаще всего это сетка 15х15 см.

Технология укладки труб для теплого водяного пола может быть разной.

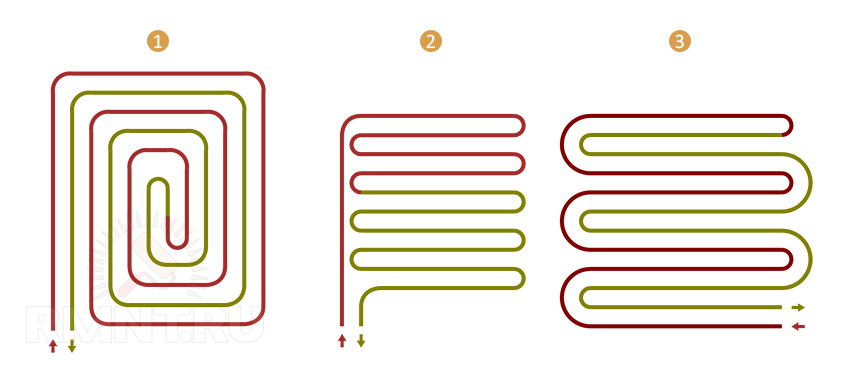

Вы можете использовать и стандартные спираль и змейку, и сделанные на их основе меандр и спираль со смещенным центром. Если площадь пола в комнате небольшая, то можно использовать змейку, так как для нее используется труба меньших размеров. Минусом этого способа укладки теплоносителя является то, что вода успевает остыть, пока перемещается по трубе.

Мат теплоизоляционный.

В больших помещениях применяется меандр – двойная змейка. В этой схеме холодные и горячие трубы чередуются друг с другом, что обеспечивает равномерное распределение тепла по поверхности пола. В этом случае расход трубы будет наибольшим.

Рациональным вариантом специалисты признают спираль, сочетающую в себе две главных плюса: равномерный прогрев пола и оптимальный расход теплоносителя.

На сегодняшний день самым популярным вариантом теплоносителя является металлопластиковая труба с прослойкой из алюминия. Чем она так хороша? Труба легко гнется и держит формы, что очень важно в процессе монтажа, а также за счет слоя из алюминия характеризуется высокой теплопроводностью.

При выборе труб для теплого водяного пола обратите внимание на такую их характеристику как минимальный радиус изгиба. При укладке трубы на армирующий материал не делайте изгибы с радиусом меньше того, который указал производитель. Нарушение этого параметра при монтаже трубы приведет к ее деформации и разрыву. Качественные материалы и соблюдение рекомендаций по их установке гарантируют высокое качество теплого пола и длительный срок его эксплуатации.

Как правильно завершить укладку трубы? Чтобы сделать качественный теплый водяной пол, необходимо после монтажа теплоносителя проверить его работоспособность. Вода подается в смонтированную систему под давлением, превышающим рабочие показатели. Испытание проводится в течение суток, а затем повторяется еще раз. На этом этапе работ необходимо выявить все ошибки и недоделки. Все обнаруженные слабые места следует исключить. Если этого не сделать или вовсе пренебречь проверкой системы теплоносителя, то устранить ошибки после высыхания стяжку будет просто невозможно – придется вскрывать пол и делать его заново.

Если вы убедились в надежности смонтированного контура отопления пола, то можно переходить к заливке самой бетонной стяжки. Стяжку выполняют при включенной системе отопления в условиях рабочего режима.

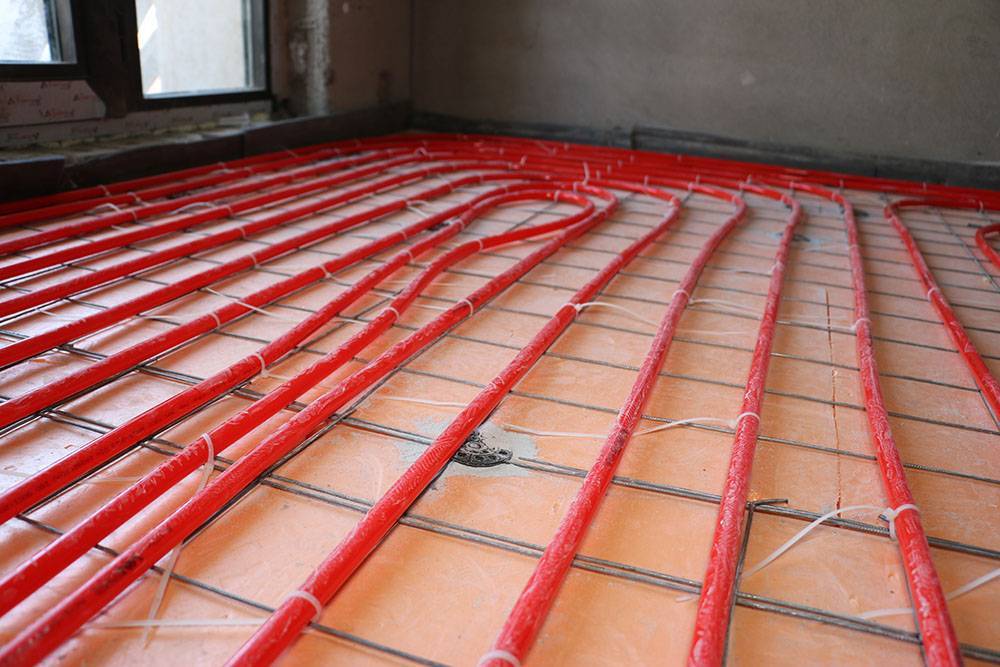

Крепление трубы к армирующей сетке.

Заливка должна осуществляться таким образом, чтобы над трубой толщина бетона составляла 3 см. Если возможность сделать такой слой бетона отсутствует, то перед стяжкой теплоноситель дополнительно армируется металлической сеткой сверху.Бетонный раствор рекомендуется готовить с добавлением пластификаторов, эти вещества повысят эластичность и прочность стяжки.

Заливка производится только из свежего раствора, выравнивается, а затем сушится в течение месяца. При этом рекомендуется сначала привести трубы в пониженный температурный режим, а по истечении 3-5 дней начать постепенное увеличение температуры до рабочих показателей.

Настильная система укладки пола

Способы укладки, применяемые для монтажа теплого водяного пола, отличаются тем, что в случае настильной системы в силу каких-либо причин не используется бетонная стяжка. Причины могут иметь разный характер. Чаще всего настильная система применяется при низких потолках, когда заливка стяжки «съесть» дефицитные сантиметры высоты комнаты, и при критичных сроках работ, когда на заливку и сушку стяжки нет времени.

Настильная система обычно реализуется на практике с помощью полистирольных плит с алюминиевыми пластинами, способствующими равномерному распределению тепла от труб по полу. Алгоритм монтажных работ частично повторяет этапы бетонной системы укладки пола. Сначала очищается и выравнивается основание пола, затем на него укладываются полистирольные плиты. Труба-теплоноситель укладывается на слой полистирола и прокладывается пластина из алюминия. После завершения этих работ и проверки работы контура можно переходить к монтажу финишного покрытия пола из многослойной фанеры или листов ГВЛ.

Преимуществом настильной системы укладки пола является возможность начала ее эксплуатации сразу после монтажа. При бетонной стяжке придется ждать полного высыхания раствора.

Каждый сам решает, как укладывать в своем доме теплый водяной пол. Если есть возможность использовать бетонную стяжку, то лучше потратить время на более прочный и качественный вариант теплого пола. Если имеются ограничения в виде высоты потолков, слабых перекрытия или просто дефицита времени – выбирайте настильную систему теплого пола. При правильном монтаже она обеспечит такие же комфортные условия температурного режима, как и при бетонной стяжке.

Шаг укладки трубы для теплого пола водяного. Улитка, или спираль

Шаг укладки трубы для теплого пола водяного.

Улитка, или спираль

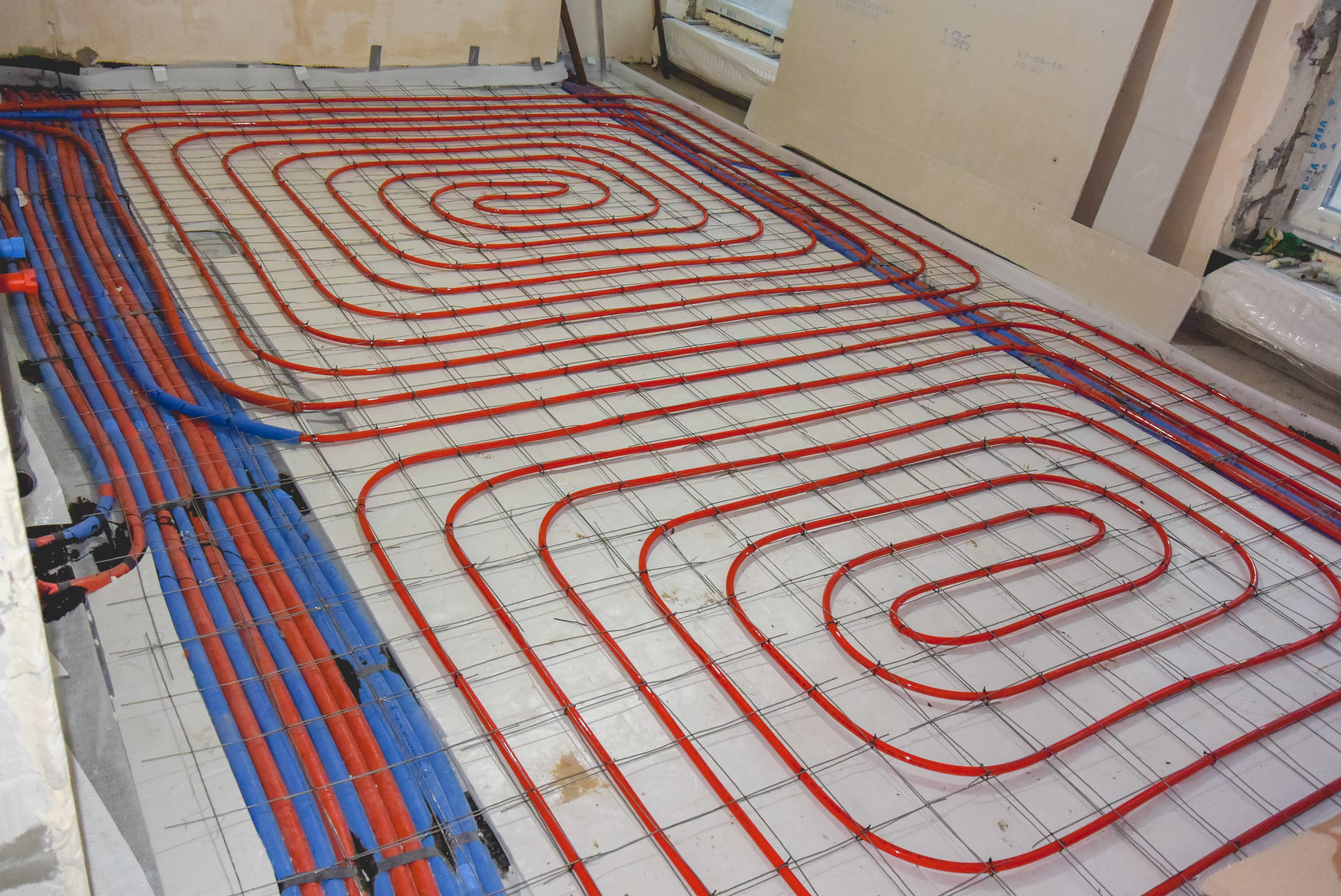

Улитка (спираль) — наиболее популярный, экономный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола.

В улитке мы укладываем трубы, описывая периметр комнаты, начиная с краев, и стремимся к центру, постоянно сокращая радиус, а затем в обратную сторону.

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям . Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

За 18 лет монтажа теплых полов способ улитка зарекомендовал себя, как самый надежный и самый работающий способ. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При желании (при очень большом желании) с укладкой может справиться даже один строитель и Вам не придется тратиться на дополнительные рабочие руки.

Более того, улитка универсальна в схеме укладки. Улиткой можно утеплить краевые зоны, например, большие окна, витражи, выходы на веранду, уличную дверь и т. д. И впредь, заходя в комнату с холодной улицы, Вы почувствуете тепло, едва ступив на пол.

Схема укладки трубы водяного теплого пола улиткой позволяет устроить систему обогрева в помещениях любых площадей и форм. Причем важно понимать, что необязательно делать одну большую улитку на комнату, ничто не мешает сделать несколько витков, например в обход большого дивана или шкафа.

Еще одно достоинство — это то, что способ укладки труб теплого пола спиралью позволяет использовать любой шаг между трубами. Например, можно с успехом уложить трубы с шагом от 10 мм до любого нужного шага. На заре карьеры мы монтировали спирали с шагом 100 мм, но потом благодаря расчетам пришли к выводу, что для нашего  региона это много и стали монтировать спираль с шагом 150 мм. При этом мощность 1 квадратного метра теплого пола составляет 60-65 Вт. При норме 45 Вт. Мы получили 50 % запас мощности.

Укладка трубы теплого пола улиткой. Основные схемы монтажа системы нагрева полов

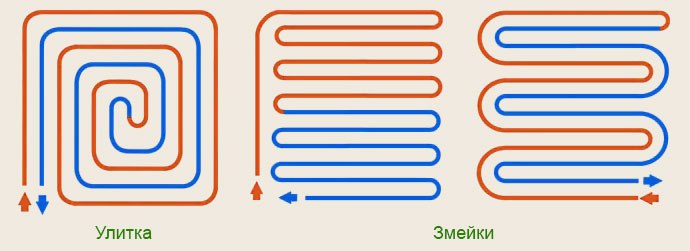

Из существующих схем монтажа выделяются две классические, от которых начали свое существование многочисленные комбинации. Теплый пол змейка отличается небольшой длиной греющего контура – кабеля или трубопровода, а также легкостью монтажа.

При укладке схемы в виде змейки контур имеет множество петель, изгибов – для водяного пола это чревато сильным перепадом градуса теплоносителя на входе и выходе.

Теплый пол улитка в температурном плане более равномерный, но требует на треть больше максимальной длины трубопровода или кабеля. Укладка теплого пола улиткой в несколько раз сложнее змейки.

Теплый пол улитка

Спиральный теплый пол улитка очень популярен среди владельцев жилья за счет своей экономичности и производительности по отдаче тепла помещению. Этот вариант выполняется сразу по всему периметру, при этом укладка производится с краев по направлению к центру. Радиус постепенно сокращается, а затем меняет направление.

Главное преимущество схемы улиткой заключается в распределении теплоносителя по кабелю или трубопроводу равномерно. Теплопотери минимизируются, поэтому в полу нет тепловых ям.

Также стоит отметить длину шага от 1 см и более. Теплый пол улитка – надежный способ укладки, в котором чередуются остывшие и горячие трубы. Отопление помещения равномерное и постепенное.

Теплый пол змейкой

Укладка теплого пола змейкой чревата потерей тепла из-за нагрева теплоносителя только с одной стороны. Энергия воды теряется в процессе циркуляции по длине контура. Схема монтажа змейкой приводит к горячей поверхности в одном конце комнаты и прохладе в противоположном от смесителя конце.

Сложность монтажа теплого пола змейкой имеет несколько причин:

1. Процесс монтажа должен выполняться исключительно профессионалом с опытом работ и достаточными знаниями;
2. При укладке трубопровод допускает изгибы на 180 градусов, что требует шага в 20 см. У монтажа улиткой шаг на половину меньше – всего 10 см! Решением этой проблемы может стать обустройство кольца на конце петли, но этот вариант слишком сложный.

Разницу температур внутри контура можно снизить, если сделать змейку двойной (меандр), но сложность монтажа только возрастет. Оптимальный вариант – совмещение змейки с другими способами. В таком случае энергия будет распределяться равномернее, а температурный перепад будет не так заметен.

Комбинированный способ

Совмещение или дублирование нескольких схем укладки составляет комбинированный способ монтажа. К примеру, пара змеек и несколько улиток друг за другом. При хорошей планировки помещения схемы смешиваются для лучшей производительности.

Владелец может сделать зоны с разными температурами, в центре более горячие полы, а на входе – прохладные. В местах с более высокой температурой нужна улитка, в холодных – змейка. Комбинировать можно и сами системы нагрева пола – водяную и электрическую.

Такое сочетание будет особенно удобным при холодных дня в летнее время, когда не запускается система отопления всего дома. Перед началом работ стоит нарисовать схему на бумаге, чтобы просчитать ее слабые места и возможные сложности в монтаже.

Расчет шага укладки водяного теплого пола. От каких параметров зависит шаг трубы

Многие задаются вопросом, с каким шагом рациональнее и эффективнее укладывать теплый водяной пол. Данный параметр влияет на мощность нагрузки. Она подразумевает стабильность нагрева всего помещения. Шаг контура напрямую зависит от диаметра используемой трубы (16, 20, 25 мм). Диапазон – от 100 до 500 мм. Наиболее востребован шаг в 150, 300 или 400 мм.

Например, наиболее эффективный шаг в нагревательной системе при мощности в 50 Вт/кв.м – 300 мм. Шаг трубы 16 для теплого водяного пола актуален для комнат, требующих особенно сильного обогрева на постоянной основе. Например, в тех участках, где теплопотери больше (вдоль наружной стены, у двери и т.д.), оптимальный шаг – 200 мм. Соответственно, при мощности в 80 Вт/кв.м шаг прокладки водяного теплого пола рекомендуют уменьшать (до 150 мм).

Наиболее простая в исполнении техника укладки контура – спираль. Трубы укладываются с изгибом в 90 градусов. В технологии «змейка» изгиб составляет 180 градусов. Этот момент немного усложняет монтаж нагревательной системы. Если помещение большое или имеет особенности в зонировании, то используют двойные схемы.

Важно! Контур должен укладываться из цельной трубы без нахлестов и повреждений.

Оптимальный шаг трубы теплого водяного пола определяется во время расчетов системы и составления проекта. При слишком большом шаге повышается чувствительность человека и становится ощутима разница в перепаде температур напольного покрытия.

Недопустимо использовать маленький шаг для труб с большим диаметром и наоборот. Подобные ошибки в монтаже нагревательной системы приводят к перегреву контура или тепловым провалам. Это способствует нарушению работы теплого пола как единой и эффективной системы.

Важно! Для увеличения эффективности работы системы, каждый раз увеличивая расстояние между трубами, поднимают температуру воды.

Кроме размера контура на шаг имеет влияние тип и габариты комнаты, а также расчеты тепловой нагрузки. При нагрузке в 50 Вт/кв.м наиболее рациональным расстоянием между трубами станет значение в 300 мм. При нагрузке в 80 Вт/кв. м – 150 мм. Последний вариант оптимален для ванной комнаты, где температура напольного покрытия имеет самое важное значение в любое время года.

Кроме техники постоянного шага существует переменный вариант укладки контура. Суть заключается в более плотном расположении труб на конкретном участке. Обычно подобную технологию используют вблизи наружных стен, окон и у дверей. Данные зоны характеризуются большими теплопотерями. Учащенный шаг – это 60-65% от стандартного. Самое эффективное расстояние: 150 или 200 мм при размере трубы в 20 или 22 мм. Количество рядов определяют в процессе монтажа.

Переменное или смешанное расстояние между контурами практикуют в помещениях неосновного назначения, где нет острой необходимости постоянного обогрева, а также в местах с большими теплопотерями.

Перед прокладыванием контура подготавливают поверхность. Для этого необходимо обеспечить ее равномерность. Допустима погрешность в 3 см. Наличие бугров, провалов и неровностей приводит к тому, что после запуска нагревательной системы обогрев помещения будет происходить неравномерно. Вдоль стен комнаты укладывают демпферную ленту. Она снизит риск возникновения трещин при высыхании стяжки.

Также на этапе подготовки укладывают теплоизоляцию. Ее плотность остается в пределах 35 кг/куб.м. Последним подготовительным этапом становится укладка арматурной сетки. Она послужит основанием для креплений контура и поможет равномернее распределять тепло. Рекомендуется использовать специальные панели для укладки труб для водяного пола, значительно облегчающие процесс монтажа.

Как правильно укладывать трубу для теплого пола. Принципы проектирования теплого пола

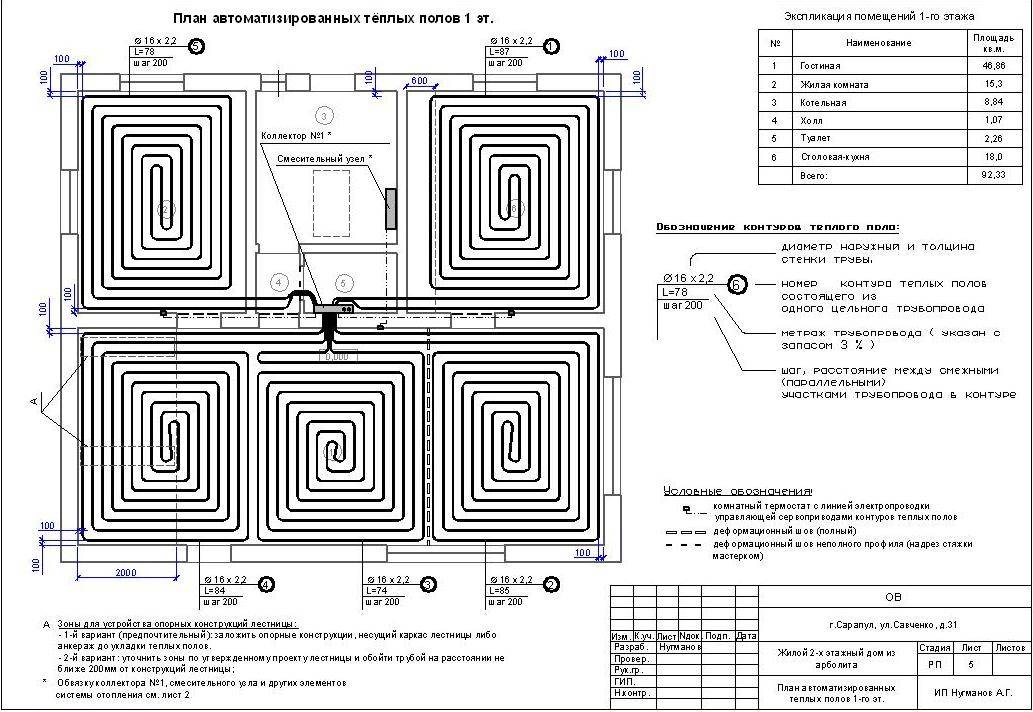

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение  бесплатно.

водяной теплый пол

Программу расчета теплых водяных полов вполне по силам освоить любому человеку, который знаком с инженерной наукой

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

• В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
• Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
• В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
• Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80—90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре . Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является длина контуров (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

• Для трубы диаметром 16 мм максимальная длина 70—90 м.
• Для трубы диаметром 17 мм – 90—100 м.
• Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола — еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

Графическое отображения шага раскладки трубы теплого пола

• В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100—150 мм. При этом количество рядов труб в этих зонах должно быть 5—6.
• В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200—300 мм.
• Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

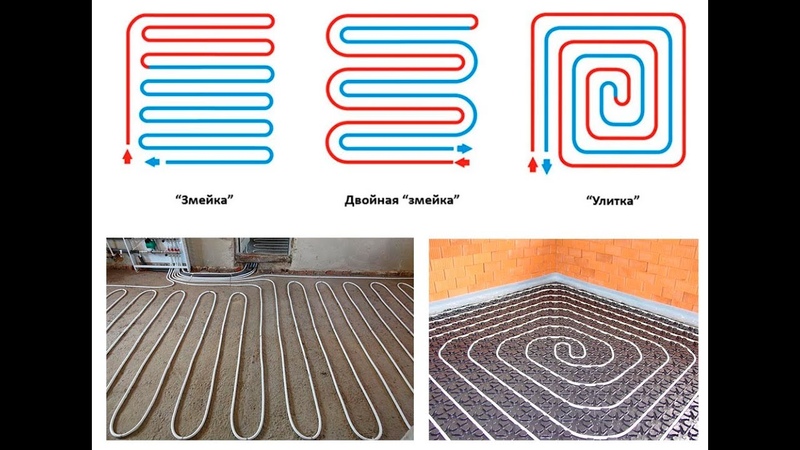

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

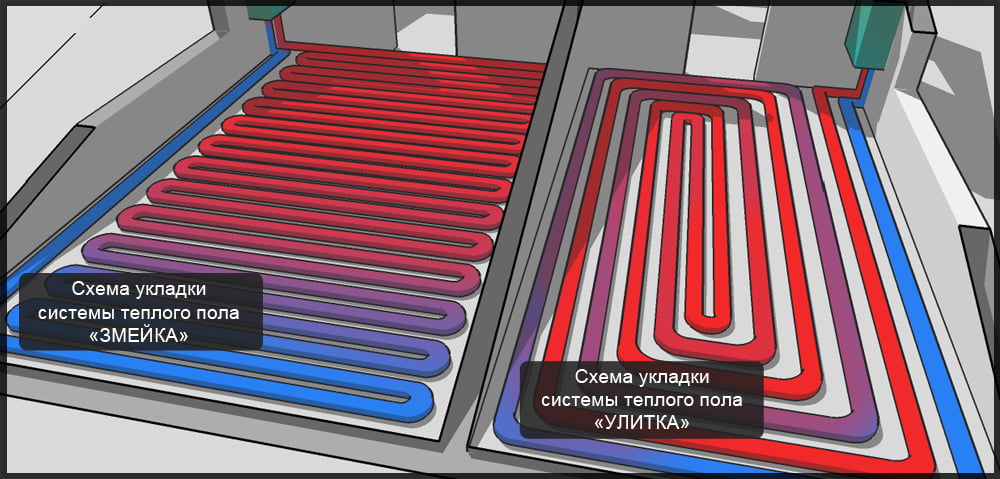

• Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5—10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

Укладка трубы теплого пола змейкой

• Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

Шаг укладки электрического теплого пола.

Укладка и подключение электрического теплого пола

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру.  Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Источник: https://doma-otido.ru/novosti/shag-truby-vodyanogo-teplogo-pola-opredelyaem-rasstoyanie-mezhdu-trubami-teplogo-pola

Теплый пол расстояние между витками. Основные параметры, влияющие на определение шага раскладки труб

Расстояние между трубами теплого пола определяется исходя из следующих параметров, являющихся основными:

• площади комнаты;
• вида и диаметра труб, используемых в отопительной системе;

Определение площади комнаты

Чтобы рассчитать шаг трубы теплого пола в зависимости от площади помещения, необходимо на первоначальной стадии определить саму площадь. Произвести расчет можно по простейшей геометрической формуле:

Площадь = ширина * длина.

Как самостоятельно рассчитать площадь отапливаемого помещения

Специалисты рекомендуют уменьшить полученный показатель на площадь, занимаемую большой мебелью. Подогрев пола под мебелью не целесообразен, так как может привести к деформации, а сокращение площади позволит сэкономить денежные средства, требующиеся на обустройство пола.

С учетом полученных результатов можно определить наиболее оптимальный шаг прокладки витков трубопровода.

Влияние вида

Шаг труб водяного теплого пола также определяется исходя из материала изделия, а точнее от коэффициента его теплопроводности, и диаметра трубы.

Самым высоким значением коэффициента обладают медные и гофрированные нержавеющие трубы. Далее убывание рассматриваемого параметра происходит по следующей схеме:

• металлопластиковые ;
• полиэтиленовые;
• полипропиленовые.

То есть, наименьшим коэффициентом теплоотдачи обладают полипропиленовые трубы, которые и рекомендуется использовать для организации отопительной системы только в исключительных случаях.

Чем выше коэффициент теплоотдачи, тем с большим расстоянием можно укладывать трубы и наоборот. Таким образом, чем меньшего диаметра применяются трубы, тем меньше должен быть шаг укладки.

Зависимость между шагом и температурой теплоносителя представлена в таблице.

Определение количества труб в зависимости от диаметра

При определенном диаметре труб шаг прокладки должен быть тем выше, чем выше средняя температура теплоносителя в системе.

Наиболее востребованными считаются трубы диаметром 16 мм. При этом шаг укладки составляет 250 мм – 300 мм в жилом помещении, 100 мм – 150 мм в ванной комнате и 300 мм – 350 мм в помещениях иного назначения.

Шаг теплого пола 20 см. Как правильно рассчитывается длина трубы на тёплый пол

Если планируется смонтировать тёплый пол в помещении, с площадью до 10 м2, то для этого применяется труба диаметром 16 мм, и длиной до 80 метров. В среднем на 1 м2 нужно около 5 п.м. При таком расчёте длина шага трубы будет составлять до 20 см. Для определения протяжённости трубы можно применить формулу следующего вида:

L=S/N*1,1;

где, S – площадь;

N – шаг;

1,1 – запас трубы, учитывающийся на повороты.

При проведении расчётов трубопровода понадобится дополнительно прибавить метраж трубопровода до коллектора и обратно. Расход трубы на 1 м2 рассчитывается в зависимости от шага:

• При шаге в 10 см показатель расхода на 1 м2 составляет 10 п.м.
• При значении 15 см – 6,7 п.м.
• 20 см – 5 п.м.
• 25 см – 4 м.п.

Предельно-допустимым расстоянием может быть значение в 30 см, но при этом важно понимать, что чем больше размер шага, тем меньше эффективность системы отопления.

Ниже представлен пример, в котором рассчитывается сколько нужно метров трубопровода для сооружения тёплого пола.

Применяются такие показатели:

1. Площадь комнаты составляет 10 кв. м.
2. Метраж до коллектора — 2 метра.
3. Длина между трубами тёплого пола или шаг — 15 см или 0,15 м.

Подставляем все значения в формулу: 10/0,15*1,1+(2+2)= 77м.

Как видно, вычислить метраж трубопровода для прокладки тёплого пола не составляет большого труда.

Расчёт немаловажно осуществлять исходя из того, какой материал труб планируется использовать для сооружения системы отопления «тёплый пол». Для этого применяются следующие виды материалов:

1. Металлопластик. При использовании такого материала диаметром 16 мм, длина не должна превышать 100 метров.
2. Сшитый полиэтилен. Этот материал трубы обойдётся дешевле, но при этом понадобится воспользоваться изделием 18 мм. Длина не должна быть больше 120 метров.
3. Медь. Дорогостоящий материал, но при его монтаже исключается вероятность повреждения изделия.
4. Полипропилен. Используется крайне редко, так как имеет сложности при монтаже конструкции.
5. Сталь. Из этого материала также можно соорудить рассматриваемую систему, только такой монтаж обойдётся достаточно дорого, что связано с необходимостью использования горелки и сварочного аппарата.

Рекомендуется использоваться для сооружения системы тёплый пол металлопластиковые трубы или сшитый полиэтилен.

Долговечность и эффективность функционирования водяной системы отопления тёплый пол зависит от таких факторов: какой вид материала трубопровода используется, и правильно ли выполнена их укладка.

Если выполнение простого математического расчёта вызывает сложности, то всегда можно воспользоваться специальным калькулятором онлайн. Калькулятор рассчитывает требующуюся длину трубы в зависимости от площади. Если необходимо получить максимально точные расчёты длины трубопровода, необходимого для сооружения конструкции, то для этого существуют специальные компьютерные программы. После установки таковых программ, для проведения расчёта понадобится ввести необходимые данные. Основными показателями, характеризующие систему отопления, являются:

1. Длина контура.
2. Равномерность распределения нагрузки.
3. Величина тепловой нагрузки.

Если площадь помещения достаточно велика, то рекомендуется увеличивать шаг. При увеличении шага следует принять во внимание тот факт, что понадобится повысить температуру теплоносителя для обеспечения необходимого температурного режима в отапливаемом помещении. Если шаг для небольших помещений не должен превышать 30 см, то для комнат, площадь которых больше 20 м2, он может достигать 60 см.

Источник: https://doma-na-veka.ru/stati/shag-ukladki-vodyanoy-teplyy-pol-tehnologiya-montazha-vodyanogo-teplogo-pola

Видео самый эффективный шаг укладки теплого пола! Как не ошибиться

Водяной теплый пол – виды, особенности монтажа своими руками

Каждый владелец жилья рано или поздно задумывается над тем как повысить эффективность отопления и его экономичность, снизив тем самым финансовые затраты на содержание своего жилища. Одним из способов сохранения семейного бюджета является установка так называемого теплого пола. Теплые полы разделяются на электрические  и водяные. Сегодня мы не станем сравнивать эти системы, а просто рассмотрим вариант использования водяных теплых полов. Монтаж обогреваемого пола — штука довольно непростая, но тем не менее произвести эти работы самостоятельно вполне возможно, соблюдая ряд правил и строго следуя технологии.

Оглавление
Преимущества и недостатки водяного теплого пола
Виды монтажа и применяемые трубы
Бетонная система монтажа теплого водяного полов
Настильные системы монтажа теплых водяных полов
— Полистирольная и деревянно-модульная системы обустройства
— Реечная система монтажа
— Монтаж коллектора

Преимущества и недостатки водяного теплого пола

Обратите внимание: система водяного теплого пола чаще всего применяется в индивидуальных домах и коттеджах. В многоквартирных домах установка данного вида отопления оправдана только в том случае, если система питается от автономного обогревательного котла. В случае, когда квартира подключена к общему отоплению, для обустройства подобного варианта требуется собрать довольно объемный пакет разрешительных документов и далеко не факт, что разрешение вообще будет выдано.

Основным достоинством подобного типа отопления безусловно является его экономичность — большие площади помещения обогреваются с минимальными энергетическими затратами. При соблюдении правил монтажа прогрев пола осуществляется равномерно, разница температур в различных частях помещения практически отсутствует. Немаловажным преимуществом можно назвать эстетичность теплых полов, ведь на стенах полностью отсутствуют батареи отопления и трубы. Поэтому пропадает необходимость в обустройстве декоративных коробов и решеток, что значительно удешевляет процесс, да и сами радиаторы весьма недешевы.

К недостаткам можно отнести существенную сложность монтажа отопительной системы и невозможность устранить протечки, которые могут возникнуть при нарушении технологического процесса, без серьезных разрушений. Следует учитывать, что понадобится обязательное применение насоса принудительной циркуляции воды, а высота полов вырастает примерно на десять сантиметров.

Виды монтажа и применяемые трубы

Возможны два варианта технологии монтажа теплого пола — бетонный и настильный.

При применении бетонного метода все нагревательные трубы находятся внутри монолитной бетонной стяжки. Этот вариант самый распространенный в виду относительной простоты и дешевизны, но требует гораздо больше времени и труда.

Настильным методом весь монтаж производится готовыми материалами, которые настилаются в несколько слоев.

В зависимости от того, какой материал применяется,настильная технология разделяется на полистирольную, деревянную модульную и деревянную реечную.

Трубы используются из сшитого полиэтилена или из полипропилена. Полиэтиленовая труба практически не подвержена тепловому расширению, благодаря чему они наиболее распространены в применении. Полипропилен, даже проармированный стекловолокном, при нагреве расширяется довольно сильно, поэтому такие трубы использовать гораздо сложней. Наиболее подходящий диаметр труб от шестнадцатидо двадцати миллиметров, с температурным пределом 95 градусов по Цельсию и рабочим давлением до десяти атмосфер. Такая труба способна прослужить долгое время, не создавая проблем во время эксплуатации.

Бетонная система монтажа теплого водяного пола

Существуют некоторые особенности монтажа теплых водяных полов, которые нужно изучить до того, как приступать к самому процессу.

Стоит помнить:

1. Переоборудование отопления своего жилья необходимо начинать с подготовки пола. Старое напольное покрытие удаляется и если под ним находится земляной пол, то обязательна заливка бетонной стяжки. Если присутствует старая стяжка, то желательно проверить перепады уровня — допускается разбежка до пяти миллиметров, в противном случае возможно образование воздушных пробок. При обнаружении превышения допустимой погрешности поверхностьподлежит выравниванию.
2. Затем следует утепление пола при помощи плотногопенополистирола либо пеноплекса толщиной не менее тридцати миллиметров — чем холоднее утепляемый пол, тем толще необходим слой теплоизоляции. По периметру стены прокладывается демпферная лента, которая компенсирует температурные деформации стяжки и предотвращает растрескивание и разрушение бетона. На утеплитель, с целью гидроизоляции, непременно необходимо настелить полиэтиленовую пленку.
3. Для прокладки и крепления труб существуют специальные маты с фиксаторами, которые позволяют расположить трубопровод аккуратно, с заданным шагом и без применения дополнительного крепежа.

Но такой вариант требует значительных капиталовложений, поэтому гораздо экономичней использовать арматурную сетку, которая вдобавок усилит конструкцию. Труба укладывается на сетку выбранным способом и прикрепляется пластиковыми одноразовыми хомутами. Для защиты компенсационных швов применяется гофрированная трубка.

4. В каждом контуре используется цельный отрезок трубы, так как стыковка участков внутри контура категорически запрещается. Расположить теплоноситель можно змейкой либо двойной змейкой, правильной спиралью или спирально со смещением центра, выбор напрямую зависит от температурных характеристик, которых необходимо достичь. Расстояние между соседними трубками составляет от семидесяти до трехсот миллиметров. Ближе к внешним стенам шаг рекомендуется уменьшить, потому как вдоль наружных стен температура значительно ниже. Следует помнить, что радиус петли не допускается менее пяти диаметров трубы, иначе в месте сгиба трубная стенка может треснуть.

5. На площадь в один квадратный метр требуется около пяти метров трубы при среднем шаге укладки двадцать сантиметров. После того как система отопленияокончательно смонтирована, она подлежит обязательной опрессовке под рабочим давлением в течении суток для выявления возможных повреждений и протечек.

Обратите внимание: трубы можно укладывать «улиткой» или «змейкой», а можно выбрать комбинированный вариант для усиленного обогрева. Схема «змейка» позволяет варьировать температуру  нагрева отдельных зон в помещении, «улитка» обеспечивает  равномерный нагрев поверхности по всей площади укладки.

6. Только убедившись в целостности и исправности трубопровода, можно приступать к заливке стяжки пескобетоном. Толщина стяжки варьируется от трех до пяти сантиметров в зависимости от того, какое напольное покрытие планируется использовать для финишной отделки. Для керамической плитки стяжка в пять сантиметров вполне уместна, под ламинат или линолеум толщину желательно уменьшить до минимума, усилив конструкцию арматурной сеткой поверх труб и не применять теплоизоляционную подложку.Вовремя заливки давление в водопроводе не сбрасывается, чтобы при застывании бетона труба находилась в состоянии максимального расширения. Выполнять отделочные работы разрешается не ранее чем через двадцать восемь суток — через такое время стяжка достигнет максимальной прочности.

Настильные системы монтажа теплых водяных полов

Полистирольная и деревянно-модульная системы обустройства

При использовании полистирольной системы обустройства теплых полов отпадает необходимость в бетонной стяжке. Сами же полистирольные плиты совмещают в себе теплоизоляционные и крепежные функции. Благодаря выше описанным факторам,высота пола значительно понижается и за счет снижения общей массы, снижается нагрузка на основание. Поэтому применение данного метода рекомендуется в помещениях с низкими потолками и там, где межэтажные перекрытия имеют недостаточную прочность.

К пенополистирольным плитам прикрепляются алюминиевые пластинки со специальными канавками, в которые прокладываются обогревательные трубы. Пластины имеют отменную теплопроводность и обеспечивают равномерный прогрев поверхности. Сверху укладывается гипсоволокнистый лист (ГВЛ). Под паркетную доску одного слоя гипсоволокна вполне достаточно, но если для финишной отделки пола будет использован ламинат, линолеум либо керамика, то рекомендуется проложить дополнительный слой ГВЛ.

Деревянно-модульная система теплого пола монтируется на основаниях, изготовленных из дерева. Модули выполнены из древесно-стружечных плит, имеющих специальные выборки под алюминиевые пластины и трубы. Дальнейший алгоритм действий идентичен описанному выше.

Реечная система монтажа

При оборудовании теплых полов на втором этаже деревянного дома практичней всего применить реечную систему. Промежутки между лагами заполняются утеплителем – например, пенополистиролом или базальтовой ватой. Поперек лаг настилается доска толщиной тридцать миллиметров, между досками необходимо оставить зазор чуть больше двух сантиметров. В этих бороздах и монтируются пластины из алюминия, соответственно к ним прикрепляются трубы. Сверху располагаются гипсоволокнистые листы и проводится финальная отделка пола.

Монтаж коллектора

Оконцовки труб со всех отопительных контуров сводятся в одно место, где и устанавливается распределительный коллектор. Коллекторный шкаф устанавливается так, чтобы расстояние до контуров было примерно одинаково, либо располагается ближе к большему контуру. Коллектор подбирается с учетом количества подключаемых контуров.

Специалисты настоятельно рекомендуют установить распределитель с регулировочными клапанами — этот вариант дороже нерегулируемого устройства, но зато он позволяет регулировать циркуляцию воды и температуру каждой петли в отдельности, что заметно повышает экономичность системы. На коллектор в обязательном порядке устанавливается сливной отвод и воздушный клапан. Особое внимание уделяется высоте крепления коллекторного ящика и направлению отвода труб — если его закрепить ниже уровня обогрева пола или отвести трубы вверх, то система воздухоотвода окажется не работоспособной.

Котел для отопления помещения необходимо выбирать со встроенным водяным насосом, или устанавливать насос отдельно. Мощность отопительного котла должна превышать общую мощность теплого пола на двадцать процентов.

Теплый водяной пол – это практичный способ отопления помещений любой площади. А имея основное представление о технологии монтажа водяных полов, возможно выполнить работы по постройке системы самостоятельно.

Загрузка…

Теплый пол: затраты и способы экономии

Представьте себе, что вы первым делом заходите в ванную комнату утром, чтобы испытать не ледяную холодную плитку, а ощущение жаркого тепла. Вы можете получить эту роскошь, установив под плиткой систему лучистого подогрева пола. Тепло поднимается вверх через пол, чтобы согреть все в комнате, включая вас. Поскольку эти системы не нагнетают теплый воздух, не распространяют пыль и не вызывают сухость, ваши носовые пазухи, кожа и волосы будут вам благодарны.

Хотя большинство систем отопления устанавливается при строительстве дома, вы также можете добавить систему лучистого теплого пола к уже существующему дому.Вот что нужно знать.

Типы излучающих полов

Излучающие полы, также называемые «черным теплым полом», бывают двух основных типов: электрические и водяные. В электрических системах используются подкладки или маты с подогревом для отвода тепла через пол, а в гидравлических системах тепло генерируется за счет пропускания горячей воды по трубам под полом. Вот некоторые ключевые отличия.

Электрический

• Легче в установке и дешевле, чем другие варианты.

• Идеально для дооснащения.

• Доступная опция для дополнительного отопления одной комнаты.

• Нет необходимости в установке водопровода или бойлера.

• Не является первичным источником тепла; обычно используется в качестве дополнительного тепла в холодных помещениях дома.

• Может быть дороже в эксплуатации, чем другие варианты.

Электрические лучистые полы с подогревом — идеальный способ добавить лучистые полы с подогревом всего в одну или несколько комнат.Поскольку этот вариант не требует дополнительной сантехники, установка, как правило, относительно проста. Однако вам, возможно, придется также покрыть расходы на новое напольное покрытие. Электрические коврики или подкладки обычно устанавливаются под напольным покрытием и над черновым полом — твердой поверхностью под полом — поэтому старое напольное покрытие может быть удалено во время установки.

Hydronic

• Может использоваться для обогрева всего дома.

• Обычно дешевле в эксплуатации, чем электрический.

• Обычно используется для отопления всего дома; не может быть легко установлен в одной комнате.

• Требуется бойлер для нагрева воды.

Гидравлический лучистый пол с подогревом, который отводит тепло за счет подачи горячей воды по трубам, залитым в бетон или закрепленным под деревянным черным полом, является наиболее экономичным вариантом обогрева полов всего дома и обычно используется в холодном климате. Но поскольку для этого требуется бойлер и дополнительная сантехника, установка может быть намного дороже, особенно при дооснащении.При добавлении к существующим домам эти системы обычно устанавливаются на нижней стороне чернового пола, что может быть сложно.

Невероятный совет: лучистые полы с воздушным обогревом, которые нагнетают горячий воздух через трубы, заделанные в бетон под полом, являются третьим типом теплых полов. Но этот вариант редко устанавливается в домах в США, отчасти потому, что воздух не может хорошо удерживать тепло, а электрические и гидравлические системы более эффективны и экономичны, согласно данным Министерства энергетики США.

Сколько стоит лучистый пол с подогревом?

Стоимость лучистого теплого пола во многом зависит от того, какой тип системы вы устанавливаете и сколько квадратных метров вы покрываете. Согласно веб-сайту HomeAdvisor, стоимость установки электрического теплого пола в среднем по стране составляет 11 долларов за квадратный фут; для гидронной установки — 13 долларов.

«Мы регулярно устанавливаем электрические полы с подогревом при укладке новых плиток, особенно в ванных комнатах и ​​примыкающих, где оно действует как дополнительное отопление для этих областей», — говорит Джош Бейсли, сметчик Building Specialists Inc.в долине Роанок в Вирджинии. Он говорит, что в районе, который он обслуживает, добавление электрического отопления в обычную ванную комнату стоит от 1500 до 3500 долларов. Он отмечает, что модернизировать полы с подогревом дороже, чем добавлять его во время первоначального строительства.

Напротив, гидравлические системы обычно устанавливаются так, чтобы они протекали по всему дому. По словам HomeAdvisor, для дома площадью 2400 квадратных футов система водяного водяного обогрева пола будет стоить от 14 000 до 48 000 долларов США в виде материалов и рабочего времени.

Дополнительные работы или материалы могут увеличить вашу общую стоимость.Для электрического водяного теплого пола, если ваш проект требует дополнительной цепи, вам потребуется разрешение на электричество, и работу должен будет выполнить электрик. Для гидронной системы вам понадобится бойлер, циркуляционный насос, несколько клапанов для распределения воды и термостат. Установка бойлера, если у вас его нет, может добавить к проекту тысячи. Следовательно, для большинства гидравлических систем требуется сантехник или подрядчик по ОВК.

Планирование проекта водяного теплого пола

Выберите правильную систему

Первым шагом к планированию проекта водяного теплого пола является выбор системы, которая подходит именно вам.Для начала ответьте на следующие вопросы:

• Будет эта система для всего дома или только для отдельных комнат? Если вы добавляете водяной теплый пол только в одну или две комнаты, электрическая система будет иметь смысл.

• Какие дополнительные расходы могут потребоваться? Например, вам, возможно, придется заменить половицы или добавить сантехнику.

• Насколько большим проектом вы готовы взяться? Если вы не строите новый дом или не выпотрошили старый дом, модернизация гидравлической системы — дело дорогое и сложное.Чтобы согреть пальцы ног в ванной, электричество — более простой и, как правило, менее дорогой вариант.

Создайте бюджет

Сколько вы готовы потратить на систему теплого пола? После того, как вы определитесь с цифрой, проконсультируйтесь с опытным подрядчиком по укладке полов для оценки.

Подрядчик рассмотрит все аспекты и сможет помочь вам изучить то, что вы, возможно, упустили, выбрать лучший подход и материалы для вашей ситуации и предложить решения для работы в рамках вашего бюджета.

Проведите свое исследование

Поскольку установка лучистого теплого пола может потребовать работы с различными специалистами, в идеале вам следует работать с подрядчиком, который может контролировать весь проект. Чтобы найти кого-то, кому можно доверять:

• Спросите друзей, которые установили черный пол с подогревом, за рекомендациями. Или проверьте списки на надежных сайтах, таких как HomeAdvisor или Национальная ассоциация индустрии ремоделирования, также называемая NARI, если вы не можете получить рекомендации от своего сообщества.

• Посетите выставочный зал розничной торговли напольными покрытиями и спросите, устанавливают ли их установщики также системы отопления.

• Прочтите отзывы и отзывы любого подрядчика, которого вы рассматриваете. Поищите оценки и жалобы в Better Business Bureau.

• Встречаемся лично. Пригласите подрядчика к себе домой, чтобы оценить работу. Попросите показать рекомендации, лицензию подрядчика и страховые сертификаты, чтобы убедиться, что они актуальны.

Способы экономии на лучистом подогреве пола

Ограничьте объем

Добавление электрического лучистого теплого пола всего в несколько небольших комнат, которым требуется дополнительное тепло, — простой и экономичный способ сократить как установку, так и операционные затраты.

Выбирайте напольное покрытие с умом

Покрытие вашей системы лучистого теплого пола ковровым покрытием снижает ее эффективность в отводе тепла и обогревании вашего дома. Это также может увеличить ваши затраты на электроэнергию. Вместо этого выберите твердые напольные покрытия. Министерство энергетики отмечает, что керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого теплого пола.

Сделайте часть самостоятельно

Поскольку установка лучистого теплого пола — сложный проект, обычно невозможно применять самостоятельный подход ко всему проекту без надлежащей подготовки и опыта.Однако вы можете найти подрядчика, который позволит вам выполнить часть работы самостоятельно. Таким образом, подрядчик сможет справиться с получением разрешений и более сложными задачами, а вы сможете сократить расходы.

PEX Floor Radiant Heat. Установка системы лучистого обогрева пола PEX

Одно из самых популярных применений для модернизации и нового строительства — это размещение PEX под основным жилым пространством дома или офиса. На изображениях ниже показаны различные методы установки pex — щелкните изображение, чтобы увидеть более подробную информацию

Нажмите, чтобы развернуть галерею изображений

Установка системы теплого пола под полом — пути циркуляции тепла

Трубки из PEX для водяного отопления и аксессуары

Quantity X — трубки Hydronic Radiant Heat Pex и аксессуары

Quantity X — Изоляция из фольги с низким энергопотреблением для лучистого отопления

Quantity X — Скобы скольжения для трубок PEX

Quantity X — Коллекторы лучистого отопления PEX

Quantity X — Алюминиевые теплообменные пластины из полиэтиленгликоля и трубки из полиэтиленгликоля. Тепловая масса

Quantity X — Принадлежности для трубок PEX

X = различное количество необходимого продукта — в зависимости от фактической системы

Информация для каждого изображения — вы также можете нажать на изображение (я) выше, чтобы увидеть этот текст

Изображение 1:

Система лучистого теплого пола Pex может быть наиболее удобной, эффективной и часто может быть установлена ​​с меньшими затратами, чем другие гидравлические системы подачи тепла. Сияющее тепло пола распределяет тепло от ступней к голове. Ноги всегда теплее головы; это то, что нашему телу кажется естественным. Предметы, лежащие на полу, также заряжаются, усиливая эффект. Это позволяет нам работать с более низкими температурами по сравнению с системой принудительной подачи воздуха или жидкостными обогревателями плинтуса

.

Изображение 2:

Вы всегда должны уточнять у своего строителя или архитектора предполагаемое место сверления для вашего пола.Процесс начинается с просверливания необходимых отверстий, размещения коллектора в центре и присоединения первого участка к коллектору. Разматыватель PEX может значительно облегчить этот процесс. Очень важно разматывать PEX линейно, чтобы предотвратить перегиб.

Изображение 3:

На этом плане этажа показаны 4 петли, присоединенные к одному коллектору. Здесь коллектор расположен в центре пола, что позволяет легко поддерживать одинаковую длину петель. Типичная длина контура составляет от 200 до 300 футов максимум, при этом расстояние до циркуляционного насоса является частью максимальной длины контура. В HouseNeeds мы можем указать трубы, необходимые для конкретного применения.

Изображение 4:

Используется экструдированная пластина, очень толстая и надежно удерживает PEX в форме полумесяца. Экструдированные пластины сокращают время реакции пола и равномерно распределяют тепло по полу. Экструдированные пластины теплопередачи будут передавать тепло немного лучше, чем штампованные пластины из-за массы экструдированных пластин. Кроме того, трубка PEX будет лучше держаться на месте и, следовательно, будет работать тише.

Изображение 5:

Использование штампованных алюминиевых пластин, они тоньше, чем наши экструдированные пластины, но все же дают более быстрое время отклика для пола и равномерно распределяют тепло по полу. Экструдированные пластины теплопередачи будут передавать тепло немного лучше, чем штампованные пластины из-за массы экструдированных пластин. Трубки PEX не будут удерживаться так же хорошо, как экструдированные пластины, поэтому вы должны убедиться, что PEX находится прямо внутри пластин и выходит из них, чтобы уменьшить шум.

Изображение 6:

Скоба скольжения идеальна для модернизации, когда гвозди выступают вниз или есть беспокойство по поводу шума пластины теплопередачи. Сдвижные кронштейны стоят меньше, чем теплообменные пластины, и допускают более высокую температуру воды. Трубки PEX расположены под полом на скользящих кронштейнах, 8 дюймов по центру и 16 дюймов по центральным балкам. Кронштейны позволяют размещать PEX чуть ниже пола, чтобы он не касался, а затем застежки-молнии надежно удерживают вещи на месте.

Изображение 7:

Следует использовать защитную гильзу для предотвращения истирания кислородного барьера на PEX. Втулка разъемная и устанавливается после установки PEX. Здесь мы видим обратный ход первой петли и двух пролетов балок, соединенных в одну петлю.

Изображение 8:

PEX установлен, изоляция скреплена скобами под трубкой. Мы рекомендуем Low-e Foil Insulation

.

Изображение 9:

Изоляция из фольги для теплого пола настоятельно рекомендуется вместе с излучающим слоем пола. Изоляцию следует размещать как минимум на 4 дюйма ниже. Цель — застой воздуха, позволяющий подняться жаре. Размещение пены, покрытой фольгой, закрывает пространство и отправляет тепло. Примечание. Домовладелец сохранил всю проводку внизу, чтобы избежать нагрева проводов.

Изображение 10:

Коллектор PEX, питающий пол, находится в центральном пролете этого дома. Размещение коллекторов в центре позволяет петлям оставаться с рекомендованной длиной и достигать всех частей дома.Типичная длина петли для трубок диаметром 1/2 дюйма устанавливается от 200 до 300 футов, при этом расстояние до циркуляционного насоса является частью максимальной длины петли.

Изображение 11:

Излучающая установка под полом с теплообменными пластинами. Обратите внимание на розовую доску, используемую по периметру.

Водно-гликолевая система водяного теплого пола

Некоторые вопросы возникают регулярно, когда люди рассматривают возможность установки или установки системы водяного теплого пола с водой / гликолем. Поэтому мы взяли на себя инициативу сгруппировать их на этой странице.

Каковы преимущества теплого пола?

• Дополнительный комфорт благодаря равномерному распределению тепла
• Эстетичность и большая свобода расстановки мебели в комнатах (без видимого обогрева плинтуса)
• Лучшее качество воздуха, потому что воздух не осушается и не перемешивается
• Экономия энергии (10% -20%) за счет более равномерного нагрева. Другие системы отопления имеют тенденцию нагревать стены и потолок.Мы можем поддерживать немного более низкую температуру, чувствуя себя комфортно.
• Больше выбора источника энергии. Воду / гликоль можно нагревать электричеством, дровами, пеллетами, природным газом, пропаном, мазутом…

Нужна ли мне еще одна система отопления?

• Нет, другая система отопления вам не понадобится. Если система хорошо спроектирована, система лучистого пола будет достаточно мощной, чтобы быть вашей единственной системой отопления.
  • Если у вас когда-либо будет другой источник тепла, есть возможность контролировать только температуру пола с помощью датчиков.Таким образом, две системы отопления не будут конфликтовать.

Электрический (нагревательные провода) или гидравлический (вода / гликоль)?

• Если вы хотите обогреть только ванную комнату или керамический пол на кухне, выберите систему нагревательных проводов, расположенную под плиткой.
• Для обогрева подвала, гаража или всего дома выберите более подходящий пол с водяным подогревом.

Какая толщина бетона требуется при укладке трубы PEX?

• Минимальная требуемая толщина бетона составляет 1-1 / 2 дюйма.Эта толщина бетона обнаруживается, когда трубы устанавливаются наверху или во время ремонта, когда трубы размещаются на существующей плите.
• В противном случае, как правило, минимальная требуемая толщина бетона составляет 4 дюйма для подвала или гаража.
• В идеале трубы Pex не следует прокладывать глубже 4 дюймов в бетонную плиту.

Как закрепить трубы на земле перед заливкой бетона?

• Для плит, которые необходимо изолировать, есть два разных способа крепления труб PEX.
  • Первый — со стандартной изоляцией, поверх изоляции устанавливается проволочная сетка, а трубы фиксируются на решетке с помощью стяжки

• Другой тип изоляции предназначен для облегчения монтажа, изоляция Isorad, трубы помещаются между бороздами. Мы рекомендуем использовать U-образные зажимы для фиксации труб в изгибах.

• При укладке труб на фанеру использование j-образного зажима — самый простой способ удержать трубы на месте.

Можно ли укладывать теплый пол с водой / гликолем на пол?

Да, нет проблем, можно продолжить тремя способами:

• Установите трубы на фанеру и залейте бетонную плиту размером 1-1 / 2 дюйма.
• Создайте черный пол для прохода труб; вот состав пола: Балки — Светоотражающая изоляция пузыря, Трубы Pex / Деревянный Мех, Фанера (Фанера)
• Проложите трубы PEX между балками и изолируйте внизу светоотражающей пузырьковой изоляцией и ватой.

Рекомендуемое расстояние между трубами — 9 дюймов или 12 дюймов. В Ecosolaris мы рекомендуем устанавливать их на высоте 9 дюймов, чтобы температура плиты была более равномерной.

Однако необходимы два отдельных ряда по 6 дюймов вдоль внешних стен и 5 отдельных рядов по 6 дюймов вдоль стен с гаражными воротами или навесными стенами.

Как рассчитать необходимое количество трубопроводов?

Если трубы проложены на расстоянии 12 дюймов, мы вычисляем общую площадь, умноженную на 1.2

пример: 500 футов2 x 1,2 = 600 футов труб

Если трубы установлены на расстоянии 9 дюймов, общую площадь рассчитываем, умноженную на 1,5

Если трубы проложены между балками, мы рассчитываем общую площадь, умноженную на 2

Мы часто слышим о петлях и зонах, в чем разница между ними?

Петля — это отрезок трубы, проходящей взад и вперед по полу

Зона — это часть пола (обычно комната), состоящая из одного или нескольких контуров, контролируемых термостатом.

Какая максимальная длина петли?

Максимальная длина петли — 300 футов. При превышении этой длины разница температур между выходом и возвратом может быть слишком большой, что сделает некоторые части пола более прохладными и, следовательно, менее комфортными.

Через какое время после заливки бетона я могу включить систему?

Перед заполнением труб и запуском системы необходимо подождать естественного высыхания бетона в течение 30 дней.

Нужно ли заполнять трубы водой или гликолем?

В системе теплого пола можно использовать только воду, но гликоль позволит вам не беспокоиться о возможном замерзании труб в случае длительного отключения электроэнергии (например, ледяной шторм).

Какой процент воды и гликоля я должен использовать в моей системе теплого пола?

• Если вы используете только воду, ваша система может замерзнуть при 0 градусов Цельсия
• Используя смесь 70% воды и 30% гликоля, ваша система будет защищена от замерзания до -12 градусов Цельсия
• Используя смесь 50% воды и 50% гликоля, ваша система будет защищена от замерзания до -34 градусов Цельсия

Обратите внимание, что жидкости нечувствительны к тому, что мы называем ощущением температуры.

Следует использовать дистиллированную воду или можно использовать водопроводную воду?

Дистиллированная вода не содержит минералов и поэтому лучше всего защищает от коррозии. С другой стороны, когда система состоит из частей, сделанных из качественных металлов, разница между дистиллированной водой и водой из вашего акведука будет очень небольшой. Однако это не относится к воде из колодца.

Гликоль, который мы используем, также содержит ингибиторы коррозии, которые добавляют дополнительную защиту

Как рассчитать количество жидкости, необходимое моей системе?

Количество жидкости в трубах диаметром 1/2 дюйма составляет 1 галлон на 100 футов.После этого добавьте около 3 галлонов для нагревательной панели и 5 галлонов для системы подпитки вода / гликоль.

Как рассчитать требуемую мощность котла?

Новый дом, утепленный в соответствии со стандартами строительных норм, требует около 22 БТЕ / кв. Футов. А более старый дом может потребовать до 35 BTU / кв.

В общем, берем площадь, умноженную на 30 Btu, и выбираем котел в соответствии с этим расчетом.

Например: 1000 фут2 x 30 = 30 000 BTU = 8 кВт

Какой выбрать котел: Mini BTH или Mini Ultra?

Mini BTH похож на небольшой резервуар для горячей воды на 2 галлона.Если мы скажем ему нагреть воду до 100 градусов по Фаренгейту, он будет постоянно нагревать воду в баке до 100 градусов по Фаренгейту. Автоматический выключатель, установленный в верхней части котла, позволяет гасить его весной и повторно зажигать осенью.

Бойлер Mini Ultra — это умная модель, которая нагревает воду в баке только тогда, когда этого требует термостат, что позволяет экономить электроэнергию. Датчик температуры наружного воздуха также входит в комплект поставки котла

.

Какая польза от датчика наружной температуры?

Получая информацию об изменениях наружной температуры с помощью датчика, котел может регулировать температуру воды / гликоля в своем баке и, таким образом, обеспечивать больший нагрев плиты в холодную погоду и избегать проблем с перегревом, когда погода становится мягче

Какая мощность автоматического выключателя необходима для питания котла?

Эту информацию можно получить у электрика или в брошюре производителя котла.

Брошюра по

Mini BTH и Mini ULTRA

Брошюра по Bth Ultra

А в чем толк от напольного датчика?

Датчик температуры пола учитывает температуру бетонной плиты, чтобы регулировать температуру в помещении.

Его можно использовать двумя способами.

Вот несколько примеров.

Температура в гараже обычно устанавливается в соответствии с температурой плиты. Таким образом, воздушный поток, создаваемый при открытии двери, не вызовет запуск системы, температура плиты не обязательно снизилась.

Для дома температура воздуха учитывается путем установления минимума и максимума для бетонной плиты, таким образом, если внешняя дверь останется открытой, когда очень холодно, пол перестанет подниматься, когда он остановится. достичь максимальной температуры плиты.

Как произвести заполнение системы?

Если ваша система оснащена системой подпитки Calefactio, вы можете использовать ее для заполнения ваших труб водой и гликолем. В противном случае вам придется использовать внешний насос или обратиться к профессионалу.

Как установить теплый пол на существующую бетонную плиту

У меня есть фундамент из бетонной плиты, и я хочу установить ламинат поверх него. Могу ли я нагреть плиту под полом, не повредив бетон? -Lyle

Hi Lyle,

Существует несколько производителей электрических систем лучистого теплого пола, которые могут быть размещены непосредственно на существующей бетонной плите. Некоторые похожи на проволочную ограду, которую раскатывают по полу.Однако мне они не особо нравятся, потому что они не очень энергоэффективны.

Другой вариант лучистого теплого пола, который является энергоэффективным, — это системы, в которых горячая вода циркулирует через небольшие трубы под полом. Эти системы лучистого теплого пола также могут быть установлены на плите до того, как пол будет опущен.

Есть несколько производителей этого типа лучистого теплого пола. Один, который я использовал, который хорошо зарекомендовал себя, сделан Uponor. Вот как это сделать:

• Прикрепите фанерный черновой пол к бетонной плите.
• Прикрутите направляющую с предварительно вырезанными пазами для пластиковых труб к фанерному основанию.
• Вставьте гибкую пластиковую трубку в направляющую.
• Подсоедините пластиковую трубку к насосу, который подключен к отдельному водонагревателю, который обеспечивает циркуляцию горячей воды по трубке.
• Установите деревянный или ламинатный пол поверх рельсов.

Удачи в вашем проекте,

Дополнительная информация

Предыдущая статьяКак удалить плесень и плесень с стиральных машин с фронтальной загрузкойСледующая статьяКак удалить гипсокартон на панелях языка и пазов

Опираясь на свою 40-летнюю карьеру в области ремоделирования, Дэнни служил в качестве эксперта по обустройству дома для каналов CBS The Early Show и The Weather Channel более десяти лет.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Теплый пол 101: Гидравлический и электрический

Ищете инновационный способ утеплить свое пространство? Попробуйте теплый пол. Лучистые полы с подогревом являются передовым и все более популярным методом отопления как коммерческих, так и жилых домов, особенно в таких городах Монтаны, как Бозман и Биллингс.Устанавливая источник тепла в пол, а не полагаясь на горячую воду, электрический плинтус или обычное воздушное отопление, вы можете рассчитывать на комфортное, сбалансированное тепло во всем доме или здании. Если вы не знакомы с лучистым теплом, не переживайте. Мы объясним, как это работает, различия между системами водяного лучистого тепла и электрическими системами лучистого тепла, а также наиболее эффективные способы их установки.

Что такое лучистое отопление для пола?

Система лучистого теплого пола проста по своей концепции: тепло излучается вверх от пола, чтобы обогреть комнаты дома или здания.Полы с подогревом обеспечивают равномерное тепло, которое достигает каждой части вашего помещения, устраняя прохладные места и сквозняки, которые типичны для обычных систем с принудительной подачей воздуха. В результате лучистый пол с подогревом — невероятно удобный способ согреться. (Если вы никогда не ходили по полу с подогревом босиком, найдите пол с подогревом, снимите носки и поблагодарите нас позже.)

Существует два распространенных типа лучистых полов: водяное и электрическое. Каждый требует своего метода установки, и у каждого есть свои достоинства и недостатки.Мы дадим вам профессиональную оценку и того, и другого.

Гидравлическое отопление

Проще говоря, водяные лучистые полы с подогревом используют горячую воду. Горячая вода, вырабатываемая вашей котельной системой, циркулирует по трубам, установленным в полу, по всему зданию или дому. (Этот трубопровод также известен как PEX или полиэтилен с поперечными связями.)

Установить его можно несколькими способами:

• Под черным полом (скоба вверх)
• Поверх чернового пола с заливкой из легкого бетона или гипсокартона (тонкая плита)
• Вставьте систему в бетонный пол (плиту)

Гидравлические лучистые полы с подогревом — одно из самых эффективных и действенных средств обогрева вашего помещения. Необходимые материалы — бойлер, насос и различные гидравлические аксессуары — могут привести к увеличению затрат на предварительную установку, но вы можете сэкономить до 30% на эксплуатационных расходах по сравнению с обычными системами отопления.

Плюсы

• Более низкие эксплуатационные расходы: Гидравлическое лучистое отопление пола примерно на 30% эффективнее других традиционных систем. Это делает водяное отопление менее дорогим методом отопления всего здания или дома.

Минусы

• Более высокие начальные инвестиции : Процесс и компоненты для установки системы водяного отопления намного сложнее, чем для обычных систем отопления.
• Более высокое обслуживание: Как и в случае с любой другой сантехнической системой, техническое обслуживание необходимо для надлежащей эффективной работы. Обычно для обслуживания или ремонта требуется профессионал.

Электрическое отопление

Для электрического лучистого отопления используются электрические коврики, которые лежат прямо под напольным покрытием, обычно под кафельным полом.В большинстве случаев электрическое лучистое тепло наиболее эффективно только для обогрева пола; он не предназначен для обогрева всего здания или дома. По сути, для этого метода требуется всего три части: электрический коврик, термостат и датчик температуры. Термостат подключается к источнику питания и реагирует на показания датчика температуры, который подключается к тепловым кабелям в полу. Электрический обогреватель прост и удобен в установке. Главный недостаток? Резкий рост ваших счетов за электроэнергию.

Плюсы

• Менее затратно в установке: Процесс установки часто намного проще, чем в системе водяного отопления, требует более дешевых материалов, меньше работы и меньше времени.
• Низкие затраты на обслуживание: После установки электрического обогрева система практически не требует обслуживания.

Минусы

• Более высокие эксплуатационные расходы: Из-за стоимости электроэнергии обогрев всего дома или здания с помощью электрического лучистого отопления может стать дорогим.Альтернативой является обогрев только нескольких комнат, таких как ванные комнаты и подъезды, которые подвержены воздействию влаги или холода.
• Ремонт практически невозможен: Мы не можем приукрасить это. В случае выхода из строя электрического коврика вы не сможете произвести точечный ремонт — вам, скорее всего, придется заменить весь электрический коврик, в том числе заменить плиточные полы. Короче говоря, ремонт электрического лучистого отопления может быть чрезвычайно дорогим и трудоемким.

Заключение

Выбираете ли вы водяное или электрическое отопление, лучистое тепло станет ценным дополнением к вашему пространству.Однако, хотя установка этих систем может быть самостоятельным проектом, необходимо учитывать множество факторов. Свяжитесь с нами, если вы планируете установить систему лучистого отопления — мы будем рады помочь!

Сколько стоит теплый пол с подогревом? Плюсы и минусы

Излучающий пол с подогревом — альтернатива традиционному воздушному отоплению, когда теплообменник под полом обеспечивает тепло, — становится все популярнее, и у вас может возникнуть вопрос: сколько стоит излучающее отопление пола? Цена колеблется от 5 до 12 долларов за квадратный фут, хотя затраты на установку будут варьироваться в зависимости от типа лучистого теплого пола, который вы выберете.

«Когда дело доходит до ценообразования на теплый пол, существует множество переменных, — говорит Джулия Биллен из производителя лучистых полов Warmly Yours.

Но имейте в виду: хотя установка лучистого теплого пола дороже традиционных вентиляционных отверстий, она также на 30% более энергоэффективна (и может сократить ваши счета за отопление на треть). Причина: тепло исходит от земли, где находятся люди, вместо того, чтобы идти по воздуховодам вдоль потолка, теряя тепло по пути.

Еще одна приятная особенность лучистого теплого пола — это то, насколько хорошо он взаимодействует с солнечными батареями. Поскольку воду необходимо нагреть только до температуры от 100 до 120 градусов по Фаренгейту, легко использовать солнечную энергию напрямую — это может снизить ваши счета за отопление до нуля, когда светит солнце.

Итак, как именно работает лучистый пол с подогревом и насколько легко его можно встроить в дом? Вот краткое изложение того, чего ожидать.

Электрические лучистые полы с подогревом

Существуют два основных типа систем лучистого теплого пола: электрические и водяные.Электрические лучистые полы с подогревом представляют собой маты из электрических кабелей, которые проложены под выбранным вами полом.

Стоимость: Наборы ковриков «сделай сам» в хозяйственных магазинах и у онлайн-продавцов стоят от 5 до 11 долларов за квадратный фут (включая затраты на установку).

Плюсы: Легко установить. Если вы уже делаете ремонт в ванной или кухне и оставляете полы открытыми, это будет относительно доступная роскошь.

Минусы: Поскольку электричество дорогое, этот тип полов с подогревом лучше всего подходит для небольших помещений, таких как ванные комнаты, а не для системы отопления всего дома.

Гидравлический лучистый пол с подогревом

Гидравлический лучистый пол с подогревом — это то, что вам нужно, если вы ищете вариант отопления всего дома. В этом методе трубы с водой, нагретой водонагревателем или бойлером, проходят под полом.

Стоимость: Комплекты стоят от 6 до 12 долларов за квадратный фут (включая затраты на установку). Вам также понадобится достаточно большой водонагреватель или бойлер, чтобы справиться с дополнительной нагрузкой, а также термостаты, совместимые с датчиками пола.

Плюсы: Горячая вода намного эффективнее электричества для обогрева дома, что приводит к более низким счетам за электроэнергию.

Минусы: Самый простой способ установить пол с водяным обогревом — это часть новой постройки; в качестве модернизации это может быть сложно. Если вы еще не разрывали пол для переделки, установка становится более сложной (и дорогостоящей). Трубка крепится с нижней стороны чернового пола, предполагая, что к ней можно получить доступ из подвала. Для второго и третьего этажей может потребоваться снятие потолка в некоторых комнатах.

Недостатки лучистого теплого пола

Помимо удорожания установки лучистого теплого пола, самым большим недостатком является то, что, в отличие от системы с принудительной подачей воздуха, она не работает в качестве системы охлаждения летом.Хотя лучистое охлаждение пола действительно существует, оно работает не так хорошо, потому что из-за него пол может казаться влажным (хотя это можно решить с помощью геотермального теплового насоса). А если что-то пойдет не так, лучистый пол с подогревом будет сложно отремонтировать, потому что вам нужно залезть под пол, чтобы устранить утечки или проблемы с электричеством.

Итак, убедитесь, что вы полностью изучили плюсы и минусы лучистого теплого пола, прежде чем сделать решительный шаг.

Hydronic Radiant Floor Heating — EcoMech Atlanta Geothermal

Hydronic Radiant Floor Systems от EcoMech Heating and Air

Для получения услуг водяного водяного теплого пола позвоните в EcoMech Heating and Air Service и зафиксируйте низкие цены для вашего дома.EcoMech — лучшая компания по установке, обслуживанию и ремонту водяных излучающих полов. Водяной лучистый пол с подогревом — один из самых эффективных и действенных способов обогрева вашего дома. Мы можем помочь вам выбрать правильную систему для строительства нового дома или модернизации. Позвоните в любое время по номеру 770-253-4436, чтобы узнать больше о наших услугах по отоплению и сохранению тепла в вашем доме всю зиму.

Геотермальные тепловые насосы и водяные излучающие полы составляют отличное сочетание, особенно при относительно низких температурах горячей воды, которые требуются для водяных излучающих материалов. В качестве системы отопления всего дома мы можем установить многие высококачественные водные излучающие полы, такие как «Uponor» и «Caleffi». Тем не менее, вам не нужно устанавливать геотермальную систему, чтобы получить преимущества водяных полов с лучистым обогревом. Мы можем установить водяные излучающие полы без использования геотермальной системы отопления и охлаждения с помощью бойлера.

Услуги по установке водяного теплого пола

Гидравлические системы водяного теплого пола исключают использование принудительного воздуха для обогрева вашего дома.Они излучают тепло прямо через мебель и ваши ноги через ряд водяных змеевиков, расположенных под половицами. Они чрезвычайно эффективны и могут стать большим достоянием нужной семьи.

Следовательно, при выборе системы Hydronic Radiant Floor необходимо учитывать следующие факторы:

• Расположение, размер и планировка вашего дома
• Направление вашего дома
• Количество дверей и окон также будет иметь значение при выборе правильная система водяного теплого пола

Мы можем выполнить любую работу, от установки всей системы отопления до установки дополнительных устройств в доме. Позвоните нам прямо сейчас, чтобы получить бесплатную оценку!

Техническое обслуживание и ремонт водяного водяного теплого пола

Для сравнения, даже если бы мы не устанавливали водяную водяную систему водяного отопления, мы ее обслужим и отремонтируем! Наши обученные специалисты могут взять на себя все необходимые работы по профессиональному техническому обслуживанию. Мы можем отремонтировать все типы систем водяных излучающих полов, независимо от их размера и типа напольного покрытия. EcoMech не устанавливает и не ремонтирует электронные излучающие напольные коврики.

Впервые на Hydronic Radiant Flooring? Как работает водяной теплый пол?

В системе водяного водяного отопления теплая вода течет по гибкой пластиковой трубке, называемой PEX, которая расположена под полом или внутри него. (PEX — это аббревиатура от сшитого полиэтилена.) Трубки PEX переносят теплую воду в определенные комнаты или «зоны» для эффективного обогрева людей и предметов в каждом углу комнаты.

В дополнение к трубке PEX, другие основные компоненты в системе водяного лучистого отопления включают источник тепла, насосы, коллекторы и элементы управления.

Схемы укладки труб теплого пола

Вступление

Наверняка вы знаете, что водяной теплый пол это система обогрева пола, теплоносителем (чаще водой), двигающимся по трубам, уложенным в пол. Для понимания дальнейшего изложения, напомню, что элементами водного теплого пола являются: коллектор теплого пола; трубы, уложенные по замкнутому контуру; конструкция пола.

Особенность укладки труб теплого пола

Принцип работы теплого пола ничем не отличается от радиаторного отопления. От источника тепла, нагретая вода,  циркулирует по системе, отдавая тепло в помещение. Передача тепла от труб осуществляется через слой стяжки или отражается от конструкции пола.

Ключевое словом в принципе работы теплого пола, важное для дальнейшего рассказа, является слово – циркулирует, то есть движется по условно замкнутой траектории, в нашем случае движется по условно замкнутому контуру.

Контур теплого пола это труба, проложенная в строительной конструкции пола или стены, по траектории, начинающейся от коллектора и заканчивающейся в нём же.

Длина контура

Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.

Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:

• Для труб 20 мм —  макс. длина 120 метров;
• Для труб 16 мм — макс. длина 100 метров.

Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.

Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.

Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.

Схемы укладки труб теплого пола

Замкнутость контура теплого пола не единственная его особенность. В теории, проложить замкнутый контур из труб можно по хаотической траектории. На практике, трубу контура нужно проложить так, чтобы она не только возвращалась туда откуда началась, но и не пересекалась по трасе. Кстати, это же условие не пересечения. Относится и к разным контурам теплого пола.

Вы сами можете попробовать нарисовать линию с двумя перечисленными условиями, не пересекаться и заканчиваться, там, где началась. Получатся у вас схемы укладки труб теплого пола, называемые «улитка», «змейка 1», «змейка 2». Все остальные схемы будут производными от этих простейших схем.

Чем отличаются схемы укладки

Обратим внимание на отличия этих схем.  Схемы «улитка» и «змейка 2», нарисованы так, что теплая и холодная половики контура смешиваются, образуя чередование веток  тепло-холод-тепло-холод. Такая схема обеспечивает равномерный прогрев пола, не создавая отдельных холодных и теплых зон.

Схема «змейка 1», создает отдельную, теплую зону и отдельную холодную зону. Эта схема используется в комнатах имеющих наружные стены с окнами, для большего прогрева именно зон примыкания к наружным стенам.

Обращу ваше внимание, что используемы понятия холодная и теплая зоны весьма условны. Температура теплоносителя в «холодной» зоне выше 30˚C.

Расстояние между трубами

Составляя схемы укладки труб теплого пола, кроме длины и рисунка контура, встает вопрос шага водяного теплого пола или расстояния между ветками (нитками) этих хитрых схем. Очевидно, что они тоже должны быть определены.

И здесь самое интересное. Шаг водяного теплого пола зависит от расчетной тепловой нагрузке, которая в свою очередь рассчитывается от тепловых потерь дома, диаметра выбранных труб, длины контра и температуры теплоносителя на входе.

Эти расчеты я покажу в другой статье, здесь выводы.  Шаг водяного теплого пола принимается равным:

• 300 мм для тепловой нагрузки 50 Вт/кв. метр;
• 150 мм для тепловой нагрузки 80 Вт/кв. метр;
• 200/250 мм, для помещений с высокими потолками или большими площадями.

Для зон примыкания к наружным стенам шаг теплого пола может снижаться.

Фиксируем второй параметр для схемы укладки труб теплого пола – шаг теплого пола 150 мм для тепловой нагрузки 80-90 Вт/кв. метр.

Выводы

• Схемы укладки труб теплого пола составляются по рисунку змейка или зигзаг, с возможной комбинацией этих рисунков;
• Оптимальная длина контура теплого пола 70-90 метров для труб 16-20 мм;
• Оптимальный шаг теплого пола дома – 150 мм.

Еще статьи

Похожие статьи

Технология укладки водяного теплого пола

 Укладка водяного теплого пола начинается с подготовки основы поверхности чернового пола.

Если надо, делается выравнивающая стяжка. Трубы расположенные на разной глубине залегания, будут неравномерно нагревать пол.

На подготовленную и чистую стяжку для гидроизоляции укладывается тонкая полиэтиленовая пленка.

По периметру помещения на стены клеится демпферная лента (боковая сторона липкая) или закрепляется при помощи дюбелей, для компенсации теплового расширения стяжки. Высоты ленты хватит для перекрытия слоя стяжки и слоя теплоизоляции.

Следующим этапом технологии укладки водяного теплого пола — укладка утеплителя. Толщина его зависит от того, что находится ниже теплого пола. И составляет несколько сантиметров, если ниже расположено утепленное, жилое помещение, и доходить до 30 см, если внизу подвальное помещение или грунт. Толщина  утеплителя зависит от комплексного расчета отопления. В качестве утеплителя  используются материалы: пенополистирол, техническая пробка или выпускаемая специально для теплых водяных полов теплоизоляцию, на одной стороне ее находятся выступы для удобства прокладки труб (Фото на Рис. 1).

Укладка водяного теплого пола

Перед началом укладки водяного теплого пола, чертится план укладки труб и замеряется их длина. Особенно важно, если надо сделать теплый пол только в одном помещении и от этого будет зависеть, сколько метров трубы Вам отрежут при покупке. Если вдруг окажется, что трубы не хватает, знайте: соединения труб в полу лучше не делать (даже во время ремонта при повреждении). Рекомендую, чтобы не ошибиться, купить на пару метров больше.

Есть два способа укладки (Рис2). На варианте схемы А, труба самая горячая в начале помещения и более остывшая в конце — пол не равномерно прогревается по всей длине трубы. Более предпочтительна другая схема укладки — вариант Б. В ней отсутствуют недостатки варианта А.

Какие трубы лучше выбрать для обогрева? Укладка водяного теплого пола чаще всего производится полипропиленовыми или металлопластиковыми трубами. Последние более удобны в монтаже. Смотрите видео.

Когда делаете укладку своими руками, надо знать, что оптимальное минимальное расстояние между трубами (шаг укладки) водяного теплого пола 100 мм и выше для труб диаметром 16 мм или 20 мм, а расстояние до стен более 50 мм. Надо не забывать, что минимальный радиус поворота — не менее 5 диаметров трубы.

Желательно, чтобы длина труб каждого контура водяного теплого пола не превышала 60 метров. Если при подсчете длины трубы у Вас получилось большее количество, тогда придется делать два одинаковых контура. Подключение двух и более контуров к системе отопления производится с помощью коллектора (Фото  — Рис 3), расположенного на стене.

Трубы к теплоизоляции можно фиксировать специальными клипсами (Фото — Рис 4), которые имеются в продаже. Расстояние между клипсами не более 1 метра.

Закончив укладку теплого водяного пола, вся система отопления обязательно испытывается.

После этого можно приступить к заливке стяжки. Стяжка делается толщиной до 7 см пескоцементным раствором с добавлением пластификатора.

На высохшую стяжку осталось положить плитку или другое покрытие предназначенное для установки над подпольным отоплением.

Только выполняя все инструкции по технологии укладки водяного теплого пола, можно добиться максимального эффекта по работе системы отопления дома.

раскладка, преимущества способов и выбор шага

При монтаже водяного теплого пола особое внимание необходимо уделить такой, простой на первый взгляд, процедуре, как укладка трубопровода. Способы укладки водяного теплого пола могут разниться, какие они бывают, в чем их отличие и преимущества, а также с каким шагом стоит монтировать трубу и будет рассказано в этой статье.

Схемы укладки трубопровода

Основные способы укладки и их преимущества

В основном наиболее востребованы две схемы укладки трубопровода водяного пола:

• Змейка
• Улитка

Первый способ в свою очередь имеет несколько вариаций: укладка одинарными меандрами (змейкой) или двойная змейка. Преимуществом способа укладки змейкой является легкость монтажа и простота проектирования полов.

Меандры (змейка)

Однако первый метод предусматривает также получение большого колебания уровня температуры на поверхности теплого пола. То есть на том участке, где теплоноситель только идет от коллектора, пол имеет наибольшую температуру, а в другом конце полы уже холодные, так как вода там уже остыла, что можно отметить как недостаток схемы.

Для устранения эффекта неравномерного прогрева понадобится ограничить температуру воды в контурах и мощность, что приводит к применению данной схемы в промышленных помещениях или жилых комнатах, где потери тепла минимальны.

Есть также способ укладки двойной змейкой или, как его еще называют, двойные меандры. При таком методе значительно уменьшается перепад температур, а вот монтаж усложнился.

Двойная змейка

Совет! Не рекомендуется использование метода укладки змейкой при устройстве теплого водяного пола в санузлах. Особенно, если помещение не отличается просторностью, так как придется обводить трубами множество приборов.

Оптимальный вариант применения этих методов – это комбинация их с другими способами. Или же укладка по этой схеме только внутреннего пространства комнаты без краевой зоны около окон и наружных стен.

Комбинирование схем укладки трубопровода

Второй способ – укладка спиралью. Его еще называют улиткой или ракушкой. В этом случае трубы укладываются по периметру, начиная извне и продвигаясь к центру комнаты. При этом не стоит забывать про то, что трубу необходимо привести обратно к коллектору, поэтому необходимо оставить место.

Спираль

Этот способ считается наиболее надежным и эффективным методом укладки трубопровода водяных полов. Кроме того, данная схема не сложна в укладке и потребует не более одного работника. Основным преимуществом метода является равномерные прогрев поверхности теплых полов, что обеспечивает максимально комфортные условия в помещении.

Также к достоинствам метода можно отнести универсальность способа, есть возможность укладки с любым шагом и увеличением запаса мощности конструкции. Таким образом, при минимальных энергетических затратах получается максимальный комфорт. Этот метод подходит для помещений любой формы и габаритов.

В случае необходимости усилить краевые зоны, например, участки под окнами и около наружных стен, помещения применяют спиральный метод укладки, но с усилением краевых зон путем уменьшения в этих участках шага.

Усиление наружных зон при укладке труб

Единственным недостатком спирального способа укладки трубопровода можно назвать увеличение трудоемкости монтажа системы напольного обогрева.

Выбор шага укладки

Кроме способа укладки необходимо также рассчитать наиболее подходящий шаг для монтажа трубопровода. Расстояние между трубами является наиболее важным параметром, от выбора которого будет зависеть равномерность обогрева помещения.

Обратите внимание! Увеличение шага приводит к прямо пропорциональному увеличению температуры теплоносителя, что подается через контуры в систему.

Величина шага может варьироваться в промежутке от 5 до 60 см. Наиболее востребованы шаги размером в 15, 20 и 30 см. Шаг в 200 мм зачастую применяют в промышленных помещениях, а также бассейнах и аквапарках. Выбор шага зависит от типа отапливаемого помещения и от размера его тепловой нагрузки. Также бывают ситуации, когда шаг переменный, как в случае с усилением краевых зон при спиральной укладке.

Вконтакте

Facebook

Twitter

Google+

Как нагреть керамический пол водой | Главная Справочники

Использование воды для обогрева — это тип лучистого напольного отопления, называемый гидроникой. Трубки из сшитого полиэтилена — PEX — переносят теплую воду между черновым полом и готовой поверхностью пола. Тепло передается плитке и излучается в комнату, согревая людей и предметы. Плитка является одним из лучших материалов для укладки в качестве чистового пола для этого типа системы. Он удерживает и равномерно распределяет тепло, передаваемое трубкой PEX.Практически любой источник тепла может нагреть воду, включая газ, пропан, нефть, дерево, электричество или солнечную энергию.

Фанера

Установите трубы PEX в S-образные петли поверх фанеры. Специальные скобы удерживают петли на месте, а монтажники заливают пол самовыравнивающейся растворной смесью. Раствор включает в себя трубы PEX и обеспечивает прочную плоскую поверхность для укладки плитки. Розничные продавцы также продают фанерные листы с предварительно нарезанными канавками, предназначенные для установки труб PEX. После прикрепления фанеры вставьте PEX в канавки и покройте основание самовыравнивающимся раствором.Попросите лицензированного подрядчика проверить опору для пола, чтобы убедиться, что она достаточно прочная, чтобы выдержать дополнительный вес раствора и плитки.

Плиты

Существующие бетонные плиты подходят для водяных систем отопления. Применение аналогично тому, что используется на фанерных основаниях. Установщики наматывают трубы PEX на пол, закрепляют их, привязывая к арматуре, а затем заливают их слоем раствора. Убедитесь, что плита была изолирована перед заливкой, или добавьте отражающий изоляционный материал перед установкой труб PEX поверх существующей плиты.Без надлежащей изоляции плита становится теплоотводом, который отводит тепло к земле и от дома. Уложите керамическую плитку на раствор.

Под черным полом

Если вы уже уложили плитку и у вас есть подвал или подвальное помещение, вы все равно можете установить водяное лучистое отопление. Вставьте трубы PEX в отсеки для балок, которые представляют собой открытые пространства между балками пола. Вам нужно будет просверлить балки, чтобы протянуть трубку из одного отсека в другой. После установки добавьте алюминиевые пластины, предназначенные для этого типа применения.Пластины крепятся скобами к основанию и помогают удерживать трубы на месте. Добавьте слой изоляции, чтобы направить тепло в жилое пространство.

Поверх существующей плитки

Керамическая плитка укладывается на любой твердый пол, даже на существующую плитку. Если у вас черновой пол из плиты и вы не хотите брать на себя кропотливую работу по удалению существующего плиточного пола, добавьте трубы PEX поверх плитки, как если бы это был черный пол. Нанесите на трубу самовыравнивающийся раствор, который скроет витки и создаст прочную ровную поверхность для укладки новой плитки.Имейте в виду, однако, что это поднимет высоту существующего пола на 2-3 дюйма.

Теплый пол | Установка, ремонт, техническое обслуживание

Лучистый теплый пол можно назвать бесшумным героем домашнего отопления. Поскольку тепло фактически исходит от пола, оно эффективно и бесшумно, не распространяя аллергены по всему дому. Это не сквозняки, без воздуховодов, регистров и возвратов. Теплый пол создает ощущение, будто вы стоите у окна в солнечный холодный день, когда солнце согревает вас, и при этом солнце не нагревает наружный воздух.Когда волны теплового излучения поднимаются снизу, они нагревают любые предметы в комнате, к которым прикасаются, которые затем, в свою очередь, излучают это тепло. Несмотря на то, что температура воздуха остается прежней, эти предметы согреваются и, следовательно, не крадут тепло у вашего тела. В районе Йорка, штат Пенсильвания, есть несколько домов, которые пользуются преимуществами лучистого подогрева полов.

Подпольное отопление существовало еще от древних римлян и турок до Фрэнка Ллойда Райта. Древние использовали его в своих домах и банях, обогревая мраморные и плиточные полы, в то время как Фрэнк Ллойд Райт использовал медные трубы в своих домах, а несколько послевоенных подразделений также внедрили их. В то время он вышел из употребления из-за коррозии медных труб и затрат на пробивку полов для замены. Тем не менее, технология вывела на сцену трубы PEX (сшитый полиэтилен), устранив необходимость в металлических и корродирующих трубах, что сделало теплый пол эффективным и благоприятным выбором для отопления домов. Позвоните в Comfortable Design, чтобы поговорить со знающим специалистом об этом выборе отопления для вашего дома.

Как работают теплые полы

При лучистом нагреве пола тепло исходит от труб с горячей водой или электрических проводов, проложенных под полом.Как упоминалось выше, тепловые волны поднимаются и нагревают объекты, на которые они падают. Вы остаетесь в тепле, потому что эти объекты имеют собственное тепло и не забирают ваше. Сравните это с обычным отоплением с принудительной подачей воздуха, которое есть в большинстве американских домов. Воздух дует из регистров при температуре 120 градусов по Фаренгейту, где он поднимается наверх комнаты, а затем опускается вниз по мере охлаждения. Это объясняет, почему ваши пальцы ног могут быть холодными, а голова теплая. Также циклируют системы принудительного воздушного отопления. Вы включаете свою печь, она нагревается до заданной температуры, затем отключается.Этот цикл повторяется, делая температуру в вашем доме неравномерной из-за серии подъемов и спадов температуры. Излучающие полы производят равномерное, постоянное, экономичное тепло, наиболее эффективное с большинством типов отделочных полов, включая паркет и плитку. Ковер обычно не рекомендуется из-за набивки под ковром — он душит тепло.

Типы теплого пола

Существует два основных типа лучистого теплого пола: электрический и водяной. Есть и третий вариант — теплый пол с воздушным подогревом, но он совсем не рентабельн в жилых помещениях и редко используется.Не стесняйтесь звонить в компанию Comfortable Design в любое время, чтобы получить полную информацию о лучистых полах и о том, какой тип лучше всего подходит для вашего дома и бюджета.

Электрическое лучистое тепло

Электрическое лучистое тепло использует кабели электрического сопротивления под полом. Как правило, электрические полы не используются в качестве основного источника тепла в доме, так как относительно высокая стоимость электроэнергии не сделает этот выбор экономически выгодным. Этот тип теплого пола используется в качестве дополнительного тепла, например, в случае пристройки или ванной комнаты.Программируемые термостаты рекомендуются как для ограничения температуры воздуха, так и температуры пола, чтобы минимизировать затраты на электроэнергию. Электрические кабели встроены в пол или могут быть предварительно прикреплены к матам для простоты установки и уложены поверх чернового пола в слое тонкого раствора. Если вы не можете поднять свой существующий пол, есть компании, производящие электрические излучающие прокладки, которые помещаются в отсеки для балок под полом. Свяжитесь с Comfortable Design, чтобы узнать, подходит ли этот вариант для вашего проекта.

Водяное лучистое тепло

Водяные системы лучистого отопления обычно предназначены для всего дома. Бойлер или водонагреватель нагревает воду до температуры от 100 до 120 градусов по Фаренгейту, и она циркулирует по трубам под полом. Как упоминалось выше, в настоящее время предпочтительными трубками являются трубы PEX, так как медь и металл со временем подвергаются коррозии. Эта гибкая трубка может быть установлена ​​множеством способов: поверх чернового пола в рифленых панелях или защелкивающихся сетках, защелкнутых в алюминиевых полосах на нижней стороне пола или залитых бетоном.

Стоимость теплых полов

Установка лучистого теплого пола на начальном этапе обходится дороже, чем установка более традиционных систем отопления, таких как принудительное воздушное отопление или водяные (плинтусные радиаторы) системы.Но в долгосрочной перспективе это экономит деньги за счет более низких настроек термостата и более высокой эффективности. Кроме того, лучистый подогрев пола не касается охлаждения дома, так что это отдельная покупка, которую следует учитывать. Как и в любом проекте отопления, вам необходимо получить доступ к стоимости материалов и оборудования, а также к стоимости рабочей силы. Но даже при оценке необходимых первоначальных инвестиций многие жители Йорка, штат Пенсильвания, устанавливают в своих домах теплые полы и счастливы своим выбором.

Как установить теплый пол на существующую бетонную плиту

У меня бетонный фундамент, и я хочу положить на него ламинат.Есть ли способ нагреть плиту под полом, не разрушая бетон? -Lyle

Hi Lyle,

Существует несколько производителей систем электрического обогрева пола, которые можно размещать непосредственно поверх существующей бетонной плиты. Некоторые выглядят как проволочные изгороди, которые вы раскатываете по полу. Однако мне они не особенно нравятся, потому что они не очень энергоэффективны.

Другим вариантом лучистого обогрева пола, который является энергоэффективным, являются системы, в которых горячая вода циркулирует по небольшим трубкам под полом.Эти системы лучистого теплого пола также могут быть установлены поверх плиты до укладки пола.

Существует несколько производителей этого типа теплого пола. Один из них, который хорошо работал, сделан компанией Uponor. Вот как его установить:

• Прикрепите фанерный пол к бетонной плите.
• Привинтите направляющую с предварительно вырезанными канавками для пластиковых труб к фанерному основанию пола.
• Вставьте гибкую пластиковую трубку в направляющую.
• Подсоедините пластиковую трубку к насосу, который подключен к отдельному водонагревателю, обеспечивающему циркуляцию горячей воды по трубке.
• Уложите деревянный или ламинатный пол поверх направляющей.

Удачи в вашем проекте,

Дополнительная информация

Предыдущая статьяКак устранить и предотвратить плесень на чердакеСледующая статьяКак удалить гипсокартон с обшивки шпунта и канавки эксперт по улучшению для CBS The Early Show и The Weather Channel более десяти лет.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником во всех вопросах, связанных с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и временам года.

Установка теплого пола | Мартынов Фотогалерея

Лучистое отопление пола, также известное как «теплый пол», представляет собой систему обогрева пола, которая проводит тепло по всей поверхности пола.Лучистое отопление пола упрощает контроль температуры в каждой комнате, устанавливая предпочтительную температуру в часто используемых зонах и снижая температуру в комнатах, которые вы не используете так часто. Это позволяет экономить энергию и деньги.

Это система лучистого обогрева пола, которая устанавливается на фанеру с пазами, что обеспечивает простоту монтажа и гораздо более эффективна, чем трубопроводы, проложенные под фанерным полом. В этом случае трубы находятся в непосредственном контакте с готовым напольным покрытием, которое быстрее передает тепло.

Рифленая фанера способствует равномерному распределению температуры по всему помещению.

На этой фотографии показаны зонирующие головки на коллекторе отопления. В этом приложении очень легко управлять зональным отоплением с помощью термостата в каждой комнате для эффективного и комфортного отопления.

Высокоэффективный газовый котел для подогрева пола и бака для горячей воды. Время восстановления резервуара для горячей воды очень короткое. Эта конкретная система горячего водоснабжения требует различных температур воды, которые может обеспечить этот модулирующий котел.

Система на этом изображении имеет семь зон нагрева, каждая из которых имеет собственный насос. В этом приложении мы можем равномерно распределять температуру в больших системах.

На этом фото показан коллектор отопления для одной зоны обогрева. Система заполнена гликолем для защиты труб от замерзания, поскольку часть системы обогревает складское помещение, где тепло будет использоваться только при необходимости.

Выше показана система обогрева цокольного этажа до заливки бетона.Теплый цокольный этаж сделает весь дом уютным и комфортным.

После того, как этот цокольный этаж был выровнен и уложена изоляция, были уложены кислородные барьерные трубы. Трубы под давлением воздуха крепятся скобами к изоляции, а верхняя часть труб имеет проволочную сетку, которой требуется только краевая изоляция перед заливкой бетона.

Обратитесь к нашим специалистам по установке печей

Имея многолетний опыт работы в северо-восточном районе Огайо, компания Martinov Home Solutions предлагает широкий спектр услуг по ремонту и установке, которые помогут удовлетворить ваши потребности в системах ОВКВ.Свяжитесь с нами сегодня, чтобы запросить бесплатную оценку без обязательств.

Как укладывать паркетные полы с лучистым теплом

Черный пол
Посоветуйтесь с проектировщиком системы, чтобы выбрать вариант основания (см. иллюстрации). Проектировщик системы отопления несет ответственность за укладку черного пола, но вам следует ознакомиться с выбор. Прямой контакт трубы с полом не рекомендуется. Показанные здесь основания пола рекомендуются для укладки паркета.Фанера (5/8 дюйма) или ориентированно-стружечная плита (3/4 дюйма) являются хорошими кандидатами для материалов чернового пола в излучающих установках. Компании, занимающиеся лучистым теплом, не рекомендуют черновые полы из ДСП.

Температура пола
Предоставьте проектировщику системы лучистого отопления размеры полов из твердой древесины, породу и желаемую температуру для каждой комнаты. Это даст ему/ей информацию, необходимую для расчета необходимой температуры воды.

Установка труб
Проконсультируйтесь с проектировщиком системы, чтобы определить схему сети труб, чтобы вы знали, где находятся трубы, прежде чем прибить пол.Лучше всего, чтобы трубы располагались равномерно по полости балки (между шпалами). Затем вы можете прибить готовый настил к шпалам на восьмидюймовых центрах. Когда контуры труб пересекаются по центру полости балки, попросите проектировщика системы использовать гвоздевые пластины для защиты излучающих контуров от прокола.

Климат-контроль
Следующие климат-контроли минимизируют расширение и сжатие во время и после укладки пола.

Механический контроль влажности: система отопления, вентиляции и кондиционирования воздуха (HVAC) должна иметь механический контроль влажности. Это позволит следить за помещением и поддерживать относительную влажность на одном уровне, что позволит сохранить равновесную влажность пола стабильной.

Контроль точки теплопередачи: Разработчик системы также должен установить контроль точки уставки, который будет контролировать температуру деревянного пола. Контроль уставки должен либо снижать температуру воды в системе, либо временно отключать систему, чтобы предотвратить перегрев пола в случае неисправности оборудования.

Внешний термостат: рекомендуется использовать внешний термостат для защиты периметра системы от поглощения конденсата весной и осенью, когда могут происходить резкие перепады температуры.

После установки чернового пола, труб и климат-контроля система отопления должна работать не менее 72 часов, чтобы достичь желаемой относительной влажности в доме.

Временные невентилируемые источники тепла, такие как «саламандры», работающие на пропане, могут добавлять чрезмерное количество водяного пара.Избегайте их, если это возможно, но если их необходимо использовать, оставьте окна открытыми, чтобы выпустить влагу.

Теперь следуйте обычной процедуре укладки любого деревянного пола.

Техническая помощь и/или фотографии предоставлены; HeatLink USA Inc., Гранд-Рапидс, Мичиган; Хитвей, Спрингфилд, Миссури; Wirsbo, Apple Valley, Minn.

Преимущества использования горячей воды в напольном отоплении Эксперты по климату

Опубликовано admin 16 февраля 2016 г.

Горячая вода для подогрева пола, также известная как водяной или жидкостный обогрев пола, представляет собой инновационный метод обогрева дома, который обогревает ваш дом от пола вверх, а не от потолка вниз, используя горячую воду, которая циркулирует в правильно сконструированных пластиковых трубах. в структуру вашего пола.

Как работает горячая вода в напольном отоплении?

Горячая вода для обогрева пола использует нагретую воду, которая поступает в комнату от водонагревателя вашего дома и по трубам, проходящим через стену, а затем под полом. Эти трубы, как правило, изготавливаются из PEX, гибкой пластиковой трубки, которая является одновременно прочной и эффективной при излучении тепла. Фактически, ожидаемый срок службы PEX – более 100 лет, поэтому маловероятно, что вам когда-нибудь понадобится его замена.

Трубка встроена в напольную плитку и организована в виде циркуляции, которая покрывает весь пол, так что тепло поднимается равномерно, а не попадает в комнату только в одной точке.Тепло излучается в окружающие материалы, а затем в нижние слои воздуха в помещении. Поскольку воздух верхнего уровня не нужно нагревать, в помещении можно поддерживать достаточно комфортные условия при меньшем потреблении энергии, чем при методах «сверху вниз».

Как устанавливается горячая вода в напольном отоплении?

На уровне первого этажа дома типичный метод установки начинается с земляных работ на полу и подготовки рабочей поверхности. Затем укладывается слой изоляции и измеряются размеры помещения для расчета количества и размеров необходимой плитки. Затем панели обрезаются по размеру и укладываются, а трубы вставляются в каналы плитки с помощью резинового молотка. Между панелями оставляют зазор в 1/8 дюйма, чтобы обеспечить расширение, наносится клей, чтобы удерживать каждую деталь на месте, и панели надежно привинчиваются. Датчик будет установлен в центральном положении и подключен к термостату, а две водопроводные трубы будут проведены через стену к водонагревателю.

На бетонных полах перед заливкой устанавливается арматура, а трубы PEX привязываются к арматуре для дополнительной поддержки.На верхних этажах здания трубы PEX часто подвешивают под черным полом между балками, а не встраивают в черный пол.

Каковы преимущества использования горячей воды в полах с подогревом?

Особенно в Канаде, где холодные зимы и высокие расходы на отопление домов являются обычным явлением, горячая вода в системах подогрева полов приобрела большую популярность. Вот некоторые из его преимуществ, которые объясняют, почему его часто выбирают по сравнению с другими методами:

• Причина номер один — более высокие показатели энергоэффективности, обычно превосходящие как газ, так и электричество. Относительно быстрое, равномерное и стратегически расположенное распределение тепла обеспечивает превосходную экономическую эффективность.
• Незаметный и компактный характер скрытого нагревательного устройства под полом является еще одним преимуществом, а также устранением неприглядных отопительных насосов/вентиляционных отверстий.
• Мрамор, сланец и другие напольные покрытия из натурального камня очень декоративны, но временами холодны как лед для босых ног, но пол с подогревом означает приятное согревание ног.
• Поскольку тепло медленно излучается вверх, сквозняки практически исключены.Это означает, что аллергены и частицы, влияющие на астматиков, остаются на полу, а не поднимаются в воздух.

Горячая вода для подогрева пола является одним из наиболее эффективных и экономичных способов отопления дома, особенно в холодные зимние месяцы. Он имеет много преимуществ, которые сделали его чрезвычайно популярным вариантом, а экспертная установка доступна круглый год через экспертов по климату. Вы можете получить бесплатную оценку сегодня онлайн или позвонив нам по телефону 855-241-7171.

Как дешево обогреть дом! Взгляд на излучающее тепло пола по требованию

Если вы ищете невероятный способ обогреть свой дом, гараж, сарай или хозяйственную постройку по дешевке – сегодняшняя статья о лучистом тепле пола – это то, что вам нужно.Особенно, если вам предстоит строительство или ремонт в ближайшем будущем!

Наш первый опыт использования системы теплого пола по запросу мы получили, когда строили свой оригинальный фермерский дом еще в 2016 году. Зная, что мы строим дом на бетонной плите, наш подрядчик по фундаменту предложил нам изучить систему теплого пола.

Мы уже планировали использовать в доме безрезервуарную систему водяного отопления. Нам понравилась мысль и экономия на том, чтобы не нагревать резервуар для воды 24/7.Более того, нам очень понравилось, что нам никогда не приходилось беспокоиться о том, что в душе может закончиться горячая вода!

Мы использовали теплый пол для отопления всего нашего фермерского дома на старой ферме. Это позволило нам нагреть его комфортно, недорого и без каких-либо регистров, вентиляционных отверстий или воздуховодов. Нам так понравилось, что в этом году мы используем ту же систему в нашем новом фермерском доме.

Но чего мы не знали в то время, так это того, что мы могли бы использовать ту же безрезервуарную систему по требованию для обогрева полов и дома.Это означало, что мы могли отказаться не только от бака с горячей водой, но и от дорогостоящей печи для нашего дома. И окупилось ли это когда-нибудь с бюджетом – и для снижения наших будущих счетов за отопление!

Простота системы теплого пола по запросу

Система лучистого обогрева пола по требованию удивительно проста. Вы можете установить его в бетонную подушку или под существующую плитку, ламинат, камень, дерево или даже пол с ковровым покрытием.

Мы установили нашу систему прямо в бетонную плиту во время ее заливки.На сегодняшний день этот метод является самым простым и наименее дорогим вариантом из всех. Конечно, при использовании этого метода это должно быть новое строительство или капитальный ремонт. Однако есть и другие варианты установки теплого пола в существующих конструкциях.

Преимущества On Demand – как обогреть дом дешево!

Для нас система стала настоящей любовью с первого взгляда! Не только за то, как удивительно он обогревал весь наш дом, но и за то, насколько эффективно он это делал. На самом деле, настолько эффективно, что за четыре зимы, которые мы провели в доме, наш счет за газ зимой составлял в среднем 100 долларов в месяц!

Перед заливкой нашей бетонной плиты внутри рамы были сначала уложены изоляционные панели и пластиковые трубы pex.Затем был залит бетон, чтобы завершить пол.

Эта цифра становится еще более удивительной, если учесть, что мы не только отапливали весь наш дом газом, но также использовали его для нагрева всей нашей горячей воды и для питания газовой плиты нашего дома!

Но больше всего нам понравились согревающие свойства пола. Нет ничего лучше, чем встать с постели холодной зимней ночью и ощутить тепло ног снизу. И, что еще лучше, никаких вентиляционных отверстий, дующих вам в лицо.

Но, как вы увидите ниже, на этом преимущества не заканчиваются. Вот взгляд на установку системы лучистого пола по требованию и почему она может сэкономить вам тысячи на счетах за отопление, а также на ваших затратах на строительство!

Как работает система лучистого обогрева пола по требованию – и как она может обогреть дом дешево!

Существует много типов лучистого теплого пола, и все они, безусловно, могут эффективно обогреть помещение. Но система лучистого пола по запросу выводит эту эффективность на новый уровень.

Заливка полов в барндоминиуме. Тепловые трубки сначала раскатываются поверх изоляционных панелей. Далее бетон заливается сверху, и пол полностью нагревается!

Система отопления спроектирована вокруг центрального блока, который нагревает воду по мере необходимости и только тогда, когда это необходимо. Вместо бойлера или резервуара для горячей воды, в котором хранится запас теплой воды, вода течет через центральный блок для получения горячей воды по требованию.

Система может работать на пропане или природном газе, а нагревательные форсунки включаются только при запросе горячей воды.Вот где действительно происходит экономия. Нет необходимости постоянно нагревать стоящую без дела емкость с водой.

Как это работает

Чтобы активировать подогрев пола, вы просто включаете термостат, и он начинает медленно нагревать пол. Это достигается за счет циркуляции горячей воды по трубам, которые затем излучают тепло вверх в комнату.

Все мы знаем, что тепло поднимается вверх, поэтому, если тепло начинается с самой низкой точки, система уже имеет преимущество.Как только пол становится теплым, вода циркулирует по нему, нагреваясь только тогда, когда температура термостата падает ниже установленного диапазона.

Для нашей системы по требованию мы используем комбинированный блок от Navien.

В отличие от традиционной печи, система лучистого теплого пола работает постоянно. Всегда приходит жара. Когда открывается дверь или открывается окно, выходит горячий воздух, но быстро излучается еще больше. Для нас было так приятно не слышать, как топка топится, как только холодный воздух входит в помещение.

Мы включаем нашу систему ранней осенью, когда начинаются холода, и она остается включенной до середины весны, когда становится тепло.Он нагревается только при необходимости и не беспокоится об использовании тонн топлива. Лучше всего то, что не нужно менять фильтры в печи и не беспокоиться о том, что печь начнет раздувать пыль повсюду!

Как установить – как дешево обогреть дом!

Перед заливкой плиты на изоляционные листы из пеноматериала укладывается петля из пластиковых трубок (трубок pex), а затем трубы закрепляются крупными скобами. Далее сверху заливают бетон. По сути, трубка становится воздуховодом системы.

После завершения каркаса дома трубы подключаются к настенному газовому водонагревателю, работающему по требованию. Система действует не только как наша печь, но и как источник горячей воды. Линии к душевым, раковинам и везде, где нам нужна горячая вода, выходят из отдельной перегородки внутри устройства.

Может показаться беспорядком, но это трубы, проложенные по бетонному полу на нашей новой стройплощадке. Еще одной приятной особенностью системы является то, что в ней могут быть зоны для разных помещений.Это позволяет вам сэкономить еще больше, отказываясь от областей, которые не нуждаются в таком же количестве тепла.

Опять же, даже бойлер или система горячего водяного пола эффективны для обогрева труб и пола. Но, используя систему по запросу, мы вообще устраняем необходимость в резервуаре. Как для пола, так и для наших потребностей в горячей воде в доме.

Мы выбрали блок Navien для нашей первой безрезервуарной системы и будем устанавливать его в новом barndominium. Нагревательный блок имеет размеры 28″ x 20″ и занимает гораздо меньше места, чем бак с горячей водой, не говоря уже о всей печи. Кроме того, во время работы он очень тихий.

Что касается стоимости, то трубы и система по требованию вместе взятые были меньше, чем мы заплатили бы за одну бюджетную печь. Не говоря уже о том, чтобы купить и установить HVAC, водонагреватель и многое другое! См.: Проект Барндоминиум

.

Окончательные характеристики –

Как дешево обогреть дом!

Конечно, бетонный пол можно уложить плиткой или ковром. Но чтобы еще больше сэкономить на стоимости строительства, мы превратили бетонную плиту нашего дома в наш последний пол с помощью нескольких простых шагов.

Новый бетонный пол с прорезями, похожими на плитку. После того, как все будет готово, мы окрасим пол кислотой, чтобы он выглядел как мрамор. Это создает недорогой готовый пол, который отлично выглядит и экономит бюджет.

Для начала мы разделили бетонную плиту на «плитки» 3 x 3 фута с помощью пропилов. Это не только помогает избавиться от беспокойства по поводу образования трещин на полу, но и придает полу неповторимый внешний вид плитки.
