Стабилизатор напряжения для котлов отопления: Статьи о стабилизаторах напряжения, ИБП и другой продукции ГК «Штиль»

Содержание

стабилизаторы напряжения для газовых котлов

Котлы отопления и автоматика, управляющая системой автономного отопления, оснащаются сложной и дорогостоящей электроникой, которая очень требовательна к качеству электропитания.
Для стабильной и безаварийной работы котла электрическая сеть должна обеспечивать напряжение 210-230 Вольт.
На практике, напряжение в сети непрерывно изменяется, особое влияние на напряжение оказывают приборы с электродвигателями и сварочные аппараты.

Защиту от бросков напряжения, его заниженных или завышенных значений, может обеспечить стабилизатор напряжения.
Кроме того, работая в оптимальном режиме, котел расходует минимальное количество электроэнергии.

Виды стабилизаторов напряжения

Основу стабилизатора напряжения составляет автотрансформатор с несколькими вторичными обмотками (от 4 до 20).
Регулирование выходного напряжения осуществляется подключением или отключением дополнительных обмоток.
В зависимости от управления подключением обмоток, стабилизаторы делят на:

  • релейные – переключение осуществляется при помощи реле;
  • электромеханические – переключение производит подвижный графитовый контакт;
  • электронные (тиристорные) – за переключение отвечают быстродействующие электронные ключи.

Наиболее оптимальными для котлов являются электронные стабилизаторы, обеспечивающие малое время срабатывания,
меньшее отклонение от заданного напряжения, устойчивую работу при разбросе напряжения от 120 до 300 Вольт.
Они обладают большим сроком службы, небольшими габаритами. Единственным недостатком является достаточно высокая цена.

Релейные и электромеханические стабилизаторы имеют большое время срабатывания и узкий диапазон входного напряжения.
К тому же, подвижный графитовый контакт электромеханических стабилизаторов изнашивается с образованием пыли.
Это требует ежегодной чистки, осмотра и замены изношенного контакта.
При перемещении контакта по обмоткам возникает искрение, что исключает применение таких устройств в помещениях с газовыми котлами.

Выбор стабилизатора напряжения для котла

Основным критерием выбора стабилизатора является мощность.

Следует учитывать, что пусковые токи насосов в 2-3 раза больше номинальных, поэтому мощность стабилизатора должна быть с запасом.

Чтобы определить требуемую мощность стабилизатора, нужно знать электрическую мощность котла. Если к стабилизатору будет подключено несколько устройств, следует просуммировать их мощности.
Электрическую мощность можно узнать из паспорта устройства или найти на корпусе.

Полученное значение мощности нужно умножить на 3 – это и будет мощностью стабилизатора.
Если полученное число не совпадает с предлагаемыми устройствами, следует остановить свой выбор на ближайшем с большей мощностью.
Приобретать стабилизатор с меньшим запасом мощности не рекомендуется, поскольку в момент пуска насоса он будет работать в режиме перегрузки, что может привести к выходу из строя.

Например, среднестатистический котел имеет электрическую мощность 150 Ватт. Значит, для него нужен стабилизатор на 150х3=450 Ватт.
Ближайшими по значениям буду стабилизаторы на 400 и 500 Ватт. Следует выбрать модель с мощностью 500 Ватт.

Если к устройству стабилизации будет подключаться несколько приборов, то необходимо выбрать модель с подходящим количеством розеток.

Не лишним будет выяснить в каком диапазоне изменяется напряжение в домашней электрической сети.
Если стабилизатор будет иметь меньший диапазон, то при выходе сетевого напряжения за его рабочую зону он будет отключать котел.
Если напряжение в сети изменяется в пределах 170-240 Вольт, то стабилизатор должен уметь работать в диапазоне от 150 до 260 Вольт.

Стабилизаторы напряжения рассчитаны на работу внутри помещений. При этом их рабочая температура составляет +5 — +40ºС.
Для работы при отрицательных температурах предназначены специальные модели с теплоизоляционным кожухом.

Стабилизаторы выпускаются в напольном и настенном исполнении. Настенное исполнение предпочтительнее, поскольку при этом не отнимается полезная площадь помещения.

Купить стабилизатор для газового котла

Устанавливая котел отопления, следует помнить, что он должен питаться напряжением 210-230 Вольт.
Если он выйдет из строя по причине некачественного электропитания, то покупатель может быть лишен гарантии за нарушение условий эксплуатации.
Поэтому не стоит экономить на покупке стабилизатора – он поможет сэкономить на дорогостоящем ремонте котла и снизит его энергопотребление.

Чтобы выбрать стабилизатор для котла не нужно быть специалистом. Достаточно лишь знать мощность котла или всех подключаемых приборов.
Если возникнут какие-либо вопросы или потребуется помощь в выборе стабилизатора – наши консультанты с радостью помогут.

Нужен ли стабилизатор напряжения для газового котла?


Современные газовые котлы оснащены сложной электроникой, которая управляет рабочими процессами и режимами. Благодаря плате управления котел работает автономно, согласно заданной программе. Стабилизатор напряжения для котла является жизненно важным дополнением, так как в сети периодически возникают перепады напряжения, импульсы и замыкания. Эти и другие факторы негативно сказываются на работе микропроцессорной электроники, в том числе и элементах управления котлом.


Если в сети возникнут перебои, то котел может просто сломаться и перестать работать, но это не самое страшное. Газовые котлы становятся причиной отравления природным или угарным газом. Также велика опасность возникновения пожара и взрыва. За этими факторами пристально следят сложные электронные датчики внутри котла. В результате произошедшего в сети сбоя датчик сгорит или начнет некорректно работать. Система контроля из-за возникшего нарушения это не распознает и запустит котел, что обязательно приведет к человеческим жертвам.


Перепады в напряжении приводят и к не столь критическим поломкам. Возможно, что вы не сразу заметите изменения в работе котла, но со временем, когда придет время платить за газ и свет, сильно удивитесь. Электроника не всегда полностью перегорает, а происходит частичное нарушение ее функций. Характерные признаки таких поломок:

  • котел работает круглосуточно, не выключаясь;
  • температуру воды в одном или обоих контурах невозможно точно отрегулировать;
  • котел периодически уходит на перезагрузку;
  • постоянно работает циркуляционный насос.


Это немногие признаки, когда котел хоть и работает, но имеет серьезные неисправности в плате управления. Чтобы обезопасить себя и сэкономить при этом на коммунальных платежах, дополнительно устанавливается стабилизатор напряжения для котла. Он гарантированно защитит ваш котел от:

  • искажений сетевого напряжения;
  • аварийных ситуаций в сети;
  • сетевых импульсов.


Каждый узел котла выполняет важные функции. Выход из строя одного из них приведет к поломке всего агрегата и дорогостоящему ремонту. Плата управления страдает от перепадов в сети чаще всего, а ее стоимость равняется цене 3-х стабилизаторов. Вызов мастера и ремонт обойдется столько же, сколько стоит качественный стабилизатор.

основные типы, особенности и критерии выбора подходящей модели

Автор: Александр Старченко

В качестве источника теплоснабжения в малоэтажном строительстве часто применяются газовые котлы. Это удобно, достаточно экономично и безопасно. Двухконтурный газовый котёл кроме отопительных функций обеспечивает проживающих в доме горячей водой.

Некоторые газовые отопительные системы требуют подключения к электрической сети, что необходимо для работы блока контроля, управления и автоматики котла. Кроме того, большинство моделей газовых котлов оборудовано циркуляционным насосом с электродвигателем. В продаже имеется большой выбор дорогостоящих газовых котлов, в основном зарубежного производства, которые очень критичны к качеству питающего напряжения, поэтому стабилизатор напряжения для газового котла является важнейшей частью отопительного оборудования.

Содержание:

  1. Необходимость использования стабилизатора
  2. Типы стабилизаторов напряжения
  3. Критерии выбора стабилизирующего устройства для котла отопления
  4. Расчет мощности
  5. Какой стабилизатор подойдет для газового котла?

Необходимость использования стабилизатора

Отопительный газовый котёл представляет собой высокотехнологичное и сложное устройство. Электронные системы этого агрегата очень чувствительны к перепадам напряжения. Статистика показывает, что примерно треть всех неисправностей связана с бросками напряжения в питающей электрической сети. Причём для питания систем управления и автоматики требуется переменное напряжение синусоидальной формы, отличающееся от 220В не более чем на 5-6 %.

Такие параметры может обеспечить только качественный и надёжный стабилизатор. Причем, если в отопительной системе используется котёл большой мощности и имеется один или два циркуляционных насоса, то для их питания желательна установка раздельных стабилизаторов.

Типы стабилизаторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радиотехнических и электротехнических устройств используется уже давно. Самым простым устройством такого типа является автотрансформатор со ступенчатой или плавной регулировкой выходного напряжения.

Большой выбор стабилизаторов напряжения для котла отопления отечественного производства от компании «Энергия», вы найдете на сайте официального представителя ВольтМаркет.ру.

В настоящее время применяются следующие автоматические системы стабилизации напряжения:

  • Релейный стабилизатор;
  • Стабилизатор с сервоприводом;
  • Тиристорный стабилизатор;
  • Инверторный.

Существуют современные стабилизаторы для дома, использующие принцип широтно-импульсной модуляции, но в системах газового теплоснабжения они используются достаточно редко.

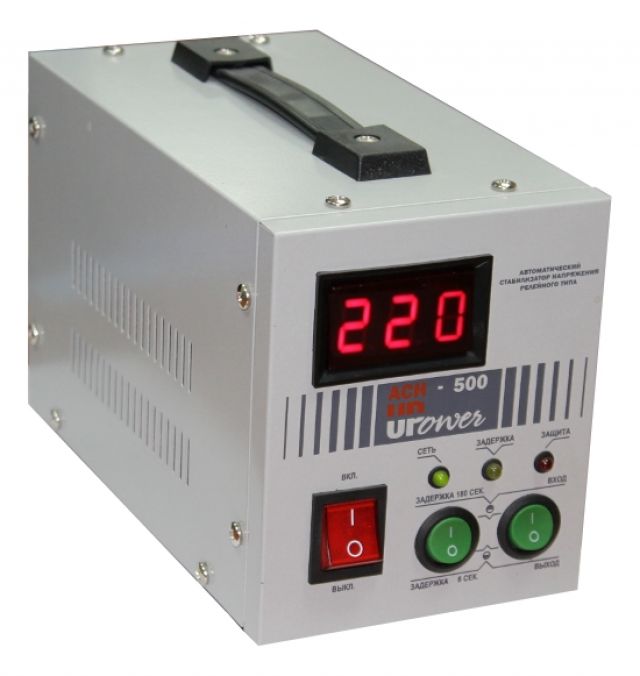

Релейные стабилизаторы

Принцип работы релейного устройства аналогичен работе автотрансформатора. Катушка вольтодобавки, подключаемая к сети, разделена на секции, с которых можно снимать повышенное или пониженное напряжение. Модуль управления постоянно сканирует напряжение сети и в случае изменения напряжения на входе, включает соответствующее реле.

Своими контактами реле подключает к выходу устройства какую-либо из секций. Поскольку релейное устройство работает в дискретном режиме, величина напряжения на выходе может отличаться от 220В  в большую или меньшую сторону на 5-8%.

Прибор надёжен в работе, не требует технического обслуживания, и имеет следующие параметры:

  • Регулировка напряжения – ступенчатая;
  • Точность установки – 5-8%;
  • Номинальное входное напряжение – от 190 до 250 В.

Сервоприводные стабилизаторы

Стабилизатор с сервоприводом является электромеханическим устройством. Элементом, регулирующим напряжение, служит металлический или графитовый контакт, перемещающийся по обмотке трансформатора. Контакт закреплён на оси серводвигателя.

Плата управления контролирует входное напряжение и в случае его изменения подаёт сигнал на электромотор. Ротор двигателя поворачивается на определённый угол, изменяя тем самым напряжение на выходе устройства.

Тиристорные

Тиристорный стабилизатор представляет собой полностью электронное устройство. Принцип его работы аналогичен релейному прибору, только секции обмотки трансформатора переключаются не контактами реле, а полупроводниковыми ключами.

Ключи, выполненные на тиристорах или симисторах, обеспечивают запас до миллиарда переключений, что делает этот стабилизатор исключительно надёжным. Прибор обеспечивает регулировку напряжения в дискретном режиме, но обладает высокой скоростью срабатывания.

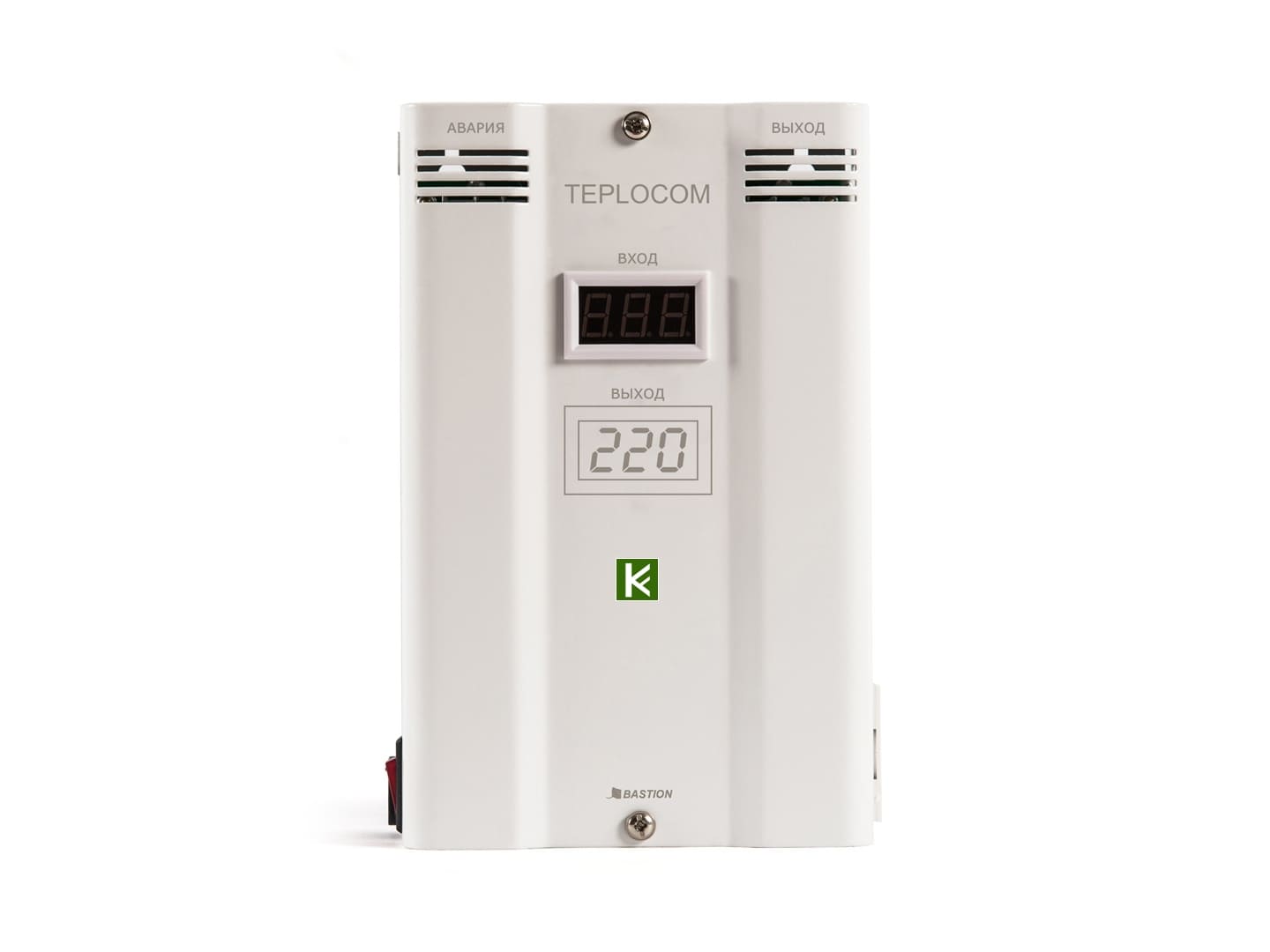

Стабилизатор инверторного типа

Самым прогрессивным стабилизатором считается прибор инверторного типа или стабилизатор двойного преобразования. В нём отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, пройдя через фильтр, выпрямляется, при этом определённая энергия запасается в конденсаторе. Затем осуществляется обратное преобразование постоянного тока в переменный.

Принцип работы инверторного стабилизатора

Каждый тип стабилизатора имеет свои достоинства и недостатки:

  • Релейное устройство отличается низкой стоимостью и хорошей надёжностью, но за счёт ступенчатого переключения, точность установки выходного напряжения невысока;
  • Сервоприводный стабилизатор выдаёт очень точную величину напряжения, но имеет низкую скорость срабатывания и требует постоянного технического обслуживания ввиду быстрого износа элементов, он не рекомендуется для использования с газовым оборудованием, т. к. при износе контакты могут искрить;
  • Тиристорный регулятор обладает мгновенной скоростью срабатывания, но стоит намного дороже релейного стабилизатора;
  • Устройство с двойным преобразованием выдаёт идеальное напряжение, отличается высокой скоростью, точностью и бесшумно в работе.

Критерии выбора стабилизирующего устройства для котла отопления

Чтобы выбрать лучший стабилизатор для газового котла необходимо знать его основные характеристики. Все устройства, предназначенные для стабилизации сетевого напряжения, имеют следующие основные параметры:

  1. Мощность;
  2. Скорость срабатывания;
  3. Точность напряжения на выходе;
  4. Диапазон напряжения на входе.

Кроме этих параметров для потенциального пользователя могут иметь значение стоимость устройства, его надёжность и дополнительные факторы, такие как шум и нагрев.

Большой выбор стабилизаторов напряжения для котла отопления отечественного производства от компании «Энергия», вы найдете на сайте официального представителя ВольтМаркет. ру.

  • Все стабилизаторы имеют встроенную защиту от перегрузки, короткого замыкания и отключают нагрузку при значительном превышении входного напряжения. Мощность стабилизатора определяется мощностью газового котла, а если система отопления оборудована циркуляционным насосом, то и мощностью насоса;
  • Скорость срабатывания определяет, насколько быстро стабилизатор отреагирует на изменившееся входное напряжение. В этом смысле самым медленным является прибор с серводвигателем, затем идёт релейный стабилизатор. Электронные устройства осуществляют практически мгновенную коммутацию напряжения так, что риск выхода из строя газового оборудования в этом случае минимален;
  • Газовые котлы зарубежного производства, как правило, рассчитаны на небольшие колебания питающей сети. Эта величина указывается в паспорте на устройство и может являться определяющей при выборе стабилизатора напряжения;
  • Самую высокую точность обеспечивают инверторные и сервоприводные стабилизаторы.   В релейных и тиристорных устройствах уровни выходного напряжения коммутируются ступенями через определённые интервалы, что обеспечивает точность установки порядка 5-6%. В большинстве случаев такой точности бывает достаточно для нормальной работы системы контроля и автоматики газового котла;
  • Важным параметром любого стабилизатора является допустимый диапазон входного напряжения. В зависимости от конструкции, стабилизирующие устройства могут поддерживать постоянное напряжение на выходе лишь при определённых пределах входного напряжения;
  • Обычно стабилизаторы успешно работают при входном напряжении от 140-150 до 240-260 вольт. Этот параметр указывается в паспорте на изделие и может немного отличаться. Если сетевое напряжение значительно отклонилось от допустимого, электронный предохранитель отключит потребителя (нагрузку) от электрической цепи. После нормализации входного напряжения нагрузка автоматически подключается к стабилизатору;
  • По стоимости, различные по конструкции стабилизаторы могут значительно отличаться. Мощные тиристорные или инверторные стабилизаторы стоят в несколько раз дороже релейных, но это окупается их высокой надёжностью и полным отсутствием шума при работе;
  • Для удобства пользователей большинство моделей стабилизаторов оборудуются светодиодными индикаторами режимов работы и дисплеем, где индицируются некоторые цифровые параметры.

Расчёт мощности

Выбор стабилизатора напряжения для газового котла по мощности является не такой простой задачей, как это может показаться. Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оборудованы электрическими клапанами.

В среднем, электрическая мощность бытового газового котла не превышает 200Вт, поэтому для питания электрических цепей такого устройства подойдёт стабилизатор мощностью 300-500 Вт. При этом учитывается необходимый резерв по мощности (20%).

Совсем другая ситуация возникает когда в системе управления теплоносителем применяется один или несколько циркуляционных насосов. Каждый насос оборудован электродвигателем, пусковой ток которого многократно превышает рабочий.

Чтобы правильно подобрать мощность стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса×3) × 1,3

  • Цифра «3» предполагает бросок пускового тока электродвигателя;
  • «1,3» – это поправочный коэффициент.

Например, мощность потребляемая схемой управления газового котла составляет 45 Вт, мощность циркуляционного насоса 80 Вт, тогда требуемая мощность стабилизатора составит – (45 + 80×3)×1,3=488 Вт (500 Вт).

Большой выбор стабилизаторов напряжения для котла отопления отечественного производства от компании «Энергия», вы найдете на сайте официального представителя ВольтМаркет.ру.

Какой стабилизатор подойдет для газового котла?

Чтобы разобраться в том, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

  • 20% резерв по мощности;
  • Защиту от превышения напряжения, короткого замыкания и перегрузки;
  • Форму выходного напряжения близкую к синусоидальной;
  • Функцию автоматического перезапуска;
  • Индикацию параметров и режимов работы.

Специалисты советуют не применять для стабилизации напряжения в газовом оборудовании устройства с сервоприводом из-за возможного искрения между щёткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают лучшие параметры выходного напряжения и отличаются длительным сроком безаварийной службы.

Где продаются такие стабилизаторы?

На рынке имеется большое количество различных марок и моделей стабилизаторов напряжения, но мы остановимся на одной конкретной марке. Речь пойдет о специальной линейке стабилизаторов отечественного производителя «Энергия», предназначенной специально для газовых котлов отопления. Среди этих стабилизаторов под маркой «Энергия APC» имеются устройства с различной мощностью: 500/1000/1500 и 2000 кВт.

Стабилизатор напряжения «Энергия APC 2000» ввиду его высокой мощности, можно использовать как для подключения отопительной системы так и другого оборудования параллельно с котлом. Точность стабилизации данного прибора составляет 4%, и это очень хороший показатель, который рекомендован специально для электроники газовых котлов. Диапазон входного напряжения стабилизатора находится в пределах 120-276В. Данное устройство имеет целых 5 степеней защиты, и может быть смонтировано на стену, а благодаря приятному и минималистичному внешнему виду впишется в любой дизайн, и сольется воедино с другим оборудованием котельной.

Итак, в данной статье мы рассказали вам об основных видах и критериях выбора стабилизатора напряжения для газового котла, а также пришли к выводу, что лучшими параметрами для использования с отопительным оборудованием, обладают релейные, электронные и инверторные стабилизаторы. Надеемся, что наша статья будет полезной для вас, желаем удачи!

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

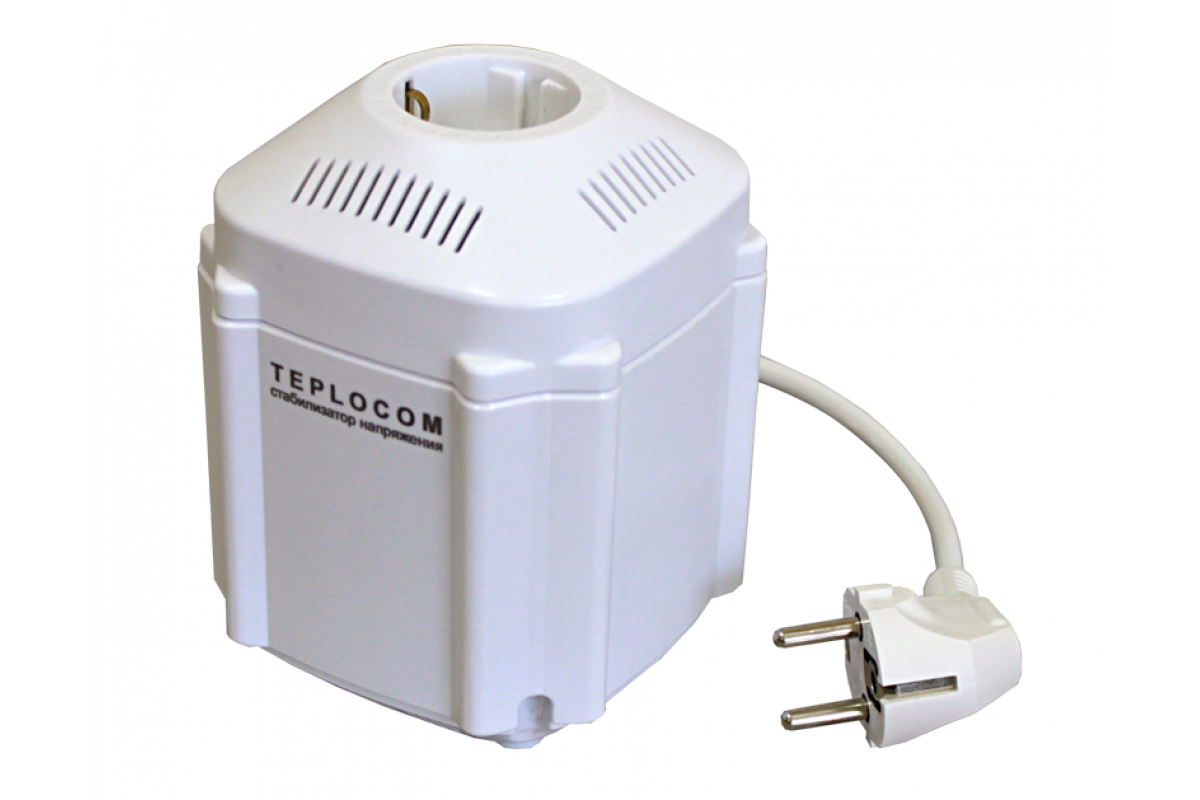

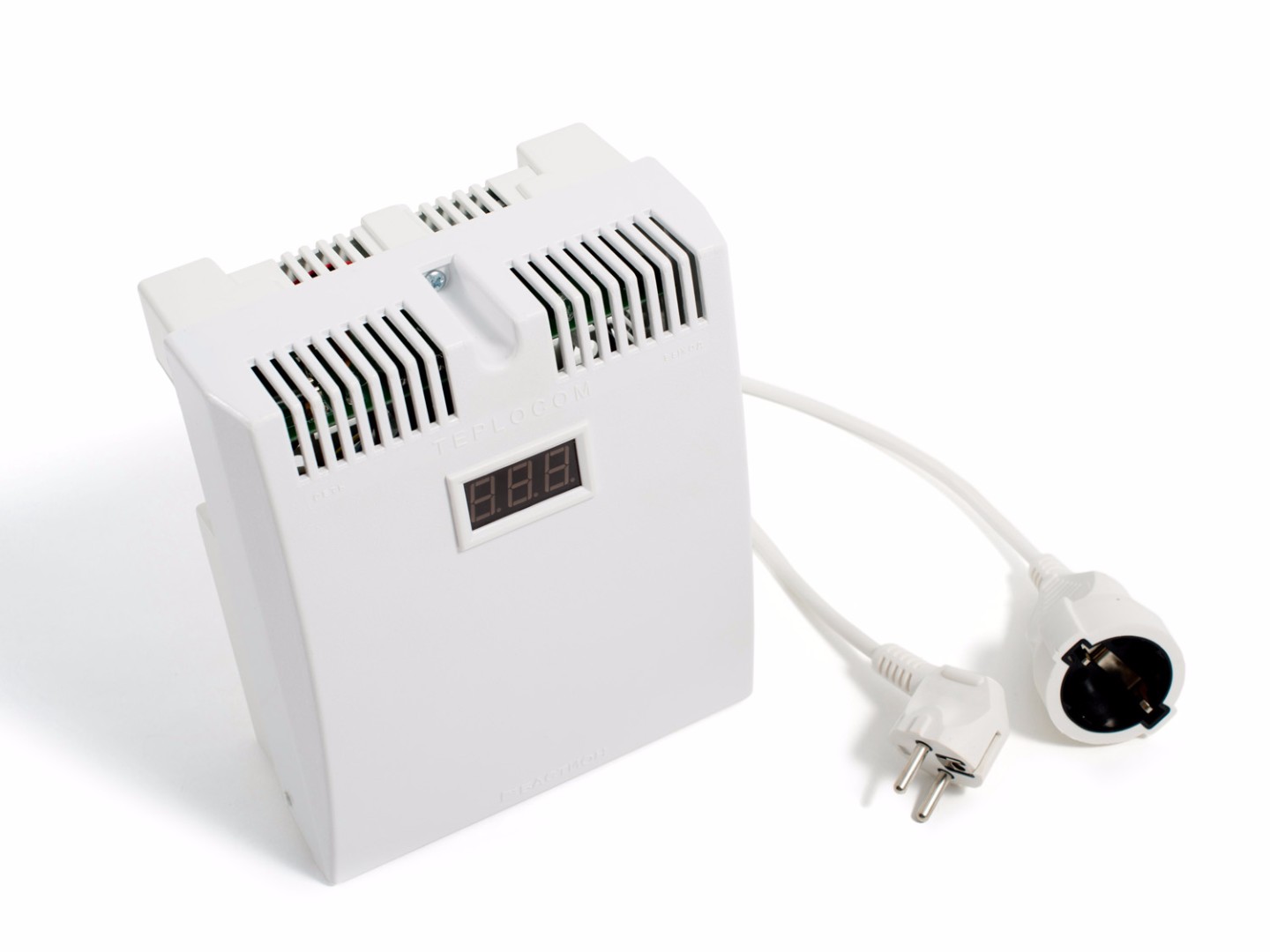

Стабилизатор напряжения для котла Teplocom ST-555

Стабилизатор сетевого напряжения «TEPLOCOM ST-888» предназначен для стабилизации напряжения сети в целях повышения качества энергоснабжения. Стабилизатор разработан для систем отопления и может быть установлен на объектах различного назначения: коттеджах, квартирах, офисах, промышленных предприятиях, учреждениях и т. д.

Технические характеристики стабилизатора Teplocom ST-888:

  • Номинальная мощность нагрузки: 600 ВА
  • Максимальная мощность нагрузки (не более 15 минут в течении 1 часа): не более 888 ВА
  • Входное (сетевое) напряжение: 145…260 В
  • Выходное напряжение: 200…240 В (при входном напряжении 165 – 260 В) и более 170 В (при входном напряжении 145-165 B)
  • Пределы изменения нагрузки: 0…100 %
  • Выходное напряжение, при котором срабатывает защитное отключение нагрузки и гаснет индикатор «ВЫХОД»: менее 170±3 В и более 242±3 В
  • Входное напряжение, при котором индикатор «СЕТЬ» начинает мигать: менее 165±5 В и более 260±5 В
  • Время переключения: не более 20 мс
  • Мощность, потребляемая от сети, без нагрузки: не более 3 ВА
  • Габаритные размеры ШхВхГ: не более 169х210х101 мм
  • Масса: 2,5 кг
  • Гарантия: 5 лет

Стабилизатор напряжения для газовых котлов отопления обеспечивает надежное электропитание газовых котлов напольного и настенного исполнения. Оригинальное решение сетевого подключения и простая схема монтажа позволяет выполнять установку стабилизатора газового котла на объекте без излишних затрат. Стабилизаторы для газовых котлов серии «Теплоком» имеют современный дизайн, оснащены светодиодной подсветкой и индикацией режимов работы.

Особенности стабилизатора напряжения Teplocom ST-888:

  • Мощность нагрузки «Теплоком 888» — 888 ВА
  • Очень простое подключение прибора (монтаж — не сложнее удлинителя)
  • Имеет безопасный элегантный пластиковый корпус.
  • Миниатюрные габариты позволяет легко найти место для монтажа
  • Имеет защитное автоматическое отключение при аварии в сети
  • Стабилизаторы Теплоком разработаны с учетом европейских норм электроснабжения
  • «Способен обеспечивать большую перегрузочную мощность
  • Совместим с газовыми котлами отопления различных видов

Высокое качество стабилизаторов напряжения для газовых котлов отопления серии «Теплоком» обеспечивается эффективной системой контроля качества производителя. Система контроля качества включает обязательное тестирование каждого прибора в специализированной заводской лаборатории. Стабилизаторы для газовых котлов серии «Теплоком» соответствуют всем требованиям ГОСТ РФ и единым требованиям ТС, стабилизаторы «Теплоком» для газовых котлов отопления производятся в соответствии с международными требованиям безопасности продукции. Интегрированная система управления качеством на заводе соответствует требованиям стандарта качества ISO 9001, это дает возможность эффективно выполнять контроль качества на всех этапах разработки и производства стабилизаторов для газовых котлов. Стабилизаторы напряжения для газовых котлов отопления производятся в соответствии с требованиями международного стандарта экологического менеджмента ИСО 14001 и стандарта OHSAS 18001

Стабилизаторы напряжения для газовых котлов прошли многоуровневый контроль качества и полноценное тестирование в зарубежных лабораториях известных мировых производителей газового оборудования. Компании Bosch, Baxi, Termet, Thermona, Sime, Buderus, Alphatherm, Vaillant, Gazeco, Chaffoteaux, Junkers рекомендуют использовать стабилизаторы напряжения для газовых котлов серии «Теплоком».

Стабилизаторы напряжения для газовых котлов

Ни один современный газовый котел отопления не обходится без наличия стабилизатора напряжения в своей конструкции. Как известно, циркуляция воды в помещении происходит за счет насоса, прокачивающего под воздействием давления определенные объемы жидкости. Осуществляется это посредством подачи необходимого количество электроэнергии, которая поступает из внешнего (реже – из внутреннего) носителя.

Выбор нужного стабилизатора напряжения – важная деталь в подготовке покупки необходимого котла отопления. Почему? – Постоянные перепады подачи электроэнергии могут спровоцировать перегорание тех или иных составляющих. Именно поэтому выбрать качественный стабилизатор напряжения – значит обезопасить себя от возможной поломки в будущем. (См. также: Купить хороший котёл – значит разбираться в его составляющих)

Если Вы желаете разобраться, как правильно выбрать стабилизаторы напряжения для газовых котлов, предлагаем Вашему вниманию аналитическую статью, которая даст некоторые познания в данном вопросе.

Вместе с порталом otopimdom.ruВы узнаете, как выбрать нужный товар, какие виды стабилизаторов бывают и, наконец, какие преимущества и недостатки могут существовать в агрегатах контроля напряжения.

ВАЖНО: Настоятельно рекомендуем Вам не забывать, что настоящий материал – это вводный курс в особенности выбора нужного товара в свое жилище. Если Вы хотите получить полноценное представление о той или иной марке стабилизаторов напряжения, предлагаем Вам почитать соответствующие форумы или иные ресурсы, посвященные данной тематике. (См. также: Как правильно выбрать электрический котел отопления с насосом?)



Характеристики стабилизаторов напряжения газовых котлов отопления

Прежде чем углубиться в вопросы покупки той или иной марки стабилизаторов, необходимо тщательным образом определиться с основными моментами устройств для контроля подачи энергии.

Так уж сложилось, что украинский рынок товаров и услуг данной сферы не располагает весьма эффективными агрегатами, поскольку на многих фирмах конечный потребитель может приобрести под видом всемирно известной марки продукции китайский стабилизатор, который выйдет из строя в течение нескольких месяцев работы. Более того, подобные товары не решают проблемы некачественной и нестабильной подачи электроэнергии.

ВАЖНО: Для того, чтобы не ошибиться в выборе, необходимо быть осведомленным о:

  1. Качестве продукции
  2. Сроке гарантии
  3. Отзывах клиентов
  4. Марке товара

Прежде всего, достойный стабилизатор напряжения обладает следующими характеристиками, которые направлены на эффективную работу в сфере «неровной» линии электроэнергии: (См. также: Производство котлов отопления)

  • Микропроцессорное управление
  • Достаточно широкий диапазон подаваемого уровня напряжения
  • Солидная скорость регулирования
  • Немалая цена
  • Компактность
  • Достойная точность регулировки

Почему необходимо осознанно подходить к выбору нужного стабилизатора напряжения?

  1. Во-первых, газовый котел отопления, как правило, представляет собой сложную установку, которая оснащается большим количеством электроники. Именно она и призвана контролировать все процессы по сжиганию топлива (газа) и циркуляции водного ресурса. Как известно, в газовый котел входят:
  • Микропроцессор
  • Насос
  • Программатор
  • Устройства клапанов

По причине того, что именно насос является одним из основных устройств внутри агрегата отопления, необходимо тщательным образом обезопасить его от возможного перегрева или воздействия неправильного сетевого напряжения из розетки.

  1. Во-вторых, без стабилизаторов напряжения долгой работы котла отопления можно не ожидать. Любой перепад подачи электроэнергии – настанет время посещения ремонта.
  2. (См. также: Карта сайта)

Механический и электронный стабилизатор для газового котла: что лучше?

Сегодня большинство стабилизаторов подачи напряжения выполняются в виде электронного типа. Почему? – Ответом на этот вопрос будет детальная статистика плюсов и минусов обоих видов агрегатов.

Механический стабилизатор – это устройство для контроля подачи электроэнергии, которое характеризуется невысоким откликом на «прохождение» неверного количества энергии. Что уж говорить, механика в этом плане – прошлый век. Изначально люди пытались хоть каким-то образом повысить защиту котла отопления от неправильных порций энергии. Именно по этой причине был изобретен механический стабилизатор.

С течение времени появилась необходимость в создании более надежных устройств стабилизации, по этой причине доверие перешло к электронике. (См. также: Что нужно знать о наружных котлах?)

ВАЖНО: Какие преимущества электронного стабилизатора перед механическим?

  1. При резком увеличении порций неправильного количества электроэнергии электронный стабилизатор «отвечает» намного быстрее, фиксируя неправильную работу. Механическое оборудование сработает позже.
  2. Электронный стабилизатор работает со 100% эффективностью, КПД не падает. В механике подобный показатель – порядка 95%.

Соответствие котлов отопления электронным стабилизаторам

На сегодняшний день не все агрегаты, предназначенные для обогрева жилища, могут отвечать всем стандартам подключения электронных стабилизаторов напряжения. Почему? – Мы приведем несколько подробных описаний котлов отопления разных марок, дабы определиться с возможностью подключения необходимого контроллера подачи электроэнергии.

Газовые котлы ДЭО

Южная Корея производит весьма недорогие котлы отопления, которые позволят сэкономить большие суммы денег на приобретении. Исходя из того, чтобы подобные товары данной марки стоят небольшие деньги, дополнительные разъемы для подключения не предусмотрены.

В целом, если Вы собрались выбрать газовые котлы марки «Daewoo», необходимо разобраться в особенностях предоставления качества услуг:

  1. Котлы марки «Дэу» — это товар в стиле «эконом-класс». Вместе с покупкой Вы получаете весьма простой в сборке товар, оснащенный, на наш взгляд, самым главным недостатком – резиновым шлангом подачи топлива. Примечательно, что именно по этой причине многие устройства данной марки «летят» в течение года эксплуатации.
  2. Небольшие габариты позволяют устанавливать данный аппарат в любую точку помещения. Вывод отходов (труб) производится наружу.
  3. Подключение стабилизатора напряжение в некоторых случаях не требуется, поскольку качество продукции оставляет желать лучшего. В большинстве случаев люди стремятся получить товар за небольшие деньги, поэтому подключение стабилизатора напряжения к данному товару нецелесообразно.

Газовые котлы Имергаз

Продукция итальянского концерна «Immergas» считается весьма качественным товаром, который отвечает всем стандартам и образцам.

На сегодняшний день товары предлагаются в 78 наименованиях. В Россию и другие страны СНГ поставляются модели вида «Star», «Mini», «Zeus». Подобные товары весьма хорошо адаптированы к нынешним условиям эксплуатации на территории наших стран.

Главными особенностями данной продукции является:

  1. Высочайшее качество сборки. Специалисты итальянского бренда постарались на славу, создав по-настоящему качественный продукт отопления.
  2. Отопление производится в двухфазном цикле. Данные котлы обогрева оснащены дополнительным отсеком, который распределяет некоторую часть топлива, «работая» параллельно с первым отсеком. Примечательно, что данная конструкция позволяет увеличивать начальную мощность на 5-10%.
  3. Отличные отзывы потребителей. В Интернете 90% покупателей и последующих потребителей весьма довольны приобретенным товаром. Отличная работа, обогрев «без нареканий» — все это крайне позитивно характеризует продукцию.
  4. Оцинкованный корпус позволяет защитить весь котел от коррозии. Срок эксплуатации – около 15 лет (без поломок).
  5. Возможность подключения любого стабилизатора напряжения (как механического, так и электронного).

Недостатки:

  1. Высокая цена товара. Однако здесь необходимо понимать, что качество, как известно, стоит денег. Приобретая котел марки «Иммергаз», Вы получаете достойный уровень сервиса – подачи «тепла» в свой дом.
  2. Дорогая стоимость обслуживания. Замена запасных частей также дорогостоящая.

Газовые котлы ЛУЧ

Продукция украинской компании «ЛУЧ» предлагает своим потребителям недорогие товары обогрева жилища, которые отличаются сравнительно небольшой стоимостью обслуживания и достойным уровнем качества.

Преимущества котлов отопления «ЛУЧ»:

  1. Надежная работа и качество сборки. Простая конструкция позволяет функционировать котлу отопления долго и без нареканий.
  2. Небольшие габариты и вес. Подобные котлы отопления можно без существенных проблем повесить на стену (если он навесной) или установить на пол (если напольный). Небольшой вес и размеры позволят разместить его в любом помещении.
  3. Невысокая стоимость запчастей. Если котел необходимо отдавать в ремонт, конечный потребитель не будет «ошарашен» большой суммой ремонта. Поскольку производство выполняется на территории Украины, все дополнительные запасные части не доставляются из-за границы.

Недостатки котлов «ЛУЧ»:

  1. Достаточно часто может «гореть» изоляция. Многие клиенты жалуются на неприятный едкий запах, который может возникать по причине прогорания резины.
  2. Котел отопления не имеет газового патрубка. На сегодняшний момент эта неувязка устранена, однако некоторое время назад подобная сложность заставляла некоторых потребителей повторно обращаться к рынку товаров и услуг в целях покупки нужного аксессуара.
  3. Часто «горит» автоматика. Подобный пункт – не редкость. Украинские производители не ставили целью изготовление качественного автоматического оборудования, поэтому в этом плане это может стать большой проблемой.
  4. Подключение стабилизатора – не все модели.

В заключение

Подбор необходимого котла оборудования должен осуществлять вместе с покупкой качественного стабилизатора напряжения. Именно по этой причине наш портал предложил Вам несколько возможных вариантов покупки агрегатов отопления (марки) и описал доступные варианты приобретения стабилизаторов.

Если Вы желаете подобрать для своих целей качественные и достойные агрегаты контроля подачи электроэнергии – не экономьте на деньгах, поскольку вовремя не зафиксированная ошибка может стать причиной дорогостоящего ремонта в сервисном центре.

Если Вы желаете узнать наиболее полную информацию и окончательно сделать свой выбор, обратитесь к нескольким ресурсам описания плюсов и минусов стабилизаторов напряжения.

Портал otopimdom.ruпомогает своим посетителям решить многие вопросы обогрева жилища, поэтому в случае возникновения неясных вопросов по подключению или монтажу отопления – добро пожаловать к нам.

Стабилизатор для котла, в наличии на Вавилова 9

Неверный выбор стабилизатора для котла может привести к повреждению электроники котла.

Чтобы помочь Вам в выборе стабилизатора для котла несколько рекомендаций: На твердотопливный котел можно поставить любой тип стабилизатора. Главное не ошибиться в мощности. На газовый, все зависит от характера Вашей сети электропитания. Релейные, с точность 8-10%, — можно ставить когда сеть идеальная (в идеальной сети стаб не нужен, а если и установлен, то вреда не нанесет), электромеханический вообще устанавливать категорически запрещается, остаются точные релейные, тиристорные и современные — инверторные, их мы и рекмендуем к использованию:

  1. Если Вы запитываете только один котел выбирайте стабилизатор мощностью 500-1000 ВА. А если всю систему отопления : котел+несколько циркуляционных насосов, то останавливайтесь на мощности 1000-2000ВА. Помните, что при заниженном входном напряжении (140-160 вольт) стабилизатор может развивать только 50% своей номинальной мощности!
  2. Есть настенные варианты крепления — что удобно в монтаже.
  3. Если характер питающей сети таков, что имеют место быть резкие скачки напряжения, то выбирайте тиристорный (симисторный) стабилизатор или инверторный стабилизатор.
  4. Полная информация по выбору типа и модели стабилизатора читайте на странице ПРАВДА о стабилизаторах напряжения

Стабилизаторы для газовых котлов

Стабилизаторы для твердотопливных котлов

Важно! Стабилизаторы напряжения по устройству делятся на четыре группы: релейные, тиристорные (симисторные), инверторные и электромеханические. Электромеханнику, несмотря на ее превосходную точность стабилизации (2-3%) использовать в качестве стабилизатора напряжения для газового котла категорически запрещается! Это связано с искрением открытого токосъемного контакта в процессе работы стабилизатора, а в помещении, где работает газ — никаких искр быть не должно!

Опять важно! Стабилизаторы для котлов НЕ ЗАЩИЩАЮТ электронику котла от последствий ударов молнии в ЛЭП или землю. Для защиты от перенапряжения по электро сети используются специальные «разрядники» и ограничители перенапряжения степеней 1,2 и перед самым котлом желательно ставить фильтр с третим уровнем защиты.

Опять очень важно! Стабилизатор с точностью от 10-7% применяется для твердотопливных котлов, а тиристорные или инверторные стабилизаторы с точностью 5-2% для питания газовых котлов. Именно точность и скорость удержания напряжения на выходе и влияет на стоимость стабилизатора.

Точность (если вернее, то — погрешность) стабилизатора чем меньше, тем лучше. 8% — это диапазон 202-237 вольта! 2% это 215-225 вольт на выходе!

Тиристорный тип отличается бесшумностью и высоким быстродействием, кроме этого более длительным сроком службы. Самый оптимальный стабилизатор для газовых котлов — Штиль R600ST.

Обязательно подбирайте мощность стабилизатора с запасом и исходя из значений указанных в ВАТТАХ, а не ВольтАмперах. (выделено жирным). И учитывая пусковые токи циркуляционных насосов.
Инверторный тип — это полная развязка входной цепи от выходной. Применим для питания в устовиях плохих энергосетей.

Требования к системе питания, взятые из документации к самим котлам.

  1. Чистый синус на входе Котла (необходим для платы управления).
  2. Отсутствие кратковременных провалов напряжения (в этом случае пламя горелки погаснет и после включения управление котлом перезагрузится и необходимо будет вручную включить поджиг, а как быть если Вас нет дома?).
  3. Стабильность частоты питающего напряжения.
  4. Напряжение должно быть в пределах 200-235 Вольт.

Ложка дегтя или руководство к действию.

Уважаемые владельцы газовых и твердотопливных котлов отопления! Любой стабилизатор напряжения (кроме инверторного) хорошо/или плохо справится только с последним (четвертым) пунктом.

Вы защищаете электронику котла и насосы только на 25% от всего того, что может случится из-за нестабильности питающего напряжения.

  • бесполезно запитывать котел от генератора через стабилизатор (частоту он не исправит и «ноль» не появится)
  • стабилизатор не спасет, если вообще отключат электроэнергию

ДЛЯ ПОЛНОЙ ЗАЩИТЫ ИСПОЛЬЗУЙТЕ On-line ИСТОЧНИКИ БЕСПЕРЕБОЙНОГО ПИТАНИЯ ДЛЯ КОТЛОВ.

Выбор регулятора напряжения для газового котла отопления

При монтаже системы отопления обязательно устанавливается регулятор напряжения для газового котла (ГЦ). Предупреждает о повреждении электронной платы в случае непредвиденных проблем в электрической сети. Чтобы правильно выбрать это устройство, нужно понимать не только характеристики, но и принципы работы. Вы согласны?

Все о видах стабилизаторов, их устройстве и действии вы узнаете, прочитав предложенную нами статью.Мы указали на ориентиры, необходимые для правильного выбора, перечислили ведущих производителей в сегменте. Принимая во внимание наши советы, вы правильно оборудуете газовый котел необходимым для работы устройством.

Содержание статьи:

  • Актуальность параметров напряжения на котлах
  • Принцип работы стабилизаторов
  • Типы бытовых моделей

    • Сервопривод или электромеханический
    • Тиристор или симистор
    • Электронный или релейный
  • Стабилизаторы двойного преобразования
  • Критерии выбора при покупке устройства

    • Максимальная мощность нагрузки
    • Скорость стабилизации напряжения
    • Диапазон рабочего напряжения
    • Температура окружающей среды
    • Другие некритические параметры
  • Производители стабилизаторов напряжения
  • Лучшие модели газовых котлов
  • Выводы и полезное видео по теме

Актуальность параметров напряжения на котлах

Даже недорогой газовый котел имеет 15-25 датчиков, информация о которых круглосуточно обрабатывается встроенной электронной картой. От ее работы зависит и обогрев дома, и безопасность жильцов в случае выхода из строя отдельных элементов оборудования.

Стоимость новой оригинальной электронной платы для газового котла составляет около 40-50% от ее стоимости, поэтому за сохранностью этого элемента следует следить с особым вниманием. Для нормальной работы платы газового оборудования сервисные центры настоятельно рекомендуют использовать стабилизатор напряжения.

Подвесные регуляторы напряжения не рекомендуется вешать под котлом, так как при прорыве труб вода может сломать электрооборудование.

Без стабилизатора бесплатного гарантийного обслуживания не будет. Особенно это актуально для загородных домов, где напряжение может падать по вечерам до 170-180 В или кратковременно превышать 250 В при обрыве проводов.

Помимо электронной платы, из-за изменения параметров электросети может сгореть и водяной насос, замена которого тоже будет стоить недешево. Поэтому лучше приобрести ЦО сразу при покупке газового котла, чтобы избежать проблем в будущем.

Принцип работы стабилизаторов

Принципиальное внутреннее устройство регулятора напряжения одинаково во всех его типах.

Под корпусом обычно прячутся следующие компоненты:

  1. Автотрансформатор с несколькими обмотками, отвечающий за согласование выходного напряжения с заданными параметрами.
  2. Устройство управления, обнаруживающее изменения входного напряжения.
  3. Автоматические выключатели. Они отключают стабилизатор при выходе параметров питания за пределы рабочего диапазона.
  4. Автоматика управления, изменяющая путь тока по обмоткам трансформатора в зависимости от разности входного и выходного напряжений.

Дополнительно СН может комплектоваться аккумуляторными батареями, позволяющими питать подключенные устройства после пропадания напряжения питания.

На релейных стабилизаторах при напряжении 10% напряжение колеблется в районе 220 В, отклоняясь на 10-15 В либо в меньшую, либо в большую сторону от целевого уровня

Принцип работы стабилизатора прост. При отклонении входного напряжения от нормы автоматика изменяет путь тока через обмотки трансформатора так, чтобы на выходе выдавалось постоянное напряжение 220 В. Технически эффект стабилизации достигается несколькими способами, в зависимости от типа устройства.

Типы бытовых моделей

Не все типы ЦО рекомендуются для бытовых газовых котлов. Некоторые категории этих устройств предназначены для промышленных целей и их использование в домашних условиях нецелесообразно.

Поэтому далее будут рассматриваться только виды стабилизаторов, подходящие для обустройства загородного дома.Предлагаем ознакомиться с моделями, которые подходят для отопления и продаются в большинстве специализированного оборудования.

Сервопривод или электромеханический

Принцип действия стабилизаторов напряжения для сервоприводных котлов отопления заключается в перемещении токосъемника по обмоткам трансформатора с помощью электропривода. Движение контролируется автоматикой.

Нежелательно устанавливать электромеханические регуляторы напряжения вблизи котлов с открытой газовой камерой, т. к. искра внутри устройства может привести к взрыву при утечке газа

Регулирование напряжения стабилизатором достигается изменением числа витков вторичной обмотки автотрансформатора, которые участвуют в передаче.Этот принцип позволяет устройству увеличивать или уменьшать выходное напряжение сети в зависимости от его входного значения.

Преимущества сервопривода CH:

  1. Устойчивость к перегрузке.
  2. Точность и плавность установки значений выходного напряжения 3-5%.
  3. Долгий срок службы при регулярном обслуживании.

Минусы электромеханических устройств:

  1. Чувствительность к отрицательным температурам, при которых нарушается работа устройства.
  2. При активной эксплуатации щетка коллектора требует замены каждые 3-4 года.
  3. Низкая скорость изменения напряжения — 10-40 В/сек.
  4. Шумовой сервопривод.
  5. Появление искр при движении токоприемника, что исключает установку СН в помещениях с высокой вероятностью утечки газа.

Стоимость сервоприводов в 3 раза дороже релейных и в 2 раза дешевле тиристорных. Включать такие СН в одну ветку с холодильником не рекомендуется, т.к. постоянные перепады напряжения при включении компрессора быстро приведут к стиранию щетки коллектора.

Тиристор или симистор

СН с тиристорами наиболее предпочтительны для газовых котлов. Принцип их действия заключается в формировании набора электрических выводов из вторичной обмотки трансформатора.

Тиристорные регуляторы напряжения с нагрузками могут нагреваться, поэтому их следует устанавливать так, чтобы не загораживать вентиляционные отверстия

Схема работы электронных ЦЗ чем-то похожа на сервоприводные модели. Только вот за регулирование числа витков на вторичной обмотке отвечает неэлектрический привод.токосъемные, так и отдельные выходы, включение которых регулируется тиристорными устройствами и процессором.

При падении напряжения отключаются выводы одних тиристоров и включаются выводы других, что обеспечивает охват большего числа витков обмотки.

Количество электрических выводов от трансформатора напрямую влияет на плавность и точность регулирования напряжения. Их количество может достигать 20-25 штук. Иногда используются двухуровневые стабилизаторы, обеспечивающие еще большую точность выходного напряжения.

Переключение тиристоров управляется процессором, который непрерывно анализирует входное и выходное напряжения. И если одно звено цепи оборвется, его заменит следующее.

Описанный принцип работы тиристора СН обуславливает ряд преимуществ такого оборудования:

  1. Срок службы 10-15 лет.
  2. Высокая скорость отклика — 10-20 мс.
  3. Точность установки выходного напряжения от 1-3%.
  4. Эксплуатационная устойчивость к частым изменениям напряжения.
  5. Возможность работы при минусовых температурах.
  6. Устойчивость к электрическим помехам.
  7. Бесшумность за счет отсутствия движущихся частей.
  8. Сохранность платы котла даже при коротком замыкании обмотки в трансформаторе.
  9. Гладкая синусоида при переключении.

Тиристор SN Недостатки:

  1. Высокая цена. Стоимость тиристорных стабилизаторов в 2-3 раза выше сервоприводов, и в 6-8 раз выше релейных.
  2. Возможность перегорания дорогой платы управления или выхода из строя одного из тиристоров при перегрузке.
  3. Необходимость активного охлаждения при высоких нагрузках.

Большинство тиристорных СН имеют мощность 5 кВт и предназначены для регулирования напряжения во всем доме или квартире. Но около 10% моделей имеют рабочую мощность до 1,5 кВт, что достаточно для подключения практически любого бытового котла отопления.

Электронный или релейный

Реле типа СН являются самыми дешевыми устройствами для регулирования напряжения.Их рабочим «ядром» являются от 4 до 20 катушек индуктивности с разными обмотками.

В зависимости от разницы напряжения между входом и выходом устройства автоматика подключает те или иные элементы. В результате происходит грубая ступенчатая настройка выходных параметров энергосистемы.

Внутреннее устройство реле SN. Недорогие модели релейных регуляторов напряжения имеют всего 4 управляющих реле. В случае поломки эти элементы легко заменяются новыми.

Регулировка переключения между катушками происходит с помощью реле, которые издают характерные щелчки.

Преимущества реле CH:

  1. Компактный и легкий.
  2. Низкая цена.
  3. Скорость ответа находится в пределах 0,1 секунды.
  4. Оперативная устойчивость к частым срабатываниям сигнализации.

Недостатки релейных устройств:

  1. Мигает при переключении катушек.
  2. Отсутствие синхронизации синусоиды.
  3. Громкий щелчок при срабатывании реле.
  4. Низкая точность настройки для большинства моделей 5-8%.

Дешёвые реле вряд ли порекомендуют в газовой котельной. Но при отсутствии денег на более продвинутые модели подойдет и этот тип оборудования.

Стабилизаторы двойного преобразования

Данный тип КВ представляет собой симбиоз с источником бесперебойного питания. Схема его работы представляет собой двухступенчатое преобразование поступающей электроэнергии.

Стабилизаторы с двойным преобразованием мощности тяжелые и тяжелые из-за прилагаемой свинцово-кислотной батареи

Сначала на аккумулятор подается выровненный постоянный ток с пониженным напряжением. Затем с клемм той же батареи снимают электричество, повышают напряжение до 220В, инвертируют ток в переменный, а преобразованную энергию подают на выходы стабилизатора.

Такая схема даже при минимальной емкости аккумулятора обеспечивает полную автономность параметров выходного напряжения.

Преимущества CH с двойным преобразованием:

  1. Независимость параметров выходного напряжения от домашней сети.
  2. Полная защита котла от резких скачков напряжения, коротких замыканий.
  3. Отсутствие коммутационных элементов и задержек.
  4. Всегда правильная синусоида.
  5. Иммунитет
  6. Срок работы более 10 лет.
  7. Возможность автономной работы газового котла без внешнего электричества.

Недостатки регуляторов напряжения с двойным преобразованием:

  1. Высокая цена. Цена приборов мощностью 1 кВт начинается от 200 долларов.
  2. Низкий КПД (90%) из-за охлаждающего вентилятора.

Двойные стабилизаторы преобразования мощности отлично подходят для оборудования в оборудованной котельной частного дома. Но их цена может достигать половины стоимости системы отопления. Поэтому окончательный выбор регулятора напряжения для газового котла зачастую зависит от суммы выделяемых на него денег.

Критерии выбора при покупке устройства

Не каждый котел можно подключить к дешевому регулятору напряжения. При выборе регулятора напряжения необходимо учитывать параметры подключаемого оборудования, так как иногда оно может даже не включиться из-за срабатывания встроенных защитных предохранителей.

Все важные технические параметры стабилизатора будут рассмотрены ниже.

Максимальная мощность нагрузки

В инструкции к СН обычно указывают производительность оборудования в Вольт-Амперах (ВА).Этот показатель часто путают с ваттами. Показатель на приборе в 500 ВА не означает, что этот стабилизатор может нормально обеспечить работу оборудования мощностью 0,5 кВт.

Дорогие тепловые насосы часто имеют электронную схему, снижающую пусковые токи. Однако определение наличия такой функции в оборудовании, встроенном в котел

Бытовые котлы в квартирах обычно потребляют в рабочем режиме до 150 Вт.

Но в момент их включения запускаются два процесса, резко увеличивающие ток:

  • зарядные конденсаторы электронной платы;
  • запуск электродвигателя насоса отопления.

В результате этих двух явлений нагрузка на стабилизатор возрастает в 3-5 раз до 450-750ВА в течение первых 0,1-0,4 сек. Возникающие пусковые токи могут быть восприняты как короткое замыкание, в результате которого устройство будет отключено из-за срабатывания защиты.

Недорогие КВ обычно не имеют регулировочных устройств. Их автоматика изначально была запрограммирована на стабилизацию напряжения на уровне 220В

Лучшим вариантом ЦО для газового котла будет модель, полная мощность которой в ВА будет в 5 раз больше рабочей потребности котла.

При несоблюдении данной рекомендации ситуация может развиваться двояко:

  1. Котел не включается и вам придется поменять стабилизатор на более мощный.
  2. СН будет регулярно работать в режиме перегрузки, что приведет к его аварийному выходу из строя.

Поэтому покупать регулятор напряжения для системы отопления следует с запасом по мощности в 3-5 раз. С учетом потребляемой мощности большинства котлов это не будет затратным капиталовложением, но избавит от многих проблем.

Скорость стабилизации напряжения

В стабилизаторах выравнивание напряжения происходит не сразу. Главное, чтобы время задержки не сказалось негативно на работе котла, ведь кратковременный импульс величиной 260-270В уже может привести к перегоранию электроники.

При установке нового газового котла лучше всего купить тиристорный регулятор напряжения, который обеспечит максимальную защиту и точную настройку выходных параметров

Серводвигатели ВЧ (10-40 В/с) имеют наименьшее быстродействие, поэтому не могут гарантировать защиту электронной платы от критических перепадов напряжения.

Релейные стабилизаторы

быстрее и выравнивают напряжение за 0,1-0,2 секунды. Этого времени достаточно, чтобы защитить котел от проблем.

Тиристорные СН обеспечивают скорость коррекции напряжения 10-20 мс. Электроника даже не заметит такого прерывания. Именно поэтому стабилизаторы являются лучшими.

Диапазон рабочего напряжения

Большинство даже бюджетных стабилизаторов имеют рабочий диапазон от 140-160 до 250-260 вольт. Если напряжение в сети еще ниже, то это повод обратиться в организацию, обслуживающую электросеть.При выходе входных параметров за пределы заданных диапазонов срабатывает защита, и СН просто отключается.

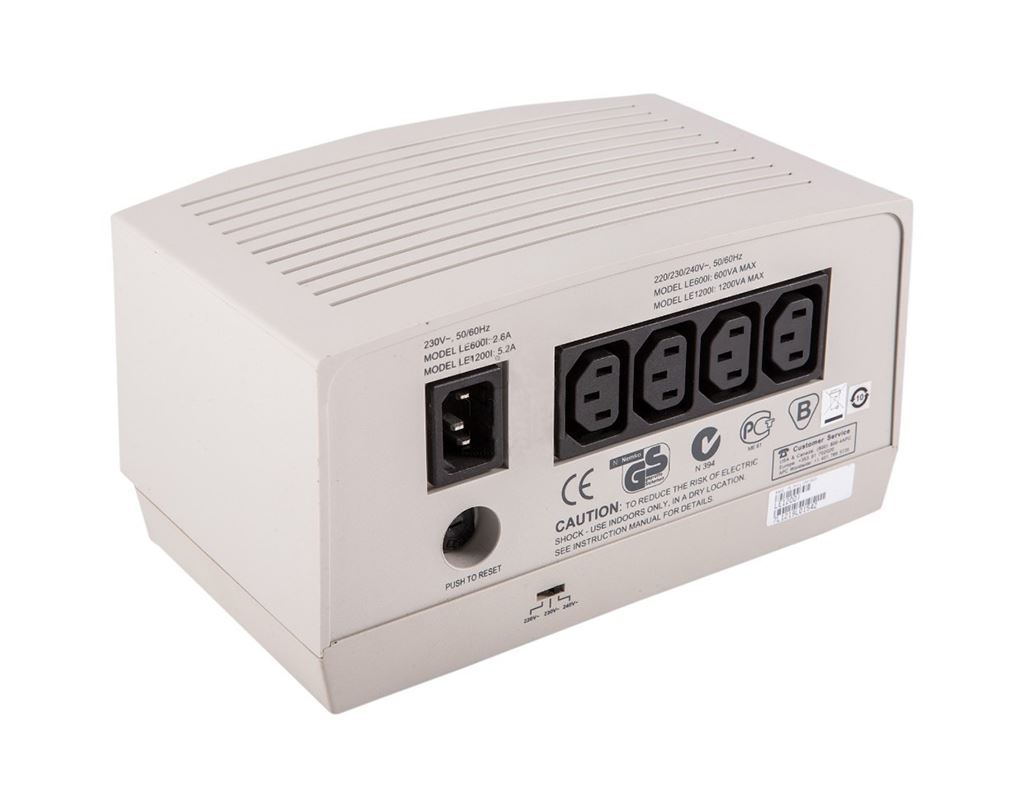

На обратной стороне СН обычно указываются важные технические характеристики, в том числе диапазон рабочего напряжения. При выходе за его пределы устройство выключается

Вечером напряжение в частном секторе может упасть до 170-180 В, поэтому покупать стабилизаторы для систем отопления загородных домов с рабочими параметрами ниже не рекомендуется.

Температура окружающей среды

Стабилизаторы сервопривода

выдерживают очень низкие температуры.Это связано с обледенением обмоток трансформатора, по которым движется токосъемник. В результате под нагрузкой могут возникать сильные токи, которые могут расплавить медный провод и вызвать короткое замыкание.

Отрицательные температуры отрицательно сказываются на работе регуляторов напряжения из-за регулярного осаждения водяного конденсата на металлических внутренних элементах.

При установке ЦЗ на морозе обязательно узнайте в инструкции температурный диапазон, при котором может эксплуатироваться оборудование. Некоторые стабилизаторы даже имеют утепленный или водонепроницаемый корпус.

Другие некритические параметры

При покупке стабилизатора напряжения желательно учитывать другие некритичные характеристики оборудования:

  • точность стабилизации напряжения:
  • возможность крепления СН на стену;
  • наличие заземления;
  • количество встроенных систем защиты.

Даже самая плохая точность стабилизации напряжения 10% не помешает стабильной работе газового котла.Кроме того, его электронные карты имеют собственные маломощные ВЧ.

Для остального оборудования показателей в 200 или 240 В достаточно для стабильной работы. Но оптимальное значение все же 220 В с минимальными отклонениями.

Заземление должно быть выполнено на металлических корпусах стабилизаторов. Это защитит оборудование и защитит человека от поражения электрическим током в случае поломки прибора.

Прибор всегда можно установить на стену, соорудив небольшую полочку, но специализированные крепления подойдут лучше. Поэтому при необходимости настенного размещения ЦО лучше приобрести для этого соответствующие модели.

Помимо защиты от скачков напряжения, подключаемое оборудование должно быть защищено от опасностей самого стабилизатора.

Следовательно, СН должны иметь механизмы защиты от таких факторов:

  • перегрев;
  • перегрузка;
  • отклонение выходного напряжения за пределы допустимых значений;
  • короткое замыкание.

Чем больше защиты обеспечивает конструкция, тем меньше вероятность повреждения подключенного оборудования.Последней заслуживающей внимания характеристикой является цена устройства, но этот параметр зависит от многих факторов.

Производители стабилизаторов напряжения

Всего несколько производителей выпускают стабилизаторы напряжения всех типов сразу. Большинство компаний сосредотачиваются на производстве продуктов для определенной ниши. Отечественные производители в последние годы наладили выпуск собственных СН лучше зарубежных аналогов.

Желательно, чтобы регуляторы напряжения имели не только световую индикацию перегрузки, но и оповещали пользователя звуковым сигналом.

Итак, лучшие производители бытовых реле СН это:

  • Ресанта;
  • Лидер;
  • Люксеон;
  • Энергия;
  • Свен.

Хорошие электромеханические устройства производят:

  • ЛогикПауэр;
  • Люксеон;
  • РУЦЕЛФ;
  • Ресанта;
  • Солби.

Производство тиристорных стабилизаторов занимается в компании:

  • Вольтер;
  • Люксеон;
  • Лидер;
  • Спокойствие;
  • Прогресс.

Существуют десятки других производителей регуляторов напряжения, которые также заслуживают внимания. Их продукцию также можно приобрести в магазине, если в нем нет подходящих моделей вышеуказанных фирм.

Лучшие модели газовых котлов

Выбор стабилизатора для котла отопления во многом определяется параметрами местной электросети и мощностью подключаемого оборудования. Но можно составить «портрет» приличной ЦО для систем отопления квартир и небольших домов.

Выглядит так:

  1. Суммарная мощность не менее 1000 ВА.
  2. Встроенная защита от перегрева, случайного короткого замыкания, перегрузки.
  3. Правильный выходной синусоидальный сигнал.
  4. Нижний порог рабочего напряжения выше нормативного значения в местной электросети.
  5. Автозапуск с задержкой после срабатывания защиты.
  6. Наличие клемм заземления.
  7. Скорость регулировки напряжения не более 20 мс, точность настройки 2-3%.
  8. Возможность работы на морозе и крепление на стену.

Также желательно предложение о низкой стоимости, но с описанными выше параметрами это невозможно.

Тиристорные стабилизаторы

можно брать с запасом мощности и в дополнение к ним подключать маломощные электронные гаджеты для штатной зарядки.

Далее будут представлены самые популярные модели СН в трех категориях: реле, сервопривод и тиристор. При составлении списка будет учитываться рассматриваемый идеальный «портрет» стабилизатора.

Лучшая эстафета Серийный номер:

  1. LogicPower LPT-1000RV;

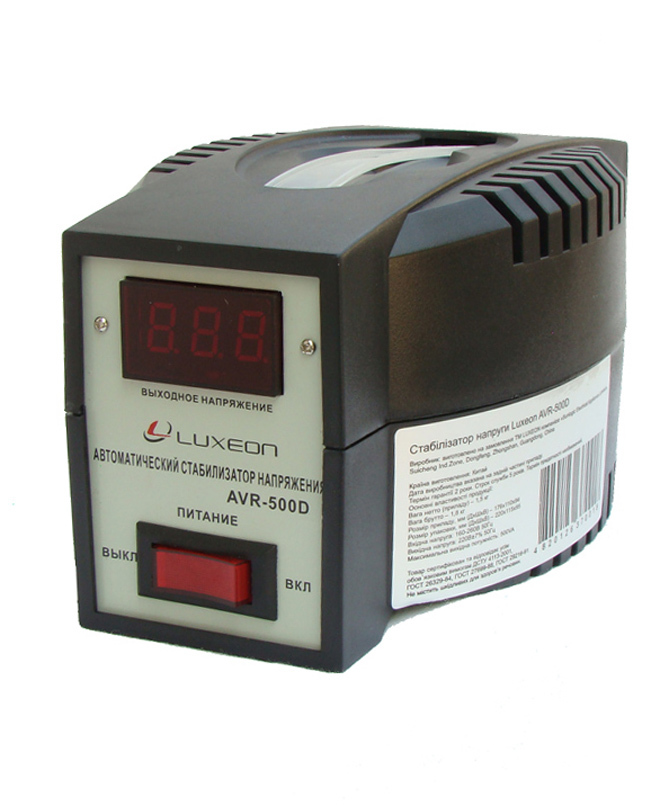

  2. Люксеон ЛДР-1000;
  3. Powercom TCA-1200;
  4. СВЕН Нео Р1000;

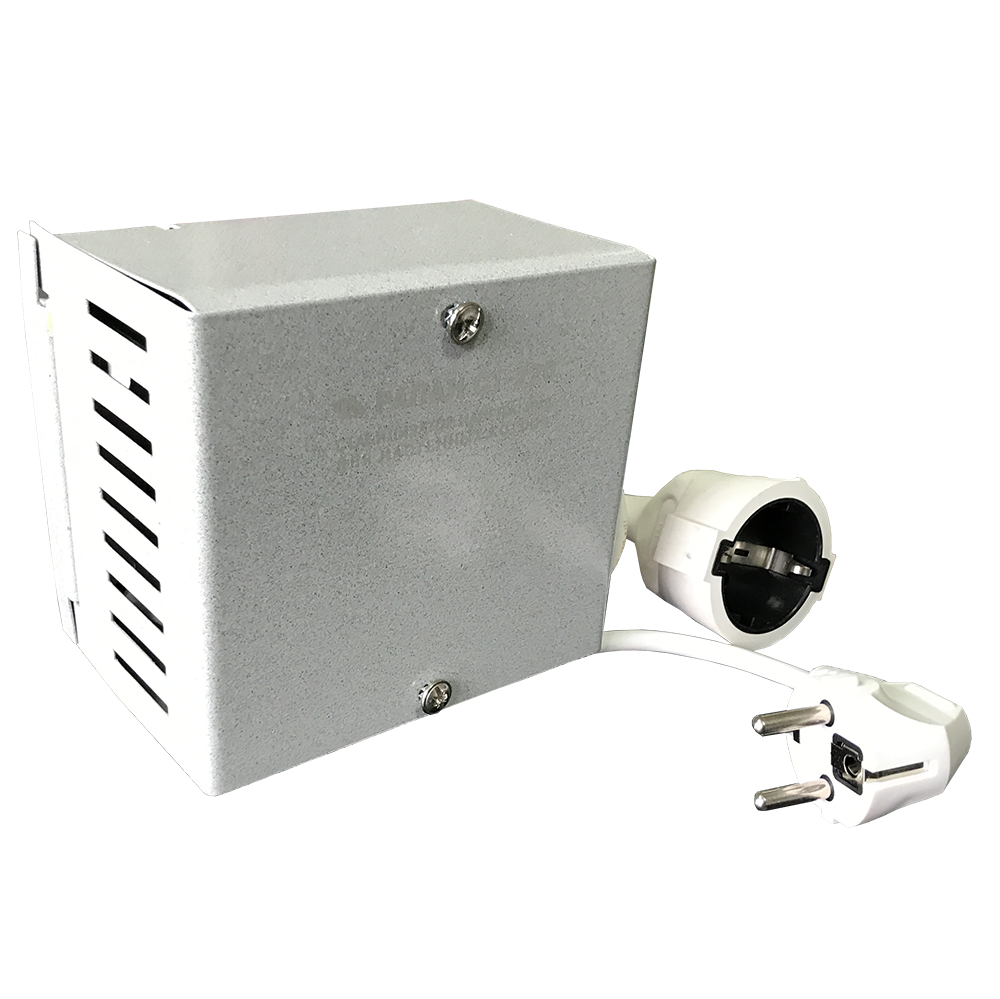

  5. БАСТИОН Теплоком ST1300.

Верхние сервостабилизаторы:

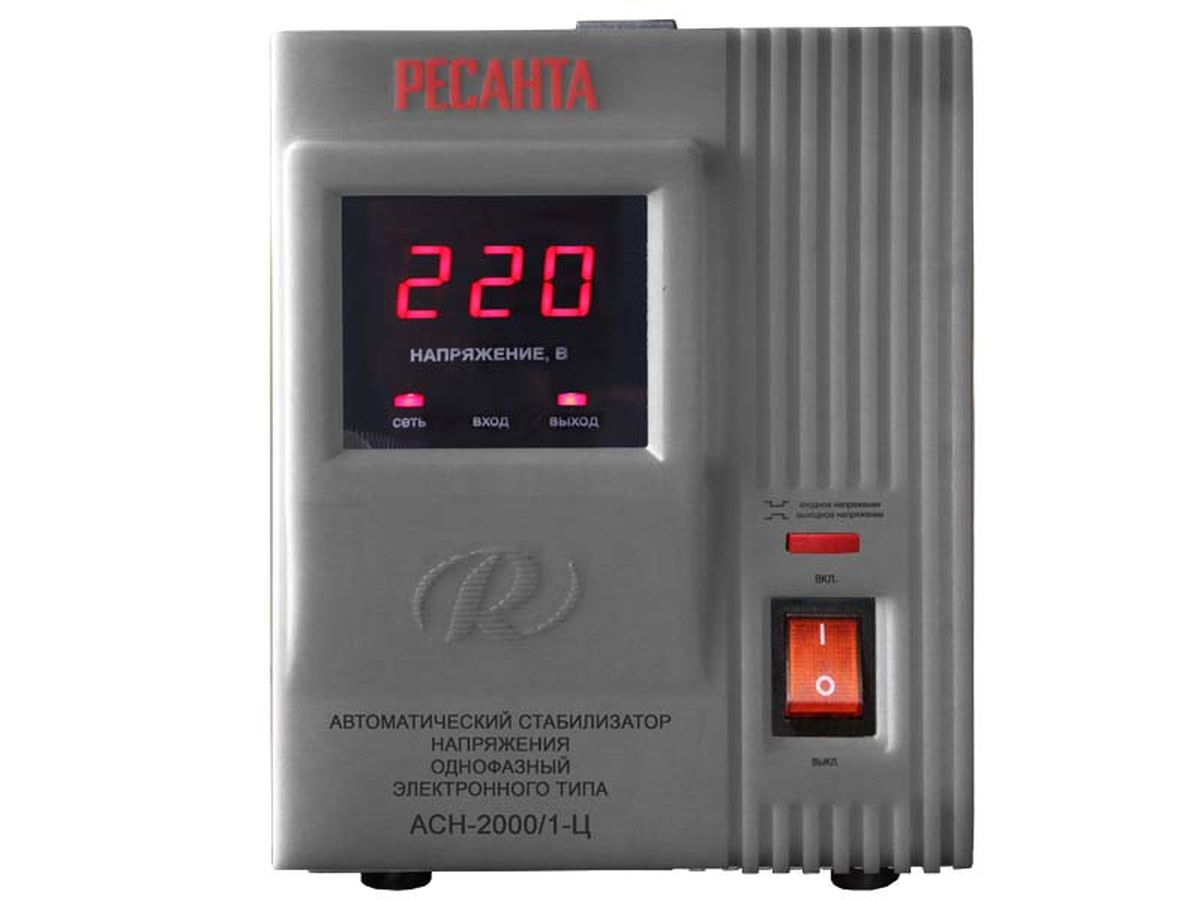

  1. Ресанта АЧ2000/1-ЭМ;
  2. Сервопривод Luxeon LDS1500;
  3. РУЦЕЛФ SDW-1000;
  4. Энергия ЧБТ-1000/1;
  5. Элитек АСН 1500Е.

Лучшие тиристорные приборы:

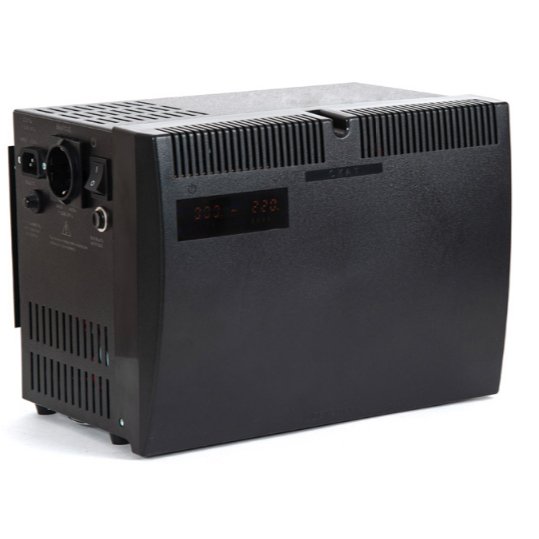

  1. Штиль R 1200SPT;
  2. Люксеон ЭДР-2000;
  3. Прогресс 1000Т;

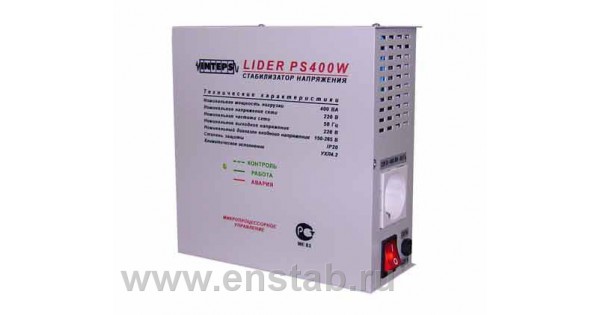

  4. Лидер ПС 1200W-30;
  5. Аваттом СНОПТ-1.0.

Данные модели предназначены для безотказной работы котлов с максимальной потребляемой мощностью 200 Вт.

Они далеки от идеала, но являются лучшими в своем классе. Эти СН надежны, а в случае поломки их производители предоставляют гарантийное обслуживание.

Выводы и полезное видео по теме

Представленные видеоролики помогут определиться с выбором хорошего ЦО для газового котла.

Видео №1. Выбор регулятора напряжения для котельного оборудования — полезные советы:

Видео №2.Работа и внутреннее устройство стабилизатора:

Видео №3. Тестирование пяти разных стабилизаторов напряжения:

Для покупателей стабилизаторов напряжения основным критерием выбора является стоимость устройства. Но за одну цену можно приобрести и СН, который вообще не подходит для газового котла, и устройство, которое годами будет надежно защищать подключенное оборудование.

Чтобы не жалеть о потраченных деньгах, при покупке стабилизатора всегда нужно учитывать все вышеописанные параметры оборудования.

Пожалуйста, пишите комментарии в блоке ниже. Расскажите о том, как вы выбирали стабилизатор для собственного газового котла. Делитесь полезной информацией, которая будет полезна посетителям сайта, задавайте вопросы, размещайте фотографии по теме статьи.

Типы стабилизаторов напряжения для газовых котлов. Выбираем стабилизатор напряжения для газового котла



Непременным условием корректной работы европейских газовых котлов марок «Аристон», «Бакси», «Беретта», «Будерус», «Висман» является поддержание стабильного напряжения в пределах 210-230В, что потребует приобретения стабилизатор.

Сервисный центр, обслуживающий отопительное оборудование по гарантии, обычно отказывается от бесплатного ремонта при несоблюдении этого условия. Поэтому важно разобраться, как выбрать стабилизатор напряжения для газового котла.

Нужен ли стабилизатор напряжения для газового котла

Современные котлы отопления оснащены чувствительной автоматикой, которая является «сердцем» котла. Блок управления регулирует работу горелки, интенсивность циркуляции теплоносителя, при необходимости изменяет режим работы, считывая температуру в помещении, а также выполняет другие функции.

Автоматика чувствительна к перепадам напряжения. При очередном «скачке» напряжения в сети плата блока управления может просто сгореть. После этого потребуется замена всего блока управления. Ремонт в зависимости от модели обойдется в 30-50% от стоимости котла.

Производители энергозависимого отопительного оборудования рекомендуют подключать котел к сети через стабилизатор. Без подключения электростабилизатора фирма, торгующая отопительным оборудованием, имеет право отказать в гарантийном обслуживании. По этой причине не рекомендуется включать газовый котел без стабилизатора напряжения даже для проверки исправности системы отопления.

Типы стабилизаторов для газовых котлов

Потребителю предлагается большой ассортимент стабилизаторов, использующих разный принцип действия и с разной степенью эффективности для обеспечения безопасности котловой автоматики. Есть несколько важных аспектов, которые следует учитывать при выборе подходящего оборудования:

  1. Цена.
  2. Высокоскоростное исполнение.
  3. Продолжительность работы.
  4. Диапазон входного и выходного напряжения.
  5. Принцип действия.

Симисторные (тиристорные) стабилизаторы

На сегодняшний день симисторные стабилизаторы считаются лучше других аналогов, благодаря следующим техническим характеристикам:

  • Быстродействие не более 10-20 мс, в зависимости от модели.
  • Точность выходного напряжения 1-2,5%.
  • Диапазон входного напряжения от 120 до 280 В.
  • Точность контроля входного выходного напряжения с максимальной погрешностью 0.5%.
  • Абсолютная бесшумность работы.
  • Долгий срок службы.

Принцип работы симисторного оборудования основан на использовании трансформаторной коммутации с помощью электронных ключей. В результате устройство быстро реагирует на любые изменения входного напряжения.

Единственным недостатком моделей является их относительно высокая стоимость по сравнению с аналогами. При желании можно подобрать тиристорный стабилизатор с оптимальным соотношением цена-качество.

Одной из основных функций ступенчатого стабилизатора является поддержание работы устройства в случае выхода из строя одного из симисторов.В случае межобмоточной цепи автоматика котла сохранит свою функциональность.

Симисторный преобразователь подходит для сетей с постоянными скачками и падениями напряжения.

Релейные (электронные) стабилизаторы

Релейный (электронный) стабилизатор дешевле предыдущей модели. Его применение ограничивается подключением к электрическим сетям с незначительными резкими изменениями. Релейные устройства имеют следующие характеристики:

  • Скорость 100 мс.
  • Точность выходного напряжения 7.5%.
  • Диапазон 135–315 В.

В качестве преимущества можно отметить то, что электронный стабилизатор напряжения 220В не искажает сетевую синусоиду после преобразования. Во время работы шум практически отсутствует. Используется микропроцессорное управление.

Недостатком моделей реле является относительно небольшой срок службы и низкое качество. Для увеличения продолжительности работы относительно недавно стали выпускать гибридные станции с применением защитных резисторов.

Стабилизаторы сервоприводные (электромеханические)

Стабилизаторы электромеханические (сервоприводные) работают при помощи специального ползуна, перемещающего щетки по контуру с помощью электродвигателя.Благодаря этому витки вторичной обмотки переключаются поочередно.

Преимущества данного типа преобразователей:

  • Высокая точность и плавность регулировки выходного напряжения.
  • Способность выдерживать длительные экстремальные нагрузки и сохранять устойчивость при перегрузках.
  • Недорогой стабилизатор.

Популярность электромеханических станций ограничивается небольшим сроком службы устройства — 1 год. После этого необходимо будет провести обслуживание и заменить изношенные щетки и другие механические части конструкции.Станция «шумит» во время работы, нагревается и может стать причиной пожара.

Стабилизаторы двойного преобразования

Стабилизатор инвертора практически идеален. Недостатков нет (кроме высокой стоимости). Устройство стабилизации инвертора очень точно и быстро реагирует на резкие явления в сети. Обеспечивает плавную регулировку выходного напряжения.

Принцип работы основан на использовании двойного преобразования. Переменный ток преобразуется в постоянный.После этого он снова преобразуется в переменный ток, но со стабильной частотой. На выходе получается напряжение со стабильной синусоидой, что благотворно сказывается на автоматике и процессоре котла.

При выборе подходящей модели необходимо учитывать следующие особенности стабилизатора двойного преобразования:

  • Отсутствие электромеханических помех.
  • Прочность.
  • Рабочий диапазон входного напряжения 120-300 В.
  • Быстрый отклик — устройство без задержек реагирует на любые всплески или падения напряжения и выравнивает их.
  • Высокая стоимость — стоимость прибора от 15 до 60 тысяч рублей. Некоторые владельцы газовых котлов принимают решение, что выгоднее приобрести ИБП, чем купить стабилизатор.
  • Низкий КПД — всего 90%, что совсем немного по сравнению с другими моделями.

Стабилизаторы с ШИМ

Принцип работы стабилизатора с широтно-импульсной модуляцией основан на использовании специального генератора импульсов.Параметры волны напряжения постоянно изменяются в зависимости от разницы между входным и выходным напряжениями. В результате обеспечивается стабильность частоты выходного тока.

Основным преимуществом ШИМ-станции является возможность полной синхронизации с электропотребляющим оборудованием. ШИМ-регулятор напряжения, используемый для газовых котлов, выполняет защитные функции, а также создает условия для максимальной производительности процессора. Такой тип преобразователя наиболее востребован при подключении котла к низковольтной электросети.

Феррорезонансные стабилизаторы

Феррорезонансные модули используют принцип насыщения магнитопроводов трансформатора. В начале 60-х годов прошлого века были установлены устройства для стабилизации работы бытовой техники.

Феррорезонансный регулятор напряжения для работы с газовым котлом в бытовых целях практически не используется. Станции устанавливаются в котельных большой мощности.

Преимущества преобразователей:

  • Высокая точность выходного напряжения, погрешность не более 1-3%.
  • Скорость отклика.

В качестве недостатков: высокая стоимость устройства. За стоимость феррорезонансного стабилизатора можно приобрести ИБП с равными показателями мощности.

Сколько фаз должен быть у стабилизатора

Выбор одно- или трехфазного стабилизатора напряжения для газового котла в первую очередь зависит от параметров электропроводки, подводимой к жилому дому. Если питание от сети однофазное, требуется соответствующий преобразователь.

При трехфазной сети питания потребуется поставить либо один стабилизатор, рассчитанный на подключение трех фаз, либо три однофазных, что обеспечит более стабильное выходное напряжение.

Стабилизаторы однофазные

Стабилизаторы однофазные в основном используются в бытовых целях. Устанавливаются в квартирах и частных домах. Допускается подключение к электрической сети с номинальным напряжением 220 В. Бытовые приборы рассчитаны на выпрямление полной максимальной мощности до 135 кВА.

Допускается применение однофазных преобразователей и в промышленных целях. В этом случае трехфазная сеть потребует одновременного подключения сразу трех выпрямителей. Такое решение можно оправдать, если учесть, что однофазные устройства выдают ток с более стабильной частотой и синусоидой.

Трехфазные стабилизаторы

Трехфазные стабилизаторы в основном используются в промышленных целях. Допускается подключение выпрямителя к котлам большой производительности. Условия эксплуатации рекомендуют использовать трехфазные модули для электросети номинальной мощностью 380 и 400 В.

Можно также подключить трехфазный прибор для бытовых нужд при условии подключения к частному дому сети 380В.Но в целом для газового котла малой мощности нет необходимости устанавливать трехфазную модель.

Какой стабилизатор нужен для газового котла

Для газового котла лучше подойдет стабилизатор напряжения, отвечающий нескольким основным критериям:

  • Время отклика — этот параметр указывается в технической документации и измеряется в мс (миллисекундах). Чем меньше коэффициент, тем лучше для автоматики котла. По сути, время отклика означает, сколько времени потребуется стабилизатору, чтобы скорректировать напряжение при следующем скачке.
  • Диапазон входного напряжения — это параметр, указывающий пределы, в которых может работать выпрямитель. При достижении предельных значений прибор просто отключит газовый котел. Частые отключения в отопительный период могут привести к замерзанию труб. Поэтому лучший регулятор напряжения для газового котла должен иметь пробой примерно 140-260 В.
  • Уровни коррекции — от этого коэффициента зависит точность поддержания и стабильность выходного напряжения. Чем больше уровней коррекции имеет прибор, тем лучше он справляется с поставленными задачами.
  • Диапазон рабочих температур — требованием к стабилизатору является сохранение работоспособности при температуре окружающего воздуха от +5 до +40°С. Для промышленных устройств предусмотрен специальный кожух, делающий возможной работу даже при минусовых значениях.

Еще одним важным критерием является тип установки. Для газовых котлов в основном используются навесные модели с небольшим весом. Напольные (полочные) устройства предназначены для мощных трехфазных котлов. Лучшим решением будет приобрести модуль с универсальными креплениями.

Если учесть все вышеперечисленные требования, то становится очевидным, что для газового котла необходим электронный или релейный, или, как вариант, стабилизатор инверторного типа. Только такие модели могут полностью справиться с нагрузкой и скачками напряжения в сети, а также обеспечить работоспособность автоматики.

Как рассчитать мощность регулятора напряжения

Требуемая минимальная мощность стабилизатора 220В рассчитывается следующим образом:

  • Необходимо узнать электрическую мощность автоматики котла и циркуляционного насоса.Коэффициент приведен в технической документации.
  • Получить суммарную мощность всех точек электропотребления, подключенных к станции.
  • Полученную сумму умножьте на 1,3 — это будет учитывать пусковой ток. При включении циркуляционного насоса реальное потребление электроэнергии может увеличиться втрое.

Как показывает практика, потребителю редко удается правильно рассчитать фактическую мощность самостоятельно. Поэтому с вопросом, как рассчитать электрическую мощность стабилизатора напряжения для подключения газового котла, можно обратиться к консультанту при покупке станции, либо воспользоваться специальным онлайн-калькулятором.

Как правильно подключить стабилизатор к газовому котлу

Существуют правила установки стабилизатора, выполнение которых необходимо для обеспечения долговременной и безопасной работы устройства. Подробные требования описаны в технической документации.

Основные правила следующие:

  • Стабилизатор напряжения должен находиться в сухом месте. Категорически запрещается устанавливать устройство в помещениях с повышенной влажностью: гаражах, ванных комнатах и ​​т.п.
  • Модуль нельзя располагать в непосредственной близости от горючих и легковоспламеняющихся веществ.
  • Необходим свободный доступ свежего воздуха к корпусу устройства. По этой причине модуль нельзя устанавливать в шкафу.

Подключение к электросети осуществляется через обычную бытовую розетку с заземлением. Бытовые настенные стабилизаторы напряжения для газовых котлов отопления монтируются в непосредственной близости от отопительного оборудования. Подключение к котлу осуществляется через специальную розетку на корпусе.

В частном секторе не редкость скачки напряжения , а газовые котлы являются высокоточным оборудованием, чувствительным к качеству потребляемого тока.

Эту проблему решает регулятор напряжения. При непредвиденных проблемах с питанием это устройство защищает плату котла от повреждений и продлевает срок службы системы отопления. Стабилизаторы бывают разные как по устройству, так и по принципу действия, поэтому важно знать, как правильно выбрать устройство.Бытовые стабилизаторы бывают трех видов: электромеханические, симисторные и релейные.

Как выбрать хороший стабилизатор напряжения для газового котла

Основные параметры при выборе стабилизатора напряжения для газового котла — тип регулятора, электрическая мощность и диапазон напряжения .

На них ориентируются при выборе паспортные данные приборов и результаты измерения напряжения в сети в разное время суток.

На рынке представлено множество моделей регуляторов, и чтобы выбрать устройство, подходящее для системы отопления, учитываются следующие параметры.

Какая электрическая мощность может быть использована

Электрическая мощность котла указана в техническом паспорте. Потребляемая мощность систем отопления составляет в среднем 100-200 Ватт … В современных системах отопления, особенно в настенных котлах, имеется встроенный циркуляционный насос.

Пусковой ток такого устройства превышает потребляемую мощность в 4-5 раз … При выборе стабилизатора мощность, указанную в паспорте котла , рекомендуется умножить на 5 и добавить еще 10% … Это будет подходящее значение. Если в документации указана мощность 200 Вт, это значит, что подойдет стабилизатор 1 кВт.

Важно! Некоторые производители указывают мощность не в ваттах, а в вольт-амперах. Это может ввести покупателя в заблуждение, так как эта цифра будет выше, чем в ваттах.

Чтобы узнать примерный показатель мощности в Ваттах, нужно показатель в Вольт-Амперах умножить на 0.7.

Время регулирования, что лучше

Реакция стабилизатора происходит не сразу. Важно, чтобы за это время электроника котла не успела выйти из строя.

Этот параметр указывает, насколько падение напряжения сможет компенсировать стабилизатор за период времени в одну секунду. Чем короче время регулирования, тем лучше для котла.

Индекс 20 Вт/с означает, что прибор скорректирует падение напряжения за одну секунду на 20 Вт, что довольно мало и недостаточно для защиты электроники системы отопления.

Самые медленно реагирующие электромеханические стабилизаторы . Такие устройства не смогут надежно защитить щит котла от перегорания, поэтому такой тип трансформатора для котельной обычно не применяют.

Стабилизаторы реле быстрее реагируют на скачки напряжения, справляясь с скачками электрического тока за 0,1-0,2 сек … Этой скорости достаточно для защиты газового котла.

Лучшими являются симисторные регуляторы , у них скорость обработки падения напряжения 10-20 мс, такой скачок никак не повлияет на электронику нагревателя.

Высоковольтная защита, зачем она нужна

Стабилизаторы с такой защитой защищают котел от высоковольтных помех и скачков напряжения, таких как, например, удар молнии.

Охлаждение

Система охлаждения стабилизаторов трех видов:

В настоящее время на рынке все чаще можно встретить регуляторы с естественной системой охлаждения. В таких устройствах нет вентиляторов, а значит, их работа бесшумна, нет лопастей, засасывающих пыль в систему.Но эта конструкция дороже, поскольку в ней используются очень мощные силовые элементы. Регулятор с таким типом охлаждения стоит приобрести, если он будет устанавливаться в спальню, где требуется тишина.

Фото 1. Стабилизатор напряжения для газового котла «Штиль» с естественным охлаждением.

Большинство стабилизаторов имеют принудительную систему охлаждения , работающую от высокопроизводительных малошумных вентиляторов, обдувающих воздухом силовые части устройства. Система работает автоматически в ответ на критические показания температуры.

Масляное охлаждение редко. Этот метод в основном используется для наружного оборудования.

Подбор по рабочему напряжению

Стабилизаторы имеют нижний порог напряжения 140-160 Вольт, если показатель в сети еще ниже, то следует обратиться в организацию по обслуживанию местных электросетей. Верхний порог даже у бюджетных регуляторов 250-260 Вольт … При выходе электрического тока в сети за этот диапазон сработает предохранитель и стабилизатор просто отключит котел.

Не рекомендуется приобретать регулятор с характеристиками ниже иначе котел будет постоянно отключаться , что недопустимо, особенно зимой. Чем шире диапазон напряжения, тем лучше для электроники котла, но тем выше стоимость регулятора.

При выборе стабилизатора для котла тестер измеряет показатели напряжения в сети в разное время дня и ночи.

Самое низкое напряжение обычно наблюдается между 20-23 часами , самое высокое непредсказуемо.К наименьшему и наибольшему значению добавляется определенный запас, и на основании полученных данных подбирается подходящий регулятор.

Диапазоны среднего напряжения Различные типы регуляторов имеют следующие характеристики:

  • Реле: 120-260 Вольт.
  • Механический: 150-250 Вольт.
  • Симистор: 120-300 Вольт.

Вас также заинтересует:

Степень защиты

Этот показатель означает степень защиты самого устройства от воздействия внешней среды: пыли, воды и т.д.Обычно стабилизаторы для котлов имеют класс защиты IP20 , что означает негерметичность.

Как выбрать тип стабилизатора

Тип стабилизатора следует выбирать исходя из условий, в которых он будет работать, и параметров котла.

Стабилизатор электромеханический

Коллектор перемещается по виткам трансформатора с помощью привода. Напряжение регулируется изменением числа витков вторичной обмотки катушки.

Фото 2. Стабилизатор напряжения для газового котла электромеханического типа. Производитель «Ресант».

Весь процесс контролируется автоматикой … Такие регуляторы приобретаются в основном для телевизоров и холодильников; они не рекомендуются для котлов.

Внимание! Устанавливать этот тип трансформатора рядом с котлом с открытой газовой камерой запрещается! При работе устройства может образоваться искра, что опасно в сочетании с газом!

Плюсы:

  • Устойчивость к перегрузкам.
  • При регулярном обслуживании работают до 5 лет.
  • Точность стабилизации 2—3%.

Минусы:

  • Не может корректно работать на морозе.
  • Щетка тележки требует замены каждые 3-4 года.
  • Время реакции — 10 Вольт в секунду.
  • Шумы при работе.
  • Образуется открытая искра.
Симисторный стабилизатор

Наиболее предпочтительное оборудование типа для газовых котлов.Он работает по принципу образования множества электрических выводов от вторичной обмотки катушки.

Регулировка тока происходит за счет симисторов и процессора.

Плюсы:

  • Долгий срок службы, 10-15 лет.
  • Скорость отклика 10-20 мс.
  • Точность установки выходного напряжения 5—8 %.
  • Иммунитет к холоду.
  • Невосприимчивость к электрическим помехам.
  • Полностью бесшумный.
  • Защищает котел даже в случае короткого замыкания в трансформаторе.
  • Гладкая синусоида.

Минусы:

  • Высокая цена.
  • Возможность перегорания симисторов или плат управления, что требует дорогостоящего ремонта.
Релейные стабилизаторы

Самые дешевые стабилизаторы трех типов на рынке. Грубая ступенчатая регулировка напряжения осуществляется переключением между элементами с помощью реле.Этот прибор подходит для котла скорее как компромисс, при отсутствии средств на более дорогой прибор.

Плюсы:

  • Компактные размеры.
  • Легкий вес.
  • Время реакции 50 вольт в секунду.
  • Устойчив к частым скачкам напряжения.

Минусы

  • При работе слышны щелчки реле.
  • Мигающие огни.
  • Низкая точность настройки, 5—8%.
  • Синусоидальная синхронизация отсутствует.

Размеры и вес

Релейные стабилизаторы имеют наименьший вес и габариты, так как в них не используется ни охлаждение, ни радиаторы. Вес такого устройства 2-4 кг, и габариты в среднем 135*203*93 мм. Симисторные регуляторы самые объемные за счет системы охлаждения и имеют наибольший вес, около 10 кг. Средние размеры таких трансформаторов 460*275*178 мм.

Выбор производителя

Один и тот же производитель выпускает не все типы устройств. Обычно фирма ориентирует на один вид устройств. Импортные и отечественные стабилизаторы хорошего качества.

Лучше отдать предпочтение проверенным фирмам, которые хорошо всем известны. Например: Ресанта, Лидер, Энергия, Свен, Люксеон — релейные стабилизаторы; LogicPower, Luxeon, Rucelf, Solby, Resanta — электромеханический; Вольтер, Лидер, Люксеон, Штиль, Прогресс — симисторные трансформаторы.Есть много других достойных производителей, продукцию которых можно найти в магазинах.

Газовые котлы часто используются в качестве источника теплоснабжения в малоэтажном строительстве. Это удобно, экономично и достаточно безопасно. Двухконтурный газовый котел, помимо функций отопления, обеспечивает проживающих в доме горячей водой.

Некоторые системы газового отопления требуют подключения к электрической сети, что необходимо для работы блока управления, контроля и автоматики котла. Кроме того, большинство моделей газовых котлов оснащены циркуляционным насосом с электродвигателем. В продаже имеется большой выбор дорогих газовых котлов, в основном зарубежного производства, которые очень критичны к качеству питающего напряжения, поэтому стабилизатор напряжения для газового котла является важнейшей частью отопительного оборудования.


Необходимость использования стабилизатора

Газовый отопительный котел – высокотехнологичное и сложное устройство. Электронные системы этого блока очень чувствительны к скачкам напряжения.Статистика показывает, что примерно треть всех неисправностей связана со скачками напряжения в электросети. При этом для питания систем управления и автоматики требуется переменное напряжение синусоидальной формы, отличающееся от 220В не более чем на 5-6%.

Такие параметры может обеспечить только качественный и надежный стабилизатор. Причем, если в системе отопления используется котел большой мощности и имеется один или два циркуляционных насоса, то для их питания желательна установка отдельных стабилизаторов.

Типы регуляторов напряжения

Стабилизация или регулирование сетевого напряжения для питания различных радио- и электротехнических устройств применяется давно. Простейшим устройством такого типа является автотрансформатор со ступенчатой ​​или плавной регулировкой выходного напряжения.

В настоящее время применяются следующие системы автоматической стабилизации напряжения:

  • Релейный стабилизатор;
  • Стабилизатор с сервоприводом;
  • Тиристорный стабилизатор;
  • Инвертор.

Есть современные, использующие принцип широтно-импульсной модуляции, но в системах газового отопления они применяются редко.

Релейные стабилизаторы

Принцип действия релейного устройства аналогичен автотрансформатору. Катушка повышения напряжения, подключенная к сети, разделена на секции, из которых можно снять перенапряжение или пониженное напряжение. Модуль управления постоянно сканирует напряжение сети и в случае изменения напряжения на входе включает соответствующее реле.

Реле своими контактами подключает любую из секций к выходу устройства. Так как он работает в дискретном режиме, выходное напряжение может отличаться от 220В в большую или меньшую сторону на 5-8%.

Прибор надежен в эксплуатации, не требует обслуживания, и имеет следующие параметры:

  • Регулировка напряжения — ступенчатая;
  • Точность установки — 5-8%;
  • Номинальное входное напряжение — от 190 до 250 В.

Стабилизаторы с сервоприводом

Стабилизатор с сервоприводом представляет собой электромеханическое устройство.Элемент регулирования напряжения представляет собой металлический или графитовый контакт, перемещающийся по обмотке трансформатора. Контакт закреплен на оси серводвигателя.

Плата управления контролирует входное напряжение и при его изменении подает сигнал на электродвигатель. Ротор двигателя поворачивается на определенный угол, благодаря чему изменяется напряжение на выходе устройства.

Тиристор

Тиристорный регулятор представляет собой полностью электронное устройство. Принцип его действия аналогичен релейному устройству, только участки обмотки трансформатора коммутируются не контактами реле, а полупроводниковыми ключами.

Переключатели, выполненные на тиристорах или симисторах, обеспечивают запас до миллиарда переключений, что делает этот стабилизатор чрезвычайно надежным. Устройство обеспечивает регулировку напряжения в дискретном режиме, но имеет высокое быстродействие.

Стабилизатор инверторного типа

Наиболее прогрессивным стабилизатором считается устройство инверторного типа или стабилизатор двойного преобразования. В нем отсутствует такой громоздкий элемент, как автотрансформатор. Переменное напряжение, пройдя через фильтр, выпрямляется, при этом в конденсаторе запасается определенная энергия.Затем осуществляется обратное преобразование постоянного тока в переменный.

Каждый тип стабилизатора имеет свои преимущества и недостатки:

  • Релейное устройство отличается низкой стоимостью и хорошей надежностью, но из-за ступенчатого переключения точность установки выходного напряжения низкая;
  • Стабилизатор с сервоприводом выдает очень точное значение напряжения, но имеет низкую скорость срабатывания и требует постоянного обслуживания из-за быстрого износа элементов; не рекомендуется использовать с газовым оборудованием, так как при износе контакты могут искрить;
  • Тиристорный регулятор имеет мгновенное быстродействие, но стоит значительно дороже релейного стабилизатора;

Критерии выбора стабилизирующего устройства для котла отопления

Чтобы выбрать лучший стабилизатор для газового котла, необходимо знать его основные характеристики. Все устройства, предназначенные для стабилизации сетевого напряжения, имеют следующие основные параметры:

  1. Мощность;
  2. Скорость отклика;
  3. Точность выходного напряжения;
  4. Диапазон входного напряжения.

Помимо этих параметров, для потенциального пользователя могут иметь значение стоимость устройства, его надежность и дополнительные факторы, такие как шум и нагрев.

  • Все стабилизаторы имеют встроенную защиту от перегрузки, короткого замыкания и отключения нагрузки при значительном превышении входного напряжения.Мощность стабилизатора определяется мощностью газового котла, а если система отопления оборудована циркуляционным насосом, то и мощностью насоса;
  • Скорость отклика определяет, насколько быстро регулятор реагирует на изменение входного напряжения. В этом смысле устройство с серводвигателем самое медленное, за ним следует релейный стабилизатор. Электронные устройства осуществляют практически мгновенное переключение напряжения, так что риск выхода из строя газового оборудования в этом случае минимален;
  • Газовые котлы зарубежного производства, как правило, рассчитаны на небольшие колебания питающей сети. Это значение указано в паспорте на устройство и может быть определяющим при выборе стабилизатора напряжения;
  • Высочайшую точность обеспечивают инверторные и сервостабилизаторы. В релейных и тиристорных устройствах уровни выходного напряжения переключаются ступенчато через определенные промежутки времени, что обеспечивает точность установки порядка 5-6%. В большинстве случаев этой точности достаточно для нормальной работы системы управления и автоматики газового котла;
  • Важным параметром любого стабилизатора является допустимый диапазон входного напряжения.В зависимости от конструкции стабилизирующие устройства могут поддерживать постоянное выходное напряжение только при определенных пределах входного напряжения;
  • Обычно стабилизаторы успешно работают при входном напряжении от 140-150 до 240-260 вольт. Этот параметр указан в паспорте изделия и может незначительно отличаться. При значительном отклонении сетевого напряжения от допустимого электронный предохранитель отключит потребителя (нагрузку) от электрической цепи. После нормализации входного напряжения нагрузка автоматически подключается к стабилизатору;
  • По стоимости стабилизаторы разной конструкции могут существенно различаться.Мощные тиристорные или в несколько раз дороже релейных, но это окупается их высокой надежностью и полным отсутствием шума при работе;
  • Для удобства пользователей большинство моделей стабилизаторов оснащены светодиодными индикаторами режимов работы и дисплеем, на котором указываются некоторые цифровые параметры.

Расчет мощности

Выбор стабилизатора напряжения для газового котла по мощности не такая простая задача, как может показаться.Электрическая мощность котла определяется мощностью блока управления и автоматики и мощностью вентилятора системы дымоудаления, если он установлен. Некоторые модели газовых котлов могут быть оснащены электроклапанами.

В среднем электрическая мощность бытового газового котла не превышает 200 Вт, поэтому для питания электрических цепей такого устройства подойдет стабилизатор на 300-500 Вт. При этом учитывается требуемый запас хода (20%).

Совершенно иная ситуация возникает при использовании в системе управления теплоносителем одного или нескольких циркуляционных насосов.Каждый насос оснащен электродвигателем, пусковой ток которого во много раз превышает рабочий.

Для правильного подбора мощности стабилизатора следует воспользоваться простой формулой:

(мощность котла + мощность насоса × 3) × 1,3

  • Цифра «3» означает бросок пускового тока электродвигателя;
  • «1,3» — поправочный коэффициент.

Например, мощность потребляемая схемой управления газовым котлом 45 Вт, мощность циркуляционного насоса 80 Вт, тогда необходимая мощность стабилизатора составит — (45+80×3)×1.3 = 488 Вт (500 Вт).

Какой стабилизатор подходит для газового котла?

Чтобы понять, какой стабилизатор напряжения лучше для газового котла, можно ознакомиться с основными требованиями к устройству.

Хороший стабилизатор должен иметь:

  • 20% запас хода;
  • Защита от перенапряжения, короткого замыкания и перегрузки;
  • Форма выходного напряжения близка к синусоидальной;
  • Функция автоматического перезапуска;
  • Индикация параметров и режимов работы.

Специалисты не советуют использовать сервоприводные устройства для стабилизации напряжения в газовом оборудовании из-за возможного искрения между щеткой и обмоткой. Наиболее предпочтительными моделями будут релейные, тиристорные и инверторные стабилизаторы. Несмотря на высокую стоимость, они обеспечивают наилучшие параметры выходного напряжения и имеют длительный безаварийный срок службы.

Для отопления загородных коттеджей и жилых домов очень часто используются автономные системы отопления. Для их обустройства многие выбирают газовые котлы, вырабатывающие тепловую энергию для обогрева всего здания.Такие устройства очень удобны в использовании, занимают мало места и лишены всех недостатков традиционных каминов и печей. Однако, чтобы сложное устройство служило долго и не ломалось, необходимо неукоснительно соблюдать все рекомендации по его эксплуатации. В частности, следите за подаваемым на него напряжением. Именно для этого предназначено специальное устройство – стабилизатор напряжения для газового котла.


Что это за устройство — стабилизатор?

Срок службы практически любого прибора, работающего на электричестве, в том числе и стандартного газового котла, зависит от стабильности напряжения в сети.Но при этом не каждая электросеть может похвастаться постоянными показателями. Многие устройства выходят из строя исключительно из-за того, что получили чуть больше или меньше положенных 220В. Если устройство было недорогим, проще его отремонтировать или заменить на новое. Но такое устройство, как газовый котел, можно отнести к разряду дорогих, и его ремонт также обходится очень дорого.

Резкие перепады напряжения негативно сказываются на работе автоматики и платы управления устройства. Он начинает работать с перебоями, а позже просто выходит из строя.Чтобы этого избежать, нужен регулятор напряжения. Устройство регулирует напряжение и частоту тока, что позволяет всем системам функционировать без перегрузок и предотвращает их возможное перегорание. Кроме того, котлы, подключенные через стабилизатор, работают в наиболее экономичном режиме энергопотребления, а это снижает энергозатраты.

Стабилизатор напряжения, подключенный к газовому котлу, регулирует напряжение и частоту тока, позволяя оборудованию работать без перегрузок и защищая его от перегорания

Типы стабилизаторов по принципу действия

Доступны несколько типов стабилизаторов.Рассмотрим самые популярные модификации.

Тип №1 — электромеханический

Устройства с токосъемной щеткой, регулирующей подачу напряжения. Весомыми преимуществами таких устройств являются:

  • Широкий диапазон напряжений и устойчивость к перегрузкам.
  • Высокая точность с возможным отклонением от номинального значения в пределах 3%.
  • Достаточно долгий срок службы. Это зависит от качества графитового штифта в коллекторной системе.

К недостаткам устройства относятся:

  • Чувствительность к низким температурам.Его нельзя использовать в холодных помещениях.
  • Скользящая щетка требует регулярной замены, в среднем раз в 3-5 лет.
  • Низкая скорость отклика.
  • Шум двигателя при движении щетки.
  • Карбонизация пыли, попадающей в прибор.
  • Возможность образования открытой искры при размыкании/замыкании контакта.

Последнее обстоятельство делает крайне нежелательным использование электромеханических стабилизаторов для установки с газовым котлом.Учитывая, что отопительный прибор относится к разряду взрывоопасных, лучше не рисковать жизнью и здоровьем, а установить приборы другого типа.

Конструкция электромеханического стабилизатора предполагает наличие токосъемных щеток. При работе устройства может образовываться открытая искра, что крайне опасно при установке вместе с газовым котлом.

Тип №2 — электронный (релейный)

Эти устройства не имеют движущихся частей.Они выгодно отличаются от электромеханических достаточно высоким быстродействием при возникновении скачков напряжения. К основным преимуществам устройств относятся:

  • Легкий вес.
  • Компактность.
  • Быстрое реагирование, которое играет важную роль в случае возникновения чрезвычайной ситуации.
  • Высокая устойчивость к частым колебаниям входного напряжения.

Из недостатков необходимо отметить мигание освещения при переключении обмоток и явные достаточно громкие щелчки при переключении диапазонов реле.

Кроме того, следует учитывать, что точность прибора зависит от количества ключей или ступеней автотрансформатора. Чем их больше, тем выше точность. Однако большое количество обмоток существенно удорожает устройство. При этом точность релейного стабилизатора для газового котла разрешенной ГОСТом не превышает. Он находится в пределах 5%. В целом такие устройства считаются оптимальным вариантом по соотношению цены и качества. Небольшой нюанс: при покупке релейного узла нужно проконсультироваться с продавцом о целесообразности его использования с конкретной моделью котла.

Электронные стабилизаторы не имеют движущихся частей, поэтому полностью безопасны для установки с газовыми котлами. Их главные преимущества – высокая стоимость эксплуатации и устойчивость к частым скачкам напряжения.

Тип №3 — тиристор или симистор

Устройство работает на тиристорах — полупроводниках, изготовленных на основе монокристалла. Элементы работают как электронные ключи, что дает стабилизатору множество преимуществ:

  • Максимальная скорость отклика.
  • Практически неограниченный рабочий ресурс.
  • Повышенная устойчивость к низким и высоким температурам.
  • Абсолютно бесшумная работа.
  • Стойкость к механическим воздействиям и помехам в электрических сетях.
  • Высокая точность.

Недостатками тиристорных стабилизаторов считаются возможные поломки платы управления, что требует ее полной переналадки или замены. А также достаточно высокая стоимость самого устройства.

Тиристорные стабилизаторы напряжения отличаются высочайшим быстродействием и высокой устойчивостью к перепадам температур, механическим воздействиям, сетевым возмущениям.Кроме того, ресурс их использования практически не ограничен.

Критерии выбора стабилизатора

При выборе стабилизатора напряжения для своего газового котла следует обратить внимание на несколько моментов.

Параметры сети, к которой подключено устройство

Каждая из моделей имеет особые требования к напряжению питания оборудования. Большинство производителей указывают в паспорте газового котла суженный диапазон его рабочего напряжения.Например, 210-230 В. Это связано с тем, что подавляющее большинство таких устройств являются однофазными, рассчитанными на стандартное напряжение 220 В. Для них достаточно будет только 10% отклонения стабилизатора потерпеть неудачу.

Обязательно нужно учитывать фактическое колебание напряжения, которое происходит в сети в течение суток. Очень хорошо узнать нижнюю и верхнюю границу колебаний, ведь если верхняя граница будет «пробита», то прибор сразу же обесточит газовый котел.Выбранная модель стабилизатора должна поддерживать напряжение в строго заданных пределах с учетом разрешенного допуска.

Значение нагрузки

Для корректной работы устройства необходимо определить, справится ли оно с ожидаемой нагрузкой. Маломощная модель просто не выдержит постоянных перегрузок. Покупка слишком мощного устройства – пустая трата денег. В первую очередь нужно определить мощность, потребляемую газовым котлом. Его можно посмотреть в паспорте устройства.

Здесь нужно быть очень внимательным, чтобы не спутать тепловую и электрическую мощность. В этом случае вам понадобится электрический или вводной. Обозначается в разделе «Характеристики» цифрами с наименованием Вт. Тогда как тепловая мощность указывается в кВт. Значение, взятое из паспорта, необходимо увеличить на треть. Это будет запас, необходимый для корректной работы устройства.

Если к одному стабилизатору планируется подключить не только котел, но и насос, необходимо учитывать полную нагрузку с обоих устройств.Следует отметить, что такую ​​установку специалисты не рекомендуют, но на практике это часто случается. Важный нюанс заключается в учете значения пускового тока насоса, которое в некоторых случаях может быть в три раза выше номинального. Для определения требуемой мощности стабилизатора необходимо выполнить следующие действия. Мощность насоса умножается на три, к ней прибавляется мощность котла. Полученное число умножается на коэффициент 1,3.

Стабилизатор напряжения для напольного газового котла более массивный.Такие устройства менее удобны в использовании, но и стоимость их ниже.

Способ установки

Доступны три типа стабилизаторов в зависимости от способа крепления:

  • Настенный монтаж. Небольшие устройства крепятся прямо на стену.
  • Открытый. Устройства предназначены для установки на любую горизонтальную поверхность.
  • Универсал. Их можно закрепить как на вертикальной, так и, при необходимости, на горизонтальной поверхности. Наиболее удобные модели, так как при необходимости их можно легко переустановить.

В целом стабилизатор котла должен соответствовать следующим требованиям:

  • Иметь запас хода. Чаще всего будет достаточно устройства, рассчитанного на 250-600 ВА.
  • Быть защищенным от перегрузки, короткого замыкания и перегрева.
  • Иметь синусоидальное выходное напряжение, иначе двигатель насоса выйдет из строя.
  • Иметь автозапуск при включении питания после выключения.
  • Иметь функцию защитного отключения в случае выхода напряжения за пределы безопасности, так называемое «отключение напряжения».
  • Иметь клемму заземления.

И еще несколько советов от практиков:

  • Скачки напряжения очень распространены в районах с интенсивной застройкой и в районах, обслуживаемых старыми подстанциями. В таких условиях оптимальным выбором является тиристорный стабилизатор.
  • Если в паспорте понравившейся модели стабилизатора указано, что он работает в диапазоне около 200 В, а то и больше, следует с осторожностью относиться к такому устройству. Чаще всего качество выходного напряжения будет неадекватным.При этом особое внимание следует обратить на страну сборки и производителя. Его репутация будет гарантией качества.

Выбирая между напольным и настенным прибором, предпочтение следует отдать второму варианту. Такие устройства значительно экономят место, к тому же риск случайного механического повреждения минимален.

Настенные стабилизаторы напряжения очень удобны. Приборы компактны, устойчивы к механическим повреждениям, но их стоимость несколько выше, чем у напольных

.

Технология установки и подключения

Перед подключением стабилизатора необходимо найти для него подходящее место.Нужно понимать, что электрик очень не любит сырости, поэтому помещение, где будет установлен прибор, должно быть сухим, без лишней влаги в воздухе. Чаще всего допустимые параметры указаны в инструкции к устройству. Если их нет, можно сосредоточиться на собственных ощущениях. Если в помещении повышенная влажность, например, в подвале, оборудование здесь лучше не устанавливать.

Гараж также не будет оптимальным местом для размещения стабилизатора.Согласно инструкции, прибор не должен находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак тоже не подойдет. В теплое время года температура здесь часто поднимается очень высоко, что негативно скажется на работе устройства. Еще одно неподходящее место – ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

Собственно подключение стабилизатора очень простое.К оборудованию подключается газовый котел, и его просто включают в сеть. Если вам приходится устанавливать несколько однофазных стабилизаторов одновременно, например, в случае, когда в помещение входят три фазы, нельзя включать их в одну розетку. Тогда первый при переключении создаст сетевые помехи, и заставит переключиться другой. Этот процесс практически бесконечен. Таким образом, для каждого из приборов должна быть подготовлена ​​розетка.

Место для установки стабилизатора напряжения необходимо выбрать правильно.В помещении не должно быть слишком влажно или слишком жарко. Кроме того, необходимо обеспечить естественную циркуляцию воздуха, иначе устройство будет перегреваться.

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут аннулированы при несоблюдении требований их эксплуатации. Первое место среди них чаще всего занимает качественное питание устройства. Роль стабилизатора напряжения в его обеспечении нельзя недооценивать, поэтому к выбору устройства следует подходить очень ответственно.Грамотно подобранное оборудование позволит газовому котлу работать долго и без перебоев в максимально экономичном режиме, что даст возможность его владельцу сэкономить приличную сумму.

Контроллер напряжения, контроллер SCR, регулятор напряжения, с панелью ABS, для электрических плит, водонагревателей, диммер на лампах, регулятор скорости, 6000 Вт переменного тока 220 В: Amazon.com: Инструменты и товары для дома


]]]>

Технические характеристики для этого товара
марки JECTSE EAN 07480186499

Вес товара

6. 7 унций Номер детали jectseevgfocp7wy Unscsc Код 26111500 UPC 748018649902

Китай производитель стабилизатора напряжения, солнечная панель, поставщик стабилизатора напряжения

Тип бизнеса:

Производитель/Фабрика

Деловой диапазон:

Электрика и электроника

Сертификация системы управления :

ИСО9001:2015, ИСО14001:2015, ОХСАС18001:2007

Основные рынки:

Европа, Юго-Восточная Азия/Ближний Восток, Африка

Среднее время выполнения заказа:

Время выполнения в пиковый сезон: один месяц
Время выполнения в межсезонье: один месяц

Обслуживание OEM/ODM

Образец доступен

Стабилизатор напряжения, регулятор напряжения, производитель / поставщик AVR в Китае, предлагающий однофазный стабилизатор напряжения переменного тока с автоматическим управлением реле питания, реле управления PC-Txr500va AC с автоматическим стабилизатором напряжения, автоматический стабилизатор напряжения переменного тока 20000va, однофазный предохранитель питания и т. Д. .

Как работает котел с замкнутым контуром? – Кухня

Это непрерывный замкнутый контур труб, несущих нагретую воду (или пар) по всему дому. По мере того, как вода течет по трубам, течет через радиаторы, горячая вода охлаждается на своем пути, отдавая тепло, обогревая ваши комнаты, затем возвращается обратно в котел, чтобы снова нагреться .

Как работает котельная с замкнутым контуром?

Система с замкнутым контуром использует непрерывный контур из труб PEX в качестве теплообменника.Трубка подсоединяется к тепловому насосу, и с соответствующим раствором антифриза она циркулирует по всему контуру. При правильной установке замкнутая система экономична и надежна.

Что такое замкнутая система отопления?

Нагрев с обратной связью — это метод точного контроля и поддержания температуры во время процесса. Этот метод содержит петлю обратной связи, в которой система управления получает обратную связь от процесса и вырабатывает реакцию для достижения стабильности.

Как работает закрытая система отопления?

Это полностью закрытая система.Герметичная система отопления имеет «заправочную петлю», соединенную с водопроводной сетью через гибкую трубу. Это используется для заполнения системы до заданного давления, обычно от 1 до 1,5 бар, когда система холодная. В системе также имеется манометр, показывающий рабочее давление.

Какой поток в системе с замкнутым контуром?

Система с замкнутым контуром представляет собой любой циркуляционный контур, в котором определенная среда (вода, гликоль и т. д.) непрерывно циркулирует по системе трубопроводов.Среда обычно используется для нагрева и нагревается и охлаждается с помощью механического оборудования (например, котлов, нагревательных баков, радиаторов).

В чем разница между открытой и закрытой системой отопления?

В системе с открытой вентиляцией открытый резервуар в самой высокой точке установки используется для хранения расширенной жидкости (рис. 1.1). В закрытой системе (герметичной/герметичной) для хранения расширенной жидкости используется расширительный бак (рис. 1.2).

Что такое закрытая котельная?

Паровой котел можно рассматривать как закрытую систему, если в это рассмотрение включены прикрепленные к нему принадлежности.На практике котел будет иметь клапаны или вентиляционные отверстия для предотвращения повышения давления, что приведет к потере некоторого количества пара.

Что из следующего является примером замкнутой системы?

Практические примеры замкнутой системы управления Автоматический электрический утюг – Нагревательные элементы управляются температурой на выходе утюга. Сервостабилизатор напряжения — регулятор напряжения работает в зависимости от выходного напряжения системы.

Что такое замкнутая система водоснабжения?

Сегодня в большинстве новых домов установлены замкнутые системы.Это означает, что существуют редукционные клапаны или регуляторы давления, которые обеспечивают поддержание давления воды в пределах 50-80 фунтов на квадратный дюйм. Теперь это также означает, что входящая вода может течь только в одном направлении, что может вызвать проблемы, когда вода нагревается и расширяется, и ей некуда деваться.

Какое давление должно быть в моей герметичной системе отопления?

Когда система отопления холодная, давление на манометре должно составлять от 1 до 1,5 бар (стрелка индикатора обычно находится в зеленой зоне).Если давление ниже 0,5 бар (внизу в красной секции), вода из системы была потеряна и ее необходимо заменить.

Является ли комбинированный котел закрытой системой?

Комбинированные котлы Часть центрального отопления комбинированного котла находится в системе замкнутого контура под давлением, нагреваемой котлом по мере необходимости. Горячая вода для бытовых нужд подается напрямую к котлу. Это означает отсутствие горячего бака для пополнения и постоянную подачу горячей воды под давлением в сети.

Как узнать открытая у вас система водоснабжения или закрытая?

Если вы видите устройство предотвращения обратного потока (например, обратный клапан или редукционный клапан), подключенное к вашему основному запорному клапану воды, значит, у вас закрытая водопроводная система. Ваш водяной запорный клапан обычно расположен:

  1. На внешней стене.
  2. В подвале.
  3. В подсобном помещении или чулане.

Как воздух попадает в замкнутую систему?

Системы с замкнутым контуром предназначены для передачи тепла через циркулирующую воду для кондиционирования воздуха, отопления или технологических процессов. Во многих системах HVAC вода замкнутого контура циркулирует через змеевик для обработки воздуха, который либо охлаждает, либо нагревает поступающий воздух.

Стоит ли отключать теплый пол летом?

Это связано с тем, что для прогрева пола с подогревом может потребоваться два-три часа, поэтому лучше не отключать его полностью. Особенно, когда на улице очень холодно. Постоянное поддержание низкой температуры гарантирует, что ваш дом будет нагреваться быстрее, когда вам это нужно.

Котлы и тепловые группы для отопления





Созданный в 1972 году для проектирования и производства гражданских и промышленных тепловых групп , впоследствии расширил свою область деятельности, получив один из самых полных каталогов всего сектора, который включает:

АССОРТИМЕНТ ДЛЯ ДОМА: конденсационные и традиционные, настенные и напольные котлы и тепловая установка мощностью до 35 кВт, предварительно собранная солнечная система, также со встроенным комбинированным котлом, баком для хранения горячей воды, аксессуарами для контроля и управления, водонагревателями.

АССОРТИМЕНТ БИОМАССЫ: дровяные и пеллетные котлы, пеллетные гидроплиты и пеллетные печи с подогревом воздуха, резервуары для хранения.

ПРОФЕССИОНАЛЬНАЯ ЛИНЕЙКА: конденсационные и традиционные, настенные и напольные котлы и тепловая установка мощностью до 7000 кВт, бак для хранения горячей воды, аксессуары для контроля и управления.

ПРОМЫШЛЕННАЯ ЛИНЕЙКА: водогрейные генераторы мощностью до 20 МВт и генераторы на диатермическом масле мощностью до 7 МВт, парогенераторы до 25 000 кг/ч, водогрейные котлы, резервуар для сбора конденсата, охладитель продувки и деэраторы.

КОНДИЦИОНЕР ВОЗДУХА: моно- и мультисплит инвертор, настенный или напольно-потолочный инвертор, инвертор коробчатого типа, инвертор канального типа, инвертор воздушной завесы.

СОЛНЕЧНАЯ СИСТЕМА: системы принудительной или естественной циркуляции, резервуары и хранилища.

ТЕПЛОВОЙ НАСОС: резервуары для воздуха/воды.

СИСТЕМЫ ОТОПЛЕНИЯ И ОХЛАЖДЕНИЯ ПОЛОВ: для обогрева и охлаждения полов.

Среди приоритетов фирмы всегда было и остается истинное внимание к « качеству жизни », т.е.е. больше комфорта, больше безопасности, меньшее потребление энергии, повышенное бережное отношение к окружающей среде.



ТЕХНОЛОГИЯ, КАЧЕСТВО, ПОИСК, БЕЗОПАСНОСТЬ, СЕРВИС, СТИЛЬ, ДИЗАЙН, ЭКОЛОГИЧЕСКАЯ СОЗНАНИЕ, УВАЖЕНИЕ К ОКРУЖАЮЩЕЙ СРЕДЕ, ИННОВАЦИОННОСТЬ, ЛЮБОПЫТСТВО, ВНИМАНИЕ, ЗАБОТА, ПРАВИЛЬНОСТЬ, ЭТИКА, БУДУЩЕЕ.

Вот ключевые слова, которые представляют нас.

Стабилизаторы и трансформаторы — Benoit Technologies LLC

Что важно знать о солнечных водонагревателях

Использование солнечных водонагревателей может сэкономить вашему бизнесу или дому значительные средства, а также может помочь сократить местные выбросы, вызывающие загрязнение воздуха.Это требует более высоких первоначальных затрат на систему нагрева воды и ее установку, но может сэкономить большую часть затрат, связанных с нагревом воды. Это одна из многих причин использования солнечного водонагревателя на предприятиях или в домашних хозяйствах в ОАЭ. Читайте дальше, чтобы узнать больше о солнечных водонагревателях.

Что это такое и как это работает

Водонагреватель этой формы использует энергию солнца для нагрева воды, пригодной для ваших нужд, или для нагрева какой-либо другой жидкости, которая может быть использована для нагрева воды.Будь то пассивный или активный тип, каждая солнечная система нагрева воды требует резервуара для хранения воды.

Эта технология работает в различных условиях, в том числе в местах с холодным климатом или меньшим количеством солнечного света, но не так эффективно, как в более солнечных местах. В Объединенных Арабских Эмиратах не так много осадков в течение года. Отчасти поэтому солнечный водонагреватель в ОАЭ всегда будет востребован. Несмотря на то, что вы находитесь в месте, где вам требуется продукт для небольшого предварительного нагрева воды зимой, осенью и весной, плюс много летом, вы можете сократить выбросы и сэкономить деньги.

В пасмурный день или ночью, в случае отсутствия достаточного количества теплой воды, вам потребуется дополнительный нагревательный элемент для более высокой температуры воды. Почти каждый, у кого есть этот продукт в сезонном или смешанном климате, использует его вместе с безбаковым водонагревателем для немного более высокой температуры воды. Устройство, нагревающее уже нагретую воду, заставит ее работать быстрее, эффективнее, чем если бы оно нагревало холодный ресурс.

Где разместить

Размещение является одним из факторов, которые следует учитывать при ведении бизнеса с поставщиком солнечных водонагревателей и солнечных инверторов в ОАЭ.Обычно его устанавливают на верхней поверхности здания, обращенной на юг, чтобы обеспечить наилучшее попадание прямых солнечных лучей. Тем не менее, обогреватель также можно разместить в другом месте, например, на лугу или в саду, где на него будут попадать прямые солнечные лучи.

Преимущества солнечного водонагревателя

Существует множество потенциальных преимуществ использования солнечного водонагревателя в ОАЭ или других странах, в том числе следующие.

Может обеспечить энергосбережение

Экономия означает, что почти каждое домашнее хозяйство с правильной настройкой или установкой обогревателя может быстро сэкономить на ежемесячных счетах за коммунальные услуги.Точная экономия зависит от ваших требований к потреблению горячей воды и настройки. Например, семья из семи человек может иметь больше сбережений, чем семья из двух человек.

может уменьшить углеродный след вашей семьи или бизнеса

Солнечные водонагреватели могут ежегодно предотвращать попадание в окружающую среду многих фунтов CO2. Это означает, что солнечный водонагреватель в ОАЭ также является способом сократить ваши счета за коммунальные услуги и защитить окружающую среду.

Простая установка

Установка и обслуживание солнечных водонагревателей проще, чем солнечных панелей, вырабатывающих электроэнергию.Каждому домашнему хозяйству требуется меньше панелей для системы водяного отопления, чем фотоэлектрических панелей.

Автоматические стабилизаторы напряжения

Каждая часть оборудования, работающего от электричества, предназначена для работы в определенном диапазоне напряжения или при определенном напряжении. В соответствии с правилами Объединенных Арабских Эмиратов диапазон напряжения установлен на 230 В переменного тока. Из-за каких-либо обстоятельств, если напряжение выходит за пределы допуска, будь то в сторону понижения или повышения, регулятор необходим для поддержания области +/-. В этом и заключается важность использования либо стабилизаторов, либо регуляторов напряжения.

Стабилизаторы бывают разных типов в зависимости от номиналов. Начиная с диапазона от 600 ВА до 3000 кВА, доступны стабилизаторы Benoit Technologies от нескольких брендов с высоким качеством. Надежность, качество и срок службы стабилизатора зависят исключительно от конструкции и используемых материалов. В зависимости от области применения выбранная модель будет различаться. Например, до 2кВА или 3кВА лучше выбрать цифровое исполнение, которое будет достаточно хорошим для любого типа линейных нагрузок. Но в случае нелинейной нагрузки целесообразно использовать трансформаторный стабилизатор типа Servo для большей надежности и ресурса.

Мы, ООО «Бенуа Технолоджиз», предлагаем стабилизаторы для целого ряда узлов оборудования, в том числе для водонагревателей. Мы выбираем продукты на основе различных факторов, которые включают в себя мозговой штурм с клиентом или предоставление ему окончательной консультации по проектированию питания. Делая это, мы гарантируем, что предоставим лучший продукт, который будет служить им на 100 процентов в соответствии с требованиями и соответствовать коммерческому бюджету. Мы стремимся поддерживать всех наших клиентов, чтобы получить максимальную отдачу от инвестиций.

Будучи поставщиком сервостабилизаторов в ОАЭ, мы покрываем все Эмираты нашей отмеченной наградами послепродажной поддержкой в ​​течение 24 х 7 365 дней. У нас есть специальная поддержка в качестве поставщика стабилизатора в Дубае, поставщика стабилизатора в Абудхаби, поставщика стабилизатора в Аджмане, поставщика стабилизатора в Шардже и т.
