Стабилизатор напряжения balance. Отзывы. Видео. Приобрести со склада. Оптовая цена!

Проблема обеспечения стабильного напряжения в электросети и нормальное функционирование потребителей электричества в большей или меньшей мере касается и человека. В повседневной своей деятельности мы используем различные электроприборы. Для обеспечения защиты электросети оптимальным решением является установка стабилизатора напряжения. Компания Электромотор предлагает Вашему вниманию стабилизатор напряжения balance, производства ПО Баланс, Украина.

Стабилизатор напряжения balance выпускается на протяжении многих лет. Производитель старается всячески совершенствовать изделия, повышая надежность, работоспособность и длительный срок эксплуатации стабилизаторов напряжения. Микропроцессорное управление обеспечивает высокий уровень точности стабилизации на выходе и поддержку синусоидальной формы кривой электросети. Все приборы изготовлены с тороидальным автотрансформатором с высококачественными силовыми ключами.





Стабилизатор напряжения balance имеет прочный металлический корпус, окрашенный лакокрасочным покрытием, что препятствует возникновению коррозии. Монтаж электрического оборудования не вызывает каких-либо затруднений, при этом клеммник внешних подключений обращен «на стену»,  и сверху закрыт крышкой. Информация, которая отображается на дисплее, является простой и доступной для понимания.

Стабилизатор напряжения balance имеет автотрансформатор, который изготовлен на плоской шине в двойной изоляции. Наличие цельного сердечника исключает возникновение характерного шума при работе стабилизатора. Мощность сердечника и сечение провода берутся явно с запасом, что характерно для стабилизаторов высокого класса.

Стоит также отметить, что стабилизатор напряжения balance имеет режим работы «Транзит», что способствует лучшей защите от перенапряжения с индикацией напряжения сети. Конструктивная плата с блоком управления обеспечивают необходимую гальваническую развязку цепей управления от корпуса.

По вопросам приобретения стабилизатора напряжения balance, обращайтесь в компанию Электромотор в Киеве по контактным номерам телефонов Мы предоставим всю интересующую информацию относительно данного товара, а также поможем оформить заказ в кратчайшие сроки. Предоставляем доставку товара по всей территории Украины, а также самовывоз с нашего офиса по адресу: Лесной проспект 39А. Открыты все дни, кроме воскресенья!

Рекомендуем также посмотреть:

1. Официальный дилер в Украине ТМ «Volter».

2. Подключение стабилизатора напряжения в доме

Большой выбор различного оборудования в том числе и стабилизаторы  напряжения    Вы найдете на сайте компании Электромотор.  В нашем магазине стабилизаторы  напряжения  от различных производителей. Ссылка на магазин далее.   Вы найдете в нашем магазине только качественный продукт со всеми сертификатами  — https://elektromotor. com.ua/p1191092411-stabilizator-napryazheniya-ukrtehnologiya.html   На нашем сайте не только китайские модели, но и качественные мировые бренды ведущих мировых производителей. В основном мы предлагаем продукцию отечественного производства, таких заводов как Укртехнология и вольтер  стабилизаторы  напряжения только надежного качества

Sportswear free shipping | Air Jordan 1 Mid GS «Light Smoke Grey» — Ietp

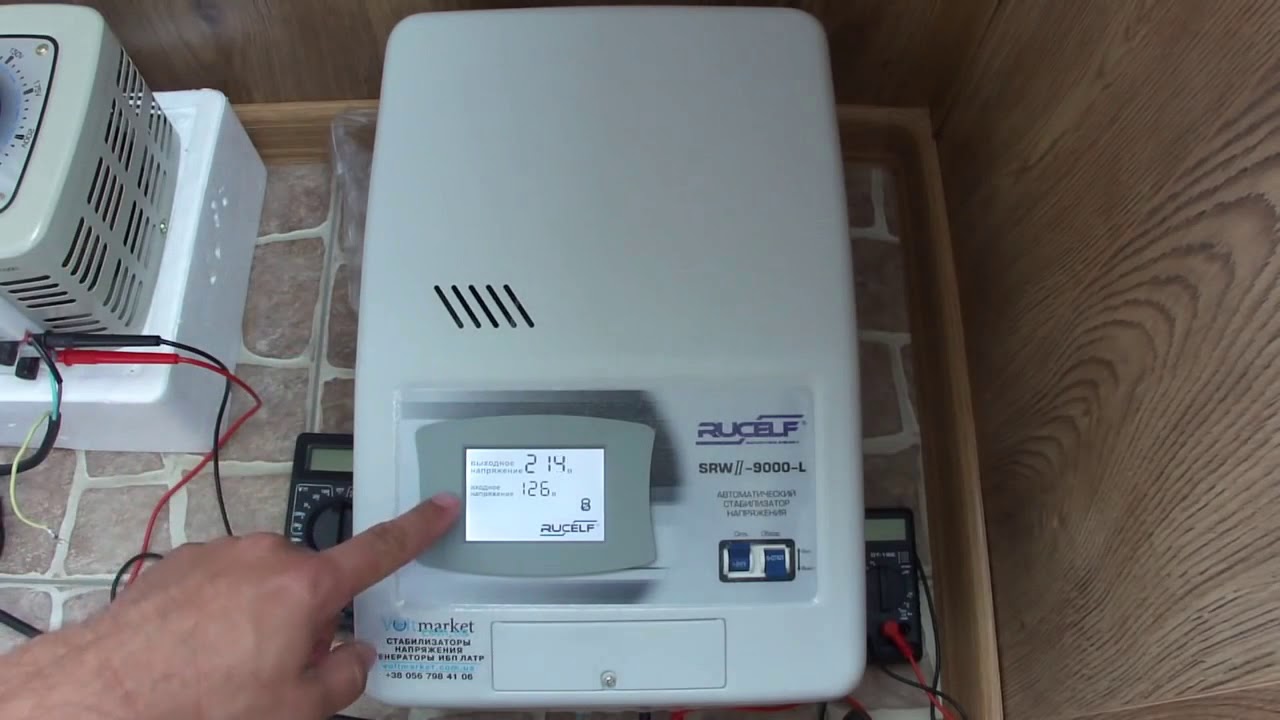

Сравнение релейного и тиристорного стабилизатора. Видео | StabHouse — все о стабилизаторах

Видеоролик о тестировании двух стабилизаторов напряжения единой мощности: релейного и тиристорного на метод коммутации — отвода и выдачи выходного напряжения на выходных клеммах.

Видеоролик о тестировании двух стабилизаторов напряжения единой мощности: релейного и тиристорного на метод коммутации — отвода и выдачи выходного напряжения на выходных клеммах.

В чем минус релейного стабилизатора? а в чем плюс тиристорного? — это можно увидеть на нашем видео:

Данным видео хотелось указать на суть разницы работы двух разных по происхождению и принципу работы стабилизаторов напряжения: китайского релейного, одного из самых распространенных брендов в сетевых магазинах и тиристорного российского производства, более дорогого но более качественного и корректного с точки зрения качества работы.
Коротко о тесте: оба стабилизатора подключены к одному автотрансформатору (латр) с помощью которого будем менять напряжение подаваемое на вход стабилизаторов напряжения. Нагрузка на обоих равна 0 (нулю) — весовые категории моделей разные и не хотелось усугублять ситуацию для релейного стабилизатора.
Преследуемая задача показать как работает релейный и тиристорный стабилизатор и как качественно подают они напряжение на своем выходе.
К каждому из стабилизаторов подключены реле напряжения выставленные на отключение при превышении входного напряжения выше 250 Вольт.
В процессе теста меняем входного напряжение на клеммах стабилизаторов и наблюдаем за их выходными показателями и показателя подключенных реле.
В ходе теста была получена следующая информация: экраны обоих стабилизаторов напряжения показывают информацию о входном и выходном напряжении, которая соответствует их технических характеристик.
Релейный стабилизатор напряжения работает при напряжении ниже своего мин. входного, но в момент переключения реле напряжения на выходных клеммах превышает значение 250 Вольт, что приводит к подключенному к нему реле к отключению. Тиристорный стабилизатор во время теста не нарушил своих технических характеристик — работа в штатном режиме в пределах своих технических характеристик.
Релейный стабилизатор в момент переключения реле пропускал на выход напряжение, превышающее 250 Вольт, при этом на экране выходного напряжения об этом ни как не сигнализировал. Данный всплеск отключало подключенное реле напряжение, задача которого обезопасить подключенное оборудование от подобных явлений, которые могли повредить и вывести из строя любое электрооборудование.

Как подключить стабилизатор напряжения к домашней электропроводке » сайт для электриков

Подключение в распределительном щитке

После автомата в щитке должен устанавливаться трехпозиционный переключатель. В положении 1 при поднятом вверх рычажке напряжение подается напрямую от сети, не используя стабилизатор напряжения. Этот режим используется в случае, если регулятор напряжения сломался или проводятся ревизионные работы.

В положении 2 при рычажке, направленном вниз, электричество идет через стабилизатор. В нулевом положении все приборы отключены и от стабилизатора, и от электросети.

Со щитка до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно промаркировать: вход на стабилизатор и выход. Часть изоляции зачищается с жил и подключается в электрощиток. Фаза со входа стабилизатора идет к выходному зажиму на дифавтомат. Фаза с выхода идет на контакт 2 на трехпозиционном выключателе. Нули и земли с обоих проводов включаются на соответствующие шины.

Последний шаг – питание автомата с клеммы 1 трехпозиционного прибора. Это также выполняется гибким монтажным кабелем.

Мощность стабилизатора напряжения

Прежде всего, необходимо определиться с мощностью, потребляемой домашними электроприборами. В Интернете есть много советов по расчету, но я рекомендую воспользоваться следующим способом. На вводном щите (обычно рядом со счетчиком) находится основной автоматический выключатель. Его номинал по току подбирается таким образом, чтобы защитить проводку от повреждения из-за перегрузки. А раз он работает и не «выбивает», значит, пропускаемой мощности хватает на дом. Остается лишь найти ее. Мощность равна произведению значений тока и напряжения. Последнее известно – 220 Вольт, а ток можно прочесть на табличке выключателя. К примеру, если на «автомате» указан номинальный ток 16 А, значит допустимая мощность составит 16*220=3520 Вт или 3.5 кВт. Для 25 ампер мощность повыше – уже 5.5 кВт и т.д. Разумеется, если автомат подбирался «лишь бы не выбивал», то придется рассчитывать необходимую мощность через паспортные данные электроприборов. Полученная мощность должна быть меньше на 30% (или даже 50%), чем у выбираемого стабилизатора. Это вызвано тем, что хотя устройство и повышает напряжение при его снижении, выходная мощность при этом падает. Также нужно выбирать не по полной мощности (ВА), а по активной (Вт) – это важный момент.

мощность стабилизатора напряжения

Где лучше всего установить стабилизатор

Место установки выбирается в зависимости от габаритов самого прибора. А размеры зависят от мощности агрегата. К примеру, маломощный стабилизатор можно установить прямо около подключаемой к нему аппаратуре, где-то на столе или на полу. Мощный прибор лучше установить в специально организованном месте, к примеру, в нише или в распределительном щитке.

Требования к установке:

  • Вентиляционные отверстия в приборе всегда должны оставаться свободными, не закрытыми. В процессе работы стабилизатор нагревается, поэтому ему всегда нужен охлажденный воздух.
  • Нельзя устанавливать стабилизаторы напряжения в подвалах, гаражах, на чердаках и схожих с этими помещениями комнатах. Все дело в том, что любые электронные приборы быстро выходят из строя, если в помещениях, где они установлены, высокая влажность, скопление пыли, повышенная температура и другие негативные факторы.
  • Оптимальное место установки – в самом распределительном щите или рядом. Чем меньше длина питающего кабеля, тем лучше.

Требования к размещению стабилизаторов

Работа стабилизаторов связана с частичным рассеиванием электрической мощности и выделением тепла. Поэтому их нельзя устанавливать в глухие непроветриваемые ниши и закрывать их панелями. Доступ к ним должен оставаться свободным. Кроме того, необходимо предусмотреть резервную схему работы – в обход стабилизатора на время его поломки.

Стабилизаторы напряжения решают проблему качества электропитания. Однако они усложняют схему и делают ее менее надежной. Кроме того, их установка может повлечь увеличение количества потребляемой энергии. Что для вас предпочтительней – сохранение дорогой бытовой техники или экономия на потреблении, вы должны решить сами.

Подключение однофазных потребителей

Наиболее рациональным подходом к электроснабжению частного дома будет выделение из общего числа потребителей обособленную группу, для которой требуются стабильные параметры напряжения. Как правило, повышенная стабильность требуется для телевизора, холодильника, офисной техники и средств связи. Другие бытовые приборы, особенно с нагревательными ТЭНами, вовсе необязательно подключать к стабилизатору. Электрочайники и электрические котлы все равно будут работать, поскольку перепады напряжения для них не играют решающей роли в выполнении основных функций.

В домашнем щитке после электросчетчика устанавливается защитное оборудование – дифференциальный автомат или УЗО с автоматическим выключателем. От них отдельными кабелями подводится фаза и ноль к входным клеммам стабилизатора. Корпус устройства также отдельным проводом подключается к шине РЕ, установленной в щитке. От выходных клемм стабилизатора к потребителю поступает фаза и рабочий ноль. Защитный ноль соединяется с шиной РЕ.

Следующий вариант предполагает подключение к стабилизатору сразу нескольких групп потребителей. В упрощенной схеме не используется защитное заземление, а стабилизатор подключается через одну клемму рабочего нуля. Работу схемы лучше всего рассматривать на примере трех групп потребителей.

Внутри распределительного щита, после всех защитных устройств, необходимо создать шину рабочего нуля, которая подключается ко всем потребителям, в том числе и к стабилизатору напряжения. Фазный провод ввода от защиты подключается к входной клемме устройства, а отходящий провод – к выходу. Второй конец фазного провода заводится в распределительный щиток, чтобы выполнить параллельное соединение нагрузок. Подключение всех групп потребителей осуществляется через автоматические выключатели.

При наличии в стабилизаторе двух клемм под рабочий ноль, в схеме возникнут следующие изменения:

  • Шина рабочего нуля остается соединенной с потребителями, но она уже не будет связана с защитными устройствами.
  • Нулевой провод от защитных устройств будет соединяться с входной клеммой рабочего нуля стабилизатора.

Все ли нужно выпрямлять

Если речь идет о проектировании электричества перед его монтажом, то стоит задаться вопросом, а все ли в вашем доме стоит подключать под стабилизатор напряжения?

Дело в том, что большое количество электроприборов, которые мы используем, не нуждается в дополнительной стабилизации.

Это такие устройства, как водонагреватель, чайник, пылесос, фен, утюг, электродуховка, гаражное оборудование.

Перечисленные токоприемники являются очень мощными, но абсолютно не нуждаются в стабилизации напряжения. Так, устройства, связанные с нагревом чего либо от перепадов напряжения будут быстрее/медленнее выполнять свою работу, но на износ это никак не повлияет.

Если же учитывать их мощность, то получится, что она превосходит в несколько раз ту, которую потребляют «точные» электроприборы (телевизор, спутниковая антенна, ПК…).

В случае же, если вам известно место подключения «точных» приборов, есть возможность подключить их по приведенной схеме.

Эта схема позволяет купить подключить стабилизатор напряжение меньшей мощности, но более высокой степени защиты, или попросту сэкономить деньги.

Выбираем место

Электрика не любит сырости, поэтому для стабилизатора напряжения подойдет только сухое помещение без избыточной влажности воздуха. Обычно эти цифры обозначены в инструкции самого устройства (примерно 10%RH-102%RH), но никто из нас не готов измерять влажность.

Поэтому запомните, если вы чувствуете повышенную влажность в своем подвале – располагать в нем электрику, а уж тем более стабилизатор – не стоит.

Стабилизатор напряжения не должен находиться в одном помещении с горючими легковоспламеняющимися, химически активными веществами, поэтому гараж – тоже не самое лучшее место для него

Также стоит отказаться от идеи расположения стабилизатора напряжения на чердаках – повышенная температура воздуха (более 40 градусов) может вывести его из строя.

Шкаф, закрытая ниша в стене тоже не подходят, т.к. мешают естественной циркуляции воздуха и приведут к перегреву стабилизатора.

Пол или стена?

Если вы подключаете стабилизатор на весь дом (квартиру), то он должен быть подключен сразу после счетчика в разрыв фазы, а это означает, что закреплять его, скорее всего лучше на стене. Таким образом вы сможете всегда в режиме реального времени отслеживать входящее и исходящее напряжение.

Это же касается и случая подключения электрозависимого газового котла через стабилизатор. Например настенные стабилизаторы Ресанта позволяют подключить сразу два токоприемника (котел и насос) и при этом эстетически выглядят очень неплохо, предоставляя информацию через светодиодное табло в режиме реального времени

Если же речь идет о подключении таких приборов как телевизор, ПК, ноутбук, то настенный вариант не будет удобным, т.к. эти токоприемники могут передвигаться, а каждый раз пересверливать отверстия в стене никто не станет. Тут лучше воспользоваться напольным исполнением.

У большинства производителей стабилизаторы представлены в обоих форм-факторах, которые по своим техническим характеристикам абсолютно не отличаются.

Релейный стабилизатор выровняет напряжение. Видео Стабилизатор напряжения 220 — надежность работы техники в доме. Настенный стабилизатор напряжения не займет полезного пространства в доме Тиристорный стабилизатор — плюсы и минусы устройства

Подключение стабилизатора в трехфазной сети

Конструкции трехфазных стабилизаторов отличаются поблочным исполнением, где для каждого блока предусмотрен собственный клеммник. При подключении должно соблюдаться равномерное распределение однофазных потребителей. Как правило, они подключаются к разным блокам стабилизатора, чтобы создаваемая в нем нагрузка была симметричной.

Стабилизаторы, питающиеся от трехфазного напряжения, защищаются от аварий и прочих негативных последствий с помощью автоматических выключателей. Такие схемы чаще всего используются в промышленности, а в частных домах используются очень редко, по причине высокой стоимости трехфазного стабилизатора. При выходе его из строя, все потребители будут получать электроэнергию напрямую из сети со скачками и перепадами.

Поэтому для бытовых условий существует схема, по которой трехфазные потребители подключаются через однофазные стабилизаторы. Они потребляют существенно меньшую мощность по сравнению с промышленными аналогами, поэтому для того чтобы нормализовать сетевые параметры, можно воспользоваться тремя одинаковыми стабилизаторами напряжения с нагрузкой, предусмотренной для однофазной сети.

Разводка рабочего нуля осуществляется к входным клеммам каждого стабилизатора. Параллельное подключение от выходов всех трех устройств, образует шину рабочего нуля. От этой шины рабочие нули направляются к каждому потребителю. У всех стабилизаторов имеются входные фазные клеммы, соединяющиеся с соответствующими клеммами защитных устройств. Выходные клеммы соединяются с группой автоматов, через которые питание поступает к потребителям. Конкретная схема подключения зависит от особенностей электропроводки, типа стабилизатора и других технических условий.

Принцип действия и конструктивные особенности стабилизаторов

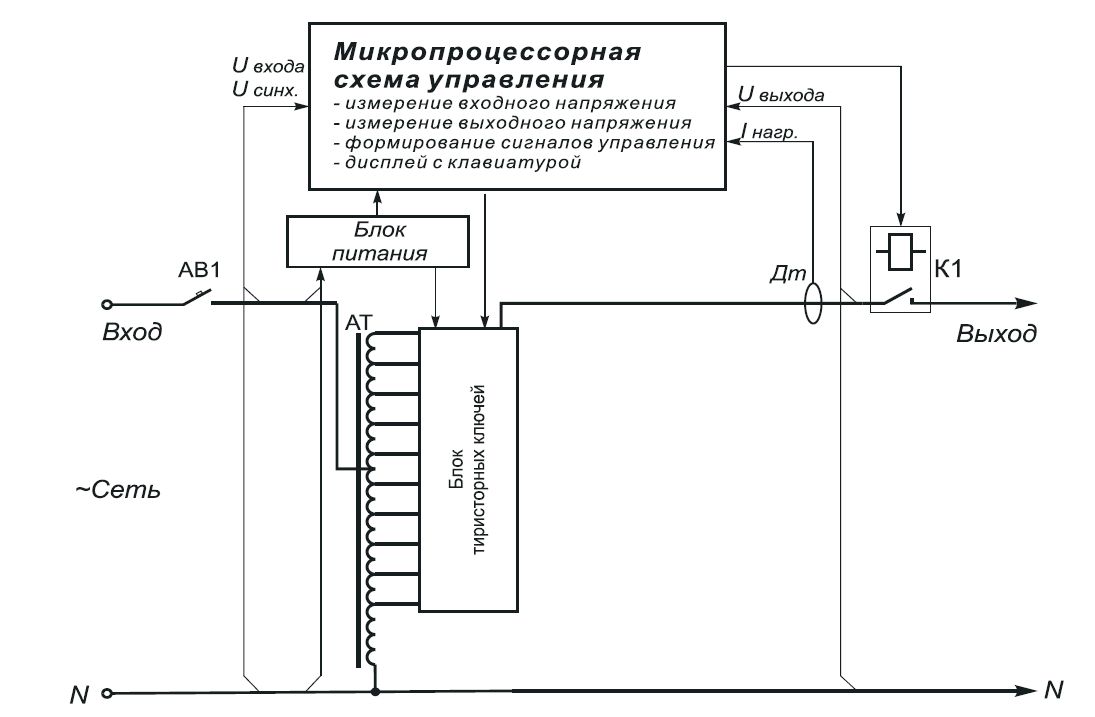

Принцип работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе появляется напряжение с необходимыми параметрами, питающее все подключенные бытовые приборы и оборудование.

В процессе трансформации стабилизатор может работать в режимах понижения амплитуды, простой передачи или повышения напряжения. Во втором случае происходит преобразование электроэнергии без изменения амплитуды. При этом происходят бесполезные затраты энергии, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких приборов размещается переключатель, с помощью которого из работы выводится вся силовая часть оборудования. Обратным действием производится включение всех устройств.

Все стабилизаторы различаются между собой конструктивными особенностями и техническими характеристиками. В первую очередь, это мощность, пропускаемая через них, минимальное и максимальное значение величин на входе и другие дополнительные функции. Таким образом, можно выбрать модель, которая лучше всего подходит для конкретных условий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам разными способами, в зависимости от конструкции и назначения этих устройств.

В каждой модели имеются клеммные выводы, позволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника выполняется к средней клемме. Рабочие нулевые проводники соединяются с соседними выводами, а для коммутации фазных проводов используются крайние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.

В случае отсутствия защитного нуля схема клеммника значительно упрощается. Рабочий ноль объединяется внутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые простые модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются напрямую к розетке, установленной на корпусе стабилизатора. Следует быть особенно внимательными, подключая провода в трехфазных стабилизаторах напряжения.

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

{SOURCE}

Подключения стабилизатора напряжения схема для сети 220 вольт

Перед подключением нужно соблюдать меры безопасности и перед работами отключить вводной автомат в электрощите. Отключив сеть, проверьте отсутствие напряжения индикатором напряжения на выходе ввода.

Схема подключения стабилизатора напряжения переменного тока обычно указывается производителем на задней стороне устройства и в инструкции по эксплуатации.

Подключают стабилизатор напряжения в разрыв фазового провода сети после вводного автомата. Схема подключения может быть трех контактный — это на стабилизаторе вход фазы и выход фазы, и нулевой провод.

Схема подключения однофазного стабилизатора напряжения с тремя клеммами

Фаза вводного автомата подключается к входной фазной клемме прибора, а выходная фазная клемма стабилизатора к фазе потребителя нагрузки. Нулевой провод, не разрывая, подключается к нулевой клемме стабилизатора.

Монтажная схема подключения однофазного стабилизатора в щите

Если после вводного автомата сеть расходится по автоматам освещения, розеток, то фаза выхода стабилизатора подключается к ним. В случае только одного вводного автомата, нужно ставить в щит изолированную колодку с клеммой.

На эту клемму подсоединяют фазный провод, снятый с вводного автомата. Входную фазу стабилизатора подключают к вводному автомату, выход стабилизатора подключается к установленной клемме колодки.

Нулевой провод подключается к клемме стабилизатора, а затем к нулевой шине электрощита. Возможен вариант стабилизаторов с двумя нулевыми клеммами, то есть входная фаза — ноль, выходная фаза — ноль.

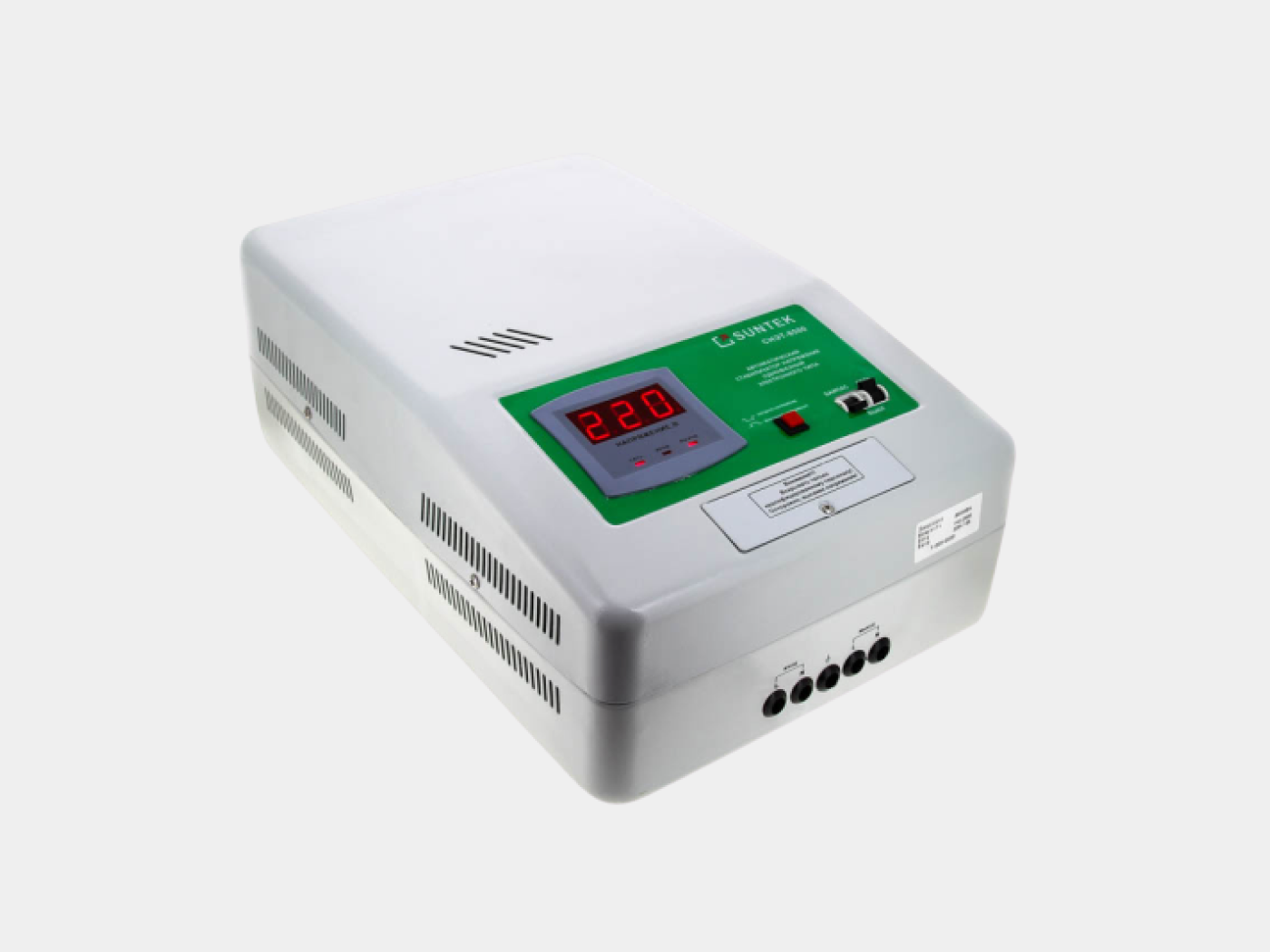

Вариант подключения стабилизатора с пятью клеммами

Две нулевые клеммы могут быть установлены для удобства соединения и быть соединены между собой внутри стабилизатора. Тогда нулевой провод подсоединяется, как описано выше.

Нулевые клеммы нужно прозвонить и если они не звонятся, то вторая нулевая клемма, подсоединяется к нулевому проводу нагрузки. Предварительно нужно отсоединить нулевой провод нагрузки в сети от земляной шины в щите.

Какой стабилизатор напряжения лучше выбрать?

На этот вопрос нет однозначного ответа. Наиболее технологичные – электронные. В них нет изнашивающихся узлов, поэтому теоретический срок службы выше. Дополнительно стоит отметить полную тишину при коммутации. Но вот стоимость неоправданно высока. Релейные более долговечны, чем сервоприводные, но щелкают при переключении. Оптимальны по «цена/функциональность». Сервоприводные стабилизаторы можно порекомендовать для установки в тех домах, где входящее напряжение, изменившись, относительно долгое время держится на том же уровне (электросварка – главный «враг» устройств такого типа).

На что обратить внимание при выборе места установки

Размеры стабилизатора зависят от его выходной мощности. Использование небольших мобильных устройств вполне возможно непосредственно возле действующей электронной аппаратуры, прямо на столе. Для конструкций с большими размерами требуется стационарная установка в специально отведенных местах – на полу, на стенах или в оборудованных нишах.

Следует учитывать нагрев работающего трансформатора, в связи с чем требуется отведение тепла. Поэтому стабилизатор должен располагаться таким образом, чтобы с помощью вентиляционных отверстий обеспечивался максимальный воздухообмен внутри корпуса.

Рабочие характеристики стабилизатора могут снизиться под действием пыли, влажного воздуха, расположенных рядом горючих и легковоспламеняющихся жидкостей, а также повышенной температуры. Следует избегать вредных факторов и не устанавливать стабилизаторы в сырых подвалах, гаражах, неотапливаемых чердачных помещениях. Наиболее оптимальным вариантом расположения стабилизатора является место рядом с вводным распределительным щитком.

Основные ошибки

Подключение через простой автомат, а не трехпозиционный

К наиболее распространенным ошибкам подключения относятся:

При монтаже прибора нужно учитывать все нюансы и не совершать перечисленных ошибок.

Необходимые материалы

Для подключения понадобится сам стабилизатор. Его нужно заранее выбрать с учетом того, какой прибор к нему будет подключен. Также нужны следующие материалы:

  • Трехжильный кабель ВВГ. Его сечение должно совпадать с сечением вводного кабеля на рубильнике или входном автомате.
  • Трехпозиционный выключатель для активации стабилизатора. У него есть 3 состояния – включен первый потребитель, включен второй потребитель и выключено. Вместо него можно применить обычный модульный переключатель, но в таком случае при отключении от стабилизатора каждый раз будет обесточено все помещение.
  • Провода ПУГВ разных цветов.

Также рекомендуется в схеме до подключения стабилизатора поставить УЗО или дифференциальный автомат.

Выбор места для установки прибора

Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований

Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

  • исключается попадание влаги на поверхность аппарата;
  • необходимо обеспечить свободный обдув воздухом корпуса прибора;
  • выгодно расположить стабилизатор поближе к вводному щиту;
  • следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
  • должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
  • оптимально разместить регулятор напряжения на стене или на полке.

Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

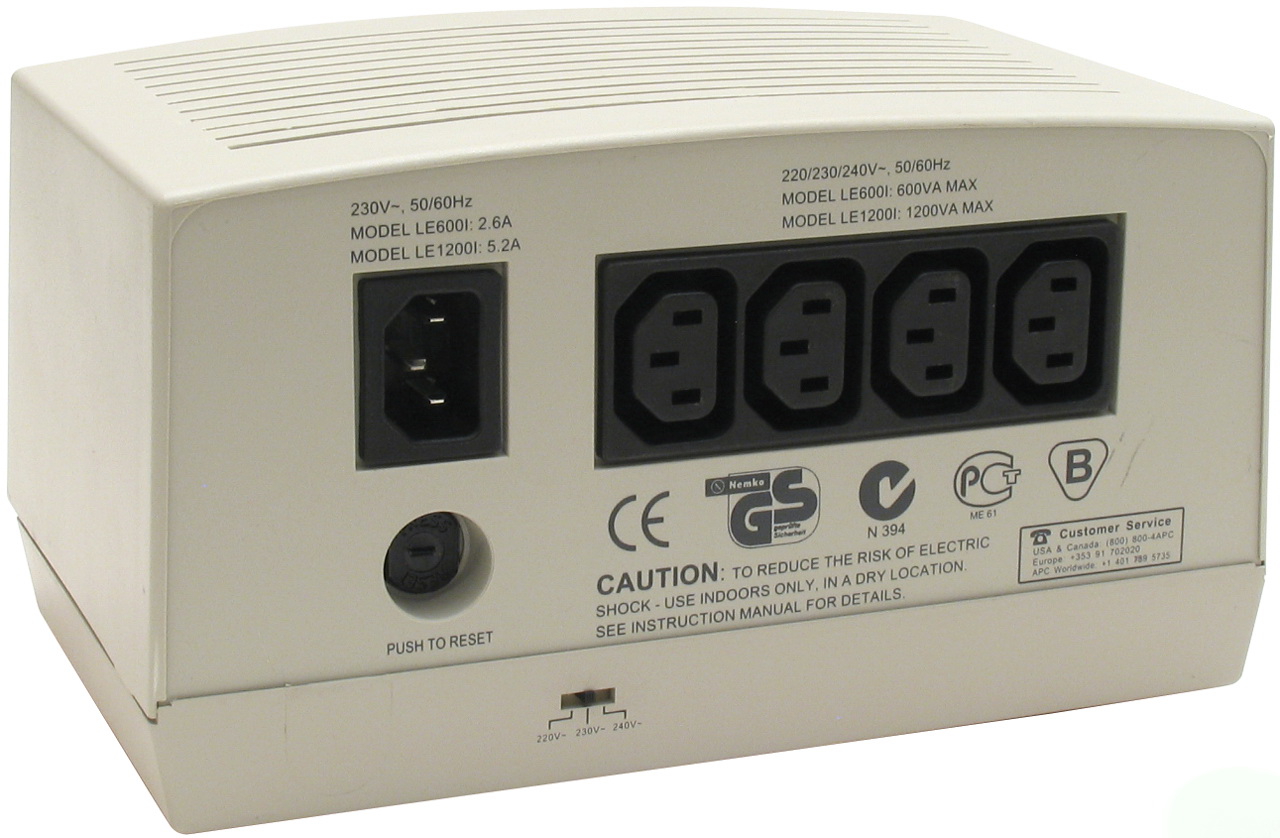

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

  • символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
  • символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
  • символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

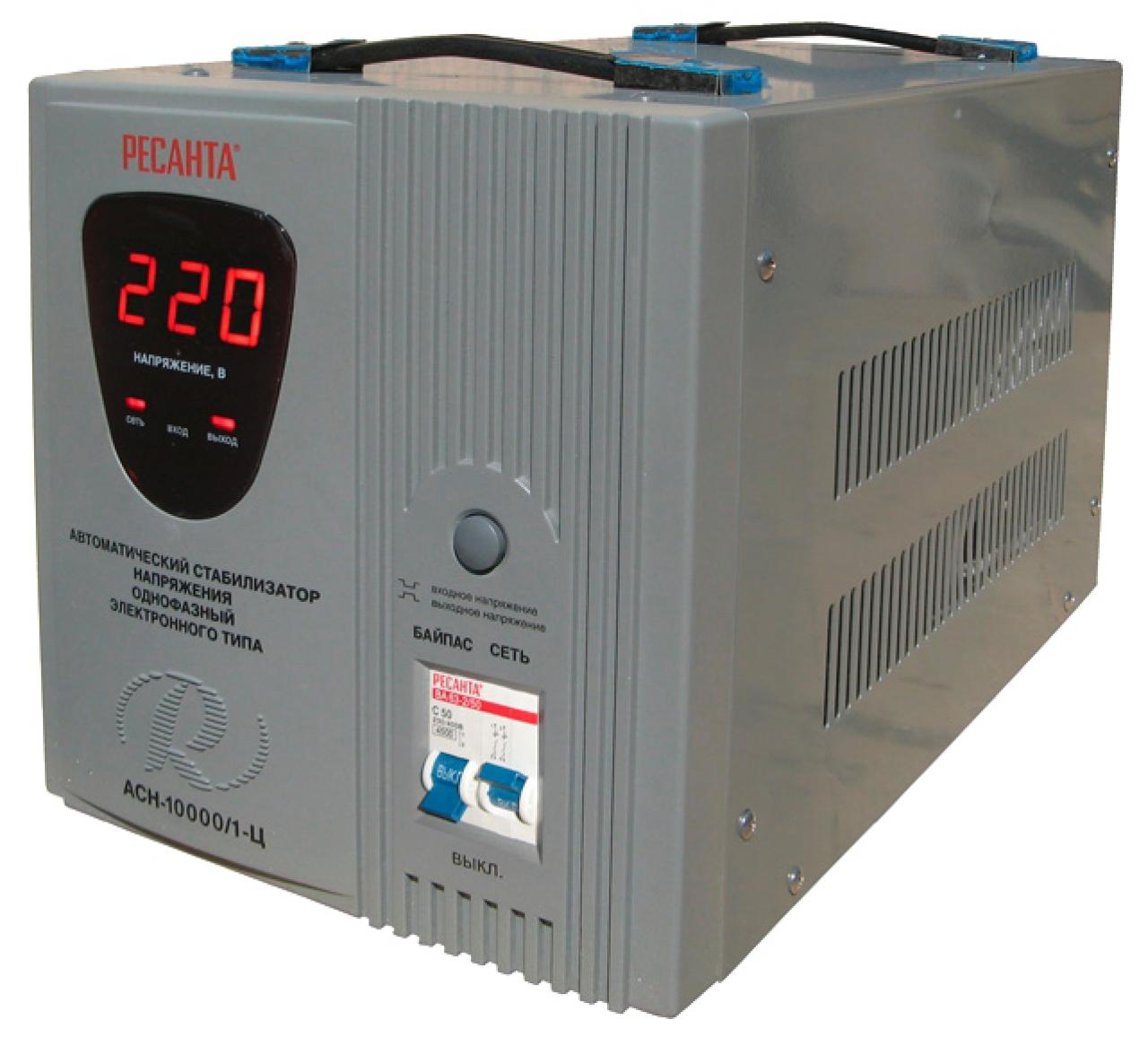

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

  • зеленый провод – заземление;
  • синий – ноль;
  • белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Колодка подключения

Самостоятельному подсоединению стабилизатора к щитку электропитания должно предшествовать тщательное изучение электрической схемы его клеммных контактов. Для этого потребуется развернуть прибор задней стенкой наружу и изучить расположенные на ней контактные элементы.

Колодка подключения

На ней располагается несколько групп соединений, предназначенных для следующих подключений:

  • Фаза и земля входного линейного напряжения 220 Вольт;
  • Отдельная заземляющая клемма;
  • Земляной и фазный контакты, к которым подключается вся нагрузочная линия квартиры или помещения.

Для подсоединения устройства к сетевым клеммам дополнительно потребуется разобраться с порядком их расположения на домашнем щитке. Кроме того, необходимо будет определиться с кабелем, посредством которого осуществляется такое подсоединение. Его тип и рабочие параметры (сечение жил, в частности) выбираются с учётом мощности, потребляемой самим прибором и подключаемыми к нему бытовыми нагрузками.

Дополнительная информация. Обычно для этих целей выбирается типовой кабель ВВГ 3х1.5 (2,5), которого должно хватить для нагрузки средней мощности.

Кабель ВВГ

Далее будет рассмотрен порядок подключения СА непосредственно к электрическому шкафу (щитку).

Схема подключения стабилизатора напряжения в частном доме

В зависимости от того, какой стабилизатор напряжения вы выбрали, стоит рассмотреть несколько вариантов подключения. (Меню кликабельно)

Кроме того, важно определиться с местом расположения стабилизатора

Блок: 1/5 | Кол-во символов: 221
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

Перед тем, как начать монтаж

Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

Блок: 2/5 | Кол-во символов: 1326
Источник: https://SamoDelino.ru/elektrosnabzhenie/kak-podklyuchit-stabilizator-napryazheniya-odnofaznyj. html

Подключаем электроприбор отдельно

Схема подключения к стабилизатору

Зачастую бывает так, что в квартире (доме, офисе) есть необходимость подключить только одно-два устройства под стабилизатор, а остальные в таком не нуждаются.

Это случается тогда, когда входящее напряжение в сети незначительно отличается от номинальных 220 вольт и его перепады незначительны (+/- 15 вольт).

В таких случаях, действительно нет необходимости подключать полностью весь дом и достаточно защитить плазменный телевизор, спутниковый тюнер или компьютер.

Для подключения по такой схеме необходимо, тем не менее, позаботиться о том, чтобы высокоточная техника (аудио, видеосистемы, ПК) были дополнительно подключены через сетевой фильтр. Это необходимо для того, чтобы эти источники не давали помехи друг на друга, а также , чтобы отфильтровать скачки напряжения от работы сварки во дворе, например.

Стоит отметить, что в случае подключения газового котла, необходимо также включить в схему ИБП – источник бесперебойного питания, который обеспечит корректную работу оборудования даже при отключении электричества.

Не подключайте газовый котел к электромеханическому стабилизатору напряжения! Токоприемные щетки этого стабилизатора могут искрить и вызвать возгорание газа!

Непосредственно к самому выпрямителю можно подключать мощные токоприемники, такие, как насос, холодильник, микроволновая печь, электродуховка, пылесос, пароварка, утюг. Эти потребители не требуют особой точности в стабилизации и мало зависят от перепадов напряжения.

Не стоит подключать два и более стабилизатора в одну розетку, т.к. в этом случае при переключении один из них будет создавать помеху в сеть и тем самым заставит переключаться второй, который создаст точно такую же помеху и переключит первый. И так до бесконечности.

Блок: 2/5 | Кол-во символов: 1776
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

На что обратить внимание при выборе места установки

Размеры стабилизатора зависят от его выходной мощности. Использование небольших мобильных устройств вполне возможно непосредственно возле действующей электронной аппаратуры, прямо на столе. Для конструкций с большими размерами требуется стационарная установка в специально отведенных местах – на полу, на стенах или в оборудованных нишах.

Следует учитывать нагрев работающего трансформатора, в связи с чем требуется отведение тепла. Поэтому стабилизатор должен располагаться таким образом, чтобы с помощью вентиляционных отверстий обеспечивался максимальный воздухообмен внутри корпуса.

Рабочие характеристики стабилизатора могут снизиться под действием пыли, влажного воздуха, расположенных рядом горючих и легковоспламеняющихся жидкостей, а также повышенной температуры. Следует избегать вредных факторов и не устанавливать стабилизаторы в сырых подвалах, гаражах, неотапливаемых чердачных помещениях. Наиболее оптимальным вариантом расположения стабилизатора является место рядом с вводным распределительным щитком.



Блок: 4/6 | Кол-во символов: 1080
Источник: https://electric-220.ru/news/skhema_podkljuchenija_stabilizatora_naprjazhenija_v_chastnom_dome/2017-02-22-1186

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

  1. Однофазный стабилизатор.
  2. Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
  3. 3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
  4. Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

  • Подключено через стабилизатор;
  • Байпас, т.е. без стабилизатора – грязное питание;
  • Выключено.

Важно! При процессе подключения можно воспользоваться и автоматом модульного типа. Но следует учитывать, что при использовании такой схемы, если у вас возникнет необходимость отключить стабилизатор электроэнергии, вы будете вынуждены каждый раз отключать энергию во всем доме и перекидывать провода.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

  • Ресанта;
  • Свэн;

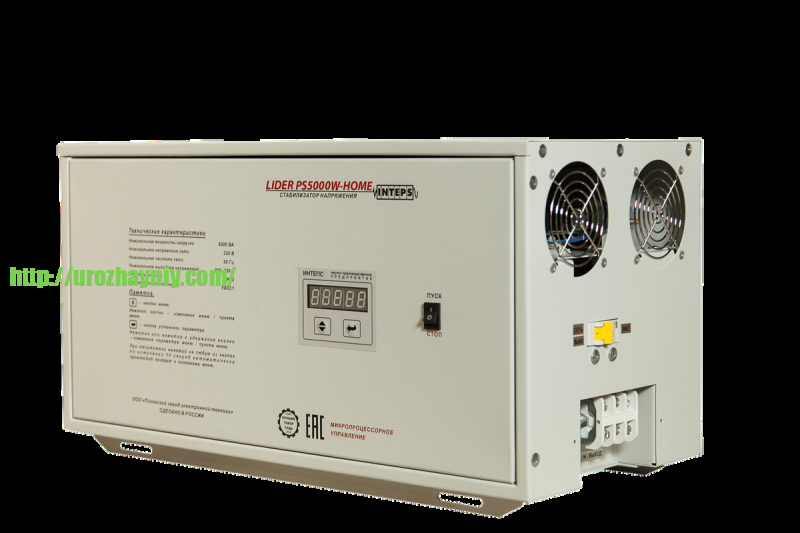

  • Лидер, и др.

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Блок: 4/7 | Кол-во символов: 1787
Источник: https://odinelectric.ru/equipment/podkluchit-stabilizator-napryazheniya-dlya-doma

Подготовка к работе

Выбор и приобретение стабилизатора напряжения для дома – это только начальный этап, с которым придется столкнуться, если вы решили защитить свою бытовую технику от аварийных ситуаций в электросети. Следующим шагом должен стать поиск ответа на вопрос – как подключить и установить стабилизатор напряжения?

подключаем стабилизатор к домашней сети

Итак, прежде, чем приступать к монтажным работам нужно извлечь прибор из упаковки и осмотреть его на предмет возможных механических повреждений. Если стабилизатор долгое время находился при отрицательной температуре (во время транспортировки) следует выдержать не менее 2 часов, прежде чем подключать его к сети. Это позволит избежать появления конденсата при нагреве оборудования в процессе эксплуатации.

Далее переходим к вопросу как установить стабилизатор напряжения для дома? Монтировать оборудование допускается в закрытом помещении, где он не будет подвергаться воздействию строительной пыли или иных агрессивных сред. Рядом со стабилизатором не должны находиться легковоспламеняющиеся материалы.

Смотрим видео, этапы подключения:

Корпус прибора следует обязательно заземлить, а подключение к сети выполняется через соответствующую пару клемм, расположенных на задней панели. Включение стабилизатора осуществляется при помощи автоматического выключателя при этом вольтметр должен показывать 220 В. К выходным клеммам подключается нагрузка и только после этого можно перевести выключатель в положение включено.

Как рассчитать мощность стабилизатора

Чтобы правильно подобрать модель необходимо определиться какие электроприборы будут подключены к прибору. Определить потребляемую ими мощность можно одним из способов, приводимых в Интернете или воспользоваться самым простым из них. Он заключается в следующем. На электрощите имеется автоматический выключатель, номинал которого подбирается таким образом, чтобы защищать проводку от повреждения в результате перегрузки.

Смотрим видео, правильный расчет мощности прибора:

Но как рассчитать мощность стабилизатора напряжения для дома? Из курса физики известно, что этот параметр равен произведению силы тока на напряжение. Значения этих величин определить несложно. Напряжение в однофазной сети составляет 220В, а номинальный ток обычно указывается на автоматическом выключателе. Допустим он составляет 16А, тогда мощность будет равна 16*220=3520 Вт. Но выбирать стабилизатор нужно с запасом не менее 30%. Это связано с тем, что при повышении им напряжения выходная мощность падает.

Кроме того, ориентироваться нужно не на полную, а активную мощность прибора – это важно знать!

Неисправности прибора и их решения

Возможные варианты отказа оборудования обычно приводятся в документации, поставляемой с ним в комплекте. Среди них чаще всего возникают такие неисправности:

  • Самопроизвольное отключение прибора, обычно происходит из-за превышения допустимой нагрузки;
  • Не загорается лампочка индикации сети, если устройство не подключено, неисправен предохранитель или перепутаны подключения;
  • Не удается добиться выходного напряжения в 220 В, при недопустимой величине нагрузки;
  • Нет стабилизации – это может быть связано с неполадками кнопки вход-выход или выключением режима Байпас.
Советы специалиста

Многих потребителей интересует ответ на этот вопрос. Те, кто считают, что за счет этого можно увеличить мощность стабилизатора ошибаются. Наоборот выходные параметры будут соответствовать значению, выдаваемому самым слабым прибором в сети. Например, если были параллельно подключены три прибора на 5;10;15 кВт, то на выходе мощность составит только 5 кВт, так как этот показатель является самым низким.

Блок: 4/4 | Кол-во символов: 3771
Источник: http://GeneratorVolt.ru/ehlektrogenerator/kak-pravilno-podklyuchit-stabilizator-napryazheniya.html

Три фазы

Нередко в помещение заходит не одна, а три фазы. В этом случае нужно подключать один трехфазный стабилизатор напряжения или три однофазных.

Первый из них используется только в том случае, если будут применяться электроприборы, рассчитанные на 380 вольт, например мощные электродвигатели, но такие устройства в быту обычно не используются.

Подключение стабилизаторов к трем фазам

Если же в дом поступает три фазы (380 вольт), то лучше использовать схему из трех стабилизаторов, которая обеспечит качественным, ровным 220 В электричеством всю элетрику в доме.

Более того, даже в промышленных масштабах рекомендуется использовать схему из трех однофазных, т.к. в случае выхода из строя или попросту отключения одного из них, в сети остается 220 вольт, что невозможно при использовании трехфазного – тот попросту отключает электричество полностью.

Поэтому, если в сети преобладают потребители по 220 вольт, а не по 380 – следует использовать схему из трех стабилизаторов.

Схема подключения показана на рисунке.

Трехфазный вход имеет четыре провода – один из которых – ноль, является общим для всех трех стабилизаторов в системе, а каждая отдельная фаза пропускается через отдельный выпрямитель.

Блок: 4/5 | Кол-во символов: 1195
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

Колодка подключения

Самостоятельному подсоединению стабилизатора к щитку электропитания должно предшествовать тщательное изучение электрической схемы его клеммных контактов. Для этого потребуется развернуть прибор задней стенкой наружу и изучить расположенные на ней контактные элементы.

Колодка подключения

На ней располагается несколько групп соединений, предназначенных для следующих подключений:

  • Фаза и земля входного линейного напряжения 220 Вольт;
  • Отдельная заземляющая клемма;
  • Земляной и фазный контакты, к которым подключается вся нагрузочная линия квартиры или помещения.

Для подсоединения устройства к сетевым клеммам дополнительно потребуется разобраться с порядком их расположения на домашнем щитке. Кроме того, необходимо будет определиться с кабелем, посредством которого осуществляется такое подсоединение. Его тип и рабочие параметры (сечение жил, в частности) выбираются с учётом мощности, потребляемой самим прибором и подключаемыми к нему бытовыми нагрузками.

Дополнительная информация. Обычно для этих целей выбирается типовой кабель ВВГ 3х1.5 (2,5), которого должно хватить для нагрузки средней мощности.

Кабель ВВГ

Далее будет рассмотрен порядок подключения СА непосредственно к электрическому шкафу (щитку).

Блок: 5/8 | Кол-во символов: 1220
Источник: https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html

Все ли нужно выпрямлять

Если речь идет о проектировании электричества перед его монтажом, то стоит задаться вопросом, а все ли в вашем доме стоит подключать под стабилизатор напряжения?

Дело в том, что большое количество электроприборов, которые мы используем, не нуждается в дополнительной стабилизации.

Это такие устройства, как водонагреватель, чайник, пылесос, фен, утюг, электродуховка, гаражное оборудование.

Перечисленные токоприемники являются очень мощными, но абсолютно не нуждаются в стабилизации напряжения. Так, устройства, связанные с нагревом чего либо от перепадов напряжения будут быстрее/медленнее выполнять свою работу, но на износ это никак не повлияет.

Если же учитывать их мощность, то получится, что она превосходит в несколько раз ту, которую потребляют «точные» электроприборы (телевизор, спутниковая антенна, ПК…).

В случае же, если вам известно место подключения «точных» приборов, есть возможность подключить их по приведенной схеме.

Эта схема позволяет купить подключить стабилизатор напряжение меньшей мощности, но более высокой степени защиты, или попросту сэкономить деньги.

Выбираем место

Электрика не любит сырости, поэтому для стабилизатора напряжения подойдет только сухое помещение без избыточной влажности воздуха. Обычно эти цифры обозначены в инструкции самого устройства (примерно 10%RH-102%RH), но никто из нас не готов измерять влажность.

Поэтому запомните, если вы чувствуете повышенную влажность в своем подвале – располагать в нем электрику, а уж тем более стабилизатор – не стоит.

Стабилизатор напряжения не должен находиться в одном помещении с горючими легковоспламеняющимися, химически активными веществами, поэтому гараж – тоже не самое лучшее место для него

Также стоит отказаться от идеи расположения стабилизатора напряжения на чердаках – повышенная температура воздуха (более 40 градусов) может вывести его из строя.

Шкаф, закрытая ниша в стене тоже не подходят, т.к. мешают естественной циркуляции воздуха и приведут к перегреву стабилизатора.

Пол или стена?

Если вы подключаете стабилизатор на весь дом (квартиру), то он должен быть подключен сразу после счетчика в разрыв фазы, а это означает, что закреплять его, скорее всего лучше на стене. Таким образом вы сможете всегда в режиме реального времени отслеживать входящее и исходящее напряжение.

Это же касается и случая подключения электрозависимого газового котла через стабилизатор. Например настенные стабилизаторы Ресанта позволяют подключить сразу два токоприемника (котел и насос) и при этом эстетически выглядят очень неплохо, предоставляя информацию через светодиодное табло в режиме реального времени

Если же речь идет о подключении таких приборов как телевизор, ПК, ноутбук, то настенный вариант не будет удобным, т.к. эти токоприемники могут передвигаться, а каждый раз пересверливать отверстия в стене никто не станет. Тут лучше воспользоваться напольным исполнением.

У большинства производителей стабилизаторы представлены в обоих форм-факторах, которые по своим техническим характеристикам абсолютно не отличаются.

Релейный стабилизатор выровняет напряжение. Видео Стабилизатор напряжения 220 — надежность работы техники в доме. Настенный стабилизатор напряжения не займет полезного пространства в доме Тиристорный стабилизатор — плюсы и минусы устройства

Блок: 5/5 | Кол-во символов: 3357
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

  1. Перед монтажом всегда отключайте питание сети в электрическом щите.
  2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
  3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
  4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
  5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
  6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

  • После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
  • Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
  • Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Блок: 6/9 | Кол-во символов: 2940
Источник: http://ostabilizatore.ru/kak-podkljuchit-stabilizator-naprjazhenija-odnofaznyj.html

Ошибки подключения

Самой распространенной ошибкой в подключении однофазного стабилизатора напряжения является неправильный выбор места для установки или неправильное расположение прибора. Даже при правильном подключении схемы и соблюдении всех рекомендаций стабилизатор напряжения может перегреваться и выключаться, на дисплее будут постоянные неисправности и ошибки.

Неправильное переключение стабилизатора из рабочего режима в байпасный. Для перехода необходимо придерживаться точной последовательности. А именно:

  • Отключение от питания автоматов непосредственно на панели прибора;
  • Изменить обычное положение выключателя в «байпас», либо «транзит»;
  • Только после выполнения выше указанных действий можно заново включить автоматы.

Важно! Многие люди ошибочно недооценивают важность соблюдения таких правил, и меняют положение переключателя под напряжением, что в итоге приводит к сбоям в работе устройства или поломке.

При подключении стабилизатора использован провод с меньшим сечением. Обязательно придерживайтесь всех необходимых параметров кабеля, учитывая общую нагрузку дома.

На многожильных проводниках нет наконечников. Не экономьте на наконечниках, покупайте их сразу после приобретения однофазного стабилизатора. По правилам ПУЭ оконцеватели для многопроволочных проводников необходимы

Выбивает автомат в электрическом щитке. Бывает и такая проблема, учитывая то, что при отключении стабилизатора все нормально функционирует без сбоев. Многие люди в таких ситуациях ошибочно полагают, что прибор неисправен, или грешат на неправильное подключение схемы и отвозят стабилизатор на ремонт по гарантии. Но причина может заключаться совсем в другой проблеме. Например, у вас недостаточное напряжение в сети, 150 В, вместо положенных 220 В. Если напряжение будет в норме, ток в сети станет на порядок выше.

Обязательно обратите внимание на все проблемы, о которых сказано выше, прежде чем нести стабилизатор в магазин и заявлять о его неисправности.

Блок: 7/7 | Кол-во символов: 1943
Источник: https://odinelectric.ru/equipment/podkluchit-stabilizator-napryazheniya-dlya-doma

Стабилизация трёхфазного питающего напряжения

При подключении СА к трехфазным сетям 380 Вольт обычно практикуется приём нагрузки каждой из линий на три однофазных стабилизатора, которые объединяются затем по схеме «звезда». Указанный подход позволяет сэкономить на приобретении дорогостоящего трёхфазного агрегата, а также на его обслуживании и ремонте.

Применяемые в быту устройства, как правило, отличаются невысоким потреблением, что также оправдывает применение такой схемы. В городских квартирах, где вместо полноценного заземления используется приём искусственного разделения нуля, рекомендуется следующая схема подключения одиночных СА.

Подключение к трёхфазной цепи (вариант №1)

Дополнительная информация. На этой схеме для упрощения понимания её функционирования защитная РЕ шина умышленно не прорисована, а объединение однофазных стабилизаторов показано в упрощенном виде.

При формировании таких цепей рабочая нулевая жила, приходящая со щитка подъезда, распределяется между клеммами «N» каждого из стабилизаторов, образуя их параллельное соединение. Кроме того, она замыкается на главную заземляющую шину (ГЗШ) распределительного щита, с которой отдельными проводами «нуль» подаётся на клеммы каждого из потребителей.

Три фазных ввода подключаются к входным клеммам каждого из линейных СА, а с их выходных контактов напряжения поступают на соответствующие линейные автоматы.

Обратите внимание! Существенно упростить схему можно за счёт объединения входных и выходных рабочих нулевых контактов (то есть использовать одну общую клемму для их подключения).

Последний вариант представлен на рисунке, где количество клемм на корпусе приборов сокращено с 5-ти до 3-х.

Схема включения стабилизаторов (вариант №2)

Подводя итог всему сказанному, отметим, что рассмотренные способы подключения СА применяются лишь после того, как учтены все особенности защищаемых с их помощью потребителей. Кроме того, обязательно учитываются характеристики питающего напряжения, колебания которого не должны превышать допустимых пределов.

Блок: 7/8 | Кол-во символов: 2014
Источник: https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html

Видео

Блок: 8/8 | Кол-во символов: 5
Источник: https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html

Кол-во блоков: 22 | Общее кол-во символов: 24315
Количество использованных доноров: 7
Информация по каждому донору:

  1. https://SamoDelino.ru/elektrosnabzhenie/kak-podklyuchit-stabilizator-napryazheniya-odnofaznyj.html: использовано 1 блоков из 5, кол-во символов 1326 (5%)
  2. https://electric-220.ru/news/skhema_podkljuchenija_stabilizatora_naprjazhenija_v_chastnom_dome/2017-02-22-1186: использовано 1 блоков из 6, кол-во символов 1080 (4%)
  3. http://ostabilizatore.ru/kak-podkljuchit-stabilizator-naprjazhenija-odnofaznyj.html: использовано 1 блоков из 9, кол-во символов 2940 (12%)
  4. http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html: использовано 4 блоков из 5, кол-во символов 6549 (27%)
  5. https://odinelectric. ru/equipment/podkluchit-stabilizator-napryazheniya-dlya-doma: использовано 3 блоков из 7, кол-во символов 4345 (18%)
  6. https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html: использовано 3 блоков из 8, кол-во символов 3239 (13%)
  7. http://GeneratorVolt.ru/ehlektrogenerator/kak-pravilno-podklyuchit-stabilizator-napryazheniya.html: использовано 2 блоков из 4, кол-во символов 4836 (20%)

Источник: m-strana.ru

Поделитесь в соц.сетях:

Оцените статью:

Загрузка…

Стабилизаторы напряжения в Рязани — цены, описание, технические характеристики, фото, видео

Стабилизаторы напряжения


Всего найдено:
122




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены




Свяжитесь с нами насчет цены

Стабилизатор на 12 вольт в автомобиле (видео)

 Многих автомобилистов часто терзают сомнения по поводу питания некоторых электро- потребителей в автомобиле. В принципе их беспокойства я могу разделить. Так и на личном опыте сталкивался с выходом из строя стабилизатора напряжения установленным в генераторе, что явно сказалось на работе оборудования на машине. Если на счет ламп и реле беспокойства меня не терзали, то высокотехонлогичные устройства типа видеорегистраторов, навигаторов и прочего, уже хотелось хоть как-то защитить стабилизатором. Именно о таком стабилизаторе на номинальное напряжение бортовой сети в 12 вольт я и расскажу в статье

 Подобная неисправность, выход стабилизатора из строя, часто встречалась на генераторах «классики», останется ли это наследственным у приемников Лады, это покажет время. Но с качеством у Лады всегда было не очень … В этой статье поговорю о другом, о том, как независимо от стабилизатора генератора обеспечить должное напряжение питания для электрических компонентов. Например питание светодиодной ленты, используемой в качестве элемента тюнинга, также лучше обеспечить через стабилизатор.

Принцип работы стабилизатора напряжения

 Стабилизаторы напряжения работают весьма тривиально. Весь смысл их работы сводится к внутреннему изменению сопротивления реагирующего на изменение управляющего напряжения, подающегося через подстроечный резистор. Подобные стабилизаторы вполне можно назвать интеллектуальными резисторами…
 Надо также понимать, что микросхемы имеют свой КПД, номинальное рабочее напряжение для входа и выхода. При этом напряжение на выходе будет всегда чуть ниже, чем на входе. Что собственно еще раз говорит о сущности КПД.

Микросхемы стабилизаторы на 12 вольт

В настоящее время фактически уже существуют готовые решения реализованные на микросхемах серии КР142, рассмотрим несколько из них. В этой статье мы расскажем о микросхеме КР142ЕН12, фактически рассчитанной на работу с напряжениями 12 вольт и микросхему КР142ЕН18, а также о их импортных аналогах.
 Ту и другую можно использовать для стабилизации напряжения в вашем автомобиле. Микросхемы имеют защиту по пропускаемому току, а также в случае перегрева. Маркировка после букв ЕН указывает на номинальное напряжение с которым работает микросхема.   Однако микросхемы стабилизаторы регулируемые и могут работать с разным выходным и входным напряжением. Естественно, что выходное напряжение не будет выше входного и также надо учесть потери на КПД микросхемы.
 Итак, что на счет применения возможных микросхем для стабилизации напряжения в машине на 12 вольт и даже с вариациями по напряжению стабилизации, то они следующие.






МикросхемаНоминальное выходное напряжение, ток
1LM317Tот 1,2 в до 37 в, 1,5 А
2КР142ЕН12от 1,2 в до 37 (с индексом А — 1 А, с индексом Б — 1,5 А)
3КР142ЕН18от 1,2 в до 26,5 (с индексом А — 1 А, с индексом Б — 1,5 А)
4LT337Aот 1,2 в до 37 в, 1,5 А

Схемы стабилизатора на 12 вольт в автомобиле

Существует множество схем подключения микросхемы. Мы хотели бы привести самый простой, так как статья все же ориентирована на возможность все сделать самим, с минимальными усилиями, и что немаловажно для многих, не значительными знаниями и навыками в электронике.
 Итак схема стабилизатора для этих микросхем будет выглядеть следующим образом.


Для микросхемы КР142ЕН18 схема аналогична, единственное, придется произвести подстройку переменного резистора R2, для должного выходного напряжения. Мощность резисторов не менее 0,05 Вт, в данном случае она сильно будет зависеть от перепада между входным и выходным напряжением. Микросхему необходимо установить на радиатор. Максимальный рассеиваемый ток, протекаемый через микросхему 1,5 А. Для хорошей магнитолы конечно не хватит, но для менее мощных устройств, можно вполне применить.

Подобные стабилизаторы вполне можно использовать и для другого ряда напряжений на выходе, ведь они регулируемые. То есть их можно использовать как стабилизаторы напряжения на 5, 7, 9 вольт.

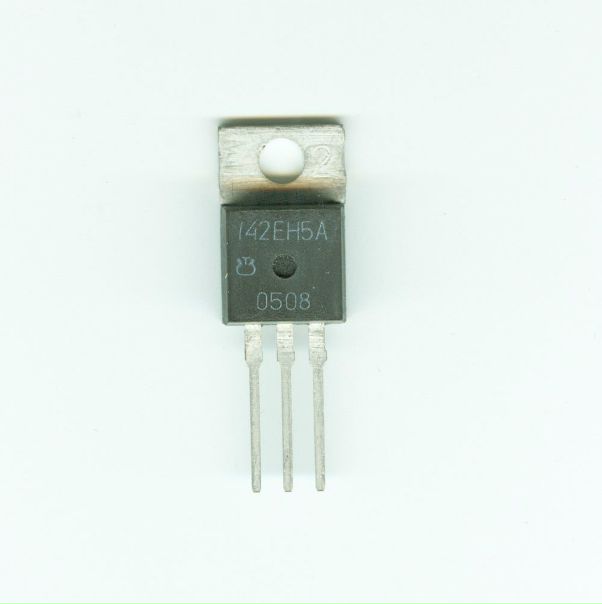

 Стоит сказать, что у российских микросхем есть и импортный аналог, (см таблицу) их можно использовать  для тех же целей и с подключением по той же схеме.

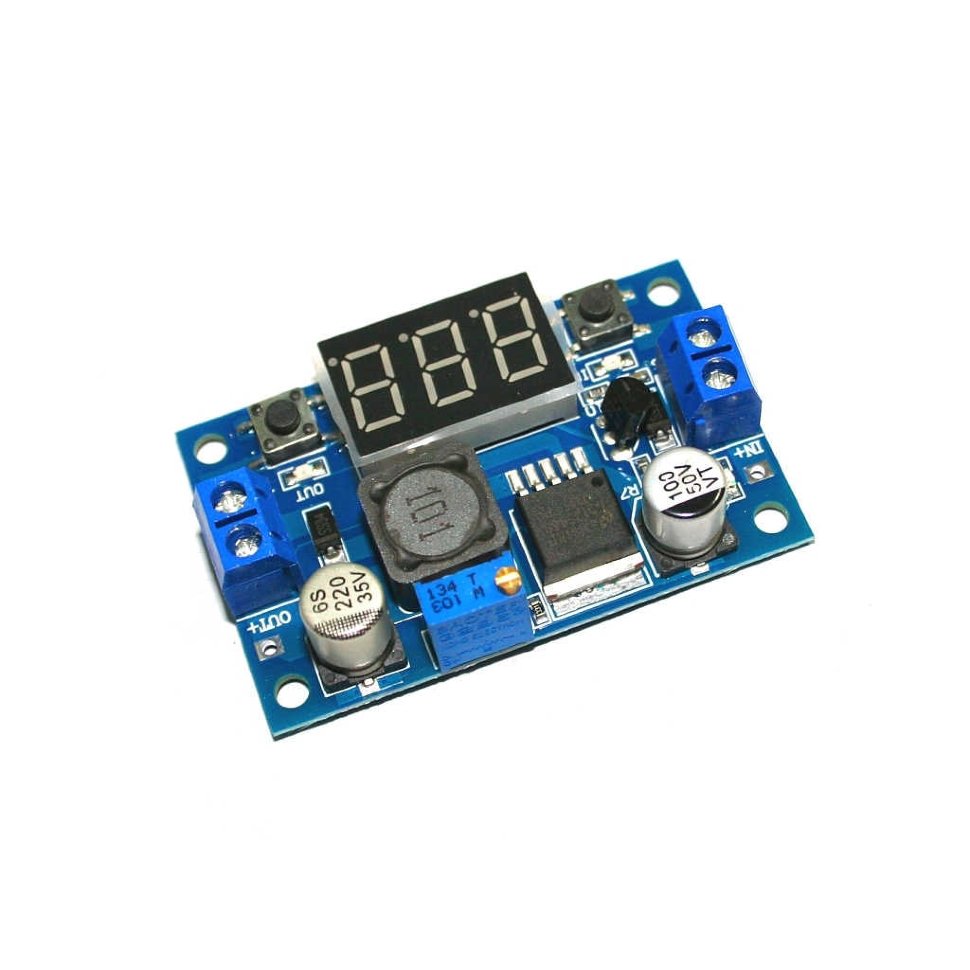

 В случае, если вам надо подключить более мощное устройство питающееся через стабилизатор, с большим током потребления, то здесь можно подключить несколько микросхем параллельно, для снижения проходящего через них тока. Хотя это не лучший вариант. Лучше уж подбирать более мощный стабилизатор или переходить на ШИМ.

Как выбрать электронный стабилизатор для видеосъемки | Статьи | Фото, видео, оптика

При выборе оборудования для видеосъемки будет ошибкой думать, что достаточно купить навороченную камеру с высоким разрешением и картинка будет выглядеть хорошо. На самом деле, если посмотреть видео, снятое профессионалами, мы уже по плавности перемещения камеры увидим, что камера закреплена на чем-то, позволяющем избежать резких поворотов и тряски. То есть на деле не менее важную роль играют различные системы, фиксирующие камеру, либо позволяющие плавно двигать её. В случае съемки с рук наиболее современным вариантом такой системы являются электронные стабилизаторы (стедикамы), компенсирующие поворот камеры за счет встроенных электромоторов.

Рассмотрим подробнее, что же они делают.

У любого электронного стабилизатора камера и ручка, за которую его удерживают, соединены двумя рамками, расположенными перпендикулярно друг другу. Между рамками присутствуют три шарнира, приводимых электромоторами. Каждый из этих электромоторов удерживает камеру от поворота по одной из трех осей. Эти три оси обычно называют по терминологии авиации:

  1. Крен — наклон камеры влево-вправо
  2. Тангаж — наклон вперед-назад
  3. Рысканье — поворот вокруг вертикальной оси

Также в конструкцию стабилизатора входят гироскопы, которые, собственно, определяют стремление камеры вращаться вокруг этих осей.

Из этого всего понятно, что даже в простейшем виде электронный стабилизатор представляет собой высокотехнологичное устройство, возможности которого раньше можно было реализовать только за очень большие деньги.

В зависимости от задач и бюджета, для видеосъемки могут использоваться разные камеры. Соответственно, поскольку камеры имеют разный вес, стабилизаторы отличаются по максимальной нагрузке. Поэтому мы решили не мешать все в кучу, а рассматривать данные устройства в порядке возрастания максимальной нагрузки.

Электронные стабилизаторы для экшн-камер

Экшн-камеры имеют компактные размеры, поэтому и стабилизаторы для них оказываются легкими. Они могут использоваться с удлинителями-моноподами, которые превращают их в продвинутую “селфи-палку”.

Наиболее популярны и распространены стабилизаторы китайской фирмы Feiyu. Их популярность возникает за счет небольшой цены, которая, в свою очередь, обусловлена функциональной простотой.

Первая из моделей, с которой все и начиналось — Feiyu FY-G4, предназначенная для GoPro HERO 3 и 4 — послужила отправной точкой для последующих устройств. Для управления здесь используется всего лишь две кнопки — одна для включения, другая — для переключения режимов. Камера лишь крепится к стабилизатору, управлять камерой со стабилизатора невозможно. Характерная особенность Feiyu FY-G4 — его нельзя включать без нагрузки, то есть камеры.

Feiyu FY-G4

Feiyu FY-G4 имел три режима, в зависимости от того, какие оси остаются зафиксированными с помощью стабилизатора, а какие нет. Позже вышла модель Feiyu FY-G4 QD, крепление которой стало универсальным и подходило для камер других производителей.

Feiyu FY-G4 QD

Основным улучшением еще одной обновленной модели — Feiyu FY-G4S стала возможность поворота камеры на 360 градусов по горизонтали, а также подключения GoPro к разъему на стабилизаторе для удобства работы, все это вкупе с новым, более удобным креплением самой камеры. На стабилизаторе, наконец, появился джойстик для управления поворотом.

Feiyu FY-G4S

Другой форм-фактор электронных стабилизаторов для экшн-камер представлен моделью Feiyu FY-WG MINI. Уже название говорит о том, что он более компактен.

Feiyu FY-WG MINI

Feiyu FY-WG MINI имеет небольшой корпус без ручки, так как предназначен для установки на различные крепления для экшн-камер.То есть, вы можете поставить его на велосипед, шлем, любую подвижную платформу, а он будет стабилизировать закрепленную экшн-камеру. Впрочем, никто не мешает закрепить и его на монопод и использовать для селфи-видео, как FY-G4.

Стабилизаторы для смартфонов

Профессионал вряд ли будет целенаправленно снимать на смартфон, а вот для любителя таковой может оказаться основным устройством видеозаписи, благо современные модели “умных телефонов” это позволяют.

Feiyu в этом сегменте выпускает модель FY-G4 Pro и FY-SPG Live.

Feiyu FY-G4 Pro

Основной “фишкой” второго является возможность поворота в вертикальное положение съемки, подключение к смартфону по Bluetooth. При этом, на смартфон ставится специальная программа, с помощью которой можно калибровать стабилизатор.

Feiyu FY-SPG Live

Но лучшим стабилизатором для такого стиля съемки, пожалуй, является DJI Osmo Mobile.

DJI Osmo Mobile

Основные преимущества этого устройства:

  1. Стабилизатор подключается к смартфону по Bluetooth, и может управлять съемкой фото и видео с помощью выделенных кнопок.
  2. Программное обеспечение поддерживает функцию определения лиц, благодаря чему Osmo Mobile может автоматически снимать какого-либо человека, следя за его перемещениями поворотом в его сторону.
  3. Стабилизатор поддерживает функцию motion timelapse. Камера смартфона делает серию снимков со смещением на небольшой угол после каждого из них, а затем эти снимки объединяются в видеоролик.
  4. Возможность апгрейда качества изображения с появлением новых моделей смартфонов.
  5. Возможность использования стабилизатора с GoPro HERO с помощью креплений сторонних производителей.

Стабилизаторы для фотоаппаратов и видеокамер

Если в предыдущую категорию попали легкие модели, предназначенные для любителей и экстремальной съемки, то здесь пойдет речь о профессиональных устройствах.

От компактных стабилизаторов происходят самые простые модели — с одной ручкой. Здесь мы возвращаемся к моделям Feiyu. Дело в том, что они разработали аналогичную FY-G4 модель стабилизатора, только предназначенную для камер большего размера. Называются эта модель FY-MG.

Feiyu FY-MG

Она поддерживают камеры с весом до 1 килограмма, что, конечно, является не только количественным, но и качественным скачком.

В случае использования подобного стабилизатора необходима не только настройка под вес камеры, но и регулировка под центр тяжести. Поэтому на FY-MG предусмотрена возможность регулировки баланса камеры по всем плоскостям.

У данного устройства существует две версии: FY-MG Lite и FY-MG V2. Вторая отличается от первой пластиковым кейсом для переноски и, самое важное, наличием в комплекте держателя, позволяющего удерживать стабилизатор двумя руками. Таким образом, стабилизатор имеет несколько используемых конфигураций, представленных на фото ниже.

Тяжелая весовая категория среди электронных стабилизаторов представлена устройствами еще одной китайской фирмы — DJI, включающей три модификации:

  • Ronin-M — самая легкая модель, предназначенная для камер весом до 3. 6 кг.
  • Ronin-MX — грузоподъемность до 4.5 кг. Кроме того, он может использоваться на операторском кране или мультикоптере.
  • Ronin — 7.5 кг. Это тяжелая модель для кинокамер.

Устройства серии DJI Ronin, несмотря на такой же принцип работы, как у других производителей, имеют ряд качественных отличий, позволяющих рассматривать их как отдельный класс. Перечислим эти особенности:

  1. Наличие пульта дистанционного управления. Это позволяет поручить управление поворотами второму оператору или вынести систему стабилизации на кран.
  2. Возможность настройки стабилизатора с помощью специального приложения на смартфоне, подключенном по протоколу Bluetooth. Здесь, например, настраивается скорость и ускорение поворота, величина мертвой зоны, проводится калибровка и так далее.
  3. Три режима использования, отличающиеся положением стабилизатора: обычный, с перекладиной над камерой, режим с перекладиной сбоку и режим с перекладиной снизу. Эти режимы не нужно как-то переключать, устройство само определяет их и работает соответственно.
  4. Стабильность удержания положения. На более дешевых аналогах, если толкнуть камеру или потрясти её, могут проявляться резонансные колебания, вызванные “желанием” системы управления вернуть камеру в исходное положение. На семействе DJI Ronin такого не происходит.

Выводы

Выбор электронного стабилизатора определяется, в первую очередь тем, какую камеру вы хотите использовать и какой у вас бюджет. Это не тот случай, когда вам придется выбирать из множества аналогичных моделей, так как на нашем рынке количество производителей весьма ограничено. Так или иначе, любой электронный стабилизатор значительно улучшает продуктивность работы. В некоторых случаях, его может заменить классический механический стедикам, который, как ни странно, дает более натуральный эффект стабилизации, но это совсем другая история.

L7805CV Регулятор напряжения: распиновка, параметры, схема [Видео]

L7805CV представляет собой трехвыводную микросхему линейного стабилизатора напряжения с фиксированным выходным напряжением 5 В, которая полезна в широком диапазоне приложений. Они доступны в нескольких пакетах IC, таких как TO-220, SOT-223, TO-263 и TO-3. Из них наиболее часто используется пакет TO-220.

В этом блоге рассказывается о распиновке, характеристиках, параметрах, схемах, эквивалентах и ​​другой информации о L7805CV.

Это обучающее видео о том, как использовать линейный стабилизатор напряжения L7805CV (11–5 В)

Каталог


L7805CV Параметры

Фиксированное выходное напряжение Ном.

Мин. регулируемое выходное напряжение

Макс. регулируемое выходное напряжение

Мин. входное напряжение

10 В

Макс. входное напряжение

35В

Ассортимент продукции

7805 Регуляторы напряжения

Выходной ток

1.

Тип выхода

Фиксированный

Тип корпуса линейного регулятора

ТО-220

Количество контактов

3 контакта

Мин. рабочая температура

0°C

Максимальная рабочая температура

125°С

Автомобильный квалификационный стандарт

МСЛ

 MSL 1 — без ограничений


Конфигурация контактов L7805CV


L7805CV Информация о моделях САПР




L7805CV Особенности

  • Выходной ток больше 1.5А
  • Выходное напряжение 5 В · Внутренняя защита от перегрева
  • Выходной переход Компенсация безопасной зоны
  • Защита от тепловой перегрузки
  • Защита от короткого замыкания

L7805CV Электрические характеристики

Tj=25 ℃ (Vi=10 В, Io=0,5 А, Ci=0,33 мкФ, Co= 0,1 мкФ, если не указано иное)

Символ

Параметр

Условия

Мин.

Макс.

Блок

Во

Выходное напряжение

Вх=20В; Io=500 мА

4.8

5,2

В

△Вв

Линейный регламент

7,5 В≤Vin≤20 В; Iо=0,5 А

50

мВ

△Ви

Регулирование нагрузки

5.0 мА≤Io≤1,5 А;

Вин=10В

100

мВ

Iq

Ток покоя

Вх=10В; Io=1,5 А

6,0

мА

△кв1

Изменение тока покоя

5. 0 мА≤Io≤1,0 А;

Вин=10В

0,5

мА

△q2

Изменение тока покоя

7В≤Vin≤25В; Io=500 мА

1,3

мА


Схема L7805CV

Внутренняя схема трехвыводного регулятора напряжения L7805 имеет функции защиты от перенапряжения, защиты от перегрузки по току и защиты от перегрева, что делает его работу очень стабильной.Таким образом, он может достигать выходного тока более 1 А. Устройство также имеет хороший температурный коэффициент, поэтому продукт имеет широкий спектр применения. Локальное регулирование может быть использовано для устранения влияния шума и решения проблемы дисперсии, связанной с одноточечным регулированием. Точность погрешности выходного напряжения составляет ±3% и ±5%.


Блок-схема L7805CV




Прикладная схема L7805CV

Функциональные эквиваленты L7805CV

Номер детали

Описание

Производитель

LM7805A-220MR1

СИЛОВЫЕ ЦЕПИ

5В СТАЦИОНАРНЫЙ РЕГУЛЯТОР ПОЛОЖИТЕЛЬНОГО ПОЛОЖЕНИЯ, PSFM3, МЕТАЛЛИЧЕСКИЙ, TO-220, 3-КОНТАКТНЫЙ

TT Electronics Power and Hybrid / Semelab Limited

ЛМ7805А-220М

СИЛОВЫЕ ЦЕПИ

Фиксированный положительный стандартный регулятор, 5VPSFM3, МЕТАЛЛИЧЕСКИЙ, TO-220, 3 PIN

Резисторы для электроники TT

ЛМ340Т-5

СИЛОВЫЕ ЦЕПИ

Фиксированный положительный стандартный регулятор, 5VBIPolar, PSFM3, ПЛАСТИК, SFM-3

Продукция Motorola Semiconductor

UA7805CKCS

СИЛОВЫЕ ЦЕПИ

5В ФИКСИРОВАННЫЙ ПОЛОЖИТЕЛЬНЫЙ РЕГУЛЯТОР, PSFM3, СООТВЕТСТВУЕТ ROHS, ПЛАСТИКОВЫЙ, TO-220, 3-КОНТАКТНЫЙ

ООО «Рочестер Электроникс»

MC7805AECT

СИЛОВЫЕ ЦЕПИ

Фиксированный положительный стандартный регулятор, 5VBIPolar, TO-220, 3 контакта

Корпорация Fairchild Semiconductor

MC7805ECT

СИЛОВЫЕ ЦЕПИ

Фиксированный положительный стандартный регулятор, 5VBIPolar, TO-220, 3 контакта

Корпорация Fairchild Semiconductor

MC7805ACTBU

СИЛОВЫЕ ЦЕПИ

Фиксированный положительный стандартный регулятор, 5VBIPolar, PSFM3, TO-220, 3 PIN

Корпорация Fairchild Semiconductor

MC7805CT-BP-HF

СИЛОВЫЕ ЦЕПИ

Фиксированный положительный стандартный регулятор,

Микрокоммерческие компоненты

UPC7805AHF-AZ

СИЛОВЫЕ ЦЕПИ

Фиксированный положительный стандартный регулятор, 5VBIPolar, PSFM3, ИЗОЛИРОВАННЫЙ, ПЛАСТИКОВЫЙ, TO-220, SIP-3

NEC Electronics America Inc

КА7805ЦТУ

СИЛОВЫЕ ЦЕПИ

Фиксированный положительный стандартный регулятор, 5VPSFM3, TO-220, 3 контакта

Корпорация Fairchild Semiconductor




L7805CV Популярность по регионам


L7805CV Анализ рыночных цен


L7805CV Особенности конструкции

Стационарные стабилизаторы напряжения серии L78 имеют защиту от тепловой перегрузки, которая отключает цепь в условиях чрезмерной перегрузки по мощности, внутреннюю защиту от короткого замыкания, которая ограничивает максимальный ток, проходящий через цепь, и компенсация безопасной зоны выходного транзистора, которая снижает выходной ток короткого замыкания по мере увеличения напряжения на проходном транзисторе. Во многих слаботочных приложениях компенсационные конденсаторы не требуются.

Однако рекомендуется шунтировать вход регулятора с помощью конденсатора, если регулятор подключен к фильтру питания большой длины или если емкость выходной нагрузки велика. Входной шунтирующий конденсатор следует выбирать так, чтобы он обеспечивал хорошие высокочастотные характеристики, чтобы обеспечить стабильную работу при любых условиях нагрузки. Следует выбирать танталовый, майларовый или другой конденсатор емкостью 0,33 мкФ или больше, имеющий низкий внутренний импеданс на высоких частотах.Шунтирующий конденсатор следует монтировать как можно более короткими выводами непосредственно на входные клеммы регулятора. Обычно следует использовать хорошие методы конструирования, чтобы свести к минимуму контуры заземления и падение сопротивления выводов, поскольку регулятор не имеет внешнего измерительного провода.

Добавление операционного усилителя позволяет регулировать более высокие или промежуточные значения при сохранении характеристик регулирования. Минимальное напряжение, полученное с устройством, на 2 В больше, чем напряжение регулятора.Схема сильноточного регулятора напряжения (рисунок показан ниже) может быть модифицирована для обеспечения защиты источника питания от короткого замыкания путем добавления резистора датчика короткого замыкания, RSC, и дополнительного транзистора PNP. Чувствительный к току PNP должен выдерживать ток короткого замыкания регулятора с тремя выводами. Поэтому указан мощный пластиковый транзистор на четыре ампера.


L7805CV Производитель

Группа компаний STmicroelectronics (ST) была создана в июне 1988 года в результате слияния компаний SGS Microelectronics из Италии и Thomson из Франции.В мае 1998 года SGS-Thomson Microelectronics сменила название на STmicroelectronics Limited.

Это крупнейший в мире производитель специализированных аналоговых микросхем и микросхем преобразования энергии, крупнейший в мире поставщик промышленных полупроводников и микросхем для телеприставок, а также мировой лидер в области дискретных компонентов, модулей камер мобильных телефонов и автомобильных интегральных схем.


Спецификация компонента


Часто задаваемые вопросы

STMicroelectronics L7805CV | 3-контактный линейный регулятор Линейные регуляторы.

  • Каков принцип работы IC 7805?

Регулятор напряжения IC поддерживает выходное напряжение на постоянном уровне. 7805 IC, член серии фиксированных линейных стабилизаторов напряжения 78xx, используемых для поддержания таких колебаний, является популярной интегральной схемой (ИС) регулятора напряжения. Xx в 78xx указывает выходное напряжение, которое он обеспечивает.

  • Как проверить 7805 с помощью мультиметра?

Включите источник питания постоянного тока и отрегулируйте выходное напряжение примерно на 8 В или немного выше. Или, как вариант, в качестве источника напряжения можно использовать аккумулятор 9В-12В. Когда вы устанавливаете напряжение, смотрите на панель вольтметра. Подготовьте показания вольтметра постоянного тока в диапазоне напряжений 50 В для измерения выходного напряжения IC 7805.

  • Как 7805 регулирует напряжение?

Для ИС 7805 это регулируемый источник питания +5 В постоянного тока. В этой микросхеме регулятора также предусмотрен радиатор. Входное напряжение этого регулятора напряжения может составлять до 35 В, и эта микросхема может выдавать постоянное значение 5 В для любого входного напряжения, меньшего или равного 35 В, что является пороговым пределом.



GeoVision Inc. Регулятор напряжения постоянного тока GV-VR605

jpg»>

]]]]]]]]]]>]]]]]]]]>]]]]]]>]]]]>]]>

  • Система VMS
  • Система VMS с горячей заменой GV-4U, 20 отсеков
  • Система VMS с горячей заменой GV-3U, 16/8 отсеков
  • Система VMS GV-Tower
  • Система видеорегистратора
  • ГВ-SNVR0411
  • ГВ-СНВР1600
  • ГВ-SNVR0400F
  • Система GV-NVR Lite V2
  • Система видеорегистратора GV-Tower
  • Система GV-MNVR2100
  • Система GV-MNVR1000
  • GV-горячая замена NVR V5-4U, 20 отсеков
  • GV-горячая замена NVR V5-3U, 16/8 отсеков
  • Система NAS
  • ГВ-NAS2008
  • Система видеорегистратора
  • Система видеорегистратора GV-Tower
  • GV-DVR с возможностью горячей замены V5-4U, 20 отсеков
  • GV-видеорегистратор с возможностью горячей замены V5-3U, 16/8 отсеков
  • Серверные системы записи
  • Серверная система записи GV с возможностью горячей замены — 4U, 20 отсеков
  • Серверная система записи GV с возможностью горячей замены — 3U, 16/8 отсеков
  • Системы резервного центра
  • Центр резервного копирования GV-Hot Swap — 4U, 20 отсеков
  • Центр резервного копирования GV-Hot Swap — 3U, 16/8 отсеков
  • Системы центра управления
  • Система центра управления GV-Hot Swap — 3U, 8 отсеков
  • Системы хранения
  • Система хранения GV V2
  • Система расширения GV

Введение в управление питанием: ИС регулятора напряжения

Фундаментальная проблема, с которой сталкиваются инженеры-электрики, заключается в эффективном преобразовании напряжения питания, которое у нас есть , в напряжение питания, которое нам нужно . Источником электроэнергии для электронного устройства может быть постоянный источник питания 3 В, генерируемый батареей, шумная 28-вольтовая шина питания самолета, 12 В, создаваемый силовым модулем переменного тока в постоянный, или сильно изменяющийся источник питания. напряжение, вырабатываемое солнечной панелью.

Эти источники питания, безусловно, различаются по условиям применения и рабочим характеристикам, но имеют по крайней мере одну общую черту: обычно они не обеспечивают именно тот тип напряжения питания, который требуется инженеру для его или ее схемы.Суть проектирования источника питания заключается в преобразовании напряжения питания, обеспечиваемого системой, в напряжение питания, которое позволит цепи последовательно выполнять свои функциональные требования. Это достигается с помощью стабилизатора напряжения , и хотя можно создавать схемы регулятора напряжения с использованием дискретных компонентов, в настоящее время гораздо более распространено использование интегральных схем управления питанием (PMIC).



Линейный и коммутационный

ИС регулятора напряжения

можно разделить на две большие категории в зависимости от того, как управляется выходной транзистор.Если проводимость транзистора изменяется непрерывно, регулятор описывается как линейный . Если транзистор неоднократно переключается между нулевой проводимостью и полной проводимостью, мы имеем переключающий или импульсный регулятор .



Линейные регуляторы

Линейные стабилизаторы имеют усилитель ошибки, который сравнивает выходное напряжение регулятора с внутренним опорным напряжением. Как вы можете видеть на диаграмме ниже, усилитель ошибки управляет выходным транзистором, который подключен между входным узлом и выходным узлом.Эта конфигурация с отрицательной обратной связью позволяет регулятору напряжения поддерживать постоянное выходное напряжение, несмотря на изменения входного напряжения и тока нагрузки.





Два резистора на этой схеме образуют делитель напряжения, который определяет математическое соотношение между опорным напряжением и выходным напряжением.



Транзистор в линейном регуляторе работает как переменный резистор. Рассеиваемая мощность резистивного элемента равна падению напряжения, умноженному на ток; таким образом, если существует большая разница между входным и выходным напряжением, линейный регулятор будет тратить много энергии по сравнению с требуемым током нагрузки.Другими словами, линейные регуляторы могут быть очень неэффективными — энергия, которая могла бы использоваться для питания схемы, рассеивается в виде тепла просто потому, что нам нужно преобразовать высокое напряжение питания в более низкое напряжение питания.

ИС линейного регулятора

популярны, потому что они малы и очень просты в использовании, а в чувствительных аналоговых приложениях может быть важно избежать шума, создаваемого импульсным регулированием. Однако, когда эффективность является серьезной проблемой, разработчики обычно используют импульсный регулятор.



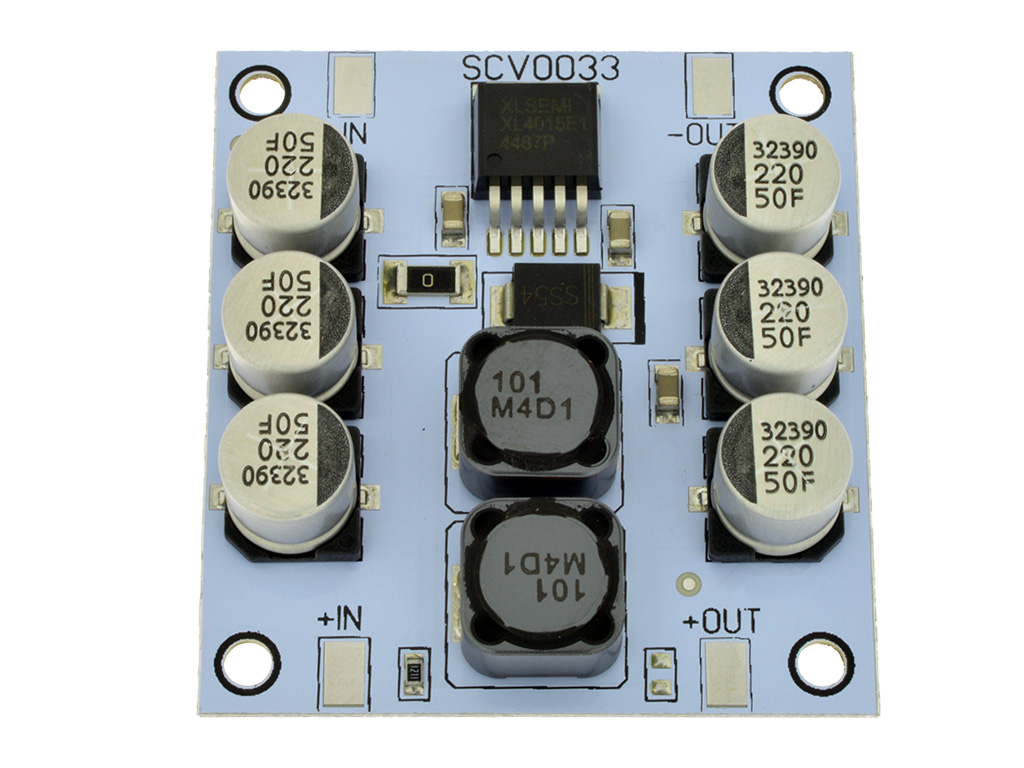

Импульсные регуляторы

Импульсное регулирование более эффективно, чем линейное регулирование, поскольку выходной транзистор действует как переключатель, который либо разомкнут (то есть блокирует ток), либо закрыт (то есть пропускает ток с очень небольшим сопротивлением). Когда через транзистор протекает ток, его сопротивление мало, поэтому рассеиваемая мощность также невелика.

Импульсные регуляторы, которые также называются преобразователями постоянного тока, если они принимают входной сигнал постоянного тока и производят выходной сигнал постоянного тока, имеют различные топологии цепей, а микросхемы импульсных регуляторов могут быть очень сложными.



Это базовая топология понижающего преобразователя.



Сильноточные цифровые ИС часто питаются от импульсных регуляторов; на цифровые схемы не влияет шум переключения, а повышенная эффективность продлевает срок службы батареи и снижает тепловыделение. Однако в некоторых случаях шум, создаваемый переключением регулятора, может быть проблематичным, и разработчики должны принимать меры для уменьшения амплитуды шума или подавления электромагнитных помех, которые могут мешать другим схемам или устройствам.Следующий снимок экрана осциллографа дает представление о том, как выглядит шум переключения.





Прочие типы силовых ИС

Линейные и импульсные стабилизаторы напряжения — не единственные компоненты, обеспечивающие функции, связанные с питанием. Категория PMIC также включает специализированные зарядные устройства для аккумуляторов; драйверы затворов, выдающие сильноточные сигналы для управления транзисторами; Драйверы светодиодов, оптимизированные для подачи тока, необходимого для светодиода; и схемы супервизора , которые контролируют напряжение питания и выдают сигнал сброса или уведомления, если напряжение падает ниже порогового значения.



Заключение

В этой главе представлена ​​концепция интегральных схем, объясняется разница между аналоговой электроникой и цифровой электроникой, а также представлены различные типы аналоговых, цифровых и управляющих ИС. В следующей главе представлено обширное введение в особенно интересную и полезную интегральную схему — операционный усилитель.

5 основных характеристик автоматических регуляторов напряжения

Как выбрать автоматический регулятор напряжения?

Ниже мы перечисляем пять основных характеристик высококачественного автоматического регулятора напряжения, чтобы помочь вам найти наилучшее решение для вашего приложения.

1. Регулирование напряжения

Оптимальное регулирование напряжения достигается, когда значение напряжения эквивалентно всем нагрузкам электрооборудования. На регулирование напряжения могут влиять несколько факторов, в том числе размер и тип проводов и кабелей, реактивное сопротивление трансформатора и кабели, пускатель двигателя, схема и коэффициент мощности. Независимо от этих потенциальных препятствий, регулировка напряжения должна выбираться с точностью ±1%. Это требование устраняет проблемы с трехфазным дисбалансом и сводит к минимуму отклонения напряжения.

2. Диапазон входного напряжения

Первым шагом в выборе наилучшего автоматического регулятора напряжения является указание диапазона входного напряжения. Диапазон входного напряжения должен быть широким и сдвинутым, потому что линейные напряжения падают больше, чем растут. Эта функция допускает более низкую коррекцию, а не высокую коррекцию. Это также позволяет автоматическому регулятору напряжения быть более настраиваемым для понижения или повышения напряжения, обеспечивая максимальную коррекцию напряжения в экстремальных случаях.

3.Низкий импеданс

Импеданс — это сопротивление компонента протеканию электрического тока, измеряемое в омах. Целью автоматического регулятора напряжения является достижение низкого импеданса. Взаимодействие между током нагрузки и импедансом источника может привести к низкому напряжению, гармоническим искажениям и дисбалансу напряжения. В идеале ваш автоматический регулятор напряжения избегал бы всего этого, если бы имел низкое полное сопротивление.

4. Совместимость нагрузки

Решения по регулированию напряжения должны быть совместимы с указанной нагрузкой, чтобы обеспечить ее работу и избежать помех работе других нагрузок, подключенных к тому же источнику питания. Высокоэффективные автоматические регуляторы напряжения должны работать с нагрузками с высокими пусковыми токами, всеми коэффициентами мощности и высокими коэффициентами амплитуды. Чтобы предотвратить нестабильность, скорость отклика регулятора должна быть рассчитана на работу с электронными источниками питания, используемыми в большей части современного оборудования.

5. Точность напряжения

Основной задачей автоматического регулятора напряжения является повышение точности уровней напряжения, но каков оптимальный уровень точности для вашего приложения? Точность напряжения зависит от требований критической нагрузки.Как правило, автоматические регуляторы напряжения работают в цепях, где регулирование напряжения не может быть достигнуто путем изменения размера проводника. Перечисленные выше пять характеристик имеют решающее значение для надежной работы автоматического регулятора напряжения в требовательных приложениях. В приложениях, где импульсы напряжения, всплески и переходные процессы являются серьезной проблемой, вы также должны рассматривать подавление переходных процессов как критически важную функцию.

Стабилизатор напряжения для дома, кондиционер, стабилизатор для телевизора

Стабилизаторы — Стабилизатор напряжения для дома, кондиционер, стабилизатор для телевизора

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript.

Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Станьте партнером Schneider Electric Architect, подрядчиком, торговым посредником
ЗАРЕГИСТРИРОВАТЬСЯ

Schneider Electric India — один из самых узнаваемых и продаваемых брендов стабилизаторов в Индии.Бренд предлагает стабилизаторы напряжения с такими функциями, как автоматический запуск, временная задержка и автоматическое отключение в условиях высокого или низкого напряжения. Если вы ищете лучшие стабилизаторы напряжения в Интернете, ознакомьтесь с нашим полным ассортиментом в интернет-магазине.

Наши стабилизаторы напряжения специально разработаны, чтобы выдерживать электрические условия в Индии, включая скачки напряжения и качество напряжения. Schneider Electric предлагает стабилизаторы различной мощности, в том числе стабилизаторы переменного тока, стабилизаторы для холодильников и телевизоров, а также сетевые стабилизаторы для устройств общего назначения, таких как музыкальные системы, стиральные машины и электронные беговые дорожки.Наши стабилизаторы для дома и офиса поставляются с компонентами самого высокого качества, что гарантирует надежную работу в течение многих лет. Кроме того, на стабилизаторы Schneider Electric распространяется обширная гарантия.

Теперь вы можете купить стабилизаторы онлайн в нашем интернет-магазине и быть уверенными в быстрой и бесплатной доставке и установке. Просмотрите все наши модели стабилизаторов напряжения ниже, чтобы выбрать ту, которая соответствует вашим потребностям.

Фильтр по

Фильтр по

Выходная мощность





Поисковая система на базе ElasticSuite

.
