Таблица мощности провода: Сечение кабеля по мощности таблица и расчёты

Содержание

Сечение кабеля по мощности таблица и расчёты

Ремонт и проектирование электросетей, а также электрооборудования неразрывно связаны с необходимостью правильного подбора проводки. Для оптимального выбора силового кабеля понадобиться узнать несколько параметров начиная нагрузкой и заканчивая способом прокладки. Разберём как рассчитать сечение кабеля по мощности, таблица для проведения вычислений будет приведена в статье.

Надо знать, какую часть кабеля считатьИсточник cablingpoint.com

Необходимость расчётов

Современные электрические сети должны отвечать следующим требованиям:

  • безопасность эксплуатации;
  • надёжность функционирования;
  • экономичность потребления.

Расчёт сечения кабеля по мощности либо другому параметру, в первую очередь, необходим для соблюдения этих требований.

При недостаточной площади поперечного сечения проводки, нагрузка на неё резко возрастает и в результате приводит к перегреву. В свою очередь это чревато аварийными ситуациями, наносящими вред не только электрооборудованию, но и пользующимся им людям.

Завышенное от номинального поперечного сечения кабеля позволяет безопасно использовать приборы и устройства. Однако такой подход оборачивается неоправданным расходом средств на более дорогие коммуникации. Грамотный расчёт сечения кабеля позволяет соблюсти баланс между безопасностью и ценой энергетических линий.

Приведём небольшой пример. Задача – определить сечение провода для пяти киловатт. Для решения необходимо воспользоваться таблицами ПУЭ. Это регламентирующий справочный документ, полное название– «Правила устройства электроустановок» в нём указаны 4 основных критерия, определяющих сечение проводки:

  • вид напряжения – одна или три фазы;
  • материал, из которого изготовлен проводник;
  • способ укладки проводника;
  • ток в амперах или мощность в киловаттах.

Кабель, проложенный открытым способомИсточник krepezhinfo. ru

В этом справочнике имеется необходимая нам таблица сечения кабеля. Однако значение пять киловатт в ней отсутствует. В таких случаях берётся следующая большая величина, в нашем случае, пять с половиной киловатт.

Современная проводка в квартирах изготавливается из меди и прокладывается по воздуху. Исходя из этих параметров для решения поставленной задачи подойдёт проводник сечением два с половиной миллиметра. При этом сеть должна создавать не более двадцати пяти ампер токовой нагрузки.

Выбор сечения проводника по мощности

Выбирая сечение кабеля по мощности необходимо вычислить её суммарную величину. Для этого составляется перечень всех электроприборов на объекте. Как на устройствах, так и в технической документации к ним обозначается потребляемая мощность. Она может быть указывается в ваттах и киловаттах. Сложив показатели всех приборов получаем окончательную сумму.

Если выбирается проводка для отдельной линии, к которой будет подключён один прибор, то информация берётся только о его энергопотреблении. Например, средний утюг потребляет один киловатт. Само сечение можно подобрать используя ПУЭ. Ниже приведены две таблицы для медных и алюминиевых проводников соответственно.

Сечение провода и мощностьИсточник m-strana.ru

Таблица сечения кабеля по мощности и току для алюминиевых проводниковИсточник m-strana.ru

Помимо данных приведённых в таблицах необходимо учитывать тип сети – одна фаза или три. От этого напрямую зависит напряжение одна фаза – это 220 вольт, а три 380 вольт. Мы привели таблицы для медных и алюминиевых проводников. Медь более предпочтительный материал поскольку она:

  • обладает высокой электропроводностью;
  • прочная;
  • стойкая к окислению;
  • упругая.

Превосходя по многим показателям алюминиевые проводники, медные имеют всего одни недостаток – высокую стоимость. В домах советской постройки, как правило, проложены провода из алюминия. Поэтому при ремонте желательно использовать такие же.

Исключением может служить капитальный ремонт с полной заменой коммуникаций до распределительного щита. В таком случае лучше использовать медные проводники. Прямой контакт между двумя видами проводки недопустим. Это приводит к окислению, нагреву и коротким замыканиям. Для соединения используют специальные проводники из третьего метала.

О выборе провода по мощности в видео:

Выбор сечения проводника по току

Для оптимального подбора проводника одной мощности мало и надо уметь рассчитывать сечение кабеля по току. Его сила зависит от нескольких факторов:

  • длины;
  • температуры;
  • удельного сопротивления;
  • ширины.

Если проводник нагревается, то сила тока в нем падает. В справочниках все данные указываются исходя из средней комнатной температуры восемнадцать градусов. Чтобы выбрать сечение проводки согласно току, опять обратимся к таблицам из ПУЭ. Ниже приведены таблицы для проводников из разных металлов.

Таблица сечений медного проводника с изоляцией из ПВХ или резиныИсточник m-strana.ru

Таблица сечений алюминиевого проводника с изоляцией из ПВХ или резиныИсточник m-strana.ru

Для того чтобы рассчитать сечение приблизительно, сила тока делится на десять. В случае отсутствия необходимого значения в таблице, берётся ближайшая большая величина. Однако это правило действует только для медных проводников максимальный ток для которых не превышает сорок ампер.

В диапазоне от сорока до восьмидесяти ампер, сила тока делится уже на восемь. Что касается алюминиевых проводников, то деление производится на шесть. Это связано с тем, что для выдерживания одинаковых нагрузок провод из алюминия должен быть толще чем медный.

Выбор сечения проводника по мощности и длине

От длины проводника зависит напряжение, которое поступает в конечную точку. Может сложиться ситуация, когда в точке потребления напряжение окажется недостаточным для работы электроприборов.

В бытовых электро-коммуникациях этими потерями пренебрегают и берут кабель на десять-пятнадцать сантиметров длиннее необходимого. Этот излишек расходуется на выполнение коммутации. При подсоединении к распределительному щиту, запас увеличивают, учитывая необходимость подключения защитных автоматов.

Кабель, проложенный закрытым способомИсточник kadetbrand.ru

Прокладывая линии большой протяжённости следует брать во внимание неизбежное падение напряжения. У любого есть собственное сопротивление, на которое влияют три основных фактора:

  1. Длина, измеряемая в метрах. При увеличении этого показателя увеличиваются потери.
  2. Поперечное сечение, измеряемое в квадратных миллиметрах. Если этот параметр увеличивается, то снижается падение напряжения.
  3. Сопротивление материала проводника, значение которого берётся из справочных данных. Они показывают эталонное сопротивление провода сечением один миллиметр и длиной один метр.

Произведение сопротивления и силы тока численно отражает падение напряжения. Эта величина не должна превышать пяти процентов. Если она превышает данный показатель, то необходимо брать проводник с большим сечением.

Еще о том, как рассчитать сечение кабеля в видео:

Комбинированные котлы на дровах и электричестве: принцип работы, плюсы и минусы, как выбирать и этапы монтажа

Расчёт сечения по формулам

Алгоритм выбора следующий:

  • Рассчитывается площадь проводника по длине и максимальной мощности по формуле:

Источник infopedia. su

Где:

P – мощность;

U – напряжение;

cosф – коэффициент.

Для бытовых электросетей значение коэффициента равно единице. Для промышленных коммуникаций он рассчитывается как отношение активной мощности к полной.

  • В таблице ПУЭ находится сечение по току.
  • Рассчитывается сопротивление проводки:

Источник textarchive.ru

Где:

ρ – сопротивление;

l – длина;

S – поперечная площадь сечения.

При этом, не стоит забывать, что ток движется в обоих направлениях и по факту сопротивление равно:

Источник textarchive.ru

  • Падение напряжения соответствует соотношению:

Источник moypatent.ru

  • В процентном отношении падение напряжения выглядит следующим образом:

Источник tex. stackovernet.com

Если результат превышает пять процентов, то в справочнике ищется ближайшее поперечное сечение с большим значением.

Подобные расчёты редко выполняются родовыми потребителями электроэнергии. Для этого есть профильные специалисты и масса справочного материала. Более того, в интернете размещено множество онлайн-калькуляторов, при помощи которых все вычисления можно произвести за пару кликов.

Наглядно расчет сечения кабеля по формулам в видео:

Электрический биотуалет для дачи: ключевые особенности и преимущества использования

Сечение и способ укладки

Ещё один фактор который влияет на выбор сечения проводника – способ прокладки линий. Их существует два:

  • открытый;
  • закрытый.

При первом способе проводка укладывается в специальный короб или гофрированную трубу и находится на поверхности стены. Второй вариант предполагает замуровывание кабеля внутрь отделки или основного тела стен.

Здесь основное значение играет теплопроводность окружающей среды. В грунте тепло от кабеля отводится лучше, чем на воздухе. Поэтому при закрытом способе берутся провода с меньшим сечением чем при открытом. В таблице ниже указано как влияет способ укладки на сечение проводника.

Способ укладки и сечение проводникаИсточник m-strana.ru

Сводная таблица

Существуют таблицы, которые позволяют определить необходимо сечение используя сразу несколько параметров – ток, мощность, материал проводника и так далее. Они более удобны в использовании и одна из них размещена ниже. В ней указано сечение провода по току и мощности, а также учитывается способ укладки.

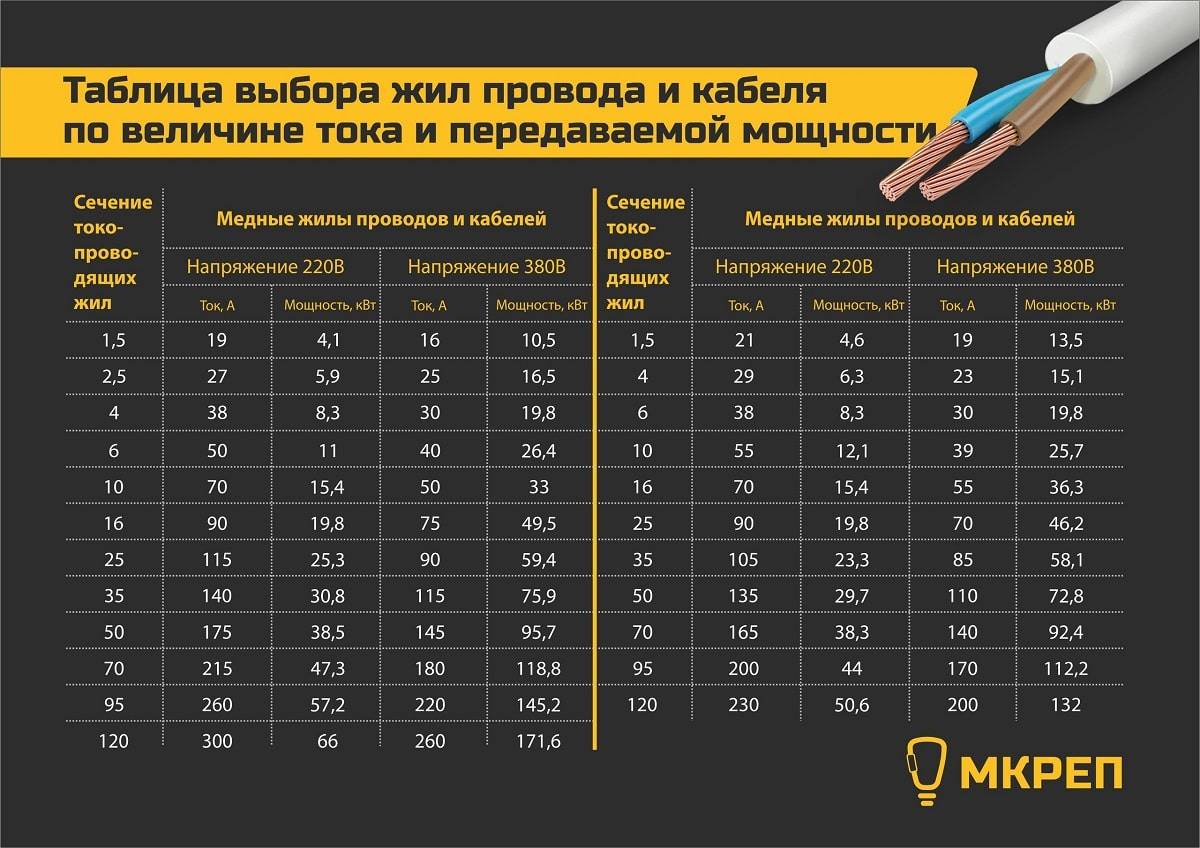

Сечение провода по току и мощности – таблица для медных и алюминиевых проводниковИсточник tvz2.ru

Теплый пол под плитку: виды теплых полов, особенности и монтаж электрического теплого пола

Заключение

Возможно, статья вышла несколько скучноватой и насыщенной техническими терминами. Однако изложенной в ней информацией пренебрегать не стоит. Поскольку от того, насколько правильно была выбрана проводка, зависит надёжность и безопасность функционирования домашней электросети.

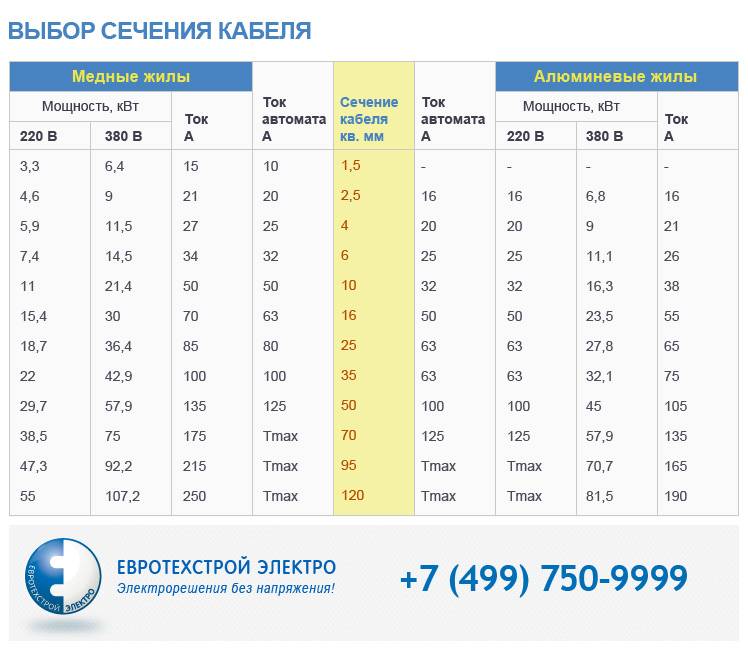

Таблица подбора сечения кабеля

Кабели и провода играют основную роль в процессе передачи и распределения электрического тока. Являясь основными проводниками электричества к потребителям электрической энергии (холодильник, стиральная машина, чайник, телевизор и т.д.), кабели и провода для всей электрической сети должны быть подобраны в соответствии с потреблением и нагрузками всех электроприборов. Для бесперебойного прохождения электрического тока необходимо сделать точный расчет сечения кабеля как по силе тока, так и по мощности нагрузки.

Для подбора сечения кабеля и провода по мощности и силе тока можно воспользоваться следующими таблицами:
















Сечение токопроводящей жилы, мм2Для  кабеля с медными жилами
Напряжение 220 ВНапряжение 380 В
Ток АМощность кВтТок АМощность кВт
1,5194,11610,5
2,5275,92516,5
4388,33019,8
64610,14026,4
107015,45033
168518,77549,5
2511525,39059,4
3513529,711575,9
5017538,514595,7
7021547,3180118,8
9526057,2220145,2
12030066260171,6

















Сечение токопроводящей жилы, мм2Для  кабеля с алюминиевыми жилами
Напряжение 220 ВНапряжение 380 В
Ток АМощность кВтТок АМощность кВт
2,5204,41912,5
4286,12315,1
6367,93019,8
1050113925,7
166013,25536,3
258518,77046,2
35100228556,1
5013529,711072,6
7016536,314092,4
9520044170112,2
12023050,6200132

Данные взяты из таблиц ПУЭ.

При разработке и проектировании электрической сети, необходимо правильно рассчитывать сечение кабеля по мощности и силе тока. Неправильные расчеты приведут к перегреву кабеля, что, в свою очередь, приведет к разрушению изоляции и, как следствие, к замыканию и возгоранию. Грамотный расчет позволит Вам избежать аварийной ситуации и больших затрат на ремонт электропроводки и замены электроприборов.

Материалы, близкие по теме:

Таблицы выбора сечения жилы при прокладке электрических проводов в резиновой или пластиковой (в том числе ПВХ=PVC) изоляции в зависимости от тока и нагрузки. Подходят для сетей 220/380В. Сечение проводов по мощности.







Сечение проводов по мощности таблица. Таблица выбора сечения кабеля. Таблица выбора диаметра кабеля. Таблица выбора сечения от мощности. Подбор кабеля (провода) по току и напряжению.

Ток по сечению кабеля (провода) / сечение кабеля по мощности. Сечение кабеля (провода) по току или мощности.

Таблицы выбора сечения жилы при прокладке электрических проводов в резиновой или пластиковой (в том числе ПВХ=PVC) изоляции в зависимости от тока и нагрузки. Подходят для сетей 220/380В. Выбор сечения кабеля удлинителя в зависимости от длины и нагрузки.

ИТАК:

ПУЭЭ, Глава 1 нормирует допустимые длительные токи через различные виды проводов и кабелей. Другие главы регламентируют способы прокладки и прочие детали. Тем не менее мы приведем 3 таблицы для оперативного выбора площади сечения токопроводящей жилы кабеля (провода) для сетей 220/380В в зависимости от тока, нагрузки, температуры окружающей среды и способа прокладки, которыми сами пользуемся.

  • Выбираем сечения жилы (каждой) для рабочего тока или нагрузки (запоминаем ток, если прикидывали нагрузку) одиночного провода при температуре жил +65, окружающего воздуха +25 и земли + 15°С
  • Если температура не та, то смотрим поправочный коэффициент на ток в зависимости от температуры окружающей среды — если цепь вторичная = цепь управления, сигнализации, контроля, автоматики и релейной защиты электроустановок — то следующий пункт пропускаем
  • Если проводов более 1 , то смотрим поправочный коэффициент на ток в зависимости от способа прокладки
  • Делаем выбор еще раз, с учетом поправок, если нужно

Таблица 1.

Выбора сечения жилы при одиночной прокладке проводов при температуре жил +65, окружающего воздуха +25 и земли + 15°С

















Проложенные открыто, не пучком (в воздухе)

Проложенные в трубе

Сечение

жилы

мм2

Медь

Алюминий

Медь

Алюминий

Ток

Нагрузка, кВт

Ток

Нагрузка, кВт

Ток

Нагрузка, кВт

Ток

Нагрузка, кВт

А

1х220в

3х380в

А

1х220в

3х380в

А

1х220в

3х380в

А

1х220в

3х380в

0,5

112,4

0,75

153,3

1,0

173,76,4143,05,3

1,5

235,08,7153,35,7

2,0

265,79,8214,67,9194,17,214,03,05,3

2,5

306,611,0245,29,1214,67,916,03,56,0

4,0

419,015,0327,012,0275,910,021,04,67,9

6,0

5011,019,0398,514,0347,412,026,05,79,8

10,0

8017,030,06013,022,05011,019,038,08,314,0

16,0

10022,038,07516,028,08017,030,055,012,020,0

25,0

14030,053,010523,039,010022,038,065,014,024,0

35,0

17037,064,013028,049,013529,051,075,016,028,0

Таблица 2.

Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха














Условная темпратура среды, °С

Нормированная температура жил, °С

Поправочные коэффициенты на токи при расчетной температуре среды, °С

-5 и ниже

  0

  +5

  +10

  +15

  +20

  +25

  +30

  +35

  +40

  +45

  +50

15801,141,111,081,041,000,960,920,880,830,780,730,68
25801,241,201,171,131,091,041,000,950,900,850,800,74
25701,291,241,201,151,111,051,000,940,880,810,740,67
15651,181,141,101,051,000,950,890,840,770,710,630,55
2565 1,32 1,27 1,22 1,17 1,12 1,06 1,00 0,94 0,87 0,79 0,71 0,61
15601,201,151,121,061,000,940,880,820,750,670,570,47
25601,361,311,251,201,131,071,000,930,850,760,660,54
15551,221,171,121,071,000,930,860,790,710,610,500,36
25551,411,351,291,231,151,081,000,910,820,710,580,41
15501,251,201,141,071,000,930,840,760,660,540,37
25501,481,411,341,261,181,091,000,890,780,630,45

Таблица 3.

Снижающие коэффициенты допустимых длительных токов в зависимости от способа прокладки (в пучках, в коробах, в лотках)



Снижающий коэффициент допустимых длительных токов для проводов, прокладываемых пучками в лотках и коробах

Снижающий коэффициент допустимых длительных токов для для проводов, прокладываемых в коробах и лотках

  • Допустимые длительные токи для проводов проложенных в коробах, а также в лотках пучками, должны приниматься как для проводов, проложенных в трубах.
  • При количестве одновременно нагруженных проводов более четырех, проложенных в трубах, коробах, а также в лотках пучками, токи для проводов должны приниматься по как для проводов, проложенных открыто (в воздухе), с введением снижающих коэффициентов
    • 0,68 для 5 и 6 проводов.
    • 0,63 для 7-9 проводов.
    • 0,6 для 10-12 проводов.











Количество проложенных проводовСнижающий коэффициент для проводов, питающих
Способ прокладки  одно жильных  много жильныхотдельные электро приемники с коэффициен том использова ния до 0,7группы электро приемников и отдельные приемники с коэф фициентом исполь зования более 0,7
Многослойно и пучками . . . До 41,0
25-60,85
3-97-90,75
10-1110-110,7
12-1412-140,65
15-1815-180,6
Однослойно2-42-40,67
550,6
  • Допустимые длительные токи для проводов, проложенных в лотках, при однорядной прокладке (не в пучках) следует принимать, как для проводов, проложенных в воздухе.
  • Допустимые длительные токи для проводов, прокладываемых в коробах, следует принимать как для одиночных проводов, проложенных открыто (в воздухе), с применением снижающих коэффициентов, указанных в таблице.
  • При выборе снижающих коэффициентов контрольные и резервные провода и кабели не учитываются.


Диаграмма мощности | Технические ресурсы по проводам и кабелям

Размер Номинальная температура медного проводника
(AWG или тысячный мил) 60°C (140°F) 75°C (167°F) 90°С (194°F)
18AWG 14
16 AWG 18
14 AWG*   20 25
12 AWG*   25 30
10 AWG* 30 35 40
8 AWG 40 50 55
6 AWG 55 65 75
4 AWG 70 85 95
3 AWG 85 100 115
2 AWG 95 115 130
1 AWG 110 130 145
1/0 AWG 125 150 170
2/0 AWG 145 175 195
3/0 AWG 165 200 225
4/0 AWG 195 230 260
250 КСМИЛ 215 255 290
300 КСМИЛ 240 285 320
350 КСМИЛ 260 310 350
400 КСМИЛ 280 335 380
500 КСМИЛ 320 380 430
600 КСМИЛ 350 420 475
700 КСМИЛ 385 460 520
750 КСМИЛ 400 475 535
800 КСМИЛ 410 490 555
900 КСМИЛ 435 520 585
1000 КСМИЛ 455 545 615
1250 КСМИЛ 495 590 665
1500 КСМИЛ 525 625 705
1750 КСМИЛ 545 650 735
2000 КСМИЛ 555 665 750

Типы

  • 60°C (140°F) : TW, UF
  • 75°C (167°F) : RHW, THHW, THW, THWN, XHHW, USE, ZW
  • 90°C (194°F) : FEP, FEPB, MI, RHH, RHW-2, SA, SIS, TBS, THHN, THHW, THW-2, THWN-2, USE-2, XHH, XHHW, XHHW-2, ZW-2

Таблица 310.

15(Б)(17)

(ранее Таблица 310.17)

Допустимая сила тока медных проводников с одинарной изоляцией до 2000 В включительно на открытом воздухе при температуре окружающей среды 30°C (86°F).

Размер Номинальная температура медного проводника
(AWG или тысячный мил) 60°C (140°F) 75°C (167°F) 90°С (194°F)
18AWG 18
16 AWG 24
14 AWG*   30 35
12 AWG*   35 40
10 AWG*   50 55
8 AWG 60 70 80
6 AWG 80 95 105
4 AWG 105 125 140
3 AWG 120 145 165
2 AWG 140 170 190
1 AWG 165 195 220
1/0 AWG 195 230 260
2/0 AWG 225 265 300
3/0 AWG 260 310 350
4/0 AWG 300 360 405
250 КСМИЛ 340 405 455
300 КСМИЛ 375 445 500
350 КСМИЛ 420 505 570
400 КСМИЛ 455 545 615
500 КСМИЛ 515 620 700
600 КСМИЛ 575 690 780
700 КСМИЛ 630 755 850
750 КСМИЛ 655 785 885
800 КСМИЛ 680 815 920
900 КСМИЛ 730 870 980
1000 КСМИЛ 780 935 1055
1250 КСМИЛ 890 1065 1200
1500 КСМИЛ 980 1175 1325
1750 КСМИЛ 1070 1280 1445
2000 КСМИЛ 1155 1385 1560

Типы

  • 60°C (140°F) : TW, UF
  • 75°C (167°F) : RHW, THHW, THW, THWN, XHHW, ZW
  • 90°C (194°F) : FEP, FEPB, MI, RHH, RHW-2, SA, SIS, TBS, THHN, THHW, THW-2, THWN-2, USE-2, XHH, XHHW, XHHW-2, ZW-2

* Если иное специально не разрешено где-либо в Кодексе NEC NFPA70, защита от перегрузки по току для типов проводников, отмеченных звездочкой, не должна превышать 15 А для №. 14 для меди, 20 А для меди № 12 и 30 А для меди № 10 после применения любых поправочных коэффициентов для температуры окружающей среды и количества проводников.




Таблица 310.15(B)(3)(a)

Поправочные коэффициенты для более чем трех токонесущих проводников в кабелепроводе или кабеле.

Если количество токонесущих проводников в кабелепроводе или кабеле превышает 3, допустимая сила тока должна быть уменьшена в соответствии с таблицей ниже.

Количество токонесущих жил* Процент значений в таблицах с поправкой на температуру окружающей среды (при необходимости)
4 — 6 80
7 — 9 70
10 — 20 50
21 — 30 45
31 — 40 40
41 и более 35

* НЕ включает заземление




Таблица 310.

15(Б)(2)(а)

Температурные поправочные коэффициенты

Для температуры окружающей среды, отличной от 30°C (86°F), умножьте допустимую мощность, указанную выше, на соответствующий коэффициент, указанный в таблице ниже.

Температура окружающей среды 60°C (140°F) 75°C
(167°F)
90°C
(194°F)
50°F или менее 10°C или меньше 1,29 1.20 1,15
51-59°F от 11 до 15°C 1,22 1,15 1,12
60-68°F от 16 до 20°C 1,15 1.11 1,08
69-77°F от 21 до 25°C 1,08 1,05 1,04
78-86°F от 26 до 30°C 1.00 1,00 1,00
87-95°F от 31 до 35°C 0,91 0,94 0,96
96-104°F от 36 до 40°C 0,82 0,88 0,91
105-113°F от 41 до 45°C 0,71 0,82 0,87
114-122°F 46-50°С 0. 58 0,75 0,82
123-131°F 51-55°С 0,41 0,67 0,76
132-140°F 56-60°С 0,58 0,71
141-149°F 61-65°С 0,47 0,65
150-158°F 66-70°С 0.33 0,58
159-167°F 71-75°С 0,50
168-176°F 76-80°С 0,41
177-185°F 81-85°С 0,29

Выберите правильный размер провода для вашего приложения

При установке источника питания с программируемым питанием AMETEK вы должны правильно выбрать размер проводов, которые вы используете для подключения входного питания переменного тока к источнику питания и выхода переменного или постоянного тока к нагрузке. Выбор провода правильного сечения обеспечит эффективную и надежную работу вашего источника питания.

Приведенные ниже таблицы помогут вам определить подходящий размер провода как для входных, так и для выходных соединений. В Таблице 1 приведены минимальные рекомендуемые сечения проводов для медных проводов, работающих при максимальной температуре окружающей среды 30°C. Данные в этой таблице взяты из Национального электротехнического кодекса и предназначены только для справки. Местные нормы могут предъявлять различные требования, поэтому обязательно ознакомьтесь с ними перед окончательной установкой.Чтобы справиться с более высокими токами, провода можно соединить параллельно; обратитесь к Национальным электротехническим правилам и правилам.

Таблица 1.

Есть две основные причины выбора провода правильного размера для нагрузки. Первая причина заключается в обеспечении того, чтобы кабель мог безопасно выдерживать максимальный ток нагрузки без перегрева, который может представлять опасность возгорания или вызывать ухудшение изоляции. Вторая причина заключается в том, чтобы свести к минимуму падение напряжения ИК-излучения на кабеле. Оба эти явления оказывают прямое влияние на качество электроэнергии, подаваемой к источнику питания и от него, а также к соответствующим нагрузкам.

Если температура окружающей среды установки превышает 30 °C, рассмотрите возможность использования провода большего сечения, чем показано в Таблице 1. Способность провода проводить ток, также называемая его допустимой нагрузкой, уменьшается по мере повышения температуры окружающей среды. Таким образом, используйте короткие кабели с проводом большего сечения, чем показано в Таблице 1. И, если силовые кабели должны быть связаны с другими кабелями, вам, возможно, придется еще больше снизить номинальные характеристики, так как рабочая температура внутри пучка может быть выше, чем температура окружающей среды. температура.

Также соблюдайте осторожность при использовании опубликованных кодов подключения коммерческих сетей. Эти нормы предназначены для внутренней электропроводки домов и зданий, и, хотя они учитывают факторы безопасности, такие как потери в проводке, нагрев, пробой изоляции и старение, они допускают падение напряжения на 5%. Такое высокое падение напряжения может быть неприемлемо для вашего приложения.

В высокопроизводительных приложениях, где нагрузка потребляет высокие пусковые или переходные токи, обязательно учитывайте пиковые токи, которые могут выдерживать кабели.Эти пиковые токи могут в пять раз превышать действующие значения тока. Недооцененный калибр провода увеличивает потери, которые изменяют пусковые характеристики приложения и, следовательно, ожидаемую производительность.

В таблице 2 показаны токовая нагрузка, сопротивление на 100 футов и падение напряжения на 100 футов при номинальном токе и температуре окружающей среды 20 °C. Медный провод имеет температурный коэффициент α = 0,00393 Ом/°C при t1 = 20°C, так что при повышенной температуре t2 сопротивление будет R2 = R1 (1 + α (t2 — t1)).

Таблица 2.

Выходные силовые кабели должны быть достаточно большими, чтобы падение напряжения в линии (сумма падений напряжения на обоих выходных проводах) между источником питания и нагрузкой не превышало возможности дистанционного измерения источника питания. Рассчитайте падение напряжения по следующей формуле: Падение напряжения = 2 × расстояние в футах × сопротивление кабеля на фут × ток.

Для получения дополнительной информации о правильном калибре провода для вашего приложения обращайтесь в компанию AMETEK Programmable Power.Вы можете отправить электронное письмо по адресу [email protected] или позвонить по телефону 800-733-5427.

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}}
{{добавить в коллекцию.описание.длина}}/500

{{l10n_strings.TAGS}}
{{$элемент}}

{{l10n_strings. ПРОДУКТЫ}}

{{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}}
{{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings. AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}}

{{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}}
{{l10n_strings.CREATE_A_COLLECTION_ERROR}}

кабельных каналов Connectrac® | Универсальный и адаптируемый для вашего пространства

CONNECTRAC МОЖЕТ СДЕЛАТЬ ЭТО

Connectrac работает в столь многих областях, что вам больше никогда не понадобится сверлить керном, рыть траншеи или устанавливать опоры линий электропередач! Если у вас есть потребность в подключении, Connectrac предоставит вам, хотите ли вы обеспечить питанием все свое пространство или просто обеспечить питание и аудио-видео в своем конференц-зале, мы обеспечим вас. Ознакомьтесь с нашими самыми популярными приложениями выше.

Connectrac — это прочная сверхнизкопрофильная напольная кабельная система, которая дает вам возможность прокладывать кабели питания и передачи данных без необходимости бурения колонок, рытья траншей или опор ЛЭП. Экономичные решения Connectrac можно использовать с многоконтурными рабочими станциями, классными комнатами, библиотеками, рабочими станциями, конференц-столами и многим другим. Они доступны в двух размерах — 2,7 и 3,7. Если AV, данные, телекоммуникации или подключение к электросети необходимы для повышения производительности в вашей рабочей среде, вам нужен Connectrac.Провода с питанием от Connectrac обеспечивают организованность и централизованность всех кабелей питания, данных или телекоммуникационных кабелей, что идеально подходит для защиты тонких кабелей и проводов, проложенных от стены по полу к столу для переговоров или рабочей станции. Изготовленные из прочного алюминия и доступные в нескольких стильных цветах, эти крышки для кабелей органично впишутся в любую офисную обстановку. Благодаря возможности интегрироваться в ковровое покрытие во время ремонта или просто размещаться поверх любого напольного покрытия, сохраняя при этом низкий профиль, есть вариант Connectrac, который предоставит вам идеальное решение для подключения.

Ищете решение для больших открытых площадок, обеспечивающее подключение к телекоммуникациям, аудио-видео и питанию? Не ищите дальше, наш Connectrac Voice and Data Floor Raceways — это ответ. С нашим выбором цвета ковра вы можете вдохновиться дизайном и по-прежнему обеспечивать функциональность в тех областях, где необходимы оба. Идеально подходит для открытых пространств в конференц-залах, учебных классах, фитнес-центрах, учебных классах, библиотеках, залах судебных заседаний, торговых киосках, залах ожидания и залах ожидания. Эти напольные направляющие соответствуют требованиям ADA, одобрены UL и CSA.

Таблица преобразования американского калибра проводов

в метрические единицы

При выборе кабеля, как вы увидите из следующей таблицы, метрический эквивалент измерения AWG может не соответствовать точному европейскому метрическому размеру кабеля. Эти данные служат только ориентиром, и мы настоятельно рекомендуем проконсультироваться с квалифицированным автомобильным электриком, если у вас есть сомнения при выборе кабеля.





AWG

МЕТРИЧЕСКАЯ

(мм 2)

Наш ближайший кабель

Прибл.

22

0,33

0,35 мм 2

21

0,41

0,5 мм 2

20

0,52

0,5 мм 2

19

0. 65

0,75 мм 2

18

0,82

1,0 мм 2

17

1,04

1,0 мм 2

16

1,31

1,5 мм 2

15

1.65

1,5 мм или 2 мм 2

14

2,08

2 мм 2

13

2,62

3 мм 2

12

3,31

3 мм 2 или 4 мм 2

11

4. 17

4,5 мм 2

10

5,26

6 мм 2

9

6,63

7 мм 2

8

8,37

8,5 мм 2

7

10.5

10 мм 2

6

13,3

16 мм 2

5

16,8

16 мм 2 или 20 мм 2

4

21. 1

20 мм 2  или 25 мм 2

3

26.7

25 мм 2

2

33,6

35 мм 2

1

42,4

40 мм 2

1/0=0

53,5

50 мм или 60 мм 2

2/0=00

67. 4

70 мм 2

3/0=000

85,0

95 мм 2

4/0=0000

107,2

120 мм 2

5/0=00000

135.10

150 мм 2



Размеры электрических проводов (калибров) для вашего дома

Рисунок 1. Типичная линия электроснабжения жилого дома
Рис. 2. Заземление или установка электроснабжения в жилых помещениях

Электроэнергия подается в ваш дом от коммунальной сети в виде вольт и ампер. Количество энергии, которую обеспечивает коммунальное предприятие, определяется трансформатором на столбе, как показано на рис. 1, или трансформатором, установленным на земле, как показано на рис. 2, который обслуживает ваш дом, и размером проводов от этот трансформатор к вам домой.

В целях пояснения мы будем использовать 120 и 240 В переменного тока в качестве напряжения. 120 и 240 являются номинальными числами и могут варьироваться от 110 до 120 и от 205 до 240 в зависимости от утилиты.

Коммунальные предприятия могут подавать питание в ваш дом, используя медную или алюминиевую проводку.Однако есть разница в токопроводящей способности меди по сравнению с алюминием.

Из-за постоянно растущего спроса на электроэнергию в наших домах большинство новых домов строятся с минимальной нагрузкой 150 ампер, а 200 ампер не редкость. Во многих старых домах все еще есть 60-амперные сети, а в сельской местности все еще можно найти 30-амперные сети.

Важно понимать взаимосвязь между сечением провода и силой тока. Для этого посмотрим на оригинальный предохранитель.Первоначальный предохранитель представлял собой кусок проволоки, размер которого плавился, когда через него проходило определенное количество ампер (ток), как показано на рис. 3.

Рис. 3. Плавкий предохранитель слева на рисунке — это то, что находится внутри картриджа. Чем тоньше перемычка между крышками, тем меньший ток (в амперах) может выдержать перемычка, прежде чем она расплавится из-за нагрева.
Рисунок 4 — Автоматический выключатель

Кусок провода нагревается, когда по нему проходит ток к вашему дому или по всему дому.Вот почему работает тостер, плита или плита, по проводам проходит ток, и они нагреваются. Чем тоньше провод, тем горячее он становится, когда через него проходит определенное количество ампер.

Автоматические выключатели

, как показано на рис. 4, выполняют ту же функцию, хотя и работают по-другому. Они работают аналогично термостату. Когда ток проходит через выключатель, кусок металла нагревается и изгибается, когда изгиб достигает точки, он механически отключает выключатель в положение ОТКЛЮЧЕН , которое находится между положениями ВЫКЛ и ВКЛ .

Можно отметить, что хотя автоматические выключатели более удобны, чем предохранители, поскольку их можно сбрасывать. Предохранители намного быстрее реагируют на перегрузки и, следовательно, отключают цепь быстрее, чем выключатели.

Проволока изготавливается для определенной группы размеров, которые обозначаются номерами, известными как калибры. Калибр проводов, которые передают питание от трансформатора к вашему дому и внутри вашего дома, выбирают по размеру, чтобы гарантировать, что они не перегреваются при их номинальной силе тока.На самом деле на проводах не должно быть заметного тепла в любой момент времени.

Таким образом, вы можете подумать, что можете получить больше энергии от вашего коммунального предприятия, просто увеличив размер главных предохранителей или автоматических выключателей, и, вероятно, вы можете, до определенного момента. В какой-то момент провода, идущие от трансформатора к вашему дому, сработают как предохранитель и сгорят, потому что они пропускают больший ток, чем указано.

В таблице 1 указана допустимая нагрузка по току в зависимости от сечения медных и алюминиевых проводов.

Калибр провода заземления следует выбирать в зависимости от размера сети, как указано в таблице 2:

Таблица 2 — Калибр медного провода заземления

Выбор правильного сечения проводов в вашем доме, проводов, идущих от электрического распределительного щита (центра нагрузки) к различным приборам, и электрических розеток (розеток) имеет решающее значение. Вы не хотите, чтобы провод действовал как предохранитель и сгорел в случае короткого замыкания.

В таблице 3 указаны правильные сечения проводов для электрических цепей в вашем доме в зависимости от номинальной нагрузки.

Таблица 3. Правильный калибр проводов для домашних цепей

Дополнительная информация по:

Электричество 101

Зачистка и оконцевание электрических проводов

Установка или замена розетки (розетки)

Установка выключателя

Установка трехпозиционного переключателя

Установка четырехпозиционного переключателя



Какой размер провода для 60-амперного выключателя?

Если вы домовладелец, возможно, вы задавались вопросом обо всем, что касается выключателей. Например, вы можете захотеть узнать подходящий размер провода для 60-амперного выключателя.

В связи с этим подходящий размер провода для выключателей с мощностью 60 ампер находится между 6 и 4 американским калибром проводов (AWG). Хотя размер провода зависит от множества факторов, это общепринятый размер провода для 60-амперных выключателей.

Если вы хотите узнать больше о том, какой размер провода для 60-амперного выключателя, тогда вперед и читайте ниже!

Почему размер провода важен для автоматических выключателей

Размер проводов

важен для автоматических выключателей по одной причине: безопасность.Чтобы дополнительно объяснить, общий размер провода критически определяет, могут ли оснащенные проводники провода выдерживать силу тока, которая будет проходить через него.

А если провод не рассчитан на определенную силу тока, то он может случайно расплавиться и даже сгореть, что приведет к пожару, который в конечном итоге может сжечь ваш дом.

По этой конкретной причине мы должны тщательно знать размеры проводов и их способность выдерживать амперную нагрузку.

Как показывает опыт, более толстые и большие размеры провода лучше подходят для более высоких нагрузок по силе тока, поскольку они могут уменьшить чрезмерное тепло, выделяемое электричеством, проходящим через кабель.

Размер провода для 60-амперного выключателя

Для автоматических выключателей на 60 ампер электрики и специалисты рекомендуют использовать сечение проводов от 6 AWG до 4 AWG. Все бытовые провода имеют номинал не менее 600 В, поэтому, когда дело доходит до определения сечения провода, действительно имеет значение только сила тока. Таким образом, размер провода для 60 ампер 220 В, например, по-прежнему составляет от 6 до 4 AWG.

Однако некоторые электрики придерживаются мнения, что для панелей выключателей на 60 ампер следует устанавливать только 4 провода AWG.Они считают, что этот размер провода подпанели на 60 ампер является золотым стандартом для подпанелей на 60 ампер.

Это связано с тем, что 4 AWG может выдерживать большую силу тока по сравнению с 6 AWG. В частности, медный кабель 4 AWG может выдержать не менее 70 ампер электричества, прежде чем сдастся. Между тем, медный провод 6 AWG может выдержать только до 55 ампер, прежде чем он выйдет из строя.

Определение правильного размера провода

Теперь, когда мы это прояснили, нам нужно расширить наши знания о проводах, зная, как определить подходящие размеры проводов для конкретных соединений.

Как мы упоминали ранее, размер провода на 60 ампер может варьироваться от 6 AWG до 4 AWG. Но что, если вы найдете провода для других токов?

Для удобства просмотра я создал диаграмму с подробным описанием соответствующей допустимой силы тока для различных кабелей American Wire Gauge. Обратите внимание, что следующие измерения используются для медных кабелей. Алюминиевые провода будут иметь разные характеристики.

15 А Проволока 14 калибра
20 ампер Проволока 12 калибра
30 А Проволока 10 калибра
40 А Проволока 8 калибра
55 А Проволока 6 калибра
70 А Проволока 4-го калибра
85 А Проволока 3-го калибра
95 А Проволока 2-го калибра

Таблица, которую я создал выше, соответствует расчетам, сделанным опытными электриками в отношении способности проводов выдерживать определенный ампер электричества.
