Ограждающие конструкции зданий.

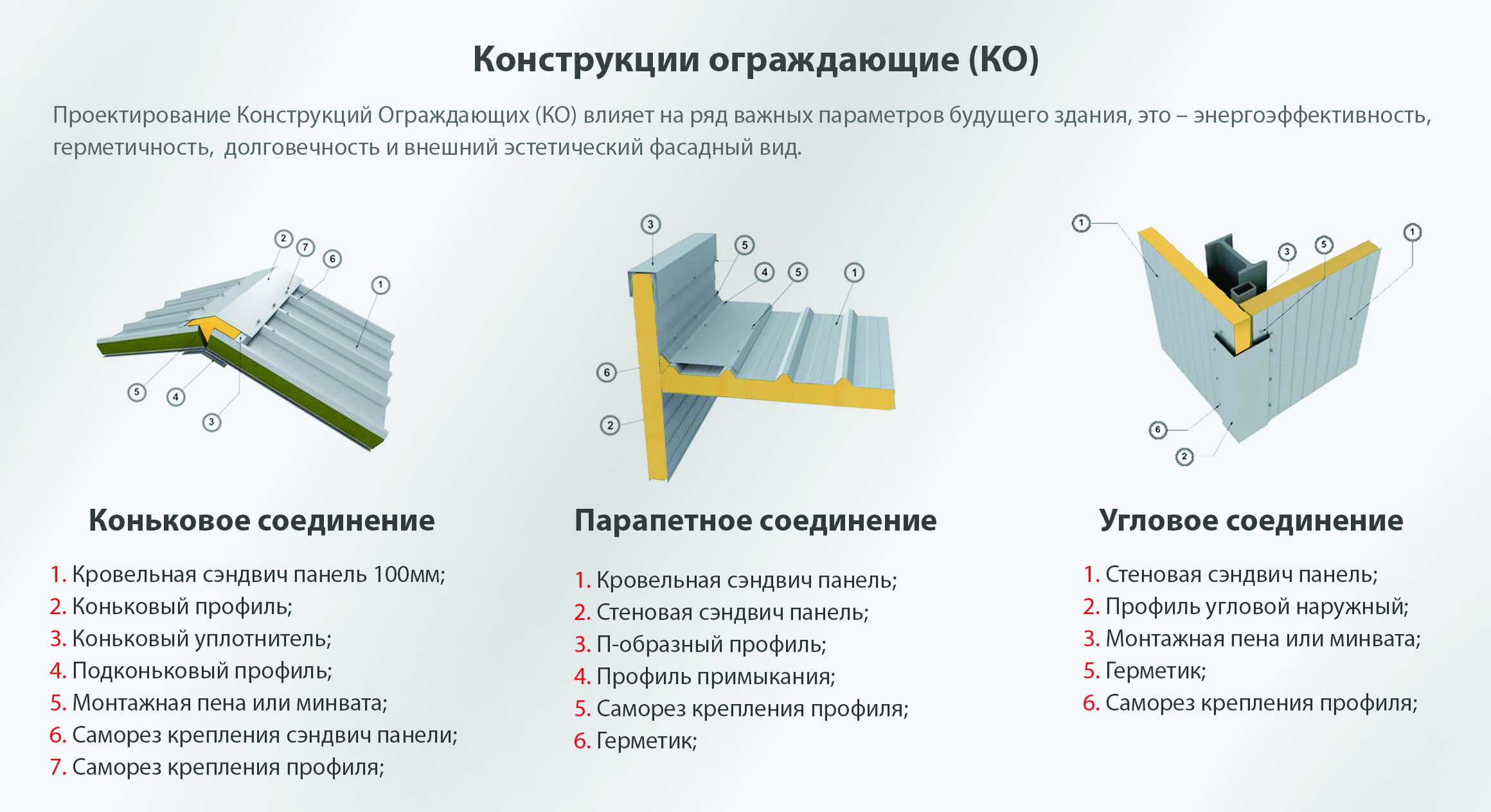

Ограждающие конструкции ограничивают объем помещения и делят его на отдельные этажи или помещения. Главная задача ограждающих конструкций это воспринимать внешние воздействия от окружающей среды, предохраняя внутренние помещения от температурных воздействий, проникновению влаги, шума, радиации, а также воспринимать ветровые нагрузки и т.п. Мы будем рассматривать следующие типы ограждающих конструкций:

1. ПОЛЫ

Полы ограждают объем помещения от расположенных ниже помещений или подвалов. В данном разделе мы постараемся охватить все основные типы полов применяемых в строительстве промышленных и гражданских зданий.

2. ОКНА

Окна защищают внутренний объем помещения от внешних климатических воздействий, но при этом пропускают свет и могут использоваться для проветривания помещений. В современно строительстве используют много различных типов окон, мы их подробном здесь рассмотрим.

3. ДВЕРИ

Двери защищают внутренний объем помещения от внешних воздействий, но при этом обеспечивают вход/выход к внутреннему объему помещения. В этом разделе мы рассмотрим наиболее распространенные типы дверей.

4. ВОРОТА

Ворота выполняют те же функции, что и двери, но заполняемый воротами проем значительно больше, это усложняет конструктивные решения. Конструкции и материал для ворот очень разнообразны. Постараемся рассмотреть наиболее распространенные конструкции ворот.

5. КРЫША И КРОВЛЯ

Конструкции крыши и материал кровли очень разнообразны. В данном разделе мы рассмотрим основные типы крыш, материал кровли, принципы проектирования и многое другое.

Принципы проектирования

Тип ограждающих конструкций подбирается с учетом климатических условий местности, теплотехнических свойств материала, санитарно — гигиеническим требованиям, комфортным условиям в помещении. Ограждающие конструкции проектируют в соответствии с требованиями нормативных документов с необходимой прочностью, жесткостью, устойчивостью, огнестойкостью.

Ограждающие конструкции следует проектировать долговечными в соответствии с принятым классом здания.

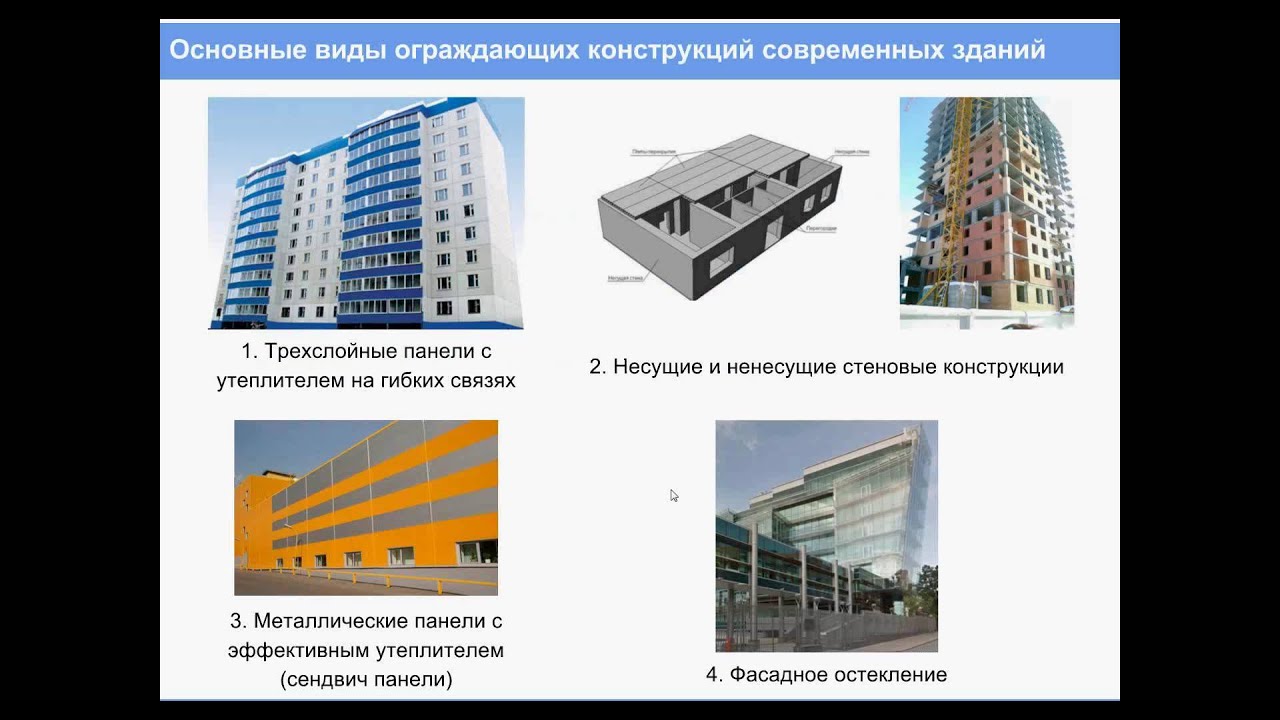

Ограждающие конструкции — это… Что такое Ограждающие конструкции?

зданий и сооружений, строительные конструкции (стены, перекрытия, покрытия, заполнения проёмов, перегородки и т.д.), ограничивающие объём здания (сооружения) и разделяющие его на отдельные помещения. Основное назначение О. к.) защита (ограждение) помещений от температурных воздействий, ветра, влаги, шума, радиации и т.п., в чём состоит их отличие от несущих конструкций (См. Несущие конструкции), воспринимающих силовые нагрузки; это отличие условно, т.к. часто ограждающие и несущие функции совмещаются в одной конструкции (стены, перегородки (См. Перегородка), плиты перекрытий (См. Перекрытие) и покрытий (См. Покрытие) и др.). О. к. разделяют на внешние (или наружные) и внутренние. Внешние служат главным образом для защиты от атмосферных воздействий, внутренние) в основном для разделения внутреннего пространства здания и звукоизоляции.

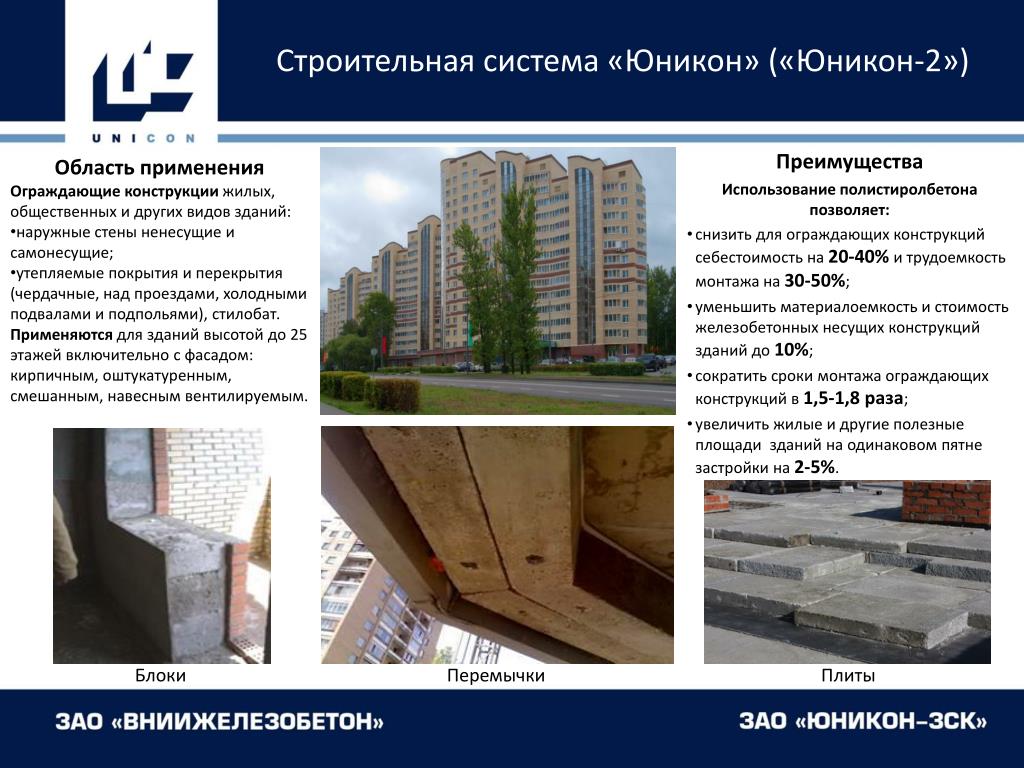

По способу изготовления различают О. к. сборные (монтируемые из готовых элементов заводского изготовления) и возводимые на месте строительства. В последнем случае для кирпичных, бетонных и железобетонных О. к. применяют термин «монолитные». В зависимости от конструктивного решения О. к. подразделяют на простые и комплексные (составные). Простые («однослойные») О. к. выполняют из одного материала или из однородных штучных изделий (кирпичные стены, легкобетонные панели, гипсовые перегородки и т.п.). Комплексные («многослойные») О. к. состоят из нескольких элементов или слоев, например несущих, изоляционных, отделочных.

Среди О. к. особое значение придаётся наружным стенам, определяющим архитектурный облик здания; часто материал стен характеризует и конструктивный тип здания) крупноблочное, крупнопанельное, деревянное (рубленое или щитовое), кирпичное.

Стены выполняют также роль вертикальных диафрагм (См. Диафрагма) жёсткости.

Эксплуатационные качества наружных О. к. должны соответствовать местным климатическим характеристикам и обеспечивать необходимые санитарно-гигиенические и комфортные условия в помещениях. К внутренним О. к. предъявляются требования надлежащей изоляции от воздушных и ударных шумов, от тепла и влаги смежных помещений. О. к. должны обладать высокой прочностью, жёсткостью, устойчивостью, огнестойкостью. Необходимо также, чтобы фактура, цвет и др. декоративные качества поверхностей О. к. отвечали назначению зданий и помещений, способствовали достижению их архитектурной выразительности.

Важное свойство О. к. — их Долговечность, степень которой устанавливается в зависимости от класса здания и применяемых материалов, с учётом реальных условий износа О. к. в результате внешних воздействий. При использовании сборных конструкций особое внимание уделяется конструктивным решениям соединительных узлов и качеству выполнения сопряжений (стыкам, связям, крепёжным и закладным деталям (См. Закладные детали)), с тем чтобы исключить возможность разрушения соединительных элементов в течение срока службы, установленного для здания (сооружения) в целом.

Основные тенденции развития современного О. к.: преимущественное использование сборных крупноразмерных конструкций индустриального изготовления с высокой степенью заводской готовности, в том числе крупных стеновых панелей (офактуренных и остеклённых), укрупнённых комплексных перекрытий с готовым полом, объёмных элементов (блоков) с отделкой всех поверхностей; совершенствование конструкций сборных элементов и их соединительных узлов с целью снижения трудоёмкости изготовления и монтажа О. к. и здания в целом; снижение веса О. к.; использование для изготовления О. к. местных строительных материалов.

Лит.: Строительные нормы и правила, ч. 2, раздел В, гл. 6. Ограждающие конструкции, М., 1964; Конструкции гражданских зданий, под ред. М. С. Туполева, М., 1968; Конструкции промышленных зданий, под ред. А. Н. Попова, М., 1972.

З. А. Казбек-Казиев.

Ограждающие конструкции

и разделяющие его на отдельные помещения. Основное назначение Ограждающие конструкции) защита (ограждение) помещений от температурных воздействий, ветра, влаги, шума, радиации и т.п., в чём состоит их отличие от несущих конструкций, воспринимающих силовые нагрузки; это отличие условно, т.к. часто ограждающие и несущие функции совмещаются в одной конструкции (стены, перегородки, плиты перекрытий и покрытий и др.). Ограждающие конструкции разделяют на внешние (или наружные) и внутренние. Внешние служат главным образом для защиты от атмосферных воздействий, внутренние) в основном для разделения внутреннего пространства здания и звукоизоляции.

По способу изготовления различают Ограждающие конструкции сборные (монтируемые из готовых элементов заводского изготовления) и возводимые на месте строительства. В последнем случае для кирпичных, бетонных и железобетонных Ограждающие конструкции применяют термин «монолитные». В зависимости от конструктивного решения Ограждающие конструкции подразделяют на простые и комплексные (составные). Простые («однослойные») Ограждающие конструкции выполняют из одного материала или из однородных штучных изделий (кирпичные стены, легкобетонные панели, гипсовые перегородки и т.п.). Комплексные («многослойные») Ограждающие конструкции состоят из нескольких элементов или слоев, например несущих, изоляционных, отделочных.

Среди Ограждающие конструкции особое значение придаётся наружным стенам, определяющим архитектурный облик здания; часто материал стен характеризует и конструктивный тип здания) крупноблочное, крупнопанельное, деревянное (рубленое или щитовое), кирпичное. Стены выполняют также роль вертикальных диафрагм жёсткости.

Эксплуатационные качества наружных Ограждающие конструкции должны соответствовать местным климатическим характеристикам и обеспечивать необходимые санитарно-гигиенические и комфортные условия в помещениях. К внутренним Ограждающие конструкции предъявляются требования надлежащей изоляции от воздушных и ударных шумов, от тепла и влаги смежных помещений. Ограждающие конструкции должны обладать высокой прочностью, жёсткостью, устойчивостью, огнестойкостью. Необходимо также, чтобы фактура, цвет и др. декоративные качества поверхностей Ограждающие конструкции отвечали назначению зданий и помещений, способствовали достижению их архитектурной выразительности.

Важное свойство Ограждающие конструкции — их долговечность, степень которой устанавливается в зависимости от класса здания и применяемых материалов, с учётом реальных условий износа Ограждающие конструкции в результате внешних воздействий. При использовании сборных конструкций особое внимание уделяется конструктивным решениям соединительных узлов и качеству выполнения сопряжений (стыкам, связям, крепёжным и закладным деталям), с тем чтобы исключить возможность разрушения соединительных элементов в течение срока службы, установленного для здания (сооружения) в целом.

Основные тенденции развития современного Ограждающие конструкции: преимущественное использование сборных крупноразмерных конструкций индустриального изготовления с высокой степенью заводской готовности, в том числе крупных стеновых панелей (офактуренных и остеклённых), укрупнённых комплексных перекрытий с готовым полом, объёмных элементов (блоков) с отделкой всех поверхностей; совершенствование конструкций сборных элементов и их соединительных узлов с целью снижения трудоёмкости изготовления и монтажа Ограждающие конструкции и здания в целом; снижение веса Ограждающие конструкции; использование для изготовления Ограждающие конструкции местных строительных материалов.

З. А. Казбек-Казиев.

Статья про слово «Ограждающие конструкции» в Большой Советской Энциклопедии была прочитана 28851 раз

Интересное

Несущие и ограждающие конструкции

⇐ ПредыдущаяСтр 3 из 11Следующая ⇒

В процессе возведения и эксплуатации все здания подвергаются воздействию силовых и несиловых факторов:

· нагрузки от собственной массы конструкций, людей и оборудования; ветровые, снеговые, сейсмические и иные нагрузки;

· температурные и биологические воздействия, солнечная радиация, влажность воздуха, агрессивные среды и др.

В зависимости от условий работы при восприятии нагрузок и воздействий все конструктивные элементы зданий подразделяются на несущие и ограждающие (рис. 1.2).

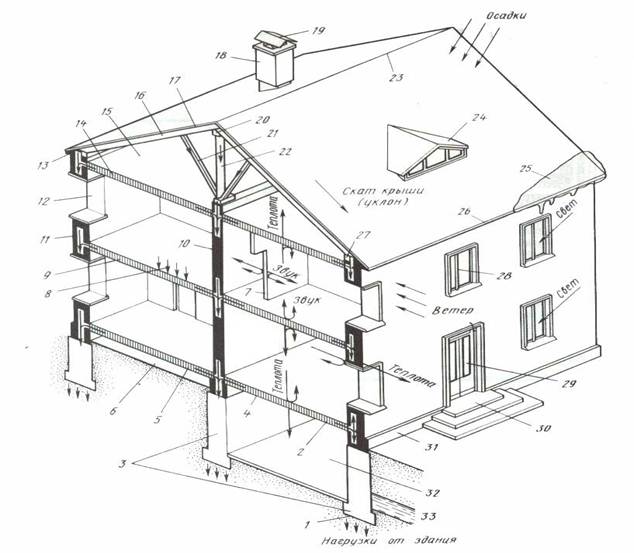

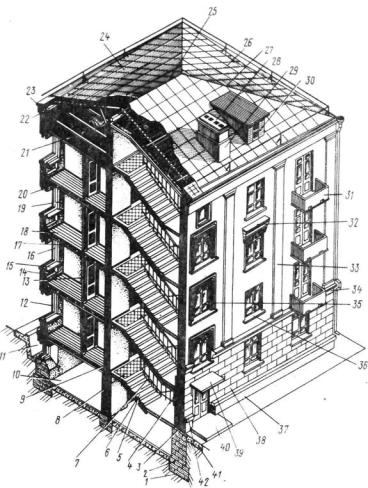

Рис. 1.2. Основные конструктивные элементы зданий и воспринимаемые ими нагрузки и воздействия.

1 – подошва фундамента; 2 – надподвальное перекрытие; 3 – фундаменты; 4 – потолок; 5 – нижние перекрытия; 6 – подполье; 7 – перегородка; 8 – нагрузка, воспринимаемая перекрытием; 9 – междуэтажные перекрытия; 10 – продольная внутренняя стена; 11 – наружная стена; 12 – оконный проём; 13 – карниз; 14 – чердачное перекрытие; 15 – чердак; 16 – стропильная нога; 17 – кровля; 18 – дымовая труба; 19 – зонт над дымовой трубой; 20 – коньковый прогон; 21 – подкос; 22 – стойка; 23 – конёк; 24 – слуховое окно; 25 – снег; 26 – карниз; 27 – мауэрлат; 28 – оконный переплёт; 29 – наружная входная дверь; 30 – крыльцо; 31 – цоколь; 32 – подвал; 33 – грунтовая вода.

Несущие конструктивные элементы воспринимают нагрузку от вышележащих конструкций, собственной массы и других воздействий Примеры – фундаменты в зданиях без подвалов, колонны или стойки, балки покрытий и перекрытий.

Ограждающие конструктивные элементы изолируют помещения друг от друга или от внешней среды. Примеры – перегородки, наружные навесные стены, окна, двери. Ограждающие конструкции должны обладать стойкостью против атмосферных и других физико-химических воздействий, а также быть эффективными по тепло- и звукоизоляции.

Многие конструктивные элементы выполняют как несущие, так и ограждающие функции, т. е. являются несуще—ограждающими. Примеры – стены, фундаменты в зданиях с подвалами, плиты перекрытий и покрытий и др.

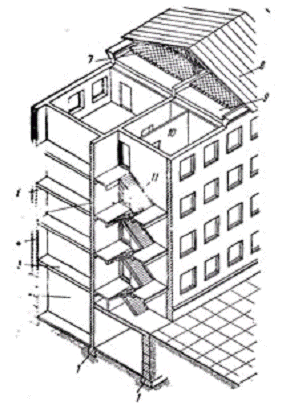

Несущий остов здания – это пространственная система из вертикальных (стены, колонны, фундаменты) и горизонтальных (перекрытия и покрытия) конструкций. Несущий остов здания обеспечивает восприятие и передачу на основание всех видов нагрузок и воздействий, возникающих в процессе строительства и эксплуатации здания.

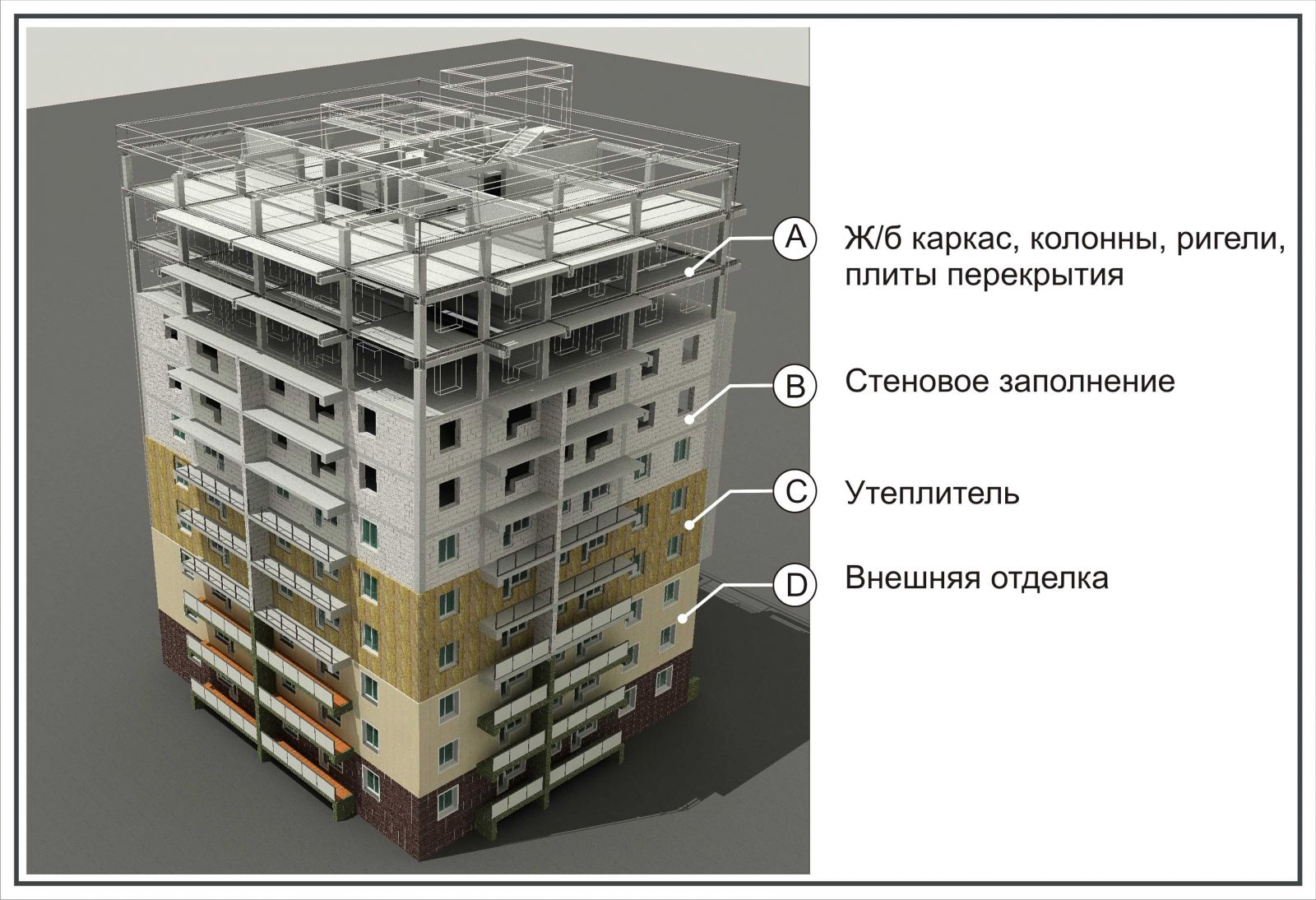

Каркасы – комплексные элементы, состоящие из вертикальных несущих конструкций (стоек в виде столбов или колонн) и горизонтальных несущих конструкций (балок, плит или ферм). Элементы каркасов воспринимают вертикальные и горизонтальные нагрузки от других элементов (перекрытий, покрытий, ненесущих стен и др.) и от своей массы, передавая их на фундаменты. Элементы каркаса выполняют только несущие функции.

Фундаменты – подземные конструкции здания, предназначенные для восприятия всех нагрузок и передающие их на основание. Фундаменты устраивают под стенами и отдельными опорами-стойками (столбами или колоннами). Верхняя поверхность фундамента и горизонтальные площадки уступов фундамента называются обрезом. Нижняя плоскость (или поверхность) фундамента, которой он опирается на основание, называется подошвой. В зданиях без подвалов фундаменты являются несущими конструкциями, а в зданиях с подвалами выполняют несуще-ограждающие функции.

Основание – это массив грунта, находящийся под фундаментом и воспринимающий всю нагрузку от здания. Основание должно обладать достаточной прочностью, т. е. быть малосжимаемым при нагружении его до определенного предела.

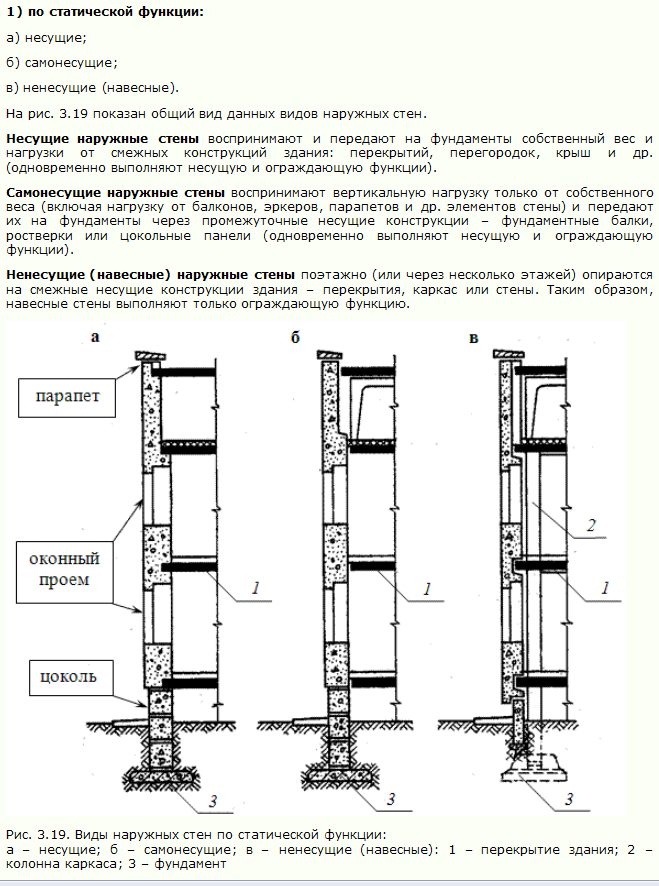

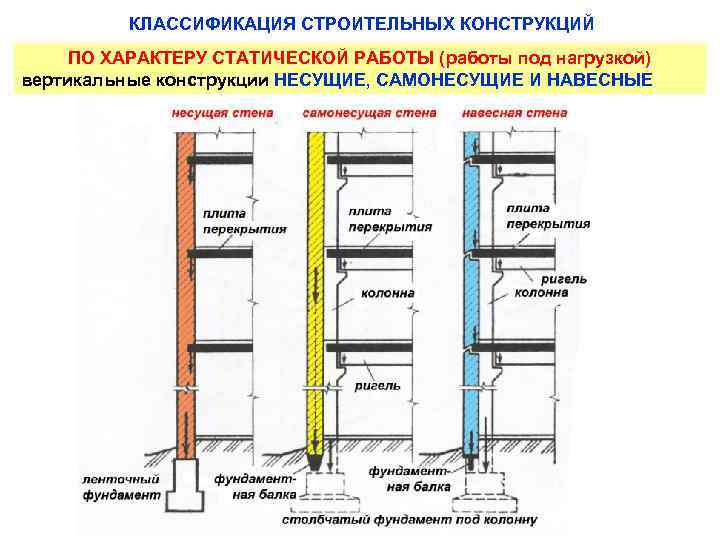

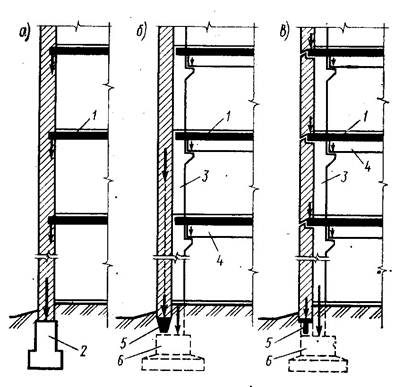

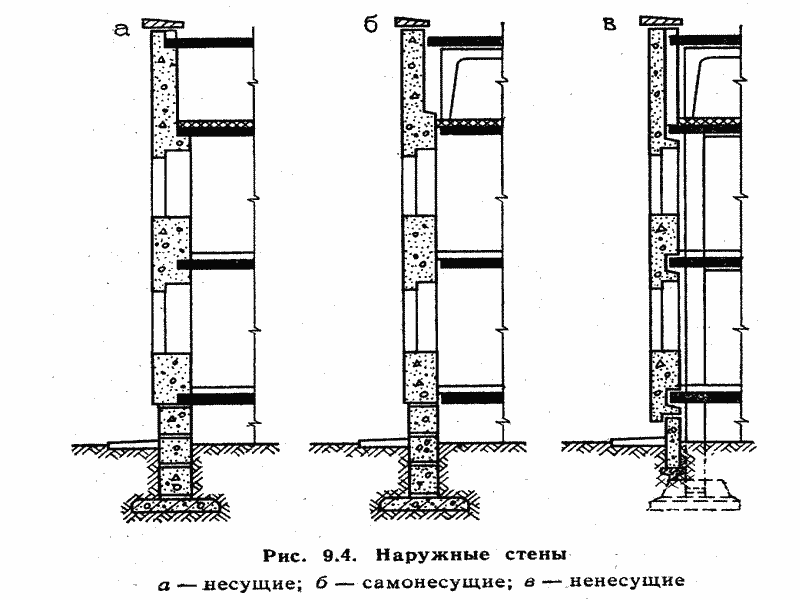

Стены – вертикальные элементы, отделяющие помещения друг от друга или от внешней среды. Они бывают наружными и внутренними, продольными и поперечными, несущими, самонесущими и ненесущими (навесными), несуще-ограждающими или ограждающими. Продольные и поперечные стены образуют в плане замкнутые контуры с прочным сопряжением в местах пересечений.

Колонны или стойки – вертикальные элементы, предназначенные для восприятия нагрузок от покрытий, перекрытий, стен, технологического оборудования и др. и передающие их на фундаменты.

Перекрытия – несуще-ограждающие конструкции, разделяющие здания на ярусы-этажи, воспринимающие нагрузки от людей, оборудования и т. д. и передающие их на стены, отдельные опоры или элементы каркаса. Кроме того, перекрытия являются горизонтальными диафрагмами жёсткости зданий, повышая их пространственнуюнеизменяемость. В зависимости от местоположения в здании перекрытия бывают междуэтажными, чердачными, надподвальными и нижними.

Перегородки представляют собой тонкие ненагруженные конструкции, устанавливаемые на несущие элементы перекрытий и разделяющие внутреннее пространство этажа здания на отдельные помещения. Кроме того, перегородки снижают уровень шума, проникающего из соседних помещений.

Покрытия – это конструктивный элемент, защищающий здания от атмосферных воздействий и температурного перепада. Это комплексная конструкция, состоящая из чердачного перекрытия и крыши. Как правило, крыша защищает здание от атмосферных воздействий, а чердачное перекрытие – от температурного перепада. Верхняя водонепроницаемая оболочка крыши называется кровлей. По конструктивному исполнению покрытия бывают скатными и плоскими, чердачными и совмещёнными.

Лестницы и лифты служат для сообщения между помещениями, находящимися на разных уровнях. Помещения, в которых располагаются лестницы, называются лестничными клетками. Лестницы состоят из наклонных элементов со ступенями, называемыми лестничными маршами, и горизонтальных элементов, называемых лестничными площадками. Лифты состоят из лифтовых шахт, лифтовых кабин и машинных отделений.

Окна служат для естественного освещения помещений и их проветривания.

Двери служат для сообщения между помещениями в здании и для сообщения между зданием и прилегающей территорией.

Балконы и лоджии предназначены для отдыха на открытом воздухе. Балкон – это консольно выступающая за внешнюю поверхность наружной стены площадка, имеющая с остальных сторон лёгкие ограждения. Лоджия – это частично или полностью встроенная в габариты здания площадка, имеющая лёгкое ограждение со стороны фасада и ограждения в виде стен и перекрытий с остальных сторон.

Рекомендуемые страницы:

Внешние ограждающие конструкции зданий | Строительный блог Михаила Стропова

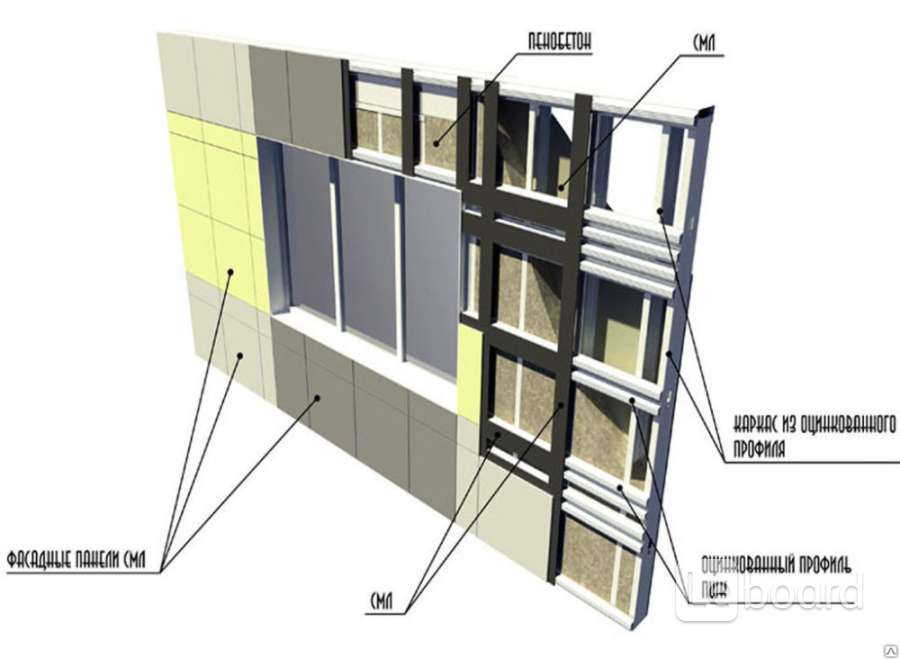

Ограждающие конструкции здания отделяют друг от друга внешние и внутренние пространства с разными температурами и уровнем влажности. Ограждающие конструкции подразделяются на внешние и внутренние перегородки, но с теплотехнической точки зрения ориентироваться всегда следует на конструкции, ограждающие дом от внешнего пространства. Поэтому в книге речь пойдет о теплоизоляции между обогреваемыми и необогреваемыми пространствами, которые соприкасаются со свободной воздушной средой (рис. 1).

Рис. 1. Сегодня уже никто не оспаривает утверждение, что для ощущения комфортности в жилых домах и зданиях, предназначенных для длительного пребывания людей, необходимо устанавливать теплоизоляцию, наряду с этим необходимо строго соблюдать энергетические нормативы, которые диктуются законами строительной физики. На схеме представлен образец многогранного использования теплоизоляции из полистирольных плит — от фундамента до крыши

1. — внешняя теплоизоляция на стене подвала, выведенная наружу дренажная ленточная труба одновременно защищает стены от грунтовых вод;

2. — многослойная (двойная) теплоизоляция пола, уложенная на подсыпку;

3. — внешняя стена с хорошей, «дышащей» теплоизоляцией из полистирольных плит и облицовочной стенкой;

4. — сплошная теплоизоляция стен подвала и цоколя, объединенная с поверхностными изолирующими слоями;

5 — соединение верхней теплоизоляции промежуточного перекрытия с внутренней, самонесущей (из фальцованных плит) теплоизоляцией помещения с повышенной влажностью (ванные, прачечные), с полной многослойной конструкцией;

6. — теплоизоляция из полистирольных фальцованных плит в подстропильном слое конструкции крыши;

7. — плоская крыша с аттиком, с полной послойной системой

8. — пристройка дома с плоской крышей к более высокому дому (помимо дилатации, соблюдены все требования строительной физики, связанные с гидро- и теплоизоляцией)

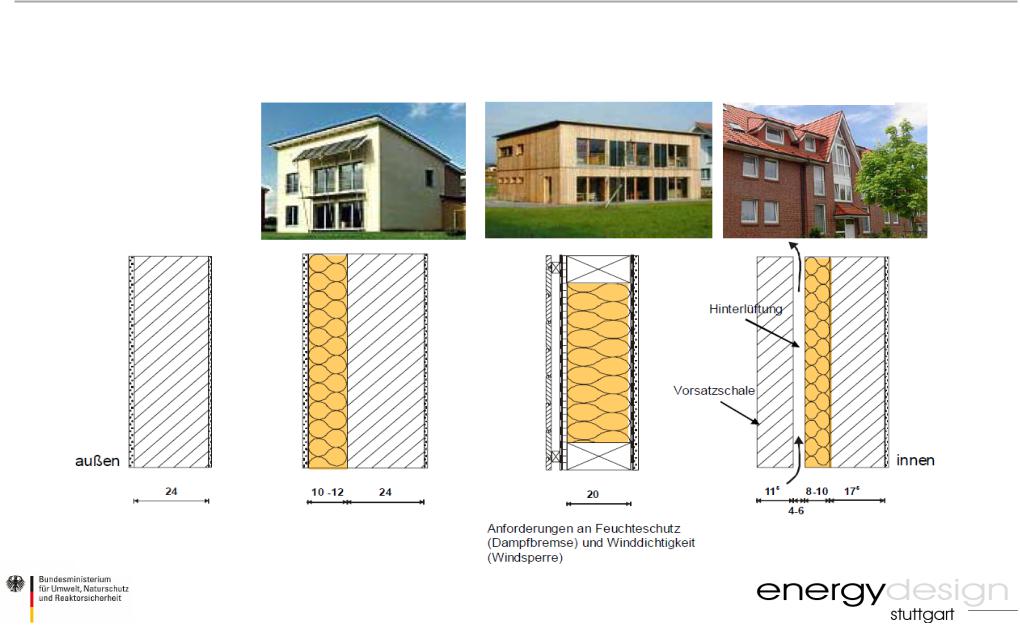

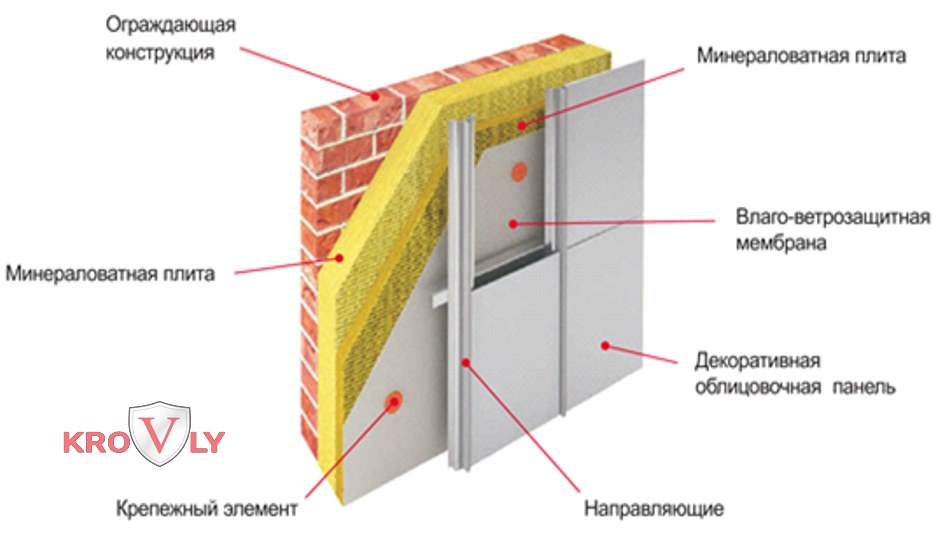

Теплоизоляция стен

Во многих городах Восточной Европы почти половина фонда зданий построена до 1960-х годов. С точки зрения методов строительства дома, построенные на следующем этапе, распределялись таким образом: 15% — из сплошного кирпича, 20% — из полого кирпича, 5% — из железобетонных панелей, 8-9% — с применением современной системы кладки, и лишь 1-2% — с применением самых современных теплотехнических решений.

Старые дома из сплошного кирпича, по крайней мере, соответствуют основным теплотехническим требованиям. Всякий материал, который имеет определенную массу и не пропускает воздух, уже обладает теплоизолирующим свойством, что вполне соответствовало требованиям пятидесятилетней давности.

С шестидесятых по восьмидесятые годы дома в деревнях и в городах уже строили из полого кирпича. Именно в это время были разработаны первые теплотехнические нормативы.

В соответствии с масштабными «градостроительными программами», «пчелиные ульи для людей» размером с микрорайоны города строили из железобетонных панелей. Теплотехнические показатели стен и окон этих домов нельзя назвать самыми лучшими.

В девяностые годы строительство уже велось методами, которые учитывают фактор энергосбережения, применялась самая современная техника (рис. 1-2).

Рис. 1. Для того чтобы соответствовать теплотехническим нормативам, в домах с традиционной кирпичной кладкой стена до высоты 1 м должна иметь толщину 38 см при этом остается еще много сложных вопросов, связанных с паропроницаемостью и (или) защитой от атмосферных осадков 1. — внешняя кирпичная поверхность, соприкасающаяся с атмосферными осадками; 2. — внутренняя масса кирпичной стены как теплоаккумулирующая среда; 3. — шов, слой раствора

Рис. 2. Кирпичная стена из современного материала с нанесенной на нее традиционной штукатурной облицовкой соответствует основным теплотехническим требованиям

Современная строительная промышленность в основном перешла на производство полого кирпича, который имеет много преимуществ. Так, например, для стены одного и того же объема понадобится значительно меньшее количество полых кладочных элементов, чем сплошного кирпича; благодаря меньшему удельному весу такого кирпича для его обжига требуется меньше энергии, а его теплоизолирующая способность в полтора-два раза выше, чем у традиционного кирпича (несмотря на то, что у полостей большого размера теплоизолирующая способность меньше, чему у мелких пор). Примеси органических и неорганических материалов (древесные опилки или поли-стирольные шарики) при обжиге сгорают, таким образом, кирпич получится более пористым, а это значительное преимущество с теплотехнической точки зрения (рис. 3-4).

Рис. 3. Современные полые и пористые кирпичные элементы со стыкующимися краями позволяют соблюдать основные теплотехнические требования

Рис. 4. Удлиненный путь теплового потока в кладке из полого кирпича:

1. — «растянутая» длина среднего рифления кирпича в несколько раз превышает глубину стены; 2 — длина оболочки кладочного элемента больше длины самого кирпича; 3. — в ребрах оболочки и в заполняющем их «плотном» растворе путь теплового потока равняется толщине кирпича. (По профессиональным параметрам 1-ю, 2-ю и 3-ю анализируемые точки следует учитывать относительно всего кирпича в целом. Вместе взятые, они дают величину теплопередачи «k». Например, у стенного блока POROTHERM 38 удельная теплопередача k = 0,53 вт/(м²*К) (вместе с теплоизолирующим кладочным раствором она составляет 0,45)

Из пористого, полого кирпича можно возводить дома высотой не более 2-3 этажей, для более высоких зданий такой кирпич можно использовать лишь при заполнении секций несущего каркаса.

Благодаря разработкам последних лет появились керамические элементы кладки с теплоизолирующей прослойкой, которые поступают в продажу под различными марками и названиями, но в основном обладают одинаковыми теплотехническими свойствами и прочностью.

Уложенная в один или в два ряда плита с полистирольными шариками значительно улучшает теплоизолирующие свойства стены. Разумеется, кладку можно делать и без теплоизолирующих вкладышей, однако ее теплоизолирующая способность будет при этом значительно ниже. Теплотехнические параметры кирпичной кладки можно значительно улучшить, если на внешней и внутренней стороне конструкции сделать дополнительный теплоизолирующий слой. Однако из многочисленных возможных решений применять можно лишь те, послойная структура которых соответствует требованиям к содержанию влаги. Наилучшим решением представляется стена с двойной обшивкой и теплоизоляцией, однако ее распространение сдерживает высокая стоимость: ее цена почти в полтора раза выше, чем у конструкций с одинарной обшивкой и внешней теплоизоляцией (рис. 5-8).

Рис. 5. При использовании элементов кладки POROTHERM 38 вертикальные швы (см. точку 3 на рис. 2) можно обрабатывать альтернативным способом — в зависимости от нагрузок на конструкцию

1. — пустой, сухой стык вертикального шва; 2 — пустой средний шов; 3. — пустой шов с боковой канавкой; 4. — боковая канавка, заполненная раствором; 5. — вертикальный боковой шов, заполненный раствором; 6. — полистирольный вкладыш; 7. — показатель «k» облицовки с двух сторон при использовании обычного кладочного раствора:

пример В 0,53 вт/(м²*К)

пример С 0,50 вт/(м²*К) *

пример D 0,47 вт/(м²*К) *

(* оценочный показатель)

Рис. 6. Тепловые мосты на ограждающих конструкциях, изготовленных из разных материалов, с зазорами разных форм, в сравнении со сплошной бетонной стеной

а) железобетонная стена и перемычка; b) стена из сплошного кирпича; с) стена из полого кирпича; d) кирпичные стены из блоков; е) кладочный блок; f) кирпичная стена с увеличенной высотой ряда; g) кладочный блок YTONG (на схемах процентная величина теплового моста складывается из горизонтального шва + рифления кирпича; показатель для одного ряда кладки в пределах 100%-ной величины; в конструкции стены с данной толщиной «v»)

Рис. 7. Современная кирпичная стена с соединением типа «башня-лабиринт» обеспечивает качество конструкции и эффективную теплоизоляцию и без заполнения швов

Рис. 8. Ограждающая конструкция с традиционной кладкой; с цоколем из морозостойкого кирпича, ограждающими стенами из пористого бетона YTONG и с дополнительной теплоизоляцией

1. — кладочный элемент YT0NG; 2. — штукатурка; 3. — нижний кирпичный ряд, дополняющий распределение ряда; 4. — полистирольный прерыватель теплового моста; 5. — гидроизоляция; 6. — лист водостока; 7. — кирпичная стена; 8. — морозостойкий кирпич; 9. — железобетонный венок; 10. — фундамент 11 -задняя стена 12 -тротуар насыпь из гравия у основания дома

Тема 4. Конструктивный состав зданий. Конструктивные системы. Типизация, унификация и стандартизация в строительстве. Единая модульная система в строительстве

Строительные конструкции зданий и сооружений

Тема 2. Основы проектирования зданий. Требования, 2.2. Что называют инженерным сооружением?
Здания, в которых применяются инженерные конструкции (фермы, балки и т.д.). Сооружения с искусственной средой, характеризующейся соответствующими параметрами (температурой, влажностью и т.д.). Сооружения, выполняющие задачи по обеспечению потребностей промышленности и транспорта (мосты, дороги, трубопроводы, эстакады и т.д.). Сооружения, к которым предъявляются только требования пользы и прочности.
2.4. Как классифицируются здания по назначению?
Гражданские и общественные. Жилые, общественные и производственные. Гражданские, промышленные и военные. Гражданские, промышленные и сельскохозяйственные. 2.5. К каким типам зданий (по назначению) относятся вокзалы?
Производственным. Административным. Общественным. Вспомогательным. 2.6. К каким типам зданий следует отнести депо, гаражи, насосные станции?
Гражданским. Общественным. Вспомогательным. Производственным. 2.7. При каком количестве этажей здания относят к многоэтажным?
3-х и более этажей. 4–9 этажей. 10–20 этажей. При количестве этажей более 20. 2.8. Какие здания относят к зданиям повышенной этажности?
С этажностью 3 и более этажей. С этажностью 4–9 этажей. С этажностью 10–20 этажей. С этажностью более 20 этажей. 2.9. Что понимается под этажом в здании?
Помещения, примыкающие к одной лестничной клетке. Помещения, расположенные выше спланированного уровня земли. Часть здания с помещениями, расположенными в одном уровне. Несколько помещений, имеющих непосредственную связь с коридором. 2.10. Что называют помещением в здании?
Часть площади этажа, на которой протекает главный технологический процесс. Часть объёма здания, ограниченная ограждающими конструкциями. Часть объёма здания, расположенная на одном уровне. Объём здания, заключённый между перекрытиями смежных этажей. 2.11. Какие этажи называют подземными (подвальными)?
С отметкой пола не ниже уровня спланированной поверхности земли вокруг здания. С отметкой пола ниже спланированной поверхности земли более чем на половину высоты расположенного в нём помещения. С отметкой пола выше уровня спланированной поверхности земли более чем на половину высоты помещения. Спланированная поверхность земли вокруг здания выше отметки пола помещения, но не ниже отметки подоконника. 2.12. Какой этаж называют мансардным?
Этаж, отметка пола которого выше уровня земли вокруг здания. Этаж, расположенный в объёме чердачного пространства, при высоте помещения более 1,6 м. Этаж, где располагается технологическое оборудование здания. Этаж, для которого отметка пола помещения выше спланированной поверхности земли вокруг здания, но не ниже отметки подоконника. 2.13. Какие этажи учитываются при определении этажности здания?
Только подземные и надземные этажи. Надземные этажи и мансарда. Надземные, мансардные, цокольные этажи при низе перекрытия, находящегося выше спланированной поверхности земли более чем на два метра. Все этажи, включая подвал, если спланированная поверхность земли не ниже подоконника. 2.14. Какие задачи определяют функциональные требования, предъявляемые к зданиям?
Обеспечение прочности и устойчивости здания. Обеспечение условий рациональной планировки, размеров помещений, удовлетворяющих нормальному функционированию технологических процессов. Удовлетворение условиям нормального микроклимата, долговечности и огнестойкости. Подбор класса здания, соответствующего производственному процессу. 2.15. Что характеризуют санитарно-гигиенические требования, предъявляемые к зданиям?
Возможность размещения технологического оборудования и размеры помещений. Параметры искусственной среды помещений (температура, влажность, освещённость и т.д.). Выбор необходимых материалов ограждений и отделки внутренних поверхностей. Класс здания, долговечность материалов. 2.16. На сколько степеней огнестойкости подразделяются здания и чем характеризуется огнестойкость?
На две степени, характеризующие предел огнестойкости и класс здания. На три степени, характеризующие группу возгораемости материала и класс здания. На пять степеней, характеризующихся пределом огнестойкости и классом конструктивной пожарной опасности материала. На четыре степени, определяющие опасность технологического процесса (пожароопасный, неопасный и т.д.). 2.18. На какие группы возгораемости делятся строительные материалы, из которых строят здания?
Сгораемые, тлеющие, воспламеняющиеся. Несгораемые и сгораемые. Сгораемые, несгораемые и тлеющие. Сгораемые, трудносгораемые, несгораемые. 2.19. Чем измеряется предел огнестойкости материала?
Скоростью распространения огня. Степенью огнестойкости. Временем в часах от начала испытания на огнестойкость до обрушения конструкции, потери устойчивости, появление сквозных отверстий. Временем, необходимым на сгорание конструкции или ее обрушение от сгорания отдельных элементов. 2.20. Назовите минимальную степень огнестойкости зданий в 5–9 этажей.
Не ниже первой. Не ниже второй. Не ниже третьей. Не ниже четвёртой. 2.21. Чем характеризуется степень долговечности здания?
Морозостойкостью, прочностью, стойкостью против коррозии материалов несущих конструкций. Способностью здания обеспечивать потребительские качества в течение заданного срока эксплуатации. Сроком службы при заданном классе здания. Требованиями к прочности и огнестойкости материала в течение заданного срока эксплуатации.

Тема 4. Конструктивный состав зданий. Конструктивные системы. Типизация, унификация и стандартизация в строительстве. Единая модульная система в строительстве

4.1. Какие структурные части зданий относятся к ограждающим?

Полы, перегородки, двери, окна.
Стены, перегородки, перекрытия, покрытия, кровли, окна, двери.
Фундаменты, стены, столбы, перекрытия.
Крыши, окна, двери, стены, столбы.

4.2. Какие структурные части здания создают несущий остов?

Фундаменты, стены, столбы, крыши.
Стены, столбы, перегородки, и перекрытия.
Фундаменты, стены, столбы, перекрытия.
Стены, перекрытия, перегородки и лестничные клетки.

4.3. Какие конструктивные системы несущего остова различают в зданиях?

С несущими продольными стенками и несущим каркасом.
Связевые, рамные, рамно-связевые.
Здания с несущими стенами (продольными и поперечными) с несущим каркасом.
Здания с несущими стенами, колоннами и рамами.

4.5. Что называют типизацией в строительстве?

Широкое внедрение индустриальных методов строительства и превращение строительной площадки в монтажную.
Сведение типов конструкций и зданий к обоснованному небольшому числу.
Использование универсальности и взаимозаменяемости элементов здания.
Многократное использование одинаковых изделий в ряде зданий.

4.6. Что понимают под унификацией в строительстве?

Широкое внедрение индустриальных методов строительства и превращение строительной площадки в монтажную.
Сведение типов конструкций и зданий к обоснованному небольшому числу на основе принципов ЕМС.
Использование универсальности и взаимозаменяемости элементов зданий на основе требований типизации.
Приведение к единообразию размеров частей зданий и соответственно размеров и формы их конструктивных элементов.

4.7. Что называют шагом конструкций здания?

Расстояние между разбивочными осями, определяющими членение здания на отдельные планировочные элементы.
Расстояние между опорами несущих элементов здания.
Расстояние между наружными стенами.
Расстояние между перегородками и столбами.

4.8. Что называют пролётом в здании?

Расстояние между разбивочными осями, определяющими членение здания на отдельные планировочные элементы.
Расстояние между разбивочными осями несущих элементов в направлении перпендикулярном шагу.
Расстояние между наружными стенами, столбами и опорами здания.
Расстояние между перегородками и столбами в здании.

4.10. Что называют высотой этажа?

Расстояние между полом и выступающими конструкциями на потолке.
Расстояние по вертикали от уровня пола данного этажа до уровня пола вышележащего этажа.
Расстояние по вертикали между полом и потолком в пределах этажа.
Расстояние от пола до верха оконного проема.

4.11. Что называют высотой помещения?

Расстояние между полом и выступающими конструкциями на потолке.
Расстояние по вертикали от уровня пола данного этажа до уровня пола вышележащего этажа.
Расстояние по вертикали между полом и потолком в пределах этажа.
Расстояние от пола до верха оконного проема.

4.12. Каким образом формулируются задачи МКРС в строительстве?

Координация размеров объемно-планировочных и конструктивных элементов зданий на основе единого модуля для создания условий индустриализации строительства.
Разработка правил назначения размеров элементов зданий (шага, пролёта, и т.д.) с целью создания условий взаимозаменяемости.
Разработка единичных размеров универсальных зданий.
Создание условий для применения современных конструкций и материалов (пластмассы, лёгких металлов и т.д.).

4.13. Какие модули используют в единой модульной системе?

Единый модуль М = 100 мм.
Единый модуль (М), кратный (n М), дробный (1/n М).
Единый модуль (М) и укрупнённые модули (300) и (600).
Единый модуль (М) и производный модуль (М/n).

4.15. Как определяется номинальный размер конструкции?

Расстояние между гранями конструкции.
Расстояние между разбивочными осями с учётом допустимых отклонений по точности изготовления.
Расстояние между разбивочными осями конструкции.
Расстояние между гранями конструкции с учётом допусков на разбивку и изготовление.

4.16. Какой из размеров длины плиты перекрытия является конструктивным?

1. 6000 мм. 2. 5980 мм. 3. 6050 мм. 4. 6000+5 мм.

4.17. С помощью чего определяется пространственное положение элементов в зданиях в соответствии с правилами МКРС?

С помощью модульных разбивочных осей.
С помощью пространственной системы условных модульных плоскостей и линий их пересечения.
Путём привязки их к разбивочным осям.
Установлением размеров, кратных единому модулю.

4.18. Что называется “привязкой” элемента к разбивочным осям?

Назначение положения разбивочных осей относительно пространственной системы модульных плоскостей.
Определение его положения при помощи размеров, взятых от разбивочных осей до грани или оси данного элемента.
Установление целесообразного использования типовых индустриальных изделий в здании.
Использование размеров между осями кратных единому модулю.

Тема 5. Определение размеров помещений по условиям размещения оборудования и организации рабочего пространства. Увязка размеров помещений с требованиями МКРС. Понятие о планировочных нормалях

5.9. Как увязываются размеры помещений с требованиями МКРС и конструктивной схемой здания?

На основе единого модуля М = 100 мм.
На основе укрупнённого модуля (3М) и размерами объёмно-планировочных параметров здания (пролёт, шаг, высота этажа).
С учётом объемно-планировочных параметров здания (пролёт, шаг, высота этажа).

На основе дробного модуля единой модульной системы и основных параметров здания.

. .

8.4. Каким образом принимается расчетная температура наружного воздуха при определении требуемого значения термического сопротивления ограждения ?

В зависимости от показателя тепловой инерции ограждения D.
Равной температуре наиболее холодных суток.
В зависимости от конструктивного решения ограждения.

8.7. Как нормируется по “Тепловая защита зданий” температурный перепад t_н между температурой на внутренней поверхности стены жилых зданий и температурой внутреннего воздуха?

1. t_н = 2 °С; 2. t_н = 4 °С;

3. t_н = 6 °С; 4. Не нормируется.

8.8. От каких физических характеристик ограждения зависит его сопротивление теплопередаче?

От толщины ограждения и теплопроводности материалов.
От климатических условий и конструкции стены.
От перепада температур на его поверхностях и влажности материала.
От температур наружного и внутреннего воздуха, массивности ограждения.

Тема 9. Теплопередача через неоднородные ограждения

9.2. Какой теплотехнический эффект создаёт наличие пустот в конструкции наружного ограждения?

Уменьшает вес ограждения.
Уменьшает толщину ограждения.
Увеличивает термическое сопротивление ограждения.
Повышает температуру на поверхности ограждения.

Тема 10. Воздухопроницаемость и влажностное
состояние ограждающих конструкций

10.1 Чем определяется явление фильтрации воздуха через ограждающие конструкции зданий?

Наличием щелей, пустот и неплотностей в ограждении.
Разностью давлений воздуха с одной и другой стороны ограждения.
Разницей температур внутреннего и наружного воздуха.
Низким качеством выполнения строительных работ и материалов ограждения.

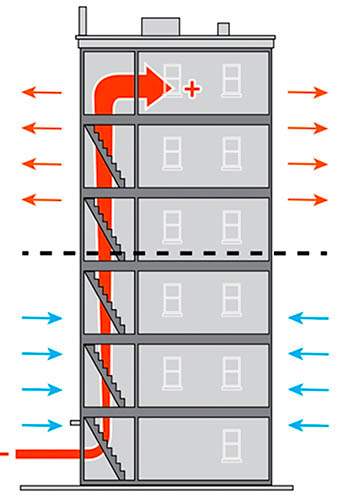

10.2. Вследствие чего возникает разность давлений воздуха с одной и другой стороны ограждения в здании?

Разности температур внутреннего и наружного воздуха и воздействия ветра на здание.
Действия солнечной радиации на температурный режим ограждения.
Воздействия ветрового напора и солнечной радиации.
Воздействия теплового напора и разности температур внутреннего и наружного воздуха.

10.10. Где располагается плоскость возможной конденсации в однородных ограждающих конструкциях?

На расстоянии, равном 1/3 толщины от внутренней поверхности ограждения.
На расстоянии, равном 2/3 толщины конструкции от её внутренней поверхности.
Посредине ограждающей конструкции.
На наружной поверхности ограждения.

10.11. Что понимается под точкой росы?

Максимальная упругость водяного пара, соответствующая температуре внутренней поверхности ограждения.
Температура на внутренней поверхности ограждения, при которой происходит выпадение на ней конденсата.
Температура внутреннего воздуха, при которой на поверхности появляется конденсат.
Максимальная температура в плоскости возможной конденсации ограждения.

10.14. Где располагается плоскость возможной конденсации в многослойной ограждающей конструкции с утеплителем?

На расстоянии 2/3 толщины ограждения от внутренней поверхности.
Совпадает наружной поверхностью утеплителя.
Совпадает с внутренней поверхностью утеплителя.
На расстоянии 1/3 толщины ограждения от внутренней поверхности.

Тема 11. Акустический режим помещений. Звукоизоляция
ограждающих конструкций

11. 2. Что называется воздушным шумом?

Шум, проникающий в помещение через щели и неплотности, сквозные отверстия в ограждении.
Шум, проникающий в помещение в результате колебаний конструкции, разделяющей два помещения, когда его источник непосредственно связан с ограждением.
Шум, передаваемый в смежное помещение при непосредственных воздействиях на разделяющую их конструкцию.
Шум, распространяющийся в воздушной среде помещений.

11.4. Каким образом распространяется шум из одного помещения в другое?

Через конструкцию, разделяющую два помещения.
Через окна, двери, щели и неплотности в ограждениях.
Прямым путём (через разделяющую помещения конструкцию), косвенными путями (через другие конструкций, системы вентиляции).
Через стыки смежных конструкций и проёмы.

Тема 12. Объёмно-планировочные решения жилых зданий. Квартира и её состав. Секция. Виды компоновки квартир в жилых зданиях

12.1. Что называется секцией в жилом здании?

Группа квартир, расположенных на одном уровне и объединённых лестничной клеткой.
Жилые квартиры, имеющие связь с приусадебным участком.
Группа квартир, объединённых коридором.
Группа квартир с законченным технологическим циклом, имеющих вход из лестничной клетки.

12.2. Какие секции используются при проектировании жилых зданий?

Только рядовые.
Рядовые и коридорные.
Рядовые, торцевые и угловые.
Рядовые секционные.

12.5. Укажите, какая система планировки не используется при проектировании жилых зданий?

1. Коридорная. 2. Зальная.

3. Галерейная. 4. Секционная.

12.10. Как можно ориентировать жилые дома коридорного типа относительно стран света?

1. По параллели.	2. По меридиану.
3. Как угодно.	4. Только на С-В.

2. Конструкции жилых зданий

Тема 16. Конструкции зданий. Общие положения проектирования конструкций. Требования. Типизация и унификация конструкций.
Конструкции фундаментов зданий

16.1. Из каких основных видов конструкций состоит здание?

Из каменных, железобетонных, деревянных.
Из несущих и ограждающих.
Из сгораемых и несгораемых.
Из стен, перекрытий, столбов, балок.

16.2. Какие конструктивные системы используются в строительстве?

С продольными и поперечными стенами, каркасные.
С несущими стенами и рамами.
Связевые, рамные, рамно-связевые.
С несущими стенами, каркасом и неполным каркасом.

16.3. Каким требованиям должны отвечать конструкции зданий, возводимые индустриальными методами?

Конструкции должны быть из лёгких материалов, изготавливаться с минимальными затратами на строительной площадке.
Конструкции должны быть объеденены в крупные блоки, собираемые с помощью кранов.
Конструкции должны быть унифицированы, изготовлены на заводах с возможностью сборки их на строительной площадке.
Конструкции должны обеспечивать возможность применения поточных методов строительства.

16.4. Какие конструкции называются унифицированными?

Конструкции, которые применяются при многократном строительстве типовых зданий.
Конструкции, имеющие стандартные размеры.
Конструкции, приведенные к ограниченному числу типоразмеров и применяемые в зданиях различного назначения.
Индустриальные конструкции, изготавливаемые на строительных предприятиях.

16.5. Что такое каталог индустриальных изделий?

Это сборник типовых зданий с указанием их основных характеристик.
Это перечень изделий, которые можно применять при строительстве типовых зданий.
Это сборник рабочих чертежей типовых деталей зданий.
Это сборник унифицированных по материалу элементов зданий с указанием их основных размеров и технических характеристик.

16.6. Что называется основанием здания?

Толща грунтов, окружающих фундамент.
Толща грунтов залегающих под подошвой фундамента.
Расширенная нижняя часть фундамента.
Часть фундамента, опирающаяся на грунт.

16.7. Какие основания называются искусственными?

Это скальные, крупнообломочные грунты с добавлением искусственных заполнителей.
Грунты, расположенные под подошвой фундамента.
Грунты, полученные путём обработки различными методами с целью повышения их несущей способности.
Упрочнённые силикатизацией грунты, расположенные под подошвой фундамента.

16.8. Для чего предназначены фундаменты зданий?

Для обеспечения долговечности и прочности здания.
Для повышения несущей способности грунтов оснований.
Для устройства подвалов и цокольных этажей.
Для передачи нагрузки от несущего остова на основание.

16.9. Что понимается под подошвой фундамента?

Горизонтальная плоскость сопряжения с основанием.
Элемент фундамента, обеспечивающий его устойчивость.
Плоскость сопряжения со стеной.
Толща грунта под фундаментом.

16.10. Что называется глубиной заложения фундамента Н₃ и как её определяют при проектировании здания?

Расстояние от обреза до подошвы фундамента .
Расстояние от пола первого этажа до подошвы фундамента .
Расстояние от уровня спланированной поверхности земли до подошвы,.
Расстояние от уровня спланированной поверхности земли до обреза фундамента,.

16. 12. Как определяется глубина заложения фундаментов под внутренними стенами в отапливаемых зданиях?

В зависимости от глубины промерзания грунта и прочностных свойств оснований.
Назначается по конструктивным соображениям не менее 0,5 м от спланированной поверхности земли.
Должна быть ниже глубины промерзания грунта.
Выбирается произвольно по усмотрению проектировщика и заказчика.

16.13. Какие фундаменты называют ленточными?

Из крупных бетонных блоков, уложенных на столбах.
Это подземные сплошные конструкции, на которых расположены стены здания.
Сплошные фундаментные балки, уложенные по верхним частям свай.
Из бетонных подушек, по которым уложены фундаментные балки.

16.14. В каком случае ленточные фундаменты в зданиях выполняют с уступами?

В случае устройства подвала в здании.
При строительстве зданий на слабых грунтах.
Для перехода с одной отметки подошвы фундамента к другой (на косогорах, от наружных стен к внутренним).
При строительстве зданий очередями и выполнении пристроек к зданиям.

16.15. Когда применяют столбчатые фундаменты в зданиях?

Если фундамент имеет равномерно распределённую нагрузку от стен.
Когда надо сократить площадь горизонтальной гидроизоляции.
При небольших нагрузках или сосредоточенном приложении нагрузки от стен, несущего остова и т.п.
При применении для фундаментов сборных блоков и подушек.

16.16. В каких случаях применяются плитные фундаменты?

Могут применяться в любых случаях строительства зданий.
Для строительства зданий башенного типа, в сейсмических районах, на сильных грунтах, у зданий со связевой конструктивной системой.
Для строительства каркасных зданий.
При строительстве зданий на слабых основаниях, в сейсмических районах, для строительства зданий башенного типа.

16.17. Каково назначение фундаментальных балок (рандбалок)?

Для передачи нагрузки от стен подвала на основание при ленточных фундаментах.
Для передачи нагрузки от стен на столбы фундамента.
Для передачи нагрузки от стен на головы свай.
Для равномерной передачи нагрузки.

16.19. В каком случае фундамент оборудуется деформационным (осадочным) швом?

При большой длине здания.
При строительстве здания на слабых грунтах.
При разной высоте частей здания и неоднородных грунтах в пределах длины здания.
При устройстве свайных фундаментов.

16.20. Какой назначается высота подвальных и цокольных помещений?

Отметка пола должна быть не ниже половины этажа от уровня спланированной поверхности пола.
Не менее 1,8 метра.
Не менее 2,5 метров.
Не менее 2,5 метра.

16.22. Для каких целей устраивают приямки?

Для подачи грузов в подвальные помещения.
Для освещения подвальных помещений.
Для обеспечения устойчивости зданий.
Для предотвращения морозного пучения.

16.23. Как конструктивно устраивают приямки подвала и загрузочные люки?

На самостоятельном фундаменте.
На консольных балках или плитах, заделанных в стену подвала.
С устройством защитных стенок, устраиваемых на грунте без фундамента.
Стены приямка устраиваются с опиранием на плиту фундамента.

16.25. Какая вертикальная гидроизоляция делается для стен подвалов при отсутствии грунтовых вод?

Оклеечная с прижимной стенкой из кирпича или плит.
Обмазочная битумом за 2 раза, с устройством глиняного замка.
Цементная штукатурка.
Оклеечная без прижимной стенки.

16.26. Как обеспечивается гидроизоляция подвалов при устройстве дренажа?

За счет устройства оклеечной гидроизоляции с прижимной стенкой.
За счет понижения уровня грунтовых вод.
За счет обмазки наружных поверхностей стен подвала.
За счет устройства горизонтальной гидроизоляции в конструкции пола и оклеечной гидроизоляции стен.

16.27. Для каких целей устраиваются отмостки вокруг здания?

Для предотвращения промерзания оснований зданий.
Для отвода грунтовых и атмосферных вод от стен здания.
Для отвода поверхностных вод от стен и фундаментов.
Для защиты стен фундамента от механического разрушения и грунта от уплотнения.

16.29. Каким образом маркируются фундаментные блоки?

ПК 63-16. 8 А т.
ФБС L-B-H.
ФЛ L-B.
ПБ 3.28-12.

16.30. Каким образом маркируются фундаментные подушки?

ПК 63-16.8 А т.
ФБС L-B-H.
ФЛ L-B.
ПБ 3.28-12.

Тема 17. Стены зданий. Требования. Классификация. Составные части стен из мелкоразмерных элементов. Детали стен

17.1. Каково назначение стен гражданских зданий?

Воспринимать нагрузки, ограждать помещения от внешней среды, обеспечить пожарную безопасность и долговечность здания.
Ограждать помещение друг от друга и внешней среды, воспринимать нагрузки, формировать внешний облик здания.
Защищать от внешних воздействий (холода, тепла, ветра и т.д.).
Создавать несущий остов здания, защищать внутреннее пространство от внешних воздействий.

17.2. Как классифицируются стены по характеру статической работы?

Мелкоэлементные и крупноэлементные.
Однородные и неоднородные.
Несущие, самонесущие, ненесущие (навесные).
Наружные, внутренние.

17.3. Если здание имеет продольные несущие стены, то торцевые стены здания по характеру восприятия нагрузок являются какими?

Самонесущими.
Несущими.
Навесными.
Ненесущими.

17.5. Каково назначение карнизного участка стены?

Для устройства ограждения крыши.
Для крепления сандриков.
Для опирания на него пилястр стен.
Для отвода воды с крыш.

17.6. Какие стены называют однородными сплошными?

Стены кирпичные, из керамических блоков, облегченные, с утеплителями, бревенчатые, брусчатые.
Стены кирпичные, из керамических камней, бетонные, из естественных камней, бревен и брусьев.
Стены кирпичные, бетонные, панельные навесные, из бревен и брусьев, щитовые.
Стены сплошные из слоистых панелей, облегченных кладок с засыпками и воздушными прокладками, щитовые, каркасно-обшивные.

17.7. Для чего нужен цокольный участок стены?

Для отвода поверхностных вод в ливневую канализацию.
Для увеличения долговечности здания и защиты стен от механических повреждений и атмосферных осадков.
Для устройства дверных и оконных проёмов и перекрытий их перемычками.
Для укладки кордонного камня.

17.8. Какой из размеров толщины стены из кирпича с вертикальным швом назначен правильно?

1. 75 см. 2. 90 см. 3. 51 см. 4. 68 см.

17.9. Какой из размеров высоты кирпичной стены соответствует модулю порядовки?

1. 75 см. 2. 95 см. 3. 51 см. 4. 64 см.

17.11. Почему стены из силикатного кирпича в жилых зданиях делают толще, чем из красного кирпича?

Потому, что размеры силикатных кирпичей больше, чем красных (полуторные, двойные).
Потому, что у силикатного кирпича больше коэффициент теплопроводности.
Потому, что стены из силикатного кирпича не штукатурят.
Потому, что не обеспечивается устойчивость стены.

17.13. Как образом маркируются перемычки?

ПК 63-15.8 А т.
ФБС L-B-H.
ФЛ L-B.
ПБ 3.28-12.

17.15. Для каких целей в оконных проёмах кирпичных стен выполняют четверти?

Для повышения жёсткости стены.
Для повышения сопротивления воздухопроницанию и лучшего крепления оконных коробок.
Для придания архитектурной выразительности проёму.
Для исключения промерзания стен.

17.16. Какой величины делается вынос карниза из кирпича без армирования?

Не более толщины стены и не более 50 см.
Не более 3/4 толщины стены
Не более 1/3 кирпича.
Не более 1/2 толщины стены и не более 25 30 см.

17.18. Какими принимаются размеры сечения каналов (дымовых, вентиляционных) в кирпичных стенах?

Круглые, диаметром 14 см.
Квадратные, сечением 12 x 12 см.
Прямоугольные 14 x 14 или 14 x 27 см.
Прямоугольные, сечением 12 x 25 см.

17.19. Когда в стенах выполняют температурный шов?

При большой высоте стены.
При большой протяженности стен здания.
В местах перепада высот стен или разных грунтовых условий основания.
В стенах с колодцевидной кладкой.

17.20. Что такое брандмауэры?

Стены жёсткости.
Элементы крепления кровли.
Устройства в деформационных швах.
Противопожарные стены.

17.22. Что называется эркером?

Это выступающая за фасадную плоскость часть этажа, не ограждённая стенами.
Это входящая внутрь здания часть комнаты, огражденная с боков стенами.
Это огражденная часть комнаты, выступающая за фасадную плоскость стены и освещаемая обычно несколькими окнами.
Это встроенная в габариты здания терраса, открытая в сторону фасада и огражденная с трёх сторон стенами.

17.23. Что называется лоджией?

Выступающая за пределы наружной плоскости стены не огражденная часть площади этажа.
Выступающая за пределы наружной плоскости стены часть площади этажа, огражденная стенами.
Входящая внутрь здания (за наружную плоскость стен) часть площади этажа, огражденная с трёх сторон и открытая с фасада.
Выступающая за наружную плоскость стен конструкция над входами в здание.

Тема 18. Стены из дерева. Брусчатые, бревенчатые, каркасные. Стены заводского изготовления с применением дерева, пластмасс и
эффективных утеплителей. Щитовые стены

18.1. Как называют в деревянном здании горизонтальный ряд бревен (брусьев)?

Венцом.
Каркасом
Срубом.
Простенком.

18.2. Как называется нижний ряд брёвен, соприкасающийся с фундаментом в деревянных бревенчатых зданиях?

Венцом.
Срубом.
Окладным венцом.
Щипцом.

18.3. Какие соединения используют в углах рублёных бревенчатых зданий?

В чашку, в лапу.
На шпонках.
На шипах.
С помощью желобов.

18.4. Для чего в бревенчатых и брусчатых стенах делают соединения венцов шипами или нагелями?

Для исключения осадки сруба.
Для предотвращения искривления стен в вертикальной плоскости.
Для предупреждения потери устойчивости стен.
Для удержания уплотнителя в горизонтальных швах.

18.5. Для чего деревянные рубленые стены снабжают сжимами ?

Для увеличения несущей способности стен.
Для обеспечения устойчивости и предотвращения выпучивания стен.
Для предотвращения осадки стен.
Для сохранения конопатки швов.

18.6. Когда рубленые стены снабжают контрфорсами?

Когда стены делают из брёвен.
Когда стены делают из брусьев.
При большой высоте стен и отсутствии поперечных стен.
В случае необходимости архитектурного оформления.

18.7. К чему крепится досчатая обшивка рубленых стен?

К контрфорсу.
К окладному венцу.
К пробоинам.
К сжимам.

18.8. Из каких элементов состоит несущий остов каркасного деревянного здания?

Из окладных венцов и сжимов.
Из стоек, верхних и нижних обвязок, раскосов жесткости.
Из брусчатых венцов, стяжных болтов и обшивки.
Из стоек, обшивки и ветрозащитного экрана из рулонного материала.

18.9. Какие элементы каркасных деревянных зданий обеспечивает его жёсткость?

Стойки каркаса, выполненные на всю высоту здания.
Нижняя и верхняя обвязки каркаса.
Горизонтальные ригели, обрамляющие дверные и оконные проёмы.
Раскосы, врезанные в стойки заподлицо с ними.

18.10. Какие материалы предпочтительней использовать в качестве утеплителей в деревянных каркасных стенах?

Засыпки из шлака, керамзита.
Минераловатные , камышитовые, фибролитовые плитные материалы.
Рулонные материалы (толь, рубероид, пергамин), располагаемые по внутренней поверхности каркаса.
Противофильтрационные материалы с наружной и внутренней стороны с обшивкой снаружи из досок или асбестоцементных листов.

18.11. Из каких элементов состоит щит стеновой панели в деревянных домах индустриальной конструкции?

Из утеплителя, уложенного между листами ограждения (фанерой, оргалитом и т.п.).
Из каркаса, обшитого листовым материалом с утеплителем в плоскости каркаса.
Из брусьев, обшитых с обеих сторон сухой штукатуркой.
Из жестких минераловатных плит, обклеенных с обеих сторон пергамином.

18.12. Какие конструкции стен с применением дерева обеспечивают наименьший расход древесины и низкую построечную трудоёмкость?

Бревенчатые стены
Брусчатые стены.
Стены каркасные с эффективными утеплителями.
Щитовые стены.

18.13. Каким способом выполняется соединение стеновых щитов в деревянных щитовых зданиях?

Внахлёст друг на друга.
С помощью открытого стыка щитов.
Замоноличиванием с упругими прокладками.
В шпунт или под рейку.

Тема 19. Перекрытия гражданских зданий. Полы, типы, детали полов

19.1. Какое перекрытие называется нижним?

Перекрытие, отделяющее верхний этаж от чердачного пространства.
Перекрытие, отделяющее подвал от первого этажа.
Перекрытие, отделяющее техническое подполье от первого этажа.
Перекрытие, отделяющее помещения разных этажей.

19.2. Назовите составные части (элементы) перекрытий.

Потолок, пол, несущие элементы.
Ограждающие и несущие элементы.
Утеплитель, пол, потолок, звукоизоляция.
Изолирующие элементы, конструкция пола, несущие элементы, потолок и его отделка.

19.3. В чём заключается требование в отсутствии зыбкости перекрытия?

В предельной несущей способности от действия эксплуатационной нагрузки.
В предельном прогибе при действии нормативной нагрузки, не превышающем 1/200–1/150 пролёта.
Не вибрировать и не иметь прогиб от сосредоточенной нагрузки в 100 кг сверх нормативной более 0,7 мм.
В ограничении амплитуды колебаний величиной не более 1,2 мм.

19.4. В чём заключается требование жёсткости перекрытия?

В предельной несущей способности от действия эксплуатационной нагрузки.
В предельном прогибе при действии нормативной нагрузки, не превышающем 1/200–1/150 пролёта.
В предельном прогибе от сосредоточенной нагрузки в 100 кг сверх нормативной, который не должен превышать 0,7 мм.
В ограничении амплитуды колебаний, величиной не более 1,2 мм.

19.5. Каким образом обеспечивается требование звукоизоляции от ударного шума в междуэтажных перекрытиях?

За счёт недопущения неплотностей и щелей.
За счёт устройства изоляционных прокладок в конструкции пола.
Путём доведения веса перекрытия до величины не менее 400 ? 450 кг/м².
За счёт устройства слоя утеплителя, который поглощает шум.

19.6. При какой этажности жилых зданий разрешается по условиям пожарной безопасности применять деревянные перекрытия?

Этажность не ограничивается.
При этажности не более 2-х этажей.
При этажности не более 4-х этажей.
При этажности не более 3-х этажей.

19.7. На какие типы делятся перекрытия по способу обеспечения звукоизоляции от воздушного шума?

Балочные, панельные, панельные, опёртые по контуру.
Деревянные, железобетонные, металлические.
Акустически однородные и акустически неоднородные.
Тяжелые и легкие.

19.9. В чём проявляется неиндустриальность перекрытия по сборным железобетонным балкам с мелкоштучным заполнением?

Большим количеством плит (камней) заполнения, необходимостью ручной заделки швов.
Большим пролётом балок и малым их шагом.
Применением специальных камней заполнения.
Необходимостью применения кранов для укладки балок и ручной укладки камней.

19.10. Как изменяется звукоизоляция перекрытия от воздушного шума при устройстве пустот в железобетонных плитах?

Снижается.
Увеличивается
Снижает воздушный шум наполовину.
Пустоты не влияют на звукоизоляцию.

19.11. Какие виды монолитных железобетонных перекрытий применяют в гражданских зданиях?

Многопустотные перекрытия с овальными пустотами.
Ребристые балочные, кессонные, безбалочные перекрытия.
Ребристые перекрытия, с главными и второстепенными балками.
Часторебристые перекрытия с вкладышами.

19.12. Какие требования предъявляются к чердачным перекрытиям?

Прочности, жесткости, звукоизоляции.
Прочности, жесткости, пароизоляции.
Прочности, жесткости, теплоизоляции, пароизоляции.
Прочности, жесткости, теплоизоляции и водонепроницаемости.

19.13. Какое перекрытие называется безбалочным?

В виде железобетонных плит шириной 1200 и 1500 мм.
Это настилы с большой шириной (на целую комнату).
Настилы перекрытия, выполненные из балок и наката.
Настилы перекрытия, опирающиеся на капители колонн по углам.

19.14. Как маркируются многопустотные железобетонные плиты перекрытий?

ПК 63-15.8 А т.
ФБС L-B-H.
ФЛ L-B.
ПБ 3.28-12.

19.15. Какое перекрытие называется кессонным?

В виде железобетонных плит шириной 1200 и 1500 мм.
Это настилы с большой шириной (на целую комнату).
Это балочные перекрытия, у которых высота главных и второстепенных балок одинакова.
Настилы, опирающиеся на капители колонн по углам.

19.16. Каким образом определяется высота балок в деревянном перекрытии?

По расчёту, 1/24 L (пролёта).
Определяется по конструктивным соображениям.
По расчёту, 1/30 L (пролёта).
По расчёту, 1/10 L (пролёта).

19.17. К каким перекрытиям предъявляются теплотехнические требования?

К междуэтажным и чердачным.
К чердачным, над подвальным, мансардным.
К надподвальным и нижним.
К перекрытиям, отделяющим жилые помещения от чердаков, подвалов, подполий и т. п.

19.18. Для чего необходимо утеплять железобетонные балки чердачных перекрытий?

Для предотвращения появления на их нижней поверхности конденсата.
Для защиты от коррозии.
Для устранения зыбкости перекрытия.
Для предотвращения появления возможных деформаций.

19.19. Каким образом устанавливается наименование (название) конструкции пола?

В зависимости от материала покрытия пола.
По СНиП II-В.8-71 Полы. Нормы проектирования.
По требованию заказчика.
По желанию проектировщика.

19.20. Почему в жилых помещениях не применяются мозаичные полы?

Они пылят при эксплуатации.
Такие полы не гигиеничны.
Они обладают высокой тепловой активностью.
Такие полы скользкие.

Тема 20. Крыши. Скатные крыши, стропила. Совмещённые крыши

20.1. Какие крыши называются эксплуатируемыми?

Плоские вентилируемые и невентилируемые крыши.
Скатные крыши (одно, двух, четырёх).
Плоские крыши, используемые для бытовых целей, отдыха и т.д.
Крыши плоские или малоуклонные совмещённые.

20.2. К какой конструкции покрытия следует отнести крышу здания, перекрытого пространственной конструкцией в виде оболочки?

К чердачной стропильной конструкции.
К совмещённой конструкции покрытия.
К скатной конструкции покрытия.
К стропильной крыше с микрочердаком.

20.3. Для чего вокруг трубы при установке водоприёмных воронок теплоизоляция заменяется тяжёлым бетоном?

Для более прочного крепления трубы к конструкции крыши.
Для оттаивания устья воронки за счет тепла, поступающего из помещения.
Для заведения рулонного ковра под воронку и улучшения гидроизоляции.
Для обеспечения пароизоляции конструкции покрытия.

20.5. От чего зависит количество слоёв в рулонном ковре кровли?

От вида материала кровли (рубероид, толь, черепица и т.п.).
От вида основания (деревянный настил, жб плита, стяжка и т.д.).
От уклона крыши.
От способа наклейки рулонов (вдоль или поперёк ската).

20.8. С помощью чего предотвращается срыв стропильной ноги с мауэрлата при сильном ветре?

За счет установки стяжек стропильных ног.
За счет проволочных скруток, прикреплённых к анкерам.
За счет устройства обрешётки.
За счет устройства подкосов к стропильным ногам.

20.9. Для какой цели в скатных крышах устраивают обрешетку из брусков или сплошной настил из досок?

Для установки на неё стропильных ног.
Для установки на неё лежней.
Для устройства кровли на карнизном участке.
Для создания основания под кровлю.

20.10. Из каких основных элементов состоят сборные щитовые стропила заводского изготовления?

Из стропильных ног, мауэрлатов, кобылок, нарожников.
Из стропильных щитов с обрешеткой, коньковых ферм, коньковых щитов, карнизных щитов, подкосных опорных рам.
Из стропильных щитов, затяжек, кобылок и мауэрлатов.
Только из стропильных щитов, мауэрлатов и опорных рам.

20.11. Как устанавливается уклон скатных крыш?

В соответствии с выбранной конструкцией стропил.
По архитектурным соображениям, обеспечивающим выбор венчающей части здания.
По материалу кровли.
По типу основания под кровлей (обрешетка, сплошной настил и т.д.).

20.12. В каком случае стропила называются висячими?

Когда крыша делается из сборных железобетонных панелей.
Когда стропила выполняются в виде наслонных стропильных ног с установкой на мауэрлат и коньковый прогон.
Когда несущая часть крыши – стропила выполняются в виде ферм, опирающихся на наружные стены (столбы), а потолок подвешивается к ним.
Когда крыша совмещается с чердачным перекрытием.

20.13. Какой уклон рекомендуется для кровель из асбестоцементных волнистых листов?

Не менее 15 %.
Не менее 33 %.
Не менее 50 %.
Не менее 27 %.

20.14. Как крепится рулонная кровля к сплошному деревянному настилу?

Наклеивается мастикой.
Прибивается гвоздями и приклеивается.
Первый слой прибивается гвоздями, последующие слои приклеиваются.
Прижимается рейками.

20.15. Каким способом крепят листы асбестоцементной кровли к обрешётке?

Цементным раствором с промазкой стыков.
Болтами или крюками с шайбами.
Гвоздями диаметром 6 мм и проволочными скрутками.
Оцинкованными гвоздями или шурупами с установкой уплотняющей упругой прокладки под шляпку.

20.16. Как крепится черепица к обрешетке?

Гвоздями.
Привязывают проволокой к обрешетке.
Крепится клямерами к обрешетке.
Стоячим или лежачим фальцем.

20.17. Для чего на металлическом фартуке карнизного участка кровли устанавливают костыли?

Для отвода атмосферных осадков в водоприемную воронку.
Для предотвращения срыва листа ветром.
Для устройства водоприемных лотков.
Для устройства лежачего фальца в соединении металлических карт кровли.

20.18. Как определяется диаметр водосточных труб при наружном организованном водоотводе с кровель?

Диаметр принимается равным 14 или 18 см.
С расчётом из условия на каждый см² площади сечения трубы 0,75 1 м² площади кровли.
В зависимости от материала кровли.
Из условия, чтобы расстояние между трубами на фасаде было не более 20 м.

20.19. В каком случае делается ограждение карниза чердачных крыш, (парапетом или металлическими перилами)?

При высоте здания в 5 и более этажей.
При высоте здания более 2-х этажей.
Ограждение карниза выполняется во всех случаях.
В исключительных случаях при печном отоплении.

20.20. Из каких основных элементов состоит невентилируемая совмещенная крыша?

Защитный слой, рулонный ковер, стяжка, теплоизоляция, пароизоляция, несущая конструкция.
Защитный слой, стяжка, теплоизоляция, пароизоляция, несущая конструкция.
Защитный слой, рулонный ковер, стяжка, теплоизоляция, несущая конструкция.
Защитный слой, рулонный ковер, несущая конструкция кровли, воздушная прослойка, теплоизоляция и несущая конструкция крыши.

20.22. Какой кровельный материал применяется в гонтовых крышах?

Толь или рубероид.
Асбестоцементные листы (плоские или волнистые).
Доски, дрань, щепа.
Черепица.

20.25. Какой кровельный материал применяется в этернитовых кровлях?

Толь или рубероид.
Асбестоцементные листы (плоские или волнистые).
Доски, дрань, щепа.
Плоские асбестоцементные листы.

20.26. В каком случае совмещённая крыша будет удовлетворять требованиям пароизоляции?

При устройстве защитного слоя в виде рулонного ковра.
При выполнении условия .
Только при устройстве слоя пароизоляции.
Только при устройстве вентилируемых воздушных прослоек толщиной не менее 6 см.

20.27. Какими фальцами производится соединение листов металлической кровли вдоль ската (по направлению уклона)?

Одинарными клямерами.
Одинарными и двойными лежачими фальцами.
Стоячими фальцами.
Лежачими фальцами.

20.28. Какими фальцами производится соединение картин металлической кровли?

Лежачими фальцами.
Одинарными и двойными лежачими фальцами.
Стоячими фальцами.
Стоячими и лежачими фальцами.

20.29. Какие крыши называются крутыми?

С уклоном поверхности ската крыши более 10 %.
С уклоном поверхности ската крыши более 15 %.
С уклоном поверхности ската крыши 2–3 %.
4.С уклоном поверхности ската крыши 4–15 %.

20.30. В каком случае применяют висячие стропила?

Для перекрытия пролётов более 6 м.
При строительстве жилых зданий с большими пролётами.
При перекрытии больших пролётов и отсутствии внутренних опор.
Могут применяться во всех случаях.

20.31. На какие элементы опираются коньковые щиты в щитовой стропильной системе?

На кобылки.
На коньковые фермочки.
На мауэрлаты и опорные фермочки.
На прогоны покрытия.

Тема 21. Лестницы. Требования, предъявляемые к лестницам.

Конструкции лестниц

21.1. На какие типы делятся лестницы по своему назначению?

На главные, вспомогательные, пожарные.
На внутренние, внутриквартирные, наружные.
На одномаршевые, двухмаршевые.
На винтовые, с забежными ступенями, двухмаршевые.

21.2. Из каких условий назначается ширина лестничного марша главных лестниц?

В зависимости от высоты этажа здания.
Из условия, чтобы ширина площадки была не менее ширины марша и не менее 1,2 м.
В зависимости от уклона лестничного марша.
По условиям эвакуации из расчета 0,6 м на каждые 100 человек, но не менее 1,05 м.

21.3. Какой наибольший уклон допускается для главных лестниц в жилых зданиях?

Уклон лестниц не ограничивается.
Не круче 1:2 при любой этажности.
Не более 1:1,5 в 2-х этажных и 1:1,75 при большой этажности.
Не более 1:2 в 2-х этажных и 1:1,75 при большой этажности.

21.4. Какое наибольшее и наименьшее число ступеней может быть в марше?

Не более 15 и не менее 6.
Не более 18 и не менее 3.
Не ограничивается.
Не более 10 и не менее 3.

21.5. Когда требуется устройство незадымляемых лестничных клеток?

При количестве этажей в здании 6–9.
Во всех случаях (при любой этажности).
При этажности 10 и более этажей.
Когда лестница в подвал выполняется из лестничной клетки.

21.8. Какая связь между шагом человека и размерами ступени используется при проектировании лестниц?

2h + B = Ш.
h + B = Ш.
2B + h = Ш.
B + h = 1/2 Ш.

21.9 В каком случае разрешается в капитальных зданиях делать деревянные лестницы?

В зданиях не выше 3-х этажей.
В зданиях не выше 2-х этажей.
В любом случае.
Только при открывании входных дверей в здании наружу.

21.11. На каком расстоянии от земли должна находиться наружная пожарная лестница?

На расстоянии не менее 2,5 м.
На расстоянии 0,5 м от земли.
На расстоянии не выше роста человека.
Расстояние не ограничивается.

21.12. В каком случае жилые здания оборудуется лифтами?

При числе этажей в здании 6 и более.
При числе этажей в здании 5 и более.
При числе этажей в здании 9 и более.
Все жилые здания с количеством этажей более 4-х.

21.13. Что называют пандусом?

Механизм по перемещению людей и грузов по вестибюлю.
Движущаяся лестница.
Пологие лестницы с широкими ступенями.
Наклонные плоские конструкции без ступеней с уклоном 1:7.

Тема 22. Перегородки. Требования, предъявляемые к перегородкам. Конструкции, детали, звукоизоляция перегородок

22.1. Какое назначение имеют перегородки в зданиях?

Создать пространственную жесткость здания.
Заменять внутренние стены и снижать расход материалов.
Воспринять нагрузки от перекрытия в здании.
Разделять здания на отдельные помещения в пределах этажей.

22.2. Какие требования предъявляются к перегородкам?

Малый вес, гигиеничность, гладкость поверхностей, они должны легко поддаваться очистке от грязи.
Малый вес, небольшая толщина, индустриальность.
Не иметь щелей и трещин, малый вес, небольшая толщина.
Малый вес, гладкость поверхностей, небольшая толщина, индустриальность, хорошая звукоизоляция, несгораемость.

22.3. Для чего пространство между обшивкой в каркасных перегородках заполняют сыпучими или плитными материалами?

Для обеспечения теплоизоляции.
Для исключения появления насекомых и грызунов.
Для увеличения звукоизоляции.
Для увеличения толщины перегородки.

22.4. Как обеспечивается устойчивость кирпичных перегородок?

Увеличением марки кирпича и толщины перегородок.
Армированием горизонтальных и вертикальных швов кладки.
Жестким закреплением перегородок к стенам по периметру.
Устройством отделочного слоя штукатурки.

22.5. Почему перегородки в многоэтажных зданиях не доводят до потолка на 10–15 мм?

Для обеспечения необходимых допусков при монтаже.
Для обеспечения звукоизоляции от ударного шума и предотвращения распространения структурного шума.
С целью создания условий для крепления к потолку (установки клиньев).
Для предотвращения раздавливания перегородок при деформациях стен здания.

22.7. Где применяются деревянные перегородки?

В многоэтажных каменных зданиях.
В деревянных и малоэтажных каменных зданиях.
В районах, где древесина является местным строительным материалом.
В зданиях, где требуется высокая звукоизоляция от воздушного шума.

22.8. Где разрешается применять перегородки из гипсовых плит?

Для помещений санитарных узлов и душевых.
Для межкомнатных перегородок.
Для помещений с повышенной влажностью.
Между помещениями, к которым предъявляются повышенные требования к звукоизоляция и огнестойкости.

22.10. В чем заключаются санитарно-гигиенические требования к перегородкам?

В обеспечении удобства уборки помещений и гвоздимости.
В обеспечении удобства уборки помещений, устранения щелей, трещин, пустот.
В недопущении появления трещин, пустот, звуконепроницаемости от воздушного шума.
В обеспечении влагостойкости, предотвращении появления трещин, щелей, звуконепроницаемости.

22.11. Как обеспечивается прочность панельных перегородок размерами на комнату в процессе их перевозки и монтажа?

За счет прочности гипсобетона и подбора соответствующих заполнений.
Путем подбора соответствующей объёмной массы ( g ) и толщины перегородок.
Применением реечного каркаса и обвязок по контуру.
За счет армирования перегородок сталью диаметром 6 мм.

22.13. Как влияет вес перегородок на их звукоизоляцию от воздушного шума?

С увеличением веса звукоизоляция понижается.
С увеличением веса звукоизоляция увеличивается.
Вес перегородок не влияет на их звукоизоляцию.
Только воздушные прослойки увеличивают звукоизоляцию.

22.14. По какому требованию выбирается толщина перегородок?

По требованиям прочности и долговечности.
В зависимости от требований теплозащиты.
По условию требуемого сопротивления воздухопроницания.
По требованиям звукоизоляции ограждений.

Тема 23. Заполнение оконных и дверных проёмов. Детали окон и дверей

23.1. Из каких основных частей состоит заполнение оконного проёма?

Оконная коробка, откосы, нащельники, штапики.
Оконные переплёты, импосты, средники, откосы.
Оконная коробка, оконные переплёты, подоконная доска, слив.
Подоконная доска, четверти, откосы, оконная коробка.

23.3. Как выбирается конструкция окон и балконных дверей?

В зависимости от требований теплозащиты помещений.
По условию требуемого сопротивления воздухопроницанию.
По требованиям звукоизоляции конструкций.
По требованию тепловой инерции ограждения.

23.5. Для каких целей в оконных проёмах кирпичных стен выполняют четверти?

Для увеличения жесткости стен.
Для лучшего крепления оконных коробок и повышения сопротивления воздухопроницанию.
Для архитектурного оформления проёма.
Для предотвращения промерзания кладки.

23.6. В каком случае оконный переплёт называется спаренным?

Когда оконное заполнение имеет две плоскости остекления.
Когда парапеты соединены в единый, подвижный элемент с помощью винтовых стяжек.
Когда остекление выполнено в виде стеклопакета.
Когда переплёт имеет одну плоскость остекления, но открывается путём поворота вокруг горизонтальной оси.

23.7. Каким образом крепится оконная коробка к стенам в проёме?

С использованием ершов, вбиваемых в деревянные вкладыши (пробки).
С помощью штапиков, горбыльков и импостов.
С помощью шарниров и шпингалетов.
С использованием штукатурки и пакли, с устройством откосов.

23.8. Что называется дверным полотном?

Часть дверного заполнения, прикреплённого к стенам.
Часть дверного заполнения, обрамляющего верх проёма.
Часть дверного заполнения, обрамляющего низ проёма.
Подвижная часть дверного заполнения.

23.9. Какие высоты дверных проёмов принимаются в жилых зданиях?

1. 1,9 и 2,2 м.	3. 2,0 и 2,3 м.
2. 1,8 и 2,1 м.	4. 2,0 и 2,5 м.

23.10. В какую сторону открываются входные двери в жилое здание (кроме 1-го климатического района)?

Вовнутрь.
Наружу.
Сторона открывания дверей не нормируется.
Рекомендуется использовать раздвижные.

23.11. Для каких целей у внутренних дверей в квартире между полом и низом дверного полотна оставляют зазор 2–3 см?

Для удобства уборки помещений.
Для пропуска под дверями ковров.
Для обеспечения воздухообмена между помещениями.
Для обеспечения удобства съёма полотна с петель при ремонте.

23.13. Из каких элементов состоит щитовое дверное полотно?

Из рамки, заполнения и двойной листовой обшивки.
Из обвязки и филенок.
Из досок, шпонок или планок.
Из досок, шпонок, асбестовых прокладок, металла.

23.14. Для чего делают оконные переплёты с наплавом?

Для использования стеклопакетов.
Для крепления шарниров.
Для уменьшения воздухопроницаемости (фильтрации воздуха).
В случае применения металлических переплетов.

23.15. Что называется витриной?

Большие окна со спаренными переплетами.
Окна, предназначенные для экспозиций и выставки товаров.
Оконное заполнение из стеклоблоков.
Оконное заполнение с использованием стеклопрофилита.

23.16. Что называется переплетом?

Обвязка, связанная горбыльками.
Подвижная часть оконного заполнения.
Стеклянное заполнение, укрепленное штапиками.
Стекла, соединенные в пакет.

23.17. Какие двери делают без порога?

Входные, при использовании щитовых полотен.
Все двери с филенчатыми полотнами.
Двери внутри квартир (помещений) и двери со стеклянными полотнами.
Двери плотничные.

23.18. Как крепятся переплёты к оконным коробкам?

С использованием ершов, вбиваемых в деревянные пробки.
Штапиками , горбыльками и импостами.
С использованием петель и навесов.
С помощью штукатурки и пакли, с откосом.

Тема 24. Конструкции зданий из крупных элементов. Крупноблочные, крупнопанельные здания. Разрезка стен на элементы, конструкции
элементов. Стыки, детали, сопряжения элементов

24.1. Какие виды разрезки на монтажные элементы характерны для крупноблочных стен?

Двух-, трёхрядная разрезка.
Четырёх-, пятирядная разрезка.
Многорядная разрезка.
Двух-, трёх-, четырёхрядная разрезка.

24.2. На какие блоки делятся стены крупноблочных зданий в приделах этажа при двухрядной разрезке?

Простеночный и подоконный.
Цокольный, подоконный, карнизный.
Простеночный, цокольный, подоконный.
Простеночный, перемычный, подоконный.

24.3. Как разрезают на блоки внутренние стены крупноблочных зданий?

Также как и наружные.
На два ряда, первый на высоту дверного проёма, второй от проёма до потолка.
На всю высоту помещения.
На блоки высотой 60 см.

24.4. Для каких крупноблочных стен применяются блоки с четвертями?

Для внутренних стен.
Для наружных стен.
Для внутренних и наружных стен.
Для парапетных и цокольных участков стены.

24.6. Для каких крупноблочных стен применяют блоки с пазами?

Для наружных стен.
Для внутренних стен.
Для наружных и внутренних стен.
Для угловых участков наружных стен.

24.7. Какие виды разрезки характерны для крупнопанельных жилых зданий?

Горизонтальная разрезка с размером панели на комнату или на две комнаты.
Полосовая разрезка из поясных и простеночных панелей.
Вертикальная разрезка с 2-х этажными панелями с 1 окном на этаже и полосовая разрезка.
Горизонтальная разрезка на 1 или 2 комнаты, полосовая, вертикальная разрезки.

24.8. В каких зданиях используется двухрядная разрезка стен на панели?

В зданиях с продольными несущими стенами.
В каркасных зданиях.
В зданиях с поперечными и продольными стенами.
При любых схемах несущего остова здания.

24.9. За счет чего обеспечивается водонепроницаемость (от дождя) горизонтального стыка наружных панелей в крупнопанельных зданиях?

За счет устройства плоского стыка с утеплителем.
За счет устройства вкладышей из пенополистирольных плит.
За счет омоноличивания стыка после сварки бетоном.
За счет устройства конструкции стыка с зубом.

24.10. Как обеспечивается в крупноблочных зданиях пространственная жесткость здания?

Путем установки в вертикальных швах арматуры.
Путем установки в горизонтальные швы арматуры, а также сварки закладных деталей блоков в уровне перекрытий.
За счет перевязки швов блоков в местах пересечения продольных и поперечных стен.
Путем анкеровки элементов перекрытия и блоков.

24.11. Как обеспечивается жесткость несущего остова в каркасно-панельных зданиях серии ИИ-04?

За счет поперечных и продольных несущих стен.
За счет устройства специальных лестничных клеток.
За счет жесткого соединения ригелей с колоннами каркаса.
Путем устройства диафрагм жесткости, соединенных сваркой с колоннами каркаса и ригелями.

24.12. Какие соединения в вертикальных стыках по способу связей панелей используются в современном строительстве?

Горизонтальный и вертикальный.
Открытый и закрытый.
Жёсткий (монолитный) и упругоподатливый на сварке.
С использованием шпонок и нагелей.

24.13. Какие конструктивные решения вертикальных стыков используются в крупнопанельных зданиях?

Открытый и закрытый.
С использованием шпонок и нагелей.
Дренирующий и монолитный.
Жёсткий и упругоподатливый на сварке.

24.14. Какое конструктивное решение вертикального стыка стеновых панелей целесообразно использовать во Владивостоке (влажный климатический район)?

Дренирующий монолитный стык панелей.
Открытый стык панелей.
Стык панелей на шпонках.
Жёсткий стык панелей на сварке.

24.15. Какое конструктивное решение вертикального стыка целесообразно использовать в Воронеже (климатический район с нормальной влажностью)?

Стык панелей на шпонках.
Открытый стык панелей.
Закрытый стык панелей.
Дренирующий монолитный стык панелей.

Тема 25. Здания из объёмно-пространственных блоков (ОБД). Конструктивные решения объёмных блоков

25.1. Из каких элементов возводятся жилые здания при объёмно-блочном строительстве?

Из панелей стен, перекрытий и элементов каркаса.
Из кирпичных блоков, панелей перекрытий и стеновых панелей.
Элементов каркаса, стеновых панелей с эффективными утеплителями и железобетонных плит перекрытий.
Из объёмно-пространственных блоков.

25.2. Что представляет собой объёмно-пространственный блок?

Пятистенный блок, состоящий из внутренних стен, потолка и пола.
Объёмно-пространственный блок, состоящий из панелей пола и потолка.
Объёмно-пространственный блок, состоящий из внутренних стеновых панелей.
Объёмно-пространственный блок, состоящий из панелей стен и потолка.

25.3. Когда вышло постановление Совета Министров СССР “О развитии объёмно-блочного домостроения”?

В 1950 г.
В 1956 г.
В 1960 г.
В 1969 г.

25.4. Что означает в объёмном домостроении условное понятие “колпак”?

Объёмно-пространственный блок, имеющий четыре стены.
Объёмно-пространственный блок, имеющий четыре стены и потолок без пола.
Объёмно-пространственный блок, имеющий четыре стены и пол.
Объёмно-пространственный блок, имеющий две стены, потолок и пол.

25.5. Что означает в объёмном домостроении условное наименование “стакан”?

Объёмно-пространственный блок, имеющий четыре стены.
Объёмно-пространственный блок, имеющий четыре стены и потолок без пола.
Объёмно-пространственный блок, имеющий четыре стены и пол.
Объёмно-пространственный блок, имеющий две стены, потолок и пол.

25.6. Какие дома получили наибольшее распространение в объёмно-блочном домостроении?

Дома, состоящие из отдельных элементов на две комнаты, вследствие их относительной простоты изготовления, транспортировки и монтажа.
Дома, состоящие из блоков на комнату (блок-комната).
Дома, состоящие из блоков на квартиру (блок-квартира).
Дома, состоящие из элементов размером на ширину здания.

25.7. Чем характерна блочно-панельная схема объёмного домостроения?

Сочетанием блоков с панелями стен и перекрытий.
Сочетанием блоков с панелями перекрытий.
Сочетанием блоков с панелями стен.
Сочетанием блоков с панелями стен, перекрытий и пола.

25.8. Какая из задач проектирования и строительства зданий из объёмных блоков является наиболее актуальной?

Возможность транспортировки и монтажа объёмных блоков, а также возможность рационального изготовления их на заводах с оборудованием и отделкой.
Выявление характера объёмно-планировочного и художественно-композиционного решений зданий и блоков, их пространственной структуры и конструкции.
Достижение при используемой разрезке оптимального количественного и качественного состава номенклатуры блоков, отвечающих предъявленным к ним многочисленным требованиям.
Обеспечение необходимого многовариантного архитектурного формирования типовых зданий высокого качества.

25.9. Какое направление в объёмном домостроении освоено в Хабаровске?

Система “колпак”.
Система “лежащий колпак”.
Блочно-панельное домостроение.
Система “стакан”.

25.10. Каковы основные достоинства объёмно-блочного домостроения?

Возможность использования мелкоштучных материалов, широкое применение ручного труда и малой механизации.
Использование укрупнённых элементов (панелей стен, перекрытий), снижение сроков монтажа, применение малой механизации.
Применение для стен блоков, удобных для монтажа, использование плит перекрытий, широкие возможности архитектурной композиции.
Заводская готовность (до 80 %), малая трудоёмкость монтажа, сокращение сроков строительства, повышение пространственной жёсткости, снижение стоимости и веса.

Приложение

“Ключ” к вопросам тестов

№ темы по раб. прогр.	Номера правильных ответов к вопросам тестов
№ темы по раб. прогр.	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
1	2	3	2	3	1	2	3	4	3	2
2	1	3	3	4	3	4	2	3	3	2	2	2	3	2	2
3	3	2	2	1	2	1	4	3	2	1	2
4	1	3	2	1	2	4	1	2	1	2	3	1	2	1	3
5	1	3	1	3	4	4	1	1	2	1
6	3	1	3	2	3	2	2	2	1	1	3	3	2
7	2	1	4	2	1	3	3	3	2	3	1	2
8	2	1	3	4	2	3	2	1	1	1	1	3
9	2	3	2	1	2	4	2	2	3	1	3	3

определение конверта по The Free Dictionary

конверт

плоская бумажная обложка или обертка: положите письмо в конверт.
Не путать с: конверт — обернуть; сложить; скрывать; оградить: окружить территорию высокими стенами.

en · ve · lope

(ĕn′və-lōp ′, ŏn′-) n.

1. Плоский бумажный контейнер, особенно для писем, обычно с прорезиненным клапаном.

2. То, что обволакивает; упаковка.

3. Биология Изолирующая структура или оболочка, такая как мембрана или внешняя оболочка вируса.

4. Мешок с газом в воздушном шаре или дирижабле.

5. Набор ограничений, в рамках которых технологическая система, особенно самолет, может работать безопасно и эффективно.

6. Астрономия

а. Обычно сферическая область межзвездного вещества, окружающая формирующуюся звезду и взаимодействующая с гравитационным и радиационным полями звезды.

б. Кома кометы.

7. Математика Кривая или поверхность, касательная к каждому из семейства кривых или поверхностей.

Идиома: толкнуть конверт

Превысить или попытаться превысить существующие ограничения дисциплины или деятельности.

[французский конверт, от конверта до конверта , от старофранцузского конверта; см. конверт .]

Примечание по использованию: Некоторым людям не нравится произношение (ŏn′və-lōp ′), утверждая, что оно претенциозно из-за псевдо-французского языка и что в нем нет необходимости, поскольку существует совершенно допустимое английское произношение (n′və-lōp ′). Но произношение с (ŏn) становится все более приемлемым: в нашем опросе 1992 года 30 процентов пользователей использовали его исключительно, а еще 9 процентов использовали его время от времени; к 2011 году 46 процентов выбрали его в качестве предпочтительного произношения.Обе формы следует считать стандартными.

Словарь английского языка American Heritage®, пятое издание. Авторское право © 2016 Издательская компания Houghton Mifflin Harcourt. Опубликовано Houghton Mifflin Harcourt Publishing Company. Все права защищены.

конверт

(ˈɛnvəˌləʊp; ˈɒn-) n

1. плоское покрытие из бумаги, обычно прямоугольной формы, с клапаном, который можно загибать и запечатывать, используется для прикрепления письма и т. Д.

2. любое покрытие или обертка

3. (биология) биология любая ограждающая структура, такая как мембрана, оболочка или кожа

4. (аэронавтика) мешок, содержащий газ в баллоне

5. (математика) математика кривая или поверхность, касательная к каждой из группы кривых или поверхностей

6. (электроника) электроника герметичный стеклянный или металлический корпус клапана, электрический свет и т. д.

7. (Общая физика) Telecomm внешняя форма модулированной волны, образованная пиками последовательных циклов несущей волны

8. толкайте огибающую неформально , чтобы раздвинуть границы возможного

[C18: с французского enveloppe, с envelopper для обертывания; увидеть конверт; смысл 8 из авиационного жаргона, относящийся к графикам летно-технических характеристик самолетов]

Словарь английского языка Коллинза — полное и несокращенное, 12-е издание, 2014 г. © HarperCollins Publishers 1991, 1994, 1998, 2000, 2003, 2006, 2007, 2009, 2011, 2014

en • ve • lope

(ˈɛn vəˌloʊp, ˈɑn-)

1. плоский бумажный контейнер, как для письма или тонкой посылки, обычно. имеющий прорезиненный клапан или другие средства закрытия.

2. то, что обволакивает; обертка или окружающая обложка.

3. окружающая или ограждающая часть, например покров или внешняя мембрана.

4. Геом. Кривая или поверхность, касательная к каждому члену набора кривых или поверхностей.

5. тканевая структура, закрывающая газовый баллон аэростата.

6. сам газовый баллончик.

7. герметичный стеклянный или металлический корпус вакуумной трубки.

8. технические ограничения, в которых может безопасно эксплуатироваться воздушное судно или электронная система.

Идиомы:

раздвинуть границы, выйти за установленные пределы, например, в технологическом прогрессе или социальных инновациях.

[1700–10; enveloppe, производное от envelopper to envelop]

Оболочка здания — Infogalactic: ядро планетарного знания

Оболочка здания является физическим разделителем между кондиционированной и некондиционной средой здания, включая сопротивление воздуху, воде, теплу, ^[1] свету и шуму ^[2] передача.

Обсуждение

Оболочка здания — это все элементы внешней оболочки, которые поддерживают сухую, отапливаемую или охлаждаемую внутреннюю среду и способствуют контролю микроклимата. Проектирование ограждающих конструкций зданий — это специализированная область архитектурной и инженерной практики, которая опирается на все области строительной науки и контроля микроклимата в помещениях. ^[2]

Многие функции ограждающих конструкций здания можно разделить на три категории: ^[3]

Опора (для сопротивления и передачи механических нагрузок)
Управление (потоки материи и энергии всех типов)
Отделка (удовлетворение человеческих желаний внутри и снаружи)

Функция контроля лежит в основе хорошей производительности и на практике фокусируется в порядке важности на регулировании дождя, контроле воздуха, контроле тепла и контроле пара.^[3]

Контроль воды и водяного пара

Контроль дождя является самым фундаментальным, и для этого существует множество стратегий, а именно: идеальные барьеры, дренажные экраны и системы массового хранения / хранения. ^[4] Гидроизоляция и

Одно из основных предназначений кровли — водонепроницаемость. Две большие категории крыш — плоские и скатные. Плоские крыши на самом деле имеют наклон до 10 ° или 15 °, но построены так, чтобы противостоять стоячей воде. Скатные крыши предназначены для отвода воды, но не противостоят стоячей воде, которая может возникнуть во время ветрового дождя или ледяных завалов.Обычно скатные крыши жилых домов покрываются подкладочным материалом под кровельным материалом в качестве второй линии защиты. Внутренняя конструкция крыши также может вентилироваться, чтобы помочь удалить влагу от протечек и конденсации.

Стены не подвергаются такому воздействию воды, как крыши, но все же пропускают воду. Типы стеновых систем с точки зрения проникновения воды: барьер , дренаж и стены с поверхностным уплотнением . ^[5] Барьерные стены спроектированы так, чтобы вода могла впитываться, но не проникать в стену, и включают бетонные и некоторые каменные стены.Дренажные стены позволяют воде, которая просачивается в стену, стекать, например, через стенки полости. Дренажные стены также могут вентилироваться для облегчения сушки, например, дождевые фильтры и стеновые системы для выравнивания давления. Стены с герметичной поверхностью не допускают проникновения воды на внешнюю поверхность сайдингового материала. Как правило, большинство материалов не остаются герметичными в течение длительного времени, и эта система очень ограничена, но обычное жилое строительство часто рассматривает стены как системы с герметичной поверхностью, основанные на сайдинге и нижнем слое, иногда называемом оберткой.

Влага может проникать в подвалы через стены или пол. Гидроизоляция подвала и дренаж сохраняют стены сухими, а под полом необходим влагозащитный барьер.

Контроль воздуха

Основная статья: Воздушный барьер

Контроль воздушного потока важен для обеспечения качества воздуха в помещении, контроля энергопотребления, предотвращения конденсации (и, таким образом, обеспечения долговечности) и обеспечения комфорта. Управление движением воздуха включает поток через ограждение (совокупность материалов, выполняющих эту функцию, называется системой воздушного барьера) или через компоненты самой оболочки здания (межстенное пространство), а также во внутреннее пространство и из него (которое может сильно повлиять на характеристики теплоизоляции здания).Следовательно, управление воздухом включает в себя управление ветровым потоком ^[6] (холодный воздух, проходящий через изоляцию) и конвективными контурами, которые представляют собой движения воздуха внутри стены или потолка, которые могут привести только к 10-20% потерям тепла. ^[7]

Физические компоненты оболочки включают фундамент, крышу, стены, двери, окна, потолок и связанные с ними барьеры и изоляцию. Размеры, характеристики и совместимость материалов, процесс изготовления и детали, соединения и взаимодействия являются основными факторами, определяющими эффективность и долговечность системы ограждающих конструкций здания.

Общие меры эффективности оболочки здания включают физическую защиту от погодных условий и климата (комфорт), качество воздуха в помещении (гигиена и здоровье населения), долговечность и энергоэффективность. Для достижения этих целей все системы ограждающих конструкций здания должны включать прочную конструкцию, плоскость дренажа, воздушный барьер, тепловой барьер и могут включать пароизоляцию. Контроль влажности (например, защита от влаги) важен во всех климатических условиях, но особенно требовательны холодный и жаркий влажный климат.^[8]

Тепловая оболочка

Тепловая оболочка , или слой управления тепловым потоком, является частью оболочки здания, но может находиться в другом месте, например, на потолке. Разницу можно проиллюстрировать, поняв, что утепленный чердачный пол является основным терморегулирующим слоем между внутренней и внешней частью дома, в то время как вся крыша (от поверхности черепицы до внутренней окраски потолка) составляет здание. конверт.^[9]

Термография ограждающих конструкций здания включает использование инфракрасной камеры для наблюдения за температурными аномалиями на внутренних и внешних поверхностях конструкции. Анализ инфракрасных изображений может быть полезен при выявлении проблем с влажностью, вызванных проникновением воды или внутриклеточной конденсацией. ^[10]

См. Также

Список литературы

↑ Кливленд, Катлер Дж. И Кристофер Г. Моррис. «Building envelopergy . Расширенное издание. Берлингтон: Эльзевир, 2009.Распечатать.
↑ ^2,0 ^2,1 Сайед, Асиф. Передовые строительные технологии для устойчивого развития . Хобокен, штат Нью-Джерси: John Wiley & Sons, Inc., 2012. 115. Печать.
↑ ^3,0 ^3,1 Straube, J.F., Burnett, E.F.P. Строительная наука для строительства корпусов . Building Science Press, Westford, 2005.

↑ 11. Штраубе, Дж. Ф., Бернетт, Э. Ф. П., «Контроль дождя и стратегии проектирования». Журнал теплоизоляции и ограждающих конструкций зданий , июль 1999 г., стр.41-56.
↑ разные авторы. Методические указания по оценке состояния внешней оболочки здания . Рестон, Вирджиния: Американское общество инженеров-строителей, 2000. 4. Print.
↑ Хенс, Хьюго С.Л.К. Проект здания, основанный на характеристиках 2: От конструкции с деревянным каркасом до перегородок . Берлин: Эрнст, Уильям и сын, 2012. 10. Печать.
↑ Харрье, Д. Т., Г. С. Датт и К. Дж. Гэдсби, «Тепловые потери в зданиях с конвективным контуром». Национальная лаборатория Ок-Ридж.1985. Печать.
↑ Лстибурек, Джозеф У. и Джон Кармоди. Справочник по контролю влажности: принципы и практика для жилых и малых коммерческих зданий . Нью-Йорк: Ван Ностранд Рейнхольд, 1993. 88. Печать.
↑ Влит, Виллем. Жилищная энциклопедия . Thousand Oaks, Calif .: Sage, 1998. 139. Print.
↑ Хунаиди, Усама. Методы обнаружения утечек в пластиковых водопроводных трубах . Денвер, штат Колорадо: Исследовательский фонд AWWA, 1999.57. Печать.

    13. Справочник ASHRAE, 2015 г., Приложения для ОВК, Глава 44, Строительные ограждающие конструкции

Внешние ссылки

HVAC (Отопление, вентиляция и кондиционирование)
Основные концепции
Технологии
Компоненты
Измерение и контроль
Профессии, ремесла и услуги
Отраслевые организации
Здоровье и безопасность
См. Также

% PDF-1.7
%
4032 0 объект
>
endobj

xref
4032 85
0000000016 00000 н.
0000004368 00000 н.
0000004691 00000 н.
0000004745 00000 н.
0000004875 00000 н.
0000005278 00000 н.
0000005317 00000 п.
0000005367 00000 н.
0000005482 00000 н.
0000006392 00000 п.
0000007067 00000 н.
0000007338 00000 н.
0000007998 00000 н.
0000008485 00000 н.
0000008742 00000 н.
0000009320 00000 н.
0000009797 00000 н.
0000010048 00000 н.
0000010612 00000 п.
0000011001 00000 п.
0000060229 00000 п.
0000089962 00000 н.
0000123704 00000 н.
0000126355 00000 н.
0000126412 00000 н.
0000141686 00000 н.
0000141944 00000 н.
0000142320 00000 н.
0000188789 00000 н.
0000277247 00000 н.
0000277761 00000 н.
0000278981 00000 н.
0000279252 00000 н.
0000279573 00000 н.
0000279624 00000 н.
0000279699 00000 н.
0000279781 00000 н.
0000279921 00000 н.
0000279978 00000 н.
0000280158 00000 н.
0000280215 00000 н.
0000280375 00000 н.
0000280432 00000 н.
0000280572 00000 н.
0000280629 00000 н.
0000280741 00000 н.
0000280799 00000 н.
0000280911 00000 н.
0000280968 00000 н.
0000281096 00000 н.
0000281153 00000 п.
0000281289 00000 н.
0000281347 00000 н.
0000281491 00000 н.
0000281549 00000 н.
0000281687 00000 н.
0000281803 00000 н.
0000281911 00000 н.
0000281968 00000 н.
0000282080 00000 н.
0000282137 00000 н.
0000282291 00000 н.
0000282348 00000 п.
0000282452 00000 н.
0000282680 00000 н.
0000282802 00000 н.
0000282858 00000 н.
0000282968 00000 н.
0000283024 00000 н.
0000283140 00000 н.
0000283196 00000 н.
0000283314 00000 н.
0000283370 00000 н.
0000283427 00000 н.
0000283484 00000 н.
0000283542 00000 н.
0000283686 00000 н.
0000283744 00000 н.
0000283872 00000 н.
0000283930 00000 н.
0000284080 00000 н.
0000284138 00000 п.
0000284196 00000 н.
0000004118 00000 п.
0000002041 00000 н.
трейлер
] / Назад 4264311 / XRefStm 4118 >>
startxref
0
%% EOF

4116 0 объект
> поток
hV {PTνewA]
HТ @] XWZu / q ֪ xA; C2L5`㊱,: b | 4E- & 1) C ܻ l3z = w} g

TPS — названия, цели и объемы

III.Названия, цели и объемы деятельности, ноябрь 2020 г.

Руководство ASHRAE 0-2019 — Опубликованное руководство. (Заменяет директиву ASHRAE 0-2013)
Процесс ввода в эксплуатацию

1. Цель
1.1 Целью данного руководства является описание Процесса ввода в эксплуатацию (Cx), позволяющего проверить, что объект и его системы соответствуют Проектным требованиям Заказчика (OPR).
2. Объем
2.1 Процедуры, методы и требования к документации в этом руководстве описывают каждый этап реализации проекта и связанные с ним процессы ввода в эксплуатацию от предварительного проектирования до размещения и эксплуатации, без учета конкретных элементов, узлов или систем .
2,2 В данном руководстве предусмотрено следующее:

Обзор деятельности в процессе ввода в эксплуатацию
Описание процессов ввода в эксплуатацию для каждой фазы проекта
Требования к приемке на каждом этапе
Требования к документации на каждом этапе
Требования к обучению персонала по эксплуатации и техническому обслуживанию (ЭиТО)

Директива ASHRAE 0-2019 — Директива 0 по непрерывному обслуживанию. SSPC 300 должен быть осведомленным комитетом проекта по поддержанию Руководства 0 (утверждено в июне 2016 г.). Пересмотренный TPS утвержден 1 февраля 2020 г.
Процесс ввода в эксплуатацию новых зданий и новых систем

Цель: В данном руководстве рекомендуются меры, которые превышают минимальные требования, содержащиеся в стандарте ASHRAE 202. В этом руководстве описывается процесс ввода в эксплуатацию (Cx) для проверки того, что здание и его системы соответствуют проектным требованиям заказчика (OPR).

Объем:
2,1 Процедуры, методы и требования к документации в этом руководстве описывают каждый этап реализации проекта и связанные с ним процессы ввода в эксплуатацию и объем от предварительного проектирования до истечения срока гарантии для введенных в эксплуатацию систем для новых зданий, капитального ремонта и дополнения к существующим зданиям.

2,2 В данном руководстве предусмотрено следующее:

Обзор процессов ввода в эксплуатацию
Описание процессов ввода в эксплуатацию для каждой фазы проекта
Требования к приемке на каждом этапе
Требования к документации на каждом этапе
Требования к обучению персонала по эксплуатации и техническому обслуживанию (ЭиТО)
Требования к начальному внедрению текущего процесса ввода в эксплуатацию

Директива ASHRAE 0.2-2015 Опубликованное руководство.
Процесс ввода в эксплуатацию существующих систем и узлов

1. Цель
1.1 Целью данного руководства является описание процедур, методов, документации, требований и физических действий процесса ввода в эксплуатацию (Сх) для существующих зданий, систем и сборок с использованием принципов, разработанных в Директива ASHRAE 0, Процесс ввода в эксплуатацию .

2.Область применения
2,1 Это руководство применимо к существующим зданиям, системам и агрегатам.

Директива 0.2-2015R — Проект доработки утвержден SSPC 300 в марте 2018 года с тем же TPS. SSPC 300 должен быть осведомленным комитетом проекта по пересмотру и поддержанию Руководства 0.2 (утверждено в июне 2016 г.). Пересмотренное руководство будет переведено на постоянное обслуживание после публикации пересмотренного издания (утверждено в июне 2019 г.).
Процесс ввода в эксплуатацию существующих систем и узлов

Рекомендации ASHRAE 1.1-2007 — Опубликованное руководство (заменяет директиву ASHRAE 1-1996)
Технические требования к HVAC & R для процесса ввода в эксплуатацию

1. НАЗНАЧЕНИЕ: Целью данного руководства является описание технических требований к применению процесса ввода в эксплуатацию, описанного в директиве ASHRAE 0-2005, которая будет проверять, что отопление, вентиляция, кондиционирование и охлаждение (HVAC & R) системы соответствуют требованиям Заказчика к проекту.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:

2,1 Процедуры, методы и требования к документации в этом руководстве Опишите применение процесса ввода в эксплуатацию для каждой фазы реализации проекта от предварительного проектирования до размещения и эксплуатации владельцем для всех типов и размеров систем отопления, вентиляции и кондиционирования воздуха для поддержки деятельности процесса ввода в эксплуатацию. описано в Руководстве ASHRAE 0-2005, Процесс ввода в эксплуатацию (опубликовано NIBS как Рекомендация 0-2005, Общий процесс ввода в эксплуатацию здания.) Сюда входят требования для

(a) Системы отопления, вентиляции и кондиционирования воздуха для полной поддержки процесса ввода в эксплуатацию
(b) проверка на каждом этапе процесса ввода в эксплуатацию
(c) приемка на каждом этапе
(d) документация на каждом этапе
(e) руководство по системам и
(f) обучение персонала, обслуживающего и обслуживающего персонал, и людей

2,2 Процедуры, методы и требования к документации применяются к новому строительству и текущим операциям по вводу в эксплуатацию или требованиям всех или части зданий и сооружений.Они также могут применяться в проектах реконструкции, ввода в эксплуатацию или повторного ввода в эксплуатацию.

Руководство 1.1-2007R –Пересмотр проекта утвержден 2 февраля 2011 г. (Лас-Вегас) с тем же TPS. SSPC 300 должен быть осведомленным комитетом проекта по пересмотру и поддержанию Руководства 1.1 (утверждено в июне 2016 г.). Пересмотренное руководство будет переведено на постоянное обслуживание после публикации пересмотренного издания (утверждено в июне 2019 г.).
HVAC & R Технические требования к процессу ввода в эксплуатацию

Рекомендации ASHRAE 1.2-2019 Опубликованное руководство
Технические требования к процессу ввода в эксплуатацию для существующих систем и узлов HVAC & R

1. Цель
1.1 Целью данного руководства является обеспечение требований к применению процесса ввода в эксплуатацию (Cx), описанного в директиве 0.2 ASHRAE, к существующим системам отопления, вентиляции, кондиционирования и охлаждения (HVAC & R). и сборки.

2. Сфера действия
2.1 Это руководство применяется к процедурам, методам и требованиям к документации для каждого этапа процесса ввода в эксплуатацию (Cx), применяемого к существующим системам и узлам HVAC & R, включая:
a. Разработка целей и текущих требований к объектам (CFR)
b. Обнаружение и оценка имеющейся документации для существующих систем HVAC & R
c. Оценка состояния существующих систем HVAC & R
d. Разработка приоритетного плана Cx, включая график и бюджетную смету
e.Разработка рекомендаций
ф. Выполнение рекомендаций
г. Проверка выполненных рекомендаций
час. Разработка системного руководства
i. Обучение персонала объекта
j. Разработка Cx Reports
k. Текущие пусконаладочные работы (OCx)

2,2 В данном руководстве основное внимание уделяется следующему:
a. Энергопотребление
б. Эксплуатация и техническое обслуживание (O&M)
c. Качество окружающей среды в помещении (IEQ)

SSPC 300 для ознакомления проектного комитета по пересмотру и поддержанию Руководства 1.2 (утвержден в июне 2016 г.). Руководство будет помещено на постоянное обслуживание после публикации следующего пересмотренного издания (утверждено в июне 2019 г.).

Директива ASHRAE 1.3-2018 — Опубликованная директива
Тренинг по эксплуатации и техническому обслуживанию зданий для процесса ввода в эксплуатацию систем отопления, вентиляции и кондиционирования воздуха

1. ЦЕЛЬ: Целью данного руководства является предоставление методологий и форматов для разработки планов обучения, проведения программ обучения и документирования результатов обучения по эксплуатации и техническому обслуживанию систем отопления, вентиляции и кондиционирования воздуха в зданиях во время процесса ввода в эксплуатацию (Cx).

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 Процедуры, методы и требования к документации в этом руководстве охватывают разработку планов обучения, сборку и подготовку учебных материалов, а также проведение программ обучения для персонала по эксплуатации и техническому обслуживанию (O&M) HVAC & R.

2,2 Руководство касается
a) разработки требований и планов обучения;
б) проверка потребностей и результатов обучения персонала;
c) форматы обучения и примеры записей об обучении;
г) источники и разработка учебных материалов;
д) методы проведения обучения;
е) оценка программ обучения;
г) запись обучения.

SSPC 300 для ознакомления проектного комитета по пересмотру и поддержанию Руководства 1.3 (утверждено в июне 2016 г.). Руководство будет помещено на постоянное обслуживание после публикации следующего пересмотренного издания (утверждено в июне 2019 г.).

Директива ASHRAE 1.4-2019 — Опубликованное руководство (заменяет директиву ASHRAE 1.4-2014)
Подготовка руководств по системам для производственных объектов

1. НАЗНАЧЕНИЕ:
Это руководство описывает процедуры для создания Системного руководства в качестве ресурса для обучения, эксплуатации, технического обслуживания и модернизации оборудования.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:

Это руководство применяется к информации, полученной при планировании, вводе в эксплуатацию, проектировании, строительстве, испытаниях и обучении, а также при планировании операций для новых, отремонтированных и существующих объектов, оборудования и сборок.

SSPC 300 для ознакомления проектного комитета по пересмотру и поддержанию Руководства 1.4 (утверждено в июне 2016 г.). Положение 1.4 по непрерывному обслуживанию.

Рекомендации ASHRAE 1.5-2017 — Опубликованное руководство (заменяет директиву ASHRAE 1.5-2012)
Процесс ввода в эксплуатацию систем контроля дыма

1. НАЗНАЧЕНИЕ: Целью данного руководства является предоставление методов проверки и документирования того, что характеристики систем управления задымлением соответствуют замыслу проекта.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 Настоящее руководство охватывает все типы систем управления задымлением, а также: (а) документацию о требованиях к размещению и использованию и допущениях при проектировании системы, (б) документацию о замысле проекта, описании системы и работе, (c) тестирование функциональных характеристик и документация, необходимые для оценки приемки системы, и (d) тестирование интеграции с другими системами здания, которые влияют на производительность системы управления задымлением, например, обнаружение пожара и сигнализация, HVAC, средства управления, источники питания и разделения.

2.2 Методы ввода в эксплуатацию HVAC и других систем здания не рассматриваются в данном руководстве, за исключением случаев, предусмотренных в 2.1 (d). Методы ввода в эксплуатацию систем HVAC приведены в Руководстве ASHRAE 1-1989.

SSPC 300 для ознакомления проектный комитет по пересмотру и поддержанию Руководства 1.5 (утвержден в июне 2016 г.). Руководство будет помещено на постоянное обслуживание после публикации следующего пересмотренного издания (утверждено в июне 2019 г.).

Рекомендации ASHRAE 1.6P Предлагаемое руководство, утверждено 4 ноября 2017 г. SSPC 300 для разработки Руководства 1.6P.
Ввод в эксплуатацию центров обработки данных

1. НАЗНАЧЕНИЕ:
Данное руководство обеспечивает техническую поддержку для применения процесса ввода в эксплуатацию в центрах обработки данных.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
Это руководство:
2.1 Предоставляет помощь в применении директивы 0 ASHRAE или стандарта 202 ASHRAE в центрах обработки данных;
2.2 Решает проблемы процесса ввода в эксплуатацию, характерные для центров обработки данных;
2.3 Оказывает техническую поддержку при вводе дата-центров в эксплуатацию;
2,4 Предназначен для использования в новых и существующих зданиях;
2,5 Относится к вспомогательной инфраструктуре центра обработки данных, но не к сетям оборудования передачи данных.

ASHRAE Guideline 2-2010 (RA2014) — Опубликованное руководство. Подтверждение директивы ASHRAE 2-2010.
Инженерный анализ экспериментальных данных

1.НАЗНАЧЕНИЕ:
Целью этого документа является предоставление руководящих указаний по планированию, анализу данных и составлению отчетов о неопределенности экспериментов.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
Определены соответствующие термины и рекомендованы статистически обоснованные процедуры и формулы для оценки экспериментальных данных, касающихся отопления, вентиляции, кондиционирования и охлаждения (HVAC & R). Приведены многочисленные примеры, иллюстрирующие анализ экспериментальных данных.

Руководство ASHRAE 4-2019 — Опубликованное руководство.. (Заменяет директиву ASHRAE 4-2008)
Подготовка документации по эксплуатации и техническому обслуживанию для систем отопления, вентиляции и кондиционирования воздуха

1. НАЗНАЧЕНИЕ: Руководить лицами, ответственными за проектирование, строительство и ввод в эксплуатацию систем отопления, вентиляции и кондиционирования воздуха в зданиях, при подготовке и доставке документации по эксплуатации и техническому обслуживанию (O&M), которая:

(a) прост в использовании,
(b) прост в подготовке и обновлении,
(c) предоставляет точную и адекватную информацию, а
(d) доставляется вовремя.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ: Это руководство охватывает содержание формата, доставку и обслуживание документации по эксплуатации и техническому обслуживанию систем отопления, вентиляции и кондиционирования воздуха, которая обычно предоставляется членами проектной и строительной бригады.

ASHRAE Guideline 6-2015 — Опубликованное руководство.
Информация о хладагентах, рекомендованная для разработки продуктов и стандартов

1. НАЗНАЧЕНИЕ
(a) В данном руководстве определены типы данных о хладагенте, которые могут потребоваться инженерам по разработке продукции и системному проектированию, стандарты ASHRAE и соответствующие коды для успешного применения хладагента в холодильном оборудовании или оборудовании для кондиционирования воздуха.

(b) Это руководство также предоставляет поставщикам хладагентов и исследователям примеры методов измерения, предыдущих исследований и желаемых уровней точности для различных свойств хладагента.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ
2.1 В данном руководстве перечислены типы информации о хладагентах, рекомендуемые как минимум, необходимый для исследований и разработок хладагентов, коммерческого применения или использования в стандартах ASHRAE.

2,2 В этом руководстве приведены данные о свойствах жидкостей, используемых в качестве хладагентов в системах отопления, вентиляции и кондиционирования воздуха.К ним относятся насыщенные и ненасыщенные галогенуглеводороды, насыщенные и ненасыщенные углеводороды, простые эфиры и неорганические соединения (такие как аммиак и диоксид углерода).

2,3 В руководстве также рассматриваются:
(a) основные химические данные;
(b) данные о теплофизических свойствах;
(c) данные о совместимости материалов и
(d) информация о безопасности, здоровье и окружающей среде.

2,4 Приводятся предлагаемые точности и методы, которые могут быть использованы при получении данных, или ссылки на применимые стандарты или другие источники.

GPC 6-2015R — Ревизионная комиссия утвердила в ноябре 2020 года такой же TPS.
Информация о хладагентах, рекомендованная для разработки продуктов и стандартов

Руководство ASHRAE 10-2016- Опубликованное руководство. Заменяет директиву ASHRAE 10-2011.
Взаимодействия, влияющие на достижение приемлемых внутренних условий

1. НАЗНАЧЕНИЕ: Обеспечить руководство относительно факторов и их взаимодействия, поскольку они влияют на условия окружающей среды в помещении, приемлемые для людей, находящихся в помещении, с точки зрения комфорта и здоровья.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:

2.1 В данном руководстве содержатся рекомендации относительно факторов и их взаимодействия, включая тепловой комфорт, качество воздуха в помещении, звук и вибрацию, а также неионизирующее электромагнитное излучение (включая видимый свет).

2,2 Настоящее руководство распространяется на проектирование, строительство, ввод в эксплуатацию, эксплуатацию и обслуживание зданий.

2.3 Это правило распространяется на все внутренние или закрытые помещения, в которых могут находиться люди.

Исключений:

Зоны зданий, предназначенные в первую очередь для производства, коммерческой обработки и промышленной переработки
Гаражи
Складские помещения, предназначенные только для случайного использования людьми
Другие подобные закрытые помещения, не предназначенные преимущественно для проживания людей

SGPC 10 для поддержания и изменения Руководства 10. Руководство 10 по непрерывному техническому обслуживанию. SGPC 10 авторизован 01.10.2010.
Взаимодействия, влияющие на достижение приемлемых внутренних условий

Руководство ASHRAE 11-2018 — Опубликованное руководство. Заменяет Директиву-11-2009.
Полевые испытания компонентов системы управления HVAC

1. НАЗНАЧЕНИЕ: В данном руководстве описана процедура полевых испытаний и регулировки компонентов управления, используемых в системах отопления, вентиляции, кондиционирования и охлаждения (HVAC & R) зданий.

2.ОБЛАСТЬ ПРИМЕНЕНИЯ: Настоящее руководство охватывает процедуры, форматы и методы, необходимые для оценки и документирования характеристик устройств и систем, управляющих системами HVAC & R.

ASHRAE Guideline 12-2020 — Опубликованное руководство. Заменяет директиву ASHRAE 12-2000.
Управление риском легионеллеза, связанного с системами водоснабжения зданий

1. НАЗНАЧЕНИЕ: Целью данного руководства является предоставление информации и рекомендаций по борьбе с легионеллезом, связанным с системами водоснабжения зданий.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 Настоящее руководство применяется к новым и существующим централизованным системам холодного и горячего питьевого водоснабжения зданий и к системам непитьевого водоснабжения в коммерческих, институциональных, многоквартирных жилых и промышленных зданиях, занимаемых людьми. , включая, но не ограничиваясь, гостиницы, офисные здания, больницы и другие медицинские учреждения, вспомогательные жилые учреждения, школы, университеты, коммерческие здания, промышленные здания и централизованные системы в многоквартирных жилых домах.Хотя здания с нецентрализованными системами водоснабжения и жилые дома на одну семью не включены, некоторая информация может быть полезна для таких систем водоснабжения зданий.

2.2 Это руководство предназначено для использования владельцами зданий и лицами, занимающимися проектированием, строительством, установкой, вводом в эксплуатацию, управлением, эксплуатацией, техническим обслуживанием и обслуживанием централизованных систем водоснабжения зданий, а также производителями сопутствующего оборудования.

2.3 Это руководство также предназначено для использования на практике стандарта 188 ANSI / ASHRAE «Легионеллез: управление рисками для систем водоснабжения зданий».

Руководство ASHRAE 12-2020 — Руководство 12 по непрерывному техническому обслуживанию (утверждено в марте 2020 г.). SSPC 188 — компетентный комитет проекта, ответственный за соблюдение Руководства 12 (утверждено в феврале 2011 г.).

ASHRAE Guideline 13-2015 — Опубликованное руководство.(Заменяет Директиву 13-2013)
Определение систем автоматизации зданий

1. НАЗНАЧЕНИЕ: Цель данного руководства — предоставить рекомендации по разработке спецификаций для систем автоматизации зданий в приложениях управления отоплением, вентиляцией и кондиционированием воздуха (HVAC), а также рекомендации по определению интеграции других систем здания. в систему автоматизации здания.
2. ОБЛАСТЬ ПРИМЕНЕНИЯ: Настоящее руководство содержит указания по определению следующих аспектов системы автоматизации здания:

Прямое цифровое управление (DDC) для функций контроля, мониторинга и управления оборудованием HVAC
Характеристики и установка оборудования DDC
Системное обучение
Системная архитектура
Структура ввода / вывода
Связь
Конфигурация программы
Тестирование системы
Документация
Интеграция с другими системами здания, такими как освещение, пожарная безопасность, безопасность жизни и средства управления оборудованием, установленным на заводе
Интеграция с другими приложениями корпоративного уровня, такими как системы управления предприятием, профилактическое обслуживание или энергоменеджмент.

Руководство не включает определение управления системами или оборудованием пожарной безопасности или безопасности жизнедеятельности, а также не включает определение систем безопасности или приложений уровня предприятия.

SGPC 13 для поддержания и изменения Руководства 13. Руководство по постоянному техническому обслуживанию.

Руководство ASHRAE 14-2014 — Опубликованное руководство. Заменяет директиву ASHRAE 14-2002.
Измерение экономии энергии, спроса и воды

1.НАЗНАЧЕНИЕ:
Цель этого документа — предоставить руководящие принципы для надежного измерения энергии, спроса и экономии воды, достигнутой в проектах по энергосбережению.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 В этом документе представлены процедуры для использования измеренных данных для выставления счетов до и после модернизации (например, кВтч, кВт, MCF, кГал), используемых для расчета экономии энергии, спроса и воды.

2,2 Процедуры:
(а) включают определение экономии энергии, спроса и воды на отдельных объектах или счетчиках.
(b) применяется ко всем видам энергии, включая электричество, газ, нефть, централизованное теплоснабжение / охлаждение, возобновляемые источники энергии; а также к воде и сточным водам. и
(c) охватывает все типы объектов: жилые, коммерческие, институциональные и промышленные.

2.3 Процедуры не включают:
(a) методологии выборки, используемые в крупномасштабных программах управления спросом,
(b) стандарты измерения или
(c) основные нагрузки промышленных процессов.

GPC 14-2014R — Ревизионная комиссия одобрена 28.06.2017 с тем же TPS.
Измерение экономии энергии, спроса и воды

ASHRAE Guideline 16-2018 — Опубликованное руководство. (Заменяет директиву ASHRAE 16-2014)
Выбор наружных, возвратных и разгрузочных заслонок для систем экономайзера на стороне воздуха

1. НАЗНАЧЕНИЕ: Настоящее руководство обеспечивает основу для выбора и определения размеров регулирующих заслонок (наружных, возвратных и разгрузочных), обычно используемых в установках и системах кондиционирования воздуха постоянного и переменного объема (VAV) с боковые экономайзеры.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:

2.1 Настоящее руководство охватывает применение регулирующих заслонок смешанного воздуха в приточно-вытяжных установках и системах, которые включают системы экономайзера на стороне воздуха для охлаждения.

2.2 В данном руководстве рассматривается выбор регулирующих заслонок на основе характеристик заслонки и падения давления на заслонке.

2,3 Настоящее руководство не распространяется на заслонки, используемые в других местах в системах отопления, вентиляции и кондиционирования воздуха (HVAC).

2,4 Это руководство не распространяется на смешивание воздуха.

ASHRAE Guideline 20-2010 (RA2016) — Опубликованное руководство.
Документирование рабочих процессов HVAC & R и требований к обмену данными

1. НАЗНАЧЕНИЕ: Определить систематическую процедуру для документирования рабочих процессов (сценариев использования) и требований к обмену данными для конкретных операций HVAC & R.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ: Настоящее руководство

Определяет методы документирования сценариев использования и требований к обмену данными, относящимися к деятельности по ОВКиВ, включая оборудование, системы, услуги по проектированию и другие услуги в течение жизненного цикла капитальных объектов.В документации по вариантам использования будет использоваться терминология экспертов в предметной области и единый формат, чтобы облегчить рассмотрение и принятие участниками отрасли
Описывает процедуры веб-управления сценариями использования для поддержки разработки официальных определений данных и внедрения в отраслевое программное обеспечение HVAC & R.

Рекомендации ASHRAE 21-2018 (стандарт IEEE 1635-2018) — Опубликованные рекомендации. Заменяет директиву ASHRAE 21-2012 (стандарт IEEE 1635-2012.
Руководство по вентиляции и терморегулированию аккумуляторов для стационарных приложений

1. НАЗНАЧЕНИЕ: Цель этого документа — предоставить проектировщикам и пользователям систем отопления, вентиляции и кондиционирования воздуха (HVAC) и пользователям информацию и рекомендации относительно вентиляции и регулирования температуры в стационарных аккумуляторных установках.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ: его руководство обсуждает вентиляцию и терморегулирование стационарных аккумуляторных систем применительно к следующему:

Свинцово-кислотные батареи с вентиляцией (залитые) (VLA)
Свинцово-кислотный с клапаном (VRLA)
Никель-кадмиевые батареи (NiCd)

Для каждой категории описываются как технология, так и конструкция батареи, чтобы облегчить понимание пользователем экологических проблем, связанных с каждым типом технологии.

В объем данного документа входят только стационарные батареи в условиях предполагаемого использования. Идентифицированы несколько режимов работы.

Методы вентиляции, описанные в этом руководстве, представляют собой «передовой опыт», основанный на информации, доступной на момент разработки этого документа. Пользователь должен оценивать эти методы с учетом своего опыта эксплуатации, условий эксплуатации, количества и размера аккумуляторных систем, рекомендаций производителя, ресурсов и потребностей в создании среды, которая максимизирует безопасность и способствует оптимальной работе оборудования.Эти рекомендации были разработаны без учета экономики, доступности оборудования и персонала или относительной важности приложения. Проектирование системы вентиляции для конкретной аккумуляторной установки требует рассмотрения всех вопросов, а не только технических вопросов, рассмотренных в этом документе .

GPC 21-2016R (Стандарт IEEE 1635-2012) — Ревизионная комиссия утверждена в июне 2020 г.
Руководство по вентиляции и терморегулированию аккумуляторов для стационарных применений

Руководство ASHRAE 22-2012 — Опубликованное руководство.(Заменяет Директиву 22-2008).
Приборы для мониторинга эффективности центральной установки охлажденной воды

1. НАЗНАЧЕНИЕ: В данном руководстве определены рекомендуемые методы измерения тепловой нагрузки и энергопотребления установки с охлажденной водой, а также для расчета эффективности установки с охлажденной водой.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:

2,1 Это руководство включает

(a) рекомендации по методам и устройствам, используемым для измерения потребления электроэнергии, расхода и температуры жидкости, и
(b) процедур для сбора необходимых данных и расчета эффективности системы.

2,2 Эти процедуры предназначены для конкретного приложения. Они не обсуждают сравнение собранных данных между разными сайтами и не рекомендуют применять полученные данные таким образом.

2.3 Процедуры тоже не обсуждаю

(a) любые установки, кроме установок с водяным охлаждением с электрическим приводом, (b) проектирование и эксплуатация центральных установок охлажденной воды, за исключением рекомендаций по приборам, используемым для определения эффективности установки, или
(c) выбор, применение или эксплуатация системные компоненты.

GPC 22-2012R — Ревизионная комиссия утверждена Комитетом по стандартам 01.07.2015. Пересмотренный TPS утвержден 22 июня 2019 г.
Приборы для мониторинга эффективности ЦОУ

1. НАЗНАЧЕНИЕ
В данном руководстве определены рекомендуемые методы для определения тепловой нагрузки, энергопотребления и эффективности установки охлажденной воды.

Настоящее руководство определяет:

рекомендуемые системы измерения и методы расчета для определения потребления энергии и тепловых потоков для охлаждения и обогрева, и
процедур для сбора тестовых данных и расчета эффективности системы.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ
2.1 Настоящее руководство применимо к:

установки охлажденной воды, использующие любой тип системы охлаждения жидкости , как определено в Разделе 3, и
установки с охлажденной водой, использующие любую жидкость , как определено в разделе 3, для передачи тепловой энергии.

2,2 Это правило не распространяется на:

проектирование или эксплуатация установок охлажденной воды, или
выбор, применение или работа компонентов системы.

Руководство ASHRAE 23-2016 — Опубликованное руководство.
Руководство по проектированию и применению оборудования отопления, вентиляции и кондиционирования воздуха для пассажирских железнодорожных транспортных средств

1. ЦЕЛЬ: Установить минимальные рекомендуемые руководящие принципы проектирования, необходимые для достижения приемлемого уровня производительности и безопасности для оборудования отопления, вентиляции и кондиционирования воздуха, используемого на железнодорожных пассажирских транспортных средствах, работающих в уникальных и сложных условиях железнодорожных транспортных систем.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ: Настоящее Руководство распространяется на железнодорожные пассажирские транспортные средства, используемые в регулярных рейсах общественного транспорта. Рекомендации будут касаться условий окружающей среды, конфигурации оборудования, фильтрации воздуха, контроля температуры и влажности, определения и проверки мощности нагрева и охлаждения, стандартов вентиляции, критериев комфорта пассажиров, материалов, упаковки, шума, вибрации и ударов, выбора хладагента, энергоэффективности. , защита от коррозии, требования к напряжению и электричеству, электропитание и электромагнитные помехи.

GPC 23-2016R — Комитет по ревизии утвержден 1 февраля 2020 г.
Руководство по проектированию и применению оборудования для отопления, вентиляции и кондиционирования воздуха для пассажирских железнодорожных вагонов

Директива ASHRAE 27-2019 — Опубликованная директива
Процедуры измерения газообразных загрязняющих веществ в коммерческих зданиях

1. НАЗНАЧЕНИЕ: В данном руководстве представлены рекомендуемые процедуры для эффективного измерения концентраций газов и паров в воздухе внутри коммерческих зданий.Его цель состоит в том, чтобы обеспечить последовательные процедуры, которым необходимо следовать, чтобы полевые измерения концентраций загрязняющих веществ были точными и воспроизводимыми, избегая типичных проблем, которые могут привести к ненадежным или противоречивым результатам., А также рекомендуют методы отбора проб, места отбора проб в оборудовании и помещениях, требования к отбору проб и критерии для анализа данных.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ: В этом документе содержится руководство по процедурам, которым необходимо следовать при измерении концентраций загрязняющих веществ в газовой фазе в коммерческих зданиях.Предметные измерения — это те, которые используются для установления существующих, исходных или измененных условий в зависимости от систем здания или внутренней среды. Методы, описанные в этом руководстве, делают упор на получение значимых данных в разумные сроки по разумной цене. Это правило не распространяется на промышленные или жилые здания. Он не касается:
(a) специального измерительного оборудования или устройств или
(b) калибровки инструментов.

Руководство ASHRAE 28-2016 — Опубликованное руководство.
Качество воздуха в коммерческих самолетах

1. НАЗНАЧЕНИЕ: Настоящее руководство является дополнением к стандарту ASHRAE 161 и предоставляет дополнительную информацию о качестве воздуха в самолетах-перевозчиках, а также об измерениях и испытаниях, связанных с качеством воздуха в самолетах.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ: 1) Настоящее руководство применимо к коммерческим пассажирским воздушным судам, перевозящим 20 или более пассажиров и сертифицированным в соответствии с Разделом 14 CFR Часть 25.

2) В данном руководстве рассматриваются химические, физические и биологические загрязнители, а также, помимо прочего, такие факторы, как влажность, температура и давление, которые могут повлиять на качество воздуха.

SSPC 161 , чтобы пересмотреть и поддерживать Указание 28. Указание 28 переведено на непрерывное техническое обслуживание в январе 2015 г.

Руководство ASHRAE 29-2019 — Опубликованное руководство . Заменяет Руководство ASHRAE 29-2009
Руководство по управлению рисками для общественного здоровья и безопасности в зданиях

1. ЦЕЛЬ: Обеспечить руководство по практической оценке, проектированию и реализации мер по снижению множественных рисков в новых и существующих зданиях.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 Это руководство содержит качественные и количественные методы управления риском чрезвычайных происшествий в зданиях. Конкретные проблемные области включают воздух, пищу и воду. Чрезвычайные события, рассматриваемые в данном руководстве, включают пожары, сейсмические события, выбросы химических и биологических веществ, взрыв и другие чрезвычайные опасности. Руководство будет рассматривать чрезвычайные происшествия с точки зрения множества опасностей и будет охватывать как преднамеренные, так и случайные происшествия.В руководстве рассматриваются аспекты характеристик здания, которые влияют на здоровье и безопасность пассажиров, в том числе при выходе; химическая, биологическая и радиологическая (CBR) защита; противопожарная защита; дымоудаление или продувка; фильтрация; качество воздуха; входные пути для загрязняющих веществ; и строительные конверты.

Руководство 32-2018 — Опубликованное руководство. Заменяет директиву ASHRAE 32-2012
Управление для устойчивой, высокопроизводительной эксплуатации и обслуживания

1.Назначение
Цель данного руководства — обеспечить руководство по достижению, поддержанию и постоянному совершенствованию устойчивых, высокопроизводительных зданий и строительных систем и узлов с помощью методов эксплуатации и технического обслуживания (O&M) с минимальными экономическими и экологическими затратами жизненного цикла при сохранении безопасности качество воздуха в помещении (IAQ) и функциональность, включая производительность.

2. Сфера применения
Настоящее руководство применяется к текущей практике эксплуатации строительных узлов и систем, особенно в отношении энергоэффективности, потребления воды, производительности, комфорта пассажиров, качества воздуха в помещении (IAQ), здоровья и безопасности.

Руководство 33-2013 (RA 2016) — Опубликованное руководство. (Подтверждение Руководства 33-2013)
Руководство по документированию внутреннего воздушного потока и переноса загрязняющих веществ Моделирование

1. НАЗНАЧЕНИЕ :

Это руководство устанавливает метод и формат для документирования входных данных, допущений, методов и выходных данных, используемых при проведении исследований по моделированию воздушного потока и переноса загрязняющих веществ в помещении.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ :

Это руководство применяется к применению моделирования воздушного потока и загрязнения для анализа качества воздуха в помещении, теплового комфорта, энергии и событий, связанных с химическими, биологическими и радиологическими агентами.

Это руководство применимо только к моделированию с использованием многозонных сетевых моделей, вычислительной гидродинамики (CFD) или их комбинации.

GPC 34P — Предлагаемое руководство Предлагаемое руководство утверждено (Сан-Антонио) 27.06.2012. Изменение TPS утверждено 28 февраля 2017 года.
Руководство по энергоэффективности для исторических зданий

Цель:
Целью данного руководства является предоставление обоснованных рекомендаций по методам, процессам и рабочим процессам, которых следует придерживаться при выполнении проектов и программ повышения энергоэффективности и энергосбережения, связанных с историческими зданиями, при минимальном нарушении исторического характера , характеристики и материалы (значение, ценность и качества) здания.

Объем:
2.1 Это правило применяется к зданиям, которые внесены в список исторических зданий или имеют право быть внесенными в список в соответствии с применимым законодательством в юрисдикции, в которой находится здание.

2,2 Настоящее руководство применяется к проектам, которые предназначены для улучшения:
1. энергоэффективности эксплуатации и обслуживания,
2. эффективности энергопотребляющих систем и оборудования здания и
3. энергоэффективность оболочки здания.

2,3 Настоящее руководство применяется к проектам, которые включают:
1. модификации и обновления оболочки для управления теплопередачей и влагообменом и ограничения проникновения воздуха, а также
2. добавление новых систем отопления, вентиляции и кондиционирования, систем обогрева или освещения технической воды, или модификация существующих систем для повышения энергоэффективности при сохранении или улучшении комфорта людей и качества окружающей среды в помещении.

GPC 35P — Предлагаемое руководство Предлагаемое руководство утверждено 26.06.2013 (Денвер)
Метод определения энергопотребления, вызванного устройствами очистки и фильтрации воздуха

НАЗНАЧЕНИЕ:
Целью данного руководства является разработать последовательную методологию определения энергопотребления, связанного с введением устройств очистки и фильтрации воздуха в воздушный поток.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 Настоящее руководство распространяется на устройства очистки воздуха для удаления твердых частиц и загрязняющих веществ в газовой фазе в системах общей вентиляции.
2,2 Это руководство не распространяется на устройства UV-C или устройства для очистки воздуха общей вентиляции с электрическим приводом.

Директива 36-2018 — Опубликованная директива
Высокопроизводительные последовательности операций для систем отопления, вентиляции и кондиционирования воздуха

1.НАЗНАЧЕНИЕ:
Цель данного руководства — обеспечить единообразную последовательность операций для систем отопления, вентиляции и кондиционирования воздуха (HVAC), которые предназначены для максимального повышения энергоэффективности и производительности системы HVAC, обеспечения стабильности управления и обеспечения реального своевременное обнаружение неисправностей и диагностика.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 В данном руководстве подробно описаны последовательности операций для систем HVAC.
2.2 В данном руководстве описаны функциональные тесты, которые при выполнении подтвердят выполнение последовательности операций.

SSPC 36 для пересмотра и поддержания Руководства 36. Руководство 36 помещено на постоянное техническое обслуживание Май 2018 г.

GPC 37P — Предлагаемое руководство Утверждено 2 июля 2014 г. (Сиэтл)
Руководство по применению бактерицидных ультрафиолетовых (УФ-C) устройств в воздухе (верхняя комната) для контроля передачи патогенов, переносимых по воздуху

1. НАЗНАЧЕНИЕ:
Целью данного руководства является предоставление информации и рекомендаций по дозировке, размещению и безопасному использованию устройств Upper-Air UV-C.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 Рекомендации применимы к пассивным и управляемым вентилятором УФ-устройствам с верхним воздухом.
2.2 Руководство касается надлежащих процедур установки, эксплуатации и технического обслуживания для безопасного использования этих устройств.

Руководство ASHRAE 38-2018 — Опубликованное руководство
Руководство по использованию металлических сосудов под давлением для испытаний материалов, используемых в холодильных системах

Цель: Настоящее руководство предназначено для установления процедуры испытаний с использованием металлических сосудов под давлением для оценки материалов, используемых в холодильных системах.Использование металлических сосудов позволит проводить испытания различных материалов, регулировать давление испытания, использовать реалистичный размер образца к соотношению масло / хладагент и другие аналитические тесты, такие как экстракция.

Область применения : В данном Руководстве описывается подготовка металлических сосудов под давлением и процедура заправки их хладагентом и исследуемыми материалами. Описана процедура нагрева металлического сосуда и регулирования давления.Оценки после испытаний могут быть выполнены количественно и / или качественно путем наблюдения за содержимым металлического сосуда для получения информации для определения совместимости, пригодности или химической стабильности материалов в среде хладагента. Описанный метод можно использовать для оценки многих различных типов материалов. В руководстве не описана подробная подготовка материалов для испытаний перед их помещением в металлический сосуд. Испытываемые материалы могут подвергаться старению в широком диапазоне температур и давлений, которые находятся в пределах безопасности емкости.Включены подробные меры безопасности. Правильное выполнение этого теста требует внимательного отношения к подробной экспериментальной технике и тщательного соблюдения процедур безопасности.

Директива ASHRAE 39-2017 — Опубликованная директива
Метод испытаний для измерения фракционированных составов смесей хладагентов

Цель: Цель данного руководства — рекомендовать единые методы и процедуры испытаний для экспериментального определения фракционированного (парового и жидкого) состава смесей хладагентов при моделировании утечки из контейнеров и оборудования при хранении, транспортировке, эксплуатации и обслуживании.Анализ фракционирования проводится для определения фракционированного состава наихудшего случая (WCFF) смеси хладагентов для присвоения классификации безопасности по воспламеняемости и токсичности в соответствии с критериями, установленными в стандарте 34 ANSI / ASHRAE. WCFF в отношении воспламеняемости является одним из двух составов хладагента смесь, которая проверяется на воспламеняемость для определения нижнего предела пламени хладагента, который используется вместе с теплотой сгорания при присвоении классификации безопасности горючей смеси хладагента.WCFF в отношении токсичности используется для определения класса безопасности токсичности смесей хладагентов, составным хладагентам которых не присвоен один и тот же класс группы безопасности по токсичности.

Область применения: Настоящее руководство определяет стандартизированное испытательное оборудование, метод и процедуры для экспериментального проведения анализа фракционирования смесей хладагентов, которые согласуются с их свойствами термодинамического парожидкостного равновесия (VLE): состав смесей хладагентов или
b) для проверки программ компьютерного моделирования, используемых для анализа фракционирования.

Руководство 40-2017 — Опубликованное руководство.
Описание холодильного масла

Назначение: Целью данного руководства является описание смазочных материалов, используемых в системах охлаждения и кондиционирования воздуха, на основе молекулярной структуры, физических свойств и химических свойств. Поскольку свойства обычно подобных смазочных материалов могут значительно различаться в зависимости от источника состава, такие термины, как «смазочные хладагенты», не имеют большого значения при определении таких материалов.В данном руководстве определены свойства, критичные для точной идентификации смазочно-охлаждающих материалов, а также признанные процедуры испытаний для определения этих свойств.

Объем:
2.1 Приложение. Настоящее руководство распространяется на смазочные материалы, используемые или предлагаемые в качестве компрессорных масел в холодильных системах.
2.2 Методы испытаний. В данном руководстве представлены признанные методы испытаний, предназначенные для:
(a) описания охлаждающего масла определенного класса без использования коммерческих обозначений,
(b) описания молекулярной структуры для различных классов охлаждающих масел и
(c) определения критического свойства, необходимые для описания смазочно-охлаждающей жидкости с использованием признанных процедур испытаний.
2.3 Пределы. Настоящее руководство не предназначено для определения качества охлаждающего масла путем установления спецификаций или требований к испытаниям. Кроме того, из этого руководства были исключены тесты производительности, предназначенные для измерения качества.

GPC 40-2017R — Ревизионная комиссия утверждена в июне 2020 года.
Описание холодильного масла

GPC 41P — Предлагаемое руководство Утверждено 27 января 2016 г. (Орландо)
Проектирование, установка и ввод в эксплуатацию систем с регулируемым потоком хладагента

1.НАЗНАЧЕНИЕ:
Настоящее руководство содержит рекомендации по проектированию, установке и вводу в эксплуатацию систем с регулируемым потоком хладагента (VRF).

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 В данном руководстве представлены процедуры и расчетные факторы; требования и факторы установки; а также факторы производительности, ввода в эксплуатацию и эксплуатации, которые должны быть приняты во внимание инженером-проектировщиком, подрядчиком и обслуживающим персоналом для системы VRF.
2,2 Это руководство применимо к системам VRF в зданиях.
2.3 Это руководство предназначено для инженеров-проектировщиков, подрядчиков по установке, владельцев, операторов, пользователей, обслуживающего персонала и производителей оборудования.
2,4 Настоящее руководство применимо к проектированию, установке и вводу в эксплуатацию VRF в новых зданиях, а также к модернизации и реконструкции существующих зданий.

GPC 42P — Предлагаемое руководство Утверждено 29 июня 2016 г. (Сент-Луис). SSPC 62.1 отвечает за разработку этого руководства.Редакционное изменение названия утверждено 31 июля 2018 г.
Повышение качества воздуха в помещениях коммерческих и общественных зданий

1. ЦЕЛЬ:
Целью данного руководства является рекомендовать меры, превышающие минимальные требования для улучшения качества воздуха в помещении в коммерческих и институциональных зданиях. Эти меры призваны обеспечить улучшенное качество воздуха в помещении, приемлемое для людей, находящихся в помещении, и минимизировать неблагоприятное воздействие на здоровье.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 Настоящее руководство применимо к помещениям, предназначенным для проживания людей в коммерческих и институциональных зданиях, за исключением тех, которые находятся в жилых единицах в жилых помещениях, в которых обитатели не являются временными.

2.2 Это руководство содержит рекомендации, относящиеся к определенным источникам, а также по проектированию, установке, вводу в эксплуатацию, эксплуатации и техническому обслуживанию систем вентиляции и очистки воздуха.

GPC 43P — Предлагаемое руководство Утверждено 5 февраля 2020 г.SSPC 170 отвечает за разработку этого руководства.
Руководство по вентиляции медицинских учреждений

НАЗНАЧЕНИЕ: Целью данного руководства является предоставление информации и рекомендаций по эксплуатации систем вентиляции, обеспечивающих экологический контроль в новых и существующих медицинских учреждениях.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 Это руководство предназначено для использования операторами медицинских учреждений и лицами, участвующими в проектировании, строительстве, установке, вводе в эксплуатацию, управлении, эксплуатации, техническом обслуживании, аккредитации, инспекции и обслуживании медицинских учреждений.Это руководство применяется к участкам ухода за пациентами, участкам ухода за больными и связанным с ними областям поддержки в медицинских учреждениях.
2,2 В данном руководстве рассматриваются химические, физические и биологические загрязнители, которые могут повлиять на оказание медицинской помощи пациентам и резидентам, выздоровление пациентов и жителей, а также безопасность пациентов, жителей, медицинских работников и посетителей.
2,3 В данном руководстве приведены рекомендации по температуре и влажности.
2.4 Это руководство представляет собой руководство по борьбе с запахом и асептике.
2,5 В данном руководстве приведены рекомендации по интенсивности вентиляции, включая, но не ограничиваясь наружным воздухом, для обслуживания медицинских учреждений.
2,6 Это руководство содержит рекомендации по тепловому комфорту.

GPC 44P — Предлагаемое руководство Утверждено 5 февраля 2020 г.
Защита жителей зданий от дыма во время лесных пожаров и предписанных событий возгорания

НАЗНАЧЕНИЕ:
Цель данного руководства — рекомендовать строительные меры по минимизации воздействия на здоровье людей, вызываемого дымом от лесных пожаров и предписанными событиями возгорания.

ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 Настоящее руководство применимо к коммерческим зданиям; институциональные здания, включая медицинские учреждения; и многоквартирные жилые дома, а также выделенные пространства внутри этих типов зданий, предназначенные для временного проживания людей во время лесного пожара или предписанного события пожара.
2.2 Это руководство включает здания, которые, как ожидается, будут заняты потенциально уязвимыми группами населения, включая детей и пожилых людей.
2,3 В данном руководстве представлены рекомендации, касающиеся проектирования, установки, ввода в эксплуатацию, эксплуатации и технического обслуживания ограждающих конструкций здания, систем вентиляции и очистки воздуха.

Стандарт ANSI / ASHRAE 15-2019 — Опубликованный стандарт. (Заменяет стандарт ANSI / ASHRAE 15-2016 )
Стандарт безопасности для холодильных систем

Цель : Этот стандарт определяет безопасное проектирование, строительство, монтаж и эксплуатацию холодильных систем.

Область применения :
2.1 Этот стандарт устанавливает меры безопасности для жизни, здоровья и имущества, а также предписывает требования безопасности.

2.2 Настоящий стандарт применяется к:
a. проектирование, строительство, испытание, установка, эксплуатация и проверка механических и абсорбционных холодильных систем, включая системы тепловых насосов, используемых в стационарных приложениях;
г. модификации, включая замену деталей или компонентов, если они не идентичны по функциям и мощности; и
с.замены хладагента, имеющие другое обозначение.

2.3 Настоящий стандарт не распространяется на холодильные системы, в которых в качестве хладагента используется аммиак (R-717).

SSPC 15 для поддержания и пересмотра Стандарта 15. Стандарт непрерывного обслуживания. Пересмотренный TPS утвержден 5 февраля 2020 г. Этот стандарт разрабатывается SSPC 15.
Стандарт безопасности для холодильных систем

1. НАЗНАЧЕНИЕ:
Этот стандарт определяет безопасное проектирование, установку, эксплуатацию и техническое обслуживание систем кондиционирования воздуха в жилых помещениях.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
Этот стандарт устанавливает меры безопасности для жизни, здоровья и имущества, а также предписывает требования безопасности.

Настоящий стандарт применяется к проектированию, установке, эксплуатации и техническому обслуживанию механических систем кондиционирования воздуха и тепловых насосов, установленных в стационарных установках, которые включают:

одно- и двухквартирных домов (отдельно стоящие дома, дуплексы и таунхаусы), или
многоквартирных домов с индивидуальными жилыми единицами, где каждая жилая единица имеет свою собственную систему отопления и кондиционирования воздуха, или
хозяйственных построек и домов с бассейнами, расположенных на одной частной территории с одно- и двухквартирными домами

Стандартный 15.2P — Предлагаемый стандарт. Утвержден 28 января 2015 г. Этот стандарт разрабатывается SSPC 15. Пересмотренный TPS утвержден 5 февраля 2020 г.
Стандарт безопасности для холодильных систем в жилых помещениях

Назначение:
Этот стандарт устанавливает минимальные требования для безопасного проектирования и установки холодильных систем , используемых в жилых помещениях.

Область применения:
Этот стандарт применяется к перечисленным системам прямого охлаждения в следующих жилых помещениях, которые ограничены обслуживанием только одной жилой единицы или спальной единицы :

а.Одно- и двухквартирные жилых домов и таунхаусов,
б. Отдельно стоящие хозяйственные постройки, связанные с жилым домом на одну или две семьи или таунхаусом и расположенные на том же участке, включенном в подпункт а) выше, и
с. индивидуальных жилых единиц и спальных единиц, расположенных в многоквартирном доме

Стандарт ANSI / ASHRAE 16-2016 — Опубликованный стандарт. Заменяет Стандарт 16-1983.
Метод испытаний для определения номинальной мощности кондиционеров воздуха в помещениях, агрегированных оконечных кондиционеров и агрегатных оконечных тепловых насосов для холодопроизводительности и нагрева

1.НАЗНАЧЕНИЕ
Целью настоящего стандарта является определение методов испытаний для определения охлаждающей и теплопроизводительности комнатных кондиционеров, комплектных оконечных кондиционеров и комплектных оконечных тепловых насосов.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт:

устанавливает единые методы тестирования для получения рейтинговых данных,
определяет испытательное оборудование для проведения таких испытаний,
указывает необходимые данные и расчеты, которые будут использоваться, а
перечисляет и определяет термины, используемые при тестировании.

SPC 16-2016R — Ревизионная комиссия утвердила в ноябре 2020 года такой же TPS.
Методика испытаний для определения номинальных характеристик комнатных кондиционеров, блочных оконечных кондиционеров и блочных оконечных тепловых насосов для холодопроизводительности и нагрева

Стандарт ANSI / ASHRAE 17-2015 — Опубликованный стандарт. (Заменяет стандарт 17-2008
Метод испытания емкости термостатических расширительных клапанов хладагента

1.НАЗНАЧЕНИЕ:

Этот стандарт предписывает метод проверки производительности термостатических расширительных клапанов хладагента для использования в парокомпрессионных холодильных системах.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:

2,1 Этот стандарт применим к

(a) термостатические расширительные клапаны (также называемые в настоящем стандарте расширительные клапаны), как определено в разделе 3 «Определения»,
(b) расширительные клапаны прямого действия, но не с пилотным управлением, и
(c) многие используемые в настоящее время хладагенты считаются доступными и подходящими в соответствии со стандартом 15 ANSI / ASHRAE, стандартом безопасности для холодильных систем и стандартом 34 ANSI / ASHRAE, обозначением и классификацией хладагентов .

2,2 Этот стандарт определяет процедуры, аппаратуру и приборы, которые позволят получить точные данные о производительности.

2,3 Этот стандарт не соответствует

(a) определяет испытания на производство, соответствие спецификациям или полевые испытания расширительных клапанов, а
(b) определяет условия номинальной производительности для испытаний расширительных клапанов. Их можно найти в термостатических расширительных клапанах для хладагента ARI Standard 750, .

SPC 17-2015R — Комитет по ревизии утвержден 27 июня 2018 г.
Методика испытания термостатических расширительных клапанов хладагента

Стандарт ANSI / ASHRAE 20-2019) — Опубликованный стандарт. Опубликованный стандарт. Заменяет стандарт ANSI / ASHRAE 20-1997.
Методы лабораторных испытаний Выносные конденсаторы хладагента с воздушным охлаждением с механической тягой

Назначение: Настоящий стандарт предписывает методы лабораторных испытаний выносных конденсаторов хладагента с воздушным охлаждением и механической тягой.

Объем:
2.1 Этот стандарт предусматривает:

методы лабораторных испытаний для получения данных о производительности,
определение терминов,
спецификация записываемых данных,
расчетных формул,
пределы испытаний и допуски, и
аппаратура и приборы с соответствующей точностью.

2,2 Этот стандарт не распространяется на:

методы испытаний для производства или использования в полевых условиях,
теплообменники, которые не полностью конденсируют пары хладагента, как в системах рекуперации тепла,
методов для оценки конденсаторов, ни
устройства внешнего сопротивления воздуха, не поставляемые производителем

Стандарт ANSI / ASHRAE 22- 2018 — Опубликованный стандарт.(Заменяет стандарт ANSI / ASHRAE 22-2014)
Методы испытаний для определения характеристик конденсаторов с жидкостным охлаждением хладагента

1. НАЗНАЧЕНИЕ: Этот стандарт предписывает методы проверки тепловых характеристик и падения давления на стороне жидкости конденсаторов с жидкостным охлаждением хладагента.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ: Настоящий стандарт применяется к методам тестирования термодинамических характеристик конденсаторов с жидкостным охлаждением хладагента, которые работают при докритических давлениях хладагента.

SPC 23P — Предлагаемый стандарт Утвержден 10 ноября 2018 г. Ранее обозначался как 226P. Перенумерован 14 ноября 2019 г.
Методы испытаний производительности компрессоров с хладагентом прямого вытеснения и компрессорных агрегатов

1. НАЗНАЧЕНИЕ:
Настоящий стандарт предписывает методы проверки производительности объемных компрессоров с хладагентом и компрессорных агрегатов, включая производительность, изоэнтропический КПД и объемный КПД.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
1. Настоящий стандарт применяется к методам проверки производительности одноступенчатых и многоступенчатых объемных компрессоров хладагента и компрессорных агрегатов.
2. Настоящий стандарт применяется к компрессорам и компрессорным агрегатам, которые либо (а) не имеют промежуточного охлаждения или впрыска хладагента, либо (б) имеют промежуточное охлаждение или впрыск хладагента и мощность, необходимую для промежуточного охлаждения или впрыска хладагента, если таковые имеются, включается в измеренную общую потребляемую мощность компрессора или компрессорной установки.

Стандарт ANSI / ASHRAE 23.1-2019 — Опубликованный стандарт. (Заменяет стандарт ASHRAE 23.1 — 2010)
Методы испытаний для определения характеристик производительности компрессоров с хладагентом прямого вытеснения и компрессорно-конденсаторных агрегатов, работающих при докритических температурах хладагента

1 Назначение: Настоящий стандарт предписывает методы проверки производительности объемных компрессоров хладагента и компрессорно-конденсаторных агрегатов, которые работают при докритическом давлении хладагента.

2 Область применения:
2.1 Настоящий стандарт применяется к методам проверки производительности одноступенчатых и многоступенчатых объемных компрессоров хладагента и компрессорно-конденсаторных агрегатов, которые работают при давлении нагнетания ниже критического давления хладагента.
2,2 Этот стандарт применяется к компрессорам и компрессорно-конденсаторным агрегатам, которые либо (а) не имеют промежуточного охлаждения или впрыска хладагента, либо (б) имеют промежуточное охлаждение или впрыск хладагента, а также мощность, необходимую для промежуточного охлаждения или впрыска хладагента, если таковые имеются. , включается в измеренную общую потребляемую мощность компрессора или конденсаторной установки.

Стандарт ANSI / ASHRAE 23.2-2019 — Опубликованный стандарт. Заменяет стандарт ANSI / ASHRAE 23.2-2014.
Методы испытаний для оценки производительности компрессоров прямого вытеснения, которые работают при сверхкритическом давлении хладагента

1. НАЗНАЧЕНИЕ : Целью настоящего стандарта является предоставление методов испытаний для оценки термодинамических характеристик компрессоров прямого вытеснения, работающих при сверхкритических давлениях хладагентов.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ :
Настоящий стандарт применяется к методам испытаний для оценки термодинамических характеристик объемных компрессоров хладагента и компрессорных агрегатов, которые работают при давлениях нагнетания, превышающих критическое давление хладагента, которые либо (а) не соответствуют иметь промежуточное охлаждение или впрыск хладагента или (б) включать средства промежуточного охлаждения или впрыск хладагента, что достигается за счет мощности компрессора и регулируется методом постоянной скорости потока

Стандарт ANSI / ASHRAE 24-2019 — — Опубликованный стандарт.(Заменяет стандарт ANSI / ASHRAE 24-2013)
Методы испытаний для определения номинальных характеристик испарителей, используемых для охлаждающих жидкостей

Назначение: Настоящий стандарт предписывает методы проверки тепловых характеристик и падения давления на стороне жидкости испарителей, работающих при докритических давлениях испаряющегося хладагента.

Область применения: Настоящий стандарт
a. перечисляет и определяет условия для оценки тепловых характеристик и падения давления на стороне жидкости испарителей, используемых для охлаждения жидкостей;
г.устанавливает методы испытаний, которые должны использоваться в качестве основы для получения тепловых характеристик и падения давления испарителей, работающих при докритических давлениях испаряющегося хладагента; и
с. применяется к лабораторным испытаниям с целью определения характеристик испарителей в рамках своей области. Этот стандарт не предназначен для полевых испытаний испарителей любого типа.

Стандарт ANSI / ASHRAE 25-2001 (RA 2016) — Опубликованный стандарт. (Подтверждение стандарта ANSI / ASHRAE 25-2001)
Методы испытаний воздухоохладителей с принудительной и естественной конвекцией для охлаждения

1.НАЗНАЧЕНИЕ: Настоящий стандарт:

(a) устанавливает единые методы тестирования для получения данных о производительности,
(b) перечисляет и определяет термины, используемые при тестировании,
(c) определяет данные, которые должны быть записаны, и формулы для использования в расчетах, а
(d) устанавливает пределы и допуски при тестировании.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ: Этот стандарт предписывает методы проверки холодопроизводительности и расхода воздуха в охладителях с принудительной и естественной конвекцией для охлаждения.В него не входят воздухоохладители с рециркуляционным первичным жидким хладагентом. Он не включает кондиционеры, для которых методы испытаний указаны в других стандартах.

SPC 25-2001R Комитет по ревизии утвержден 24.06.2008 (Солт-Лейк-Сити). Пересмотренный TPS утвержден 4 апреля 2017 г.
Название: Методы испытания охладителей с принудительной циркуляцией для холодильных установок

1. Назначение:

Этот стандарт должен установить единые методы тестирования для получения данных о производительности, перечислить и определить термины, используемые при тестировании, указать данные, которые должны быть записаны, и формулы, которые будут использоваться в расчетах, а также установить пределы и допуски при тестировании.

2. Объем:

2.1 Настоящий стандарт применяется к заводским охладителям с принудительной циркуляцией и свободной доставкой, работающим с летучим хладагентом, подаваемым путем прямого расширения или избыточной подачи жидкости во влажных и / или сухих условиях.

2,2 Этот стандарт не включает:

Блоки кондиционирования воздуха используются в основном для комфортного охлаждения, для чего методы испытаний приведены в других стандартах
Агрегаты-охладители, работающие в условиях скрытой нагрузки с температурой насыщения хладагента менее 32⁰F [0⁰C]
Воздухоохладители, установленные в воздуховодах или подключенные к ним, или с устройствами внешнего сопротивления воздуха, не предоставленными производителем
Агрегаты-охладители, использующие зеотропные хладагенты с коэффициентом скольжения более 12.6⁰F [7,0⁰C]
Полевые испытания кулеров

Стандарт ANSI / ASHRAE 26-2010 (RA2020) — Опубликованный стандарт. Подтверждение стандарта ANSI / ASHRAE 26-2010.
Установки механического охлаждения и кондиционирования воздуха на борту судна

1. НАЗНАЧЕНИЕ: Настоящий стандарт устанавливает минимальные общие требования к проектированию, конструкции, установке, эксплуатации, проверке и техническому обслуживанию механического холодильного оборудования и оборудования для кондиционирования воздуха на борту судов, чтобы обеспечить безопасную, эффективную и надежную работу таких систем.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:

2,1 Этот стандарт охватывает:

(a) системы охлаждения и кондиционирования воздуха, которые являются неотъемлемой частью основного механического завода торговых, рыболовных судов и судов по переработке морепродуктов, и
(b) системы охлаждения морской воды и рассола, которые кондиционируют и осушают пассажирские и грузовые помещения, охлаждать или замораживать скоропортящиеся грузы или обеспечивать хранение охлажденных или замороженных грузов.

2,2 Этот стандарт не распространяется на:

(a) детали конструкции или применения системы,
(b) небольшие автономные блоки, которые не являются неотъемлемой частью основного механического оборудования судна, такие как электрические водоохладители, вытяжные холодильники и комнатные кондиционеры,
(c ) грузовые контейнеры с автономными системами охлаждения и
(d) суда для перевозки сжиженного газа.

2.3 Могут использоваться исключения к буквальным деталям этого стандарта, если они одобрены компетентными органами при достижении эквивалентной безопасности, эффективности и надежности.

SPC 26-2010R — Проект доработки утвержден 22 января 2014 г. (Нью-Йорк) с тем же TPS.
Установки механического охлаждения и кондиционирования воздуха на борту судна

Стандарт ANSI / ASHRAE 28-1996 (RA 2020) — Опубликованный стандарт.Подтверждение стандарта ANSI / ASHRAE 28-1996 (RA 2010)
Метод проверки пропускной способности капиллярных трубок хладагента

1. НАЗНАЧЕНИЕ: Этот стандарт обеспечивает единые методы лабораторных испытаний пропускной способности капиллярных трубок хладагента.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:

2,1 Этот стандарт предписывает два метода испытаний: традиционный метод и альтернативный метод для определения пропускной способности капиллярных трубок, например, используемых для измерения хладагента в холодильных системах.Оба метода используют сухой азот и обеспечивают сопоставимые результаты, но альтернативный метод более удобен, если используются электронные устройства.

2,2 Результаты, полученные с помощью предписанных процедур, указывают на характеристики потока хладагента в трубке, но не предназначены для представления фактических характеристик потока хладагента в холодильном цикле.

2,3 Область применения этого стандарта не включает спецификации допусков на диаметры трубок или пропускную способность по азоту, однако предлагается допустимое отклонение результатов испытаний.

SPC 28-1996R — Проект доработки утвержден 26 июня 2013 г. (Денвер) с тем же TPS.
Метод испытания пропускной способности капиллярных трубок хладагента

Стандарт ANSI / ASHRAE 29-2015 — Опубликованный стандарт. (Заменяет стандарт ANSI / ASHRAE 29-2009)
Методы испытаний автоматических льдогенераторов

1. НАЗНАЧЕНИЕ: Цели настоящего стандарта:

Настоящий стандарт предписывает метод испытания автоматических льдогенераторов путем: a) определения процедур, используемых при испытании автоматических льдогенераторов,
b) определения типов оборудования, к которому применяются положения стандарта,
c) определения терминов, описывающих охватываемое оборудование и условия, связанные с испытаниями,
d) указание типа приборов и испытательного оборудования, необходимых для испытаний,
e) указание единого метода расчета результатов и
f) указание данных и результатов, которые должны быть зарегистрированы.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
a) Данный стандарт не включает автоматические льдогенераторы, устанавливаемые в бытовых холодильниках, комбинированных холодильниках с морозильной камерой и бытовых морозильных камерах.

Стандарт ASHRAE 30-2019 — (Заменяет стандарт ASHRAE 30-2017).
Метод испытаний чиллеров

1. НАЗНАЧЕНИЕ:
1.1 Целью настоящего стандарта является определение методов испытаний для измерения теплоемкости, энергоэффективности и падения давления воды в агрегатированном холодильном оборудовании с использованием цикла сжатия пара хладагента.
1,2 Этот стандарт не определяет методы определения опубликованных номинальных значений или допусков рабочих характеристик.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:
2.1 Настоящий стандарт применяется к агрегатному оборудованию для охлаждения или нагрева жидкости, использующему любой тип компрессора и использующим следующие методы отвода тепла во время цикла охлаждения:
(a) с воздушным охлаждением
(b ) испарительное охлаждение
(c) водяное охлаждение
2,2 Этот стандарт включает комплектное оборудование, представленное более чем в одном узле, если отдельные или удаленные узлы предназначены для совместного использования и соединяются вместе во время испытания.
2,3 Этот стандарт не включает следующие типы оборудования:
(a) автономные охладители питьевой воды с механическим охлаждением, входящие в сферу применения стандарта ASHRAE 18
(b) унитарные тепловые насосы типа вода-воздух в пределах область действия стандарта ASHRAE 37
(c) абсорбционные блоки водяного охлаждения, включенные в область применения стандарта ASHRAE 182
2.4 Этот стандарт не включает испытания чиллеров в полевых условиях.
2.5 Настоящий стандарт не определяет условия проведения испытаний.
2,6 Этот стандарт не определяет методы сертификации характеристик производительности.

SSPC 30 для поддержания и пересмотра Стандарта 30. Стандарт 30 переведен на постоянное техническое обслуживание в январе 2018 года.
Метод испытания жидкостных чиллеров

Стандарт ANSI / ASHRAE 32.1-2017 — Опубликованный стандарт. (Заменяет стандарт ANSI / ASHRAE 32.1-2010)

Метод испытаний для оценки охлаждаемых торговых автоматов для запечатанных напитков
Цель: Целью этого стандарта является определение методов тестирования для оценки производительности и эффективности самообслуживания. закрытые торговые автоматы с механическим охлаждением для запечатанных напитков.
Область применения: Настоящий стандарт:

устанавливает единые методы испытаний для определения лабораторных характеристик автоматов по продаже охлажденных напитков;
применяется к автоматам по продаже охлажденных напитков и комбинированным автоматам;
не применяется к автоматам по продаже закусок, автоматам по продаже замороженных продуктов, автоматам по продаже охлажденных продуктов и автоматам по продаже горячих напитков;
перечисляет и определяет термины, используемые в методах тестирования;
определяет стандартную вместимость запечатанных напитков; и
устанавливает условия тестирования для оценки.

Стандарт ANSI / ASHRAE 32.2-2018 — Опубликованный стандарт. (Заменяет стандарт ANSI / ASHRAE 32.2-2003 (RA11))
Методы испытаний для оценки оборудования для розлива напитков до и после смешивания

1. НАЗНАЧЕНИЕ : Целью настоящего стандарта является определение единых методов испытаний для оценки производительности и эффективности оборудования для розлива напитков для предварительного и последующего смешивания.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ :

Настоящий стандарт

устанавливает единые методы испытаний для определения лабораторных характеристик диспенсеров для незамороженных напитков с предварительным и последующим смешиванием, которые являются автономными, установленными на стойке с электрическим приводом и механически охлаждаемыми, и которые включают водяную баню или резервуар с сухим блоком.
определяет термины, используемые в методах тестирования, а
устанавливает условия тестирования для оценки.

ASHRAE Standard 33-2016 — Опубликованный стандарт. Заменяет стандарт ASHRAE 33-2000.
Методы испытаний змеевиков воздушного охлаждения и нагрева воздуха с принудительной циркуляцией

1. НАЗНАЧЕНИЕ:

1,1 Цели настоящего стандарта:

(a) Описать и указать испытательные инструменты и оборудование
(b) Описать и указать методы и процедуры лабораторных испытаний
(c) Описать и указать данные испытаний, которые должны быть зарегистрированы
(d) Описать и указать расчеты, которые должны быть выполнены на основе данных испытаний
(e) Определить термины, используемые при испытании
(f) Определить стандартные термодинамические свойства

1.2 Целью настоящего стандарта не является определение типов испытаний, используемых для производственных или полевых испытаний.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ:

2,1 Этот стандарт предписывает лабораторные методы испытания змеевиков воздушного охлаждения с принудительной циркуляцией для применения в незамерзающих условиях и змеевиков воздушного нагрева с принудительной циркуляцией, чтобы обеспечить единообразную информацию о характеристиках для установления номинальных характеристик.

SPC 33-2016R — Ревизионный комитет проекта утвержден 22 июня 2019 г.
Методы испытаний змеевиков воздушного охлаждения и нагрева воздуха с принудительной циркуляцией

Стандарт ANSI / ASHRAE 34-2019 — Опубликованный стандарт. (Заменяет стандарт ANSI / ASHRAE 34-2016)
Обозначение и классификация безопасности хладагентов

1. НАЗНАЧЕНИЕ: Этот стандарт предназначен для установления простых средств ссылки на распространенные хладагенты вместо использования химического названия, формулы или торгового наименования.Он устанавливает единую систему присвоения хладагентам справочных номеров, классов безопасности и пределов концентрации хладагента. Стандарт также определяет требования к применению для обозначений и классификаций безопасности для хладагентов и для определения пределов концентрации хладагента

2. ОБЛАСТЬ ПРИМЕНЕНИЯ: Этот стандарт обеспечивает однозначную систему для нумерации хладагентов и присвоения префиксов, обозначающих состав хладагентов. Классификации безопасности, основанные на данных о токсичности и воспламеняемости, включены вместе с предельными значениями концентрации хладагентов.

Этот стандарт не подразумевает одобрения или согласия с тем, что отдельные смеси хладагентов подходят для какого-либо конкретного применения.

SSPC 34 для поддержания и пересмотра Стандарта 34. Стандарт непрерывного технического обслуживания.
Обозначение и класс безопасности хладагентов

Стандарт ANSI / ASHRAE 35-2014 — Опубликованный стандарт. (Заменяет стандарт ANSI / ASHRAE 35-2010)
Метод испытания осушителей для сушки хладагента

1.НАЗНАЧЕНИЕ

1.1 Настоящий стандарт устанавливает метод испытания влагопоглотителей для использования при осушении хладагента.

2. ОБЛАСТЬ ПРИМЕНЕНИЯ

2,1 Этот стандарт обеспечивает только метод тестирования осушителей. Для тестирования и оценки осушителей, в которых используются эти влагопоглотители, см. Стандарт 63.1 ASHRAE. (см. Приложение A, Информационная библиография).

2,2 Принцип этого стандарта состоит в том, чтобы поддерживать контакт осушителя с известным содержанием воды с желаемым хладагентом до тех пор, пока не установится равновесие при известных температурных условиях, после чего определяется содержание воды в хладагенте.

2.3 Этот стандарт применим ко всем влагопоглотителям, которые не реагируют на требуемый хладагент.

SPC 35-2014R — Ревизионный комитет проекта уполномочен 27.06.2018. Пересмотренный TPS утвержден в июне 2020 г.
Метод испытания осушителей хладагента и адсорбционных материалов

Назначение:
Целью настоящего стандарта является определение методов испытаний для измерения характеристик пропускной способности и влагоемкости хладагентов-осушителей и измерения характеристик влагоемкости адсорбционных материалов.

Объем:
2.1 Этот стандарт обеспечивает метод проверки влагоемкости всех осушителей с формованным сердечником и с сыпучим наполнителем. Расход осушителей на жидкостной линии можно измерить с использованием этого стандарта, за исключением осушителей на линии всасывания, которые охватываются стандартом ASHRAE 78. Этот стандарт применяется к герметичным и негерметичным осушителям.

2.2 Настоящий стандарт обеспечивает метод испытания осушителя и адсорбентов, включая молекулярные сита, активированный оксид алюминия, силикагель, активированный уголь и их смеси.Этот стандарт применим ко всем влагопоглотителям, которые не соответствуют требованиям Технического справочника по строительным стандартам des

2019: внутренний

6.2 Изоляционная оболочка здания

Каждое здание должно быть спроектировано и построено таким образом, чтобы была предусмотрена изоляционная оболочка, уменьшающая потери тепла.
Ограничение:
Этот стандарт не распространяется на:
небытовых зданий, которые не будут отапливаться, кроме отопления, предназначенного исключительно для защиты от замерзания
коммунальные части жилых домов, которые не будут отапливаться, кроме отопления, предназначенного исключительно для защиты от замерзания, или
Вспомогательные здания по отношению к жилым помещениям, кроме зимних садов, которые либо не отапливаются, либо снабжены отоплением, предназначенным исключительно для защиты от замерзания.

Уровни, указанные в руководстве к этому стандарту, являются надежными ограничителями обратного хода, и они необходимы по следующим причинам:

, чтобы помочь снизить потребность в энергии, особенно в новых жилищах, где использование низкоуглеродного оборудования (LCE) может снизить выбросы двуокиси углерода, но не потребление энергии, и
, чтобы обеспечить хороший уровень тканевой изоляции при строительных работах, особенно в тех строительных элементах, которые будет сложно или дорого модернизировать в будущем.

Неповторяющиеся тепловые мосты на стыках элементов здания и вокруг отверстий в оболочке здания являются частью расчета энергетических характеристик в Стандартной процедуре оценки (SAP 2012, см. Пункт 6.1.1). Потери тепла через такие соединения, если они плохо спроектированы и сконструированы, могут значительно повлиять на общие потери тепла через изоляционную оболочку.

По мере улучшения уровня тканевой теплоизоляции скорость потери тепла из-за инфильтрации воздуха через ограждающую конструкцию здания (воздухопроницаемость) пропорционально увеличивается.Например, в типичном доме 1960-х годов с плохо подогнанными окнами 20% общего тепла могло быть потеряно из-за инфильтрации воздуха. Если в том же здании был повышен уровень тканевой изоляции до уровня 2002 г., но не было предпринято никаких попыток улучшить воздухопроницаемость, тогда потери тепла через инфильтрацию могли составить более 40% от общих потерь тепла. При решении проблемы инфильтрации обеспечение адекватной контролируемой вентиляции имеет важное значение для достижения как энергоэффективности, так и хорошего качества воздуха в помещении.

Переоборудование — в случае переоборудования, как указано в правиле 4, переоборудованное здание должно соответствовать требованиям настоящего стандарта в той мере, в какой это практически возможно, и ни в коем случае не быть хуже, чем до переоборудования (правило 12, график 6).

6.2.1 Максимальные значения U для новостроек

Там, где применяется сбалансированный и практичный подход к снижению энергопотребления в новых жилищах, постоянный и хороший уровень тканевой изоляции ограничит потери тепла через ограждающие конструкции здания.В столбце (а) таблицы ниже указаны надежные ограничители обратного хода. В большинстве случаев соответствие Стандарту 6.1 приведет к еще лучшему уровню теплоизоляции, если при проектировании жилища не предполагается широкое использование встроенного в здание или локализованного низкоуглеродного оборудования (LCE).

Локализованные участки одного и того же строительного элемента могут быть спроектированы так, чтобы иметь худшие характеристики. Это, в свою очередь, необходимо будет компенсировать за счет того, что остальная часть элемента будет спроектирована и построена на более высоком уровне.Примером этого может быть метр, установленный во внешней стене. Эти локализованные области должны иметь коэффициент теплопередачи не хуже значений, приведенных в столбце (b) таблицы ниже. Это особенно важно в отношении контроля конденсации (см. Раздел 3: Окружающая среда). Повторяющиеся тепловые мосты (например, деревянные стойки в стене деревянного каркаса) не следует рассматривать как отдельный элемент в этом отношении, поскольку они уже учтены при расчете U-значения BS EN ISO 6946: 2007.

Для мест общего пользования см. Также пункт 6.2.13.

Таблица 6.3. Максимальные значения U для строительных элементов изоляционной оболочки

Тип элемента	(a) Средневзвешенное по площади значение U (Вт / м ² K) для всех элементов одного типа	(b) Коэффициент теплопередачи отдельного элемента (Вт / м ² K)
Стенка [1]	0.22	0,70
Этаж [1]	0,18	0,70
Крыша	0,15	0,35
Окна, двери и люки	1,6	3,3
Перегородка для полостей	0,2

Примечания:

Стены, разделяющие полости — непредвиденные потери тепла могут возникать из-за движения воздуха внутри стены, разделяющей полости, из нагретых областей к точкам за пределами изоляционной оболочки.Чтобы ограничить теплопотери, полость в разделяющей стене должна иметь эффективное уплотнение по периметру вокруг всех открытых краев и на одной линии с изоляционными слоями в примыкающих элементах, которые отделяют жилище от другого здания или от неотапливаемого помещения. Это позволяет присвоить таким стенам коэффициент теплопередачи 0,2. Дальнейшее снижение теплопотерь может быть достигнуто, если разделительная стенка полости также полностью заполнена материалом, ограничивающим движение воздуха, что позволяет присвоить коэффициент теплопередачи 0,0.

При рассмотрении этого вопроса важно, чтобы решения также учитывали необходимость ограничения передачи шума (см. Раздел 5: Шум).

6.2.2 Области окон, дверей и потолочного освещения

В связи со Стандартом 6.1 по выбросам углерода нет необходимости в указаниях по минимальной или максимальной площади окон, дверей и фонарей в новых жилищах. Использование методологии для установления соответствия Стандарту 6.1 обеспечивает справедливый подход к уравновешиванию вопросов потери тепла и солнечного излучения и естественного освещения по сравнению с искусственным освещением.

В некоторых случаях, когда есть желание получить большую долю стекла, может быть трудно продемонстрировать соответствие Стандарту 6.1. В таких случаях необходимо рассмотреть инновационные решения. Следует учитывать все соответствующие стандарты и руководства, включая Стандарт 6.6, по предотвращению высоких внутренних летних температур.

Руководство по изменениям, расширению и преобразованию приведено в пунктах 6.2.6–6.2.13.

Общие части — для общих частей см. П. 6.2.13.

6.2.3 Ограничение теплопотерь через тепловой мост

По мере улучшения изоляционных свойств новых зданий необходимость ограничения теплопотерь через тепловые мосты становится все более важной.Неправильная детализация на этапе проектирования или некачественные строительные работы могут существенно отрицательно сказаться на характеристиках здания.

Изоляционная оболочка любого отапливаемого здания должна быть спроектирована и изготовлена таким образом, чтобы ограничивать потери тепла через тепловые мосты. Основные проблемы, вызывающие озабоченность:

повторяющиеся тепловые мосты внутри строительных элементов и
неповторяющийся тепловой мостик на стыке строительных элементов и на краях строительных элементов, где образуются отверстия в оболочке.

Хотя повторяющиеся тепловые мосты учтены в расчете U-значения стандарта BS EN ISO 6946: 2007, для новых зданий, подпадающих под действие Стандарта 6.1, следует проводить отдельную оценку неповторяющихся тепловых мостов. Рекомендации и дополнительную информацию по оценке эффектов тепловых мостов можно найти в Информационном документе BRE IP 1/06 — «Оценка эффектов тепловых мостов на стыках и вокруг отверстий» http: //www.brebookshop.com /.

Инструмент расчета SAP, упомянутый в руководстве к Стандарту 6.1, включает оценку потерь тепла, возникающих из-за неповторяющихся тепловых мостов в новых жилищах. Общие тепловые потери получены путем численного моделирования отдельных значений (psi), рассчитанных в соответствии со стандартом BS EN ISO 10211: 2007 «Тепловые мосты в строительстве — тепловые потоки и температуры поверхности — подробные расчеты». Руководство по этому процессу дано в BR 497 «Соглашения по расчету линейного коэффициента теплопередачи и температурных коэффициентов».

Для определения величины потерь тепла, возникающих из-за неповторяющихся тепловых мостов (коэффициент теплопередачи или H _tb) для предлагаемого жилища, проектировщики должны определить наличие соединений, перечисленных в Приложении K к SAP 2012, и присвоить  значения для каждый перекресток, исходя из следующих опций:

Обратите внимание, что комбинация значений  из этих источников может использоваться для получения расчетных потерь тепла.

Дополнительные комментарии к этому процессу и использование других опубликованных документов, содержащих источники предварительно рассчитанных значений, можно найти в SAP 2012 «Accredited Construction Details (Scotland) 2015».

6.2.4 Ограничение неконтролируемого проникновения воздуха

Решение проблемы инфильтрации в новых жилищах может значительно снизить потери тепла и привести к снижению выбросов углекислого газа. Это может обеспечить гибкость при применении методологии, используемой для соблюдения TER для выбросов диоксида углерода (см. Стандарт 6.1).

Для ограничения потерь тепла любое отапливаемое здание должно быть спроектировано так, чтобы ограничить проникновение воздуха через ткань здания.Это достигается за счет создания непрерывного барьера, который препятствует движению воздуха через изоляционную оболочку и ограничивает пути внешнего воздуха в каждый из следующих объектов:

внутренняя часть жилого помещения или здания, состоящего из жилых помещений
«теплая» сторона изоляционных слоев
промежутков между составными частями открытых строительных элементов, где такие части влияют на тепловые характеристики элемента.

Скорость инфильтрации, использованная для расчета TER, составляет 7 м ³ / час ² при 50 Па (см. Пункт 6.1.2). Хотя для неконтролируемой инфильтрации не задано значение ограничителя обратного хода, рекомендуется, чтобы здания были спроектированы так, чтобы достичь значения 10 м ³ / час ² @ 50 Па или лучше, чтобы обеспечить сбалансированный подход к управлению тепловыми потерями здания.

Если скорость инфильтрации не указана проектировщиком, значение 15 м ³ / ч.м ² @ 50 Па будет отведено под предлагаемое жилье для целей РЭЭ.

Проектирование и строительство здания в соответствии с принципами, изложенными в документе BSD «Accredited Construction Details (Scotland) 2015» http://www.gov.scot/Topics/Built-Environment/Building/Building-standards/techbooks/techhandbooks поможет ограничить проникновение воздуха. Из-за вклада в детали и качества изготовления по-прежнему трудно достичь заданной скорости инфильтрации воздуха с любой степенью точности.Чтобы гарантировать, что жилище будет обеспечивать заданные тепловые характеристики без неблагоприятного воздействия на качество воздуха, необходимо провести испытания на герметичность, чтобы проверить скорость инфильтрации воздуха в исходном состоянии (см. Пункт 6.2.5).

Ограничение проникновения воздуха для повышения энергоэффективности не должно нарушать вентиляцию, необходимую для:

здоровье жильцов дома (участок 3)
отвод влаги из строительной ткани (Раздел 3)
безопасная эксплуатация устройств сжигания (раздел 3) и
любая система противодымной защиты (Раздел 2).

Более низкая скорость инфильтрации воздуха, менее 5 м ³ / час ² @ 50 Па, может вызвать проблемы с качеством воздуха внутри и конденсацией, если это не решается с помощью плановой вентиляции. Соответственно, если проектная скорость инфильтрации предложена ниже этого уровня, следует сделать ссылку на дополнительные меры, необходимые для обеспечения качества воздуха согласно Стандарту 3.14, по обеспечению вентиляции в жилых помещениях.

Аналогичным образом, работа по улучшению существующего жилища, которая включает меры по уменьшению инфильтрации, должна также учитывать влияние таких работ на риск конденсации и движение влаги внутри затронутых строительных элементов (см.2.10).

Общие зоны — в здании, состоящем из жилых домов, общие зоны, которые требуют особого внимания для ограничения проникновения воздуха, включают общие лестничные входы и шахты, которые проходят через большинство этажей (например, лифт и общие лестничные клетки).

6.2.5 Испытание на герметичность

Низкая скорость инфильтрации воздуха будет способствовать повышению энергоэффективности, но не должна быть настолько низкой, чтобы отрицательно сказаться на здоровье людей или строительной ткани.Следовательно, существует необходимость в проверке эксплуатационных характеристик жилища, чтобы продемонстрировать соответствие в обоих этих отношениях.

Свидетельства испытаний жилищ, построенных в соответствии с Аккредитованными строительными деталями 2007 и 2010 (Шотландия), и аналогичных конструкций в других местах Великобритании, показывают, что уровни герметичности от 5 до 7 м ³ / hm ² @ 50 Pa или лучше достижимы и могут быть превышены непреднамеренно. Испытания на герметичность должны проводиться в новых жилищах, чтобы продемонстрировать, что степень инфильтрации воздуха обеспечивает как заявленный проектный уровень в соответствии с этим руководством, так и то, что предложенная стратегия вентиляции остается подходящей (см. Раздел 3: Окружающая среда).

Периодичность проверки жилищ — проверка завершенных жилищ должна проводиться не менее чем на 1 из 20 жилищ или их части. Проверяющий может потребовать, чтобы частота тестирования изменялась в зависимости от «обоснованного запроса» и в ответ на предыдущие результаты тестирования в рамках разработки.

В более крупных застройках рекомендуется протестировать более одного примера жилья одного и того же типа и формы, построенных на разных этапах общего застройки, чтобы помочь установить соответствие качества строительства.В небольших застройках может также потребоваться увеличение доли протестированных жилищ, в зависимости от диапазона типов и форм имеющихся жилищ, чтобы обеспечить отбор репрезентативной выборки.

Обычно при застройке одного дома необходимо проводить испытание на герметичность, так как невозможно получить сравнительные данные о качестве строительства из аналогичных жилищ.

В качестве альтернативы, для любого отдельного жилища или количества жилищ, где расчетное значение по умолчанию составляет 15 м ³ / ч.м ² @ 50 Па заявлено как подтверждение соответствия Стандарту 6.1, испытания проводить не нужно.

Испытания должны проводиться в соответствии с BS EN 13829: 2001 — «Тепловые характеристики зданий — определение воздухопроницаемости зданий — метод наддува с помощью вентилятора». Практические рекомендации по процедуре испытания давлением приведены в публикации ATTMA «Измерение воздухопроницаемости ограждающих конструкций зданий».

Испытания должны проводиться лицами, которые могут продемонстрировать соответствующий признанный опыт измерения воздухопроницаемости зданий.Это должно включать членство в профессиональной организации, которая аккредитует своих членов как компетентных для тестирования и подтверждения результатов тестирования.

Дополнительные советы по этим вопросам можно найти в главе 5 публикации BSD «Тестирование на звук и воздухонепроницаемость», издание 2015 г. http://www.gov.scot/Topics/Built-Environment/Building/Building-standards/techbooks / ast2015.

6.2.6 Внедрение отопления в неотапливаемые здания и переоборудование неотапливаемых зданий

Здание, которое изначально было спроектировано как неотапливаемое, в большинстве случаев имеет наибольшую пустоту, которую необходимо заполнить с точки зрения энергоэффективности.Введение отопления в такие здания, если оно не будет сопровождаться тканевой изоляцией, приведет к непропорциональным потерям тепла и расточительному использованию топлива и энергии.

В случае переоборудования неотапливаемого здания (например, сарая) или части жилого помещения, или если отопление вводится в здание, которое ранее проектировалось как неотапливаемое, здание должно работать для достижения тех же стандартов, что и для расширение изоляционной оболочки, следуя указаниям в разделах 6.2.9 и 6.2.10, соответствующие значениям U в столбце (b) таблицы к пункту 6.2.9.

В этом контексте существующие здания, в которых отопление осуществляется исключительно с целью защиты от замерзания (максимальная мощность 25 Вт на м² площади пола), должны рассматриваться как неотапливаемые здания.

Переоборудование части жилища — примеры работ, предполагающих переоборудование части жилого помещения; замена мансардного помещения, неотапливаемого гаража или глубокого соломенного помещения на квартиру:

в случае кровельного пространства это обычно будет включать расширение изоляционной оболочки, чтобы включить фронтоны, воротники, часть стропил и остеры, а также любую новую или существующую конструкцию слухового окна.В это время следует воспользоваться возможностью обновить любые оставшиеся плохо работающие части крыши, которые непосредственно примыкают к переоборудованию, например, изоляция частей потолочных стяжек на карнизе
в случае неотапливаемого гаража это обычно включает расширение изоляционной оболочки, чтобы включить существующий пол, стены по периметру и крышу / потолок до новой жилой части, и
в случае глубокого помещения, это обычно будет включать расширение изоляционной оболочки, чтобы включить солум / существующий пол и стены по периметру до новой жилой части.

6.2.7 Переоборудование отапливаемых зданий

В случае здания, которое ранее проектировалось для обогрева, влияние на энергоэффективность в результате преобразования может быть пагубным, но может быть незначительным, а в некоторых случаях даже улучшением.

Рекомендуется менее требовательный подход, чем указано в пункте 6.2.6, который в то же время по-прежнему гарантирует внесение некоторых общих улучшений в существующий фонд зданий.

Если пристройка или зимний сад формируются и / или в конструкцию здания вносятся изменения одновременно с переоборудованием, следует также соблюдать указания, приведенные в пунктах 6.2.9–6.2.12.

В случае переоборудования отапливаемого здания необходимо проверить существующую изоляционную оболочку и модернизировать ее, следуя приведенной ниже таблице:

Таблица 6.4. Максимальные значения U для строительных элементов изоляционной оболочки

Тип элемента	(a) Средневзвешенное по площади значение U (Вт / м ² K) для всех элементов одного типа	(b) Коэффициент теплопередачи отдельного элемента (Вт / м ² K)
Стенка [1] [2]	0.30	0,70
Этаж [1] [2]	0,25	0,70
Крыша [1]	0,25	0,35
Где установлены новые и замененные окна, двери и люки [3] [4]	1,6	3,3

Дополнительная информация:

Если необходимы работы по модернизации для достижения рекомендуемых значений U, следует сделать ссылку на «Реконструкция элементов» в разделе 6.2.11 и более требовательные достигнутые значения U, где это практически возможно.
За исключением разделительных стен и разделительных полов между отапливаемыми зонами, где нет необходимости оценивать коэффициент теплопередачи, при условии принятия мер по ограничению потерь тепла, возникающих в результате движения воздуха внутри разделительной стены с полостями (см. Пункт 6.2.1).
Общая площадь окон, дверей и потолочных светильников не должна превышать 25% от общей площади жилого помещения, создаваемой переоборудованием.В качестве альтернативы следует использовать компенсационный подход.
Также можно использовать проемы с рейтингом энергопотребления окна / двери диапазона C или выше http://www.bfrc.org/.

В случае исторических, внесенных в список или традиционных зданий меры по повышению энергоэффективности, которые следует задействовать путем преобразования, могут быть более сложными.

Хотя достижение значений U, рекомендованных в пунктах 6.2.6 и 6.2.7, должно оставаться целью, следует применять гибкий подход к улучшению, основанный на исследовании традиционной конструкции, формы и характера рассматриваемого здания и применимости. методов улучшения этой конструкции.Положения другого законодательства (например, согласие на планирование зданий, включенных в список или находящихся на охраняемых территориях, где необходимо сохранить характер, форму или особенности), также имеют значение. То, каким образом предлагаемые улучшения могут повлиять на движение влаги или проницаемость существующей конструкции, также потребует оценки для устранения риска неблагоприятных последствий.

Для всех зданий было бы целесообразно рассмотреть возможность модернизации структуры по крайней мере до значений U, указанных в столбце (c) в разделе 6.2.9 (U-значения отдельных элементов). Во многих случаях совет специалиста будет полезен при проведении оценки, чтобы гарантировать, что при повышении энергоэффективности нет других неблагоприятных воздействий на ткань здания.

Соответственно, с каждым зданием придется разбираться отдельно. Улучшение тканевой изоляции здания часто будет зависеть от таких факторов, как то, можно ли провести работы по улучшению без нарушения целостности существующей ткани (например, изолировать потолок доступного пространства на крыше) или возможные решения совместимы с существующей конструкцией.

В некоторых случаях зданиям присваивается статус исторических или включенных в список из-за специфических особенностей определенных частей здания. В этих обстоятельствах, возможно, удастся улучшить другие менее чувствительные области.

Во всех случаях подход «ничего не делать» изначально не следует рассматривать. Инновационные, но отзывчивые и практические решения по энергоэффективности, которые выходят за рамки данного руководства, часто могут привести к разработке альтернативного пакета мер для здания.Например, выбросы углекислого газа могут быть сокращены без ущерба для ткани здания за счет улучшения системы отопления (см. Стандарты 6.3 и 6.4), системы освещения (см. Стандарт 6.5) или включения низкоуглеродного оборудования (такого как котел на биомассе или Тепловой насос). Рекомендуется проконсультироваться по таким вопросам на ранней стадии как с проверяющим, так и с сотрудником по планированию соответствующего органа.

Дальнейшие указания по вопросам, заслуживающим рассмотрения, и потенциальным подходам к улучшению можно найти в Историческом документе Шотландии «Руководство для практиков 6 — Преобразование традиционных зданий» http: // www.scotland.gov.uk/Topics/Built-Environment/Building/Building-standards/techbooks/techhandbooks/hsg6ctb.

6.2.9 Расширения изоляционной оболочки

Пристройка жилого дома не подпадает под действие стандарта 6.1. В связи с этим меры по ограничению энергопотребления и выбросов углекислого газа в первую очередь зависят от характеристик новой строительной ткани.

Поскольку большая часть строительных работ для пристройки будет новой, редко будет необходимость рассматривать строительство с меньшими требованиями, как это иногда бывает в случае переоборудования и переделки.Исключение составляет стык между существующими и новыми, например, необходимость в запатентованных металлических стяжках «стартера стены», где прекращается существующая кирпичная кладка и начинается новая блочная кладка. Однако в отношении таких переходных строительных элементов все же должны соблюдаться другие строительные стандарты.

В отличие от нового здания, пристройка к существующему зданию обычно не выиграет от обеспечения эффективной системы отопления или низкоуглеродного оборудования (LCE). Следовательно, U-значения ткани должны улучшаться по сравнению с упорами новой сборки, указанными в разделе 6.2.1 для ограничения выбросов CO ₂ и спроса на энергию до эквивалентного уровня.

Соответственно, если изоляционная оболочка жилого помещения или здания, состоящего из жилых домов, расширяется, ткань нового здания должна проектироваться в соответствии с одним из двух уровней элементарных значений U для стен, полов, крыши, окон, дверей и потолочных светильников. Максимальные взвешенные по площади значения U, применимые для новых работ в пристройке, определяются энергетическими характеристиками существующего здания с оценкой как внешних стен, так и элементов крыши:

В тех случаях, когда элементы внешней стены и крыши уже совпадают или, в рамках работ, будут модернизированы для соответствия или улучшения U-значений 0.7 или 0,25 соответственно, значения U в столбце (b) могут применяться к удлинению.
Если здание имеет внешнюю стену или элемент крыши с коэффициентом теплопередачи ниже 0,7 или 0,25 соответственно, тогда более жесткие значения U в столбце (а) применяются к пристройке. В качестве альтернативы, столбец (b) U-значения может применяться там, где показано, что усовершенствования существующего здания обеспечивают снижение тепловых потерь, превышающее или равное разнице между расчетными характеристиками общих тепловых потерь условного расширения, построенного для колонны (a ) U-значения и один из столбцов (b) U-значений (см. Компенсационный подход ниже).

Чтобы ограничить теплопотери через проемы, площадь окон, дверей и потолочных светильников в пристройке должна быть ограничена 25% площади пола пристройки плюс площадь любых существующих проемов, надстроенных в пристройках. Это может быть превышено, если компенсационный подход (описанный ниже) используется для демонстрации того, что это не приводит к дополнительным потерям тепла.

Площади одного и того же строительного элемента могут иметь худшие характеристики, чем средняя, при условии сохранения средневзвешенного значения U для всех элементов одного типа (например,грамм. некоторыми элементами, имеющими соответственно лучшую производительность). Чтобы снизить риск образования конденсата, максимальные значения U для отдельных элементов должны быть не хуже, чем значения, приведенные в столбце (c) таблицы ниже:

Таблица 6.5. Максимальные значения U для строительных элементов изоляционной оболочки

Тип элемента	Средневзвешенное значение U-Value (Вт / м ² K) для всех элементов одного типа		(c) Коэффициент теплопередачи отдельного элемента (Вт / м ² K)
Тип элемента	(a) где значения U для стен и крыши существующего жилища ниже 0.7 [1] и 0,25 соответственно	(b), где параметры столбца (a) не применяются
Стенка [2]	0,17	0,22	0,70
Этаж [2]	0,15	0,18	0,70
Скатная крыша (изоляция между потолочными анкерами или хомутами)	0,11	0.15	0,35
Плоская или скатная крыша (изоляция между стропилами или крыша со встроенной изоляцией)	0,13	0,18	0,35
Окна, двери, люки	1,4 [3]	1,6 [4]	3,3

Примечания:

Постановление 1982 года о поправках к строительным стандартам (Шотландия), вступившее в силу 28 марта 1983 года, ввело теплоизоляцию для открытой стены, в целом эквивалентную 07 Вт / м ² К.
За исключением разделительных стен и разделительных полов между отапливаемыми зонами, где нет необходимости оценивать коэффициент теплопередачи, при условии принятия мер по ограничению потерь тепла, возникающих в результате движения воздуха внутри разделительной стены с полостями (см. Пункт 6.2.1).
Также можно использовать проемы с рейтингом энергопотребления окна / двери диапазона А. http://www.bfrc.org/.
Также можно использовать проемы с рейтингом энергопотребления окна / двери диапазона C или выше.

«Компенсационный подход» с использованием условного расширения — компенсирующий подход позволяет варьировать U-значения для элементов, участвующих в работе, при условии, что результирующие общие тепловые потери для расширения не больше, чем у «условного» расширения . «Условная» пристройка должна иметь тот же размер и форму, что и предлагаемая пристройка, и иметь средневзвешенные значения U по площади из соответствующего столбца в таблице выше и иметь площадь окон, дверей и оконных проемов, равную 25% от площади. общая площадь пристройки плюс площадь надстроек.

В ситуациях, когда значения U для существующего жилища означают, что пристройка должна быть построена до столбца (a) Значения U, компенсационный подход может быть расширен, чтобы дать кандидатам большую гибкость, разрешив пристройку к столбцу ( б) U-значения, обеспечивающие дальнейшее снижение потерь тепла за счет улучшения тканей в существующем жилище.

Типы ограждающих конструкций зданий: Ограждающие конструкции

Ограждающие конструкции

вернуться на главную страницу

ГЛАВНОЕ МЕНЮ РАЗДЕЛА «ОГРАЖДАЮЩИЕ КОНСТРУКЦИИ»

Ограждающие конструкции зданий.

1. ПОЛЫ

2. ОКНА

3. ДВЕРИ

4. ВОРОТА

5. КРЫША И КРОВЛЯ

Принципы проектирования

Ограждающие конструкции — это… Что такое Ограждающие конструкции?

Ограждающие конструкции

Несущие и ограждающие конструкции

Внешние ограждающие конструкции зданий | Строительный блог Михаила Стропова

Тема 4. Конструктивный состав зданий. Конструктивные системы. Типизация, унификация и стандартизация в строительстве. Единая модульная система в строительстве

определение конверта по The Free Dictionary

конверт

en · ve · lope

конверт

en • ve • lope

Оболочка здания — Infogalactic: ядро ​​планетарного знания

Обсуждение

Контроль воды и водяного пара

Контроль воздуха

Тепловая оболочка

См. Также

Список литературы

Внешние ссылки

TPS — названия, цели и объемы

III.Названия, цели и объемы деятельности, ноябрь 2020 г.

2019: внутренний

6.2 Изоляционная оболочка здания

6.2.1 Максимальные значения U для новостроек

6.2.2 Области окон, дверей и потолочного освещения

6.2.3 Ограничение теплопотерь через тепловой мост

6.2.4 Ограничение неконтролируемого проникновения воздуха

6.2.5 Испытание на герметичность

6.2.6 Внедрение отопления в неотапливаемые здания и переоборудование неотапливаемых зданий

6.2.7 Переоборудование отапливаемых зданий

6.2.9 Расширения изоляционной оболочки

Leave A Reply Отменить ответ

Leave A Reply

Оболочка здания — Infogalactic: ядро планетарного знания

Leave A Reply
Отменить ответ
