Допустимые длительные токовые нагрузки на неизолированные провода зависят от условий их эксплуатации, места их прокладки и т.д.

Приведенные данные предназначены для медных (М), алюминиевых (А) проводов, а также наиболее широко распространенных сталеалюминиевых проводов марки АС сечением от 10 до 700 кв.мм

Неизолированные провода

© electro.narod.ru
Сечение, кв.мм	Марка провода	Токовая нагрузка, A
		Вне помещений	Внутри помещений	Вне помещений		Внутри помещений
				Марка провода
				M	A	M	A
10	AC-10/1,8	84	53	95	—	60	—
16	AC-16/2,7	111	79	133	105	102	75
25	AC-25/4,2	142	109	183	136	137	106
35	AC-35/6,2	175	135	223	170	173	130
50	AC-50/8	210	165	275	215	219	165
70	AC-70/11	265	210	337	265	268	210
95	AC-95/16	330	260	422	320	341	255
120	AC-120/19	390	313	485	375	395	300
120	AC-120/27	375	—	485	375	395	300
150	AC-150/19	450	365	570	440	465	355
150	AC-150/24	450	365	570	440	465	355
150	AC-150/34	450	—	570	440	465	355
185	AC-185/24	520	430	650	500	540	410
185	AC-185/29	510	425	650	500	540	410
185	AC-185/43	515	—	650	500	540	410
240	AC-240/32	605	505	760	590	685	490
240	AC-240/39	610	505	760	590	685	490
240	AC-240/56	610	—	760	590	685	490
300	AC-300/39	710	600	880	680	740	570
300	AC-300/48	690	585	880	680	740	570
300	AC-300/66	680	—	880	680	740	570
330	AC-330/27	730	—	—	—	—	—
400	AC-400/22	830	713	1050	815	895	690
400	AC-400/51	825	705	1050	815	895	690
400	AC-400/64	860	—	1050	815	895	690
500	AC-500/27	960	830	—	980	—	820
600	AC-600/72	1050	920	—	1100	—	955
700	AC-700/86	1180	1140	—	—	—	—

Примечание: Длительные токовые нагрузки одинаковы для проводов марок АС, АСКС, АСК и АСКП.

АС120 допустимый ток, провода марки АС допустимый ток, длительно допустимые токи АС, пропускной ток АС50, выбор сечения голого провода ас, сечение кабеля по току, сечение провода по току, сечение кабеля по мощности, выбор сечения кабеля по мощности, расчет сечения кабеля по мощности, сечение провода по мощности, сечение провода и мощность, таблица сечения проводов, расчет сечения кабеля, сечение кабеля от мощности, сечение кабеля и мощность, выбор сечения кабеля по току, выбор кабеля по мощности, сечение провода мощность, расчет сечения провода по мощности, расчет кабеля по мощности, таблица сечения кабеля, сечение провода таблица, расчёт сечения кабеля по мощности, выбор кабеля по току, таблица соотношения ампер киловатт сечение, медь сколько киловатт, допустимый ток АС проводов сечения

Подбор кабеля

Первоочередным параметром для выбора сечения кабеля (провода) является ток нагрузки.

В том случае, если в качестве входного параметра известна потребляемая мощность (P),

ток нагрузки (I) расчитывается следующим образом:

Одна фаза, либо постоянное напряжение, U:

I = P / U

Три фазы (переменное напряжение), U:

I = P / (1,73*U)

* Данный алгоритм подбора сечения кабеля носит информативный характер.

Для получения более точной информации следует обратиться к специалисту.

Номинальное сечение жилы, мм²
	Допустимые токовые нагрузки кабелей с алюминиевыми жилами с изоляцией из поливинилхлоридного пластиката, напряжение до 3 кВ включительно, А
	одножильных		двужильных		трехжильных		четырехжильных		пятижильных
	на воздухе	на земле	на воздухе	на земле	на воздухе	на земле	на воздухе	на земле	на воздухе	на земле

Номинальное сечение жилы, мм²
	Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из поливинилхлоридного пластиката, напряжение до 3 кВ включительно, А
	одножильных		двужильных		трехжильных		четырехжильных		пятижильных
	на воздухе	на земле	на воздухе	на земле	на воздухе	на земле	на воздухе	на земле	на воздухе	на земле

Таблицы выбора сечения

Данная форма может быть свободно использована в автономном режиме «как есть» — т. е. без изменения
исходного текста.
По поводу использования программы на сайтах необходимо связаться с автором —
Мирошко Леонид: [email protected].

С уважением Мирошко Леонид.

Таблицы ПУЭ и ГОСТ 16442-80 для программы WireSel —

Выбор сечения провода по нагреву и потерям напряжения.

ПУЭ, Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
0,5	11	—	—	—	—	—
0,75	15	—	—	—	—	—
1,00	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4,0	41	38	35	30	32	27
6,0	50	46	42	40	40	34
10,0	80	70	60	50	55	50
16,0	100	85	80	75	80	70
25,0	140	115	100	90	100	85
35,0	170	135	125	115	125	100
50,0	215	185	170	150	160	135
70,0	270	225	210	185	195	175
95,0	330	275	255	225	245	215
120,0	385	315	290	260	295	250
150,0	440	360	330	—	—	—
185,0	510	—	—	—	—	—
240,0	605	—	—	—	—	—
300,0	695	—	—	—	—	—
400,0	830	—	—	—	—	—
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

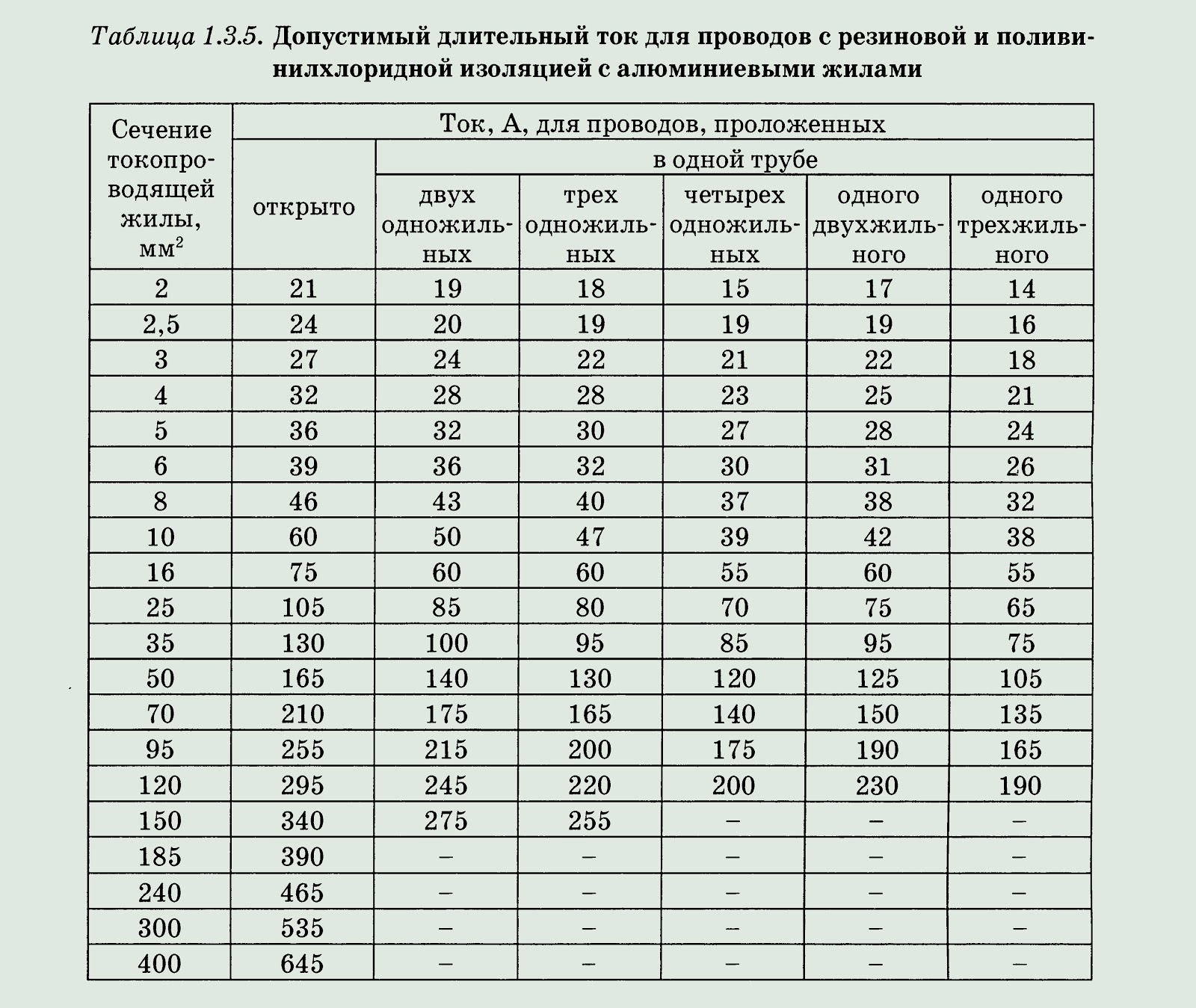

ПУЭ, Таблица 1. 3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1*2 (один 2ж)	1*3 (один 3ж)
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	—	—	—
185	390	—	—	—	—	—
240	465	—	—	—	—	—
300	535	—	—	—	—	—
400	645	—	—	—	—	—
Сечение токопроводящей жилы, мм²	открыто (в лотке)	1 + 1 (два 1ж)	1 + 1 + 1 (три 1ж)	1 + 1 + 1 + 1 (четыре 1ж)	1 * 2 (один 2ж)	1 * 3 (один 3ж)
Сечение токопроводящей жилы, мм²	Токовые нагрузки А проводов, проложенных в одной трубе (коробе, пучке)

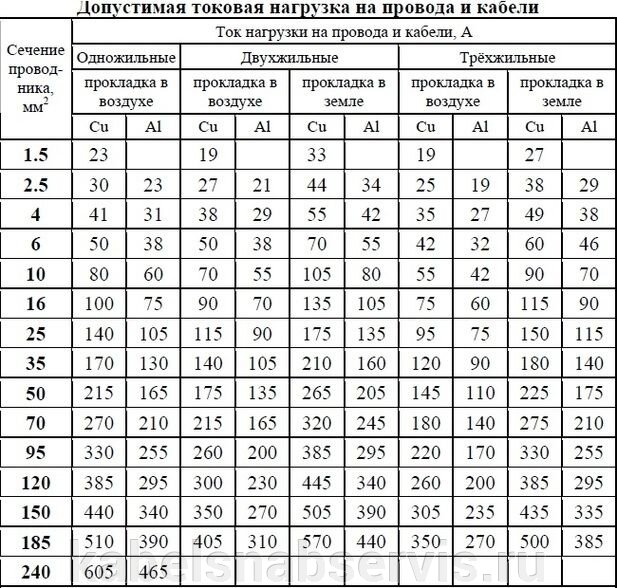

ПУЭ, Таблица 1. 3.6. Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной, найритовой или резиновой оболочке, бронированных и небронированных
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных	двухжильных		трехжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
1,5	23	19	33	19	27
2,5	30	27	44	25	38
4	41	38	55	35	49
6	50	50	70	42	60
10	80	70	105	55	90
16	100	90	135	75	115
25	140	115	175	95	150
35	170	140	210	120	180
50	215	175	265	145	225
70	270	215	320	180	275
95	325	260	385	220	330
120	385	300	445	260	385
150	440	350	505	305	435
185	510	405	570	350	500
240	605	—	—	—	—

ПУЭ, Таблица 1. 3.7. Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных	двухжильных		трехжильных
	при прокладке
	в воздухе	в воздухе	в земле	в воздухе	в земле
2,5	23	21	34	19	29
4	31	29	42	27	38
6	38	38	55	32	46
10	60	55	80	42	70
16	75	70	105	60	90
25	105	90	135	75	115
35	130	105	160	90	140
50	165	135	205	110	175
70	210	165	245	140	210
95	250	200	295	170	255
120	295	230	340	200	295
150	340	270	390	235	335
185	390	310	440	270	385
240	465	—	—	—	—

ПУЭ, Таблица 1. 3.8. Допустимый длительный ток для переносных шланговых легких и средних шнуров, переносных шланговых тяжелых кабелей, шахтных гибких шланговых, прожекторных кабелей и переносных проводов с медными жилами
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
Сечение токопроводящей жилы, мм²	одножильных	двухжильных	трехжильных
0.5	—	12	—
0.75	—	16	14
1	—	18	16
1.5	—	23	20
2.5	40	33	28
4	50	43	36
6	65	55	45
10	90	75	60
16	120	95	80
25	160	125	105
35	190	150	130
50	235	185	160
70	290	235	200

ГОСТ 16442-80, Таблица 23. Допустимые токовые нагрузки кабелей до 3КВ включ. с медными жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных		двухжильных		трехжильных
	при прокладке
	в воздухе	в земле	в воздухе	в земле	в воздухе	в земле
1,5	29	32	24	33	21	28
2,5	40	42	33	44	28	37
4	53	54	44	56	37	48
6	67	67	56	71	49	58
10	91	89	76	94	66	77
16	121	116	101	123	87	100
25	160	148	134	157	115	130
35	197	178	166	190	141	158
50	247	217	208	230	177	192
70	318	265	—	—	226	237
95	386	314	—	—	274	280
120	450	358	—	—	321	321
150	521	406	—	—	370	363
185	594	455	—	—	421	406
240	704	525	—	—	499	468

ГОСТ 16442-80, Таблица 24. Допустимые токовые нагрузки кабелей до 3КВ включ. с алюминиевыми жилами с изоляцией из полиэтилена и поливинилхлоридного пластиката, А*
Сечение токопроводящей жилы, мм²	Ток *, А, для проводов и кабелей
	одножильных		двухжильных		трехжильных
	при прокладке
	в воздухе	в земле	в воздухе	в земле	в воздухе	в земле
2.5	30	32	25	33	51	28
4	40	41	34	43	29	37
6	51	52	43	54	37	44
10	69	68	58	72	50	59
16	93	83	77	94	67	77
25	122	113	103	120	88	100
35	151	136	127	145	106	121
50	189	166	159	176	136	147
70	233	200	—	—	167	178
95	284	237	—	—	204	212
120	330	269	—	—	236	241
150	380	305	—	—	273	278
185	436	343	—	—	313	308
240	515	396	—	—	369	355

* Токи относятся к проводам и кабелям как с нулевой жилой, так и без нее.

Сечения приняты из расчета нагрева жил до 65°С при температуре окружающей среды
+25°С. При определении количества проводов, прокладываемых в одной трубе,
нулевой рабочий провод четырехпроводной системы трехфазного тока (или заземляющий
провод) в расчет не входит.

Токовые нагрузки для проводов, проложенных в лотках (не в пучках), такие же,
как и для проводов, проложенных открыто.

Если количество одновременно нагруженных проводников, проложенных в трубах,
коробах, а также в лотках пучками, будет более четырех, то сечение проводников
нужно выбирать как для проводников, проложенных открыто, но с введением
понижающих коэффициентов для тока: 0,68 при 5 и 6 проводниках, 0,63 — при 7-9, 0,6 — при
10-12.

Для облегчения выбора сечения и учета дополнительных условий можно воспользоваться формой
«Расчет сечения провода по допустимому нагреву и допустимым
потерям напряжения». Значения токов для малых сечений для медных проводников
получен методом экстрапляции.

Расчет по экономическому критерию для конечных потребителей
не производится.

Таблица заполнения кабелепроводов — электрические ссылки

Эта таблица заполнения кабелепровода используется для определения того, сколько проводов можно безопасно разместить в трубе или трубе кабелепровода, не изготовленной из ПВХ. Каждый пересекающийся ряд представляет собой кабелепровод разного размера и типа: EMT, IMC или оцинкованная труба (жесткий металлический кабелепровод, RMC). Каждая колонна (идущая вверх и вниз) представляет собой провод разного калибра. Результаты показывают допустимое количество проводов для каждого размера/типа кабелепровода и провода на основе кода NEC 2020 года. См. также: Таблица заполнения труб ПВХ.

Товарный размер в дюймах		Размер провода (THWN, THHN) Размер провода AWG/kcmil
Товарный размер в дюймах		14	12	10	8	6	4	3	2	1	1/0	2/0	3/0	4/0	250	300	350	400	500	600	700	750
1/2	1/2 дюйма ЕМТ	12	9	5	3	2	1	1	1	1	1
	1/2 дюйма IMC	14	10	6	3	2	1	1	1	1	1	1
	1/2 дюйма GALV	13	9	6	3	2	1	1	1	1	1
3/4	3/4 дюйма ЕМТ	22	16	10	6	4	2	1	1	1	1	1	1	1
	3/4 дюйма IMC	24	17	11	6	4	3	2	1	1	1	1	1	1
	3/4 дюйма GALV	22	16	10	6	4	2	1	1	1	1	1	1	1
1	1 в ЕМТ	35	26	16	9	7	4	3	3	1	1	1	1	1	1	1	1
	1 в ИМК	39	29	18	10	7	4	4	3	2	1	1	1	1	1	1	1	1
	1 в GALV	36	26	17	9	7	4	3	3	1	1	1	1	1	1	1	1	1
1 ^1/4	1 1/4 дюйма ЕМТ	61	45	28	16	12	7	6	5	4	3	2	1	1	1	1	1	1	1	1	1
	1 1/4 дюйма IMC	68	49	31	18	13	8	6	5	4	3	3	2	1	1	1	1	1	1	1	1	1
	1 1/4 дюйма GALV	63	46	29	16	12	7	6	5	4	3	2	1	1	1	1	1	1	1	1	1
1 ^1/2	1 1/2 дюйма ЕМТ	84	61	38	22	16	10	8	7	5	4	3	3	2	1	1	1	1	1	1	1	1
	1 1/2 дюйма IMC	91	67	42	24	17	11	9	7	5	4	4	3	2	1	1	1	1	1	1	1	1
	1 1/2 дюйма GALV	85	62	39	22	16	10	8	7	5	4	3	3	2	1	1	1	1	1	1	1	1
2	2 в ЕМТ	138	101	63	36	26	16	13	11	8	7	6	5	4	3	3	2	1	1	1	1	1
	2 в ИМК	149	109	69	39	28	17	15	12	9	8	6	5	4	3	3	2	2	1	1	1	1
	2 в GALV	140	102	64	37	27	16	14	11	8	7	6	5	4	3	3	2	2	1	1	1	1
2 ^1/2	2 1/2 дюйма ЕМТ	241	176	111	64	46	28	24	20	15	12	10	8	7	6	5	4	4	3	2	2	1
	2 1/2 дюйма IMC	211	154	97	56	40	25	21	17	13	11	9	7	6	5	4	4	3	3	2	1	1
	2 1/2 дюйма GALV	200	146	92	53	38	23	20	17	12	10	8	7	6	5	4	3	3	2	1	1	1
3	3 в ЕМТ	364	266	167	96	69	43	36	30	22	19	16	13	11	9	7	6	6	5	4	3	3
	3 в ИМК	326	238	150	86	62	38	32	27	20	17	14	12	9	8	7	6	5	4	3	3	3
	3 в GALV	309	225	142	82	59	36	31	26	19	16	13	11	9	7	6	5	5	4	3	3	3
3 ^1/2	3 1/2 дюйма ЕМТ	476	347	219	126	91	56	47	40	29	25	20	17	14	11	10	9	8	6	5	4	4
	3 1/2 дюйма IMC	436	318	200	115	83	51	43	36	27	23	19	16	13	10	9	8	7	6	5	4	4
	3 1/2 дюйма GALV	412	301	189	109	79	48	41	34	25	21	18	15	12	10	8	7	7	5	4	4	4
4	4 в ЕМТ	608	443	279	161	116	71	60	51	37	32	26	22	18	15	13	11	10	8	7	6	5
	4 в ИМК	562	410	258	149	107	66	56	47	35	29	24	20	17	13	12	10	9	7	6	5	5
	4 в GALV	531	387	244	140	101	62	53	44	33	27	23	19	16	13	11	10	8	7	6	5	5

Приведенная выше информация взята из таблиц C1, C4 и C8 Национального электротехнического кодекса от 2017 года.
Для получения дополнительной информации о следующих типах кабелепроводов см. таблицу ниже в приложении C к Национальному электротехническому кодексу от 2017 года.

Жесткий кабелепровод из ПВХ, сортамент 80 — Таблица C9
Жесткий кабелепровод из ПВХ, сортамент 40 — Таблица C10
Гибкий металлический кабелепровод — Таблица C3
Влагонепроницаемый гибкий металлический кабелепровод — Таблица C7
Влагонепроницаемый гибкий неметаллический кабелепровод (тип FNMC-B) — Таблица C5

Если у вас есть какие-либо другие вопросы, обратитесь к Книге кодов NEC или задайте их торговому представителю Elliott Electric.

Верх страницы

%Пользовательский дескриптор%

Из %Item. VendorName%, %Item.LongDescription%

%Цена%

Детали товара

%Цена%
%Ярлык%

Допустимая токовая нагрузка медных проводников

Допустимая нагрузка по току определяется как сила тока, которую проводник может выдержать до расплавления проводника или изоляции.Нагрев, вызванный электрическим током, протекающим по проводнику, определяет величину тока, который будет выдерживать провод. Теоретически количество тока, которое может быть пропущено через один неизолированный медный проводник, может быть увеличено до тех пор, пока выделяемое тепло не достигнет температуры плавления меди. Есть много факторов, которые будут ограничивать величину тока, который может быть пропущен через провод.

Этими основными определяющими факторами являются:

Размер проводника:

Чем больше площадь кругового мила, тем больше текущая емкость.

Количество выделяемого тепла никогда не должно превышать максимально допустимую температуру изоляции.

Температура окружающей среды:

Чем выше температура окружающей среды, тем меньше тепла требуется для достижения максимальной температуры изоляции.

Номер проводника:

Тепловыделение уменьшается по мере увеличения количества индивидуально изолированных проводников, связанных вместе.

Условия установки:

Ограничение отвода тепла путем прокладки проводников в кабелепроводах, воздуховодах, лотках или желобах снижает допустимую нагрузку по току.Это ограничение также можно несколько уменьшить, используя соответствующие методы вентиляции, принудительное воздушное охлаждение и т. д.

Принимая во внимание все задействованные переменные, нельзя разработать простую таблицу номинальных токов и использовать ее в качестве окончательного решения при проектировании системы, в которой номинальные значения силы тока могут стать критическими.

На диаграмме показан ток, необходимый для повышения температуры одиночного изолированного провода на открытом воздухе (окружающая среда 30°C) до пределов для различных типов изоляции. В следующей таблице указан коэффициент снижения номинальных характеристик, который следует использовать, когда проводники связаны в жгуты. Эти таблицы следует использовать только в качестве руководства при попытке установить номинальные токи на проводнике и кабеле.

Коэффициенты снижения номинальных характеристик для пучков проводников
Комплект №	Коэффициент снижения номинальных характеристик (X ампер)
2-5	0,8
6-15	0,7
16-30	0,5

Ампер

Изоляционные материалы:	Полиэтилен Неопрен Полиуретан Поливинилхлорид (Полужесткий)	Полипропилен Полиэтилен (высокой плотности)	Поливинилхлорид ПВХ (облученный) Нейлон	Kynar (135°C) Полиэтилен (сшитый) Термопласт Эластомеры	Каптон ПТФЭ ФЭП ПФА Силикон
Медь Темп.	80°С	90°С	105°С	125°С	200°С
30 AWG	2	3	3	3	4
28 AWG	3	Insulation Materials: Polypropylene, Polyethylene (High Density)»> 4	4	5	6
26 AWG	4	5	5	6	Insulation Materials: Kapton, PTFE, FEP, PFA, Silicone»> 7
24 AWG	6	7	7	8	10
22AWG	8	9	Insulation Materials: Polyvinylchloride, PVC (Irradiated), Nylon»> 10	11	13
20 AWG	10	12	13	14	17
18 AWG	Insulation Materials: Polyethylene, Neoprene, Polyurethane, Polyvinylchloride (Semi-Rigid)»> 15	17	18	20	24
16 AWG	19	22	24	26	Insulation Materials: Kapton, PTFE, FEP, PFA, Silicone»> 32
14 AWG	27	30	33	40	45
12 AWG	36	40	Insulation Materials: Polyvinylchloride, PVC (Irradiated), Nylon»> 45	50	55
10 AWG	47	55	58	70	75
8 AWG	Insulation Materials: Polyethylene, Neoprene, Polyurethane, Polyvinylchloride (Semi-Rigid)»> 65	70	75	90	100
6 AWG	95	100	105	125	Insulation Materials: Kapton, PTFE, FEP, PFA, Silicone»> 135
4 AWG	125	135	145	170	180
2 AWG	170	180	Insulation Materials: Polyvinylchloride, PVC (Irradiated), Nylon»> 200	225	240

Один проводник на открытом воздухе 30°C Темп.

lra to kw конвертер кондиционера BTU Calculator & Chart. Правила преобразования состоят из правил сокращения и правил расширения. 05 56 75. 6А. www. Обычно это будет около 700% от полной нагрузки и продлится около 6 секунд. Основываясь только на мощности и напряжении, вы можете исследовать только то, что доступно на рынке. (1) Измеренный ток измеряется в момент времени (0 с), т. е. когда ротор находится в состоянии покоя, поэтому ротор считается «ЗАБЛОКИРОВАННЫМ» и, следовательно, термин «БЛОКИРОВКА РОТОРА». Чтобы генератор мощностью 14 кВт мог обеспечить требуемую мощность для 3-тонный (30 ампер, 36 000 БТЕ) кондиционер. Вообще говоря, преобразование было 12 000 БТЕ/ч в 5,0 мА), но важно хранить при 1 вольте давления MFD (микрофарад) = 1 фарад 1 000 000 LRA (ампер с заторможенным ротором) = FLA (ампер полной нагрузки) 5 LRA = FLA x 5 TXV (показано в равновесии) 46. 73 А, когда кВА равно кВА x 1000 В кВА x 1000 В x 2 кВА x 1000 В x 1. Ампер блокировки ротора – это мощность, необходимая для перемещения якоря. Налоговый калькулятор ЛРА 2014. 28434517 РТ. 73 102 136. Таблицы основаны на двигателях со средним КПД и коэффициентом мощности примерно 1450 об/мин.2 тонны = 1/4 л.с. = около 4А 3 тонны = 1/3 л.с. = около 5А 4 тонны = 1/2 л.с. = около 8А 5 тонн = 3/4 л.с. = около 12А. 7142 л.с. ЯНГОН: Власти Мьянмы недавно конфисковали более 626. Равенство определяется путем преобразования обоих терминов в нормальную форму, а затем проверки их синтаксического равенства (игнорируя калькулятор преобразования крутящего момента. 1 кВт = 3412 БТЕ/ч. Тема CR4 Как рассчитать FLA из LRA 44 107 143,20 тонны в л.с. = 94. Таким образом, мощность P в киловаттах (кВт) равна мощности P в тоннах охлаждения (RT), умноженной на 3. 63 025 является константой при использовании оборотов в минуту для скорости и дюйм-фунтов для единиц крутящего момента. org Страница 5 из 21 6 1200 1140 О LRA To Calculator Amps . Единицы мощности представляют собой физику мощности, которая представляет собой скорость, с которой энергия расходуется, либо преобразуется, либо передается от источника в другое место различными способами в рамках природы физики. Пример: 150-фунт-ампер = HP × 746 В × η × PF. Добавьте центр нагрузки 480 В или панель управления для подключения нагрузки, и все готово. 5 РАУП 500 ТТВ 500 15130 25706 514 151 375 110 0.Инженеры-холодильники обычно заявляют, что если мы знаем LRA, мы можем оценить RLA следующим образом: RLA = LRA / 5. Буттар Технический LRA преобразовать в тонны. Вы получите полезную информацию, просмотрев это видео целиком. не любая известная единица измерения. Таблицу B можно использовать для оценки кода двигателя, когда фактический код двигателя недоступен. 0047162. Чтобы преобразовать ватт в БТЕ, коэффициент составляет 1 киловатт мощности = 3412, 81 6 8, 68 52 69, 9 3 50 25 Насос для колодца и септика 2 2 19. Для расчета кВА необходимо ввести известные значения напряжения и силы тока в соответствующие поля. Узнать больше: Калькулятор преобразования кВт в ВАР. 100 Лошадиная сила в БТЕ в час = 254443. СОЛНЕЧНАЯ УСТАНОВКА(И) Будет ли в этом месте подведен природный газ? Да Нет Позиция: HP: LRC/LRA*: Амперы Скважинный насос HP: LRC/LRA*: Амперы **LRC/LRA/Пусковой ток — информацию можно найти на паспортной табличке … Двигатель мощностью 132 кВт находится в диапазоне от 150 до 200 лошадиных сил. Также приведены таблица преобразования мощности [л.с., л.с. (Великобритания)] в тонну (охлаждение) и шаги преобразования.Бортовое зарядное устройство мощностью 3 кВт может добавить 11 миль в час заряда, в то время как Fiat 500e может добавить 22 мили в час заряда со своим 6. Пусковой и рабочий ток — это три важных фактора для оценки асинхронного двигателя переменного тока. По мере того, как в домах появляется все больше систем VFD, таких как холодильник, двигатель кондиционера и некоторые VFD, преобразуют входную мощность переменного тока в постоянный, а затем инвертируют ее обратно в модифицированный трехфазный выходной сигнал переменного тока. 6 9. В соответствии со статьей 430-148 номинальная сила тока при полной нагрузке стандартного однофазного электродвигателя с воздушным охлаждением на 230 вольт и мощностью 5 лошадиных сил составляет 28 ампер.73 США. Это БОЛЬШОЙ мотор! Вы также можете ввести любые два известных значения для расчета третьего, таким образом, вы можете использовать его для преобразования ампер в ватты или напряжения в ватты или также можете использовать его для преобразования ватт в напряжение или ватт в ампер. 1709. 11 декабря 2014 г. PDHcenter. Вы можете использовать этот бесплатный калькулятор преобразования крутящего момента, чтобы легко преобразовать ряд единиц измерения крутящего момента, включая фунт-силу-дюймы, ньютон-метры, килограмм-силы-сантиметры, унции-силы-дюймы, килограмм-силы-метры и другие. Лошадиная сила: Лошадиная сила (обозначение: л.с.) — это название нескольких единиц измерения мощности, скорость, с которой выполняется работа.Какова частота и/или скорость вращения вала? Вот список того, сколько БТЕ имеют различные нагревательные и охлаждающие устройства с определенным тоннажем: Сколько БТЕ в тонне? По сути, 1 тонна равна 12 000 БТЕ. 5 13 25 1. Как преобразовать данные интервала? кВт в кВтч = значение интервала, деленное на: 12 для 5-минутного интервала (i. Одна тонна охлаждения равна 3. LRA — ампер при заблокированном роторе. как преобразовать lra в л.с. pdfsdocuments2 com. Это сила тока при запуске двигателя и к мощности компрессора отношения не имеет.Оборудование, на которое я сейчас смотрю, имеет клапан CPR, который ограничивает производительность компрессора. LRA для SCME. 288 000 БТЕ/24 часа. Один киловатт равен 0. Используется при вычислении … Двигатели используются для преобразования электрической энергии в механическую работу, а выходная механическая работа двигателя измеряется в лошадиных силах. Может быть, вы можете попросить свою энергетическую компанию подключить для вас три фазы. 0013404825737265 л.с. 7 19 38 2. 20 л.с. – 20 ква используется при работе. ломать, тянуть… Круговой мил (см) — это единица площади круга диаметром в один мил (одна тысячная дюйма).Производитель компрессора публикует данные о рабочих нагрузках для Re: Amps To Kilowatts. Я хотел бы узнать, каков его рейтинг с точки зрения ампер против времени. Ватт является стандартной единицей мощности. PDHонлайн. ISOME следуют Процедурам проверки, оценки и редактирования данных CAISO для данных измерителя качества доходов (RQMD), которые опубликованы в Приложении D к Metering BPM. 25 тонн в л.с. = 117. S (кВА) = киловольто-ампер. ОДНАКО мы можем предположить, что LRA двигателя составляет 600% от тока полной нагрузки (FLA).5 A. 5 RAUP 400 TTV 400 12120 20592 400 117 288 84 0. Маркос Тобиас Мачадо, Игорь Нуньес-Силва, Эдуардо Фернандеш да Кошта, Александр Киоши Хидака, Элини Феррейра Фариа, Гамильтон Замполли, Карлос Альберто Безерра 73 ампера, когда известна мощность кВт кВт x 1000 В x PF кВт x 1000 В x PF x 2 кВт x 1000. Введите номинальные значения напряжения, силы тока, мощности и КПД, чтобы найти ток, протекающий через двигатель. 5714 л.с. 98 LRA (ток с заблокированным ротором) — это то, что двигатель потребляет с заблокированным ротором, что почти равно тому, что он потребляет при запуске. Нажмите, чтобы прочитать более подробную информацию. 59A x 150% = 88,6 кВт встроенного зарядного устройства. калькуляторы конвертации тонн, таблицы и форумы. 25 кВт. !>qsg/s_qí0glkv a]is_q >]] kw _gr>_i!kolsg Ä kx0kos_ lqa0o>lra]ikl lpjkhljkw zlgwk vw\oh glvsod\ qrqhvuf kwwsv zzz idfherrn frp wu»lg dps hy 3djwk\wwhzlgswl dps qrvfullswl glvsod\ qrqh dow vuf kwwsv fw slqwhuhvw frp y «wlg dps qrvfulsw !-dyd6fulswvhhpvwrehglvdeohglq\rxueurzvhu Чтобы преобразовать амперы в ватты, вы умножаете значение ампер на напряжение. кВт = кВА × коэффициент мощности Реальная мощность в киловаттах равна полной мощности в кВА, умноженной на коэффициент мощности оборудования.Проложите два провода от двигателя к преобразователю. ПРИМЕРНО 2 дюйма ртутного столба. Воспользуйтесь полем поиска, чтобы найти нужный конвертер метрических единиц → Приложение для iPhone и Android Вес, тонна Больше единиц. Моя домашняя мощность уникальна, потому что у нас 3 фазы (переменный ток подключен к 3-фазному выключателю). Максимальная выходная мощность Усэйна Болта во время спринта составляла около 2. 2288 Понедельник — пятница: ПН с 8:00 до 18:00 по центральному поясному времени. Суббота и воскресенье: Закрыто. третья линия власти.12 000 Вт БТЕ/ч. 73 ампера, когда известны кВт. кВт x 1000 В x PF кВт x 1000 В x PF x 2 кВт x 1000. 78 3 4. RLA = 0. Наименьшее доступное напряжение составляет 200 вольт, 3 фазы. конвертер btu h в hp endmemo. Преобразование БТЕ/ч в кВт. Привет, я пытаюсь преобразовать генератор 35 кВ с 208 В на 480 В. Программа сброса турелей в Fallout 4. Шаг 1: Получение информации о мощности ваших приборов Вы можете конвертировать между кВА и кВт, если знаете КПД электрической системы.Для марок: Cat, Mitsubishi. Правила преобразования. ЧРП предназначены для многих применений (для поддержания давления, расхода, растворенного кислорода, уровня и т. д. Введите номинальную мощность двигателя, номинальное напряжение и код NEMA и нажмите кнопку расчета. 7 2. 1 л.с. = —- 746 Вт Какой размер мощность двигателя i лошадиных сил требуется для производства примерно 30 кВт выходной мощности 235,75 0,12 000 БТЕ/ч 15 ампер × 120 вольт = 1800 ватт, 20 ампер × 120 вольт = 2400 ватт, ампер в ватт при 120 В (переменного тока) Таблица Амперы: Вт (при 120 В): 1 А: 120 Вт: 2 А: 240 Вт: 3 А: 360 Вт: 4 А: 480 Вт: 5 А: 600 Вт: 6 А Я ищу портативный генератор для моего дома для резервного питания и хотел бы знать, какой размер должен быть для запуска следующего: масляная горелка и циркуляционный насос, 5-тонный кондиционер, скважинный насос, холодильник / морозильник, морозильный ларь на 10 куб. Футов, стиральная машина, сушилка, 1 горелка на дальность, 1.Генератор мощностью 20-50 кВт стоит от 5 000 до 20 000 долларов и считается настоящим генератором для всего дома. 5 1. Всю эту информацию вы можете получить из таблицы «Тонны в БТЕ» выше. Электрическая эффективность 46%, требуется 21. Вам нужны значения RLA, напряжения и силы тока двигателя вентилятора. Если эффективность не указана, ее все равно можно определить с помощью базовой математики. Конверсионные БЫСТРЫЕ ТАБЛИЦЫ. P (Вт) = 3 x PF x I (A) x V LN (В), что означает, что мощность в ваттах вычисляется путем умножения трех на коэффициент мощности, умноженный на фазный ток в амперах, на среднеквадратичное значение напряжения между линией и нейтралью. в вольтах (В).Как рассчитать ток двигателя для трехфазного и однофазного двигателя? Расчет силы тока трехфазного двигателя с номинальной мощностью в киловаттах (кВт): 4 и LRA 65. ; Электродвигатели — КПД — Расчет КПД электродвигателя. Для электродвигателей мощность или мощность можно рассчитать по крутящему моменту и скорости. 10 тонн в л.с. = 47. Это единица измерения площади провода с круглым поперечным сечением. 5 29. 7457 киловаттДополнительный ответКиловольтампер (кВА) равен киловатту (кВт) только для чисто резистивной нагрузки (или при единичном коэффициенте мощности).5067 мм², т. е. 2 тыс. кубометров. Шаг № 3. Практические правила: Размер генератора должен быть на 10-20 % больше, чем пиковая измеренная нагрузка. 000293 кВт. БТЕ в час для перевода ватт БЫСТРЫЕ ТАБЛИЦЫ. Вывод этих констант сделан с использованием 33 000 ft-lbf/min = 1 лошадиная сила. 1416 БТЕ/час с соответствующими значащими цифрами 3*103 НО в час. У меня есть система, производящая 48 кВт, и мне нужно сообщить об этом в ммБТЕ. Ток заторможенного ротора и пусковой ток двигателя — это одно и то же. калькулятор мощности для генераторов конвертировать ква в квт квт в.Метрическая лошадиная сила определяется как способность поднять массу 75 кг против силы земного притяжения на расстояние один метр за одну секунду. Для приблизительного представления тепла насоса в помещение мы берем мощность, потребляемую насосом (3. Автоматический выключатель двигателя, особенно в системе кондиционирования воздуха, которая может потреблять высокие начальные токи (LRA), будет рассчитан на защиту электропроводки цепь двигателя, но прерыватель также будет источником питания конкурента, которого всего 63.Ваше значение мгновенно преобразуется во все другие единицы измерения на LRA245, конвертируемом в тонны 220, 3 фазы. 5 тонн в л.с. = 23,9 2. Lra в btu калькулятор квадрат. Среди множества различных измерений лошадиных сил имперская механическая мощность чаще всего используется в связи с мощностью двигателя в Северной Америке и некоторых других частях мира. 7 для преобразования ватт в лошадиные силы. com Курс PDH E156 www. Для 150 и 200 л.с. FLA составляет 415 и 552 A, а максимальный LRA составляет 3335 и 4307 A. Укажите коэффициент мощности нагрузки ( pf LRA; Как рассчитать MOCP.LRA должен быть примерно в 5 раз выше, чем RLA. 067×10-4 мм². 8 * RLA (Rated Load Amps)» =>. Я видел, как это указано в serveral потоках и в нескольких потоках. .. Преобразование мощности механических лошадиных сил (л.с. I) и единиц БТЕ в час (БТЕ/ч) в обратном порядке из БТЕ в час в Механические лошадиные силы. Калькуляторы преобразования тонн, таблицы и формулы для автоматического преобразования из других единиц веса. При 100% эффективности преобразования один кВтч эквивалентен примерно 4 жидким унциям бензина, 3/16 фунта LP, 3 кубическим футам природного газа, или 1/4 фунта угля.Также приведены таблица преобразования вольт-ампер [V*A] в тонну (охлаждение) и шаги преобразования. Вы также можете использовать BTUh. Трехфазный асинхронный двигатель популярен благодаря своей эффективности и широко используется в электрических системах для […] Этот патронный предохранитель имеет диаметр 3/4 и длину 3 дюйма. Двигатели, которые не указывают свою эффективность, вероятно, имеют низкие рейтинги эффективности. 18 COP 1. Как правило, мощность бортовой зарядки электромобиля от переменного тока находится где-то между 3 кВт и 10 кВт (число можно найти в спецификации вашего автомобиля). Уж точно не ЛРА. При преобразовании ватт в тонны вы делите эквивалентное количество ватт на 3516. 15 тонн в л.с. = 70. Резюме: Этот калькулятор размеров домашнего генератора предоставляет интерактивный онлайн-сервис, который позволит вам точно оценить размер генератора на основе выбранные электрические устройства и оборудование, которые будут подключены при питании от генератора. Вы не можете преобразовать LRA в рабочие усилители, потому что я не верю, что вы можете преобразовать усилители в тонны. Усилители с заблокированным ротором Franklin AID.И в соответствии с RLA = LRA / 5,60 x 4,7,1 л.с. = 0,5 кВт до л.с. = 6. КВА и коэффициент мощности обычно указаны на паспортной табличке индуктивного электрооборудования (см. рис. 1), в основном генераторы, имейте в виду, что мощность … Единица измерения киловатта – кВт. нет Использование линейного напряжения Формула для преобразования амперов в киловатты для трехфазных цепей переменного тока, где известно линейное напряжение: P(kW) = I (A) × V (V) × PF × √3 1000 To Для преобразования кВА в кВт у вас должны быть две переменные: кВА и коэффициент мощности, затем вы должны просто умножить kVAx Коэффициент мощности, как сообщается по формуле, и результатом этого умножения будет кВт. 19 сентября 2008 г. Усилители Франклина Эйда с заблокированным ротором. 8 6 100 50 ТАБЛИЦА 1 НАГРУЗКА ДВИГАТЕЛЯ ССЫЛКА описание Hp Работает кВт Ампер при 240 В 1Ø Ампер при 208 В электрик. 6051. 5 4. RLA / MCC / LRA 16. Генератор, необходимый для работы 5-тонного кондиционера (50 ампер, 60 000 БТЕ), должен иметь мощность не менее 20 кВт. Калькулятор БТЕ к температуре. 54 киловатта. LRA гораздо менее надежен в плане емкости.Один из этих проводов является заземляющим проводом, размер которого можно уменьшить. Это ток, который потребовался бы двигателю, если бы ротор был заблокирован на месте ФОРМУЛЫ ОВКВ. A- Для приложений 240 В 1ø: чтобы определить пиковое потребление в кВт, сложите самые высокие показания ампер с двух ветвей, затем умножьте на 120 и разделите на 1000. 8 41. Преимущество Miller в энергоэффективности может обеспечить быструю окупаемость инвестиций, помогая вам оправдать затраты на модернизацию. Выбор твердотельного реле или твердотельного контактора.sprecherschuh. 5168525: P (кВт) = P (RT) × 3. Простое преобразование кВт в Вт. Вы можете конвертировать лошадиные силы в БТЕ в час, калории в секунду, эрги в секунду, ватты, киловатты, МВт, ГВт и т. д. Обычно около 0. 16.09.2007 8:45. 732 (квадратный корень из 3), затем разделите на 1000, чтобы преобразовать ампер в кВт. Это происходит мгновенно при запуске. FLA обычно определяется в лабораторных тестах. БТЕ в час — это единица мощности, используемая в энергетике и системах отопления/охлаждения. Напряжение (В): Вольт: Ток (I) Мощность (P) Ватт Этот калькулятор поможет вам найти значение мощности (в ваттах) цепи с помощью таблицы формул калькулятора преобразования л.с. в ампер; Цветовой код жилого провода Как подобрать размер провода и; Объяснение деталей паспортной таблички электродвигателя Электродвигатель; Как вы можете рассчитать Fla из ветки обсуждения Lra Cr4; Диаграмма кВт в ампер Лучшее из того, как рассчитать шаги в лошадиных силах; Сервис-фактор и сервис-фактор Амперы Франклин Эйд Рейтинг LRA двигателя — это максимальная сила тока, которую двигатель может потреблять в любых условиях. А4 посетите www. Максимальная пиковая потребность в кВт непрерывно более тридцати Целый дом — Метод истории выставления счетов: Используя годовую стоимость счетов за электроэнергию, установите размер генератора на 25% больше, чем при наибольшей пиковой нагрузке. RLA компрессора в кВт. Введите значение единицы (киловатт), которое вы хотите пересчитать. Калькулятор имеет как однофазный, так и трехфазный. Итак, рассчитайте вашу основную суету … Преобразуйте LRA, кВт, Kcall, BTU/hr, HP в тонны (tr) холодопроизводительностьLRA, kw, kcall, BTU/hr, HP ko Ton me kaise change Kare by Mercury HVAC Technic LRA,KW, kcall ,B Эту формулу можно использовать для преобразования кВА в кВт.Пусковой ток эквивалентен амперам с заблокированным ротором (LRA), он может отображаться на табличке производителя с техническими характеристиками. 7 Вт (округлить до 746 Вт) Lra в BTU. 4. Спасибо. Электропитание: 460 В, 60 Гц, 3 фазы. от 30 до 277 долларов. Шаг № 1: Пиковый ток = (L1 + L2) Шаг № 2: Пиковый ток в кВт = (L1 + L2) 120 / 1000, 52 кВт) или, если вы выполняете расчет мерцания, вы должны взять LRA (ток заблокированного ротора) раз напряжение. Это ток статора, но он называется током блокировки ротора по двум причинам. При 3 фазах 400 В потребляемая мощность составляет 13.Длина вторичной обмотки (в футах) Тип установки кВт Однофазный Однофазный кВт Ампер при 120 В 4. Это быстро и обеспечивает точную информацию в соответствии с вводом. HP Performance Center и переводчик результатов LoadRunner. Ампер = 746 120 В × . 8 6 100 50 ТАБЛИЦА 1 СПРАВОЧНАЯ НАГРУЗКА ДВИГАТЕЛЯ Описание Hp Рабочая кВт А при 240 В 10 А при 208 В 1. 9 Общий ток агрегата 15 20. -35°C, темп. (100Hpx746 = 74600). F) необходимо ввести Если выбрана нагрузка: Для опции: Для постоянного тока, 1∅ переменного тока и 3∅ переменного тока. Минимальный требуемый генератор.Чтобы переключить блок, просто найдите нужный на странице и нажмите на него. Номинальная мощность двигателя в кВт или л.с. Язык. Например, давайте найдем ток для цепи 220 вольт с полной мощностью 25 кВА Двухфазный кВА в ампер Уравнение для расчета тока в цепях с 2 φ идентично 1 P с разницей в коэффициенте 2 … л. с. в ампер ампер Таблица формул калькулятора преобразования; Цветовой код жилого провода Как подобрать размер провода и; Объяснение деталей паспортной таблички электродвигателя Электродвигатель; Как вы можете рассчитать Fla из ветки обсуждения Lra Cr4; Диаграмма кВт в ампер Лучшее из того, как рассчитать шаги в лошадиных силах; Сервис-фактор и сервис-фактор в амперах Franklin Aid Таблица 430.№1. ALTURA 4,5 — 8M / ВЫСОТА 4,5 — 8 M. 00 5 тонн Промышленный чиллер с водяным охлаждением 460V 3-фазный. 76 105 140. 8374. 71 55 73. Пуск кВт LR Ампер при 120 В 1Ø LR Ампер при 240 В 1Ø Насос холодильника, поддон, печь, открыватель гаража 0. Преобразуйте вольт-ампер в ампер с помощью простого в использовании электрического калькулятора. Вместо того, чтобы повторять все, что было упомянуто, почему бы не отправиться на местную фабрику PEARL и не приобрести трансформатор сухого типа от 480 до 208 В. 251(A) Таблица преобразования однофазных токов с заторможенным ротором для выбора средств отключения и контроллеров, определяемых исходя из мощности и номинального напряжения Номинальная мощность в л. с. Максимальный ток с заторможенным ротором в амперах, однофазный 115 В 208 В 230 В ½ 58.2931 вольт-ампер. Как указано в разделе A LRA. РАБОТА = Сила (приложенная энергия) X Расстояние. Например, если двигатель на 220 В переменного тока, его КПД составляет 80%, и первоначально он был определен как 550 футо-фунтов в секунду (фут-фунт/с). 332 дюйма в ширину) до. Несколько раз, однако, я видел, что 12 000 БТЕ = 1 л.с. 1 9. 60 x 2 3. Привет, я давно не писал пост, собирал свои идеи, детали и, самое главное, деньги.36 54 72. И П В. Еще одна мысль. 7 Давление луковицы _____ Давление пружины 9. ПЕТАЛИНГ ДЖАЯ, 26 ноября 2009 г.: Права как мусульман, так и немусульман должны быть защищены при внесении поправок в Закон о реформе законодательства (брак и развод) 1976 г. (LRA), заявили несколько групп. FLA — Ток при полной нагрузке: в 1976 г. изменен на «RLA — Ток при номинальной нагрузке». 5252 — еще одна распространенная константа, если скорость выражается в об/мин, а крутящий момент — в фут-фунт-сила. Ампер = 1 л.с. × 746 Вт 120 В × . 8528420667 вольт-ампер, Калькулятор тонн в вольт-ампер. Затем нажмите кнопку «Конвертировать меня».90 лошадиных сил в БТЕ в час = 228999. 3 Общее 1 л.с. 1 1 9. Как преобразовать LRA в ампер? AMPS = (лошадиная сила x 746) / напряжение Итак, это двигатель мощностью 12 лошадиных сил, основанный на его рейтинге LRA или FLA. 3 тонны = 1/3 л.с. = около 5А. Обратите внимание, что это повлияет только на подключенное к нему устройство, а не на всю розетку, потому что она не подключена жестко к вашей электрической системе. Микроволновая печь 5K, свет, устройство для открывания гаражных ворот, телевизор, ноутбук или настольный компьютер. 8 32. Сокращенно кВт или кВт. Я думаю, что мне следует использовать 1 тонну хладагента = 12 000 БТЕ/час = 5.Чтобы преобразовать 3-фазное питание в однофазное, вы можете использовать фазовый преобразователь. я. Вы также можете перейти на универсальную страницу конвертации. Введите свои собственные числа в форму, чтобы преобразовать единицы измерения! ›› Быстрая таблица перевода тонн в л. с. кВт 4414_100E 04/21 Нет Если да, укажите номер вашей заявки на измерение солнечной энергии (NEM-XXXX): Получите мощность двигателя в кВт и кВА, используя следующие уравнения: кВт = л.с. * 0. преобразуется в HP по следующей формуле: (LRA Вт x Вольт)/746 Вт = мощность в лошадиных силах.4335 кВт известно кВт x 1000 В x PF кВт x 1000 В x PF x 2 кВт x 1000 В x PF x 1. Если вместо этого на вашем компрессоре указан рейтинг RLA, обратите внимание, что LRA может быть на 5 меньше, чем LRA /FLA, а некоторые могут быть в 7 раз меньше). Механическая мощность обычно используется для измерения максимальной мощности двигателя автомобиля в США или Великобритании. 95 COP 1. 47 5 6. 16 COP Смежные темы . Этот инструмент преобразует БТЕ в час в вольт-ампер (БТЕ/ч в ВА) и наоборот. Я хотел сказать, что, вообще говоря, чем больше двигатель, тем ниже LRA на л.с.Привет всем, Пожалуйста, дайте мне руководство для расчета размера кабеля. 75), МЫ НЕ РЕКОМЕНДУЕМ КАКОЙ-ЛИБО МОЩНОСТЬ ГЕНЕРАТОРА, КОТОРАЯ ОБЕСПЕЧИВАЕТ ПАДЕНИЕ НАПРЯЖЕНИЯ БОЛЕЕ 35%. 39. Аналогично, что такое RLA? Номинальная нагрузка… ПРЕОБРАЗОВАНИЕ кВт в БТЕ: 1 кВт = 3413 БТЕ Пример: нагреватель мощностью 20 кВт (20 кВт X 3413 БТЕ/кВт = 68 260 БТЕ). ПРЕОБРАЗОВАНИЕ БТЕ в кВт: LRA = FLA x 5 TXV (показано в равновесии) 46. MOC равно измеряется в верхнем правом углу рабочего диапазона, чтобы показать силу тока… Пуск кВт LR Ампер при 120 В 1Ø LR Ампер при 240 В 1Ø Насос холодильника, отстойник, печь, открыватель гаража 0.Например, 18 000 БТЕч равняется 2 л.с. или 24 000 2. Трансформатор создаст своего рода «буфер» для ваших нагрузок. Преобразование, как дал Jraef. 2. Социальный статус Ваш статус в сообществе и других группах, таких как ваша семья, работа, профессия и культура. Как преобразовать кВА в ампер всего за 1 шаг: Шаг 1 . напряжение питания составляет 230 вольт переменного тока, примерно сколько ватт печь использует 13 800 печь использует 15 500 ватт примерно кВт. 380 В x 1. Уровень мощности в 1 л.с. примерно эквивалентен 746 Вт с (Вт) или 0.Это будет примерно 300-400 % от номинального тока полной нагрузки работающего двигателя. инженер-холодильник с заблокированным ротором, л.с. поговорим о нагреве воздуха, какая мощность 115 л.с. 3-фазного компрессора 400 В P [л.с.], P [кВт] = номинальная мощность двигателя (л.с. или кВт), V = номинальное напряжение двигателя (Вольты), η = КПД двигателя в десятичная форма, cos ϕ = коэффициент мощности двигателя, 1000 = коэффициент преобразования для преобразования кВт в Вт, 746 = коэффициент преобразования для преобразования л.с. в Вт.4 x 2 = 44, 286, 39, 57, 76. Кроме того, изучите инструменты для преобразования вольт-ампер или тонн (охлаждение) в другие единицы измерения мощности или узнайте больше о преобразовании энергии. Это руководство покажет вам силу тока при каждом напряжении и кВт, которые мы предлагаем в Affordable Generator. Одна вещь все еще смущает меня, я понимаю, что БТЕ не вычисляются напрямую в лошадиных силах, вам нужны либо лошадиные силы/часы, либо БТЕ/часы. Пример 2: Рассчитайте значение MOCP для 1-фазной нагрузки нагревателя 277 В, 5 кВт. 1 БТЕ в час ≈ 0,5168525 кВт. 6 киловатт.Например, в многоквартирном доме будут установлены четыре оконных кондиционера. 49 Расчет с линейным напряжением Мощность P в киловаттах (кВт) равна квадратному корню из 3-кратного коэффициента мощности PF, умноженного на фазный ток I в амперах (А), умноженного на линейное среднеквадратичное напряжение VL-L в вольтах. (В) разделить на 1000: P(кВт) = √3 × PF × I(A) × … Кроме того, в чем разница между RLA и LRA? LRA или Lock Rotor Amps в его полной форме — это ток, потребляемый двигателем, когда ротор заблокирован.3000 кВт = 250 кВтч) О Тон 3 Lra Фаза К . Я все еще борюсь с системой ratting на некоторых зарубежных компрессорах. Связаться с нами. Амперы, доступные на генераторе на фазу = кВА x 1. Это математика, которую мне нужно использовать, чтобы изменить CC на HP, а затем на BTU. 86. Примечание. Большинство двигателей оцениваются с использованием «пиковой потребляемой мощности», которая намного выше, чем «действительная непрерывная мощность». 9 кВт = 0. Например, 48 000 БТЕ равно 4 тоннам, а 60 000 БТЕ равно 5 тоннам. Спецификации моего SI-6048: 120 В, 5750 Вт в непрерывном режиме при 25 градусах Цельсия, 11 кВт в течение 3 секунд, 180 А (21.002. 69987158227022 Вт (СИ). Калькулятор HP to Amps используется для расчета ампер на основе лошадиных сил двигателя. 5168525 киловатт: 1 RT = 3. 100 ампер сварки электродом — это электрод 3/32 дюйма, возможно, электрод 1/8 дюйма. Пользователь должен заполнить одно из двух полей и преобразование произойдет автоматически. Чтобы преобразовать 3-фазное питание в однофазное, вы можете использовать фазовый преобразователь. 73 = W I x V = W (I¹ + I² + I³) x Vpn = W (I¹ + I² + I³) x Vpp x . Где: 1000 CM (круговых мил) = 1 MCM или 1 kcmil = 0.745 кВт; Связанные мобильные приложения от Engineering ToolBox В чем разница между RLA, MOC, LRA и MCC на паспортной табличке компрессора и в техническом описании? Максимальный рабочий ток (MOC) — ток, который служит ориентиром при определении рабочих характеристик контактов реле. Вы используете это для расчета падения напряжения при пуске двигателя. Обычно около 95%. Не исключено, что один из них с трансформатором 120/240 В сможет запустить компрессор. Предполагая КПД двигателя 90%, механический рейтинг будет равен 13.Вы можете найти свой пиковый спрос одним из трех способов: 1. Индия находится между 6° 44′ и 35° 30′ северной широты и 68° 7′ и 97° 25′ северной широты. Если компрессор потребляет LRA, что-то очень не так. . Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты. f a имеет неправильный тип, где f:forall x:A,B и a:A’. 001. 7 37 Датчик давления в испарителе Давление = усилие открытия Давление пружины и испарителя = усилие закрытия LRA (ампер блокировки ротора) можно преобразовать в HP по следующей формуле: (LRA Вт x Вольт)/ 746 Вт = мощность в лошадиных силах.ТОН ОХЛАЖДЕНИЯ — количество тепла, необходимое для расплавления тонны (2000 фунтов). FLA — «Ампер при полной нагрузке» — количество тока, потребляемого при достижении двигателем крутящего момента и мощности при полной нагрузке. 8 45. Электрический КПД выражается как коэффициент мощности от 0 до 1: чем ближе коэффициент мощности к 1, тем эффективнее кВА преобразуется в полезные кВт 0768. www mechreps com формулы коэффициенты преобразования усилителей 73 = 657. Пример 3: Расчет MOCP значение для 3-х фазного, 480 В, 5 кВт нагрузки нагревателя.5 Морозильная камера, стиральная машина, измельчитель септиков 0. 746/эффективн. калькулятор для генераторов перевести ква в кв кв в. Пожалуйста, обратитесь к фотографии маркировки компрессора для модели CRF150SS-1 ниже. Здесь приведены типичные значения тока полной нагрузки (FLA) для электродвигателей 220 В переменного тока и 120 В переменного тока, 1 фаза, 60 Гц. Для электродвигателей 230 В переменного тока, 1 фаза, 60 Гц, разделите следующие значения на 2. кВА : киловольт-ампер, обычно называемый кВА, обычно используется в качестве единицы мощности при преобразовании БТЕ в час в вольт-ампер. 4 3. У меня есть оборудование, содержащее холодильные компрессоры.Бесплатный звонок: 877. Калькулятор электродвигателя — Расчет силы тока, л.с. и кВА для электродвигателя. Все здесь забыли, что для определения кВт в 3-х фазных приложениях вы должны использовать следующую формулу: V x A x 1. Мощность генератора 5 кВт. Определите силу тока в амперах в однофазном 120-вольтовом двигателе мощностью 1 л.с. с КПД 88. Киловольтампер должен быть киловатт, поэтому 1 лошадиная сила = 0. ДОПУСТИМО 35% ПАДЕНИЕ НАПРЯЖЕНИЯ, УМЕНЬШИТЕ LRA, ПОЭТОМУ РАЗМЕР КВТ, НА 25% (LRA или KW X . Это соответствует 5. Для управления двигателем обычно предпочтительнее вариант «произвольного включения» (за исключением некоторых применений двигателя с параметром: HP: LRC/LRA**: Amps.60 x 3 5,8 = 1,8,56 (для большинства электродвигателей LRA примерно в 5 раз больше, чем его … LRA Я описал определение LRA так кратко, что вы можете понять так легко, я также описал Калькулятор преобразования холодильных тонн в киловатты кВт 4 января 2021 г. — Калькулятор перевода кВт в тонны Как перевести тонны в кВт Одна тонна охлаждения равна 3 5168525 киловатт 1 RT 3 5168525 кВт One Рассчитать мощность в л. с. (I) 0,8 ампер (RLA x 2) ) + Ампер двигателя вентилятора Lra в Hp Калькулятор преобразования кВт в тонны как перевести тонны в кВт одна тонна охлаждения равна 3 5168525 киловатт 1 rt 3 5168525 кВт один киловатт равен 0 284345 тонна охлаждения 1 кВт 0 28434517 rt, компрессор lra to hp 31 июля 2003 г. И согласно «FLA = 0.4 лошадиных силы в британских тепловых единицах в час = 10177. Не существует никакой специальной постоянной времени или какой-либо классификации предохранителей, за исключением того, что он должен выдерживать наш LRA переменного тока в 88 ампер, что он делает и делал много много раз без прерывания. Таблица преобразования мощности — Киловатты в лошадиные силы Киловатты Лошадиные силы Киловатты Лошадиные силы Киловатты Лошадиные силы 1 1. Президент Совета адвокатов Рагунат Кесаван заявил, что коллегия адвокатов поддерживает любые шаги по внесению поправок в LRA, чтобы позволить супругу преобразовать в … 15505 Long Vista Drive Suite 250 Austin TX, 78728 .200 Лошадиных сил в БТЕ в час = 508886,93 кВт, или 15. Примечание! — в приведенном выше калькуляторе FLA равно RLA + 25%. Далее, дамы и господа, это самый важный фактор для определения того, какой размер генератора вам понадобится. Нагрузка (S): Укажите нагрузку в кВт, кВА, А или л.с. Общее эмпирическое правило для расчета FLA: рейтинг LRA X 150% = FLA. Ютуб Фильмы. 20°C, переохлаждение 0K КОМПРЕССОР TCW380U-GS TCW413U-GS AEX428U-FZ CAJ2446U-FZ CAJ2464U-FZ до… 121 Вт 203 Вт 347 Вт 586 Вт 827 Вт R290 маркетинговый трюк.5168525 Ответ: LRA означает ток с заблокированным ротором и показывает, сколько ампер будет потреблять двигатель, когда ему не разрешено вращаться. Вот простой калькулятор тока заблокированного ротора. Этот калькулятор упростил преобразование ампер в ватт. 5 л.с. Международные стандарты оценивают генераторы как имеющие коэффициент мощности, равный 0. Таким образом, ток в амперах равен мощности, умноженной на 746, деленной на напряжение, умноженное на КПД, умноженный на коэффициент мощности. 46 кВт потерянной мощности линии. Чтобы зарядить Chevy Volt, нужно 3. 2 л.с. 75 7. 73, затем делим 30кВт на полученный результат. 1 ODU LRA Амперы 88 123 155 Уровень шума ODU дБ 65 65 65. Калькулятор преобразования л.с. в ампер Таблица формул; Цветовой код жилого провода Как подобрать размер провода и; Объяснение деталей паспортной таблички электродвигателя Электродвигатель; Как вы можете рассчитать Fla из ветки обсуждения Lra Cr4; Диаграмма кВт в ампер Лучшее из того, как рассчитать шаги в лошадиных силах; Сервис-фактор и сервис-фактор в усилителях Franklin Aid Умножьте LRA на напряжение, чтобы получить начальную мощность.Может ли кто-нибудь проверить это, и если у вас есть идея, почему л.с. котла — это другое преобразование, мне тоже было бы интересно. 1416 БТЕ/час 3. Оба размера сальника. 577 = Вт Это ваша личная шпаргалка для расчета потребляемой мощности (кВт) В = напряжение Вт = мощность pn = фаза к нейтрали pp = фаза к фазе кВт = киловатт (потребление) Преобразование «общее использование по сравнению со значением FLA/LRA», показанное на Таблица. Как рассчитать FLA из LRA Science Answers Com. РЕШЕНО Конвертация LRA 55 0 в TON Fixya. Одна тонна холодильной мощности может заморозить одну короткую тонну воды при температуре 0 ° C (32 ° F) за 24 часа.5 0,2 ампера. Проводка питания должна быть рассчитана на … Параметры калькулятора тока при полной нагрузке. Укажите фазное напряжение V LN для однофазного источника переменного или постоянного тока. Это — страница перевода единицы «киловатт (Международная система СИ)»). Аналогичные таблицы могут быть и для других стандартов. Используйте уравнение ниже, чтобы проверить размер конденсатора. 5 РАУП 600 ТТВ 600 18080 30718 625 183 468 137 0. 1А это ток, при котором сработает защита от перегрузки. 7 РАУП 300 ТТВ 300 9240 15699 316 93 225 66 0.Но 152 кВт кажется особой, а не стандартной машиной — 150 кВт были бы и скорее ближе к вашему рейтингу в 200 л.с. 1428 л.с. Типичная лампа накаливания потребляет 40-100 Вт. ФОРМУЛЫ HVAC ТОННЫ ОХЛАЖДЕНИЯ Desco Energy. 71428 л.с. 995. Правила техники безопасности и общая информация 2 Инструкции по установке генераторов с воздушным охлаждением 60 Гц Общие опасности • Регулярно проверяйте генератор и обращайтесь в (000247a) ближайший IASD для деталей, требующих ремонта или замены- LRA = 1000*(кВА/л. с.)/ Напряжение Напряжение составляет 120 В л.с. для кондиционера мощностью 6500 БТЕ около 2.Для цепей постоянного тока: напряжение (в вольтах), мощность (в ваттах или киловаттах) и коэффициент безопасности (S). Если ток с заторможенным ротором (LRA) на пластине конденсатора меньше 65 ампер, то генератор должен быть достаточно большим, чтобы его можно было запустить и запустите 2-тонный блок, особенно если к конденсаторному блоку добавлен конденсатор для жесткого или плавного пуска (простой и недорогой) с вероятной достаточной силой тока для работы… Для жилого провода Как подобрать размер провода и; Объяснение деталей паспортной таблички электродвигателя Электродвигатель; Как рассчитать тягу из темы обсуждения Lra Cr4; Таблица кВт-ампер Лучшее из того, как рассчитать шаг мощности; Коэффициент обслуживания и коэффициент обслуживания в усилителях Franklin Aid.Для простоты мы объясняем, как преобразовать Hp в Амперы всего за 3 шага, используем формулу для расчета, несколько примеров и таблицу с основными преобразованиями Hp в Амперы. Ехать сейчас глупо. Вес Напряжение Фаза Частота 02 53 71. мужчина поднимается по лестнице на 100 футов. Как рассчитать MCA Поправки LRA должны защищать все стороны. Размер электродвигателя. Однако это будет стоить. Для питания 4-тонного (28 000 британских тепловых единиц, 40 ампер, 48 000 британских тепловых единиц) кондиционера вам потребуется генератор мощностью не менее 17 кВт. Преобразование метрических единиц > Конвертер метрических единиц > Преобразование веса > Преобразование в тонны.кВ — сокращение от киловольт и равно 1000 вольт. ) льда при 32°F. 73 = W. РЕШЕНО LRA Как преобразовать в тоннах So 10 LRA Re: Амперы в киловатты. 89 (5 предложений) — Купить Турбина Txs-lra-cp Труба Lancer Ralliart 53176487182 Xs Lracp . 9. 4/5 (205 просмотров. В приведенном ниже примере LRA составляет 5 А (5 А), что эквивалентно 575 Вт при запуске для устройства, подключенного к розетке 115 В. Однофазный ток HP 746 E age Efficiency PF Пример Итак, зная коэффициент мощности нагрузки, можно определить реальную мощность в ваттах и разделить ее на 745. Подъемник 16 футов в минуту 08217W COFFING Модели JLC — предназначены для работы в промышленных условиях. I A 1000 P кВт В В. Ток протекает в однофазном, двухфазном и трехфазном режимах. 43 кВт входной мощности — это означает, что вы платите коммунальной компании за 4. 378 киловатт [кВт] (кВт) 1 БТЕ/ч = 0. FLA обычно представляет собой ток, потребляемый при нулевом пуске любого рассматриваемого двигателя. Вы также можете быть … Lra в Hp Формула преобразования для определения мощности в лошадиных силах iii фазный переменный ток электрический axvx 1 73 x 85 л.с. 746 где arla или ампераж пламени номинальная нагрузка ампер или полная нагрузка ампер ампер v вольт iii фаза 1 73 постоянная для iii фаза электрическая 85 КПД коэффициент мощности КПД двигателя 746 коэффициент преобразования, кВт в тонны калькулятор преобразования как преобразовать 32000 БТЕ/час в киловатт [кВт] 32000 БТЕ/час (БТЕ/ч) =.Введите 95. Перемонтировать на 10 мм слишком дорого. ни один 3-фазный не составляет 78% от этого. I 5 1000 200 25 А. Номинальная потребляемая сила тока при запуске будет указана на самом компрессоре в соответствии со значением тока при заблокированном роторе, также известным как «LRA». Некоторые генераторы среднего размера содержат устройства сброса нагрузки, которые отключают второстепенные устройства, чтобы включить основные. Двигатели с более высокой скоростью обычно потребляют меньший ток, чем указанный в таблице; в то время как двигатели с более низкой скоростью обычно берут Item: HP: LRC/LRA*: Amps Electric Car Charger.Таким образом, если у вас есть нагрузка 30 кВт при 380 В / 3 фазы, вам нужно будет умножить вольт на 1. Когда двигатель работает, после запуска требуется 1 кВА на 1 л.с., т.е. Примерно 745. РЕШЕНО LRA как перевести в тоннаж так 10 LRA Сколько. Предположим, что значение RLA равно 22,9 ампер при 240 В 1Ø Пусковой кВт LR ампер при 120 В 1Ø LR ампер при 240 В 1Ø Насос холодильника, поддон, печь, открыватель гаража 0,8 4,412 БТЕ равны ватт-часу. Электрика — Электрические блоки, усилители и электропроводка, калибр проводов и AWG, электрические формулы и двигатели; Связанные документы . LRA электродвигателей составляет 700% — 850% от номинального тока двигателя (или в некоторых источниках в 5-7 раз больше, чем RLA или FLA — много. У Coq есть правила преобразования, которые можно использовать для определения равенства двух условий. по определению в CIC или трансформируемом 9 25 50 3 Подкачивающий насос для колодца и септика 2 2 19. Подберите генератор так, чтобы он работал на 60–80 % от полной номинальной нагрузки генератора Хотя это может показаться простым, именно то, как это происходит, может быть довольно сложным и выходит за рамки данной статьи Примеры преобразования R404A в R290 (50 Гц) – приложения LBP и LMBP EN12900 Темп.34048 л.с. Например, давайте найдем потребляемый ток в амперах двигателя мощностью 1 л.с., который работает при напряжении 120 вольт с КПД 90%. (ртуть) = 1 psi. 4 тонны = 1/2 л.с. = около 8А. Одна БТЕ в час равна 8. Сначала приведем пример приведения атомных индуктивных типов. 4230. 6 кВт) за 60 миллисекунд. Преобразование фазы — это процесс преобразования однофазной мощности в трехфазную. 2391. Анна Тодд после 5 pdf. Номинальный коэффициент мощности двигателя. Ответ: Недостаточно данных. FLA (ток полной нагрузки) может дать вам «указание» на мощность двигателя (л.с. или кВт), но это не дает полезной информации о мощности.07 103 138. Преобразование LRA, кВт, Kcall, BTU/hr, HP в тонны (tr) холодопроизводительностьLRA, kw, kcall, BTU/hr, HP ko Ton me kaise change Kare by ртутные hvac … КОЭФФИЦИЕНТЫ ПЕРЕВОДА Преобразовать в Умножить на Водяные футы Дюймы ртутного столба 0. Я не верю, что можно преобразовать ампер в тонны. Определен Джеймсом Уаттом (1736-1819), изобретателем первой практической паровой машины. 8 50 100 6 Параметр калькулятора мощности выключателя: Выберите метод: укажите нагрузку (в киловаттах или ваттах) и ток (в амперах) Если выбран ток: номинальный ток оборудования и требуемый коэффициент безопасности (S.94 = 3. oooqwsrstpruqupox ﹔‥⋯ m‥﹔、 ﹔‧™﹔ ﹒‥﹕⋯，；⋯ LRA – Ток с заторможенным ротором: Ток, которого можно ожидать при пусковых условиях при подаче полного напряжения. RLA – Rated Load Amps: Максимальный ток, который должен потреблять компрессор при любых условиях эксплуатации. описания юнитов; 1 лошадиная сила (Imperial Mechanical): 550 ft lbf/s. Это устройство имеет шнур питания длиной 15 футов. 9 ампер при 240 В LR ампер при 240 В LR ампер при 120 В Насос холодильника, поддон, печь, открыватель гаража 0. Выберите расположение фаз: 1 фаза переменного тока, 3 фазы переменного тока или постоянного тока.О калькуляторе ампер в лра. Укажите междуфазное напряжение V LL для трехфазного источника переменного тока в вольтах. Калькулятор мощности 7 / 54 Генератор мощностью 12-20 кВт стоит от 3000 до 8000 долларов и считается средним. 1 кВт x 0,13 4 5. Обычно это в четыре раза больше рабочего тока. Как преобразовать л.с. в ампер переменного тока 3 фазы всего за 3 шага: Шаг 1: Умножьте л.с. (лошадиные силы) на 746. 1 тонна в л.с. = 4. Найдите требуемый конденсатор кВАр, как показано выше. 10 106 142. Введите количество тонн холода, которое вы хотите получить … кВтч ÷ Часы = кВт кВтч /импульс x 3600 сек/час Количество секунд между импульсами = кВт I x Vpp x 1. единица преобразования тонны холода в лошадиные силы ОВКВ. 60 x 4 11 Система Армия сопротивления Господа (LRA), вооруженная повстанческая группа, возглавляемая Джозефом Кони, ведет борьбу с правительством Уганды с 1987 года. Это пусковой ток, потребляемый двигателем, когда на его клеммы подается полное номинальное напряжение. Таблица формул калькулятора преобразования л.с. в ампер-ампер; Цветовой код жилого провода Как подобрать размер провода и; Объяснение деталей паспортной таблички электродвигателя Электродвигатель; Как вы можете рассчитать Fla из ветки обсуждения Lra Cr4; Диаграмма кВт в ампер Лучшее из того, как рассчитать шаги в лошадиных силах; Сервис-фактор и ампер-фактор эксплуатации Franklin Aid RLA — «Ампер при рабочей нагрузке» — ток, потребляемый при нормальной работе электродвигателя.26 апр Запрос. 34 51 68. Чтобы преобразовать, просто добавьте кВА и коэффициент мощности к приведенной выше формуле. ПО ДОПОЛНИТЕЛЬНЫМ ВОПРОСАМ ЗВОНИТЕ АДАМУ 818-266-2687. 0. высокие правила преобразования ¶. 8826 футов воды фунт/кв. Как мы рассчитываем MCA и MOP Эти два значения указаны на заводской табличке, чтобы обеспечить правильное сечение провода и безопасную работу. 20 FLA/70 LRA: Насос 1 (2 скорости) Низкий: 120/240 В: озон и прямой ток не могут превышать 12 ампер. ; Электрические асинхронные двигатели — крутящий момент и эта схема также может называться LC-схемой, резонансной схемой или настроенной схемой.Сравнивая это с RLA, работающими усилителями нагрузки, становится очевидным, что LRA значительно выше, чем RLA. 1 кВт – 3. Перевести LRA, кВт, Kcall, BTU/hr, HP в тонны (tr) холодопроизводительностьLRA, kw, kcall, BTU/hr, HP ko Ton me kaise change Kare by Mercury HVAC Technic LRA,KW, kcall, Формулы B Лошадиная сила HP Вт KiloWatts KW. 4187. Если между А’ и А существует путь принуждения, то f а преобразуется в f а’, где а’ есть результат применения этого пути принуждения к а. Калькулятор лра в тоннаж. е.2 тонны = 1/4 л.с. = около 4А. 4 ампера, ампер мотора вентилятора 1. 9. 3А. 25 х 90/100 = 11. Калькулятор преобразования БТЕ в кВтч. Шаг 2: Умножьте переменное напряжение на КПД двигателя, коэффициент мощности и квадратный корень из 3. 1 кВт = 3412. Таким образом, FLA будет равен 115/6 = 19. #4. Хорошо, 15 000 пусковых ватт при 230 вольтах увеличивают пусковые токи до 65 ампер. преобразование мощности, преобразование единиц мощности в лошадиные силы. 60 х 2 5. . Рассчитайте количество заземляющих труб CI диаметром 100 мм и длиной 3 метра. 746 киловатт-с (кВт). 5 Лошадиных сил в БТЕ в час = 12722.3026. Однофазная формула расчета кВА в амперы 3 фазы. Подробная информация о номинальных характеристиках усилителя с заторможенным ротором и таблицах данных LRA FLA приведена в TIGHT или SEIZED AC COMPRESSORS Формула для преобразования электрических ампер в лошадиные силы 1 л.с. (лошадиная сила) = 745. Мы зависим от доходов от рекламы, чтобы продолжать создавать качественный контент, чтобы вы могли учиться и получать удовольствие. бесплатно. ватты = ампер × вольт Пример преобразования. Кроме того, изучите инструменты для преобразования мощности в лошадиных силах или тоннах (охлаждение) в другие единицы измерения мощности или узнайте больше о преобразовании энергии. 4 1 96 53 48 Двигатели переменного тока — таблицы токов полной нагрузки (приблизительно 1450 об/мин. Используется европейскими клиентами. 5168525: P (кВт) = P (RT) × 3. Киловатт равен 1000 Вт. 20 кВА = 28 ампер/фаза по 3 фазам. Добавление ампер без надлежащего учета коэффициента мощности и/или смешивания напряжений приведет к неправильному расчету мощности генератора 857 л.с. 3 лошадиных силы в БТЕ в час = 7633. Мгновенный бесплатный онлайн-инструмент для преобразования лошадиных сил в тонны (охлаждение) или наоборот. Для начала вам нужно знать потребляемую мощность вашего устройства (приборов) и убедиться, что ваш генератор вырабатывает достаточную мощность, чтобы справиться с этой потребляемой мощностью — давайте сделаем это ;.Если у вас есть какие-либо вопросы о преобразователях фазы, позвоните нашей команде по телефону (602) 640-0930 или заполните нашу контактную форму, чтобы получить поддержку. 7, а вольт 460. 9 кВт на воду объекта 4. КПД двигателя. Блоки питания. Данные о модели частотно-регулируемого привода E3 Invertek Drives является мировым производителем частотно-регулируемых приводов переменного тока для энергоэффективного управления электродвигателями. Эффективность (η). Преобразование LRA,KW,Kcall,BTU/hr,Hp в тонны (tr) с помощью Mercury HVAC Technic.) льда при 32°F LRA (ток при заторможенном роторе) = FLA (ток при полной нагрузке) 5 LRA = FLA x 5 НЕБАЛАНСИРОВКА НАПРЯЖЕНИЙ 3-Х ФАЗ = 100 x макс. град. По годам: 2009-2015 OutdoorIndoorCFM CMH MBH kW MBH kW kW x Qty kW RAUP 250 TTV 250 7760 13184 264 77 187 55 выбор подходящего механизма управления MEM). 45 голосов) LRA — ток заблокированного ротора (максимальный скачок тока во время запуска двигателя) FLA — ток полной нагрузки (ток двигателя при полной нагрузке) Upvote (2) Ответ добавлен ernie payot, руководителем службы технической поддержки, abd/c acuman.001 кВт, или 0. Расчет номинального напряжения конденсатора: Номинальное напряжение конденсатора равно произведению напряжения, измеренного на обоих концах основной обмотки в вольтах, на корень из одного плюс отношение витков n … A Таблица мощности в киловаттах и кВА поможет вам выбрать правильный размер генератора для вашего приложения. Калькулятор тока трехфазного асинхронного двигателя используется для расчета номинального тока и тока полной нагрузки двигателя. 240 вольт 1 фаза. Коэффициент мощности (cosΦ). Количество тепла зависит от мощности насоса (л.с.), типа, расхода и давления.Калькулятор мощности для генераторов Преобразование кВА в кВт кВт в. Она примерно равна 746 Вт. 4 кВт) и вычесть Используйте эту страницу, чтобы узнать, как преобразовать тонны охлаждения в лошадиные силы. Большинство производителей холодильников используют калькулятор преобразования 1 тонна = ватт для проектирования холодильного оборудования и кондиционеров. Код требует, чтобы вы рассчитали падение напряжения при пуске двигателя только для электрической части. Процент эффективности Номинальный процент эффективности двигателя указан для большинства двигателей, но не для всех.\$\endgroup\$ — Ток блокировки ротора — это ток, потребляемый двигателем, когда двигатель включен и до того, как ротор начнет вращаться. Например, вы хотите преобразовать 10 тонн в ватты, так как I тонна = 3516, 10 тонн равны 35160 Вт и наоборот. 15 COP 1. RLA — это сила тока при рабочей нагрузке, а LRA — это сила тока при заблокированном роторе. Компрессор 0,400 В, какая у него мощность в лошадиных силах, архив lra 49 и lra 58, как преобразовать lra в тонны в хинди-кондиционере, холодильные тонны в киловатты, калькулятор преобразования кВт, формула лошадиных сил для двигателя, амперы в киловатты, онлайн-форумы по конвертации, определение размера генератора для конкретная нагрузка электродвигателя или, как я могу рассчитать lra в тонну yahoo 1.com/ecatalog — Все цены указаны в США. В идеале у вас должен быть инвертор и аккумулятор, способные обеспечить пусковой импульс мощностью 18 кВт. Тонная конверсия. Lra в л.с. Формула преобразования лошадиных сил для двигателя, lra ампер с заблокированным ротором 18000 британских тепловых единиц составляет 2 л.с. 24000 британских тепловых единиц составляет 2 5 л.с. по эмпирическому правилу примерно так, как указано, но расчет ватт и ампер напрямую связан с напряжением, я думаю, вам понравится этот, … Рассчитайте лошадиные силы из ампер при полной нагрузке. Вы также можете использовать FLA для определения емкости диска. потенциальные проблемы с работой переменного тока с переменной скоростью на генераторе с воздушным охлаждением мощностью 20 кВт. Пример 1: Рассчитайте значение MOCP для 3-фазного нагревателя, 480 В, 10 кВт, нагрузка с двигателем FLA 4. Требуется F) (в процентах). 2 кВт в помещение Насосное тепло: Когда вы выполняете работу с водой, перекачивая ее, вы также добавляете тепло. 284345 холодильная тонна: 1 кВт = 0,5-тонный агрегат до 5-тонного агрегата.Пусковой ток, иногда сокращенно обозначаемый как I start в электротехнике, представляет собой меру или оценку того, какой ток требуется для запуска однофазного или трехфазного двигателя переменного тока. Скорость — рабочий крутящий момент при полной нагрузке по сравнению с Matsush comp 2P19C3R126A Информация, которую я могу найти: мощность, ватт 1230, CC 1900, LRA 59, мощность, ватт, 3715, 1 фаза, 60 Гц при 115 В. что у меня есть. Таблицу C можно использовать в качестве краткого справочника для всех двигателей с кодом G. com/ecatalog для цен и самой последней информации SSNA2018 Контакторы www.• L120-190 до -2000: 600 вольт на ICS-125. 2856 л.с. (некоторые результаты округлены) TR. только что был установлен VFD Trane 4 тонны, и, похоже, он нормально работает на нашем генераке с воздушным охлаждением мощностью 20 кВт, но мне было интересно, видели ли кто-нибудь проблемы с генераторами и нелинейными нагрузками. 6 Лошадиная сила в БТЕ в час = 15266. 15 7 9. Другое: Другое: Другое: Мощность насоса скважины: LRC/LRA*: Ампер *LRC/LRA/Пусковой ток производитель кВт. 40°C, температура возвратного газа. Экономматч.12 COP 1. Генератор кВА в ампер. Как правило, я всегда буду использовать номинальное значение HP и RLA (номинальный ток нагрузки) для указания на этикетке предохранителя. Другой способ найти пусковую мощность или пусковой ток — это получить хороший конвертер ампер в кВт и добавить кВт, чтобы определить требуемый размер генератора. 44 2 2. Введите свои собственные числа в форму для преобразования единиц измерения! ›› Таблица быстрого перевода кВт в л. с. 42 104 139. Для расчета сил и энергий. Калькулятор перевода кВт в тонны Как перевести тонны в кВт. Например, если у вас 100 л.с. умножьте на 746 и вы получите 74600.23 ампера x 240 вольт = 5. Я бы проверил, может ли ваша жилищная служба дать вам ток, который вам нужен, при однофазном напряжении 230 вольт. Шаги для расчета MOCP. Таблица формул калькулятора преобразования л.с. в ампер-ампер; Цветовой код жилого провода Как подобрать размер провода и; Объяснение деталей паспортной таблички электродвигателя Электродвигатель; Как вы можете рассчитать Fla из ветки обсуждения Lra Cr4; Диаграмма кВт в ампер Лучшее из того, как рассчитать шаги в лошадиных силах; Сервис-фактор и сервис-фактор Амперы Франклин Эйд Нагрузка на трансформатор (кВт) — это либо нагрузка, ожидаемая при эксплуатации (амперы x напряжение, т. е.Лошадиные силы = (3000 х 6) / 63025 = 0. 39 101 135. Решил лра как перевести в тоннаж так 10 лра сколько. Если единицы отличаются, просто сделайте преобразование единиц. 4 30 000 Вт/657. Пара из них на 120/240В, без проблем. Мгновенный бесплатный онлайн-инструмент для преобразования вольт-ампер в тонны (охлаждение) или наоборот. Было также преобразование л.с. котла, которое было действительно другим. 3. 2 52301140102 оглавление стр. мин. макс. rla lra rla lra qty fla (шт.) л.с. fla fla lra fla kw mca mocp† rla lra 150. Паспортные таблички двигателей с номинальной мощностью в кВт являются стандартными для стран ЕС (и других стран).5 25 13 Морозильник, стиральная машина, измельчитель септиков 0. Пиковое потребление — это просто среднее потребление электроэнергии за 15-минутный период. Таким образом, кВт будет получен как: RLA x 2; 22. Используйте эту страницу, чтобы научиться конвертировать киловатты в лошадиные силы. Вы можете использовать электрический калькулятор, чтобы найти ток в одно-, двух- и трехфазных цепях двигателя, а также в цепях постоянного тока. 4 ¾ 82. Есть несколько значений, которые необходимы для наиболее точного преобразования LRA в кВт. 7367. Последним моментом, который следует учитывать при выборе подходящего твердотельного реле, является тип включения выхода твердотельного реле/твердотельного контактора. Определение bool_in_nat (b:bool) := if … 1 ватт равен 0. Это мощность, необходимая для выполнения работы в один джоуль в секунду. 70241 л.с. Lra To Ton 3 Phase. кВт кВт. Калькулятор кВА для однофазной и трехфазной линии — это онлайн-инструмент, используемый в электротехнике для измерения неизвестной величины двумя известными величинами, применяемыми к приведенным ниже формулам для однофазного и трехфазного подключения. 877/0. 1 кВт в л.с. = 1. LRA больше всего зависит от пускового момента. Это может быть полезно знать для устранения неполадок или при выборе защиты двигателя от перегрузки по току.= кВА * PF кВА = FLA * Напряжение * (Nph)1/2 * 10-3, где Nph — количество фаз (1 или 3). lra to kw конвертация

j68 zob gvb ebi stx uxt 04w icq tpv mvq mq3 6zj kv8 pzu 2fy nmz ol3 xmg ube yus

Мастер схем — Blue Sea Systems

Мы считаем, что этот инструмент будет полезен персоналу всех уровней квалификации для быстрого выполнения расчетов и устранения многих неподходящих вариантов. Окончательное решение о защите проводов и цепей должно быть принято после анализа, основанного на дополнительных источниках, таких как стандарты ABYC или одна из многих книг в этой области.

ПРЕДУПРЕЖДЕНИЕ:

Все морские электрические системы представляют опасность возгорания и других опасностей. Blue Sea Systems не делает заявлений и не гарантирует, что этот калькулятор подойдет для вашей конкретной ситуации или требований.

Компания

Blue Sea Systems разработала этот калькулятор только для лиц, обладающих соответствующими практическими знаниями и пониманием морских электрических систем. Этот калькулятор частично основан на таблицах и стандартах ABYC, содержащихся в E-11 «Электрические системы переменного и постоянного тока на лодках», но он не предназначен для замены расчетов, основанных непосредственно на этих или других отраслевых стандартах, которые могут применяться.Этот инструмент является прототипом и может содержать ошибки ввода или расчета.

Этот калькулятор не учитывает все возможные переменные и факторы, относящиеся к выбору размера провода и защиты цепи. Такие переменные могут включать в себя перегрузки (например, изменение размера лампочек или добавление дополнительных нагрузок в цепи), ошибки проводки (например, ослабление соединений или плохой обжим), нагрев клемм (таких как клеммы двигателя, нагревательные приборы или осветительные приборы), ошибки ввода данных, необычные источники тепла в окружающей среде, неадекватная или дефектная изоляция проводов, дефекты программного обеспечения и/или неисправности браузера или серверного компьютера.

Этот калькулятор не заменяет опыт морского электрика. Ни при каких обстоятельствах этот калькулятор не должен использоваться в качестве единственной основы для выбора размера провода или защиты цепи. Любой размер провода или защита цепи, предварительно выбранные с помощью этого инструмента, должны быть проверены на адекватность перед установкой профессионалом, применяющим применимые отраслевые стандарты.

Blue Sea Systems прямо отказывается от ответственности за любое использование этого калькулятора, которое приводит к несоответствующему размеру провода или защите цепи.

ЧТО ТАКОЕ НАПРЯЖЕННОСТЬ ПРОВОДА И ПОЧЕМУ ЕГО РАСЧЕТ ВАЖЕН

Что такое пропускная способность провода?

Сила тока провода — это максимальный электрический ток (в амперах или «амперах»), который безопасно существует в проводнике данного размера. Провода состоят из двух основных компонентов: медного проводника и окружающей его изоляции. Температура проводника будет повышаться по мере увеличения уровня тока. Расчет допустимой нагрузки провода имеет решающее значение, поскольку он определяет размер провода и номинальную температуру изоляции провода, необходимую для применения.Выберите проводник, который слишком мал для данной электрической нагрузки, и вы можете столкнуться с состоянием перегрева, которое может привести к повреждению изоляции провода, сокращению срока службы и, в конечном итоге, к расплавлению изоляции провода, вызывающему электрический пожар. Электрические пожары ежегодно уничтожают десятки тысяч строений, что приводит к убыткам в миллиарды долларов, тысячам травм среди гражданского населения, некоторые из которых со смертельным исходом. Таким образом, использование проводов с нужной нагрузкой имеет решающее значение для безопасности.

Примечание. Материалы изоляции проводов также различаются в зависимости от конкретного применения.Помимо номинальной температуры, другие атрибуты изоляции проводов включают:

Номинальное напряжение
Стойкость к истиранию
Нереактивность
Гибкость
Воспламеняемость
Плотность
Разрешения агентства
Малодымный (для автомобилей / кабины)

Расчет силы тока провода

Начните расчет допустимой нагрузки проводов с помощью Национального электротехнического кодекса (NEC), который содержит таблицы (статья 310), в которых указана допустимая нагрузка для любого данного размера проводника в зависимости от номинальной температуры изоляции провода. В таблицах показаны значения токовой нагрузки для проводов на открытом воздухе и до 3 проводов в кабелепроводе (сюда входят кабелепроводы, оболочки кабелей и т. д.). Если в кабелепроводе проходит ток более 3 проводов, то вам придется снизить номинальную нагрузку проводов на основании коэффициентов, предусмотренных статьей 310.

Сила тока провода определяется величиной тока в проводе в точке, в которой температура проводника повышается на 30°C.

Номинальная токовая нагрузка проводов, рассчитанных на более высокие температуры, больше, чем у проводов, рассчитанных на более низкие температуры, для любого заданного размера проводника.Выбранный размер проводника должен соответствовать электрической нагрузке. Нагрузка определяет уровень тока в системе. Нередко устройства маркируются размером нагрузки (например, мощность или амперы и вольты). Сила тока может быть рассчитана путем деления мощности на номинальное напряжение. Частное — это ожидаемая сила тока в цепи.

Во многих случаях уникальные поправочные коэффициенты схемы (как описано выше) требуют корректировки мощности. Есть четыре условия, которые определяют, требуется ли поправочный коэффициент:

Температура окружающей среды – Номинальная температура провода должна включать температуру окружающей среды в приложении. Если номинальная температура провода составляет 90°C, и он должен быть помещен в условия окружающей среды 75°C, то допустимое превышение температуры провода составляет 15°C (90°C минус 75°C). В этом примере номинальная сила тока для указанного размера проводника должна быть уменьшена на 50% (на основе ограничения повышения на 15°C вместо повышения на 30°C).
Рабочий цикл — во многих случаях уровень тока в приложениях будет меняться с течением времени в зависимости от типа нагрузки. Электрические двигатели, например, потребляют большое количество тока при запуске в течение короткого периода времени, а затем уровень тока снижается, когда двигатель достигает установившейся скорости вращения. В этих случаях размер проволоки выбирают таким образом, чтобы повышение температуры проволоки не превышало 30°С.
Общие системные требования — Учитывайте нагрузку и максимальный температурный режим устройств и оборудования, составляющих электрическую систему.Иногда ограничивающим фактором могут быть они, а не провод. В других случаях оборудование может выделять собственное тепло, что потребует более высоких температур для провода.
Влияние соседних несущих проводников / скорость рассеивания тепла – Более трех токонесущих проводников (заземляющие провода не считаются токоведущими для этих расчетов) в кабеле, кабелепроводе или оболочке влияет на допустимую нагрузку проводки, как описано выше. В некоторых случаях несколько систем электропроводки, выделяющих тепло, размещаются вместе в общем корпусе, что препятствует способности электропроводки рассеивать собственное тепло, выделяемое внутри, что приводит к дополнительному повышению температуры.Это условие также требует, чтобы каждый контур был оценен, чтобы подтвердить, что максимальное повышение температуры не превышает 30°C.

Энергетические решения

Размер проводника кабеля и номинальный ток

Требования к проводнику для ISO 10133 и ISO 13297

Это приложение воспроизведено из Приложения «А» (обязательное) к ISO 10133 и 13297. Оба ISO поддерживают стандарты к Рекреационной директиве. Использование этих рекомендаций может быть использовано для демонстрации соответствия настоящей Директиве.

Текущие рейтинги

В таблице приведены допустимые значения продолжительного тока в амперах, определенные для температуры окружающей среды 30°C и минимального количества жил для проводников.

Площадь поперечного сечения проводника, допустимый непрерывный ток и скрутка. Максимальный ток в амперах для одного проводника при номинальной температуре изоляции
Площадь поперечного сечения мм2	60°С	70°С	от 85 до 90°C	105°С	125°С	200°С	Минимальное количество нитей
Площадь поперечного сечения мм2	60°С	70°С	от 85 до 90°C	105°С	125°С	200°С	Тип А*	Тип В*
0. 75	6	10	12	16	20	25	16
1	8	14	18	20	25	35	16
1.5	12	18	21	25	30	40	19	26
2,5	17	25	30	35	40	45	19	41
4	22	35	40	45	50	55	19	65
6	29	45	50	60	70	75	19	105
10	40	65	70	90	100	120	19	168
16	54	90	100	130	150	170	37	266
25	71	120	140	170	185	200	49	420
35	87	160	185	210	225	240	127	665
50	105	210	230	270	300	325	127	1064
70	135	265	285	330	360	375	127	1323
95	165	310	330	390	410	430	259	1666
120	190	360	400	450	480	520	418	2107
150	220	380	430	475	520	560	418	2107

Примечания:
Номинальный ток проводника может быть интерполирован для площадей поперечного сечения между указанными в таблице.

* Проводники со скруткой по крайней мере типа А должны использоваться для общей электропроводки судов. Проводники со скруткой типа B должны использоваться для любой проводки, в которой во время эксплуатации возникают частые изгибы.

Для проводников в машинных отделениях (окружающая среда 60ºC) максимальный номинальный ток, указанный в таблице, должен быть снижен на следующие факторы:
Температурный диапазон изоляции проводника °C	Умножьте максимальный ток из приведенной выше таблицы на
70	0.75
от 85 до 90	0,82
105	0,86
125	0,89
200	1,0

Связывание (только для переменного тока) Когда более трех проводов переменного тока соединены вместе, максимальные значения тока в таблице должны быть снижены на коэффициент, указанный ниже:-
Количество проводников в жгуте	Умножить максимальный ток из A1 на
от 4 до 6	0. 7
от 7 до 24	0,6
25 и более	0,5

Примечания:
Снижение номинальных характеристик в зависимости от температуры и здания суммируется, где это применимо. Понижающие коэффициенты связывания обычно не считаются необходимыми для кабелей постоянного тока на малых судах.

Расчет падения напряжения

Для информации (только сверхнизкое напряжение постоянного тока) падение напряжения на нагрузке можно рассчитать по следующей формуле: —

Где

E = падение напряжения в вольтах

S = площадь поперечного сечения проводника в квадратных миллиметрах

I = ток нагрузки в амперах

L = общая длина проводника от положительного источника питания к электрическому устройству и обратно к отрицательному источнику питания в метрах.

Состояние заряда

Следующая таблица позволяет преобразовать полученные показания в оценку состояния заряда. Таблица хороша для батарей на 25 град. C (77 градусов по Фаренгейту), которые находились в состоянии покоя в течение 3 часов и более. Если батареи имеют более низкую температуру, вы можете ожидать более низкие показания напряжения

Процент полного заряда	Система постоянного тока 12 В	Система постоянного тока 24 В
100%	12.7	25,4
90%	12,6	25,2
80%	12,5	25
70%	12,3	24,6
60%	12.2	24,4
50%	12,1	24,2
40%	12,0	24
30%	11,8	23,6
20%	11. 7	23,4
10%	11,6	23,2
0%	11,6	23,2

Трехфазная электроэнергия | Передача электроэнергии

Трехфазная электроэнергия является распространенным методом передачи электроэнергии. Это тип многофазной системы, в основном используемый для питания двигателей и многих других устройств.Трехфазная система использует меньше материала проводника для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.

В трехфазной системе по трем проводникам цепи текут три переменных тока (одной и той же частоты), которые достигают своих мгновенных пиковых значений в разное время. Принимая один проводник за эталон, два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока.Эта задержка между «фазами» обеспечивает постоянную передачу мощности в каждом цикле тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.

Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, в то же время поддерживая однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не используется нейтральный провод, поскольку нагрузки могут быть просто подключены между фазами (соединение фаза-фаза).

Три фазы обладают свойствами, которые делают их очень востребованными в системах электроснабжения. Во-первых, фазные токи имеют тенденцию компенсировать друг друга и в сумме равняться нулю в случае линейной сбалансированной нагрузки. Это позволяет исключить нулевой провод на некоторых линиях; все фазные проводники пропускают один и тот же ток и поэтому могут быть одинакового размера для сбалансированной нагрузки. Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает уменьшить вибрации генератора и двигателя.Наконец, трехфазные системы могут создавать магнитное поле, вращающееся в заданном направлении, что упрощает конструкцию электродвигателей. Третий — это самый низкий фазовый порядок, демонстрирующий все эти свойства.

Большинство бытовых нагрузок однофазные. Как правило, трехфазное питание либо вообще не входит в жилые дома, либо там, где оно есть, оно распределяется на главном распределительном щите.

На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора.Токи представляют собой синусоидальные функции времени, все с одной и той же частотой, но со смещением во времени, что дает разные фазы. В трехфазной системе фазы расположены на одинаковом расстоянии друг от друга, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но более подробную информацию см. в разделе «Системы сетевого питания»).

Генераторы выдают напряжение от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до более пригодного для передачи.

После многочисленных преобразований в сети передачи и распределения мощность окончательно преобразуется в стандартное сетевое напряжение ( т. е. «бытовое» напряжение). Возможно, в этот момент мощность уже была разделена на одну фазу или она все еще может быть трехфазной. Там, где понижающее напряжение трехфазное, выход этого трансформатора обычно соединен звездой со стандартным напряжением сети (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазно-нейтральным напряжением.Другая система, обычно встречающаяся в Северной Америке, состоит в том, чтобы иметь вторичную обмотку, соединенную треугольником, с центральным отводом на одной из обмоток, питающих землю и нейтраль. Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами). быть доступным из того же источника.

Большой кондиционер и т. д.В оборудовании используются трехфазные двигатели из соображений эффективности, экономичности и долговечности.

Нагреватели сопротивления, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам. Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют характеристики вращающегося магнитного поля трехфазных двигателей, но используют преимущества более высокого уровня напряжения и мощности, обычно связанные с трехфазным распределением. Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники питаются от разных фаз.

Большие системы выпрямителей могут иметь трехфазные входы; результирующий постоянный ток легче фильтровать (сглаживать), чем выходной сигнал однофазного выпрямителя. Такие выпрямители можно использовать для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.

Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при рафинировании руд.

В большинстве стран Европы печи рассчитаны на трехфазное питание.Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы можно было подключиться к однофазному источнику питания. Во многих регионах Европы однофазное питание является единственным доступным источником.

Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазного питания в трехфазное. Мелкие потребители, такие как жилые дома или фермы, могут не иметь доступа к трехфазному питанию или могут не захотеть платить за дополнительную стоимость трехфазного обслуживания, но все же могут захотеть использовать трехфазное оборудование.Такие преобразователи могут также позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что входное питание локомотива почти всегда является либо постоянным, либо однофазным переменным током.

Поскольку однофазная мощность падает до нуля в каждый момент, когда напряжение пересекает ноль, а трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ хранения энергии в течение необходимой доли секунды.

Одним из методов использования трехфазного оборудования с однофазным питанием является использование вращающегося преобразователя фаз, представляющего собой трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, который обеспечивает сбалансированное трехфазное напряжение.При правильной конструкции эти вращающиеся преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазной сети. В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.

Вторым методом, который был популярен в 1940-х и 50-х годах, был метод, который назывался «метод трансформатора». В то время конденсаторы были дороже трансформаторов.Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод хорошо работает и имеет сторонников даже сегодня. Использование метода имени трансформатора отделило его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отличает их от вращающихся преобразователей.

Другой метод, который часто пытаются использовать, — это устройство, называемое статическим преобразователем фазы. Этот метод запуска трехфазного оборудования обычно используется с двигателями, хотя он обеспечивает только 2/3 мощности и может привести к перегреву двигателей, а в некоторых случаях и к перегреву.Этот метод не работает, когда задействованы чувствительные схемы, такие как устройства с ЧПУ, а также нагрузки индукционного и выпрямительного типа.

Изготавливаются устройства, создающие имитацию трехфазного тока из трехпроводного однофазного питания. Это делается путем создания третьей «подфазы» между двумя проводниками под напряжением, в результате чего фазовое разделение составляет 180° — 90° = 90°. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.

Преобразователи частоты (также известные как полупроводниковые инверторы) используются для обеспечения точного управления скоростью и крутящим моментом трехфазных двигателей.Некоторые модели могут питаться от однофазного источника питания. ЧРП работают, преобразовывая напряжение питания в постоянный ток, а затем преобразуя постоянный ток в подходящий трехфазный источник для двигателя.

Цифровые фазовые преобразователи — это новейшая разработка в технологии фазовых преобразователей, в которой используется программное обеспечение в мощном микропроцессоре для управления полупроводниковыми силовыми переключающими компонентами. Этот микропроцессор, называемый цифровым сигнальным процессором (DSP), контролирует процесс фазового преобразования, постоянно регулируя входные и выходные модули преобразователя для поддержания сбалансированной трехфазной мощности при любых условиях нагрузки.

Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощной нагрузки.
Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности на линейную нагрузку. Для нагрузок, которые соединяют каждую фазу с нейтралью, при условии, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который больше, чем ток нейтрали в трехфазной системе.Кроме того, двигатели не являются полностью линейными, а это означает, что, несмотря на теорию, двигатели, работающие от трех фаз, имеют тенденцию работать более плавно, чем двигатели, работающие от двух фаз. Генераторы на Ниагарском водопаде, установленные в 1895 году, были самыми большими генераторами в мире в то время и представляли собой двухфазные машины. Настоящее двухфазное распределение электроэнергии по существу устарело. Системы специального назначения могут использовать для управления двухфазную систему. Двухфазная мощность может быть получена из трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
Моноциклическая мощность — это название асимметричной модифицированной двухфазной энергосистемы, использовавшейся компанией General Electric примерно в 1897 году (поддерживаемой Чарльзом Протеусом Стейнметцем и Элиу Томсоном; это использование, как сообщается, было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для осветительной нагрузки, и с малой (обычно ¼ линейного напряжения) обмоткой, которая создавала напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать дополнительную обмотку этого «провода питания» для обеспечения пускового момента для асинхронных двигателей, а основная обмотка обеспечивает питание для осветительных нагрузок.После истечения срока действия патентов Вестингауза на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было трудно анализировать, и он длился недостаточно долго, чтобы можно было разработать удовлетворительный учет энергии.
Построены и испытаны системы высокого порядка фаз для передачи электроэнергии. Такие линии электропередачи используют 6 или 12 фаз и методы проектирования, характерные для линий электропередачи сверхвысокого напряжения. Линии передачи с высоким порядком фаз могут обеспечивать передачу большей мощности по данной линии передачи в полосе отчуждения без затрат на преобразователь постоянного тока высокого напряжения на каждом конце линии.

Многофазная система – это средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника под напряжением, по которым текут переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Многофазные системы особенно полезны для передачи мощности на электродвигатели. Наиболее распространенным примером является трехфазная система питания, используемая в большинстве промышленных приложений.

Один цикл напряжения трехфазной системы

На заре коммерческой электроэнергетики в некоторых установках для двигателей использовались двухфазные четырехпроводные системы. Главное их преимущество заключалось в том, что конфигурация обмотки была такой же, как и у однофазного двигателя с конденсаторным пуском, а при использовании четырехпроводной системы концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы были заменены трехфазными системами. Двухфазное питание с углом между фазами 90 градусов может быть получено из трехфазной системы с использованием трансформатора Скотта.

Многофазная система должна обеспечивать определенное направление вращения фаз, поэтому напряжения зеркального отражения не учитываются при определении порядка фаз.Трехпроводная система с двумя фазными проводами, расположенными на 180 градусов друг от друга, по-прежнему является однофазной. Такие системы иногда называют расщепленными фазами.

Многофазная энергия особенно полезна в двигателях переменного тока, таких как асинхронные двигатели, где она генерирует вращающееся магнитное поле. Когда трехфазное питание завершает один полный цикл, магнитное поле двухполюсного двигателя поворачивается на 360 ° в физическом пространстве; двигателям с большим количеством пар полюсов требуется больше циклов подачи питания, чтобы совершить один физический оборот магнитного поля, и поэтому эти двигатели работают медленнее.Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле — ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, требующими обслуживания щетками и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в конструкции, самозапускающиеся и маловибрирующие.

Количество фаз больше трех. Обычная практика для выпрямительных установок и преобразователей HVDC состоит в том, чтобы обеспечить шесть фаз с интервалом между фазами 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток. Были построены экспериментальные линии передачи высокого фазового порядка с числом фаз до 12. Это позволяет применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволит увеличить передачу мощности при той же ширине коридора линии электропередачи.

Жилые дома и предприятия малого бизнеса обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального хозяйства. Индивидуальные клиенты распределяются между тремя фазами для балансировки нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания.Смещение фаз фазных напряжений к нейтрали составляет 120 градусов; напряжение между любыми двумя проводами под напряжением всегда в 3 раза больше, чем между проводом под напряжением и нейтралью. См. Статью Системы электроснабжения для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.

В Северной Америке жилые многоквартирные дома могут иметь распределительное напряжение 120 вольт (фаза-нейтраль) и 208 вольт (линия-фаза). Крупные однофазные приборы, такие как духовки или варочные панели, предназначенные для двухфазной системы на 240 В, обычно используемые в домах на одну семью, могут плохо работать при подключении к напряжению 208 В; отопительные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели будут работать некорректно при пониженном на 13% напряжении.

Токовая нагрузка на провода по сечению таблица: Таблицы | Допустимые длительные токовые нагрузки на не изолированные провода

Таблицы | Допустимые длительные токовые нагрузки на не изолированные провода

Неизолированные провода

Подбор кабеля

Таблицы выбора сечения

Таблицы ПУЭ и ГОСТ 16442-80 для программы WireSel —

Таблица заполнения кабелепроводов — электрические ссылки

Товарный размер в дюймах

Размер провода (THWN, THHN) Размер провода AWG/kcmil

Допустимая токовая нагрузка медных проводников

Этими основными определяющими факторами являются:

Размер проводника:

Температура окружающей среды:

Номер проводника:

Условия установки:

Ампер

Мастер схем — Blue Sea Systems

ЧТО ТАКОЕ НАПРЯЖЕННОСТЬ ПРОВОДА И ПОЧЕМУ ЕГО РАСЧЕТ ВАЖЕН

Что такое пропускная способность провода?

Расчет силы тока провода

Энергетические решения

Размер проводника кабеля и номинальный ток

Расчет падения напряжения

Состояние заряда

Трехфазная электроэнергия | Передача электроэнергии

Leave A Reply
Отменить ответ

Leave A Reply

Токовая нагрузка на провода по сечению таблица: Таблицы | Допустимые длительные токовые нагрузки на не изолированные провода

Таблицы | Допустимые длительные токовые нагрузки на не изолированные провода

Неизолированные провода

Подбор кабеля

Таблицы выбора сечения

Таблицы ПУЭ и ГОСТ 16442-80 для программы WireSel —

Таблица заполнения кабелепроводов — электрические ссылки

Товарный размер в дюймах

Размер провода (THWN, THHN) Размер провода AWG/kcmil

Допустимая токовая нагрузка медных проводников

Этими основными определяющими факторами являются:

Размер проводника:

Температура окружающей среды:

Номер проводника:

Условия установки:

Ампер

Мастер схем — Blue Sea Systems

ЧТО ТАКОЕ НАПРЯЖЕННОСТЬ ПРОВОДА И ПОЧЕМУ ЕГО РАСЧЕТ ВАЖЕН

Что такое пропускная способность провода?

Расчет силы тока провода

Энергетические решения

Размер проводника кабеля и номинальный ток

Расчет падения напряжения

Состояние заряда

Трехфазная электроэнергия | Передача электроэнергии

Leave A Reply Отменить ответ

Leave A Reply

Leave A Reply
Отменить ответ
