Как разобрать выключатель света: пошаговый мастер-класс

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

• Преображение эстетического вида путем замены устаревших моделей более современными;
• Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
• Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой. Которая позволит определить наличие или отсутствие потенциала в сети. Если потенциал  все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе. Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для  снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

• Винтов крепления, вкручиваемых в панель;
  Рис. 9. Крепление крышки болтами
• Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
• Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите  к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки. Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении. Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться.  Наиболее часто встречающимися вариантами являются:

• Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
• Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
• При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
• Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость  относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.

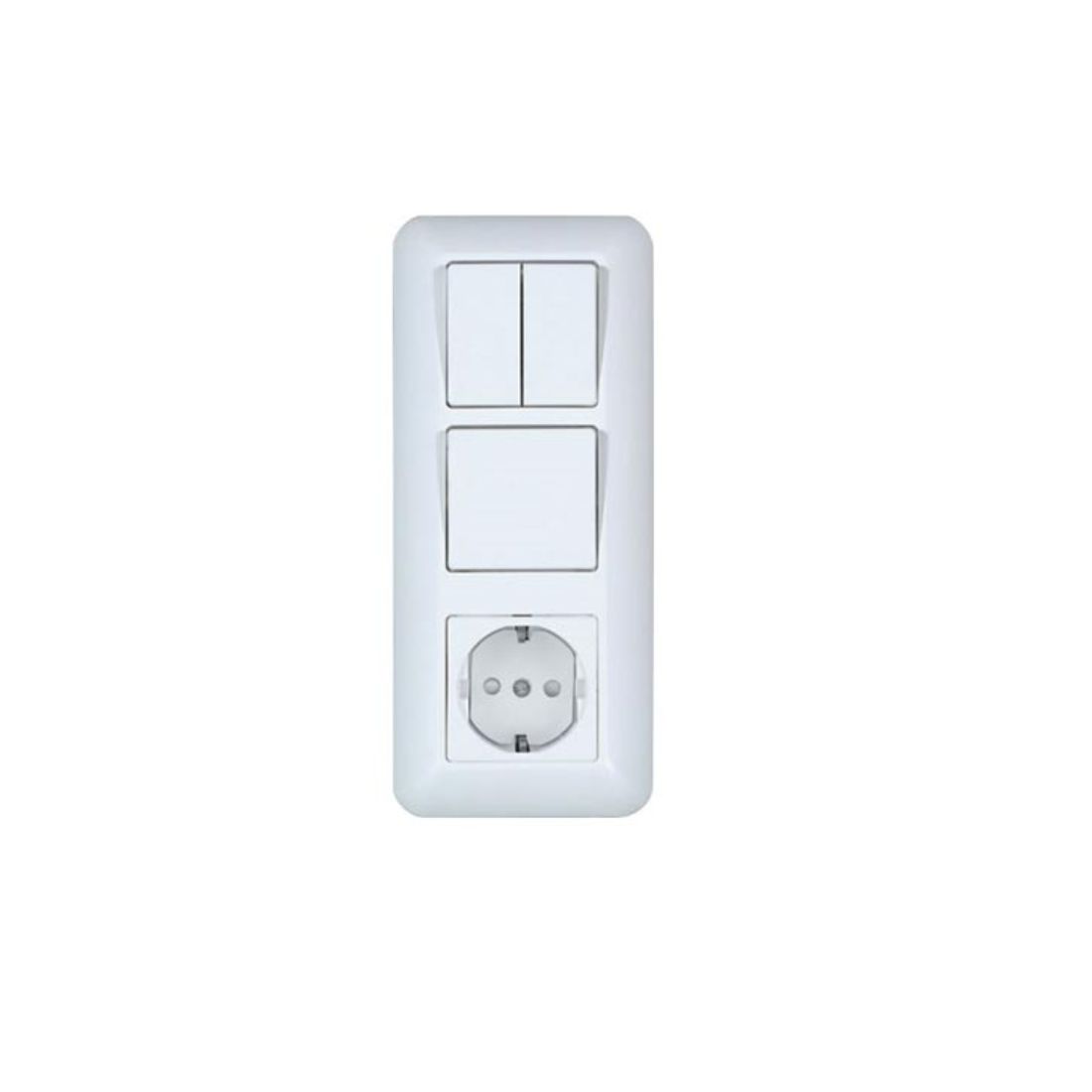

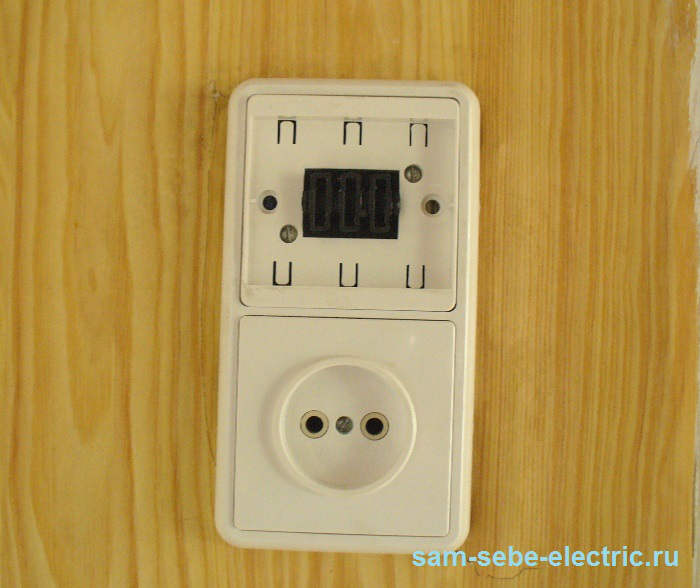

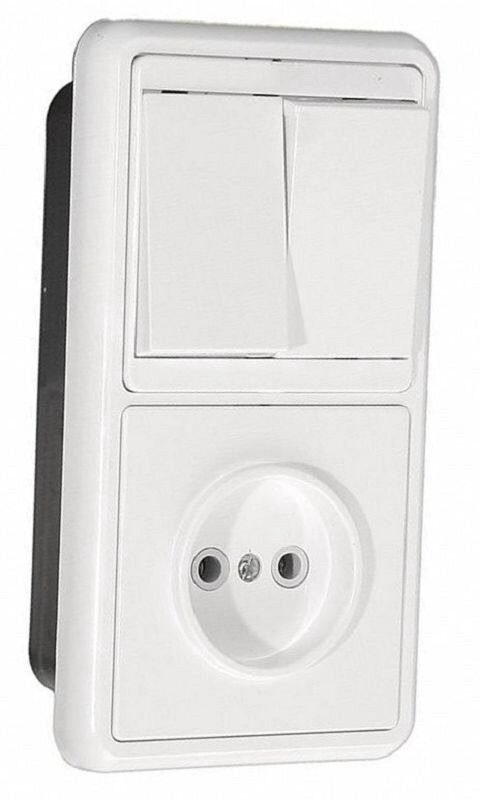

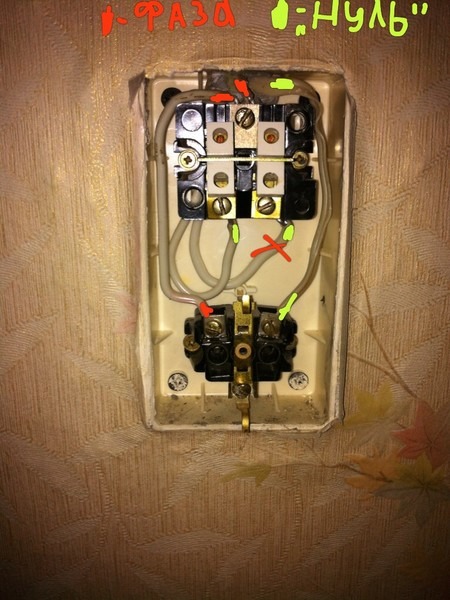

4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Как разобрать выключатель — RozetkaOnline.COM

Вашему вниманию подробная пошаговая фото инструкция о том как правильно разобрать клавишный выключатель освещения.

Технология демонтажа всех производимых сейчас клавишных выключателей схожа, основные отличия связаны с разными вариантами крепления рамки к механизму. В этой статье мы, для наглядности, специально разберем сразу несколько различных моделей, после чего вы легко сможете самостоятельно разобрать практически любые клавишные выключатели, независимо от производителя.

Из инструмента нам понадобится лишь плоская отвертка, подойдет индикаторная.

 Начинаем разбирать выключатель:

 1. Первым делом отключите электричество! Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно   убедитесь, в отсутствии электрического тока, в месте проведения работ!

  2. Основной секрет, который нужно знать если вы хотите разобрать выключатель, это необходимость в первую очередь снять клавишу (или клавиши если их несколько). Для этого попробуйте взяться сбоку за выступающие части клавиши и сжав, потянуть ее на себя. На изображениях ниже представлен этот способ снятия клавиши с выключателя Wessen серии Прима. В данном случае при нажатии выходят из пазов осевые направляющие клавиши, после чего она с легкостью снимается.

3. В случае если не удается взяться за клавишу с боков, попробуйте ухватится за любую выступающую часть и потянуть на себя, часто клавиша закреплена в механизме выключателя без фиксатора и ее достаточно просто вытянуть. Пример этого представлен на изображениях ниже – где с двухклавишного выключателя abb niessen olas мы, таким способом, поочередно снимаем клавиши.

 4. Если у вас не получилось таким образом отсоединить, то необходимо, предельно аккуратно, поддеть клавишу прямой отверткой. Действуйте осторожно, чтоб не испортить внешний вид выключателя.

5. После того как благополучно была снята клавиша, необходимо отсоединить рамку выключателя. Чаще всего встречается три варианта крепления рамки к механизму.

Первый тип мы видим у выключателей Wessen серии Прима, где рамка сплошная и прикреплена к механизму c помощью двух болтиков, которые необходимо открутить, чтоб ее снять.

Второй тип крепления рамки к механизму, мы можем видеть у выключателя ABB Niessen Olas. Здесь для фиксации используется специальный крепежный элемент, который для фиксации рамки устанавливается в пазы суппорта и легко вынимается при разборе. Для этого необходимо просто потянуть его на себя или вытащить поддев плоской отверткой.

Третий тип крепления можно наблюдать у модульных механизмов выключателей ABB Niessen Zenit, в этом случае на самой рамке имеются «лапки», фиксирующие рамку в суппорте выключателя. При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

При этом такой выключатель удобнее разбирать сняв сперва именно рамку. После чего, чтоб извлечь механизм, необходимо, как показано на изображении ниже, прямой отверткой, через специальные пазы в суппорте, отстегнуть удерживающие крепежи.

 6. Когда рамка убрана, достаем механизм из подрозетника, для этого откручиваем удерживающие винты, расположенные по бокам. Так же механизмы выключателей могут быть зафиксированы в монтажной коробке, с помощью собственного крепежа, распорного типа, в этом случае ослабляем отвечающие за это винты на механизме, на изображении ниже они отмечены.

 7. Последний этап, это отсоединение проводов от механизма выключателя. В зависимости от типа крепления, будь то винтовые зажимы или пружинные клеммы, технология различается. В случае винтовых зажимов, ослабляем болты в клеммах и достаем провода.

 А если у выключателя самозажимные клеммы, то необходимо нажать на соответствующие рычажки и вытянуть провода из клемм.

На этом все, выключатель разобран и отсоединен.

Как снять выключатель со стены?

При эксплуатации бытовых сетей для подключения электрических приборов и освещения помещений используются коммутационные выключатели и розетки. Из-за естественного старения, аварийных режимов и чрезмерной нагрузки выключатели могут выходить из строя. Поэтому нередко может возникать вопрос о том, как разобрать выключатель света своими руками.

Зачем разбирать выключатель?

Наиболее частыми причинами являются:

• Преображение эстетического вида путем замены устаревших моделей более современными;
• Появление неприятного запаха гари от выключателя или его чрезмерный нагрев;
• Не включается или барахлит прибор освещения, работающий от выключателя;

Поэтому разборка выключателя света обуславливается либо какой-то аварийной ситуацией, либо его моральным износом. Рассмотрим порядок разборки выключателя.

#1. Отключите напряжение

Рис. 1: отключить двойной автомат

Главным шагом, до того, как разобрать выключатель, является снятие напряжение со всех токоведущих элементов, которые задействованы в электроснабжении. Как и при разборке розеток, лучшим вариантом обесточивания является отключение вводных автоматов. Если у вас автомат разрывает сразу два провода – и фазу, и ноль, то после его отключения можно сразу разбирать выключатель.

Рис. 2: отключить одинарный автомат

В случае если на вводе находится один автомат и вам неизвестно, отключает он фазный провод или нет, то после его переключения необходимо воспользоваться индикаторной отверткой.

Которая позволит определить наличие или отсутствие потенциала в сети.

Если потенциал  все еще находится на электрическом проводе, то необходимо отключить фазу на распределительном щите или воспользоваться диэлектрическими перчатками и защитными очками, когда будете разбирать выключатель.

Если в квартире установлен собственный распределительный щиток, в котором не подписаны автоматы и вам неизвестна схема подключения, тогда поочередно отключайте каждый автоматический выключатель и наблюдайте за состоянием лампочки при включенном выключателе.

Если же выключатель сломан и у вас нет возможности подать напряжение на лампочку, воспользуйтесь индикатором для проверки напряжения в соседних розетках, а при отсутствии таковых отключайте напряжение в квартире полностью. Или используйте диэлектрические перчатки.

Рис. 3: Используйте диэлектрические перчатки в случае, если обесточить выключатель не получается.

#2 Снимите клавиши

В большинстве случаев, чтобы разобрать современные выключатели, необходимо демонтировать клавиши. Так как они выполняют роль декоративной панели, скрывающей место крепления самого выключателя к стене или коробке. В некоторых старых моделях демонтаж клавиши не требуется, так как у них точки крепления расположены прямо на корпусе, а клавиша выполняет только свою непосредственную функцию.

Рис. 4: современный двухклавишный выключатель

Посмотрите на рисунок, здесь приведен пример двухклавишного выключателя. В модели с большими клавишами, которые занимают значительную площадь устройства, необходимо слегка надавить с одной из сторон клавиши, зафиксировав ее в крайнем положении, и потянуть на себя.

Рис. 5: потяните клавишу на себя

В некоторых конструкциях переключателей для этого предусмотрено даже небольшое углубление, в которые удобно поставить пальцы и оттуда уже снимают клавиши.

Рис. 6: клавиша легко отделилась

Если потянуть клавишу пальцами не удается или прилагаемого усилия недостаточно, можно воспользоваться плоским инструментом. Для  снятия клавиши подденьте ее сбоку обычной отверткой.

Рис. 7: подденьте клавишу отверткой

При этом соблюдайте предельную осторожность, так как вы можете легко повредить клавишу. Разумеется, что устройство подготавливаемое к утилизации можно не жалеть, но в остальных ситуациях необходимо соблюдать предельную осторожность. При необходимости, поддеть клавишу можно поочередно с разных сторон, чтобы обеспечить ее поступательное движение. В итоге вы должны удалить все клавишы.

Рис. 8: выключатель без клавиш

#3 Снимите крышку

В различных моделях крышка может быть зафиксирована при помощи:

• Винтов крепления, вкручиваемых в панель;
  Рис. 9. Крепление крышки болтами
• Пластиковых элементов крепления, которые вставляются в соответствующие пазы;
• Специальной рамки, которая фиксирует крышку. Крепление рамки легко поддевается отверткой.

Рис. 10: крепление при помощи рамки

Посмотрите, рамка фиксируется при помощи небольших защелок, в данной модели их четыре. Для того чтобы снять рамку, достаточно поддеть две соседние, а остальные можно легко вытащить из мест крепления.

После того, как декоративная крышка и клавиша демонтированы, можно переходить к удалению самого корпуса механизма.

В случае наличия на старой крышке болтового крепления снаружи, начинать разбирать следует с удаления этих болтов.

Рис. 11: открутите болты на крышке

После чего переходите  к откручиванию корпуса.

#4 Снимите корпус

Наиболее распространенным вариантом в новых клавишных выключателях является болтовое крепление, расположенное по краям корпуса, которое фиксирует весь механизм в коробке. Для удаления из корпуса поочередно откручиваются болты в точках крепления.

Рис. 12: открутите болты корпуса

Второй вариант фиксации – это пружинные распорки, которые помимо крепления в коробке позволяют еще и регулировать угол поворота основного блока автоматического переключателя. В такой ситуации при помощи отвертки распорки ослабляются до того момента, пока выключатель свободно не выйдет из гнезда. Это делается путем выкручивания болтов.

Рис. 13: ослабьте распорки

В моделях с креплением корпуса болтами также можно увидеть эти распорки, позволяющие регулировать угол поворота. Но откручивать их для того, чтобы разобрать устройство, не нужно.

Следует отметить, что в случае поломки, возможна ситуация, когда провода отгорели от крепления или они разболтались в местах обжима. Тогда сердцевина может выпасть из коробки.

Такое падение при отключенном напряжении хоть и безопасно, с точки зрения поражения электрическим током, тем не менее, основная часть переключателя может пострадать при падении.

Поэтому прежде чем вынуть механизм, в момент демонтажа его лучше поддерживать пальцами.

#5 Отключите провода

После того, как сердцевина выключателя вытянута из коробки, он должен остаться висеть на одних проводах.

Рис. 14: сердцевина на проводах

Поэтому, чтобы разобрать его далее, отсоедините крепление проводки от ламелей. Питающие провода могут иметь различный способ крепления к ламелям, из-за чего их отключение будет отличаться.  Наиболее часто встречающимися вариантами являются:

• Фиксация при помощи винтов – в этом случае их просто откручивают отверткой;
• Фиксация при помощи зажимов – для того, чтобы разобрать крепление проводов, необходимо просто надавить на соответствующие рычажки.
• При помощи обжимов – достаточно старый способ, в современных моделях не используется, так как разжать гильзу – достаточно трудоемкая задача и ее повторное использование не всегда возможно.
• Посредством скрутки – правилами запрещено использование скруток, но на практике вы можете запросто столкнуться с таким соединением. Которое нередко и становится причиной неисправности или выхода со строя электрического выключателя.

Рис. 15: отключите провода

Следует отметить, что эту процедуру следует производить осторожно, чтобы мелкие детали не рассыпались. Если вашей целью была установка нового двойного выключателя, старый можно попросту выбросить. А если вы разбирали устройство для устранения какой-либо неисправности, то после отсоединения провода его необходимо осмотреть.

#6 Осмотрите выключатель

Если вашей целью было выявление каких-либо неисправностей, внимательно осмотрите места крепления выводов фаз. Возможно, на них будут хорошо заметны следы оплавления или окисления. При наличии термического разрушения пластика, можно сразу заменять весь выключатель. Места окисления могут обуславливать плохой контакт, поэтому их необходимо зачистить.

В связи с тем, что его стоимость  относительно невысока, выполнять какие-либо замены деталей и мест крепления корпуса к испорченным деталям попросту нецелесообразно.

Также существует вероятность, что выключатель остался цел, а электрическая проводка пострадала от чрезмерного перегрева. В таких ситуациях вы можете наблюдать отжог токоведущих частей, оплавления изоляции и прочие повреждения. Эти факторы будут свидетельствовать о том, что может понадобиться замена проводки или какого-то ее участка.

Если все детали не содержат никаких следов подгорания, то возможно отсутствует контакт во включенном положении. Для проверки такой неисправности воспользуйтесь мультиметром и проверьте наличие или отсутствие контакта. В некоторых моделях достаточно просто добраться до механизма и восстановить его нормальную работу. Поэтому такую неисправность вполне возможно устранить самостоятельно.

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них.

   Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.

2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели.

   С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.

3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте.

   При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.

4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео подборка других мастеров

Источник: https://www.asutpp.ru/kak-razobrat-vyklyuchatel-sveta.html

Как снять выключатель

Выключатели света, как и любые электротехнические устройства, иногда приходится заменять. Произвести замену старого прибора на новый, можно самостоятельно в домашних условиях.

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

• отвертка – плоская и крестообразная;
• отвертка — индикатор напряжения;
• переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Это интересно: Как сделать розетку с заземлением: расписываем по пунктам

Точно ли причина в выключателе?

Давайте для начала точно убедимся, что причина отсутствия света в самом выключателе.

Проверьте, есть ли освещение в других комнатах. Если нет, то посмотрите на вводной автомат, быть может вы превысили допустимую нагрузку, включив одновременно электрочайник, утюг и микроволновую печь, и он отключился. Выйдите на площадку, узнайте у соседей, есть ли свет у них, быть может, напряжение отсутствует во всём доме.

В случае, когда свет не загорается только в одной комнате, а во всех остальных есть, круг возможных причин сужается. Проверьте целостность лампочки и исправность патрона в осветительном приборе. Если со светильником всё в порядке, значит, не остаётся другого выхода, как снять выключатель и обследовать его внутренности.

Пошаговая инструкция разбора

А теперь подробно о том, как снять переключатель:

1. Первым делом необходимо снять клавишу. По идее, она должна сняться, если снизу большим пальцем прижать клавишу, а сверху остальными пальцами потянуть её на себя. В некоторых моделях, клавиши сидят достаточно плотно, тогда придётся слегка поддеть её сбоку плоской отвёрткой. Делайте это аккуратно, чтобы не поцарапать защитную рамку и саму клавишу. Если у вас выключатель с двумя или тремя клавишами, снимите и уберите их по очереди.
2. Теперь снимите защитную рамку. В некоторых моделях она крепится при помощи двух винтиков, открутите их крестообразной отвёрткой. Иногда крепление рамки осуществляется за счёт пластиковых защёлок, в этом случае ещё проще, достаточно отжать их.
3. Сняв все защитные пластиковые элементы, мы подобрались к рабочему механизму выключателя. По бокам имеется два распорных винтика, открутите их и достаньте рабочую часть из подрозетника. Есть ещё вариант, когда для фиксации рабочего механизма в подрозетнике применяются не распорные винты, а распирающие лапки. Их надо немного ослабить, уменьшив угол распора.
4. Осмотрите внимательно разобранный выключатель, особенно места подсоединения проводов, на предмет обнаружения слабого контакта, подгорания, оплавления. Отсоедините жилы проводов от контактных отверстий. Чтобы потом ничего не перепутать сразу при помощи изоляционной ленты наметьте провод, который был фазный и подсоединялся к входящему контакту выключателя. Если вы обнаружили, что жилы проводов окислены, зачистите их с помощью наждачной бумаги и подсоедините снова. В случае, когда обнаружено, что в результате плохого контакта отгорела жила провода, необходимо её перезаделать, при помощи ножа снять изоляцию на 1 см и закрепить в контактном отверстии.

На этом видео показано как разбирается одноклавишный:

• и двухклавишный выключатель:

Разбирая выключатель, запоминайте последовательность действий.

Если с самим коммутационным аппаратом всё в порядке (не оплавился и готов к дальнейшей эксплуатации), собирать его нужно будет в обратном порядке.

В случае, когда обнаружены повреждения самого выключателя (например, оплавлена контактная часть), и не пытайтесь что-нибудь восстанавливать, сразу же отправляйтесь в магазин за новым аппаратом.

Материалы и инструменты

Перед тем, как разобрать выключатель света, подготовьте сразу все необходимые для этого инструменты и материалы, которые возможно потребуются для ремонта:

• индикаторная отвёртка;
• плоская отвёртка;
• крестообразная отвёртка;
• изоляционная лента;
• наждачная бумага;
• нож для снятия изоляции.

Как снять рамку – алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить устройство, а также произвести детальный осмотр оборудования.

В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку.

К счастью, этот процесс также особой сложностью не отличается, главное – действовать в соответствии с инструкцией и техникой безопасности.

Для снятия рамки потребуется крестовая отвертка

Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку.

Она очень хрупкая и тонкая, поэтому действия выполняются максимально осторожно. Опять же плоской отверткой требуется поддеть рамку, после чего потянуть пальцами на себя.

Если все сделать правильно, фиксирующая рамка легко отойдет, после чего вам останется лишь достать выключатель света.

Это интересно: Как снять выключатель со стены: разъясняем обстоятельно

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

• повышенную влажность, которая стимулирует окислительные процессы;
• неправильное, например, слишком слабое крепление проводов;
• чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
• напряжение в сети, превышающее допустимый уровень;
• частые перепады напряжения и т. п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Снятие напряжения с рабочего места

Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель.

В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру.

А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.

При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке.

При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети.

Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

1. В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.
2. Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.
3. Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.
4. Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Как подготовить проводку

• скрытая – выключатель устанавливается в металлический или пластиковый подрозетник, углубленный в сену;
• открытая – используются накладные изделия.

Перед началом работы обязательно нужно произвести следующие действия:

1. Проверить патрон неработающего светильника. Проблема может крыться не в переключателе, а в самом осветительном устройстве. Тогда не придется заменять устройство.
2. Проверить наличие света в других комнатах.
3. Если остальные светильники в доме работают, нужно производить демонтаж выключателя.

Работы по замене выключателя света производятся только при отключении электричества. После выключения нужно индикаторной отверткой проверить отсутствие электропитания.

Нужно предупредить жителей квартиры о проведении работ, чтобы они не пользовались светом до полной замены. Рекомендуется на распределительном щитке повесить табличку с предупреждением о ремонте, чтобы соседи не подали электроэнергию.

Выбор нового выключателя – советы при поку​пке

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор.

Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование.

Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого.

Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство.

Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

Варианты замены выключателя самостоятельно

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Принято, чтобы свет включался нажимом клавиши вниз. Это следует учитывать при установке одноклавишника.

Замена двухклавишного

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Источник: https://isanshop.ru/elektrika/kak-snyat-vyklyuchatel-so-steny.html

Как снять выключатель со стены своими руками: пошаговая инструкция

Выключатели имеют достаточно продолжительный эксплуатационный срок, что позволяет воздержаться от регулярных ремонтов и разбора конструкции.

Но если все же такая необходимость появилась, выполнять работу по демонтажу нужно крайне осторожно, придерживаясь алгоритма.

В противном случае существенно возрастает вероятность повредить конструкцию и ее детали, поскольку на 90% выключатели состоят из пластика.

Причины демонтажа выключателя

Во время ремонта часто возникает необходимость переноса выключателя

Выключатели, если бережно к ним относится, прослужат не один год, возможно, десяток лет. Чаще всего необходимость демонтировать устройство появляется во время ремонта. Выключатели и розетки достаются из стены, чтобы последние можно было шпаклевать, равнять, красить, клеить и т.д.

Вторая распространенная причина – выход устройства из строя. Прежде чем демонтировать выключатель, важно убедиться, что проблема кроется именно в нем.

Существует большой ассортимент розеток и выключателей, которые оформлены в разных стилях. Пользуясь этим, домочадцы заменяют традиционные электрические приборы на новые, более креативные.

Инструменты и материалы

Инструменты для замены выключателя

Перед тем как снять выключатель со стены, нужно подготовить требуемый рабочий инвентарь. Для ремонта понадобится:

• нож для удаления изоляционного слоя;
• индикаторная отвертка, оснащенная прорезиненной ручкой;
• наждачная бумага;
• крестообразная отвертка;
• изоляционная лента.

Во время работы с электрическими приборами важно соблюдать технику личной безопасности. Демонтаж выполняют в средствах индивидуальной защиты, предварительно проверяя напряжение в рабочей области.

Этапы демонтажа выключателя

Проверка работоспособности электропроводки

Алгоритм демонтажа для всех видов выключателей одинаковый. Чтобы в процессе не возникло трудностей, нужно следить за технологией и действовать последовательно.

Подготовка

Для начала нужно убедиться, что причина мерцания света или его отсутствия в выключателе. Для этого проверяют освещение в соседних комнатах.

Если свет отсутствует во всей квартире или доме, возможно, был превышена допустимая нагрузка на электрическую сеть.

Это происходит из-за одновременного включения приборов: утюга, чайника, микроволновой печи, холодильника, водонагревательного бака. В таком случае нужно проверить вводный автомат.

Если свет отсутствует лишь в одной комнате, перечень возможных причин сужается. Первым делом нужно убедиться в целостности лампочки и работоспособности патрона. Если осветительный прибор исправен, остается демонтировать выключатель и внимательно изучить.

Предварительно нужно определить тип переключателя. Устройства делятся на следующие разновидности:

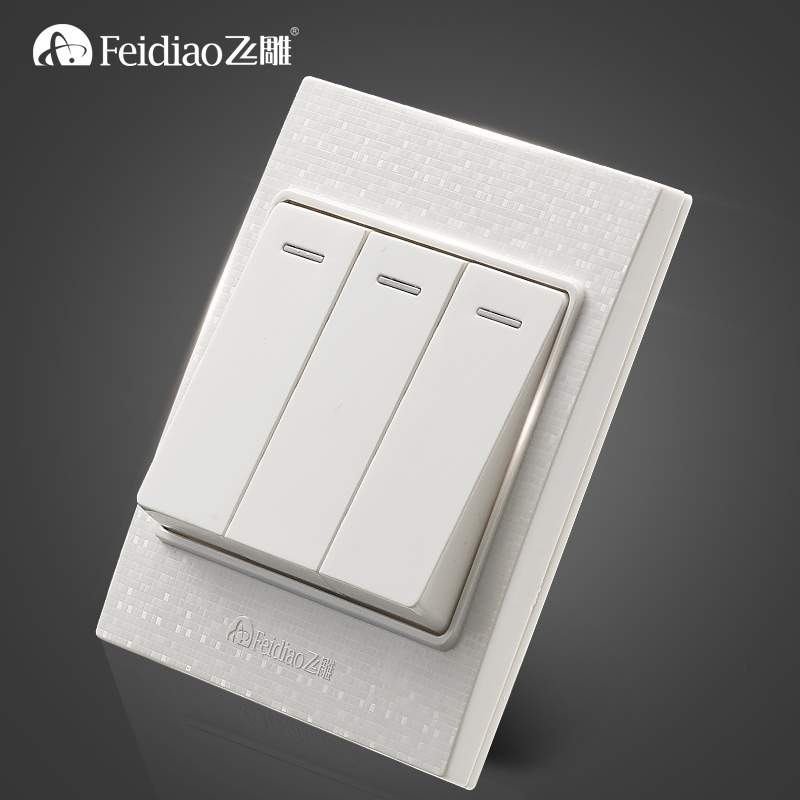

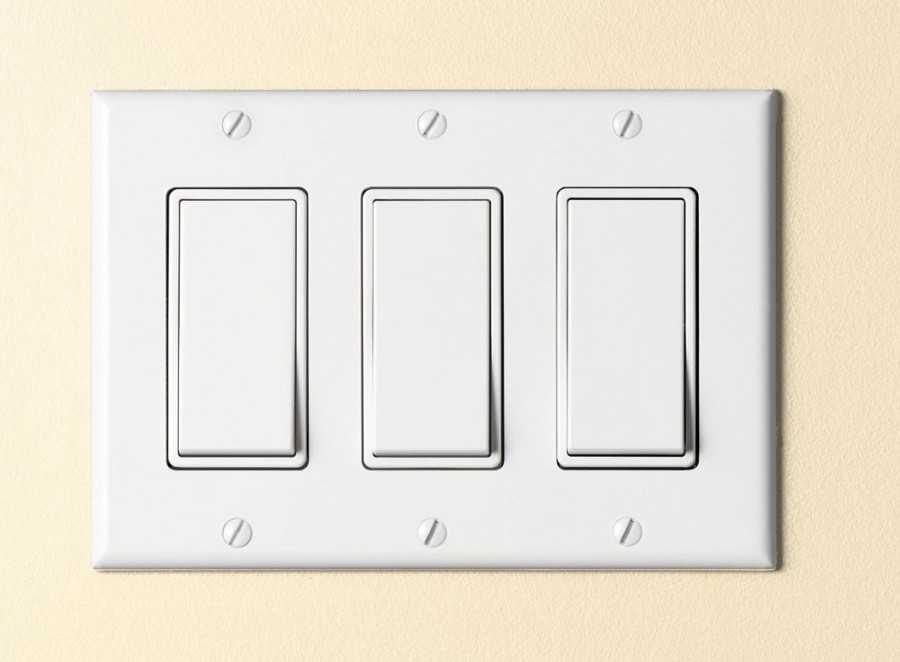

• одноклавишный, двойной и трехклавишный;
• проходной;
• диммер;
• импульсный;
• сенсорный.

Наиболее распространенные выключатели в России – клавишные.

Отключение напряжения в сети

Перед началом работ нужно обесточить электросеть

Прежде чем вытащить выключатель из стены, нужно отключить электричество. В каждом жилом и офисном помещении электрические провода разветвляются на несколько линий: выводы к электрической плите и другим мощным бытовым устройствам, а также розеткам и выключателям. На распределительном щитке питание освещения отключается автоматом, однако на выходе обязательно проверяется наличие напряжения.

Распространены случаи, когда после отключения автомата напряжение на выходе остается. Обусловлено это тем, что к автомату подключен нулевой провод, а не фазный. Скорее всего, схему щитка собирал неквалифицированный электрик. Такая схема вполне работоспособна, однако проводка освещения всегда будет пребывать под напряжением, следовательно, быстрее изнашиваться и выходить из строя.

Снятие клавиш с выключателя

Снятие клавиш с помощью отвертки

Чтобы снять клавиши, потребуется плоская или крестообразная отвертка, а также портативный источник света и индикатор напряжения. С помощью плоской отвертки осторожно снимаются клавиши. Для этого острие вставляется между одной из клавиш и рамой. В этом случае отвертка служит рычагом давления. Приложив немного усилий, клавиша поддевается и с помощью пальцев извлекается из пазов. Вторая и третья клавиша (при наличии) снимается легче.

С помощью индикатора проверяется наличие напряжения на выходе, для этого отвертку прикладывают к каждому из контактов. Если переключатель расположен в затемненном месте, во избежание поломки и для удобства работы используют альтернативные источники света.

После съема клавиш приступают к проверке целостности контактов, а также наличия на них напряжения. На основании полученных данных можно убедиться в работоспособности устройства или его отсутствии.

Снятие рамы

Рама снимается, как и клавиши, отверткой

Когда была проверена работоспособность устройства и появилась необходимость его полностью демонтировать, снимают не только клавиши, но и фиксирующую раму, которая удерживает декоративное обрамление.

Рабочий инвентарь потребуется все тот же, что и в предыдущем случае. Если выключатель прикреплен к стене с помощью крестообразных винтов, используется крестообразная отвертка.

Фиксирующая рама расположена сразу под клавишами, демонтируют ее при помощи отвертки. Удерживается она благодаря защелкам, установленным на корпусе. Поддеваются зубцы и пальцами натягиваются на себя. Также вместе с ним одновременно удерживается обрамление, в противном случае оно упадет вниз.

Действовать нужно осторожно: если неправильно рассчитать силу, конструкция может сломаться.

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство. Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Источник: https://StrojDvor.ru/elektrosnabzhenie/kak-snat-vyklucatel-so-steny/

Как снять выключатель со стены – подробная инструкция, как правильно демонтировать электрооборудование

Электрофурнитура

23.05.2017

9.4 тыс.

6.3 тыс.

5 мин.

Выключатели, предназначенные для переключения режимов работы освещения в помещениях, отличаются высоким запасом прочности. Поэтому они могут прослужить очень и очень долго. Однако иногда возникают ситуации, когда требуется снять этот элемент со стены, например, для поклейки обоев или замены на новую и усовершенствованную модель.

Весь процесс займет от силы 20 минут, причем даже у человека, который столкнулся впервые с такой необходимостью. Главное здесь – придерживаться правил безопасности, а также выполнять все действия очень аккуратно и осторожно.

Ведь выключатель на 90% состоит из пластиковых элементов, повредить которые при неумелом обращении не составит труда.

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Снимать выключатель надо аккуратно и осторожно

Следует выделить такие важные моменты, как:

• Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
• Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
• Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Несмотря на то, что процесс снятия выключателя не относится к категории сложных, рекомендуется попробовать пригласить электрика. Ведь работа может быть опасной, поскольку приходится иметь дело с электричеством.

Если же вызов специалиста не представляется возможным, приходится действовать самостоятельно. Прежде чем выполнять замену выключателя, необходимо убедиться, что именно он вышел из строя.

Зачастую проблема в патроне, который просто перегорает с течением времени.

Если же выключатель потребуется демонтировать в любом случае, к примеру, чтобы поклеить стены обоями, когда данный элемент будет мешать работе, то потребуется полностью обесточить схему подключения электроприборов в квартире. Пренебрежение правил электробезопасности может стать причиной следующих проблем:

1. 1. Пожар
2. 2. Пробой изоляции электропроводки
3. 3. Выход из строя приборов, подключенных к сети, в результате короткого замыкания
4. 4. Удар током, поражение глаз, ожоги.

Необходимо не просто отключить питание в квартире, но и закрыть щиток на замок. Можно также повесить табличку на щиток, сообщающую, что в данный момент ведутся работы, сопряженные с электричеством. Лишь тогда можно быть уверенным, что никто из жильцов не подаст случайно ток в квартиру.

Для снятия выключателя нам потребуются следующие инструменты:

• Переносной источник света
• Отвертка-индикатор напряжения
• Плоская и крестообразная отвертка

Плоская отвертка нам потребуется для отсоединения клавиш. Делать это надо аккуратно, чтобы не поцарапать клавиши и раму, а также не сломать их. Острие устанавливается между рамой и клавишей, с любой стороны.

Далее нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное для того, чтобы клавиша отошла со своего места.

Остальные клавиши при их наличии снимаются гораздо проще, уже без использования отверток.

Сняв клавиши, можно определить, есть ли поломка и нужна ли полная замена

Теперь проверим, действительно ли отсутствует напряжение. Здесь нам понадобится уже индикаторная отвертка, которую мы прикладываем к каждому из контактов. Подходящих к клавишам.

Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что именно вы делаете или к чему прикасаетесь.

Поэтому самостоятельно такие работы новичкам лучше не выполнять, без помощи обойтись бывает очень сложно.

Сняв клавиши, мастер получает возможность проверить целостность контактов, а также определить напряжение в них. Это позволит дать ответ на вопрос, вышел ли выключатель из строя и требуется ли его полная замена. В случае необходимости дальнейшего демонтажа переходим к следующему этапу работы.

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить устройство, а также произвести детальный осмотр оборудования.

В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку.

К счастью, этот процесс также особой сложностью не отличается, главное – действовать в соответствии с инструкцией и техникой безопасности.

Для снятия рамки потребуется крестовая отвертка

Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку.

Она очень хрупкая и тонкая, поэтому действия выполняются максимально осторожно. Опять же плоской отверткой требуется поддеть рамку, после чего потянуть пальцами на себя.

Если все сделать правильно, фиксирующая рамка легко отойдет, после чего вам останется лишь достать выключатель света.

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе.

Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии.

Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Конструкции, совмещающие розетку и выключатель, пользуются популярностью

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки.

Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места.

Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор.

Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование.

Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого.

Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство.

Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

Источник: http://obustroen.ru/inghenernye-sistemy/elektrichestvo/elektrofurnitura/kak-snyat-vyklyuchatel-so-steny.html

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Как снять клавиши с выключателя

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

• отвертка – плоская и крестообразная;
• отвертка — индикатор напряжения;
• переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Как снять рамку с выключателя

• Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.
• Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.
• Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Как снять розетку с выключателем

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

1. В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.
2. Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.
3. Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.
4. Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Источник: http://euroelectrica.ru/kak-snyat-vyiklyuchatel-so-stenyi/

Подключение трехклавишного выключателя с розеткой

В современном мире, когда стоимость электроэнергии стремительно растет, многие невольно задумываются о проблеме экономии электрической энергии, не покидая при этом зону комфорта. Инновационные направленности управления системами освещения усовершенствуются не только лишь в направлении удобного функционирования и разного оформления, но также повышается степень экономности.

Для удобства применяют трехклавишный выключатель с розеткой. С помощью этой конструкции можно осуществлять контроль над тремя группами осветительных приборов с одной точки доступа. Она имеет изящный внешний вид, прокладка электропроводов к участку подсоединение менее трудоемкая, так как в стене пробивается всего лишь одна ниша, а не несколько.

Типы тройных выключателей

Есть несколько типов таких аппаратов.

Тройной механизм с подсветкой. Его плюсом является подсветка, которая подает сигнал о том, в каком состоянии находится переключатель. То есть если огонька нет, тогда стоит проверить работоспособность устройства. Также она является прекрасным ориентиром в ночное время.

Сенсорный переключатель. Его особенность заключается в том, что для включения света достаточно одного касания к панели.

Трехклавишный выключатель с розеткой. Такое сочетание не позволяет устанавливать механизм в любом месте помещения. Для его монтажа требуется проведение дополнительной проводки для электрического гнезда.

Особенности конструкции

Подобное электрооборудование практически не имеет явных отличий от одно — и двух клавишных механизмов. Они состоят из трех следующих элементов:

• рамки;
• клавиш;
• привода клавиш.

Первые два элемента из списка производятся из специального практичного пластика, который достаточно устойчив к высоким температурам. Соединение рамки непосредственнос механизмом происходит с помощью защелок. Также для крепления используют винты, но как показывает практика, это редкое явление. В том случае, если устройство предназначено для внутреннего исполнения, тогда оно углубляется в подрозетник и закрепляется в нем посредством распорок.

Основными элементами переключателя являются электропривод с подключенными контактами, и конечно же, сами пластмассовые клавиши. В подобных электрооборудованиях располагается четыре контакта, три из них направлены к источникам освещения, а четвертый направлен к питающему проводу. Как правило, в данных механизмах имеются контакты из меди. Выбор их размера обусловлен общесетевой силой тока.

Обратите внимание, что на всех переключателях изготовители оставляют необходимые обозначения – наибольшую силу тока и рабочее напряжение.

Схема подключения выключателя

Есть несколько способов смонтировать подобные устройства. Разница между ними заключается только в подсоединении нулевого и защитного провода.

Подключение от распределительной коробки.

Это самая распространенная схема подключения. Суть ее заключается в следующем:
Перед тем как как подключить тройной выключатель с розеткой рекомендуется отключить напряжение в соответствующей коробке. Если в вашем доме не одна группа освещения и их кабели также проходят через коробку, то с них тоже убираем напряжение.

Далее открываем сам распределительный щит и устанавливаем, какой провод является нулевым, какой фазным, какой защитным. Если ваша проводка соответствует п. 1.1.29 ПУЭ, тогда «ноль» будет иметь голубой цвет, защита – желто-зеленого, фаза – оставшийся провод.

После этого подсоедините эти провода к соответствующим контактам в коробке в розетке.
Затем подключаем само устройство. Для этого подсоединяем еще один провод к фазному контакту электрического гнезда. Он должен подходить к вводу. Как правило, тройные механизмы имеют только один ввод.

Вытаскиваем и подсоединяем провода из каждого вывода аппарата. В распределительной коробке нужно подсоединить «защиту» и «ноль».

Ошибки при подключении

Самая частая и при этом достаточно небезопасная ошибка при подсоединении тройных выключателей — подача фазы не на вход механизма, как это положено, а непосредственно на лампу. В этом случае схема будет работать, но при этом кабели будут под постоянным напряжением. Такой подход может привести к удару током даже при незначительном касании, к примеру, при обыкновенной замене ламп.

Еще одной ошибкой является недостаточное сжатие клемм. В некоторых случаях после успешной проверки механизма на работоспособность его встраивают в подрозетник и обнаруживают, что оно не функционирует. В этом случае требуется вынуть механизм и как следует поджать все контакты, затем установить переключатель на место.

Не рекомендуется использовать при монтаже кабель, который состоит из нескольких переплетенный жил. В этом случае нужно брать провод с пометкой «У», что означает «установочный».

Зная принцип подключения тройного выключателя с розеткой, вы с лёгкостью сможете устанавливать и другие аналогичные устройства – обычные розетки, переключатели и пр.

Как снять рамку с двойной розетки легранд. Как снять розетку со стены и разобрать её. Порядок снятия розетки

Выключатели, предназначенные для переключения режимов работы освещения в помещениях, отличаются высоким запасом прочности. Поэтому они могут прослужить очень и очень долго. Однако иногда возникают ситуации, когда требуется снять этот элемент со стены, например, для поклейки обоев или замены на новую и усовершенствованную модель. Весь процесс займет от силы 20 минут, причем даже у человека, который столкнулся впервые с такой необходимостью. Главное здесь – придерживаться правил безопасности, а также выполнять все действия очень аккуратно и осторожно. Ведь выключатель на 90% состоит из пластиковых элементов, повредить которые при неумелом обращении не составит труда.

Снимаем выключатель со стены – на что обратить внимание в первую очередь

Для начала позаботьтесь о наличии специальных тонких резиновых перчаток, без которых работать не рекомендуется. После этого можно приступать непосредственно к процессу демонтажа. Чтобы правильно снять выключатель со стены, необходимо разобраться в некоторых особенностях процесса.

Следует выделить такие важные моменты, как:

• Предохранительные автоматы. Сеть подключается к квартире через пробки-предохранители или автоматы токовой защиты. Перед началом работы в обязательном порядке требуется обесточить напряжение, для чего тумблер автомата переводится в нижнее положение. Если же в распределительном щитке имеются пробки, то потребуется отключить их, нажав на красную кнопку, расположенную рядом, а также вывинтить из патрона обе пробки, которые отвечают за нулевой провод и фазу.
• Вид выключателя. Это также очень важный момент. На сегодняшний день используется множество самых разнообразных моделей, которые отличаются дополнительными функциями – дистанционное управление, плавная регулировка и прочее. Однако для нашей проблемы значение имеет лишь вид крепления – скрытый (коробка выключателя утоплена в бетон) и наружный (коробка прикручена к стене при помощи шурупов). Первый тип несколько сложнее, поэтому речь пойдет именно о нем.
• Схема подключения. Чаще всего выключатель света оборудован несколькими клавишами, что затрудняет процесса снятия прибора со стены, поскольку увеличивается количество проводов, подходящих к каждой клавише. К тому же чем больше клавиш, тем больше времени потребуется, чтобы снять каждый из этих элементов.

Снять клавиши с выключателя – первый этап демонтажа

Несмотря на то, что процесс снятия выключателя не относится к категории сложных, рекомендуется попробовать пригласить электрика. Ведь работа может быть опасной, поскольку приходится иметь дело с электричеством. Если же вызов специалиста не представляется возможным, приходится действовать самостоятельно. Прежде чем выполнять , необходимо убедиться, что именно он вышел из строя. Зачастую проблема в патроне, который просто перегорает с течением времени.

Если же выключатель потребуется демонтировать в любом случае, к примеру, чтобы поклеить стены обоями, когда данный элемент будет мешать работе, то потребуется полностью обесточить схему подключения электроприборов в квартире. Пренебрежение правил электробезопасности может стать причиной следующих проблем:

1. 1.
   Пожар
2. 2.
   Пробой изоляции электропроводки
3. 3.
   Выход из строя приборов, подключенных к сети, в результате короткого замыкания
4. 4.
   Удар током, поражение глаз, ожоги.

Необходимо не просто отключить питание в квартире, но и закрыть щиток на замок. Можно также повесить табличку на щиток, сообщающую, что в данный момент ведутся работы, сопряженные с электричеством. Лишь тогда можно быть уверенным, что никто из жильцов не подаст случайно ток в квартиру.

Для снятия выключателя нам потребуются следующие инструменты:

• Переносной источник света
• Отвертка-индикатор напряжения
• Плоская и крестообразная отвертка

Плоская отвертка нам потребуется для отсоединения клавиш. Делать это надо аккуратно, чтобы не поцарапать клавиши и раму, а также не сломать их. Острие устанавливается между рамой и клавишей, с любой стороны. Далее нужно приложить небольшое усилие, используя отвертку как рычаг, достаточное для того, чтобы клавиша отошла со своего места. Остальные клавиши при их наличии снимаются гораздо проще, уже без использования отверток.

Теперь проверим, действительно ли отсутствует напряжение. Здесь нам понадобится уже индикаторная отвертка, которую мы прикладываем к каждому из контактов. Подходящих к клавишам. Рекомендуется установить фонарик или любой другой источник света, чтобы точно видеть, что именно вы делаете или к чему прикасаетесь. Поэтому самостоятельно такие работы новичкам лучше не выполнять, без помощи обойтись бывает очень сложно.

Сняв клавиши, мастер получает возможность проверить целостность контактов, а также определить напряжение в них. Это позволит дать ответ на вопрос, вышел ли выключатель из строя и требуется ли его полная замена. В случае необходимости дальнейшего демонтажа переходим к следующему этапу работы.

Как снять рамку – алгоритм действий для новичков

Снять выключатель со стены может потребоваться в тех случаях, когда необходимо полностью заменить устройство, а также произвести детальный осмотр оборудования. В таком случае ограничиться одними лишь клавишами не удастся, требуется снимать дополнительно еще и рамку. К счастью, этот процесс также особой сложностью не отличается, главное – действовать в соответствии с инструкцией и техникой безопасности.

Набор инструментов нам понадобится тот же, что и для работы с клавишами. Чаще сам выключатель закреплен несколькими винтами, для откручивания которых пригодится крестовая отвертка. Открутив винты, можно снимать рамку. Она очень хрупкая и тонкая, поэтому действия выполняются максимально осторожно. Опять же плоской отверткой требуется поддеть рамку, после чего потянуть пальцами на себя. Если все сделать правильно, фиксирующая рамка легко отойдет, после чего вам останется лишь достать выключатель света.

Розетка с выключателем – особенности демонтажа данного устройства

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места. Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

В тех случаях, когда источником проблем с освещением является выключатель, потребуется заменить его на новый. Отправляясь в магазин строительной техники, обязательно возьмите с собой старый коммутатор. Это позволит быть уверенным, что новая модель по своим размерам подойдет для имеющегося разъема. К слову, если ранее был клавишный инструмент, то это не значит, что покупать необходимо только такое же оборудование. Так, отлично подойдет сенсорный выключатель, либо выключатель с плавной регулировкой света.

Подключение нового выключателя производится в порядке, полностью противоположном демонтажу старого. Квартира, естественно, полностью обесточивается, после чего разбирается непосредственно само устройство. Далее подключаются провода, делать это надо в тех же местах, где они были подключены на старом выключателе. После этого устанавливается блок в подрозеточный проем, закрепляемый четырьмя винтами.

Остается лишь закрепить декоративную рамку и клавиши. На этом работа может считаться полностью выполненной. Включив рубильник в распределительном щитке, убеждаемся, что все работает на ура.

То логично продолжить эту тему. Я имею в виду разбор и снятие розетки со стены. Для многих «рукастых» читателей эта информация не будет интересной, а вот для новичков милости просим. Выкладываю подробную инструкцию …

Весь инструмент это отвертка. Берем с прямым носиком, если в вашей розетки используются прямые болты или «крестовую» если – крестообразные (на всякий случай можно взять сразу обе) Больше нам ничего не понадобиться.

2) Отключаем электричество

Это важно, нужно отключить «автоматы» на нужную вам комнату. Если у вас нет разветвления по комнатам, то отключаем полностью во всем помещении. Напомню – рычажок тянем вниз, «зеленый квадратик» говорит о том, что работать безопасно.

3) Откручиваем пластиковую часть

Теперь нам нужно открутить пластиковую крышку. В стандартных розетках (не беру дорогие варианты) крепление одно – это центральный болтик посередине, именно он держит пластиковою часть (у меня розетка LAZARD, однако и на других типа LEGRAND, процесс будет похожий). Для этого берем отвертку и выкручиваем винт посередине (у меня он крестообразный), после этого просто снимаем ее. Полдела сделано мы практически разобрали розетку.

4) Снимаем сам механизм

Как и в выключателе, розетки к подрозетникам прикрепляются двумя болтиками, либо сверху и снизу, либо по бокам. Достаточно просто открутить их. Однако есть распорные механизмы, они держатся благодаря специальным ушкам, которые встают в распор, нужно их ослабить тогда розетка просто выйдет из места установки.

5) Отключаем провода

Теперь отключаем электрику – тут два провода «фаза» и «ноль», а также провод «заземления», просто выкручиваем болтики из специальных креплений. Затем тянем провод на себя. Теперь можно убрать розетку.

Как видите ничего сложного, достаточно легкая процедура. Ребята однако, напомню все работы нужно проводить с отключенным электричеством, иначе рискуете получить удар током. Также провода, которые остались оголенными нужно заизолировать и спрятать, иначе возможны короткие замыкания.

Вот так вот выглядит снятая и разобранная розетка.

На этом заканчиваю инструкцию — думаю, моя статья была вам полезна, читайте наш строительный сайт.

Вмонтированные в стену тройники используются для того, чтобы подключить в сеть до трех электрических приборов одновременно, не используя дополнительных сетевых фильтров. Такая розетка представляет собой наборную конструкцию из трех обычных одинарных точек питания, которые имеют один привод.

Чтобы тройная розетка смотрелась на стене более эстетично, её завершающим элементом является общая внешняя рамка, которая объединяет все три устройства в одной композиции.

Как демонтировать тройную розетку на стене

Перед тем как приступить к вышеуказанному процессу, необходимо приготовить несколько инструментов:

• отвертка с пластиковой ручкой;
• изолирующая лента;
• резиновые перчатки и обувь с резиновой подошвой для работы с электричеством (на случай если вы решитесь работать под напряжением).

Обратите внимание! Если у вас нет опыта работы с электроприборами под напряжением, лучше и не начинайте. Техника безопасности запрещает это делать даже опытным электрикам. Если вы не обладаете даром бессмертия, лучше все же отключите электричество на недолгий период демонтажа розетки.

Процесс демонтажа тройной розетки состоит из нескольких пошаговых мероприятий:

• Подготовительные работы
• Отсоединение крепежных упоров
• Отсоединение устройства от кабеля

Рассмотрим более подробно каждый из указанных выше шагов.

Шаг 1. Подготовительные работы

Перед тем как приступить к работам по демонтажу тройной розетки в жилом помещении, нужно отключить напряжение сети во всей квартире. Затем стоит несколько раз проверить отсутствие напряжения индикатором, и только после этого приступать к демонтажным работам.

Шаг 2. Извлечение крепежного винта

Сначала необходимо отсоединить верхнюю крышку розетки, чтобы получить доступ к крепежному винту, затем с помощью отвертки выкрутить его. После этого можно полностью снять верхнюю крышку розетки, тем самым получив доступ к «внутренностям» электрического устройства.

Шаг 3. Отсоединение крепежных упоров

Розетка держится внутри коробки с помощью специальных крепежных упоров. Их необходимо ослабить, открутив регулировочные болты. Теперь корпус точки можно легко вытащить из гнезда.

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Первое, что всегда следует сделать, это конечно же отключить электричество и только после этого начинать работу. Понадобятся такие инструменты:

• отвертка – плоская и крестообразная;
• отвертка — индикатор напряжения;
• переносной источник света.

С помощью плоской отвертки необходимо снять клавиши выключателя, для чего устанавливаем ее острием между рамкой и одной из клавиш, с верхней или нижней стороны.

Небольшим усилием и используя отвертку как рычаг, необходимо поддеть клавишу, и помогая пальцами извлечь ее из пазов. Вторая клавиша снимается уже без помощи отвертки.

С помощью индикатора удостоверяются в отсутствии напряжения, для этого отвертку прикладывают обязательно к каждому из контактов. Если выключатель находится в затемненном месте, то используйте источник света, чтобы не повредить оборудование.

После съема клавиш с выключателем можно выполнять любые операции, и даже под напряжением, естественно, соблюдая необходимые меры предосторожности. Проверяют целостность контактов и наличие на них напряжения, после чего делают вывод о работоспособности устройства.

Когда есть необходимость в демонтаже выключателя, для более детального осмотра с отключением от сети, или есть полная уверенность что необходима замена устройства, то необходимо снять не только клавиши, но и фиксирующую рамку, которая в свою очередь удерживает декоративное обрамление.

Чтобы это сделать, потребуется такой же набор инструментов, как и в предыдущем случае, однако если выключатель закреплен с помощью крестообразных винтов, то дополнительно потребуется еще и крестообразная отвертка.

Фиксирующая рамка находится сразу под клавишами, и снять ее можно с помощью все той же плоской отвертки.

Она удерживается с помощью защелок, на корпусе выключателя, поэтому необходимо отверткой поддеть зубцы без лишних усилий, так как рамка достаточно хрупкая, и пальцами потянуть ее на себя. Одновременно с этим необходимо удерживать обрамление, так как без рамки оно может легко упасть вниз.

Сейчас, довольно часто можно встретить универсальную электромонтажную конструкцию – розетку и выключатель в одном корпусе. Это очень удобно, так как позволяет от одной входящей линии запитать и розетку, и тут же подключить осветительные приборы, пустив фазный провод через выключатель.

В случае поломки, что впрочем, бывает крайне редко, снимается полностью весь корпус, однако это не представляет большой сложности, тем не менее, необходимо знать некоторые особенности при съеме такой конструкции.

Несмотря на то, что она достаточно проста, помимо винта, фиксирующего корпус возле разъемов розетки, фиксация производится и в районе выключателя, под клавишей.

Первой, что необходимо сделать, это снять клавишу выключателя, поддев ее с помощью плоской отвертки, после чего открутить винты удерживающие корпус, что находятся под ней, а также винт на розетке.

Корпус достаточно с легкостью потянуть на себя, после чего осмотреть розетку и выключатель, чтобы выяснить причины поломки или вообще демонтировать устройство.

Чаще всего необходимость разобрать выключатель света возникает при его выходе из строя. Хотя конструкция изделия довольно простая, иногда производители (в основном Legrand, Schneider, Viko) в целях улучшения дизайна делают незаметными отверстия для демонтажа. Результатом может стать случайное повреждение корпуса либо длительное время поиска зажимов и разъемов. Чтобы читатели « » не сталкивались с такой нелепой ситуацией, рекомендуем Вам просмотреть подробную инструкцию по разборке корпуса своими руками.

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

1. Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.
2. Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.
3. Демонтируйте клавишу (-ши). Неважно, какой Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.
4. Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.
5. Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.
6. Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Наглядные видео уроки позволят Вам более подробно увидеть все этапы раскручивания:

Видео инструкция: как разобрать одноклавишный и двухклавишный выключатель света

Как подключить трехклавишный выключатель. Схема подключения трехклавишного выключателя

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

В последнее время меня по почте и в комментариях часто спрашивают и просят проконсультировать о таком, казалось бы, обычном устройстве. Поэтому сегодня подробно разберем тему как подключить трехклавишный выключатель. P.S. в данном примере используется трехклавишный выключатель schneider electric.

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

• — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
• — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя, довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.

Конструкция трехклавишного выключателя

Большое количество компаний, выпускающих электротехническое оборудование, производят множество моделей выключателей. Устройства имеют значительные различия по внешнему дизайну и немного меньшие по внутреннему составу. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.

Если же появляется возможность провести глубокую модернизацию электросети, использование тройных выключателей обеспечит более гибкий и экономный контроль источников освещения.

Подключение трехклавишного выключателя, по сути, ничем на отличается от подключения одно и двухклавишных.

Один из питающих кабелей подключается на вход выключателя, а кабеля осветительных приборов подключаются к выходным контактам (к соответствующим контактам коммутационной колодки).

Различия состоят в количестве контактов коммутационных групп – один, два или три. На фотографии продемонстрирована монтажная часть простейшего, типичного трехклавишного выключателя.

Хорошо видна разница между входным контактам, на который подается фаза и выходными контактами, к которым подключаются кабеля ведущие к лампам освещения. Нулевые провода каждого светильника объединяются вместе и подключаются к нулевому проводу в коробке.

Монтаж самого механизма трехклавишного выключателя в подрозетник осуществляется с помощью суппорта который крепится при помощи шурупов или посредством специальных распорных лапок. После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.

Схема подключения трехклавишного выключателя

Использование тройного выключателя оправдано, когда есть необходимость управлять большим количеством зон освещения и/или многоуровневым освещением. Это даст возможность не только контролировать расход электроэнергии, но и облегчит техничное исполнение дизайнерских решений в помещении.

Однако для эффективного использования устройства нужно правильное исполнение и оптимальная схема подключения трехклавишного выключателя.

В распределительную коробку от щитка заходит питающий кабель: синий провод ноль, коричневый фаза. Фазу обязательно нужно подключать на выключатель (в нашем случае к общему контакту). На общий контакт выключателя подсоединен белый провод (его видно на фото), три остальных которые идут из коробки к выключателю это провода подключенные к «выходным» контактам (в коробке они будут подключаться к фазным проводам светильников).

Процесс подключения устройства потребует следующего набора инструментов: плоская и крестовая отвертка, в зависимости от типа шурупов использующихся в механизме, стриппер или бокорез – инструмент для снятия изоляции, можно заменить обычным ножом, кусачки или пассатижи.

Алгоритм выполнения работ по установке может иметь следующие пункты.

На месте установки устройства из стены должно выходить четыре провода. Это может быть четырехжильный кабель. Чаще имеется один одножильный, который является фазой, поступающей из распределительной коробки, и трехжильный, который идет к осветительным приборам через распределительную коробку.

Собираем провода в коробке. Для соединения проводов я использовал самозажимные клеммники wago, они очень удобны и практичны. Если таких клеммников под рукой нет можно использовать обычную скрутку (по надежности будет даже лучше).

Схема подключения трехклавишного выключателя собрана. Немного разъясню. Ноль питающего провода подключаем со всеми нулевыми проводами всех светильников (в нашем примере нулевые провода — синие). Затем фазу питающего провода подключаем на общий контакт выключателя (это коричневый и белый провода). Остаются три провода которые «пришли» с выключателя и три фазных провода от каждого светильника. Для наглядности я собрал схему по цветовой маркировке т.е. красный провод который «пришел» с выключателя подключаем с красным проводом светильника, затем зеленый провод который «пришел» с выключателя подключаем с зеленым проводом светильника и т.д.

Хочу напомнить, что схема подключения трехклавишного выключателя должна собираться таким образом, чтобы на вход выключателя подключался фазный провод от сети. Именно фазный, а не нулевой провод подводится на вход любого выключателя, где он и будет прерываться. Нулевые провода от сети сразу подключается непосредственно к нулевым проводам светильника.

Данный способ подключения регламентируется инструкциями Правил Устройства Электроустановок — ПУЭ. При неправильной схеме разводки – если фаза подана на лампу, а ноль пущен через выключатель на разрыв, сеть все равно будет функционировать, но отступление от стандартного варианта чревато опасностью при эксплуатации. В таком случае даже при отключенном выключателе вся электропроводка будет продолжать находиться под напряжением.

При замене лампочек человек будет подвергаться риску поражения электрическим током. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства. И, как следствие, удар электрическим током при малейшем прикосновении.

Пробуем схему в работе. Включаем одну клавишу выключателя. Один светильник зажегся — все правильно.

Включаем другую клавишу выключателя другой светильник зажегся.

Чтобы определить, где в распределительной коробке находится фазный и нулевой провод сначала следует постараться визуально определить по маркировке принадлежность проводов. Затем с помощью тестера или индикаторной отвертки окончательно убедится в этом.

Подключение проводов к трехклавишному выключателю

Существуют различные модели тройных выключателей: для внешнего, внутреннего монтажа или комбинированные – в одном корпусе с розеткой.

Перед тем как подключить трехклавишный выключатель необходимо добраться до клемм подключения. Для получения доступа к механизму трехклавишного выключателя необходимо вытянуть клавиши и снять рамку. Эта операция может производиться без использования специального инструмента.

Для начала необходимо снять клавиши. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. В основном, у новых устройств, клавиши сидят на направляющих довольно плотно, не нужно прикладывать чрезмерных усилий для извлечения, можно повредить лицевой элемент и испортить весь выключатель.

Рамка выключателя крепится к механизму прижимной вставкой, которая располагается посредине. Крепление может быть выполнено в виде направляющих плотно входящих в механизм или, как указано на фото, в виде защелок, которые следует поддевать отверткой.

Способ крепления проводов в механизме – при помощи зажимных винтов. Перед тем как вставить зачищенные провода убедитесь, что винты не вкручены в пазы полностью. На трехклавишном выключателе имеется четыре контакта для подключения проводов: один на вход и три на выход.

В самом механизме выключателя следует отделить общую клемму, на которую следует подключать фазный провод и клеммы, от которых будет подано напряжение на отдельных осветительных секций. Как правило, эти контактные группы разделены по отдельным колодкам и размещаются на тыльной стороне устройства.

На проводах удаляется не более 5-10 мм изоляции, чтобы из контактного отверстия не было видно оголенного провода. Прижимные винты затягиваются крепко, при проверке на извлечение у провода не должно быть люфта.

Если для подключения трехклавишного выключателя используются многожильные провода, то для того чтобы провода не обламывались при затягивании винтовым зажимом на зачищенную часть провода необходимо одевать специальные НШВИ наконечники.

После выполнения монтажных работ производится сборка выключателя в обратной последовательности.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Как снять розетку со стены

В процессе ремонта, например, при поклейке обоев на стены может возникнуть потребность снять временно розетку. А что, если вы решили заменить розетку? В этих и других случаях важно знать, как снять розетку со стены правильно. Ведь при неаккуратном демонтаже можно ее. В этой статье мы рассмотрим с вами устройство розетки, а также инструкцию о том, как правильно ее снимать.

Устройство розетки

Зная устройство розетки, легче справиться с ее демонтажем и, соответственно, монтажом. Розетка в сборе состоит из контактной колодки, подрозетника и декоративной крышки, которая закрепляется винтом. Что касается самой колодки, то она имеет следующие части:

• Крепежные лапки. Они могут быть подвижные распирающиеся винтами или цельнолитыми неподвижными.
• Контакт. Нулевой и фазный. Также имеется заземляющий, он обычно располагается отдельно.
• Клеммы для подключения провода.

Обратите внимание!

Колодки, которые оснащены подвижными лапками, монтировать сложнее в подрозетник. Однако данная конструкция позволяет регулировать положение по наклону и высоте точно по стене. При покупке обратите внимание на лапки, на них должно быть два зуба. Колодка, имеющая один зуб на лапке, быстро расшатается.

Что касается клемм, то они могут закрепляться к контактам винта или же быть вместе с контактами. Если говорить о надежности, то последний вариант лучше. Также клеммы могут иметь разный вид, например, винтовыми или «ершиками». В последнем варианте оголенные концы провода попросту вставляются, он также значительно надежнее.

Разновидности розеток

Виды розеток

Существует большое разнообразие розеток. Например, они могут быть одинарные или объединенные под одной крышкой с выключателем. Также может быть розетка в одном модуле две, три и четыре. Соответственно, все розетки монтируются на стену в один ряд и объединяются одним модулем, а также декоративной крышкой. Более того, в составе модульной розетки могут быть сигнальные розетки, например:

• Интернет.
• Телевиденье.
• Телефон.
• Таймер и так далее.

Для таких розеток требуются специальные коробки, монтаж которых также следует осуществлять согласно всем требованиям.

Обратите внимание!
В процессе монтажа и укладки кабеля в коробки они не должны пересекаться, а также соприкасаться.

Как правильно демонтировать розетку

Демонтаж розетки

Итак, рассмотрев основные технические характеристики розеток и их виды, можно приступать к главному, как снять розетку со стены. Для этого вам следует понадобятся:

• маленькая отвертка с пластиковой ручкой,
• изолента,
• резиновые перчатки,
• тестер.

Открутите крепления

Вот пошаговая инструкция:

1. Первым делом необходимо обесточить квартиру. При этом следует проверить несколько раз, что электрика на самом деле обесточена. Для этого можно использовать тестер.
2. В зависимости от вида розетки осуществляется демонтаж декоративной крышки. Она может закрепляться шурупами или защелками. В отечественных розетках используется винт.
3. Затем выкручиваются крепления розетки. Если лапки подвижные, то при откручивании винта она станет доступной к изъятию.
4. Аккуратно следует вытянуть всю конструкцию розетки и посмотреть, как закреплены провода.

Вытяните розетку вместе с проводами

Обратите внимание!
Если проводка старая или алюминиевая, то важно быть осторожным, чтобы не сломать провод. Иначе осуществить замену будет сложно и придется наращивать провода, что не очень положительно скажется на общей конструкции.

Вот и вся инструкция по снятию розетки. После этого вы сможете поклеить обои или установить новую розетку. Если у вас есть опыт по работе с розетками, то обязательно оставляйте свои комментарии в конце этой статьи.

Советуем прочитать:

Поменяйте старые дрянные трехпозиционные переключатели на хорошие

Не мирите со старыми трехпозиционными переключателями света, подобными этому. Поменяйте их на что-нибудь новое и улучшенное.

Тайлер Лизенби / CNET

Архаичные выключатели света с таким же успехом могут быть из каменного века.Все, что они делают, это включают и выключают свет. Они не могут мягко приглушить освещение или запомнить желаемый уровень яркости. Устаревшие переключатели тоже плохо сочетаются со светодиодными лампами. Решение? Замени их на современные переключатели.

Это руководство проведет вас через шаги по замене устаревших трехпозиционных переключателей света на обновленные настенные элементы управления. Этот процесс может быть непростым, поэтому прочтите все шаги, прежде чем начинать свой проект. В некоторых случаях лучше и безопаснее всего обратиться к электрику.

Трехпозиционные переключатели часто управляют одним осветительным прибором на обоих концах коридора.

Тайлер Лизенби / CNET

Шаг 1. Найдите свои переключатели

Самая простая установка трехпозиционного переключателя включает два переключателя, которые подключают и управляют одним осветительным прибором, например переключатели на обоих концах коридора, лестницы или большой жилой площади. В большинстве случаев свет (или массив источников света), которым они управляют, находится на потолке выше.В частности, это светильники с жесткой проводкой, а не просто лампы, подключенные к розеткам.

Подготовьте инструменты и расходные материалы.

Тайлер Лизенби / CNET

Шаг 2: Соберите инструменты

Для этой работы вам не понадобится много инструментов. Однако необходимые материалы имеют решающее значение, поэтому убедитесь, что они у вас под рукой. Вот список:

Что вам понадобится

• Philips и отвертки с плоской головкой
• Тестер напряжения ручки

Имейте это на всякий случай

• Изолента
• Проволочные гайки
• Инструмент для зачистки проводов или линейные клещи

Необязательно, но спасибо, если у вас есть один

• Мультиметр (он же мультитестер)

Отключите питание цепи выключателя света на главной электрической панели.

Тайлер Лизенби / CNET

Шаг 3: Отключите питание

Безопасность должна быть приоритетом в этом проекте, и он начинается с уничтожения мощности ваших розеток. Прежде чем что-либо делать, выключите прерыватель на главной электрической панели. Ориентируйтесь только на выключатели, которые обеспечивают питание осветительных приборов и выключателей, которые вы планируете обслуживать.

Удалите эти уродливые лицевые панели.

Тайлер Лизенби / CNET

Шаг 4: Доступ к проводке

Теперь пора приступить к проводке.Часто есть пара винтов, удерживающих каждую лицевую панель на месте, сверху и снизу. Отвинтите эти винты, затем снимите пластины, закрывающие каждый переключатель.

Обычно клеммы переключателя обматывают изолентой после подключения их проводов. В моем случае старые переключатели имели незащищенные клеммы, поэтому я мысленно решил записать их позже. На всякий случай используйте ручку для измерения напряжения, чтобы проверить наличие постоянного тока. Включив ручку напряжения, коснитесь краев переключателя. Если ручка начинает мигать и подавать сигнал тревоги, будьте осторожны! Вероятно, поблизости есть электричество высокого напряжения (120 вольт).

Конечно, если вам нужно измерить фактическое напряжение токоведущих проводов, вам подойдет мультиметр. Этот гаджет может определять напряжение и силу тока в электрических цепях, компонентах и ​​соединениях. Научиться пользоваться этим инструментом — ценный навык.

Как только ваша ручка проясняет все, можно приступать. В противном случае вам придется отключить другие выключатели на главной панели, пока не исчезнут предупреждения.

Расчистите путь, вытащив старый выключатель.

Тайлер Лизенби / CNET

Затем выверните винты, которые удерживают старые переключатели на месте.Они находятся на вкладках вверху и внизу каждого переключателя. Винты также просверлили отверстия в распределительной коробке позади них. Чтобы получить доступ к проводке, осторожно извлеките переключатели из электрических коробок. Будьте осторожны, чтобы не отсоединить провода от клемм переключателя — провода все еще должны быть надежно прикреплены к винтам переключателя, удерживающим их на месте.

Перед тем, как погрузиться в дело, сделайте секунду, чтобы сфотографировать переключатели и видимую проводку. Фактически, делайте снимки до и после того, как возитесь с чем-либо.Таким образом, у вас будет запись о том, как все было подключено (и работало правильно) изначально. Думайте об этом как о дополнительной страховке на случай, если по пути у вас возникнут проблемы.

Загляните в электрическую коробку.

Тайлер Лизенби / CNET

Шаг 5: Оцените монтажную ситуацию

Теперь у вас должен быть хороший обзор внутри каждой коробки. Я должен подчеркнуть, что существует много возможных способов подключения трехпозиционного переключателя света.Это пошаговое руководство отражает обычный сценарий электропроводки и тот, который используется в моем собственном доме.

Внутри каждой из двух электрических коробок вы должны увидеть два пучка проводов. Назовем каждую коробку «Коробка 1» и «Коробка 2». Мы также предположим, что, как и у меня, ящики, внутри которых вы работаете, находятся на этаже над подвалом. Если это так, то важно, чтобы проводники входили в каждую коробку. Это поможет вам установить их происхождение и в конечном итоге идентифицировать их.

Коробка 1. В коробке 1 один из жгутов проводов входит в коробку снизу.Этот трехпроводной жгут должен состоять из двух цветных проводов (черного, белого) и одного из неизолированных медных проводов. Эти провода идут от главной электрической панели вашего дома (обычно в подвале внизу) и обеспечивают питание вашей цепи освещения.

Другой 4-проводной жгут войдет в коробку сверху и будет иметь три цветных провода (черный, белый, красный) и медный (неизолированный). Они подключают выключатель в этой коробке к другому выключателю в коробке 2.

Коробка 2. Здесь оба пучка проводов должны входить в электрическую коробку с его верхней стороны.Провода имеют одинаковую конструкцию, за исключением направления входа. Один трехжильный жгут будет содержать два цветных провода (черный, белый) плюс один из чистой меди. Они связывают выключатель с вашим осветительным прибором. Второй жгут (четырехжильный) должен содержать три цветных провода (черный, белый, красный) и медный (неизолированный). Провода здесь соединяют этот локальный переключатель с другим в коробке 1 через комнату.

Шаг 6: Примите решение продолжить или отменить

Проводка, которую вы видите, может не соответствовать тому, что я описал.Например, может не быть белых проводов. Этот сценарий обычно случается с выключателями в старых домах. В одной из ваших электрических коробок может быть только один пучок проводов, а в другом — три пучка.

Нередко один трехпозиционный переключатель находится в одной коробке с двумя или даже тремя другими. Все эти переключатели, клеммы и провода могут сбить с толку опытных электриков, не говоря уже о начинающих мастерах.

Взгляните на эти две диаграммы ниже. Первый — это набросок того, что вы должны увидеть.Это простая трехсторонняя трасса, которую я ожидал и встретил у себя дома. На втором рисунке показано, что в коробке 1 есть три пучка проводов, а в коробке 2 — только одна.

Схема 1: Вот пример базовой схемы трехпозиционного переключателя, с которым вы, надеюсь, будете иметь дело в своем доме.

Стив Конэвей / CNET

Если ваша настройка освещения не соответствует этим двум изображениям, я предлагаю вам прервать проект.То же самое происходит, если проводка загадочная, странная или выглядит сложной. Лучше перестраховаться и нанять профессионала.

Схема 2: Это альтернативная схема трехпозиционного переключателя, с которой вы также можете столкнуться в своем доме.

Стив Конэвей / CNET

Шаг 7: Установите новые переключатели.

Если ваша проводка соответствует моему описанию (диаграмма 1) или тому, что показано на диаграмме 2 выше, продолжайте.Имейте в виду, что для макетов диаграммы 2 вам придется соответствующим образом скорректировать мои инструкции. Если вы еще не сделали фото оригинальной проводки, самое время.

В коробке 1 отсоедините провод от старого переключателя и подсоедините его к правильной клемме на новом. Методичная работа с одним проводом за раз поможет избежать путаницы и ошибок. Черный провод от трехжильного жгута (идущий от главной панели) подключается к «общему» выводу (также называемому линией) на новом коммутаторе.Этот вывод должен быть окрашен в черный цвет на коммутаторе или помечен как «COM».

Подсоедините черный провод к черной клемме нового переключателя.

Тайлер Лизенби / CNET

Черный и красный провода в другом пучке (четырехпроводном), входящие в коробку сверху, являются дорожками (провода от другого переключателя). Подсоедините эти два провода к двум латунным клеммам переключателя. Для них не имеет значения, какой серебряный терминал вы используете.

Точно так же внутри коробки 2 прикрепите черный провод от трехжильного жгута (черный, белый, медный) к черной клемме на новом коммутаторе. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

Черный и красный бегущие провода идут к латунным клеммам.

Тайлер Лизенби / CNET

В моем конкретном случае переключатели Lutron, которые я купил, имели одну латунную и одну синюю клемму.Поскольку они созданы для работы в паре, я обязательно подключил красный бегунок к синей клемме на обоих переключателях.

В переключателях Lutron, которые я использовал, была специальная синяя клемма для одного из путевых проводов.

Тайлер Лизенби / CNET

Последнее звено, которое нужно сделать — это земля (голая медь). Каждая электрическая коробка должна иметь пучок медных проводов, соединенных вместе с помощью проволочной гайки (желтый винтовой соединитель, изображенный ниже).В некоторых старых домах эти связки появились раньше, чем проволочные гайки, и их просто припаяли друг к другу. Тем не менее, неизолированный медный провод заземления подключается к зеленой клемме на ваших переключателях.

Мои новые коммутаторы, как и многие другие, имеют зеленый провод заземления, который был предварительно подключен на заводе. С помощью нескольких оборотов гайки я добавил этот зеленый провод к группе существующих медных проводов, которые для записи были спаяны вместе.

Подключите зеленый провод заземления коммутатора к медным проводам заземления в коробке.

Тайлер Лизенби / CNET

Не беспокойтесь о том, чтобы возиться с белыми (нейтральными) проводами. Хотя они необходимы для функционирования цепи освещения, обычные выключатели не требуют такого подключения. Однако умным выключателям света, как правило, требуется подключение нейтрального провода. Эти белые провода уже должны быть подключены. В противном случае соедините их проволочной гайкой.

Белые нейтральные провода уже должны быть соединены (в моем случае припаяны) в коробке.

Тайлер Лизенби / CNET

Точно так же внутри коробки 2 прикрепите черный провод от трехжильного жгута (черный, белый, медный) к черной клемме нового переключателя. Подсоедините красный и черный провода от другого жгута (четырехпроводного) к латунным клеммам переключателя. Опять же, это путешественники, которые соединяют оба трехпозиционных переключателя в цепи.

Не забудьте прикрепить медные провода заземления к коммутатору так же, как в коробке 1.Точно так же вы должны убедиться, что белые (нейтральные) провода здесь также скруглены.

Вставьте новые переключатели обратно в их коробки.

Тайлер Лизенби / CNET

Подключив новые переключатели, осторожно вставьте все обратно в электрические коробки. Закрутите переключатели на место и верните их лицевые панели. Вы также можете добавить новые лицевые панели, которые вам больше нравятся.

Установите новые лицевые панели.

Тайлер Лизенби / CNET

Настал момент истины. Включите питание на главной панели и проверьте переключатели. Если ваши новые переключатели оснащены яркими светодиодными индикаторами, вы сразу поймете, что они работают. Похлопайте себя по плечу, вы это заслужили. И если вы когда-нибудь захотите установить сложные интеллектуальные переключатели в будущем, примите наши поздравления. Вы также приобрели навыки, чтобы справиться с этим.

Тайлер Лизенби / CNET

DIY: Замена и демонтаж механизма настенного переключателя

Категория постов «Сделай сам» была предназначена для меня, чтобы я писал о случайных подработках по дому, которые, возможно, придется делать время от времени. Оказывается, часто бывает не так много рабочих мест — иногда работы вообще не заслуживают покрытия, а иногда это те виды работ, которые вы бесконечно откладываете, потому что это просто рутинная работа .

Эта работа подходит к указанной выше категории. В нашем доме есть освещение в гостиной, которое регулируется двухпозиционным переключателем. Один из двух переключателей со временем вышел из строя, что привело к очень неприятному мерцанию светодиодной лампы с соответствующим гудением дугогасительных контактов. Чтобы исправить это, вам нужно было подойти к другому переключателю и переключить его (иногда несколько раз), прежде чем все успокоится и снова заработает. Поскольку это не был критический сбой в том смысле, что его можно было исправить небольшим дополнительным ходом и щелчком переключателей, это, вероятно, было не очень хорошо для светодиодной лампы и доставляло небольшое неудобство.

Отвергнутый тем фактом, что у моего брата были собственные представления о том, что вызывает мерцание, я решил заменить сам механизм и решить проблему навсегда.

Меры предосторожности

Поскольку эта процедура включает в себя работу с электропроводкой, присутствует элемент риска. Вы должны всегда обесточивать все цепи, с которыми работаете , размыкая выключатель, отвечающий за цепь (по крайней мере), и проверяя, что в цепи нет напряжения.В случае моей проблемы я отключил автоматический выключатель освещения и несколько раз щелкнул выключателем, чтобы убедиться, что ни один из источников света (включая тот, над которым я работаю) не получает питания.

Монтаж сетевой проводки также может быть проблемой с точки зрения закона. Во многих местах вам, возможно, придется иметь лицензию электрика для работы с электропроводкой, и это может повлиять на страхование. Этим часто пренебрегают, поскольку электропроводка — это не совсем ракетостроение , но делайте это на свой страх и риск .

Я не буду нести ответственности ни за что, что произойдет с вами в результате следования или попытки следовать инструкциям в этом сообщении. Информация предоставляется добросовестно, и вы принимаете собственные независимые решения. Если вы не уверены в правильности подключения к электросети, оставьте это профессионалу.

Необходимое оборудование

Для самой замены у вас должно быть следующее:

• Маленькая (~ 4 мм) отвертка с плоским жалом, желательно полностью изолированная.
• Отвертка с крестообразным шлицем Ph2 и Ph3, также желательно полностью изолированная.
• Набор плоскогубцев и инструмент для зачистки проводов или подходящий нож на случай, если необходимо заново зачистить провод или придать ему форму.
• Запасной механизм переключателя (например, этот) или, если вы заменяете весь объект групповой политики, всю настенную панель объекта групповой политики.

Важно отметить, что в зависимости от существующей настенной панели и расположения переключателей может возникнуть несовместимость между переключателями и настенными панелями разных серий.Большинство более универсальных переключателей имеют форм-фактор в стиле «куб», который в основном взаимозаменяем, но стоит сначала проверить, если вы не уверены.

Кроме того, если вы не можете получить только механизм переключателя, можно купить настенную панель с рядом переключателей, которые можно «выдвинуть» для использования в качестве замены. Иногда это может быть более экономичным. Если подгонка является проблемой, хорошей идеей может быть замена всей настенной панели.

Однако следует отметить, что большинство GPO имеют встроенные переключатели, которые являются частью всей формы, поэтому невозможно позаимствовать переключатель у большинства современных GPO и использовать его с осветительной настенной панелью.Это особенно актуально, поскольку Австралия ввела требование о том, чтобы GPO меняли оба полюса.

Процедура

Поскольку на самом деле фотографирование во время работы на стене отвлекает, а обесточивание цепи для освещения дома на значительное время было бы неудобством, эти фотографии представляют собой имитацию без проводов.

Шаг 1: Обесточьте цепь и убедитесь, что питание отключено. Для вашей же безопасности вы, , должны всегда это делать .

Шаг 2: Если ваша настенная панель выглядит так, как показано выше, и винты не видны, вам необходимо снять панель. Для этого поищите по краям прорезь, чтобы поддеть ее, или, иначе, просто найдите хорошее место, чтобы засунуть свою плоскую головку по краю и слегка надавить на нее. Обрезка должна оторваться. Если у вас старая настенная пластина без облицовки, но винты не видны, они могут быть спрятаны за заглушками / заглушками, которые необходимо удалить.Крошечная отвертка может помочь. Если винты уже видны, то можно двигаться дальше.

Шаг 3: Вам понадобится большая отвертка Philips, чтобы вывернуть два винта, которыми настенная панель крепится к стене. Старайтесь при этом не нажимать на винты, так как вы можете деформировать гипсокартонные зажимы или сместить их. Винты необходимо полностью выкрутить.

Шаг 4: Снимите настенную пластину со стены. В некоторых случаях настенная пластина могла быть закреплена так долго и закрашена, что не сразу оторвалась.Осторожно подденьте отверткой за край, и устройство откроется. Небольшое повреждение краски — это нормально. Осторожно снимите настенную пластину со стены, не оказывая чрезмерной нагрузки на проводку позади нее.

Шаг 5: Определите неисправный выключатель и снимите его с пластины. Это можно сделать с помощью отвертки с плоским жалом, вставив ее в один из маленьких пазов и осторожно высвободив. Не прикладывайте слишком большое угловое давление, так как трещина в этом окружении приведет к тому, что выключатель в будущем «упадет в стену».

Шаг 6: Осмотрите неисправный переключатель и подготовьте его для замены. Во-первых, на новом переключателе открутите винты, необходимые для соединения. В случае одностороннего света вам потребуются соединения, помеченные C и 1. В случае двустороннего фонаря вам также понадобится соединение 2. Если нейтраль замкнута на пластине, тогда клемма отмеченная L или петля также должны быть отменены.

Вот, например, тылы двух переключателей, которые у меня были под рукой.Обратите внимание, что верхняя клемма на обеих фотографиях — это клемма C, где C обозначает общий. В большинстве случаев активная сторона подключена к C. Клемма справа от задней части переключателя помечена цифрой 1 и является первым контактом положения. Это используется для одностороннего управления освещением, и подключение в таком порядке означает, что свет включается, когда текст «10A / 250V» на передней панели не виден (переключатель повернут вниз). Закрытый контакт слева обозначен цифрой 2 и является вторым позиционным контактом. Он запитывается, когда в первом положении нет — в основном это переключатель SPDT, поэтому, когда выход 1 выключен, выход 2 включен, и наоборот.Эту пластиковую крышку можно снять отверткой для двустороннего освещения. Последняя клемма внизу обычно обозначается L или Loop и в основном представляет собой изолированную латунную клемму, используемую для «удержания» и связывания вместе нескольких проводов (часто соединение с нейтральной стороной). Это может использоваться или не использоваться в зависимости от того, является ли ваша установка петлей на переключателе или петлей на свету.

На неисправном переключателе начните с одного провода. Открутите винт зажима этого провода, отметив его положение.Снимаем провод с клеммы. Если конец провода все еще хорошо сформирован (в идеале — в виде U-образного изгиба) и жилы не сломаны или не перенапряжены в основании, то вы можете перейти к перемещению его в соответствующее положение на новом переключателе и затягивать винт до тех пор, пока провод прочно удерживается.

В случае, если провод все же порвался во время удаления, вам нужно будет снять с конца изоляцию соответствующей длины, сформировать на конце небольшую U-образную петлю, а затем продолжить как обычно. Повторяйте процесс до тех пор, пока все провода не будут подключены к новому переключателю в соответствующих положениях.

Шаг 7: Выровняйте и закрепите новый переключатель на настенной пластине, обращая внимание на правильность ориентации и надежную фиксацию переключателя на место до щелчка. Несколько раз нажмите на переключатель спереди, чтобы убедиться, что он не «упадет». Удалите, оставьте или утилизируйте неисправный выключатель.

Шаг 8: Совместите настенную пластину с отверстиями для зажимов из гипсокартона или монтажным кронштейном и закрепите винтами настолько плотно, насколько это необходимо, чтобы надежно удерживать ее положение.Чрезмерное затягивание может привести к растрескиванию настенной панели.

Шаг 9: Установите облицовку на место. Подайте питание на цепь и проверьте переключатель. Если он работает правильно, значит, работа завершена.

Посмертное

Вытащив неисправный блок, подумал, что вскрою, чтобы заглянуть внутрь. Сам коммутатор не имеет торговой марки и, вероятно, будет китайским импортным блоком, эксплуатируемым в жилых домах не старше 10 лет.

Механизм очень простой, он состоит из крышки коромысла, которая поворачивается напротив отверстий на внешней стороне корпуса.Контактная пластина охватывает общую приподнятую центральную планку и касается любого из контактов 1-2 с помощью смазанной пружины, прикладывающей необходимое давление, чтобы повернуть латунную контактную пластину против любого контакта.

В какой-то момент вполне вероятно, что контакты начали довольно сильно окисляться, что привело к возникновению дуги / точечной коррозии на пластине и контактах, что сделало контакт еще более «шумным» и, в конечном итоге, склонным к выходу из строя. Теоретически вы, , могли бы оживить такой переключатель, очистив контакты до очень плоской и ровной поверхности и очистив контактную пластину почти таким же образом, но я подозреваю, что это может быть что-то внутреннее для используемого материала, что делает его склонным к такому отказу.Ток, который он коммутировал, был малым , даже с учетом броска, поэтому такой отказ кажется довольно необычным. Возможно, возникла проблема с габаритами конструкции или слабая пружина, что привело к плохому размыванию контактов.

Заключение

Замена механизма выключателя на настенной пластине — не сложная задача, хотя я часто откладываю эту работу. Эту же процедуру можно использовать для замены диммерных механизмов настенной панели. Замена GPO тоже не сильно отличается.Тем не менее, вам нужно помнить о соблюдении основных мер безопасности и осторожно работать, особенно с другими проводами. Провода с твердым сердечником не любят, когда их слишком сильно трогают, иначе они ломаются, что требует «дополнительной работы» по повторной подготовке проводов.

Когда дело доходит до этих механизмов, есть много дешевых китайских импортных (или небрендовых) устройств, таких как показанные выше. Основная причина, по которой я использовал их для демонстрации, заключалась в том, что они у меня были под рукой, однако они имеют довольно известную репутацию в отрасли как дешевые и подверженные сбоям.Это одна из причин, по которой я не вставил их в стены (пока или вообще). Основываясь на беседах с рядом электриков, можно прийти к выводу, что на самом деле следует придерживаться известных хороших брендов, таких как HPM или Clipsal, которые продержатся на расстоянии и сэкономят вызовы в будущем. Думаю, это мудрый совет, учитывая то, что я только что вытащил из стены…

Связанные

Как отремонтировать настенный электрический выключатель

В своем доме вы, вероятно, найдете несколько разных типов переключателей, управляющих осветительными приборами или электрическими розетками.

Существуют однополюсные переключатели, управляющие вещами из одного места, трехпозиционные переключатели, управляющие освещением или розетками из двух мест, а для больших домов или сложных ситуаций можно использовать четырехпозиционный переключатель для управления освещением или розетками из трех или более мест. .

Когда коммутатор перестает «переключаться», пора устранять неполадки и ремонтировать или заменять коммутатор. Прежде чем выполнять какие-либо работы с выключателем, убедитесь, что на электрической панели отключено питание.Вы также можете использовать средство отслеживания цепи, чтобы определить автоматический выключатель или предохранитель, который необходимо отключить.

Теперь давайте рассмотрим некоторые распространенные проблемы и способы их устранения.

Светильник мерцающего света

У вас есть лампочка, которая периодически мигает? Может быть, когда вы проходите мимо или дотрагиваетесь до лампы, или просто, казалось бы, без причины? Решение может быть таким же простым, как затянуть лампочку. Узнайте, как исправить мерцающую лампочку.

Светильник или проводное устройство не работает

Вы пытаетесь понять, почему лампочка, прибор или осветительный прибор не работают, когда вы нажимаете выключатель? Обычно это простое решение вроде перегоревшей лампочки. Это особенно часто бывает, если вы используете ненадежную лампочку CFL. Другие причины могут быть более сложными, например, неисправное устройство или короткое замыкание.

Срабатывает автоматический выключатель или перегорает предохранитель при включении переключателя

Вы включаете выключатель и «POP» срабатывает автоматический выключатель или перегорает предохранитель? Если это так, проблема может быть в чем угодно, от ослабленного провода до короткого замыкания.Короткое замыкание возникает, когда горячий провод (черный провод) касается другого горячего провода или белого нейтрального провода. Обрыв провода в цепи тоже может вызвать эту проблему. Узнайте, как устранить перегрузки выключателя выключателя света.

Том Гриль / Getty Images

Коммутатор становится теплым или горячим или гудит при использовании

Ваш выключатель или розетка теплые или даже горячие на ощупь? Если да, то это может быть очень серьезной проблемой и требует немедленного внимания. Просмотрите эти шаги, чтобы диагностировать возможную проблему.Узнайте, как исправить «горячий» или «гудящий» переключатель диммера (примечание: это не относится к диммерам в режиме диммирования).

Смотреть сейчас: как исправить перегретый или гудящий переключатель диммера

Как заменить или установить выключатель света

Можно привести аргумент, что выключатели света являются одними из самых важных энергосберегающих инструментов в наших домах, поскольку они позволяют нам легко выключать свет, когда освещение не требуется.

Здесь мы рассмотрим, как установить или заменить выключатели света.Зачем тебе это нужно? Во-первых, выключатели света изнашиваются из-за частого использования.

Когда они изнашиваются, они перестают работать или, что еще хуже, излучают искры. Выключатель света, излучающий искры, представляет опасность пожара и поражения электрическим током, и его следует немедленно заменить. (Поскольку обычные выключатели света относительно недороги (обычно менее 10 долларов), не стоит пытаться отремонтировать сломанный. Вместо этого вы просто замените его.)

Еще одна причина для замены выключателя света — лучшая функциональность.Как описано в Руководстве по покупке выключателей света, выключатели света за последние годы прошли долгий путь.

Сегодня дополнительные опции включают диммеры, переключатели с датчиком движения, таймеры, центральное управление освещением и многое другое. Любой из этих вариантов может работать намного лучше в данном месте, чем обычный («однополюсный») выключатель света. (Однако вы не можете заменить однополюсный переключатель другим типом, для которого требуется больше проводов, например, трехпозиционным переключателем.)

Внешний вид — еще одна причина для переключения переключателей.Проще говоря, новые выключатели могут добавить комнате современный вид.

Осторожно: Перед тем, как начать работу с выключателем света, отключите питание цепи. — никогда не работайте в цепи под напряжением. Для получения информации о том, как это сделать. См. Как выключить цепь.

Как заменить однополюсный выключатель света

Если выключатель не работает, сначала убедитесь, что проблема связана с выключателем, а не с лампой или устройством, которое должно питаться.Вставьте новую лампочку в осветительную арматуру или подключите исправную лампу или другой прибор к розетке с переключателем, чтобы убедиться, что переключатель неисправен.

При замене переключателя убедитесь, что вы проверили номинальный ток и номинальное напряжение на задней стороне старого переключателя. Новый выключатель света должен иметь такие же номиналы. Если у вас алюминиевая проводка (металлическая часть проводов выглядит серебристой), обязательно приобретите новый переключатель с пометкой «CO / ALR». Немаркированные переключатели или переключатели CU / AL следует заменить переключателями CO / ALR.

Вот как заменить или установить старый однополюсный выключатель света на новый:

1 После отключения питания выключателя, с помощью отвертки снимите пластиковую лицевую панель и открутите существующий выключатель от электрическая коробка.

© Дон Вандерворт, HomeTips

Потяните выключатель наружу, не касаясь оголенных проводов. Используйте электрический тестер, чтобы проверить провода, идущие к существующему переключателю (или новые провода, предназначенные для переключателя), чтобы вы могли быть уверены, что они не активны.

Поместите один щуп на оголенный провод заземления внутри коробки, а другой щуп коснитесь каждой из проволочных винтовых клемм переключателя или оголенного конца черного провода, по которому к коммутатору будет подведено электричество. Никакое напряжение не должно регистрироваться.

2 Убедившись, что питание отключено на коммутаторе, с помощью отвертки снимите существующий переключатель (если он есть) с его проводов. Используйте небольшую отвертку с плоским лезвием, чтобы отсоединить провода. © Дон Вандерворт, HomeTips

Если провода подсоединены к клеммным винтам, поверните винты против часовой стрелки, чтобы ослабить их и отсоединить провода.Если провода вставлены в отверстия для клемм на задней панели коммутатора, вставьте очень маленькую отвертку с плоским лезвием в прорезь рядом с отверстиями для винтовых соединений, чтобы освободить провода.

3 Выпрямите или, при необходимости, обрежьте концы проводов цепи, которые вы будете подключать к коммутатору. Используйте инструменты для зачистки проводов, чтобы удалить 1/2 дюйма изоляции с концов проводов, если только концы уже не зачищены.

4 Ослабьте зеленый винт клеммы заземления на переключателе и с помощью плоскогубцев оберните оголенный или зеленый провод заземления цепи вокруг него по часовой стрелке и затяните винт, чтобы зафиксировать провод на месте.

Примечание. Если коммутатор имеет собственный заземляющий провод, скрутите оголенный конец вместе с заземляющим проводом схемы, используя линейные плоскогубцы, и закрепите его медной зажимной втулкой или проволочной гайкой. Примечание. Если вы используете металлическую коробку, включите «перемычку» заземляющего провода, соединяющую соединения заземляющего провода с коробкой.

5 Если коммутатор имеет клеммные винты , оберните провода схемы по часовой стрелке вокруг клеммных винтов таким же образом и затяните винты.

Неважно, какой провод к какому терминалу идет.Если на задней панели коммутатора есть только вставные отверстия для клемм, убедитесь, что с конца каждого провода цепи снята изоляция на 1/2 дюйма, выпрямите каждый конец плоскогубцами и вставьте провода в отверстия для клемм (снова обратите внимание на латунную и серебряную стороны переключателя). Покачивайте все соединения проводов, чтобы убедиться, что они надежны.

Примечание. Если у нового переключателя есть короткие провода, выходящие из его корпуса, используйте линейные плоскогубцы, чтобы скрутить оголенный конец зеленого провода по часовой стрелке с зеленым или оголенным проводом заземления схемы, а затем закрепите соединение с помощью гайки.Проволочная гайка, накрученная на оголенные концы зачищенных проводов, обеспечивает надежное соединение. © Дон Вандерворт, HomeTips

Затем присоедините оголенные концы проводов переключателя к проводам цепи, скручивая их по часовой стрелке, и закрепите их гайками. Покачивайте провода, чтобы убедиться в надежности соединений.

6 Установите переключатель правой стороной вверх . Сначала сложите провода за переключателем и осторожно вставьте переключатель в коробку. Затем выровняйте коммутатор по вертикали, отрегулировав винты в монтажных пазах.

Установите новый переключатель правой стороной вверх. © Дон Вандерворт, HomeTips

Также убедитесь, что выключатель находится заподлицо со стеной. Если это не так, отодвиньте его, используя отломанные части гипсовых ушей переключателя, или используйте специальные шайбы, продаваемые для установки регулировочных прокладок. Прикрутите выключатель к коробке.

7 Прикрутите лицевую панель к коммутатору с помощью винтов, прилагаемых к лицевой панели.

Затем снова включите цепь. Если свет по-прежнему не работает, проблема в проводке или светильнике.См. Раздел «Устранение неисправностей и ремонт осветительных приборов».

Звоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором at Home Magazine, автор более 30 книг по обустройству дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году. Узнайте больше о трех- или трехпозиционном переключателе Дона Вандерворта

, обслуживании и устранении неисправностей

Эта сцена повторяется в сотнях … может быть, в тысячах домов каждый
вечер …

Долгий день … очень устал … и все, что тебе нужно, это пойти наверх и полежать
вниз. Ой, как болят ноги! Наверху темно, и когда она щелкает выключателем
внизу лестницы она воет … как ничего не происходит! Черт побери
переключатель не работает. Итак, чтобы включить свет, она тщательно обходит
по лестнице наверх и щелкает выключателем.Это просто не так
должно быть, не так ли?

Трехсторонние схемы

могут стать серьезным противником.

Бесчисленные дома по всей стране страдают от неправильной разводки 3-проводных цепей
доставляет не только неудобства, но и создает реальную угрозу безопасности. Они очень простые
функционально, но оригинально по дизайну. Это займет всего несколько минут, немного
терпение и здоровое уважение к электричеству, чтобы выполнить эту работу правильно!

Сразу же хочу сказать вам, что это не статья о
проектирование 3-ходовых цепей… это касается только ремонта. 3-х и 4-х ходовой
схемы могут сбивать с толку при проектировании и даже затруднять установку.
Однако для этого не требуется доскональное знание схемотехники.
ремонт … главное, чтобы схема была подключена правильно!

Что такое трехходовая цепь?

Трехсторонняя цепь — это цепь освещения, которая позволяет использовать один осветительный прибор.
управляется двумя настенными переключателями в разных местах. Лестничные клетки, коридоры,
и большие комнаты с множественным доступом — все кандидаты для трехсторонних схем.

Есть также четырехсторонние, пятиполосные и бесчисленные трассы! Эти
схемы разработаны с использованием переключателей, известных как 4-позиционные переключатели между двумя
3-позиционные переключатели. Например, схема с 4 переключателями, управляющими одним
приспособление … не редкость в больших помещениях с несколькими точками доступа … есть
два 3-позиционных переключателя и два 4-х позиционных переключателя.

Сердцем трехпозиционной схемы является трехпозиционный переключатель. В отличие от общей стены
переключателя, трехпозиционный переключатель имеет три активных контакта (плюс заземление в
современные установки).Только один из них важен для идентификации
цели замены … common
ТЕРМИНАЛ.

Хотя наш рисунок (слева) показывает общую клемму в определенной позиции,
Дело в том, что это может быть любой терминал на вашем индивидуальном коммутаторе.

Иногда самое сложное — это идентифицировать. Если на
выключателя, может использоваться крепежный винт другого цвета для общего
терминал … может быть черным (для более нового коммутатора) или может быть другого цвета, чем два терминала для путешественников.

Что такое общий терминал?

Общая клемма — одна из трех электрически активных клемм на 3-канальном
выключатель (не включая клемму заземления, расположенную на металлической раме
монтажные ушки). Общий вывод — это «мостик» между силовыми
источник питания и нагрузка (обычно это осветительный прибор). Имея это в виду,
провод, который подключается к общей клемме, представляет собой (1) горячий провод от основного
доска или (2) ведет к нагрузке (приспособлению).

Какие путешественники?

Путешественники — это два провода, соединяющие два 3-х позиционных переключателя вместе.
Ссылаясь на рисунок (выше), два пассажирских терминала на одном 3-стороннем
переключатели подключены к двум контактам на другом трехпозиционном переключателе с помощью
два путевых троса. Любой путевой трос может
быть подключенным к любому терминалу путешественника … это не имеет значения!

Запутались? Нужна картинка?

Рентгеновский снимок типичного трехходового контура…

Изображение выше любезно предоставлено Левитоном.
Производственная компания

ПРИМЕЧАНИЕ: Если в вашей 3-сторонней цепи используется розетка или розетки,
вместо светильников можно запутаться с разводкой, если розетки
«разделены» … один штекер всегда включен, а другой управляется
настенный выключатель.

Замена неисправного трехпозиционного переключателя …

(рисунок выше поможет вам понять текст ниже … и визу
наоборот!)

NH рекомендует заменять неисправные трехпозиционные переключатели.
ВСЕГДА
ЗАМЕНИТЕ ОБЕ ПЕРЕКЛЮЧАТЕЛИ ОДНОВРЕМЕННО ! Есть здравый смысл
причина этого.Если один переключатель вышел из строя, сколько еще может другой
последний? Кроме того, очень сложно определить, какой из двух переключателей стал
дефектный. Так что в конечном итоге вам следует потратить несколько лишних долларов прямо сейчас.
за награду, которой хватит на годы или даже десятилетия!

После того, как вы обнаружите общую клемму, замените неисправный переключатель.
простой:

1) Подключите общий провод к общей клемме нового переключателя.
Остальные два изолированных провода затем присоединяются к оставшемуся бегунку.
терминалы.В зависимости от проводки в вашем доме оголенный провод заземления
прикреплен к клемме заземления на металлической раме крепления переключателя
уши. Если проводка соответствует современным нормам, общий провод будет черным.
и путешественники будут белыми

2) Завинтите переключатели обратно в их коробки, наденьте крышки переключателей и
включите питание, чтобы проверить переключатели.
Удивительно, не правда ли! Теперь вы можете включать и выключать свет
от любого переключателя.

Что … не работает? Не повезло? Что ж, вы, должно быть, не подключили
общий провод к общей клемме! Итак, теперь ваша задача — определить
общий провод.

Определение общих проводов …

Иногда трехходовая цепь не работает, потому что кто-то пытался заменить
неисправен переключатель и неправильно подключены провода.

Иногда выходит из строя один из переключателей.

Следующий метод решит обе проблемы
сразу. Шаги, которые я собираюсь описать , могут быть не самым эффективным способом
для поиска и устранения неисправностей в 3-ходовой цепи. Выложены у «всех разнорабочих-электриков».
в виду, это позволяет вам идентифицировать общие провода в обеих распределительных коробках без
возможность ошибки! Вам понадобится мультиметр для проверки напряжения и целостности цепи.
в цепи.

1) Выключите питание цепи на главной панели. Отключите все три
провода (или четыре, если розетка заземлена) от обоих выключателей. Отделить
провода так, чтобы они находились как можно дальше друг от друга.

2) Снова включите питание. Теперь, используя мультиметр, вы собираетесь
определить, какой из трех цветных проводов является HOT
провод. В одной из двух распределительных коробок должен быть только один провод HOT . Это обычный провод для этого
коробка.Установите мультиметр как минимум на 110 вольт. Держите один из щупов на
известное заземление, например металлическая розетка или оголенный провод заземления. Прикоснись к другому
один за другим к цветным проводам. Провод, регистрирующий напряжение, — это HOT .
провод и общий провод для этой коробки.

ПРИМЕЧАНИЕ: Целесообразно также проверить три цветных провода в другой коробке на наличие напряжения.
также, если вы еще этого не сделали. Не должно быть, но со странным
проводку я видел за многие годы, стоит уделить этому время.С использованием
измерителем напряжения прикоснитесь одним щупом к известному заземлению (металлической розетке или
оголенный провод заземления) и другой щуп к каждому проводу. Ты не должен
получить значение напряжения. Если
вы обнаружите напряжение, это означает, что этот переключатель предназначен для управления другим
прибор, свет или розетка. Возможно, вы проверяете не тот переключатель?

ТОЛЬКО ОДИН ИЗ ЭЛЕКТРИЧЕСКИХ ЯЩИКОВ ТРЕМЯ СПОСОБАМИ
ЦЕПЬ ПОДКЛЮЧЕНА НАПРЯМУЮ К HOT
ТЕРМИНАЛ ГЛАВНОЙ ПАНЕЛИ !!

После того, как вы закончили тестирование проводов

HOT , ВЫКЛЮЧИТЕ ПИТАНИЕ! Вам больше не понадобится питание, пока переключатели не будут
установлены.

3) Установите первый трехпозиционный переключатель в коробку с
HOT провод, крепящий
HOT провод к общей клемме
выключатель. Присоедините два других провода, путешественников, к двум другим.
клеммы переключателя. Если есть оголенный провод заземления, прикрепите его к
клемму заземления переключателя.

4) Перейдите к другой коробке (без провода HOT ). Установите мультиметр на бесконечное сопротивление или на «непрерывность». Коснитесь одного из щупов
мультиметр к известному заземлению, например к металлической розетке или оголенному заземляющему проводу.Коснитесь другим датчиком каждого из трех проводов. Только один из них зарегистрируется
сопротивление или, если у вас есть тестер непрерывности, вызовет «звуковой сигнал». У тебя есть
идентифицировал общий провод для этой коробки.

5) Как и в первой коробке, подключите общий провод к общей клемме на новом
выключатель. Подключите два других провода к клеммам TRAVELER, а
заземляющий провод, если применимо.

Вверните переключатели обратно в коробки, наденьте крышки переключателей и
включите питание, чтобы проверить переключатели.

ПРИМЕЧАНИЕ: Если в вашей 3-ходовой цепи используется
розетка или розетки
вместо светильников можно запутаться с разводкой, если розетки
«разделены» … один штекер всегда включен, а другой управляется
настенный выключатель.

ВЫ МОЖЕТЕ УЗНАТЬ, ЧТО РАЗЪЕДИНИЛИ РОЗЕТКИ, Глядя на розетку. На
На «горячей» стороне есть металлическая полоска, соединяющая два винта. Если это
полоса сломана, то две заглушки независимы друг от друга. Там
будут черные (горячие) провода, прикрепленные к каждой винтовой клемме, хотя только это
не означает, что розетка разделена.Это может означать, что розетка
подключен к другой розетке. ЕСЛИ МЕТАЛЛИЧЕСКАЯ ПОЛОСКА ОТРЕЛАЕТСЯ, ВЫ
МОЖНО БЫТЬ УВЕРЕНЫ, ЧТО РАЗЪЕМ РАЗДЕЛЕН. ЕСЛИ НЕТ, ЭТО НЕ.

Первые два рисунка показывают металлическую полосу или выступ. Третий и
Четвертый рисунок показывает, как язычок легко снимается с помощью набора иглы.
плоскогубцы. После удаления язычка верхняя и нижняя заглушки выходят из строя.
независимым, так что можно, например, управлять настенным выключателем, в то время как
другой всегда включен.

Если у вас раздельная розетка, выполните те же действия по поиску и устранению неисправностей с трехпозиционным переключателем, что и
с осветительной арматурой, КРОМЕ вам нужно будет определить, какая розетка всегда
на.

После отсоединения всех проводов от выключателей и от включенного
розетки, включите питание и проверьте проводку в розетке. Горячий
провод, идущий от цепи трехпозиционного переключателя, не будет иметь питания, так как вся мощность
должен проходить через переключатели.

Если на один из черных (горячих) проводов подается питание, значит, это провод для
вилка «всегда включен».Выключите питание и отметьте, чтобы не перепутать
это с проводами 3-проводной цепи. Наслаждаться!!

Вернуться к списку электротехнических изделий

Детали и ремонт ламп | Доктор лампы: советы по ремонту

Некоторые приемы и советы, которые следует помнить, универсальны для любого ремонта. Вместо того, чтобы искать в блоге или повторять их в каждом посте, на этой странице будет краткий список советов.

Снятие корпуса гнезда с крышки

Почти каждый металлический корпус гнезда имеет маркировку «Нажать» рядом со шпоночным валом или нажимной ручкой.Используя отвертку с плоской головкой, приложите усилие между крышкой и корпусом гнезда. Гнездо защелкнется с той стороны, а затем оттолкнет корпус от крышки. Большинство ремонтов позволяют нам повторно использовать крышку гнезда и кожух, поэтому вы не хотите деформировать, разрезать, согнуть или сломать кожух или крышку.

Пластиковые или бакелитовые (фенольные) розетки обычно откручиваются. Некоторые гнезда из тяжелого металла имеют резьбовое соединение, скрепляющее крышку и корпус.

Узел UL

Узел UL легко закрепить, и его следует использовать в каждом патроне лампы.Этот узел удерживает шнур в розетке без нагрузки на соединения с выводами розетки.

Некоторые розетки имеют базу для быстрого подключения. Я не рекомендую их, потому что они, кажется, имеют высокий процент отказов и плохо подходят для ремонта (ломаются пластиковые зажимы).

Обычно можно найти лампу с проводом без узла UL. Не волнуйтесь: вы можете вставить его при ремонте.

Другие узлы

Рекомендуется включать в лампы другие узлы, чтобы предохранить шнур от выдергивания из лампы.Часто мы завязываем узел в основании лампы или в неформовой вилке. Если кто-то тянет лампу или шнур, напряжение и давление оказываются на узле.

Этот штекер должен иметь узел в штекере, чтобы шнур удерживался на месте и никакая нагрузка на шнур не передавалась на клеммы в штекере.

Заглушки поляризованные

Современные розетки поляризованы для общей и горячей линии. Современные домашние розетки имеют соответствующие поляризованные клеммы (один большой и один маленький).Вы можете найти более подробную техническую информацию о поляризации в других местах, но здесь я всегда рекомендую использовать поляризованные вилки и электрические розетки для соответствия правильному току.

Эти вилки ясно показывают разницу между поляризованной вилкой и более старой вилкой.

Розетки и провода поляризованные

Шнуры и провода современных ламп имеют маркировку «горячий» и «нейтральный». Подобно вилке, он направляет электрический ток через лампу и повышает безопасность компонентов.Комплекты шнуров с параллельными шнурами и формованной вилкой имеют один ребристый провод и один гладкий провод, которые помогают направить установку к патрону лампы. Современные внутренние части патронов лампы имеют латунный (золотой) винт и никелевый (серебряный) винт. Ребристая проволока должна соединять серебряный винт и гладкую проволоку с латунным винтом.

На этом фото вы видите ребра проволоки на переднем плане.

Опрокидывание и направление проволоки

Важно уменьшить износ проводов в розетке и содержать все в порядке.Два важных совета для этого — убедитесь, что вы сгибаете провода по часовой стрелке вокруг винтов клемм и припаяете концы проводов. На фото ниже видно, что провода намотаны на винт по часовой стрелке. Когда винт затягивается, шнур вытягивается на место, а не выходит из винта.

Добавление капли припоя на провод поможет уменьшить износ провода.

Изоляторы для патронов лампы

У каждого патрона лампы, нового и старого, есть картонный изолятор, чтобы провода не попадали в металлическую крышку патрона и кожух.Со временем эти изоляторы портятся и выходят из строя. Это создает очень опасную ситуацию. Вам следует запланировать замену любого хрупкого изолятора. Изоляторы служат годами и стоят недорого, поэтому их следует заменять. На фото ниже вы видите три изолятора. Один слева новый, а два других нужно заменить.

Вертлюги

Многие лампы имеют подвижные части. Вращения позволяют регулировать угол света или направление лампы, не перемещая или регулируя основание лампы.Хотя вертлюги бывают разных размеров и стилей, все они имеют одну общую черту: они берут в дорогу шнур лампы. Хотя шнуры ламп обычно гибкие, если они скручены или связаны, у вас могут возникнуть серьезные проблемы. Вертлюги, как и кластеры, обычно открываются для продевания шнура лампы.

Некоторые руки имеют поворотную функцию. Как мы видели в недавнем ремонте, эти вертлюги могут быть очень сложными, чтобы продеть шнур лампы. Не забывайте снимать заглушки на стыках, не торопитесь и не перекручивайте проволоку в руке.

Как отремонтировать цепной выключатель за 3 простых шага

Этот пост может содержать партнерские ссылки. Узнать больше

Все, что содержит движущиеся части, в какой-то момент может сломаться, и цепной выключатель на лампе банкира не исключение.

Когда цепной механизм на лампе Bankers ломается, это в значительной степени оставляет лампу бесполезной, так как вы не можете ее включить, однако отремонтировать это очень просто. В этой статье я объясню, как это сделать, за 3 простых шага.

Это руководство применимо ко всем лампам Bankers, как более новым, так и старинным эмералитам, при условии, что патрон прикреплен к лампе с помощью резьбы (навинчивается на лампу). Поскольку это довольно наглядно, вы также можете посмотреть это видео на YouTube с 03:26 мин в дополнение к чтению этого руководства.

В модели эмералита 8734 механизм немного другой, но замена розетки должна работать (см. Ближе к концу статьи).

Немного терминологии:

Патрон лампы обычно состоит из 3-4 частей, в зависимости от типа, и, чтобы вам было легче понять, о какой части я говорю во время процесса, давайте изложим некоторые фундаментальные термины.

Патрон лампы состоит из трех основных частей: внешней оболочки, крышки и внутреннего патрона.

Колпачок находится на заднем конце патрона и представляет собой деталь, которая прикрепляет патрон к самой лампе. Фактическая розетка — это внутренняя часть, в которую ввинчивается лампочка и к которой прикрепляются электрические провода. Это также деталь, в которой находится цепной механизм. Внешний колпачок — это самая внешняя деталь, которая надевается на колпачок, чтобы закрыть внутреннюю часть гнезда.

Все патроны, колпачки которых навинчиваются на лампу, обычно имеют стандартный размер резьбы, поэтому подходят любые патроны. В более новых лампах обычно есть пластиковые патроны, в которых внешний корпус ввинчивается в цоколь. В старых лампах внешняя оболочка надевается на цоколь с небольшими углублениями в месте крепления. Эти более старые типы розеток обычно также имеют четвертую деталь, которая представляет собой изоляционную втулку, которая представляет собой трубку из картона, которая окружает внутреннюю часть розетки, которую необходимо установить перед закрытием ее внешней оболочки.

Что вам нужно?

Вам не так уж много нужно ремонтировать выключатель с тяговой цепью, это можно сделать, просто заменив внутреннюю часть патрона лампы.

Если ваша лампа оснащена стандартным пластиковым патроном из трех частей, как в случае с большинством современных банковских ламп, то этот внутренний патрон от Amazon подойдет. Чтобы убедиться, что она подходящего размера, сравните его с размером, уже установленным в вашей лампе.

Если вы не уверены, подойдет ли внутренняя часть, вы можете просто купить совершенно новую розетку, которая будет соответствовать вашей лампе, если у вас есть навинчиваемая цоколь, поскольку они имеют стандартный размер резьбы.Эта пластиковая розетка от Amazon — хороший выбор для новой банкирской лампы, но если вы хотите более ретро-вид, вы можете выбрать одну из этих латунных розеток, которые бывают разных цветов.

Для эмералита я бы порекомендовал приобрести патрон, в котором внешняя оболочка не навинчивается на цоколь, так как в некоторых лампах (например, в эмералите 8734) цоколь является частью самой лампы, а не навинчивается на нее. Эта розетка из алюминиевой бронзы или эта из полированной латуни от Amazon должны заменить старую, не посрамляя лампу.

Было бы неплохо обрезать концы проводов при замене розетки, для чего могут пригодиться кусачки и инструмент для снятия изоляции. Вы можете найти его в местном хозяйственном магазине или получить в Amazon, например, этот кусачок / стриппер от Irwin, который должен хорошо служить вам в ваших проектах DIY в ближайшие годы.

Чтобы снять внешнюю оболочку, вы просто откручиваете ее, при этом должна открываться внутренняя часть, к которой крепится проводка. Возьмите небольшую отвертку и отсоедините провода, но обязательно отметьте, какой провод к какому винту идет, если провода цветные, это, безусловно, поможет вам.

Во всех лампах горячий вывод идет к золотому / латунному винту, а общий вывод — к серебряному винту. У цветных проводов горячий провод (который идет к горячему проводу) обычно черный или красный, а общий провод белый. Если провода неокрашены, нейтральный / общий провод можно легко определить по его ребристой изоляции, а изоляция горячего провода гладкая.

Если вы заменяете всю розетку, вы делаете то же самое, но после снятия внутреннего патрона вы также снимаете колпачок, откручивая его от лампы.

Возьмите новую розетку и приготовьтесь прикрепить провода. Если провода выглядят изношенными, вы можете заменить их концы, обрезав концы и удалив около 5/8 дюйма изоляции, чтобы вывести новый свежий провод.

Перед установкой розетки проверьте, есть ли на проводах андеррайтерный узел, который предотвратит отсоединение проводов от винтов при вытягивании. Связать один действительно легко, и это короткое видео на YouTube покажет вам, как именно это сделать.

Когда у вас все на месте, скрутите концы проводов и снова подсоедините провода к новому разъему, просто убедитесь, что вы прикрепили правильные провода к правому винту (горячий свинец к золотому / латунному винту), прежде чем вставлять разъем в колпачок. .

Если вы заменяете всю розетку, вы просто навинчиваете колпачок на место старого и выполняете действия, описанные выше.

Теперь вы на финише, все, что вам нужно сделать, это собрать все. Прежде чем закончить работу, вы должны убедиться в том, что отверстие, через которое выходит тяговая цепь, направлено вниз, чтобы вы не потянули его под углом, когда закончите.

Большинство розеток оснащены установочным винтом на заднем конце колпачка, и если его не затягивать, это позволит вам отрегулировать угол тяговой цепи, поворачивая розетку, просто обязательно затяните ее перед завершением, иначе розетка может сдвинуться при вытягивании шнура.

Если ваша новая розетка оснащена картонной изоляционной трубкой, убедитесь, что она находится на месте вокруг внутренней розетки, прежде чем прикреплять внешнюю оболочку.

Как уже упоминалось, в античных эмералитах могут быть некоторые отличия.В то время как у некоторых из них есть традиционные резьбовые гнезда, как этот (ссылка на видео на YouTube), у других, например, у моделей 8734, крышка гнезда прикреплена к основанию, и в этом случае внутреннее гнездо и внешнее гнездо заменяются. оболочка должна быть возможна с розеткой, рекомендованной ранее, или вы можете просто купить всю розетку, но только заменить внутреннюю часть розетки.

Хотя покупка цельного гнезда только для внутренней части может показаться чрезмерной, имейте в виду, что старинный эмералит в хорошем состоянии с оригинальным основанием и стеклянным плафоном стоит до 400 долларов или даже больше, и стоит потратить 5 долларов на заставить его снова работать не так уж и важно.

Если ваша розетка просто грязная и выглядит плохо, вы можете использовать эти шаги, чтобы разобрать розетку и почистить ее.

Вот и все! Это относительно простое решение, дело в том, чтобы иметь подходящие запасные части или новую розетку, которая подходит. Хотя рекомендованные выше розетки должны подходить, простой способ избежать покупки того, что вы не сможете использовать, — это сравнить его с розеткой в ​​вашей лампе, измерить ее и сравнить с размерами в описании продукта.

Я надеялся, что это помогло вам, и я желаю вам удачи в возвращении вашей лампы в рабочее состояние с помощью нового переключателя с вытяжной цепью.

Если у вас есть какие-либо комментарии или другие полезные советы, не включенные здесь, не забудьте оставить комментарий в разделе комментариев ниже.

.
