Трубы для газовых котлов отопления. Подключение дымовых труб к котлам

Установка автономного отопления – это важнейший момент в благоустройстве частного дома. Для систем отопления пригодятся магистральные трубы, с помощью которых осуществляется подключение к радиаторам, а также трубы для отвода дыма от котла. От правильного выбора дымоходов зависит не только качественная работа нагревателя, но и безопасность жильцов дома. Для различных типов котлов используются разные дымовые трубы.

От правильного выбора трубы для газового котла зависит работа всей системы отопления

Как выбрать трубы для котлов отопления

Основное назначение дымохода – вывод продуктов сгорания топлива в открытый воздух. Грамотно выбранные трубы для отопительных котлов должны обладать следующими характеристиками:

• наличие силы тяги. На силу тяги влияет диаметр трубы для котлов отопления. Слишком малое или слишком большое сечение будет не лучшим образом сказываться на скорости вывода газа из трубы и, соответственно, на работе котла;
• устойчивость к нагреванию. Допустимо применение только термостойких материалов в оснащении дымохода для твердотопливного котла. Продукты сгорания газовых котлов обладают меньшей температурой и кислотностью, чем дровяных, например, но устойчивость материала труб для газового отопления к высоким температурам важна не меньше;
• химическая инертность. Это правило особенно актуально для устройства дымохода твердотопливного котла. При сгорании твердого топлива образуются вещества, которые не должны вступать в реакцию с материалами, из которых изготовлен дымоход. В составе конденсата присутствуют агрессивные химические вещества, которые могут со временем испортить целостность дымовой трубы;
• правильная форма. Лучшими характеристиками обладают трубы, имеющие овальное или круглое сечение. Квадратные дымоходы в настоящее время используются гораздо реже, так как на их стенках оседает большое количество сажи и копоти. Отложения на стенках дымохода влияют на силу тяги котла.

Лучше всего выбирать для дымоотвода трубы круглой формы

Важно! При выборе труб необходимо обращать внимание на целостность поверхности их стенок. На них не должно быть никаких механических повреждений, царапин или трещин. Стенки должны быть строго ровными, без сужений и расширений во внутренней полости.

Виды труб для отопительных котлов

Можно выделить основные разновидности дымоходов. Их несколько.

Кирпичный. Трубы из кирпича имеют эстетичный внешний вид, а также являются классическими образцами дымоходов. Вместе с тем, их востребованность переживает спад. Кладка кирпича требует больших временных и материальных затрат. Труба из кирпича совершенно не подходит для твердотопливного котла отопления. Кирпич достаточно чувствителен к токсичному дыму, появляющемуся вследствие сгорания твердого топлива, поэтому со временем его структура нарушается.

Еще одним существенным недостатком дымоходов из кирпича является их квадратная форма. Из-за этого обстоятельство дымовые трубы нуждаются в регулярной прочистке от сажи. Для уменьшения воздействия кислотной среды на структуру кирпича применяется метод гильзовки дымоходного канала с помощью цилиндрической стальной трубы. Металлическая гильза помещается внутрь кирпичного дымохода.

Металлический. Чаще всего в качестве материала при производстве используется нержавеющая сталь. Такие трубы используются и для газовых котлов отопления, и годятся для твердотопливного нагревателя.

Наиболее практичной и долговечной будет дымоходная система из нержавеющей стали

Дымоходы из нержавеющей стали нуждаются в дополнительном утеплении. Можно приобрести заводские модели многослойных дымоходов, или сделать утепление своими руками. Обычно для этих целей устанавливают конструкцию типа «сендвич»: две различные по размеру трубы, меньшая из которых выполняет функции дымохода, большая – защитной гильзы.

Полезный совет! Изолирующая конструкция не должна быть слишком тяжелой. Для заполнения пространства между гильзой и дымовой трубой используются легкие материалы, такие как базальтовая вата.

Керамический. Дымовые трубы из огнеупорного материала (качественная керамика выдерживает нагрев до 1200 градусов), применяемые для газовых котлов и твердотопливного нагревателя. Такие дымоходы имеют двойную конструкцию: внутренняя труба выполнена из керамики, наружная оболочка – из керамзитбетона или шамота.

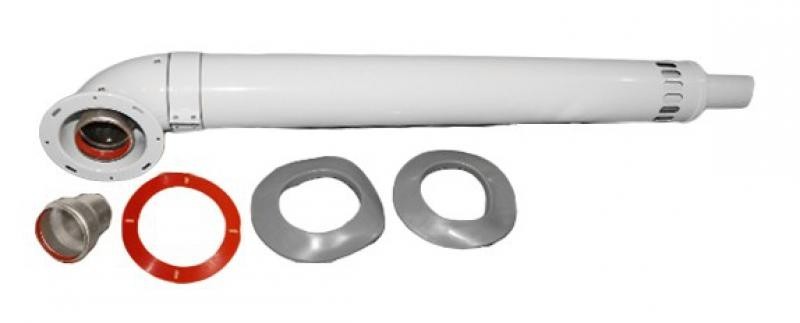

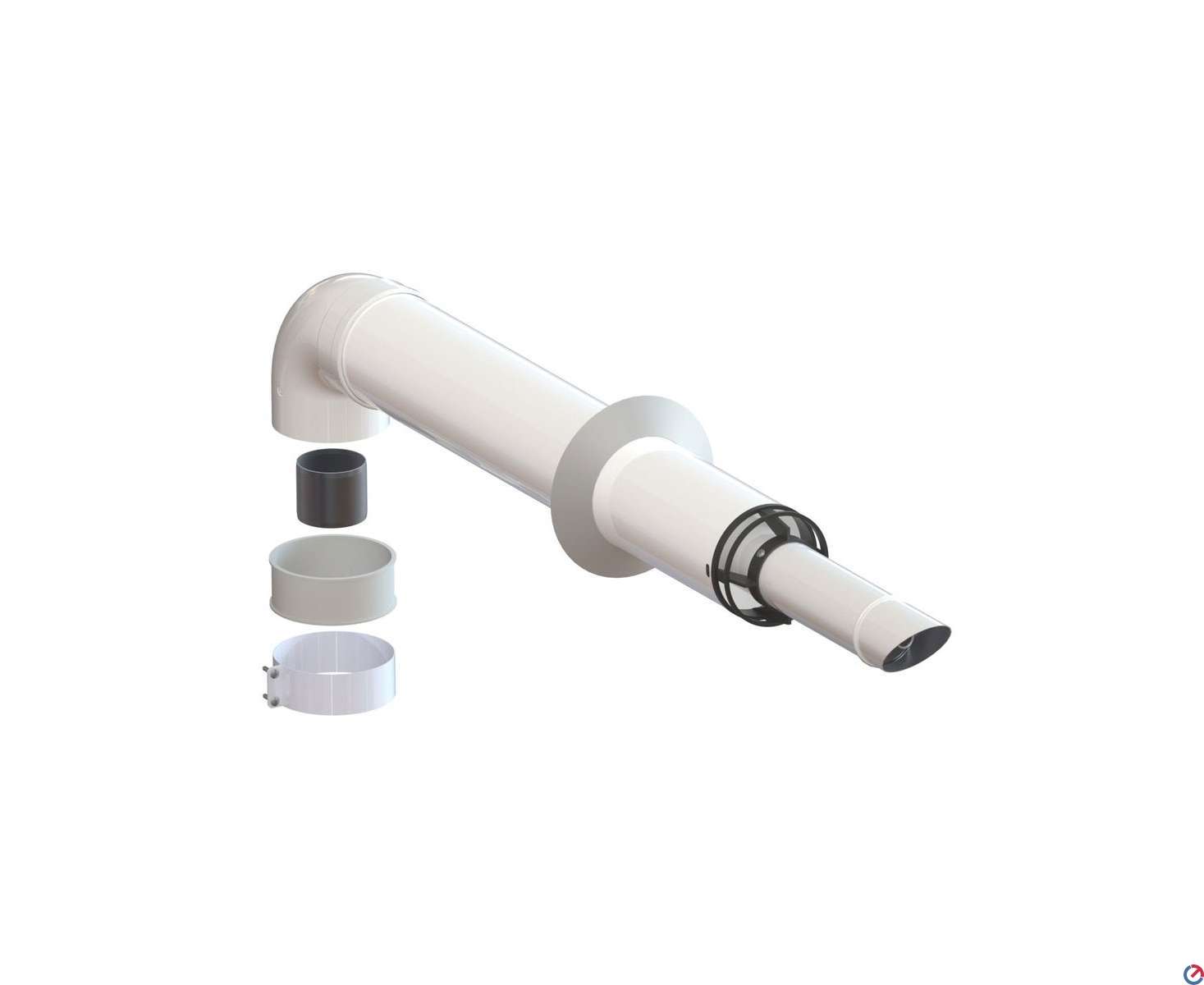

Коаксильный. Данный тип дымовых труб может быть произведен из различных материалов: полипропилена, стали, полифениленсульфида, керамики. Для твердотопливного котла коаксильный дымоход не подойдет. Используются коаксильные дымовые трубы только для газовых котлов с герметичной топкой. От других видов труб коаксильные дымоходы отличаются наличием двух конструктивных элементов. Через первый осуществляется вывод газов на улицу, через второй поступает воздух в котел.

Коаксиальный дымоход подходит только для котлов, работающих на газе

Принципы устройства трубы котла отопления

Соблюдение рекомендаций к установке каналов для вывода дыма помогут обеспечить хорошую и, что главное, бесперебойную тягу. При неправильно установленном дымоходе отмечается уменьшение тяги, и котел не будет работать в полную мощь. Самое опасное последствие в случае того, если подключение дымовой трубы выполнено с ошибками – так называемое «опрокидывание тяги», когда токсичные газы под влиянием ветра или высокой влажности идут внутрь дома, а не на улицу. Итак, устройство дымохода должно соответствовать некоторым требованиям.

Недопустимо подключение более чем одного котла к системе дымохода. Совмещение труб в данном случае неэффективно: продукты горения все равно будут попадать внутрь здания.

Дымовая труба устанавливается строго вертикально, ее высота не должна составлять менее 5 метров. Конструкции с большей высотой имеют более сильную тягу. Иногда устройство дымовой трубы включает в себя участки с наклоном в 45 градусов. Максимально допустимым уклоном трубы по вертикали является показатель в 30 градусов на каждый погонный метр.

Подключение котлов отопления к дымовым трубам осуществляется горизонтальным участком трубопровода длиной до 2 метров. Уклон горизонтального участка не может составлять менее 2%. Предшествовать горизонтальному участку должна вертикальная труба длиной от 1 метра. Если возможности монтажа вертикальной выводной трубы нет, как в случае с настенными котлами, то выполняется подключение основной дымовой трубы с помощью горизонтальной разводки. Чем меньше изгибов будет в конструкции дымохода, тем лучшей будет тяга котла.

Устройство основания дымохода твердотопливного котла подразумевает наличие специальных инспекционных люков, облегчающих процесс прочистки трубы. Некоторые современные модели газовых котлов не требуют наличия инспекционных люков.

Дымоход должен располагаться строго вертикально, от этого зависит сила тяги

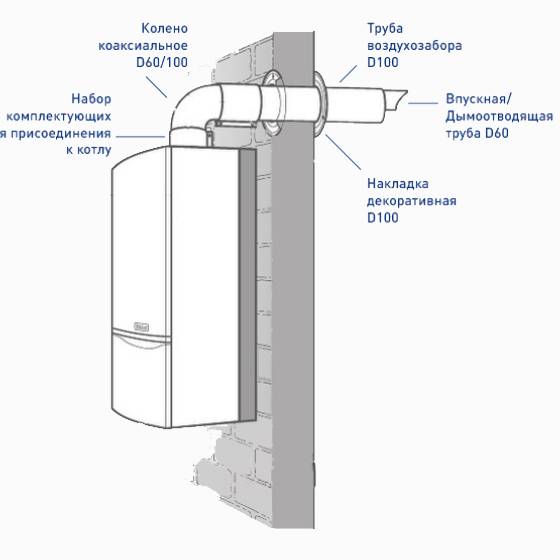

Полезный совет! Подключение коаксильных дымоходов допустимо в горизонтальной плоскости. Их устройство предполагает определенный наклон, достаточный для стока конденсата на улицу. Выход дыма при использовании коаксильного дымохода должен находиться на расстоянии от 60 см от окон.

Расстояние между соединительной трубой и поверхностью стены или потолка составляет от 50 мм при отделке из несгораемых материалов. Если облицовка стен выполнена из сгораемых материалов, расстояние до трубы увеличивается до 250 мм.

В основание вертикального ствола дымохода при использовании нержавеющих стальных конструкций монтируются тройники на газовую трубу. Тройники с различным уклоном (87 градусов, 45 градусов) применяются также для отвода газов и обеспечения обслуживания дымоходов. Для очистки дымовой трубы от сажи и удобства ремонта используются тройники-ревизии, оснащенные заглушкой. Если дымоход имеет выход на крышу, общий с вентиляционными трубами, его следует поднять значительно выше общего колпака.

Данные принципы берутся в расчет если требуется подключение дымовой трубы и к газовому, и к твердотопливному котлу.

При монтаже любых видов дымоходов особое внимание уделяется участкам, проходящим через стены или кровельные перекрытия. Для этих участков используются кровельные проходки из эластичного алюминия, которые также создают эффект герметизации.

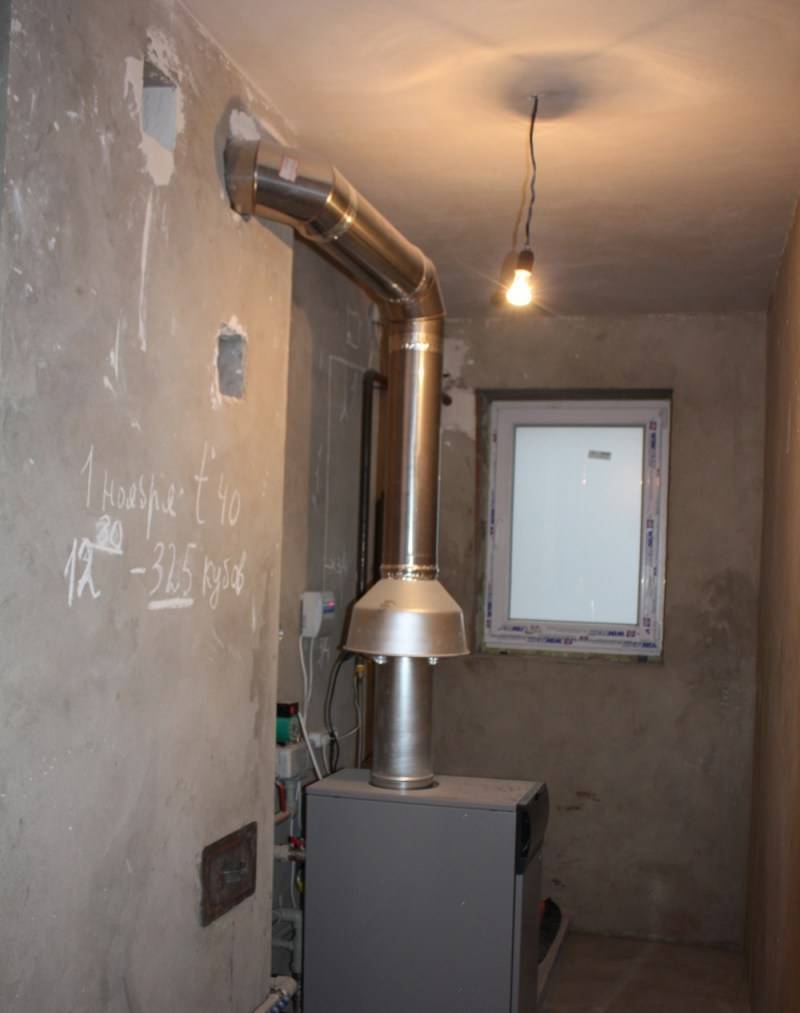

Подключение дымоходной системы к котлу: схема рабочего процесса

Внутреннее устройство конструкции дымохода осуществляется с помощью основных технологических моментов.

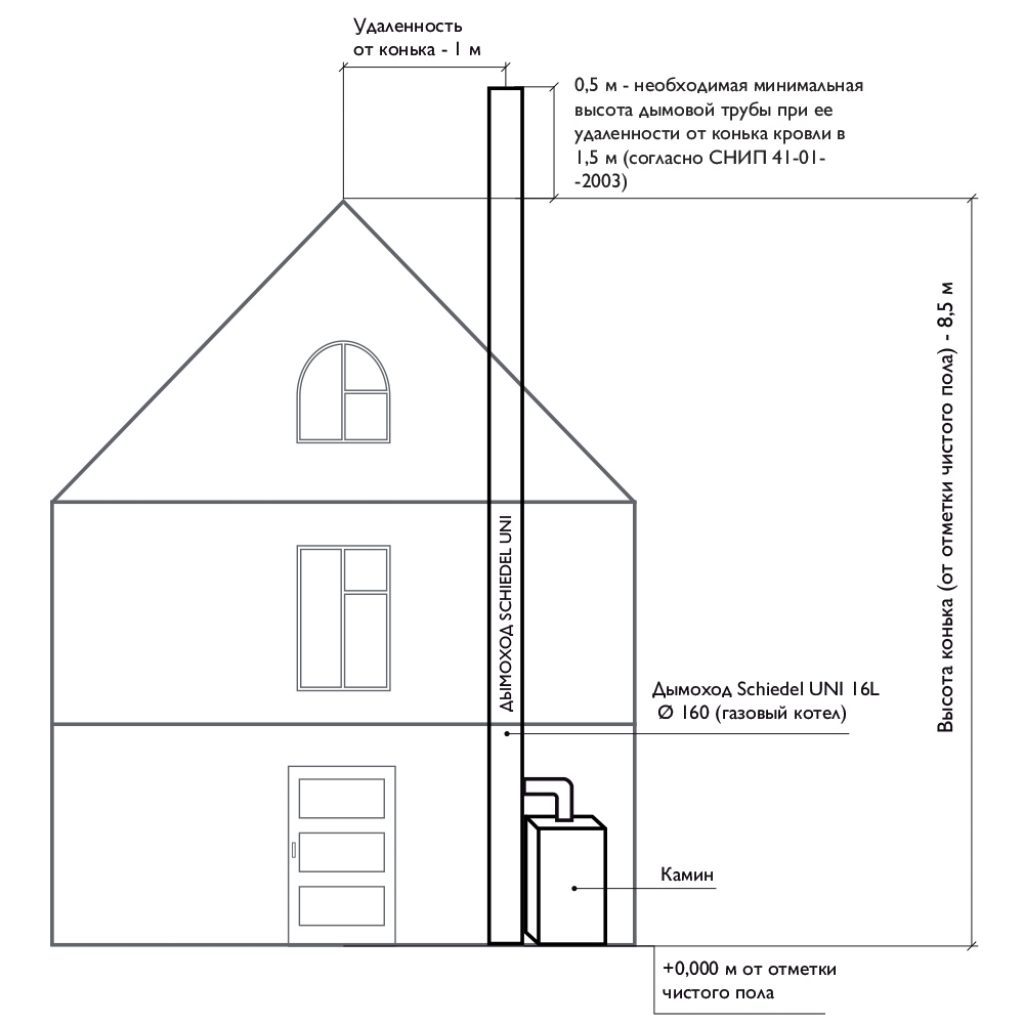

Высота наружной части дымохода зависит от типа и формы кровли дома

Правила нужно неукоснительно соблюдать, чтобы система функционировала так, как нужно.

• на перекрытия наносится разметка в соответствии с утвержденным планом дымохода. После проверки правильности разметки вырезаются отверстия под выход дымовой трубы;
• выполняется соединение патрубка газового котла с переходником;
• осуществляется подключение тройника и ревизии, устанавливаются основные кронштейны для крепления газовых труб к стене;
• монтируется непосредственно дымоходная труба. Для наращивания высоты используются колени;
• на перекрытия устанавливаются патрубки для прохождения через них дымохода;
• монтируются остальные крепежные элементы для стен. Шаг между настенными хомутами составляет 2 метра, между кронштейнами – 4 метра;
• устройство дымохода завершается специальным наконечником, обычно выполненным в форме конуса. Оголовок защищает дымовую трубу от осадков;
• на оптимальную работу системы влияет то, насколько возвышается дымовая труба над кровлей. Высота дымоходной трубы над прилегающей частью крыши составляет не менее, чем 50 см. В случае с плоской кровлей берется высота от 200 см.

Устройство системы отопления твердотопливного или работающего на природном газе котла изначально несет потенциальную опасность. Ошибки в монтаже или выборе дымоходных труб могут стать причиной возникновения аварийной ситуации в доме. Если нет уверенности в том, что все расчеты системы котельного отопления были произведены верно, есть смысл обратиться к профессионалам.

Дымоходы для газовых котлов – виды, особенности, нормативы, выбор

Дымоход – это важный модуль инженерной системы жизнеобеспечения любых типов зданий, предназначенный для вывода наружу продуктов сгорания, образующихся в газовом котле. От правильного его выбора зависит удобство эксплуатации системы, частота её регулярного обслуживания и даже безопасность проживающих внутри людей. Какие виды дымоходных труб существуют? Как правильно выбрать необходимое изделие и грамотно его смонтировать? Нужно ли утеплять конструкцию? Об этом и многом другом вы прочитаете в нашей статье.

Ключевые требования к системе дымоотвода для котлов газового типа

Наиболее удобным и недорогим энергоносителем в подавляющем большинстве случаев является магистральный газ. При наличии возможности подключения дома к соответствующим коммуникациям данный вариант является приоритетным, по сравнению с электроотоплением либо установкой твердотопливого/жидкотопливого котла.

Одной из ключевых аксиом безопасной работы отопления, где в качестве базового агрегата используется газовое оборудование, является создание системы эффективного удаления продукции сгорания и безусловная исправность работы каналов вывода дыма. Как было сказано выше, от соблюдения аксиомы зависит безопасность пользователей. Именно поэтому в России на государственном уровне проводится тщательный контроль соблюдения требований к обустройству и эксплуатации дымовых каналов.

Основной набор требований обозначен в ряде документов – это СНиП 2.04.05, СНиП-91. СП 7.13130.2013 и п.5.1.1.ВДПО. В качестве дополнения стоит обращать внимание на рекомендации компаний, изготавливающей оборудование.

Базовые моменты правильно работающей системы:

• формируемая тяга полностью удаляет все отработанные в котле газы;
• система отвода дыма устойчива к воздействию значительных температур;
• составные модули полностью герметичны;
• в локациях прохождения трубы через перекрытия, конструкция цельная и не имеет стыков;
• при нахождении вентканалов рядом с дымоходом, они имеют идентичную с трубой высоту;
• обязательный сборник конденсата функционирует исправно и полностью покрывает все технические нужды;
• металлические стенки дымоотвода выполнены из легированных стальных соединений и покрыты антикоррозийным слоем.

Отдельно отмечаются требования внешнего размещения. Так, высота конструкции менее пяти метров не допускается. Дополнительно верхний край дымовой трубы обязательно выступает более чем на 50 миллиметров для плоской кровли или на 500 миллиметров над коньком кровли/парапетом для тех случаев, когда она располагается на расстоянии до полутора метров от них. Если обозначенное расстояние находится в пределах 1.5-3 метров, то дымовая труда должна быть не ниже кровельного конька/парапета. При расстоянии более трех метров верхний край конструкции располагается не ниже линии от конька вниз под углом в 10 градусов к горизонту.

В рамках осуществления монтажных работ действуют такие правила:

• Каждый из котлов имеет собственный дымоотвод.
• Трубное сечение и высота изделия подбираются так, чтобы весь генерируемый дым с продуктами отработки выходил полно и свободно.
• Расстояние между конструкциями и поверхностями подбирается индивидуально с учетом материалов. При использовании негорючих вариантов минимальный зазор – 50 миллиметров. В случае применения горючих аналогов – 25 сантиметров и более.
• Секции для чистки каналов вывода дыма от образующейся сажи имеют углубления 250 миллиметров и более.
• В конструкциях допускается не более трех поворотов, имеющих закругления не менее диаметра трубы и обязательны функционирующие люки для проведения ревизии.
• Верхние части дымоходных изделий снабжаются зонтикам и оголовками для минимизации рисков попадания внутрь внешних осадков.

Как работает дымоотвод?

Основой цикл включает в себя выброс в атмосферу массы сгоревших продуктов и поставку порций свежего воздуха, способствующих процессу сгорания. Физический принцип в данном случае основан на оседании холодных воздушных масс с одновременным поднятием теплых – это формируемая из-за температурной разницы тяга и заставляет правильно работать любой дымоход.

Следует отметить, что правильная установка вышеобозначенной системы способствует повышению коэффициента полезного действия котельной техники, улучшению домашнего микроклимата, стабильности работы связки и гарантирует безопасность для здания, пользователей.

В состав современных дымоотводных модулей, предназначенных для газовых котлов, входит:

• базовая труба для отвода дыма;
• переходник для трубы и котельного патрубка;
• патрубки, предназначенные для перехода системы через крыши, стены, перекрытия;
• компоненты креплений;
• устройство сбора конденсата;
• тройник, снабженный штуцером и предназначенный для слива образованного конденсата;
• отводы;
• прочее в зависимости от конкретной комплектации, предоставляемой заводом-изготовителем.

Основные виды дымоходов для газовых котлов

В современной строительно-монтажной практике используют шесть основных разновидностей изделий:

1. Кирпичные. Классические варианты. В качестве основы применяется шамотный кирпич, закрепляемый на глиняный раствор либо клей. Обязательным компонентом является внутренняя гильза, выполненная из оцинкованной/нержавеющей стали. Последняя защищает материал от быстрого разрушения из-за негативного влияния выводимого углекислого газа. Главный недостаток кирпичных дымоходов – громоздкость, влекущая за собой необходимость формирования дополнительного локального фундамента и заказа услуг печника, выкладывающего конструкцию.
2. Керамические. Современная система включает в себя базисный канал отвода дыма из керамики, утеплительный слой (или просто воздушную прослойку) и оболочку на основе керамзитобетона. Последний защищает достаточно хрупкий керамический канал и одновременно выступает изоляцией. Установка обозначенного типа дымоотвода более простая, чем у кирпичного аналога, однако конечная стоимость – выше.
3. Асбестоцементные. Недорогой и простой в монтаже вариант. Дополнительно требует максимально выверенной герметичности внутриканальных стыков и комплексного расчета утепления, уменьшающего риски образования конденсата, но не способствующего перегреву.
4. Ординарно-металлические. Полностью сделаны из нержавейки либо оцинкованной стали.
5. Сэндвичи. Создаются из двух металлических трубных модулей, вставленных друг в друга. Между трубами находится утеплитель. Продукты сгорания выводятся по внутреннему цилиндрическому объему. Применяется в неотапливаемых зданиях и как наружная конструкция.
6. Коаксиальные. Похожи на сэндвичи, однако вместо утеплителя формируется единая модульная жесткая конструкция с перемычками по всей длине изделия. Внутренняя секция предназначается для выхода продуктов сгорания. По внешней поступает воздух. Преимущество такой компоновки – сохранение микроклимата, поскольку воздушные массы внутри помещения полностью изолированы от отопительной системы и не участвуют в работе газового оборудования.

О дыме и конденсате

Ключевая особенность всех дымоотводов для современной газовой техники – это высокий коэффициент полезного действия наряду с относительно невысокой температурой газов, проходящих через конструкцию.

В первую очередь при расчете дымохода учитывается проблема формирования конденсата – он образуется быстро и в большом количестве. Правильный монтаж гарантирует свободное перемещение влаги вниз во внутренней части дымоходного модуля и исключение его выхода наружу. Последняя ситуация априори опасна и может вызвать возгорания в ряде обстоятельств.

Как выбирать?

Не существует единой идеальной и универсальной формулы правильного выбора дымоотвода во всех случаях – такова реальность.

В рамках процедуры учитывайте:

• мощность котельной техники и тип камеры, где происходит непосредственное сгорание газа;
• индивидуальную конструктивную специфику дома и помещений;
• стоимость реализации с учетом предполагаемых эксплуатационных терминов.

Так, для напольных газовых установок с открытой топкой нужна максимально хорошая тяга. Её при необходимости могут обеспечить все виды дымоотводов, однако следует учитывать гигроскопичность керамической конструкции или, например, тяжесть керамики. Мы рекомендуем в этой ситуации остановиться на сэндвиче. При наличии закрытой камеры сгорания и настенной компоновки оборудования идеальным вариантом считается коаксиальный тип конструкции. Его можно заменить ранее обозначенным сэндвичем, если помещение будет нежилым. У вас отсутствуют необходимые профильные знания? Лучше прибегнуть к помощи специалистов, способных правильно оценить проект, учесть все нюансы монтажа и последующей эксплуатации системы отопления.

Утеплять или нет?

В зимний период времени внешняя низкая температура способствует охлаждению верхней части дымохода. Это приводит к параллельному снижению температуры исходящих продуктов горения, в результате чего тяга уменьшается. Решить обозначенную проблему можно утеплением.

Она проводится с учетом материала, из которого изготовлена конструкция:

• Кирпич. Оштукатуривание, утепление чердачной зоны, использование базальтовой ваты с верхним слоем фольги.
• Керамика. Применяются керамзитовые блоки и минеральная вата.
• Металл. Любые типы негорючих изоляторов.
• Асбест. Рассчитывается и внедряется индивидуально, поскольку чрезмерная изоляция способствует перегреву и взрывному разрушению конструкции, а слишком слабая провоцирует существенное снижение КПД.

Вместо послесловия

Подведем финальные итоги всего вышеописанного, выделив наиболее важные моменты и нюансы выбора дымохода для газовых котлов:

• Изучайте нормативную документацию, если планируете создавать дымоход собственноручно.
• Выбирайте конструкцию по мощности котельного оборудования и виду камеры. Универсальны сэндвич-системы при условии использования высокомарочной стали. Керамические или кирпичные аналоги удобнее закладывать на этапе строительства здания. Если дом уже введен в эксплуатацию, то в качестве альтернативы актуальны стальные конструкции.
• Разводите дымоход с газовой трубой. Минимально допустимое расстояние – пять сантиметров.
• Соблюдается требования СНиПов и ВДПО, заранее учитывая их еще до монтажа.

Пусть в вашем доме всегда будет тепло!

Трубы для газовых котлов: современная классификация

Газовые котлы представляют собой устройства, которые передают энергию теплоносителю. Обязательной составляющей данного отопительного оборудования является дымоходная труба, с помощью которой из помещения выводятся угарные газы. Обустройство дымохода является одним из самых важных этапов проведения отопительной системы и должно подчиняться определенным нормам и правилам. Они определяют материал изготовления, оптимальные показатели высоты и варианты изоляции. Грамотно подобранные и смонтированные трубы для газовых котлов предупреждают осаждение сажи и обеспечивают хорошую тягу, препятствуя проникновению продуктов сгорания внутрь помещения.

Сегодня существует достаточно много видов дымоходных конструкций. По своим конструктивным особенностям они могут быть традиционными и коаксиальными. В первом случае вертикальная труба выходит за пределы кровли. Ее длина определяется месторасположением относительно конька крыши. Конструкция коаксиального дымохода состоит из двух труб, одна из которых расположена в другой. По внешней в камеру сгорания поступает свежий воздух, через вторую выводятся продукты горения. Если у Вас газовый котел Rinnai, то рациональным решением станет именно коаксиальный дымоход.

В качестве материала изготовления, как правило, используются:

• сталь;
• кирпич;
• пластик;
• керамика;
• асбоцемент.

Стоит отметить, что кирпичные и асбоцементные дымоходы уходят в прошлое, что обусловлено меньшей долговечностью и невысокими эксплуатационными характеристиками в сравнении с аналогами. Для тех, кто купил газовые котлы Риннай, специалисты рекомендуют использовать для устройства дымохода нержавеющие трубы в форме сэндвича. Такие конструкции имеют готовый теплоизоляционный слой ваты. Среди преимуществ такого решения стоит отметить устойчивость к механическим повреждениям и долгий срок службы. Еще одним отличным вариантом станут керамические конструкции, которые легко монтируются, не боятся высоких температур и имеют доступную стоимость.

От чего зависит эффективная работа дымохода

Если Вы решили купить газовые котлы в Москве, следует уделить особое внимание техническим характеристикам дымохода. Главное требование – обеспечение достаточной тяги. Немаловажное значение имеет простота конструкции и ее пожаробезопасность. Правильный расчет и качественный монтаж являются залогом безопасности, комфорта и экономии. Узнайте подробную информацию о классификации газовых труб, цене и особенностях монтажа у специалистов компании «Rinnai».

Трубы для газовых котлов: современная классификация
Раздел «Блог» интернет-магазина Rinnai содержит большое количество полезной информации об отопительном оборудовании для покупателей, в том числе советы по подбору техники и комплектующих.
Информационная
2017-10-02 16:46:44
https://www.rinnai-russia.ru/images/tmp/img-8.jpg

Риннай

Rinnai-Russia
Московская область, г.Сходня, ул.Ленинградская, вл.4
8 (495) 665-08-95

Дымоход для котла — Альянс СТ

Котлы, работающие на газе, дровах, угле, топливных гранулах и брикетах, дизтопливе, были и остаются лидерами в применении для автономного отопления, как частных домов, так и в коллективных системах отопления квартир.

Дымоход для котла может быть изготовлен из металлических или керамических труб либо возведен из кирпича. Здесь мы остановимся на первых двух типах дымоходов, поскольку компания «Альянс СТ» является производителем модульных систем дымоотведения из нержавеющей стали «Проект316» и поставщиком керамических дымоходов, которые предлагает собственникам жилья и застройщикам по лучшим ценам. Мы будем рады, если у нас на сайте вы подберете подходящий дымоход для вашего котла, который поможет вам чувствовать себя в безопасности.

При выборе дымоотвода к котлу, следует внимательно ознакомиться с инструкцией и техпаспортом котла, его техническими характеристиками и параметрами производительности. Подбор диаметра дымохода происходит с учетом выводящего патрубка на котле. Если он не указан, или вы просто не сумели разобраться, не огорчайтесь. Приобретая дымоходные системы у нас, вы получаете также квалифицированную консультацию по подбору и диаметра, и материала труб, и их толщины. Мы не оставляем наших клиентов наедине с трудностями.

Чтобы посмотреть полный список дымоходных труб и комплектующих, перейдите в наш каталог. У нас представлен хороший выбор нержавеющих и керамических дымоходов для любой задачи.

Остановимся на конкретных ситуациях, которые требуют индивидуального подбора дымохода для отопительного котла.

Дымоходы для газовых котлов

Нержавеющие дымоотводы для газовых котлов – самый популярный тип дымоходов, применяемых для систем отопления. Наибольшим спросом пользуются три типа: одностенные, коаксиальные и сэндвич дымоходы. И дело вот в чем. Дымоходы первого типа – коаксиальные или «труба в трубе» – это дымовые трубы без утеплителя, их устанавливают в домах, где в проекте заложены газовые котлы с закрытой камерой сгорания. Такой дымоотвод проходит внутри дома или в кирпичном канале. Чаще всего эта технология дымоотведения реализуется в поквартирном отоплении жилых домов. Утеплитель в этом случае не требуется, т.к. дымоход, по сути, защищен наружной кладкой. В то же время, коаксиальные дымоходы безопасны, ведь его наружные стенки охлаждаются потоком приточного воздуха, захватываемого внутрь системы. Обшивка здания и перекрытия не страдают от повышенных температур в дымовом канале.

Нержавеющие стали AISI 316, 304, 444, используемая нами в производстве коаксиальных дымоходов, прекрасно служит в широком диапазоне температур, выдерживает воздействие агрессивной кислотной среды. Эти дымоходы маловесны, не требуют фундамента и повышают КПД котла.

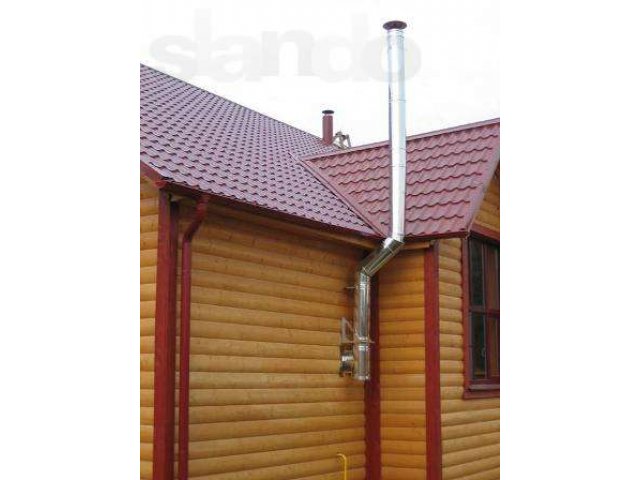

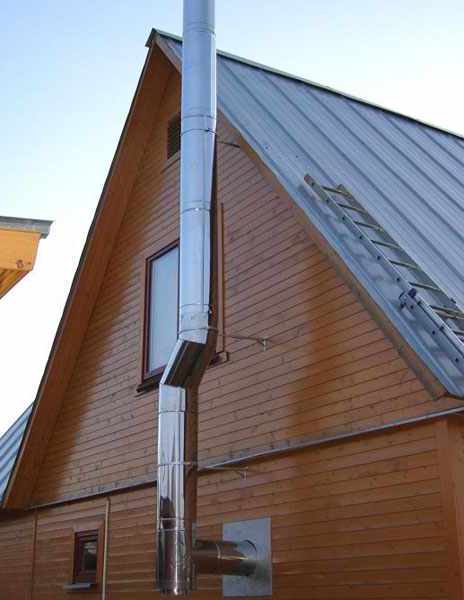

Если дымоход для газового котла устраивается снаружи дома, то здесь скорее подойдут утепленные дымовые трубы типа «сэндвич». Утеплитель в межтрубном пространстве не допустит замерзания конденсата в трубах, если случится его отложение, к тому же сама конструкция такого дымового канала препятствует выпадению конденсата.

Безусловно, можно обойтись бюджетным вариантом – одностенным нержавеющим дымоходом. Но, сэкономив, вы рискуете получить промерзший дымовой канал при сильном понижении наружной температуры.

Дымоходы для котлов на твердом и жидком топливе

Котлы на дровах и угле

Для котлов на твердом топливе понадобятся трубы, способные выдерживать температуру до 600-650 градусов. Трубы из нержавеющей стали подходят практически во всех случаях при установке современных твердотопливных котлов. Но также работу котла в этом диапазоне температур отлично обеспечивают и дымоходы из керамики.

Котлы на дровах и каменном угле подключают к дымоотводам из нержавейки марок AISI310, 316 с толщиной листа от 0,8-1,0 мм.

Котлы на топливных гранулах и брикетах

Такой популярный вид топлива, как пеллеты и брикеты, изготавливается из отходов древесины, торфа или другого растительного сырья. Стало быть, и дымоходы для котлов, которые работают на таком топливе лучше подбирать как для котла на дровах, а именно с толщиной стали 0,5-1,0 марки AISI316.

Котлы на жидком (дизельном) топливе

Для жидкотопливных котлов целесообразно использовать трубы, способные функционировать во влажном режиме, выдерживающие 400-450 градусов. Здесь идеально подойдут керамические дымовые системы либо нержавеющая сэндвич-труба, которая конструктивно препятствует образованию едкого конденсата.

Керамические дымоходные системы

Тем, кто ценит надежность и долговечность, компания «Альянс СТ» предлагает керамические дымоходные системы от немецкого производителя HART. Продукция этой компании всецело отвечает европейским стандартам качества и имеет длительный срок эксплуатации. Керамодымоходы рассчитаны на работу при температурах до 600 градусов, очень прочные, огнеупорные, не подвержены коррозии и воздействию влажности. Это делает их применимыми для всех типов котельного оборудования.

Дымоход для газовых котлов, виды дымоходов, требования к дымоходам для газовых котлов и основные элементы конструкции

28 июня 2017 года

Газовые котлы — один из самых популярных видов котлов отопительная. Среди основных их преимуществ: относительно небольшие размеры, доступная цена топлива, простота и удобство в эксплуатации и разнообразие модельного ряда с большим диапазоном мощностей. Такие котлы превосходно подойдут как для отопления квартиры, так и для более крупных объектов — домов, среднегабаритных коттеджей, дач, офисов и небольших торговых площадок.

Не смотря на то, что установку любого отопительного оборудования должны выполнять квалифицированные специалисты, самые основные нюансы монтажа и других работ касательно установки котлов Вы все же должны знать. Это поможет не только лучше разбираться в конструкции газового котла и правильной его эксплуатации, а и даст Вам возможность проконтролировать правильность выполнения монтажных работ мастерами.

Одним из важнейших элементов любой системы отопления является дымоход — для одних видов котлов он представляет собой массивную трубу и требует соответствующих конструкционных изменений в помещении, где будет установлен, для других котлов дымоход являет собой еле заметное отверстие в стене. Каким бы ни был котел — газовым, твердотопливным или же, возможно, будет использоваться котел на жидком топливе — отверстие для вывода продуктов горения понадобиться в любом случае.

Какие бывают дымоходы для газовых котлов?

1.
   Классический дымоход


   Данная разновидность дымоходов не сильно популярна, однако, все же существует. Классический дымоход представляет собой обычную кирпичную трубу, имеет высокую себестоимость и сложен в установке. На сегодняшний день на современном рынке отопительных котлов можно найти дымоходы с куда более высокими характеристиками работоспособности и имеющие более современную конструкцию.

2.
   Дымоход из нержавеющей стали


   Выбор дымоходных труб из нержавейки просто поражает! Главными преимуществами таких дымоходов являются высокая прочность и устойчивость к коррозионному налету. Дымоходы из нержавейки имеют довольно необычную конструкцию и внешне чем-то напоминают сэндвич, поскольку состоят из двух труб различного диаметра, меньшая из которых находится внутри большей. Промежуток между двумя трубами заполняется специальной базальтовой ватой. Подобные дымоходы для газовых котлов пользуются наибольшим спросом и максимально удобны в эксплуатации.

3.

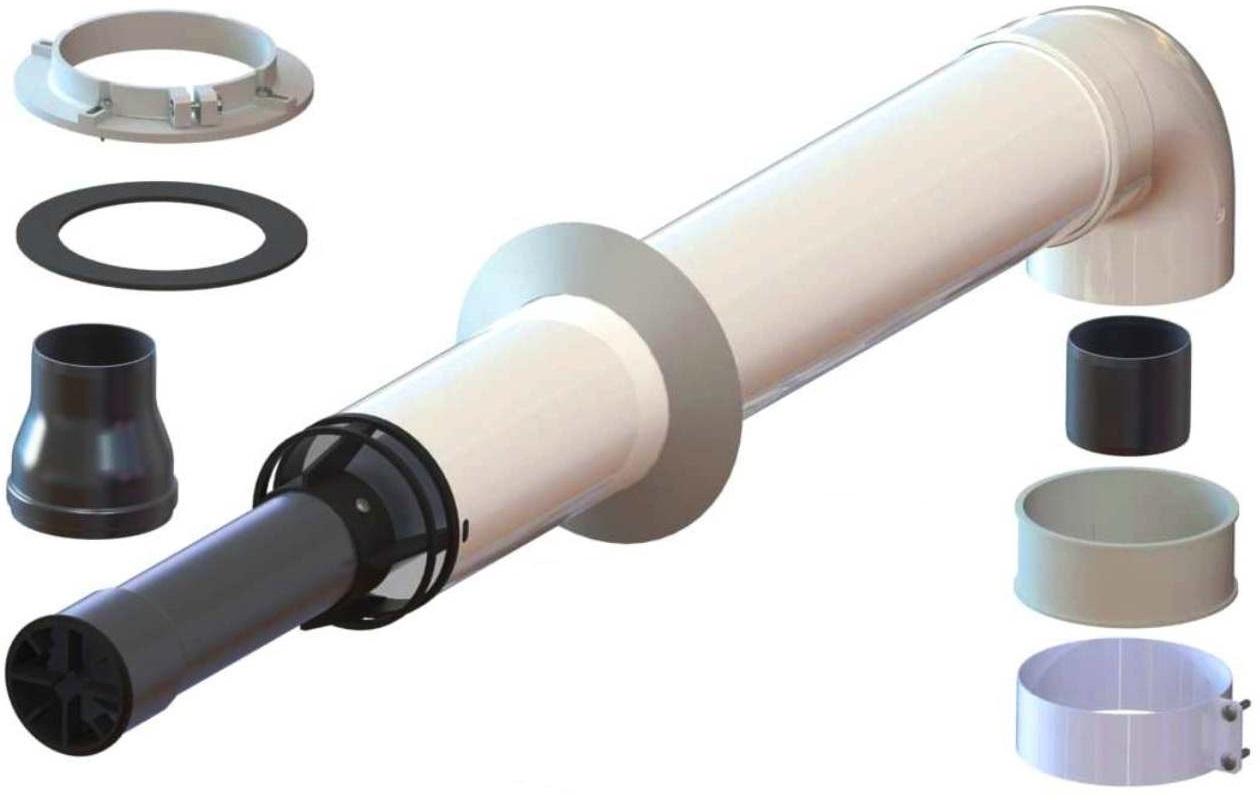

   Коаксиальный дымоход для газового котла


   Коаксиальные дымоходы славятся не только своим презентабельным внешним видом, а и высокими показателями работоспособности. Благодаря особенностям конструкции таких дымоходов, они обладают еще одним весомым преимуществом — в них не образовывается конденсат.

4.
   Керамические дымоходы


   Еще одна разновидность дымоходов для газовых котлов — керамические дымоходы. Они имеют демократическую цену, надежны, довольно просто устанавливаются, отличаются высокими показателями пожаробезопасности и просты в эксплуатации.

Вне зависимости от выбранного Вами дымохода, основные его элементы останутся неизменными. Это:

•
  телескопические трубы;
•
  конический наконечник;
•
  соединительный переходник дымохода и патрубка газового котла;
•
  проходной патрубок;
•
  отводные трубы;
•
  настенные крепления;
•
  устройства для удаления конденсата.

Монтаж дымохода газового котла и основные требования к конструкции:

От того, насколько эффективно работает дымоход и насколько он качественно выводит продукты горения, зависит не только исправность работы отопительного прибора в целом, а и здоровье Вас и окружающих людей. Именно поэтому есть определенный ряд требований к дымоходам для газовых котлов, на которые обязательно необходимо обратить внимание:

1.
   Хорошая тяга. От нее зависит то, насколько эффективно во время сгорания газа будет использоваться теплоэнергия.
2.
   Обязательно необходимо проверить, чтобы в конструкции конденсатосборника не было никаких дефектов. Если же дефекты есть, то на стенках дымоходной трубы будет скапливаться лишняя влага, из-за этого не только уменьшается эффективность работы дымохода, а и срок его эксплуатации.
3.
   Для того, чтобы продукты горения выводились наиболее эффективно, не рекомендуется устанавливать на оголовке дымоходной трубы грибки, дефлекторы и т. п.
4.
   Для нескольких агрегатов допустимо использование общих соединительных дымоходов.
5.
   При монтаже дымохода для газового котла, особое внимание следует уделить герметичности соединения основных элементов дымохода. Это необходимо для того, чтобы раскаленные газы не проникали за пределы дымохода.

Читать: Советы по монтажу дымохода для твердотопливных котлов

Параметры трубы дымохода газового котла

При осуществлении монтажа системы дымоотведения важно правильно определить диаметр газовой трубы для котла. Если допустить ошибки в этом вопросе, то труба не состыкуется с патрубком агрегата или тяги не будет хватать для качественного вывода продуктов сгорания. Недостаточное дымоотведение приведет к тому, что угарные газы начнут поступать в жилое помещение и отравлять воздух.

…

Лучший материал для дымоходной трубы

Существует множество материалов, которые используют для устройства дымоходов газовых котлов. Рассмотрим их достоинства и недостатки:

1. Кирпич – дымоходы из него встречаются все реже. Дело в том, что стенки канала отличаются шероховатым рельефом, который способен сильно накапливать конденсат. Влага, в свою очередь, быстро разрушает кирпичную конструкцию, и она теряет герметичность. Поэтому спасти кирпичный дымоход можно, вставив в него стальную трубу или зашить ее изнутри алюминиевыми листами.
2. Сталь – качественный материал определенных марок обладает хорошей стойкостью и сопротивляемостью к коррозийным явлениям.
3. Алюминий – его часто применяют для обшивки внутренних поверхностей дымохода.
4. Сэндвич-дымоход – такие изделия представляют собой две стальные оболочки, между которыми находится теплоизоляционный слой. Конструкция трубы легко собирается из готовых элементов.

Создание полноценного дымохода необходимо только для газового котла с открытой камерой сгорания. Для отопительных приборов с закрытой топкой нужен коаксиальный дымоход, который выводят через стену на улицу.

При монтаже трубы важно придерживаться требований СНиП. Также необходимо правильно оборудовать котельную, в которой будет находиться атмосферный газовый котел. Важно оснастить ее достаточной вентиляцией.

Обратите внимание! Проверяющие органы, как правило, серьезно относятся к проверке схемы дымохода для газового котла. Если они обнаружат нарушения в монтаже трубы, то запретят пользоваться системой отопления до устранения ошибок.

Как рассчитать необходимый диаметр дымохода?

Важным показателем для устройства качественного дымоотведения является диаметр трубы дымохода для газового котла. Существует несколько способов расчета. Например, первый метод основывается на том, что на 1 кВт мощности прибора необходимо взять 5,5 см². Он подходит для расчета сечения трубы прямоугольной формы. Из этого соотношения, в зависимости от производительности агрегата, рассчитывается диаметр дымохода газового котла. Например, это значение для устройства мощностью 35 кВт будет составлять 193 см².

…

Второй метод включает расчеты по формуле:

F=(KxQ) / (4,19х√Н), где

К – коэффициент, рассчитанный эмпирическим способом, приблизительно равен 0,025;

Q – уровень мощности газового котла.

Требования СНиП не запрещают вывод продуктов сгорания от двух и более газовых котлов в одну общую трубу. Однако должно соблюдаться расстояние в 50 см между входами в трубу.

Обратите внимание! Около 50% пожаров в частных домах произошли по причине неисправного дымохода.

Необходимый диаметр коаксиальной трубы газового котла определить проще. Ее размер указан в характеристиках любого агрегата с закрытой камерой сгорания. Так как коаксиальный дымоход имеет две трубы внутреннюю и внешнюю, то указывается два диаметра. Чаще всего используется дымоход с размерами 60/100 мм, где 60 – диаметр внутренней трубы, а 100 – размер внешнего дымохода. Если возникает необходимость в установке удлиненного канала, используют трубу 80/125. Также ее применяют для агрегатов большой мощности.

…

Расчет системы вентиляции

Для отвода продуктов сгорания, помимо дымохода, необходима также вентиляция. Она должна включать 2-3 типа вентиляционных систем и обеспечивать нормативы СНиПа по скорости замены воздуха в помещении. Согласно строительным стандартам, воздух в котельной должен полностью обновляться через каждые 20 минут.

Важным показателем для устройства качественной вентиляции является диаметр вытяжной трубы газового котла. Он зависит от мощности агрегата. Для прибора отопления производительностью менее 30 кВт достаточно диаметра в 15 см. Для более мощного газового котла понадобится труба крупнее. Обычно берут такие значения:

• при 40 кВт – 17 см;
• при 55 кВт – 19 см;
• при 100 кВт – 23 см.

При устройстве вытяжки необходимо также рассчитать площадь ее поперечного сечения. Для этого необходимо сначала определить объем воздушного пространства:

v = b * l * h,

где b — ширина, l — длина, h — высота помещения.

Теперь определяем поправку на низкий потолок по формуле:

k = (6 — h) * 0,25 + 3.

Находим обеспечиваемый воздухообмен:

V = k * v, где v – объём воздуха в котельной, k – поправка на снижение высоты потолка.

Площадь поперечного сечения вытяжки:

S = V/(w * t), w — скорость воздушных потоков – 1 м/с,

t – время в секундах 3600 с.

Внутреннее вентиляционное отверстие закрывается специальной решеткой.

Правильный расчет параметров дымохода является гарантией быстрой установки и последующей правильной работы. Чтобы расчет наверняка был точным, рекомендуется обратиться за готовым проектом к специалистам.

Выхлоп печи в дымоходе? Прочтите это

Вокруг Атланты мы сталкиваемся со многими старыми домами, в которых из печей дымовые газы выбрасываются в дымоходы. Теоретически это нормально. Выхлоп из печи горячее окружающего воздуха. Оказавшись внутри дымохода, вредные пары, в том числе угарный газ (CO), поднимаются вверх и рассеиваются на открытом воздухе. Нет проблем, верно?

Ну… да. На самом деле, это может быть проблемой.

Два разных дымохода. Два разных сценария.

Представьте себе два разных дома, в каждом из которых есть печь, выходящая в дымоход.

Первый дом содержит в основном внутренний дымоход. Почти весь дымоход находится внутри дома (и, следовательно, внутри оболочки здания). Единственным исключением является часть в самом верху, чуть выше линии крыши. Этот дымоход также содержит внутреннюю металлическую облицовку, которая плавно соединяется с выхлопной трубой печи.

Теперь рассмотрим другой дом, в дымоходе которого находится глина и строительный раствор.Это внешний дымоход, поэтому три стороны дымохода находятся за пределами дома. По сравнению с дымоходом в первом доме, этот больше подвержен колебаниям наружной температуры, потому что он не находится в изолированном пространстве.

Зимой дымоход в первом доме остается таким же теплым, как и гостиная дома. Когда горячие дымовые газы попадают в дымоход, они не теряют много тепла — они все равно горячее окружающего воздуха. В этом случае они легко выходят из дымохода и удаляются от дома.Металлический вкладыш также обеспечивает бесшовное соединение между выхлопной трубой и самим дымоходом.

С другим дымоходом не так! Поскольку дымоход в значительной степени подвергается воздействию элементов, он остается холодным всю зиму. Когда топка выходит в дымоход, газы быстро остывают перед выходом на улицу. Они не могут все подняться на вершину дымохода, поэтому некоторые из них проходят через саму вентиляционную трубу и попадают в подполье дома. Фигово.

Печи, выходящие в дымоходы, могут быть опасными, но не обязательно.

В нашей «сказке» выше ясно, что первый дымоход — лучший вариант с точки зрения безопасности. Однако в реальном мире не всегда все так гладко.

У некоторых людей наружные дымоходы оснащены металлическими вкладышами. Другие имеют внутренние дымоходы с облицовкой из каменной кладки. И так далее. Возможны всевозможные сценарии.

Если ваша печь выходит в дымоход, испытание на безопасность горения — единственный способ быть абсолютно уверенным, что дымовые газы не попадают обратно в ваш дом.И хотя у вас обязательно должен быть дома детектор угарного газа, ждать, пока он сработает, — не лучшая стратегия, тем более что он может даже не сработать, когда вам это нужно.

Опасность лучше предупредить, а не ждать, пока она появится. Вот когда вам нужно нанять профессионала для проведения теста на безопасность горения для вашей ситуации с дымоходом:

• Вы никогда не тестировали его раньше. Если вентиляция вашей печи выходит в дымоход, а вы никогда не проводили тест на безопасность горения, рекомендуется его пройти.Это особенно верно для внешних дымоходов, так как зимой они остаются более холодными и более подвержены проблемам, связанным с вытяжкой, чем внутренние дымоходы. Старые футеровки из глины и раствора также подвержены повреждениям и износу, что может привести к неадекватной вентиляции выхлопных газов печи.
• Вы видите белую коррозию на вентиляционных трубах печи. Чаще всего это означает, что у вас проблемы с обратным втягиванием. Когда дымовые газы остаются внутри вентиляционной трубы или возвращаются в нее, прежде чем выйти из дымохода, вы увидите коррозию на металле — обычно на локтях.

Не паникуйте, если к вам относится любая из этих ситуаций! Предполагая, что вы сидите здесь, читаете это и все еще дышите нормально, с вами, вероятно, все будет в порядке. Тем не менее, было бы неплохо запланировать анализ безопасности горения до , чтобы вы могли точно узнать, не происходит ли что-нибудь опасное.

Хорошие новости? Всегда есть решение.

Допустим, у вас возникла проблема с обратной тягой от печи к дымоходу. Что теперь?

Одним из решений является установка прочной металлической облицовки дымохода, которая вряд ли растрескается или подвергнется коррозии.Вы можете привязать его к выхлопной трубе печи и уменьшить возможность обратного выброса CO в ваш дом.

Еще одно исправление заключается в обновлении до закрытой топки (90% AFUE или выше). Это исправление часто имеет смысл, если у вас есть очень старая печь или большой внешний дымоход, который остается холодным всю зиму. В этих высокоэффективных установках используется труба из ПВХ для подачи воздуха для сжигания и выпуска побочных продуктов наружу. Ваша печь больше не будет выпускать газы в дымоход. Вместо этого подрядчик HVAC установит систему для удаления выхлопных газов прямо за пределами вашего дома.

Как насчет газовых водонагревателей?

В некоторых домах газовые водонагреватели также имеют выход в дымоход. Их также следует проверить, особенно если вы видите расплавленные (или плавящиеся) пластиковые втулки на боковой стороне водонагревателя. Это признак того, что горячие газы возвращаются к блоку.

Водонагреватель с обратной тягой, возможно, даже более серьезная проблема, чем печь с обратной тягой. В конце концов, утечка выхлопных газов печи представляет собой риск только при работающей печи. Водонагреватели работают круглый год, так что вы рискуете даже летом!

Если вы обнаружите, что у вас проблема с обратным водонагревателем, у вас есть два варианта:

1. Установите облицовку дымохода. Это тот же совет, что и выше. Когда это применимо (и практично), установка дымохода внутри существующего дымохода может решить проблему.
2. Приобретите новый водонагреватель. Безбаковые газовые водонагреватели имеют специальные выхлопные трубы, которые не выходят в дымоход. Новые электрические водонагреватели также намного эффективнее тех, что были доступны несколько лет назад. Фактически, самые эффективные водонагреватели на рынке, водонагреватели с тепловым насосом, питаются от электричества и не требуют сгорания для нагрева воды!

Отравление угарным газом очень реально и очень серьезно.Разумно проверить вашу систему.

Вероятно, у вас нет проблем с угарным газом, но лучше убедиться в этом.

Проблемы с дымоходом, наряду с трещинами в теплообменниках, являются одними из наиболее распространенных источников утечек CO. Единственный способ убедиться, что у вас нет проблем, — это поручить анализ горения профессионалу. В PV мы всегда проводим такую ​​оценку в рамках оценки всего дома. Но мы также можем сделать один а ля карт, если это то, что вам нужно.

При правильном проектировании печь с дымоходом вполне годится. В любом случае, вы должны убедиться, что дизайн надежен и что он не был скомпрометирован на протяжении многих лет. Настоящая проверка безопасности горения с помощью анализатора горения – лучший способ сделать это.

Отвод дымовых газов | Mass.gov

ПОЛИТИКА СОВЕТА
РОЛИ ЛИЦ, ОТВЕТСТВЕННЫХ ЗА УСТАНОВКУ ВЕНТИЛЯЦИИ ДЫМОВЫХ ГАЗОВ ОТ ГАЗОВЫХ АППАРАТОВ
(вступила в силу 25.10.2006)
(изменена 29.05.2013)

Экзаменационный совет сантехников и газовщиков («Совет») проголосовал сегодня за принятие и издание следующего толкования положений главы 142 Общих законов штата Массачусетс и правил Совета, изложенных в 248 CMR, в отношении необходимой лицензии. заниматься отводом дымовых газов от газового оборудования.Эта интерпретация предназначена для использования в качестве учебного материала для местных инспекторов сантехники, а также для лицензированных сантехников и газовщиков.

Правление приняло эту интерпретацию после консультации с юрисконсультом Правления. В свете недавнего принятия законодательства, требующего наличия детекторов угарного газа в жилых домах, и случаев отравления угарным газом, которые привели к принятию этого законодательства, Совет опубликовал это толкование.

НАЗНАЧЕНИЕ :

Уточнение и интерпретация правил Совета относительно ролей лиц, ответственных за установку системы удаления дымовых газов и связанных с установкой, эксплуатацией, ремонтом или техническим обслуживанием газовых приборов.

ИНТЕРПРЕТАЦИЯ :

Положения Совета в 248 CMR 3.05(1)(b)8 гласят, что разрешения на выполнение работ по газовой арматуре должны выдаваться только лицензированным сантехникам или лицензированным газовым монтажникам.

Полная установка, изменение, замена или ремонт оборудования, работающего на газе, требует, чтобы лицензированный сантехник или слесарь-газомонтажник обеспечил надлежащую вентиляцию любого устройства, работающего на газе, в соответствии с правилами, обнародованными Советом, Национальным кодексом по топливному газу, NFPA 54. -2002 и ANSI Z223.1-2002. Положения этих правил и кодексов применимы к лицензированным сантехникам или газовщикам. Лицензированный сантехник или газовый слесарь несет ответственность за все аспекты работ по газовой арматуре, на которые подается заявление и выдается разрешение, включая обеспечение отвода дымовых газов, возникающих в результате работы установленного, измененного, замененного или отремонтированного газового прибора. в соответствии со всеми применимыми нормами и правилами.Лицензированный сантехник или газовщик должен присутствовать при окончательной проверке любой установки, модификации, замены или ремонта любого газового прибора, включая надлежащую вентиляцию такого оборудования. Окончательная проверка не приведет к одобрению, если не будут соблюдены все правила, нормы и стандарты, в том числе относящиеся к отводу дымовых газов.

Таким образом, учитывая, что правила и положения кодекса по установке, модификации, ремонту или замене газового оборудования, включая удаление дымовых газов из этого оборудования, применяются в отношении лицензированного сантехника или газового слесаря, которому выдано разрешение на такая работа выдана, то только лицензированный сантехник или газовщик или лицо, прошедшее соответствующую подготовку, под контролем и надзором лицензированного сантехника или газовщика может выполнять такие работы, в частности, вентиляцию газового оборудования в соответствии с применимыми нормами и правилами. положения.

В частности, вентиляция дымовых газов должна выполняться следующим образом:

1. Крупные котлы мощностью 400 000 БТЕ/ч и более:
248 CMR 7.00 Кодекса штата Массачусетс по водопроводно-канализационному и газовому оборудованию касается оборудования для утилизации газа в больших котлах (400 000 БТЕ/ч и более). Из-за размера вентиляционных систем, связанных с большими котлами мощностью 400 000 БТЕ или более, Совет директоров толкует свои правила в 248 CMR 7.00, что вентиляционные соединители, вентиляционные соединительные коллекторы, штакетники, металлические или изготовленные на заводе дымоходы и/или вентиляционная система связанные с крупными котлами мощностью 400 000 БТЕ/ч или выше, могут быть установлены лицами, имеющими право на сборку и строительство трубопроводов или трубопроводов для отвода дымовых газов, при соблюдении следующих условий:

а.Лицензированный (мастер или подмастерье) сантехник или газослесарь несет ответственность и контролирует установку, выполняемую такими квалифицированными лицами, а также;

б. Надзорный лицензированный (мастер или подмастерье) сантехник или газовщик получил разрешение на газовую установку в соответствии с 248 CMR 3.00.

2.  Газовое оборудование мощностью менее 400 000 БТЕ/ч:
248 CMR 5.00 Кодекса сантехнического и газового оборудования штата Массачусетс касается газового оборудования мощностью менее 400 000 БТЕ/ч.Это толкование Правлением его правил в 248 CMR 5.00, озаглавленном «Поправки и модификации к ANSI Z223.1-NFPA-54, издание 2002 г.», что вентиляционные соединители, вентиляционные коллекторы соединителей, затворы, вентиляционные системы или специальные вентиляционные системы газовых приборов и газовое оборудование мощностью менее 400 000 БТЕ/ч может быть установлено лицами, имеющими право на сборку и строительство трубопроводов или трубопроводов для вентиляции горения, при соблюдении следующих условий;

а. Лицензированный (мастер или подмастерье) сантехник или газослесарь несет ответственность и контролирует установку, выполняемую такими квалифицированными лицами, а также;

б. Надзорный лицензированный (мастер или подмастерье) сантехник или газовщик получил разрешение на газовую установку в соответствии с 248 CMR 3.00.

3. Другое:

Это интерпретация Советом своих правил, что системы облицовки дымоходов, мета l и дымоходы заводского изготовления, а также вентиляционные колпаки, используемые для отвода побочных продуктов сгорания и B-Vent, все, как определено в NFPA-54, могут быть установлены лица, имеющие право собирать и устанавливать такие системы для газовых приборов при соблюдении следующих условий:

а.Лицензированный мастер или подмастерье, сантехник или газослесарь несет ответственность и контролирует установку, выполняемую такими квалифицированными лицами, а также;

б. Лицензированный мастер или подмастерье, сантехник или газовщик, получил разрешение на газовую установку в соответствии с 248 CMR 3.00.

ОБСУЖДЕНИЕ :

Г.Л. 142, § 1 определяет «газовую арматуру» как «любые работы, включающие установку, переделку и замену системы трубопроводов за выходом газового счетчика или регулятора, через которые подается или предполагается подавать топливный газ любого вида для энергии, охлаждения , отопления или освещения, в том числе подключение к ним и испытание газового оборудования, плит, холодильников, печей, водонагревателей, котлов отопления дома и любого другого газоиспользующего оборудования, а также содержание в исправном и безопасном состоянии указанных систем, а также изготовление необходимые ремонты и изменения. — добавил акцент.

Г.Л. 142, § 1 также определяет «Мастер-газомонтажник» и «Подмастерье-газомонтажник». соблюдение любого закона, правила или постановления, относящегося к тому же самому». Подмастерье-слесарь-газомонтажник определяется как «лицо, которое само выполняет какую-либо работу по газовой арматуре, подлежащую проверке в соответствии с любым законом, правилом или постановлением, относящимся к тому же самому». Подчеркнуто добавлено.

В соответствии с приведенными выше определениями, газомонтажные работы включают «установку, изменение и замену трубопроводной системы», по которой подается топливный газ, но не ограничиваются только этим аспектом газопроводных работ.Сюда же относится содержание в исправном и безопасном состоянии газопроводных систем. Системы газового оборудования включают вентиляцию дымовых газов, потенциально опасного побочного продукта системы, установленной газовым установщиком или квалифицированным лицом, действующим под наблюдением лицензированного газового установщика. Все работы по газовой арматуре, независимо от того, выполняются ли они подмастерьем или мастером-газовщиком, должны выполняться в соответствии с «любыми законами, правилами или положениями, относящимися к ним».

Под Г.Л. с. 142, § 13, Совет уполномочен издавать правила и положения, касающиеся газовой арматуры в зданиях на всей территории Содружества. Правила должны быть разумными, единообразными, основанными на общепринятых нормах инженерной практики и направленными на предотвращение пожаров, взрывов, травм и гибели людей. Надлежащая вентиляция дымовых газов, включая окись углерода, которые являются побочным продуктом оборудования, работающего на газе, установленного лицензированными сантехниками или газовыми слесарями, регулируется не только правилами Совета, но и Национальным кодексом топливного газа, NFPA 54- 2002 и ANSI Z223.1-2002, положения которого были приняты Советом.

Лицензированный сантехник или газовый слесарь проходит обучение надлежащему удалению дымовых газов в соответствии с вышеупомянутыми правилами, положениями кодекса и стандартами и проверяется на знание этих положений перед выдачей лицензии.

Местный инспектор газовой арматуры будет проверять установку, модификацию, ремонт или замену, выполненные лицензированным сантехником или газовым слесарем в соответствии с разрешением на газовую установку, выданным местным инспектором, чтобы убедиться, что лицензированный сантехник или газовый слесарь соблюдает эти положения. .Только после того, как будет определено, что установка, модификация, ремонт или замена соответствуют всем применимым нормам, положениям кодекса или стандартам, в том числе применимым к отводу дымовых газов, местный инспектор указывает свое одобрение в разрешении. Строгое соблюдение всех правил, положений кодекса и стандартов при отводе дымовых газов лицензированным сантехником или газовым слесарем имеет решающее значение, поскольку несоблюдение этих положений может привести к серьезным травмам от отравления угарным газом для жильцов здания, где находится газ. оборудование установлено.По этой причине отвод дымовых газов, образующихся в результате работы газового оборудования, должен выполняться лицензированными сантехниками или газовыми слесарями или, в описанных выше обстоятельствах, лицами, прошедшими соответствующую подготовку, под их контролем и наблюдением.

Температура дымовых газов и вентиляция из ПВХ — повод для беспокойства?

Результаты испытаний на горение

За последние несколько недель мы потратили некоторое время на обслуживание недавно установленных высокоэффективных котлов.В одном конкретном случае я лично обслуживал 96-процентный конденсационный газовый котел. В рамках своей службы я всегда провожу испытание на полное сгорание. У меня был мой высококлассный анализатор горения Testo в системе вентиляции. Котел работал на 100% мощности, а температура дымовых газов составляла 167 градусов по Фаренгейту. В этом конкретном котле использовались трубы и фитинги из ПВХ для отвода дымовых газов наружу.

Отказ ПВХ на горизонте?

Высокая температура дымовых газов вызывает у меня серьезную озабоченность из-за того, что трубы и фитинги из ПВХ сортамента 40 рассчитаны только на температуру 140 градусов по Фаренгейту. Я думаю, что мы, в Новой Англии, увидим отказы ПВХ в ближайшем будущем, напрямую связанные с высокими температурами дымовых газов новых высокоэффективных котлов.

Альтернативы ПВХ

Наша компания использует нержавеющую сталь, ХПВХ или концентрические вентиляционные комплекты для дымоходов на высокоэффективных котлах Viessmann, Buderus и Lochinvar, которые мы устанавливаем. Viessmann указывает только нержавеющую сталь или ХПВХ — никаких других материалов — для дымоходов.

Почему высокоэффективные котлы вызывают высокотемпературные дымовые газы?

Давайте рассмотрим следующий пример…
Котел запрашивает самую горячую воду, например, для нужд ГВС.Котел разгоняется до высокой мощности и за считанные секунды производит воду с температурой 180 градусов. Бак горячей воды для бытовых нужд находится, скажем, на 100 градусах. Котловая вода проталкивается через довольно небольшой змеевик с расходом, достаточно высоким, чтобы компенсировать расход котла и потери в баке. Резервуар не может поглотить все БТЕ, которые выталкивает котел. Остальные БТЕ выходят через дымоход, вызывая повышение температуры. Котел рассчитан на работу на 100 % мощности при поступлении запроса на горячую воду.Я бы ожидал, что котел перегорит; но я не вижу, чтобы это происходило достаточно быстро. В приведенном выше сценарии я быстро вижу разницу температур в 20 градусов или меньше между подающим и обратным трубопроводом. Это плохая новость для температуры дымовых газов. Чем ближе температура подачи к температуре обратки, тем выше температура дымовых газов.

Зависимость давления и температуры ПВХ

См. прилагаемую диаграмму соотношения давления и температуры ПВХ.На нем четко показаны максимальные рабочие температуры для различных систем трубопроводов.

Защита от угарного газа

Всегда помните… для защиты вас и ваших близких всегда устанавливайте в котельной проводной детектор угарного газа.

Газовая компания сообщила мне, что мой дымоход заблокирован

Последнее, что кто-либо хочет услышать, это то, что их газ был отключен газовой компанией из-за засорения дымохода, особенно в зимние месяцы.

Тем не менее каждый год это происходит с тысячами людей. Забитый дымоход, обслуживающий газовую колонку, печь или котел, может означать серьезные проблемы. Засоренный дымоход может привести к попаданию смертельно опасного угарного газа в дом, и это является основной причиной отключения системы, когда это происходит.

Угарный газ (CO), а не двуокись углерода, представляет собой ядовитый газ без запаха, вкуса и цвета, который может вызывать головные боли, обмороки, гриппоподобные симптомы, тошноту, дезориентацию, необратимое повреждение головного мозга и смерть.

Даже небольшое количество, измеряемое в частях на миллион (PPM), может быть смертельно опасным для людей и домашних животных.

Маленькие дети и пожилые люди более восприимчивы к угарному газу, чем взрослые. Дополнительную информацию см. на www.coheadquarters.com. По этой причине во всех домах должен быть установлен датчик угарного газа на каждом уровне дома.

Существует несколько факторов, которые могут привести к засорению дымохода.

Гнезда птиц, мертвые птицы, мертвые животные, беличьи гнезда, ветки, листья и мусор могут попасть в незакрытый дымоход и скапливаться на дне дымохода в месте соединения с приборами.

Со временем мусор поднимется до такой степени, что дымоход частично или полностью засорится. Простая крышка дымохода может предотвратить это. Крышки дымоходов из нержавеющей стали более устойчивы к проникновению животных, не ржавеют и служат дольше, чем более дешевые крышки из черной стали.

Второй наиболее распространенной проблемой является превышение размера дымохода по отношению к входу устройства в БТЕ.

Для печей со средним и более высоким КПД требуются дымоходы гораздо меньшего размера, чем для печей более старых моделей, но многие подрядчики по отоплению, вентиляции и охлаждению не устанавливают новую облицовку дымохода с новым устройством.Если квалифицированный подрядчик по дымоходам или трубочист не вызывается для установки нового вкладыша дымохода, проблема может быстро развиться.

Слишком большой дымоход может вызвать чрезмерную конденсацию кислых дымовых газов, которые портят растворные швы, дымоходные плиты и наружные кирпичи. Когда это происходит, на наружных кирпичах вдоль положения дымохода в дымоходе могут появиться характерные белые порошкообразные высолы. Что еще более важно, раствор для внутренних работ может попасть на дно дымохода и вызвать его закупорку.

В случае старых дымоходов без футеровки повреждение, вероятно, будет намного больше. Если повреждение слишком серьезное, может потребоваться частичный или полный демонтаж и восстановление дымохода.

Часто, когда устанавливается новая высокоэффективная печь и выводится наружу через трубу из ПВХ, водонагреватель остается выводить воздух через дымоход, который теперь очень велик.

Даже если дымоход чист, токсичные газы не смогут выйти из дома, потому что вентиляция водонагревателя зависит от вентиляции печи.Это называется заброшенным водонагревателем, и установщики печей часто упускают его из виду. В этом случае следует установить новый вкладыш по размеру водонагревателя.

Засорение дымоходов можно предотвратить путем ежегодного осмотра, технического обслуживания и ремонта квалифицированным профессиональным трубочистом.

~ Marge Padgitt

Дымоходная / вентиляционная труба :: Газопровод :: 20 дюймов :: Metal-Fab B-Vent 20 :: Metal-Fab B-Vent Big Vent Tee Cap

Практически никогда не недооценивается.Если вы найдете более выгодную цену, напишите нам их предложение по электронной почте, и мы, вероятно, превзойдем его. Давайте процитируем вашу трубу. Наш сертифицированный техник NFI Master Hearth оценит ваш проект по установке труб и предоставит вам индивидуальное предложение. Будь то одна часть или более крупный проект, мы можем помочь. Позвоните или напишите нам сегодня!

Тройник Metal-Fab B-Vent Big Vent — 20MTC

Круглый вентиляционный клапан Metal-Fab типа B внесен в список Underwriters Laboratories для использования с утвержденными газовыми печами, нагревателями и котлами категории 1. Прибор категории 1 работает с неположительным статическим давлением в вентиляционном отверстии. Конструкция с двойными стенками B-vent позволяет использовать продукт в домах и коммерческих зданиях на близком расстоянии от горючих материалов. Конструкция B-vent Metal-Fab включает в себя функции, которые делают установку быстрой, легкой и безопасной. Вот некоторые из этих особенностей:

* Устранение острых краев путем подшивания дымохода и кожуха.
* Сборка и разборка без инструментов, с принудительным поворотным замком.
* Вращение фитингов малого диаметра на 360 градусов с использованием поворотных тройников, тройников и колен.№
* Экономия места внутри стандартных несущих стен за счет использования овальной трубы.

Коммерческая вентиляция или «БОЛЬШАЯ вентиляция» доступны в круглых размерах от 14 до 30 дюймов. Секции Big Vent (диаметром от 16 до 30 дюймов) соединяются вместе с помощью системы быстрого соединения Metal-Fab.

Мы стараемся доставлять товары в течение 5-7 рабочих дней, но в сезон доставка может занять до 2 недель и более. Если у вас есть какие-либо вопросы или сомнения по поводу доставки, напишите нам по адресу: [email protected]

Щелкните, чтобы просмотреть брошюру Metal-Fab B-Vent Big Vent

Щелкните, чтобы просмотреть брошюру Metal-Fab B- Брошюра по вентиляционным отверстиям

Нажмите, чтобы увидеть установку Metal-Fab B-Vent для продуктов диаметром 3-14

Нажмите, чтобы увидеть установку Metal-Fab B-Vent для продуктов диаметром 16-30

Нажмите, чтобы увидеть Metal-Fab B Вентиляционная установка для одностенных гибких соединителей

Нажмите, чтобы увидеть установку Metal-Fab B-Vent для двустенных гибких соединителей

Нажмите, чтобы увидеть таблицы размеров Metal Fab B-Vent

Нажмите, чтобы увидеть Metal-Fab Технические характеристики B-Vent

Щелкните, чтобы просмотреть соединения Metal-Fab B-Vent, внесенные в список UL

Щелкните, чтобы просмотреть брошюру Metal-Fab B-Flex

Гарантия производителя*
установлен в соответствии с производителями installa Согласно инструкциям Underwriter Laboratories Standard 441 и 103, компания Metal-Fab Inc. в течение одного (1) года с даты его первоначальной установки в отношении дефектов материала или изготовления продукта только для деталей.*
*Для получения полной информации о гарантии см. Гарантийный сертификат Metal-Fab (PDF).

Жители Калифорнии, пожалуйста, нажмите на ссылку для получения информации о Предложении 65 ПЕРЕД покупкой.

Что такое дымоход котла?

Дымоход котла представляет собой трубу, по которой отработанные газы котла выводятся за пределы дома и выбрасываются в атмосферу.Котлы сжигают такие виды топлива, как газ или нефть, для нагрева воды, в результате чего образуются вредные побочные продукты, такие как окись углерода. Дымоход котла выбрасывает эти побочные продукты за пределы дома для безопасности тех, кто живет внутри.

Почти все котельные установки имеют дымоход, независимо от того, являются ли они комбинированными, обычными или системными котлами. Они необходимы для защиты здоровья людей, проживающих в доме. Существует множество правил, которые влияют на дымоходы котлов, включая их размер и место их размещения.

Как выглядит дымоход котла?

Дымоходы котлов бывают двух основных форм: круглые и квадратные. Круглые дымоходы котлов чаще всего встречаются на современных котлах, а квадратные дымоходы чаще встречаются в старых котлах.

Конец дымохода котла виден на выходе из дома. В холодные дни легко видны пары побочных продуктов.

Где дымоход моего котла?

Место выхода дымохода котла зависит от типа и формы здания.Большая часть дымоходов котла проходит горизонтально через наружную стену рядом с котлом. Это связано с тем, что зачастую это проще и дешевле, чем прокладка дымохода вертикально, что требует дополнительных деталей и работ по установке.

Однако в некоторых случаях дымоход котла должен располагаться вертикально и выходить через крышу дома. Вывод дымохода различен для горизонтальной и вертикальной установки, и следует использовать правильный.

Жилищные правила Великобритании требуют, чтобы дымоходы котлов располагались на определенном расстоянии от открываемых дверей, окон и вентиляционных отверстий, чтобы предотвратить повторное попадание дыма в дом.Дымоходы котлов также должны располагаться вдали от стоков, желобов и балконов, потому что пары могут быть достаточно горячими, чтобы расплавить пластик. Дымоходы также должны располагаться на высоте не менее 2,1 м над землей, если они расположены на внешней стене рядом с часто используемым проходом.

Другие правила размещения котла предусматривают размещение котла на 200 мм ниже свеса крыши, на 2000 мм ниже окна Velux и на 300 мм выше плоской крыши (для вертикального дымохода). Обратитесь к конкретным рекомендациям для вашей модели котла в инструкции к вашему котлу.

Какие факторы влияют на стоимость дымохода котла?

Стоимость дымохода котла зависит от его формы и длины. Обычно для нового прибора требуется новый дымоход, поэтому вы, вероятно, понесете расходы на его замену. Хотя ваш существующий дымоход может выглядеть и работать правильно, он может не подходить для использования с новым устройством.

Аналогичным образом, если вы вынуждены переместить дымоход из-за расширения дома, вы также понесете расходы, особенно если дымоход должен стать вертикальным и выходить через крышу.Это связано с тем, что вертикальные дымоходы более сложны в установке. Например, крыша дома обычно недоступна, а это означает, что инженеру по котельной необходимо будет приобрести леса, чтобы добраться до крыши. Черепицу также часто приходится перемещать.

Что произойдет, если засорится дымоход котла?

Если дымоход вашего котла заблокирован, вы должны немедленно выключить систему котла и вызвать инженера, зарегистрированного в системе газовой безопасности (GSR), для осмотра вашего котла. Никогда не пытайтесь разблокировать дымоход самостоятельно.Если возможно, откройте окна и двери, чтобы проветрить дом, прежде чем покинуть помещение. Если вы подозреваете, что дымоход был заблокирован в течение некоторого времени, обратитесь за медицинской помощью, если вы пострадали от отравления угарным газом.

Дымоходы котлов могут забиваться листьями, насекомыми и другим мусором. Эти засоры чаще встречаются в сельской местности, окруженной деревьями, хотя дымоходы котлов в городских районах также могут забиваться, особенно птичьими гнездами.

Можно ли удлинить дымоход котла?

Если вы делаете надстройку дома или подозреваете, что дымоход вашего котла расположен недостаточно далеко от окна, вентиляционного отверстия или двери, вам может потребоваться удлинить дымоход.Вам следует просмотреть руководство по эксплуатации вашего котла, чтобы найти рекомендуемые характеристики дымохода вашего котла, после чего вы можете поговорить с квалифицированным инженером, чтобы установить правильное расширение.

Дымоход котла должен быть прямым?

Лучше всего устанавливать как можно более короткие и прямые дымоходы котла, чтобы максимизировать эффективность. Тем не менее, некоторые модели котлов позволяют использовать более длинные дымоходы, которые иногда требуют изгибов. Допустимое количество изгибов зависит от разрешенной длины дымохода.

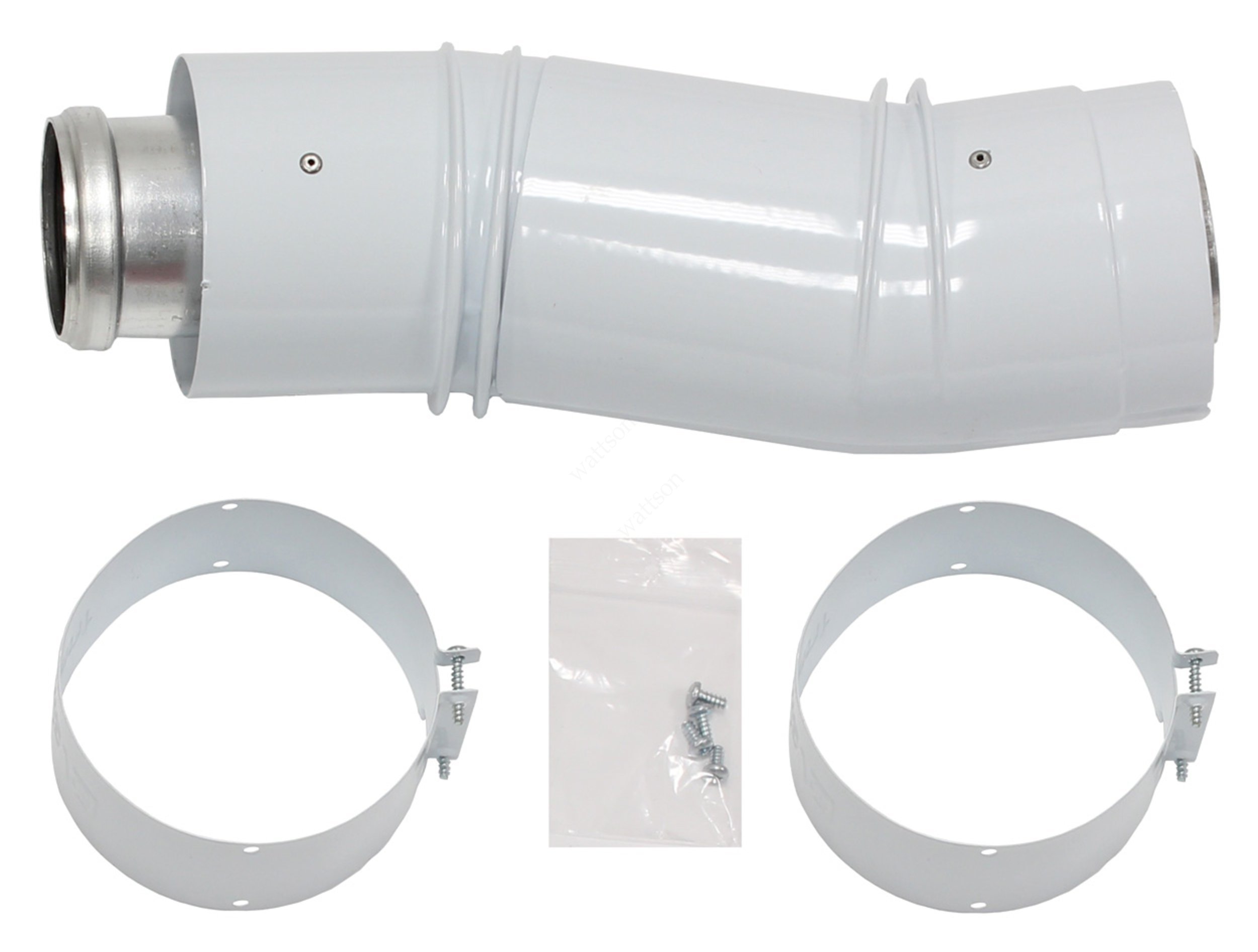

Дымоходы, комплекты, крышки и аксессуары для котлов, газовых и комбинированных котлов Великобритания

Дымоходы и аксессуары для котлов

Вы выполняете работы по модернизации или ремонту котла? Тогда в нашем обширном ассортименте дымоходов и принадлежностей для котлов есть все, что вам нужно для выполнения работы. Вы найдете совместимые детали для жидкотопливных, газовых, комбинированных котлов и многого другого от ведущих производителей систем отопления.

Отфильтруйте результаты поиска по типу аксессуара, производителю и цене, чтобы найти продукты, подходящие для вашего проекта.Нужно быстро приступить к работе? Выберите один из вариантов быстрой доставки или нажмите и заберите в местном отделении городской сантехники. С более чем 370 по всей Великобритании, мы обязательно будем где-то поблизости.

Хотите пополнить запасы? Мы также предлагаем бесплатную доставку для всех заказов на сумму более 50 фунтов стерлингов, что идеально подходит для заказа нескольких товаров или более дорогих отдельных деталей. Независимо от типа котла или проекта, над которым вы работаете, мы удовлетворим ваши потребности.

Мы являемся ведущим торговым поставщиком более трех десятилетий.Найдите трубы дымохода котла и аксессуары, необходимые для вашего проекта, с помощью City Plumbing.

Какие дымоходы и аксессуары для котлов мы продаем?

Существует множество типов, марок и моделей котлов. Как профессиональный инженер-теплотехник, вы, вероятно, будете регулярно тратить время на поиск совместимых деталей. Или, может быть, вы опытный домовладелец, который ищет подходящий комплект для своей собственной системы отопления? В любом случае, в нашем широком ассортименте дымоходов и принадлежностей для котлов есть все, что вам нужно.

Дымоходы котлов являются важным компонентом, обеспечивающим безопасную и эффективную работу системы. У нас есть различные типы дымоходов, включая горизонтальные, вертикальные и телескопические дымоходы, в зависимости от специфики вашей установки. Вы также найдете отводы дымохода, кронштейны, удлинители и многое другое.

Другие доступные аксессуары включают крышки котлов, вспомогательные устройства для котлов и дымоходов, заправочные петли, фильтры, комплекты шлейфов и отливы крыши. Наши наружные датчики и аксессуары для компенсации погодных условий позволяют регулировать подачу тепла в соответствии с текущей температурой, а термостаты и таймеры обеспечивают конечному пользователю дополнительную видимость и контроль.

Есть ли у вас определенный бренд, с которым вы предпочитаете работать? У нас есть дымоходы и аксессуары от известных производителей, включая Glow-worm, Ideal Boilers, Vaillant и других. Независимо от того, выполняете ли вы мелкий ремонт, полную замену или совершенно новую установку, найдите детали, чтобы завершить проект вашего котла.

Почему стоит выбрать City Plumbing для дымоходов и аксессуаров для котлов?

Являетесь ли вы профессиональным торговцем на работе или умелым домовладельцем, занимающимся ремонтом, мы понимаем, что проекты котлов требуют определенной срочности.
