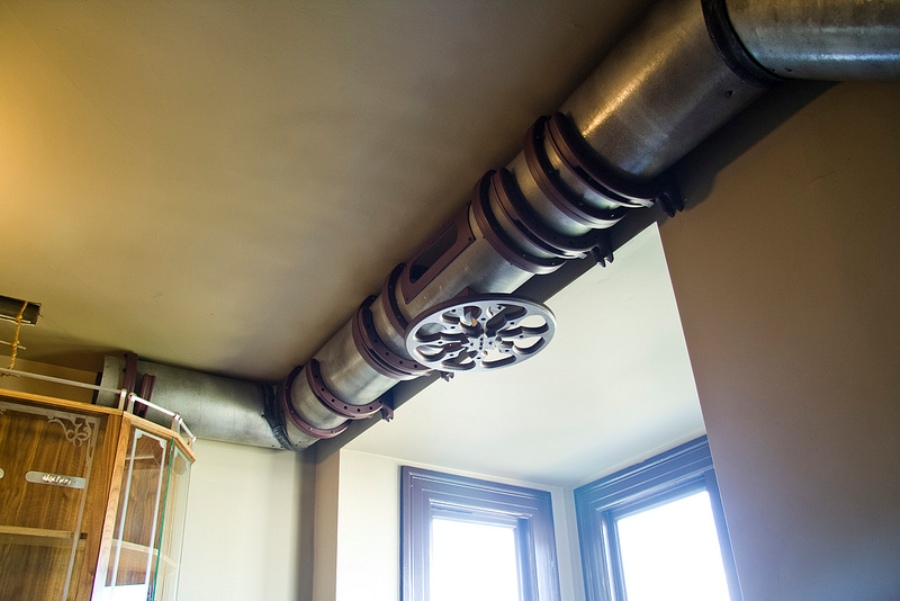

Трубы отопления под потолком: Декор трубы отопления под потолком: фото варианты

Содержание

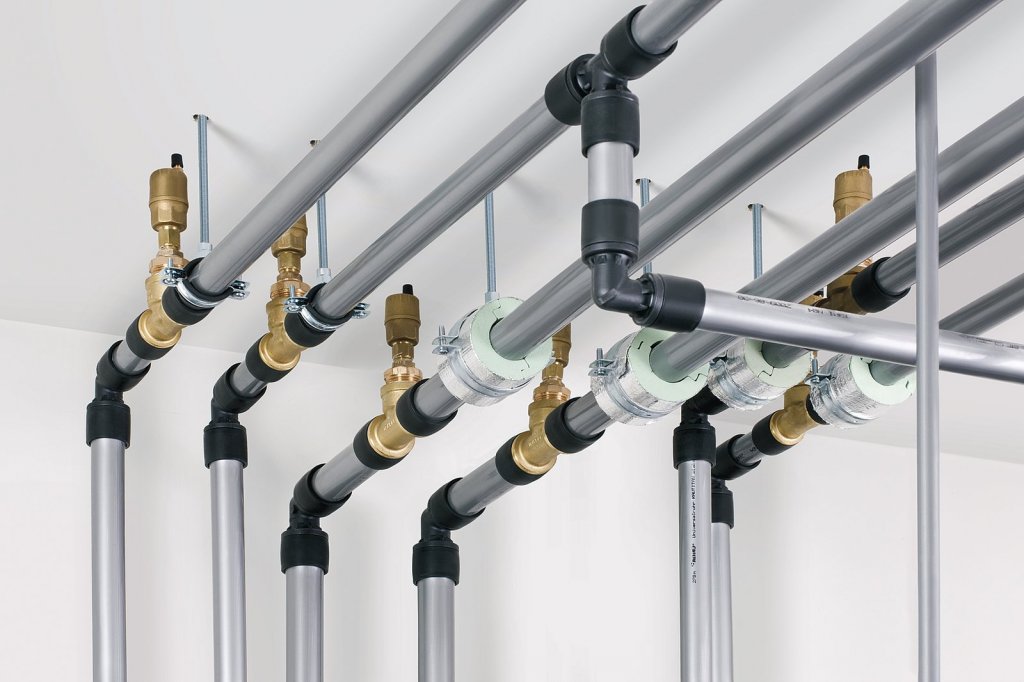

Прокладка труб отполения под потолком.

Вот ничего не поняла или не ту ссылку посмотрела.
По ссылке на сайт Андрея Дачника вроде статья как мужик водопровод на даче прокладывал, а не отопление. Ему надо было воду из бойлерной в кухню провести. А теперь представьте что для этого надо пересечь коридор или гостиную? Если трубы вести вдоль плинтуса — то придется половину комнат по периметру обогнуть (а это может оказаться очень длинно и дорого, да и горячей воды при включении крана недождешься — пока она всю трубу заполнит) или трубы каким-то образом поперек коридора или комнаты напрямую укладывать.
Напрямую из бойлерной на кухню водопровод можно провести либо под полом (или через подвал) или под потолком, где об них никто не спотыкается (как у автора стать) и в случае чего всегда можно спрятать за фальш- панелью .
Но это не имеет никакого отношения к отоплению.

Дело в том что для нормальной циркуляции и смешивания воздуха при отоплении надо чтобы батареи стояли внизу и желательно под окном — теплый воздух от батареи поднимается вверх, а холодный из окна опускается вниз. Происходит комфортное равномерное смешивание. Именно по этой же причине делают теплые полы, а не теплые потолки.

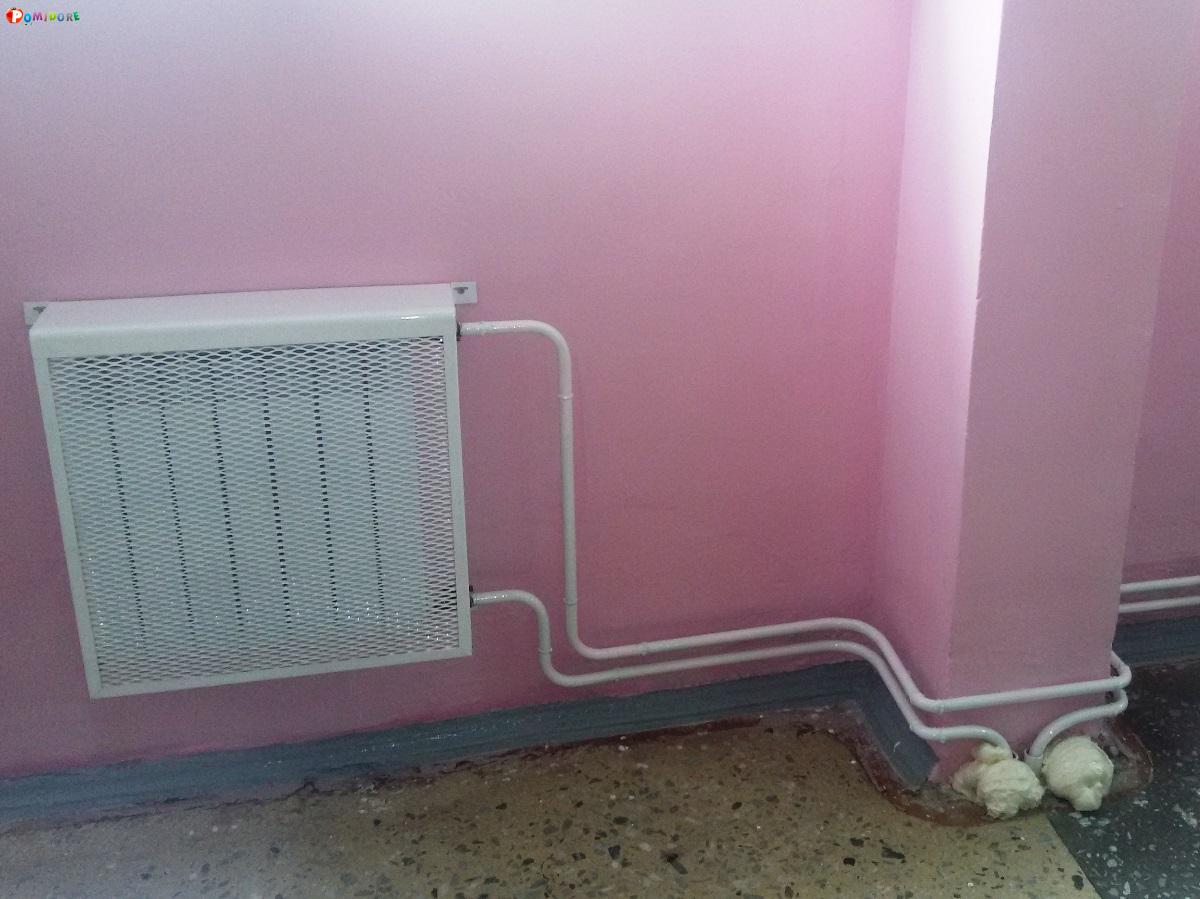

А теперь представим — батарея в комнате внизу. Предположим вы будете вести трубу вдоль потолка до батареи. Но потом вам ее придется опускать вдоль стены до батареи, а после батареи опять поднимать наверх.
А если в комнате 2 батареи? — два раза опускать и два раза поднимать?

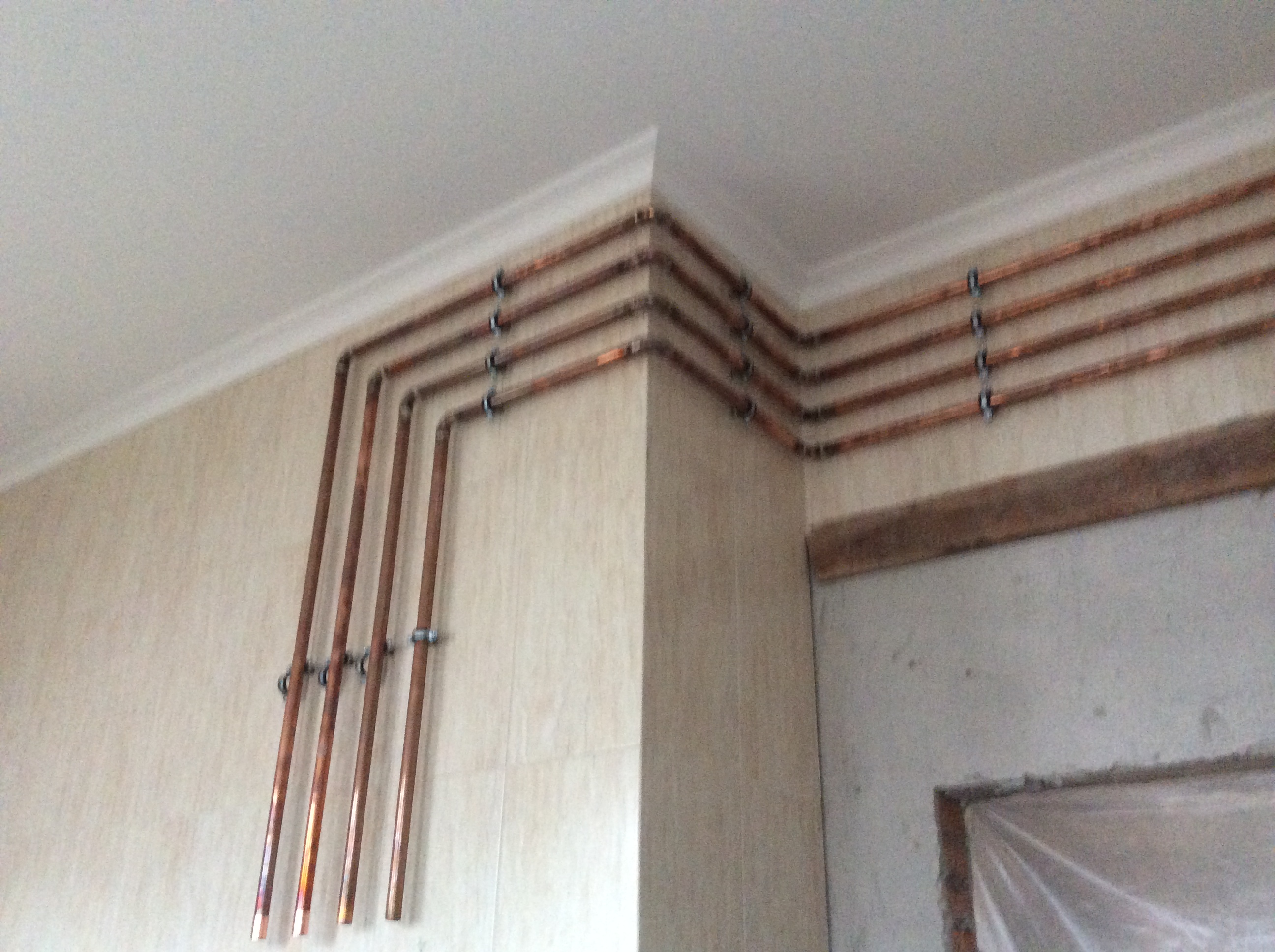

Вы думаете так будет красивее? — Трубы под потолком и много вертикальных труб на стенах?
Мало того — трубы внизу участвуют в конвекции воздуха так же как и батареи расположенные внизу. А если они вверху — то греют никому не нужное подпотолочное пространство.

В вашем случае подъем труб отопления наверх имеет смысл только в случае как и у автора статьи — если вам надо трубу отопления куда-то перекинуть в другое помещение напрямую — пересекли дом под потолком до другой стены.
Но опять же обычно такого не делают. Трубы отопления ведут вдоль наружных стен, если надо, то двумя ветками — по стене направо и стене налево.

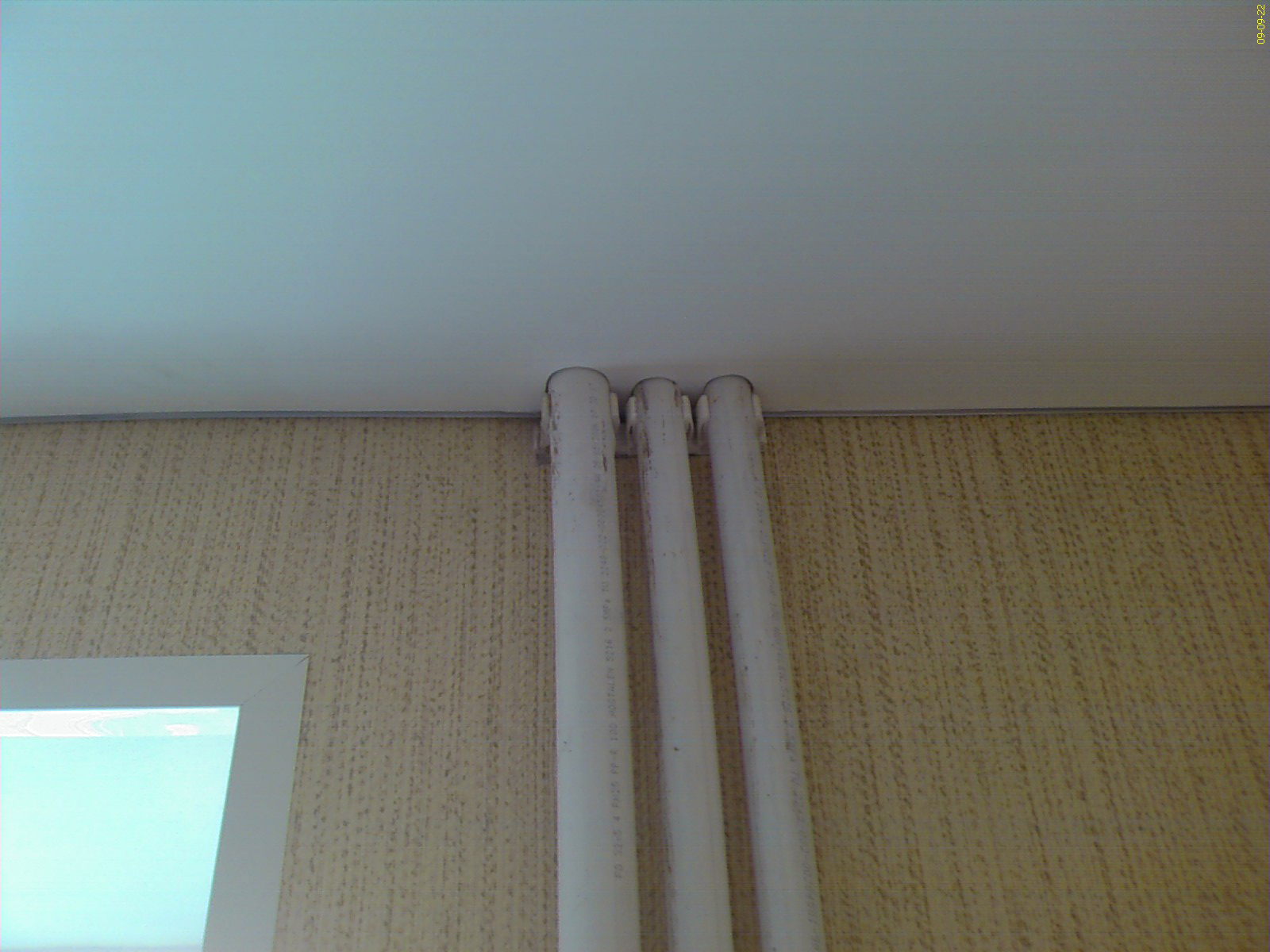

обводка трубы натяжным потолком, натяжной потолок вокруг трубы

Способ обвода трубы на натяжных потолках зависит от расстояния между нею и стеной и от её диаметра. Если расстояние до стены небольшое (25-35 см) и труба малого диаметра (до 8 см), то обход трубы при монтаже натяжного потолка осуществляется при помощи разрезных планок и колец (армирующих накладок).

Натяжные потолки вокруг трубы у стены

При раскройке полотна намечают на нем центр трубы.

Наносят на разрезное кольцо или планку клей и, совмещая центр кольца или отверстия в планке с отмеченным на полотнище центром трубы, наклеивают армирующую накладку на полотно. Планка наклеивается перпендикулярно ближайшему краю полотна и ее размер должен быть таким, чтобы она упиралась в багет. Разрезное кольцо также надо наклеивать разрезом перпендикулярно к ближайшему краю полотна;

Следует использовать цианакрилатовый клей. Он известен под названиями «Секунда», «Супер-момент» и т. д.

Армирующая планка

В качестве армирующей накладки лучше использовать разрезные планки или кольца фабричного производства. Их можно сделать и самому — из листа поликарбоната или любого другого пластика толщиной 1-2мм. Диаметр отверстия в кольце должен превышать диаметр трубы на 3-5 мм, а диаметр кольца быть еще на 2 см больше. То есть диаметр кольца равен диаметру трубы + 25 мм.

«Какие трубы лучше установить в квартиру?» — статья под этим названием расскажет вам и о том, какие бывают трубы для внутриквартирных и магистральных коммуникаций, и как их применять

Описанная в этой статье технология касается, в основном, плёночных натяжных потолков. О тканевых читайте здесь: http://remontspravka.com/tissue-ceiling/

Если вы делаете проводку труб сквозь помещения, то, возможно, натяжные потолки вам придётся на время этой операции снять. Тому, как это сделать, посвящена специальная статья на нашем сайте

Аналогичным образом рассчитывается ширина армирующей планки.

После высыхания клея в полотнище натяжного потолка внутри отверстия в армирующей накладке вырезается кружок под трубу. Через разрез в армирующей пластине или кольце полотнище потолка разрезают вплоть до ближайшего края (в том числе гарпун, если он есть).

Армирующие кольца

При монтаже натяжного потолка, когда до трубы остается с обоих сторон по 20 см, края армирующей накладки разводят в стороны по разрезу и заводят между ними трубу, пока она не встанет «по месту» в отверстии армирующей накладки. После чего края накладки сводят до смыкания разреза, полотно запассовывают в багет. Если было использовано разрезное кольцо, то вдоль разреза в полотне наклеивают «замок» — пластиковую планку, предохраняющую полотно от «расползания.

Профессиональная окантовка трубы

Профессиональные монтажники все эти операции выполняют непосредственно в ходе установки натяжного потолка. Такой подход позволяет избежать погрешностей, вызванных термическим расширением потолка при его нагреве.

Обводка трубы большого диаметра посреди комнаты

Как обойти трубу при монтаже натяжного потолка, если она расположена посреди комнаты?

Обводка колонны в центре комнаты при помощи стыковки двух полотнищ

Ее надо разместить на стыке двух полотнищ натяжного потолка; вокруг трубы (колонны, воздуховода) установить багет и крепить к нему края обоих полотнищ также, как и к стене.

Обводка труб отопления

Натяжной потолок и трубы отопления плохо совместимы. Если армирующая накладка не может уберечь потолок от термической деформации, то трубы отопления при монтаже натяжных потолков заключают в гипсокартонный короб.

Другой вариант – устройство комбинированного потолка. Его часть — там, где проходят трубы отопления, — выполнена из гипсокартона.

Гипсокартонный короб вокруг трубы отопления

Суть работ по окантовке трубы натяжным потолком будет более понятна после просмотра видео обвода трубы на натяжных потолках.

Разобраться в отдельных этапах этой операции поможет фото обвода трубы на натяжных потолках.



Если в доме меняют стояки отопления на больший диаметр трубы, а в Вашей квартире натяжные потолки… | www.VL63.ru Натяжные потолки

Не стоит паниковать в случае капитальной замены стояковых труб отопления в многоквартирном доме, даже если трубы поставят не на тоже самое место или они окажутся другого диаметра!

Любой опытный «потолочник» знает, что можно:

1. Аккуратно отогнуть угол натяжного потолка.

Как правило, если старая труба отопления была изогнутая, то новая будет прямой и пластиковый обвод трубы, приклеенный к натяжному потолку, уже не подойдёт, его придётся поменять.

Как правило, если старая труба отопления была изогнутая, то новая будет прямой и пластиковый обвод трубы, приклеенный к натяжному потолку, уже не подойдёт, его придётся поменять.

2. Срезать старый обвод трубы.

Качественная пленка ПВХ натяжного потолка позволяет растянуть полотно на недостающие отрезанные участки.

Качественная пленка ПВХ натяжного потолка позволяет растянуть полотно на недостающие отрезанные участки.

3. Перекроить полотно на месте.

Старый гарпун вручную приклеивается к краю пленки супер-клеем «Cosmofen» на новое место натяжного потолка.

Старый гарпун вручную приклеивается к краю пленки супер-клеем «Cosmofen» на новое место натяжного потолка.

При необходимости испорченные отрезки гарпуна меняют на новые. Пусть Вас не смущает зелёный цвет гарпуна, он всё равно спрячется в профиле!

При необходимости испорченные отрезки гарпуна меняют на новые. Пусть Вас не смущает зелёный цвет гарпуна, он всё равно спрячется в профиле!

4. Натянуть плёнку с новым обводом обратно на место.

В данном случае новый пластиковый обвод не приклеивался к натяжному потолку.

В данном случае новый пластиковый обвод не приклеивался к натяжному потолку.

Сделали так же, как и предыдущие мастера — приклеили к натяжному полотну заглушку трубы отопления.

Сделали так же, как и предыдущие мастера — приклеили к натяжному полотну заглушку трубы отопления.

Если всё делать правильно и аккуратно, то следов ремонта натяжного потолка видно не будет, полотно примет свой первоначальный вид.

Единственным огорчением станет то, что затраты на демонтаж и повторную установку натяжного потолка лягут на Ваши плечи. Службы ЖКХ не компенсируют подобные расходы. Останется лишь утешить себя мыслью о том, что новые стояки и натяжные потолки возможно прослужат ещё лет 30-50 и не потребуют дополнительных трат.

Обход трубы натяжным потолком: варианты конструкции (видео)

Нередко в современных домах и постройках старого жилого фонда трубы отопления и подачи воды проходят под потолком. Это существенно усложняет отделочные работы. Если вы выбрали для своего интерьера натяжной потолок, трубы нужно обойти правильно, иначе конструкция будет выглядеть некрасиво и далеко не идеально. Чтобы гарантированно получить ожидаемый результат и не тратить средства на ремонт или приобретение нового потолка, рекомендуем заказать монтаж конструкции в профессиональной компании «АстамГрупп». Наши мастера выполнят обход любой трубы и установят даже самую сложную конструкцию быстро и качественно.

Если же вы планируете самостоятельный монтаж, предлагаем внимательно ознакомиться с материалами данной статьи.

Осторожно! Непрофессионалы!

Если в помещении через черновой потолок проходят трубы, монтаж натяжного потолка будет более сложным. Очень часто непрофессиональные и начинающие мастера выполняют обход труб неправильно. В результате заказчик может столкнуться со следующими проблемами:

  • Кривой натяжной потолок. Нередко неопытные монтажники заправляют полотно в профиль так, что в месте трубы образуется некрасивая складка. Это существенно портит внешний вид конструкции. Кроме того, если материал не будет плотно прилегать к трубе, в случае затопления помещения вода не соберется в полотне, а будет протекать в помещение.
  • Оплавленное полотно. Как известно, ПВХ-пленка – материал, который не терпит воздействия высоких температур. Если через потолок проходит труба подачи горячей воды или отопления, пленка при контакте с ней может деформироваться и даже расплавиться. Установщики, без опыта часто забывают использовать специальные протекторные термоэлементы, поэтому заказчикам приходится менять покрытие.
  • Ухудшение эстетических качеств конструкции за счет короба. Мастера, которые не знакомы с правильным обходом труб, пытаются решить проблему установкой дополнительного короба вокруг трубы. Это существенно портит внешний вид конструкции.
  • Разрыв полотна. ПВХ-пленка, если сделать в ней надрез, склонна к расползанию. Неопытные установщики, пытаясь обойти трубу и делая в полотне отверстие, часто портят материал.

Чтобы избежать подобных неприятностей, рекомендуем заказывать установку конструкции только у опытных специалистов.

Важно знать!

Мастера компании «АстамГрупп» – профессионалы с многолетним опытом работы, которые никогда не используют кустарные и непроверенные методы обходы труб натяжными потолками. Мы четко соблюдаем технологию монтажа, поэтому гарантируем, что полотно в месте прохождения трубы останется идеально ровным, а конструкция в целом будет иметь идеальный внешний вид.

Обход трубы тканевым потолком

Если вы планируете самостоятельный монтаж потолка с использованием текстильного полотна, выполнить установку покрытия в месте прохождения трубы будет достаточно просто. Дело в том, что тканевые полотна не боятся воздействия высоких температур, поэтому можно не переживать, что материал расплавится при контакте с горячей трубой. Кроме того, такие покрытия являются более прочными, нежели ПВХ-пленки, поэтому даже под достаточно сильным натяжением они не расползаются в месте разреза.

Чтобы обойти трубу тканевым натяжным потолком, следует выполнить несколько несложных действий.

  • Заправьте полотно в профиль по периметру помещения, не доходя до трубы по несколько сантиметров с каждой стороны.
  • Определите место надреза. Этой точкой будет служить участок, в котором полотно подходит к трубе, не формируя морщин.
  • Используя острый нож или ножницы, выполняем аккуратный надрез.
  • Ткань, которая расположена вокруг трубы, нужно надрезать в нескольких местах таким образом, чтобы края материала обошли трубу, и сошлись за ней.
  • Заправляем оставшийся участок полотна в профиль.
  • Надрезанные края вокруг трубы заправляем внутрь натяжного потолка.

Не стоит забывать, что надрезы в тканевом потолке следует делать только после того, как материал будет заправлен в профиль по периметру помещения.

Ознакомиться с видео-инструкцией по монтажу текстильного потолка с обходом трубы.

Обратите внимание!

Чтобы место прохождения трубы через потолок выглядело более эстетично, можно установить декоративную пластиковую накладку на трубу. Купить такой элемент вы сможете на сайте «Потолок-Магазин».

Обход трубы виниловым натяжным потолком

При обходе труб виниловыми потолками очень важно четко соблюдать технологию монтажа. Следует помнить, что любой, даже самый маленький надрез может привести к разрыву полотна.

Обход труб ПВХ-пленкой может быть выполнен двумя способами:

  • Открытым. В этом случае с наружной части потолка останется пластиковый элемент, который может негативно сказаться на внешнем виде конструкции.
  • Скрытым. Обходной элемент будет расположен за полотном.

Компания «АстамГрупп» чаще всего практикует скрытый способ обхода трубы. Он выполняется в соответствии с представленной ниже инструкцией.

  • Подготовка обвода. Обвод – это пластиковый элемент, который выполнен в виде пластины с разрезом в средней части и двумя кольцами. Диаметр колец может быть разным. Подбирается он под размер трубы.

Полезно знать!

Обвод можно изготовить самостоятельно, используя листовой пластик. Однако это занимает много времени и усилий. Купить готовые обводы разного диаметра и цвета по самой выгодной цене вы сможете, перейдя по ссылке.

  • Примеряем обвод. Лишнюю часть обвода нужно срезать так, чтобы от профиля до него остался зазор, равный 4-5 миллиметрам. Надеваем обвод на трубу, чтобы убедиться, что он подготовлен правильно.
  • Определяем место крепления обвода на полотне. Данный элемент нужно приклеить к изнаночной стороне ПВХ-пленки. Чтобы выполнить эту работу правильно, следует отмерить расстояние от профиля до центральной части трубы и вычесть из этого значения процент усадки полотна. Отмерив полученное расстояние от края полотна, отмечаем его карандашом на полотне.
  • Клеим обвод. Для фиксации обвода на полотне следует использовать специальный клей для натяжных потолков. Наносим его на пластиковый элемент и прикладываем к фактуре в месте прохождения трубы.
  • Усиливаем конструкцию. Чтобы усилить гарпун и полотно в месте разреза, необходимо приклеить к поверхности небольшую заплатку из ПВХ-пленки. Заплатка должна заходить на гарпун.
  • Делаем надрез. Надрезаем гарпун и выполняем крестообразный надрез внутри кольца обвода.
  • Заправка полотна. В помещениях, в которых нужно обойти трубу натяжным потолком, заправка полотна начинается именно с места расположения обходного элемента. Надеваем пластиковый обвод на трубу и заправляем гарпун в паз профиля.

Обратите внимание!

Предлагаем ознакомиться с обучающим видео по обходу трубы виниловым потолком.

Обход труб – достаточно сложная и кропотливая задача. Если выполнить ее неточно или допустить ошибки, придется либо мириться с неидеальной конструкцией, либо тратить средства на новое полотно. Чтобы не столкнуться с такими неприятностями, рекомендуем заказать качественный монтаж потолка с обводом трубы в компании «АстамГрупп».

как обойти трубы, видео с обводкой около воздуховода, отопление и фото

Сделать обвод трубы при установке натяжного потолка несложно, главное – грамотно подойти к выполнению ремонтных работ

При монтаже современных натяжных потолков частенько возникает проблема – обвод трубы. Это вовсе не препятствие к установке потолков, как думают многие, но обводка, тем не менее, не самый простой процесс.

Содержание материала:

Способ обводки № 1: натяжные потолки и трубы отопления

Самый частый способ обводки – это надрез. И надрез делается только после того, как полотно заправлено в багет. При этом потолок нельзя травмировать.

Наиболее популярным и распространенным вариантом для обвода трубы является надрез в потолке

Как сделать обводку через надрез:

  • Сначала вы определяете место надреза, и точку выбираете в том месте, где труба проходит через потолок с максимально плотненьким прижатием полотна к самой трубе, и (это очень важный момент) без образования морщин;
  • Для того чтобы сделать этот надрез, используются ножницы/ масляный нож;
  • Надрез выполняется в направлении, где труба, металлическая или полиэтиленовая, подходит ближе всего к стене;
  • После того, как выполнены надрезы в намеченных местах, излишки ткани нужно спрятать за натяжным потолком, свободные концы заправляются в направлении трубы;
  • Завершающий момент – это установка на трубу пластиковой декоративной накладки, которая место обхода делает более эстетичным.

Если же после того, как выполнен обход трубы, остаются остатки ткани, их нужно обрезать. От силы остаются пара сантиметров, которые заправляются в багет. Но это не единственный способ обводки трубы.

Способ второй: как обойти трубу натяжным потолком

Есть вариант, когда трубы отопления можно обвести и без травматичного надреза. И современный строй-рынок предложит не одно интересное решение, которое избавляет от трудных, нестандартных способов обводки. Например, это многоуровневый натяжной потолок, в народе именуемый ступенькой. Сама конфигурация такого потолка дает возможность свободно спрятать отопительные трубы или газовые трубы, а также короба вентиляции и другие строительные конструкции.

Надрез на потолке для обвода труб можно оригинально обыграть и стильно вписать в интерьер комнаты

Подумайте, что для вас приемлемо в большей степени – один уровень натяжного полотна, но с надрезом, или многоуровневое натяжное полотно, которое не будет травмироваться, и смотреться такая конструкция, к тому же, будет более оригинальной. Далее стоит рассмотреть более конкретные инструкции.

Как обойти воздуховод под натяжным потолком

Независимо от того, какой из двух возможных способов вы выбираете, сначала нужно подготовить кольцо. Оно предотвратит расползание полотна, и придаст ему более эстетичный вид. Делается все это в пять шагов.

Для того чтобы обвод труб не испортил поверхность потолка, следует обратиться за помощью к специалистам

Подготовка кольца:

  • Из двухмиллиметрового пластика вырезается прямоугольник, и его ширина должна на 5-8 мм превышать диаметр трубы, а длина примерно настолько же превысит расстояние между багетом и внешним краешком трубы;
  • Измеряется диаметр трубы, отмечается окружность на пластике, и ее диаметр на 4-6 мм превысит диаметр непосредственно трубы;
  • В форме полукруга очерчивается внешняя часть кольца;
  • В центре самого кольца проводят прямую линию, и начинается она в части, которая обращается к багету и завершается она отверстием;
  • Затем вырезается полученный шаблон, заканчивается изготовление кольца, и после этого вы можете приступать к обводу трубы.

Итак, первый способ обводки вокруг трубы. Так как пластик чаще белого цвета, метод этот применяется для бесшовных ПВХ-полотен и белых полотен. Сначала потолок заправляют по всему периметру, где-то сантиметров на 20 с обеих сторон до трубы не доходя. После этого аккуратненько полотно разрезается по центру обводимой трубы. Полотно заправляется в сам багет. Через это полотно продевается кольцо, его и приклеивают к натяжному потолку.

Если потолок цветной, можно поступить так. Кольцо оклеивается материалом полотна, при этом вовнутрь его загибаются края полотна.

Как еще сделать обводку труб с помощью кольца

Суть следующего способа в том, что кольцо устанавливают внутрь полотна. Это процесс подлиннее предыдущего. Так что сравните, какой для вас будет проще.

Обвод труб с помощью кольца прекрасно подходит для ПВХ потолков

Процесс проходит следующий образом:

  • Перед тем, как полотно заправить в багет, подогревается та сторона, где расположена труба;
  • Нагретая же сторона натягивается просто руками, на гарпуне отмечают центр трубы;
  • Далее под склеиваемое место нужно подложить что-то жесткое и очень ровное, нанести клей;
  • Отметка на гарпуне совмещается с разрезом, кольцо приклеивается с отступом от гарпуна в 5 мм;
  • Кольцо плотно прижимают, выдерживают 10 секунд;
  • Острым, хорошим ножом полотно вырезают с гарпуном по линии среза, ну а отверстие для трубы нужно разрезать крест-накрест, затем полученные треугольнички загибаются внутрь и их нужно приклеить;
  • Дальше на трубу надевают кольцо с наклеенным полотном;
  • Из пластика вырезают замок, его тыльной стороной приклеивают к разрезу на кольце, и гарпун склеивают уже между собой кусочком полотна;
  • Затем полотно натягивается, начиная с угла, который ближе других расположен к трубе.

Этот способ справедлив только для ПВХ-потолков. Так что способов, как около трубы не травмировать потолок, много. И если не подошел один, то другой будет более подходящим.

Обвод трубы на натяжных потолках (видео)

Труба отопления или труба другого предназначения на потолке – не препятствие к установке натяжных потолков. Определите нужный способ, будьте максимально аккуратны.

Удачного ремонта!

Обвод трубы на натяжных потолках своими руками: монтаж, пластикового элемента

Монтируя натяжные потолки своими руками можно столкнуться с такой неприятной проблемой, как присутствие всевозможных трубопроводов. В этом случае необходимо выполнить обход трубы.

Планируя монтаж натяжного потолка, следует проработать доступные варианты, и выбрать наиболее удачный

Если позволяет ситуация, устанавливать трубы рекомендуется уже после монтажа потолка, но пользователь может столкнуться с непреднамеренным повреждением покрытия. Вот почему приемлемым вариантом считается применение декоративных конструкций или разрез натяжного материала.

Монтаж, при котором выполняется надрез полотна

Как же правильно обойти трубу натяжным потолком с помощью надреза? Сущность этого способа заключается в точном измерении диаметра трубопровода и расстояния до стен (рекомендуется производить замеры в трех-четырех направлениях), что позволяет выполнять качественный обход трубы на натяжном потолке.

Совет: «Не стоит спешить устанавливать потолки (требуется обвод для труб), не проработав существующую монтажную схему, иначе можно просто испортить дорогостоящий материал. Нелишним будет и перепроверка имеющихся на чертежах данных».

Замеры выполнены? Можно приступать к следующему этапу, в процессе которого на поверхность пленки (ткани) наносятся контуры трубы, при этом учитываются имеющиеся размеры. Важный момент – вырезать отверстие следует выполнять на потолке, прежде чем края полотнища зафиксируется.

Рез выполняется специальным ножом (можно воспользоваться ножницами), при этом соблюдаются следующие правила:

  • Выбирается точка, в которой материал потолка плотно прижимается к трубопроводу (не должно быть морщин).
  • Чтобы получился аккуратный надрез, его следует выполнять в точке, где трубопровод максимально приближен к стене. Следует обеспечить плотное схождение ткани за трубопроводом.
  • Аккуратно выполняется обход трубопровода, а лишняя ткань обрезается (можно оставить до 2 см материала, который затем прячется).

При желании место обвода украшается декоративной пластиковой накладкой

О варианте без надреза

Благодаря богатому ассортименту, на строительном рынке можно отыскать разнообразные варианты монтируемых потолочных покрытий. При этом не нужно изобретать велосипед, столкнувшись с проходящим через потолок трубопроводом.

Интересным решением вопроса может оказаться многоуровневая конструкция, которую можно сравнить со ступенькой, где и прячутся всевозможные строительные конструкции и трубы.

Совет: «Выполнение потолка-ступеньки может оказаться предпочтительнее, чем надрез полотна. Здесь важно взвесить все за и против».

Обвод трубы на натяжных потолках — это насущный вопрос при ремонте в любой квартире.

  1. материал потолка и цветовая гамма;
  2. наклон трубопровода;
  3. расстояние до стены.

Для начала необходимо позаботиться об изготовлении кольца (придаст всей конструкции законченный вид и не позволит материалу расползтись)

Порядок выполнения колечка:

  • Начертить и вырезать прямоугольный кусочек из одно-двухмиллиметрового пластика. Чтобы выбрать размеры, необходимо добавить к наружному сечению трубы 5…10 мм (ширина), а к расстоянию между наружной поверхностью магистрали и багетом прибавляется 5…10мм (длинновой размер).
  • Отметить на этом прямоугольнике окружность (на 5 мм больше наружного сечения трубы).
  • Начертить полукруг, соответствующий внешнему диаметру кольца.
  • Провести осевую линию через центр кольца (начинается со стороны, которая обращена к багету, а заканчивается отверстием).
  • Вырезать шаблон.

Следующий этап – обвод трубы на натяжных потолках.

Первый вариант обвода трубы на натяжном потолке по формуле: розетта от производителя для полипропиленовых (пластиковых) и стальных коммуникаций

Обводы для труб в натяжном потолке могут выполняться поверх полотнища.

Если используются бесшовный материал или полотно белого цвета, пластиковый обвод для труб выполняется следующим образом:

  1. Заправить материал потолка по периметру помещения, оставив свободными края с обеих сторон от магистрали (20…25 см с каждой стороны).
  2. Разрезать материал (рез должен находиться в центре трубопровода), после чего необходимо аккуратно вырезать отверстие под трубу.
  3. Заправить свободное полотнище в багет.
  4. Продеть подготовленное колечко через материал потолка и склеить их вместе.

Декоративный обвод для труб выполняется на разноцветном полотке

Тогда заготовку-кольцо необходимо заранее оклеить аналогичным материалом, края которого загибаются внутрь.

Совет: «Применение подобного метода монтажа гарантирует ровное приклеивание кольца. К тому же практически невозможно ошибиться, даже если магистраль удалена от стены на значительное расстояние, или установлена под наклоном».

Второй вариант: пластиковый декоративный обвод для труб отопления диаметром 32, 16, 35, 34 мм

Обводка для труб может выполняться и под натяжным материалом, но он применим только для ПВХ материалов.

  • Кольцо устанавливается внутри полотнища по следующей методике:
  • Подогревается место, где будет проходить магистраль. Операция проводится непосредственно перед тем, как полотно будет заправлено в багет.
  • Натянуть полотнище (нагретой стороной) руками, после чего отметить на гарпуне середина трубопровода.
  • Под полотно необходимо подложить что-то твердое, после чего наносится клеевой раствор.
  • Совмещается разрез и отметка на поверхности гарпуна – приклеивается подготовленное колечко (от гарпуна рекомендуется отступить 5 мм).
  • Затем вырезается полотнище с гарпуном по проложенной линии реза (применяется нож). Отверстие под трубопровод разрезается крест-накрест, а образовавшиеся треугольники необходимо спрятать (загнуть вовнутрь и приклеить).
  • Получившуюся конструкцию необходимо надеть на трубопровод.
  • Вырезать пластиковый «замок», который приклеивается к месту разреза (с тыльной стороны). После этого склеивается гарпун, для чего подойдет кусочек полотнища.
  • Остается натянуть потолок (начало работы – ближайший к трубопроводу угол).

ПОСМОТРЕТЬ ВИДЕО

Обвод трубы должен быть выполнен по-максимуму эстетично, чтобы не испортить внешний вид ремонта.

Обход трубы в натяжном потолке

Мастера компании Orange выполняют установку натяжных потолков с организацией обхода для труб в Смоленске и области. Мы работаем быстро, выбираем качественные материалы и строго по составленной смете. Свяжитесь с нами, чтобы заказать бесплатный выезд замерщика.

Натяжные потолки — первое решение, когда необходимо замаскировать некрасивые швы на потолочной плите или проведенные вдоль нее коммуникации. Однако вертикальные трубы отопления и водоснабжения, которые есть в любом жилом помещении, в особенности — в санузлах, требуют иного решения.

Технология обхода трубы позволяет эстетично справиться с этой задачей. Вам нужно только подобрать подходящий тип и цвет полотна, а дальше все сделают наши установщики.

Технология создания обхода для трубы

В работе мы используем простую, но проверенную технологию. В полотне создаем отверстие под диаметр трубы, которое затем маскируем пластиковой заглушкой. Такая заглушка выполняется под цвет полотна, со стороны ее совершенно не будет видно.

Обход трубы полностью устраняет все следы монтажа. Это решение используется для одиночных труб, а также для нескольких, установленных рядом друг с другом. Это позволяет создавать натяжные потолки даже в помещениях с большим количеством коммуникаций, таких как бассейны и туалеты.

Уже проведенные мастерами компании Orange работы доказывают, что с помощью обхода можно успешно комбинировать потолочное полотно и трубы отопления и водоснабжения.

Закажите установку потолка с обходом труб в Orange

Мы работаем с клиентами из Смоленска и Смоленской области, можем оперативно смонтировать все нужные элементы потолка в любой комнате вашего дома или офиса. Специалисты выполняют обход трубы на натяжном потолке, монтируют светильники и предоставляют другие важные услуги.

Нас выбирают за:

  • обширный спектр услуг;
  • доступные цены на работы;
  • гарантию на все полотна;
  • быстрый и качественный монтаж.

Все что вам нужно для начала работы с нами — просто заказать выезд замерщика. Он будет проведен совершенно бесплатно, и вы получите консультацию от проверенного специалиста, давно работающего в этой области. Позвоните нам по указанным на сайте телефонам.



Остерегайтесь потолочных водопроводных труб

Q У нас замерзла и прорвалась водопроводная труба в потолке нашего гаража. Мы потеряли потолок и много наших вещей. Я не знал, что в потолке есть трубы. Это нормально? Наша печь и водонагреватель находятся в гараже, но, к счастью, они не на полу. Я всегда думал, что тепла от печи будет достаточно, чтобы согреть гараж, но в эту очень холодную погоду было слишком много.Можете ли вы дать мне несколько идей, чтобы предотвратить повторное замерзание труб?

A Я могу представить себе два типа домов, в которых могут быть трубы в гараже или на потолке дома. Во-первых, это дом с бетонным плитным фундаментом. Я видел старые дома из плит с водопроводными трубами наверху на чердаке, потому что они не знали, как или не хотели устанавливать их под бетонную плиту.Второй — дом с ванной на втором этаже или бонусная комната с ванной над пристроенным гаражом. То, что печь или водонагреватель находятся в гараже, еще не гарантирует, что тепла будет достаточно для защиты верхних труб. В прошлом ответе я рекомендовал домовладельцу, чтобы изоляция потолка гаража была на верхнем этаже, а не на потолке. Когда в потолке есть водопроводные трубы, трубы должны быть между изоляцией и этажом выше, чтобы оставаться теплыми. Не полагайтесь на теплый воздух, выходящий из гаражной печи или водонагревателя, для защиты водопроводных труб.Добавьте изоляцию к потолку, заполнив всю полость потолка, чтобы полностью загерметизировать водопроводные трубы и изолировать открытые трубы водонагревателя. Убедитесь, что трубы в потолке находятся близко к этажу выше, а не к потолку ниже.

Теплоизолированные трубы будут получать тепло из помещения наверху. Если помещение или чердачное помещение над гаражом не отапливаются, то добавляют гаражный обогреватель на электрическом топливе.Я не рекомендую нагревательную ленту для труб, которые находятся между полом и потолком, или для оставленных без присмотра газовых или масляных обогревателей в гараже. При вложении менее 800 долларов 10-киловаттный электрический обогреватель не даст замерзнуть закрытому гаражу на две машины всю зиму.

ДУАЙТ БАРНЕТТ является сертифицированным главным инспектором Американского общества домашних инспекторов. Пишите ему с вопросами по благоустройству дома на С.Дуайт Барнетт, Evansville Courier & Press, P.O. Box 286, Evansville, IN 47702, или напишите ему по электронной почте d. [email protected]

Лучистое потолочное отопление — Системы напольного отопления — Лучистое отопление CBS

Лучистое потолочное отопление: нагревательная пленка Safe-t-FLEX

Установка Safe-T-FLEX под полом в жилых помещениях в Сиднее

Safe-t-FLEX : Идеальное решение для безаллергенного потолочного лучистого отопления.

Используя потолочное лучистое отопление , теперь вы можете наслаждаться безаллергенным отоплением в любом здании без неудобств, затрат и неприглядных требований к обслуживанию обычных систем отопления.

В системе лучистого потолочного отопления Safe-t-FLEX используются низкотемпературные элементы из углеродной пленки, установленные в потолке, чтобы обеспечить естественное, комфортное тепло в помещении по низкой цене.

Safe-t-FLEX , в отличие от других систем, в которых воздух нагревается и циркулирует за счет конвекционных потоков, действует подобно солнцу, мягко нагревая поверхности, предметы и людей, находящихся в помещении.

Потолочное лучистое отопление Safe-t-FLEX предлагает множество преимуществ по сравнению с более традиционными видами отопления.

  • Никаких неприглядных труб, дымоходов, приборов, вентиляционных отверстий или резервуаров для хранения топлива, которые усложняют установку и занимают ценное пространство на стене и полу.
  • Никаких каналов горячего воздуха, горячих поверхностей или риска ожогов для детей и пожилых людей.
  • Отсутствие вредных для здоровья выбросов двуокиси азота или усталости из-за недостатка кислорода, обычно связанного с переносными газовыми обогревателями.

Safe-t-FLEX: значительно превосходит другие системы отопления (такие как радиаторы) и обеспечивает идеальную температуру от пола вверх.

Гибкость системы позволяет легко, быстро и экономично устанавливать ее сертифицированными установщиками. Он одинаково подходит как для новых, так и для ремонтных проектов. Работает так же эффективно в небольших помещениях, как и в офисных зданиях, магазинах или домах престарелых.

Системы лучистого потолочного отопления Safe-t-FLEX не высушивают воздух.Большинство комнат содержат миллионы частиц пыли. Системы обогрева Safe-t-FLEX работают при низких температурах поверхности, поэтому не образуются горячие точки, где пыль может оседать и высыхать. Воздух становится более свежим, а потоки теплого воздуха, распространяющие пыль, устраняются.

Safe-t-FLEX также снижает затраты на электроэнергию за счет использования высоких уровней изоляции и новейшего оборудования управления, обеспечивающего экономию эксплуатационных расходов.

Чувствительные комнатные термостаты, управляемые таймерами, обеспечивают ежедневное или еженедельное программирование, чтобы гарантировать, что отопление используется только тогда, когда это необходимо.

Safe-t-CASSETTE Кассетный потолочный обогреватель

Модуль потолочного обогрева Safe-t-CASSETTE

Система лучистого потолочного отопления Safe-t-FLEX не рекомендуется для складов или других помещений, где может присутствовать очень высокая скорость вентиляции. Решением для таких помещений может стать использование потолочной Safe-t-CASSETTE s.

Нагревательные кассеты Safe-t-CASSETTE являются развитием традиционного потолочного лучистого отопления.Излучающий нагревательный элемент запечатан в стальной корпус и покрыт белой текстурированной или матовой краской.

Области применения: Safe-t-CASSETTES можно использовать в трудно отапливаемых помещениях, сельскохозяйственных питомниках, конюшнях и фермах, коммерческих офисах, магазинах и складских помещениях, промышленных зданиях и больницах. Он обеспечивает локальные уровни комфорта.

Особенности конструкции:

  • Простота установки.
  • Устанавливается с помощью подвеса для поверхностного монтажа или просто интегрируется в стандартную систему подвесных потолков.
  • Два размера: 600 x 600 и 600 x 1200 мм.
  • Стандартные кассеты

  • имеют мощность 300 или 600 Вт.
  • Излучающие панели

  • могут иметь мощность до 3 кВт.
  • Управляется вручную или комнатным термостатом.
  • Экономия места. Без потери площади стены или пола.

Скачать инструкцию по установке.

EcoSun SB Высокопроизводительные потолочные обогревательные панели

Потолочные нагревательные панели EcoSun

Панели EcoSun SB — это новый высокопроизводительный тип потолочной панели лучистого отопления, который может похвастаться:

  • Быстрая рекуперация тепла
  • Без обслуживания
  • Без аллергенов

Они подходят для использования в больших коммерческих помещениях, которые трудно обогреть. Они идеально подходят для локального обогрева над рабочей станцией и могут быть установлены на поверхности со скрытыми кронштейнами или подвешены. Возможные области применения включают рестораны на открытом воздухе, кафе, магазины, спортивные залы, тренажерные залы и сельскохозяйственные постройки. Их диапазон мощностей составляет от 0,9 кВт до 3,6 кВт

Панели

ECOSUN SB могут использоваться для обогрева йога-студий с минимальной высотой потолка 3,0 метра.

Инструкции по установке можно загрузить со страницы загрузок.



Нагреватели из стеклянных и мраморных панелей CBS

Обогреватели CBS со стеклянными и мраморными панелями со встроенной беспроводной регулировкой Это излучающие нагревательные панели, изготовленные из 12 мм
толстое закаленное безопасное стекло, нагревательный элемент, ограничительный термостат и кабель питания.Эти панели предназначены
для использования в основном при отоплении жилых помещений. Тем не менее, также предлагается тип GRT, оснащенный хромированным
полотенцесушитель и предназначен специально для обогрева ванных комнат.

Дополнительную информацию о стеклянных нагревательных панелях CBS можно загрузить со страницы загрузок. Мраморные нагревательные панели CBS также доступны по запросу.

Обогреватели из стекла и мрамора CBS

Как лучше всего загерметизировать течь в скрытой трубе центрального отопления в подпотолочном пространстве?

Если на потолке постоянно присутствует мокрое пятно и капает вода, возможно, у вас утечка воды из трубы, проходящей через потолочные балки.Исторически решение заключалось в том, чтобы вырезать область влажной гипсокартонной плиты, чтобы получить доступ к протекающей трубе, чтобы можно было выполнить ремонт. Этот процесс грязный, трудоемкий и дорогой. Если у вас нет опыта работы с сантехникой и вы не можете выполнить ремонт самостоятельно, вам придется нанять сантехника для ремонта и другого мастера для замены и штукатурки гипсокартона. Утечка может быть результатом либо плохой установки трубы, допускающей движение в балке, либо плохой пайки, либо недостаточной затяжки компрессионных соединений.Химическая коррозия также может вызвать ослабление труб и возможную утечку. Конечным результатом, к сожалению, является утечка воды, которая может вызвать хаос, если ее не устранить быстро. Решение состоит в том, чтобы найти метод отверждения, который устранит все сопутствующие повреждения, возникающие в результате срыва потолка из гипсокартона. Вам действительно нужен жидкий продукт, который можно заливать в систему отопления, устраняя течь изнутри. Задача состоит в том, чтобы найти эффективный и безопасный герметик, который не только герметизирует утечку, но и не засоряет систему и не вызывает коррозии уплотнений или движущихся частей водяного насоса.Продукт также должен быть совместим как с медными, так и с пластиковыми трубами и должен работать как в открытых, так и в закрытых системах отопления. Очень сложно найти продукт, который полностью соответствует этому критерию. На рынке есть проприетарные решения, но крайне важно убедиться, что они эффективны во всех отношениях. Вы не хотите наносить раствор, который может усугубить ситуацию с коррозией или вызвать закупорку трубопроводной системы.

Новый революционный герметик приходит на помощь

Там, где есть новые технологии и усовершенствованные эффективные средства от утечек воды, всегда есть надежда на окончательное решение проблемы протекающих труб центрального отопления в потолочном пространстве.Чудесное новое решение стало доступно в виде одноименного уплотнения Miracle Seal, разработанного и изготовленного компанией C Tec, родиной CT1 и семейства известных герметиков и клеев для строительной отрасли. Этот революционный продукт, созданный с научной точки зрения, устранит все утечки как в открытых, так и в закрытых системах отопления. Его универсальность и совместимость делают его пригодным для использования как в медных, так и в пластиковых трубах, и, как свидетельствуют многие обзоры, он делает то, что написано на банке. Он не только устраняет немедленную утечку, но и снижает риск любых будущих утечек, герметизируя всю систему.Этот жидкий раствор можно залить непосредственно в контур центрального отопления, и он сразу же приступит к устранению утечки. Вам просто нужно хорошо встряхнуть контейнер с продуктом, а затем применить его в соответствии с инструкциями. Как продукт на неадгезивной основе, он не забивает систему, в отличие от альтернатив на полимерной основе, что является большим плюсом в его пользу. Это революционное решение не вызывает коррозии и содержит дополнительные смазочные материалы, которые защищают водяной насос и его уплотнения от любой деградации. Он соответствует всем положительным и важным критериям продукта со всех мыслимых точек зрения, что делает его безопасным и эффективным средством заключения сделок.Miracle Seal по названию и чудодейственное средство по своей природе, этот инновационный герметик получает замечательные отзывы клиентов и торговых хвалебных отзывов.

В пожаре дома виновата система потолочного отопления

Причиной медленно тлеющего пожара в доме 3401 N. E. в четверг стала проблема с потолочной кабельной системой обогрева дома. 103-я авеню, в районе Окбрук к северу от Бертон-роуд.

Домашние пожары, вызванные потолочным кабельным отоплением, случаются редко, но многие дома, построенные в округе Кларк до начала 1980-х годов, имеют такие системы, заявили официальные лица.

О медленном возгорании на чердаке дома в Окбруке сообщалось трижды, прежде чем оно было обнаружено, сказал капитан Крис Моэн из пожарной службы Ванкувера:

• Незадолго до 10:00 автомобилист на межштатной автомагистрали 205 сообщил, что видел дым в этом районе. По словам Моэна, пожарные приехали туда и не увидели дыма.

• В 12:24 другой автомобилист позвонил в службу 911 и сообщил, что видел дым. Две бригады машин начали движение по окрестностям в поисках источника.

• Наконец, в 12:37.м., хозяйка дома позвонила в 911 и сообщила, что у нее на чердаке пожар.

По словам Моэна, бригады машин, уже находившиеся в этом районе, прибыли через две минуты и обнаружили дым, выходящий из вентиляционных отверстий на крыше дома.

Пожарные использовали тепловизионную камеру, чтобы точно определить возгорание на чердаке. Они вырезали участок потолка размером примерно 4 на 6 футов, чтобы обнажить его, и быстро залили водой.

Хозяйка дома рассказала пожарным, что весь день чувствовала легкий запах дыма. По словам Моэна, огонь тлел над ней в старомодной целлюлозной теплоизоляции дома и прожег несколько ферм крыши, прежде чем его потушили.

Сообщается, что никто не пострадал, а ущерб оценивается в 2000 долларов.

Электрические потолочные кабельные системы обогрева, широко используемые здесь в старых домах, излучают тепло вниз. По словам чиновников, они редко вызывают пожары, но это случается.

За 20 лет заместитель начальника пожарной охраны округа Кларк Ричард Мартин сказал, что работал только с четырьмя или пятью такими пожарами.

По словам Мартина, наиболее распространенными проблемами с системами являются механические повреждения электрифицированных кабелей, возможно, во время реконструкции, и длительное воздействие воды с протекающих крыш.

Потолочные кабельные системы обогрева постепенно выводятся из употребления.

«Все больше и больше людей отказываются от них в пользу более энергоэффективных систем отопления», — сказал Моэн, капитан пожарной охраны.

Тепловые насосы, в том числе более новые и недорогие бесканальные насосы, потребляют меньше электроэнергии.

В связи с этим в целях экономии энергии компания Clark Public Utilities в этом году предлагает покупателям существенные скидки, а также могут быть доступны налоговые льготы.

Некоторые старые комнатные термостаты, используемые для обогрева потолочного кабеля или обогрева плинтуса, можно приглушить, но не полностью отключить.В результате, если в комнате становится очень холодно, отопление включается автоматически, хотят этого жильцы или нет.

Некоторые новые термостаты имеют более безопасное отключение.

«Как домовладелец, я бы чувствовал себя лучше, если бы мог отключить его, — сказал Моэн. «Мне всегда нравится знать, что что-то не так».

Чтобы узнать больше об энергоэффективных системах отопления, посетите сайт http://www.clarkpublicutilities.com.

Джон Брэнтон: 360-735-4513 или [email protected]ком.

Система настенного и потолочного отопления Clayworks

Новая система обогрева стен из глиняных панелей с низким содержанием углерода

Время высыхания может быть проблемой при использовании глины в современном строительстве, особенно зимой, но использование предварительно высушенных глиняных панелей может значительно сократить время высыхания и открыть новые возможности для использования глины в более крупных проектах и ​​в более сжатые сроки. кадры. Нанесенная финишная штукатурка быстро сохнет в течение 2-3 дней и вписывается в любой строительный процесс.

Благодаря замечательным качествам глины, система также полезна для здоровья. Он уменьшает количество пыли и аллергенов в воздухе, уравновешивает влажность и поглощает запахи. Панели на 99 % подлежат вторичной переработке и требуют очень мало энергии в процессе производства, поскольку влажная глина наносится на обе стороны древесноволокнистой плиты и высушивается при низких температурах. Вес глины в сочетании с древесным волокном также делает их отличными звукоизоляционными панелями. Все вышеперечисленное в сочетании с традиционным использованием глины в качестве природного поверхностного материала также означает, что они идеально подходят для восстановления исторических зданий.

Это первый проект, в котором используются нагреваемые глиняные панели в Великобритании, и первый проект, в котором система стен с подогревом была полностью изготовлена ​​из глины с использованием традиционных материалов с применением технологий и инноваций, демонстрирующих новую методологию строительства.

Это доказательство того, что мы абсолютно можем иметь здания, энергоэффективные и безопасные как для людей, так и для планеты. Эти простые натуральные материалы, в том числе потрясающе красивая отделка стен, не требующая обжига и минимальной обработки, могут быть частью более целостного подхода к интеграции экологичности и здоровья в саму ткань здания, а не к его последующему закреплению.

Все больше людей осознают, что глиняные материалы могут быть жизненно важным инструментом в решении проблем нашего времени в области строительства, охраны здоровья и окружающей среды, и этот дом демонстрирует, насколько обильные природные материалы могут стать важной частью решения.

Подрядчики: Lamabuild

Calorique Потолочные лучистые обогреватели

Calorique Потолочные лучистые обогреватели


Потолочные обогреватели Calorique


Мы являемся официальным дистрибьютором

Калорик, ООО


А
система отопления без движущихся частей, не занимает места и не производит
Черновики. Это чудо? Нет, это система лучистого потолочного отопления Calorique.
Эксперты и
домовладельцы согласны с тем, что равномерно распределенное тепло, которое лучистое отопление
доставляет на всю комнату и людей в ней является наиболее
удобная форма отопления. Лучистое отопление не мешает
жилое пространство, он обеспечивает комфорт — бесшумно и эффективно.


Традиционная система отопления

Лучистое тепло нежно согревает все части комнаты, выходя из дома.
без горячих точек и сквозняков.Поскольку лучистое тепло не зависит от движения
большие объемы воздуха, пыль и загрязняющие вещества в воздухе и помещении
уменьшенный. Наша система лучистого отопления дает вам гибкость в размещении
мебель в любом месте комнаты. Не нужно ограничивать планировку комнаты
из-за вентиляционных отверстий или плинтусов.


Потолочный лучистый обогрев Calorique

Система лучистого потолочного отопления Calorique чрезвычайно
энергоэффективный. Домовладельцы обнаружили, что системы лучистого отопления
на 20% эффективнее в эксплуатации, чем электрические плинтусы
потому что вся тепловая энергия направляется в жилое пространство, а не
подогрев воздуха вдоль стен.




Установленные нагревательные элементы

Крепится к нижней стороне потолочных балок,
сразу за отделочными панелями эта система обеспечивает равномерное тепло
от равномерно прогреваемой поверхности потолка.Так же, как тепло от солнца,
лучистое потолочное тепло согревает все предметы в комнате.

Часто задаваемые вопросы

Сколько мощности
использует система?
  12 дюймов по центру: 13 Вт на панель (примерно 12. 5 дюймов в длину)
  16 дюймов по центру: 20 Вт на панель
  24 дюйма по центру: 30 Вт на панель
Сколько стоит
стоимость эксплуатации?
  Меньше, чем электрический плинтус.Сравнимо с газом
и масло.
Какие
потолок можно использовать?
  Гипсокартон (также известный как гипсокартон) до 5/8″
Гипс со штукатуркой до 5/8″
Массив дерева до 3/8″
Фанера до 1/4″
Мне нужно уйти
доступ выше элементов?

Должен ли я подключать
оба конца элементов?

Зачем мне
вязать с обоих концов?
  Защищает работу элементов. Если,
например, шина была разорвана во время ремонтных работ*,
весь элемент будет продолжать работать.**
* Всегда отключайте питание элементов при выполнении ремонтных работ.
к потолку или полу над ним.
** Если шина разорвана, убедитесь, что отрезанные концы
должным образом изолированы перед восстановлением питания системы.
Сколько ампер
система использует?
  При 240 вольт, 1000 ватт потребляет 4.2 ампера

Все панели имеют длину 12 5/8, все рулоны
на 3 жилах, номинальная толщина нагревательной панели 19mils


Обжимной соединитель для постоянного электрического соединения проводов с
шины нагревательных панелей и пластиковый изолятор для
заключить соединение с нагревательной панелью

Обжимной инструмент, специально разработанный для обжима
соединитель к шинам панели обогрева

Электрический провод (ЧЕРНЫЙ) — тип UF, одножильный провод калибра 12 для подключения
нагревательные панели

Безопасный онлайн-заказ
Время доставки для следующих продуктов: обычно
отправлено в 5-7 рабочих дней
или менее.
 Время доставки к вам зависит от вашего
физическое местонахождение и выбранный вами UPS/FedEx
способ доставки, стоимость которого будет отображаться в корзине.

Товар
ID
№ по каталогу Описание Количество Нажмите « Выберите » ниже, чтобы просмотреть цену и фактическое количество товара и аксессуаров на складе в режиме реального времени.

Продается панель:
КАЛОР10014 РЧ23П13В240В-Панель Нагревательный элемент шириной 13 дюймов
предназначен для установки между потолочными балками с межосевым расстоянием 12 дюймов, 13
Вт на панель, 240 вольт
1-249 панели

КАЛОР10008 RCh27P17W240V-Панель Нагревательный элемент шириной 17 дюймов
предназначен для установки между потолочными балками с межосевым расстоянием 16 дюймов, 17
Вт на панель, 240 вольт
1-249 панели

КАЛОР10016 РЧ35П25В240В-Панель Нагревательный элемент шириной 25 дюймов
предназначен для установки между потолочными балками с межосевым расстоянием 24 дюйма, 25
Вт на панель, 240 вольт
1-249 панели


Продается рулоном по 250 панелей:
КАЛОР10031 РЧ23П13В240В-Рулон Нагревательный элемент шириной 13 дюймов
предназначен для установки между потолочными балками с межосевым расстоянием 12 дюймов, 13
ватт на панель, 240 вольт, рулон 250 панелей (3. 25кВт в рулоне)
250 панелей

КАЛОР10020 РЧ27П17В240В-Рулон Нагревательный элемент шириной 17 дюймов
предназначен для установки между потолочными балками с межосевым расстоянием 16 дюймов, 17
ватт на панель, 240 вольт, рулон 250 панелей (4,25 кВт на рулон)
250 панелей

КАЛОР10018 РЧ35П25В240В-Ролл Нагревательный элемент шириной 25 дюймов
предназначен для установки между потолочными балками с межосевым расстоянием 24 дюйма, 25
Вт на панель, 240 вольт, рулон 250 панелей (6.25кВт в рулоне)
250 панелей


Аксессуары:
КАЛОР10003 ФК-1001 Обжимной соединитель для изготовления
постоянное электрическое соединение от подводящих проводов к шинам нагревательного щита.
1

CALOR10002 ФБ-1001 Пластиковый изолятор для соединения с нагревательной панелью 1

КАЛОР10004 ПКТ-104 Обжимной инструмент специально
предназначен для обжатия разъема на шине нагревательной панели.
1

КАЛОР10009 УФ-1-12Р Электрический провод (красный) — тип
UF, одножильный провод калибра 12 для подключения нагревательных панелей
Продается поштучно

КАЛОР10006 УФ-1-12Б Электрический провод (черный) — тип
UF, одножильный провод калибра 12 для подключения нагревательных панелей
Продается поштучно

[ Главная ][ Вверх ]


Мы
дистрибьютор инфракрасных обогревателей.
Всегда консультируйтесь с инструкциями производителя по установке для правильного
установка продуктов или систем, представленных на этом веб-сайте.
© Copyright 1999-2019 Мор Электроотопление
Ассоциация, Inc.

МОР
ELECTRIC HEATING ASSOC., INC.
5880 Alpine Ave. NW — Comstock Park, MI 49321 США
Тел.: 616-784-1121 — 800-442-2581 — Факс: 616-784-7775
.com



Прогрев до лучистого обогрева трубы PEX

Водяное лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом.Затем нагретая поверхность работает как радиатор, обогревая комнату, все предметы и людей в ней. Фото предоставлено: REHAU

Со времен Римской империи лучистые системы использовались для подачи тепла в здания. Один из недавних современных примеров касается Фрэнка Ллойда Райта, который в 1930-х годах внедрил в свои конструкции водяное лучистое тепло. С появлением в 1960-х годах передовых материалов, в частности PEX или сшитого полиэтилена, этот удобный, эффективный и действенный источник тепла стал чрезвычайно надежным, долговечным, безопасным и легкодоступным.

Труба

PEX уже широко используется в Европе для теплых полов. В Северной Америке трубы быстро набирают популярность для различных сантехнических применений, в том числе для теплового излучения.

Как работает лучистое отопление?
Нагретые поверхности излучают энергию, которая поглощается другими предметами в помещении. Эти другие объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой радиационного теплообмена.

Водяное лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом.Затем нагретая поверхность работает как радиатор, обогревая комнату, все предметы и людей в ней. Этот тип отопления может обеспечить более высокий комфорт и эффективность по сравнению с традиционным конвекционным отоплением. Профиль нагрева гораздо более равномерный, что означает меньшее количество холодных/горячих точек (Рисунок 1, следующая страница).

Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости использования фитингов на каждом шагу. Им часто требуется открытое пламя для создания соединительных систем для лучистого отопления.Эти традиционные материалы также могут быть трудными для резки и/или требуют специального оборудования, а их сборка может потребовать значительного количества времени и опыта по сравнению с системами трубопроводов PEX, которые можно собрать в наборах, которые можно сделать своими руками.

Рис. 1. Традиционное v-распределение лучистого тепла. Лучистое тепло удерживает тепло на уровне тела, в то время как тепло уходит к потолку с помощью систем принудительной вентиляции.

Поэтому неудивительно, что трубы PEX приобретают все большую популярность в системах лучистого отопления. Помимо простоты манипуляций, PEX популярен, потому что:

  • Он может обогреть все в комнате постоянным и равномерным теплом.
  • Может быть проще в установке, чем другие материалы.
  • Экономичен, снижает эксплуатационные расходы.
  • Гидравлические системы тихие и чистые — нет шумных вентиляторов или сухого продувочного воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
  • Обеспечивает управление зонами. С помощью простого добавления термостатов пользователи могут настроить пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток
  • .
    Трубопроводные системы

  • PEX не видны, что означает отсутствие громоздких приборов, регистров или вентиляционных каналов.

Дом Кейта Петерсона является одним из первых домов в Соединенных Штатах, получивших Знак Freedom Seal of Approval™ — поддерживаемую отраслью программу сертификации, ориентированную на потребителя, для оценки домов, которые считаются более здоровыми, экологически чистыми и суперэнергоэффективными. Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.

Факты и цифры о трубах PEX
PEX характеризуется трехмерной молекулярной связью, образующейся в структуре пластика либо до, либо после процесса экструзии.Посредством химических/физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая такие свойства, как тепловая деформация, химическая стойкость, устойчивость к истиранию и растрескиванию под напряжением. Полученная труба обладает большей ударной вязкостью и прочностью на растяжение, улучшенным сопротивлением ползучести, уменьшенной усадкой и очень хорошо работает при высоких температурах и давлениях.

Рисунок 2 Замкнутая и разомкнутая системы отопления

Институт пластмассовых труб (PPI) TR-4, Гидростатические расчетные основы (HDB), расчетные основы прочности (SDB), расчетные основы давления (PDB) и минимальная требуемая прочность (MRS) для термопластичных материалов трубопроводов или труб, перечисляет PEX материалов для различных рабочих температур и максимальных нагрузок. Некоторые из них можно использовать непрерывно при рабочих температурах до 93 C (200 F).

Стандарты для трубных систем PEX
Большинство труб PEX изготавливается в соответствии со стандартами ASTM International F 876, Стандартными техническими условиями для труб из сшитого полиэтилена (PEX), ASTM F 877, Стандартными техническими условиями для сшитых полиэтиленовых (PEX) пластиковых труб горячего и холодного нагрева. Системы распределения воды и Канадская ассоциация по стандартизации (CSA) B137, Справочник по напорным трубопроводам из термопластов (см. B137.5). Все стандарты охватывают только наружные трубы CTS с контролируемым диаметром диаметром от 3 до 51 мм (от 0,13 до 2 дюймов), SDR 9 и рабочие температуры до 82 C (180 F).


Три метода для  Сшивание полиэтилена

Облучение
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок на обычном оборудовании. Затем эта трубка подвергается низкоуровневому излучению, чтобы активировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает электронно-лучевое излучение.)

Engel (пероксидный процесс)
В этом процессе пероксид смешивается с полиэтиленом высокой плотности и смесь подается в экструдер под высоким давлением. Матрица нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.

Процесс Sioplas (силан)
Предэкструзионная обработка заключается в прививке сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи.Во время экструзии высокая температура и влага активируют этот агент, создавая свободные радикалы, которые связываются с другими близлежащими полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, основная активность сшивания происходит при повышенных температурах, когда трубку помещают в сауну или погружают в воду после завершения экструзии.


Труба

PEX может быть изготовлена ​​с кислородным барьером EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного/внешнего слоя.Этот барьер иногда требуется для минимизации переноса кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.

Фитинги и соединения
Ряд механических муфт, включая компрессионные, развальцовочные и обжимные кольца, был разработан для соединения труб PEX. (Их можно использовать, потому что эффекты сшивания PEX устраняют проблемы ползучести, текучести на холоде и трещин под напряжением.) Трубы PEX доступны различной длины, поэтому, как правило, не требуется никаких фитингов для непрерывного контура между подающим и возвратным коллекторами. .Это преимущество выражается в сокращении времени и стоимости установки.

Установка трубопровода лучистого отопления
Трубы PEX для систем лучистого отопления могут устанавливаться в новом строительстве или модернизироваться в существующих конструкциях. Труба обычно устанавливается в полу, но трубы также могут быть установлены в стенах и потолках. Конструкция системы во многом зависит от конструкции и требуемого количества тепла. Обученный и сертифицированный установщик может обеспечить оптимальную работу системы и ожидаемую экономию средств.Источником горячей воды для лучистого отопления, как правило, является отдельный котел, разработанный специально для этой работы. В редких случаях бытовая система горячего водоснабжения используется для обогрева небольших помещений, например, ванной комнаты.

Если у вас есть продукт, который изготовлен из всех возобновляемых материалов, но служит только шесть лет, то он, очевидно, не очень устойчив», — говорит Кит Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность — важный фактор, повлиявший на строительство этого дома.

«PEX делает сияние практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его легче размещать в виде петель из-за его гибкости.
— Гэри Раньян, менеджер по разработке продуктов Zurn

.

В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах снеготаяния используются трубы диаметром 19 мм (0,75 дюйма). Подающая и обратная линии обычно имеют диаметр от 19 до 25 мм (от 0,75 до 1 дюйма).Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, большее или меньшее количество тепла может быть направлено в определенные области. Трубка PEX укладывается непрерывными петлями на расстоянии, определяемом проектировщиком.

Входящая вода является самой теплой, поэтому она направляется в первую очередь в места с повышенными потерями тепла. По мере того как вода циркулирует по зоне, она охлаждается, поэтому последний участок трубы перед выходом располагается в зонах с меньшими потерями тепла. Например, большинство систем предназначены для запуска первой и самой теплой части контура возле наружных стен и дверей, где потери тепла преобладают. Затем петля заканчивается в середине комнаты (обычно в самой теплой части).

Требуемый погонный фут трубы зависит от многих факторов. Но, как правило, жилая система часто использует около полуметра (от 1 фута до 2 футов) труб на квадратный фут площади пола для нормальных требований к отоплению. Для зон с высокими потерями тепла количество трубок может быть увеличено примерно до 1 м (от 2 до 4 футов) трубок на квадратный фут площади пола.

Трубу PEX можно установить в пол несколькими способами.В случае нового строительства трубу можно прикрепить к армирующей проволочной сетке или стальной арматуре. Это делается через каждый метр или около того (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек, с заливкой сверху бетоном или раствором. Для подвесного пола трубу можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб

.

Трубка также может быть установлена ​​на нижней стороне подвесного пола, если это необходимо.
