лучший вариант для надежной системы отопления

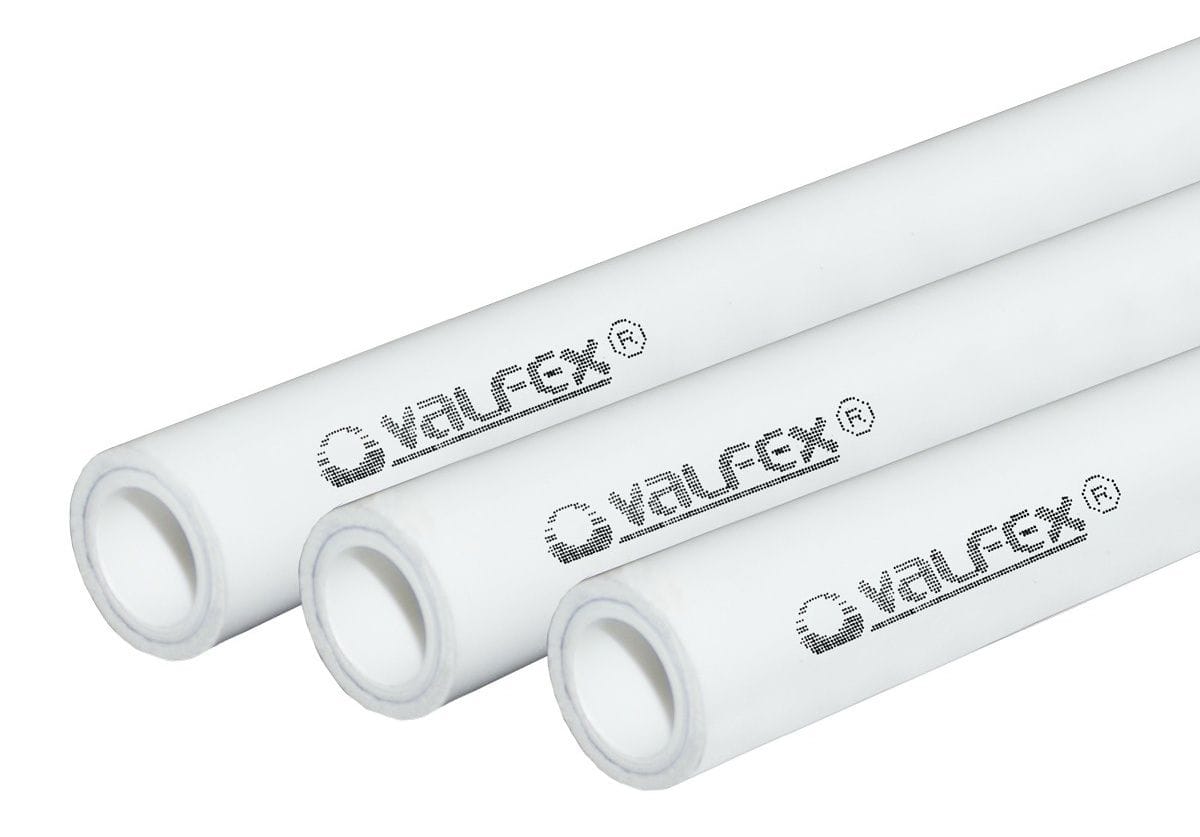

Трубы полипропиленовые армированные на сегодняшний день считаются лучшим материалом для систем отопления. Современный рынок предлагает для отопления трубы полипропиленовые армированные стекловолокном, алюминиевой фольгой и перфорированным алюминием.

Трубы полипропиленовые армированные как одна из разновидностей полимерных трубных изделий были созданы специально для отопления и горячего водоснабжения. Производители в борьбе за потребителя постоянно усовершенствуют пластиковый материал, создают различные модификации для разных областей применения, условий эксплуатации. Однако не каждый пластиковый материал обладает необходимыми качествами, чтобы применять его для отопления. Так, полиэтилен годится только для автономного низкотемпературного (до +60 °C) отопления: за этой чертой его прочность снижается, высокое давление он не выдерживает. По сравнению с ним пвх обладает большей жесткостью и химической стойкостью, и, хотя он устойчив к горячей воде, имеет невысокую теплостойкость. Поэтому пвх трубы не годятся для отопления, но как недорогой канализационный материал для локальной безнапорной канализации они вне конкуренции.

Лучшими характеристиками обладает полипропиленовая труба для отопления (автономного и напольного) из pprc — рандом-сополимера полипропилена, более жесткая, чем ПЭ. Монтаж при помощи специального аппарата легкий, надежный: полипропилен разогревается до температуры плавления, при этом фитинг спаивается с трубой в монолит. Правда, из-за высокого коэффициента теплового расширения (в 10 раз превышающего коэффициент стали) монолитный полипропилен растягивается. Поэтому предпочтительнее армированная полипропиленовая труба для отопления, чей коэффициент теплового линейного расширения значительно ниже. Кстати, такую проводку отопительной системы даже можно прятать вовнутрь конструкции. Но только в том случае, если будет абсолютная уверенность в том, что сварные соединения выполнены с соблюдением технологии. Армированная труба может выступать также как водопроводный вариант (для проводки горячей и холодной воды), если не подходят пвх трубы.

На строительном рынке осуществляется продажа нескольких видов армированных полипропиленовых труб разных торговых марок: vesbo, firat, aquatech, др. Как уже говорилось, одним из армирующих элементов служит алюминиевая фольга, которая размещается почти у самого внешнего края трубы (внешнее армирование), в середине или у края внутренней стенки (внутреннее армирование). Преимущество такого армирования в том, что фольга исключает диффузию кислорода через стенку, препятствуя коррозии отопительной системы. Однако монтаж такой отопительной системы требует больше времени и усилий. При наружном армировании нужно зачищать трубу pn25 от фольги на всю длину соединения, потому что фитинг с алюминием просто не «сварится». При внутреннем/срединном армировании необходима торцовка, чтобы не допустить контакта фольги с транспортируемой средой. Несоблюдение этой процедуры чревато катастрофическими последствиями для владельца. Поэтому если стоит проблема выбора, то купить трубы полипропиленовые армированные снаружи — более надежный, проверенный временем вариант. А в конечном итоге — еще и более выгодный вариант, несмотря на то, что цена на них выше.

Что касается труб полипропиленовых армированных перфорированным алюминием, то в процессе производства полипропилен просачивается сквозь отверстия перфорации, соединяя внешний и внутренние слои. Тем самым повышается качество и надежность конструкции в целом, минимизируется возможность протечек. Поставка таких труб pn25, выпускаемых по германской технологии под ТМ tebo (Турция), осуществляется во многие российские специализированные магазины. Кстати, трубы полипропиленовые армированные алюминием TEBO Master Pipe, производство которых осуществляется по технологии Ultimate Water Resistance, не имеют аналогов на рынке. Эта уникальная технология позволила достичь высокой степени защиты пп трубы от протечек, увеличения прочности, уменьшения времени сварки. Ее суть: перфорированный алюминий располагается со смещением к наружной стенке на 2/3 толщины изделия. Причем внешне это никак не отражается: алюминий не просвечивает через ppr, армированная труба остается белой. Рекомендуется диффузионную сварку проводить с насадкой специальной конструкции, благодаря которой расплавленный полипропилен «заливает» алюминий на торце, исключая его контакт с водой. В результате получается монолитное, прочное, надежное, долговечное соединение.

Достойной альтернативой отопительной системе с алюминиевым армированием являются трубы полипропиленовые армированные стекловолокном с более низкой теплопроводностью. Они имеют коэффициент линейного теплового расширение в 3 раза ниже, а жесткость — выше, чем цельная полипропиленовая труба для отопления из pprc. При этом покупка изделий со стекловолокном обойдется гораздо дешевле, чем аналогичной продукции с алюминиевым слоем. Стекловолокно улучшает физические и эксплуатационные характеристики трубы pro aqua, valtec (Москва), firat, др. и системы отопления в целом, повышает ее прочность и надежность. Кроме того, стекловолокно отменяет обязательную процедуру зачистки или торцевания перед сварочными работами, тем самым ускоряя, облегчая и удешевляя монтаж. Зачистка не нужна, потому что трубы полипропиленовые армированные стекловолокном надежно свариваются с фитингами по всей длине соединения. А торцевание не требуется, поскольку контакт внутренней среды со стекловолокном не приводит к протечкам и прорывам системы отопления.

Трубы полипропиленовые для холодного и горячего водоснабжения

На чтение 6 мин. Просмотров 1.6k. Опубликовано 20.11.2018 Обновлено 31.10.2019

Строительство и обустройство домов предусматривает сооружение водопроводных конструкций, для которых могут использоваться всевозможные материалы. Сегодня большой популярностью пользуются трубы полипропиленовые для холодного и горячего водоснабжения, успешно заменившие металлические изделия.

Плюсы полипропиленовых труб

Популярность полимерной продукции для создания водопроводных систем вызвана массой неоспоримых достоинств:

• Небольшой вес, позволяющий выполнять монтаж самостоятельно
• Исключаются коррозионные процессы
• Химическая нейтральность
• Гладкость внутренней поверхности, исключающая образование осадка
• Сохранение целостности при наличии в магистрали стандартного давления
• Плохая теплопроводность
• Исключаются деформации, элементы расширяются при замерзании, возвращаясь к исходному состоянию при оттаивании
• Простота монтажа предусматривает использование сварки или резьбового соединения
• Доступная стоимость

Существуют и незначительные недостатки, к которым относится невысокая стойкость изделий к механическим повреждениям. Чтобы поломать или деформировать трубопровод, достаточно незначительного усилия. Кроме этого, определенные ограничения накладывает максимально допустимая температура, которая не должна превышать +95 градусов.

Типы полипропиленовых труб для водопровода

Выбирая материалы нужно помнить, что они отличаются многими параметрами, которые определяют область возможного применения и период эксплуатации готового трубопровода. Продукция различается:

• Материалами изготовления
• Видом армирования
• Размером диаметра труб
• Назначением

Как подобрать трубу для холодной или горячей воды

Показатель прочности полипропилена обусловлен содержанием в составе всевозможных дополнительных компонентов и пластификаторов. Маркировка обычно содержит латинские литеры РР, что означает polypropylene, и сочетание букв, указывающее на присутствие добавок:

• РРН – твердый материал голополимер, плохо выдерживающий высокие температуры. Актуален при создании холодного водоснабжения, а также вентиляционных систем и кондиционирования.
• РРВ – блоксополимер является смесью полиэтиленов с полимерами, что обеспечивает высокую гибкость, устойчивость к температурным перепадам и, соответственно, успешное применение при создании теплых полов и горячего водообеспечения.
• PPR для холодной и горячей воды – содержание этилена обеспечивает рациональное распределение нагрузки и продолжительное использование, так как данному виду материала перемены давления не опасны.
• PPS – отличается высокой термостойкостью, замечательными эксплуатационными характеристиками. Идеальное решение для обустройства горячей воды.

Выбирая трубный материал, следует особое внимание уделять материалу, из которого они изготовлены. Это избавит от последующих проблем эксплуатации и возможного переделывания системы.

Армирование

Полипропиленовые трубы для горячего водопровода имеют свойство удлиняться от высоких температур, что приводит к разгерметизации. Для предотвращения подобных проблем, горячее водоснабжение монтируется из усиленных материалов:

• армирование стекловолокном – для достижения монолитной структуры, слои полипропилена спекают, добавляя стекловолокно;
• дополнительная полиэтиленовая прослойка – прокладывается внутри;
• армирование фольгой – осуществляется в середине стенок.

Благодаря использованию данных технологий, значительно продлевается период эксплуатации трубных материалов.

Диаметр

На выбор диаметра оказывает влияние длина прокладываемого трубопровода:

• 32 мм – свыше 30 метров;
• 25 мм – не более 30 метров;
• 20 мм – если длина не превышает 10 метров.

Помимо этого, диаметр труб определяется:

• Протяженностью водопроводной системы
• Величиной напора
• Количеством пользователей
• Числом поворотов и соединений

При повышенной сложности конструкции или увеличении числа потребителей диаметр следует увеличивать.

Основные технические характеристики

Полипропиленовые трубные материалы различаются следующей классификацией:

• PN10 – выдерживают давление до 1 МПа, используются для сооружения теплых полов или холодного водоснабжения;
• PN16 – способны выдерживать до 1.6 атмосфер давления, а также рабочую температуру порядка +60 градусов;
• PN20 – выдерживают порядка 2 атмосфер, нашли применение в горячем водоснабжении, с температурой достигающей +80 градусов.

Также для ГВС актуально использование армированных трубопроводов, рабочее давление которых соответствует 2.5 атмосферы, а эксплуатационная температура достигает +95 градусов. Смотреть таблицу размеров.

Трубы для холодной воды

Современные производители предлагают две разновидности полипропиленовых труб для холодной воды:

• PN10 – используются для систем, имеющих температуру не больше +20 градусов, и при создании теплых полов, где максимальной температурой является +45 градусов. Рабочее давление допускается в пределах 1 МПа;
• PN16 – изделия способны выдерживать до +60 градусов температуру и не более 1.6 МПа.

Так как жидкость при эксплуатации не греется, внутреннюю конструкцию для холодного водообеспечения можно делать неармированными тубами PN10. При этом для ограничения давления и предотвращения повреждения контура, на вводе устанавливается редуктор.

Трубы для горячей воды

Учитывая, что горячая вода имеет температуру порядка +85 градусов, происходит линейное расширение, достигающее 15 см для каждых 10 погонных метров. Чтобы избежать разрывов и деформации, используются армированные полипропиленовые трубы для горячей воды, которым свойственно выдерживать достаточно высокие температуры. Подобные изделия:

• долговечны – при грамотном монтаже прослужат около 25 лет;
• гладкость внутренней поверхности не расположена к зарастанию отложениями, что не снижает пропускную способность, исключая увеличение гидравлического сопротивления;
• пайка образует необслуживаемые соединения высокой прочности;
• низкая теплопроводность гарантирует медленное остывание воды.

Изделия для ГВС выдерживают до 25 атмосфер рабочего давления, и температуру жидкости +95 градусов, с кратковременным повышением до +120. Смотреть таблицу максимального давления, температур, которые выдерживают разные диаметры.

Внимание! Следует помнить, что 20-миллиметровые трубы имеют ограничение давления, поэтому оптимальным вариантом станут изделия с диаметром 25 мм.

Особенности применения в отопительных системах

Полипропиленовые изделия используются не только для сооружения водоснабжения. Трубные материалы довольно распространенные в отопительных конструкциях. «Теплый пол» создается с использованием изделий с 16-миллиметровым диаметром, отопление частных домовладений монтируется трубами 20 мм. В многоквартирных строениях используют 25 и более.

Популярные производители пластиковых труб

Растерявшись среди разнообразия продукции и цен, покупатели не знают, как правильно выбирать полипропиленовые трубы для водоснабжения. Понятно, что высокая стоимость является показателем соответствующего качества. Однако всегда можно подобрать достойный бюджетный вариант для бытового использования.

К признанным лидерам индустрии относятся немецкие торговые марки. Они производят водопроводные трубные материалы и канализационные конструкции, а также многочисленные дополнительные элементы к ним. Эти фирмы объединяет идентичная маркировка:

• холодная вода – зеленые изделия;
• климатические конструкции – синий цвет;
• подогрев и отопление – белого цвета.

Продукция подвергается сертификации и соответствует европейским нормативам.

Не сильно отстают от германских производителей полипропиленовых труб чешские «собратья». Их продукция, не имеющая равных в постсоветский период, экспортируется во многие государства Европы. Трубные материалы изготовляются из сополимера, и отличаются высокими прочностными и гигиеническими качествами. Производители гарантируют не менее 15 лет безотказной работы выпускаемой продукции.

Популярность турецких компаний обусловлена низкой стоимостью. Компании обеспечивают своим изделиям трехуровневый контроль качества, но не предоставляют гарантии на них. Тестирования проводятся на всех этапах производства, от подготовки сырья, до испытания внешней нагрузкой.

К наиболее бюджетным относятся китайские товары и компаний СНГ. Продукция их отличается долговечностью, высоким качеством, доступной стоимостью. Среди основных производителей, пользующихся популярностью, находятся PRO AQUA, РВК, Политек и другие.

Чтобы выбор был правильным, а изделия соответствовали требованиям, необходимо уделять внимание следующим параметрам:

• Основные характеристики
• Гарантия потребителя
• Внешний вид, этот фактор имеет решающее значение для многих
• Прочность, долговечность

Выбирая полипропиленовые конструкции, отдавайте предпочтение проверенным производителям.

Заключение

Существуют официально установленные сроки службы полипропиленовых труб для водоснабжения горячего порядка четверти столетия, холодного – до полувека. Однако эти критерии могут измениться, с учетом следующих обстоятельств:

• Изделие изготовили из несоответствующего материала.
• Нарушение технологий монтажа.
• Толщина либо диаметр выбранного материала не соответствует рекомендуемым значениям.
• Попадание ультрафиолета на контур, что приводит к истончению полипропилена.

Смотри как правильно монтировать полипропиленовые трубы.

Чтобы избежать подобных неприятностей, необходимо четко следовать рекомендациям. Только грамотный выбор гарантирует надежность и долголетие конструкции.

Выбор и применение полипропиленовых труб для горячего водоснабжения

Отказ от использования стальных, медных труб в системах водоснабжения, и замена их на изделия, изготовленные из новых материалов с применением современных технологий – общая тенденция. Все чаще полипропиленовые трубы применяют при монтаже теплого пола, канализаций, отопления, для холодного и горячего водоснабжения.

Рассмотрим, какие преимущества имеют изготовленные из этого материала трубы, и имеет ли смысл отказаться от привычного и проверенного металла для проведения горячей воды.

Технические характеристики и ГОСТы

Производство, а также монтаж труб, фитингов и других элементов регламентируются ГОСТами Р 52134-2003 и 26996-86, СНиП 2.04.01-85 и целой коллекцией других документов, согласно которым существуют 2 класса для применения в горячем водоснабжении:

• 1 – рабочая температура 60ºC.
• 2 – рабочая температура 70ºC.

Остальные классы (4-й и 5-й, класс 3 в настоящее время не используется) описывают использование этих материалов при монтаже напольного (низкотемпературного), а также радиаторного отопления. Отдельный класс выделен для холодного водоснабжения.

Базовым материалом, используемым для изготовления труб, является полипропилен в следующих вариантах:

• Блок-сополимер (РР-В), гомополимер (РР-Н) и рандом-сополимер (PP-R), причем последний отличается термоустойчивостью и является более универсальным материалом.
• β – рандом-сополимер (PP-RСT), рассчитанный на работу в условиях повышенных температур и давлений.
• Комбинация из разных видов полимеров, применяемая в армированных трубах.

Принята следующая классификация, определяющая сферу применения:

• PN10 – холодное водоснабжение, а также «теплый пол» с температурой не выше 45ºC.
• PN16 – помимо холодного, возможно использование в отоплении с нагревом до 80ºC и давлением до 2 МПа.
• PN20 – самая «ходовая» категория, годная для любого использования с единственным ограничением: температура теплоносителя не более 70ºC.
• PN25 – армированные, рассчитанные на высокие давления, трубы, оптимальный выбор для горячего водоснабжения.

Производятся трубы путем экструзии с нагревом гранулированного сырья, причем весь процесс изготовления полностью автоматический. Нарезка производится при помощи дисковых пил, что является предпочтительным, т.к. срез получается «чистым», или гильотинных, при использовании которых возможна небольшая деформация краев среза.

Преимущества в сравнении с другими видами

Перечислим основные достоинства изготовленных из полипропилена труб:

• Надежность. Они не корродируют, срок службы, при соблюдении требований к температуре носителя и давлению, составляет 50 лет для горячей воды.
• Стабильность напора, что достигается отсутствием отложений на внутренних стенках.
• Благодаря эластичности материала (в 2.5 раза превышая сталь), отсутствует риск разрыва магистрали при случившейся «разморозке»: под действием превратившейся в лед воды изменятся размеры трубы, но разрушения не произойдет. С повышением температуры все размеры вернутся в исходное состояние.
• Бесшумность. Шумы, которые могут возникнуть при движении теплоносителя, почти полностью исключены, т.к. материал поглощает шум, в отличие от аналогов, выполненных из металла.
• Низкая теплопроводность слабо реагирует на изменения температуры, препятствует образованию конденсата, что опять-таки отличает от «металлических» конкурентов. Также снижаются теплопотери во время доставки теплоносителя к радиаторам отопления, в отличие от металлических аналогов.
• Малый вес. Аналогичные по размерам металлические трубы тяжелее в 9 раз, а значит, применение аналогов из полимерных материалов существенно облегчает транспортировку, монтаж.
• Низкая цена.

Недостатки

Недостатки, помимо естественных ограничений, присущих исходному сырью, отчасти вытекают из достоинств. Среди них:

• Механическая прочность, а также стойкость к температуре (рабочее значение не должно превышать 100ºC) хуже, чем у, например, медных.
• Способность к линейному расширению одновременно является и недостатком, т.к. изменение размеров накладывает ограничения, например, на возможность замуровывания системы в стену. Применение армированных вариантов во многом избавляет от этого недостатка.
• Монтаж требует торцевания и сварки или пайки, для чего необходимо специальное оборудование.
• Низкая стойкость к маслам и растворителям на органической основе.
• Возможен ускоренный износ материала при длительном воздействии сильных электромагнитных, высокочастотных полей, ультрафиолетового излучения.

Многое из перечисленного является, скорее, особенностями данного материала, чем недостатками, учет которых позволит смонтировать долговечную и эффективную систему отопления, не требующую особого ухода, больших капиталовложений.

Как выбрать и использовать?

Как требует СНиП 2.04.05-91, теплоноситель не должен иметь температуру более 95ºC, за исключением некоторых видов зданий (детских садов и т.п.), в которых эта температура не должна превышать 37ºC. Это гарантирует, что полипропиленовые трубы можно без проблем применять при организации системы отопления.

Подчеркнем: если реальные значения действительно не превышают эти параметры. Климатические особенности могут вынудить повысить температуру используемой для обогрева воды, что нежелательно для полипропилена.

Как было сказано, эластичность материала, склонность к изменению геометрических размеров, требуют учета этого при использовании. В том случае, если температура теплоносителя может приближаться к верхней границе рабочего диапазона материала, то следует обратить внимание на армированные PN25.

В качестве армирующего слоя используют следующие материалы:

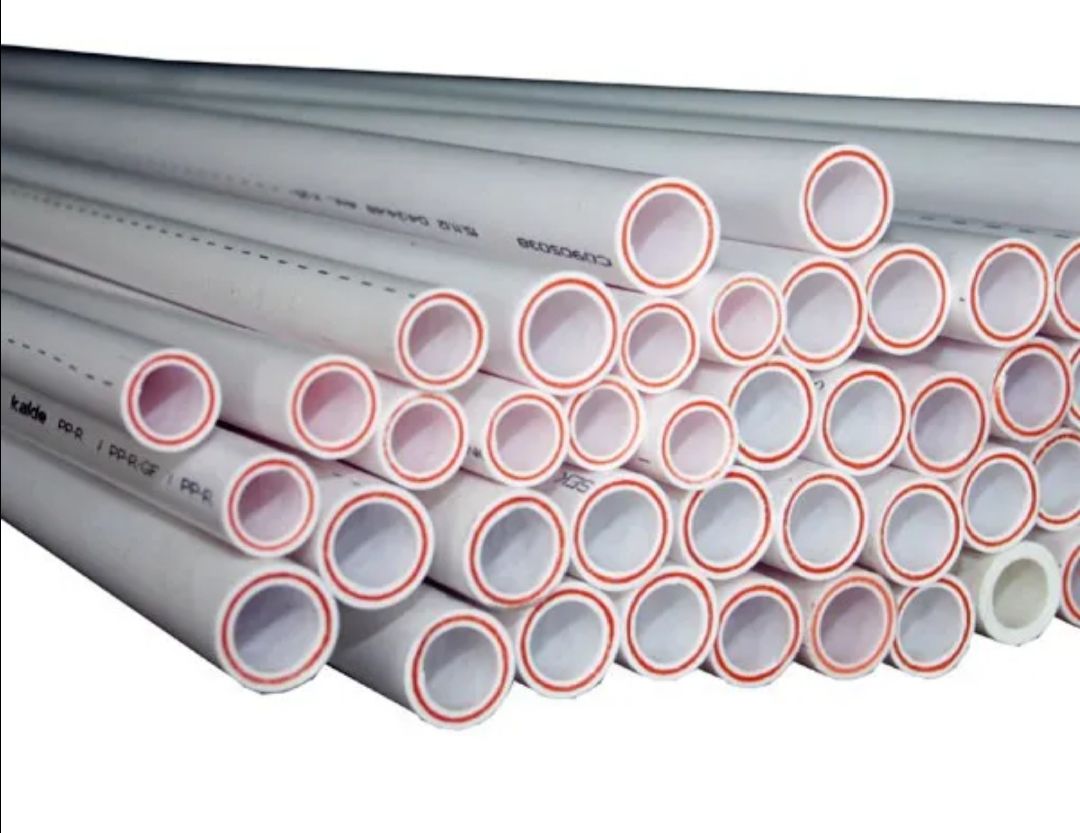

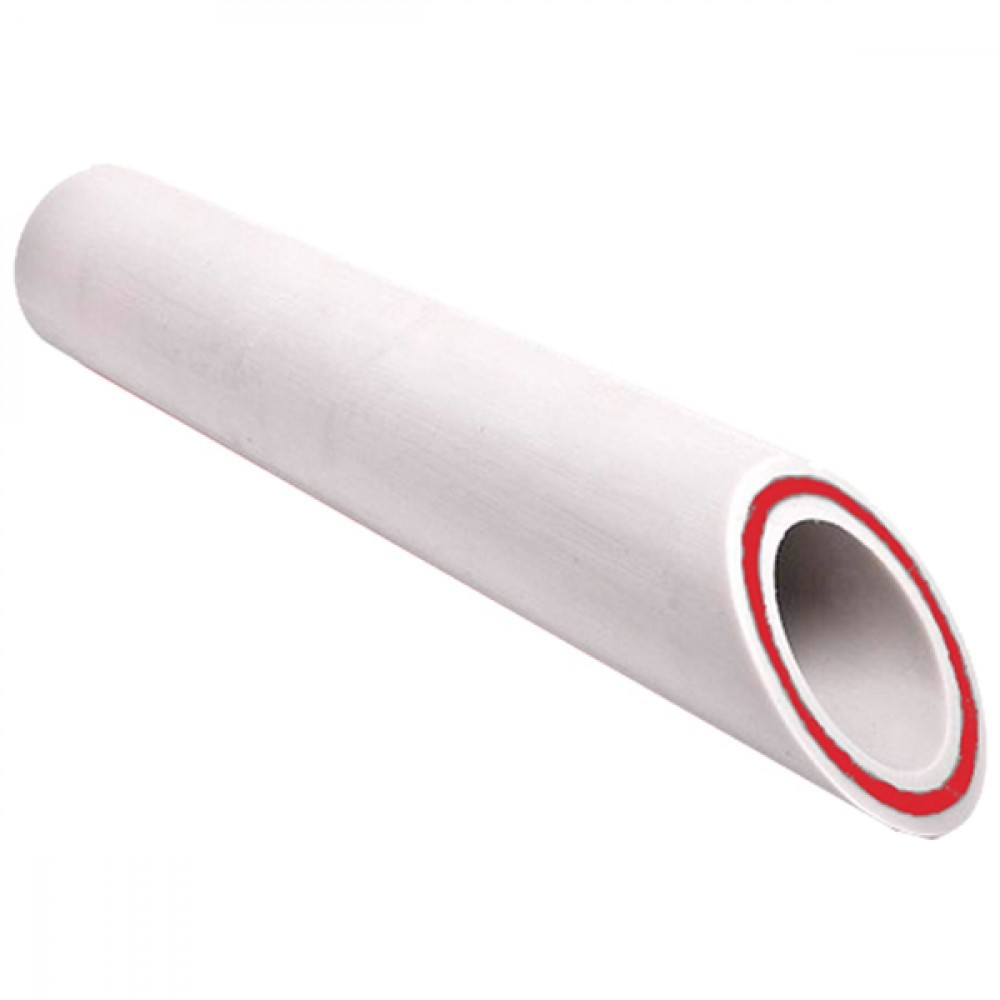

• Стекловолокно.


  Этот материал находится между полимерными слоями, маркировка — PPR-FB-PPR. Все три слоя свариваются между собой при производстве, что дает на выходе монолитную, прочную конструкцию.

  Преимущество полипропиленовых труб для горячей воды, армированных стекловолокном, в том, что они не требуют при монтаже калибровки и зачистки.

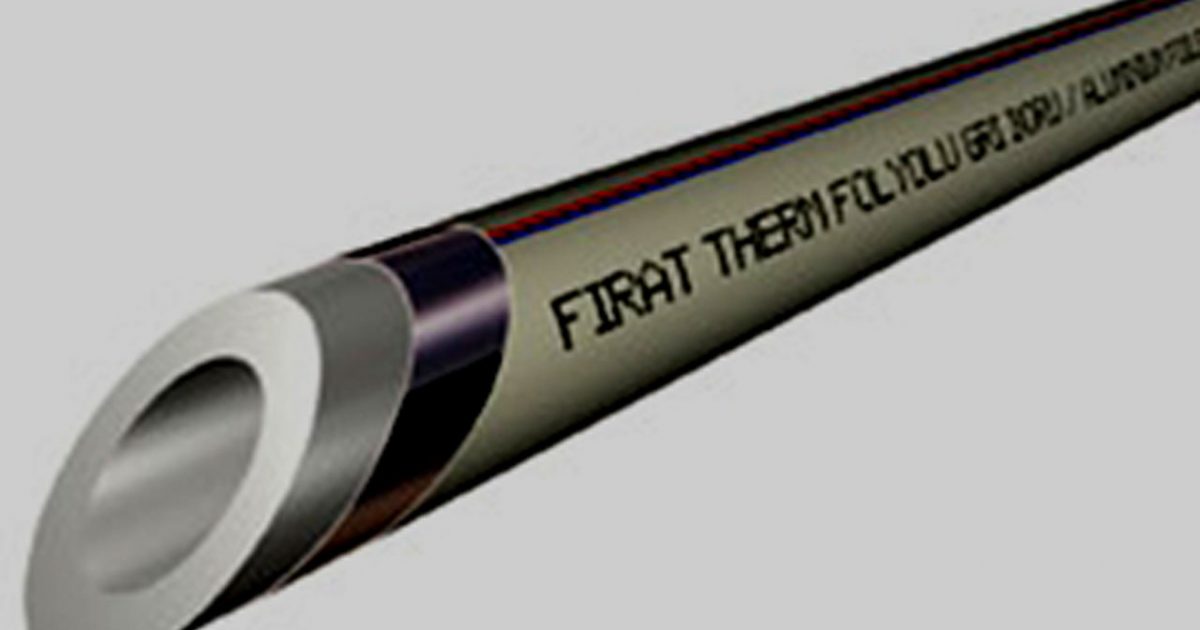

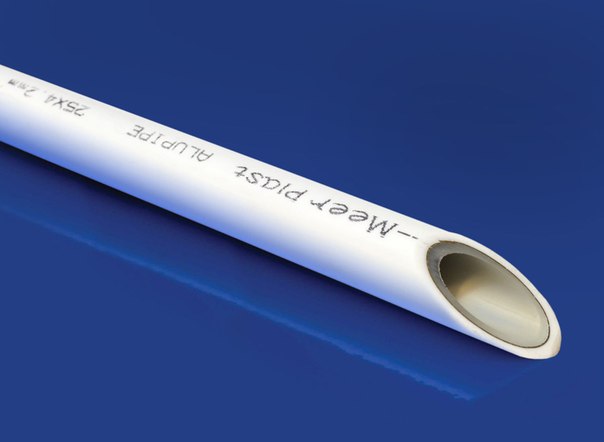

• Алюминий. Благодаря этому материалу (используется алюминиевая фольга) трубы приобретают жесткость, сравнимую с металлическими тонкостенными аналогами.


  Маркировка — PPR-AL-PPR. Величина коэффициента линейного расширения может составлять 0.035 мм/мºC, что существенно меньше типичного для обычной трубы значения 0.15 мм/мºC.


  Армирующий слой может находиться как на поверхности, так и в середине, между слоями полипропилена. В первом случае при монтаже потребуется зачистка.

Благодаря жесткости, расстояние между опорами можно увеличить, а это упрощает и удешевляет монтаж. Одновременно может быть подобран меньший диаметр труб, по сравнению с неармированными вариантами.

Полипропиленовые трубы, при соблюдении требований, могут стать основой если не вечной, то работоспособной в течение многих десятилетий системы отопления и горячего водоснабжения, преимущества их явно видны, начиная с процесса выбора и покупки, и заканчивая монтажом и эксплуатацией.

трубы из полипропилена для горячего водоснабжения, как выбрать армированные для холодной воды, какие трубы ПП лучше

Содержание:

Физико-химические характеристики материала

Особенности эксплуатации

Передача горячей воды по полипропиленовым трубам

Армированные трубы

Пластиковые трубы – настоящее спасение для каждого домашнего мастера, не желающего тратить время и силы на монтаж стальных изделий. Среди полимерных материалов особое место занимает полипропилен – прочный, лёгкий и довольно дешёвый. Часто применяются полипропиленовые трубы для холодной и горячей воды; об особенностях их применения будет рассказано ниже.

Физико-химические характеристики материала

Полипропиленовые трубы для воды, как несложно догадаться, изготавливают из высокомолекулярного соединения, получаемого реакцией полимеризации, – полипропилена.

Достоинства материала:

• относительно высокая степень жёсткости;
• стойкость к износу;
• химическая нейтральность: полипропилен не взаимодействует с большинством агрессивных сред – щелочей, кислот, газо- и нефтепродуктов, растворов солей и т.д.;
• отсутствие склонности к коррозии;
• небольшой удельный вес – вещество значительно легче стали и прочих сплавов и металлов;
• невысокая, по сравнению с теми же металлическими аналогами идентичных размеров, цена.

Полипропилен плавится при температуре 175°С, что делает невозможным его использование при повышенных температурах. Размягчается материал при достижении соответствующего значения около 140°С.

Впрочем, следует учитывать, что сами производители определяют верхний порог температуры рабочей среды в трубах из полипропилена для горячей воды значением 95°С. Это происходит по двум причинам.

Особенности эксплуатации

Во-первых, это делается для обеспечения трубе ПП для горячей воды запаса прочности, что принципиально не только для сохранения здоровья использующего водопровод человека, но и для финансовой безопасности фирмы-производителя.

Ведь если задать для изделия повышенный температурный порог, а оно по каким-либо причинам протечёт при более низком значении и, к примеру, испортит окружающую обстановку, производящей трубы фирме, особенно в странах Северной Америки или Европейского Союза, придётся отвечать на судебный иск и, с большой вероятностью, выплачивать сумму причинённого пользователю ущерба.

Общий объём выплат будет складываться из следующих составляющих:

1. Компенсация стоимости приобретённых полипропиленовых труб для горячего водоснабжения.
2. Выплата вычисленной сумму ущерба от произошедшей протечки.
3. Моральный ущерб.

Причём в странах с развитым судопроизводством самым значительным по объёму может быть третий пункт; всё зависит от опыта нанятого истцом юриста.

Поэтому, чтобы избежать возможных проблем и выплат, производитель указывает для своих изделий заведомо заниженное максимальное значение рабочей температуры.

Во-вторых, следует учитывать, что, несмотря на налаженное серийное производство полипропиленовых труб для горячей воды, даже при использовании самых современных технологий невозможно добиться полной идентичности физико-химических свойств каждого отдельного изделия.

В результате каждая труба может обеспечить чуть различающиеся максимальные рабочие значения температуры, внутреннего давления, прочности и т. п.

Разумеется, можно наладить строгий контроль и отсеивать большое количество негодной продукции, но это экономически невыгодно. Поэтому производителю гораздо легче указать в параметрах продукции слегка заниженные значения и не беспокоиться о судебных исках и прочих неприятностях.

Передача горячей воды по полипропиленовым трубам

Каждый мастер, задававшийся вопросом, как выбрать полипропиленовые трубы для горячей воды, знает, что согласно действующим на территории Российской Федерации нормам температура подаваемой в трубопровод горячей воды составляет, в максимальном значении, как раз 95°С, а если речь идёт о детских дошкольных учреждениях (садиках) – 37°С.

Поэтому, если руководствоваться только приведённым соображением, можно утверждать, что водопроводные трубы из полипропилена вполне подходят для переноса горячей воды.

Однако на практике существует ещё как минимум два фактора, затрудняющих использование изделий из этого материала и заставляющих вновь поставить перед собой вопрос, какие пластиковые трубы для горячей воды лучше.

Первый из этих факторов – климат: Россия состоит из множества климатических зон, значительно отличающихся друг от друга. В одних зонах температура редко опускается ниже положительного значения, в других большую часть года царят холода.

А чем ниже температура на улице, тем выше, для обеспечения комфорта жильцов, должна быть теплоотдача обогревательных приборов.

Добиться такого эффекта можно двумя способами:

1. Увеличить общую площадь передачи тепла в воздух. Для этого можно установить дополнительные радиаторы или расширить уже существующие.
2. Поднять температуру выполняющей функции теплоносителя среды.

Первый способ в принципе осуществим, но достаточно сложен и требует больших денежных затрат, которые, скорее всего, лягут на плечи жильцов.

Поэтому ТЭЦ, чтобы исполнить свои прямые обязанности, повышают температуру теплоносителя. Она может превышать порог кипения воды, так как жидкость подаётся в трубы под повышенным давлением. Это создаёт значительную перегрузку по температуре и давлению, которую полипропиленовые трубы с большой вероятностью не выдержат.

Второй фактор – отсутствие должного контроля в жилищно-коммунальной сфере. Летом снабжение дома горячей водой идёт напрямую с подачи, зимой же, при температуре подачи свыше 90°С, его следует переключить на обратный режим. Выполняется эта операция в каждом жилом доме сантехником вручную.

Если по какой-то причине он этого не сделал, в трубы поступает слишком горячая вода или вовсе пар, что приводит к быстрой их порче с последующим протеканием.

Описанные ситуации характерны для холодных регионов; на таких территориях действительно гораздо лучше, во избежание неприятностей, использовать изделия из других материалов.

А для регионов более тёплых, например, в средней полосе России, использовать полипропиленовые трубы можно без особых опасений.

Армированные трубы

Полипропиленовая продукция характеризуется высоким коэффициентом термического расширения, особенно в длину. При плотной укладке трубопровода, когда ему некуда расширяться, это ведёт к повреждениям и потере герметичности.

Чтобы избежать такой неприятности, следует использовать компенсаторы любого типа или обратить внимание на армированные трубы из полипропилена для горячей воды.

Армируют изделия стекловолокном или тонкой алюминиевой фольгой. Дополнительные материалы придают продукции не только стойкость к температурному расширению, но и возможность работать при повышенных температурах, а кроме того, дополнительную жёсткость.

Выбирая из труб с алюминием или стекловолокном, следует предпочесть последние, ведь они:

• не нуждаются при соединении в зачистке выступающих из толщи пластика кусочков алюминия, способных привести к коррозии; это преимущество позволяет сэкономить время, силы и деньги на приобретение специализированного инструмента;
• в любом случае, независимо от условий эксплуатации, не подвержены расслоению, поскольку элементы многослойных изделий не склеены, как в случае алюминия, а сварены между собой;
• не представляют опасности в отношении протекания процессов электрохимического разрушения изделия, поскольку стекловолокно, являясь неметаллическим материалом, не взаимодействует с водой.

Армированные полипропиленовые трубы

Трубы PN 25 (армированные) — используются для трубопроводов холодного и горячего водоснабжения и отопления с давлением при t=20°С — 2,5 МПа, при t=90°С — 1,0 МПа.

Применяется:
— в системах холодного и горячего водоснабжения, в системах отопления, водоподготовки в жилых, административных и промышленных зданиях;
— при прокладке пневмопроводов, технологических трубопроводов ;
— для наружных сетей горячего и холодного водоснабжения ;
— допускается применение в объединенных системах противопожарного водоснабжения.

• Наименование		Диаметр мм	Длина     отрезка   мм
  Полипропиленовые трубы PRO AQUA PN 25 армированные алюминием		20	4000
  		25	4000
  		32	4000
  		40	4000
  		50	4000
  		63	4000
  		75	4000
  		90	4000
  		110	4000

Монтаж трубопровода осуществляется при помощи фитинга PPR.

Полипропиленовые трубы с армирующим слоем алюминия посередине.
Этот слой защищает от проникновения кислорода, а также предотвращает температурное расширение трубы.

Преимущества труб Pro Aqua Duo:
— упрощенная процедура зачистки;
— за счет малого линейного расширения увеличивается расстояние между опорами, что позволяет уменьшить общее количество опор и снизить себестоимость монтажа;
— система защищена от попадания кислорода, а потому более долговечна.

Ознакомиться с ценами Вы можете в Прайс-Листе на нашем сайте или у наших специалистов по телефонам : (863) 201-38-54, 201-38-55, 221-38-44, +7 903 401 38 45.
Будем рады ответить на Ваши вопросы.

Ассортимент водонапорных труб:
— трубы PPR
— трубы ПЭ
— трубы ПВХ
— трубы для бассейна

Полипропиленовые трубы и фитинги — ООО «ГАЗОУЧЕТ»

Главная » Продукция » Полипропиленовые трубы и фитинги

Полипропиленовые трубы и фитинги

На сегодняшний день, вместо металлических труб,
при организации инженерных систем применяются в большинстве случаев
различные виды полипропиленовых труб и фитингов. Они могут быть использованы
для монтажа трубопроводов, подачи технической и питьевой воды, отопления,
транспортировки агрессивных сред, полива, вентиляции
административных и жилых зданий.

Основные преимущества полипропиленовых изделий:

• Срок службы до 50 лет в системах холодного
  водоснабжения, и не меньше 25 лет в системах горячего водоснабжения.
• Малый вес.
• Быстрая установка без использования сложной
  техники и необходимости в специализированных навыках.
• Не шумят при эксплуатации.
• Не подвержены коррозии, засорам, воздействию
  агрессивных сред.
• Безопасны для здоровья человека.
• Невысокая цена.

Виды полипропиленовых труб:

1. Армированные алюминием (алюминиевой фольгой).
Изготавливаются они из статического сополимера полипропилена. Используются
такие трубы в системах отопления и горячего водоснабжения. Армированные полипропиленовые
трубы обладают автоматической стабилизацией (каркасом), которую обеспечивает
слой перфорированной алюминиевой фольги. Благодаря алюминиевому слою трубы
становятся более прочными по отношению к механическим повреждениям.

2. Армированные
стекловолокном. Изнутри и снаружи эти трубы сделаны из полипропилена 3-го
типа (Изотактического полипропилена).
Посередине они имеют слой полипропилена, армированного стекловолокном.
Благодаря данному слою такие трубы имеют меньшее в три раза температурное
расширение, а также достаточно высокую жесткость.

3. Цельные полипропиленовые
трубы. Изготавливаются они из статического сополимер полипропилена,
имеющего специальные добавки. Этот вид труб, в отличие от вышеперечисленных,
экологически чистый. Такие трубы можно использовать для сооружения системы
холодного питьевого водоснабжения. Также цельные пропиленовые трубы подойдут
для создания напольного отопления и горячего водоснабжения.

Полипропиленовые трубы VALTEC | М-Групп

Область применения полипропиленовых труб – инженерные, прежде всего – отопительные, водопроводные, и технологические установки.
Полипропиленовые трубы характеризуются прочностью, неподверженностью коррозии, устойчивостью к воздействию агрессивных сред. Практиков привлекает их простой монтаж методом муфтовой сварки, легкая транспортировка. При соблюдении условий эксплуатации срок службы данных труб – не менее 50 лет.
VALTEC предлагает однослойные и многослойные трубы и фитинги из полипропилена повышенной прочности PPR-100, которые выпускаются на новейшем оборудовании. Диапазон диаметров – от 20 до 110 мм.
Многослойные полипропиленовые трубы VALTEC PP-FIBER армированы стекловолокном, PP-ALUX – сплошной алюминиевой прослойкой, полностью исключающей диффузию кислорода.

Труба полипропиленовая армированная алюминием PP ALUX PN 25 соответствует 5-му классу эксплуатации по ГОСТ 32415-2013. Область применения – холодное, горячее водоснабжение, низко-, высокотемпературное отопление, технологические установки с рабочей средой, неагрессивной к материалам системы. Неперфорированный алюминиевый слой полностью исключает проникновение кислорода через стенку трубы, резко снижает температурное удлинение трубопровода, а также увеличивает прочность трубы, так как имеет сплошной продольный сварной шов. Сварка соединений не требует зачистки фольги (достаточно торцевания). Номинальное давление (транспортировка холодной воды) – 25 бар. Диапазон наружных диаметров предлагаемых пластиковых труб – 20–90 мм.

Труба из полипропилена PP-R 100, армированная стекловолокном, для систем питьевого и хозяйственно-питьевого холодного водоснабжения, горячего водоснабжения, водяного отопления, а также технологических трубопроводов, транспортирующих жидкости и газы, неагрессивные к материалам трубы. Классы эксплуатации по ГОСТ 32415-2013 – 1, 2, 4, 5, ХВ. Максимально допустимое рабочее давление при температуре теплоносителя 90 °С – 6 бар, при транспортировке холодной воды – 20 бар. Ассортимент VALTEC включает в себя трубы PP-FIBER PN 20 с наружным диаметром от 20 до 63 мм. Технология монтажа трубопроводов – полифузионная сварка. Форма поставки: отрезки длиной 4 м

Труба из полипропилена PP-R 100, армированная стекловолокном, для систем питьевого и хозяйственно-питьевого холодного водоснабжения, горячего водоснабжения, водяного отопления, а также технологических трубопроводов, транспортирующих жидкости и газы, неагрессивные к материалам трубы. Классы эксплуатации по ГОСТ 32415-2013 – 1, 2, 4, 5, ХВ. Максимально допустимое рабочее давление при температуре теплоносителя 90 °С – 9 бар, при транспортировке холодной воды – 25 бар. Ассортимент VALTEC включает в себя трубы PP-FIBER PN 25 с наружным диаметром от 20 до 63 мм. Технология монтажа трубопроводов – полифузионная сварка. Форма поставки: отрезки длиной 4 м

Труба из полипропилена PP-R 100 для систем питьевого и хозяйственно-питьевого холодного водоснабжения, горячего водоснабжения, а также технологических трубопроводов, транспортирующих жидкости и газы, неагрессивные к материалам трубы. Классы эксплуатации по ГОСТ 32415-2013 – 1, 2, ХВ. Допустимое рабочее давление при температуре воды 70 °C – 10 бар, при транспортировке холодной воды – 20 бар. Технология монтажа трубопроводов – полифузионная сварка. Форма поставки – отрезки длиной 4 м.

Найдите дешевые индивидуальные полипропиленовые трубы для горячего водоснабжения для различных целей

Купите высококачественные и прочные полипропиленовые трубы для горячего водоснабжения на Alibaba. com, которые можно использовать для множества различных целей. Полипропиленовая труба для горячего водоснабжения изготовлена ​​из прочных, жестких материалов, которые можно использовать для различных целей упаковки и транспортировки. Имеющиеся здесь товары считаются лучшей отечественной тарой и широко используются.Полипропиленовая труба для горячего водоснабжения доступна в различных формах, дизайне, цветах и ​​качестве материала.

Полипропиленовая труба для горячего водоснабжения , представленная на сайте, доступна с различными видами обработки поверхности, такими как трафаретная печать, офсетная печать и т. Д., Чтобы они выглядели эстетично, но при этом были надежными по своей природе. Длина этих полипропиленовых труб для горячего водоснабжения обычно зависит от формы и модели изделий.Эти уникальные и оптимальные качественные полипропиленовые трубы для горячего водоснабжения также доступны в больших размерах, которые идеально подходят для водоснабжения и обычно изготавливаются из прочного ПВХ, что позволяет им служить долгое время.

Alibaba.com предлагает двойную или многослойную полипропиленовую трубу для горячего водоснабжения , которая идеально подходит для упаковки косметики, такой как блеск для губ, губная помада и кремы, и поставляется с плотно откидывающейся крышкой, винтовой и откручивающейся крышкой для предотвращения утечка.Эти полипропиленовые трубы для горячего водоснабжения также могут быть изготовлены в соответствии с вашими ожиданиями с нанесением на них нестандартных цветов и логотипов. Полипропиленовая труба для горячего водоснабжения экологична и подлежит вторичной переработке. Эти изделия герметичны и изготовлены из пластмасс ПЭТГ, ПВХ и ПК.

Alibaba.com — лучшая альтернатива, позволяющая сэкономить много денег, предлагая массивную полипропиленовую трубу для горячего водоснабжения , соответствующую вашему бюджету и требованиям.Вы можете размещать OEM-заказы на эти продукты при оптовых закупках. Продукция сертифицирована по стандартам ISO, CE, SGS, ROSE и безопасна в использовании.

Труба полипропиленовая композитная армированная стекловолокном

Главная »Труба полипропиленовая композитная армированная стекловолокном

Трубы PP-R, армированные стекловолокном

CN Aquatherm, универсальный поставщик продуктов aquatherm онлайн и офлайн. Мы являемся фабрикой по продаже и распространению сантехники, оборудования, строительных материалов и сантехники.У нас есть сотни подлинных заводов по всему Китаю и команда профессионалов, отвечающих за руководство рынком и заводом, письменный и устный перевод, поиск поставщиков, складирование, погрузку контейнеров, отгрузку, экспедирование и послепродажное обслуживание.
Мы продаем качественные и конкурентоспособные цены на следующие продукты: фитинги PPR для горячей и холодной воды, композитные трубы PPR, армированные стекловолокном, трубы и фитинги из ПВХ, резаки и сварочные аппараты PPR, резьбовые фитинги PVC-U BS водоснабжение, трубы и фитинги из CPVC ASTM D2846, трубы и фитинги из CPVC SCH80, трубы и фитинги из ПВХ SCH80, трубы и фитинги из ПВХ SCh50, трубы и фитинги DIN NBR5648 для водоснабжения, фитинги IRS, трубы и фитинги с резьбой PPH BS, Напорные трубы и фитинги из ПВХ, напорные трубы и фитинги из ПВХ с прокладкой, напорные трубы и фитинги из ПВХ для дренажа, трубы и фитинги из ПВХ ASTM D2665 DWV, звуконепроницаемые дренажные трубы и фитинги из полипропилена, звуконепроницаемые дренажные трубы и фитинги из полипропилена, ПВХ водосточная система для дождевой воды, компрессионные фитинги из полипропилена для орошения, алюминиевые пластиковые трубы и фитинги с перекрытием, алюминиевые пластиковые трубы и фитинги, сваренные встык, трубы pex-a, трубы pex-b, трубы PEX-EVOH, трубы PERT и фитинги, Многослойные трубы и латунные фитинги, скользящие латунные фитинги Pex, хомуты, Трубы и фитинги из оцинкованного железа, трубы и фитинги из латуни и нержавеющей стали, клапаны и фитинги из цинкового сплава и латуни, латунные фитинги для укуса акулы, нажимные фитинги латунные фитинги, краны / смесители, душевые лейки, душевые фитинги ， полиэтиленовые (HDPE) трубы и фитинги, полиэтиленовые настенные трубы со спиральной намоткой, водопроводные трубы HDPE 100, водопроводные трубы HDPE 80, газовые трубы HDPE 100, трубы и фитинги из HDPE стыковой сварки , трубы и фитинги из ПЭВП для стыковой сварки, трубы и фитинги из ПЭВП для раструбной сварки, клапаны и фитинги из ПЭВП, быстроразъемные фитинги из ПЭВП, хомуты из ПЭВП, фитинги для электросварки из ПЭВП, врезные опоры для электросварки, фитинги для почв и сточных вод из ПЭНД Геотермальные трубы и фитинги HDPE. Солнечные панели, солнечные инверторы, солнечные контроллеры, солнечные батареи, солнечные электрические плиты, солнечные насосы. Все виды пластиковых форм и машин для литья под давлением, линии по производству пластиковых труб и панелей.
Честность — наша лучшая политика. У нас есть полная уверенность в том, что мы можем гарантировать, что вся наша продукция произведена непосредственно на настоящих заводах, производящих ту же продукцию, а не на фабриках, покупающих где-либо еще у других фабрик. Мы стремимся предлагать только лучшие услуги. Когда вы доверяете нам, мы делаем все возможное, чтобы оправдать ваше доверие.Мы стремимся быть первыми.

Характеристики фитингов PPR:
Материал фитингов PPR: Случайный полипропилен, SK, Borealis, Корейское полипропиленовое сырье Hyosung (Hyosung 200P); Материал Yanshan
Диапазон размеров труб PPR: от 20 мм до 160 мм
Диапазон размеров фитингов PPR: от 20 мм до 160 мм
Номинальное давление фитингов PPR: 1,25 МПа, 1,6 МПа, 2,0 МПа, 2,5 МПа
Цвета фитингов PPR: белый, зеленый, серый, светло-коричневый или другие цвета по вашему запросу.
Соединение фитингов из полипропилена: муфта, электросварка или переходное соединение.
Стандарт фитингов из полипропилена: GB / T18742.2-2002, GB / T18742.3-2002, GB / T13663-2000, GB / T5836.1-2006, DIN8077, DIN8078 Сертификация фитингов pp-r: ISO9001: 2008, ISO14001, CNAS C048-Q, IAF
Application Площадь арматуры ППР:
1. Системы холодного и горячего водоснабжения жилых и коммерческих зданий.
2. Транспортировка промышленного водоснабжения и химических материалов.
3. Система труб для чистой воды.
4. Трубопроводные сети для систем использования дождевой воды.
5. Системы полива для садов.
6. Транспортная система производства питьевой воды.
7. Трубопроводные сети для солнечных станций.
8. Трубы прочие в промышленности и сельском хозяйстве

Труба полипропиленовая композитная армированная стекловолокном

Стеклопластиковая композитная труба PP-R Применение
1. Трубопроводы системы горячего и холодного водоснабжения (включая системы центрального отопления)
2. Системы отопления, включая систему напольного отопления и систему радиаторного отопления
3. Трубопроводы подачи питьевой воды
4. Системы центрального кондиционирования
5. Системы полива в общественных местах, садах, теплицах и т. Д.
6.Промышленный трубопровод для подачи химических веществ

Труба полипропиленовая композитная армированная стекловолокном

Армированные стекловолокном PP-R трубы Характеристики
1. Устойчивость к высоким температурам
Наша композитная труба PPRfiber рассчитана на максимальную длительную рабочую температуру 70 ℃ и максимальную переходную температуру до 95 ℃.
2. Превосходный эффект сохранения тепла
Композитная труба PPR, производимая нашей компанией, надежным производителем труб, имеет низкую теплопроводность, которая составляет всего 1/1500 латунной трубы и 1/250 стальной трубы.
3. Нетоксичен и безопасен для окружающей среды.
Не содержат добавок тяжелых металлов, наши композитные трубы PPRfiber не будут покрыты грязью или заражены бактериями.
4. Коррозионная стойкость
Наши трубопроводы PPR устойчивы к химическим веществам и электрохимической коррозии.
5. Более низкая стоимость установки
Легкий вес и простая установка нашей композитной трубы PPRfiber снижает затраты на установку на 50% по сравнению с системой металлических трубопроводов.
6. Более высокая пропускная способность
Наши трубы из стекловолокна PPR с гладкой внутренней стенкой имеют меньшие потери давления и больший объем потока, чем металлические трубы.
7. Длительный срок службы
Наша водопроводная труба из волокна PPR имеет пятидесятилетний срок службы при нормальных условиях.

Труба из композитного полипропилена, армированного стекловолокном Размеры (мм):
20
25
32
40
50
63
75
90
110
160

Воздействие горячей воды на трубопроводы из ХПВХ и ППР

Тепло используется для формования и формования пластмасс, включая ХПВХ и ППР, в трубы и фитинги, используемые в водопроводной системе дома или виллы. После обработки то, как пластиковый материал реагирует на воздействие тепла, в основном от горячей воды и окружающей среды, зависит от типа пластика и способа его обработки.

При выборе материала пластиковых трубопроводов для вашей водопроводной системы важно учитывать, как тепло, особенно горячая вода, может повлиять на него.

Максимально допустимое рабочее давление и температура пластмассовых трубопроводов

Все пластиковые трубопроводы имеют максимально допустимое рабочее давление, при котором система трубопроводов может работать в течение 50 лет, и это зависит от температуры воды. По мере увеличения температуры максимально допустимое номинальное давление уменьшается до точки, когда труба больше не может выдерживать температуру воды, и эта температура называется максимально допустимой рабочей температурой.

Максимально допустимая рабочая температура

PPR составляет 70 ° C в течение 50 лет, что примерно соответствует температуре горячей воды в большинстве домов.

Schedule 80 FlowGuard ^® Водопроводная труба из ХПВХ, с другой стороны, имеет более высокую допустимую рабочую температуру 93 ° C.Это означает, что FlowGuard из ХПВХ сохранит свою прочность и внешний вид и прослужит дольше, чем температура, которой подвержено большинство труб. в жилых домах.

Как тепло приводит к коррозии

Тепло также является ускорителем коррозии.Со временем подверженность материалов трубопроводов коррозии будет только увеличиваться при воздействии горячей воды.

В случае PPR хлор и диоксид хлора, используемые для дезинфекции питьевой воды, вызывают коррозию материала труб. Когда хлор добавляется к воде, он превращается в хлорноватистую кислоту, которая способна разорвать углерод-углеродные связи полимерной цепи PPR. Атомы водорода, окружающие углеродную цепь PPR, представляют собой небольшие атомы, которые неспособны защитить его цепь от воздействия хлорноватистой кислоты.

Эта коррозия чаще встречается в трубопроводах горячей воды, потому что тепло делает хлор более активным, а также способствует большему проникновению в материал. Со временем разрушенный материал разрушается, а стенка трубы истончается, ослабляя ее и приводя к утечкам.

На изображении ниже показано воздействие горячей хлорированной воды на трубу PPR со значительной эрозией стенки трубы всего через 9 месяцев.

С другой стороны, углеродная цепь ХПВХ окружена большими атомами хлора, которые защищают цепь от воздействия хлорноватистой кислоты, присутствующей в водопроводе, и значительно ограничивают воздействие хлора на материал.Любой хлор, попавший в его основу, будет просто хлорировать его дальше, а это означает, что ХПВХ сохранит свою прочность и долговечность в течение длительного времени даже в хлорированной воде при повышенных температурах.

Сантехническая труба из ХПВХ справа на изображении ниже использовалась для перекачивания хлорированной питьевой воды в течение 23 лет, и ее толщина все еще сопоставима с толщиной стенки новой трубы, показанной слева.

FlowGuard CPVC разработан для систем горячего водоснабжения

FlowGuard CPVC — надежный выбор для жилищного водопровода.Благодаря устойчивости к хлорной коррозии и температуре теплового искажения, значительно превышающей нормальный уровень питьевой воды, он идеально подходит для использования в линиях горячего водоснабжения в домах в Саудовской Аравии и по всему миру.

У вас есть вопросы или вы хотите узнать больше о том, как FlowGuard CPVC может принести пользу вашей водопроводной системе? Свяжитесь с нашей командой консультантов по трубопроводным системам .

Идеальная трубка | WaterWorld

Учитывая большое разнообразие материалов для труб, как инженеры и подрядчики выбирают подходящий для своих разнообразных проектов? Какие материалы лучше всего подходят для разных систем, для разных типов почвы и для разных уровней давления?

Наиболее распространенными материалами для производства водопроводных труб и фитингов являются металл (чугун, высокопрочный чугун, сталь и медь), глиняные и бетонные трубы (стекловидная глина, железобетон и асбестоцемент) и пластмассы (ПВХ, ПНД и стекловолокно). Наиболее распространенный диаметр трубы для водопровода составляет от 6 до 16 дюймов, также используются 8, 10 и 12 дюймов. Разветвления, обслуживающие отдельные дома, офисы, здания и предприятия, различаются по размеру от полдюйма в диаметре до 6 дюймов. Толщина стенки трубы (основная определяющая характеристика для определения прочности конструкции трубы и номинального давления) измеряется по-разному для разных типов материалов, но обычно выражается как отношение толщины стенки к диаметру трубы.Остается вопрос, какой тип материала и размер трубы (или комбинация нескольких труб в распределительной системе) лучше всего подходят для какой системы? А что это за системы?

Столичный район мелиорации воды Большого Чикаго ищет дальновидного исполнительного директора. The District — отмеченное наградами агентство по очистке сточных вод, которое более 120 лет является лидером в защите водной среды Чикаго. Для получения информации и обращения к , щелкните здесь или позвоните по телефону ExDir @ mwrd. org . Округ является работодателем с равными возможностями.

ПРИНУДИТЕЛЬНАЯ СЕТЬ И ТРУБЫ ВОДОСНАБЖЕНИЯ
Системы распределения сточных вод состоят из силовой магистрали или самотечной канализации. Первые полагаются на приложенные напоры, создаваемые водяными насосами для создания потока в трубах. Вторые полагаются на силу тяжести (и тот факт, что вода течет под гору), чтобы учесть потоки воды. Силовая сеть имеет тенденцию быть меньшего диаметра, поскольку приложенное давление может вызвать высокие скорости потока даже в трубах малого диаметра.

Водопроводные сети обычно получают свой напор непосредственно от перепада высот между пользователем и водным резервуаром для хранения воды в общине. Хотя здесь используется гравитационная подача, это не пример гравитационного потока, поскольку насосы изначально использовались для подачи воды в приподнятый резервуар. Давление измеряется в футах над головой по разнице высот между уровнем воды в приподнятом резервуаре для хранения и краном в доме пользователя. Плотность воды 62.43 фунта на фут, один фут водяного столба эквивалентен 0,43 фунта на квадратный дюйм. Доступный приводной напор дополнительно уменьшается за счет поточных потерь на трение (в зависимости от шероховатости или гладкости внутренней стенки трубы), скорости потока (в зависимости от внутреннего диаметра трубы) и незначительных потерь напора, вызванных приспособлениями и вспомогательными приспособлениями (труба отводы, тройники, задвижки, счетчики, фланцы и т. д.). Возникающее напор внутри трубы должно сдерживаться самой стенкой трубы без разрывов и трещин, а также всеми соединениями и приспособлениями, соединяющими сегменты трубопровода.

Трубы могут быть повреждены не только внутренним давлением, но и другими факторами. Одним из таких потенциальных ударов является гидроудар. Это удар, который возникает, когда поток воды под давлением внезапно останавливается из-за закрытия клапана или когда поток воды резко меняет направление, как при изгибе трубы. Достаточно сильный гидроудар может вызвать разрыв трубы или даже взрыв. Гидравлический удар можно свести к минимуму, обеспечив скорость потока в трубе менее 5 футов в секунду (фут / с) или установив воздушные ловушки, стояки, выпускные клапаны, вакуумные предохранительные клапаны и ограничители гидравлического удара.Воздействие гидроудара на изгибы трубы можно свести к минимуму, усилив их бетонными упорными блоками или механическими ограничителями соединений (такими как металлические кольца, прикрепленные к трубе и прикрученные болтами к соседней неподвижной конструкции). Собственный вес блоков или предел прочности удерживающих колец предотвратят смещение или даже поломку изгиба трубы.

Возможность разрыва трубы в любом трубопроводе в первую очередь зависит от характеристик материала труб и того, как они реагируют на приложенные внутренние и внешние силы.Некоторые материалы труб могут быть слишком хрупкими. Другие химически небезопасны для использования в системах водоснабжения. Трубы из других материалов могут эффективно использоваться только в качестве труб большого диаметра.

Присоединяйтесь к нам в Атланте 18–22 августа 2019 г. на StormCon, пятидневном специальном мероприятии, на котором можно поучиться у экспертов в различных областях, связанных с водой, . Делитесь идеями с коллегами из вашей области и из разных отраслей, исследуя новые методы и технологии управления ливневыми стоками. Подробности здесь

КАНАЛИЗАЦИЯ ГРАВИТАЦИОННОГО ПОТОКА
Самотечная канализация — другое основное применение трубопроводов в общественных местах.Гравитационные коллекторы представляют собой сети подземных трубопроводов, по которым ливневые воды выводятся в естественные водоемы и передают сточные воды на очистные сооружения (хотя оба могут использовать промежуточные насосные станции для преодоления плоского рельефа и потери градиента потока). В обоих случаях потоки вызываются силой тяжести и перепадами высот по длине труб, проложенных с уклоном. Эти трубопроводные сети состоят из множества ответвлений трубопроводов, которые попадают в центральную канализационную магистраль, которая переносит большую часть накопленных потоков к конечному пункту назначения.

Коллекторы имеют размер и спроектированы так, чтобы отводить потоки, по существу, в условиях потока «открытого канала», по крайней мере, до тех пор, пока глубина потока в трубе не увеличится до диаметра трубы. Диаметр канализационной трубы обычно превышает диаметр силовой магистрали или водопровода, по которому проходят те же потоки, поскольку силовая магистраль имеет дополнительную энергию, получаемую за счет приложенного давления. Однако канализационным коллекторам требуется минимальная расчетная скорость потока, чтобы гарантировать, что он остается самоочищающимся и предотвращает накопление отложений и мусора, которые могут забить трубу (обычно 2 к 2.5 кадров в секунду).

Из-за необходимости поддерживать плавность потока даже на изменчивой местности, глубина выемки грунта, необходимая для установки канализационной трубы в траншею, может быть значительной. Учитывая потенциально большие объемы потока, которые должны нести коллекторы, их диаметры должны быть пропорционально большими. Необходимость устанавливать их в городских условиях с их потенциалом нарушения движения и наличием существующих подземных коммуникаций усложняет строительство канализационной сети. Вместе эти факторы могут привести к значительным затратам на строительство и монтаж.Их глубина и размер делают их менее восприимчивыми к нагрузкам от ударов и вибрации транспортных средств. Но они более уязвимы к повреждениям из-за движений грунта, которые смещают трубы, вызывая трещины и смещенные стыки. А трудность доступа может затруднить эксплуатацию и техническое обслуживание.

МЕТАЛЛИЧЕСКИЕ ТРУБЫ
Чугунные трубы были оригинальными металлическими трубами, которые использовались для большинства городских водопроводных магистралей на протяжении 20-го века до 1970-х годов. Чугун все еще можно найти в старых частях городских систем водоснабжения.Его было относительно легко изготовить и установить. Однако он очень хрупкий, поэтому склонен к растрескиванию и разрушению конструкции. Поскольку все городские водопроводные сети подвержены смещению из-за движения грунта и ударных нагрузок от движения тяжелых грузовиков, ожидаемый срок службы чугунных труб относительно невелик. Каждый прикладывает изгибающий момент к длине трубы, что может привести к ее растрескиванию и разрыву. Дополнительный ущерб наносится чугунным водопроводам в результате отрицательных температур и расширения льда в водопроводе.

Труба из высокопрочного чугуна была разработана для замены чугунных труб и в значительной степени так и поступила. Труба из ковкого чугуна более гибкая, прочная и менее хрупкая, чем чугун. Таким образом, он лучше справляется с ударами и вибрациями и менее подвержен поломкам из-за замерзания. Однако оба типа железных труб со временем подвержены коррозии, которая может ослабить стыковые соединения и значительно истончить стенку трубы. Для защиты от коррозии внутренние стенки труб из высокопрочного чугуна часто покрывают слоем цементного раствора.Это изолирует стенки металлических труб от воды, которую они переносят. Устойчивость к давлению и прочность конструкции делают его идеальным выбором для водопроводных сетей.

Стальная труба дороже трубы из высокопрочного чугуна; он также устойчив к ржавчине и коррозии, легче и прочнее. Стыки могут быть выполнены путем сварки концов труб вместе, что обеспечивает общую прочность трубопровода. Одна из его проблем — восприимчивость к штаммам, вызываемым температурой. С более высоким коэффициентом теплового расширения стальная труба больше увеличивается при более высоких температурах и больше сжимается при более низких температурах.Подрядчики и инженеры должны учитывать это при проектировании и установке сети стальных трубопроводов, чтобы предотвратить возможное продольное изгибание отрезков труб. Однако его большая прочность позволяет изготавливать трубы большего диаметра, способные выдерживать большие скорости потока.

Медная труба

используется для последнего прохода от водопровода к домохозяйствам и предприятиям, получающим воду. Это использование меди продолжается в доме со всеми водопроводными трубами и приспособлениями. В частности, медные трубы типа К используются для подключения линий водопровода. У них более толстая толщина стенки трубы и более высокое номинальное давление, чем у других имеющихся в продаже медных труб (Тип L и Тип M). Медь относительно мягкая, с ней легко манипулировать, из нее образуются трубы и приспособления различных размеров и форм. Это обеспечивает простоту установки, простоту соединения сваркой и устойчивость к замерзанию. Медные линии можно разморозить или предотвратить замерзание, в первую очередь, путем подачи слабого электрического тока через проводящую медную трубу.

Подрядчики и инженеры должны учитывать ряд факторов при проектировании трубопроводной сети.

ГЛИНЯНЫЕ И БЕТОННЫЕ ТРУБЫ
Керамическая глина, или керамические трубы, является старейшим видом канализационных и водопроводных трубопроводов в истории, первые такие трубопроводы были проложены в Месопотамии 6000 лет назад. С самого начала глиняные трубы использовались для канализационных и ливневых вод, и они оставались основным видом канализационных труб до начала 20-го века (хотя многие из этих канализационных систем с керамическими трубами работают до сих пор). Для защиты от раздавливания, разрушения и утечки глиняные трубы, как правило, проектировались и производились с толстыми стенками. Это привело к большому весу на погонный фут трубы, что потребовало местного производства, чтобы избежать затрат на транспортировку этого тяжелого материала. Позже, в 19 веке, железная дорога сделала возможной экономическую транспортировку от центральных заводов-производителей.

Производство керамических труб требует отливки сегментов глиняных труб в формы и формы с последующей сушкой на воздухе в течение 24 часов.Материал трубы состоит из простой глины, воды и нескольких органических добавок, что делает трубу из стеклокерамики очень «зеленым» строительным материалом. После полного высыхания на воздухе сегменты трубы обжигаются в печи не менее 48 часов. В результате получается материал под названием терракота, который прочнее традиционных обожженных глин. Дополнительной прочности по отношению к приложенным нагрузкам давления можно достичь, заключив ее в бетон и, таким образом, укрепив трубу из керамической глины. Однако глиняные трубы подвержены повреждению из-за проникновения корней, и с ними неудобно работать по сравнению с более легкими трубными материалами, такими как ПВХ.

ФОТО: CORE & MAIN
Core & Main предлагает инновационные решения для нового строительства
и стареющей инфраструктуры.

Железобетонные трубы — это широко используемый материал для изготовления труб из цемента. Однако из железобетона трудно формовать трубы с тонкими стенками и / или небольшими диаметрами. Бетон сам по себе относительно силен на сжатие, но слаб при растяжении. Таким образом, приложенная к трубопроводу нагрузка может вызвать изгибающий момент его части или всей его длины. Возникающий в результате «изгиб» трубопровода, каким бы малым он ни был, создает напряжение в нижней части стенки трубы.Это вызывает растрескивание, если не армировано стальными стержнями или сеткой. Эти характеристики и присущая ему прочность как на сжатие, так и на растяжение (благодаря стальной арматуре) делают его идеальным для трубопроводов большого диаметра для передачи воды, самотечных канализационных коллекторов и колодцев. Таким образом, железобетонные трубопроводы будут использоваться в основных соединителях и акведуках, соединяющих резервуар водоснабжения с городом, использующим воду. Железобетонная труба может достигать 20 футов в диаметре.

Труба из железобетона была впервые произведена в США в начале 20 века. Существует пять основных методов производства: мокрое литье, центробежное / спиннинговое литье, сухое литье, пакерная головка и трамбовка. Мокрая заливка использует более влажную бетонную смесь, чем другие методы (осадка бетона менее 4 дюймов). Этот метод обычно используется для производства труб большого диаметра и более сложных фитингов, требующих высокой текучести бетонной смеси для заполнения всех уголков и пространств в литейной форме.Необходимость схватывания бетона снижает количество деталей, которые могут быть изготовлены с помощью одной формы в процессе производства. В других методах используется более сухая бетонная смесь с нулевой осадкой и более высокой плотностью. Все методы сухого литья используют своего рода низкочастотную и высокоамплитудную вибрацию для заливки бетона высокой плотности в надлежащую форму. Эти сухие процессы позволяют разливать несколько деталей без деформации, увеличивая производительность одной формы. Кусочки выскальзывают из формы, напоминают твердую глину и высыхают в течение часа.

Асбестоцементная труба отличается от обычного бетона тем, что состоит из смешанного водного раствора, состоящего на четыре пятых из портландцемента и на одну пятую длинных и средних волокон хризотилового асбеста. Шлам обезвоживается с помощью вращающегося ситового цилиндра, который также служит формой для труб. После сушки и снятия с вращающегося цилиндра асбестовая труба отверждается в низкотемпературной печи. Волокна асбеста действуют как армирующий материал, устраняя необходимость в более дорогой стальной арматуре.

Асбестоцементная труба

была популярна благодаря своим многочисленным физическим преимуществам (легкий, не подверженный коррозии и ржавчине, простота изготовления, низкая стоимость и т. Д.). Однако воздействие асбеста как на рабочих на заводе-изготовителе, так и на конечных пользователей, получающих воду по этим трубам, было сочтено экологически опасным и слишком большим для здоровья человека. Асбестоцементные трубы не производятся в США с 1970-х годов. Асбестоцементные трубы используются редко и обычно удаляются.

ПЛАСТИКОВЫЕ ТРУБЫ
Полиэтилен высокой плотности (HDPE) Трубы бывают двух видов: гофрированные и цельностенные. Гофрированную трубу можно соединить в трубопроводы путем механического соединения концов каждого сегмента трубы. Гофрированный полиэтилен высокой плотности обычно используется для ливневых и канализационных стоков. ПНД со сплошными стенками соединяют между собой путем стыкового соединения концов сегментов трубы вместе с использованием приложенного тепла и давления. В результате получается центрирующий сварной шов, который на самом деле прочнее самой трубы.Плавленый HDPE используется для водопроводов и других силовых сетей. В определенных ситуациях, таких как трубопроводы, по которым проходят токсичные химикаты или фильтрат со свалки, выходящие за пределы облицованной территории полигона, труба имеет двойные стенки с промежуточным пространством между стенками трубы. Напротив, плавленый полиэтилен высокой плотности также может иметь перфорацию или прорези, чтобы действовать как дренажная труба во французских дренажных системах или в системах сбора и извлечения сточных вод на свалках.

Труба из ПНД

классифицируется по рейтингу SDR. «SDR» означает «Стандартное размерное соотношение» и равно нормальному внешнему диаметру трубы и толщине ее стенки.Например, труба с рейтингом SDR-11 будет иметь внешний диаметр в 11 раз больше, чем толщина ее стенки. При такой рейтинговой системе трубы с более низкими значениями SDR на самом деле будут прочнее, так как их толщина стенки трубы будет больше по сравнению с ее внешним диаметром.

Обычно устанавливается в траншее, прочность трубы HDPE против приложенных нагрузок, как считается, частично зависит от окружающего грунта обратной засыпки. Как нежесткая труба, не находящаяся под давлением, стабильность трубы HDPE следует рассматривать как часть системы грунт / труба.Его способность к разрушению стенок, прогибу или другому разрушению конструкции в значительной степени зависит от прочности грунта обратной засыпки и измеряется его модулем упругости грунта (рассчитывается как отношение давления грунта к вертикальной деформации грунта при заданной плотности на месте). Помимо того, что они должны выдерживать статические нагрузки от засыпки и перекрытия дорожного покрытия, трубы из полиэтилена высокой плотности рассчитаны на то, чтобы выдерживать приложенные ударные нагрузки. Стандартной ударной нагрузкой для целей проектирования является нагрузка на шоссе h30, которая основана на моделировании движения 20-тонного грузовика и результирующем ударе.При минимальном укрытии 2 фута ударная нагрузка h30 эквивалентна 900 фунтам на квадратный фут.

ПНД

производится из полиэтиленовой смолы методом экструзии. Полиэтиленовая смола и другие добавки нагреваются, смешиваются вместе и экструдируются до требуемой формы, а в процессе охлаждения ее заставляют сохранять эту форму. Машина, используемая для производства труб из полиэтилена высокой плотности, называется экструдером. Его задача — принимать сырую смолу через загрузочную воронку, нагревать смолу с помощью термопары и ленты нагревателя, смешивать смолу с помощью шнека питателя и выталкивать материал через фильеру подходящего размера для создания трубы.

Труба из поливинилхлорида (ПВХ) широко используется для новых водопроводных сетей. Материал трубы ПВХ недорогой, прочный и легкий. Кроме того, он устойчив к коррозии и не вступает в реакцию с большинством химикатов. Только трубы из высокопрочного чугуна используются, как часто, для водопроводных сетей. Трубы из ПВХ производятся по технологии, аналогичной той, что используется для производства труб из полиэтилена высокой плотности, для чего требуется экструдер. Вместо смолы HDPE первым этапом производства труб из ПВХ является сочетание этилена и хлора для получения промежуточного продукта, называемого дихлоридом этилена.Он становится химическим сырьем для порошка ПВХ, который подается в экструдер.

PVC классифицируется по своим рейтингам Schedule (SCH), при этом SCH 40 и SCH 80 являются наиболее часто используемыми. График ПВХ — это измерение толщины стенки трубы. Более высокий рейтинг по графику указывает на более толстую стенку трубы. Обе трубы SCH 40 и SCH 80 имеют одинаковый внешний диаметр. При различной толщине стенки трубы SCH 80 будет иметь меньший внутренний диаметр трубы из-за ее толстой стенки.Это приводит к разному номинальному давлению для каждого типа трубы из ПВХ. Например, труба из ПВХ SCH 80 диаметром 4 дюйма имеет номинальное давление 320 фунтов на квадратный дюйм по сравнению с трубой из ПВХ SCH 40 диаметром 4 дюйма, которая имеет номинальное давление всего 220 фунтов на квадратный дюйм.

Как более жесткая труба, прочность трубы из ПВХ зависит от самой трубы. Прочностные характеристики трубной основы также важны, но труба из ПВХ не считается структурной системой труба / грунт, такой как HDPE, независимо от окружающего грунта или засыпки.Прилагаемые нагрузки для труб из ПВХ, заглубленных на глубину менее 50 футов, обычно определяются по модифицированной формуле штата Айова. Эта формула вычисляет потенциальный горизонтальный прогиб трубы как функцию приложенного вертикального напряжения, толщины стенки трубы и ее момента инерции, радиуса трубы, модуля упругости ПВХ и модуля упругости грунта подстилки. Предполагается, что прогнозируемый максимальный прогиб в 7% обеспечивает коэффициент безопасности от 4 до 1 против раздавливания труб.

Труба из стекловолокна (также известная как термореактивный пластик, армированный стекловолокном или «FRP») используется для водопроводов, магистральных магистралей и самотечных коллекторов большого диаметра.Как и ПНД и ПВХ, стеклопластиковые трубы устойчивы к коррозии. Обычный строительный материал, стекловолокно, используется в самых разных областях, включая изоляцию и производство резервуаров для хранения. В отличие от HDPE и PVC, FRP производится не методом экструзии, а методом намотки, в котором эпоксидные смолы сочетаются с самоупрочняющимися непрерывными стеклянными нитями. В результате получается материал, который по своей природе является прочным и устойчивым к химическим веществам и теплу. Он популярен при добыче нефти и газа, где он может выдерживать экстремальные режимы температуры и давления.

PVC классифицируется согласно своим рейтингам Schedule (SCH)
, при этом SCH 40 и SCH 80 являются наиболее часто используемыми.

ОСНОВНЫЕ ПОСТАВЩИКИ
Krausz USA предлагает широкий спектр муфт, включая семейство Krausz HYMAX. Семейство муфт HYMAX спроектировано так, чтобы обеспечить быструю установку и гибкость, а также исключительную долговечность в любых рабочих условиях, включая максимальную рабочую температуру 125 ° F. Линия продуктов HYMAX прошла полевые испытания на более чем миллионе установок в Северной Америке.Муфты HYMAX выпускаются с номинальным диаметром трубы от 1,5 до 60 дюймов. Krausz может разрабатывать изделия на заказ, в том числе сверхширокие размеры, с использованием разнообразных продуктов и сырья. Продукты HYMAX размером от 14 до 24 дюймов во всех конфигурациях доступны с прокладками из NBR в дополнение к EPDM. Продукты HYMAX MTO (изготавливаемые на заказ) можно заказать с прокладками из бутадиен-нитрильного каучука размером от 26 до 60 дюймов. Запасные комплекты центрирующих болтов теперь доступны для муфт HYMAX размером 14 дюймов и выше.

Удерживающие устройства Krausz HYMAX GRIP сочетают в себе запатентованную технологию муфты HYMAX с уникальной системой фиксации, соединяющей концы труб и предотвращающей любое возможное движение. Трубные ограничители HYMAX GRIP, разработанные с использованием запатентованной технологии Krausz, работают со всеми металлическими и пластиковыми трубами и подходят для самых разных областей применения. HYMAX GRIP соединяет и ограничивает широкий выбор труб разных типов и диаметров; он также позволяет соединять трубы из одного или разных материалов и диаметров. HYMAX GRIP предотвращает осевое перемещение трубы без использования упорных блоков. Запатентованная прокладка HYMAX GRIP эффективно превращает соединение труб в гибкое соединение и позволяет динамически отклонять трубу до 4 градусов на каждую сторону, уменьшая вероятность появления трещин и разрывов труб в будущем.GRIP изготовлен из высокопрочного высокопрочного чугуна и выдерживает рабочую температуру до 125 ° F и более.

Сплавление трубы большого диаметра в траншее

US Pipe, компания Forterra, предлагает полный ассортимент труб из высокопрочного чугуна, труб с фиксированным соединением, сборных материалов, прокладок и фитингов, а также другие продукты для водоснабжения и водоотведения. US Pipe производит высокотехнологичные трубные изделия для систем водоснабжения и водоотведения. Более 100 лет компания US Pipe поставляет критически важные компоненты для создания прочной инфраструктуры водоснабжения и канализации.Обширный выбор продукции компании позволяет US Pipe предлагать клиентам поддержку, необходимую для обеспечения долговечной системы водоснабжения. US Pipe предлагает дополнительную поддержку специализированных инженерных групп, которые помогают проектировать, создавать и управлять проектами.

Компания Core & Main, базирующаяся в Сент-Луисе, является крупнейшим дистрибьютором товаров для водоснабжения, канализации, ливневой канализации и противопожарной защиты в США. Имея более 250 филиалов по всей стране, компания сочетает местный опыт с национальной цепочкой поставок, чтобы предоставить подрядчикам и муниципалитетам инновационные решения для нового строительства и устаревшей инфраструктуры.Компания распространяет продукцию, которая является неотъемлемой частью строительства, ремонта и обслуживания систем водоснабжения и водоотведения, а также является частью базовой муниципальной инфраструктуры, необходимой для поддержки населения и экономического роста, а также жилищного и коммерческого строительства. Их проекты варьируются от монтажа водопроводных и канализационных линий, систем удержания ливневых вод и строительства водоочистных сооружений до противопожарного оборудования и услуг. Core & Main — один из крупнейших в стране дистрибьюторов труб из полиэтилена высокой плотности (HDPE) для широкого спектра применений, включая муниципальные, промышленные, свалки, геотермальные, горнодобывающие и другие.Более 3000 сотрудников компании придерживаются ее видения: способствовать развитию мира, в котором сообщества процветают, потому что его люди и продукты обеспечивают безопасную и устойчивую инфраструктуру для будущих поколений.

(PDF) МОДЕЛИРОВАНИЕ И АНАЛИЗ СМЕЩЕНИЙ ТОЛЩИНЫ НЕАРЕНДОВАННЫХ И АРМИРОВАННЫХ ПП ТРУБ ДЛЯ СИСТЕМЫ ОТОПЛЕНИЯ

МЕЖДУНАРОДНАЯ НАУЧНАЯ КОНФЕРЕНЦИЯ

23-24 ноября 2007 г. ТРУБЫ ДЛЯ СИСТЕМЫ ОТОПЛЕНИЯ

Umit HUNER1

Университет Тракья, факультет инженерии и архитектуры, факультет машиностроения, Эдирне, Турция

E.Сельчук ЭРДОГАН2

Университет Тракья, факультет инженерии и архитектуры, факультет машиностроения, Эдирне, Турция

Реферат

В индустрии пластмасс используются как зрелые практические, так и теоретические технологии. Сегодняшние пластмассы используются во многих областях применения

, таких как детали двигателей, трубопроводные системы, электрические системы и т. Д. Системы трубопроводов являются хорошими примерами, в которых пластмассы или армированный пластик

используются для систем отопления.Системы трубопроводов являются важными частями зданий. Таким образом, их конструкция должна обеспечивать

некоторые свойства, такие как подгонка, экономичность, прочность, износостойкость и т. Д. Эти свойства должны соответствовать стандартам.

В этой статье была смоделирована и проанализирована стандартная труба (DIN 1988 Труба для питьевой воды в частной собственности и полипропиленовые трубы DIN 8077

, проверка общих требований к качеству) и проанализирована в программах CAD / CAE. В программе CAE труба

испытывалась при тепловых и напорных нагрузках.Давление было взято 4 атмосферы, а температура — 80 ° C для средней температуры

нагретой циркуляционной воды температуры системы отопления. Сравниваются результаты возникающих перемещений на трубах. Было обнаружено, что смещение 10% полипропиленовой трубы, армированной стекловолокном, на 17% меньше, чем неармированной полипропиленовой трубы, а смещение

трубы полипропилена, армированной 10% углеродным волокном, на 36% меньше, чем неармированной трубы полипропилена.

Ключевые слова: полипропилен, труба, моделирование, замещение толщины.

ВВЕДЕНИЕ

Производство пластмасс состоит из зрелых

практических и теоретических технологий. Сегодняшние пластмассы

используются во многих сферах, таких как

частей двигателей, трубопроводных систем, электрических систем

и т. Д. Системы трубопроводов

являются хорошими примерами, в которых пластмассы или армированный пластик используются для систем отопления

. Системы трубопроводов являются важными

частей в зданиях.Таким образом, их конструкция должна обеспечивать

некоторые свойства, такие как подгонка, экономичность, прочность, прочность и т. д.

и т. Д. Эти свойства должны иметь соответствующие стандарты.

ПЛАСТИКИ И АРМИРОВАННЫЕ ПЛАСТИКИ

Пластмассы — это синтетические материалы, называемые полимерами

, которые представляют собой длинноцепочечные молекулы, состоящие из

повторяющихся звеньев, соединенных вместе. Длинноцепочечная структура

показана на рисунке 1, а

пластиков, которые представляют собой длинноцепочечные молекулярные структуры

, обеспечивающие множество преимуществ для производственного процесса

.Они мягкие и поддающиеся формованию, и

приближаются к жидкому состоянию во время производства,

Пластмассы твердые в своем готовом состоянии. Сегодня мы

можем видеть пластмассы во многих сферах нашей жизни.

Пластмассы обладают такими преимуществами, как легкость,

упругость, устойчивость к коррозии, стойкость цвета,

прозрачность, простота обработки и т.д. инженерам нужны пластмассы с лучшими физическими

и механическими свойствами. Таким образом, армированные пластмассы

(композитные пластмассы) стали появляться

. Армированные пластмассы стали важными материалами

из-за их легкого веса, высокой удельной жесткости

, высокой удельной прочности, отличной усталостной прочности

и выдающейся

коррозионная стойкость по сравнению с наиболее распространенными металлическими сплавами

, такими как сталь и алюминиевые сплавы

. Другие преимущества композитов

включают способность создавать направленные механические свойства

, свойства низкого теплового расширения и высокую стабильность размеров

.

Гибкость вашего PEX: водопроводные возможности труб из сшитого полиэтилена

Фото любезно предоставлено TK

Трубы из сшитого полиэтилена (PEX) основаны на пластмассах, структурно модифицированных для обеспечения прочности на удар / растяжение, уменьшенной усадки, характеристик при высоких температурах / давлении и устойчивости к ползучести, химическим веществам и трещинам.

Благодаря этим качествам многие домовладельцы могут оставить в прошлом ржавые водопроводные трубы. По своей природе трубы PEX не подвержены коррозии и коррозии.Коррозия — это электролитический процесс, требующий присутствия электропроводящих материалов. Полиэтилен, с другой стороны, является диэлектрическим материалом, его можно использовать в качестве изоляционного материала для электрических проводников, а его роль в качестве непроводящего материала делает коррозию невозможной с научной точки зрения. Гладкие внутренние стенки трубы PEX также делают ее устойчивой к отложению минералов (например, образованию накипи) при использовании как с жесткой, так и с мягкой водой. Без специальных обработок и добавок вода в ней поддерживает постоянное давление и поток в течение длительного времени.PEX также устойчив к зазубринам и истиранию, а также помогает минимизировать передачу шума. При использовании в трубопроводах этот материал работает особенно тихо благодаря своей гибкости и способности поглощать скачки давления. (Более жесткие материалы трубопровода восприимчивы к шуму гидравлического удара, который можно услышать по всей конструкции.) Большинство трубок из полиэтиленгликолята изготавливаются в соответствии со следующими стандартами: ¹

• ASTM International F 876, Стандартные спецификации для трубок из сшитого полиэтилена (PEX) .
• ASTM F 877, Стандартные спецификации для сшитого полиэтилена (PEX) Пластик Системы распределения горячей и холодной воды .
• Канадская ассоциация стандартов (CSA) B 137, Компендиум для трубопроводов под давлением из термопластов (см. B 137.5).

Коллекторный коллектор

Коллекторные системы

PEX представляют собой центры управления, подводящие гибкие линии подачи к отдельным приборам. Холодная вода подается из основного водопровода, а горячая — от водонагревателя.Давление поддерживается входящей технологической линией и сплошным встроенным резервуаром. Фото любезно предоставлено Vanguard Piping Systems Inc.

Одно из самых больших преимуществ водопровода из PEX заключается в том, насколько легко материал подходит для параллельных (или «коллекторных») систем, которые устраняют скрытые промежуточные соединения, а также предлагают уменьшенные габаритные размеры труб, повышая эффективность использования воды и энергии. ² Согласно исследованию исследовательского центра Национальной ассоциации домостроителей (NAHB), при использовании с центрально расположенным водонагревателем, этот тип системы может обеспечить ежегодную экономию энергии на горячей воде от 17 до 35 процентов (как будет подробнее рассмотрено ниже в этой статье). статья).

Коллекторные водопроводные системы — это, по сути, центры управления, подающие гибкие линии подачи горячей и холодной воды к отдельным приборам.

Легкие коллекторы из термопласта диаметром 32 мм (1,25 дюйма) легко подключаются к основным линиям обслуживания / арматуры. Запорные клапаны встроены в каждый порт для индивидуального управления линиями и индивидуальным потоком в арматуре. Поскольку требуется меньше фитингов (по сравнению с жесткой водопроводной системой), в системах можно использовать подводящие линии диаметром 9,5 мм (0,4 дюйма) для отдельных креплений.

Сантехнические коллекторы устанавливаются в доступных местах, таких как стены подвала или служебные туалеты, чтобы обеспечить доступ для отключения к отдельным приборам. Однако, хотя коллектор из термопласта должен находиться рядом с водонагревателем, рекомендуется 914 мм (36 дюймов) вертикальное и 457 мм (18 дюймов) горизонтальное разделение пространства. (Коллекторы с противоположным портом могут быть установлены между стойками.)

Медь может быть использована для прокладки магистральной линии в дом, а при плитном фундаменте — для подземных коммуникаций на первом уровне.Специальные фитинги позволяют прикреплять трубы PEX непосредственно к меди, при этом трубка скользит по фитингам, а металлический хомут загибается для герметизации соединения. Трубы PEX также можно использовать под бетонными плитами, но они имеют тенденцию смещаться до / во время укладки бетона.

Пластиковые коллекторы с гибкими трубопроводами из PEX могут быть установлены намного быстрее, чем многие аналогичные жесткие системы.

Трубопровод

PEX устанавливается только с двумя фитингами на линию — один на коллекторе и один на переходном фитинге приспособления.Отдельный отрезок трубопровода может проходить непосредственно от коллектора через шпильки и вокруг препятствий на пути к приспособлениям, прежде чем будет закреплен зажимами и разрезан.

Параллельные установки PEX с центральными коллекторами снижают перепады давления и помогают максимально увеличить скорость подачи горячей воды. Сборки с удаленными коллекторами могут помочь свести к минимуму количество трубопроводов и фитингов, исключить пайку открытым пламенем и уравновесить давление во всей водопроводной системе.

Главное преимущество параллельных систем для владельцев домов / зданий заключается в их способности позволять одновременное использование нескольких светильников без значительных изменений давления / температуры. Уменьшая объем водопровода, системы также помогают увеличить скорость воды и помогают быстро подавать горячую воду в светильники — это, в свою очередь, экономит воду, которая в противном случае теряется, когда пользователи запускают кран в ожидании достижения идеальной температуры.

Кроме того, потеря тепла может быть меньшим фактором при использовании PEX, поскольку пластик имеет лучшие теплоизоляционные свойства, чем некоторые традиционные материалы для водопровода. Пластиковые коллекторы также относительно просты в обслуживании, поскольку клапаны позволяют управлять отдельным приспособлением, отключением и обслуживанием.

Безопасность питьевой воды

Во многих случаях трубы в здании — это последнее, к чему прикасается вода, прежде чем кто-то ее напьет. Неспособность PEX к коррозии, очевидно, является важным фактором, делающим его желательным материалом для обеспечения безопасности питьевой воды. Кроме того, материал устойчив к выщелачиванию, питтингу и отложению минералов.

Трубы

PEX сертифицированы Национальным фондом санитарии (NSF) и CSA как не содержащие токсинов и тяжелых металлов. Трубы, изготовленные из этого материала, соответствуют требованиям NSF P 171, устойчивости к хлору пластиковых трубопроводных материалов и ASTM F 2023, стандартного метода испытаний для оценки окислительной стойкости трубок и систем из сшитого полиэтилена (PEX) по отношению к Горячая хлорированная вода , для устойчивости к хлору.При pH 5,0 и pH 10,0 трубы PEX соответствуют требованиям NSF / Американского национального института стандартов (ANSI) 61, «Компоненты системы питьевой воды — влияние на здоровье» , стандартам контроля качества и мониторинговых испытаний.

Ограничения — реальные и ложные

Учитывая эти преимущества, некоторые могут быть удивлены, увидев, что эта технология не получила мгновенного признания в основных строительных практиках. Одно заблуждение заключается в том, что некоторые трубы из PEX могут стать жесткими, и их будет трудно использовать при низких температурах. Однако стандарты, такие как ASTM F 1960, Стандартные спецификации для фитингов с холодным расширением с армирующими кольцами из PEX для использования с трубками из сшитого полиэтилена (PEX) и ASTM F 1807, Стандартные спецификации для фитингов с металлическими вставками, использующих медное обжимное кольцо. для трубки из сшитого полиэтилена (PEX) SDR9: устойчивость к холодной погоде.

По сравнению с жесткими аналогами PEX требует большего количества трубопроводов, что увеличивает первоначальные затраты на материалы. Ограничения по использованию / обращению, связанные с установкой пластиковых труб, требуют надлежащего обучения, а также надзора на месте.Не все трубопроводы PEX совместимы с системами коллектора, описанными выше, и может потребоваться специальное оборудование для монтажа трубопроводов. Наконец, сама природа коллекторных систем требует дополнительного планирования на стадии проектирования, так как A / E должен определять наилучшие местоположения и наиболее эффективный способ прокладки ответвлений PEX.

Преимущества установки

Трубопровод

PEX был включен в несколько проектов в рамках партнерства Министерства жилищного строительства и городского развития (HUD) США по продвижению технологий в жилищном строительстве (PATH), таких как установка в 2001 году в жилом комплексе Oakwood Homes ‘Green Valley Ranch в Денвере, Колорадо.В статье, опубликованной на Toolbase (информационный сайт по жилищному строительству исследовательского центра NAHB), Пол Кох, директор Paul Koch Plumbing, объясняет, что его бригада была обучена представителем производителя труб PEX и во время посещения места, где была успешно установлена ​​система. . ³

Команда

Кох изначально испытывала затруднения при сверлении отверстий в шпильке, прилегающей к коллектору, с точным выравниванием с выпускными отверстиями, однако они преодолели эту проблему, просто просверлив отверстия большего размера.

По словам Дона Карпентера из Оквуда, его команда начала использовать пластиковый водопроводный коллектор с PEX летом 2000 года, узнав о сокращении рабочей силы (и, в свою очередь, сокращении времени цикла строительства) и снижении долгосрочных затрат. В проекте «Зеленая долина» использовались открытые балочные перекрытия, что увеличивало затраты на материалы для каркаса, но позволяло упростить установку, поскольку устраняло необходимость сверления или выбивания отверстий. Карпентер говорит, что открытые балки из перемычки давали достаточно места для прокладки труб, а также проводов и воздуховодов.

Бригада обнаружила, что сливные / вентиляционные трубы должны быть установлены перед PEX, чтобы предотвратить повреждение труб эпоксидной смолой. Они также рекомендовали промыть основной водопровод с улицы перед тем, как пропустить воду через коллектор, чтобы удалить песок / грязь с уличной линии. Чтобы облегчить работу над головой, бригада использовала сваи, которые обычно используются подрядчиками по изготовлению гипсокартона. Для проекта Oakwood обрезка пластиковой сантехники была похожа на обычную систему. Поскольку во многих местах крепления были установлены медные переходники во время черновой обработки, их соединение ничем не отличалось от обычных методов. Однако в местах, где не было заглушек, процесс был несколько иным. На этапе предварительной установки эти трубы оставили длинными, чтобы они доходили до дна крана. При обрезке на конец трубы обжимался специальный патрубок компрессионного типа, который крепился непосредственно к резьбе крана. Поскольку коллектор был подключен во время предварительной подготовки, система была готова к использованию после подключения приспособлений.

Безрезервуарная задача: системы горячего водоснабжения и экономия энергии

Установщики

должны руководствоваться указаниями по минимальному радиусу изгиба в своем руководстве, стараясь не разрезать и не перегибать трубки PEX.Существуют также муфты и фитинги для ремонта поврежденных насосно-компрессорных труб или изменения направления движения за пределами этого радиуса.

В исследовании «Сравнение производительности бытовых систем горячего водоснабжения » исследовательского центра NAHB были изучены оценки экономии энергии для различных систем горячего водоснабжения с помощью еженедельных испытаний и ежегодного моделирования. ⁴ Отчет основан на исследовании, измеряющем энергетические характеристики медных трубопроводов в древовидной конфигурации и альтернативы PEX в параллельной конфигурации, с использованием как электрического нагревателя накопительного бака, так и потребности (т.е. безбаквальная) система.

Используя инструмент Transient Energy System Simulation Tool (TRNSYS), модель потребления энергии для каждой системы горячего водоснабжения была откалибрована с коэффициентами теплопередачи, определенными по результатам экспериментов. ⁵ Годовое моделирование показало 12-процентное увеличение общей эффективности системы в часто используемых домах, использующих водонагреватель по запросу с параллельным трубопроводом из PEX над резервуаром для хранения с медными трубами, а также повышение эффективности на 26 процентов в малоиспользуемых домах.После нормализации общей выходной энергии каждой системы экономия электроэнергии на потребляемых водонагревателях с параллельными трубопроводами по сравнению со стандартной системой медных резервуаров / деревьев составила 34 процента для малоиспользуемых домов и 14 процентов для домов с интенсивным использованием.

Однако повышение эффективности водонагревательной системы дает дополнительные устойчивые выгоды, чем просто снижение затрат на электроэнергию. Поскольку время, необходимое для работы приспособления для достижения желаемой температуры, было уменьшено, объем потери воды также может быть уменьшен.Точно так же вода может быть сэкономлена в параллельных системах PEX, поскольку кратковременное непреднамеренное использование горячей воды (например, смесители с одной ручкой, случайно установленные в неправильном положении) должно устраняться за счет нагревателей по запросу, которые не активируются при низких расходах.

Радость PEX

PEX привлекает не только профессионалов отрасли. Справочники, представляющие общий интерес, и непрофессиональные строительные ресурсы все чаще рекламируют преимущества PEX как материала для трубопроводов. Stanley Complete Plumbing говорит: «Водопроводная труба будущего, возможно, уже здесь… PEX — мечта монтажника. Его легко разрезать, и он достаточно гибкий, чтобы делать плавные изгибы по углам … PEX — идеальный материал, если вы хотите заменить старые оцинкованные трубы, потому что он может проходить сквозь стены ». ⁶ Крупногабаритный гигант Home Depot в компании «Сантехника 1-2-3», ориентированной на массовый рынок, называет PEX «идеальным выбором», ссылаясь на его «хорошую устойчивость к износу, нагреву и высокому давлению, необходимому для подачи, а также простоту сборки.» ⁷ » Вместе с этими строителями-любителями, по мере того, как все больше профессионалов в области строительства / проектирования исследуют возможности сшитого полиэтилена, будут реализованы долгосрочные преимущества системы «.

Помимо бытовой сантехники и лучистого отопления
Другие области применения трубопроводных систем PEX

В дополнение к внутренним водопроводным системам и системам лучистого теплого пола для небольших (нежилых) строительных объектов, трубы из сшитого полиэтилена (PEX) подходят для многих других применений. Поскольку стандарты продолжают разрабатываться и исследуются новые производственные технологии, использование PEX растет.

Таяние снега / льда
Трубы PEX могут использоваться для создания гидравлической системы, предназначенной для улучшения удаления льда и снега. Циркуляция жидкого теплоносителя (например, смеси незамерзающей жидкости и воды) через трубы PEX может снизить затраты на техническое обслуживание внутри и снаружи помещений и потенциально помочь снизить финансовые обязательства.

Кондиционирование дерна
Вегетационный период естественных травяных покрытий может быть продлен за счет установки труб из полиэтилена PEX в слое почвы дерна.Жидкость циркулирует при различных температурах, чтобы мягко нагреть корни, что поможет обеспечить оптимальную температуру корневой зоны.

Системы пластиковых трубопроводов PP / PE — Ассортимент продукции

% PDF-1.5
%
2746 0 объект
>
эндобдж
2977 0 объект
> поток
1.4PDF / X-3: 2002false7112018-01-30T15: 47: 44. 278 + 01: 00Acrobat Distiller 10.0.0 (Windows) P350f77d79f7fc6e2d27d4762ca6ec51f7a03b7a7012657973 / data / mediacockpit / 13b7a7012657973 / data / mediacockpit / 13ba27802 / публикацияpdfAcrobat Distiller 10.0.0 (Windows) false1.4 / data / mediacockpit / WorkingDirs / publish / 13a27280a4bfa03c / export / publishing.pdf2018-01-30T15: 45: 38.000 + 01: 002018-01-30T15: 45: 38.000 + 01: 002017-06-12T08: 59: 39.000 + 02: 00application / pdfПродукция — Системы пластмассовых трубопроводов из ПП / ПЭПродукция — Системы пластмассовых трубопроводов из ПП / ПЭ2018-01-25T11: 42: 52.129 + 01: 00 Ассортимент продукции — Пластиковые трубопроводы из ПП / ПЭ Ассортимент продукции — Системы пластиковых трубопроводов из ПП / ПЭ

uuid: a87fa91e-1dd1-11b2-0a00-0000a8caf2ffdefault1uuid: f3a44f4e-04a1-415b-8b18-74c9b7298de2PDF / X-3: 2002

http: // ns. adobe.com/pdf/1.3/pdfAdobe PDF Schema

конечный поток
эндобдж
2661 0 объект
>
эндобдж
2663 0 объект
>
эндобдж
2664 0 объект
>
эндобдж
2675 0 объект
>
эндобдж
2686 0 объект
>
эндобдж
2697 0 объект
>
эндобдж
2708 0 объект
>
эндобдж
2719 0 объект
>
эндобдж
2730 0 объект
>
эндобдж
2741 0 объект
>
эндобдж
2742 0 объект
>
эндобдж
2743 0 объект
>
эндобдж
2124 0 объект
> / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / TrimBox [0 0.
