Удаленное видеонаблюдение через 3g интернет: Видеонаблюдение дома и дачи через 3g своими руками

By alexxlab

Содержание

Организовать 3G видеонаблюдение просто: главное

Чтобы организовать видеонаблюдение посредством 3G, прежде всего, необходимо приобрести SIM-карту любого сотового оператора, предоставляющего услуги мобильной 3G сети. Затем нужно выбрать вариант системы видеонаблюдения, в состав которой входит:

  • Видеорегистратор;
  • 3G модем;
  • Видеокамеры;
  • Провода;
  • Разъемы;
  • Блок питания.

Количество аналоговых видеокамер зависит от конкретного объекта, а также разновидности видеорегистратора. Необходимо учесть, что с помощью 3G сети будет достаточно сложно смотреть видео с шестнадцати камер, так как она обладает сравнительно невысокой пропускной способностью.

Что нужно знать о видеорегистраторе?

Существует несколько вариантов исполнения видеорегистраторов. Подобные изделия могут поддерживать прямое подключение через 3G модем. В таком случае модем надо подключить в соответственный USB разъем видеорегистратора, затем настроить – и все готово. Однако нужно обязательно тщательно изучить инструкцию к данному устройству, чтобы определить разновидность 3G модемов, которые он поддерживает.

Следует учитывать, что некоторые видеорегистраторы попросту не поддерживают универсальные модемы, поэтому лучше не приобретать оборудование, способное работать со всеми Сим-картами. Тогда как модемы, которые были созданы специально для конкретного оператора, отлично подойдут для видеорегистратора.

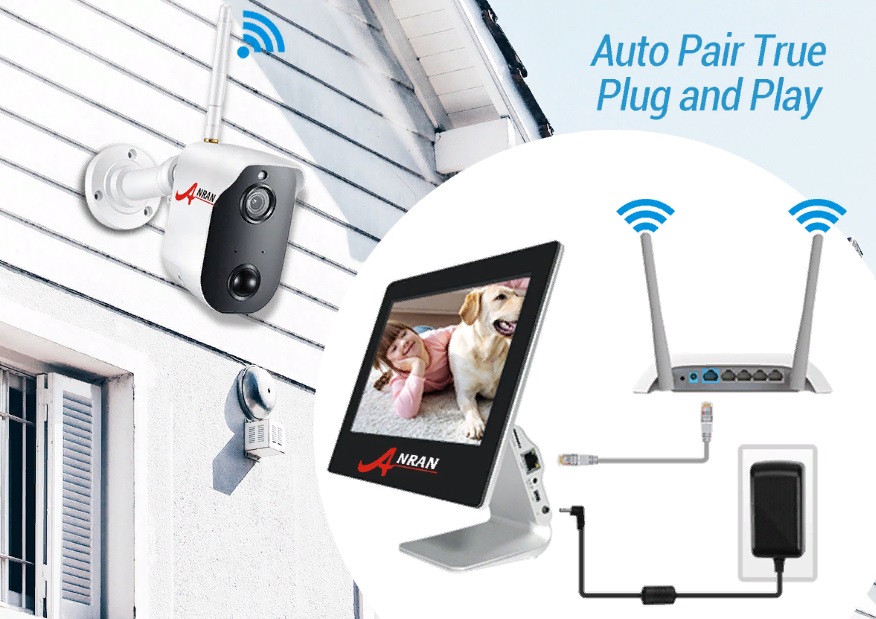

Можно составить комплект  из любого видеорегистратора, поддерживающего сетевое подключение, а также роутера, к которому, собственно, и нужно подключить 3G модем. Данный вариант сложнее настроить, однако он считается более надежным и функциональным. Таким образом, можно значительно увеличить количество камер, поддерживаемых модемом.

С роутера, при необходимости, возможно настроить сеть на всем объекте через обычный Wi-Fi. Однако нужно заранее учитывать, что это может дополнительно нагрузить сеть, и удаленное видеонаблюдение будет работать медленнее. Известно, что для просмотра лучше использовать специальный монитор: если его размер будет составлять 32 дюйма, то на нем будет отображаться видео сразу с нескольких камер, что очень удобно.

На видео – 3G видеонаблюдение через камеру смартфона:

Особенности выбора 3G модемов

Уже упоминалось, что лучше не приобретать универсальные изделия, так как они редко подходят. Также не стоит гнаться за скоростью, указанной на коробке изделия, ведь скорость в 14 Мб/с просто невозможно получить.

Кроме того, нужно учитывать, что для  организации удаленного видеонаблюдения с помощью мобильной сети, большее значение имеет исходящая скорость (она же скорость передачи), которая чаще всего не превышает 1Мб/с, и это в лучшем случае. Большинство операторов уменьшают исходящую скорость, чтобы увеличить входящую, которую они считают более важной.

Сначала необходимо  проверить скорость провайдера непосредственно на объекте, ведь случается, что 3G покрытия просто не будет.

Чтобы это сделать, надо подключить Сим-карту оператора, услугами которого вы собираетесь пользоваться, установить ее в свой смартфон либо модем, а затем подсоединить к компьютеру. Затем нужно зайти на сайт проверки скорости и посмотреть, какие цифры появятся. Огромное значение имеет Upload speed (скорость отдачи): если она покажет 0,1-0,35, то такой скорости будет маловато, и система потянет не больше четырех камер, работающих в замедленном режиме. Скорость 0,35-0,8 позволит установить четыре полноценные камеры, но подключив восемь, монитор для видеонаблюдения будет периодически застывать. Скорости от 0,8 полностью хватит для подсоединения даже шестнадцати камер.

Нужно обязательно учитывать временной интервал. Понятно, что лучшая скорость будет в ночное или утреннее время, ведь тогда в сети практически никто не находится, и она не перегружена. Вечером скорость сильно падает, ведь в это время все как раз возвращаются домой и заходят в сеть. Конечно, есть множество хитростей, которые позволяют увеличить скорость, например, усилители 3G модемов.

На видео – комплект удалённого 3G видеонаблюдения:

Что представляют собой 3G камеры?

Если в определенном месте ведется строительство, и рядом нет никого, кроме рабочих, то есть возможность вести наблюдение удаленно. Данную задачу можно решить с помощью организации 3G видеонаблюдения со специальными видеокамерами.

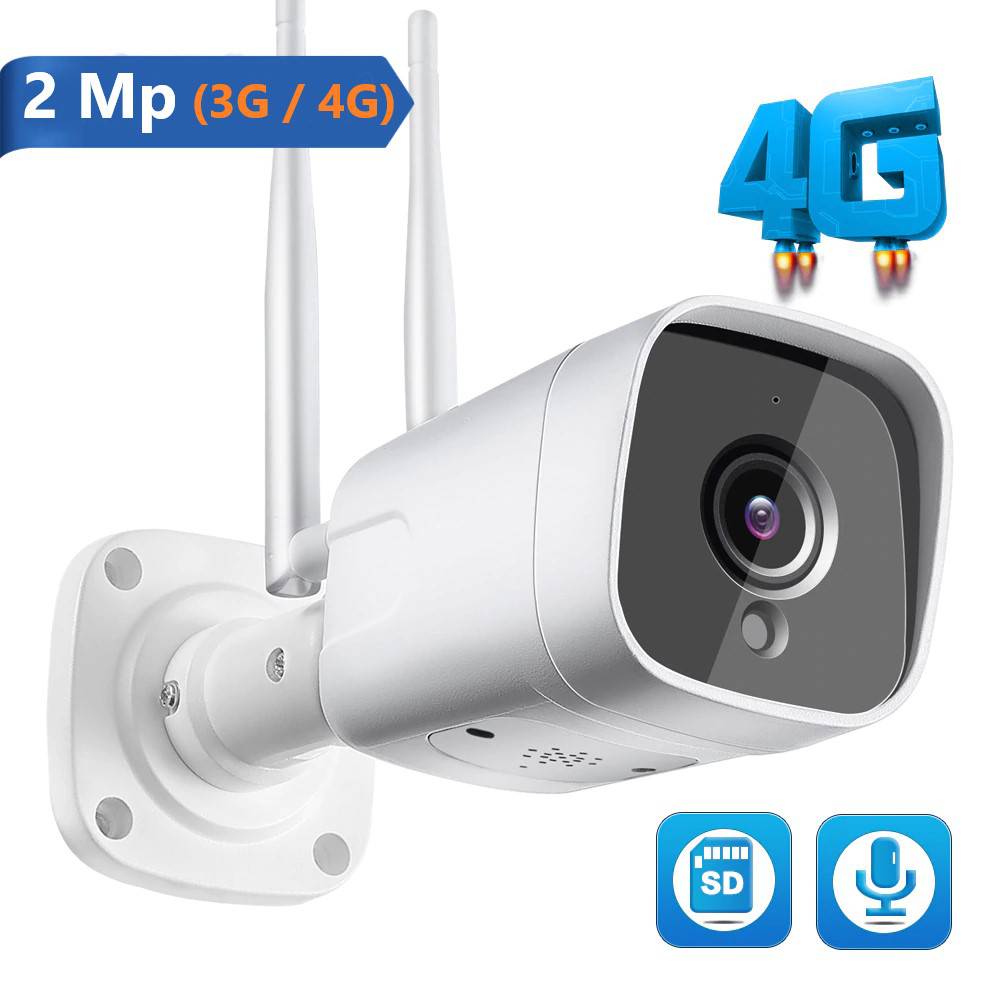

3G видеокамерами называют IP камеры, оборудованные встроенным 3G модулем либо же простые IP видеокамеры, к которым можно подключить 3G модем. Подобные изделия обладают огромным количеством преимуществ. Их можно подключать просто на улице, если нельзя установить необходимое дополнительное оборудование, монтируемое внутри помещения. Кроме того, они обладают большим разрешением, нежели аналоговые, и практически не подвергаются наводкам и помехам.

В них можно устанавливать специальные карты памяти, чтобы записывать видео. Однако подобное оборудование довольно дорогостоящее.

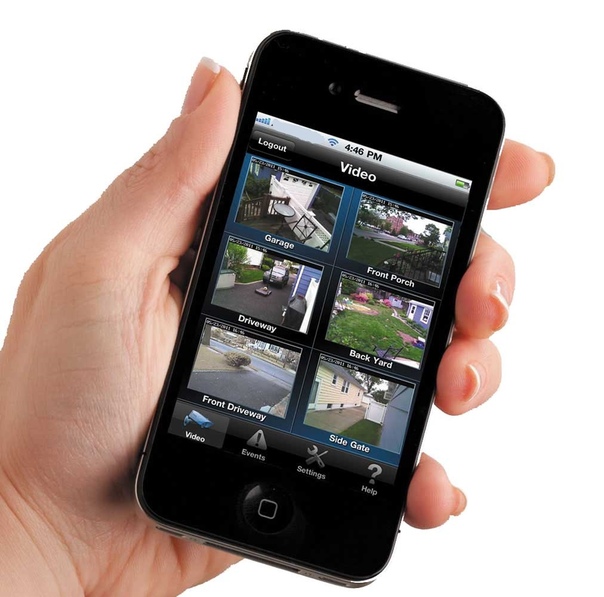

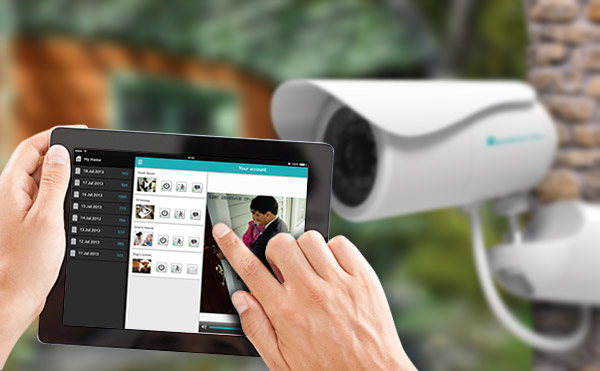

Чтобы получить доступ к видеокамере, необходимо установить специальное приложение производителя, а также правильно его настроить. Можно еще организовать наблюдение с помощью системы, которая состоит из нескольких IP видеокамер, а также роутера, поддерживающего 3G модем.

Для организации удаленного видеонаблюдения, нужно подбирать не только само оборудование, но и оператора. Сим-карта должна иметь подключенную услугу внешнего статистического либо даже динамического IP адреса. Только так система работает быстрее, а на ее работу не будет влиять сторонний сервер.

Кроме того, нужно учитывать: системы безопасности постоянно развиваются, и появляется все больше новых решений, поэтому есть возможность, что количество вариантов организации удаленного видеонаблюдения увеличится.

Видеонаблюдение загородом посредством 3G интернета / Хабр

Появилась такая задача: Установить видеонаблюдение, в 15 км от города, где доступен только gprs интернет.
Условия:

  • Камерами можно будет управлять через интернет

  • Ограниченный бюджет

  • В городе есть 3G интернет но в области нет.

  • Сотовые операторы не дают «Белый и статический ip адрес».

  • Другого интернета нет.

Что бы решить данную задачу я решил построить такую сеть.

Взять самый дешевый сервер VDS. Недорогой роутер TP-LINK MR 3420, 3G модем от beeline, ip камеру. И построить такую сеть как на схеме.

Суть идеи такова: На сервере поднимается openvpn сервер, на роутере поднимается openvpn клиент, далее объединяем локальную сеть с сетью openvpn. Затем пробрасываем необходимые порты на сервере.


Описание сети:

Первая сеть это роутер + ip камера + ваш компьютер (шлюз). Адрес сети будет 192. 168.0.0

У роутера 192.168.0.1

У камеры 192.168.0.100

У вашего компьютера, который будет шлюзом 192.168.0.2

Вторая сеть, это сеть openVPN – 192.168.3.0

IP адрес openVPN вашего роутера будет 192.168.3.2

IP адрес вашего сервера будет 192.168.3.1

И внешний ip адрес сервера для примера будет 205.234.139.100

Что нам нужно.

  1. Компьютер.

  2. Временный доступ в интернет через компьютер.

  3. Роутер который поддерживает OpenWRT и 3G usb модема. (для примера TP-LINK MR 3420)

  4. Сервер с внешним ip адресом на базе Linux.

  5. 3G usb модем (Я использовал Huawey).

  6. IP Видеокамера.

  7. Хороший USB хаб, с внешним питанием (Для расширения USB портов для 3G модема и флэшки).

Ход работы.

  1. Настраиваем на сервере openVPN, генерируем ключи для клиента openVPN.

  2. Настраиваем на роутере openWRT + openVPN и 3G модем для выхода в интернет.

  3. Если 3G связь ловит плохо, собираем антенну Харченко для усиления сигнала.

Настройка openVPN на сервере.

Как настроить сервер openvpn, до пункта “Объединение сетей”, описано тут: Настраиваем OpenVPN сервер на подключения клиентов

Конфигурация сервера выглядит примерно так:

daemon
local 205.234.139.100 # Внешний ip сервера
port 1194
mode server
proto tcp
crl-verify crl.pem
dev tap
ca ca.crt
cert server.crt
key server.key
dh dh2024.pem
client-config-dir ccd
server 192.168.3.0 255.255.255.0 # ip самого openvpn
push "route 192.168.3.0 255.255.255.0"
ifconfig-pool-persist ipp.txt
keepalive 10 120
comp-lzo
persist-key
persist-tun
client-to-client
status openvpn-status.log
log /var/log/openvpn.log
verb 3

Чтобы каждому клиенту выдавался определенный ip адрес, в конфиге есть строчка

ifconfig-pool-persist ipp.txt

Создаем на сервере документ в папке /etc/openvpn/
Под названием ipp.txt

nano /etc/openvpn/ipp. txt

И в нем пишем “имя клиента, ip адрес”
Например вот так

openwrt,192.168.3.2
Прошивка и настройка роутера TP-LINK MR3420.

Как прошить роутер описано по ссылке: TP-Link TL-MR3420 & TL-MR3220

Для начало нужно дать выход роутеру в интернет для установки дополнительного ПО.

Для того что бы роутер мог выйти в интернет заходим через web (http://192.168.1.1), заходим в network. Далее жмем edit в lan

Переходим на вкладку General Setup и изменяем ip локальное сети на

IP адрес: 192.168.0.1

Маска: 255.255.255.0

Шлюз: 192.168.0.2

DNS: 8.8.8.8

Для того что бы изменения вступили в силу, жмем «Save & Apply»

На компьютере поставим себе ip 192.168.0.2, и используем его как шлюз.

Теперь нужно расширить память роутера для установки дополнительного ПО.

Для этого берем флэшку (Например 4 Гб) и форматируем ее с файловой системой ext4.

Затем вставляем ее в USB хаб и подключаем к роутеру USB хаб.

Потом нужно перенести все настройки на флэшку и сделать что бы она сама монтировалась при старте.

Устанавливаем пакеты для флэшки:

opkg update
opkg install kmod-usb-uhci kmod-usb-storage block-mount kmod-fs-ext4
insmod usb-ohci

Создаем точку подключения:

mkdir /mnt/sda

Затем монтируем флэшку:

mount -t ext4 /dev/sda /mnt/sda -o rw,sync

Копируем туда установленные пакеты:

tar -C /overlay -cvf - . | tar -C /mnt/sda -xvf –

Немного правим конфиг:

vi /etc/config/fstab

Чтобы выглядело вот так:

config 'mount'
option target /overlay
option device /dev/sda
option fstype ext4
option options rw,sync
option enabled 1
option enabled_fsck 1

Затем перезагружаем роутер:

reboot

Теперь мы не ограничены исходным размером flash роутера. И можем себе позволить поставить практически все
Смотрим свободное место:

df –h

Filesystem                Size      Used Available Use% Mounted on
rootfs                    3. 7G    128.2M      3.4G   4% /
/dev/root                 2.0M      2.0M         0 100% /rom
tmpfs                    14.3M    688.0K     13.6M   5% /tmp
tmpfs                   512.0K         0    512.0K   0% /dev
/dev/sda                  3.7G    128.2M      3.4G   4% /overlay
overlayfs:/overlay        3.7G    128.2M      3.4G   4% /

Теперь нам нужно установить openvpn клиент на роутер, заодно и текстовый редактор nano, файловый мэнеджер mc, и русификатор luci.

Устанавливаем необходимые нам пакеты:

opkg install openvpn nano mc luci-i18n-russian

Для нормальной работы mc нужно выполнить две строчки:

export TERMINFO=/usr/share/terminfo
export TERM=xterm

И чтобы каждый раз их не выполнять руками нужно их добавить в /etc/profile:

nano /etc/profile

Затем копируем на роутер в /etc/openvpn/ ключи и сертификаты созданные на сервере openvpn:

ca.crt
dh2024.pem
openwrt.crt
openwrt. key
ta.key

Правим конфиг:

nano /etc/config/openvpn

client
tls-client
dev tap
proto tcp
remote 205.234.139.100 1194 # Вашь Ip и порт сервера
resolv-retry infinite
nobind
persist-tun
persist-key
ca /etc/openvpn/ca.crt
cert /etc/openvpn/openwrt.crt
key /etc/openvpn/ openwrt.key
dh /etc/openvpn/dh2024.pem
comp-lzo
verb 3

Запускаем openvpn:

openvpn --config /etc/config/openvpn

Если ваше Интернет-соединение в порядке и конфигурационный файл openvpn составлен правильно, вы должны увидеть такую надпись:

  • Initialization Sequence Completed

Если вы хотите, чтобы vpn-соединение восстанавливалось после каждой перезагрузки маршрутизатора, добавьте эту строку в /etc/rc.local перед строкой exit 0:

openvpn --config /etc/config/openvpn  &
exit 0

Объединим сети 192.168.0.0 и 192.168.3.0:
Ваш ip сервера openvpn 192.168.3.1, а ваш Ip на роутере openvpn адаптера tap0 192. 168.3.2

Тогда что бы ваш сервер смог увидеть вашу локальную сеть (192.168.0.0) нужно на сервере прописать маршрут.

ip route add 192.168.0.0/24 via 192.168.3.2

Теперь вашу локальную сеть на роутере вид ит сервер с openvpn.

Настроим проброс порта:

Допустим ваша ip камера работает по порту 99, тогда чтобы пробросить порт камеры или другого сетевого устройства пропишем такие строки в консоли, или как описано ниже создаем файл и пишем в него:

EXT_IP="205.234.139.100" # Вашь сервер ip
INT_IP="192.168.3.1"           # Локальный шлюз (ip tap0)
EXT_IF=venet0:0                   # Сетевая карта внешнего ip
INT_IF=tap0                           # Сетевая карта openvrt
LAN_IP="192.168.0.100"    # ip на который нужно пробросить порт
SRV_PORT=99		     # Порт который нужно пробросить

iptables -t nat -A PREROUTING --dst $EXT_IP -p tcp --dport $SRV_PORT -j DNAT --to-destination $LAN_IP
iptables -t nat -A POSTROUTING --dst $LAN_IP -p tcp --dport $SRV_PORT -j SNAT --to-source $INT_IP
iptables -t nat -A OUTPUT --dst $EXT_IP -p tcp --dport $SRV_PORT -j DNAT --to-destination $LAN_IP
iptables -I FORWARD 1 -i $EXT_IF -o $INT_IF -d $LAN_IP -p tcp -m tcp --dport $SRV_PORT -j ACCEPT

Теперь вы можете конектится к ip камере по адресу 205. 234.139.100:99.
А чтобы не делать это вручную после перезагрузки сервера, создадим скрипт, в папке /root/ файл с названием start
и дадим ему права на выполнения:

chmod  777 /root/start

Затем добавим строку в /etc/crontab

@reboot root /root/start

Теперь после перезагрузки сервера скрипт автоматически запустится.

Установка usb 3g Ethernet модема от huawey
opkg update
opkg install usb-modeswitch usb-modeswitch-data kmod-usb-net-cdc-ether

Вставляем модем в USB хаб,
И пишем команду dmesg, вы должны увидеть примерно такие строки:

 [   99.220000] usb 1-1.1.1: new high-speed USB device number 6 using ehci-platform
[   99.330000] cdc_ether 1-1.1.1:1.0: eth3: register 'cdc_ether' at usb-ehci-platform-1.1.1, CDC Ethernet Device, 58:2c:80:13:92:63

Это говорит о том что модем установлен и определился как eth3.

Следующим шаом нам нужно добавить 2 сетевых интерфейса.

1. 3G

2. VPN

для этого правим конфиг:

nano /etc/config/network

3G у нас будет DHCP клиентом, а VPN неуправляемым адаптером, добавляем:

config interface '3G'
        option ifname 'eth3'
        option _orig_ifname 'eth3'
        option _orig_bridge 'false'
        option proto 'dhcp'

config interface 'VPN'
        option ifname 'tap0'
        option _orig_ifname 'tap0'
        option _orig_bridge 'false'
        option proto 'none'

В общем виде конфиг должен выглядеть примерно так:

config interface 'loopback'
        option ifname 'lo'
        option proto 'static'
        option ipaddr '127.0.0.1'
        option netmask '255.0.0.0'

config interface 'lan'
        option _orig_ifname 'eth0 wlan0'
        option _orig_bridge 'true'
        option proto 'static'
        option netmask '255.255.255.0'
        option type 'bridge'
        option ipaddr '192.168.0.1'
        option ifname 'eth0'
        option send_rs '0'

config interface '3G'
        option ifname 'eth3'
        option _orig_ifname 'eth3'
        option _orig_bridge 'false'
        option proto 'dhcp'

config switch
        option name 'eth0'
        option reset '1'
        option enable_vlan '1'

config switch_vlan
        option device 'eth0'
        option vlan '1'
        option ports '0 1 2 3 4'

config interface 'VPN'
        option ifname 'tap0'
        option _orig_ifname 'tap0'
        option _orig_bridge 'false'
        option proto 'none'

Что-бы сервер мог видеть все 3 сети, нужно их объединить в межсетевом экране

Для этого изменим файл /etc/config/firewall

nano /etc/config/firewall

nano /etc/config/firewall

Сделать примерно так:

config defaults
        option syn_flood '1'
        option input 'ACCEPT'
        option output 'ACCEPT'
        option forward 'ACCEPT'

config include
        option path '/etc/firewall. user'

config zone
        option name 'newzone'
        option input 'ACCEPT'
        option forward 'ACCEPT'
        option output 'ACCEPT'
        option masq '1'
        option network '3G lan vpn'

И делаем перезагрузку роутера

reboot
Усиления 3G сигнала на модеме.

Для того чтобы увеличить сигнал 3G модема нужно собрать антенну Харченко.
Обычно, популярные 3G модемы работают на частотах от 800 до 2100 МГц.

Делается это просто.
Нам потребуется:

  • Провод RG6U (толстый белый для антенн – на нем меньше всего затухания) метров 6

  • Коннектор на него

  • Кусок медной проволоки от 1 до 4 мм толщиной ( у меня 1.5)

  • Колпачок от пены для бритья.

  • Паяльник, припой, канифоль и немного навыков работы с ними.

  • Кусок фанерки (120мм на 134мм) и фольга. Либо не травленая плата, покрытая медью с одной стороны.

Начнем.

  • Берем кусок нашей проволоки и сгибаем его в два квадрата, как показано на рисунке. Сторона квадрата должна быть 53мм

  • Концы двух квадратов спаиваем вместе, чтобы получилась сплошная конструкция, наносим припой также на противоположный угол

  • Антенный провод зачищаем и надеваем на него коннектор, делаем сердцевину провода так чтобы она выглядывала из коннектора на сантиметр

  • Припаиваем сбоку к телу коннектора кусочек сердцевины провода ( так как не всегда удается припаять оплетку провода с помощью канифоли)

  • После этого припаиваем оба штырька, идущие от коннектора к нашим квадратам

  • Теперь делаем рефлектор для лучшего приема — берем нашу фанерку 120 на 135 мм и оборачиваем ее в фольгу, делаем в середине дырку под провод.

  • Сам каркас антенны из проволоки должен находиться над рефлектором на расстоянии 35мм, для этого берем колпачок от пены для бриться или что-то похожее. Он по высоте 4.5 см, поэтому вырезаем в нем пазы в 1 см, чтобы антенна была от рефлектора на нужном расстоянии.

  • Сзади всей этой конструкции подставляем рефлектор, сделанный нами ранее и получается готовая антенна:

Следующим шагом нужно припаять другой конец провода к модему:

Вскрываем корпус модема.

На лицевой стороне расположены: модуль для карты памяти, контакты для SIM-карты, радио модуль под крышечкой, разъём, внутренняя антенна и USB-выход.

Интересно, что этот разъём недоступен без разборки корпуса, то есть почти все обладатели этого модема об этом разъёме даже не подозревают. Пусть он остаётся на месте, он нам не нужен и нисколько не мешает. А мешает нам внутренняя антенна:

Антенна вытравлена прямо на плате, и нам необходимо её отключить. Для этого сначала выкусываем SMD-конденсатор, предназначенный для резонансной согласовки антенны. Потом небольшой фрезой, зажатой в дрель, делаем пропил по антенне, оставляя только небольшую площадку для припайки кабеля. Разрез делаем неглубоко, так как печатная плата многослойная. Прозваниваем тестером, успешно ли прошла «ампутация» и нет ли КЗ между площадкой под припайку кабеля и отрезанной антенной. Кстати, иногда эта площадка может иметь КЗ на землю – таковы особенности архитектуры некоторых модемов. Если бы мы не отрезали внутреннюю антенну, то после подключения внешней антенны сигнал бы делился между ними, возникло бы рассогласование и ничего бы не получилось.

Припаиваем кабель к модему. Паяем быстро, точно и аккуратно, не перегреваем плату. Центральную жилу припаиваем на площадку, оставшуюся от внутренней антенны; оплётку припаиваем к любому месту, являющемуся землёй и расположенному как можно ближе к площадке с припаянной центральной жилой.

После припайки кабеля, нужно аккуратно собрать модем и необходимо поднять антенну на максимальную высоту, затем методом проб поймать наилучший сигнал и закрепить на месте.

На этом все.

Источники:

  1. Антенна 3G своими руками для Huawei E1550 и других – 2100 mHz

  2. Ускорим 3G модем при помощи внешней антенны

  3. OpenVPN клиент на роутере TP-Link TL-MR3020 с OpenWRT

  4. Настраиваем OpenVPN сервер на подключения клиентов

  5. Openvpn-клиент на OpenWRT (tap)

Видеонаблюдение через 3/4G (часть 1) / Хабр

Доступ к устройствам, подключенным к Интернет через сеть мобильного оператора возможен в настоящее время только с использованием технологии обратного VPN. Поэтому, для организации удаленного видеонаблюдения через сети 3G/4G нам необходимы два компонента:

  • Маршрутизатор с поддержкой протокола туннелирования. В нашем варианте это VPN — OpenVPN.

  • Сервер, который будет принимать подключения от удаленных 3/4G и предоставлять к ним доступ для клиентов из сети Интернет.

В данной статье мы рассмотрим настройки маршрутизатора на стороне веб-камеры (DVR). Сначала небольшая картинка, иллюстрирующая общую схему подключения веб-камеры (DVR):

Внимание! Материал рассчитан на подготовленных пользователей, готовых «перепрошить» маршрутизатор firmware DD-WRT. Если вы не обладаете знаниями в этой области, вам лучше обратиться к специалисту.
В качестве маршрутизаторы мы будем использовать устройство с прошивкой DD-WRT. Сначала настроим VPN связь «Services ->VPN->OpenVPN Client». Предполагается что модем 3/4G уже подключен к маршрутизатору и доступ в Интернет есть. Включим ПО клиента OpenVPN:

Настроим параметры VPN:

Зададим сертификаты OpenVPN:

Нам нужны следующие сертификаты и ключи:

  • «CA Cert» — корневой сертификат сервера VPN;

  • «Public Client Cert» — публичный сертификат выданный клиенту сервером (администратором сервера) VPN;

  • «Private Client Key» — личный ключ клиента выданный клиенту сервером (администратором сервера) VPN;

  • «TA Auth Key» — ключ предварительной аутентификации сервера VPN.

Все эти параметры генерируются на стороне сервера и выдаются вам администратором сервера VPN.
Проверим. Для этого зайдем, например, на страничку «Status->Bandwidth» настроек маршрутизатора. Если подключение по VPN было успешным вы должны увидеть, что добавился новый интерфейс tun1:

Настроим доступ к видеокамере. Определим IP адрес видеокамеры. Способы могут быть разные. Можно, например, зайти на страничку «Status->LAN» маршрутизатора и выбрать нужный IP в списке «Active Clients» по его MAC-адресу (который как правило нанесен на корпусе веб-камеры).

Лучше «зафиксировать» IP адрес выдаваемый видеокамере, чтобы при дальнейшей работе он не менялся и нам не пришлось бы все перенастраивать заново. Это можно сделать в меню «Servcies->Services->Static Leases» маршрутизатора, добавив MAC и IP адреса, полученные на предыдущем шаге, в данный список.
Настроим «проброс портов». Настраивать будем в двух местах. Сначала общая переадресация портов «NAT/QoS->Port Range Forwarding»:

Если бы мы использовали «обычное» подключение, с реальным IP, то на этом можно было бы и остановиться. Маршрутизатор и камера были бы «видны» из Интернет по имени или по IP. Но мы используем VPN, поэтому нам необходимо, чтобы веб-камера была видна и через интерфейс tun1 — «Administration->Commands->Save->Firewall»:

Внимание! Так как многие веб-камеры (DVR) для доступа по-умолчанию используют порт 80 (HTTP), то для устранения возможных проблем впоследствии с панелью управления маршрутизатора мы рекомендуем вам оставить для управления только HTTPS:

Перезагрузим маршрутизатор — «Administration->Management->Reboot router».
Проверим еще раз что VPN подключен (см. выше).
На этом настройка на стороне клиента (веб-камеры) закончена.

Продолжение следует…

Видеонаблюдение через 3/4G (часть 1) / Хабр

Доступ к устройствам, подключенным к Интернет через сеть мобильного оператора возможен в настоящее время только с использованием технологии обратного VPN. Поэтому, для организации удаленного видеонаблюдения через сети 3G/4G нам необходимы два компонента:

  • Маршрутизатор с поддержкой протокола туннелирования. В нашем варианте это VPN — OpenVPN.

  • Сервер, который будет принимать подключения от удаленных 3/4G и предоставлять к ним доступ для клиентов из сети Интернет.

В данной статье мы рассмотрим настройки маршрутизатора на стороне веб-камеры (DVR).

Сначала небольшая картинка, иллюстрирующая общую схему подключения веб-камеры (DVR):

Внимание! Материал рассчитан на подготовленных пользователей, готовых «перепрошить» маршрутизатор firmware DD-WRT. Если вы не обладаете знаниями в этой области, вам лучше обратиться к специалисту.

В качестве маршрутизаторы мы будем использовать устройство с прошивкой DD-WRT. Сначала настроим VPN связь

«Services ->VPN->OpenVPN Client»

. Предполагается что модем 3/4G уже подключен к маршрутизатору и доступ в Интернет есть. Включим ПО клиента OpenVPN:

Настроим параметры VPN:

Зададим сертификаты OpenVPN:

Нам нужны следующие сертификаты и ключи:

  • «CA Cert» — корневой сертификат сервера VPN;

  • «Public Client Cert» — публичный сертификат выданный клиенту сервером (администратором сервера) VPN;

  • «Private Client Key» — личный ключ клиента выданный клиенту сервером (администратором сервера) VPN;

  • «TA Auth Key» — ключ предварительной аутентификации сервера VPN.

Все эти параметры генерируются на стороне сервера и выдаются вам администратором сервера VPN.

Проверим. Для этого зайдем, например, на страничку

«Status->Bandwidth»

настроек маршрутизатора. Если подключение по VPN было успешным вы должны увидеть, что добавился новый интерфейс tun1:

Настроим доступ к видеокамере. Определим IP адрес видеокамеры. Способы могут быть разные. Можно, например, зайти на страничку

«Status->LAN»

маршрутизатора и выбрать нужный IP в списке

«Active Clients»

по его MAC-адресу (который как правило нанесен на корпусе веб-камеры).

Лучше «зафиксировать» IP адрес выдаваемый видеокамере, чтобы при дальнейшей работе он не менялся и нам не пришлось бы все перенастраивать заново. Это можно сделать в меню

«Servcies->Services->Static Leases»

маршрутизатора, добавив MAC и IP адреса, полученные на предыдущем шаге, в данный список.

Настроим «проброс портов». Настраивать будем в двух местах. Сначала общая переадресация портов

«NAT/QoS->Port Range Forwarding»

:

Если бы мы использовали «обычное» подключение, с реальным IP, то на этом можно было бы и остановиться. Маршрутизатор и камера были бы «видны» из Интернет по имени или по IP. Но мы используем VPN, поэтому нам необходимо, чтобы веб-камера была видна и через интерфейс tun1 —

«Administration->Commands->Save->Firewall»

:

Внимание! Так как многие веб-камеры (DVR) для доступа по-умолчанию используют порт 80 (HTTP), то для устранения возможных проблем впоследствии с панелью управления маршрутизатора мы рекомендуем вам оставить для управления только HTTPS:

Перезагрузим маршрутизатор —

«Administration->Management->Reboot router»

.

Проверим еще раз что VPN подключен (см. выше).

На этом настройка на стороне клиента (веб-камеры) закончена.

Продолжение следует…

GSM камеры видеонаблюдения: советы по выбору, основные характеристики и модели

Автор: Александр Старченко

Развитие мобильной связи и появление нового, высокотехнологичного оборудования позволило использовать стандарт GSM в системах охранной и пожарной сигнализации, а так же видеонаблюдения. В отдельных случаях, применению таких систем, просто нет альтернативы. Применение GSM камер видеонаблюдения позволяет абоненту сети сотовой связи, в зависимости от системы видеонаблюдения, пользоваться следующими услугами:

  1. Получать автоматические SMS и MMS сообщения;
  2. Просматривать трансляцию от камеры видеонаблюдения в режиме реального времени;
  3. Подключаться к видеоархиву;
  4. Осуществлять удалённое управление системой безопасности жилища.

Благодаря установленной SIM-карте, система видеонаблюдения с использованием GSM камер, может выдавать тревожные оповещения на мобильные устройства нескольких абонентов, включая группу быстрого реагирования.

Содержание:

  1. Основные особенности
  2. GSM видеонаблюдение для дачи
  3. Уличная GSM камера
  4. Актуальные модели GSM камер
  5. Нюансы установки и подключения

Основные особенности и варианты реализации

Особенности и отличительные черты GSM видеокамер

Конструктивно, камера с GSM модулем, отличается от обычных видеокамер, способом передачи информации. Если в аналоговых камерах передача видеосигнала осуществляется по коаксиальному кабелю, а цифровые камеры передают видеопоток по кабелю «витая пара», GSM камера видеонаблюдения представляет собой аналог мобильного телефона,  поскольку оборудована слотом для установки SIM карты и имеет свой номер. Видеонаблюдение с использованием удалённого контроля за объектом может быть организовано в 3 вариантах:

  1. Использование видеокамер с GSM модулем
  2. Подключение обычных видеокамер к базовому блоку с GSM
  3. Применение IP камер GSM

1. Камеры с GSM модулем

Самый простой и бюджетный способ это использование видеокамер с установленными и активированными SIM картами. Видеокамера в таких системах не транслирует поток данных, а только отправляет SMS или MMS по заданному номеру. В виде мультимедийного сообщения по телефонному запросу или по срабатыванию датчика движения, видеоустройство посылает фотографию контролируемой зоны. Такая камера может срабатывать по событию, запросу или расписанию.

2. Подключение камер к GSM блоку

Второй вариант организации GSM видеонаблюдения подразумевает использование  нескольких обычных видеокамер, подключаемых к базовому блоку, оснащённому модулем связи и SIM картой. В качестве образца можно ознакомиться с системой GSM видеонаблюдения «Страж MMS-4×4». Эту систему нельзя считать полноценной системой видеонаблюдения, поскольку она позволяет только фотографировать охраняемую зону и передавать снимки на мобильное устройство (телефон, смартфон), номер которого запрограммирован. Комплект состоит из 4-х видеокамер и 4-х датчиков движения, причём каждая камера включается от собственного датчика. Камеры так же оборудованы встроенными микрофонами, что позволяет абоненту системы прослушивать зоны контроля. В устройстве можно запрограммировать несколько телефонных номеров, на которые будут передаваться уведомления.

3. IP камеры GSM

Достаточно затратный, но и самый оптимальный способ GSM видеонаблюдения это использование IP камер GSM. Такая камера  достаточно дорогое и многофункциональное устройство. Такие камеры транслируют качественное изображение в режиме реального времени и оборудуются встроенным твердотельным накопителем, который предназначен для хранения видеоархива. IP камеры с GSM модулем, имеют в своей конструкции следующие элементы:

  • Датчик движения;
  • Микрофон;
  • Флэш карту;
  • Инфракрасную подсветку.

Уличная IP камера с GSM модулем и датчиком движения

IP камера GSM представляет собой многофункциональное устройство, которое может быть главным элементом системы комплексной безопасности. Все режимы работы видеокамер можно запрограммировать, поэтому, в целях экономии места на флэш-накопителе, запись может включаться как по срабатыванию датчика движения, так и по расписанию. IP видеокамеры имеют инфракрасную подсветку, что позволяет вести запись событий в ночное время. Самое главное требование при организации GSM видеонаблюдения, это наличие надёжной зоны покрытия сотовой связи, причём сотовый оператор не влияет на качество и надёжность функционирования системы.

При выборе GSM камеры видеонаблюдения следует обращать внимание на следующие параметры:

  • Чувствительность;
  • Разрешение;
  • Отношение сигнал/шум;
  • Угол обзора;
  • Формат сжатия видео;
  • Скорость передачи данных;
  • Частотный диапазон GSM.

Первые четыре параметра свойственны всем типам видеокамер и определяют качество транслируемого изображения и зону контроля. Остальные параметры характеризуют сжатие видеосигнала и передачу данных.  В современных системах видеонаблюдения, применяется компрессия изображения по алгоритму H. 264 или MPEG-4.

Более подробно о выборе камер видеонаблюдения вы может прочитать в этой статье на нашем сайте.

GSM видеонаблюдение для дачи

Автономное GSM видеонаблюдение для дачи

При необходимости реализации удаленного видеонаблюдения на даче с последующим просмотром происходящего «онлайн», сидя дома на любимом диване за ноутбуком, как нельзя лучше подойдет GSM камера видеонаблюдения для дачи. Единственное, что может помешать претворить в жизнь подобную систему видеонаблюдения, это плохой сигнал сотовой сети, и в таком случае, вам не стоит даже заморачиваться с GSM видеонаблюдением. Но если действительно очень надо — то в таком случае можно использовать специальные 3G/4G усилители.

Кроме того, владельцу подобной камеры придется оплачивать услуги доступа к интернету, т. к. без него данная GSM камера не будет способна выполнять свое прямое предназначение.

Преимуществом таких камер является возможность их установки там, где иные виды видеонаблюдения просто физически невозможно реализовать, либо в случае необходимости просмотра происходящего удаленно в реальном режиме, когда как посредством простых IP камер или аналогового видеонаблюдения осуществить это будет как проблематично, так и более дорого. Подойдет такая система не только для дачи, но и для гаража, загородного дома и других удаленных объектов, самое главное – хороший сигнал сети GSM.

На удаленных объектах, к коим относится и дача, часто используют удаленное видеонаблюдение с возможностью контролирования происходящего через интернет. Помимо GSM камер, можно использовать другую систему видеонаблюдения для дачи, в основе которой лежит 3G маршрутизатор.

Также подобные GSM камеры оснащаются внутренним накопителем, что позволяет использовать их и в автономном режиме. Питание может осуществляться от сети, батарейки, встроенного или автомобильного аккумулятора. Почитать про автономные камеры можно здесь.

Сегодня для удаленного видеонаблюдения наиболее часто используются IP камеры с подключением через мобильный интернет 3G. Почитать о 4 способах создания видеонаблюдения через интернет вы можете в нашей статье по ссылке http://nabludaykin.ru/videonablyudenie-cherez-internet.

Уличная GSM камера

Видеокамеры, используемые в помещениях и предназначенные для наружного размещения, имеют некоторые конструктивные отличия, прежде всего, связанные с эксплуатацией в различных температурных и климатических условиях. Уличная GSM камера видеонаблюдения должна отвечать более жёстким требованиям, чем камера, предназначенная для работы в помещении. Камера устанавливается в специальный термокожух, который позволяет устройству работать при любых температурах. Универсальный бокс для уличной GSM камеры оборудован электронным датчиком температуры, нагревательным термоэлементом и миниатюрным вентилятором.

Очень часто видеокамеры для наружного наблюдения оборудуются дополнительными датчиками и могут быть установлены на поворотной турели, снабжённой электродвигателем для изменения зоны контроля. GSM камера с датчиком движения может надёжно охранять территорию частного дома, автостоянку или место индивидуальной парковки. Если для внутреннего видеонаблюдения можно использовать чёрно-белые камеры, то наружные камеры, контролирующие транспортный поток должны быть цветными. Уличная GSM камера видеонаблюдения с датчиком движения выбирается по следующим параметрам:

  • Чувствительность;
  • Разрешающая способность;
  • Угол обзора;
  • Расстояние действия инфракрасной подсветки.

При установке наружной камеры важным критерием является угол обзора. Применение видеокамер с широкоугольными объективами позволяет минимальными средствами контролировать большую территорию, но с увеличением угла обзора снижается детализация изображения, и возникают оптические искажения. Исходя из этого, для видеоконтроля уличных зон следует грамотно использовать камеры как с широкоугольными, так и длиннофокусными объективами.

Купольная уличная GSM камера BEWARD B85-2-IP2-B220-3G с антивандальным корпусом. ~ 60 т. р.

Уличные GSM камеры производятся многими компаниями, поэтому всегда есть возможность выбора по оптимальному соотношению цена/качество. Одной из лучших моделей GSM камеры для наружного наблюдения можно считать  B85-2-IP2-B220-3G от компании «Beward». Это многофункциональная и достаточно дорогая камера имеет следующие параметры:

  • Разрешение – 550 ТВЛ;
  • Чувствительность – 0,02 люкс;
  • Угол обзора – поворотная турель до 320°;
  • Оптический Zoom – 27 X;
  • Цифровой Zoom – 12 X;
  • Диапазон рабочих температур от – 40 до + 50 °C;

Управление режимами камеры осуществляется дистанционно через браузер мобильного устройства.

Актуальные модели GSM камер

Применение инновационных технологий и современных производственных линий позволило снизить цены на видеокамеры до общедоступного уровня, причём параметры бюджетных камер не намного хуже изделий от брендовых производителей. Многие операторы сотовой связи предлагают отличные GSM камеры, единственным недостатком которых является возможность работать только в конкретной сети. GSM видеокамера от компании МТС имеет следующие параметры:

  • Стандарт связи – GSM900/1800/1900;
  • Разрешение – 0,3 Мп;
  • Формат сжатия – JPEG;
  • Угол обзора — 68°;
  • Питание от источника 12 V или аккумулятора;
  • Цена – от 5 600 р.

Видеокамеры с похожими характеристиками предлагают так же операторы Билайн и Мегафон.

GSM камера PH-X2 с возможностью подключения охранных датчиков: движения, дыма, и прочих. ~ 15-20 т. р.

Модель PH-X2 представляет собой GSM видеокамеру средней ценовой категории для наружного наблюдения. Камера обладает следующими техническими параметрами:

  • Разрешение – 0,3 Мп;
  • Чувствительность – 0,05 люкс;
  • Формат сжатия изображения — JPEG;
  • Дальность инфракрасной подсветки – 20 метров;
  • Передача информации на 3 запрограммированных номера;
  • Встроенная память – 2 Гб;
  • Диапазон рабочих температур от – 25 до + 600 С.

PH-X2 позволяет просматривать видеоархив в высоком качестве с любого мобильного устройства, имеющего допуск.

Уличная 4G камера

В качестве примера камеры, предназначенной для наружного видеонаблюдения, приведем относительно недорогую в своем сегменте модель уличной 4G камеры КАРКАМ КАМ-004G.

Устройство имеет встроенный 4G (LTE) модем с возможностью мгновенного оповещения посредством SMS или звонка при обнаружении движения в зоне контроля датчика камеры. Камера оснащена новейшим производительным процессором TI DaVinci DSP DM365, и современной матрицей с диагональю 1/4′ – OmniVision OV9712. Помимо возможности удаленной передачи видеосигнала через сети GSM, камера способна сохранять видеопоток на удаленный облачный сервис производителя абсолютно бесплатно. Также данный аппарат имеет слот для установки карт памяти емкостью до 128 МБ, так что, как говорилось выше, камера имеет все характеристики, необходимые для минимизации риска потерь данных.

Среди остальных параметров можно отметить наличие мощной встроенной ИК подсветки, с заявленной дальностью до 50 м, и ИК фильтра с автоматическим переключателем. В целях повышения качества видеозаписи производитель применяет в данной камере целый ряд инновационных технологий:

  • 3DNR – для уменьшения количества шумов;
  • AWB – автоматический выбор баланса белого;
  • WDR – широкий динамический диапазон, необходим для предотвращения возникновения большого светового контраста между неравнозначно освещенными объектами;
  • BLC – компенсация задней засветки, функция-предшественник WDR, служащая для предотвращения появления засвеченных участков в кадре. Так, например, при съемки в помещении, где на заднем фоне имеется большое окно, функция BLC предотвращает его засвет в кадре видеозаписи, делая изображение равномерным по яркости.

Нюансы установки и подключения

Как правило, все GSM системы видеонаблюдения предназначены для самостоятельной установки и не требуют привлечения специалистов. Самыми распространёнными моделями видеокамер считаются устройства с автономным питанием, которые не требуют монтажа и прокладки кабельных линий. Камеры с GSM модулем имеют компактные размеры и могут быть без проблем установлены в любой точке помещения с учётом зоны обзора. В режиме ожидания, срок действия видеокамеры на одной зарядке исчисляется десятками дней, в зависимости от ёмкости аккумулятора. Естественно, что в процессе передачи MMS сообщений и осуществления фотографирования или видеозаписи, срок службы аккумуляторной батареи сокращается.

Для корректной работы некоторых GSM систем,  работающих с использованием IP видеокамер, требуется установка приложений для ОС  мобильных устройств. Все эти данные доступно описаны в инструкции по эксплуатации. Если планируется подключение большого числа видеокамер с применением кабельных линий лучше воспользоваться услугами профессионалов. При самостоятельной установке автономных камер для наблюдения за персоналом, необходимо знать, что все лица должны быть предупреждены, что в доме или квартире осуществляется видеонаблюдение. Скрытое видеонаблюдение попадает под действие определённых статей и может привести к негативным последствиям.

С этим читают:

Понравилась статья? Поделись с друзьями в соц сетях!

приложения для Android и iOS

Характеристики:
Безопасность системы Аккаунт, управление паролем
Бесплатный DDNS Не поддерживает бесплатный DDNS, поддерживает динамический IP
Просмотр по телефону Поддержка HD pic IOS, Android Mobile View (iOS 4.3, ОС Android 2 . 3 выше)
Monitor Advantage Поддержка iPhone, Android, компьютерного монитора. Подключаемый модуль сертификации Miscrosoft, без риска вирусов.
PnP Plug & Play, степень проникновения 99%, простота настройки: 1, подключите сетевой кабель и адаптер питания, 2. установите приложение, отсканируйте код UID, чтобы добавить камеру. 3. Нажмите онлайн-камеру, чтобы просмотреть камеру
Сканирование QR-кода Применена технология сканирования UID, проста в эксплуатации и очень конфиденциальна
Супер клиент 1, 4, 9, 16, 25, 36, 64-канальное программное обеспечение для централизованного управления, без ограничения количества пользователей, централизованное наблюдение, удаленная запись и воспроизведение, электронная почта тревоги и т. Д.
Система
ОС Встроенная ОС Linux
Видео
Формат сжатия M-jpeg
Разрешение VGA (640 * 480), QVGA (320 * 240)
Датчик изображения 1/4 «CMOS
Минимальная освещенность 0.5 люкс
SNR ≥50 дБ
ИК-пульт ИК включен: включен режим ночного видения, инфракрасный луч, автоматическое обнаружение ICR. ИК-подсветка выключена: ночное видение отключено, инфракрасный луч отключен, ИКР остается в дневном режиме
Объектив / угол обзора 3,6 мм@F1,4
Ночное видение
Эффект 10 шт. Светодиодов Φ5мм ИК Расстояние: 10 м
Аудио
Ввод Встроенный микрофон
Выход Внутренний динамик (8 Ом 1 Вт)
P / T Сеть
Розетка RJ-45 10 / 100Мб
P / T Поворот: 355 °, наклон: 120 °
Предустановленное положение Поддержка до 16 предустановленных позиций
Сетевой протокол TCP / IP, UDP / IP, HTTP, SMTP, FTP, DHCP, UPNP, NTP, PPPOE
Посетитель онлайн Поддержка 4 онлайн-посетителей одновременно
WI-FI IEEE 802.11 б / г / н
Сигнализация
Обнаружение движения Поддержка обнаружения движения
Сертификат
Сертификат

FCC CE RoHS

Прочая информация
Модель TP-C516W
Материал корпуса АБС
Среда приложения В помещении
Мощность DC 5V 2A
Температура -10 ~ 55 ° С
Влажность 10% ~ 85%
Потребляемая мощность
Цвет Белый
Вес изделия Прибл.269 ​​г / 9,5 унций
Размер изделия Прибл. 10,3 * 11 * 13,6 см / 4 * 4,3 * 5,4 дюйма (Д * Ш * В)
Размер упаковки Прибл. 17,3 * 14,4 * 12 см / 6,8 * 5,7 * 4,7 дюйма (Д * Ш * В)
Общий вес Прибл. 585 г / 20,66 унций
Кол. Акций 1шт
Гарантия 1 год

Предварительный просмотр в реальном времени

  • Управление и просмотр до 4 каналов одновременно
  • Используйте IP-камеры, а также веб-камеры
  • Поддержка 2200 моделей камер и считая
  • Просмотр камер на нескольких мониторах
Конфигурация камеры

  • Поддержка панорамирования / наклона / масштабирования (PTZ) для многих сетевых камер
  • Цифровое увеличение, даже если ваша камера его не поддерживает
  • Регулировка ориентации прямых трансляций
Расширенные функции камеры

  • Отрегулируйте настройки изображения для IP-камеры
  • Захват JPEG, MJPEG, MPEG-4 и H.264 поток с IP камеры
  • Поиск IP-камер в сети
  • Слушайте живое аудио с веб-камер
  • Экспорт и импорт камер с индивидуальными настройками

Характеристики Средство просмотра IP-камеры Монитор веб-камеры

 Монитор безопасности Pro

Опора камеры
IP-камеры
Поддержка ONVIF
USB-камеры
Максимальное количество камер, разрешенных в приложении 4 4 32
Поддерживаемые модели камер Более 2200 Все веб-камеры Более 2200
Управление камерой и просмотр
Централизованное управление камерой
Управление камерой с панорамированием и наклоном (PTZ)
Цифровой зум (для любой камеры)
Поддержка автоматического повторного подключения прерванного соединения
Регулировка ориентации предварительного просмотра от 1 до 360 °
Отображение изображений на нескольких мониторах
Предварительный просмотр камеры Smart Fit в окно
Макеты камеры
Полноэкранный режим
Мониторинг по расписанию для автоматического запуска и остановки при ежедневном, еженедельном, однократном или при запуске приложения
Управление дисковым пространством
Мониторинг, запись и трансляция с нескольких камер одновременно
Автоматическое переключение между дисплеями предварительного просмотра с нескольких камер
Отображать виды как плавающее окно
Каждая камера имеет индивидуальные настройки и предупреждения
Автоматическое повторное подключение или обновление предварительного просмотра камеры
Многоязычный интерфейс
Пользовательские действия
Обнаружение движения
Маскирование для исключения области из обнаружения движения
Звуковой сигнал
Оповещения по электронной почте
Запуск программы или сценария при получении предупреждения
Автоматически регистрировать все события с отметкой времени
Регулировка чувствительности обнаружения движения
Запись
Запись на локальные и сетевые диски
Запись видео с IP- и USB-камер Запись с USB
Непрерывная запись
Запись звука
Регулировка качества видео (размер кадра, частота кадров, пропускная способность)
Сделать фотографии в формате JPEG
Настройка качества фотографий
Добавить отметку времени как к видео, так и к фотографиям
Запись нескольких камер одновременно
Буферизует потоки видео, чтобы запись начиналась до обнаружения движения
Встроенный медиаплеер
Установка и конфигурация
Мастер добавления камеры
Настройка свойств отдельных IP-камер
Настройка свойств видео и камеры отдельных веб-камер
Мастер автоматической настройки
Каждая камера имеет индивидуальные настройки и предупреждения
Поиск IP-камер в сети
Расширенные настройки
Автоматически подключаться и запускать действия при запуске Windows
Автоматически запускать действия при повторном подключении прерванного соединения
Несколько ярлыков с текстом и изображениями на записях и фотографиях
Показывать уведомление, когда приложение свернуто
Запустить приложение в скрытом режиме с примененными действиями
Резервные камеры с заданными параметрами
Усилитель производительности
Предотвращение перехода компьютера в спящий или ждущий режим при запуске приложения
Отключить заставку при запуске приложения
FTP-хранилище
Автоматическая загрузка видеозаписи и фотографий на сервер
Оптимизация хранилища путем загрузки только клипов, инициированных определенными действиями
Удалить файлы мультимедиа после загрузки
Измените размер или добавьте название фотографии перед загрузкой
Получить больше

Средство просмотра IP-камер

Монитор веб-камеры

Монитор безопасности Pro
