ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая
система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ

ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА
КОММУТАЦИОННЫЕ

И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2.755-87

(CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва
1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата
введения 01.01.88

Настоящий стандарт распространяется на схемы, выполняемые вручную
или автоматизированным способом, изделий всех отраслей промышленности
и строительства и устанавливает условные графические обозначения коммутационных
устройств, контактов и их элементов.

Настоящий
стандарт не устанавливает условные графические обозначения на схемах
железнодорожной сигнализации, централизации и блокировки.

Условные
графические обозначения механических связей, приводов и приспособлений — по ГОСТ
2. 721.

Условные
графические обозначения воспринимающих частей электромеханических устройств -
по ГОСТ
2.756.

Размеры
отдельных условных графических обозначений и соотношение их элементов приведены
в приложении.

1. Общие правила
построения обозначений контактов.

1.1.
Коммутационные устройства на схемах должны быть изображены в положении,
принятом за начальное, при котором пусковая система контактов обесточена.

1.2. Контакты
коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1.3. Для
изображения основных (базовых) функциональных признаков коммутационных
устройств применяют условные графические обозначения контактов, которые
допускается выполнять в зеркальном изображении:

1)
замыкающих

2)
размыкающих

3)
переключающих

4)
переключающих с нейтральным центральным положением

1. 4. Для
пояснения принципа работы коммутационных устройств при необходимости на их
контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

Таблица 1

2. Примеры
построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

3. Примеры
построения обозначений контактов двухпозиционных коммутационных устройств
приведены в табл. 3.

Таблица 3

4. Примеры
построения обозначений многопозиционных коммутационных устройств приведены в
табл. 4.

Таблица 4

5. Обозначения
контактов контактных соединений приведены в табл. 5.

Таблица 5

6. Примеры
построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

7. Обозначения
элементов искателей приведены в табл. 7.

Таблица 7

8. Примеры
построения обозначений искателей приведены в табл. 8.

Таблица 8

9. Обозначения
многократных координатных соединителей приведены в табл. 9.

Таблица 9

ПРИЛОЖЕНИЕ

Справочное

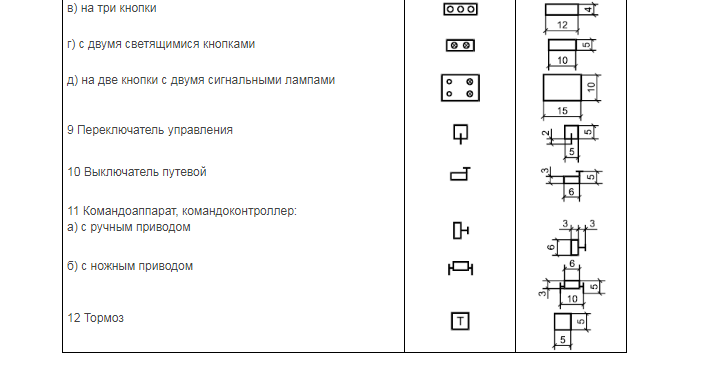

Размеры (в
модульной сетке) основных условных графических обозначений приведены в табл. 10.

Таблица 10

ИНФОРМАЦИОННЫЕ
ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным
комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П. А. Шалаев,
С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по стандартам от 27.10.87 № 4033

3.
Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта
7 табл. 1) и ГОСТ 2.755-74

5.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ.
Октябрь 1997 г.

5. Выключатели и переключатели — Условные графические обозначения на электрических схемах — Компоненты — Инструкции

 Условные графические обозначения коммутационных изделий [4] — выключателей, переключателей и электромагнитных реле построены на основе символов контактов: замыкающих (рис. 5.1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цени, обозначают, как показано на рис. 5.1, ж, и.


 За исходное положение замыкающих контактов принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

 Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений. Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 5.2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 5.2, в, г). Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 5.2, д, в), а фиксацию — кружком на символе его неподвижной части (рис. 5.2, ж, и). Последние два УГО используют  в  тех  случаях,   если  необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

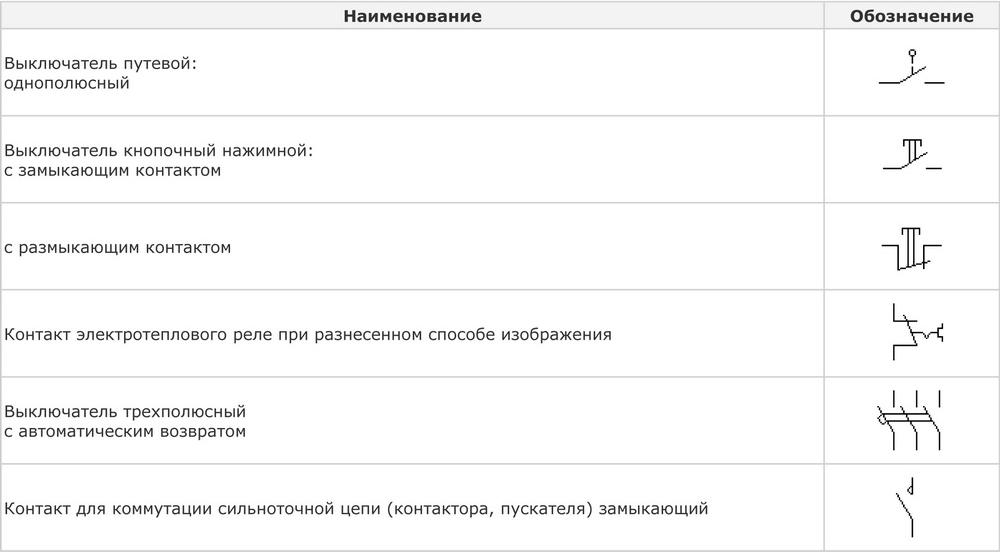

Условное графическое обозначение выключателей (рис. 5.3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

 Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В {SB), автоматические — буквой F(SF), все остальные — буквой A (SA).


 Если в выключателе несколько контактов, символы их подвижных частей располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 5.3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого. Выключатели Q1 и Q2 служат для коммутации цепей питания.  Контакты  Q2 механически  связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (SA4.1, SA4.2, SA4.3).


 Аналогично, на основе символа переключающего контакта, строят условные графические обозначения двухпозиционных переключателей (рис. 5.4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 5.4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 5.4, SA3).

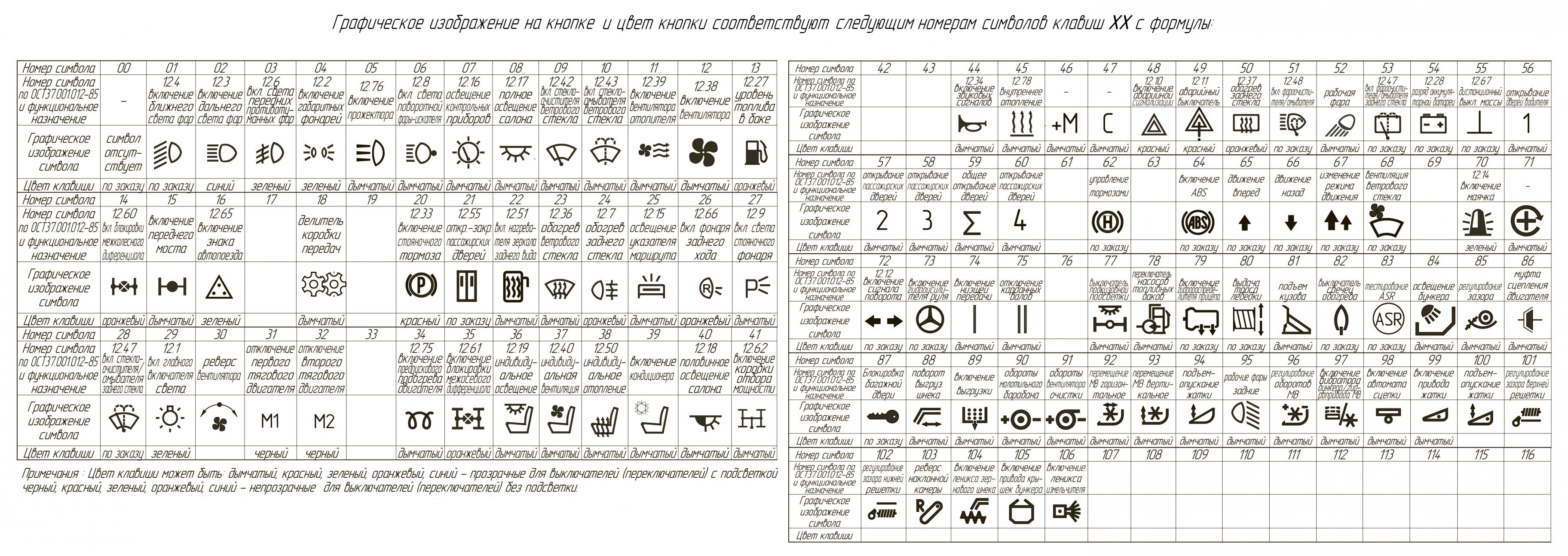

 Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5.5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 5.1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение). Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 5.6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 5.6, 5В1.1, SB12). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).
Многопозициоиные переключатели (например, галетные) обозначают, как показано на рис. 5.7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 5.7, SA1.1, SA1.2).

 Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 5.8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.


 Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи е и г, в третьем — в и г, в четвертом — б и г.

Обозначение светодиодных светильников на схеме. Обозначения на электрических схемах выключателей, розеток и лампочек

Содержание:

Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется . Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.

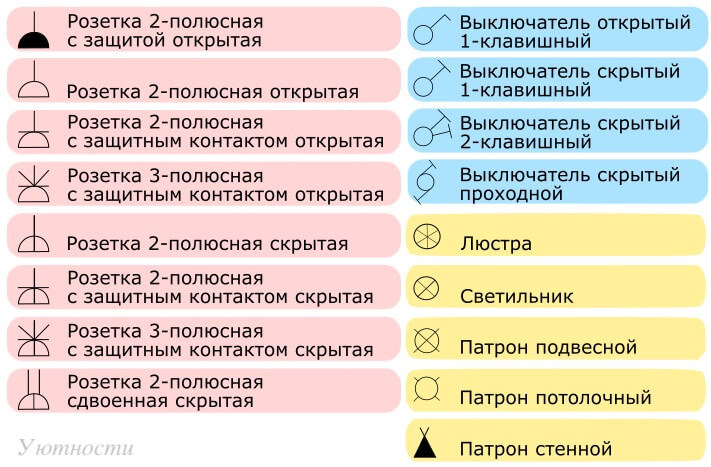

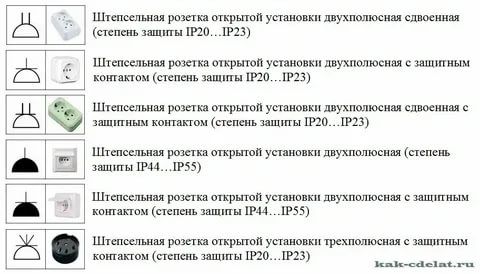

Обозначение розеток на чертежах

На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.

• На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
• Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
• На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.

Другие конструкции розеток обозначаются по такому же принципу.

В них также имеется полукруг с отходящими контактами.

• Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
• Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
• На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса — , могут быть с заземлением или без него.

Обозначение выключателей на чертежах

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)

В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.

Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.

На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях. Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.

Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.

На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.

Обозначение светильников на схеме

Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.

Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.

Обозначения элементов сети

Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только , но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.

Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами. Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.

Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.

Обозначение щитов, коробов, шкафов

В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».

В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ — щит квартирный учетный и ЩКР — щит квартирный распределительный.

Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР — шкаф автоматического ввода резерва, ЩАП — щиты автоматического переключения.

Как читать электрические схемы

Умение читать электротехнические схемы, способность распознавать на чертеже дома обозначенные символами различные условные графические обозначения коммутационных аппаратов и элементов сети – позволит разобраться в обустройстве проводки самостоятельно.

Понятная пользователю схема даёт ему ответ на вопрос, какие провода подключить к тем, или иным клеммам электроприбора. Но для чтения чертежа недостаточно помнить символы разнообразных электротехнических устройств, нужно также понимать, что они делают, какие функции выполняют, чтобы улавливать взаимосвязь между ними, необходимой для того, чтобы понять работу всей системы целиком.

Изучению всей номенклатуры электротехнических аппаратов посвящается много времени в специальных учебных заведениях, и нет никакой возможности в одной статье вместить обозначение всех этих устройств, с детальным описанием их функциональных возможностей и характерных взаимосвязей с другими приборами.

Поэтому нужно начинать с изучения простых схем, включающих в себя небольшой набор элементов.

Проводники, линии, кабели

Самый распространённый компонент любой электросети – обозначение проводов. На схемах он обозначается линией. Но нужно помнить, что один отрезок на чертеже может означать:

• один провод, являющийся электрическим соединением между контактами;
• двухпроводную однофазную, или четырёх проводную трёхфазную линию групповой электрической связи;
• электрический кабель, включающий в себя целый набор силовых и сигнальных групп электрических связей.

Как видим, уже на стадии изучения, казалось бы, простейших проводов существуют сложные разнообразные обозначения их разновидностей и взаимодействий.

Изображение распредкоробок, щитков

На данном фрагменте из таблицы № 6 ГОСТ 2.721-74 показаны различные обозначения элементов, как простых одножильных соединений и их пересечений, так и жгутов проводников с ответвлениями.

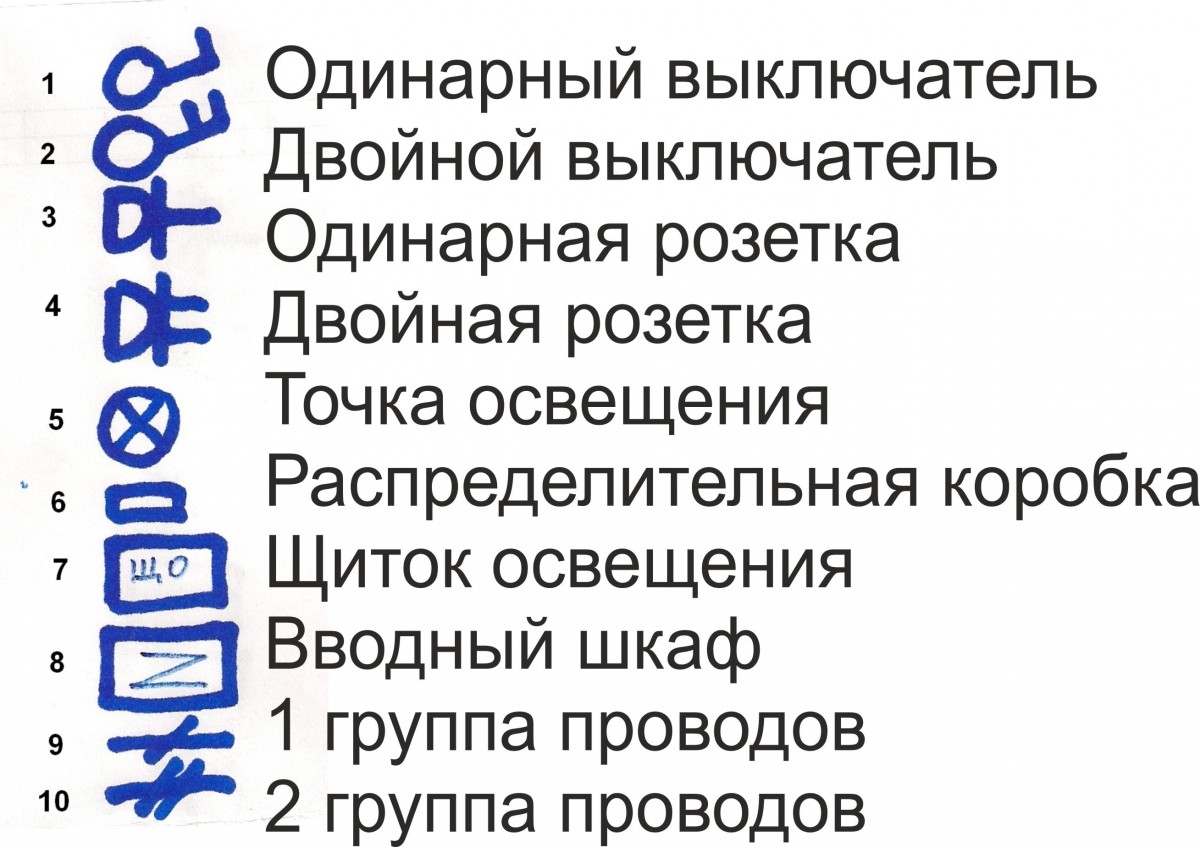

Изображение проводов, ламп и вилки

Нет смысла начинать заучивать все эти значки. Они сами отложатся в сознании после изучения разнообразных чертежей, при котором время от времени придётся заглядывать в данную таблицу.

Компоненты сети

Набор элементов, состоящий из светильника, выключателя, розетки является достаточным для функционирования жилой комнаты, он обеспечивает освещение и питание электроприборов.

Выучив их обозначение, можно с лёгкостью понять обустройство проводки у себя в комнате, или даже спроектировать свой собственный план электропроводки, учитывающий насущные потребности.

Обозначение одноклавишного выключателя, двухклавишного и проходноого выключателя

Взглянув на таблицу №1 ГОСТ 21.608-84, можно удивиться тому разнообразию имеющихся в обиходе электротехнических изделий. Находясь у себя дома и читая данную статью, стоит оглянуться и найти у себя в комнате компоненты электросети, соответствующие обозначенным в таблице. Например, розетка обозначается на схеме полукругом.

Существует много их разновидностей (только фаза и ноль, с дополнительным контактом заземления, двойные, блочные с выключателями, скрытые и т. д.), поэтому каждая имеет своё графическое обозначение, также как и множество типов выключателей.

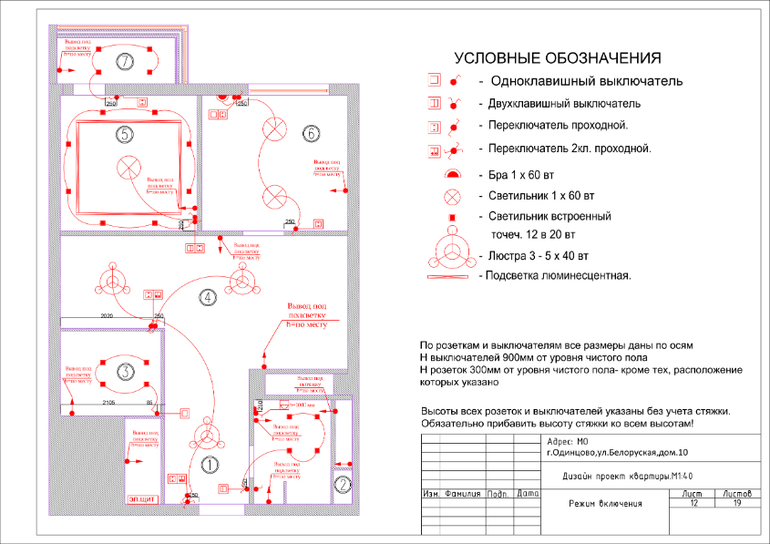

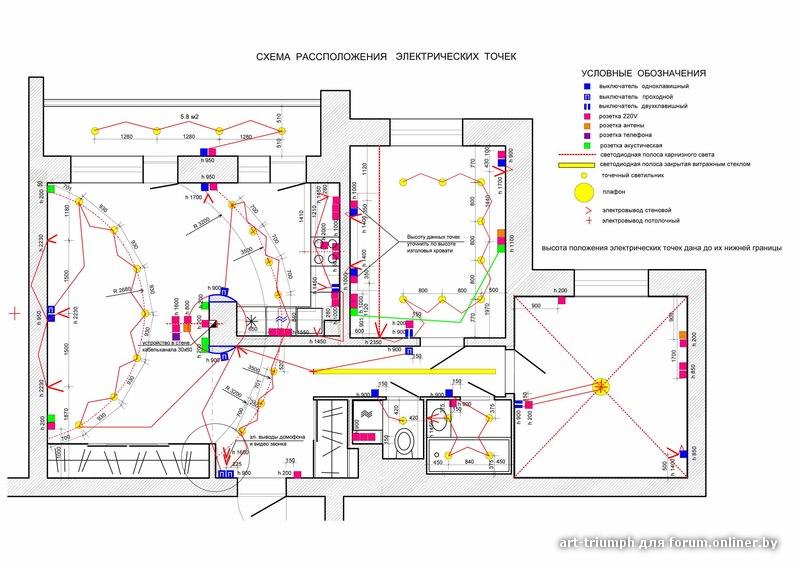

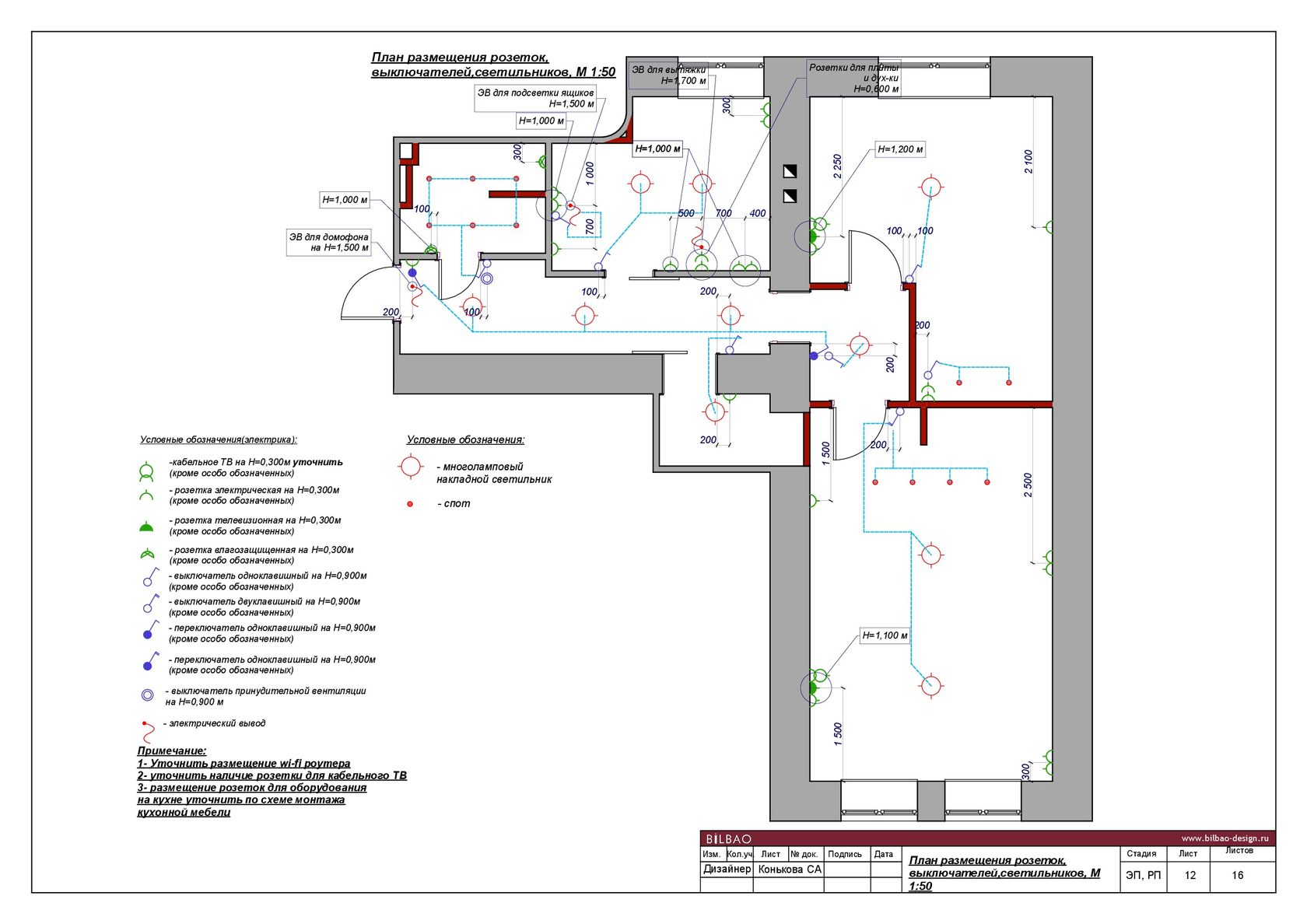

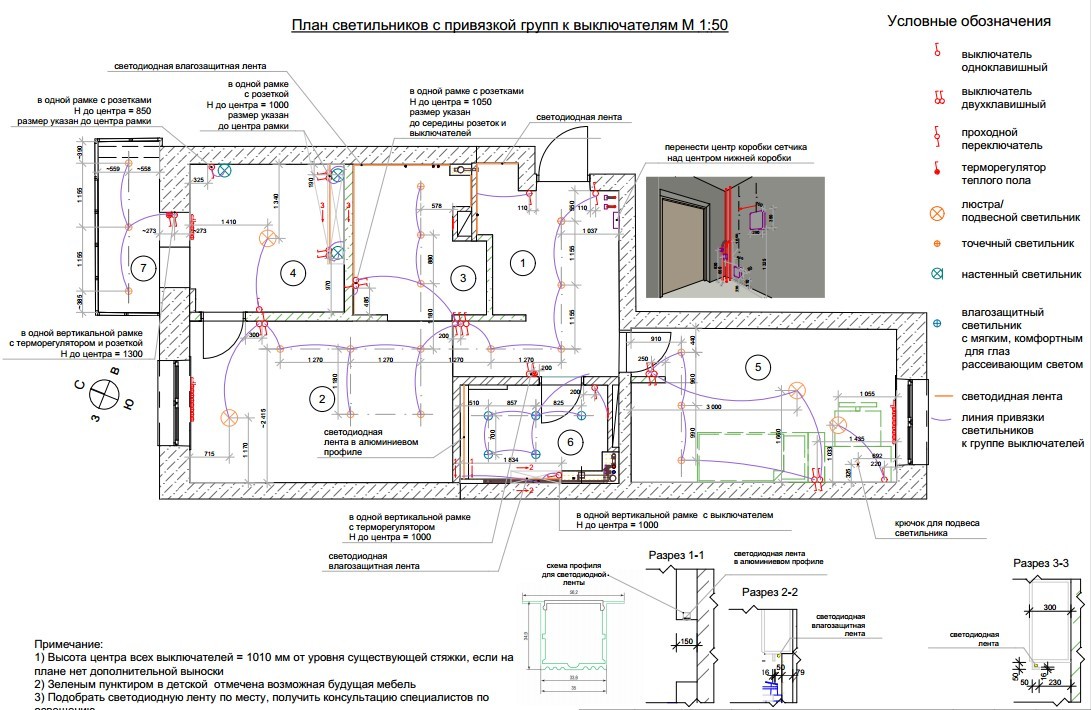

Пример монтажной схемы небольшой квартиры

Немного практики для запоминания

Выделив найденные элементы, желательно попробовать их начертить, можно даже по правилам, указанным в таблице №2. Данное упражнение поможет запомнить выбранные компоненты.

Имея начертание графических символов, можно соединить их линиями, и получить схему проводки в комнате. Поскольку провода спрятаны в стенном покрытии, монтажный чертёж нарисовать не удастся, но электрическая схема будет верной.

Пример простой схемы

Косыми чёрточками обозначено количество проводников в линии. Стрелками указаны выходы на щиток с защитными автоматами и УЗО. Линия синего цвета означает подключение двухпроводным кабелем к коробке распределения, от которой выходят по три провода на выключатель и светильник.

Чёрным показана трёхпроводная проводка с защитным проводником РЕ. Данный рисунок приведён лишь для примера. Для проектирования сложных электрических систем нужно пройти целый курс высшего специализированного учебного заведения.

Но, выучив несколько часто встречающихся символов, можно нарисовать от руки проводку комнаты, гаража или целого дома, и работать по ней, воплощая её в реальности.

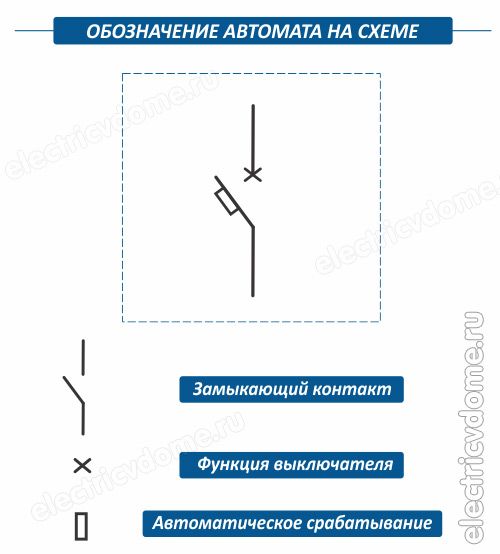

УЗО, автоматы, электрощит

Для полноты картины нужно ещё выяснить обозначение распределительных коробок, защитного автомата, УЗО, счётчика.

На изображении видно, что однополюсный автоматический выключатель отличается от двухполюсного наличием косых линий на обозначении проводов подключения.

Защитные системы

Для возможности понимания обустройства всей проводки загородного дома (не только электросети), нужно также изучить средства молниезащиты,ноля, фазы, значок датчика движения и других сигнальных средств ПОС (пожарно-охранной сигнализации).

схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше

На рисунке указана схема молниезащиты загородного дома проволочным молниеотводом, устанавливаемым на крыше:

1. проволочный молниеприемник;
2. ввод воздушной ВЛ и заземление крюков ВЛ на стене;
3. токоотводящий провод;
4. контур заземления.

Датчики сигнализации имеют свое специфическое обозначение, в паспортах некоторых производителей они могут отличаться. Наиболее типичными символами представлены средства ПОС, описанные ниже.

На данном рисунке показан план коттеджа с изображённой схемой подключения различных датчиков пожарно-охранной сигнализации.

Пример плана коттеджа

В этой статье показана та часть обозначений, которая касается обустройства дома или квартиры. Для более полного ознакомления с графическими символами электротехники и других отраслей, нужно изучать ГОСТ и различные справочники.

И ещё раз стоит напомнить, что мало выучить значки, нужно понимать принцип работы обозначаемых элементов в электрике.

Умение читать электросхемы – это важная составляющая, без которой невозможно стать специалистом в области электромонтажных работ. Каждый начинающий электрик обязательно должен знать, как обозначаются на проекте электропроводки розетки, выключатели, коммутационные аппараты и даже счетчик электроэнергии в соответствии с ГОСТ. Далее мы предоставим читателям сайта условные обозначения в электрических схемах, как графические, так и буквенные.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2.755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

• А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
• В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
• С – Отображение исполнительных механизмов (ИМ).
• D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:

1. Происходит открытие РО
2. Закрытие РО
3. Положение РО остается неизменным.

• Е – ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
• F- Принятые отображения линий связи:

1. Общее.
2. Отсутствует соединение при пересечении.
3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

• A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
• В – значок электричества, отображающий переменное напряжение.
• С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
• D – Отображение аккумуляторного или гальванического источника питания.
• E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2. 721-74 и ГОСТ 2.751.73)

Описание обозначений:

• А – Общее отображение, принятое для различных видов электрических связей.
• В – Токоведущая или заземляющая шина.
• С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
• D – Символ заземления.
• E – Электрическая связь с корпусом прибора.
• F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
• G – Пересечение с отсутствием соединения.
• H – Соединение в месте пересечения.
• I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2. 756-76, 2.755-74, 2.755-87)

Описание обозначений:

• А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
• В – УГО воспринимающей части электротепловой защиты.
• С – отображение катушки устройства с механической блокировкой.
• D – контакты коммутационных приборов:

1. Замыкающие.
2. Размыкающие.
3. Переключающие.

• Е – Символ для обозначения ручных выключателей (кнопок).
• F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

• A – трехфазные ЭМ:

1. Асинхронные (ротор короткозамкнутый).
2. Тоже, что и пункт 1, только в двухскоростном исполнении.
3. Асинхронные ЭМ с фазным исполнением ротора.
4. Синхронные двигатели и генераторы.

• B – Коллекторные, с питанием от постоянного тока:

1. ЭМ с возбуждением на постоянном магните.
2. ЭМ с катушкой возбуждения.

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

• А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
• В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
• С – Отображение двухкатушечного трансформатора.
• D – Устройство с тремя катушками.
• Е – Символ автотрансформатора.
• F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

1. Счетчик электроэнергии.
2. Изображение амперметра.
3. Прибор для измерения напряжения сети.
4. Термодатчик.
5. Резистор с постоянным номиналом.
6. Переменный резистор.
7. Конденсатор (общее обозначение).
8. Электролитическая емкость.
9. Обозначение диода.
10. Светодиод.
11. Изображение диодной оптопары.
12. УГО транзистора (в данном случае npn).
13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Описание обозначений:

• А – Общее изображение ламп накаливания (ЛН).
• В – ЛН в качестве сигнализатора.
• С – Типовое обозначение газоразрядных ламп.
• D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Каждый профессионал должен владеть определенным языком, соответствующим его профессии. В электрике таким языком является графический язык электрических/электронных схем. На этом языке удобнее всего описывать (вернее, отрисовывать) объекты, с которыми электрик работает. Причем как в случае построения каких-то новых сооружений, проведения проводки или целой системы питания или освещения, изготовления электроприборов, так и в случае устранения аварий, улучшения схем или просто подключения новых объектов к уже имеющимся системам.

Электрик должен уметь, например, при беглом взгляде на возникшую где-то проблему увидеть профессиональным оком возможные причины неисправности и свои гипотезы быстро набросать в виде схемы на любом клочке бумаги. И уже тогда решать задачу или объяснять кому-то варианты возможного решения.

Язык схем – это в какой-то мере язык специфических иероглифов, и их знание – просто разновидность грамотности. Во многом обозначения делаются логически понятными, так как часто происходят от рисунков соответствующих обозначаемых объектов или их деталей.

Два вида обозначений на электрических схемах

Графические обозначения должны быть интуитивно понятны с первого взгляда. Но есть множество свойств, которые простым рисуночком передать сложно. Поэтому на всех схемах, где требуется конкретика – а это все схемы, рассчитанные на практическое применение, – условные графические обозначения дополняются буквенными или цифровыми надписями.

То есть, обозначения на схемах можно отнести к:

1. Графическим.
2. Знаковым – буквенным или цифровым.

Также стоит выделить обозначения, сводимые в различные таблицы, спецификации, пояснительные тексты, обычно прилагаемые к схемам. Самым главным свойством таких обозначений должна быть однозначность идентификации каждого объекта, отраженного на схеме. Это касается как типа изображенного объекта, например, выключатель, лампочка, стабилизатор, так и конкретного номера на схеме или его электрических, монтажных, физических и других свойств.

При вычерчивании схем сейчас обычно используются компьютерные программы, которые автоматически дают красивую, понятную и удобно размещенную картинку, тем не менее так же, как мы все умеем писать карандашом или ручкой, должны суметь нарисовать и схему – хотя бы в общем виде и в черновом варианте.

И это несмотря на то, что существует множество программ , написанных для формирования и вычерчивания схем.

Графические условные обозначения электрических объектов являются общепринятыми и могут использоваться в схемах, планах и чертежах разного вида: принципиальных схемах, монтажных планах, планах проводки, разводки, и т. д. Эти обозначения, как и разновидности любой графической документации, регламентируются стандартами. Последним из таких стандартов можно назвать ГОСТ МЭК 60617-DB-12M-2015 «Графические символы для схем».

Из всего разнообразия схем, где изображаются электрические элементы, нас интересуют, прежде всего, схемы и условные обозначения на них, касающиеся освещения и осветительных систем. При серьезном профессиональном подходе система освещения строящегося объекта является частью общего проекта, а после окончания строительства и с начала пользования объектом все электрические схемы должны храниться в надежном месте весь период эксплуатации здания. Хотя на практике часто бывает иначе.

Кратко рассмотрим на примере виды графических документов, касающихся электрической части проекта.

План здания (квартиры)

Очень условно, даже схематично на плане изображено расположение комнат, положение проемов и размеры.

На этой схеме важно как, в каких точках освещать помещение заданной конфигурации.

Разумеется, подводка энергии к светильникам тоже играет роль при этом, поэтому вполне уместно здесь ее и изобразить. Это несложно сделать в соответствии с разработанными стандартами: ГОСТ 21.608 и ГОСТ 21.614.

Розеточная сеть помещения

Схема размещения розеток органически дополняет схему освещения.

Как видим, схемы несложные, вполне по силам их вычертить даже в домашних условиях при производстве каких-то работ по созданию и модернизации бытовой электрической сети. Важно уметь в таких схемах ориентироваться.

Схема питания дает больше технических сведений, поэтому в ней много буквенно-цифровых обозначений и количественных данных. А данные пространственного расположения уже приведены в трех предыдущих, поэтому на схеме питания сведения заключены в виде схематической однолинейной таблицы.

Условные обозначения, которые встретились здесь, на примере этих схем, можно считать чаще всего встречающимися. Их все обычно и знают. Полный же перечень графических обозначений дают ГОСТы, приведенные выше.

Здесь мы тоже их перечислим, их не так много, важно их рассмотреть и понять логику изображения в них различных свойств и деталей.

Графические обозначения на схемах

Так как нас интересуют больше осветительные устройства, лампы и прочие светильники в этом перечне вынесены вперед. Остальное оборудование приведем, но следом за ними.

Буквенные обозначения в электрических схемах

Буквенные обозначения – это аббревиатуры, которые по смыслу тоже легко расшифровываются и запоминаются. Все делается в соответствии с ГОСТ 7624-54, можно привести их и здесь.

Буквенные обозначения электронных элементов схем тоже всем известны. Они часто обозначаются латинскими буквами, как сокращение от соответствующих им названий физических величин. Например, R – resistance, электрическое сопротивление.

Ну вот и все, что может понадобиться, чтобы нарисовать или, наоборот, понять схемы электрического питания помещений.

ГОСТ 2.755-87 ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

Единая
система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ

ГРАФИЧЕСКИЕ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ

УСТРОЙСТВА
КОММУТАЦИОННЫЕ

И КОНТАКТНЫЕ СОЕДИНЕНИЯ

ГОСТ 2.755-87

(CT СЭВ 5720-86)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва
1998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата
введения 01.01.88

Настоящий стандарт распространяется на схемы, выполняемые вручную
или автоматизированным способом, изделий всех отраслей промышленности
и строительства и устанавливает условные графические обозначения коммутационных
устройств, контактов и их элементов.

Настоящий
стандарт не устанавливает условные графические обозначения на схемах
железнодорожной сигнализации, централизации и блокировки.

Условные
графические обозначения механических связей, приводов и приспособлений — по ГОСТ
2. 721.

Условные
графические обозначения воспринимающих частей электромеханических устройств -
по ГОСТ
2.756.

Размеры
отдельных условных графических обозначений и соотношение их элементов приведены
в приложении.

1. Общие правила
построения обозначений контактов.

1.1.
Коммутационные устройства на схемах должны быть изображены в положении,
принятом за начальное, при котором пусковая система контактов обесточена.

1.2. Контакты
коммутационных устройств состоят из подвижных и неподвижных контакт-деталей.

1.3. Для
изображения основных (базовых) функциональных признаков коммутационных
устройств применяют условные графические обозначения контактов, которые
допускается выполнять в зеркальном изображении:

1)
замыкающих

2)
размыкающих

3)
переключающих

4)
переключающих с нейтральным центральным положением

1. 4. Для
пояснения принципа работы коммутационных устройств при необходимости на их
контакт-деталях изображают квалифицирующие символы, приведенные в табл. 1.

Таблица 1

2. Примеры
построения обозначений контактов коммутационных устройств приведены в табл. 2.

Таблица 2

3. Примеры
построения обозначений контактов двухпозиционных коммутационных устройств
приведены в табл. 3.

Таблица 3

4. Примеры
построения обозначений многопозиционных коммутационных устройств приведены в
табл. 4.

Таблица 4

5. Обозначения
контактов контактных соединений приведены в табл. 5.

Таблица 5

6. Примеры
построения обозначений контактных соединений приведены в табл. 6.

Таблица 6

7. Обозначения
элементов искателей приведены в табл. 7.

Таблица 7

8. Примеры
построения обозначений искателей приведены в табл. 8.

Таблица 8

9. Обозначения
многократных координатных соединителей приведены в табл. 9.

Таблица 9

ПРИЛОЖЕНИЕ

Справочное

Размеры (в
модульной сетке) основных условных графических обозначений приведены в табл. 10.

Таблица 10

ИНФОРМАЦИОННЫЕ
ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным
комитетом СССР по стандартам

РАЗРАБОТЧИКИ

П. А. Шалаев,
С.С. Борушек, С.Л. Таллер, Ю.Н. Ачкасов

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением
Государственного комитета СССР по стандартам от 27.10.87 № 4033

3.
Стандарт полностью соответствует СТ СЭВ 5720-86

4. ВЗАМЕН ГОСТ 2.738-68 (кроме подпункта
7 табл. 1) и ГОСТ 2.755-74

5.
ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ.
Октябрь 1997 г.

Предохранители, автоматические выключатели и защитные символы

Символы защиты, автоматических выключателей и предохранителей

Предохранитель

Это некоторые из символических изображений общего предохранителя в любой электрической цепи. Предохранитель используется для защиты любого электрического устройства от перегрузки по току. Он имеет небольшой провод или металл, который плавится из-за большого тока и размыкает цепь, блокируя протекание ошибочных токов. IEC, IEEE и ANSI предоставляют различные системы представления.

Плавкий предохранитель

Символ плавкого предохранителя, используемый на любой электрической схеме. Термопредохранитель представляет собой датчик, чувствительный к температуре. Он работает на температуре, а не на токе, если ток не достаточен для повышения температуры выше пороговой точки.

Выключатель предохранителя

Этот символ обозначает выключатель с предохранителем. Переключатель предохранителя выполняет действие переключения, физически удаляя предохранитель, поскольку предохранитель является частью переключателя.

Выключатель-разъединитель

Он также известен как разъединитель или разъединитель, используемый для отключения и полного обесточивания цепи. Это разгрузочное устройство. Символ выше представляет собой разъединитель.

Выключатель-предохранитель Разъединитель

Это символ разъединителя с предохранителем. Это предохранитель, включенный последовательно с выключателем. Он может переключать устройство вручную, а также обеспечивать защиту от перегрузки по току, размыкая цепь.

Защитный резистор

Оба этих символа обозначают защитный резистор. Он работает как резистор, который ограничивает ток, и если он превышает определенный предел, он перегорает, открывая цепь.

Быстродействующий предохранитель

Символическое изображение быстро перегорающих предохранителей в любой электрической цепи. Быстродействующий предохранитель мгновенно перегорает, когда ток превышает максимальное значение. Это наиболее распространенный тип предохранителей, используемых в электрооборудовании, чувствительном к сильному току.

Медленно перегорающий предохранитель

В отличие от быстродействующих предохранителей, медленно перегорающие предохранители могут выдерживать большой ток в течение короткого периода времени. он сгорит через короткий промежуток времени, когда ток превысит максимальный предел. Двигатели требуют огромного тока при запуске, плавкий предохранитель может выдержать этот ток без перегорания.

Предохранитель с бойком

Предохранитель такого типа также известен как ударник. У него есть ударник, который служит индикатором состояния предохранителя.Штифт вытаскивается при перегорании предохранителя.

Предохранитель с сигнальным контактом

Символическое изображение предохранителя с сигнальным контактом. Такие предохранители имеют встроенную схему сигнализации для отображения состояния предохранителя. Когда предохранитель перегорает, цепь активируется и показывает свет или любую другую индикацию.

Предохранитель с отдельным сигнальным контактом

Этот символ обозначает предохранитель с отдельным сигнальным контактом.

3 соединенных предохранителя с выпуском любого Striker

Это символическое изображение 3 соединенных предохранителей, которые срабатывают при срабатывании любого из трех бойков.

Масляный предохранитель

Это символ масляного предохранителя. Используется в распределительных распределительных устройствах, погруженных в масло. Масло используется в качестве охлаждающей жидкости для увеличения его отключающей способности.

Автоматический выключатель

Это все символы, используемые для универсального автоматического выключателя. Автоматический выключатель представляет собой автоматический выключатель, который защищает электроприборы от короткого замыкания или сильного тока нагрузки. Он размыкает цепи, как только ток пересекает свой максимальный предел.

Невыдвижной автоматический выключатель

Стационарные автоматические выключатели

или невыдвижные автоматические выключатели обозначены указанным выше символом. Этот тип выключателя является стационарным, и во время технического обслуживания необходимо остановить поток энергии через выключатель.

Выдвижной автоматический выключатель

Выдвижной автоматический выключатель состоит из двух частей: фиксированного основания и выдвижного выключателя, который можно снять, не прерывая поток энергии. Автоматические выключатели такого типа используются там, где необходима постоянная мощность даже во время технического обслуживания.

Термовыключатель

Термовыключатель срабатывает по температуре. Он регулирует ток в зависимости от температуры. Он размыкает цепь, когда температура становится выше номинальной, и замыкается, когда температура падает ниже определенной точки. Выше указано условное обозначение термовыключателя

.

Сетевой протектор

Устройство защиты сети используется между вторичной клеммой распределительного трансформатора и сетью нагрузки.Его функция состоит в том, чтобы разорвать соединение при обнаружении любого обратного тока, чтобы предотвратить любые потери.

Автоматический выключатель с резьбой

Этот символ обозначает автоматический выключатель с резьбой.

Однополюсный автоматический выключатель

Этот символ обозначает однополюсный автоматический выключатель. Он имеет только один горячий провод, и при любой перегрузке или коротком замыкании он срабатывает.

Двухполюсный автоматический выключатель

Представляет собой автоматический выключатель с двумя полюсами. Через автоматические выключатели такого типа проходят два отдельных провода под напряжением. При возникновении короткого замыкания или перегрузки в любой из двух горячих линий автоматический выключатель отключает обе линии.

Трехполюсный автоматический выключатель

Этот символ обозначает автоматический выключатель с тремя полюсами. Такие выключатели используются в трехфазных системах в промышленности. Он соединяет три фазы, и всякий раз, когда происходит перегрузка или короткое замыкание в любой фазе, автоматический выключатель отключает все три фазы одновременно.

Разъединитель Автоматический выключатель

Изолятор Автоматический выключатель используется для полной изоляции нагрузки от источника. Это ручное устройство без нагрузки. Он имеет немного меньшую токовую нагрузку, чем автоматические выключатели. Он обеспечивает визуальное подтверждение обрыва цепи и необходимые меры предосторожности во время технического обслуживания.

Грозозащитный разрядник / УЗИП

Этот символ используется для грозового разрядника. Это устройство, используемое для защиты от молнии или больших импульсных токов в линии.Он имеет две клеммы, то есть клемму высокого напряжения и клемму заземления. Грозозащитный разрядник отводит импульсы от молнии на землю.

Искровой разрядник

Вот некоторые из символов, используемых для искрового промежутка. Он состоит из двух проводников с небольшим зазором между ними, заполненных газом. Газ ионизируется, когда напряжение превышает точку разрыва газа, и возникает искра. Он используется в свечах зажигания для воспламенения топлива и в качестве переключающих устройств для подачи импульсной мощности, например, для разрядки конденсатора при высоком напряжении/токе.

Двойной искровой разрядник

Искровой разрядник этого типа имеет два небольших промежутка между проводниками, что создает двойную искру. Выше приведен символ двойного искрового промежутка.

Ограничитель перенапряжения / газоотводная трубка

Ограничитель перенапряжения или газоразрядная трубка изготовлена ​​из герметичной газовой камеры. Всякий раз, когда напряжение превышает определенный предел, образуется дуга, которая замыкает накоротко весь поток тока, тем самым защищая оборудование.

Защита телефонной линии

Символ устройства защиты телефонной линии, которое защищает телефонную линию от скачков напряжения или молнии, чтобы предотвратить повреждение проводника или оборудования.

Громоотвод

Это символическое изображение громоотвода. Это металлический стержень, размещенный на вершине любого здания. Этот стержень соединен с землей проводником. Когда молния ударяет в здание, стержень улавливает молнию и передает энергию на землю, минуя здание и предотвращая любой ущерб.

Термостат

Термостат регулирует температуру окружающей среды и поддерживает ее, включая и выключая охлаждающее или нагревательное оборудование. Символ термостата приведен выше.

Картриджный автоматический выключатель

Символы показывают патронный автоматический выключатель. Эти автоматические выключатели имеют патронный предохранитель, который срабатывает при превышении предела тока. Его можно легко заменить.

Родственные электрические и электронные символы:

Все типы символов и схем автоматических выключателей

Автоматический выключатель Электрическое защитное устройство, которое разрывает цепь при возникновении электрической неисправности, такой как короткое замыкание или перегрузка.Автоматический выключатель обеспечивает функцию включения или выключения вручную в нормальных условиях и автоматического выключения в условиях неисправности. Существует множество применений автоматических выключателей в системах распределительных устройств, электрических линиях, электрических устройствах и т. д. Существует очень много типов автоматических выключателей, и они классифицируются по среде дугообразования, номинальному току, номинальному напряжению, времени срабатывания, принципу работы, и т. д. В любом случае, вы должны знать все основные символы автоматических выключателей.

Различные типы автоматического выключателя,

3 Нормальный автоматический выключатель
• Non-Draw Out Crument Switcher
• Вырезать автоматический выключатель
• Резьбовый выключатель с резьбой
• Однополюсный автоматический выключатель
• .
• Трехполюсный автоматический выключатель
• Изолирующий автоматический выключатель
• Картриджный автоматический выключатель
• Воздушный автоматический выключатель или ACB
• Масляный автоматический выключатель или OCB
• Вакуумный автоматический выключатель или VCB

знать различные типы, вы должны знать основной символ автоматического выключателя.Потому что это только в основном используется везде.

Символ невыкатного автоматического выключателя

Здесь вы видите символ невыкатного автоматического выключателя. Невыкатные выключатели – это те выключатели, при техническом обслуживании которых ток через них должен быть остановлен.

Символ выдвижного автоматического выключателя

Здесь вы видите символ выдвижного автоматического выключателя. Выкатные выключатели – это такие выключатели, во время обслуживания которых не требуется останавливать протекание тока через них.Текущий поток можно обойти.

Резьбовой автоматический выключатель Символ

Здесь вы видите символ резьбового автоматического выключателя.

Символ однополюсного автоматического выключателя

Здесь вы можете увидеть символ однополюсного автоматического выключателя. Он подключается только к однофазному проводу.

Символ двухполюсного автоматического выключателя

Здесь вы можете увидеть символ двухполюсного автоматического выключателя. Двухполюсный автоматический выключатель подключается к одной фазе и одной нейтрали или двум фазам.

Символ трехполюсного автоматического выключателя

Здесь вы можете увидеть символ трехполюсного автоматического выключателя. Трехполюсный автоматический выключатель подключается к трем фазам или к источнику питания под напряжением.

Символ разъединителя

Здесь вы видите символ разъединителя. Он также известен как автоматический выключатель с изолятором.

Символ автоматического выключателя картриджа

Символ нефтяного выключателя (OCB)

Символ выключателя воздуха

MCB или формованный корпус автоматический выключатель символ

вакуумный выключатель (VCB) символ

Читайте также:

Благодарим вас за посещение сайта.продолжайте посещать для получения дополнительных обновлений.

Символы предохранителей и электрической защиты

Символы принципиальных схем | BMET Вики

Условные обозначения электрических цепей www. ARRL.org

О

Условные обозначения электрических цепей представляют собой графические знаки, которые используются для построения принципиальных схем электронных, электрических цепей. Имеется вполне адекватный набор символов для электрических, электронных схем. Вы можете использовать эти высококачественные схематические символы для создания собственной принципиальной схемы. Загрузите изображение электрических схем высокого качества. ^[1]

Основные символы переключателей

Символы переключателей ниже показывают SPST, SPDT, DPST и DPDT.

SPST, SPDT, DPST и DPDT

• Однополюсный, однонаправленный (SPST) двухпозиционный переключатель, пропускающий ток только тогда, когда он находится в замкнутом (включенном) положении.
• Single Pole, Double Throw (SPDT) — это двухпозиционный переключающий переключатель, который направляет поток тока по одному из двух маршрутов в зависимости от его положения. Некоторые переключатели SPDT имеют центральное положение «выключено» и описываются как «вкл-выкл-вкл».
• Double Pole, Single Throw (DPST) — это двойной двухпозиционный выключатель, который часто используется для переключения сетевого электричества, поскольку он может изолировать как соединения под напряжением, так и нейтраль.
• Double Pole, Double Throw (DPDT) — это переключатель, который можно подключить как реверсивный переключатель для двигателя. Некоторые переключатели DPDT имеют центральное выключенное положение.

Символы контактного переключателя

Символы контактных выключателей

Следующие символы выключателей представляют замыкающий контактный выключатель, размыкающий контактный выключатель, двусторонний контактный выключатель, проходной замыкающий контакт, пружинный возвратный выключатель, фиксированный выключатель, а также концевой выключатель, автоматический выключатель.

Символы контактов переключателя продуманы и могут быть разработаны таким образом, что контакты «замыкаются» (устанавливая непрерывность) при срабатывании или «размыкаются» (прерывают непрерывность) при срабатывании. Для переключателей, в которых есть механизм пружинного возврата, направление, в котором пружина возвращает его без приложения силы, называется нормальным положением. Поэтому контакты, разомкнутые в этом положении, называются нормально разомкнутыми, а контакты, замкнутые в этом положении, называются нормально замкнутыми. ^[2]

Полупроводниковые символы

Символы полупроводников

Приведенные ниже символы полупроводников показывают некоторые графические представления часто используемых полупроводниковых компонентов, таких как MOSFET, биполярные, переходные, поперечные, омические, однопереходные, Дарлингтона, защелки, IGFET, диоды, туннельные диоды, варакторы, диаки, симисторы, управляемые переключатель, управляемый выпрямитель, четырехслойный диод и символы фотодиода.Символы полупроводников являются интеллектуальными, промышленными стандартами и основаны на векторах для электрических принципиальных схем. Внешний вид, стиль и цвет большинства полупроводниковых символов можно изменить в соответствии с требованиями пользователя.

Каталожные номера

Ссылки

Как читать одну линейную диаграмму

Как читать однолинейные схемы

Обычно мы изображаем систему распределения электроэнергии с помощью графического представления, называемого однолинейной схемой (SLD).Одна строка может отображать всю систему или ее часть. Он очень универсален и всеобъемлющ, поскольку может отображать очень сложную трехфазную систему.

Мы используем общепринятые электрические символы для представления различных электрических компонентов и их взаимосвязей в цепи или системе. Чтобы интерпретировать однолинейные линии, вам сначала нужно ознакомиться с электрическими символами. На этой диаграмме показаны наиболее часто используемые символы.

Давайте рассмотрим промышленную однолинейную схему.Интерпретируя однолинейную диаграмму, вы всегда должны начинать сверху, где находится самое высокое напряжение, и двигаться вниз к самому низкому напряжению. Это помогает поддерживать напряжения и их пути прямыми.

Чтобы упростить это объяснение, мы разделили одну линию на три части.

Приведенная ниже диаграмма была создана с помощью бесплатного онлайн-конструктора диаграмм, расположенного на сайте www.draw.io.
draw.io online — бесплатное веб-приложение для всех. Это бесплатно для любого использования, в нем нет дополнительных платных функций, водяных знаков и т. д.Вы являетесь владельцем контента, который вы создаете, и можете использовать его для любых целей. Вы можете хранить свои проекты draw.io в формате .xml на рабочем столе, в Dropbox или на Google Диске. Какой бы вариант хранения вы ни выбрали, при запуске draw.io вам всегда будет отображаться экран с вопросом, хотите ли вы создать новый файл или открыть новый.

Хотя draw.io предоставляет обширный набор библиотек по умолчанию, могут быть случаи, когда вы хотели бы использовать символы, которые не предоставляются. При условии, что вы можете найти и использовать соответствующие символы, вы можете включить их в пользовательскую библиотеку, которую затем можно использовать так же, как любую из существующих библиотек по умолчанию. Ознакомьтесь с руководством пользователя draw.io и онлайн-учебниками, чтобы узнать об основных и дополнительных параметрах.

Зона А

Начиная сверху, вы заметите, что трансформатор питает всю систему. Трансформатор понижает напряжение с 35 кВ до 15 кВ, на что указывают цифры рядом с символом трансформатора. Как только напряжение было понижено, встречается съемный автоматический выключатель (a1). Вы узнаете символ съемного автоматического выключателя? Вы можете предположить, что этот автоматический выключатель может работать с напряжением 15 кВ, так как он подключен к стороне трансформатора 15 кВ, и ничего другого не указано на одной линии.

После выкатного автоматического выключателя (a1) от трансформатора он присоединен к более толстой горизонтальной линии. Эта горизонтальная линия представляет собой электрическую шину, которая используется для подачи электричества в другие области или цепи.

Зона Б

Вы заметите, что еще два съемных автоматических выключателя (b1 и b2) подключены к шине и питают другие цепи, которые находятся на 15 кВ, так как не было никаких признаков изменения напряжения в системе. Подсоединенный к съемному автоматическому выключателю (b1) понижающий трансформатор используется для понижения напряжения в этой области системы с 15 кВ до 5 кВ.

На стороне 5 кВ этого трансформатора показан разъединитель. Разъединитель используется для подключения или отключения нижележащего оборудования от трансформатора. Оборудование ниже разъединителя находится на 5кВ, так как ничто не указывает на обратное. Распознаете ли вы оборудование, прикрепленное к нижней стороне разъединителя, как два пускателя двигателя среднего напряжения? Количество пускателей может быть подключено в зависимости от конкретных системных требований.

Теперь найдите второй съемный автоматический выключатель (b2).Этот автоматический выключатель прикреплен к разъединителю с плавким предохранителем и подключен к понижающему трансформатору. Обратите внимание, что все оборудование ниже трансформатора теперь считается оборудованием низкого напряжения, поскольку напряжение было снижено до уровня 600 вольт или ниже.

Последним элементом электрооборудования в средней части схемы является еще один автоматический выключатель (b3). Однако на этот раз автоматический выключатель является фиксированным автоматическим выключателем низкого напряжения, как показано символом.Переходя к нижней части однолинейной линии, обратите внимание, что автоматический выключатель (b3) в середине подключен к шине в нижней части.

Зона C

Внизу слева и подключен к шине еще один стационарный автоматический выключатель. Посмотрите внимательно на следующую группу символов. Знакомы ли вы символу автоматического включения резерва?

Также обратите внимание, что к автомату ввода резерва прикреплен символ в виде круга, обозначающий аварийный генератор. Эта область однолинейной линии говорит нам о том, что важно, чтобы оборудование, подключенное ниже автоматического переключателя резерва, продолжало работать, даже если питание от шины пропало. Из одной линии видно, что автоматический ввод резерва подключал бы аварийный генератор к цепи, чтобы поддерживать работу оборудования в случае отключения питания от шины.

Низковольтная цепь управления электродвигателем подключена к АВР через низковольтную шину. Убедитесь, что вы узнали эти символы. Хотя мы не знаем точной функции управления двигателем низкого напряжения в этой схеме, очевидно, что важно поддерживать оборудование в рабочем состоянии.В письменной спецификации обычно содержится подробная информация о приложении.

С правой стороны третьей области находится еще один стационарный автоматический выключатель, подключенный к шине. Он прикреплен к центру счетчика, на что указывает символ, образованный тремя кругами. Это указывает на то, что электроэнергетическая компания использует эти счетчики для отслеживания мощности, потребляемой оборудованием ниже центра счетчика.

Ниже центра счетчика находится центр нагрузки или панель управления, которая питает несколько меньших цепей. Это может представлять собой центр нагрузки в здании, который подает питание на освещение, кондиционирование воздуха, отопление и любое другое электрическое оборудование, подключенное к зданию.

Этот чрезмерно упрощенный анализ однолинейной схемы дает вам представление о том, какую историю такие схемы рассказывают о соединениях и оборудовании электрической системы. Просто имейте в виду, что хотя некоторые однолинейные диаграммы могут показаться громоздкими из-за их размера и большого разнообразия представленного оборудования, все они могут быть проанализированы с использованием одного и того же пошагового метода.

Ссылка // Основы распределения электроэнергии EATON

символов электрических схем | Study.com

Использование символов

Но читать электрические принципиальные схемы не всегда легко. Во-первых, они могут быть очень сложными в реальных схемах. Но во-вторых, вам как бы нужно знать другой язык: язык символов.

Каждый компонент на принципиальной схеме имеет свой собственный символ для его представления.Ведь не все мы талантливые художники. Если вам приходится тщательно рисовать лампочку каждый раз, когда вы включаете ее в электрическую цепь, схема, вероятно, будет выглядеть не очень хорошо. И, возможно, что еще более важно, это займет гораздо больше времени, чтобы нарисовать. Использование простых символов значительно упрощает и ускоряет рисование принципиальных схем.

Примеры общих символов

Существует больше возможных символов для принципиальных схем, чем мы могли бы рассказать за один урок. Итак, давайте просто рассмотрим некоторые из наиболее важных из них, которые нужно знать.

Любая прямая линия на принципиальной схеме представляет собой провод. И к этим проводам можно подключать разные вещи. Одна батарея, которая выглядит так:

Каждой схеме нужен источник питания, например батарея, иначе ничего не будет работать. Он обеспечивает энергию для работы других компонентов цепи.Источником энергии для вашего дома является электрическая компания вашего города. Лампочка — еще один распространенный символ, который выглядит так:

И если вы хотите включать и выключать эту лампочку, вам понадобится переключатель, который выглядит так:

Резисторы также важны, потому что они позволяют контролировать поток электричества в цепи. Выглядят они так:

И конденсатор накапливает заряд до тех пор, пока он не заполнится, а затем высвобождает его.Конденсатор выглядит так:

Наконец, если вы хотите измерить напряжение и ток в цепи, вам понадобятся вольтметр (для напряжения) и амперметр (для тока). Они выглядят так:

Вот и все: все самые важные символы электрических схем, которые вам нужно знать.

Резюме урока

Электрическая схема или схема — это чертеж, на котором показаны соединения и компоненты электрической цепи.Он представляет не то, как они устроены, а то, как они связаны. Это облегчает понимание того, как построить конкретную схему. Мы используем символы для компонентов на принципиальных схемах, потому что это быстрее и требует меньше художественных навыков.

Вот список наиболее важных символов, которые вам необходимо знать:

Электрические схемы и схемы — Inst Tools

Для чтения и интерпретации электрических схем и схем необходимо понимать основные символы и условные обозначения, используемые на чертежах.В этой статье основное внимание уделяется тому, как электрические компоненты представлены на схемах и схемах.

Символика

Чтобы читать и интерпретировать электрические схемы и схемы, читатель должен сначала хорошо разбираться в том, что обозначают многочисленные символы. В этой главе обсуждаются общие символы, используемые для обозначения многих компонентов электрических систем. После освоения эти знания должны позволить читателю успешно понять большинство электрических схем и схем.

Нижеследующая информация содержит подробные сведения об основных символах, используемых для обозначения компонентов на схемах и схемах электрической передачи, переключения, управления и защиты.

Рисунок 1. Основные символы трансформатора

Трансформаторы

Основные символы различных типов трансформаторов показаны на рис. 1 (А). На рис. 1 (B) показано, как базовый символ трансформатора изменяется для обозначения конкретных типов и областей применения трансформатора.

В дополнение к самому символу трансформатора иногда используются метки полярности для обозначения протекания тока в цепи. Эта информация может использоваться для определения соотношения фаз (полярности) между входными и выходными клеммами трансформатора. Метки обычно отображаются в виде точек на символе трансформатора, как показано на рисунке 2.

Рис. 2 Полярность трансформатора

На первичной стороне трансформатора точка указывает на входной ток; на вторичной стороне точка указывает выходной ток.

Если в данный момент ток втекает в трансформатор через пунктирный конец первичной обмотки, он будет вытекать из трансформатора через пунктирный конец вторичной обмотки. Протекание тока для трансформатора с использованием точечной символики показано на рисунке 2.

Переключатели

На рис. 3 показаны наиболее распространенные типы переключателей и их обозначения. Термин «полюс», используемый для описания переключателей на рис. 3, относится к количеству точек, в которых ток может войти в переключатель.

Показаны однополюсные и двухполюсные переключатели, но переключатель может иметь столько полюсов, сколько требуется для выполнения его функции. Термин «бросок», используемый на рисунке 3, относится к количеству цепей, которые каждый полюс переключателя может замыкать или контролировать.

Рисунок 3 Переключатели и символы переключателей

На рис. 4 представлены общие символы, используемые для обозначения автоматических переключателей, и поясняется, как символ указывает на состояние или срабатывание переключателя.

Рис. 4 Переключатель и символы состояния переключателя

Предохранители и выключатели

На рис. 5 показаны основные символы предохранителей и автоматических выключателей для однофазных приложений.

В дополнение к графическому символу, на большинстве чертежей рядом с символом также указан номинал предохранителя. Номинал обычно в амперах.

Рисунок 5 Символы предохранителей и автоматических выключателей

Когда в трехфазных системах используются плавкие предохранители, выключатели или выключатели, трехфазный символ объединяет трехфазный символ в трех экземплярах, как показано на рис. 6.

Также показан символ съемного прерывателя, который является стандартным символом прерывателя, расположенным между набором шевронов. Шевроны обозначают точку, в которой прерыватель отключается от цепи при удалении.

Рисунок 6. Символы трехфазного и съемного выключателя

Реле, контакты, соединители, линии, резисторы и прочие электрические компоненты

На рис. 7 показаны общие обозначения реле, контактов, разъемов, проводов, резисторов и других различных электрических компонентов.

Рис. 7 Общие обозначения электрических компонентов

Крупные компоненты

Символы на рис. 8 используются для обозначения более крупных компонентов, которые можно найти на электрической схеме или схеме.Детали, используемые для этих символов, будут различаться при использовании на системных диаграммах.

Обычно количество деталей отражает относительную важность компонента для конкретной диаграммы.

Рис. 8 Крупногабаритные общие электрические компоненты

Типы электрических схем или схем

Существует три способа отображения электрических цепей. Это электрические схемы, схемы и графические изображения. Двумя наиболее часто используемыми являются схема подключения и принципиальная схема.

Использование этих двух типов диаграмм сравнивается в таблице 1.

Графическая диаграмма обычно не используется в инженерных приложениях по причинам, показанным в следующем примере. Рисунок 9 представляет собой простой пример того, как схематическая диаграмма сравнивается с графическим эквивалентом.

Как видно, версия с иллюстрациями не так полезна, как схема, особенно если вы пытаетесь получить достаточно информации для ремонта цепи или определения ее работы.

Рисунок 9. Сравнение электрической схемы и графической схемы

На рис. 10 показан пример взаимосвязи между принципиальной схемой (рис. 10А) и электрической схемой (рис. 10В) для осушителя воздуха. Более сложный пример, электрическая цепь автомобиля, показан в формате электрической схемы на рис. 11 и в схематическом формате на рис. 12.

Обратите внимание, что на электрической схеме (Рисунок 11) используются как графические изображения, так и схематические символы.Схема (рис. 12) не содержит графических изображений и изображает электрическую систему только в виде символов.

Рисунок 10. Сравнение электрической схемы и схемы подключения

Рисунок 11 Схема электрических соединений автомобиля

Рисунок 12 Схема электрической цепи автомобиля

При работе с большой системой распределения электроэнергии для отображения всей системы или ее части используется особый тип принципиальной схемы, называемый одиночной электрической линией.На диаграмме этого типа изображены основные источники питания, выключатели, нагрузки и защитные устройства, что дает полезное общее представление о потоке энергии в крупной системе распределения электроэнергии.

На одиночных линиях распределения электроэнергии, даже если это 3-фазная система, каждая нагрузка обычно представлена ​​только простым кружком с описанием нагрузки и ее номинальной мощностью (потребляемая рабочая мощность).
